Несмотря на то, что постройка собственного дома в России уже четверть века не является чем-то экзотическим, заказчики, а иногда даже и подрядчики, весьма поверхностно относятся к планировочному дизайну и к таким «мелочам», как разводка электропитания или планирование канализационного отвода. О том, как сделать вентиляцию в частном доме специалисты часто и сами не в курсе, ориентируясь не на полученные в ВУЗах устаревшие знания 80-х годов, а набираясь опыта в полевых условиях. Но тогда возникает и логический вывод — если проектировщики сами росли, как специалисты, одновременно с новыми технологиями, то «человеку с головой, руками и терпением» вполне по силам одиночный проект, тем более с мотивацией собственника.

Эффективная вентиляция в доме — обязательное условие для обеспечения здорового микроклимата

Вентиляция в доме: требования и принципы устройства

Самой «незаметной», но очень важной составляющей комфортной атмосферы является вентиляция в доме.

При появлении пластиковых окон начался массовый бум установки ПВХ-пакетов с практически абсолютной звуковой и воздушной изоляцией. Однако система вентиляции домов советского времени была рассчитана по тогдашним санитарным нормам с учетом соответствующих материалов и конструкций. Вентиляция в деревянном доме того времени вообще была максимально естественной и абсолютной. Буквально через 2-3 месяца обладатели «бесшумных» окон начали самостоятельно и бессистемно решать проблему как сделать вентиляцию в доме, своими руками пробивая отверстия в наружных стенах, что только ухудшило ситуацию.

Об обустройстве вентиляции следует задуматься ещё на этапе планирования строительства дома

Однако современные многоквартирные новостройки строятся по новым требованиям и стандартам, так что эта проблема исчезла для обычных квартирантов. Но те счастливчики, кто строит собственный дом, вынуждены учитывать этот фактор, а ведь установка правильной вентиляции в доме — дело отнюдь не дешевое, причем в большинстве случаев ошибка обойдется в дорогостоящую переделку не только самой вентиляционной системы, но и затронет как минимум каркасные конструкции.

Установка общедомовой системы вентиляции своими руками вполне реалистична, пусть и с ограничениями. Необходимо только произвести вычисления воздухообмена, выбрать тип системы (естественная или принудительная), учесть климатические условия при подборе модулей будущей системы и, собственно, смонтировать ее.

Схема воздухообмена при механической и естественной вентиляции помещения

Предварительная оценка

Поскольку частный дом – это не многоэтажная высотка, то расчет схемы вентиляции в доме своими руками не потребует особенных усилий, хотя в реальности он регулируется пятью перекрестными СНиПами. В самом грубом виде расчет выглядит так:

  • в жилом помещении площадью менее 20 м2 воздухообмен должен происходить со скоростью 3 м
    3
    /час;
  • если площадь комнаты больше 20 м2, то использовать расчет по площади нецелесообразно – результат может сильно отличаться от реального из-за специфики планировки. Достаточно использовать другой метод: учтем, что величины воздухообмена должны составлять не менее 30 м3/час на человека;
  • «грязные» помещения (кухня, туалет, подсобки, всевозможные хранилища и мастерские) требуют не менее 110 м3/час. Исключением является кухня с газовой плитой, которая сама по себе слишком активно использует кислород. Тут необходим приток со скоростью воздуха не менее чем 140 м
    3
    /час.

Элементы обустройства естественной системы приточно-вытяжной вентиляции частного дома

Этих параметров вполне достаточно для обсчета системы вентиляции частного дома в идеальных климатических условиях (температура летом +250С, зимой около -50С) при использовании естественной вентиляции. Однако, при температуре -200С заменить за час объем воздуха кратностью в полтора объема всего дома, равнозначно «обогреву» до 0-50С. Нужно учитывать, что количество затрачиваемой энергии на обогрев помещений является отнюдь не линейной функцией от разницы температур. Дополнительные усилия по нагреву приходящего воздуха обойдутся слишком дорого даже без учета логистики. И даже при достижении оптимальных параметров нужно быть готовым к жесточайшим сквознякам из-за резких перепадов воздушных температур в разных помещениях.

Остается только заранее выбрать, какой вид вентиляции жилого дома будет использоваться: естественная или принудительная.

Чтобы рассчитать, как правильно сделать вентиляцию в доме, необходимо грамотно распределить воздушные потоки

Естественная вентиляция в доме

Очевидно, что загородный дом существенно больше городской квартиры, так что при расчетах можно не думать о СНиПах. Достаточно принять величины воздухообмена равными 30 м

3/час на человека – и общая погрешность в расчетах не будет превышать 10-20%. Чтобы рассчитать, как правильно сделать вентиляцию в доме, в первую очередь необходимо грамотно распределить воздушные потоки.

Естественная вентиляция в частном доме может быть устроена предельно просто: из всех «грязных» помещений (кухня, санузел, гараж, погреб, топочная, технические помещения) воздух удаляют при помощи вытяжки.

Встроенный в металлопластиковое окно вентиляционный клапан с рекуператором обеспечит естественный приток подогретого свежего воздуха в холодную пору

Дополнительно в гараже стоит оборудовать отводящий газы «хобот», который надевается на выхлопную трубу автомобиля.

Во всех жилых комнатах («чистые» помещения) необходимо оборудовать исключительно приток. Установка в каждой комнате вытяжек приводит к пустой трате тепла и созданию сквозняков – которые имеют температуру у пола на 2-40С ниже, чем на уровне роста человека.

Схема принудительной приточно-вытяжной вентиляции с рекуператором

Тяга и доступная высота

Чтобы вытяжная вентиляция в частном доме в ванной, на кухне, в туалете и т.д. была задействована на полную силу, причем постоянно, необходимо оснастить эти помещения вертикальными каналами. И чем выше вентканал, тем лучше тяга, поэтому не очень целесообразно организовывать самодельную вентиляцию по схеме с выходом в стены. Обычно типовой проект вытяжной вентиляции дома определяет местоположение таких каналов в непосредственной близости друг к другу, чтобы их можно было расположить в общей шахте, причем чтобы они выходили на крышу как можно ближе к коньку. Это обеспечивает максимальную высоту каждого канала (то есть, и тягу) и позволяет существенно уменьшить выступ труб над поверхностью кровли.

Чтобы вытяжная вентиляция в частном доме была задействована на полную силу, необходимо обустроить вертикальные каналы

В кирпичных домах вентканалы выкладывают тем же кирпичом непосредственно в кладке внутренних несущих стен – это самое экономичное, но надежное решение. Однако в деревянных и каркасных домах использовать кирпич исключительно для вентиляции просто непрактично. Достаточно использовать для разводки вентиляции в стенах частного дома дешевые пластиковые трубы и патрубки из поливинилхлорида или даже можно ограничиться трубами для канализации: они существенно дешевле и к тому же заметно прочнее. Кроме того, инструкции по обустройству в частном доме вентиляции из пластиковых труб (фото, видео, иллюстрации и схемы, их поясняющие) в изобилии можно найти на специальных ресурсах интернета ввиду простоты конструкции.

Важно! Архитекторы не просто так стараются избегать высоких труб для выводной вентиляции: ведь вывод канала для правильной вентиляции в частном доме всегда полезно обшить и утеплить. Это избавит от конденсата внутри канала, и будет намного проще защитить «выхлоп» трубы колпаком против снега и дождя.

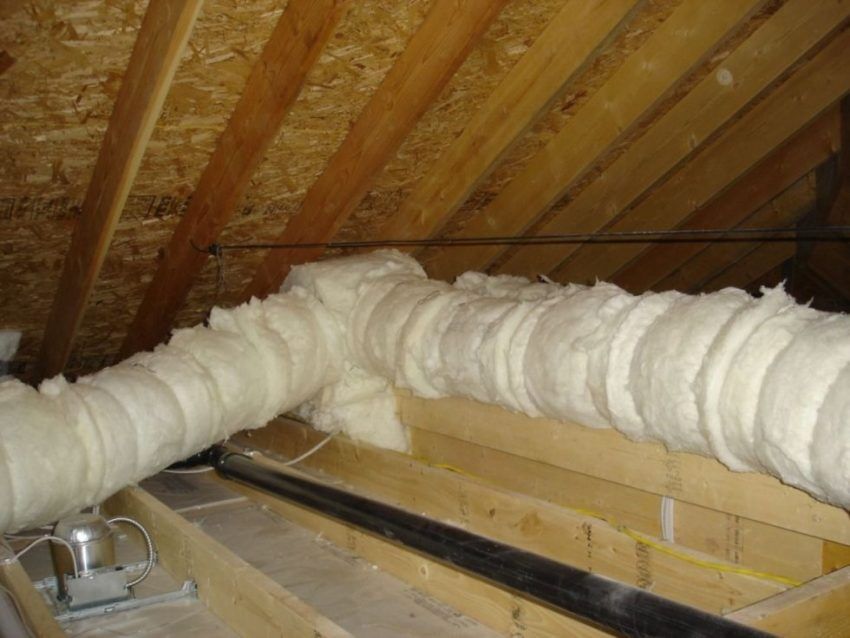

Вентиляционные трубы следует утеплять, чтобы избежать образования конденсата

Есть еще один нюанс. В многоквартирных домах в 90% случаев вытяжные каналы и канализационные трубы располагают в общей шахте. Но для индивидуального строительства подобное решение вопроса, как сделать вентиляцию в доме, крайне нежелательно. Многоэтажка из-за высоты всегда обеспечена отличной тягой, а вот невысокий коттедж при определенных погодных условиях может столкнуться с эффектом обратной тяги. Канализационный «аромат» по всему дому будет обеспечен.

Статья по теме:

Для решения этой проблемы мастера нередко предлагают установить на конце вытяжной трубы обратный воздушный клапан. Однако следует помнить, что в случае наледи клапан нередко блокируется.

Элементы механической приточно-вытяжной вентиляции с автоматическим управлением

Усиление тяги на выходе

Загородный дом редко превышает высотой 5 метров, так что тяга может быть банально недостаточной. Поэтому нужно не забыть подвести к каналу электропроводку. Если тяги будет не хватать, то монтаж вентилятора с решеткой на «выхлопе» трубы займет всего 15 минут.

Важно! Почти все бытовые вентиляторы предполагают монтаж на трубы диаметром 100 мм. И далеко не каждый вентилятор (осевой или канальный) будет эффективным, несмотря на заявленные в паспорте характеристики. Они приспособлены к горизонтальному току и неспособны выталкивать воздух высоко.

Комбинированная система приточно-вытяжной вентиляции частного дома

Для вертикальных потоков оптимальны центробежные аппараты. Несмотря на меньшую мощность по характеристикам, несимметричность подключения к оси корпуса устройства и в три раза большую цену, они «отрабатывают свое» до последнего электрона.

Доступ свежего притока

Собственно, сам приток обеспечивается в основном оконными рамами, а точнее обычными или откидными форточками с заборными решетками или без, и микровентиляцией. Однако зимой воздух будет поступать холодным, поэтому в стеклопакет или в оконную раму могут встраиваться проветриватели. Прежде чем попасть в помещение, свежий воздух с улицы попадает в систему вентканалов, где отбирает небольшое количество тепла из комнаты. Эффективность проветривателя позволяет, например, поднять температуру свежего воздуха с -200С до 00С, что почти полностью избавит от эффекта «холодного пола».

В холодную пору рекуператор обеспечивает подогрев подаваемого воздуха за счет теплообмена между холодным поступающим потоком и теплым, выводимым из помещения

Поскольку дом строится с нуля, то проще и практичнее использовать стеновые клапаны, которые представляют собою отверстия в стене, перекрываемые пружинными регулируемыми клапанами или задвижками. Очевидно, что температуру воздуха они не изменяют, но никто не мешает расположить их над или за батареей. В этом случае конструкция оконных рам вообще неважна.

Важно! Отдельный момент – это котлы, печи и камины, так как они потребляют большое количество кислорода. Если котел уже подключен к коаксиальной системе газоотвода, то об его специальной вентиляции можно не беспокоиться. Иначе необходимо просто добавить приточных клапанов.

Стеновой вентиляционный приточный клапан с рекуператором

Для камина идеальным решением будет собственный канал с улицы, выводимый непосредственно под зону горения. Это обеспечит минимальный отбор кислорода из общего объема помещения, приходящий воздух сразу будет разогреваться, да и сам камин будет гореть намного лучше из-за притока кислорода извне.

Принудительная вентиляция

Российский климат в любом случае требует грамотного отопления, поэтому естественная вентиляция в загородном доме достаточна далеко не во всех регионах страны. Проблему холодного воздуха в подавляющем большинстве случаев может решить только принудительная вентиляция, которая, в свою очередь, может быть как централизованной, так и локальной.

Разводку воздуховодов вентиляционной системы можно обустроить в стяжке пола

Централизованная система

В простейшем случае используется самый бюджетный вариант — будьте осторожны, так как проектировщики в попытках принизить смету часто его предлагают, когда вся сеть трубопроводов из «грязных» помещений сводится в одну точку, где мощный вентилятор выбрасывает воздух наружу. При этом приток остается естественным – через окна и клапаны. Однако такая система принципиально ничем не отличается от естественной, ведь приточный воздух все равно поступает холодным. Ровно того же эффекта, но существенно дешевле, можно добиться, если для кухни и санузла установить отдельные «выхлопы» с вентиляторами. Очевидно, что это – деньги на ветер, причем буквально.

Централизованная вентиляционная система с автоматическим управлением обеспечивает фильтрацию, подогрев или охлаждение, желаемый уровень влажности подаваемого воздуха, а также отвод отработанного воздуха из помещений

В настоящей приточно-вытяжной системе входные и выходные воздушные каналы сходятся в вентиляционной установке, которая может состоять из приточного и вытяжного вентиляторов, рекуператора, подогревателя и автоматики. То есть, воздух как поступает, так и выводится принудительно. При этом если для системы вентиляции воздуха частного дома купить рекуператор, то его установка обеспечит не только нагрев входящего воздуха, но и значительную экономию электроэнергии или топлива. Это происходит за счет теплообмена потоков в рекуператоре, представляющем собою блок, в котором по тонким фильерным трубкам навстречу друг другу идут два воздушных потока – теплый из помещения и холодный с улицы. На протяжении от десятков до сотен метров пути теплый воздух отдает тепловую энергию входящему холодному потоку, что обеспечивает экономию тепла на 25-50%. Летом рекуператор отключается.

После устройства с рекуперацией устанавливается подогреватель, работу которого контролирует автоматика. Температура воздуха после рекуперации повышается до комфортных +10-150С. Автоматика добавляет возможность плавно регулировать независимые входной и выходной потоки.

Централизованная система вентиляции требует установки весьма дорогого оборудования

Локальная принудительная вентиляция

Централизованная система может выполнять и дополнительные функции, главная из которых – механическая фильтрация входящего потока воздуха.

Но нужно учесть и определенные недостатки:

  • дорогостоящее оборудование;
  • наличие сети трубопроводов большого сечения по всему дому требует квалифицированной укладки;
  • центральный блок сам по себе изрядно шумный и уже только поэтому требует отдельного технического помещения в 6 и более квадратных метров.

Однако, для небольших домов существует и разумный компромисс: обустройство локальной принудительной вентиляции.

Локальная вентиляция помещений позволит избежать затрат на прокладку воздуховодов

На рынке представлен широкий ассортимент малогабаритных вентустановок, рассчитанных на одно помещение. Они также оснащены вентиляторами, фильтром, рекуператором, подогревателем и ионизатором. Внешне они мало отличаются от обычных кондиционеров, им не требуется никаких воздуховодов, разве что небольшой вывод наружу.

То есть, фактически несколько таких аппаратов полностью «перекроют» жилые помещения. Вот только для того, чтобы решить вопрос как сделать в частном доме вентиляцию ванной, туалета, кухни и, возможно, подвала все-таки потребуется установка каналов естественной вентиляции.

Зато такое компромиссное решение вполне возможно получить без обращения к специалистам: будет достаточно воспользоваться подробными инструкциями со схемами и фото. Вентиляция в частном доме в данном случае может быть сделана своими руками.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

инструкция по правильному и безопасному монтажу

15.08.2019

Вентиляционные каналы

Для создания качественной и эффективной вентиляции в частных домах обустраиваются специальные вентиляционные шахты. Эти проемы могут монтироваться из труб в толщине стен или выкладываться из кирпича. Монтаж вентиляционных проемов должен осуществляться по особым правилам и с соблюдением некоторых требований, которые установлены на законодательном уровне и подробно описываются в СНиП 2. 04.05-86. Как провести монтаж вентиляционной шахты правильно — об этом подробно поговорим в разделах данной статьи.

Правила сооружения вентиляционных шахт

Конструкция системы воздухообмена в доме продумывается еще на этапе проектирования строения. Крайне важно, чтобы вентиляционные шахты строго соответствовали всем требованиям действующих строительных норм и пожарной безопасности.

Важно знать: Не следует обустраивать вентиляционные проемы в наружных стенах, такое расположение вентиляционной магистрали приведет к обильному образованию конденсата.

Проемы системы воздухообмена желательно располагать вертикально, но если такое расположение каналов невозможно, то тогда их следует сооружать под уклоном. Угол наклона должен составлять показатель в 60 градусов к фундаменту здания.

Стеновые вентканалы не обустраиваются в помещениях с чрезмерно высокой влажностью. Высокая влажность вызовет обильное образование конденсата на стенках шахты и это чревато ее обрушением со временем.

Также следует знать, что вентиляционные шахты должны иметь особое расположение по отношению к кровле дома. Это предписывается действующими строительными нормами. Выход канала на крышу рассчитывается по специальной формуле: следует провести условную прямую линию от конька крыши к вентиляционному выходу под углом в 10 градусов. Точка пересечения покажет требуемую высоту трубы от кровли. Если труба будет располагаться на значительном удалении от конька кровли (более трех метров) тогда высота шахты должна составлять не менее пятидесяти сантиметров по отношению к высоте кровли.

Определение размеров сечения каналов и толщины кладки

Чтобы правильно определить размеры вентканалов – нужно вычислить показатель воздухообмена, оптимальный для помещения определенного типа, а также учесть мощность нагрева строения источника отопления. Если данный показатель не будет превышать значения в 3,5 киловатта, то вентканал можно обустроить с сечением 140х140 миллиметров.

Если отопительный прибор работает с более высокой мощностью, рекомендуется делать вентиляционные шахты с большим размером сечения – 140х270 миллиметров. Стандарт сечения для вентканалов в домах и квартирах – не менее показателя в 140х140 миллиметров, это высота половины кирпича.

Толщина кирпичной кладки вокруг проема и перегородок между шахтами также не может быть меньше четырнадцати сантиметров. Перегородки между шахтами разного целевого предназначения ( например, между вентиляционным каналом и дымоходом) выполняются с толщиной не менее чем в 25 сантиметров.

Важно знать: Обустраиваются вентиляционные проемы всегда на определенном расстоянии от оконных и дверных проемов. Расстояние между окном/дверью и вентшахтой должно составлять не менее сорока сантиметров.

При кладке вентиляционных каналов важно уделять пристальное внимание ровности их внутренних поверхностей, а все швы и неровности тщательно затирать.

Выбор материала для обустройства вентиляционных каналов в стенах

Понятно, что владельцу дома хочется получить не только эффективную, но и экономичную вентиляционную систему. Сократить расходы на сооружение вентиляционных шахт в доме поможет грамотный выбор материала. Проще всего будет обустроить шахту с блоками из газо- пенобетона. С материалом достаточно легко работать, кроме того, он имеет демократичную рыночную стоимость.

Если стены дома сооружены из пеноблоков, то каналы вентиляции в них обустраиваются при помощи металлической, асбестоцементовой или пластиковой трубной продукции, с диаметром от 125 до 150 сантиметров.

В кирпичных домах для сооружения вентиляционных шахт применяется керамический полнотелый кирпич. Кладка скрепляется раствором из воды, песка и цемента. Чтобы канал имел правильную форму, заранее стоит изготовить его шаблон. Заготовка изготавливается из фанеры, она должна иметь те же размеры сечения, что и будущая вентиляционная шахта.

Выкладывая канал, следите за тем, чтобы он не засорялся мусором, так как это может снизить показатель тяги и сделать вентиляцию дома некачественной и неэффективной.

Пошаговая инструкция по самостоятельному сооружению вентиляционной шахты

Процесс сооружения вентиляционных шахт будет состоять из нескольких этапов, при выполнении которых следует соблюсти нижеперечисленные важные нюансы:
Для начала требуется правильно наложить шаблон на кладку. Заготовка должна своей торцевой частью плотно прилегать к внутренней поверхности поперечной стены. Затем шаблон следует обвести карандашом или мелом. Обведенные участки – это будущие сечения проходов. При монтаже используйте шаблон для проверки возможных сдвигов в ходе проведения работ. Малейшие ошибки негативно скажутся на общей эффективности вентиляционной системы дома.
  1. Форма шахты может быть как квадратной, так и прямоугольной (например, при выборе нестандартного сечения, которое актуально при мощном источнике тепла в помещении).
  2. Чтобы кладка канала получилась качественной, ее следует вести впритык, излишки раствора сразу же убирать шпателем.
  3. Для повышения прочности сооружаемой шахты закладываются кирпичи, которые укладываются вдоль проема. Однако это мероприятие может в дальнейшем сильно затруднить процесс очистки вентиляционной шахты.
Отводы от проходов выполняются на расстоянии не более одного метра и под углом в шестьдесят градусов к основанию строения. Отводы также сооружаются из кирпича, которые предварительно обтачиваются под нужный угол наклона.

Кладка перевязывается кирпичными половинками и четвертинками. Чтобы форма шахты по всей ее протяженности оставалась ровной, применяйте в работе специальные буйки. Эти же буйки предотвратят засорение канала строительным мусором.

По завершению кладочных работ следует качественно затереть все швы в канале и проверить проходимость готовой шахты, специальным шаром, который привязывается к прочному и толстому шнуру.

Сооружение вентканалов из труб

Вентиляцию в кирпичном доме можно сделать и без кладки, используя трубы. Воздуховод из труб сооружается для каждой комнаты помещения, при этом один из его выходов следует расположить на высоте от двух метров от основания дома, а второй — на крыше строения. Через нижнюю часть канала будет поступать свежий воздух с улицы, через верхнюю часть — удаляться загрязненные воздушные массы. О высоте размещения трубы на крыше информация была приведена выше. На нижнее и верхнее отверстие ставятся заслонки, регулирующие поток воздушных масс.

Если кухня, ванна и туалет находятся на одной стороне дома, их вытяжные каналы можно объединить на чердаке, установив в местах соединений качественные уплотнители. Трубы вентиляции, выходящие на крышу в обязательном порядке дополнительно утепляются.

При сооружении вентиляционной шахты трубы помещаются во внутреннее пространство стен и затем цементируются. Крайне важно обеспечить качественную герметичность в местах выхода каналов на крышу. Для обеспечения герметичности канала применяются силиконовые или резиновые уплотняющие элементы. Канал и выходное отверстие соединяются между собой гофрой.

Ошибки, которых следует избегать при самостоятельном монтаже вентиляционных каналов

Есть ошибки при сооружении вентиляционных шахт, которые могут негативно сказаться на эффективности системы вентиляции в целом. Кратко рассмотрим эти ошибки:
  • Отсутствие выведения вентиляционного проема в помещениях без окон, с частыми перепадами температуры и влажности. Отверстие в стене закрытое решеткой не дает той же тяги, что вентканал и потому эффективность вентиляции будет низкой.
  • Окна и двери плотно (герметично) закрыты, не обустроены проветриватели. При полной герметичности окон и дверей естественная вентиляция не работает и потому в помещении могут появиться неприятный запах, сырость, плесень и грибок;
  • Не сделан вытяжной канал в комнате с камином. В этом случае дым будет попадать в жилое пространство;
  • Не проведено качественное утепление вентиляционных проемов, что может привести к потере тяги.
Как видите, нюансов которые нужно в обязательном порядке учитывать при обустройстве вентиляционных каналов множество. Если вы не уверенны, что сможете грамотно провести все работы по их проектированию и монтажу – доверьте выполнение этой задачи профессионалам. Конечно, тогда затраты на сооружение вентиляции возрастут, но они быстро окупятся эффективной работой системы и приятным микроклиматом в доме!

Установка вентиляционной трубы на крыше, особенности монтажа

Установка вентиляционной трубы на крыше, является самым трудным этапом монтажа системы вентиляции в доме. Сложность проводимых работ зависит от таких факторов, как: тип перекрытия этажей, системы устройства кровельного пирога, а так же вида кровельного материала. О том, как правильно установить вентиляционную трубу на крыше дома, при этом не нарушить правильное функционирование самой крыши и не допустить её протечки, вы узнаете прочитав данную статью.

Вентиляция в доме — характеристики и особенности

Хорошо, когда система вентиляции предусмотрена проектом, и все технологические отверстия прохождения изготовлены в ходе строительства. Но, что же делать, если дом не имеет никакой системы вентиляции, а если она и существует, то не совсем хорошо справляется со своими обязанностями.

Исправить данную проблему можно установкой системы принудительного вентилирования, но это не совсем дешевое удовольствие, а значит не каждому оно подойдет.

Другим способом решения проблемы может послужить монтаж вентиляционной системы естественного вентилирования, которое завершается установкой выходной трубы на крыше дома. Монтаж этой трубы не такая уж и простая работа, как кажется на первый взгляд. Потребуются определенные строительные навыки, если вы хотите выполнить эту работу самостоятельно.

При неверных расчетах и некачественной установке, можно столкнуться с такими проблемами, как:

  1. Неверно рассчитанная длина вентиляционной трубы (слишком короткая), может существенно снизить интенсивность движения потоков свежего воздуха;
  2. Неправильно выбранное место установки трубы может привести к обратному эффекту системы вентилирования;
  3. Плохо заделанное отверстие, во время дождя будет давать течь, что будет способствовать намоканию утеплителя, а промокший утеплитель теряет все свои теплоизоляционные свойства.
  4. Плохое утепление трубы при сильных морозах приведет к её промерзанию.

Специалисты советуют по возможности не соединять все вентиляционные каналы в единую систему. Так как при определенных погодных условиях, когда образуется обратная тяга, неприятные запахи будут распространяться по всему дому.

Лучше будет сделать для каждой комнаты свою отдельную вытяжку, это конечно гораздо более трудоемкий и затратный вариант, однако по истечению времени вы убедитесь, что он полностью себя оправдывает.

Раздельная вентиляция

Современные типы кровель обязывают к созданию под них сложной системы конструкции кровельного пирога. Поэтому монтажные работы необходимо выполнять с особой внимательностью и точностью, чтобы не повредить элементы стропильной системы, что может привести к ослаблению конструкции в целом.

Устройство вентиляционных труб

Обычный вариант проходной вентиляции представляет из себя металлический отрезок трубы, вставленный в отверстие крыши и закрепленный на ней в металлическом стакане. В трубе может устанавливаться специальный клапан для задержки конденсата, а в верхней её части размещают вспомогающий дефлектор. Завершается труба защитным элементом (своеобразным зонтом), предотвращающая попадания дождя и снега внутрь системы.

Однако в строительных магазинах можно найти более современный вариант проходной вентиляционной трубы. Принцип её работы тот же, но есть и отличия, которые заставляют сделать свой выбор в пользу таких труб:

  • Внутренняя часть трубы выполнена из стали покрытой цинком, а внешняя из качественного полипропилена;
  • Высота трубы может варьироваться от 50 до 100 см;
  • В нижней части расположено уплотнительное кольцо, позволяющее исключить неплотное соединение;
  • Сечение труб варьируются от 100 до 300 мм;
  • Труба изначально утеплена, что позволяет избежать её промерзания;
  • Существует возможность оборудовать трубу дополнительным электрическим вентилятором;
  • Верхняя часть оборудована дефлектором, позволяющий усилить тягу, а так же защищены куполом от осадков.

Варианты проходных элементов вентиляции

Обычно трубы комплектуются проходными элементами, благодаря которым они плотно крепятся к поверхности кровли, однако бывают и исключения.

Если ваша труба была приобретена без этого элемента, его всегда можно будет докупить в любом строительном магазине. Благо их существует огромное количество под любой тип кровли и различной цветовой гаммы.

Проходные элементы для труб

Кровельные аэраторы

Чтобы предотвратить образование конденсата, который способствует развитию и распространению грибка и плесени, кровельная система должна хорошо вентилироваться. Для этих целей на крыше дополнительно устанавливаются специальные элементы, которые называются — аэраторы.

Принцип действия
  1. Воздух будет поступать в специальные технические отверстия установленные в карнизе крыши.
  2. Затем естественным образом проходя через всю крышу снизу вверх он будет выходить через аэраторы расположенные ближе к коньку.

Именно такая простая система естественного вентилирования и будет являться гарантией отсутствия образования конденсата под кровлей.

Принцип вентиляции крыши

Где разместить вентиляционную трубу

Размещать вентиляционные трубы на крыше лучше всего прямо над теми помещениями от которых происходит отвод воздуха. Так добиться максимальной тяги будет проще.

Если же такой возможности нет, то трубы лучше всего тогда устанавливать ближе к коньку крыши, а для их соединения с шахтами использовать сгибающие гофрированные переходники. Преимущество установки трубы в верхней части крыши, заключается в том, что большую часть трубы можно оставить под крышей где тепло, а на улице оставить лишь её малую часть, которая будет хорошо устойчива к ветру.

Места установки вентиляционных труб

Важно! Короткая длина трубы над крышей существенно снизит тягу вентилируемого воздуха, а слишком высокая потребуют наличие растяжек для фиксации. В СНиПе указано, что высота установки трубы на наклонной крыше должна быть не меньше 0.5 м., для плоской достаточно 0.3 м.

Расчет расположения труб

Основным условием расположения верхней части трубы, чтобы она находилась выше зоны ветрового подпора,так как сильный ветер может препятствовать нормальному оттоку воздуха из трубы, а то и вовсе заставлять его идти в обратном направлении.

Установка вентиляционной трубы

Давайте рассмотрим пример монтажа вентиляционной трубы на крыше накрытой металлической черепицей. Все этапы работ можно расположить в следующем порядке:

  1. Первым делом определяем место выхода трубы наружу через крышу. Затем по картонному шаблону, который идет в комплекте, маркером отмечаем контур отверстия, где будет закреплен проходной элемент.
  2. Вооружившись ножницами по металлу вырезаем в металлочерепице отверстие.
  3. Затем по соответствующему шаблону уплотнителя, с помощью канцелярского ножа делаем отверстие в гидроизоляции. На уплотнитель наносим герметик, плотно соединяем его с гидроизоляцией и саморезами закрепляем его к обрешетке.
  4. На получившееся в крыше отверстие устанавливаем проходной элемент. Место вокруг отверстия хорошо очищается от грязи и пыли, смазываем резиновый уплотнитель и с помощью саморезов, плотно закрепляем проходной элемент к основанию черепицы.
  5. Внутрь проходного элемента вставляется вытяжная труба. Уровнем проверяется на вертикальность и с помощью шурупов крепко фиксируется.
  6. Нижняя часть трубы с помощь гофрированного удлинителя соединяется с вытяжным каналом.

Для более подробного описания по монтажу трубы, вы можете ознакомиться с этим видео:

Важно! Аналогичным способом происходит установка вытяжной трубы на крыше с другим типом кровли. В зависимости от кровли, будут использоваться другие виды проходных элементов.

Как вы смогли убедится особой сложности в процессе установки вытяжной трубы нет. Главное соблюдать меры предосторожности, работая на высоте. Для этого обязательно используйте страховочные ремни.

Вентиляция жилого дома — Сияние

В этой статье вы узнаете о том, как мы сделали вентиляцию в частном жилом доме (коттедже). Раньше вентилировать дома никакой нужды не было. В окнах стояли деревянные рамы, которые рассыхались, трескались и по домам гуляли такие сквозняки, что приходилось принимать меры для их устранения. Помню, в советское время «любимым» занятием нашего класса было осенняя заклейка стыков в деревянных оконных рамах.

Но потом, в 90-х годах прошлого века в дома пришли пластиковые рамы и монтажная пена. И с этих пор вопрос вентиляции стал ребром. Если помещения не вентилировать, то в них накапливается углекислый газ, который вообще-то является отравляющим веществом. Становится «нечем дышать», возникают головные боли, затрудненное дыхание, нарушение концентрации, усталость и сонливость. И все это из-за избытка в воздухе углекислого газа. Эта проблема решается установкой вентиляции в доме.

Если вы строите новый дом, то обязательно предусмотрите в нем вентиляционную систему, иначе будете работать на аптеку.

Если дом уже построен, а вентиляции в нем нет, то нужно этот вопрос решить. Так и произошло с нами. В процессе создания проекта дома «специалисты-проектировщики» сказали, что «вроде как в частных домах дымовой трубы для вентиляции вполне достаточно». Мы с ними необдуманно согласились и остались без системы проветривания. Ее отсутствие сразу же стало ощущаться в первые дни жизни в доме. Нужно было что-то делать.

Для вентиляции санузлов и ванны сделали вентиляционный утепленный выход через кровлю. Проветривание этих помещение идет естественным путем за счет тяги. Но дополнительно в вентотверстии в санузлах установили вентиляторы, которые включаются при включении освещения.

Затем нужно было сделать вентиляцию в помещении котельной, где стоит газовый котел. А также организовать выход воздуха от вытяжки в кухне. Через перекрытия и кровлю трубы решили не вести, чтобы лишний раз не нарушать изоляцию кровли. Оставался только вариант установки труб на стенах.

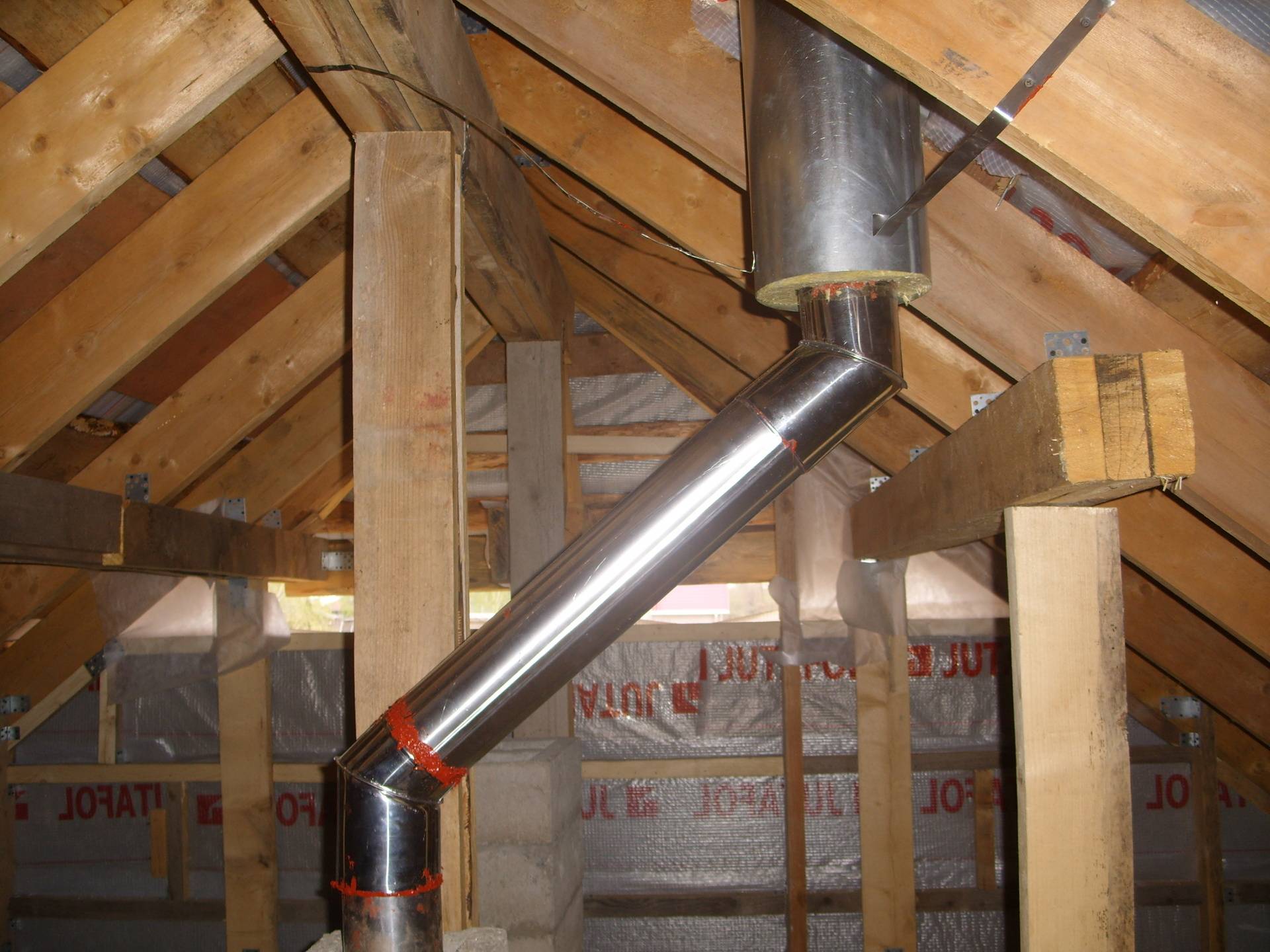

В качестве вентиляционной трубы использовали утепленные дымовые трубы с наружных кожухом из нержавейки. Утепление трубы обязательно, иначе зимой внутри наружной трубы будет образовываться конденсат, замерзать и лед перекроет трубу. Да и внутрь дома может стекать конденсат. Проще всего было установить вентиляционную трубу для кухонной вытяжки. Приобрели одно звено дымовой трубы, отвод 90, зонтик и кронштейн.

В стене дома сделали отверстие и вывели в него гофру от вытяжки.

Пространство между стеной и гофрой утеплили базальтовой ватой.


На трубу надели зонтик и прикрепили его саморезом.



К отверстию в стене подвели отвод 90, гофру надели на внутреннюю трубу и стянули ее хомутом. Отвод вставили в отверстие.



К стене дома прикрепили кронштейн. Затем в отвод 90 вставили трубу и закрепили ее к кронштейну.



Затем щель между отводом и стеной заполнили монтажной пеной. Когда она застыла, излишки срезали и на срез пены нанесли герметик.



Наружная часть вентиляции кухонной вытяжки готова. Теперь во время приготовления пищи все запахи будут вытягиваться из дома.

Вентиляцию котельной пришлось делать немного сложнее. По стене дома идет газовая труба и поэтому вентиляционную трубу нужно отвести от стены дома.



Для этого дорабатываем узел крепления кронштейна к стене. Дополнительно приобретаем П-образный алюминиевый профиль и просверливаем в нем отверстия такие же как в кронштейне.



Затем в месте установки кронштейна в стене дома просверливаем два отверстия и вставляем в них два стержня с резьбой. На стержни надеваем П-образный профиль и прикрепляем его к стене саморезами.



На стержни накручиваем гайки, затем вставляем кронштейн и прикручиваем его другой парой гаек на нужном расстоянии от стены.


В стене дома вырезаем отверстие, вставляем в него утепленную дымовую трубу с внешним кожухом из нержавейки. Пространство между трубой и стеной запениваем и закрываем герметиком в цвет стены дома.

На трубу надеваем отвод, на него другое колено трубы с зонтиком, которое прикрепляем к кронштейну.



Все, вентиляция газовой котельной сделана.


Как надежно утеплить вентиляционную трубу в частном доме

Который устанавливается на крышу. Так, при обустройстве вентиляции необходимы: канализация, вентиляция помещений, вентиляция чердака и т. д. Для ее изготовления требуется соблюдение ряда требований и технологических процессов монтажа. В частности, во время работы может возникнуть вопрос, как утеплить вентиляционную трубу в частном доме и нужно ли это вообще.Этому и будет посвящена статья.

Вентиляционная изоляция. Если необходимо?

Для начала нужно понять, нужно ли утеплять вентиляционную трубу, которая находится на крыше и чердаке. Тут ответ очевиден, но тогда возникает другой вопрос, а зачем его утеплять? Причина кроется в конденсате. Если на трубе нет изоляции, то внутри трубы будет образовываться конденсат. Соответственно, она будет стекать и затекать во все щели и стыки.Это приводит к образованию мокрых пятен на полу или стене. А если при этом на улице сильный мороз, то внутренний диаметр трубы может уменьшиться из-за появившегося инея.

Почему наблюдается это явление? Это связано с тем, что теплый воздух содержит большое количество влаги. Когда зимой он соприкасается с холодной трубой, он остывает. В результате появляется конденсат, образующийся из паров воздуха. Этот физический процесс можно остановить, только утеплив вентиляционную трубу.

Исходя из вышеизложенного становится очевидным, что необходимо утеплить вентиляционную трубу в месте, где будет происходить активный контакт теплого потока воздуха с холодным. Так, например, если у вас вентиляционная труба выведена через стену, то участок, ведущий к дефлектору, нуждается в утеплении. Также трубы часто проходят через неутепленный чердак частного дома. В этом месте также возникает необходимость в утеплении труб.

Изолированный вентиляционный клапан устанавливается в офисных или производственных помещениях.Это устройство работает как жалюзи, открывая и закрывая воздушные потоки. В такой системе возможен предварительный подогрев выходящего воздуха. Для этого створки клапана обогреваются специальным нагревательным элементом, благодаря чему вероятность выпадения конденсата сводится к минимуму.

Этот метод очень дорогой, поэтому не каждый может позволить себе приобрести изолированный вентиляционный клапан. Поэтому нужно найти точку росы температуры, т.е. место, где начинает появляться конденсат.

Ниже представлена ​​таблица, в которой показано, как найти место образования конденсата:

Как утеплить вентиляционную трубу

Итак, необходимо утеплить вентиляционную трубу на неотапливаемом чердаке. Теперь рассмотрим возможные материалы, которые можно использовать для этой цели. Для начала необходимо определиться, каким требованиям должен соответствовать выбранный утеплитель:

  • Высокие теплоизоляционные характеристики.
  • Используемый материал должен быть огнеупорным.
  • Доступная цена.

В отличие от всех других изоляционных материалов, минеральная вата является самым дешевым. Кроме того, он полностью пожаробезопасен. Но, несмотря на это, у утеплителя есть ряд отрицательных сторон, которые важно учитывать:

  • Сложная установка. Процесс утепления довольно трудоемкий. В первую очередь труба обматывается ватой. Далее второй слой фольгированный или оцинкованный. Наконец, конструкцию необходимо затянуть бинтом.
  • Опасно для глаз и дыхания. При работе с минеральной ватой необходимо вооружиться средствами защиты.
  • Через некоторое время вата слипается. Это приводит к появлению зазоров между трубой и утеплителем.
  • При повышении уровня влажности материал теряет свои теплоизоляционные качества.

Есть еще вариант с использованием готовой изолирующей гофры с 2-мя слоями рукавов из алюминиевой фольги и армированной стальной проволокой.Но для его реализации вентиляция изготавливается с нуля.

Пенополистирол

В данном случае имеется в виду готовая разъемная оболочка из пенополистирола. В отличие от минеральной ваты более удобен в использовании. Но давайте взглянем на плюсы и минусы.

Преимущества оболочки из плотного пенопласта:

  • Простой способ монтажа. Конструкция имеет пазогребневое соединение. Две половинки надеваются на трубу и сжимаются вместе, образуя герметичное соединение.
  • Материал обеспечивает хорошую теплоизоляцию. Вне зависимости от изменения уровня влажности он не теряет своих характеристик.
  • Доступная цена.

Основным недостатком полистирола является его горючесть.

При сгорании пена выделяет токсичные пары. К тому же использовать снаряд на частых поворотах будет проблематично, им удобнее работать на прямых участках вентиляционной трубы.

Пенополиуретан и пенополипропилен

Этот материал внешне похож на плотную пенопластовую оболочку.Вот только изготавливается он из пенополиуретана или пенополипропилена. В чем разница между ними?

  • У них высокая цена.
  • Механическая прочность намного выше.
  • Во время установки необходимо использовать повязку. Вязальная проволока обычно используется в этой роли.

Эта изоляция представлена ​​в виде нарезанных трубок разного размера и диаметра. Процесс монтажа вспененного полиэтилена очень прост – материал надевается на трубу.К его преимуществам относятся:

  • Не боится повышенной влажности.
  • Устойчив к механическим воздействиям.
  • Структура утеплителя не позволяет завестись грызунам.

Если вы живете преимущественно в холодном климате, то обратите внимание на другие особенности этого материала:

  1. Пенофол (аналог вспененного полиэтилена с прослойкой из алюминиевой фольги). Эта изоляция предотвращает накопление пыли и других загрязнений.
  2. Самоклеящийся утеплитель (на основе вспененного полиэтилена).Наличие липкой основы значительно упрощает его монтаж. Для этого снимите защитную пленку и прижмите изоляцию к поверхности трубы. При необходимости его можно наклеить в несколько слоев.

Итак, в данной статье были рассмотрены особенности утепления вентиляционной трубы на крыше. Также вы узнали о возможных вариантах выполнения этой работы с различными видами утепления. Теперь выбор за вами. Но при этом обязательно отталкивайтесь от требований по утеплению вентиляционной трубы.Нам и нашим читателям будет интересно узнать, какой утеплитель вы использовали для вентиляционной трубы. Оставляйте свои комментарии в конце этой статьи.

Видео

Узнайте больше о способе утепления вентиляционной трубы из предоставленного видео:

Для чего проводится утепление вентиляционных труб на чердаке или над уровнем крыши? Какой утеплитель для вентиляции лучше использовать? Сложно ли выполнить эту работу своими руками?

Попробуем разобраться.

Зачем он нужен

Ключевое слово — конденсат. Без утепления он неизбежно будет образовываться на внутренней поверхности вентиляционного канала и стекать по внутренним стенам, затекая через негерметичные швы в капитальные стены и перекрытия. Последствия очевидны: сырость стен и потолка, появление плесени и постепенное их разрушение.

Влияние конденсата на сам вентиляционный канал зависит от того, из какого материала он изготовлен:

  • Оцинковка может быть повреждена при нарушении защитного антикоррозийного слоя.Что, впрочем, неизбежно при резке листа.
  • ПВХ и алюминиевые гофрированные трубы без последствий переносят контакт с влагой.

Еще одной неприятностью, связанной с конденсацией влаги, является постепенное намерзание инея на внутренних стенках вентиляционного канала вне теплого помещения. За несколько недель эксплуатации в сильные морозы просвет трубы может уменьшиться со 100 – 150 миллиметров до нуля.

Откуда берется конденсат?

Есть две причины его появления.

  1. Жизнедеятельность человека связана с избыточным увлажнением воздуха … При мытье посуды, приготовлении пищи, стирке, даже просто дыхании происходит насыщение атмосферы водяным паром.

Однако: в производственных помещениях этот пункт гораздо менее актуален, однако утепление вытяжной вентиляции все же требуется. Причина? Смотрите пункт номер два.

  1. Метеорологи уже давно используют понятие относительной влажности. … Чем выше температура воздуха, тем больше водяного пара он может удерживать.
    Относительная влажность 100 % — это максимальное количество воды, которое может испаряться в воздухе.
    Однако при изменении температуры — и при том же количестве пара в воздухе — изменится и относительная влажность.
    При значительном охлаждении она может превысить 100 %, после чего избыток воды неизбежно начнет конденсироваться на поверхности с низкой температурой. В нашем случае — на внутренней поверхности вентиляционного канала.

Особый случай

На производстве часто возникает потребность в принудительной вентиляции с большим расходом воздуха. В частности, для удаления вредных летучих продуктов производства, опилок, стружки и др.

Шум воздуха и того, что он несет, в ряде случаев может стать серьезной проблемой. В производственных помещениях вентиляционная изоляция часто преследует цель не столько борьбы с конденсатом, сколько банальной шумоизоляции. Однако методы применяются те же.

Где изолировать

Где именно нужна изоляция для вентиляционных труб?

Простое решение

Простой ответ на этот вопрос очевиден: там, где возможно резкое и значительное охлаждение воздушного потока.

  • При выводе вытяжной вентиляции через капитальную стену трубу пропускают через теплоизоляционный рукав и изолируют до дефлектора.
  • В частном доме утепленные вентиляционные трубы проходят через холодный чердак и выводятся через фронтоны или крышу.Прогрев снова начинается с того места, где вентиляционный канал заметно остывает (см. также статью).

Отдельно стоит приточная вентиляция. Здесь возможность конденсации влаги на наружных стенках приточно-вентиляционного канала зависит от его длины и расположения.

При необходимости эти трубы можно утеплить так же, как и выхлопные трубы, однако сам приток холодного воздуха может создать некоторый дискомфорт; регулируемые вентиляционные заслонки могут вообще замерзнуть.

Одним из решений этой проблемы является изолированный вентиляционный клапан. Вероятно, в воображении читателя возникла вентиляционная решетка со слоем теплоизоляции? Это было не так.

Изолированный вентиляционный клапан – решение для больших помещений, в первую очередь офисных, складских и производственных помещений. Это действительно регулируемая жалюзи, позволяющая ограничить поток воздуха и… при необходимости подогреть его с помощью трубчатых нагревателей.

Регулировка может осуществляться вручную — системой тяги и рычага, либо с помощью простого электропривода.Свободное сечение клапана в полностью открытом состоянии может быть до 3,5 м2, мощность ТЭНов – до 8 кВт.

Однако функция нагревательных элементов не заключается в подаче теплого воздуха в помещение. При свободном сечении клапана 3,5 м2 8 киловатт тепловой энергии – это капля в море. Нагревательные элементы только прогревают створки клапана перед изменением их положения во избежание обледенения и поломки.

Трудное решение

В некоторых случаях желателен точный расчет: при большой протяженности вентиляции затраты на утепление будут значительными, и лучше быть уверенным в их необходимости.

Ключевым понятием является точка росы. Так называется температура, при которой в воздухе с определенной относительной влажностью начинают образовываться капли конденсата.

Простое измерение относительной влажности воздуха в помещении и температуры поверхности на разных участках вентиляционного канала даст точные границы зоны, нуждающейся в утеплении.

Обратите внимание: границу утепления все же лучше немного сместить в сторону теплого помещения.
На случай очень сильных и продолжительных морозов.

Материалы (редактирование)

И, наконец, заветный вопрос: чем утеплить вентиляционную трубу? Приведем небольшой обзор современных утеплителей, которые с успехом можно использовать для вентиляционных каналов.

Требования

Начнем с формулировки наших желаний.

  • Теплоизоляционные качества, безусловно, будут приоритетной характеристикой утеплителя.
  • Пожарная безопасность. В случае пожара утепленная вентиляционная труба не должна становиться линией распространения пламени.
  • По возможности цена не должна быть заоблачной.

Предупреждение: мы оставим вне нашего внимания изоляцию вентиляционных каналов изнутри.
Инструкция по его применению подразумевает полный демонтаж вентиляционного канала, что не всегда реально; кроме того, полезное вентиляционное сечение заметно уменьшится.

Минеральная вата

Преимущества:

  • Непревзойденная дешевизна … Любой другой утеплитель будет стоить дороже.

Недостатки:

  • Довольно трудоемкая установка. Вентиляционный канал обернут слоем минеральной ваты; затем его оборачивают фольгой (что допустимо только во внутренних помещениях) или защищают оцинковкой. Снаружи конструкцию стягивают бинтами.
  • Необходимость защиты органов дыхания и глаз при работе с материалом.Тот, кто хотя бы раз работал с минеральной ватой (или стекловатой, которая отличается только толщиной волокон), наверняка сохранил о ней самые неприятные воспоминания.
  • Материал спекается со временем. В изоляции появляются щели.
  • Увлажнение приводит к потере теплоизоляционных свойств.

Готовый раствор на основе минеральной ваты лишен некоторых недостатков — утепленная гофра для вентиляции, представляющая собой двухслойный рукав из алюминиевой фольги, армированный стальной проволокой.Однако он предполагает прокладку вентиляции с нуля.

Пенополистирол

Готовая разъемная оболочка из плотного пенопласта (пенополистирола) удобнее во многих отношениях.

Преимущества:

  • Процесс изоляции не связан с риском для здоровья и относительно прост. Как утеплить вентиляционную трубу пенопластовой оболочкой? Просто наденьте на вентиляцию две половинки съемной теплоизоляции и прижмите их так, чтобы пазогребневое соединение зафиксировалось.

Полезно: при большой длине утепленного вентиляционного канала половинки оболочки размещают со взаимным смещением, соединяя со следующим участком утеплителя.

  • Материал обеспечивает отличную теплоизоляцию и практически не меняет своих теплоизоляционных свойств с течением времени, независимо от колебаний влажности.
  • Пенополистирол дешевый. Именно благодаря невысокой стоимости он является основным кандидатом среди утеплителей, если вы планируете утеплять лоджию или фасад частного дома (подробнее см. в статье).

Дефекты:

  • Пенопласт хорошо горит с выделением токсичных продуктов горения.
  • Оболочку удобно использовать только на прямых участках воздуховодов.

Пенополиуретан, пенополипропилен

Оболочку можно сделать не только из пенопласта. Два других пенопласта аналогичны пеноизоляции.

Какая разница?

  • Оба материала имеют немного более высокую механическую прочность.
  • Они дороже.
  • Для фиксации необходимо наложить повязку. В качестве нее часто используют обычную вязальную проволоку.

Вспененный полиэтилен

В продаже этот материал можно встретить в виде разъемных трубок различного диаметра. Их надевают на вентиляционную трубу – и, собственно, работа по теплоизоляции завершена.

Материал дешевый и не боится влаги, умеренных механических воздействий и грызунов.

Однако в случаях, когда необходимо утеплить вентиляцию в условиях холодной климатической зоны, можно обратить внимание на два других вида утеплителя на основе вспененного полиэтилена.

  • Пенофол и его аналоги — вспененный полиэтилен, покрытый слоем алюминиевой фольги . В нашем случае он полезен тем, что утепленная труба будет меньше собирать пыль: пористая поверхность вспененного полиэтилена имеет свойство накапливать загрязнения.
  • Самоклеящийся утеплитель на основе того же вспененного полиэтилена имеет липкий слой, упрощающий работу … Если вы когда-либо утепляли пластиковые окна или стальные двери резиновым или поролоновым уплотнителем, вы уже сталкивались со способом крепления это: нужно просто снять защитную глянцевую бумагу и прижать материал к поверхности (см. также статью).

Толщина утеплителя может быть до 10 миллиметров; при необходимости его можно укладывать на вентиляционные трубы в несколько слоев.

Заключение

Какой утеплитель выбрать решать вам. Симпатия автора отдается фольгированным материалам на основе вспененного полиэтилена, но это скорее дело привычки. В видео, представленном в этой статье, вы найдете дополнительную информацию по этой теме.

Для поддержания оптимального влажностного и температурного режима в помещениях необходимо утеплить вентиляционные трубы.Теплоизоляция вентиляционных систем предотвращает образование конденсата, что влечет за собой постепенное разрушение труб, потерю ими первоначальных эксплуатационных и технических параметров.

Наружная и внутренняя теплоизоляция вентиляционных труб

Изоляция выхлопных труб выполняет следующие функции:

  • Обеспечивает огнестойкость, препятствует распространению огня в случае пожара.
  • Предотвращает образование конденсата на внешней и внутренней поверхностях трубы.
  • Снижает теплообмен между внешней средой и воздухом в системе.
  • Снижает вибрацию и шум, возникающие при движении воздуха.

Вентиляционная труба может быть изолирована изнутри или снаружи. При внутренней теплоизоляции требуется увеличить его сечение для сохранения требуемой пропускной способности воздуховода.

На сегодняшний день обеспечение звукоизоляции с помощью теплоизоляционного материала не актуально, так как зачастую эту проблему сейчас решают звукоизоляционными мероприятиями в источнике звука или установкой глушителей.Поэтому на данный момент использование наружного утепления предпочтительнее.

Еще одним обстоятельством при выборе, нужно ли утеплять вентиляционную трубу изнутри, является возможность появления очагов бактерий, появления отложений грязи и пыли, из-за которых материал может начать терять свои свойства. При наружном утеплении эти недостатки отсутствуют. Теплоизоляция снаружи трубы в случае пожара значительно снижает риск распространения огня.

Материалы для изоляции систем вентиляции

Вентиляционные трубы изолированы различными материалами:

  • Минеральные волокна. Теплоизоляционные материалы из стекловаты или минеральной ваты выпускаются в виде полужестких или жестких трубчатых панелей и секций, в виде материала, который при монтаже может быть спрессован в требуемую форму и плотность.
  • Войлок. При внутренней установке войлочные валки защищены стекловолокном с поверхностной пропиткой.Снаружи — крафт-лист, армированный алюминием. Отрезки труб используются для наружной облицовки усиленной алюминиевой защитой.
  • Вспененные эластомеры представляют собой гибкие пенопласты с закрытыми порами. Это самозатухающие материалы. Этот утеплитель не подвержен действию микроорганизмов и плесени, устойчив к паропроницаемости и влагопоглощению.
  • Производные углеводной полимеризации (полиэтилен, полиуретан, поливинилхлорид). Как правило, их производят в виде отрезков труб, блоков, плит.

Монтаж теплоизоляции на вентиляционные трубы

Изоляция из пенополистирола

Вентиляционные трубы

, утепленные пенополистиролом, менее подвержены коррозии, что значительно увеличивает срок их службы.

Для установки оболочки из пенополистирола не требуется специальных навыков. Для его установки:

  1. Определите необходимый размер оболочки.
  2. Разрежьте скорлупу пилой или ножом.
  3. Части скорлупы расположите на трубе со смещением в несколько сантиметров между собой, тщательно заделайте боковые стыки.

Из вентиляционных труб, которые утеплены пенополистироловыми оболочками, в случае аварийной ситуации их довольно легко демонтировать и так же просто установить обратно.

Полипропилен и пенополиуретан

Эти материалы обладают значительно меньшей теплопроводностью и высокой огнеупорностью. Вентиляционные трубы утепляются пенополиуретаном и полипропиленом:

  1. Определите необходимый размер.
  2. Вырежьте из материала полуцилиндры.
  3. Предусмотреть припуск на облицовочный слой.
  4. Установить полуцилиндры на вентиляционные трубы.
  5. Надежно зафиксируйте суставы бинтами.

Изоляция вспененным полиэтиленом

Утепленная труба для вентиляции с этим материалом на сегодняшний день является самой популярной. Вспененный полиэтилен представляет собой готовую оболочку, которая полностью закрывает и изолирует трубы.

Для изоляции труб:

  1. Измерьте материал.
  2. Разделите изоляционную оболочку по специальному шву.
  3. Закрепите кожух на трубе.
  4. Закрепите стыки и швы изоляционных оболочек с помощью монтажной ленты или клея.

Для квадратных воздуховодов вспененный полиэтилен выпускается в рулонах (например, Energoflex Star Duct)

Вне зависимости от способа утепления дымохода, расположения теплоизоляционного материала, главное не допустить мостиков холода, снижающих эффективность утепления, и обеспечить высокую паронепроницаемость.Для этого особое внимание необходимо уделить местам стыковки каналов со строительными конструкциями, где наибольшая вероятность появления мостиков холода.

Устройство разного рода инженерных коммуникаций предусматривает известные вентиляционные трубы, устанавливаемые на крышу. Эта техника имеет свои особые моменты и требует четкого соблюдения всех технологических процессов монтажа. Обычно используется в частном доме. Таким способом обустраивают отводящие каналы для вентиляции помещений, монтажа канализационного стояка, вентиляции чердака.

Чем утеплить вентиляционные трубы на крыше, и какие материалы для этого лучше всего использовать?

Вентиляционные трубы на крыше должны располагаться таким образом, чтобы отработанный воздух мог без особых затруднений удаляться через них. При этом его высота и диаметр определяются исходя из требуемой производительности.

Внимание! Самым простым видом устройства считается вывод труб через конек кровли. При этом главным условием считается правильно выполненное утепление с целью предотвращения образования конденсата.

Без дополнительной изоляции влага будет скапливаться на внутренних участках труб и стекать по стенам, проникая во все негерметичные места. Это приведет к появлению влажных участков на стенах и потолках, что приведет к их преждевременному разрушению. И ваши воздушные трубки также могут страдать от конденсата. Чтобы избежать всех этих неприятных моментов, следует позаботиться об установке утеплителя вокруг вентиляционных каналов.

В каких помещениях необходимо проводить утепление

Итак, нужно ли утеплять вентиляцию и в каких местах это нужно делать в обязательном порядке? Ответ напрашивается сам собой – утепление следует выполнять в тех местах, где воздушные массы быстро охлаждаются.Вентиляционная труба, проложенная через сплошную стену, должна быть пропущена через специальный теплоизоляционный вкладыш и изолирована до самого дефлекторного элемента. В частных домах такие трубы проходят по чердакам и выводятся через крышу. И утеплены они с той точки, где начинается заметное похолодание. Причем рекомендуется немного отодвинуть утепляющий бордюр в сторону теплого помещения. Это на случай, если морозы будут более суровыми, чем обычно.

Изоляционные материалы

Следует рассмотреть все приемлемые методы изоляции и выбрать наиболее подходящий.Важно, чтобы выбранный нами метод соответствовал определенным требованиям:

  • Хорошие теплоизоляционные свойства.
  • Пожарная безопасность. Материал не должен классифицироваться как горючий.
  • Относительно низкая стоимость.

Разберем только те варианты, когда каналы изолированы снаружи. Ведь не всегда есть возможность демонтировать конструкцию, а внутренний диаметр за счет утепления заметно уменьшится. Итак, как лучше всего выполнять такую ​​работу?

Одним из известных материалов является минеральная вата.Является дешевым вариантом, имеет стопроцентную пожаробезопасность, выпускается в рулонах с толщиной слоя пять сантиметров. Но есть и минусы, связанные с трудоемкостью работы. Дело в том, что трубу необходимо обернуть ватой, а сверху устроить защитный слой из фольги или оцинкованной стали. Работа с таким материалом должна проводиться в средствах индивидуальной защиты, защищающих органы дыхания и глаза.

В процессе эксплуатации материал несколько слеживается, образуя щели в изоляционном слое.Если в слой утеплителя проникает влага, он также теряет свои свойства. Лучшим решением считается использование гофрированной трубы на основе ваты. Но этот способ хорош в нулевой точке при устройстве вентиляционных труб.

Хорошим решением считается использование пенопласта в качестве утеплителя, особенно если вы приобрели готовую разъемную оболочку. Осталось надеть его на трубу и соединить между собой по швам. Этот способ обеспечивает хорошую теплоизоляцию, выполняется достаточно просто и без опаски для здоровья, относительно дешев.Но в то же время материал считается горючим и при горении выделяет токсины.

Можно использовать оболочку из пенополиуретана и пенополипропилена. Такие материалы прочнее полистирола и стоят дороже. В работе им понадобится повязка, сделанная обычной вязальной проволокой. Производитель выпускает такие теплоизоляционные конструкции в виде труб различного диаметра с прорезями. Осталось только надеть такие заготовки на трубу, и изоляция готова. Материал дешевый, способен выдерживать влагу и незначительные механические воздействия.

И еще один вариант — самоклеящийся материал. Принцип работы прост – с клейкой стороны снимается защитная пленка, наносится на трубу и прижимается. Этот материал отлично подходит для квадратных или прямоугольных шахт. Слой утепляющего материала достигает одного сантиметра. При необходимости его можно использовать в несколько слоев.

Помните! Эффективная работа вашей вентиляционной системы зависит от правильной изоляции.

Видео

Это видео поможет вам понять, что и как лучше сделать при обустройстве вентиляции частного дома:

Вентиляция в квартирах располагается в наиболее влажных помещениях, тогда как в частных домах большая часть системы находится в неотапливаемых помещениях.Повышенный уровень влажности и столкновение теплого и холодного воздуха приводит к образованию губительного конденсата на стенках выходного отверстия. Влага ускоряет процесс коррозии, а также вызывает появление плесени и грибка. Вентиляционная система становится распространителем спор микроорганизмов, которые могут вызывать у жильцов различные заболевания. На данный момент единственным способом решения этой проблемы является утепление вентиляционных труб на чердаке, а также в других неблагоприятных местах расположения системы.

Преимущества изолированной вентиляции

Основной задачей вентиляционных каналов является поддержание комфортного уровня температуры и влажности в доме. Кроме того, они отвечают за приток свежего воздуха и удаление загрязненной пыли. Защита канала от воздействия на него неблагоприятных факторов не только улучшит качество его работы, но и значительно продлит срок его службы. Утепленные вентиляционные трубы имеют следующие преимущества.

  1. Низкий уровень шума

Способы утепления вентиляционных труб

Рулонные материалы

Данная группа утеплителей универсальна, так как может применяться как для утепления круглых труб, так и утепления квадратных коробов. Кроме того, они наиболее просты и удобны в использовании. Монтаж начинается с очистки поверхности слива, удаления пятен ржавчины и влаги. Далее на определенный участок канала наматывается кусок рулонного материала. Количество слоев выбирается на ваше усмотрение, но желательно, чтобы их было больше одного.Временно край изолятора фиксируется скотчем.

После намотки всего доступного участка системы необходимо защитить изоляцию от проникновения влаги. Для этих целей используется фольгированный изолятор толщиной около 4 мм, который оборачивается вокруг утеплителя в один слой. Стыки полотен заделываются армированной лентой, которая не позволит влаге и пыли проникать в щели между стыками, а также надежно зафиксирует края материалов.


Пенопласт

Утепление квадратных коробов осуществляется листовым пенополистиролом. Поскольку эта разновидность более известна, некоторые не понимают, как утеплить вентиляционную трубу с помощью этого материала. Воздуховоды круглого сечения изолируются специальными элементами в виде раковин. Две части одного сегмента соединены шипами и пазами.

На элементе намечаются маяки, по которым будет производиться подрезка. Длина каждого сегмента измеряется исходя из длины участков системы между ее витками и прочего.Сегмент вырезается канцелярским ножом. Две половинки отрезка прикладывают к очищаемой поверхности и соединяют друг с другом сильным надавливанием на их края. Вбивать шипы в пазы нужно от одного края сегмента к другому.


Теплоизоляция труб пенопластом

Вспененный полиэтилен

Установка этого утеплителя также является одной из самых простых работ. Перед фиксацией утеплителя трубу тщательно очищают и просушивают.Длину измеряют между выходом вентиляционного канала из стены, либо до его входа в противоположную стену, либо до его первого поворота. На трубчатой ​​изоляционной опалубке отмеряют и отрезают до нужной длины отрезок. Этот сегмент надрезан вдоль одной стороны от начала до конца. Разрез делается строго в предназначенном для этого месте; на поверхности материала это выглядит как шов.

Раскрываем один край реза и надеваем форму на трубу, постепенно продвигаясь по отрезку.Стыки между отдельными сегментами и срезы промазываем специальным клеем. При желании клей можно заменить скотчем.


Фольгированный утеплитель относится к категории более дорогих материалов, но по своим техническим характеристикам превосходит другие варианты. Светоотражающий слой уменьшает толщину утеплителя

Пенополиуретан

При необходимости повышения уровня огнестойкости канала вентиляционные трубы утепляют пенополиуретаном.Монтаж этого материала также начинается с процесса очистки поверхности водостока от грязи, влаги и ржавчины.

Далее цилиндрическая изоляция разрезается на отдельные отрезки необходимого размера. Каждый отдельный сегмент разрезают вдоль на две равные части. По краям полукругов делаются припуски на стыковку с соседними элементами. На половинках одного сегмента отрезается половина материала внутри круга, на половинках второго — снаружи круга.Все элементы соединяются на трубе, а их стыки затягиваются бандажами.

Видео: процесс напыления полиуретана на трубу

Нет необходимости в срочном использовании дорогостоящих материалов, а также специфических работ, которые могут выполнить только специалисты.

Особое внимание уделяется устройству качественной теплоизоляции наружных и внутренних поверхностей жилых домов. При этом теплоизоляция вентиляционных труб и дымоходов проводится только в исключительных случаях.Нужно ли утеплять вентиляционную трубу на крыше? Этот вопрос интересует владельцев частных домовладений, где предусмотрена автономная система отопления дома, есть дымоход и приточная вентиляция.

Профессиональные строители заявляют, что в результате снижения теплопроводности дымоходов, вентиляционных труб значительно увеличивается срок их службы. Не составит труда самостоятельно провести все строительные процессы, связанные с утеплением вентиляционных труб дымоходов.Для этого не требуется каких-то особых знаний навыков, достаточно лишь правильно подобрать качественный материал, приложить немного усилий.


Необходимость мер по изоляции

Основными негативными причинами, влияющими на продолжительность периода эксплуатации трубы кирпичного дымохода, являются задымление или влага. Особенно это проявляется в холодный период времени, когда наблюдается резкое понижение температурных режимов.

Конденсат, выступая на стенках трубы, плотно закупоривает все поверхности кирпичного дымохода с мелкими щелями.Следствием резкого понижения температуры является замерзание влаги и образование льда. Как известно, вода при замерзании расширяется, поэтому на конструкционный материал кладки оказывается давление изнутри. Испытывая постоянное негативное воздействие, дымоход разрушается.

Кроме того, есть еще одна опасность. Следствием сгорания топлива является ряд оксидов, на их основе получают растворы серной или угольной кислоты. Отходы горения вместе с конденсатом оседают на стенках дымохода, разрушают кирпичи и металлические поверхности.

Преимущества изолированного дымохода:

  • на стенках труб не образуется конденсат;
  • вероятность перекрытия огня равна нулю;
  • уменьшается количество смолы и копоти.

Нужно ли изолировать вентиляционную трубу? Обязательно нужен! Конструкция, утепленная специальным материалом, выглядит привлекательнее, за ней легче ухаживать.


Выбор качественной теплоизоляции

Производители предлагают широкий ассортимент теплоизоляционных материалов для вентиляционных труб.Каждый тип имеет определенные особенности и преимущества. При выборе наиболее подходящего варианта теплоизоляции необходимо учитывать следующие условия:

  • плотность теплоизоляции;
  • теплопроводность покрытия;
  • конструкционный материал дымохода
  • ;
  • температура климатические условия;
  • пожарная безопасность материала;
  • влагопроницаемость утеплителя;
  • допустимые нагрузки, условия монтажа.

Наиболее часто используются битый кирпич, стекловата, волокнистая изоляция, шлакобетонные плиты.

Стекловолокно и минеральная вата пожаробезопасны. Это качество полностью исключает возможность самовозгорания материала. Кроме того, теплоизоляция не выделяет вредных для жизни человека веществ, прекрасно переносит агрессивное воздействие атмосферной среды.


Различные способы теплоизоляции

На сегодняшний день существует несколько вариантов, как утеплить трубу на крыше.

Наиболее распространенный способ обустройства дымохода осуществляется с использованием стекловаты или минеральной ваты, предпочтение следует отдавать материалам, выпускаемым в виде плит. В процессе работы следует учитывать высокую паропроницаемость теплоизоляторов. Теплоизоляция трубы на основе волокнистых материалов имеет ограниченный срок службы; необходимо оборудовать защитным гидропокрытием.

Если утепляемый дымоход кирпичный, можно оштукатурить поверхности труб.Для этого используется специальная шлако-известковая смесь. В процессе дальнейшей эксплуатации нужно регулярно осматривать, при необходимости ремонтировать оштукатуренные поверхности труб. В противном случае из дымохода в образовавшиеся каверны или щели может попасть обжигающая сажа. От этого пострадают полы и крыши. Одним из основных преимуществ этого метода является относительно низкая стоимость теплоизоляционного материала, простота монтажа.


Чем утеплить асботрубу на крыше? Одним из самых надежных способов теплоизоляции является использование битой кирпичной крошки или зернистой засыпки.Созданный слой хорошо удерживает тепло, препятствует образованию конденсатных продуктов. Материал недорогой, но нужна дополнительная гидроизоляция. Кроме того, потребуется прочный каркас.

Этапы строительства

После того, как подходящий изоляционный материал выбран, можно приступать к работам по теплоизоляции дымохода.

Внимание! Любой вид утепления дымохода должен выполняться с учетом всех строительных норм и требований.

При создании теплоизоляции трубы следует оставить необходимый отступ (около 5 см) между кирпичным дымоходом, изоляционным материалом. Отрезок теплоизоляционного материала необходимо уложить так, чтобы он занимал на крыше мансарды около 40 см. Следует позаботиться о том, чтобы все существующие стыки были плотно загерметизированы. Для проведения изоляционных работ используются специальные клеи с огнеупорными свойствами, скотч.


Качественное утепление наружных поверхностей кирпичного дымохода выполняется по определенной схеме:

По окончании всех строительных работ пирог теплоизоляции декорируется облицовочным материалом, который одновременно является защитой от внешних негативных воздействий и прекрасным декоративным элементом.

Заключение

Следует отметить, что при отсутствии необходимого опыта все работы, связанные с утеплением дымоходов и вентиляционных труб, следует доверить профессионалам. Но если вы полностью уверены в своих силах, то провести утепление можно самостоятельно. Главное, делать все аккуратно, не оставлять зазоров в трубе, иначе вся работа будет напрасной. Срок службы и качество дымохода зависит от последовательного и правильного выполнения всех процессов.

Утепление необходимо для избавления от самого главного бича труб – конденсата. Неизолированная труба обречена на то, чтобы внутренняя поверхность вентиляционного канала постоянно покрывалась влагой. Капающий конденсат обязательно будет просачиваться через стыки и пропитывать стены и потолок. Последствия: сырость стен и потолков, плесень, обрушение штукатурки и т.п.

Главный вопрос: почему?

Влияет на себя в зависимости от материала, из которого сделан:

  • постепенно потеряет свой защитный слой.
  • Конденсат не страшен для ПВХ.

Еще одной опасностью, которая угрожает зданию из-за образования конденсата в вентиляционных каналах, является промерзание инея за пределами теплого помещения. Если морозы сильные и продолжительные, только из-за этого явления просвет в вентиляционном канале может сузиться до нуля.

Конденсация происходит по двум причинам :

  1. Насыщение воздуха в жилище водяными парами вследствие текущей деятельности: приготовления пищи, стирки, а также от дыхания.Бытовые приборы при эксплуатации также могут быть источником водяного пара: утюги, микроволновые печи, увлажнители воздуха и т. д.
  2. В производстве оборудование может быть постоянным источником водяных паров, попадающих в вентиляционные каналы.

Количество пара, которое может постоянно находиться в воздухе, напрямую зависит от температуры. Чем выше температура воздуха, тем больше пара он может содержать. Изменение температуры даже незначительно приводит к снижению способности воздуха удерживать воду в парообразном состоянии, поэтому при охлаждении воздуха на выходе из вентиляционного канала должен оседать конденсат.

Где нужно утеплять?

Ответ прост: где перепад температур. При прохождении вентиляционной трубы через капитальную стену здания отверстие заделывают теплоизоляцией, а саму трубу изолируют до самого рефлектора. Например, при выводе вентиляционной трубы частного дома через неотапливаемый чердак на крышу необходимо утеплить место прохода через перекрытие самого верхнего этажа, а саму трубу до выхода на крышу.

При изменении температуры стенок вентиляционного канала происходит образование конденсата. Эту точку также называют «точкой росы». Именно от нее укладывается утеплитель. Расчет положения этой точки является первым этапом проектирования утепления.

Несколько иначе обстоит дело с приточной вентиляцией. Величина приточного вентиляционного канала, выпадающего на его наружные стенки, находится в прямой зависимости от длины вентиляционного канала и особенностей его монтажа.Возможно, потребуется утеплить не только трубы, но и арматуру. Следует отметить, что изолированная арматура требуется в основном в очень просторных помещениях (офисы, склады, производственные цеха). Внешне это выглядит как регулируемые жалюзи, которые могут ограничивать поток воздуха и повышать температуру подаваемого воздуха с помощью трубчатых нагревателей.

Расход воздуха через клапан можно регулировать вручную с помощью специальных рычагов или с помощью простой системы электропривода. Типичный пример технических характеристик такого клапана: сечение до 3.5 кв.м. и мощность нагревательных ТЭНов – до 8 кВт. В то же время при такой большой площади сечения нагревательного элемента я не смогу существенно изменить температуру подаваемого воздуха, их задача иная: нагревать створки клапана, чтобы предотвратить их обледенение и авария.

В каждом случае при выборе варианта вентиляционного утепления требуется предварительный экономический расчет. Рассчитывается общая длина вентиляционного канала и стоимость его утепления.Полученные данные также сверяются со стоимостью ремонта вентиляции. Сравнивая цифры, принимается решение о целесообразности утепления.


С помощью таблицы легко определить, при расчетной температуре воздуха внутри помещения и известном среднем значении влажности воздуха, где именно будет находиться «точка росы». Там, где стенка воздуховода остывает до температуры, указанной в таблице.

Как утеплить?

Когда возникла потребность в утеплении, найдена «точка росы», проведены все необходимые расчеты, осталось решить ключевой вопрос: каким материалом выполнить утепление? Потребители предъявляют одинаковые требования к современным теплоизоляционным материалам:

  • Высокие теплоизоляционные свойства;
  • Пожарная безопасность;
  • Доступная стоимость.

Сравнительный анализ самых популярных на сегодняшний день теплоизоляционных материалов с обзором их преимуществ и недостатков:

  • Минеральная вата … Самый дешевый в утеплении, абсолютно пожаробезопасный. К недостаткам относятся: трудоемкость монтажа, слеживаемость, необходимость соблюдения мер безопасности при непосредственном контакте с материалом, потеря теплоизоляционных свойств при сырости.


  • Пенополистирол или пенополистирол … Очень простое в использовании решение. Пенопластовые скорлупы доступны в различных диаметрах и размерах и полностью готовы к штабелированию. Фиксация двух полушарий осуществляется посредством соединения «шип-паз». Дешевизна и долговечность – еще два важных преимущества. Важные недостатки ограничивают применение этого материала: горючесть и токсичность продуктов горения, а также жесткость и хрупкость.

  • Пенополиуретан и пенополипропилен … Принцип изготовления утеплителя такой же, как и в предыдущем. Два пластиковых корпуса также скрепляются с помощью шпунтового соединения. Однако свойства этого утеплителя различны. Во-первых, он имеет гораздо более высокую механическую прочность. Стоимость материала выше, чем у пенопласта. Также для монтажа, помимо пазового соединения, используется проволочная лента, что удорожает монтаж.


  • Вспененный полиэтилен … Производится в формате разъемных труб разного диаметра. При монтаже трубка просто надевается поверх вентиляционного канала. Вот и вся установка. Ключевые преимущества: низкая стоимость и влагостойкость, механическая прочность. Выпускается в формате пенофол — вспененный полиэтилен с внешней обшивкой из алюминиевой фольги. За счет покрытия повышается теплоизоляционная способность, а также система приобретает пылеотталкивающие свойства. Крепление очень простое – поверхность, примыкающая к вентиляционному каналу, самоклеящаяся.


Заключение

Необходимость утепления вентиляционных каналов должна быть экономически обоснована, так как при большой протяженности вентиляционных систем и больших диаметрах вентиляционных каналов затраты на утепление будут серьезными. Выбор теплоизоляционного материала также осуществляется с оглядкой на его характеристики и стоимость. Предлагаем вашему вниманию видеоматериал, в котором изложены актуальные вопросы утепления вытяжки.

Один из способов утепления вентиляционной трубы

Такие вопросы возникают перед владельцем, обустраивающим в помещении систему отопления и вентиляции.Ответ на первый вопрос в большинстве регионов России очевиден. А вот как и с помощью чего это можно сделать, нужно разобраться.


При монтаже вентиляционных каналов используются различные материалы: оцинкованные, полипропиленовые, гибкие гофрированные. Часто вентиляционные каналы необходимо утеплять. Чтобы сэкономить на трудозатратах и ​​сократить расходы, можно использовать готовые утепленные трубы для вентиляции.

Состав и технические характеристики изолированных труб

Утепленная гибкая труба для вентиляции имеет хорошие характеристики, но проигрывает по внешнему виду

Изолированные воздуховоды также называются многослойными трубами.Такое название они получили из-за своей конструкции: две трубы, между которыми проложен теплоизоляционный материал. Трубы имеют разный диаметр, разница между которыми составляет ширину слоя утеплителя.

Материал вентиляционной трубы обычно нержавеющая сталь. Внешняя труба может быть изготовлена ​​из оцинкованной стали. Такие варианты часто выбирают для дымоходов, потому что нержавеющая сталь устойчива к высоким температурам и в целом более долговечна. Для вентиляции достаточно использовать сэндвич-трубу, обе из которых изготовлены из оцинкованной стали.Это также позволит сэкономить около 50% за счет дешевизны материала.


Трубу из нержавеющей стали также можно использовать для дымохода

В качестве утеплителя чаще прокладывают базальтовое волокно

, так как оно имеет оптимальный набор характеристик:

  • Низкая степень теплопроводности: 0,03-0,05 В*м/К.
  • Водопоглощение: 2%. Материал практически не впитывает влагу, что обеспечивает его гидрофобность;
  • Прочность: 5-80 кПа.Показатели различаются для материала разных марок.
  • Долгий срок службы обеспечивается прочностными свойствами и малой вероятностью деформации со временем. Базальт не гниет, не способствует распространению грибка.
  • Пожарная безопасность. Негорючие качества материала могут стать препятствием для движения огня. Температура плавления — 1114°С.
  • Паропроницаемость. Возможность пропускать пар, не выпуская теплый воздух.
  • Звукоизоляция.Базальтовое волокно уменьшает вертикальные звуковые волны.

Отдельно следует отметить низкую химическую активность базальта. При контакте с металлическими поверхностями риск появления ржавчины на металле сводится к нулю.

Преимущества и недостатки

профи

Преимущества сэндвич-труб для вентиляции:

  1. Высокие эксплуатационные характеристики и характеристики, обеспечивающие длительный срок службы и надежность готовых вентиляционных каналов.
  2. Работать с изолированными трубами для вентиляции достаточно просто.Все основные этапы монтажа может выполнить непрофессионал.
  3. Укладка сэндвич-труб занимает в несколько раз меньше времени, чем монтаж обычной трубы и ее последующее утепление.
  4. Привлекательный внешний вид. Если утеплять трубы для вентиляции самостоятельно, добиться эстетики непросто.
  5. Увеличенный срок службы. Сэндвич-труба защищена от проникновения конденсата.

Минусы

Из недостатков готовой утепленной трубы для вентиляции выделяется более высокая цена.Всегда можно использовать более дешевые виды труб и утеплителя, а также не делать наружную оболочку из металла, а использовать любые защитные материалы. Но такой вариант не приемлем, если вентиляционный канал расположен на хорошо видном месте.
Также к недостаткам можно отнести большой вес сэндвич-трубы. Это вдвое больше, чем у обычной металлической трубы, и в несколько раз больше, чем у полимерных или гофрированных каналов.

Особенности монтажа изолированной вентиляции


Монтаж вентиляции можно выполнить самостоятельно, а проектирование доверить специалисту

Чтобы обеспечить оптимальную вентиляцию без нагнетания воздуха, все требования к трубопроводу должны быть учтены на этапе планирования.
В частности, соблюдайте основные правила и требования:

  • Труба большого сечения: чем она больше, тем меньше сопротивление будет испытывать циркулирующий воздух. Минимально допустимое сечение 14х14 см;
  • Длина канала. Воздух выбрасывается быстрее в верхних каналах. Чем она короче, тем больший диаметр вентиляционной трубы следует выбирать.
  • Количество и соответствие каналов. В частном доме для циркуляции воздуха редко бывает достаточно одной линии.Желательно оборудовать все каналы одинаково, иначе они будут иметь разную тягу.
  • Изоляция трубы. Позволяет уберечь его от возникновения и вредного воздействия конденсата.

Проектирование вентиляции все же лучше доверить профессионалам, чтобы были учтены индивидуальные условия дома и разработаны следующие основные параметры: расположение каналов, диаметр, длина и тип труб.

При температуре наружного воздуха 12°С, а в помещении 20-24°С циркуляция осуществляется через вентиляционные каналы. Если он отсутствует, были допущены ошибки при проектировании каналов или монтаже.

Не забывайте, что для обеспечения работы естественной вентиляции необходимо предусмотреть нормальный приток свежего воздуха. Для этого нужно регулярно проветривать помещения.

19530 0 11

Сомнений в необходимости установки вентиляционных систем мало.Но многие молодые хозяева недоумевают, зачем нужно утеплять вентиляционные трубы на чердаке или в других неотапливаемых помещениях, ведь это не водопровод и не отопление, замерзать там вроде бы нечему.

Однако, если вы проигнорируете эту проблему, со временем у вас могут возникнуть серьезные проблемы. В этом материале я постараюсь объяснить смысл такого утепления и расскажу, как и чем можно утеплить вентиляционные каналы своими руками, без привлечения специалистов.

Что означает вентиляционная изоляция

Главный враг любой вентиляционной системы – конденсат, активно образующийся при столкновении теплых и холодных потоков. Помимо грамотного планирования самой системы, утепленные трубы для вентиляции являются одним из основных средств предотвращения потери влаги. А чем страшен этот самый конденсат в системе вентиляции, я расскажу дальше.

Собственно, сам утеплитель необходим для предотвращения условий возникновения так называемой точки росы.Согласно СНиП СП-50.1333-2012 под этим термином понимается температура, при которой водяной пар, содержащийся в воздухе, выпадает в виде воды на окружающие предметы, то есть конденсируется. Естественно точка росы напрямую зависит от влажности воздуха, чем она выше, тем ближе точка росы к температуре окружающей среды.

  • Начнем с того, что на незащищенную трубу в мансардном этаже может выпадать конденсат как изнутри, так и сверху воздуховода.Эта влага по-своему опасна в обоих случаях. Так вода, постоянно стекающая по трубе, будет естественным образом впитываться в потолок. И здесь неважно, бетон это, дерево или любой другой материал, рано или поздно он начнет разрушаться. Добавьте к этому сильные пятна вокруг трубы на потолке последнего этажа;
  • Более половины вентиляционных каналов и труб теперь изготовлены из оцинкованного железа. Напыление цинка дело хорошее, но при его повреждении, что неизбежно при резке и монтаже, тонкий лист железа начнет ржаветь и для появления дырок на трубе потребуется немного времени, не более 2 — 3 годы;

  • Кроме бытовой вентиляции в домах от 2-х этажей и выше устанавливается вентиляторная вентиляция для канализации.Проще говоря, это продолжение канализационного стояка, выведенного на крышу. Так, при экстремальной влажности, которая есть в канализации, чердачный участок такой трубы диаметром 100 мм промерзает намертво уже при температуре -5°С или -7°С в течение недели. А это уже влечет за собой проблемы с работой канализации;
  • Помимо своей прямой функции изоляция для вентиляционных труб является хорошим звукоизолятором. Оборудовав такую ​​систему, вам не придется слушать завывание ветра в ваших трубах;
  • А вот прогнивший потолок, поврежденный потолок, постоянные колокольчики, неприятный запах из раковины и замерзшая канализация зимой – это еще «цветочки», гораздо опаснее появление плесени и грибка внутри бытовой вентиляционной системы.Дело в том, что такая «растительность» распространяется аэрозолем, иными словами, споры плесени разносятся воздушными потоками. Естественно, попав в систему вентиляции, они будут регулярно орошать весь дом, а живущие в доме люди будут постоянно дышать всем этим букетом. Последствия могут быть самые разные, от легкого недомогания до хронических головных болей и аллергии.

А теперь взвесьте все «за» и «против» и решите для себя, нужно ли вам утеплять вентиляционные трубы в вашем доме.Думаю, ответ очевиден, и далее мы подробно остановимся на распространенных материалах и способах их монтажа.

Как и чем утеплить вентиляционные трубы

Монтаж вентиляционной трубы через боковую стенку встречается не так часто и в большинстве случаев это не чисто бытовая вентиляция, а дымоход для котла отопления, но в любом случае теплоизоляция на таких воздуховодах оборудуется, начиная с теплого помещения или котла и до дефлектора на конце трубы…

Как правило, это термостойкий кокон, изготовленный в заводских условиях. Что касается обустройства вентиляционной теплоизоляции своими руками, то этот вид работ более актуален для мансардных помещений.

Из массы различных современных теплоизоляционных материалов я выбрал несколько самых распространенных вариантов. В целом при выборе нужно руководствоваться тремя основными критериями:

  1. Прежде всего, это максимально низкий уровень теплопроводности.С текущим ассортиментом подобных материалов на рынке эта задача легко решается;
  2. Вторым, но не менее важным критерием является уровень пожарной безопасности. Здесь все сложнее, не каждый материал соответствует этому требованию. Хотя ведь не на своей мансарде, да еще и рядом с дымоходами вы не собираетесь жарить шашлыки. Поэтому можно идти на небольшие компромиссы;
  3. И напоследок о больном вопросе, цене материала. Здесь я могу вас обрадовать, почти все самые популярные материалы хорошо укладываются в средний бюджет.

Минеральная вата и стекловата

Стекловату смело можно назвать патриархом отечественного утепления. К уровню теплоизоляции здесь претензий нет. Что касается пожарной безопасности, то к ней не придраться даже самому дотошному инспектору. Цена на этот материал также вас порадует, она одна из самых низких среди конкурентов. На рынке этот материал представлен в виде различных мягких ковриков.

  • Но на этом, пожалуй, все преимущества стекловаты заканчиваются.Считается, что по сравнению с другими материалами инструкция по монтажу этого теплоизолятора самая сложная, хотя лично я этого мнения не разделяю;
  • Такие коврики имеют свойство впитывать влагу и самое страшное, что после высыхания они уже не восстанавливаются, нужно только сменить покрытие;
  • Но даже в абсолютно сухих помещениях стекловата постепенно слеживается, ведь менять такой утеплитель придется каждые 5 – 7 лет;
  • Плюс ко всему, при установке таких ковриков придется максимально «заворачивать».Помимо очков, масок и перчаток не лишним будет обзавестись плотным комбинезоном. Дело в том, что этот материал не зря так называется, эти маты пропитаны множеством мелких стеклянных игл и если работать без средств защиты, то минимум пару дней будете чесаться.

Не все так печально с минеральной ватой, это более новый и совершенный представитель этого направления. Эти коврики плотные, прочные и устойчивые к внешним воздействиям.

Сочетают в себе все положительные характеристики стекловаты. с минеральной ватой работать проще; комбинезоны здесь уже не нужны. Хотя этот материал все же боится влаги.

Теплоизоляция высокотемпературных поверхностей (например, дымоходов) осуществляется только с помощью утеплителей из линейки минеральных материалов.

Теперь перейдем к вопросу установки. Как я уже сказал, особой сложности в этом нет. Мягкая стекловата больше подходит для изогнутых и круглых поверхностей. …Таким «одеялом» обмотана вентиляционная труба. Но оставлять стекловату в таком виде нельзя, ее необходимо дополнительно обернуть слоем технической фольги или, в крайнем случае, рубероида.

А чтобы весь этот «пирожок» держался надежно, его надо зафиксировать сверху каким-нибудь бинтом. В качестве бандажа можно использовать металлическую или синтетическую упаковочную ленту, но самый дешевый и простой способ — зафиксировать такой кокон отожженной стальной проволокой, которой обвязывают арматуру.

Плиты из минеральной ваты

плотнее стекловаты и больше подходят для изоляции прямых и плоских поверхностей. Практически идеально подходит для теплоизоляции прямоугольных и квадратных вентиляционных каналов.

Нужно просто разрезать такую ​​пластину на сегменты необходимого размера с помощью обычных, положить их на коробку, затем обернуть фольгой и зафиксировать бинтами. Работать будет легче, если предварительно обезжирить трубу спиртосодержащим раствором и поставить минеральные плиты на жидкие гвозди.

Пенополистирол и пенополистирол

Эти два вида утеплителя обладают достаточно высокими теплоизоляционными характеристиками. Они прочны и абсолютно не боятся влаги. Но оба эти материала жесткие, ими ничего не обмотаешь. Поэтому этот вариант не подходит для сложных поверхностей.

С точки зрения пожарной безопасности они абсолютно одинаковы. И пенопласт, и пенополистирол легко плавятся и хорошо горят, а при горении выделяют вредные и токсичные соединения.Так что монтировать их в пожароопасных местах или на горячих трубах нельзя.

Что касается отличий пенопласта от пенополистирола, то оба этих утеплителя имеют одну основу. Но пенопласт менее плотный, поэтому не такой прочный и жесткий, как пенополистирол. Хотя у пенопласта есть одно неоспоримое и важное преимущество, его цена на порядок ниже, чем у конкурента.

Считаю, что если вам нужен недорогой утеплитель для вентиляционных труб на чердаке, то пенопласт – достойный и вполне приемлемый вариант.Пенополистирол конечно крепкий, но на чердаке эта прочность не играет никакой роли, да и зачем платить больше, если смысла в нем практически нет.

Обустроить пенопластовую изоляцию труб для вентиляции своими руками еще проще. Готовые коконы продаются для круглых труб. Эти сегменты состоят из двух или четырех полукруглых секторов, которые соединены по принципу шип-паз. Они могут быть покрыты пленкой или обходиться без нее, в условиях сухого чердака это не имеет особого значения. Отрезки на трубе укладываются со сдвигом по принципу кирпичной кладки.

Нужно только плотно соединить их между собой и затянуть бинтом. Хотя в данном случае я предпочитаю использовать для монтажа жидкие гвозди или любой другой клей. Утепление пенопластом квадратных и прямоугольных вентиляционных каналов осуществляется по той же схеме, что и монтаж минеральных матов.

Вспененный полиэтилен

Если вы ищете самый простой и дешевый способ утеплить вентиляцию, то вам подойдет пенополиэтилен, в некоторых источниках этот материал называют пенофолом.По внешнему виду похож на обычный поролон, но с более крупной структурой. На рынке вы наверняка видели такие серые пенопластовые трубки разного диаметра, так что это один из вариантов такого утеплителя.

Вы выбираете «накрутку» соответствующего диаметра для вашей трубы. Каждая такая коса уже разрезана вдоль, поэтому надевать ее на трубу будет легко. Чтобы пенофол держался, нужно обмотать его скотчем в нескольких местах и ​​все.

Кроме того, пенофол продается в виде широкого листа толщиной до 10 мм.Таким «одеялом» можно обернуть любую нестандартную часть вентиляционного канала и в конце зафиксировать строительным или обычным скотчем. Этот же лист можно обернуть фольгой. Этот материал дороже, но и теплоизоляционный эффект намного выше.

Недавно на рынке появилась еще одна модель вспененного полиэтилена. Для утепления вентиляции он подходит хорошо.

Такое полотно отличается от уже существующих вариантов наличием самоклеящейся поверхности с одной из сторон.Инструкция элементарная, снял защитную пленку и приклеил на вентиляционную трубу или короб. Если требуется толстое покрытие, пенофол наматывают в несколько слоев.

Несколько важных моментов

На данный момент широко распространено утепление мансардных этажей с помощью специальной строительной пены. Удовольствие конечно недешевое, но эффект вполне достойный. Таким образом, утеплить вентиляционные трубы можно, но лучше доверить это профессионалам.Потому что там помимо самой пены нужно специальное оборудование, плюс четкое соблюдение технологии.

И не надо пытаться «задуть» поверхность воздуховода обычным пенополиуретаном, не считая дороговизны данного проекта, пенополиуретан простоит максимум год на открытом воздухе, после чего он начнет рушиться. Ведь этот удобный строительный материал предназначен немного для других целей.

И уж совсем не стоит обматывать вентиляционные трубы старыми тряпками и ватными матрацами.Обычная ткань или вата постепенно пропитываются влагой и толку от этой затеи практически не будет, разве что внешний конденсат впитается в эти тряпки.

Заключение

Как видите, самостоятельное утепление вентиляционных труб, как на чердаке, так и в любом другом помещении, не является чем-то заоблачным. И при желании хороший хозяин может справиться с этой задачей. На фото и видео в этой статье показаны варианты монтажа такого утеплителя.Если есть что добавить или есть вопросы, пишите в комментариях, постараюсь помочь.

22 июля 2016 г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, спросить автора о чем-то — добавьте комментарий или скажите спасибо!

Советы по вентиляционной трубе водонагревателя дома и как сделать это правильно

Подробнее о вентиляционной трубе водонагревателя в моей статье под видео. Следуйте по ссылкам, чтобы пропустить более важную информацию.

Вентиляция водонагревателя в доме Видео:

Чтобы полностью понять вентиляцию водонагревателя в доме, работающем на природном газе, я настоятельно рекомендую прочитать «Проблемы с дымоходом из кирпича дома и размеры дымохода газового водонагревателя и печи» — некоторые из условий вентиляционной трубы водонагревателя, описанные ниже зависит от правильной эксплуатации и установки дымохода!

Посмотрите мой новый пост, объясняющий техническое обслуживание газового водонагревателя и осмотр водонагревателя Это важно!

Существуют две распространенные системы вентиляционных труб газового водонагревателя с естественной тягой:

  • Газовый водонагреватель с естественной тягой – поясняется ниже
  • Искусственная тяга / водонагреватель Вентиляционная труба из ПВХ / принудительная вентиляция

Система вентиляционной трубы газового водонагревателя с естественной тягой по-прежнему преобладает, и пока недвижимость имеет благоприятные структурные условия и дымоход, предназначенный для использования с газовыми приборами, вы можете использовать этот тип вентиляции.

Типовое соединение вентиляционной трубы газового водонагревателя с естественной тягой будет примерно таким, как на картинке (одна из проблем этого соединения – отсутствие винтов на вытяжном колпаке). Там может быть несколько вариантов… некоторые хорошие и некоторые плохие, конечно.

Предполагая, что вы ничего не знаете о вентиляционной трубе водонагревателя, вот как должна быть установлена ​​вентиляция газового водонагревателя с естественной тягой:

Вытяжной колпак вентиляционной трубы водонагревателя

Поверх естественной тяги газового водонагревателя, в его центральной части, прямо над дефлектором водонагревателя, необходимо установить вытяжной колпак.Он сидит на 3-4 коротких ножках, иногда прикрепленных к верхней панели водонагревателя с помощью винтов, или ( в зависимости от конструкции ) имеет ножки в виде штифтов или крючков на конце, которые вставляются в отверстия в верхней крышке водонагревателя.

Для правильной работы системы вентиляционных труб газового водонагревателя вытяжной колпак должен располагаться по центру над вентиляционным отверстием, а его ножки должны быть прямыми – любые смещенные или деформированные вытяжные колпаки должны быть отремонтированы/заменены при необходимости. Вытяжные колпаки водонагревателя служат очень важной цели, и при неправильной установке угарный газ может попасть в жилое помещение.Я почти уверен, что вы знаете, насколько опасным может быть угарный газ…

  1. Вытяжные колпаки газовых водонагревателей обеспечивают дополнительный воздух для продуктов сгорания, которые должны быть правильно удалены из камеры горелки (основание водонагревателя) , в вентиляционную трубу водонагревателя и дымоход
  2. Вытяжные колпаки газовых водонагревателей действуют как устройство, которое в случае нисходящей тяги (состояние, при котором воздух/ветер возвращается в вентиляционную трубу/дымоход) предотвращает гашение воздуха газовая горелка.

Вытяжные колпаки газового водонагревателя бывают разных размеров, и если вы заменяете водонагреватель, убедитесь, что вытяжной колпак и вентиляционная труба водонагревателя соответствуют друг другу.

Если у вытяжного колпака, поставляемого с водонагревателем, диаметр верхнего отверстия рассчитан на 3-дюймовую вентиляционную трубу, а у вас установлена ​​4-дюймовая вентиляционная труба, используйте переходник/удлинитель, чтобы соединить их вместе.

Однако, если вытяжной колпак газового водонагревателя больше, рассчитан на 4-дюймовую трубу – не уменьшайте его! / НЕ устанавливайте переходник от 4-дюймового вытяжного колпака к 3-дюймовой вентиляционной трубе водонагревателя только для того, чтобы приспособить старую вентиляционную систему.

Замените вентиляционную трубу меньшего размера на надлежащий/требуемый размер:

— в большинстве газовых водонагревателей на 30 галлонов, 40 галлонов и 50 галлонов используется вентиляционная труба диаметром 3 дюйма

— для некоторых 50 галлонов может потребоваться 4 дюйма

-75 галлонов и более потребуются 4″ и более

Всегда следуйте рекомендациям производителя прибора и соблюдайте требования местных норм и правил – опять же – никогда не уменьшайте размер вентиляционной трубы водонагревателя!

Материал вентиляционной трубы газового водонагревателя с естественной тягой

Для типа с естественной тягой используйте только оцинкованную стальную трубу и не экспериментируйте с алюминиевыми трубами, консервными банками со снятыми обоими концами, секциями из нержавеющей стали, голубыми печными трубами, высокотемпературными пластиковые трубки, гибкие трубы… и т. д.

Участок вентиляционной трубы между водонагревателем и дымоходом сделать максимально коротким и прямым. Общее правило заключается в том, что горизонтальная часть одностенной вентиляционной трубы должна быть равна или короче 75% ее общей высоты в развернутом виде.

Соединения вентиляционной трубы вытяжного колпака и газового водонагревателя

Соединение между вытяжным колпаком и вентиляционной трубой должно быть закреплено винтами для листового металла – рекомендуется три на одно соединение на одностенной трубе.

НЕ ИСПОЛЬЗУЙТЕ обычную клейкую ленту для фиксации или герметизации соединений. Некоторые строительные инспекторы не разрешают использовать алюминиевую ленту даже на стыках. Просто потому, что он скрывает такие проблемы, как коррозия или появление отверстий на поверхности.

Если вы используете B-vent, который представляет собой вентиляционную трубу с двойными стенками, вы должны использовать винты только на первом соединении – к вытяжному колпаку или к одностенной вентиляционной трубе водонагревателя. В секциях вентиляционных труб с двойной стенкой меньшего диаметра и вентиляционных трубах с двойной стенкой используются фитинги с поворотным замком без винтов / для вентиляционных труб B большего диаметра могут потребоваться винты на соединениях.

Шаг вентиляционной трубы газового водонагревателя с естественной тягой

Соединитель вентиляционной трубы газового водонагревателя должен непрерывно идти вверх к входу в дымоход, поднимаясь не менее чем на 1/4″ на погонный фут, чтобы обеспечить надлежащую тягу. Некоторая установка может быть серьезной проблемой или даже стать невозможной из-за высоты водонагревателя и уровня подключения дымохода, в этих случаях следует рассмотреть водонагреватель, оснащенный двигателем с принудительной тягой.

Коррозия вентиляционных труб газового водонагревателя с естественной тягой

Вентиляционные трубы WH следует периодически проверять на наличие коррозии и износа.Проблемы с надлежащей тягой, состоянием дымохода и проблемами с воздухом для горения обычно вызывают коррозию оцинкованных труб.

На их поверхности начинают появляться небольшие отверстия – наиболее распространенные участки вдоль нижней части и на разъемах . В какой-то момент корродированная стенка вентиляционной трубы газового водонагревателя становится очень мягкой и может развалиться даже под небольшим давлением.

Корродирующие вентиляционные трубы газового водонагревателя следует заменить как можно скорее, чтобы предотвратить возможность загрязнения выхлопными газами / угарным газом.

Зазоры и ограничения для вентиляционной трубы водонагревателя

Вентиляционная труба / соединитель для одностенного газового водонагревателя не может быть установлена ​​ближе 6 дюймов от каких-либо горючих материалов, таких как пол / каркас стены, бумага и т. д.). Такая установка может создать пирофорные условия и пожароопасность.

Пирофорное состояние — это когда материал самовозгорается при значительно более низкой температуре, если он постоянно подвергается воздействию тепла. Таким образом, если что-то обычно воспламеняется при температуре 500°F, при постоянном нагреве эта точка воспламенения может быть снижена, скажем, до 250°F – это просто пример… например, на чердаке или в гараже (даже если они частично проникают в это пространство), потому что такая установка вентиляционной трубы вызовет чрезмерную конденсацию на стенках вентиляционной трубы и нарушит правильную тягу — требуется труба с двойными стенками / тип B-вентиляции.

  • Одностенная вентиляционная труба газового водонагревателя с естественной тягой не может быть использована внутри стен, потолков и любых труднодоступных мест – необходимо установить двухстенную вентиляционную трубу / B-образную вентиляцию.
  • Думаете о переносе газового водонагревателя с естественной тягой в гараж? Проверьте эту важную информацию – требования к гаражному водонагревателю.

    Проверьте зазоры в вентиляционной трубе газового водонагревателя, чтобы узнать больше о вентиляции водонагревателя с естественной тягой.

    Зеленое строительство — Отдел твердых отходов округа Кинг

    %PDF-1.6 % 428 0 объект >/Контуры 397 0 R/Метаданные 420 0 R/AcroForm 429 0 R/Страницы 410 0 R/SpiderInfo 421 0 R/StructTreeRoot 403 0 R/Тип/Каталог>> эндообъект 430 0 объект > эндообъект 397 0 объект > эндообъект 420 0 объект >поток UUID: 6c16f045-409f-4eea-bd9a-72658ab0a7e3adobe: DocId: INDD: be369309-0176-11dd-b54b-9a779ef8d795proof: pdf708f2d8a-0087-11dd-ad27-dcdde58ee790adobe: DocId: INDD: 708f2d88-0087-11dd-ad27-dcdde58ee790

  • ReferenceStream300.00300.00Inchesuuid:19A19EADEEA911DC8BF5924BC8

    5uuid:19A19EACEEA911DC8BF5924BC8

    5
  • Референсный поток300.00300.00Inchesuuid:5C2A6CAAFD3E11DC806183CF641DC4A9uuid:5C2A6CA9FD3E11DC806183CF641DC4A9
  • ReferenceStream300.00300.00Inchesuuid:8599C002FD4E11DC806183CF641DC4A9uuid:8599C001FD4E11DC806183CF641DC4A9
  • ReferenceStream300.00300.00Inchesuuid:4D0BADD2F85611DCBCA8E1C007CEFE36uuid:4D0BADD1F85611DCBCA8E1C007CEFE36
  • ReferenceStream300.00300.00Inchesuuid:4D0BADD6F85611DCBCA8E1C007CEFE36uuid:4D0BADD5F85611DCBCA8E1C007CEFE36
  • Референсный поток300.00300.00Inchesuuid:67F46783FD5111DC806183CF641DC4A9uuid:67F46782FD5111DC806183CF641DC4A9
  • ReferenceStream300.00300.00Inchesuuid:CB8840AFEEBD11DC8BF5924BC8

    5adobe:docid:photoshop:3bafddc0-9adb-11da-b142-fd38c597958f
  • ReferenceStream300.00300.00Inchesuuid:8599C007FD4E11DC806183CF641DC4A9uuid:8599C006FD4E11DC806183CF641DC4A9
  • ReferenceStream300.00300.00Inchesuuid:0C83922AFDE011DCA180AFC544885D37uuid:0C839229FDE011DCA180AFC544885D37
  • Референсный поток300.00300.00Inchesuuid:AA079221AB2311DC921FEA53A69C3AB7uuid:AA079220AB2311DC921FEA53A69C3AB7
  • ReferenceStream300.00300.00Inchesuuid:9974AEC2F86211DCBCA8E1C007CEFE36uuid:9974AEC1F86211DCBCA8E1C007CEFE36
  • ReferenceStream300.00300.00Inchesuuid:610A8DC4FD7311DC8A87E6FD62A3E1D4uuid:610A8DC3FD7311DC8A87E6FD62A3E1D4
  • ReferenceStream300.00300.00Inchesuuid:84759DD4F80811DCBCA8E1C007CEFE36uuid:84759DD3F80811DCBCA8E1C007CEFE36
  • Референсный поток300.00300.00Inchesuuid:982C4F70FE2E11DCA1EBA3AF3BC395FFuuid:982C4F6FFE2E11DCA1EBA3AF3BC395FF
  • ReferenceStream300.00300.00Inchesuuid:CB8840B3EEBD11DC8BF5924BC8

    5uuid:CB8840B2EEBD11DC8BF5924BC8

    5
  • ReferenceStream300.00300.00Inchesuuid:CB8840AFEEBD11DC8BF5924BC8

    5adobe:docid:photoshop:3bafddc0-9adb-11da-b142-fd38c597958f
  • ReferenceStream300.00300.00Inchesuuid:B23B1D1CFD5211DC806183CF641DC4A9uuid:67F4678CFD5111DC806183CF641DC4A9
  • Референсный поток300.00300.00Inchesuuid:8599C007FD4E11DC806183CF641DC4A9uuid:8599C006FD4E11DC806183CF641DC4A9
  • ReferenceStream300.00300.00Inchesuuid:67F46788FD5111DC806183CF641DC4A9uuid:67F46787FD5111DC806183CF641DC4A9
  • ReferenceStream300.00300.00Inchesuuid:C1A5110FF80811DCBCA8E1C007CEFE36adobe:docid:photoshop:bc420544-15b2-11da-a597-9bb76177823f
  • ReferenceStream300.00300.00Inchesuuid:C48D77C6FD9A11DC8A87E6FD62A3E1D4uuid:C48D77C5FD9A11DC8A87E6FD62A3E1D4
  • Референсный поток300.00300.00Inchesuuid:32015D0E03ED11DD9E7FAE7458949264uuid:DB26B786028D11DD9E7FAE7458949264
  • ReferenceStream300.00300.00Inchesuuid:BE2C8C1EFDC611DC8A87E6FD62A3E1D4uuid:BE2C8C1DFDC611DC8A87E6FD62A3E1D4
  • ReferenceStream300.00300.00Inchesuuid:3F1D0C5DFDE011DCA180AFC544885D37uuid:3F1D0C5CFDE011DCA180AFC544885D37
  • ReferenceStream300.00300.00Inchesuuid:DCDD082FFE3211DCA1EBA3AF3BC395FFuuid:DCDD082EFE3211DCA1EBA3AF3BC395FF
  • Референсный поток300.00300.00Inchesuuid:08401971033511DD9E7FAE7458949264uuid:08401970033511DD9E7FAE7458949264
  • ReferenceStream300.00300.00Inchesuuid:BE2C8C19FDC611DC8A87E6FD62A3E1D4uuid:BE2C8C18FDC611DC8A87E6FD62A3E1D4
  • ReferenceStream300.00300.00Inchesuuid:2944B0CFFDD111DCA180AFC544885D37uuid:2944B0CEFDD111DCA180AFC544885D37
  • ReferenceStream300.00300.00Inchesuuid:12A4E200F5D811DC9378DAA003B1C81Euuid:12A4E1FFF5D811DC9378DAA003B1C81E
  • Референсный поток300.00300.00Inchesuuid:768D590CEEFB11DC8BF5924BC8

    5uuid:768D590BEEFB11DC8BF5924BC8

    5
  • ReferenceStream300.00300.00Inchesuuid:9974AEC2F86211DCBCA8E1C007CEFE36uuid:9974AEC1F86211DCBCA8E1C007CEFE36
  • ReferenceStream300.00300.00Inchesuuid:9974AEC7F86211DCBCA8E1C007CEFE36uuid:9974AEC6F86211DCBCA8E1C007CEFE36
  • ReferenceStream300.00300.00Inchesuuid:4D0BADD2F85611DCBCA8E1C007CEFE36uuid:4D0BADD1F85611DCBCA8E1C007CEFE36
  • Референсный поток300.00300.00Inchesuuid:BE2C8C19FDC611DC8A87E6FD62A3E1D4uuid:BE2C8C18FDC611DC8A87E6FD62A3E1D4
  • ReferenceStream300.00300.00Inchesuuid:BE2C8C19FDC611DC8A87E6FD62A3E1D4uuid:BE2C8C18FDC611DC8A87E6FD62A3E1D4
  • ReferenceStream300.00300.00Inchesuuid:4D0BADD6F85611DCBCA8E1C007CEFE36uuid:4D0BADD5F85611DCBCA8E1C007CEFE36
  • ReferenceStream300.00300.00Inchesuuid:00BA4F11FB3911DCB70CC3FD4429C903uuid:0E23C57BFB0611DCB70CC3FD4429C903
  • Референсный поток300.00300.00Inchesuuid:FC82F015FDCF11DCA180AFC544885D37uuid:FC82F014FDCF11DCA180AFC544885D37
  • ReferenceStream300.00300.00Inchesuuid:1E21E9DDFDCB11DCA180AFC544885D37uuid:1E21E9DCFDCB11DCA180AFC544885D37
  • ReferenceStream300.00300.00Inchesuuid:FD54F1A8FD3511DC806183CF641DC4A9uuid:FD54F1A7FD3511DC806183CF641DC4A9
  • ReferenceStream300.00300.00Inchesuuid:3F1D0C59FDE011DCA180AFC544885D37uuid:3F1D0C58FDE011DCA180AFC544885D37
  • Референсный поток300.00300.00Inchesuuid:13EB9A0BFD9D11DC8A87E6FD62A3E1D4uuid:13EB9A0AFD9D11DC8A87E6FD62A3E1D4
  • ReferenceStream300.00300.00Inchesuuid:C48D77CBFD9A11DC8A87E6FD62A3E1D4uuid:C48D77CAFD9A11DC8A87E6FD62A3E1D4
  • ReferenceStream300.00300.00Inchesuuid:2944B0D3FDD111DCA180AFC544885D37uuid:2944B0D2FDD111DCA180AFC544885D37
  • ReferenceStream300.00300.00Inchesuuid:982C4F6AFE2E11DCA1EBA3AF3BC395FFuuid:982C4F69FE2E11DCA1EBA3AF3BC395FF
  • Референсный поток300.00300.00Inchesuuid:E0C4A50FFDDF11DCA180AFC544885D37uuid:E0C4A50EFDDF11DCA180AFC544885D37
  • ReferenceStream300.00300.00Inchesuuid:A2EA0965FDCB11DCA180AFC544885D37uuid:A2EA0964FDCB11DCA180AFC544885D37
  • ReferenceStream300.00300.00Inchesuuid:14C0FCFCEF0711DC8BF5924BC8

    5uuid:14C0FCFBEF0711DC8BF5924BC8

    5
  • ReferenceStream300.00300.00Inchesuuid:F4F94F0CFDCC11DCA180AFC544885D37uuid:F4F94F0BFDCC11DCA180AFC544885D37
  • Референсный поток300.00300.00Inchesuuid:A2EA096AFDCB11DCA180AFC544885D37uuid:A2EA0969FDCB11DCA180AFC544885D37
  • ReferenceStream300.00300.00Inchesuuid:F4F94F11FDCC11DCA180AFC544885D37uuid:F4F94F10FDCC11DCA180AFC544885D37
  • ReferenceStream300.00300.00Inchesuuid:0E1C6B84FDCE11DCA180AFC544885D37uuid:0E1C6B83FDCE11DCA180AFC544885D37
  • ReferenceStream300.00300.00Inchesuuid:0E1C6B7FFDCE11DCA180AFC544885D37uuid:0E1C6B7EFDCE11DCA180AFC544885D37
  • Референсный поток300.00300.00Inchesuuid:67F46783FD5111DC806183CF641DC4A9uuid:67F46782FD5111DC806183CF641DC4A9
  • ReferenceStream762.00762.00Inchesuuid:388CAF66FE2D11DCA1EBA3AF3BC395FFuuid:388CAF65FE2D11DCA1EBA3AF3BC395FF
  • ReferenceStream300.00300.00Inchesuuid:0C839226FDE011DCA180AFC544885D37uuid:E0C4A512FDDF11DCA180AFC544885D37
  • ReferenceStream300.00300.00Inchesuuid:0C83922EFDE011DCA180AFC544885D37uuid:0C83922DFDE011DCA180AFC544885D37
  • Референсный поток300.00300.00Inchesuuid:B323863BF5DC11DC9378DAA003B1C81Euuid:B323863AF5DC11DC9378DAA003B1C81E
  • ReferenceStream300.00300.00Inchesuuid:B4D6DE52F5D811DC9378DAA003B1C81Euuid:B4D6DE51F5D811DC9378DAA003B1C81E
  • ReferenceStream300.00300.00Inchesuuid:84759DD4F80811DCBCA8E1C007CEFE36uuid:84759DD3F80811DCBCA8E1C007CEFE36
  • ReferenceStream300.00300.00Inchesuuid:C1A5110BF80811DCBCA8E1C007CEFE36uuid:C1A5110AF80811DCBCA8E1C007CEFE36
  • Референсный поток300.00300.00Inchesuuid:D27EB58DF88911DCAC329DE743CF7EBBuuid:D27EB58CF88911DCAC329DE743CF7EBB
  • ReferenceStream300.00300.00Inchesuuid:6928D818FDD811DCA180AFC544885D37uuid:6928D817FDD811DCA180AFC544885D37
  • ReferenceStream300.00300.00Inchesuuid:13EB9A10FD9D11DC8A87E6FD62A3E1D4uuid:13EB9A0FFD9D11DC8A87E6FD62A3E1D4
  • ReferenceStream300.00300.00Inchesuuid:FC82F010FDCF11DCA180AFC544885D37uuid:FC82F00FFDCF11DCA180AFC544885D37
  • Референсный поток300.00300.00Inchesuuid:DF29D2FEFDAC11DC8A87E6FD62A3E1D4uuid:DF29D2FDFDAC11DC8A87E6FD62A3E1D4
  • ReferenceStream300.00300.00Inchesuuid:E0C4A50BFDDF11DCA180AFC544885D37uuid:E0C4A50AFDDF11DCA180AFC544885D37
  • ReferenceStream300.00300.00Inchesuuid:AA079221AB2311DC921FEA53A69C3AB7uuid:AA079220AB2311DC921FEA53A69C3AB7
  • ReferenceStream300.00300.00Inchesuuid:2944B0CFFDD111DCA180AFC544885D37uuid:2944B0CEFDD111DCA180AFC544885D37
  • Референсный поток72.0072.00Inchesuid:AA40606C017911DDB5E8F68355373DC7uuid:AA40606B017911DDB5E8F68355373DC7
  • ReferenceStream300.00300.00Inchesuuid:C48D77C6FD9A11DC8A87E6FD62A3E1D4uuid:C48D77C5FD9A11DC8A87E6FD62A3E1D4
  • ReferenceStream72.0072.00Inchesuuid:14108181032C11DDB825F8335ADF9F8Fuuid:53768D37032311DDB825F8335ADF9F8F
  • 2008-04-24T22:29:21-07:002008-05-05T11:16:34-07:002008-05-05T11:16:34-07:00Adobe InDesign CS2 (4.0.5)
  • JPEG256256/9j/4AAQSkZJRgABAgEASABIAAD /7QAsUGhvdG9zaG9wIDMuMAA4QklNA+0AAAAAABAASAAAAAAEA AQBIAAAAAQAB/+4AE0Fkb2JlAGQAAAAAAQUAAr///9sAhAAKBwcHBwcKBwcKDgkJCQ4RDasLDBEU EBAQEBAUEQ8RERERDxERFxoaGhcRHyEhISEFKy0tLSsyMjIyMjIyMjIyAQsJCQ4MDh8XFx8rIx0j KzIrKysrMjIyMjIyMjIyMjIyMjIyMjI+Pj4+PjJAQEBAQEBAQEBAQEBAQEBAQEBAQED/wAARCAEA AMUDAREAAhEBAxEB/8QBogAAAcBAQEBAQAAAAAAAAAAABAUDAgYBAAcICQoLAQACAgMBAQEBAQAA AAAAAAABAAIDBAUGBwgJCgsQAAIBAwMCBAIGBwMEAgYCcwECAxEEAAUhEjFBUQYTYSJxgRQykaEH FbFCI8FS0eEzFmLwJHKC8SVDNFOSorJjc8I1RCeTo7M2F1RkdMPS4ggmgwkKGBmElEVGpLRW01Uo GvLj88TU5PRldYWVpbXF1eX1ZnaGlqa2xtbm9jdHV2d3h5ent8fX5/c4SFhoeIiYqLjI2Oj4KTlJ WWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq+hEAAgIBAgMFBQQFBgQIAwNtAQACEQMEIRIxQQVRE2Ei BnGBkTKhsfAUwdHhI0IVUmJy8TMkNEOCFpJTJaJjssIHc9I14kSDF1STCAkKGBkmNkUaJ2R0VTfy o7PDKCnT4/OElKS0xNTk9GV1hZWltcXV5fVGVmZ2hpamtsbW5vZHV2d3h5ent8fX5/c4SFhoeIiY qLjI2Oj4OUlZaXmJmam5ydnp+So6SlpqeoqaqrrK2ur6/9oADAMBAAIRAxEAPwAozQPQq1r/AHv0 HAXA7V/ufijMDo1h9eppwp2rXL4/l634r+DIcLX7/wDyPxw/4N/S+xfQ2vrV+LjTvStcjPweH08V +dKeHovyliuHTOr7J/xWPx+8uHm+st5nNbsVZfpv+8Fv/qDOJ7V/xufveg0f9zFE5gt7sVdirsVa f7DfI4Y81KUZsmh3KuxV2KuxV2KuxV2KuxVjfFFAZjuD4k+8tgAdBTFTOR5l2LF2KuxV2KuxV2SG WcRQJRQdh8bJ/OK8Idj42T+cV4QvE0yiiyMAOgBOQO5sshIhv6xP/vx/+COCgvHLvd9Yn/34/wDw RxoLxy73fWJ/9+P/AMEcaC8cu931if8A34//AARxoLxy73evP/vx/wDgjjQXjl3rfVk/nb7zhsrx F3qyfzt95xsrxF3qyfzt95xsrxF3qyfzt95xsrxF3qyfzt95xsrxF3qyfzt95xsrxF3qyfzt95xs rxF3qyfzt95xsrxFv1ZP52+842V4isxQqGLjEsjH7deI8adca2Tw0LU8UOqMaKuqMPCVp1Rjwlad UY8JWnVGPCVp2BXYq7FXYq7FXYq7FXYq7FXYq7FV8kfAKwPJXFVPTpscSKTKNLMUOxV2KuxV2Kux VETgrBAjbOAxKnqATthPIM57RCHwMFJ7cOxblSuZeHXHHARpnHJQW/VR/N+GWfykf5rLxnfVR/N+ GEdpE/wr4vks9GL/Ah5Mt/NZv5ieOXc70Yv9+DH81m/mLxy7kR6sf8w+/Nf+Wy/zS1cBd6sf8w+/ H8tl/mleAu9WP+Yffj+Wy/zSvAXerH/MPvx/LZf5pXgLvVj/AJh9+P5bL/NK8Bd6sf8AMPvx/LZf 5pXgLvVj/mh44/lsv80rwF3qx/zD78fy2X+aV4C71Y/5h9+P5bL/ADSvAXCRCaBgTglgyRFkKYkL srQiJ1JhhZBWNUoT2DEmuGXINkx6Qm3l7TrWeM3d0gmLTJbQxvXgGbcu4Ugmg6DL9PjiRZ76TigJ c0TrOn2Mttcy26RRz2arJztxxR0ZlQqy1KhlL/snJ5scSDXMdzLLjAFhjGYjQ7FXYq7FVec/6Lbk bmj/AK8mADVtkvpChkGt2KuxV3XbEGlWejF/Ll/5zN3suOTvRi/lx/OZu9eOTvRi/lx/OZu9eOTv Ри/лк/ОЗу9эОТвРи/лк/ОЗу9эОТвРи/лк/ОЗу9эОТвРи/лк/ОЗу9эОТвРи/лк/ОЗу9эОТвРи/лк/ OZu9eOTvRi/lx/OZu9eOTvRi/lx/OZu9eOThFGpqFoRkZ6nJIUSpmSvypiiLmhit3HQpxp7qTXDL kGc+QRWkaw+lsytGJ4HZXMZPEq6fZdGo1CPllmHN4fuRCZiidY8ySalE1vFGY0k4+rJIweRwhqq/ CqKFB36ZPNqTkFBlPKZCkkzHa3Yq7FXYqv8AUYxiM0KjcV6ivhjaeI1SzFDsVdirsVdirsVdirsV dirsVdirsVdirsVdirsVdiq95GkpXooooGwAxJtJkSsxQ7FXYq7FXYq7FXYq7FXYq7FXYq7FXYqr 2dnNf3Mdpb8TLKaKGYKK/NiMlCBnKgoFrLiB7a4ltpKF4XaNiOlVPE0+7BKJiSFIpTwKrWtrcXtw lraoZJpDREFBWgr3oOgwwgZmgoFqckbxSNFICroSrKeoINCMBBBpVuKuxV2KuxV2KuxV2KuxVF6b ptzqlyLW1486FvjYKKDr13P0ZPFilklQSBalbWst3IY4gPhUu7MaKijqzHwyMIGR2QBare2D2SQy etFPHOCUeFuX2diGBCkH5jJZMZhW92kikJkEOxV2KuxV2KuxV2KuxVciNI6xoCzMQqqNySdgBiBa p3o2mNBrdpHPcwRTxTIzQFmLVVgSlVRk5e3LMnBi4cosi7ZxjuoXunz3Wo6lcArFbwXEnqTSEhQW dqL8IYknwAyGTGZTkeloIslC3mm3FnDFckrNbXFfSniJKEjqu4Ug+xGQniMQD0KCKXaNY3OoahFb WkogmNWWQsVIoKnjx3rTDgxynMAGisRZVrLRxe2V5fy3UcItiqn1OX2ncCrcUbY79O+Shg44mRPJ IjYS94lWb0vVRlDcfVHLhT+b7PKn0ZURRq2KOutFmtJbWKSeFvrqh5mT1GXi32Sf3fc5ZPAYkCxu kxpqTRLiOScGaExWhCzzgt6aOTThXhVm/wBUHE4CCd+XVeF36Duy9sEeJ4r1uEFwrH02bpxJKgg+ xGP5eVjz6rwl1vot3c6nJpKPGtzGzJ8TEKxSvLiae1cY4JSnw9VESTTVjo11f29xcxPEiWpUSeo4 WnI0rv0HucceCUwSOiiJK6TRJoWlM1xAsELrEbgMzxs7rzCr6aMxNOu2JwEXZFd68KmdKuFlmR3j WO3CmSctWKjjklCASeQ6ACuDwTZ8uq8Kb+XNPmstcspHKyQ3MczQyxklXAR1anIKdj4jL9LjMMo8 7ZQFFR0a2R9A1aUzxws/oR8n5fAvqVPLijfap2wYIA4pb9yxHpKRyoI5GRXWQKaB0rxPuOQU/hmK RRYLMVdirsVdirsVdirsVdiqZeXrq3s9ZtLm72hRzyJ6CqlQ30E1y3TTEcgJTA0U0g0S/tfMVvcE LJbNdJIlwHUq6s9Rvy6+2Xx0845gel82QiRJEalC1zp99psIh2yPUJLsQggtLExZQyjv16ZLLHih KI58VpIsUgZJU0/y7Fp16nO4lu/rh2ZiQyRqoX4qbqWyskQwiMud3SOUaXeWmhuPMVpLaWv1aKIO ZaMzqKo4DMz9OTMOlIlmBApYfU7TbaabSta05FIu2aB1hb4XIRyzUB9scUCCC49dlA2ISiWS2jgN q1oFuUNGnEjE1B3+EEr7ZjyMQKrdinFtdwvoMF5Kw+s6RK0cCn9v1QWi/wCAYV+QzIjMHECecWQP pWWxGo+WX0+3PK9guvrLQ1+OVCvGqj9oiuCP7zBwjndqN40r2k6aZpdjY3xCTvqMd0Y32aGJeILO P2a06HJQkMcIxlz4rSDQRlnpt3D5z+uSqqQSTTSRuXWjqyyEcd6nY5ZDFIamzyspAPGgNPsbtdI1 yIxMzv6CoFHLkVkLELxrWgO9Mqx45DHMV3MQDRU9Ee9gsyEtV1OxuJSlza8asjLxo9R9moOx6YMB ki8uKJ5hY3SYRwQtBqOkaBdmO4iuVng4y8DKnAK0auCK8TXvloiKlCB3u01zAUtCg1ZNetv0nK8r RpNVXkMpiDIVBY1YLyPTf+GR08cgyjiKxB4t0Np9leL5e1eFoJBI72/FCpDNwclqClTTvkMeOXgz FdyADwljuYrB2KuxVMr3TYLbSrDUIZWka99QOrKFCmMqtBue9d8tyYhHHGQPNJFAFLcqQ7FXYq7F XYq7FXYq7FXYq7FXYq2ACQCaAnc+GKo7UjaQBLCxn+swxkyPNxKB5G8FPZVAh45Zl4R6Ym0mkBla HYq7FXYq7FUTp1tFeX0FrPIYkncR81XkQWNBtUd8liiJTAKQLKKOl2o1a80+S7W1itjKElmFeRjN FXam5yzwY+IY3VJ4d0syli7FXYq7FWRz/Uf8OaOb4ylA1zRYeIJ+MftPWlPlmXLg8GHF5szXCFKX y2smpwW1nMTa3NuLwTSAckiNa8gOpFMidLcwAdiLXg3UbLTLHVvXt9PMsdzChliExVlmVeo+FV4t v4nI48UMtiPNAiDyVrzTdCsPqTXEl06Xduk54BFI5k778v8AgfxyU8WKFWTuEkRC+TRdItNY/Q91 PcO8jqkckaoqr6lOHLlyLfaFaUwnBjjk4CSvCAaQ0ehcGvHunHpWcxth+8jiMsgrsHmPEbCvfIDT 1d9DSOFD6pY2tosEltMsnrqS8IkSVomU0ozxfCa1qMjmxxjVFEgAq2mko1kt/ckcZmZIYvWigLBK cn5zdgTTYHDDCOHiP3gfekR2RlvoWly3dxEbtnjjs2u19EpIUZRRkdkYqSp8OvtlkdPjMiL6WkRF ob9HabdaTc31i8wmsTH6qTceLLIeIK8em+Q8KEsZlG9kUCG4dGhjt7ea8YFrpfUWMXEMBSMmisfW JLVpXYfThjgAAJ6+YC8KsuiaUlvqU8l280dg8SpJAFZXSUihHxbt1HXb3yQwYwJG+XcnhG6lJpum R2curK88lkZlt7aOqpKzcebs7cXAAoabZE4oCJlvV0EUKtT1TTNP0420iTyTpdRpcLFxVGET16yV b4tv5MGbFDHW/PdZRAVrzSLGK806O29aS2v41k9RnUh5jQj+7ovDq3X6MlPBESjV0VMRYSq9Fmty 62PMwKSFaUgs1D9r4VWlfDKMnDxenkxNJpp2laXd3q6W1xJJcSoSs8PH0VcIZONCOTAU61GXY8OO UuG9/sZCIJpDW2nW8+j32oMziazaJVUU4ESNx8K+OQhiBxyl1CgbKiaRHcaRb3lqZGup7sWnptTj UryqO/cZIYRLGCOZNLw7IizttMsddt7KUzTzQ3CI00bKqCUONgjIxKhtiajJQjjhlAN3aQAJKr6f a6heuC4Lhrdbm4jC0oWQn7XfuMkccZ5Z30srQJKhbWulDy69/cRSvL9aWElHVSKIX+GsbbGu+Rh Dh5PER1QAOFJG48jwBC12BNTT3O2YxYtYq7FU5vp7KXRNOsorpHmtGlMg4yAfvWDChMY6d8yMkon FEA7hkSKCYjXNPs7qwmjlFzDFZLYXKIrq9N+TJ6iKKVp3y38xCMom72osuIAhA6bdWGi3E13BdC5 kaNorcBHXiX25y8lh3R2WuV4pwxEkG+5iCIrdZnsbwaclvdI31a2jtpWKyABkrVv7vdd/n7YM8oz 4aPIUSiDSvqF9p1z5lh2KK6X6sHhdmKSAgRBKjjw6njtksmSEs4leySQZWqyalpF2dR0+7nK215c G8t7qNGb03NRR0ZVbp4ZI5ccuKJOxNgrYNpFeRWULLHZztc0qXlKemp8AqmrfScxZiI5G2JpM7W7 0q+0eLS9SmazltHd7ecIZFKyGrKyrv1y+E8c8YjI1XJIIIortJn0qxmvP9L+CW0ltld43HN5KUYK itRRTua+2OGWOBO/SkxIClp09lBpOp2ktyizXgjWIcZCP3TliSRGevbBilEY5AnmgEUVWS50jVtO tEvLhrG8sYxBy9NpEkjX7P2OhGEyx5YCzRGybBC21n0yPSdSsVuuDXbQ+j6qPX901WL8EYDl2AJx jKAxyjfOkAiiq6KvraLdQNNblfXQmC9JjiXY/GsilTzNKUB6YcAveRY59Ux5IXXLLUFEeoXMkNxB JSGKS1cNEgQfDGKdKDIajHP6jRHkiQPNbJqIbQrezYh24ZZVik/lhcKXX6WOA5f3QHVb9KVZSxZZ aatothqNvPa3BhsjHwe3SE81YoVJlkNC++/f5ZnQzYoTBB27qbBIApfp9xpkVpqWkz3XGO69Joro RsV5RNyoUFW3rlOOUBGUSEfViCKIRFvqOmWGlQQwXJmulS9+tqpjYCQKoWm/QHx6+2TjlhDGADuD aQQAtll0CXWItXhvHiR50nlt2iYsjcgzfEPhpX/M4CcRyCYPW6X03apDfaWmq6reG8X076GeOOsc gPKY1FaIdhTfJRyYxkkb5grYsoO0uNPfQp9KuLj0JRci4jfgzq4CcKDiKj6crhKBxGJPW0AiqSY0 qeO47E7f1zHYtYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FU1jvtNn0qHTr1JYpLZ3eOaAK3L1KV 9RWZd9tjXLhkgcYiencysVSjJfW4hisYkc2STCeUMwDyNTiegovw7DrkTkFCI5ItD3k8VxOzwReh CPhiiBLcVHbkdye5yM5CR2GyCVDIq7FXYq7FXYq7FXYq7FXYq7FVDjc+P6szxPSdzZcHcbnx/Vjx 6TuTcHcbnx/Vjx6TuW4O43Pj+rHj0nctwdxufH9WPHpO5bg7jc+P6sePSdy3B3G58f1Y8ek7luDu Nz4/qx49J3LcHcbnx/Vjx6TuW4O43Pj+rHj0nctwdxufH9WPHpO5bg7jc+P6sePSdy3B3G58f1Y8 ek7luDuNz4/qx49J3LcHcbnx/Vjx6TuW4O43Pj+rHj0nctwdxufH9WPHpO5bg7jc+P6sePSdy3B3 G58f1Y8ek7luDuNz4/qx49J3LcHcbnx/Vjx6TuW4O43Pj+rHj0nctwVk5cRy+13zDymJmeHk1yq9 m8ghLv0zF/vtvvGb3/Q3k/nhhxtfpqL/AH033jH/AEN5P54Xja/TcX++m+8Y/wChvJ/PC8a4azCV Lem23bbH/Q3k/nheNYdch/3033jH/Q3k/nheN36dh/3033jH/Q3k/nhPG79Ow/76b7xj/obyfzwv G1+nof8AfTfeMf8AQ3k/nhHG79Pw/wC+m+8Y/wChvJ/PC8bv0/D/AL6b7xj/AKG8n88Lxtfp+H/f L/eMf9DeT+eF43f4gh/3y33jH/Q3k/nhPG7/ABBD/vl/vGP+hvJ/PC8bf6fh/wB8t94x/wBDeT+e F42v0/D/AL5b7xj/AKG8n88I43fp+H/fLfeMf9DeT+eF43f4gh/3y33jH/Q3k/nheN3+IIf98v8A eMf9DeT+eE8bv0/D/vl/vGP+hvJ/PCONsa7Ef90t94x/0N5P54XjVodTe4NILWWQ1Aog5bnoNsB9 nZjnMJErZZpvlO/1C2S4d0t+YqEarGnvTMXJ2SYmuJtjjJCKbyPdqKm5j+45H+TJfzk+EWN63G+i T+jLSXavJTTfwocyMXYM8gsSDVM8JpL/ANITel6/1Of0qV58Txp41pTLP9Ds7+sI4kmpnTNS0rir XHFLdNqDFCzjhS1TFXFcUtccVdxxV3HFDRXFU58qaGNZ1aNJk52kH7y4FaVUdF+k/hmh3hqvAxbH c8nJ0en8We/IMi13TrO8s7+PTrZE9G5aVWRaMzEcyAR1A5HbwPyzRaLX5I5wZS25fB2uo0UDioDf n8WCFKGhFCOozqQbdERTRTTFWuOKHccVdxxSvSMsemNoZx5L8m2uqpJd6or+irAQhTRJKcgx5Dc0I 7Zh6vVHHtFuxYhLcvRYbO1srWO0tlCpEvFF7ADpmulMyNlyAABSikV1BxYsrV+0q9B8q4kgoohtr xRUs1VG5xEVtAT22i6iBIscJaJgxDKKihrvUZYJZIMajJS+uWHL6l+7pXlwqKca/ap88PBLmvFG6 eSUzbuG1TFXccVapirVMVa44pa44rbuOK27jitu44raM03SLzVJvStVrT7Ttsq/M5j6rWY9PG5h5 N2DTTzGg9I0HRLXRLZo4358qPcysOtOgHtnN6rWS1U7ly7nd6fTDBGhzKG/SNrrcV1b2v7traZwG H8zUev3nMTcOYMRixC+0iS6mnmjIE6n4ougag6g++bjs/tXwgITHp73W67s3jkZR59ySNEyMUcUZ diDm+hMTFjk6WUTE0VvDChsR4q2sYLDFXo/lTytaLp/1jUIld7oK0deqr1FKgUOa/U6k8VR6N+LE KssojWHTLaK0hIEcKHFA8BmISZm27aIUbnUoYk9R2Ap1qclHGSxMwGHXvmx47pmtrkNGK/Du1TT5 AfjmbDSgx3DjyzG9kDL5wu1t19HiJuQqCCwpTr2yY0kbR4skB+krgiS4hmKPNUTJUhSDuAvVtst8 MMLKz6pqgsBqJdubOZBv8XEfCWr8yMeKPFSaPNLuOWMXUxS1xxV3HFWuOKtccVapirqYqvgt5rmQ Q26NLI3RVFTkcmSOONyNBlCEpmgE+i8rNbhJNSehah9GPc1/lJ/pmm1PbnMYx8T+p2eDsrrM/Bku j2irGfSVbeFeqqKV+eaXJlnkNyNl2kMcYCgGtW1C5kB03SYzPMys0nHoqr+0clgwnLPhDKeSOCPH JR0XyxcWFo92t2PrEil5oCNg32qEg/PNpqtNCUBGI+nke91un18hlMpcpdO5UNrDPWh9KQdQRxYN 9O+acgxNF21iQsJFqVikkhSdKN2mQUP05l6XXZMB9J27nE1OkhlG4+KV3Oh4MCetCRPHuSU6iniM 3el7WxZTUvSXU6js7Jj3G4TnRfJH6W0yPUjfLD6hb936fIgKxT7XNfDL8ur4J1TjQw8Qu0tNjZad qckElyJfR+xKqigcdmU8vDxy0SM43TXKgWUadrl1d3Fvaoy3BO8jD4VUDcVqMxsmCMQS2wyyJpU1 WeW05TyXIVDVgDvT5AUyOKIltS5CR1Yhe61czzc43agBAqdvnxzMjjADSSSSlR65YrsVV7OcW86yM OQBFR7d/HARYUsn/AMRWO0fE+l6JqvfnWnHwp3zG8CTPxAxjjmU1NccVtfFBLMwSJGkY/sqCT+GA kBebKNP8mtPYfWblngnBJCstQAPFeuYuTVgSobt0cBMbLG7xCtxIrHkQxFenT2zKjyaUPxwrarb2 F1dnjbxF6dSNgPmTQZTn1OLCPUabsODJl+kWm0HlWUSPrM6Iv+QCx/4bjmsy9vQH0xJ97n4+yJn6 pfJk2l6dBZJwtIhHUUMhFXb5k5p9Rq8uc3Iu1wabHhHpCJuLeLiWYfh5165jkt4FoZYr29cWlkfT iJpJOdwm3htU+2XYMEspas+ohhG/NPtHsYNNiaKKL4jT1bht3lPj8t9hm0hhjjGzqMueeWVlWMkC y8uKqV2qBv475ZvTVtaD1azW8h2i1XjcjulPj9m6ffmPn0oyDzcrTayWI1zCRGDm/C4FHXZ0O1M1 cgYmi7cGMxYXPYhRyh+D5dDiJMSAgJ/rggNpFPJaruV9PYbnkelD198ztN2hPEdxxDzcLUaCGTls fJIbnSLleUiyCYnc1qGbf3r+vNph7awyNSBj9zr8vZWWIsG0FDcXFnIxiZonoVNDQ5sxwzF8w68g xNLZ7q4usSGnkZyooKnoMIiAhRwpcRirVMVbFR0xVuppihEccWLqYqnflVki1AO8ywADdm6n2WoIy jUgmHJniNS5s0udf0iNfSaZWY7VqDT7swI6fId6co5od7DNV0/Ty891b3SNyIZU5Amp+1mfinKgC HFmBdgoXTNEuL9vUcGO3XcuQRyHgm2Ua3tGGnFc5d363J0mhnnN8osjt7RbZBDEhWJfxPvnNZ88s 0+KXN6DBhjijQVpbiK3HJx8h4OVU3bJdP5gmYhY/3SHYU6/flkYbWoFlM7FZdajWRpjGkO1xxFWb +Xj2+eWabAMs92jWZvAjt1TW2EMDm2joAnSgoDXfr3zbjGIx2GzpJZDKW53TAXKKlKgDxyPCm0un mIulVlAVhUmu/wDwOWRj6WBO6PgmRduuVkMwVHUtJTUk9SNvQnX7Eygf8Cw7jKM2COQb82/BqJYj tyYbqOpyRTcYiyiIhQOhr/Mc1kIu84RwtRas8xCXCjoAXp0+eMo0Wu188fqJ8Ar4Eb/qwKSk93Ye tvmHGTS3Y/PNhoe0ZafY7x7v1OBrNDHNuNpJTJDJE3GRSpzosWaGWNxNujyY5YzUhSymWMG+OK22 STT9LS24GwruegwWrRU98K26mK2mlp8+oTC3t1BY1NWNFAHichOYgLLGMTI0Ew1byrfaYhlBFxG iBpXQUCVNKUrvlWLUxm2Twyik4qvTamXtStG0znhEpdmBBAHImv35GcowFk0GUIykaAtPNM0JIyX vyHLUpAu4r/lH+AzR63tqxWP5/qdxpOyaN5PkyOltBFWRlHAALGu5A6ABVzTEmRsu1ArYBCXNzWo iXh35N1p8hiAy5pRcpNUyfb6GpPalCMKRFAymMkMBwruwO+/fLcWKeSVRG6MmaGKNyOzL9EtrldO RIIvTMh5uZNj92/bNriwRwCid3SanUy1ErHJHfVZ5bujQEKmxl6Ain7Iy3iAjzaaJlyVJdNoyuTy WtR1FMiMiTBYunX7T1leMwhi1ATUrQ07ZI5IcO3NHDK27m0ltyHjPJT0GRjIFJjTobyROo6YmNqJ Md8wWKys2pWjKQ3xSIp3qerD+OYep0kruIdlo9dHh5ZFJI1ZqJEAoHxEg98wCKc80UXFG8IJUgVJ JHUU+WJYEKzmFxSWMqO5X4gPu3yO4Xmlt7aRAdRJh2BBrT+mX6fU5MMriaac+nhlFSCUy2TJVo/j T8R886DSdqY8u0tpfY6TU9nzx7jcI+28vvJDBd3MyQwStRuvNQD4U67ZknUAkgbuN4ZAss70ibTh ZrDZwiKMGg+HjyNAOR2G5zAzCfFuXKxyjWzHNd8tSSzKNNgom7SMSoBLHsNjt/HMrBqRXqLRkxG9 gkf6Cn+ufo/j+8/37yHGny8fauX+MOHia+A3TMPrEYXgDRT1AOxzjeOfe9RwR7lrXSFd2O/UVPT7 8PHPvXw4dyAkNkD8KoD1qAMkc2Q85FRixjoEPJfJCNj0Fdsr3LYKCXDXuM5Z6kdAPb78TG2Q2Tey 1Q3aAqQo/lGwyQiglGCSER1PbvjSAlkvq3ouPqfxG3HJuXSh60pmdj0sccYzyfSe7m4k9XLJMwx/ UO/kmPl/y7IbiLUNRKtDxWSOhrud1Phm1OTFDHw4w6cxyzyXkLLnvYgPTU1A75jcJbuJcL5FT4gW p0wcNrxIKbU6mgFBXvkxjYma8aqgShFffB4RXjCGm1dOJDEKBuScmMRQcgSHUDctWLwoTKgAqQQK n8cysWnkN3GyZwdkjlne6ZYoFKJuFStep6dsyhHh5tBPFyVr2yfT2jMb+sJBWgB29q5hZtNh2AJk OE97mYNVm08gImx3Iy0lRgBIjRuRXi3geh+nNFqdP4R5gjvDvdPqPGHKj3FfOVFWU8fH5ZSA20x/ UNTAcx7NTofDBSUPZ3dTxY7dsLAhNYZEIqd8V2TCO4jKgE1HhjZY0F/qxg9flgSu9ZOPXfGlYi2v SdjU5LgRxqR1u6Y1Bw8C8a6LVpXb4untiYKJOnuZJfsmq5HhZiSENe/fJAItH6fMYzXkRiQniTr6 2wiqN6igrmRo9HLPOunVx9ZrI4IefRHWRgttHkeEk3Myt66sfhor8UI267nMjtfLI5OHoOX2NHY+ ICHh4/otBWGqXNlFHEjFkjrQEmm9f65sOz8MZ6aP46uv7SyyjqZfjoyaz1YyWIld1jau/hTBkwVO gwhmuNlZ+l7ch5rgEHwB/ph/Ly7l8ePex2/v3llcI1UqeJFRUV2rmZjxiIcSeQkoQXdyu3MkeByf CEcRaklkk3Yk/PCAAxJtYBhW1RARuNjgRaY6chkMkshJ4UC99zXtmn7bymMYxHXm7nsPGJSlI8xy WW6yyzBFYepxZFHaiVADe+2Ymnxyz6eQr6TYcvUZBg1IJP1DdB307ryjclWFQRmEYEGnMEwRYY/N 9s174UktIGBquAhFosXrRJStWxpiSpHU7g9DQ4eFjxLl1eddmOPAvEv/AE01OuDhXiU7fy9fTf3c TOQKmgrt9GTAMuQYEgc0xj8m6w6h/q7BT4ih+45Lwp9zHxYd6s/kjWo1LGHieo3X8PiwjBkPRTnx jql8+ha1ZcuVrJIo3JjUvQe/HpjLBMdGUc+M9UFHHJO3EK3Lwoa5CMJE0A2SyRAslNrWwdQDIONO 2Z+m7MnM3LYOv1PakICo7lFekc3ePHDHGoig6bJknklcjayctbIkgrSZjGadgoJ/Wc53tSfFqD5P R9kx4dOPmujVWUFNxm07HJ8D4us7aH+EfD9a+jAU3pmwdYto2FDXA4q16eKu4HFVypiq8JiqOt6Q WVzMTThQj575ou3Dc4D3u87DsQkUj0fUDPc3Cq55IQU+X7X4nLex5DhMT72vtmMuKMvgmF0n1veW nL+YDfMvU6DHlG2xcLTdoZMR7wk93p0oNVUsPFRU/dmoy6DPA/Tfudxi7Qw5Bzr3oVbe9L8Egeni RQf8NTIDR5j/AAn5Np1mAfxD5olNHlJ5TyBCeoX4v7MsHZ2oP8P3NEu0dOD9Sp+h5iNpD9Kj/mrH +TdT/N+0I/lHT/zvsKwaFNMwjiPqMxoFUGp+jIT0eeHOLKOswzO0ln+GtR9f0fRfn14UNfuynhld U3ccau3qUdtp1krzK9OYIKbFfo8OmbfilKhTqhGMbNqKas8lIoImYA0BArX55I4K3JYDPfII4zzj 4ZCjjwNf1jKeENTlC3AglhdShLOKFu4r75OBILGUQQka6O89z6ETfaY7kbBd9yczfHAjZcTwCZUE 3l8sWjxBIiUmVQOXVWPiQa/hmPHVyB3bjpY0kOoaVcadyM61jXpIv2TQVNK0zJjqImJLQcEhIDvS RplugsRNBCrP7VY9s5fLkOSZker1OHGMUREdFbT05W4I8T0ze9j/ANyff+p0fbX9+P6v60SYs2Nu sWekfDG1cIvbDau9L2wWrfpYbWmxFgtaVBH7Y2rrmMfo+evUig8M0fbR/eR9zvOxf7uXvYlpMgt9 YjiO3q1Q/SNvxAyrs3Jw5h57NvacOLCfmzEWc5jMwjb01pVqGgr0zf8AiRuref4DV0omPJWimjFj aKba0kEaylfgaoB+WATF0ngNWuhs45I2ZpAjgiinvglMg8mUYAjmi4IBEYzDMyMWFdulepHyyuUr uw2RjVUU4+rWfplvXj9fkD63FeVKf63XMXjlfLZyeGPfuh57j12AC+mi9l6n6cthj4Q1TycRRizx xQj0hwAPQbmuVGBMt20TAjshJbqR/wBo1HbJjEwOVqOZArCTmzN+1WlMJgeiI5B1TLSfSC+o0vpg HDWIJI+eU5rttwkUi59StYKkOGP3/RkI45FmZgJLrN8L+ymj4fAwAB605EL4e+R1AOPFIs9MRkyx YLdD0LiYRAcQAgI6bD+3NM7wbhOdEi5aepO7BiP1ZveypViPv/U6HtgXmHu/Wj/Qr2zP4nW0iYtD v51V4oGZXFVPQEeO5GQOogDzbBgmei9/L98kCzenUsSCg+0tDTfIjVQJpJ00wLQLW5UkEUI2IOXC TVwrfRxtaXCHHiWl4hwcS0o6jG6afMVG1Nz4Zpe2Dc4+53fYwqEve8/WRodUguuIYxOsgVhUEoQw B9tsw8czHcOblgJbPYLjWI5rVreGLiroEWlKAUp29s3WPAeK7dFkziqpJPQzM4nEpclq8jBEUsT2 AwHIAEiBJ2Tyw0G3Xi966yEjaKtAtfevXMTLqifpcvFpgPqbvdH09UKwoIzyqrhiSAf9YnBj1M73 ZT08K2S1dNWWZIIZwwLUpTdR3bLvGoWQ0eDZoFE/4buPU4+qnHry3rT5eOQ/OCuTL8oe9QEeWW10 vKkinbrkWSJsbW3kbncGoBoE6VyvLkkOTZixxPNEzWNo7t6YVTuBvQAjK45ZDm2SwxKDjtZvW9KO jNWm3Shy0zjVlqjCQlTri1MRHqRKPA1r92+CEhLkUzBHMJZqrulqqLtVx07ihzF7S2xj3uX2ZvkP uYxMnIM/UbtmpDub2T/y5Fy0xHp9tmP3Hj/DN12f6cTo+0jxZvgny2tnxU8jyh3txv8Ahl/iTccY 4I6XWJIV4xqCoGxBFQPkMpGG245aQs2p3M8ZDfByFRQ7j7snHCAWEs2yWGKuZPE4tNej7Y8SOFUj h4rSoA3wSmyjFc0cbfYXj+OAEpIHQITU4x+j5kPRhmq7WHqiXa9kH0yDzjUFEcgPhtmFF2E3p+m2 rXVlFLFRl9JG69QVHTN/HKBEPOyxEyPvTUaMremPs03lYnr/AKoyv8yd2z8sNlc6LDG6lS1OO5Vq EkfOvXIHUSIZDTxDdxDax2zoqbruDX4q/PIxlIyZyiBFKZpFccUQCviScyYRpxpzvoq20l0Wh2WF eajjyRaHIzjHqWWOcugTD6td+j6nqLzpWm+Y/FG2+pUhrdLVFL3CmQtsFG1PxGWzlInZqhGIG6nI kTmsa8D/ACnJRkRzRKI6NBApPIV+RxJtAFF0Cr6gBfgO5JptkZcmcatHi6tweEZFQKBwPHK+CTZx hRjZpJP2Kjo7gnJkABgDZY75iuSlysHwngvIle5bxpmu12W5CPc7HQ4gIk97HbmeJbQ/zU/DMUOd TJ/KjRvoVuStSpcVqd/iLf8AG2bXSSPh06jXRiMpKbMqncLQ+2ZIJcQ02REvROR8Wx9RX0jooFAS SBQHtkxJgY2XentjxI4WvTw8S8K4J27YLWlSFIw4MoLL3A2yMpGtmUQL3QnmOW2+qgxLwG4YUG/T NXr79Nu27O4fVTy/WKGUlOxzGg5c3ofkS4TVdFjDScZLI+hID1ou6Fev7JH05s8Ge8YHc6nUYKyE 97J2KxkgSuQegNP15Pn0YcuqHeZx/duw+ZrlggOrCU+5S9GaRTViT1pXDxRDHhkRzaS3jQ/6QGof s8cJyE8kDGBzRc10n2oSUanGvc/PKowLbKQQ31uenGopXJ+GGHiFI21uevwoiitNwxP/ABLNQe1c ncGk5HDWLrukfX3/AOasf5Vy9w/HxXjLf6Zuj+wnvQMf+Nsf5Vy9wRxlr9K3gqeMdDsdv+aq5GXa WY9yRkkHDVJgN6D5KD+rH+Usy+IVx1WcmlVPhtvj/KWZfEKR3s8lxcTzN8TVp7bDj/DK55JTNnm7 /Sx4cUUnvJSkJElBhi5Ca+S9fYWcmnjgWgcuCQalW+nxy86vJhAAAp1HaIIkJMmGqTEVon3H/mrB /KmXuh5+Lgcbv0lN1YRkewYH+OEdqZB0C8a1tUkFP3ab+5w/yrPuCDNy6q/eMffhHa0v5qia46sA KmLr/lf824f5W/o/b+xPGF8eqod5Iyq9ipBP/GuSj2rA8wokFUara/yv9w/5qyf8qYu4p4glut6h azRJGhqNywIoe1Mo1Wohmrhdn2ZykXn+pkNI3HpXtlMXYFPPy71SOwvby1lcRrdRqwqK1aMnYfQ5 OZGDLHH9XJwNdtG3oSXVhKgdrhQxFaEgbdutMyxqsfSQcC4nq5JrZqKZouv8y8v15L8xjJ2kECir m9hRqxzIoG3xU7fSMjxRPMtnGB1afUQ1AXjbb2/rhBh4oORCmSJhUOg7faGWeLAdWs7qXr23Lh6q cvDkK/rx8fHf1BjsxqgpVSWFdqjavtTOaa+FcFIoDStacWqDitLvTqKgAgAd9hXpvgXgcKrQVp0Y b17+GNo4C4q5FAVY9dzhBQYFbLRImahBoehBGGO5bMOLimB5pS7tGu/05kPSBI9XlaRaZBAIKUPo v1izuFu4AeS1BXsynqDjkqQppy4RlhwlmcGqxzJUxMjbEhqdfvOY3hFwB2VO9yKQl/qwto2ctQha jj1NO2TjiFuXh7Pw49yL96G07zFb3twLcyiIJu0zVow2qF75Z4G27ecODIK4QmkmoWYV+F2j8KAN xKmp6bfF+vKjh4cT+S4+IN/SxzVNe9CZY/XEwc0qvJafRXLo4bGzl8GHGKEQidN1eYxApKJEqQQf i8PpGVTxBpyaPDm3qvcnkeoxOgd6gnrxAI26e+VnEe9w59lz4tiKSy7Yu8kzPybpQdABlsRQp2mH FHHARCQ3TfERlgTIqNpObS9iur+wwJ7bd+nthlHiFOPnx8cCGcpcgqCu6kVBBqPvzBIefJI2K76w PGhA8D/t9MaK8bfJ+RX0zUVGw7jEpFno4bCvHcgUrv1HtXBaeFsCna1NKU22Jp3x4iU8ADf+j8qV Fa8aV+jpTBZTUEOh3oFIatTWvSlaGnh2ydNfGG1kVVXwBC+HI/Z69O2DqkSFL1KvshVqdRUBadOu /wB2Kdl0coP2KfaG48RuR1I+/wDswFRK+S7mAzL1IHKla0/4IjxxpeJB3c/wlVfmGIB33FO1MnCO 7m9mQ8TKT3JfM/IGu5y8O6pKrmMPvTqcnaiNqlvItuhrtkTZSRSFXUbiaf6vZRmWZq8VrQfTUgZP hAFlqzZ44xZTiz8tBx9Y1iU3E+9IkP7peux7k9Mpnqa2i6vP2hKe0dk5htLKAKLeCOPiPholCB02 IOUHJI8y4RmTzLbRxOKOgYA/CaVoPp/hjZDESI5LZLO3mPB4EmIAXiwDbVpT4lPjiJSHVRKUTSUq u/LkTs0+mk2sxh3BT02I/wAkbrX22y6Oc8ju5en7Rnj2luEuS7vLd2trmMxyp9pD1y0xB5O5xZo5 BYbkuzIDuanqMFNlhATKGPIZMMCbQ5Q0r3OG2NMl8v6gJbf6o9BJCKoaV+H5U7Zj5oUbdP2jh8OX EOqa+sx5HkIj2Ea/tU5U+Lxyqt3B4/NwuCTQyUI3IUEk/dTxx4E+J5tepV+LSEk0X4QWoa1Pga9u uHg8kcV9WkeV3+E99q1Aag6j4WHj3x4QAvEV3J6cT/fcKgV79zTBwhPEVA8+q1IJozEfFtWldvn8 smA02vMhHwFlZxQkKQT/AChTtv8ALwwcNpMlUbV5RlnVVYlqnjGwUg/D1pyB/rgpN+TRYKfq6q1R Xio2r13PxH7I/XjRpHF0bRDWrScqdU7joaDbfqRXE0OiQTfNCX0hb7RJPYN1Hf8AjlkRT0mgw+Fi F8zugZGBFDtXrknKpB3VxDAlWIr2ycQSt0kMt5c30y2tsCzOeKgd65fHGIiy4+bOAGb6PpkWk2hj jXnM+8kp4hyw/ZVg3QE9OXucwsuQzPk6HUamWU9UdI6hSwNeNPiINRUdOhHfKgCS0kiubQmCAVUF iQQincfD7Y8KOKnF6AHjRAu48ATTetK0xpNlxmapDALUEbkgDem1AOmGl4y00hA4opLb7CppXevX +GARXjQ19YQajBx3iaM/Aw3Ir4nrSuTxzMC36bUnDLbkxZkkhkMUgoyGhHyzL2Lv8eUSFhUopWvT AzUWH04odC7W0yTIKlSGoehp2OJ3DDLhjliYllFvcW11Ajqd3U1hFfhYBl3Pwipr+r5ZjkSi8/qN L4U+Eq4WPmCqj4wNuJK0rxAyNlq8MNMOUSkL6XEcRx+Eig37ivcU98PGbUx2bW4twV5ozORwKk9A vw8vg28D0w0WNgKHqj0hJUBt34+PalOPQN2r02w8O9Ip/9k=
  • application/pdf
  • Зеленое строительство — Отдел твердых отходов округа Кинг
  • Библиотека Adobe PDF 7.0Ложь конечный поток эндообъект 429 0 объект >/Кодировка>>>>> эндообъект 410 0 объект > эндообъект 421 0 объект > эндообъект 403 0 объект > эндообъект 404 0 объект > эндообъект 405 0 объект > эндообъект 406 0 объект >>> эндообъект 422 0 объект [423 0 Р] эндообъект 423 0 объект > эндообъект 424 0 объект > эндообъект 425 0 объект > эндообъект 411 0 объект > эндообъект 412 0 объект > эндообъект 1170 0 объект > эндообъект 1171 0 объект >/ColorSpace>/Font>/ProcSet[/PDF/Text/ImageC]/Properties>/MC1>/MC2>/MC3>/MC4>/MC5>>>/ExtGState>>>/Type/Page>> эндообъект 195 0 объект >/ColorSpace>/Font>/ProcSet[/PDF/Text/ImageC]/Properties>/MC1>/MC2>/MC3>/MC4>/MC5>>>/ExtGState>>>/Type/Page>> эндообъект 1279 0 объект >/ColorSpace>/Font>/ProcSet[/PDF/Text/ImageC]/Properties>/MC1>/MC2>/MC3>/MC4>/MC5>>>/ExtGState>>>/Type/Page>> эндообъект 215 0 объект >/ColorSpace>/Font>/ProcSet[/PDF/Text/ImageC]/Properties>/MC1>/MC2>/MC3>/MC4>/MC5>>>/ExtGState>>>/Type/Page>> эндообъект 1326 0 объект >/ColorSpace>/Font>/ProcSet[/PDF/Text/ImageC]/Properties>/MC1>/MC2>/MC3>/MC4>/MC5>>>/ExtGState>>>/Type/Page>> эндообъект 235 0 объект >/ColorSpace>/Font>/ProcSet[/PDF/Text/ImageC]/Properties>/MC1>>>/ExtGState>>>/Type/Page>> эндообъект 1387 0 объект >/ColorSpace>/Font>/ProcSet[/PDF/Text/ImageC]/Properties>/MC1>>>/ExtGState>>>/Type/Page>> эндообъект 243 0 объект >/ColorSpace>/Font>/ProcSet[/PDF/Text/ImageC]/Properties>/MC1>/MC2>/MC3>/MC4>/MC5>/MC6>>>/ExtGState>>>/Type/Page> > эндообъект 1422 0 объект >/ColorSpace>/Font>/ProcSet[/PDF/Text/ImageC]/Properties>/MC1>/MC2>/MC3>/MC4>/MC5>/MC6>>>/ExtGState>>>/Type/Page> > эндообъект 329 0 объект >/ColorSpace>/Font>/ProcSet[/PDF/Text/ImageC]/Properties>/MC1>/MC2>/MC3>/MC4>/MC5>>>/ExtGState>>>/Type/Page>> эндообъект 330 0 объект [331 0 Ч 332 0 Ч 333 0 Ч 334 0 Ч] эндообъект 335 0 объект >поток HWne wjE Муцц

    +CE-`Gr_qz3WoNz //çǧ/o/ y_^o?_oOԎFx yYRnL˙]k3ee|6.|

    %PDF-1.7 % 2764 0 объект > эндообъект внешняя ссылка 2764 97 0000000016 00000 н 0000004726 00000 н 0000005049 00000 н 0000005103 00000 н 0000005233 00000 н 0000005636 00000 н 0000005675 00000 н 0000005725 00000 н 0000005840 00000 н 0000006594 00000 н 0000007262 00000 н 0000007533 00000 н 0000008024 00000 н 0000008281 00000 н 0000008847 00000 н 0000009210 00000 н 0000009461 00000 н 0000057179 00000 н 0000087262 00000 н 0000124432 00000 н 0000127083 00000 н 0000127140 00000 н 0000127789 00000 н 0000128369 00000 н 0000128988 00000 н 0000142926 00000 н 0000143184 00000 н 0000143533 00000 н 00001

    00000 н 0000278460 00000 н 0000278947 00000 н 0000280058 00000 н 0000280336 00000 н 0000280664 00000 н 0000280715 00000 н 0000280790 00000 н 0000280870 00000 н 0000281014 00000 н 0000281071 00000 н 0000281233 00000 н 0000281290 00000 н 0000281398 00000 н 0000281455 00000 н 0000281559 00000 н 0000281616 00000 н 0000281783 00000 н 0000281840 00000 н 0000281946 00000 н 0000282056 00000 н 0000282206 00000 н 0000282255 00000 н 0000282371 00000 н 0000282477 00000 н 0000282626 00000 н 0000282682 00000 н 0000282832 00000 н 0000282928 00000 н 0000283125 00000 н 0000283181 00000 н 0000283349 00000 н 0000283471 00000 н 0000283527 00000 н 0000283637 00000 н 0000283693 00000 н 0000283811 00000 н 0000283867 00000 н 0000283924 00000 н 0000283981 00000 н 0000284113 00000 н 0000284170 00000 н 0000284316 00000 н 0000284373 00000 н 0000284519 00000 н 0000284576 00000 н 0000284633 00000 н 0000284691 00000 н 0000284817 00000 н 0000284875 00000 н 0000285003 00000 н 0000285060 00000 н 0000285178 00000 н 0000285235 00000 н 0000285373 00000 н 0000285430 00000 н 0000285562 00000 н 0000285619 00000 н 0000285771 00000 н 0000285828 00000 н 0000285958 00000 н 0000286015 00000 н 0000286181 00000 н 0000286238 00000 н 0000286295 00000 н 0000286353 00000 н 0000286411 00000 н 0000004498 00000 н 0000002286 00000 н трейлер ]/Предыдущая 2041967/XRefStm 4498>> startxref 0 %%EOF 2860 0 объект >поток hвязьV{TSpeak`y#W>D`[email protected]’T٪/bybH)]QN»[;z*؞l9k /\

    Armacell: часто задаваемые вопросы по механической изоляции

    Что такое механическая изоляция?

    Механическая изоляция используется для покрытия труб, воздуховодов, резервуаров и оборудования в коммерческих или промышленных условиях и обычно используется для контроля температуры в гораздо более широком диапазоне колебаний температуры, чем в обычном доме.Домашняя или жилая изоляция обычно находится на наружных стенах и чердаках и используется для поддержания постоянной комфортной температуры в домашней среде. Перепад температур в домашней изоляционной среде в большинстве случаев намного меньше, чем в типичном коммерческом или промышленном применении. Например, типичное домашнее применение может состоять в том, чтобы поддерживать внутреннюю температуру воздуха 76°F при внешней температуре 10°F зимой и 100°F летом. Таким образом, разница температур может варьироваться от 24°F до 66°F.Во многих коммерческих и промышленных применениях перепады температур составляют от 20°F до 600°F и более.

    Механическая изоляция в основном используется для ограничения поступления или потери тепла от поверхностей, работающих при температурах выше или ниже температуры окружающей среды. Возможности ограничить эту прибыль или убыток гораздо больше в коммерческом и промышленном секторах по сравнению с жилым сектором.

    Как правильно выбрать изоляцию для работы?

    Поиск «правильной» изоляции начинается с ответов на некоторые основные вопросы, такие как:

    1. Какова рабочая температура или температура трубопровода системы, которую необходимо изолировать вашему заказчику?

    В целом, системы, нуждающиеся в изоляции, можно разделить на три температурных диапазона:

    •    Низкотемпературный диапазон (от -100°F до 60°F) Системы охлаждения, холодной/охлажденной воды и коммерческие системы отопления и охлаждения.

    •    Средний температурный диапазон (от 61°F до 600°F) Горячая вода и пар, силовые/технологические трубопроводы, печи и дымовые трубы.

    •    Высокий температурный диапазон (от 601°F до 1500°F) Производство электроэнергии, турбины, печи, плавильные печи, выхлопные системы и силовые трубопроводы.

    2. Находится ли система снаружи или внутри помещения, или и то, и другое вместе?

    Это поможет вам определить, нуждается ли система и изоляция в защите от погодных условий, агрессивных атмосфер, воды или химических смывов, неправильного обращения или других условий.

    3. Температура окружающей среды постоянна… или она будет колебаться?

    Ответ на этот вопрос поможет вам выбрать подходящую толщину для защиты от конденсации, потери или притока тепла или других проблем с контролем температуры.

    Чтобы начать работу, воспользуйтесь нашим Руководством по выбору продуктов.

    Где я могу получить информацию о требованиях спецификации?

    Понимание спецификаций является важной частью работы. Мы рекомендуем руководство NIA по спецификациям изоляционных продуктов. (Скачать здесь)

    Важные организации по тестированию, установлению норм и стандартов, имеющие решающее значение для обеспечения эффективности процедур и систем изоляции, включают:

    •     ASTM — Американское общество по испытанию материалов

    •     ASHRAE — Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха

    •     У.S. Government — публикует федеральные и военные спецификации на изоляционные материалы.

    •     MICA — Ассоциация подрядчиков по изоляции Среднего Запада

    •     PIP — Практика перерабатывающей промышленности

    Некоторые технические характеристики, с которыми вам необходимо ознакомиться в процессе работы, включают пропускание водяного пара, прочность на сжатие и классификацию пожароопасности. Пример: вы обнаружите, что для некоторых кодов требуется рейтинг 25/50 для классификации пожарной опасности.25 представляет собой индекс распространения пламени, а 50 представляет собой индекс образования дыма по сравнению с цементом как «0» и красным дубом как «100».

    Для получения технических характеристик любого продукта Armacell обращайтесь к нашим техническим менеджерам.

    Что подразумевается под К-фактором, R-значением и С-фактором?

    К-фактор (коэффициент теплопроводности) — мера тепла в БТЕ, которое проходит через один квадратный фут однородного вещества толщиной 1 дюйм в час на каждый градус F температурной разницы.Чем ниже значение K, тем выше изоляционная способность. Определение из учебника: скорость установившегося теплового потока через единицу площади однородного материала, вызванного единичным градиентом температуры в направлении, перпендикулярном этой единице площади.

    Изоляционные материалы обычно имеют К-фактор меньше единицы и указываются при так называемой средней температуре. Чтобы определить среднюю температуру, измерьте температуры поверхности с обеих сторон изоляции, сложите их и разделите на два.

    При сравнении изоляционных свойств различных типов изоляции важно учитывать К-фактор и среднюю температуру. По мере повышения средней температуры растет и К-фактор.

    C-Factor (Коэффициент теплопроводности) — C-Factor представляет собой число БТЕ, которое пройдет через 1 квадратный фут материала при разнице температур в 1°F для указанной толщины. Коэффициент C – это коэффициент K, деленный на толщину изоляции. Формула является обратной формуле R-фактора.Чем ниже C, тем лучше изолятор.

    R-значение (значение теплового сопротивления) — Национальное руководство по стандартам коммерческой и промышленной изоляции определяет R-значение как меру способности задерживать тепловой поток, а не передавать тепло. «R» является числовой величиной, обратной величине C, таким образом, R=1/C. Тепловое сопротивление обозначает значения теплового сопротивления: R-11 равно 11 единицам сопротивления. Чем выше «R», тем выше (лучше) изоляционная способность.

    В чем разница между средней температурой и температурой окружающей среды?

    Температура — это свойство само по себе.Это не измерение количества присутствующего тепла. Например, если вы нальете две чашки кофе, одну до краев, а другую только наполовину, то температура в обеих чашках будет одинакова, но частично наполненная чашка будет содержать только половину тепла (Btu) полной. .

    Средняя температура представляет собой среднее значение суммы температуры горячей поверхности и температуры холодной поверхности. Проводимость изоляции (коэффициент К) проверяется при ряде средних температур для получения кривых проводимости, имитирующих реальные условия эксплуатации, в которых используются изоляционные системы.Все показатели электропроводности (K,C,R) должны быть квалифицированы по средней температуре.

    Температура окружающей среды — средняя температура среды, обычно воздуха, окружающей рассматриваемый объект.

    Где найти паспорта безопасности (SDS)

    Здесь есть ссылки на все наши паспорта безопасности .

    Производит ли Armacell изоляцию, подходящую для высоких температур (от 601°F до 1200°F)?

    Да. Аэрогелевое покрытие Armacell, ArmaGel HT, обеспечивает защиту от CUI и теплоизоляцию при температурах до 1200°F.  *Если температура применения изоляции превышает 600°F, обратитесь в компанию Armacell.

    Что следует учитывать при изоляции систем холодного технологического процесса?

    •    Низкотемпературные системы, например, необходимые для охлаждения или охлажденной воды, имеют диапазон от -100°F до 31°F. Супермаркеты и пищевая промышленность типичны для этих системных сред. Системы холодного водоснабжения, такие как те, которые используются для подачи воды в системы HVAC, обычно имеют температуру от 32°F до 60°F.

    •    Системы холодного водоснабжения требуют особого внимания, поскольку необходимо проектировать их с учетом защиты от конденсата и учитывать влияние проникновения влаги или водяного пара (WVT) на систему изоляции.

    •    WVT показывает, сколько воды будет проходить через изоляционную систему при определенных условиях. Различные системы изоляции, замедлители пара и методы установки будут влиять на WVT системы.

    •    Двумя основными причинами изоляции низкотемпературных систем являются контроль конденсации и контроль процесса. Когда оборудование или трубопровод работают при температуре ниже температуры окружающего воздуха, влага из воздуха будет конденсироваться или замерзать на поверхности изоляции или внутри нее или на холодной поверхности трубы.Если система не защищена достаточной толщиной и соответствующими ингибиторами парообразования, изоляция может намокнуть, что вызовет коррозию и сделает ее неэффективной.

    Как изоляция помогает контролировать конденсацию?

    Когда трубопроводы и оборудование работают при температурах ниже температуры окружающего воздуха, влага из воздуха будет конденсироваться или замерзать на поверхности изоляции или внутри нее или на холодной поверхности трубы. Если система не защищена достаточной толщиной и соответствующими ингибиторами парообразования, изоляция может намокнуть, что вызовет коррозию и сделает ее неэффективной.

    Выбор эластомерной изоляции с закрытыми порами, такой как ArmaFlex, достаточной толщины является наиболее эффективным средством обеспечения системы контроля конденсации на поверхности мембраны и внутри системы изоляции на холодных трубопроводах, воздуховодах, чиллерах и водосточных желобах. Достаточная толщина изоляции необходима для поддержания температуры поверхности мембраны выше максимально возможной расчетной температуры точки росы окружающего воздуха, чтобы на поверхности не образовывался конденсат.

    Для большинства изоляционных материалов требуется эффективная система пароизоляции, чтобы ограничить попадание влаги в систему через облицовку, стыки, швы, проходки, подвески и опоры. С эластомерным вспененным продуктом с закрытыми порами, таким как ArmaFlex, миграция влаги не является проблемой; влага не может проникнуть в изоляционный слой. Контроль конденсации в механической системе позволит:

    •    Предотвращение снижения срока службы и производительности системы.

    •    Предотвращает рост плесени и потенциальные проблемы со здоровьем из-за водяного конденсата.

    •    Снижает вероятность коррозии труб, клапанов и фитингов, вызванную водой, собираемой и содержащейся в системе изоляции.

    Как и почему изоляция используется для контроля звука?

    Звукоизоляция или ограничение распространения звука из одной области в другую может быть достигнуто за счет применения изоляционных материалов для ограждения или ограждения источника шума, образуя звуковой барьер между источником и окружающей средой.

    Цели применения звукопоглощающих материалов:

    1.    Снижение уровня шума от машин, оборудования, трубопроводов или корпусов.

    2.    Снизить общий уровень шума на территории завода.

    3.    Обеспечить лучшие условия труда.

    4.    Соответствуют стандартам уровня шума OSHA и EPA.

    5.    Соответствует требованиям к качеству внутренней среды в соответствии со стандартами экологичного строительства, такими как LEED®.

    AP ArmaFlex и AP CoilFlex особенно хорошо поглощают шум на критически низких уровнях 500 Гц. Их можно применять в качестве облицовки воздуховодов или обертывания для уменьшения передачи шума или гашения вибрационного звука.

    Как определить, какое защитное покрытие и отделка подходят?

    Эффективность и срок службы изоляции напрямую зависят от ее защиты от проникновения влаги и механических и химических повреждений. Выбор материалов оболочки и отделки зависит от механических, химических, тепловых и влажностных условий установки, а также требований к стоимости и внешнему виду.Защитные покрытия делятся на шесть функциональных типов:

    •    Погодные барьеры

    •    Замедлители испарения

    •    Механические покрытия

    •    Антикоррозийные и огнестойкие покрытия

    •    Внешний вид Покрытия и отделки

    •    Гигиенические покрытия

    Что такое значение R?

    R-значение измеряет сопротивление изоляции тепловому потоку. Его также можно назвать «термическим сопротивлением».» Чем выше значение R, тем больше изолирующая способность. Все материалы, имеющие одинаковое значение R, независимо от типа, толщины или веса, имеют одинаковую изоляционную способность. Значение R различных изоляционных материалов должно основываться на методы испытаний, установленные Американским обществом испытаний и материалов (ASTM). Не забывайте, что значения R определяются типом материала, толщиной и установленным весом на квадратный фут, а не только толщиной. Изоляция помогает сохранять прохладу в вашем доме во время в летние месяцы и тепло в зимние месяцы.

    В чем разница между стекловолокном, каменной и шлаковой ватой, целлюлозой, пеной и пеноэластомерной изоляцией?

    Стекловолокно производится из расплавленного песка или переработанного стекла и других неорганических материалов в строго контролируемых условиях. Стекловолокно выпускается в виде войлока, офсетного и сыпучего наполнителя.

    Минеральная и шлаковая вата производится аналогично стекловолокну, но в качестве сырья используется природная горная порода и доменный шлак.Типичными формами являются сыпучие, плоские или картонные.

    Целлюлоза представляет собой наполнитель из бумаги с добавлением антипиренов.

    Пенопластовая изоляция доступна в виде жестких плит или материалов, вспененных на месте, которые могут заполнять и герметизировать блоки или пустоты зданий. Пены также используются для герметизации воздуха, чтобы заполнить зазоры, трещины или отверстия.

    Светоотражающие материалы изготавливаются из алюминиевой фольги с различными основами, такими как полиэтиленовые пузыри и пластиковая пленка.Отражающая изоляция замедляет передачу тепла; они могут быть испытаны теми же методами, что и массовая изоляция, и поэтому им может быть присвоено значение R.

    Изоляция из эластомерной пены представляет собой гибкую пену с закрытыми порами на основе каучука NBR или EPDM. Гибкие эластомерные пенопласты обладают столь высокой устойчивостью к прохождению замедлителей схватывания воды, что обычно не требуют дополнительных барьеров для водяного пара. Такая высокая паростойкость в сочетании с высокой поверхностной эмиссионной способностью резины позволяет гибким эластомерным пенам предотвращать образование поверхностного конденсата при сравнительно небольшой толщине.

    В результате гибкие эластомерные пеноматериалы широко используются в трубопроводах систем охлаждения и кондиционирования воздуха. Гибкие эластомерные пены также используются в системах отопления и горячего водоснабжения.

    Три основных компонента, используемых в производстве эластомерной пенопластовой изоляции с закрытыми порами, включают следующее:

    •    Смесь синтетических каучуков, обычно нитрил-бутадиен-каучук (NBR) и/или этилен-пропилен-диеновый мономер (EPDM).

    •    Поливинилхлорид (ПВХ)

    •    Химический пенообразователь

    Какой зазор необходимо оставить для механической изоляции труб и воздуховодов?

    Чтобы обеспечить правильную установку механической изоляции и последующий доступ для обслуживания, необходимо предусмотреть достаточные зазоры в механическом оборудовании и системах, подлежащих изоляции.Вы можете использовать наш инструмент ArmWin для расчета надлежащих требований к толщине до того, как планы будут завершены.

    Где в спецификации будет рассматриваться механическая изоляция?

    Институт строительных спецификаций (CSI) и Строительные спецификации Канады (CSC) совместно публикуют документ под названием MasterFormat®, который представляет собой основной список номеров и заголовков для организации информации о строительных требованиях, продуктах и ​​действиях в стандартной последовательности. В дополнение к другим приложениям MasterFormat является принятым в Северной Америке стандартом для присвоения номеров и заголовков разделам спецификаций и был принят всеми федеральными правительственными учреждениями и частным сектором проектирования и строительства по всей территории США.С. и Канада.

    Механическая изоляция находится в нескольких подразделениях:

    21 07 00 – Изоляция системы пожаротушения

    •    21 07 16 — Изоляция оборудования пожаротушения

    •    21 07 19 — Изоляция трубопроводов пожаротушения

    22 07 00 – Сантехническая изоляция

    •    22 07 16 — Изоляция сантехнического оборудования

    •    22 07 19 — Изоляция водопроводных труб

    23 07 00 – Изоляция ОВКВ

    •    23 07 13 — Изоляция воздуховодов

    •    23 07 16 — Изоляция оборудования HVAC

    •    23 07 19 — Изоляция трубопроводов ОВКВ

    Какие основные критерии следует учитывать при выборе механической изоляции?

    Существует множество целей проектирования систем механической изоляции, которые могут быть достигнуты при выборе правильной изоляции, установленной надлежащим образом.

    Цели проекта



    •    Контроль конденсации

    •   Энергоэффективность

    •    Экономические соображения — окупаемость инвестиций

    •    Вопросы по охране окружающей среды — Устойчивое развитие

    •    Пожарная безопасность

    •   Защита от замерзания

    •    Защита персонала — безопасность

    •    Управление процессом

    •    Акустика-контроль шума

    Другие особенности конструкции

    •    Сопротивление злоупотреблениям

    •    Коррозия под изоляцией

    •    Качество воздуха в помещении

    • Ремонтопригодность

    •    Нормативные аспекты

    •    Срок службы

    Когда применение изоляции требует дополнительного покрытия или покрытия?

    Все пенопластовые изоляционные материалы для наружного применения должны быть защищены от вредных ультрафиолетовых лучей солнца. Все эластомерные пеноизоляционные материалы Armacell должны быть защищены покрытием WB Finish, чтобы уменьшить воздействие УФ-излучения и продлить срок службы изоляции.

    В некоторых случаях требуется наружная оболочка для защиты от проколов, УФ-повреждений или даже для эстетики. Мы предлагаем несколько вариантов, в том числе:

    ArmaTuff: Изоляция для наружной установки с прочным металлическим покрытием, защищающим от УФ-излучения.

    WB Отделка: Белое акриловое покрытие на водной основе, поставляемое в галлонных или квартовых емкостях для использования поверх всех форм изоляции ArmaFlex.Обеспечивает защитную отделку, подходящую как для внутренних, так и для наружных работ.

    Какой клей подходит для моей установки?

    Это зависит от продукта и конкретного приложения. Наш клей ArmaFlex 520 является рабочей лошадкой нашей линейки клеев. Это контактный клей на основе растворителя, который легко наносится, быстро сохнет и прочный, для герметичных швов. ArmaFlex 520 Black обладает теми же великолепными свойствами, что и обычный клей, но в черном цвете, который придает более чистый вид окончательной укладке.ArmaFlex 520 BLV Adhesive — это клей с низким содержанием летучих органических соединений для установок, требующих использования клея с низкой эмиссией. Клей HT 625 представляет собой контактный клей для применения при высоких температурах и сохраняет термостойкость до 150°C и 300°F. ArmaFlex® Low VOC Spray Adhesive поставляется в 27-фунтовых аэрозольных баллонах для более быстрого и легкого нанесения на большие установки, такие как резервуары, сосуды или воздуховоды.

    В чем преимущество использования трубной подвески ArmaFix вместо обычной конструкции из блоков и дюбелей?

    ArmaFix EcoLight — это быстрая и инновационная альтернатива традиционным блочным и дюбельным опорам для труб.Специально разработанные решения типа «пена к пене» обеспечивают оптимальную несущую способность, защищая от сжатия по толщине и образования конденсата, которые могут нарушить целостность системы. Чтобы сделать монтаж еще быстрее, продольные швы Armafix самоклеящиеся. Концы легко герметизируются с помощью клея ArmaFlex 520, 520 Black или 520 BLV, что обеспечивает полную герметизацию системы и бесперебойную работу. Для некоторых применений рекомендуются щитки и седла Insuguard.

    Когда рекомендуется использовать изоляционную ленту поверх клея?

    Изоляционная лента AP/ArmaFlex изготовлена ​​из того же высококачественного эластомерного изоляционного материала, что и листовой материал AP/ArmaFlex.Лента обеспечивает быстрый и простой способ изоляции труб и фитингов. Лента может использоваться вместе с изоляцией для труб и листов AP/ArmaFlex. Его самым большим преимуществом, однако, является простота, с которой его можно использовать для изоляции коротких отрезков труб и фитингов в перегруженных или труднодоступных местах, где может быть трудно использовать стандартные клеевые методы.

    Что такое арматура?

    Сборные фитинги Armacell — это лучшие сборные фитинги для систем изоляции труб ArmaFlex.Вместе с трубками ArmaFlex они обеспечивают полную целостность системы для замедления притока тепла и контроля капель конденсата из систем охлажденной воды и охлаждения. Они доступны во многих размерах, изготовлены в Т-образных, коленчатых, П-образных ловушках и других удобных формах. Они ускоряют установку, экономя время и трудозатраты в полевых условиях.

    Какие форматы доступны в продуктах ArmaFlex?

    AP ArmaFlex доступен в трубах, листах и ​​рулонах различных размеров, толщины, ширины и длины.Проверьте характеристики каждого продукта, чтобы определить размер и формат, который лучше всего подходит для вашего проекта. Трубы являются естественными для установки труб, однако для некоторых больших труб могут потребоваться листы или рулоны, чтобы покрыть окружность системы. Листы и рулоны также удобны для больших воздуховодов, емкостей, резервуаров или любого другого механизма сложной формы. Красота эластомерного вспененного материала заключается в его эластичности и универсальности. Его можно аккуратно разрезать и изготовить сложные формы.

    Можете ли вы объяснить разницу между вкладышем воздуховода и оберткой? Почему вы используете один, а не другой?

    Вкладыш воздуховода

    — это продукт, который используется для облицовки внутри воздуховода .

    Облицовка воздуховода эластомерной пеной, такой как AP ArmaFlex, AP CoilFlex и AP SpiralFlex, обеспечивает тепловую защиту от потерь энергии и контроля конденсации, а также обеспечивает превосходное звукопоглощение и гашение вибрации от воздушного и структурного шума систем отопления, вентиляции и кондиционирования воздуха. Еще одно преимущество заключается в том, что изготовители воздуховодов могут предварительно монтировать воздуховоды на автоматических линиях змеевиков в цеху, экономя время на установку на месте.

    Обертка воздуховода — это изделие, которое будет прикреплено к снаружи воздуховода.Обмотка воздуховода может быть лучшим вариантом, когда доступ внутрь воздуховода невозможен, например, во время модернизации существующей механической системы или реконструкции старого здания. Обмотка воздуховода материалом AP ArmaFlex по-прежнему обеспечивает превосходную защиту от потери энергии или контроля конденсации, а также некоторые преимущества гашения вибрации.

    Могу ли я использовать один и тот же утеплитель в качестве вкладыша или бинта?

    В большинстве случаев AP ArmaFlex можно использовать либо как облицовку воздуховода, либо как обертку воздуховода.AP CoilFlex разработан только как футеровка воздуховода .

    Что необходимо для правильной установки пеноэластомерной изоляции?

    У нас есть бесплатные руководства по установке для всех наших продуктов, футеровки воздуховодов, обертывания воздуховодов и т. д. здесь, в Центре решений. Или посмотрите наши видео здесь.

    Подходит ли эластомерная изоляция для температур до 400°F и выше?

    Нет. Эластомерный высокотемпературный продукт представляет собой UT SolaFlex, но его можно использовать только при температуре до 300 °F.

    Каков температурный диапазон эластомерной изоляции?

    Наши продукты AP ArmaFlex и ProFlex работают в диапазоне температур от -297°F до 220°F.Наш продукт UT SolaFlex можно использовать при температуре от -297°F до 300°F.

    Если у меня есть металлический наружный воздуховод, есть ли какие-либо преимущества в использовании эластомерного вспененного материала?

    Да, если у вас есть проблемы с шумом, было бы полезно использовать внутреннюю облицовку воздуховода, которая поможет с контролем конденсации, а также с шумом. Если вы используете холодный воздух для системы кондиционирования воздуха, изоляция внутри или снаружи поможет сохранить энергию, а также контролировать конденсацию.

    Ищите продукты специально для наружного применения, которые имеют прочную оболочку и защиту от ультрафиолетового излучения.

    Можно ли чистить воздуховод с футеровкой ArmaFlex или CoilFlex?

    Североамериканская ассоциация очистителей воздуховодов (NADCA), торговая организация по очистке воздуховодов в США, одобрила наш продукт. Их члены часто заменяют порванный стеклопластик на изоляцию AP ArmaFlex. Продукты ArmaFlex и CoilFlex очень легко чистить с помощью подходящих щеток и оборудования для автоматической очистки воздуховодов.Гораздо проще и меньше повреждается, на самом деле, чем стекловолокно.

    Могут ли эластомерные пены подвергаться прямому воздействию огня? Как они оцениваются?

    Большинство эластомерных продуктов Armacell соответствуют стандарту ASTM E84 на уровне 25/50, что означает, что их можно использовать в вентиляционных камерах. Продукты ArmaFlex также являются самозатухающими, что означает, что если источник пламени будет удален, продукт сгорит.

    В чем разница в цене между использованием стекловолокна и ArmaFlex?

    Точную цену необходимо уточнить у местного дистрибьютора.Обычно эластомерная пена дороже, чем стекловолокно, но благодаря своей стабильности и устойчивости к влаге или повреждению поверхности она, вероятно, прослужит дольше и сохранит свою тепловую целостность с течением времени.

    Как тестируются ваши продукты?

    Обычно мы тестируем ASTM E84 в независимой лаборатории. Другие тесты проводятся как здесь, так и в сторонних лабораториях. Если у вас есть конкретный запрос или конкретный запрос на тестирование, пожалуйста, свяжитесь с нашим техническим менеджером.

    Нужен ли для изоляции ArmaFlex дополнительный парозащитный слой?

    Нет, природа пенопласта с закрытыми порами такова, что он не впитывает и не впитывает влагу.При использовании внутри помещений не требуется замедлитель испарения.

    Где производится ваша продукция?

    Armacell управляет 6 производственными предприятиями в Северной Америке. Есть еще 24 завода Armacell по всему миру.

    Что такое антимикробная защита продукта Microban®?

    Технология Microban представляет собой встроенную противомикробную защиту для твердых продуктов, покрытий и волокон. Антимикробная защита Microban дает продуктам дополнительный уровень защиты от вредных микробов, таких как бактерии, плесень и плесень, которые могут вызывать появление пятен, запахов и порчу продукта.

    Как работают продукты с антимикробной защитой Microban®?

    Защита Microban® встроена в изделие в процессе производства. Когда микробы вступают в контакт с поверхностью продукта, защита Microban проникает в клеточную стенку микроорганизма и нарушает функции клеток, лишая микроорганизмы способности функционировать, расти и размножаться. Подробнее о защите Microban читайте здесь.

    Какие преимущества получают мои клиенты от продуктов с антимикробной защитой Microban®?

    Защита Microban постоянно борется с ростом вредоносных микробов, таких как бактерии, плесень и плесень, которые могут вызывать появление пятен, запахов и порчу продукта.Защита Microban облегчает очистку продуктов и сохраняет их чистыми и свежими между чистками.

    Против каких микроорганизмов работает защита Microban®?

    Антимикробная защита Microban®

    эффективна против большинства распространенных бактерий, плесени и грибков, вызывающих появление пятен, запахов и порчу продукта.

    Откуда мне знать, что защита от микробов Microban® безопасна?

    Технология Microban® прошла обширные независимые лабораторные испытания и имеет долгую историю безопасного использования.Он зарегистрирован в EPA для всех приложений, в которых он используется. Добавки Microban можно найти в продуктах ведущих производителей потребительских, промышленных и медицинских товаров по всему миру.

    Сразу ли начинает работать защита Microban®?

    Защита Microban® начинает действовать, как только микроорганизм вступает в контакт с поверхностью продукта. Затем он работает непрерывно, чтобы поддерживать постоянно более низкую бионагрузку, чем можно было бы ожидать от продукта без антимикробной защиты Microban®.При правильных условиях количество микробов на необработанной поверхности может удваиваться каждые 20 минут! Защита Microban не является дезинфицирующим средством; должны соблюдаться обычные методы уборки.

    Как долго действует антимикробная защита Microban®?

    Защита Microban® встроена в процессе производства и не смывается и не изнашивается. Защита Microban разработана для обеспечения постоянной антимикробной защиты продукта в течение всего срока службы продукта.

    норм и правил по утеплению воздуховодов

    Вентиляция относится к коммуникациям, монтаж которых планируется на этапе создания проекта строительства частного дома.Это обосновано основными санитарно-гигиеническими требованиями. Комфортное проживание просто невозможно без полноценного воздухообмена.

    Расскажем, как утеплить вентиляционную трубу, чтобы обеспечить ее нормальную работу зимой. Из представленной нами статьи вы узнаете, какие теплоизоляционные материалы соответствуют современным требованиям. Вы поймете, как выбрать оптимальный вариант утепления.

    Заинтересованные домашние мастера найдут краткие инструкции по установке теплоизоляционного барьера.Те, кто решит самостоятельно утеплить вытяжку, получат проверенную на практике информацию. Соблюдение наших рекомендаций – залог успешного результата.

    Содержание статьи:

    • Назначение теплоизоляции воздуховодов
    • Требования к характеристикам материалов
    • Обзор лучших современных утеплителей
      • Вариант №1 — минеральная вата
      • Вариант №2 — вспененный полиэтилен
      • Вариант №3 — Пенополистирол и пенопласт
      • Вариант №4 — напыляемый пенополиуретан
    • Выводы и полезное видео по теме

    Назначение теплоизоляции воздуховодов

    Устройство вентиляционных каналов и воздуховодов регулируется техническими правилами, которые определяют выбор труб, их размещение, способы соединения и обязательную теплоизоляцию, если коммуникации проходят по неотапливаемым участкам.

    Вентиляционные трубы проходят через все пространство дома: они начинаются в подвале, который часто используется как техническое или подсобное помещение, и заканчиваются над крышей.

    Не все помещения дома отапливаются. Нередко в подвале и на чердаке устанавливаются низкие температуры, что вызывает проблемы, главные из которых – теплопотери и образование конденсата.

    Схема вентиляции в частном доме. Если вы небрежно отнесетесь к теплоизоляции чердака и крыши, вам придется приложить больше усилий для утепления воздуховодов, расположенных под крышей

    Правила устройства вентиляции изложены в СНиП 41-01-2003 .Там же можно найти общую информацию об отоплении и кондиционировании воздуха.

    Теплоизоляция воздуховодов бытовой вентиляции выполняет 4 функции:

    Галерея изображений

    Фото из

    Стенки пластиковых или металлических воздуховодов контактируют с внешней средой, что может значительно снизить температуру воздуха внутри труб

    Взаимодействие теплого воздуха с холодной поверхностью коммуникаций вызывает осадки. Влага губительно действует на материал труб, просачивается в помещения

    В случае пожара огонь быстро распространяется по воздуховодам по всему дому, если они не защищены должным образом

    Движение воздуха внутри труб часто порождает посторонние звуки и вибрации.Правильный монтаж коммуникаций и применение шумоподавляющей теплоизоляции способствует снижению уровня шума

    Особенность № 1 — Снижение тепловых потерь

    Функция № 2 — Предотвращение образования конденсата

    Особенность № 3 — Обеспечение огнестойкости

    Функция № 4 — Снижение шума и вибрации

    Каждая из этих функций очень важна. Например, большой проблемой для домовладельцев может стать конденсат. Влага, образующаяся на наружных стенках труб, вызывает коррозию металла и в короткие сроки может привести к полной замене некоторых вентиляционных секций.На стенах чердака образуется плесень, разрушающая древесину, и устанавливается неприятный запах.

    Не менее опасен внутренний конденсат. По стенам труб влага просачивается в жилые помещения, а также вызывает негативные последствия: повышает общий уровень влажности, является причиной деформации деревянной мебели и отделки, появления плесени и грибка, ухудшения самочувствия жильцов.

    График зависимости коэффициента теплопроводности современных утеплителей для вентиляции от температуры воздуха в неотапливаемых и жилых помещениях

    И перепад температур в спальнях, и фоновый шум, мешающий спать, — все это результат переохлаждения вентиляционных труб.Если вам знакомы перечисленные проблемы, то справиться с ними можно самостоятельно, утеплив воздуховоды. И для начала нужно правильно выбрать теплоизоляционный материал.

    Требования к характеристикам материалов

    Чтобы утеплитель служил долго, не отсыревал раньше времени, не плесневел и выполнял все возложенные на него задачи, он должен обладать следующими качествами.

    Одна из важнейших характеристик — коэффициент теплопроводности , выраженный в Вт/м•°С.От этого зависит степень охлаждения воздуха в трубах. Производители с учетом разных условий монтажа выпускают теплоизоляционные материалы различной толщины и плотности.

    В таблице представлены популярные строительные материалы, используемые для теплоизоляции воздуховодов. Используя приведенные данные, можно определить зависимость коэффициента теплопроводности от плотности и толщины материала

    Вторым важным параметром является паропроницаемость .Если воздуховоды склонны к образованию конденсата, он в первую очередь проникает в утеплитель и увеличивает его влажность, что повышает теплопроводность.

    Если для утепления вы выбрали пористые, волокнистые материалы, легко впитывающие влагу, позаботьтесь о дополнительной пароизоляции. Самый простой вариант – обернуть утепляемый участок полиэтиленовой пленкой

    .

    Следующая характеристика акустическая эффективность . Воздух движется внутри воздуховодов, вызывая вибрацию и шум.Работающий вентилятор также создает звуковые волны. Они передаются по воздуху и через жесткую конструкцию воздуховода в окружающее пространство и создают дискомфорт жильцам дома.

    Чтобы максимально снизить уровень шума, нужно продумать конструктивные особенности воздуховодов, сделать их прямыми, с минимальным количеством поворотов. Также значительно снизить уровень шума можно с помощью звукопоглощающей изоляции.

    Не упускайте из виду такое качество как устойчивость к биологическому воздействию .Чем меньше материал подходит для образования колоний плесневых грибков, размножения различных микроорганизмов, тем дольше он прослужит, а вместе с ним сохранится структура других строительных материалов — например, дерева или бетона.

    Плесень вызывает не только разрушение природных материалов, но и негативно влияет на самочувствие. Если вы планируете разместить на чердаке жилое помещение, обеспечьте нормальный уровень температуры и влажности

    Для теплоизоляционного материала такой параметр, как рабочая температура .У разных утеплителей она разная, но средним диапазоном можно назвать диапазон от -35°С до +60°С.

    И еще одна характеристика — санитарно-гигиенические свойства . Теплоизоляция не должна выделять ядовитые газы, вредные для здоровья. С этой точки зрения ценятся материалы, в состав которых входят компоненты природного происхождения – например, войлок или минеральная вата.

    Обзор лучших современных утеплителей

    На российском рынке представлены все виды теплоизоляционных материалов, начиная от пенопласта и стекловаты, которые используются все реже и реже, заканчивая удобными для нанесения распыляемыми растворами.

    Подбор материалов для утепления вентиляции на чердаке строится с учетом конкретных экологических условий, нюансов монтажа и финансовых возможностей.

    Рассмотрим, как можно утеплить трубы домашней вытяжки, пролегающие в холодных помещениях. Мы предлагаем четыре варианта теплоизоляции, которые подходят для самостоятельного использования. Их характеристики соответствуют требованиям и нормам, а с установкой справится даже новичок в строительном деле.

    Вариант №1 — минеральная вата

    Минеральная вата

    включает в себя совершенно разные категории утеплителей из стеклянных, базальтовых, шлаковых волокон. Стекловата считается наименее эффективным и дешевым материалом, который при многих достоинствах имеет не меньше недостатков.

    Стекловата

    обладает отличными звукопоглощающими и теплоизоляционными свойствами, относительной прочностью и пожаробезопасностью – рабочая температура до +450°С. Он эластичен, прост в установке

    Но, к сожалению, этот бюджетный вариант может содержать вреднейшие фенолформальдегидные смолы, крайне гигроскопичен, требует пароизоляции, а через 3-4 года теплоизоляционная функция теряется примерно на 50%.

    Из-за недостатков стекловаты она уходит в прошлое, а ее место заняла базальтовая или каменная вата. Представлен в двух монтажных решениях: в виде матов (более тонкие – рулоны) и оболочек, часто фольгированных.

    Оболочка больше подходит для изоляции труб малого диаметра; вентиляционные каналы на чердаке часто оборачивают рулонной минеральной ватой.

    Прочность, высокая устойчивость к биологическим воздействиям и меньшая гигроскопичность базальтовой ваты объясняются тем, что она производится из расплавленных горных пород

    Преимущества:

    • материал негорючий, огнестойкий, рабочая температура — до +1000°С;
    • Коэффициент теплоизоляции
    • — в среднем до 0.038 Вт/м•°С;
    • длительный срок службы;
    • минимальная деформация.

    Недостатки:

    • недорогие сорта могут содержать вредные вяжущие вещества;
    • дороже, чем стекловата.

    Способ крепления цилиндров и рулонных изделий различен. Цилиндры или обечайки состоят из 2-х частей, которые скрепляются замковым соединением. Для усиления фиксации швы проклеивают строительным скотчем.

    Для повышения тепло- и пароизоляционных свойств выпускаются оболочки из фольги.Рекомендуем использовать этот вид минеральной ваты для помещений с повышенной влажностью — чердаков и холодных подвалов

    Базальтовая вата в виде матов или рулонов монтируется другим способом.

    Порядок работы:

    • Измерьте участок трубы, требующий изоляции.
    • Отрежьте кусок изоляции подходящего размера.
    • Оберните трубу минеральной ватой внахлест, как одеяло. Если утеплитель тонкий, можно обернуть его в несколько слоев.
    • Закрепите «одеяло» строительным скотчем, обмотав трубу по спирали по всей длине. Вместо ленты можно использовать отожженную проволоку.

    Для вентиляционных каналов прямоугольного сечения применяют другой способ: маты или плиты «сажают» на специальный клей.

    Вариант №2 — вспененный полиэтилен

    Этот материал настолько хорош, что многие производители начали его выпускать. Утеплитель можно найти под марками «Изолон», «Пенолон», «Тепофол».Вспененный полиэтилен чем-то напоминает поролон, но отличается крупными ячейками и техническими характеристиками.

    Можно найти различные разновидности, среди которых — фольга, покрытая слоем алюминиевой фольги. Его преимущества – максимальная защита от влаги, сохранение тепла.

    Примером вспененного полиэтилена является пенофол. Фольгирование делается с одной или с двух сторон — во втором случае увеличивается отражательная способность изоляционного материала

    В зависимости от марки и толщины материал имеет коэффициент теплопроводности 0.031-0,051 Вт/м•°С, температура эксплуатации — от -65°С до +100°С, водопоглощение до 1%, срок службы — 10 лет.

    Преимущества:

    • прочность и долговечность;
    • эластичность
    • , простота монтажа;
    • устойчивость к химическим и биологическим воздействиям;
    • легкий вес;
    • многоразовое использование.

    Недостатки:

    • класс горючести — 2Г, плавление происходит при температуре выше +100°С;
    • высокая степень дымообразования — Д3;
    • экологически вреден, разлагается в естественных условиях в течение 200 лет.

    Рекомендуем использовать сшитый полиэтилен, который отличается от несшитого полиэтилена более высокими техническими характеристиками. Согласно европейским требованиям, использование несшитых (газовспененных) марок запрещено.

    Монтаж утеплителя осуществляется по инструкции и практически не отличается от монтажа других рулонных материалов.

    Вариант №3 — Пенополистирол и пенопласт

    Пенопласт знаком многим — его до сих пор используют в упаковке бытовой техники для предотвращения повреждений при транспортировке.Это полимерная вспененная масса, очень легкая за счет большого количества газа в ячейках.

    Пена жесткая, поэтому имеет вид плит различной толщины или оболочек из 2-х или 3-х секций. При монтаже части корпуса соединяются замком «шип-паз»

    .

    Пенополистирол — экструдированный полистирол, при производстве которого используется то же сырье, что и при производстве пенопласта. Он имеет улучшенные характеристики и стоит дороже. Разницу между этими двумя материалами можно увидеть в таблице:

    Пенополистирол Пенополистирол
    Коэффициент теплопроводности, Вт/м•°С 0,032-0,050 0,028-0,034
    Водопоглощение, %/сут 4/30 4/30
    Прочность на изгиб, кгс/м2 0,07-0,20 0,40-1,00
    Рабочая температура, °С -50 … +75 -50 … +75
    Срок службы, лет 25 50
    Пенополистирол

    будет лучше удерживать тепло и дольше служить, кроме того, его используют для производства удобных чехлов для круглых труб.

    Преимущества:

    • легкий вес;
    • устойчивость к биологическому воздействию;
    • низкая стоимость.

    Недостатки:

    • класс горючести — Г3/Г4;
    • дым опасен для здоровья;
    • возможность изоляции только круглых труб.

    При сборке корпуса из экструдированного пенополистирола необходимо знать некоторые «странности» материала, особенно при использовании клея. Пенопласт плавится от обычных клеевых растворов, поэтому для дополнительной фиксации необходимо приобрести специальный клей.В качестве альтернативы можно использовать скотч или полимерную монтажную ленту.

    Вариант №4 — напыляемый пенополиуретан

    Если раньше напыляемые средства для изоляции трубопроводов и других конструкций применялись только в промышленности, то сейчас их активно применяют в частном домостроении, например, для теплоизоляции воздуховодов.

    Пенополиуретан для бытовых нужд продается в небольших банках. Распыление осуществляется с помощью форсунки, при этом можно регулировать горизонтальное или вертикальное направление

    Теплопроводность материала — 0.019-0,04 Вт/м•°С, горючесть — Г1, срок службы — около 20 лет. Диапазон рабочих температур широкий — -160°…+150°С.

    Преимущества:

    • максимальное прилегание изоляции к воздуховодам;
    • отсутствие швов и «мостиков холода»;
    • теплоизоляция конструкций даже самой сложной конфигурации;
    • высокая скорость применения.

    Недостатки:

    • высокая цена;
    • Требуется
    • навык опрыскивателя;
    • при монтаже обязательна защита — комбинезон, очки, респиратор.

    Не требуется специальной подготовки материала трубы. Утепление в виде пенопласта можно наносить как на отдельные трубы заранее, до их монтажа, так и на готовую конструкцию.

    Пена затвердевает достаточно быстро, поэтому старайтесь двигать ее осторожно. Слой утеплителя должен быть однородным, равномерно распределенным, без утолщений и «проплешин»

    Порядок работы:

    • Носите защитную одежду, защитную маску и защитные очки.
    • Закрепите держатель на баллоне, вставьте насадку.
    • Поверните насадку в нужное положение — для горизонтального/вертикального нанесения изоляции.
    • Нанести пену на открытые участки трубопровода движениями вверх/вниз, влево/вправо и т. д.
    • Проверьте, не осталось ли залысин.

    В результате правильного напыления на поверхности трубы должен образоваться плотный прочный полимерный слой.

    Кроме перечисленных материалов, для утепления вентиляционных каналов применяют вспененный синтетический каучук и ПИР-плиты.Покупают и изолированные трубы – но это случается реже и в основном практикуется на промышленных объектах.

    Добавим, что современные материалы для теплоизоляции воздуховодов безопасны и полностью готовы к эксплуатации. Но не помешает убедиться, что продукт сертифицирован и соответствует требованиям безопасности.

    Выводы и полезное видео по теме

    Опыт утепления пластиковых труб на чердаке:

    Применение напыляемого утеплителя «Полинор»:

    Как происходит монтаж самоклеящегося утеплителя Изолон:

    Теперь вы знаете, как можно самостоятельно утеплить вентиляцию в частном доме и какие материалы подходят по всем нормам.Но не забывайте, что правильный выбор материала не решит всех проблем: нужно правильно и без ошибок установить теплоизоляцию.

    Перед началом работы рекомендуем убедиться, что система вентиляции работает на полную мощность, не загрязнена, не требует ремонта или переделки. Если неприятности возникают из-за ошибок при монтаже труб, никакая теплоизоляция не поможет.

    У вас есть информация по теме статьи, которой стоит поделиться с посетителями вашего сайта? Есть ли в вашем арсенале технологические тонкости, которые знаете только вы? Пожалуйста, пишите свои комментарии в блоке ниже, задавайте вопросы и выкладывайте фото.

    Как изолировать водопроводные трубы – Forbes Advisor

    Примечание редакции. Мы получаем комиссию за партнерские ссылки в Forbes Advisor. Комиссии не влияют на мнения или оценки наших редакторов.

    • Время работы: от 2 до 3 часов
    • Общее время:   от 2 до 3 часов
    • Уровень мастерства: Новичок
    • Стоимость проекта: от 100 до 200 долларов

    Сравните предложения от лучших подрядчиков по изоляции

    Бесплатные оценки без обязательств

    Изоляция водопроводных труб экономит энергию, деньги и воду.Это такой простой проект, что вы можете задаться вопросом, почему вы не сделали этого раньше.

    Подсчитано, что изоляция водопроводных труб снижает потери тепла на два-четыре градуса по Фаренгейту. Кроме того, вы сэкономите воду, так как вам не придется долго ждать, пока горячая вода дойдет до крана.

    Если ваши водопроводные сети доступны, вы можете изолировать их все всего за несколько часов.

    Трубы водоснабжения для изоляции

    Не все водопроводные трубы нуждаются в изоляции. Трубы горячей воды, выходящие из водонагревателя, должны быть изолированы.Если у вас есть полный доступ ко всем вашим водопроводным трубам, постарайтесь изолировать весь участок от водонагревателя до точек распределения, таких как раковины в ванных комнатах, кухонные раковины, душевые и ванны.

    Водопроводные трубы, идущие к водонагревателю, не нуждаются в изоляции. Трубы холодной воды, ведущие в разные части дома, также не нуждаются в теплоизоляции.

    Тип изоляции труб для покупки

    Изоляция трубы из стекловолокна

    Изоляция для труб из стекловолокна состоит из длинных полос стекловолокна, подобных тем, которые используются для стен и чердаков.Изоляция с одной стороны покрыта фольгой и обмотана вокруг труб наподобие ленты.

    Изоляцию труб из стекловолокна

    следует использовать в местах с высокой температурой, например, вблизи водонагревателя или печи. Его также можно использовать в местах, где труба делает много сложных поворотов, так как изоляция трубы из стекловолокна легко наматывается на изгибы.

    Пенопластовая изоляция труб

    Пенопластовая изоляция для труб поставляется в виде трубок длиной восемь футов, которые разделены по длине, чтобы их можно было надевать на трубы.Пластиковые полоски покрывают клей на стыке, и эти полоски удаляются, чтобы склеить две стороны вместе.

    Изоляция труб из пеноматериала ценна на длинных участках водопроводных труб. Вспененный материал быстро укладывается вдоль труб.

    Изоляция пенопластом

    может обходиться витками, но это более сложный процесс, чем изоляция труб из стекловолокна. Вам нужно будет отрезать два куска изоляции трубы под углом 45 градусов и соединить их вместе. Или вы можете приобрести отдельные отводы и тройники из пеноматериала, которые также делают повороты, но без необходимости резать под углом.

    Когда изолировать трубы водоснабжения

    Поскольку изоляция водопроводных труб выполняется внутри помещений, ее можно выполнять в любое время года. В идеале вы утеплите трубы до того, как в вашем регионе наступит холодный сезон.

    Вопросы безопасности

    Не снимайте асбестовую изоляцию труб, белую тканевую пленку, часто покрывающую трубы и воздуховоды в старых домах.

    Вдыхание асбеста может вызвать асбестоз, агрессивное состояние, вызывающее рубцевание легких.Хуже того, вдыхание асбеста может вызвать мезотелиому, тип рака, который почти всегда приводит к летальному исходу.

    Инструменты

    • Универсальный нож
    • Лезвие универсального ножа
    • Ножницы
    • Квадрат
    • Рулетка
    • Фонарик
    • Лестница
    • Защита органов дыхания
    • Защита для глаз
    • Перчатки

    Материалы

    • Пенопластовая изоляция труб
    • Отводы и тройники для пенопластовых труб (дополнительно)
    • Ленточная изоляция из стекловолокна
    • Фольгированная лента
    • Кабельные стяжки

    Инструкции

    1.Изоляция рядом с водонагревателем

    Оберните трубную изоляцию из стекловолоконной ленты вокруг трубы подачи горячей воды, выходящей из водонагревателя. Расширьте его примерно на 10 дюймов. Оберните его фольгированной лентой.

    2. Согните изоляцию вокруг витков

    Чтобы сделать пенопластовую изоляцию на изгибах под углом 90 градусов, с помощью угольника и универсального ножа отрежьте один кусок изоляции под углом 45 градусов. Далее отрежьте отдельный кусок пенопластового утеплителя под углом 45 градусов. Установите два куска изоляции на соседние трубы и соедините их так, чтобы совмещенные концы соприкасались.

    3. Снимите клейкие ленты

    После измерения и сухой установки пенопластовой изоляции на трубу снимите ее. Отклейте две полоски клейкой подложки на разделенной части изоляции трубы.

    4. Приклейте изоляцию из пенопласта к трубам

    Удерживая пальцами две клейкие стороны, осторожно наденьте изоляцию на трубу. Затем плотно прижмите клейкие секции друг к другу.

    5. Надежная изоляция

    Закрепите пенопластовую изоляцию на трубах, либо связав ее кабельными стяжками, либо обмотав каждый фут до 18 дюймов лентой из фольги.

    6. Продолжайте изоляцию на длинных участках

    Доступ к трубам, расположенным высоко в области балок с лестницей. Продолжайте изоляцию пеной на длинных водопроводных трубах, которые ведут к различным точкам водораспределения в доме, в первую очередь к кухне и ванной комнате.

    7. Окончание в пунктах распределения

    Продолжайте обматывать трубы изоляцией, пока не дойдете до места, где водопроводные линии входят в этаж выше. Нет необходимости прокладывать водопроводные трубы под тумбой под мойку.

    Когда звонить профессионалу

    Изоляция водопроводных труб настолько проста и легка, что редко требуется дополнительная помощь. Но если вы не можете получить доступ к удаленным участкам трубы, вы можете попросить подрядчика, сантехника или ремонтную службу выполнить эту работу.

    Если вам нужно снять гипсокартон, чтобы получить доступ к трубам, это также работа для подрядчика или компании по обслуживанию гипсокартона. Если вы столкнулись с асбестовой изоляцией трубы, которую необходимо удалить, позвоните в компанию по борьбе с асбестом, чтобы она выполнила эту работу.

    Сравните предложения от местных сантехников с самым высоким рейтингом

    Бесплатные оценки без обязательств

    Часто задаваемые вопросы (FAQ)

    Нужно ли вскрывать стены для изоляции труб?

    Как правило, водопроводные трубы в стенах считаются достаточно изолированными и не нуждаются в дополнительной изоляции.

    Единственным исключением является ситуация, когда трубы соприкасаются с наружной обшивкой или находятся близко к ней, а в вашем районе регулярно возникают отрицательные температуры.Эти трубы должны быть изолированы, чтобы они не лопнули при замерзании.

    Нужно ли повторно изолировать асбестовую оболочку трубы?

    Если асбестовая обмотка трубы находится в хорошем состоянии, она является эффективным типом изоляции трубы и ее не нужно снимать и заменять.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
