Автобетононасос технические характеристики: Автобетононасос 58153А

Содержание

Автобетононасос АБН 21 на шасси КАМАЗ – 65115 Технические характеристики

Автобетононасос АБН 21 на шасси КАМАЗ — 65115. Технические характеристики.





 СКАЧАТЬ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В ФОРМАТЕ WORD >>>

 Производительность (максимальная) техническая на выходе из бетонораспределителя, куб.м/час

75, 90

Максимальная высота подачи бетонной смеси бетонораспределительной стрелой от уровня земли, м

21

Количество секций

3

Подвижность перекачиваемой бетонной смеси (осадка стандартного конуса), см

6 … 12

Диаметр бетоновода (внутренний), мм

125

Высота загрузки, мм

1450

Поворотбетонораспределительной стрелы, град:

  • в вертикальной плоскости
  • в горизонтальной плоскости

90

355

Масса технологического оборудования, кг

9500

Полная масса автобетононасоса, кг, не более:

16550

Объём загрузочной воронки, куб. м

0, 7

Давление (максимальное) на бетонную смесь развиваемое бетонотранспортным поршнем на выходе из распределительного устройства, Мпа

7,5

Наибольшая крупность заполнителя, мм

501

Тип шасси

КамАЗ-65115-1071-62

Габаритные размеры, мм

10000 х 2500 х 3800

* — бетонная смесь в зависимости от её подвижности подается по стационарному прямолинейному бетоноводу на расстояние: а) по горизонтали — 225…450 м; б) по вертикали — 60…95 м

1 — содержание фракции крупного заполнителя не более 10%









СБ-126А/126Б автобетононасос на шасси КамАЗ-53213 — Каталог К.В.Х.

 Автобетононасос предназначается для подачи бетонной смеси с осадкой конуса 6 — 12 см в горизонтальном и вертикальном направлениях к месту ее укладки собственной шарнирно-рычажной стрелой с бетоноводом диаметром 125 мм (передвижной вариант) или инвентарным бетоноводом (стационарный вариант). В последнем случае бетоновод собирается из отдельных трехметровых звеньев с помощью быстроразъемных рычажных замков. Он может работать в районах с умеренным климатом при температуре окружающей среды от —5 до +40 °С. В качестве базового шасси применяется падежный и экономичный КамАЗ-53213.

 Автобетононасос представляет собой самоходную, мобильную, бетонотранспортную машину, состоящую из базового автошасси, бетононасоса с гидроприводом, полноповоротной шарнирно-рычажной стрелы и приемного бункера для бетонной смеси.

На шасси автомобиля смонтирована дополнительная рама с выносными опорами и опорно-поворотным устройством для установки полноповоротной колонны, к которой шарнирно прикреплена трехзвенная стрела с бетоноводом и гибким рукавом , служащим для распределения бетонной смеси отклонением его вручную от вертикального положения. Для изменения конфигурации стрелы в пространстве, ее вылета и высоты служит гидропривод.



 В 1979 г. на Туймазинском опытно-экспериментальном заводе строительных машин (ТОЭЗСМ) в г. Туймазы Башкирской АССР был изготовлен первый опытный образец бетононасоса СБ-126. Приказом № 44 от 28 января 1980 года Министерства строительного, дорожного и коммунального машиностроения ликвидирован ТОЭЗСМ и введен в эксплуатацию «Туймазинский завод автобетоновозов». А в 1982 г. вводятся в серийное производство основные виды продукции: авторастворовоз СБ-89В, автобетоносмеситель СБ-92 и автобетононасос СБ-126. Только за первый год работы заводчане выпустили 81 автобетоносмеситель СБ-92, 15 автобетононасосов СБ-126, 166 авторастворовозов СБ-89. С 1988 г. начат выпуск модернизированного автобетононасоса СБ-126Б и его северной модификации СБ-126Б-1. Он предназначен для работы в интервале температур от +40 до -40 °С. От основной модели модификация отличается наличием кабины оператора и теплоизолирующего кожуха, закрывающего качающий узел и загрузочную воронку, которая имеет закрывающийся люк для загрузки бетонной смеси. Под кожухом находятся также два отопителя ОВ-35, работающих на дизельном топливе и обогревающих подкапотное пространство, бетоновод и кабину оператора.

Бетоноводы и водяной бак, расположенные вне кожуха, также утеплены с целью предотвращения замерзания в них бетонной смеси и воды. Водяной бак, кроме того, отапливается отработавшими газами дизеля шасси, проходящими по коллектору внутри бака,

 В 1992 г. на заводе разработан автобетононасос СБ-170-1 со стрелой 21 метр и соответственно увеличенной высотой подачи бетона. Но опытный образец, в связи с «лихими 90-ми», появился только в 2001 г. Постепенно он сменил на конвейере автобетононасос СБ-126Б.



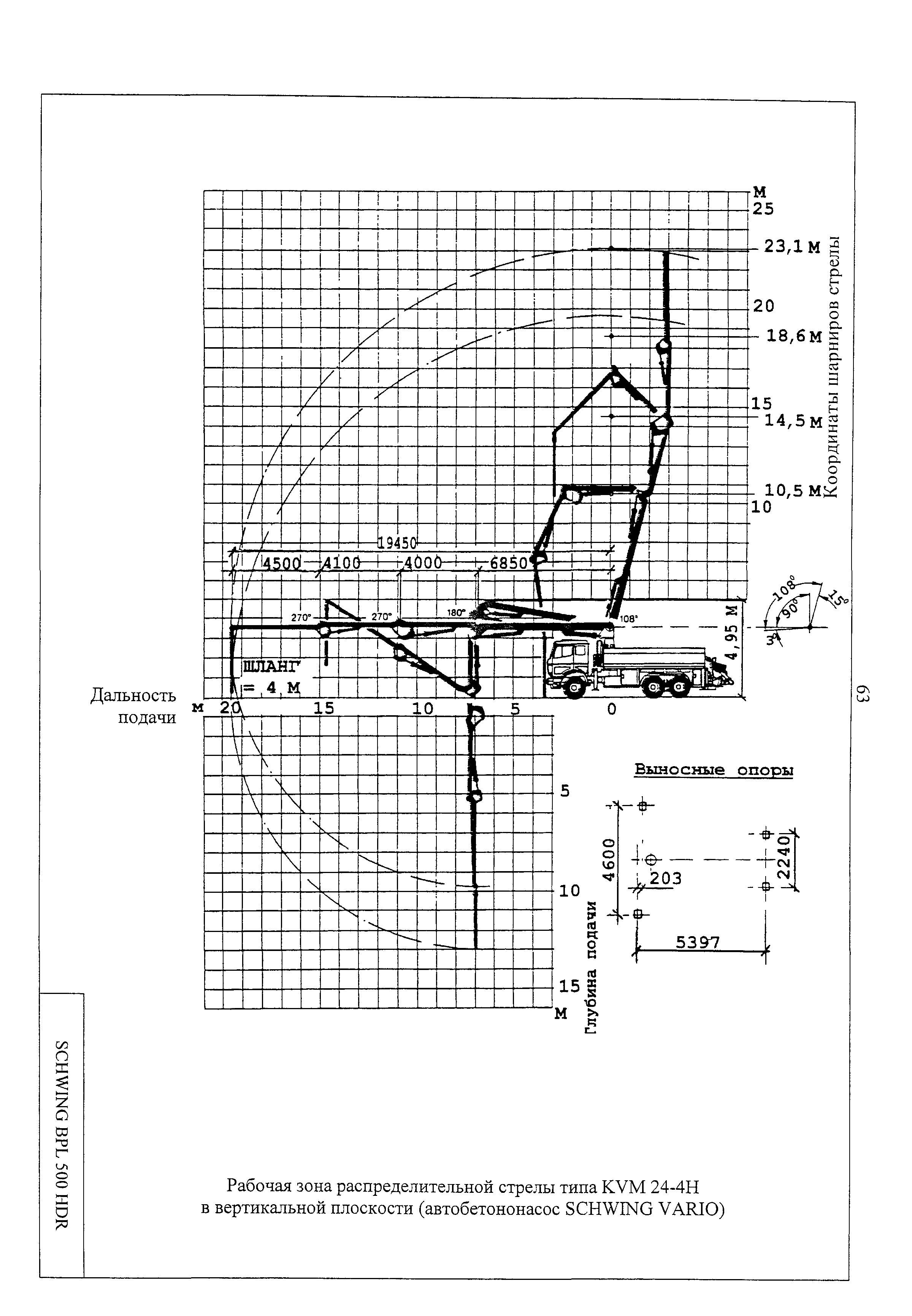

Автобетононасос со стрелой 24 метра

     Преимуществом данного автомобиля являются небольшие размеры установочной площадки,необходимые для расстановки гидравлических опор бетононасоса ,что позволяет работать в стесненных условиях стройплощадки.

Заказать данный насос и получить профессиональную консультацию по тел:

+37529  6662676 Вел

                                  Технические характеристики

Данный автобетононасос предназначен для подачи бетона до 24 метров по вертикали и до 21 метра по горизонтали.

Так же для заливки бетонных полов дальность подачи бетона по горизонтали можно увеличить до 130 метров путем присоединения дополнительных бетоноводов, которые предоставляются вместе с бетононасосом. Производительность -120 м3 в час. Размеры площадки для размещения автобетононасоса – 7х9 м

S 24ед.изм
 насос

Р2020

 производительность м 3

120

 давление бар

108

 число ходов поршня мин.

24

 диаметр поршня Мм

200

 длина хода поршня Мм

2000

 высота подачи М

24

 дальность подачи М

20

 длина концевого шланга М

4

 количество секций Шт

4

 диаметр бетоновода Мм

125

Бетононасос Putzmeister: технические характеристики

Современное оборудование, предназначенное для перемещения рабочего раствора из емкости к месту заливки — это бетононасос Putzmeister. Устройства выполняют строительный процесс с большой скоростью, это позволяет качественно и своевременно заливать смесь при сооружении фундаментной основы домов, при возведении тоннельных и мостовых конструкций.

Что собой представляет?

Устройство бетононасоса позволяет определенное время поддерживать рабочий раствор в жидкой консистенции и перемещать по строящемуся объекту для заливания. Агрегаты способны работать при неудовлетворительных метеоусловиях, они имеют высокую производительность. Технические характеристики этих машин позволяют подавать бетон на большие расстояния как в горизонтальной, так и в вертикальной площади. Некоторые модели насосов имеют дополнительную опцию — постоянное перемешивание рабочего раствора.

За 50-летнюю историю существования фирма «Путцмайстер» установила рекорды мирового уровня по подаче бетона на высоту и расстояние.

Преимущества

Современные технологии — обязательное условие производства такой техники.

Работа строительных организаций с оборудованием фирмы Putzmeister дает особые возможности:

  • Большой ассортимент продукции. Различные типы оборудования позволяют реализовывать различные по сложности и объемности строительные проекты.
  • Гарантированное качество. Товары предприятия, которое имеет производственные площадки во многих странах мира, производят оборудование по единым нормам и требованиям. Машины изготовляются в соответствии с международным нормативным актом ISO 9001:2008, при этом применяются современные передовые технологии. Производственный процесс компании выполняется с должным уровнем защиты экологии. На оборудование фирмы распространяются гарантийные обязательства.
  • Служба сервиса. После приобретения оборудования специалисты сервисного обслуживания завода-изготовителя производят запуск в эксплуатацию машин, обучают персонал строительной организации правилам пользования техникой. Во время всего срока эксплуатации агрегатов корпорацией предоставляется высококвалифицированная техническая и информационная поддержка.

Посмотреть «ISO 9001:2008» или cкачать в PDF (312.2 KB)

Виды насосов для бетона

Стационарные

Этот вид насосов располагается на колесной платформе, которая прицепляется к грузовику и транспортируется в нужном направлении. Стационарный агрегат имеет большую производительность, он способен выполнять производственные задачи в сложных метеорологических условиях. Машины применяются при заливке бетонных растворов в многоэтажных домах на большой высоте и расстоянии.

Такой тип оборудования эффективно работает даже при плохих погодных условиях.

Передвижные

К этой группе принадлежит автомобильный бетононасос. Такие устройства фирмы Putzmeister устанавливаются на базе транспортных средств Mercedes-Benz или MAN. При желании заказчика мобильный автонасос может монтироваться на другое автомобильное шасси. Отличительная черта этого вида механизмов — повышенная мобильность и наличие стрел для подачи бетона. Применение такой техники актуально при перемещении между элементами строящегося объекта — возведение автомагистралей, конструкций мостов.

Оборудование может быть установлено производителем на шасси автомобиля MAN.

Такие виды техники оснащаются 2-мя видами насосов — поршневыми и вакуумными. Бетононасосы характеристики: в первом типе смесь движет поршневой механизм, во втором — разреженная среда, созданная в лотке для приема бетона.

Модели и технические характеристики

Завод-изготовитель производит 15 типов устройств на автомобильной платформе и 10 стационарного вида. Putzmeister бетононасосы позволяют делать быструю транспортировку раствора на большие дистанции и высоты. Мощность силовой установки качающего механизма определяет эффективную эксплуатацию устройства — дальность подачи рабочей смеси.

Стационарные

Putzmeister P 715
В таком компактном агрегате предусмотрен дизельный двигатель.

Мини-установка прицепного типа для транспортирования раствора мелкозернистой фракции с шибером S типа. Отличается легкостью, компактностью, мощностью. Используется для перемещения суспензий на основе ангидрида, цемента, цементита, других жидких растворов для обустройства бетонной стяжки. Применяется для уплотнения заливаемых конструкций с размером наполнителя до 1,6 см. Маленький агрегат комплектуется дизельным и электродвигателем.

Устройство BSA 1005 D/E

Мощность установки — 45 или 61 кВт, производительность агрегата — до 54 м3 за 1 час. Размер фракции раствора, с которым можно производить транспортировку смеси в вертикальном и горизонтальном направлениях — 35 мм. Вес агрегата составляет 3000—3100 кг. Машины отличаются легкостью и экономичностью в работе.

Машины BSA 1407D, 1408E, 1409D, 1409DRF

Имеют мощность в пределах 110—140 кВт, их номинальная производительность — до 94 м3/ч. Устройства оснащены современной системой гидравлики. Бетононасосы этих моделей применяются при средних уровнях объемов строительных работ. Масса агрегата составляет 4200—4600 кг. Максимальный размер фракции наполнителя, при которой можно осуществлять подачу раствора — 40 мм.

Передвижные

Автобетононасосы Putzmeister
Удобство и эффективность работы таких конструкций объясняется их техническими характеристиками.

Их оснащают трубопроводом 300—400 см длиной и диаметром рабочей трубы 12,5 см. Подающие механизмы марок М 20—4, 24—4, 28—4 нагнетают бетон на расстояние по вертикали на 20—27 м, по горизонтали на дистанцию 16—23 м. Производительность агрегата составляет за 1 час работы 90—160 м3, машина оборудована 4-секционной стрелой с Z и ZR-образным складыванием в транспортном состоянии. Рабочий ход поршневого механизма насоса составляет 210 см.

Мобильные бетононасосы на базе грузового автомобиля предназначены для подачи бетонного раствора на расстояние 40—50 м, комплектуются рабочей стрелой, состоящей из 5-ти секций RZ типа. Модели М 42—5, 46—5, 47—5 отличаются такими особенностями: производительность бетононасосов в зависимости от вида силовой установки составляет за 1 час работы от 140 до 160 м3, рабочий ход поршневого механизма составляет 230 см, максимальное давление в системе бетонопровода 112—130 Бар.

Бетононасос стационарный: типы и технические характеристики

Бетононасосом называется строительный прибор, предназначенный для подачи к месту строительных работ раствора смеси. Последнюю он вбирает в свой бункер из соответствующих резервуаров. Это бетономешалки или цистерны для хранения жидкого бетона. По специальному отводу агрегат может доставить раствор на довольно большую высоту или на далекое расстояние, если доставка осуществляется в горизонтальном направлении. Также он используется там, где нужно залить бетоном большие массивы. Например, для заливки опалубки будущего здания пришлось бы долго носить раствор ведрами, если бы не существовал стационарный бетононасос. Фото этого прибора можно увидеть ниже.

Бывают не только стационарные бетононасосы

В этой статье речь идет именно о механизмах стационарного типа. Но несколько слов стоит сказать о том, что они не единственные аппараты, предназначенные для перекачки бетона.

Автобетононасосами (АБН) называют устройства, перевозимые на шасси большинства производителей грузового автотранспорта. Такие транспортируемые массивные аппараты целесообразно применять в тех случаях, когда важно быстро доставлять большие количества раствора и быстро переправлять оборудование на другое место. Чаще всего мобильные бетононасосы используются при создании фундамента зданий. Кроме того, такие аппараты могут быть гораздо больше стационарных, а значит, мощнее.

На этом описание мобильных бетононасосов в рамках данной статьи заканчивается, перейдем к другим аппаратам.

Стационарный

Как уже говорилось выше, кроме мобильного бывает бетононасос стационарный. Приборы этого типа не рассчитаны на самостоятельное передвижение в условиях городских дорог.

Для того чтобы такой насос было удобно передвигать в пределах стройки, он обычно оснащен шасси. При необходимости стационарный механизм перевозят на трале или при помощи грузового автомобиля.

Подобные аппараты очень часто применяют во время строительства небоскребов и просто высоких зданий. В качестве примера можно привести мировой рекорд доставки бетона на высоту с помощью насоса, который установили стационарные бетононасосы Putzmeister. Рекорд высоты составил целых 606 метров, что свидетельствует о функциональности. Насосы подобного типа также могут доставлять бетон на большие расстояния в горизонтальной плоскости.

На строительной площадке выбирают место, в которое всегда есть доступ для автомиксеров. Это нужно для своевременных разгрузок, ведь паузы в работе прибора не идут ему на пользу. К агрегату прикрепляется бетоноводная система. По сути она является соединенными между собой гибкими широкими трубами.

Действие механизма перестанет быть безупречным, если его не смазывать пусковой смесью. С этого работа начинается, и это делается все время, без перерывов. Ведь если раствор загустеет, в бетоноводе образуется пробка.

Если действие требует продолжительных пауз, смесь нужно пропускать через него как минимум один раз в 15 минут.

Строение

Чтобы производить своевременное правильное обслуживание агрегата, нужно знать, как устроен стационарный бетононасос. Технические характеристики разных аппаратов могут отличаться, но строение у них примерно одинаковое:

  1. Вибратор решетки, которая защищает бункер.
  2. Решетка для защиты бункера.
  3. Смазочная система.
  4. Шибер.
  5. Бункер с перемешивающим устройством.
  6. Цилиндры шибера.
  7. Подающие цилиндры.
  8. Емкости охлаждения.
  9. Цилиндры привода.

Существующие разновидности стационарных аппаратов

Неважно, мобильный бетононасос вы выбираете или бетононасос стационарный, характеристики зависят не от способа передвижения механизма, а от типа его устройства.

Аппараты второго типа могут иметь принципиальные отличия в своем устройстве. Чтобы знать, какой насос выбрать для той или иной цели, эту разницу нужно знать.

Агрегат может быть поршневым. В такой системе бетон направляется по трубам с помощью двух поршней. Бывают и однопоршневые устройства.

В насосах шторочного типа система подачи бетона скрыта так называемыми шторками, которые расположены сразу перед бетоноводом. В шиберных устройствах вместо шторок установлен шиберный узел.

Устройства с шибером

Бетононасос (стационарный он или мобильный, неважно) бывает шиберным. Шибер (заслонка) является главной механической деталью устройства. Он может быть выполнен в виде поворотной трубы, хобота, клина.

Шибер всегда делается прочным и толстым. Поверхность его должна быть гладкой. Иначе неровности отразятся на бетоне, ведь при высоком давлении, какое бывает в механизме, каждая неровность приводит к выступлению раствора на поверхность.

Шибер должен также быть износостойким, иначе он быстро выйдет из строя в столь агрессивных условиях работы. Его нет в бетононасосах роторного типа.

Роторные

Роторный элемент способен проталкивать смесь, с густотой которой не справилось бы устройство другого типа. Бетон движется по трубам, направляемый роликами в роторе. Ролики оказывают давление на насос с рукавами, которые сжимаются и разжимаются. Это отличие и делает роторный аппарат столь эффективным.

Бензонасос стационарный роторного типа отличается еще и относительно тихой работой двигателя.

В случае затвердевания смеси внутри отвода достаточно включить режим вращения двигателя в обратную сторону.

Поршневые

В наше время используют двухпоршневые агрегаты, однопоршневые системы постепенно уходят в прошлое. Такие насосы оснащены дизельным или электрическим двигателем.

Стационарный дизельный бетононасос способен обеспечить большую скорость подачи бетона. В секунду такой насос может передавать на место назначения до 60 литров смеси.

За час работы стандартный дизельный бетононасос перекачивает около 60 кубометров раствора. В горизонтальной плоскости смесь может передаваться на расстояние до 300 метров. Высота, посильная среднему дизельному стационарному насосу, – 70 м.

Два поршня соединены гидравлическим приводным цилиндром. Система может быть не только гидравлической, но и электрогидравлической, одноконтурной и двухконтурной. Каждая разновидность обладает преимуществами и недостатками.

Как выбрать подходящий

Как же выбрать подходящий бетононасос? Стационарный агрегат бывает оснащен поршневой системой двух типов: механической или же гидравлической. Выбор зависит от того, какие цели стоят перед покупателем прибора.

Сооружение каждого объекта требует индивидуального подбора строительного оборудования. Производительность стационарных устройств обусловлена принципом действия аппарата и его маркой. В среднем она может варьироваться от 15 до 85 кубических метров доставляемого строительного раствора в час. Максимальная высота, на которую способны подать смесь бетононасосы стационарного типа, составляет 150 метров. По горизонтали бетон, направляемый насосом, может преодолевать до 450 метров. Кроме характеристик самого устройства нужно ответственно отнестись к выбору труб отвода, ведь от них тоже зависит функциональность всей системы подачи раствора.

Итак, мы выяснили, что такое стационарный бетононасос. Надеемся, представленная информация будет вам полезна.

виды и применение Принцип работы бетононасоса

Главное, на что нужно обращать внимание при выборе автобетононасоса (АБН) — это длина распределительной стрелы и требования к свободному пространству для работы. Стоимость аренды техники непосредственно зависит от дальности вылета стрелы, поэтому перед заказом конкретной модели, следует точно установить этот показатель.

Вылет стрелы и свободная площадь

Для определения того, какая длина стрелы оптимально подходит для выполнения конкретной задачи, нужно измерить дистанцию от места расположения АБН до самой отдалённой точки опалубки. В некоторых случаях, дальность стрелы может быть меньше, если на площадке есть рабочие, которые смогут быстро распределять раствор по площади заливки вручную.

Когда расстояние между техникой и местом заливки смеси установлено, можно примерно определить, какая длина стрелы потребуется для доставки раствора в опалубку. Однако, следует учитывать, что по горизонтали дальность вылета стрелы по горизонтали будет на несколько метров меньше, чем по вертикали. В описании автобетононасоса это значение указывается именно для подачи на высоту.

Чтобы точно установить требуемую длину распределительного устройства, нужно изучить её рабочую диаграмму. Эта схема доступна в технической документации к АБН и показывает, на какую реальную длину способна выдвинутся стрела, в зависимости от её угла относительно горизонта.

Перед заказом также нужно исследовать строительную площадку на наличие возможности подъезда техники. Автобетононасос имеет определённые габариты, которые требуют соответствующее количество свободного пространства для проезда. В среднем размеры АБН с распределительной стрелой 30-40 м составляют 11,5х2,5х4 м.

Также важно учитывать, что перед началом работы, для фиксации конструкции, автобетононасос требует установки выдвижных гидравлических опор. В результате чего, свободная площадь для его размещения увеличивается до участка 12х7 м.

Технические характеристики автобетононасоса

В документации к каждой модели АБН обязательно присутствует перечень характеристик, которые определяют его возможности. В первую очередь производитель указывает сколько кубических метров раствора насосное устройство перекачивает в час. Практически все современные модели АБН удовлетворяют потребностям подавляющего большинства задач по заливке раствора в опалубку.

Ограничение скорости работы связано не с мощностью насоса, а со способностью бригады принимать тот или иной объём смеси в определённых условиях. В зависимости от марки насосного устройства, его производительность может быть между 60 и 180 м³/ч.

Кроме производительности, АБН характеризуется типом привода и мощностью двигателя привода. Диаметр бетоновода внутри распределительной стрелы стандартный — 125 мм. Техника имеет определённые ограничения по работе с раствором. Осадка конуса смеси должна быть в пределах 6-12 см, а максимальный размер фракции заполнителя не больше, чем указанный в спецификации к насосу.

Для каждого АБН указывается тип шасси, то есть модель грузового автомобиля, на который установлено насосное оборудования и стрела. Кроме того, автомобильный бетононасос характеризуется определённой массой и габаритами. Различные модели имеют свою вместительность бункера и показатель давления на бетонную смесь, создаваемое насосной установкой.

Современные бетононасосы способны подавать бетон с высокой скоростью, могут нагнетать бетонную смесь как по горизонтали, так и по вертикали. И если такие бренды бетононасосов, как Liebherr, Mecbo, Putzmeister, CIFA или Waitzinger, давно и с успехом работают на стройках России, то, что же предлагают нам отечественные производители?

При любом виде строительства наиболее частый вид работ – это укладка бетона. Потребность в оборудовании для подачи бетонной смеси к месту строительства была, есть и будет. И хотя сам бетон был изобретен несколько тысячелетий назад, машины для передачи свежеприготовленной смеси на большие расстояния появились сравнительно недавно.

Традиционные стационарные бетононасосы изготавливает ПАО «Туймазинский завод автобетоновозов» . Линейка техники представлена двумя сериями стационарных бетононасосов с электрическим и дизельным приводом производительностью от 20 до 70 м 3 /ч. Оборудование не является транспортным средством и способно перемещаться только в пределах строительного объекта. Для средних и небольших объемов бетонных работ стоит присмотреться к мод. BN 20E или BN 20D , выдающих по 20 м 3 /ч на выходе из бетонораспределительного устройства. Отличия моделей видно в их буквенном обозначении – литера Е указывает на электрогидравлический тип привода от сети 380 В, а D обозначает гидромеханический привод от автономного двигателя Д-242.

Разнятся указанные модели и по массе: бетононасос с двигателем тяжелее на 800 кг, в остальном параметры оборудования идентичны. Объем загрузочной воронки равен 0,45 м 3 , высота загрузки составляет 1400 мм, внутренний диаметр бетоновода 125 мм. На выходе максимальное давление на бетонную смесь, развиваемое бетонотранспортным поршнем, соответствует 6 МПа. Габариты бетононасоса не превышают 5300х1900х2050 мм. Бетонная смесь может подаваться по прямолинейному бетоноводу по горизонтали на расстояние до 340 м, а по вертикали до 40 м. Гидросистема комплектуется гидроаккумуляторами и бетонотранспортными гильзами европейского производства. Бетононасосная группа оснащена S-образным шибером для подачи бетонной смеси. В стандартной комплектации звенья бетоноводов длиной 2600 мм, обеспечивающие общую длину 125 м, с 48 муфтами, пятью коленами на 90° и одним концевым гибким рукавом длиной 4 м.

Для работы с большим объемом бетонных работ, например при возведении высотных зданий или при монолитном домостроении, предлагается стационарный бетононасос высокого давления мод. BN 70D . Производительность этого оборудования за счет высокого давления на бетонную смесь в 11 МПа позволяет подавать бетон по горизонтали на расстояние до 600 м, а по вертикали до 130 м, с максимальной производительностью 70 м 3 /ч. Объем загрузочной воронки – 0,7 м 3 , она снабжена перемешивающим устройством, внутренний диаметр бетоновода – 123 мм. Система главного привода оснащается прямоточной гидросистемой по закрытой схеме. Основные системы стационарного бетононасоса BN 70D, отвечающие за надежность и стабильность рабочего цикла, оснащаются импортными комплектующими. Так, кроме базового автономного дизельного двигателя Д-260 предусмотрена установка под заказ двигателя Deutz, главный блок гидронасосов производства Bosch Rexroth, также используются немецкие гидроаккумуляторы, итальянские элементы гидравлики и электрооборудования.

Бетононасосы стационарного типа в России изготавливаются и в ООО «Альянс Технологий» . Рязанское предприятие выпускает четыре модели с заявленной производительностью от 25 до 80 м 3 /ч. Младшая модель серии БН-25Д с автономным дизельным двигателем предназначена для подачи бетонной смеси на расстояние по горизонтали до 400 м, а по вертикали до 100 м; бетононасос марки БН-25Е – собрат предыдущего, но с питанием от электродвигателя АИР 180 M 4. Мод. БН-40 обладает схожими параметрами, но комплектуется только дизельным двигателем и может похвастаться производительностью до 40 м 3 /ч. БН-80 завершает линейку производимых предприятием бетононасосов, обеспечивает производительность до 80 м 3 /ч и подает бетон на расстояние до 500 м и в высоту до 100 м. На всех моделях с дизельным приводом как вариант силовой установки могут ставить двигатели Perkins, а на бетононасосах марки БН-25Д и БН-40 – моторы Deutz или Hatz. Марка применяемого насоса – PSM-Hydraulics, поршень – Putzmeister или Schwing. Электронный программируемый блок управления компании Siemens контролирует процесс работы бетононасоса. Объем загрузочной воронки – от 0,4 до 0,6 м 3 , внутренний диаметр бетоновода составляет 125 мм. Строителям придется по душе возможность комплектации бетононасоса бетонораздаточными стрелами, а автономная система промывки бетононасоса и бетонопровода позволит легко поддерживать его в рабочем состоянии на строительной площадке. Небольшие габариты, не превышающие 5800х1800х2500 у самой большой модели, делают оборудование удобным при перемещении с объекта на объект.

Российский завод ООО «Колуман Рус» , основанный в Набережных Челнах в 2013 г. турецким холдингом Koluman Holding A.S., предлагает пять моделей автобетононасосов с высотой подачи бетонной смеси от 24,5 и до 56,2 м, причем дальность подачи составляет от 20,5 до 51,2 м. Автобетононасосы Koluman по производительности могут работать в диапазоне от 16 до 177 м 3 /ч. Надстройка JUNJIN корейского производства устанавливается на супернадежное шасси Mercedes-Benz. Распределительная стрела на всех моделях с Z-образным складыванием, передние опоры с Х-образным выдвижением и вертикальным у задних опор или поворотным у многоосных моделей. Шиберы автобетононасосов S-образные, предназначены для прокачки стандартных марок бетона, отличаются высокой надежностью в работе. Главный гидравлический насос Rexrothhydromatik, в наличии автоматическая система смазки, центробежный водяной насос выполнен из нержавеющей стали. Беспроводной пропорциональный пульт управления уже в базовой комплектации, вибратор поставляется опционально. Решение компании использовать дорогое, но проверенное шасси Mercedes в сочетании с невысокой по цене надстройкой из Кореи себя оправдало: получилась достойная, и что немаловажно, отечественная техника для подачи бетона с отличными техническими характеристиками и средней ценой, удачно вписываясь в соотношение цена-качество.

Простота в эксплуатации надстройки от JUNJIN обусловлена применением минимального количества электронных компонентов, да и сам производитель запускает в серию только детали, проверенные многочисленными испытаниями и их реальной эксплуатацией. Кроме этого надежности добавляет тот факт, что большинство компонентов надстройки Koluman изготавливает на собственном производстве в Турции с использованием стандартных компонентов от ведущих мировых поставщиков. Вся продукция, произведенная заводом «Колуман Рус» в Набережных Челнах, отличается высоким качеством и занимает свою нишу, предлагая технику на рубеже среднего и премиум-класса.

Предлагает бетононасосы на автомобильном шасси и «Туймазинский завод автобетоновозов». Модельный ряд включает в себя автобетононасосы двух основных серий: TZA с высотой подачи бетонной смеси с распределительными стрелами малой длины в 21 и 32 м и TZA-LIEBHERR с распределительными стрелами большой длины 37, 43 и 47 м. Автобетононасос АБН 21 (58152А) на шасси КАМАЗ-65115 (6х4, Еuro 4) имеет компактные размеры, обладает высокой маневренностью, прост в эксплуатации и обслуживании. К тому же автобетононасос при своей небольшой массе полностью соответствует Техническому регламенту Таможенного cоюза 018/2011 «О безопасности колесных транспортных средств» и проходит посты весового контроля без нарушения выше указанного регламента, так как имеет нагрузку менее 8 т на ось. Аналогичным составом может похвастаться и автобетононасос мод. АБН-37 (58153С) на шасси КАМАЗ-6540 с технологическим оборудованием Liebherr – его передвижение по дорогам будет беспроблемным. В мод. АБН-32 (58153А) также применяются комплектующие Liebherr. Одним из главных достоинств этих моделей, несмотря на комплектующие из Германии, является низкая цена. Автобетононасосы серии TZA- Liebherr мод. АБН-43 (58154А) и АБН-47 (58154В) на шасси КАМАЗ оснащаются технологическим оборудованием Liebherr с распределительными стрелами от 37 до 47 м.

Кроме привычных автобетононасосов TZА завод предлагает линейный бетононасос мод. CityPump с гидравлической системой разгрузки и погрузки кассет с бетоноводами, смонтированный на шасси КАМАЗ-43253. Этот бетононасос в стандартной комплектации рассчитан на подачу бетона на расстояние до 120 м и обладает производительностью около 80 м 3 /ч. Основное предназначение обновленной модели – укладка бетона в труднодоступных местах в условиях плотной городской застройки, при проведении работ в подземных паркингах или туннелях.

Как видим, отечественным производителям есть что предложить российским строителям. Бетононасосные установки, сделанные в России, найдут применение при строительстве дорог, мостов, тоннелей, при возведении зданий и сооружений из монолитного бетона и железобетона. Без оглядки на импортные машины можно выбрать отечественный стационарный бетононасос или бетононасос на автомобильном шасси, причем шасси может быть как отечественный КАМАЗ, так и импортный Mercedes. Отрадно, что в современном строительстве есть оборудование для подачи бетона нашего российского производства, значительно облегчающее и ускоряющее строительство.


Автобетононасос подает товарный бетон в горизонтальном и вертикальном направлениях к месту укладки с помощью распределительной стрелы 4 с бетоноводом 9 или инвентарного бетоновода. Распределительная стрела состоит из трех шарнирно сочлененных секций, движение которым в вертикальной плоскости сообщается гидроцилиндрами двустороннего действия 5, 7 и 11. Стрела монтируется на поворотной колонне 3, опирающейся на раму 15 шасси 1 через опорно-поворотное устройство 2, поворачивается в плане на 360° гидравлическим поворотным механизмом и имеет радиус действия до 19 м. На шасси также монтируются гидробак 6 и бак для воды 10. Прикрепленный к стреле шарнирно сочлененный секционный бетоновод 9 заканчивается гибким шлангом 3. Бетонная смесь подается в приемную воронку 14 бетононасоса 8 из автобетоносмесителя или автобетоновоза. При работе автобетононасос опирается на выносные гидравлические опоры 16. Автобетононасосы имеют переносной пульт дистанционного управления движениями стрелы, расходом бетонной меси и включением — выключением бетононасоса, что позволяет машинисту находиться вблизи места укладки смеси.

Принцип работы автобетононасоса:

Дальность, высота и глубина подачи

С лотка бетоносмесителя (бетономешалки, миксера) бетон или раствор постепенно выгружается в приёмный бункер автобетононасоса. Насосная установка начинает перекачивать смесь по бетоноводу-стреле непосредственно к месту разгрузки до 70 м в высоту и до 200 м в длину. Бетон и раствор можно подавать не только по стреле автобетононасоса, а ещё и нарастить её дополнительными бетоноводами, так называемой — трассой.
Трасса собирается на объекте из отдельных металлических труб, соединённых специальными зажимами. На конце этой трассы надет резиновый хобот для распределения бетона по опалубке. Длина хобота 4 метра. Можно использовать два хобота, чтобы повысить маневренность бетонирования.
В случае необходимости, трассу к бетононасосу можно подсоединить, не используя стрелу. Бетоноводы просто присоединяются непосредственно к насосной установке.
Применение при возведении зданий и сооружений из монолитного бетона и железобетона, строительстве мостов, тоннелей и т.д.

Основные характеристики

— Конструкция автобетононасоса продумана для установки на трехосное шасси;
— Передние выносные опоры с «Х»- образным выдвижением для быстрой установки и легкости раскрытия стрелы в стесненных условиях;
— Независимая рама с защитой от деформации кручения;
— Выносные опоры с гидравлическим приводом по обеим сторонам машины;
— Четырех или пяти секционная раздаточная стрела диаметром 125 мм. с раскручивающейся кинематикой раскрытия;
— Пропорциональное управление раскрытием стрелы позволяет оператору независимо управлять раскрытием секций;
— Регулятор подачи бетона;
— Тихая работа автобетононасоса с высокой производительностью: ровный, непрерывный ток бетона;
Устройство безопасности на открываемом смотровом люке.
— Производительность автобетононасоса от 90 до 163 м3/ ч.

Стандартное оборудование

— Пропорциональное радиоуправление стрелой (две скорости) через дистанционный радио пульт с синтезатором частот, 8-ми позиционным ключом и регулятором подачи бетона;
— Резервный пульт дистанционного управления с кабелем 30 м;
— Дистанционно управляемый вибратор на решетке приемного бункера;
— Центральный смазочный узел насосного узла;
— Дополнительная ручная система смазки насосного узла;
— Подкладки под выносные опоры из сверхпрочного пластика;
— Задняя фара на приемном бункере;
— Принадлежности для промывки и очистки системы.

Технические характеристики

Параметры
Модель
АБН 65/21 (58150В)
АБН 75/32 (581532)
АБН 75/33
Максимальная техническая производительность на выходе из бетонораспределителя, м 3 /ч 65 75 75
Максимальная высота подачи бетонной смеси бетонораспределительной стрелой от уровня земли, м 21 32 33
Тип привода Гидравлический
Установленная мощность, кВт, не более 95 125 125
Внутренний диаметр бетоновода, мм 125 125 125
Высота загрузки, мм 1450 1400 1450
Угол поворота бетонораспределительной стрелы, град:
в вертикальной плоскости 90 90 100
в горизонтальной плоскости 355 380 365
Вместимость загрузочной воронки, m 3 0,6 0,7 0,7
Максимальное давление на бетонную смесь поршнем на выходе из распределительного устройства, МПа 7 6,5 7,5
Максимальная крупность заполнителя, мм 50 50 50
Тип шасси КамАЗ-53215 КамАЗ-53229 КамАЗ-53229
Габаритные размеры, м 10,0×2,5×3,8 10,3×2,5×3,8 10,45×2,5×3,8
Масса технологического оборудования, кг 9500 15 000 16 700
Полная масса автобетононасоса, кг, не более 16 500 24 000 24 000
в том числе распределяемая на переднюю ось 4500 6000 6000
на оси задней тележки 12 000 18 000 18 000
Дополнительное оборудование

— Трубопровод двойной толщины и высокопрочной стали;
— Центральная автоматическая смазочная система стрелы;
— Комплект экстренного обслуживания гидролинии;
— Водяной насос высокого давления;
— Воздушный компрессор для прочистки стрелы;
— Воздуховод на стреле;
— Защита приемного бункера.

Размеры площадки для установки

Автобетононасос 24м площадка 6 Х 10 метров
Автобетононасос 28м площадка 6 Х 10 метров
Автобетононасос 32м площадка 7 Х 11 метров
Автобетононасос 36м площадка 8 Х 11 метров
Автобетононасос 40м площадка 9 Х 11 метров
Автобетононасос 42м площадка 10 Х 11 метров
Автобетононасос 46м площадка 10 Х 12 метров
Автобетононасос 52м площадка 12 Х 15 метров
Автобетононасос 62м площадка 13 Х 16 метров
Автобетононасос 65м площадка 13 Х 16 метров

Она зависит от размеров площадки (дальность и высота транспортировки), от величины отдельных бетонируемых участков (производительность) и от свойств укладываемого бетона (содержание цемента, консистенция, размер зерна и пр.). Бетононасос, который обязан подать определенное количество бетона за заданное время, должен иметь конструкцию, гарантирующую забор данного количества бетона и его транспортировку к месту укладки. Давление подачи тем больше, чем длиннее транспортный трубопровод и чем быстрее по нему течет бетон. Легко понять, что приводная мощность насоса, который развивает высокое давление для транспортировки бетона на большое расстояние, будет больше, чем у установки, транспортирующей бетон только на короткие расстояния. Сравниваться между собой могут только насосы с одинаковой приводной мощностью.

Засасывание

Бетон может быть выдавлен из насосного цилиндра только, если он предварительно был наполнен бетоном. Для этого наполнения также требуется давление. Давление атмосферы (1 бар = 760 torr) заставляет бетон поступать в резервуар, находящийся под низким давлением. Всасывающий поршень создает в цилиндре пониженное давление. Атмосферное давление «выдавливает» бетон из бункера в цилиндр. Разница давлений между атмосферой и вакуумом теоретически не может быть больше1 бара. В насосе она при благоприятных условиях может составлять 0,8 бар. Это означает, что бетон подается из бункера в цилиндр максимально с 0,8 бар. Поэтому жесткие и грубые бетоносмеси засасываются хуже, чем тонкие и пластичные. Оптимальные условия засасывания обеспечиваются, когда всасывающие отверстия имеют одинаковое сечение с цилиндром насоса. Задвижка (шибер) должна быть спроектирована таким образом, чтобы сечение всасывания оставалось максимально открытым, не препятствуя втеканию бетона и не меняя его направления движения. Большие объемы бетона требуют больших цилиндров и соответствующих размеров всасывающих отверстий. Диаметры всасывающего отверстия и цилиндра определяют максимальный размер зерна транспортируемого бетона. Самое простое правило требует, чтобы диаметр всасывающего канала как минимум в 3 раза превышал диаметр наибольшего зерна. То есть бетон с максимальным зерном в 63 мм предполагает бетононасос с диаметром подающего цилиндра не менее 180 мм.

Мешалка

Современные бетононасосы снабжаются мешалками, устанавливаемыми в бункерах. Мешалка предназначена для поддержания бетона в текучем состоянии во время простоя насоса, она препятствует оседанию бетона и разрушает структуры, образующиеся вблизи всасывающих отверстий. Однако эти мешалки не являются полноценными бетоносмесителями. При отключенном насосе и больших временах перемешивания приготовление бетона с помощью мешалки представляется весьма проблематичным.

Нагнетание

Максимальное давление, обеспечиваемое бетононасосом, задается его конструкцией. Для различных условий эксплуатации разработаны разнообразные устройства. Автобетононасосы обычно работают с короткими бетоноводами, соответствующими длине мачты бетонораспределителя. Им требуется более низкое давление нагнетания по сравнению, например, со стационарными насосами на стройплощадках, которые тот же объем бетона должны подать на высоту 100 м. Для передвижных бетононасосов (автобетононасосов) , как правило, давления нагнетания до 70 бар оказываются достаточными, в том числе и при высокой производительности. Стационарные бетононасосы с подачей бетона на расстояния до 1000 м или высоту до 500 м требуют давления до 200 бар. Такие, давления предъявляют повышенные конструкционные требования ко всем работающим под давлением узлам, таким как шиберы, шланги, редукторы, трубопроводы и пр. Бесперебойное функционирование насоса возможно только в том случае, если при его выборе учитывались все специфические требования конкретной стройплощадки. Установка, которая постоянно перегружается не может работать эффективно.

Модель бетононасоса Производительность, м 3 /час Давление подачи, бар Дальность подачи вверх / по горизонту, м Внешний вид

Поршневые стационарные бетононасосы

18 70 60/200
71/47 71/106 100/250
65/42 56/101 100/250
95/57 91/152 130/350
Бетононасос стационарный Putzmeister BSA 2109 HP D — аренда 95/57 91/152 150/400
Бетононасос стационарный Schwing SP 4800 D — аренда 43-81 104-243 150/400
102/70 150/220 180/400
Бетононасос стационарный Schwing SP 8800 D — аренда 63-116 104-243 300/800
Бетононасос стационарный Putzmeister 14000 HP D — аренда 102/70 150/220 350/1000

Тщательное изучение всей доступной информации перед окончательным выбором определенного варианта этой техники очень важно. Ведь стоимость оборудования очень высока и речь даже не о его покупке, а об аренде. Кроме того правильно подобранный вариант устройства поможет максимально эффективно использовать его на строительной площадке и укоротить сроки выполнения всех связанных с ним работ.

Изучаем основные характеристики бетононасосов используемых на стройплощадках

Все существующие характеристики бетононасосов мы можем условно разделить на несколько основных категорий, разделяющих технику на определенные виды:

1. Привод.

автобетононасос SANY SY5400THB-45
автобетононасос со сложенной стрелой

2. Конструкция насоса.

Здесь выделяют два основных варианта конструкции: беспоршневая (роторная) и поршневая.

3. Бетоноподающее устройство.

По принципу подачи определены следующие варианты оборудования: малогабаритные, стационарные, линейные и стреловые.

4. Способ транспортировки.

По методу передвижения выделены следующие типы устройств: поставленное на шасси тягача, поставленное на шасси обычного транспортного средства, несамоходные прицепы.

5. Насосная система.

В данном случае определены только две группы: оснащенные шибером либо S-видной, либо С-видной формы.

бетононасос BSA 1005 D
таблица с характеристиками бетононасосов BSA 1005D, BSA 1005DSV, BSA 1005E

бетононасос P715 TD
таблица с характеристиками бетононасосов P715 TD, P715 TE

Принцип работы механизма зависит от того, какими именно характеристиками он обладает. Рассмотрим наиболее важные моменты:

1. Тип гидравлический.

Аппарат с таким приводом транспортирует смесь сначала в бункер, затем посредством колебания поршня затягивает (процесс происходит после закрытия клапана нагнетания) и проталкивает смесь по трубе (процесс происходит после открытия упомянутого клапана). Ход подачи смеси проходит равномерно с постоянным количеством выдаваемого раствора.

2. Тип механический.

Процесс проходит аналогично описанному выше, но ход у поршня не длинный, из-за чего объем подаваемого материала не одинаков. Кроме того скорость движения поршня в цилиндре непостоянна, что может привести к перегреву двигателя.

роторная конструкция насоса
типы и принцип работы бетононасосов

3. Тип поршневой.

Подача смеси производится посредством создания давления от движения поршня в бункере. Машины оснащены автоматикой, при помощи которой можно регулировать мощность подаваемого потока смеси. Плюсы: высокая производительность и способность подать материал на достаточно большие расстояния и высоты.

4. Тип роторный.

Подача смеси производится посредством движения поворотного ротора, который затягивая материал из всасывающего рукава, выдавливает его в напорный рукав. Н могут использоваться беспрерывно на протяжении большого промежутка времени. Плюсы: чаще всего размещаются на аппаратах малых размеров (высокий показатель маневренности), а также очень плавная и равномерная подача строительного материала.

автобетононасос 58150v АБН 6521
автобетононасос

таблица характеристика бетононасосов АБН 65/21,АБН 75/32,АБН 75/33

Будет полезно ознакомиться с нашей статьей: «Выбираем марку и на фундамент в зависимости от типа и размеров основания постройки».

Опираясь на показатели характеристик бетононасосов, выбираем определенный вариант

Ознакомившись с характеристиками бетононасосов, опытный строитель уже может приблизительно определить какая модель ему необходима, но все же не лишним будет указать на что еще следует обратить свое внимание:

1. Объемы предстоящих работ и размеры будущих зданий.

Большой объем работ требует взятие в аренду устройства способного работать долго и беспрерывно, хотя в этом пункте тоже есть свои нюансы, о которых упомянем чуть ниже. Касательно размеров, то на выгонку частных домов практически никогда не арендуют машины крупных габаритов, используют их только при постройке высотных зданий.

бетононасос стационарный
таблица характеристика бетононасосов СБ-123, СБ-165, СБ-161,СБ-126, БН-80-20

2. Доступность площадки, в плане свободного передвижения по ней транспорта.

Очень важный пункт, в плане выбора агрегата мобильного или стационарного вида. Невозможность подъехать вплотную к объекту на самодвижущейся технике вынуждает выбрать ту, что можно перенести при помощи подъемных средств.

3. Количество рабочих и отведенные на работу сроки.

Производительность агрегата должна совпадать как можно точнее со способностью рабочих расходовать доставленный материал. В противном случае либо будут простаивать свободные руки, либо сам аппарат, аренда которого обходится дороже менее мощного варианта.

4. Габариты и вес площадки.

Сама строительная площадка обязательно должна быть способна выдерживать нагрузку создаваемую весом транспорта и свободно вмещать его на себе.

Сопоставив все имеющиеся исходные данные в отношении работ с имеющимися параметрами разных видов техники можно выбрать наиболее эффективный и подходящий именно вам вариант. От правильности решения зависит: сэкономите или перерасходуете ли вы имеющиеся денежные средства.

А о том, как сделать бетономешалку своими руками в нашей следующей статье.

Размеры стреловых насосов

— C&C Pumping Services


20 метров

В сочетании с высотой раскладывания 12 футов 8 дюймов S 20 может
использоваться внутри помещений, под потолками и в туннелях. Расстояние между выносными опорами составляет 12 футов 8 дюймов спереди и 7 футов 1 дюйм сзади, что упрощает установку на многолюдных рабочих площадках. Стрела может поворачиваться на 370 градусов в любом направлении, повышая универсальность при работе с ограниченными пространствами.
Вылет по вертикали: 63 фута Вылет по горизонтали: 51 фут

Скачать спецификацию Schwing 20M


28 метров

У этой стрелы больше шарнирных соединений, чем у любой другой стрелы этого класса.Эта стрела доставит вас туда, куда не сможет добраться ни одна другая стрела. Используйте внутри закрытых конструкций или под настилами мостов и мезонинами с небольшой высотой раскладывания. Идеально подходит для фундамента жилых домов и легких коммерческих работ.
Вертикальный вылет: 91 фут Горизонтальный вылет: 78 футов

Загрузить спецификацию Schwing 28X

32 метра

Оригинальный и, по мнению многих подрядчиков, лучший универсальный насос со стрелой для быстрого раскладывания, легкой очистки и точной установки. Отличный баланс между досягаемостью и пространством для установки.Идеально подходит для жилых и коммерческих работ, где пространство ограничено.
Вылет по вертикали: 103 фута Вылет по горизонтали: 91 фут

Скачать спецификацию Schwing 32M


36 метров

Насос для стрелы 36M представляет собой самую легкую 4-секционную стрелу на сегодняшний день. Это устройство легко перемещать на рабочие площадки и за их пределы. Выносные опоры типа «X» обеспечивают универсальность, необходимую подрядчикам для быстрой установки на тесных рабочих площадках. Вылет по вертикали: 116 футов Вылет по горизонтали: 103 фута

Скачать спецификацию Putzmeister 36Z

39 метров

4-секционный сворачивающийся и складывающийся насос обеспечивает подрядчиков легко раскладывающимся стреловым насосом, который включает в себя эксклюзивные выносные опоры Super X Outriggers® от Schwing, которые быстро устанавливаются и обеспечивают компактную и устойчивую платформу для перекачки.
Вертикальный вылет: 126 футов Горизонтальный вылет: 114 футов

Загрузить спецификацию Schwing 39M

42 метра

Эта стрела оснащена компактной телескопической диагональной конструкцией x-outrigger для более быстрой и легкой установки в самых тесных местах с повышенной маневренностью. Гидравлическая система Free Flow обеспечивает плавную управляемую перекачку.
Вертикальный вылет: 137 футов Горизонтальный вылет: 124 фута

Загрузить спецификацию Putzmeister 42M


46 метров

Инновационная конструкция стрелы Overhead Roll and Fold™ отлично подходит для мостов, коммерческих и промышленных работ.Откройте для себя универсальность стрелы с основной секцией, которая поворачивается на 180 градусов.
Вертикальный вылет: 149 футов Горизонтальный вылет: 136 футов

Загрузить спецификацию Schwing 46SX
Загрузить спецификацию KCP 46M

47 метров

Новая штанга S 47 SX III — это идеальная штанга для общей эффективности перекачивания и укладки. Операторы оценят дополнительное сочленение каждой секции стрелы, включая секцию конца стрелы с углом поворота 215 градусов. Благодаря диапазону поворота 730 градусов и множеству простых конфигураций односторонних выносных опор стрела адаптируется к большинству рабочих площадок.

Вертикальный вылет: 151 фут Горизонтальный вылет: 134 фута

Скачать спецификацию Schwing 47M

52 метра

Обладая производительностью 210 циклов в час и 5-секционной стрелой, этот насос отлично подходит для любой работы, будь то высокая или широкая. Высотные здания, большие плоские работы, коммерческие здания, настилы мостов и промышленные работы.
Вертикальный вылет: 170 футов Горизонтальный вылет: 157 футов

Загрузить спецификацию Schwing 52M


55 метров

Этот насос может маневрировать вверх, над препятствиями и под ними, проникая глубже в здания и обеспечивая надежную подачу бетона.Коммерческие здания, настилы мостов и промышленные работы.
Вертикальный вылет: 181 фут Горизонтальный вылет: 167 футов

Загрузить спецификацию Schwing 55M

58 метров

Уникальное 180-градусное сочленение основной секции позволяет наилучшим образом использовать остальные три секции на сооружениях средней этажности, мостовых работах и ​​коммерческих проектах. А длинный и медленный ход насоса 3-го поколения обеспечивает меньшее и более плавное реагирование штанги, что продлевает срок службы штанги

Вертикальный вылет: 189 футов Горизонтальный вылет: 175 футов

Скачать спецификацию 58M Schwing

61 метр

Когда важны РАЗМЕР и ДОСТУП… этот насос идеально подходит для сооружений средней этажности, мостовых работ и коммерческих проектов.Баланс использования стрелы, компактной установки, маневренности и надежной перекачки.
Вертикальный вылет: 197 футов Горизонтальный вылет: 184 фута

65 метров

S 65 SXF — единственная машина в своем классе без многосекционных телескопических опор
. Аутригеры SXF сочетают в себе проверенные цельные аутригеры SX со складной ногой. Преимущества по сравнению с многосекционными телескопическими аутригерами
: меньше усилий по техническому обслуживанию,
повышенная устойчивость и более плавная работа при перекачивании.

Вертикальный вылет: 210 футов Горизонтальный вылет: 196 футов

Загрузить спецификацию Schwing 65M

Ассоциированный бетононасос — характеристики 63-метрового грузовика

Ассоциированный бетононасос — характеристики 63-метрового грузовика





Технические характеристики стрелы



Высота и вылет

Вылет по вертикали 203’9″

Горизонтальный вылет 190 футов 7 дюймов

Досягаемость от передней части грузовика 176 футов 1 дюйм

Глубина досягаемости 151 фут 11 дюймов

Высота раскладывания 75 футов 6 дюймов



5-секционная стрела

1-я секция артикуляции 90

2-я секция артикуляции 180

3-я секция артикуляции 180

4-я секция артикуляции 264

5-я секция артикуляции 210



Длина 1-й секции 35 футов 5 дюймов

Длина 2-й секции 31 фут 6 дюймов

Длина 3-й секции 30 футов 8 дюймов

Длина 4-й секции 44 фута 3 дюйма

Длина 5-й секции 48 футов 9 дюймов



Общие характеристики

Размер трубопровода (10), метрические концы 4. 6 дюймов

Вращение                                       365

Концевая длина шланга (облегченная) 10′

Диаметр конца шланга 4,5 дюйма

Распорка выносных опор L-R-передняя          37 футов 9 дюймов

       диагональная телескопическая

Распорка аутригеров L-R-зад 40 футов 6 дюймов

       поворотно-откидной



Технические характеристики для установки на грузовике

Длина                                     53′ 11 дюймов

Ширина 8 футов 2 дюйма

Высота 13 футов 5 дюймов

Колесная база 280 дюймов

Груз переднего моста 54 920 фунтов

Груз на заднюю ось 75 340 фунтов

Приблизительный общий вес 130 260 фунтов




Дом   Свяжитесь с нами

Последнее обновление: 02.07.2008

5-метровый стреловой насос 38Z — :

Инновационный 38Z-5-Meter от Putzmeister отличается совершенно новой конструкцией пятисекционной стрелы и опоры для повышения маневренности, уменьшенной высоты раскладывания стрелы, снижения общего веса и более удобной конструкции. Благодаря простому добавлению дополнительного моста устройство становится совместимым с законами о морозе, чтобы удовлетворять потребности вашей рабочей площадки круглый год. Нажмите здесь, чтобы узнать больше »



Технические характеристики для установки на грузовике
Длина 35 футов 6 дюймов (10,82 м)
Ширина 8 футов 2 дюйма (2,50 м)
Высота 12 футов 9 дюймов (3,88 м)
Колесная база 223″ (5664 мм)
Груз переднего моста 18 620 фунтов (8 446 кг)
Груз на заднюю ось 35 980 фунтов (16 320 кг)
Приблизительный общий вес 54 600 фунтов (24 766 кг)



Технические характеристики стрелы
Стрела Z-фальцовка
Количество секций 5
Вылет по вертикали 123′ 0″ (37. 50м)
Горизонтальный вылет 107 футов 7 дюймов (32,80 м)
Досягаемость спереди грузовика* 99 футов 5 дюймов (30,30 м)
Досягаемость глубины 83 фута 0 дюймов (25,30 м)
Высота раскладывания 24 фута 3 дюйма (7,40 м)
1-я секция шарнира 90º
2-я секция шарнира 180º
3-я секция шарнира 180º
4-я секция шарнира 245º
5-я секция шарнира 230º
Длина 1-й секции 28 футов 7 дюймов (8.70м)
Длина 2-й секции 20 футов 4 дюйма (6,20 м)
Длина 3-й секции 18 футов 5 дюймов (5,60 м)
Длина 4-й секции 21 фут 4 дюйма (6,50 м)
Длина 5-й секции 21 фут 4 дюйма (6,50 м)
Расстановка выносных опор: левый-правый передние гидравлически выдвигаются наружу и вниз 20 футов 8 дюймов (6,30 м)
Раскладывание выносных опор: L-R-задние гидравлически откидываются и выдвигаются вниз 23 фута 11 дюймов (7. 30м)
Нагрузка на выносные опоры: передняя 43 388 фунтов силы (193 кН)
Нагрузка на выносные опоры: сзади 46 985 фунтов силы (209 кН)
Безопасная рабочая зона 120º
Расстановка выносных опор: левый-правый передние гидравлически выдвигаются вниз 14 футов 1 дюйм (4,30 м)
Раскладывание выносных опор: L-R-задние гидравлически откидываются и выдвигаются вниз 19 футов 4 дюйма (5,90 м)

Все технические характеристики относятся к узлам, установленным на складской тележке PMA – MACK MRU 613 с .Насосная ячейка 16H.
Масса указана приблизительно и включает насос, стрелу, грузовик, водителя и немного топлива. Зависит от выбранных параметров.
Размеры зависят от марки, модели и технических характеристик грузовиков.
Приведены максимальные теоретические значения.







52-метровые бетононасосы для продажи


Позвоните сейчас, чтобы получить бесплатное предложение
Технические характеристики штанги — конструкция с функцией складывания и складывания
Высота и вылет 52X-5RZ
Вылет по вертикали 51. 2 м 167 футов 11 дюймов
Вылет по горизонтали 47,2 м 154′ 10″
Вылет спереди грузовика 45,16 м 148 футов 2″
Вылет 37,4 м 122 фута 8 дюймов
Высота раскладывания 10,4 м 34′ 1″
Сочленение секции стрелы
1-я секция шарнира 92 °
2-я секция шарнира 180°
3-я секция шарнира 180°
4-я секция шарнира 245°
5-я секция шарнира 256 °

Длина секции стрелы
Длина 1-й секции 10.2 м 33 фута 6 дюймов
Длина 2-й секции 8,85 м 29 футов
Длина 3-й секции 8,75 м 28′ 8″
Длина 4-й секции 9,65 м 31′ 8″
Длина 5-й секции 9,75 м 32′
Общие характеристики
Размер трубы (внутренний диаметр), метрические концы 125 мм 5″
Вращение Непрерывное вращение на 360 градусов
Концевой шланг – длина 3. 5 м 11 футов 6 дюймов
Концевой шланг – диаметр 125 мм 5″
Передняя выносная опора: X-образная, телескопическая и выдвигается вниз 9,3 м 30 футов 6 дюймов
Задняя выносная опора Разведение: Поверните и выдвиньте вниз 12,2 м 40 футов
Технические характеристики насоса
3 / HR

выход стержень на стороне
поршня
180 м 3 / HR
121 м 3 / HR 3 / HR
235 YD 3 / HR
158 yd
Давление Со стороны штока
Со стороны поршня
85 бар
130 бар
1232 фунтов на кв. дюйм
1886 фунтов на кв. дюйм
Диаметр цилиндра материала 230 мм 9″
Длина хода 2350 мм 7’9”
Максимальное количество ходов В минуту
Со стороны штока
Со стороны поршня
1 минута
30
20
Регулятор громкости От нуля до полного
Вибратор Стандартный Опция
Цилиндры из хромированного материала Стандартный
Гидравлическая система Замкнутый контур
Давление в гидравлической системе 350 бар 5075 фунтов на кв. дюйм
Диаметр цилиндра дифференциала 140 мм 5.5″
Диаметр стержня 80 мм 3″
Заполнитель максимального размера 60 мм 2,4″

52-метровые бетононасосы RZ

Бетононасос 52X-5RZ предлагает оптимальный размер и диапазон для коммерческих и промышленных проектов заливки бетона. Этот мощный, высокотехнологичный, пятисекционный насос для бетонной стрелы оснащен стрелой с непрерывным поворотом на 360 градусов для максимальной гибкости и мобильности на рабочей площадке, а также инновационными выносными опорами X-типа для превосходной устойчивости грузовика даже в самых сложных рабочих условиях. , что делает его идеальным выбором для перекачки бетона с выносом.С нашим 52-метровым бетононасосом вы сможете удовлетворить любые потребности проекта и выполнять работы быстрее и эффективнее, чем когда-либо.

Запросить предложение сегодня

Основные характеристики и преимущества 52X-5RZ

Модель 52X-5RZ обладает впечатляющим набором функций, которые значительно добавят ценности всем вашим промышленным и коммерческим строительным проектам:

  • Впечатляющий 52-метровый (167 футов) вертикальный вылет позволяет заливать бетон с большой высоты, не проливая и не создавая беспорядка на строительной площадке, что делает эту модель идеальным решением для перекачки бетона с выносом.
  • Значительный 47-метровый (154 фута) горизонтальный вылет этой бетонной стрелы позволяет вашим операторам парковать свои грузовики на устойчивой поверхности и выдвигаться наружу для заливки, что сводит к минимуму риск застревания или увязания транспортных средств в грязи.
  • Многочисленные гибкие варианты шасси облегчают установку 52-метрового бетононасоса на автомобили таких лидеров отрасли, как Mack, Peterbilt, Freightliner, Kenworth и Western Star. Для 52-метрового бетононасоса требуется только пятиосное шасси из-за его гладкой и легкой конструкции.
  • Мы производим этот пятисекционный бетононасос из высококачественной стали с использованием передовых технологий роботизированной сварки, чтобы обеспечить максимальную долговечность при минимальных требованиях к техническому обслуживанию.
  • Удобный пульт дистанционного управления HBC упрощает работу и повышает эффективность, что экономит время и повышает производительность.
  • Замкнутая гидравлическая система обеспечивает плавную работу в любых условиях работы.



Краткий обзор технических характеристик 52-метровой бетонной стрелы

Модель 52X-5RZ весит примерно 92 000 фунтов.и оснащен резервуаром для воды на 211 галлонов. Вылет бетонной стрелы от передней части транспортного средства составляет 148 футов 2 дюйма, глубина вылета составляет 122 фута 8 дюймов, а высота раскладывания стрелы составляет 34 фута 1 дюйм. Пятисекционный бетононасос имеет следующую разбивку по длине:

  • 1 st секция: 10,2 м (33’ 6”)
  • 2 и секция: 8,85 м (29 футов)
  • 3 rd секция: 8,75 м (28 футов 8 дюймов)
  • 4 й секция: 9,65 м (31 фут 8 дюймов)
  • 5 секция: 9. 75 м (32 фута)



Бетононасосы DY

могут удовлетворить все ваши потребности в бетононасосах

Компания DY Concrete Pumps гордится своей способностью продавать высококачественную продукцию по конкурентоспособным ценам. Наше стратегическое партнерство с DY Korea означает, что мы можем предложить лучшие в мире бетононасосы для строительных работ всех типов по всей Северной Америке. Благодаря более чем 30-летнему опыту работы с бетононасосами, вы можете рассчитывать на то, что у нас есть хорошо спроектированные продукты, которые решат самые сложные задачи по смешиванию и заливке бетона и превзойдут ваши ожидания по производительности.

Имея объекты в Калгари, AB и Далласе, TX, мы можем обеспечить быстрое обслуживание в любой точке Северной Америки. Если вам нужна техническая поддержка, помощь при запуске или быстрая доставка запчастей, мы всегда на связи. В нашем штате также есть квалифицированные выездные специалисты, которые при необходимости могут оказать надежную поддержку лично.

Чтобы узнать больше о наших пятисекционных бетононасосах или получить индивидуальное предложение, просто отправьте нашу удобную контактную форму сегодня.

%PDF-1.4 % 1228 0 объект > эндообъект внешняя ссылка 1228 105 0000000016 00000 н 0000004023 00000 н 0000004193 00000 н 0000004951 00000 н 0000005532 00000 н 0000006130 00000 н 0000006196 00000 н 0000006311 00000 н 0000006787 00000 н 0000007368 00000 н 0000007493 00000 н 0000007974 00000 н 0000008527 00000 н 0000009889 00000 н 0000011129 00000 н 0000013721 00000 н 0000016083 00000 н 0000018373 00000 н 0000018472 00000 н 0000018621 00000 н 0000018745 00000 н 0000018896 00000 н 0000019045 00000 н 0000019194 00000 н 0000019293 00000 н 0000019442 00000 н 0000019472 00000 н 0000021805 00000 н 0000021954 00000 н 0000022079 00000 н 0000022228 00000 н 0000022377 00000 н 0000022502 00000 н 0000022651 00000 н 0000022802 00000 н 0000022951 00000 н 0000023076 00000 н 0000023226 00000 н 0000023375 00000 н 0000023499 00000 н 0000025593 00000 н 0000027821 00000 н 0000031791 00000 н 0000033998 00000 н 0000034230 00000 н 0000034314 00000 н 0000034371 00000 н 0000034456 00000 н 0000034592 00000 н 0000034732 00000 н 0000034876 00000 н 0000034966 00000 н 0000035051 00000 н 0000035131 00000 н 0000035221 00000 н 0000035310 00000 н 0000035391 00000 н 0000035475 00000 н 0000035555 00000 н 0000035640 00000 н 0000035729 00000 н 0000035868 00000 н 0000035954 00000 н 0000036034 00000 н 0000036120 00000 н 0000036210 00000 н 0000036296 00000 н 0000036332 00000 н 0000036411 00000 н 0000043535 00000 н 0000043871 00000 н 0000043940 00000 н 0000044058 00000 н 0000044094 00000 н 0000044173 00000 н 0000053465 00000 н 0000053798 00000 н 0000053867 00000 н 0000053985 00000 н 0000054021 00000 н 0000054100 00000 н 0000067961 00000 н 0000068296 00000 н 0000068365 00000 н 0000068483 00000 н 0000068562 00000 н 0000068680 00000 н 0000068950 00000 н 0000069029 00000 н 0000069858 00000 н 0000069937 00000 н 0000070646 00000 н 0000070725 00000 н 0000070995 00000 н 0000071074 00000 н 0000071200 00000 н 0000071470 00000 н 0000071549 00000 н 0000072728 00000 н 0000076529 00000 н 0000223657 00000 н 0000226844 00000 н 0000432343 00000 н 0000003818 00000 н 0000002450 00000 н трейлер ]/Предыдущая 7999957/XRefStm 3818>> startxref 0 %%EOF 1332 0 объект >поток х, UIle~. ٜx}/c;JX*UVhM; 8u[P(8 AUqHp(R8Q rЊ8

Schwing S 52 SX — 52-метровый насос

Schwing S 52 SX — 52-метровый насос
Вылет по вертикали 170 футов 7 дюймов / 52 м
Горизонтальный вылет 158 футов / 48,2 м
Досягаемость ниже уровня земли с наконечником шланга 131 фут / 39.9 м
Диаметр трубопровода 5 дюймов / 125 мм
Тип стрелы/ секций RZ5 Overhead Roll & Fold®, штанга Z/ 5
Вращение стрелы 380 градусов
Высота раскладывания 40 футов 4 дюйма / 12,3 м
Тип выносной опоры — передний Super X, гидравлическое удлинение и домкрат
Тип выносной опоры — задний Гидравлический поворот и домкрат
Давление на грунт выносной опоры без опор (передний/задний) 698/616 фунтов на кв. дюйм / 48.1/42,5 бар
Давление на грунт выносной опоры с опорой (передней/задней) 62/55 фунтов на кв. дюйм / 4,3/3,8 бар
Ширина передней опоры 29 футов 2 дюйма / 8,9 м
Ширина выносных опор, задняя 34 фута 4 дюйма / 10,4 м
Длина аутригера 35 футов 4 дюйма / 10,7 м
Технические характеристики насоса
Теор.Выход бетона 213 куб. ярдов/ч / 163 куб. м/ч
Макс. Давление на бетон 1169 фунтов на кв. дюйм / 80 бар
Макс. Ходов в минуту 22
Макс. Суммарный размер 2,5 дюйма / 63,5 мм
Материал Диаметр цилиндра 10 дюймов / 254 мм
Материал Ход цилиндра 98 дюймов / 2500 мм
Диаметр цилиндра дифференциала 4. 7 дюймов / 120 мм
Максимальный расход масла 158,5 гал/мин / 600 л/мин
Гидравлическая схема Тип МПС
Тип клапана Б Рок

Технические характеристики могут быть изменены без предварительного уведомления.

Cherokee Pumping находится в центре города Хэмптон, штат Джорджия., со вспомогательным офисом с полным спектром услуг в Саванне, штат Джорджия. Мы с гордостью обслуживаем подрядчиков в центральной и южной Джорджии, в том числе на постоянно растущих рынках Атланты и Саванны, а также в восточной Алабаме и южной части Южной Каролины.

Подпишитесь на нашу ежемесячную рассылку, чтобы получать больше новостей о нашем бизнесе и проектах:

© Copyright Cherokee Pumping

52-метровый бетононасос

52-метровый бетононасос

Когда вы беретесь за крупномасштабные коммерческие или промышленные проекты, требующие заливки большого количества бетона, вам понадобится насосная система, которая обеспечивает результаты, не отставая от остальной части строительства. Вот где в дело вступает Dynamic Concrete Pumping Inc. Мы можем предоставить массивные 52- и 56-метровые бетононасосы, которые позволят вам добраться практически до любого места без ущерба для функциональности или простоты использования.

Обладая более чем 40-летним опытом работы в отрасли, мы уверены, что сможем помочь с вашим проектом.

Преимущества 52-метровых бетононасосов

В строительных проектах часто задействовано огромное количество движущихся частей и людей с разными обязанностями.Добавление громкого, громоздкого автобетоносмесителя в комбинацию только усложняет ситуацию, и это может быть крайне непрактично, когда вам нужно установить пандусы и другие меры.

Наши стреловые насосы достигают высоты 170 футов и более, что означает, что вы можете добраться до высоких участков, не беспокоясь о разливе. Они также поворачиваются в нескольких точках, чтобы обеспечить направление в соответствующую область, и вы можете поворачиваться, чтобы избежать постоянного изменения положения монтажной тележки.

Удаленная операционная система делает эту задачу намного менее напряженной.

Области применения больших стреловых насосов

Строительство новых зданий часто требует двух основных вещей: экономической эффективности и скорости. Стреловые насосы позволяют удовлетворить оба этих требования без ущерба для качества. Для насосов требуется значительно меньше человеческих ресурсов, чем для автобетоносмесителей, а это значит, что вы можете назначать людей для выполнения других задач и сокращать трудозатраты.

Если вы строите новый магазин, стадион или другой бизнес, соблюдение сроков и бюджетных спецификаций принесет взаимную выгоду как вам, так и владельцу бизнеса.

Свяжитесь с Dynamic Concrete Pumping Inc. сегодня

Мы предлагаем бетононасосы в аренду на день или месяц с операторами, которые являются полностью обученными, сертифицированными профессионалами. Свяжитесь с нами сегодня, чтобы обсудить детали вашего проекта.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
