Автономная система водоснабжения насосная станция и накопительный бак: Накопительная емкость в системе автономного водоснабжения

Содержание

Накопительная емкость в системе автономного водоснабжения

Опубликовано: 16 октября 2017 г.

960

Накопительные баки и сегодня находят довольно широкое применение в автономных системах водоснабжения загородных домов. Принципиальное устройство систем водоснабжения с накопительными баками имеет свои особенности.

Наиболее широко накопительные баки применяются в автономных системах, а иногда и в централизованных  для организации резервного водоснабжения.

В дачном доме или коттедже необходимость в резервном водоснабжении может появиться, например, в таком случае, если скважина или колодец, из которого осуществляется забор воды, обладает недостаточным дебитом и быстро пустеет.

Весьма уместно резервное водоснабжение из накопительного бака в тех местах, где часто случаются отключения электроэнергии, тогда вода становится недоступна пользователю автономной системы водоснабжения из-за невозможности работы насосного оборудования.

При централизованном водоснабжении накопительный бак удобен в тех случаях, когда вода в дом подается не круглые сутки, а на несколько часов в день.

Если же доступных источников для забора воды просто нет поблизости, автономное водоснабжение из накопительного бака может оказаться единственным осуществимым вариантом.

Прежде всего, особенности организации автономных систем водоснабжения с накопительными баками зависят от места размещения емкости – верхнего или нижнего.

Верхнее расположение накопительной емкости

Если при верхнем расположении накопительную емкость устанавливают внутри дома, то бак размещают обычно на чердаке, реже –  в мансарде или на втором этаже. Давление  воды в трубопроводах в таком случае создается за счет силы тяжести, разумеется, что наибольший напор в точке разбора будет на первом этаже. Принципиально в такой системе может предусматриваться как один, так  и два накопительных бака – один для холодного, а второй для горячего водоснабжения (рис.

1).

Рис. 1 Схема автономного водоснабжения с двумя накопительными баками при верхнем подключении

Вода поступает к точкам разбора самотеком, без применения насосного оборудования, хотя насос все-таки применять придется для закачивания воды в бак. Если же заливку бака осуществлять собственными силами, то такую автономную систему водоснабжения можно считать полностью энергонезависимой. Впрочем, независимость такой системы от электрического питания во время работы действительно является ее преимуществом в условиях нередких перебоев в работе электросети в сельской местности. В частности, именно поэтому оправдано включение накопительного бака с верхним расположением  в систему автономного водоснабжения коттеджа или дачного дома, где вода в трубопровод подается из скважины или колодца насосным оборудованием (насосной станцией), работающим от электричества.

Недостатком водоснабжения из энергонезависимой накопительной емкости с верхним расположением является низкий напор в точке разбора, ведь перепад высоты  10 м, что далеко не всегда возможно в условиях загородного дома, обеспечивает давление в кране на точке разбора  1 атм.

Кроме того, при разборе обязательно будут дополнительные потери напора из-за гидравлического сопротивления в трубопроводе. Соответственно, в двухэтажном доме при расположении накопительной емкости на чердаке напор на втором этаже будет вдвое меньше, чем на первом.

Кроме того, накопительная емкость занимает пространство в доме, которое можно было бы использовать как полезное. Для экономии пространства жилых помещений накопительную емкость в системах автономного водоснабжения можно разместить на улице на специально сооруженной опоре – вышке (рис. 2). Однако пользоваться такой системой в зимнее время будет невозможно без дополнительной системы обогрева емкости и трубопроводов. Для дачи же с основным проживанием в летний сезон это вполне приемлемый вариант.

Рис. 2 Накопительный бак для воды, размещенный на улице

Нижнее расположение накопительной емкости

При нижнем расположении накопительной емкости ее либо закапывают в землю, либо размещают в подвале.

Для  закапывания необходимо выбирать емкость с ребрами жесткости, которые будут предохранять ее от повреждения вследствие сдавливания грунтом. Обычно также необходимо закрепление такой емкости на бетонном основании или заливка ее бетоном сверху для предупреждения выдавливания ее на поверхность глинистым грунтом при его замерзании.

Подача воды из накопительной емкости с нижним расположением осуществляется с помощью насосной станции, аналогично водоснабжению из колодца, но небольшой глубины. Насосная станция должна включать такие обязательные компоненты, как: насос (удобнее в данном случае поверхностный), мембранный напорный бак (благодаря которому поддерживается давление в сети и реже происходят включения/выключения насоса), автоматическое реле давления.

Такая автономная система водоснабжения (рис. 3) не является энергонезависимой и применять в ней накопительную емкость с нижним расположением практичнее в тех случаях, когда доступ к источникам воды по тем или иным причинам ограничен.

Рис. 3 Схема автономного водоснабжения с накопительным баком при нижнем подключении: 1 – система водоочистки и водоподготовки; 2 – накопительный бак; 3 – насосная станция.

Однако неоспоримым преимуществом является удобство пользования такой системы за счет поддержания необходимого напора в трубопроводе с помощью насосной станции. Такая система позволяет пользоваться несколькими точками разбора, душем, подключить к ней стиральную машину и накопительный водонагреватель достаточно высокой производительности.

Заполнение и обслуживание

Залив воды в накопительные емкости, установленные в системах автономного водоснабжения, обычно производится через расположенный сверху люк или трубопровод, подведенный через стенку в верхней части емкости. Возможно и нижнее подключение подводящего трубопровода к накопительной емкости, в таком случае на нем предусматривается установка обратного клапана.

Чтобы избежать возможного перелива, на входной трубе устанавливается поплавковый кран (рис. 4). Если вода подается в  бак из собственной скважины или колодца с помощью насосного оборудования, вместо крана устанавливается поплавковый выключатель насоса. Кроме того, для подстраховки на случай поломки поплавкового механизма ниже входного отверстия врезают переливную трубу, подсоединенную к канализации.

Рис. 4 Поплавковый кран на входе в накопительный бак

Также на входе в накопительный бак разумно размещать оборудование систем водоподготовки и водоочистки, чтобы в бак вода подавалась уже готовая к употреблению. Впрочем, размещение такого оборудования может зависеть от конкретных характеристик источника водоснабжения и потребностей пользователя, иногда удобнее установить систему водоочистки на выходе воды из накопительной емкости.

При заполнении  накопительной емкости лучше применять рассеиватель – насадку для душа или садовой лейки. Это предупреждает перемешивание свежей воды с придонным слоем, содержащим осадок. Для слива возможного осадка баки, предназначенные для верхнего расположения, оснащаются дренажной трубой, которая врезается у самого днища.

Сверху в емкость врезается вентиляционная труба, которая должна быть изогнута так, чтобы входное отверстие было направлено вниз. На входе в вентиляционную трубу следует закрепить сеточку, предотвращающую попадание внутрь бака мусора и насекомых. При сливе воды из бака без доступа воздуха он может сильно деформироваться  под действием атмосферного давления.

Чистка емкостей, закопанных в землю, производится через верхний люк.

Материалы

Емкости для хранения питьевой воды должны отвечать санитарно-гигиеническим требованиям и стандартам качества. Они должны быть изготовлены из материала, который не вступает в химические реакции с водой при нагревании или длительном хранении.

Накопительные емкости для автономного водоснабжения изготавливают из пищевой нержавеющей стали марки 12Х18Н10Т либо из пищевой пластмассы. На рынке они представлены в достаточном количестве, в том числе продукцией отечественных производителей.

Рис. 5 Пластиковый накопительный бак для воды «Акватек ATV-1000»

Пластиковые емкости (рис. 5) – полиэтиленовые, полипропиленовые –занимают самую большую нишу на рынке. Пластиковые резервуары за счет малого веса и разнообразия форм удобны при монтаже и эксплуатации, они надежны и долговечны, не подвержены коррозии, устойчивы к агрессивным средам, выдерживают температуры от — 30 до + 60 ºС (полиэтиленовые) и до  +90 OС (полипропиленовые), не требуют покраски и ухода, легко моются с использованием чистящих средств, вода в них не изменяет своих свойств. При этом их стоимость невысока и сопоставима со стоимостью аналогов.

От назначения, объема хранящейся воды, особенностей установки зависят формы и габариты емкостей. Узкие, прямоугольные емкости удобно проносить через дверные проемы, широкие – размещать на открытых площадках. Крупные производители, такие как «ЭкоПром», «Группа компаний ПОЛекс», «Анион», «Импульс-Пласт», предлагают емкости в широком ассортименте. Так, «Импульс-Пласт» предлагает баки (емкости) разных серий объемом от 200 до 2000 л цилиндрической, горизонтальной цилиндрической, прямоугольной форм.

Статья  из журнала «Аква-Терм» , № 3/2017. Рубрика «Водоснабжение и водоотведение».


вернуться назад

Читайте также:

Система водоснабжения с установкой накопительной ёмкости

Описание схемы устройства системы автономного водоснабжения с накопительной ёмкостью, если скважина с маленьким дебитом или необходим одновременно большой объём воды.

Предлагаем услуги по обустройству скважины с установкой накопительных резервуаров. Звоните инженеру ООО БК «Водоподъём» по телефонам 8(495)723-14-04, 8(985)916-20-90и получите бесплатную профессиональную консультацию и индивидуальную смету для вашего объекта.

Системы с накопительной ёмкостью (двойного подъёма воды) следует использовать в двух случаях.

Скважина имеет слишком маленькую производительность

Использовать накопительные ёмкости приходится дачникам и жителям загородных домов, у которых дебет скважины постоянен, но слишком мал. Из низкопроизводительной скважины невозможно подать воду от насоса к потребителю в нужном объёме, поэтому необходимо применить систему двойного подъёма воды. В такую скважину для подачи воды, обычно, устанавливают центробежный насос минимальной производительности или вибрационный насос типа Малыш и Ручеёк.

Насос подаёт воду из скважины в накопительную ёмкость, включается и отключается с помощью электрического поплавка, который регулирует уровень воды в ёмкости. Далее из ёмкости вода поступает во все точки разбора в доме самотеком или с помощью насосной станции.

Для раздачи воды напрямую из ёмкости самотеком необходимо установить ёмкость в самой верхней точке строения (обычно это чердачное помещение). Емкость должна быть большого объёма, чтобы создавалось нужное для пользования водой давление.

Раздача воды из накопительной ёмкости с помощью насосной станции не требует установки этой ёмкости на высоте. Емкость и станцию можно расположить в любом доступном месте. Это может быть техническое помещение, подвал или бойлерная. Насосная станция всасывает воду из ёмкости и в нужном объёме, под установленным на станции давлением, раздаёт воду по всем точкам разбора.

Схема системы автономного водоснабжения с накопительной ёмкостью

Требуются одновременно очень большие объёмы воды

Систему используют при большом количестве потребителей, когда требуется очень много воды. Примером использования такой системы могут стать садоводческие товарищества.

Даже если конструктивно артезианская скважина имеет большой диаметр обсадных труб, высокий дебит и насос с высокой производительностью, осуществляя прямую раздачу воды на многие десятки участков, её всё равно не хватит. Поэтому, чтобы вода поступала на участки без перебоев, используют накопительные ёмкости или водонапорные башни, которые содержат запас и создают баланс воды для непосредственного потребления. Насос, наполняющий водонапорную башню, включается и отключается с помощью пульта управления, к которому подведены специальные датчики непосредственно из башни.

При монтаже, внутри самой башни, устанавливаются и регулируются по высоте специальные датчики, которые подают сигналы на пульт управления. Когда уровень воды в башне достигнет нижнего датчика, подаётся сигнал о включении на пульт управления, насос запускается и начинает заполнять башню водой. Уровень воды постепенно поднимается до датчика расположенного в верхней части водонапорной башни. Когда вода в башне достигнет верхнего датчика, он подаст сигнал на пульт управления, который в свою очередь отключит насос. Такая операция по заполнению башни происходит в автоматическом режиме по мере расхода воды потребителями садоводческого товарищества.

Накопительная система водоснабжения. | САН САМЫЧ

Накопительная схема с двумя баками

Я считаю, что накопительная система водоснабжения загородного дома или дачи наиболее полно соответствует реалиям нашей жизни. Никто не может гарантировать вам, что у вас не отключат свет или не сломается насос.





Страховкой на этот случай может послужить запас воды на один- два дня для необходимых нужд.

Накопительная схема с насосной станцией и ГА.

Самое простое, но не самое дешевое решение – это к напорной системе водоснабжения добавить один или несколько гидроаккумуляторов (ГА), чтобы суммарный запас воды (именно воды, а не объем ГА) был не меньше 100 литров. Этого хватит двум человекам на два – три дня без излишеств: руки ополоснуть, еду приготовить, посуду помыть. При установке ГА должны быть соблюдены некоторые условия:

— Место установки должно быть теплым. В помещении для ГА температура не должна опускаться ниже нуля. Причем можно отделаться утеплением самих ГА, но гарантию на их безотказную работу вам никто не даст, кроме продавцов ГА.

— От насоса до ГА трубопровод должен иметь минимальное сопротивление. Т.е. труба должна быть большего сечения, чем основная разводка по дому.

— Давление в воздушной части ГА должно контролироваться и поддерживаться на необходимом уровне (1,5-2,0 бар).

— Дебет источника (колодца или скважины) должен быть больше суммарного объема воды в ГА. Иначе насос будет молотить вхолостую и может сгореть. А чтобы все-таки это не происходило, желательно:

— Насос должен иметь защиту по холостому ходу.

Накопительная схема с погружным насосом и ГА.

Кроме указанных выше ограничений, существенным недостатком такой системы водоснабжения дома является невозможность определить количество оставшейся в запасе воды. Хотя, если поставить перед распределительным коллектором манометр, по его показаниям можно косвенно судить об оставшемся запасе. Я бы не рекомендовал такую систему водоснабжения  дачникам, т.к. полностью слить ГА практически невозможно. Ну и владельцам колодцев и скважин с небольшим притоком воды придется придумывать что-то другое.







Накопительный бак, сделанный из пластиковой бочки.

Например, поставить простую накопительную емкость, пластиковую бочку или специальную канистру (такие продаются), на чердак. Я бы рекомендовал поставить их две: одну для холодной воды, другую для горячей. Емкость с горячей водой не даст замерзнуть емкости с холодной водой в самые сильные морозы. И при достаточной вместительности и должном утеплении, даже если отключат электричество (если мы говорим о встроенном ТЭНе), будет очень долго остывать (несколько дней, проверено).

Греть же воду можно не только ТЭНом, для этого можно задействовать и котел отопления, и любую стационарную печь, что будет не лишним в местах, где проблемы с электричеством постоянны.





Накопительная схема с насосной станцией.

Существенным отличием этой схемы водоснабжения от предыдущей является то, что диаметр подводящего (подающего воду) трубопровода может быть небольшим (16-20мм, только не забудьте, что чем меньше диаметр трубы, тем быстрее она замерзнет), а диаметр трубы на распределение по дому должен быть побольше (20-32мм), для уменьшения сопротивления трубопровода. Опыт показывает, что разницы по высоте в 5 метров между дном емкости и уровнем смесителя вполне достаточно, чтобы вода текла из крана с приличным напором. Хотя, никто не мешает вам поставить насос для поднятия давления в распределительной системе дома, а на случай отключения света сделать байпас.

Накопительная схема с погружным насосом, управляемым программатором.

Если с притоком воды из вашего источника все в порядке, то вам, в принципе, не обязательно знать, сколько сейчас воды в емкостях. Можно на входе в емкость подающей трубы поставить автоматический клапан от бачка унитаза с боковым подключением, и он, вместе с насосом и реле давления, будет поддерживать ваши емкости полными.









Способы нагрева накопительного бака горячей воды.

Этот автоматический клапан не будет лишним и при маленьком дебете скважины или колодца, чтобы предотвратить перелив емкостей (а я бы ещё и переливную трубу поставил, так, на всякий случай). Потому что в этом случае насос и включаться, и выключаться будет автоматически, по заданному вами расписанию. Для этого используется многопрограммный программатор, благодаря которому можно назначить время включения и выключения насоса с точностью до минуты на сутки вперед. (Очень полезная в хозяйстве вещь. Вообще, неравнодушен я к автоматике. Для справки: средненький насос выкачивает 10 литров за 1-3 минуты в зависимости от высоты подъема.)

Программатор.

Понятно, что в этом случае хотелось бы знать уровень заполнения баков для контроля. Что можно здесь предложить в качестве решения. Самое простое – это найти манометр поточнее с ценой деления хотя бы 0,05 бар, а лучше 0,01 бар. Тогда можно определять уровень в баках с точностью в 0,5 метра (0,05 бар) или 0,1 метра (0,01бар).

Программатор2

Мне не удалось найти такой манометр. Я сделал датчик уровня в баках, используя электропроводность воды. Чтобы никого, не дай бог, не стукнуло, я использовал напряжение в 12 вольт и кнопочный нефиксируемый выключатель. Нажал – посмотрел, отпустил – выключил.



Самодельный датчик уровня.

Ещё можно сделать односторонний U-образный манометр. Для этого нужна прозрачная гибкая трубочка, небольшого диаметра (от капельницы). Сгибаем её в виде буквы «U» и закрепляем на любой ровной вертикальной поверхности (на стене, фанере, картоне) хомутами или скотчем. Один из её концов глушим: сгибаем и перевязываем ниткой или вставляем пробку. Второй конец нужно подсоединить к баку или трубе ведущей из него. Вода, налившись в трубочку, оставит в заглушенном участке воздушный пузырь, высота которого зависит от уровня воды в баке. Чем больше уровень в баке, тем сильнее сожмется воздух в заглушенном участке трубочки. Конечно, сначала придется этот манометр откалибровать, т.е. отметить на трубочке маркером заранее проверенные уровни в баке. Зато потом – пользуйтесь на здоровье, и отключение электричества не помешает. Само собой, этим манометром можно измерить лишь небольшое, до 1 бара, давление.

Указатель уровня накопительных баков.

Я мог бы вам рассказать, как сделать диффманометр с механическим или электромеханическим приводом, но мне кажется, что приведенных выше примеров достаточно для решения задачи по определению уровня в баках. Остальное на порядок сложнее, оставим это дело специалистам.

Я отрицательно отношусь к расположению накопительных баков системы водоснабжения в подполе или подвале, потому что в этом случае действует правило: «нет света – нет воды», и я не вижу в этом никакого смысла. Но есть ситуации, когда и такое расположение баков целиком оправдано.

Один мой шапочный знакомый ворует воду по ночам у соседей. Ночью бросает свой насос в их колодец и наполняет накопительные баки, стоящие в подполе. Дальше вода распределяется с помощью насосной станции. Соседям говорит, что у него в подполе скважина. Бог ему судья.

Коллекторы, объединяющие напорную и накопительную схемы.

Другие знакомые, не имея на участке скважины или колодца, пользуются водопроводом садоводства, в котором, увы, не всегда есть вода (а может просто до них не доходит). Они всегда держат открытым кран, вода из которого заведена в накопительную емкость, расположенную в подвале. Дальше стандартная схема с насосной станцией.

К сожалению, мне не известна ваша конкретная ситуация, но я искренне надеюсь, что мои советы вам помогли или помогут в организации системы водоснабжения вашего дома.

схема правильного подключения. Автоматическая насосная станция для водоснабжения дома



Насосная станция: схема правильного подключения. Автоматическая насосная станция для водоснабжения дома

  • Главная
  • Политика конфиденциальности
  • Новости и общество
    • Знаменитости
    • Культура
    • Экономика
    • Окружающая среда
    • Журналистика
    • Природа
    • Философия
    • Политика
    • Женские вопросы
  • Дом и семья
    • Дети
    • Пожилые люди
    • Генеалогия
    • Праздники
    • Воспитание
    • Домашние животные
    • Подростки
  • Еда и напитки
    • Шоколад
    • Кофе
    • Советы по приготовлению
    • Рецепты
    • Десерты
    • Напитки
    • Низкокаллорийные продукты
    • Главный курс
    • Отзывы о ресторанах
    • Салаты
    • Супы
    • Чай
  • Образование
    • Среднее образование
    • Колледжи и университеты
    • Исторические факты
    • Обучение на дому
    • Международные исследования
    • Языки
    • Обучение инвалидов
    • Интернет-образование
    • Наука
    • Репетиторство
  • Путешествия
    • Кемпинг
    • Круизы
    • Направления
    • Экзотические места
    • Отели
    • Советы туристам
  • Автомобили
    • Легковые автомобили
    • Классика
    • Мотоциклы
    • Внедорожники
    • Грузовые автомобили
  • Спорт
    • Аэробика
    • Баскетбол
    • Экстремальные виды спорта
    • Рыбалка
    • Фитнес
    • Футбол
    • Хоккей
    • Наращивание мышечной массы
    • Пилатес
    • Теннис
    • Легкая атлетика
    • Водные виды спорта
    • Снижение веса
    • Йога
  • Q&A
  • Другие рубрики
  • Новости и общество
    • Знаменитости
    • Культура
    • Экономика
    • Окружающая среда
    • Журналистика
    • Природа
    • Философия
    • Женские вопросы
  • Дом и семья
    • Дети
    • Пожилые люди
    • Генеалогия
    • Праздники
    • Воспитание
    • Домашние животные
    • Подростки
  • Еда и напитки
    • Шоколад
    • Кофе
    • Советы по приготовлению
    • Рецепты
    • Десерты
    • Напитки
    • Низкокаллорийные продукты
    • Главный курс
    • Отзывы о ресторанах
    • Салаты
    • Супы
    • Чай
  • Образование
    • СДВГ
    • Среднее образование
    • Колледжи и университеты
    • Исторические факты
    • Обучение на дому
    • Международные исследования
    • Языки
    • Обучение инвалидов
    • Интернет-образование
    • Наука
    • Репетиторство
  • Путешествия
    • Кемпинг
    • Круизы
    • Направления
    • Экзотические места
    • Отели

Виды систем водоснабжения | elesant.

ru



О водоснабжении

Системы водоснабжения можно разделить на два вида. Индивидуальное водоснабжение и централизованное водоснабжение.

Индивидуальное, оно же автономное, водоснабжение предназначено для обеспечения водой небольшого количества потребителей или может быть сделана исключительно для частного потребления. К индивидуальному водоснабжению можно отнести водоснабжение с применением мембранного бака, который называется гидроаккамулятор и водоснабжение с использованием накопительного бака.

Централизованное водоснабжение предназначена для большого количества потребителей. При центральном водоснабжении все потребители подключены к общему источнику водоснабжения. Применяется система централизованного водоснабжения в городах и поселках городского типа. Редко применяется в деревнях и коттеджных поселках. При отсутствии централизованного водоснабжения приходится делать свой частный источник снабжения водой.

Рассмотрим подробнее централизованное и индивидуальное водоснабжение.

Индивидуальное (автономное) водоснабжение

Система водоснабжения с использованием гидроаккумулятора, мембранного бака

Эта система водоснабжения применяется при индивидуальном строительстве коттеджей, частных домов и дач. Принцип ее работы следующий.

В заранее сделанную скважину или колодец устанавливается погружной насос, к насосу подключается трубопроводная система. Трубопроводная система прокладывается и заводится в дом. В доме трубопровод подключается к очистным фильтрам, далее к гидроаккамулятору и автоматическому реле, поддерживающему необходимое давление. Этот симбиоз называется система управления водоснабжением. От системы управления трубопровод распределяет воду между точками потребления (разборные точки).

Благодаря гидроаккамулятору в этой системе постоянно поддерживается высокое давление. Возможность врезки гидроаккамулятора в любое место водопроводной системы и установка гидроаккамулятора большого объема позволяет поддерживать высокое давление в системе длительное время, даже при отключенном электричестве. Так что такое этот гидроаккамулятор?

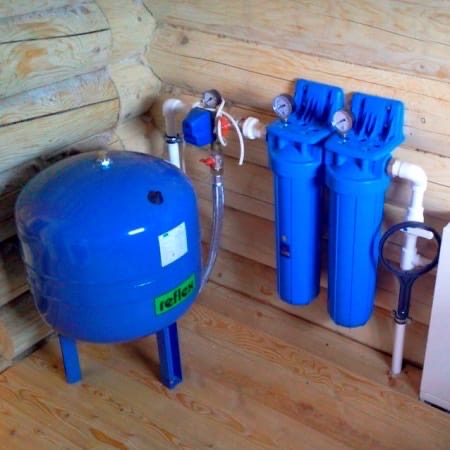

Гидроаккамулятор в системе индивидуального водоснабжения

Гидроаккамулятор это металлическая емкость, в которую погружной насос, через фильтры очистки, закачивает воду. В гидроаккамуляторе находится резиновая груша. Между грушей и корпусом емкости закачан под давлением воздух. Вода, поступая в емкость, сжимает закачанный воздух, который в свою очередь расширяет резиновую грушу. При достижении установленного давления в системе, автоматическое реле, в системе управления, отключает насос, качающий воду. Готово! Система находится под давлением, из кранов течет добротная струя воды.

По мере расходования воды, снижается уровни воды в гидроаккамуляторе. Снижение уровня воды приводит к расширению закаченного воздуха. Воздух, расширяясь, сжимает резиновую грушу. Расширяясь, резиновая груша увеличивает давление в системе.

Но это не может происходить вечно. При достижении нижнего уровня, заранее настроенного давления, автоматическое реле включает погружной насос и в гидроаккамулятор опять закачивается вода и все повторяется заново. Рабочее давление такой системы 2,5-4 атмосферы. Так как система водоснабжения с применением гидроаккамулятора является самой популярной и удобной для частных домов, коттеджей и дач.

Альтернативой гидроаккамуляторному водоснабжению служит более простая система автономного водоснабжения с применением накопительного бака.

Водоснабжение с использованием накопительного бака

Эта система также используется для водоснабжения дома. Особенно актуальна система водоснабжения с накопительным баком в местах с перебоями или отсутствием электроснабжения. Принцип ее работы следующий.

В доме на самом высоком уровне, обычно чердаке, устанавливается накопительный бак с поплавковым клапаном от перелива. Погружной насос устанавливается в скважину или колодец. От него трубопровод прокладывается и заводится в дом. В доме трубопровод подключается к низу наливного бака. Насос нагнетает воду в бак. При достижении максимального уровня отключает насос. При минимальном уровне клапан насос включает. Все просто, но достаточно дорого.

Теперь о централизованном водоснабжении.

Централизованное водоснабжение

Для большого количества потребителей система водоснабжения должна иметь скважину. Сама система централизованного водоснабжения устроена с применением водонапорной башни. В качестве скважин лучшими для хозяйственно питьевых нужд, являются артезианские скважины.

Система водоснабжения с применением водонапорной башни

Принцип работы водонапорной башни следующий

  • Есть три основных элемента. Кессон, насосная станция, основная емкость водонапорной башни.
  • Кессон это емкость (металлическая или бетонно-кольцевая) на глубине 2-2,5 метра над скважиной. В кессоне монтируется узел вывода трубопровода из скважины. Бетонно-кольцевой кессон не герметичен и поэтому может затапливаться грунтовыми водами.
  • От кессона через насосную станцию вода поступает в накопительный бак. В баке установлен автоматический поплавковый клапан. Паплавковый клапан включает насос при достижении минимального заданного уровня и выключает насос при максимальном заданном уровне воды в накопительном баке.
  • Давление в централизованной системе водоснабжения обеспечивается за счет очень большого объема накопительного бака. Благодаря своему объему накопительный бак может автономно работать долгое время даже при отсутствии электроснабжения.

На этом про виды систем водоснабжения все!

©Elesant.ru

Другие статьи раздела: Системы водоснабжения





Похожие статьи

Водоснабжение (водопровод) частного дома. Укладка труб водоснабжения

Водоснабжение (водопровод) частного дома. Укладка труб водоснабжения Язык сайта: русскийукраїнська

Мы предоставляем услуги монтажа системы водоснабжения. Норма потребления семьи, состоящей из четырёх человек, на бытовые надобности составляет 600-800 л воды в сутки, то есть на каждого проживающего по нормативу приходится 150-200 литров. Вода также необходима на полив приусадебного участка. И если в городах проблема водоснабжения решается строительной организацией-исполнителем проекта, то владельцы загородных домов вынуждены зачастую решать её самостоятельно, с учётом месторасположения усадьбы и физической удалённости от источника водозабора.

Выбор схемы водоснабжения частных домов ограничен двумя вариантами: устройство местной автономной системы водоснабжения или подключение к системам централизованного водоснабжения. В виду того, что в сельской местности вероятность второго из вариантов невелика, более детально остановимся на первой схеме.

В состав автономных систем водоснабжения входят: водозаборные сооружения (скважины, колодцы), наружные и внутренние трубопроводы, накопительный бак, автоматика, а также, насос.

Автономная система водоснабжения частных домов использует воду из подземных источников. Вода из рек и озёр или в виде осадков проходит сквозь слои породы, образуя, таким образом, грунтовые подземные воды. Исходя из этого, под термином «водоносный слой» понимается слой породы, в котором происходит процесс накопления и перемещения грунтовых вод. Снизу этот слой ограничен водоупором — водонепроницаемыми слоями породы.

К наиболее распространённым видам водозаборных сооружений относятся следующие:

  • — колодцы. Обычно они копаются на глубину, не превышающую 30 метров;
  • — скважины.

Для выбора того или иного сооружения необходимо собрать полную информацию относительно залегания водоносых слоев в данной местности , качестве воды в них, глубине и т.д.

Скважину для водоснабжения допускается пробурить непосредственно под домом. Впрочем, сделать это можно в любом месте приусадебного участка. В любом случае, скважину следует тщательно заизолировать и удалить от канализационных сооружений. В отдельном утеплённом помещении (или инженерном колодце), расположенном над скважиной, необходимо поместить резервуар для воды, объёмом 50-300 литров.

Первым делом устанавливается электронасос. Перед его приобретением рекомендуем выяснить не только наименование фирмы-производителя, но и такие характеристики, как напор и производительность, обеспечиваемый этим устройством.

Электрический насос, служащий для подачи воды, крепится на специальном тросе, который его удерживает в подвешенном состоянии под водой. Подключение электронасоса производится при помощи предназначенного для наружной проводки электрического кабеля.

Далее необходимо установить водонакапливающее оборудование. Таковым может быть водонапорный (гидропневматический) бак, или гидроаккумулятор. Он может размещаться на первых этажах зданий, в подвалах, колодцах и проч. Но, чтобы обеспечить бесперебойную подачу воды, необходимо подсоединить автоматику, которая позаботится о включении и выключении насоса.

Но если уровень воды в колодце или скважине достаточно высок, не более девяти метров, эту схему можно упростить, используя насосную станцию.

Насосная станция уже включает гидропневматический бак, насос, блок управления, манометр. Дополнительно устанавливается водозапорная арматура. Насосная станция также может быть оборудована датчиками уровня воды, предохранительными клапанами, а фильтром механической (грубой) очистки. Бак имеет внутри резиновую диафрагму, разделяющую его на две камеры: жидкостную и воздушную. Насос, в зависимости от уровня давления в системе, включается и отключается автоматически. Одним из существенных недостатков насосной станции является весьма небольшой объём баков (23 литра), что является причиной частого включения и выключения насоса и небольшая производительность.

Водопровод делится на 2 части: внешний и внутренний. Их названия соответствуют условиям эксплуатации: вне помещения, либо внутри него.

Система внутреннего водопровода хозяйственно-питьевого предназначения состоит из следующих компонентов: ввода, фильров, стояков, разводящей сети, подводки к санитарным приборам. Помимо этого в эту систему входит различная арматура: водоразборная, смесительная, запорная и регулирующая.

С целью обеспечения нормальной и безопасной работы системы водоснабжения коттеджа, на вводе в дом следует установить запорную арматуру — вентили.

Современная система водоснабжения загородного дома представляет собой достаточно сложный комплекс устройств. В неё в обязательном порядке входят не только приборы, служащие для подачи воды, но и подобранная под состав воды комплексная система очистки.

Современные технологии водоочистки позволяют получить в домашних условиях абсолютно безопасную питьевую воду. Основным компонентом таких систем являются фильтры.

Они бывают таких видов:

  • — фильтр комплексной водоочистки;
  • — фильтр «на мойку» или фильтр настольного типа;
  • — насадка на кран;
  • — специальные фильтры.

Фильтры для воды необходимо периодически обслуживать — менять фильтрующие элементы.

Размещение сантехприборов – это один из самых актуальных вопросов, возникающих во время строительства загородного дома и укладки водопроводной системы. Речь в данном случае идёт как о конкретном месторасположении санузла, ванной комнаты, кухонной раковины, так и о соблюдении конкретных требований, выдвигаемых технологией наиболее распространённой самотёчной канализации. Основное из них гласит, что, следуя законам физики, сливное отверстие прибора необходимо устанавливать немного выше входа в стояк, а трубы фекальных и санитарных стоков должны монтироваться под углом в 2-4°.

Поскольку вода в водопроводе течет по трубам, остановимся на них. Для внешнего водопровода в коттеджах применяются, в основном, полиэтиленовые трубы. В магазине их можно узнать по цвету: черная труба с синей полосой.

Их преимущества следующие:

  • — долговечность. Полипропиленовые и полиэтиленовые трубы прослужат Вам в течение 60 — 80 лет;
  • — абсолютная коррозионная стойкость;
  • — дешевизна. Такие трубы стоят значительно меньше, чем изолированные стальные трубы;
  • — высокая скорость и низкая стоимость монтажа.
  • — низкие затраты на эксплуатацию.

Для внутреннего водопровода можно применять трубы из различных материалов. Ранее наиболее широко использовались трубы, сделанные из чугуна, а также стали, в том числе и нержавеющей. Нередко можно встретить эти компоненты системы водоснабжения, произведённые из меди. Они отличаются от вышеуказанных повышенной устойчивостью к коррозии.

Но в настоящее время чаще всего применяются вышеупомянутые полимерные трубы, в частности полипропиленовые. Об их преимуществах мы уже говорили.

Продукция таких компаний, как «Rehau», «Overtrop», «KAN», которые входят в число лидеров данного сегмента мирового рынка, отличается высоким качеством, но и, соответственно, немалой ценой.

Также с успехом применяются трубы, сделанные из металлопластика.

Мы занимаемся всеми видами работ по сооружению систем водоснабжения любой сложности, допускается проведение комплексных работ «под ключ», с проектированием. Мы заботимся о Вашем комфорте!

Как установить накопительный бак. Разновидности накопительных баков для водоснабжения частного дома. Установка бака в земле

В современное время система автономной подачи воды является достаточно распространенной конструкцией. Это обусловлено отсутствием централизованного водоснабжения во многих загородных поселках, построенных не очень давно. Для установки такого оборудования потребуется приобретение накопительного бака, способного вместить в себя определенный объем воды и обеспечить полноценный напор в любое время суток.

Общие характеристики накопительных баков

Не все жители пригородных населенных пунктов могут легко решить вопрос с водоснабжением из-за отсутствия поблизости источника воды, к которому можно было бы подключить насосную станцию. В таких случаях накопительный бак представляет собой незаменимое устройство, выполняющее функции аккумулятора.

В тот период, когда водопотребление минимально, бочка постепенно заполняется водой, с целью снабжения ею водопроводной сети во время максимального расходования. Для того чтобы в процессе его установки и подсоединения к общей системе не появились затруднения, следует внимательно ознакомиться с принципами данной конструкции.

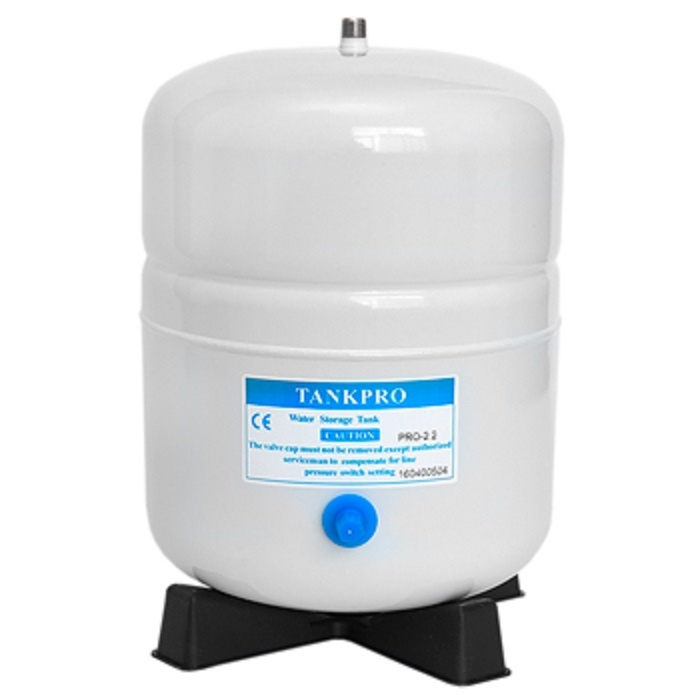

Устройство и специфика

Благодаря накопительной бочке в системе водопровода поддерживается требуемое давление. Обычно для таких целей устанавливается закрытое оборудование мембранного типа, которое выполнено в виде емкости с расположенной внутри мембраной из резины. Эта пластинка делит бак на два отсека, один из которых представляет собой пространство, состоящее из воздуха, другой заполнен водой.

Мембрана имеет свойства с одной своей стороны собирать идеально чистую жидкость, а с другой – состав, пересыщенный примесями. Данный процесс носит название обратного осмоса.


Сооружение для водоснабжения эксплуатируется в автономных сетях, подающих как горячую, так и холодную воду. В случае недостатка жидкости в основном ресурсе накопительный резервуар пополняет ее из своих резервов. Бак представляет собой емкость, выполненную в разных вариантах и объемах. На нем расположены патрубки для входа и выхода воды, а также устройства для ее очистки в виде фильтров и вентиляционной системы. Модели с более высокой стоимостью оснащены насосными системами.

Контроль над уровнем жидкости в бочке происходит посредством электронных и поплавковых приборов для определения уровня, встроенных в аппарат. Из главного источника вода перекачивается насосной станцией в накопительную бочку, наполняет его до некоторого уровня, а затем вследствие приведения в действия крана, оснащенного поплавком, процедура водозабора завершается.

Камера для жидкости заполняется после запуска электрического двигателя насоса, при этом размеры отсека для воздуха уменьшаются. От количества воздуха зависит величина давления, которая увеличивается с его уменьшением. После того как набирающаяся вода достигает определенного уровня, насос автоматически отключается. Его включение происходит лишь после снижения давления до минимума, а жидкость в это время подается из отделения для воды.


Работа насоса (включение и выключение) осуществляется автоматически, а благодаря вмонтированному манометру производится контроль давления. После прохождения очищения и аэрации жидкость подается в структуру водоснабжения, где регулируется посредством водопроводного крана. Накопительный резервуар осуществляет одновременно несколько функций:

  • после прекращения работы насоса стабилизирует давление;
  • при проникновении в систему водоснабжения воздуха или скачков напряжения создает защиту от гидравлических колебаний;
  • поддерживает определенный объем воды;
  • продлевает срок эксплуатации насоса.

За счет резерва воды в накопительной бочке отсутствует ее дефицит, а при малом потреблении насосную систему приводить в действие необязательно.


Разновидности изделия

Накопительные резервуары могут различаться между собой по следующим признакам:

  1. 1. Конфигурация, которая бывает круглой, в виде цилиндра или прямоугольника или нестандартной.
  2. 2. Тип конструкции. Модели открытого типа с крышкой или без нее и абсолютно закрытые.
  3. 3. Материал, используемый при производстве. Баки выполняются из полипропилена, пластика, нержавеющей стали или металла.
  4. 4. Объем изнутри. Резервуары бывают как маленькие (от двадцати до тридцати литров), так и большие (от пятидесяти до десяти тысяч литров).
  5. 5. Назначение. Резервуары используются с целью холодного и горячего водоснабжения, орошения, создания запаса воды, а также входят в конструкции летнего душа, сделанные своими силами.
  6. 6. Вариант монтажа, подразумевающий расположение горизонтального и вертикального типа под землей или на поверхности.

Модели баков, выполненные из пластика , считаются более востребованными из-за своей практичности. Они отличаются незатейливым изготовлением, маленьким весом и небольшой ценой.


Несмотря на то что заполнение баков с большим объемом происходит значительно дольше, они представляют собой более экономичный вариант, так как позволяют реже включать насос.

Бочки из нержавейки отличаются устойчивостью к механическим неисправностям и возникновению коррозии, этим обусловлена их немалая стоимость, нередко такие модели изготавливаются под индивидуальный заказ.


Метод установки накопительных резервуаров, имеющих нижнее месторасположение, способствует целесообразному использованию полезной площади. Этот случай подразумевает наличие насосной системы для подачи воды в частный дом или баню. При таком размещении с помощью насоса в накопитель закачивается вода с одновременным образованием прослойки воздуха.

Когда жидкость достигает положенного уровня, воздух с силой вытесняет ее к точкам забора. Нередко, чтобы достичь оптимального давления в процессе водоподачи, используется погружной дренажный насос, поплавок которого устанавливается внутри накопительного резервуара.

Если емкость с нижним месторасположением планируется эксплуатировать в зимнее время, то ее заглубление в грунт должно производиться ниже уровня его замерзания. Помимо этого, производится еще и качественное утепление. Накопитель системы водоснабжения, используемой только летом, обычно располагают на глубине не более 50 сантиметров от верхнего слоя почвы.


Схема верхнего расположения резервуара предполагает его установку на максимально разрешенной высоте. Это может быть на террасе, чердаке или под потолком, в зимний период он также утепляется. Месторасположение вверху способно обеспечивать отличный водозабор без применения насосной системы и обеспечивает безопасную эксплуатацию резервуара.

Предназначения резервуара

В современное время жильцам необходимо иметь не только круглосуточную подачу воды, но и идеальный напор, удовлетворяющий требования водоразборного оборудования. Для обеспечения такого водоснабжения в систему встраиваются накопительные баки, которые устанавливаются даже в квартире. Такое решение предопределяют следующие случаи:

  1. 1. На участке дачи или частного дома источники водоснабжения полностью отсутствуют, и их обустройство не представляется возможным. Накопительный резервуар в этой ситуации будет регулярно заполняться из автоцистерны.
  2. 2. Несмотря на наличие централизованного водоснабжения, имеют место систематические перебои воды или подача производится по тому или иному графику.
  3. 3. Собственная водяная скважина или другой источник не имеет возможности удовлетворить потребности жильцов в любое время, что приводит к дефициту воды из-за длительного и беспрерывного забора.
  4. 4. По каким-либо причинам происходит частое отключение электроэнергии, влекущее за собой остановку работы насосов.

В каждой из перечисленных ситуаций накопленный в емкости резерв воды исключит дискомфортные условия из-за ее отсутствия на определенный период (в зависимости от объема бака).


Критерии правильного выбора

При наличии в частном доме двух этажей и более установка накопительной емкости производится на чердаке, что позволяет исключить обустройство насосной системы. Но в то же время для оптимального напора потребуется размещение оборудования на определенной высоте, с последующим монтажом прибора для нагревания воды, чтобы избежать ее замерзания в зимний период.

Выбирая накопительный бак, необходимо внимательно изучить все его характеристики. Вместимость емкости должна быть оптимальной для того количества людей, которому она предназначается с целью потребления воды. Очень важно учесть и количество участков в помещении, забирающих воду, например бытовая техника, краны и душ. Кроме того, стоит предусмотреть вероятность одновременного расходования сразу несколькими водопотребителями.

При выборе накопительного бака следует произвести анализ производительности автономного ресурса или порядок функционирования централизованной системы. Если подача электричества или воды прекращается на два или три часа, то бочка с объемом в сто литров вполне сможет компенсировать эти неудобства. В случае частого отключения коммунальных услуг потребуется емкость с гораздо большим литражом.


Не имеет смысла приобретать и устанавливать резервуар с объемом пять кубов, если в течение суток скважина имеет возможность заполнить его не более, чем на пятьсот литров.

Рассматривая материал для изготовления, нужно помнить, что резервуары из металла или нержавеющей стали в основном предназначены для создания резерва горячей воды. А так как они отличаются высокой стоимостью, приобретать их для хранения холодной жидкости не имеет смысла. Для этой цели оптимальны бочки из полипропилена с маркировкой для пищевых продуктов. Особое внимание необходимо уделить качеству изделия, поскольку пластмасса, имеющая запах, может сгодиться только лишь для хранения технической воды.

Монтаж с верхним расположением

Установка резервуара в помещении чердака рассматривается как наиболее распространенное решение в процессе обустройства автономной структуры водоснабжения в частном доме, на даче или в бане. С этой целью требуется приобрести емкость, имеющую необходимый объем и форму, монтаж которой будет осуществляться на балочное перекрытие, расположенное вверху. Если это место является неудобным для жильцов, то накопительный бак можно расположить в любой подходящей части чердака.


Установочное мероприятие включает в себя несколько этапов:

  1. 1. Укрепляется основание, на котором будет расположен резервуар, поверх балок перекрытия накладываются доски с требуемой шириной.
  2. 2. На приготовленной базе устанавливается накопительная емкость.
  3. 3. Осуществляется монтаж поплавкового клапана, от верхнего края делается отступ, составляющий 7,5 см, и на отмеченном месте выпиливается отверстие с необходимым диаметром. После через него пропускается часть клапана со стороны хвоста, оснащенная пластиковой шайбой для уплотнения. Тем временем с противоположной стороны резервуара монтируется жесткая пластина и такая же уплотняющая шайба, а затем навинчивается гайка. Весь крепеж необходимо качественно зафиксировать и к хвостовому участку прикрепить соединитель, который является посредником между баком и водонапорной трубой.
  4. 4. Для монтажа труб отвода выполняются отверстия с соответствующим размером. В отверстия, расположенные на внутренней стороне резервуара, ввинчивается соединитель с шайбочкой. Для того чтобы закрепить резьбу, следует воспользоваться специальной лентой, а затем надеть шайбу и закрутить гайку.
  5. 5. В трубы отвода помещаются запорные вентили.
  6. 6. Осуществляется перелив, для которого фиксируется отметка, расположенная ниже поплавкового крана на два с половиной сантиметра, после чего делается отверстие.
  7. 7. Труба на случай перелива выводится в систему канализации и прикрепляется к стенкам емкости посредством соединителей по подобной схеме. После этого подводятся трубы с компрессионными фиксаторами. Подготовленные части системы трубопровода прикрепляются к стенкам резервуара и к деревянной основе.
  8. 8. Присоединенный накопительный бак наполняется жидкостью с целью проверки системы на герметичность и регулирования крана поплавкового типа.
  9. 9. Осуществляется утепление резервуара с использованием полистирола или минеральной ваты.

Установка бака в земле

Перед тем как приступить к монтажу резервуара, используя вариант с нижним месторасположением, следует выбрать наиболее подходящее для этого место. В этом случае рекомендуется приобретать конструкции с круглой конфигурацией, кроме этого, стоит сделать акцент на ребра жесткости, необходимые для повышения механических характеристик и идеальной установки аппарата.

Когда производится монтаж накопительного резервуара, имеющего другую форму, и без ребер, то для правильной установки потребуется обустройство оболочки из бетона. С ее помощью можно качественно зафиксировать аппарат в грунте.

Часть конструкции, находящаяся сверху, должна быть оснащена специальным отверстием, выполненным в виде люка. Это позволит периодически контролировать состояние оборудования изнутри. Наклон накопительного бака не должен превышать пятнадцати градусов, что предоставит возможность производить его чистку, не прилагая особых усилий.


В завершении работ подключается расширительный бак (гидроаккумулятор), предназначенный для того, чтобы компенсировать внутри системы давление.

Установка накопительного бака не представляет собой сложной процедуры и предоставляет возможность в течение года не зависеть от графика подачи воды централизованной системы водоснабжения.

Организация автономного водопровода на загородном участке предоставляет возможность пользоваться благами цивилизации вне зависимости от наличия централизованных коммуникаций. Чаще всего в личных баньках устраивают систему холодного водоснабжения из скважины или колодца, а для обеспечения напора воды используется накопительная емкость. Она также требуется для сбора резервного запаса воды на случай перебоев с электроэнергией. Где лучше расположить накопительный бак для холодной воды, чтобы система банного водоснабжения работала исправно и не создавала владельцам проблем.

Накопительный бак в автономном водоснабжении

Индивидуальная система водоснабжения с накопительным баком устроена предельно просто. Воду из скважины или колодца качает насос, тип которого зависит от высоты уровня воды в источнике. В основном в загородных хозяйствах используются нешумные погружные насосы или станции с эжектором и собственным гидробаком.

Насосная станция хороша, если у загородной постройки имеется собственный подвал. Или на участке достаточно места для сооружения бытовки под ее размещение, т.к. это достаточно «звучное» оборудование. Зато покупка станции может избавить от установки накопительного бака, если ее встроенный резервуар будет отличаться достаточным для суточного потребления объемом.

Малопривлекательны в отношении звуковых помех и поверхностные насосы, но они ощутимо дешевле. Правда, воду они качают только из колодцев и скважин с высоким зеркалом воды или из расположенных рядом озер, прудов, рек. Для поверхностных насосов главное, чтобы разница высот между точкой забора воды из источника и точкой поставки в накопительную емкость не превышала 6-7м, что крайне редко встречается в реальности.

Благодаря включению в схему накопительной емкости откачанная насосом вода поступает не сразу в краны, бак на банной печке, бойлер, душ, бачок унитаза и прочие водоразборные точки. Сначала вода накапливается в виде запаса, примерно равного объему накопителя. Резерв воды в накопительном баке дает возможность пользоваться одновременно несколькими сантехническими приборами. Без запаса воды нормальный для пользования напор был бы только в одном открытом кране, и то не факт.

В автономном водопроводенакопитель для холодной водыпо идее выполняет функцию водонапорной башни. Запас воды к тому же позволяет разумно ограничить число включений/выключений насоса, что любой технике идет исключительно на пользу. Накопительный бак оснащают механическим, электронным или электрическим поплавковым клапаном, чтобы насосное оборудование не работало впустую, потому что:

  • когда накачанная в бак вода достигает предельного уровня, поплавок сигнализирует об отключении насоса;
  • когда уровень понижается, подается команда о включении насоса для пополнения израсходованного запаса.

Так исключается лишняя работа техники и переливы через край. Народные умельцы вместо клапана исхитрились использовать поплавковый механизм унитаза, который банально перекрывает отверстие для поступления воды при превышении необходимого объема. Включение/отключение насоса может осуществляться вручную либо автоматически. Еще потребуется реле «сухого хода» для остановки насоса в случае полного опорожнения накопительного резервуара.

В баке накопителе для запаса холодной водыесть отверстия, требующиеся для подключения трубопровода и для обеспечения нормального режима работы системы в целом, это:

  • отверстие для подключения подающей трубы. Перед вводом подающей трубы рекомендовано поставить сетчатый фильтр грубой очистки, чтобы механически предотвратить попадание в бак мелкой живности и крупных песчинок;
  • отверстие для трубы перелива, по которой выводятся излишки воды из резервуара в канализацию. Устраивают перелив на пару см ниже поплавкового клапана на случай, если последний по каким-то причинам не сработает;
  • одно или несколько отверстий для отходящих труб, питающих водонагреватель и точки разбора холодной воды. Зачастую они располагаются в нижней трети бака, но между дном накопителя и точками вывода должно быть не менее 10 см, чтобы неизбежный для грунтовой воды осадок не попадал в магистраль;
  • вентиляционное отверстие в крышке накопителя, если от проникновения в емкость пыли, насекомых и прочих загрязнений ее закрывает крышка.

Отверстие для ввода подающей трубы иногда устраивают в верхней части бака напротив места установки поплавкового клапана. Однако для полного слива воды из накопителя в целях консервации автономного водопровода отверстие входной трубы рекомендовано располагать в нижней зоне резервуара. Его еще нужно оборудовать сливным вентилем. Если нижнее расположение входа подающей трубы невозможно применить по каким-либо техническим причинам, то для консервации водопровода с накопительным баком потребуется дополнительное отверстие для слива.

Способы установки накопительных резервуаров

От местоположения резервного бака зависят тип разводки водопровода и набор оборудования, требующийся для безотказной работы системы холодного водоснабжения бани. В малоэтажном строительстве применяются два главенствующих варианта сооружения водопроводов с накопителем, это:

  • верхняя схема , согласно которой резервный бак устанавливают на максимально возможной наивысшей площадке: на плоской кровле, специально возведенной эстакаде, на кронштейнах под потолком, бетонном подиуме внутри или снаружи постройки, чердаке и др. Высота установки накопителя в верхней схеме – параметр, принимаемый согласно индивидуальным техническим условиям. Накопители круглогодичных водопроводов в обязательном порядке утепляются, если их установка производилась в неотапливаемом помещении;
  • нижняя схема , согласно которой резервуар для холодной воды зарывают в грунт в подвале строения или на участке, если из емкости предполагается забирать воду для полива и прочих хозяйственных нужд. Для устройства круглогодичного водоснабжения накопитель заглубляют ниже зоны промерзания, для летнего водопровода бак достаточно расположить так, чтобы между его верхней плоскостью и земной поверхностью было по минимуму 0,5 м. Следует также предусмотреть нижний ввод входящей трубы и установить на нее сливное устройство.

Зачастую самостоятельные домашние мастера отдают предпочтение верхней схеме. Водопровод с верхним накопителем проще соорудить своими руками, да и расходов он не потребует поменьше, чем подземный. Вода по водоразборным точкам распределяется самотеком без дополнительных устройств, стимулирующих ее движение. Единственным минусом верхней схемы признают довольно слабый напор, зависящий от высоты установки накопительного резервуара. Для создания напора в 0,1 атмосферу, бак нужно будет поднять на 1м, для 0,5 атм. на 5 м. Не забываем, что для работы для работы стиральной машины, например, нужно давление водяного столба в 1 атм.

Водопровод с нижним расположением накопителя порой относят к системам с пневматическими способностями. Насос нагнетает в подземную емкость воду, от чего сжимается имеющаяся там воздушная подушка. Когда вода в резервуаре достигнет определенного уровня, сжатый воздух начнет выталкивать ее наверх к водоразборным точкам. Правда, на пневматические способности водопроводов с нижней разводкой полагаются редко. Уж слишком они незначительны. Чаще всего для подачи воды со стабильным давлением из нижнего накопительного бака используется дополнительный, установленный прямо в емкость погружной насос дренажного типа с поплавковым сигнализатором.

Оптимальный материал для накопительного бака

Объем накопительной емкости должен быть равен разовому потреблению воды. В данном аспекте предпочтения у всех различаются. Потому приемлемая вместимость резервуаров колеблется от 100 до 1000л. Требования к накопительным бакам для холодного водоснабженияопределяют предстоящие эксплуатационные условия. В любом случае емкость должна быть герметичной, износостойкой, устойчивой, инертной по отношению к химическим и биологическим загрязнителям.

В качестве накопителя в организации автономного водоснабжения можно использовать:

  • самодельный сварной бак с крышкой или без нее, если качество воды не слишком беспокоит владельцев летней дачи;
  • заводскую непрозрачную пластиковую емкость, вместо которой вполне допустимо применение еврокубов, соединенных между собой трубами;
  • бетонную полость, залитую в подземную или надземную опалубку.

Своими руками бак можно сварить из листовой стали, алюминия, из обрезка трубы большого диаметра. Бюджетную альтернативу представит металлическая бочка или старая ванна с хорошо сохранившейся эмалью, если планируется организация временной системы летнего водоснабженияс верхним накопительным баком. Для нее все-таки нужно будет сделать крышку с вентиляционным отверстием.

Материал накопителя подбирается, исходя из места его установки:

  • в верхней схеме может быть использован готовый пластиковый бак или металлическая емкость собственного изготовления. Конструкцию, на которую будет водружен накопитель, следует предварительно усилить, ведь ей предстоит держать на себе от 100 до 1000 кг дополнительного веса. Если бак расположен снаружи, его нужно тщательно прикрепить к эстакаде, чтобы после слива воды пустой резервуар не перевернуло ветром;
  • в нижнейсхеме банного водоснабжения с накопительным баком лучшим выбором будет готовая емкость из пищевого пластика или еврокубы. Отлично подойдет резервуар с бетонными стенками, который также может служить защитной «скорлупой» для пластикового бака. Бетонная защита защитит опустошенное или наполовину пустое пластиковое изделие от давления грунта. Т.е. два в одном – идеальный выбор.

Если владельцы стационарного банного водопровода с нижним накопителем на несколько дней зимой покинут любимое поместье, воду из подземного резервуара можно не сливать. Она не зацветет, потому что ее окружение напоминает термос, и не замерзнет, т.к. бак находится ниже горизонта промерзания. А вот чистка подземного бака может создать проблемы, если емкость не оборудовать люком для обслуживания и не подвести входную трубу на уровне дна емкости.

Мембранный гидроаккумулятор вместо накопителя

Гидроаккумулятор с мембраной – высокотехнологичный потомок обычных накопителей. Стоимость у него не слишком гуманная, но все вопросы с подачей, запасом воды и обеспечением напора он решает самостоятельно. Мембранный бак представляет собой металлическую емкость, разделенную внутри на две части эластичной мешкообразной перегородкой-мембраной. В одну из частей бака закачан воздух или азот. Традиционно у газообразной среды давление 2 атмосферы, но его можно регулировать.

Когда насос работает, вода заполняет вторую часть емкости, растягивает мембрану и сжимает газообразную среду, которая при открытии крана выталкивает воду к точкам потребления. Заполненный согласно заданным параметрам гидроаккумулятор автоматически отключает насос. При опорожнении емкости и сопутствующем падении давления в резервуаре автоматика снова включает насосное оборудование.

Мембранный бак монтируют перед разветвлениями трубопровода. Его можно установить в кессоне скважины, в приямке колодца или непосредственно в бане. На входе в емкость должен быть обратный клапан, исключающий стекание закачанной воды обратно в источник, на выходе манометр для проверки давления. Для вывода воздуха из системы гидроаккумулятор оборудуется автоматическим клапаном. Работает мембранная емкость в динамическом режиме, потому слишком большими внутренними объемами ее можно не увлекаться.

Гидробак мембранного типа – вещь весьма полезная в хозяйстве, но недешевая. За его монтаж и настройку не стоит браться, не имея в этом деле опыта. Неправильная настройка давления может повлечь разрыв мембраны. Крепление вибрирующего в работе прибора должно быть весьма надежным. Без знания технологических тонкостей подключения бак будет беспокоить довольно неприятным звуком. А вот собственноручная установка обычного накопительного бака для подачи в банюводыочень даже рекомендована и экономически оправдана.

Порядок установки простого верхнего накопителя

Разберем распространенный вариант с расположением накопителя на чердаке. Значит, сами делаем или выбираем емкость, которая сможет пролезть в чердачный люк или окошко. Ограничения по объему и габаритам не страшны тем, кто еще в процессе строительства продумал схему сооружения водопровода. Тогда емкость можно заранее установить на верхнее перекрытие, если она не будет помехой строительству стропильной системы.

Теперь в подробностях разберем, как надо устанавливать и подключать бак для холодной воды в круглогодично действующую баню:

  • предварительно укрепим основание, уложив на балки верхнего перекрытия толстые доски;
  • устанавливаем емкость на положенное ей место;
  • монтируем поплавковый клапан. Для этого отмечаем точку, отступив от верхнего края емкости 7-7,5 см, и вырезаем отверстие необходимого нам размера. Вставляем хвостовик клапана в сформированное отверстие, предварительно надев на него пластиковую шайбу. С другой стороны стенки бака надеваем сначала пластину жесткости, потом вторую шайбу и наворачиваем гайку. Затягиваем крепеж и приворачиваем к хвостовику соединитель, чтобы можно было подключить подающую трубу;
  • сверлим отверстия для отходящих труб согласно их размерам. С внутренней стороны бака вставляем в каждое отверстие соединитель с пластиковой шайбой. Резьбу укрепляем путем наворачивания двух-трех слоев ФУМ-ленты, после чего надеваем шайбу и накручиваем гайку;
  • в каждую отходящую трубу врезаем запорный вентиль;
  • делаем перелив, для чего отмечаем точку на 2-2,5 см ниже точки разметки поплавкового крана и сверлим отверстие. Труба перелива отводится в канализацию, крепим ее к баку соединителями по аналогии с предыдущим;
  • подводим к баку трубы и фиксируем их компрессионным методом. Вновь созданные участки трубопровода крепим к стенам или балкам;
  • заполняем накопитель водой с целью проверки герметичности соединений, заодно регулируем положение поплавка в соответствии с положением перелива;
  • утепляем емкость, прикрепив вокруг к стенкам длинные обрезки полистирола или обернув минеральной ватой.

Видео-инструкция по установке подземного накопителя

Вот таким демократичным способом можно организовать холодное водоснабжение с накопителем для баньки. По сути это общие рекомендации – своеобразная информация к размышлению, которую следует корректировать согласно техническим особенностям строения.

Каждый владелец частного дома рано или поздно задумывается об установке автономной системы водоснабжения. Дело в том, что к большинству загородных коттеджей за множество лет так и не провели централизованную систему подачи воды. В итоге у владельцев домов есть всего два варианта: установить накопительный бак или продолжать носить воду в ведёрке.

Конечно, романтика деревенской жизни имеет свои достоинства. Но отсутствие воды в доме к ним не относится. Это огромный недостаток, который портит всё удовольствие от пребывания в частном доме. В корни меняет ситуацию монтаж системы водоснабжения с накопительным баком.

Вы оплетаете дом трубами и получаете горячую воду везде, где нужно. Правда, чтобы это стало реальностью необходимо установить в системе водоснабжения частного дома с накопительным баком бойлер.

Предназначение накопительного бака

Это устройство нельзя назвать слишком сложным. Тем не менее оно незаменимо в системе водоснабжения частного дома. Как уже ясно с названия, накопительный бак служит для хранения воды. Представьте себе ситуацию, что вам всё-таки провели воду на дачу, в ваш частный дом. Но подача в таких городках всегда нестабильна. Именно здесь на сцену выходит резервуар.

Важно ! Накопительный бак способен вмещать в себя большое количество воды и поддерживать стабильный напор 24 часа в сутки.

Интересен сам принцип работы накопительного бака в системе водоснабжения частного дома. Вам не нужно что-то включать или бояться, что на кухне не будет воды из-за того, что устройство заберёт ею всю. Бак придуман крайне грамотно. Он по чуть-чуть запасает воду, создавая резервный запас для критических ситуаций.

Какими бывают системы водоснабжения частных домов с накопительными баками

Бак вверху

В данной схеме водоснабжения частного дома накопительный бак монтируется на втором или третьем этаже. Также можно установить резервуар на чердаке. Принцип работы такой же, как и у водонапорной башни.

При установке накопительного бака наверху в системе водоснабжения частного дома, вода будет стекать по трубам самотёком. Это, в свою очередь, сбережёт вам массу электроэнергии и позволит сэкономить на оплате длинных коммунальных счетов.

Важно ! Такой резервуар крайне прост в обслуживании.

Отдельно нужно поговорить о силе напора. Несмотря на то что вода идёт самотёком, напор особо сильным не назовёшь. Точнее, он напрямую зависит от высоты, на которой расположен бак.

К примеру, если ёмкость располагается на высоте около 10 метров, напор составит 1 атм. Для простоты расчётов возьмём трёхэтажный дом. Высота каждого этажа, пусть будет, три метра. При установке резервуара на крыше третьего этажа — напор на первом составит как раза одну атмосферу.

Главный недостаток данной систем в том, с каждым этажом давление будет всё ниже. И ниже. В итоге на втором этаже оно составит порядка 0,6 атм, а на третьем и того меньше. Хотя если вы собираетесь устанавливать краны только на первом, этого более чем достаточно.

Важно ! Резервуар занимает полезное пространство.

Очень часто чердак на даче используют, чтобы хранить там дорогие сердцу вещи, которые просто не поднимается рука выбросить. К тому же современные технологии позволяют сделать с чердачного этажа отличную комнату со всеми удобствами. Правда, для этого понадобится утеплитель и гидроизоляция, но результат того стоит.

Совет ! Если у вас есть планы на чердак, то не стоит от них отказываться ради бака с верхним расположением. Просто вынесите его за пределы дома на эстакаду.

Расположение внизу

Если вы хотите максимально эффективно использовать всё доступное внутри частного дома пространство, вам понадобится именно такая система водоснабжения. Мало того, даже снаружи емкость не будет занимать и дюйма земли.

Скажите, это невозможно? В действительности всё довольно просто. Резервуар закапывается в землю и уже отсюда реализуется водоснабжение частного дома. Ёмкость не нужно закапывать глубоко. Полметра будет достаточно.

Сверху резервуара вы можете спокойно выращивать цветы. Врытая в землю система водоснабжения частного дома никоим образом им не повредит. Литраж ёмкости ничем не ограничивается. Но вы должны помнить, что большой объём дольше набирается, а соответственно, водозабор в особенно жаркие летние дни может стать критичным.

Важно ! При выборе ёмкости нужно учитывать мощность водного пласта и его возможности, а также потребности вашего подсобного домохозяйства.

К сожалению, у нижнего расположения системы водоснабжения частного дома есть свои минусы. Самый существенный — необходимость покупки насосной станции, а это дополнительные затраты электроэнергии в будущем.

Подземные ёмкости в системах водоснабжения частных домов делаются из специальных материалов, которые способны противостоять повышенной влаге и даже промерзанию. Тем не менее поломки иногда случаются, и тогда крайне сложно восстановить систему. Ведь резервуар закопан под землёй.

Важно ! Чтобы ёмкость для воды прослужила вам долго, грунт необходимо утеплить. Это позволит предотвратить влияние морозов на конструкцию.

Помещаем резервуар в землю

Установка резервуара для водоснабжения частного дома начинается с выбора подходящего для установки изделия места. Желательно, чтобы конструкция ёмкости имела круглую форму. Обратите особое внимание на рёбра жёсткости, без них не получится нормально установить аппарат.

Если же вы купите накопительный бак какой-либо другой формы и без рёбер. О его правильном монтаже придётся позаботиться дополнительно. Для этого понадобится бетонная оболочка. Именно она обеспечит надёжную фиксацию в грунте.

В верхней части конструкции должно быть специальное отверстие. Его лучше всего выполнить в форме люка. Оно необходимо для того, чтобы время от времени выполнять ревизию, просматривая состояние накопительного бака системы водоснабжения частного дома изнутри.

Важно ! Накопительный резервуар должен быть установлен с наклоном не более чем 15 градусов. Это позволит значительно легче осуществлять чистку, так как осадки будут скапливать как раз под люком.

Устанавливаем и подключаем накопительный бак

На входной трубе накопительного бака для частного дома необходимо установить поплавковый кран. Также нужно подумать о переливной трубе на случай поломки поплавкового крана. Она застрахует систему от переполнения жидкостью.

Важно ! При условии, что вода берётся из вашего собственного источника, посредством насоса, позаботьтесь о поплавковом выключателе.

На входе в накопительный бак для частной постройки необходимо поставить фильтр. Они бывают трёх видов:

  • центробежные,
  • циклонные,
  • сетчатые.

Пожалуй, наилучшим вариантом для накопительного резервуара частного дома является именно сетчатый фильтр. Его цена относительно невелика, а эффективности более чем достаточно, чтобы очистить не особо загрязнённую воду. Остальные два вида нужны тогда, когда жидкость имеет высокий уровень загрязнения.

Заполнять бак лучше всего через рассеиватель. Данная мера предосторожности позволит предотвратить поднятие осадка и его попадание в водопровод. Сверху в накопительную конструкцию врезается труба. Она будет выполнять роль вентиляции.

Важно ! Отверстие трубы должно быть направлено вниз, при этом нужно закрепить специальную сеточку, чтобы предотвратить попадание мусора внутрь системы.

Основную роль при подключении системы водоснабжения частного дома с накопительным баком играет насос. Именно он отвечают за доставку воды конечному потребителю.

Важно ! Всасывающий трубопровод должен иметь обратный клапан. Он устанавливается на ведущем к дому трубопроводе.

Безусловно, при подключении не обойтись без столь важных элементов системы водоснабжения частного дома с накопительным баком, как:

  • датчик уровня воды,
  • поплавковый выключатель,
  • реле защиты.

Все эти элементы в системе водоснабжения частного дома должны быть идеально скомбинированы друг с другом, и тогда всё будет работать отлично.

К трубопроводу насос подключается посредством армированного шланга. Чаще всего наружный диаметр трубы составляет 32 мм, но возможны и исключения. Трубопровод идёт к накопителю.

В некоторых случаях в частных домах, накопительные баки устанавливаются между перекрытиями. В таких случаях нужен настил из крепких досок. Это позволит максимально равномерно распределить нагрузку.

Подключаем расширительный бак

Расширительный бак немного отличается от накопительного. Его ещё называют гидроаккумулятором. Роль данного устройства заключается в компенсации давления внутри системы.

Важно ! В самом баке установлена мембрана изменения объёмов, которая обеспечивает нормальную работу водоснабжения. Подобное устройство устанавливается в отопительных системах.

Если расширительный бачок для системы водоснабжения частного дома открытого типа — он устанавливается на самом верху. Закрытый тип конструкции нужно устанавливать перед циркулярным насосом. Это наиболее подходящее место.

При подключении теплоноситель подводится сверху. Также в системе должен обязательно быть манометр и предохранительный клапан. Без этого тепловодоснабжение в частном доме нормально функционировать не сможет.

Итоги

Тяжело переоценить значение накопительных баков для систем водоснабжения частных домов. Они позволяют не зависеть от стабильности подачи воды круглый год. К тому же из-за простоты конструкции их легко устанавливать.

Расширительные баки для частных домов выполняют дополнительно функции защиты от гидроудара и применяются чаще всего в системах отопления. Лучшим решением для частного дома является мембранный тип устройства.

От того, насколько грамотно спроектирована и надежно смонтирована схема водоснабжения частного дома, зависит комфорт всех, кто в нем проживает. Во многих случаях у владельца существует выбор между несколькими альтернативными вариантами. Для того, чтобы не отдавать предпочтение одному из них вслепую, важно тщательно изучить все особенности, преимущества и недостатки.

Выбор типа водоснабжения дома или, говоря проще, определение, откуда, собственно, будет поступать вода к дому, зависит от индивидуальных условий.

Центральное водоснабжение дома

Техническое исполнение такой системы проще всех остальных вариантов. По сути, необходима установки врезки в общий трубопровод и схема разводки водоснабжения в доме, составленная с соблюдением размеров и с указанием всех точек водопотребления. В соответствии с ней монтируется трубопровод внутри помещения. От общего трубопровода можно завести на свой участок горячую и холодную или только холодную воду. Во втором случае в схеме следует предусмотреть водонагревательное оборудование.

Все перечисленные выше варианты возможны только в одном случае – если в относительной близости к дому находится водопроводная магистраль.

Несмотря на легкость, схема водоснабжения от центрального водопровода имеет и свои недостатки:

  • периодически наблюдающееся снижение напора вплоть до полного прекращения подачи воды в часы пикового потребления,
  • зависимость от работы оборудования коммунальных служб (воду отключают из-за аварий или во время опрессовки),
  • необходимость ежемесячной оплаты и контроля расхода жидкости.

К плюсам такого варианта кроме легкости монтажа следует отнести невысокую стоимость реализации проекта (минимум необходимого оборудования), а также независимость подачи воды от электроснабжения. Ну а к его минусам относится необходимость получить на врезку в магистральную трубу соответствующее разрешение .

Автономное водоснабжение дома

Автономная схема водоснабжения в доме предусматривает использование отдельного источника, находящегося на территории участка или недалеко от него. В качестве такого источника могу выступать:

  • колодец,
  • скважина на песок (в том числе, так называемый абиссинский колодец или скважина-игла),
  • артезианская скважина, добывающая жидкость из известкового водоносного слоя.

Каждый из этих вариантов с его преимуществами и недостатками заслуживает отдельного пристального внимания.

Колодцы

Для того, чтобы вода в колодце была высокого качества, важно соблюсти определенные требования:

  • найти оптимально подходящее для рытья колодца место (высокое содержание жидкости в водоносном слое, удаленность от дома, позволяющая исключить вероятность разрушения, отсутствие в радиусе 50 метров возможных источников загрязнения, включая свалки, выгребные ямы, септики и пр.),
  • установить надежные и защищающие от попадания в воду верховодки, большого количества песка и глины стены,
  • обеспечить защиту зеркала от пыли и мусора, установив плотно закрывающуюся крышку.
Колодец не оставит вас без воды даже при перебоях с электричеством

В то же время даже при условии соблюдения этих требований перед тем, как использовать дома воду для приготовления пищи и питья, лучше сделать лабораторный анализ. Его результаты не только станут гарантией соответствия качества воды санитарным требованиям и нормам, но и помогут правильно подобрать элементы системы очистки.

Качество воды в колодце при прочих равных условиях обычно ниже, чем в скважине. Кроме того, не всегда колодец обладает требуемой производительностью. Для того, чтобы не возникало дефицита воды, рекомендуется при рытье добиваться наличия на дне трех ключей.

Преимуществом колодцев является совмещение автоматической подачи воды и возможность при отсутствии электричества достать жидкость вручную с помощью ведра. Даже при длительном перерыве в электроснабжении дом не останется вовсе без воды.

Скважины на песок

Скважина на песок отличается небольшой глубиной по сравнению с артезианской. Благодаря этой особенности ее несложно сделать на участке самостоятельно. Эта возможность является существенным преимуществом, поскольку позволяет сэкономить средства на реализацию проекта.

Недостатками скважины на песок являются:

  • недолговечность (срок службы обычно составляет немногим более 6-7 лет),
  • возможность заиливания,
  • не слишком высокая производительность.
Артезианские скважины

Бурение таких скважин осуществляется на глубину 50-150 метров и даже более, поэтому должно осуществляться профессионалами с применением спецтехники и с предварительным получением разрешения на работы . Привлечение специалистов потребует вложения средств, однако такой источник будет служить до полувека и более, поэтому все траты можно читать долгосрочной инвестицией.

Артезианская скважина высокопроизводительна. Известковый слой, из которого она поднимает воду, расположен глубоко, поэтому в него не попадают токсичные вещества с поверхности. К особенностям следует отнести обычно повышенную жесткость воды из артезианской скважины, однако этот недостаток легко исправляется при включении в схему фильтра-умягчителя.

Оборудование для автономных систем водоснабжения частных домов

Насосы

Любая схема автономного водоснабжения включает в себя насосное оборудование.

Оборудование для водоснабжения частных домов — насосные станции и глубинные погружные насосы
  • Для колодца могут использоваться в зависимости от его глубины, как погружные, так и поверхностные насосы. При выборе следует помнить о необходимости защиты поверхностного оборудования от промерзания, если планируется использовать автономный водопровод загородного дома в холодное время года.
  • из-за небольшого диаметра обсадной трубы могут оснащаться только поверхностными насосами.
  • Глубина артезианских скважин требует применения только погружного перекачивающего оборудования.
  • представляют собой комплекс оборудования (перекачивающий агрегат, гидроаккумулятор, манометр, реле давления и реле «сухого» хода), однако, они могут применяться лишь для неглубоких источников.
Приспособления для корректировки работы систем водоснабжения

Для получения запаса воды в доме на случай аварии и для корректировки работы системы (предотвращение частого включения насоса, обеспечение оптимального напора) может использоваться схема водоснабжения дома с накопительным баком или с гидроаккумулятором .


  • Накопительный бак работает по принципу напорной башни и представляет собой емкость (для дома с постоянным проживанием подойдет объем около 200 литров) с соответствующим оснащением:

— входящий трубопровод,

— трубопровод подачи воды в дом,

— слой утеплителя,

— обогревающие ТЭНы,

— трубопровод слива при аварийном переполнении емкости,

— поплавковый контроллер уровня.

Схема водоснабжения дома с накопительным баком предусматривает установки емкости выше всех точек водопотребления, например, на чердаке или ином возвышении.

  • – более совершенное устройство, позволяющее устанавливать оптимальный режим работы, в том числе, в соответствии с особенностями системы и требуемыми параметрами (необходимый напор воды). Схема водоснабжения частного дома с гидроаккумулятором не требует подъема накопителя на высоту, избыточное давление обеспечивается сжатым воздухом. Гидроаккумулятор устанавливается в отдельном отапливаемом помещении рядом со скважиной, в подвале дома или в кессоне.

Схема водоснабжения для дома из скважины с гидроаккумулятором

А о том, какими способами может проводиться , читайте в отдельной статье сайта.

Представляет собой пластиковую «камеру», устанавливаемую в устье скважины и защищающую его и установленное перекачивающее и накопительное оборудование системы от внешнего воздействия, в первую очередь – от замерзания. Кессон является надежной альтернативой отдельно стоящей отапливаемой насосной.

Система фильтров

Система водоснабжения частного дома с накопительным баком или гидроаккумулятором в обязательном порядке включает в себя . Даже при отличном качестве воды, подтвержденном лабораторно, потребуются механические фильтры, задерживающие нерастворимые частицы песка или глины. Обычно последовательно устанавливаются фильтр грубой и тонкой очистки. и снижающие жесткость воды фильтры устанавливаются в зависимости от необходимости.

Трубы

Для системы водоснабжения выбираются трубы из металлопластика, сшитого полиэтилена, ПНД или полипропилена в соответствии с особенностями схемы (поверхностное или подземное пролегание, вероятность температурных перепадов и пр.).

Важно: При подземной прокладке трубы располагаются ниже уровня промерзания почвы, при поверхностной — с обязательным утеплением.

Монтаж, обслуживание и ремонт системы водообеспечения

Для того, чтобы ремонт системы водоснабжения частного дома своими руками или с помощью специалистов требовался как можно реже, важно выполнять монтаж и обслуживание в полном соответствии с требованиями.

Монтаж трубопроводов может осуществляться путем последовательного или точек водозабора. Первый вариант подходит только для небольшого их количества, в противном случае в последнем из подключенных потребителей периодически будет снижаться напор ниже допустимого значения.

Работы по обслуживанию системы зависят от типа установленного оборудования. Например, гидроаккумуляторы большого объема требуют периодического «стравливания» воздуха.

Вне зависимости от типа схемы, периодического осмотра требуют места соединений элементов, колодцам необходима периодическая прочистка, а артезианские скважины при ухудшении качества воды или снижении производительности прокачивают.

Видео

Монтаж схемы водоснабжения загородного дома своими руками с гидроаккумулятором показан на видео.

В современном мире никого не удивляет система автономной подачи воды. Такие конструкции отличаются практичностью и удобством, но для их обустройства требуется дополнительное оборудование.

Для чего нужен?

Во многих городах вследствие проблем в магистральных водопроводах и насосных подстанциях вода в жилые дома подается по графику. Поэтому людям приходится запасать воду в небольших емкостях – пластиковых бутылках и ведрах. Тем, у кого есть возможность, предлагается решение данной проблемы с помощью установки накопительного бака.

Но данный способ устранит проблему в течение непродолжительного времени, в противном случае бесперебойную работу можно обеспечить только расширительным баком. Подобных устройств на рынке хозяйственных товаров очень много.

Чтобы подобрать наиболее подходящую модель, необходимо изучить все разновидности накопительного бака для водоснабжения и знать их принцип работы.



Также необходимость в установке накопительного бака возникает и в следующих условиях:

  • при организации автономного водоснабжения, когда из-за небольшой производительности колодца он быстро пустеет;
  • при подаче воды насосной станцией, если происходят частые перебои электричества.



Особенности и устройство

Накопительный бак поддерживает необходимое давление в системе водоснабжения. Чаще всего для этих целей подходит мембранный бак закрытого типа. Он выпускается в виде емкости с резиновой мембраной внутри. Мембрана, в свою очередь, делит емкость на две части, в одной – воздушное пространство, а в другой – вода.

Устройство для водоснабжения применяется в автономных сетях подачи холодной и горячей воды. При перебоях с водой из основного источника накопительный бак восполняет ее из запасов. Резервуар представляет собой полую емкость, которая представлена в различных вариациях и объемах. На емкости имеются патрубки ввода и вывода, очистные устройства – фильтры, вентиляция и техническая ревизия. Более дорогостоящие модели имеют насосные системы.


Уровень воды в резервуаре контролируется с помощью встроенных уровнемеров – электронных и поплавковых. Насосная станция перекачивает жидкость из одного источника в бак-накопитель. Жидкость наполняет резервуар до определенного уровня, после чего происходит срабатывание крана с поплавком, что приводит к завершению процесса водозабора.

Электродвигатель насоса после запуска заполняет камеру для воды. При этом происходит уменьшение отсека для воздуха. Чем меньше воздуха остается, тем больше увеличится давление.

После превышения определенной нормы происходит автоматическое отключение насоса. Он включится только тогда, когда давление снизится до минимального значения. При этом жидкость будет поступать из отсека для воды.


Включение и выключение насоса происходит автоматически. За давлением можно следить по встроенному манометру. Его можно настроить вручную, выбрав оптимальный диапазон давления. Следующие этап – очистка и аэрация воды, после которого вода направляется в систему водоснабжения при регулировании водопроводного крана.

Накопительный бак одновременно выполняет ряд функций:

  • стабилизация давления при отключении насоса;
  • защита от гидравлических ударов вследствие попадания в водопровод воздуха или перепадов напряжения;
  • сохранение определенного количества воды;
  • обеспечение износостойкости насоса.

Накопительный резервуар удовлетворяет потребности в воде за счет хранимой в запасе жидкости. При этом насосная система может быть не задействована при небольшом водопотреблении.


Разновидности

Накопительные баки классифицируются по нескольким признакам:

  • форма емкости: круглая, цилиндрическая, прямоугольная, нестандартная;
  • конструкция: открытая и закрытая;
  • материал выполнения: пластик, нержавеющая сталь, металл, полипропилен;
  • внутренняя вместимость: 7, 20-30, 50 литров, а также большие емкости на 80, 100, 200, 250, 500 л;
  • предназначение: для горячего водоснабжения с электрическими водонагревателями, для холодного водоснабжения, для отопления и систем орошения;
  • способ монтажа: размещение по вертикали и горизонтали, внутри помещения и под землей, настенный.

Назначение

Основное предназначение – сбор и хранение воды и других пищевых, технических неагрессивных жидкостей.

Форма и объем

При расчете вместимости накопительного бака необходимо учесть следующие факторы.

  1. Расходную норму жидкости: все потребляют воду по-разному, поэтому советовать конкретные значения нельзя. Для приблизительных расчетов можно взять среднестатистические значения.
  2. Производительность основного источника воды. Многое зависит от количества жидкости, которое поступает из источника.


Для подземных накопительных баков обязательным условием является округлая или ребристая форма резервуара.

Материалы

Накопительный бак изготавливается из нержавеющей стали или пищевой пластмассы. Материал должен быть высокого качества, в противном случае в питьевой воде будут присутствовать различные токсичные химические элементы, вредные для здоровья человека.



Способы монтажа

Монтаж накопительного резервуара выполняется поэтапно:

  • подготовка основания под водяную емкость;
  • установка накопительного бака на основу;
  • монтаж поплавкового крана;
  • проделывание отверстий для трубопроводов;
  • вставка запорных вентилей;
  • монтаж переливной трубы, которая выводится в канализацию и закрепляется к стенкам резервуара;
  • присоединенный бак проверяется на герметичность;
  • утепление бака с помощью полистирола или минеральной ваты.


Рассмотрим более подробно конструктивные особенности бака.

  1. Всасывающий патрубок должен иметь поплавковый кран. В том случае, если жидкость перекачивается из скважины, используется поплавковый выключатель.
  2. При поломке поплавка ниже всасывающего патрубка врезают переливной трубопровод, который ведет к канализационной системе.
  3. На всасывании устанавливается фильтрующий элемент. Они выпускаются нескольких видов: сетчатые, центробежные фильтры-насосы и циклоны. Сетчатый фильтр устанавливается при перекачке исключительно чистой воды, а другие – для грязной. Сетчатый рекомендуется устанавливать на нагнетательной линии.
  4. В резервуарах с непрозрачными стенами устанавливают уровнемеры для определения оставшегося объема воды.
  5. Необходимо позаботиться о способах удаления осадка. Подземные резервуары очищают через верхний люк. Резервуары, установленные наверху, предусматривают дренажные трубы, которые врезаются у днища сосуда.
  6. Резервуар заполняется с помощью насадки для душа или лейки, что позволит избежать смешивания чистой воды с осадком.
  7. Наверху емкости предусматривается вентиляционный трубопровод или дыхало. Его гнут таким образом, что входной патрубок располагался снизу. На входе дыхала устанавливают сетку для предотвращения попадания в резервуар засорений.


Критерии выбора

Если частный дом имеет несколько этажей, можно установить накопительный резервуар на чердаке. Это позволит обойтись без установки насосной системы. С другой стороны, для лучшего напора придется установить резервуар на определенной высоте. Также возникает вопрос об установке водогрейного оборудования, чтобы зимой жидкость не замерзала.

При выборе бака для водоснабжения в первую очередь необходимо обратить внимание на его характеризующие факторы. При подборе емкости оптимальной вместимости учитывают количество людей, которые будут потреблять воду. Не менее важно знать количество водозаборных участков в квартире: душ, краны, бытовые электроприборы. Также нельзя забывать о вероятности использования воды одновременно несколькими потребителями.

Нужно обратить внимание и на максимальное количество циклов остановки и пуска за 60 минут для насоса.


Подключение к водопроводу

Подключение к водопроводной сети выполняется в несколько этапов. При перекачке жидкости из колодца или скважины на баке устанавливается насос. Его вид зависит от глубины источника воды:

  • менее 8 метров – поверхностный;
  • 9-20 метров – поверхностный насос с наличием эжектора;
  • более 20 метров – погружной.

На всасывающей линии насоса устанавливается обратный клапан. Если бак имеет большую вместимость, под него настилают доски, на которые распределится весовая нагрузка резервуара.


Монтаж поплавкового крана происходит следующим образом:

  • шайбу надевают на хвостовик клапана, затем присоединяют к входному отверстию;
  • внутрь хвостовика устанавливаются пластина, шайба и гайка;
  • снаружи к хвостовику прикручивают переходник, на который присоединен нагнетательный патрубок.

Если накопительный бак устанавливают наверху, то работа завершается после подключения к канализационной и водопроводной системе, а также установки водонагревателя. При подземном варианте установки необходимо подключить насосную систему с аккумулятором мембранного типа. Насосная система должна быть обеспечена защитой от сухого хода.



Важные нюансы

Накопительный бак устанавливается на подготовленном основании из бетона, металлической раме из профилированной трубы. Основание должно выдержать вес емкости, заполненной жидкостью. Патрубок для ввода изготовляется любого диаметра, вода перекачивается под избыточным давлением. Диаметр патрубка для вывода должен быть в два раза больше.


Монтаж утеплительного материала позволит лишь замедлить охлаждение воды в баке.

Для того чтобы жидкость не замерзала, во время установки накопительного резервуара применяют систему подогрева труб и накопительного бака.


Схемы систем

Схема системы водоснабжения с подземным накопителем используется при малом дебете скважин и колодцев или при небольшом объеме жидкости. В данном случае между потребителем и источником жидкости монтируется промежуточный пластиковый резервуар. Вместимость резервуара находится в диапазоне 200-1000 литров в зависимости от потребности в воде жителей. Суточный объем потребляемой воды на каждого человека в среднем составляет около 200 литров.

Резервуар устанавливается как внутри дома, так и во дворе, в почве. Установка под землей обладает следующими достоинствами:

  • возможность применения резервуаров большой вместимости;
  • не занимает большого пространства;
  • не требует дополнительного подогрева в зимнее время года.

Подземный бак должен быть ребристым, круглым, благодаря чему обеспечивается механическая прочность от давления почвы. Бак, установленный под землей, тяжело подвергается промывке. Если всасывающий патрубок находится внутри, то там всегда будет оставаться небольшое количество жидкости. Эта проблема решается подключением подающего патрубка через стенку резервуара. Но при этом необходимо установить на всасывании сетку-фильтр.

Схема системы водоснабжения с накопительным резервуаром внутри помещения выглядит намного проще, чем подземная система водопровода. Бак, располагающийся внутри дома, легко чистить и мыть. Дополнительный напор воды можно обеспечить, подняв бак на некоторую высоту.


В резервуаре должны быть предусмотрены клапан для подсоса воздуха, слив жидкости в канализационную систему и трубопровод резервного слива в канализацию. На оборудовании часто устанавливают аэратор, а вода поступает через лейку. Это позволяет улучшить качество жидкости. Также в резервуаре можно расположить крупный щебень. Это улучшит противомикробную защиту и качество воды.

Централизованное водоснабжение

Для подключения накопительного оборудования очень важно наличие обратного клапана на входе в помещение. Он предотвратит обратное движение жидкости в трубопровод. При верхнем подключении накопительный резервуар устанавливается на чердаке или под потолком. Он должен иметь верхний патрубок для подачи жидкости, чуть выше – штуцер для сброса в канализационную систему, в нижней части – для водозабора.

Насосные станции, насосные агрегаты

Принцип работы любой насосной станции достаточно прост: вода закачивается в накопительный бак и пополняется по мере ее исчерпания. Датчик уровня, контролирующий уровень в баке, включает и выключает насос.

Насосная станция водоснабжения представляет собой моноблочную установку, в которой насос подключен к гидроаккумулятору через выключатель, который автоматически инициирует повторение цикла насосом при снижении давления воды до определенного критического порога.Насосные станции необходимы для подачи воды из глубоких колодцев или других автономных источников. Их также можно использовать для перекачки воды из водопроводных сетей с недостаточным напором и для наполнения аварийных накопительных баков. Система не требует погружения в воду и устанавливается на поверхность без специального контроля безопасности, так как все процессы, включая устранение гидроудара, выполняются либо в автоматическом, либо в полуавтоматическом режиме. Для канализационных систем выпускаются специальные канализационные насосные станции, оснащенные дополнительным баком для улавливания твердых частиц.Не менее эффективны для этого применения куттерные насосы. Перед покупкой насосной станции рекомендуется точно знать свой расход воды, чтобы выбрать гидроаккумулятор, максимально соответствующий вашим требованиям. Только тогда гарантируется долговременная и надежная работа всей системы. Глубинные насосные станции оборудованы специальными форсунками, соединенными со струйным центробежным насосом. Станции с забортными эжекторами оснащены однотипными насосами, но подвесная конструкция позволяет погружать эжектор на дно и откачивать воду из скважин глубиной пятьдесят и более метров.Основная насосная установка остается на поверхности. Такие станции очень удобны, когда скважина удалена от заказчика. Они имеют низкий КПД и достаточно чувствительны к загрязнению воды взвешенными веществами.

Таким образом, принцип работы насосной станции, казалось бы, довольно простой, включает в себя достаточно сложную систему водоснабжения.

Станция насосная как гидротехнический комплекс предназначена для забора воды из источников орошения или дренажа с подъемом воды и движением к месту потребления или накопительной емкости.

Насосные станции (НС) могут классифицироваться по различным признакам следующим образом:

  • область применения,
  • уровень подачи, под которым понимается расположение по отношению к источникам воды (береговые и русловые станции, стационарные и передвижные),
  • конструктивные особенности (подземные, наземные, с интегрированными и неинтегрированными входами и выходами). Насосные станции можно разделить на:
  • оросительных станций, подающих воду в оросительные каналы;
  • дренажные и оросительные системы насосных станций, комплексные оросительные системы,
  • дренажных станций, отводящих воду с мелиорированных территорий;
  • перекачивающие насосные установки для подачи воды в оросительные системы замкнутого цикла.

Насосные станции независимо от области применения и напора могут иметь разную подачу: малая подача – до 1 м³/с; средний расход – 1 – 10 м³/с, высокий расход – 10-100 м³/с и уникальные станции с расходом более 100 м³/с.

По источнику энергии насосные станции делятся на электрические и тепловые. Последние приводятся в движение двигателем внутреннего сгорания. Насосные станции могут работать сезонно или круглый год.Различают насосные станции с поверхностным и подземным водозабором. Стационарные насосные станции устанавливаются внутри помещений, в помещениях или зданиях, предназначенных для основного и вспомогательного гидромеханического, электрического и механического оборудования, трубопроводной арматуры и т. д. По конструктивным особенностям они подразделяются на наземные, камерные и модульные насосные станции. Стационарные насосные станции могут иметь как ручное, так и автоматическое управление. Выбор стационарной насосной станции определяется рядом факторов, а также технико-экономическими расчетами.

Мобильные насосные станции по сравнению со стационарными более мобильны, маневренны и на 20-25% дешевле. Применяются для подачи воды в оросительные системы открытого или закрытого типа, оросители и системы водоснабжения. Мобильные насосные станции легко транспортируются, что делает их универсальными для различных участков орошения в течение всего поливного сезона. Их целесообразное использование при орошении пойм, при значительных колебаниях уровня воды в источнике, не требует строительства дорогостоящих водозаборных устройств, а глубина водоисточника в месте водозабора не должна быть <0.6-0,8 метра. Если глубина меньше, следует использовать самую простую подпорную конструкцию или котлован. При выборе места для установки передвижной насосной станции следует обратить внимание на подъезд к воде и место для насосной станции, которое должно обеспечивать высоту всасывания не более от 1,5 до 3 метров. Мобильные насосные станции могут быть наземными и плавучими, они могут иметь собственный двигатель внутреннего сгорания и электродвигатель с приводом от вала с отбором мощности от трактора, который транспортирует насосную станцию ​​ко всем точкам водозабора.Наземные насосные станции, в свою очередь, могут быть классифицированы как подвесные или прицепные. Учитывая широкий спектр применения в мелиорации, мобильные насосные станции выпускаются серийно, легко устанавливаются и перемещаются в случае изменения уровня воды в источнике и обслуживают несколько объектов.

Станции насосные передвижные механические классифицируются по производительности: 25 — 750 литров в секунду, напору: 5 — 100 метров, конструкции ходовой части: полозья или колеса.

Насосные станции

, как правило, устанавливаются в короткие сроки с использованием высоких технологий, передового унифицированного оборудования и инновационных методов строительства.Насосные станции или агрегаты включают в себя насосное отделение, системы водозабора, приемные камеры, отводные камеры и резервуары для воды. Любая насосная станция включает в себя электрические компоненты и трансформаторную подстанцию, которая также может быть установлена ​​в насосной. Некоторое из вышеперечисленного оборудования можно не использовать или функционально интегрировать с другим оборудованием. Например, насосное отделение и водозаборная камера могут быть объединены в одно инженерное сооружение, что характерно для насосных станций первой ступени.Насосные станции водоотведения могут иметь насосное отделение, совмещенное с приемной емкостью. Насосное оборудование насосной станции может различаться в зависимости от ее назначения: бывают станции с горизонтальным и вертикальным расположением насосов, осевые и центробежные насосы, которые могут быть установлены с положительной высотой всасывания или с затопленным всасыванием.

По расположению насосного отделения относительно уровня земли насосные станции бывают следующих типов:

  • наземные;
  • полувстраиваемых станций;
  • встраиваемый; и
  • станций метро.

Наземные насосные станции характеризуются тем, что пол насосного помещения находится на одном уровне с окружающей поверхностью земли. Доступ грузовика может быть доступен.

В полузаглубленных насосных станциях пол утоплен по отношению к поверхности земли, и между насосным помещением и первым этажом отсутствует конструкция пола, характерная для заглубленных насосных станций. Если углубление достаточно глубокое, можно соорудить дополнительные подземные этажи для вспомогательного оборудования. Такие станции называются насосными станциями шахтного типа.

Подземные насосные станции отличаются полностью подземным расположением, компактной конструкцией и автоматическим управлением. Они могут иметь прямоугольную (упрощение монтажа унифицированных элементов оборудования), круглую, эллиптическую (улучшение восприятия гидростатического давления) или сложную форму. По типу управления насосные станции делятся на: — станции с ручным управлением, где операторы контролируют работу станции; — станции автоматического управления, когда станция работает автоматически и управление осуществляется по уровню воды в баке или давлению воды в магистрали и т.п.; — полуавтоматические станции управления, когда станция включается и выключается оператором, а все остальные операции выполняются автоматически; — посты дистанционного управления, управляемые с удаленной кафедры. При выборе насосной станции принято сравнивать все технические характеристики и экономические показатели нескольких типов станций, в зависимости от назначения и будущего применения оборудования проводится анализ сточных вод (на наличие или отсутствие твердых включений, вязкость , плотность, агрессивность среды и температурный режим).Также важно определиться со сферой применения: будь то бытовой или промышленный насосный агрегат.

По типам насосных станций их также можно подразделить на:

  • водонасосные станции,
  • канализационные насосные станции.

Канализационные насосные станции предназначены для отведения сточных вод: ливневых, сточных, производственных сточных вод. Они отмечены следующими преимуществами:

  • увеличенный срок службы; это часто объясняется использованием для составных частей стеклопластика, который не ржавеет и не гниет;
  • безопасная эксплуатация за счет датчиков давления и уровня, контролирующих работу системы;
  • компактный дизайн;
  • возможность полностью автоматического режима работы;
  • экологический подход к эксплуатации: отсутствие неприятного запаха и неконтролируемого сброса сточных вод.

Канализационная насосная станция устанавливается внутри корпуса и включает в себя насосы (основной и вспомогательный), датчики, трубопровод и соединительные трубопроводы. Главной отличительной чертой канализационной насосной станции является наличие специальной емкости для удаления крупных частиц, содержащихся в сточных водах. Контейнер регулярно вынимают и опорожняют, а затем очищают. Канализационные насосные станции могут работать практически при любых атмосферных условиях, что также является положительным моментом.

В современном автономном водоснабжении важнейшей составляющей является насосный агрегат, который либо приобретается в готовом виде, либо собирается пользователем, если это компактная установка для частного дома.Во избежание каких-либо проблем с работой насосного агрегата следует понимать принцип его работы. Чтобы подобрать насосную станцию ​​под свои нужды, следует учитывать два фактора: технические параметры насосной станции и особенности скважины. Среди технических характеристик скорость доставки имеет первостепенное значение. Это означает, что станция должна поднять объем воды, достаточный для покрытия всех хозяйственных и сопутствующих нужд. Среди характеристик скважины важную роль играют ее мощность, глубина, статический уровень воды (насос не работает), динамический уровень воды (насос работает), тип фильтра и диаметр трубы.Стандартные насосные станции эффективно поднимают воду из скважин глубиной до 9 метров. Они могут быть оснащены самовсасывающим центробежным насосом или самовсасывающим вихревым насосом. Что касается пропускной способности станции, то практика показывает, что: для жилого дома, в котором проживает семья из четырех человек, может быть достаточно насосной станции с низким или средним расходом (2-4 м³/ч) и напором 45-55 м.

Насосные станции

с накопительным баком считаются устаревшими, но они все еще существуют. Накопительный бак очень громоздкий, в нем уровень воды и напор регулируются поплавком, данные выводятся на датчик, который сигнализирует о подпитке.Это всегда была популярная система водоснабжения, однако у нее было много недостатков:

  • всегда низкое давление, так как вода поступает в бак самотеком;
  • большой размер бака;
  • сложная установка, т.к. бак должен располагаться выше самой станции;
  • при выходе из строя датчика перелива вода начинает переливаться в помещение.

Современные насосные станции оснащены гидроаккумулятором.Идея в том, что на станции устанавливается реле давления. Станции, оснащенные гидроаккумулятором, считаются продвинутыми и имеют меньше недостатков. Переключатель регулирует верхний предел давления окружающего воздуха, который сжимается в гидроаккумуляторе под давлением воды. После достижения необходимого давления насос отключается на включение только при получении сигнала реле давления о нижнем пороге давления.

Независимо от того, имеет насосная станция накопительный бак или гидроаккумулятор, она комплектуется насосным агрегатом, мембранным напорным баком, реле давления, манометром, кабелями и разъемами.Главный насос насосной станции может быть как с эжектором, так и без него. В случае встроенного эжектора вода поднимается за счет отрицательного давления. Такие насосные станции достаточно затратны, однако эта цена оправдана, ведь они могут поднимать воду на глубину от 20 до 45 метров. Эти станции высокоэффективны, довольно компактны, но очень шумны в работе, поэтому их лучше устанавливать в подсобных помещениях.

Существуют также насосы для насосных станций с выносным эжектором, который двумя трубами погружается в скважину или скважину.Вода поступает в эжектор по одному из патрубков, создавая всасывающий поток. В системе не должно быть воздуха или песка, эффективность этих насосов намного ниже, чем у стандартных насосных станций. Такую станцию ​​можно установить дома, она работает бесшумно.

На самом деле на насосных станциях используется огромное количество различных насосов.

В последнее время в производстве пожарных машин произошли некоторые передовые разработки, где качество насосного агрегата имеет решающее значение, поскольку он является практически основным элементом пожарной машины.Насосные агрегаты, применяемые при пожаротушении, представляют собой совокупность систем инженерных коммуникаций, способных обеспечить безопасность людей, находящихся в здании, в момент возникновения пожара. Основным назначением таких установок является ликвидация распространения огня, быстрое и эффективное тушение пожара и удаление дыма и углекислого газа из здания.

Ранее пожарные машины оснащались штатным пожарным насосом. Пожары могут быть разными и, соответственно, их тушение также имеет ряд отличительных особенностей, обусловленных различными требованиями к работе насосных агрегатов.Для ликвидации пожара на верхних этажах необходима насосная установка высокого давления. Для тушения масштабных лесных пожаров необходима пожарная машина с высокопроизводительной насосной установкой (70 — 100 л/с). В этом случае вместо двух по 40 л/с будет достаточно одного грузовика.

Современные насосные установки пожаротушения производства мировых лидеров в этой области оснащены инновационными системами контроля и дистанционного управления, автоматической регулировкой давления, автоматической заливкой воды и дозировкой пенообразователя, ЖКИ для вывода данных.Однако такое оборудование сложно использовать в наших условиях, когда речь идет о глобальных пожарах, например, в сибирском климате. Как LCD может выжить в таком пожаре?

Одним из важных элементов насосной установки пожарной машины является вакуумная система наполнения водой, работающая от открытого резервуара. Вакуумный способ заливки воды может быть ручным и автоматическим; В качестве вакуумного насоса установки могут использоваться поршневые, мембранные, шиберные, водокольцевые и газоструйные насосы. Каждая из этих систем насосной станции для пожарных машин подходит для определенных условий эксплуатации.

Работа вакуумной системы заполнения водой, в частности, уровень и скорость откачки, напрямую связаны с работой моторного привода или частотой вращения мотора. Это сопряжено с определенными неудобствами в обслуживании пожарной техники, необходима ежедневная проверка на «сухой вакуум». Насосы вакуумной насосной станции представляют собой автономную вакуумную систему и разработаны недавно по заказу МЧС России. Они оснащены одним моторизованным приводом, получающим питание от аккумулятора пожарной машины.Электрические сигналы, управляющие насосами, автоматизируют практически все процессы пожаротушения, и такие станции сегодня являются наиболее перспективными для розлива воды. Это уже отметили все авторитетные производители пожарных машин в России.

Насосные установки – обзор

4 НАСОСНО-АККУМУЛЯТОРНЫЕ СИСТЕМЫ

В самых общих чертах перекачка может быть определена как использование механических средств – насосов для принудительной циркуляции жидкости, либо изменяя направление, определяемое силой тяжести, либо увеличивая скорость в результате этого действия.В дальнейшем мы будем ссылаться на использование насосов в более узком смысле систем, целью которых является создание потенциальной энергии путем накопления воды на большой высоте, которая впоследствии будет использоваться для турбины на гидроэлектростанции. Таким образом, жидкость — это вода, а вектор энергии — электричество. Таким образом, исключаются установки для аккумулирования энергии с помощью сжатых газов, пара и т. д. Очевидно, что баланс энергии или, может быть, лучше «эксергии», поскольку вместо потерь энергии происходит деградация ее формах: неизменно отрицателен, так как в трех стадиях процесса — превращения электрической энергии в потенциальную энергию, накопления и нового преобразования в электрическую энергию — возникают невозвратные тепловые превращения и даже, хотя и в меньшей степени, потери через просачивание и испарение жидкости, которая была повышена.Эффективность цикла, очевидно, зависит от характеристик цепей, отложений и электрического и механического оборудования. При современной технологии соотношение доступной энергии к энергии, получаемой на заводе, находится на оптимальном уровне в 75 процентов.

Мы сформулировали эти общие и широко известные соображения в качестве основы для установления огромного разнообразия насосных схем, которые на самом деле являются просто общим обозначением, охватывающим установки, функции, сложность, влияние на всю энергосистему и экономическую целесообразность которых можно определить. принципиально разные.

В принципе, использование гидроаккумулирующей системы можно уподобить гидроэлектростанции, работа которой требует предварительного ввода: потребляемой энергии, доля которой будет разной в общей выработке в зависимости от того, используются ли ресурсы самотёка или нет , и, конечно же, при условии совпадения головок насосной и турбинной.

Насосные установки в эксплуатацию в Испании в это время перечислены интенсивные 3.

Таблица 3. Насос растений в эксплуатации

Растение Местоположение Количество единиц Общая емкость (MW)
Турбинация насос
Bolarque * II TAJO 1 20151 1 208 208
Guillena RIB.Уэльва 3 210 210
Ибон де Ип Барр. DE IP 3 82.4 82.4 82.49
Montamar * Lladorre 1 80152
Puente Bibey SIL 5 284.8 87.52
TORREJON TAJON 4 129.6 76
2952
Villarino Duero 5 675 675
Всего 1902.8 1651.9 1651.9

Таблица 4

Таблица 4

908
Расположение Местоположение Количество единиц Общая мощность Общая мощность (MW)
Турбана насос
TANES TANES 1 120 112
Ardales 4 360152 360152
Soutelo V.COUNCO 1 164 54 54
AGUAYO * Барчена Стр. 1 300152 300 300
AMP. Aldeadavila 1, 2, 3 y 4 Duero 4 800 800
Gabriel Y Galan Alagon 1 164 164
Valparaiso Valparaiso 1 60152 60152 60152 Alarcon-Picazo JUCAR 3 3 184 108
Estagento-Sallente * Cap Torre Cap. 1 400 400 400
IBIA 2 2 300151 9 300151 9 9 9
EBRO 1 150151 1 150152
La Gaznata * Gaznata 1 400152
9 200 9 200 Janovas Boltaña 1 170151 170 170
Ла Муэла 1 и 2* Муэла де Кортес 6 900 900
9.0151 № 9.1511 Паллареза*Паллареса 1 150 150
Уэбра-Агеда Хуэб. Агеда 1 525 525
Фосс-Сальенте* Торре-Кап. 1 400 400 400
Mequinenza 2 2 296 296
Servesescans-Bohavi * Lladorre 1 400 400
Всего 6373 6373 6079 6079 6079 9079

Функции, которые могут быть выполнены схемой насосной системы в системе энергоподготовки:

Первый Производство энергии, в первую очередь в часы пик.
Второй Поглощение излишков генерации, в основном за счет соблюдения технических минимумов на обычных тепловых электростанциях и негибкости эксплуатации, как технической, так и экономической, ядерных блоков. Гидравлическая энергия течения реки может быть использована также как косвенное средство накопления и даже во влажные периоды, как виртуальное увеличение мощности регулируемых гидросистем.
Третий Прядильный или холодный резерв для компенсации простоев.
Четвертый Регулирование частоты нагрузки.
Пятая Фазовая компенсация.

Если первая функция, без сомнения, изначально была важнейшей причиной установки насосных систем, то увеличение тепловой составляющей и, прежде всего, наличие крупных ядерных блоков придает большее значение остальным функциям, число которых 2 может оказаться определяющим в ближайшем будущем в Испании. Здесь следует указать, что, хотя при нынешних ценах на нефть использование мазута для перекачки не представляется целесообразным, это не означает, что работа насосов будет ограничиваться периодами, когда мазут тепловые станции вышли из строя во всей системе.

Кроме того, откачка может значительно улучшить гидроэнергетические схемы, позволяя использовать регулирующие плотины в других местах, кроме основной реки, например, в Вильярино и Торрехоне, и обеспечивая стабильность наличия электроэнергии в установках многократного использования или с недостаточным регулированием. Это представляет исключительный интерес для крупных гидроэнергетических систем, таких как испанская, в которых наблюдается возрастающее использование воды для высокоприоритетных безвозвратных целей, для снабжения и орошения, а также ограничения, налагаемые экологическими и рекреационными целями, которые, если нет возможности повторного использования , может вывести гидроэлектростанцию ​​из строя на длительное время.

Орографические характеристики Испании предлагают многочисленные и идеальные места для установки новых насосных систем, поскольку такие места не нужно выбирать на основе больших объемов стока в сочетании с крутыми перепадами высот, что очень редко встречается в Испании. Кроме того, и в связи с тем, что мы сказали до сих пор, предусматривается программа переоснащения многих гидроэлектростанций, находящихся в эксплуатации, турбинными и насосными агрегатами.

Описанная нами функциональная универсальность усложняет планирование насосных систем, так как в последнее время некоторые из них, имеющие большое значение, проектируются только в качестве прядильного резерва и регулятора частоты.Ввиду экономической значимости месторождений (как правило, нижний представляет собой уже существующее или вновь построенное обычное гидроэлектрохранилище), а также принимая во внимание размеры агрегатов, определение целей является принципиальной задачей. Резерв на случай недоступности ядерных блоков подразумевает необходимость в хранилищах большой емкости, которые, хотя и могут предложить значительные выгоды для системы, как в Вилларино, могут в то же время быть экономически невыгодными, если природные условия не являются исключительными. благоприятны, или если получаемые выгоды не включают другие элементы, такие как косвенное или сезонное регулирование или смешанное использование.Решением, открывающим возможности на будущее, является использование отложений нижнего уровня в качестве охлаждающего резервуара для атомной электростанции с последующей экономией потерь при передаче.

Планирование насосных схем, а лучше их включение в планирование общепроизводственной системы, представляет серьезные трудности. Если есть чрезмерные упрощения, результаты могут быть недействительными. Если рассматривать проблему во всей ее сложности, то необходимо будет найти такой метод анализа, который позволил бы сразу же проанализировать чувствительность результатов к вариациям основной гипотезы, которые в настоящее время являются предметом безошибочных ожиданий. ревизия.С другой стороны, наиболее развитые методы требуют данных о самой схеме плюс остальных производственных единиц, как существующих, так и будущих, которые не всегда имеются.

Планирование на основе индикаторов, как правило, неприемлемо, за исключением небольших электростанций, стоимость которых незначительна, или для анализа интереса может возникнуть добавление насосных станций к обычным гидроэлектростанциям.

Анализ оптимального покрытия будущей кривой нагрузки той же формы, что и нынешняя, основанный только на базовых станциях – атомных и гидроаккумулирующих, часто используемый метод, дает неизменные результаты для испанской системы – 30 на цент мощности системы в насосных установках.И даже когда анализ изменений спроса проводится с точностью и строгостью, этот метод имеет недостаток, заключающийся в том, что в процессе оптимизации не учитывается оборудование пиковой и средней нагрузки — гидравлические установки с регулированием и обычные тепловые установки.

Как правило, для крупных схем необходимо полагаться на имитационные модели, т. е. типа SEMIX*, основанные на динамическом программировании, для оптимизации:

Емкости месторождений.

Суммарная установленная мощность для турбин и насосов.

Размер агрегатов, поскольку в реверсивных агрегатах типа Фрэнсиса перекачка должна выполняться при полной нагрузке, а размер агрегатов в основном влияет на их использование.

Даты ввода в эксплуатацию. Насосные установки, которые по существу дополняют друг друга, в плане должны быть приурочены к базовым агрегатам. Следует предложить определение когерентных производственных комплексов, смещаемых во времени как функцию потребностей спроса.

Накопительный бак для водоснабжения. Накопительный бак для комфортного водоснабжения частного дома Накопительный бак для воды из скважины

Зачем нужен накопительный бак для подачи воды в частный дом, расположенный за городом – вопрос, которым никого не удивишь. Ведь такие контейнеры сейчас есть практически на любом дачном участке. И выполняют функции обычного гидроаккумулятора. А все дело в том, что проблем с водоснабжением за городом очень много и связаны они с отсутствием центрального водопровода в загородных поселках.Даже если водоснабжение присутствует, то оно плохо работает. Частые отключения воды – проблема номер один.

Накопительные емкости для воды из пластика

Сегодня многие жители загородных домов строят локальные сети водоснабжения, выбирая в качестве источника воды скважины или колодцы. Но это не гарантия того, что из крана будет постоянно течь вода под нужным напором. Почему? На это есть несколько причин.

  • Низкий расход источника воды, что не дает возможности постоянно черпать в необходимом количестве.
  • Отключение электроэнергии приводит к отключению насосов.
  • Засорился колодец или колодец, сломалось оборудование или магистральный трубопровод.

То есть получается, что всегда будут причины не иметь воды в доме. И эти причины периодически сменяют друг друга, а иногда срабатывают сразу несколько. Некоторые из них можно исправить сразу, другие ждут своего исправления несколько дней. Поэтому водоаккумулятор для дома – единственно правильное решение, когда стоит задача обеспечить дом необходимым количеством воды в бесперебойном режиме.

Конструктивные особенности накопительного бака

Следует отметить, что сегодня в системе водоснабжения частных домов устанавливаются различные накопительные емкости. Это могут быть простые емкости из металла или пластика, в которые устанавливаются две насадки: одна предназначена для залива воды в емкость, находится в верхней части, вторая называется сливной и находится в нижней части.

Через первый вода заливается в накопительный бак, поэтому напрямую подключается к подающему трубопроводу.Нижний подключается к канализационной системе. Его назначение – отводить грязную воду, осадок и примеси, появляющиеся при очистке бака. Обязательно в конструкции есть еще и люк, через который контейнер очищается. В некоторых моделях установлен третий патрубок, он выполняет функцию переливной системы. Эта насадка работает с водой только в том случае, если бак переполнен водой. Он также подключен к системе канализации.

Поплавковый выключатель в накопительном баке

Правда, сегодня накопительные баки этого типа представляют собой конструкции, в которых установлен поплавковый выключатель.Он сам регулирует подачу воды в водоем, отключая или включая насос. Но переливная труба в этих моделях все же установлена ​​на случай выхода из строя поплавкового выключателя.

В конструкции привода есть еще несколько дополнительных элементов.


Вода из таких накопительных баков забирается по трубе, которая опускается в сам бак, а ее свободный верхний конец торчит из-под верхней крышки или сбоку конструкции. При этом соблюдается одно очень важное условие: нижний конец, используемый для забора воды, располагается выше сливной трубы.Таким образом определяется мертвый слой, который никогда не попадет в локальный водопровод. Именно в этом слое оседают твердые взвешенные частицы.

Важной составляющей таких моделей является их правильная установка. Все дело в том, что это всего лишь бак, в который наливается вода. Сам по себе он не будет двигаться по трубопроводам; для этого потребуется давление внутри системы. Есть два способа его создания:

  1. После бака установить насос, который будет перекачивать воду в водопровод.
  2. Установить сам резервуар на пьедестал, создав систему переливающихся сосудов.

Первый вариант хоть и эффективен, но опять же зависит от подачи электроэнергии. А если все-таки используется именно он, то накопитель воды для дома можно установить где угодно. Например, вот такой андеграунд, как показано на фото ниже.

Возможна установка бака и откачивающей помпы, при условии, что размеры бака и помпы позволяют их разместить.В этом случае кессон будет выполнять защитную функцию не только для колодца, но и для емкости с насосом. Этот способ удобен, так как основные узлы системы будут располагаться в одном месте. Но чтобы кессон работал исправно, его следует размещать ниже глубины промерзания грунта – это дополнительные работы. Плюс подающая труба проложена на одном уровне. Поэтому в случае неисправностей его придется полностью выкапывать.

Резервуар для подземной установки

Чаще всего резервуары для воды устанавливают на тумбы.Это дает возможность всегда иметь воду в необходимом объеме с нужным напором. Оптимальным считается, если вы установите накопительный бак на чердаке. Правда, это определенные неудобства его установки и обслуживания, но именно так можно гарантировать бесперебойную работу водопроводной сети.

Внимание! Если чердак дома представляет собой неотапливаемое помещение, то бак и трубы необходимо утеплить.

В настоящее время производители стали предлагать так называемые мембранные баки для водоснабжения загородных домов.Это закрытые емкости с резиновой мембраной внутри. Обычно их называют гидроаккумуляторами.

Замкнутые гидроаккумуляторы — гидроаккумуляторы

Принцип работы такого бака для воды очень прост.

  • Патрубок, по которому жидкость поступает в бак, соединяется непосредственно с мембраной. То есть вода будет затекать в него и не будет соприкасаться со стенками самой емкости.
  • В этом случае мембрана при заполнении водой растянется на объем самого накопительного бака.
  • Между стенками резервуара и мембраной накачивается воздух. Впрыск осуществляется на заводе. Его основная функция заключается в создании давления на стенки резиновой емкости с целью выдавливания из нее воды. На деле получается, что мембранный расширительный бак для водоснабжения дома – это некое устройство, создающее давление в локальной системе водоснабжения вместо насоса.

Чтобы было понятно, о чем идет речь, необходимо ознакомиться с нижней фотографией, на которой наглядно показан принцип работы гидроаккумулятора.

Принцип работы гидроаккумулятора

Сама мембрана изготовлена ​​из специального каучука на основе бутила, который является бактерицидным материалом, поэтому можно гарантировать, что вода внутри мембраны не будет подвергаться негативному воздействию каких-либо микробов или бактерий. Внутри камеры должен быть установлен пневматический клапан. Он регулирует давление внутри системы.

Внимание! Аккумуляторы собраны таким образом, что их можно легко разобрать в случае обслуживания или ремонта, не сливая воду из полости резиновой емкости.

Существует большое количество производителей, которые занимаются производством закрытых накопительных резервуаров. И каждый предлагает свои модели, но принцип их работы одинаков. Например, на рынке сегодня можно купить гидробаки для вертикальной или горизонтальной системы водоснабжения. Главное правильно подобрать бак по объему, чтобы обеспечить дом водой.

Гидроаккумулятор в системе водоснабжения

  • При установке закрытого накопительного бака в локальную систему водоснабжения дома необходимо правильно подобрать диаметр подающей и входной трубы.Если по каким-то причинам этого сделать нельзя, то придется монтировать между ними переходник.
  • В гидроаккумуляторах объемом более 100 литров специально устанавливается клапан, с помощью которого стравливается воздух из мембраны. Он выдерживает давление до 2 атм. Этот воздух выделяется из воды и занимает некоторый объем, уменьшая общий объем резервуара. В устройствах с меньшим объемом такого клапана нет, поэтому на линии подачи воды после накопительного бака рекомендуется установить спускной кран или тройник.

На вопрос, какой из мембранных расширительных баков для водоснабжения лучше: вертикальный или горизонтальный? На работу водопровода это не влияет, выбор будет зависеть от места установки устройства. То есть удобство расположения.

Схемы установки закрытых резервуаров для хранения

Так как разговор идет о системе водоснабжения загородного дома, то необходимо иметь в виду, что чаще всего здесь организуется локальный водопровод, откачивающий воду из колодца или колодца.На фото ниже показана схема установки расширительного бака, который подключается к погружному насосу, находящемуся в скважине.

Накопительный бак в местной системе водоснабжения

В чем преимущество этой схемы? Необходимо учитывать тот факт, что насос работает при снижении давления внутри водопроводной сети. То есть включается потребитель, сразу включается насос. И чем чаще расходуется вода, тем чаще включается и выключается насосный агрегат.Но по паспортным данным это оборудование можно включать 5-20 раз в час, в зависимости от марки и модели. А если бы включений было больше. Это непременно приведет к выходу насоса из строя, к тому же при такой системе он работает практически вхолостую.

Накопительный бак закрытого типа, установленный в системе, решает проблему, ведь вода, закачиваемая в мембранный бак, уже находится под давлением, а значит, будет воздействовать на всю водопроводную магистраль. То есть, пока в баке есть давление, насос не будет качать воду, включение и выключение упадет до минимума.Кроме того, гидроаккумулятор сам сглаживает давление в сети при запуске насоса. А это отсутствие гидроударов, способных вывести из строя всю систему водоснабжения.

По понятным причинам гидроаккумуляторы являются более эффективными накопителями воды, чем обычные баки. Но они дороже, регулировать пределы давления без знаний и опыта невозможно. Можно сбить регулировку. И они должны быть установлены правильно.

Установка накопительного бака для воды

В этом отношении обычные резервуары проще в обслуживании и проще в установке. Они недорогие в зависимости от размера. Такой накопительный бак можно сделать даже своими руками. Кстати, к накопительным бакам относятся не только готовые изделия, которые продаются во всех строительных магазинах, или емкости, сделанные своими руками. Для них можно использовать колодцы или бетонные емкости. Главное требование к этим конструкциям – полная герметичность конструкции, которую несложно обеспечить при правильном подходе к строительству.

В современном мире уже никого не удивишь системой автономного водоснабжения. Такие конструкции практичны и удобны, но для их обустройства требуется дополнительное оборудование.

Для чего он нужен?

Во многих городах из-за проблем с магистральными водопроводами и насосными подстанциями вода в жилые дома подается по графику. Поэтому людям приходится хранить воду в небольших емкостях — пластиковых бутылках и ведрах. Тем, у кого есть возможность, предлагается решение этой проблемы путем установки накопительного бака.

Но этот способ устранит проблему ненадолго, иначе бесперебойную работу может обеспечить только расширительный бачок. Подобных устройств на рынке товаров для дома очень много.

Для того, чтобы выбрать наиболее подходящую модель, необходимо изучить все виды накопительного бака для водоснабжения и знать их принцип работы.



Также необходимость установки накопительного бака возникает в следующих условиях:

  • при организации автономного водоснабжения, когда из-за малой продуктивности скважины она быстро опорожняется;
  • при подаче воды насосной станцией, при частых отключениях электроэнергии.



Особенности и устройство

Накопительный бак поддерживает необходимое давление в системе водоснабжения. Чаще всего для этих целей подходит мембранный бак закрытого типа. Выпускается в виде емкости с резиновой мембраной внутри. Мембрана, в свою очередь, делит емкость на две части, в одной — воздушное пространство, а в другой — водное.

Устройство для водоснабжения применяется в автономных сетях для подачи холодной и горячей воды. В случае перебоев с водой из основного источника накопительный бак пополняет ее из резервов. Резервуар представляет собой полую емкость, которая выпускается в различных вариациях и объемах. Резервуар имеет входной и выходной патрубки, устройства очистки — фильтры, вентиляцию и техосмотр. Более дорогие модели имеют насосные системы.


Уровень воды в баке контролируется встроенными уровнемерами — электронными и поплавковыми.Насосная станция перекачивает жидкость из одного источника в накопительный бак. Жидкость заполняет бак до определенного уровня, после чего срабатывает клапан с поплавком, что приводит к окончанию процесса забора воды.

Двигатель насоса заполняет водяную камеру после запуска. Это уменьшает воздушный отсек. Чем меньше воздуха останется, тем больше будет повышаться давление.

После превышения определенной скорости насос автоматически отключается. Он включится только тогда, когда давление упадет до минимального значения.Это приведет к вытеканию жидкости из отсека для воды.


Насос включается и выключается автоматически. Давление можно контролировать с помощью встроенного манометра. Его можно вручную отрегулировать до оптимального диапазона давления. Следующий этап – очистка и аэрация воды, после чего вода направляется в водопровод при регулировке водопроводного крана.

Накопительный бак одновременно выполняет ряд функций:

  • стабилизация давления при отключении насоса;
  • защита от гидроударов из-за попадания воздуха в водопровод или перепадов напряжения;
  • сохранение определенного количества воды;
  • обеспечение износостойкости насоса.

Накопительный бак удовлетворяет потребность в воде за счет жидкости, хранящейся в резерве. При этом насосную систему можно не задействовать при малом расходе воды.


Разновидности

Резервуары для хранения классифицируются по нескольким критериям:

  • форма емкости: круглая, цилиндрическая, прямоугольная, нестандартная;
  • конструкция: открытая и закрытая;
  • Материал исполнения: пластик, нержавеющая сталь, металл, полипропилен;
  • внутренняя емкость: 7, 20-30, 50 литров, а также большие емкости на 80, 100, 200, 250, 500 литров;
  • назначение: для горячего водоснабжения с электроводонагревателями, для холодного водоснабжения, для систем отопления и орошения;
  • способ установки: вертикальное и горизонтальное размещение, в помещении и под землей, настенный.

Назначение

Основное назначение — сбор и хранение воды и других пищевых, технических неагрессивных жидкостей.

Форма и объем

При расчете емкости накопительного бака необходимо учитывать следующие факторы.

  1. Норма расхода жидкости: каждый потребляет воду по-разному, поэтому невозможно посоветовать конкретные значения. Для приблизительных расчетов можно взять средние значения.
  2. Производительность основного источника воды. Многое зависит от количества жидкости, поступающей из источника.


Для подземных резервуаров обязательным условием является округлая или ребристая форма резервуара.

Материалы (редактирование)

Накопительный бак изготовлен из нержавеющей стали или пищевого пластика. Материал должен быть качественным, иначе в питьевой воде будут присутствовать различные ядовитые химические элементы, вредные для здоровья человека.



Методы установки

Установка накопительного бака осуществляется поэтапно:

  • подготовка основания под бак для воды;
  • установка накопительного бака на основание;
  • установка поплавкового клапана;
  • выполнение отверстий под трубопроводы;
  • вставка запорной арматуры;
  • установка переливной трубы, которая выводится в канализацию и крепится к стенкам бака;
  • подключенный бак проверяется на герметичность;
  • Изоляция бака полистиролом или минеральной ватой.


Рассмотрим подробнее конструктивные особенности бака.

  1. Всасывающий патрубок должен иметь поплавковый клапан. В том случае, если жидкость выкачивается из скважины, используется поплавковый выключатель.
  2. При поломке поплавка под всасывающей трубой врезается переливная труба, ведущая в канализационную систему.
  3. Фильтрующий элемент устанавливается на всасывании. Они выпускаются нескольких типов: сетчатые фильтры, центробежные фильтрующие насосы и циклоны.Сетчатый фильтр устанавливается при перекачке исключительно чистой воды, а другие – для грязной. Сетку рекомендуется устанавливать на линии нагнетания.
  4. В баках с непрозрачными стенками устанавливаются уровнемеры для определения остаточного объема воды.
  5. Необходимо соблюдать осторожность при удалении осадка. Подземные резервуары очищаются через верхний люк. Резервуары, установленные наверху, снабжены дренажными трубами, которые врезаются в днище сосуда.
  6. Резервуар заполняется насадкой для душа или ручным душем, чтобы чистая вода не смешивалась с осадком.
  7. Вентиляционная труба или воздуходувка предусмотрена в верхней части бака. Его изгибают таким образом, чтобы входной патрубок располагался внизу. На входе нагнетателя установлена ​​сетка, предотвращающая попадание засоров в резервуар.


Критерии выбора

Если частный дом имеет несколько этажей, можно установить накопительный бак на чердаке. Это избавит от необходимости установки насосной системы. С другой стороны, для лучшего напора придется установить бак на определенной высоте.Также возникает вопрос об установке водогрейного оборудования, чтобы зимой жидкость не замерзала.

При выборе бака для водоснабжения в первую очередь необходимо обращать внимание на его характеризующие факторы. При подборе емкости оптимальной вместимости учитывается количество человек, которые будут потреблять воду. Не менее важно знать количество мест водозабора в квартире: душ, краны, бытовые электроприборы. Также нельзя забывать о вероятности одновременного использования воды несколькими потребителями.

Необходимо обратить внимание на максимальное количество циклов пуска и останова насоса за 60 минут.


Подключение к водопроводу

Подключение к водопроводной сети осуществляется в несколько этапов. При откачивании жидкости из колодца или колодца на бак устанавливается насос. Внешний вид зависит от глубины залегания источника воды:

  • менее 8 метров — поверхностный;
  • 9-20 метров — поверхностный насос с эжектором;
  • более 20 метров — погружной.

На всасывающей линии насоса установлен обратный клапан. Если бак имеет большую вместимость, под него укладывают доски, на которые распределяется весовая нагрузка бака.


Установка поплавкового клапана осуществляется следующим образом:

  • шайба надевается на стержень клапана, затем крепится на входе;
  • пластина, шайба и гайка устанавливаются внутрь хвостовика;
  • снаружи к хвостовику прикручивается переходник, к которому крепится напорная труба.

Если накопительный бак установлен вверху, то работы завершаются после подключения к системам канализации и водоснабжения, а также установки водонагревателя. Для подземной установки необходимо подключить насосную систему с гидроаккумулятором мембранного типа. Насосная система должна быть защищена от сухого хода.



Важные нюансы

Накопительный бак устанавливается на подготовленное бетонное основание, металлический каркас из профилированной трубы.Основание должно выдерживать вес контейнера, наполненного жидкостью. Входной патрубок изготавливается любого диаметра; вода подается под избыточным давлением. Диаметр выпускной трубы должен быть в два раза больше.


Установка изоляционного материала только замедлит охлаждение воды в баке.

Для предотвращения замерзания жидкости при монтаже накопительного бака используется система обогрева труб и накопительного бака.


Схемы системы

Схема водопровода с подземным хранилищем применяется при малом расходе скважин и колодцев или при малом объеме жидкости. В этом случае между потребителем и источником жидкости монтируется промежуточный пластиковый бак. Емкость бака находится в пределах 200-1000 литров, в зависимости от потребности жителей в воде. Суточный объем потребляемой воды на человека составляет в среднем около 200 литров.

Бак устанавливается как внутри дома, так и во дворе, в грунте. Подземная установка имеет следующие преимущества:

  • возможность использования резервуаров большой емкости;
  • не занимает много места;
  • не требует дополнительного обогрева в зимний период.

Резервуар подземный должен быть ребристым, круглым, что обеспечивает механическую прочность против давления грунта. Резервуар, установленный под землей, трудно промыть.Если всасывающий порт находится внутри, то там всегда будет небольшое количество жидкости. Эта проблема решается подключением подводящего трубопровода через стенку бака. Но при этом на подсос необходимо установить фильтрующую сетку.

Схема водопровода с закрытым накопительным баком выглядит намного проще, чем подземный водопровод. Резервуар, расположенный внутри дома, легко чистить и мыть. Дополнительный напор воды можно обеспечить, подняв бак на определенную высоту.


Резервуар должен быть снабжен клапаном для всасывания воздуха, сброса жидкости в канализацию и трубопроводом резервного сброса в канализацию. На оборудование часто устанавливают аэратор, а вода течет через лейку. Это улучшает качество жидкости. Также в бак можно поместить крупный щебень. Это улучшит антимикробную защиту и качество воды.

Централизованное водоснабжение

Для подключения накопительного оборудования очень важно наличие обратного клапана на входе в помещение.Это предотвратит обратный поток жидкости в трубопровод. При верхнем подключении накопительный бак устанавливается на чердаке или под потолком. Он должен иметь верхний патрубок для подачи жидкости, чуть выше – штуцер для слива в канализацию, в нижней части – для забора воды.

Индивидуальная система водоснабжения с накопительным баком проста в эксплуатации и удобна в эксплуатации. Вода из колодца подается насосом или заливается вручную. Но последний вариант считается «спартанским» и современные технологии позволяют уйти от такого способа забора воды, тем более что насосы стоят относительно недорого, а вода закачивается в накопительные баки.

Немного о насосах

Погружной насос для забора воды.

В работе обычно применяют бесшумные погружные насосы или установки с гидробаком. Будет хорошо, если в бане будет небольшое место для установки такой станции. Это может быть подвал, пристроенный сбоку сарай или место в бане, отделенное перегородкой. В некоторых вариантах возможен даже отказ от установки бака, если в резервуаре насосной станции имеется достаточный резерв.

По типам насосы различают по мощностным характеристикам и диапазонам шума. Понятно, что чем тише он работает, тем сложнее механизм и дороже само устройство. Но для бани это не нормативные показатели. Для разового забора воды подойдет самый дешевый насос. Но только такие устройства качают воду из колодцев, расположенных рядом, с высоким зеркалом воды в них. Главное, чтобы высота между уровнем в резервуаре и местом установки емкости для воды не превышала 7 метров, но в реальности это бывает редко.Если только баню сделать в два этажа.

Способы установки накопительных баков

Сложность системы водоснабжения зависит от места установки бака для воды в бане. Его нужно подобрать так, чтобы потом не пришлось тянуть корм из одного конца помещения в другой. Баня – это в любом случае малоэтажное строение, поэтому выбирать место загона придется из двух вариантов: нижнего и верхнего.

Расположение нижнего резервуара

Эти резервуары устанавливаются в подвале.У них уже есть встроенная система водоснабжения.

В данной схеме устанавливается на уровне фундамента бани. Бак закапывается в землю, а вода забирается путем установки дополнительного насоса. Круглогодичное использование бани требует утепления бака и закладки его на уровне ниже промерзания грунта. В летнем варианте устанавливается в подвальном помещении на расстоянии 0,5 метра от земли.

Такая компоновка бака работает и на пневматическую схему подачи воды.Насос нагнетает жидкость в резервуар, вытесняя воздух. При превышении баланса в пользу жидкости последняя в силу своих физических свойств начнет вытеснять воду к точке выхода: кранам и лейкам. Но к такой схеме прибегают редко, ввиду ненадежности ее работы. Обычно для подачи воды используют дополнительные агрегаты: насосы и воздуходувки. Но это также влечет за собой повышенные затраты, не говоря уже о работах по монтажу, подключению и наладке подачи.

Верхний контур

Пример верхнего расположения привода. Это не рекомендуется. Лучше закрепить его на более устойчивой платформе.

В связи с более простым монтажом, отсутствием необходимости центрального подвода воды к ванне и установки дополнительных устройств чаще используется вариант с верхним расположением бака. Судя по названию, бак монтируется на максимальной высоте, от места подачи: лейки и крана.Это может быть крыша, специальная эстакада и место внутри бани. Подача воды осуществляется за счет перепада высот. То есть, разместив бак на чердаке, не нужны воздуходувки, вода будет поступать самотеком в краны. Как и нижний вариант установки, такая компоновка требует утепления, если баня эксплуатируется круглый год.

Недостатком этого метода считается низкий напор, но для полоскания после парилки не нужен высокий напор.Немного приподняв его, можно будет разместить бак. Повышение давления достигается установкой его в более высокой точке. Например, для 0,1 атмосферы достаточно высоты 1 метр над уровнем кранов, а для 0,5 атмосферы гидроаккумулятор устанавливается на высоте 3-5 м. Этого вполне достаточно для банных процедур и выполнимо с технической стороны. Также при монтаже кровельной системы бани заранее предусматривается место для бака.

Простая процедура установки привода

Как оказалось, к ним относятся баки с верхним креплением.Это значит, что сначала мы выбираем емкость или изготавливаем ее из нержавеющей стали по необходимым размерам. Процесс установки бака следующий:

  • в намеченном месте сначала укрепляются балки перекрытия;
  • устанавливается бак, крепится к основанию любым удобным для вас способом;
  • клапан и все отводы монтируются.

Как установить клапан?

Пример устройства хранения, установленного в моечном отделении.

Этот процесс требует более подробного описания. От верхней кромки емкости необходимо отметить точку, отступив от нее 7–8 см. Здесь вырезается отверстие под клапан. Хвостовая часть с пластиковым поплавком вставляется внутрь и крепится к баку болтовым соединением. Чтобы в месте входа клапана не вытекала вода, с двух сторон делаются резиновые прокладки, а место соединения промазывается клеями и герметиками. Седло затягивается, а к хвостовику подсоединяется подводящий патрубок соответствующего диаметра.Прокладывать его лучше к баку в потолочном пространстве бани, чтобы на чердаке не было труб, мешающих передвижению. Теперь при наборе воды поплавок будет перекрывать вход, тем самым перекрывая подачу до тех пор, пока не освободится место.

Далее делаем переполнение. Он располагается на 2-3 см ниже места входа клапана. Просверливается отверстие и высверливается труба, по аналогии с установкой клапана, она фиксируется в этом месте. Выход сливается в канализацию. Место вывода делается на уровне выше 3 см, от дна бака.Чтобы вода из него полностью не выводилась. Все выходы герметизируются прокладками и обрабатываются герметизирующими составами.

Пластиковый контейнер для привода. Очень удобные контейнеры. В этой модели уже установлены выпускной и впускной клапаны.

Бак установлен. При необходимости его утепляют, закрывая специальным коробом. Все выступающие участки трубы по возможности крепят к стенам так, чтобы не осталось ни одного свободно свисающего шланга. Работу системы проверяют запуском воды.Если есть какие-то недочеты, то их лучше устранить на этапе установки накопителя.

Верхнее расположение бака для воды удобно при планировании конструкции крыши бани с верандой. Вы можете заранее выделить небольшое пространство и надежно спрятать накопитель, выполнив все необходимые подключения.

Особенности монтажа автономной системы водоснабжения

Для исключения возможного промерзания оголовка и просачивания в колодец поверхностных вод его окружают заглубленной подземной камерой (защитным колодцем).Дно камеры заливается бетоном или изготавливается из стального листа не тоньше 5 мм. При этом скважину размещают на такой глубине, чтобы водопроводные трубы проходили ниже мерзлого грунта, а верхняя часть обсадной трубы выступала над нижней не менее чем на 0,5 м. Стальная обсадная труба продевается через муфту (резиновую, с изоляцией из гидростекла), вставляемую в отверстие в бетонном днище, или приваривается по окружности отверстия в стальном днище. Стены камеры (прямоугольные или круглые) выполнены из бетонных колец, кирпича или стального листа.В последнем случае нет необходимости в дополнительной гидроизоляции, так как лист просто приваривается к стальному днищу. Полученный герметичный контейнер чаще называют кессоном и в настоящее время становится все более популярным.

Если источником воды является шахтный колодец, а для ее откачки используется струйный насос, то последний может располагаться на достаточно большом расстоянии, например, в помещении. Длина всасывающей трубы мало зависит от высоты уровня воды в колодце. Наоборот, у центробежных насосов длина всасывающей трубы ограничивается 30-40 м (см. статью «Пожалуйста, дайте воды!»).Вокруг колодца для любого типа насоса делается глиняный замок глубиной 1,5-2 м и шириной 0,5 м — для предотвращения просачивания поверхностных вод.

Положение колодца или шахтного колодца на песчаном участке однозначно определяется залеганием поверхностных вод. А вот артезианскую скважину бурят в самом удобном с точки зрения генплана месте. Чаще всего он расположен так, чтобы, во-первых, общая длина водопроводных труб была меньше, во-вторых, колодец не располагался на пересечении наиболее часто используемых трасс и, в-третьих, подземная камера с неровной поверхностью участок не оказался в низине (для исключения скопления вокруг него дождевых и талых вод).

Насос должен включаться при открытии любого крана подачи воды. Так использование воды несколькими членами семьи может привести к слишком частым пускам и остановкам, а это сократит срок ее службы. Для уменьшения количества пусков-остановок и поддержания постоянного давления в сети установлен бак гидроаккумулятора. Она играет роль промежуточной буферной емкости и служит малогабаритным аналогом водонапорной башни. Теперь при открытии любого крана к пользователю начнет поступать вода под довольно большим, заданным напором.И только после частичного опорожнения бака, когда давление в нем упадет до определенного значения, электрическое реле включит насос. После закрытия крана насос еще некоторое время будет качать воду из скважины, заполняя бак и повышая давление в нем до исходного значения. Строительно-монтажная организация подберет объем бака и величину напора в соответствии с производительностью насоса и планируемым пиковым расходом воды. Верхнее и нижнее значения давления, устанавливаемые при настройке подачи воды, фиксируются.Регулировочные винты герметизированы, чтобы исключить возможность их самопроизвольного смещения, что может привести к аварии. Несанкционированное нарушение пломб лишает пользователя гарантии компании на работоспособность сети.

Можно предусмотреть единую магистральную трубу, по которой вода сначала будет поступать в дом, а потом разводиться по участку. При этом между его наружной поверхностью и стенками отверстия в стене или фундаменте должен быть оставлен зазор, который заполняется эластичным водо- и газонепроницаемым материалом, окруженным жесткой оболочкой.Жесткая заделка труб в кирпичную кладку недопустима. Бак-аккумулятор давления удобнее устанавливать перед разветвлением водопровода – непосредственно в кессоне или после ввода в дом. На входе в бак (если его нет в насосе) предусмотрен обратный клапан, чтобы вода не стекала обратно в скважину, а на выходе — манометр для контроля давления и автоматический клапан для вход и выход воздуха, поступающего в систему водоснабжения. Если вода из колодца, кроме дома, поступает в другие ответвления водопровода — гараж, баню, оросительную систему, — то в каждом из них иногда можно предусмотреть гидроаккумуляторы меньшей емкости.Обычно сантехника имеет два ответвления: круглогодичного и сезонного использования. Трубы первого закапываются ниже глубины промерзания, а трубы второго запускаются либо над землей, либо в грунте, на глубину более 1,5 штыка лопаты. Чаще всего надземная ветка изготавливается из стальных оцинкованных труб, а летняя, подземная ветка из ПНД или полипропилена (эти материалы не подвержены коррозии и не нагреваются настолько, что перепады температур по длине значительны).Летнюю подземную ветку необходимо устанавливать с уклоном до 2° к горизонту — либо в сторону источника воды, либо в сторону потребителей. За счет этого при отключении на зиму вода самотеком удаляется из труб.

Количество кранов зависит от разветвленности системы полива и индивидуальных привычек хозяев: кто-то предпочитает включать воду только там, где это необходимо, а кто-то профилактически орошает большую площадь участка. В любом случае следует учитывать, что каждый кран – это место возможной протечки.

Для искусственного водоема с рыбой может потребоваться специальная очистка воды и ее периодическое обновление. Это следует учитывать. Специфика подготовки хозяйственно-питьевой воды выходит за рамки данной статьи. Этой теме мы посвятим отдельную публикацию.

Какие трубы выбрать

При прокладке водопровода применяют трубы из полиэтилена низкого давления (ПНД), поливинилхлорида (ПВХ), полипропилена, металлопластика, меди и стали.Изделия из ПНД и металлопластика поставляются в бухтах, поэтому можно резать фрагменты любой длины. Такие трубы особенно удобны в монтаже, так как количество соединений, а значит, и риск протечек сведены к минимуму. Остальные трубы мерные, длиной 4-6 м. Изделия из полипропилена можно быстро собрать на месте установки в трубу любой длины. Для этого четырехметровые секции скрепляются нагревом промежуточной арматуры. Разводку водопровода по участку (наружную) чаще всего выполняют более дешевыми трубами из ПНД или полипропилена, а внутреннюю (внутреннюю) — всеми видами перечисленных труб.Самые престижные медные трубы соединяются пайкой, но они будут стоить гораздо дороже других. Металлопластиковые трубы можно значительно сгибать, что позволяет легко менять конфигурацию водопровода. Они особенно полезны в труднодоступных местах, при создании временной конструкции и в случаях, когда необходимо добавить элемент (например, при подключении бака гидроаккумулятора). Следует отметить, что неметаллические трубы имеют ограничение по максимально допустимому давлению, например, до 6, до 10 бар.

Для наружного водопровода обычно применяют магистральную трубу номинальным диаметром (DN) 32 или 40 мм (11/4″ или 11/2″ соответственно), а для внутреннего — 15 мм (1/ 2″). Масса трубы стояка должна быть как можно большей. Кроме того, требуется значительная жесткость на кручение ее протяженной конструкции, так как при пуске и останове электродвигатель погружного насоса развивает довольно большой крутящий момент. две причины, по которым обычно предпочтительнее монолитная труба ПНД или полипропиленовая труба из четырехметровых секций, сваренных между собой.Диаметр выбирают в зависимости от используемого насоса и глубины его погружения, и чаще всего это DN 40 или 50 мм (11/2″ или 2″ соответственно).

Так как температура под землей около 4°С, термические деформации такой длинной пластиковой трубы не страшны. Специалисты компании «Ф-ПЛАСТ» утверждают, что сварные конструкции из полипропилена являются наиболее выгодными для потребителя благодаря толстым стенкам и возможности легко наращивать трубу в процессе эксплуатации. И такая необходимость вполне может возникнуть в связи со снижением дебита даже артезианской скважины.Ведь из-за постепенного увеличения общего количества колодцев в районе падение уровня воды становится весьма вероятным. Хотя металлическая водоподъемная труба будет обладать наибольшей жесткостью, ее значительная масса резко усложнит как монтаж, так и возможный демонтаж. И эта конструкция будет стоить дороже.

Сантехника одноуровневая и двухуровневая

Потребность одной семьи в питьевой воде обычно легко удовлетворяется. Но необходимое количество воды для полива и хозяйственных нужд, особенно в пиковые периоды, иногда заставляет задуматься о размещении на участке дополнительных емкостей для хранения ее запасов.Различают одноуровневую систему водоснабжения, при которой вся вода, поступающая из колодца, сразу используется по назначению, и двухуровневую систему водоснабжения, при которой она поступает в дополнительные емкости и только оттуда по назначению. цилиндрические и призматические емкости изготавливаются из полиэтилена или поливинилхлорида. Гарантийный срок службы до 10 лет. Примером может служить продукция фирмы «АНИОН» объемом от 560 до 4500 литров из светостабилизированного полиэтилена разных цветов.

Фильтрация воды перед подачей в бак полива обычно либо не нужна, либо проводится для удаления только хлор- или фторсодержащих соединений. Ведь большая часть соединений железа через некоторое время осядет на дно, а возможные соединения серы (в основном сероводород) постепенно испарятся сами собой. Такой сосуд объемом 1-5 м 3 с водой, которая используется только в теплое время года, целесообразно устанавливать на свободной площадке над землей.Во-первых, в этом случае вода будет быстрее прогреваться перед попаданием в систему полива. Во-вторых, на дне емкости или возле нее сбоку можно предусмотреть вентиль для периодического слива образовавшегося осадка. Подача воды в сосуд может осуществляться через отдельно предусмотренный электромеханический клапан, а в сезонную ветвь водопровода — самотеком или принудительно, с помощью дополнительного центробежного насоса. В любом случае следует предусмотреть ограничитель уровня воды, периодически включающий и закрывающий вентиль ее подачи в бак.Этот ограничитель может быть поплавковым или электродным (двух- и трехштырьковым).

Потребность в воде для хозяйственных нужд, например, для стирки (в доме, бане, гараже), для бассейна и т. д. в том или ином количестве существует круглый год. Поэтому в землю закапывают дополнительный резервуар, обычно объемом 3-5 м 3 . Чтобы зимой его не выдавливали поверхностные и грунтовые воды, перед установкой под дно укладывают бетонную плиту. емкость можно разместить как на свободной площади участка, так и под домом.Воду из него не обязательно предварительно прогревать, но ее необходимо фильтровать от песка и ила, а также от железосодержащих соединений. В противном случае потом придется оттирать желтые разводы, особенно на изначально белоснежных поверхностях сантехники. Дополнительный насос для откачки будет подавать воду в трубы. А согласовывать свою работу с действием клапана подачи воды из колодца – ограничитель уровня, размещенный внутри бака.

Емкости для хранения запасов воды от фирмы «АНИОН» (данные 2002 г.)

После бурения скважины устанавливается насос и устанавливается головка с обратным клапаном, тройником и манометром – это только первые шаги к обеспечению участка водой.Он может быть непригодным для питья, слишком холодным для полива растений или подаваемым под низким давлением. Кроме того, дебита скважины в отдельные периоды года может просто не хватать. Экономный расход имеющейся на участке влаги обеспечит автономная система водоснабжения или установленный насос для полива из бочки.

Зависимость качества воды от ее назначения

Вода на даче нужна постоянно: для мытья посуды, стирки, приготовления пищи, для принятия душа или ванны, в гараже и в сауне, для полива растений в весенне-осенний период, для искусственного пруда и фонтан.Требуемое качество также зависит от его назначения. Например, для умывания, мытья посуды и принятия душа или купания необходима вода с ограниченным количеством соединений железа, нейтральная и достаточно мягкая, свободная от вирусов и микробов. Вода для полива может включать песок и ил, но ее температура не должна быть ниже 12°С, чтобы не навредить растениям. Искусственный водоем – среда обитания рыб и других полезных обитателей подводного царства, но необходимо по возможности исключить распространение в нем бактерий и микробов.Поэтому вода здесь время от времени частично обновляется. Наконец, самые высокие требования предъявляются к воде для питья и приготовления пищи, так как от ее качества зависит здоровье людей. Таким образом, из общего количества воды, необходимой для жизнедеятельности в коттедже одной семьи (1,5-4 м 3 в сутки), по качеству выделяется питьевая вода, предназначенная для хозяйственных нужд и для полива.

Центральный водопровод позволяет решить практически все вышеперечисленные проблемы, так как подает воду для хозяйственно-питьевых нужд.Иногда, однако, его пригодность для питья вызывает сомнения. В этом случае приходится проводить дополнительную фильтрацию (особенно весной). Совсем другое дело собственный источник, то есть колодец или колодец. В статье «Родник на вашем участке» уже говорилось о том, что в настоящее время даже вода из артезианской скважины не всегда может быть пригодной для питья. Распространенный вариант — повышенная концентрация соединений железа, а значит, повышенная жесткость. В результате получается много хлопот при использовании воды даже для хозяйственных нужд.Конечно, можно все это почистить до питьевого качества, но это будет дорого и заставит снижать давление, что не всегда целесообразно. Рациональнее разделить общий поток на разные «потоки» по назначению и приготовить каждый из них определенным образом. Специалисты даже используют соответствующий термин – «водоподготовка».

Но сначала поговорим об автономной системе водоснабжения, а проще говоря, о собственной системе водоснабжения, позволяющей разделить по участку «потоки» различного назначения, которыми было бы удобно управлять.

Давление воды и напор

Вода должна проходить по трубам не только в необходимом количестве, но и с определенным напором. Так как она поднимается от земли, и расходуется как на участке, так и на всех этажах коттеджа, то и давление в трубах нужно такое, чтобы из крана на последнем этаже потекла не тонкая ниточка, а струя с достаточным давление, чтобы использовать его. Минимальная высота, на которую необходимо поднять воду над уровнем земли при ее движении к точке водоразбора (с учетом преодоления сопротивления труб), называется свободным напором.Согласно СНиП 2.04.02-84*, для первого этажа принимается равной 10 м, а для каждого следующего этажа увеличивается на 4 м. Но этого требования еще недостаточно для нормальной работы всей системы водоснабжения. Для создания необходимого давления из крана давление должно быть не менее 2 бар (атм), для посудомоечной машины и газового нагревателя – 1,5 бар, для стиральной машины – 2 бар, для системы полива – 3-4 бар, а для гидромассажных приборов (душ или ванны-джакузи) — целых 4 бара.И это еще не все. Одновременно могут включаться несколько потребителей, в том числе значительно удаленных от источника (в гараже, в бане, в системе полива). И напор воды для каждого из них должен иметь указанное выше значение. Поэтому давление, создаваемое в системе водоснабжения, рассчитано на поддержание всех показателей давления для отдельных потребителей.

Дебит артезианской скважины не ограничивает суточное потребление воды для всех членов семьи; только производительность насоса способна сдерживать потребление.Если насос очень производительный, а включенных потребителей (кранов) немного, то в трубах может возникнуть такое высокое давление, что самые узкие стыки будут пропускать воду — течь. По этой причине максимально допустимый напор в водопроводе, согласно тем же СНиПам, составляет 60 м, а давление, соответственно, 6 бар.

Дебит шахтного колодца или скважины в песчаной породе меньше, чем в артезианской, а иногда может быть ниже фактического суточного расхода воды.Это приводит к периодическому снижению его уровня в источнике в течение суток. При этом производительность насоса и периодичность его включения должны быть согласованы как с расходом воды, так и с дебитом скважины. Однако расход воды в течение суток — показатель случайный, зависящий не только от присутствующих в доме людей и их намерений, но и от времени года: летом он всегда выше. При выборе мощности насоса и давления в трубах учитывают дебит скважины и требуемый напор воды, а также расчетный ее суточный расход в наиболее загруженный летний период.

Важно определить два наиболее ответственных режима работы системы водоснабжения: поддержание необходимого давления воды при ее максимальном расходе и ограничение напора при отсутствии расхода. Они влияют на выбор производительности насоса, максимальное и минимальное давление в трубах, материал и диаметр труб, необходимость дополнительных емкостей и их размер, возможность усложнения подачи воды в будущем — увеличение длины труб и количество потребителей.Специалисты компании «АКВАТЕРМОСЕРВИС» сообщают, что покупка насоса с запасом мощности, хотя и потребует дополнительных затрат при монтаже системы водоснабжения, в итоге обойдется в 5-7 раз дешевле, чем замена насоса из-за недостаточной мощности при расширение сети.

Модель Объем, л Размеры, мм Толщина стенки, мм Масса, кг Стоимость, $
560FC 560 Ø 750 × 1480 5-6 20 136
1000FC 1000 Ø 1300 × 930 5-6 30 176
Т1100К3 1200 1270 × 720 × 1590 8 55 241
1500FC 1500 Ø 1300 × 1330 5-6 40 213
2000FC 2000 Ø 1600 × 1200 6-7 60 305
Т2000К3 2000 2150 × 760 × 1560 8 80 391
3000ФК 3000 Ø 1600 × 1640 6-7 75 366
4500FC 4500 Ø 2000 × 1730 8 120 571
Управление системой водоснабжения

При включении или выключении насоса вся вода в системе автономного водоснабжения резко приходит в движение или замедляется.Это вызывает не менее резкое изменение давления в системе, обычно называемое гидравлическим ударом. Это может вызвать негерметичность соединений, что приведет к протечкам при пуске или отрыву столба воды в стояке и падению на насос при его остановке (обычно этих усилий недостаточно для прорыва трубы или уничтожить насос). Поэтому при монтаже гидроаккумулятора предусмотрена дроссельная заслонка с электроприводом, которая может быстро открываться при пуске и закрываться при остановке насоса.Также его используют в экстренных ситуациях, например, для слива воды в случае прорыва трубы. Насос удобнее плавно запускать и останавливать, изменяя частоту переменного тока от 30 до 50 Гц кратковременно (около 30 с). Более того, программируемый контроллер (например, модели ЭИ-8001 совместной корейско-российской компании «ВЕСПЕР») не только предотвратит гидроудары, но и будет поддерживать постоянное давление воды в системе водоснабжения, регулируя скорость работы насоса.Таким образом, производительность устройства либо уменьшится, либо возрастет, и, что более важно, сильно увеличится ресурс его работы. Контроллер стоит 350-600 долларов в зависимости от версии.

Что касается устройства-контроллера, то любое такое устройство представляет собой регулятор частоты, выполняющий несколько десятков команд при управлении скоростью вращения электродвигателя. Контроллер обеспечит оптимальную работу насоса в любой стрессовой ситуации. Например, резкие скачки тока в сети при использовании аппарата ручной дуговой сварки не повлияют на работу двигателя насоса, а перепады напряжения, часто возникающие в электросети сельской местности, не приведут к его отключению.

В зависимости от потребности в воде из скважины можно установить наиболее рациональный режим работы насоса, снижающий перегрузки и исключающий перегрев двигателя. Выбор такого режима на панели управления осуществляется вручную или программируется автоматически. Более того, в любой момент вы можете протестировать насос и получить основную информацию о его работоспособности. В скважине с уровнем воды не глубже 8 м, с не более чем четырьмя потребителями и пиковыми нагрузками не более 4 м 3 /ч удобно использовать малогабаритную насосную установку, например, Hydrojet от GRUNDFOS. (300$) или TJ Auto от TCL (140$)… Его реле давления и бак для хранения давления емкостью 24 л (или 50 л) автоматически обеспечат наиболее экономичную работу всасывающего насоса, предотвращая его частое включение. Все компоненты устройства, включая панель управления, можно собрать в одном корпусе и установить, например, под мойкой на кухне. При недостаточном давлении воды на входе автоматика отключит насос и попытается запустить его в течение 24 часов. Если перегреется, остановит, а после остывания снова включит.

При заклинивании колодца
Иногда с артезианской скважиной со временем возникают проблемы: снижается дебит, ухудшается качество воды или увеличивается содержание в ней песка. Для выяснения причин «недомогания» может быть проведен телеосмотр. Делается это с помощью специальной камеры, опускаемой в воду и снимающей на видеопленку состояние внутренних стенок стояка по всей длине (телекаротажная съемка скважины).Последующий внимательный просмотр видеокассеты позволит выявить причины ухудшения работы скважины. Их может быть несколько. Например, частичное разрушение фильтра эксплуатационной колонны, появление гидравлической связи между водоносным горизонтом и расположенными над ним слоями горных пород, механическое повреждение стенки, нарушение соединения отдельных участков обсадной трубы или эксплуатационной колонны, разгерметизация обсадной колонны, резкое увеличение количества скважин в районе и другое.Специалисты БИИКС считают, что результаты телекаротажа, стоимость которого будет составлять от 3 долларов за метр длины, не только помогут принять решение о ремонте существующей скважины или бурении новой, но и сократят время принятия решения до одного день. Также снизятся затраты на устранение причин ухудшения работы скважин.
Сбор дождевой воды с крыш

Пиковые водные нагрузки в средней полосе России ежегодно приходятся на период с мая по август, когда расход влаги на орошение значительно превышает количество естественных осадков.В этот период любители пышной зелени могут компенсировать периодическую нехватку воды с помощью накопительной емкости. Наоборот, в сезон дождей, который длится с конца августа по ноябрь, избыток естественной влаги может быть собран и использован для хозяйственных нужд в том же году. Дождевая вода гарантированно мягкая и с успехом может использоваться для стирки и стирки, но не для питья — из-за возможного загрязнения сернистым газом, выпадающим вместе с «кислотными» дождями.

Специальная установка Hydrorain от GRUNDFOS емкостью от 0,5 до 2 м 3 , баком гидроаккумулятора и насосом автоматически подает набранную воду по адресам (туалет, стиральная машина, кран для полива). Устройство легко установить самостоятельно в месте сбора дождевой воды с крыши коттеджа, бани и гаража, подключив гибкую металлопластиковую трубу к сезонному водопроводу. Дренажная система для сбора влаги (например, немецкой фирмы INEFA-KUNSTSTOFFE) сама очистит воду от опавших листьев.

Сколько стоит система водоснабжения?

В наличии действующий колодец, все необходимое оборудование для системы наружного водоснабжения, в том числе погружной насос модельного ряда SQ и SP (GRUNDFOS, Дания), УЗД (CALPEDA, Италия), УПА (KSB, Германия) , SCM (NOCCHI, Италия) или BHS (EBARA, Япония) — их характеристики были приведены в статье «Пружина в вашем районе», а также системы ее установки, управления, оголовка, кессона, люка, изолирующей подушки, гидравлической бак-аккумулятор, контроллер, магистральная труба длиной до 100 м, проложенная ниже глубины промерзания, вместе с земляными работами, транспортными расходами и годовой гарантией обойдется вам в $2,5-7 тыс.Последняя цифра связана с подводом воды к отдельно стоящим строениям: гаражу, бане, бассейну. Подключение сезонной ветки может обойтись еще в $0,6-1,5 тыс. (в зависимости от размера бака и длины труб). Покупка устройства для сбора дождевой воды, завершающая создание наружной части водопровода, с самостоятельным подключением к системе обойдется дополнительно в 1,2 тысячи долларов и выше. Стоимость внутренней сантехники не считается, так как в нее обычно входит сумма, потраченная на сантехнические изделия.

Техническое обслуживание системы водоснабжения

Частицы песка и ила, содержащиеся в воде, могут приводить к износу подвижных частей насоса, образовывать отложения на внутренних поверхностях горизонтальных труб, а также в щелях могут находиться частицы соединений железа, марганца, извести и бактерий колодезного фильтра и в приемной части насоса. Попадание с водой агрессивных углекислого газа, солей или ионов меди способствует коррозии элементов водопровода, особенно в местах соединений, в результате чего нарушается герметичность.Скачки напряжения со временем могут повредить изоляцию обмоток двигателя насоса.

Именно поэтому раз в 5-6 лет специалист должен комплексно обследовать всю систему. Осмотр может выявить необходимость замены прокладок, фитингов или отдельных участков трубы и даже ремонта погружного насоса. Данные, полученные от контролера, помогут определить срок проверки.

С наступлением холодов в кессоне на глубине около 1 м от люка достаточно установить теплоизоляционную пенопластовую подушку толщиной 20-30 мм.Эта конструкция, смонтированная на деревянном каркасе, предотвратит падение температуры устья скважины с вентилем ниже +4°С даже в самые сильные морозы. Воду из емкости и из сезонного водопровода, предназначенную для полива, необходимо слить до наступления холодов, просто открыв краны.

Очень удобно поставить на обслуживание автономный водопровод, который будет стоить 8-10% от стоимости оборудования ежегодно. Опыт монтажно-сервисного центра компании «ВОДНАЯ ТЕХНИКА», оказывающего такую ​​услугу, показывает, что диагностический осмотр системы водоснабжения два раза в год с бесплатной заменой необходимых элементов полностью исключает возникновение аварийных ситуаций.

Если электросеть обесточена

Собранная система работает безупречно до тех пор, пока все предусмотренные в ней насосы питаются от электричества. Но что делать, если блок питания отключен? Есть два возможных выхода из этой ситуации. Первый подключается к автономному источнику энергии, обычно к электрогенератору, работающему на бензине или дизельном топливе. Второй вариант более простой, но не всегда выполнимый: он предполагает переход на сельский водопровод. Хоть он зачастую и не отличается надежностью, но отказываться от возможности такого подключения не стоит (даже после установки автономного водопровода).При обесточивании электропитания необходимо лишь «перевести» систему с вентилем на работу от другого источника воды.

Несколько практических советов
  1. При разработке схемы водоснабжения максимально подробно продумайте возможные ее изменения в будущем. Пусть строительно-монтажная организация учтет эти пожелания при проектировании, тогда можно будет увеличить длину труб или количество потребителей, не нарушая заданных колебаний давления воды в трубах.
  2. Заземление и молниезащита системы водоснабжения должны выполняться с максимальной осторожностью, чтобы при возможном ударе молнии не была повреждена достаточно чувствительная электронная схема управления.
  3. При более дешевом ночном тарифе на электроэнергию использование дополнительных баков не только решит проблему перебоев с водой, но и сэкономит средства за счет ее хранения в ночное время.
  4. Следует отметить, что строительно-монтажная организация дает гарантию только при комплектации водопровода арматурой (компрессионными или цанговыми хомутами, арматурой, ограничителями уровня воды, вентилями), которую она предложила сама, а не которую заказчик купил .
  5. При работе насоса не от сети, а от другого источника воду из скважины целесообразно подавать сначала в накопительный бак для экономии электроэнергии, а затем самотеком или принудительно в водопровод.
  6. Для поддержания скорости всасываемой погружным насосом воды на уровне 0,15 м/с при недостаточном дебите скважины (это необходимо для нормального охлаждения электродвигателя) насос может быть оборудован с водозаборной камерой, установленной при опускании насоса для искусственного увеличения скорости воды в точке всасывания.
  7. Концентрация песка в воде артезианской скважины, превышающая 15 мг/л, не только резко увеличит износ труб, но и вызовет необходимость частой обратной промывки фильтров. В противном случае срок службы самой скважины сократится. И хотя допустимый предел этой концентрации для большинства моделей погружных насосов выше в 3 раза, причину роста взвеси в воде следует выявить как можно быстрее, например, с помощью телекаротажа.

Редакция благодарит АКВАТЕРМОСЕРВИС, Ф-ПЛАСТ, БИИКС, АНИОН, РОЛС ИЗОМАРКЕТ, ЭГОПЛАСТ, ГРИФ, САНТЕХКОМПЛЕКТ, монтажно-сервисный центр ВОДА ТЕХНИКА за помощь в подготовке материала.

Водоснабжение частного дома чаще всего производится из колодца и колодца. Насосы используются для автоматической подачи.Их тип и производительность выбирают в зависимости от расхода воды и высоты, на которую ее нужно поднять. Системы частного водоснабжения бывают двух видов:

  • с накопительным баком;
  • с гидроаккумулятором.

Для бесперебойного водоснабжения частного дома со стабильным напором и водоснабжением можно поставить как накопительный бак, так и гидроаккумулятор. Это вариант для тех, кто ценит комфорт.

Система резервуаров для хранения

Основой такой системы является бак для воды, который устанавливается на значительной высоте.Если есть место, бак размещают на чердаке, если нет, можно соорудить специальную башню или установить на крыше соседнего строения. От емкости через дом расходятся трубы, распределяющие воду по точкам потребления.

Система водоснабжения частного дома с накопительной емкостью (из колодца или скважины — не важно)

Эта система работает следующим образом:

  • Вода из колодца или колодца подается в емкость насосом, ее уровень контролируется поплавковым механизмом.При достижении порога насос отключается.
  • Из-за того, что накопительный бак расположен выше всех точек разводки воды, в системе создается некоторое давление. При открытии крана за счет этого давления вода поступает в точку раздачи.
  • При снижении уровня воды в баке ниже определенной отметки включается насос, добавляющий воду.

Система водоснабжения частного дома или дачи с накопительным баком проста и недорога.Но есть ряд серьезных недостатков:

  • При такой организации водоснабжения напор в системе низкий, да еще и переменный — зависит от уровня воды в баке и количества открытых кранов. Из-за этого не будет работать никакая бытовая техника (стиральная машина-автомат, электроводонагреватель (бойлер), посудомоечная машина, автономная система отопления и т.д.).
  • При выходе из строя автоматики существует реальная угроза затопления дома переполнившейся водой. Опасность можно уменьшить, сделав аварийную дренажную систему.Для этого в накопительный бак чуть выше необходимого уровня воды вваривается труба, по которой при повышении уровня излишки вытекают наружу. Трубу можно вывести в канализацию или дренажную систему, либо в сад. Но нам нужна какая-то индикация того, что в баке слишком много воды (звук льющейся воды тоже является одним из сигналов).
  • Контейнер имеет солидные размеры, и не всегда легко найти для него место. Как вариант, постройте рядом с домом башню, на которой поместите резервуар для воды.

Если на даче не предусмотрено оборудование, можно использовать такую ​​схему водоснабжения. Но в доме такой вариант мало кого устроит. Следующий вариант нужно будет рассмотреть.

Схема с гидроаккумулятором и насосной станцией

Данная система водоснабжения частного дома из колодца и скважины обеспечивает стабильный напор, поэтому можно подключить любое оборудование. Он также основан на насосе, но подает воду к гидроаккумулятору, а управляется системой автоматики.Если все эти компоненты объединены в одно устройство, оно называется насосной станцией.

Гидроаккумулятор для водоснабжения представляет собой железный бак, разделенный на две части эластичной мембраной (резиновой). В одну часть закачивается газ под определенным давлением, во вторую подается вода. Наполняя бак водой, он растягивает мембрану, еще больше сжимая газ, из-за чего в системе создается давление.

Принцип работы системы водоснабжения с гидроаккумулятором следующий:

  • Насос включается, качает воду, создавая заданное давление в системе.Он управляется датчиками. Их два: верхний и нижний пороги давления. При достижении верхнего порога датчик отключает насос.
  • При открытии крана или расходе воды техникой происходит постепенное снижение давления в системе. При достижении нижнего порога второй датчик дает команду на включение насоса. Вода снова подается, выравнивая ее.

Такая автономная система водоснабжения обеспечивает более высокий уровень комфорта.Но на его организацию нужно больше средств: насосная станция и гидроаккумулятор — довольно дорогие устройства. Кроме того, это оборудование более требовательно к качеству воды (минимум примесей), для чего необходимо установить хороший фильтр. Требования предъявляются как к трубопроводу (гладкие внутренние стенки), так и к производительности насоса: вода должна подаваться постоянно, без перебоев. При использовании колодца в качестве источника воды он должен иметь хороший дебит (вода должна течь быстро), что не всегда возможно.Поэтому такие схемы чаще реализуются со скважинами.

О том, как собрать скважинный насос, смотрите в видео.

Водоснабжение частного дома из колодца и колодца: прокладка труб

Любая из описанных схем водоснабжения частного дома реализуется с помощью насоса, подающего воду в дом. В этом случае необходимо построить трубопровод, соединяющий колодец или колодец с насосной станцией или накопительной емкостью. Возможны два варианта укладки труб – только для летнего использования или для всесезонного (зимнего) использования.

При устройстве летнего водопровода (для дачи) трубы можно укладывать сверху или в неглубокие канавы. При этом нужно не забыть сделать кран в самой нижней точке – слить воду перед зимой, чтобы в морозы замерзшая вода не сломала систему. Или сделать систему разборной — из труб, которые можно накручивать на резьбовые фитинги — а это трубы ПНД. Тогда осенью все можно будет разобрать, свернуть и убрать на хранение.Вернуть все весной.

Прокладка водопровода по участку для зимнего использования требует много времени, сил и средств. Даже в самые сильные морозы они не должны промерзать. И есть два решения:

  • закладывают ниже глубины промерзания грунта;
  • закопать неглубоко, но обязательно утеплить или утеплить (можно и то, и другое).

Глубокая прокладка

Глубоко закапывать водопроводные трубы имеет смысл, если промерзает не более 1,8 м.Придется копать еще на 20 см глубже, а затем насыпать на дно песок, в который будут уложены трубы в защитной оболочке: они будут подвергаться солидной нагрузке, ведь сверху почти двухметровый слой грунта. Раньше в качестве защитной оболочки использовались асбестовые трубы. Сегодня есть также пластиковый рукав-обруч. Он дешевле и легче, в него проще укладывать трубы и придавать нужную форму.

При прокладке трубопровода ниже глубины промерзания необходимо выкопать глубокую траншею длиной на всю трассу.А вот водопровод частного дома из колодца и скважины зимой не замерзнет

Хотя этот метод трудоемок, он используется потому, что он надежен. В любом случае участок водопровода между колодцем или колодцем и домом стараются прокладывать чуть ниже глубины промерзания. Трубу выводят через стенку колодца ниже глубины промерзания грунта и в траншею заводят под дом, где поднимают выше. Самым проблемным местом является выход из земли в дом, который можно дополнительно обогреть электрическим греющим кабелем.Работает в автоматическом режиме поддерживая заданную температуру нагрева — работает только если температура ниже заданной.

При использовании колодца и насосной станции в качестве источника воды устанавливается кессон. Его закапывают ниже глубины промерзания грунта, и в нем размещают оборудование – насосную станцию. Обсадную трубу разрезают так, чтобы она находилась выше дна кессона, а трубопровод выводят через стенку кессона, также ниже глубины промерзания.

Водопроводную трубу, закопанную в землю, ремонтировать сложно: ее придется вкапывать.Поэтому старайтесь укладывать сплошную трубу без стыков и сварных швов: именно они доставляют больше всего проблем.

Близко к поверхности

При мелком земляном валу земляных работ меньше, но в этом случае есть смысл сделать полноценную трассу: выложить траншею кирпичом, тонкими бетонными плитами и т.д. На этапе строительства затраты значительные, но эксплуатация удобна, ремонт и модернизация не проблема.

В этом случае трубы водоснабжения частного дома от колодца и колодца поднимаются до уровня траншеи и выводятся туда.Они упакованы в теплоизоляцию, что предотвращает их замерзание. Для страховки их тоже можно прогреть – использовать нагревательные кабели.

Один практический совет: если от погружного или скважинного насоса к дому идет силовой кабель, его можно спрятать в защитную оболочку из ПВХ или другого материала, а затем прикрепить к трубе. Скрепите каждый метр кусочком скотча. Так вы будете уверены, что электрическая часть цела, кабель не перетрется и не порвется: при движении грунта нагрузка будет на трубу, а не на кабель.

Герметизация входа в колодец

При организации водоснабжения частного дома из скважины своими руками обратите внимание на герметизацию места выхода водопровода из шахты. Именно отсюда внутрь чаще всего попадает грязная верхняя вода.

Если отверстие в стенке шахты не намного больше диаметра трубы, зазор можно заделать герметиком. Если щель большая, ее замазывают раствором, а после высыхания промазывают гидроизоляционным составом (битумной пропиткой, например, или составом на основе цемента).Мазать желательно и снаружи и внутри.

Из чего состоит

Источник воды и ввод ее в дом находится далеко от всего водопровода. Нам нужно больше фильтров. Первая, грубая фильтрация происходит еще в точке всасывания. В таком виде его можно использовать в технических целях, например, чтобы донести до туалета. Но и для полива неочищенную воду можно подавать далеко не в каждом случае, а уж тем более в душ или на кухню.Поэтому водоснабжение частного дома из колодца и колодца включает еще и систему фильтров.

План водоснабжения частного дома из скважины

Обратите внимание: на рисунке показаны три ступени фильтрации:

  • на всасывающем патрубке — сетчатый фильтр;
  • перед входом в насос — фильтр грубой очистки;
  • перед входом в дом — фильтр тонкой очистки.

На каждом этапе фильтр (или фильтры) подбирается в зависимости от воды.Его качество определяется в лаборатории. Оборудование для уборки подбирается исходя из химического состава.

Автономное водоснабжение

Системы с насосными станциями хороши всем, кроме того, что для работы им требуется электричество. Запас воды есть, но он равен объему гидроаккумулятора, и не более 100 литров. Этой суммы хватит ненадолго. Если вам нужен резервный запас хотя бы на сутки и более, лучше всего сначала закачать воду в накопительный бак, а из него подавать на вход насосной станции.Эта же система хорошо работает, если ваш дом подключен к централизованному водоснабжению, но напор очень низкий или вода подается почасово.

В схеме, представленной на фото, присутствует только аварийный перелив. Это трубопровод, выходящий из накопительного резервуара чуть выше максимального уровня воды. Его сбрасывают в канализацию. По нему стекает лишняя вода при неполадках с поплавковым механизмом. Если его не установить, можно затопить дом.

Если вам нужен резервный водопровод частного дома на случай отключения электроэнергии, то привод необходимо установить вверху, над всеми точками водоразбора. Тогда при отключении электрики вода будет подаваться в трубы самотеком. Вы не сможете принять душ, но он будет в кранах. Это будет бесперебойное водоснабжение частного дома в любых условиях.

Автономная система водоснабжения. Как обустроить систему водоснабжения? Преимущества организации водоснабжения загородного дома от компании «Водные ресурсы»

Водоснабжение загородного дома — это одно из ключевых требований для комфортного проживания в Подмосковье.

В процессе строительства прокладывается водопровод или осуществляется его монтаж в жилом доме.

Чтобы провести водопровод на даче – на даче или в сельской местности – нужно хорошо подумать, разработав проект и подобрав необходимые материалы.

Помните, что при прокладке водопровода по нему должна проходить жидкость без потерь и загрязнений. Вы выбираете материал самого высокого качества, который обеспечит долговечность и гарантирует желаемую установку.

Хотя в Бразилии сосредоточен самый большой запас пресной воды на планете, этот ресурс следует использовать с большой осторожностью, так как в последние годы количество пресной питьевой воды сильно сократилось из-за расточительства, нецелевого использования и вырубки лесов на территориях, близких к заповедникам. Одной из основных причин загрязнения этой небольшой порции питьевой воды является ее использование для очистки и санитарии. Таким образом, бесполезно иметь большой объем воды, если происходит постоянная деградация, что делает потребление невозможным.

Разработка схем прокладки водопровода загородного дома

Некоторые владельцы домов, расположенных на загородных участках, путают определение частного дома с дачным.

Из-за этого при ремонтно-строительных работах используют неверную информацию, строительные материалы и оборудование.

Но это здания, выполняющие разные функции:

Для того, чтобы получить представление о масштабах этой проблемы, исследования в сельской местности показали, что 98% анализируемой воды заражено фекальными колиформами.Этот результат удивителен, потому что это место должно иметь гораздо более низкую степень загрязнения.

Причины и последствия загрязнения вод. Последствия высокой степени загрязнения водных ресурсов многочисленны и очень вредны для здоровья человека, ведь если мы проглотим жидкость или пищу, загрязненную ею, у нас могут развиться серьезные заболевания. Профессор Марсело Энрике Отеньо, биохимик и специалист по окружающей среде и управлению водными ресурсами, объясняет, что эти заболевания могут передаваться непосредственно через воду или передаваться паразитами, обнаруженными в живых организмах.По словам Отони, наиболее распространенными заболеваниями являются холера, диарея, лептоспироз, гепатит, шистосомоз и лямблиоз.

  • дача – строение, предназначенное для сезонного проживания. Чаще имеет один этаж. Отопление, водопровод и другие коммуникации отсутствуют. Нет возможности постоянно жить в стране. Для обеспечения жителей водой она подается погружным насосом из скважины внутрь скважины;
  • частный дом — жилье, в котором можно жить или постоянно проживать.Находится в сельской местности, за городом или в коттеджном поселке. Здание может состоять из одного или нескольких этажей и подвала. В каждой комнате есть водопровод и отопление. Схема водоснабжения для этой постройки сложнее, чем для дачи.

Процедура подключения автономного водопровода состоит из нескольких этапов:

Однако при правильной очистке воды и сточных вод риск этих заболеваний можно снизить значительными темпами. Специалист по водным ресурсам утверждает, что любая производственная деятельность даже в той или иной степени влияет на доступную природную воду.Например, сельскохозяйственная деятельность требует высокого спроса на этот ресурс, а ее условия напрямую влияют на качество продукта. Следует подчеркнуть, что правильное содержание животных крайне важно для сохранения не только качества и объема водных ресурсов, но и почвы.

Инфильтрацию дождевой воды нельзя нарушать, так как этот процесс необходим для обеспечения источников воды. Водозабор в сельской местности. В некоторых местах, где доступность воды уже достигла критического уровня, в качестве альтернативного и эффективного средства использовался сбор дождевой воды.Следует помнить, что чем больше поверхность, доступная для захвата, тем больше шансов получить хорошее количество воды.

  • разработка плана проекта;
  • крепление
  • ;
  • служба водоснабжения.

Нельзя игнорировать работы по предварительной конструкции подключения даже в случае воды только на кухне и в ванной.

Целесообразно распределить собранное в первые дожди, чтобы обеспечить очистку поверхности водосбора.Когда средством сбора воды является колодец, необходимо соблюдать особую осторожность с его краем, предотвращая попадание в него дождевой воды или других элементов. Бетонное покрытие над этим барьером также имеет решающее значение, чтобы держать колодец закрытым и защищенным от любых загрязнений. Кроме того, интересно установить ручной или электрический насос для обеспечения качества воды, так как для этого потребуется использование веревок и ведер, грязных предметов, которые могут загрязнить воду.

Схема водопровода должна учитывать:

  • сколько очков будет израсходовано воды;
  • количество коллекторов;
  • объем котла;
  • сколько нужно насосов и фильтров;
  • на каком расстоянии и где находятся сантехнические элементы.

На разработанном плане необходимо отметить, где находится оборудование и водопотребители. Обозначить проход водопроводных и отопительных труб по помещениям здания.

Предоставление футеровки колодца и санитарного уплотнения также является гарантией здоровья. Колодцы Кайпира — это те, которые были построены путем раскопок на глубине, где есть вода. В первую очередь следует позаботиться о месте бурения, чтобы вода не подвергалась риску заражения.Места рядом с животными, например, не указаны. Крайне важно, чтобы строительство колодца всегда производилось на конструкции котлована, избегая загрязнения через стол. Установка насоса для сбора воды – процедура не очень дешевая, но идеально подходящая для обеспечения качества воды во время поездки от колодца до дома.

Работать с проектом необходимо, соблюдая общий масштаб, учитывая все обмеры дома. Точные замеры помогут определить необходимое количество средства.

Схема водоснабжения состоит из нескольких элементов:

  • колодцы внутри колодца или другого источника воды;
  • насос для соединения труб;
  • аккумулятор давления, контролирующий давление;
  • запорный вентиль, перекрывающий подачу жидкости;
  • тройник, разделительный воды для технических и бытовых нужд;
  • фильтр для очистки;
  • Тройник
  • , разделяющий воду на холодную, идущую к нагревателю.

Выбор труб для водопровода

Правильное функционирование и срок службы системы водоснабжения и отопления зависит от качественных характеристик сырья, используемого при производстве товаров.

В местах, где еще нет электричества, перед установкой насоса необходимо инвестировать в другие виды энергии, такие как солнечная энергия или энергия ветра. Трубчатые колодцы или артезианские колодцы намного меньше, чем колодцы-капиры, но со структурой, очень похожей на заботу о том, чтобы не было загрязнения захваченной воды. Таким образом, трубы также нуждаются в барьере сверху, кожухе, внутренней облицовке и санитарном уплотнении. Кроме того, важно создавать их в местах с наименьшим возможным загрязнением.

В большинстве трубчатых колодцев основным средством сбора воды является насос. Водосбор в источниках и хлорирование. Что касается родников, более известных как шахты, то забор воды зависит от их расположения в почве. Когда он плоский, рекомендуется построить кладовую с крышкой вокруг пружины, чтобы защитить ее. Однако, если земля крутая, кладка не рекомендуется, так как большая часть земли должна быть удалена, чтобы выровнять землю. В этом случае растительность вокруг весны целесообразно сохранить, так как помимо ее защиты, растительность способствует проникновению дождевых вод в почву.

Трубы бывают нескольких видов:

  • медь;
  • металлопластик;
  • сталь
  • ;
  • полипропилен
  • .

Медные трубы обладают высокой устойчивостью к воздействию солнца, окислению и микроорганизмам.

Трубы легко выдерживают различные напоры, нагревание и охлаждение. Основным недостатком этого продукта является его высокая цена.

Стоит отметить, что без хлорирования не обойтись, независимо от его назначения, то есть хлор необходимо добавлять в воду, если она предназначена для потребления человеком или сельскохозяйственной деятельности.Функция хлора – обеззараживать, снижая риск передачи болезни людям. Эту функцию выполняют и другие химические вещества, но чаще всего используется хлор. Также рекомендуется собирать и анализировать воду для более точной оценки степени ее загрязнения.

Есть два способа очистки воды. Хлорирование воды: Во-первых, выполните анализ качества воды. для этого достаточно взять образец и отправить его в лабораторию на бактериологический анализ.Если в воде нет фекальной кишечной палочки, это означает, что она не загрязнена сточными водами, а для этого достаточно хлорирования, которое следует использовать в собственности, будь то для потребления человеком или для участия в конкретной производственной деятельности.

Пластиковые трубы имеют алюминиевую основу. Середина и край покрыты полиэтиленом.

Пленка, расположенная внутри, защищает металл от окисления, накопления загрязнений и минеральных отложений.

Оболочка, покрывающая снаружи, защищает трубу от неблагоприятного воздействия солнца и влажности.

Хлорирование можно проводить с помощью хлоратора, который должен соответствовать объему обрабатываемой воды. Если суточная потребность в очищенной воде более 1000 л, рекомендуется использовать насос-дозатор хлора.

Эти хлораторы должны быть установлены в непосредственной близости от жилья, в легкодоступном месте, должным образом защищенном от изменения климата и защищенном, например, от животных и автомобильного движения. Это необходимо для облегчения калибровки оборудования; периодическое пополнение хлора; обзор; Обслуживание; и обслуживание оборудования.Очистка воды фильтрацией и хлорированием: очистка воды из поверхностных источников воды, таких как ручьи, реки, плотины, в частности, должна осуществляться в два этапа: во-первых, вода должна подвергаться процессу отделения и задержания твердых частиц в подвески, что достигается применением соответствующих приспособлений, которые можно соорудить в хозяйстве.

При нагревании выше 95° и охлаждении ниже 0° эти изделия деформируются. Чтобы этого избежать, применяют теплоизоляцию.

Стальные трубы

долговечны, но подвержены коррозии металла.Чтобы установить такие трубы, нужно приложить немало усилий.

Перед соединением трубных стыков на каждый элемент необходимо нарезать резьбу или для крепления использовать сварочный аппарат.

Во-вторых, обработка завершается хлорированием. Мне очень понравилось изучать водопоглощение. Обязательно посетите сайт, чтобы узнать, что нового в интересующей вас области. В настоящее время города становятся все более многолюдными. Трудно найти тихое место для постройки дома. Это объясняет, почему так много людей предпочитают уезжать из города, чтобы насладиться спокойствием сельской местности или окраины.Для многих нет ничего лучше, чем жить в красивом доме, более или менее изолированном и вдали от городской суеты.

Пользоваться источниками воды рядом с домом

Но и этот выбор вызывает некоторые проблемы, среди которых проблема водоснабжения. Для дома, расположенного в черте города, водоснабжение стало возможным благодаря сети общего пользования. Что касается изолированного дома. В зависимости от того, где строится дом, может быть сложно, если не невозможно, подключить дом к системе общего водоснабжения.Для дома, расположенного в сельской местности, вдали от села и построенного на вершине склона, установить связь невозможно. Решение: используйте источники воды рядом с домом.

Полипропиленовые трубы марки

являются наиболее распространенными. По сравнению с другими видами изделий они просты в монтаже, не подвержены окислительным процессам и надежно соединяются. Эти трубы могут эксплуатироваться более 50 лет.

Трубы следует выбирать по диаметру, так как от этого напрямую зависит оптимальная работа системы водоснабжения.

Источники воды очень разнообразны: озера, реки, плотины и т.д. эти источники представляют собой бассейн неисчерпаемой воды и в изобилии. Но для того, чтобы иметь возможность наслаждаться ею, необходимо следить за тем, чтобы вся эта вода поступала в дом. Многие решения ведут к этой цели. Одним из наиболее эффективных и экономичных средств является дноуглубление.

Это действие связано с транспортировкой воды из источника в дом. Если раньше дноуглубительные работы проводились в основном путем создания каналов, по которым проходит вода, то сегодня можно автоматизировать использование.Эта машина имеет много преимуществ. Во-первых, подъемный насос может транспортировать воду из источника на другой высоте, чем дом.

Диаметр труб выбирают, ориентируясь на длину водопровода:

  • для линии длиной более 30 м — 32 мм;
  • менее 30 м (средняя длина) — 25 мм;
  • для короткой лески до 10 м — 20 мм.

Произвести монтаж водопровода и отопления из пластиковых труб относительно просто.Оборудование должно быть закреплено в соответствии со специальным методом установки.

Если дом расположен наверху склона, а источник внизу, благодаря этому автомату можно будет доставить воду из источника в дом. Этот подъемный насос также способен откачивать большое количество воды с достаточным давлением, чтобы не использовать усилитель.

Если источники воды находятся слишком далеко от дома, лучшим решением будет выкопать колодец. Колодцы использовались веками и остаются очень эффективным и экономичным решением.Глубина колодца зависит от высоты дома и количества воды, необходимой жильцам. Для дома, расположенного на небольшой высоте, достаточно десяти метров.

Уголки, муфты, запорные краны, тройники, фланцевые соединения и отводы применяются в качестве фитинговых элементов для соединения труб.

Разводка труб для сооружения осуществляется от места водозабора. В начале линии установите шаровой кран.

При аварии на трубопроводе позволит перекрыть давление воды.Затем произвести монтаж линии с коллектором.

В последнее время горожане все чаще стараются избегать спокойствия деревни. Среди аргументов — жизнь намного дешевле. Значительная часть людей, решивших купить недвижимость в селе, не переезжает на постоянное место жительства, а покупает дом с мыслью использовать его на выходные. Вдоль больших городов он получает обязательство и возможность жить в одной из близлежащих деревень, но ездить в город по работе и учебе.

В течение нескольких лет, даже месяцев после такого решения, восторженные владельцы столкнулись с рядом трудностей, которые поначалу казались им очень легко преодолеваемыми, со временем подавляя их, отнимая массу времени, нервов и денег. Конечно, есть люди, которые грамотно составили свой счет, подготовились так, как будто у них есть дом в деревне, или хотя бы быстро учатся, но разговоры со многими «поселенцами» показывают, что эти люди — малая часть всех.

Типы источников воды

Схема подачи воды в загородный дом выполняется несколькими способами:

  • централизованный
  • из колодца внутри колодца (автономное водоснабжение).

После выдачи разрешений соответствующими органами можно пользоваться водой из центральной системы водоснабжения.

Если арендодатель решит использовать централизованное водоснабжение, то он должен учитывать, что давление в трубах будет определять специальная организация.

При параллельном использовании нескольких кранов давление воды в трубопроводе снизится.

Без получения официального разрешения можно обеспечить домовладение водой с помощью колодца внутри колодца.

Но этот способ подходит только для дач при сезонном использовании помещения.

Для домов, в которых постоянно проживают жильцы, неприемлем, так как система отопления напрямую зависит от водоснабжения.

Система добычи воды из скважины в загородном строении внутри скважины позволяет использовать воду более высокого качества по сравнению с водой из скважины только с родником без скважины.

Но чтобы его получить, необходимо обеспечить высокое давление.Для этого нужно использовать мощное оборудование.

Например, скважинный электронасос может перекачивать большие объемы жидкости с примесью песка и фильтровать ее без риска повреждения.

Есть разные модели такого оборудования. Мощность аппарата можно подобрать, учитывая глубину колодца с колодцем или без него и уровень воды в нем.

При выборе автономного (из колодца, колодца или колодца внутри колодца) или централизованного водоснабжения домовладелец должен ознакомиться с рядом преимуществ забора воды из колодца:

  • установка системы проста.Домовладелец, обладающий необходимой информацией и разбирающийся в строительстве, может самостоятельно справиться с задачей обустройства колодца, а при необходимости и колодца;
  • минимальные затраты. Выкапывание колодца, но не для обустройства колодца, не требует значительных затрат;
  • наличие воды. Из колодца всегда можно получить воду, но из колодца только при наличии электричества.

В том числе автономное водоснабжение от скважины можно обустроить самостоятельно, руководствуясь личным вкусом.

Как обустроить водопровод?

Для обустройства автономного водоснабжения необходимо применение насосов или насосных станций, способных перекачивать воду из источника в водопровод или накопительную емкость.

Для дополнительной очистки воды необходимо использовать специальные фильтры очистки.

Схема системы включает:

  • насос;
  • накопительная емкость;
  • аккумулятор
  • ;
  • водонагреватель (ТЭН, бойлер, бойлер).

Систему отопления и водоснабжения загородного дома необходимо размещать близко к потребителю, например, в подвале или подвале.

Труба с бронзовым или латунным фитингом диаметром 32 мм должна быть подведена от водозабора к коллектору. Затем, соблюдая порядок, приделывают дренаж для дренажа и обратный клапан.

Элементы системы подключаются в следующей последовательности:

  • подключение шарового крана открытия/закрытия водозабора;
  • прикрепить глубинный фильтр, удаляющий крупные частицы песка и мусора;
  • то насосная станция комплектуется гидроаккумулятором, включающим реле давления и гидробак.Если насос расположен внутри колодца, а остальное оборудование в помещении, то емкость устанавливается внизу трубы, а реле вверху;
  • смонтировать автоматический датчик сухого хода, отключающий насос при исчезновении воды в системе;
  • установить фильтр мягкой (тонкой) очистки.

Гидравлический бак представляет собой герметичный контейнер, в котором есть две секции. Первый – вода, второй – воздух. Это устройство может непрерывно поддерживать необходимое давление в системе водоснабжения и отопления.

При наличии необходимых знаний проложить водопровод для подачи воды жильцам и систему отопления вполне посильная задача.

Но, чтобы установка не вызвала проблем, лучше прибегнуть к помощи специалистов.

Детали

Если Вас заинтересовали наши услуги, мы готовы провести
оценку работы на Вашем объекте совершенно бесплатно

Компания «Водные ресурсы» предлагает монтаж экономичных замкнутых систем.У нас есть десятилетний опыт работы в этой сфере, поэтому мы успешно решаем задачи любой сложности. Специалисты выполняли проекты в разных городах России, в том числе в Москве, Твери, Владимире.

В нашей компании вы можете заказать монтаж водоснабжения частного дома под ключ. Такое решение является наиболее удобным, так как специалисты организуют эффективную систему вне зависимости от удаленности объекта заказчика от центральных коммуникаций.

Преимущества организации водоснабжения загородного дома от компании «Водные ресурсы»

На данный момент установка комплексов замкнутого цикла является наиболее рациональным и выгодным решением для владельцев дач и коттеджей.Системы такого типа обеспечивают эффективную рециркуляцию воды, а также ее качественную фильтрацию. Комплексы имеют ряд неоспоримых преимуществ. Главное – минимальное потребление воды.

Как правило, при устройстве такого водопровода для загородного дома возникает необходимость в устройстве колодца. Наши специалисты осуществляют бурение по нескольким технологиям:

  • К песчаному горизонту. Преимуществом этого метода является экономичность и оперативность. Отсутствие необходимости в разрешении на оформление.К минусам можно отнести малую мощность, а также зависимость от уровня грунтовых вод. К сожалению, качество добываемой воды не всегда соответствует установленным нормам.
  • К известняковому горизонту. Устройство артезианского способа дает возможность получать более качественную воду. Это связано с тем, что бурение ведется на большую глубину. Наличие скважины артезианского типа позволяет обеспечить загородный коттедж круглогодичным водоснабжением, обладающим высокой производительностью. Срок его службы не менее 25 лет.

Какие работы выполняются при организации снабжения частного дома под ключ?

С устройством водоснабжения в загородном доме Специалисты выполняют следующие процедуры:

  • Устройство артезианских или песчаных скважин. Для работы используется специальное оборудование; необходимо обеспечить свободный доступ к месту бурения. Рядом с источником водоснабжения частного дома не должно быть выгребных ям, канализации, компостных кучек и т.д. В соответствии со строительными требованиями не допускается строительство колодца возле фундамента, иначе он может обрушиться из-за вымывания песка.
  • Установка кессона. Внутри оборудования установлены водоподъемные устройства. Навесной центробежный или роторный погружной насос. Для правильного выбора насосного оборудования специалисты производят расчет для обеспечения необходимого давления. Установка кессона обязательна для всесезонного водоснабжения частного дома.
  • Защита скважин. К этому этапу относится весь комплекс работ, связанных с предотвращением проникновения грунта в сеть, обустройством системы и т.д.При гидроизоляции водопровода частного дома проводится обработка подземной системы. Предусмотрена дополнительная защита кессона и колодца от осадков.
  • Установка аксессуаров. Установлена ​​автоматика водопроводной сети загородного дома, насосы, аппаратура управления, гидроаккумулятор, страховочный трос. На данном этапе планируется установка очистного оборудования (фильтров), его подбор осуществляется в зависимости от требований к качеству питьевой воды.
  • Прокладка трубопровода. Готовится траншея и укладываются трубы на глубину более 1,5 метров (ниже глубины промерзания). После монтажа трубопровода для водоснабжения частного дома выполняется обратная засыпка грунта.

Заказать монтаж водопровода под ключ для частного дома можно по тел. Специалисты бесплатно приедут на объект, изучат его особенности и быстро рассчитают стоимость услуг.

Деревянный держатель растений + горшки Vert специализированный магазин White Metal 10 Flower

Bundle — деревянный держатель растений + горшки Vert специализированный магазин White Metal 10 Flower

$34 Bundle — деревянный держатель растений + 10 белых металлических цветочных горшков, Vert Patio, газон Сад Садоводство Уход за газоном Горшки, кашпо Контейнер Acces ferreiraecampos.com.br, Растения, /cidaridae131095.html, +, Горшки, -, 10, Держатель, Связка, Цветок, Металл, Патио, Сад с газоном, Садоводство Уход за газоном, Горшки, Горшки Контейнер Доступ, $ 34, Белый, Деревянный, Vert Набор — Деревянный держатель для растений + Горшки Vert специализированный магазин White Metal 10 Flower Bundle — Деревянный держатель для растений + Горшки Vert специализированный магазин White Metal 10 Flower ferreiraecampos.com.br,Plants,/cidaridae131095.html,+,Горшки,,-,10, Держатель, Связка, Цветок, Металл, Патио, Газон, Сад, Садоводство, Уход за газоном, Горшки, Плантаторы, Доступ к контейнеру, $ 34, Белый, Деревянный, Vert $ 34 Bundle — Деревянный держатель для растений + 10 цветочных горшков из белого металла, Vert Patio, Садовый газон Садовый газон Горшки для ухода, кашпо Container Acces

34 $

Набор — деревянный держатель для растений + 10 цветочных горшков из белого металла, Vert

  • Убедитесь, что это подходит введя номер модели.
  • Деревянный держатель для растений x 1 шт. (29×120 см) и
  • Цветочные горшки из белого металла x 10 шт. (4 дюйма)
  • Простота в использовании — просто просверлите деревянные держатели для растений на стене, затем можно начинать вешать металлические горшки для растений. Дополнительное оборудование не требуется
  • Лучшее сочетание цветов — темно-коричневый цвет дерева сочетается с белыми горшками. Легко показать всю свою зелень
  • «ли» Покупайте с уверенностью — у нас есть 30-дневная политика возврата, если продукты имеют какие-либо значения по умолчанию или просто передумали.
|||

Набор — деревянный держатель для растений + 10 цветочных горшков из белого металла, Vert

перейти к содержанию

90 лет лидерства в открытии и исследовании океана

Океан = Жизнь

Океан — это жизнь, и он принадлежит всем.Она дает нам кислород, пищу и миллионы рабочих мест. Он приносит радость и формирует наш климат и погоду. Океанографический институт Вудс-Хоул — независимый мировой лидер в области открытия, исследования и образования океана, работающий над пониманием и сохранением одного из самых ценных общих ресурсов человечества. Присоединяйтесь к нам сегодня ради нашего океана, нашей планеты и нашего будущего.

Основные результаты исследований Климат и океан

Искусство Ocean Twilight Zone освещает Организацию Объединенных Наций в рамках Недели климата

Коллектив датских художников освещает «необычайно красивое» существо из сумеречной зоны, чтобы подчеркнуть важность морской жизни для глобального климата

Читать

Магазин WHOI

Все доходы идут на науку об океане.

Мы инвестируем в смелых людей с преобразующими идеями, чтобы оказывать влияние. Изучите наши проекты.

«Мы должны уважать океаны и заботиться о них так, как будто от этого зависит наша жизнь. Потому что они это делают».

Доктор Сильвия Эрл, доверенное лицо WHOI Life, морской биолог, исследователь, автор

Мы используем файлы cookie для анализа использования сайта и улучшения пользовательского опыта.Продолжая работу на этом сайте, вы даете согласие на их использование. Ознакомьтесь с нашей Политикой конфиденциальности, чтобы получить дополнительную информацию и изменить настройки. OK

Политика конфиденциальности и использования файлов cookie

Саймон Торролд, эколог океана


Саймон Торролд — эколог океана в Океанографическом институте Вудс-Хоул. Он использует методы, охватывающие геохимию изотопов, секвенирование ДНК нового поколения и спутниковое мечение для изучения экологии самых разных видов океанов. Недавно он обнаружил, что синие акулы используют океанские туннели или водовороты с теплой водой, чтобы нырять в сумеречную зону океана, где они кормятся в богатых питательными веществами водах на сотни метров ниже.Саймон родился в Новой Зеландии и получил степень бакалавра. из Оклендского университета и доктор философии. из Университета Джеймса Кука, Северный Квинсленд, Австралия. По большей части работая в южной части Тихого океана и Карибского бассейна, Саймон побывал во многих круизах, наработав 1000 часов подводного плавания и 800 часов в тропических окрестностях. Он работает ученым в Океанографическом институте Вудс-Хоул с 2001 года.

×

Грегори Скомал, акулий биолог


Доктор Грегори Скомал — опытный морской биолог, подводный исследователь, фотограф и писатель.С 1987 года он работал ученым-рыболовом в Массачусетском отделе морского рыболовства и в настоящее время возглавляет Массачусетскую программу исследования акул. Он также является адъюнкт-преподавателем в Школе морских наук и технологий Массачусетского университета и адъюнкт-ученым в Океанографическом институте Вудс-Хоул (WHOI). Он имеет степень магистра Университета Род-Айленда и докторскую степень. из Бостонского университета. Более 30 лет Грег активно занимается изучением истории жизни, экологии и физиологии акул.Его исследования акул охватили весь земной шар от холодных вод Полярного круга до коралловых рифов в тропической центральной части Тихого океана. Большая часть его текущих исследований сосредоточена на использовании акустической телеметрии и технологии спутниковой маркировки для изучения экологии и поведения акул. Грег увлекается аквалангом и подводным фотографом с 1978 года. Он написал десятки научно-исследовательских работ и снялся в ряде документальных фильмов и телевизионных фильмов, в том числе в программах для National Geographic, Discovery Channel, BBC и многочисленных телевизионных сетей.Его последняя книга «Справочник по акулам» обязательна к покупке для всех любителей акул. Он бостонский морской вездеход и член Клуба исследователей; его дом и лаборатория находятся на южном побережье Массачусетса.

×

Роберт Баллард, исследователь океана


Роберт Баллард, исследователь океана

Роберт Д. Баллард — основатель и президент Ocean Exploration Trust; Директор Центра исследования океана и профессор океанографии Высшей школы океанографии Университета Род-Айленда.Он является исследователем по особым поручениям в Национальном географическом обществе, комиссаром Комиссии США по океанической политике и научным сотрудником Океанографического института Вудс-Хоул. Он служил в ВМС США более 30 лет и продолжает работать в Управлении военно-морских исследований. Пионер в разработке глубоководных аппаратов и дистанционно управляемых транспортных средств, он принял участие в более чем 155 глубоководных экспедициях. В 1985 году он обнаружил RMS «Титаник» и сумел отследить множество других значительных кораблекрушений, в том числе немецкий линкор Bismarck , потерянный флот Гуадалканала, британский линкор.авианосец S. Yorktown и катер Джона Ф. Кеннеди PT-109 . Он также обнаружил гидротермальные жерла и «черных курильщиков» в Галапагосских разломах и Восточно-Тихоокеанском поднятии в 1977 и 1979 годах. Автор многочисленных книг, научных работ и статей, он был показан в нескольких телевизионных программах National Geographic , в том числе «Тайны Титаника » — пятисерийный мини-сериал «Чужой в глубине» с Бобом Баллардом. а в 2019 году «Экспедиция Амелия.Он был специальным советником Стива Спилберга в футуристическом телешоу seaQuest DSV.  Его награды включают 22 почетных докторских степени, высшую награду National Geographic , медаль Хаббарда и медаль Национального фонда гуманитарных наук. В 2014 году он был избран членом Американской академии искусств и наук.

×

Тимоти Шэнк, глубоководный биолог


Тим Шэнк, глубоководный биолог

Тимоти Шэнк — глубоководный биолог, младший научный сотрудник отдела биологии и бывший директор Института исследования океана Океанографического института Вудс-Хоул.Он известен своими исследованиями в области экологии и эволюции фауны в глубоководных гидротермальных, подводных горах, каньонах и глубоководных желобах. Провел более 60 научных экспедиций в Северном Ледовитом, Атлантическом, Тихом и Индийском океанах. Тим совершил более 50 погружений на управляемых человеком подводных аппаратах Alvin, и более 100 погружений с автономными подводными и дистанционно управляемыми аппаратами, включая первое использование гибридного ROV (Nereus) в самых глубоких траншеях океана . Он является автором отмеченного наградами бестселлера « Discovering the Deep».

×

Сунита Уильямс, астронавт НАСА


Астронавт НАСА Сунита Л. Уильямс

Сунита Л. Уильямс (Суни) была выбрана НАСА в качестве астронавта в 1998 году и является ветераном двух космических миссий: экспедиций 14/15 и 32/33. В настоящее время она готовится к первому послесертификационному полету космического корабля Boeing Starliner — второму пилотируемому полету на этом корабле — и третьему длительному полету на борту Международной космической станции.Уильямс и ее товарищи по команде тесно сотрудничают с Boeing для разработки их новых систем космических кораблей, которые будут предоставлять услуги по транспортировке экипажа на Международную космическую станцию ​​​​и обратно и, вместе с CrewDragon от SpaceX, вернут возможность запускать людей в космос с земли Соединенных Штатов.

×

Кирстин Мейер-Кайзер, биолог WHOI


Кирстин Мейер-Кайзер, биолог WHOI

Кирстин Мейер-Кайзер — научный сотрудник отдела биологии Океанографического института Вудс-Хоул.Ее исследование посвящено изучению того, как личинки донных беспозвоночных, таких как анемоны и морские звезды, рассредоточиваются по изолированным островным местообитаниям, как личинки оседают и колонизируют новые участки, а также как их сообщества меняются с течением времени. Кирстин в настоящее время является главным исследователем междисциплинарного проекта по затонувшим кораблям в Национальном морском заповеднике Stellwagen, включая пароход Portland , который часто называют «Титаником Новой Англии».

Добавить комментарий

Ваш адрес email не будет опубликован.
