Бетономешалка из 200 литровой бочки | 1000 мелочей

При небольшом строительстве нет смысла покупать бетономешалку, так как она нужна ненадолго и для приготовления пары кубов бетона. Для таких целей ее можно сделать своими руками и практически не потратиться на материалах.

Необходимые материалы:

  • бочка 200 л;
  • дверные петли 3 – шт.;
  • защелки – 2 шт.;
  • длинные болты М16 и гайки, шайбы к ним – 2 шт.;
  • труба 3/4 дюйма;
  • подшипники с внутренним диаметром 16 мм – 2 шт.;
  • арматура 12 мм;
  • полоса 40х3 мм;
  • труба 50 мм;
  • уголок 20х20 мм;
  • доски

Изготовление бетономешалки:

Для вращения бетономешалки нужно сделать 2 опоры под подшипники.

Заготовка с подшипником

Заготовка с подшипником

Опора состоит из отрезка полосы с приваренным кольцом, отрезанным от трубы. Вверху кольцо разрезается поперек и к его краям привариваются проушины из уголка. Для надежности внизу между ним и полосой ввариваются косынки или такие же отрезки уголка. Затем в опору вставляется подшипник и зажимается затягиванием болта в проушинах.

Готовая опора

Готовая опора

В бочке вырезается люк под загрузку бетона. И затем устанавливаются петли, желательно 3 штуки. Равномерно по всей длине люка.

Далее устанавливаются рычажные защелки.

Чтобы люк не проваливался, между защелками изнутри на стенку бочки устанавливается на саморезы или приваривается ограничитель.

В центре по торцам бочки просверливаются отверстия 16 мм.

Затем нужно сварить миксер с ручками, который будет перемешивать бетон внутри. Для этого используется отрезок трубы на пару сантиметров меньший высоты бочки. По торцам к ней привариваются гайки М16. Затем к трубе привариваются Т-образные лопасти из арматуры.

Готовый миксер в сборе

Готовый миксер в сборе

После этого нужно приварить к шляпкам двух болтов М16 воротки с ручкой из трубы.

Ось с лопастями помещается в бочку, через отверстия снаружи в нее вкручиваются воротки с болтами. Нужно надежно зажать крышку и дно бочки гайками с шайбами, чтобы она вращалась вместе с осью. При зажатии важно расположить воротки в разном направлении.

Из обрезков пиломатериалов сколачиваются ножки для бетономешалки. С одной стороны они соединяются укосинами, с другой стороны будет подставляться корыто для слива готового бетона. Бетономешалка прикрепляется к ножкам только на опорах.

Крепление опоры бетономешалки к деревянным ножкам

Крепление опоры бетономешалки к деревянным ножкам

Ножки желательно сделать высокими, чтобы ее можно было вращать стоя.

Бетономешалка рассчитана на двоих. За счет того что ручки разведены в разные стороны, она не переворачивается во время старта. Так как между ее люком и барабаном имеются зазоры, то при замешивании нельзя останавливаться дверцей вниз. После замешивания люк открывается, и бетон сливается в корыто внизу.

Если вам понравился материал, то жмите большой палец вверх и подписывайтесь на канал. А также оставляйте свои комментарии.

Хотим представить вашему вниманию новый канал GulЯШ. Где вы найдете интересные и полезные рецепты из мира кулинарии.

Делаем бетономешалку из бочки

Часто для строительства частных домов используются стеновые блоки. Конечно, их можно купить. Однако, как практика показывает, сегодня многие домашние мастера предпочитают изготавливать их своими руками: выгода очевидная. При этом одним из самых тяжелых видов работы становится приготовление бетона, предназначенного для кладки стен и фундамента.

Для этих целей профессиональные строители, как правило, используют такую бетономешалку, которую можно увидеть на размещенной ниже иллюстрации. Естественно, данная модель позволяет быстро и качественно замесить раствор. Но только не всегда подобная техника находится у домашних умельцев под рукой. А специально покупать бетономешалку для выполнения разовой работы оказывается нерентабельным делом.




Тем более, что изготовить бетономешалку своими руками не так уж и сложно. Для создания самого простого варианта – ручного – необходимо взять 200-литровую пустую бочку. Затем нужно пропустить ось в 100 мм из центра бочки. Потом занимаемся привариванием крестовины: это позволит перемешивать смесь более эффективно. Всего 8-10 оборотов и раствор в бочке готов.

Однако для того, чтобы «домашняя» бетономешалка была как настоящая, необходимо сделать более сложный вариант – электрический. Посмотрите на представленную ниже фотографию, и вы увидите, что такой вариант по конструкции выглядит не хуже заводской бетономешалки.




Для электрической бетономешалки основой емкости, в которой и происходит процесс перемешивания, тоже становится бочка на 200 литров.
Находим на крышках центр, и просверливаем там отверстия для вала. Затем от бочки шлифовальной машиной отрезается вдоль часть — примерно 1/3 от ее диаметра. На следующем этапе свариваем из стальных уголков в форме буквы «А» или «Н» две подставки-ножки.

Оставляем между ними расстояние для прочности чуть больше длины бочки. Соединяем ночки с помощью отрезков арматуры. Спереди под бочку ставим ящик, в который и будем выгружать бетон. Бывает, что при фундаментных работах вместо бочки нужно поставить лоток: тогда бетон будет сразу же стекать в траншею. Варианты ножек и методов крепления бочки можно наглядно представить с помощью находящейся ниже иллюстрации.




Также нужно позаботиться и об электродвигателе. Вполне подойдет вариант, который представлен на находящейся ниже иллюстрации. Если же сказать пару слов о нем, то особо мощный электродвигатель здесь не нужен: будет достаточно применения однофазного электродвигателя с конденсаторным включением в электросеть. Для вала рабочая скорость вращения должна быть 48 об/мин. При этом если вы захотите работать при больших оборотах, то вам будет неудобно — смесь сильно разбрызгивается.



Для сборки электрической бетономешалки также понадобятся два корпуса и подшипники. В каждом корпусе устанавливаем 2 подшипника, имеющие одинаковые наружные, но разные внутренние диаметры. В подшипники, идущие с большим внутренним диаметром, сажаем отрезки труб, представляющие собой подвески бункера. При этом один конец подвески нужно приварить к бункеру. Такая конструкция позволит легко поворачивать бункер во время выгрузки раствора. Также, благодаря подобным подвескам на подшипниках, вал бетономешалки не срабатывается, а отверстия в крышках бункера не разрабатываются.

Для того, чтобы данную конструкцию можно было четко себе представить, обратите внимание на предложенную ниже схему.




На ней все элементы бетономешалки представлены под номерами: бункер — 1; вал мешалки — 2; лопасти — 3; ручка для опрокидывания бункера — 4; подшипники подвески — 5; подшипники вала бетономешалки — 6; корпус подшипников — 7; рама — 8; ограничитель — 9; подвеска –10; электродвигатель — 11; червячный редуктор — 12; петля подвески платформы электродвигателя — 13.

Как видно, во внутренние подшипники, имеющие малые отверстия, вставлен вал, проходящий через подвески. На данный вал привариваем четыре легкие, но прочные лопасти необычной формы. Для их создания прекрасно подойдут старые уголки размером 25 х 25 мм. Располагаем лопасти таким образом, чтобы они могли захватить со дня бункера всю массу смеси.

При этом между стенкой бункера и лопастями лучше оставить самый минимальный зазор — всего 1-2 мм. Связано это с тем, что меньший зазор способствует лучшей работе бетономешалки: мелкий гравий не будет забиваться. Если вам не удалось найти подшипники, имеющие разные внутренние диаметры, то можно взять четыре одинаковых подшипника и вставить вал бетономешалки в подшипник через втулку.
Конечно, полученная конструкция удобна в использовании, но что делать, если на стройке нет возможности пользоваться электричеством, а такое случается достаточно часто. В подобной ситуации вал можно вращать вручную: насадите на него большое колесо — «штурвал» и месите с помощью него.

В любом случае, это получается намного проще, удобнее, легче и производительнее, чем перемешивать бетон лопатами в ящике.

В этой статье мы специально не указываем точные размеры деталей: наша цель показать только принцип работы. При воплощении же конструкции на практике каждый домашний мастер будет уже исходить из имеющихся подручных материалов и своих возможностей. Например, ниже предлагаем вам обратить внимание на бетономешалку, которая создана по описанному выше принципу, однако, как видите, ее электродвигатель находится несколько в другом месте модели.




В итоге хочется сказать, что «самодельная» бетономешалка проста и легкая в использовании, позволяет сэкономить значительную сумму денег и прекрасно справляется с возложенными на нее функциями. Она может быть полезна как частным, так и небольшим строительным организациям. Оцените и вы ее простую конструкцию, и, может быть, вам тоже захочется сделать удобную бетономешалку из обычной бочки.

Как самому сделать бетономешалку из подручных средств на даче.

Представляю вашему вниманию самодельную бетономешалку из обычной 200-литровой бочки, которая горизонтально насажена на рабочий вал. Для получения результата внутри бетономешалки необходимо приварить крестовину для качественного перемешивания бетона: за счёт эксцентричного вращения бочки и происходит «замес».

Бетоносмеситель из обычной бочки.

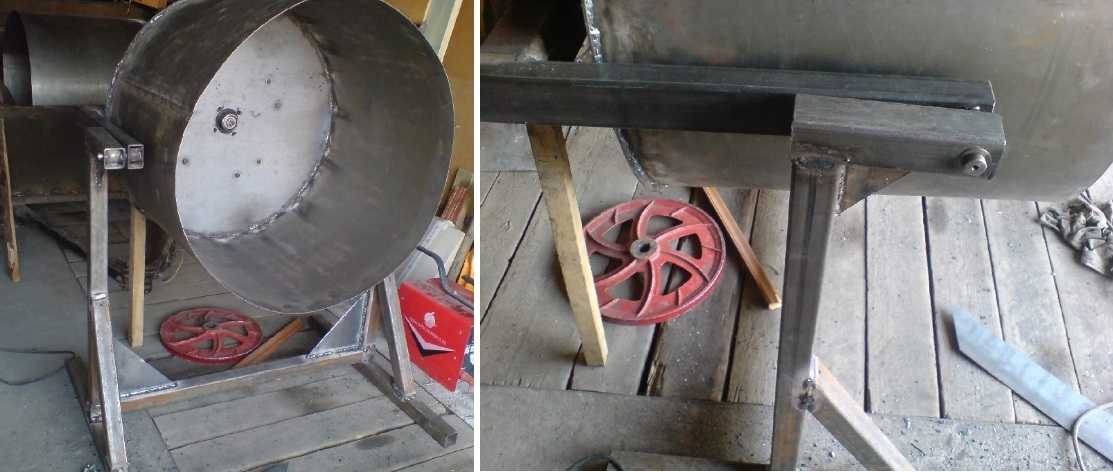

Хочу поделиться информацией о том, как сделал бетономешалку своими руками. Причем сначала я сделал простую, а потом, когда объемы бетона увеличились, сделал и электрическую бетономешалку! Что для этого необходимо? И какие инструменты я использовал, чтобы облегчить работу? Ответ дается ниже.

Представляю вашему вниманию самодельную бетономешалку из обычной 200-литровой бочки, которая горизонтально насажена на рабочий вал. Для получения результата внутри бетономешалки необходимо приварить крестовину для качественного перемешивания бетона: за счёт эксцентричного вращения бочки и происходит «замес». Таким образом, вы делаете всего 8-10 оборотов бочки и раствор бетона уже готов к применению.


  Да, самодельная бетономешалка это очень удобно, но если вы хотите испытывать удобства в полном смысле этого слова, то попробуйте следующее: я сделал другой вариант и мне он очень понравился. А речь идет, как вы поняли, о том, как я сделал электрическую бетономешалку, и тоже своими руками. Её конструкция очень сильно отличается своей простотой от привычных гравитационных бетономешалок, сделанных на заводе.


Изготовление я начал с обработки опять же обычной бочки. С помощью рулетки и шнура я смог с лёгкостью найти центр на крышке и на днище самой бочки. После чего по центру ваш покорный слуга просверлил отверстия необходимые для посадки на вал, а также соответствующие отверстия под болты для крепления фланцев, с помощью которых барабан жёстко соединился с валом. После этого взял в руки шлифмашинку и отрезал вдоль бочки люк: я взял 1/3 ее диаметра, а вы можете сделать, как вам будет удобнее. Затем, чтобы бетономешалка была устойчивой, нужно сварить из стальных уголков в виде буквы А две ножки, а также с помощью отрезков арматуры укрепить их при этом между собой.


При работе под бочку ставится корыто или ящик, необходимые для выгрузки бетона, а иногда, в зависимости от объёма работы, под бочку можно подставить лоток, созданный с уклоном, который и будет обеспечивать стекание бетона в траншею. Ну, а для того, чтобы изготовить бетономешалку вам так же понадобятся запастись двумя корпусами с подшипниками. При этом в каждом из корпусов должно быть по два подшипника, которые имеют одинаковые наружные, но разные внутренние диаметры. Берем подшипник, имеющий больший внутренний диаметр, и вставляем туда отрезок трубы, который затем привариваем к одной из сторон бетономешалки.
За счёт таких отрезков можно легко и просто повернуть и выгрузить бетон, а во внутренние подшипники, имеющие малое отверстие, вставляется сам вал, который проходит через подвески. Если у вас нет подшипника с разным диаметром, то возьмите четыре одинаковых подшипника, и оденьте его на вал через втулку. Для того же, что бы на дне бочке не оставалось не размешенного раствора, я приварил на вал в разных местах четыре очень лёгкие лопатки необычной формы: сделанные из уголков 25х25 мм.

И ещё стоит учесть один очень важный момент, для того, что бы раствор размешивался качественнее, оставьте небольшой зазор (1-2 мм) между лопастями и стенкой бочки. Не думайте, что при этом щебень будет застревать: нет, основная часть массы будет проходить через крестовину бетономешалки. Благодаря же тому, что двигатель будет работать с минимальными нагрузками, то в такой аппарат можно «определить» и однофазный электродвигатель, который имеет конденсаторное включение в сеть. Необходимо, чтобы рабочая скорость вращения вала была не больше, чем 48 об/мин, и тогда перемешиваемая смесь не будет разбрызгиваться. Ну, а если на вашей стройке не подключено электричество, то вал можно вращать вручную, насадив при этом на него подобие штурвального колеса. Это намного упростит задачу того, как приготовить раствор.

Многие заинтересовавшиеся люди спрашивают меня: а какой лучше всего подобрать для бетономешалки электродвигатель? В большинстве случаев типы двигателей и редуктора принципиального значения не имеют. В приведенном вам примере я использовал двигатель с мощностью в 2,2 кВт и 1500 об/мин., а также червячный редуктор. Для подключения двигателя к сети применяется автоматический выключатель и штепсельное типа ИЭ-9901 соединение. При этом редуктор желательно, чтобы был с цилиндрическими шестернями: он должен идти в сборе с электрическим двигателем.

Сама конструкция так идеально изобретена еще до меня, что натяжение ремня происходит в результате веса самого электродвигателя: благодаря такой конструкции предохраняется двигатель от перегрузки. Но также встаёт вопрос, как же оттуда достать готовый раствор? А ответ прост: при включённой бетономешалке только опрокиньте её в одну сторону: возьмитесь за ручку, которая приварена с боку. После этого вращающиеся лопасти бетономешалки должны выбросить готовую массу в специально приготовленное для этого место. Поскольку постольку сама бочка связана через подшипники с рабочим валом, то её опрокидывание не составит сложности.

Итак, как вы увидели, сделать бетономешалку своими руками не составляет большого труда. При этом она удобна в обращение и, самое главное, экономна. Кроме того, она, может быть, очень полезна в «домашнем» строительстве.

«Очень просто» или «Без проблем».

 Как сделать самому бетономешалку в довольно короткие сроки и при этом не затратить много сил и денег?

Хотелось бы, конечно, чтобы ответ был: «Очень просто» или «Без проблем»…
Но все же, как говорят, повозиться придется, да и в лучшем случае не меньше пары дней. Если следовать указанным ниже правилам, то смастерить бетономешалку не составит никакого труда.
•          В железной бочке вместимостью 150-200 литров нужно вырезать прямоугольное отверстие размерами примерно 20×40 см.

•          Затем необходимо прикрепить к нему надежно закрывающуюся крышку с каучуковым уплотнителем.

•          В днищах бочки также вырезать отверстия, через которые пропустить вал с плотно насаженными на него двумя подшипниками.

•          Вал следует либо приварить к днищам или прикрепить к ним на болтах с помощью фланцев, которые необходимо приварить к валу.

•          Внутри к стеночкам бочки приваривают (или крепят заклепками, болтами и т.д.) два зубчатых уголка-мешалки.

•          Из подручных материалов (из уголков 50×50 мм) сваривают станину, на которой и фиксируют подшипники.

•          В конце концов, остается 2 вала, пропущенных через бочку, выгнуть, чтобы получилось подобие рукояти.

Процесс изготовления.

 Вы имеете участок, но не имеете достаточно средств, для покупки заводской бетономешалки, которая помогла бы Вам в строительстве: заливке фундамента, приготовлении раствора вашего будущего дома. И после того как Вы построили дом стает вопрос куда теперь деть эту бетономешалку. В итоге ваша заводская бетономешалка пойдет по рукам, то один сосед попросит, то второй, а то и родственники захотят попользоваться, зачем нагружать руки, если у вас есть новенькая бетономешалка. А ведь таким людям как родственники и соседи отказывать нельзя. В итоге сами догадайтесь, что с вашей бетономешалкой будет. Но суть не в том, а в том, что бетономешалку можно сделать самому. Для этого берем 100-литровую металлическую бочку. Сразу хочу сказать, сначала мы начинали с 200 – литровой бочки, производительность конечно больше, но если Вы сами и у Вас нет двух здоровых ребят, которые крутили бы эту бочку, то лучше все-таки остановиться на 100 – литровой бочке, с которой спокойно можно справиться самому.

  В бочке, по центру дна и крышки сверлим отверстие под трубу диаметром 25мм. Дальше по центру цилиндра бочки вырезаем прямоугольное окно, для загрузки щебня и песка. Кусок металла, который вырезали, не выбрасываем. На него навариваем полоски метала по контуру с трех сторон, что бы можно было закрыть окно, которое мы вырезали в бочке. К четвертой стороне привариваем рояльную петлю, которую привариваем к бочке, так чтобы этот кусок металла полностью закрывал окно. Перед тем как приварить петлю с крышкой, к бочке, в крышке по центру, ближе к краю противоположному расположения рояльной петли, нужно вырезать либо выпалить небольшой сквозной паз размерами 25 на 30 мм. И в этом месте на бочке привариваем скобу, выгнув ее из любого прутка диаметром 6 мм, и высотой 20 мм, для того, что бы можно было вставить клин между скобой и крышкой, который будет держать нашу крышку. Скоба должна быть приварена так, чтобы наш паз на нее полностью находил.

бетономешалка из бочкиТеперь вернемся к нашим 25миллиметровым отверстиям с торцов бочки. В эти отверстия продеваем трубу, так чтобы вылет трубы за бочку составлял 40см, с одной и дрогой стороны. С торцов трубы привариваем уже сами ручки, за которые мы будем крутить бочку. Тут можно придумать различные варианты, в зависимости от того, что имеется у вас под рукой. Что бы укрепить трубу, нужно приварить ее к бочке вместе со стальными пластинами, которые будут у нас приварены к трубе и бочке, пластин таких будет две с наружной стороны бочки. И еще внутри бочки, нужно наварить по длине бочки, под углом 15-20 градусов, три-четыре уголка, я брал 25-й уголок, для укрепления бочки и лучшего перемешивания бетона.

Ну, вот бетономешалка готова, беремся за строительство фундамента. Мешать бетон можно за ручки расположенные по бокам бочки, с любой стороны. Теперь главное правильно выставить бочку. Берем два толстых бруска или два спиленных бревна, затачиваем с одной стороны и забиваем в землю, параллельно трубе, которая выходит с бочки. Бруски выбираем такой длины, чтобы под бочку влезла тачка, на которой будем возить бетон. В брусках делаем продольные запилы, чтобы при вращении наша бочка не свалилась на землю. И самое главное во время установки бочки, трубу 25мм устанавливаем по уровню, чтобы бочка не ездила по бревнам вправо или влево. Забиваем по два гвоздя над трубой в брус и загибаем их над трубой, чтобы бочка при вращении ни прыгнула вверх и не упала с бруса. Дальше нужно расклинить наши бруски, чтобы они стояли неподвижно и не упали вместе с бочкой. Вес бочки будет приличный, да еще ее нужно будет довольно много крутить. Так, что очень серьезно отнеситесь к установке бетономешалки. Ну вот, если все готово и вы уверенны, что хорошо закрепили бочку, попробуйте ее прокрутить десяток раз, и посмотреть ни уходит ли она в ту или иную сторону. Поправьте и дополнительно закрепите всю вашу конструкцию, если вам, что-то не понравилось. Теперь приведу вам для 100-литровой бочки рецептуру бетона.

бетономешалка из бочкиБерем два 10-ти литровых, полных ведра щебня, засыпаем в бочку, затем засыпаем ведро песка, затем ведро цемента. Разглаживаем песок и цемент. Засыпаем еще ведро песка и опять разглаживаем. И в конце засыпаем еще два ведра щебня. Закрываем крышку и вставляем клин. Насухо, раз пять-шесть вращаем бочку, заливаем ведро воды, первые разы может, придется залить больше воды, пока бочка хорошо не смочиться. Опять вращаем бочку с водой, до десяти раз. Не забудьте, перед перемешиванием поставить под бочку тачку, если с бочки будет, что-то выливаться, то в тачку. Ну вот, вынимаем клин, открываем крышку и высыпаем раствор в тачку. Кельмой выгребаем все, что осталось в бочке. Не забываем в конце всех работ, мыть или заливать водой бочку. Такой бочкой я залил фундамент дома площадью 6 на 7,5 метров. Потолок дома той же площади. Фундамент под сарай 6 на 3,5метра. Забор из профнастила 1 на 10 метров, все дорожки, бордюры, отмостку. Фундамент под теплицу и еще почти столько же залил ею мой сосед и до сих пор бочка жива хоть нею пользуются сейчас очень редко.

Приготовление бетона.

Для строительства индивидуальных домов сегодня многие изготавливают сами в домашних условиях стеновые блоки. Одна из самых тяжелых работ при этом — приготовление бетона и рас-твора для кладки стен и фундамента. Чтобы немного облегчить ее, можно:- изготовить ручную бетономешалку из 200-литровой бочки. Ось пропустив в 100 мм от центра бочки. Внутри бочки приварил крестовину для более эффективного перемешивания смеси, которое происходит за счет экс¬центричного вращения бочки. За 8 обо¬ротов бочки раствор готов.
Неудобство загрузки и выгрузки через люк и плотность закрытия люка автора не удовлетворили. И он сделал другую бетономешалку, электрическую. Ее конструкция выгодно отличается от заводских гравитационных бетономе¬шалок своей простотой.
Для емкости перемешивания взята 200-литровая бочка. Затем на крышках был найден центр. В центре крышек просверлены отверстия для посадки на вал. После этого от бочки вдоль отреза-ется шлифмашиной часть (1/3 ее диаме¬тра). В. С. » сварил из стальных уголков две подставки-ножки в форме буквы «А». Оставив между ножками расстояние чуть больше длины бочки, соединил их отрезками арматуры, причем на заднее плечо ножек приварил 2 отрезка, на переднее — один, на самый низ. Спереди под бочку ставится ящик для выгрузки бетона. Иногда, при фун-даментных работах, под бочку ставится лоток с уклоном для стекания бетона в траншею.
Для сборки бетономешалки понадобятся также два корпуса с подшипника¬ми. В каждом корпусе установлено 2 по¬дшипника с одинаковым наружным, но разным внутренним диаметром. В подшипники с большим внутренним диаметром посажены отрезки труб— подвески бункера. Один конец подвески приваривается к бункеру. Сделано это для легкого поворота бункера во время выгрузки бетона. За счет таких подвесок на подшипниках не срабатывается вал бетономешалки и не разрабатываются отверстия в крышках бункера.
Во внутренние) подшипники (с малым отверстием) вставлен вал. Он проходит через подвески. На вал приварены четыре очень легкие лопасти необычной формы. Сделаны они из старых уголков размером 25 х 25 мм и расположены так, чтобы не оставлять на дне бункера «не-захваченной» массы.
Между лопастями и стенкой бункера необходимо оставить минимальный зазор (лучше всего 1…2 мм). Чем меньше зазор, тем лучше работает бетономе¬шалка: мелкий гравий не забивается. Большая часть массы проходит через рамки бетономешалки, двигатель работает с минимальными нагрузками, благодаря чему в бетономешалке можно применить однофазный электродвигатель с конденсаторным включением в сеть. Для вала рабочая скорость вращения — 48 об/мин, при больших оборотах смесь будет сильно разбрызгиваться. Если на вашей стройке нет электричества, либо вы не можете подобрать редуктор или электродвигатель, вал можно вращать и вручную, насадив на него большое колесо — «штурвал». Это намного легче, проще, удобнее и производительнее, чем мешать бетон лопатами в ящике.
Если не удалось достать подшипники с разными внутренними диаметрами, тогда берите четыре одинаковых подшипника, а вал бетономешалки вставьте в подшипник через втулку.
Автор специально не указывает размеры, чертежи деталей, а дает только принцип работы. Каждый при повторении конструкции реализуя ее, подходит по своему, исходя из своего набора материалов, своих возможностей.
Типы электродвигателя и редуктора большого значения не имеют. Обороты вала можно подобрать за счет диаметров шкивов. В бетономешалке В. Самойлова используются электродвигатель мощностью 2,2 кВт, 1500 об/мин, и червячный редуктор (он лучше вписывается в конструкцию). Для включения в сеть используется автоматический выключатель и штепсельное соединение типа ИЭ-9901. Редуктор может быть с цилиндрическими шестернями, возможно — в сборе с электродвигателем.
Натяжение ремня происходит за счет собственного веса электродвигателя. Такая конструкция предохраняет электродвигатель от перегрузки.
Во время опрокидывания бункера, вращающиеся лопасти должны выбросить готовую массу. Опрокидывается бункер только в одну сторону, за ручку, приваренную сбоку. Поскольку бункер связан с рабочим валом через подшипники, его опрокидывание для разгрузки готовой смеси не представляет трудно¬сти. Во время работы бункер стоит прямо, за счет ограничителя, который упирается в раму.
Такая простая и легкая бетономешалка дешева и удобна, ее можно сделать на несколько семей строителей-садоводов. Она может быть полезна и небольшим строительным организациям, особенно в наше нелегкое время, когда всякое оборудование стоит очень дорого.

Бетономешалка своими руками из бочки

Для чего нужны бетономешалки?

Если финансовых ограничений не предвидится, готовый раствор можно приобрести. Однако итоговые объемы могут отличаться от запланированных, а бетонный раствор без перемешивания обладает свойством «схватываться». Безусловно, самым простым представляется замешивание бетона на любой ровной площадке лопатой совкового типа. Однако в одиночку таким способом можно приготовить не очень много жидкой цементной смеси, качество готового продукта не всегда отвечает требованиям, а затраты времени несопоставимы с трудовыми вложениями. Оптимизации процесса служат механизированные устройства – бетономешалки.

Самодельная бетономешалка – не так уж сложно

Поскольку цена покупного смесителя для бетона не всегда радует глаз, добротный аппарат вполне возможно собрать своими руками. Проще всего это делается с помощью старенькой машины для стирки белья. В качестве кожуха самодельной бетономешалки пригодится подходящего размера стальная бочка или вся стиральная машина. При этом должно быть соблюдено несколько условий:

  1. бак стиральной машины должен быть цилиндрической формы;
  2. для самодельной бетономешалки нужна стиральная машина предыдущего поколения, то есть активаторная, в которой предусмотрена загрузка сверху бака;
  3. мотор должен быть в хорошем состоянии.

Полностью сделанная своими руками бетономешалка уже дает мастеру некоторый повод гордиться собой.

Почему бетономешалку делают из стиральной машины?

С точки зрения целесообразности, рабочая емкость самодельной бетономешалки в форме цилиндра наиболее удобна для перемешивания и выгрузки готового бетона: в уголках бака не остается неиспользованного раствора, который со временем нарастает, уменьшая внутреннее пространство.

Чтобы бетонная масса не выливалась из бака в процессе перемешивания, достаточно одной заглушки на сливном отверстии, что практически выполнимо только с использованием корпуса простой стиральной машины при изготовлении бетономешалки кустарным способом.

Мотор относится к наиболее уязвимым частям бетономешалки, так как циклы замешивания достаточно длительны. Старые стиральные машины оснащены достаточно мощным мотором, который не перегреется при первом же использовании. Кроме того, если использовать всю стиральную машину как бетономешалку, электрические части двигателя останутся защищенными от попадания случайных частиц и не возникнет необходимости в налаживании дополнительной защиты.

Технология изготовления ручной бетономешалки

Схема простейшей конструкции бетономешалки из бочки представлена на рисунке.

На чертеже основные узлы:

  • Поз. 4 – барабан или бочка.
  • Поз. 5 – лопасти.
  • Поз. 7 – опора.
  • Поз. 9 – емкость для раствора.
  • Поз. 10 – рукоятка.

Инструкция по сборке конструкции:

  • Проверяется плотность соединения дна изделия с боковыми поверхностями. При обнаружении отверстий их следует заварить сварочным аппаратом.
  • Усилить дно можно приварив дополнительно металлический лист.

Совет: Очень важно обеспечить герметичность конструкции. Иначе бетон будет заливать участок.

  • По центру верха и низа бадьи выполняются два отверстия.
  • Через бочку продевается металлическая ось Ø30 мм и тщательно обваривается, чтобы емкость была прочно прикреплена к валу.
  • В центре боковой поверхности бадьи, вырезается отверстие размерами 90х30 сантиметров, через которое будут засыпаться составляющие раствора, а после завершения работы, готовая смесь выливается в подставленную тару. Слишком малый люк затруднит засыпку строительных материалов, большой – снизит прочность конструкции.
  • Из квадрата изготавливают несколько лопастей и приваривают прочно внутри емкости — одной стороной к оси, другой к стенке бочки. Обычно хватает 5 лопастей, распределенных равномерно по всей длине конструкции.
  • Устанавливается крышка. Она крепится на дверных петлях, приваренных к бочке или любым другим способом: поставить защелку, задвижку — или просто сдвигается в любую сторону. Основное назначение элемента при работающей бетономешалке – предотвратить выпадение раствора.

Совет: После сборки бочки, следует проверить ее герметичность. Она должна быть максимальной. Самодельная бетономешалка из 200 литровой бочки , как и из любой другой емкости, хорошо будет работать с жидкими и текучими растворами. Немного хуже – с вязкими материалами.

Далее бочку необходимо установить на опору, высотой примерно 1 метр.

  • Сваривается рама. К швеллеру длиной 1 метр приваривается основание длиной 50 см. Изготавливается два таких узла.
  • Привариваются втулки с другого конца длинных швеллеров.
  • Вставляется во втулки ось, привариваются большой толщины шайбы, которые будут играть роль стопорных колец, что предотвратит перемещение вала при приготовлении бетона.
  • Приделывается руль или другой тип ручки для вращения барабана.

Бетономешалка с электроприводом

Для изготовления конструкции с электроприводом, дополнительно необходимо приобрести и установить двигатель небольшой мощности. Для бочки в 200 литров достаточно 1 кВт.

  • На ось двигателя устанавливается небольшая звездочка.
  • На ось трубы приваривается звездочка большего диаметра, чтобы уменьшить число оборотов конструкции.
  • Соединение элементов выполняется цепной передачей.
  • По желанию, передача вращения от двигателя к барабану может осуществляться ременной передачей, как на фото выше.

Чтобы более подробно познакомиться, как из бочки сделать бетономешалку, стоит посмотреть видео в этой статье.

Хитрости эксплуатации

Несмотря на то, что самодельная конструкция производит такую же работу, что и заводской вариант, эксплуатируется она немного иначе, для получения максимального комфорта.

Вот несколько полезных советов, которые позволят работать с приспособлением, изготовленным самостоятельно, легко и комфортно:

  • Периодически узлы, в которых происходит трение сопрягаемых поверхностей, необходимо смазывать солидолом. Это втулки, оси колес, при их наличии. Это облегчит процесс получения раствора и уменьшит истирание поверхностей деталей.
  • При желании сделать конструкцию мобильной, колеса можно использовать от строительной тачки или даже стиральной машинки.
  • Увеличение угла наклона бадьи, облегчает работу с оборудованием. Наибольший угол наклона может быть 45°. При его увеличении смешивание компонентов будет хуже.
  • При необходимости установки привода, двигатель можно использовать из стиральной машины. При этом, передаточное число на звездочках брать 1:8.
  • Маховик стиральной машинки можно установить вместо руля.
  • Для длительного хранения, бочку лучше смазать отработанным маслом.

Это краткое описание, как делается бетономешалка из бочки — видео урок поможет решить все возникшие вопросы по изготовлению, использованию и хранению изделия, изготовляемого самостоятельно.

Любая стройка, как правило, предполагает осуществление ряда работ с использованием цементного раствора. Особенно актуальным бетонирование представляется для собственников загородных домов, находящихся в состоянии «перманентного» ремонта и облагораживания прилегающей территории. Применение бетона в таком случае востребовано повсеместно: и при заливке садовых дорожек, и при устройстве от мостков, и при возведении ограды.

Изготовление самодельной бетономешалки

Чтобы своими руками сделать хорошую бетономешалку , важно представлять себе требования к агрегату такого рода. К ним относятся:

  • равномерность работы,
  • устойчивость и безопасность эксплуатации,
  • запас мобильности,
  • удобство выгрузки готового цементного раствора.

Если по большинству пунктов этого списка вопросов, как правило, не возникает, то запас мобильности по достоинству можно оценить после развертывания масштабных работ: легче потратить немного времени, чтобы поставить сделанную своими руками бетономешалку на колеса, чем привязывать трудовые операции к расположению неподвижного монумента столь необходимого аппарата.

Удовлетворению требований к бетономешалке должны послужить заранее припасенные расходные материалы и инструменты.

Помимо отслужившей машины для стирки, нужны будут:

  1. пила-болгарка;
  2. аппарат с электродами для сварки;
  3. уголки по 45 мм с каждой стороны;
  4. дрель;
  5. паяльник;
  6. широкая металлическая полоска;
  7. колеса.

Уголки при необходимости заменяются швеллерами, а ножовка по металлу справится с функциями “болгарки”. Возможно, также понадобятся болты с гайками и пара гаечных ключей.

Свежие записи

Бензопила или электропила — что выбрать для сада? 4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйки Секреты выращивания рассады от японцев, которые очень трепетно относятся к земле

Преимущества самодельной конструкции

Решение изготовить бетономешалку своими руками, имеет неоспоримые преимущества.

К ним относятся:

  • Самодельная конструкция может иметь удобную для пользователя конфигурацию.
  • Цена изделия значительно меньше, что обеспечивает использование подручных материалов.
  • Исключаются проблемы с обслуживанием и ремонтом агрегата.
  • И наконец, ручная бетономешалка своими руками из бочки, является предметом гордости перед друзьями и домочадцами.

Совет: Перед созданием такого полезного приспособления, стоит познакомиться, как работает готовый промышленный экземпляр у знакомых или, в крайнем случае, взять на несколько часов на прокат. Это позволит понять принцип работы изделия, определить, какой размер бочки подойдет лучше всего.

Подготовка к изготовлению

Перед тем, как сделать бетономешалку из бочки, необходимо приобрести примерный перечень материалов и инструментов:

  • Металлическую бочку на 100-200 литров. Это может быть емкость для хранения зерна или другого корма для животных, бочка для транспортировки нефтепродуктов или химикатов.
  • Трубу со стенкой большой толщины, с внутренним диаметром 32 мм – 2 куска длиной 20 сантиметров, для изготовления втулок для вала.
  • Пруток диаметром 30 мм, для изготовления оси.

  1. 2 отрезка длиной по одному метру, для опорных элементов;
  2. 2 по 50 см, для распорок рамы, для придания ей жесткости.
  • Любой автомобильный руль.
  • Петли дверные.
  • Аппарат для сварки.
  • Ножовку по металлу.
  • Болгарку.

Чтобы бетономешалка из 200 л бочки собиралась легко и быстро, необходимо подготовить комфортное место для сборки конструкции. При этом необходимо учитывать, что работа с металлом — это шум и грязь.

Для проведения работ:

  • Лучше всего подготовить гараж или открытое пространство.
  • Все необходимые инструменты расположить под рукой.
  • Подготовить чертежи бетономешалки из бочки. Это могут быть эскизы, наброски или качественно разработанный проект.
  • Самодельная бетономешалка может быть мобильной. Для этого, при проектировании необходимо подумать, какие колеса устанавливать для передвижения изделия по своему участку.

Если это будет электрическая бетономешалка из бочки 200 литровой, чертежи должны предусматривать более надежные шасси и их крепление на раме: вибрация от работающего двигателя весьма большая. После подготовки материалов и выбора рабочего места, можно начинать сборку конструкции.

Советы и рекомендации

Чтобы бетономешалка самодельная из бочки была надежной и долговечной, следует соблюдать некоторые рекомендации при ее изготовлении:

  • В процессе сборки, следует контролировать на прочность все соединения конструкции.
  • При отсутствии сварочного аппарата, соединять элементы между собой можно болтами, оно по надежности не уступает сварному варианту. Но при этом нужно использовать шайбы, чтобы обеспечить герметизацию мест крепления деталей.
  • Герметичность бочки для перемешивания раствора, нужно тщательно проконтролировать.
  • Если собирается из бочки бетономешалка с электроприводом, необходимо его креплению уделить особое внимание.
  • Угол наклона бадьи в рабочем состоянии, рекомендуется выдерживать 35° к поверхности земли.
  • Все подвижные узлы конструкции, включая ее поворотный механизм, должны быть хорошо смазаны. Это увеличит срок службы изделия, и обеспечит ему безаварийную работу.

Как собрать бетономешалку своими руками

Основание

Надежное основание бетономешалки обеспечивает устойчивость емкости при работе: она не должна шататься или падать, ставя под угрозу остальные элементы конструкции. Поэтому предпочтительна крепкая станина из металла, которую перед началом работы бетономешалки покрывают краской во избежание коррозии.
Собирать станину надлежит с ее внутренней части. Сначала придется отрезать от уголка (швеллера) несколько частей. Определяющим фактором размера отреза должна быть величина будущей емкости. Стандартны размеры следующего образца:

  • 55 см −2 шт.,
  • 70 см –1 шт.,
  • 78 см –1 шт.,
  • 80 см–1 шт.,
  • 81 см–1 шт.,
  • 85 см –1 шт.

Отрезки по 70 см и 78 см вкупе с 55-сантиметровыми составляют сварную раму прямоугольной формы. Еще пара деталей крепится в соответствии с размерами двигателя – он прикрепляется к станине аналогичным образом. Заранее учитывается угол наклона емкости для замешивания бетона. Удобнее всего, если этот угол составит около 30 градусов.

Полочки крепления редуктора отрезают от уголков, а затем приваривают к ножкам станины, следя, чтобы вал емкости и валы редуктора лежали в одной плоскости. После этого в полочках проделываются отверстия, которые понадобятся под болты соединения. Шкив редуктора и шкив мотора также обязательно должны располагаться в одной плоскости, во избежание перегрузок двигателя. Мотор самодельной бетономешалки извлекается из отслужившей стиральной машины.

Из соображений безопасности и удобства, на самостоятельно собранную бетономешалку устанавливается выключатель пакетного типа, подключают который обычно через конденсатор.

Схожим образом изготавливается наружное основание. Хорошо, если на нем предусматривается ручка для опрокидывания бака с раствором цемента. Сыграть роль таковой сгодится швеллер либо отрезок трубы.

Иногда устанавливают поворотный механизм из двух шестеренок, на одной из которых находится колесо или поворотные ручки. Кроме того, нелишним будет сделать фиксаторы, ограничивающие колесико на два положения: замешивание и выгрузка. При повороте колеса шестеренка бака поворачивает его, заставляя вытекать раствор.

Колеса

Колеса закрепляются снизу станины на стержне или куске достаточно толстой арматуры. Концы металлического прута шлифуют во избежание потенциальных травм зазубринами.

Рабочая емкость

Бак вынимается из агрегата, на сливное отверстие ставится заглушка. Демонтируется активаторный механизм, а на его место устанавливается подходящего размера вал. Загодя на валу приваривают лопасти, которые также следует сделать из металлической полосы .

Для достижения симметрии лопастей вала их крепят также на металлическую полосу. Симметричное расположение обеспечивает отсутствие перекоса бака бетономешалки и стабильную работу мотора.

Емкость вместе с редуктором и двигателем закрепляется на станине. Редуктор с помощью ременной передачи соединяется с двигателем. Установленная на колеса бетономешалка, собранная своими руками, готова к работе.

Бетономешалка из бочки своими руками практически даром изготовление и испытания. — Делаем своими руками — Видео

Описание материала:

Как из бочки можно сделать бюджетную бетономешалку быстро и очень дешево практически из металлолома
оптимизация:бетономешалка, бетономешалка из бочки, бетономешалка своими руками, самодельная бетономешалка, своими руками, бетоносмеситель, ручная бетономешалка, бетономешалка на скорую руку, бетономешалка простая, бетономес из бочки, бетон, как замесить бетон, как замесить раствор, бетонная смесь, песок, бетономешалка из бочки своими руками, цемент, раствор, как вымесить бетон руками, как сделать, фундамент, щебень, бетоно мешалка, дешево, самоделки, из бочки, бетон своими руками, растворомешалка, как приготовить раствор, бетономешалка видео, mixer, стройка, сделай сам, бетономешалка для дома, сэкономить, самоделка, как заливать бетон, как сделать бетон, как готовить бетон, бесплатно, бетономешалка с редуктором, поделки, архейдж, подарки, сам зделал, супер, кулибин, делаем бетономешалку, сталкер, бетономешалка из 200 литровой бочки, как сделать бетономешалку, как сделать тротуарную плитку, concrete mixer, благодарность, замес бетона, состав бетона для, перевод, самоделки рунета, поделки из автопокрышек, крючков, изготовление бетономешалки, бетономешалка своими руками из бочки, bruder, цементный раствор, изготовление бетономешалки своими руками, секреты шлакоблокоизготовления. бетономешалка из бочки – замечания при использовании, бетономешалка с ручным приводом, бетономешалка с нижним приводом, санёк тв, бетономешалка в работе, бетономешалка самодельная, 200л бочка, бетономешалка 200 литров, горизонтальная бетономешалка, бетономішалка з автопокришок, vehicle, сужение двестилитровой бочки, сужение 200 литровой бочки, сужение горловины двестилитровой бочки, сужение горловины 200 литровой бочки, сужение края бочки, сужение бочки, как сузить горловину двестилитровой бочки, как сузить горловину 200 литровой бочки, как сузить бочку, сужаем горловину бочки для бетономешалки, как сделать узкую горловину из двестилитровой бочки, vehicles, betonere, бетономешалка своими руками из 200 л бочки (самый бюджетный вариант). заключительное видео, ручьная бетономешалка, мешалка из бочки, как сделать узкую горловину из 200 литровой бочки, бетономешалка из стиралки, стиральная машина и мешалка, строительство, homemade, бетономешалка из бочки. ч. 3. делаем разметку, сверлим отверстия под боковые усилители и крепим их, бетономешалка для легких бетонов, полистиролбетон, хорошая бетономешалка, редуктор, в прицеп, электромотор, через ремень, бетономешалка для полистиролбетона, полистирол, золотые руки, бочка, 200 литров, новинка, мишалка, бочкы, соими, руками, 200, в гараж, обзор бетономешалки, groundwork, fundamental, foundation, строительная техника, строитель, cement, заливка бетона, кладка, бетоновоз, моя бетономешалка, basement, сделать бетономешалка, бетономешалка ручная, самодельная техника, самодельный бетономешалка, бетономешалка +своими руками видео, concrete, редактор youtube, бетономешалка +своими руками, в домашних условиях, состав раствора для, бетономешалка +для арболита +своими руками, самодельная бетономешалка +своими руками, самодельная бетономешалка из 200 литровой бочки, бетономешалка бу, самодельная бетономешалка +из бочки, сделать бетономешалку +из бочки, бетономешалка +из бочки, бетономешалка +из бочки +своими руками, видео бетономешалки +из бочки, бетон пропорция, бетон фундамент, смеситель для арболита, арболит, бетономешалка бытовая, concrete mixer no bearings, خلاطة الخرسانة, бетон миксер, бетономешалка купить, бетономешалка цена, принудительная бетономешалка своими руками, their hands, авито бетономешалка, бани, дома, самоделки. , про бетономешалку, опилкобетон отзывы, опилкобетон, опилкобетон своими руками, опилкобетон пропорции, отдых, загородом.туризм., house, gardening, купить бетономешалку бу, дача, огород, сад, миксер для раствора, дом, бетономешалка видео смотреть, машина бетономешалка, тротуарная плитка своими руками, изготовление тротуарной плитки, плитка из форм, бетонная плитка, тротуарная плитка, левша, крутая, идеальная, бетономешалка из 200 летробой бочьки, садовая дорожка, вибростол, как изготовить тротуарную, как сделать тротуарную, бетономешалка б у, плитка, тротуарная плитка для дорожек, садовые дорожки своими руками, самодельная ручная бетономешалка, отливка форм бетоном, соими руками, бетономешалка из бочьки, как это сделано, идея для бизнеса, демонстрация, установка маяков, что нужно для раствора, смеситель бетона, бетономешалка сделай сам, бетономешалка чертежи, армирование, как сделать бетонный пол, по прозьбе, самодельная ручная бетономешалка из бочки, архейдж 3.5, суперова, отмостка, как залить бетонные дороги, самодельный, супер бетоносмеситель, приспособления для плитки

Язык: Русский

Похожие материалы

Бетономешалка своими руками: чертежи, как сделать электропривод

Строительство любого типа использует бетонный материал. В случае сооружения малогабаритного объекта на выручку придет бытовая бетономешалка своими руками, изготовленная самостоятельно. Приготовление бетона вручную, без бетоносмесителя, дело трудоемкое, а покупать или брать в аренду строительный агрегат довольно дорого, поэтому нередко используется вариант самоделки.

Преимущества и недостатки

Когда планируется ремонт или отстрой независимого сооружения первым используемым материалом окажется бетонный раствор. При строительстве габаритных зданий практикуется заказ уже готового бетона или применяется большая профессиональная электро или механическая бетономешалка. Для возведения маломасштабных конструкций актуальной заменой будет бетономешалка или сделанный пенобетоносмеситель своими руками, он может иметь желаемые размеры и замешивать нужные пропорции стройматериала. Профессионалы, которые сталкивались с изготовлением бетоносмесителя в домашних условиях, рекомендуют для начала попрактиковаться на покупном устройстве, например, мобильном BX 65 или Parma B-101-E, чтобы лучше понять принцип действия агрегата, просчитать удобные для эксплуатации параметры и сделать чертеж устройства.

В домашних условиях сделать бетономешалку можно используя подручные детали, что значительно сэкономит деньги.

Бетоносмесительная система обладает такими техническими достоинствами:

  • удобная форма;
  • изготовление из подручных материалов;
  • механизм действия самоделки практически не отличается от покупного варианта;
  • мощность электродвигателя в случае электробетономешалки подбирается по усмотрению;
  • объем бетоносмесителя в зависимости от пожелания;
  • экономный ремонт и замена деталей;
  • бетоносмеситель своими руками — повод для гордости.

К минусам можно отнести такие факторы, как:

  • остатки не замеса по углам тары;
  • постоянный контроль за процессом смешивания;
  • трата времени на изобретение.

Емкость для бетономешалки: тонкости изготовления

Большой объем бетономешалки — не значит хорошо, габаритный агрегат требует много энергии. Как маленькая, так и большая тара отличится лимитацией бетона исходя из одного цикла запуска механизма, поэтому выбирать параметры емкости следует среднестатистические, актуальное решение — бак из 200-литровой бочки.

Для самодельного средства необходимо подготовить металлическую бочку объемом до двести литров.

Изготовление самодельных бетономешалок любых видов построено на общих технологических принципах. Для проведения процедуры потребуется прочная емкость, имеющая цилиндрическую форму и грушу со средним объемом в 150—200 литров. Далее крепкий металл для предполагаемой рамы, для маленьких смесителей подойдут деревянные или пластиковые держатели, лопасти для переворачивания раствора, ковш для выгрузки и передач материала на трактор или другую спецтехнику, редуктор или электродвигатель для бетономешалки. Для передвижения агрегат устанавливают на роликах.

Новаторам будет актуально руководство, что поможет быстро изготовить самодельный бетоносмеситель. Потребуется:

  • Металлический бак, что отвечает за объем бетономешалки.
  • Прут или уголок из стали будет основой станины.
  • Два новых или ранее эксплуатируемых подшипника.
  • Металлическая труба или отрез арматуры, это будет ось и ручка.
  • Болгарки и аппараты для сваривания.
  • Механический набросок или компьютерная программа «конструктор».

Как сделать своими руками: подробная инструкция

Самодельная бетономешалка принудительного действия, с помощью которой изготавливаются все типы бетона, в том числе и пенобетон, делается в домашних условиях таким образом:

Для качественного замеса строительного раствора внутрь емкости нужно приварить лопасти.
  1. В центре фляги или бочке прорезать прямоугольное отверстие так, чтобы образовалась узкая щель равная к стыкам. Внутри емкости приварить выступ из металлического профиля и с помощью резины осуществить герметизацию.
  2. В днище бочки болгаркой вырезать круглое отверстие, это будет крышка, которая распахивается только наружу, для надежности установить металлические запонки и запор. Отверстие для заливки раствора заваривать необязательно, штатный заслон станет вполне надежной защитой от самопроизвольного открытия.
  3. Внутрь цилиндра приварить 3—4 лопасти, которые будут отвечать за качество замеса материала.
  4. Бока бака, ближе к центру — это место для расположения подшипников, которые нужно приварить сварочным аппаратом. Там же крепится стальная ось со ступицей.
  5. Подготовленный цилиндр прикрепить к станине, с другой стороны приварить ручку из металла и ручная бетономешалка своими руками готова к эксплуатации.

Чертежи самодельных бетономешалок

Многие практикуют подключение электродвигателя бетономешалки самодельным вариантом на основе покупной марки «Гамбит РБГ-250», для этого не нужно покупать новую деталь, вполне подойдет электромотор от старой стиральной машины или даже мопеда. Не менее популярны электросхемы, отличия которых кроются в автоматизации замеса бетона, правда, машины будут полностью зависеть от электричества. Электрическая схема, вмонтированная в устройство, особо актуальна для тяжелого бетона, замес которого требует особых силовых затрат, если бетономешалка шнековая (принудительного действия). Для арболита подойдет бетономешалка с ручным приводом.

Для бетоносмесителя можно использовать двигатель от стиральной машины, способный выдержать больше нагрузки.

Качественный замес бетона возможен только при активном кручении и переворачивании раствора. С такой задачей хорошо справится двигатель от стиралки, который выдерживает большие нагрузки. Средний порог оборотов должен быть не меньше чем 20 в минуту. Такое количество обеспечивают редуктора различных схем, обладающие сцепной ременной системой.

Разработка механизмов: тонкости

Гравитационная система

Лучшим покупным вариантом такой бетономешалки станет Bruder на 180 л или Zitrek, не менее популярна марка Skiper CM-120, хотя это более дорогостоящий вариант. А можно и совсем сэкономить, сделав бетоносмеситель гравитационного типа самостоятельно из подручных материалов, использовав чертеж устройства. Этот вид отличается от других вариантов методом смешивания, которое осуществляется с помощью силы тяжести. Обязательный момент — наличие неподвижных лопастей внутри барабана. Разница — барабан располагается на оси так, чтобы груша могла свободно опрокидываться, что упрощает момент перед передачей раствора трактору или на строительную тележку.

Гравитационный бетоносмеситель позволяет готовить цементный раствор из наполнителей, имеющих разную фракционность. Бывают как ручного, принудительного вида, так и электрические.

Механическая бетономешалка

Изготовляя бетономешалку необходимо определиться с механизмом работы, например, будет ли вмонтированный миксер или нет.

Строительство небольших конструкций или обычная заливка фундамента не требует габаритных бетономешалок, зачастую застройщики обходятся самодельными механизмами, которые отличаются принципом воздействия, а именно:

  • Принудительно-механический способ. Часто совмещается с гравитационным. Принцип устройства — горизонтальная или наклоненная груша с вмонтированным миксером внутри. Есть и безмиксерные бетономешалки, в этом случае за качество замеса отвечают неподвижные лопасти. Покупные аналоги — Limex 190 LS, «Лебедянь».
  • Принудительный вибрационный. Во время замеса бетона емкость остается неподвижной. Роль смесителя осуществляет миксер, который издает волны сжатия. Применяется электропривод, мощность которого должна быть не меньше, чем 1,5 кВт.
  • Комбинированный гравитационно-механический. Включает в себя объединение двух методов.

Как сделать электропривод: советы от профессионалов

Отличия от других бетоносмесителей:

  • стационарный бак;
  • подвижные лопатки, которые активно перемешивают раствор.

Электроприводный агрегат не требует наличия герметического отверстия по сравнению с ручными устройствами, это считается главным достоинством смесителя. К минусам можно отнести потребность в дополнительных деталях, таких как сальники и ось самого привода. Электроприводная бетономешалка из бочки своими руками — оптимальный вариант, ее объем — 200 л. На стенки емкости привариваются дополнительные металлические листы, а верхняя часть заваривается железными прутами. Основа сооружается из профилированной трубы. Для качественной эксплуатации бак нужно крепить прочно, без возможности самопроизвольного движения. Отверстие для компонентов располагается сверху. Слив готового бетона в ковш трактора или на строительный минитрактор расположен с правой или левой стороны и зафиксирован, герметизированным резиной, затвором.

Купите Изысканный бетоносмеситель 200 литров с потрясающими скидками Местное послепродажное обслуживание

Обновите свои процессы производства бетона, повысив эффективность и результативность с помощью образцовой бетономешалки 200 литров , предлагаемой на Alibaba.com с непревзойденными скидками. Бетономешалка на 200 литров оснащена передовыми инновациями, которые способствуют повышению производительности благодаря простому и быстрому производству бетона. Бетономешалка на 200 литров , изготовленная и собранная с использованием прочных материалов, отличается высокой прочностью и стабильной работой на высшем уровне.

Бетономешалка 200 литров отличается тем, что они поставляются в большом разнообразии стилей и моделей, с учетом различных потребностей и требований для различных строительных работ. Чтобы убедить покупателей, что на Alibaba.com продаются только высококачественные бетономешалки 200 литров со звездными характеристиками, на сайте указаны ведущие производители, дистрибьюторы и продавцы. Таким образом, покупатели получают бетономешалку на 200 литров с безупречным дизайном и стилем, которые улучшают производство бетона и производительность.

Производители внедрили новые технологии, снижающие энергопотребление. Таким образом, Вы экономите на топливе при использовании этих бетоносмесителей 200 литров . Были приняты исключительные меры безопасности, поэтому бетономешалка на 200 литров представляет минимальные риски для операторов. Затраты на их приобретение и техническое обслуживание разумно доступны, особенно с учетом доступных запасных частей и ремонта для бетоносмесителя 200 литров . Их прочные материалы обладают высокой устойчивостью к механическим воздействиям, что гарантирует сохранение их производительности в течение длительного времени.

Примите правильное решение и купите лучшую модель, соответствующую вашим строительным потребностям. На сайте Alibaba.com вы найдете самый выгодный бетоносмеситель 200 литров и внесите свой вклад в свои записи об экономии. Новые технологии гарантируют, что качество не должно быть дорогим. Найдите на сайте бетономешалку apt 200 л и убедитесь в этом.

Электрический мини-бетоносмеситель, 200 л, 110 кг

Переносная электрическая бетономешалка объемом 200 литров (7 кубических футов) на продажу, строительный инструмент, подходящий для смешивания строительного раствора, бетона, с достоинствами небольшого объема, легким в транспортировке, высокой эффективностью и выдающимся качеством.

Мини-бетономешалка Технические характеристики

Модель Т-200Л
Вместимость барабана 200 л (7 куб. Футов)
Мощность двигателя 2,5 кВт
Тип двигателя Однофазный двигатель
Скорость вращения двигателя 1380-1400 об / мин
Напряжение 220-240 В переменного тока 50 Гц
Скорость перемешивания 20 об / мин
Количество перемешивания 110 кг
Режим водоснабжения Ручная
Способ смешивания Автомат
Период рабочего цикла 1 мин.
Толщина ствола 2 мм
Диаметр ствола 650 мм
Диаметр горловины ствола 400 мм
Высота ствола 630 мм
Общая ширина 700 мм
Общая длина 1050 мм
Общая высота 950 мм
Вес нетто / Вес брутто 62/65 кг
Приложение Строительная промышленность
Гарантия 12 месяцев
Предоставлено послепродажное обслуживание Онлайн-поддержка, зарубежные услуги не предоставляются

Характеристики мини-бетономешалки

  • Цельнометаллическая конструкция, мини-бетономешалка имеет длительный срок службы.
  • Большие колеса, мини-бетономешалку легко перенести куда угодно.
  • Двигатель из чистой меди с высокой мощностью, высокой эффективностью.
  • Верхняя часть двигателя оснащена водонепроницаемой перегородкой, которая может эффективно защитить двигатель и сделать его более надежным в использовании.
  • Подходит для строительства, домашнего использования, фермы.

Бетономешалка на 200 л Габаритные размеры

Советы: Преимущества покупки мини-бетономешалки на 200 л

200л (7 куб.ft) небольшие бетономешалки обычно используются на строительных площадках для смешивания бетона или цемента. Его также можно использовать для смешивания различных материалов, таких как песок, известь, гравий и т. Д. Использование этой небольшой бетономешалки дает множество преимуществ. Он действует как катализатор для ускорения работ на строительной площадке и обеспечения того, чтобы работы выполнялись в соответствии с требованиями.

1. Экономьте свое время

Эта небольшая бетономешалка на 200 л может сэкономить вам много времени. Несмотря на то, что у него маленькое горлышко для хранения смеси, у него высокая скорость перемешивания (20 об / мин), короткое время перемешивания и простота в обращении, что помогает рабочим и экономит ваше время.

2. Сэкономьте деньги

Небольшой миксер для бетона на 200 л может перемещать один рабочий. Это гарантирует, что вам не придется работать с большим количеством людей при смешивании цемента. Ваши расходы будут сэкономлены, и вам не придется спрашивать начальника, управляет ли он дополнительным бюджетом. Купить эту мини-бетономешалку — очень экономичный вариант, который пригодится в будущем.

Бетономешалки и бочки | Делмикс Инжиниринг

Бетономешалки и запасные бочки

Смесители

BUFFALO — это имя, которому доверяют в отрасли, гарантирующее идеальное смешивание, соответствующее всем спецификациям.Основная особенность барабана состоит в том, что секции лопастей имеют уникальную форму, обеспечивающую точный шаг для оптимального перемешивания и однородности.

Смесители и запасные бочки, которые обычно хранятся на складе, включают 3,0 м3, 6,5 м3 и 7,5 м3.

БОЧКА И ЛЕЗВИЯ… гарантирует эффективную и однородную смесь

Высокопрочная (износостойкая) сталь SS400 является предпочтительным выбором как для ствола, так и для лезвий, поскольку она соответствует стандартам JIS и AS4100 .SS400 высоко ценится за свою испытанную прочность, позволяющую противостоять самым жестким условиям перемешивания.

Наш прецизионный компьютерный дизайн и спиральная конфигурация смесительных лопастей гарантируют, что вы получите однородную смесь, необходимую для каждой производимой вами партии! Эти горячекатаные лезвия изготавливаются с точной однородностью, что обеспечивает эффективное качество смешивания. Однако самая заметная особенность; это наши лезвия без плавников! Лезвия имеют уникальный рисунок по сравнению с обычным типом.Доказано, что конструкция лопастей обеспечивает отличное гомогенное перемешивание и сводит к минимуму остаточные наросты, в отличие от обычных лопастей. Защитный слой, приваренный к концам лезвия, обеспечивает более длительный срок службы.

Серия смесителей Buffalo

Мини-бетономешалка — объемом от 2,6 м3 до 3,0 м3

Технические характеристики смесителя Детали
Объем смешивания (м3): 2.6 / 3,0
Гидравлический блок питания Стандарт: ВОМ
Гидравлическая коробка передач: ZF P3301 или аналог
Резервуар для воды из нержавеющей стали: 200 литров / 260 литров
Толщина барабана: 6 мм
Толщина тарелки: 10 мм
Желоба: HDPE Пластиковый желоб
Опорные ролики: Сталь-мини
Элементы управления (STD): Кабели управления
Гидравлическая система: Двигатель Rexroth FM 63 и насос Rexroth GHW 90 или аналог
Замок желоба (STD): Замок и штифт
Дополнительные опции:
  • • Блок питания
  • • Счетчик воды
  • • Датчик просадки 100 мм
  • • Гидравлический подъемник желоба со встроенным предохранительным клапаном
  • • Пульт дистанционного управления

Бетономешалка стандартная

— Начиная с 5.От 0 м3 до 7,5 м3

Технические характеристики смесителя Детали
Объем смешивания (м3): 5,0 / 6,5 / 7,0 / 7,5
Гидравлический блок питания Стандарт: ВОМ
Гидравлическая коробка передач: ZF P3301 или аналог
Резервуар для воды из нержавеющей стали: 200 литров / 260 литров
Толщина барабана: 6 мм — низкоуглеродистая сталь
4 мм — AR / Hardox
Толщина тарелки: 10 мм
Желоба: HDPE Пластиковый желоб
Опорные ролики: Сталь
Элементы управления (STD): Кабели управления
Гидравлическая система: Двигатель Rexroth FM 63 и насос Rexroth GHW 90 или аналог
Дополнительные опции:
  • • Блок питания
  • • Счетчик воды
  • • Датчик просадки 100 мм
  • • Гидравлический подъемник желоба со встроенным предохранительным клапаном
  • • Пульт дистанционного управления

Бетономешалка Maxi — Начиная с 8.От 0 м3 до 12,0 м3

Технические характеристики смесителя Детали
Объем смешивания (м3): 8,0 / 9,0 / 10,0 / 12,0
Гидравлический блок питания Стандарт: ВОМ
Гидравлическая коробка передач: 8,0 — 9,0 м3 — ZF P4300 / ZF CML 10
10,0 — 12,0 м3 — ZF P5300 / ZF CML 12
Резервуар для воды из нержавеющей стали: 200 литров / 260 литров / 400 литров
Толщина барабана: 6 мм — низкоуглеродистая сталь
4 мм — AR / Hardox
Толщина тарелки: 10 мм
Желоба: HDPE Пластиковый желоб
Опорные ролики: Сталь
Элементы управления (STD): Кабели управления
Гидравлическая система: 8.0 м3 — двигатель Rexroth FM 63 GHW 90 насос
9,0 и 10,0 м3 — двигатель Rexroth FM 80 GHW 90 насос
12,0 м3 — двигатель Rexroth FM 80 GHW 105 насос
Замок желоба (STD): Замок и штифт
Дополнительные опции:
  • • Блок питания
  • • Счетчик воды
  • • Датчик просадки 100 мм
  • • Гидравлический подъемник желоба со встроенным предохранительным клапаном
  • • Пульт дистанционного управления

Полуавтоматический бетономешалка 900 Вт ORANGE 200L наклонного типа, от 60 до 65 кг, Вместимость: 200 л,

Полуавтоматическая бетономешалка ORANGE 200L наклонного типа 900 Вт, от 60 до 65 кг, Вместимость: 200 л, | ID: 22199550973

Спецификация продукта

Применение / Применение Бетонное смешивание
Источник питания Электродвигатель
Емкость 200 л
Тип машины Полуавтоматический
Тип смесителя Смеситель с наклонным барабаном
Вес От 60 до 65 кг
Мощность 900 Вт
Марка ОРАНЖЕВЫЙ
Материал корпуса Мягкая сталь
Название модели / Номер OR 200L
Диаметр Диаметр барабана 26 ‘
Мощность двигателя Мощность двигателя 900 Вт
Частота 50 Гц
Напряжение 220 В
Цвет Оранжевый
Это портативный Портативный
Я продаю Только новый
Диаметр барабана 26 дюймов
Скорость двигателя 2800 об / мин

Заинтересовал этот товар? Получите последнюю цену у продавца

Связаться с продавцом

Видео о продукте

Изображение продукта


О компании

Год основания 2017

Юридический статус Фирмы Физическое лицо — Собственник

Характер бизнеса Производитель

Количество сотрудников До 10 человек

Годовой оборот R.10-25 крор

Участник IndiaMART с февраля 2019 г.

GST27AFPPC2449K1Z6

Код импорта и экспорта (IEC) 03140 *****

Мы, Orange Construction Equipments , Мумбаи, основанная в 1985 , являемся одним из изготовителей, которым доверяют, и импортеров обширного множества всех типов строительной техники в Индии. Наш предлагаемый ассортимент строительной техники включает в себя лучший сорт станков для гибки и резки прутков, стропогибы для стальных прутков с ЧПУ, мини-экскаваторы, подвесные платформы, уплотнители, вибраторы и различные типы оборудования для строительства дорог и зданий.Эти продукты изготовлены с использованием проверенных на качество материалов после управления техническими специалистами с установленными рыночными нормами. Предлагаемые нами продукты предпочтительны из-за их прочной конструкции, устойчивости к повреждениям, длительного срока службы и минимального обслуживания, которые подходят для жестких индийских условий.

Видео компании

Вернуться к началу 1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

Nichi | Смеситель Buffalo

Бетономешалки и бочки

Nichi находится в эксплуатации более 32 лет.Мы знаем бетономешалки и стремимся предоставить всем клиентам подходящие бетоносмесители. Независимо от того, нужна ли вам бетономешалка или услуги по ремонту, у Nichi есть навыки и опыт, чтобы предоставить вам то, что вам нужно.

Смесители

BUFFALO действительно заслуживают доверия в индустрии готовых смесей, гарантируя идеальный микс, соответствующий всем стандартам. Основная особенность барабана состоит в том, что секции лопастей имеют уникальную форму, обеспечивающую точный шаг для оптимального перемешивания и однородности.

Мы производим все типы миксеров от обычной мягкой стали до миксеров LITE (сталь AR / сталь Hardox). Все бетоносмесители, устанавливаемые на грузовик, полностью сертифицированы инженерами.

БОЧКА И ЛЕЗВИЯ… гарантирует эффективную и однородную смесь

Высокопрочная (антиабразивная) сталь SS400 является предпочтительным выбором как для ствола, так и для лезвий, поскольку она соответствует стандартам JIS и AS4100 .Тем не менее, SS400 высоко ценится за свою испытанную прочность, позволяющую противостоять огромным агитационным условиям; сохранение минимального износа.

Наш прецизионный компьютерный дизайн и спиральная конфигурация смесительных лопастей гарантируют, что вы получите однородную смесь, необходимую для каждой производимой вами партии! Эти горячекатаные лезвия изготавливаются с точной однородностью, что обеспечивает эффективное качество смешивания. Однако самая заметная особенность; это наши лезвия без плавников! Лезвия имеют уникальный рисунок по сравнению с обычным типом.Тем не менее конструктивная конфигурация лопастей доказала, что обеспечивает превосходное однородное перемешивание и убедительно; минимизация образования остатков в отличие от обычных лезвий. Защитный слой, приваренный к концам лезвия, в совокупности обеспечивает более длительный срок службы!

Бетоносмесители Nichi серии

Бетоносмеситель для цемента — Смеситель периодического действия с электронным дозатором Производитель из Калькутты

Источник питания Электродвигатель
Марка JBFS
Тип смесителя Реверсивный смеситель
Выходная мощность 800/1000/1200 литров на партию
Тип Барабанный смеситель Обратный барабанный смеситель
Воздушный компрессор 3 л. Скорость смесительного барабана 20 об / мин
Материал шасси Низкоуглеродистая сталь
Напряжение 440 В
Емкость барабана 1050 литров
Резервуар для воды 1000 литров
Панель управления Тип ПЛК
Материал бункера Низкоуглеродистая сталь
Толщина материала бункера 5 мм
Количество бункеров 3/4
Шасси Heavy Duty
Водяной насос 3 HP
Количество фаз 3
Емкость резервуара для воды 1000 литров
Время смешивания бетона 180 сек
Материал Мягкая сталь
Высота разгрузки бетона 1.2 м
Gates 3/4
Блок хранения и подачи 4 шт. И 4,5 куб. м. каждый / 3 шт. и 6 куб. м
Система подачи воды Да
Производительность 25 куб.м / час
Система взвешивания добавок Система дозирования распыленных добавок
Производительность на партию 800/1000 литров
Общая подключенная нагрузка 56 л.с. / 80 кВА
Песочный вибратор Да
Бункер ожидания агрегата на смесителе Да
Система взвешивания Система взвешивания на основе цифровых тензодатчиков

JBFS, благодаря огромному производственному опыту и пониманию в этом секторе, наш мобильный автоматический бетонный завод обеспечивает полное производство бетона.Рабочая лошадка, которую можно эффективно использовать для круглосуточного производства. Из-за их огромной прочности при более длительной эксплуатации, объемный бетон можно производить в короткие сроки, сохраняя при этом высшее качество.

В нашей мобильной смесительной установке используется компьютерное управление для быстрого и точного измерения входных элементов, связывающих вместе различные части и аксессуары смесителя для согласованной, надежной работы и длительного срока службы. К внутренним стенкам барабана прикреплены два типа лопастей: один набор перетаскивает бетон вверх и в сторону, а второй набор ножей толкает бетон к отверстию, когда барабан вращается в другом направлении.При автоматическом управлении производительность этих установок может достигать 20 кубометров в час.

Известное тем, что выдерживает постоянную тяжелую и суровую работу, как это обычно бывает на рабочем месте, прочная конструкция оборудования для обработки бетона помогает поддерживать низкие производственные затраты и минимальное использование рабочей силы нашими клиентами. Наша машина оснащена новой цифровой системой взвешивания с монитором, гидравлическим бункером, резервуаром для воды с насосом и четырьмя домкратами с пневматическими ретрансляционными резиновыми колесами для поддержания уровня машины.Перед отгрузкой мобильный завод периодического действия собирается и испытывается на заводе-изготовителе; таким образом, это гарантированный способ быстрой настройки и запуска на месте. Весь наш ассортимент соответствует международным и национальным стандартам (IS 1791: 1968). Может использоваться в нескольких конфигурациях, чтобы соответствовать требованиям вашего бизнеса.

Дополнительная информация:

  • Производственная мощность: 1 в неделю
  • Срок поставки: 10 дней

Китай производитель бетоносмесителей, бетонный завод, поставщик автомобильных весов

Чжэнчжоу Zhenghao Machinery Manufacturing Co., Ltd. расположена в промышленном парке Синьян, который является частью Западной зоны развития Чжэнчжоу, столицы провинции Хэнань в центральном Китае. До него очень легко добраться по дороге или на самолете. Он находится в непосредственной близости от плотной сети автомагистралей и всего в 30 км от международного аэропорта Синьчжэн.

Наша компания была основана в …

Компания Zhengzhou Zhenghao Machinery Manufacturing Co., Ltd. расположена в промышленном парке Синьян, который является частью Западной зоны развития Чжэнчжоу, столицы провинции Хэнань в центральном Китае.До него очень легко добраться по дороге или на самолете. Он находится в непосредственной близости от плотной сети автомагистралей и всего в 30 км от международного аэропорта Синьчжэн.

Наша компания была основана в 1998 году и специализируется на проектировании, производстве и НИОКР бетонного оборудования. Мы обладаем сертификатом, выданным швейцарской организацией SGS, расположенной в Женеве.

Наши самые успешные продуктовые линейки включают смеситель для дизельного двигателя собственной разработки с высокоскоростным гидравлическим двигателем собственной разработки и многие другие усовершенствования: i.е. Более стабильная работа, энергосбережение, более длительный срок службы, что особенно ценится нашими клиентами в более чем 20 странах Африки.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
