Фанкойл как работает: как устроен, виды и принцип работы

Содержание

Системы чиллер-фанкойл: особенности, преимущества и недостатки

В жару или холод нам нужен комфортный микроклимат в помещениях. Один из способов его создать – использовать систему чиллер-фанкойл. О ее особенностях, устройстве и сферах применения мы расскажем в этой статье.

Из каких компонентов состоит и как работает система чиллер-фанкойл

Подобные системы состоят из следующих компонентов:

  • чиллер, который охлаждает или нагревает хладоноситель;
  • фанкойлы, обеспечивающие нагрев или охлаждение воздуха в помещениях;
  • система магистральных трубопроводов, по которым перемещается хладоноситель;
  • насосная станция, обеспечивающая циркуляцию хладоносителя;
  • микропроцессорный блок управления;
  • хладоноситель (в его качестве можно использовать воду или водный раствор этиленгликоля).

Работу системы можно описать следующим образом.

Чиллер является аналогом наружного блока фреонового кондиционера, но через его испаритель проходит не фреон, который нужно охладить, а вода. После охлаждения система с помощью насосов подает ее через магистральный трубопровод во внутренние блоки – фанкойлы.

Это один из вариантов смонтированной системы чиллер-фанкойл

Особенности конструкции и виды чиллеров

В составе чиллера есть три основных компонента:

  1. Компрессор для сжатия и перемещения фреона в чиллере. Он может быть спиральным или винтовым; ранее использовались поршневые компрессоры, к настоящему времени морально устаревшие. Некоторые модели мощных чиллеров имеют до четырех независимых холодильных контуров, в каждом из которых может быть один или два компрессора.
  2. Конденсатор для охлаждения нагретого газообразного фреона.
  3. Испаритель для охлаждения воды в системе чиллер-фанкойл.

Чиллер может иметь такую конструкцию

Различные модели чиллеров имеют мощность от 5 до 9 000 кВт. Их можно классифицировать по нескольким признакам:

  • По способу охлаждения конденсатора они делятся на устройства с воздушным и водяным охлаждением. В первом случае охлаждение выполняется с помощью воздушного потока, создаваемого вентилятором, во втором – с помощью проточной воды.
  • По способности не только охлаждать, но и нагревать воздух в обслуживаемых помещениях – на устройства с режимом обогрева или без него. В первом случае чиллеры комплектуют тепловыми насосами, которые позволяют нагревать воду в системе.
  • По конструктивному исполнению – на модели со встроенным или выносным конденсатором. Первые считаются моноблочными. Если конденсатор выносной, то его изготавливают в виде отдельного блока, который можно установить на крыше, а сам чиллер разместить в помещении.
  • Это удобно, потому что чиллер не подвергается внешним атмосферным воздействиям и дольше служит. Кроме того, в помещении поддерживается стабильная плюсовая температура, все трубопроводы находятся в здании, а значит нет необходимости сливать воду из системы на зиму или заправлять ее незамерзающей жидкостью.

  • По типу вентилятора – на модели с осевым или центробежным вентилятором (для моноблочных чиллеров с воздушным охлаждением). Первые дешевле, но такие вентиляторы не могут создать сильный поток воздуха, поэтому для лучшего охлаждения фреона чиллеры нужно размещать на крыше. Центробежные вентиляторы, в отличие от осевых, хорошо справляются со своей задачей. В этом случае чиллеры можно размещать в помещениях.
  • По виду используемого хладагента – на фреоновые и абсорбционные. Вторые не получили распространения в нашей стране. В них вместо фреона используется водный раствор бромида лития.

    Так схематично можно отобразить существующие виды чиллеров

    Особенности конструкции и виды фанкойлов

    Фанкойлы любого вида состоят из разных по исполнению, но одинаковых по назначению компонентов:

    • Теплообменника в виде медного змеевика с прикрепленными к нему алюминиевыми ребрами. В змеевик поступает холодная или горячая вода. Если теплообменник один, фанкойл считается двухтрубным и предназначен только для охлаждения воздуха в помещении. Если теплообменников два, фанкойл считается четырехтрубным, его можно подключить к системе центрального отопления и в холодное время года он работает как радиатор.
    • Вентилятора (тангенциального или центробежного) для обдува теплообменника. Изменяя скорость его вращения, можно регулировать холодопроизводительность фанкойла. При достижении в помещении заданной температуры вентилятор отключается.
    • Электродвигателя роторного типа для вращения вентилятора.
    • Воздушного фильтра для очистки воздуха.
    • Поддона для сбора конденсата с теплообменника.
    • Управления фанкойлом. Оно может быть ручным или автоматическим.

    Конструкция фанкойла

    Различают несколько видов фанкойлов, отличающихся способом установки: напольно-потолочные, канальные, кассетные или настенные.

    При монтаже системы можно использовать фанкойлы нескольких видов

    Особенности конструкции насосной станции

    Насосная станция или по-другому гидромодуль обеспечивает циркуляцию воды между чиллером и фанкойлами. Она состоит из нескольких компонентов:

    • циркуляционного насоса для создания требуемого давления воды в системе;
    • расширительного бака для компенсации температурного изменения объема воды в системе;
    • запорной арматуры для обслуживания системы;
    • накопительного бака для сглаживания нагрузки на компрессор чиллера в тех случаях, когда его холодопроизводительность превышает реальную потребность в холоде;
    • системы управления.

    Плюсы и минусы систем чиллер-фанкойл

    Можно выделить следующие плюсы систем чиллер-фанкойл:

    • К одному чиллеру можно подключить любое количество фанкойлов. Их число ограничено только мощностью чиллера.
    • Фанкойлы в одной системе могут быть любого типа. Функционируют они независимо друг от друга, поэтому режимы их работы можно менять индивидуально.
    • Максимальное расстояние между чиллером и фанкойлами не лимитировано. Оно зависит только от возможностей насосной станции и качества теплоизоляции системы трубопроводов.
    • Чиллер и фанкойлы в подавляющем большинстве случаев не связаны электропроводами. По этой причине в одной системе можно использовать фанкойлы разных производителей.
    • Для соединения чиллера с фанкойлами используются не медные трубы, как это принято в стандартных системах кондиционирования, а обычные водопроводные. Поэтому монтаж трубопровода вместо узких специалистов могут выполнять сантехники.
    • Мощность потребителей можно наращивать постепенно, увеличивая количество фанкойлов и поэтапно вводя объект в эксплуатацию.

    Как и у любой другой системы кондиционирования, у системы чиллер-фанкойл есть свои преимущества и недостатки

    Из минусов следует отметить следующее:

    • Системы чиллер-фанкойл достаточно дорогие.
    • Их монтаж (за исключением прокладки системы трубопроводов) могут выполнять только специально обученные и квалифицированные специалисты. Таких в нашей стране немного и их услуги стоят недешево.
    • Расчет и проектирование систем тоже достаточно специфичные и сложные. Любая проектная организация выполнить их не сможет. Нужно обращаться к узкопрофильным специалистам.
    • В системе чиллер-фанкойл находится внушительный объем воды. При нарушении герметичности трубопровода могут понадобится значительные усилия и затраты для устранения последствий.

    Заключение

    Ближайший конкурент систем чиллер-фанкойл – мультизональные VRV-/VRF-системы (подробней о них можно прочитать в статье «Как работают мультизональные системы»). Между ними есть несколько отличий:

    1. В мультизональных системах наружный и внутренние блоки соединяет медная фреоновая магистраль, в системах чиллер-фанкойл – водопроводные трубы.
    2. В мультизональных системах к одному наружному блоку можно подключить до 30 внутренних. В системах чиллер-фанкойл такого ограничения нет.
    3. Аналогичная ситуация с максимальным расстоянием между наружным и внутренними блоками. В мультизональных системах оно ограничено 1 000 м. В системах чиллер-фанкойл все зависит от мощности насосной станции.
    4. При одинаковой мощности системы VRV/VRF дешевле чиллер-фанкойлов.

    В итоге можно сделать такой вывод: когда речь идет о выборе между системами VRV/VRF и чиллер-фанкойлами одинаковой мощности, логичней остановиться на мультизональных системах. Они прекрасно справляются со своей задачей, но стоят дешевле.

    Ситуация меняется, когда речь идет об обслуживании помещений большой площади и одной VRV-/VRF-системы для этого не хватит. В этом случае придется монтировать несколько мультизональных систем или установить одну систему чиллер-фанкойл. Здесь уже выбор следует делать в пользу чиллер-фанкойла. Это будет оправдано как с практической, так и с финансовой точки зрения.

Система чиллер фанкойл в кондиционировании помещений

Чиллер

Чиллеры являются законченными холодильными машинами, предназначенными для охлаждения жидкости (воды или водогликолевой смеси). При исполнении «тепловой насос» эти агрегаты используются для получения как холодной, так и горячей воды. Предлагаются несколько сот типоразмеров агрегатов с хладопроизводительностью от нескольких единиц до нескольких тысяч киловатт. Многие модели представлены в 3-х исполнениях: чиллеры, компрессорно-конденсаторные агрегаты, тепловые насосы.

В ассортимент входят установки с воздушным и водяным охлаждением конденсатора, с поршневыми, спиральными, винтовыми и центробежными компрессорами, использующие как общеизвестный хладагент R22, так и озонобезопасные хладагенты R134a и R407С. Для сложных климатических условий выпускаются высоко- и низкотемпературные модификации. Имеются агрегаты специального исполнения с повышенным коэффициентом энергетической эффективности и с различными шумовыми характеристиками.

Фанкойл

В системе чиллер-фанкойл, это — это теплообменник с вентилятором. Он забирает тепло или холод от теплоносителя и нагревает или охлаждает помещение. Существует большое разнообразие фанкойлов по мощности, конструктивному исполнению, способу управления и внешнему виду.
Фанкойл может устанавливаться на полу, подвешиваться на стене или потолке, встраиваться в воздуховоды за подшивным потолком.
Но в любом случае фанкойл состоит из одинаковых по назначению составных элементов.

Теплообменник с алюминиевыми ребрами, прикрепленными к змеевикам из медных трубок, по которым подаётся холодная или горячая вода. Змеевик с одной стороны имеет муфты для соединения с трубопроводами и воздушные клапаны для выпуска воздуха при заполнении системы водой. Змеевик теплообменника имеет два или три ряда. Фанкойл с одним теплообменником называется двухтрубным.

Иногда в фанкойл может устанавливаться дополнительный теплообменник или дополнительный ряз змеевика с отдельными соединительными муфтами для подключения к независимому источнику горячей воды системы центрального отопления. Такой фанкойл называется четырёхтрубным.

Вентилятор — тангенциального типа для фанкойлов малой мощности или центробежного типа для фанкойлов средней или большой мощности. Равномерно распределяет поток по всей длине фанкойла и работает с малым уровнем шума.

Электродвигатель — роторного типа, самоохлаждаемый. Как правило, электродвигатель может иметь несколько фиксированных скоростей вращения или иметь плавное регулирование скорости.
Поддон для сбора конденсата — обеспечивает сбор и слив конденсата с теплообменника при вертикальной или горизонтальной установке фанкойла. иногда предусматривается дополнительный поддон для сбора конденсата с соединительных муфт и подсоединённых к ним частей трубопроводов.
Воздушный фильтр — легкосъёмный, моющийся фильтр с открытыми ячейками, пригодными для повторного использования. Размещается в раме и фиксируется непосредственно в специальных направляющих на корпусе фанкойла.

Электронагреватель — может устанавливаться на выходе фанкойла для повышения эффективности работы фанкойла в режиме обогрева.
Управление фанкойлом — может выполняться вручную или автоматически с помощью термостата.
При ручном управлении скорость вентилятора задаётся (плавно или ступенчато) с пульта управления, установленного на самом корпусе фанкойла, на стене best replica watches или с помощью дистанционного пульта управления.
При автоматическом управлении замеряется температура воздуха на входе в фанкойл или температура в помещении и термостат включает вентилятор с заданной скоростью, или выключает. Иногда применяется плавное регулирование скорости.

Система чиллер-фанкойл особенности.
Необходимо отметить, что в обоих случаях управления (скоростью вентилятора или его включением-отключением) через фанкойл всегда имеет определённый расход теплоносителя. Поэтому даже при выключенном вентиляторе фанкойл продолжает, хоть и с малой мощностью, охлаждать или обогревать помещение.
Ситуация усложняется, если через фанкойл проходит воздух от центрального кондиционера или приточной установки. В этом случае при выключении вентилятора фанкойла в помещение продолжает поступать холодный воздух.
Для исключения этого неприятного явления рекомендуется устанавливать перед фанкойлом трёхходовой клапан, перепускающий теплоноситель мимо фанкойла при выключении вентилятора.

Фанкойл Gree FP-34ZD-K

Артикул товара: 2693

  • Мощность обогревателя, кВт: 45
  • Инвертор: Нет
  • Холодопроизводительность, кВТ: 2.0
  • Ширина, мм: 834
Добавить в сравнение

Проектирование и монтаж систем вентиляции

Цену на монтаж уточняйте у менеджера

+7 (495) 108-05-31

Узнавайте первыми о скидках и акциях! Подписывайтесь на наш Instagram

Фанкойлы напольно-потолочного типа Gree FP-34ZD-K работают на холодной или горячей воде от чиллера или бойлера и предназначены для кондиционирования воздуха в ресторанах, офисах, гостиницах, коттеджах и т.

п. Напольно-потолочные фанкойлы подразумевают установку непосредственно на стене или потолке кондиционируемого помещения.

Прочный и легкий корпус с красивым дизайном.

Высокоэффективные малошумные центробежные вентиляторы.

Лицевая панель снабжена информационным дисплеем и направляющими лопатками для эффективного распределения воздуха.

Встроенный моющийся фильтр (в комплекте)

Комплектация встроенным 3 ходовым клапаном с приводом (опция)

Широкий выбор пультов управления

— Беспроводной ИК пульт управления Y512 (в комплекте)

— Проводной настенный пульт управления Z4E351B (опция)

Возможность подключения к системе диспетчеризация (требуется опциональный комплект DQ34).

Статьи о системах чиллер-фанкойл.

Как и любой крупный производитель конечного оборудования, компания Carrier на своих заводах занимается производством не всех комплектующих оборудования. Некоторые критично важные узлы либо комплектующие, защищённые патентами, Carrier производит самостоятельно либо на принадлежащих им заводах. По всем остальным комплектующим Carrier тщательно оценивает рынок производителей и выбирает наиболее надёжного поставщика, предъявляя ему повышенные требования к качеству продукции. Ввиду того, что оборудование постоянно эволюционирует, меняются и характеристики комплектующих, постоянно повышаются их эксплуатационные характеристики и надёжность. И иногда, чтобы реализовать эти совершенствования, приходится менять поставщиков комплектующих.

Главным признаком того, что комплектующие являются оригинальными, является шильд производителя с нанесенным заводским артикулом детали по каталогу Carrier. Со сменой поставщиков оборудования меняются и артикулы. Так что одно и то же оборудование может быть оснащено комплектующими с разными артикулами, но при этом с одинаковыми эксплуатационными характеристиками. Список основных запчастей к фанкойлам и их артикулы Вы сможете найти на странице с ценами на запчасти к фанколам.

Подробнее…

Термостаты Carrier с жидкокристаллическим дисплеем серии TST — это пульты управления фанкойлами премиального класса с ёмкостными сенсорными кнопками управления. Уникальный инновационный дизайн подходит для установки в промышленных помещениях, на объектах коммерческого назначения (бизнес-центры, офисы, торговые помещения) и в жилых помещениях (гостиницы, коттеджи, квартиры). Для поддержания заданной температуры используется контроллер, который управляет клапанами подачи воды, вентилятором фанкойла. Вся индикация статуса работы фанкойла выводится на жидкокристаллический дисплей термостата, а управление осуществляется сенсорными кнопками.

Пульт управления фанкойлом Carrier с жидкокристаллическим экраном даёт возможность программирования работы фанкойла по времени и по дням недели на 7 дней.

Подробнее…

Современные системы вентиляции и кондиционирования позволяют получить высокий уровень комфорта в обслуживаемых помещениях. Немаловажную роль в этом играет та автоматика, что управляет этими системами. Кроме обеспечения необходимых температуры, влажности, качества воздуха, автоматика позволяет снизить шумы, что делает уровень комфорта ещё более высоким, а также минимизировать затраты на электроэнергию.

Всё это достигается как автоматикой,  установленной в системах получения холода (ККБ, чиллеры и пр.), которая, как правило, недоступна конечному пользователю, так и на другом их конце — непосредственно у потребителя, которая позволят выставлять персональные параметры комфорта в каждом обслуживаемом помещении в зависимости от предпочтений, находящихся в помещении людей.

Подробнее…

Как известно, компания Carrier с 2011 года обновила линейку консольных фанкойлов серии 42N. В связи с этим изменилась маркировка фанкойлов. В маркировке, как обычно, зашифрован набор опций уже установленных на заводе-изготовителе, и, как обычно, Заказчик может дополнить базовую модель фанкойла необходимыми опциями либо изменить конфигурацию фанкойла с левого на правый простой перестановкой теплообменника на месте монтажа. В ниже представленной таблице указан пример маркировки и его расшифровка.



Номер символа 123 4 567 8 9 10 11 12 13
Символ 42N M S20 F B G A A
Значение серия исполнение корпуса тип двигателя и типоразмер тип тепло-обменника тип пульта управления тип клапана тип электро-нагревателя тип привода клапана тип установки CRC2

Подробнее. ..

LEC (Low Energy Consumption) — сокращение, расшифровка которого на русский язык переводится как «Низкое Энергопотребление«. Это технология, которую всё шире внедряет корпорация Carrier в модельном ряде своих фанкойлов. С опцией LEC двигатели фанкойлов оснащены системой электронного управления.

Новая технология LEC максимально проявляет себя при работе фанкойлов на неполной нагрузке, на которой фанкойлы обычно работают большую часть времени.

Подробнее…

В связи с быстрым ростом расходов на электроэнергию и ужесточением требований к защите окружающей среды при производстве электроэнергии проблема потребления энергии установками кондиционирования воздуха становится все более острой. Холодильный коэффициент систем кондиционирования в режиме полной нагрузки редко даёт представление об истинных параметрах работы холодильных машин, поскольку в режиме полной нагрузки чиллер, ккб, кондиционер или другая холодильная установка работает менее 15 % всего рабочего времени.

Подробнее…

Кондиционер в офисе – не роскошь, а осознанная необходимость. Во-первых, это оправдано экономически: от температуры зависит производительность труда работников. Во-вторых, условия работы в офисе регламентируются законом («Гигиенические требования к микроклимату производственных помещений. СанПиН 2.2. 4.548-96»), по которому при восьмичасовом рабочем дне температура воздуха в офисном помещении должна составлять 23-25 °С в теплое время года и 22-24 °С в холодное. Допустимое отклонение от нормы составляет 1-2 °С.

Подробнее…

Классификация чиллеров и фанкойлов

 Чиллер — это холодильный агрегат, который применяется в центральной системе кондиционирования. Он необходим для подогрева либо охлаждения носителя тепла — воду или тосол он направляет в фанкойлы или в другие возможные теплообменники по трубопроводу.

 Фанкойл — это приемник нагретого или охлажденного носителя с вентиляторами. Они берут либо холод, либо тепло от носителя и, следовательно, нагревают или охлаждают их.

 Если необходимо настроить систему кондиционирования на объектах с множеством отдельных комнат, то система чиллеров и фанкойлов имеет значительное преимущество, так как к одному чиллеру есть возможность подключить необходимое количество фанкойлов. При этом есть возможность установить как общий температурный режим для всего объекта, так и регулировать его в каждом помещении с фанкойлом отдельно. Еще одним преимуществом является нелимитированная дистанция между одним чиллером и несколькими фанкойлами. Также возможно связать в одну систему несколько чиллеров с помощью автоматизации и управлять с одного пульта. Для наладки системы, описанной выше, применяются трубы газо- либо водопроводные с теплоизоляцией Армафлекс.

Параметры чиллера:

  • Производительность холода от нескольких единиц до 1500 кВт
  • Производительность тепла при условии наличия теплового насоса

 Чиллеры делят на типы: с воздушным и водным охлаждением конденсатора. Оба типа чиллеров могут быть как со встроенной насосной станцией, так и без гидравлического контура, к последнему необходимо подобрать насос.

 Чиллеры с охлаждением по воздуху делятся на 3 группы по месту их установки:

  •  Осевой вентилятор. Устанавливается на внешних стенах объекта лоджия, улица, плоские крыши.
  •  Центробежный вентилятор. Можно устанавливать в закрытых помещениях внутри объектов: цокольные этажи, чердаки, служебные комнаты. Для их охлаждения используются воздуховоды, которыми они связаны с улицей.
  •  Выносной конденсатор. Они также могут быть установлены в замкнутых помещениях, при этом конденсаторный блок выносится на улицу.

 Монтаж фанкойлов производится на пол или на стену (расстояние от пола около 30 см), потолок. Можно использовать фанкойлы без корпусов и монтировать их под декоративные панели или натяжные и подвесные потолки. Также фанкойлы устанавливаются вместо радиаторов под окна, при условии, что они с двумя теплообменниками.

Характеристики фанкойлов:

  • Производительность холода (от нескольких единиц до нескольких десятков кВт)
  • Производительность по воздуху м3/ч

 Фанкойлы делятся на группы по количеству теплообменников и могут быть как с одним, так и с несколькими:

  •  Двухтрубная: в такой системе установлен один теплообменник, в который поступает холод или тепло (от чиллера с тепловым насосом).
  • Четырехтрубная: используются 2 теплообменника. В первый подается теплоноситель от чиллера, а во второй вода из центрального отопления. При такой системе фанкойлы работают как радиаторы отопления, из-за этого их можно устанавливать под окнами.

 Проектирование системы чиллер — фанкойлы

  1. Выясняется избыточность тепла для каждого помещения и подбирается оптимальный вариант фанкойла по производительности холода.
  2. По общей сумме тепло избытков подбирается чиллер с необходимой производительностью тепла и холода.
  3. Подбирается диаметр трубопроводов (для этого необходимо произвести гидравлический расчет).
  4. При применении чиллера с насосной станцией (гидравлический контур) проверяют давление, а когда используется без встроенной насосной системы, то ее подбирают.

Для произведения всех расчетов нужен специалист в этой области — инженер теплотехник.

Система чиллер — центральный кондиционер — фанкойлы

 Центральный кондиционер — система кондиционирования, для которой необходим источник из вне холода или тепла. То есть холодная вода от чиллера, либо фреон от компрессорно-конденсаторного блока, возможно использование горячей воды из системы центрального отопления. Кроме функции охлаждение или отопления комнаты, такая система может вентилировать, поддерживать влажность и даже очищать воздух.

Характеристики центрального кондиционера:
  • Количество обрабатываемого воздуха от нескольких десятков до тысяч м3/ч
  • Производительность по теплу или холоду кВт
  • Внешнее статическое давление, производимое вентилятором кПа

 Такая система используется на объектах со множеством помещений, которые отличаются по избыточности тепла. В таком варианте свежий воздух подается от центрального кондиционера, а регулирование температуры производится при помощи фанкойлов.

Достоинства системы чиллер — центральный кондиционер — фанкойлы:

  •  В каждом помещении, где установлен фанкойл, регулируется температура отдельно.
  • Сокращается количество сечений воздушных каналов, так как объем воздуха по санитарным нормам меньше, чем объем воздуха, который необходимо подавать без фанкойла.
  • При использовании чиллера с тепловым насосом, возможен обогрев в межсезонье, когда не работает центральное отопление.

Абсорбционное нагревание и охлаждение — сокращает затраты на цену системы кондиционирования больше чем на 70%.

 Такая система позволяет экономить электроэнергию, увеличивает эффективность силового оборудования, меньше в размерах и более надежная. Поэтому в современных зданиях используют оборудования автоматизации офиса — объединение контроля за освещением, кондиционированием, линиями связи и т. д.

 Примером такой машины является Абсорбционный агрегат Sanyo. Они производят охлажденную или горячую воду из газа, пара или горячей воды. Применение чиллеров с меньшими вибрациями и шумом, небольшим количеством электроэнергии позволило применять в различных областях охлаждения и отопления.

 При правильном проектировании каркаса, разделении его на несколько секций можно уменьшить потери тепла, достичь высокой степени вакуума при невысокой абсорбционной машине. Необходимо использовать контроль емкости для повышения эффективности работы при максимальных и минимальных нагрузках. Стабильная работа блока очистки, без необходимости текущего обслуживания, благодаря системе вентиляции объединенной с внутренней помпой. Укомплектованы системой безопасности от кристаллизации и замерзания, защита насосов. Такие машины поставляются уже готовыми к монтажу.

Технические характеристики:

  • Температура нагревающей воды: 90 С
  • Расход нагревающей воды: 0. 883м3/ч
  • Выходная температура охлажденной воды: 8 С
  • Входная температура охлаждающей воды: 29.4 С
  • Производительность по холоду: 30 RT — 525 RT
  • Абсорбционный чиллер прямого нагрева
  • Источник тепла — природный газ или нефть, температура охлажденной воды 5-12 С. Потребление 3000ккал/ч газа, температура на выходе 7 С, на входе 32 С. Производительность по холоду 100RT-1500RT (1RT=3024 ккал/час)

Ремонт чиллеров и фанкойлов



Чиллер — фанкойл | Сервисный центр

Комбинация чиллер-фанкойл является очень популярным решением по созданию оптимального микроклимата в больших коммерческих и производственных помещениях – офисных и торговых центрах, кафе, ресторанах, гостиницах и т.д.

Она отличается очень высокой производительностью и многофункциональностью.

Задача такого оборудования сводится к комплексному решению по созданию комфортной температуры, предполагающему нагрев или охлаждение воздуха в зависимости от температуры внешней среды.

Наши заказчики часто задают нам вопрос о том, что не могут определится с выбором кондиционер или климатическая система с фанкойлами?

Система чиллер-фанкойл по сути выполняет роль кондиционера, но с той разницей, что рассчитана на гораздо большие площади и идеально выполняет свои задачи при любой температуре внешней среды круглогодично.

Обычные парокомпрессионные кондиционеры при низкой температуре окружающей среды использовать не рекомендуется.

Состав системы чиллер-фанкойл

Описываемое техническое решение подразумевает несколько основных элементов.

  • Чиллер – охлаждающая установка, размещаемая снаружи — на крыше, верхнем техническом или нижнем этаже либо рядом со зданием.
  • Фанкойлы – выполняют теплообменников и распределяют доведенный до нужной температуры воздух по помещению посредством встроенного вентилятора. Размещаются они внутри комнат, их количество определяется неограниченно.
  • Трубопровод – обеспечивает движение рабочей жидкости (воды или водных растворов) от чиллера к фанкойлам и назад.

Для его обустройства используются обычные водопроводные пластиковые или стальные трубы.

Конструктивные особенности чиллер-фанкойл

Каждый конкретный проект, подразумевающий взаимодействие чиллера и фанкойлов, разрабатывается индивидуально. Для некоторых зданий допустимо только крышное расположение чиллера. В случае с использованием очень мощной водоохлаждающей установки ее размещают рядом со зданием (обычно сзади, рядом со служебным входом).

При разработке проекта обязательно учитывается назначение помещения, окружающая инфраструктура и требования к микроклимату. Модификация чиллера подбирается в зависимости от количества фанкойлов, интенсивности использования системы, особенностей здания и преимущественного режима работы – на охлаждение, отопление или равноценное использование двух режимов.

Типы применяемых фанкоилов

Сами фанкойлы могут быть разных типов – потолочные, настенные, напольные, канальные, бескорпусные. Современный дизайн позволяет органично встраивать их в дизайн любого интерьера. Бескорпусные модели размещают обычно над подвесным потолком или в специальных декоративных коробах.

Как работает система чиллер-фанкойл?

Принцип действия системы прост. Охлажденная чиллером вода посредством трубопровода поступает к фанкойлам. Встроенный вентилятор обеспечивает подачу и распределение охлажденного воздуха в помещение. От фанкойла вода поступает назад к чиллеру, где опять доводится до нужной температуры. Такую постоянную циркуляцию обеспечивают насосы. При настройке на подогрев воздуха происходит тот же самый процесс с доведенной до нужной температуры водой.

Такой комплект оборудования снабжен локальной системой управления, обеспечивающей нужную температуру рабочей жидкости.

Управление фанкойлом

Индивидуальное управление каждым фанкойлом позволяет создавать разный микроклимат в помещениях одного здания. К примеру, в одной комнате +18°C, в другой — +22°C и т.д. Температурный режим регулируется исключительно настройками фанкойла.

Преимущества систем чиллера с фанкойлами

Использование данного решения для создания оптимального микроклимата в не жилых помещениях обладает целым рядом преимуществ.

  • Высокая эффективность с минимальными энергозатратами.
  • Оптимальное соблюдение всех условий по созданию комфортного микроклимата – влажность, температура, состав воздуха (без всяких химических примесей и добавок).
  • Надежность, стабильность и долговечность эксплуатации.
  • Простой ремонт чиллеров и фанкойлов.
  • Возможность подключения неограниченного количества фанкойлов, что актуально в условиях офисного, торгового центра или производственного комплекса.
  • Универсальность системы, работающей на охлаждение и нагрев воздуха, что позволяет сэкономить на отопительных приборах, увлажнителях воздуха, кондиционерах.
  • Максимальная экономия пространства – чиллер размещается снаружи или в специальном помещении, а фанкойлы устанавливаются на потолке, полу или стене, не занимая много места.

Использование вышеописанной системы для кондиционирования воздуха и создания комфортного микроклимата характеризуется экономичностью и высокой эффективностью.

Назад в раздел

Чиллеры и фанкойлы в Самаре

Монтаж чиллеров и фанкойлов

Мы проектируем и устанавливаем чиллеры мощностью от 5 до 5000 кВт как для небольших коттеджей, так и многоэтажных офисных, промышленных и жилых зданий; устанавливаем фанкойлы известных производителей: General Climat, Daikin, Carrier, Ballu Machine и др.

Подробную консультацию по подбору и расчету холодильных машин можно получить у наших проектировщиков по телефону в Самаре +7 (846) 379-53-00.

Принцип работы и назначение чиллер-фанкойлов

Системы «Чиллер-фанкойл» относятся к промышленным кондиционерам и в основном используются для установки в офисных и производственных зданиях, гостиницах, кинотеатрах, медицинских учреждениях и жилых многоквартирных домах.

Сердцем системы является чиллер — холодильная машина, агрегат, который охлаждает (или, наоборот, нагревает) теплоноситель и направляет его в теплообменникивнутренних блоков системы – фанкойлов. Конструктивно фанкойл состоит из двух основных узлов: вентилятора и теплообменника, что в общем-то дословно с английского и означает слово «фанкойл или фэнкойл».  Охлажденная чиллером вода или другой теплоноситель с помощью насоса прокачивается по трубам до теплообменников фанкойлов, где происходит охлаждение воздуха, нагнетаемого вентилятором фанкойла. Меняя скорость вращения вентилятора, можно управлять интенсивностью теплообмена.

Систему «чиллер-фанкойл», как праваило,  целесообразно устанавливать на объектах с большим количеством помещений:

  • офисные центры,
  • гостиницы,
  • медучереждения.

Чиллеры малой мощности, их называют еще «Мини чиллерами», имеют мощность в пределах от 5 до 20 кВт. Мини чиллеры нашли свое применение в коттеджном строительстве.

Чиллеры или холодильные машины

Различают чиллеры с воздушным или водяным охлаждением конденсатора.

В первом случае промышленный кондиционер работает по принципу наружного блока обычной бытовой сплит-системы, конденсатор которой охлаждается воздухом от вентилятора.

Во втором случае конденсатор холодильной машины охлаждается потоком воды. Чиллеры с водяным охлаждением имеют меньшие габариты и, что очень существенно, значительно меньшую стоимость.

Конструктивно чиллер может быть выполнен со встроенным либо с выносным конденсатором, а также со встроенным насосом, либо с возможностью подбора сторонней насосной станции. Чиллеры с тепловым насосом позволяют не только охлаждать, но и подогревать воду, а, соответственно, и могут использоваться в качестве воздушного отопления.

Вообще, система «чиллер-фанкойл» по своей структуре напоминает мультизональную систему, главное отличие состоит в том, что в качестве теплоносителя в чиллерах используется не фреон, а вода или незамерзающая жидкость.

Стоит отметить, что в одном здании могут быть смонтированы несколько чиллеров, и с помощью системы автоматики можно управлять ими с одного места.

Фанкойлы

Фанкойлы по внешнему виду напоминают внутренние блоки бытовых и полупромышленных сплит-систем, и производятся различных типов:

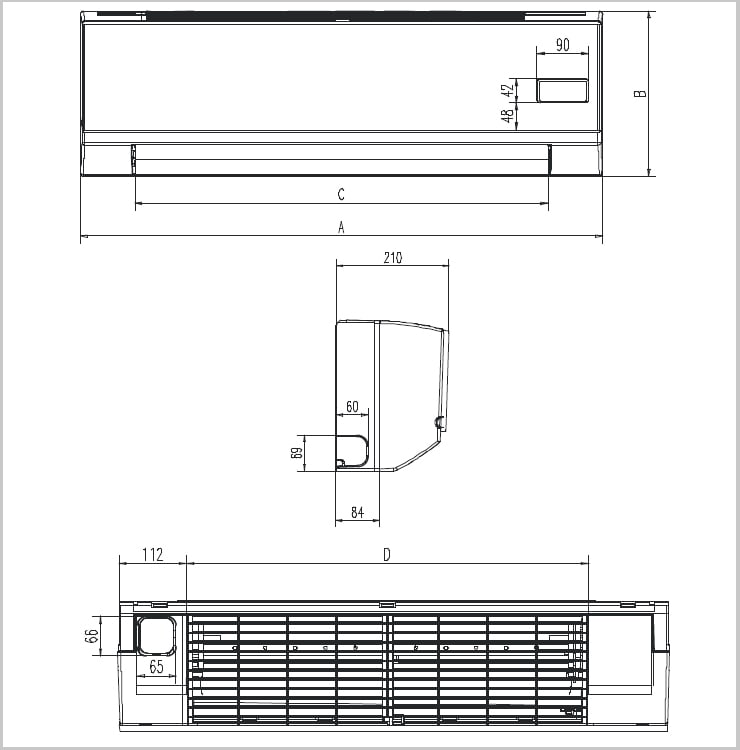

  • Настенные фанкойлы
  • Напольно-потолочные фанкойлы
  • Кассетные фанкойлы
  • Канальные фанкойлы
  • Встраиваемые фанкойлы

Соответственно, создается возможность более гибкого подхода при проектировании мест расположения внутренних блоков системы: их можно располагать на стене, под окном, на полу

Фанкойлы могут иметь два теплообменника, первый теплообменник в этом случае работает в связке с чиллером и используется для охлаждения помещения, а второй подключается к системе центрального отопления и работает как радиатор. Такие фанкойлы называют еще четырехтрубными.

По аналогии с внутренними блоками полупромышленных сплит-систем фанкойлы могут иметь проводной и беспроводной пульты управления, воздушный фильтр, ТЭНы для работы на обогрев, поддон для сбора конденсата.

Стоить еще упомянуть о современной перспективной разработке – так называемых абсорбционных чиллерах. В этих чиллерах для охлаждения жидкости в конденсаторе используется энергия вторичного избыточного тепла: горячего воздуха, горячего пара, энергия от сгорания газа и т.д., что является актуальным в продолжение тенденции развития энергосберегающих технологий.

Купить чиллеры и фанкойлы вместе со всеми услугами “под ключ” (подбор оборудования, проектирование, доставка, монтаж, обслуживание) вы можете в нашей компании в Самаре. Более подробную информацию по ценам, срокам и другим вопросам уточняйте по телефону +7 (846) 379-53-00.

Монтаж фанкойлов

Многие современные деловые и торговые центры оборудованы системами кондиционирования воздуха, работающими на охлажденной воде. Такой тип кондиционеров называется фанкойлом. Принцип работы соответствует названию: фанкойл вытягивает воздух из помещения, продувает его через теплообменник, в котором циркулирует холодная или нагретая вода, а затем подает кондиционированный воздух в помещение. Единая система трубопроводов соединяет все фанкойлы здания с большим блоком, называемым чиллером, который отвечает за охлаждение воды.Если он предназначен для обогрева, то есть еще одна система трубопроводов, соединяющая фанкойлы с системой отопления здания, откуда поступает горячая вода.

Фанкойлы, а также сплит-системы изготавливаются в различных комплектациях:

  • Кассетные фанкойлы . Эти фанкойлы устанавливаются с выходом прямо в подвесной потолок. Чаще всего передняя панель у них имеет размер 600х600 мм, поэтому фанкойлы такого типа удобно устанавливать над потолками Армстронг.
  • Канальные фанкойлы . Эти кондиционеры, как правило, скрыты над подвесными потолками. Для забора воздуха и подачи его в обработанном виде они соединяются с воздухораспределительными устройствами через гибкие воздуховоды. При этом такой фанкойл может быть подключен к нескольким вентиляционным решеткам и, соответственно, обслуживать несколько помещений или зон.
  • Настенные фанкойлы . Эти фанкойлы обычно имеют небольшие размеры и мощность. Они монтируются прямо на стену и часто используются в небольших помещениях, например, в отдельных кабинетах или серверных.
  • Напольно-потолочные фанкойлы . Монтаж фанкойлов этого типа, как правило, узких и вытянутых, производится вертикально на полу или на потолке.

В зданиях, где используются чиллер-фанкойлы, ни один фасад не портится внешними блоками сплит-систем, что, безусловно, способствует хорошему внешнему виду зданий. Внутри, в помещениях арендаторов и собственников, предусмотрены выводы труб для подключения кондиционеров к общей системе охлаждения (и системы отопления, если в зданиях предусмотрена такая возможность).Компании, занимающие эти площади, привлекают подрядчиков для монтажа фанкойлов, подключения их к общей системе и проведения тестовых и пуско-наладочных работ.

Эту работу может выполнять только квалифицированный подрядчик. Без серьезного опыта в этой области невозможно произвести качественный монтаж фанкойлов и их последующую балансировку. Для правильного подключения кондиционера к системе электроснабжения, охлаждения и обогрева, а также к дренажной системе необходимы специальные знания.Последствия неквалифицированной работы – сгоревшие двигатели приборов и постоянные протечки, вызывающие повреждения натяжных потолков и постоянно беспокоящие административный отдел подразделения. Экономя на установке фанкойлов, арендаторы иногда теряют гораздо больше, особенно в тех случаях, когда протечка повреждает дорогостоящее оборудование.

Профессиональный подрядчик не только установит систему кондиционирования на базе фанкойлов, но и разработает соответствующий проект, согласует его с инженерами службы эксплуатации и подключит оборудование к системе электроснабжения.Таким образом, клиент получает комплексную услугу – от проектирования, поставки и монтажа фанкойлов до тестирования и ввода системы в эксплуатацию. Ответственность за такую ​​систему и ее компоненты полностью лежит на подрядчике, который ее спроектировал, поставил и смонтировал. Хорошая репутация такого подрядчика, положительные отзывы предыдущих заказчиков, свидетельство о допуске к соответствующим работам – залог качественной работы.

Компания «Инт-Экст» имеет большой опыт в области внутренней отделки и монтажа инженерных систем, в том числе систем кондиционирования.Нас выгодно отличает приемлемая цена на монтаж фанкойлов и высокая ответственность за качество. Компания «Инт-Экст» всегда готова выполнить для вас и сопутствующие работы, вплоть до установки чиллеров и монтажа рам к ним. Свяжитесь с нами, и мы проконсультируем и сделаем все возможное, чтобы помочь вам.

Что такое обработчик воздуха и как он работает?

Обработчик воздуха — это фанкойл, который обеспечивает обогрев, вентиляцию, охлаждение и фильтрацию воздуха в вашем доме или офисе.Обработчики воздуха обычно находятся в более крупных системах, но на самом деле являются частью многих небольших блоков HVAC.

Детали воздухообрабатывающего агрегата

Типовой вентиляционный агрегат состоит из следующих частей:

1. Поддон

Поддон закрывает все компоненты внутри устройства.

2. Двигатель вентилятора и воздуходувка

Двигатель вентилятора и воздуходувка всасывают свежий наружный воздух через впускную решетку и пропускают его через змеевик испарителя. Затем он нагнетает теплый или охлажденный кондиционированный воздух из помещения в ваш дом через вытяжную решетку.

3. Фильтр

Фильтр задерживает частицы пыли, которые уже находятся в поступающем из дома воздухе.

4. Змеевик испарителя

Змеевик испарителя охлаждает теплый воздух в помещении, используя хладагент (фреон), проходящий через него, поглощая тепло из воздуха в помещении. Затем теплый воздух из помещения подается в дом через вентиляцию.

5. Змеевик конденсатора

Змеевик конденсатора охлаждает наружный газообразный фреон, который затем конденсируется в жидкость и проходит через теплый внутренний змеевик испарителя.Этот змеевик конденсатора нагревает теплый воздух в помещении из воздуховодов.

6. Поддон для сбора конденсата

Улавливает любой конденсат, образующийся на змеевиках, позволяя ему вытекать.

7. Впускная решетка

Впускная решетка обеспечивает путь для наружного воздуха к двигателю вентилятора и воздуходувке.

8. Вытяжная решетка

Вытяжная решетка позволяет воздушному потоку выходить из устройства, возвращая воздух из помещения обратно в дом после того, как он был обработан змеевиком испарителя и прошел через змеевик конденсатора, где от него отводится тепло перед выпуском в помещение.В вытяжной решетке часто устанавливают фильтр для улавливания любых частиц пыли.

Плюсы и минусы обращения с воздухом

Вентиляционная установка осуществляет обмен внутреннего и наружного воздуха. Нагревательная часть устройства работает так же, как радиатор в том смысле, что она забирает тепло из вашего дома, нагревает воздух, проходящий через змеевики нагревателя, а затем выводит теплый воздух в ваши жилые помещения. Вы часто будете слышать, как обработчик воздуха называют «радиатором».

Двигатель вентилятора отвечает за воздухообмен.Двигатель вентилятора обычно имеет ременный привод и при работе создает шум.

Наружный воздух, поступающий в ваш дом через воздухозаборную решетку, должен быть отфильтрован перед подачей в змеевик испарителя. Если этого не сделать, вы можете столкнуться с коротким циклом работы вашей системы и снижением эффективности, потому что нефильтрованная грязь в поступающем воздухе будет проходить в змеевик со свежим воздухом, уменьшая мощность нагрева.

Внутренний воздух, выходящий из вашего дома через вытяжную решетку, также должен быть отфильтрован, прежде чем он попадет во внешнюю среду.Выпуск нефильтрованного воздуха из дома может негативно сказаться на качестве воздуха в помещении и увеличить нагрузку на кондиционер.

Стандартный кондиционер или тепловой насос?

Кондиционер обычно не имеет теплового насоса, но может также обогревать ваш дом в дополнение к его охлаждению в летние месяцы. Когда блок установлен с возможностью теплового насоса, вы найдете внутри блока как нагревательные, так и охлаждающие змеевики. Этот тип агрегата часто называют «четырехходовым» воздухообрабатывающим устройством.В Clockwork Heating and Air Conditioning мы можем предоставить вам кондиционер, который наилучшим образом соответствует вашим потребностям.

Другие типы кондиционеров

1. Сплит-система

Сплит-система — это система отопления или охлаждения, состоящая из двух отдельных компонентов, обычно наружного и внутреннего блоков. Большая наружная часть устройства монтируется на внешней стене вашего дома или прикрепляется к вашей печи. Эта наружная секция содержит змеевик конденсатора, двигатель вентилятора и компрессор(ы), которые работают так же, как центральный кондиционер или тепловой насос.Меньшая внутренняя часть блока обычно устанавливается на вашей печи и состоит из змеевика испарителя и комбинации воздуходувки/вентилятора.

2. Мульти-сплит-системы

Как следует из названия, этот тип системы назван так потому, что вы найдете несколько наружных конденсаторных блоков сплит-типа, подключенных к одному или нескольким внутренним испарителям/вентиляторным блокам. Этот тип системы обычно используется в крупных коммерческих помещениях, где желательно индивидуальное зонирование.

3. Центральная система

Центральный блок кондиционирования воздуха получает холодный воздух от одного или нескольких наружных блоков через пару линий хладагента.Он передает охлажденный воздух на несколько змеевиков/вентиляторов внутреннего испарителя, расположенных в ваших жилых помещениях.

Свяжитесь с нами сегодня

Если вы находитесь в Афинах, вы можете доверить Clockwork Heating and Air Conditioning установку и техническое обслуживание систем отопления и кондиционирования воздуха. Для получения дополнительной информации о вашей существующей системе или обработчике воздуха свяжитесь с Clockwork Heating and Air Conditioning уже сегодня!

Как работает система кондиционирования воздуха с охлажденной водой?

Несмотря на то, что стандартные кондиционеры есть везде, они, как правило, потребляют много энергии и выделяют много тепла.Их может быть сложно обслуживать, особенно в больших помещениях, таких как коммерческие здания и офисные помещения.

Системы кондиционирования воздуха с охлажденной водой особенно хороши для больших помещений, таких как школы и больницы, поскольку они экономичны и улучшают качество воздуха в помещении. Эти системы используют охлажденную воду как часть процесса охлаждения и поглощают тепло из внутренних помещений.

В этом сообщении блога мы рассмотрим, как работают системы кондиционирования воздуха с охлажденной водой.

Как это работает?

В системе с охлажденной водой весь блок кондиционирования воздуха устанавливается либо за зданием, либо на крыше. Как только вода охлаждается, она подключается к воздухообрабатывающим устройствам и распределяется по трубам по всему пространству.

Компоненты системы охлажденной воды

Цилиндр испарителя

В цилиндре испарителя производится охлажденная вода, которая используется для кондиционирования воздуха. Вода выходит из цилиндра испарителя при температуре около 45 градусов по Фаренгейту и движется вверх по стояку, чтобы попасть в блоки обработки воздуха на разных этажах здания.

Вентиляционная установка

Охлажденная вода проходит через змеевик на входе в вентиляционную установку. Он поглощает тепло из воздуха в помещении и выпускает более холодный воздух, который циркулирует по всему зданию. Как только он вытекает из катушки, его температура составляет около 55 градусов по Фаренгейту. Затем более теплая вода возвращается в испаритель, где снова охлаждается.

Цилиндр конденсатора

Цикл хладагента соединяет испаритель с цилиндром конденсатора и обеспечивает поступление тепла из испарителя в конденсатор.Две водные линии не взаимодействуют друг с другом. Вода из конденсатора, которая оказалась теплой, поднимается в стояк, откуда она направляется в градирню, расположенную на крыше здания.

Градирня

В градирне горячая вода снова охлаждается с помощью вентиляторов, которые втягивают окружающий воздух, поглощая тепло воды и выпуская его в атмосферу. После того, как вода немного остынет, она возвращается в цилиндр конденсатора.

Фанкойлы

Охлажденная вода затем подается в фанкойлы, содержащие вентиляторы и ребра.Эти вентиляторы поглощают тепло из атмосферы посредством процесса теплообмена воздуха. Каждый фанкойл поставляется с собственным термостатом, который используется для регулирования количества охлаждения, необходимого для применения.

При охлаждении помещения температура воды повышается на 10 градусов по Фаренгейту и возвращается в испаритель, где снова охлаждается, прежде чем снова подается в фанкойлы.

Final Words

Системы водяного охлаждения идеально подходят для охлаждения средних и больших помещений.Несмотря на то, что первоначальные затраты могут быть довольно высокими, более низкие затраты на техническое обслуживание и более высокая энергоэффективность компенсируют это. Они доступны в различных размерах и конструкциях для различных применений.

Ремонт и замена вашего фанкойла в Macon, GA

Непостоянная температура в вашем доме может привести к дискомфорту, а также к перегрузке систем и высоким затратам на электроэнергию. Если вам нужен экономичный способ регулирования температуры в определенной области вашего дома, идеальным вариантом может стать фанкойл.Эти устройства эффективны и доступны по цене, и их можно легко установить в качестве дополнения к вашей существующей системе или как автономное устройство . Позвоните нашим экспертам по телефону 478-781-9107, чтобы узнать, подходит ли фанкойл для вашего дома в Мейконе, штат Джорджия.

Блок фанкойла обеспечивает усиленный воздушный поток для неровных участков.

Что такое фанкойл?

Фанкойл представляет собой простое решение для обогрева и охлаждения, устанавливаемое на стене или потолке , а также отдельно стоящее напольное устройство .Это простое устройство состоит преимущественно из вентилятора и нагревательного и охлаждающего змеевика, заключенных в металлический корпус. Он работает, получая горячую или холодную воду из центрального источника, которая затем течет по линиям змеевика. Благодаря лучистому теплообмену воздух, движущийся над змеевиком, может либо набирать, либо отдавать тепло. Они являются хорошим выбором, когда вы ищете экономичный способ добавить климат-контроль в такие зоны, как длинные коридоры, погрузочные площадки, складские помещения и подобные места из-за их простоты.Чтобы узнать больше о преимуществах фанкойлов в Мейконе, Джорджия, позвоните нашим специалистам сегодня по телефону 478-781-9107.

Установка и ремонт фанкойла

Фанкойлы

могут иметь разные названия, такие как воздуходувки, болотные охладители и другие названия, в зависимости от марки или модели. Они известны своим долгим сроком службы и простотой использования и обычно не требуют особого обслуживания. Как и традиционные блоки кондиционирования воздуха, эти системы прочны и долговечны, но иногда могут возникать утечки, повреждение вентилятора и износ линии .Наши специалисты могут осмотреть вашу систему, и предложат реалистичные решения по ремонту , чтобы быстро восстановить работоспособность вашего устройства. Чтобы запланировать установку или ремонт вашего фанкойла в Мейконе, Джорджия, позвоните нашим специалистам по телефону 478-781-9107. Мы предоставляем эффективное комплексное обслуживание , чтобы гарантировать, что ваше устройство будет работать на оптимальном уровне долгие годы.

Фанкойлы: комнатные горизонтальные

В нашей предыдущей статье освещаются переменные, которые следует учитывать при выборе конструкции горизонтального фанкойла для проекта.Горизонтальные фанкойлы с самым большим объемом в отрасли. Устройства идеально подходят для гостиничных номеров, кондоминиумов и небольших офисов. Обычно они устанавливаются над потолком и питают непосредственно помещение, которое обслуживают. Воздух возвращается через решетку в потолке либо непосредственно в блок, либо через пленум. В этой статье мы обсудим, как работают блоки, какие опции доступны для каждого блока, а также какие соображения следует учитывать при выборе горизонтального фанкойла для помещения.

5 переменных конструкции

В предыдущей статье были выделены пять переменных, которые следует учитывать при выборе горизонтального фанкойла. Переменными являются производительность, статическое давление, доступное пространство под потолком, чувствительность к звуку и возможности наружного воздуха. Внутренние фанкойлы работают в соответствии со следующей информацией:

Требования к емкости

  • 300–1500 кубических футов в минуту
  • 2/3-3,5 тонн Охлаждение
  • 9-73 MBH Водяное отопление
  • Электрическое отопление 1-10 кВт

Внешнее статическое давление

  • Низкий, до 0.5 дюймов в.г.
    • Двигатели зависят от давления

Свободное пространство на потолке

  • Скрытые блоки, 10 дюймов
  • Открытые блоки, 12 дюймов

Звуковая чувствительность

  • Середина
    • Большинство из них не имеют воздуховодов, поэтому они немного громче, чем другие варианты
    • .

Возможности наружного воздуха

  • Низкий
    • ​Ограничено 4 рядами охлаждающих змеевиков, ограничивает способность фанкойлов справляться со скрытыми нагрузками, связанными с наружным воздухом

Таким образом, эти устройства идеально подходят для небольших помещений с ограниченным пространством под потолком, где не требуется выдерживать большое статическое давление или скрытую нагрузку.Устройства идеально подходят для тех мест, где они в основном обслуживают отели, кондоминиумы и небольшие офисные помещения.

Конфигурации

Эти устройства доступны в четырех конфигурациях: свободный возврат, пленум, телескопирование и открытый.

Бесплатный возврат
Самая дешевая сборка — это конструкция с бесплатным возвратом. Вентилятор и двигатель установлены сбоку шкафа и остаются открытыми для источника возвратного воздуха.

Пленум
Конфигурация пленума удлиняет шкаф вокруг вентилятора и двигателей.Пленум может быть открыт в нижней или задней части блока в зависимости от применения. Добавление нагнетательной камеры упрощает прокладку обратного трубопровода, а также снижает уровень шума, излучаемого устройством, за счет слоя листового металла и изоляции вокруг вентилятора (вентиляторов).

Телескопирование
Многие из этих устройств устанавливаются непосредственно над панелью доступа с решеткой фильтра. В этой версии предусмотрен телескопический удлинитель, который соединяет блок с расположенной ниже фильтрующей решеткой.Расширение обеспечивает прямой путь к блоку для возвратного воздуха.

Открытый
Это устройство имеет корпус, который окружает все устройство. Конструкция позволяет размещать устройство в помещении.

Модульная конструкция

Горизонтальные фанкойлы для установки в помещении, такие как Nailor Engineered Comfort 40H, сочетают в себе множество функций в небольшом корпусе. Компоненты включают шкаф, вентилятор/воздуходувку, змеевики и аксессуары.

Шкаф
Шкаф из листового металла представляет собой каркас для всех компонентов, которые должны быть установлены и работать вместе.Шкаф включает в себя камеру для змеевика, электрическую коробку и изолированный поддон для слива конденсата.
Конструкция шкафа Nailor 40H упрощает техническое обслуживание, так как электрическая коробка находится в нижней части устройства.

Вентилятор/воздуходувка
Внутренние фанкойлы имеют сквозную конструкцию. Вентилятор установлен на задней панели устройства, и они направляют поток воздуха через змеевики. Комбинация вентилятора и нагнетательного колеса оптимизирована для повышения энергоэффективности. Доступно несколько типов двигателей:

  • 3-ступенчатая PSC
  • 3-ступенчатая ECM
  • Модулирующий ECM

Каждый из них имеет компромисс между стоимостью и энергоэффективностью.PSC дешевле и эффективнее, тогда как модулирующий ECM дороже и эффективнее. При небольших размерах вентиляторов и двигателей каждый из них зависит от давления. Двигатели, не зависящие от давления, не доступны для фанкойлов этого размера.

Теплообменники
Для этих блоков доступны змеевики трех типов: охлажденная вода, горячая вода и электрический нагрев. Змеевик охлаждения охлажденной водой может иметь до 4 рядов охлаждения. Змеевик нагрева горячей воды, обычно расположенный в позиции повторного нагрева перед охлаждающим змеевиком, может иметь до 2 рядов, всего 6 рядов.Если предпочтение отдается электрическому нагреву, электрический змеевик находится перед вентиляторами внутри шкафа.

Принадлежности
Многие аксессуары доступны для комнатных фанкойлов:

  • Клапанные пакеты
    • Клапан управления
    • Автоматическое управление потоком
    • Запорная арматура
    • Гибкие шланги
    • Аксессуары
  • Термостаты
  • Установленные на заводе органы управления
  • Конденсатные насосы
  • Наружные воздухозаборники

Органы управления

Традиционный метод управления этими фанкойлами аналогичен тому, что вы используете в своей домашней сплит-системе DX.Устройство будет циклически включаться или выключаться в зависимости от настройки термостата. Гидравлическая система фанкойла требует, чтобы регулирующий клапан открывался, а вентилятор работал. Более продвинутые системы используют модулирующий вентилятор и клапаны. Термостат регулирует скорость вращения вентилятора, чтобы регулировать комфорт в помещении, а регулирующий клапан обеспечивает постоянную температуру воздуха на выходе из змеевика.

Дифференциаторы Nailor

Большинство конкурирующих продуктов на рынке размещают вентилятор непосредственно напротив змеевика.В результате образуется зона взрыва на змеевике, в некоторых случаях скорость воздуха через змеевик может превышать 500 футов/мин, при такой скорости конденсат на змеевике может выдуваться в помещение. Нейлор решил удлинить корпус, чтобы получить лучшее распределение по всей поверхности катушки. Это снижает вероятность выдувания конденсата, а также увеличивает передачу тепла воздуху в помещении, что приводит к повышению эффективности установки. Более низкие скорости через катушку также приводят к более тихой работе.

Портфолио Nailor

Если у вас есть какие-либо вопросы или вам нужна помощь с вашим следующим дизайном, пожалуйста, свяжитесь с нами. У Nailor есть полный портфель решений HVAC, которые будут ответом на ваши потребности.

Как работает фанкойл? – JanetPanic.com

Как работает фанкойл?

Блок фанкойла (FCU) содержит вентилятор, который всасывает воздух из помещения в блок, а затем продувает его через охлаждающий или нагревательный змеевик.Воздух выходит из FCU либо холоднее, либо горячее, чем раньше. Каждый FCU снабжен небольшим запасом наружного воздуха для обеспечения надлежащей вентиляции.

Как осуществляется управление фанкойлами?

Блок фанкойла управляется установленным на блоке контроллером, предоставленным компанией Mechanical Systems Controls Contractor (MSCC). B. При запросе на охлаждение термостат подает сигнал клапану управления нагревом, чтобы он перешел в закрытое положение.

Из каких компонентов состоит фанкойл?

Основными компонентами фанкойла являются нагревательный/охлаждающий змеевик, секция вентилятора и фильтр.Установки могут стоять отдельно в одном пространстве или быть подключены к воздуховодам для обслуживания нескольких помещений, и ими можно управлять с помощью ручного переключателя, термостата или системы управления зданием.

Где используются фанкойлы?

Система фанкойла представляет собой децентрализованную систему ОВКВ с оконечными устройствами в занимаемом помещении или рядом с ним, обслуживаемом установками центрального отопления и охлаждения. Система фанкойлов используется во многих типах зданий, включая отели, многоквартирные жилые дома, офисы, школы и учреждения.

Что такое FCU HVAC?

Фанкойл (FCU) — это устройство, использующее змеевик и вентилятор для обогрева или охлаждения помещения без подключения к воздуховоду. Воздух в помещении движется по змеевику, который нагревает или охлаждает воздух перед тем, как вытолкнуть его обратно в помещение.

Что такое блок VRF?

Системы ОВК с переменным потоком хладагента (VRF) состоят из наружных блоков, соединенных с несколькими внутренними блоками через трубопровод хладагента для обеспечения охлаждения и обогрева отдельных зон.

Что такое термостат фанкойла?

Эти термостаты имеют цифровой дисплей и контролируют температуру двух- и четырехтрубных фанкойлов (FCU).FCU используют змеевик и вентилятор для обогрева или охлаждения помещения. Внутренний воздух движется по змеевику, нагревается или охлаждается, прежде чем попасть в помещение.

В чем разница между AHU и FCU?

AHU, полностью известный как блок обработки воздуха, отличается от FCU или фанкойла. Приточно-вытяжные установки обычно подключаются к центральной системе HVAC, тогда как FCU может функционировать или быть установлен сам по себе. Он состоит только из простой катушки и вентилятора. Обычно кондиционеры имеют определенные функции, которых нет в типе FCU.

Как работает система фанкойлов? – Restaurantnorman.com

Как работает система фанкойлов?

Блок фанкойла (FCU) содержит вентилятор, который всасывает воздух из помещения в блок, а затем продувает его через охлаждающий или нагревательный змеевик. Воздух выходит из FCU либо холоднее, либо горячее, чем раньше. Каждый FCU снабжен небольшим запасом наружного воздуха для обеспечения надлежащей вентиляции.

Как работает двухтрубный фанкойл?

Двухтрубная система HVAC имеет в общей сложности две гидравлические трубы для отопления и охлаждения.Имеется одна подающая труба и одна обратная труба, что означает, что нагревательные и охлаждающие змеевики используют один и тот же трубопровод для распределения воды и воздуха. Это означает, что двухтрубная система HVAC не может одновременно обогревать и охлаждать квартиру.

Что такое фанкойл?

Фанкойл (FCU) — это устройство, использующее змеевик и вентилятор для обогрева или охлаждения помещения без подключения к воздуховоду. Воздух в помещении движется по змеевику, который нагревает или охлаждает воздух перед тем, как вытолкнуть его обратно в помещение.

Что такое 2-трубный и 4-трубный FCU?

Фанкойлы и вентиляторы, обслуживаемые двухтрубной системой, содержат только один змеевик, который служит нагревательным и охлаждающим змеевиком, в зависимости от системы. Четырехтрубная система включает в себя распределительную систему, которая содержит как горячее водоснабжение с обратными линиями, так и холодное водоснабжение с обратными линиями.

Каковы недостатки двухтрубной системы?

Основным ограничением двухтрубной системы является отсутствие эксплуатационной гибкости.В зависимости от потребностей объекта, гидравлический контур системы, проходящий по всему зданию, должен подключаться к котлу или чиллеру.

Что такое AHU и HVAC?

AHU, то есть блок обработки воздуха, представляет собой устройство, используемое для циркуляции воздуха. HVAC — это система отопления, вентиляции и кондиционирования воздуха. HVAC — это центральный блок, к которому подключается AHU. Вентиляционная установка представляет собой большую металлическую коробку, которая кондиционирует воздух, помогая создать идеальную атмосферу.

Где используется AHU?

Блок обработки воздуха (AHU) используется для повторного кондиционирования и циркуляции воздуха как часть системы отопления, вентиляции и кондиционирования воздуха.Основная функция приточно-вытяжной установки заключается в заборе наружного воздуха, его очистке и подаче свежего воздуха в здание.

Что такое блок VRF?

Системы ОВК с переменным потоком хладагента (VRF) состоят из наружных блоков, соединенных с несколькими внутренними блоками через трубопровод хладагента для обеспечения охлаждения и обогрева отдельных зон.

Какова функция фанкойла?

Фанкойл. Фанкойл представляет собой разнообразное устройство, иногда использующее воздуховоды, и используется для контроля температуры в помещении, где он установлен, или для обслуживания нескольких помещений.Он управляется либо ручным выключателем, либо термостатом, который регулирует подачу воды в теплообменник с помощью регулирующего клапана и/или скорости вращения вентилятора.

В чем разница между фанкойлом и Ahu?

Блок фанкойла

может работать или устанавливаться сам по себе, в то время как кондиционеры обычно подключаются к центральной системе HVAC. Из-за этого фанкойлы используются в небольших и часто только локальных помещениях, тогда как для вентиляции всего здания часто используется вентиляционная установка (AHU).

В чем разница между AHU и FCU?

Основное различие между агрегатом и агрегатом заключается в том, что мы используем агрегат, когда требуется меньше или равно 5 тонн и 2000 куб. а в аху он сам берет свежий воздух.

Добавить комментарий

Ваш адрес email не будет опубликован.
