Гост перемычки брусковые: ГОСТ 948-2016 Перемычки железобетонные для зданий с кирпичными стенами. Технические условия, ГОСТ от 20 октября 2016 года №948-2016

ГОСТ: перемычки железобетонные -Статьи

Железобетонные перемычки – необходимый конструктивный элемент большинства построек. Благодаря им можно без труда улучшить характеристики изделия – прочность, эластичность, выносливость при нагрузках на сжатие и прогиб, и многое другое. Изготавливаются они из тяжелого бетона и стальной арматуры.

Виды железобетонных перемычек

Производство ЖБИ перемычек проходит в полном соответствии ГОСТ 948-84. Так, компании, придерживающиеся устоявшегося государственного стандарта, изготавливают действительно качественные изделия, в отличных характеристиках которых не стоит даже сомневаться.

Современные перемычки делятся на 3 основных типа:

• Брусковые;
• Плитные;
• Балочные.

Брусковые – самые востребованные и популярные среди застройщиков, занимающихся возведением частных домов, коттеджей и дач. С такой популярностью могут сравниться разве что бетонные кольца, достойных аналогов которым до сих пор нет на строительном рынке.

Плитные перемычки способны выдерживать весьма внушительные нагрузки, а потому их предпочитают брусковым. Особенно, если планируется возведение многоэтажных зданий и конструкций. Как правило, их используют в несущих стенах и местах с повышенной нагрузкой.

Наконец, балочные выполняют роль балок (отсюда они и получили свое название). Они успешно применяются строителями при возведении каркасных зданий и построек.

На что обратить внимание при выборе перемычки?

Как и любой строительный материал, бетонные перемычки достаточно разнообразны по своим размерам и заявленным характеристикам. Так, подбирая необходимый вариант для строительства, нужно обратить особое внимание в первую очередь на ширину проема в стене. Также следует рассчитать показатели нагрузки на перемычку от собственного веса, давления стены и перекрытия. Основываясь на этих показателях, вы без проблем сможете подобрать необходимый тип перемычки.

Конечно, мы рекомендуем обращаться за профессиональной помощью к специалистам. Опытные люди смогут подобрать нужный вам материал, в соответствии со всеми требованиями и особенностями будущей постройки.

Если вы решили все же делать самостоятельный выбор, всю исчерпывающую информацию можно найти в ГОСТе – размеры, вес и допустимую нагрузку на ту, или иную перемычку. Сам государственный стандарт доступен в свободном доступе на официальном сайте единой базы ГОСТов.

Перемычки для зданий с кирпичными стенами 1.038.1-1 выпуск 1

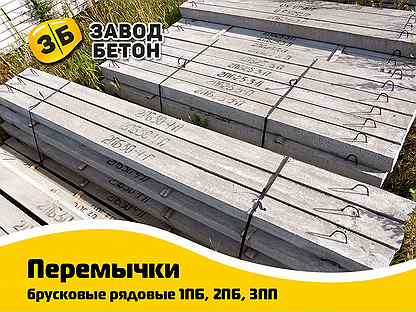

Перемычки брусковые

Серия 1.038.1-1, выпуск 1, 4, 5, ГОСТ 948-84



Характеристики:

Перемычки брусковые железобетонные изготовлены из тяжелого бетона, предназначены для перекрытия проемов в кирпичных стенах зданий различного назначения.

Допускается применение перемычек для перекрытия проемов в стенах из искусственных и природных камней



Наименование	Размеры, мм			Объем бетона, м3	Вес, тн
	длина, мм	ширина, мм	высота, мм
1. 038.1-1 в1 Перемычки брусковые для зданий из кирпича  толщиной 65мм
2ПБ10-1п	1030	120	140	0,017	0,0425
2ПБ13-1п	1290	120	140	0,022	0,055
2ПБ16-2п	1550	120	140	0,026	0,065
2ПБ17-2п	1680	120	140	0,028	0,070
2ПБ19-3п	1940	120	140	0,033	0,083
2ПБ22-3п	2200	120	140	0,037	0,093
2ПБ25-3п	2460	120	140	0,041	0,103
2ПБ29-4п	2850	120	140	0,048	0,120
2ПБ30-4п	2980	120	140	0,05	0,125
3ПБ13-37п	1290	120	220	0,034	0,085
3ПБ16-37п	1550	120	220	0,041	0,103
3ПБ18-37п	1810	120	220	0,048	0,120
3ПБ18-8п	1810	120	220	0,048	0,120
3ПБ21-8п	2070	120	220	0,055	0,138
3ПБ25-8п	2460	120	220	0,065	0,163
3ПБ27-8п	2720	120	220	0,072	0,180
3ПБ30-8п	2980	120	220	0,079	0,198
3ПБ34-4п	3370	120	220	0,089	0,223
3ПБ36-4п	3630	120	220	0,096	0,240
3ПБ39-8п	3890	120	220	0,103	0,258
5ПБ18-27п	1810	250	220	0,1	0,250
5ПБ21-27п	2070	250	220	0,114	0,285
5ПБ25-37п	2460	250	220	0,135	0,338
5ПБ25-27п	2460	250	220	0,135	0,338
5ПБ27-37п	2720	250	220	0,15	0,375
5ПБ27-27п	2720	250	220	0,15	0,375
5ПБ30-37п	2980	250	220	0,164	0,410
5ПБ30-27п	2980	250	220	0,164	0,410
5ПБ31-27п	3110	250	220	0,171	0,428
5ПБ34-20п	3370	250	220	0,185	0,463
5ПБ36-20п	3630	250	220	0,2	0,500
1. 038.1-1 в4  Перемычки брусковые для зданий из кирпича  толщиной 88мм
8ПБ10-1п	1030	120	90	0,011	0,028
8ПБ10-1	1030	120	90	0,011	0,028
8ПБ13-1п	1290	120	90	0,014	0,035
8ПБ13-1	1290	120	90	0,014	0,035
8ПБ16-1	1550	120	90	0,017	0,043
8ПБ16-1п	1550	120	90	0,017	0,043
8ПБ17-2п	1680	120	90	0,018	0,045
8ПБ17-2	1680	120	90	0,018	0,045
8ПБ19-3п	1940	120	90	0,021	0,053
9ПБ22-3п	2200	120	190	0,05	0,125
9ПБ25-3п	2460	120	190	0,056	0,140
9ПБ26-4п	2590	120	190	0,059	0,148
9ПБ29-4п	2850	120	190	0,065	0,163
9ПБ30-4п	2980	120	190	0,068	0,170
9ПБ13-37п	1290	120	190	0,029	0,073
9ПБ16-37п	1550	120	190	0,035	0,088
9ПБ18-37п	1810	120	190	0,041	0,103
9ПБ18-8п	1810	120	190	0,041	0,103
9ПБ21-8п	2070	120	190	0,047	0,118
9ПБ25-8п	2460	120	190	0,056	0,140
9ПБ27-8п	2720	120	190	0,062	0,155
10ПБ18-27п	1810	250	190	0,086	0,215
10ПБ21-27п	2070	250	190	0,098	0,245
10ПБ25-37п	2460	250	190	0,117	0,293
10ПБ25-27п	2460	250	190	0,117	0,293
10ПБ27-37п	2720	250	190	0,129	0,323
10ПБ27-27п	2720	250	190	0,129	0,323
1. 038.1-1 в2  Перемычки плитные для зданий из кирпича толщиной 65мм
2ПП14-4п	1420	380	140	0,076	0,190
2ПП17-5п	1680	380	140	0,089	0,223
2ПП18-5п	1810	380	140	0,096	0,240
2ПП21-6п	2070	380	140	0,11	0,275
2ПП23-7п	2330	380	140	0,124	0,310
2ПП25-8п	2460	380	140	0,131	0,328
5ПП14-5п	1420	510	140	0,101	0,253
5ПП17-6п	1650	510	140	0,12	0,300
5ПП23-10п	2330	510	140	0,166	0,415
3ПП14-71	1420	380	220	0,119	0,298
3ПП16-71	1550	380	220	0,130	0,325
3ПП18-71п	1810	380	220	0,151	0,378
3ПП21-71п	2070	380	220	0,173	0,433
3ПП27-71п	2720	380	220	0,227	0,568
3ПП30-10п	2980	380	220	0,249	0,623
1. 038.1-1 в5  Перемычки плитные для зданий из кирпича толщиной 88мм
8ПП17-5п	1680	380	190	0,121	0,303
8ПП18-5п	1810	380	190	0,131	0,328
8ПП21-6п	2070	380	190	0,149	0,373
8ПП23-7п	2330	380	190	0,168	0,420
8ПП25-8п	2460	380	190	0,178	0,445
8ПП30-10п	2460	380	190	0,215	0,538

Перемычки ЖБ брусковые

5ПБ18-27п  (1840х250х220)	250
5ПБ21-27 п (2070х250х220)	285
5ПБ25-27п (2460х250х220)	338
5ПБ25-37п (2460х250х220)	338
5ПБ27-27п (2720х250х220)	375
5ПБ27-37п (2720х250х220)	375
5ПБ30-27п  (2980х250х220)	310
5ПБ30-37п (2980х250х220)	310
5ПБ31-27п (3110х250х220)	328
5ПБ34-20п (3370х250х220)	463
5ПБ36-20п (3630х250х220)	500
3ПБ 13-37п (1290х120х220)	85
3ПБ 16-37п (1550х120х220)	102
3ПБ 18-8п (1840х120х220)	119
3ПБ18-37п (1840х120х220)	119
3ПБ 21-8п (2070х120х220)	137
3ПБ 25-8п (2460х120х220)	162
3ПБ 27-8п (2720х120х220)	180
3ПБ 30-8п (2890х120х220)	197
3ПБ 34-4п (3370х120х220)	222
3ПБ 36-4п (3630х120х220)	240
3ПБ 39-8п (3890х120х220)	257
2ПБ 10-1п (1030х120х140)	43
2ПБ 13-1п (1290х120х140)	54
2ПБ 16-2п (1550х120х140)	65
2ПБ 17-2п (1680х120х140)	71
2ПБ 19-3п (1940х120х140)	81
2ПБ 22-3п (2200х120х140)	92
2ПБ 25-3п (2460х120х140)	103
2ПБ 26-4п (2590х120х140)	109
2ПБ 29-4п (2850х120х140)	120
2ПБ 30-4п (2980х120х140)	125
1ПБ 10-1п (1130х120х65)	20
1ПБ 13-1п (1290х120х65)	25
1ПБ 16-1п (1550х120х65)	30

В настоящий выпуск включены рабочие чертежи брусковых железобетонных перемычек, разработанные в соответствии с ГОСТ 948-84. Перемычки предназначены для перекрытия проемов в стенах из кирпича толщиной 65 мм жилых зданий, имеющих коэффициент надежности по назначению   и возводимых в обычных условиях строительства.

Перемычки рассчитаны на нагрузки от собственного веса, веса кирпичной кладки над ними и перекрытий. Прогибы перемычек определены от действия постоянных и длительных нагрузок. На перемычки, расчетная нагрузка для которых составляет менее (800 кгс/м),опирание перекрытий не предусмотрено, вес кирпичной кладки для них учтен как кратковременная нагрузка.

Нагрузки, принятые при расчете перемычек, расчетные пролеты, минимальная глубина опирания, расчетные прогибы см. листы 5-7.

Маркировка перемычек принята по ГОСТ 948-84 в соответствии с требованиями ГОСТ 23009-78. Марка состоит из буквенно-цифровых групп. Например, марка перемычки 5ПБ27-37 расшифровывается следующим образом:

• 5 – перемычка сечением 250×220 мм (черт.1 табл.1 ГОСТ 948-84)
• ПБ – перемычка брусковая,
• 27 – длиной 2720 мм (в дм. с округлением до целого числа),
• 37 – под расчетную нагрузку 37,3 кН/м с учетом собственного веса (с округлением до целого числа).

В перемычках, имеющих строповочные петли, добавлена строчная буква «п».

Например, 5ПБ27-37-п, а в перемычках с анкерными выпусками для крепления балконных плит добавлена строчная буква «а».

Например: 5ПР.27-27-а

Номенклатура перемычек дома в табл. 5 (листы 16-19)

Перемычки железобетонные относятся к группе незгораемых конструкций. Предел огнестойкости перемычек, на которые опираются перекрытия, составляет не менее 1 часа.

2.Технические требования

Перемычки должны изготавливаться в соответствии с техническими требованиями ГОСТ 948-84.

Перемычки следует изготавливать из тяжелого бетона марки по прочности на сжатие М200. Марка по морозостойкости должна назначаться в зависимости от условий эксплуатации перемычек в зданиях и должна быть не менее марок. Указанных в таблице обязательного приложения ГОСТ 948-84.

Поставка перемычек потребителю производится по достижении бетоном отпускной прочности, величина которой должна быть не менее 70% проектной марки бетона по прочности на сжатие при поставке перемычек в теплый период года и 90% — в холодный период.

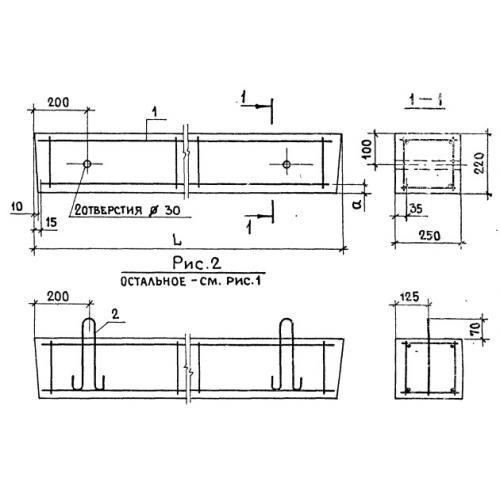

Перемычки шириной 120 мм армируются плоскими каркасами, а шириной 250 мм – пространственными каркасами, состоящими из плоских арматурных каркасов; для арматурных каркасов применяется горячекатаная сталь класса А-III по ГОСТ 5781-82 и обыкновенная арматурная проволока периодического профиля класса Вр-I по ГОСТ 6727-80.

Сварные каркасы должны удовлетворять требованиям ГОСТ 10922-75.

Захват перемычек при снятии с формы, а также при погрузочно-разгрузочных работах и монтаже предусмотрен в двух вариантах: через строповочные отверстия и строповочные петли. Вариант со строповочными отверстиями  следует считать основным,т.к он не требует дополнительного расхода арматуры на строповочные петли. Перемычки со строповочными петлями следует применять лишь в тех случаях, когда по условиям технологии изготовление без них нельзя снять перемычки с формы.

В проектах зданий должны быть даны указания о заделке этих отверстий кладочным раствором после установки перемычек на место, а также о заделке в растворе анкерных выпусков для крепления балконных плит.

На торцовой стороне перемычек без строповочных петель несмываемой краской должен быть нанесен монтажный знак «верх изделия» по ГОСТ 13015.2-81.

Строповочные петли должны изготавливаться из арматурной стали класса А-I марок ВСт3сп2 и ВСт3пс2. Если возможен монтаж конструкций при расчетной зимней температуре ниже – 40 градусов С, для строповочных петель не допускается применение стали ВСт3пс2.

Крюки петель должны быть заведены за стержни каркасов.

Размеры, непрямолинейность, толщину защитного слоя бетона, а также качество и внешний вид поверхностей следует проверять по ГОСТ 948-84.

Отклонение действительных размеров перемычек, отклонение действительной толщины защитного слоя от номинальных, указанных в рабочих чертежах, а также отклонение от прямолинейности профиля лицевых поверхностей не должны превышать соответствующих величин, приведенных в ГОСТ 948-84.

Качество поверхностей и внешний вид перемычек должны соответствовать установленному эталону. Отклонение фактической массы перемычек при отпуске их потребителю от номинальной, указанной в рабочих чертежах, не должна превышать   (ГОСТ 130150-85)

3.Контроль и оценка качества

В соответствии с ГОСТ 8829-77 контроль и оценка прочности, жесткости и трещиностойкости перемычек должен осуществляться с использованием неразрушающих методов.

При этом должен осуществляться.

• входной контроль материалов для приготовления бетонной смеси и арматурной стали;
• операционный контроль качества приготовления сварных сеток;
• приемочный контроль прочности бетона в готовых изделиях, толщины защитного слоя, геометрических размеров и внешнего вида.

При испытании перемычек неразрушающими методами фактическую прочность бетона на сжатие следует определять ультразвуковым методом по ГОСТ 17624-78 или приборами механического действия по ГОСТ 22690.0-77 – ГОСТ22690. 4-77 и другими методами, предусмотренными стандартами на методы испытаний бетона. Оценку прочности следует производить по ГОСТ 18105.0-80, ГОСТ 18105.1-80.

Испытание перемычек нагружением для контроля их прочности, жесткости и трещиностойкости следует проводить по достижении бетоном прочности, соответствующей его марке по прочности на сжатие. Данные для испытаний см. на листах 8-15, данные для испытаний перемычек с анкерами следует принимать такими же, как для соответствующих перемычек без анкеров.

4. Маркировка, хранение, транспортирование

Маркировочные надписи следует наносить на торцовой или верхней стороне каждой перемычки.

Допускается по соглашению изготовителя с потребителем и проектной организацией – автором проекта конкретного здания вместо марок наносить на перемычки их сокращенные условные обозначения, принятые в рабочих чертежах проекта. Перемычки следует хранить и транспортировать в соответствии с положениями соответствующего раздела ГОСТ 948-84.  (Докипедия: Серия 1.038.1-1 Перемычки железобетонные для зданий с кирпичными стенами. Выпуск 1.Перемычки брусковые для жилых и общественных зданий)

Перемычки — ЗЖБИ-4

Перемычки брусковые железобетонные ГОСТ 948-2016

Наименование	Размеры, мм			Класс бетона	Вес. тонн	Эскиз	Цена. Руб	Заказ
	L	B	H
2ПБ10-1п	1030	120	140	B15	0,043		299	Заказать
2ПБ13-1п	1290				0,055		385	Заказать
2ПБ16-2п	1550				0,065		473	Заказать
2ПБ17-2п	1680				0,070		505	Заказать
2ПБ19-3п	1940				0,083		642	Заказать
2ПБ22-3п	2200				0,092		716	Заказать
2ПБ25-3п	2460				0,103		857	Заказать
2ПБ26-4п	2590				0,110		1 009	Заказать
2ПБ29-4п	2850				0,120		1 336	Заказать

Наименование	Размеры, мм			Класс бетона	Вес. тонн	Эскиз	Цена. Руб	Заказ
	L	B	H
3ПБ13-37п	1290	120	220	B15	0,085		744	Заказать
3ПБ16-37п	1550				0,102		989	Заказать
3ПБ18-8п	1810				0,120		861	Заказать
3ПБ18-37п							1 255	Заказать
3ПБ25-8п	2460				0,160		1 210	Заказать
3ПБ27-8п	2720				0,180		1 461	Заказать
3ПБ30-8п	2980				0,197		1 602	Заказать

Наименование	Размеры, мм			Класс бетона	Вес. тонн	Эскиз	Цена. Руб	Заказ
	L	B	H
5ПБ18-27п	1810	120	220	B15	0,197		2 067	Заказать
5ПБ21-27п	2070				0,285		2 489	Заказать
5ПБ25-27п	2460				0,337		2 929	Заказать
5ПБ25-37п							3 502	Заказать
5ПБ27-37п	2720				0,375		4 774	Заказать
5ПБ30-37п					0,410		5 872	Заказать
5ПБ27-27п	2980				0,375		3 802	Заказать

Завод ЖБИ-4 предлагает широкий ассортимент изделий для возведения многоэтажных задний и сооружений различного назначения. Среди них железобетонные перемычки, прогоны и ригели.
Обустройство оконных и дверных проемов в зданиях, сложенных из кирпича или блоков, – ответственная задача. Для ее выполнения применяют железобетонные перемычки. Использование этих изделий повышает прочностные характеристики сооружения и уменьшает нагрузку на здание от несущих конструкций и перекрытий.

Призрак КОЗЫ: Почему больше нет «следующего Майкла Джордана» | Отчет отбеливателя

КОБЕ БРАЙАНТ КНИГАЕТСЯ ОН ВИДЕЛ — Призрак Майкла Джордана, не два месяца назад, прямо здесь, на полу Мэдисон Сквер Гарден.

Он принял форму ДеМара ДеРозана, применив свою магию среднего радиуса действия против Никс. Этот плавучий джемпер от локтя. Игра-победитель. Хитрая ухмылка. Это было безошибочно — точно так же, как у Майка , — а затем swish исчезло.

«Это была точная копия моей стоп-точки-разворота-затухания, которую я узнал от Майкла», — рассказывает Брайант B / R Mag. «Я имею в виду, это было просто потрясающе».

Теперь можно сказать правду: да, говорит Коби Брайант, он действительно копировал Джордана — «Чертовски почти 100 процентов техники», — говорит он. «Чертовски почти 100 процентов» — а Брайант, в свою очередь, стал живым примером для своих молодых сверстников, проводником от величайшего игрока НБА всех времен к новому поколению звезд.

Присмотритесь, поговорите с достаточным количеством людей в лиге — игроками в возрасте от 20 до 40 лет, тренерами, рекрутерами, создателями звезд, пламенем, лжепророками — и вы найдете фрагменты ДНК MJ, разбросанные повсюду:

» Ближе всего к тому, чтобы быть таким же КОНКУРЕНТОМ, как Джордан, сегодня, наверное, такой парень, как Рассел Уэстбрук.Мы больше не видим такого поведения на площадке ». — Пол Пирс

« Теперь вы берете игроков, то, что делает Кавай Леонард, — то же самое, ОБУВЬ, которую он использует. Это довольно круто ». — Коби Брайант

« Дреймонд обладает некоторым ЭМОЦИОНАЛЬНЫМ ДОМИНИРОВАНИЕМ — количество бессмысленных разговоров, наглость и физический вид проявления этой уверенности »- Стив Керр

Посмотрите вверх, и вы увидите номер Джордана.23 сияющих из груди Леброна Джеймса, дань уважения определяющей звезде этой эпохи до последнего.

Посмотрите вниз, и вы увидите силуэт Джордана в полете — этот безошибочно узнаваемый логотип Jumpman — на ногах Джимми Батлера, Криса Пола и Блейка Гриффина, всех членов команды Jordan Brand.

Дух остается, но он скрывает большую истину: эпоха Иордана, по крайней мере, как мы ее знали, закончилась. И это может быть лучшее, что случилось с НБА с тех пор, как началась Эра Иордании.

Почти три десятилетия звезды НБА боролись против невозможного идеала — самого Майкла Джона, КОЗЫ. Если вы прыгнули высоко (Джерри Стэкхаус), сильно замочили (Гарольд Майнер), сбросили 50 очков (Трейси МакГрэйди!) Или сделали все это с улыбкой (Грант Хилл), вы получили ярлык: «Следующий Майкл Джордан».

«Я не хочу, чтобы стал следующим Майклом Джорданом», — говорит Винс Картер B / R Mag, вспоминая мантру, которую могли бы произнести все они. «Ты не наденешь это на меня».

Но новое поколение звезд, благодаря быстрой эволюции игры и течению времени, было позволено расцвести, не сдерживаясь банальными сравнениями.Итак, Расс Уэстбрук — это просто Расс Уэстбрук, Стеф — это просто Стеф, и поиски реинкарнации MJ милостиво завершены.

(B / R Mag)

«Когда вы смотрите на игроков сейчас, — говорит Брайант B / R Mag, — вы говорите:« Хорошо, это , а не , следующий Майкл Джордан ». Дело не в поверхностных вещах. Речь идет о том, подходят ли они к игре так, как он?… Это — это то, что значит быть Майклом Джорданом — быть Коби. Это — то, что мы должны искать.«

Спросите ДеРозана, кем он хотел бы расти в 90-х и 2000-х годах в Комптоне, Калифорния, и ответ прост:« Я наблюдал за всем, что делал Коби, Джордан делал, и пытался подражать этому », — говорит он. B / R Mag.

И хотя дух MJ может шевелиться в нем, спросите Дерозана, остались ли какие-нибудь следы MJ в сегодняшних игроках, и, ну, ну: «Я так не думаю».

---

НАЗАД В ОБЪЕДИНЕННОМ ЦЕНТРЕ на недавней игре Bulls, где двое фанатов любовались большим фотоэкраном:

Fan No.1: «Ого! Посмотрите на этого парня! На нем оригинальные Джорданы!»

Поклонник № 2: «Чувак! Это Майкл Джордан».

Рассказывая историю, бывший товарищ по команде Jordan, ставший комментатором Bulls, Билл Веннингтон хихикает и качает головой: «Это типа, хорошо, они знают его кроссовки, но не знают, кто он такой».

Сегодня целое поколение знает Crying Jordan лучше, чем настоящего Майкла Джордана.

Даже в раздевалках НБА институциональная память быстро исчезает.Только 17 активных игроков соревновались со скрипучим игроком Wizards Edition из Джордана, который забил свой последний мяч с игры 14 лет назад.

Новичку «Лейкерс» Брэндону Ингрэму было девять месяцев, когда Джордан выиграл шестой чемпионский титул со своим культовым прыгуном над Брайоном Расселом из Юты.

Стеф Карри, ставший пожилым государственным деятелем и кумиром в возрасте 29 лет, было 10 лет.

«Мне не очень понравилось то, что я смотрел», — говорит Карри B / R Mag.

(B / R Mag)

Самыми яркими воспоминаниями Карри в молодости были Брайант, Тим Дункан и Аллен Айверсон, а также друзья, копирующие увядание Брайанта.(«На самом деле я был парнем Стива Нэша», — говорит Карри.)

И все же Поколение Стеф играет в мире, который практически создал MJ. Реклама спортивных напитков, фирменная обувь, брендинг, сама идея превращения в бренд — все это взято из шаблона Jordan. И его отпечаток повсюду.

«Он создал образ великого игрока, который вышел за рамки своего вида спорта, обладал рыночной и коммерческой привлекательностью», — говорит Грант Хилл. «Кроме этого, действительно не было спортсмена, который делал бы это на таком уровне.«

Джерси Джордана« Буллз »новичка года в три раза превосходит все остальные модели НБА — больше, чем футболка новичка Леброна, больше, чем футболка Коби 2007 года (его первая № 24), и больше, чем любая футболка НФЛ или мейджора. Бейсбольная лига. «Если сложить всех спортсменов НБА вместе, — говорит аналитик спортивной индустрии Мэтт Пауэлл, — за один год он не сравняется с Джорданом». № 23 в этом сезоне, но всего три — Джеймс, Энтони Дэвис и Уэс Мэтьюз-младший.- в качестве причины цитировали Иордании.

Стиль «геройский мяч», вдохновленный Джорданом, может быть так же не в моде, как выстиранный под кислотой деним в сегодняшней динамичной НБА, одержимой тремя точками. И только трое из 20 лучших бомбардиров лиги в этом сезоне играют на некогда гламурной позиции атакующего защитника Джордана (ДеРозан, Бил и Си Джей МакКоллум), в то время как только два стрелка прошли Матч всех звезд (ДеРозан и Клей Томпсон) вместе с 8 разыгрывающие.

Но сегодняшние звезды по-прежнему гонятся за Джорданом, который остается лидером карьеры по очкам в постсезонке с 5 987 очками (на 313 очков опережает Леброна).И он остается единственным игроком за последние 40 лет, который набрал за карьеру в среднем , набирая 30 очков за игру при почти 50 процентах бросков с поля.

Джордан никогда не любил сравнения и предпочитал не оживлять их, комментируя эту историю, говорит Дэвид Фальк, его давний друг и бывший агент.

Но, добавляет Фальк: «Я сказал многим своим друзьям:« Боже, если бы Майкл играл сегодня, он, вероятно, в среднем играл бы около 60 ». И я действительно в это верю «.

—

Хотите новый еженедельный черно-белый подкаст Говарда Бека о НБА? Щелкните здесь, чтобы подписаться на The Full 48 в iTunes.

—

КАЖДЫЙ ХОТЕЛ БЫТЬ МАЙКЛОМ ДЖОРДАНОМ . Но стать следующим Майкл Джордан был одновременно комплиментом и бременем, высшим стремлением и непоколебимым проклятием.

«Я хочу быть собой, чувак», — вспоминает Картер о своих чувствах, когда он был пружинистым 6’7-дюймовым охранником из UNC в конце 90-х. «Я просто не хочу оказывать такое давление на себя. Ни в каком виде, ни в каком виде я не думаю, что я им, буду им или мог бы быть им ».

« Как только я вошел, мой первый год, вот что вы слышите. Каким бы крутым это ни было, вы этого не хотите. Вы говорите: «Нет, спасибо» ».

В 2000 году Картер выиграл соревнования по броскам-данку и на Олимпийских играх перепрыгнул через центрового Фредерика Вайса 7’2. Но его команды часто падали в плей-офф, а клонам Джордана просто не позволяли проигрывать.

«Был момент, когда [критики говорили]:« У него нет подхода, его менталитет не похож на Майкла Джордана », — вспоминает Картер. «Ты прав. Потому что я не Майкл Джордан. Ты прав. Ты совершенно прав.И это начинало разочаровывать ».

(B / R Mag)

Соперники Bulls хотели иметь свой собственный Jordan для острых ощущений и чемпионских парадов. Маркетологи хотели еще одного Jordan, чтобы продолжать продавать обувь и спортивные напитки, даже если бы звезды играли не так, как Майк.

Эксперты попали в гиперболическую ловушку, без разбора закидывая «следующего Джордана».

«Никаких раскаяний», — говорит комментатор Дик Витале, который, как сообщается, наклеил ярлык «Малыш Джордан» на Майнера и поставил Стэкхауза и Джерома Хармона — яркого защитника из Луисвилля, продержавшегося всего один сезон в НБА — как наследников Джордана.

По воспоминаниям Витале, он просто называл игроков «в духе Джордана», а не «следующим» — «и если я сделал это по-другому, то я сказал бы, что виноват», — посмеиваясь, говорит он B / R Mag. «Вы попадаете в ловушку эмоций игры, эмоций момента, толпы сходят с ума, вы видите захватывающую игру, так с кем вы собираетесь отождествлять его? Майкл Джордан».

Самые ранние упоминания о «следующей Иордании» появились в 1983 году, в основном относясь к детям из маленьких городков с большими мечтами. В 1984 году этот термин был применен к Кевину Мэддену, феномену подготовки из Вирджинии, который приехал в Северную Каролину.

(Курьерский журнал)

Первые «следующие Джорданы», получившие известность, появились в 1986 году: Лен Биас, звезда из Мэриленда; Рой Марбл, первокурсник в Айове; и Рон Харпер, который тогда играл главную роль в Университете Майами в Оксфорде, штат Огайо. («Я не могу быть им», — отвечал Харпер.) Последним «следующим Джорданом» был тот другой вундеркинд из Огайо, которого в старших классах называли «Избранным», но редко прославляли за свои собственные заслуги после того, как он стал победителем НБА. лучший выбор на драфте 2003 года («Я тот, кто я есть», — сказал Леброн Джеймс в 2012 году.«Надеюсь, сравнения будут Кто следующий ЖЖ? — не Майкл».

Обзор газетных статей за период с 1990 по 2010 год обнаружил более 3000 ссылок на «Следующий Майкл Джордан», «Следующий Джордан» или «Наследник». Иордания.» Они пришли от тренеров и игроков, обозревателей и представителей игроков, специалистов по рекламе и руководителей рекламы. «Агенты, дикторы», — говорит бывший комиссар Дэвид Стерн. «Они добавляли слишком много давления на уже известных игроков, которым не стоило иметь дело с тенью Майкла.»

1. Макколлум и блейзеры зафиксировали серию поражений в постсезонье для» Дженнифер «

2. Звезды инвестируют в растительную пищу, поскольку вегетарианство распространяется на НБА

3. В этом сезоне НБА получил

   Wild Techs50

4. Джарретт Аллен — один из лучших защитников обода в НБА

5. Свопы Уэйда на Джерси создали эпические моменты в этом сезоне

6. Вестбрук творит историю, почитая Нипси

   50
   50 Мэйксл
   История со скоринговой слезой

7. 29 лет назад, Джордан упал с высшей точки карьеры 69 очков

8. Бош поднимает свою майку на рафтеры в Майами

9. Стефстон возвращается в Хью. Время с момента его высадки на Луну Тролль

10. Ло u Уильямс снова станет шестым человеком года

11. У Пэт Беверли Машинки для стрижки украдут свет в Лос-Анджелесе

12. Леброн продолжает уничтожать книги рекордов НБА

9015 Stre6

Hot Is Янга Разогрев ROY Race с Лукой

13. Леброн и 2 Чейнз создают суперкоманду для выпуска нового альбома

14. #OneLastDance Вейда доминировал в феврале

15. Warriors Unforriors Fans Go Wild Moments Стеф

16. Восемь лет назад самородки обменяли Мело на Никс

17. Два года назад «Кингз» отправили буги-вуги Пеликансам

18. ASG снова повысит конкурентоспособность the Stakes

Right Arrow Icon

Пока некоторые издевались над самой идеей следующего Джордана, Сонни Ваккаро нетерпеливо разыскивал их. Бывший руководитель Nike, которому приписывают контракт с Джорданом, говорит B / R Mag: «Я верил, что буду искать лучшего« следующего ». Это была моя жизнь ».

Юной звездой, у которой были все шансы стать «легендой», — говорит Ваккаро, был Пенни Хардуэй — «один из величайших игроков, которых я когда-либо видел. У него было еще одно: харизма».

Хардэуэй пришел в плей-офф 1997 года с «Орландо Мэджик», когда он зажег «Майами Хит» три игры подряд, набрав 42, 41 и 33 очка.

«Судя по тому, как он играл в последних трех играх, мы смотрим на следующего Майкла Джордана», — сказал тогда тренер по Magic Ричи Адубато. «Никаких вопросов».

Hardaway не помнит эту цитату или что-либо подобное, и не помнит никакого дискомфорта при сравнениях.

«Майкл установил действительно очень высокую планку», — говорит он B / R Mag. «Я не думаю, что это было что-то негативное».

(Getty Images)

Вне корта рекламные ролики «Lil Penny» дали перекрестную апелляцию Hardaway. Но травмы ограничили его величие и прервали его карьеру в 2008 году.

Поисковые запросы в Google по запросу «следующий Майкл Джордан» к тому времени начали падать, и, если не считать кратковременного всплеска в начале 2013 года, когда Джеймс выигрывал свой второй чемпионский титул, С тех пор фраза была всего лишь всплеском. Хотя лейбл задержался, никаких перспектив с тех пор, как Джеймс возложил на себя все ожидания. Линия фактически закончилась с ним.

Как оказалось, росло новое поколение, готовое заполнить пустоту своим собственным брендом доминирования, зрелищности и умопомрачительных талантов.Просто они выглядят и играют совсем не так, как Майкл Джордан.

Когда Хардуэй заходит в тренажерный зал Восточной средней школы Мемфиса, где он теперь работает главным тренером, он видит игроков, танцующих с баскетбольным мячом, как будто это Кайри Ирвинг.

«Много хитрого обращения с мячом», — говорит Хардуэй. «Делать несколько ходов, встречных ходов, разные вращения на стекле».

И ему не раз приходилось упрекать своих игроков за то, что они взлетели с 30 футов, как банда мини-Стефа Карри.

«Они просто не производят столько, сколько Стеф», — говорит он, посмеиваясь. «Они просто скажут:« Я действительно могу их застрелить! » И я скажу: «Да, докажи мне это». Если вы мне это докажете, значит, вы имеете на это право ».

« Они, конечно, хотят быть Кайри и Стеф ».

---

СТЕП КЕРРИ СМОТРИТ ВИДЕО , наводняющие его социальные сети. Они происходят от гордых родителей, молодых тренеров и гордых 20-летних. Они хотят поделиться выстрелом — выстрелом с 30 футов или с половины корта.

«Кто-то ударит глубокую тройку, и они отметят меня в ней, сказав:« Такой-то и такой-то сделал свое лучшее подражание Стефу Карри »», — говорит Карри B / R Mag. «Просто случайные люди со всей страны — со всего мира».

На протяжении десятилетий все любители баскетбола хотели быть похожими на Майка. Теперь все хотят стрелять, как Стеф.

«Я часто это слышу», — говорит Карри. «Это довольно особенное».

Stackhouse видит это каждый день в Торонто. Его игроки, члены команды D-лиги «Рэпторс», производят впечатление Рассела Уэстбрука.

«А потом они начинают делать высокие шаги, как Леброн», — говорит Стэкхаус B / R Mag. «А потом они стреляют« троих в висок », как Кармело Энтони».

Он смеется.

«Я думаю, что теперь они берут всего понемногу, а не как один парень», — говорит Стакхаус. «Все хотели быть Джорданом, высунуть язык и исчезнуть. Теперь они смешали всех этих парней, пытаясь выстроить свою игру по образцу. Я думаю, это довольно круто».

Шаблон был разбит на тысячу частей и снова собран в множество чудесных гибридов: разыгрывающие защитники (Уэстбрук, Джеймс Харден), маленькие нападающие с навыками защиты (Джеймс, Кевин Дюрант, Яннис Антетокунмпо), гиганты, которые может пасовать и стрелять (Дэвис, Карл-Энтони Таунс).

Игра радикально изменилась — стала более открытой, более плавной, меньше хватания по периметру, меньше ударов по стойке — и она больше не требует и не вознаграждает репертуар работы ног и артистизма изоляции среднего уровня, который сделали Джордан элитой.

Быть похожим на Майка сегодня означало бы устранять швы, которые теперь презираются как «неэффективные».

«Его игра была построена на высоте около 15 футов — и теперь вам говорят, что это плохое место», — говорит Джефф Ван Ганди, который большую часть 1990-х годов мучился над тем, как защитить Джордана в качестве тренера «Никс».

«И мне интересно, — продолжает Ван Ганди, — если бы он играл сейчас, попытался бы кто-нибудь убедить его уйти [на трехочковую линию], за исключением подтягиваний с одним ведением, что является наиболее неоправданным. выстрел в игре? Или поворот в посте, который, как они говорят, не лучший удар? Я думаю, это одна из причин, почему люди даже не пытаются больше играть, как он ».

Джеймс, с тремя кольцами и четырьмя трофеями MVP, безусловно, является доминирующим игроком своего поколения. Тем не менее, споров о «следующем Леброне» нет, возможно, потому, что не хватает детей ростом 6 футов 8 дюймов с телами, подобными Адонису, и проходящим зрением, подобным Магии. «Они не говорят, что Антетокунмпо станет следующим ЛеБроном, — говорит Грант Хилл, — но это происходило с Майком. Я думаю, это было больше, чем баскетбол».

Но мальчишеский Карри находит отклик, возможно, потому, что его величайшее мастерство — это просто фундаментальный элемент игры:

Не все могут делать данк, но все могут вести мяч и все могут стрелять.

— СТЕФ КАРРИ

Итак, тренеры повсюду решают новую задачу: тысячелетнюю армию честолюбивых Стеф.

Рон Харпер и Пол Пирс видят это в своих собственных детях. («Теперь можно просто бросить трехочковый и посмотреть, сколько у вас получится», — смеется Пирс.)

И, конечно же, есть ЛаВар Болл, который обучил своих троих сыновей стать виртуальными клонами Карри.

«Мне кажется, дети говорят:« Я хочу быть собой и не хочу ограничений в том, что я могу делать », — говорит Сет Бергер, бывший основатель AND1 и главный тренер школы Westtown School в Западном Честере, штат Пенсильвания. «И я думаю, что это очень хорошо.Дети должны исследовать пределы своих способностей ».

Когда Кэмерон Реддиш, один из лучших перспективных игроков страны, спрашивает Бергера, может ли он стрелять, когда он встречает половину корта, тренер отвечает:« Если вы открыты ». 2 из 5 с высоты 35 футов в этом сезоне.

«Если Кэм открыт на два шага позади НБА [дуга], это, на мой взгляд, действительно хороший бросок», — говорит Бергер. «Я хочу, чтобы он сделал этот бросок. «

Стреляйте, как Стеф? Конечно, — говорит он, но, пожалуйста, не останавливайтесь на достигнутом.

» Надеюсь, это вдохновляет их работать над своей игрой, а не просто пытаться выходить и делать то, что я делаю », — Карри говорит B / R Mag.«Потому что я хочу, чтобы они знали, сколько времени я на это потратил».

Если бы ему задали тот же вопрос два десятилетия назад, когда его майка № 23 украшала все игровые площадки, а его лицо преобладало во всех рекламных паузах, Майкл Джордан, возможно, сказал бы то же самое: Лети со мной , конечно, но работай дальше сначала твоя обратная ось, малыш.

Урок Джордана, в конечном счете, заключался не в возвышении, артистизме или соревновательном огне, а в фундаментальной работе, которая стояла за всем этим. Вы можете не увидеть очевидных следов Джордана в сегодняшней НБА, но остальное есть.

«Это не имеет значения, ваш стиль игры», — говорит Брайант, его тон становится решительным. «Важно то, как вы подходите к игре».

Если Брайант был ближе всего к Джордану — а почти все две дюжины людей, опрошенных для этой истории, утверждали, что так и было, — то это было не только из-за дара спортивной мимикрии, но и из-за страсти к самой работе, преданности чтобы подробно рассказать о том, что воплотил сам Джордан.

«Я считаю наиболее важным в сравнениях не результат карьеры, а его техника», — говорит Брайант.«Вот что наиболее важно для следующего поколения игроков — это понимать технику. Работа ног, расстояние, время, основы. Это самая важная вещь.

« Забудьте об одобрениях, забудьте о кольцах для во-вторых, забудем о балетных движениях и прочей чепухе. Забудем об этом. Техника — вот что самое главное. Потому что это то, что на самом деле вне времени, то, что следующее поколение может учиться и продолжать, а затем переходить к следующему.

Призрак задерживается, порхая в поле зрения и исчезает, его влияние более тонкое, но неопровержимое.

Рэпер Шанс выигрывает Грэмми и принимает форму Джордана, обнимая (по его просьбе) награду в роли Майкла Джордана. обнял свой первый чемпионский трофей.

Краткий, любопытно сконструированный сплоченный клич — «Потолок — это крыша!» — мгновенно становится еще одним мемом. Джордан говорит, мир реагирует.

(Getty Images)

Время от времени спускается MJ из люкса хозяина в Шарлотте и сядьте у корта — призрак явился на всеобщее обозрение.

Что касается следующего MJ, то поиски практически прекратились, даже если неотразимые сравнения продолжаются. Неделю назад это был не меньший авторитет, чем сам человек с логотипа НБА, Джерри Уэст, назвавший Уэстбрука «реинкарнацией» Джордана.

Он — ориентир в каждом чемпионате и в каждой дискуссии о барном стуле, все еще невозможный идеал. Никто не стал следующим Майклом Джорданом, потому что никто не мог, а может быть, и никому не нужно.

«Я никогда не думал, что он есть», — говорит Стив Керр, бывший товарищ Джордана по команде и тренер Карри.«Это то, что сделало его MJ. Он был уникальным».

Тем не менее, даже самый стойкий символ величия Иордана — тот, который отбрасывает настоящую тень — в наши дни скрывается из виду. Быки недавно переместили свою статую Майкла Джордана, известную как «Дух», со своего места за пределами United Center, где она стояла почти 23 года, в крытый атриум.

Как любой иссохший старейшина, статуя нуждалась в защите от стихий. Чтобы просмотреть его сейчас, вы должны его найти.

Ховард Бек — старший писатель B / R Mag и освещает NBA для Bleacher Report.Он является со-ведущим The Full 48, нового еженедельного подкаста B / R. Следуйте за ним в Twitter: @HowardBeck.

Щелкните здесь, чтобы получить B / R Mag на ходу в новом приложении B / R, чтобы больше рассказывать спортивные истории, достойные вашего времени, где бы вы ни находились.

ГОСТ 4028-63 / Auremo

ГОСТ 4028-63

Группа В78

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СТРОИТЕЛЬНЫЕ ГВОЗДИ

Конструкция и габариты

Гвозди строительные. Конструкция и размеры

МКС 77.140.65
ОКП 12 7100

Дата введения 1964-08-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Государственным комитетом стандартов, мер и средств измерений СССР от 06.08.63 N 567

3. Взамен ГОСТ 3886-47, ГОСТ 3887-47, ГОСТ 4028-48, ГОСТ 4031-48

4. СПРАВОЧНАЯ НОРМАТИВНО-ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ

Обозначение ссылочного документа	Номер позиции
ГОСТ 283-75	3

5. Ограничение ответственности Протоколом № 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)

6. ИЗДАНИЕ (февраль 2009 г.) с Изменениями № 1, 2, 3, утвержденными в октябре 1965 г., ноябре 1980 г., декабре 1987 г. (IUS 11-65, 2-81, 4-88)

1. Конструкция и размеры строительных гвоздей с плоской головкой должны соответствовать указанным в п.1 и табл.1.

Черт.1. Конструкция и размеры строительных гвоздей с плоской головкой

;

Блин.1

Таблица 1

мм

Диаметр стержня	Длина гвоздя
0,8	8
12
1,0	16
1,2	16
20
25
1,4	25
32
40
1,6	25
40
50

Строительные гвозди с плоской головкой, диаметром стержня 1,2 мм и длиной 25 мм:

Гвозди П 1,2х25 ГОСТ 4028-63

(Измененная редакция, Ред. № 2).

2. Конструкция и размеры гвоздей с конической головкой должны соответствовать таковым в ад.2−4 и в табл.2.

Черт.2. Гвозди круглые

Гвозди круглые

Черт.2

Черт.3. Гвозди треф

Гвозди булав

Замечание.3

Черт.4. Гвозди булав с перемычками

Гвозди булав с прыгунами

; ;

Блин.4

Таблица 2

мм

Диаметр стержня условный	Длина гвоздя	Размер	Наименьший диаметр головки
1,8	32	–	3,5
40
50
60
2,0	40	1,75	4,0
50
2,5	50	2,20	5,0
60
3,0	70	2,65	6,0
80
3,5	90	3,10	7,0
4,0	100	3,55	7,5
120
5,0	120	4,45	9,0
150
6,0	150	5,30	11,0
200
8,0	250	7,13	14,0

Примечание. По желанию потребителя гвозди круглые 1,8х32 изготавливаются с плоской головкой.

Обозначение гвоздей с конической головкой, круглой формы, диаметром 2,5 мм и длиной 60 мм:

Гвозди по 2,5х60 ГОСТ 4028-63

То же, клубов:

Гвозди объем 2,5х60 ГОСТ 4028-63

Те же булавы с прыгунами:

Гвозди ТП 2,5х60 ГОСТ 4028-63

(Измененная редакция, Ред. N 1, 2).

3. Технические требования к гвоздям по ГОСТ 283.

Примечание. Односторонний равномерный изгиб стержня посередине гвоздя размером (1,8х60) мм не должен превышать 0,7 мм.

(Измененная редакция, Ред. N 1, 2).

4. Теоретическая масса гвоздей, указанная в заявке.

(добавлено, Ред. N 2).

APP
Артикул

Теоретическая масса гвоздей

Размер гвоздей xмм	Круглая масса 1000 гвоздей, кг
0,8×8	0,032
0,8×12	0,051
1,0х16	0,100
1,2×16	0,147
1,2×20	0,183
1,2×25	Из 0. 219
1,4×25	0,302
1,4х32	0,385
1,4×40	0,482
1,6×25	0,397
1,6х40	0,633
1,6×50	0,791
1,8х32	0,640
1,8х40	0,787
1,8х50	0,967
1,8х60	1,160
2,0х50	0,949
2,0х50	1,190
2,5×50	1870
2,5х60	2,230
3,0х70	3,770
3,0×80	4,330
3,5х90	6,600
4,0х200	9,500
4,0х120	11500
5,0х120	17,800
5,0х150	21900
6,0х150	32400
6,0х200	43,100
8,0х250	96 200

Примечание. Масса 1000 гвоздей ромбовидной формы на 15%, а треф с гребнями на 12% меньше массы 1000 гвоздей круглой формы того же размера.

ПРИЛОЖ. (Измененная редакция, Ред. N 1−3).

(PDF) Моделирование нагрузки и оценка срока службы автосцепного устройства в экстремальных условиях

E.S. Оганян и др. / Процедуры структурной целостности 20 (2019) 42–47 45

E.S. Оганян и др. / Процедуры целостности конструкции 00 (2019) 000–000 3

В соответствии с ГОСТ Р 54749 (2011), ГОСТ 22703 (2012) муфта должна обеспечивать устойчивость к продольному растягивающему усилию

не менее 2.45 МН (250 тс) и усилие сжатия 3,43 МН (350 тс). При этом наибольшие расчетные

напряжений не должны превышать предел текучести материала.

Согласно ГОСТ Р 57445 (2017) оценка ресурса детали производится по ее базовому элементу, который выбирается из числа ответственных

. Основанием выбора являются эксплуатационные данные повреждений, результаты расчетов.

По результатам расчета напряженно-деформированного состояния (НДС) автосцепки, выполненного методом конечных элементов

в физически нелинейной постановке, связанной с упругопластическим поведением металла и геометрией

из-за больших деформаций и контактного взаимодействия частей,

с использованием программного комплекса MSC. MARC,

— наиболее напряженная зона контакта стержня с шпонкой вдоль цилиндрической части отверстия (рис. 1b). В этой области

, когда к муфте прилагается растягивающая сила 2 МН, напряжения достигают предела текучести материала σ0,2.

Высокие напряжения (~ 0,8σ0,2) получаются также в месте перехода стержня к головке муфты. Следует отметить

, что при сжатии и ударе 2,5–3,0 МН напряжения в этих областях достигают и превышают σ0.2.

Рис. 1. Перемычка соединительной планки как критическая зона для оценки ее срока службы. (а) оперативный вид излома перемычки соединительного стержня;

(б) Конечно-элементная модель перемычки соединительной планки с результатами расчета наиболее напряженного участка.

В рассматриваемом случае в качестве критического элемента (участка) выбрана перемычка соединительной планки. Расчет ресурса

для него проводился с учетом возможности возникновения и накопления в материале остаточных деформаций

.

Такое нагружение определяется деформационными критериями малоцикловой усталости в виде уравнений, приведенных Коффином

(1963), Мэнсоном (1974), Оганяном и Волоховым (2013), характеризующими исчерпание пластических свойств с

разрушительное число циклов нагружения Np:

mp

pp

CN

ε

—

=

Δ⋅

, (1)

1

2

pp

E

σ

ε

—

—

= +

Δ⋅

, (2)

2

0.2

1

1

lim

21

ls

mp

pp

PN

CN EN

P

σμ

ε

—

—

—

—

—

—

—

—

—

Δ⋅















, (3)

ab

4 ES Оганян и др. / Structural Integrity Procedure 00 (2019) 000–000

C 0, 5 ln (1)

= — — (4)

Из приведенных выше моделей накопления деформации модель, описываемая выражением (3), позволяет нам Считайте наиболее

полностью нагрузкой, действующей на муфту. Он учитывает нагрузки разных типов и уровней в упругой и

упругопластической областях в разной степени их сочетания. В этой обобщенной модели, представленной Оганяном и

Волоховым (2013), оценка циклов нагружения до разрушения основана на выборе предельного значения остаточной деформации

в критическом элементе соединительной части. В настоящем исследовании предполагалось, что оно составляет 0,0020 и 0,0018. В таблице

1 представлены результаты расчетов, выполненных при некоторых вариантах сочетания типов и величин нагрузок

, действующих на муфту.

Таблица 1. Расчетные сроки службы отливки муфты при различных сочетаниях типа и уровня действующих на нее нагрузок.

Нагрузка

режим

σ-1∂,

МПа

P0.2,

MN

Plim,

MN

мкН · с,

цикл

9000 9000 9000 9000 9000 9000 9000 9000 9000 9000

Δεp = 0,0020 Δεp = 0,0018

N / 103, цикл Т, лет N / 103, цикл Т, лет

I 40 2,5 4,5 0,5 10 20 410 20,5 535 26 , 5

40 2,5 4,5 0,5 6 17,5 450 25,7 600 34,3

III 40 2,5 4,5 0 — — 570 32,6 780 44,6

45 2,0 4,5 0 — — 650 37,1 900 51,4

3. 2. Во время движения поезда: в процессе движения поезда — сопровождаемого сжатием и растяжением,

ударов и рывков, а также при разгоне и торможении

Работа сцепки в условиях поезда соответствует нормальному режиму нагружения III по Стандартам (1996 г.) ). Возникающие при этом силы

имеют преимущественно чередующийся циклический характер с большим количеством относительно небольших (при

на уровне 50–300 кН) сил, но способных вызывать усталостные повреждения муфты, а также реже

продольные силы, достигающие 700–1000 кН при переходных режимах работы.В этом случае напряжения в муфте находятся в упругой области

–

. Значения таких сил в сцепке и характер их изменения получены на

на основе моделирования в программе UM движения грузового поезда по виртуальному участку пути, включая статистически репрезентативный набор

пути. макет (прямая трасса, повороты, подъемы и спуски) заданной длины.

Модель поезда массой 7 тысяч тонн состояла из одинаковых одномерных четырехосных вагонов и связанной группы

из нескольких трехмерных твердотельных конечно-элементных моделей этих же вагонов в середине поезда (рис. 2).

При этом для определения зависимости сил, действующих на сцепку, от норм веса вагонов

были рассмотрены следующие комбинации составов: вагонов с осевой нагрузкой 196, 245, 294 кН и

вагонов массой 80, 100, 170 тонн. Затем полученные в UM распределения сил на муфте и результаты статического

расчета ее напряженно-деформированного состояния были переданы в программу Fatigue для расчета срока службы.Здесь это было

, определяемое количеством проходов намеченных участков, и это количество проходов выдерживает критическая зона

муфты до зарождения в ней макротрещин. На рис. 3 представлены диаграммы, представляющие результат обработки

методом дождевого потока записей процессов указанных сил. Результаты расчетов усталостного сопротивления, полученные в отчете

, согласуются с результатами, полученными аналитически с использованием формулы (3) (см.

, таблица 1).

Зная среднегодовой пробег автомобиля, можно преобразовать количество проходов «запланированных

секций» до разрушения в срок службы — количество лет эксплуатации до разрушения. Таким образом, расчетный ресурс стяжки

по выделенным участкам (рис. 3) при осевой нагрузке до 196–294 кН составил 45–48

года. Срок службы можно регулировать путем уточнения параметров нагрузки на муфту, фактического распределения сил

, действующих на муфту в различных условиях работы муфты.

Наша кухня-призрак будущего

Вирус поражает города колледжей. Предотвращение суперраспространения церквей.

«Мы можем почувствовать это в следующем десятилетии»: вирус поражает города колледжей

Шон Хаблер • The New York Times

Открытие баров и возвращение футбольных команд привело к новым вспышкам. Сообщества, возникшие вокруг университетских городков, несут потенциально существенную потерю населения, рабочих мест и доходов.

Читать

Хватит переплачивать за аудиокниги.

Есть новый способ сэкономить на бестселлерах.

При поддержке Chirp

Присоединяйтесь к Chirp, чтобы получить доступ к самым продаваемым аудиокнигам от 1,99 доллара США. Кроме того, нет абонентской платы, ежемесячных обязательств или списков ожидания. Всегда.

Бесплатно зарегестрироваться »

Мир не готов к пику добычи нефти

Амос Хохштейн • Атлантика

Кризис с коронавирусом демонстрирует нестабильность, которую может вызвать внезапный отказ от нефти, но также дает нам возможность помочь странам осуществить необходимый переход.

Читать

Используйте эту бесплатную карту AAA, чтобы получить обновленные ограничения на поездки в каждом штате

Элизабет Юко • Лайфхакер

Еще до появления GPS и смартфонов система TripTik Американской автомобильной ассоциации (AAA) была средством планирования и навигации по дороге. Фактически, он был основным продуктом путешествия уже более века.

Читать

Встревоженная группа лиц, ведущих утечку информации, подбирает мантию WikiLeaks

Энди Гринберг • Ars Technica

DDoSecrets был забанен в Твиттере после публикации взломанных файлов правоохранительных органов.

Читать

Тайная история чернокожих бейсболистов на Большом Белом Севере Канады

Майкл Шталь • Повествование

Когда Джеки Робинсон преодолел барьер Высшей лиги, это был шаг вперед.Это также означало конец негритянской лиги, отправив сотни игроков через границу.

Читать

Коронавирус: «Быстрый и опасный поворот» в делах Техаса, говорит губернатор

BBC

Губернатор Грег Эбботт предупредил, что распространение коронавирусных инфекций в американском штате Техас «быстро и очень опасно».

Читать

Новая дилемма для команды Трампа: предотвращение сверхраспространения церквей

Габби Орр • Политика

Ухаживая за религиозными избирателями, президент боролся за быстрое открытие церквей после закрытия. Последствия включают скопления коронавируса, связанные с церквями.

Читать

Что «Последний танец» раскрывает о наследии Майкла Джордана

Ховард Брайант • ESPN

Наследие — это то, что осталось после того, как больше не нужно будет делать перемычки сцепления и больше нет противников, на которых можно смотреть вниз. Дело не в том, что вы сделали, а в том, что это будет значить

Читать

Наше будущее-призрак

Анна Винер • Жительница Нью-Йорка

Бизнес-модель, которая до пандемии коронавируса казалась маргинальной, теперь выглядит как будущее ресторанов.

Читать

Самый важный ученый, о котором вы никогда не слышали

Лукас Рейли • Mental Floss

В течение 60 лет американцы травили себя, заливая в свои машины этилированный бензин. Затем Клер Паттерсон, ученый, который помог построить атомную бомбу и открыл истинный возраст Земли, занялся индустрией на миллиард долларов.

Читать

ФЕНИКС 0461018

DtSheet

Загрузить

ФЕНИКС 0461018

Открыть как PDF

Похожие страницы

ФЕНИКС 0309086

ФЕНИКС 27141116

ФЕНИКС 0461047

ФЕНИКС 0552024

ФЕНИКС 3004362

ФЕНИКС 0311126

COILCRAFT MS561RAU141MSZ

ФЕНИКС 0311087

ФЕНИКС 0313085

ФЕНИКС 0444019

ФЕНИКС 0441083

ФЕНИКС 0441012

ФЕНИКС 0443065

ФЕНИКС 0441025

ФЕНИКС 0442011

05-08-1862

dtsheet © 2021 г.

О нас DMCA / GDPR Злоупотребление здесь Рукав слива цемента

ГОСТ

Шланг для транспортировки цемента от 4 до 6 дюймов

устойчивый к химическому абразиву синий шланг для распыления 1000 футов Стандартный шланг для подачи цемента ГОСТ Калифорния sae j517 r12 шланг с оплеткой из нержавеющей стали от 22 до 15 мм гидравлический шланг из PTFE 150 мм шланг для воздушного компрессора 14.Жесткий бетонный резиновый шланг с наружным диаметром 3 мм

резиновый шланг для струи воды ГОСТ

Стандартные изделия Резиновые шланги Шланг Push-Lock, резиновый шланг Push-lock, полиуретан Шланг для отпуска, резина Шланг для распыления краски Шланг охлаждающей воды DIN 73411-79 Шланг охлаждающей воды EN 45545-2 и DIN 5510-2 Рукав для дробеструйной очистки SM1®, SM2® Масло для тяжелых условий эксплуатации

Пневматические / сухие цистерны для перевозки грузов — Ознакомьтесь со спецификациями и…

Это делает операцию разгрузки простой и быстрой. Те, кто ищет быструю разгрузку, особенно там, где нужно транспортировать много порошковых материалов, могут рассчитывать на наклоняемую цистерну.С помощью этой цистерны вы можете перевозить различные типы порошкообразных материалов, в том числе порошкообразные продукты, гранулы и даже блочные продукты.

Разгрузочная арматура для железнодорожных цистерн и цистерн — SafeRack

Мы предлагаем широкий выбор разгрузочной арматуры как для верхних, так и для нижних погрузочных рукавов от брендов, которым вы доверяете. SafeRack поможет вам выбрать разгрузочную арматуру, от серии Kamlok OPW до фитингов Hiltap, которые рассчитаны на работу в самых сложных условиях.

РусскийГост | Официальная нормативная библиотека — ГОСТ 12815-80

ГОСТ 18194-79 — Установки для выгрузки нефти и нефтепродуктов снизу из железнодорожных цистерн. Технические условия ГОСТ 18580-73: Клапаны обратные поворотные поворотные однодисковые, стальные на расчетное давление Pd 4 МПа (40 кгс / см2).

ПРОМЫШЛЕННЫЕ ШЛАНГИ — погрузочно-разгрузочные ORINOCO 2000

Шланг предназначен для разгрузки силосов, хранящих зерно, сухой цемент, известь и т. Д. (Без сброса давления).Электропроводящий внутренний слой. Устойчивость к истиранию по DIN 53516: 70 ÷ 80 мм3. код I.D. [мм] O.D. [мм] толщина стенки [мм] стандартная длина [м]

SAE J2064 Шланг для кондиционирования воздуха, тип C | JYM®…

Автомобильный шланг для кондиционирования воздуха SAE J2064 Стандартный тип C Трубопроводы низкого и среднего давления в экстремальных температурных условиях (литейные производства, компрессоры, гидравлика в моторных отсеках и т. Д.) Минеральные масла, гликоль и полигликоли, трансмиссионные жидкости, воздух с

Подробный отчет об авариях — охрана труда…

Дата начала инспекции Название учреждения SIC 301330551 21.09.2003 3272 Национальные готовые смешанные службы Dba United Hauling Примерно в 7:32 a.м. 21 сентября 2003 г. Сотрудник №1, водитель пневматической цистерны для сыпучих материалов, перевозил сухой шланг

CITERDIAL для перекачки молока — Hidrobalt

Промышленные шланговые соединения CAMLOCK STORZ Стандарт ГОСТ Фитинги Богданова Вагон-цистерна PERROT DIN 11851 SMS KAG, KIG , SKG GKA, GKI ir GSK Для штукатурки Латунные муфты Пневматика ШЛИФОВКА Прокладки Железнодорожные муфты Промышленные шланги Пистолеты для

Гидравлический резиновый шланг, вращающийся буровой шланг Цена

Гидравлический резиновый шланг adpot масло и атмосферостойкий синтетический каучук, используемый для гидравлических систем многих виды оборудования для транспортировки гидравлического базового масла. о нашей компании HENGSHUI HUIYA NEW-MAT TECHNOLOGY CO., LTD. была основана в 2013 году под регистрационным номером Nuer

102063365867P, находится в Восточной зоне развития, округ Цзин, город Хэншуй, Хэбэй…

Шланг для силоса для цемента

и представитель HM Machinery свяжется с вами в течение одного рабочего дня. Вы также можете связаться с нами по электронной почте или по телефону. (* Обозначает обязательное поле).

Цементный резиновый шланг — 125 мм IDx 5Mtr. Цемент…

Цементный шланг Применение: Цементный резиновый шланг для распыления цементного раствора на ирригационных проектах, зданиях, площадках, плотинах, мостах и ​​дорогах в холмистой местности.Конструкция: Подкладка: однородная бесшовная и очень толстая труба из смеси натурального / синтетического / смешанного каучука с отличной стойкостью к истиранию и без пузырей, пористости и других дефектов.

Резиновый шланг 200NBx6Mtr для подачи цемента с обоими…

Для укладки цемента / штукатурки / песка в строительной отрасли. Резиновый шланг для погрузки и разгрузки крупногабаритных материалов SANDHYAFLEX Долговечные решения для транспортировки материалов для цементной и горнодобывающей промышленности Разработаны для длительного использования, наши простые в установке и решения для обслуживания материалов служат как для цемента…

Шланг TRELLVIN L для слива вина, пива и других жидкостей…

Применения: для слива вина, пива и других жидких пищевых продуктов, таких как молоко, сидр, фруктовый сок и алкоголь до 96 %.Специально разработан для перекачки цистерн на винодельнях, разгрузочных площадок и цистерн для перевозки жидких пищевых продуктов. Стандарт: правила ЕС № 1935/2004 и 2023/2006: правила ЕС №

Краткое введение в цементовозов — Howe Robinson Partners

Цементовозов продано за последние 5 лет В 2015 году в Индонезию было продано 4 цементовозов — средний возраст 23 года. . Среднее количество проданных товаров в 2010-2014 годах: 5 в год — средний возраст 29,8 года. SESE 2015 5 37 8 26 38% 2014 3 33 7 35 30% 2013 0 13 23 0% 2012 4 32 9 27 31% о

резинового шланга промышленного стандарта ГОСТ

GOST5398-76 давление всасывания и сливной шланг-ГОСТ . .. Гидравлический шланг Стандарт SAE Стандарт DIN Поворотный буровой шланг Шланг из ПТФЭ Металлический шланг Паровой шланг Шланг в сборе Промышленный шланг Шланг с тканевой оплеткой и спиральной спиралью Шланг всасывающий и армированный тканью

Промышленные шланги и комплекты шлангов — Trelleborg Fluid…

Промышленные шланги и комплекты шлангов для улучшения ваши характеристики Trelleborg Fluid Handling Solutions — ведущий игрок, предлагающий высокопроизводительные и оптимальные решения для любой ситуации с низким и средним давлением для промышленных шлангов на основе передовых полимерных технологий.

Стоимость строительных материалов для дома в Керале | current…

ЦЕМЕНТ ACC Ламинированный мешок с цементом PPC 398,00 Мешок 50 кг Ламинированный мешок ACC Gold Cement 398,00 Мешок 50 кг Ламинированный мешок Auja PPC Grade 385,00 Мешок 50 кг Arasu Cement PSC 43 Бумажный мешок 398,00 Мешок 50 кг Bagalkot

Джемпер шланги , Гибкий шланг из нержавеющей стали цена

Вся наша продукция производится по международным стандартам и соответствует требованиям SAE, DIN, EN, ГОСТ. И проводить строгий контроль качества, 100% проверку перед отправкой.HUIYA также получила сертификаты API SPEC 7K и API 16C.

365bet | bet36 международный стандарт качества: серия GOST / DIN / SAE 100R.

JYM® | Промышленные шланги, промышленные шланговые соединения…

J inYuan Rubber Manufacturing (JYM Hose) LTD была основана в 1989 году в результате производства резиновых шлангов. Кто занимается исследованиями и разработками и производством промышленных шлангов в соответствии с ISO9001: 2015. Наша фабрика насчитывает более 300 рабочих и владеет 70000 квадратных метров зданий, у нас есть центр исследований и разработок резиновых шлангов высокого уровня и испытательный центр.Мы прошли сертификацию SGS и CE.

Как работает цистерна для сухого цемента / пневматический прицеп -…

Безопасная транспортировка больших объемов порошкообразных продуктов, таких как цемент, стала огромной возможностью с введением цистерны для сухих грузов в транспортную отрасль. Это пневматический прицеп, который использует псевдоожижение для доставки цемента и других подобных продуктов в желаемое место назначения.

Силос и система подачи — Производитель силоса для цемента…

Производитель силоса и системы подачи — Силос для цемента, силос летучей золы, система разгрузки насыпных материалов и система двойной подачи, предлагаемые Bhai Pumpcrete Pvt.Ltd., Нью-Дели, Дели. Высота 14000 мм Диаметр 3200 мм Объем 72 Конусная крышка счетчика кубометра 4 мм

Цементный шланг для всасывания и нагнетания_KELES HYDRAULIC…

Добавить: Комната A710.COSCO BUILDING, РАЙОН СИНЬХУА, ШИДЖИАЧУАН, ФАКС, ТЕЛ ХЭБЭЙСКАЯ ОБЛАСТЬ 0311-81552582 / 81552584 Моб: + 0086-15100765169 Электронная почта: [адрес электронной почты защищен] Другое имя: Всасывающий шланг для цемента, Шланг для всасывания и нагнетания цемента, Резиновый шланг, армированный спиральной проволокой, Гофрированный резиновый шланг.

Китай Шланг для всасывания цемента, горячая продажа — Китай…

Шланг для всасывания цемента в горячем состоянии Применение: всасывающий и нагнетательный шланг для сухого материала, специально разработанный для перекачки сухого цемента, песчаного гравия, кормов, семян и т. Д.всасыванием, силой тяжести или пневматическими системами. Диапазон температур: -40 ~ + 85 Внутренний слой: черный

Цементный шланг Euro Cemento 1700 — JJB EUROMANGUERAS

Описание шланга Euro Cemento 1700 Шланг Euro Cement 1700 используется для прижима к цементу под рабочим давлением 5 бар. Этот шланг имеет отличные термические свойства, выдерживает температуру минимум -35 C и максимум до 85 º C. Перемычка для воздушного шланга

B3sae 100 r12

Шланг с сертификатом качества

, одобренный с точки зрения качества, от

Пневматические тормозные шланги с оплеткой типа B SAE J844

Одобрен DOT для гидравлических резиновых шлангов, утвержденных в Северной Америке SAE 100 R12 0 юаней.10-0,13 / шт. 11 CN

Hengshui Jidier Special Rubber Hose Co., Ltd. — Резиновый шланг,

Шланг для воздуха / воды высокого давления 3/4 дюйма Экскаватор SAE100 R12 / 4SP / 4SH 6754-51-9810 Гидравлический шланг 3,60 — 3,80 долларов США / метр 5000 метров (минимальный заказ)

Шланг среднего давления SAE 100R1 с проволочной оплеткой с двумя вариантами

Гидравлический шланг среднего давления SAE 100R1 имеет армированную проволочной оплеткой с высоким пределом прочности. Поставляются износостойкие и высокотемпературные типы.

SAE J343-2018 Испытания и процедуры испытаний для SAE 100R Ser_

Резиновые гидравлические шланги и фитинги SAE100R1AT / R2AT / R12 / R13 / R16 / R17 / R7 / R8 DIN 4SP / 4SHWire Braid

Chrysler Voyager Service Manual

-Система контроля выбросов в атмосферу для отопления и кондиционирования воздуха. Подключите ЧЕРНЫЙ зажим перемычки к массе двигателя. Рекомендуется использовать класс SAE

и процедуры испытаний для гидравлического шланга серии SAE 100R и

SAE 100 R6. ОСНОВНОЕ ПРИМЕНЕНИЕ: Для использования с гидравлическими жидкостями на нефтяной основе и гидравлические жидкости на водной основе.ДИАПАЗОН ТЕМПЕРАТУР: -40F / + 212F; -40C / +

Шланги FLEXOR T 604-SAE 100 R4

Применимые характеристики: SAE 100 R5. Типовые сертификаты: ГОСТ-Р. РАЗМЕР ШЛАНГА R.O.D. О.Д. MAX W.P

SAE100R1AT-Профессиональный производитель гидравлических шлангов | LUCOHOSE

LUCOHOSE предлагает широкий ассортимент гидравлических шлангов в отрасли с конкурентоспособной ценой и отличным обслуживанием.

ВЫБОР ЛУЧШИХ ПЕРЕМЫЧНЫХ КАБЕЛЕЙ

Также важны изоляция, конструкция кабельного зажима и номинальные характеристики соединительного кабеля согласно рейтинговой системе SAE.Семиступенчатый метод использования перемычки

Руководство по техническому обслуживанию Chrysler Voyager

2013314-Система контроля выбросов обогрева и кондиционирования воздуха Подключите ЧЕРНЫЙ зажим перемычки к заземлению двигателя. Джемпер

развитие через изучение окружающей среды: от овцы до прыгуна. Затем поверните прялку и шпиндель. ПРОБЛЕМЫ ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

ДИЗЕЛЬНЫЕ СТРИМЛАЙНЕРЫ — ПРОБЛЕМЫ ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЯJ. Jumper

Проволочная оплетка с текстильным покрытием Гидравлический шланг SAE 100 R5

Гидравлический шланг с тканевым покрытием SAE 100 R5 Исполнительный стандарт: SAE J517 ТИП 100 R5 СТАНДАРТ

Шланг с гидравлической оплеткой SAE 100R5 Резиновый шланг высокого давления

2012320 , шланг, шланг высокого давления, промышленный шланг, воздушный шланг, масляный шланг Гидравлический шланг с оплеткой из проволоки SAE 100R5 Резиновый шланг высокого давления

Резиновые шланги SAE100R1AT / DIN EN 8531SN Стандартные продукты от

1. Резиновые шланги 2.SAE100R1AT / DIN EN 8531SN3.1 / 4 ~ 24. устойчивый синтетический каучук 5. один высокопрочный

Гидравлический шланг SAE 100R2AT

Промышленный шланг Резиновый воздушный шланг Резиновый водяной шланг Шланг среднего давления в соответствии с SAE 100R17 Produ

SAE100R1AT / EN853 1SN 、 。—

SAE 100 R4 SAE 100 R5 SAE 100 R6 SAE 100 R7 / R8 SAE 100 R12 SAE 100PU Шланг Резиновые шланги Резиновый шланг для воды Резиновый воздушный шланг Шланг для жидкого топлива LPG

Гидравлический шланг SAE100R1AT R2AT Китай (материк) Резиновые шланги

Гидравлический шланг SAE100R1AT R2AT, полная информация о гидравлическом шланге SAE100R1AT R2AT предоставлена ​​Jintong Rubber Co., Ltd .. Вы также можете найти другие

Twentieth Century Fox |

8ga 16ft Sae, Автомобильный соединительный кабель Cca, Бустерный кабель, полная информация о 8ga 16ft Sae, Автомобильный соединительный кабель Cca, Бустерный кабель, Автомобильный соединительный кабель, Автомобиль

Китай Гидравлический шланг (SAE 100R5) — Гидравлический шланг в ru.
