Характеристики кабеля аввг: АВВГ расшифровка кабеля, технические характеристики, допустимый ток

Содержание

Какие у кабеля АВВГ технические характеристики, диаметр, виды, расшифровка по буквам и цифрам?

Это провода с алюминиевой жилой, которые оснащены ПВХ изоляцией и имеют номинальное переменное напряжение в размере 0,66/1 кВ.

Расшифровка по буквам кабеля:

  • А — первая буква от первой буквы названия материала токопроводящей жилы, а именно — Алюминий (см на рисунке под цифрой 1).
  • В — вторая буква означает какая изоляция у кабеля, а именно буква «В» в данном случае — это ПВХ изоляция (см на рисунке под цифрой 2).
  • В — третья буква означает какая оболочка у провода, а именно оболочка буква «В» в данном случае — это поливинилхлоридный пластикатор (ПВХ) (см на рисунке под цифрой 4 и 5).
  • Г — четвёртая буква означает какой покров у кабеля, буква «Г» — нет защитного покрова (небронированный).

Эти четыре буквы обозначают группу кабелей, следующие за ними буквы разделяют кабель на виды (смотри ниже)

Также, если в конце наименования кабеля стоят несколько букв, то они означают:

  • -ХЛ — исполнение холодостойкое (можно эксплуатировать при температуре до -60 °С).
  • — исполнение тропическое (высокая стойкость против плесневых грибов и прочих бактерий).

Виды кабеля АВВГ

Производится 9 видов кабелей АВВГ, не считая разбежку в сечении и количества проводов. Постараюсь полностью раскрыть их аббревиатуру:

АВВГ

Как уже указывал выше, это обычный кабель из этой серии круглой формы.

АВВГнг или АВВГнг(А)

В данном случае после 4-х букв следующие буквы расшифровываются, как:

  • нг — не горит, когда кабель уложен в групповую прокладку.
  • (А) — классификация по пожаробезопасности, в данном случае категория А.

АВВГнг-LS или АВВГнг(А)-LS

Расшифровка идентичная АВВГнг и АВВГнг(А) идентична вышеописанной, а вот далее следуют буквы:

  • -LS — которые означают дословно «низкий дым» (low smoke), т.е. данный кабель имеет пониженное дымо- и газо- выделением при горении и нагреве.

АВВГ-П

Тоже самое, что и АВВГ, только добавочная буква означает:

  • — что кабель плоский, т.е. все жилы уложены в одной плоскости и все параллельны друг другу.

АВВГнг-П или АВВГнг(А)-П

Расшифровка данного кабеля аналогична вышеописанным, т.е плоский и не горит в групповой прокладке, а также может иметь 5 категорию пожаробезопасности.

АВВГнг-LS-П или АВВГнг(А)-LS-П

Этот кабель аналогичен кабелю АВВГнг-LS или АВВГнг(А)-LS, только имеет плоскую форму.

АВВГз

Дополнительная буква имеет значение:

  • з — заполнение, а именно пространство между жилой в изоляции и наружной изоляцией заполнено из пластиката ПВХ или резиновой смеси невулканизированной (см на рисунке под цифрой 3)

АВВГзнг или АВВГзнг(А)

Всё тоже самое, т.е. алюминиевый кабель с двойной изоляцией, внутренним заполнением, который не горит, имеет при наличии 5 категорию пожаробезопасности.

АВВГзнг-LS или АВВГзнг(А)-LS

Самый «крутой», имеющий все вышеперечисленные значения.

________________­________

Все кабеля могут иметь от 1 до 5 токопроводящей жилы

Сечение жилы от 2,5 кв.мм (не путать с мм) до 240 кв.мм (под заказ могут изготовить с сечением 1,5 кв.мм

Характеристики этой группы кабеля:

0,66/1 кВ — это номинальное переменное напряжение;

50 Гц — это номинальная частота;

Для одножильного кабеля применяется 10 диаметров кабеля допустимого изгиба при укладке;

Для многожильного кабеля применяется 7,5 диаметров кабеля допустимого изгиба при укладке;

200-450 метров — это строительная длина, такой длинны могут быть бухты;

50 Н/мм2 — это допустимые усилия, которые влияют на протяжку кабеля по всей трассе прокладки;

Класс пожарной безопасности разный:

АВВГ — O1.

8.2.5.4

АВВГнг или АВВГнг(А) — П1б.8.2.5.4

АВВГнг-LS или АВВГнг(А)-LS — П1б.8.2.2.2

АВВГ-П — O1.8.2.5.4

АВВГнг-П или АВВГнг(А) — П1б.8.2.5.4

АВВГнг-LS-П или АВВГнг(А)-LS-П — П1б.8.2.2.2

АВВГз — O1.8.2.5.4

АВВГзнг или АВВГзнг(А) — П1б.8.2.5.4

АВВГзнг(А)-LS или АВВГзнг-LS — П1б.8.2.2.2

30 лет — срок службы;

5 лет — гарантийный срок на эксплуатацию;

от -50°С до +50°С — температура эксплуатации

98% — стойкость к влаге, когда температура до +35°C

-15°С — разрешённая температура для предварительного подогрева

Максимальные температуры нагрева кабеля составляют:

+70 °С при длительном нагреве

+90 °С во время перегрузки

+160 °С во время короткого замыкания (КЗ)

+350 °С предел невозгорания при коротком замыкании

Цвет кабеля (токопроводящих жил) задан ГОСТ 31996-2012

________________­__________

Нагрузку эти (алюминиевые) кабеля выдерживают меньше, чем медные, поэтому приобретать их надо большим сечением, более подробнее про нагрузку провода читайте в ответе.

Самый ходовой с сечением 2,5 кв.мм выдерживает 3,5-4,0 кВт.

Кабель АВВГ 4х240– характеристики, расшифровка и области применения

Продолжаю вас знакомить с особенностями и характеристиками кабельной продукции.

Кабель АВВГ 4х240-1 зарекомендовал себя исходя из демократичной цены и проверенного временем качества. Они применимы не только в частных распределительных сетях, но и на производственных объектах небольшой мощности.



Силовой кабель АВВГ 4х240 на сайте проекта «Москабель-Комплектация»

Расшифровка кабеля АВВГ 4х240-1

Расшифровка кабеля передает информацию о составе и размерах кабеля. Понимание расшифровки необходимо для верного расчета параметров кабельных линий:

«А» — жила, проводящая ток, состоит из алюминия. Алюминий применяется в качестве более дешевого чем медь материала, но незначительно уступающего меди по эксплуатационным характеристикам.

Первая «В» — изоляция кабеля состоит из поливинилхлорида (ПВХ).

Вторая «В» — материал оболочки так же состоит из поливинилхлорида.
Буква «Г» — кабель не оснащен защитными покровами. Такой вариант кабеля называется «голым». Кабель покрыт оболочкой, но броня или дополнительные ребра жесткости у конструкции отсутствуют.

4 — количество жил в кабеле.

240 — сечение каждой жилы в мм2.

1 — номинальная мощность проводника 1 кВ.

Помимо основных обозначений, кабель может содержать дополнительные, содержащие в себе информацию о дополнительных возможных модификациях кабеля.

Буква «з» — заполнение пространства между жилами материалом изоляции. Обеспечивает дополнительную механическую и электрическую защиту.

Буква «п» — кабель обладает плоским исполнением. Жилы расположены в один ряд, обеспечивая компактность при монтаже кабеля в условиях ограниченных узких пространств.

Аббревиатура «нг» — кабель негорючий. Изоляция кабеля типа «нг» обладает низким кислородным индексом, в связи с чем, кабель не загорается при воздействии на него огня.

Обозначение «ож» — жилы кабеля монолитные. Каждая жила представляет собой одну проволоку.

Аббревиатура «ХЛ» — кабель в холодостойком климатическом исполнении. Главный плюс — стойкость кабеля к отрицательным температурам до -60 градусов Цельсия. Находят применение в северных широтах.

Структура кабеля АВВГ 4х240-1

Жилы кабеля АВВГ 4х240-1 секторные (фасонные), которые являются многопроволочными. Если жила монолитная, то она будет способна выдержать изгиб на 10 диаметров кабеля, если многопроволочная — 7,5 наружных диаметров. Выделяется 6 классов гибкости. Алюминиевые кабели относятся к 1 и 2 классам соответственно.

Сечение кабеля так же является основополагающим параметром — чем шире сечение жил, тем выше допустимая токовая нагрузка кабеля. Для кабеля с жилами сечением 240 м2, она составит 333 Ампера на воздухе и 337 Ампер в земле.

Изоляция жил различается по толщине. Для кабелей сечением 240 м2, толщина изоляции 2,2 мм, толщина поясной изоляции 1,6 мм, толщина оболочки составляет 2,5 мм.


Приобрести качественный кабель АВВГ 4х240 можно на проекте «Москабель-Комплектация»

Механические и электрические характеристики кабеля АВВГ 4х240

Рассматривая механические характеристики, начать стоит с температурных режимов работы. Для кабеля АВВГ 4х240, номинальная рабочая температура проводника находится в диапазоне от -50 до +50 ⁰С. Это стандартный показатель для пластмассовых кабелей из ПВХ. Монтаж кабеля из ПВХ рекомендуется проводить при значениях отрицательных температур не менее -15 градусов Цельсия. При меньшей температуре окружающего пространства, кабель подвергается предварительному нагреву. В аварийных режимах АВВГ 4х240 выдерживает нагрев до +90 ⁰С, но в таком режиме кабель возможно использовать не более 8 часов за весь срок эксплуатации. При коротких замыканиях до 4 секунд, изоляция выдерживает нагрузку до +160⁰С.

Максимальная относительная влажность воздуха для кабеля с изоляцией из ПВХ — 98%.

Строительная длина кабеля не менее 200 метров.
Испытательное напряжение: 3,5 кВ.
Сопротивление изоляции: 3,6 Ом/км.
Срок службы кабеля – 30 лет.

Еще больше силового кабеля на официальном сайте https://мос-кабель.рф/

Кабель АВВГ

Технические характеристики предлагаемой продукции:АВВГ — кабель силовой для стационарной прокладкина напряжение до 35 кВ, с пластмассовой изоляцией ГОСТ 16442-80

Силовые кабелис пластмассовой изоляцией предназначены для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение с неограниченной разностью уровней и в сетях постоянного напряжения.

Жила — круглая из мягкой алюминиевой проволоки. При сечении от 25 мм2 выполняется многопроволочной Изоляция — изоляционный ПВХ пластикат Сердечник — из одной изолированной жилы или скрученный из 2, 3, 4 или 5 жил. Для трех- четырех- и пятижильных кабелей выполняется со всеми жилами одного сечения или с одной нулевой жилой меньшего сечения, а при сечении основных жил до 16 мм

2 — с нулевой или заземляющей жилой Оболочка — светотермостойкий ПВХ пластикат

Назначение: передача и распределение электрической энергии в стационарных установках с номинальным переменным напряжением 0,66 или 1,0 кВ частотой 50Гц.

Условия эксплуатации и монтажа: прокладка — в кабельной канализации, тоннелях, помещениях, по стенам зданий и сооружений и на открытом воздухе при температуре не ниже -15°С.

не рекомендуется прокладка в земле; монтажные радиусы изгиба при прокладке — не менее 10 и 7,5 наружных диаметров соответственно для одножильных и многожильных кабелей; рабочая температура эксплуатации — от -50 до +50°С; длительно допустимая температура нагрева жил при эксплуатации — 70°С; допустимый нагрев жил в аварийном режиме — 80°С при длительности не более 8 часов в сутки и 1000 часов за весь срок службы; срок службы в нормальных условиях эксплуатации — не менее 30 лет.

Электрические характеристики: сопротивление изоляции жил при температуре 20°С, МОм/км, не менее: при сечении до 1,5 мм2 — 12; при сечении 2,5–4,0 мм2 — 10; при сечении 6,0 мм2 — 9; при сечении 10–240 мм2— 7; сопротивление изоляции при длительно допустимой температуре нагрева жил, МОм/км, не менее — 0,005; максимальное рабочее напряжение электрической сети, кВ: для кабелей 0,66 кВ — 0,72; для кабелей 1 кВ — 1,2.

Кабель изготавливают 1-, 2-, 3-, 4-жильным, с заземляющей, с нулевой жилами или без них.

Изолированные жилы многожильного кабеля имеют отличительную расцветку. Изоляция нулевых жил выполняется: голубой или светло-синей.

Изоляция жил заземления выполняется:двухцветной — зелено-желтой.

Двух и трехжильные кабели изготавляют с основными жилами одинакового сечения, и они могут иметь жилу заземления меньшего сечения. Четырехжильные кабели изготовляют с максимальным сечением жил 185 мм2, их выпускают с жилами одинакового сечения или с одной нулевой жилой меньшего сечения.

На скрученные изолированные токопроводящие жилы накладывают изоляцию из ПВХ пластиката толщиной 0,6-1,3 мм для напряжений 0,66 кВ и 0,8-1,9 мм для напряжений 1,0 кВ с перекрытием не менее 20%.

Предельно допустимое отклонение от толщины изоляции 10%. Затем накладывают оболочку из ПВХ пластиката. Жилы, изолированные ПВХ пластикатом, скручивают с заполнением из ПВХ пластиката.

Кабели на напряжение до 3 кВ заполняют непропитанной кабельной пряжей или штапелированной стеклопряжей.

Марка, число жил, сечение (мм
2)

Строительная

длина (м)

Наружный диаметр кабеля (мм) Расчетная масса кабеля (кг/км)
2х2,5 450 9,76 87,5
2х4 -»- 11,14 116,9
2х6 -»- 12,46 138,3
2х10 -»- 14,0 174,3
2х16 -»- 15,84 226,4
2х25 300 19,36 337,3
2х35 -»- 21,32 415,4
3х2,5 450 10,27 106,5
3х4 -»- 12,12 145,8
3х6 -»- 13,20 176,8
3х10 -»- 14,78 226,9
3х16 -»- 16,80 300,2
3х25 300 20,56 451,1
3х35 -»- 21,21 604,1
3х50 -»- 24,00 789,3
3х70 (ож) -»- 26,73 1019,9
3х95 (ож) 200 30,32 1337,0
3х95 -»- 31,90 1467,7
3х120 -»- 34,93 1687,8
3х150 -»- 37,95 2030,3
3х185 -»- 41,20 2437,0
3х240 -»- 48,72 3254,1
3х4+1х2,5 450 13,22 171,2
3х6+1х4 -»- 14,40 209,3
3х10+1х6 -»- 16,21 268,3
3х16+1х10 -»- 18,87 373,9
3х25+1х16 300 22,63 531,8
3х35+1х16 -»- 23,00 685,5
3х50+1х25 -»- 26,55 921,7
3х70 (ож)+1х35 -»- 29,56 1171,4
3х95+1х50 200 35,52 1745,7
3х120+1х70 (ож) -»- 37,97 1980,6
3х150+1х70 (ож) -»- 42,47 2315,1
3х185+1х95 (ож) -»- 46,25 2853,4
4х25 450 11,14 127,9
4х4 -»- 13,22 179,7
4х6 -»- 14,40 216,5
4х10 -»- 16,21 281,3
4х16 -»- 18,87 393,6
4х25 300 22,63 567,8
4х35 -»- 23,33 759,6
4х50 -»- 26,87 1009,5
4х70 (ож) -»- 29,85 1291,2
4х95 200 35,83 1918,8
4х120 -»- 39,09 2168,2
4х150 -»- 43,71 2615,3
4х185 -»- 46,12 3188,9
4×240   50,6 3808



Алюминиевый силовой кабель АВВГ — цены, прайс-лист 2022



Расшифровка аббревиатуры кабеля АВВГ

  • А – означает использование алюминиевой жилы, при отсутствии первой буквы (например кабель ВВГ) – по умолчанию жилы медные
  • В (первая) – означает то, что жилы изолированы поливинихлоридным пластикатом (ПВХ)
  • В (вторая)– означает то, что сердечник кабеля помещен в ПВХ оболочку
  • Г – означает отсутствие защитного покрова (кабель — «голый»)
  • ож — эта дополнительная маркировка означает, что жилы кабеля однопроволочные



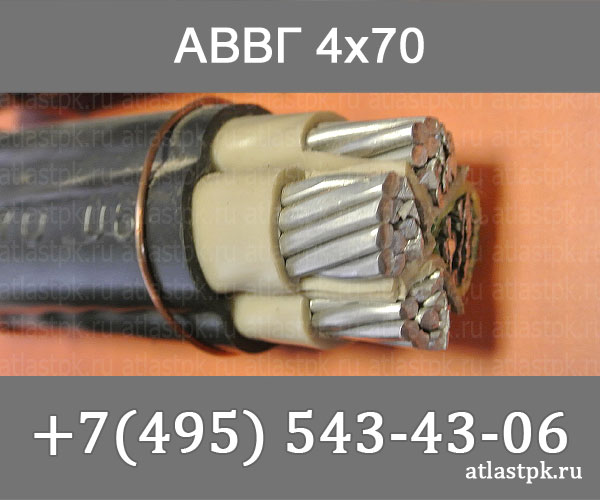

Конструктивные особенности и характеристики АВВГ

Жилы кабеля АВВГ (2) из мягкой алюминиевой проволоки. Алюминиевые жилы сечением более 25 мм2 — многопроволочные, менее — однопроволочные. Все жилы изолированы материалом из поливинилхоридного пластиката ПВХ (1). Для напряжения 660 В толщина изолирующего слоя — 0,6-1,3 мм, а для напряжения 1000 В — 0,8-1,9 мм. Допустимые отклонения толщины изолирующего материала 10%.

Сердечник кабеля представляет собой скрутку 2-х, 3-х, 4-х или 5-ти таких жил, либо одну изолированную жилу. Жилы 3-х, 4-х и 5-ти жильного кабеля АВВГ имеют одинаковое сечение и нулевую жилу с меньшим сечением. Если сечение токопроводящих жил меньше 16 мм2, то кабель помимо нулевой жилы имеет заземляющий провод. 4-х жильный кабель выполняется скруткой основных жил максимального сечения 185 мм2 и меньшей нулевой жилой. Нулевые жилы, как правило, имеют голубой или светло-синий цвет. Заземляющая жила — двухцветная зелено-желтая.

Скрученные токопроводящие жилы кабеля помещаются в ПВХ оболочку (3). В кабелях АВВГ с заполнением применяют непропитанную кабельную пряжу или специальнуюштапелированную стеклопряжу.

Изоляция из поливинилхлоридного пластиката огнеупорная и пожаробезопасная. Эти свойства используются при изготовлении кабеля АВВГ. Кабели марки АВВГнг-П не распространяют горение при прокладке пучками (нескольких кабелей вместе), а АВВГ-П обладает такими же свойствами только при одиночной прокладке.

Область применения и условия эксплуатации АВВГ

Алюминиевый кабель АВВГ используется для передачи, распределения электроэнергии напряжением от 660В до 1кВ как в сетях переменного так и постоянного напряжения.

Кабели этой группы применяются при оснащении электросети как в сухих, так и во влажных помещениях, в бытовых сооружениях и на производстве. АВВГ прокладывают на открытом воздухе, по стенам зданий, кабельных эстакадах, блоках, в кабельной канализации, тоннелях и пр. Применять такой кабель в земляных траншеях не рекомендуется

Монтаж и прокладку кабеля АВВГ рекомендуется проводить при температурах не ниже -15оС. Минимальные радиусы изгиба АВВГ при монтаже: 7,5 наружных диаметра кабеля – для многожильного и 10 – для одножильного.

Электрический силовой кабель АВВГ можно эксплуатировать в температурном диапазоне от -50оС до +50оС. При температуре +35оС относительная влажность воздуха допускается до 98%.

Длительный нагрев кабельных жил допускается до 70оС, а при аварийном режиме работы до 80оС (но не более 8 часов в сутки и всего 1000 часов за весь срок службы). Производители гарантируют 30 лет службы кабеля при условии соблюдения нормальных условий.

Выгодные цены на кабель АВВГ в «ЭлМикс»

Вы можете купить кабель и другую электротехническую продукцию по гибким ценам. Для того чтобы сделать покупку свяжитесь с нашими менеджерами по телефону или сделайте онлайн-заказ.

Кабель АВВГ 4х240 1 кВ ГОСТ

АВВГ 4х240 — кабель силовой с 4 алюминиевыми жилами сечением 240 квадратных миллиметров, в изоляции и оболочке из поливинилхлоридного пластиката.

  • Технические характеристики кабеля АВВГ 4х240
  • Климатическое исполнение кабеля силового алюминиевого АВВГ 4*240: УХЛ, первая и пятая категории размещения по ГОСТ 15150-69.
  • Температуры эксплуатации алюминиевого кабеля АВВГ 4х240 от -50 до +50 градусов.
  • Влажность воздуха при эксплуатации силового алюминиевого кабеля АВВГ 4х240 не должна превышать 98%.
  • Монтаж кабеля АВВГ 4*240 производится при температуре не ниже -15 градусов.
  • Радиус изгиба при прокладке алюминиевого кабеля АВВГ 4х240 должен быть не менее 491,4 миллиметров.
  • Растягивающее усилие при прокладке АВВГ 4х240 не должно превышать 28800 Ньютонов.
  • Расчетная масса кабеля АВВГ 4*240 составляет 5,02 килограмм в метре.
  • Срок службы силового алюминиевого кабеля не менее 30 лет с даты изготовления.
  • Наружный диаметр кабеля АВВГ 4х240 равен 54,6 миллиметрам.
  • Допустимый ток при прокладке кабеля АВВГ 4х240 на воздухе: 401 Ампер.

Расшифровка маркировки АВВГ 4*240

А — жила выполнена из алюминия.
В — виниловая изоляция.
В — виниловая оболочка.
Г — не имеет защитного покрова.
4 — количество алюминиевых жил.
240 — сечение алюминиевых жил в квадратных миллиметрах.
1,0 — кабель рассчитан на номинальное напряжение 1000 Вольт.

Применение кабеля АВВГ 4х240

Кабель силовой алюминиевый АВВГ 4*240 предназначен для стационарной установки в электросетях с номинальным напряжением до 1000 Вольт, частотой 50 Герц и токовой нагрузкой до 374 Ампер.
АВВГ 4х240 применяют для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках, для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях. При групповой прокладке обязательно применение средств огнезащиты.

Уважаемые покупатели! на сайте представлен не весь ассортимент товаров, имеющихся в наличии!

Если Вы не можете найти на сайте ту модель, которая Вас интересует, звоните нашим менеджерам.

ВНИМАНИЕ! ПОЖАЛУЙСТА, ПЕРЕД ЗАКАЗОМ УТОЧНЯЙТЕ ЦЕНУ У МЕНЕДЖЕРА!

Справочная информация

Краткая характеристика кабеля АВВГ

Силовой кабель АВВГ служит для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 В и 1000 В с частотой 50 Гц. Кабель предназначен для прокладки в земле, в кабельных каналах, в помещениях, под открытым небом в условиях, исключающих возможность механического повреждения и больших растягивающих усилий.

Конструкция кабеля

Кабель АВВГ выпускается как одножильным, так и многожильным. Токопроводящие жилы изготовлены из алюминиевой проволоки. Они могут быть однопроволочными, сечением 2,5-240 мм2 (1 класс), и многопроволочными, сечением 70-240 мм2 (2 класс).
Токопроводящие жилы имеют изоляцию из ПВХ-пластиката. Маркировка жил может быть как цветовая (белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная), так и цифровая (0,1. 2,3,4) — для кабелей сечением 70 кв.мм и выше. Заполнение из ПВХ-пластиката накладывается одновременно с оболочкой и должно отделяться от изоляции и оболочки без повреждений. Для многожильных кабелей сечением жил 16 кв.мм и выше выполняется обмотка из нетканого полотна. В качестве защитного покрова используется слой из двух лент ПЭТФ пленки и двух лент ПВХ пленки, две стальные оцинкованные ленты или покрытые битумом и лентами ПЭТФ пленки. Оболочку изготавливают из ПВХ-пластиката.

Технические и эксплуатационные характеристики

Силовой кабель АВВГ предназначен для эксплуатации в стационарном состоянии при температуре окружающей среды от -50° С до +50° С, относительной влажности воздуха до 98% (при температуре до 35° С).

Предельная длительно допустимая температура нагрева жил кабелей в рабочем режиме + 70° С. Предельно допустимая температура нагрева жил кабелей в аварийном режиме или в режиме перегрузки + 80° С при длительности нагрева не более 8 часов в сутки и 1000 часов за весь срок службы. Максимальная допустимая температура нагрева жил при коротком замыкании (до 4 сек) + 160° С.

Кабели АВВГ в течение 10 мин. выдерживают испытание переменным напряжением 3 кВ и 3,5 кВ для кабелей с рабочим напряжением 660 В и 1000 В соответственно.

Прокладка и монтаж кабелей АВВГ без предварительного подогрева производится при температуре не ниже -15°С. Минимальный радиус изгиба при прокладке одножильных кабелей — 10 Dн, многожильных — 7,5 Dн (Dн — наружный диаметр кабеля).

Строительная длина кабелей для сечений основных жил:
2,5 — 16 мм2 — 450 м;
25 — 70 мм2 — 300 м;
95 мм2 и выше — 200 м.

Электрическое сопротивление изоляции, пересчитанное на 1 км длины при температуре 20°С, для жил сечением 2,5 — 4,0 мм2 — не менее 10 МОм, 6 мм2 — не менее 9 МОм, 10 — 240 мм2 — не менее 7 МОм.

Гарантийный срок эксплуатации кабеля АВВГ — 5 лет, срок службы — 30 лет.

Сфера применения

Силовой кабель АВВГ с номинальным напряжением 0,66 кВ и 1 кВ применяется для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ с частотой 50Гц или на постоянное напряжение, в 2,4 раза превышающее переменное напряжение.

Кабель используется для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах при отсутствии опасности механических повреждений в процессе эксплуатации, а также в земле, туннелях, каналах, шахтах, на открытом воздухе, в частично затапливаемых сооружениях — при наличии среды со слабой, средней и высокой коррозионной активностью. Силовые кабели АВВГ предназначены для вертикальных, наклонных и горизонтальных трасс и могут использоваться в пожаро- и взрывоопасных помещениях, а также в местах, подверженных вибрации. Кабели не распространяют горение при одиночной прокладке.



Число жил, сечение, мм²

АВВГ

Число жил, сечение, мм²

АВВГ

D, мм

g, кг

D, мм

g, кг

0. 66 кВ

1 кВ

0,66 кВ

1 кВ

0,66 кВ

1 кВ

0,66 кВ

1 кВ

1х2,5

5.3

5.7

34

38

3х2,5+1х1,5









1х4

6. 0

6.6

45

51

3х4+1х2,5

11.8

12.8

139

166

1х6

6.5

7.1

54

61

3х6+1х4

12.9

14.4

176

206

1х10

7. 7

8.0

77

80

3х10+1х6

15.3

16.3

249

268

1х16

9.3

9.7

111

115

3х16+1х10

18.7

19.2

359

371

1х25

10. 8

11.0

156

160

3х25+1х16

22.6

23.1

513

529

1х35

11.8

12.0

190

195

3х35+1х16

24.7

25.1

632

660

1х50

13. 3

13.5

253

259

3х50+1х25

28.1

28.5

849

869

Число жил, сечение, мм²

АВВГ

Число жил, сечение, мм²

АВВГ

D, мм

g, кг

D, мм

g, кг

0. 66 кВ

1 кВ

0,66 кВ

1 кВ

0,66 кВ

1 кВ

0,66 кВ

1 кВ

1х120



19.5



548

3х120+1х70



37. 9



1 883

1х150



21.4



662

3х150+1х70



41.8



2 195

1х185



23.8



805

3х185+1х95



45. 9



2 730

1х240



26.6



1 011

3х240+1х120



52.0



3 497

2х2,5

8.2

9.7

63

85

4х2,5

9. 3

10.0

107

124

2х4

10.2

11.4

98

116

4х4

10.2

11.1

146

176

2х6

11.3

12.4

118

136

4х6

11. 8

13.1

182

213

2х10

13.6

14

168

176

4х10

13.0

14.4

270

282

2х16

16.1

16.5

222

231

4х16

15. 9

16.5

372

387

2х25

19.4

19.8

336

345

4х25

19.5

20.0

543

559

2х35

21.2

21.6

410

421

4х35

22. 7

23.2

700

720

2х50

25.0

25.4

577

589

4х50

25.5

25.9

960

984

2х70

24.3

730

4х70

29. 1

29.5



1 292

2х95

27.0

941

4х95



31.2



1 685

2х120

29.3

1 120

4х120



35. 5



2 050

2х150

31.8

1 350

4х150



38.9



2 454

2х185

35.0

1 640

4х185



42. 6



3 022

2х240

39.0

2 058

4х240



46.7



3 848

3х2,5

9.3

10.2

91

103

5х2,5



52. 7

127

145

3х4

10.8

12.0

121

145

5х4

12.8

14.4

176

208

3х6

11.8

13.1

146

174

5х6

14. 1

15.7

216

254

3х10

14.4

14.9

217

227

5х10

17.4

17.9

323

348

3х16

16.5

17.4

285

296

5х16

20. 9

21.4

458

476

3х25

20.4

20.9

432

444

5х25

25.3

25.8

694

714

3х35

22.6

23.1

541

556

5х35

27. 9

28.4

866

899

3х50

26.4

26.8

755

773

5х50

32.2

32.7

1 194

1 259

3х70



28.3



1 059

5х70



36. 5



1 646

3х95



31.6



1 358

5х95



39.3



2 140

3х120



34.6



1 652

5х120



43. 9



2 585

3х150



38.0



1 974

5х150



47.7



3 150

3х185



41.5



2 364

5х185



53. 3



3 829

3х240



47.0



3 062

5х240



59.0



4 846

Число жил, сечение, мм²

АВВГнг

Число жил, сечение, мм²

АВВГнг

D, мм

g, кг

D, мм

g, кг

0. 66 кВ

1 кВ

0,66 кВ

1 кВ

0,66 кВ

1 кВ

0,66 кВ

1 кВ

1х2,5

5.3

5.7

36

41

3х2,5+1х1,5









1х4

6. 0

6.6

47

55

3х4+1х2,5

11.8

12.8

146

173

1х6

6.5

7.1

56

65

3х6+1х4

12.9

14.4

182

215

1х10

7. 7

8.0

80

83

3х10+1х6

15.3

16.3

257

276

1х16

9.3

9.7

116

121

3х16+1х10

18.7

19.2

370

384

1х25

10. 8

11.0

161

167

3х25+1х16

22.6

23.1

527

542

1х35

11.8

12.0

197

202

3х35+1х16

24.7

25.1

652

670

1х50

13. 3

13.5

260

266

3х50+1х25

28.1

28.5

868

889

1х70



15.8



358

3х70+1х35



30.8



1197

1х95



17. 8



455

3х95+1х50



34.8



1579

1х120



19.5



559

3х120+1х70



37.9



1915

1х150



21. 4



676

3х150+1х70



41.8



2225

1х185



23.8



820

3х185+1х95



45.9



2768

1х240



26. 6



1 041

3х240+1х120



52.0



3528

2х2,5

8.2

9.7

67

90

4х2,5

9.3

10.0

114

131

2х4

10. 2

11.4

103

122

4х4

10.2

11.1

152

183

2х6

11.3

12.4

122

142

4х6

11.8

13.1

188

219

2х10

13. 6

14

175

183

4х10

13.0

14.4

277

290

2х16

16.1

16.5

232

242

4х16

15.9

16.5

384

403

2х25

19. 4

19.8

347

357

4х25

19.5

20.0

556

579

2х35

21.2

21.6

424

435

4х35

22.7

23.2

716

740

2х50

25. 0

25.4

594

607

4х50

25.5

25.9

980

1004

2х70



24.3



758

4х70

29.1

29.5



1315

2х95



27. 0



970

4х95



31.2



1715

2х120



29.3



1141

4х120



35.5



2081

2х150



31. 8



1372

4х150



38.9



2488

2х185



35.0



1684

4х185



42.6



3064

2х240



39. 0



2103

4х240



46.7



3896

3х2,5

9.3

10.2

95

109

5х2,5



52.7

133

156

3х4

11. 0

12.0

126

151

5х4

12.8

14.4

182

220

3х6

11.8

13.1

152

181

5х6

14.1

15.7

225

264

3х10

14. 4

14.9

225

234

5х10

17.4

17.9

334

360

3х16

16.5

17.4

297

305

5х16

20.9

21.4

478

496

3х25

20. 4

20.9

445

458

5х25

25.3

25.8

717

739

3х35

22.6

23.1

555

570

5х35

27.9

28.4

897

930

3х50

26. 4

26.8

773

791

5х50

32.2

32.7

1237

1301

3х70



28.3



1081

5х70



36.5



1738

3х95



31. 6



1386

5х95



39.3



2238

3х120



34.6



1682

5х120



43.9



2693

3х150



38. 0



1994

5х150



47.7



3263

3х185



41.5



2384

5х185



53.3



3952

3х240



47. 0



3097

5х240



59.0



4978


12 лучших кабелей VGA, рассмотренных и оцененных в 2022 году

Потоковая передача фильма или просмотр любимого сериала — один из лучших способов отвлечься от работы и стресса. Но разве это не звучит более захватывающе, когда вы делите тарелку попкорна с друзьями и семьей? Теперь вы, вероятно, думаете о способах усилить отображение видео, чтобы все могли им наслаждаться.

Кабели

Video Graphics Array служат связующим звеном между рабочими станциями и средой вывода. Они поддерживают эффективную передачу видеосигнала и увеличивают изображения с помощью мониторов. С лучшим кабелем VGA синхронизация вашего компьютера и телевизора будет в пределах вашей досягаемости.

Эти кабели бывают разных типов и назначения. Узнайте больше, поскольку я делюсь идеальными вариантами и советами по выбору того, который больше всего соответствует вашим потребностям.

Лучшие обзоры кабелей VGA

1. Кабель Rankie VGA-VGA

С помощью этого кабеля Rankie легко подключить компьютер к монитору на расстоянии 6 футов. Благодаря 15-контактному порту VGA ваши фильмы могут воспроизводиться в разрешении Full HD.Этот кабель не только достаточно длинный для подключения мультимедийных устройств, но также подходит для светодиодных или ЖК-мониторов.

Rankie поставляется с технологией снятия натяжения, которая предотвращает постоянное изгибание всего шнура. Таким образом, кабели освобождаются от напряжения. Мне нравится эта функция, потому что проводники становятся менее подвержены обрыву и возможному выходу из строя.

Соединение кажется более безопасным из-за его цепких ступеней, которые позволяют пользователям подключать и отключать разъемы, не отрывая рук.Он также поставляется с парой винтов, затянутых вручную, чтобы надежно удерживать оба конца. Таким образом, ваши кабели VGA никак не могут соскользнуть с ваших медиа-портов.

Разъемы имеют позолоченное покрытие для уменьшения потускнения. Кроме того, проводники сделаны из 100% голой меди. Медь является универсальным атомным транспортным средством, позволяющим электронам свободно перемещаться внутри проводника. Поэтому передача сигнала эффективна, а прерывания остаются на минимальном уровне.

С другой стороны, некоторые клиенты столкнулись с задержкой доставки.Однако в большинстве обзоров этой проблемы нет, так что это не большая проблема.

Плюсы

  • 6-футовый кабель с поддержкой Full HD LED/LCD
  • Поставляется с функцией разгрузки от натяжения, которая препятствует постоянному изгибу
  • Надежное соединение с рукоятками и стяжными винтами
  • Имеет позолоченные разъемы
  • Оптимальная проводимость благодаря полностью медному составу

Минусы

  • Некоторые клиенты столкнулись с задержкой доставки

Я считаю, что этот кабель соответствует минимальным требованиям кабеля VGA для компьютера. Он прост в управлении и не путается с остальными моими проводами. Кроме того, я могу сказать, что это доступный выбор.

2. Кабель AmazonBasics VGA-VGA

Кабель монитора компьютера AmazonBasics VGA-VGA обеспечивает высококачественное и надежное соединение как на работе, так и дома. С набором из 15 контактов VGA на обоих концах видеосигналы выходят чистыми. Таким образом, даже если вы играете в игры или смотрите фильмы запоем, вы всегда можете быть уверены в оптимальных дисплеях.

Этот продукт оснащен экраном из фольги и двойным ферритовым сердечником для минимизации радио- и электромагнитных помех.Таким образом, утечка электронов ограничена, а производительность остается на превосходном уровне благодаря стандартной конструкции, которая снижает шум и помехи магнитных полей между проводниками.

Независимо от того, какое разрешение вы хотите, этот кабель все равно будет хвастаться. Поддерживая разрешения SVGA, XGA, UXGA, WUXGA и Full HD, этот продукт AmazonBasics поддерживает различные выходные уровни. Мне нравится эта гибкость, потому что мои фильмы никогда не проходят через трудные моменты, прежде чем я смогу насладиться ими.

Одна вещь, которая заставляет меня чувствовать себя более комфортно при покупке этого продукта, это его поддержка клиентов после даты получения. На 3-метровый кабель VGA-VGA распространяется гарантия сроком на 1 год, которая гарантирует покупателям стабильную производительность и долговечность.

Однако я обнаружил, что стягивающие винты немного сложны в использовании. В них нет места для отвертки, только выступы, которые очень трудно повернуть. При этом все остальное работает нормально.

Плюсы

  • Оптимальный визуальный дисплей, независимо от того, играете ли вы в игры или смотрите сериалы
  • Минимальные радио- и электромагнитные помехи
  • Поддерживает широкий спектр разрешений
  • Поставляется с гарантией на 1 год

Минусы

  • Затягивать винты немного сложно

Этот продукт хорошо работает в моем офисе. Я могу проводить встречи и презентации без каких-либо неудобств. Его гибкость также является несомненным плюсом для меня.

3. Значение кабеля Кабель VGA

Если вы используете неизолированные медные проводники с индивидуальной изоляцией, вы никогда не ошибетесь с кабелем Cable Matters VGA с ферритами. Эти изоляторы жизненно важны для предотвращения контакта отдельных проводов друг с другом. Таким образом, мои экраны не показывают смешанные сигналы, и частота оказывается правильной.

Этот кабель поставляется в поливинилхлоридной оболочке для повышения прочности и защиты. А поскольку ПВХ обладает хорошей устойчивостью к истиранию, пользователи предпочитают кабели с оболочкой из этого материала. Он также обладает хорошей прочностью на растяжение для борьбы с чрезмерным изгибом.

Пользователям, возможно, придется идентифицировать выходной или входной конец с другими продуктами, но не с этим, так как этот кабель VGA является двунаправленным. Это означает, что я могу использовать любой порт в качестве принимающей стороны или иным образом.

Направление ваших носителей через стены вашей комнаты вообще не проблема.С длиной 25 футов вам не придется беспокоиться о том, что ноутбуки испортят ваши широкоэкранные изображения. Все, что вам нужно сделать, это разместить компьютеры сбоку или в любом другом месте, которое не мешает просмотру, подключить кабель, и все готово.

Мне кажется, что нужно улучшить комплект поставки. Мои кабели пришли в мягком конверте, который, на мой взгляд, хлипкий. Было бы лучше, если бы бренд использовал что-то более прочное.

Плюсы

  • Неизолированные медные проводники
  • Поставляется с отдельными изоляторами проводов для снижения шума
  • Обернут в ПВХ для большей прочности и защиты
  • Двунаправленный кабель, позволяющий использовать любой порт как входной или выходной конец
  • Достаточно длинный, чтобы ходить по стенам или углам

Минусы

  • Упаковка должна быть более прочной

Эта модель Cable Matters является идеальным выбором для пользователей, которые создают долговременные установки для комнат развлечений. Мне он нравится, потому что он прост в использовании и обслуживании. Кроме того, это избавило меня от необходимости каждый раз перемещать свои гаджеты.

4. Кабель UGREEN HD15 «папа-папа»

Качество — это то, что коаксиальный видеокабель для монитора UGREEN HD15 «папа-папа» дает своим клиентам. Через его 15-контактные порты вы можете наблюдать плавное движение изображений и персонажей, будь то в видеоигре или фильме. Избегайте пиксельных движущихся изображений с помощью этого шнура.

Передача сигнала безопасна благодаря трехслойным экранам, которые не только защищают его компоненты, но и предотвращают утечку.Эти средства защиты включают экранирование из ПВХ, фольги и оплетки поверх медных проводников. Таким образом, я чувствую себя уверенно каждый раз, когда использую свои мультимедийные устройства, поскольку знаю, насколько надежны мои кабели.

Этот кабель также поставляется с ферритовыми сердечниками для защиты от электромагнитных и радиопомех. Эти сердечники устойчивы к высокому току, что обеспечивает низкие потери тока на многих частотах. Таким образом, мои устройства свободны от нежелательного вторжения и возможной неисправности.

Независимо от того, какое у вас устройство, знайте, что этот кабель совместим почти во всех случаях.Таким образом, даже с телевизорами, мониторами, компьютерами и проекторами вы получите лучшее от этого кабеля VGA для ПК. Одна только эта функция стоит моих денег.

С другой стороны, для закрепления винтов требуется небольшое усилие. Однако я не считаю это серьезным недостатком, потому что мне по-прежнему требуется немного времени, чтобы настроить кабель для использования.

Плюсы

  • 15-контактные порты на обоих концах для первоклассного дисплея
  • Трехслойная защита для более надежного соединения
  • Поставляется с ферритовыми сердечниками для защиты от помех
  • Совместим с широким спектром устройств

Минусы

  • Винты не так просто закрутить

В целом, кабель UGREEN VGA является хорошим выбором для многих потребителей. С ним мне больше не нужно беспокоиться о проблемах с подключением, плюс я ценю свои инвестиции в модернизацию своих развлекательных гаджетов.

5. Позолоченный кабель Benfei HDMI-VGA

Обладая защитой от износа, позолоченный кабель Benfei HDMI-VGA обеспечит максимальное качество изображения в течение длительного времени. Эта характеристика необходима для борьбы с износом, вызванным использованием. Кроме того, это помогает вашему кабелю стабилизироваться в рабочих условиях.

Benfei обеспечивает дополнительную защиту от окисления.Таким образом, в вашем кабеле VGA не закончатся электроны, и вы получите стойкость к деградации металла во всех ваших проводниках. Более того, бренд предоставляет 18-месячную гарантию, так что вы можете обратиться в службу поддержки, когда возникнет проблема.

Позолоченные разъемы улучшают стабильность прохождения сигнала по моему кабелю. Этот аспект помог мне выжать максимум из моего старого VGA-проектора. Я никогда не видел дрожащих и прерывистых изображений при использовании этого шнура. Кроме того, он имеет хорошее сцепление с обоих концов, что является еще одним плюсом.

В отличие от других кабелей, которые не оставляют вам выбора при нагреве, этот продукт поставляется с решением для быстрого отвода тепла, позволяющим решить эту проблему. Таким образом, мне не нужно беспокоиться о перегреве и повреждениях, которые он может нанести моим устройствам.

Однако хотелось бы, чтобы этот продукт также мог передавать звук, поскольку он оснащен входным разъемом HDMI. В моем случае мне пришлось установить мини-звуковую систему, чтобы мой киномарафон прошел хорошо. Кроме того, я не могу поменять местами ни один из концов, так как кабель не является двунаправленным.

Плюсы

  • Защита от износа, препятствующая износу
  • Стойкость к окислению
  • Поставляется с 18-месячной гарантией
  • Позолоченные разъемы для оптимального прохождения сигнала
  • Хорошо держится на обоих концах
  • Отменяет нагрев за счет отвода тепла

Минусы

  • Невозможно передать звуковые сигналы
  • Работает только в одном направлении

Несмотря на то, что этот продукт несовершенен в некоторых аспектах, его работа по-прежнему безупречна. Его не сложно использовать и поддерживать, и он не создает визуального беспорядка.

6. Кабель монитора SHD VGA-VGA

Если вы хотите создать удобную развлекательную систему, позвольте мне порекомендовать мониторный кабель SHD VGA-VGA HD15. Этот 3-футовый кабель VGA-VGA поставляется со всем, что вам нужно от установки до использования. Что вам нужно сделать, так это подключить штекерные адаптеры к соответствующим портам и играть.

Этот кабель VGA для монитора обеспечивает качественную передачу изображений и движения благодаря медным жилам.Эти кусочки металла обладают антиокислительным свойством. Следовательно, вероятность помех во время отображения относительно мала и поддается контролю.

Наличие обычного гаджета не должно быть для вас проблемой. Зная, что некоторые старые компьютеры не подходят для кабелей HDMI, этот шнур может стать для вас лучшим вариантом. Он работает с такими устройствами, как телевизоры, PSP, ПК и другие светодиодные и ЖК-мониторы. Таким образом, наличие ноутбука только с портом VGA не является проблемой.

Для кабеля, который в настоящее время вытесняется HDMI, я рад узнать о гарантии, которую он имеет.Он поставляется с 1-летней гарантией обслуживания своих клиентов даже после даты покупки. Я чувствовал некоторую уверенность, покупая этот продукт, так как я не очень хорошо справляюсь с устранением неполадок в электрических соединениях.

С другой стороны, стоимость возврата этого продукта немного высока, почти такая же, как стоимость самого кабеля. Это то, что нужно иметь в виду перед покупкой.

Плюсы

  • Удобная установка и использование
  • Проводники медные с защитой от окисления
  • Работает с широким спектром устройств, даже со старыми
  • Поставляется с гарантией на 1 год

Минусы

  • Стоимость возврата товара немного высока

С этим кабелем я могу мгновенно запускать свои игры на большие экраны. Он дополняет мои устройства, и качество достаточно хорошее для его цены. Я считаю, что это удовлетворит потребности большинства геймеров.

7. Кабель VGA монитора DTECH

Первое, что привлекло меня к ультратонкому плоскому кабелю VGA для компьютерного монитора DTECH, — это его тонкие провода. Я считаю этот 0,08-дюймовый кабель уникальным с точки зрения дизайна. Он подходит практически везде, будь то за шкафом или под ковром. Кроме того, я экономлю место в хранилище кабелей, и его легко спрятать, в отличие от других шнуров VGA со скругленными углами.

Размещение ваших устройств на расстоянии совсем не проблема. Благодаря рабочему расстоянию кабеля 8 метров вы сможете подключить ноутбук к проектору, даже если последний находится далеко.

Эта модель DTECH, изготовленная с использованием позолоченных разъемов и 100% неизолированных медных проводников, обладает качественной конструкцией. Он поставляется с коаксиальным RGB-кабелем и 6 линиями синхронизации для обеспечения полного распределения сигналов от источника до монитора. Кроме того, фольга и медные экраны помогают уменьшить помехи.

Этот кабель также является доступным по цене, помимо похвального дизайна, длины и внутренней конструкции. Я не только могу купить удлиненный кабель VGA, но и вижу ценность своих денег. Этот аспект является огромным преимуществом для меня как преподавателя колледжа.

Думаю, было бы лучше, если бы производитель провел проверку качества этих плоских VGA-кабелей. В первой упаковке, которую я купил, между штифтами были неровные промежутки. Я не смог воткнуть один конец в порт, поэтому вернул его.Хотя другие пакеты, которые я получил, были в порядке.

Плюсы

  • Тонкий кабель, подходит для любого места и помогает сэкономить место
  • Легко скрыть
  • Длинный кабель монитора VGA длиной 25 футов
  • Обеспечение качества для обеспечения адекватной передачи сигнала
  • Экраны из фольги и меди для уменьшения помех
  • Доступный по цене продукт, подходящий для классной комнаты

Минусы

  • Некоторые адаптеры имеют неудобное расстояние между контактами

DTECH дает мне необходимое удобство. Этот высококачественный кабель VGA позволяет мне управлять своими презентациями на расстоянии. И работает уже больше полугода.

8. Стандартный кабель C&E «папа-папа»

Разработанный для обеспечения гарантии качества, стандартный кабель C&E с 15-контактным разъемом VGA «папа» на VGA «папа» избавит вас от беспокойства о пожаре дома или в офисе. Этот продукт, соответствующий требованиям директивы RoHS, поставляется с разъемами для снятия натяжения, обеспечивающими повышенную надежность. Таким образом, снижается вероятность разрыва и обрыва цепи.

Помимо разумной цены, мне нравится этот продукт, потому что он быстро реагирует. Мне не нужно ждать некоторого простоя, когда я подключаю оба конца к их портам. С точки зрения эффективности, я считаю, что это хороший выбор для всех.

Этот продукт поставляется с протекторами для удобства установки и снятия. Кроме того, он поставляется с винтами, затягиваемыми вручную, для надежного соединения независимо от установки. Эти факторы полезны для меня, особенно когда я смотрю с друзьями, и мои кабели становятся восприимчивыми к натяжению и другим движениям.

Даже при традиционном способе подключения компьютеров к мониторам этот кабель не уступает высококлассным кабелям для видеоусилителей. C&E поддерживает множество уровней разрешения как для ЖК-, так и для светодиодных устройств. Говорят, старая, но работает нормально.

Я беспокоюсь о том, что мои видео перейдут с Full HD на более низкое разрешение. Сначала я подумал, что это из-за моего интернет-соединения, но я так не думаю, так как пытался воспроизводить видео в автономном режиме, но произошло то же самое.

Плюсы

  • Сертифицировано RoHS с разъемами для снятия натяжения
  • Доступная цена
  • Короткое время отклика
  • Поставляется с ступенями и винтами для надежного соединения
  • Работает с широким спектром разрешений видео для светодиодных и ЖК-устройств

Минусы

  • Некоторые видео имеют более низкое разрешение

Я считаю, что этот видеокабель VGA удовлетворит потребности большинства людей, которые хотят смотреть фильмы на большом экране. Установка и использование неизменно эффективны, а также доступны по разумной цене.

9. Кабель Benfei VGA-VGA

Независимо от того, редактируете ли вы видео или делаете слайд-презентацию, кабель Benfei VGA с ферритовыми сердечниками гарантирует вам высокое качество работы. Можно получить мельчайшие детали в ваших движущихся изображениях, потому что этот шнур поддерживает разрешение светодиодов и ЖК-дисплеев высшего уровня. Будьте уверены, чтобы получить лучшее из ваших клипов с помощью этого продукта.

Совместимость

является важным фактором в таком оборудовании, как этот разъем VGA-VGA.При этом Benfei гарантирует, что независимо от вашего устройства, если оно имеет порт VGA, все будет работать нормально. Мне нравится эта функция, тем более, что у меня дома есть разные гаджеты. Я могу использовать их свободно и не беспокоясь о том, чтобы повредить их.

Этот кабель также прочный. Он поставляется с лужеными медными проводами для защиты от коррозии. А для защиты от изгиба и возможных порезов этот продукт имеет гибкую оболочку из ПВХ снаружи и слои алюминиевой фольги и оплетки внутри.Таким образом, я уверен, что мой шнур выдержит грубое обращение.

Еще одним преимуществом, которое я испытал на этом кабеле, является его гарантия. В отличие от других, которые продлевают сервисную поддержку только на 1-3 года, Benfei гарантирует, что их продукты останутся дольше и стабильнее, предлагая пожизненную гарантию.

Однако некоторые винты трудно установить. Их использование может раздражать, если вы часто перемещаете кабель. Тем не менее, все работает хорошо.

Плюсы

  • Детализированный дисплейный кабель VGA с поддержкой разрешений высшего уровня
  • Совместим со всеми устройствами VGA
  • Прочный шнур из качественных материалов
  • Производитель предоставляет пожизненную гарантию

Минусы

  • Некоторые винты трудно установить

Благодаря этому кабелю я доволен тем, как мои видео выходят на большой экран. Он подходит ко всем моим проектам, и я чувствую, что попал в надежное оборудование. Я не постесняюсь поделиться этим с друзьями.

10. Значение кабеля Кабель VGA

Идеальный для вывода на два экрана, 12-дюймовый кабель-разветвитель VGA Cable Matters позволит вам наслаждаться фильмами на одном мониторе, а ваша семья будет смотреть их на другом экране. Эта функция возможна благодаря подключению одного конца к источнику, а разделенных адаптеров VGA к двум устройствам просмотра. Эти разъемы совместимы со всеми устройствами с портом VGA, создавая еще два дубликата ваших движущихся изображений.

Одно из моих опасений перед покупкой этого продукта — вид дисплея. Поскольку я использовал два монитора отдельно от источника, я подумал, что мне нужно поставить под угрозу качество. Я подключил адаптеры, попытался развернуть до Full HD, и все получилось отлично. Кроме того, во время шоу не было простоев.

Надежность здесь важный фактор, потому что я могу задействовать сразу несколько устройств. Этот шнур VGA поставляется с адаптером-разветвителем для тяжелых условий эксплуатации для поддержки нагрузки двух выходных VGA.Кроме того, этот кабель предназначен для частого использования и имеет пожизненную гарантию. Я уверен, что этот продукт может выдержать интенсивное использование в течение длительного времени.

И хотя некоторые пользователи считают этот пакет адаптеров дорогим, я считаю, что это как раз то, что нужно для его класса. Я могу максимизировать изображение на обоих мониторах и без проблем воспроизводить видео. Я думаю, что цена разумна, и это дает мне ценность моих инвестиций.

Я надеялся увидеть в этом кабеле HD VGA функцию «расширения».Все это время я имел дело с дублирующими экранами без возможности сделать расширение монитора.

Плюсы

  • Идеально подходит для дублирования экрана
  • Поддерживает Full HD на обоих мониторах
  • Надежный кабель с усиленным переходником-разветвителем
  • Поставляется с пожизненной гарантией
  • Разумная цена, достойная инвестиций

Минусы

  • Не поставляется с функцией расширения экрана

В какой-то момент этот продукт вызвал у меня скептицизм, но в целом он хорош. Я чувствую, что это специальное приспособление для моих нужд. Кроме того, я вижу, что он длится дольше, чем другие кабели.

11. Кабель DTECH 5 футов

Первое, что я заметил в 5-футовом кабеле DTECH, это его дизайн. Мне нравится его полностью черная схема, потому что он выглядит чистым и гладким. Кроме того, я вижу, что это прочный кабель с никелированными разъемами, устойчивыми к коррозии. А его внешнее покрытие выглядит прочным и предназначено для интенсивного использования.

Этот продукт DTECH поставляется с неизолированными медными проводниками для достаточной передачи сигнала.Такой материал способствует образованию достаточного количества свободных электронов, необходимых для передачи данных. Это означает, что кабели с медными проводниками могут максимизировать информацию от источника.

Кроме того, производитель сделал эту модель с экранированием из фольги и оплетки, что способствует снижению шумов и перекрестных помех. В результате получается надежное соединение, подходящее для игр, редактирования и просмотра видео. Его поддержка разрешения Full HD также не помешает.

Этот кабель поставляется с соответствующим экраном для подавления электромагнитных и радиочастотных помех.Таким образом, когда вы играете в свои любимые игры или смотрите сериал, вас не будут прерывать.

С другой стороны, я думаю, что этот кабель немного толстый. Иногда мне было трудно согнуть его туда, куда я хотел. Было бы лучше, если бы шнур был более гибким.

Плюсы

  • Чистый черный дизайн с коррозионностойкими никелевыми разъемами
  • Прочная внешняя крышка
  • Поставляется с медными проводниками для достаточной передачи сигнала
  • Подавляет электромагнитные и радиочастотные помехи
  • Экран из фольги и оплетки для снижения шума и перекрестных помех
  • Поддерживает разрешение Full HD, подходит для игр, редактирования и просмотра видео

Минусы

  • Шнур мог бы быть более гибким

Несмотря на это, я считаю, что этот кабель VGA идеально подходит для настройки видеоусилителя. Он выглядит гладким, простым в использовании, и я получаю наилучшие визуальные эффекты с этим кабелем.

12. Кабель Benfei DisplayPort-VGA

Если вам трудно найти кабель, подходящий для вашего игрового ПК, кабель Benfei DisplayPort — VGA — лучший вариант для вас. Благодаря игровому процессу с высоким FPS вы получите качественную графику в пределах досягаемости.

Работать над различными задачами стало для меня проще, потому что он поставляется с расширенным режимом отображения, который помогает мне выполнять несколько задач одновременно, особенно на работе.Таким образом, мне не нужно каждый раз переносить вкладки, и я могу работать на одном мониторе и открывать новости на другом.

Для установки не требуется никакого программного обеспечения, но вам необходимо обеспечить безопасность соединений на обоих концах. Этот аспект возможен благодаря защелкам в DisplayPort и винтам на штекерном адаптере VGA. Все, что вам нужно сделать, это нажать кнопку на одном конце и повернуть винты на конце VGA при подключении и отключении адаптеров.

Этот кабель также обладает высочайшей прочностью.Обладает стойкостью к окислению, рассеиванием тепла и защитой от износа. Эти факторы предотвращают износ компонентов кабеля и способствуют сохранению всего шнура. Таким образом, я не только могу обслуживать свое оборудование, но и повышаю безопасность своей электроники.

Однако у меня возникли проблемы с портом дисплея, как и у многих клиентов. После нескольких месяцев, когда адаптер не снимался, его не удалось легко отсоединить. Пришлось достать плоскогубцы и надавить на штифты, чтобы вытащить его.

Плюсы

  • Идеальный кабель для игр
  • Особенности расширенного режима для рабочей станции с более широким экраном
  • Установка не требует программного обеспечения
  • Защелки и винты для надежного соединения
  • Высокая прочность для безопасности и сохранения

Минусы

  • Порт дисплея заедает при длительном подключении

Benfei DisplayPort — надежный кабель для монитора VGA. Я получаю лучшие комплексные решения для работы и игр. Кроме того, он прочен и безопасен в использовании.

На что обратить внимание при покупке кабелей VGA

Хотя решить, нужен вам кабель VGA или нет, несложно, перед его покупкой следует учесть следующие факторы, чтобы обеспечить идеальное обновление для потоковой передачи видео.

Существует два типа шнуров VGA, различающихся разрешением видео. Если вам подходит разрешение 640 x 480, выберите VGA. Но если вам нужно более высокое разрешение, например 800 x 600, я бы посоветовал выбрать SVGA.

Обязательно узнайте доступные порты на компьютерах и мониторах. Вы же не хотите покупать пару переходников для устройства с портом «папа».

Большинство кабелей имеют порты VGA с обеих сторон, но они могут оказаться не тем, что вам нужно. У некоторых есть адаптеры VGA с одной стороны и HDMI с другой стороны. Кроме того, другие кабели VGA могут быть ошибочно приняты за кабель DVI. Тем не менее, все они доступны на рынке.

Некоторые устройства предпочитают аксессуары определенной марки.Поэтому всегда проверяйте их совместимость с компьютерами и проекторами, чтобы выбрать правильные элементы.

Выберите тот, который выдерживает изгиб и даже растяжение в некоторых случаях. Кроме того, ищите те, которые сделаны из качественных материалов, как указано на их коробках.

Этот аспект заключается в экранировании ваших проводников. Чем лучше экранирование, тем меньше помех для отображения движения.

Всегда проверяйте гарантию на товары, которые вы покупаете. Вы можете выйти из магазина, довольный тем, что ваш кабель работает хорошо, но в тот момент, когда вы вернетесь домой, он перестанет работать.

Есть ли разница в кабелях VGA

Кабели

VGA присутствовали почти во всех заведениях до того, как появились современные разъемы. Сегодня эти кабели все еще используются и достаточно актуальны, чтобы сосуществовать с другими устройствами на рынке. Эти аксессуары отличаются только поддерживаемыми разрешениями, полом, комбинацией адаптеров, типами разъемов и проводников, экранированием и используемыми материалами.

кабель VGA лучше, чем HDMI

Наиболее заметное различие между кабелем VGA и кабелем HDMI заключается в том, что первый может передавать только видеосигналы, а второй может обрабатывать как видео, так и аудио.Кабели VGA были известны во всем мире в предыдущие годы. Позже HDMI заняли свое место в мультимедийной индустрии.

Поскольку шнуры VGA менее дороги, люди в наши дни по-прежнему предпочитают HDMI, потому что они легкие и могут воспроизводить цифровые аудиовизуальные данные высокой четкости. Также обратите внимание, что возможна передача сигналов VGA-HDMI и HDMI-VGA, но первое не улучшит качество вывода, а второе может его снизить.

Имеет ли значение, какой кабель VGA я использую

Вы должны помнить, что кабель, который вы используете, может быть не тем, что вам нужно. Тип кабеля VGA, который вы должны использовать, зависит от следующих соображений.

Используемый вами VGA должен работать в ваших настройках. Будь то дома, в офисе, в развлекательной комнате или в других местах, выбранный вами шнур должен быть совместим во всех случаях.

Некоторые устройства могут быть предпочтительными с точки зрения кабелей, к которым они подходят. Поэтому выбирайте только те, которые разрешены вашим устройством.

Некоторые кабели VGA соответствуют минимальному уровню, но не все могут выйти за его пределы.

Заключение

Усилить вашу развлекательную систему совсем несложно. Все, что вам нужно учитывать, это ваша необходимость, совместимость кабеля VGA и качество изображения, которого вы хотите достичь.

Всегда проверяйте цифры и диапазон использования, прежде чем инвестировать в этот аксессуар. Возможно, вы видели лучший кабель VGA, прежде чем узнали о советах, которыми я с вами поделился.

Оставьте комментарий ниже, чтобы начать дружескую беседу.Наслаждайтесь играми и просмотром фильмов на больших экранах. Хорошего дня!

Руководство для неспециалистов • Blue Cine Tech

Содержание этого поста научит вас всему, что вам нужно знать о кабелях VGA, так что читайте дальше!

Что такое VGA?

VGA — это аббревиатура от Video Graphics Array. Это видеостандарт, который был разработан в 80-х годах и существует уже давно, он все еще жив сегодня, потому что он прост в использовании, универсален и недорог.

Кабель VGA — это устройство, которое соединяет компьютер с любым монитором или телевизором.Этот разъем передает видеосигналы через электропроводящий материал, такой как металл, а ключевым компонентом обычно являются позолоченные разъемы. Разъемы VGA бывают двух типов: штыревые и гнездовые. Он изготовлен из высококачественных материалов и соответствует строгим производственным стандартам. На позолоченном разъеме три ряда по 15 контактов.

Как выглядит разъем VGA?

Вот несколько изображений разъема VGA. Их легко заметить по булавкам:

штекер Женский сосуд

Поскольку существует два типа разъемов VGA, важно определить тип разъема, который вам нужен, прежде чем заказывать кабель.Вот чем они отличаются: вилки или кабели типа «папа» и «мама» имеют разные типы, потому что они относятся к полу их контактов. У мужских есть контакты с каждой стороны, а у женских только один ряд из 15 контактов, поэтому постарайтесь их не перепутать! Еще одна вещь, которая отличает их друг от друга, — это размер: мужские пробки больше женских. Наконец, многим людям, которые не знают, на что они смотрят, может быть легко принять провод HDMI за кабель VGA, хотя на самом деле они вообще не совместимы друг с другом.

Что делает соединение VGA?

Соединение VGA передает видеосигналы в виде аналогового сигнала. Это означает, что видео отображается на вашем компьютере в том виде, в котором оно было передано, без каких-либо изменений. Это происходит путем пропускания всего, что вы хотите увидеть, через медные провода, которые обычно сделаны из металла (это может быть что угодно, например серебро или золото), и соединения их на обоих концах с этими тремя рядами контактов, упомянутыми ранее.

Один из плюсов использования кабелей VGA для всех наших цифровых устройств — компьютеров и телевизоров — заключается в том, что они совсем недороги, так что каждый может себе их позволить! Они стоят всего около 5 долларов, в то время как HDMI продаются по цене ближе к 10 долларам, поэтому, если цена важнее производительности, рассмотрите вместо этого более дешевый вариант.

Не нужно беспокоиться о том, что кабели VGA несовместимы с новейшими технологиями, потому что они до сих пор используются во многих устройствах. Кроме того, есть способы подключить новое устройство, например кабель HDMI, и заставить его работать на мониторе компьютера или телевизоре без каких-либо проблем, так что не переживайте! (подробнее об этом позже…)

Кабели VGA устаревают?

С появлением HDMI кабели VGA устаревают, и это правильно. Проблема заключается в том, что разъемы HDMI можно использовать только на более новых устройствах, таких как телевизоры или мониторы, в то время как большинство компьютеров по-прежнему используют разъемы более старого типа для своего видеовыхода, что означает, что вам нужен кабель VGA для подключения монитора компьютера или телевизора, если они не нет порта HDMI!

Следует ли использовать VGA или HDMI, если оба доступны?

Соединения

VGA, когда они доступны, обычно подходят для большинства устройств, если вы выполняете повседневную работу за компьютером и не нуждаетесь в причудливой графике или делать что-то слишком требовательное.

Кабели

HDMI лучше подходят, когда вам нужен сигнал более высокого качества и вы хотите, чтобы монитор вашего компьютера или экран телевизора были максимально четкими, четкими и с высоким разрешением без каких-либо помех. Но если HDMI недоступен на устройстве, которое в нем нуждается, то VGA — это вариант, который в большинстве случаев должен работать нормально.

Проблема с этим типом разъема заключается в том, что в него обычно не встроены новейшие технологии. Производители часто перестают выпускать новые изделия, совместимые с этими разъемами (т.например, мониторы), что время от времени усложняет задачу, но мы вернемся к этим деталям позже! Для неспециалистов, таких как я, которые предпочитают простые решения сложным, подумайте о приобретении конвертеров HDMI-VGA, чтобы вы могли наслаждаться своим новым телевизором или монитором с кабелем VGA, входящим в комплект.

Могу ли я преобразовать VGA в HDMI?

Ответ на этот вопрос: да, вы можете преобразовать кабели VGA в кабели HDMI. Для этого процесса требуется адаптер с гнездовым разъемом с одной стороны и штекерным разъемом с другой, поэтому важно их не перепутать! Вам также понадобится некоторое дополнительное оборудование, такое как кабель с разъемами на обоих концах — штекер или гнездо, в зависимости от того, какой конец нуждается в преобразовании, а затем выполните следующие действия:

Прежде всего, подключите новое устройство (телевизор) к конвертеру, либо вставив его штекер в порт телевизора, либо подключив его головкой вперед к любым открытым портам. Затем узнайте, нужны ли какие-либо дополнительные адаптеры для преобразования с Vga/HDMI, потому что в некоторых случаях они также могут понадобиться.

Технические характеристики VGA

Итак, самое интересное. Следующая группа аббревиатур и цифр представляет собой стандартные спецификации кабелей VGA.

Стандартные графические режимы:

640×480, 16 цветов

640×350, 16 цветов

320×200, 16 цветов

320×200, 256 цветов (режим 13h)

Спецификации VGA следующие:

256 КБ видеопамяти (Самые первые карты можно было заказать с 64 КБ или 128 КБ ОЗУ ценой потери некоторых видеорежимов.)

16-цветный и 256-цветный режимы

Цветовая палитра из 262 144 значений (по шесть бит для красного, зеленого и синего)

Выбираемая основная частота 25,175 МГц или 28,322 МГц

Максимум 800 пикселей по горизонтали

Максимум 600 строк

Частота обновления до 70 Гц

Пустое вертикальное прерывание (не все карты-клоны поддерживают это)

Планарный режим: до 16 цветов (4-битные плоскости)

Режим упакованных пикселей: 256 цветов (режим 13h)

Аппаратная поддержка плавной прокрутки

Нет аппаратных спрайтов

Нет блиттера, но поддерживается очень быстрая передача данных через регистры «защелки VGA».

Некоторые «Растровые операции» поддерживают

Переключатель ствола

Поддержка разделения экрана

0,7 В от пика до пика

Полное сопротивление 75 Ом с двойной нагрузкой (18,7 мА – 13 мВт)

Тьфу… это было сложно… Конечно, эти значения могут не иметь большого значения для вас, если вы не разбираетесь в технологиях, но они здесь для тех из вас, кто ищет более конкретный ответ.

VGA против Mini-VGA

С более тонкими ноутбуками возникла необходимость сделать разъемы меньше и менее широкими, поскольку для них было меньше места.Порты Mini-VGA часто можно найти на нетбуках, планшетах и ​​других устройствах с тонким профилем, но если вы не уверены, какой тип порта у вашего ноутбука, проверьте его упаковку или инструкции.

Основное различие между этими двумя кабелями заключается в том, что кабели VGA имеют более широкий наконечник разъема (который может достигать 12 мм в диаметре), а кабели mini-VGA больше похожи на размер кабеля HDMI (чуть более дюйма).

Существуют также адаптеры mini-VGA-VGA, которые позволяют подключать стандартное устройство отображения VGA к компьютеру с портом mini-VGA.

Может ли VGA передавать звук?

Нет, кабели VGA не могут передавать звук. Вам нужен отдельный кабель для подключения динамиков или наушников к устройству, с которого вы хотите проецировать звук (например, к ноутбуку).

Как и другие порты ПК, вам понадобится кабель для подключения вашей акустической системы с разъемом VGA к порту вашего ПК или ноутбука. Было бы лучше, если бы у вас также был отдельный аудиопорт и звуковая карта для воспроизведения звука на дисплее, но опять же, большинство телевизоров HDMI в наши дни поставляются со встроенными динамиками, поскольку они обычно являются телевизорами высокой четкости.

VGA — это компьютерный формат, в котором для каждой функции есть почти отдельное устройство, включая мониторы, клавиатуры, мыши (компьютерная мышь) и аудиодинамики.

VGA имеет ограничение по разрешению как в отношении источника сигнала (видеокарта, встроенный чип и т. д.), так и в отношении качества кабеля VGA. Максимальное разрешение для VGA — 2048×1536, но производители могут отличаться. Для современных видеокарт максимальное разрешение для VGA составляет 2048×1536, но оно варьируется от производителя к производителю.

Я написал сообщение в блоге, в котором подробно рассказывается об этом: посмотрите здесь.

Заключение

Спасибо, что прочитали этот пост в блоге. Мы надеемся, что вы нашли его полезным и информативным. Если есть что-то еще о VGA, что вы хотите знать, или у вас есть вопросы о том, что такое VGA

фото предоставлено: Эван-Амос, общественное достояние, через Викисклад, Дункан Литгоу, общественное достояние, через Викисклад

Была ли эта статья полезной?

да Нет

Что такое VGA (видеографический массив)?

Обновлено: 30.04.2020, автор: Computer Hope

Сокращение от Video Graphics Adapter или Video Graphics Array , VGA — это популярный стандарт отображения, разработанный IBM и представленный в 1987 году. VGA обеспечивает цветные экраны с разрешением 640 x 480, частотой обновления 60 Гц и одновременным отображением 16 цветов. Если разрешение снижено до 320 x 200, отображаются 256 цветов.

VGA использует аналоговые сигналы, а это означает, что он поддерживает только более низкие разрешения и более низкое качество отображения на экранах.

Кабель VGA и разъем

На рисунке выше показан кабель VGA/SVGA и разъем, используемый с монитором компьютера.

Наконечник

Стандарт VGA был заменен на SVGA, и, хотя эти кабели и разъемы по-прежнему называются VGA, технически они являются SVGA.

Что подключает или использует разъем VGA?

Разъем VGA используется для устройств отображения и используется для подключения компьютера к монитору, проектору или телевизору.

Что заменило разъем VGA?

Нередко кабель VGA и разъем можно найти в современных компьютерах, мониторах, проекторах и телевизорах. Однако этот тип разъема устаревает и заменяется кабелем и разъемом DVI, HDMI, DisplayPort.

Функции контакта VGA

На рисунке показан 15-контактный разъем VGA, назначение его контактов и размеры.Как показано, разъем VGA имеет 15 отверстий, и каждое отверстие (штырь) имеет свою собственную функцию, как показано в таблице ниже.

Штифт Функция
1 Красное видео
2 Зеленое видео
3 Синий Видео
4 Идентификатор монитора 2
5 TTL Ground (самопроверка монитора)
6 Красная аналоговая земля
7 Зеленая аналоговая земля
8 Синий аналоговый заземление
9 Ключ (заглушенное отверстие)
10 Заземление синхронизации
11 Идентификатор монитора 0
12 Идентификатор монитора 1
13 Горизонтальная синхронизация
14 Вертикальная синхронизация
15 Идентификатор монитора 3

Символ VGA

Прямоугольник с двумя линиями слева и справа — это символ, используемый для обозначения разъема VGA на многих компьютерах и устройствах.

Как подключить старый VGA-монитор к новому компьютеру?

Более новые видеокарты больше не имеют разъемов VGA, что затрудняет использование старых дисплеев. Однако преобразователи могут передавать сигнал VGA на разъем, поддерживаемый видеокартой.

Кабель, Сокращения компьютеров, Соединение, Кабель для передачи данных, Термины оборудования, SVGA, Режим VGA, Видеокарта, Видео конвертер, Термины видео

Что такое кабель VGA?

Трансляция вашего любимого шоу или телесериала стала проще благодаря различным кабелям и разъемам, которые могут использовать пользователи.Кабели, такие как VGA, HDMI и DVI, являются известными кабелями, позволяющими пользователям передавать аудио, видео или и то, и другое на телевизор или проектор.

В этой статье будет рассмотрен кабель VGA, его компоненты, функции и способы его использования.

Что такое VGA?

VGA означает видеоадаптер или видеографический массив. VGA – это популярный 15-контактный видеоразъем и стандарт отображения, разработанный IBM. Впервые он был представлен в 1987 году и используется для передачи или отправки графики или мультимедиа с исходного устройства на носитель отображения.

Что такое кабели

VGA ? Кабели

Video Graphics Array (VGA) предназначены для передачи аналоговых видеосигналов между различными типами устройств и компонентов. Кабель VGA имеет уникальные характеристики и разъемы, которые способствуют быстрой передаче и отображению видеосигналов.

Разъем VGA имеется на большинстве AV-компонентов и в основном используется для подключения компьютеров к вашему устройству.

Таким образом, когда вы подключаете свой VGA к выходам ПК, ноутбука, видеокарты и графической карты, RGBHV (красная, зеленая, синяя, горизонтальная, вертикальная синхронизация) синхронизируется для формирования единого видеосигнала.

Затем этот сигнал можно просмотреть на мониторах или любых других подключенных устройствах на конце кабеля VGA.

Типы кабелей VGA

Ниже приведены некоторые типы доступных кабелей VGA:

Стандартный кабель VGA для подключения мониторов ПК, ноутбуков, фронтальных проекторов и совместимых телевизоров с обратной проекцией. Этот кабель доступен в различных длинах, конструкциях и цветах.

Кабель VGA поддерживает разрешение 640 x 480, имеет 16 цветов в графическом режиме, а в текстовом режиме использует разрешение 720 x 400.

Кабель VGA

SVGA — это суперкабель, который поддерживает разрешение 800 x 600 и имеет палитру из 16 миллионов цветов.

Однако количество получаемых цветов зависит от подключенного устройства; следовательно, для отображения могут быть доступны только 256 цветов.

СВГА
  • Кабели VGA-RGBHV 5xRCA

Этот кабель имеет пять разъемов типа RCA для входов и используется с некоторыми дисплеями HDTV.

Кабели VGA-RGBHV 5xRCA

Эти кабели используются, когда устройства отображения уже подключены к кабелю VGA. В качестве альтернативы они представляют собой конвертер разъемов и совместимы с отводными кабелями и пигтейлами.

Удлинительный кабель VGA

Этот кабель оснащен пятью разъемами типа BNC для входов и предназначен в основном для использования с фронтальными проекторами и высококачественными мониторами ПК.

Кабель VGA-RGHBC 5XBNC

Эти кабели используются, когда источник или дисплей может отправлять/принимать как сигналы VGA, так и компонентные сигналы.

Кабели VGA-Y-Pb-Pr

Как пользоваться кабелем VGA

VGA используется для подключения компьютера или ноутбука к телевизору или проектору. Чтобы получить четкое изображение на экране телевизора или проектора, вам необходимо убедиться, что выходное разрешение вашего ПК или ноутбука соответствует разрешению устройства. При неправильном подключении проецируемое изображение будет размытым или растянутым.

Обратите внимание, что качество изображения также будет зависеть от собственного разрешения телевизора.А также возможности вывода графической карты в вашем устройстве. Следовательно, проецируемое изображение может не заполнять экран четким изображением, поскольку выходное разрешение может не полностью соответствовать разрешению телевизора.

Большинство ноутбуков используют комбинацию клавиш для отправки команды изображения на телевизор, наиболее заметной из которых является функция + клавиша F7.

Конфигурация кабеля VGA и адаптер
  • SVGA HD15
  • USB – VGA
  • Кабель VGA – HDMI
  • VGA – DVI-D
  • D-Sub HD15 VGA
  • VGA – гнездо DVI или DVI-I

  • гнездо VGA 3 – 10 гнездо VGA
  • VGA — Mini-Jack
  • VGA — Phono

Как правило, конфигурация подходит для приема аналогового сигнала RGB от подключенного устройства.Этот тип сигнала вы получаете от компьютера, и он поддерживает разрешения стандартной и высокой четкости. Обратите внимание, что VGA не передает аудиосигналы. Следовательно, вам потребуется отдельное аудиосоединение для прослушивания звука.

Функции 15 контактов разъема VGA

Наиболее заметным портом VGA на большинстве ПК является стандартный 15-контактный разъем D-Sub. Это позволяет кабелям VGA-VGA передавать компьютерное изображение на телевизоры или проекторы. Ниже приведены функции 15 клавиш:

PIN Цвет Функция
1 Красный Позволяет Red VIdeo
2 Зеленый Включает Зеленый видео
3 Синий Включает Синий видео
4 RES Зарезервировано
5 GND Ground
6 RGND Red Ground Pin
7 GGND Зеленый Заземление
8 BNGD Синий Основание
9 КЛЮЧ Графический выход карты
10 SGND синхронизации Основание
11 ID0 ID монитора
12 SDA Двунаправленный аль Линия передачи данных
13 СТРОК Горизонтальная синхронизация
14 КАДРОВ Вертикальная синхронизация
15 SCL Монитор ID3 в DDC1

VGA Identification

Все VGA разделены по полу для облегчения идентификации; они бывают как в мужских, так и в женских связях.Определить какой у вас пол очень просто.

Штыревой разъем VGA имеет штырьки и вилки, а разъем типа «мама» имеет отверстия и гнезда. В качестве альтернативы VGA обозначаются через их гендерные разъемы терминами Connector A и Connector B.

Таким образом, в зависимости от типа имеющегося у вас кабеля VGA и конфигурации, которая потребуется вашему ПК, вам могут потребоваться различные адаптеры, удлинители и разветвители VGA для успешной синхронизации вашего устройства. Ниже приведены некоторые адаптеры/разветвители, доступные для гендерных кабелей VGA:

  • Переходник VGA «папа-папа»
  • Переходник VGA «мама-папа»
  • Переходник VGA «папа-мама»
  • Переходник VGA «мама-мама»
Вывод

Хотя кабели VGA устарели, большинство мониторов ПК и ноутбуков поставляются с более новыми моделями кабелей, такими как HDMI, DVI и т. д.Некоторые устройства по-прежнему поставляются с портом VGA, поэтому кабель VGA является обязательным.

Однако обратите внимание, что вы не можете отправлять содержимое, защищенное авторскими правами, поскольку соединение VGA не поддерживает защиту широкополосного цифрового содержимого (HDCP). Это связано с тем, что для защиты HDCP требуется поддержка всех подключенных устройств.

Кабель VGA

Кабели

VGA (Video Graphics Array) соединяют компьютеры с мониторами или телевизорами. Кабели основаны на графическом стандарте, разработанном IBM для персональных компьютеров, продаваемых в 1980-х годах.С тех пор почти все персональные компьютеры, созданные для поддержки операционной системы (ОС) Windows, включают поддержку соединений VGA и более продвинутых соединений HD, которые были созданы и реализованы с момента изобретения VGA.

Как работают соединения VGA?

Термин VGA относится к типу кабеля, используемого для подключения дисплея к компьютеру. Большинство кабелей VGA имеют 15 контактов на вилке, разделенных на три ряда по пять разъемов, и два винта, расположенные по обе стороны от контактов, для крепления разъема к монитору или компьютеру.Винты кабеля VGA предназначены для затягивания вручную без отвертки. Эти кабели страдают от ухудшения сигнала на расстоянии, что приводит к ухудшению качества изображения. Когда кабель VGA подключается между настольным компьютером и монитором, современные ОС автоматически определяют соединение VGA. Хотя многие ноутбуки также обнаруживают новый видеодисплей, многие требуют, чтобы дисплей компьютера был вручную отправлен на монитор или телевизор, нажав кнопку «Функция» и другую клавишу клавиатуры, поверх которой находится дисплей монитора, для просмотра соединения через VGA. кабель.

Стандарты VGA

Спецификации

VGA требуют ряда минимальных функций поддержки для правильной работы дисплея. К ним относятся поддержка 16- и 256-цветовых режимов, цветовая палитра с минимум 262 144 значениями, которая включает по шесть битов для красного, зеленого и синего цветов, выбираемая основная тактовая частота 25,175 или 28,322 МГц, частота обновления до 70 Гц, прерывание по вертикали, поддержка режима упакованных пикселей с 256 цветами, планарный режим с поддержкой до 16 цветов и 4-битных плоскостей, бочкообразный сдвиг и поддержка разделения экрана.Многие из этих минимальных функций были значительно превышены с тех пор, как IBM изначально создала спецификацию VGA, но остаются требованием «наименьшего общего знаменателя» для поддержки VGA.

Кабель VGA (15 штырьков)

Стандартный кабель VGA имеет 15 контактов. Они:

Контакт 1 — Красный — Красный Видео

Контакт 2 — Зеленый — Зеленый Видео

Контакт 3 — Синий — Синий Видео

Контакт 4 — ID2/RES — зарезервирован с E-DDC, ранее использовался для бита 2 идентификатора монитора

Контакт 5 — GND — Земля (Hсинхр.)

Контакт 6 — RED_RTN — красный возврат

Контакт 7 — GREEN_RTN — Зеленый возврат

Контакт 8 — BLUE_RTN — синий возврат

Контакт 9 — KEY/PWR — +5 В постоянного тока, ранее ключ

Контакт 10 — GND — Земля (DDC, Vsynch)

Контакт 11 — ID0/RES — зарезервирован, начиная с E-DDC, ранее бит 0 идентификатора монитора

Контакт 12 — ID1/SDA — данные I2C, начиная с DDC2, ранее бит 1 идентификатора монитора

Контакт 13 — HSynch — Горизонтальная синхронизация

Контакт 14 — Vsynch — вертикальная синхронизация

Контакт 15 — ID3/SCL — I2Cclock, начиная с DDC2, ранее бит 3 идентификатора монитора

Нумерация контактов 15-контактного разъема VESA DDC2/E-DDC соответствует расположению гнездового разъема.Зеркальное отображение этой конструкции используется на штекерных разъемах VGA.

Кабель VGA (9) Схема контактов разъема

Ниже приведена распиновка 9-контактного разъема VGA:

Контакт 1 — Красный — Красный Видео

Контакт 2 — Зеленый — Зеленый Видео

Контакт 3 — Синий — Синий Видео

Контакт 4 — HSYNC — Горизонтальная синхронизация

Контакт 5 — VSYNC — Вертикальная синхронизация

Штырек 6 — RGND — Красный Заземление

Контакт 7 — GGND — Зеленая земля

Контакт 8 — BGRND — Синий, заземление

Контакт 9 — SGND — заземление синхронизации

Кабель VESA VGA (для Plug & Play)

MOGAMI Номер деталиW3206-08 — это специально разработанный кабель, соответствующий стандарту VESA для plug and play. Применяется до 30 м (100 футов) в длину и может быть припаян к очень маленькому и проблемному разъему Shrink Dsub 15P.

№ контакта Назначенное ядро ​​
1 Центральный проводник красного коаксиального кабеля.
2 Центральный проводник зеленого коаксиального кабеля.
3 Центральный провод синего коаксиального кабеля.
4 Коричневый провод, № 28 AWG, ПВХ
5 Оранжевый + зеленый провод, #28 AWG, XLCPE
6 Проводник экрана красного коаксиального кабеля.
7 Проводник экрана зеленого коаксиального кабеля.
8 Проводник экрана синего коаксиального кабеля.
9 Черный провод, #26AWG, ПВХ
10 Проводник экрана из белого + желтого коаксиального кабеля.
11 Красный провод, № 28 AWG, ПВХ
12 Желтый провод, #28 AWG, XLCPE
13 Центральный проводник белого коаксиального кабеля.
14 Центральный проводник желтого коаксиального кабеля.
15 Синий подводящий провод, № 28 AWG, XLCPE
Сопротивление постоянному току при 20°C Внутренний проводник Коаксиальный. 0,22 Ом/м (0,0671 Ом/фут)
свинцовый провод 0,22 Ом/м (0,0671 Ом/фут)
Кабель питания 0,12 Ом/м (0,0366 Ом/фут)
Проводник экрана Коаксиальный. 0,044 Ом/м (0,0134 Ом/фут)
Ов. Щит 0,0076 Ом/м (0,0023 Ом/фут)
Емкость (1 кГц, 20°C) 58 пФ/м (17.7 пФ/Фт)
Волновое сопротивление (10 МГц ) 75 Ом ± 10 %
Затухание (10 МГц) 0,085 дБ/м (0,0259 дБ/фут)
Постоянная фазы (10 МГц) 0,30 рад/м
Электромагнитный шум на частоте 10 кГц 0,2 мВ Макс.
Пробой напряжения Должен выдерживать постоянный ток 500 В/15 сек.
Сопротивление изоляции 10000 МОм × м Мин. при 250 В пост. тока, 20°C
Прочность на растяжение (22°C, 60% относительной влажности) Более 980 Н
Эмиграция Неэмигрирующий к смоле ABS
Допустимая температура -20°C‾ +60°C(-4°F‾ +140°F)
Стандартный VESA, UL20124 AWM 60°C 30В VW-1

Универсальный кабель VGA M/M длиной 25 футов

Информация о товаре

MXT101MMHQ25 25-футовый кабель для монитора VGA с высоким разрешением предназначен для обеспечения максимально возможного качества видео через VGA и идеально подходит для приложений VGA с высоким разрешением 1920×1200 и выше.Этот прочный коаксиальный кабель VGA оснащен двумя разъемами HD15 (штыревыми) и устраняет ореолы и нечеткие изображения, характерные для некоаксиальных кабелей, и обеспечивает превосходную защиту от электромагнитных помех за счет использования ферритовых сердечников на концах разъема.

Особенности

  • Длина 25 футов
  • Прочный коаксиальный кабель
  • Кабель монитора VGA высокого разрешения

В комплекте



Новые товары поставляются в оригинальной заводской упаковке.Эти предметы находятся в отличном состоянии, без дефектов на корпусе.

СКП: 00065030793124

Политика беспроблемного возврата и гарантия ПК

Будьте уверены, если вы заказываете не тот товар, вам не нравится модель или она просто вам больше не нужна, мы принимаем возврат без комиссии за пополнение запасов. Если вы хотите что-то другое или просто кредит, мы вас обеспечим! Эта политика идет рука об руку с культурой нашей компании, направленной на максимальное удовлетворение потребностей клиентов.

Если вам нужна помощь в поиске другого продукта, наш замечательный персонал готов помочь. Свяжитесь с нами для получения экспертной поддержки.

  • Товар должен быть возвращен в течение 30 дней с даты выставления счета.
  • Предметы должны быть получены в исходном состоянии, желательно в той же упаковке.
  • Предметы должны быть надежно упакованы для безопасного возврата.
  • Покупатель несет ответственность за все расходы по доставке и страховке.

Доставка

  • Товары обычно отправляются в течение двух рабочих дней после оплаты.Если у вас срочный заказ или вам нужно доставить товар в субботу, пожалуйста, позвоните, чтобы запросить более быструю доставку.
  • Все товары отгружаются и доставляются в рабочие дни.
  • Предложение по фиксированной или бесплатной доставке не распространяется на товары, отправляемые на поддонах. Цены на эти товары уточняйте по телефону. Предложения по бесплатной доставке распространяются только на континентальную часть США.

Добавить комментарий

Ваш адрес email не будет опубликован.
