Как подключить комнатный регулятор температуры к котлу протерм: Комнатные терморегуляторы (датчики температуры) для котлов Протерм

Содержание

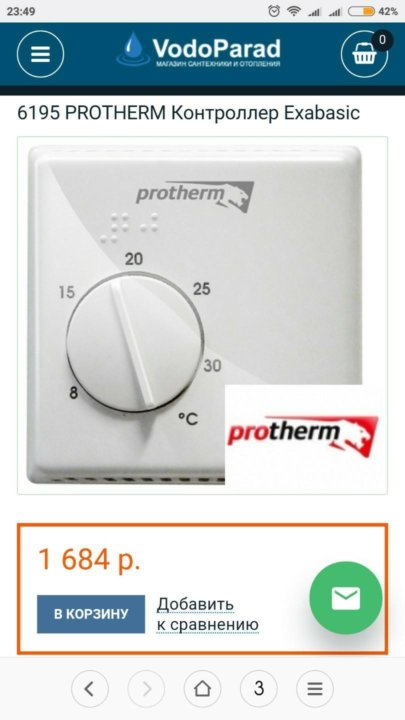

Protherm : Protherm Комнатный регулятор Exabasic

Описание

Двухпозиционный регулятор Exabasic от компании Protherm — это прибор регуляции температуры воздуха в комнате. Важнейшим плюсом для данной модели является долгий срок службы и качество. Отсутствие дисплея снижает затраты электроэнергии, что позволяет этим аппаратам быть замечательным способом экономии.

Регулятор температуры Exabasic — это важнейший предмет в отопительных системах. Регулятор позволяет экономить средства, которые приходиться тратить на отопление, и не дает водогрейному прибору изнашиваться. К примеру, если вы приобрели водогрейный котел мощностью во много раз больше, чем это необходимо для отопления Вашей площади, отопительный котел начинает все время включаться и выключаться. Это снижает срок использования водогрейных котлов, да и всей системы отопления. Это вполне объяснимо — все котлы для отопления изначально укомплектованы автоматикой, которая начинает срабатывать, считывая температуру теплоносителя.

Котлы, которые оснащены чрезмерной мощностью, отапливают помещения до нужного предела во много раз быстрее, чем это необходимо, а потом выключаются. Но за период пока  горячий теплоноситель протекает через трубы в радиатор, он успевает остыть и датчик температуры опять дает сигнал водогрейному котлу на включение, и дольше по кругу. Но если Вы установите комнатный регулятор Exabasic и подключить его к системе, котел будет реагировать на температуру в самом воздухе, а не в системе отопления, благодаря датчику, установленному в термостате.  Таким образом, котел отопления будет включаться, только когда в доме становится прохладнее.

Так же в системе монтируют циркуляционные насосы, которые работают постоянно, и это не зависит от того, горит ли горелка в котле отопления или нет. За счет того насосы циркуляционного типа работают от электричества, они используют большое количество энергии, и если посчитать стоимость за целый отопительный сезон получится приличная сумма. Комнатный регулятор Exabasic справится и с этой проблемой, при достижении заданной температуры он выключает не только отопительный котел, но и насос.

Таким образом, можно значительно экономить не только на газе, но и на электричестве, и продлять срок службы Вашего оборудования.

Кроме того, по средствам комнатных регуляторов Exabasic, нет необходимости так много проводить времени рядом с котлом, ведь когда приходит холодный сезон необходимо контролировать водогрейный котел и достаточно долго настраивать температуру воды, чтобы понимать, когда согреваемый воздух будет комфортабельным. Практически все комнатные термостаты регулируются механическим путем, с помощью кнопки, которая вращается, благодаря которой можно наглядно наблюдать устанавливаемую температуру. Регулятор оснащен двумя позициями включить/выключить и с плавными переключениями между отметками температур.

Посоветуйте беспроводной терморегулятор для котла Proterm.

Автоматика современного газового котла становится год от года сложнее и совершеннее. Нагреватель сегодня автоматически поддерживает заданную температуру теплоносителя.

За счет таких приборов в помещениях высокий уровень комфорта, особенно если они оснащены выносными терморегуляторами. Ведь для нас важна температура не в трубах – нас интересует температура воздуха в комнатах.

Беспроводной термостат

Комнатный термостат изменяет режим работы газового котла по внешним погодным изменениям. Он снижает среднесуточное число автоматических включений, сберегает ресурс котла и снижает потребление газа и электричества.

Зачем нужен выносной термостат для газового котла

Непросто приспособиться к регулировке температуры воздуха через регулирование температуры воды в системе отопления. Многим знаком способ, при котором наносятся «рисочки» на регулятор, соответствующие «нормальным» значениям комнатных температур в разные времена года.

Температура в комнате меняется в зависимости от времени суток, расположения (север-юг) и количества людей, в ней находящихся. В результате, котел или слишком сильно или недостаточно греет. Приходится бегать к нему, что раздражает, а главное, ощущается явный перерасход энергоресурсов.

Такой способ регулировки называется косвенным. Об автоматической терморегуляции говорят тогда, когда связь между температурой в комнате и режимом работы газового котла прямая. Такую возможность предоставляет комнатный термостат.

Принцип работы комнатного термостата

Автоматика газового котла способна поддерживать постоянство температуры теплоносителя за счет использования терморегуляторов с биметаллическими контакторами. Как только вода в месте установки сенсора (в теплообменнике) достигнет заданной величины, отсечной сигнал поступит на газовый клапан, и котел отключится. При снижении температуры ниже определенного значения, он снова вступит в работу.

Комплект комнатного термостата

Котел то отключится, то включится снова, при этом, насос постоянно работает. Оборудование изнашивается, а расход газа и электроэнергии увеличивается.

Комнатный термостат работает также, только за основу берется не температура воды в системе, а температура воздуха в помещении. Включение и отключение котла происходит по командам температурных датчиков в комнатах, иногда удаленных от нагревателя.

Устройство считывает среднюю температуру воздуха в комнате и при отклонениях от установленных параметров переключает режим работы котла.

Виды комнатных термостатов

Выносной термостат для газового котла двух основных видов:

  • Проводным. Такие подключаются к котлу непосредственно с помощью проводов. Они стоят недорого и отличаются высокой надежностью. Оснащаются механическим регулятором поворотного типа (ручка со шкалой). Точность выставки температуры невелика и возможно задание только одного значения.
  • Беспроводным. Комплект включает два блока. Один подсоединяется к клеммам котла и устанавливается непосредственно рядом с ним. Другой монтируется в желаемом месте (не далее 35 метров). Связь между приемным и управляющим блоками радио сигналами выделенной частоты. Управляющий блок оснащен электронным дисплеем, температурным сенсором и системой настройки для эффективного управления работой котла. Иногда его называют программатором ввиду возможностей длительного программирования.

Есть версии с встроенной функцией гидростата. Они контролируют уровень влажности в помещениях.

Схема подключения комнатного термостата

Термостат газового котла получает электропитание следующими способами:

  • Подключением к общей сети через адаптер.
  • От встроенного аккумулятора.
  • Подключением к электронной плате котла. Для этого на нем специально обозначенные клеммы (ТА).

Стоит отметить, что беспроводной термостат (управляющий блок) работает только от батареек. При этом учитывают, что при прекращении работы котел управляется по сигналам внутреннего регулятора. Современные модели оснащены функцией предупреждения о недостаточном остатке заряда батарей с аудио и визуальной сигнализацией.

Преимущества беспроводных терморегуляторов

Комнатный термостат в схеме газового котла точно регулирует температуру и снижает энергопотребление. Кроме того, он работает в автоматическом режиме – нет необходимости в ручных настройках.

Использование программатора избавляет пользователя от проблем с поддержанием микроклимата в доме или квартире, открывая следующие возможности:

  • Точная и быстрая регулировка температуры. Точность выставки составляет 0,3 градуса.
  • Режимы день-ночь, функции задания температур по временным интервалам на несколько суток вперед.
  • Подключение GSM-модуля или системы управления через Wi-Fi еще больше снижает необходимость участия человека в управлении котлом.
  • Регулирование температуры воздуха в разных комнатах.
  • Экономичность работы газового оборудования. Термостат стоит денег, но окупается за счет снижения общих расходов на отопление, включая электроэнергию, на 20-25%. Дело в том, что при отключении котла автоматика отключает насос, являющийся ее потребителем.

Управление выносного термостата

Окупаемость достигается уже за два сезона эксплуатации.

Сокращение числа пусков/отключений приводит к экономии ресурса газового котла, стоимость которого превышает цену дополнительного оборудования. Программируемые устройства регулируют порог срабатывания температурного сенсора. И использование изменяет время задержки включения/отключения газового котла, что минимизирует вероятность срабатывания автоматики при кратковременных колебаниях температуры, например из-за сквозняка.

Современный беспроводной термостат с эргономичным дизайном, он легко вписывается в любой дизайн интерьера. Для монтажа не требуется прокладки проводки, что удобно при проектировании системы в старых домах.

Единственный недостаток то, что термостат и котел поддерживают совместную эффективную работу часто в том случае, если они выполнены одним производителем. Различия в электронике иногда делают несовместимыми устройства разных производителей.

Подключение и эксплуатация

Приемник сигнала (принимающий блок) включается в схему котла обычным способом – при помощи подсоединения к клеммам. Этот исполнительный блок непосредственно вмешивается в работу автоматики котла.

Выносной (управляющий) блок размещают на дальности не более 35 метров, хотя производители гарантируют работоспособность на удалении до 50 метров. Правильность расположения компонентов влияет на качество функционирования.

Правила размещения выносного терморегулятора

Чтобы термостат считывал среднюю температуру воздуха в помещении, придерживаются следующих правил:

  • Термостат комнатный размещается на высоте 1,5 метра от уровня пола (на половине высоты потолков). Это связано с циркуляцией холодного и теплого воздуха. Высоту монтажа корректируют в зависимости от других факторов, влияющих на корректность работы прибора, например, теплых полов.
  • Монтировать термостат рекомендуется на внутренних стенах, на которые меньше влияют внешние факторы. Даже при хорошей теплоизоляции, внешние стены холоднее.

На видео можно ознакомиться с подключением термостата Verol:

  • Устанавливают термостат в месте с хорошей циркуляцией воздуха, вне влияния солнечных лучей, подальше от нагревательных приборов и электронной аппаратуры повышенной мощности, источников охлаждения.

Схему подключения находят в паспорте прибора. В процессе эксплуатации рекомендуется пользоваться следующими рекомендациями:

  • При покидании помещения на длительное время лучше снижать установленное значение температуры.
  • Чтобы хорошо выспаться ночью, рекомендуется выставлять температуру на несколько градусов меньше дневной.
  • Не стоит дожидаться полной потери работоспособности встроенных батареек. Менять их рекомендуется заблаговременно
  • Не рекомендуется допускать снижения температуры воздуха ниже +16 в комнатах, в которых находятся дети, пожилые или больные люди. Самый комфортный режим дневного времяпровождения – +22-23 градуса.

Вконтакте


Комнатный термостат для котла — это такой прибор, который управляет нагревом в зависимости от температуры в помещении, а не от температуры нагреваемого объекта (как, например, термостаты для пола). Программируемый термостат — позволяет устанавливать температуру в доме в зависимости от времени суток, дня недели. Беспроводной — это когда не нужно тянуть провода из подвала, где чаще всего установлен котел, в жилую комнату.

Итак, почему экономия? А потому, что в большинстве котлов есть только ручка регулирования температуры теплоносителя. И все. Т.е. задав температуру теплоносителя в системе отопления, например, 50°C получим температуру в помещении 24°C (подбирается опытным путем), да и то, смотря какая температура на улице. А если потеплеет и дом перестанет остывать, то придется бежать в подвал и убавлять мощность т.к. лишний градус в помещении — это не комфортно а главное дорого. И наоборот — за окном похолодало, стены быстрее остывают, опять бежать в подвал, «добавлять градус». При всём при этом, котел работает в режиме постоянного включения/выключения (что не совсем хорошо), поддерживая температуру теплоносителя (а не в помещении), и делает он это часто, так как теплоноситель в системе остывает гораздо быстрее, чем воздух в помещение.

Осенью/весной, когда погода в течение недели может резко меняться, нагрев помещения на лишний 1°C ведет к лишнему перерасходу газа (у меня получилось 1°C ~ 1 час работы на полную мощность, а это 2. 7 кубометра газа). Комнатный же термостат, при достижении заданной температуры в помещении, останавливает нагрев полностью и ждет когда она упадет (на 0.5°C), а затем включает его снова. При этом максимальный КПД котла возможен только на максимальной мощности. Т.е. чем выше температура в трубах — тем больше отдачи мы получаем с каждого оплаченного кубометра газа. Вот.

Почему не Wi-Fi? Да, думал купить Nest, Honeywell, да и тот-же Salus i500. Но есть одна маленькая особенность. Wi-Fi там нужен им только для того чтобы термостат подключался к интернету, «залогинился» на сервере производителя, на котором пользователь через «веб-интерфейс» или «мобильное» приложение будет задавать параметры и наблюдать красивые графики экономии денег. Не нашел ни одного, которым можно было бы управлять, подключившись напрямую по IP-адресу (как я например это делаю со спутниковым ресивером, телевизором, маршрутизатором, NAS-ом и женой). Всем подавай интернет. А если буржуи отключат нас от своего интернета, а если пьяный тракторист кабель телефонный порвет, а если деньги забыл «положить», а если хакеры сервер «уложат» или аккаунт мой взломают и «зажарят» за мои-же деньги. Слишком много «если» за лишних 50$-150$, единственный приемлемый вариант — сделать самому на , но это в планах.

Почему беспроводной SALUS ST 620 RF? Ну, ремонт у меня почти завершен и лишние провода по стенке были бы не совсем уместны. Это модель для Европы, а для наших котлов не нужны, как в Америке 24в (и заморочки с блоком питания 220/24 и реле), достаточно NC (Normally Closed) клеммы.

Картинка из англоязычной инструкции, т.к. в русскоязычной она «съехала» и 2-х проводов просто не видно.

Да и на местном рынке в основном Salus да Auraton, цена правда кусается — от в Белоруссии до в России.

Итак, что приехало

Изящная «пупырка» от лучших английских производителей


Слегка помятые углы коробки из достаточно плотного картона.


Внутри все целехонько



Описание
  • работает по принципу «одно касание», управление осуществляется при помощи СЕНСОРНОГО КОЛЬЦА, есть функция блокировки сенсорного кольца;
  • в модели предусмотрено 6 заводских программ + 3 программы индивидуальной настройки; программирование осуществляется по принципу 5+2 дней, выходной день, по дням недели, индивидуально на каждый день недели; 6 настроек времени/температуры в сутки;
  • модель создана для работы без напряжения, беспотенциальный тип реле;
  • контролирует систему обогревания за счет изменения температуры и времени;
  • предусмотрена опция «защита от замерзания»;
  • ЖКД с подсветкой; на ЖКД отображаются настройки: день, время, значение температуры, меню, номер активной программы, режимы работы, заряд батареи;
  • RCC –радио контролируемые часы –время и дата автоматически обновляются каждый день, в соответствии с запрограммируемыми настройками;
  • опция ручной настройки времени, даты, температуры;
  • модель состоит из программатора и приемника, которые связаны между собой при помощи радиочастотного сигнала RF; уникальные коды адреса радиочастотного сигнала RF
  • работает на частоте 868Мгц, четкий стабильный сигнал, система FSC и MGC гарантируют неповторимость кодирования сигнала
  • модель ST620RF может работать в автоматическом, ручном, безопасном режимах;
ТТХ:
  • Температура окружающей среды: 0°C-45°C
  • Диапазон регулирования температуры: 5°C -35°C
  • Гистерезис: 0,5°C
  • Напряжение: 230V/50Hz/2АА батарейки
  • Макс. коммутируемый ток: 16 (5) A
  • Уровень защиты: IP=30
  • Рабочая радио частота: 868 MHz
  • Максимально работает на расстоянии: 100м (открытое пространство), 30 м (внутри помещения)

Расчлененка

Приемник. Подключается непосредственно к котлу (схема в начале) проводами.

Передатчик (он же программатор). Вешается в отапливаемом помещении. Имеет на борту датчик температуры и модуль MSF 60 KHz, для корректировки времени по Гринвичу (вверху, обмотана медной проволокой).



Подсветка:

Монтажные работы:
Снимаем переднюю панель котла (у меня Альфакалор производства РБ, а точнее честно стыреный у итальянцев)


Вот эта перемычка черного цвета, благодаря которой котел работает сутки напролет, с периодическими остановками, нагревая теплоноситель до заданной температуры.


Вместо нее цепляем 2-х проводной кабель,


второй конец которого подключаем к контактам COM и NC. На L и N подаем 220V и 0 соответственно.

На передней панели 2 переключателя. С помощью верхнего можно установить «ручной» режим, если с передатчиком что-то случилось (сгорел, сломался, сели батарейки), и тогда реле, будет работать в одном из терх режимов, заданных нижним переключателем:On (Normally Closed — котел «молотит» постоянно), Off (Nomally Open — цепь разорвана, котел не работает), Cycle (4 минуты «замкнуто», 11 минут «разомкнуто»).

Возвращаем переднюю панель котла на место и поворачиваем регулятор температуры теплоносителя так, чтобы грело до 75°С-80°С.

Жмем скрепкой кнопку SYNC в «приемнике», предварительно выбрав на «передатчике» режим синхронизации, и идем вешать последний на стенку чтобы было красиво.

Интерьер. Эстетика.
Вешать вдали отопительных приборов, печей, каминов, и пр. что может повлиять на показания встроенного датчика температуры.

Справа — кнопка блокировки от детей, если дотянутся.

Принцип работы:

Режимы:
1. 7 дней (т.е. разные настройки для каждого дня). Для удобства есть функция копирования настроек на следующий день
2. 5+2 (пн-пт, сб-вс)

По 6 программ (настроек) для каждого, по умолчанию так:

Т.е. в 6 утра термостат дает команду котлу начать нагрев воды до 75°С, пока температура в помещении не достигнет 21°С, или не наступит 08:00 (т.к. система отопления инертна неизвестно что наступит раньше).
В 08:00 термостат «разорвет» цепь, нагрев и насос отключатся, и включатся снова в 11:00 и так далее, 6 программ на сутки…

Поскольку у меня чугунные батареи, скорость нагрева помещения не превысила 1°С, остывает чуть медленнее, я задал следующий режим — ночью 17°С, утром 20°С, днем 17°С, вечером 21°С. На выходные сместил время с учетом того что народу больше, и спят подольше пьяные.

Особенность.
В настройках есть режим ШИМ (широтно-импульсная модуляция). Но это для электрического теплого пола, как я догадываюсь.
Приятно было узнать, что в данной модели есть такая полезная вещь, как корректировка времени. Это как у CASIO — waveceptor, Atomic clock по-нашему. Предварительное знакомство и проверка работоспособности происходили в квартире панельного дома, сигнал точного времени был «пойман» только ночью, когда «передатчик/программатор» лежал на подоконнике. Время синхронизировалось по Гринвичу, т.е. часы отстали на 3 часа. В центре комнаты сигнал не принимался. «Вот и ладушки», подумал я, в центре помещения не ловит и не надо, зачем мне по Гринвичу, если часовой пояс я настроить не могу. Но в кирпичном доме сигнал точного времени радиостанции принимался везде — и в центре комнат и даже в гараже. Никуда от него не скрыться. Тут уж надо или крестик снять, функцию эту отключить, или трусы надеть прошивку сменить.
Но саппорт salus-tech.co.uk меня жестоко обломал — на e-mail любезно ответили, что данная функция не отключается и +3 часа сделать невозможно.
Я составил табличку на основании предустановленной по умолчанию (см выше), и просто добавил колонку «время -3» и отнял по 3 часа, для удобства программирования.

Есть модели по-проще,
ST320RF — программа на сутки, т.е. каждый день одно и то же.
ST620 — проводной
ST620WBC — беспроводной, приемник втыкается в родной разъем котлов BAXI

Видео работы (не мое)

Итоги:

«+» Не нужно тащить провода, портить интерьер
«+» Сенсорное управление
«+» Синхронизация времени работает до 30° восточной долготы 50° северной широты. Обзор понравился +43 +101

Отопление дома — жизненно важная его часть. Эффективное управление этой системой помогает не только экономить средства на отопление, но и продлить срок эксплуатации самого здания, отопительного оборудования. К тому же всегда приятнее находиться в помещении с комфортной температурой. С этими задачами справляется терморегулятор газового котла, а беспроводной термостат облегчает управление работой котла в доме. Давайте разберемся, что это за устройство, насколько оно необходимо и как его использовать.

Прибор представляет собой небольшое устройство, которое с помощью клемм и проводов подключается к газовому котлу. Если речь идет о беспроводном устройстве, обмен данными происходит по радиоволнам. Беспроводной комплект состоит из двух блоков, один из которых устанавливается в помещении. В нем имеется датчик температуры и интерфейс, через который устанавливается желаемый температурный режим. Он оснащен жидкокристаллическим дисплеем и клавиатурой. Второй крепится к котлу клеммами. Блоки связаны между собой радиоканалом.

Исходя из этой конструкции, становится понятно, для чего нужен терморегулятор: регулирование температуры в помещении через функцию включения и отключения газового котла по достижении установленной температуры.

Для сравнения: когда в доме установлен двухконтурный газовый котел, система ориентируется на температуру воды, которая по ней циркулирует. Как только она падает ниже установленного уровня, котел включается на обогрев. Поэтому, если меняются погодные условия, вам необходимо вручную переустанавливать показатели на котле. В течение сезона прибегать к таким манипуляциям приходится не один раз. Неудобен этот режим тем, что котел часто запускается лишь на короткие промежутки времени, обычно на пару минут через каждые 5-10 минут. Но циркуляционный насос системы работает постоянно. Соответственно, идет большой перерасход электроэнергии. Например, двухконтурный котел на 24 кВт потребляет около 60-90 Вт/час, то есть примерно 43-65 кВт в месяц. Помимо большого расхода энергии, идет высокая амортизация самого газового котла.

Внимание!
Главное преимущество системы отопления с комнатным термостатом в том, что она включает котел в зависимости от температуры воздуха в помещении. Система без термостата включает его при охлаждении воды в ней.

Если же в комнате стоит термостат, регулировать температуру в помещении проще, быстрее и экономнее. Принцип работы комнатного терморегулятора позволяет установить нужные параметры температуры прямо в помещении и не бегать для перепрограммирования котла каждый раз, когда необходимо изменить температуру.

Виды терморегуляторов

Существует несколько разновидностей термостатов для регулирования температуры центрального отопления.

По способу подключения

Термостат может быть установлен в комнате или непосредственно у котла. В последнем случае речь идет о центральном терморегуляторе. Новое поколение термостатов в основном имеет беспроводное соединение с котлом, тогда как старые подсоединяются к нему проводами.

На заметку!
Рекомендованная температура воздуха в помещении — 20 °С, ночью может быть на градус больше. Но в детской комнате и там, где живут пожилые люди или с ограниченными возможностями, стоит выставлять 22 °С.

Центральный терморегулятор включает и отключает отопление по всему дому, а комнатный позволяет в любое время менять режим отопления, устанавливать специальный режим на выходные, день и ночь, или на период отъезда хозяев. Если в доме установлен один котел с радиатором, достаточно одного комнатного термостата.

По функциональности

По виду функций беспроводные терморегуляторы для газовых котлов можно разделить на три основных вида:

  • простые , которые имеют только одну функцию — поддерживание заранее заданной температуры в помещении;
  • программаторы или программируемые , которые имеют уже целый ряд полезных функций: можно выставить работу отопительной системы на неделю, дифференцировать температуру по времени суток и прочее;
  • с функцией гидростата. Такие устройства имеют встроенный гидростат, позволяющий контролировать не только температурный режим, но и уровень влажности в помещениях, а также корректировать его до необходимых параметров.
Внимание!
Прежде чем купить такое устройство, необходимо вычислить его требуемую мощность. Для этого надо знать общую отапливаемую площадь и примерный уровень температуры, которую надо поддерживать. Так вы сэкономите, отказавшись от покупки слишком мощного устройства, а также сможете предупредить поломки, заранее поменяв проводку, если окажется, что она не выдержит такой нагрузки.

Работа устройства заключается в следующем. Необходимо установить на нем желаемый показатель температуры. Как только воздух в помещении охлаждается на градус ниже, с термостата идет сигнал на газовый котел для включения. Система включается в работу и прогревает помещения. Когда в нем устанавливается температура на градус больше заданной, термостат посылает сигнал на отключение. И тогда отключается как сам котел, так и насос.

Ознакомимся, что говорят отзывы о работе беспроводных терморегуляторов газовых котлов. О значительной экономии электроэнергии и снижении амортизации котла. Его включение и выключение снижается в десятки раз, а электроэнергия экономится за счет отключения насоса при простое котла.

Также при изменении погодных и прочих условий нет необходимости переустанавливать температуру на котле. Он просто не включается, если и так тепло, и включается, когда температура начинает падать.

На заметку!
Котлы без термостата демонстрируют перерасход энергии на 25-30%. Связано это с тем, что увеличение температуры свыше установленной нормы даже на один градус влечет за собой большой перерасход топлива.

Помимо экономии расхода топлива, идет экономия электроэнергии примерно на 30-40 кВт за месяц. Не говоря уже о меньшем износе самого оборудования. Все говорит о том, что установка беспроводного регулятора температуры для котла — выгодное вложение.

Как правильно установить терморегулятор для газового котла отопления: схема подключения

Устанавливать прибор комнатного типа необходимо в самом посещаемом помещении. Как правило, это спальня или гостиная. Важно, чтобы это была именно жилая комната, а не кухня, коридор или ванная. Если людей в доме бывает немного, то выбирается самая холодная комната.

Внимание!
Прежде чем устанавливать терморегулятор, позаботьтесь об утеплении помещений. В противном случае никакой экономии не получится из-за высоких теплопотерь.

Приобретая беспроводной электронный терморегулятор для газового котла, надо помнить, что ему необходим постоянный приток воздуха. Поэтому его нельзя размещать за мебелью или прикрывать шторами. Также его надо размещать на безопасном расстоянии от электрических и отопительных приборов, которые создают помехи радиоволнам. Опасность представляют также сенсорные выключатели и соседские котлы, которые находятся через стену. Также не подходят места, куда падают лучи солнца или бывают сквозняки, проходят потоки воздуха от кондиционера. Если в помещении на отопительных радиаторах стоят вентили с термоголовками, здесь устанавливать прибор тоже нет смысла.

Размещается устройство на расстоянии полтора метра над полом. Учитывая, что теплый воздух поднимается вверх, а холодный опускается, на таком расстоянии воздух имеет среднюю температуру в комнате. Этого правила надо придерживаться, даже если в полу установлен подогрев. Крепится аппарат к внутренней стене здания, так как внешние слишком холодные, даже если на них установлена теплоизоляция.

Схема подключения терморегулятора к котлу указана в инструкции к прибору, но стоит обозначить ключевые требования установки. Перед началом работ всегда надо отключать электропитание в доме, чтобы обезопасить себя.

Подберите место для установки в соответствии с описанными выше рекомендациями. Подведите к нему фазу и ноль, затем монтируйте терморегулятор. Теперь необходимо соединить фазу, ноль и землю устройства с соответствующими контактами газового котла. Если на устройстве используется стандартная маркировка, контакты обозначены N, L и PE соответственно. После их соединения подключение терморегулятора к котлу завершено.

Как подключить терморегулятор к газовому котлу — смотрите видеоинструкцию

Достоинства применения беспроводных терморегуляторов для газовых котлов отопления

Главное отличие беспроводного терморегулятора для газовых котлов — встроенный радиомодуль, который сообщен с контроллером водогрейной установки. Соответственно, нет никакой необходимости в монтаже проводки, что экономит время, силы и деньги.

Внимание!
Желательно, чтобы терморегулятор был от того же производителя, что и котел. Это не только облегчит монтаж и отладку устройства, но и гарантирует совместимость устройств. Иногда с последним возникают проблемы. Причем эта сложность характерна не только для беспроводных, но и проводных устройств. Поэтому всегда перед покупкой консультируйтесь у специалиста.

Терморегуляторы беспроводные для газовых котлов отопления иногда выпускаются с GSM-модулем. Такие устройства могут передавать текстовую информацию на телефон. Котлы южнокорейского и европейского производства имеют встроенные Wi-Fi модули, которые позволяют управлять системой отопления через Интернет, регулируя температуру в доме на расстоянии.

В зависимости от этих дополнительных возможностей различается и цена устройства. Но если брать простой терморегулятор, его стоимость окажется невысокой. При этом даже недорогой агрегат позволяет существенно экономить на электроэнергии, топливе, бережно использовать оборудование системы отопления.

Подробнее о задании разных температурных режимов в помещении с помощью терморегулятора смотрите видео

Купить термостат Salus — значит значительно повысить комфорт в Вашем доме, а также сэкономить до 30 процентов потребляемого топлива.
Забудьте о бесконечных ручных регулировках отопительного котла — доверьте это дело надежным и современных электронным термостатам!

ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ ТЕРМОCТАТОВ SALUS CONTROLS (скачать pdf)
091FL IT500 RT500 ERT20
091FLRF PH60 RT500RF ERT20RF
ST620 KL06 RT10 ERT30
ST620RF KL06RF RT300 ERT50
ST320 RT300RF

Терморегуляторы (термостаты) Salus предназначены для поддержания температуры в системах отопления, вентиляции и кондиционирования. Продукцию компании применяют в системах «искусственного климата», как в домашних, так и в промышленных условиях.
Визитной карточкой этой английской фирмы является разработка и производство готовых решений в области управления отопительными системами и в системах кондиционирования.
Устройства, произведенные Salus Controls, используют как: терморегуляторы для отопительных котлов, в системах отопления «теплый пол», радиаторов, фанкойлов, а также в качестве терморегуляторов для управления циркуляционными насосами.
Программаторами часто называют термостаты с функциями программирования, хотя это и не совсем верно, т.к. все терморегуляторы Салус имеют встроенное устройство данного типа с определенным функционалом в зависимости от конкретной модели: программирование потребления энергоносителя, подача воды, контроль за всевозможными датчиками и т.д.
В основе конструкции терморегуляторов находятся запорно- регулирующие механизмы, на которые поступают команды с блока управления, который, в свою очередь, получает данные со всевозможных датчиков: термо, давления, влажности, температуры и т. д. На основе данных этих датчиков, осуществляется управление отопительными котлами, сервоприводами, клапанами и т.д. Электронные терморегуляторы как правило снабжены встроенными программаторами, с помощью которых можно задать комфортные для Вас климатические параметры. Использование системы управления отоплением помогает сэкономить большое число энергоресурсов.
Устанавливать терморегуляторы Salus рекомендуется в том же помещении, что и нагревательные приборы, на высоте около 1,5 м. Их подключение и эксплуатацияне создаст Вам лишних проблем, ведь большинство приборов удобны в монтаже и имеют дружественный интерфейс. В зависимости от конфигурации, терморегуляторы SALUS Controls обладают дополнительными возможностями: зональным климат контролем, беспроводным управлением (в том числе и через интернет), недельным программированием и т.д.
Терморегуляторы Салус можно эксплуатировать в широком диапазоне температур от 0°С до +60°С, главным козырем продукции компании является точная регулировка температуры воздуха — до 0,5°С.

О компании SALUS Controls:

Салус Контролс – это технологическая и дистрибутивная фирма, занимающаяся разработкой решений в области управления тепловой и возобновляемой энергии.
Является частью Computime Group Limited из Гонг-Конга, извнестной благодаря своим возможностям исследования и производства в сфере технологий управления бытовой электроникой.
Фирма занимает специфическую нишу в области автоматизации систем отопления, кондиционирования, в секторе «умной» управляющей автопатики. Computime Group Limited обслуживает клиентов на коммерческих, промышленных и потребительских рынках в Азии, Северной Америке и Европе, начиная с 1974 года. Является поставщиком продукции (термостаты и терморегуляторы для отопления) для компаний Viessmann и Buderus. Основные промышленные предприятия, поставляющие продукцию в Россию, находятся на территории Польши и Англии.


Salus Controls в России:
За последние несколько лет продукция Salus в России приобрела большую популярность. Связано это не только с высоким качеством продукции Салус и простотой эксплуатации, но и с грамотными техническими решениями, заложенными западными инженерами, низкой ценой и большим вариативным рядом предлагаемых моделей. Основной портфель компании Salus в России представлен термостатами для котлов отопления, термостатами для радиаторов отопления, автоматикой для управления теплым полом и интерет-термостатами для системы отопления.

Коротко о популярных моделях термостатов SALUS Controls

«Хиты» продаж 2014 да и 2015 года — это программируемый термостат Salus 091FL и его беспроводной аналог Salus 091FL RF

Беспроводные терморегуляторы Salus (суточные и недельные)
Осуществляют электронное управление котлами не напрямую, как проводные термостаты, а посредством передачи сигнала управляющему блоку (приемнику), находящемуся рядом с котлом. Принцип простой: термостат комнатный, в зависимости от температуры в помещении, дает команду блоку управления на включение или выключение теплогенератора. Передача сигнала между блоком и терморегулятором проходит при помощи радиосигнала, соответственно пользователю незачем прокладывать провода управления между ними, что позволяет экономить на монтаже, материалах, а также позволяет перемещать термостат при необходимости в новое место. Блок управления непосредственно замыкает/размыкает электрическую цепь для включения/отключения котла в работу. Питается термостат обычно от батареек (в среднем хватает на год), но есть и модели с питанием от электросети 220V. Максимально расстояние в доме от блока до терморегулятора примерно 50 метров (у разных производителей данный параметр может отличаться).

Термостаты (терморегуляторы) Салус, с современным стильным дизайном, контролируют температуру воздуха в обогреваемом (охлаждаемом) помещении в соответствии со своими настройками и подходят для систем контроля отопления, где применяются котлы на электричестве, газе или жидком топливе.
Это простые и удобные регуляторы температуры в доме с возможностью недельного программирования. Модели серии Salus 091 управляют работой котла отопления или насоса отопления. Заводские установки позволяют выбирать режим управления теплом в Вашем доме из нескольких программ, не утруждая себя настройкой термостата. В дополнение к 6-и заводским программам с настройками, удовлетворяющими потребности большинства пользователей, термостаты Салус 091FL и 91FLRF имеют 3 программы индивидуальной настройки. Программирование осуществляется по принципу 5+2 дней, 7 дней, по дням недели, индивидуально на каждый день недели.
Термостаты Salus 091FL и 091FL RF имеют возможность ручной настройки температуры, могут работать в автоматическом, ручном или безопасном режимах.
И самое главное: терморегуляторы позволяют сэкономить до 30% Ваших затрат на отопление дома или коттеджа!
А за счет чего появляется экономия? Вот простой пример: Вам совершенно незачем ночью поддерживать высокую температуру в помещении, где Вы спите, ведь вполне достаточно и температуры водуха на 5 — 7 градусов ниже обычной. А утром, когда проснетесь, температуру можно и повысить на несколько градусов. Вот эту задачу и решают термостаты Salus 091FL или 091FLRF, которые Вы запрограммируете с нужными параметрами, причем они будут поддерживать заданный режим в течение всей недели.

«Ноу-хау» 2014 года: интернет — термостат Salus IT 500 .
Данная модель позволяет управлять температурой в Вашем доме при помощи телефона (Iphone, модели телефонов на Android), планшета или компьютера из любого города и даже страны, необходимо лишь наличие доступа в интернет и предустановленная программа на Вашем смартфоне.
Термостат Salus IT500 может управлять не только работой котла, регулируя температуру, например, на 1-м этаже коттеджа, но и температуру во втором контуре отопления — на 2-м этаже, или температуру горячей воды в ванной комнате. Это современный терморегулятор с сенсорной панелью в «хай-тек» стиле, который гармонично впишется в любой интерьер, плюс беспроводной приёмник, передающий команды от интернет — термостата котлу отопления.
В доме обязательно должен быть установлен Wi-Fi роутер, а на телефон или планшет устанавливается специальная программа управления. Все вышеперечисленные устройства и программные решения входят в комплект поставки, за исключением дополнительного датчика Salus IT300, позволяющего расширить возможности термостата до управления 2-мя контурами отопления. После установки термостата IT500 и приложения Вы можете дистанционно управлять котлом отопления, повышать или понижать температуру в доме, включать или выключать различные отопительные программы, подготавливать горячую воду к Вашему приезду, дистанционно следить за работой системы отопления в Вашем доме и многое другое.
И опять, самое главное, — реальная экономия средств, потраченных на отопление.

Некоторые возможности Salus IT 500:
  • Вы можете осуществлять контроль дистанционное управление домашней системой отопления и ГВС через Интернет!
  • Специальное программное обеспечение для ПК и смартфона делает их удобным инструментом для управления из любой точки, где есть доступ к глобальной сети интернет
  • Беспроводное управление котлом (868 Гц), делает подключение исключительно простым без использования электропроводки.
  • Возможность использования 3-х вариантов конфигурации:
    a) Только отопление
    b) Отопление в двух зонах (дополнительно нужен iT 300 дистанционный датчик температуры для второй зоны)
    c) Отопление + контроль горячей воды (ГВС)
Как работает Salus iT500?
  1. К котлу подсоединяется ресивер, регулирующий его работу.
  2. Ресивер и термостат, расположенный в помещении, подключаются при помощи Wi-Fi соединения.
  3. Термостат анализирует текущую температуру в доме и принимает решение по управлению котлом в соответствии с выбранной программой и расписанием.
  4. Данные о температуре отправляются на сервер SALUS в режиме реального времени (аптайм 99,99%) так, что вы всегда контролируете ситуацию и можете изменить температуру по своему желанию. С помощью программы, установленной в Вашем смартфоне, Вы всегда можете проконтролировать или изменить режимы отопления в доме из любой точки мира.

Стандартный термостат серии Salus R300

Простой суточный электронный термостат с ЖК-дисплеем. Позволяет регулировать температуру в помещении, управляя работой котла, насоса или радиаторов отопления. Работает по принципу «ВКЛ-ВЫКЛ» и подходит к большинству моделей котлов, представленных на российском рынке.
В терморегуляторе Salus RT 300 предусмотрены функции «выходного дня», «включение за час до», автоматический регулятор экономии света и функция против замерзания. Современный и стильный дизайн уж точно не испортит Ваш интерьер.

С подробной информацией о других моделях термостатов Салус, а также с ценами на них можно ознакомит

Блин! какой посёлок, какого электричества нет? Где написано, что в населённом пункте, в котором вообще нету элетричества?

Вы что малые дети, что вам надо всё дословно разжевывать.

» Ну звиняйте батьку неразумные мы потому и здеся. А что форум строго для специалистов?

» Ну хорошо! Подразумевается что в какой-то момент бытия электричества нет. Временно нет, периодически нет, перебои с подачей напруги, пьяный электрик на столбе повесился, плотину прорвало, за неуплату отключили, местные забулдыги провода спёрли. Так понятно?
И причём тут какие посёлки с лампочками Ильича, если разговор шёл вообще на стороннюю тему. «Слышал звон, а не понял где он». Разговор шёл об установки электрозависимого беспроводного терморегулятора на энергонезависимый котёл. И вопрос носил конкретику, когда нет электричества,

» чой то не припомню»

А не вопросы жизнеописания сельской глубинки или ЖКХ в каком то абстрактном посёлке. Вы что вообще хотели? Самоутвердиться или внести в полемику какую то новую идею?
Установка энергонезависимого котла подразумевает не постоянное отсутствие в доме электричества, а периодическое, но такое периодическое, что уже задолбало. А тратиться на сторонний источник электроснабжения нет ни желания, ни денег. Вот и делают энергонезависимую (гравитационную) систему отопления с установкой энергонезависимого газового котла.»

С чего вы это взяли? Причины бывают разные. Моя: дом построил давно. Тогда ЕЦ была единственно возможной. И сейчс меня все очень устраивает

«Можно извратиться и на байпасе на выходе из котла поставить циркуляционник. Есть электричество-принудительная циркуляция, нет-естественная. А вот интересно, как такая фишка пройдёт с выносным электрозависимым беспроводным терморегулятором. Батарейки оставьте в покое. Ресивер питается или от сети (в розетку) или по тем же проводам по которым от плата проходит на него управляющий сигнал. Электричество отключили и котёл просто не запуститься. Цепь управления разомкнута. «

И что? Ничего страшного. Зимой у нас эл-во отключают очень редко и не больше часа

«А вот специальному проводному комнатному термостату с позолоченными контактами без разницы есть электричество, нет электричества.»
А вот тут вопрос?

Комнатный регулятор PROTHERM мембранный с позолоченными контактами (TLO) 230В, 50Гц 1568
Артикул: 36426

Словакия

«Он для этого котла и был сделан.
А теперь обратите внимание — позолоченными. Что бы управлять дистанционно котлом по комнатной температуре мы в цепь (в разрыв) многократной термопары и устанавливаем термостат. Так вот даже простой безпотенциальный термостат не имеющий позолоченных контактов может выдать такое сопротивление, особенно в момент коммутации, что сигнала в 820 мВ от многократной термопары будет явно недостаточно, что бы его преодолеть. Считай цепь разомкнута.
Кстати все термостаты установленные в котле так же с позолоченными контактами и именно по этой причине. Коммутация должна быть качественной, а потери минимальными.
Ну надоело просто расписывать одни и те же вещи по сто раз. «

Это понятно. Устали. Надоело. БЫВАЕТ. НУ И НЕ ОТВЕЧАЛИ БЫ.

Поэтому выдаётся только конкретика, а вопрошающий начинает умничать уводя вопрос, заданный им же в абсолютно другую сторону. Ну не воспринимается им конкретный пример, ему надо чтобы вопрос был освещён объёмно, в пространстве и времени.
Так что

Ну а как по другому? Зачем тогда бы я спрашивал? Я не всегда увлекаюсь отоплением.

Комнатный регулятор температуры (Комнатный термостат) Protherm Exacontrol 7

Описание и характеристики Комнатный регулятор температуры (Комнатный термостат) Protherm Exacontrol 7





Хотите легко и просто управлять температурой вашего помещения?

Для этого вам всего лишь надо установить комнатный регулятор температуры, который подходит как и к газовом котлам, так и к электрическим. Вы просто выставляете температуру, а остальную работу делает он.

При этом

·         Экономит газ или электричество, а значит и экономит ваши деньги!

·         Увеличивает срок службы котла!

·         Комнатный термостат постоянно поддерживает заданную температуру, что создает тепло и уют в вашем доме!

Каков же принцип работы комнатного термостата?

Котел настраивается вами вручную и «отвечает «за нагрев воды, а температура воздуха в помещении — не его забота.

А что если вдруг от солнечных лучей воздух прогреется выше заданной нормы, или в холодную погоду остынет до дискомфортных температур?

То ваш котел будет включаться и выключаться бесконечное количество раз, подогревать теплоноситель.

Но если у вас установлен комнатный термостат, контролировать и поддерживать температуру в воздухе будет он. Температура упала хотя бы на 0,5 градуса терморегулятор дает котлу сигнал, что надо включиться и котел будет работать пока не поднимет температуру воздуха до нужного значения.

Ваш котел не будет постоянно включаться если температура в воздухе держится заданной. Экономя газ и электроэнергию на 25-30%, что довольно быстро окупит свою стоимость. И увеличит срок службы самого котла.

В некоторых европейских странах комнатный термостат считается обязателен к установке!

Комнатные термостаты бывают:

·         Проводные (необходимо соединение термостата с котлом кабелем.)

·         Беспроводные (соединение с котлом происходит с помощью сигнала радио, для этого вам понадобится два прибора. Один устанавливается возле котла, другой в комнате где будет устанавливаться температура, связаны друг с другом радиосигналом.)

Так же комнатные термостаты бывают

·         Механические – они постоянно поддерживают заданную температуру.

·         Программируемые – можно управлять работай котла даже на расстоянии. Так же можно выставлять температуру на неделю, на месяц вперед. На ночь можно выставлять другую температуру. Если весь день в доме нет никого и только к вечеру все собираются, а хочется прийти в теплый дом, то можно установить работу котла за час до вашего прихода.



Вывод:

Если у вас стоит котел или вы собираетесь его приобрести, то мы рекомендуем вам приобрести и комнатный термостат, который довольно быстро себя окупит. И ваши счета за сет или за газ вас приятно удивят.



Получить профессиональную консультацию по подбору оборудования вы можете по телефону +7(978)841 31 32



Настройка газовых котлов Протерм — oteple.com

Газовые котлы Протерм пользуется популярностью у потребителей благодаря своей надежности, европейскому качеству и приемлемой цене. Среди напольных устройств известна серия Медведь, а среди настенных самой универсальной линейкой считается Гепард. Модели с буквенным обозначением MOV оснащены открытой камерой сгорания, а МTV – закрытой. Рассмотрим, как произвести настройку газовых котлов Протерм.

Режимы отопления Протерм Гепард

Газовый котел Протерм Гепард может работать в нескольких режимах:

  1. «Отопление» — необходимо нажать кнопку MODE один раз, и на дисплее отобразится символ «радиатор» с актуальным значением давления в отопительной системе. Находясь в этом режиме, агрегат работает только на производство отопления, ГВС при этом отключено.
  2. «Лето» — активируется нажатием MODE дважды. На экране появится показатель давления в системе отопления вместе с символом «кран с каплей воды». В этом режиме котел работает только на снабжение горячей водой.
  3. «Отпуск» — следует нажать кнопку MODE трижды, и на экране появляется символ OFF с показанием давления. В данном режиме отопление и ГВС не работает, но все защитные функции устройства активны.

Регулировку желаемой температуры отопления или горячей воды можно произвести с помощью кнопок «+» и «-». Настройку осуществляют следующим образом:

  1. Температуру ГВС регулируют так: после нажатия кнопки «+» или «-» начинает мигать символ «кран с каплей воды» и «ºC». Необходимое значение температуры выставляется в диапазоне от 38ºC до 60ºC.
  2. Температуру отопления выставляют также с помощью клавиш «+» и «-». После нажатия одной из них клацают на кнопку MODE, появляется мигающий символ «радиатор» и «ºC». Затем клавишами «+» и «-» выставляют оптимальное значение теплоносителя в диапазоне 38-85ºC.

Работа газового котла Протерм Гепард без терморегуляторов не слишком экономична. Для достижения максимальной экономии рекомендуется приобрести комнатный термостат.

Как работает Протерм Гепард при подключении терморегуляторов?

Когда газовый котел Протрем Гепард работает без комнатного термостата, нагрев помещений зависит от настроек температуры теплоносителя.

При подключении к газовому котлу Протерм терморегулятора появляется возможность установить желаемую температуру отопления. Она должна быть такой, чтобы агрегат смог поддерживать ее, независимо от температуры на улице. Регулятор будет управлять нагревом только в выбранном диапазоне.

Обратите внимание! В комнате, где размещен комнатный регулятор, радиаторы не могут оснащаться термостатическими клапанами.

Агрегат Протерм с двухпозиционным регулятором способен поддерживать заданную температуру отопления. Котел будет получать сигнал на включение или выключение в зависимости от температуры в комнате, в которой находится регулятор.

При подключении к газовому прибору регулятора непрерывного действия мощность будет изменяться плавно, чтобы поддерживать установленную температуру в помещении.

Комнатный регулятор будет контролировать температуру в помещении и посылать сигнал агрегату о выключении, если уровень тепла достиг заданного или о включении, если температура уменьшится.



Самым современным и точным является эквитермическое регулирование. Оно выполняется терморегулятором с датчиком наружной температуры. При подключении такого устройства к газовому котлу последний будет регулировать температуру теплоносителя в зависимости от условий на улице.

Если работой агрегата управляет эквитермический регулятор, не рекомендуется устанавливать максимальную температуру теплоносителя – это существенно снизит эффективность работы системы.

Настройка газового котла Протерм Медведь

Напольный газовый котел Протерм Медведь имеет простую конструкцию. В продаже есть модели, которые могут дать только отопление, а есть и те, что производят горячую воду. В зависимости от характеристик, настройку газового котла Протерм Медведь производят следующим образом:

  1. Температура ГВС – нажимают кнопку MODE, начнет мигать лампочка в левом верхнем углу, а в правом нижнем будет гореть другой диод. При помощи кнопки с изображением двух стрелок, направленных вверх, устанавливают необходимую температуру в бойлере в диапазоне 40-70ºC. Подтверждают выбранную температуру нажатием кнопки MODE.
  2. Температура теплоносителя – в режиме установки температуры отопления лампочка мигает в левом верхнем углу. С помощью кнопки с двумя стрелками, направленными вверх, устанавливают необходимую температуру теплоносителя в диапазоне 45-85ºC. Для активации выбранного значения нажимают кнопку MODE.

В перечне температур есть параметр —. При его выборе газовый котел переходит на работу в летнем режиме, когда отопление отключено, а режим горячего водоснабжения работает.

При подключении к котлу эквитермического регулятора температуры проводят дополнительные настройки.

Регуляторы для Котролов. Комнатные термостаты Protherm Комнатный термостат для котла Proterm Skat

Protherm Бытовые регуляторы – это приборы, регулирующие газовый котел в зависимости от температуры воздуха в помещении. Котлы без комнатного термостата включаются и выключаются в зависимости от температуры воды в системе отопления, котлы с термостатом включаются и выключаются в зависимости от температуры воздуха в помещении.

Необходимо помнить, что воздух в помещении охлаждается гораздо медленнее, чем вода в системе отопления.С термостатом ProTherm отпадает необходимость регулировать температуру вручную, достаточно один раз установить его на термостат. Котлы, не имеющие термостата, потребляют 30 % энергии, затрачиваемой впустую. Например, при повышении температуры на 1С виден перерасход топлива, несмотря на ощутимый дискомфорт. Эффективность устройства очевидна.

Комнатные регуляторы Protherm

автоматически поддерживают комфортный микроклимат в помещении. Они обеспечивают более щадящую работу котла, сокращение циклов перезапуска.При использовании источника бесперебойного питания время работы от аккумуляторной батареи. Приобретая продукцию ProTherm, вы значительно экономите на квитанциях за газ.

Контроллер комнатной температуры подключен. Применяется совместно с котлами отопительными Protherm серии Скат, а.

  • Диапазон температур: от 5°С до 30°С;
  • Выходное реле: 1 переключающий контакт;
  • Рабочее напряжение: 230 В переменного тока, 50/60 Гц;
  • Коммутируемый ток: 10 мА-10 (4) А, нагрев, 30 Вт пост. тока 10 мА-5 (2) А, охлаждение;
  • Ночная температура: снижение на 5°С;
  • Гистерезис: ~ 0. 5°С;
  • Переключатель: сеть ВКЛ/ВЫКЛ;
  • Индикатор: Нет;
  • Класс защиты: IP 30;
  • Особенности: нет;
  • Габаритные размеры: 75х75х25,5 мм.

Инстат Плюс.

Комнатный терморегулятор для котлов PROTHERM, конек (комнатный термостат).

  • Подключение регулятора — проводное
  • Регулирование комнатной температуры (8-30°С)
  • Программирование поддерживаемой температуры на день (шесть временных интервалов)
  • Три стандартные программы
  • Программа «Защита от замерзания»
  • Индикатор состояния заряда аккумулятора
  • Информирование режима котла и температуры на дисплее

ТЕРМОЛИНК Б.

Комнатный терморегулятор для котлов PROTHERM ,.

  • Комнатный терморегулятор с шиной EBUS.
  • Возможность модуляции режима.
  • Регулировка температуры горячей воды и отопления в помещении.
  • Функция антимассажа — защита при понижении температуры в помещении ниже 3°С.
  • Информация об ошибке на дисплее регулятора.
  • Коррекция температуры термостата температуры и погодозависимого датчика температуры.
  • Режим «Отпуск» — максимальная экономия газа.
  • Выберите температуру автоматического выключения.
  • Контроль температуры от внешнего погодозависимого датчика температуры – выбор кривой нагрева (необходим нижний предел внешнего датчика).


ТЕРМОЛИНК С.

Комнатный терморегулятор для настенных котлов Protherm,.

  • Комнатный терморегулятор
  • Выбор температуры нагрева Комфорт/Эко
  • Режим «Отпуск»
  • Временное изменение комнатной температуры
  • Программа на 24 часа или на 7 дней
  • Защита от замерзания


ТЕРМОЛИНК С.

Комнатный терморегулятор для котлов Protherm

Осуществляет только качественную терморегуляцию своих котлов. Благодаря уникальным технологиям автоматизации Protherm пользуется большим успехом у потребителей и создает удобное управление всей системой отопления.

Первый тип – комнатные регуляторы PROTHERM. Такие устройства не умеют задавать температуру на несколько дней вперед и обычно могут управлять только одним-двумя контурами. Но у них есть огромные плюсы. Эти устройства без проблем подключаются к системе отопления, берут на себя регулировку температуры.Например, вы смонтировали, у которого мощность во много раз превышает необходимую. Встроенная в прибор автоматика считывает температуру воды в системе, поэтому пока горячая вода, попадая на радиаторы, успевает остыть, и автоматика дает сигнал бойлеру, чтобы тот включился. После быстрого нагрева нагревательное устройство снова выключается. На все эти включения и отключения очень влияет износ котла, а значит и всей системы. После установки комнатной автоматики отопление будет регулироваться не температурой воды в трубе, а температурой воздуха в помещении, благодаря встроенному датчику автоматики.Имеет большое значение, так как теплоноситель в трубопроводе остывает недолго, а воздух в здание поступает медленно, благодаря этому оборудование не перегружается и прогревается только тогда, когда это действительно необходимо.

Еще один тип регуляторов – погодозависимая автоматика Protherm. В этих устройствах, кроме датчика комнатной температуры, есть еще уличный. Этот датчик монтируется с северной стороны дома, а автоматика регулирует температуру в зависимости от погодных условий.Например, если на улице +5 градусов, совершенно не нужно нагревать воду в системе, скажем, до 70°С. Терморегулятор самостоятельно рассчитывает нужную температуру воды, чтобы дом прогрелся до заданного значения. . Получается, что водогрейный котел не будет работать на износ, а это существенно сэкономит средства, затраченные на отопительный сезон.

Погодозависимые устройства Protherm могут программировать систему на неделю вперед. Существует множество режимов программирования, например, режим отпуска.Пользователь вносит данные (дата, время, необходимая температура…) и может спокойно выходить из дома. Пока его не будет, система отопления будет прогреваться на поддержании минимальной температуры, только для того, чтобы не замерзнуть, и к возвращению пользователя, система сама доедает жилище до заданной температуры.

Так какая бы автоматика ни была установлена, будь то погодозависимая или комнатная, она помогает использовать систему отопления потребителя максимально качественно и экономично, продлевает срок службы оборудования и является неотъемлемым элементом каждой системы отопления.

Предлагаем купить автоматику для котла Protherm в нашем интернет-магазине в Москве. Среди большого ассортимента, представленного в каталоге, всегда в наличии и другая техника для дома, дачи или дачи. Совершив покупку у нас, вы получите следующие преимущества:

  • индивидуальный подход к каждому клиенту на всех этапах сотрудничества, начиная от подбора оптимальной модели и заканчивая доставкой, установкой и помощью в гарантийном обслуживании. Если вы не нашли среди предложенного ассортимента нужного оборудования, мы сделаем все, чтобы удовлетворить ваш запрос;
  • Доставка выбранного товара осуществляется в целости и сохранности по Москве и Московской области в сроки, согласованные с клиентом. Также есть возможность отправки заказа в любой регион России через выбранную клиентом транспортную компанию;
  • сотрудничество с ведущими отечественными и импортными производителями позволяет предлагать хорошие цены на весь спектр такого оборудования, как автоматика для котлов Protherm;

Автоматика для котлов PROTHERM и другие товары, представленные в каталоге, обеспечены гарантией от производителя, срок которой варьируется в зависимости от марки и модели.

http://www.Сыт. — Надежный партнер, которому можно доверять.

Доставка | Также мы предлагаем оперативную доставку Вашего заказа по Москве и в любую точку России.

Работаем с ведущими транспортными компаниями.

СПОСОБЫ ОПЛАТЫ
  • наличные
  • безналичные платежи
  • банковских карт: Visa, MasterCard, Мир.

Div>.uk-panel»)» Data-uk-grid-margin=»»>

Ремонт газовых котлов Наши специалисты готовы выполнить ремонт, как самого нагретого оборудования, так и всей системы в целом. Все опытные мастера обладают большим багажом знаний, необходимых для скорейшего определения поломки любой сложности и восстановления котельной в максимально сжатые сроки. При проведении ремонтных работ Мы используем только оригинальные заводские детали, на которые распространяется гарантия. На нашем складе есть все необходимые запчасти.

Монтаж котельных Мастера нашего авторизованного центра обладают большим опытом и специальными знаниями, необходимыми для быстрого и качественного монтажа котлов PROTHERM любых серий в систему отопления загородного дома, коттеджа или производственного помещения.Также они дадут полную консультацию по всем нормам и правилам эксплуатации и проведут пуско-наладочные работы, чтобы обеспечить максимально эффективную и экономичную работу установленного отопительного оборудования.

Договор на сервисное обслуживание Все отопительное оборудование Protherm для предотвращения возникновения поломок требует послесезонного или ежегодного обслуживания. Наши сотрудники несут ответственность за всю сервисную работу. Они обязательно проведут полную диагностику котлов с помощью специального оборудования, а также удалят все загрязнения с внешней поверхности и внутри корпуса.В услугу также входит проверка работоспособности системы. Справочник по основам работы с контроллером температуры

| Инструмарт

Предоставлено Danaher Industrial Controls Group — автоматизация процессов, измерения и датчики
Посмотреть все контроллеры Danaher Partlow и West

Зачем нужны терморегуляторы?

Регуляторы температуры необходимы в любой ситуации, требующей поддержания заданной температуры стабильной.Это может быть в ситуации, когда объект должен нагреваться, охлаждаться или и то, и другое, и оставаться при заданной температуре (уставке), независимо от изменения окружение вокруг него. Существует два основных типа контроля температуры; разомкнутый контур и замкнутый контур управления. Открытый цикл – это самая основная форма и применяет непрерывный нагрев/охлаждение без учета фактической выходной температуры. Он аналогичен внутренняя система отопления в автомобиле. В холодный день вам может понадобиться включить подогрев на полную мощность, чтобы прогреть автомобиль до 75°.Однако, в более теплую погоду при той же настройке внутри автомобиля будет намного теплее, чем желаемые 75 °.

Блок-схема управления без обратной связи

Замкнутый контур управления гораздо сложнее, чем разомкнутый. В приложении с замкнутым контуром температура на выходе постоянно измеряется и регулируется для поддержания постоянной производительности при желаемой температуре. Замкнутый контур управления всегда учитывает выходной сигнал и подаст его обратно в процесс управления.Замкнутый контур управления аналогичен автомобилю с внутренним климатом. контроль. Если вы установите температуру автомобиля на 75 °, климат-контроль автоматически отрегулирует обогрев (в холодные дни) или охлаждение (в теплые дни) по мере необходимости для поддержания заданной температуры 75°.

Блок-схема управления с обратной связью

Введение в контроллеры температуры

Терморегулятор — это устройство, используемое для поддержания заданной температуры на заданном уровне.

Простейшим примером регулятора температуры является обычный домашний термостат. Например, водонагреватель. использует термостат для контроля температуры воды и поддержания ее на определенной заданной температуре. Температура контроллеры также используются в печах. Когда для духовки задана температура, контроллер отслеживает фактическую температуру внутри. печи. Если она падает ниже установленной температуры, он посылает сигнал, чтобы активировать нагреватель, чтобы поднять температуру обратно до заданного значения. уставка.Термостаты также используются в холодильниках. Поэтому, если температура становится слишком высокой, контроллер инициирует действие, чтобы привести температура вниз.

Общие приложения контроллера

Контроллеры температуры в промышленности работают почти так же, как и в обычных бытовых приложениях. Базовая температура Контроллер обеспечивает управление промышленными или лабораторными процессами нагрева и охлаждения. В типичном приложении датчики измеряют фактическая температура.Эта измеренная температура постоянно сравнивается с заданным пользователем значением. Когда фактическая температура отличается от заданного значения контроллер генерирует выходной сигнал для активации других устройств регулирования температуры, таких как отопление элементы или компоненты охлаждения, чтобы вернуть температуру к заданному значению.

Обычное использование в промышленности

Контроллеры температуры используются в самых разных отраслях промышленности для управления производственными процессами или операциями.Немного обычное использование регуляторов температуры в промышленности включает машины для экструзии пластика и литья под давлением, термоформование машины, упаковочные машины, пищевая промышленность, хранение продуктов питания и банки крови. Ниже приводится краткий обзор некоторых распространенных Применение контроля температуры в промышленности:

  • Термическая обработка/духовка
    Регуляторы температуры используются в печах и при термообработке в печах, печах для обжига керамики, котлах и т.д. теплообменники.
  • Упаковка
    В мире упаковки оборудование, оснащенное запаивающими планками, аппликаторами клея, функциями горячего расплава, туннелями для термоусадочной пленки или этикетками. аппликаторы должны работать при заданных температурах и длительности процесса. Регуляторы температуры точно регулируют эти операции для обеспечения выпуска продукции высокого качества.
  • Пластик
    Температурный контроль в производстве пластмасс широко применяется в портативных охладителях, бункерах и сушилках, а также при формовании и экструзии. оборудование.В экструдерном оборудовании регуляторы температуры используются для точного контроля и регулирования температуры при различные критические точки в производстве пластика.
  • Здравоохранение
    Контроллеры температуры используются в сфере здравоохранения для повышения точности контроля температуры. Обычное оборудование с использованием регуляторы температуры включают лабораторное и испытательное оборудование, автоклавы, инкубаторы, холодильное оборудование и камеры выращивания кристаллов и испытательные камеры, в которых образцы должны храниться или испытания должны проводиться в рамках определенных температурные параметры.
  • Еда и напитки
    Общие приложения пищевой промышленности с использованием регуляторов температуры включают пивоварение, смешивание, стерилизацию и варочные и хлебопекарные печи. Контроллеры регулируют температуру и/или время процесса для обеспечения оптимальной производительности.
Детали регулятора температуры

Все контроллеры имеют несколько общих частей. Во-первых, у контроллеров есть входы. Входные данные используются для измерения переменной в контролируемый процесс.В случае регулятора температуры измеряемой величиной является температура.

Входы

Регуляторы температуры могут иметь несколько типов входов. Тип входного датчика и требуемый сигнал могут варьироваться в зависимости от по типу управляемого процесса. Типичные входные датчики включают термопары и резистивные тепловые устройства (RTD), а также линейные входы, такие как мВ и мА. Типичные стандартизированные типы термопар включают, среди прочих, типы J, K, T, R, S, B и L.

Контроллеры

также можно настроить на прием RTD в качестве входа для измерения температуры. Типичный термометр сопротивления представляет собой платиновый датчик сопротивлением 100 Ом.

В качестве альтернативы контроллеры могут быть настроены на прием сигналов напряжения или тока в диапазоне милливольт, вольт или миллиампер от других типов. датчики, такие как датчики давления, уровня или расхода. Типичные входные сигналы напряжения включают от 0 до 5 В постоянного тока, от 1 до 5 В постоянного тока, от 0 до 10 В постоянного тока и от 2 до 5 В постоянного тока. 10 В постоянного тока. Контроллеры также могут быть настроены на прием сигналов в милливольтах от датчиков, включающих от 0 до 50 мВ постоянного тока и от 10 до 50 мВ постоянного тока.Контроллеры также могут принимать миллиамперные сигналы, например, от 0 до 20 мА или от 4 до 20 мА.

Контроллер обычно имеет функцию обнаружения неисправности или отсутствия входного датчика. Это известно как датчик Обнаружение разрыва. Незамеченное, это состояние неисправности может привести к значительному повреждению управляемого оборудования. Эта особенность позволяет контроллеру немедленно остановить процесс при обнаружении неисправности датчика.

Выходы

В дополнение к входам каждый контроллер также имеет выход.Каждый выход можно использовать для выполнения нескольких задач, включая управление процесса (например, включение источника нагрева или охлаждения), инициировать аварийный сигнал или повторно передать значение процесса на программируемый логический контроллер (ПЛК) или регистратор.

Типичные выходы, предоставляемые контроллерами температуры, включают релейные выходы, драйверы твердотельных реле (ТТР), симистор и линейные выходы. аналоговые выходы. Релейный выход обычно представляет собой однополюсное двухпозиционное реле (SPDT) с катушкой постоянного напряжения.Контроллер возбуждает катушку реле, обеспечивая изоляцию контактов. Это позволяет контактам управлять внешним источником напряжения для питать катушку гораздо большего нагревательного контактора. Важно отметить, что номинальный ток контактов реле обычно менее 2А. Контакты могут управлять нагревательным контактором с номиналом 10–20 А, используемым нагревательными лентами или нагревательными элементами.

Другой тип вывода — драйвер SSR. Выходы драйвера SSR — это логические выходы, которые включают или выключают твердотельное реле.Большинство для включения твердотельных реле требуется от 3 до 32 В постоянного тока. Типичный сигнал включения драйвера SSR 10 В может управлять тремя полупроводниковыми реле.

Симистор обеспечивает функцию реле без каких-либо движущихся частей. Это твердотельное устройство, которое регулирует токи до 1А. симистор выходы могут допускать небольшой ток утечки, обычно менее 50 мА. Этот ток утечки не влияет на нагрев цепи контактора, но могут быть проблемы, если выход используется для подключения к другой полупроводниковой схеме, такой как вход ПЛК.Если это вызывает беспокойство, лучшим выбором будет стандартный релейный контакт. Он обеспечивает абсолютный нулевой ток, когда выход обесточено и контакты разомкнуты.

Аналоговые выходы предусмотрены на некоторых контроллерах, которые выдают сигнал 0–10 В или сигнал 4–20 мА. Эти сигналы откалиброван так, что сигнал изменяется в процентах от выходного сигнала. Например, если контроллер посылает сигнал 0%, аналоговый выход будет 0 В или 4 мА. Когда контроллер посылает сигнал 50%, выход будет 5В или 12мА.Когда контроллер отправляет сигнал 100%, на выходе будет 10 В или 20 мА.

Другие параметры

Сравнение сигналов тревоги контроллера

Регуляторы температуры имеют несколько других параметров, одним из которых является заданное значение. По сути, уставка — это целевое значение, установленное оператором, который контроллер стремится поддерживать устойчивым. Например, заданная температура 30°C означает, что контроллер будет стремиться поддерживать температуру на этом уровне.

Другим параметром является аварийное значение. Это используется, чтобы указать, когда процесс достиг некоторого заданного состояния. Есть несколько вариаций типов будильников. Например, высокий аварийный сигнал может указывать на то, что температура стала выше, чем в некоторых случаях. установить значение. Аналогичным образом сигнал тревоги низкого уровня указывает на то, что температура упала ниже некоторого установленного значения.

Например, в системе контроля температуры высокий фиксированный аварийный сигнал предотвращает повреждение оборудования источником тепла путем обесточивание источника, если температура превышает некоторое заданное значение.Низкий фиксированный сигнал тревоги, с другой стороны, может установите, если низкая температура может повредить оборудование из-за замерзания.

Контроллер также может проверить неисправность устройства вывода, например открытый нагревательный элемент, проверяя количество выходного сигнала. сигнал и сравнение его с количеством обнаруженных изменений во входном сигнале. Например, если выходной сигнал равен 100%, а входной датчик не обнаруживает никаких изменений температуры по прошествии определенного периода времени, контроллер определит, что петля сломанный.Эта функция известна как Loop Alarm.

Другим типом тревоги является тревога отклонения. Это устанавливается на некоторое положительное или отрицательное значение от заданного значения. Аварийный сигнал отклонения контролирует заданное значение процесса. Оператор уведомляется, когда процесс начинает отклоняться на некую заранее запрограммированную величину от заданной. уставка. Разновидностью аварийного сигнала отклонения является аварийный сигнал диапазона. Этот сигнал тревоги активируется либо внутри, либо за пределами назначенного температурный диапазон. Как правило, аварийные точки наполовину выше и наполовину ниже уставки контроллера.

Например, если заданное значение равно 150°, а аварийные сигналы отклонения установлены на ±10°, аварийные сигналы будут активированы. когда температура достигает 160° на верхнем уровне или 140° на нижнем конце. Если уставка изменена на 170°, сигнал тревоги по верхнему пределу будет активироваться при 180°, а по нижнему пределу — при 160°. Другим распространенным набором параметров контроллера являются PID. параметры. ПИД, что означает пропорциональный, интегральный, производный, представляет собой расширенную функцию управления, которая использует обратную связь от контролируемый процесс, чтобы определить, как лучше всего управлять этим процессом.

Как это работает

Все контроллеры, от простейших до самых сложных, работают примерно одинаково. Контроллеры контролируют или удерживают некоторую переменную или параметр с заданным значением. Контроллеру требуются две переменные; фактический входной сигнал и желаемое заданное значение. Входной сигнал также известен как значение процесса. Входные данные контроллера опрашиваются много раз в секунду, в зависимости от на контроллере.

Это входное или технологическое значение затем сравнивается со значением уставки.Если фактическое значение не соответствует заданному, контроллер генерирует изменение выходного сигнала на основе разницы между заданным значением и значением процесса, а также в зависимости от того, или нет, значение процесса приближается к заданному значению или отклоняется дальше от заданного значения. Затем этот выходной сигнал инициирует некоторые тип ответа для корректировки фактического значения, чтобы оно соответствовало заданному значению. Обычно алгоритм управления обновляет вывод значение мощности, которое затем применяется к выходу.

Предпринимаемое управляющее действие зависит от типа контроллера. Например, если контроллер является управлением ВКЛ/ВЫКЛ, контроллер решает, должен ли выход быть включен, выключен или оставлен в текущем состоянии.

Управление ВКЛ/ВЫКЛ является одним из самых простых в реализации типов управления. Он работает путем настройки полосы гистерезиса. Например, регулятор температуры может быть установлен для управления температурой внутри помещения. Если заданное значение равно 68°, а фактическое температура упадет до 67°, сигнал ошибки покажет разницу в -1°.Затем контроллер посылает сигнал на увеличьте подаваемое тепло, чтобы поднять температуру обратно до заданного значения 68°. Как только температура достигает 68°, нагреватель выключается. При температуре от 68° до 67° контроллер не предпринимает никаких действий, и обогреватель остается выключенным. Однако, как только температура достигнет 67°, нагреватель снова включится.

В отличие от управления ВКЛ/ВЫКЛ, ПИД-регулирование определяет точное выходное значение, необходимое для поддержания заданной температуры.Выход мощность может варьироваться от 0 до 100%. Когда используется аналоговый тип выхода, выходной сигнал пропорционален значению выходной мощности. Однако, если выход представляет собой двоичный тип выхода, такой как реле, драйвер SSR или симистор, то выход должен быть пропорционален времени получить аналоговое представление.

Система с пропорциональным распределением по времени использует время цикла для пропорционального распределения выходного значения. Если время цикла установлено на 8 секунд, системный вызов при 50% мощности выход будет включен на 4 секунды и выключен на 4 секунды.Пока значение мощности не меняется, время значения не изменились бы. Со временем мощность усредняется до 50% заданного значения, наполовину включенного и наполовину выключенного. Если выходная мощность должно быть 25%, тогда при том же 8-секундном цикле выход будет включен на 2 секунды и выключен на 6 секунд.

Пример распределения времени вывода

При прочих равных желательно более короткое время цикла, потому что контроллер может быстрее реагировать и изменять состояние вывод для заданных изменений в процессе.Из-за механики реле более короткое время цикла может сократить срок службы реле, а не рекомендуется быть менее 8 секунд. Для полупроводниковых переключающих устройств, таких как драйвер SSR или симистор, более быстрое время переключения лучше. Более длительное время переключения, независимо от типа выхода, допускает большее колебание значения процесса. Общее правило таково, ТОЛЬКО если процесс это позволяет, когда используется релейный выход, желательно более длительное время цикла.

Дополнительные функции

Контроллеры также могут иметь ряд дополнительных опциональных функций.Одним из них является коммуникативная способность. Связь link позволяет контроллеру обмениваться данными с ПЛК или компьютером. Это позволяет обмениваться данными между контроллером и хостом. Примером типичного обмена данными может быть хост-компьютер или ПЛК, считывающие значение процесса.

Второй вариант — удаленная уставка. Эта функция позволяет удаленному устройству, такому как ПЛК или компьютер, менять контроллер. уставка. Однако, в отличие от возможности связи, упомянутой выше, для ввода дистанционной уставки используется линейный аналоговый вход. сигнал, пропорциональный заданному значению.Это дает оператору дополнительную гибкость, поскольку он может изменять уставку от удаленное место. Типичный сигнал может быть 4–20 мА или 0–10 В постоянного тока.

Еще одна общая черта, поставляемая с контроллерами, — возможность их настройки с помощью специального программного обеспечения на ПК, подключенном через звено связи. Это позволяет быстро и легко настроить контроллер, а также сохранить настройки для использования в будущем.

Еще одна общая черта — цифровой вход.Цифровой вход может работать вместе с удаленной уставкой для выбора локальной или удаленной уставки. заданное значение для контроллера. Его также можно использовать для выбора между уставкой 1 и уставкой 2, как запрограммировано в контроллере. Цифровой входы также могут удаленно сбрасывать ограничительное устройство, если оно перешло в состояние ограничения.

Другие дополнительные функции включают источник питания преобразователя, используемый для питания датчика 4–20 мА. Этот блок питания используется для питания Питание 24 В постоянного тока при максимальном токе 40 мА.

В некоторых приложениях двухцветный дисплей также может быть желательной функцией, упрощающей определение различных состояний контроллера. Некоторые продукты также имеют дисплеи, которые могут меняться с красного на зеленый или наоборот в зависимости от предварительно запрограммированных условий, таких как как указание на состояние тревоги. В этом случае на зеленом дисплее может не отображаться никакой аварийный сигнал, но если аварийный сигнал присутствует, дисплей станет красным.

Типы контроллеров

Контроллеры температуры бывают разных стилей с широким набором функций и возможностей.Есть также множество способы классификации контроллеров по их функциональным возможностям. Как правило, регуляторы температуры бывают одноконтурными или многоконтурный. Одноконтурные контроллеры имеют один вход и один или несколько выходов для управления тепловой системой. С другой стороны, многоконтурные контроллеры имеют несколько входов и выходов и могут управлять несколькими контурами в процессе. Больше контроля петли позволяют управлять большим количеством функций технологической системы.

Надежные одноконтурные контроллеры варьируются от базовых устройств, требующих однократного ручного изменения уставки, до сложных профилировщиков. который может автоматически выполнять до восьми изменений уставки за заданный период времени.

Аналог

Самый простой и основной тип контроллера — это аналоговый контроллер. Аналоговые контроллеры — это недорогие, простые контроллеры, достаточно универсален для жесткого и надежного управления технологическими процессами в суровых промышленных условиях, в том числе со значительными электрическими шум. Дисплей контроллера обычно представляет собой круглую ручку.

Базовые аналоговые контроллеры используются в основном в некритичных или несложных тепловых системах для обеспечения простого включения/выключения температуры. управление для приложений прямого или обратного действия.Базовые контроллеры принимают входы термопары или термометра сопротивления и предлагают опциональные проценты. режим управления мощностью для систем без датчиков температуры. Их основным недостатком является отсутствие читаемого дисплея и отсутствие сложность для более сложных задач управления. Кроме того, отсутствие каких-либо коммуникационных возможностей ограничивает их использование простыми приложениями. например, включение/выключение нагревательных элементов или охлаждающих устройств.

Ограничение

Эти контроллеры обеспечивают безопасный предельный контроль над температурой процесса.У них нет возможности самостоятельно регулировать температуру. Проще говоря, ограничители — это независимые устройства безопасности, которые можно использовать вместе с существующим контуром управления. Они способны принимает входные сигналы термопары, RTD или процесса с установленными пределами для высокой или низкой температуры, как обычный контроллер. Ограничение контроля блокируется и является частью резервной схемы управления для принудительного отключения тепловой системы в случае превышения предельных значений. выход фиксации предела должен быть сброшен оператором; он не будет сброшен сам по себе, если условие ограничения не существует.Типичный пример было бы защитным отключением для печи. Если печь превысит заданную температуру, ограничительное устройство отключит систему. Это делается для предотвращения повреждения печи и, возможно, любого продукта, который может быть поврежден чрезмерными температурами.

Регуляторы температуры общего назначения

Регуляторы температуры общего назначения используются для управления наиболее типичными технологическими процессами в промышленности. Как правило, они входят в диапазон Размеры DIN, несколько выходов и программируемые функции вывода.Эти контроллеры также могут выполнять ПИД-регулирование для ситуации общего контроля. Они традиционно размещены на передней панели вместе с дисплеем для удобства доступа оператора.

Большинство современных цифровых регуляторов температуры могут автоматически рассчитывать параметры ПИД-регулятора для оптимальной работы тепловой системы. используя встроенные алгоритмы автонастройки. Эти контроллеры имеют функцию предварительной настройки для первоначального расчета параметров ПИД-регулятора для процесса и функцию непрерывной настройки для постоянного уточнения параметров ПИД-регулятора.Это позволяет быстро настраивать, экономить время и сокращать количество отходов.

Электропривод клапана

Особым типом контроллера общего назначения является контроллер привода клапана (VMD). Эти контроллеры специально разработаны для двигатели регулирующих клапанов, используемые в производственных приложениях, таких как управление газовой горелкой на производственной линии. Специальные алгоритмы настройки обеспечивают точное управление и быструю реакцию на выходе без необходимости обратной связи по скользящему тросу или чрезмерного знания трехчленного ПИД-регулятора алгоритмы настройки.Контроллеры VMD контролируют положение клапана в диапазоне от 0% до 100% открытия, в зависимости от энергии. потребности процесса в любой момент времени.

Профиль

Контроллеры профилирования, также называемые контроллерами рампового выдержки, позволяют операторам программировать ряд уставок и время пребывания на каждом из них. уставка. Программирование изменения уставки называется рампой, а время пребывания на каждой уставке называется выдержкой или выдержкой. Одна рампа или одно замачивание считается одним сегментом.Профилировщик предлагает возможность ввести несколько сегментов, чтобы обеспечить сложную температуру. профили. Оператор может называть профили рецептами. Большинство профилировщиков позволяют хранить несколько рецептов для последующего использования. Меньше профилировщики могут учитывать четыре рецепта с шестнадцатью сегментами в каждом, а более продвинутые профилировщики позволяют использовать больше рецептов и сегментов.

Контроллеры профиля могут выполнять профили линейного изменения и выдержки, такие как изменение температуры с течением времени, а также удержание и выдержка/цикл. продолжительность, все время без присмотра оператора.

Типичные области применения регуляторов профиля включают термообработку, отжиг, климатические камеры и сложные технологические печи.

Многоконтурный

Помимо одноконтурных контроллеров, которые могут управлять только одним технологическим контуром, многоконтурные контроллеры могут управлять более чем одним контуром. это означает, что они могут принимать более одной входной переменной.

Вообще говоря, многоконтурный регулятор можно рассматривать как устройство с множеством отдельных регуляторов температуры внутри одной системы. одно шасси.Обычно они устанавливаются за панелью, а не перед панелью, как в случае с одинарными панелями общего назначения. контроллеры петель. Программирование любого из контуров аналогично программированию контроллера температуры, установленного на панели. Однако, многоконтурные системы, как правило, не имеют традиционного физического пользовательского интерфейса (без дисплея или переключателей), вместо этого используется выделенный звено связи.

Многоконтурные контроллеры должны быть настроены с помощью специализированной программы на ПК, которая может загрузить конфигурацию на контроллер с помощью специального коммуникационного интерфейса.

Информация может быть получена через коммуникационный интерфейс. Общие поддерживаемые коммуникационные интерфейсы включают DeviceNet, Profibus, MODBUS/RTU, CanOPEN, Ethernet/IP и MODBUS/TCP.

Многоконтурные контроллеры представляют собой компактную модульную систему, которая может работать как в автономной системе, так и в составе ПЛК. окружающая обстановка. В качестве замены регуляторов температуры в ПЛК они обеспечивают быстрое ПИД-регулирование и избавляют от большей части математических вычислений. интенсивная работа процессора ПЛК, позволяющая увеличить скорость сканирования ПЛК.В качестве замены нескольких контроллеров DIN они обеспечить единую точку программного доступа ко всем контурам управления. Стоимость установки снижается за счет устранения большого количества проводки, вырезы в панели и экономия места на панели.

Многоконтурные контроллеры предоставляют некоторые дополнительные функции, недоступные в традиционных контроллерах, монтируемых на панели. Например, многоконтурные контроллеры имеют более высокую плотность контуров для данного пространства. Некоторые многоконтурные системы контроля температуры могут до 32 шлейфов управления в корпусе на DIN-рейку длиной не более 8 дюймов.Они также сокращают количество проводов за счет наличия общего точка подключения питания и интерфейсов связи.

Многоконтурные терморегуляторы также имеют повышенные функции безопасности, одна из которых — отсутствие кнопок, на которых любой может изменить критические настройки. Имея полный контроль над информацией, считываемой с контроллера или записываемой на него, изготовитель оборудования может ограничить информацию, которую любой конкретный оператор может читать или изменять, предотвращая нежелательные условия. например, установка слишком высокого значения уставки для диапазона, который может привести к повреждению продукта или машины.Кроме того, контроллер модули могут быть заменены в горячем режиме. Это позволяет заменять модуль контроллера без отключения питания системы. Модули также может автоматически настраиваться после горячей замены.

Другие характеристики регулятора температуры
Напряжение питания

Обычно контроллеры температуры имеют два варианта напряжения питания: низкое напряжение (24 В переменного/постоянного тока) и высокое напряжение (110–230 В переменного тока).

Размер

Контроллеры бывают нескольких стандартных размеров, которые обозначаются номерами DIN, такими как 1/4 DIN, 1/8 DIN, 1/16 DIN и 1/32 DIN.DIN — это аббревиатура от грубо переведенного «Deutsche Institut fur Normung», немецкой организации по стандартам и измерениям. Для наших целей DIN просто указывает, что устройство соответствует общепринятому стандарту размеров панели.

Сравнение размеров по DIN

Размер DIN 1/4 1/8 1/16 1/32
Размер в мм 92 х 92 92 х 45 45 х 45 49 х 25
Размер в дюймах 3.62 х 3,62 3,62 х 1,77 1,77 х 1,77 1,93 х 0,98

Наименьший размер — 1/32 DIN, то есть 24 мм × 48 мм, с соответствующим вырезом в панели 22,5 мм × 45 мм. Следующий размер Это 1/16 DIN, который имеет размеры 48 мм × 48 мм с размером выреза в панели 45 мм × 45 мм. 1/8 DIN составляет 48 мм × 96 мм с вырез в панели размером 45 мм × 92 мм. Наконец, самый большой размер — это 1/4 DIN размером 96 мм × 96 мм с вырезом в панели 92 мм × 92 мм.

Важно отметить, что стандарты DIN не определяют, насколько глубоко контроллер может находиться за панелью. Стандарты учитывайте только размеры передней панели и размеры выреза в панели.

Одобрения агентства

Желательно, чтобы контроллер температуры имел какое-либо одобрение агентства, чтобы гарантировать, что контроллер соответствует минимальный набор стандартов безопасности. Тип разрешения зависит от страны, в которой будет использоваться контроллер. наиболее распространенное одобрение, регистрация UL и cUL, применяется ко всем контроллерам, используемым в США и Канаде. Обычно есть один Сертификация требуется для каждой страны.

Для контроллеров, которые используются в странах Европейского Союза, требуется одобрение CE.

Третий тип одобрения — FM. Это относится только к ограничителям и контроллерам в США и Канаде.

Класс корпуса передней панели

Важной характеристикой контроллера является класс защиты передней панели.Эти рейтинги могут быть в форме рейтинга IP или Рейтинг NEMA. Степень защиты IP (защита от проникновения) применяется ко всем контроллерам и обычно составляет IP65 или выше. Это означает, что из только передняя панель, контроллер полностью защищен от пыли и струй воды низкого давления со всех направлений с помощью разрешен только ограниченный вход. Рейтинги IP используются в США, Канаде и Европе.

Рейтинг контроллера NEMA (Национальная ассоциация производителей электрооборудования) соответствует рейтингу IP.Большинство контроллеров имеют Рейтинг NEMA 4 или 4X означает, что их можно использовать в приложениях, требующих промывки только водой (но не маслами или растворителями). «X» в рейтинге NEMA 4X означает, что передняя панель не подвергается коррозии. Рейтинги NEMA используются в основном в США и Канаде.

Элеваторные печи серии

ELV — Печи Protherm

ELV 180/8 Серия ELV предназначена для загрузки снизу. операции и для быстрой зарядки и разрядки процедуры в лабораториях.

Доступен с кирпичными и волокнистыми изоляционными элементами, с большим разнообразием опций, серия ELV используется для спекание глазури, варка стекла и аппликации требующие быстрого удаления продуктов из печь.

Стандартные печи серии ELV охватывают диапазон от от 1100°C до 1800°C, все они имеют двойную оболочку корпус для низких внешних температур и высоких внутренних Равномерность температурной стабильности.

Многослойные изделия могут быть помещены в печь, позволяющая экспериментировать с несколькими образцы за раз.

Подача газа для этой серии является стандартной и разнообразной Применение газовых контролируемых атмосфер производится возможно.

Эта серия оснащена гальваническим покрытием, покрытым эпоксидной смолой. окрашенная структура, обеспечивающая более длительный срок службы и эстетика.

Функции системы

Индивидуальный вариант контроллера
Высококачественный волокнистый материал
Исключительная однородность температуры
Настольная или отдельностоящая конструкция
Установленное вручную уплотнение кирпич-к-кирпичу
Высокая однородность температуры
Короткое время нагрева

2

Высококачественные нагревательные элементы, обеспечивающие длительный срок службы
Электрическая защита
Точный электрический привод шпинделя с кнопочным управлением
Рабочая температура до 1800°C
Управление системой с помощью твердотельных реле
Интуитивный контроллер интерфейс


Технические характеристики
Модель Максимальная температура (°C) Непрерывная рабочая температура (°C) Внутренний объем (литры) Внутренние размеры (ВхШхГ) (см) Внешние размеры (ВхШхГ) (см) Мощность (кВт) Фаза
СНВ 110/8 1100°С 1050 7.5 20x18x21 122x63x81 2,0 1
СНВ 140/8 1400°С 1350 7,4 18x18x23 122x63x81 4,9 3
СНВ 160/8 1600°С 1550 8.0 20x20x20 190x62x77 5,2 3
СНВ 170/8 1700°С 1650 8,0 20x20x20 190x62x77 7,2 3
СНВ 180/8 1800°С 1750 8.0 20x20x20 190x62x77 7,8 3
Модель Максимальная температура (°C) Непрерывная рабочая температура (°C) Внутренний объем (литры)
СНВ 110/8 1100°С 1050 7,5
СНВ 140/8 1400°С 1350 7.4
СНВ 160/8 1600°С 1550 8,0
СНВ 170/8 1700°С 1650 8,0
СНВ 180/8 1800°С 1750 8,0

Модель Внутренние размеры (ВхШхГ) (см) Внешние размеры (ВхШхГ) (см) Мощность (кВт) Фаза
СНВ 110/8 20x18x21 122x63x81 2.0 1
СНВ 140/8 18x18x23 122x63x81 4,9 3
СНВ 160/8 20x20x20 190x62x77 5,2 3
СНВ 170/8 20x20x20 190x62x77 7.2 3
СНВ 180/8 20x20x20 190x62x77 7,8 3

Дополнительные функции

Ограничитель перегрева для тепловой защиты
Отверстие для отвода воздуха в своде печи
Регулируемый приток воздуха через пол

Регистратор данных с программным обеспечением
Связь RS422/485
Система защитного газа и соединение


Фото продукта

Комнатные термостаты Protherm.Регуляторы для котлов Погодозависимая автоматика для котлов protherm

Div>.uk-panel «)» data-uk-grid-margin=»»>

Ремонт газовых котлов Наши специалисты готовы выполнить ремонт, как самого отопительного оборудования, так и всей системы в целом. Все опытные мастера обладают большим багажом знаний, необходимых для быстрого определения поломки любой сложности и восстановления котельной в кратчайшие сроки.При проведении ремонтных работ мы используем только оригинальные заводские детали, на которые распространяется гарантия. Все необходимые запчасти есть на нашем складе.

Монтаж котельных Мастера нашего авторизованного центра обладают большим опытом и специальными знаниями, необходимыми для быстрого и качественного монтажа котлов Protherm любых серий в систему отопления загородного, дачного или производственного помещения… Также дадут полное консультирование по всем правилам и нормам эксплуатации и проведение пуско-наладочных работ для обеспечения максимально эффективной и экономичной эксплуатации установленного отопительного оборудования.

Договор на сервисное обслуживание Все отопительное оборудование фирмы Protherm, для предотвращения возникновения поломок, требует сезонного или ежегодного сервисного обслуживания. Наши сотрудники подходят ко всем сервисным работам с полной ответственностью. Они обязательно проведут полную диагностику котлов на специальном оборудовании, а также удалят все загрязнения с внешней поверхности и с внутренней стороны корпуса. В услугу также входит проверка работоспособности системы.

Предлагаем купить автоматику для котла Protherm в нашем интернет-магазине в Москве.Среди большого ассортимента, представленного в каталоге, всегда в наличии другая техника для дома, дачи или дачи. Совершив покупку у нас, вы получите следующие преимущества:

  • индивидуальный подход к каждому клиенту на всех этапах сотрудничества, начиная от помощи в подборе оптимальной модели и заканчивая доставкой, установкой и помощью в гарантийном обслуживании… Если Вы не нашли среди предложенного ассортимента нужное оборудование, мы сделать все возможное, чтобы удовлетворить ваш запрос;
  • Доставка выбранного товара в целости и сохранности производится по Москве и Московской области в сроки, согласованные с клиентом.Также возможна отправка заказа в любой регион России транспортной компанией по выбору клиента;
  • сотрудничество с ведущими отечественными и зарубежными производителями позволяет нам предлагать хорошие цены на весь спектр оборудования, такого как котельная автоматика Protherm;

Автоматика для котлов Protherm и другая продукция, представленная в каталоге, обеспечивается гарантией производителя, срок которой варьируется в зависимости от марки и модели.

http://www.сайт — надежный партнер, которому можно доверять.

ДОСТАВКА | Также мы предлагаем оперативную доставку вашего заказа по Москве и в любую точку России.

Работаем с ведущими транспортными компаниями.

СПОСОБЫ ОПЛАТЫ
  • наличные
  • безналичные платежи
  • банковских карт: VISA, MASTERCARD, МИР.

Комнатные термостаты Protherm – это устройства, которые регулируют работу газового котла в зависимости от температуры в помещении.Котлы без комнатного термостата включаются и выключаются в зависимости от температуры воды в системе отопления, котлы с термостатами включаются и выключаются в зависимости от температуры воздуха в помещении.

Необходимо помнить, что воздух в помещении остывает гораздо медленнее, чем вода в системе отопления. С термостатами Protherm нет необходимости регулировать температуру вручную, достаточно один раз установить ее на термостате. Котлы без термостата тратят впустую 30% своей энергии.Так, например, при повышении температуры на 1С наблюдается видимый перерасход топлива, несмотря на уже заметный дискомфорт. Эффективность устройства очевидна.

Комнатные термостаты Protherm автоматически поддерживают комфортный микроклимат в помещении. Они обеспечивают более щадящую работу котла, сокращая количество циклов перезапуска. При использовании источника бесперебойного питания время работы от аккумуляторной батареи… Приобретая продукцию Protherm, вы существенно экономите на газовых поступлениях.

Проводной комнатный терморегулятор. Применяется совместно с отопительными котлами Protherm серии Скат, и.

  • Диапазон температур: от 5°С до 30°С;
  • Выходное реле: 1 переключающий контакт;
  • Рабочее напряжение: 230 В переменного тока, 50/60 Гц;
  • Ток переключения: 10 мА-10 (4) А, нагрев, 30 Вт пост. тока 10 мА-5 (2) А, охлаждение;
  • Ночная температура: Снижение на 5°С;
  • Гистерезис: ~ 0,5°С;
  • Переключатель: сеть вкл/выкл;
  • Индикатор: нет;
  • Класс защиты: IP 30;
  • Особенности: нет;
  • Габаритные размеры: 75х75х25.5 мм.

ИНСТАТ ПЛЮС

Комнатный терморегулятор для котлов Protherm, Скат (термостат комнатный).

  • Подключение контроллера — проводное
  • Регулятор комнатной температуры (8-30°С)
  • Программирование поддерживаемой температуры на день (шесть временных интервалов)
  • Три стандартные программы
  • Программа защиты от замерзания
  • Индикатор состояния заряда аккумулятора
  • Информация о режиме работы котла и температуре на дисплее

Термолинк Б

Регулятор комнатной температуры для котлов Protherm,.

  • Комнатный терморегулятор с eBus.
  • Возможность режима модуляции.
  • Регулировка температуры ГВС и Отопления в помещении.
  • Функция защиты от замерзания — защита при снижении температуры в помещении ниже 3°С.
  • Информация об ошибках на дисплее контроллера.
  • Коррекция температурных значений комнатного термостата и погодозависимого датчика температуры.
  • Режим «Отпуск» — максимальная экономия газа.
  • Выбор температуры автоотключения.
  • Контроль температуры от внешнего погодозависимого датчика температуры — выбор отопительной кривой (требуется доп. оборудование с внешним датчиком).


Термолинк П

Комнатный терморегулятор для настенных котлов Protherm,.

  • Комнатный программируемый регулятор температуры
  • Выбор температуры нагрева Комфорт / Эко
  • Режим отпуска
  • Временное изменение комнатной температуры
  • Программа на 24 часа или 7 дней
  • Защита от замерзания


Термолинк С

Комнатный терморегулятор для котлов Protherm

Производит только качественные терморегуляторы для своих котлов.Благодаря уникальным технологиям автоматика Protherm пользуется большим успехом у потребителей и создает удобное управление всей системой отопления.

Первый тип – комнатные регуляторы Protherm. Такие устройства не умеют задавать температуру на несколько дней вперед и обычно могут управлять только одним-двумя контурами. Но у них есть и огромные преимущества. Эти устройства легко подключаются к системе отопления и берут на себя контроль температуры. Например, вы установили, в котором мощность во много раз превышает требуемую.Автоматика, встроенная в устройство, считывает температуру воды в системе, таким образом, пока горячая вода попадает в радиаторы, она успевает остыть, и автоматика дает сигнал котлу на включение. После быстрого прогрева обогреватель снова выключается. Все эти включения и выключения сильно влияют на износ котла, а значит и всей системы. После установки комнатной автоматики отопление будет контролировать не температуру воды в трубе, а температуру воздуха в помещении, за счет встроенного в автоматику датчика.Имеет большое значение, так как теплоноситель в трубопроводе долго не остывает, а воздух в здание медленно, благодаря этому оборудование не перегружается и нагревается только тогда, когда это действительно необходимо.

Еще один тип регулятора – погодозависимая автоматика Protherm. В этих устройствах помимо датчика комнатной температуры есть еще и уличный. Этот датчик монтируется с северной стороны дома, а автоматика регулирует температуру в зависимости от погодных условий.Например, если на улице +5 градусов, то совершенно незачем нагревать воду в системе, скажем, до 70°С. Терморегулятор самостоятельно рассчитает необходимую температуру воды, чтобы дом прогрелся до заданного значения . Получается, что водогрейный котел не будет работать на износ, а это существенно сэкономит средства, потраченные на отопительный сезон.

Погодозависимые устройства Protherm могут программировать систему на неделю вперед. Существуют различные режимы программирования, такие как режим ОТПУСК.Пользователь вводит данные (дата, время, необходимая температура…) и может смело выходить из дома. Пока он есть, система отопления будет прогревать до поддержания минимальной температуры, только чтобы не замерзнуть, а по возвращению пользователя система сама нагреет жилище до заданной температуры.

Таким образом, какая бы автоматика ни была установлена, будь то погодозависимая или комнатная, она помогает потребителю наиболее эффективно и экономно использовать систему отопления, продлевает срок службы оборудования и является неотъемлемым элементом каждой системы отопления.

Циркуляционные нагреватели — нагревательные элементы

Циркуляционные нагреватели и циркуляционные комплекты представляют собой компактные автономные устройства, предназначенные для нагрева текущих жидкостей и газов, включая перегретый пар. Циркуляционные нагреватели могут быть установлены вертикально или горизонтально для проточного нагрева или установлены вертикально на баке в качестве нагревателей бокового рукава. Циркуляционные установки могут иметь горизонтальную или вертикальную конструкцию и монтируются на салазках с полным центром управления.Каждый нагревательный элемент состоит из трубчатого фланцевого погружного нагревателя, установленного в стальной нагревательной камере. Камера оснащена фланцевыми входными и выходными патрубками, монтажными шпильками, высокотемпературной изоляцией и алюминиевым кожухом. Циркуляционные нагреватели и комплекты доступны в широком диапазоне мощностей кВт, конструкционных материалов, рейтингов NEMA и элементов управления

.

Технические характеристики:

  • 6 до 480 кВт и выше
  • Фланцевая конструкция
  • от 208 до 575 вольт, 3 фазы
  • от 5 до 40 Вт на квадратный дюйм и выше
  • Клеммный корпус NEMA 4/12

Особенности:

  • Элементы оболочки из нержавеющей стали
  • Перегородки типа TEMA обеспечивают повышенную теплопередачу и структурную поддержку
  • Высокотемпературная изоляция с алюминиевой оболочкой
  • Отверстия для выпуска воздуха и дренажа
  • Болты из высокопрочной стали
  • Спирально-навитая прокладка из нержавеющей стали
  • Код ASME и штамп доступны
  • Разработан специально для вашего применения

Особенности конструкции

  • Фланцевый нагреватель:
    Фланцевые погружные нагреватели состоят из U-образных трубчатых нагревательных элементов, приваренных к стандартному трубному фланцу ANSI.В центре фланца установлена ​​защитная гильза, в которую может быть помещен датчик верхнего предела. Клеммная коробка NEMA 4/12 установлена ​​для защиты выводов нагревательного элемента.
  • Нагревательная камера:
    Стандартная нагревательная камера изготовлена ​​из бесшовной трубы из углеродистой стали. Один конец закрывается эквивалентной пластиной или торцевой крышкой; другой снабжен накидным фланцем, соответствующим фланцу нагревателя. Кроме того, в торцевой крышке предусмотрено соединение дренажной линии.Камера оснащена фланцевыми входными и выходными патрубками, которые могут быть изменены в соответствии с требованиями заказчика. Стандартный блок оснащен высокотемпературной изоляцией, заключенной в алюминиевую оболочку.
  • Общие сведения:
    Фланцевый нагреватель, вертикально установленная нагревательная камера с выпускным и сливным клапанами, а также центр управления предварительно смонтированы и смонтированы на салазках на сварном стальном каплезащитном основании. В выходной линии регулятора температуры установлен датчик термопары.Комплект салазок проходит заводские испытания перед отправкой.
  • Центр управления (комплект циркуляционного нагревателя)
    Центр управления спроектирован в соответствии с Национальным электротехническим кодексом с использованием компонентов, перечисленных в списке UL. Он включает в себя, но не ограничивается: цифровой программируемый контроллер температуры, предустановленное устройство верхнего предела с ручным сбросом, главный выключатель, цепи контактора с индивидуальными предохранителями, трансформатор управляющего напряжения, сигнальные лампы и селекторный переключатель, все смонтировано и подключено в NEMA 4/12. корпус.

Опции

Впускные и выпускные соединения: Резьбовые соединения можно использовать вместо стандартного фланца из углеродистой стали весом 150 фунтов. Запрет соединений может быть расположен в соответствии с предпочтениями клиента.

Конструкция для высокого давления: Нагреватель и нагревательная камера могут быть рассчитаны на высокое давление с использованием фланцев 300 фунтов, 400 фунтов, 600 фунтов и выше.

Высокотемпературная конструкция: Клеммы нагревателя выдвинуты от поверхности фланца для высоких температур (выше 550°F)

ASME Design and Stamped:   Нагревательная камера может быть построена в соответствии с требованиями Кодекса ASME по котлам и сосудам под давлением.

Конструкционные материалы:   Все детали могут быть изготовлены из различных марок нержавеющей стали и других коррозионностойких материалов.

Портативные тележки:  Циркуляционный нагреватель или полный комплект циркуляционного нагревателя можно установить на салазки с колесами или роликами для удобства переноски.

Устройство

и особенности эксплуатации. Технические характеристики продукции Компании

Цена электрокотла в потоке для отопления частично зависит от ситуации на валютном рынке, так как продукция этого производителя производится в Словакии.

Настенный электрический котел PROTHERM

Отопительный электрический котел Protherm отличается следующими техническими особенностями:

  • трехфазная система регулирования мощности;
  • возможность управления внешним котлом с помощью пульта управления котлом;
  • экономичный циркуляционный насос;
  • Простое подключение комнатного термостата и т.д.

Цена Электрокотла Protherm на сайте официального представителя отличается отсутствием наценок от торговых посредников.Эта техника относится к оборудованию повышенной комфортности, которое способно работать в электрических сетях 220 В или 380 В. Все котлы полностью автоматизированы, поэтому практически не требуют участия человека. Также стоит отметить экономичность работы и бесшумность данного изделия.

Электрические матери Protherm

Описание, фото, отзывы и цена электрических котлов Protherm для отопления частного дома доступны на страницах каталога.Для получения консультации и ознакомления с дополнительной информацией, касающейся технических характеристик конкретной модели, условий доставки или способов оплаты, закажите обратный звонок или задайте вопрос онлайн.

Если вы определились с моделью и решили оформить заказ, вам будет достаточно одного клика, чтобы открыть форму обратной связи и покупки. Чтобы купить отопительный электрокотел Protherm в Санкт-Петербурге и Москве, также обращайтесь в розничную сеть компании, адреса и телефоны которых можно найти на сайте.

Электрокотлы Protherm

пользуются достаточно большой популярностью у бытовых потребителей. Являются отличной альтернативой центральному отоплению и широко применяются в регионах, не подключенных к магистральной системе газопровода. Выпуском устройств занимается одноименный концерн из Словении, хорошо известный не только на европейском, но и на мировом рынке отопительного оборудования.

Технические характеристики

Электрические котлы Protherm представлены компактными агрегатами, отличающимися высокой надежностью и экономичностью.Благодаря широкому модельному ряду и выбору моделей разной мощности, котлы успешно используются как для небольших жилых помещений, так и для обширных общественных помещений, площадь которых может достигать 280 кВ. м. Все устройства имеют очень маленькие габариты, что позволяет использовать их в любом интерьере, безбоязненно не загромождая и не уменьшая зрительно пространство. Высота вольеров всего 74 см, глубина 31 см, а ширина 41 см. Такие габариты характерны для всех моделей электрокотлов, что удобно при замене агрегата на новый или при планировании площади перед покупкой прибора, в случае, когда модель еще не определена.

Вес котлов в среднем составляет 34 кг, что позволяет устанавливать их в любых помещениях, не опасаясь чрезмерной нагрузки на стены. Все котлы имеют высокий показатель КПД, максимальные значения которого достигают 99,5%, что свидетельствует о полном исключении теплопотерь и направлении практически всей тепловой энергии на обогрев помещения.

Мощность приборов варьируется от 6 до 28 кВт в зависимости от модели, что значительно облегчает выбор котла и избавляет от необходимости переплачивать за лишние киловатты.

Конструктивно Protherm Electrocotels представляет собой механическое устройство , состоящее из нагревательного элемента в виде тени, электронного блока управления, циркуляционного насоса, расширительного бачка, воздухоотводчика и дин-рейки. Количество Tan зависит от мощности модели и количества фаз. Так, маломощные однофазные приборы имеют один однофазный ТЭН, а мощные трехфазные экземпляры оснащены тремя однофазными ТЭНами.Блок управления состоит из промежуточного реле, предохранителей, клеммных зажимов и блока питания. От правильной работы этого устройства зависит своевременное отключение системы при аварийных ситуациях или скачках напряжения в сети.

Циркуляционный насос Искать воду в систему и поддерживать рабочее давление в контурах. Рейка Дина служит основой для установки модульного оборудования, включающего в себя реле, УЗО и стабилизатор напряжения.Воздухоотводчик работает автоматически и нужен для выпуска скопившегося воздуха и пара, а также предотвращения взрыва корпуса в случае аварийного перегрева и закипания воды. Максимальные значения сил тока при включенных 50 А, давление воды в системе три атмосферы, температура теплоносителя может достигать 85 градусов.

Все модели оснащены термостатом, позволяющим самостоятельно устанавливать необходимую температуру теплоносителя, а также отключать и включать устройство при достижении заданных параметров.Каждый котел оснащен устройством, выполняющим эквитермический замер, что позволяет значительно снизить расход электроэнергии в зависимости от уличной температуры. Так, в холодные дни прибор автоматически повышает температуру теплоносителя в системе, а в теплые – снижает.

Система безопасности представлена ​​датчиками перегрева и давления, а также предохранительными клапанами с функцией антиблокировки насоса. Все модели оборудованы системой Узо, защищающей людей и животных от поражения электрическим током в случае прикосновения к неисправности.Для автоматического снижения мощности котла при включении в домашнюю сеть других электроприборов система безопасности оснащена специальным регулятором нагрузки. Это предотвратит работу автоматического отключения тока в случае перегрузки сети. Многие модели снабжены защитой от замерзания, автоматически включающей помпу при снижении температуры до 8 градусов, а танины — при ее понижении до трех градусов.

Управление котлом осуществляется с помощью жидкокристаллического экрана с понятным и удобным интерфейсом.Устройства имеют одно- и трехфазное исполнение и способны работать от сети напряжением 220 и 380 Вт.

Плюсы и минусы

Электрокурцепторы Protherm

достаточно популярны среди владельцев частных домов и имеют множество положительных отзывов.

Растущий потребительский спрос обусловлен рядом неоспоримых преимуществ этих надежных и экономичных устройств.

  • Мгновенный нагрев теплоносителя и, как следствие, быстрый прогрев помещения вполне сравним с работой газового оборудования.
  • Простой монтаж оборудования позволяет установить котел самостоятельно без использования специального инструмента и привлечения специалистов. Электрокотели не требуют обустройства вентиляционной системы и сооружения дымохода, что значительно упрощает монтаж.
  • Очень высокий показатель эффективности говорит о рациональном использовании тепловой энергии и исключении потерь тепла.

  • Абсолютная экологическая безопасность обусловлена ​​отсутствием процесса сгорания топлива и выделения вредных веществ.
  • Бесшумная работа и полная автоматизация процесса.
  • Эффективность. Благодаря способности котла к саморегулированию мощности, использование приборов позволяет значительно сократить потребление электроэнергии и значительно сэкономить на отоплении.
  • Небольшие размеры и эстетичный дизайн позволяют разместить котел в любом помещении, не боясь испортить дизайн.
  • Идеальное соотношение цены и качества позволяет за небольшие деньги приобрести качественный и долговечный отопительный прибор.

К недостаткам электрокотлов относится большой расход электроэнергии зимой , отсутствие нагрева при аварийных отключениях электроэнергии, а также зависимость работы приборов от напряжения в сети. К минусам можно отнести высокую стоимость особо мощных моделей, которая может достигать 120 тысяч рублей. Но главный недостаток электрокотлов – необходимость приобретения дополнительного оборудования для организации горячего водоснабжения.В данном случае более предпочтительным вариантом является газовый двухконтурный котел, так как нагрев воды для ГВС и отопление происходит в одном устройстве, и никаких дополнительных устройств не требуется.

просмотров

Электрические котлы отопления Protherm имеют одинарный монтаж и представлены моделями серии «Скат». Устройства выпускаются в восьми вариантах мощности и предназначены для обогрева жилых и производственных помещений. В случае, когда планируется организация горячего водоснабжения, требуется дополнительное оборудование в виде бойлера косвенного нагрева, также производства Protherm.

Самый маломощный аппарат из всей серии — «Скат» на 6 кВт, оснащенный двумя Танами по 3 кВт и пользующийся особым спросом у владельцев небольших домов и дач.

Одноконтурный котел «Скат» 9 кВт также имеет 2 ТЭНа мощностью 6 и 3 кВт И так же, как и 12-киловаттный прибор, используется для отопления коттеджей и небольших торговых помещений. Модель «Скат»-14 дополняет ряд устройств малой и средней мощности и благодаря своей универсальности пользуется большой популярностью.Продолжен модельный ряд мощных и особо мощных экземпляров 18, 21, 24 и 28 кВт, предназначенных для обогрева производственных помещений и рассчитанных на серьезные нагрузки. Такие модели могут быть решены в схему параллельного соединения и поддерживать большие площади.

Ремонт и обслуживание

В комплект каждого котла входит инструкция, в которой описан процесс установки устройства и даны рекомендации по его обслуживанию. Соблюдение простых правил эксплуатации поможет продлить срок службы устройства и свести к минимуму риск возникновения неисправностей.Котлы оснащены системой самодиагностики: в случае поломки одного из узлов на дисплее моментально появляется цифровой код. Каждой поломке и ошибке соответствует свое числовое значение, с помощью которого можно быстро и с высокой точностью определить проблемный участок и устранить поломку.

  • Ошибка F00 говорит об обрыве цепи датчика NTC. Происходит это в том случае, когда напряжение поднимается до 4,75 В. Для снятия сообщения об ошибке следует переустановить датчик.
  • F10 говорит о замыкании датчика NTC, возникающем при повышении напряжения до 0,45 В.
  • F13 Указывает на замыкание датчика NTC, расположенного в наружном накопительном котле горячего водоснабжения.
  • F19 говорит о том, что датчик наружной температуры замкнулся. Сообщение будет удалено при повторении.
  • F20 обозначает срабатывание аварийного термостата в результате перегрева устройства. В этом случае котел рекомендуется на время выключить и дать остыть.
  • F22 говорит о низком давлении воды в системе и указывается при снижении этого показателя ниже отметки 0,6 бар. После того, как давление стабилизируется, ошибка автоматически стирается.

Словацкая Торговая Марка Протерм — европейский производитель отопительного оборудования. В ассортименте представлены водонагреватели разных типов, работающие на твердом и жидком топливе, газе и электричестве. Исполнение изделия может быть как напольным, так и настенным, модельный ряд накопительных и проточных нагревателей позволяет подобрать устройство, отвечающее требованиям безопасности и обладающее высокой производительностью.

Обзор электрокотлов фирмы Протерм

Настенные электрокурьеры серии PROTHERM SCAT — это одноконтактные устройства накопительного типа, которые широко применяются для лечебной воды и отопления. Серия «Скат» является уникальной разработкой компании и предназначена в первую очередь для отопления и горячего водоснабжения объектов гражданского строительства (квартир, частных домов, коттеджей, загородных домов). Электрооборудование SCAT относится к качественным товарам, так как достаточно просто в установке, настройке, эксплуатации и обслуживании.

Электрические котлы от фирмы резина с функцией от сети, для полноценной работы нет необходимости подключать их к газопроводу, а так же устраивать коаксиальный дымоход. Для помещений различной площади компания выпускает агрегаты от 6 до 24 кВт. Оборудование на стене монтируется, поэтому отпадает необходимость в специальном техническом помещении. Высокий КПД и мощность электрокотлов позволяют снизить затраты на обогрев конструкции и обеспечить комфорт пользователям.Электронагревательные устройства состоят из расширительного бака, теплообменника, системы контроля безопасности и блока управления.

1. Электробетон для отопления дома с протерм скат 6.

Тепловая мощность 6 кВт, максимальный КПД позволяет котлу тянуть помещение до 60 кв. метров. В теплообменнике установлены два независимых тангажа по 3 кВт каждый. Вес равен 34 килограммам, что позволяет крепить его к стене, регулировка — плавная, ее шаг — 1 кВт. Устройство подключается к сети, напряжение в которой 220 или 380 В.Для снижения стоимости продукт оснащен программатором и датчиком температуры. Встроенная функция саморегулирования также направлена ​​на снижение потребления электроэнергии.

2. Технические характеристики электрокотла скат 9.

Как и предыдущая модель, данное устройство может подключаться к сети с напряжением 220 или 380 В. Мощность — 9, в теплообменнике установлены 2 тан: первая — 6, вторая — 3 кВт. Изделие обеспечивает обогрев помещения площадью до 90 м2.Передняя панель монтируется для отслеживания и настройки параметров работы электрокотла.

3. Описание котла электрокотла Скат 12.

Функционирует от сети напряжением 380 В, мощность 12 В, теплолампа двухнезависимая Тан по 6 кВт. Устройство способно обеспечить автономное отопление здания площадью до 120 м2. Благодаря небольшому весу крепится прямо на стену.

4. Электрокотел Скат 24.

Оснащен дисплеем, отображающим все параметры, исполнение — настенное, вес — 34 кг, мощность — 24 кВт, ступенчатая регулировка позволяет существенно экономить на отоплении.Модель предназначена для помещений площадью до 240 м2. Теплообменник изделия четырехнезависимый Тан по 6 кВт. Электрокотел работает 380 В.

Все приборы можно подключить к накопительному баку емкостью 60-200 литров для горячего водоснабжения. Для максимального снижения затрат электроотопление следует использовать вместе с двухтарифным электросчетчиком (дневной и ночной тарифы). Производитель дает 10-месячную заводскую гарантию.

Какие мнения?

«По отзывам электрика флиты, протерм идеально подходит для частных домов.В прошлом году установил скат 9 у себя на даче — выбором остался очень доволен. Во-первых, электрокотел чрезвычайно экономичен и компактен, во-вторых – прост в настройке, в-третьих – работает бесшумно и не доставляет дискомфорта моей семье. Для полноценного функционирования дымоход не требуется, а схема подключения к электросети понятна — ее монтаж осуществляли сами.

Владимир Алексеевич, Московская обл.


«Много читал в свое время про котлы Протерм, теперь решил оставить свой.Давно хотел смонтировать систему автономного отопления и горячего водоснабжения, но как человек в возрасте искал надежный и удобный в эксплуатации электробетон. Остановил свой выбор на Скат 12, так как у него простой интерфейс, настройки и регулировка, к тому же соединения проводов и комплектующие выполнены в соответствии с требованиями европейских стандартов, поэтому достаточно надежны и качественны.

Мирон, г. Уфа.

«Для системы отопления решено купить электрокотел Скат 9, так как он компактен и эргономичен, крепится на стену и не требует отдельного помещения, прост в эксплуатации.Можно смело устанавливать в доме – в процессе работы он не выделяет ядовитых веществ.

Макар Мельников, г. Волгоград.

«Для частного дома использую котел на 24 кВт. Работой доволен, хватает на отопление помещения, площадь которого 180 кв. Единственное, что смущает, так это цена электрофокуса Протерм Скат 24Кр – около 25 000 рублей, но он быстро окупается (в среднем – 5 лет) за счет снижения затрат и повышения уровня комфорта жизни.»

Электрические котлы пользуются спросом у владельцев загородных домов, жилых коттеджей и других негазированных строений. Они отличаются хорошей функциональностью и позволяют отапливать любые строения, не подключенные к газовым магистралям. Типичным их представителем является электрическая протема flocity – это устройство от известного производителя, отличающееся качественной сборкой и достойными характеристиками.

Этот обзор мы решили посвятить электрокотлам Protherm.В нем скажем:

  • О модельном ряду;
  • ОБ технические характеристики оборудования;
  • О популярных моделях;
  • Об отзывах пользователей.

Оборудование столь именитого производителя действительно заслуживает отдельного упоминания, поэтому мы расскажем о котлах Протерм все, что знаем.

Особенности электрошока Протерм

Установка в своем домовладении электроагрегатаВы делаете отличный выбор. Что покупать оборудование сомнительных брендов, лучше переплатить и взять действительно стоящую вещь от известного производителя — от качества котла зависит работоспособность всей системы.Кроме того, Protherm имеет большой опыт в производстве электронагревательного оборудования.

Модельный ряд только один — скейт.

Отапливаемое жилье, не подключенное к газовым магистралям, всегда большая проблема. Существующие на рынке электрические котлы имеют либо высокую стоимость, либо не могут похвастаться достаточным функционалом. При этом всегда обращайте внимание на небольшие и аккуратные газовые модели, работающие в автоматическом режиме и не загромождающие пространство. ProTherm готова предложить аналогичные решения владельцам загородного жилья, но работающие от электрической сети.

Электрические котлы Protherm – уникальное решение с должной точностью. Их устанавливают как в жилых, так и в нежилых зданиях, регулярно вырабатывая тепло. Представлена ​​одна модель рядом с названием «Конек» — на выбор покупателей представлены образцы с тепловой мощностью от 6 до 28 кВт. За счет этого может отапливать помещения площадью до 280 кв. м.

Какие хорошие?

  • Простое однонавесное исполнение – если вы любите простую и надежную технику, вам обязательно понравится продукция указанной марки;
  • Широкий диапазон мощностей — есть возможность подобрать устройство подходящее по мощности и по своей цене;
  • Высокий КПД — КПД , по данным производителя, равен 99.5% . Это означает, что практически вся затрачиваемая электроэнергия превращается в тепло без значительных потерь;
  • Абсолютно бесшумная работа — даже если оборудование будет стоять в спальне, оно не помешает как следует выспаться;
  • Наличие точной регулировки температуры для создания комфортной и уютной атмосферы в вашем доме;
  • Наличие универсальных моделей — они могут работать от однофазных и трехфазных сетей напряжением 220 или 380 В;
  • Простая установка — с установкой можно справиться самостоятельно, не прибегая к помощи специалистов.

Цены варьируются от 37900 до 47000 рублей — это официальная цена от производителя на апрель 2016 года. В некоторых других магазинах она может отличаться в большую или меньшую сторону (чаще в большую). Но купить электрофлейту в официальном интернет-магазине вам не помешает — это самый экономичный и надежный вариант.

Стоимость оборудования может показаться высокой, но Protherm всегда отвечает за качество своей продукции.

Технические характеристики и внешний вид

Электротель протема впишется в любой интерьер благодаря небольшим размерам и размещению на стене.

Как и положено хорошему оборудованию Электрокотлы от известного бренда заключены в аккуратные малогабаритные корпуса. Благодаря этому они смогут вписаться в любой интерьер Даже в самый изысканный. Размеры корпуса – высота 740 мм, глубина – 310 мм, ширина – 410 мм (размеры одинаковы для всего модельного ряда конька). Внутри мы найдем все необходимое для работы системы отопления:

  • Циркуляционный насос;
  • Автоматический воздухоотводчик;
  • Расширительный бак на 7 литров.

Вам не нужно мучиться с установкой обвязки — достаточно соединить трубы и радиаторы, залить систему теплоносителя, после чего можно приступать к испытаниям.

Модели

мощностью 6 кВт и 9 кВт могут работать как от однофазной, так и от трехфазной сети. Более мощными являются трехфазные. Оборудование не боится скачков напряжения и не имеет перегрузок в сети – имеется ступенчатая выдвижение мощности. Максимальная сила тока в цепи при работе Тана до 50 А.Максимальное давление теплоносителя в системе 3 атм, температура до +85 градусов.

При подключении электрокотлов отопления Protherm к электрической сети следует сверять соответствие сечений проводов потребляемой мощности.

Схема расположения электрических котлов из резины, а также их размеры.

Электрокотлы Protherm

оснащены удобными панелями управления. На них расположены светодиодные индикаторы и жидкокристаллические дисплеи.Предусмотрены системы самодиагностики – коды ошибок выводятся на встроенные экраны. Для создания комфортной атмосферы используются терморегуляторы. Системы безопасности представлены датчиком перегрева, защитой от замерзания, датчиком давления, предохранительным клапаном и системой антиблокировки циркуляционного насоса.

Интересным функционалом является возможность подключения внешних накопительных бойлеров, которые приобретаются отдельно.

Популярные модели

Electricotel Protherm Skat 9 Cr 13 является наиболее покупаемым.Используется для обогрева помещений площадью до 90 кв. м.

Как мы уже говорили, электрические котлы от Protherm представлены единственной линейкой конька. Поэтому все оборудование имеет схожие характеристики, разную электрическую мощность и потребляемую мощность тока — все остальные данные идентичны, вплоть до габаритов и веса. Что касается самых популярных моделей, то это исполнения 9 кВт, 12 кВт и 21 кВт .

Кроме того, в модельный ряд конька входят модели мощностью 6 кВт, 14 кВт, 18 кВт, 24 кВт и 28 кВт — максимальная площадь нагрева зависит от мощности (в расчетах необходимо учитывать потери тепла и возможность подключения котла).

Инструкция по применению

При установке и настройке устройства необходимо соблюдать правила техники безопасности и использовать средства защиты. Котлы монтируются в сухом месте, вдали от легковоспламеняющихся конструкций, аварийных выходов, кондиционеров и других электроприборов. Установка в местах возможного попадания воды на оборудование . Также не допускается работа в морозильных помещениях.

Крепление оборудования к прочным стенам с учетом веса.Трубы отопления должны подходить плавно и без перекосов. Подключение к электросети осуществляется проводами, подходящими по сечению, непосредственно к электрощиту, через дополнительные автоматы УДО. Для защиты от поражения электрическим током Оборудование подлежит заземлению. Также нужно убедиться, что напряжение питания соответствует установленным нормам. Внешние компоненты и модули подключаются в соответствии с инструкциями.

Таблица для расчета необходимого сечения проводов и номиналов предохранителей в зависимости от мощности

В идеале должны заниматься сертифицированные специалисты, но если следовать инструкции и соблюдать технику безопасности, ничего страшного не произойдет.

При работе оборудования необходимо контролировать температуру в системе и реагировать на возможные ошибки. Если оборудование работает нормально, пользователям остается только установить нужную температуру. Выбор температуры отопительного контура и температуры во внешнем накопительном котле (ifned) производится с помощью кнопок на панели управления — контроль параметров и ошибок осуществляется с помощью ЖКИ.

Электротали речевой серии SCAT идеально подходят для использования в частных домах, квартирах и промышленных зданиях.Способ крепления — настенный. Предназначен для нагрева воды в баке и обогрева помещений. Котлы приобретаются отдельно. Материал исполнения — эмалированная сталь, обеспечивающая эффективную теплоизоляцию. Устанавливается в паре с отопительными котлами Protherm. В результате значительно сокращается время на отопление, вы можете самостоятельно регулировать расходы на отопление и расход горячей воды.

Технические характеристики электрокотла позволяют полностью отключить отопление дома, что актуально летом или при сезонном проживании в загородном частном доме.Для комплексной работы возможна установка комнатного регулятора, позволяющего контролировать температуру в помещении, включая и отключая котел при необходимости.

Функциональные особенности

Электрокотлы Скат выпускаются в восьми модификациях в зависимости от мощности, которые могут быть от 6 до 28 кВт. Может выступать альтернативой газовому отоплению.

1. Есть защита от резких скачков электричества, термопредохранитель.

2. Четыре уровня мощности.

3.Рабочая температура при максимальной мощности — 85°С.

4. Возможно подключение котлов каскадным способом.

5. Защита от замерзания и перегрева.

6. Насос защищен.

7. Светодиодный индикатор, управление сенсорным экраном.

Преимущества электрозамков с протермом:

  • КПД 99,5% в течение всего срока службы;
  • регулировка легкая и точная;
  • простота установки и обслуживания, не требующие специальных навыков и умений;
  • экологичность;
  • работают бесшумно;
  • не требует подключения к дымоходу или газопроводу.

Электрокотел работает от сети 380 Вт. Выпускаются модели и с возможностью подключения к менее мощным сетям. 6к и 9к можно питать от 220 Вт.

Краткий обзор

Серия

Скат представлена ​​следующими моделями:

1. 6к. Мощность 6 кВт. Предназначен для обогрева помещений площадью не более 60 кв. м. Работает от сети 380, 220 кВт. Объем расширительного бака 7 литров.1 минута способна приготовить 13 литров горячей воды.

2. 9к. Максимальная площадь 90 кв.м. Возможно подключение к электросети 380 или 220 кВт. Расширительный бачок Декамадер. Количество уровней — 4.

3. 12к. Максимальная мощность — 12 кВт. Площадь отапливаемого помещения 120 кв. м. Функционирует от сети 380 кВт. Встроенный бак емкостью 10 литров. Работа на минимальном уровне первые 100 секунд.

4. 14к. Электрокотель (14 кВт) способен обеспечить отопление небольшого дома площадью не более 140 кВ.м. Возможна регулировка: 1/3, 2/3 или полная мощность. Агрегат оснащен стальным теплообменником с корневыми элементами.

5. 18к. Отапливает помещение размером 180 кв. м. Температура приготовленной воды может варьироваться от 40º до 85º. Имеет три нагревательных элемента. Количество шагов – четыре.

6. 21к. Электрокотел (21 кВт) применяется для отопления жилых или складских помещений, площадью около 210 кв. м. Способы эксплуатации: в качестве основного нагревательного элемента, в системе теплых полов, водоподготовки для хозяйственных нужд.Оснащен тремя баками.

7. 24к. Мощный электрокотель 24 кВт. Имеет четыре режима. Ступенчатый старт работы с выдержкой, обеспечивающий безопасность при включенном питании. Количество нагревателей — 4 (включаются поочередно).

8. 28к. Мощнейший протерм электрошока (28 кВт). Его можно использовать как для отопления частных домов, так и для промышленных зданий. Он имеет четыре Тан 7кВт. Регулировка происходит плавно, что способствует равномерному распределению напряжения.Максимально вода нагревается до 80ºС.

Мнения пользователей


«В сентябре прошлого года планировался переезд в загородный дом. Сразу встал вопрос об отоплении. Газ нам показался нецелесообразным, так как он нужен для отдельного помещения под определенные требования, а установка оборудования не из легких. Мнение было объединились, поэтому решили купить протерм электрический с бойлером для водяного отопления.Для отопления частного дома он отлично подойдет, убедились на собственном опыте.Легкий в управлении, с ним справлялась даже наша бабушка. Минус – повышенные затраты на электроэнергию. »

Бочарова Ирина, г. Екатеринбург.

«Живем в частном доме, провести газ невозможно по ряду причин. Менеджеры посоветовали приобрести электрокотел Protherm Скат 9. В итоге не пожалели о своем выборе. отопление, даже в большие морозы в доме очень тепло.Если включить на полную мощность, то буквально за несколько минут батареи горячие по всему дому.Но чтобы его сохранить, лучше выбрать минимальный режим. »

Иванченко Николай, г. Уфа.

«Изучив отзывы и мнения, решил купить электрошокер для отопления дома фирмы Протерм. У меня конек 9 модели. Прогревает почти 700 метров труб теплого пола. Пришлось установить доп. насос,так как штатный таких объемов не выдерживает.мощность поставили на 100 кв.м.квадратные пять киловатт.этого вполне достаточно даже зимой.»

Дубенко Сергей, г. Москва.

«Строив дачу, озадачились вопросом отопления. Отзывы знакомых помогли выбрать электрокотел, выбор пал на protherm. Места занимает немного, выглядит современно, стоимость вполне доступная. На гарантийном обслуживании ,два года,пользуемся год и нареканий нет.С установкой не все так просто.Рекомендую устанавливать самостоятельно,но доверить специалистам.»

Зимина Алена, г. Казань.

«Несколько месяцев назад я купил коньки protherm.Цена и качество устраивают, кроме одного «но». Возникла небольшая проблема. Давление было непостоянным: сначала поднималось до 1,9, потом резко падало до 1,1. Специалисты наметили сервисный центр. Прокачка компенсатора пониженной водой. Проблем больше не было. »

Колесников Михаил, Санкт-Петербург.

Плюсы и минусы

Одним из основных преимуществ является безопасность эксплуатации, которая обеспечивается:

  • система контроля падения напряжения;
  • защитный термостат, отключающий работу при нагреве воды выше 90º;
  • ступенчатый способ включения котла (шаг до 7 кВт).

Стальной корпус гарантирует надежное сохранение тепла и долговечность. Комфортное использование возможно за счет дисплея, на котором отображаются: температура, режим, ошибки (с их кодами ознакомлены в инструкции). Нет необходимости в систематическом обслуживании. Электрический бетонный скат работает бесшумно. Регулируемый уровень тепла, доступная цена.

Недостатки:

  • необходима стабильная работа электросети, иначе нет альтернативы отоплению;
  • рекомендуется подключение
  • через стабилизатор;
  • высокое энергопотребление в холодное время года.

Ставки

Модель Протерм Скат

мощность, кВт Цена, руб.
6к. 6 33500
9к. 9 34500
12к 12 35000
14к. 14 36600
18к. 18 39100
21К. 21 40200
24к. 24 41200
28к. 28 42200

Регуляторы температуры, системы, алгоритмы, методы и типы термостатов

Термостаты (или регуляторы температуры) — это устройства, которые используются для определения и регулирования температуры воздуха, жидкости, такой как вода, или другого процесса. В то время как термометры обеспечивают показание или значение температуры, термостаты предназначены для повышения или понижения температуры до желаемой точки от ее текущего значения.

Типы регуляторов температуры

Изображение предоставлено: Fahroni/Shutterstock

Термостаты находят применение в различных продуктах и ​​отраслях промышленности, некоторые из которых являются привычными потребительскими товарами. В этом руководстве будут обобщены распространенные типы термостатов, как по применению, так и по дизайну/функциональности. Кроме того, в этом руководстве представлена ​​дополнительная информация о типах контроля температуры, используемых в производственных процессах.

Типы термостатов (регуляторов температуры) по применению

Термостаты контроля температуры

Регулирование температуры нагревателя, возможно, является наиболее распространенным применением термостатов и, безусловно, тем, с которым знакомо большинство людей.Термостаты управления отоплением используются для регулирования температуры воздуха в помещении. Эти устройства подключаются к системе контроля температуры отопления, такой как котел или печь, и отправляют в эту систему электрический сигнал, когда есть потребность в тепле, что означает, что термостат обнаружил, что комнатная температура упала ниже желаемой (установленной). ) температура. Сигнал активирует управляющее реле, чтобы начать процесс розжига котла или печи и подачи тепла через принудительный воздух или через радиаторы.Когда температура повышается до нужной температуры, сигнал термостата отключается и котел или печь выключается.

Термостаты для регулирования температуры

Другие распространенные продукты включают термостаты для регулирования температуры. Термостаты электронагревателей измеряют температуру и переключают питание на электрические нагревательные элементы по мере необходимости для обогрева помещения. Вентиляторы охлаждения оснащены термостатами управления вентиляторами, которые можно использовать для циклического включения и выключения вентилятора по мере необходимости в зависимости от температуры воздуха в помещении.Термостаты грелки работают аналогичным образом, чтобы ограничить температуру, до которой может подняться грелка, с целью предотвращения случайных ожогов. Термостаты для бассейнов используются в нагревателях для бассейнов, чтобы определять температуру воды в бассейне, когда она циркулирует через нагреватель для бассейна. Как и в случае термостатов системы контроля температуры нагрева, описанных ранее, термостат бассейна будет циклически включать и выключать нагреватель бассейна по мере необходимости, чтобы поднять температуру воды до желаемого заданного значения.В бытовых системах горячего водоснабжения используются термостаты горячей воды, также называемые аквастатами, которые определяют, когда водонагреватель должен включиться, чтобы создать горячую воду для использования.

Автомобильные термостаты

В автомобильной промышленности термостаты играют важную роль и используются в нескольких местах. Автомобильные термостаты контролируют температуру в салоне и используются для добавления тепла или активации системы кондиционирования воздуха для поддержания уровня комфорта в салоне. Термостаты автомобильных и авиационных систем охлаждения предназначены для регулирования температуры охлаждающей жидкости в автомобиле или самолете, оставаясь закрытыми в условиях запуска холодного двигателя, а затем открываясь, чтобы позволить жидкости циркулировать к радиатору или теплообменнику при повышении температуры двигателя.Дополнительный термостат используется в системе охлаждения для определения температуры охлаждающей жидкости или двигателей, активируя электрические вентиляторы для подачи дополнительного воздуха через радиатор для охлаждения жидкости по мере необходимости.

Термостаты контроля

Термостатический мониторинг также применяется к критическим компонентам системы. Масляные термостаты предназначены для контроля температуры смазочной жидкости в машинах и двигателях для обеспечения защиты двигателя. Вращающиеся валы, поддерживаемые подшипниками, могут использовать термостаты подшипников для контроля температуры подшипника, что может помочь предсказать возникновение условий, требующих технического обслуживания.Термостаты дизельных двигателей служат для поддержания надлежащей температуры двигателя на больших транспортных средствах, таких как тягачи с прицепом, где потребность в охлаждении зависит от рабочей нагрузки. В некоторых конструкциях используются два термостата, которые функционируют как клапаны с регулируемой температурой и регулируют количество охлаждающей жидкости, поступающей в радиатор автомобиля.

Термостаты используются в других условиях, например, в лабораториях, для поддержания температуры процесса. Термостаты для опасных зон используются в приложениях, где может быть риск присутствия взрывоопасной среды.Существуют даже термостаты торговых автоматов, используемые для контроля температуры внутри этих автоматов, чтобы напитки оставались холодными или чтобы закуски, такие как шоколадные батончики, не таяли.

Типы термостатов по конструкции/функциональности

Существует несколько конструкций термостатов, в которых используются различные материалы и их свойства для определения изменений температуры и отправки управляющих сигналов другим системам.

Термостаты Mercurial

Одним из старейших типов термостатов являются ртутные термостаты.В этой конструкции используется термическая катушка и ртутный переключатель, который управляется ручным диском или рычагом на термостате. Когда настройка температуры повышается путем поворота циферблата, это действие приводит к замыканию ртутного переключателя и отправке сигнала в систему отопления для включения. Когда воздух начинает нагреваться, изменение температуры вызывает раскручивание тепловой катушки, которая размыкает ртутный выключатель и отключает систему отопления.

Биметаллические термостаты

Еще одна проверенная конструкция термостата – биметаллический термостат.Биметаллическая полоса содержит два металла, такие как латунь и железо, коэффициенты теплового расширения которых различны. Когда термостат настроен на нагрев, цепь замыкается. При повышении температуры в помещении биметаллическая полоса изгибается и размыкает электрическую цепь, в результате чего система отопления отключается.

Электронные термостаты

В то время как ртутные и биметаллические термостаты представляют собой электрические термостаты с ручным управлением, большинство современных термостатов представляют собой электронные термостаты, включая программируемые цифровые термостаты.Преимущество этих устройств в том, что они позволяют устанавливать профили для обогрева и охлаждения в соответствии с потребностями жильцов здания. Эти термостаты предлагают отдельные настройки для разного времени суток и дней недели, так что вечером, когда люди спят, может быть прохладнее, а утром или днем, когда люди бодрствуют, тепло. Новейшие технологии для термостатов иногда называют «умными термостатами» и используют беспроводную связь, что позволяет пользователям использовать мобильные телефоны и планшеты для изменения температурных условий по требованию.

Некоторые конструкции термостатов называются термостатами сетевого напряжения, что означает, что сам термостат переключает электрические сигналы на стандартном уровне рабочего напряжения (120/240 В в жилых помещениях в США). Напротив, большинство термостатов переключают управляющий сигнал более низкого напряжения. , отправляя его на релейную цепь, целью которой является, например, переключение сетевого напряжения для привода циркуляционных насосов в котлах.

Пневматические термостаты

Пневматические термостаты регулируют выходное давление воздуха в зависимости от температуры воздуха в помещении.Пневматические термостаты бывают двух типов – прямого действия (DA) и обратного действия (RA). Устройства прямого действия будут создавать более высокое давление на выходе по мере повышения температуры в помещении; устройства обратного действия производят более низкое выходное давление при повышении температуры в помещении.

Погружные термостаты

Погружные термостаты обычно используют погружной нагреватель/охладитель и насос для контроля температуры жидкостной ванны в лабораторных, медицинских или научных целях.

Выносные термостаты

Термостаты с выносной колбой и термостаты с дистанционным датчиком

имеют термодатчик, расположенный на некотором расстоянии от регулятора термостата, который в некоторых случаях передает показания по беспроводной связи.

Методы контроля температуры для производственных операций

Контроль температуры на производстве является неотъемлемой частью правильного формирования продукта. Если температура скользит выше или ниже идеального диапазона, необходимого для определенного этапа производственного процесса, результаты могут быть вредными — плохо приклеенные покрытия, ослабленный основной материал или общий дефект компонента — поэтому становится все более важным, чтобы производитель не только определять правильную температуру для каждой ступени, но также контролировать температуру внутри машины и получать соответствующую обратную связь.

Регуляторы температуры в производственных операциях выполняют именно эту функцию: они обеспечивают правильную работу машины, измеряя температуру на разных этапах процесса и сравнивая данные с запрограммированными характеристиками температуры. В результате производители могут быстро и легко обнаруживать неисправности машин, связанные с температурой, и устранять их по мере необходимости.

Существует три основных типа регуляторов температуры, которые используются для контроля температуры в ходе производственных процессов: двухпозиционные, пропорциональные и ПИД-регуляторы.

Вкл./выкл. регуляторы температуры

Регулятор температуры вкл/выкл является наименее дорогим из типов регулирования, а также наиболее простым с точки зрения принципа его работы. Управление либо включено, либо выключено — если температура падает ниже определенной точки, управление сигнализирует машине, чтобы она подняла температуру. Точно так же, если температура поднимается выше определенной точки, срабатывает система управления, чтобы заставить машину понизить температуру. Типичным примером систем включения/выключения является бытовой термостат.Когда температура падает ниже определенного значения, контроллер запускает нагреватель, чтобы поднять температуру до запрограммированного значения. С кондиционированием все наоборот: если температура поднимается выше определенной отметки, контроллер включает кондиционер, понижая температуру до запрограммированной нормы.

Регуляторы включения/выключения

часто используются в процессах, где изменение температуры очень медленное и нет необходимости в точном контроле температуры.

Пропорциональное управление

В отличие от элементов управления вкл/выкл, которые реагируют только при достижении заданного предела, пропорциональные элементы управления предназначены для реагирования на изменение температуры до того, как она выйдет за пределы желаемого диапазона.По сути, пропорциональные элементы управления увеличивают или уменьшают подачу питания, когда температура достигает своего верхнего или нижнего предела или заданного значения, которое замедляет или ускоряет нагреватель и помогает стабилизировать температуру.

Температурный диапазон, в котором пропорциональные элементы управления либо уменьшают, либо увеличивают подачу питания для медленного или быстрого нагрева, известен как «зона пропорциональности». Если температура достигает нижнего или верхнего заданного значения, управление работает как полное включение/выключение: температура либо полностью включается, чтобы повысить температуру, либо полностью выключается, чтобы снизить температуру.Когда температура находится в пределах пропорционального диапазона, а подача электроэнергии уменьшается или увеличивается, тепло повышается или понижается в зависимости от того, насколько далеко температура от заданного значения.

ПИД-регулятор (пропорционально-интегрально-дифференциальный)

Это управление сочетает в себе пропорциональное управление с интегральным и дифференциальным управлением (ПИД). Работая в пределах пропорционального диапазона так же, как и пропорциональное управление, ПИД-система имеет две дополнительные функции, улучшающие общее регулирование температуры.Функция пропорциональности позволяет системе управления реагировать на текущие обстоятельства и соответствующим образом корректировать их. Интегральное значение учитывает сумму недавних событий (другими словами, прошлых ритмов пропорционального управления), а производное значение определяет соответствующую реакцию на основе скорости изменения прошлых ритмов. В совокупности эти три функции используют текущие данные, прошлые данные и скорость изменения данных, чтобы установить алгоритм для конкретного случая для контроля температуры. Компенсируя погрешность температуры между переменной процесса и заданным значением, можно поддерживать постоянную температуру.

Соображения

При принятии решения о том, какой тип управления лучше всего подходит для конкретного процесса, необходимо помнить о нескольких вещах. Во-первых, рассмотрите тип входного датчика (термопара или RTD) и диапазон температур, который требуется для процесса. Во-вторых, подумайте, в каком виде должен быть представлен выход: электромеханическое реле, твердотельное реле или аналоговый выход. В-третьих, решить, какой алгоритм регулирования температуры необходим (вкл/выкл, пропорциональный, ПИД). Наконец, рассмотрите количество и тип выходов, необходимых для приложения, таких как нагрев, охлаждение, сигнал тревоги и ограничение.Как только эти факторы будут определены, будет намного проще определить, какой тип регулятора температуры подходит для конкретного применения.

Резюме

В этой статье представлен краткий обзор распространенных типов термостатов, обобщенных по применению и дизайну/функциям. Кроме того, был представлен обзор контроля температуры в производственных процессах. Для получения информации по дополнительным темам обратитесь к другим нашим руководствам или посетите платформу поиска поставщиков Thomas, чтобы найти потенциальные источники поставок или просмотреть подробную информацию о конкретных продуктах.

Источники:
  1. http://asecertificationtraining.com/diesel-engine-thermostats/
  2. https://www.trane.com
  3. https://www.

Добавить комментарий

Ваш адрес email не будет опубликован.
