Установка потолочной панели . Схема подключения

Установка потолочной панели. Схема последовательного подключения светодиодной потолочной панели .

С каждым днем рынок современной электротехники пополняется новыми более совершенными и практичными моделями осветительных приборов, которые в отличие от устаревших традиционных устройств обладают множеством уникальных характеристик делающих их использование гораздо более выгодным.

Исключением не являются и светодиодные потолочные панели , которые не только эффективны в работе, но и настолько просты в установке, что справиться с этой задачей можно и самостоятельно.

Схема последовательного подключения светодиодной потолочной панели довольно проста, однако еще до начала монтажных работ стоит более тщательно отнестись к таким предварительным этапам как выбор конкретной модели панели и места ее установки.

Не лишним будет также и изучить основные преимущества и недостатки этих современных высокотехнологичных устройств.

Светодиодная панель – преимущества и недостатки

Светодиодные лампы, светильники, панели, ленты и прочие устройства приобрели широкую популярность по всему миру в первую очередь благодаря множеству неоспоримых преимуществ, среди которых особо следует отметить такие характеристики как:

  • Высокая энергоэффективность;
  • Долгий срок службы;
  • Высокая износоустойчивость;
  • Качественное освещения;
  • Широкий ассортимент устройств самых разных форм и мощностей.

Именно благодаря таким характеристикам светодиодные панели, преимущества которых просто сложно переоценить, уверенными шагами занимают рынок осветительной техники, заменяя гораздо менее эффективные и практичные лампочки накалывания и даже более современные галогенные и люминесцентные приборы.

Однако, наравне с преимуществами LED устройств, несомненно, стоит отметить также и их недостатки, список которых, впрочем, гораздо короче.

Основным, если не сказать единственным значимым недостатком светодиодных панелей является сравнительно высокая цена. И хотя она зачастую довольно быстро окупается за счет экономичной и долгой работы, при покупке устройств стоимость все же довольно ощутима.

Как выбрать светодиодную панель

Магазины осветительной техники предлагают диодные панели самых разных форм и мощностей. При выборе формы корпуса следует обратить внимание на дизайн интерьера в целом, ведь если квадратный корпус идеально впишется в строгий классический дизайн, то светодиодная панель круглая станет лучшим выбором в комнатах и помещениях с более свободным и даже ‘’теплым’’ оформлением.

Вот почему в производственных и коммерческих помещениях наиболее часто встречаются квадратные светодиодные панели, тогда как в жилых домах и комнатах их место занимают круглые LED панели.

Впрочем, такой выбор конечно всегда относителен и все зависит от стиля оформления каждого помещения в отдельности и индивидуального вкуса владельца.

Расчет мощности и количества диодных панелей

Если выбор внешнего оформления светодиодной панели это дело личного вкуса и предпочтений, то определение ее мощности и необходимого количества для каждого помещения в отдельности – дело требующее более профессионального подхода и особого внимания.

Многие производители при выборе светодиодного светильника на замену лампам накалывания советуют ориентироваться по мощности в соотношении 1:8-9, т.е. на замену лампе накалывания в 100Вт подобрать светодиодный аналог мощностью 12-13Вт.

Однако на практике такой расчет оказывается не совсем верным, ведь из-за множества специфических особенностей диодные лампы одинаковой мощности могут светить по-разному.

Более того LED панели могут излучать свет в различных температурных спектрах: холодном, нейтральном и теплом. Данный параметр также окажет свое влияние на интенсивность светового потока: холодный тип свечения обладает более высокой яркостью при одинаковой мощности.

Исходя из всех особенностей светодиодных панелей можно составить примерную таблицу расчета мощности диодных панелей (ВТ) для различных помещений:

Тип помещения Мощность светодиодных светильников (ВТ) на 10 м2
Гостиная, ванная 30
Спальня, прихожая, коридор 20
Кухня 40
Детская 50
Подсобные помещения 10

Таким образом для освещения гостиной площадью 20м2 понадобятся панели общей мощностью 30 *(20/10) = 60ВТ.

При этом это могут быть как 2 устройства мощностью по 30 ВТ, так и четыре панели по 15/15/17/17 Вт.

Следует обратить внимание на тот факт, что подбирая более низкие по мощности устройства общую номинальную мощность следует увеличить на несколько ВТ.

Также не следует забывать и об особенностях типов свечения и специфических технических характеристиках. Так для освещения кухни или ванной лучше выбрать светодиодные панели холодного типа свечения с влагоустойчивым корпусом.

Установка потолочной панели в спальнях же идеальным решением станут модели с теплым светом. В детских же комнатах и гостиной можно сочетать нейтральный тип с теплым или даже холодным, что позволит получить более естественное освещение.

Выбор и монтаж электропроводки

Когда панели подобраны наступает один из самых ответственных моментов – монтаж электропроводки. Для организации питания стандартных светодиодных панелей подойдет любой электропровод двойной изоляции, который от выключателя нужно подвести к месту закрепления панели на потолке и подсоединить к устройству.

При этом один основной провод с разветвлениями может одновременно питать несколько устройств. Главное при этом рассчитать общую потребляемую мощность, которая должна выть чуть ниже пропускной способности электропровода.

Установка потолочной панели

Конченым этапом подключения светодиодной накладной потолочной панели является его установка и закрепление на потолке. Если монтаж проводится на подвесной конструкции, то для установки понадобятся аксессуары для навесного крепления, которые надежно зафиксируют устройство (

см.схему на картинке 1).

Некоторые модели панелей обладают врезной или встраиваемой конструкцией. Их устанавливают в заранее подготовленную нишу к которой уже подведена электропроводка.

При этом следует учесть, что при данном типе монтажа лед панель круглая потребует чуть больших усилий, чем модели с квадратным корпусом. Перед окончательной установкой рекомендуется проверить питание устройства, чтобы не пришлось повторно закреплять панель.

Ну а когда все работы по организации питания и установке выполнены, остается лишь повернуть выключатель и помещение наполнится ровным, приятным светом которым вы будете наслаждаться долгие годы.

Таким образом, при правильном выборе светодиодная панель станет оптимальным решением для организации освещения в помещениях самого разного типа и назначения.

Мы же готовы помочь вам подобрать лучшие модели по самых выгодным ценам.

На нашем сайте led-eleganz.ru  вы сможете купить панель светодиодную круглую накладную, или же любую другую модель по стоимости значительно уступающей высочайшему качество устройств.

02.03.2022

Как подключить светодиодную панель? Советы по быстрому и надёжному монтажу.

Светодиодные панели используются в качестве потолочных светильников на подвесных потолках. Благодаря своей геометрии они могут быть встроены в означенную конструкцию достаточно органично.

Панель экономичных светодиодных лампочек позволит сохранять внушительное количество электроэнергии. Это в особенности привлекательно для помещений, располагающих большой площадью. Как правило, светодиодные панели применяются в просторных офисах.

Предварительная подготовка электропроводки

Следует понимать, что светодиодная панель не может быть подключена к напряжению в 220 В. Вышеозначенное осветительное оборудование изначально оснащается блоком питания, который формирует для панели необходимое напряжение.

Следовательно, перед монтажом светильника необходимо подготовить электропроводку на потолке соответствующим образом.

Профессионалы рекомендуют использовать двухпиновые выводы, которые позволят быстро и просто подсоединить блок питания осветительного прибора.

При этом соединение выполняется без использования отвёрток, паяльника и другого оборудования. Для монтажа достаточно соединить разъём в разъём. Благодаря плотному и надёжному контакту соединение в принципе не разогревается даже в случае длительной эксплуатации светильника.

Большинство светильников подобного рода выпускаются уже подготовленными под монтаж в подвесной потолок Армстронг. Речь идёт о габаритах светильника. Сама панель достаточно лёгкая и не требует дополнительного крепежа.

Положительные аспекты эксплуатации светодиодных панелей

Безусловно, в использовании осветительных приборов на светодиодах есть свои преимущества:

  • простота установки;
  • огромный ресурс;
  • простота замены при необходимости;
  • управление спектром свечения.

Следует отметить, что и светодиодные осветительные приборы выходят из строя. Однако, вопреки конкурирующим техническим решениям, причина поломки заключается не в перегорании светодиода, а в выходе из строя блока питания (либо драйвера).

Как правило, вышеозначенная проблема случается только с дешёвыми моделями, собранными на некачественных электронных компонентах. Это ещё один довод в пользу покупки фирменных светодиодных панелей с гарантией.

В видео мастер наглядно демонстрирует, насколько быстро и просто осуществляется монтаж светодиодной панели в подвесной потолок:

Твитнуть

Как подключить светодиодную панель? Советы по интеграции современных источников искусственного света в интерьер.

Светодиодные панели в качестве самостоятельных источников света только начинают использоваться. Но не стоит сомневаться в том, что популярность означенных осветительных приборов не наступит. Специалисты прогнозируют настоящий бум уже через год.

Стоит отметить, что светодиодная панель привлекательная не только своими габаритами и весом (они минимальны), но и возможностью эффективной экономии электрической энергии. В нижеприведённой публикации будут затронуты критерии корректного монтажа.

Почему светодиодные панели имеет смысл устанавливать в качестве самостоятельного источника света?

Дело в том, что вышеозначенный осветительный прибор можно установить практически на любой тип потолка. Хотя в большей степени он применяется именно для подвесных. Далее представлены основные преимущества светодиодных панелей:

  • небольшой вес;
  • энергоэффективность;
  • простота монтажа;
  • высокий ресурс;
  • относительная доступность по цене.

В случае наличия специального контроллера светодиодные панели могут не только изменять интенсивность освещения, но и непосредственно цвет. Представьте, какие возможности это открывает для дизайна!

Безусловно, искусственное освещение способно изменить помещение до неузнаваемости.

Однако, вышеозначенные плюсы становятся возможными только при корректном выполнении монтажа.

Блок питания – постоянный ток

Дело в том, что светодиоды могут питаться исключительно постоянным током. При этом напряжение зачастую составляет всего 12 В (в некоторых случаях 24 В). А это означает, что для подключения придётся разместить блок питания.

Как правило, он располагается за плоскостью подвесного потолка или прикрепляется непосредственно к потолочному перекрытию при помощи специальных хомутов. Категорически важно, чтобы любые легковоспламеняемые поверхности находились от светодиодной панели на расстоянии в 20 см.

Мощные осветительные приборы на светодиодах могут весьма сильно разогреваться. Технику пожаробезопасности в любом случае необходимо соблюдать. Означенный запас в пространстве должен приниматься во внимание ещё на стадии планирования освещения в квартире.

Многие производители рекомендуют производить систематический осмотр светодиодных панелей (как минимум, 1 раз в год).

В видео наглядно демонстрируется процесс монтажа светодиодной панели:

Твитнуть

Как правильно и безопасно подключить светодиодные светильники

Специалисты компании «Ледрус» ежедневно отвечают на десятки вопросов покупателей по особенностям подключения светодиодных светильников. Людей волнует задача правильного подсоединения осветительных приборов на светодиодах к электросети своими руками. У нас покупают светодиодные светильники различного типа для дома и офиса: встраиваемые, накладные, потолочные, офисные «Армстронг» и многие другие. Правила и способы подключения светильников абсолютно одинаковы и не зависят от варианта конструктивного исполнения.

В этой статье мы ответим на наиболее частые вопросы, задаваемые покупателями, не имеющими широких познаний в электротехнике. Надеемся, что наши рекомендации помогут домашним мастерам качественно и безопасно подключать любое количество светодиодных светильников.

Подключение светодиодного светильника к сети 220В

Многие заказчики интересуются решением проблемы электропитания светодиодных светильников от переменного напряжения бытовой электрической сети 220В. На самом деле проблемы не существует, а решение очень простое – все LED-светильники в нашем интернет-магазине продаются со встроенным преобразователем AC/DC. Поэтому можно смело подсоединять приборы освещения к существующей электропроводке.


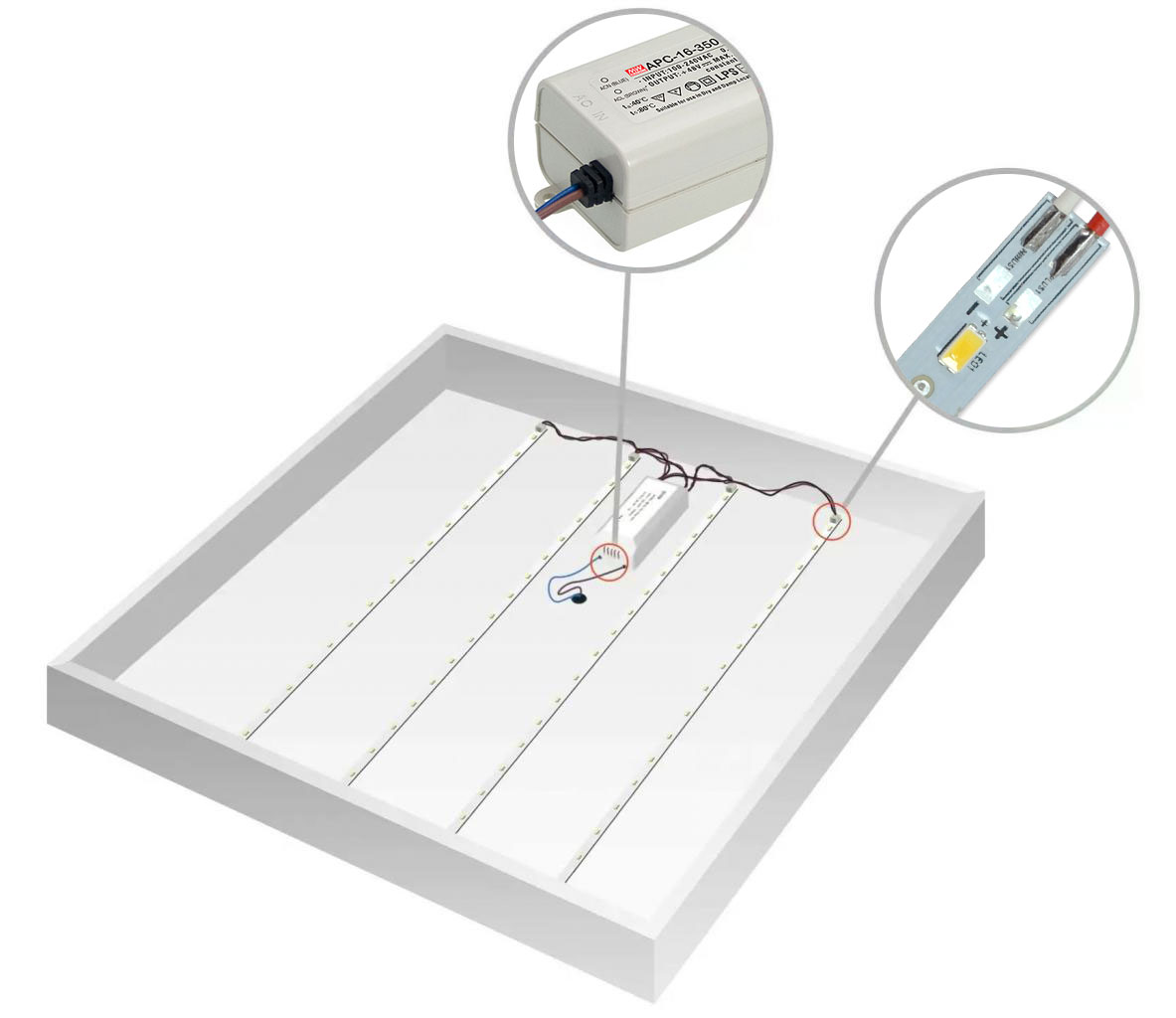

Для примера посмотрим фотографию стандартного светильника, встраиваемого в подвесной потолок. Виден небольшой преобразовательный блок и два провода для подключения к электросети. Электроника блока выполняет выпрямление, стабилизацию и снижение входного напряжения переменного тока до нужной величины.

Подключение двумя или тремя проводами, без заземления/с заземлением

Светодиодный светильник подключается посредством двух или трех проводов. Необходимо понимать, что в большинстве квартир или офисных помещений разводка электросети выполнена двумя проводами: нулевым (синего цвета) и фазным (коричневого или красного цвета). Третий, заземляющий провод (желто-зеленого цвета), как правило, не используется.


Подсоединение осветительного прибора обычно осуществляется только 2-мя проводами при помощи специальных клеммников. На корпусе блока электропитания светильника имеются обозначения входных проводников: L – фаза, N – ноль. Таким образом реализуется двухпроводное подключение без заземления.


Если в сети присутствует отдельная заземляющая жила, то она присоединяется к специальному выводу на корпусе светильника, обеспечивая заземление в трехпроводном варианте подключения.


Схемы подключения 2, 3, 4 и более светильников

Зачастую возникает необходимость подключить 2, 3, 4 светодиодных светильника от одного выключателя. Например, в квартире с натяжными потолками и несколькими приборами освещения, распределенными по всей потолочной площади каждой комнаты. На практике используются три основные схемы, реализующие различную топологию разводки:

  1. Последовательная. Выполняется прокладка фазного провода к первому светильнику и от него последовательно к каждому последующему устройству. Нулевой проводник напрямую подсоединяется к крайнему в цепочке осветительному прибору. Плюс: небольшой расход проводов и времени. Минусы: уменьшение яркости пропорционально числу подключенных устройств; при выходе из строя одного прибора прекращают работать и все остальные.

  2. Параллельная. Более практичное решение, при котором к каждому светильнику прокладывается отдельный кабель. Больший расход кабельной продукции компенсируется значительными преимуществами. Яркость источников света соответствует заводским параметрам. Неисправность прибора освещения не влияет на нормальную работу остальных.

  3. Лучевая. Этот вариант является разновидностью параллельной схемы, позволяющей сэкономить электрический кабель. Вначале монтируют электрокабель до точки на потолке, равноудаленной от установленных LED-светильников, и устанавливают распределительную коробку. Затем от коробки прокладывают короткие кабельные линии к осветительным приборам.

Одноклавишные и двухклавишные выключатели

При монтаже осветительной проводки применяются как одноклавишные, так и двухклавишные выключатели. Рассмотрим их особенности:

  • одноклавишные – предназначены для управления одним или целой группой светодиодных светильников. Одна пара контактов;

  • двухклавишные – позволяют включать/выключать два отдельных LED-устройства освещения либо две группы, например, в разных зонах гостиной или холла. Две пары контактов.

Важно понимать, что на контакты выключателя требуется подводить фазный проводник, который коммутируется ими в зависимости от положения нажимной клавиши. Нулевой провод подключается к светильнику непосредственно из распределительной коробки, не подвергаясь коммутации.


Инструменты для монтажа

В процессе монтажных работ понадобятся качественные инструменты и материалы. Необходимо приготовить плоскогубцы, кусачки (бокорезы), отвертку обычную и индикаторную с хорошо изолированными рукоятками.

Для межпроводных соединений оптимально подходят клеммные разъемы Wago зажимного типа. Немного дешевле обойдутся стандартные пластиковые клеммники под винт.


Наверняка пригодится рулон изоляционной ленты. Для зачистки жил от изоляции лучше приобрести специализированное приспособление – стриппер.


Меры предосторожности

При самостоятельном подключении светодиодных светильников следует соблюдать элементарные меры предосторожности. Основным правилом безопасности является производство работ только после отключения подачи электроэнергии в помещение. Для этого нужно отключить соответствующий «автомат» в электрощитке.


Перед началом монтажа обязательно убедитесь в отсутствии напряжения 220В на проводах при помощи специального индикатора. Для большей безопасности воспользуйтесь диэлектрическими резиновыми перчатками. Если при внешнем осмотре обнаружился механический дефект осветительного прибора, то не стоит использовать его из-за возможного нарушения электроизоляции.

Работы на высоте лучше проводить при помощи прочной стремянки, а не сомнительного стула/табурета с шатающимися ножками.

После завершения монтажных операций рекомендуем проверить правильность выполнения реализованной схемы и надежность всех соединений. Неверные коммутации приводят к короткому замыканию в электросети. Поэтому внимание и еще раз внимание!

Воспользуйтесь консультацией специалиста

Свяжитесь с менеджером «Ледрус», чтобы проконсультироваться по любым вопросам, касающимся нашей продукции. Сотрудник интернет-магазина поможет Вам выбрать оборудование, а также рассчитать его количество под индивидуальный проект. Вы узнаете критерии выбора светодиодных светильников для помещений различного назначения, например для ванной, с особыми требованиями к уровню защиты от повышенной влажности.


Панель светодиодная LP-02 40Вт 220В 4000К 3200Лм 595х595х11мм БЕЗ ЭПРА ASD

Цена на сайте указана без ЭПРА. ЭПРА приобретается отдельно

Ультратонкая светодиодная панель — толщиной 11 мм! Данные панели идеально подходят для освещения торговых и офисных помещений, конференц-залов и лестничных пролетов. При их использовании Вы сможете сократить количество светильников в помещении на 50%. Панели легко крепятся к потолку или к стене на подвесы или встраиваются в потолок типа «Армстронг».

Применение светильника LP 02:

  • Административно-офисные помещения
  • Торговые залы, магазины
  • Медицинские и учебные учреждения
  • Кафе, салоны красоты
  • Выставочные залы

Особенности светильника LP-02:

  • низкое энергопотребление;
  • длительный срок службы;
  • яркое равномерное свечение;
  • ультратонкие — толщина всего 11 мм;
  • эстетичный внешний вид;
  • несколько вариантов установки: на системе подвесов, в потолки типа армстронг;
  • устойчив к вибрации и механическим повреждениям.

Инструкция по установке панелей светодиодных LP:

Светодиодные панели – это универсальные светильники, которые могут быть установлены любым удобным для Вас способом, в зависимости от конфигурации помещения и задач по созданию оптимального рабочего освещения! Монтаж и подключение светодиодных панелей должны производиться квалифицированным специалистом. Перед установкой необходимо ознакомиться с мерами предосторожности!

Установка светодиодной панели LP в подвесной потолок

Схема монтажа светодиодной панели LP, способ установки: встраиваемый.


Схема монтажа светодиодной панели LP, способ установки: подвесной

Схема монтажа светодиодной панели LP, способ установки: настенно-потолочный.

1) Установка панели LP с помощью комплекта для настенно-потолочного крепления КОРОТКОГО (КПП-К)Установка светодиодной панели LP с помощью комплекта креплений КПП-К

2) Установка панели LP с помощью комплекта для настенно-потолочного крепления ДЛИННОГО (КПП-Д)Установка светодиодной панели LP с помощью комплекта креплений КПП-Д

Меры предосторожности:

  • Прямое подключение светодиодных панелей к сети 220 В, минуя поставляемый в комплекте драйвер, запрещено!
  • Присоединение светодиодных панелей к повреждённой электропроводке запрещено!
  • Запрещается монтаж драйвера непосредственно на светодиодную панель!Эксплуатация светодиодных панелей допускается только в условиях конвекции воздуха для отвода тепла.
  • Регулярно проверяйте электрические соединения и целостность проводки.

‘), prdu = «/product/panel-svetodiodnaya-lp-02-40vt-220v-40006500k-3200lm-595kh595mm-asd/»; $(‘.reviews-tab’).append(loading) .load(prdu + ‘reviews/ .reviews’, { random: «1» }, function(){ $(this).prepend(‘

Как правильно подключать светодиоды и светодиодные светильники.

Как правильно подключить светодиоды или светодиодные светильники без драйверов, в одну цепь? Итак, вы подобрали точечные светодиодные светильники по дизайну и желаете их купить. Для начала нужно понимать, как вы их будете подключать (как они будут включаться).

Для правильного подключения светодиодов к сети AC220V вам потребуется специальные блоки питания – драйвер тока. Драйвера тока подбираются по току, напряжению и мощности, из расчета либо один светильник или светодиод на один драйвер, либо на группу светильников устанавливается один мощный драйвер тока.

В первом случае нет проблем с подключением, так как зная ток и напряжение потребления источника света можно легко подобрать нужный драйвер. Во втором случае, нужно учитывать две особенности. Во первых нужно выбрать тип подключения последовательно или параллельное. Затем зная сколько потребляет каждый источник света мощности, напряжения и на каком токе работает, можно подобрать нужный драйвер для всей группы. При этом всегда нужно понимать, если в цепочке светодиодов или светильников выходит из строя хотя бы один или перестает работать общий драйвер тока – то не будет работать вся группа светильников.

Рекомендуем устанавливать светодиодные светильники из расчета один к одному (светильник + драйвер тока). Если кто решит подключать группу светильников к одному драйверу тока – это не трудно. Главное правильно подобрать драйвер тока.



Особенность  драйверов в том, что при слишком малой нагрузке драйвер не сможет запуститься, а ваши светильники будут постоянно мигать. При слишком большой нагрузке драйвер просто выйдет из строя. Например: есть два точечных светодиодных светильника мощностью по 3W и напряжением 3,4VDC, с рабочим током 700mA.

В начале соберем последовательную цепочку из светодиодных светильников. В сумме они дают нам нагрузку в 6W и потребуют рабочее напряжение в 6,8VDC. У каждого драйвера набор микросхем позволяет подключать нагрузку в некотором диапазоне напряжения min-max.

Подберем драйвер тока  так, чтобы наша нагрузка по напряжению была больше min, но не более max нагрузки драйвера. Например, возьмем

Драйвер для светодиодных светильников 700mA 6W TR-020174, с параметрами: мощность 6W, напряжение на выходе: DC 3-8V, рабочий ток: DC700mA. Затем подключаем нашу цепочку светильников к драйверу и только тогда можно включить всю цепочку в сеть, а не наоборот.



Если у вас остались вопросы, вы можете задать их написав на почту Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра. или позвонив по нашему телефону +7 (495) 540-5158, и наши менеджеры вам помогут.



Светодиодная панель с Arduino [Амперка / Вики]

Светодиодные матрицы не содержат на борту микроконтроллеров, памяти и контроллеров ШИМ. По принципу своей работы панели рассчитаны на использования технологии «CPLD» или «FPGA». Arduino Mega 2560 удалось адаптировать для управления матрицей, но для полной раскачки панели вам необходимо найти более высокоскоростной контроллер.

Видеообзор

Что понадобится

Подключение и настройка

Шаг 1

Подключите 16-проводной шлейф к входному сигнальному разъёму матрицы DATA IN.

Шаг 2

С помощью проводов «папа-папа» подключите второй конец шлейфа к платформе Arduino Mega 2560.

Номера пинов изменять нельзя

Вывод шлейфа Вывод Arduino Mega
R1 24
G1 25
B1 26
GND GND
R2 27
G2 28
B2 29
GND GND
A A0
B A1
C A2
D A3
CLK 11
LAT 10
OE 9
GND GND

Шаг 3

Подключите питание на светодиодную матрицу через силовой шнур. Один конец провода к блоку питания, а второй — в разъём POWER на матрице. Каждая LED панель питается строго от 5 вольт. Потребление тока зависит от вида матрицы.

При подключении нескольких светодиодных панелей, соответственно увеличивайте запас по току в N-раз, где N — количество матриц в цепочке.

На схеме матрицы нет встроенного регулятора напряжения. При подаче напряжения более 5 вольт — вы убьёте LED панель.

Железо собрано. Теперь можно переходить к примерам работы.

Примеры работы

Для работы примеров скачайте и установите библиотеки RGBmatrixPanel,Adafruit_BusIO и Adafruit GFX через менеджер библиотек Arduino.

Тест матрицы

Для начала сделаем простой тест светодиодов «битых пикселей» на матрице.

fillColorTest.ino
// библиотека для работы с матрицей
#include <RGBmatrixPanel.h>
// установите и скачайте также библиотеку «Adafruit GFX Library»
// «RGBmatrixPanel» наследуется от «Adafruit GFX Library»

// управляющие пины матрицы
#define CLK   11
#define OE    9
#define LAT   10
#define A     A0
#define B     A1
#define C     A2
#define D     A3

// объявляем объект для работы с матрицей 64х32
// включаем двойную буферизацию
RGBmatrixPanel matrix(A, B, C, D, CLK, LAT, OE, true, 64);

int color;

void setup() {
  // инициируем работу с матрицей
  matrix. begin();
}

void loop() {
  // закрашиваем матрицу в красный цвет
  matrix.fillScreen(matrix.Color888(255, 0, 0));
  // выводим цвет из буфера на экран
  matrix.swapBuffers(false);
  delay(1000);
  // закрашиваем матрицу в зелёный цвет
  matrix.fillScreen(matrix.Color888(0, 255, 0));
  // выводим цвет из буфера на экран
  matrix.swapBuffers(false);
  delay(1000);
  // закрашиваем матрицу в синий цвет
  matrix.fillScreen(matrix.Color888(0, 0, 255));
  // выводим цвет из буфера на экран
  matrix.swapBuffers(false);
  delay(1000);
  // закрашиваем матрицу в белый цвет
  matrix.fillScreen(matrix.Color888(255, 255, 255));
  // выводим цвет из буфера на экран
  matrix.swapBuffers(false);
  delay(1000);
}

Вывод геометрических фигур

Методы библиотеки легко позволяют выводить геометрические фигуры.

geometricFigures.ino
// библиотека для работы с матрицей
#include <RGBmatrixPanel.h>
// установите и скачайте также библиотеку «Adafruit GFX Library»
// «RGBmatrixPanel» наследуется от «Adafruit GFX Library»

// управляющие пины матрицы
#define CLK   11
#define OE    9
#define LAT   10
#define A     A0
#define B     A1
#define C     A2
#define D     A3

// объявляем объект для работы с матрицей 64х32
// включаем двойную буферизацию
RGBmatrixPanel matrix(A, B, C, D, CLK, LAT, OE, true, 64);

// выводимая строка на матрицу
const char textStr[] = "Hello, World!";
// переменная с X-координатой текста
int textX = matrix. width();

// минимальное значение координаты текста
// количество символов в строке умноженное на ширину одного символа,
// после которой текст начнёт повторно выводиться
int textMin = sizeof(textStr) * -6;

void setup() {
  // инициируем работу с матрицей
  matrix.begin();
  int width = matrix.width();
  int height = matrix.height();
  // рисуем две диагонали
  matrix.drawLine(0, 0, width - 1, height - 1, matrix.Color333(7, 0, 0));
  matrix.drawLine(0, height - 1, width - 1, 0, matrix.Color333(7, 0, 0));
  // рисуем окружность в центре дисплея и радиусом 12
  matrix.drawCircle(width / 2, height / 2, 12 , matrix.Color333(7, 7, 0));
  // рисуем диск (закрашенную окружность) в центре дисплея и радиусом 8
  matrix.fillCircle(width / 2, height / 2, 8, matrix.Color333(0, 7, 7));
  // выводим текст из буфера на матрицу
  matrix.swapBuffers(false);
}

void loop() {

}

Анимация шариков

Заставим фигуры двигаться и отталкиваться от стен.

movingCircles.ino
// библиотека для работы с матрицей
#include <RGBmatrixPanel.h>
// установите и скачайте также библиотеку «Adafruit GFX Library»
// «RGBmatrixPanel» наследуется от «Adafruit GFX Library»

// управляющие пины матрицы
#define CLK   11
#define OE    9
#define LAT   10
#define A     A0
#define B     A1
#define C     A2
#define D     A3

// объявляем объект для работы с матрицей 64х32
// включаем двойную буферизацию
RGBmatrixPanel matrix(A, B, C, D, CLK, LAT, OE, true, 64);

// массив с начальными координатами кругов и значениями смещения
// первые две координаты в каждой строке — координаты трёх кругов
// вторые две — координаты смещения кругов
int ball[3][4] = {
  {  6,  6,  1,  1 },
  { 17, 15,  1, -1 },
  { 27,  6, -1,  1 }
};

// цвет кругов
static const int ballColor[3] = {
  matrix. Color333(3, 0, 0),
  matrix.Color333(0, 3, 0),
  matrix.Color333(0, 0, 3)
};

// радиус кругов
static int const ballRadius = 3;

void setup() {
  // инициируем работу с матрицей
  matrix.begin();
}

void loop() {
  // очищаем экран
  matrix.fillScreen(0);
  // запускаем счётчик для смены координат кругов
  for (int i = 0; i < 3; i++) {
    // рисуем три круга с одинаковыми радиусами
    // разными начальными координатами и цветами
    matrix.fillCircle(ball[i][0], ball[i][1], ballRadius, ballColor[i]);
    // обновляем Х-координату кругов
    ball[i][0] += ball[i][2];
    // Обновляем Y-координату кругов
    ball[i][1] += ball[i][3];
    // если круг по Х дошёл до границы экрана
    if ((ball[i][0] == ballRadius) || (ball[i][0] == (matrix.width() - ballRadius))) {
      // инициируем движение в обратную сторону
      ball[i][2] *= -1;
    }
    // если круг по Y дошёл до границы экрана
    if ((ball[i][1] == ballRadius) || (ball[i][1] == (matrix.height() - ballRadius))) {
      // инициируем движение в обратную сторону
      ball[i][3] *= -1;
    }
  }
  // выводим объекты из буфера на экран
  matrix. swapBuffers(false);
}

Вывод текста

Матрицы идеально подходят для объявлений и рекламных вывесок. Выведем цветной и яркий текст.

printString.ino
// библиотека для работы с матрицей
#include <RGBmatrixPanel.h>
// установите и скачайте также библиотеку «Adafruit GFX Library»
// «RGBmatrixPanel» наследуется от «Adafruit GFX Library»

// управляющие пины матрицы
#define CLK   11
#define OE    9
#define LAT   10
#define A     A0
#define B     A1
#define C     A2
#define D     A3

// объявляем объект для работы с матрицей 64х32
// включаем двойную буферизацию
RGBmatrixPanel matrix(A, B, C, D, CLK, LAT, OE, true, 64);

// выводимая строка на матрицу
const char textStr[] = "Hello, World!";
// переменная с X-координатой текста
int textX = matrix.width();

// минимальное значение координаты текста
// количество символов в строке умноженное на ширину одного символа,
// после которой текст начнёт повторно выводиться
int textMin = sizeof(textStr) * -6;

void setup() {
  randomSeed(analogRead(A5));
  // инициируем работу с матрицей
  matrix. begin();
  // отключаем перенос текста на следующую строку
  matrix.setTextWrap(false);
  // устанавливаем размер текста
  matrix.setTextSize(1);
  // очищаем экран
  matrix.fillScreen(0);
  // выставляем курсор
  matrix.setCursor(10, 0);
  // печатаем первую строку
  matrix.println("Amperka");
  // выставляем курсор
  matrix.setCursor(0, 15);
  // выводимая вторая строка
  char strText[] = "LED MATRIX!";
  // перебираем по очереди каждый символ
  for (int i = 0; i < strlen(strText); i++) {
    // генерируем случайное число от 0 до 1536
    int hue = random(0, 1536);
    // устанавливаем случайный цвет по шкале «HSV»
    matrix.setTextColor(matrix.ColorHSV(hue, 255, 255, false));
    // печатаем символ текущего цикла
    matrix.print(strText[i]);
  }
  // выводим текст из буфера на матрицу
  matrix.swapBuffers(false);
}

void loop() {
}

Бегущая строка

Добавим тексту движения — сделаем бегущую строку.

runningString.ino
// библиотека для работы с матрицей
#include <RGBmatrixPanel. h>
// установите и скачайте также библиотеку «Adafruit GFX Library»
// «RGBmatrixPanel» наследуется от «Adafruit GFX Library»

// управляющие пины матрицы
#define CLK   11
#define OE    9
#define LAT   10
#define A     A0
#define B     A1
#define C     A2
#define D     A3

// объявляем объект для работы с матрицей 64х32
// включаем двойную буферизацию
RGBmatrixPanel matrix(A, B, C, D, CLK, LAT, OE, true, 64);

// выводимая строка на матрицу
const char textStr[] = "Hello, World!";
// переменная с X-координатой текста
int textX = matrix.width();

// минимальное значение координаты текста
// количество символов в строке умноженное на ширину одного символа,
// после которой текст начнёт повторно выводиться
int textMin = sizeof(textStr) * -6;

void setup() {
  // инициируем работу с матрицей
  matrix.begin();
  // отключаем перенос текста на следующую строку
  matrix.setTextWrap(false);
  // устанавливаем размер текста
  matrix.setTextSize(1);
}

void loop() {
  // очищаем экран
  matrix. fillScreen(0);
  // устанавливаем цвет текста
  matrix.setTextColor(matrix.Color888(255, 0, 255));
  // указываем начальную координату вывода текста {textX; 12}
  matrix.setCursor(textX, 12);
  // выводим текст
  matrix.print(textStr);
  // сдвигаем текст на один пиксель при каждом выполнении цикла
  textX--;
  // если был отображён весь текст
  if (textX < textMin) {
    // начинаем выводить текст заново
    textX = matrix.width();
  }
  // выводим текст из буфера на матрицу
  matrix.swapBuffers(false);
}

Ресурсы

Как установить светодиодную плоскую панель

Потолочный светильник со светодиодной панелью Потолочные светильники со светодиодной панелью
очень популярны и являются очень хорошей заменой для старого светильника, потому что светодиодные потолочные светильники могут сделать окружающую среду более мягкой и современной. В большинстве случаев выбирают панельные лампы, такие как конференц-залы, рестораны и офисы, больницы, школы, коридоры и вестибюли
с.



Итак, как установить светодиодную потолочную панель? Мы хотим поделиться с 4 способами установки светодиодных панелей.Светодиодные потолочные светильники четырех видов: встроенные, встраиваемые, навесные и подвесные. Пожалуйста, проверьте установку светодиодной плоской панели
.

ПРЕДУПРЕЖДЕНИЕ/ ПРЕДУПРЕЖДЕНИЕ

ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ

Включите питание перед проверкой, установкой или удалением
правильно наземные электрические прилагают



ПОЖАРООПАСНОСТЬ

Соблюдайте все NEC и местные нормы и правила
Используйте только провода, одобренные UL или IEC, для входных/выходных соединений
Минимальный размер 18 AWG(0.75мм²)

Пожалуйста, следуйте шаг за шагом, вы можете полностью установить светодиодную плоскую панель.



Встроенный

1. Открутите отмеченные винты в четырех углах панели

.

2. Установите пружины на место и установите на место четыре винта (винты должны быть вставлены через центральное отверстие зажима, как показано выше)

3. Вырежьте в потолке квадратное отверстие на 10 мм меньше, чем светодиодная панель

.

4.Подключите светодиодный драйвер к сети переменного тока. Вставьте панель в полость потолка с поднятыми пружинами.

5. Завершите установку.

 Утопленный



1. Подсоедините кабель панели светодиодов к стороне постоянного тока драйвера светодиодов.

2. Поместите драйвер на заднюю часть панели. 3. Снимите потолочную решетчатую панель.

4. Вставьте светодиодную панель в потолочную решетку. 5. Поверните панель, чтобы легко вставить ее в потолочную решетку.

6. Разместите светодиодную панель на одной линии с потолочной сеткой.

7.Убедитесь, что панель ровно сидит внутри потолочной решетки с Т-образной балкой.

8. Снимите потолочную панель рядом со светодиодной панелью.  9. Подключите драйвер светодиодов к сети переменного тока.

10. Замените потолочную панель для завершения установки

ВСТРОЕН В РЕШЕТОЧНУЮ РАМУ ПОТОЛКА (светодиодная панель UL)



1.Выньте панель из коробки и защитного пакета, снимите защитную пленку.

2. Поднимите монтажный зажим на краю панели.

3. Поверните головку монтажного зажима       4. Вставьте панель в решетчатый потолок.
5. Убедитесь, что зажимы хорошо закреплены на Т-ОБРАЗНОМ Т-ОБРАЗЕЦЕ (главный/поперечный тройник). 6. Снимите крышку коробки привода

.

7. Откройте выбивное отверстие. 8. Вставьте кабель в коробку драйвера.

9. Подключите питание переменного тока к драйверу светодиодов для панели без регулировки яркости.

10. Подключите кабель питания переменного тока и кабель диммирования 0–10 В к драйверу светодиодов для панели с регулируемой яркостью 0–10 В
11. Закрепите крышку драйвера обратно. 12.Завершить.



Подвесной



1. Вставьте дюбели в потолок и зафиксируйте крепление подвесной поверхности к потолку.

2.Отвинтите выделенные винты в четырех углах панели.
3. Привинтите крепление подвесной панели к светодиодной панели. 4. Прикрутите подвесной кабель к светодиодной панели.

5. Отрегулируйте длину подвесного троса до нужной длины.

6.Прикрутите подвесной трос к потолочному креплению.

7. Обратите внимание на рекомендуемые расстояния для потолочных креплений.

8. Прикрепите панель к потолку и окончательно отрегулируйте высоту и угол наклона.

9. Подключите драйвер светодиодов к сети переменного тока.



Если вам нужен PDF-документ об установке, свяжитесь с отделом продаж.



Пять разных способов установки панелей

Хотите угадать, о чем эта статья? Я дам вам подсказку: это должно быть со светодиодными плоскими панелями! Да, мы поговорим о пяти различных способах установки панели. Как всегда, имейте в виду, что все методы установки не применимы к каждой отдельной панели. Из-за их конструкции некоторые из них могут отличаться, поэтому обязательно прочитайте спецификацию и свяжитесь с дружелюбным представителем службы поддержки клиентов, прежде чем совершать покупку, если вы не уверены, как вы хотите установить панель. Да, и монтаж скотчем не в счет!

Встраиваемая потолочная установка

Встраиваемая потолочная установка является наиболее распространенной установкой новых светодиодных плоских панелей.Вы просто удаляете существующий светильник и лампочки и сразу же вставляете их. Безусловно, это самый быстрый способ, и дополнительное оборудование не требуется.

Встраиваемая установка

Встраиваемые панели имеют привлекательный внешний вид и относительно просты в установке. Они немного утоплены в потолок, а это означает, что их установка требует немного больше времени и усилий.

Установка подвески

Подвешивание панели может придать вашему офису великолепный современный вид. Однако подвес панели может занять больше времени для установки и не рекомендуется в районах, где часто случаются землетрясения.Для подвесных установок требуется, чтобы кабели были прикреплены к потолку, а затем прикреплены к плоской панели, чтобы подвесить ее к креплениям в потолке. Если все сделано правильно, панели будут отлично смотреться и

Установка для поверхностного монтажа

Для установки этих панелей обычно требуются дополнительные монтажные комплекты, как и для подвесных установок. При поверхностном монтаже вы устанавливаете комплект на нужную поверхность (стену или потолок), затем прикрепляете панель к креплению, и все готово!

Установка заподлицо

Есть еще один способ установить плоскую панель вплотную к стене или потолку.Да, нет необходимости в наборах для поверхностного монтажа или подвесных тросах. Вы просто используете прилагаемое оборудование (анкеры и винты), чтобы установить его непосредственно на поверхность. Просто как тот!

Надеюсь, это натолкнет вас на одну-две идеи, когда вы в следующий раз захотите установить светодиодную плоскую панель или, возможно, даже заменить все эти старые люминесцентные светильники в своем офисе. Не забудьте иметь сертифицированного электрика и установить эти панели, потому что электричество — это весело и игры, пока результаты не станут шокирующими! Посмотрите видео ниже, чтобы увидеть, как легко установить встраиваемую потолочную светодиодную плоскую панель.

Здесь вы найдете большой выбор светодиодных плоских панелей.

Как всегда, возвращайтесь, чтобы увидеть новые статьи и руководства, которые мы публикуем еженедельно.

Как подключить светодиодный экран к компьютеру

Светодиодный экран

, очевидно, стал лидером среди устройств отображения. Будь то на открытом воздухе или в помещении, светодиодный экран занял большой рынок. Обслуживающий персонал должен иметь более полные знания об обслуживании светодиодных экранов.

1. Анализ основных функциональных требований и построение модели

Для прямого сетевого подключения ПК и экран дисплея соединяются прямым сетевым подключением, а затем вручную устанавливаются их IP-адреса в том же сегменте сети для связи.

Но таким образом, если вы не знаете IP-адрес светодиодного экрана заранее, вам будет трудно общаться. Не зная IP-адреса дисплея, вы также можете реализовать ПК и дисплей, цель прямого связь решается с помощью принципа службы DHCP: установка светодиодного дисплея в качестве сервера DHCP для фиксированного IP-адреса, настройка карты ПК на автоматическое получение IP-адреса с помощью функций службы DHCP, автоматическая настройка IP-адреса локальной сети ПК, он установил канал сетевого соединения.Некоторые разработчики используют этот метод для прямого подключения к сети, но у этого метода есть некоторые проблемы: во-первых, поскольку UDP-связь не является подключенной связью, ее надежность связи низкая, ее легко сломать; во-вторых, это можно сделать только через операционную систему. s собственная система, без вмешательства, пользователи не могут установить время ожидания, иногда время ожидания слишком велико, максимум 60 секунд; в-третьих, DHCP — это режим фиксированного IP, который явно не годится для практического применения. В-четвертых, при выходе системы, исходная информация о конфигурации сетевой карты ПК не может быть восстановлена.

На основе этого, посредством исследования, в этой статье предлагается новый метод сети с прямым подключением, который может реализовать сетевую прямую компьютерную машину, автоматическое получение IP-адреса и функции сохранения и восстановления информации о конфигурации сетевого адаптера, преодоление недостатков текущего метода реализации для повысить надежность, стабильность и своевременность и т. д. различные аспекты производительности, модель системы, как показано на рисунке 2, основные функции и рабочий процесс выглядит следующим образом:

(1) при запуске системы получить и получить доступ ко всем сетевым КАРТАМ ПК и сохранить информацию о конфигурации сетевой карты для восстановления при выходе из системы; (2) начать процесс прямого сетевого подключения; (3) широковещательный запрос IP-адреса пакет; (4) вернуть пакет IP-адреса; (5) распаковать, получить IP-адрес ПК и светодиодного дисплея и установить IP-адрес ПК; (6) вернуть IP-адрес экрана светодиодного дисплея, закрыть прямое сетевое соединение, и завершить установление канала связи; (7) после установления канала связи между ПК и светодиодным дисплеем на дисплее можно читать/записывать параметры, отправлять программы, переключать экран и выполнять другие операции управления связью; (8) при выходе из системы, восстановить исходное состояние сетевой карты ПК в соответствии с информацией о конфигурации сетевой карты, сохраненной в (1).

В приведенном выше процессе (2) ~ (6) является основным процессом. Он имитирует службу DHCP, реализует широковещательный запрос IP-адреса ПК, получает и устанавливает IP-адрес ПК, загружает его отображаемый IP-адрес и завершает создание канала прямого сетевого подключения. (1) и (8) — операции для сохранения ПК. информация о конфигурации сетевой карты и восстановление информации о конфигурации сетевой карты при запуске и выходе из системы; (7) это общая операция, управляемая экраном дисплея после завершения канала прямого сетевого подключения;

2.Разработка и реализация ключевых функций

2.1 сохранить информацию о конфигурации сетевой карты ПК

ПК, используемый для отладки светодиодного экрана, как правило, представляет собой многоцелевую машину, одновременно отлаживающую экран дисплея, также используемую для офиса, Интернета, IP-адрес сетевой карты может быть фиксированным или автоматическим доступом. При прямом подключении к сети подключения, его IP-адрес может быть изменен, чтобы не влиять на работу пользователя, откажитесь от необходимости автоматического восстановления его IP-адреса. И для этого, но при запуске программного обеспечения для управления светодиодами, прочитайте текущую информацию о конфигурации сети, такую ​​как IP-адрес, имя сетевой карты, MAC-адрес, тип карты, автоматически настроен ли IP-адрес и т. д., чтобы сохранить это информация в связанном списке и одновременно установить отметку, записать пользователя в процессе экрана отладки, использовать ли прямую операцию в сети, чтобы выйти из системы.

В операционной системе Windows интерфейс IP Helper можно использовать для считывания информации о сетевой карте.Это набор API для управления настройками локальной сети. Используя структуру IP_ADAPteR_INFO, приведенную выше информацию о конфигурации сетевой карты можно удобно извлечь и сохранить в связанном списке.

2.2 обратитесь к принципу службы DHCP для построения канала прямого сетевого подключения

Для обеспечения прямой связи между ПК и сетью светодиодных дисплеев необходимо решить две ключевые проблемы: во-первых, ПК и светодиодный экран должны находиться в одном сегменте сети; во-вторых, знать IP-адрес светодиодного экрана.

Кроме того, необходимо устранить помехи мультисетевой карты и беспроводной сетевой карты при прямом сетевом подключении. Извлекая уроки из принципа DHCP, основные решения следующие:

(1) разработайте процесс управления прямым сетевым подключением на стороне ПК; (2) когда требуется прямое сетевое подключение, запустите процесс. Определите небеспроводную сетевую карту, подключенную к светодиодному экрану, с помощью связанных с Windows функций сетевого API и информации реестра, поместите ее MAC-адрес в пакет UDP, создав IP-адрес запроса, а затем выполните широковещательную рассылку.Тем временем запустите внутренний подпроцесс захвата пакетов UDP; (3) после того, как светодиодный экран получит пакет UDP с запрошенным IP-адресом, он создаст IP-адрес ПК в соответствии с его IP-адресом и рассылает его. Чтобы не вызывать путаницы, здесь создан пакет псевдо-dhcp. Когда обычные клиенты Windows получают UDP-пакет, они не будут автоматически менять свой IP-адрес. (4) UDP-пакет процесса управления прямым сетевым соединением захватывает UDP-пакет назначенного IP-адреса, полученный подпроцессом, и распаковывает IP-адрес ПК и IP-адрес экрана светодиодного дисплея; (5) установите IP-адрес сетевой карты ПК, загрузите IP-адрес экрана светодиодного дисплея в программное обеспечение управления и закройте процесс управления прямым сетевым подключением после успеха. завершить создание прямого канала сетевого подключения.

Эта сеть подключена к трем системам, непосредственно участвующим в процессе: (1) процесс прямого управления сетью, он создает запрос IP-адреса и пакеты UDP для широковещательной передачи, одновременно отслеживая цели сетевой карты в порту 68, захват возврат пакетов UDP, разрешение IP-адреса ПК и IP-адреса светодиодного дисплея, а затем установка IP-адреса ПК, светодиодный дисплей отображает IP-адрес, представленный основному процессу, выполнение прямой сетевой задачи; (2) Светодиодный экран Подпроцесс службы DHCP, который получает запрос IP-адреса от ПК, создает и устанавливает свой собственный IP-адрес и возвращает псевдо-DHCP-пакет IP-адреса ПК; (3) Программное обеспечение для управления светодиодами.Когда пользователь выбирает режим прямого сетевого соединения, запускается подпроцесс управления прямым сетевым соединением для реализации установления прямого сетевого канала. После завершения процесс закрывается.

2. 3 восстановить информацию о конфигурации сетевой карты ПК

При выходе из системы оцените, используется ли прямое сетевое соединение в соответствии с идентификатором, сохраненным в 2.1. Если прямое подключение к сети не используется, функция восстановления сетевого IP-адреса не требуется.В противном случае будет выполнена функция восстановления для восстановления сохраненной конфигурации сетевой карты в 2.1. Команда netsh interface IP set может использоваться для восстановления IP-адреса сетевой карты. В то же время, чтобы ускорить скорость обработки и повысить вероятность успеха, шаги по отключению сетевой карты, установке IP-адреса сетевой карты и включение сетевой карты можно выполнить:

(1) отключить целевую сетевую карту с помощью связанной с SetupAPI функции API интерфейса Windows;

(2) восстановить настройку IP целевой сетевой карты и использовать различные команды в соответствии со статическим IP-адресом и динамическим IP-адресом:

А.Восстановите команду статического IP-адреса.

Имя набора IP-адреса интерфейса Netsh = «локальное соединение»

Источник = Статический адрес = 192.168.1.19 маска = 255.

255.255.0 шлюз = НЕТ

B. Команда восстановления динамического IP-адреса.

IP-адрес интерфейса Netsh задан DHCP

(3) используйте функцию интерфейса API, связанную с SetupAPI, чтобы включить целевую сетевую карту, чтобы завершить восстановление информации о конфигурации сетевой карты.

Выше приведены различные способы подключения светодиодного экрана к компьютеру.Я надеюсь, что вы можете помочь обслуживающему персоналу светодиодного экрана.

Как установить светодиодную панель?

Интегрированные светодиодные панели

обеспечивают высококачественное профессиональное освещение с оптимальным энергосбережением для компаний, школ, супермаркетов и офисов. Светодиодные панели идеально подходят для размещения в стандартных потолочных системах и могут заменить существующие люминесцентные светильники. Высококачественные светодиодные панели имеют хороший равномерный световой поток, чистую отделку, длительный срок службы, низкие эксплуатационные расходы, отсутствие пыли и, что наиболее важно, гораздо более низкое потребление энергии, чем ваши оригинальные люминесцентные светильники.Наиболее распространенные размеры светодиодных панелей 60х60см или 30х120см. Можно уменьшить яркость светодиодной панели и еще больше сэкономить на затратах на электроэнергию. Вы можете реализовать это, если выберете светодиодную панель с драйвером DALI.

Встроенные светодиодные панели доступны в различных цветах:


  • Цвет 830 3000 Кельвинов — теплый белый
  • Color 840 4000 K — холодный белый, наиболее продаваемый светлый цвет для офисного использования
  • Цвет 865 6500 Кельвинов – дневной свет

Какие варианты установки светодиодной панели у меня есть?

Установку светодиодных панелей можно выполнить тремя простыми способами:


В подвесном потолке можно заменить потолочную пластину или встроенный люминесцентный светильник 1 на 1 на светодиодную панель. Просто снимите потолочную пластину или старый люминесцентный светильник с потолка, поместите светодиодную панель и подключите ее к сети. Все наши панели поставляются с подключенным драйвером без шнура и евророзеткой.


С помощью монтажной рамы можно установить светодиодную панель на ровную поверхность, как к потолку, так и к стене. Благодаря тому, что высота монтажной рамы составляет 5 см, достаточно места для размещения светодиодного драйвера поверх светодиодной панели.


Панели размером 60×60 см и 30×120 см можно крепить с помощью подвесного комплекта.Он состоит из комплекта с кабелями для подвешивания к потолку. Это позволяет очень гибко определять идеальную высоту светодиодной панели.


Благодаря различным возможностям монтажа светодиодные панели можно размещать во многих офисных или внутренних помещениях. Рамы и системы коммутации для светодиодных панелей доступны отдельно.

После установки вы можете рассчитывать на годы вперед. Качество хороших светодиодных панелей высокое, гарантия 5 лет часто превышает срок окупаемости! А со сроком службы 70 000 часов вы можете осуществлять техническое обслуживание в течение 15–20 лет.


Могу ли я установить светодиодную панель самостоятельно?

Все панели, в том числе высококачественные панели Noxion, являются «подключи и работай», это означает, что вы можете легко установить их самостоятельно и заменить их 1 к 1 вашими текущими светильниками TL. Если вы сомневаетесь, имеете ли вы право на это, всегда обращайтесь к сертифицированному установщику. Всегда соблюдайте правила установки электроприборов. Обратите внимание, что наши светодиодные панели поставляются с европейской вилкой.






Нужна помощь с переходом на светодиодные панели?

Наша команда специалистов по светодиодам ждет вас.Свяжитесь с нами, если у вас есть вопросы или если вы хотите получить персональное предложение и/или индивидуальный совет.


Позвоните нам по телефону +44 20 3608 6378 или отправьте электронное письмо по адресу [email protected]

Как установить светодиодную панель

Зачем использовать светодиодные плоские панели?

Светодиоды

помогут вам сэкономить на освещении, экономя до 60% энергии при сохранении яркости. И у них больше средняя продолжительность жизни. Например, светодиодные панельные светильники Lepro имеют сверхдлительный срок службы — 50 000 часов.

Кроме того, светодиодное освещение является своего рода источником холодного света, который сохраняет поверхность светового щита прохладной даже после нескольких часов использования, а это означает, что лампы больше не влияют на общую температуру в вашем помещении. Когда вы выбираете новую светодиодную панель для замены традиционной галогенной лампы, возникает вопрос, как установить светодиодную панель. И эта статья даст полный ответ

Как установить светодиодную плоскую панель

Перед установкой светодиодной панели

Основные меры предосторожности должны всегда сопровождались при установке, в том числе следующие:

  • Источник питания светодиодной панели должен питаться от специального внешнего драйвера светодиодов.
  • Отключите источник питания перед установкой или обслуживанием.
  • Перед включением устройства убедитесь, что провода правильно подключены.
  • Убедитесь, что в изделии достаточно места для рассеивания тепла.
  • Убедитесь, что светильники никогда не закрыты теплоизоляционным матом или тонким слоем материала.

Процедура установки плоскопанельного светильника

Утопленный монтаж панельного светильника

Шаг 1 .Снимите гипсовую плиту потолка.

Шаг 2. Вставьте главный провод переменного тока в клеммную колодку драйвера соответственно и подключите панель освещения и драйвер.

Шаг 3. Закрепите панельный светильник на гипсовом потолке. Убедитесь, что светодиодная панель надежно закреплена, включите питание.

Подвесной монтаж подвесного потолка

Шаг 1 . Закрепите анкер в намеченном месте на потолке. Закрепите монтажное крепление на потолке с помощью анкера.

Шаг 2 . Подвесьте панель к потолку с помощью подвесного монтажного комплекта и отрегулируйте длину стальных тросов.

Шаг 3 . Вставьте основной провод переменного тока в клеммную колодку драйвера соответственно и включите питание.

Рекомендовать лучшие светодиодные панели

Если вы ищете светодиодные панельные светильники 2X2 или панельные светильники 2X4 для коммерческого использования, плоские светильники Lepro — лучший выбор. Во-первых, продукты поставляются с сертификатами ETL и DLC для обеспечения безопасности и скидок.Во-вторых, на панельные светильники распространяется 5-летняя гарантия и гарантируется качество продукции. Кроме того, вместо традиционных газоразрядных ламп потолочные панельные светильники Lepro могут сэкономить более 60% стоимости электроэнергии. Вы можете щелкнуть, чтобы найти дополнительную информацию о панельных светильниках Lepro.

Как установить светодиодные панели

Потолочные светодиодные панели

являются идеальной заменой старых/традиционных люминесцентных светильников на основе сетки. Они становятся все более популярными, потому что предлагают однородную и чрезвычайно гармоничную среду освещения, которую не могут предложить обычные лампы.Типичная светодиодная потолочная панель изготавливается с использованием сверхъярких светодиодных источников света, обеспечивающих стабильный срок службы лампы высокого качества без ИК- или УФ-излучения.

Светодиодные потолочные панели

также популярны, потому что они питаются от драйверов тока низкого напряжения. Это делает их безопасными и энергоэффективными. Тот факт, что драйвер постоянного тока также помогает продлить срок службы лампы. Наиболее распространенные места, где вы, вероятно, найдете потолочные панели, включают: больницы, школы, коридоры и вестибюли, конференц-залы, рестораны и офисы.

Установка светодиодных панельных светильников — раздражающая работа для многих людей, поэтому мы решили быстро провести вас через процесс установки.

Светодиодные потолочные светильники

могут быть установлены четырьмя способами: встроенными, встраиваемыми, навесными или подвесными. Встроенная и утопленная установка предлагает современный и элегантный вид, хотя последний обеспечивает более приглушенное освещение. Установленные светодиодные светильники обычно подчеркивают стиль светильника, в то время как для люстр и подвесных светильников требуется подвесная установка.

Первый шаг (наиболее важный) Многие из вас могут не знать о светодиодной технологии, поэтому, прежде чем приступить к установке панели освещения, ознакомьтесь с руководством пользователя. Это необходимо для понимания различных компонентов, используемых в устройстве, что поможет на более поздних этапах установки. Вы должны обращаться с ними осторожно, потому что они деликатны по своей природе.

Теперь второй шаг — найти подходящее место для установки светодиодных панелей. Лучшее место для монтажа — область, расположенная ближе к розетке, что, в свою очередь, уменьшает длину провода.Затем запишите размеры панели, чтобы вы могли просверлить отверстия в любом месте, где требуется установка светодиодной панели.

Подвесной
1. Установите аксессуары на панельные светильники (пожалуйста, свяжитесь с нашим продавцом для получения спецификаций, в которых показаны подробные этапы установки).
2. С помощью винтов закрепите четыре подвесных троса на крыше. Убедитесь, что 4 стальных троса отрегулированы так, чтобы светодиодная панель была выровнена по горизонтали.

Потолочный монтаж
1. Закрепите клипсу в месте установки панельного светильника, например, на потолке;
2.Прикрутите другой зажим к панели;
3. Прикрутите два зажима винтами M4x8.

Встраиваемый
1. Удалите традиционные решетчатые светильники;
2. Выберите замену, точно соответствующую сетке;
3. Вставьте светодиодную панель в решетку. (И, в случае падения, мы рекомендуем вам использовать винты, чтобы закрепить четыре подвесных троса на крыше, как показано выше).

Настенный монтаж
1. Прикрутите кронштейны к панели в правильном положении с помощью 4 винтов с потайной головкой M4x8 и убедитесь, что они затянуты.
2. Просверлите в потолке отверстие D6 мм в соответствии с размером кронштейна, затем вставьте выпуклую заглушку. И, наконец, используйте саморезы 4×30 с потайной головкой, чтобы закрепить панель в отверстиях.

Пружинные зажимы
1. Наденьте пружину на зажим;
2. Прикрутите другую сторону клипсы к панели освещения через кольцо.
3. Вставьте панель в отверстие в потолке.



Как подключить светодиодные фонари к выключателю

Если вам интересно, как подключить светодиодные фонари к выключателю.Эта статья поможет вам шаг за шагом с картинками и схемами различных методов подключения.

Как подключить светодиодные фонари к выключателю относительно просто. Соблюдайте местные электротехнические правила и проконсультируйтесь с местным электриком перед подключением. Убедитесь, что вы подключили белый провод через распределительную коробку в соответствии с электрическими нормами 2018 года.

Как подключить светодиодные фонари к выключателю

Подключить светодиодные светильники к выключателю действительно очень просто.Вам понадобится кусок проволоки nmd 90 lumex. Провод будет заканчиваться от вашей панели питания. Затем он попадет в вашу настенную электрическую коробку.

В этом поле будет находиться переключатель. Коробка должна быть надежно закреплена в стене. Вы просто принесете свой кусок люмексной проволоки 14/2 в коробку. Вам нужно будет оставить около 8 дюймов проволоки для работы. Затем возьмите еще один кусок провода и бегите к светодиодному фонарю.

Внутри распределительной коробки оголенные провода будут проходить под клеммами на задней части коробки.Это называется вашим заземляющим проводом. Белый провод тогда попадет напрямую, почему насквозь просверлен. Черные провода просто подключаются к клеммам на переключателе.

Это прервет подачу питания к свету и выключит и снова включит его. При подсоединении провода к распределительной коробке фонаря убедитесь, что вы используете правильный разъем.

Внутри распределительной коробки лампочки вы увидите белый провод, провод заземления и черный провод. Вы просто подберете цвет к цвету. На схеме выше показано, как делать проводку.

Можете ли вы подключить светодиодные ленты к выключателю?

Большинство светодиодных лент оснащены настенным трансформатором. В сочетании с блоком управления это упрощает монтаж светодиодных лент. Вы просто подключаете настенный трансформатор к розетке, а затем подключаете его к блоку управления.

Блок управления является фактическим приемником для пульта дистанционного управления, который поставляется с комплектом светодиодной подсветки. Настенный пульт, с помощью которого можно включать и выключать свет. Это облегчает установку.

Сама светодиодная лента обычно имеет двухсторонний скотч для удобства монтажа.Это позволяет устанавливать их на любую сухую чистую поверхность. Общие области применения светодиодных лент находятся под барными светильниками. Их также можно использовать для подсветки прилавков.

Если вы хотите управлять светодиодной лентой с помощью стационарного настенного выключателя, просто следуйте приведенной выше схеме. Вместо того, чтобы жестко подключать свет, вы жестко подключаете вилку. Убедитесь, что вы предварительно задали желаемые настройки освещения медового светодиода. Когда вы управляете ими с помощью настенного переключателя, они должны использовать предыдущие настройки.

Нужен ли мне специальный переключатель для светодиодных фонарей?

Как правило, для установки светодиодного освещения не требуется специальный выключатель. Обычный однополюсный или трехпозиционный переключатель на 15 ампер подойдет. Сказав это, будьте очень осторожны, если вы постоянно устанавливаете светодиодную лампу и планируете использовать диммер.

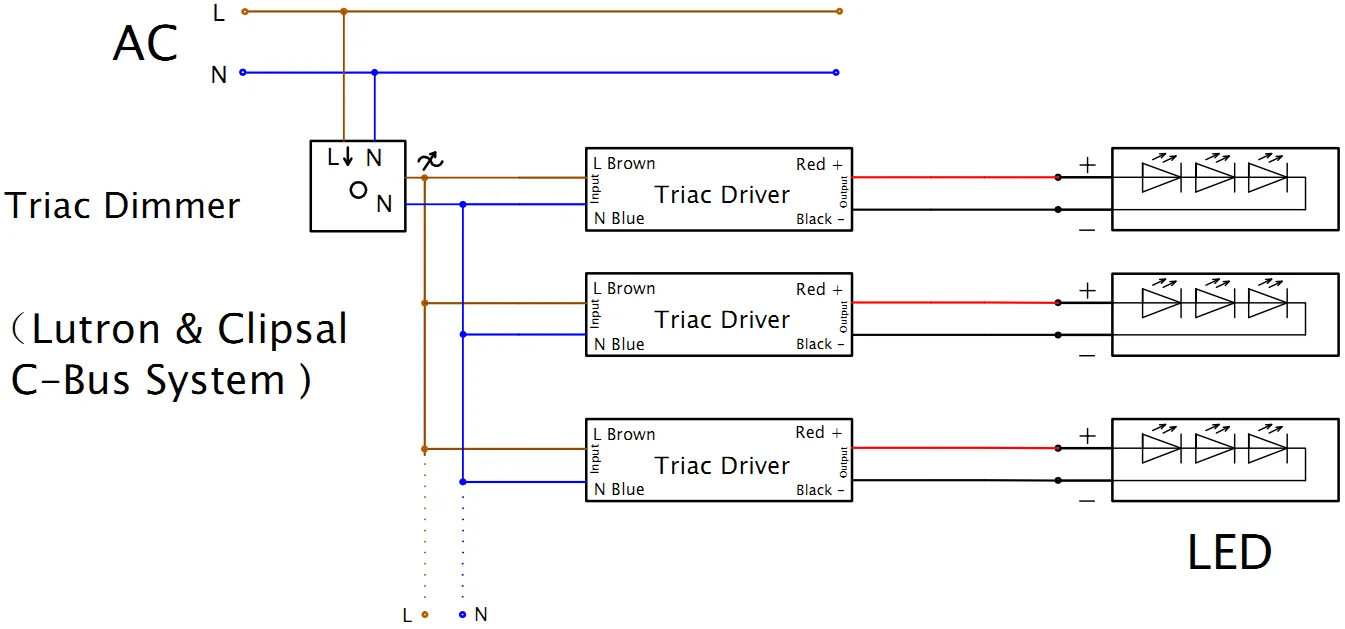

Диммер должен быть рассчитан на управление светодиодным освещением. В основном все, что сегодня продается на рынке, рассчитано на обычные светильники, а также на светодиодные светильники.

Если вы установите диммер, не предназначенный для светодиодного освещения, это приведет к мерцанию ваших светодиодных ламп.

Как подключить несколько светодиодных ламп к переключателю

Подключение нескольких светодиодных светильников к одному выключателю — это точно такой же метод, как подключение одного светильника к выключателю.

Вы можете подключить к цепи ряд светодиодных светильников мощностью до 1500 Вт. Обычно при мощности от 7 до 10 Вт на штуку получается довольно много светильников.

Мы подключаем светильники так называемым параллельным методом. Некоторые люди также называют этот метод последовательной цепочкой. Вы будете бегать от одного светильника к другому, соединяя все белые и все черные.

Отличаются ли провода для подсветки прилавка?

Если вы подключаете обычные светодиодные светильники, вам следует использовать кабель типа nmd или lumex, рассчитанный на 90 градусов. Этот тип провода используется в стандартных домашних электропроводках.Он используется во многих отраслях промышленности в течение многих лет.

Если вы используете светильник со светодиодной лентой низкого напряжения, то, скорее всего, светильники будут поставляться с собственной проводкой. Этот тип проводки на 5 вольт или меньше представляет очень небольшую опасность поражения электрическим током.

Должны ли светодиодные фонари заканчиваться в коробке?

Можно всегда стараться использовать коробку при подключении проводки. На самом деле обязательно, чтобы все линейное напряжение или освещение на 120 В имели какую-либо распределительную коробку.

Сказав, что низковольтный тип под встречным освещением, который содержит только 5 Вольт, может быть просто причиной того, что провода соединились вместе. Трансформатор, поставляемый в комплекте, будет иметь встроенный предохранитель.

Сколько светодиодов можно подключить к одному выключателю?

К одному выключателю можно подключить множество светодиодных светильников. Проверьте мощность светодиодных светильников и суммируйте их, пока не получите 1500 Вт мощности.

Некоторые модели светодиодных диммеров ранее были рассчитаны на мощность светодиодов от 600 до 800 Вт.Имейте это в виду, когда будете добавлять светильники.

Как подключить 3 провода к светодиодным фонарям?

Для подключения I комплекта светодиодных светильников К набору из 3-х или иногда называемых 2-мя путями сначала нужно подать питание на выключатель. Для этого потребуется кусок провода 14/2 нмд 90 от коробки панели до первого выключателя.

Между двумя выключателями протянете кусок провода 14/3 нмд 90. От последней распределительной коробки вам нужно будет провести еще один кусок провода 14/2 нмд к коробке светодиодных светильников.

После подключения всех оголенных проводов заземления к задней части распределительных коробок. Затем вы проложите белый провод прямо через обе распределительные коробки и, кто может, к светодиодному светильнику. Это обеспечивает постоянное нейтральное соединение со светильником. Это также оставляет нейтральное соединение в каждой коробке на случай, если вы хотите установить интеллектуальный переключатель.

Хорошо, слушайте, это важная часть. Черный провод на отрезке 14/2 от панели к первому распределительному щитку подключается к черному общему винту первого трехпозиционного переключателя, как показано на схеме.

Перейдя ко второй распределительной коробке, вы подключите черный провод к общему проводу второго трехпозиционного переключателя, который идет к светодиодному светильнику.

Между двумя переключателями останется 2 провода. Таких называют путешественниками. Они будут заканчиваться на каждом из медных винтов на каждом наборе из 3-х путей. См. схему, как показано.

Нужен ли светодиодным фонарям предохранитель меньшего размера?

Основная цепь светодиодных светильников защищена предохранителем на 15 А или автоматическим выключателем на 15 А.Этого достаточно для защиты цепи. В некоторых случаях некоторые комплекты светодиодного освещения поставляются с дополнительным встроенным предохранителем.

Этот линейный предохранитель предназначен только для защиты цепи светодиодного освещения. В большинстве случаев линейные предохранители встроены прямо в трансформатор, питающий светодиодный свет, например, при встречном освещении.

КУПИТЬ ЗДЕСЬ

Как приглушить свет светодиодов?

Некоторые комплекты светодиодных светильников поставляются с функцией диммера непосредственно на пульте дистанционного управления, входящем в комплект.Другой светодиодный свет должен быть затемнен с помощью настенного выключателя.

Сегодня на рынке представлено множество светодиодных диммеров. Мы всегда рекомендуем покупать стиль освещения, в котором вы хотите установить, прежде чем покупать диммер. Проверьте мощность светильников, которые вы планируете установить. Затем убедитесь, что диммер подходит.

Где я могу купить светодиодные фонари?

Вы можете приобрести светодиодный диммер в любом крупном магазине. Они очень распространены в наши дни.Если вы хотите увидеть больше выбора из того, что доступно 4 светодиодных продукта. Кликните сюда.

Нагреваются ли светодиодные фонари?

Хотите верьте, хотите нет, но светодиодные светильники могут сильно нагреваться. Особенно в замкнутом пространстве. Всегда полезно убедиться, что светильник рассчитан на область применения, в которой вы пытаетесь его установить.

Некоторыми примерами перегрева светодиодной лампы может быть ее установка внутри закрытого светильника с абажуром. Это характерно для закругленного стиля, закрытого светильником, который вы видите в местном хозяйственном магазине.

Как долго служат светодиодные фонари?

Срок службы светодиодных светильников и ламп накаливания

составляет до 25 лет. Сказав, что многие светильники со встроенными светодиодными лампочками не служат так долго.

Старая поговорка гласит, что вы получаете то, за что платите, поэтому, когда вы покупаете светодиодные лампы со скидкой, они, скорее всего, не будут последними. Взяв немного больше денег за светодиодную лампу, вы продлите срок службы и сэкономите на обслуживании.

Соединения с панелью электрических выключателей

При подключении цепи освещения к электрическому щиту вам необходимо отключить питание, чтобы не поразить вас электрическим током.Сначала вам нужно будет подключить кусок провода 14/2 к электрической панели с помощью соответствующего разъема.

Внутри электрического щита вам нужно будет соединить провода в соответствии с цветами. Неизолированный медный провод заземления будет проходить под клеммой вместе со всеми остальными заземлениями.

Белый провод подключается под нулевой шиной вместе со всеми остальными белыми проводами. У вас должен остаться черный провод, который является горячим проводом. Этот провод подключается под выключателем.

Выключатель, который вы устанавливаете, защелкивается на месте и должен быть рассчитан на 15 ампер для обычного использования в жилых помещениях.Это все, что необходимо сделать, когда вы планируете подключить светодиодные фонари к выключателю.

Подробнее о переключателях, которые мы рекомендуем………..

.

Добавить комментарий

Ваш адрес email не будет опубликован.
