Как поставить розетку интернет: Как подключить интернет-розетку | Полезные статьи

Содержание

монтаж и проверка подключения, варианты применения

Для обеспечения бесперебойного проводного интернета, достаточно с умом проложить кабель и вмонтировать правильную розетку. Внутри розетки находятся жилы интернет-провода. От того, как была подключена интернет-розетка, зависит скорость интернета.

Что такое интернет-розетка

Специальный разъем, рассчитанный для проводки кабеля витая пара. Сама проводка состоит из восьми отдельных проводков из меди, которые переплетаются в четыре пары. Эта система позволяет передавать скоростной инет без перебоев. Ответный разъём имеет название RJ-45/8p8c.

Классификация информационных розеток

Специалисты компьютерной области группируют сетевые гнезда по трем характеристикам:

  • Число доступных разъемов (одинарные, двойные, терминальные и комбинированные).
  • Способность пропускать канал с информацией.
  • Принцип установки (внутри стены, поверх стены).

Для чего используют интернет-розетки

Для соединения с сетью мастер прокладывает длинный электрокабель, который присоединяется к щитку, а второй конец подключает к компьютеру.

Спрятать провод можно в плинтус или сложить за мебелью. А что делать, если речь идет не об одной технике, требующей соединения (телевизор, приставка…)? Исходя из этого, лучше подумать на будущее, как подключить интернет-кабель, и провести скрытую проводку.

Важно! Для обычного роутера характерно 4 выхода. Отталкиваясь от этого, нужно проложить такое же количество сетевых шнуров в комнаты. Обжатые концы собрать воедино и подключить к LAN порту.

Варианты применения интернет-розеток

Область использования информационной розетки весьма обширная. Широко востребованы они в специализированных помещениях:

  • в офисах и аудиториях;
  • интернет-клубах и электронных библиотеках;
  • мастерских для ремонта и обслуживания гаджетов и компьютерной техники.

Обратите внимание! Наличие разъемов под витую пару является обязательным условием для серверных помещений. За счет этого обеспечивается подсоединение компьютерных станций для работы.

Быстрое развитие техники, обусловлено потребительскими потребностями. Очень востребованы поисковые инструменты в сфере образования, начиная от садика и заканчивая институтом.

Для работников, занимающихся компьютерами и прочей техникой для офиса, наличие такого рода гнезда обязательно.

Еще одним примером, где их монтаж считается обязательным условием, — это корпоративные или государственные службы (банки, хранилища, суды и прочее). Таким образом, максимально предотвращается утечка информации.

Стандарты подключения

Внутри сетевого кабеля находится восемь проводков (скрученные в четыре пары). На конце витой пары расположен коннектор, он называется «Джек». Внутри (8Р8С) находятся разноцветные жилки.

Другие электропровода имеют похожие коннекторы. Отличительной чертой является месторасположение. С недавнего времени разработано два вида подключения:

  • TIA/EIA-568-B;
  • TIA/EIA-568-А.

Широко известен и востребован первый вариант. Для инет сети используют двухпарный (до 1 ГБ/с) или четырехпарный (от 1 до 10 ГБ/с) кабель.

Обратите внимание! На сегодняшний день скорость вхождения может достигать 100 МБ/с. Разработчики с каждым днем усовершенствуются, поэтому стоит задуматься о новинках и проложить кабель из четырех пар.

Схема подключения по цветам

Для подключения интернет-розетки разработано две схемы. Детальнее следует разобрать второй вариант — T568B. Первая схема практически не используется.

Обратите внимание! Для частных домов и квартир применяют электрокабель, обеспечивающий скорость до 100 МБ/с. Информационные гнезда и коннекторы рассчитаны на четырехпарные кабеля, их стоит прокладывать для удобства.

Используя двухпарный кабель, первые три электропровода укладываются, отталкиваясь от схемы «В», зеленый цвет присоединяется к контакту под номером шесть. На фото подробно можно рассмотреть схему подключения интернет-кабеля.

Прокладка кабеля в стенах

Процесс монтажа проводки внутри стены — это решение непростое, но правильное. Главным достоинством является отсутствие шнуров под ногами и аккуратный вид комнаты. К недостатку относится проблематичное устранение неполадок, в случае необходимости.

Важно! Неэкранированная пара изготавливается из меди. Металл чувствителен к электромагнитным помехам. Необходимо соблюдать расстояние между проводкой для компьютера и электричества. Оно должно составлять не меньше 50 см.

Алгоритм действий:

  1. Разметка трассы. Сетевой кабель ограничен по радиусу изгиба, стоит это учитывать при планировке штробы. Каждый кабель имеет технические характеристики, с которыми нужно ознакомиться перед использованием.
  2. Подборка кабеля. Надежность — главное достоинство. Для подключения сети лучше приобрести UTP 5 категории. Основные требования к кабелям: радиус изгиба, растягивающие усилие, гарантия качества.
  3. Монтаж. Кабель следует спрятать в гофру. Диаметр гофрированной трубы должен быть больше, чем у проводки. В штробе закрепляется при помощи гипсовой стяжки.

Монтаж и подключение сетевой розетки

Витую пару маскируют в канале или прячут в плинтусе. 8 сантиметров нужно отступить от края, затем удалить оболочку.

Для начала разбирается корпус, а потом отсоединяется лицевая часть.

Обратите внимание! На обратной стороне расположена схема подключения (два вида «А» и «В»). Следует подключаться, используя второй способ.

Следующее, что необходимо сделать — обжать провода в клеммах. Используя зажим, надо зафиксировать провод и проверить сигнал. Для этого подойдет планшет или телефон.

Убедившись в исправности, лишняя часть обрезается и собирается весь механизм. Достаточно просто соединить две части. Закрепить в/на стене, проверить работу.

Подключение RJ-45 проводом на две витые пары

Вся подготовка идентична предыдущему варианту. Для коммутирования понадобится всего четыре проводника. Придерживаясь схемы, задействуются контакты. После обжима производится сборка и установка, а затем — проверка сигнала.

Обратите внимание!

 Провод с двумя витыми парами применяется для передачи информации со скоростью не больше 1 Гб/с. Если скорости недостаточно, придется по новой проложить кабель и выполнить все работы по монтажу.

Осуществление обжима проводов на контактах розетки

Работа системы напрямую зависит от обжима. Не стоит производить зачистку тонких проводков. Контакты так устроены, что плотно заведенный проводник разрезает изоляцию и дает коммутацию с медной жилой.

Подключение сетевого кабеля к розетке

Информационные гнезда делят на два вида:

  • Внутренние. Монтируется вглубь стены короб, затем фиксируется контактная часть и маскируется все панелью.
  • Наружные. Корпус монтируется поверх стены.

Обратите внимание!

 Розетки различают по количеству точек подключения (одинарные, двойные).

Как подключить настенную розетку

В середине находится обозначение с правильным соединением проводов. Корпус следует прикрепить к стене входным отверстием для компьютера вниз, а кабеля вверх. На 5 см снимается изоляция с витой пары. Главное, чтобы не зацепить изоляцию проводников.

На плате находится пластиковый хомут. В него заводится проводник и подсоединяется так, чтобы зачищенный кусок находился ниже хомута.

К микроножкам подводятся провода нужного цвета. В момент, когда проводник проходит ножи, будет слышен характерный щелчок.

После распределения всех проводников лишние кусочки обрезаются, и одевается крышка.

Как подключить внутреннюю розетку

Первое действие — разобрать корпус, повернув крыльчатку. После этого снимается пластина, на которой контакты. Третий шаг — обжим клемм. Провода следует закрепить зажимом и провести предварительную проверку. Если все работает, удаляется лишнее и все собирается. Последним этапом будет закрытие лицевой панелью внутренностей.

Прокладка «витой пары»

Если помещение строится с нуля, тогда все просто. Витая пара прячется в гофре, затем укладывается с другими коммуникациями. Не стоит забывать о количестве проводков, которые заводятся. Диаметр также важен (+25 % от общей суммы).

Если ремонт происходит путем создания новых каналов, стоит учесть, из чего сделаны стены комнат.

Обратите внимание! Работая с бетонной стеной, следует помнить, что пыли и грязи будет много. Предварительно нужно будет освободить комнату от посторонних предметов и подготовить одежду для работы: плотную верхнюю одежду, головной убор, очки, перчатки, респиратор и ботинки.

Глубина канала штробы составляет 35 мм, а ширина — 25 мм. Делаются они только под углом 90%.

Подключение розеток Legrand

Для подключения разъемов и гнезд применяют витую пару. Каждая жила имеет свой цвет. Почти все локальные сети применяют для соединения разъема RJ-45.

Процесс подключения данной модели ничем не отличается от других. Можно использовать схему «А» или «В».

Первый шаг — добраться до коннектора. А дальше все как обычно: после установки розетки в посадочное гнездо, закрепить ее винтами.

Подключение интернет-розетки Schneider

Французские модели фирмы Schneider, позволяют подключиться сразу двум компьютерам. Для этого понадобятся пассатижи, нож (канцелярский), обжим.

При помощи ножа нужно снять верхний слой изоляции (4 см от конца). На двух кабелях зачистить кончики, и по очереди подсоединить их к клеммникам. После этого зажимаются клеммы, а затем прикрепляется на свое место.

Ошибки при подключении

В процессе установки и подключения многие допускают ошибки. Вот некоторые из них:

  • Не был проверен тип соединения. Следует внимательно проверить кроссировку коннектора, после этого приступать к распределению проводов.
  • Во время зачистки была нарушена целостность провода.
  • Лишний длинный провод может влиять на работу. Для работы достаточно 20 см.
  • Если все сделано правильно, но результата нет, значит сама розетка неисправна.

Обратите внимание! Зная, как правильно подключать интернет-розетки, можно самостоятельно менять домашнюю сеть. Главное правило — следовать схеме и не перепутать цвета.

Установить их не составит особого труда, а конечный результат приятно порадует.

Подгорнов Илья ВладимировичВсё статьи нашего сайта проходят аудит технического консультанта. Если у Вас остались вопросы, Вы всегда их можете задать на его странице.

Похожие статьи

Как к розетке RJ-45 подключить кабель витая пара по цветам

В некоторых случаях конец кабеля витая пара Интернета или сети при кроссировке целесообразно не обжимать вилкой RJ-45, а подключить к закрепленной на стене розетке RJ-45 и к ней уже через сетевой utp кабель, обжатый вилками RJ-45 или патч-кордом подключать компьютер или другое сетевое оборудование.

Номенклатура выпускаемых розеток RJ-45 позволяет подобрать розетку, для подключения двух компьютерных вилок, например для подключения к локальной сети и Интернету, компьютера и телефона. При этом можно использовать одну из двух свободных витых пар кабеля для подключения к телефонной линии в подъезде.

Подключить сетевой кабель к розетке RJ-45 просто. После выбора места установки розетки нужно ее закрепить на стене с помощью двух саморезов или приклеить двусторонним скотчем (обычно прилагаются в комплекте).

Для крепления саморезами нужно снять крышку и вынуть печатную плату из корпуса розетки RJ-45, чтобы добраться до крепежных отверстий в основании розетки.

Чтобы снять крышку, нужно двумя пальцами сдавить ее с боков в месте, близком к основанию и потянуть на себя. Защелки (на фото выделены красным цветом) выйдут из зацепления основания розетки, и крышка легко отойдет в сторону. Далее снимается печатная плата отведением в стороны четырех защелок по углам. Устанавливается на место основание розетки и прикручивается к стене.

Плата возвращается на место. Теперь можно приступить к монтажу розетки RJ-45. На печатной плате наклеена табличка, на которой прорисованы в цветах варианты Т568В и Т568А разделки проводников витой пары в гребенки розетки RJ-45.

Прежде, чем приступать к разделке utp кабеля витых пар, нужно выяснить, по какому варианту обжат противоположный конец кабеля витых пар. Обычно используется вариант В. В чем отличие цветовой маркировкой обжатия витых пар в вилках вариантов В и А можно узнать на страничке сайта «Цветовая схема обжатия RJ-45».

Для разделки пар в розетке RJ-45 есть специальный инструмент с ножом, например Gembird T-430. Но приобретать его есть смысл, если заниматься разделкой розеток RJ-45 постоянно. Для единичного случая подключения к розетке RJ-45 кабеля витых пар можно вполне обойтись отверткой с плоским тонким жалом, по толщине, не превышающей диаметр медного проводника витой пары.

Подготавливается для разделки кабель, снимается на длину 3 см его внешняя оболочка. Расплетаются пары на длину не более 1,5 см. При разделке и обжатии витых пар в розетке RJ-45 надо расплетать их до минимально необходимой длины. Далее проводники по очереди заводятся в гребенку розетки RJ-45, заправляются боковой плоскостью лезвия отвертки и затем торцом лезвия заталкиваются до упора.

Осталось затянуть хомут и закрыть розетку RJ-45 крышкой. При отсутствии хомута, закрепить utp кабель можно любой ниткой, обвив его несколькими витками вместе с печатной платой и завязав концы на пару узлов. На печатной плате розетки RJ-45 для этого предусмотрены отверстия.

Если есть необходимость подключить компьютер одновременно к двум сетям, например локальной сети и сети Интернет, то вместо двух розеток R-J45, можно установить одну с двумя розетками типа 2×RJ-45. По конструкции такая розетка не отличается от одинарной розетки RJ-45. Только немного больше по размерам.

Вот так выглядит изнутри розетка 2×RJ-45 разделанная для включения двух вилок RJ-45. Разделка выполнена профессионалами и не качественно. Витые пары заведены через всю длину платы розетки RJ-45 и развиты более чем необходимо. Как видите, тут использован вариант подключения для двух сетевых устройств по одному кабелю витых пар. Обычно не используемые синяя и коричневая витые пары задействованы для передачи информации.

Прокладка кабель витых пар

После подключения кабеля витых пар в подъезде его необходимо проложить по квартире до розетки RJ-45. Прокладка кабеля витых пар мало чем отличается от прокладки телевизионного или электропроводов.

Если нужно проложить вдоль стены или пола, то кабель витых пар прибивается скобками с дюбель гвоздиками с шагом 30-50 см, чтобы кабель, не провисал.

Проложить utp кабель витых пар к розетке RJ-45 можно и в пластиковом кабель канале, бывают разных типоразмеров по ширине. Представляет собой две П-образные рейки. Одна рейка крепится к стене с помощью саморезов или строительного клея «Жидкие гвозди». В нее укладывается кабель витых пар, вторая рейка одевается на закрепленную к стене. В такой кабель-канал дополнительно можно еще уложить и телевизионный кабель, провода связи и домофона.

Если у Вас плинтуса с кабель-каналами, то кабель можно спрятать внутри плинтуса.

Если нет специального крепежа, то сетевой кабель можно проложить, закрепить его самодельными хомутами из жести или пластика. Хомуты можно закрепить на стене саморезами или прибить маленькими гвоздями. Подойдут и скобки, согнутые из гвоздей, но надо быть аккуратным, чтобы при забивке скобок не повредить кабель.

Как подключить интернет розетку ABB?

Интернет по проводам продолжает активно использоваться. Несмотря на стремительное развитие беспроводных технологий, Интернет по проводу остаётся наиболее стабильным видом связи.

Розетка АВВ для Интернета подключается весьма просто. В случае, если провод уже проложен в квартиру от провайдера, выполнить монтаж розетки для Интернета не составит большого труда.

Подготовительный этап для монтажа



Первоначально рекомендуется подготовить провод для монтажа розетки. Речь идёт о том, что витые пары необходимо отделить друг от друга и оголить. В самом проводе находится либо, два либо четыре цветных провода.

К каждому проводу соответствует парный белый провод. Теперь необходимо разобрать розетку и вытащить из неё центральную часть. На самой розетке будет продемонстрирована схема подключения.

Строго говоря, существует всего две схемы подключения:

Изначально можно поинтересоваться у провайдера, по какой схеме следует выполнять подключение. Но в России большинство провайдеров используют схему «В». Если провайдер не отвечает, можно попробовать в начале установить по распространённой схеме.

Но если Интернет не появиться, заменить на схему «А». В этом случае ничего не выгорит.

Установка розетки в стену



Интернет-розетка практически ничем не отличается от обыкновенной. Это такой электротехнический аппарат, который закрепляется в стене при помощи обыкновенной распорной части.

Вряд ли стоит напоминать, что в этому времен середина розетки с подключёнными проводами уже должна находиться в самой розетке. Теперь остаётся лишь закрепить пластмассовую фронтальную часть и кабель до хаба или роутера может быть подключён.

Насколько видно, процесс монтажа не займёт много времени. Всё, что требуется от установщика, это попарная установка проводов. В этом случае не возникнет путаница и монтаж гарантированно окажется верным.

Кроме того, существуют розетки, которые совмещают в себе сразу несколько электрических приборов. К примеру, в продаже существуют розетки, которые располагают слотом для Интернета, но при этом являются традиционными розетками для подключения бытовой техники.

Смотрите также:

В видео консультант подробно расскажет о том, как следует подключать Интернет-розетку:


По материалам: http://smartipad.ru/catalog/rozetki-abb

Розетки, о которых не стоит забывать во время ремонта

938 Просмотров ,

Планируя схему установки розеток, важно не только предусмотреть достаточное их количество, но и рационально расположить.

Вот несколько советов, которые помогут не забыть о важных и нужных розетках, а также подскажут их наиболее удобное размещение.


Кухня

В этом помещении требуется подключать большое количество приборов и техники. Планируя здесь схему расположения розеток, владельцы думают прежде всего о подключении крупных бытовых приборов.

Места подключения мелкой техники располагают в зоне рабочей поверхности, чаще всего на кухонном фартуке, что выглядит не всегда эстетично. Чтобы не вносить дисгармонию в оформление рабочей зоны, советуем разместить несколько розеток под шкафами верхнего яруса — так они окажутся в зоне доступа и не будут бросаться в глаза.

Не стоит забывать о подключении вытяжки и электророзжига плиты — для них тоже потребуются розетки. Место подключения вытяжки лучше расположить возле канала вентиляции на высоте 1,7-2 м от уровня пола, а розетку для электророзжига — в цокольной части гарнитура.

Ванная

Для ванной одной розетки явно недостаточно. Даже если стиральная машина установлена на кухне, здесь используется немало других приборов: фен, электробритва, электрическая щетка. Нередко возникает необходимость поставить на зарядку телефон.

Для этого помещения лучше выбирать варианты с влагозащитой. Чтобы розетки не нарушали целостность настенного покрытия, их можно спрятать в навесном или выдвижном ящике.

Жилые комнаты

Розетки в шкафу — отличное решение, чтобы скрыть некоторые бытовые приборы, требующие подзарядки или постоянно работающие от электросети. Здесь можно
● расположить роутер;
● установить гладильную доску с розеткой для утюга;
● хранить пылесос и тут же ставить его на зарядку, если он работает от аккумулятора.

У рабочего стола понадобится два ряда розеток, расположенных на высоте 0,3 и 0,9 м от пола:
● нижний ярус будет использоваться для подключения компьютера, настольной лампы;
● верхний необходим для зарядных устройств.

Аккуратно выглядят розетки, встроенные в столешницу или боковую панель стола.

Если вы каждый год наряжаете елку, позаботьтесь об удобном месте подключения новогодней гирлянды. Кстати, розетка для гирлянды не помешает, если этот аксессуар используется постоянно в качестве подсветки.

Прихожая

Здесь тоже понадобится точка подключения электросушилки для обуви, пылесоса, а, возможно, и отпаривателя. Подумайте, какими приборами вы будете пользоваться в этой зоне — возможно, здесь потребуется установить более одной розетки.


Окна и балкон

Розетка у окна чрезвычайно удобна. Ее можно монтировать на откосе или под подоконником. На кухне она даст возможность без проблем устанавливать на окно небольшие кухонные гаджеты — кофеварку, тостер.

В комнате такое расположение розетки позволит легко обустроить на широком подоконнике уголок для чтения или просто подключить светильник или гирлянду.

На балконе пара розеток также не будут лишними. Здесь можно подключать светильник или мобильные устройства — и отдыхать с комфортом.

Устройство розетки для подключения к интернету. Подключение витой пары к компьютерной розетке или как подключить интернет розетку

Сегодня у многих людей в квартире есть компьютер, проведен интернет. Часто возникает потребность подключения компьютера к интернету с помощью кабеля или удлинения провода при переносе пользовательского устройства в другое место. Также может возникнуть желание создать домашнюю сеть из нескольких компьютеров. Все эти вопросы решаются с помощью создания интернет-сети из специального кабеля.

Основные понятия

Особый вид кабеля, предназначенный для изготовления компьютерных и телекоммуникационных сетей, называется «витая пара». Состоит из нескольких пар медных жил в изоляции, скрученных между собой с определенным количеством оборотов на единицу длины. Самая распространенная — 8 жильная витая пара. Все жилы помещены в общую поливинилхлоридную (ПВХ) оболочку.

Небольшое скручивание или свивание делается для того, чтобы нейтрализовать помехи от электромагнитных излучений, создаваемых самими проводниками и сторонними источниками. Потому что при близком расположении жил создаваемое ими электромагнитное излучение гасится друг об друга, не создавая потерь сигнала. К тому же внешние помехи ловятся двумя скрученными проводниками одинаково, поэтому легко распознаются принимающим устройством и отсекаются. В итоге приходит качественный цифровой сигнал с минимальными потерями.

Современные компьютерные сети подключаются кабелем пятой категории и выше. Самая распространенная на сегодняшний день модификация кабелей №5 и №5е способна работать с частотой более 100 и 125 МГц, пропуская до 1000 Мб/сек, с сечением жилы 0,5 мм 2 . Шестая и седьмая категории кабелей применяются для высокоскоростного интернета, обладают пропускной способностью до 10 и до 100 Гб/сек соответственно, и с более толстыми жилами.

Типы витой пары

  1. UTP — витые пары не экранированы, нет внешнего экрана. Самый распространенный вид для квартирных компьютерных сетей, когда нет больших наводок и расстояний.
  2. FTP — витые пары не экранированы, но есть внешний экран из фольги. Используется в небольших офисах, где нужно передавать данные на расстояния до 100 м без потерь скорости, и где встречаются наводки.
  3. STP — каждая витая пара оплетена проволочным защитным экраном, присутствует внешний экран. Используется в средних по размеру офисах и заведениях, где могут быть наводки. Позволяют сохранить качество сигнала при передаче на большие расстояния, но не выше 100 м.
  4. SF/UTP — витые пары не экранированы, но есть внешняя медная оплетка и фольгированная пленка, которые составляют двойной экран. Применяются на предприятиях, для сохранения качества сигнала на большие расстояния и для защиты от наводок.
  5. S/FTP — каждая витая пара экранирована фольгой, есть внешний экран в виде медной оплетки. Применяется на предприятиях с большими наводками и там, где необходимо сохранить скорость передачи информации на большое протяжение.

Цвет изоляции кабеля серый — самый широко используемый. Цвет красный или оранжевый — значит изоляция сделана из негорючего материала.

Два способа опрессовки витой пары

Компьютерный кабель Rj-45 подсоединяется к устройству посредством коннектора 8P8C (аббревиатура из английских слов 8 положений, 8 соприкосновений). Этот разъем устанавливается на кабель методом обжима витой пары 8 жил по схеме цветов, в зависимости от телекоммуникационных стандартов.

Стандарт 568-А устарел и чаще всего используется 568-В.

Следуя схеме, жилы при системе 568-А укладываются так:

  1. Бело-изумрудный.
  2. Изумрудный.
  3. Бело-рыжий.
  4. Голубой.
  5. Бело-голубой.
  6. Рыжий.
  7. Бело-шоколадный
  8. Шоколадный

Порядок цветов при обжиме витой пары по стандарту 568-В такой:

  1. Бело-рыжий.
  2. Рыжий.
  3. Бело-изумрудный.
  4. Голубой.
  5. Бело-голубой.
  6. Изумрудный.
  7. Бело-шоколадный.
  8. Шоколадный.

В коннекторе имеются восемь желобков, куда укладываются 8 проводов витой пары по цветовой схеме. Распиновка указана выше.

Сетевые кабели нужны для соединения компьютеров и в различных сочетаниях. Например, подключить роутер к сети, компьютер к роутеру, два компьютера между собой, разветвитель, телевизор к роутеру. Существует два варианта изготовления сетевых кабелей.

Прямое подключение витой пары по цветам

Первый способ — прямой. распиновки витой пары 8 проводов может производиться как по стандарту 568 А (когда один и другой концы провода обжаты по типу 568 А), так и по стандарту 568 В (когда один и другой концы провода обжаты по типу 568 В).

В нашей стране распространен способ 568 В, а в США и Европе чаще всего используется тип 568 А. Единственное различие между этими двумя способами — поменянные местами жилы бело-зеленого с бело-оранжевым цветом и зеленый с оранжевым. Применяется для подключения различных пользовательских устройств (компьютер, телевизор, ноутбук) к сетевому оборудованию (коммутатор, роутер, концентратор, маршрутизатор, патч-корды, удлинитель), а также используется для соединения сетевых устройств между собой. Скорость передачи информации при такой схеме составляет 1 Гбит/с.

Прямое подключение витой пары 100 Мб/с

В некоторых случаях, когда не требуется большая скорость интернета и не предусматривается трафик больших объемов, можно использовать соединение по цветам витой пары из 4-х жил: бело-рыжая, рыжая, бело-изумрудная, изумрудная. Этот способ экономит расход проводов, но надо учитывать, что наибольшая скорость передачи информации падает в 10 раз и составляет 100 Мб/с.

Кроссовое подключение витой пары

Второй способ — кроссовый или перекрестный. Обжим витой пары 8 жил (схема цветов) приведен ниже, применяется для объединения двух компьютеров в домашнюю сеть без какого-либо сетевого оборудования или двух однотипных клиентских устройств (компьютер, телевизор, ноутбук).

Чтобы сделать кроссовый кабель, нужно один конец провода обжать по стандарту 568 А, а другой по стандарту 568 В. В этом случае жилы меняются местами: бело-рыжий с бело-изумрудным, рыжий с изумрудным. В этом случае скорость передачи информации составит всего 100 Мбит/с. Схема Gigabit Crossover подразумевает обмен местами всех восьми жил: бело-рыжий с бело-изумрудным, рыжий с изумрудным, голубой с бело-шоколадным и бело-голубой с шоколадным. Эта цветовая схема распиновки витой пары 8 проводов создана для высокоскоростных сетей 1000Base-T и 1000Base-TX, когда скорость передачи информации составляет 1 Гбит/с.

Подводя итог, можно понять, что если надо подключить компьютер к интернету, следует оба конца кабеля обжать по типу 568 В. Если требуется соединить два компьютера между собой, то следует воспользоваться схемой Gigabit Crossover, где первый конец провода опрессован по типу 568 А, а другой — путем замены местами всех восьми проводов.

Как обжать сетевой кабель?

Теперь, когда стало известно, как правильно подключить витую пару по цвету, можно приступить к обжатию. Как это сделать, рассказано далее.

Инструменты и материалы


Последовательность действий

При помощи двух ножей на кримпере можно обрезать кабель на нужную длину. Затем снять 2 см внешней изоляции с обоих концов кабеля при помощи ножа и выемки на кримпере, находящихся около ручек инструмента. Также это можно сделать стриппером или острым ножом, но только аккуратно, чтобы не повредить изоляцию жил.

Раскручивают витые пары, чтобы получилось 8 отдельных жил. Выкладывают в ряд, согласно цветовой схеме распиновки витой пары 8 проводов.

Необходимо, чтобы концы жил находились все на одной линии, один не был длиннее другого. От этого зависит качество обжима. Если какая-то жила оказалась длиннее, ее следует обрезать до уровня других. Коннектор переворачивают защелкой вниз, затем все жилы вставляются в разъем по желобкам до упора, соблюдая распиновку. Внешняя изоляция кабеля должна оказаться в корпусе коннектора, если этого не произошло, нужно обрезать концы покороче.

Вставляют коннектор с кабелем в гнездо кримпера с надписью 8Р. Сильно, но плавно сжать ручки до щелчка. Если есть под рукой инструмент, эта процедура довольно проста, но если клещей нет, то можно обойтись плоской отверткой. Для этого нужно поставить жало отвертки на контакт коннектора и надавить, пока он не прорежет изоляцию жилы своими зубцами. Проделать это с каждым из восьми контактов. Затем следует продавить еще и центральную часть корпуса разъема — выемка на коннекторе возле входа кабеля, для фиксации. Если с первого раза не получилось, можно срезать неудавшийся разъем и сделать заново.

Проверяют качество работы с помощью мультиметра. Для этого нужно поставить на приборе режим «сопротивление». Для проверки прибора замкнуть два щупа между собой, должно показать сопротивление 0 — значит есть контакт. Затем один щуп поставить на контакт с одного края кабеля, а другой щуп на соответствующий по цвету контакт с другого края. Если показывает 0, следовательно, связь есть, все нормально. Если показывает 1 или около того, значит зубцы не пробились сквозь изоляцию, следует либо еще раз продавить контакты, либо срезать и сделать заново.

Можно другим способом проверить качество обжимки витой пары 8 жил. Последовательность проводов прозвонить специальным сетевым тестером. Как им пользоваться, написано в прилагаемой инструкции. А также можно подключить готовый патч-корд к оборудованию и проверить, все ли пакеты доходят.

Для подключения телефона или компьютера к информационной сети интернет наиболее популярным устройством является розетка rj-45. При этом ее установка не является слишком сложным делом и вполне может быть выполнена самостоятельно. Однако, для того чтобы правильно выполнить все работы по монтажу этого устройства, необходимо иметь представление о его конструкции и порядку установки.

Registered Jack или RJ – это стандарт, описывающий внутреннее устройство как вилки, так и розетки. В интернете зачастую можно встретить также название RG, при этом имеется в виду то же самое.

Конструкция rj-45

Как и прочие виды компьютерных розеток, rg-45 может иметь встроенное и внешнее исполнение. Каждая из этих конструкций имеет свои достоинства и недостатки. Преимуществом внутренней установки таких устройств является их компактность и скрытая прокладка кабелей. Кроме того, эти изделия более защищены от механических воздействий.

Что касается недостатков, то внутренняя установка розетки rj-45 требует проведения масштабных ремонтных работ и не предусматривает возможности ее при возникновении такой необходимости.

На сегодняшний день наибольшее распространение получили накладные розетки rj-45 cat 5e.

Помимо способа установки, такие изделия можно классифицировать по количеству подключаемых к ним потребителей. Существуют модели, предназначенные для подсоединения одного, двух и более проводов. В зависимости от общей схемы подключения применяются проходные и односторонние розетки.

Установка компьютерной розетки rj-45

Необходимо сразу заметить, что изделия этого типа устанавливаются для обеспечения работы слаботочных электрических цепей. Поэтому работа с ними опасности для жизни и здоровья не представляет.

Для подключения компьютера к подобному устройству может понадобиться специальный инструмент для обжима контактов.

Особенностью эксплуатации компьютерных розеток является почти полная невозможность их ремонта. При выходе из строя модуля, который является основной частью изделия rj-45 cat 5e, все устройство подлежит замене.

Стоит обратить внимание на то, что подобные устройства предназначены для передачи данных со скоростью, не превышающей 100 мбит/с. Поэтому, при возникновении необходимости обеспечения более высокой скорости интернета, например, в офисе, устанавливать их нецелесообразно.

Установка rj-45 происходит по алгоритму, который применяется при монтаже накладных или встроенных . Главным отличием при этом является подключение такого устройства к сетевому кабелю.

Руководство по монтажу

Работы по монтажу розетки rj-45 выполняются в следующей последовательности:

  • Выполняется прокладка кабеля и установка монтажной коробки. Все эти операции нужно делать точно так же, как и при установке обычной электрической розетки. Особое внимание нужно обратить на то, чтобы сетевой кабель был надежно защищен от нанесения ему механических повреждений.
  • Если устанавливается компьютерная розетка накладного типа, то необходимо применять скобы или шурупы. Прокладка кабеля при этом осуществляется в специальных защитных коробах.
  • Подключение проводов. Упомянутые стандарты подключения (Т568В или Т568А) не представляют никакой сложности при их технической реализации и отличаются между собой только порядком подсоединения проводников. Определить, по какой схеме их необходимо подключать, можно просто посмотрев, каким образом обжаты контакты на Ethernet-вилке со стороны роутера, служащего для доступа к интернету.

Интернет-розетка, которая используется в компьютерных и других коммуникационных сетях, имеет существенное отличие от подсоединения и монтажа обычного электрооборудования. Это объясняется наличием кабеля для трансляции данных (употребляется витая пара) и наличием штекера RJ-45, который нужно подключить к питанию (тип 8Р8С). Эти два отличия значительно изменили строение разъема, из-за этого установка и подключение интернет розетки также существенно изменились.

Что важно знать?

Как правило, применяется розетка с двумя витыми парами с четырьмя проводами (получается восемь жил). Каждая жила разделена по цветам и обладает персональной цветовой маркировкой. Они все необходимы для быстрой трансляции данных.

Разъем типа 8Р8С, который применяется для включения к гнезду, имеет следующий вид:

Инженеры-производители потратили много сил, разрабатывая такое интернет гнездо, которое пользователь смог самостоятельно установить и подключить к электрической сети, не имея опыта и специального приспособления. К тому же, потребитель должен произвести подключение так, чтобы надежность соединений и безопасность контактов оставались на высшем уровне.

Подготовительные работы

В примере употребляется изделие из модели Legrand Valena. Так как ее механизм подходит для многих серий электроустановочного оборудования Legrand, то она стала популярной среди потребителей.

Прежде чем приступать к установке компьютерной розетки своими руками, необходимо осуществить монтаж витой пары. Для этого в подрозетник выводится конец витой пары.

В первую очередь необходимо снять заднюю крышку из механизма. Для этого интернет-розетка должна быть повернута тыльной стороной к лицу. Это делается следующим образом: нужно повернуть по часовой стрелке (приблизительно на девяносто градусов) белый фиксатор. Как это правильно делается, показано на фото ниже:

После того, как фиксатор был повернут, он встает к корпусу разъема перпендикулярно и задняя часть конструкции легко отсоединяется от устройства. Затем необходимо просунуть сетевой кабель (витую пару) в центр задней крышки, которую предварительно сняли. Делается это со стороны фиксатора (внешняя сторона). После этого нужно оголить жилы. Для этого необходимо аккуратно снять с витой пары защитную оболочку.

Нюансы подключения

На задней крышке интернет розетки существуют пазы и наклейки, которые указывают, по какой схеме можно подключить устройство. Существует две схемы подключения – это А и В. Какой тип использовать зависит от того как соединены между собой оборудования.

На сегодня почти все сетевые конструкции самостоятельно распознают, по какой схеме было осуществлено подключение и если есть надобность, подстраиваются под нее. Но сетевая розетка, к которой нужно подключить механизм для выхода в интернет, устанавливается лучше всего по подсоединению проводов схемы В.

Согласно схеме требуется поместить провода витой пары определенной окраски в пазы крышки соответственного цвета.

Затем возвращаем крышку на прежнее место. Как только крышка заняла свое посадочное место, следует закрыть белый фиксатор. Для этого он поворачивается против часовой стрелки. Следует отметить, что неправильная установка крышки полностью исключена, так как на устройстве предусмотрены специальные элементы, которые на разъеме отображаются зеркально (выступ и паз). Поэтому установить элементы неправильно невозможно.

Но, возникает вопрос: как производится подключение интернет-розетки к кабелю, ведь изоляция с жил не снималась? Это и считается основным отличием сетевого гнезда от прочих электроустановочных конструкций. Площадки с контактами в компьютерной розетке – это две наточенные пластинки. Они располагаются так, что дистанция между ними равняется сечению медной двойной жилы.

Таким образом крышка со всеми введенными проводами помещается на свое прежнее место, а эти лезвия прорезают изоляцию витой пары и соприкасаются с сердцевинами, проводящими ток. Такое соединение надежно. Оно гарантирует бесперебойную устойчивую работу электронных конструкций. При этом работа будет осуществляться без избыточных утрат.

Затем следует убедиться, что установка жил осуществлена правильно и обрезать лишние концы витой пары, что торчат. Главное – это не позволить случайное замыкание любых кабелей между собой.

Осталось установить интернет-розетку в подрозетник, закрепить лицевую панель. Когда подключение к сети осуществлено, можно проверить какой результат получился. Установить и подключить любое сетевое устройство можно самому по этому методу. Даже если контактные группы будут в них отличаться, смысл не поменяется.

Например, есть такой механизм гнезда, подключение которого осуществляется вручную. То есть, каждый шнур витой пары втискивается в определенную клемму согласно номеру и , как показано на фото ниже. Это немного сложнее и дольше, чем установка интернет розетки серии Легранд. Но технология того, как установить и подключить устройство остается неизменной: жилы попадают в отверстие между заостренных пластин и касаются сердцевины, которая несет ток.

Важно! Прежде чем подключать кабель следует позвонить своему интернет провайдеру и уточнить какая схема подключения используется в квартире.

Теперь вы знаете, как производится установка и подключение интернет розетки своими руками. Надеемся, предоставленные схемы, видео и фото примеры пригодились вам в самостоятельном электромонтаже!

Наверняка вы не знаете:

После появления на Российском рынке интернет розеток от Легранд отпала обязательная необходимость в приглашении на дом мастера, чтобы ее подключить.

Процедура значительно упростилась и выполнима даже при условии отсутствии специального инструмента, достаточно отвертки и кусачек.

Конечно, наличие специнструмента еще сильнее облегчает задачу, об этом и других вопросах, касающихся подключения, подробно описано иллюстрированном руководстве ниже.

Подготовительные мероприятия

Для опытных людей изучение первого раздела этого руководства необязательно. Материал, включенный в подготовительные мероприятия, ориентирован на новичков. Поэтому продвинутые пользователи сразу могут приступить непосредственно к процедуре подсоединения интернет розетки, описываемой начиная со второго раздела настоящей инструкции.

Итак, кабель от поставщика интернета, который входит из подъезда в жилище абонента, в подавляющем большинстве случаев имеет 4 пары, переплетенные между собой, поэтому к проводу и прилипла кличка «витая пара».

Каждый проводок в парах имеет собственный цвет изоляции.

Они вставляются в коннектор розетки Легранд и обжимаются. Необходимо отметить, что это самый сложный и ответственный этап из всех стадий монтажа.

Если сделать ошибку на этой стадии и перепутать проводки, то розетка работать не будет. На предварительном этапе рекомендуется потренироваться на простом джеке, это не отнимет значительного количества времени, но позволит новичку приобрести неоценимый опыт, который поможет, не испортив розетку, грамотно смонтировать ее с первой попытки.

К тому же кабель с джеком в любом случае необходим пользователю при подключении, например, компьютера. Сам джек стоит копейки и на этапе тренировки повредить его не жалко, чего нельзя сказать об интернет розетке.

Необходимо выполнить пару основных действий:


Правильное расположение проводков

Применяется два основных типа распиновки проводков: «А» и «В», но в большинстве случаев используется «В», поэтому простому домашнему пользователю требуется изучить лишь второй порядок расположение жил.

Если грамотно подключить все провода, то никаких проблем с розеткой от фирмы «legrand» не будет. На рисунке ниже приведены схемы распиновки.

Повсеместно распространены четырехпарные кабели, то есть содержащие 8 цветных проводков (может присутствовать еще один дополнительный тоненький проводок для экранизации, но если он есть, то его можно после снятия изоляции просто отогнуть в сторону, чтоб не мешал).

Однако встречаются и двухпарные, которые отличаются меньшей пропускной способностью. В этом случае схема контактов будет как изображено на рисунке ниже.

Джек в любом случае применяется восьмиконтактный.

Обжим

Необходимо аккуратно, не повредив цветную изоляцию тонких проводков, снять оболочку кабеля (обычно бывает достаточно 5-6 сантиметров).

Далее требуется раскрутить и выпрямить пары проводков. Затем расположить их по типу «В» и кусачками отрезать концы так, как показано на фотографии ниже.

Рекомендуется джек расположить рядом с проводками, так сразу станет понятно, какой длины необходимо оставить концы (примерно 1 см).

После этого ввести их в джек. При этом коннектор располагается фиксатором вниз (фиксатор – это защелка, не позволяющая выпасть джеку из розетки «Легранд», после ее установки).

Все цветные проводки обязательно расположить в индивидуальных канавках и установить джек в гнездо спецклещей.

Удерживая провод одной рукой, другой свести рукоятки спец. инструмента вместе (много силы прилагать не надо, если установка произведена правильно, то ручки инструмента сводятся почти без усилий).

Примечание: когда ручки клещей сводятся слишком тяжело или появляется треск, то требуется вытащить джек из инструмента и проверить правильность установки.

После сведения вместе рукояток спецклещей изоляция будет срезана, и джек станет иметь надежные контакты для соединения.

Процедура подключения интернет розетки

С подсоединением розетки фирмы Легранд редко у кого возникают сложности, так как конструкция совершенствовалась и испытывалась уже долгие годы. К примеру, в розетке модели «Легранд Валена» разъемы располагаются сразу под лицевой крышкой.

Требуется исполнить следующие последовательные шаги:


Так как «Legrand» выпускает различные типы розеток, каждый пользователь подбирает оптимальный вариант для конкретных условий. Конечно, монтаж и крепление, например, внутренней розетки отличается от внешней, но принципы подключения схожи.

Современная этика допускает крепление розеток не только на стенах помещений, но даже на мебели. Многообразие цветов и конструкций производимых фирмой розеток позволяет быстро подобрать подходящий вариант для офиса или жилой комнаты.

Как подключить коннектор обычного типа?

Подсоединять следует по одному из 2-х типов: «А» или «В», описанных в первом параграфе этой инструкции. Но в большинстве случаев в РФ применяется тип «В».

Чтобы добраться до коннектора, потребуется разобрать розетку, однако, в Легранд этот процесс конструктивно упрощен и выполняется в считанные секунды. Внутри пользователь увидит цветовую маркировку для подсоединения. Требуется, сняв изоляцию с кабеля и уложив проводки, руководствуясь цветами, обжать жилы.

Если лишняя длина проводов выступает за крышку, то вооружившись кусачками, их потребуется срезать. Далее розетка вставляется в посадочное место и плотно привинчивается.

Как подключить коннектор, предусматривающий быстрый монтаж?

Схема подключения коннектора ничем не отличается от обычной розетки, но метод монтажа розетки другой.

Сзади такой розетки расположены защелки, которые повернуть влево. После этого извлечь коннектор. Соединять провода кабеля следует по стандартной схеме.

После процедуры среза лишней длины проводков вставить коннектор в посадочное гнездо и повернуть вправо, что приведет к обжиму и получению хороших контактов.

Технические моменты монтажа проводки и розетки

Главная проблема задачи подключения розетки – это прокладка к нему кабеля по квартире. Этому вопросу посвящено много отдельных материалов в интернете, поэтому излишними подробностями нагружать инструкцию нецелесообразно.

Главный момент, который рекомендуется учитывать – это подвод проводки к месту назначения отдельно от силовых линий. Однако часто такой возможности нет и в этих случаях подобное исполнение допустимо, но при наличии экранирующего провода.

Как было описано в первом разделе этого руководства, то есть в подготовительных мероприятиях, сначала требуется снять изоляцию с конца кабеля (5-6 см).

Розетки «Legrand» разбираются по одинаковому принципу. Например, «Legrand celiane» тоже имеет поворотную защелку. В результате розетка разбирается на 3 составляющие:

  1. Крепление;
  2. Модуль;
  3. Крышка.

Коннектор расположен внутри элемента под номером «2».

Чтобы до него добраться, требуется повернуть защелку влево, после этого легко снимается. Ввести проводки по типу «В». С целью проверки правильности расположения контактов удобно использовать джек, который подготовлен в результате исполнения подготовительных мероприятий.

Он вставляется в разъем и прозванивается мультиметром.

Прибор можно использовать дешевый китайский. Даже он позволит получить безошибочные результаты.

До начала установки жил требуется просунуть провод в крепление (это часто забывают сделать даже опытные монтажники, что приводит к потере времени и нервов на повторный перемонтаж).

Хотя в большинстве розеток других производителей это допускается сделать и потом, но Легранд в устройствах такого не предусматривает.

Затем вставить защелку и зафиксировать поворотом, прилагая небольшие усилия.

Отрезать лишние концы и собрать интернет розетку.

На заключительном этапе закрепить крышку.

Вставить в готовое изделие джек, например, патч-корда, идущего от маршрутизатора, и проверить подключение.

Убедившись в нормальной работе розетки, надеть декоративную крышку и наслаждаться серфингом по интернету.

Заключение

Новичку покажется процедура затяжной и трудоемкой, но время на исполнение этапов действий этого руководства занимает меньше времени, чем уходит на чтение.

Стандарт TIA / EIA 568-A, который был ратифицирован в 1995 году, был заменен стандартом TIA / EIA 568-B в 2002 году и с тех пор обновлен. Оба стандарта определяют выходы T-568A и T-568B для использования кабеля с не экранированной витой парой и разъемов RJ-45 для подключения Ethernet. Оба стандарта T-568A и T-568B являются наиболее часто используемыми в Ethernet-соединений. Приставка RJ означает Зарегистрированные Jacks. RJ-11 представляет собой 6-позиционное 4-жильное гнездо, используемое для телефонной проводки, а RJ-45 — 8-позиционное 8-жильное гнездо, используемое в 10BaseT и 100BaseT ethernet-проводке.

Разъем RJ45 распиновка

RJ45 разъем обычно используется для подключения сетевых карт с концентраторами на кабель 10base-T и 100Base-TX в сети. RJ45 является стандартным типом физического соединителя для сетевых кабелей. Разъем RJ45 модульный 8-позиционный, 8-контактный разъем, используемый для подключения компьютеров в локальных сетях с концентраторами. На сетевые карты, пара 1-2 это передатчик, а пара 3-6-это приемник. Остальные две пары не используются. Кабели перекрестной связи используются для подключения TX + к RX + и TX — к RX-. Неиспользуемые штыри, как правило, соединены прямолинейно как в прямом, так и в перекрестном смысле. Первоначально они использовались в качестве стандарта только для телефона, но в дальнейшем они были применены к высокоскоростным модемам и другим компьютерным сетям.

Кабель передачи данных RJ-45 содержит 4 пары проводов, каждый из которых состоит из сплошной цветной проволоки и полоски того же цвета. Для коннектора RJ-45 предусмотрены два стандарта: T-568A и T-568B. Хотя есть 4 пары проводов, Ethernet 10BaseT / 100BaseT использует только 2 пары: оранжевый и зеленый. Остальные два цвета (синий и коричневый) могут использоваться для второй линии Ethernet или для телефонных соединений. Два стандарта проводки используются для создания перекрестного кабеля (T-568A на одном конце и T-568B на другом конце) или прямого кабеля (T-568B или T-568A с обоих концов).

Ниже приведены инструкции для обжима соединителей RJ-45 на кабель.

Цветная схема T-568A

1 Бело-зеленый.
2 Зеленый.
3 Бело-оранжевый.
4 Синий.
5 Бело-синий.
6 Оранжевый.
7 Бело-коричневый.
8 Коричневый.

Цветная схема T-568B

1 Бело-оранжевый.
2 Оранжевый.
3 Бело-зеленый.
4 Синий.
5 Бело-синий.
6 Зеленый.
7 Бело-коричневый.
8 Коричневый.

Также распиновка продублирована на картинке ниже.

Как обжать витую пару 8 жил

Нам понадобятся обжимник, коннектор rj45, и витая пара, ножницы.

Шаг 1: Убираем наружную оболочки на конце кабеля примерно на 2,5 см от края. Далее разматываем витые провода и убираем все лишние.

Шаг 2: Зажмите провода между пальцами и выпрямляем их. Сортируем провода в правильном порядке так как описано выше.

Шаг 3: Укорачиваем провода так чтобы провода торчали приблизительно на 1,2-1,4 см. от края изоляции. Используйте ножницы, чтобы сделать прямой разрез по всем 8 проводам.

Шаг 4: Осторожно вставьте все 8 проводов в разъем RJ-45 как можно дальше и убедившись, что они остаются выровненными, и каждый цвет попал в соответствующий канал.

Шаг 5: Вставляем до упора провода в разъем rj45, проверяем последовательность проводов. Далее вставляем коннектор в обжимник, в гнездо «Р8» и обжимаем коннектор до характерного щелчка.

Подробнее о сквозных и перекрестных соединениях

T-568A и T-568B — это два стандарта проводки для кабеля данных разъема RJ-45, указанного в документе по стандартам электропроводки TIA / EIA-568-A. Разница между ними — это расположение оранжевых и зеленых проводов. Предпочтительно подключать стандартам T-568B, так как этот стандарт имеет большую популярность и распространенность.

Чтобы создать прямоточный кабель, вам необходимо использовать либо T-568A, либо T-568B на обоих концах кабеля. Чтобы создать перекрестный кабель, вы можете подключить T-568A на одном конце и T-568B на другом конце кабеля.

Прямые кабели используются при подключении оборудования для терминации данных (DTE) к коммуникационному оборудованию (DCE), например компьютерам и маршрутизаторам, к модемам (шлюзам) или концентраторам (Ethernet-коммутаторам). Перекрестные кабели используются при подключении DTE к DTE или DCE к оборудованию DCE таких, как компьютер и маршрутизатор. Или шлюз к соединениям концентратора.

Для подключения двух компьютеров без концентратора используется перекрестный кабель. Кросс-кабель также используется для подключения маршрутизатора к компьютеру или коммутатора Ethernet (концентратора) к другому коммутатору Ethernet без восходящей линии связи. Большинство коммутаторов Ethernet сегодня предоставляют порт восходящей линии связи, который предотвращает использование кросс-кабеля для последовательного подключения другого коммутатора Ethernet. Проводные кабели используются для подключения компьютера к коммутатору Ethernet или маршрутизатора к коммутатору Ethernet.

Розетка интернет и антенна: Электрические розетки совмещенные с телевидением и интернетом: порядок установки —

Электрические розетки совмещенные с телевидением и интернетом: порядок установки

Современный рынок постоянно обновляется новыми видами аудио, видео и ТВ техники. Несмотря на это, традиционные принципы подключения этих устройств не теряют своей актуальности. В этой статье мы подробно рассмотрим технологии и методы для установки ТВ. Подключенная розетка ТВ и интернет в одном разъеме уже считается общепринятой нормой во время ремонтных работ.

Описание ТВ розетки

Популярность этого метода заключается в эстетичности и удобстве, поскольку установка такого устройства намного лучше, чем кабели, которые будут тянуться по всей длине плинтуса. Также такое техническое решение дает возможность совершать установку телевизоров во всех комнатах. В то же время розетка для ТВ и интернета в одном подрозетнике обладает множеством отличий от традиционной, которая используется для подачи электрического питания. При игнорировании этих свойств уровень сигнала сильно пострадает. Для избежания этой ситуации необходимо следовать инструкциям специалистов и быть знакомым с теоретической частью для правильного подключения устройства.

Розетка для антенны телевизора использует коаксиальный кабель, который выполняет функцию передачи радиосигнала. В состав такого кабеля входит внешняя металлическая оплетка, наполнитель из полиэтилена и центральная медная жила. Одним из основных параметров коаксиального кабеля определяют его волновое сопротивление, которое характеризует уровень затухания сигнала во время передачи. На качество сигнала оказывает влияние диаметр самого кабеля и непосредственная толщина полиэтилена между оплеткой и центральной жилой. Как правило, этот параметр приравнивается в 50 или 75 Ом.

Важно!

Стоит указать на разницу между классическим электрическим сопротивлением, поскольку кабель с большими значениями сопротивления меньше затухает сигнал.

Подвиды розеток и их технические характеристики

Розетка под интернет и телевизор представляет собой коммутационное устройство, которое принимает радиосигнал от коаксиального кабеля. Частота такого сигнала превышает 10 килогерц. От электрического штепселя их можно отличить и по внешнему виду, поскольку они обладают разъемом, подходящим для входного кабельного ТВ разъема. Для подключения к самому устройству принято использовать так называемые фишки. Розетка для антенны телевизора может быть выполнена в одной из трех основных вариаций:

  • Одинарная.
  • Проходная.
  • Оконечная.

Простая одинарная розетка выполнена в виде оформленного места для закрепления коаксиального кабеля и разъема для ТВ. Такой вид розетки не обладает никакими согласующими устройствами. По этой причине происходит частичное отражение и ослабление поступающего сигнала. Сигнал может еще более ослабнуть в том случае, если к розетке не был подключен приемник. Как правило, ослабление не превышает значений в 2 децибела — сигнал становится слабее в 1,5 раза. Свое название она получила из-за свойственного ей эффекта отражения радиосигнала в обратную сторону, по этой причине в сети образуется стоячая волна, которая оказывает влияние на четкость изображения. Качество может ухудшиться лишь в том случае, если между устройством выдачи сигнала, например, антенной, и такой розеткой подключить дополнительный телевизор.

Основная разница между оконечной розеткой и рассмотренным типом розеток заключается в том, что в ней есть встроенное согласующие устройство. Как правило, роль согласующего устройства выполняет ферритовое кольцо с несколькими витками проводов, которые соединяют точку зажима центральной жилы с центральным штырем разъема.

Обратите внимание!

Из-за особенностей подключения такого типа розетки для интернета и телевизора отраженный сигнал угасает, вследствие чего уровень сигнала может упасть на 10 децибел — практически в 10 раз! Затухание сигнала особенно заметно в тех случаях, если ваш дом расположен в области с неуверенным приемом, либо получаемый сигнал исходит от спутниковой антенны.

Проходная розетка представляет собой кабельный тройник. Сигнал после попадания в систему проходит через разъем и идет дальше к следующей оконечной розетке или к следующей проходной. Конструкция такого типа также подразумевает наличие согласующего устройства. Но что крайне важно, степень затухания сигнала при таком подключении достигает 20 децибел, что ухудшает уровень сигнала практически в 100 раз.

Способы для подключения ТВ розеток

На данный момент существует три основных способа для того, чтобы подключить розетку для антенны и интернета:

  • Используя схему «Звезда».
  • Проходная схема.
  • Подключение цифрового телевидения.

Схема «Звезда» для подключения к сети множества устройств при помощи одной антенны используется чаще всего, поскольку обладает рядом преимуществ:

  • Проводка на все розетки выходит из одного места, что способствует удобному монтажу и техническому обслуживанию.
  • Сигнал практически не затухает, что обеспечивает максимальный уровень качества.
  • Если одна из сигнальных линий выходит из строя, все остальные розетки будут нормально функционировать.

Как правило, в помещении прокладывают кабель, обеспечивающий сигнал для кабельного телевидения. В большинстве случаев такой кабель обладает хорошим уровнем сигнала.

Важно!

Если вы планируете подключение двух или больше устройств, необходимо узнать у вашего провайдера, достаточно ли мощности сигнала для этой цели. Уровень сигнала могут усилить по вашей просьбе, поскольку провайдер обладает необходимыми ресурсами для этого. Также в некоторых случаях необходимо доплачивать при подключении дополнительных телевизионных устройств, а при самовольном подключении нескольких телевизоров можно нарваться на штраф.

Если вы сомневаетесь в том, что общей мощности хватит на несколько устройств, нужно запланировать установку телевизионного усилителя. Для максимальной эффективности усилитель устанавливается на минимальном расстоянии от источника сигнала (таким местом может быть вход в квартиру) либо в ТВ щитке, расположенном в самом подъезде.

Проходную схему подключения телевидения также иногда называют «шлейфом».

Обратите внимание!

При использовании проходной схемы для подключения необходимо использовать исключительно проходные розетки. В качестве последней розетки нужно использовать оконечную.

При такой схеме максимальный уровень сигнала будет достигается на первом устройстве в сравнении с последним подключенным устройством, однако разница будет незначительной. Этот эффект не столь критичен из-за того, что сигнал при использовании кабельного телевидения достаточно сильный для обеспечения всех телевизионных устройств. Если же использовать качественный телевизионный кабель и правильно подключить все разъемы, качество картинки невозможно отличить невооруженным глазом.

Для подключения цифрового телевидения используют электрические розетки, совмещенные с интернетом. ITPV отличается от обычного аналогового сигнала качеством картинки, изображение гораздо четче и цвета более выразительные. Для подключения цифрового телевидения можно использовать только схему «Звезда».

Основное отличие заключается в том, что для подключения телевизоров используют кабель Ethernet. Также сплиттер замещается цифровым разветвителем, для этого используют маршрутизаторы, которые обладают одним входом и множеством выходов для подключения телевизионных устройств. Также нужно помнить, что для использования цифрового телевидения необходимо, чтобы устройство могло принимать такой сигнал. Если же телевизор не может принимать сигнал в цифровом формате, принято использовать специальные SD-приставки.

Как подключить кабель к ТВ розетке

Для подключения розетки ТВ и интернет в одном разъеме используют классическую схему, которая актуальна для всех разновидностей розеток этого типа. Для подключения необходимо установить сигнальный проводник ТВ кабеля в центральную клемму розетки, после чего нужно зафиксировать экран при помощи скобы.

Обратите внимание!

Перед началом подключения необходимо произвести правильную подготовку антенного провода. Для этого следует снять внешний слой, аккуратно скрутить его в экран, при этом убрать оплетку и фольгу. В конечном итоге должна остаться лишь часть внутренней изоляции, а сам край должен быть зачищен, чтобы была видна медная жила проводника.

Подключение кабеля без ТВ розетки

Подключение телевизионного кабеля без ТВ розетки обладает рядом преимуществ:

  • Отпадает необходимость приобретения дорогих ТВ розеток.
  • Не нужно производить монтаж отдельного кабеля для разъема телевизора к самой розетке.
  • Качество сигнала не затухает.

Для реализации этого метода необходимо использовать обычные заглушки. Сначала в самой стене следует заложить кабель с длиной, которой хватит для того, чтобы напрямую подключить телевизор. После чего в заглушке нужно сделать отверстие для проводки кабеля, через которое и будет выводиться проводник.

Основные ошибки во время подключения

Во время подключения телевизионной розетки с интернетом, как правило, совершают три основных ошибки:

  • Первая ошибка заключается в том, что мастер использует розетку с резистором в 75 Ом, при этом производя подключение для IPTV. Такие действия приводят к полной потере сигнала, либо качество картинки будет крайне низким.
  • Вторая ошибка — использование розеток при последовательном подключении без встроенных резисторов, если в системе есть пустые разъемы. Если в системе будут присутствовать розетки без подключенных телевизионных устройств, качество сигнала на других телевизорах в значительной степени упадет.
  • Последней ошибкой является абсолютное «обкручивание» жилки экрана верхними слоями фольги во время разделки коаксиального кабеля.

Планируя подключение ТВ розеток, стоит учитывать особенности кабеля, который вы планируете использовать для подключения. Лучше всего использовать проверенные методы, которые смогут обеспечить максимальное качество сигнала и внимательно проводить подготовку кабеля перед подключением.

Розетки для AV и Ethernet

Добрый день. Хочу рассказать Вам о розетках, купленных на Ali.
Приобрел парочку данных розеток, начиная ремонт в квартире. Решил сразу раскидать по квартире интернет кабели и кабель под TV антенну. Решение спорное, но решил, что лишним не будет. Купить в офлайне розетку, где в одной бы были и разъем под TV антенну и интернет кабель не удалось, только раздельными, тут же можно самому набрать какую хочешь (у продавца есть, как конструктор). На тот момент стоимость была около 370р за штуку, на фоне ремонта, мелочи. О ремонте и прокладке кабелей говорить не будем, а перейдем к самой розетке.
Упакованы розетки отлично. Каждая в отдельную коробочку в которой сама розетка в мягком пакетике, пакет с силикагелевыми шариками (от влаги), рекламка и два болта для крепления в отдельном пакете. Размер розетки 80*80мм.

Внешний вид
Сама лицевая сторона смотрится красиво, матовое стекло сделано отлично и никаких нареканий не вызывает.


тут отмечу, что есть шторка для Lan-кабеля с пружиной (закрывает)
Обратная сторона





Тут видно, как подключаются все 8 проводов в lan-кабеле, делать это придется вручную, непросто, но картинки с цветами дают понимание, что и куда. Видна какая-то надпись, я не знаю что это.
Фото монтажа не будет, но скажу словами. Есть у этой розетки свои проблемы. Для начала, в основном в РФ коробки под розетки круглые, а сама обозреваемая розетка сделана явно под квадрат, купить квадратную коробку в магазине можно, но об этом надо думать заранее.
Я же расскажу о впечатлении монтажа в круглую коробку (которая у большинства дома). Уместить все провода проблем не возникает, но чуть повозиться надо, крепиться же розетка к коробке болтами нормально.

Но есть одна серьёзная проблема — т.к. коробка не подходит, то розетка «выпирает» от стены на 4мм (мешает черная прямоугольная планка на фото)

и плюс ещё толщина самого стекла 3мм.(края закруглены)
Поэтому всё обдумывайте заранее. По просьбе, заказывал ещё и выключатель на две кнопки, там всё также, но фото тут не будет.
Заключение

Мне сама розетка понравилась очень. Возможность набрать какие элементы нужны и заказать крайне удобно. Белое матовое стекло смотрится красиво и эстетично. Проблема же монтажа, это моя личная ошибка, но учитывайте это при выборе.

Кота в конце обзора не будет, он ушёл отдыхать, не будем ему мешать.

Не забываем про

ТВ розетка — разновидности и схемы подключения

Принципы установки розеток для тв и обычных разъемов схожи, так как в обоих случаях используется один и тот же тип подрозетника. Имеются лишь небольшие отличия по способу проведения монтажных работ. В этой статье мы подробно разберемся в том, как подключить тв розетку.

Разновидности телевизионных розеток

Существует две разновидности телевизионных розеток: окончательные (оконечные) и проходные. Также разъемы классифицируются по назначению: для наземного ТВ (обозначается как TV), для радио (R), для спутникового ТВ (SAT). Кроме того, в продаже встречаются комбинированные типы розеток: TV (45-1000 МГц), TV+R (92-108 МГц), TV+SAT (950-2500 МГц), TV+R+SAT.

Совет! Желательно, чтобы розетка была того же цвета, что и силовые разъемы — так будет легче вписать ее в интерьер. Если же розетки устанавливаются в единый блок, то не только цвет, но и производитель приборов должны быть одинаковыми.

Окончательные разъемы носят такое название, поскольку являются конечным узлом в сети. Этот вид тв розеток отличается сигналом повышенной четкости, отсутствием помех благодаря волновому сопротивлению, равному 75 Ом. Оконечные разъемы могут работать с несколькими стандартами: как по отдельности, так и в комбинации (TV, TV+R , TV+R+SAT).

Еще один тип разъемов — проходная тв розетка. Такие приборы применяется для приема сигнала и дальнейшей его транспортировки к другим точкам подключения. Передача сигнала между розетками осуществляется по коаксиальному кабелю. Устройство оснащается парой гнезд (по гнезду на входе и на выходе). Телевизор подключается на входе, а на выходе находится провод, направляющийся к другому потребителю. При этом последняя розетка в схеме всегда является окончательной. Проходные разъемы не применяются для построения схем, в которых распределяется спутниковый сигнал ввиду технической несовместимости с большей частью решений.

Проходная ТВ-розетка не отличается от оконечной с лицевой панели. Но на тыльной стороне присутствует два разъема со стрелками вход и выходк содержанию ↑

Схемы подключения

Существует множество схем подключения тв-разъема. Для обработки сигнала используется сплиттер. Данное устройство внешне выглядит как небольшая коробка и выполняет функцию разделения сигнала. Так же, как и в телефонных линиях, при передаче цифровых электрических сигналов не обойтись без их разделения.

Принцип работы сплиттера состоит в делении сигнала на одинаковые пакеты. Далее разделенные сегменты передаются на входную часть телевизионных разъемов. Сплиттер сконструирован таким образом, что для всех телевизоров, получающих сигнал, вне зависимости от их количества будет передаваться сигнал равнозначного качества. В результате в пределах одной квартиры отпадает смысл в отдельной антенне для каждого телевизора.

Подключение можно выполнить одним из двух способов:

  1. Схемой «звездочка», когда удаляется старый кабель, а новый прокладывается через сплиттер.
  2. Шлейфовой схемой.

Ниже мы разберемся в вопросе, как подключать розетку, при этом уделим внимание достоинствам рассматриваемых схем.

к содержанию ↑
Схема «звездочка»

В этой схеме используется сплиттер, выполняющий функцию разветвления сигнала, разбиения его на пакеты и усиления. Устройство ставится на входе кабеля в жилое помещение из подъезда. Далее осуществляется разводка потребителям антенных проводников. Установка тв розетки с помощью такой нехитрой технологии применяется чаще всего, поскольку сплиттер обеспечивает целый ряд преимуществ:

  1. Кабель располагается в технически защищенном месте, что имеет значение как при проведении монтажных работ, так и при дальнейших профилактических осмотрах.
  2. Сигнал отличается устойчивостью.
  3. Разделенные пакеты сигнала бесперебойно поставляются на все телевизионные приемники в квартире.

к содержанию ↑
Шлейфовое подключение

Этот способ монтажа тв розетки предполагает использование шлейфа. Основной кабель направляется к любому из имеющихся в доме телевизоров, а дальше осуществляется разводка на другие приемники прямо на разъеме. Разводка представляет собой ответвление на две или более частей (в зависимости от количества имеющихся телевизоров).

Подключение указанным способом называется шлейфовым. При этом разъемы, соединенные шлейфом, должны быть проходными, кроме последнего, который является оконечным.

Шлейфовая схема позволяет сэкономить на расходе кабеля, однако имеет она и минусы. Недостаток шлейфовой системы состоит в том, что на первом приемнике качество будет выше, чем на последующих. Однако при достаточной силе телевизионного сигнала разница будет практически незаметной. Кроме того, следует учитывать тот факт, что современная телевизионная техника снабжается возможностью усиления сигнала, причем происходит это в автоматическом режиме.

Шлейфовое подключения через проходные телевизионные розетки

Итак, неравномерность распределения сигнала в данном случае можно считать несущественным недостатком. Среди других минусов шлейфовой системы можно отметить такие:

  1. Схема, где имеются проходные и оконечная тв розетка, обойдется дороже стандартной схемы «звездочка».
  2. В случае разрыва цепи все последующие потребители лишаются телевизионного сигнала.
к содержанию ↑
Монтаж на примере розетки Schneider

В качестве примера разберем монтаж проходной розетки от французской компании «Schneider Electric» (модель розетки tv rj45). Задача состоит в подключении двух телевизоров к одному кабелю по проходной шлейфовой схеме.

При установке розетки для тв кабеля предусматриваем небольшой излишек самого кабеля — он должен выходить наружу из монтажной коробки. Далее зачищаем небольшой участок изоляционного материала на кабеле. При этом сохраняем в целостности центральную жилу и экранирующую оплетку.

Начинаем со снятия лицевой панели, немного откручиваем прижимающий болт. Это нужно, чтобы обеспечить свободный выход кабеля через отверстие.

На корпусе разъема имеются стрелки. Вставляем кабель до конца в направлении, указанном стрелками. Затем прижимаем кабель зажимающим винтом (закручиваем его). Кабель нужно надежно закрепить, но винт нужно закручивать с осторожностью, чтобы не передавить магистраль. Со вторым концом совершаем точно такие же манипуляции. Разъем устанавливаем таким образом, чтобы избегать перегибов на кабеле.

Обратите внимание! Перед монтажом телевизионной розетки следует провести осмотр участка фиксации провода на возможность короткого замыкания главной жилы с оплеткой.

Когда кабель вставлен и зафиксирован, надеваем лицевую панель. Фиксация панели осуществляется с помощью специальных фирменных защелок. Проверяем строительным уровнем точность установки разъема по горизонтали. Если все в порядке, окончательно фиксируем крепежными болтами панель и закрываем ее рамкой.

к содержанию ↑
Подключение разъема Lezard

Розетки от компании «Lezard» относятся к недорогим и отличаются хорошим качеством. Однако, выбирая продукцию «Lezard», нужно учитывать наличие на ней печатной платы. Дело в том, что платы оснащаются таким компонентом, как конденсатор. Эта деталь находится рядом с фиксатором центральной жилы и разъемом для кабельного подключения. Конденсатор непроницаем для питающего напряжения, которое должно поступать на активную антенну. Поэтому такие разъемы подходят исключительно для пассивных антенн.

Если все же имеется желание приспособить такую розетку под активную антенну, нужно вместо фильтрующего конденсатора поставить стандартный проводник. Делается это путем закорачивания и запаивания кусочка медной проволоки вместо конденсатора.

Само подключение ТВ розетки состоит в монтаже сигнального проводника тв-кабеля в центральной розеточной клемме. Также нужно зафиксировать экран скобкой.

Обратите внимание! Нельзя допускать замыканий главного проводника, пропускающего сигнал, с оплеткой. В противном случае будет нарушен экран, предохраняющий от потерь телевизионного сигнала в кабеле.

к содержанию ↑
Подключение разъема Legrand

TV розетка от французского производителя «Legrand» отличается удобством подключения, но и довольно дорого стоит.

При подключении разъема центральную кабельную жилу фиксируем в специальном пружинном фиксаторе. Фольгированную оплетку прижимаем к корпусу с помощью откидного крепления.

Убираем крышку крепления, которая прикрывает участки соединения коаксиального кабеля. Для этого осторожно поддеваем крышку отверткой, тем самым высвобождая фиксатор.

Удаляем внешний изоляционный слой и внутренний диэлектрический материал кабеля примерно на сантиметр в длину. Направляем кабель в разъем, а медную жилу фиксируем самозажимной клеммой.

Обратите внимание! Контакт оплетки с розеточным корпусом достигается благодаря пластинке, которая соединяется с его внешним изолятором, крепко прижимаясь к экрану кабеля.

Когда кабель соединен с разъемом, устанавливаем последний в подрозетнике. Закрепляем розетку парой саморезов. Далее зажимаем винты распорками розеточных фиксаторов. Закручиваем саморезы подрозетника до упора. Ставим лицевую панель разъема на положенное ей место. Розетка для телевизора на стене установлена и готова к эксплуатации.

ТВ розетка — разновидности и схемы подключения

Телевизионные розетки: как выбрать и установить, схемы подключения ТВ розеток

Современная семья сейчас имеет пару-тройку телевизоров, приставки, ДВД-плейеры, компьютеры. И не всё из этого изобилия готово работать без кабелей через вай-фай, да и мощности сигнала при куче девайсов элементарно будет не хватать. Поэтому, старый добрый кабель и телевизионная розетка имеют законную «прописку» в квартире или доме.

Если вы затеваете ремонт, то самое время озадачиться запрятыванием всех кабелей в стены, чтобы квартира не напоминала логово кибернетического паука.

Поэтому, давайте разбираться, какие розетки нужны для телевизора. Сколько их брать, куда ставить, на что обращать внимание и как не запутаться в мудрёных названиях.

Основные типы ТВ розеток

Производители делят розетки для тв антенны на три типа:

  • одиночные;
  • оконечные;
  • проходные.
Одиночная или простая телевизионная розетка

Одиночная или простая розетка всегда используется самостоятельно и в этом её главная разница с оконечной тв розеткой. Если продавцы в магазинах или горе-мастер заявит вам, что разницы нет — ищите других специалистов и торговую точку. Потому что, разница таки есть, и заключена она в следующем. Одиночная телевизионная розетка обеспечивает затухание не более 1,5 децибела мощности, а оконечная — аж целых 10 децибел. То есть, проще говоря, если вы «воткнёте» вместо простой розетки оконечную при установке единственной точки, телевизор ваш будет показывать скверно, с помехами.

На заметку! Поэтому, запомните, если у вас 1 телевизор, 1 кабель и 1 розетка — то она всегда простая одиночная.

Забегая вперёд, скажем, что и в схеме подключения с разветвителем (на несколько приёмников) используются простые розетки.

Проходная ТВ розетка

Проходная телевизионная розетка по сути дела тройник. У неё есть 1 вход и 2 выхода, один из них — для подключения кабеля от телевизора, а второй для кабеля к следующей проходной или оконечной розетке. Эти типы розеток всегда устанавливаются вместе, одна или несколько проходных и на финиш — оконечная.

Сразу скажем, что увлекаться установкой проходных тв-розеток не советуем. Каждая из них «режет» мощность сигнала посильнее оконечной. Так что при слабой мощности и без установки усилителя, на последние в цепочке телевизоры будет приходить очень слабый сигнал. Ограничивайтесь четырьмя штуками в связке, чтобы не попасть в такую ситуацию.

Оконечная ТВ розетка

Оконечная розетка замыкает цепочку из проходных, в этом её основная функция. Но можно ставить их и на параллельных сборках.

Интернет-магазин 220pro.ru предлагает большой выбор телевизионных розеток всех типов

Вы можете купить как продукцию ведущих европейских брендов, так и российскую.

Для ценителей интересного дизайна и для тех, кто предпочитает единую стилистку всех электроустановочных изделий, подойдут ТВ-розетки из популярных серий:

Выбирайте свою серию для эксклюзивного оснащения домашней телесети или более демократичный рабочий вариант.

Схемы подключения TV розеток

С типами розеток для тв кабеля разобрались, теперь давайте посмотрим схемы.

Есть 2 основные схемы подключения телевизионного кабеля и розеток — параллельная, она же «звезда» и последовательная, она же проходная. Тут, собственно, никаких открытий Америки, те же принципы, что и при монтаже любых электросетей. Телевизионная — отличается только меньшим напряжением и относится к слаботочке.

Подключение розеток для тв по схеме «звезда»

Квартира имеет чаще всего один ввод телевизионного кабеля, для подключения одного приёмника-телевизора. Но сейчас мало у кого только один телик, 2-3, а то и больше. И все их как-то надо к кабелю присоединить. Это можно сделать через разветвитель или сплиттер.

У прибора имеется вход и несколько выходов. Такая схема с использованием сплиттера и получила название «звезда».

Как видно по рисунку, в схеме есть ещё усилитель сигнала. Обычно на входном тв-кабеле подаётся установленная мощность, которой хватает на 1-2 приёмника. Но если телевизоров больше, и соседи тоже не отстают, входной величины может и не хватить. Как вариант, можно попросить добавочную мощность в компании, которая обеспечивает вас «телевидением». Обычно у них есть для этого резервы. Или озадачиться установкой усилителя как на рисунке.

Для подключения по схеме «звезда» подходят одиночные или оконечные тв-розетки. Потому как от сплиттера к каждому телевизору будет уходить свой собственный кабель.

Один совет по выбору типа. Если планируете занять все розетки в схеме звезда — подойдут и оконечные, и простые. Если же какая-то останется незадействованной — берите оконечные, чтобы не было помех на ТВ-экранах. Дело тут вот в чём. У оконечной розетки есть «встроенное» волновое сопротивление на 75 Ом, как в линии. И ей все равно, воткнут ли кабель в телевизор. Одиночная розетка не получила «своего» сопротивления для равновесия и заимствует его у телевизора. А когда подключённого приёмника нет, неуравновешенность розетки с линией отражается на экранах других ТВ в виде всяческих искажений изображения.

Плюсы «звёздного» подключения
  • Удобная разводка кабелей с креплением в распределительной коробке. Для монтажа хорошо и для проверки, всё в одной точке собрано.
  • Неисправность на одной линии не рушит всю систему, потому как линии независимые. Если какой казус с кабелем или розеткой приключится на одной ветке, остальные будут работать, как ни в чём не бывало.
  • Телевизионный сигнал теряет минимум мощности, а с усилителем, так и вовсе не теряет, а подпитывается добавочно.

Что касается значительного расхода кабеля при такой схеме, так это смотря как разводку делать. Хороший мастер «раскидает» кабель оптимально и разница с протяжкой в одну нитку будет минимальной.

Подключение по проходной схеме

Исходные данные имеем те же, один вход и несколько точек установки ТВ, которые надо обеспечить телесигналами. Проходная последовательная схема или «шлейф» — это прокладка одного кабеля с врезками проходных розеток. И установкой в качестве последней розетки — оконечной.

Проходные розетки сделаны по типу тройника, у них есть вход и 2 выхода, то есть розетка принимает сигнал и делит его на 2 ветки. На одну можно ставить кабель от телевизора, а на вторую конец кабеля к следующей проходной розетке. И цикл повторяется. Последней в этой цепочке устанавливается оконечная тв-розетка, которая замыкает контур. В неё даже не обязательно телик втыкать, но быть она должна.

Как уже было сказано, делать такую схему бесконечной нежелательно, мощность сигнала от точки к точке падает. И даже с установкой усилителя, при использовании правильного кабеля и нужных F-разъёмов может получиться так, что последние телевизоры будут показывать очень скверно. Несмотря на встроенную автосистему усиления и регулировки сигнала в приёмниках.

Полезный совет! Прежде чем сооружать любую схему, поинтересуйтесь у провайдера, сколько телевизоров можно ставить на линию бесплатно. Потому что, некоторые поставщики услуг это оговаривают, а превышение лимита нужно оплачивать. А если сделаете самовольно, то нарвётесь на штраф. Есть и такие фокусы, однако. Так что спрашивайте.

Со схемами худо-бедно определились, теперь давайте поговорим об установке.

Как установить телевизионную розетку

Да собственно так же как любую другую, аккуратно и на своё место.

Начнём с высоты, куда её ставить родимую. Сразу скажем — гоните в шею советчиков, любителей евростандартов и с их «15-ю сантиметрами от пола». Наша задача, спрятать хвосты питающих и антенных кабелей за телевизор, чтобы было красиво и удобно. А по евростандарту вам придётся вешать тогда телевизор к полу и оттуда же и смотреть.

Конечно, есть и такие любители обустройства домашних кинозалов, но их гораздо меньше чем тех, у кого телик висит на нормальной высоте.

Поэтому, ориентируйтесь на края телеэкрана, чтобы ни розетки, не шнуры наружу не торчали. А если кроме телеприёмника будут и другие девайсы подключаться, устанавливайте розетки в удобной доступности. Или придётся изображать обезьянку, пытаясь дотянутся до заветной точки питания.

Как выбрать ТВ розетку по типу монтажа

По-хорошему, все кабели желательно прятать в стены, как обычные питающие. Тогда и хвостов не будет нигде и повреждений в них. Скрытая прокладка — оптимальный вариант и при правильно выбранном кабеле, вы полностью забудете о её существовании. Если у вас сделана такая проводка или вы как раз в процессе ремонта, то берите и телевизионные розетки скрытой установки.

Но если ремонт не планируется, а телевизоров внезапно стало больше, прокладка будет наружная. Её можно сделать, используя плинтуса с каналами и кабель-каналы. В этом случае нужны накладные телевизионные розетки.

Как выбирать телевизионный кабель

Однозначно по качеству передачи сигнала и по крепости изоляции. Затухание в кабеле должно быть минимальным, а изоляция должна надёжно защищать жилу от внешних воздействий. Для скрытой укладки подойдут только лучше представители. Это кабели SAT 703, SAT 50, DG113, F1160BVM COMMSCOPE (RG-11).

Это одножильные медные кабели с изоляционной вспененной прослойкой и прочной оболочкой, которые будет прекрасно чувствовать себя под штукатуркой.

Для наружной прокладки подойдёт кабель RG-6, но если вы хотите получить более качественный сигнал, выбирайте кабели из первого списка. Кабелем RG-6 можно подключать сами телевизоры к розеткам.

Как подсоединить телевизионный кабель к розетке

Питающий антенный кабель соединяется с розеткой в специальном гнезде с помощью винта. Центральная жила при этом аккуратно освобождается от изоляции и закрепляется в отверстии. Для лучшей фиксации вторым винтом через специальную пластину закрепляется часть кабеля в оплётке. Это гарантирует отсутствие подвижек и защищает центральную жилу от перелома.

Полезный совет! Если от электрики вы далеки, то и телевизионные кабели самим лучше не укладывать. Доверьте спецам работу, они знают все хитрости-тонкости. Например, они не забудут, что между антенными кабелями и питающими надо соблюдать дистанции. Укладывать с промежутком не менее 3 сантиметра. А то будут помехи, особенно на кабелях типа RG-6 и аналогичных.

Загадочная розетка TV RD SAT и её собратья

Кроме обычных ТВ розеток производители предлагают изделия с загадочными именами tv rd sat, tv fm sat, tv sat, TV-RD, tv + rj 45. На самом деле ничего загадочного в них нет и это просто-напросто комбинированные розетки для подключения одновременно 2-3 различных приёмников.

Не секрет, что провайдеры предлагают чаще всего комплекты из эфирного телевидения, радио, спутникового и интернета в придачу. Если тянуть кучу кабелей в квартиру не хочется, то в распредщите на площадке ставят блок-смеситель. Он собирает сигналы от нескольких антенных кабелей на один выходящий, его и заводят в квартиру. А чтобы потом разделить частоты разных вещаний — ставится комбинированная розетка для подключения группы приёмников.

Пригодятся такие розетки и в домах с кабельными сетями. Там блоки-сумматоры могут быть по одному на подъезд и к потребителю тянут сразу один кабель. Для разделения разных частот сигнала и нужна комбинированная розетка.

Давайте разберёмся с премудростями названий на примере продукции компании Legrand

Розетки TV-RD-SAT

Розетки TV-RD-SAT можно найти в сериях Valena и Galea Life. Они предназначены для подключения телевизора (TV), радио (RD) и спутникового ресивера (SAT). Подходят для кабельных сетей, по типу бывают проходные или оконечные.

Розетки TV-FM-SAT

Розетки TV-FM-SAT присутствуют в серии Celiane и Валена. Применяются как одиночные в домашних разводках ТВ-кабеля. Подключаются по схеме «звезда», напрямую соединяясь со сплиттером по одной линии. В саму розетку можно включить теле- и радиоприёмник, а также спутниковый ресивер.

Розетки TV-RD (FM)

Розетки TV-RD (FM) можно найти в сериях Селиане, Валена, Galea Life. Нужны они в кабельных ТВ-сетях для подключения двух приёмников: радио- и теле. Причём телевидение можно принимать как эфирное, так и по принципу «коллективного спутника». По типу исполнения выпускаются проходные, оконечные и одиночные розетки

Внимание! Розетки с такими же наименованиями могут быть и в исполнении на 2 кабеля. То есть у таких моделей 2 входа и 3 выхода. Они используются для подключения отдельных кабелей от спутникового и эфирного ТВ. Таким способом можно добавить спутниковые каналы в кабельные сети без сумматорного блока. На радио штекер частота выделяется как и в однокабельной комбинированной розетке tv rd sat или tv fm sat.



Розетки типа ТВ — интернет

Розетки TV + RJ 45 так же имеют 2 входа и 2 выхода для кабелей ТВ и интернет. Такой тип используется для подключения смарт-телевизоров.



Какие TV розетки нужны для спутниковой тарелки

Если у вас есть спутниковая тарелка и нужно подключить телевизоры к ней, то удобнее всего использовать комбинированные розетки на 2 входа TV RD SAT или TV FM SAT. Рекомендуем разводку по схеме «звезда» с простыми розетками. Для подключения используйте гнездо SAT (САТ).

Подводя итог, можно сказать, что вариантов розеток для телевизора очень много, как по отдельности, так и в сборках. Смотрите, что вам больше подходит и не забывайте про обычные розетки питания. Их потребуется установить в достаточном количестве, хотя бы по 3 штуки, а то окажется, что подключённые к антеннам девайсы запитать не от чего. И надо кидать удлинитель от другой розетки. А мы так старались избавиться от всяких хвостов из проводов.



Подведём итоги

Интернет-магазин 220pro.ru предлагает надёжные, современные и качественные розетки для подключения телевизора в широком ассортименте. Выбирайте их в каталоге телевизионных розеток. А так же телевизионный кабель, разъёмы и другие аксессуары.

Если будут вопросы — задавайте, ответим и решим все задачи для оснащения вашей квартиры телевизионной сетью.

Звоните, спрашивайте!

 (495) 540 49 82

или задайте вопрос электрику.

Ваши дежурные электрики 220pro.ru

подключение, установка, монтаж и распиновка

Всем привет, с вами снова Бородач! Про подключение компьютерной или интернет розетки написано достаточно много инструкций. Но опять же – нет совокупной информации. Почему-то в подобных статьях авторы представляют только один тип интернет розетки.

Сегодня в статье я расскажу про три вида, с которыми вы можете встретиться в будущем. Также расскажу про разводку кабелей по квартире или в офисе и про монтаж RJ-45 розетки. Если у вас будут какие-то дополнения или советы – пишите в комментариях.

ПРИМЕЧАНИЕ! Инструкция и схемы подключения интернет розеток подходит для фирм VIDEX, VIKO, Werkel, Lezard, Schneider, Legrand и другие. Также не важно, как именно вы будете использовать розетку (под LAN подключение или для интернета), так как чаще всего используется прямая схема обжимки «B».

Проводка

Но сначала напишу пару слов про используемый кабель. Чаще всего в квартирах, офисах и других организациях внутри здания используется кабель категории CAT5e. Он достаточно дешевый и имеет отличные характеристики, но нам по сути нужно всего две:

  • Максимальное расстояние: 100 метров.
  • Поддерживаемая скорость: от 100 до 1000 Мбит в секунду.

Некоторые начинают закупать более дешевый кабель CAT3, который по сути является тем же самым проводом, только имеет 4 жилы. При этом максимальная поддерживаемая скорость будет всего 100 Мбит в секунду. Возможно сейчас этого вполне хватает, но на будущее лучше всего взять 8-ми жильный CAT5e.

Лучше всего проводить кабели заранее до выполненного ремонта. В противном случае вам нужно будет использовать кабель каналы или прокидывать провод в плинтусах. От этого также будет зависеть, используемая розетка в будущем, но об этом я расскажу чуть ниже. Далее я расскажу про 3 розетки, которые вы можете встретить в будущем.

Советую почитать более подробно про витую пару тут.

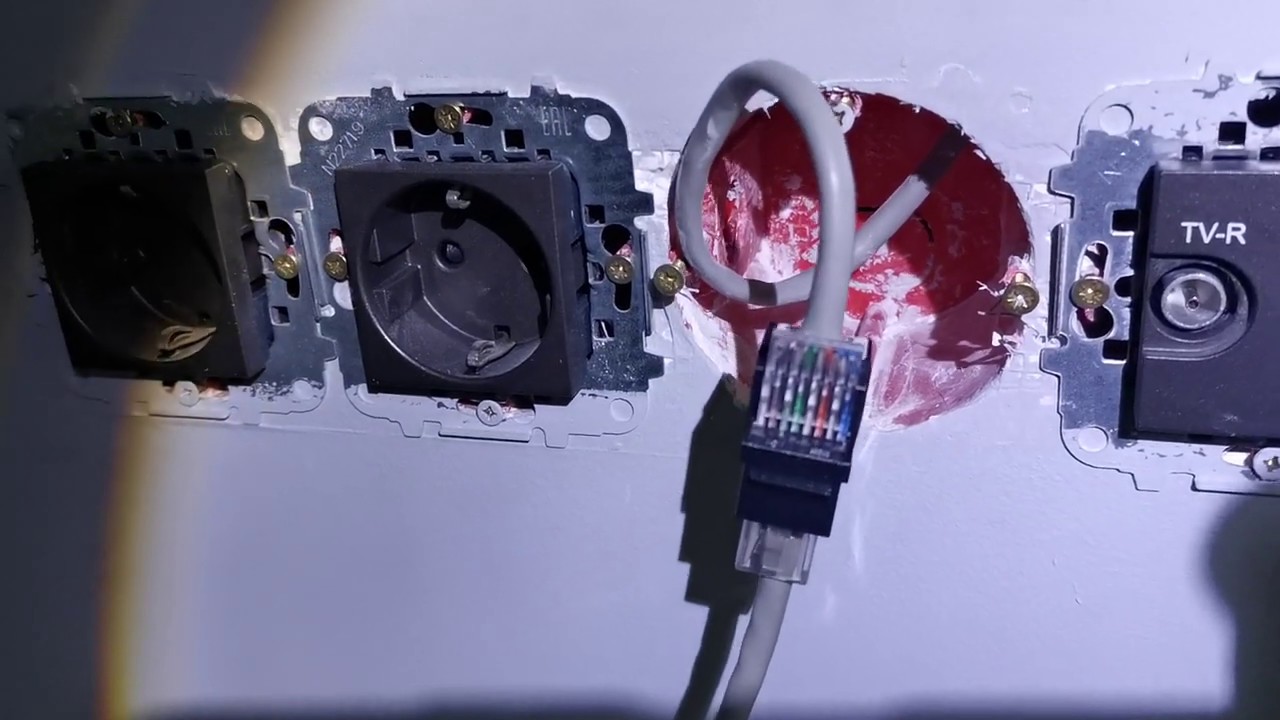

Монтаж внутренней розетки

Скорее всего вы уже прокинули кабель и установили монтажные коробки для ЛАН и электророзеток. Обычно рядом с кабелем также прокидывают и проводку.

ПРИМЕЧАНИЕ! Советую не прокидывать сетевой кабель рядом с проводкой, так как при этом могут создаваться помехи, которые в будущем могут ухудшить связь.

После установки боксов нужно будет прикрутить подрозетную рамку. Если вы уже купили одну из внутренних розеток, то они должны быть в комплекте. Лучше всего использовать уровень, чтобы розетки были ровные.

Теперь аккуратно снимаем верхнюю оплетку и отрезаем ниточку внутри. Каждый из проводков лучше выпрямить, чтобы было удобно вставлять их в пазы при обжимке.

Обжимка внутренняя розетки: модель № 1

Подключить эту компьютерную розетку достаточно просто, так как вам по сути не нужны дополнительные инструменты. Сразу скажу, что чаще всего используется именно схема «B». Именно по ней мы и будем обжимать кабели. Можете также смотреть на рисунок, который приклеен снизу.

  • С одной стороны:
    • Бело-оранжевый.
    • Оранжевый.
    • Бело-зеленый.
    • Зеленый.
  • С другой стороны:
    • Бело-синий.
    • Синий.
    • Бело-коричневый.
    • Коричневый.

Защелкните верхнюю крышку, и прижмите её сверху небольшим усилием. Теперь можно взять обычный канцелярский или строительный нож и отрезать лишние проводки, чтобы не мешали при установке основного блока в розетку.

Останется просто вставить данный блок внутрь и прикрутить его. Если кабель сильно длинный, то можно попробовать его немного завернуть, чтобы он влез в бокс. Так происходит подключение интернет розеток фирм Schneider, Werkel и Lezard.

Обжимка внутренняя розетки: модель № 2

Сейчас мы поговорим про установку и подключение компьютерной розетки, которую я устанавливал у себя дома. Брал розетки от фирмы VIKO, но как понимаю подобный блок используют и другие компании.

  1. Вытащите основной блок из паза. Для этого нужно нажать на ушки, которые удерживают эту розетку по бокам. Далее нужно слегка надавать на блок с другой стороны и он выйдет как по маслу.

  1. Итак, сначала смотрим на схему распиновки. Мы будем обжимать по схеме «B». Если смотрим на картинку, то схема находится снизу.

  1. Чтобы произвести обжимку, вам также не нужны никакие дополнительные инструменты и все делается за счет верхней крышечки. Но чтобы её приподнять, нужно снять пластиковый верхний держатель – просто потяните его вверх.

  1. Устанавливаем 8 проводов по цветам распиновки «B» схемы:
    • Коричневый.
    • Бело-коричневый.
    • Зелёный.
    • Бело-зелёный.
    • Синий.
    • Бело-синий.
    • Оранжевый.
    • Бело-оранжевый.

А теперь очень важный совет, по поводу обжимки. Некоторые люди говорят сразу устанавливать проводки в нужном порядке и запихивать их внутрь. Проблема в том, что если проводки не идеально ровные, то они при обжимке могут выпасть и залипнуть в соседний паз. А кто-то вообще может не обжаться, так как ножи находятся далеко.

Мой совет: обжимайте по два проводка. То есть вы берете одну пару, засовываете в нужные пазы и прихлопываете крышкой. Далее открываете её и далее следующий два, пока не обожмете все проводки.

После обжимки не забудьте вернуть на место пластиковый держатель. Далее останется просто вставить основной блок с уже обжатым кабелем в паз до щелчка.

Обжимка внешней розетки

Если в квартире или в офисе уже сделан ремонт, то придется использовать внешние розетки. Стоят они чуть дешевле, чем прошлые варианты. Единственный минус в том, что вам придется дополнительно заводить кабель по специальному кабель каналу.

Раскручиваем розетку и видим две схемы обжимки: 568A и 568B. Обжимать мы будем по «В» схеме – смотрим в самый левый и правый бок. Схема по картинке:

  • Слева:
    • Бело-оранжевый.
    • Оранжевый.
    • Бело-зеленый.
    • Зеленый.
  • Справа:
    • Бело-синий.
    • Синий.
    • Бело-коричневый.
    • Коричневый.

Ножи тут находятся в открытом виде, и ничем сверху не прихлопываются. Теперь встаёт вопрос: а как обжать эту интернетовскую розетку? Для этого нам понадобится специальный сетевой кросс-нож.

Если его нет, то можно воспользоваться канцелярским или строительным ножом. Просто вставляем проводок в паз и сверху немного надавливаем на него, чтобы он вошел в нож. Как только вам удалось соединить воедино розетку и провода – можете собирать её и прикручивать к стене.

Обжим кабеля

После того как вы обжали сетевые розетки, их нужно проверить. Для проверки нам нужно обжать как минимум 2 провода, чтобы проверить соединение с одной и с другой стороны. Для обжимки используется две схемы:

  • Прямая – используется чаще всего.

  • Перекрестная – используется реже для подключения к определённому виду сетевого оборудования.

Есть также возможность обжимки для 4 проводков, но пользоваться я ею не советую. Во-первых, идет ограничение по скорости в 100 Мбит в секунду. Во-вторых, в случае чего вам нужно будет полностью менять провода или переобжимать их. В-третьих, нам надо проверить соединение по всем парам, а не по двум.

Более детальную статью по обжимке витой пары смотрите тут.

В самом конце останется прозвонить соединение вот таким специальным устройством. Если его нет, то можно проверить целостность кабеля другим способом. Подключите один конец в любое коммутирующее устройство: коммутатор, маршрутизатор, сервер или второй компьютер. Второй конец вставляем в ноутбук или в компьютер. На ноуте или компе должна загореться лампочка на сетевой карте.

Как подключить антенный кабель к тв розетке

class=»eliadunit»>

Для начала давайте ознакомимся, что такое коаксиальный кабель и как его выбрать, который после прокладки проводки в стене здания или квартиры впоследствии соединяется к тв розетке, а затем подключается к телевизору или sat/тв приемнику.

Как вы уже поняли, коаксиальный кабель для спутниковых и эфирных антенн являет собой структуру, основной частью которой является центральная медная жила — центральный проводник по которому и проходит спутниковый или эфирный тв сигнал до телевизора или sat/tv приемника.  Оплетка и фольга (Экран) представляют собой  одновременно минусовой контакт и защиту от потерь сигнала и электромагнитных помех в коаксиальном тв кабеле.

Эти две составляющие напрямую используют для подключения к тв розетке. В зависимости от марки производителя, составных частей тв розетки, методы и типы монтажа антенного кабеля к розетке могут незначительно отличаться друг от друга.

Рассмотрим подключение к тв розеткам наиболее популярных марок электрооборудования таких как Lezard и Legrand

Для удобного монтажа кабеля к тв розетке запас кабеля должен составлять 15 см


Подключение телевизионной розетки Lezard.

Розетки фирмы Lezard наиболее доступны по цене и неплохи по качеству, если не считать одно НО

Основой розетки Lezard является печатная плата, к которой и производится подключение коаксиального антенного кабеля.

ВНИМАНИЕ!!! Почти все тв розетки марки Lezard имеют на печатной плате электронный компонент — конденсатор который располагается между фиксатором центральной жилы — проводника и разъемом для подключения тв кабеля. Этот компонент не пропускает питающее напряжение на активную эфирную или спутниковую антенну. Данный тип тв розеток изначально подходит только для пассивных антенн.

Для их использования под остальные типы антенн необходимо заменить фильтрующий электронный компонент на обычный проводник, то есть закоротить или запаять вместо конденсатора кусок обычной медной проволоки

Лицевая сторона тв розетки Lezard с разъемом, для подключения тв кабеля.

Монтажная сторона с элементами крепежа для тв кабеля.

Подключение заключается в установке сигнального проводника телевизионного кабеля в центральной клемме розетки и фиксации экрана скобой, как показано на изображении ниже.

ВАЖНО!!! Центральный проводник, по которому идет сигнал не должен замыкать с оплеткой или фольгой то есть с экраном который защищает от помех и потерь сигнала в кабеле.


Подключение телевизионной розетки Legrand.

Довольно качественные тв розетки от бренда Legrand с удобным способом подключения но и приличной ценой.

Процесс подключения к тв розеткам фирмы Legrand максимально упрощен. Данная тв розетка разработана таким образом, чтобы максимально уменьшить количество действий при подготовке антенного кабеля к подключению.

При подключении тв розетки Legrand, центральная жила коаксиального кабеля зажимается в соответствующем пружинном фиксаторе, а оплетка с фольгой (экран), — зажимается откидным креплением к корпусу.

Разобрав розетку и увидев ее устройство, вы сразу поймете, что нужно делать для подключения.

Для начала надо откинуть крышку крепления, закрывающую места соединения коаксиального тв кабеля. Достаточно аккуратно поддеть крышку отверткой, отстегнув тем самым фиксатор.

Перед подключением внешняя защитная изоляция и внутренний диэлектрик коаксиального антенного кабеля удаляется на длину около 1 сантиметра обнажив центральный проводник, затем кабель вставляется в устройство тв — розетки, а медная жила зажимается самозажимной клеммой.

Контакт оплетки и фольги экрана антенного кабеля с корпусом тв розетки, происходит за счёт пластины (рис 3), которая при подключении тв кабеля входит под его внешний изолятор, надежно прижимаясь к экрану(оплетка и фольга) антенного коаксиального кабеля.



ВАЖНО!!! Необходимо подключить центральный проводник — медную жилу, по которой идет сигнал так, чтобы не было замыкания с оплеткой или фольгой то есть с экраном который защищает от помех и потерь сигнала в кабеле.

После соединения ТВ-кабеля с телевизионной розеткой, аккуратно размещаем её в подрозетнике и с помощью 2-x саморезов закрепляем на нем. Затем затягиваем винты распорок фиксаторов тв розетки, а потом повторно докручиваем саморезы подрозетника до упора:



Устанавливаем лицевую панель ТВ-розетки на свое место

Все закреплено, установлено и готово к работе: теперь нужен кабель для соединения тв розетки с телевизором или тв тюнером

Подготовка ТВ-кабеля для соединения телевизора к ТВ-розетке

Для этого нам нужен кусок ТВ-кабеля и несколько тв разьемов — F-коннектора (2шт) F-«ПАПА»(справа)  и F-«МАМА»(слева) (фото ниже)

Разьем кабеля «МАМА» будет использоваться для соединения с телевизионной розеткой (с условием что в розетке штекер «ПАПА» как на фото. хотя может быть и обратный вариант), а разьем «ПАПА» – с телевизором.

В случае если кабель от тв розетки будет соединяться к спутниковому входу телевизора с CAM модулем или к спутниковому ресиверу то на другом конце кабеля будет нужен не разьем «ПАПА» а F-коннектор.

Возможен и третий вариант когда кабель от телевизионной розетке будет соединяться не к телевизору или спутниковому ресиверу а к блоку питания эфирной антенны с усилителем.

В зависимости от расстояния от розетки до телевизора, спутникового приемника или блока питания отмеряем соответствующий метраж тв кабеля и отрезаем все лишнее. Далее подготовить оба конца кабеля для установки адаптеров. Готовятся они аналогично тому, как готовится кабель  для подключения к спутниковому оборудованию  с помощью F-коннектора (процесс показан на фото ниже)

Осталось соединить с помощью нашего универсального кабеля тв розетку с телевизором и запустить в меню телевизора сканирование каналов. На этом процесс подключения телевизионной розетки к телевизору завершён.

class=»eliadunit»>

розеток с антенным кабелем и Интернетом Стоковое Изображение

Розетки с антенным кабелем и интернетом

Разъем для коаксиального кабеля. Гнездо антенного кабеля.

Розетка для Интернета и ТВ, розетка для кабельного ТВ

Задняя панель роутера с разъемами для подключения сетевого кабеля

Розетки и коннекторы на коаксиальный кабель

Разъемы для ТВ профессиональные

Электрические розетки с подключенной телевизионной антенной на абстрактных обоях в качестве фона.Закройте вверх. Украшение дома

Разъемы для подключения к сети Интернет

Розетки Wi-Fi роутеров для подключения сетевых кабелей

Электрик устанавливает розетки в доме

Розетки электрические, комплект пустых розеток для бытовой техники и антенный разъем для телевизора на пустой серый

Антенна

Установка розеток на стену

.

розеток с антенным кабелем и Интернетом Стоковое Изображение

Розетки с антенным кабелем и интернетом

Разъем для коаксиального кабеля. Гнездо антенного кабеля.

Розетка для Интернета и ТВ, розетка для кабельного ТВ

Задняя панель роутера с разъемами для подключения сетевого кабеля

Розетки и коннекторы на коаксиальный кабель

Разъемы для ТВ профессиональные

Электрические розетки с подключенной телевизионной антенной на абстрактных обоях в качестве фона.Закройте вверх. Украшение дома

Разъемы для подключения к сети Интернет

Розетки Wi-Fi роутеров для подключения сетевых кабелей

Электрик устанавливает розетки в доме

Розетки электрические, комплект пустых розеток для бытовой техники и антенный разъем для телевизора на пустой серый

Антенна

Установка розеток на стену

.

розеток с антенным кабелем и Интернетом Stock Photo

Розетки с антенным кабелем и интернетом

Разъем для коаксиального кабеля. Гнездо антенного кабеля.

Розетка для Интернета и ТВ, розетка для кабельного ТВ

Задняя панель роутера с разъемами для подключения сетевого кабеля

Розетки и коннекторы на коаксиальный кабель

Разъемы для ТВ профессиональные

Электрические розетки с подключенной телевизионной антенной на абстрактных обоях в качестве фона.Закройте вверх. Украшение дома

Разъемы для подключения к сети Интернет

Розетки Wi-Fi роутеров для подключения сетевых кабелей

Электрик устанавливает розетки в доме

Розетки электрические, комплект пустых розеток для бытовой техники и антенный разъем для телевизора на пустой серый

Антенна

Установка розеток на стену

.

Как проложить и подключить интернет, ТВ и аудио-видео кабель


Во время ремонта своего дома или квартиры каждый хозяин задумывается о прокладке коммуникаций.

Помимо основных, отопления, канализации, водопровода и электричества, нашу жизнь тяжело представить без интернета, телевидения и разнообразных слаботочных медиа (аудио и видео) подключений.

Правильнее всего будит заложить все коммуникации еще на этапе чернового ремонта, потому как провода необходимо максимально спрятать и уложить в штробы.

Провайдер заводит интернет с помощью одного сетевого кабеля, для квартир — через подъездный щиток, а для частных домов — через чердак или любым другим удобным способом.
Дальше по пути стоит компьютер, но если в вашем доме есть много устройств которые нуждаются в работе с интернетом — ставится маршрутизатор (роутер).

Чтобы не штробить стены и не коробить много отверстий, особенно когда не планируется начинать ремонт, роутер должен быть с WiFi.

Но беспроводной WiFi имеет свои недостатки по сравнению с проводным и в первую очередь плохой сигнал в больших домах или просто даже когда в доме толстые стены с железобетона.
В квартирах многоэтажек наличие большого количества роутеров у соседей, временами будит глушить сигнал роутера и заставлять его переключаться между беспроводными каналам, будут возникать обрывы связи и другие ошибки.

При работе домашней бытовой техники, как например микроволновка или во время дождя с грозой сигнал будит на минимуме или вовсе пропадать.

Можно установить несколько WiFi роутеров создав некую беспроводную сеть чтоб не было «мертвых зон» когда дом большой, но все равно проводной интернет будит более надежным вариантом когда есть возможность на этапе ремонтных работ сразу заложить сетевой кабель и другие коммуникации в штробы в стенах.

Таким образом по проводам можно подключать компьютеры, сетевые принтеры, телевизоры и другие WiFi роутеры, размещенные в разных частях большого дома для создания большего покрытия беспроводной сети, которая так необходима нашим телефонам, планшетам и ноутбукам.

Первое с чего нужно начать это откуда будит заведен интернет кабель провайдера, будит ли это оптоволокно или сетевой кабель.
В случае подключения оптоволокна в дом, лучше всего заводить его на чердак где будит размещен «медиаконвертер», так само его можно разместить и в этажном щитке многоквартирного дома.

Следующим моментом нам нужно определится где будит размещен главный роутер и как к нему будит заведен сетевой интернет кабель.

Для небольших квартир, как правило, роутер размещают возле входной двери. Для многокомнатных квартир и больших домов такой вариант будит неприемлемым, так как мощности сигнала будит недостаточно, в таких случаях нужно выбирать роутер на 3 антенне и размещать его в центре дома, но возникают ситуации когда и этого становится недостаточно и тогда вдоме устанавливают 2-3 WiFi роутера которые между собой можно соединить как беспроводным способом при помощи функции «моста» и ретранслятора (доступно не во всех роутерах) так и проводным который доступен практически для всех моделей роутеров, последний вариант более предпочтительней в виду уменьшения вредного излучения и недостатков связанных с обрывом связи и другими ошибками, но при таком варианте нужно подумать как спрятать провода, а их помимо укладки в штробы стен, можно припрятать и в плинтуса на полу и в за потолочное пространство как это делают в офисах.

Монтаж сетевого кабеля в штробы стен делается как и электрическую проводку: вырезаются штробы, без натяжки укладывается сетевой кабель и прихватывается с помощью гипса (алебастра), позже штукатурится и проводятся отделочные роботы.

Но есть важное правило — нужно понимать что сетевые, антенные, телефонные и другие слаботочные кабели нельзя прокладывать вместе с силовыми линиями 220 вольт в одной штробе. Допускается их пересечение если нет другой возможности прокладки, но нив коем случае не параллельное размещение в одной штробе.

В месте подключения свича или роутера рекомендуется оставить небольшой запас кабеля.
В комнатах где будут размещены сетевые (интернет) розетки можно установить накладные розетки если провод проводился в плинтусе и больших черновых ремонтов не затевалось.

А в случае полномасштабных ремонтов с прокладкой кабелей в штробах, лучше всего, устанавливать внутреннюю интернет розетку, можно даже в одной группе розеток обьедененных общей декоративной рамкой вместе с обычными розетками и выключателями что будит смотреться более практично и компактно.

Иногда, когда возникает необходимость использования большого количества сетевого оборудования, например, WiFi роутеры и точки доступа, сетевые хранилища NAS, оборудование «умный дом», в таких случаях нужно подумать об обустройстве специализированного щитка или «серверной» которую можно упрятать за небольшим декоративным лючком в стене.

При ремонте квартиры рекомендуется провести два — три сетевых UTP-5e кабеля от этажного щитка в квартирный слаботочный щиток. В будущем по ним можно будит подключить интернет, домофон, телефон, выход сигнализации и другие слаботочные коммуникации.

Под штукатурку сетевой кабель рекомендуют укладывать в гофро-трубку, в ней он не будит подвержен сильному изгибу и натяжению, а также будит хорошо защищена изоляция кабеля.

Телевизор и аудио — видео


Цифровое телевидение (IPTV) которое так часто предоставляют провайдеры интернета передается по тому же сетевому кабелю что и интернет, но роутер должен поддерживать данную функцию, а каждый телевизор должен быть укомплектован своей IPTV приставкой.

Соответственно к каждому месту где будит установлен телевизор должен быть проложен сетевой кабель, а лучше два, так как помимо цифрового телевидения современные телевизоры могут подключаться к интернету подобно компьютеру.
Удобней всего компоновать сетевые розетки в одной группе розеток с общей декоративной рамкой.

Также в одной группе розеток для телевизора можно разместить розетку аналогово — цифровой антенны, спутникового ресивера и аудио — видео подключения для акустической системы телевизора.
Нередко в акустической системе телевизора используют ресивер. При подключение телевизора через HDMI кабель, по нему передается как видео так и звук.

Уже на выходе ресивера может быть многоканальный звук на акустическую систему вашего домашнего кинотеатра и акустические колонки в оптимальном варианте (звук 5.1) размещаются по разным сторонам комнаты.

Здесь важно максимально эффективно спрятать аудио провода в стенах или плинтусах чтоб не нарушить рекомендации и чтоб не было в колонках посторонних звуков и потерь мощности в проводах.

Если сабвуфер и три передних канала можно подключить напрямую от ресивера или усилителя, то два задних канала нужно подключать уже удаленно. Для этих целей применяются специализированные аудио розетки которые можно встроить в стену если выбран метод прокладки аудио по средствам штроб в стенах. Такую же сдвоенную розетку ставят в месте размещения ресивера где аудио сигнал поступает к колонкам.

Общие рекомендации

  • Максимальная длина сетевого кабеля от точки к точке не должна превышать 80м. при условие качественного кабеля.
  • Укладывая кабеля в штробах, отверстиях и плинтусах избегайте его заламывания и излишнего перегиба, кроме того не допускается его наращивание подручными методами. Радиус изгиба должен быть не меньше 8-ми внешних диаметров сетевого или антенного кабеля.
  • Все слаботочные системы, интернет, тв, телефон, сигнализация, аудио — видео провода не прокладывать вблизи проводов сетевого напряжения 220 вольт. Расстояние от силового кабеля должно быть не меньше 5 сантиметров на горизонтальной прокладке и не меньше 30 сантиметров при вертикальном монтаже.
  • Фиксируя кабель в штробах и других каналах, фиксируйте с расстоянием точек фиксации не ближе 50 см.
  • Сетевой кабель должен быть соответствующего качества и стандарта «витая пара UTP5» на гигабит.
  • Обжим сетевого кабеля проводить только с использованием специализированного инструмента.
  • Применяйте группы розеток для локального использование под конкретное устройство, для аудио-видео, интернета, антен спутникового и аналогового телевидения совмещенных в одной группе с розетками сетевого напряжения 220 вольт.

Как подключить настенную розетку Ethernet

Каким бы хорошим ни был Wi-Fi, с точки зрения радиуса действия и пропускной способности вы не сможете превзойти старый добрый медный провод. Это надежно и быстро. Итак, вы, вероятно, читаете это, потому что пытаетесь выполнить установку кабеля Ethernet своими руками, подключая кабели с помощью настенных розеток RJ45. Посмотреть все сетевые обзоры

Сложность заключается в том, что существует два стандарта проводки, T568A и T568B, и ваш разъем Ethernet, вероятно, имеет схемы проводки для обоих (или, возможно, ни одной).Здесь мы объясним, как подключить розетку.

Во-первых, на самом деле не имеет значения, какую схему вы используете, так как T568A и T568B являются «прямыми» конфигурациями. Это означает, что провода от контактов с 1 по 8 подключаются к соответствующему контакту на другом конце. Если вы не пытаетесь создать перекрестный кабель (что маловероятно), вы можете использовать любую схему. Но лучше выбрать один и придерживаться его для последовательности.

И вы должны использовать одну и ту же схему на обоих концах одного и того же кабеля.Очевидно.

В зависимости от купленной вами розетки вам может понадобиться ударный инструмент или перфоратор (дешевые версии, такие как эта, стоят менее 5 фунтов стерлингов), чтобы вставить провода в разъемы.

Вот две электрические схемы:

Штифт

Пара T568A

Пара T568B





Цвет T568A

Цвет T568B



1

3

2



белая/зеленая полоса

белая/оранжевая полоса



2

3

2



зеленый твердый

оранжевый твердый

3

2

3



белая/оранжевая полоса

белая/зеленая полоса

4

1

1



сплошной синий

сплошной синий

5

1

1



белая/синяя полоса

белая/синяя полоса

6

2

3



оранжевый твердый

зеленый твердый

7

4

4



белая/коричневая полоса

белая/коричневая полоса

8

4

4



коричневый твердый

коричневый твердый

 Вот как расположены контакты на вилке RJ45 (на этом фото выступ на вилке находится снизу):

Фото: Википедия

Рекомендуемая установка сокета, локальной сети и точки передачи данных в Сингапуре

Установка телефона / точек передачи данных

По данным LS Handyman Singapore, все офисы полагаются на использование телефонных систем для установления и завершения внутренней и внешней связи.При переезде в новое офисное здание или при обустройстве нового помещения вам потребуется проложить кабель для ваших телефонов, а также для ваших данных.

Обратите внимание, что телефонные линии нельзя использовать в качестве линий передачи данных. Это связано с тем, что у них очень разные требования, когда речь идет об их потребностях в кабелях.



Установка точки данных

Точки данных в основном используются для умной домашней проводки, компьютерного оборудования, новых домашних сетей, телефонных точек, аудиовизуальных залов заседаний, аудиовизуального оборудования и для точек данных национальной широкополосной сети.Дата-точка может быть установлена ​​в любом месте: офисе, доме, торговой точке, школе, клубе и даже в номере отеля. Многие эксперты считают, что точки данных могут обеспечить более высокую скорость передачи данных для людей, которые в основном полагаются на использование компьютеров для выполнения своих повседневных задач. Тот же человек, которому вы позвоните для установки вашей точки данных, также сможет подключить вашу систему безопасности, телевизор, монитор и антенну.



Перемычки из МДФ

  1. При подключении новой услуги ADSL или телефонной линии к квартире разнорабочий обязан подключить услугу ADSL или телефонную линию к Главной распределительной коробке.Это часто находится в комплексе, где устанавливается услуга.
  2. Некоторые устройства поставляются с собственными вводными кабелями. Кабели часто идут до дома, и все, что нужно сделать, это активировать его, и услуга автоматически станет доступной.
  3. Если на объекте имеется MDF, услуга ADSL обычно подключается через провайдера IP или оператора телефонной связи.
  4. Обратите внимание, что услуга не станет активной, пока соответствующий кабель не будет перемычкой.

Если у вас есть какие-либо вопросы по установке точки данных, не стесняйтесь обращаться к нам.

Как новая настенная розетка NBN помогает снизить скорость интернета

Итак, у вас есть NBN, подключенный к вашему дому, но это не совсем так, как вы думали. Это недостаточно быстро. Он замедляется, когда кто-то смотрит фильм или играет в игры. Или вы работаете из дома, и вас тошнит от пропадания Wi-Fi.

Хотя обновление до более быстрого пакета может быть одним из решений, это постоянные затраты, которые могут не решить проблему.Лучший способ исправить пропадание и низкую скорость по Wi-Fi — уменьшить количество устройств, использующих одно и то же соединение Wi-Fi. Нет, мы не говорим, что вам нужно убрать свои устройства. Что мы действительно рекомендуем, так это правильно расположенную настенную розетку NBN.

Существуют ли настенные розетки NBN разных типов?

Доступно пять различных типов соединений NBN:

FTTP — Оптоволокно до помещения
FTTB — Оптоволокно до здания
FTTN — Оптоволокно до узла
FTTC — Оптоволокно до бордюра
HFC — Гибридное оптоволокно, коаксиальный

Эти различные типы подключения определяются инфраструктурой в вашем районе.HFC также обеспечивает доставку Foxtel и может доставить оптоволоконное интернет-соединение от узла к вашему дому. Когда Интернет входит в ваш дом, мы рекомендуем использовать кабель Cat6 для подключения вашего дома к сетевым розеткам.

Вы обнаружите, что установщики NBN установят только одну настенную розетку, после чего это будет за ваш счет.

Хорошо, что после первоначального подключения все настенные тарелки NBN после роутера одинаковые.

Где можно установить новую настенную розетку NBN?

После первоначального подключения NBN и маршрутизатора существует несколько правил относительно того, где вы можете установить дополнительные настенные розетки.

Тем не менее, есть несколько хороших практических правил установки настенных розеток NBN:
– если у вас нет там розетки, не ставьте там розетку
– если вы живете в квартире или квартире блока вы должны ознакомиться с корпоративными правилами
— стоимость новых розеток будет зависеть от удобства доступа к месту, для прокладки кабеля для передачи данных и установки настенной розетки.

Распространенные проблемы при установке настенных розеток NBN

Самая большая проблема, с которой мы сталкиваемся, это когда люди используют соединения адаптера NBN в старых телефонных розетках.С этим есть две основные проблемы:
— он использует старый медный кабель, предназначенный для приема телефонных звонков, внутри вашего дома для доставки высокоскоростного интернета
— адаптер может отсоединиться, снижая эффективность и без того плохого соединения.

Использование старых телефонных розеток для соединения NBN приводит к обрывам связи, низкой скорости и ненадежным соединениям.

Следующая проблема, с которой мы сталкиваемся, — это когда сети не оптимизированы или не настроены должным образом. Это может включать в себя такие вещи, как:
— маршрутизатор не подключен к первой настенной панели
— слишком много устройств имеют доступ к Wi-Fi
— потоковое видео или игры через Wi-Fi на нескольких устройствах одновременно
— использование неправильного типа кабеля для передачи данных .

Как надежный кабельный оператор для передачи данных в Порты Нового Южного Уэльса, мы знаем, как получить максимальную отдачу от загруженной сети. Мы также понимаем, что установка новой настенной розетки NBN может существенно повлиять на скорость и удобство использования Интернета дома или в офисе.

Если вы устали от медленного и ненадежного NBN, то установка одной или нескольких настенных розеток NBN может помочь ускорить и упростить работу. Позвоните нам прямо сейчас, служба DCN работает круглосуточно и без выходных, чтобы узнать больше.

Как установить LSM (Linux Socket Monitor)

LSM (Linux Socket Monitor) отслеживает сетевые сокеты на сервере Linux и отправляет вам уведомление, когда происходят изменения. Например, на веб-сервере у вас, вероятно, всего пара прослушивающих портов, например:

.
  • Apache: TCP 80
  • SSH: TCP 22
  • MySQL: TCP 3306
  • FTP: TCP 21
  • SMTP: TCP 21
  • POP3: TCP 110

И, возможно, некоторые другие приложения… когда на вашем Linux-сервере внезапно появится новый прослушиваемый порт, могут произойти две вещи:

  • Вы запустили службу, которая открыла сетевой сокет.
  • Ваш сервер был заражен сценарием, который породил вредоносную службу, запускающую сетевой сокет.

Когда ваш сервер заражается и внезапно запускает новую службу, вы, вероятно, хотите знать об этом… вот что такое LSM. Он будет записывать «базовый уровень», чтобы знать, какие сетевые сокеты обычно открыты, и уведомлять вас, когда открывается новый сетевой сокет.

Позвольте мне продемонстрировать, как установить LSM, и показать вам, как выглядят уведомления. Сначала скачаем последнюю версию:

  [[email protected] ~]#  wget http://www.rfxn.com/downloads/lsm-current.tar.gz

Давайте извлечем этот файл:

  [[email protected] ~]#  tar -xzvf lsm-current.tar.gz

Давайте откроем эту папку:

  [[email protected] ~]#  cd lsm-0.6/

Теперь нам нужно только запустить скрипт установки install.sh:

  [[email protected] lsm-0.6]#  ./install.sh
.: ЛСМ установлен
Путь установки: /usr/local/lsm
  Путь конфигурации: /usr/local/lsm/conf.лсм
  Путь к исполняемому файлу: /usr/local/sbin/lsm
LSM версии 0.6
Авторское право (C) 2004, R-fx Networks
              2004, Райан Макдональд
Эта программа может свободно распространяться в соответствии с условиями GNU GPL.

  созданных базовых файлов сравнения

Прежде чем мы получим какие-либо уведомления, нам нужно отредактировать файл конфигурации и ввести наш адрес электронной почты:

  [[email protected] ~]#  vim /usr/local/lsm/conf.lsm

По умолчанию вы найдете следующую строку:

   USER="root"    # Адреса электронной почты для предупреждений

Мы изменим это на адрес электронной почты, на который мы хотим получать уведомления.Должно получиться так:

   USER="[email protected]" # Адреса электронной почты для предупреждений

LSM использует cron для запуска каждые 10 минут, вот как выглядит файл cron:

  [[email protected] lsm]#  vim /etc/cron.d/lsm
  */10 * * * * root /usr/local/sbin/lsm -c >> /dev/null 2>&1

Каждые 10 минут скрипт запускается, и когда он находит новый сетевой сокет, он уведомляет вас.Электронные письма, которые вы получаете, будут выглядеть так:

  Это автоматическое оповещение, созданное из VPS1.RMCS.LOCAL Это оповещение
уведомлять адресованных пользователей о новых серверных сокетах. Новые серверные сокеты могут
указать серверное программное обеспечение, которое было запущено на вашем хосте, или иным образом
быть признаком злонамеренной деятельности. Рекомендуется просмотреть это предупреждение
и исследовать, если это необходимо.

Ниже приводится сводка новых сокетов Интернет-сервера:
>  TCP 0 0 0.0.0.0:8447  0.0.0.0:* ПРОСЛУШАТЬ 32574/автоустановщик

Ниже приводится сводка новых сокетов домена Unix:
никаких изменений в доменных сокетах Unix

Выше вы видите, что эта машина запустила новый сервер на TCP-порту 8447. На этот раз это законно, потому что это автоустановщик, который использует Plesk. Когда вы видите порт, который вы не узнаете, пришло время исследовать его!

Я надеюсь, что это было полезно для вас, если у вас есть какие-либо вопросы, просто оставьте комментарий!

Установка настенного соединителя | Тесла

Настенный разъем Tesla третьего поколения отличается простотой установки.Открытая коробка для проводов со встроенными клеммами обеспечивает достаточно места для посадочных проводов с возможностью ввода сверху, снизу и сзади. Установщики могут использовать смартфон для ввода в эксплуатацию Wall Connector и подключения к клиентским сетям Wi-Fi.

  • Установка настенного соединителя Gen 3
  • Ввод в эксплуатацию настенного соединителя
  • Прошивка настенного соединителя
  • Дополнительные ресурсы


  • Установка настенного соединителя Gen 3


    Скачать инструкцию

    Установщики должны загрузить и полностью просмотреть руководство по установке настенного соединителя Gen 3 перед установкой.

    Для получения дополнительной информации о том, как установить настенный соединитель Gen 3, посмотрите видео ниже.

    Ввод в эксплуатацию настенного соединителя

    Wall Connector размещает сеть Wi-Fi для простой настройки размера выключателя, подключения Wi-Fi и распределения питания. Эта сеть Wi-Fi транслируется в течение пяти минут после включения настенного разъема и может быть повторно включена в течение дополнительных пяти минут, удерживая кнопку на рукоятке зарядного кабеля.

    Руководство по быстрому запуску, входящее в комплект настенного соединителя, снабжено наклейкой в ​​верхней части первой страницы с важной информацией об этом уникальном устройстве. После ввода в эксплуатацию установщик должен сохранить его.

    Чтобы подключиться к точке доступа Wall Connector с помощью смартфона или ноутбука, отсканируйте QR-код на наклейке с кратким руководством или подключитесь к сети Wi-Fi вручную, указав SSID и пароль.

    После подключения к точке доступа Wall Connector вы можете быть автоматически перенаправлены к мастеру ввода в эксплуатацию.Если нет, отсканируйте приведенный ниже QR-код или воспользуйтесь браузером, чтобы перейти по адресу http://192.168.92.1.

    Для получения дополнительной информации о том, как ввести настенный соединитель Gen 3 в эксплуатацию, посмотрите видео ниже.

    Прошивка настенного соединителя

    Лучший способ поддерживать настенный разъем в актуальном состоянии — подключаться к локальной сети Wi-Fi, чтобы он мог автоматически получать обновления прошивки. Со временем будут внедряться новые функции и функции.

    Если Wi-Fi недоступен, настенный разъем можно обновить вручную с помощью автономных обновлений микропрограммы.

    Дополнительные ресурсы

    Если у вас есть дополнительные вопросы, обратитесь в службу поддержки.

    Что нужно и что нельзя делать при прокладке кабеля Ethernet

    С каждым годом кабельная проводка Ethernet становится все более важной в нашем мире постоянно развивающихся технологий, особенно из-за Интернета вещей (IoT), а теперь и промышленного Интернета вещей (IIoT). Концепция IoT предполагает развитие Интернета, в котором повседневные объекты имеют сетевое подключение, что позволяет им отправлять и получать данные.


    Правильно установленный сетевой кабель Ethernet сокращает время простоя и обеспечивает непрерывный поток данных, соединяя ваши системы данных и сетевые устройства, такие как маршрутизаторы, модемы, адаптеры или любые другие «вещи», которые необходимо подключить по всему вашему объекту.

    Учитывая, что вы заранее определили центральное место, где будут заканчиваться все ваши кабели, вы можете приступить к планированию установки сетевого кабеля. Имейте в виду, что это центральное место для вашего кабеля должно быть достаточно большим, чтобы вместить ваш текущий проект, а также любые будущие планы расширения сети передачи данных на вашем предприятии.Если кабель будет подвергаться воздействию каких-либо суровых условий, выберите кабель, обладающий свойствами промышленной прочности, такими как длительный срок службы при изгибе и устойчивость к ультрафиолетовому излучению, порезам, истиранию, воздействию масла, химикатов и экстремальных температур.

    Выбор Проводка Ethernet
    • PROFINET: В этом промышленном кабеле Ethernet используется экран из фольги и оплетки для защиты сигналов от шумов, ожидаемых на заводских этажах.
    • CAT6: Эти кабели обратно совместимы со всеми предыдущими кабелями CAT, имеют провода большего сечения, могут иметь большую длину, поддерживают пропускную способность до 10 Гбит/с и полосу пропускания 250 МГц и имеют более длительный срок службы.
    • CAT6A: Этот кабель Ethernet удваивает пропускную способность CAT6, работая на частоте до 500 МГц, и может работать на больших расстояниях — до 100 метров.
    • CAT7A : Проводка CAT7A Ethernet поддерживает 10-гигабитный Ethernet, частоты до 1000 МГц и является жизнеспособной альтернативой оптоволоконным кабелям.

    Как установить кабель Ethernet

    Выполнение: перекрестное питание кабеля под углом 90 градусов

    Если вам необходимо пересечь кабели вашей сети передачи данных, их следует держать под углом 90 градусов, чтобы избежать помех.

    Не прокладывайте кабель в небезопасных местах
    • В какой-то момент вам может понадобиться провести кабель по потолку или стене. Убедитесь, что кабель не касается потолочной плитки, и не прокладывайте кабель по электропроводке, водопроводным трубам или любым другим трубам, так как это небезопасно и может не пройти проверку.
    • Не прокладывайте кабели передачи данных под полом.

    Сделать: использовать разные цветовые схемы
    • Разделение кабелей по цветам удобно и позволяет организовать линии передачи данных.

    Не следует: связывать кабели слишком туго
    • Перекрученный кабель может отрицательно сказаться на сети и снизить качество кабеля.
    • Кабели, которые связаны слишком туго, трудно устранить, если когда-либо возникнет проблема.

    Сделать: промаркировать кабель

    Задайте себе следующие вопросы, чтобы помочь в процессе маркировки:

    • Для какого места предназначен кабель?
    • Как это было прекращено?
    • Кабель для Ethernet или разъем?

    Не протягивайте стойки по кабелю

    Наличие слишком большого количества кабелей в вашем центре обработки данных приведет к избыточному нагреву, что не очень хорошо, поскольку стойки должны оставаться прохладными.

    Сделать: использовать эффективную систему управления проводами
    • Используйте безопасное и эффективное устройство для связывания проводов (например, липучку Velcro® или кабельные стяжки ) для прокладки соединительных кабелей между стойками.
    • Разместите провода в коммутационной панели.
    • Оденьте кабели, не ныряя и не пересекая кабели.
    • Создайте простую карту расположения кабелей, которая будет служить быстрой и простой справочной информацией для поиска кабеля для ремонта или замены.

    Не оставляйте провода незащищенными от клемм

    Если оставить проводку кабеля Ethernet незащищенной от разъемов, существует риск повреждения провода внутри разъема и поломки внутри вилки.

    Необходимо: приобрести соединительный кабель

    Покупка предварительно подготовленного кабеля облегчает установку plug-and-play и обеспечивает необходимую сборку.

    Подготовьте свои системы данных к более разумному будущему

    IoT описывает мир, в котором (в значительной степени) все может быть подключено и будет интеллектуальным образом взаимодействовать. Сократите время простоя и подготовьте системы данных вашего предприятия к гораздо более разумному будущему коммуникаций.Начните свой план установки сетевого кабеля сегодня, загрузив лист «Что нужно и чего нельзя делать при установке кабеля Ethernet» компании TPC Wire & Cable®, включая лист «Создайте собственные комплекты кабелей Ethernet».



    Сеть вашего дома: Ethernet. Установка Ethernet в вашем доме для… | by Citizen Upgrade

    Установка Ethernet в вашем доме для создания высокоскоростной домашней сети : Как и почему».Вкратце; вы можете получить более высокие локальные скорости для локальной потоковой передачи файлов и видео (например, HD-телевидение по воздуху, транслируемое на каждый телевизор в доме), и получить большую часть вашего домашнего трафика

    от сети Wi-Fi, освобождая пропускную способность для всех пользователи дома и домашнего офиса. Вы также можете использовать стабильные линии Ethernet для важных соединений домашнего офиса или домашней школы.

    В этой статье я расскажу о проводной сети. Где возможно, я собираюсь сделать несколько разъемов Ethernet в каждой комнате дома.Это перебор? Почти наверняка. Поскольку теперь у меня больше гибкости, пока я заканчиваю свой подвал, мой план состоит в том, чтобы потратить время и деньги, чтобы правильно настроить его за один раз, а не пытаться добавить больше подключений позже.

    Справочный список оборудования в этой статье:

    Раскрытие информации: Эта статья содержит партнерские ссылки Amazon на продукты. Покупка по этим ссылкам поддерживает наше письмо без каких-либо дополнительных затрат для вас!

    Первый шаг — решить, где в доме вы хотите разместить разъемы Ethernet.Если вы не хотите или не можете изменить свои стены, вы все равно можете найти это полезным в качестве обсуждения того, как построить собственные кабели Ethernet для прокладки от вашего маршрутизатора до вашего коммутатора и других компьютеров поблизости.

    В моем доме я подключаю три спальни, нашу гостиную и чердак (где находится HD-антенна). В двух спальнях я бы хотел, чтобы на каждой стене была одна розетка, в которой можно было бы разместить письменный стол или смарт-телевизор. В спальне, которую мы используем как отдельный кабинет, я устанавливаю четырехъядерные разъемы на двух стенах.Там, где в нашей гостиной телевизор, я также устанавливаю четырехъядерный разъем.

    Почему четырехъядерные домкраты? Там, где я знаю, что у меня будет несколько подключенных устройств, я бы предпочел просто подключить их к стене, чем использовать другой переключатель. В офисе у меня десктоп, ноут для работы и смарт тв на стене. В гостиной у нас есть смарт-телевизор, точка доступа с использованием проводного транзитного соединения (подробнее об этом в статье о Wi-Fi) и игровая приставка.

    Фото автора

    Итак, две спальни с двумя розетками, кабинет с восемью розетками (по одной четверке на каждой стене), гостиная с четырьмя розетками и чердак с одной розеткой.Всего семнадцать кабелей. На самом деле есть еще пара, которые были предварительно установлены в доме в странных местах, так что в итоге у меня в доме около двадцати разъемов. Опять же, это определенно перебор, но если я все сделаю правильно, мне не придется снова обновляться в течение десятилетий.

    Cat 5, Cat 5e, Cat 6, Cat 6e, Cat 6a, Cat 7. Существует множество спецификаций на выбор. Они различаются скоростью передачи данных, которой они могут достичь, своей ценой и своей гибкостью (что имеет значение, когда вы прокладываете их через стену).

    Мбит/с — общепринятая мера скорости. Это означает мегабиты в секунду, и его часто путают с мегабайтами. Мы говорим о хранилище и размерах файлов в мегабайтах и ​​гигабайтах, а о скорости — в мегабитах и ​​гигабитах. Мегабайт будет 8 мегабит (а гигабайт будет 8 гигабит). Если у вас есть файл размером 100 мегабайт и сеть со скоростью 100 Мбит/с, вам потребуется примерно 8 секунд для передачи этого файла.

    Категория 5 устарела. Он может поддерживать только 100 Мбит/с.Не покупайте этот.

    Cat 5e по-прежнему очень популярен, поскольку он недорогой, поддерживает скорость до 1 Гбит/с (1000 Мбит/с) и очень гибкий.

    Cat 6 — следующий шаг в цене и скорости. Он также может поддерживать 1 Гбит/с, но может достигать 10 Гбит/с для «коротких» расстояний около 30 метров (различные типы будут варьировать свое определение «коротких» от 30 до 55 метров). Если вы используете его дома, я предполагаю, что у вас нет ни одного кабеля, который будет длиннее этого, так что это фактически кабель с пропускной способностью 10 Гбит/с.

    Cat 6e не является «официальной» категорией, но некоторое время продавался, поэтому вы все еще можете встретить ее. Официально он рассчитан на скорость Cat 6, но обычно имеет некоторые улучшения в защите или скорости скручивания, которые могут сделать немного лучше (но не гарантия). Скорее всего, вы больше не увидите это имя, если только не используете старые кабели.

    Cat 6a является официальным дополнением Cat 6. Он может поддерживать 10 Гбит/с на расстоянии до 100 метров и гораздо лучше экранирован, чем Cat 6, но он также гораздо менее гибкий, что затрудняет маршрутизацию через стены.

    Cat 7 является последним и лучшим на данный момент (есть и другие в разработке) и требует от 40 до 100 Гбит/с на короткие расстояния. Это очень дорого и очень жестко, а также требует специального заземления и специальных разъемов.

    Итак, что вы должны получить? Большинству людей следует приобрести кабель Cat 6. Сеть со скоростью 1 Гбит/с — это здорово, а когда цены на коммутаторы и маршрутизаторы со скоростью 10 Гбит/с снижаются, вам нужно всего лишь обновить их, чтобы перейти на скорость сети 10 Гбит/с. Cat 6a не даст большинству домашних пользователей каких-либо улучшений по сравнению с Cat 6, потому что вы не делаете кабели длиннее 100 футов и не прокладываете их рядом с другими высокочастотными радиочастотными линиями, как это может быть в центре обработки данных.

    Если вы ограничены в средствах, Cat 5e по-прежнему является хорошим выбором, но поскольку он всего лишь , он немного на дешевле, чем Cat 6, и застрял на 1G, я бы посоветовал большинству людей пропустить его, если они не захотят повторно запустить провода через пять-десять лет.

    Еще одна тема, требующая небольшого обсуждения, — какой стандарт использовать для прокладки кабелей. Самый дешевый способ построить свою сеть Ethernet — это сделать собственные кабели, и есть два способа подключения концов: конфигурация «А» и конфигурация «В».То, что вы используете, на самом деле почти не имеет значения, если вы используете одинаковую конфигурацию на обоих концах каждого кабеля. Например: если у вас есть один кабель с двумя концами «А» и другой кабель с двумя концами «В», это прекрасно, и оба они будут работать в вашей сети. Если у вас есть кабель с одним концом «A» и одним концом «B», это на самом деле перекрестный кабель, и он может не работать в зависимости от того, к чему вы его подключаете.

    Так какая разница? В каждом кабеле Ethernet есть восемь разных проводов.В стандарте «А» они расположены в вилке одним способом, а в стандарте «В» — немного по-другому. Однако, если вы подключите их обоих одинаково, цвет провода не имеет значения для устройства, использующего его, поэтому он не имеет значения в вашей сети.

    Фото автора

    На фотографии выше обратите внимание на метки «A» и «B» на этих разъемах для трапецеидальных искажений. На нем показано, как подключить разъем к любому стандарту. Как на «А», так и на «В» коричневые, коричневые, синие и синие полосатые провода остаются прежними.Зеленая и оранжевая пары меняются местами в зависимости от того, какой стандарт вы используете.

    При этом, если вы находитесь в США или используете американское оборудование, вы, вероятно, обнаружите, что «B» является стандартом де-факто. Цветовые схемы на штекерах, разъемах трапецеидальных искажений, коммутационных панелях и всем остальном, вероятно, будут конфигурацией «В». Поэтому я подключил все таким образом.

    На самом деле это довольно просто. У меня уже было несколько электрических коробок (и вы увидите это на фотографиях), но можно использовать низковольтный монтажный кронштейн, и в этом видео показано, как это сделать:

    А вот фото одного, которое я сделал в своей собственной стене, показывающее, что на самом деле это просто кольцо, прикрепленное к гипсокартону, а не целая электрическая коробка.Они соответствуют строительным нормам и правилам для низковольтных кабелей там, где я живу, но вы должны проверить свои местные жилищные нормы, чтобы убедиться, что это разрешено там, где вы находитесь.

    Фото автора

    Здесь вам понадобятся монтажные скобы и универсальная бритва. Пила для замочной скважины или пила для гипсокартона могут облегчить работу, но не являются обязательными.

    По сути, вы будете размечать прямоугольное отверстие, врезать его в стену, затем вставлять монтажный кронштейн в отверстие и затягивать его.Это создает нечто, к чему можно прикрепить простую лицевую панель (например, лицевую панель электрического выключателя). Что касается кабеля Ethernet, я не знаю нигде, где требуются полностью закрытые электрические коробки, так что это отличное дополнение.

    После установки монтажного кронштейна вам потребуются настенные панели с одним, двумя или четырьмя гнездами и модульными вставками «Keystone». Это, безусловно, самый экономичный способ их создания, который я видел, и он дает вам возможность перемещать домкраты после их установки.

    Это, пожалуй, самая сложная часть. Давайте рассмотрим процесс для простого случая.

    Сам кабель называется «подъемным» кабелем и поставляется в большой коробке с отверстием, позволяющим непрерывно вытягивать кабель из отверстия сбоку. Я купил 1000 футов стояка Cat 6 для своей работы, что стоит всего 100 долларов. Это самый дешевый высококачественный кабель, который я нашел для доставки, и я протестировал его на скорости 1 Гбит/с (у меня пока нет подключений на 10 Гбит/с для тестирования).

    В моем доме у меня была офисная стена, в которой уже был разъем Ethernet.Здесь я буду вставлять новый четырехъядерный разъем.

    Поскольку дыра уже была там, мне пришлось использовать ленту из стекловолокна, чтобы пройти через дыру и попасть в электрическую коробку. Лента для ловли рыбы, которую я показываю, представляет собой одиночное удилище, но я больше не вижу подобных, и это лента для ловли рыбы с лучшим рейтингом, которую я вижу на Amazon сегодня.

    Фото автора

    Сложнее сделать, когда электрошкаф представляет собой целую коробку вместо упомянутой выше низковольтной монтажной скобы.Я использовал дремель, чтобы вырезать куски из электрической коробки, чтобы подавать было легче, но так было еще сложнее.

    Если у вас еще нет отверстия в каркасе подвала или чердака, просто очень тщательно измерьте и просверлите его. Если это заставляет вас потеть, то наймите электрика, чтобы он сделал «прокладку проводов». Большинство электриков не захотят иметь ничего общего с Ethernet (или будут весело завышать за него цену), но если вы скажете им, что просто хотите, чтобы они вставили скобу низкого напряжения в стену и пропустили кабель между этажами, не подключая его, это будет не очень дорого.Особенно, если вы предоставляете материалы.

    Установив ленту, я собрал еще три кабеля категории 6 и прикрепил их клейкой лентой с одной стороны ленты.

    Фото автора

    Совет № 1: Убедитесь, что концы кабелей расположены в шахматном порядке, когда вы соединяете их вместе. Это создает «клин» вместо внезапной выпуклости при проталкивании кабеля обратно через стену.

    Вот совет № 2: Если вы обнаружите, что у вас возникли проблемы с принудительным подключением кабелей, а покачивания не помогают, используйте вазелин.Потрите немного обклеенную изолентой область кабелей, и это поможет им проходить через узкие места с меньшими усилиями и без связывания со многими вещами.

    Вот совет № 3: Чтобы проложить три кабеля одновременно, мне пришлось угадать их длину и сначала обрезать их. По возможности используйте кабель-канал непосредственно из коробки. Пропустите его там, где вы в конечном итоге закрепите его на балках, но не обрезайте конец, пока не убедитесь, что он находится в нужном месте. Это сэкономит вам несколько футов кабеля при каждом прогоне.

    Если все пойдет по плану, у вас будет кабель (или несколько кабелей), торчащий из вашей стены и потолка подвала или чердака.

    Теперь вам понадобятся инструменты, чтобы собрать кабели. Этот набор был отличной ценой, чтобы получить несколько инструментов, которые мне действительно нужны для работы.

    В частности, я расскажу о тестере кабелей, перфораторе и черных кусачках/стрипперах, которые выглядят как зажим.

    Первое, что вам нужно сделать, это зачистить кабель с помощью любого инструмента, который вам нравится.Я обнаружил, что эти черные фрезы идеально подходят для этой работы. Вы можете отрегулировать глубину лезвия (используя несколько отрезков троса для тренировки) до нужной длины, а затем просто зажать и запустить его по кругу, как при резке трубы. Сразу снимает оболочку кабеля.

    Фото автора. Примечание. Если вы используете гнездо трапецеидального искажения, вам не нужно зачищать каждый отдельный провод.

    На этой фотографии я также зачистил концы проводов, чтобы сделать кабель с вилкой. Не делай этого. Вместо этого оставьте отдельные провода не зачищенными, и мы подключим гнезда трапецеидальных искажений, которые видели ранее.

    Фото автора

    Чтобы использовать гнездо трапецеидального искажения, поместите провод, соответствующий цвету стандарта, который вы используете, в канавку над этим цветом, затем с помощью перфоратора полностью вставьте провод в канавку. .

    Все провода парные. Коричневый с коричнево-белым, оранжевый с оранжево-белым, зеленый с зелено-белым и синий с сине-белым. Каждая встанет на место, а затем вы обрежете концы. Просто как тот. Иногда требуется некоторое усилие, чтобы вставить кабели на место, но это очень легко сделать.

    Фото автора

    После того, как провода проложены, можно легко прикрепить модуль трапецеидального искажения к настенной пластине. Наклоните модуль на место в панели так, чтобы нижняя часть соединилась с панелью, затем поверните вверх, пока зажим не защелкнется на месте. Вы можете отсоединить их и довольно легко перемещать (может потребоваться небольшая отвертка).

    Фото автора

    Здесь даже видна моя проводка в стиле «В», с оранжевой парой ближе к передней части этого модуля и зеленой сзади, как показывает мне модуль.

    Это еще проще! Пожалуйста, не обращайте внимания на пыль на фотографиях ниже. При строительстве подвала пыль везде . Я также могу порекомендовать несколько пылезащитных колпачков Ethernet для любых неиспользуемых разъемов в вашей коммутационной панели или стенах.

    Фото автора

    Патч-панель очень похожа на разъёмы Keystone, о которых мы только что говорили, но выложена длинной полосой. В подобном проекте у вас обычно будет центральное расположение с выключателем, поэтому у вас будет несколько кабелей, которые собираются вместе в одном месте.Подключение этих кабелей к коммутационной панели дает вам простой интерфейс для подключения к коммутатору или, поочередно, для подключения к другим устройствам.

    Здесь вы можете увидеть большую часть моей существующей установки (многие из которых я буду заменять в этой серии. Патч-панель находится внизу изображения с несколькими проводами на месте. Эти коммутационные панели великолепны, потому что они может легко поместиться на неглубокой настенной стойке. Я расскажу больше о монтажных решениях позже, а пока просто знайте, что их легко повесить, легко подключить, и у вас остается отличный способ подключить всю сеть вместе.

    Фото автора

    Это точно такой же процесс, как и домкраты для трапецеидальных искажений, но с еще большим пространством для работы. Соедините пары так, как говорит вам коммутационная панель, и проверяйте по ходу дела.

    Здесь пригодится кабельный тестер из набора инструментов. Теперь на каждом конце кабеля у вас должно быть гнездо. Один из них — гнездо для трапецеидального искажения в настенной панели, а другой — коммутационная панель. Для этого теста вам необходимо иметь как минимум два надежных кабеля Ethernet.

    Подключите один кабельный тестер (для которого требуется батарея на 9 В, не входит в комплект) к коммутационной панели с помощью надежного кабеля Ethernet, а другой кабельный тестер — к настенной розетке Keystone с помощью второго надежного кабеля Ethernet.Неважно, какой конец куда идет. Если все работает, вы должны увидеть, как индикаторы последовательно мигают от 1 до 8 на тестере и .

    Фото автора

    Если одна лампочка не мигает, то в документации на тестер можно посмотреть, какому цвету кабеля соответствует этот номер (либо в конфигурации «В», либо в «А»), и можно исправить это единственное соединение на обоих заканчивается.

    Затем вы проверяете скорость кабеля.

    Есть много способов проверить скорость кабеля.Самый простой способ — использовать два компьютера и существующий коммутатор и маршрутизатор. Имейте в виду, что вы сможете тестировать скорость, равную максимальной скорости соединения компьютеров и коммутатора. Маршрутизатор нужен для внешних подключений и для выдачи вам IP-адреса, но его скорость не имеет значения для этого теста.

    Подключите разъем коммутационной панели или настенную розетку к коммутатору или маршрутизатору с помощью одного из проверенных кабелей Ethernet.

    Подключите другой разъем к одному из ваших компьютеров.

    Другой компьютер может быть подключен к существующей сети (подключен к коммутатору или маршрутизатору через другой надежный кабель).

    Теперь настроим iPerf3. iPerf — это инструмент для тестирования скорости сети, и он очень прост в использовании, хотя в основном работает в командной строке.

    Mac: brew install iperf3

    Debian (Ubuntu, Mint, Debian и т. д.): sudo apt install iperf3

    Fedora: sudo dnf install iperf3

    Windows (или любой, кто просто хочет загрузить двоичные файлы): https:/ /иперф.fr/iperf-download.php

    Если у вас есть iperf3 на обоих компьютерах, вы запустите его из командной строки. Найдите IP-адрес одного компьютера и на этом компьютере используйте «iperf3 -s», чтобы iperf работал как сервер, принимая подключения. На другом компьютере запустите «iperf3 -c 192.168.1.2» или любой другой ваш IP-адрес сервера.

    Фото автора

    В качестве двух собственных компьютеров я использовал компьютер с ОС Windows с Ubuntu, работающей в подсистеме Windows для Linux. Я активный пользователь Linux, и наличие WSL является огромным, хотя и глючным, улучшением моего опыта работы с Windows.

    Существует множество вариантов конфигурации iPerf, но для нашего теста мы хотим посмотреть, приближаемся ли мы к нашей максимальной скорости. Моя максимальная скорость соединения составляет 1 Гбит/с, потому что у меня нет компьютера, способного работать быстрее, и мой коммутатор не может работать быстрее. Позже в этой серии у меня может быть такая возможность, поэтому я вернусь к этому тесту в то время!

    Короче, смотрите скорости, которые iPerf показывает вам в винде. Мой в этом тесте колеблется около 940 Мбит/с, и это здорово.В сетевом соединении есть какие-то сетевые накладные расходы, и это говорит мне о том, что я достиг примерно гигабитных скоростей. Идеально. Этот кабель готов.

    В моем собственном проекте я закончу проводку остальной части верхнего этажа к одной коммутационной панели, а пока буду строить стены в подвале, я подключу нижний этаж ко второй коммутационной панели. Гибкость, которую это предлагает мне даже во время моей сборки, превосходна. Я буду перемещать свой маршрутизатор, коммутатор и сервер наверх, пока буду строить подвал, и для этого все, что мне нужно сделать, это поменять местами несколько кабелей на коммутационной панели (подключить новые кабели спереди, а не подключать новые кабели к спина).Когда я перемещаю его обратно вниз, я просто снова меняю местами кабели, и все готово.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
