Как правильно отрегулировать водяной теплый пол: РЕГУЛИРОВАНИЕ ТЕМПЕРАТУРЫ В ПОМЕЩЕНИЯХ С ТЁПЛЫМИ ПОЛАМИ И РАДИАТОРАМИ — Energy-Kharkov (Энерджи-Харьков)

Содержание

Водяной теплый пол: регулировка температуры

На сегодняшний день все более популярным и востребованным вариантом отопления становится теплый водяной пол. Он может выступать дополнительным источником обогрева, а также и основным. С его помощью появилась возможность существенной экономии, а также стала реальной заветная мечта большинства людей о высоком уровне благоустроенности.

Конечно, такой вид обогрева жилья требует наличия определенных знаний и опыта для грамотного управления им. Для гарантирования исправного и безошибочного функционирования системы теплого водяного пола выполняется регулировка его температуры. Как же правильно осуществляется такое регулирование?

Водяной теплый пол: регулировка температуры

Управление температурным режимом собранного водяного пола зависит от того, какое оборудование было использовано в помещении при установке системы обогрева. Способов регулирования бывает несколько. К главным же причисляют:

  • ручное регулирование;
  • индивидуальное;
  • групповое;
  • комплексное.

Ниже более подробно рассмотрим каждый из них.

Ручная регулировка

Весь процесс, при таком способе обогрева пола, происходит в ручном режиме. При этом, итоговые заключения о температуре делаются только на основе собственных ощущений. Разумеется, что при таких измерениях, неточные данные – не исключение. По этой причине процедура регулирования теплого пола должна осуществляться по следующему перечню:

  • При эксплуатации такого пола с паркетным или ламинатным типом покрытия применяют специальные термоголовки, которые устанавливаются на 2 трубопровода: и подающий, и обратный. Регулировку проводят вручную: подачу либо увеличивают, либо же, наоборот – уменьшают.
  • Настройка температуры пола производится только тогда, когда каждая петля системы будет заполнена водой (нужно следить, чтобы во время заполнения не было воздуха).
  • В процессе того, как наполняются трубопроводы, необходимо контролировать, чтобы вода была во всей остальной отопительной системе. Это делается путем открытия: кранов, которые дают доступ тепловому носителю ко всей системе, и вентиля обратного коллектора. И лишь только после этих действий можно открыть трубы (прямую и обратную) одной петли для полного их наполнения. При этом следует проверять и не допускать попадания воздуха (путем выпускания его в воздухоотвод).
  • Далее для движения воды в трубопроводе проводят запуск насоса. Рукой на ощупь определяют степень нагревания и при теплых трубах закрывают петлю.
  • Когда все петли заполнятся, нужно вентили повернуть на открытие. Затем подачу воды в каждую петлю можно отрегулировать, определив температуру вручную.
  • На температурные показатели воды в трубах влияет их длина. В связи с этим, целесообразно устанавливать их одинакового размера.

Важно учитывать, что при таком варианте температурной регулировки водяного пола, все ее этапы необходимо осуществлять с обязательным 2-часовым перерывом, чтобы хорошо понимать эффективность каждого действия.

Так, как в этом случае приходится ориентироваться только на личные ощущения, то такой способ температурного регулирования пола удобным назвать нельзя.

Индивидуальная регулировка

Корректирование температуры теплых полов в индивидуальном режиме реализуется с помощью специальных датчиков, которые расположены в каждой комнате. Индивидуальное регулирование отличается от группового. При первом способе климат по желанию устанавливается для каждого помещения отдельно, а при втором – для всей системы действует общий температурный режим.

Групповая регулировка

Данный способ практичен своей точностью показаний. В его основе лежит автоматическое осуществление понижения или повышения температуры пола, а также уменьшения и увеличения подачи воды (носителя тепла). В таком варианте регулирования применяются схемы климат и констант. При второй схеме работы используются клапаны с наличием термоголовок.

Если же требуется изменить температурный показатель, то система сузит или же расширит капиллярную трубку, которая отвечает за регулировку отверстия клапана. Длиться это будет до тех пор, пока не настроится удовлетворяющий режим.

Корректировка происходит в автоматическом режиме. Автоматика системы, в зависимости от того, на сколько градусов прогрет в помещении воздух, определяет ту температуру, которой необходимо достичь. Затем она подает сигналы на открытие либо закрытие клапана.

Комплексная регулировка

Комплексный способ регулировки водяного теплоносителя пола соединяет в себе 2 режима:

  1. индивидуальный,
  2. групповой.

Он позволяет осуществлять коррекцию температурных показателей как сразу во всем доме, так и в каждой его комнате отдельно.

Простой способ регулировки температуры теплого пола

Далее рекомендуем посмотреть видео, где мастер своего дела рассказывает о простом и работающем способе регулировки тепла пола:

Как корректно отрегулировать температурный режим теплого водяного пола

Обычно, грамотная настройка теплого пола выполняется по допустимым и оптимальным температурным отметкам, которые устанавливаются непосредственно для каждого помещения в доме: ванной, коридора, жилой комнаты, кухни и санузла. К примеру, допустимые показатели температуры в жилой комнате находятся в диапазоне 18-24°С, а оптимальные – 20-28°С. Если взять коридор, то 16-22°С и 18-20°С соответственно.

Также, следует обратить внимание на влажность воздуха в помещении. Ее оптимальный показатель 40-50%, а допустимый – 60%.

Подводя итоги, можно отметить, что более простым вариантом регулировки температуры теплоносителя в виде теплого водяного пола, можно назвать ручной режим, а наиболее комфортным в использовании является групповой, при котором корректировка температуры происходит в автоматическом режиме.

Для чего нужен коллектор для водяного теплого пола

Современный вид системы отопления «водяной теплый пол» дает нам возможность не только получить качественный обогрев помещения, но и значительно сэкономить затраты. Теплый пол позволяет нам снизить расходы на эксплуатацию, а так же забыть о проблемах отопительной системы. Однако для того, чтобы подогревающая конструкция работала эффективно, и потребитель мог в любой момент скорректировать температурный режим в том или ином помещении, необходимо установить коллектор. Компания АкваЛенд предоставляет широкий выбор коллекторов и комплектующую запорную арматуру для установки систем отопления и водоснабжения.

Что это такое, какие функции на него возложены, из каких материалов он изготавливается? На эти и другие вопросы Вы найдете ответы в этой статье.

Для чего нужен коллектор в системе отопления

Как правило, автономные системы отопления расчитанны на подачу высокотемпературного теплоносителя. В радиаторы поступает вода, в среднем имеющая температуру 70-80 градусов. Такой режим не приемлем для подогрева полов. Во-первых, тонкая стяжка не сможет понижать температуру до приемлемых значений, а во-вторых, напольные покрытия просто не вынесут такого повышения температуры. Следовательно, нужно либо пригасить котел, либо каким-то методом снизить температуру теплоносителя.

Смешивание теплоносителя, поступающего в контур и возвращающегося обратно, обеспечивает смесительный узел для теплого пола. Смешиваясь с холодной обраткой, теплоноситель немного остывает и уже в таком виде подается в контуры водяного пола. Коллектор, который обеспечивает этот процесс, оснащен температурными датчиками и перепускными клапанами, с помощью которых определяется оптимальная температура и направление движение теплоносителя.

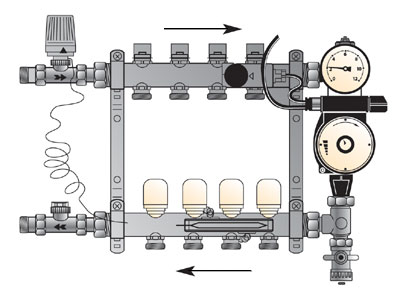

Конструктивные особенности коллекторного узла

Данное устройство представляет собой часть трубы с несколькими отводами, на которых располагается запорная арматура – краны. Традиционно смесительный узел включает в себя следующие элементы:

— ограничитель температуры;
— термостатический кран;
— обратный клапан;
— циркуляционный насос;
— регулировочный вентиль;
— фильтр.

Существует две схемы работы теплого пола. В первом случае теплоноситель попадает в узел под напором и растекается по отводам. Давление поступающей жидкости измеряется манометром, который установлен на другом конце коллектора. При необходимости, показания прибора можно сбросить.

По второй схеме смесительный узел состоит из двух коллекторов: собирающего и раздающего. Теплоноситель поступает в него из отводов и движется по трубам в обратном направлении.

Виды коллекторов

Смесительные группы для теплых полов по принципу работы делятся на две большие подгруппы.

Функционирование первого типа коллекторов основано на применении трехходовых смесительных клапанов. Эти устройства предназначены для смешивания горячей воды из котла и остывшей жидкости, движущейся уже в обратном направлении.

Это самый распространенный тип узлов, который дополнительно оборудуется сервоприводами для регулирования термостата и погодными контроллерами.

Недостатки у такого термосмесителя следующие:

— автоматика может дать сбой и горячий теплоноситель попросту разорвет трубу, когда хлынет большим потоком в трубы;
— довольно высокая пропускная способность клапанов не может гарантировать устойчивое сохранение заданной температуры.

Применение двухходовых питающих клапанов обеспечивает более надежную работу системы теплых полов, так как смешивание горячей и холодной жидкости происходит постоянно.

В связи с чем трубы не перегреваются. Мягкая регулировка температуры обеспечивается невысокой пропускной способностью устройства.


При выборе смесительного узла необходимо также опираться на площадь обогреваемого помещения: для больших пространств (более 200 м. кв. подойдут системы с трехходовыми клапанами, а для меньших объемов – с двухходовыми).

Монтаж смесительного узла

Итак, монтаж коллектора теплого пола производится на стену. Поэтому для него покупается специальный металлический шкаф. Он может быть открытого исполнения или закрытого. Обычно под шкаф в стене делается ниша, куда он и вставляется. Если есть возможность, то лучше коллекторную группу спрятать в соседнее служебное помещение. Это делается исключительно из соображений дизайна интерьера комнаты.

Теперь в шкаф проводятся два контура от общей отопительной системы дома. В него вводятся две трубы: подача и обратка теплоносителя. Они подключаются к гребенке через отсекающие вентили. Затем к каждому входному патрубку подключаются ветви теплого пола, по которым теплоноситель будет поступать в него, к отводящему коллектору подключаются трубы обратки теплых полов.

После чего необходимо протестировать всю отопительную систему на предмет корректной ее работы. Здесь очень важно правильно отрегулировать температуру теплоносителя. Вот почему многие производители к каждому входному патрубку на коллекторе подачи теплоносителя устанавливают термоголовки. Именно с их помощью можно регулировать подачу теплоносителя в зависимости от его температуры. А если еще установить автоматическую систему контроля с полной саморегуляцией, то такому смесительному узлу просто цены нет.

Подключение контуров

Вот так производится установка коллектора теплого пола. Казалось бы, что ничего сложно в этом нет. Единственное, на что хотелось бы обратить ваше внимание, это на правильное подключение ветвей, чтобы не перепутать конец подающего контура с концом обратного.

Для чего необходим коллектор для теплого пола

Организация системы отопления в доме, которая бы работала эффективно, да к тому же экономила ваши деньги, реальная возможность современности. Водяной теплый пол — вот что вам нужно, чтобы забыть о проблемах отопительной системы и снизить расходы на ее эксплуатацию. Но вот что странно: монтаж теплого пола придется начинать не с пола, а со стены. Почему? Потому что в системе теплых полов присутствует один очень важный прибор, который специалисты считают центром всего отопления. Это коллектор для теплого пола, который устанавливается на стене. Что это такое, какие функции на него возложены, из каких материалов он изготавливается? На эти и другие вопросы будем и отвечать в этой статье.

Что такое коллектор

Если рассмотреть его чисто конструктивные особенности, то это простой отрезок трубы, в котором сделаны отверстия с одной стороны. К отверстиям привариваются патрубки, снабженные отсекающими вентилями. К этим патрубкам и будут подсоединяться контуры теплого пола, по которым теплоноситель будет подаваться в систему отопления.

Один торец заглушается пробкой, с другого торца устанавливается вентиль, через который производится подсоединение коллектора к подающему контуру системы отопления дома.

Кстати, хотелось бы отметить, что очень часто сегодня вместо заглушки с первого торца устанавливается разводка, к которой присоединяются два прибора: сливной кран и воздухоотводчик.

Гребенки

Это труба подающего контура. А так как система отопления – это двухконтурная сеть, то, значит, есть в коллекторной группе для теплого пола и труба, выполняющая роль обратки. Она точно такая же, как и первая. Просто в ней обязательно устанавливается заглушка, на крайний случай — сливной кран. С противоположного торца также монтируется вентиль, который соединяет трубу с обратным контуром отопительной сети дома.

Обе трубы жестко соединены между собой, образуя своеобразную гребенку для теплого пола. Эта конструкция и называется коллектором.

Функциональность устройства

Итак, для чего необходим данный прибор. Всем известно, что в системе отопления дома температура теплоносителя на выходе из котла составляет до +95°С. К общей радости, такая температура для теплых полов не нужна. Ее максимальное значение не превышает +50°С. И если водяной теплый пол является в вашем доме единственным видом отопления, то поддерживать такую температуру будет легко, а самое главное, это огромная экономия в плане потребления топлива и расхода денежных средств на его приобретение. В такой конструкции коллектор не нужен.

Коллектор в монтажном шкафу

Если же теплый пол – не единственный источник тепла, то без смесительного узла вам не обойтись. Почему? Все дело в том, что основная нагрузка на данное устройство – это смешивание двух сред с разной температурой. Мы просто должны понизить температуру теплоносителя из основного отапливаемого контура до температуры для теплых полов (до +50°С).

Как это сделать? Есть несколько вариантов:

  • Смешивать в определенных пропорциях воду из контура подачи с водою из контура обратки.
  • Подмешивать в теплоноситель воду из водопроводной сети.

В зависимости от того, какой тип смешивания вы выбираете, будет зависеть схема самого коллектора теплого водяного пола. Размер прибора зависит от того, сколько контуров вы присоединяете к этому устройству. К примеру, один коллектор может обслуживать несколько теплых полов, расположенных в разных помещениях.

Внимание! Хотелось бы отметить один очень важный показатель, который будет влиять на эффективную работу всей отопительной сети. Обычно один коллектор для водяного теплого пола устанавливается на трубную разводку, длина которой не превышает 120 м. Если в помещении разводка получилась больше 120 м, то необходимо установить дополнительный узел меньшего размера.

Монтаж коллектора

Монтаж смесительного узла

Итак, монтаж коллектора теплого пола производится на стену. Поэтому для него покупается специальный металлический шкаф. Он может быть открытого исполнения или закрытого. Обычно под шкаф в стене делается ниша, куда он и вставляется. Если есть возможность, то лучше коллекторную группу спрятать в соседнее служебное помещение. Это делается исключительно из соображений дизайна интерьера комнаты.

Теперь в шкаф проводятся два контура от общей отопительной системы дома. В него вводятся две трубы: подача и обратка теплоносителя. Они подключаются к гребенке через отсекающие вентили. Затем к каждому входному патрубку подключаются ветви теплого пола, по которым теплоноситель будет поступать в него, к отводящему коллектору подключаются трубы обратки теплых полов.

После чего необходимо протестировать всю отопительную систему на предмет корректной ее работы. Здесь очень важно правильно отрегулировать температуру теплоносителя. Вот почему многие производители к каждому входному патрубку на коллекторе подачи теплоносителя устанавливают термоголовки. Именно с их помощью можно регулировать подачу теплоносителя в зависимости от его температуры. А если еще установить автоматическую систему контроля с полной саморегуляцией, то такому смесительному узлу просто цены нет.

Подключение контуров

Вот так производится установка коллектора теплого пола. Казалось бы, что ничего сложно в этом нет. Единственное, на что хотелось бы обратить ваше внимание, это на правильное подключение ветвей, чтобы не перепутать конец подающего контура с концом обратного. Ведь теплый пол укладывается по определенной схеме, так что не перепутайте.

Самодельные узлы

В основном смесительные узлы для теплого пола изготавливаются из нержавейки или цветного металла, поэтому стоят очень дорого. Отсюда вопрос: а можно ли изготовить коллектор для теплого пола своими руками и не будет ли это нарушением технологии отопления?

Ответить на этот вопрос можно лишь так. Если вы организуете сборку теплых полов в собственном доме, где используется автономное отопление, тогда нет проблем, самодельный коллектор для теплого пола можно применить. Изготавливают его обычно из пластиковых труб, которые устанавливаются в отопление дома. Не забудьте установить все необходимые приборы, с помощью которых можно будет контролировать теплотехнический процесс внутри устройства. Это и манометры, и термометры, обязательны элементы запорной арматуры и т. д.

Самодельная гребенка

Но самый главный элемент коллектора – это клапан смешивания. Он обычно устанавливается между двумя гребенками, соединяя торцы. Конструкция простого коллектора несложная, но работать она будет лишь только для небольших помещений. К примеру, для санузла или кухни, для присоединенного балкона или столовой. Если вы решили установить самодельный прибор для всего дома, тогда постарайтесь снабдить его всеми необходимыми приспособлениями. К тому же придется точно рассчитать его мощность. Все это непросто, поэтому совет – для больших площадей лучше использовать готовый заводской вариант.

Новая система отопления, замена системы отопления, правильная температура

Мы доставляем «Теплые и поджаренные». Во многих
разных сортах.

Если ваша система отопления вышла из строя или вы решили заменить ее до того, как она ухудшится, мы здесь, чтобы помочь… во многих отношениях.

Сначала мы рассчитываем и устанавливаем системы отопления по одной. Это ваша основная гарантия правильного размера и типа отопления по правильной цене. Мы также можем помочь вам подать заявку на получение скидок на электроэнергию и беспроцентных кредитов от Mass Save и NH Saves.

Какая у вас система отопления?

У вас есть бойлер?   Да, если тепло исходит от воды, циркулирующей через плинтуса, радиаторы или систему лучистого отопления под полом.

У вас есть печь?   Да, если тепло поступает из тех же вентиляционных отверстий или регистров, которые подают прохладный воздух летом.

Опять же, вам не нужно заменять подобное на подобное. У вас есть масляная печь, но вы склоняетесь к переходу на газовое отопление? Мы можем это сделать.Думаете об одновременной замене систем отопления и кондиционирования? Вот где мы можем предложить вам больше всего вариантов. На самом деле, если сложить все вместе, Correct Temp может спроектировать и установить множество систем домашнего отопления, в том числе:

  • Котлы
  • Печи
  • Системы газового отопления
  • Системы масляного обогрева
  • Системы внутрипольного лучистого отопления
  • Бесканальные воздушные системы
  • Воздушные тепловые насосы

Какой из них лучше всего подходит для вашего дома и бюджета ? Мы здесь, чтобы помочь разобраться в этом от вашего имени. Мы проведем измерения, чтобы определить размер вашей системы, определить ваши тепловые потери и либо определить, либо подтвердить наличие природного газа на вашей улице, если вы заинтересованы в переходе с нефти на газ .

Когда системы лучистого отопления могут быть лучшим вариантом? Когда, например, вы участвуете в проекте полной или частичной реконструкции дома, и ваши полы все равно будут голыми. Водяные системы теплого пола перекачивают нагретую воду из бойлера по трубопроводу, проложенному под полом.В некоторых системах температура в каждой комнате регулируется путем регулирования расхода горячей воды через каждую трубную петлю. Это осуществляется с помощью системы зонирующих клапанов или насосов и термостатов. Конечным результатом является уютное и энергоэффективное отопление помещений, основанное на простом законе физики: тепло поднимается вверх.

Это всего лишь один пример пошагового процесса, который мы пройдем, чтобы убедиться, что вы получите именно то, что вам нужно и чего вы хотите.

Правильная температура: установка долговечных домашних систем отопления.

Как лучистое отопление способствует устойчивому развитию и IEQ: руководство

Краткий обзор:

  • По сравнению с принудительной вентиляцией водяное лучистое отопление может создать более комфортные и тихие условия.
  • Повышение энергоэффективности — это лишь один из способов, с помощью которого лучистое отопление способствует экологичности зданий.
  • Существует несколько способов установки водяной излучающей системы в зависимости от самой конструкции.

Когда глобальная пандемия привела к блокировке по всей стране, и многие сотрудники были вынуждены работать из дома, это привлекло новое внимание к необходимости обеспечения устойчивости и качества внутренней среды (IEQ) в зданиях.Эта тенденция выдвигает на передний план энергоэффективные решения, такие как лучистое отопление пола, наряду с возобновляемыми источниками энергии, такими как геотермальная и солнечная энергия.

Хотя водяное лучистое отопление существует уже сотни лет и на протяжении десятилетий является основным видом отопления домов по всей Европе, США отстают в принятии этой технологии: только около 4% домов используют водяное лучистое тепло.

В дополнение к исключительному тепловому комфорту, который удерживает тепло близко к телу, водяное лучистое отопление также исключительно энергоэффективно и способствует созданию более чистой внутренней среды с лучшим качеством воздуха.

Вот четыре способа, как лучистое отопление способствует экологичности и IEQ.

1. Очиститель воздуха в помещении

Фото предоставлено компанией Uponor

В водяной системе лучистого отопления теплая вода течет по гибкой пластиковой трубке, встроенной в бетонную плиту или размещенной сверху или снизу под полом. Тепло от протекающей по трубам воды излучается от пола, создавая комфорт для людей в помещении.

Поскольку в водяных системах лучистого отопления для перемещения воды используются насосы, а не вентиляторы или воздуходувки для подачи воздуха, система не распространяет вирусы, аллергены или запахи по всему помещению.

В дополнение к преимуществам в качестве воздуха, водяные системы лучистого напольного отопления также не требуют воздуховодов, поэтому они обеспечивают большую архитектурную свободу для проектирования зданий, включая широкие потолки с открытыми пространствами.

2. Более тихая среда

Фото предоставлено компанией Uponor

Традиционные системы HVAC с принудительной подачей воздуха и связанные с ними воздуховоды могут быть шумными. Большинство людей знакомы с громкими звуками включения и работы оборудования с принудительной подачей воздуха, чтобы обеспечить комфортный климат в салоне.Также слышен звук расширения и сжатия воздуховодов, когда горячий воздух проходит через систему, а затем входит холодный воздух, когда система выключена.

Водяной теплый пол работает тихо. Вода, протекающая по трубам в полах, бесшумно и бесшумно распределяет тепло по всему помещению. Части машинного отделения, такие как котел, насосы, коллекторы и приводы, также работают бесшумно.

Лучше всего то, что излучающие системы практически не требуют технического обслуживания. За исключением периодического обслуживания котла, остальная часть системы не требует ежегодных работ.Традиционные системы HVAC, с другой стороны, нуждаются в регулярной замене воздушных фильтров и настройке оборудования, которые со временем могут накапливаться.

3. Повышение энергоэффективности

Вода способна переносить энергию в 3500 раз больше, чем воздух. Это означает, что система водяного лучистого отопления, в которой для обогрева помещения используется вода, а не воздух, будет гораздо более энергоэффективной. Это особенно важно, поскольку на отопление и производство электроэнергии приходится почти 25% всех выбросов парниковых газов.

Radiant также более энергоэффективен, поскольку тепло остается у пола, где находятся люди. В традиционной системе HVAC с принудительной вентиляцией горячий воздух поступает в помещение и быстро поднимается к потолку.

Кроме того, люди чувствуют себя более комфортно с системой лучистого обогрева пола при более низкой настройке термостата, например, 68°F, чем с системой принудительной вентиляции при более высокой настройке термостата, например 72°F. Эти четыре степени могут иметь большое значение в использовании энергии с течением времени.

Еще одним преимуществом систем лучистого отопления является то, что они устанавливаются по зонам. Это означает, что у жильцов есть отдельный термостат для каждого помещения с лучистым отоплением. Это не только обеспечивает индивидуальное управление комфортом, когда люди находятся в помещении, но и делает систему еще более энергоэффективной, поскольку люди могут поддерживать низкую температуру в помещениях, которые не используются.

Лучше всего то, что водяные системы лучистого теплого пола могут стать еще более энергоэффективными в сочетании с устойчивыми источниками тепла, такими как геотермальная и солнечная энергия.Эти типы систем потенциально могут обеспечить структуру бесплатным теплом, что является лучшей формой устойчивого комфорта.

4. Повышенный комфорт

Фото предоставлено компанией Uponor

Говоря о комфорте, водяные системы лучистого теплого пола являются наиболее комфортной из доступных форм тепла. Причина, по которой лучистое тепло настолько удобно, заключается в том, что оно наиболее близко соответствует идеальной кривой нагревания для человеческого тела.

Фактически, люди в помещении с лучистым отоплением будут чувствовать себя теплее и комфортнее при более низкой настройке термостата, чем люди в помещении с принудительной вентиляцией при более высокой настройке термостата.Это связано с тем, что системы HVAC с принудительной подачей воздуха больше всего отклоняются от идеальной кривой нагрева человеческого тела.

Когда нагнетаемый воздух поступает в помещение, он быстро устремляется к потолку, поэтому люди не могут поддерживать равномерный нагрев возле своего тела. Тем не менее, лучистое отопление обеспечивает постоянный, равномерный комфорт, который всегда остается у пола.

Установка Radiant

Фото предоставлено компанией Uponor

В зависимости от области применения существует множество различных способов установки системы лучистого отопления. Для коммерческих применений метод крепления к проволочной арматуре или метод крепления скобами к пенопластовой изоляции является типичным способом заделки труб в бетонные плиты.

Для жилых помещений с перекрытиями под лагами предусмотрены алюминиевые теплопередающие пластины, которые крепятся к нижней стороне пола. Излучающая трубка просто защелкивается в пластинах, а алюминий является отличным теплоносителем для обогрева верхних этажей.

Для верхней части чернового пола существует несколько различных методов, включая крепление скобами к деревянному черновому полу или крепление деревянных панелей с канавкой по центру для труб и алюминиевым листом на нижней стороне для облегчения теплопередачи.

Существуют также коврики с шипами, которые приклеиваются к бетонным полам. Эти маты с выступами облегчают простое «введение» трубок в маты для быстрого и простого метода, не требующего большого наклона.

Многие производители излучающих трубок предлагают интерактивное или личное обучение, чтобы узнать больше о конструкции и установке этих систем. Очень важно понять, как создать правильный дизайн системы лучистого отопления, прежде чем приступить к установке. Для получения дополнительной информации о системах лучистого обогрева пола изучите информацию о различных производителях лучистых труб в США или посетите сайт radiantprofessionalalliance.org,heatinghelp.com илиhealthing.com.

Водяной теплый пол | Теплый пол

Нагрейте свой дом с нуля с помощью водяного теплого пола


Водяные системы обогрева полов, также называемые теплыми полами, — это больше, чем просто «теплые полы». Они обеспечивают безопасное, энергоэффективное, равномерно распределенное тепло по всему дому. Лучистое тепло, которое мы получаем от солнца или камина, согревает людей и предметы в пространстве, а также воздух.

Водяные системы внутрипольного отопления используют эту концепцию, циркулируя горячую воду по системе труб, установленных под полом. Это позволяет им обеспечить желаемый комфорт без шумных вентиляторов, горячих/холодных точек и сквозняков, которые могут возникнуть в системах отопления с принудительной подачей воздуха.

Наши гидравлические системы могут растапливать снег и лед за счет циркуляции раствора гликоля по встроенным трубам под бетонной или кирпичной брусчаткой. Наши системы предназначены для работы отдельно или в сочетании с системой лучистого отопления.

MrPEX

® Системы лучистого обогрева пола
Системы MrPEX ® – Трубка PEX

Трубки MrPEX ® исключительно гибкие, устойчивые к перегибам и прочные, поскольку они рассчитаны на сопротивление внутреннему давлению. Он разработан с использованием уникального процесса сшивания пероксидом, который обеспечивает оптимальную и длительную работу, что делает его одним из ведущих брендов трубок из сшитого полиэтилена (PEX) на современном рынке.

Скачать брошюру
MrPEX ® Системы – Коллекторы

Выступая в качестве центрального узла для линий подачи и возврата горячей воды, коллекторы обеспечивают бесперебойную работу системы напольного отопления.MrPEX® предлагает коллекторы из нержавеющей стали, композитных материалов и латуни в конфигурациях от 2 до 12 контуров в соответствии с вашими потребностями.

Скачать брошюру

Свяжитесь с нами сегодня, чтобы узнать больше и запланировать обслуживание.

ВА DC MD Теплый пол

В холодные зимние месяцы холод снаружи проникает в ваш дом и может оседать на пол, из-за чего ходить босиком в собственном доме очень неудобно.Устали инвестировать в неисправные системы отопления, которые обогревают только небольшие участки в вашем доме? Ищете систему отопления, которая обеспечит теплом весь дом? Нагрейте свой пол с помощью теплого пола!

В Argent Heating & Cooling, компании HVAC в столичном округе Колумбия, мы предлагаем установку лучистого теплого пола, которая поможет вашему дому оставаться теплым круглый год, особенно в холодное время года.



Что такое теплый пол?

Системы лучистого обогрева пола устанавливаются с помощью пластиковых труб (PEX) под полом вашего дома.Эти пластиковые трубки генерируют тепло либо постоянно, либо в соответствии с вашими личными настройками, например, в определенное время суток. Их можно использовать в одной изолированной области или комнате дома, например, на кухне, или установить по всему дому, например, на всем первом уровне.

Как компания HVAC в районе постоянного тока, у нас есть возможность обеспечить воздушное, электрическое или водяное тепловое отопление пола в соответствии с вашими потребностями.



Преимущества лучистого теплого пола
  1. Бесшумные и управляемые: Эти системы лучистого отопления устойчивы к шуму и позволяют устанавливать и изменять температуру нагрева.
  2. Энергоэффективность: По данным Министерства энергетики, системы лучистого обогрева пола служат прямым источником тепла, поскольку тепловые волны проходят через всю поверхность пола из-под вашего дома. Тарифы на газ и электроэнергию продолжают стремительно расти, но системы лучистого теплого пола спроектированы так, чтобы быть энергоэффективными и помочь вам сэкономить на ежемесячных счетах за электроэнергию.
  3. Безграничный дизайн и персонализация: Так как лучистое отопление устанавливается под вашим полом, эта невидимая энергоэффективная система позволяет вам добавить дополнительный источник тепла, не влияя на дизайн вашего интерьера.Кроме того, системы излучающих полов в округе Колумбия могут быть установлены в нескольких разных местах в вашем доме, например, на кухне или в гостиной, и настроены на разные температуры нагрева в зависимости от ваших индивидуальных предпочтений для каждой комнаты.
  4. Два метода обогрева, созданные для ваших нужд: Системы лучистого обогрева пола могут быть электрическими или водяными.
  • Электрический: Этот распространенный вариант лучистого отопления состоит из вырабатывающих электричество тонких нагревательных кабелей, проложенных под полом из керамической/деревянной плитки.
  • Hydronic (горячая вода): самый популярный вариант теплого пола. В водяных системах вода, нагретая бойлером, проходит по специальным трубам под полом. Эта система позволяет контролировать температуру кипяченой воды. Какую бы систему вы ни выбрали, каждая из них обеспечивает дополнительный источник тепла и невидимый комфорт.



Выберите Argent Heating & Cooling для лучистого отопления в округе Колумбия

Когда вы будете готовы обогреть свой дом, доверьте монтаж теплого пола профессионалам! Argent Heating & Cooling предлагает установку лучистого теплого пола в районе метро DC.Наша команда специалистов по напольному отоплению может помочь вам определить, какое напольное отопление лучше всего подходит для вас, и быстро и правильно установить вашу систему, чтобы обеспечить ваш дом комфортом, в котором вы нуждаетесь. Наши напольные системы рассчитаны на длительный срок службы, поэтому вы можете быть уверены, что вам и вашей семье будет тепло еще долгое время.

Хотите согреть свой дом? Не стесняйтесь, свяжитесь с нами онлайн или позвоните нам по телефону (703)-281-6300 сегодня!

Поиск и устранение неисправностей системы лучистого обогрева пола

Система лучистого обогрева пола является популярным методом, используемым для обогрева домов и зданий.Он работает, излучая тепло вверх от пола и распределяя тепло по комнате. Они могут работать хорошо, но иногда вам нужно устранять неполадки в вашей системе, чтобы она продолжала работать. Вот некоторые проблемы и решения, которые можно попробовать, если ваша система лучистого теплого пола не работает должным образом:

Посмотрите, работают ли клапаны

Через 3 порта клапана (горячий, холодный и смесительный) должна проходить вода. при нужных температурах. Когда возникает проблема с клапаном, это часто связано со смесительным клапаном.Он должен подавать теплую воду обратно в систему нагревателя. Если это не так, отрегулируйте клапаны, пока не получите правильную теплую температуру, которая должна проходить. Сравните температуру смеси на выходе с настройкой клапана, чтобы убедиться, что они совпадают. Если это не так, замените этот конкретный порт.

Проверка трубок

Трубки, установленные в системе, могут заржаветь или заплесневеть, особенно если они сделаны из стали или чугуна. Это может заблокировать ваши трубки. Лучше удалить эти трубки и заменить их на трубки из этиленпропилендиамина, также называемые SoloRoll.Если они забиваются, их легко обработать фунгицидом или продуть заглушку сжатым воздухом.

Замена напольного покрытия

Температура воды для системы лучистого обогрева пола отличается в зависимости от типа пола, под которым она установлена. Если вы не сопоставите температуру с типом напольного покрытия, у вас будут проблемы. Когда вы устанавливаете новые полы или меняете напольное покрытие, убедитесь, что тип вашего пола соответствует рекомендуемой температуре для вашего котла, чтобы убедиться, что система отопления работает правильно.

Недостаточно тепла

Если система лучистого теплого пола не дает достаточно тепла, возможно, проблема связана с самим котлом или температурой воды. Во-первых, проверьте, циклично ли включается и выключается ваш котел. Если он всегда включен, то ваш котел слишком мал для системы. Затем проверьте температуру воды, чтобы убедиться, что она не слишком горячая. Например, если она выше 110 градусов по Фаренгейту и собирается стать бетонной или гипсовой, это слишком жарко.

Нагнетательный насос

При использовании нагнетательного насоса могут возникнуть проблемы с датчиками на подающей и нагнетательной трубах, а также с сопутствующими наружными датчиками.Если наружный датчик неисправен, он не будет обеспечивать правильную температуру воды на подаче, что может привести к низкому нагреву или другим проблемам. Вы можете проверить, работают ли ваши датчики с резистором, который будет сравнивать показания в омах с рекомендуемыми температурами.

Лучистое тепло | Полы с подогревом

Установка и ремонт лучистого тепла



Профессиональные услуги лучистого отопления для Большого Нью-Йорка

Когда холодным зимним утром пора вставать с постели, мы часто тянемся за теплым халатом и парой мягких уютных тапочек, чтобы достичь максимального комфорта.Что, если бы вы могли оставить тапочки и ходить по дому по полу, от которого ваши пальцы ног чувствуют себя поджаренными и теплыми? Дело в том, что когда ваши ноги теплые, все ваше тело чувствует себя теплее при более низкой настройке термостата. Представьте себе ощущение комфорта при температуре 65 градусов, которое вы обычно чувствуете при 72 градусах. Как это возможно? Это возможно при установке энергосберегающей системы лучистого теплого пола.
Как работает система лучистого обогрева пола, спросите вы? Что ж, концепция этой системы на самом деле довольно проста: трубы, расположенные под вашим полом, циркулируют горячую воду, превращая ваши полы в гигантские радиаторы, которые равномерно и эффективно обогревают каждую комнату вашего дома.

Преимущества системы лучистого обогрева пола огромны и включают следующее:

  • Экономия энергии на 30-50 % в счетах за отопление по сравнению с традиционными системами отопления
  • Постоянная температура, которую легко контролировать (термостат можно установить в каждой комнате)
  •  Большая польза для здоровья (пыль или аллергены не циркулируют через вентиляционные отверстия)
  • Тихий комфорт (без стука радиаторов и вентиляторов)
  • Повышенная эстетика (без некрасивых радиаторов и плинтусов)
  • Гибкий дизайн и варианты установки

В компании Schumacher and Farley мы являемся экспертами в области проектирования и монтажа систем напольного отопления.Наши квалифицированные специалисты уверенно и вежливо проведут вас через процесс проектирования и выбора продукта. Наша цель — установить систему лучистого обогрева пола, которая будет дополнять ваш образ жизни, удовлетворять ваши потребности в отоплении и обеспечивать максимальный комфорт.

Водяные системы обогрева пола от опытного подрядчика в районе Большого Торонто, Онтарио

Давным-давно римляне использовали в своих банях теплый пол. На протяжении веков корейцы отапливали таким образом свои королевские дворцы и традиционные дома.Сегодня технология лучистого отопления усовершенствована и может использоваться во всех или части наших домов.

Что такое теплый пол?
Лучистое отопление пола — это метод обогрева вашего дома путем подачи тепла под или внутри пола. Подобно согреванию на солнце, этот тип обогрева согревает предметы, а не повышает температуру воздуха.

Существует три типа теплого пола: водяной, электрический и воздушный. В этом документе «О вашем доме» основное внимание уделяется водяному (водяному) лучистому отоплению пола.

Рис. 1. Трубы водяного лучистого теплого пола, уложенные по определенной схеме нагрева перед заливкой бетона. Фото предоставлено Ассоциацией товарных бетонов Онтарио.

Водяной лучистый теплый пол представляет собой систему пластиковых труб, уложенных внутри пол, по которому подается горячая вода в определенные комнаты или «зоны», рассеивающие тепло по поверхности пола (см. рис. 1).

Более холодная вода возвращается к источнику тепла, где она повторно нагревается и снова отправляется в так называемую «замкнутую систему».Трубы могут быть заключены в бетонную плиту, бетонную или гипсоцементная заливка, уложенная в тонкие шпунтованные панели этот гвоздь наверху черного пола или подвешенный под деревянным полом под поверхностью пола (см. рис. 2). Тепловая мощность определяется расстоянием между трубами, температурой воды, расходом и напольным покрытием. То тепловая мощность должна быть рассчитана для удовлетворения потребности в тепловых потерях. дома.

Рис. 2.Подвешивается в полу. Изображение предоставлено Wirsbo Co.

Canadian In-floor использует только герметичные, нетоксичные, высокотемпературные, гибкие трубы, называемые сшитым полиэтиленом (PEX). PEX — это прочная трубка, которая не становится хрупкой со временем и не подвержена влиянию агрессивных добавок к бетону или водным условиям. PEX использовался в Европе с 1970-х годов и был представлен в Северной Америке в начале 1980-х годов.

Доступен ли этот тип отопления как в новых, так и в существующих домах?

Да.В то время как система может быть легко спроектирована и установлена ​​в новом здании, домовладельцы, желающие провести ремонт, могут установить водяной теплый пол во всем доме, при наличии определенных условий:

  • конструкция здания может выдержать дополнительный вес бетонной/цементной заливки или
  • доступна нижняя сторона чернового пола или
  • при надстройке в подвале достаточно высоты для заливки бетона над изоляцией.(Если бетонный пол уже утеплен снизу, дополнительная изоляция не требуется.)

Весь дом в сравнении с выбранными комнатами

Рисунок 3: Водяной теплый пол в доме. Примечание. После завершения установки трубы не видны.

Домовладельцы могут установить водяной теплый пол во всем доме. дома или в отдельных комнатах (см. рис. 3). Большинство популярными помещениями с таким типом отопления являются санузел, кухня и гостиная – комнаты, где больше всего времени потраченный.Если этот тип отопления есть только в выбранных комнатах, то для обогрева помещения требуется отдельная система отопления и вентиляции. остаток дома. Систему также можно «зонировать», чтобы есть регуляторы температуры для каждой зоны.

Дизайн
Перед установкой мы делаем расчет тепловой нагрузки вашего дома для каждой комнаты. Оценка тепловой нагрузки поможет в эффективном проектировании системы. Размещая трубы по определенной схеме и с определенными интервалами, система может приспособиться к изоляции комнаты/дома и выбору напольного покрытия.

При ремонте необходимо соблюдать особую осторожность, чтобы не проколоть трубы.

Открытые поверхности, которые хорошо проводят тепло, лучше всего подходят для лучистого обогрева пола, например, готовый бетон или керамическая плитка. Следует отметить, что если позднее будет предпринят какой-либо ремонт пола, компания Canadian In-floor должна быть уведомлена о необходимости внесения любых необходимых изменений в систему отопления. Например, температура воды в системе отопления должна быть отрегулирована при замене голой или окрашенной плиты пола на керамическую плитку, деревянный пол или ковер с подкладкой.Деревянные полы и толстые ковры действуют как изоляционное покрытие, ограничивая восходящий поток тепла и снижая эффективность системы.

Компоненты системы
Эта система отопления состоит из трех компонентов: источника тепла, системы распределительных трубопроводов и средств управления. Источником тепла в водяном лучистом напольном отоплении обычно является котел или водонагреватель, но могут использоваться и другие источники тепла. Энергия, используемая для нагрева горячей воды, может представлять собой природный газ, нефть, электричество, пропан, древесину или сбор горячей воды с помощью солнечной энергии.

Циркуляционный насос рядом с коллектором подачи воды подает воду от смесительного клапана к коллектору подачи в систему распределительных трубопроводов (трубопроводов) внутри полов. Правильно спроектированный, он обеспечивает равномерный нагрев помещений. Правильно спроектированная система теплого пола не будет превышать 29ºC (85ºF).

Чтобы выбрать, насколько теплой или прохладной будет комната или дом, необходимы элементы управления, чтобы установить систему на определенную температуру. Коллекторная система с переключателями термостата или аквастата, обычно расположенными в доступной полости стены, содержит ряд простых клапанов, которые используются для регулирования потока воды через каждую зону.Следует предостерегать от превышения рекомендуемой максимальной температуры, так как это может привести к деформации твердого деревянного пола и вызвать нагрузку на систему.

Установка
Возможны три варианта установки:

  1. Система «плита на уровне земли»: Одним из примеров системы «плита на уровне земли» является труба PEX, прикрепленная к проволочной сетке или закрепленная на жесткой пенопластовой изоляции. Бетон заливают по трубопроводу или трубке на уровне грунта. Плита должна быть изолирована от внешней стороны пола до краев плиты.
  2. Система тонких плит:
    1. Трубка теплого пола крепится над черновым полом и покрывается подстилающим слоем из легкого бетона или гипсоцемента. Толщина пола 1,5 дюйма.
    2. Другой вариант заключается в том, чтобы проложить трубу между черновым полом и чистым полом. Это поднимает пол всего на 1,3 см (1/2 дюйма). Существует множество новых подкладочных панелей, которые удерживают трубы на месте и включают алюминиевые переходные пластины для улучшения характеристик нагрева.
  3. Сухая или «пластинчатая» система: трубка крепится к нижней стороне основания, также известная как сухая система подпалубного или балочного пространства. В холодном климате трубка должна быть присоединена с алюминиевыми передающими пластинами и обе хорошо изолированы для улучшения представление. Без утеплителя тепло будет рассеиваться. подвал. Также возможно иметь надпалубную сухую систему, где теплообменные пластины опираются на шпалы.

Затраты
Приблизительная стоимость установленной водяной системы лучистого теплого пола может варьироваться от 1000 долларов США за примерно 100 квадратных футов. Эта стоимость может быть больше или меньше в зависимости от конкретных требований к отоплению и результатов энергоэффективности. Кроме системы отопления в доме необходима механическая система вентиляции.

Техническое обслуживание и ремонт
Рекомендуется ежегодно проводить техническое обслуживание механического оборудования, такого как насосы, водонагреватель, элементы управления и т. д.Если возникла проблема или неисправность, она обычно обнаруживается в этих механических частях. Годовые контракты доступны через Canadian In-floor.

Во избежание ненужных ремонтных работ все оборудование должно использоваться и обслуживаться так, как оно было спроектировано и установлено. Домовладельцы, отключающие элементы управления или перемещающие насосы, могут столкнуться с необходимостью ремонта и, возможно, аннулированием гарантии.

Срок службы
На установки Canadian In-floors распространяется гарантия производителя на 25 лет, хотя ожидается, что трубы PEX, установленные в полу, прослужат более 50 лет.(Некоторые результаты испытаний указывают на продолжительность жизни в 200-300 лет.)

Гарантия
Существует два типа гарантий: гарантия производителя и гарантия установки.

Гарантийная политика большинства производителей сильно зависит от сертифицированных и квалифицированных подрядчиков, выполняющих установку. Canadian In-floor является сертифицированной компанией уровня 2, поэтому гарантия Uponor составляет 25 лет на трубки, компрессионные фитинги и коллекторы.Нет никакой разницы в гарантии между новым строительством и ремонтом. Гарантия на установку зависит от подрядчика по отоплению и его гарантийной политики. Может существовать разница в гарантии между строительством нового дома и ремонтом, выполненным подрядчиком по отоплению.

Преимущества :
Комфорт
Лучистый теплый пол обеспечивает равномерное комфортное тепло, так как в этом типе системы движение воздуха меньше. Сквозняков при таком отоплении нет, разве что через ограждающие конструкции.Термическая масса (бетонный пол) выравнивает температурные колебания. Пол теплый на ощупь.

Энергоэффективность
Многие производители заявляют, что теплый пол более экономичен в эксплуатации, поскольку температуру можно установить на 20ºC (68ºF), а не на обычные 21-22ºC (70-72ºF), как это требуется для других типов систем. Самый теплый воздух находится на полу, где это желательно (а не на потолке), и потери тепла через потолок и стены уменьшаются.

Зонирование различных комнат с вариантами разной температуры имеет потенциал для снижения энергопотребления.

Совместимость с источниками энергии
Поскольку напольное лучистое отопление имеет низкую рабочую температуру, для нагрева воды можно использовать широкий спектр источников: геотермальный тепловой насос, конденсационный или неконденсационный котел, солнечное или даже централизованное отопление.

Тишина
Система тихая, потому что циркуляционный насос подходящего размера, используемый для медленного перемещения воды, почти не слышен.Самый громкий звук в системе обычно издает газовая или масляная горелка.

Чистота
В отличие от обычных печей с принудительной подачей воздуха, у лучистого напольного отопления нет воздуховодов или радиаторов, которые способствуют сбору или движению пыли. Примечание: установка воздуховода требуется для механической системы вентиляции или кондиционирования воздуха.

Жителям, страдающим аллергией, может быть полезно уменьшить движение пыли.

Комнатная функция
Водяной теплый пол – практически невидимая система.Без нагревателей плинтуса, приточно-вытяжных регистров и т. д. размещение мебели не ограничено системой отопления. Для этого типа обогрева хорошо подходят ванные комнаты или помещения специального назначения с твердым покрытием пола.

Меры предосторожности и решения
Из-за тепловой массы система не предназначена для частой регулировки температуры.

Ночные задержки нецелесообразны в большинстве ситуаций, так как система реагирует медленно.

Вентиляция должна быть сделана отдельно.Поскольку кондиционирование воздуха нельзя использовать в воздуховодах вентиляционного размера, можно установить оконно-стеновой кондиционер или использовать покомнатные сплит-системы. Кроме того, высокоскоростные системы кондиционирования воздуха, в которых используются небольшие выпускные отверстия в потолке или стенах, оказались очень совместимыми с работой лучистого обогрева пола.

Добавить комментарий

Ваш адрес email не будет опубликован.
