Радиаторы и теплый пол – совместная работа, как обеспечивается, регулируется

В домах рекомендуется создавать комбинированную систему отопления – радиаторы с теплыми полами. При этом энергия поступает одного котла, гидравлические схемы увязаны между собой. Нужно также согласовать и режимы их работы. Многих интересует вопрос – как правильно настроить теплый пол и радиаторы для совместной работы? И желательно в автоматическом режиме – чтобы уделять вопросу меньше времени и не вникать в ненужные мелочи…

Нужны ли радиаторы к теплым полам

Многие хотят сэкономить и ограничится чем-то одним. Теплый пол выглядит из-за особого комфорта предпочтительнее. Тогда почему бы не обогревать одним теплым полом? На самом деле в условиях средних широт европейской части (редкие морозы до -30 град) это осуществить можно. Но только если мириться с особыми недостатками:

  • отсутствие тепловых завес под окнами, — веет холодом в морозы, возможно и запотевание из-за слишком низкой температуры внутреннего стекла при обычной влажности;
  • теплоотдача теплого пола потребуется не менее 80 Вт/м кв.
    в утепленном доме. Пол будет ощущаться именно как теплый – больше +28 град. Для большинства людей длительное пребывание покажется не комфортным. Есть и предостережения врачей так не поступать.

О более холодных регионах, речи не может быть вообще…

Основной принцип, по которому совмещается работа

В нашем климате теплый пол должен дополняться батареями отопления. Радиаторная сеть позволяет сделать следующее:

  • Оперативно реагировать на изменение температуры в комнатах, из-за изменения погоды, или выхолаживания, например. Теплоемкая массивная стяжка пола (при обычном создании) не может угнаться за перепадами температуры.
  • Создать тепловые завесы по наиболее холодным местам, — под окнами, у длинных наружных стен, у дверей. Устранить «холодные углы» в доме.
  • Добавить мощности отоплению в холодное время, без увеличения температуры теплого пола до некомфортной. Особенно это актуально для спальни, детской, так как разогревание кровати может оказаться совершенно неприемлемым…

У теплого пола постоянная температура вне зависимости от погоды

Таким образом, качественной системой отопления окажутся только теплый пол совместно с радиаторами.

При этом полу отводится в первую очередь комфортообразующя роль. Он должен создать условия, чтобы под ногами не было холода, чтобы дети могли играть на нем.

Какие обычно температуры напольного покрытия предпочитают пользователи?
Для длительного пребывания комфортными оказываются «незаметность и нейтральность» — примерно +23 — +26 град С. Там, где занимаются спортом — +18 град. В ванной — +33 град оказывается нормой, но там бывают изредка …

Таким образом, не зависимо от того, какие на улице морозы, поддерживается постоянная температура поверхности напольного покрытия. Тогда компенсировать недостаток мощности при значительных понижениях наружной температуры должны радиаторы…

В межсезонье подогреваем теплым полом

Обычный режим отопления – первоочередное включение в работу теплых полов.
В межсезонье, дом постепенно остывает, влажность увеличивается, тогда жильцы вручную, если нет компьютерной автоматизации системы отопления, включают нагрев заделанный в стяжку под напольным покрытием.

Когда ударят морозы и от окон повеет ощутимым холодом, теплоноситель перераспределятся в радиаторные сети, — вручную открывается регулировочный кран на магистрали.

Здесь указан простейший способ регулировки и совмещения работы радиаторов и теплых полов – открытием кранов (настройкой термоголовки) вручную, что требует от пользователей внимания и может утомлять. Кроме того, здесь отсутствует значительная экономия денег, которая достигается с автоматизированным управлением.

Эконом вариант отопления одним лишь теплым полом

В центральном регионе, в относительно утепленном доме, можно сделать отопление одним лишь теплым полом по самому экономичному варианту, и при этом жилье останется пригодным к проживанию. Достаточно напрямую к газовому автоматизированному котлу подключить коллектор теплого пола, на котором должны быть лишь регулировочные краны для настройки каждого контура. Нет ни радиаторов, ни разводки труб под них, ни дополнительного насоса со смесительным узлом, система действительно дешевая и работоспособная. Но будут недостатки.

  • Если котел не конденсационный, то низкотемпературный режим (ниже 55 град на обратке) приведет к конденсату на теплообменнике и быстрейшему выходу его со строя.
  • Окна без тепловой завесы, с холодным внутренним стеклом, будут потеть с накоплением сырости в доме.
  • Зона окон будет холодной, не комфортной, во всем доме.
  • При резком похолодании или потеплении, разогретый массивный пол не отреагирует оперативно на изменение, буде ощущаться дискомфорт по температуре.
  • В самые холодные недели мощности отопления при обычной температуре будет не достаточно. Чтобы поднять температуру в доме, нужно увеличивать температуру напольного покрытия свыше 28 град С., что не подходит большинству людей, особенно мешает ночному отдыху (горячая кровать), может приводить к заболеваниям ног, к разрушению напольного покрытия или даже к разрушению вмещающей стяжки. В противном варианте нужно будет мириться с относительной прохладой в доме и недостаточной мощностью отопления.

Как регулируется температура у теплых полов и радиаторов

Температура теплого пола задается вручную настройкой термоголовки на трехходовом клапане смесительного узла.
После чего заданный нагрев поддерживается в автоматическом режиме, датчик термоголвки установлен на подающем коллекторе.

Температура в каждой комнате также может регулироваться на распределительном коллекторе количеством подаваемого теплоностителя с помощью термостатов или ручной регулировкой.

Если котел автоматизированный, то радиаторы могут быть оборудованы термоголовками, которые реагируют на температуру воздуха в комнатах. Тогда при охлаждении воздуха до определенного значения, например, когда мощности теплого пола хватать не будет, радиаторы автоматически включатся в работу, и будут поддерживать стабильную температуру на заданном термоголовкой уровне.

Что делать, если котел твердотопливный

Если котел твердотопливный, то недопустимо блокировать с помощью автоматических устройств теплосеть, в которую напрямую от него подается горячий теплоноситель.

Мощность, генерируемая котлом, может быт не израсходованной, и произойдет авария – закипание.

Справиться с ситуацией, и автоматизировать термоголовками поддержание температуры в комнатах на желаемом уровне, поможет буферная емкость. Тогда топка котла ведется вне зависимости от температуры в доме, а руководствуясь остыванием массы воды в теплоаккумуляторе.

Даже если произойдет закрытие всех автоматических регуляторов, в том числе и в теплом поле (перегрев помещения), то вероятно до прогорания котла, тепло поглотит массив воды, разогревшись, например, с 65 до 85 град.

Компьютерное управление радиаторами и теплыми полами

Помимо простейших механических термоголовок, которые устанавливаются на смесительных узлах теплых полов (по воде) и на радиаторах (по воздуху), возможно еще и централизованное управление всей системой обогрева с помощью контроллера. Подобные пакеты автоматизации для домов изготавливают известные производители.

В большинстве случаев система выглядит следующим образом. Контроллер получает информацию о температуре воздуха в комнатах с датчиков, или сам совмещен с датчиком и установлен в гостинной-холе (обычная планировка домов). Он дает команды на управляющие устройства, которые установлены вместо термоголовок на смесительном узле теплого пола и на нескольких ключевых ветвях радиаторов или на самих радиаторах.

В более сложных системах контроллер руководствуется также погодным датчиком, осуществляя предупредительное изменение мощности обогрева. А также может регулировать устройствами на коллекторе температуру теплых полов в отдельных комнатах.

Что позволяет компьютерная автоматика, в чем преимущество

Основное преимущество централизованного процессорного управления теплым полом и радиаторами в том, что пользователю не нужно бегать по комнатам вращая термоголовки в зависимости от собственных настроений и погоды.

  • Обеспечивается автоматический приоритет теплого пола, когда включение радиаторов может быть после лишь снижения температуры на 1 – 2 градуса (задается).
    Также возможно и переключение на обратный приоритет у радиаторов.
  • Обеспечивается программирование работы, что очень важно.
    Например, задается распространенный режим отопления — ночное понижение температуры, чем экономится до 20% энергии.
  • Периодическое, снижение подачи тепла в отдельные комнаты, или их полное отключение.
  • Недельный режим обогрева для всего дома, например, на выходные может лишь поддерживаться не замерзающая температура +5 град или что-то подобное….

Что еще полезного для радиаторов и теплого пола

  • Если создавать дорогостоящие комфортные автоматизированные системы управления в доме, то возможно не лишней окажется трата и на конденсационный газовый котел. Он специально предназначен для работы с низкотемпературными системами отопления – теплыми полами и сам по себе экономит от 10% средств на отопление. Правда при нынешних ценах на газ специалисты говорят о том, что вряд ли оборудование окупится, но что будет в будущем? О конденсационном котле
  • Иногда площадь обогреваемого пола уменьшают до комфортообразующих зон – небольших участков нагрева, которые, возможно, проще создать при ремонте дома, например, в ванной, в детской, на куске пола гостиной, в части спальни… Этот вопрос становится актуальным для большинства уже эксплуатируемых домов. Но тогда теплый пол точно не сможет конкурировать с радиаторами по мощности. Применяются короткие контура, и обычно РТЛ-регуляторы, через которые эти петли трубопровода непосредственно подключаются к радиаторной сети. Как регулируется теплый пол РТЛ

 Монтаж коллектора отопления цена от 3500р   8(905)743-53-44

     Составление проекта и установка теплого пола своими силами представляет собой серьезную процедуру, и к ней нужно подойти со всей ответственностью. Для тех, кто принял решение сам выполнять монтаж коллектора отопления цена которого ему не по карману, должен учесть все тонкости и детали, в противном случае не факт, что система отопления будет функционировать соответствующим образом.

Кроме того, что владельцам жилища следует предварительно определиться с материалом труб и спроектировать их размещение, имеет значение равномерное расположение теплоносителя по всей площади системы. С этой целью и выполняется монтаж коллектора
системы отопления
. Его основное предназначение – поддержание требуемого баланса тепла внутри системы.

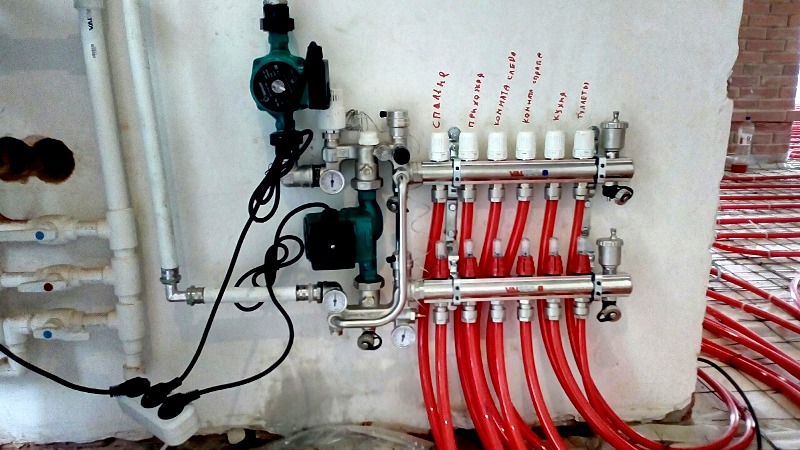

Что представляет собой коллектор?

С учетом того, что для оптимальной работы системы теплого пола в целом требуется изначально продумать одновременное наличие 2-3 точек ввода теплоносителя, лучше всего с самого начала представлять как конкретно будет выполняться его распределение в рамках системы.

Обычно, коллектор состоит из 2-х гребенок, посредством одной из них осуществляется транспортировка воды из отопительной системы в трубопровод (для теплого полового покрытия). Назначение второй при этом – совмещение обратных потоков отработанной (остывшей) жидкости теплоносителя.

Монтаж коллектора отопления: важные нюансы

Существует возможность подключения до 9-ти контуров на 1 коллектор. По этой причине, при наличии большого количества контуров, требуется сделать 2 либо более коллектора.

    Коллектор, предназначенный для системы теплых полов, рекомендуется разместить, насколько это возможно, в середине постройки, чтобы добиться одинаковой длины всех контуров. Это требуется для обеспечения эффективного прогрева и для того, чтобы обусловить равномерность сопротивлений гидравлики внутри трубопровода. При условии приблизительной идентичности длины петель, появляется возможность не использовать датчики протока.

    Если сооружение включает 2 и больше этажа, то лучше всего разместить коллектор под лестницей – тут будет организован прекрасный доступ к нему и к тому же, мало кто ходит.

    Расположить коллектор рекомендуется в самой высокой точке системы с целью устранить воздух из трубопровода. В таком случае коллектор схема монтаж отопления, в соответствии с которой вы будете выполнять все работы, будет предусматривать установку автоматического воздухо-отводчика и какие-либо сложности с завоздушиванием не возникнут.

Разрешается ли монтаж коллектора ниже, нежели уровень теплых полов?

   Случается, возникает необходимость в установке коллектора не на уровне теплого пола, а ниже этажом, к примеру, коллектор отопления распределительный для монтажа котельной располагается на 1-м этаже, а полы на 2-м. Может быть, у вас просто нет желания, чтобы коллектор был размещен там, где вы проживаете, и по этой причине было бы лучше выполнить его монтаж в подвальном помещении. Здесь нет ничего удивительного.

    Монтаж осуществляется также как и в иных условиях. Сложность исключительно в том, что не будет соответствующего воздухообмена, если выполнить установку воздухоотводчика на коллектор. Выходит, что его необходимо поставить на трубе, соединяющей раскатанные петли для всех помещений и коллектор.

Важно, чтобы установка воздухоотводчиков была выполнена на все имеющиеся петли. Т.е. Количество воздухоотводчиков должно соответствовать числу контуров. А теперь задумайтесь, есть ли смысл выполнять монтаж коллектора под уровнем теплых полов?

Как выполняется установка такой конструкции, как коллектор?

  1.       Что относительно монтажа коллекторного шкафа (в случае необходимости). Шкаф следует ставить на высоте, соответствующей высоте поверхности пола, который планируется проложить. Если в коллекторе шкаф не предусмотрен, то он прикрепляется на высоте не менее 10 см от основы.
  2.       Собираем коллектор. В случае самостоятельной сборки коллектора, а не приобретения готовой конструкции. Как бы там ни было, следует выбирать это устройство в соответствии с требуемым количеством контуров.

Коллекторы имеет внешнюю резьбу в три четверти и внутреннюю такого же диаметра.

    Во время подсоединения коллектора к трубе из полипропилена, которая объединена с другой стороны с котлом, используется разъемное соединение. Подобное соединение включает:

  • Накидную гайку.
  • Уплотнитель, выполненный с использованием резины.
  • Втулку.
  • А также крепежную гайку.

     Разъемное соединение следует накрутить с помощью гайки на внешнюю резьбу конструкции коллектора. С противоположной стороны прикрепляется муфта из полипропилена. Дальше стоит прикрепить к коллекторам оборудование, которым он комплектуется.

На обратном коллекторе требуется установка стандартного шарового крана – для залива/слива отопительной системы.

    Не забываем относительно подмотки резьбы в местах, в которых это обязательно нужно сделать. Как разобраться, существует ли возможность не использовать подмотку? Предельно легко: если имеется резиновый уплотнитель, то в подмотке отсутствует необходимость, а при отсутствии такого резинового кольца – подмотка является обязательной.


  По факту окончания сборки коллекторы стоит разместить в шкафу – для этого в данной конструкции имеются направляющие, перемещаемые в горизонтальном положении на требуемое расстояние.

    Промежуток между направляющими обуславливается длиной коллектора. На них же присутствуют и болты с гайками, при помощи коих и происходит прикрепление коллекторов.

   При отсутствии в перспективе шкафа, фиксация коллектора происходит на какой угодно высоте, комфортной для последующего подключения к трубопроводу.

    Высверливаем отверстие под дюбель глубиной в 1,5 раза больше, нежели длина самого дюбеля – дабы пыль, образовавшаяся в ходе сверления, которая полюбому останется в отверстии, не стала преградой для забивания дюбеля на 100%.

    Вот мы и закончили все работы по монтажу коллектора отопления. Если же для вас подобная процедура показалась чрезмерно сложной, вы можете обратиться к нам за помощью. Мы выполним все работы качественно и в короткие сроки. Расценки на монтаж коллектора с помощью специалистов нашей компании указана на нашем сайте



Теплые полы обычно состоят из нескольких пластиковых трубных петель и теплой водой, которая в процессе нагревается и возвращается через заднюю часть энергосистемы. Коллектор является своеобразным блоком, который контролирует работу систем напольного отопления. Для регулировки температуры предусмотрен расход в коллекторе. Эти устройства управляют потоком охлаждающей жидкости, в данном случае водой. Установка сборного коллектора и сборщика не легкая работа. Мы можем предложить вам свои услуги, когда необходим монтаж коллектора отопления теплого пола. Заказать услугу можно по телефону либо в режиме онлайн.

Теоретически, можно отказаться от профессиональной установки в коллекторе расходомера. Однако, если вы не установите это устройство, выполните следующие действия:

  • в разных температурных зонах будут разные температуры;
  • возможный избыток электроэнергии для нагрева воды в системе;
  • различные схемы нагреваются неравномерно.

При установке пола с горячей водой он должен стремиться к тому, чтобы контуры трубы были примерно одинаковой длины. Это позволит снизить затраты на электроэнергию и обеспечить более точную регулировку температуры. У нас, сколько стоит монтаж коллектора отопления теплого пола, известно клиентам. Мы располагаем подобную информацию всегда на своем сайте, поэтому все наши клиенты полностью осведомлены с нашим действующим прейскурантом.

Установка сборного коллектора и сборщика

Устанавливая у себя теплый пол, нужно, как минимум, проконсультироваться с мастером по поводу дальнейшей эксплуатации. Если вы хотите получить комфорт и выгоду максимально, тогда вам необходим наш монтаж коллектора отопления теплого пола, цена которого доступная.

Тёплый пол —  это очень удачный вариант отопления дома. Система теплого пола состоит из коллектора и подключенных к нему труб, вмонтированных в напольное покрытие. Для того, чтобы правильно произвести монтаж тёплого пола, необходимо подготовить следующие материалы:

  • коллектор, к которому будет осуществляться подключение всей системы, а также регулироваться различные параметры водяного тёплого пола (монтаж коллектора отопления теплого пола сколько стоит);
    • трубы для прокладки теплого пола. Лучше использовать трубы сшитого полиэтилена, например, трубы немецкой фирмы Rehau, которые обладают множеством преимуществ. Они достаточно устойчивы проявления внешней среды, на стенках не образуется налет, они обладают высокими характеристиками долговечности;
    • теплоизоляционные материалы, которые необходимы для правильного монтажа водяного теплого пола;
    • гидроизоляционные материалы.

Монтаж водяного теплого пола осуществляется в следующем порядке:

  • укладка теплоизоляционного слоя;
  • гидроизоляция;
  • монтаж труб;
  • подключение труб к коллектору;
  • укладка армирующей сетки;
  • бетонная стяжка пола;
  • тестирование качества.

Чтобы правильно установить коллектор, необходимо следовать инструкции производителя или нанять для этой работы профессиональных сантехников и заказать монтаж коллектора отопления теплого пола. Коллектор крепится на стену, затем к нему подключаются трубы, идущие от тёплого пола. Когда вы будете выбирать модель коллектора, учтите количество отверстий на коллекторе которое должно соответствовать количеству труб, которые вы будете к нему подключать монтаж коллектора отопления теплого пола цена.

8-985-830-72-85, 8-925-936-34-99,  8-905-743-53-44 Вадим.



Подключение теплого пола к системе отопления. Насосно-смесительные узлы

Как правильно подключить теплый пол к системе отопления

В современной системе отопления частного дома есть различные потребители тепла. И у каждого из них свои требования к температуре теплоносителя. Неоднократно отмечалось, что теплый пол — это низкотемпературный контур. Температура воды не должна превышать 40-45 град. С. Как же обеспечить одновременную работу в одной систем отопления низкотемпературного и контура и контура с высокой температурой. Задача этой статьи показать все возможные способы подключения теплого пола к системе отопления.

В низкотемпературных системах отопления теплый пол можно напрямую подключать к котлу через обыкновенный коллектор. Но на практике большинство систем отопления рассчитывается на температурный режим 75/65 град. С.

Как же правильно подключить теплый пол к системе отопления? Вспомним нормативные требования к теплому полу: температура поверхности напольного покрытия должна быть не более 26-29 о C. Для этого при толщине стяжки 30-70 мм температура теплоносителя в трубе должна быть 30-50 о C (подробнее в статье о водяных теплых полах ). А работа котла рассчитана на температуру подачи до 75 о C. При таких условиях поверхность пола будет не теплой, а горячей.

Подключаем один контур теплого пола площадью до 10 кв. м.

Самый простой способ — это подключение через термостатический клапан. Он может применяться только для небольшой площади до 10 кв. м. Суть этого способа состоит в том, что контур теплого пола подключается напрямую к радиаторным веткам через тройники. Т. е. он как бы является своего рода радиатором, только заложен в стяжке пола. Где-нибудь в стене делается петля вверх и врезается термостатический вентиль. Нужно не забыть также рядом смонтировать воздухоотводчик.

Регулирование в простом контуре теплого пола желательно производить от температуры теплоносителя, то есть использовать термоголовку с выносным накладным или погружным датчиком, который прикрепляется к трубе. Возможно также производить регулирование от температуры воздуха в помещении, соответственно с термоголовкой, которая работает от температуры воздуха в помещении (термоголовку важно расположить правильно — читать инструкцию). Но при таком регулировании высокий риск превышения температуры поверхности пола выше нормы.

Самостоятельно собранная конструкция может выглядеть примерно так, как на рисунке. Это экономный вариант. Под него необходимо делать короб и устанавливать лючок.

Для описанного простого способа подключения теплого пола можно использовать уже готовые узлы, предлагаемые разными производителями, например, Danfoss FHV + FJVR/RA2000 или Simplex ER-TH/ER-RTL/RTL. На такие узлы придется затратиться относительно самодельного варианта, но и эстетический эффект будет соответствующий.

Описанный выше способ подключения через термостатический клапан не является полноценным. Он не защищает полностью от перегрева поверхности пола по оси нагревающего элемента. Также он допускает неравномерность прогрева пола как по всей площади, так и полосами/кольцами по шагу трубы. Это вызвано невысокой скоростью теплоносителя и большой разностью температур. Еще раз заметим, что обратка теплого пола находится обычно в пределах 30-35 град. С, а подача от котла в морозные дни может достигать 75 град. С. Таким образом, разность температур теплоносителя на входе в теплый пол и на выходе составит до 45 град. С(!) при необходимой около 5 град. С.

Изображение показывает принципиальный недостаток рассматриваемого способа подключения. Практика показывает, что в большинстве случаев и в течение основной части отопительного сезона, когда подача на котле стоит на 50 град. С, такие схемки показывают абсолютную работоспособность.

Насосно-смесительные узлы теплого пола

Гарантированное качество водяного теплого пола можно получить, если подключить его к системе отопления с помощью насосно-смесительного узла. В его задачу входит обеспечение высокой скорости движения теплоносителя и возможность точно регулировать температуру в контуре теплого пола независимо от контура радиаторов.

Насосно-смесительные узлы могут основываться на термостатическом клапане или на трехходовом смесительном клапане. Принципиальная схема работы таких узлов показана на рисунке.

Насос (1) обеспечивает циркуляцию теплоносителя в контуре теплого пола. Это гарантирует равномерность нагрева по всей площади. Смесительный клапан (6) добавляет в остывшую воду обратки теплого пола (3) горячую воду из высокотемпературного контура (4), обеспечивая тем самым необходимую температуру подачи теплого пола (2). Часть остывшего теплоносителя выводится обратно в высокотемпературный контур (5). В левом узле добавление горячей воды обеспечивает термостатический клапан (7), который выносным датчиком (8) меряет температуру воды в контуре теплого пола.

При том, что оба насосно-смесительных узла являются полностью работоспособными, я отдаю предпочтение трехходовым смесительным клапанам, особенно при количестве контуров теплого пола более 3-х.

Если на коллекторе теплого пола стоят сервоприводы, то на случай автоматического перекрытия всех контуров необходимо предусмотреть байпас с перепускным клапаном.

Дополнительно насосно-смесительный узел можно укомплектовать защитным устройством, которое отключает насос в случает превышения температуры теплоносителя выше граничной. Это может пригодиться на случай какой-либо аварии, особенно в помещениях с дорогим напольным покрытием с жесткими требованиями по температуре.

Разделяем гидравлически теплый пол и систему отопления

Для того, чтобы исчерпать тему подключения водяного теплого пола к системе отопления, необходимо подчеркнуть, что смесительные узлы содержат насос. Когда в системе отопления работают два насоса одновременно (насос котла и смесительного узла), то это приводит к их конфликту и нарушению гидравлических режимов в контурах. Для небольших частных домов с двумя насосами на это можно закрыть глаза, такая система проверена уже многими годами. Но в частных домах с несколькими единицами теплопотребляющего оборудования со своими насосами систему нужно усовершенствовать (да и небольших домов это тоже касается). Для таких случаев подключение необходимо осуществлять либо через гидравлический разделитель, либо через теплообменник. Тогда насос котла и теплого пола смогут работать параллельно, обеспечивая расчетные гидравлические режимы в своих контурах.

давление в отопительной системе многоэтажного дома

ленинградка система отопления схема

жидкость для системы отопления незамерзающая цена

заполнение системы отопления водой

как прокачать батарею отопления

Как подключить теплый пол к котлу

Самый экономичный и удобный вариант теплых полов – это водяные полы, подключенные к котлу. Такая система экономит большое количество электроэнергии и дает возможность самостоятельно регулировать температуру нагрева. Также его легче монтировать.

Как подключить теплый пол к котлу

Необходимо

  • — котел настенный для теплых полов;
  • — шкаф коллекторный;
  • — запорная арматура;
  • — фитинги компрессионные;
  • — циркуляционный насос;
  • — термостат (желательно, хотя и не обязательно).

Инструкции

Шаг 1

Монтаж теплых полов в песчано-цементную стяжку. Для этого подготовьте все системные аксессуары. Снимите существующую стяжку и распределите все элементы теплого пола по площади, где их планируется установить.

Шаг 2

Затем повесьте котел для теплого пола в удобном месте — так, чтобы от коллектора шли петли водопроводных труб. Если вы укладываете полы в собственном доме, то целесообразно размещать оборудование в специально отведенном помещении.По поводу установки бойлера в квартире лучше посоветоваться с опытным мастером.

Шаг 3

Установите шкаф коллектора. Его задача – обеспечить циркуляцию воды в трубах и совместить подогрев пола с другим отоплением дома.

Шаг 4

Установите трубы подачи и возврата в установленный распределительный шкаф. Первый будет подавать горячую воду в водяные этажи, второй будет забирать остывшую жидкость и возвращать ее обратно в котел. Установите запорный вентиль на каждую трубу, чтобы при необходимости можно было перекрыть воду.

Шаг 5

С помощью компрессионного фитинга подсоедините трубу от котла к металлическому вентилю, а к вентилю подсоедините вход коллектора. Подсоедините контуры теплого пола к коллектору с помощью фитингов.

Шаг 6

Установить циркуляционный насос в коллектор, предназначенный для постоянной циркуляции воды. Он монтируется на подающей трубе. Лучше приобрести насос с термостатом, который позволит регулировать температуру теплого пола.

Шаг 7

После этого включите систему, проверьте ее работу.

сборка и подключение. Конструкция двухходового и трехходового клапана

Быстро и недорого можно сделать коллектор отопления своими руками из полипропилена. К нему подключаются не только радиаторы, но и теплый пол, солнечный обогреватель. Используется не последовательная схема подключения, а параллельная. Прибор выполняет распределительную функцию, равномерно подавая тепло ко всем приборам.

Дополнительное оборудование обеспечивает контроль над системой и возможность регулировать температуру в отдельных помещениях или отключать автономные контуры. Коллектор незаменим в многоэтажных домах с большой площадью застройки.

Роль устройства в электромонтаже и его особенности

Системы отопления, выполненные по схемам, позволяющим значительно сэкономить на трубах и арматуре, не обладают достаточной эффективностью. В условиях значительного удорожания теплоносителей их использование затратно для потребителей.Прокладка трубопровода к радиаторам с использованием коллектора изменит положение. Перерасхода топлива не будет, нагрев каждого прибора регулируется.

Система получает новый функционал: повышенная безопасность и ремонтопригодность. Теперь для устранения течи не нужно отключать всю систему и сливать воду. Ветку отрезают, неисправность устраняют, а отопление в остальных комнатах продолжает работать.

Коллектор, который также называют гребенкой, представляет собой цилиндрическую деталь, имеющую один ввод и выводы, соединяющие ее с приборами.Габариты ничем не ограничены и зависят от количества подключаемых отопительных приборов. На патрубках установлена ​​запорная арматура, которая регулирует расход теплоносителя по каждому отдельному контуру. Используются клапаны двух типов. Запорные шаровые краны обычно используются для перекрытия секций. В качестве регулировочных они непригодны; требуется другой тип.

Работа ведется по следующему принципу: теплоноситель поступает в устройство под принудительным давлением.Отсюда по кранам она разводится к батареям, теплому полу. Применяется коллекторная схема (также называемая лучевой схемой), суть которой заключается в параллельном соединении потребителей. Каждая имеет свою линию подачи и обратку, которые оснащены фитингами. Даже при одновременном включении всех устройств нагрев равномерный.

Циркуляционный насос используется для создания принудительного давления. Его выбирают исходя из площади и этажности дома. Если система с теплым полом, требуется большая производительность, т. к. в ней создается повышенное сопротивление.Разница температур между входом и выходом уменьшается, нагрев лучше. Вместо регулирующих клапанов можно использовать термостаты, что гарантирует точную подачу тепла. Если трубы расположены под стяжкой, на каждом устройстве устанавливается воздушный клапан.

Коллекторы используются с различными системами:

  1. 1. Отопление радиаторами. Используют различные схемы подключения, но обычно нижняя с полипропиленовыми трубами, которые прячутся под крышкой или плинтусами.
  2. 2. Теплый водяной пол. В основном используется в качестве вспомогательного.
  3. 3. Солнечное отопление. В ясную погоду с одного квадратного метра устройства можно получить 10 кВтч энергии.

При радиальной разводке температура в каждом контуре регулируется отдельно, для чего на термостате устанавливаются необходимые показатели. В гараже достаточно 10°, в детской требуется не менее 20°, а для теплого пола — не более 35°, иначе по нему будет неприятно ходить, покрытие может деформироваться.В домах с несколькими уровнями гребенка монтируется на каждом этаже.

Расчет параметров и оборудования

Чтобы сделать коллектор отопления своими руками, сначала определите его функциональную нагрузку. Можно установить не один, а отдельный на каждое место обогрева. От этого зависит оснащение, габариты и автоматика.

Перед сборкой производится расчет, выбирается место установки. Для работы системы требуется два связанных узла. Один для подачи горячей воды к отопительным приборам, второй собирает остывшую воду и отправляет ее в котел.

Схема коллектора распределительного

Изготовление начинается с планирования, при котором разрабатываются характеристики элементов системы отопления:

  • сколько будет контуров, соответственно выходов на них;
  • количество и мощность тепловых пунктов;
  • Наличие дополнительного оборудования: насосы, фитинги, термостаты, манометры, баки и другое.

Рекомендуется отдельно выделить контуры для теплых полов.Автономная работа требует аккумуляторов в помещениях, где температура значительно отличается в ту или иную сторону, например, гараж и детская комната. Подача теплоносителя на этажи и крылья дома осуществляется самостоятельно.

Учитывают, с какой стороны будет подаваться контур. Газовые и электрические котлы подключаются сверху или снизу. Если установлен насос или используется твердотопливный агрегат, то с торца коллектора.

Для расчета используется правило трех диаметров, когда сечение гребенки в 3 раза больше присоединяемого патрубка. Входную и выходную группы размещают на расстоянии 10–20 см одна от другой, на таком же расстоянии подключают отопительные контуры. Для точного определения их диаметр умножают на 3. Подниматься или опускаться не стоит, это создаст неудобства в обслуживании.

На лист бумаги наносится схема с размерами, которая позволит получить эскиз, по которому проще сделать распределитель.По картинке понятно, какие материалы и комплектующие понадобятся и в каком количестве.

Дополнительные элементы

Гребенка оснащена необходимыми приспособлениями. Для минимальной комплектации достаточно запорной арматуры, но тогда невозможно наладить теплообмен отдельных устройств. На подающем участке установлены регулирующие клапаны, которые позволяют плавно изменять количество поступающего теплоносителя. Расходомеры установлены на обратной группе.

Важно правильно выбрать циркуляционный насос. Играет роль не мощность, а количество воды, которое ему придется перекачивать. Покупают агрегат с производительностью на 10% выше расчетной. Если в системе используется несколько коллекторов, для каждого требуется отдельный. То же самое рекомендуется для теплых полов, где создается повышенное сопротивление.

Для него используется прочее оборудование:

  1. 1. На патрубках подающих линий — регулирующая арматура для полного или частичного прекращения подачи горячей воды.Для самодельного коллектора рекомендуются автоматические устройства наподобие терморегуляторов.
  2. 2. На обратном коллекторе установлены расходомеры для ограничения потока охлаждаемого теплоносителя. Они повышают эффективность системы.
  3. 3. Смеситель горячего и холодного потока, обязательный для теплого пола. Служит для оптимизации температурного режима.

Несмотря на разницу в конструкции, все распределительные коллекторы предназначены для обеспечения стабильной работы системы отопления. В продаже есть готовые изделия, но подобрать под конкретную схему сложно.Придется либо установить дополнительный коллектор, либо заглушить ненужные входы и выходы. Лучше сделать это самому. Тогда максимально учитываются характеристики системы, что позволит использовать ее с максимально эффективной отдачей.

Коллектор можно автоматизировать на самом высоком уровне, когда вмешательство человека не требуется. Применяются сервоприводы с электронным блоком управления.

Изготовление и монтаж коллектора отопления

Полипропиленовая гребенка делается достаточно просто.Обязательно наличие тройников и, для минимальной комплектации, шаровых кранов. Даже самое простое устройство, собранное своими руками, имеет множество преимуществ. К нему можно подключить необходимое количество кранов, система будет работать эффективно.

Коллектор для полипропиленовых труб из того же материала предпочтительнее металлического. Он дешев и прочен, долговечен – не подвергается коррозии, на стенах не образуется накипь. Фитинги надежно приварены для обеспечения хорошей герметичности.

Требования к материалам

Свойства можно узнать по маркировке на стенах.Для отопления используется марка ПП-Р, обладающая повышенной термостойкостью. Символы PN с цифрами, которые следуют за ними, указывают на давление, которое может выдержать продукция. В домах с автономным теплоснабжением применяют с индексом 20, для централизованных систем – 25. Все данные представлены в таблице:

Для монтажа гребенки выбирают материал с армирующим слоем из алюминиевой фольги или стекловолокна. Последний вариант предпочтительнее, такие изделия не подвержены расслаиванию. Они отмечены красной продольной полосой.

Для изготовления коллектора отопления из полипропилена своими руками потребуются:

  • трубы нужного размера;
  • заглушки
  • с одной стороны в каждой группе;
  • Муфты и тройники;
  • Шаровые краны.

Фитинги одинаковые по диаметру на всех концах или переходные для соединения труб разных размеров. Их стенки очень толстые, поэтому армирование не используется. Это минимальная конфигурация; при необходимости добавляются другие устройства.

Как соединить отдельные узлы

Для сборки полипропиленового коллектора используйте специальный паяльник. Для бытовых нужд можно приобрести дешевый непрофессиональный аппарат. Используются специальные ножницы, чтобы края были ровными без перекоса, и триммер, которым трубы зачищаются от армирующего слоя вокруг стыка.

По рабочим чертежам вырезаются заготовки нужного размера. Места пайки обезжиривают, включают аппарат, устанавливают температуру 260°. Когда лампочка погаснет (в других моделях она станет зеленой), установите соединяемые детали коллектора в патрубки. По прошествии определенного времени патрубок и муфту соединяют, дают им остыть.

Важна продолжительность процесса, от нее зависит надежность и долговечность агрегата. При недодержке шов будет расслаиваться. Узнать, сколько времени занимает сварка пластика, можно из таблицы, входящей в комплект инструмента.

Сборка конструкции осуществляется в следующей последовательности:

  • сначала соединяются тройники;
  • с одной стороны устанавливается заглушка, с другой — уголок, если подача снизу; К отводам приваривают сегменты
  • , на них монтируют запорную арматуру для полипропиленовых труб и другие устройства.

Место под блок предоставляется при разработке проекта. Делают специальную нишу невысоко от пола.Вы можете купить шкафчик и повесить его на стену.

Солнечный коллектор из полипропиленовых труб

В качестве дополнительного источника используется нагревательный узел, аккумулирующий и преобразующий энергию излучения в тепловую. Подключается к общему контуру, подает нагретую воду. Солнечная система не может обслуживать круглый год и быть основной, но как вспомогательная может экономить затраты на теплоносители.

Для сборки корпуса используйте деревянные бруски с досками, фанерой, ДСП или металлическими уголками.На дно короба укладывается теплоизоляция – пенопласт, стекловата. Сверху устанавливается впитывающая панель из окрашенного в черный цвет поликарбоната. Поверх него укладывается радиатор из полипропиленовых труб. Сегменты соединяются тройниками, на выходе и входе имеются муфты. Абсорбирующий элемент покрыт стеклом.

Солнечный коллектор из полипропиленовых труб: 1 — уголок; 2.9 — переходы; 3,5 — полипропиленовые трубы; 4.10 — тройники; 6 — черный лист; 7 — изоляция; 8.11 — заглушки; 12 — коробка.

Иногда используется накопительный бак вместимостью 20-40 литров или резервуары меньшего размера, соединенные последовательно. Он покрыт теплоизоляцией, чтобы накопленная за день энергия не терялась. Система может функционировать и без него, если нагретая вода расходуется сразу, но поддерживает стабильное давление. Солнечный коллектор подключается к общему контуру отопления или используется для хозяйственных нужд.

Заключение

Распределительный коллектор в собственном доме или квартире повышает ремонтопригодность системы и эффективность за счет правильного регулирования подачи теплоносителя.Автоматизация позволяет избежать ручного управления. В домах большой площади, многоэтажных без их использования трудно добиться хорошего и равномерного обогрева всех помещений.

Купленный коллектор стоит дорого. Изготовление металла своими руками требует использования сварочного аппарата и высококвалифицированного рабочего. Создание распределительного узла из полипропиленовых труб – оптимальный вариант. Это обойдется значительно дешевле, не требует особых навыков, к тому же можно подобрать конструкцию, наиболее подходящую для конкретной системы отопления.

Разница температур в системе центрального отопления и устройстве водяного теплого пола становится фактором, из-за которого необходимо дополнительно установить коллекторную секцию. Он смешивает теплоносители и распределяет их по системе.

При ремонте ванной комнаты многие устанавливают там систему водяного теплого пола. Эти устройства работают по тому же принципу и на тех же носителях, что и центральное отопление. Зачастую общая схема установки выглядит так:

  • нагревательное устройство;
  • высокотемпературная линия теплообменников;
  • Низкотемпературная цепь радиатора.

Отопительные батареи питаются водой, нагретой котлом. Обычно его температура составляет не менее 75 градусов. Однако поверхность настила не предусматривает нагрев выше 31 градуса. Большее значение будет вызывать дискомфорт у человека при ходьбе по полу босыми ногами. Однако, учитывая толщину бетонного раствора, в который заделаны трубы, и финишного слоя, общий нагрев теплоносителя, поступающего в этот контур, должен быть не выше 50 градусов.Поэтому горячую жидкость от отопительного прибора нельзя направлять прямо в контур теплого пола. Именно для этих целей и нужен коллектор для водяного теплого пола.

Коллектор для водяного теплого пола смешивает кипящую воду из системы с холодной обратной водой и направляет нагретую жидкость в трубы отопления

В этом устройстве горячая жидкость из линии отопления смешивается с холодной жидкостью из обратного контура. В результате этого процесса в систему теплого пола поступает носитель необходимой температуры.При этом вся конструкция работает исправно и слаженно. Из котла горячий теплоноситель поступает сразу в батареи и коллектор. Также к смесительному узлу подключается холодная обратка. На выходе из агрегата подогретый до необходимой температуры теплоноситель поступает в систему теплого пола.

Иногда можно устроить водяной теплый пол без коллектора. В этом случае для обеих систем устраивается общий низкотемпературный контур, а нагрев носителя в них обеспечивается воздушным насосом и контролируются специальными датчиками.

Однако, если схема отопления предусматривает еще и подогрев воды для бытовых нужд, в этом случае без смесительного шкафа не обойтись. Так как такая жидкость на выходе не должна быть холоднее 65 градусов, а это значение слишком велико для теплого пола.

Сборка и подключение смесительного узла – задача посильная каждому

Несмотря на кажущуюся сложность, монтаж и подключение коллектора теплого пола своими руками вполне посильная задача.Для этого нужно более подробно изучить принцип его работы и особенности устройства.

Механизм узла

Смесительное устройство выполняет не только функцию регулирования температуры воды в магистрали. Он же отвечает за ее нормальное движение по цепочке. Устройство включает в себя предохранительный клапан и круглую форсунку. Последний элемент обеспечивает нормальную циркуляцию носителя в системе теплого пола с необходимой скоростью.Этот момент важен для полного и равномерного прогрева поверхности.

Циркуляционный инжектор отвечает за равномерное распределение теплоносителя в контуре водяного пола

Предохранительный клапан отвечает за перемешивание воды в контуре. Когда кипяток поступает на вход, он открывает потоки из обратного контура до тех пор, пока горячая вода не смешается с холодоносителем из него. После этого он прекращает подачу кипятка.

Помимо двух основных компонентов, в состав коллектора могут входить токопроводящие и запорные клапаны, клапаны для стравливания воздуха и байпас, защищающий устройство от перегрузки.Эти элементы не всегда могут быть включены в устройство. Поэтому коллектор для теплого пола своими руками можно установить несколькими способами. Все зависит только от нужного вам результата.

Надо сказать, что смесительный узел всегда монтируется на площадке перед вводом в отопительный контур. Однако ее непосредственное расположение может быть где угодно. В некоторых случаях целесообразно устанавливать устройство непосредственно в том же помещении, что и система. Обычно это делается в многоквартирных домах.Иногда уместно поставить его в общей котельной. Этот вариант, пожалуй, станет предпочтительным для частных коттеджей. Если предусматривается несколько комнат с теплым полом, то обычно распределители размещают в каждой из комнат, либо устраивают один общий коллектор в подходящем для этого месте.

При самостоятельной установке смесительного узла составить схему его установки

Все отличия в принципе работы смесителей определяются предохранительными клапанами.Наиболее распространенными из них являются клапаны на два и три положения.

Клапан подачи

Клапан двухпозиционный, или двухходовой, оснащен термопарой. Именно эта деталь имеет датчик температуры и контролирует ее уровень перед подачей в контур теплого пола. Этот элемент открывает и закрывает клапан при подаче кипятка от бойлера или котла.

Двухходовые вентили – оптимальный вариант для оснащения небольшой жилплощади системой отопления

Зачастую доступ для холодной воды открыт постоянно, а горячая жидкость подается по необходимости предохранительным клапаном.Это помогает защитить трубы от перегрева и продлевает срок службы всей системы. Кроме того, подающий клапан не пропускает большое количество теплоносителя. Поэтому вода в нем равномерно перемешивается и нагрев происходит постепенно, исключая скачки температуры.

В большинстве случаев такое устройство будет оптимальным вариантом для обустройства теплого пола в помещениях площадью до двухсот квадратных метров.

Клапан трехпозиционный

Такое устройство сочетает в себе функции приточного клапана и балансировочного клапана.Он отличается от двухходового клапана тем, что жидкость внутри этого устройства постоянно перемешивается.

В системах с трехходовыми клапанами не исключены резкие скачки температуры теплоносителя.

Клапан устроен так, что в его баке между подачей кипятка и холодной воды находится клапан, обычно установленный на положение 90 градусов. Однако его можно повернуть в ту или иную сторону, в зависимости от необходимой вам температуры. Управление и регулирование осуществляется в них с помощью сервопривода и датчиков контроля температуры. Без таких устройств не обойтись, если в доме проложено несколько теплопроводящих контуров. Кроме того, эти устройства подходят для погодозависимых систем отопления.

Такое оборудование позволяет изменять степень нагрева труб в зависимости от температуры на улице. Когда она уменьшится, КПД прежнего отопления уже не будет таким высоким. Поэтому есть автоматическая подстройка по заданным параметрам. Хотя ручные устройства доступны, они неэффективны.Сегодня особую популярность приобрели автоматические трехходовые клапаны.

В этих приборах погодный контроллер рассчитывает желаемую температуру и управляет клапаном. Оборудование представляет собой отрезок в 90 градусов, разделенный на двадцать равных секций по 4,5 градуса. Температура автоматически проверяется каждые двадцать секунд. Если указанный параметр не соответствует реальному нагреву носителя, прибор сдвигает значение в нужную сторону на одно деление, то есть на 4, 5 градуса.

Кроме того, такие устройства позволяют экономить затраты на электроэнергию. Если вы отсутствуете, вы можете заранее указать минимально необходимую степень нагрева, и автоматика будет ее поддерживать.

При всех своих преимуществах трехпозиционные клапаны имеют некоторые недостатки. При их эксплуатации не исключена возможность случайного попадания кипятка в систему теплого пола. Такие ситуации недопустимы, так как от резкой смены температуры трубы могут не выдержать таких скачков и лопнуть, что, в свою очередь, приведет к другим неприятностям.Кроме того, в отличие от подающих клапанов, эти механизмы имеют большую пропускную способность. Поэтому настроить его достаточно сложно. Даже небольшие изменения в этом случае могут привести к резкому изменению температуры сред в линии.

Расположение отделов инкассации

Как было отмечено выше, можно разместить смесительный узел для теплого пола своими руками перед каждой из систем отопления, а можно установить общий коллектор. В первом случае каждая группа должна быть оснащена регуляторами температуры, проточной аппаратурой и следующей арматурой:

  1. Обратный балансировочный клапан. Это устройство устанавливает необходимый уровень нагрева для системы теплого пола. Внутри нее регулируется подача кипятка и хладоносителя из обратки. Для ее вращения и фиксации в необходимом положении используется шестигранный ключ. Наконец, клапан зажимается специальным крепежным винтом во избежание случайного отклонения клапана от заданных параметров. Кроме того, прибор имеет шкалу расхода, которая регулирует его пропускную способность. Обычно он ограничивается пятью кубометрами в час.
  2. Балансировочный запорный клапан радиатора. Данное устройство служит для соединения коллекторного отделения с остальными контурами системы отопления и выполняет функции регулирования. Для его установки в требуемом положении так же, как и в первом случае, используйте шестигранник и прижимной винт.
  3. Перепускной клапан. Это устройство поддерживает постоянное давление в системе за счет непрерывного перелива избытка теплоносителя в байпас. Это свойство отличает его от обычного предохранительного клапана, так как последний регулирует давление при однократном выходе жидкости. Параметры, необходимые для нормального функционирования теплого пола, задаются с помощью специальной ручки управления.

Схемы монтажа систем отопления могут отличаться. Например, для контура с одной трубой радиатора необходимо предусмотреть байпас. При этом он должен быть всегда открыт, чтобы излишки кипятка стекали прямо в радиатор. Если предусмотрена и обратная петля, то байпас не нужен.

Схема установки коллектора при отсутствии обратки

Если общая отапливаемая площадь небольшая, целесообразно разместить коллекторный отсек на вторичном контуре.

Смесительный узел в собранном виде часто размещается в специальном распределительном шкафу. Помните, что он не должен находиться слишком далеко от системы теплого пола. Хотя при этом ее допускается размещать в общей котельной, а не только в отапливаемом помещении.

Следует отметить, что все элементы коллектора можно не только собрать самостоятельно, но и приобрести в готовом виде. Учитывая сложность расчета всех устройств, этот этап лучше доверить специалистам.После установки и подключения не забудьте провести пробный запуск отопления. При этом обращайте внимание на степень прогрева пола и его равномерность. Правильный контроль температуры гарантирует успешный результат.

Схема расположения основных агрегатов двухтрубной системы отопления

Монтаж и подключение смесительной секции системы теплого пола, пожалуй, самый сложный этап в оборудовании данной отопительной конструкции. Такая работа требует специальных знаний и опыта для проведения расчетов.Если вы не уверены в своих силах, доверьте работу квалифицированным мастерам.

Система отопления в доме представляет собой сложный теплотехнический комплекс, эффективность его работы зависит от соблюдения правил монтажа. Если в нем несколько контуров, специалисты рекомендуют установить распределительный коллектор, с помощью которого можно управлять нагревом каждого контура в отдельности.

При монтаже водонапорных систем действует правило: суммарный диаметр всех ответвлений не должен превышать диаметр подающей трубы.Применительно к отопительному оборудованию это правило выглядит так: если диаметр выходного патрубка котла 1 дюйм, то в системе допускается два контура с диаметром трубы ½ дюйма. Для небольшого дома, отапливаемого только радиаторами, такая система будет работать эффективно.

На самом деле отопительных контуров в частном доме или коттедже больше: отопление нескольких этажей, подсобных помещений, гаража. При их подключении через систему ответвления давления в каждом контуре будет недостаточно для эффективного обогрева радиаторов, и температура в доме не будет комфортной.

Поэтому разветвленные системы отопления выполняются с коллекторными системами, такая методика позволяет регулировать каждый контур отдельно и задавать нужную температуру в каждом помещении. Так, для гаража достаточно плюс 10-15°С, а для детской нужна температура около плюс 23-25°С. Кроме того, теплые полы не должны нагреваться более 35-37 градусов, иначе по ним будет неприятно ходить, а напольное покрытие может деформироваться. Коллектор и температура отключения также могут решить эту проблему.

Видео: применение коллекторной системы для отопления дома.

просмотров

Коллекторные группы для систем отопления продаются в готовом виде, при этом они могут иметь разную конфигурацию и количество отводов. Вы можете выбрать подходящий коллектор в сборе и установить его самостоятельно или с помощью специалистов.

Однако большинство промышленных моделей универсальны и не всегда подходят для нужд конкретного дома. Преобразование или переделка их может значительно увеличить затраты.Поэтому в большинстве случаев его проще собрать из отдельных блоков своими руками с учетом особенностей той или иной системы отопления.

Коллекторная группа для системы отопления в сборе

Конструкция универсальной коллекторной группы представлена ​​на рисунке. Состоит из двух блоков прямого и обратного потока теплоносителя, оснащенных необходимым количеством отводов. На подающем (прямом) коллекторе установлены расходомеры, на обратном коллекторе расположены термоголовки для регулирования температуры обратной воды в каждом контуре.С их помощью можно задать необходимый расход теплоносителя, от которого будет зависеть температура в радиаторах отопления.

Коллекторный распределительный блок с манометром, циркуляционным насосом и воздушными клапанами … Коллекторы подачи и возврата объединены в один блок с помощью кронштейнов, которые также служат для крепления блока к стене или шкафу. Цена такого блока от 15 до 20 тысяч рублей , и если часть отводов не задействована, то его установка будет явно нецелесообразна.

Правила установки готового блока показаны на видео.

Гребень — блок коллектора

Самые дорогие элементы в блоке коллектора — расходомеры и термоголовки … Чтобы не переплачивать за ненужные элементы, можно купить коллекторный узел, так называемую «гребенку», и установить необходимые приборы контроля со своим своими руками только там, где это необходимо.

Гребенка состоит из латунных труб диаметром 1 или ¾» с определенным количеством отводов диаметром для труб отопления ½».Они также соединены друг с другом скобой. Отводы на обратном коллекторе снабжены заглушками, позволяющими устанавливать термоголовки на все или часть контуров.

Некоторые модели могут быть оснащены кранами, с их помощью можно регулировать поток вручную. Такие гребенки имеют литой корпус и снабжены накидной/гайковой резьбой на концах, что позволяет быстро и легко собрать коллектор из необходимого количества ветвей.

В целях экономии коллектор для систем отопления можно собрать из отдельных элементов самостоятельно или полностью сделать своими руками.

Сделай сам

Коллектор распределительный для системы отопления можно изготовить самостоятельно из полипропилена или металла. Выбор материала не влияет на функциональность, поэтому следует выбирать такой материал, который легче смонтировать самостоятельно.

Для монтажа полипропиленового коллектора в сборе потребуется специальное устройство для сварки полипропиленовых труб, для металлического – сварочный инвертор и навыки работы с ним.

Расчет и распределение контуров

    Перед началом работ необходимо определить необходимое количество отопительных контуров и сделать чертеж их подключения.Целесообразно выделение отдельных контуров для следующих отопительных приборов:
  • теплых водяных полов в каждом отдельном помещении;
  • отопление помещений, температура в которых отличается от остальных в большую или меньшую сторону;
  • отопление каждого этажа и крыла дома.

Геометрические размеры коллектора должны обеспечивать легкость и удобство доступа к запорно-регулирующей аппаратуре каждой ветки. В среднем рекомендуется выдерживать расстояние между слоями в пределах 10-15 см, между подающим и обратным коллекторами – 20-30 см.

Трубы для подключения радиаторов отопления обычно делают диаметром ½», сам коллектор — 1-1½», сопоставляя их с диаметром патрубков котла. При подключении газового или электрического котла допускается верхнее и нижнее подключение подающей и обратной труб, для — только боковое.

Полипропиленовый узел

Изготавливается из обрезков и остатков полипропиленовых труб с использованием фитингов. Трубы свариваются с помощью специального аппарата. Для подающего и обратного коллекторов используйте полипропиленовую трубу Ø32 мм и тройники 32/32/16 мм, соединив их с помощью полипропиленового сварочного аппарата.Режим выбирается заранее на обрезках труб.

На одном конце установлен тройник 32/32/32 мм, к которому снизу подсоединяется сливной кран, а сверху воздушный. На другом конце коллектора устанавливается впускной клапан, к которому подсоединяется подающая или обратная труба котла.

Запорная арматура подключается к отводам 16 мм на подающем коллекторе, а расходомеры на обратке. Полученные узлы крепятся к стене скобами.

Латунный фитинг в сборе

Аналогично можно собрать коллектор из готовой латунной арматуры: тройников, вентилей.Их собирают на льняную паклю или на жидкий закрепитель по заранее подготовленной схеме. Преимущества такого коллектора — небольшие размеры и низкая цена. по сравнению с готовой группой коллекторов. Но сборка требует внимательности и аккуратности, иначе в процессе эксплуатации возможны протечки.

Видео: Коллекторы из полипропилена и латуни своими руками

Из профильной трубы своими руками

Самая сложная конструкция коллектора — сварной из квадратных и круглых труб.Такие коллекторы используются для отопления крупных объектов с множеством контуров и гидравлической стрелкой – распределителем потока.

Для изготовления коллектора используется профильная труба 80х80 или 100х100 мм, а также трубы круглого сечения расчетного диаметра. Технология и пошаговая инструкция изготовления коллектора даны ниже.

  • Профильная труба маркируется в соответствии со схемой.

  • Газовым резаком делаются отверстия по разметке.

  • К ним привариваются ниппели — небольшие отрезки трубы круглого диаметра с предварительно нарезанной резьбой. Сначала их прихватывают точечной сваркой, а затем приваривают по контуру и тщательно защищают швы.

  • К полученному блоку привариваются кронштейны крепления.

  • Полученную коллекторную группу очищают от окалины, грязи, ржавчины, после чего грунтуют и покрывают термостойкой краской по металлу.Для удобства обслуживания цепи подачи и обратки лучше покрасить в разные цвета, традиционно красный и синий.

На видео показан процесс изготовления распределительного коллектора из профильной трубы.

Для сложных систем с большим количеством контуров различного назначения рекомендуется ставить
гидравлическую стрелку, которая будет распределять и выравнивать прямой и обратный потоки теплоносителя до безопасного давления и температуры.

Видео: гидравлическая стрела, назначение и принцип работы.

Солнечный коллектор — возможность экономии

К отопительному контуру можно подключить несколько источников нагрева теплоносителя. Часто они работают параллельно с , это позволяет поддерживать режим работы системы отопления в ночное время или в отсутствие хозяев в течение нескольких дней.

Но экономичным такой режим назвать нельзя — электричество — один из самых дорогих ресурсов.Современные разработки позволяют использовать солнечную энергию для нагрева теплоносителя путем установки солнечного коллектора.

Солнечный коллектор — это установка, которую можно использовать круглый год даже при пасмурных температурах … В солнечные дни он наиболее эффективен и нагревается до температуры контура подачи котла — до 70-90 градусов.

Самодельный солнечный коллектор

Солнечный коллектор – довольно простое устройство, сделать его своими руками несложно.По эффективности самодельный солнечный водонагреватель может уступать промышленным моделям, но учитывая их цену – от 10 до 150 тысяч рублей, самодельный солнечный коллектор очень быстро себя оправдает.

Для изготовления нужно:

  • змеевик из металлической трубки, обычно медной, можно взять подходящий от старого холодильника;
  • резка медной трубы с резьбой 16 мм с одной стороны;
  • заглушки и вентили;
  • трубы для подключения к блоку коллектора;
  • накопительный бак
  • объемом от 50 до 80 литров;
  • деревянных планок для изготовления каркаса;
  • лист пенополистирола
  • толщиной 30-40 мм;
  • стекло, можно взять окно;
  • Толстая алюминиевая фольга
  • .

Змеевик освобождают от остатков фреона, промывая его струей проточной воды. Каркас размером чуть больше катушки делается из деревянной рейки или бруска. В нижней части рамы сверлятся отверстия для выхода трубок змеевика.

С обратной стороны к нему при помощи клея или саморезов крепится лист пенополистирола – это будет дно коллектора. Этот материал обладает отличными теплоизоляционными характеристиками, что поможет снизить потери тепла.

С внутренней стороны уложите фольгу так, чтобы она полностью перекрывала дно и стенки рамки. Фольга крепится к скобам степлером. В каркас помещается катушка, ее концы продеваются в отверстие.

Верх солнечного коллектора закрывают стеклом, закрепляя его на штапиках или планках. К концам змеевика крепятся трубы для подключения к блоку коллектора отопления. Это можно сделать с помощью переходников или гибких вкладышей.

Коллектор размещается на южном скате крыши.Трубы выводятся в накопительный бак, оборудованный воздушным клапаном, а оттуда в распределительный коллектор отопления.

Видео: как сделать солнечный обогреватель своими руками

Коллекторная система отопления является наиболее эффективным способом подключения различных нагревателей к одному или нескольким источникам тепла. С его помощью можно обеспечить стабильную температуру и комфорт в доме, а также бесперебойную и слаженную работу всех элементов системы.

Определяющей задачей при проектировании автономной системы отопления является равномерное распределение теплоносителя.Эту задачу в системе теплоснабжения выполняет блок управления и регулирования – распределительный коллектор.

Бесперебойная работа и надежность отопительного контура во многом зависят от грамотного выбора прибора, качественного монтажа и подключения. Если вы хотите установить распределительный коллектор отопления своими руками, то необходимо заранее провести расчеты и спроектировать разводку.

Мы поможем вам с этими вопросами. В статье мы рассмотрели конструкцию коллекторной группы, обозначили плюсы и минусы системы отопления с гребенкой, описали правила проектирования и монтажа распределительного узла.

Материал дополнен практическими советами по подбору комплектующих, сборке и подключению коллектора к системе отопления.

При устройстве водонасосного агрегата необходимо придерживаться правила: общая сумма диаметров всех ответвлений не должна превышать диаметр подающей магистрали.

Применим этот закон к системе отопления, но выглядеть он будет так: выходной патрубок котла диаметром 1″ допускается к применению в двухконтурной системе с трубами диаметром ½».

Для дома небольшой кубатуры, который отапливается исключительно радиаторами, такая система считается продуктивной.

Для подсобных помещений достаточно будет установить температурный режим на уровне 10-15°С, для жилых помещений комфортным будет режим до 23°С, в контурах теплого пола — не более 37°С, в противном случае может деформироваться основное покрытие

На практике частный коттедж оборудуется более модернизированным контуром отопления, где оборудуются дополнительные контуры:

  • обогрев нескольких этажей;
  • подсобные помещения и т.п.

При подключении ответвления уровень рабочего давления в контурах становится недостаточным для качественного прогрева всех радиаторов, соответственно будет нарушаться режим комфортной атмосферы.

Балансировочный узел в этом случае комплектуется распределительным коллектором для разветвленной теплотрассы. С помощью этого метода можно компенсировать охлаждение нагретого теплоносителя, характерное для традиционных одно- и двухтрубных схем.

С помощью аппаратуры и арматуры устанавливаются требуемые параметры температуры теплоносителя для каждой из линий.

Основные характеристики коллекторной системы

Основным отличием коллекторного от стандартного линейного способа перераспределения теплоносителя является разделение потоков на несколько независимых каналов. Могут применяться различные модификации коллекторных агрегатов, отличающиеся конфигурацией и размерным рядом.

Часто коллекторную схему отопления называют радиальной.Это связано с конструктивными особенностями гребенки. При осмотре устройства с верхней точки можно заметить, что отходящие от него трубопроводы напоминают изображение солнечных лучей

Конструкция сварного коллектора достаточно проста. К гребенке, представляющей собой круглую или квадратную трубу, подсоединяется необходимое количество патрубков, которые, в свою очередь, подключаются к отдельным линиям отопительного контура. Сама сборная установка сопрягается с магистральным трубопроводом.

Также устанавливается запорная арматура, посредством которой регулируется объем и температура нагреваемой жидкости в каждом из контуров.

Коллекторную группу в комплекте со всеми необходимыми деталями можно приобрести в готовом виде или собрать самостоятельно, что значительно уменьшит смету расходов при проектировании отопления

Положительные стороны эксплуатации системы отопления на основе распределительного коллектора следующие:

  1. Централизованное распределение гидравлического контура и индикаторы температуры происходит равномерно. Простейшая модель кольцевой гребенки двухконтурного или четырехконтурного типа может достаточно эффективно сбалансировать производительность.
  2. Регулирование режимов работы теплотрассы … Процесс воспроизводится за счет наличия специальных механизмов — расходомеров, смесительного узла, запорно-регулирующей арматуры и термостатов. Однако их установка требует правильных расчетов.
  3. Исправность … Необходимость профилактических или ремонтных мероприятий не требует отключения всей тепловой сети. Благодаря скользящей трубной арматуре, смонтированной на каждом отдельном контуре, можно легко перекрыть подачу теплоносителя в нужном месте.

Однако у такой системы есть и недостатки. В первую очередь увеличивается расход трубы. Компенсация гидравлических потерь осуществляется установкой циркуляционного насоса. Требуется для установки на все группы коллекторов. Кроме того, это решение актуально исключительно для систем отопления.

Модификации блока коллектора

Прежде чем приступить к сбору блока коллектора, необходимо определить его функциональную нагрузку.Оборудование может быть установлено на нескольких участках теплотрассы. На основании этого подбирается необходимое оборудование, габариты и уровень автоматизации рабочего цикла.

На самом деле для полноценной работы такого узла требуется два устройства. С помощью гребенки теплоноситель распределяется по контурам от центрального подающего трубопровода. Канал обратного коллектора представлен сборным механизмом и точкой, откуда охлаждаемая жидкость направляется в котел.

Схема коллекторного отопления выбирается исходя из расчета необходимого функционала и места установки. Выбор материала для изготовления устройства не влияет на количество значимых механизмов

Установка самодельной распределительной группы может потребоваться при обустройстве водяных теплых полов или для подготовки штатного отопления с радиаторами.

Отличительными особенностями обоих вариантов являются их размеры и комплектация:

  1. Котельная … Сварная коллекторная группа изготавливается из труб диаметром до 100 мм. На подаче установлен циркуляционный насос и запорная арматура. Обратное кольцо оборудовано запорными шаровыми кранами.
  2. Система теплого пола … Аналогичное оборудование присутствует в этом смесительном узле. С его помощью можно значительно сэкономить на расходе теплоносителя, особенно если установить дополнительные расходомеры. Подробнее о смесительном узле в системе теплого пола написано в .

Каждое из этих решений предусматривает индивидуальную схему установки. Правильный монтаж всех элементов можно осуществить только после детальных расчетов всех параметров рабочей точки.

Гребенка может быть изготовлена ​​из того же материала, что и окантовка. Если отличается, то для подключения коллектора будут использоваться переходники

Также есть различия в необходимом количестве. В котельной каждая линия оборудована этим устройством. Для теплого пола предусмотрен только один.

Проект распределительного узла

Универсальной схемы для проекта балочного отопления просто не существует. Каждый случай индивидуален, поэтому агрегат комплектуется необходимыми устройствами в частном порядке. Тем не менее, стоит ознакомиться с общими рекомендациями и правилами.

Правила установки гребенки

Установка коллектора в квартире невозможна. Однако есть исключение из правил – в некоторых домах при обустройстве всех коммуникаций монтируются дополнительные вентили, через которые подключаются отопительные контуры.Такое устройство допускает индивидуальную разводку коллектора.

Схематическое расположение обогрева должно быть составлено таким образом, чтобы расположение находилось на гребенке. Этот вариант считается оптимальным, так как со временем из контуров нужно будет выпустить скопившийся воздух.

Особенности балочной группы

Балочная группа разводки имеет много нюансов, но некоторые из них характерны и для отопления другой модификации.

Особенности гребенчатой ​​системы:

  1. В комплектацию должен входить контур объемом более 10% от общего объема теплоносителя.
  2. Оптимальное расположение расширительного бака – на обратке перед циркуляционным насосом, так как там более низкий температурный режим.
  3. При использовании теплогидравлической разводки схема устроена так, что бак располагается перед главным насосом, отвечающим за принудительное движение воды в трубопроводе котла.
  4. Циркуляционный насос устанавливается строго горизонтально. Если не придерживаться этого правила, то при первой воздушной пробке устройство потеряет охлаждение и смазку.

Распределительная группа может быть собрана из различных материалов: полипропилена или металла. Подбор осуществляется исходя из навыков работы и наличия инструментов для соединения деталей.

Оптимальная температура для радиаторов отопления в частном коттедже 55-75°С, давление до 1,5 атм. Режим работы контура теплого пола нагревает до 40°С. На основании этих характеристик выбирается степень устойчивости труб

Важным также считается процесс подбора труб для монтажа распределительной группы.

Основные факторы, учитываемые при выборе элементов контура:

  1. Закупка труб только в бухтах … В связи с этим не выполняются соединения в проводке, уложенной под бетонную стяжку.
  2. Теплостойкость и прочность на растяжение необходимо определять индивидуально, исходя из технических данных системы отопления.

Благодаря предсказуемости ТТХ возможно применение автономного отопления.Они не имеют нежелательных соединений и продаются цельными линиями по 200 м.

Материал термически стабилен и выдерживает температуру до 95°С при допустимом давлении разрыва 10 кг/1 см 2 .

Труба из нержавеющей стали отличается высокой гибкостью. Радиус изгиба может быть равен диаметру изделия. Монтаж осуществляется по схеме: трубу необходимо направить в штуцер и зафиксировать гайкой

Для многоэтажного дома предпочтительнее выбрать гофрированную трубу из нержавеющей стали.

Этот материал показывает отличные технические возможности справиться с такой нагрузкой:

  • нагревает теплоноситель до 100°С, чего более чем достаточно для отопительного контура;
  • давление до 15 атм.;
  • Разрывное давление до 210 кг/1 см2.

Арматура, предназначенная для полипропилена, может быть пластиковой или латунной. Патрубок оснащен стопорным кольцом, которое навинчивается на трубопровод.

Важной характеристикой полипропиленовых труб является память на механическую обработку, в результате которой происходит пластическая деформация вещества.

Например, при натяжке труб удлинителем и установке в коннектор фитинга, через определенное время труба вернется в прежнее состояние и обожмет деталь. Контакт можно зафиксировать стопорным кольцом.

Расчет коллектора отопления

Изначально для изготовления теплогидравлической гребенки потребуется рассчитать ее основные параметры — длину, диаметр сечения патрубков и количество ответвлений теплотрассы .Вы можете рассчитать эти характеристики самостоятельно или воспользоваться специальным программным обеспечением.

Выводы и полезное видео по теме

Подробный техпроцесс сборки коллекторной группы:

Готовые гребенки для обустройства теплых полов, оснащенные не всегда необходимым функционалом, из-за высокой стоимости недоступны для широкие массы пользователей. Давайте посмотрим, как собрать своими руками бюджетную конструкцию:

Распределительную группу можно реализовать и с использованием полипропиленовых труб.Как это сделать, вы можете узнать из видео:

Правильный подбор комплектующих и монтаж коллекторного узла – залог эффективной и надежной работы теплотрассы. За счет минимального количества соединений риск протечек сведен к минимуму. Важным плюсом является возможность контроля и регулировки каждого отопительного контура.

Поделитесь с читателями своим опытом сборки и подключения распределительного коллектора. Пожалуйста, оставляйте комментарии к статье, задавайте интересующие вас вопросы и участвуйте в обсуждениях.Форма обратной связи расположена ниже.

Коллектор – это устройство, отвечающее за распределение горячей воды и без него не обойтись при устройстве теплого пола, делающего дом уютным. Сделать его самостоятельно и своими руками непросто, но вполне возможно. Как сделать такое устройство из полипропилена? Все станет предельно ясно после просмотра фото и видео об установке системы, а также изучения подробной инструкции.

Принцип работы системы теплого пола

Обычные радиаторы, еще недавно являвшиеся единственно возможными установками для теплопередачи в доме, постепенно вытесняются теплыми полами и потолками.Они могут питаться от электричества и горячей воды. Второй вариант считается более практичным и при желании водяной теплый пол можно соорудить своими руками. Ничего сложного в системе отопления нет. Его схема включает несколько элементов:

  • Водогрейный котел. Он должен достаточно хорошо нагревать воду, которая распределяется по всем трубам, и при этом иметь некоторый запас мощности. Если это выразить в цифрах, то дополнительная производительность должна быть равна 15-20% от общей мощности теплых полов.

Консультация. Когда планируется отопление помещения площадью более 120 м², целесообразно приобрести котел со встроенным циркуляционным насосом или установить его отдельно.

  • Чтобы не приходилось сливать воду из всей системы при ремонте или в случае аварии, на входе и выходе из котла устанавливается запорная арматура.

Пол водяной теплый

  • Трубы, которые могут быть полипропиленовыми или могут быть изготовлены из специального сшитого полиэтилена, для водопровода и трубы для устройства поверхности пола.Диаметр этих труб должен быть не менее 16-20 мм, а также они должны выдерживать температуру до 95°С и давление 10 бар.
  • Коллектор-разветвитель с отводами. Это необходимый элемент, к которому подключаются несколько контуров от центральной линии подачи теплой и обратного забора уже охлажденной воды.

Как работает коллектор

Коллектор представляет собой своеобразный узел из труб, вентилей, манометров, арматуры и других вспомогательных узлов из металла или пластмассы.Устройство работает как смеситель для технической воды, поступающей из отопительных контуров. Он же распределяет теплоноситель обратно по патрубкам.

В результате работы коллектора выравнивается температура воды в разных помещениях и, соответственно, стабильно прогревается воздух в отапливаемых помещениях.

Любая система отопления работает по следующему принципу: подогретая в котле техническая вода направляется по подключенным контурам и трубам. При их прохождении он остывает и с помощью циркуляционного насоса возвращается в коллектор по обратке, где смешивается с горячим теплоносителем.Соотношение горячей и охлажденной воды регулируется специальными вентилями, а температура и давление контролируются датчиками.

Коллектор

Температура в обычных радиаторах 70-95°С, а в системе теплого пола должна быть 30-50°С. В случае ее повышения возможна деформация напольного покрытия и пересушивание воздуха в помещении. Ходить по горячему полу тоже будет невозможно.

Именно в таких случаях и требуется работа коллектора, ведь котел способен подавать теплоноситель только одной температуры.

Когда датчик фиксирует повышение температуры, клапан закрывается и горячая вода течет в меньшем количестве. После остывания охлаждающей жидкости клапан снова открывается. Охлажденная техническая вода из обратки подается под давлением, а горячая вода из котла по мере необходимости.

Компоненты коллектора теплого пола

  1. Смесительный клапан.
  2. Клапаны балансировочные и запорные.
  3. Манометр и термометр.
  4. Циркуляционный насос.
  5. Автоматический воздухоотводчик.

Для самостоятельной сборки обязательно потребуются различные фитинги, переходники, ниппели и т.д.

Компоненты коллектора

Самостоятельный монтаж полипропиленового коллектора

Для сборки коллектора вам понадобится:

  • краны шаровые, предпочтительно американские;
  • трубы
  • диаметром 25 и 32 мм;
  • Муфты
  • с внутренней резьбой 32х»1″ и 25х3/4;
  • Муфты
  • с наружной резьбой 25х3/4;
  • заглушки Ø32 мм;
  • тройники
  • подходящие по диаметру;
  • герметик
  • , желательно филаментный;
  • группа безопасности
  • ;
  • автоматический воздухоотводчик.

Схема установки

Распределительный коллектор состоит из двух частей. В первую поступает нагретая техническая вода, поступающая от котла, а во вторую часть возвращается уже остывший теплоноситель, то есть обратка.

  1. Все детали, из которых состоит гребенка, соединяются с помощью высокотемпературной обработки специальным паяльником для пластиковых труб.
  2. К одной части коллектора подключаются автоматический воздухоотводчик и группа безопасности.
  3. Подключен кран для аварийного слива воды.
  4. На второй части коллектора ставится кран и воздухоотводчик. Сюда будут подключаться трубы для возврата остывшего теплоносителя.
  5. К обратке подключается циркуляционный насос, который создает давление и теплоноситель начинает принудительно двигаться по трубам и контурам отопления. Монтируется приблизительно к котлу, то есть стрелка на насосе должна указывать в сторону котла. Такая настройка позволит устройству прослужить гораздо дольше.

Консультация. Для экономии топлива после циркулярного насоса лучше установить трехходовой кран.

Места, которые предназначались для припайки тройника, следует оставить на обеих гребенках и только после точного определения, где он будет располагаться, можно приваривать заглушки. Наличие тройника необходимо, если в дальнейшем возникнет необходимость расширить гребенку.

Чтобы техническая вода циркулировала в системе в правильном направлении, необходимо установить так называемый клапан «обратного хода».

Схема установки коллектора

После завершения монтажа контура отопления необходимо подключить к нему оба коллектора и установить котел в запланированном для него месте. Далее необходимо накрутить по одному вентилю на обе части коллектора. Расширительный бачок припаян со стороны подачи. Монтаж завершается подключением котла к коллекторам.

Консультации. Если дом, в котором установлен коллектор, двухэтажный, то к его выводам целесообразно подключить четыре отопительных контура, соответственно по два на каждый этаж.

Может ли моя система отопления работать на солнечной энергии?

Отопительные системы необходимы домам и квартирам зимой, и их эксплуатационные расходы могут быть высокими в самые холодные месяцы. Тем не менее, есть много способов использовать солнечную энергию для отопления помещений и горячего водоснабжения, сокращая ваши расходы на отопление.

  • Если вы не живете в отдаленном районе, инженеры-электрики обычно рекомендуют систему солнечной энергии, подключенную к сети.
  • Это повышает надежность, и ваши приборы могут полагаться на электросеть, когда солнечные батареи не работают.

Эффективность солнечного отопления зависит от используемого оборудования и его конфигурации. Например, тепловой насос ENERGY STAR обеспечивает экономию электроэнергии более чем на 60 % по сравнению с резистивным нагревателем. В то время как резистивный нагреватель может отдавать только один кВтч тепла на каждый кВтч электроэнергии, тепловой насос может производить 2-4 кВтч тепла на каждый кВтч электроэнергии.


Экономьте на отоплении в зимние месяцы благодаря солнечной энергии.


Даже если в вашей системе отопления используется такое топливо, как природный газ, пропан или нефть, в ней будут электрические компоненты, такие как воздухоочистители или гидронасосы.В этих случаях солнечные панели не могут снизить прямые затраты на отопление, но они могут обеспечить электроэнергией электрические компоненты системы отопления.

Комбинация солнечных панелей с системами электрического обогрева



В идеале солнечные панели должны сочетаться с высокоэффективным тепловым насосом, так как это максимизирует нагрев на киловатт-час. Нагреватель сопротивления менее эффективно преобразует электричество в тепло, что означает две вещи:

  • Вам понадобится больше солнечных батарей, чтобы компенсировать расходы на отопление.
  • Вы должны больше полагаться на местные коммунальные службы, так как солнечная энергия используется менее эффективно.

Предположим, вы живете в городе, где тариф на электроэнергию для населения составляет 16 центов/кВтч. Если вы потребляете 1000 кВт·ч с помощью электрического нагревателя сопротивления, вам выставляется счет в размере 160 долларов США, и вы получаете 1000 кВт·ч тепла. Однако тепловой насос будет производить более 2500 кВтч тепла при тех же затратах и ​​потреблении. Такая же мощность нагрева обошлась бы в 400 долларов с нагревателем сопротивления.

То же самое относится и к солнечным панелям: выходная мощность 1000 кВтч сэкономит вам всего 160 долларов США, если вы используете электрический нагреватель сопротивления, но ваша экономия увеличится до 400 долларов США при сочетании солнечных панелей с эффективным тепловым насосом.

Использование солнечных коллекторов для горячей воды

Другим вариантом является использование солнечного света непосредственно для нагрева воды с солнечным коллектором, и эту систему можно комбинировать с солнечными панелями. Однако между ними есть важные отличия:

  • Электроэнергия, вырабатываемая солнечными панелями, может использоваться для любых бытовых приборов, а не только для тепловых насосов или нагревателей сопротивления.
  • Солнечный коллектор производит только горячую воду. Его можно использовать напрямую или циркулировать по трубам отопления помещений.

В домах с достаточным пространством целесообразно использовать как солнечные панели, так и коллекторы горячей воды. Однако, когда пространство ограничено, солнечные батареи, как правило, являются лучшим вложением: их электричество может использоваться любым устройством, и они также могут покрывать расходы на кондиционирование воздуха летом.

Тепловые насосы также доступны для систем горячего водоснабжения, и они обладают многими преимуществами по сравнению с водонагревателями на основе сопротивления. Если избыточное электричество от солнечных батарей используется для питания теплового насоса и хранения горячей воды, вы можете использовать его ночью, когда панели больше не работают.

Использование систем обогрева помещений во время отключения электричества

Во время зимнего шторма в феврале 2021 года большие районы США пострадали от отключения электроэнергии, в результате чего миллионы людей остались без отопления. Использование солнечных батарей напрямую для работы системы отопления во время отключения электроэнергии нецелесообразно по нескольким причинам:

  • Они не производят электричество ночью, когда наступают самые низкие температуры.
  • Учтите, что зимние бури приносят пасмурную погоду, что снижает производительность солнечных батарей даже днем.

Система отопления на солнечной энергии может быть дополнена накопителем энергии, что делает ее полезной даже во время отключения электроэнергии. В хорошо изолированном резервуаре может храниться горячая вода, а домашняя аккумуляторная система может обеспечивать электроэнергией отопление помещений, в идеале с тепловым насосом. Когда солнечные панели продуктивны, их мощность может быть использована для пополнения любого из двух накопителей.

Еще одним преимуществом данной конфигурации является то, что вы не ограничены солнечными панелями, и вы можете использовать другие источники электроэнергии.Например, если ваш тариф на электроэнергию имеет переменные цены в течение дня, вы можете заряжать батареи и хранить горячую воду после полуночи, когда взимаются самые низкие тарифы. Хотя это невозможно во время отключения электроэнергии, систему «умный дом» можно запрограммировать заранее, чтобы всегда поддерживать достаточный заряд батареи и горячую воду. Солнечные батареи используются в течение дня, а дешевое электричество используется после полуночи.

Заключение

Солнечные панели и эффективные системы отопления могут обеспечить синергию, снижая ваши затраты на электроэнергию в зимний период.Даже если у вас есть пламенный обогреватель, солнечная энергия может использоваться электрическими компонентами системы отопления. Если установка совмещена с домашней батареей и утепленным баком, можно запасать электроэнергию и горячую воду на случай отключения электроэнергии. Эта функция очень полезна, если из-за зимнего шторма в вашем регионе происходит продолжительное отключение электроэнергии.

2021 и 2022 дают прекрасную возможность установить солнечные панели в США, поскольку Конгресс продлил 26% федеральный налоговый кредит на два года в декабре 2020 года.Это означает, что вы получаете налоговый вычет в размере 260 долларов за каждые 1000 долларов, вложенные в солнечную энергию.

Солнечное отопление | Солнечное отопление | Солнечное лучистое отопление

Обзор

Солнечные системы отопления помещений — это эффективный и превосходный способ сократить дорогостоящие счета за электроэнергию во время отопительного сезона.

Солнечный обогреватель работает вместе с вашей существующей системой отопления, чтобы использовать солнечную энергию для сокращения потребления нефти, пропана или других ископаемых видов топлива.

Традиционно используемые с солнечными вакуумными трубчатыми коллекторами, эти системы обеспечивают бесплатное солнечное отопление для вашего дома во всей системе отопления. Эти солнечные системы отопления также можно комбинировать с нашим сверхвысокоэффективным чиллером с тепловым насосом постоянного тока с инвертором постоянного тока, готовым к использованию солнечной энергии.

Преимущества солнечного отопления

Средняя американская семья тратит более 2000 долларов в год на отопление. Системы отопления, работающие на ископаемом топливе, таком как нефть, пропан и природный газ, будут продолжать дорожать.

Используя солнечную систему отопления помещений, вы можете воспользоваться бесплатной, обильной энергией солнца, чтобы обогреть свой дом бесплатно. Отопление вашего дома с помощью солнечной системы отопления может значительно сократить ваши зимние счета за топливо. Еще одним отличным преимуществом является то, что система солнечного отопления также нагревает горячую воду для бытовых нужд.

Солнечная система отопления помещений также снизит уровень загрязнения воздуха и парниковых газов, возникающих в результате использования ископаемых видов топлива, таких как нефть, пропан и другие нефтепродукты.

Поскольку наши коллекторы сертифицированы, протестированы и сертифицированы SRCC, ваша система солнечного отопления также имеет право на получение различных скидок и финансовых поощрений, таких как федеральный налоговый кредит в размере 30%. Полный список поощрений в вашем регионе можно найти на сайте www.dsireusa.org или связаться с нами сегодня.

Как работает солнечная система обогрева помещений

(1) Солнечная система отопления помещений работает с вашей существующей водяной (горячей водой) системой отопления.Солнечные коллекторы циркулируют жидкость, обычно кукурузный гликоль, через солнечную батарею, где она нагревается, а затем перекачивается обратно в резервуар для хранения солнечной энергии.

(2) По мере циркуляции нагретой жидкости через накопительный бак вода в накопительном баке нагревается. Температура в резервуаре может достигать от 130F до 175F.

(3) Горячая вода, которая используется в вашей существующей системе отопления, например, в системе лучистого пола, циркулирует через теплообменник в накопительном баке.

Проходя через теплообменник, вода нагревается, а затем возвращается в вашу систему отопления.

Эффективно отключает систему отопления или значительно сокращает время ее работы. Теперь ваш дом обогревается бесплатной энергией солнца.

(4) Дополнительный теплообменник часто используется с солнечными батареями для отопления помещений, а также для обеспечения ГВС. Это особенно эффективно в летние месяцы, когда система отопления не работает.

Это всего лишь один пример системы солнечного отопления. Эти системы часто разрабатываются в соответствии с вашим конкретным приложением и домом и могут использоваться для обеспечения тепла других систем, например, для бассейна.

Для более крупных коммерческих систем отопления или кондиционирования воздуха посетите наш коммерческий раздел.



Приложения

Солнечные системы отопления помещений могут быть применены к целому ряду различных домашних систем отопления и являются эффективным способом значительно снизить ежемесячные затраты на электроэнергию.

Ниже приведены некоторые из наиболее популярных приложений для использования солнечной энергии для обогрева дома.

Солнечное отопление с лучистыми полами

Поскольку в лучистых полах используется вода низкой и средней температуры для непосредственного обогрева помещения, это одна из самых простых и экономичных систем для использования в сочетании с системой солнечного отопления помещений.

Большинство систем лучистого пола используют воду температурой от 90F до 120F в качестве источника тепла, циркулируя по вашим этажам.Солнечная система отопления легко обеспечивает температуру воды свыше 140F, что делает ее идеальным решением.

Размеры солнечной системы нагрева воды могут быть такими, чтобы обеспечить небольшое дополнение к вашей системе отопления, снижая ваши расходы на 20-30%, или быть намного больше, чтобы сократить до 80% ваших счетов за отопление дома. Каждая система может быть масштабирована в соответствии с вашими потребностями, целями и бюджетом. Для буферных баков лучистого отопления (теплый пол) нажмите здесь.

Солнечное отопление с низкотемпературными плинтусами

Использование солнечной системы нагрева воды в сочетании с низкотемпературными плинтусами также может стать эффективным решением проблемы роста затрат на электроэнергию.

Для большинства низкотемпературных плинтусов требуется вода температурой от 120F до 140F, которую легко может обеспечить солнечная система отопления. Обычно в таких приложениях система солнечного отопления предназначена для обеспечения домов теплом в течение дня, что снижает затраты на электроэнергию на 50% и более.



Солнечное отопление с системами FHA (принудительная подача горячего воздуха)

Солнечная система отопления также может использоваться в сочетании с системой FHA (принудительный нагрев).Обычно большинство систем FHA не используют горячую воду для обогрева дома. Вместо этого они нагревают воздух электрическими обогревателями, пропаном или другим топливом.

Можно использовать солнечную систему нагрева воды, если лицензированная компания HVAC оборудует ваши воздуховоды змеевиками горячей воды. Это позволит воде, нагретой солнечной энергией, циркулировать по вашему воздуховоду, и только вентилятор системы FHA должен работать. Это может значительно сократить ваши ежемесячные затраты на электроэнергию и не сжигать пропан или другие виды топлива для обогрева дома.

Для получения дополнительной информации о системе солнечного отопления, пожалуйста, свяжитесь с нами.

Пакеты

Solar Panels Plus предлагает полные системы солнечного отопления для домов по всей территории США. Эти системы солнечного отопления были спроектированы и упакованы таким образом, чтобы легко интегрироваться в существующую систему отопления вашего дома и включать в себя все основные компоненты, необходимые для выработки собственного бесплатного солнечного тепла.

Эти пакеты включают следующие компоненты:

Солнечные вакуумные трубчатые коллекторы

Солнечный вакуумный трубчатый коллектор является основным компонентом вашей домашней системы солнечного отопления.Вакуумные трубчатые коллекторы почти исключительно используются в системах солнечного отопления помещений из-за их высокой производительности и эффективности в холодном и пасмурном климате.

Коллекторы SPP-30A также соответствуют Закону о покупке в Америке, что позволяет вашим инвестициям приносить пользу отечественному производству.

Эти солнечные коллекторы также сертифицированы и протестированы SRCC. Эта сертификация позволяет вам получать финансовые стимулы, которые могут быть доступны в вашем штате или местности, такие как денежные скидки, гранты, налоговые льготы и многое другое.Полный список поощрений, доступных в вашем регионе, можно найти на сайте www.dsireusa.org.

Большинство систем солнечного теплоснабжения включают 2-5 коллекторов, в зависимости от размера и потребности вашего дома в отоплении. Каждая система может быть адаптирована для вашего конкретного применения и местоположения, а также ваших целей и бюджета.

Дополнительная информация о наших вакуумных трубчатых коллекторах.

Резервуар для хранения солнечной энергии

Аккумулятор солнечного коллектора является еще одним важным компонентом любой системы солнечного отопления.Резервуар для хранения солнечной энергии хранит тепло, полученное от вакуумных трубчатых коллекторов, для использования в любое время, когда это может понадобиться.

Размер солнечного бака соответствует количеству коллекторов, а также потребности дома в тепле. Слишком маленький резервуар не будет иметь достаточного запаса тепла, а слишком большой резервуар не сможет эффективно обогревать дом и может быть непомерно дорогим.

Поэтому мы разработали резервуар для хранения солнечной энергии уникального размера, чтобы обеспечить необходимое количество тепла для вашего дома.

Эти резервуары различаются по размеру и, как правило, соответствуют имеющемуся у вас пространству, вашим целям и вашему бюджету. Они прочны, долговечны, имеют полную 10-летнюю гарантию и произведены в Америке.

Более подробная информация о наших солнечных накопительных баках.

Солнечный насос

Солнечный насос — еще один важный компонент вашей домашней системы солнечного отопления. Солнечный насос обеспечивает циркуляцию жидкости через ваши солнечные коллекторы и солнечный бак.Мы тщательно протестировали и отобрали насосы и насосные станции, которые подходят для всех типов и размеров систем солнечного отопления. Эти солнечные насосные станции отличаются простотой установки, длительным сроком службы, прочными материалами и высокой производительностью.

Солнечная насосная станция имеет ряд других важных компонентов, которые важны для установки и эксплуатации системы солнечного отопления. Например, датчики давления и температуры включают («быстро проверить давление и температуру солнечного контура».Другие элементы, такие как промывочные и наливные клапаны, имеют решающее значение для активации вашей солнечной системы горячего водоснабжения.

 Все солнечные насосы в этом комплекте работают напрямую в сочетании с солнечным контроллером. Скорость насоса и время его включения и выключения всегда контролируется солнечным контроллером. Солнечный контроллер работает непосредственно с солнечным насосом, а также контролирует и регулирует насос для обеспечения наилучшей производительности.

Дополнительная информация о наших солнечных насосах и насосных станциях.

Солнечные элементы управления

Наличие хорошо спроектированных средств управления солнечными батареями имеет решающее значение для хорошо функционирующих систем солнечного отопления. Наша линейка солнечных элементов управления была тщательно протестирована и выбрана для обеспечения наилучшей производительности в системе солнечного отопления.

Эти контроллеры обеспечивают работу системы солнечного отопления без обслуживания. Они также позволяют вам легко отслеживать и записывать, как именно работает ваша система солнечного отопления, с простым интерфейсом и удобными элементами управления.

Различные дополнения также доступны для серии iSolar управления солнечными батареями, позволяющими осуществлять удаленный мониторинг данных, регистрацию данных и многое другое.

Более подробная информация о нашей серии iSolar и солнечных контроллерах .

Другие компоненты

Существует ряд других компонентов, необходимых для установки системы солнечного отопления. Компания Solar Panels Plus тщательно разработала предварительно упакованные системы, так что установщик солнечной энергии может быстро и профессионально установить вашу солнечную систему горячего водоснабжения без необходимости искать эти компоненты.

Готовая система солнечного отопления от компании Solar Panels Plus гарантирует более быструю и профессиональную установку. А поскольку ваш установщик тратит меньше времени на фактическую установку, это означает меньшие первоначальные затраты. Кроме того, на наши пакеты распространяется полная гарантия, чтобы вы оставались довольными дольше, а наша служба технической поддержки готова ответить на любые вопросы или проблемы, которые могут возникнуть у вас или у вашего установщика.

Дополнительная информация о наших солнечных тепловых компонентах.

(PDF) Моделирование подогрева пола в комбинированной системе солнечной биомассы, интегрированной в общественную баню, расположенную в Марракеше

2

1234567890’’“”

Устойчивые здания и города IOP Publishing

IOP Conf. Серия: Материаловедение и инженерия 353 (2018) 012005 doi:10.1088/1757-899X/353/1/012005

полный цикл результатов эксплуатации тепловой гибридной системы солнечной биомассы для отопления помещений в

Греции.Они обнаружили, что результаты являются многообещающими в отношении технологии и требований к энергии

: дневной охват отопления от солнечных коллекторов часто превышает 40%. Выбросы

CO2, которых удалось избежать благодаря использованию этой системы с ноября 2005 г. до конца апреля 2006 г.

, были рассчитаны как 1,016 тонны. Аналогичное исследование, основанное на динамическом моделировании с помощью TRNSYS, было проведено Florian Stift et al. [3], которые изучали комбинированную тепловую систему на биомассе и солнечной энергии

для отопления и горячего водоснабжения, предназначенную для небольших жилых помещений.Система

состоит из теплоаккумулятора со встроенной пеллетной горелкой и теплообменника для подачи солнечной энергии

из небольшого коллекторного поля в накопитель. Они сократили использование биомассы на 17 %, и можно было добиться увеличения на 11 % поставок солнечной энергии.

Подробное исследование комбинированных систем солнечного и пеллетного отопления было проведено Фидлером [4]. В исследовании

4 солнечные и пеллетные системы отопления были изучены с помощью ежегодного динамического моделирования.

Две системы включали печь на пеллетах, а две системы представляли собой комбинированные солнечные системы; один со встроенной пеллетной горелкой

, другой с отдельным пеллетным котлом. В этих исследованиях использовались печь и котел на биомассе модели

, разработанные Nordlander [5].

В литературе были проведены и другие исследования, посвященные технике полов с солнечным подогревом.

Martinopoulos и Tsalikis [6] изучали активные системы солнечного отопления для энергоэффективных зданий.

Выполнена технико-экономическая оценка системы солнечного отопления, установленной в доме

площадью 88 м². Анализ проводился для каждой из четырех климатических зон, обозначенных в

тепловом регулировании Греции. Они обнаружили, что солнечная система покрывает не менее 45% от общей 90 003 90 002 тепловой нагрузки, тогда как период восстановления составил менее 4,5 лет с ежегодным сокращением более 90 003 90 002, чем 50 тонн CO2 в худшем случае.Собхи и др. [7] работали над улучшением энергетических характеристик

и тепловых характеристик солнечной системы для обогрева одного семейного хаммама через пол с подогревом в

Марракеш. Были сравнены две конфигурации с аккумулированием тепла или без него. Динамическое моделирование

с помощью программного обеспечения TRNSYS использовалось для оптимизации системы солнечного обогрева пола.

Кроме того, экспериментальное исследование по подогреву пола было проведено Kharchi et al. [8], которые изучали тепловое поведение

системы с прямым солнечным полом в Бузареа (Алжир).Двадцать термопар

были установлены в различных точках плиты, а также на входе и выходе плиты. Авторы

обнаружили, что DSF (прямой солнечный пол) снижает температуру зоны на 1–2 ° C. Кроме того,

DSF избегали явления холодной зоны, а тепло распределялось равномерно. Динамическое моделирование

системы солнечного обогрева полов с помощью TRNSYS было выполнено Собхан-сарбанди [9]. Он провел

сравнительное исследование эффективности двух типов солнечных коллекторов для обогрева пола дома в

Газимагуса на севере Кипра в тех же условиях в течение пяти самых холодных дней зимы.

состоит из последовательно соединенных плоских солнечных коллекторов общей площадью 8 м². Вторым был составной параболический коллектор (КПП)

площадью 2 м². Результаты показали, что коллектор CPC

обеспечивает эквивалентную производительность для всех плоских коллекторов, соединенных последовательно, и способен поддерживать желаемую комфортную температуру пола

на уровне 25 °C.

Целью данной работы является анализ энергетических характеристик хаммама (турецкой бани), расположенного по адресу

Марракеш, отапливаемого системой напольного отопления.Динамическое моделирование хаммама, соединенного

с гибридной системой Micro-CSP/котла на биомассе, проводилось с использованием программного обеспечения TRNSYS.

2. Описание установленной гибридной системы отопления

2.1. Параболические желобные коллекторы

Рост использования солнечных коллекторов в последние годы для подготовки горячей воды для бытовых нужд показал

, что системы солнечного отопления являются зрелой и надежной технологией. Вдохновленные подтвержденным успехом

этих систем для производства горячей воды, все большее число домостроителей рассматривают использование солнечной энергии для отопления помещений.

В этой работе мы будем использовать параболические коллекторы (PTC) (TREVELLI, Италия) для предварительного нагрева

воды для хаммама. PTC собирает излучение луча в пределах критического угла, называемого половиной угла приема, и фокусирует его на своей фокальной линии, где расположен приемник. Технические характеристики параболических желобов

, использованных в данном исследовании, представлены в таблице 1.

Таблица 1. Технические характеристики параболических желобов.

Продукты A. O. Smith обеспечивают отопление всего дома

Примечания к делу

Проект: Продукция A. O. Smith представляет собой целостное домашнее решение для систем отопления, горячего водоснабжения и снеготаяния.

Местоположение: Санта-Фе, Нью-Мексико

Продукты:

• Высокопроизводительный коммерческий газовый водонагреватель AO Smith Cyclone® Xi

• Высокоэффективный бытовой газовый водонагреватель Vertex™

• Сервисный продукт для удаленного мониторинга iCOMM™ Elite

0 Особенности:

• Cyclone Xi: – Термическая эффективность до 96 % обеспечивает значительную экономию для домовладельца – Емкость 130 галлонов – Водонагреватель с прямой вентиляцией мощностью 199 000 БТЕ

• Vertex: усовершенствованный внутренний теплообменник с входной мощностью 100 000 БТЕ, для обогреватель по мотивам А.Проверенный временем коммерческий дизайн Cyclone О. Смита

• iCOMM: обеспечивает обнаружение утечек и оповещения о неисправностях водонагревателей и бойлеров по электронной почте или с помощью текстовых сообщений

Будучи заядлыми коллекционерами искусства Юго-Запада, Тед и Бетси Роджерс не могли придумать лучшего места для второго дома, чем Санта-Фе, штат Нью-Мексико. Однако их дом площадью 2200 кв. обширная коллекция. Чтобы создать больше места как для выставки произведений искусства, так и для офисов, семья Роджерс расширила свой дом на 5000 кв.футов дополнение.

В рамках этого капитального ремонта семья поняла, что им нужна система водоснабжения и отопления дома, которая могла бы вместить размер пристройки и обеспечить их в холодные зимние месяцы в Санта-Фе. При среднем зимнем минимуме 16 градусов и рекордных 29 градусах ниже нуля семье Роджерсов требовалась система, которая была бы одновременно надежной и энергоэффективной.

«В первую очередь мы искали надежность», — сказал домовладелец Тед Роджерс. «Поскольку это для нас второй дом, мы проводим здесь около четырех месяцев в году, включая время зимой.”

Стремясь к повышению энергоэффективности, семья Роджерс обратилась к AO Smith за универсальным решением для подачи горячей воды — не только для ГВС, но и для лучистого отопления и системы снеготаяния для наружных проходов и лестниц. .

Вместо того, чтобы отапливать свой дом с помощью традиционного метода принудительной вентиляции, семья Роджерс решила использовать более энергоэффективную систему лучистого отопления как в новой, так и в старой части дома. Вся система лучистого отопления поддерживается двумя 96-процентными КПД А.Установки O. Smith Cyclone® Xi — одна в качестве основного нагревателя, другая работает исключительно в качестве резервной установки. Разделив дом на 11 независимых зон отопления, каждая из которых оснащена программируемым термостатом, семья может экономить энергию, нагревая каждую зону в соответствии с ее индивидуальными потребностями.

«Обычные нагреватели не обеспечивают 96-процентную эффективность», — сказал Стив Дринкуотер, инженер по применению A. O. Smith. «С Cyclone Xi домовладельцы могут сэкономить от 35 до 40 процентов энергии по сравнению с обычными системами принудительного воздушного отопления стандартной эффективности.Они должны увидеть возврат инвестиций через два года или меньше».

Затем, чтобы покрыть потребность в горячей воде для бытовых нужд, семья Роджерс установила третий водонагреватель Cyclone Xi. Каждый блок Cyclone Xi, установленный в доме, представляет собой коммерческий водонагреватель мощностью 199 000 БТЕ. В эмалированном циклоне Xi используются аноды для защиты бака, в результате чего получается современный водонагреватель с экономичным 96-процентным тепловым КПД.

«Для отсутствующего домовладельца iCOMM действительно ценен, — сказал Тед Роджерс.«Кто-то присматривает за вашей системой, даже когда вас нет рядом».

Установка продуктов Cyclone Xi, Vertex и iCOMM компании A. O. Smith стала универсальным высокоэффективным решением для отопления для семьи Роджерс. Даже за короткое время Тед Роджерс уже заметил разницу в своих счетах за электроэнергию.

«Здесь достигается значительная экономия энергии, — сказал Роджерс. «Раньше у нас был только один обогреватель. Теперь, когда мы удвоили размер нашего дома и установили оборудование A. O. Smith, наши общие счета за отопление по-прежнему снизились на 20 процентов.

Чтобы бороться с суровыми ледяными зимами в Санта-Фе, семья Роджерс установила бытовой газовый водонагреватель A. O. Smith Vertex™, высокоэффективный блок мощностью 100 000 БТЕ, для питания системы снеготаяния. Контролируемый внешними датчиками влажности и температуры, Vertex активируется, когда наружные проходы или лестницы начинают замерзать. Система нагревает и циркулирует раствор этиленгликоля с помощью вторичного теплообменника. Этиленгликоль, жидкость, похожая на антифриз, затем эффективно растапливает любой снег или лед, которые могут образоваться.

Для мониторинга обширных систем отопления семья Роджерс установила службу удаленного мониторинга iCOMM™ Elite. iCOMM — это новейшая технология коммерческого водонагрева, которая позволяет компании A. O. Smith взаимодействовать, активно управлять и контролировать каждый из четырех водонагревателей. В случае возникновения проблем этот эксклюзивный для отрасли сервис выявит любые проблемы на ранней стадии и сведет к минимуму время простоя для ремонта.

Компания A. O. Smith предлагает решения для отопления всего дома (PDF)

Солнечные водонагреватели — Ecohome

Что такое солнечный тепловой коллектор?

Фотогальванический (PV) солнечный коллектор преобразует солнечное излучение в электричество, но солнечный тепловой коллектор намного проще.Это относится к устройству, которое собирает тепло непосредственно от солнечного излучения. Это может быть так же просто и рудиментарно, как вода, прокачиваемая через черную трубу, лежащую на солнце. В Интернете можно найти бесчисленное множество конструкций солнечных панелей, сделанных своими руками, но есть коммерчески доступные солнечные тепловые панели, которые можно использовать для нагрева воды и отопления помещений.

Тепловой солнечный коллектор в теплом климате может иметь воду, протекающую через его панели, но в холодном климате мы используем гликоль, чтобы предотвратить замерзание панелей.

Схема солнечного коллектора с вакуумными трубками

Эффективны ли солнечные тепловые коллекторы?

Производительность и эффективность панели частично определяются скоростью ее поглощения и частично ее коэффициентом излучения; это означает не только то, сколько тепла он может собрать, но и то, сколько он излучает (или теряет) до того, как будет доставлен к месту назначения.

Более ранние модели имели высокий коэффициент поглощения в диапазоне 90–95 % (эффективность поглощения солнечного излучения), но они также имели коэффициент излучения в диапазоне 55–95 % (излучаемая энергия в виде теплового излучения). собранное тепло было потеряно до того, как оно покинуло панель.В этих моделях также использовалась стандартная черная краска для печей, тогда как панели теперь имеют покрытия, разработанные специально для поглощения и удержания тепла.

Несмотря на то, что современное поколение тепловых коллекторов на рынке сейчас очень эффективно, их фотоэлектрическая «конкуренция» в солнечной промышленности опережает достижения в области тепловой солнечной энергии и влияет на окупаемость инвестиций. Это не означает, что качество и эффективность солнечных тепловых панелей каким-то образом ухудшаются, просто существует мнение, что ваши солнечные доллары лучше инвестировать в покупку фотоэлектрических солнечных панелей и использование энергии, которую они генерируют, для нагрева воды. традиционный водонагреватель.

Это связано с постоянным развитием технологий и снижением затрат в фотогальванической промышленности, в то время как технология и стоимость сбора солнечной энергии оставались практически неизменными в течение того же периода. Они по-прежнему хороши, проблема в том, что конкуренция становится все лучше (ярким примером этого является то, что Tesla теперь предлагает солнечные панели в аренду, что делает фотоэлектрические солнечные системы гораздо более доступными для домовладельцев).

В основе этой философии лежит идея о том, что в те времена, когда горячая вода не нужна, панель не остается застойной и бесполезной.Если бы ваша солнечная установка была фотоэлектрической, а не тепловой, солнечное излучение всегда поглощалось бы для того или иного использования; для питания других устройств, храниться в батареях или возвращаться в сеть для кредита. Трудно отрицать логику этого; однако бывают ситуации, когда тепловая солнечная энергия полезна, поэтому мы опишем варианты.

Солнечные тепловые коллекторы с вакуумными трубками:

Солнечный тепловой коллектор © Viessmann

Это наиболее распространенный тип солнечного коллектора, который вы, вероятно, увидите на крыше дома.Сама панель коллектора чаще всего состоит из стеклянных трубок, в сердцевине которых находятся медные трубы, с затемненной пластиной, покрывающей трубу для поглощения тепла. Стеклянные трубки герметически запечатаны, оголено лишь медное крепление, и каждая трубка вставляется в коллектор отдельно.

Облегчает замену трубки при нарушении вакуумного уплотнения; это также может предложить преимущество для установки. Вместо того, чтобы транспортировать один тяжелый блок на крышу, поскольку это модульная система, ее можно поднимать по частям.

Герметичный воздуховод обеспечивает превосходную изоляцию и делает коллектор практически нечувствительным к температуре наружного воздуха зимой. Даже в летнюю жару к трубкам можно было прикоснуться голой рукой, хотя трубка внутри моментально ругалась.

Плоские солнечные коллекторы:

Схема плоского коллектора с использованием учебных пособий по альтернативной энергии



Конструкции, конечно, могут различаться, но типичный плоский коллектор представляет собой не более чем неглубокую коробку с проходящей через нее медной трубкой, покрытой металлической поглощающей пластиной и прозрачной крышкой.Холодная жидкость прокачивается по медной трубке под пластиной коллектора и при этом нагревается. Как в плоских, так и в вакуумных трубчатых коллекторах используется гликолевая смесь, поэтому им обоим нужны специальные резервуары для хранения со змеевиками теплопередачи.

Плоские солнечные коллекторы и солнечные коллекторы с вакуумными трубками

Каждый солнечный коллектор имеет свои преимущества и недостатки. Воздух внутри герметичных стеклянных труб вакуумных трубчатых коллекторов обеспечивает гораздо лучшую изоляцию, чем плоские коллекторы, но часть вашего потенциального солнечного урожая теряется, когда он проходит через промежутки между трубками.

Плоский коллектор будет терять больше тепла, чем вакуумная трубчатая панель, но он способен собрать больше энергии, так как вся площадь поверхности представляет собой черный коллектор. Таким образом, при отсутствии других факторов плоская пластина будет производить летом больше энергии, чем конструкция с вакуумной трубкой, потому что она имеет большую площадь поверхности коллектора, а температура окружающего воздуха не представляет проблемы.

И наоборот, зимой температура воздуха вызывает гораздо большие потери энергии с плоским коллектором, чем с панелью из вакуумных труб, поэтому конструкция с вакуумными трубками будет более эффективной.

Выбор дизайна, который принесет вам наибольшую пользу, зависит от вашего использования. Если вы хотите сократить расходы на отопление дома круглый год, то вам, вероятно, будет полезен плоский коллектор. Если вы намерены использовать его вместе с котлом для обогрева помещений зимой, то вам будет больше выгоды от конструкции с вакуумными трубами, поскольку зимой они работают лучше, чем плоские коллекторы.

Теплопередача:

Схема солнечного теплового теплообменника © Viessmann

В гликолевых системах вам понадобится теплообменник для нагрева воды для бытовых нужд, отопления помещений или того и другого.Нагретая жидкость от солнечных панелей нагревает воду, проходя через змеевик в резервуаре для хранения. Дополнительный змеевик, работающий на газе или электричестве, в баке будет нагревать воду, если солнечная панель не может поддерживать желаемую температуру или удовлетворять спрос.

Обслуживание и долговечность:

Опять же, еще одним знаком защиты от солнечного тепла в холодном климате является гликоль. Хотя это необходимо зимой, летом температура пластинчатого коллектора может достигать 200°C (395°F), а температура трубчатого коллектора может достигать 295°C (563°F).

Гликоль

разрушается и становится кислотным при таких температурах, что может привести к образованию отложений и коррозии компонентов системы. Поэтому важно, чтобы панели имели какой-либо компонент охлаждения, встроенный в их конструкцию, будь то ручной или автоматический.

Как ни разумно использовать солнце для прямого нагрева воды, потребность в гликоле в качестве теплоносителя и проблемы, которые он приносит с собой, являются большой частью того, почему вы не видите больше таких систем в Канаде. .

Чтобы узнать больше о солнечных водонагревателях, прочитайте о новом концептуальном доме EcoHome с лучистым полом, подогреваемым солнечным воздухом, в котором в летние месяцы подается нагретая солнцем вода. Это и все, что вам нужно знать о высокоэффективном домостроении, можно найти на страницах Руководства по экологическому строительству EcoHome

. .

Добавить комментарий

Ваш адрес email не будет опубликован.
