Установка батарей отопления в квартире

Здесь собраны материалы по такой теме как установка батарей отопления в квартире: видео и фото-материалы, подготовительные работы, правила монтажа, как правильно установить чугунные, биметаллические и алюминиевые радиатор.

Тепло в квартире зачастую зависит от совершенно простых вещей: старые или новые радиаторы установлены, из какого материала они сделаны и по какой схеме подключена система отопления.

Поменяв качество одного из компонентов, влияющих на обогрев жилья, можно устроить «лето» по вполне доступной цене.

Установка радиаторов отопления в квартире не настолько сложная процедура, если знаешь нормы и имеешь под рукой необходимые инструменты.

Нормы и правила замены

Согласно нормам, приведенным в СНиП, можно легко сориентироваться, какие батареи приобрести на замену, и как их поменять.

Чтобы знать, как правильно установить радиаторы отопления в квартире, потребуется учесть следующие положения:

  1. Новые батареи должны выдерживать такие же либо выше нагрузки давления, что и старые. При наличии централизованной системы отопления достаточно позвонить в организацию, поставляющую тепло в многоквартирный дом и выяснить необходимые показатели.
  2. Материал, из которого они сделаны должен быть совместим со старыми трубами. Если, например, к стальным стоякам присоединить медные радиаторы, то в скором времени придется столкнуться с такой проблемой, как коррозийное протекание.
  3. Нормы установки радиаторов отопления в квартире требуют, чтобы между ними и нижней частью подоконника расстояние было не менее 10 см, иначе тепловой поток не сможет высвобождаться с нужной скоростью, и помещения будут либо дольше прогреваться, тратя на это больше времени, либо оставаться прохладными.
  4. Расстояние нижней части батареи от пола должно соответствовать минимальному зазору в 10 и максимальному – в 15 см. Если эти показатели уменьшить или увеличить, это так же скажется на качестве теплообмена в квартире.
  5. То же касается расстояния между радиатором и стеной. Оно должно равняться 20 мм, и тогда с теплообменом в помещениях все будет в норме.

Все правила установки батарей отопления в квартире учтены в СНиП, поэтому достаточно с ними ознакомиться, свериться с показателями старой системы и сделать правильный выбор при покупке новых элементов и их подключении.

Как правильно установить батарею отопления в квартире читайте ниже.

Установка батарей отопления в квартире

Подготовительные работы

Совет довериться специалистам, когда имеешь дело с централизованным отоплением многоэтажного здания, совсем непраздный. Любая «самодеятельность» в этом плане наказуема. Неправильно подобранные радиаторы или трубы для стояков или не корректное их подключение могут оставить без тепла весь подъезд или стать причиной серьезной аварии.

Установка батарей (радиаторов) отопления в квартире своими руками допустима только при соблюдении всех правил и наличии нужных инструментов.

После того, как схема замены радиаторов была согласована с соответствующими службами, можно приступать к подготовительным работам:

  1. Перекрыть воду, как в квартире, так и у подлежащих замене участков.
  2. Слить воду из старых батарей и снять их.
  3. Продуть систему и освободить от остатков теплоносителя.
  4. Установить новый радиатор согласно инструкции от производителя.
  5. Протестировать систему на наличие протеканий и качеству нагрева элементов батареи.

Если в многоэтажке используется однотрубная схема отопления, то подключать радиаторы с большим числом секций, чем было до этого, запрещено.

Как установить радиатор отопления в квартире?

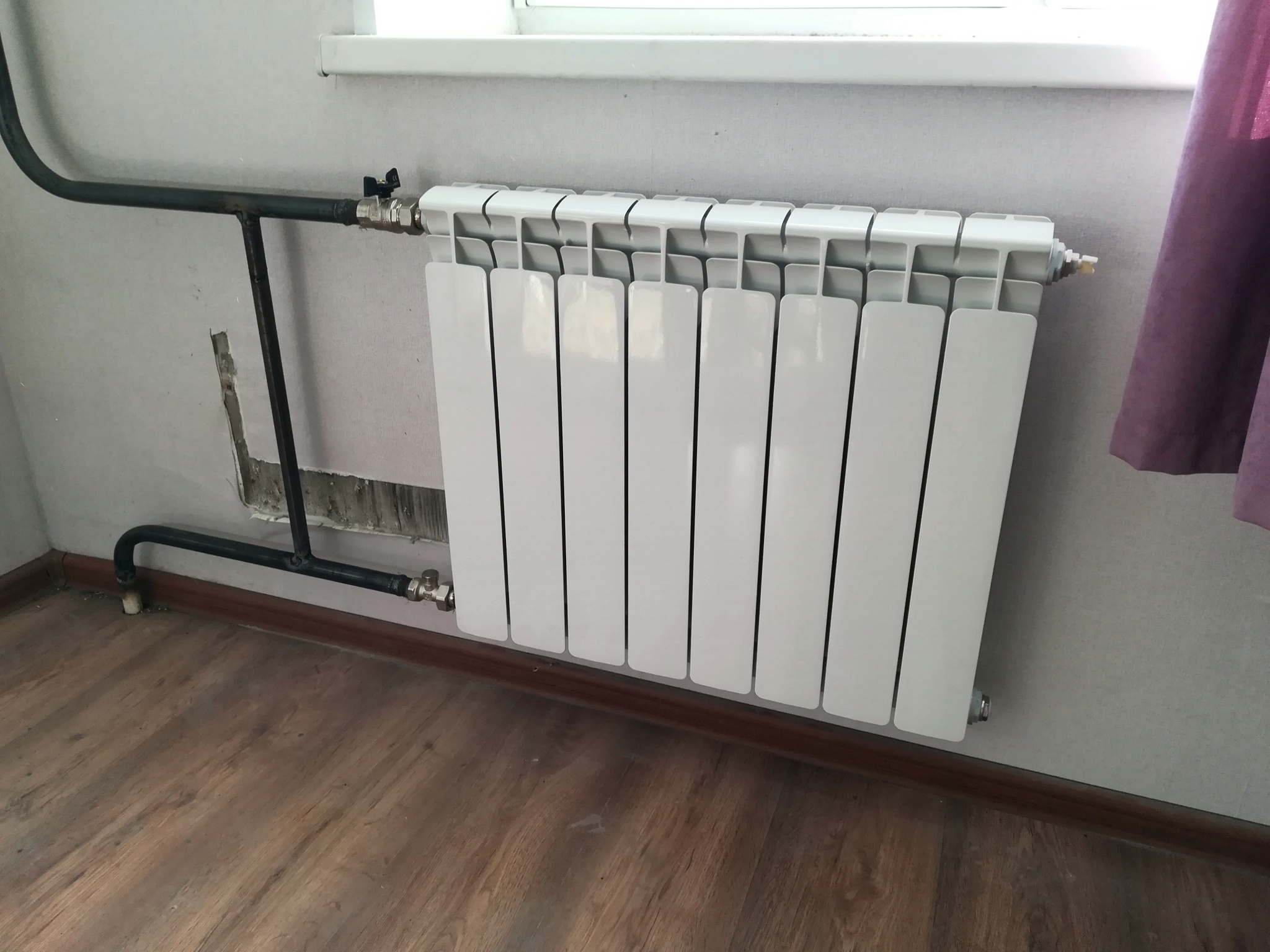

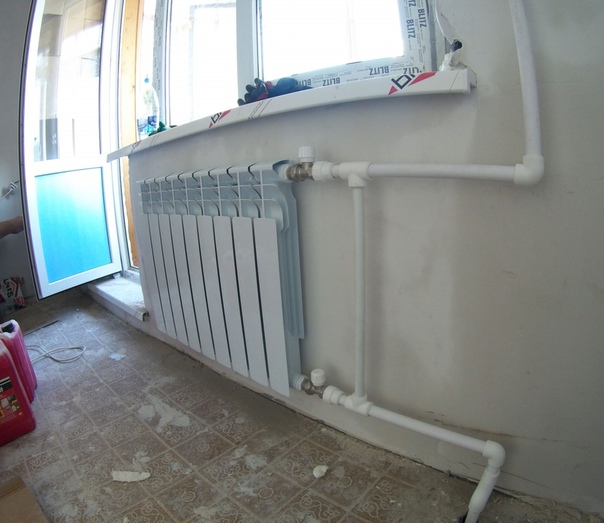

Варианты установки батарей отопления в квартире – фото:

Особенности установки чугунных батарей

Современные батареи из чугуна вполне элегантны и презентабельны, так что могут «вписаться» в любой интерьер. Кроме этого, именно они чаще всего соответствуют нормам старой системы.

Как установить батареи отопления в квартире?

Чтобы была произведена правильная установка батарей отопления в квартире, нужно соблюдать следующую последовательность действий:

  1. Чугунную секцию нужно разобрать на отдельные элементы.
  2. Подкрутить специальным ключом ниппели.
  3. Собрать все элементы в обратной последовательности.

Хотя внешний вид чугунных батарей разительно отличается от старых советских «гармошек», вес у них остался по-прежнему немалый. Чтобы снизить нагрузку на стены, можно использовать кронштейны, а если их поверхность выполнена из гипсокартона, то такой батарее потребуется напольная подставка.

Если чугунные батареи установить под небольшим углом, то это позволит сохранить высокую степень теплоотдачи, так как внутри нее не будет скапливаться воздух.

Правила монтажа биметаллических и алюминиевых радиаторов

Батареи из алюминия, предлагаемые отечественным рынком, встречаются двух видов:

  1. Те, что способны выдерживать давление до 16 атм. и предназначенные для высотных домов.
  2. Те, что годятся для автономного отопления с рабочим давлением до 6 атм. Последние не подходят для подключения к централизованной системе.

Особенностью их установки является:

  1. Элементы батареи нужно собрать, вставив заглушки с прокладками.
  2. Монтировать арматуру запорную и терморегулирующую, вкрутить кран Маевского.
  3. Согласно схеме монтажа наметить места крепления по отношению к подоконнику.
  4. Закрепить в отмеченных местах кронштейны и повесить на них алюминиевые радиаторы.
  5. Подключить их к системе отопления и протестировать.

Этот вид батарей можно использовать, как в однотрубной, так и двухтрубной схеме подключения.

Биметаллические радиаторы на сегодняшний день являются самыми дорогими на рынке, но и наиболее востребованными.

Связано это с тем, что в их основе лежат 2 вида металлов – алюминий снаружи, что позволяет сохранять высокую степень теплоотдачи и сталь внутри, на которую не влияет качество теплоносителя, что бережет элементы от коррозии.

Установка этого вида батарей отопления ничем не отличается от остальных, единственное, что нужно учитывать, так это совместимость их с трубами. Если они металлические, то проблем не будет, тогда, как металлопластиковые не всегда подходят.

Когда требуется создание тепла и уюта, вопрос, сколько стоит установить радиатор отопления в квартире, не столь существенен. В целом, с учетом покупки новых элементов, демонтажа старых и подключения к системе, это удовольствие не дешевое. Сэкономить можно, выполнив все работы самостоятельно.

Исходя из выше сказанного, можно сделать вывод: поменять батареи в квартире можно и самостоятельно, если соблюсти все нормы СНиП, выбрать подходящие по качеству элементы новой конструкции и следовать инструкциям при их установке.

Как установить батарею отопления в квартире – видео:

установка биметаллических радиаторов отопления своими руками видео


class=»gadget»>

Мы работаем официально.

Предоставляем документы для ДЕЗ, ЖЭК, ТСЖ и управляющих компаний.

Установка биметаллических радиаторов отопления своими руками видео

Каждое жилое помещение нуждается в отоплении. Причем отопительное оборудование должно быть качественным. Ведь почти полгода холодов система отопления должна исправно функционировать. При планировании системы отопления, многие задаются вопросом, радиаторы стальные или биметаллические что лучше и, сравнив характеристики обоих видов, останавливают свой выбор все же на биметалле. Ведь благодаря высоким показателям теплоотдачи, аккуратному внешнему виду, именно такие батареи являются практичными, долговечными и позволяют создать уют в квартире, наполнить помещение теплом.

К тому же устанавливать их можно самостоятельно. Это не требует больших разрушений, проводится достаточно просто и аккуратно. Главное знать основные правила и провести правильный расчет параметров устройства. Если вы не знаете, как правильно установить биметаллический радиатор отопления, данная статья для вас. Мы рассмотрим устройство радиаторов, особенности монтажа, а также кратко опишем некоторые наиболее популярные модели для оборудования отопительной системы.

Устройство биметаллических батарей

Надо отметить, что устройство биметаллических радиаторов отопления достаточно простое. Состоит конструкция из самих радиаторов, а также стальных труб, примыкающих к ним. Участки соединений обрабатываются методом точечной сварки.

Радиатор представляет собой металлическую трубу. Внутри – железо. Это идеальный материал, который отлично подходит к металлическому комплексу отопления. Поскольку более эффективно держит давление. Сверху труба покрывается алюминиевым слоем. Что повышает характеристики теплопроводности. А так как при производстве батареи используется два металла, она и получила название биметаллической. Используя биметалл радиаторы отопления становятся более прочными, имеют высокие эксплуатационные характеристики.

Биметаллические радиаторы могут быть двух типов:

  1. -с усиленными каналами;
  2. на основе стального каркаса. Такие устройства лучше защищены. Поскольку исключается контакт воды с алюминием. Помимо этого им не страшна коррозия и они гораздо прочнее, нежели варианты с усиленными каналами.

Батареи из биметалла рекомендуется устанавливать в квартирах с центральным комплексом водяного отопления на основе железа, стали. Надо отметить, что стоимость биметаллических радиаторов отопления вполне приемлема и зависит от мощностных характеристик модели и размера оборудования.



Как рассчитать количество секций?

Для того чтобы получить точный расчет, лучше, конечно, доверить эту работу специалистам. Если же вы решили проводить монтаж биметаллического радиатора самостоятельно, то вы должны знать особенности подсчета.

Потребуется два показателя: площадь жилого помещения и уровень мощности выбранной модели батареи. Мощность биметаллических радиаторов отопления производители указывают в паспорте прибора. Величину площади надо разделить на 10. Это необходимо для расчета по 1 кВт на 10 кв.м. Полученное число следует разделить на мощность биметаллического отопительного устройства. Полученное в результате деления число надо округлить до целых (в большую сторону). Это позволяет получить информацию о нужном количестве секций.



 Наши работы



Замена радиаторов (батарей) отопления на газосварке.

Наши специалисты устанавливают радиаторы (батареи) отопления на газосварке или резьбовом соединении. Оба способа разрешены СНиП и являются надежными и долговечными. Выбор зависит от желания заказчика и рекомендаций управляющей компании, которая обслуживает Ваш дом. Мы применяем ремонто-сберегающие технологии, по-этому не стоит опасаться, что при проведении работ пострадают обои или паркет.

Наши заказчики выбирают


4,500. 00 р.

4,050.00 р.

Купить за 1 клик

Мы обслуживаем

Районы Москвы:

Бескудниковский,Бибирево,Бирюлёво Восточное,Бирюлёво Западное,Богородское,Братеево,

Бутово

Северное,БутовоЮжное,Бутырский,Вешняки,Внуково,Войковский,Восточный,Выхино-Жулебино,Гагаринский,Головинский,Гольяново,Даниловский,Дегунино

Восточное,Дегунино Западное,Дмитровский,Донской,Дорогомилово,Замоскворечье,Зюзино,Зябликово,Ивановское,

Измайлово Восточное,Измайлово,Измайлово

Северное,Капотня,Коньково,Коптево,Косино-Ухтомский,Котловка,Красносельский,Крылатское,Крюково,Кузьминки,Кунцево,Куркино.

Левобережный,Лефортово,Лианозово,Ломоносовский,Лосиноостровский,Люблино,Марфино,

Марьина роща,Марьино,Матушкино,Медведково Северное,Медведково Южное,Метрогородок,

Мещанский,Митино,Можайский,Молжаниновский,Москворечье-Сабурово,Нагатино-Садовники,

Нагатинский затон,Нагорный,Некрасовка,Нижегородский,Ново-Переделкино,Новогиреево,

Новокосино,Обручевский,Орехово-Борисово Северное,Орехово-Борисово Южное,Останкинский,

Отрадное,Очаково-Матвеевское,Перово,Печатники,Покровское-Стрешнево,Преображенское,

Пресненский,Проспект Вернадского,Раменки,Ростокино,Рязанский,Савёлки,Савёловский,

Свиблово,Северный,Силино,Сокол,Соколиная гора,Сокольники,Солнцево,Старое Крюково,

Строгино,Таганский,Тверской,Текстильщики,Тёплый Стан,Тимирязевский,Тропарёво-Никулино,

Тушино Северное,Тушино Южное,Филёвский парк,Фили-Давыдково,Хамовники,Ховрино,

Хорошёво-Мневники,Хорошёвский,Царицыно,Черёмушки,Чертаново

Северное,Чертаново Центральное,Чертаново Южное,Щукино,Южнопортовый,Якиманка,Ярославский,Ясенево.

как подключить батарею правильно, варианты

Для того чтобы отопительная система автономного типа работала максимально эффективно и качественно, важно не только правильно подобрать отопительные приборы, входящие в ее конструкцию, но и подключить их соответствующим образом, используя оптимальные схемы подключения радиаторов отопления в частном доме.

От того, насколько грамотно и профессионально это будет сделано, напрямую зависит комфорт проживания в доме, поэтому лучше всего доверить выполнение расчетов и монтаж системы специалистам. Но, при необходимости, выполнить работы по установке можно и самостоятельно, обратив внимание на следующие моменты:

  • Правильность монтажа разводки.
  • Последовательность подключения всех элементов системы, включая трубопроводы, запирающую и регулирующую арматуру, котел и насосное оборудование.
  • Выбор оптимального отопительного оборудования и комплектующих.

Выбор места подключения и нормы установки

Перед тем, как подключить радиатор отопления в частном доме, необходимо ознакомиться со следующими нормами установки и размещения этих приборов:

  • Расстояние от низа батареи до пола – 10-12 см.
  • Промежуток от верхней части радиатора до подоконника – не менее 8-10 см.
  • Расстояние от задней панели прибора до стены – не менее 2 см.

Важно: Несоблюдение вышеуказанных норм может привести к снижению уровня теплоотдачи отопительных приборов и некорректной работе всей отопительной системы.

Установка радиаторов отопления в частном доме в нише или с применением экрана влияет на теплопотери

Еще один важный момент, который стоит учесть перед тем, как установить радиаторы отопления в частном доме: их расположение в помещениях. Оптимальным считается, когда они устанавливаются под окнами. В этом случае они создают дополнительную защиту от холода, поступающего в дом через оконные проемы.

Обратите внимание, что в помещениях с несколькими окнами радиаторы лучше установить под каждым из них, подключив их в последовательном порядке. В угловых комнатах также необходимо установить несколько источников обогрева.

Радиаторы, подключенные к системе, должны иметь функцию автоматической или ручной регулировки нагрева. С этой целью они комплектуются специальными терморегуляторами, предназначенными для выбора оптимального температурного режима в зависимости от условий эксплуатации этих приборов.

Виды разводки труб

Подключение радиаторов отопления в частном доме может осуществляться по однотрубной или двухтрубной схеме.

Первый способ широко используется в домах многоэтажного типа, в которых горячая вода сначала подается по подающей трубе на верхние этажи, после чего, пройдя по радиаторам сверху вниз, она поступает к отопительному котлу, постепенно остывая. Чаще всего в такой схеме присутствует естественная циркуляция теплоносителя.

На фото однотрубная схема подключения радиатора в квартире с байпасом (перемычкой)

Ее главные достоинства:

  • Невысокая стоимость и материалоемкость.
  • Относительная простота монтажа.
  • Совместимость с системой теплых полов и радиаторов различных видов.
  • Возможность установки в помещениях с различной планировкой.
  • Эстетичный вид за счет использование только одной трубы.

Минусы:

  • Сложность проведения гидро- и теплорасчета.
  • Отсутствие возможности регулировка подачи тепла на отдельном радиаторе, не оказывая при этом влияние на остальные.
  • Высокий уровень теплопотерь.
  • Необходимо повышенное давление носителя тепла.

Обратите внимание: В процессе эксплуатации однотрубной системы отопления могут возникать затруднения с циркуляцией теплоносителя по трубопроводу. Однако их можно решить посредством установки насосного оборудования.

Монтаж радиаторов отопления в частном доме с однотрубной разводкой с использованием циркуляционного насоса

Двухтрубная схема подключения батарей отопления в частном доме базируется на параллельном способе подключения отопительных приборов. То есть, ветка, подающая теплоноситель подается в систему, в данном случае не связана с веткой, по которой происходит его возвращение, а их соединение осуществляется в конечной точке системы.

Преимущества:

  • Возможность использования автоматических регуляторов температуры.
  • Удобство в обслуживании. При необходимости недочеты и ошибки, допущенные при монтаже можно исправить без ущерба для системы.

Недостатки:

  • Более высокая стоимость работ по установке.
  • Более длительный срок монтажа по сравнению с однотрубным типом разводки.
На схеме пример двухтрубной разводки отопления

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

  • Боковое (одностороннее).

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

  • Диагональное (перекрестное).

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками, вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа, читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Установка

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, установить батареи можно самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

  • Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
  • Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
  • Крепим кронштейны.
  • Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

  • Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
  • Прикручиваем краны шарового типа к местам соединения с трубопроводом.
  • Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
  • Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Как установить биметаллический радиатор — установка биметаллических радиаторов + фото


Установка радиаторов отопления включает несколько последовательных этаповУстановка отопительных приборов – процесс ответственный и трудоемкий. Важно знать не только саму процедуру выполнения работ, но и такие нюансы, как на каком расстоянии вешать радиаторы. Многое зависит и от материала изготовления батарей. Но при желании собрать конструкцию можно своими силами.

Как выбрать радиатор отопления для монтажа своими руками

Радиаторы классифицируются за материалом изготовления. Так выделяют чугунные, алюминиевые и медные батареи. У каждого варианта есть свои плюсы и минусы.

Чугун отличается высокой теплоотдачей. Для материала требуется больше времени для прогрева, но и тепло удерживается дольше. Изделия получаются тяжелыми, всего одна секция может весить 10 кг. К тому же периодически батареи потребуется подкрашивать.

Главное достоинство чугуна – способность выдержать температуру теплоносителя до 150 градусов. При этом состав жидкость не имеет особого значения.

Алюминий считается наиболее популярным материалом для радиаторов. Причиной этому служит хорошая теплоотдача, небольшая стоимость и податливость. Так из алюминия можно изготовить батарею любой конфигурации.

Минусы алюминиевых радиаторов:

  1. Плохо воспринимают перепады давления. При высоких перепадах конструкция может лопнуть.
  2. Требовательные к состоянию теплоносителя. Из-за плохого качества воды материал подвергается коррозии.

Стальные батареи выпускаются в форме монолитных блоков, а не секций. Такие варианты больше подходят для индивидуальной системы отопления. Достоинства и недостатки стальных радиаторов находятся в равных количествах. Среди плюсов выделяют высокую теплоотдачу. Но сталь быстро ржавеет.

Все чаще для батарей используют сплавы металлом. Так алюминий соединяют со сталью или медью. Это повышает тепловые характеристики материала. При этом отмечают прочность, легкость и стойкость изделий. Из минусов только высокая стоимость.

Требования к отопительным приборам

Биметаллические радиаторы считаются наиболее оптимальным решением с точки зрения эффективности и практичности. Кроме этого, подобные радиаторы отличаются довольно привлекательным внешним видом. Установка биметаллической батареи отопления может не то, чтобы испортить внешний вид помещения, но придать ему завершенный, эстетичный облик.

Отопительные радиаторы должны соответствовать некоторым техническим требованиям. В первую очередь, они должны обладать хорошей прочностью.

Благодаря своей прочности они способны выдержать довольно высокое рабочее давление. Биметаллические отопительные радиаторы способны выдержать давление от 20 до 40 атмосфер. В многоквартирных домах рабочее давление редко превышает показатель в 10 атмосфер, но иногда коммунальщики пускают теплоноситель по трубам под слишком высоким давлением и запас прочности радиатора никогда не будет лишним. Благодаря тому, что биметаллические радиаторы изготовлены из двух различных материалов, они сочетают в себе все их наиболее хорошие характеристики и качества.


Биметаллический радиатор в разрезе

Способы монтажа радиаторов отопления

Крепить радиаторы может каждый, ведь система достаточно простая. Но при этом важно соблюдать строительные правила и нормы. Согласно им выделяют несколько способов монтажа.

Методы установки батарей:

  • Боковой;
  • Нижний;
  • Диагональный.

Боковое подключение встречается намного чаще. Ввод и вывод трубы монтируется с одной стороны радиатора. Правда подсоединение к штуцерам отличается, так вводная скрепляется с верхним, а выводная – с нижним.

Данный вариант предусматривает определенный интервал между штуцерами. Иначе батарея будет не полностью прогреваться. Если сам радиатор имеет много секций, то придется использовать удлинитель.

Нижняя сборка предусматривает соединение вводной трубы с нижним штуцером на одной стороне, а выводной – с нижним на другой стороне.

Иногда оба штуцера размещены на дне. В этом случае монтируется нижнее подключение. Но данный вариант уменьшает теплоотдачу.

Диагональный вариант считается самым лучшим. Вводная труба подключается к штуцеру сверху, а выводная – снизу. Там максимально минимизируются теплопотери.

Подключение подразделяют на последовательное и параллельное. Первый вариант подразумевает вывод одной трубы входом для другой. Это замкнутая система, требующая установки бойпаса. Это специальная трубка, соединяющая входной и выводной патрубок. Параллельное подключение подразумевает разный отвод для каждой трубы.

Определяем количество секций


Радиаторы отличаются высотой

Чтобы в помещении была комфортная температура, и котел при этом не работал на пределе своих возможностей, нужно выполнить несложные расчеты, благодаря которым можно выяснить, сколько секций потребуется для каждой комнаты. Нужно узнать площадь помещения и мощность отдельной секции отопительного прибора.

  • Площадь помещения узнаем, перемножив 3 стороны – ширину, длину и высоту.
  • Мощность радиатора указана в паспорте изделия.

Схема и правила установки отопления

Каждый вариант подключения может использоваться в однотрубной и двухтрубной конструкции. Первый вариант подразумевает монтаж радиаторов одной системой, где жидкость стекает сверху вниз. В частном доме такая система невыгодная, так как нижние радиаторы прогреваются плохо.

Двухтрубная схема имеет больше преимуществ. Горячая жидкость поступает в один стояк, а выводится в другой. Такая разводка часто встречается в домах, так как способна обогреть все помещения.

Правила самостоятельного монтажа батарей:

  1. Радиатор должен быть размещен горизонтально, без перекосов;
  2. Между верхней частью и подоконником должно быть расстояние 5-10 см;
  3. От пола до батареи предусматривается интервал в 8-12 см;
  4. От радиаторного оборудования к стене предусматривают щель в 2-5 см;
  5. Затягивать клапан следует с максимальным усилием в 12 кг, работы лучше выполнять динамометрическим ключом.

Процесс установки состоит из нескольких этапов. Сначала потребуется демонтировать старый радиатор. Затем определяются с местом, фиксируют кронштейны и навешивают батареи. Дальше устанавливают запорную арматуру и подключают трубы. В теории все просто, но практика имеет множество нюансов.

На заметку


Экран

  • Биметаллические радиаторы не рекомендуется закрывать экраном, так как он существенно снизит теплоотдачу прибора. Кроме того, если установлены автоматические регуляторы, то они будут срабатывать на изменение температуры под экраном, а не в помещении.
  • Если для обогрева помещения нужно установить более десяти секций, то не нужно их объединять в одну батарею. Эффективность работы такой сборки будет чувствительно ниже, нежели двух батарей с аналогичным количеством секций.
  • Если воздух слишком часто приходится выпускать из системы, то это может быть признаком имеющейся неисправности (нарушена герметичность котла или радиатора).
  • Монтажные работы лучше всего выполнять в тот период времени года, когда нет отопления.

Выбор места установки батарей отопления в частном доме

Чтобы повесить прибор своими руками, стоит помнить, что патрубки подвода к батареям монтируются с небольшим уклоном навстречу теплоносителю. При перекосах и строго вертикальном размещении в батареях может скапливаться воздух.

Центральная ось радиатора должна совпадать с центральной осью окна.

Допускаются небольшие отклонения в пару сантиметров. Визуально все должно быть ровно. Но это необязательное условие, чтобы поставить радиатор.

Рекомендации к определению местоположения:

  1. Уклон подводящих труб должен составлять 0,005-0,01. Это означает, что каждый погонный метр трубопровода наклоняется на полсантиметра.
  2. От пола к радиатору соблюдают интервал 6-10 см, от подоконника – 5-10 см, от стены – 2-5 см.
  3. В обязательном порядке соблюдается горизонтальное и вертикальное направление.

Чтобы увеличить теплоотдачу прибора, перед монтажом можно провести некоторые манипуляции. Так устанавливают щит из теплоотражающего материала. Или выполнить покрытие средством с аналогичными свойствами.

Пример расчета


Делаем подсчет

  • К примеру, комната имеет габариты 3×4×2,6 м. Перемножив эти цифры, получим 31,2 м3.
  • Условно будем считать, что каждая секция биметаллического радиатора имеет мощность в 200 Вт.
  • Для удобства подсчетов разделим мощность на 100: 200/100=2.
  • Теперь площадь комнаты разделим на полученную цифру: 31,2/2=15,6.
  • Полученная цифра является результатом, в котором отражено количество секций, требуемых для установки в комнате.
  • Так как приобрести 15,6 секций нереально, то округляем цифру в большую сторону. В результате получилось 16 секций.

Вышеприведенный подсчет количества секций для помещения подразумевает, что стены теплые, а окна не продуваются. В противном случае количество секций радиатора придется увеличить.

Установка батарей отопления: подготовительные работы

Сначала потребуется снять старые батареи. Для этого отключают подачу воды. Также можно просто перекрыть запорный вентиль. При подключении системы к магистрали перекрывается стояк. В частном доме определение оптимального время работ полностью зависит от пожеланий хозяина.

Подготовительные работы перед заменой радиаторов:

  1. Определиться с длительностью выполнения работ;
  2. Позаботиться о всех инструментах и материалах;
  3. Получить разрешение на отключение сети в обслуживающей компании, за это придется заплатить;
  4. Перекрыть стояк в разрешенное время.

Данная последовательность работ выполняется в период отопления. В летнее время жидкости в трубах нет. Данную информацию можно уточнить в слесаря, который обслуживает дом. Именно поэтому замена батарей актуальная в теплое время года.

Очень важная информация

Ниже будут описаны ситуации, когда то или иное включение батареи может быть нежелательным, а подчас неприемлемым!

Читая мой блог, Вы наверняка делаете ремонт. Добавьте к себе в закладки вот эту страницу. Здесь находятся все полезные магазины по благоустройству дома.

4.1.Без перемычки использовать терморегулятор нельзя

В пункте 2 мы с Вами поговорили о терморегуляторе. Однако нужно понимать, что эксперименты с регулятором температуры возможны только при наличии перемычки! Если ее не будет, а Вы уменьшите диаметр проточной трубы, то общий ток горячей воды через Вашу квартиру уменьшится. Что конечно же недопустимо, иначе к Вам придут соседи!

4.2. Терморегулятор может засориться

Если Вы используете перемычку, но по какой-то причине на время ее выключили и терморегулятор выставили в положение 5, т.е. обеспечили полный поток горячей воды только через батарею, как показано на рисунке:

то вроде все хорошо. Однако, мы должны принимать действительность, какая она у нас есть. Даже, если мы в первый раз правильно включили батареи центрального отопления, нет никакой гарантии, что, например, через месяц или два не пройдет новый грязевой поток через трубы. А вот тогда, если перемычка выключена, то шлепок грязи прямиком пойдет в Ваш терморегулятор, который, на самом деле, очень к ней чувствителен. В итоге, в терморегуляторе образуется затор, и вода вообще не пойдет в батарею. Не пойдет она и в перемычку, ведь Вы ее закрыли. Поэтому, в этой ситуации вода через Вашу квартиру перестанет идти, в доме по Вашему отопительному стояку вода также остановится и начнет остывать на морозе. В результате отряд злых соседей вместе с председателем ТСЖ или ЖСК в Вашу квартиру обеспечен.

Понятно, что включение по приведенному выше рисунку аналогично не приемлемо для положений регулятора 4,3,2,1,*

4.3. Перемычка всегда должна быть включена

Возьмите себе за правило, неважно, используете Вы регулятор температуры или не используете, но перемычка должна быть включена всегда. Таким образом, Вы всегда обеспечите ток горячей воды через Вашу квартиру. Когда имеет смысл выключить перемычку? Например, когда Вы чувствуете, что батарея подзасорилась. Тогда Вы пускаете весь ток воды через батарею, отключив перемычку. Возможно более мощному потоку горячей воды и удастся протолкнуть застрявшую грязь. Но это нужно делать непродолжительно и только под Вашим контролем — оставить ситуацию в таком виде и пойти спать — нельзя. Дело в том, что если грязь не удастся протолкнуть, то вновь образуется затор: вода не сможет пройти ни через батарею, ни через перемычку.

4.4. Терморегулятор при монтаже должен быть установлен за перемычкой, т. е. непосредственно перед батареей

Это мега важно, поскольку если он будет установлен до перемычки, то при первом включении грязь обязательно забьет Ваш терморегулятор, и Вы начнете отопительный сезон с полного перемонтажа батареи:

4.5. Избегайте откровенной невнимательности при установке шаровых кранов в различные положения

Вот такая установка шаровых кранов в Вашей системе снова обеспечит приход к Вам соседей:

Вы просто полностью перекрыли воду :).

Ну вот и все, дорогие читатели! Я постарался как можно подробнее рассказать Вам о нюансах эксплуатации отопительных батарей!

А Вы когда-нибудь случайно перекрывали стояк отопления в доме?

Установка радиаторов отопления своими руками в квартире

Для начала следует ознакомиться со списком необходимых инструментов. Нужно запастись дрелью с победитовым сверлом. Список инструментов включает динамометрические ключи, отвертку, пассатижи, рулетку, уровень, карандаш с линейкой. В общем, характерный состав ящика с инструментами.

Этапы проведения монтажа:

  1. Для начала отключается отопительная система и сливается жидкость. В частных строениях для этих целей используют насос, а в квартирах потребуется обратиться в ЖКХ. Затем отсоединяют старые конструкции.
  2. Дальше проводят разметку под кронштейны. Для правильной и ровной установки придется применять строительный уровень. Горизонтальная установка исключит загазованность системы и позволит полностью сливать воду.
  3. Потом монтируют кронштейны. Важно проверить устройства на прочность, придавив их своим весом. Для чугунных и алюминиевых радиаторов используют всего 2 крепления. Для пластика потребуется больше элементов. Стены при этом должны быть чистыми, ровными, заштукатуренными.
  4. Затем устанавливается запорная арматура. Все соединения надежно герметизируются. Потом подключают трубы. Чтобы соединить конструкцию с трубопроводом, потребуется сделать резьбу на сгонах. Сейчас для отопления используют металлопластиковые трубы.

Чтобы исключить протечки используют динамометрический ключ. Это обязательный элемент при установке алюминиевых труб, где обязательно подразумевается монтаж воздушного клапана. При этом усилие на инструмент не должно превышать 12 кг.

Во время монтажа не нужно снимать с радиаторов защитную пленку.

Для герметизации стыков используется пакля или любой другой уплотнитель. После установки потребуется опрессовка. Данные работы следует доверить профессионалу. У него есть специальный инструмент и необходимые навыки. При обнаружении течи потребуется отрегулировать ниппель.

Процесс сборки

В первую очередь необходимо подготовиться, т.е. закупить все необходимые материалы. Трубу диаметром 100 мм разрезаем на две половинки длиною по 80 см, для этого можно использовать болгарку.

Далее из труб диаметром 25 мм нарезаем 2 куска длиною по 100 мм, а из стального листа вырезаются 4 блина под внешний диаметр труб 100 мм.

Затем в трубах 100 мм вырезаются по два отверстия диаметром 25 мм – их месторасположение от краев должно быть на расстоянии 50 мм с диаметрально противоположных сторон.

После этого можно собрать конструкцию. Сначала привариваются вырезанные из листового железа блины. Затем две трубы 100 мм соединяются между собой трубой 25 мм, точно по вырезанным отверстиям.

Второй кусок трубы 25 мм приваривается с противоположной стороны, она будет выполнять функции упрочняющего элемента, после чего привариваются два сгона: сверху и снизу.

Примеры установок радиаторов отопления (фото)

Подвешивание радиатора и его фиксация к стене

Далее следует разобраться в том, как повесить радиатор отопления и как закрепить его к стенам. Сам по себе указанный процесс несложен, но еще до того, как повесить батарею, стоит позаботиться о том, чтобы стеновая поверхность позади нее была ровной.

Далее на стене, на 10-12 сантиметров ниже подоконника, прочерчивается горизонтальная линия, служащая ориентиром расположения для верхнего края радиатора. После этого, в соответствии с намеченным положением отопительного устройства, производится установка крепежных приспособлений.

Расположение радиатора должно быть строго горизонтальным для отопительных систем с принудительной (насосной) циркуляцией теплоносителя. Если же система работает посредством естественной циркуляции, тогда для батареи предусматривается минимальный уклон – примерно в 1-1,5°. Причина проста – по окончании отопительного сезона эксплуатация радиатора прекращается и производится слив воды. При этом очень важно, чтобы сливание было полным, а батарея впоследствии оставалась сухой.

Если же уклон будет превышать рекомендованное значение в 1-1,5°, тогда возникающие в процессе эксплуатации застои будут мешать нормальной работе устройства. Все эти нюансы следует предусмотреть и учесть до того, как повесить батарею отопления и обустраивать систему обогрева в жилище.

Для установки крюков в стене просверливаются отверстия, в которые монтируются пластиковые дюбели. Далее крюки вкручиваются в них настолько, чтобы обеспечить расстояние в 3-5 сантиметров между радиатором и стеной. В типичном случае отопительное устройство подвешивается так, чтобы крюки находились между секциями.

В случае использования для фиксации батареи кронштейнов процесс их установки немного отличается от вышеописанного. До того, как вешать радиатор отопления, следует приложить его к стене и отметить места для крепежей. Далее в этих местах высверливаются отверстия. В них монтируются пластиковые дюбели для винтов, посредством которых и прикручиваются крепежные кронштейны.

Еще один важный момент касательно того, как вешать батареи отопления на стену. Хотя наряду с верхними устанавливаются и нижние крепежи, однако их роль скорее вспомогательная – они служат в основном для более надежной фиксации радиатора в заданном положении, в том числе в процессе монтажа. Уровень их установки должен быть на 1-1,5 сантиметра ниже нижнего коллектора. Большая же часть весовой нагрузки радиатора падает на верхние крепежи.

Конечно, толщина и прочность крепежных приспособлений должны быть тем больше, чем тяжелее отопительное устройство. Например, если стоит вопрос о том, как повесить алюминиевый радиатор – можно обойтись крюками не очень большой толщины. Если же к стене подвешивается тяжелая чугунная батарея – кронштейны и крюки должны быть значительно толще и прочнее.

Как установить нагреватели ботинок с батареями Therm-ic

Следуйте этим простым пошаговым инструкциям или посмотрите наше видео ниже!

Итак, вы хотите, чтобы ваши ноги были в тепле. Батарейные обогреватели для обуви Therm-ic — отличный способ сделать это. Но если вы не установите обогреватели правильно, ваше время, деньги и усилия будут потрачены впустую.

Установка плоской стельки Therm-ic Heat



Установка стельки Therm-ic 3D


Письменные инструкции по установке стелек Therm-ic Heat Flat и Heated 3D.(Прокрутите вниз для установки нагревательного комплекта).

Стельки Heat Flat и Heat 3D имеют предварительно установленные в пальцах нагревательные элементы и работают только с батареями Therm-ic C-Pack. Совет: Выполняйте установку при комнатной температуре или выше. Первый займет у вас около 30-45 минут. То второй пойдет быстрее.

Основные необходимые инструменты:

Карандаш, прочный остроконечный нож, острые крепкие ножницы, изоленту нашу клейкую ленту.

Полезный совет: Загружайте по одному, чтобы не перепутать правую и левую части.

Шаг 1- Расстегните пряжку вашего ботинка и вытащите внутренник. Затем откройте лайнер и удалите стельку, пятку. первый. Совет: Некоторые стельки трудно удерживать. Дотянитесь внутрь и вдоль арки. Вы должны быть в состоянии просунуть пальцы между стелькой и подкладкой в ​​области арки.
Шаг 2- Поместите оригинальную стельку поверх стельки Therm-ic. Выровняйте стельки от пальцев и со стороны арки.
Шаг 3- Отметьте карандашом места обрезки стельки Therm-ic.Метки должны быть на пятке и снаружи стопы. Совет: Если у вас есть стельки Perform, вам может понадобиться обрезать только внешнюю часть стельки, так как стельки Perform бывают разных размеров.
Шаг 4- Обрежьте стельки Therm-ic острыми ножницами. Совет: Иметь ввиду; лучше подрезать понемногу. Вы всегда можете обрезать больше, но вы не можете добавить материал. После того, как вы обрежете стельку, вставьте ее во вкладыш. чтобы увидеть, подходит ли он должным образом. Если нет, вам нужно будет подрезать больше, пока он не будет плотно прилегать.Если вы сняли слишком много, вы можете заказать больше стелек.
Шаг 5 — Удалите все ерши в местах стрижки. Завершите работу по обрезке ленточной шлифовальной машиной, если это возможно.
Шаг 6- Поместите проволоку, идущую от пальцев ног, вниз по низу стельки Therm-ic так, чтобы проволока вышла у пятки. Приклейте проволоку к низу стельки, чтобы она лежала ровно и оставалась на месте.
Шаг 7- Вырежьте ножом прорезь в пятке подшлемника. Щель будет там, где проволока проходит через вкладыш.Начните с небольшой щели и сделать его больше, как вам нужно. Совет: На некоторых ботинках уже есть прорезь, которая облегчит вашу работу. Чтобы проверить размер щели, поместите охватываемый конец заглушку через прорезь с внешней стороны вкладыша. Если он подходит снаружи внутрь, скорее всего, он подойдет и изнутри наружу.
Шаг 8- Установите обрезанную стельку во внутренний вкладыш, но только наполовину. Возьмите вилку с конца провода и вставьте ее внутрь. ваш вкладыш и через щель.Вытащите вилку из втулки и дайте проводу натянуться. Набирая слабину, сдвиньте пятку Термостелька в ботинке. Будьте осторожны, чтобы не помять провода.
Шаг 9- Поместите проволоку на заднюю часть вкладыша так, чтобы она выходила сверху. Приклейте проволоку плоской лентой к вкладышу в 2-3 местах. Совет: Некоторые ботинки уже имеют эластичные держатели для проводов, что облегчит вашу работу.
Шаг 10- Осторожно вставьте стельку обратно в ботинок. Совет: Положите ботинок на скамейку или стол и попросите кого-нибудь держать ботинок открытым, пока вы вставляете внутренник.
Шаг 11- Откройте зажим аккумулятора. Поместите его снаружи ботинка вокруг ремешка питания на липучке и застегните зажим. Подключите провод и включите для проверки.
Шаг 12- Повторите шаги для другой загрузки.


Установка нагревательного комплекта Therm-ic


Установка системы Therm-ic Heat Kit.

Нагревательные элементы Heat Kit используются с вашими текущими стельками, индивидуальными стельками или ортопедическими стельками.

Совет: Делайте это при комнатной температуре или выше. Первый займет у вас около 45 минут. Второй пойдет намного быстрее, так как вы уже знаете, что делать.

Основные необходимые инструменты:
Карандаш, прочный остроконечный нож, острые ножницы, изолента, наша клейкая лента.

Полезный совет: Загружайте по одному, чтобы не перепутать правую и левую части.

Шаг 1- Расстегните пряжку вашего ботинка и вытащите внутренник.Затем откройте внутренник и извлеките стельку, сначала пятку. Совет: Ваши стельки могут быть трудно держаться. Дотянитесь внутрь и вдоль арки. Вы должны быть в состоянии просунуть пальцы между стелькой и подкладкой в ​​области арки.
Шаг 2- Поместите нагревательный элемент Therm-ic поверх стельки проводами вниз к стелькам и стороной к пальцам ног. Нагревательный элемент должен располагаться немного позади пальцев ног, но впереди подушечки стопы.
Шаг 3- Отметьте карандашом на стельке, где нужно сделать отверстие для продевания проволоки, чтобы проволока выходила из-под стельки, а нагревательный элемент лежал сверху ровно.
Шаг 4- Сделайте отверстие ножом (для жестких стелек может понадобиться дрель) достаточно большое, чтобы продеть провод. Отверстие будет закрыто нагревательным элементом. Совет: Имейте в виду; лучше начать с маленького отверстия и делать больше по мере необходимости. Вы всегда можете сделать отверстие больше, но вы не можете сделать его меньше.
Шаг 5- Пропустите провод от нагревательного элемента через отверстие и вниз по низу стельки так, чтобы провод выходил за пятку.Убедитесь, что нагревательный элемент ровно прилегает к стельке. Приклейте проволоку к низу стельки, чтобы она лежала ровно и оставалась на месте. Совет: Вы можете протянуть проволоку вдоль свода стельки, если она мешает нижней части стельки.
Шаг 6- Возьмите правильную (правую или левую) накладку Cambrelle, снимите клейкую подложку и положите поверх стельки. Обрежьте лишнее ножницами и сгладьте края. Накладка Cambrelle удерживает нагревательный элемент на месте и защищает его, чтобы ваши носки не зацеплялись за него, когда вы вставляете и вытаскиваете ногу из ботинка.
Шаг 7- Вырежьте ножом прорезь в пятке подшлемника. Щель будет там, где проволока проходит через вкладыш. Начните с маленькой щели и увеличивайте ее по мере необходимости. Совет: На некоторых ботинках уже есть прорезь, которая облегчит вашу работу. Чтобы проверить размер прорези, вставьте вилку в прорезь с внешней стороны вкладыша. Если он подходит снаружи внутрь, скорее всего, он подойдет и изнутри наружу.
Шаг 8- Вставьте стельку во вкладыш, но только наполовину.Возьмите вилку с конца провода и вставьте ее внутрь вкладыша и через прорезь. Вытащите вилку из втулки и дайте проводу натянуться. Когда вы наберете слабину, вставьте пятку стельки в ботинок. Будьте осторожны, чтобы не помять провода.
Шаг 9- Поместите проволоку на заднюю часть вкладыша так, чтобы она выходила сверху. Приклейте проволоку плоской лентой к вкладышу в 2-3 местах. Совет: Некоторые ботинки уже имеют эластичные держатели для проводов, что облегчит вашу работу.
Шаг 10- Осторожно вставьте стельку обратно в ботинок. Совет: Положите ботинок на скамейку или стол и попросите кого-нибудь держать ботинок открытым, пока вы вставляете внутренник.
Шаг 11- Откройте зажим аккумулятора. Поместите его снаружи ботинка вокруг ремешка питания на липучке и застегните зажим. Подключите провод и включите для проверки.
Шаг 12- Повторите шаги для другой загрузки.

Важная информация по безопасности для iPhone

ПРЕДУПРЕЖДЕНИЕ. Несоблюдение этих инструкций по безопасности может привести к возгоранию, поражению электрическим током, травмам или повреждению iPhone или другого имущества.Перед использованием iPhone прочтите всю приведенную ниже информацию о безопасности.

Обращение  Обращайтесь с iPhone с осторожностью. Он сделан из металла, стекла и пластика и имеет внутри чувствительные электронные компоненты. iPhone или его аккумулятор могут быть повреждены при падении, сжигании, проколе или раздавливании, а также при контакте с жидкостью. Если вы подозреваете повреждение iPhone или аккумулятора, прекратите использование iPhone, так как это может привести к перегреву или травме. Не используйте iPhone с треснутым стеклом, так как это может привести к травме.Если вы боитесь поцарапать поверхность iPhone, рассмотрите возможность использования чехла или чехла.

Ремонт   Не открывайте iPhone и не пытайтесь ремонтировать iPhone самостоятельно. Разборка iPhone может повредить его, привести к потере защиты от брызг и воды (поддерживаемые модели) или стать причиной травмы. Если iPhone поврежден или работает неправильно, обратитесь в компанию Apple или к авторизованному поставщику услуг Apple. Ремонт, осуществляемый поставщиками услуг, отличными от Apple или авторизованного поставщика услуг Apple, может не включать использование оригинальных деталей Apple и может повлиять на безопасность и функциональность устройства.Вы можете найти больше информации о ремонте и обслуживании на веб-сайте ремонта iPhone.

Аккумулятор   Не пытайтесь заменить аккумулятор iPhone самостоятельно. Литий-ионный аккумулятор в iPhone должен быть заменен компанией Apple или авторизованным поставщиком услуг. Неправильная замена или ремонт могут привести к повреждению аккумулятора, перегреву или травмам. Батарея должна быть переработана или утилизирована отдельно от бытовых отходов. Не сжигайте батарею. Информацию об обслуживании и переработке аккумуляторов см. на веб-сайте «Обслуживание и утилизация аккумуляторов».

Лазеры   Датчик приближения в iPhone 7 и более поздних версиях, система камер TrueDepth и сканер LiDAR содержат один или несколько лазеров. Эти лазерные системы могут быть отключены по соображениям безопасности, если устройство повреждено или неисправно. Если вы получаете уведомление на своем iPhone о том, что лазерная система отключена, вы всегда должны отремонтировать ее в Apple или авторизованном поставщике услуг. Неправильный ремонт, модификация или использование неоригинальных компонентов Apple в лазерных системах может помешать правильному функционированию защитных механизмов и привести к опасным воздействиям и травмам глаз или кожи.

Отвлечение внимания   Использование iPhone в некоторых случаях может отвлечь вас и создать опасную ситуацию (например, не пользуйтесь наушниками во время езды на велосипеде и не набирайте текстовые сообщения во время вождения автомобиля). Соблюдайте правила, запрещающие или ограничивающие использование мобильных устройств или наушников. Дополнительные сведения о безопасности во время вождения см. в статье Сохраняйте концентрацию во время вождения с iPhone.

Навигация   Карты зависят от служб передачи данных. Эти службы данных могут быть изменены и могут быть доступны не во всех странах или регионах, в результате чего карты и информация о местоположении могут быть недоступными, неточными или неполными.Сравните информацию, предоставленную в Картах, с вашим окружением. Руководствуйтесь здравым смыслом при навигации. Всегда следите за текущими дорожными условиями и вывешенными знаками, чтобы устранить любые несоответствия. Для некоторых функций Карт требуются службы определения местоположения.

Зарядка  Чтобы зарядить iPhone, выполните любое из следующих действий:

Вы также можете заряжать iPhone с помощью кабелей и адаптеров питания «Сделано для iPhone» или других сторонних производителей, совместимых со стандартом USB 2.0 или более поздней версии и действующим законодательством страны. а также международные и региональные стандарты безопасности.Другие адаптеры могут не соответствовать применимым стандартам безопасности, а зарядка с помощью таких адаптеров может привести к смерти или травмам.

Использование поврежденных кабелей или зарядных устройств, а также зарядка при наличии влаги может привести к возгоранию, поражению электрическим током, травмам или повреждению iPhone или другого имущества. При использовании зарядного кабеля (входит в комплект) или беспроводного зарядного устройства (продается отдельно) для зарядки iPhone убедитесь, что разъем USB полностью вставлен в совместимый адаптер питания, прежде чем подключать адаптер к розетке.Важно хранить iPhone, зарядный кабель, адаптер питания и любое беспроводное зарядное устройство в хорошо проветриваемом помещении во время использования или зарядки. При использовании беспроводного зарядного устройства снимите металлические корпуса и не кладите на зарядное устройство металлические посторонние предметы (например, ключи, монеты, батарейки или украшения), поскольку они могут нагреваться или мешать зарядке.

Зарядный кабель и разъем   Избегайте длительного контакта кожи с зарядным кабелем и разъемом, когда зарядный кабель подключен к источнику питания, так как это может вызвать дискомфорт или травму.Следует избегать сна или сидения на зарядном кабеле или разъеме.

Длительное воздействие тепла   USB-адаптеры питания iPhone и Apple (продаются отдельно) соответствуют требуемым предельным значениям температуры поверхности, установленным применимыми нормами страны, а также международными и региональными стандартами безопасности. Однако даже в этих пределах продолжительный контакт с теплыми поверхностями в течение длительного времени может вызвать дискомфорт или травму. Руководствуйтесь здравым смыслом, чтобы избежать ситуаций, когда ваша кожа соприкасается с устройством, его адаптером питания или беспроводным зарядным устройством, когда оно работает или подключено к источнику питания в течение длительного времени.Например, не спите на устройстве, адаптере питания или беспроводном зарядном устройстве и не кладите их под одеяло, подушку или на свое тело, когда они подключены к источнику питания. Храните iPhone, адаптер питания и любое беспроводное зарядное устройство в хорошо проветриваемом помещении во время использования или зарядки. Будьте особенно осторожны, если у вас есть физическое состояние, которое влияет на вашу способность обнаруживать тепло тела.

USB-адаптер питания   (продается отдельно) Для безопасной эксплуатации USB-адаптера питания Apple и снижения вероятности тепловых травм или повреждений подключайте адаптер питания непосредственно к сетевой розетке.Не используйте адаптер питания во влажных местах, например, рядом с раковиной, ванной или душевой кабиной, а также не подключайте и не отключайте адаптер питания мокрыми руками. Прекратите использование адаптера питания и любых кабелей при наличии любого из следующих условий:

  • Вилка или штыри адаптера питания повреждены.

  • Зарядный кабель изношен или иным образом поврежден.

  • Адаптер питания подвергся воздействию чрезмерной влаги или внутрь адаптера питания попала жидкость.

  • Адаптер питания упал, его корпус поврежден.

Apple 20W USB-C Apply 20W USB-C Адаптер питания Характеристики:

    • Частота: от 50 до 60 Гц, Однофазное

    • Линейное напряжение: от 100 до 240 V

    • Выходное напряжение / ток : 9 VDC / 2.2A

    • Минимальная выходная мощность: 20W

    • Выходной порт: USB-C

    Apple 18W USB-C Адаптер питания Спецификации:

    • Частота: от 50 до 60 Гц, одна фаза

    • Линейное напряжение: от 100 до 240 v

    • Выходное напряжение: 5V / 3A или 9V / 2A

    • выходной порт: USB-C

    Адаптер питания Apple USB мощностью 5 Вт. 2

  • Выходное напряжение: 5 В/1 А

  • Выходной порт: USB

Потеря слуха   Прослушивание звука на большой громкости может повредить ваш слух.Фоновый шум, а также продолжительное воздействие высоких уровней громкости могут сделать звуки тише, чем они есть на самом деле. Включите воспроизведение звука и проверьте громкость, прежде чем вставлять что-либо в ухо. Информацию о том, как установить максимальный предел громкости, см. в разделе Использование функций уровня звука в наушниках на iPhone. Дополнительные сведения о потере слуха см. на веб-сайте «Звук и слух».

ПРЕДУПРЕЖДЕНИЕ: Во избежание возможного повреждения слуха не слушайте музыку на высокой громкости в течение длительного времени.

Воздействие радиочастот iPhone использует радиосигналы для подключения к беспроводным сетям. Для получения информации о радиочастотной (РЧ) энергии, создаваемой радиосигналами, и мерах, которые вы можете предпринять, чтобы свести к минимуму воздействие, выберите «Настройки» > «Основные» > «Законодательные и нормативные документы» > «Воздействие радиочастот» или посетите веб-сайт, посвященный воздействию радиочастот.

Радиочастотные помехи  Соблюдайте знаки и предупреждения, запрещающие или ограничивающие использование электронных устройств. Несмотря на то, что iPhone разработан, протестирован и изготовлен в соответствии с нормами, регулирующими радиочастотное излучение, такое излучение iPhone может негативно повлиять на работу другого электронного оборудования, вызывая его неисправность.Если использование запрещено, например во время путешествия в самолете или по требованию властей, выключите iPhone или используйте режим полета или Настройки > Wi-Fi и Настройки > Bluetooth, чтобы отключить беспроводные передатчики iPhone.

Помехи для медицинских устройств  Аксессуары для iPhone и MagSafe содержат магниты, а также компоненты и/или радиоприемники, излучающие электромагнитные поля. Эти магниты и электромагнитные поля могут мешать работе медицинских устройств.

Проконсультируйтесь со своим врачом и производителем медицинского устройства для получения информации, касающейся вашего медицинского устройства, а также необходимости соблюдения безопасного расстояния между вашим медицинским устройством и iPhone и аксессуарами MagSafe.Производители часто дают рекомендации по безопасному использованию своих устройств рядом с беспроводными или магнитными устройствами, чтобы предотвратить возможные помехи. Если вы подозреваете, что аксессуары iPhone и MagSafe мешают работе вашего медицинского устройства, прекратите использование этих продуктов.

Медицинские устройства, такие как имплантированные кардиостимуляторы и дефибрилляторы, могут содержать датчики, реагирующие на магниты и радиоприемники при близком контакте. Во избежание потенциального взаимодействия с этими устройствами держите модели iPhone, совместимые с MagSafe, и аксессуары MagSafe на безопасном расстоянии от устройства (более 6 дюймов/15 см или более 12 дюймов/30 см при беспроводной зарядке, но проконсультируйтесь с вашим врачом и производителем вашего устройства для получения конкретных указаний).

Не является медицинским устройством iPhone не является медицинским устройством и не должен использоваться вместо профессионального медицинского заключения. Он не разработан и не предназначен для использования в диагностике заболеваний или других состояний, а также для лечения, смягчения последствий, лечения или предотвращения любого состояния или заболевания. Пожалуйста, проконсультируйтесь с вашим лечащим врачом, прежде чем принимать какие-либо решения, связанные с вашим здоровьем.

Заболевания   Если у вас есть какое-либо заболевание или симптомы, которые, по вашему мнению, могут быть вызваны iPhone или мигающими огнями (например, судороги, потеря сознания, зрительное напряжение или головные боли), проконсультируйтесь с врачом перед использованием iPhone.

Взрывоопасные и другие атмосферные условия   Зарядка или использование iPhone в любом месте с потенциально взрывоопасной атмосферой, например в местах, где воздух содержит большое количество легковоспламеняющихся химических веществ, паров или частиц (таких как зерно, пыль или металлический порошок) , может быть опасным. Воздействие на iPhone среды с высокой концентрацией промышленных химикатов, включая почти испаряющиеся сжиженные газы, такие как гелий, может повредить или ухудшить функциональность iPhone. Соблюдайте все знаки и инструкции.

Повторяющиеся движения   При выполнении повторяющихся действий, таких как набор текста, пролистывание или игра на iPhone, вы можете испытывать дискомфорт в кистях, предплечьях, запястьях, плечах, шее или других частях тела. Если вы чувствуете дискомфорт, прекратите использование iPhone и обратитесь к врачу.

Действия с серьезными последствиями   Это устройство не предназначено для использования в тех случаях, когда отказ устройства может привести к смерти, травмам или серьезному ущербу для окружающей среды.

Опасность удушья   Некоторые аксессуары iPhone могут представлять опасность удушья для маленьких детей. Держите эти аксессуары подальше от маленьких детей.

Как использовать грелку с батареями Battle Born

Аккумуляторы Battle Born 14 октября 2020 г.

С приближением зимнего сезона и холодов команда Battle Born Batteries хотела рассказать о наших грелках и продемонстрировать их установку.Мы получаем много звонков о настройке и подключении грелки к нашим батареям LiFePO4, поэтому мы решили подробно описать этот процесс.

Зачем нужна грелка?

Мы знаем, что наши батареи — это инвестиция, и наша цель — помочь вам защитить и безопасно использовать эту инвестицию. Грелки могут помочь поддерживать температуру аккумулятора выше точки замерзания, чтобы он мог заряжаться при низких температурах. Это означает, что с помощью правильно установленной грелки вы можете выйти на улицу и оставаться там даже при более низких температурах, чем раньше!

Как работает грелка?

Наши грелки оснащены датчиком температуры окружающей среды.Датчик температуры окружающей среды расположен между корпусом аккумулятора и жгутом проводов, что позволяет включать грелку только при температуре ниже 35°F. Как только датчик температуры окружающей среды достигает 35 ° F, переключатель включается, позволяя току течь к грелке.

Как только температура датчика температуры окружающей среды достигает 45°F, переключатель отключается, прекращая протекание тока через контактную площадку. Если у вас есть какие-либо вопросы о наших грелках или о чем-либо еще, позвоните нам по телефону (855) 292-2831 или напишите нам по адресу [email protected].

Перед установкой грелки:

Датчик температуры окружающей среды следует поместить между клейкой стороной грелки и предметом, который необходимо нагреть (в данном случае между грелкой и батареей).

Перед подключением грелки обязательно отсоедините всепогодный разъем.

Электрогрелка потребляет около 15 Вт с каждой стороны, поэтому для большей длины обычно рекомендуется использовать провод калибра 14 или 16.

Как установить грелку:

Первым шагом, как и при любой установке, является подтверждение того, что у вас есть нужное оборудование.Эрик, один из наших опытных специалистов по продажам, провел нас через процесс установки грелки с нашими батареями.

Наши аккумуляторы Battle Born поставляются с болтами из нержавеющей стали 18-8 5/16 – 18 1” и 1 ¼’, латунными шайбами ​​и гайками из нержавеющей стали 18-8 с нейлоновыми вставками.

Необходимые предметы и инструменты:

  • (1) Грелка
  • Кусачки/инструменты для зачистки проводов
  • Кримпер
  • Изолента
  • Стыковые соединители
  • (2) 4-портовые вставные соединители Ideal In-Sure
  • Многожильный провод 20-12 AWG – цвет и длина на усмотрение заказчика
  • (2) кольцевые клеммы (или лепестковые клеммы)

Для начала вам понадобится сама грелка, а также батарея, которую вы планируете обернуть.В качестве инструментов мы использовали пару кусачек, инструмент для зачистки проводов и кримпер.

Мы также отложили дополнительную длину провода, стыковые соединители (для обжима), кольцевые клеммы, 4-портовые вставные соединители для проводов и изоляционную ленту (лента не требуется, но рекомендуется). Дополнительное оборудование, которое использовал Эрик, было куплено в местном хозяйственном магазине, и обычно его можно найти в магазинах Lowe’s, Ace Hardware или в магазинах электротоваров.

Обязательно измерьте длину проводов, прежде чем зачищать их.

Шаг 1:

Найдите вилку с четырьмя контактами на штатных проводах, подключенных к грелке. Поскольку мы не будем использовать это четырехштырьковое соединение, отрежьте штекер и обрежьте часть длины стандартного провода.

Есть два комплекта проводов (для двух отдельных нагревательных элементов внутри) от грелки. Предлагаемые нами грелки обычно имеют один черный (отрицательный) и один белый (положительный) для каждой пары (всего четыре внешних провода).

Обрежьте провода и зачистите четыре конца проводов, идущих от грелки, примерно на 3/8 дюйма.

Зачистка проводов — важный шаг. Снятие внешнего слоя изоляции, чтобы обнажить медный провод под ним, необходимо для правильного подключения батареи к грелке.

Поскольку датчик температуры должен плотно прилегать к батарее, обязательно измерьте длину провода и всегда оставляйте немного дополнительной длины, пока не будете готовы завершить установку грелки.

Зачистите положительный и отрицательный провода от каждой пары.После того, как вы зачистили все четыре провода, идущие от грелки, и дополнительные четыре провода от датчика температуры, вы готовы перейти к следующему шагу.

Шаг 2:

Возьмите 4-контактные вставные разъемы для проводов. Вставьте два белых (положительных) провода от датчика температуры в первый вставной разъем.

Во втором проводном разъеме проделайте то же самое с двумя черными (минусовыми) проводами.

Затем найдите датчик температуры.Это должна быть небольшая черная панель с двумя проводами (красным и белым), выходящими с одного конца, и одним черным проводом с другого конца.

Шаг 3:

Зачистите красный (плюс) и белый (минус) провода от датчика температуры, а также черный провод, выступающий с противоположного конца.

Вот описание того, что должно быть подключено к каждому вставному разъему.

Положительный вставной разъем: два белых (плюсовых) провода от электрогрелки и один красный (плюсовой) провод от датчика температуры.

При необходимости найдите дополнительный провод. Мы добавили немного длины провода 16-го калибра, чтобы упростить установку с нашими батареями. Вы хотите убедиться, что ваши кольцевые клеммы (которые мы подключим дальше) могут достигать клемм батареи.

Возьмите кусок провода и вставьте его в положительный вставной разъем . Это должно занять четвертый и последний слот положительного вставного разъема. Это станет положительной кольцевой клеммой. Для этой положительной клеммы Эрик использовал около 18 дюймов провода.

Минусовой вставной разъем: два черных (минусовых) провода от грелки и один белый (минусовой) провод от датчика температуры.

Теперь найдите черный провод, идущий от датчика температуры. Зачистите конец этого провода, чтобы прикрепить его к другому отрезку дополнительного провода. После того, как оба конца будут зачищены, используйте стыковой разъем для отрицательного соединения. Эрик использовал около десяти дюймов провода для этого соединения (меньше, чем плюс, так как датчик температуры имеет большую длину).

Как только положительные и отрицательные клеммы будут обжаты и прикреплены к соответствующим кольцевым клеммам, вы готовы к тестированию площадки!

Шаг 4:

Поместите грелку вокруг батареи и выровняйте все провода. Как только все будет выровнено, закрепите вставные разъемы и убедитесь, что все провода организованы и спрятаны должным образом. Снимите клей и прикрепите к батарее.

Мы использовали черную изоленту, чтобы скрепить все соединения.Затем мы использовали красную и черную изоляционную ленту, чтобы обозначить положительные (красные) и отрицательные (черные) соединения для облегчения последующей сборки.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
