Схема установки и подключения счетчика воды: как правильно собрать и подключить водосчетчик в квартире своими руками — фото и видео


В этой статье мы разберем, как выглядит схема правильной установки и подключения счетчика воды своими руками в квартире. Многие владельцы частной собственности желают иметь приборы для учета затрат влаги в доме, так как платить по общим тарифам получается слишком много. Особенно это касается жилья, в котором живет один, а прописано несколько человек.

Сумма при этом начисляется на всех зарегистрированных жителей вне зависимости от того, пользовались ли они коммунальной услугой или нет. Получается, что поставить водосчетчик гораздо выгоднее и удобнее, чем оплачивать счета за неизрасходованные кубометры. Осталось разобраться, кто может заниматься этим вопросом — собственник или исключительно ЖЭК.

Установка водомера своими руками: нужно ли это делать

Регулярный рост тарифов на расход и нежелание платить просто так сейчас толкают большинство хозяев на монтаж дома личных приборов учета.

Есть и такие люди, которые не хотят приглашать специалиста. Им проще и быстрее заняться этим вопросом самим. Только непонятно, можно ли так делать.

Как правило, сотрудников ЖЭК мало волнует, есть ли у человека специальность или группа допуска. Обычно они легко разрешают собственникам самим крепить водомеры. Но они требуют, чтобы их пригласили устанавливать пломбы и заключать договор.

Поэтому в этой статье мы рассказываем, как поставить и подсоединить водяной счетчик в квартире, как выполнить его установку своими руками.

А ниже мы расскажем, как все это делается лично или силами специализированной компании, какие документы потребуется составить по завершении мероприятия и как правильно выбрать оборудование.

Наличие этой техники — начало рационального потребления коммунальных услуг. Пользователь может отследить, какие объемы и когда он действительно использовал. А работники водоканала не смогут больше списывать потери, которые появляются из-за изношенности сетей.

Но давайте рассмотрим, всегда ли это выгодно. Например, планируется монтировать расходомер на горячую и холодную воду. Но при этом каждый день, утром и вечером, приходятся спускать довольно много, пока она нагреется. В этом случае нужно мириться с томительным ожиданием и попутно переплачивать за использованные объемы, которые фактически просто ушли в трубу.

Еще один вариант, в котором монтаж и установка водяных счетчиков своими руками по видео не будет выгодной — если в доме живет больше народа, чем прописано. Когда в квартире поселилось 6-7 человек, а зарегистрирован при этом только 1-2, ставить устройство окажется невыгодно.

Место для счетчика

По правилам, счетчик воды должен быть установлен как можно ближе к вводу трубопровода в помещение. Понятие «как можно ближе» не конкретизируется, т.к. в устройстве водяных вводов, особенно в старых домах, существует огромный разнобой. Инспектор при вводе в эксплуатацию смотрит: можно ли как-то врезаться в трубу до счетчика. Присмотритесь перед установкой и вы, чтобы потом легче было «решать вопрос». Вообще говоря, монтаж счетчика воды намного упрощается, если сразу заключить договор со специализированной организацией. Но настоящая статья предназначена для тех, кто решил поставить счетчик сам, так что и с инстанциями придется иметь дело самому.

На практике у инспекторов не возникает вопросов при установке счетчиков в городской квартире в туалете рядом с унитазом, даже если запорный кран при этом отнесен на полметра назад по трубе. Также «проходит» установка в ванной, если трубы идут через туалет по полу: в таком случае следы производства работ на них скрыть практически невозможно. Но тогда придется протаскивать через стену обратно в туалет отвод для бачка.

В частных домах инспекторы смотрят строже. Здесь нужно соблюдать правило: не более 20 см от выхода подводящей трубы из стены или пола. Если на вашей территории расположен водопроводный колодец, то он должен быть капитальной конструкции и с запираемой прочной (металлической) крышкой: она также будет опломбирована. В таком случае для производства работ с нарушением пломбы, кроме аварийных самого водоканала или тушения пожара, нужно будет вызвать инспектора для распломбирования.

Что говорит законодательство

Юридически нет запретов на то, что собственник хочет все сделать аккуратно и без помощи.

Важно пользоваться здравым смыслом при выполнении этого мероприятия и думать, что и в каком порядке монтировать. А также в процессе рекомендуется соблюдать нормативы и правила согласно инструкции, которая часто есть в комплекте.

Если планируется привлечь к этому делу мастеров, то необходимо поинтересоваться наличием у них разрешения на подобные работы и допуска.

Помните, что если ЖЭК навязывает услуги какой-то конкретной фирмы, которая платно производит установку и монтаж прибора учета воды по схеме, то контора занимается этим незаконно. Всю процедуру каждый собственник имеет право выполнить без посторонних. В его обязанности входит только пригласить сотрудников на опломбировку и заключение договора.

Но есть пара нюансов, которые желательно учесть:

  • Приобретать оборудование рекомендуется лишь у проверенных сертифицированных компаний. Помните, что в упаковке обязательно должен лежать технический паспорт.
  • Перед началом действа придется перекрывать стояк. В многоквартирных домах это сделать часто проблематично без помощи сотрудников ЖЭК.
  • В процессе следует строго соблюдать схему сборки, установки и подключения водяного счетчика в квартире. Не допускайте выполнения операций не по нормативам. Иначе в случае прорыва трубопровода придется возмещать все затраты из своего бюджета. А они могут оказаться значительными при порче общедомового и частного соседского имущества.

Обязательно ли ставить счетчики на воду в 2021 году?

На основании действующего законодательства наличие ИПУ воды в жилых и коммерческих помещениях обязательно для всех возводимых или возведенных объектов. Это правило закреплено в Федеральном законе № 261-ФЗ от 23.11. 2009 (в редакции от 23.04.2018).

Устанавливать счетчики должны собственники, эта обязанность закреплена Постановлением Правительства РФ № 354 от 06.05.2011 (ред. от 27.03.2018). Если объект арендуется у муниципалитета, то за переоборудование систем водоснабжения отвечает администрация.

Хотя по закону все владельцы частных домов и квартир должны установить водомер, при невыполнении обязательств штрафы или санкции не предусмотрены. Для стимуляции процесса применяется особая форма начисления ежемесячного платежа, в результате чего сумма значительно увеличивается.

Как водомер зарегистрировать и поставить на учет

Еще до того, как сделать свой выбор относительно конкретной модели, желательно обратиться в жилищную контору и попросить технические требования к оборудованию. После этого можно покупать любой прибор, который будет отвечать указанным пожеланиям.

MBFT-75 Мембрана на 75GPD

SF-mix Clack до 0,8 м3/ч

SF-mix Runxin до 0,8 м3/ч

После покупки его необходимо отнести в ЖЭК или управление водоканала вместе с техпаспортом, чтобы его осмотрели и заполнили пустующие поля. Одновременно с возвращением техники владельцу ему назначат день, когда будет произведена его опломбировка.

Схема установки, подключения водосчетчиков в квартире своими руками с видео

Если все разводки произведены стандартным способом, то система будет выглядеть примерно одинаково:

  1. запорный клапан — с него все начинается;
  2. фильтр — можно менять и ставить новые при подозрении на засоры;
  3. водомер — любой купленный собственником и одобренный специалистом ЖЭК;
  4. обратный клапан — на нем заканчивается цепь.

Чтобы все было сделано правильно, желательно подобрать подходящий участок в ванной или около входа в дом. Это должна быть точка до первого ответвления, чтобы техника могла учитывать все, что поступает в жилище. Иначе такую самодеятельность мастера не одобрят и пломбу не дадут.

Как поставить счетчики на воду самостоятельно: видео установки и выбор места

Выбирая определенную точку в помещении, желательно оценить, как расположена труба, и проверить, нет ли в этой точке разводки.

Стоит отметить, что прибор можно расположить как вертикально, так и горизонтально, в зависимости от пожеланий собственника. Главное — чтобы был свободный доступ к его осмотру в любой момент.

Рекомендуется крепить оборудование как можно ближе к вводу магистрали в санитарную зону. В частных домовладениях это обычно 20 см от выхода трубопровода.

Часто, если владелец ставит водосчетчик самостоятельно, то схема монтажа и установки проходит под умывальником или рядом с унитазом. Обратите внимание — в техпаспорте прописано расстояние прямого отрезка, который должен предшествовать врезке.

Еще одно требование — если стоит устаревшая или сомнительная арматура, то желательно заменить ее на более новую шаровую. Необходимо приобретать качественные запчасти от проверенных производителей. Их задача — выдерживать температуру от 100 и выше градусов, а также высокое давление. Иначе использование закончится прорывом трубы.

Закупаем нужные материалы

Сколько потребуется счетных устройств — зависит от количества стояков в здании. Обязательно приобрести шаровые запорные и обратные краны, а также фильтр. Инспекторы проверят наличие всех частей, и откажутся пломбировать, если чего-то не будет.

Из инструментов понадобятся:

  • болгарка — для срезания старых крепежей;
  • ножовка — подойдет для мест, куда не доберется предыдущее оборудование;
  • ножницы и паяльник — если соединение из пластика;
  • разводной ключ — для затягивания гаек;
  • ФУМ-лента и уплотнительные кольца — для изоляции;
  • сгоны и уголки — если нужно соединять с водопроводной трубой;
  • муфты — когда переходят на другой размер.

Как правильно собрать, установить и подключить счетчик на воду в квартире самостоятельно

Самый простой процесс — если трубопровод пластиковой. Полимер легко разрезается с помощью специальных ножниц. Верхняя часть у них острая, специально для резки, а нижняя состоит из небольшого держателя. А дальнейшее соединение выполняется паяльником, который предназначен для этой задачи. Разобраться в его технологии будет просто. Но не стоит брать для этих целей любой другой паяльный инструмент — высока вероятность прожечь стенку насквозь. Такой способ касается всех металлопластиковых и полипропиленовых материалов.

В случае если трубы металлические, то будет немного сложнее. Обычно правильная установка счетчиков воды своими руками, как на фото и видео, выполняется одновременно с полной или частичной заменой трубопровода в доме.

Чтобы собирать было проще, советуем разложить заранее все элементы в том порядке, в котором их следует соединять. Перед началом сборки нужно намотать уплотнитель на резьбу механизма. Постарайтесь максимально утопить его в витки. А при закручивании важно не перестараться, иначе соединение может лопнуть.

SF-mix ручной до 0,8 м3/ч

АМЕТИСТ — 02 М до 2 куб.м./сут.

Аэрационная установка AS-1054 VO-90

Последовательность действий довольно простая:

  • Отключается водоснабжение.
  • Отрезается участок трубы — стоит подставить тазик, чтобы туда слить остатки влаги.
  • К отсекающему элементу подсоединяют блок водомера — не забывайте вложить туда прокладку.
  • Следует развернуть прибор так, чтобы стрелка смотрела от врезанного крана.
  • Там, куда обращен хвост, располагают обратный клапан, а там, где острая часть — вкручивают «американку».
  • Когда счетное устройство будет закреплено, необходимо точно отмерить расположение, в котором находится ответная резьба.
  • Отрезается лишний элемент трубопровода.
  • В конце патрубка создается резьба и монтируется фитинг.
  • От водосчетчика откручивается кусочек «обратки» и фиксируется на подготовленном месте.
  • После того как все будет завершено, восстанавливается соединение.

Установка счетчика холодной воды на полипропиленовые и металлические трубы не должна вызывать сложностей, даже если ставим своими руками. Для этого мы написали подробную инструкцию со всеми важными моментами. Но если кажется, что это слишком трудно, то стоит вызвать мастера из ЖЭК. Большинство контор высылают специалиста бесплатно.

Есть нюанс. Чтобы оборудование работало долго и без сбоев, следует поставить перед ним фильтрующее устройство. Оно будет задерживать частицы и механические включения, которые часто содержатся в потоке. Приобрести такой фильтр можно на сайте — ovteh.ru. Наши консультанты помогут выбрать подходящую модель в зависимости от ваших пожеланий.

Как устанавливать счетчики на воду видео: проверяем работоспособность прибора

Это делается довольно просто. Достаточно подключиться к водопроводу. Необходимо медленно открыть запор, который отвечает за отсечение квартиры от общего водоснабжения.

Когда система запущена, стоит открыть любой кран и понаблюдать, все ли соединения герметичны, нет ли где-то подтеканий.

Если все хорошо и функционирует, останется только составить заявку и подождать, когда приедет специалист для опломбировки.

В задачи приглашенного мастера входит проверка корректности подключения и размещения, а также расположения всех опознавательных знаков. Контролер произведет пробный запуск и проверит, как работает техника.

Схема установки счетчика воды

Неважно, через фирму вы будете устанавливать счетчик или своими руками, вам необходимо знать как должна выглядеть правильная схема — контролировать процесс очень желательно.

Где и как ставить: выбор места для водяного счетчика

Ставят счетчики сразу после стояка на прямом участке до первого ответвления на сантехнические приборы. Есть счетчики воды установка которых возможна только в горизонтальном положении, есть модели с возможностью вертикальной установки. Только надо иметь в виду, что в горизонтальном положении точность прибора выше, чем в вертикальном и не факт, что считать он будет меньше. Так что очень желательно найти способ поставить его «лежа».


Установка счетчиков воды желательна в горизонтальном направлении

Что и зачем должно быть в схеме

Стандартная схема установки водомера выглядит так:

Теперь подробнее о том, для чего необходим каждый элемент.

Шаровый запорный кран нужен для отключения воды в случае необходимости — починить смеситель, почистить фильтр, поменять счетчик и т.д. Потому его наличие обязательно. Ставить его надо так, чтобы удобно было поворачивать вентиль.

Фильтр грубой очистки улавливает наиболее крупные частички, которые есть в водопроводе. Его надо ставить так, чтобы отвод был направлен вниз. В противном случае он будет быстро забиваться.

Все эти элементы чаще всего имеют внутреннюю резьбу. Чтобы их можно было между собой соединять, используют соединительные элементы, которые часто называют «сгоны». Они имеют с двух сторон наружную резьбу и небольшой участок ровной трубы (в некоторых вариантах вообще только несколько миллиметров). с их помощью все и соединяется между собой.

Какие бывают фильтры для воды и как получить чистую воду читайте тут.

Необязательные элементы схемы

Часто после счетчика ставят обратный клапан. Он требуется чтобы при отсутствии разбора вода не шла в обратную сторону. Также это исключает увеличение показания при наличии нестабильного давления.

Отсекает он и еще две неприятные ситуации: и не дает холодной воде перетекать в из одного трубопровода в другой. Это случается, если у кого-то на стояке установлен гигиенический душ (на унитазе или биде), душевая кабина с дешевыми смесителями. В них обратные клапана не предусмотрены и такое перетекание возможно.


Схема с обратным клапаном

Если давление холодной воды выше, чем горячей, то холодная вода снижает температуру ГВС, а при обратной ситуации из крана холодной воды может идти горячая. Потому установка обратного клапана и на холодную и на горячую воду крайне желательна, но не обязательна.


Схема установки водяного счетчика с запорными кранами с двух сторон

Иногда после обратного клапана рекомендуют ставить еще один запорный вентиль. Он нужен чтобы при снятии счетчика или при прочистке того же фильтра вода из труб в квартире не сливалась на пол. В принципе, можно подставить емкость, но это не всегда возможно. Воды же в трубах обычной квартиры около 6 литров, с пола собирать — не самое приятное занятие. Но данный элемент обвязки ставится или нет по желанию хозяина.


Схема с редуктором давления

Есть еще одно устройство, которое может быть установлено — редуктор давления. Он стабилизирует давление в системе, продлевая срок «жизни» всей бытовой техники и кранов/смесителей. Ставится после фильтра грубой очистки. Не самая дешевая штуковина, но очень полезная.

Как выбрать фильтр под мойку для получения питьевой воды читайте тут.

Как это сделать с помощью управляющей компании

Если в планах пригласить специально обученного человека для этой цели, то механизм значительно упрощается.

Все делается по этапам:

  • подается заявление в ЖЭК, также там могут предложить фирмы, которые имеют право на выполнение подобных действий;
  • если выбрана была организация, то заключается договор на установку;
  • когда все будет выполнено — подписывается акт приемки и ввода;
  • в тот же момент ставится пломба, которая подтверждает факт соответствия всем требованиям и нормам.

Требования к установке водомеров

Чтобы избежать ошибок и проблем, нужно руководствоваться следующими рекомендациями:

  1. Допускается монтаж только сертифицированных изделий. Завод-изготовитель должен самостоятельно провести первую поверку устройства и зафиксировать это в паспорте. Дополнительно на корпус наносятся номера водосчетчика и пломбы, которые подтверждают пригодность ИПУ и исключают внесение изменений в конструкцию.
  2. Квартирный счетчик располагается в помещении, которое служит для подвода труб подачи. Если точек несколько, как бывает при наличии систем на кухне и в ванной (санузле), то приборы устанавливаются в обеих комнатах.
  3. В частных домах размещать ИПУ можно в подвале, но при значительной длине магистрали счетчик ставится до входа в строение. Для этого делается специальный колодец.
  4. Минимальная температура на участке расположения – не ниже +5 градусов.
  5. Выбранное место должно быть удобным для проверки работоспособности изделия.
  6. Монтаж механизма в систему водоснабжения проводится по стандартной схеме, перед счетчиком обязательно устанавливается фильтр грубой очистки. Он имеет простую конфигурацию и позволяет задерживать крупный мусор. Это не только гарантирует сохранность устройства, но и исключает нарушение фиксации показаний.
  7. ИПУ не может размещаться далеко от участка врезки в основную систему (стояк), расстояние от начальной точки до места установки не должно превышать 20 см. Исключения возможны только в особых случаях.
  8. Приборы учета воды нужно обязательно регистрировать и пломбировать. Показания не введенного в эксплуатацию механизма не подлежат учету.

Для монтажа рекомендуется привлекать специалистов или заранее получить подробную консультацию в обслуживающей компании.

Как выбрать прибор учета

После того как мы рассмотрели, как правильно установить водосчетчики в квартире самостоятельно или с помощью специальной компании, осталось понять, как его найти.

В магазине требуется обратить внимание сразу на три параметра:

  • серийный номер — он обязан быть одинаковым на корпусе и в техпаспорте;
  • пломба от завода — а на ней оттиск от союза Госстандарта;
  • дата проверки — после выпуска всю подобную технику проверяют на качество, этот день проставляется в документах.

Когда покупатель оплачивает любую модель, продавец должен поставить штамп в бумагах и указать, какого числа товар был реализован.

Как самостоятельно установить водосчетчик

Порядок действий при выполнении работ своими руками имеет определенную последовательность.

Сборка конструкции

Процесс осуществляется на прямом участке до первого подключения:

  1. На ответвление от стояка ставится запорный кран. Если патрубок системы водоснабжения металлический, то он отпиливается до нужного размера, после чего формируется резьба. К пластиковым трубам припаивается специальный стержень.
  2. Устанавливается фильтр грубой очистки. В диагональном ответвлении, которое запирается болтом, крепится сетка, препятствующая проникновению различных частиц. Такой вариант подходит и для вертикальной, и для горизонтальной установки.
  3. Монтируется счетчик. Направление задается стрелочкой. Размещение должно обеспечивать беспрепятственное считывание показаний.
  4. Ставится соединительный элемент, за которым можно установить дополнительные механизмы (обратный клапан или кран).


Схема и порядок соединения элементов при установке бытовых водомеров

Самостоятельное выполнение работ имеет более сложную схему, если требуется разместить ИПУ в функционирующей системе. В этом случае нужно предварительно собрать конструкцию, и, ориентируясь на размер с учетом переходников, вырезать участок для установки.

Нюансы монтажа

Устанавливать ИПУ следует по определенным правилам:

  • Если система из металлических труб, то требуется убедиться в их надежности. Из-за скрытой коррозии на участках подсоединения прибора учета по прошествии времени появляются протечки. Если трубы полипропиленовые, установка металлических частей осуществляется при помощи специальных переходников.
  • Патрубки, служащие для нарезки резьбы, обязательно очищаются и зашкуриваются. Внутреннее пространство освобождается от стружки и расслоений.
  • Все последовательные звенья конструкции скрепляются между собой гайками. Между металлическими элементами проставляются прокладки, гарантирующие отсутствие мельчайших зазоров.
  • Резьбовые соединения уплотняются специальной подмоткой или фум-лентой. Дополнительно используется герметизирующая паста.
  • Если рядом монтируются два ИПУ на холодную и горячую воду, то может потребоваться ответвление, которое отделяет механизмы друг от друга. Для этого на точке подключения размещается угловой переходник.
  • Все соединения необходимо надежно закрепить, но быть предельно аккуратным, чтобы не вызвать микроповреждения. Правильно смонтированная конструкция, включающая прокладки и уплотнители, при стандартном стягивании отличается герметичностью.

Собрать систему можно по месту или заранее, обязательно нужно провести проверку. После открытия запорного и бытового крана водяной счетчик должен начать фиксацию расхода ресурса.

Как установить счетчик воды в квартире своими руками: порядок действий и правила

Выше мы уже об этом говорили, поэтому теперь коротко по пунктам:

  • перекрывается стояк — обязательно, иначе будет потоп;
  • закрывается вентиль, который стоит после оборудования;
  • откручиваются удерживающие устройства — если ставится новая техника, которой раньше не было, просто срезается нужный участок;
  • снимается водомер — в случаях, когда его не было, пропускается шаг;
  • монтируется водосчетчик;
  • открываются запоры, проверяется на течи.

Диспенсер магистральный настольный AquaPro 919H/RO (горячая и холодная вода)

Диспенсер магистральный настольный AquaPro 929CH/RO (охлаждение/нагрев)

Диспенсер напольный AquaPro 311 (пустой, без охлаждения)

Что лучше установить в многоквартирном доме

Есть несколько разновидностей счетчиков, из которых придется выбирать собственнику. Чаще всего в ЖЭК выдают рекомендации. Обычно требуют, чтобы владелец монтировал крыльчатый, иногда прописывают даже конкретную марку и модель. Дело в том, что работники конторы хорошо знают, какие трубы и где проходят, да и просить приобретать технику из дорогих у них нет смысла.

При выборе необходимо помнить:

  • сечение трубопровода — оно должно точно совпадать;
  • надежность — основной показатель, ведь счетное устройство будет функционировать годами;
  • нет ли в жилье системы «умный дом» — это сильно сократит выбор разновидностей.

Срок службы и поверки счетчиков

Собственник помещения обязан подтверждать работоспособность ИПУ в установленный срок. Интервал устанавливается фирмой-изготовителем и указывается в паспорте изделия. Учитывается, что именно от заводской поверки исчисляется период до следующей: для приборов учета ГВС – 4 года, для ХВС – 6 лет. Подробнее о том, как проводится поверка счетчиков воды на дому без снятия.

При оценке функционирования, которую может проводить только аккредитованная организация, внимание уделяется предельному сроку эксплуатации механизма – 12 лет.

Образцы документов, по которым принимают на учет

Потребуется всего две бумаги:

  • заявление;
  • акт.

Первый бланк можно взять в ЖЭК, а второй принесут с собой люди, которые будут ставить пломбу.

Заполняется по типовому образцу, но можно и в свободной форме. В правом верхнем углу пишется, кому предназначено прошение. По . Ниже — прошу в установленном законом порядке обеспечить переход на подсчет водопотребления на основании имеющихся приборов. В конце — подпись и дата.

Кто может устанавливать счётчик

Так как данный вид деятельности не лицензируется, то установку может произвести любой человек. Если в Управляющей Компании будут навязывать свои услуги, то следует узнать, на основании каких правоустанавливающих документов они запрещают вам осуществить эту процедуру.

Работа сантехника по установке счётчика воды в среднем стоит 400-500 рулей, без учёта стоимости расходных материалов.

Установка счётчика, осуществляется в следующем порядке:

  1. Запорный кран;
  2. Грязевой фильтр;
  3. Счётчик воды;
  4. Обратный клапан.

При оптимальном подходе, следует приобретать все элементы сразу, проследив за совпадением всех диаметров. В противном случае, потребуется докупать переходники.

Но после установки счётчика, его необходимо опломбировать. ВАЖНО: эта процедура осуществляется бесплатно, согласно Постановлению Правительства № 824 от 19.09.2013 г.

В некоторых Управляющих Компаниях, за эту процедуру пытаются брать плату. Мотивируют это тем, что опломбировка осуществляется бесплатно, а вот постановка на учёт должна оплачиваться. Или вызов специалиста потребуют оплатить. ПОМНИТЕ – ЭТО НЕЗАКОННО.

Кто и когда занимается опломбированием

Мы рассмотрели схему монтажа и установки водосчетчика как самостоятельно, так и с привлечением мастеров. Теперь остановимся подробнее на моменте, когда специалисты заверяют корректность техники.

Сам факт прибытия работника и составление акта является подтверждением правильности выполненных мероприятий. Именно поэтому подписывать его могут только люди из ЖЭК или специализированных компаний с лицензией.

Сантехник производит осмотр, контролирует наличие заводских пломб и смотрит, нет ли повреждений. Затем открывает краны и следит, чтобы показания менялись. Когда он удостоверится, что все корректно, тогда составит бумагу в двух экземплярах. Один из них он заберет с собой и передаст в управление, а второй будет храниться у собственника.

Стальные трубы

Процедура установки счетчик воды на стальную трубу 32 мм, более сложная, требует определенных навыков и специального инструмента, выглядит следующим образом:

  • Вырезается участок трубы, нужного размера, под установку фильтра и комплектующих.
  • Специальной плашкой, на концы вырезанного участка, наносится резьба.
  • Устанавливаются переходники и к ним прикручиваются, фильтр, кран и обратный клапан.

Для лучшей герметичности и предотвращения протечек, необходимо использовать прокладки, в сочетании с водостойким герметиком.

После проведения установки счетчика, необходимо сделать пробную проверку его работоспособности. Открытие крана, перекрывавшего воду в трубе стояка, должно проводится медленно, для предупреждения резкого перепада давления. Отсутствие течи в местах соединения и равномерное вращение роликов показаний счетчика, свидетельствует о правильном проведении процедуры.

Как правильно собрать, установить и подключить водяной счетчик в квартире своими руками — видео

Основное правило, которое придется соблюдать всем владельцам недвижимости, на территории которых стоят такие устройства — соблюдение открытого доступа к ним сотрудникам ЖЭК в случае необходимости. Сейчас это происходит намного реже, чем раньше. Но иногда, если показания расходятся с теми, что должны быть по их предположению, они просят показать им рабочий прибор, чтобы свериться и проконтролировать пломбы.

Самим собственникам тоже будет удобнее, если эта часть интерьера расположится так, чтобы не было риска ее разбить. Кроме того, важно, чтобы проверять цифры к оплате было комфортно.

Мы разобрались, как выполняется установка, сборка и монтаж счетчиков холодной воды в квартире схема подключения вертикально своими руками по всем правилам. Сравнили, когда стоит крепить водомер, а когда его наличие не выгодно пользователям. Рассмотрели, можно ли делать это без мастеров, что необходимо для проведения этого непростого мероприятия и какие инструменты лучше держать поблизости. А чтобы техника прослужила как можно дольше — пользуйтесь фильтрами.

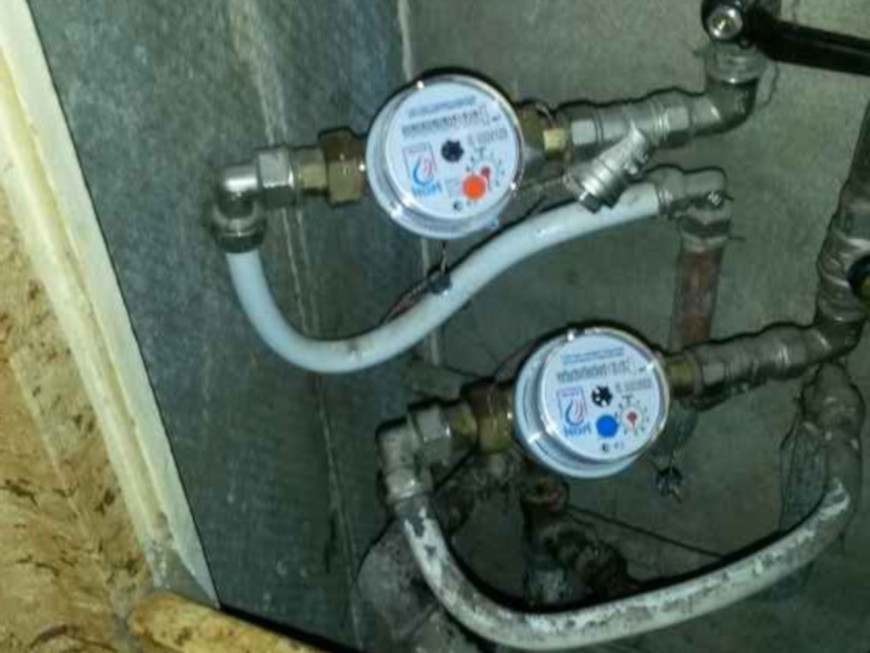

Монтаж счётчиков на воду: демонтажные работы

Перед началом работ необходим перекрыть поступление воды в квартиру. Это легко можно сделать с исправными перекрывающими вентилями помещения.

Водопровод за входным вентилем нужно разобрать и освободить монтажную длину необходимую для установки счётчиков. Читать статью Размеры счётчиков воды.

Читать: Почти всё про редукционный клапан для воды в квартире

Освободившиеся трубы водопровода нужно очистить внутри от накипи, осадков, мусора. При необходимости аккуратно открыть входные вентиля для промывания поступающего водопровода.

Сложный монтаж счётчиков на старом водопроводе допускает на этом этапе проведении сварных работ. Сварные работы на водопроводе после монтажа счётчиков на воду запрещены.

Водомеры с импульсным выходом: плюсы, минусы

Законодательство об энергосбережении ставит перед системой ЖКХ задачу наладить достоверный учет потребляемых энергоресурсов: электричества, тепла, газа и воды. Актуальность приобретают системы точного дистанционного учета водопотребления с возможностью автоматического мониторинга, что исключает влияние человеческого фактора на достоверность показаний.

Они управляются через устройства с выходом в телекоммуникационные сети, к которым можно отнести импульсный выход бытового водомера. Он позволяет подключить счетчик к внешнему ретранслятору данных, передающих информацию в управляющую или ресурсоснабжающую организацию через выбранный канал кабельной или беспроводной связи.

Содержание

  1. Что такое импульсный счетчик воды и зачем он нужен
  2. Принцип работы импульсных счетчиков воды
    1. Алгоритм снятия и передачи показаний с импульсных счетчиков
  3. Где применимы импульсные водомеры
  4. Чем отличается импульсный счетчик воды от обычного
    1. Плюсы импульсных счетчиков
    2. Минусы импульсных счетчиков
  5. Использование счетчиков воды с импульсным выходом для АСКУВ
  6. Прогрессивная разработка для автоматизированного учета

Что такое импульсный счетчик воды и зачем он нужен

Импульсный водомер – распространенное решение для централизованных пунктов учета в жилом секторе. Он служит для точной фиксации объема потребленного ресурса в режиме реального времени.

Типичный импульсный счетчик воды.

Крыльчатые счетчики с импульсным выходом разработаны для установки в водомерных узлах многоквартирных и индивидуальных жилых домов, дачных и садоводческих массивов. В сельском хозяйстве и промышленности чаще используются турбинные счетчики с импульсным выходом.

Управляющие компании и РСО видят в импульсных водосчетчиках эффективное решение для обеспечения точности снятия показаний с возможностью их передачи в базу данных автоматизированной системы контроля и учета воды (АСКУВ). Рассмотрим, как работают счетчики горячей и холодной воды с импульсным выходом.

Принцип работы импульсных счетчиков воды

Конструктивно схема счетчика с импульсным выходом не отличается от устройства привычных фланцевых или крыльчатых квартирных водомеров. Механическая часть конструкции осталась прежней. В ее основе лежит стрелочный индикатор расхода воды, где полный оборот равен определенному объему потребления.

Расходомер приводится в действие крыльчаткой, вращающейся под напором воды.

Далее к работе подключается магнитная муфта, которая обрабатывает и передает данные на индикатор. Совершая полный оборот, магнит входит в контакт с датчиком, и результат отображается на циферблате.

Это довольно простая схема со сравнительно низкой ценой. Самая уязвимая часть механизма — герметичный контакт — который быстро ломается.

Алгоритм снятия и передачи показаний с импульсных счетчиков

Главное конструктивное отличие импульсного водомера от обычного мокроходного счетчика состоит в его оснащении маломощным магнитом и герметическим контактом (герконом), который замыкается при воздействии на него магнитным полем. В момент совершения полного оборота счетного механизма геркон подает электрический импульс, который, считывается внешним устройством и подается на сигнальный пульт.

Электронная система импульсного водосчетчика отвечает за подсчет длительности импульса, интервал подачи которого зависит от скорости потока воды. Примечательно, что импульсный водяной счетчик не требует дополнительного источника питания: геркон сам генерирует электромагнитный импульс и вызывает замыкание слаботочной электроники.

Где применимы импульсные водомеры

Анализ данных о том, кто подключает импульсный счетчик, показал, что эти электронные приборы учета пользуются спросом там, где от своевременности и точности переданных показаний зависит не только экономический эффект работы, но затрагиваются имущественные интересы граждан. Своевременные и точные показания импульсных счетчиков выгодны управляющим компаниям (УК) для расчетов с ресурсоснабжающими организациями (РСО). И самим ресурсникам в случае прямых расчетов с жильцами.



Интеллектуальные приборы учета дают возможность экономить, считать потребленные ресурсы и платить только за них
Андрей Чибис, заместитель министра строительства и ЖКХ РФ.



Предприимчивые сотрудники УК, устав от сбора показаний в режиме «посмотрел – записал – передал», находят альтернативные способы проверить показания и наладить автоматизацию учета. Например, в ТСЖ “Радуга” (г. Лермонтов Ставропольского края) показания водомеров фотографируют при помощи веб-камер, затем распознают компьютерной программой и отсылают в РСО. На форумах работников ЖКХ публикуют и другие креативные идеи. Например, предлагают устанавливать на счетчики оптические считыватели скорости вращения гребенки, которые делает из старых компьютерных мышей с оптоприводом – это та самая красная лампочка, которая по факту является видеокамерой с минимальным разрешением.

Чем отличается импульсный счетчик воды от обычного

Принципиально счетчик воды с импульсным входом и обычный водомер ничем не отличаются друг от друга. В основе их работы лежит классическая схема, где счетный механизм приводится в действие крыльчаткой под напором потока воды. Однако импульсный счетчик не только фиксирует объем потока, но и передает показания на внешний накопитель данных.

Нужно автоматизировать расчеты потребления энергоресурсов. Сегодня нет возможности своевременно собрать данные и определить платежи. Выход видится нам в монтаже приборов учета с дистанционной передачей данных. Современные технологии это позволяют.

Михаил Мень, министр строительства и ЖКХ РФ

Плюсы импульсных счетчиков

  • Передают информацию о потреблении воды автоматически и дистанционно.
  • Подходят для подключения к более сложной системе обработки информации, например, АСКУВ.
Для того, чтобы наладить автоматическую диспетчеризацию данных с импульсного водомера, достаточно подключить к нему коммутационный кабель или модем-транслятор, передающий сигнал по каналам GSM или LPWAN.

Минусы импульсных водосчетчиков

  • Геркон со временем выходит из строя, и водомер перестает считать расход воды с требуемой точностью и достоверностью.
  • Информация, полученная с водосчетчика может полноценно обрабатываться и передаваться только при дополнительном запуске радио- или цифрового сигнала.
  • Требуется антимагнитная защита, так как устройство легко блокируется неодимовым магнитом, и только АСКУВ способна достоверно отследить факт воздействия на прибор внешним магнитным полем для остановки счетного механизма.
  • Самостоятельно счетчики с импульсным выходом не имеют обратной связи с потребителем воды, и ему приходится контролировать собственный расход «на глаз».

Использование счетчиков воды с импульсным выходом для АСКУВ

Большинство счетчиков с импульсным выходом, сертифицированных в России, позиционируются как антимагнитные. Производители утверждают, что они полностью защищены от остановки с помощью неодимовых магнитов. Однако на практике оказалось, что воздействие магнитом возможно, и оно приводит к быстрой поломке геркона на импульсных счетчиках горячей и холодной воды.

Таким образом, импульсные счетчики, при всех достоинствах, оказались не самым надежным решением для организации достоверного учета потребления воды.

Прогрессивная разработка для автоматизированного учета

На смену импульсным счетчикам воды приходят комбинированные устройства: счетчик + транслятор. Компания «СТРИЖ» приняла вызов тех, кто предлагает купить «импульсники», продолжать воровать воду у соседей, обманывать управляющую компанию или ТСЖ.

Мы оснащаем узлы учета инновационным счетчиком «СТРИЖ АКВА-1» со встроенным модемом. Этот универсальный прибор учета работает автономно, дистанционно контролирует актуальное состояние водопотребления в реальном времени и, в случае несанкционированного вмешательства в свою работу, шлет сигнал тревоги посредством СМС, сообщением в Telegram и в личный кабинет. Прибор не требует интеграции в АСКУВ, так как является ее аналогом, причем, менее затратным.


Как снизить ОДН и собирать показания счетчиков воды онлайн



УЗНАТЬ ПОДРОБНЕЕ




В продолжение статьи:

ОДН в 2017 году: формулы расчета, нормативы и тарифы начисления оплаты

Большой ОДН на воду: причины и методы снижения

 Точку в истории высокого ОДН поставят счетчики воды с удаленной передачей показаний

Счетчики воды для частного дома, как установить счетчик воды в частном доме?

Счетчики воды для частного дома

Тарифы на воду с каждым годом растут, поэтому многие из нас задумываются о том, как сократить расходы на оплату. Контролировать и тем самым оптимизировать расходы можно с помощью счетчика на воду.  Поскольку данная продукция на рынке представлена в большом ассортименте, то счетчики воды для частного дома нужно выбирать, учитывая множество факторов. По классификации счетчики различают так:

  • электромагнитные;
  • механические;
  • вихревые;
  • ультразвуковые.

Наибольшей популярностью для частных домов пользуются приборы механического типа, поскольку позволяют сэкономить на электроэнергии. Такие приборы учета делятся на турбинные и крыльчатые. Приборы контроля расхода холодной и горячей воды имеют некоторые отличия, которые заключаются в используемом при изготовлении некоторых элементов прибора материале. Детали, контактирующие с водой, должны работать в разных температурных режимах. Например, счетчик для холодной воды функционирует при температуре до 40 °C, а для горячей – до 150 °C.

Сама установка счетчика воды в частном доме условно разделяется на 2 этапа: сборка деталей водомера и монтаж. Помимо самого счетчика нужен фильтр для грубой очистки воды. Он предотвратит попадание крупного мусора в счетчик, а значит, обеспечит его полноценную работу. Также нужен обратный клапан, обычно на его установке настаивают сотрудники водоканала. Все элементы объединяются в один блок, который учитывает расход воды. В комплекте обычно идут накладные гайки – американки, которые соединяются с фильтром и обратным клапаном.

Как установить счетчик воды в частном доме?

Каждый счетчик имеет специальную метку – стрелочку, которая показывает направление тока проходящей через прибор воды. Важно собрать счетчик правильно, ориентируясь на эту метку. К счетчику, используя американки, прикручивается фильтр со стороны острия метки, а со стороны хвоста – обратный клапан. Вместо ФУМ-ленты и пакли для уплотнения используют резиновые или паранитовые прокладки. Метка на счетчике должна быть направлена от вентиля, перекрывающего воду в доме.

Учитывая обозначения направления, соединяем фильтр и обратный клапан к прибору, используя резиновые уплотнители и накидные гайки. При неправильном подключении счетчик будет крутиться в обратную сторону или вода совсем не будет поступать к сантехнике. В таком случае работник водоканала просто не опломбирует его. По окончанию работы проверьте все резьбовые соединения на предмет протечки воды.

возможности системы и рекомендации по выбору

Михаил Шардин

любитель домашней автоматизации

Профиль автора

Я живу в Перми и уже больше семи лет сдаю тут квартиры.

Последние пять лет элементы домашней автоматизации помогают мне мониторить их состояние, а жильцам — пользоваться всеми преимуществами умных домов.

Умным домом сейчас могут назвать что угодно.

Показания счетчиков передаются автоматически через систему диспетчеризации — все, «умный дом».

У домофона видеокамера, изображение можно посмотреть с телефона — «умный дом».

Есть чайник, им можно управлять через приложение — тоже «умный дом».

Тем не менее это всего лишь элементы большой системы, которая состоит из множества компонентов. Все можно контролировать через одну панель управления.

Когда появилась первая квартира, которую я смог сдавать, у меня не было опыта взаимодействия с арендаторами. А спустя несколько месяцев начались вполне конкретные проблемы. Например, арендаторы иногда шумели, а соседи звонили мне и жаловались на них. Порой такие жалобы были безосновательны. Это выяснялось уже после разбора конкретных ситуаций.

В другой раз арендатор напился, разбил горшки с цветами и несколько раз пытался открыть своим ключом соседские двери. Соседи звонили и требовали с этим разобраться. Так я пострадал из-за неопытности: поселил первого, кто проявил интерес к квартире.

Еще ни один арендатор не хотел возиться с бумагами для оплаты коммунальных счетов. Это была моя забота, а они просто отдавали мне деньги. При этом в Перми в старых домах до сих пор нужно оплачивать пять разных квитанций:

  1. От ЖСК или ТСЖ.
  2. От «Пермэнергосбыт».
  3. От «Газпром межрегионгаз Пермь».
  4. За капремонт.
  5. За домофон, интернет, телевидение и домашний телефон.

Помимо этого, нужно заполнять бланк с показаниями счетчиков на воду и электроэнергию, а потом опускать его в специальный ящик, который висит на улице. В моем случае от подъезда до него 400 м.

Я терпел примерно год, а потом решил организовать свой канал связи, с помощью которого можно было бы понимать, что происходит в квартире. Каналом связи я называю техническое решение, которое позволило бы мне получать информацию о том, что происходит в квартире, не тратить силы самому и не тревожить арендаторов и соседей.

УЧЕБНИК

Как победить выгорание

Курс для тех, кто много работает и устает. Цена открыта — назначаете ее сами

Начать учиться

Из чего состоят системы автоматизации

Система домашней автоматизации обычно состоит из трех типов устройств:

  1. Исполнительные устройства и датчики. Это реле, датчики движения, температуры, открытия дверей и окон.
  2. Контроллеры, которые работают с исполнительными устройствами: они отдают простые команды вроде «включить», «выключить», «получить показания» и прочие.
  3. Сервер, который управляет всеми этими устройствами. Правила задает человек с помощью кода или готового программного обеспечения. Сервер может быть локальным: это когда он находится внутри квартиры или дома. Удаленный сервер же может стоять в отдельном помещении на другом конце города, а может находиться в другой стране и принадлежать производителю исполнительных устройств и датчиков.

В большинстве случаев заводские реле и датчики идут в комплекте с сервисом производителя. Такие устройства можно легко соединить друг с другом и запустить систему в работу, однако придется ограничиться только теми функциями, которые предоставляет выбранный производитель. Мне так и не удалось собрать полный комплект для мониторинга квартиры и передачи показаний счетчиков на компонентах одного производителя.

Спальня квартиры, оборудованной умным домом. В центре потолка — колонка для сигналов оповещения, связанная проводами с аудиовыходом на Raspberry Pi. Ближе к дальней стене — датчик задымления. Кондиционер тоже в системе: им можно управлять благодаря инфракрасному датчику, который закреплен на противоположной стене

Есть люди, которые самостоятельно собирают большие системы на базе самых дешевых китайских модулей. У такого варианта есть недостатки: на монтаж и запуск придется потратить много времени, имеются проблемы с обслуживанием и соответствием нормам пожарной безопасности. Такую систему сможет обслужить только тот, кто ее создал. Другая крайность — системы именитых брендов, например Gira. В арендной квартире экономкласса такая никогда не окупится.

Я собираю системы на готовых заводских физических модулях, которые дорабатываю прошивками с открытым исходным кодом. Это нужно, чтобы система не зависела от интернета, то есть стала локальной, а также перестала отправлять данные об использовании на серверы производителей компонентов: это делает систему более безопасной с точки зрения конфиденциальности.

Такая система будет работать с локальным сервером: он контролирует работу исполнительных устройств и датчиков. Подойдет мини-компьютер размером с банковскую карту или даже меньше: Raspberry Pi, Tinker Board, Odroid или другой. Цена — примерно 4000 Р. Подобный сервер позволяет комбинировать устройства разных производителей и типов, а также управлять всем этим из одной панели управления. Ну и конечно, предоставлять арендатору доступ к ней.

Без прошивки с открытым кодом и локального сервера все это могло бы работать через несколько разных приложений разных производителей, которые связываются с разными внешними серверами. Управлять такой системой сложно, а передавать управление арендатору — еще сложнее.

Raspberry Pi разных поколений: последнее — четвертое — поколение в корпусе, модель B+ 2014 года и Orange Pi Zero 2017 года Контроллер Vera Edge для сети Z-Wave и Z-Wave Plus. Проприетарный, то есть работает на программном обеспечении с закрытым кодом

Технологии для датчиков и исполнительных устройств

При выборе компонентов для системы автоматизации я смотрю на цену и надежность. За годы работы мне удалось попробовать много разных вариантов. Все быстро меняется: некоторые некогда популярные проекты забрасывают их же создатели, появляются новые технологии. Они позволяют получить нужный результат за меньшие деньги.

Существует несколько физических технологий для автоматизации умных домов и квартир: беспроводные — Z-Wave, ZigBee, Wi-Fi и Bluetooth BLE, а также проводная — Ethernet.

Z-Wave — радиопротокол передачи данных для домашней автоматизации, который я использовал в самом начале, задолго до затеи налаживать систему умного дома в арендных квартирах. За доллар США тогда давали примерно 30 Р — я мог себе позволить купить модуль за 80 $ (2400 Р), но теперь это уже 6000 Р. На систему из пяти датчиков и локального сервера придется потратить примерно 34 000 Р, что я считаю экономически нецелесообразным для квартиры, которая приносит 14 000 Р в месяц.

У Z-Wave есть проблемы с показаниями шума: их не снять без сложных доработок. Для меня это было важно. К тому же в Европе, России и Америке стандарт работает в разных диапазонах частот. Когда я пробовал собрать систему на Z-Wave, остановился на европейской частоте: выбор устройств для нее был в разы больше, чем для России. Если решу что-то добавить или заменить, буду вынужден снова покупать модули для Европы, другие в моей системе не заработают.

Исполнительные Z-Wave-устройства от Fibaro для Европы работают в моей квартире уже более шести лет

Wi-Fi — стандарт беспроводной связи, в домашней автоматизации на нем работают микроконтроллеры ESP8266 китайского производителя Espressif Systems, а также его производные ESP8285 и ESP32.

Существует база знаний совместимых заводских устройств, в ней на 27 января 2021 года — 1844 устройства, которые работают на базе этого микроконтроллера. Цены надо смотреть для каждого конкретного случая, но релейный модуль стоит примерно 500 Р. Диммер для плавного изменения освещения с питанием от постоянного тока стоит примерно столько же.

Релейные Wi-Fi-модули Sonoff на базе ESP8266 от Itead. Слева направо: Basic R3, маленький Mini и самый старый на 10 А

В каждое устройство можно залить прошивку с открытым кодом. Насколько это будет сложно, зависит от необходимости выпаивать микросхему памяти и пользоваться программатором — устройством для прямой передачи прошивки с компьютера в отсоединенную от платы устройства микросхему.

Для связи модулей нужен хороший маршрутизатор, он же роутер. Обычно я использую устройства Mikrotik. Рядовой пользователь может испытать сложности с настройкой, зато можно организовать систему практически любой сложности. Например, настроить правило для протокола SNMP, благодаря которому сервисы умного дома смогут считывать количество устройств, подключенных по беспроводной сети к сервисам умного дома. Косвенно это помогает определять, есть кто-то сейчас в квартире или нет. При этом цена устройств Mikrotik сопоставима с роутерами других производителей.

Окно настройки роутера Mikrotik Двухдиапазонная точка доступа Mikrotik со снятой защитной крышкой

В многоэтажках частота 2,4 MHz может быть перегружена вайфай-сетями соседей, из-за этого порой невозможно пользоваться интернетом. Но для датчиков это не проблема: обмен данными минимален, поэтому все работает хорошо даже в таких условиях.

ZigBee — стандарт, который появился в 2007 году, но стал популярен всего несколько лет назад. Система работает в диапазоне частот 2,4 ГГц, как и вайфай. Есть проблемы с совместимостью устройств разных производителей, но существует готовая база знаний. По состоянию на 27 января 2021 года в ней 1383 устройства. Показаны все совместимости в зависимости от типа шлюза. При выборе устройства надо ориентироваться в первую очередь по контроллеру, который будет ими управлять.

ZigBee, как и Z-Wave, требует наличия контроллера для управления устройствами. Нельзя купить отдельный модуль и управлять им с телефона: все модули работают на отдельной радиочастоте в связке с отдельным контроллером, без него ничего не заработает.

Причем этот контроллер может быть как отдельной коробочкой со своим программным обеспечением, так и USB-стиком для локального сервера. После привязки модуля к контроллеру этот модуль может получать команды только от своего управляющего устройства. Система на ZigBee обычно дороже системы на Wi-Fi, разница в цене доходит до 30%.

Шлюз в виде USB-стика ConBee 2 от Deconz для управления беспроводными ZigBee-устройствами

Bluetooth BLE. Технология пока не получила широкого применения. Известны устройства Xiaomi: датчик мониторинга состояния растений, температуры и влажности Mijia.

Ethernet — проводной стандарт, который относится только к построению локальных сетей. Проводной — ключевое слово. С одной стороны, это более надежно, с другой — дорого: нужно протягивать витую пару и делать косметический ремонт, чтобы это выглядело прилично.

Универсальный проводной контроллер MegaD-2561

KNX не стоит рассматривать как вариант для арендной квартиры: очень дорого, даже если говорить об относительно бюджетных решениях. Бюджетный по меркам технологии китайский комплект — это примерно 120 000 Р. У европейских производителей он обычно стоит в два раза дороже. В составе будет блок питания, IP-шлюз, DALI-шлюз на 64 светильника, 8 каналов реле, 4 канала диммера до 10 В и пара обычных диммеров. Все подключают по кабелю 5 × 0,8, по сложности монтажа система сопоставима с решениями Ethernet.

В своих проектах я использую Wi-Fi- и Ethernet-решения. Но если бы начинал строить что-то прямо сейчас, выбрал бы ZigBee.

ПО на управляющем сервере

Меня не пугал Linux: было интересно разобраться в программном обеспечении с открытым исходным кодом, это позволяет мне рассчитывать на недорогое оборудование. Обычно в роли физической основы выступает последняя модель микрокомпьютера Raspberry Pi в корпусе. В последний раз покупал такую за 3500 Р.

Raspberry Pi в корпусе, блок питания и другие устройства. Все закреплено на DIN-рейке. Синяя наклейка — логотип программной панели управления Home Assistant

Сервер работает на Linux, но чтобы всем этим можно было управлять, ставят панель управления: они тоже на открытом коде, поэтому бесплатные. Вот самые распространенные варианты:

  1. Domoticz.
  2. Home Assistant.
  3. Homeseer.
  4. ioBroker.
  5. MajorDoMo.
  6. OpenHAB.
  7. Node-RED.

В России обычно используют OpenHAB, Home Assistant или Node-RED. Такие панели при наличии соответствующих физических шлюзов можно заставить работать практически с любым оборудованием. Раньше использовал OpenHAB, но в итоге все переделал на Home Assistant, потому что мне он показался более современным, простым в настройке и программировании правил.

Панель управления Home Assistant для двухкомнатной квартиры с компьютера. Работает через браузер, доступна по адресу в локальной сети со смартфона, компьютера или планшета Малая часть списка интеграций Home Assistant. Источник: home-assistant.io Панель управления OpenHAB для той же двухкомнатной квартиры с телефона

Для программной системы домашней автоматизации Home Assistant на 27 января 2021 года заявлено 1727 интеграций. Например, c ZigBee, Sonos, всей серией Tradfri от «Икеи» и даже с BMW Connected Drive. Последнее не относится к системам умного дома, но это хороший пример гибкости системы. Все эти элементы можно связать и работать с ними по единым правилам, при этом не придется учиться программировать.

У открытых систем есть и недостатки. Часть функций может отвалиться после обновления. Придется разбираться, в чем дело, на это уйдет немало времени. Разработчики могут без объявления войны переименовать или вовсе убрать какие-нибудь функции — имеют право. Вам придется переписывать файлы конфигураций или отключать обновления. А еще будет некому пожаловаться, если что-то работает не так: у подобных продуктов нет техподдержки — есть только сообщество. Там вам тоже никто ничем не обязан, остается надеяться на удачу.

Вместе с тем в коммерческих проектах тоже не все идеально: первые несколько лет я пользовался Z-Wave-контроллерами VeraLite и VeraEdge. Вроде бы есть один производитель и техподдержка, но от этого не легче: у меня возникали неисправности, с которыми не удавалось справиться. Больше всего я запомнил устройства, которые физически не существовали, но появлялись в админке контроллера. Я так и не разобрался, как их удалить. Я выбираю открытый исходный код: так дешевле и интереснее.

Интерфейс коммерческого контроллера Vera. К системе подключено два устройства: одно отвечает за своевременный полив домашних растений, другое включает и выключает фитолампу по расписанию. Не понимаю, откуда взялись три других устройства

Обработка показаний со счетчиков воды и электричества

Самый больной вопрос для меня как арендодателя — необходимость ежемесячно подавать показания счетчиков в управляющую компанию. Арендаторы не отказывались делать это, но по факту не делали. Мне же приходилось ехать в другой район города, смотреть на счетчик, вписывать показания в бланк и опускать его в специальный ящик.

Я мирился с этим примерно два года, а потом решил найти оборудование, которое позволило бы снимать показания удаленно. В квартиры больше входить не нужно: в одном случае я еду до ящика и опускаю в него показания на бумажке, в другом — до отделения Почты России. Говорят, что во многих ТСЖ можно диктовать показания по телефону или даже заносить их через личный кабинет в онлайне, но у меня пока так.

Мониторинг счетчиков воды можно организовать двумя способами.

Неточный, но дешевый способ — считать импульсы с импульсного выхода счетчика. Счетчик всегда должен видеть сервер: если связь прервется, данные со счетчика за это время пропадут. Счетчик начинает работать, как только связь восстанавливается. Цифры на счетчике и показания на сервере будут разными. Такие счетчики дороже обычных всего на 200 Р. Счетчик замыкает импульсный выход каждый оборот, контроллер считает количество замыканий и передает данные на сервер, который превращает их в показания.

Точный и более дорогой способ — купить примерно за 3500 Р счетчик воды с цифровым выходом RS485. Такой будет хранить показания и передавать их по шине данных. Есть и минусы: придется либо искать устройство с набором команд RS485, либо самому разбираться с протоколом и отправлять сигналы вручную. Для этого понадобится физический шлюз для чтения и передачи команд по RS485. На «Алиэкспрессе» такой стоит примерно 100 Р.

3500 Р

стоит счетчик воды, который умеет хранить показания и передавать их по шине данных

Счетчики с выходом RS485 могут работать только в системе Ethernet, нужно физически подключаться к серверу с помощью переходника с RS485 на USB. К одной линии можно подключить несколько разных устройств, если каждому из них присвоить уникальный идентификатор.

Примеры устройств для передачи показаний импульсных счетчиков

Технология Оборудование Цена
Z-Wave Z-Wave Fibaro Smart Implant для счетчиков на воду, Z-Wave Plus Aeotec Clamp Power Meter для электросчетчика 4000 Р + 9500 Р
Ethernet MegaD-2561 для всех счетчиков 3850 Р
ZigBee Sonoff SNZB-04 — ZigBee Wireless Door/Window Sensor для счетчиков на воду и для электросчетчиков — два устройства по 500 Р. Это костыль: придется отпаивать от платы геркон и вместо него припаивать контакты от импульсного счетчика 500 Р за устройство
Wi-Fi WeMos D1 для счетчиков на воду и электросчетчиков 300 Р за устройство
Bluetooth BLE Недоступно

Цена

4000 Р + 9500 Р

Оборудование

Sonoff SNZB-04 — ZigBee Wireless Door/Window Sensor для счетчиков на воду и для электросчетчиков — два устройства по 500 Р. Это костыль: придется отпаивать от платы геркон и вместо него припаивать контакты от импульсного счетчика

Цена

500 Р за устройство

Оборудование

WeMos D1 для счетчиков на воду и электросчетчиков

Цена

300 Р за устройство

Оборудование

Недоступно

Счетчики на воду с импульсным выходом. Обратите внимание на толстые провода, которые выходят из корпуса

Контроль уровня шума

Есть устройства, которые измеряют уровень шума из коробки: например, метеостанция Netatmo Urban Weather Station, но тратить 15 000 Р в моем случае нецелесообразно.

Дешевые датчики с «Алиэкспресса» не подходят: они реагируют на громкие сигналы, но не дают точных показаний в децибелах. Подойдут только заводские платы, например DFRobot Gravity: Analog Sound Level Meter за 3500 Р. Устройство выдает аналоговый сигнал, он передается на контроллер с аналогово-цифровым преобразователем — АЦП, а от него данные уже в цифровом виде поступают на сервер. Затем по специальной формуле уровень напряжения преобразуется в уровень шума в децибелах. Обычно ставлю одно устройство в прихожей.

Контроллеры с АЦП для обработки сигнала с DFRobot Gravity: Analog Sound Level Meter и передачи его на сервер

Технология Оборудование Цена
Ethernet MegaD-2561 3850 Р
Z-Wave Z-Uno 3500 Р
Wi-Fi WeMos D1 300 Р
ZigBee Недоступно
Bluetooth BLE Недоступно

Оборудование

Недоступно

Оборудование

Недоступно

Прибор для измерения уровня шума DFRobot Gravity: Analog Sound Level Meter

Контроль за порядком на лестничной клетке

Я так и не понял, зачем арендаторы разбили горшки в подъезде. Чтобы такое не повторилось, поставил камеру на лестничной клетке. Арендаторы по-прежнему отпирались и говорили, что это не они.

Камера одним своим видом может отпугнуть потенциальных нарушителей, поэтому ее нет смысла прятать. Записи можно передавать на коммерческое облако вроде Ivideon, Ezviz или Ipeye, а можно на собственный сервер или сетевое хранилище. У меня девять камер на разных объектах подключены к Synology Surveillance Station. Затраты давно окупились.

IP-камера с датчиком движения и микрофоном

IP-камеры видеонаблюдения в подъезд. Камера обычно никак не связана с сервисами умного дома: маленький компьютер за 3500 Р не справится с видеопотоком. Изображение с камеры можно просматривать через единую панель управления умным домом — это отдельная интеграция, которая не повлияет на общую производительность системы.

Автоматизация освещения

Я не планировал автоматизировать освещение, но увлекся и сделал. Дороже всего стоили услуги электрика и строителей, на оборудование потратил гораздо меньше.

Проводку в большинстве квартир в старом фонде делали по классической схеме: через выключатель проходит только фаза, которую он может размыкать и замыкать. Для домашней автоматизации это плохо: к большинству модулей необходимо подводить и ноль, и фазу. Модули питаются от электросети и управляют подачей напряжения на электроприборы.

Классическая схема проводки с распределительной коробкой Классическая схема проводки с распределительной коробкой

Для самой распространенной схемы проводки есть два варианта установки модулей:

  1. Перекоммутировать провода внутри распределительной коробки таким образом, чтобы к выключателю подходили фаза и ноль. Это возможно, только если есть доступ к распределительной коробке и если от нее до выключателя прокинут трехжильный кабель.
  2. Заменить распределительную коробку на большую, чтобы модуль помещался внутри. Он будет под напряжением 220 В, а на выключатель пойдет только 5 В: больше и не потребуется, силовой нагрузки нет, достаточно размыкать и замыкать контакт.

Если брать лампы без диммирования, то есть те, что могут только включаться и выключаться, придется купить столько реле, сколько светильников. Если квартира небольшая и в некоторых распределительных коробках два кабеля, можно поставить сдвоенные релейные выходы — они дешевле.

Устройства для автоматизации освещения

Оборудование

MegaD-2561-15O-RTC, 14 релейных выходов 16 А, 14 стандартных входов, 17 цифровых входов

Цена

5000 Р за устройство

Цена

580 Р за устройство

Цена

500 Р за устройство

Оборудование

Недоступно

Wi-Fi-модуль IoT Relay Board Based on ESP8266 внутри большой распределительной коробки

Удаленное перекрытие воды

Для локализации протечек возможны два варианта установки дополнительного оборудования:

  1. Установка электрических низковольтных электронакладок на входные краны на воду.
  2. Установка дополнительных шаровых кранов с электроприводом уже после входных кранов.

При обоих вариантах механические входные краны оставляют на месте: мало ли что произойдет с автоматикой, всегда должна быть возможность перекрыть воду вручную.

Электронакладка стоит примерно 800 Р, а отечественный шаровой кран с электроприводом — около 7500 Р. Вторым управлять гораздо проще. На «Алиэкспрессе» можно купить китайский шаровой кран с электроприводом примерно за 1500 Р, однако этот вариант я побоялся приобретать для квартиры: не хотелось бы залить соседей снизу.

7500 Р

стоит шаровой кран с электроприводом в среднем

Для управления кранами требуется напряжение 12 В и любое двухпортовое устройство — реле, которое попеременно подает напряжение то на один порт, то на другой.

Устройства для управления перекрытием воды

Цена

3850 Р + 120 Р

Оборудование

Недоступно

Шаровые краны с электроприводом Neptun Bugatti Pro 12В под трубы ½ и счетчики воды с импульсным выходом Электронакладки с «Алиэкспресса» на входных кранах

Полное удаленное обесточивание квартиры

А еще было бы здорово иметь возможность обесточить квартиру дистанционно. Сложно представить, зачем это нужно, но пусть будет.

Для этого в электрическом щите сразу после вводных автоматов ставят контактор номиналом 40 А или 50 А, через который проходит вся нагрузка. Умный модуль дает нагрузку на контактор: может его включать и отключать. Роутер, через который я управляю всей системой квартиры, питается по отдельной линии.

Модули для управления подачей электричества

Цена

3850 Р + 1430 Р

Оборудование

Недоступно

Контактор Tomzn на 40 А вместе с умным модулем Sonoff, установленные в подъездном щите

Почему я не потратил эти деньги на ремонт

Хороший ремонт дорог сам по себе: это качественные материалы, оплата труда дорогих мастеров и месяцы простоя без арендаторов. Я думал об этом, но пришел к выводу, что ремонт не окупится.

Набор оборудования для однокомнатной квартиры стоит примерно 25 000 Р. Оговорюсь по поводу MegaD-2561 за 3850 Р, это универсальное устройство, нет смысла покупать его под каждую задачу: достаточно одного-двух контроллеров на квартиру.

Если все сделано хорошо, система не требует обслуживания и работает годами без вмешательств с моей стороны. Умный дом делает мои объекты более привлекательными для арендатора: в Перми, кроме меня, никто ничего подобного не предлагает, а цена аренды остается адекватной. Я не говорю, что это играет решающую роль при выборе в пользу моей квартиры, но людям нравится.

Запомнить

  1. Система с оптимальным соотношением цены и возможностей работает под управлением ПО с открытым исходным кодом. Во многом придется разбираться самостоятельно, но оно того стоит.
  2. Компоненты системы выгоднее всего покупать на «Алиэкспрессе». Гарантии нет, но за эти деньги можно взять несколько запасных устройств.
  3. Учитывайте в смете стоимость физической установки устройства на место. Даже если вы понимаете, что куда подключить, может потребоваться помощь электрика и строителей.

Подключаем счетчик воды к умному дому / Хабр

Когда-то системы домашней автоматизации, или как их часто называют “умный дом”, были жутко дорогими и их могли позволить себе лишь богачи. Сегодня на рынке можно найти достаточно бюджетные комплекты с датчиками, кнопками/выключателями и исполнительными устройствами для управлением освещением, розетками, вентиляцией, водоснабжением и другими потребителями. И даже

самый криворукий

DIY-шник может приобщиться к прекрасному и за недорого собирать устройства для умного дома.

Как правило предлагаемые устройства это либо датчики, либо исполнительные механизмы. Они позволяют легко реализовать сценарии вроде “при срабатывании датчика движения включить свет” или “выключатель возле выхода тушит свет во всей квартире”. Но вот с телеметрией как-то не сложилось. В лучшем случае это график температуры и влажности, или мгновенная мощность в конкретной розетке.

Недавно я себе поставил счетчики воды с импульсным выходом. Через каждый литр пробежавший через счетчик срабатывает геркон и замыкает контакт. Осталось дело за малым — прицепиться к проводам и попробовать из этого получить пользу. Например, анализировать потребление воды по часам и дням недели. Ну а если стояков для воды в квартире несколько, то удобнее видеть все текущие показатели на одном экране, чем лазить по труднодоступным нишам с фонариком.

Под катом мой вариант устройства на базе ESP8266, которое считает импульсы со счетчиков воды и по MQTT отправляет показания на сервер умного дома. Программировать будем на micropython с использованием библиотеки uasyncio. При создании прошивки я наткнулся на несколько интересных сложностей, о которых также расскажу в этой статье. Поехали!

Схема


Сердцем всей схемы является модуль на микроконтроллере ESP8266. Изначально планировался ESP-12, но мой оказался бракованный. Пришлось довольствоваться модулем ESP-07, который был в наличии. Благо они одинаковые и по выводам, и по функционалу, разница только в антенне — у ESP-12 она встроенная, а у ESP-07 — внешняя. Впрочем, даже без антенны WiFi сигнал в моей ванной ловится нормально.

Обвязка модуля стандартная:

  • кнопка ресет с подтяжкой и конденсатором (хотя и то и другое уже есть внутри модуля)
  • Сигнал enable (CH_PD) подтянут к питанию
  • GPIO15 подтянут к земле. Это нужно только на старте, но мне все равно нечего на эту ногу цеплять больше не нужно

Для перевода модуля в режим прошивки нужно замкнуть GPIO2 на землю, а чтобы было удобнее я предусмотрел кнопку Boot. В нормальном состоянии этот пин подтягивается к питанию.

Состояние линии GPIO2 проверяется только вначале работы — при подаче питания или сразу после ресета. Так модуль либо загружается как обычно, либо переходит в режим прошивки. После загрузки этот вывод можно использовать как обычный GPIO. Ну а раз там уже есть кнопка, то можно повесить на нее какую нибудь полезную функцию.

Для программирования и отладки я буду использовать UART, который вывел на гребенку. Когда нужно — я просто подключаю туда USB-UART переходник. Нужно только не забывать, что питается модуль от 3.3В. Если забыть переключить переходник на это напряжение и подать 5В, то модуль скорее всего сгорит.

С электричеством в ванной у меня проблем нет — розетка расположена примерно в метре от счетчиков, так что запитывать буду от 220В. В качестве источника питания у меня будет трудится небольшой блочок HLK-PM03 от Tenstar Robot. Лично у меня туго с аналоговой и силовой электроникой, а тут готовый блок питания в маленьком корпусе.

Для сигнализации режимов работы я предусмотрел светодиод, подключенный к GPIO2. Впрочем распаивать я его не стал, т.к. в модуле ESP-07 уже есть светодиод, причем подключенный к тому же GPIO2. Но на плате пускай будет — вдруг я захочу вывести этот светодиод на корпус.

Переходим к самому интересному. У счетчиков воды нет никакой логики, у них нельзя спросить текущие показания. Единственное что нам доступно это импульсы — замыкание контактов геркона каждый литр. Выводы герконов у меня заведены в GPIO12/GPIO13. Подтягивающий резистор я буду включать программно внутри модуля.

Изначально я забыл предусмотреть резисторы R8 и R9 и в моем варианте платы их нет. Но раз я уже выкладываю схему на всеобщее обозрение, то стОит исправить эту оплошность. Резисторы нужны, чтобы не спалить порт в случае если прошивка глюканет и выставит единицу на пине, а геркон закоротит эту линию на землю (с резистором потечет максимум 3.3В/1000Ом = 3.3мА).

Пора подумать что делать если пропадет электричество. Первый вариант — на старте запрашивать у сервера начальные значения счетчиков. Но это потребовало бы существенного усложнения протокола обмена. Более того, работоспособность устройства в таком случае зависит от состояния сервера. Если бы после отключения света сервер не завелся (или завелся позже), то счетчик воды не смог бы запросить начальные значения и работал бы неверно.

Поэтому я решил реализовать сохранение значений счетчиков в микросхеме памяти, подключенной по I2C. Особых требований по размеру флеш памяти у меня нет — нужно сохранять всего 2 числа (количество литров по счетчикам горячей и холодной воды). Даже самый маленький модуль подойдет. А вот на количество циклов записи нужно обратить внимание. У большинства модулей это 100 тыс циклов, у некоторых до миллиона.

Казалось бы миллион это много. Но я за 4 года проживания в своей квартире потребил чуть более 500 кубов воды, это 500 тыс литров! И 500 тыс записей во флеш. И это только холодная вода. Можно, конечно, перепаивать микросхему каждые пару лет, но оказалось есть микросхемы FRAM. С точки зрения программирования это тот же самый I2C EEPROM, только с ооооочень большим количеством циклов перезаписи (сотни миллионов). Вот только пока все никак не доеду до магазина с такими микросхемами, поэтому пока постоит обычная 24LC512.

Печатная плата

Изначально я планировал делать плату в домашних условиях. Потому плата проектировалась как односторонняя. Но продолбавшись битый час с c лазерным утюгом и паяльной маской (без нее как-то не comme il faut), я все же решил заказать платы у китайцев.

Уже практически перед заказом платы я сообразил, что помимо микросхемы флеш памяти на шину I2C можно подцепить что нибудь еще полезное, например дисплей. Что именно на него выводить — пока еще вопрос, но развести на плате нужно. Ну а раз я собрался платы заказывать на фабрике, то ограничивать себя односторонней платой уже не было смысла, поэтому линии на I2C — единственные на задней стороне платы.

С односторонней разводкой также связан был один большой косяк. Т.к. плата рисовалась односторонняя, то дорожки и SMD компоненты планировалось размещать с одной стороны, а выводные компоненты, разъемы и блок питания с другой. Когда через месяц я получил платы, то забыл про изначальный план и распаял все компоненты на лицевой стороне. И только когда дело дошло до припаивания блока питания выяснилось, что плюс и минус разведены наоборот. Пришлось колхозить перемычками. На картинке выше я уже поменял разводку, но земля перекидывается из одной части платы в другую через выводы кнопки Boot (хотя можно было бы и на втором слое дорожку провести).

Получилось вот так

Корпус

Следущий шаг — корпус. При наличии 3D принтера это не проблема. Особо не заморачивался — просто нарисовал коробку нужного размера и сделал вырезы в нужных местах. Крышка крепится к корпусу на маленьких саморезах.

Я уже упоминал, что кнопка Boot может быть использована как кнопка общего назначения — вот ее и выведем на переднюю панель. Для этого я нарисовал специальный “колодец” где живет кнопка.

Внутри корпуса также располагаются пеньки, на которые устанавливается плата и фиксируется единственным винтом М3 (на плате больше места не оказалось)

Дисплей подбирал уже когда напечатал первый примерочный вариант корпуса. Стандартный двухстрочник в этот корпус не влазил, зато в сусеках обнаружился OLED дисплей SSD1306 128×32. Маловат, но мне на него не каждый день глазеть — покатит.

Прикидывая и так и эдак как от него будут проложены провода решил прилепить дисплей посреди корпуса. Эргономика, конечно, ниже плинтуса — кнопка сверху, дисплей снизу. Но я уже говорил, что идея прикрутить дисплей пришла слишком поздно и лень было переразводить плату, чтобы переместить кнопку.

Устройство в сборе. Дисплейный модуль приклеен на сопли термоклей

Конечный результат можно увидеть на КДПВ

Прошивка

Перейдем к программной части. Для вот таких небольших поделок мне очень нравится использовать язык Python (

micropython

)- код получается очень компактный и понятный. Благо тут нет необходимости спускаться на уровень регистров с целью выжимать микросекунды — все можно сделать из питона.

Вроде бы все просто, да не очень — в устройстве намечается несколько независимых функций:

  • Пользователь тыкает в кнопку и смотрит на дисплей
  • Литры тикают и обновляют значения во флеш памяти
  • Модуль следит за сигналом WiFi и переконнекчивается если нужно
  • Ну а без моргающей лампочки вообще нельзя

Нельзя допустить что одна функция не работала, если другая по какой-то причине тупит. Я уже наелся кактусов в других проектах и теперь так и вижу глюки в стиле “пропустили очередной литр, потому, что в этот момент обновлялся дисплей” или “пользователь ничего не может сделать пока модуль коннектится к WiFi”. Конечно, некоторые вещи можно делать через прерывания, но можно упереться в ограничение по длительности, вложенности вызовов или неатомарного изменения переменных. Ну и код который занимается всем и сразу быстро превращается в кашу.

В проекте посерьезнее я использовал классическую вытесняющую многозадачность и FreeRTOS, но в данном случае гораздо более подходящей оказалась модель сопрограмм (coroutines) и библиотеки uasync . Причем питоновская реализация корутин просто бомбовая — для программиста все сделано просто и удобно. Просто пиши себе логику, только скажи в каких местах между потоками переключаться можно.

Различия между вытесняющей и конкурентной многозадачностью предлагаю изучить факультативно. А сейчас давайте, наконец, перейдем к коду.

#####################################
# Counter class - implements a single water counter on specified pin
#####################################
class Counter():
    debounce_ms = const(25)

    def __init__(self, pin_num, value_storage):
        self._value_storage = value_storage

        self._value = self._value_storage.read()
        self._value_changed = False

        self._pin = Pin(pin_num, Pin.IN, Pin.PULL_UP)

        loop = asyncio.get_event_loop()
        loop.create_task(self._switchcheck())  # Thread runs forever

Каждый счетчик обрабатывается экземпляром класса Counter. Первым делом из EEPROM (value_storage) вычитывается начальное значение счетчика — так реализуется восстановление после пропадания питания.

Пин инициализируется со встроенной подтяжкой к питания: если геркон замкнут — на линии ноль, если разомкнут линия подтягивается к питанию и контроллер читает единицу.

Также тут запускается отдельная задача, которая будет производить опрос пина. Каждый счетчик будет запускать свою задачу. Вот ее код

    """ Poll pin and advance value when another litre passed """
    async def _switchcheck(self):
        last_checked_pin_state = self._pin.value()  # Get initial state

        # Poll for a pin change
        while True:
            state = self._pin.value()
            if state != last_checked_pin_state:
                # State has changed: act on it now.
                last_checked_pin_state = state
                if state == 0:
                    self._another_litre_passed()

            # Ignore further state changes until switch has settled
            await asyncio.sleep_ms(Counter.debounce_ms)

Задержка в 25мс нужна для фильтрации дребезга контактов, а заодно она регулирует как часто просыпается задача (пока эта задача спит — работают другие задачи). Каждые 25мс функция просыпается, проверяет пин и если контакты геркона замкнулись, то значит через счетчик прошел очередной литр и это нужно обработать.

    def _another_litre_passed(self):
        self._value += 1
        self._value_changed = True

        self._value_storage.write(self._value)

Обработка очередного литра тривиальна — просто увеличивается счетчик. Ну и новое значение неплохо было бы на флешку записать.

Для удобства использования предусмотрены “доступаторы”

    def value(self):
        self._value_changed = False
        return self._value

    def set_value(self, value):
        self._value = value
        self._value_changed = False

Ну а теперь воспользуемся прелестями питона и библиотеки uasync и сделаем объект счетчика waitable (как это на русский перевести-то? Тот, которой можно ожидать?)

    def __await__(self):
        while not self._value_changed:
            yield from asyncio.sleep(0)

        return self.value()

    __iter__ = __await__

Это такая удобная функция, которая ждет пока значение счетчика не обновится — функция время от времени просыпается и проверяет флажок _value_changed. Прикол этой функции в том, что вызывающий код может уснуть на вызове этой функции и спать до получения нового значения.

А как же прерывания?

Да, в этом месте вы меня можете потроллить, мол сам же сказал про прерывания, а на деле устроил тупой опрос пина. На самом деле прерывания это первое, что я попробовал. В ESP8266 можно организовать прерывание по фронту, и даже написать обработчик этого прерывания на питоне. В этом прерывании можно обновлять значение переменной. Наверное, этого бы хватило будь счетчик ведомым устройством — таким, которое ждет, пока у него не спросят это значение.

К сожалению (или к счастью?) мое устройство активное, оно должно само слать сообщения по протоколу MQTT и записывать данные в EEPROM. И тут уже вступают ограничения — в прерываниях нельзя выделять память и использовать большой стек, а значит об отправке сообщений по сети можно забыть. Есть плюшки типа micropython.schedule(), которые позволяют запустить какую нибудь функцию “как только так и сразу”, но возникает вопрос “а толку-то?”. Вдруг мы прямо сейчас отправляем какое нибудь сообщение, а тут вклинивается прерывание и портит значения переменных. Или, например, с сервера приехало новое значение счетчика пока мы еще старое недозаписали. В общем, нужно городить синхронизацию или выкручиваться как-то по другому.

А еще время от времени вылетает RuntimeError: schedule stack full и кто его знает почему?

С явным опросом и uasync оно в данном случае как-то красивее и надежнее получается

Работу с EEPROM я вынес в небольшой класс

class EEPROM():
    i2c_addr = const(80)

    def __init__(self, i2c):
        self.i2c = i2c
        self.i2c_buf = bytearray(4) # Avoid creation/destruction of the buffer on each call


    def read(self, eeprom_addr):
        self.i2c.readfrom_mem_into(self.i2c_addr, eeprom_addr, self.i2c_buf, addrsize=16)
        return ustruct.unpack_from("<I", self.i2c_buf)[0]


    def write(self, eeprom_addr, value):
        ustruct.pack_into("<I", self.i2c_buf, 0, value)
        self.i2c.writeto_mem(self.i2c_addr, eeprom_addr, self.i2c_buf, addrsize=16)

В питоне напрямую с байтами работать сложновато, а ведь именно байты записываются в память. Пришлось городить конвертацию между целым числом и байтами с использованием библиотеки ustruct.

Чтобы каждый раз не передавать объект I2C и адрес ячейки памяти я все это завернул в маленький и удобный классик

class EEPROMValue():
    def __init__(self, i2c, eeprom_addr):
        self._eeprom = EEPROM(i2c)
        self._eeprom_addr = eeprom_addr


    def read(self):
        return self._eeprom.read(self._eeprom_addr)


    def write(self, value):
        self._eeprom.write(self._eeprom_addr, value)

Сам объект I2C создается с такими параметрами

i2c = I2C(freq=400000, scl=Pin(5), sda=Pin(4))

Подходим к самому интересному — реализации общения с сервером по MQTT. Ну сам протокол реализовывать не нужно — на просторах интернета нашлась

готовая асинхронная реализация

. Вот ее и будем использовать.

Все самое интересное собрано в классе CounterMQTTClient, который базируется на библиотечном MQTTClient. Начнем с периферии

#####################################
# Class handles both counters and sends their status to MQTT
#####################################
class CounterMQTTClient(MQTTClient):

    blue_led = Pin(2, Pin.OUT, value = 1)
    button = Pin(0, Pin.IN)

    hot_counter = Counter(12, EEPROMValue(i2c, EEPROM_ADDR_HOT_VALUE))
    cold_counter = Counter(13, EEPROMValue(i2c, EEPROM_ADDR_COLD_VALUE))

Тут создаются и настраиваются пины лампочки и кнопки, а также объекты счетчиков холодной и горячей воды.

С инициализацией не все так тривиально

    def __init__(self):
        self.internet_outage = True
        self.internet_outages = 0
        self.internet_outage_start = ticks_ms()

        with open("config.txt") as config_file:
            config['ssid'] = config_file.readline().rstrip()
            config['wifi_pw'] = config_file.readline().rstrip()
            config['server'] = config_file.readline().rstrip()
            config['client_id'] = config_file.readline().rstrip()
            self._mqtt_cold_water_theme = config_file.readline().rstrip()
            self._mqtt_hot_water_theme = config_file.readline().rstrip()
            self._mqtt_debug_water_theme = config_file.readline().rstrip()

        config['subs_cb'] = self.mqtt_msg_handler
        config['wifi_coro'] = self.wifi_connection_handler
        config['connect_coro'] = self.mqtt_connection_handler
        config['clean'] = False
        config['clean_init'] = False
        super().__init__(config)

        loop = asyncio.get_event_loop()
        loop.create_task(self._heartbeat())
        loop.create_task(self._counter_coro(self.cold_counter, self._mqtt_cold_water_theme))
        loop.create_task(self._counter_coro(self.hot_counter, self._mqtt_hot_water_theme))
        loop.create_task(self._display_coro())

Для задания параметров работы библиотеки mqtt_as используется большой словарь разных настроек — config. Большая часть настроек по умолчанию нам подходит, но много настроек нужно задать явно. Чтобы не прописывать настройки прямо в коде я их храню в текстовом файле config.txt. Это позволяет менять код независимо от настроек, а также наклепать несколько одинаковых устройств с разными параметрами.

Последний блок кода запускает несколько корутин для обслуживания различных функций системы. Вот например корутина, которая обслуживает счетчики

    async def _counter_coro(self, counter, topic):
        # Publish initial value
        value = counter.value()
        await self.publish(topic, str(value))

        # Publish each new value
        while True:
            value = await counter
            await self.publish_msg(topic, str(value))

Корутина в цикле ждет нового значения счетчика и как только оно появилось — отправляет сообщение по протоколу MQTT. Первый кусочек кода отправляет начальное значение даже если водичка через счетчик не течет.

Базовый класс MQTTClient сам себя обслуживает, сам инициирует соединение по WiFi и переподключается когда соединение пропадает. При изменениях в состоянии соединения WiFi библиотека нас информирует вызовом wifi_connection_handler

    async def wifi_connection_handler(self, state):
        self.internet_outage = not state
        if state:
            self.dprint('WiFi is up.')
            duration = ticks_diff(ticks_ms(), self.internet_outage_start) // 1000
            await self.publish_debug_msg('ReconnectedAfter', duration)
        else:
            self.internet_outages += 1
            self.internet_outage_start = ticks_ms()
            self.dprint('WiFi is down.')

        await asyncio.sleep(0)

Функция честно слизана из примеров. В данном случае она считает количество отключений (internet_outages) и их длительность. При восстановлении соединения на сервер отправляется время простоя.

Кстати говоря, последний sleep нужен только для того, чтобы функция стала асинхронной — в библиотеке она вызывается через await, а так могут вызываться только функции в теле которых есть другой await.

Помимо связи с WiFi нужно еще установить соединение с MQTT брокером (сервером). Этим тоже занимается библиотека, а нам выпадает возможность сделать что нибудь полезное, когда соединение установлено

    async def mqtt_connection_handler(self, client):
        await client.subscribe(self._mqtt_cold_water_theme)
        await client.subscribe(self._mqtt_hot_water_theme)

Тут мы подписываемся на несколько сообщений — сервер теперь имеет возможность задать текущие значения счетчиков отправив соответствующее сообщение.

    def mqtt_msg_handler(self, topic, msg):
        topicstr = str(topic, 'utf8')
        self.dprint("Received MQTT message topic={}, msg={}".format(topicstr, msg))

        if topicstr == self._mqtt_cold_water_theme:
            self.cold_counter.set_value(int(msg))

        if topicstr == self._mqtt_hot_water_theme:
            self.hot_counter.set_value(int(msg))

Эта функция обрабатывает пришедшие сообщения, и в зависимости от темы (названия сообщения) обновляются значения одного из счетчиков

Парочка вспомогательных функций

    # Publish a message if WiFi and broker is up, else discard
    async def publish_msg(self, topic, msg):
        self.dprint("Publishing message on topic {}: {}".format(topic, msg))
        if not self.internet_outage:
            await self.publish(topic, msg)
        else:
            self.dprint("Message was not published - no internet connection")

Эта функция занимается отправкой сообщения в случае если соединение установлено. Если соединения нет — сообщение игнорируется.

А это просто удобная функция, которая формирует и отправляет отладочные сообщения.

    async def publish_debug_msg(self, subtopic, msg):
        await self.publish_msg("{}/{}".format(self._mqtt_debug_water_theme, subtopic), str(msg))

Так много текста, а мы еще не моргали светодиодом. Вот

    # Blink flash LED if WiFi down
    async def _heartbeat(self):
        while True:
            if self.internet_outage:
                self.blue_led(not self.blue_led()) # Fast blinking if no connection
                await asyncio.sleep_ms(200)
            else:
                self.blue_led(0) # Rare blinking when connected
                await asyncio.sleep_ms(50)
                self.blue_led(1)
                await asyncio.sleep_ms(5000)

Я предусмотрел 2 режима моргания. Если пропало соединение (или оно только устанавливается), то устройство будет моргать быстро. Если соединение установлено — устройство моргает раз в 5 секунд. При необходимости тут можно реализовать и другие режимы моргания.

Но светодиод это так, баловство. Мы же еще на дисплей замахнулись.

    async def _display_coro(self):
        display = SSD1306_I2C(128,32, i2c)

        while True:
            display.poweron()
            display.fill(0)
            display.text("COLD: {:.3f}".format(self.cold_counter.value() / 1000), 16, 4)
            display.text("HOT:  {:.3f}".format(self.hot_counter.value() / 1000), 16, 20)
            display.show()
            await asyncio.sleep(3)
            display.poweroff()

            while self.button():
                await asyncio.sleep_ms(20)

Вот это то, о чем я говорил — как просто и удобно с корутинами. Эта маленькая функция описывает ВСЁ взаимодействие с пользователем. Корутина просто ждет нажатия кнопки и включает дисплей на 3 секунды. На дисплее отображаются текущие показания счетчиков.

Осталась еще пара мелочей. Вот функция которая это все хозяйство (пере)запускает. Основной цикл занимается всего лишь отсылкой разной отладочной информации раз в минуту. В общем, привожу как есть — особо комментировать, я думаю, не нужно

   async def main(self):
        while True:
            try:
                await self._connect_to_WiFi()
                await self._run_main_loop()

            except Exception as e:
                self.dprint('Global communication failure: ', e)
                await asyncio.sleep(20)

    async def _connect_to_WiFi(self):
        self.dprint('Connecting to WiFi and MQTT')
        sta_if = network.WLAN(network.STA_IF)
        sta_if.connect(config['ssid'], config['wifi_pw'])

        conn = False
        while not conn:
            await self.connect()
            conn = True

        self.dprint('Connected!')
        self.internet_outage = False

    async def _run_main_loop(self):
        # Loop forever
        mins = 0
        while True:
            gc.collect()  # For RAM stats.
            mem_free = gc.mem_free()
            mem_alloc = gc.mem_alloc()

            try:
                await self.publish_debug_msg("Uptime", mins)
                await self.publish_debug_msg("Repubs", self.REPUB_COUNT)
                await self.publish_debug_msg("Outages", self.internet_outages)
                await self.publish_debug_msg("MemFree", mem_free)
                await self.publish_debug_msg("MemAlloc", mem_alloc)
            except Exception as e:
                self.dprint("Exception occurred: ", e)
            mins += 1

            await asyncio.sleep(60)

Ну еще парочка настроек и констант для полноты описания

#####################################
# Constants and configuration
#####################################


config['keepalive'] = 60
config['clean'] = False
config['will'] = ('/ESP/Wemos/Water/LastWill', 'Goodbye cruel world!', False, 0)

MQTTClient.DEBUG = True

EEPROM_ADDR_HOT_VALUE = const(0)
EEPROM_ADDR_COLD_VALUE = const(4)

Запускается это все так

client = CounterMQTTClient()
loop = asyncio.get_event_loop()
loop.run_until_complete(client.main())

Что-то с памятью моей стало

Итак, весь код есть. Файлики я заливал с помощью утилиты ampy — она позволяет заливать их на внутреннюю (ту, которая в самом ESP-07) флешку и потом доступаться из программы как к обычным файлам. Туда же я залил используемые мною библиотеки mqtt_as, uasyncio, ssd1306 и collections (используется внутри mqtt_as).

Запускаем и… Получаем MemoryError. Причем чем больше я пытался понять где именно утекает память, чем больше я расставлял дебаг принтов, тем раньше возникала эта ошибка. Короткий гуглеж привел меня к пониманию, что в микроконтроллере в принципе всего 30кб памяти в которые 65 кб кода (вместе с библиотеками) ну никак не помещаются.

Но выход есть. Оказывается micropython не исполняет код напрямую из .py файла — этот файл сначала компилируется. Причем компилируется он прямо на микроконтроллере, превращается в байткод, который потом хранится в памяти. Ну и для работы компилятора тоже нужен определенный объем оперативки.

Трюк заключается в том, чтобы избавить микроконтроллер от ресурсоемкой компиляции. Можно скомпилировать файлы на большом компьютере, а в микроконтроллер залить уже готовый байткод. Для этого нужно скачать прошивку micropython и собрать утилиту mpy-cross.

Я не стал писать Makefile, а вручную прошелся и скомпилировал все нужные файлики (включая библиотеки) примерно так

mpy-cross water_counter.py

Осталось только залить файлики с расширением .mpy, не забыв предварительно удалить соответствующие .py с файловой системы устройства.

Все разработку я вел в программе (IDE?) ESPlorer. Она позволяет заливать скрипты в микроконтроллер и тут же их выполнять. В моем случае вся логика и создание всех объектов находятся находится в файле water_counter.py (.mpy). Но чтобы все это запускалось автоматически на старте должен быть еще файл с именем main.py. Причем это должен быть именно .py, а не пред-компилированный .mpy. Вот его тривиальное содержимое

import water_counter

Запускаем — все работает. Но свободной памяти угрожающе мало — порядка 1кб. У меня еще есть планы по расширению функциональности устройства, и этого килобайта мне явно будет маловато. Но оказалось и на этот случай есть выход.

Дело вот в чем. Даже при том, что файлы скомпилированы в байткод и находятся на внутренней файловой системе, на деле они все равно загружаются в оперативную память и выполняются оттуда. Но оказывается micropython умеет выполнять байткод прямо из флеш памяти, но для этого нужно встроить его непосредственно в прошивку. Это не сложно, хотя на моем нетбуке это заняло прилично времени (только там у меня оказался линукс).

Алгоритм такой:

  • Скачать и установить ESP Open SDK. Эта штука собирает компилятор и библиотеки для программ под ESP8266. Собирается по инструкции на главной страничке проекта (я выбирал установку STANDALONE=yes)
  • Скачать сорцы micropython
  • Нужные библиотеки закинуть в ports/esp8266/modules внутри дерева micropython
  • Собираем прошивку согласно инструкции в файле ports/esp8266/README.md
  • Заливаем прошивку в микроконтроллер (я это делаю на винде программами ESP8266Flasher или питоновским esptool’ом)

Все, теперь ‘import ssd1306’ будет поднимать код напрямую из прошивки и оперативная память под это расходоваться не будет. Таким трюком я залил в прошивку только код библиотек, тогда как основной код программы у меня выполняется с файловой системы. Это позволяет легко модифицировать программу не перекомпилируя прошивку. На данный момент у меня свободно около 8.5кб ОЗУ. Это позволит реализовать еще довольно много разного полезного функционала в будущем. Ну а если памяти будет совсем не хватать, то можно и основную программу затолкать в прошивку.

И что с этим теперь делать?

Ок, железка спаяна, прошивка написана, коробка напечатана, устройство прилеплено на стену и радостно моргает лампочкой. Но пока это все черный ящик (в прямом и переносном смысле) и толку от него еще маловато. Пора что нибудь сделать с MQTT сообщениями, которые шлются на сервер.

Мой “умный дом” крутится на системе Majordomo. Модуль MQTT то ли есть из коробки, то ли легко устанавливается из маркета дополнений — уже не помню откуда он у меня взялся. MQTT штука не самодостаточная — нужен т.н. брокер — сервер, который принимает, сортирует и перенаправляет клиентам MQTT сообщения. Я использую mosquitto, который (как и majordomo) крутится все на том же нетбуке.

После того, как устройство хоть раз отправит сообщение значение тут же появится в списке.

Эти значения теперь можно связать с объектами системы, их можно использовать в сценариях автоматизации и подвергать различному анализу — все это out of scope этой статьи. Кому интересна система majordomo могу порекомендовать канал Электроника В Объективе — товарищ тоже строит умный дом и доходчиво рассказывает про настройку системы.

Покажу лишь пару графиков. Это простой график значений за сутки


Видно, что ночью водой почти никто не пользовался. Пару раз кто-то сходил в туалет, и, похоже фильтр обратного осмоса пару литров за ночь посасывает. Утром потребление существенно возрастает. Обычно я пользуюсь водой из бойлера, но тут я захотел принять ванную и временно переключил на городскую горячую воду — это также хорошо заметно на нижнем графике.

Из этого графика я узнал, что сходить в туалет это 6-7л воды, принять душ — 20-30л, помыть посуду около 20л, а чтобы принять ванную нужно 160л. За день моя семья потребляет где-то около 500-600л.

Для особо любознательных можно заглянуть в записи по каждому отдельному значению

Отсюда я узнал что при открытом кране вода течет со скоростью примерно 1л за 5с.

Но в таком виде статистику, наверное, не очень удобно смотреть. В majordomo есть еще возможности смотреть графики потребления по дням, неделям и месяцам. Вот, например, график потребления в столбиках

Пока у меня данных только за неделю. Через месяц этот график будет более показательным — каждому дню будет соответствовать отдельный столбик. Немного картину портят корректировки значений, которые я ввожу вручную (самый большой столбик). И пока не ясно, то ли я неправильно задал самые первые значения почти на куб меньше, то ли это баг в прошивке и не все литры пошли в зачет. Нужно больше времени.

Над самими графиками еще поколдовать нужно, побелить, покрасить. Возможно я также буду в отладочных целях строить график потребления памяти — вдруг там что-то утекает. Возможно буду как-то отображать периоды, когда отсутствовал интернет. Пока все это крутится на уровне идеи.

Заключение

Сегодня моя квартира стала чуточку умнее. С таким небольшим устройством мне будет удобнее следить за потреблением воды в доме. Если раньше я возмущался “опять много воды за месяц потребили”, то теперь я смогу найти источник этого потребления.

Кому-то покажется странным смотреть показания на экране, если он в метре от самого счетчика. Но в не очень отдаленном будущем я планирую переселиться в другую квартиру, где будет несколько стояков воды, а сами счетчики, скорее всего, будут расположены на лестничной площадке. Так что устройство удаленного снятия показаний будет весьма кстати.

Функциональность устройства я тоже планирую расширять. Я уже присматриваюсь к моторизованным вентилям. Сейчас для переключения бойлер-городская вода мне нужно поворачивать 3 крана в труднодоступной нише. Было бы гораздо удобнее делать это одной кнопкой с соответствующей индикацией. Ну и, само собой, защиту от протечек реализовать стОит.

В статье я рассказал свой вариант устройства на базе ESP8266. На мой взгляд у меня получился весьма интересный вариант прошивки на micropython с использованием корутин — просто и симпатично. Я постарался описать множество нюансов и косяков, с которыми столкнулся походу. Возможно я слишком детально все описывал, лично мне как читателю проще промотать лишнее, чем потом додумывать то, что было недосказано.

Как всегда я открыт для конструктивной критики.

Исходный код
Схема и плата
Модель корпуса

Если статья Вам понравилась, Вы можете поддержать меня купив чашечку кофе.

Единые технические условия

Единые технические условия


1. Водомерный узел должен быть установлен в удобном для снятия показаний и обслуживания месте, после контрольного крана у потребителя. Все подключения водоразборной арматуры допускаются только после водомерного узла.

2. Место установки счетчика должно гарантировать его эксплуатацию без возможных механических повреждений. Установка счетчика в затапливаемых, холодных помещениях (с температурой ниже +5˚C), в помещениях с повышенной влажностью, в помещениях с температурой выше +50˚C не допускается.

3. Счетчик должен быть смонтирован так, чтобы к нему был легкий доступ для считывания показаний (без использования зеркала или лестницы), монтажа, обслуживания.

4. Счетчик монтируется в соответствии с требованиями по монтажу, согласно паспорту прибора. Не разрешается устанавливать счетчик на горизонтальном участке, циферблатом вниз.

5. Установка выполняется таким образом, чтобы счетчик всегда был заполнен водой.

6. При установке счетчика после отводов, запорной арматуры, фильтров и других устройств непосредственно перед счетчиком должен быть прямой участок трубопровода длиной не менее 5Dу, а за счетчиком не менее 1Dу, где Dу-диаметр условного прохода счетчика. Если в паспорте прибора допускается использование в качестве прямого участка заводских присоединений (штуцеров), прямой участок может быть уменьшен.

7. Счетчик должен быть расположен так, чтобы направление, указанное стрелкой на корпусе счетчика совпало с направлением потока воды в трубопроводе.

8. Перед установкой счетчика трубопровод обязательно прочистить и промыть, чтобы удалить из него отложения и посторонние тела.

9. Не допускается установка счетчика на близком расстоянии от устройств, создающих вокруг себя мощное магнитное поле (например, силовых трансформаторов).

10. Счетчик не должен подвергаться перегрузке механическими напряжениями под воздействием трубопроводов и арматуры. При необходимости счетчик может быть смонтирован на подставке или кронштейне.

11. В случае, когда трубопровод используется в качестве заземления, на счетчике и его арматуре необходимо устанавливать постоянный шунт.

14.При наличии в помещении у потребителя двух или более стояков (вводов) холодной воды, приборы учета, устанавливаются на каждом отдельном вводе.

15.Паспорт водомера абонент обязан предоставлять представителю ЗАО “Водоканал” при сдаче водомерного узла по акту приемки.


Как зарегистрировать счетчик на воду: регистрация установленных самостоятельно, документы

С целью снижения затрат на оплату воды используются приборы учета. Но их недостаточно просто установить посредством врезки в трубопровод холодной или горячей воды. Чтобы в дальнейшем не возникало проблем с контролирующими службами, следует изучить вопрос, как зарегистрировать счетчик на воду. Для этого необходимо собрать пакет документов и представить его в управляющую контору. Также существуют некоторые особенности этой процедуры, если водомер монтировался собственными силами.

Перечень документов

Для начала нужно уточнить, что в случае самостоятельной покупки счетчика важно проверить, занесен ли он в Государственный реестр средств измерений. Следует удостовериться в том, что номер прибора вписан в техпаспорт верно.

Документы для регистрации счетчиков воды нужны следующие:

  1. Паспорт прибора учета. В случае если требуется контроль расхода и горячей, и холодной воды, то представляют сопроводительные документы для каждого из устройств. При этом необходимо проследить, что показания в день установки были зафиксированы правильно.
  2. Акт, подтверждающий ввод счетчика в эксплуатацию.
  3. Договор с лицензированной обслуживающей компанией на покупку (если приобретался прибор не самостоятельно) и монтаж водосчетчика.
  4. Акт приема произведенных работ по установке, наладке работы водомера.
  5. Договор, в котором прописаны условия выполнения технического обслуживания устройства.
После установки и регистрации счетчиков ваши расходы на воду заметно сократятся

Чтобы в дальнейшем не возникло затруднений при подаче документов в соответствующую организацию, необходимо тщательно проверять все экземпляры бумаг при оформлении (договора, акты).

Где зарегистрировать счетчики на воду

Сама процедура несложная, если все документы оформлены и поданы в требуемом составе. Когда основная сложность процедуры уже позади (установка водомера организацией, которая имеет соответствующую лицензию на выполнение таких работ), пора задуматься, как зарегистрировать счетчик воды. Этим занимается управляющая компания, которая отвечает за эксплуатационное обслуживание дома. В качестве альтернативы выступает другой вариант – можно подать документы прямиком в информационно-расчетный центр.

Там на месте составляется договор о возможности оплаты услуг по расходу горячей или холодной воды на основании регулярно предоставляемых показаний. Чтобы платить только за то количество воды, которое расходует пользователь, следует ежемесячно передавать соответствующую информацию в информационно-расчетный центр.

В любом случае придется лично посетить контору для передачи документов и подписания договора. Это означает, что регистрация счетчиков на воду через интернет не выполняется, однако, в дальнейшем можно передавать показания водомера или посредством онлайн-сервиса, или по телефону. Такие возможности в значительной мере упрощают процедуру оплаты, потому как не требуется лично посещать информационно-расчетный центр и тратить на это дополнительные часы свободного времени.

Регистрация приборов учета, которые были установлены своими силами

Установка водосчетчиков

Для начала следует отметить, что такой вариант несколько менее практичен, так как необходимо обладать достаточным опытом для его реализации. А по сути, приглашать на дом специалистов из лицензированной компании все равно придется, так как именно они опломбируют прибор в случае, если установка пользователем была произведена по всем правилам. После этого ими же выдается вся необходимая документация для внесения прибора учета в реестр информационно-расчетного центра.

В остальном, ответ на вопрос, как зарегистрировать счетчик на холодную и горячую воду, будет такой же: с пакетом актов, договоров и техпаспортов следует отправиться в управляющую контору. Там проверят серийный номер водомера, дату его производства, а также установки. А дополнительно к тому зафиксируют показания прибора в день, когда он был вмонтирован в трубопровод.

К слову будет сказано, регистрация счетчиков воды, установленных самостоятельно, все же имеет свои плюсы. В этом случае пользователь самостоятельно приобретает водомер, что почти всегда означает лучшее качество такой техники. К тому же велика вероятность, что при этом вполне можно существенно сэкономить, потому как лицензированная сервисная компания, которая занимается монтажом приборов учета, обычно не считает деньги своих клиентов.

О льготах

Регистрация счетчиков на воду в ситуациях, когда пользователь или один из членов его семьи, проживающий в этом же доме, льготник, подразумевает необходимость внесения подобной информации в договор, который подписывается с поставщиком услуг. Чтобы в дальнейшем льготы учитывались при расчете стоимости потраченной воды, необходимо обратиться с заявлением, которое в обязательном порядке должно быть подкреплено соответствующей документацией, подтверждающей наличие льгот.

В данном случае скидка будет предоставляться не на всю сумму за месячный расход воды, а лишь на одну из частей, такое положение дел объясняется тем, что показания в этих условиях обычно делятся на количество членов семьи, проживающих вместе со льготником. Однако если учесть довольно высокую стоимость горячей воды сегодня, то даже такой размер скидки не помешает.

В нашей отдельной статье описаны правила установки счетчиков воды в квартире. Эта информация может быть вам полезной.

А если вы хотите знать, как выбрать счетчики воды, то у нас на эту тему также есть статья.

Про выбор фильтров для водоочистки мы рассказали тут.

Таким образом, вне зависимости от того, решается ли вопрос, как зарегистрировать счетчики воды, установленные самостоятельно, или же сразу будут приглашены сотрудники лицензированной организации для выполнения монтажа приборов учета, в любом случае наиболее трудоемким является именно процесс установки оборудования. Все остальное (проверка поданных документов, внесение в реестр, проставление необходимых печатей на поданных бумагах) выполняет уже сама управляющая компания.

Установка счетчиков воды: Инструкции и рекомендации


Установка счетчиков воды должна выполняться профессионально в соответствии с инструкциями по установке , предоставленными конкретным производителем. Кроме того, необходимо соблюдать следующие рекомендации :

Установите расходомеры горизонтально в указанном месте так, чтобы стрелка (обычно показанная на
в нижнем регистре) была направлена ​​в направлении потока расходомера.Счетчик
должен быть установлен под углом 90° к потоку счетчика и показывающим устройством вверх.

Пошаговое руководство по установке счетчиков воды

После врезки в трубопровод тщательно промойте уложенные трубы перед установкой счетчика

  1. Проверка счетчика перед установкой
  2. Установите счетчик таким образом, чтобы поток воды проходил через полный проход в счетчике
  3. Установить счетчик на трубопровод так, чтобы стрелка на корпусе счетчика совпадала с
    направлением потока воды
  4. Диаметр счетчика и диаметр трубы, на которую будет установлен счетчик, должны быть одного диаметра
  5. Счетчики с резьбой должны быть установлены с использованием вкладышей/соединителей счетчика, но не напрямую
    к трубному фитингу
  6. Следует избегать мест, подверженных сильным ударам или ударам
  7. Для установки потребительских счетчиков используйте запорный кран, а там, где используется задвижка
    , включите обратный клапан для защиты счетчика от реверсирования при нормировании или
    опорожнении трубопровода.Это связано с тем, что не все счетчики производятся со встроенными клапанами перенастройки, отличными от
    ,
  8. .
  9. Там, где вода не свободна от мусора, необходимо установить сетчатый фильтр перед счетчиком
    для его постоянной защиты
  10. Не подсоединяйте расходомер непосредственно к шлюзовому клапану. Обеспечьте длину прямой трубы, эквивалентную
    10-кратному диаметру расходомера вверх и вниз по течению от расходомера
  11. Счетчик не должен работать при свободном разряде, всегда должно быть некоторое сопротивление
    на выходе
  12. Фланцевый счетчик при изготовлении прокладки для соединения с фланцем убедитесь, что внутренний диаметр
    точно соответствует внутреннему диаметру счетчика
  13. .
  14. Установите счетчик выше уровня земли, чтобы избежать его заглубления
  15. Защитите счетчик, накрыв его от прямых лучей

Читайте также

4 обычных счетчика воды, используемых в Кении

9 лучших подрядчиков по гидроизоляции в Кейптауне

РЕКЛАМА Предыдущая статья4 обычных счетчика воды, используемых в КенииСледующая статьяКак работает счетчик воды: со схемой

Требования к установке новых счетчиков воды в LBI

Возможно, вы уже слышали новость: к концу 2020 года все домовладельцы в городке Лонг-Бич будут обязаны в штате Нью-Джерси установить счетчики воды в своих домах.Это может привести к установке более 10 000 новых счетчиков воды на LBI в течение следующих 15 месяцев.

Узнайте, что новые требования к установке счетчиков воды могут означать для жителей LBI.

Уведомление об установке счетчика воды в городке Лонг-Бич

Более подробная информация будет предоставлена ​​этим летом, но это то, что мы пока знаем из городка Лонг-Бич:

  • В 2019 и 2020 годах жилые дома будут выставляется счет за потребление воды по действующей системе; я.е. количество кухонь, ванных комнат, бытовой техники, светильников и т. д.
  • Во второй половине 2019 года владельцы или их сантехники смогут забрать свой счетчик в указанном месте поселка.
  • Все счетчики должны быть установлены до 1 июля 2020 г.
  • Стоимость счетчика и его установки несет домовладелец.
  • Наилучшее место для установки счетчика, а также размер счетчика следует обсудить с сантехником перед тем, как забрать счетчик.
  • Если у вас уже есть счетчик, также будет доступен комплект для переоборудования, чтобы ваш счетчик был совместим с оборудованием для считывания показаний счетчиков.
  • С 1 января 2021 года счета за жилье будут выставляться на основе базовой платы и показаний счетчиков воды.
  • Все счетчики будут считываться удаленно.

Установка счетчика воды может помочь вам сэкономить

Кап-кап-кап… в среднем в США прямое использование воды внутри помещений (вода из крана, туалета, посудомоечной машины и т. д.) составляет около 138 галлонов на семью в день или 60 галлонов на человека в день. Хорошая новость заключается в том, что установка счетчика воды поможет вам лучше понять, какую воду вы используете.

Учет воды — один из самых экономичных способов сократить потребление воды и сэкономить деньги на счетах за воду. Вместо того, чтобы полагаться на оценки, водомер измеряет точное количество воды, используемой в вашем доме. Счетчик, установленный на входной водопроводной трубе, записывает и отображает точное количество воды, которое вы используете. Затем ваша компания по водоснабжению использует эти показания для расчета платы за услуги водоснабжения и канализации.

Когда речь идет об экономии воды, небольшие изменения могут привести к большому результату.Вас может удивить, насколько легко это может быть. Откройте для себя несколько простых советов, которые помогут вам уменьшить водный след и сэкономить.

  1. Недавние исследования того, как американцы используют воду в своих домах, показывают, что для большинства людей наибольшее потребление воды в помещении приходится на ванную комнату, за которой следует прачечная. Например, закрывайте кран каждый раз, когда чистите зубы. Если оставить воду включенной, каждую минуту можно потерять до 1,5 галлонов воды! Бросьте вызов своей семье, чтобы сократить время принятия душа.Если каждый в вашем доме сократит время принятия душа всего на одну минуту, это может сэкономить семье из четырех человек более 47 550 галлонов воды в год.
  2. Из всей воды, которую мы используем в жилых домах в США, в среднем мы используем около четверти на открытом воздухе. Поливайте газон рано утром или поздно вечером, чтобы уменьшить потери воды из-за испарения, выключайте разбрызгиватели, когда ожидается дождь, и используйте покрытие для бассейна, чтобы уменьшить испарение (и энергию, если ваш бассейн подогревается).
  3. Переход на водосберегающие приспособления и приборы может сократить потребление воды внутри помещений на двадцать процентов.Наклейка ENERGY STAR Министерства энергетики США содержит подробный список энерго- и водосберегающих приборов, таких как водонагреватели, посудомоечные и стиральные машины. Кроме того, обратите внимание на этикетку EPA WaterSense при замене смесителей и насадок для душа.
  4. Остановить капли. Хотя вы, возможно, привыкли к звуку капающей воды, это чрезвычайно расточительно. Будь то насадка для душа, унитаз, бытовой прибор или кран, устранение всего одной протечки может сэкономить вам около 20 галлонов воды в день.

Установка и замена счетчиков воды Air Tech

Если вам нужна помощь в установке счетчиков воды или других методов рационального использования сантехники в вашем доме или малом бизнесе с LBI, свяжитесь с одним из наших лицензированных специалистов по телефону 609-494-1400.

Наш офис Ship Bottom удобно расположен на Козуэй, что позволяет быстро реагировать на потребности клиентов на острове Лонг-Бич и в округе Оушен, штат Нью-Джерси. Проверьте нашу зону обслуживания.

%PDF-1.3 % 18 0 объект > эндообъект внешняя ссылка 18 36 0000000016 00000 н 0000001084 00000 н 0000001169 00000 н 0000001545 00000 н 0000001751 00000 н 0000001910 00000 н 0000002053 00000 н 0000002092 00000 н 0000002235 00000 н 0000002256 00000 н 0000002809 00000 н 0000002830 00000 н 0000003352 00000 н 0000003373 00000 н 0000003841 00000 н 0000003862 00000 н 0000004510 00000 н 0000004531 00000 н 0000004722 00000 н 0000005178 00000 н 0000005840 00000 н 0000005861 00000 н 0000006345 00000 н 0000006366 00000 н 0000006887 00000 н 0000006908 00000 н 0000026345 00000 н 0000037795 00000 н 0000038400 00000 н 0000038615 00000 н 0000039029 00000 н 0000039168 00000 н 0000041600 00000 н 0000041817 00000 н 0000001310 00000 н 0000001524 00000 н трейлер ] >> startxref 0 %%EOF 19 0 объект > эндообъект 20 0 объект 3Z\)95tzbf7) /U (j Ϲg]F7R Պ\rBa ) /П-60 >> эндообъект 52 0 объект > поток ,YԊw#:Jb»zȑ|9锽X塶d A9цwn5Wh][email protected]>YRPe&v狮GȴRv>[email protected];!/EGB>cRJ X)D$a\B`#{VLoKFh’[email protected]ػ»PJ8?|,*kSr Qx]Объявление2 конечный поток эндообъект 30 0 объект 390 эндообъект 31 0 объект > поток :UTn;N##+8׫0Cͬ쎃&\BE3;CP5ehFk>XIhnSنk G5 0%=˪XXhTyu͎

Субметров | Установка счетчика воды LADWP

Калифорнийская коммунальная служба предлагает полный комплекс услуг по установке сертифицированного счетчика воды LADWP. Мы получим счетчик воды, сертифицированный Департаментом водоснабжения и энергетики Лос-Анджелеса, разрешение на строительство и безопасность для окончательной проверки и установку нашими лицензированными и связанными сантехниками.Установка дополнительного счетчика воды сэкономит вам до 75% части платы за канализационные услуги (SSC) в вашем счете. Программа по снижению платы за обслуживание канализации LAMC 64.4 Управления общественных работ города Лос-Анджелеса предназначена только для владельцев счетов L.A.DWP.


Установка дополнительного счетчика воды на бытовую приточную линию (B) дает вам возможность получить фактический подсчет потребления воды, которая поступает в ваш дом и спускается в канализацию, когда туалеты, душевые, раковины, нагреватель горячей воды, одежда используются посудомоечные машины.Водяной вспомогательный счетчик считывается и выставляется счет как плата за SSC. Установка счетчика воды на вашу оросительную систему и линию подачи воды в бассейн является установкой (А). Вы не будете платить сбор SSC за воду, которая уходит в землю или испаряется из бассейна. Считывается вспомогательный счетчик воды, и эта часть вычитается из общего использования вашего уровня, которое общее количество единиц используется для оплаты SSC. Результатом будет такая же плата за SSC, если бы у вас был дополнительный счетчик воды на линии притока. Прекратите платить с расчетным использованием, взятым из предыдущего года, что дает вам сумму SSC, которая продолжает расти.Прекратите переплачивать за оценку, установив дополнительный счетчик воды, который будет фиксировать фактическое использование.

Мы делаем все это для вас. Эту программу можно получить в California Utility Services. Получите сертифицированный счетчик воды DWP, разрешение на установку сантехники LADBS и установите его. Гарантия на установку и работу один год. Пятилетняя гарантия на счетчик воды LADWP.

Эти инвестиции в вашу жилую или коммерческую недвижимость окупаются. Он окупается в течение короткого периода времени, экономя до 75% от платы за обслуживание канализации.Клиенты LADWP не дают вашим деньгам утекать в канализацию. Начните экономить деньги на счете LADWP.


Нажмите, чтобы заказать вспомогательный счетчик воды

«Заказать сейчас. Сохраните свои деньги, чтобы они не пропали зря. „



Домашние услуги McCollum — Сантехника



05.09.21

Департамент водоснабжения городка Лонг-Бич попросил нас помочь напомнить жителям

они должны позвонить, чтобы активировать счетчики воды.Крайний срок для предотвращения остановки подачи воды – 1 октября 2021 года. Позвоните в отдел водоснабжения LBT по телефону 609 492 6314, чтобы немедленно активировать счетчик воды.

02.10.2020

Крайний срок бесплатного получения счетчиков воды для домовладельцев в районе Барнегат-Лайт продлен до 1 ноября 2020 г. Счетчики воды могут забрать домовладельцы или лицензированные сантехники по адресу: 11 West 10th Street в районе Барнегат-Лайт (Центр экстренной помощи Барнегат-Лайт). ) с 9:00 до 12:00.Крайний срок установки счетчиков воды в Barnegat Light – 1 марта 2021 года.

Первый шаг к установке счетчика воды — записаться к нам на бесплатную смету.

08.04.2020

Крайний срок установки счетчиков воды в городке Лонг-Бич продлен до 1 октября 2020 года из-за кризиса COVID-19. Если у вас еще не был установлен водопровод, а ваш дом находится в городке Лонг-Бич, немедленно назначьте встречу.



«Вступает в силу немедленно: 03.04.20

В связи с объявленным Чрезвычайным положением и в дополнение к нашему Постановлению было признано необходимым продлить срок установки счетчиков воды и/или датчиков дистанционного считывания. Новый крайний срок установки — 1 октября 2020 г., и он будет дополнительно кодифицирован в Постановлении 20-13C, которое будет представлено на заседании Совета уполномоченных 06.04.20».

Домовладельцы в городке Лонг-Бич недавно получили письма с требованием установить счетчики воды к 1 октября 2020 года.Домовладельцы будут нести ответственность за стоимость установки счетчиков и стоимость оборудования счетчиков воды.

Walt McCollum Plumbing, Heating, Cooling в настоящее время составляет график бесплатной оценки для установки счетчиков воды. Мы настоятельно рекомендуем планировать СЕЙЧАС, чтобы избежать спешки с установкой счетчиков воды до июля.

Во время бесплатной консультации наши специалисты обсудят с вами лучшее место для установки счетчика воды и примут информацию о стоимости установки.Мы призываем наших клиентов присутствовать с нами дома, чтобы обсудить местонахождение счетчика воды.

Walt McCollum Персонал отдела сантехники, отопления и охлаждения заберет счетчик воды для наших клиентов в день, когда запланирована установка.

После установки клиентам необходимо позвонить в Департамент водоснабжения городка Лонг-Бич, чтобы запланировать программирование счетчика воды. Сотрудники Департамента водного хозяйства не будут входить в незанятый дом.



Прочтите нашу последнюю статью об установке счетчиков воды ниже или на странице «Домашние советы».Как всегда, мы ценим наших клиентов и всегда здесь, если у вас есть какие-либо вопросы.

Bloomfield Twp, MI — Вторичные счетчики воды

Часто задаваемые вопросы

1. Что такое вторичный счетчик?

По желанию и за счет собственника имущества может быть установлен дополнительный счетчик воды, именуемый вторичным счетчиком воды. Вторичный счетчик воды должен обеспечивать учет воды, направляемой исключительно в спринклерную систему или внешний кран или соединение, такое как, помимо прочего, бассейн.

2. Какую пользу получит потребитель воды и канализации?

Вторичный счетчик будет измерять объем воды, используемой исключительно вне дома, которая не будет поступать в канализационную систему, поэтому это использование воды не будет учитываться при расчете счета за удаление сточных вод для объекта.

3. Как это поможет экономить воду?

В летние месяцы примерно 65% от общего объема воды используется на открытом воздухе в основном для полива газонов и садов, а также для мытья автомобилей и других рекреационных целей.Вторичный счетчик будет определять количество воды, используемой снаружи, что позволяет покупателю лучше отслеживать и контролировать использование воды снаружи.

4. Сколько стоит счетчик?

Размер вторичного счетчика должен быть, по крайней мере, такого же размера или меньше, чем размер входного водопровода. Отдел водоснабжения и канализации не несет ответственности за определение размера вторичного счетчика.

3/4 «метр    320 долл. США
1 метр    410 долл. США 90 139 Турбометр 1 1/2 дюйма    550 долл. США

5.Есть ли другие расходы?

Установка вторичного счетчика потребует замены сантехники в доме. Затраты на эти изменения сантехники будут варьироваться в зависимости от сложности существующей сантехники в каждом доме. Эту работу должен выполнять лицензированный сантехник.

6. Требуется ли разрешение?

Все изменения в сантехнике и установка счетчиков должны осуществляться в соответствии с Сантехническим кодексом штата. Разрешение на установку сантехники с заявлением о соответствии, подписанным как подрядчиком, так и домовладельцем, потребуется от Строительного отдела поселка.Все работы должны быть проверены и одобрены инспектором по сантехнике перед использованием вторичного счетчика.

7. Как покупатель может приобрести дополнительный счетчик?

Дополнительный счетчик можно приобрести в отделе водоснабжения и канализации, расположенном в здании общественных служб в Эксетере. Нажмите здесь для карты. Для получения дополнительной информации звоните по телефону 248-594-2800.

Этапы установки вторичного счетчика воды
  1. Определите размер вторичного счетчика воды.Лучше всего обсудить это с тем, кто будет выполнять эту работу. Отдел водоснабжения и канализации не несет ответственности за определение размера.
  2. Перед покупкой владельцу или сантехнику необходимо знать размер существующего водопровода, а также тип клапана перед существующим счетчиком.
  3. Оплата вторичного счетчика воды в отделе водоснабжения и канализации. Это можно сделать до или во время получения разрешения.
  4. Подрядчик, выполняющий работу, должен получить разрешение на проведение водопровода через Строительный отдел.Плата за разрешение на установку сантехники составляет 135 долларов США за вторичный счетчик. Поднимите вторичный счетчик.
    • 3/4 дюйма, метр     320 долл. США
    • 1-дюймовый метр     410 $
    • Турбометр 1 1/2 дюйма     550 долл. США
  5. Установить счетчик и внести изменения в сантехнику в соответствии с предоставленной схемой. Это необходимо сделать в течение 30 дней с момента покупки.
  6. После того, как оба счетчика установлены, подрядчик (или домовладелец) должен вызвать инспекцию в отдел строительства по телефону 248-594-2818.Необходимо иметь номер разрешения, чтобы назначить проверку.
  7. После утверждения инспекции отдел водоснабжения и канализации должен иметь доступ к удаленной установке. Встречи должны быть назначены в течение 24 часов после утверждения инспекцией по телефону 248-594-2800.

  8. Для считывания показаний вторичного счетчика будет создана отдельная учетная запись для выставления счетов, и счета будут выставляться только за воду, начисляемую за наружное водопользование.

Правильная установка вторичного расходомера

Контрольный список установки

Теперь, когда у вас есть дополнительный измеритель, нажмите здесь, чтобы просмотреть контрольный список, чтобы завершить процесс.

Счетчики воды | Морская вода

Плата за подключение

Плата за подключение — это единовременная плата для новых клиентов за подключение к районной системе водоснабжения, а также для существующих клиентов, которые хотят увеличить свой существующий надел. Плата отражает расчетную разумную стоимость мощности, используемой для удовлетворения спроса. Обратите внимание:  1 июля 2021 года плата за подключение увеличится с 36 296 долларов США до 37 447 долларов США за акр-фут.

Годовое потребление для бытового использования основано на средней площади района, где будет построена единица(ы).Все другие виды использования, такие как коммерческое, промышленное, сельскохозяйственное или институциональное использование, основаны на оценках потребления, сделанных округом, или на информации, предоставленной заявителем.

Количество воды, приобретенной на момент подачи заявки, исходя из оценок потребления, становится правом собственности на воду. Если позднее мы определим, что фактическое потребление превышает разрешенное, будут начислены дополнительные сборы за подключение, чтобы увеличить право собственности, или потребление должно быть снижено до уровня, соответствующего существующему разрешению.

Все покупки воды облагаются сборами, действующими на момент покупки.

Добавить комментарий

Ваш адрес email не будет опубликован.
