Как выбрать силовой кабель: по мощности, току, назначению, таблицам нагрузок

Как выбрать электрический кабель – советы по самостоятельному ремонту от Леруа Мерлен в Нижнем Новгороде

Кабель и провод

Покупатели часто путают два принципиально разных понятия: кабель и провод. Поэтому перед тем, как говорить о выборе кабеля, необходимо разобраться, в чем же различие между ними.
Согласно ГОСТу 15845-80, принятому еще в СССР, но до сих пор остающемуся актуальным, главной особенностью кабеля является содержание в нем одной или нескольких изолированных жил. Жилы покрыты оболочкой, поверх которой имеется еще один защитный покров, который может быть даже бронированным. Но, чаще всего, этот покров пластмассовый, резиновый, полиэтиленовый или металлический. Столь мощная защита электрокабеля необходима для того, чтобы защитить жилы от влаги, света, жары, холода, воздействия различных химических веществ и так далее. Кабель, обладающий высоким уровнем защиты, можно укладывать под землю или под воду.
Провод — это одна или несколько скрученных ничем не защищенных металлических жил. Покрыт он, чаще всего оболочкой из ПВХ изоляции.

Кабель

Провод

Медный или алюминиевый?

Кабель может быть медным или алюминиевым.  По современным нормам электропроводки в квартирах, кабели должны быть исключительно медными. Но в домах старой постройки иногда еще встречается алюминиевая проводка. Главным ее преимуществом перед медной является тот факт, что она в разы дешевле.  Но: Проводимость у алюминия хуже.  Он текуч (провода, например, в розетке надо периодически подтягивать, иначе ослабнет контакт). Алюминий очень ломкий материал, жила внутри кабеля может сломаться.

Все выше перечисленные недостатки указывают на очевидность выбора кабеля с медными жилами, но если же у вас в доме стоит алюминиевая проводка и вы по каким-либо причинам не настроены ее менять, а только подремонтировать – алюминиевые жилы – единственный для вас выход.

Типы кабеля

Кабели условно можно разделить на несколько типов по их использованию.

силовые для общественных и жилых помещений

контрольные (для прокладки в земле, в условиях агрессивной среды)

коаксиальные (для организации многоканальной связи на большие расстояния)

судовые (в силовых и осветительных сетях, в цепях управления, сигнализациях)

кабели связи  (для организации связи, например, телефонной)

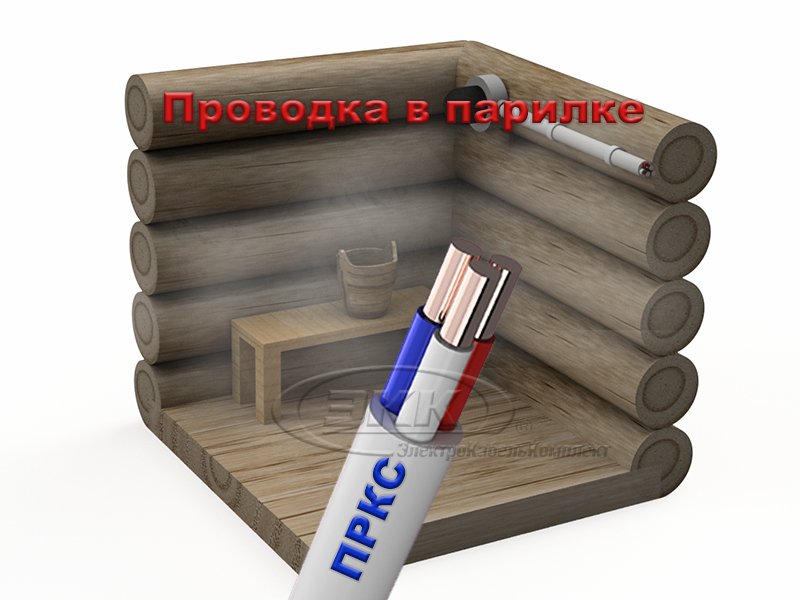

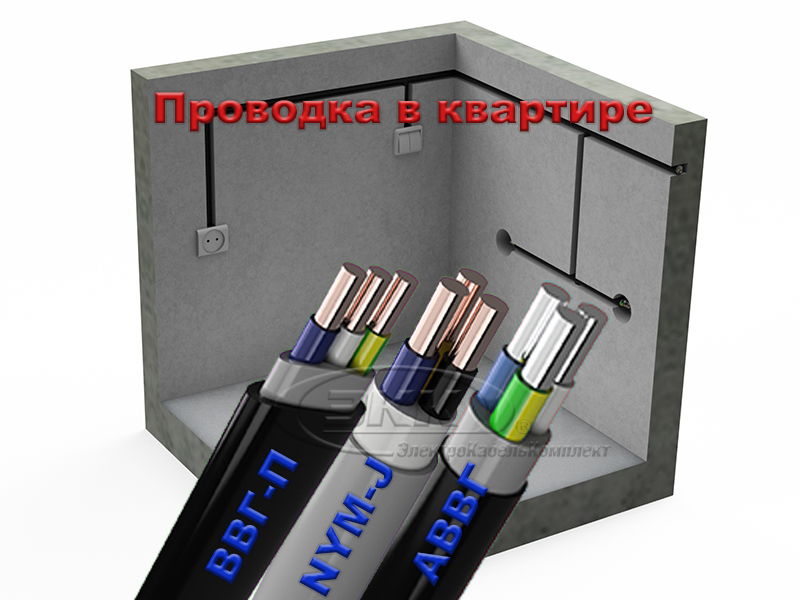

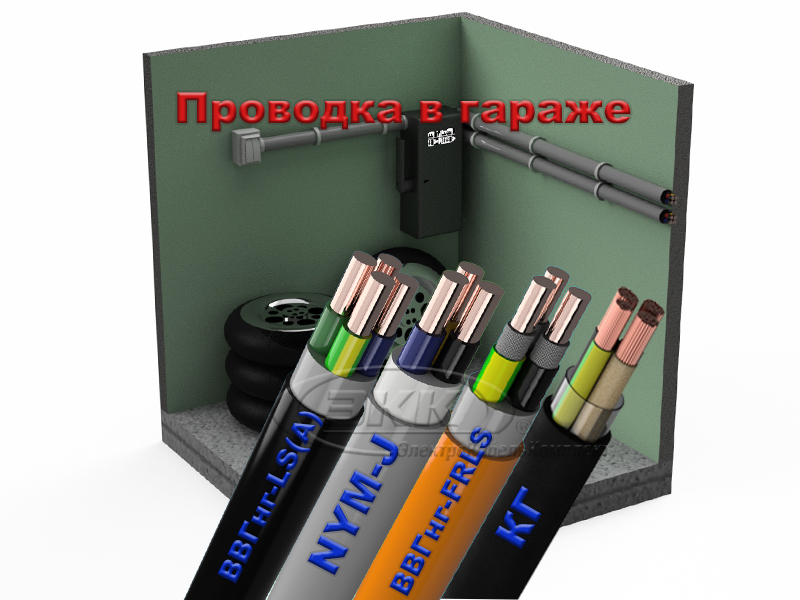

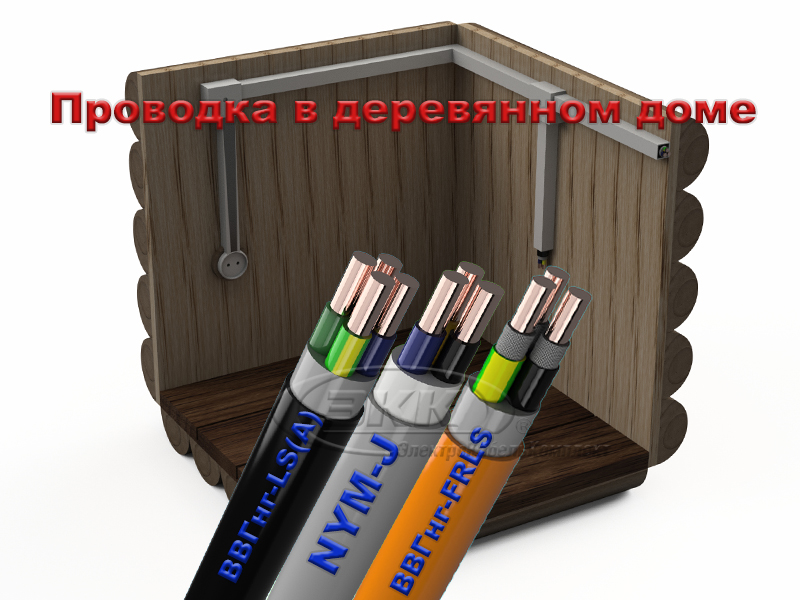

Поэтому, прежде чем приступить к выбору, необходимо понять, где будет использоваться кабель. Для бытовой проводки (квартира, дом, дача и т.д.) используются силовые кабели.

Сечение кабеля

Так же важным критерием при выборе электрокабеля является сечение его жилы. Сечение кабеля – это площадь токопроводящей жилы на срезе. Если жила состоит из нескольких проволочек, то площадь жилы будет равна сумме площадей сечений всех ее составляющих. Медный кабель выдерживает большую мощность при меньшем сечении кабеля, чем алюминиевый, так как медь имеет меньшее сопротивление.

Сечение кабеля выбирается исходя из величины тока, который будет протекать в кабеле. Силу тока можно определить из нагрузки (мощности приборов, питаемых кабелем). Например, водонагреватель мощностью 5кW, включенный в сеть 220В будет потреблять ток равный 23А. Для выбора необходимого сечения воспользуемся таблицей выбора сечения кабеля по силе тока.

Из таблицы видно, что ток в 23А, способен выдержать кабель сечением 2,5 кв. мм и более, следовательно можно применить кабель ВВГ-3х2,5 или любой аналогичный кабель. Если с обозначением 2,5 все понятно (величина сечения кабеля), то с обозначением 3 вопрос. Что это такое? Цифра 3 в данной формуле означает количество изолированных проводников в кабеле. В современных домах, как правило, используются 3-х жильные кабели («фаза», «ноль» и защитный проводник «PE»).

7

Оболочка кабеля

Лучше всего если это будет двойная оболочка. Она увеличивает срок службы с 15 до 30 лет. Бывает  несколько слоев оболочки из разных материалов. Качественная оболочка необходима, так как она предохраняет кабель от химических, механических, тепловых и прочих воздействий.

8

Виды оболочек

9

Маркировка электрокабелей

Каждый электрокабель несет на себе информацию о материалах жил, обмотки, многих дополнительных свойствах. Они зашифрованы  в аббревиатуры.

А — (первая буква) алюминиевая жила, если буквы нет — жила медная. АС – Алюм. жила, свинцовая оболочка. АА – Алюм. жила и алюминиевая оболочка. Б – Бронированный. Две стальные ленты с антикоррозийным покрытием. Бн – Бронированный со слоем, не поддерживающим горение. б – Без подушки. В — (первая (при отсутствии А) буква) ПВХ изоляция. В — (вторая (при отсутствии А) буква) ПВХ оболочка. Г (в начале) — кабель для горных выработок. Г (в конце) —  нет защитного слоя поверх брони. «Голый»  г (в конце) — водозащитные ленты герметизации металлического экрана.  2г — Алюмополимерная лента поверх герметизированного экрана. Шв — Защитный слой (выпрессованный шланг (оболочки) из ПВХ). Шп — Защитный слой (выпрессованный шланг (оболочки) из полиэтилена). Шпс – Защитный слой (выпрессованной шланг из самозатухающего полиэтилена).К (в начале) – контрольный кабель К – Бронированный (круглые оцинкованные стальные проволоки с защитным слоем поверх них). С – Свинцовая оболочка. О — Отдельные оболочки поверх каждой фазы. Р – Резиновая изоляция. НР — Резиновая изоляция, не поддерживающая горение. П — Изоляция или оболочка из термопластичного полиэтилена. Пс — Изоляция или оболочка из самозатухающего не поддерживающего горение полиэтилена. Пв — Изоляция из вулканизированного полиэтилена. БбГ – Бронированный (профилированная стальная лента). нг — Не поддерживающий горение. LS — Low Smoke — низкое дымо- и газовыделение. КГ — Кабель гибкий.

А (первая буква) — алюминиевая жила, если буквы нет — жила медная. А (в середине)  — алюминиевая оболочка. Б – Броня из плоских стальных лент (после символа материала оболочки). АБ — Алюминиевая броня. СБ — (первая или вторая (после А) буква) свинцовая броня. С – Материал оболочки свинец. О – Отдельно освинцованная жила. П — Бронированный (плоские стальные оцинкованные проволоки). К — Бронированный (круглые стальные оцинкованные проволоки). В – Бумажная изоляция с обедненной пропиткой (в конце обозначения) через тире. б – Без подушки. л — В составе подушки дополнительная одинарная лавсановая лента. 2л — В составе подушки дополнительная двойная лавсановая лента. Г — Отсутствие защитного слоя («голый»). н – Негорючий наружный слой. Ставится после символа брони. Шв — Наружный слой в виде выпрессованного шланга (оболочки) из поливинилхлорида. Шп – Наружный слой в виде выпрессованного шланга (оболочки) из полиэтилена. Швпг – Наружный слой из выпрессованного шланга из поливинилхлорида пониженной горючести. (ож) (в конце) – Кабели с однопроволочными жилами. У — Изоляция бумажная с повышенной температурой нагрева (в конце обозначения). Ц (впереди обозначения) – Бумажная изоляция, пропитанная не стекающим составом.

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию. В — (вторая (при отсутствии А) буква) ПВХ изоляция. В — (третья (при отсутствии А) буква) ПВХ оболочка. П — Изоляция из полиэтилена. Пс — Изоляция из самозатухающего полиэтилена. Г — Отсутствие защитного слоя «голый». Р – Резиновая изоляция. К — (первая или вторая (после А) буква) — кабель контрольный. Kроме КГ — кабель гибкий. Ф – Изоляция из фторопласта. Э (в начале) – кабель силовой для шахтных условий. Э (в середине или в конце)  — кабель экранированный.

Силовой кабель: N – Изготовлен согласно немецкому стандарту VDE ( Verband Deutscher Elektrotechniker). Y – Изоляция из ПВХ. H — Отсутствие в ПВХ-изоляции галогенов (вредных органических соединений). M — Монтажный кабель. C – Наличие медного экрана. RG – Наличие брони.

Y – ПВХ-изоляция. SL — Кабель контрольный. Li — Многожильный проводник выполнен по немецкому стандарту VDE.

N — Изготовлен по немецкому стандарту VDE. HX – Изоляция из сшитой резины. C — Медный экран. FE 180 — При пожаре целостность изоляции, при использовании кабеля без крепежной системы, сохраняется в течение 180 минут. E 90 — При пожаре целостность изоляции, при использовании кабеля без крепежной системы, сохраняется в течение 90 минут.

N – Изготовлен согласно немецкому стандарту VDE. Y – ПВХ изоляция. 2Y – Изоляция из полиэтилена. 2X – Изоляция из сшитого полиэтилена. S — Медный экран. (F) — Продольная герметизация. (FL) — Продольная и поперечная герметизация. E — Трехжильный кабель. R — Броня из круглых стальных проволок.

КСПВ — Кабели для Систем Передачи в Виниловой оболочке. КПСВВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, в Виниловой оболочке. КПСВЭВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, с Экраном, в Виниловой оболочке. ПНСВ — Провод Нагревательный, Стальная жила, Виниловая оболочка. ПВ-1, ПВ-3 — Провод с Виниловой изоляцией. 1, 3 — класс гибкости жилы. ПВС — Провод в Виниловой оболочке Соединительный. ШВВП — Шнур с Виниловой изоляцией, в Виниловой оболочке, Плоский. ПУНП — Провод Универсальный Плоский. ПУГНП — Провод Универсальный Плоский Гибкий.

Как выбрать блок питания для ПК

Одним из наименее интересных, но наиболее важных компонентов ПК является блок питания. Конечно, компьютеры работают на электричестве, и это не обеспечивается непосредственно от стены к каждому компоненту в корпусе компьютера. Вместо этого электричество направляется от переменного тока (переменного тока), предоставляемого энергетической компанией, к постоянному току (постоянному току), используемому компонентами ПК при требуемом напряжении.

Соблазнительно купить любой блок питания для вашего ПК, но это не мудрый выбор.Источник питания, который не обеспечивает надежное или чистое питание, может вызвать целый ряд проблем, включая нестабильность, которую сложно определить. Фактически, неисправный источник питания может часто вызывать другие проблемы, такие как случайные перезагрузки и зависания, которые в противном случае могут оставаться загадочными.

Таким образом, вы захотите уделить вашему блоку питания столько же времени и внимания, сколько и вашему ЦП, ГП, ОЗУ и опциям хранения. Выбор правильного источника питания обеспечит вам наилучшую производительность и поможет обеспечить надежность на протяжении всей жизни.

Цены и наличие обсуждаемых продуктов были точными на момент публикации, но могут быть изменены.

Выходная мощность: сколько вам нужно?

Несмотря на то, что при выборе источника питания необходимо учитывать несколько важных факторов, как и для каждого компонента ПК, определить один из наиболее важных факторов очень просто. Вам не нужно проходить тесты или читать обзоры, чтобы узнать, сколько мощности вам нужно.Скорее, вы можете использовать такой инструмент, как Калькулятор источника питания Newegg , чтобы точно определить, сколько энергии требуется вашему новому источнику питания.

Чтобы использовать инструмент, вам нужно выбрать компоненты из раскрывающихся списков для каждой категории. Приведенный выше инструмент содержит новейшие опции для центрального процессора (CPU), материнской платы, графического процессора (GPU), оперативной памяти (RAM) и многого другого. Несмотря на то, что инструмент не углубляется в детали каждого компонента, он делает это там, где это необходимо, и устраняет догадки при определении того, сколько энергии вам нужно.

Например, если вы собираете (или покупаете) ПК с процессором серии Ryzen7, графическим процессором Nvidia GeForce RTX 2060, 16 гигабайтами (ГБ) оперативной памяти, состоящей из двух стоек емкостью 8 ГБ, твердотельным накопителем на 256 ГБ (SSD) ) и жесткий диск емкостью 1 ТБ 7200 об / мин (HDD), тогда рекомендуется мощность 576 Вт. Вы можете выбрать 600-ваттный источник питания, чтобы быть в безопасности — и покупка подходящего варианта — всего лишь одно нажатие кнопки.

Ожидайте обновления при покупке блока питания

Конечно, вы можете захотеть запустить некоторые сценарии, чтобы убедиться, что вы можете справиться со своими долгосрочными потребностями.Например, обновление до Nvidia GeForce RTX 2080 увеличивает рекомендацию до 631 Вт, а удвоение оперативной памяти увеличивает рекомендацию только до 582 Вт. Если вы в конечном итоге могли бы сделать и то, и другое, то вам понадобится не менее 637 Вт.

Вы получите картину. Не просто планируйте удовлетворять свои потребности сегодня, вместо этого посмотрите немного дальше и подумайте, какие изменения вы, возможно, захотите внести позже. А если вы покупаете предварительно собранный ПК, то вам нужно убедиться, что вы знаете, какой блок питания он использует, чтобы убедиться, что он может обрабатывать все, что вы хотите добавить — или что его достаточно легко заменить в какой-то момент ,

Важное замечание относительно мощности: постоянная мощность и пиковая мощность — это разные вещи. Как правило, показатель «Максимальная мощность» источника питания относится к непрерывной (стабильной) мощности, которую блок питания будет обеспечивать последовательно, в то время как пиковая мощность относится к повышенной максимальной (импульсной) мощности, которую блок питания может выдавать, хотя и для очень короткого количества. времени (например, 15 секунд). Приобретая блок питания, убедитесь, что его непрерывная мощность соответствует вашим потребностям, иначе вы, скорее всего, столкнетесь с проблемами, когда ваш компьютер будет работать на полную нагрузку.

Наконец, не беспокойтесь, что покупка блока питания с более высоким номиналом означает, что вы обязательно будете использовать больше энергии. Блок питания будет потреблять только то электричество, которое требуется компонентам вашего компьютера, и, таким образом, если вы приобретете блок питания большего размера, чем вам нужно, это может быть пустой тратой денег, но эксплуатация вашего ПК не будет стоить вам больше из-за Это.

Защита

Некоторые производители блоков питания устанавливают защитные устройства, которые помогают защитить ваши компоненты от проблем, связанных с питанием.Эти средства защиты часто увеличивают стоимость источника питания, но они также могут обеспечить дополнительное спокойствие.

Первая — это защита от перенапряжения, которая относится к схеме или механизму, который отключает блок питания, если выходное напряжение превышает установленный предел напряжения, который часто выше, чем номинальное выходное напряжение. Эта защита важна, поскольку высокое выходное напряжение может привести к повреждению компонентов компьютера, подключенных к источнику питания.

Второе — защита от перегрузки и перегрузки по току.Это схемы, которые защищают блок питания и компьютер путем отключения блока питания при обнаружении чрезмерного тока или нагрузки, включая токи короткого замыкания.

Эффективность имеет значение с блоком питания

Мощность — это всего лишь один из показателей производительности блока питания. Другой — это его коэффициент полезного действия, который является показателем того, сколько энергии постоянного тока он посылает на ПК и сколько теряется в первую очередь на тепло. Эффективность важна, потому что она влияет на то, сколько вы потратите на поддержание работоспособности вашего ПК.

В качестве примера рассмотрим ПК, которому требуется 300 Вт энергии. Если вы используете блок питания с коэффициентом полезного действия 85%, ваш компьютер будет потреблять около 353 Вт от вашей энергокомпании. С другой стороны, блок питания, эффективность которого составляет всего 70%, потребляет от стены 428 Вт. Выбор более эффективного источника питания сэкономит немного денег на вашем ежемесячном счете за электроэнергию.

В то же время, блок питания с более высоким коэффициентом полезного действия позволит вашему ПК также работать кулер.Каждый компонент ПК генерирует некоторое количество тепла, и это имеет тенденцию работать против максимальной производительности. Более эффективный источник питания будет рассеивать меньше тепла, что будет означать более тихую систему благодаря вентиляторам, которые не должны работать так же быстро или долго, лучшую надежность и более долгий срок службы.

Что такое сертификация 80 PLUS?

По мере того, как вы будете искать источники питания, вы увидите, что многие имеют маркировку сертификации 80 PLUS. 80 Plus — это программа сертификации, которую производители могут использовать для предоставления некоторых гарантий того, что их источники питания будут соответствовать определенным требованиям эффективности.80 PLUS имеет различные уровни, начиная от базовой сертификации и заканчивая титаном, а независимые лаборатории оценивают источники питания для обеспечения следующих уровней эффективности для потребительских 115-вольтовых систем питания:

Когда вы покупаете источник питания в Newegg, вы можете выбрать фильтр по уровню сертификации 80 PLUS. Это упрощает настройку именно того уровня эффективности, которого вы хотите достичь на своем новом ПК.

Рельсы не только для поездов

Однако

Вт — не единственная мера способности блока питания поддерживать все ваши компоненты.Питание подается на компоненты с помощью рельсов, и хотя каждая шина напряжения требует внимания, наибольшее внимание следует уделить шине +12 В, которая обеспечивает питание наиболее энергоемких компонентов, поскольку процессор и видеокарты PCIe получают их сила от них.

Современный блок питания должен выдавать не менее 18 А (ампер) на шине (шинах) +12 В для основного современного компьютера, более 24 А для системы с одной видеокартой класса энтузиастов и не менее 34A, когда дело доходит до высококлассной системы SLI / CrossFire.Значение выходной силы тока, о котором мы здесь говорим, представляет собой комбинированное значение для блоков питания, предлагающих более одной шины + 12В.

Конечно, вам нужно искать общее суммарное число выходов, и вы не всегда можете сложить рельсы + 12 В для расчета комбинированного выхода. Например, блок питания с метками + 12V1 @ 18A и + 12V2 @ 16A может иметь только комбинированную выходную мощность 30A вместо 34A. Ищите эту информацию в подробных спецификациях элементов или на информационной этикетке блока питания.

Если вы собираетесь использовать конфигурацию SLI / Crossfire, вы должны убедиться, что шина + 12 В обеспечивает в совокупности не менее 34 А. Разные блоки питания обозначены по-разному — некоторые показывают максимальную силу тока, обеспечиваемую каждой шиной, а некоторые обеспечивают максимальную суммарную максимальную мощность, например, 396 Вт, что равно 396 Вт / 12 В = 33 А.

Еще одним важным фактором является количество шин, которые источник питания использует для питания своих компонентов. Проще говоря, источник питания может обеспечивать только одну шину +12 В для обеспечения всей мощности компонентам вашего ПК, или он может иметь несколько шин.Использование одной шины означает, что все электропитание доступно для всех подключенных к нему компонентов, что упрощает настройку, поскольку вам не нужно беспокоиться о согласовании компонентов с рельсами, но это также означает, что сбой источника питания, такой как скачок напряжения, повлияет на все компоненты. И наоборот, наличие нескольких рельсов обеспечивает некоторую защиту от катастрофического отказа, но требует большей осторожности при настройке.

Форм-фактор — Подойдет ли ваш блок питания?

Следующее соображение является простым — вам нужно выбрать форм-фактор, который, как вы уверены, физически вписывается в ваш случай.К счастью, существуют стандарты в отношении источников питания, так же как и в корпусах и материнских платах.

Эта тема может быть довольно сложной, но важно помнить, что вы хотите согласовать блок питания с корпусом и материнской платой. Ниже приведен общий обзор наиболее важных форм-факторов блока питания на сегодняшний день.

ATX

Несмотря на то, что по-прежнему доступны блоки питания форм-фактора AT, блоки питания форм-фактора AT, несомненно, являются устаревшими продуктами.Даже более поздние блоки питания форм-фактора ATX (ATX 2.03 и более ранние версии) выходят из строя. Основные различия между форм-факторами блоков питания ATX и AT:

Источники питания
1. ATX обеспечивают дополнительную шину напряжения + 3,3 В.
Источники питания
2. ATX используют один 20-контактный разъем в качестве основного разъема питания.
Блоки питания
3. ATX поддерживают функцию мягкого отключения, позволяющую программному обеспечению отключать блок питания.

ATX12V

Форм-фактор ATX12V является основным выбором в настоящее время.Существует несколько разных версий форм-фактора ATX12V, и они могут сильно отличаться друг от друга. Спецификация ATX12V v1.0 добавила к оригинальному форм-фактору ATX 4-контактный разъем + 12 В для подачи питания исключительно на процессор и 6-контактный разъем вспомогательного питания, обеспечивающий напряжения + 3,3 В и + 5 В. В следующей спецификации ATX12V v1.3 добавлен 15-контактный разъем питания SATA поверх всего этого.

Произошло существенное изменение в спецификации ATX12V v2.0, которая изменила разъем основного питания с 20-контактного на 24-контактный формат, удалив 6-контактный разъем вспомогательного питания.Кроме того, спецификация ATX12V v2.0 также изолировала ограничение тока на 4-контактном разъеме питания процессора для шины 12V2 (ток + 12V разделен на шины 12V1 и 12V2). Позднее спецификации ATX12V v2.1 и v2.2 также повысили требования к эффективности и потребовали ряда других улучшений.

Все блоки питания ATX12V имеют ту же физическую форму и размер, что и форм-фактор ATX.

EPS12V, SFX12V и другие

Форм-фактор блока питания EPS12V использует 8-контактный разъем питания процессора в дополнение к 4-контактному разъему форм-фактора ATX12V (это не единственное различие между этими двумя форм-факторами, но для большинства пользователей настольных компьютеров, зная это должно быть достаточно).Первоначально форм-фактор EPS12V был разработан для серверов начального уровня, но все больше и больше системных плат для настольных ПК высокого класса оснащаются 8-контактным разъемом питания процессора EPS12V, который позволяет пользователям выбирать источник питания EPS12V.

Обозначение малого форм-фактора (SFF) используется для описания ряда источников питания меньшего размера, таких как SFX12V (SFX обозначает малый форм-фактор), CFX12V (CFX обозначает компактный форм-фактор), LFX12V (LFX обозначает низкий профиль Форм-фактор) и TFX12V (TFX обозначает Тонкий Форм-фактор).Все они меньше стандартных блоков питания форм-фактора ATX12V с точки зрения физического размера и блоков питания малого форм-фактора,

.
