Какие подрозетники лучше: То, что вам не скажут про подрозетники в магазине – какие выбрать Legrand или Schneider Electric? – как выбрать подрозетник, основные виды

Содержание

как выбрать подрозетник, основные виды

Во время ремонта квартиры чаще всего проводится и замена электропроводки. Так как дизайн помещения после завершения работ меняется, многие владельцы решают поменять и электрофурнитуру. Однако ее монтаж невозможен без подрозетника. Это изделие позволяет надежно закрепить выключатель либо розетку в заранее подготовленном отверстии. Избежать ошибок при покупке, помогут советы начинающим, как выбрать подрозетник.

Советы начинающим домашним мастерам: как выбрать подрозетник

Основные виды

Коробки классифицируются в соответствии с несколькими характеристиками.

Однако основным признаком является материал изделия.

В настоящее время в магазинах можно найти 2 типа коробок:

Основные виды подрозетников

  1. Металлические. Отличаются большим сроком службы, но из-за способности проводить ток и нагреваться, используются довольно редко.
  2. Пластиковые. Наибольшей популярностью пользуются именно эти коробки. Это связано с тем, что они изготавливаются из негорючих материалов, что существенно увеличивает безопасность эксплуатации электрической проводки.

Также коробки классифицируются в соответствии с формой.

Для одноместной электрофурнитуры применяются круглые либо квадратные. Кроме этого, в продаже можно найти двойные подрозетники, имеющие овальную форму.

Еще одним критерием деления изделий на группы являются их конструктивные особенности:

  • углубленные и стандартные;
  • составные и одиночные;
  • с лапками для фиксации и без;
  • скрытые либо открытые.

Могут подрозетники отличаться и размерами. Стандартные круглые изделия имеют диаметр 65 мм и глубину 40 мм. Коробки квадратной формы обладают габаритами 70х70 мм.

Критерии выбора

Подбирая коробку для монтажа электрофурнитуры, чаще всего домашние мастера отдают предпочтение изделиям стандартных габаритов.

Однако возможны и исключения, например, если в подрозетнике предполагается разместить не только механизм выключателя либо розетки, но и проводку. В таком случае следует ориентироваться на глубокие.

 как выбрать подрозетник

Круглые изделия являются универсальными и подходят для установки электрофурнитуры. Квадратные коробки стоит использовать при необходимости получения дополнительного пространства или при монтаже нестандартных механизмов.

Кроме этого, существуют подрозетники для монтажа в сплошных и полых стенах. Изделия второго типа оснащены специальными лапками, с помощью которых они фиксируются в основе.

Если планируется создать группу подрозетников, необходимо обратить внимание на механизм крепления. Большинство моделей оснащены специальными слотами, что делает процесс соединения максимально простым. Однако встречаются коробки, требующие для объединения в группу специальные коннекторы.

В магазинах сегодня представлен широкий ассортимент этих изделий. В результате домашний мастер сможет легко подобрать нужную коробку.

Автор: Александр Белозеров

Как установить подрозетник в бетонную стену

установка подрозетника в стену инструкция и ошибки

После окончания работ по разметке трасс электропроводки и мест установки коммутационной аппаратуры, начинается этап высверливания ниш для подрозетников или как их правильно называют производители — коробок установочных круглых наборных без крышки.

Помимо крепежной функции, они выполняют роль пожаробезопасной защиты от возгорания, плюс обеспечивают требуемый уровень изоляции. Так как стены считаются токопроводящим материалом и ставить в них розетки напрямую без этих коробок нельзя.

Но сперва, нужно не ошибиться с их выбором.

Виды подрозетников

Для бетонных стен подойдет пластиковый вариант без прижимных лапок.пластиковый подрозетник для бетонных стен

Те, что имеют такие лапки, применяются для гипсокартонных стен или пластиковых панелей.плохие и хорошие подрозетники для гипсокартонных стен

Встречаются цельноблочные варианты на разное количество посадочных мест — от двух до пяти.целноблочные распредкоробки на 3 или 5 розеток

Основное их преимущество — они не изгибаются и не деформируются при монтаже. Причем могут использоваться как в гипсокартоне, так и в обычной стене.

Ну и самый дефицитный на сегодняшний день вариант – это металлический подрозетник для деревянных стен. Он может быть как с дном, так и без него.металлический подрозетник для деревянных стен

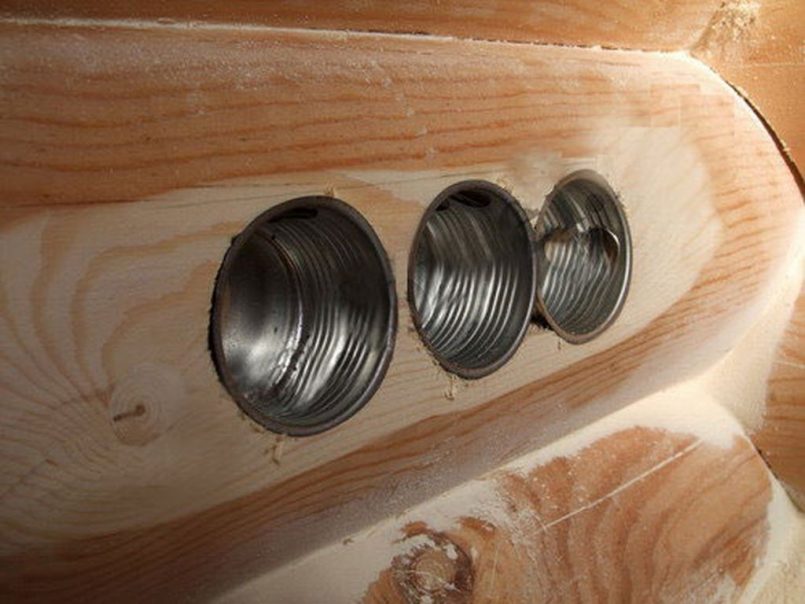

При скрытой электропроводке в деревянном доме разрешается утапливать в дереве только такие экземпляры.монртаж подрозетников в деревянном доме

Также играет роль глубина подрозетника. Он бывает стандартный и углубленный.

Стандартная глубина 45мм. Углубленный вариант 60мм.разница между стандартным и углубленным подрозетником

Если вы планируете кроме самой розетки или выключателя производить в ней еще и расключение проводов (отпаек на другие розетки и т.д.), то покупать нужно только углубленный.

Инструмент и расходка

Какие инструменты понадобятся для установки подрозетника в бетонную стену?

  • во-первых, это мощный перфоратор (под хвостовик SDS-plus или max)мощный перфоратор для высверливания подрозетников
  • бур по бетону диаметром 6ммбур по бетону диаметром 6мм для бурения под подрозетники
  • защитные очкизащитные строительные очки с подсветкой
  • строительный уровень111_uroven
  • шпатель для работы с растворомшпатель для работы с раствором при установке подрозетников
  • обычная коронка по бетону с хвостовиком SDS-plus — если у вас небольшой объем работ и кирпичные стены. Самый оптимальный и бюджетный вариант.коронка по бетону sds plus

  • обычная коронка по бетону с хвостовиком SDS-max. При условии, что у вас очень большой дом, либо стены из качественного бетона и соответствующий перфоратор.коронка по бетону sds max
  • алмазная коронка по бетону для безударного сверления с хвостовиком SDS-plusалмазная коронка по сверления для монтажа подрозетников

Более дорогой вариант, зато есть свои плюсы:

1) время высверливания подрозетника, почти такое же, как и с помощью коронки SDS-max
2) использование легкого перфоратора SDS-plus — меньше устают руки, нет ударов

3) меньше шума и пыли при работе

Запомните, что алмазное сверление исключает какой-либо ударный режим. Разрешен только режим дрель.

В инструкции обычно указывается к алмазным коронкам, что они предназначены для влажного сверления. Однако как показывает практика применения, износ коронки, даже при сухой работе минимален.111-21

Кроме того, при подаче воды, шлак может «вязать» коронку. Коронки для высверливания обычных подрозетников, как правило должны быть диаметром 68мм.

Если вы не хотите забивать установочную коробку в нишу, а иметь место для ее свободной установки и регулировки, то применяйте диаметр 72мм. Для блочного типа только такие и подойдут.

Некоторые применяют диаметр 65мм, после чего даже умудряются плотно вставить в полученное отверстие розетку или выключатель напрямую, расперев изделие лапками о бетонную стенку или даже гипсокартон.монтаж выключяателя напрямую в стену без подрозетника

Делать этого нельзя, так как говорилось выше, стены считаются токопроводящим материалом.

Если у вас в доме вдруг начало выбивать УЗО, одной из причин этого может быть как раз отказ от использования подрозетников, и установка розеток напрямую в стену. Поэтому не грешите сразу на кабель, а проверьте сначала розетки.111_gofra

О необходимости монтажа подрозетников говорит и ПУЭ:праила пуэ о необходимости монтажа подрозетников

Правила монтажа подрозетника

Порядок работы следующий:

  • буром d-6мм (или таким же как на коронке) насверливаете центра ниш будущих подрозетников (71мм между «дырок», если речь о блоке)правила установки подрозетников в бетонную стену

Глубина сверления — 5см.

  • выбранной коронкой высверливаете 5-10мм бетона, после чего с коронки вытаскивается центрирующее сверлоработы по высверливанию ниш под подрозетник

Если его оставить, то при покачиваниях перфоратора в процессе работы, сверло может дать клина и обломиться. Кроме того, при алмазном сверлении без удара, бур будет только гладить бетон и мешать работе.

  • заканчиваете высверливание бетона коронкой на необходимую глубину (примерно 5 см)

Глубину можно выставить заранее, приложив коробку на коронку и отметив маркером нужное расстояние бурения.на какую глубину бурить подрозетник

При высверливании необходимо немного покачивать перфоратор из стороны в сторону. Это нужно для того, чтобы выходил шлам и не заклинило коронку. При этом нужно приноровиться, так как сильное шатание также приводит к клину.

Данное действие очень сильно влияет как на скорость работы, так и на увеличение срока службы изделия.

Монтаж в высокопрочном бетоне с арматурой

Если бетон оказался высокопрочным, вы начали сверлить и поняли что это надолго, можно значительно облегчить себе работу.

Для этого по начатой окружности, буром 8мм проделываете несколько отверстий. У вас должно получится нечто похожее на барабан от револьвера.как лучше всего бурить высокопрочный бетон

После этого продолжаете алмазное или ударное высверливание. Дальше должно пойти как по маслу.высверливание подрозетников в высокопрочном бетоне

Если попали на крупную арматуру, и не хотите испортить новую коронку, то выйти из ситуации можно двумя способами:высверливание арматуры в высокопрочном бетоне

  • переключить перфоратор на режим отбойника и выбить ее зубилом

Правда это здорово может способствовать появлению новых трещин в штукатурке.

  • снять хорошую коронку и поставить старую б/у, после чего не жалея ее, прогрызть металлический прут (не выкидывайте старые экземпляры, они еще могут пригодиться)как пробурить подрозетник в бетоне с арматурой

Из ниши выбиваете бетон (с помощью зубила и молотка или перфоратором), при этом предусмотрев скос для ввода кабеля в подрозетник.монтаж подрозетника в бетон

Пылесосом удаляете весь мусор и пыль.

Заготовка раствора и установка в нишу

Следующий этап — установка самих подрозетников в подготовленные ниши. Устанавливать подрозетники можно на алебастр, шпаклевку или гипс.приготовление раствора для монтажа подрозетников

Время застывания гипса примерно четыре-пять минут. Конечно, за 5 минут закончить работу по установке не проблема. Главная головная боль – это застывание приготовленного раствора в разведенной емкости и невозможность ее использования для других работ.

Поэтому, чтобы гипс не застывал слишком быстро, можно подмешать в него штукатурку (Rotband). Выиграете лишние 10-20 минут. На 3 части гипса добавляйте 2 части шпатлевки.что использовать для приготовления раствоа при монтаже подрозетников в бетонной стене

Просто штукатурка держит гораздо слабее. При застывании цементный раствор дает усадку, а гипс наоборот, немного расширяется и надежно со всех сторон зажимает подрозетник в нише.

Для того чтобы алебастр, гипс прочнее пристал, нишу необходимо увлажнить. Используйте опрыскиватель или брызкалку.подготовка стены перед монтажем подрозетника

Далее подготавливаются подрозетники. Если они блочного типа, то собираются в блок (2шт и более). Срезается заглушка для входа провода.

Кстати штробу под провод лучше всего делать не по центру, а левее или правее отверстия в стене.с какой стороны лучше всего заводить кабель в подрозетник

Так как выходное отверстие в самом подрозетнике находится сбоку.через какое отверстие заводить кабель в подрозетник

Раствор закидывается в просверленное отверстие ниши.раствор для монтажа подрозетника в нишу стены

В нишу вставляется подрозетник.порядок монтажа подрозетника в бетонную стену

Все затирается шпателем и снаружи убираются остатки раствора.как правильно установить подрозетник в бетонную стену

Основная задача — выровнять и зафиксировать подрозетник на своем месте. Обратите внимание на то, чтобы его края не выступали из стены.выравниевание и фиксация подрозетника в стене

Как только раствор схватится, можно удалить все лишнее изнутри.

После отделочных работ устанавливаются сами розетки. В этой казалось бы простой работе, также есть свои правила и ошибки, которые могут привести к непоправимым последствиям.111_podrozetnik

Частые ошибки

  • монтаж подрозетников рекомендуется делать после штукатурки стен

В противном случае, у вас может не получиться выставить розетку заподлицо. А еще за счет пары лишних сантиметров штукатурки, вам запросто может хватить глубины, и вы так и не дойдете до арматуры.когда ставить подрозетники до или после штукатурки

Однако, не всегда получается соблюсти такую последовательность ремонтных работ. Например, если у вас будет уложена штукатурная сетка, в качестве армирования по некоторым основаниям (типа газоблоков), то нарезка штроб вдоль нее, сводит на нет смысл всего армирования.

Поэтому если другой возможности у вас нет, то придется придерживаться определенной технологии установки подрозетников до штукатурки. Вот хороший, качественный пример такой работы:

  • установка розеток в бетонную стену без подрозетника

Как уже говорилось выше, это противоречит правилам. И если поначалу все и будет работать исправно, то в дальнейшем ждите проблем (стены начнут бить током, или будет срабатывать УЗО). 111_bjettokom

  • обязательно проверяйте горизонтальность установки строительным уровнем

Место крепления шурупов по бокам, должно быть строго параллельно полу. Иначе при монтаже розетки, вы не сможете закрепить ее ровно.алюминиевая проводка в квартире и дома новые правила

В первую очередь это касается целых блоков, объединяющих в своей конструкции по 2-3-4 подрозетника. Если у вас отверстия большие и вырезаны болгаркой или штроборезом, в них всегда проблематично идеально поймать горизонт.как установить подрозетник в большое отверстие в стене

Раствор будет плыть, а коробка уходить на 1-2мм со своего посадочного места. Можно конечно прикупить специальный шаблон для установки большого блока.шаблон для установки блока подрозетников в стену

Но проще воспользоваться данным не хитрым приспособлением.приспособление для установки подрозетника в нишу в стене выпеленную болгаркой

Ничего вам уже не будет мешать, ни жесткий провод, ни его количество, ни отсутствие опыта, ни диаметр посадочного отверстия.самодельный шаблон для установки подрозетников в большие ниши

  • использование монтажной пены вместо раствора

Большинство разновидностей монтажной пены не удовлетворяет нормам противопожарной безопасности (должна быть пена класса В1). Не говоря уже о ремонтопригодности такого варианта.соединение меди с алюминием

Кроме того, пена не придает стенкам коробки необходимой жесткости и насколько прочно в ней будет сидеть розетка остается большим вопросом. Поэтому никогда не ленитесь разводить раствор и применять алебастр, гипс или другие смеси.

  • неправильная укладка кабеля

При укладке кабеля контролируйте его положение. Он не должен проходить через те места, где в будущем будут распираться крепежные усики розетки.правильное и неправильное подключение кабеля розетки

Часто именно этими усиками и прокалывают изоляцию проводов, после чего напряжение оказывается на корпусе!

  • выскакивание подрозетника из стены

Если уже смонтированная в стену коробочка выскочили из стены, а снаружи поклеены обои и нет возможности и желания марать все раствором, то воспользуйтесь саморезом. В основание подрозетника закручиваете дюбель и притягиваете его к задней стенке.можно ли крепить подрозетник в стене на саморез и дюбель

Однако все равно такой вариант считается временным. При тугом выдергивании вилки из розетки, всю конструкцию опять может вырвать с корнями.111_rozetki

  • арматура в несущей стене

Резать арматуру в несущей стене, если она попала на место установки будущей розетки запрещено. Однако вы просто физически не сможете избежать этого, при монтаже блока подрозетников, состоящего из нескольких штук.

Если речь идет о единичной розетке, то здесь можно и нужно отступать пару сантиметров и выбирать новое место, либо расширять существующее.можно ли резать арматуру в несущей стене для установки подрозетника

  • сверление алмазной коронкой на полную глубину со вставленным сверлом

Сверло после прохождения направляющих 5-10мм необходимо вытаскивать. Без удара, оно у вас практически не будет работать, а только мешать.

Статьи по теме

Подрозетники: выбор и установка короба для розетки в стене

Если с покупкой и установкой самих розеток всё более менее понятно (выбрали дизайн, тип сети, определились с ценой), то с подрозетниками начинаются проблемы. Типов электрических коробов для розеток на рынке очень много. По-идее выбор не должен быть сложным, ведь это всего лишь кусок пластика, но неосмотрительные покупки могут закончиться проблемами как во время установки розеток или переключателей в них, так и просто переплаты за вещь, которая оказалась не нужна (не подошло по типу и размеру).

Да практический каждый электрик допускал ошибки с ними, которые стоят немало нервов и времени при выполнении электромонтажных работ. Именно от их расхода редакция 2Схемы.ру вас предохранит, выложив этот большой справочный материал.

Давайте взглянем на самые популярные скрытые электрические коробы, используемые главным образом для сборки электрических розеток, выключателей освещения и телекоммуникационных гнезд (интернет, ТВ). По ходу дела постараемся ответить на все возможные возникающие вопросы и показать нужные для выбора и монтажа подрозетников фото.

Насколько глубокие бывают подрозетники?

  • 40 мм (мелкие)
  • 60 мм (глубокие)
  • 80 мм (большая глубина)

Есть несколько факторов, которые влияют на выбор такой банки с соответствующей глубиной:

  • Дополнительные элементы — если розетка / переключатель должен быть установлен в коробке без дополнительных элементов, таких как электрические разъемы, реле или диммеры, достаточно 40 мм. Для квалифицированного электрика установка в них 40 миллиметровых переключателей не проблема, но для тех, кто редко выполняет подобную деятельность, лучше взять по-глубже. Если вы планируете добавить промежуточный элемент (реле, диммер), необходимо использовать короб глубиной не менее 60 мм.
  • Материалом из которого изготовлены ​​стены часто выступает железобетон. Сверлить или долбить его тяжело. В этом случае следует рассмотреть возможность покупки подрозетника 40 мм.
  • Толщина стены — если имеется стена толщиной 50 мм, установка 60-мм банки будет проблематична.

В общем если позволяют стены, стоит покупать подрозетники с глубиной не менее 60 мм, даже если в этом нет необходимости, дополнительное пространство в банке может быть полезно в будущем при доработках или переделках.

Как выбрать одиночный подрозетник?

Сейчас мы расскажем об электрических коробках с простейшей конструкцией и естественно самой низкой ценой всех представленных в продаже.

На рисунках ниже показаны коробы с глубиной 40 мм и 60 мм.

В одном подрозетнике нет никаких дополнительных элементов для соединения с другими, поэтому размещение двух одиночных рядом друг с другом для установки розеток в двойном исполнении требует большой точности.

На нижней части пластиковой банки могут быть четыре элемента, подготовленные — в зависимости от потребностей — для отлома (например, с плоскогубцами) и прохождения проводов. Аккуратнее с этим, потому что пластик может треснуть.

Стандартная коробка имеет два винта, которые могут быть полезны при установке розетки / переключателя. Способ их использования и сборки показан в статье о замене электрической розетки.

Сборные розеточные короба

Толщина и долговечность пластика в разных моделях по сути одинаковы. Их отличают лишь соединительные элементы:

Банки соединяют вместе плотно сжимая их, пока не услышим щелчок. В результате распределительные коробки складываются в одну линию на расстоянии, позволяющем устанавливать розетки / переключатели в один ряд. Крепления сбоку которые не нужны, перед сборкой чаще всего обрезаются ножовкой, чтобы не мешали установке подрозетника в стену.

Там где нужно, делаем разлом и вводим провод. Чтобы иметь как можно больше места внутри короба вводите кабель с задней части банки (насколько это возможно).

При необходимости без проблем можете соединить банки различной глубины.

Покупать ли подрозетник на несколько элементов?

Групповой подрозетник является скрытым элементом, в котором можно устанавливать от 2 до 5 (в зависимости от типа) выключателей или розеток.

Основным преимуществом этого решения является удобство. Здесь нет необходимости ничего вырезать, нет необходимости уделять особое внимание тому, находятся ли отдельные переключатели по прямой линии и отделены ли отсеки друг от друга.

Конечно конструкция эта не супер жесткая, теоретически существует вероятность того, что после установки между первым и пятым отсеком появится определенная нелинейность, но она по-прежнему является лучшим решением, чем одиночные короба.

С нижней стороны виден ряд потенциальных кабельных вводов в виде готовых к отрыву пластин (16 на 4 отсека, 8 вверху и 8 внизу).

Когда дело доходит до прокладки кабелей между отсеками, просто удалите пластик разделяющий отсеки и пропустите провода в отверстия.

Этот пластик также имеет разрушаемые элементы, поэтому после прохождения проводов его можно снова собрать в любой комбинации.

Как установить короб ровно

Дополнительным преимуществом которое также присутствует во многих типах распределительных коробок, является возможность нанесения на стену точных обозначений, где должны быть просверлены отверстия для крепежа короба.

Рисуем горизонтальную или вертикальную линию на стене, используя уровень и карандаш.

Прикладываем подрозетник к линии таким образом, чтобы проведённая линия была видна в каждом из отверстий, расположенных посередине отсеков.

Отмечаем точки в каждом отсеке карандашом.

И получаем точные пометки для сверления отверстий в стене.

Главный недостаток такого решения — цена. Придётся заплатить более чем в два раза больше, чем за комплект из стольких-же одиночных распределительных коробок с одинаковыми параметрами. На фоне общих расходов по ремонту эта стоимость может показаться незначительной, но тут уже каждый решает себе стоит ли платить дополнительные деньги.

Какие подрозетники нужны для гипсокартона?

Установка стандартных подрозетников в стене из гипсокартона не является лучшим решением. Разумеется, можно посадить их на клейкий раствор в плите, однако это не является ни прочным, ни эстетическим решением.

Короба, предназначенные для таких материалов, имеют дополнительные винтовые элементы с вкладками.

Кроме набора винтов с прикрепленными язычками такие банки не выделяются ничем особенным, там тоже есть в разных местах коробки отламывющиеся пластмассовые детали для ввода проводов.

Затянув винт, язычок перемещается к поверхности банки. После вставки банки в отверстие просверленное в пластине гипсокартона и затягивании винта, в какой-то момент язычки прижмут её изнутри, фиксируя банку в отверстии.

По цене такие подрозетники чуть дороже, чем обычные распределительные короба, но тут альтернативы мало.

Как углубить подрозетник?

Чтобы не пришлось покупать новые более глубокие банки, если в стене позволяет место приобретите так называемые углубляющие кольца. Они доступны в двух стандартных глубинах, 12 и 24 мм.

Кольцо монтируется сверху коробки с помощью винтов, входящих в комплект. Эти винты не могут быть использованы одновременно для сборки сетевого гнезда / выключателя, поэтому закупайте дополнительные винты при покупке колец.

Кроме того на рынке есть негорючие и не содержащие вредных веществ короба. В случае пожара они не выделяют вредных веществ.

Также в продаже существует множество специализированных коробов произвольного профиля, например где можно разместить большое количество электронных компонентов. Но это уже экзотика. В подавляющем большинстве случаев, достаточно для установки розеток и выключателей указанных тут обычных подрозетников.

Если вы хотите что-то добавить к сказанному выше, задать вопрос или оставить комментарий — пишите в поле ниже.

115 фото установки и подготовка места для монтажа

Что такое подрозетник? По сути, это стакан из пластика, куда монтируют выключатели или розетки. Устанавливать такое устройство очень легко. Всё зависит в большей степени от того, из чего он изготовлен. В этой статье расскажут обо всех методиках того, как установить подрозетник своими руками.

Монтажные работы

Ко всему этому мероприятию нужен спокойный, медленный и надежный подход. Устанавливать нужно всё в несколько важных этапов. Для начала надо изготовить специализированные коронки, потом уже установить подрозетник, а только после этого заниматься непосредственно проводками.

Очень часто сначала занимаются прокладкой проводов, а только потом уже берутся за подрозетники. Обязательно точно определите то место, где будут располагаться розетки и выключатели.


Разведите все кабеля по вашему пространству в нужных пропорциях. Выровняйте все места штукатуркой. После того, как всё подсохнет, установите одинарный или двойной подрозетники.

Варианты установки

Если у вас кирпичные стены или пеноблоки, то сразу позаботьтесь о том, чтобы плоскость была максимально плоская. Займитесь чистовыми отделочными работами. Подрозетник не надо топить в стене. Нельзя, чтобы возникла сложная ситуация с поиском места. Подрозетник не должен сильно испачкаться при отделке.

Внимательно проверьте наличие всех материалов, «расходников» и инструментов. Коронки не должны превышать 85 миллиметров в диаметре. От этого зависит простота установки розетки.

Сам же подрозетник не должен быть слишком большой в диаметре. Внутри ещё должны проходить вспомогательные детали и кабеля. Уровень тоже необходим, чтобы всё стояло строго горизонтально без погрешностей. Измерьте все рулеткой. Запаситесь карандашом, чтобы разметить все места для монтажных работ.

Заранее определите все размеры и запаситесь подрозетниками. Зафиксируйте все на гипсовой основе. Для этого нужен шпатель. Чтобы подготовить состав необходимо ещё взять емкости и воду.


Монтаж в стену

Для начала нужно подготовить все чертежи, где вы покажите все места расположения подрозетников в пространстве. После этого только приступайте к разметкам. В перфораторе нужно взять насадку с диаметров 0.6 сантиметров. После этого наметьте все места для сверления.

Вся работа существенно упрощается, если коронку центрировать на кирпичной основе. Нельзя давить на перфоратор. Выберите режим удара с элементами сверления.

Из отверстия, которое получилось, извлеките центровую часть. После чего стоит заняться удалением всех перемычек. Пыль можно даже удалять обычным пылесосом без специальных насадок. Работу следует возобновить после того, как подсохнет грунтовка.

Размеры подрозетников должны быть таковы, чтобы они устанавливались вовнутрь отверстия легко и непринужденно. Потом уже можно брать состав на гипсовой основе, который равномерно распределяется по стенам.

Вдавите подрозетник в отверстие. Заполните все остальное пространство грунтом. Обеспечьте установку подрозетника, вдавив его и убрав излишки смеси. Выровняйте все при помощи уровня и проверьте результат через несколько часов.


На бетонной основе

В таком случае на перфораторе устанавливаются коронки с победитовыми сверлами и зубьями. Диаметр не должен превышать 6.8 сантиметров. В отверстие должен легко входить любой вид подрозетников.

Пластиковые варианты неплохо подходят при креплении на бетоне. Если необходимо, то нужно заметить розетку на новый образец. Всё это легко делается при помощи простой отвертки после того, как было обесточено помещение.

Установка на гипсокартон

Здесь уже нужно подумать о специализированных устройствах. Фиксируют на спец. лапах, которые располагаются сзади или сбоку. На лицевой стороне есть 4 винта – это в 2 раза больше стандартных вариантов. Наружные винты фиксируют приборы и выключатели. Остальные же топятся в механизме, которые фиксируют всё раму.

Лапа начинает движение после того, как поворачиваются винты. Всё это делается для качественного закрепления. На задней части находятся особые отверстия, которые заготовлены под провода. Вырежьте место для установки кабеля. Провод должен зайти с задней стороны. Есть множество фото подрозетников, где показано всё поэтапно.

Есть и частные случаи. Иногда из стены выходит провод. Сначала вырезаются отверстия, а потом уже происходит процесс фиксации. Проверьте потом качество проведенной работы. Если всё прошло нормально, то ставить все розетки и выключатели.


После всех проведенных работ можно уже соединять различные подрозентики воедино при помощи бабочки. Это такой вспомогательный элемент, которые объединяет несколько устройств. Главное, чтобы поверхность была относительно ровная и горизонтальная. Тогда сложностей никаких возникнуть не должно.

Фото подрозетников

Также рекомендуем посетить:

Выполняем грамотный подбор и монтаж подрозетников по бетону

Стандартные подрозетники по бетону изолируют провода от стены и выполняют роль крепежных элементов для основных видов электроустановочного оборудования, к числу которого относятся:

  1. Панели управления электрическими приборами.

  2. Диммеры — регуляторы интенсивности света.

  3. Штепсельные розетки.

  4. Клеммные колодки.

  5. Выключатели.

Расскажем об основных видах изделий.

Виды подрозетников

Производители изготавливают подрозетники из пластика, дерева и металла. Последние два вида утратили былую популярность, поскольку древесину можно применять только для монтажа открытой проводки, а железные коробы способны стать причиной короткого замыкания.

Различают 4 варианта исполнения крепежных коробок:

  • Круглые. Самые популярные и универсальные.

  • Квадратные. Более вместительные.

  • Овальные. Нужны для монтажа двух розеток или розетки и выключателя в одном кожухе.

  • Составные. Блок из 2 и более подрозетников, соединенных в одну конструкцию.

Перед покупкой фиксатора следует определиться с его размерами.

Размеры

В случае использования изделий квадратной формы, размеры подрозетников по бетону определяются следующими характеристиками:

  1. Ширина и высота.

  2. Глубина.

  3. Крепежное расстояние.

Например, размеры 68×68×43 информируют о том, что длина и ширина короба равны 68 мм, а глубина подрозетника для бетона — 43 мм. Эти параметры следует подбирать под конкретную розетку, которую планируется установить.

Существует такой размер, как крепежное расстояние — точная «дистанция» между двумя отверстиями для монтажа механизма розетки.

Диаметр

Для круглых коробов под бетон производители разработали иную систему классификации:

  • Диаметр подрозетника. Обозначается буквой D. Самые ходовые параметры: 60, 64, 65, 68, 70 и 75 мм. Чтобы розетка или выключатель идеально поместились внутри кожуха, у них должен быть аналогичный диаметр механизма.

  • Глубина. Обозначается буквой H. Типичные размеры: 40, 42, 45, 60 и 62 мм. Бывают изделия с глубиной до 80 мм. Они нужны для внутреннего размещения клеммных колодок, если проводка не оборудована распаечными коробками.

При монтаже овальных и составных подрозетников необходимо учитывать такой параметр, как межцентровое расстояние — «дистанция» между центрами осей.

Это расстояние, которое нужно отсчитать между отверстиями под сверление при установке коробки. По стандарту оно равняется 71 мм, но некоторые производители меняют «разбег» в большую или меньшую стороны.

Установка подрозетника в бетон

Перед тем, как ставить подрозетники в бетон, следует подготовиться. Нужно собрать весь необходимый инвентарь, а именно:

  1. Инструменты для проделывания отверстий. Это может быть перфоратор с алмазной коронкой и набором ударных бит или угловая шлифовальная машинка с диском малого диаметра.

  2. Вспомогательные инструменты. Строительный уровень, молоток и зубило. Еще понадобится нож, неширокий шпатель, карандаш для нанесения разметки.

  3. Компоненты раствора. Гипс или алебастр, вода и емкость для замешивания.

Когда все готово, можно переходить к нанесению направляющих линий и точек.

Нанесение разметки

Грамотная разметка ускоряет процесс установки монтажных коробок и сводит на нет риск возникновения ошибок. Каждый элемент должен быть на своем месте, поэтому существуют рекомендации, которых стараются придерживаться электрики:

  • Розетки в жилых помещениях — 30 см от пола.

  • Выключатели и диммеры — 90 см от пола.

  • Любые узлы проводки — 10 см от дверной коробки.

Единственные ограничения для расположения розеток и выключателей перечислены в нормативной документации ПУЭ 7.1.48 — 1.50: не менее 50 см от газопровода и 60 см от дверного проема душевой кабины.

Сделать разметку просто — достаточно отметить на стене точки для сверления, которые станут основами направляющих размерных сеток, выровненных по уровню.

Контуры для круглого подрозетника можно наметить с помощью циркуля, но есть способ проще: приложить монтажную коробку к поверхности, совместив центр с отмеченным маркером, и очертить карандашом.

Диаметр меток-контуров должен быть больше, чем у подрозетника, иначе с установкой возникнут сложности: короб не влезет в подготовленное отверстие.

Подготовка отверстия

Выемку в стене можно сделать тремя способами, используя:

  1. Победитовую или алмазную коронку по бетону. Необходимо упереть центровочное сверло коронки в отметку центра будущего отверстия и вырезать «керн» чуть больше глубины подрозетника, затем сколоть остатки зубилом или ударной битой перфоратора.

  2. Дрель с победитовым сверлом. Нужно просверлить по отмеченному периметру много отверстий: чем больше, тем лучше, потом выбить бетон по частям с помощью молотка, зубила или перфоратора.

  3. Болгарку. Следует выбрать диск малого диаметра и прорезать бетон по отмеченным контурам. Справиться с оставшимися частями поможет зубило.

Подгонка подрозетника

Перед окончательной фиксацией нужно проверить глубину подрозетника: его края должны быть «утоплены» внутрь отверстия примерно на 5-6 мм. Это нужно для того, чтобы «зарезервировать» место для раствора. Если все в порядке, остается лишь сделать штробу для провода и начать замешивание раствора.

Провод необходимо оставлять с запасом: контактные участки могут подгореть, тогда их придется откусить, а длины для повторного крепления к механизму розетки или выключателя уже не хватит.

Фиксация раствором

На финальном этапе следует очистить готовое отверстие от пыли, смочить его водой и подождать 3-4 минуты (эта мера повысит адгезию), затем просунуть провод в подрозетник и приступить к замешиванию раствора.

Пропорции для разведения гипса и алебастра примерно одинаковы: на 2 части сухого порошка требуется 1 часть воды. Раствор застывает очень быстро — в течение 5-20 минут, поэтому не нужно готовить его заранее.

Когда смесь приобретет густую консистенцию, необходимо вложить ее часть в отверстие с помощью шпателя, потом вставить подрозетник и заполнить боковые зазоры. Остатки раствора можно удалить после его полного отвердевания.

Качественный подрозетник по бетону, изготовленный из полипропилена, будет выполнять свои задачи на протяжении 25 лет. Это недорогой конструктивный элемент, который не только надежно зафиксирует розетку или выключатель, но и предотвратит возгорание в случае возникновения короткого замыкания.








Подрозетники: размеры, виды, различия

После демонтажа старой розетки или штробления стены под установку новой необходимо закрепить в стене подрозетник. Это изделие нужно для того, чтобы надежно зафиксировать розетку либо выключатель внутри подготовленного отверстия. Помимо этого в деревянных домах данное изделие дополнительно служит для того, чтобы предотвратить пожар при возгорании розетки. В этой статье мы рассмотрим основные виды и размеры подрозетников, применяемых в электромонтаже.

Материал изготовления

Для начала рассмотрим, из чего делают подрозетники и где применяется каждая разновидность. Итак, на сегодняшний день существует 2 основных материала изготовления:

  1. Пластик. Более популярен, может быть негорючим, благодаря чему подрозетник можно устанавливать в деревянной стенке (например, в вагонке или в брусе).Стандартный пластиковый стакан
  2. Металл. Металлические изделия все больше отходят на задний план. Раньше они использовались для предотвращения распространения пламени, однако из-за того, что металл проводит электрический ток, в целях безопасности такой вид подрозетника теряет свою популярность.Железный корпус
  3. Дерево. Деревянные накладки могут использоваться при монтаже открытой электропроводки, когда розетку устанавливают непосредственно на стене. Такой вид исполнения также потерял свою популярность, но ранее использовался часто.Деревянные накладки фото

Конструктивные особенности

Следующее различие в подрозетниках – особенность самой конструкции. Существуют пластиковые стаканы для установки в гипсокартоне, а также бетоне. Основная разница между ними в наличии специальных прижимных лапок, которые в полых стенах (как правило, гипсовых) позволяют надежно зафиксировать стакан. Эти распорки выглядят следующим образом:

Монтажная коробка с распорками

Обычные пластиковые подрозетники по конструкции не отличаются от железных и могут применяться не только для установки в бетон, но и кирпич, газобетон, а также пеноблоки. Фиксация таких изделий производится за счет наложения слоя алебастра в подготовленное отверстие.

Стандартный внешний вид

Помимо этого подрозетники бывают открытого и скрытого типа установки. Первые чаще всего используют для крепления на плинтус, если есть необходимость провести проводку в плинтусе. Скрытые подрозетники были рассмотрены выше (обычный стакан, с ушками или без них).

Плинтусная коробка

По форме монтажные коробки (их еще так могу называть) делятся на круглые, квадратные и овальные. Чаще всего используют круглый вид исполнения, однако иногда возникает необходимость применить квадратные изделия (они немного вместительнее). Овальные подрозетники нужны для того, чтобы одновременно можно было подключить двойную розетку (или 1, но с выключателем света).

Квадратная форма

Овальный

Тут же следует рассказать о составных конструкциях, имеющих соединители, благодаря которым можно собрать до 5 стаканов в одну конструкцию, что удобно, если вы решили установить блок розеток в стене. Фото блочного вида монтажных коробок:

Соединяемые монтажные стаканы фото

Ну и последнее различие между изделиями – глубина самого стакана. Существуют узкие, стандартные и углубленные подрозетники. Для различных условий применяется каждый отдельный тип корпуса. К примеру, глубокие коробки используют в том случае, если решено проводить электропроводку без распределительных коробок. В этом случае стакан будет сам служить распредкоробкой.

Различная глубина

Типовые размеры

Ну и последнее, о чем хотелось бы рассказать – какие бывают размеры подрозетников. Стандартные габариты 68 на 45 мм, но при этом учтите, что внутренний диаметр будет 65 мм, а глубина – 40. У узких монтажных коробках глубина может быть 25 мм, а вот размеры углубленных изделий могут достигать 80 мм. Диаметр также может различаться и составлять не 65, а 60 мм, что востребовано в некоторых случаях.

Размеры пластикового изделия

Габариты металлической коробки

Габариты квадратных подрозетников отличаются, в зависимости от производителя. Чаще всего используют размер 70*70 мм, однако могут быть и 60*60, как показано на фото ниже:

Плинтусная проводка

Напоследок рекомендуем просмотреть полезное видео по теме:

Вот мы и рассмотрели, какие бывают виды и размеры подрозетников. Как вы видите, для собственных условий можно выбрать подходящий вариант из широкого ассортимента товара!

Похожие материалы:

видео инструкция и 145 фото установки современных подрозетников

Комфорт в квартире напрямую зависит от количества разъемов под электроприборы и качества их монтажа. Чем больше техники в квартире, тем больше требуется пунктов электропитания.

Важную роль в правильном функционировании электрического контура играет подрозетник. Поговорим о том, что это такое и как его установить.

Краткое содержимое статьи:

Что такое подрозетник

Не каждый посмотрев на фото подрозетника определит, что это за зверь такой. Ведь в рабочем положении устройство спрятано за розеткой. Но стоит последней разболтаться, как подрозетник становится отчетливо видно. Он представляет собой компактный пластиковый корпус, встраиваемый в полнотелую или пустотелую стену, а также перегородки из гипсокартона.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
