Одножильный или двужильный кабель для теплого пола, какой лучше

Электрический теплый пол – популярный, удобный и доступный вариант обогрева квартир и частных домов. Эту систему можно использовать в качества основного или дополнительного источника тепла в любых помещениях. Она обладает целым рядом преимуществ:

  • создает и поддерживает комфортную температуру, распределенную по всей комнате равномерно;
  • не сушит воздух;
  • потребляет мало электроэнергии;
  • подходит для любой типовой квартиры с низкими потолками, так как при монтаже уровень пола поднимается незначительно;
  • служит 50 и более лет.

В нашем магазине большой ассортимент электрических теплых полов на основе нагревательного кабеля. Он может быть одножильным или двужильным. Какой же кабель для создания теплого пола лучше выбирать? Чтобы ответить на этот вопрос, необходимо ознакомиться с их конструкцией и особенностями монтажа.

Одножильный теплый пол

Изделие состоит из кабеля с одной нагревательной жилой, соединительными муфтами и монтажными проводами с двух сторон. Кабель имеет двухслойную изоляцию и экранирующую оплетку, которые дают механическую и электрическую защиту. Соединительные муфты надежно герметизируют места соединения нагревательной жилы и экрана с двумя медными проводами монтажного конца. Оба монтажных провода должны подвиться к месту подключения к питанию и терморегулятору.

Одножильный электрический теплый пол рекомендуется использовать для обогрева нежилых помещений, таких как санузлы, прихожие, коридоры, лоджии, балконы, зимние сады.

Двужильный теплый пол

В основе двужильного греющего кабеля два проводника, которые, соответственно, увеличивают мощность системы. В отличие от одножильных, такие изделия имеют соединительную муфту и установочный провод только с одной стороны, а с другой стороны они оснащены концевой муфтой. Такая конструкция позволяет подключать к питанию и терморегулятору только один конец кабеля.

А это упрощает раскладку секции.

Состав двужильной нагревательной секции

Конструкция двужильного нагревательного кабеля

Двухжильный теплый пол подходит для обогрева помещений, где люди проводят значительную часть времени, например, кухня, спальня, гостиная.

Монтаж теплого пола

Монтаж и одножильной, и двужильной нагревательной секции проходит в несколько этапов:

  • Расчет мощности для обогреваемого помещения и выбор оптимальной модели.
  • Подготовка плана с указанием схемы раскладки кабеля, места установки терморегулятора, датчика температуры и их подключения.
  • Собственно монтаж.

Расчет мощности

В первую очередь определяют, будет ли теплый пол основной или дополнительной системой отопления. Если планируется использовать его как вспомогательный источник обогрева, то удельная мощность секции должна составлять не менее 150 Вт на кв. метр свободной площади. При расчете необходимо учитывать мощность главного источника тепла.

Если комплект будет основной системой отопления, удельная мощность нагревательной секции должна составлять 180 Вт на кв. метр. При этом кабель должен занимать не менее 70% от общей площади обогреваемой комнаты.

Значения мощности приведены для помещений с высотой потолков не более 4 м. Стоит также понимать, что чем выше мощность теплого пола, тем больше электроэнергии он потребляет. Поэтому нужно правильно рассчитать нагрузку на электропроводку и при несоответствии последнюю нужно заменить. Нагревательные секции мощностью 2 кВт и более необходимо подключать через специальную проводку и отдельный автомат.

Важно! Одной нагревательной секцией нельзя греть сразу два помещения.

Иногда в одной комнате комбинируют два разных напольных покрытия, например, ламинат и плитку. Они обладают разной теплопроводностью, потому под каждый материал необходимо укладывать отдельный греющий кабель и подключать ее к собственному терморегулятору.

Подготовка плана

Сначала определяют обогреваемую площадь. Систему не следует устанавливать под мебелью без ножек и бытовой техникой. От стен и мебели отступают 5 см.

Затем рассчитывают шаг укладки кабеля по формуле:

Шаг укладки (см) = (100хS)/L, где

S – площадь обогреваемой поверхности, м2;

L – длина нагревательного кабеля, м.

При укладке кабеля допускается отклонение от расчетного шага на 1 см в сторону увеличения. Расстояние между витками не должно быть меньше 8 см.

Если для обогрева выбраны целостные маты с закрепленными на сетке нагревательными элементами, то этот этап пропускают. У таких видов изделий одно- или двужильный кабель уже уложен с необходимым шагом. Нагревательные маты подходят для стандартных по конфигурации комнат.

Определяют место установки терморегулятора. Устройство нельзя располагать в помещениях с повышенной влажностью, поэтому его нужно вынести за его пределы. Регулятор температуры устанавливают на высоте 80 см от уровня напольного покрытия, в удобном и легкодоступном месте.

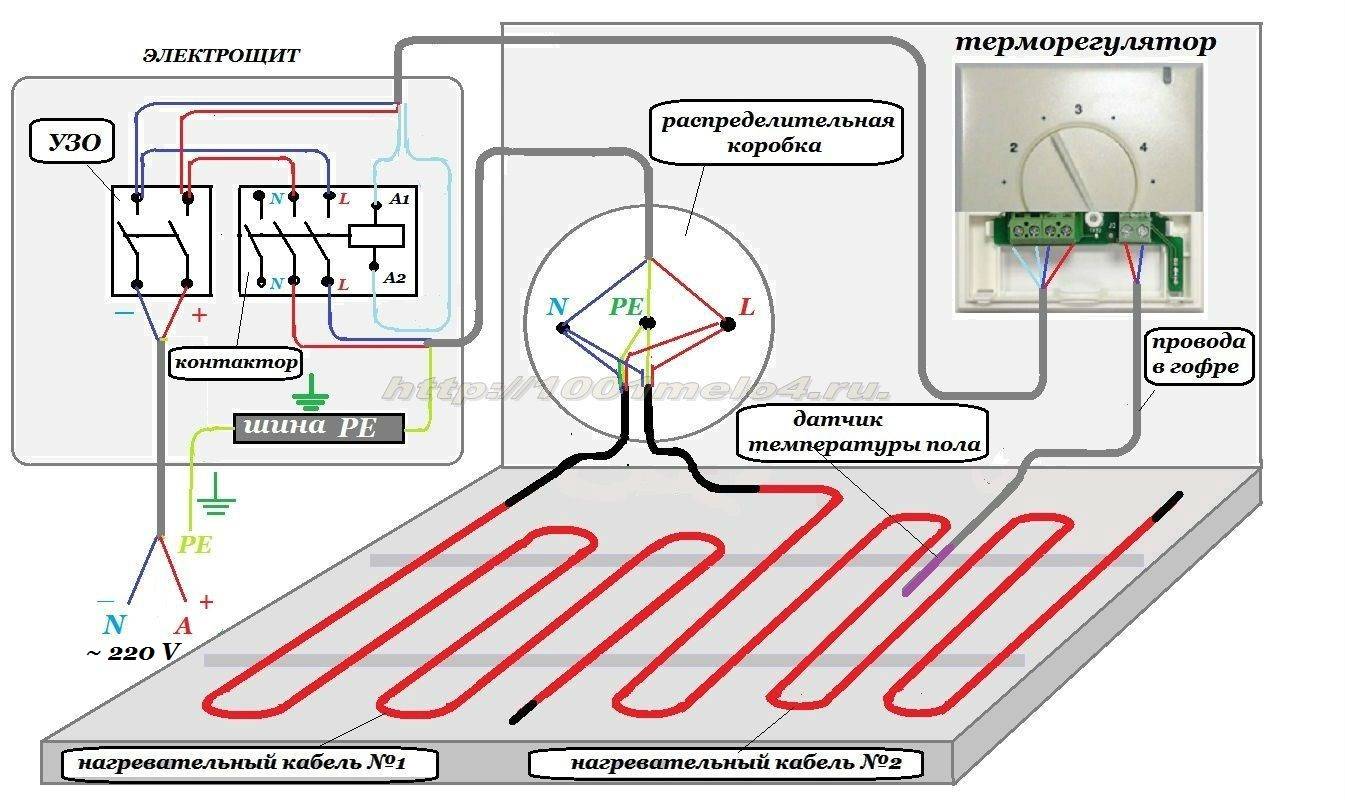

Далее чертят схему раскладки кабеля, отмечают место установки регулятора, датчика температуры пола, соединительных и концевых муфт. Если на обогреваемой площади имеются термокомпенсационные швы, то схема раскладки планируется так, чтобы нагревательная секция их не пересекала. Монтажные концы должны быть подведены к терморегулятору. При планировании раскладки одножильного кабеля теплого пола необходимо учитывать, что к регулятору нужно подвести два установочных провода.

Все муфты располагают в полу. Между секцией и другими нагревательными приборами не должно быть меньше 10 см. Помещенный в гофрированную трубку датчик температуры пола располагают в полу на расстоянии 50 см от стены, где установлен терморегулятор. Для максимально точного измерения температуры пола трубку с датчиком внутри следует располагать посередине витков кабеля.

Схема раскладки одножильной нагревательной секции

Монтаж

Перед началом монтажа необходимо подготовить основание для укладки. Оно должно быть ровным, чистым и грунтованным.

Непосредственно монтаж выполняется в следующей последовательности:

1. В стене делают углубление для установки терморегулятора и штробу для прокладки электропроводки, установочных проводов нагревательного кабеля и гофрированной трубки.

2. Укладывают теплоизоляцию.

3. Закрепляют монтажную ленту.

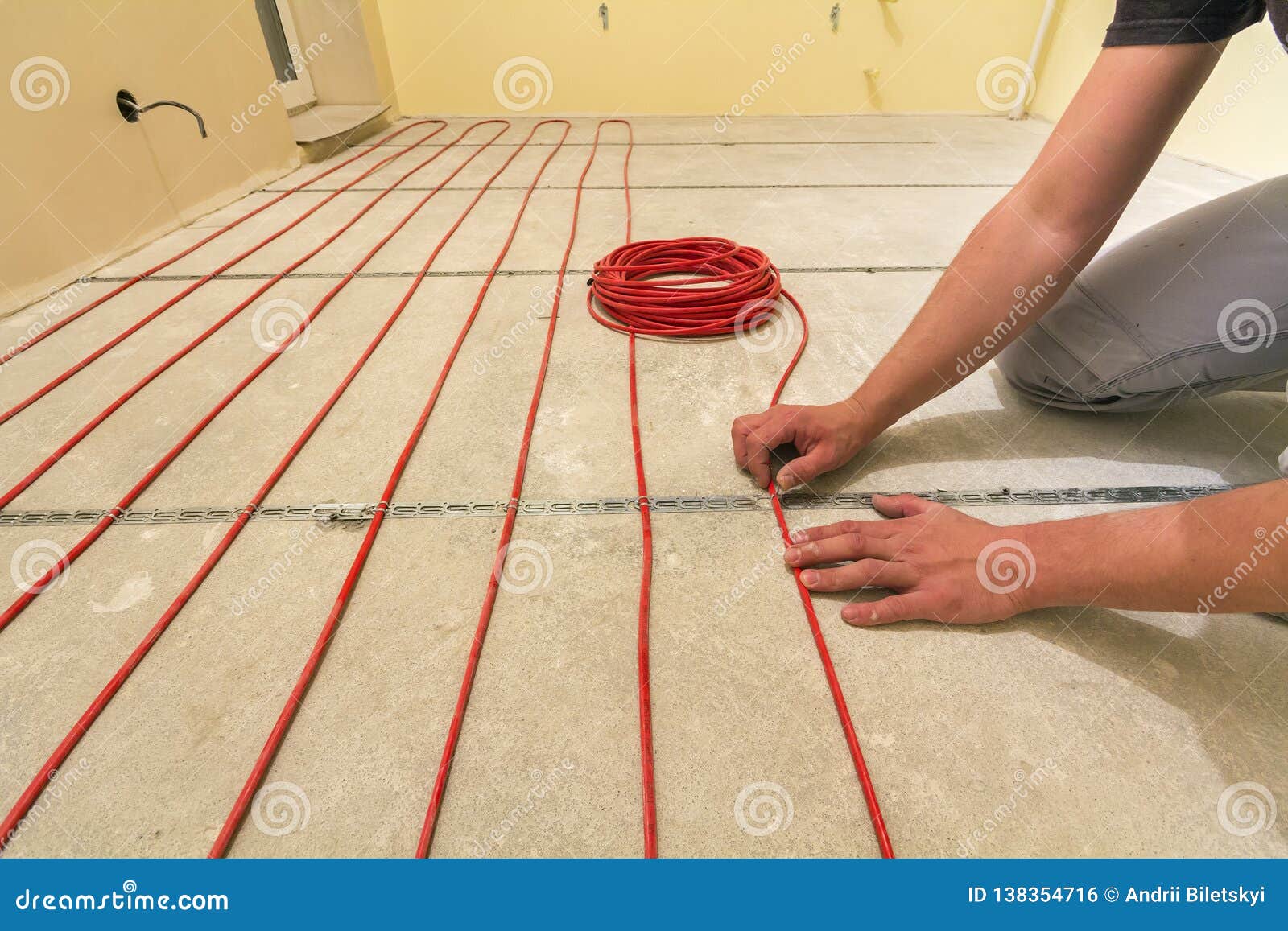

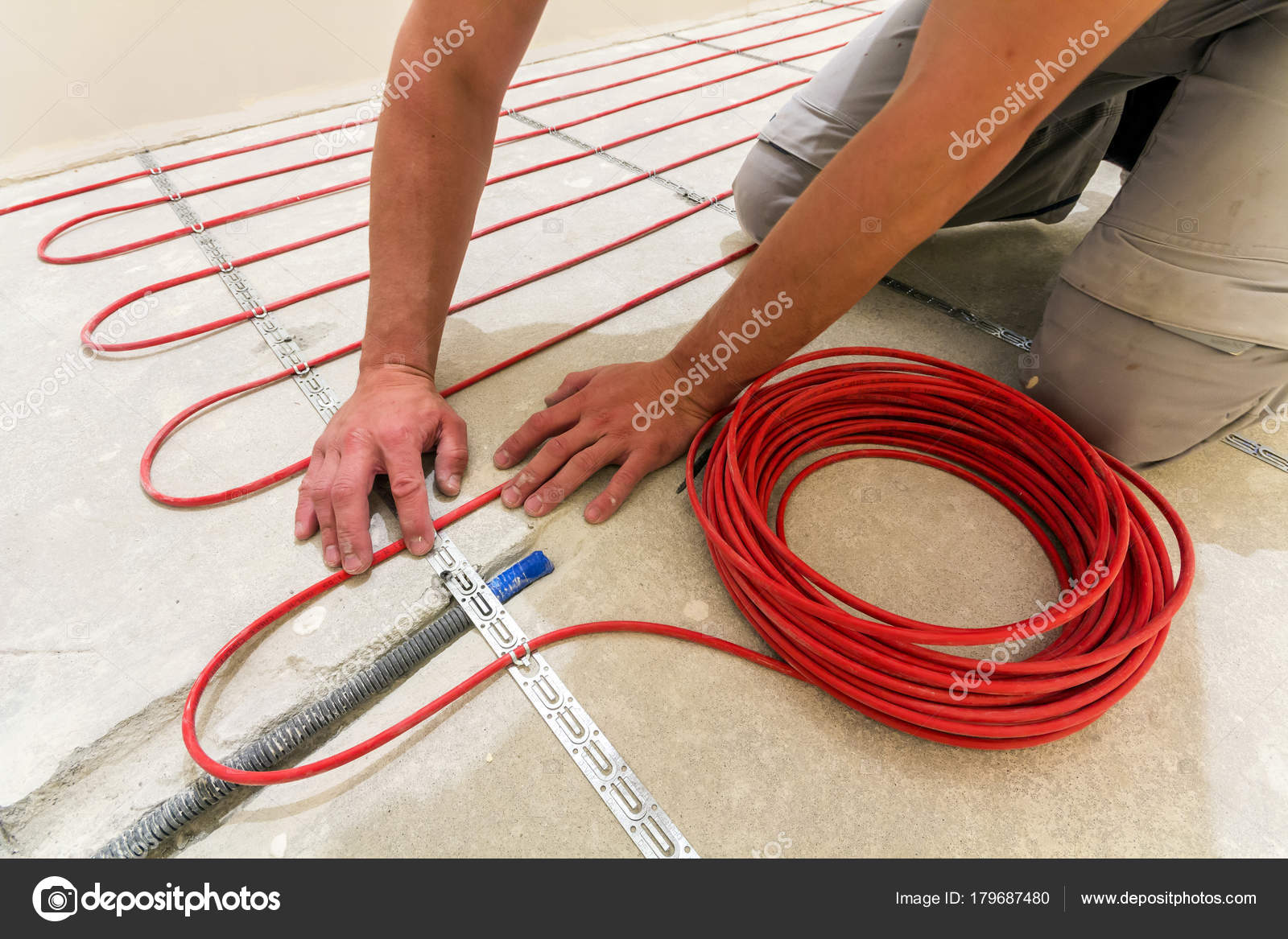

4. Укладывают с постоянным шагом кабель, закрепляя его зажимами монтажной ленты.

5. Устанавливают датчик температуры пола. Сначала помещают его в гофрированную трубку так, чтобы он оказался в ее конце, и плотно закрывают заглушкой. Затем монтажную трубку с датчиком размещают в месте в соответствии с планом. Чтобы она не смещалась в процессе дальнейшего монтажа, ее закрепляют на полу небольшим количеством плиточного клея или раствора. Открытый конец трубки с выведенными установочными проводами подводят к регулятору температуры или распаечной коробке. Последняя применяется, когда к одному терморегулятору подсоединяется две и более нагревательных секций.

Трубку у стены нельзя заламывать, радиус изгиба должен быть не меньше 5 см.

Если же используется нагревательный мат, то порядок немного меняется. Сначала устанавливают датчик температуры, а затем сверху раскладывают мат.

6. Устанавливают терморегулятор в соответствии с приложенной к нему инструкцией.

7. Подключают к регулятору температуры установочные провода нагревательной секции, датчика температуры пола, питание.

8. Проверяют работоспособность системы, включив питание и убедившись, что кабель нагревается.

9. Заливают цементно-песчаную стяжку или плиточный клей.

10. Укладывают напольное покрытие.

Запускать систему «теплый пол» разрешается только после полного высыхания цементно-песчаной стяжки, иначе она растрескается. Монтаж и подключение прибора рекомендуем доверить специалистам.

Итоги

Однозначного ответа на вопрос, что лучше использовать для электрического подогрева пола одно- или двужильный кабель нет. Обе разновидности эффективно работают.

Для правильного выбора модификации теплого пола, необходимо рассчитать удельную тепловую емкость и параметры помещения. В больших комнатах рекомендуется использовать двужильную нагревательную секцию, у одножильной тепловая отдача меньше. В помещениях сложной конфигурации проще монтировать двужильный кабель для пола, так как его второй конец не нужно подводить к термостату.

Сравнительная таблица:

Одножильный Двужильный
Место установки ванные, коридоры, прихожие, балконы, лоджии, зимние сады, дорожки бассейнов кухни, гостиные, спальни, детские
Монтаж более сложный, что связано с необходимость подведения двух концов кабеля к терморегулятору простой – подключение к терморегулятору с одного конца
Уровень электромагнитного излучения 0,2-0,4 мкТл, что примерно в 60 раз ниже допустимой нормы 0,02-0,05 мкТл, что примерно в 300 раз ниже допустимой нормы

В нашем магазине можно купить одножильные и двужильные электрические теплые полы как в виде нагревательных кабелей, так и матов. Цена зависит от их мощности. Есть доставка по Москве и в регионы.


Одножильный или двужильный? | Тепломонтаж

Наверняка каждый кто интересовался темой теплого пола, встретился с информацией, что кабеля для укладки системы теплый пол бывают 2 видов: одножильный и двухжильный.

Какой кабель выбрать, в первую очередь, зависит от того в каком помещении будет укладываться теплый пол.

Для укладки теплого пола используют резистивный нагревательный кабель. В данном кабеле сопротивление имеет постоянное значение, таким образом тепло распределяется равномерно по всей его длине. В результате работы нагревательного кабеля образуется электромагнитное поле (такие же поля создают вокруг себя любые электроприборы). Естественно все мы наслышаны о вреде электромагнитного излучения. Но стоит отметить, что количество излучения от теплого пола в 500 раз меньше допустимой нормы, в соответствии к стандартам ВОЗ. Излучение от теплого пола составляет 2-3 мкТл — при использовании одножильного кабеля, 0,2-0,5 мкТл — при установке двужильного кабеля, если использовать пленочный теплый пол, то его магнитное поле еще меньше.

Таким образом мы видим, что для жилых помещений лучше использовать двухжильный кабель. Благодаря своей конструкции, из двух токопроводящих жил, такой кабель дает меньшее значение излучения, так как каждая из жил кабеля компенсирует излучение от другой. Но если Вам нужен кабель для обогрева гаража, склада, открытых площадок, для системы антиобледенения и снеготаяния, то в таком случае рациональным будет использование одножильного нагревательного кабеля. Однако одножильный кабель монтировать сложно, лучше доверить профессионалам, в то время как с двухжильным можно справится самостоятельно, подробно прочитав инструкцию.

Подводя итоги в сравнении двух типов кабелей стоит отметить, двухжильный кабель является более универсальным и практичным, его монтаж не доставит вам трудностей, при необходимости может заменить одножильный кабель.

Одножильный или двужильный кабель — АртТепло

В процессе организации и покупки систем электрического теплого пола встает ряд технических вопросов: какую систему теплого пола выбрать, какой выбрать терморегулятор, какую площадь необходимо обогревать, как выбрать теплоизоляцию и т.д. И когда Вы определились, что вам необходимо устанавливать электрический теплый пол на основе кабельных систем (когда вы делаете теплый пол, например, под плиткой), встает еще один не менее непонятный вопросы:

В чем отличие кабельных систем обогрева на основе одножильного и двужильного кабеля?

Разница между данными системами нагревательного кабеля состоит в том, что кабельными системами обогрева на основе двужильного кабеля более просты в установке, чем аналогичные на основе одножильного. Объясняется это тем, что установка системы на основе одножильного кабеля необходимо вести от терморегулятора и по завершению укладки вернуть токопроводящую жилу обратно к терморегулятору. В случае же с двужильным кабелем такие процедуры исключены, ибо двужильный кабель оснащен возвратной жилой и подключается к термостату только с одной стороны, а второй конец кабеля на другом конце системы изолирован специальной муфтой.

Также, данные системы отличаются уровнем электромагнитного излучения (ЭМИ). У кабельных систем на основе двужильного кабеля уровень ЭМИ ниже чем у систем с одножильным кабелем. Поэтому, кабельные системы на основе двужильного кабеля используются в местах частого пребывания людей (спальни, детские, кухни и т.д.), а одножильные в местах «проходного» режима (коридоры, прихожие и т.д.).

Это основные отличия этих систем, на которые стоит обратить внимание при их выборе. Вы всегда можете обратиться за помощью к нашим специалистам, которые проконсультируют вас и помогут сделать правильный выбор.

Теплый Пол: Нагревательный Кабель

Нагревательный кабель: Купить в RdMarket

Внешне нагревательный кабель ничем не отличается от силового, он такой же гибкий и имеет защитную оболочку. Однако основная задача кабеля для теплых полов — преобразовывать постоянный ток в тепло с максимальной эффективностью, что и формирует разницу во внутренней конструкции.

Существует три разновидности нагревательного кабеля:
  1. Одножильный. Состоит из одной нагревательной жилы, покрытой оболочкой, защитного экрана и внешней изоляции. У одножильного кабеля нет конечной муфты, так как оба его конца должны быть подключены к терморегулятору — в этом и заключается основная сложность монтажа, которая требует точных расчетов длины кабеля и шага укладки.
  2. Двухжильный. От одножильного отличается только количеством жил — их две (фаза-ноль), и обе покрыты защитной оболочкой. Двухжильный кабель дороже, но проще в монтаже (не нужно второй конец подводить к регулятору) и безопаснее: электромагнитные поля обеих жил противодействуют друг другу, а благодаря защитному экрану излучение сводится к естественному.
  3. Тонкий кабель flex. Это разновидность двухжильного нагревательного кабеля с утоньшенной, от 3,5 до 4 мм, конструкцией (например, Nexans Millicable Flex и Warme Twin Cable Flex). Используется для монтажа без стяжки, в основном — под плитку в слой плиточного клея. Цена тонкого кабеля выше других видов, но разница полностью перекрывается отсутствием дополнительных затрат во время укладки.

Виды обогрева на основе нагревательного кабеля

Греющий резистивный термокабель купить можно для разных целей: обогрева крыш, дорожек и тротуаров, защиты труб от замерзания, в теплицах, помещениях для животных и др. Но самый распространенный вариант — это системы теплых полов, которые по целевому назначению можно разделить на два типа:

  • дополнительный обогрев;
  • основной обогрев.

Дополнительный, или комфортный, обогрев устанавливается, если есть основные источники тепла в доме или квартире — центральное отопление, котловое отопление, электрические нагреватели. В таких системах температура нагрева контролируется по температуре пола: датчик монтируется в пол вместе с кабелем, передает информацию терморегулятору, где ее может увидеть и отрегулировать пользователь.
При основном обогреве кабельные теплые полы используются как единственный источник тепла, то есть все помещение обогревается только кабельной системой. Обогрев регулируется уже не по нагреву пола, а по температуре в самом помещении. Для этого используются два датчика: основной — датчик температуры воздуха, который и будет регулировать общее тепло, и дополнительный — датчик температуры пола для защиты и теплового кабеля, и напольного покрытия от перегрева.

3 совета, как выбрать нагревательный кабель для теплого пола

  1. Четко определите цель обогрева — основной или дополнительный. От этого будет зависеть мощность и необходимое количество провода для теплого пола. При основном обогреве теплый пол должен занимать не менее 75% площади всего помещения, чтобы прогреть воздух полностью в любую погоду. Длина кабеля будет рассчитываться исходя из этой площади.
  2. Учтите вид напольного покрытия. Под дерево, линолеум, ковролин и схожие покрытия рекомендуется брать одно- или двухжильный теплый кабель для укладки в стяжку: так он будет защищен от перегрева, а покрытие — от преждевременного износа. Если же вы планируете укладывать теплый пол под плитку, лучший вариант — это тонкий кабель flex или нагревательные маты на его основе. Их можно укладывать сразу в плиточный клей, что удешевит монтаж и повысит скорость нагрева пола.
  3. Если сомневаетесь, обратитесь за помощью к специалистам. Электрические теплые полы — это самый долговечный и безопасный для здоровья и имущества вид обогрева. Но для этого систему нужно правильно рассчитать и смонтировать: просчитать мощность с учетом теплопотерь, шаг укладки, площадь секции и так далее. Если вы не уверены хотя бы по одному из пунктов, лучше обратиться за консультацией к профессионалам и уже вместе решить, какой термопровод вам стоит купить.

Помните, что в интернет-магазине «РДмаркет» вы всегда можете получить бесплатную консультацию по нагревательным кабелям, а также вызвать специалистов по замеру и монтажу.

Как выбрать электрический теплый пол

Виды нагревательных кабелей для обогрева полов

Многие задаются вопросом какой теплый пол лучше? Давайте же разберемся в видах нагревательных кабелей и определимся как выбрать оборудование для обогрева пола.

Для электрического обогрева полов используются следующие виды нагревательных кабелей:

Нагревательные кабели для обогрева полов, как правило, выпускаются с удельной мощностью 10…28Вт/м с широким диапазоном номиналов мощности от 300 до 3400Вт. В настоящее время известно более десятка фирм, производящих нагревательные кабели для электро отопления: Ceilhit (PV, PSV), Devi (DTIP), Ekkotec (HBS), ENSTO (TASSU), Fenixgroup, Heat-com, Hemstedt (HEM-SYSTEM, BR-IM, BR-IM-Z), Nexans Norway AS (TXLP 1R, TXLP 2R), Siemens, SpyHeat (SH, SHD), Thermo (Thermocable SVK), Национальный комфорт (НК), Теплокабель (ТК, ТКД), Теплолюкс/ССТ (ТЛБ). ..).

Рассмотрим особенности данных видов нагревательных кабелей, а также производителей.


Одножильный нагревательный кабель Двухжильный нагревательный кабельБи Нагревательный мат

Особенности

Нагревательный кабель диаметром около 7 мм, поставляется в бухтах разной длины в зависимости от площади обогрева.

— Используются для комфортного подогрева пола и отопления помещений.
— Укладка в помещениях с любым покрытием, с планировкой любой сложности и на открытых площадях

Выпускаются как со внешней соединительной муфтой (Ceilhit, Devi, Ekkotec, ENSTO, Thermo, Теплолюкc и т.п.), так и с использованием безмуфтовой технологии соединения нагревательной части кабеля с токоподводящими холодными концами (Nexans, Hemstedt).
Для безмуфтовых нагревательных кабелей Nexans и Hemstedt:

  • высокая надежность за счет отсутствия внешней соединительной муфты для соединения греющей и холодной частей кабеля (>безмуфтовая технология соединения).
  • наличие сплошного металлического экрана для обеспечения 100% влагонепроницаемости и защиты от электромагнитного излучения;
Нагревательный кабель диаметром 4 мм, вплетенный в тонкую гибкую самоклеящуюся сетку из армированного пластика. Поставляется рулонами в зависимости от площади обогрева.
— Используется только для комфортного подогрева пола
— Сверхтонкий кабель
— Идеален при ограничениях высоты пола
— Не требует стяжки и утеплителя при монтаже в клеевой слой
Монтаж Достаточно простой монтаж.
Для подключения к электросети используются оба конца кабеля, поэтому при монтаже необходимо возвращать оба конца кабеля к терморегулятору.
Простой монтаж (проще, чем для одножильных кабелей).
В отличие от одножильных кабелей двухжильный нагревательный кабель имеет один холодный конец для подключения к термостату, что облегчает укладку нагревательного кабеля.
Быстрый монтаж для прямоугольных площадей.
Значительно усложняется монтаж при сложной конфигурации помещения (углы, переходы, окружности).
Экономия монтажных материалов и времени монтажа.
Толщина теплого пола без учета напольного покрытия При стандартной укладке в бетонную стяжку: 30-50мм
При укладке в клеевой слой: минимально 8-10мм
При стандартной укладке в бетонную стяжку: 20-50мм
При укладке в клеевой слой: минимально 5-6 мм
Идеален при ограничениях высоты пола
Расчетный срок службы Для безмуфтовых нагревательных кабелей – более 50 лет. Более 25 лет.
Стоимость Низкая. Цена несколько выше, чем на одножильный нагревательный кабель. Высокая цена. Цена несколько выше, чем на двухжильный нагревательный кабель.

Какой теплый пол надежнее?

Долговечность теплого пола определяется надежностью нагревательного кабеля. Любой нагревательный кабель для обогрева полов состоит из нагревательной части и так называемых «холодных концов», служащих для непосредственного подключения кабеля к электросети (термостату). Муфты, соединяющие «холодные» провода с постоянно нагревающимся и остывающим нагревательным кабелем, — самый важный элемент всей конструкции. От надежности муфт зависит срок службы системы обогрева. Известно, что до 90% неисправностей в нагревательных кабелях приходится на соединительные муфты. В муфте нагревательные жилы кабеля соединяются с «холодными» проводами с помощью механически опрессованных втулок, которые затем заливаются специальной мастикой (внешняя муфта). Такие нагревательные кабели легко можно отличить по наличию на них внешней соединительной муфты в виде пластмассовой коробки или трубки (см. рис.).

Какие кабели не имеют внешней соединительной муфты?

В настоящее время наиболее передовые производители кабельной продукции отказались от метода механической обжимки и используют принципиально новые современные технологии безмуфтового соединения греющей и холодной частей нагревательного кабеля (диффузионная сварка), при которых нагревательный элемент и медная жила «холодного» конца образуют единый неразрывный проводник. Результатом внедрения таких технологий стало отсутствие внешней соединительной муфты, кабель имеет единую сплошную оболочку одного диаметра по всей длине кабеля со 100% герметичностью и водонепроницаемостью, что существенно повышает надежность и долговечность систем обогрева.

Лидерами в данных технологиях на европейском рынке являются компании: старейший норвежский концерн Nexans Norway AS (безмуфтовая технология «SPLICE»), а также гораздо более молодая, но уже снискавшая общемировое признание немецкая компания Hemstedt GmbH (технология «HEM-SYSTEM»).

Современные технологии Nexans и Hemstedt:

  • Безмуфтовое соединение греющей и холодной частей нагревательного кабеля
  • Безшовная сплошная внешняя изоляция по всей длине кабеля
  • Фторполимерная высокотемпературная внутренняя изоляция
  • Алюминиевый сплошной экран
  • Двухжильная и одножильная конструкции нагревательного кабеля

Компания Nexans Norway AS (Норвегия) — крупнейший европейский производитель широкого спектра кабельной продукции для электрических систем обогрева, образована из подразделения компании Alcatel — Alcatel Cables and Components, работающая в данной области с 1925 года. Nexans первой в мире разработала и внедрила безмуфтовую технологию для нагревательных кабелей. Место на нагревательном кабеле Nexans, где находится это соединение, обозначено маркировкой «SPLICE» (см. фото). Результатом внедрения такой технологии стало нулевое количество отказов нагревательного кабеля («наработка на отказ» — около 300 лет) и отсутствие внешней соединительной муфты.

Компания Hemstedt GmbH (Германия) — признанный лидер на рынке кабельных систем обогрева; компания разработала и внедрила свою уникальную промышленную технологию HEM-SYSTEM, которая заключается в безмуфтовом методе соединения резистивного нагревательного кабеля с электрическим питающим проводником, что принципиально поднимает планку качества и надежности нагревательных кабелей для электрических систем обогрева. Места безмуфтовых соединений обозначены на кабеле надписью «MUFFE/SLEEVE», холодные концы по всей длине имееют маркировку **** (см. рис). На европейском рынке компания Hemstedt известна с 1974 года, на российском рынке компания Hemstedt GmbH появилась в 2008 году. На сегодняшний день компания Hemstedt GmbH имеет более 16.000 м2 производственных площадей.

Именно поэтому, несмотря на разнообразие производителей нагревательных кабелей для обогрева полов, наша компания предлагает решения, разработанные исключительно на базе безмуфтовых нагревательных кабелей компаний Nexans и Hemstedt. Накопленный нами более чем 20-летний опыт работы по проектированию, поставкам и монтажу кабельных систем обогрева подтверждает непревзойденную надежность нагревательных кабелей этих производителей.



Как выбрать мощность нагревательного кабеля для теплого пола?

Комфортный обогрев пола требует установочной мощности системы от 80Вт/м2 до 130Вт/м2 в зависимости от конструкции пола, материала покрытия и назначения.

В данном случае нагревательный кабель подбирают исходя из рекомендованных значений мощности:
  • 90-110 Вт/кв.м — для сухих помещений с теплоизолированной стяжкой;
  • 100-130 Вт/кв.м — для влажных помещений с теплоизолированной стяжкой.

Какие особенности укладки теплого пола под плитку и ламинат?

В случае укладки нагревательного кабеля непосредственно в клеевой слой под плитку (ламинат или линолеум), нагревательный кабель подбирают исходя из того, что шаг укладки должен быть в диапазоне 5-10 см, чтобы обеспечить равномерный прогрев поверхности пола.

Технические характеристики нагревательных кабелей:

(в формате PDF, для просмотра необходим Adobe Reader):



При выборе комплекта оборудования рекомендуем обращаться к квалифицированным специалистам.
Специалисты нашей компании всегда готовы предоставить Вам самый высокий уровень обслуживания и будут рады ответить на любой Ваш вопрос и дать информацию по Вашему запросу.

Наша компания гарантирует квалифицированную помощь при выборе оборудования и индивидуальный подход к каждому клиенту.


Одножильный или двухжильный кабель — STEM Energy

Действительно ли двухжильный кабель намного безопаснее одножильного с точки зрения излучения?
На самом деле оба кабеля безопасны: уровень электромагнитного излучения, создаваемого ими, значительно ниже предельно допустимого для здоровья человека. Но двухжильный кабель безопасен «в квадрате», поскольку его излучение (0,02-0,05 мкТл) на порядок ниже излучения одножильного кабеля (0,2-0,4 мкТл). Именно поэтому для жилых помещений, особенно тех, где регулярно и подолгу находятся дети, рекомендован двухжильный кабель.
Еще одно ключевое различие между этими видами кабеля заключается в удобстве монтажа. При укладке одножильного кабеля необходимо вернуть оба его конца в точку подключения, а при укладке двухжильного такой сложности нет.

Нагревательный кабель: немного физики


Принцип действия нагревательного кабеля базируется на законе Джоуля-Ленца. Если физика не ваш конек, или изучали вы ее слишком давно, напомним основные моменты.
В данном случае мы имеем проводник (нагревательный кабель), по которому течет электрический ток. Согласно закону, проводник под действием электрического тока обязательно нагревается. Сила нагрева напрямую зависит от величины электрического тока и сопротивления проводника. Данный эффект является крайне нежелательным для проводов и кабелей систем электроснабжения, но в случае нагревательного кабеля он, наоборот, приветствуется и развивается.

Краткая классификация кабелей


Все современные греющие кабели конструктивно можно разделить на 2 типа: резистивные и саморегулирующиеся. Резистивный кабель отличается тем, что по всей длине имеет постоянную выходную мощность, которая зависит от длины кабеля, подаваемого напряжения и удельного сопротивления материала.
Для изготовления жил таких кабелей применяются специальные сплавы, для которых характерна незначительная величина температурного коэффициента электрического сопротивления. Благодаря этому свойству можно производить кабель, который при различном нагреве обладает практически неизменной тепловой линейной мощностью, т.е. по всей протяженности кабеля тепловыделение постоянно.

Резистивные кабели делят на 3 группы в зависимости от диапазона рабочих температур:
— низкотемпературные – до 100 ºС;
— среднетемпературные – 100-250 ºС;
— высокотемпературные – 250-1000 ºС.

Кабели также могут быть:
— одножильными,
— двухжильными.

Одножильный резистивный кабель


Одножильные резистивные кабели подключаются к электрическому питанию обоими концами.
Наиболее бюджетный вариант такого кабеля обладает только изолирующим слоем и наружной защитной оболочкой. Более дорогой и безопасный вариант исполнения предполагает наличие специального защитного экрана, который предохраняет человека от поражения электрическим током. Кроме того экран применяется для уменьшения напряжения электромагнитного поля до допустимых санитарных норм.

Двухжильный резистивный кабель


Двухжильные резистивные кабели подключаются к источнику электрического тока только одним концом. На втором конце кабеля размещается муфта, которая соединяет нагревательную и возвратную жилы. В данной системе обогрева соединительная муфта является одним из самых уязвимых элементов, поэтому их разработке уделяется особое внимание. Как правило, технология изготовления соединительных муфт охраняется производителями как ноу-хау и не разглашается.
В двухжильном резистивном кабеле два проводника расположены параллельно. Электрический ток по ним перемещается в противоположных друг другу направлениях, что способствует возникновению эффекта взаимной компенсации напряженности электромагнитных полей. Именно поэтому двухжильный кабель более безопасен в процессе эксплуатации для здоровья людей.

— Для изготовления нагревательных жил, которые используются в кабелях высокого сопротивления, наиболее часто применяется нихром. Нихром – это сплав никеля (55-78%) с хромом (15-23%) с добавлением в качестве легирующих добавок железа, марганца, алюминия и кремния. Для производства кабелей с низким сопротивлением чаще всего используют либо оцинкованную сталь, либо медные жилы, покрытые никелем.
— Изоляция двухжильных кабелей может быть как однослойной, так и многослойной. Многослойная изоляция обеспечивает более высокое качество диэлектрической прочности, но стоит такой кабель несколько дороже. Для производства изоляции применяется обширный спектр материалов: полиэтилен, фторполимер, поливинилхлорид и пр.
— Нагревательная изолированная жила помещается в специальный защитный экран в виде оплетки из луженой или никелированной проволоки. В качестве защитного экрана также может выступать сплошная металлическая трубка из алюминиевой или свинцовой фольги.
— Заключительным слоем всей конструкции является оболочка из высокопрочных полимеров.

Как правило, на реализацию двухжильный резистивный кабель поступает готовыми нагревательными секциями. Т.е. это уже полностью готовый к подключению к источнику питания отрезок нагревательного кабеля с предустановленными соединительными муфтами на концах. Длина одной секции может составлять от нескольких десятков до нескольких сотен метров и подбирается таким образом, чтобы прикладываемое напряжение без допущения перегревов достигало полного падения.
В настоящий момент рынок изобилует предложениями от различных производителей резистивного кабеля. Бренд STEM Energy предлагает оптимальное ценовое решение нагревательных кабелей.

Независимо от типа кабеля при его производстве особое внимание уделяется контролю качества и надежности изделий. Особенно это актуально в вопросах электробезопасности. Поэтому греющий кабель для «теплого пола» выполняется, как правило, с экранированием и требует заземления при монтаже.

Нагревательный кабель для теплого пола: виды, характеристики

Многие считают, что для электрического подогрева комнаты можно просто поместить нагревательный кабель для теплого пола под напольное покрытие. Но здесь надо принять во внимание существование разновидностей нагревательного провода. К тому же в некоторых случаях проще и дешевле будет уложить греющий мат. Чтобы узнать, какой лучше выбрать греющий контур для своей комнаты, давайте подробно рассмотрим их разновидности.

Виды греющих кабелей

Для обустройства теплого пола существует несколько видов кабелей, различающихся техническими характеристиками:

  • По типу провода нагревательный кабель делят на резистивный и саморегулирующийся. Нагревательный элемент резистивного типа создает одинаковую температуру на любом участке кабеля, что не всегда удобно при закрытии поверхности пола мебелью или бытовой техникой. Саморегулирующийся нагревательный элемент может реагировать на температуру окружающей среды, что позволяет самостоятельно изменять температуру на любом участке провода.
  • Нагреватель резистивного типа бывает одножильный и двужильный. Конструкция первого типа кабеля при укладке требует обратный возврат второго конца к терморегулятору для замыкания электрической цепи. Двужильный кабель достаточно одним концом подключить к терморегулятору, что очень удобно при сложной планировке комнаты.

Резистивный кабель

Двужильный и одножильный резистивный провод состоит из нагревательной жилы, защищенной проволочной или фольгированной оболочкой. Только конструкция первого состоит из одной нагревательной жилы, а конструкция второго кабеля включает две нагревательные жилы. Основное отличие кабелей заключается в материале, который был применен для изготовления жилы. Для этого могут использовать медь, латунь или нихром. Каждый металл обладает разным показателем электрического сопротивления. Чаще всего в производстве используют нихром. Он позволяет создать более подходящий уровень тепловыделения на всем участке кабеля.

Резистивному кабелю свойственна равномерная теплоотдача по всей длине. Такая особенность может повлечь перегрев отдельного участка. Например, определенная часть пола, закрытая мебелью. Проектируя расположение нагревательного контура, в таких местах надо уменьшить количество кабеля или, вообще, его оттуда убрать. Такой недостаток не позволит в будущем сделать перестановку мебели на другое место.

Чтобы понять, какой лучше выбрать кабель, кроме его сопротивления, надо уделить внимание общей длине и допустимому расстоянию между нагревательными элементами контура, уложенными на пол. Данные параметры помогут обеспечить равномерный прогрев поверхности:

  • Допустимое расстояние между нагревательными элементами указывает производитель изделия. Несоблюдение рекомендаций грозит проявлением температурных различий на отдельных участках электрического теплого пола. То есть, появится так называемая «зебра». Обычно, производитель рекомендует выдерживать шаг не более 120 мм.
  • В продаже кабель идет определенной длины, что требует правильного расчета контура. При монтаже добавить недостающий кусок или отрезать лишнюю часть будет невозможно.

Другой важный параметр, на который надо обратить внимание при выборе кабеля, это количество нагревательных жил.

Одножильный кабель

Одножильный тип кабеля при монтаже требует, чтобы оба его конца сходились в одном месте для замыкания цепи. Особенность конструкции заключается в наличии двух не нагреваемых концов, подключаемых к терморегулятору. Одножильный тип кабеля имеет несколько преимуществ перед другими видами:

  • предельная температура нагрева намного выше, чем может себе позволить двужильный тип;
  • малое потребление электроэнергии;
  • низкая цена изделия.

Общая схема монтажа состоит с таких пунктов:

  1. Не нагреваемый электрическим током конец кабеля подключают к терморегулятору.
  2. Контур размещают на полу по схеме.
  3. Второй «холодный» конец возвращают для замыкания цепи и подсоединяют тоже к терморегулятору.

Отдавая предпочтение конкретному виду нагревательного элемента, надо знать, что одножильный провод лучше выбрать для общественных помещений или нежилых комнат. Дома подходящими комнатами могут быть кухня, туалет, ванная или коридор.

Двухжильный кабель

Двухжильный тип нагревательного элемента не требует возврата при монтаже второго конца провода. Замыкание цепи происходит за счет соединительной муфты, устанавливаемой на один конец контура. Двухжильный провод имеет свои достоинства:

  • простота укладки провода, не требующая возврата второго конца, позволяет формировать схемы тепловой трассы любой сложности;
  • односторонняя коммутация к термостату;
  • электрический ток, проходя через двухжильный провод, не изменяет электромагнитное поле.

Очередность подключения контура состоит из следующих действий:

  1. Специальной муфтой соединяют электрическую цепь на одном конце провода и подключают его к терморегулятору.
  2. Контур укладывают на полу по схеме.
  3. Жилы второго конца провода просто соединяют друг с другом и изолируют.

Благодаря своим достоинствам, двухжильный провод лучше выбрать для жилых комнат, например, спальня или зал.

Саморегулирующийся кабель

Хорошими техническими характеристиками обладает саморегулирующийся кабель. Его конструкция и принцип работы отличаются от предшественников. Провод состоит из двух токопроводящих жил, контактирующих с полимерной матрицей. Именно эта полупроводниковая матрица сама регулирует нагрев благодаря своим свойствам. Дело в том, что повышение температуры понижает проводимость полупроводника, естественно, от этого уменьшается тепловая мощность. Сверху матрица защищена двумя изолирующими оболочками, между которыми находится экранная оплетка.

Для ясности давайте подробней рассмотрим принцип работы саморегулирующегося нагревательного провода:

  • понижение температуры воздуха в комнате приводит к сжатию середины кабеля, что повышает силу тока и увеличивает выделение тепла;
  • повышение комнатной температуры вызывает обратную реакцию с уменьшением силы тока. Естественно, количество выделяемого тепла сокращается.

Саморегулирующийся нагревательный провод обладает массой преимуществ перед своими аналогами:

  • возможность самостоятельно менять мощность нагрева при изменении комнатной температуры;
  • надежная многослойная защита от механических и других повреждений;
  • особенности конструкции провода создают защиту электрического пола от перегрева. Это продлевает срок службы нагревательного элемента, не требуя его частого ремонта.

Технические особенности электрического нагревателя позволяют использовать провод в любом помещении, не учитывая особенностей конструкции пола и места расположения мебели. Каждый участок теплого пола будет поддерживать заданную температуру. Если под мебельным прибором часть нагревателя достигнет определенной температуры, он отключится до остывания, а остальной контур будет продолжать нагреваться. Саморегулирующийся провод лучше выбрать в жилую комнату для электрического пола под плитку.

Единственным недостатком является высокая стоимость. Цена 1 м провода варьируется от 5 до 10 $.

Обустройство теплого пола электрическими матами

Греющий электрический мат очень удобен для обустройства теплого пола с минимальными затратами. Мат бывает карбоновый и кабельный. Между собой они различаются техническими характеристиками, монтажом, материалами изготовления и принципом нагрева. Единственная схожесть – это их компоновка. Любой мат напоминает дорожку, скрученную в рулон.

Кабельный мат

Если внимательней рассмотреть устройство, можно увидеть, что кабельный мат – это тот же резистивный одножильный нагреватель, закрепленный к армирующей сетке в виде змейки. Такой подогреватель хорошо подходит под плитку, так как толщина всего «пирога» примерно составляет 30 мм.

Нагревательный мат раскатывают по старому напольному покрытию. Главное, чтобы оно было ровным и чистым, так как фиксация рулона происходит за счет клеевой основы пленки. Мат раскатывают по комнате, начиная от терморегулятора. На поворотах разрезают только армирующую сетку, а сам провод вместе с отрезанной сеткой поворачивают под нужным углом. Следующим устанавливают терморегулятор, прокладывают провод в гофрированных шлангах и приклеивают мат к основанию. После проверки работоспособности сверху нагревателя укладывают плитку на клеевой раствор.

Карбоновый мат

Конструкция карбонового мата имеет стержневые нагревательные элементы, параллельно соединенные между собой. Специальный материал шин под воздействием электрического тока позволяет им выделять инфракрасное излучение, являющееся источником тепловой энергии.

Каждый стержень работает автономно, не завися друг от друга. Если один элемент выходит из строя, инфракрасный мат продолжает работать. Стержням свойственно самостоятельно регулировать нагрев по принципу саморегулирующего кабеля. При достижении максимальной температуры стержень запирается, что обеспечивает экономию электроэнергии и защиту от перегрева.

Инфракрасный мат также лучше выбрать для укладки под керамическую плитку. Рулон раскатывают по комнате аналогично кабельному мату. Только инфракрасный мат укладывают на теплоизоляцию со светоотражающим покрытием. Оно обеспечит отражение тепла вверх. К полу мат прикрепляют скотчем или клеем. Плитку сверху можно уложить двумя способами:

  • вначале делают 20 мм бетонную стяжку, а после ее высыхания укладывают сверху на клей плитку;
  • без дополнительной стяжки, плитку приклеивают на инфракрасный мат клеем. При этом толщина клеевого слоя должна быть не менее 20 мм.

Обычно плитку сразу приклеивают в кухне или ванной комнате. Для зала свойственно сделать стяжку, потом приклеить плитку.

Пленочный мат

Теплый пол из электрического пленочного мата – это тот же инфракрасный пол, только немного отличающийся своими особенностями. В данном материале карбоновые стержни запаяны в полимерную пленку. Они боятся перегрева, поэтому их монтаж, как и матов с резистивными кабелями, невозможен под установленной мебелью.

Принцип монтажа одинаков, как и для других матов, только сверху пленочный мат укрывают ветрозащитным нетканым материалом. После этого приступают к укладке напольного покрытия. Если предусмотрено сверху уложить ламинат, то ветрозащиту может заменить подложка. Под ковролин или линолеум пленочный мат накрывают фанерой или ДСП, а вот плитку укладывать сверху нельзя. Это связано с тем, что клеевой состав не приклеится к пленке. Хотя, некоторые изобретатели умудряются покрыть нагреватель водостойким гипсокартонном или армирующей стяжкой, а сверху уже уложить плитку.

Особенности подключения электрического теплого пола

Независимо от вида нагревательного элемента, для подключения к электросети применяют трехжильный кабель и дополнительно устанавливают УЗО. Защита сбережет систему от сетевых скачков напряжения, а трехжильный кабель необходим для обязательного подключения заземления.

Температурный режим

Температура электрического пола зависит от датчика и программатора. Именно этими приборами задают необходимый нагрев. Но надо помнить, что каждый греющий кабель для теплого пола имеет оптимальную температуру, которая не должна превышать свой предел:

  • Максимальная температура кабелей составляет 65оС, но обычно они работают при средней температуре – 30оС. Защитная изоляция выдержит не более 100оС;
  • Рабочая температура электрического мата зависит от его марки. Обычно она колеблется в пределах от 80 до 104оС. Например, температура кабельного мата составляет максимум 60оС, а карбонового – 55оС. Максимальная рабочая температура пленочного мата составляет 55оС, хотя сама пленка выдерживает до 250оС, потом начинает плавиться.

Существует много способов электрического подогрева пола. В каждом случае выбор нагревательного элемента надо делать индивидуально, учитывая тип напольного покрытия, особенности конструкции пола, сложность монтажа и другие факторы.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Electric Loose Wire Система внутреннего отопления — Кабель для обогрева пола в помещении

О настоящей Политике в отношении файлов cookie

В настоящей Политике использования файлов cookie объясняется, что такое файлы cookie и как мы их используем. Вам следует ознакомиться с этой политикой, чтобы понять, какие типы файлов cookie мы используем, какую информацию мы собираем с помощью файлов cookie и как эта информация используется.

В настоящей Политике также рассказывается о ваших правах в отношении персональных данных, которые вы нам предоставляете. Если у вас есть какие-либо вопросы об этой Политике использования файлов cookie, свяжитесь с нами.

Что такое файлы cookie?

Файлы cookie — это небольшие текстовые файлы, которые сохраняются в браузере или на жестком диске вашего компьютера или мобильного устройства, когда вы посещаете веб-страницу или приложение. Файлы cookie работают, чтобы сделать ваш опыт просмотра нашего сайта максимально удобным, и они запоминают ваши предпочтения, поэтому вам не нужно вводить свои данные снова и снова.

Существуют различные типы файлов cookie. Некоторые файлы cookie поступают непосредственно с нашего веб-сайта, а другие — от третьих лиц, которые размещают файлы cookie на нашем сайте.

Файлы cookie могут храниться в течение разного времени в вашем браузере или устройстве. Сеансовые файлы cookie удаляются с вашего компьютера или устройства при закрытии веб-браузера. Постоянные файлы cookie будут храниться на вашем компьютере или устройстве до тех пор, пока не будут удалены или пока не истечет срок их действия.

На нашем веб-сайте работают 4 разновидности файлов cookie:

1. Основные элементы

Некоторые файлы cookie необходимы для того, чтобы вы могли пользоваться всеми функциями нашего сайта.Без этих файлов cookie некоторые части нашего сайта просто не будут работать должным образом.

2. Настройщики

Эти файлы cookie (также называемые функциональными файлами cookie) позволяют нашему сайту запоминать ваши предпочтения, помогая вам настроить ваш опыт на нашем сайте. Таким образом, мы сможем запомнить вас, когда вы вернетесь на наш сайт, направить вас на главную страницу.

3. Улучшения производительности

Эти файлы cookie сообщают нам о том, как вы используете сайт, и помогают нам сделать его лучше.Например, эти файлы cookie подсчитывают количество посетителей нашего веб-сайта и видят, как посетители перемещаются, когда они его используют. Это помогает нам улучшить работу нашего сайта, например, гарантируя, что пользователи легко находят то, что ищут.

4. Таргетинги

Эти куки-файлы (также называемые рекламными куки-файлами) используются для доставки рекламируемого контента, который имеет отношение к вам, и их можно использовать для отслеживания эффективности наших рекламных кампаний на сторонних веб-сайтах.Эти файлы cookie размещаются на нашем сайте нашими сторонними поставщиками услуг, и они могут запоминать вашу активность в Интернете и могут использоваться для понимания ваших демографических данных, таких как возраст и пол. Собирается и используется только анонимная информация, и цель состоит в том, чтобы предоставить вам контент, который имеет отношение к вам.

Как мы используем файлы cookie?

Мы используем куки-файлы, чтобы улучшить ваш опыт просмотра за счет:

Распознавания вашего входа в систему и любых предпочтительных настроек.
Предоставление вам возможности просмотра, которая уникальна для вас, и предоставление вам контента, который, по нашему мнению, улучшает работу вашего сайта.
Анализ того, как вы используете наш сайт, что помогает нам устранять любые проблемы и контролировать нашу собственную производительность.

Подробнее о продукте — CHANZHOU YIYUAN HIGH TEMPERATURE CABLE CO., LTD.

Нагревательный кабель из специального сплава



Нагревательный стержень: Спецсплав – нить



Класс изоляции



★Тефлон FEP + экран из алюминиевой фольги+ 105 ℃ высокопрочный ПВХ

★Тефлон FEP + экран из алюминиевой фольги + полиэтилен высокого сопротивления

★Тефлон FEP + Экран из алюминиевой фольги + Тефлон



Кабельная конструкция

Одножильный нагревательный кабель



Нагревательный кабель Параметр



★Сердечник нагревательного кабеля Yiyuan изготовлен из многожильного специального сплава, который лучше, чем другие материалы

.

1.Специальный сплав не окисляется при рабочей температуре ниже 200 ℃, в то время как материалы из других сплавов легко окисляются при 80 ℃, так что значение сопротивления жилы увеличивается, а мощность с каждым годом снижается. Мощность уменьшается, мощность нагрева уменьшается с каждым годом, и не может быть гарантирован постоянный срок службы 50 лет



2. Специальные сплавы имеют лучшую прочность на растяжение, чем другие сплавы. В цементе непрерывное тепловое расширение и холодный процесс сжатия его внутреннего крепления производят повторяющийся тянущий эффект.Если сердечник из другого сплава будет все более и более тонким, значение сопротивления будет постоянно увеличиваться, а мощность с каждым годом будет уменьшаться.



3. Коэффициент теплового удлинения специального сплава мал, сердечник проводника может нагреваться до 85 ℃ или более во время нагрева, в сочетании с высоким коэффициентом теплового удлинения фторопластового изоляционного материала, сердечник провода с фиксированным удлинением полностью поглощается



★ Импортные фторопласты (FEP PFA) для изоляции нагревательного кабеля Yiyuan

Фторопласт, также известный как тефлон, название продукта: FEP PFA, производство Daikin, Япония и США. Он обладает отличной электроизоляцией, высокой термостойкостью (-40 ℃-260 ℃), отличной огнестойкостью и износостойкостью, высокой прочностью и сопротивлением растяжению. Таким образом, нагревательный кабель имеет более длительный срок службы и гарантию качества.





Нагревательный кабель из специального сплава



Нагревательный стержень: Спецсплав – нить



Класс изоляции



★Тефлон FEP + экран из алюминиевой фольги+ 105 ℃ высокопрочный ПВХ

★Тефлон FEP + экран из алюминиевой фольги + полиэтилен высокого сопротивления

★Тефлон FEP + Экран из алюминиевой фольги + Тефлон



Кабельная конструкция

Одножильный нагревательный кабель



Нагревательный кабель Параметр



★Сердечник нагревательного кабеля Yiyuan изготовлен из многожильного специального сплава, который лучше, чем другие материалы

.

1.Специальный сплав не окисляется при рабочей температуре ниже 200 ℃, в то время как материалы из других сплавов легко окисляются при 80 ℃, так что значение сопротивления жилы увеличивается, а мощность с каждым годом снижается. Мощность уменьшается, мощность нагрева уменьшается с каждым годом, и не может быть гарантирован постоянный срок службы 50 лет



2. Специальные сплавы имеют лучшую прочность на растяжение, чем другие сплавы. В цементе непрерывное тепловое расширение и холодный процесс сжатия его внутреннего крепления производят повторяющийся тянущий эффект.Если сердечник из другого сплава будет все более и более тонким, значение сопротивления будет постоянно увеличиваться, а мощность с каждым годом будет уменьшаться.



3. Коэффициент теплового удлинения специального сплава мал, сердечник проводника может нагреваться до 85 ℃ или более во время нагрева, в сочетании с высоким коэффициентом теплового удлинения фторопластового изоляционного материала, сердечник провода с фиксированным удлинением полностью поглощается



★ Импортные фторопласты (FEP PFA) для изоляции нагревательного кабеля Yiyuan

Фторопласт, также известный как тефлон, название продукта: FEP PFA, производство Daikin, Япония и США. Он обладает отличной электроизоляцией, высокой термостойкостью (-40 ℃-260 ℃), отличной огнестойкостью и износостойкостью, высокой прочностью и сопротивлением растяжению. Таким образом, нагревательный кабель имеет более длительный срок службы и гарантию качества.





6 вопросов о теплых полах

Теплые полы все больше входят в нашу жизнь. Кто-то «пощупал» теплые полы, будучи в гостях, и теперь мечтает о подобной системе дома. Кто-то нашел их в ванной, мне понравилось, и решил сделать по дому.А кто-то только что услышал о теплых полах, и не знает, нужно ли ему это. Мы ответим на ваши вопросы.

1. Безопасен ли теплый пол для детей?

Теплый пол абсолютно безопасен для детей. Его легко установить в детской комнате. Более того, даже при открытом окне в помещении нет сквозняка. Вы можете оставить детей играть на голом полу. Однако, если вы выбираете электрический теплый пол, вам следует приобрести и установить именно двухжильные кабельные системы. В отличие от одноядерных они дороже. Но уровень электромагнитного излучения в двухпроводных электрических полах настолько мал, что не оказывает никакого действия и не приносит никакого вреда.

2. Можно ли в спальне сделать теплый пол?

Считается, что теплый пол нельзя укладывать в спальне. Якобы нагретый воздух, идущий снизу, негативно сказывается на здоровом сне. На самом деле это не так. Если воздействовать на умеренную температуру, то сон будет вполне комфортным.Современные терморегуляторы оснащены таймерами, дневным и недельным программированием, поэтому ночью температуру теплого пола можно установить ниже на 2-3 градуса, чем днем. Это позволит не испытывать дискомфорта во время сна и при этом ходить по полу без тапочек.

3. Правда ли, что система теплых полов улучшает здоровье астматиков и аллергиков?

Равномерное распределение тепла от теплого пола предотвращает пригорание пыли, дренаж воздуха. Также теплые полы предотвращают появление и распространение грибка и плесени. Кроме того, без радиатора пыль намного меньше летает по комнате, оставляя воздух чистым. Если дом оборудован и системой теплых полов, и системой вентиляции, можно не сомневаться, дышать будет легче. Люди, страдающие астмой или аллергией, начинают чувствовать себя лучше.

4. Можно ли укладывать теплый пол под мебель, под ламинат, паркет, под ковер?

Теплый пол распространяется только на свободное пространство (под стационарную мебель и технику монтировать теплый пол не рекомендуется).Под ламинат и паркетную доску можно установить специальный электрический теплый пол для дерева. На теплый пол также можно укладывать ламинат или паркет, но важно, чтобы эти покрытия были качественными. Ковры и коврики стелить нежелательно. Они препятствуют свободному движению тепла по помещению.

5. Можно ли устанавливать теплые полы в душевых и ванных комнатах?

И водяной, и электрический теплый пол можно устанавливать в санузлах и душевых. Электрические кабели защищены от короткого замыкания. Теплый пол позволит забыть о «холодной плитке», быстро высушит мокрый пол, сделает его менее скользким и опасным.

6. Можно ли сделать на балконе теплый пол на балконе? И если да, то каким – водяным или электрическим?

В многоквартирном доме с центральным теплым полом нельзя устанавливать систему теплого пола, только электрическую. В этом случае нагревательный кабель или нагревательный мат можно проложить на балконе или лоджии. Однако необходимо, чтобы балкон был достаточно утеплен, особенно пол и потолок.В частном доме допустимо проводить электрические теплые полы на балконе или лоджии. Нагрев воды в сильные морозы может замерзнуть. Поэтому на дачах следует применять антиобледенительную систему.

Кабели для обогрева пола, электрические

Греющие кабели для укладки в плиту / Греющие кабели для стяжки-маты (17 Вт/м)

Эти двухжильные кабели с номиналом 17 Вт/м используются для различных укладок в местах с песчано-цементным слоем. используется. Этот кабель подходит для больших или малых площадей и используется в больших помещениях или во влажных помещениях.Это нулевой уровень электромагнитных помех и быстрое время отклика. Доступен со стандартной мощностью от 150 Вт до 3300 Вт.

Интегрированный/отдельный двухжильный нагревательный кабель Inslab с холодным хвостовиком и изоляцией из сшитого полиэтилена (ISH)

Технические данные:

Конструкция кабеля Multi-Strand

Изоляция: XLPE

Возвратная проволока: Multi Streding Tonrence Code

Shield: Poly.Ал. Фольга + дренажный провод

Оболочка                                 : Высокотемпературный ПВХ

Кабельный ввод                               : 3,5 м, встроенный холодный конец

Диаметр кабеля : 6,0 мм

17W / M


2

35.29

35.29

75,57 3,04 50,00 62,24 3,70 42,32 5,43 9.39

Wattage

Длина кабеля

кабеля сопротивления

код

9000V

(M)

Всего, Ом

Ток (AMPS. )

Желаний — 17-150

150

80282

0.65

Жележе 17-300

300287

300

17.65

17.65

176.33

176.33

1.30

Жележе 17-400

400

23.53

132.25

1.74

Health-17-500

500287

7

2.17

2,17

Жележе 17-600

600

88.17

88.17

87

261

Железа-17-700

7

700

41. 18

WISH

17-850-

850

, желающего 17-1000

1000

58.82

58.82

58.82

87

52.90

4,35

Жележе 17-1250

1250

73.53

WISH-17-1500

1500

88,24

35,27

6,52

, желающего 17-1700

1700

100287

31.12

9.39

Как выбрать правильный нагревательный кабель для подогрева?

Электрический теплый пол может стать не просто дополнительным источником тепла, его можно использовать как основной вид отопления. Он относительно экономичен и прост в установке. Однако перед началом его монтажа необходимо разобраться, какой кабель для теплого пола лучше выбрать. От этого часто зависит эффективность всей системы.

Продукты можно классифицировать следующим образом:


Есть еще несколько функций. Например, резистивный одножильный или двухжильный нагревательный элемент обладает хорошей мощностью и пластичностью, что позволяет использовать его в сложных помещениях. Что касается саморегулирующегося провода, то он считается более дорогим, мощным и экономичным.Кроме того, он очень надежен и прослужит долго.

Как правильно выбрать нагревательный кабель для теплого пола?

Для того, чтобы сделать правильный выбор, необходимо учитывать следующие условия:

  • Стоимость продукта. Дешевый провод может быстро выйти из строя, так как не обладает необходимыми параметрами качества. Поэтому лучше купить более дорогой кабель, который прослужит дольше.
  • Стоимость установки. В случае с резистивным мастеру придется дополнительно купить терморегулятор, который не требуется саморегулирующемуся проводу.То есть представленный кабель лучше использовать для небольших помещений, где регулятор особо не нужен. Провод резистивного типа лучше подходит для больших помещений.
  • Область применения. Если на пол в комнате будет укладываться ковер, то лучше использовать саморегулирующийся провод, так как он не допустит локального перегрева.

Комплект для теплого пола Electrolux Twin Cable
  • Функциональность теплого пола. Прежде чем выбрать нагревательный кабель для теплого пола, необходимо разобраться, какие функции он будет выполнять.Например, если в помещении установлен теплый пол прямого действия, то лучше использовать резистивный двухжильный или одножильный кабель, либо термомат. Такие изделия укладываются в тонкий слой стяжки непосредственно перед монтажом напольного покрытия. Данная установка позволяет быстро прогреть поверхность пола до 27 градусов за короткое время. Если теплый пол будет выполнять функции аккумулирования тепла, то лучше прокладывать саморегулирующийся или двухжильный резистивный кабель.Дело в том, что системе в этом случае придется прогревать довольно большой слой бетона (5-15 см).

Как видите, выбор кабеля сопровождается большим количеством нюансов, которые нельзя не учитывать. В противном случае будет сложно добиться адекватной работы теплого пола.

Требования к греющему кабелю

Исходя из ГОСТов важно не забывать о следующих общих требованиях к греющему кабелю:


Правила прокладки кабеля теплого пола

Чаще всего нагревательный провод укладывается по схеме «змейка».При этом должны быть выполнены следующие требования:

  • Нельзя допускать образования петель на кабеле. Отдельные участки не должны пересекаться.
  • Расстояние между системой отопления и металлическими конструкциями – 5 см, между системой и деревянными конструкциями – 3 см. Максимальное расстояние от теплого пола до других источников тепла – полметра.
  • Важно соблюдать шаг укладки, который составляет 6-10 наружных диаметров провода.
  • Вся та часть кабеля, которая горячая, должна быть в однородном изоляционном материале.
  • Шаг кабеля для обустройства прямого пола 10 см. Если кладка располагается внутри стяжки, то 20 см.

Схема прокладки и подключения кабеля теплого пола
  • Используется для подключения кабеля. То есть его нельзя подключить напрямую к сети (есть некоторые исключения в случае с саморегулирующимся кабелем).
  • Терморегулятор размещается на высоте 50-150 см от пола.
  • Обязательным элементом систем электрообогрева считается размещение на расстоянии полуметра от стены.Для подключения используется медный провод.
  • Скручивание в системе не допускается. Соединения кабелей выполняются только через специальные клеммы в распределительных коробках.
  • Система должна быть оснащена автоматическими выключателями, не допускающими скачков напряжения.
  • Вы не можете установить нагревательный провод самостоятельно. Здесь должен работать только высококвалифицированный мастер с соответствующим разрешением.

Пошаговый план установки

Итак, он состоит из нескольких этапов:


Вот и все особенности выбора и монтажа нагревательного кабеля для теплого пола.В любом случае перед работой нужно учесть все нюансы укладки. И напоследок видео установки с подробными комментариями:

Производство

ПОЛЫ С ПОДОГРЕВОМ

Теплые полы «ТЕПЛОЛЮКС» — это безопасная комфортная кабельная система обогрева. Может использоваться как основная система отопления в отдельно стоящих зданиях, где нет возможности подключения к системе центрального отопления или как дополнительная система отопления (с другой) для обеспечения теплового комфорта в помещениях с холодными полами (мрамор, плитка). Система «ТЕПЛОЛЮКС» используется, в том числе, и в сельском хозяйстве для обогрева животноводческих ферм.

Основные преимущества нашей системы:

  • Экономичное и наиболее эффективное использование электроэнергии
  • Максимально простая установка
  • Свободная от утеплителей поверхность стен и пола, неограниченные дизайнерские решения
  • Равномерное распределение тепла по полу и высоте помещения
  • Современное термооборудование
  • Долгий срок службы

Терморегулятор в каждой комнате значительно снижает энергопотребление и поддерживает заданный вами +10 0 … +30 a C. Полы с подогревом — создают в помещении тепловой комфорт и равномерное распределение тепла. Стоимость установки систем теплого пола при строительстве или ремонте — Минимальная. Для установки системы необходимо уложить нагревательный кабель на бетонную стяжку, подключить терморегулятор и настроить его на нужную температуру. Отделка напольного покрытия может быть любой на ваш выбор: плитка, мрамор, ковролин. Для обогрева деревянного пола (паркет или половая доска) нагревательные кабели прокладываются непосредственно под полом, бетонной стяжкой.

ОСОБЕННОСТИ УСТАНОВКА: «Подпольный» устанавливается, как правило, на «чистую» площадь пола, не занятую мебелью или сантехникой. В первую очередь это связано с энергосбережением. . Надежность «теплого пола» на 99% определяется качеством монтажных работ. ГАРАНТИЯ: гарантийный срок на теплые полы «Теплолюкс» — 25 (фактический срок службы — в несколько раз больше).

Система включает

Система «Теплолюкс» состоит из:

  1. нагревательная секция
  2. Термостат
  3. монтажная лента
  4. защитная гофрированная трубка для датчика температуры

В системе используются одножильные нагревательные секции (тип TLOE) или двухжильные нагревательные секции (тип TLBE). Обе секции подходят для обогрева любых помещений, в том числе жилых, офисных, производственных. Секции имеют разную длину и мощность. Тип сечения, удельная и общая мощность указаны на оболочке кабеля. для дополнительной маркировки используются скины разного цвета.

Описание

Основным элементом кабельной системы теплого пола является нагревательный кабель, преобразующий электрическую энергию в тепловую. Нагревательный кабель применяют в виде отрезков определенной длины – нагревательных секций.Помимо нагревательной секции, в теплый пол терморегулятор состоит из датчика, контролирующего работу системы теплого пола и дополнительных материалов: утеплителя, монтажной ленты и гофротрубки в сборе. Лента монтажная используется при укладке теплого пола для крепления секции обогрева на полу. Трубка в сборе служит защитой напольного датчика, обеспечивая доступ к нему для осмотра или замены. Теплоизоляция снижает теплопотери, тем самым повышая эффективность обогрева пола и снижая потребление электроэнергии. В зависимости от величины теплопотерь и вариантов применения теплоизоляция пола применяется с различными техническими параметрами и определенной толщиной. Нагревательная часть системы (греющий участок специального нагревательного кабеля) скрыта в конструкции пола в цементно-песчаной стяжке. Напольное покрытие может быть любым: плитка, мрамор, ламинат, ковролин

На сегодняшний день системы теплого пола – одни из самых популярных. Это связано с рядом преимуществ таких систем – их КПД (от 30 до 50%), долговечность, безопасность (можно не переживать, что дети обожгутся, как это бывает при радиаторном отоплении).По сравнению с радиаторным теплым полом процедура более комфортна благодаря использованию различных режимов (управление по температуре наружного воздуха, ручной режим и режим ограничения температуры).

Если вы хотите обустроить себе теплый пол, в первую очередь стоит разобраться с его основным элементом, без которого система просто не будет работать, – это смесительный узел теплого пола. Отдельные умельцы продвигают идею водяного теплого пола, оснащенного только трехходовым краном и без применения помпы – но это пилотный вариант, который может представлять интерес разве что с точки зрения искусства, как пример оригинального решения.

Теплый пол Site: принцип действия и конфигурация

Температура воды в системе радиаторного отопления может достигать 80-90 градусов Цельсия. Температура пола по правилам не должна превышать 26 градусов. Основная задача, которую решает установка теплого пола – это понижение температуры до нужного уровня за счет подмешивания обработки воды (чтобы ее можно было подключить к радиатору и системе отопления) и обеспечение заданной температуры циркулирующей воды. в напольной петле.

Основные элементы коллекторного узла – это циркуляционный насос, коллекторы подающей и обратки, регулирующие клапаны, терморегуляторы и расходомер.

При выборе циркуляционного насоса для системы обратите внимание на показатель давления – чем он выше, тем быстрее подача. Кроме того, скорость потока может влиять на пропускную способность системы или узла.

Клапан регулирующий может быть двух- или трехходовым. Первый изменяет пропускную способность среды (ее расход), перемещая затвор клапана или золотник.Трехходовой – смешивает или разделяет поток. Помимо регулирующей, на арматуру возложены такие функции, как запорная, смешивающая и разделительная (распределительная). Многие специалисты считают коллекторную сборку теплого пола с двухходовым вентилем более приемлемой, так как она не допускает перегрева пола и за счет небольшой мощности может обеспечить стабильное и плавное регулирование температуры. Тем не менее – их не рекомендуется использовать на участках площадью более 200 квадратных метров.

Благодаря расходомерам возможна равномерная циркуляция теплоносителя; Задача терморегуляторов – реагировать на внешнюю среду и поддерживать требуемую температуру за счет изменения температуры одного контура.

Пол с подогревом Сайт: смешанные стили

Сегодня на рынке представлены агрегаты с последовательным и параллельным типами смешения. Последовательный тип более логичен с теплотехнической точки зрения, так как температура потока, выходящего из узла смешения в сторону котла, равна температуре пола. Еще одно преимущество последовательной схемы – возможность размещения большего количества цепей. Плюс использования параллельного типа – возможность использования одного двухходового клапана; но это преимущество оборачивается непостоянством потребительских расходов.

кабель для теплого пола l Young Chang Silicone

■ Общий тип

■ Односторонний тип

Описание

Кабель теплого пола предназначен для обогрева каменных и кафельных полов в ванных комнатах, кухнях, прихожих и любых помещениях. Достоинством кабеля для теплого пола является простота установки и эксплуатации.Также система теплого пола не требует обслуживания. в целом, так как эта система не требует очистки или замены фильтров. Кроме того, кабель теплого пола бесшумный во время работы, поэтому его невидимость создает полную свободу декора и расстановки мебели. Низкая температура под напольное отопление встраивается в пол или размещается под напольным покрытием. Таким образом, он не создает опасности ожогов и не это опасность получения телесных повреждений из-за случайного контакта, приводящего к спотыканию и падению.

Заявка

Как правило, кабель для обогрева пола наиболее применим в ситуациях, когда требуется только обогрев пола или для нагревания относительно невелика.Электрическая тяга системы электрического кабеля может быть ограничивающим фактором при проектировании системы. если ваша электрическая служба не рассчитана на это. Система подогрева пола широко используется в соответствии с требованиями жилых и коммерческих зданий, таких как пенсионный кондоминиум, вилла, курорт, церковь, храм и т. д., Также эффективно используется для удаления воды и влаги.

Структура

НЕТ КОНСТРУКЦИЯ МАТЕРИАЛ
1 Нагревательный элемент Металл или никелевый сплав
2 Изоляция ФЭП/ЭТФЭ/силикон/ПВХ
3 Оплетка заземления Луженая медь
4 Внешний чехол Фторполимер/силикон/ПВХ

Тип

■ Общий тип
— поставляется с одной жилой

■ Односторонний тип
— поставляется только с одним холодным соединением

■ Матовый тип
— Типы, прикрепленные к мату, помогают пользователям легко и быстро установить
— Доступны индивидуальные конструкции

Технические данные

Номинальное напряжение 220 В переменного тока (доступно 110/380 В)
Выход 150 Вт/м ~ 200 Вт/м
Темп.

Добавить комментарий

Ваш адрес email не будет опубликован.

© 2011-2022. Mkada.ru | Cтроительная доска бесплатных объявлений.
