Как рассчитать наклон крыши калькулятор. Калькулятор расчёта угла наклона крыши. Уклона для кровли из мягких материалов

Сложно представить себе любое здание без крыши. Кровля должна защищать здание от воздействия природных осадков, обладать огнестойкими и водонепроницаемыми свойствами, обеспечивать эффективный отвод атмосферных осадков. Долговечность эксплуатации здания и его отдельных элементов во многом зависит от качественной крыши. Для достижения лучших результатов стоит использовать более простые виды скатных крыш: односкатные, двухскатные, вальмовые, полувальмовые, мансардные.

Минимальный угол наклона крыши из металлочерепицы должен составлять 14 градусов.

Основные данные

График выбора кровельного материала в зависимости от уклона крыши.

Допустимый угол наклона металлической крыши обычно измеряют своими руками исходя из климатических условий того района, в котором ведется строительство, и кровельного материала. Минимально угол наклона должен составлять 110°, максимальный угол наклона можно определить путем анализа погодных условий, его значение может быть 45°.

и больше. Для более теплого и сухого климата используется менее пологая крыша. Более крутой угол наклона дает возможность минимально скапливать снег и, соответственно, снижать снеговую нагрузку. Например, уклон 45° позволяет почти не учитывать вес снежного покрова.

Наряду с этим, увеличенный угол наклона резко повышает давление ветра на крышу. При уклоне в 45° давление ветра больше в 5 раз по сравнению с показателем в 11°. Следовательно, для большего угла наклона возникает необходимость в большем количестве реек для усиления обрешетки и стропил. От угла уклона крыши прямо зависит и ее стоимость.

Для кровли с углом наклона около 40-45° необходимо больше материалов (примерно в 1,5 раза), нежели для плоской крыши, а для 60° требуется в 2 раза больше кровельных материалов. При выборе конфигурации важно помнить, что от угла наклона напрямую зависит . Учет угла наклона позволяет определить материалы для кровли, а также произвести расчет слоев крыши и ее площади.

Материалы для кровли по своим свойствам (технические, экономические, физические) объединились в группе 1-11.

На графике они показаны дугообразными стрелками. Линии наклона показывают уклон ската. Выделенная (жирным) линия на графике обозначает отношение полной высоты данного конька h к половине его обычного заложения ½. Отношение 1/2 указывает, что вертикальный отрезок h располагается на горизонтальном отрезке ½ два раза. Наклонная линия на полукруглой шкале обозначает угол наклона в градусах, а шкала, расположенная вертикально, — уклон крыши в %.

Так рассчитывают минимальный уклон для тех или иных кровельных материалов. В качестве примера, с помощью данного графика проведем расчет нужного угла наклона для данной крыши с использованием металлической черепицы.

Как измерить уклон

На графике ищем наклонную линию, с которой стыкуется дугообразная стрела 2. Пересечение наклонной линии c вертикальной шкалой определяет уклон, минимально допустимый для данной крыши, который равен 50%. Нам известно, что уклон ската определяется отношением высоты конька к половине его заложения.

Произведем расчет таким образом:

i = 10 метров (заложение)

h = 4 метра (высота конька)

получаем

i= h / (1/2) = 4 / (10/2) = 0,8

Для того чтобы измерить уклон в %, это отношение умножают на 100

Таким образом, уклон в 80% при соблюдении норм строительства обеспечит достаточный сброс дождевой воды со всей площади. Для кровли из рулонных полимерно-битумных, битумных и мастичных материалов с уклоном 10° необходим защитный слой для основного водоизоляционного покрова из гравия либо каменной крошки, у которой марка морозостойкости не меньше 100. Такой же защитный слой применяется для кровли крыши с помощью пленочных рулонных материалов с углом до 2,5%. Слой для защиты из гравия должен быть толщиной 1-1,6 см, а слой крупнозернистой посыпки — 0,3-0,5 см.

Причем на крышах с уклоном примерно до 2,5% с использованием эластомерных пленочных материалов в рулонах, выполненных свободной кладкой, необходим утяжеляющий слой гравия из расчета 50 кгс/кв. м.

На крышах из битумно-полимерных или битумных покрытий в рулонах с углом наклона выше 10% верхний слой гидроизоляционного покрова выполняется из крупнозернистой посыпки. На крышах из мастичных материалов с углом больше 10% предусматривается защитный слой из красочных составов.

При создании крыши из асбестоцементных листов, а также профнастила и металлической черепицы с наклоном до 20% по всей площади необходимо производить герметизацию стыков. Не более чем на 5% можно допустить отклонение из мелкоштучных материалов. Производя эти расчеты, можно узнать площадь помещения мансарды или чердака.

Единицы измерения и инструменты

В основание металлической конструкции встроены цифровой дисплей с элементами управления.

Величина уклона на всех чертежах может обозначаться в градусах или в процентах, а сам он обозначается буквой «i». В настоящий момент нет строгих правил, как обозначать данную величину.

Единицей измерения считают градусы или проценты (%).

Угол уклона измеряется двумя способами:

  1. Специальным уклономером.
  2. Математическим способом, с помощью вычислений.

Уклономер — это специальная рейка с рамкой, у которой между планками есть ось, на которой закреплен маятник, и своя шкала деления. Когда эта рейка расположена в горизонтальном положении, то маятник на ее шкале отклонен на ноль градусов. Для произведения измерения уклона ската рейку прибора располагают перпендикулярно коньку, в вертикальном положении.

По шкале определяют угол отклонения маятника, который указывает уклон этого ската данной крыши в градусах. Этот метод определения применяется очень и очень редко. На данный момент разработано множество геодезических приборов для определения этих величин и специальные уровни-уклономеры, как капельные, так и электронные.

Математический расчет

  1. Вертикальная высота (обозначается как H) — высота от верхней точки данного ската (обычно считают от конька) до самой нижней точки (так называемого карниза).
  2. Заложение — горизонтальный промежуток от самой нижней точки данного ската до самой верхней его точки.

Уклон крыши (его величину) с применением математического расчета находят так.

Угол наклона отдельного ската i выражается через отношение измеренной высоты крыши Н к расстоянию заложения L. Таким образом

Для точного определения этого значения в процентах отношение i умножают на 100. Затем, для определения его значения в градусах, мы производим перевод процентов в градусы.

Для полного понимания этого метода приведем наглядный расчет:

высота равна 3,0 м,

длина заложения равна 5 м.

По формуле вычисляем i:

Проводим расчет процентов

Переводим в градусы. Получаем 31 градус.

Надежность любого здания, а также комфортность проживания в нем, зависят, главным образом, от того, насколько качественно устроена его крыша.

А одним из критериев качества кровли является ее наклон.

Поскольку от его величины зависит и количество кровельного материала, то выбор угла наклона и его предварительные расчеты производят до начала закупки выбранного кровельного материала.

Что на него влияет


В зависимости от величины уклона скатов крыши зависит особенность ее эксплуатации.

Принято выделять 4 типа крыш:

  • высокие, с углом в 45-60 градусов;
  • скатные, с наклоном от 30 до 45 градусов;
  • пологие, угол уклона у которых 10-30 градусов;
  • плоские. Уклон в 10 градусов и меньше.

На выбор величины этого параметра оказывают влияние, в первую очередь, природные факторы, которые характерны для данной местности.

Сильный ветер самое большое давление оказывает на кровли высокие.

Потому что такие кровли из-за большого угла наклона имеют очень большую площадь.

У большой площади поверхности очень высока парусность.

Соответственно, очень велика нагрузка на всю конструкцию стропильной системы.

И если вы решили устраивать именно высокую кровлю с очень большим уклоном, то следует позаботиться и об очень прочном основании.

Однако в районах, где преобладают сильные ветра, небезопасно устраивать и крыши плоские.

При таком типе кровли на нижнюю часть ската будет оказываться повышенное давление при сильном ветре.

И если крепление кровли будет ослабленным, может произойти срыв всей конструкции.

Поэтому в районах, где сильные ветра бывают часто, рекомендуется устраивать скатные кровли с величиной наклона 25 — 30 градусов.

Если же сила ветра невелика, то величина уклона крыши может равняться 30-45 градусов.

Если в той местности, где строится дом, в холодное время года снегопад обильный, то следует строить кровлю с большим углом уклона.

В этом случае высокая крыша вне конкуренции.

На кровлях с большим уклоном снег не задерживается.

Именно по этой причине во всех северных странах кровли на зданиях очень высокие (Швеция, Финляндия, Норвегия и пр.).

Чем меньше угол уклона кровли, тем дольше выпавший снег будет находиться на скатах.

Тем больший вес будет воздействовать на всю конструкцию.

Если конструкция стропильной системы сделана с большим запасом прочности, то некоторый слой снега на крыше — это неплохо.

Он обеспечивает небольшую дополнительную теплоизоляцию.

Однако, если конструкция стропильной системы сооружения на большую нагрузку не рассчитана, то могут быть большие проблемы.

Выбираем уклон в зависимости от используемого кровельного материала


Прошли те времена, когда для покрытия использовали всего два вида кровельных материалов: черепицу и шифер.

Сегодня кровельных материалов огромное количество!

Каждый материал имеет свои индивидуальные технические характеристики и это при расчете необходимого значения угла наклона обязательно следует учитывать.

Ведь может произойти так, что понравившийся вам материал по своим параметрам просто не подойдет.

Минимальный угол наклона


Существует понятие минимального значения этого параметра.

Для каждого из материалов этот параметр свой.

И если угол наклона, полученный в результате ваших расчетов, окажется меньше, чем минимальная величина для выбранного вами кровельного материала, то использовать его для устройства кровли нельзя.

В дальнейшем может возникнуть очень много проблем, если нарушить это правило:

  • для любых штучных наборных кровельных материалов, таких как черепица или шифер, минимальная величина уклона составляет 22 градуса. Именно при таком значении на стыках не скапливается влага и внутрь крыши влага не просачивается;
  • угол наклона для рулонных материалов (рубероид, бикрост и пр.) зависит от того, какое вы планируете укладывать количество слоев. Если три слоя, то уклон может составлять 2-5 градусов. Если же два слоя, то его требуется увеличить до 15 градусов;
  • производители профнастила рекомендуют при устройстве кровли из этого материала устраивать угол уклона 12 градусов. Профнастил можно использовать и при меньших значениях, но в таком случае необходимо выполнить проклейку стыков листов герметиком;
  • для металлической черепицы значение этого параметра равняется 14;
  • для ондулина — это величина в 6 градусов;
  • минимальный уклон для мягкой черепицы равняется 11 градусам. Но при этом обязательное условие — сплошная обрешетка;
  • для мембранных кровельных покрытий не существует жестких требований по минимальному значению этого параметра.

Это о минимальных величинах.

Дам совет — придерживайтесь этих правил.

Чтобы посреди зимы не пришлось всю кровлю перестилать.

Теперь об оптимальных значениях


Если в регионе дожди и снега случаются часто, то оптимальной будет крыша, угол наклона скатов у которой будет составлять 45 — 60 градусов.

Ведь с кровли необходимо как можно скорее снимать нагрузку от воды и снега.

Потому что прочность стропильной системы не беспредельна.

А благодаря большому уклону кровли дождь и снег будут сходить максимально быстро.

Если в регионе, где построен дом, постоянно сильные ветра, то с крышей поступают иначе.

При меньшем наклоне снижается ее парусность.

И не возникает запредельных нагрузок на кровельный материал и стропила.

Также не произойдет срывания крыши при резких порывах ветра.

При этом оптимальный угол уклона кровли равняется 9 — 20 градусов.

Очень часто в регионе есть и снега, и ветер.

Например, Оренбургская область.

В таком случае выбирают среднее значение угла наклона.

Как правило, его величина находится в диапазоне 20 — 45 градусов.

Если вы обратите внимание, большинство скатных крыш имеют именно такое его значение.

Рассчитываем его величину


Для односкатной


Поскольку односкатная крыша опирается на стены, имеющие разную высоту, то формирование заданного угла наклона производят, просто поднимая одну из стен.

Проводим вдоль стены перпендикуляр L сд, берущий свое начало в точке, где оканчивается короткая стена и опирающийся на стену, имеющую максимальную дину.

В итоге образуется прямоугольный треугольник.

Если длина стены L сд равняется 10 метрам, то, чтобы получить угол наклона 45 градусов, длина стены L bc должна ровняться 14.08 метра.

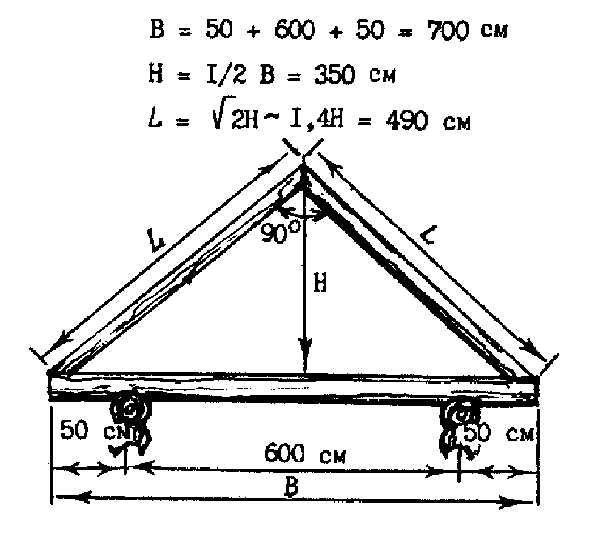

Для двускатной


Принцип расчета для двускатной крыши похож на предыдущий принцип.

Рассмотрим пример

Катет С — это половина ширины здания.

Катет а — это высота от перекрытия до конька.

Гипотенуза является длиной ската.

Если нам известны любые два параметра, то величину угла наклона можно легко рассчитать с использованием калькулятора.

Если ширина равна 8, а высота — 10 метров, то следует пользоваться формулой:

cos A = c+b

Ширина с = 8/2 = 4 метра.

В итоге формула выглядит так:

cos A = 4/10 = 0.4

По таблицам Брадиса находим значение угла, которому соответствует данная величина косинуса.

Он равняется 66 градусов.

Для четырехскатной


И снова не обойтись без рулетки и таблиц Брадиса.

Зная несколько параметров, можно без проблем вычислить другие.

В том числе и угол наклона четырехскатной крыши.

Следует помнить о том, что все размеры необходимо снимать максимально точно.

А измерить уклон уже построенной крыши поможет специальный инструмент — уклономер.

Ведь если вы ошибетесь, то углы наклона, длины и площади могут быть не верны.

А значит, вы ошибетесь в количестве требуемого материала или прочность кровли окажется ниже запланированной.

Посмотрите видео об уклоне скатов.

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Мы тоже любим смотреть на Луну, но предпочитаем любоваться ею сидя на лавочке, но никак не через дыры в кровле.

Крыша это один из самых ответственных этапов строительства вашего дома, а угол наклона кровли — фактор, от которого зависит многое.

Грамотно выбранный угол продлит «жизнь» вашей крыши, защитит от природных катаклизмов, придаст вашему дому эстетичный и завершенный вид.

Угол наклона крыши — это острый угол, образуемый потолочным перекрытием и стропилами. Проще говоря, это угол ската крыши по отношению к горизонту.

От чего зависит угол наклона двухскатной крыши

Для того, чтобы правильно вычислить угол наклона вашей двухскатной крыши, вам необходимо обратить внимание на несколько важных моментов . Это:

  1. Ветровые нагрузки ;
  2. Снеговые нагрузки ;
  3. Организация подкрышного пространства ;
  4. Вид кровельного материала .

Рассмотрим каждый пункт более подробно .

Ветровые нагрузки

Россия — огромная страна, и климатические условия в различных её регионах сильно отличаются .

Ветер, дождь и снег — это факторы, которые оказывают решающее значение при выборе угла наклона. Посмотрите на карту ветров по всем регионам России. Найдите свой город и определите, в какую зону он попадает .

Если вы живете в регионе где круглый год дуют сильные ветра, то крыша с большим углом наклона — не ваш вариант. У крыш со скатами более 45° очень высокая парусность (парусность — свойство предмета воспринимать кинетическую энергию ветра).

При сильном штормовом ветре такую крышу может запросто оторвать от стропильной системы .

Интересный факт! Увеличение угла уклона крыши с 30° до 60° увеличивает ветровую нагрузку в пять раз.


В районах с сильной ветровой нагрузкой рекомендуется делать скаты с уклоном 30°- 42° . Почему не меньше? Ведь так мы значительно уменьшим ветровую нагрузку. Да потому, что для плоских крыш сильный ветер тоже нежелателен .

В такой конструкции ветер стремится приподнять крышу , задувая в зазоры между стропилами и кровельным материалом.

Снеговые нагрузки

На наши крыши каждую зиму падает огромное количество снега. В отдельных регионах России снеговая нагрузка может достигать просто фантастических цифр — до 500 кг на квадратный метр кровли .

Сколько килограмм снега ляжет на квадратный метр вашей крыши, вы можете найти в СНиП 2.01.07-85 .

Если вы живете в местах, где обильные снегопады длятся всю зиму, то стоит обратить внимание на крыши с углом наклона 45° .

Факт! Крыши с углом наклона 45° являются самоочищающимися. Снег и вода на такой крыше не задерживаются вообще.


В том случае, если снегопады сопровождаются сильными ветрами, можете уменьшить угол до 35°- 40° (сильный ветер будет сдувать часть снега).

Не следует делать скат с углом наклона больше 45° . Да, чем больше угол, тем меньше снеговая нагрузка, но в этом случае увеличивается площадь кровли, а с ней растет и вес крыши. Вес всей этой конструкции несут на себе стены , а лишняя нагрузка им и вовсе ни к чему.

Крыша Шале с углом наклона кровли 45° . Дома с такими крышами строят в горах, где обильные снегопады и частые температурные перепады не редкость.

Особенностью крыш шале являются большие выносы свесов и козырьков . Козырьки и выносы шале накрывают террасы, которые окружают дом.

В странах, где дожди — редкость, а снег выпадает раз в сто лет, постройка двухскатных крыш с большим углом наклона — неоправданная трата денег. Пример — страны Ближнего Востока, где этот параметр редко превышает 20 C .

Организация подкрышного пространства

Если географическое положение вам позволяет сэкономить на материалах и сделать плоскую крышу (2° — 7°) или пологую (3°-10°), то учтите, что свободного пространства между коньком и потолочным перекрытием хватит только на небольшое техническое помещение или чердак.

Двухскатная же крыша, с углом наклона 30° — 45° , дает возможность обустроить или даже жилые комнаты.

От величины угла будет зависеть полезная площадь вашей мансарды . Чем больше угол, тем больше у вас пространство для маневра.

Обратите внимание! Есть у двухскатных крыш один недостаток — большие потери тепла. Это логично — чем больше площадь кровли, тем больше тепла уходит в атмосферу. Так что если вы решили сделать в подкрышном пространстве жилое помещение, то вам нужно учесть расходы на теплоизоляцию (о том, как утеплить мансарду, читайте ).

Вид кровельного материала


Рассмотрим самые популярные виды кровельных материалов и рекомендуемый под их укладку угол наклона крыши:

  1. Шифер — не менее 22° . Если сделать его меньше, вода будет попадать в зазоры;
  2. Металлочерепица — не менее 14° . Со слишком пологого ската ветер может сорвать листы;
  3. Профнастил — не менее 12° . Материал прилегает к стропильной системе плотнее, чем металлочерепица, поэтому угол можно уменьшить;
  4. Битумная черепица — до 15° . Если сделать угол больше, то черепица, приклеенная на мастику, может в жаркие дни отставать от кровли и сползать вниз. Мне этот довод кажется надуманным, ведь такую черепицу еще крепят к обрешетке кровельными гвоздями;
  5. Рулонные кровельные материалы , изготовленные на основе того же битума. Угол их укладки может варьироваться от 3° до 25° — все зависит от количества слоев. Чем больше слоев, тем на более пологую крышу их можно класть.

Как рассчитать угол крыши

1 способ

Если вы не хотите морочить голову расчетами, то можете принять соотношение :
Нк = Lосн/3 , где
— высота конька, м
Lосн — ширина фронтона, м

Пример . Если ширина фронтона 6 метров, то высота конька:
Нк = 6/3 =2 м
tg β = Нк/ (Lосн/2) = 2/3 = 0,667

Тангенс угла находим по таблицам Брадиса , или используем инженерный калькулятор.
β = 34° (графическое решение показано на рисунке )

Какими бы вы размерами не оперировали, в итоге у вас все равно получится угол 34° (можете проверить). Такой угол был в ходу лет 50-70 назад, когда кровлю делали из оцинкованных листов . Но некоторые из кровельщиков до сих пор практикуют этот метод.

2 способ

С его помощью можно:


Все факторы, о которых мы упоминали в нашей статье, желательно принять во внимание . Конечно же, вы можете сделать крышу сообразно своим представлениям и пожеланиям.

Венцом строительства дома всегда является кровля, и какой она будет, зависит не только от пожелания домовладельца, но и от того, как рассчитать угол наклона крыши .

Установка стропильных ног обычно не вызывает трудностей, если есть необходимые крепежные элементы, однако, выверяя угол, под которым будут уложены скаты, можно ошибиться, если не знать некоторых тонкостей. Например, очень высокая кровля в местности с сильными ветрами будет постоянно подвергаться большим нагрузкам и в итоге с большой долей вероятности будет разрушена. Следовательно, чтобы этого избежать, иногда стоит отдать предпочтение не слишком эффектной, но устойчивой низкой крыше. Таких примеров можно привести множество, но рассмотрим сами факторы, влияющие на высоту кровли. От чего она может зависеть?

Как уже стало ясно, перед тем, как рассчитать угол наклона крыши, в первую очередь необходимо принять во внимание климатические особенности региона. Так, например, чем острее двускатная крыша, тем хуже на ней удерживается снег и легче стекает с нее дождевая вода. Однако, чем чреват такой крутой уклон, при сильном ветре, мы уже знаем. В тех местах, где жаркое солнце, лучше возводить скаты с минимальным уклоном или вообще обойтись без них, то есть сделать плоской поверхность кровли, которая тем сильнее получает и передает вниз тепло, чем больше ее площадь. Последняя увеличивается пропорционально крутизне уклона.

Чем более полога крыша, тем выше вероятность того, что сильными порывами ветра с дождем влага будет загоняться под края кровельного покрытия.

Помимо прочего, следует учитывать, каким образом будет использоваться пространство под стропильной системой – как чердак или в качестве жилой мансарды. В первом случае допускается расстояние до конька меньше среднего роста человека. Во втором случае необходимо, чтобы было достаточно комфортного пространства для передвижения, то есть просвет в центре помещения должен составлять не менее 2.5 метров и, желательно, не менее полутора метров в самой нижней точке потолка. Немалое воздействие на угол ската крыши может оказать материал покрытия, который можно укладывать только при определенной степени крутизны наклона.

Самое важное в любом помещении – его полезная площадь, то есть та, которую можно будет использовать для расстановки мебели и передвижения, а также для хранения вещей. В иногда бывает сложно использовать некоторые участки пространства, где располагается самая низкая точка потолочной обшивки. Впрочем, такие места как раз можно отвести под хранение вещей, сделав там встроенные шкафчики и тумбы. Другое дело – зона свободного передвижения, ее площадь напрямую зависит от высоты конька, а значит – и угла крыши.

Рассмотрим на примере. Допустим, ширина дома – 9.5 метров. Если хочется простора над головой в пределах 3 метров хотя бы по центру комнаты, то угол между скатами должен быть не менее 35 градусов, поскольку уже при 30 высота конька окажется чуть больше 2.5 метров. Однако следует учитывать, что тогда ширина пространства, доступного для свободного передвижения (до двухметрового уровня потолка), окажется немногим больше 3.5 метров. Если придерживаться той же высоты в самых низких точках наклонного потолка, и при этом сделать угол кровли 30 градусов, то ширина комнаты сократится до 2.4 метров. Наиболее комфортно будет в мансарде под крышей с углом более 40 градусов, однако следует учитывать, что у такой конструкции, в сравнении с пологим скатом (около 10 градусов), ветровая нагрузка увеличивается почти в 5 раз.

В целом, зависимость угла наклона кровли от высоты конька только облегчает расчеты стропильной системы.

Калькулятор расчёта угла наклона крыши

Выберите 2 любых известных значения, введите их.
Остальные значения будут рассчитаны автоматически.

Однако для вычислений нужно достаточно хорошо знать азы геометрии. Чаще всего, сечение конструкции крыши со стороны фронтонов представляет собой треугольник, равносторонний, равнобедренный или иного типа. Соответственно, пользуясь простейшими формулами, можно вычислить длину любой стороны и сопредельный с ней угол, зная основание и высоту. При этом нам, помимо измерительной рулетки, понадобится таблица Брадиса, поскольку придется столкнуться с тангенсами.

Наборные материалы также не терпят крутых скатов, по той простой причине, что могут съехать под собственной тяжестью при малейшей предпосылке к этому, вроде штормового порыва ветра. Однако и слишком маленьким угол делать нельзя, поскольку в этом случае масса кровельного материала будет излишне нагружать опорные конструкции, то есть стропила, обрешетку и прочие элементы. Оптимальным считается угол 22 градуса, достаточной для того, чтобы во время дождя влага свободно стекала и не задувалась ветром под стыки.

В отношении профнастила и металлочерепицы минимальный уклон – 12 и 14 градусов соответственно, достаточно пологий, чтобы осадки стекали с крыши, и при этом не нарушалась ее герметичность на стыках. В большую сторону крутизна может увеличиваться без ограничений, однако с учетом того, что большая площадь кровли имеет солидную массу. Также не следует забывать про ветровую нагрузку и высокую парусность крыш с углом, близким к 45 градусам. Оптимальный наклон – порядка 27-30 градусов.

А вот у мягкой черепицы, которая состоит из отдельных кусков материала типового размера, угол кровли связан с плотностью обрешетки. Если скаты очень пологие, то расстояние между планками следует сделать как можно меньше. Это обусловлено тем, что снеговые массы могут стать непосильной нагрузкой для покрытия. В том случае, когда крутизна скатов выдержана в пределах 30-40 градусов, шаг обрешетки допускается больший, до 45 сантиметров.

Рекомендуем также

Как рассчитать угол наклона крыши

Что нужно перед тем, как рассчитать угол наклона крыши?

Установка стропильных ног обычно не вызывает трудностей, если есть необходимые крепежные элементы, однако, выверяя угол, под которым будут уложены скаты, можно ошибиться, если не знать некоторых тонкостей. Например, очень высокая кровля в местности с сильными ветрами будет постоянно подвергаться большим нагрузкам и в итоге с большой долей вероятности будет разрушена. Следовательно, чтобы этого избежать, иногда стоит отдать предпочтение не слишком эффектной, но устойчивой низкой крыше. Таких примеров можно привести множество, но рассмотрим сами факторы, влияющие на высоту кровли. От чего она может зависеть?

Как уже стало ясно, перед тем, как рассчитать угол наклона крыши, в первую очередь необходимо принять во внимание климатические особенности региона. Так, например, чем острее двускатная крыша, тем хуже на ней удерживается снег и легче стекает с нее дождевая вода. Однако, чем чреват такой крутой уклон, при сильном ветре, мы уже знаем. В тех местах, где жаркое солнце, лучше возводить скаты с минимальным уклоном или вообще обойтись без них, то есть сделать плоской поверхность кровли, которая тем сильнее получает и передает вниз тепло, чем больше ее площадь. Последняя увеличивается пропорционально крутизне уклона.

Чем более полога крыша, тем выше вероятность того, что сильными порывами ветра с дождем влага будет загоняться под края кровельного покрытия.

Помимо прочего, следует учитывать, каким образом будет использоваться пространство под стропильной системой – как чердак или в качестве жилой мансарды. В первом случае допускается расстояние до конька меньше среднего роста человека. Во втором случае необходимо, чтобы было достаточно комфортного пространства для передвижения, то есть просвет в центре помещения должен составлять не менее 2.5 метров и, желательно, не менее полутора метров в самой нижней точке потолка. Немалое воздействие на угол ската крыши может оказать материал покрытия, который можно укладывать только при определенной степени крутизны наклона.

В чем измеряется угол уклона крыши

Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Уклон крыши обозначается латинской буквой i.

В СНиПе II-26-76, данная величина указывается в процентах ( % ). В данный момент не существует строгих правил по обозначению размера уклона крыши.

Единицей измерения уклона крыши считают градусы или проценты ( %). Их соотношение указаны ниже в таблице.

Уклон крыши соотношение градусы-проценты

градусы%градусы%градусы%
1,75%16°28,68%31°60,09%
3,50%17°30,58%32°62,48%
5,24%18°32,50%33°64,93%
7,00%19°34,43%34°67,45%
8,75%20°36,39%35°70,01%
10,51%21°38,38%36°72,65%
12,28%22°40,40%37°75,35%
14,05%23°42,45%38°78,13%
15,84%24°44,52%39°80,98%
10°17,64%25°46,64%40°83,90%
11°19,44%26°48,78%41°86,92%
12°21,25%27°50,95%42°90,04%
13°23,09%28°53,18%43°93,25%
14°24,94%29°55,42%44°96,58%
15°26,80%30°57,73%45°100%

Перевести уклон из процентов в градусы и наоборот из градусов в проценты можно при помощи онлайн конвертера:

Конвертер уклона — онлайн калькулятор

из градусов в проценты и из процентов в грудусы Перейти

Замер уклона крыши

Измеряют угол уклона при помощи уклономера или же математическим способом.

Уклономер — это рейка с рамкой, между планками которой есть ось, шкала деления и к которой закреплён маятник. Когда рейка находится в горизонтальном положении, на шкале показывает ноль градусов. Чтобы произвести замер уклона ската крыши, рейку уклономера держат перпендикулярно коньку, то есть в вертикальном уровне. По шкале уклономера маятник указывает, какой уклон у данного ската крыши в градусах. Такой метод замера уклона стал уже менее актуален, так как сейчас появились разные геодезические приборы для замеров уклонов, а так же капельные и электронные уровни с уклономерами.

Математический расчёт уклона

Можно рассчитать уклон крыши не используя геодезические и другие приборы для замеров уклона. Для этого необходимо знать два размера:

  • Вертикальная высота ( H ) от верхней точки ската (как правило конька) до уровня нижней (карниза)
  • Заложение ( L ) — горизонтальное расстояние от нижней точки ската до верхней

При помощи математического расчёта величину уклона крыши находит следующим образом:

Угол уклона ската i равен отношению высоты кровли Н к заложению L

i = Н : L

Для того, чтобы значение уклона выразить в процентах, это отношение умножают на 100. Далее,чтобы узнать значение уклона в градусах, переводим по таблице соотношений, расположенной выше.

Чтобы было понятней рассмотрим на примере:

Пусть будет:

Длина заложения 4,5 м, высота крыши 2,0 м.

Уклон равен: i = 2.0 : 4,5 = 0,44 теперь умножим на × 100 = 44 %. Переводим данное значение по таблице в градусы и получаем — 24°.

Онлайн калькулятор — уклон крыши

Расчитать уклон крыши онлайнПерейти

Минимальный уклон для кровельных материалов (покрытий)

Вид кровлиМинимальный уклон крыши
в градусахв %в соотношении высоты ската к заложению
Кровли из рулонных битумных материалов: 3-х и 4-х слойные (наплавляемая кровля)0-3°до 5%до 1:20
Кровли из рулонных битумных материалов: 2-х слойные (наплавляемая кровля)от15
Фальцевая кровляот 4°
Ондулин1:11
Волнистые асбоцементные листы (шифер)161:6
Керамическая черепица11°1:6
Битумная черепица11°1:5
Металлочерепица14°
Цементно-песчанная черепица34°67%
Деревянная кровля39°80%1:1. 125

Расчет необходимой величины пологости скатов мансарды

Самое важное в любом помещении – его полезная площадь, то есть та, которую можно будет использовать для расстановки мебели и передвижения, а также для хранения вещей. В мансарде иногда бывает сложно использовать некоторые участки пространства, где располагается самая низкая точка потолочной обшивки. Впрочем, такие места как раз можно отвести под хранение вещей, сделав там встроенные шкафчики и тумбы. Другое дело – зона свободного передвижения, ее площадь напрямую зависит от высоты конька, а значит – и угла крыши.

Рассмотрим на примере. Допустим, ширина дома – 9.5 метров. Если хочется простора над головой в пределах 3 метров хотя бы по центру комнаты, то угол между скатами должен быть не менее 35 градусов, поскольку уже при 30 высота конька окажется чуть больше 2.5 метров. Однако следует учитывать, что тогда ширина пространства, доступного для свободного передвижения (до двухметрового уровня потолка), окажется немногим больше 3. 5 метров. Если придерживаться той же высоты в самых низких точках наклонного потолка, и при этом сделать угол кровли 30 градусов, то ширина комнаты сократится до 2.4 метров. Наиболее комфортно будет в мансарде под крышей с углом более 40 градусов, однако следует учитывать, что у такой конструкции, в сравнении с пологим скатом (около 10 градусов), ветровая нагрузка увеличивается почти в 5 раз.

В целом, зависимость угла наклона кровли от высоты конька только облегчает расчеты стропильной системы.

Почему это важно?

Проектирование и строительство любой кровли – всегда очень важное и ответственное дело. Особенно, если речь идет о кровле жилого дома или сложной по форме крыше. Но даже обычная односкатная, устанавливаемая на невзрачном сарайчике или гараже, точно так же нуждается в проведении предварительных расчетов.

Проект крыши

Если заранее не определить угол наклона кровли, не выяснить, какую оптимальную высоту должен иметь конек, то велик риск построить такую кровлю, которая рухнет после первого же снегопада, или все отделочное покрытие с нее будет сорвано даже умеренным по силе ветром.

Расчет угла наклона крыши

Также угол наклона кровли будет значительно влиять на высоту конька, на площадь и габариты скатов. В зависимости от этого можно будет более точно рассчитать количество требуемых для создания стропильной системы и отделки материалов.

Конек – важная часть стропильной системы

Цены на различные виды кровельных коньков

Конек кровельный

Калькулятор расчёта угла наклона крыши

Выберите 2 любых известных значения, введите их. Остальные значения будут рассчитаны автоматически.

Ширина основания (W)м
Высота конька (H)м
Длина стропил (L)м
Угол: градусов

Однако для вычислений нужно достаточно хорошо знать азы геометрии. Чаще всего, сечение конструкции крыши со стороны фронтонов представляет собой треугольник, равносторонний, равнобедренный или иного типа. Соответственно, пользуясь простейшими формулами, можно вычислить длину любой стороны и сопредельный с ней угол, зная основание и высоту. При этом нам, помимо измерительной рулетки, понадобится таблица Брадиса, поскольку придется столкнуться с тангенсами.

Итак, смотрим на фронтон и видим равносторонний треугольник, состоящий из двух прямоугольных, один из катетов для которых является общим. Существует формула, согласно которой тангенс угла А при основании равен отношению противолежащего катета к прилежащему, то есть, Tg A = H/(L/2). Иными словами, в нашем случае это высота H, деленная на половину основания L. Возьмем ту же ширину фронтона 9.5 метров, половина его будет соответствовать 4.75, на это значение делим высоту конька, которую сочтем комфортной, например, 4 метра. В итоге получаем 4/4.75 = 0.84, заглядываем в таблицу Брадиса, ищем соответствующую позицию в таблице тангенсов и видим, что нам нужен угол 40°.

Высота конька тоже зависит от угла ската

При расчетах любой кровли за ориентир всегда берется прямоугольный треугольник, где катеты – это высота ската в верхней точке, то есть в коньке или же переходе нижней части всей системы стропил в верхнюю (в случае с мансардными кровлями), а также проекция длины конкретного ската на горизонталь, которая представлена перекрытиями. Здесь есть только одна постоянная величина – это длина крыши между двумя стенами, то есть длина пролета. Высота коньковой части будет меняться в зависимости от угла наклона.

Высота конька может меняться в зависимости от угла наклона

Спроектировать кровлю помогут знания формул из тригонометрии: tgA = H/L, sinA = H/S, H = LхtgA, S = H/sinA, где А – это угол ската, Н – высота кровли к области конька, L – ½ всей длины пролета кровли (при двухскатной крыше) либо вся длина (в случае односкатной кровли), S – длина самого ската. Например, если известно точное значение высоты коньковой части, то определяется угол наклона по первой формуле. Найти угол можно будет по таблице тангенсов. Если же в основе расчетов лежит угол кровли, то найти параметр высоты конька можно по третьей формуле. Длину стропил, имея значение угла наклона и параметров катетов, можно посчитать по четвертой формуле.

Таблица тангенсов

Как материал может повлиять на наклон крыши?

Любая кровля – это своего рода слоеный пирог из гидро- и пароизоляции, утеплителя, обрешетки и внешнего покрытия

. Все это уложено на стропильную систему под определенным углом, который ограничивает использование того или иного материала. Главным образом следует ориентироваться на инструкции, предложенные изготовителем, которые касаются и требований к уклону скатов. Кровельные материалы бывают рулонные, наборные (черепица и шифер), листовые, а также гибкие штучные, и для каждого типа предусмотрен минимальный угол крыши.

Для рулонных покрытий оптимальным считается уклон не более 15 градусов при условии, что материал укладывается в 2 слоя. Если же кровля делается трехслойной, она должна быть еще более пологой, около 5 градусов, при этом требуется дополнительная обрешетка для повышения прочности на случай увеличения временной нагрузки (снег, дождь). Но есть и исключение – мембранное покрытие, которое можно использовать при любом наклоне крыши.

Наборные материалы также не терпят крутых скатов, по той простой причине, что могут съехать под собственной тяжестью при малейшей предпосылке к этому, вроде штормового порыва ветра. Однако и слишком маленьким угол делать нельзя, поскольку в этом случае масса кровельного материала будет излишне нагружать опорные конструкции, то есть стропила, обрешетку и прочие элементы. Оптимальным считается угол 22 градуса, достаточной для того, чтобы во время дождя влага свободно стекала и не задувалась ветром под стыки.

В отношении профнастила и металлочерепицы минимальный уклон – 12 и 14 градусов соответственно, достаточно пологий, чтобы осадки стекали с крыши, и при этом не нарушалась ее герметичность на стыках. В большую сторону крутизна может увеличиваться без ограничений, однако с учетом того, что большая площадь кровли имеет солидную массу. Также не следует забывать про ветровую нагрузку и высокую парусность крыш с углом, близким к 45 градусам. Оптимальный наклон – порядка 27-30 градусов.

А вот у мягкой черепицы, которая состоит из отдельных кусков материала типового размера, угол кровли связан с плотностью обрешетки. Если скаты очень пологие, то расстояние между планками следует сделать как можно меньше. Это обусловлено тем, что снеговые массы могут стать непосильной нагрузкой для покрытия. В том случае, когда крутизна скатов выдержана в пределах 30-40 градусов, шаг обрешетки допускается больший, до 45 сантиметров.

Углы скатов и кровельные материалы

Не только климатические условия будут оказывать значительное влияние на форму и угол скатов. Немаловажную роль играют и используемые для строительства материалы, в частности – покрытие крыш.

Монтаж профилированного листа для кровли

Таблица. Оптимальные углы наклона скатов для кровель из различных материалов.

Вид материалаУгол ската, градусы
Профнастил (металл)12
Металлочерепица14-25
Рубероид в зависимости от количества слоев2-15
Шифер20-35
Штучный материал типа кровельных камней и черепицы22-25
Мягкая черепицаМинимум 11

На заметку! Чем меньше показатель наклона кровли, тем меньший шаг используется при создании обрешетки.

Рассчитываем угол наклона скатов

Цены на металлочерепицу

Металлочерепица

Как измерить уклон

Таблица соотношения градус/процент уклона кровли.

На графике ищем наклонную линию, с которой стыкуется дугообразная стрела 2. Пересечение наклонной линии c вертикальной шкалой определяет уклон, минимально допустимый для данной крыши, который равен 50%. Нам известно, что уклон ската определяется отношением высоты конька к половине его заложения. Произведем расчет таким образом:

i = 10 метров (заложение)

h = 4 метра (высота конька)

i= h / (1/2) = 4 / (10/2) = 0,8

Для того чтобы измерить уклон в %, это отношение умножают на 100

Таким образом, уклон в 80% при соблюдении норм строительства обеспечит достаточный сброс дождевой воды со всей площади. Для кровли из рулонных полимерно-битумных, битумных и мастичных материалов с уклоном 10° необходим защитный слой для основного водоизоляционного покрова из гравия либо каменной крошки, у которой марка морозостойкости не меньше 100. Такой же защитный слой применяется для кровли крыши с помощью пленочных рулонных материалов с углом до 2,5%. Слой для защиты из гравия должен быть толщиной 1-1,6 см, а слой крупнозернистой посыпки — 0,3-0,5 см.

Причем на крышах с уклоном примерно до 2,5% с использованием эластомерных пленочных материалов в рулонах, выполненных свободной кладкой, необходим утяжеляющий слой гравия из расчета 50 кгс/кв.м.

На крышах из битумно-полимерных или битумных покрытий в рулонах с углом наклона выше 10% верхний слой гидроизоляционного покрова выполняется из крупнозернистой посыпки. На крышах из мастичных материалов с углом больше 10% предусматривается защитный слой из красочных составов.

При создании крыши из асбестоцементных листов, а также профнастила и металлической черепицы с наклоном до 20% по всей площади необходимо производить герметизацию стыков. Не более чем на 5% можно допустить отклонение уклона кровли из мелкоштучных материалов. Производя эти расчеты, можно узнать площадь помещения мансарды или чердака.

Расчёт паро- и гидроизоляции

Необходимое количество материала для изоляции крыши от пара и влаги определяют, зная площадь кровельного ската.


При расчёте количества гидроизоляционной плёнки не следует забывать о том, что 15% материала уходит на создание нахлёстов

Представим, что перед нами стоит задача закрыть пароизоляционной и водонепроницаемой плёнками крышу с двумя одинаковыми скатами длиной 5 м и шириной 4 м. В этом случае вычислительные действия будут следующими:

  1. Sc = 5 · 4 ·2 = 40 м² (площадь двух скатов кровли).
  2. S = Sc · 1,15 = 40 · 1,15 = 46 м² (необходимое количество каждого изоляционного материала с учётом нахлёста, который должен составлять 15% от площади кровли).

Без расчёта площади, высоты, нагрузок и других параметров кровли уверенность в надёжности сооружения не придёт ни к одному хозяину дома. Все размеры будущей крыши надо знать заранее, чтобы не допустить никаких накладок.

Минимальный уклон кровли

Кровельный материал, являющийся одним из главных элементов структуры верхней плоскости, также предусматривает определенные рекомендации уклона в зависимости от своего типа.

  • В случае с профнастилом устанавливают угол на уровне 12 градусов, для металлочерепицы данный показатель следует увеличить до 15º.
  • Ондулин или мягкую черепицу на простонародном языке можно укладывать при склоне в 11 градусов. Вот только в этом случае также есть один нюанс, который заключается в сплошной обрешетке.
  • При укрытии керамической черепицы наклон должен быть минимум 22º. Также стоит учесть, что стропильная система поддается большим нагрузкам в случае небольшой наклонности ската. Во избежания перегрузок следует этот фактор взять на вооружение во время проектирования.
  • К самым распространенным видам поверхностного покрытия относится шифер. При настилании асбестоцементных волнистых листов показатель склона кровли не должен превышать 28%. Те же требования и к стальным плоскостям.
  • Минимальный уклон кровли из сэндвич панелей по нормам составляет 5 градусов, если планируются окна в панелях, то уклон увеличивается до 7 градусов.

По какому СНиП посмотреть уклон кровли? Оптимальный и минимальный уклон кровельного материала вы можете посмотреть в СНиП II-26-76 Кровли.

Зависимость уклона от выбора кровельного покрытия

Уклон кровли принимается в зависимости от. Калькулятор угла наклона крыши

Любой дом венчается крышей – одной из главных конструкций здания, защищающей его внутренние помещения от дождя и снега. Одним из главных критериев любой кровли является крутизна скатов. Так как плоская крыша распространена преимущественно только в многоэтажном жилом и промышленном строительстве, то этот вопрос особо актуален для владельцев частных домов и коттеджей.

От величины наклона крыши зависит количество кровельного материала, поэтому выбор угла наклона и его предварительные расчеты следует производить до начала покупки кровельного материала.

Рассмотрим, как определить угол наклона скатной крыши и его связь с проектированием всей кровельной конструкции.

В этой статье

От чего зависит крутизна крыши?

Угол наклона кровли прямым образом влияет на ее эксплуатационные характеристики. В строительстве выделяют 4 вида кровельных конструкций:

  • Крутые с уклоном 45-60°;
  • Скатные – 30-45°;
  • Пологие – 10-30°;
  • Плоские с уклоном менее 10°.

Определение данной величины зависит от ряда факторов:

  • Воздействие ветра. Наибольшее давление ветер оказывает на крутые кровли, так как они имеют наибольшую парусность из-за своей большой площади поверхности. При обустройстве подобной конструкции важно особое внимание уделить прочности стропильной системы.

В районах с большой ветровой нагрузкой также опасно устраивать плоские и пологие кровли: при слабом креплении конструкции может произойти ее срыв. Таким образом, в районах с сильными ветрами рекомендованный угол ската крыши находится в диапазоне 25-30°.

В районах, где в холодное время года выпадает значительное количество снега, крутая кровля наоборот имеет преимущества. Снег на ней не накапливается. При меньшем угле снег будет дольше лежать на кровле, создавая дополнительную нагрузку на стропильную систему.

Не стоит обустраивать именно крутую крышу: некоторое количество снега, задержавшегося на кровле в зимний период, имеет полезное свойство удерживать тепло. Однако важно рассчитать нагрузку, оказываемую снежной шапкой на конструкцию, чтобы не допустить ее обрушения.

  • Кровельный материал. Каждый тип кровли имеет свои ограничения по углу наклона скатов. Если планируется использовать какой-то определенный кровельный материал, то важно еще на этапе проектирования соотнести желаемый наклон кровли с его техническими характеристиками.
  • Размер мансарды. Угол крыши прямым образом влияет на размер комнаты под ней. Чем круче крыша и выше конек – тем просторнее мансарда и наоборот . Планируя комнату под кровлей нельзя забывать о рисках, неизбежно связанных с крутой конструкцией, и ее дороговизной по сравнению с возведением более пологих кровель. На помощь в данной ситуации может прийти ломаный тип, который позволяет сохранить максимальный объем для обустройства комнаты, сэкономив на высоте конька.

Минимальный угол наклона

Такое понятие, как минимальный угол наклона крыши, находится во взаимосвязи с используемым кровельным материалом. Все кровли снабжены техническими характеристиками, в которых, помимо прочего, четко указаны пределы скатности для использования. Нарушать эти правила нельзя, так как в этом случае кровельный материал не сохранит своих изначальных функций и преимуществ.

Рассмотрим основные кровельные покрытия и минимальные углы для них:

  • Штучные кровельные материалы (шифер, черепица) укладываются на кровли с уклоном от 22°. Такой показатель связан с тем, что в этом случае на стыках кровельных элементов не скапливается вода и, соответственно, не может просочиться под них;
  • В работе с рулонными материалами типа рубероид важно заранее определить с числом слоев. Если планируется настелить 2 слоя, то угол кровли должен быть не менее 15°, при укладке 3 слоев эта величина может быть снижена до 2-5°;
  • Профнастил монтируется при уклоне от 12°. Меньшее значение потребует обработку всех стыков герметиком;
  • Металлочерепица стелется при значении от 14°;
  • Ондулин – от 6°;
  • Мягкая черепица может быть настелена на кровлю уклона 11° при наличии сплошной обрешетки;
  • Мембранные кровельные материалы – единственные, минимальный порог для которых не обозначен. Они с успехом могут применяться на плоских крышах.

Следование вышеизложенным правилам чрезвычайно важно, так как даже незначительное их нарушение обернется разрушением кровли и, возможно, повреждением стропильной системы.

Расчет угла наклона

Кроме минимального угла, есть такое понятие, как оптимальный угол наклона. При нем крыша подвергается минимальным возможным нагрузкам со стороны ветра, снега и т. д. Приведем примеры подобных оптимальных значений:

  • В областях с частыми осадками в виде дождя и снега оптимально строить кровлю крутизной 45-60°, так как она быстрее избавляется от осадков, что минимизирует нагрузку на стропильную систему;
  • Если крыша возводится в ветреном регионе, то хорошо будет разместить угол ее наклона в промежуток 9-20°. Она не будет играть роль паруса, ловя пролетающий ветер, но и не опрокинется его резкими порывами;
  • В областях, где и ветер, и снег бывают регулярно, обращаются к средним значениям в 20-45°. Этот диапазон можно назвать универсальным для скатных конструкций.

Самостоятельное вычисление угла скатов сводится к несложному геометрическому процессу, в основе которого лежит треугольник. Его катеты – высота конька и половина ширины дома, гипотенуза – один из скатов. А угол между гипотенузой и катетом – искомая величина крутизны.

Угол кровли находится в прямой связи с высотой конька. Возможно два варианта расчета этих величин:

  • Известна высота крыши . Если возникает желание обустроить под кровлей просторную жилую комнату с приемлемой высотой потолка, то высота конька может быть определена заранее. Имея известные два катета, несложно узнать величину искомого угла.

Примем следующие обозначения:

  • H – высота конька;
  • L – ширина половины дома;
  • α – искомый угол.

Находим тангенс нужного угла по формуле:

tg α = H / L

Величину угла по полученному значению узнаем из специализированной таблицы тангенсов.

  • Заранее определен угол наклона . При желании использовать определенный кровельный материал или в связи с погодными условиями в регионе уклон кровли может быть определен заранее. По его значению можно определить высоту конька дома и проверить – возможно ли создание под этой кровлей жилой комнаты. Для обустройства помещения высота конька должна быть не менее 2,5 м.

Оставляем условные обозначения из предыдущего примера и подставляем известные величины в следующее уравнение:

H = L * tg α

Таким образом, процесс вычисления угла наклона значительно проще и быстрее, чем анализ всех совокупностей для определения его оптимального значения для конкретного региона и здания.

В связи с тем, что односкатная крыша опирается на стены, имеющие разную высоту, то расчет заданного угла наклона производят, просто поднимая одну из стен дома.

Проводим вдоль стены перпендикуляр L сд (длина стены дома), берущий свое начало в точке, где оканчивается короткая стена и опирающийся на стену, имеющую максимальную длину.

Если длина стены дома L сд равняется 10 метрам, то, чтобы получить угол наклона 45 градусов, длина стены L bc должна ровняться 14.08 метра.

Заключение

В проектировании кровли нахождение оптимального угла наклона имеет важное значение. Данный параметр зависит от верной оценки погодных условий, выбора кровельного материала, желания создать жилое помещение. Его верное определение — залог долгой и успешной службы крыши в любых погодных условиях.

На что влияет угол наклона крыши

Строительство крыши – это последний этап возведения дома. Но не менее важный, чем возведение стен. Ведь крыша защищает наше жилье от непогоды, да и эстетическая сторона нашего жилища немало зависит от вида крыши.

Так уж повелось, но плоские крыши в нашей стране можно встретить только у многоэтажек. Коттеджи и частные дома венчают скатные крыши. А одним из главных расчетных показателей при строительстве дома строители считают угол наклона крыши. Давайте рассмотрим, как грамотно нужно рассчитывать этот показатель, от чего он зависит и как влияет на строительство крыши в целом.

Виды крыш и их зависимость от угла наклона

В зависимости от устройства кровли выделяют несколько видов крыш:

  1. Односкатная крыша. Крыша представляет собой наклонную плоскость, которая лежит на стенах разной высоты. Для такой крыши подойдет любой материал.
  2. Двускатная крыша. Это достаточно надежная и простая по своему монтажу крыша. Состоит из двух скатов. Материал для кровли также можно подобрать абсолютно любой.
  3. Шатровое перекрытие. Крыша представляет собой конструкцию, в которой несколько равнобедренных треугольников вершинами замыкаются в одной точке. Стропильная система у такой крыши довольно сложная, но зато расходных материалов на нее понадобится минимум.
  4. Вальмовая крыша. Имеет четыре ската (два треугольных и два трапециевидных). Вершины крыши срезаны. По своей конструкции крыши очень сложные, но очень экономичны по расходу материала.
  5. Сводчатое перекрытие. Подобные крыши делаются только из кирпича или камня. И так, как являются очень тяжелыми, сегодня в индивидуальном строительстве почти не используются
  6. Многощипцовые крыши. Очень сложная, но красивая конфигурация из множеств премыканий и ребер.

Итак, крыша считается скатной, если угол наклона кровли превышает 10 градусов.

Выделяют эксплуатируемую и неэксплуатируемую кровлю.

Неэксплуатируемая кровля – это когда между самой кровлей и верхним перекрытием почти нет пространства, или предназначено это пространство для технических целей. Такими крышами могут быть плоские крыши с углом уклона от 2 до 7 градусов. В таких крышах высота пространства между крышей и перекрытием не более полутора метров.

Строить плоские крыши выгодно. Минимум затрат на материалы, работу. Ветер не сорвет. Опять же можно оборудовать дополнительное место для отдыха. В последнее время очень популярно настилать на подобные крыши зеленую кровлю. Но вот осадки такую крышу могут попортить. Поэтому полностью плоские крыши делать невыгодно. Осадки лужами будут скапливаться на поверхности крыши и разрушать ее.

Для того чтобы создать естественный отток воды насыпают на плоские крыши слой керамита под некоторым уклоном.

Скатные же крыши позволяют использовать пространство под крышей под хозйственные нужды – чердак, мансарда или даже оборудовать в них при тщательном утеплении и жилые комнаты.

Факторы, от которых наиболее зависит угол наклона крыши

К основным влияющим на уклон кровли факторам можно отнести:

  • Природные факторы. Угол наклона крыши зависит от климата той местности, где будет происходить строительство. Ветер оказывает огромную нагрузку и на кровельное покрытие крыши и на стропильную систему в целом. Незначительное увеличение угла уклона (примерно на 30 градусов) увеличивает ветровую нагрузку почти в 5 раз. Но и незначительный угол также может сыграть на руку стихии. Так ему легче будет попасть в крышу через стыки покрытия и легко сорвать крышу. Атмосферные осадки также разрушительно могут действовать на эксплуатационные характеристики крыши. А вот с помощью грамотно подобранного уклона можно избежать этих неприятностей.

Запомните, что максимальная снеговая нагрузка на кровлю крыши достигается при соблюдении угла уклона крыши в 30 градусов. А при 45 градусах снег и дождь и вовсе не задерживаются на крыше.


Таким образом, очевидно, что если вы собираетесь строить дом в регионе, где осадки очень часты, то угол наклона крыши в 45 градусов — в самый раз. А вот, если осадков не так уж и много, но зато ветер задувает круглогодично, то оптимальный вариант – крыша с наклоном в 30 градусов.

Как произвести расчет угла уклона

Как определить уклон кровли, который будет оптимальным для вашего нового жилища?

Помните, что чем больше угол наклона крыши, тем больше затрат вы понесете на строительные работы.

Рассчитывается величина наклона как отношение размера конька к половине ширины здания и умноженное все это на 100. У профессиональных строителей на случай расчета показателей уклона крыши есть свои инструкции и расчеты. Большинство из них пользуются матрицами расчета и специальными графиками. Ознакомиться с ними можно во всемирной паутине.

Влияние величины наклона крыши на выбор кровельнго материала (и не только)

Идеальной крыши, которая бы подходила бы всем регионам и кровельным материалам пока еще не придумали.


Итак, величину уклона рассчитали. Теперь подбираем кровельный материал. Шифер и черепица подойдут для крыши с углом более 20 градусов. Если уклон будет меньшим, то в стыки буде забегать вода, забиваться снег, а значит, будет уменьшаться срок эксплуатации самой кровли.

Рулонные материалы на основе битума используют при накрытии плоских крыш или угол наклона кровли, которых превышает 30 градусов. При высоком уровне нагрева солнцем таких крыш и при большем уклоне кровля просто напросто может сползти.

Металлопрофиль и металлочерепица используется на крышах с уклоном не менее 10 градусов.

А вот перечень самых распространенных кровельных материалов:

  1. Черепица. Сегодня пользуется почти бешеной популярностью. Существует большое количество разновидностей этого материала. Такие крыши легко поддаются ремонту. Но вот отдать финансов за данный материал придется немало Но этот материал очень долговечен. Его срок эксплуатации может исчисляться не только десятилетиями, но и веками.
  2. Кровельные панели. Подобные панели изготавливаются прямо на заводах и в конечном виде представляют уже почти готовую крышу. Панели сразу содержат в себе несколько слоев – и теплоизоляцию и пароизоляцию и саму плиту. Устанавливать такие плиты очень просто. Не нужно никакого специального оборудования. Крепятся панели друг к другу специальной лентой. Но и стоит такой материал очень дорого.
  3. Металлопрофиль. Листы из оцинкованной стали. Достаточно легкий и прочный материал. Не поддается ржавчине и является экологически чистым. Сегодня можно выбрать любой цвет и размер и направление волн. Производители дают гарантию на этот материал сроком на 75 лет.
  4. Штучные материалы из древесины, такие как дрань, стружка и гонт. Как правило, подобные материалы в современном строительстве уже никто не использует. Это материал не долговечен, может гнить, на нм размножаются микроорганизмы и легко воспламеняется.
  5. Шифер. Этот материал вот уже долгое время остается надежным в эксплуатации, простым в монтаже и недорогим в приобретении. Влагоустойчив, морозостоек, пожаробезопасен. Да и внешний вид сегодня производители усовершенствовали. Можно выбрать шифер любого желаемого цвета.

Выбирая кровельный материал, помните, чем плотнее его структура тем меньше должен быть уклон крыши.

При использовании листов металлопрофиля и металлочерепицы на пологих крышах рекомендуют проходить стыки влагоустойчивым и морозостойким герметиком. А также размер нахлеста листов при монтаже кровли из этих материалов зависит также от угла наклона крыши. Чем крыша круче, тем нахлест меньше. Это относится и к шиферу.

При монтаже крыши не забывайте и о вентиляции пространства под ней. Скатные крыши также необходимо оборудовать системой водооттока.

Таким образом, можно сделать вывод, что угол наклона крыши – показатель очень важный. От него зависит не только качество работ, но и срок эксплуатации самой крыши. Главное, грамотно рассчитать величину, выбрать нужную конструкцию крыши, качественный кровельный материал и хорошую бригаду рабочих. Ну и, конечно же, не на все на это понадобится некоторый объемный бюджет. Удачи вам в строительстве!


Warning : Use of undefined constant WPLANG — assumed «WPLANG» (this will throw an Error in a future version of PHP) in /var/www/krysha-expert..php on line 2580

Warning : count(): Parameter must be an array or an object that implements Countable in /var/www/krysha-expert..php on line 1802

Фундамент и крыша – два самых важных и сложных по расчетам архитектурных элемента любого здания. Несущие элементы крыши – стропильная система, а ее показатели во многом зависят от угла наклона скатов. Обыкновенные застройщики выбирают оптимальный угол наклона крыши, исходя из иных критериев, чем проектировщики.

Их не совсем интересуют расчеты на прочность несущих узлов, им малоинтересно влияние угла наклона двухскатной крыши на стоимость и сложность стропильной системы и т. д.

На что обращают внимание обыкновенные застройщики?

Параметры выбора угла наклона крыши Краткое описание

Каждый владелец желает иметь красивый дом со своими индивидуальными отличиями. На внешний вид дома большое влияние оказывает угол наклона скатов. Архитекторы имеют свои требования к зданиям, дома должны органично вписываться в стиль уже существующих строений. Особенно строго к этому параметру относятся, когда дом располагается в пределах города. Довольно часто органы местного самоуправления принимают решения, запрещающие нарушать традиционный архитектурный вид. Нельзя, к примеру, строить дом с углом наклона крыши 45°, если на этой улице все строения имеют наклон не более 20°.

Этот фактор оказывает очень незначительное влияние на оптимальный угол. Кровельные материалы имеют лишь общие рекомендации по монтажу на плоских и наклонных крышах. Плоские крыши имеют угол наклона скатов менее 10°, все конструкции с углом наклона, превышающим эти значения, считаются наклонными. Технология монтажа кровельных материалов с углом наклона 15° ничем не отличается от технологии кровельных работ на скатах с наклоном 45°. Есть, правда, ограничение для штучной черепицы, ее можно устанавливать на крышах с углом наклона не менее 22°.

Чем больше угол наклона скатов, тем выше чердачные помещения. Такие крыши строятся для зданий с мансардами. На этот фактор застройщики обращают большое внимание, но не все так просто, как может показаться на первый взгляд.

Эти пожелания архитекторами принимаются во внимание во время проектирования и расчета элементов стропильных систем. Но к ним добавляется еще довольно большое количество чисто инженерных факторов, оказывающих решающее влияние во время расчетов параметров стропильной системы. И угол наклона скатов среди них не единственный, все значения зависят друг от друга и не могут не учитываться при разработке проекта.

Как выбирают оптимальный угол проектировщики

Расчеты делаются на основании СНиП 2.01.07-85. Размещаемые нормы используются во время расчетов с учетом постоянно действующих, временных и особых нагрузок и их различных сочетаний.

СНиП 2.01.07-85. Файл PDF откроется в новой вкладке

Какие нагрузки принимаются во внимание при определении угла наклона крыши

Нагрузки делятся на несколько категорий в зависимости от продолжительности их воздействия: длительные, кратковременные и особые.

  1. Длительные (постоянные) нагрузки на стропильную систему . К ним относится вес кровельных материалов, утеплителей, деревянных элементов стропильной конструкции. К этой категории следует относить нагрузки, возникающие вследствие тепловых расширений и изменений линейных размеров из-за изменений показателей относительной влажности пиломатериалов. Нормативные изменения температур определяются по формулам отдельно для отапливаемых и неотапливаемых помещений. Вес снегового покрова также считается длительной нагрузкой на стропильную систему и в обязательном порядке принимается во внимание во время определения оптимального угла наклона стропильных ног.

  2. Кратковременные . На стропильную систему оказывает влияние вес рабочих, складируемых стройматериалов, масса специального оборудования и инструментов, используемых во время строительства, и ветровые нагрузки.

  3. Особые нагрузки . Усилия, возникающие во время стихийных бедствий, землетрясений, взрывов, при резкой потере несущей способности одного или нескольких нагруженных узлов стропильной системы.

    В числе особых нагрузок — землетрясения и стихийные бедствия

Во время определения угла наклона крыши учитывается максимально возможное сочетание нагрузок. Оба эти параметра оказывают влияние на толщину и длину стропильных ног. Расчет стропильной системы и угла наклона скатов делается по предельным состояниям с учетом всех неблагоприятных факторов.

Максимальные прогибы и перемещение стропильных ног регламентируются без зависимости от их линейных размеров и не должны приводить к частичной разгерметизации крыши. Ко всем типам крыш, вне зависимости от угла наклона, выдвигаются такие условия:

  • должна гарантироваться безопасная эксплуатация зданий;
  • целостность конструкции не может нарушаться даже во время кратковременных пиковых нагрузок;
  • внешний вид крыши не должен изменяться весь период эксплуатации.

При этом каждое требование должно выполняться вне зависимости от других. Предельные значения прогиба стропил ограничиваются с учетом эксплуатационных характеристик кровельных материалов. Если нормативные значения не оказывают заметного влияния на внешний вид, то они не корректируются.

Практический совет. Намного проще целостность кровельного пирога крыши обеспечивать не за счет увеличения прочности стропильной системы, а за счет использования специальных конструктивных компенсаторов.

При создании кровли уклон является одним из важнейших параметров, который учитывается в расчетах. Зависит он от материала для кровли, а также местного климата.

Угол наклона крыши является важнейшим параметром при возведении стропильной системы и расчете расхода кровельных материалов частного дома. Проектирование крыши – мероприятие весьма ответственное, которое следует доверить исключительно профессионалам, имеющим разрешение на проведение подобных работ.

Угол наклона крыши
  • На что влияет уклон крыши
  • Снеговые и ветровые нагрузки
  • Примеры расчета

Однако в некоторых случаях, все предварительные расчеты можно сделать и самостоятельно, хотя бы для того, чтобы иметь представление о предполагаемом количестве материала и возможности реализации своих архитектурных идей. Из этой публикации вы узнаете, от чего зависит и как своими силами рассчитать угол наклона крыши, не прибегая к услугам дорогостоящих специалистов.

На что влияет уклон крыши

При самостоятельном возведении каркаса крыши большинство застройщиков руководствуется ее дизайном и назначением подкровельного пространства, что в корне неверно. На каркас крутых крыш практически не воздействует снеговая нагрузка, а это значит, что чисто теоретически можно сэкономить на сечении и шаге стропил. Однако ветер, оказывает наибольшее воздействие именно на кровли с крутыми скатами из-за их большой парусности, что уже на практике требует создания прочной стропильной системы.

Все это совершенно не значит, что пологие крыши лучше. На кровлях с малым уклоном снег будет задерживаться дольше, что создает внушительную нагрузку на стропильную систему. К тому же, угол ската крыши влияет на габариты чердачного помещения. Чем круче крыша – тем больше возможности у застройщика для обустройства жилой мансарды. Тем не менее не следует забывать о высокой стоимости конструкций с крутыми скатами, особенно в сравнении с пологими крышами. Сохранить объем чердачного пространства, не увеличивая высоту конька, поможет создание ломаной крыши.

Помимо снеговой и ветровой нагрузки на каркас оказывает влияние и вес кровельного пирога совместно с собственной массой стропильной системы. Если в кровле используются теплоизоляционные материалы, то и их вес учитывается при определении оптимального угла крыши.

В чем измеряется угол наклона крыши

Прежде всего, следует внести ясность в само понятие угол наклона. Данная величина – это угол, который образуется при пересечении горизонтальной плоскости (заложение) с плоскостью кровли. «Заложение» – это не что иное, как проекция ската крыши в горизонтальной плоскости.

В справочной литературе и специализированных таблицах в качестве единицы измерения угла наклона крыши используются проценты. Уклон кровли в процентах показывает отношение высоты подъема кровли (Н) к заложению (L).


В двускатных крышах (L) – это величина, равная длине половины пролета. L в односкатных крышах равняется длине пролета.

Правила расчета угла наклона кровли

Допустим, L = 3 м, а Н = 1 м. В таком случае отношение будет выглядеть, как Н к L или 1:3. Это простейший пример, показывающий большие неудобства в определении угла уклона таким способом.

Для простоты вычислений применяется специальная формула расчета угла наклона крыши, которая выглядит следующим образом.

I = H/L где:

  • I – тангенс уклона ската;
  • Н – высота подъема кровли;
  • L – значение заложения.

Используем данные из примера выше. L = 3 м и Н = 1 м. Тогда, формула расчета выглядит, как I = 1/3 = 0,33. Теперь, для перевода значения тангенса острого угла в проценты необходимо полученное значение умножить на 100. Исходя из этого, получаем: 0,33 х 100 = 33%

Как определить угол наклона крыши в градусах? Перевести проценты в градусы можно двумя простыми способами:

  • воспользоваться онлайн-конвертором;
  • воспользоваться таблицами, опубликованными в специализированной справочной литературе.

Первый способ весьма прост, но требует подключения к интернету. В сети представлено огромное количество ресурсов, предоставляющих возможность воспользоваться онлайн-конвертором.

Таблицы уклона крыши в градусах и процентах найти значительно сложнее, однако они проще в применении. Публикуем таблицу соотношения проценты-градусы.

Определяем минимальный угол ската крыши в зависимости от кровельного материала

Исходя из крутизны скатов, все крыши условно делятся на четыре типа:

  • Высокие, с уклоном от 45 до 60°.
  • Скатные, с углом наклона кровли от 30 до 45°.
  • Пологие. Угол наклона скатов в таких конструкциях варьируется от 10 до 30°.
  • Плоские с уклоном до 10°.

Подходя к возведению крыши, застройщик планирует использование определенного кровельного материала. Следует учитывать, что далеко не каждый материал может быть использован на крышах с различным уклоном.

  1. Асбоцементный шифер — 9° или 16%. Соотношение высоты подъема кровли к заложению 1:6.
  2. Ондулин — 5°. Соотношение сторон 1:11.
  3. Минимальный угол наклона односкатной крыши из металлочерепицы составляет 14°.
  4. Керамическая черепица — 11°. Соотношение 1:6.
  5. Цементно-песчаная черепица — 34° или 67%. Соотношение высоты кровли к заложению 1:1,5.
  6. Битумная черепица — 11°. Соотношение сторон 1:5.
  7. Профнастил — 12° При меньшем уклоне необходимо провести обработку стыков герметизирующим средством.
  8. Оцинковка и стальные листы требуют минимального уклона 17°.
  9. Рулонные битумные материалы — 3°.
  10. Наплавляемая кровля может быть использована в качестве покрытия крыши с уклоном 15%.

В проектировании крыш существует понятие – максимальный угол наклона скатов. Данное значение является критическим для использования конкретного материала. На рисунке ниже показаны минимальные и максимальные значения угла наклона крыши для некоторых распространенных кровельных материалов. Кроме этого, в последней колонке собраны данные о том, какой уклон ската чаще всего используется для данных материалов отечественными застройщиками.


Как видно из приведенной таблицы, между минимальным и максимальным углом наклона крыши весьма солидный разрыв.

Выбирая уклон из диапазона допустимых значений, следует руководствоваться исключительно эстетическими соображениями и расходом материала.

Снеговые и ветровые нагрузки

При проектировании кровли всегда учитываются снеговые и ветровые нагрузки на стропильную систему. Чем круче скаты, тем меньше снега на них задержится.

Для правильного вычисления необходимой прочности конструкции вводится поправочный коэффициент:

  1. Для крыш с уклоном менее 25° применяется коэффициент равный 1.
  2. Стропильные конструкции со скатами от 25 до 60° требуют применения коэффициента 0,7.
  3. Кровли, выполненные с углом наклона скатов более 60°, не требуют применения коэффициента, так как снег на них практически не задерживается.

Для простоты вычислений используют карты, в которых отмечены средние значения снеговой нагрузки по регионам РФ.

Примеры расчета

Правила проведения расчетов просты: находим свой регион, определяем снеговую нагрузку, выделенную своим цветом, принимаем в расчет первое значение, умножаем на поправочный коэффициент исходя из предполагаемого угла уклона крыши. В качестве наглядного примера рассчитаем снеговую нагрузку для крыши дома в Норильске углом наклона скатов 35°. Итак, 560 кг/м2 умножаем на коэффициент 0,7. Получаем снеговую нагрузку для данного региона и конкретной конструкции кровли 392 кг/м2.

Для определения ветровых нагрузок также используются карты, в которых отмечены расчетные значения ветровых нагрузок по регионам.


Кроме этого, в расчетах следует учитывать:

  1. Розу ветров, а конкретно – расположение дома на местности и относительно других строений.
  2. Высоту постройки.

По типу расположения дома на местности, все строения можно разделить на три группы:

  1. А – постройки, расположенные не открытой местности.
  2. Б – Строения, расположенные в населенных пунктах с ветровой преградой не выше 10 м.
  3. В – здания, находящиеся в населенных пунктах с ветровой преградой от 25 м.

В зависимости от зоны размещения и высоты строения при проектировании крыши вводятся поправочные коэффициенты, учитывающие ветровую нагрузку. Все факторы, влияющие на ветровую нагрузку, сведены в таблицу, по которой легко сделать расчет.


Например: для одноэтажного дома в Норильске ветровая нагрузка составит: 84 кг/м2 умноженная на коэффициент 0,5, соответствующий зоне «В», что составляет 42 кг/м2.

Помимо этого, учитываются аэродинамические нагрузки, воздействующие на стропильную систему и кровельный материал. В зависимости от направления ветра, нагрузку условно делят на зоны, которые предполагают различные поправочные коэффициенты. Подписывайтесь на наш канал Яндекс Дзен!

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта .

Чтобы крыша здания могла в полной мере выполнять все возложенные на нее функции, необходимо при ее создании учесть ряд параметров. Одним из самых важных параметров крыши является ее уклон, который обеспечивает отвод атмосферных осадков с ее поверхности и влияет на способность выдерживать внешние нагрузки. О том, как посчитать наклон крыши, и пойдет речь в данной статье.

Определение наклона крыши — от чего зависит

Чтобы провести правильный расчет уклона крыши, необходимо учитывать несколько факторов, среди которых сильнее всего выделяются следующие:

  1. Ветровые нагрузки . На уклон скатов очень сильно влияет ветер. Чтобы крыша могла нормально сопротивляться его воздействию, нужно правильно подобрать ее угол. При слишком больших углах нагрузка на них будет высокой, но чрезмерное уменьшение угла тоже может быть опасным – пологую кровлю сильным порывом ветра может попросту сорвать.
  2. Снеговые и дождевые нагрузки . Со снегом все довольно просто – повышение угла наклона упрощает его схождение с поверхности кровли. При наклоне крыши более 45 градусов снег почти не будет задерживаться на ней. При малом угле наклона кровли может появляться снеговой мешок, который увеличивает нагрузку на крышу. С дождевыми осадками такая же ситуация – если угол наклона кровли будет слишком низким, то вода сможет затекать в стыки или вообще застаиваться на поверхности крыши.

Отталкиваясь от этих факторов, можно рассчитывать угол наклона скатов. Кроме того, перед тем, как рассчитать угол двухскатной крыши, стоит обратить внимание на рекомендуемые показатели: для местности с сильными ветрами подойдет уклон в 15-20 градусов, а в остальных случаях оптимальная величина уклона составляет 35-40 градусов. Разумеется, нужно понимать, что расчет двухскатной крыши индивидуален, и выбирать усредненные показатели просто так нежелательно.

Методика проведения расчетов

При проектировании крыши нужно в обязательном порядке проводить ряд расчетов, среди которых всегда должен присутствовать расчет угла наклона скатов. Данный параметр напрямую влияет на конструкцию крыши: при увеличении наклона снижается снеговая нагрузка, но увеличивается воздействие ветра, поэтому стропильную систему приходится дополнительно усиливать. Для обустройства скатов под большим углом требуется еще и большее количество материалов, что негативно сказывается на стоимости строительства.

Перед тем, как узнать градус наклона крыши, нужно рассчитать эксплуатационную нагрузку на крышу, для чего требуется два параметра:

  • Общую массу кровельной конструкции;
  • Пиковые уровни снежных осадков, свойственные региону, где проходит строительство.

Упрощенный алгоритм расчетов сводится к следующим действиям:

  • Сначала нужно определить вес одного квадратного метра кровельного пирога;
  • Полученное значение умножается на общую площадь кровли;
  • Масса кровли умножается на коэффициент 1,1.

Пример расчета уклона кровли в градусах

Чтобы понять, как высчитать угол крыши, стоит рассмотреть процесс расчетов на конкретном примере. Для примера будут взяты следующие данные: обрешетка имеет толщину 2,5 см, один квадратный метр кровли весит 15 кг, в качестве теплоизоляционного материала используется утеплитель толщиной 10 см, квадратный метр которого имеет вес 10 кг, а для покрытия используется ондулин с весом 3 кг на квадратный метр.

Расчет ската крыши проводится в соответствии с описанной выше методикой. Подстановка имеющихся данных приводит к следующему выражению: (15+10+3)х1,1 = 30,8 кг/кв.м. Полученная величина вполне допустима – среднестатистическая нагрузка на крышу жилых зданий составляет немногим меньше 50 кг/кв.м. Кроме того, в формуле присутствует коэффициент 1,1, который немного увеличивает фактический вес кровельной конструкции и позволяет в дальнейшем заменить кровельное покрытие на более тяжелое.

Как узнать угол наклона крыши

Между уклоном кровельных скатов и снежной нагрузкой имеется прямая зависимость. Если угол наклона крыши меньше 25 градусов, то коэффициент снежной нагрузки равен 1, а при углах, варьирующихся в пределах от 25 до 60 градусов, то этот коэффициент увеличивается до 1,25. Крыша с большим углом наклона не будет подвергаться снежным нагрузкам вообще, поэтому они не учитываются при расчетах.

Чтобы определить угол наклона крыши, нужно воспользоваться таблицей Брадиса и простой методикой: высота кровельной конструкции делится на длину фронтона, разделенную на два, после чего остается найти таблице угол, который соответствует полученному результату.

Высота крыши в коньке определяется следующим образом:

  • Первым делом нужно рассчитать ширину пролета;
  • Полученная величина делится на 2;
  • Чтобы сделать расчет высоты конька, результат предыдущего расчета умножается на коэффициент, соответствующий определенному углу наклона.

На примере реализация такой методики расчета выглядит так: при ширине здания, равной 8 метрам, и 25-градусном уклоне кровли, расчетный коэффициент составляет 0,47. В итоге подстановки значений получается выражение следующего вида: 4х0,47 = 1,88 м. Полученная величина – это высота крыши, соответствующая имеющимся исходным данным.

Выбор кровельного покрытия в зависимости от наклона крыши

На рынке материалы для крыши присутствуют в большом ассортименте, поэтому с выбором подходящего варианта особых проблем не будет. Кровельные покрытия отличаются по характеристикам и возможностям применения, и все их параметры необходимо изучить перед тем, как измерить угол крыши – только в этом случае удастся создать надежную и эффективную конструкцию.

Выбирая материал для кровли, стоит отталкиваться от следующих рекомендаций:

  1. Если угол наклона стропил составляет от 2,5 до 10 градусов, то лучше всего подойдут покрытия из каменной крошки или гравия. В первом случае верхний слой покрытия имеет толщину 3-5 мм, а во втором – 10-15 мм.
  2. При наклоне более 10 градусов оптимальным вариантом будут крупнозернистые или рулонные материалы, дополненные битумной гидроизоляцией.
  3. Для обустройства скатных крыш с углом наклона не более 20 градусов обычно используется профнастил или листовой асбестоцемент. Все швы и стыки между кровельными материалами должны быть обработаны герметиком.
  4. Если угол наклона крыши находится в пределах 20-60 градусов, то она чаще всего накрывается металлическими листами. Стыки материалов в данном случае нужно в обязательном порядке герметизировать.

Заключение

Знание того, как узнать угол наклона крыши в градусах, существенно упростит процесс ее проектирования и позволит создать максимально надежную конструкцию, которая сможет хорошо защищать коробку здания от атмосферных осадков, ветра и холода.

Уклон крыши

Уклон скатов крыши — от чего зависит и в чём он измеряется.

Такой немаловажный для крыши факт — её уклон. Уклон крыши — это угол наклона кровли относительно горизонтального уровня. По углу наклона скатов крыши бывают малоуклонные (пологие), средней наклонности и крыши с крутыми (сильноуклонными) скатами .

Малоуклонная крыша та крыша, монтаж которой осуществляется из расчёта наименьшего, рекомендованного угла наклона скатов. Так для каждого кровельного покрытия есть свой рекомендуемый минимальный уклон.

От чего зависит уклон кровли

  • От способности крыши защищать строение от внешних факторов и воздействий.
  • От ветра — чем больше уклон крыши, тем больше значение приходящихся ветровых нагрузок. При крутых уклонах уменьшается сопротивляемость ветру, повышается парусность. В регионах и местах с сильными ветрами рекомендуется применять минимальный уклон крыши, чтоб уменьшить нагрузки на несущие конструкции крыши.
  • От кровельного покрытия (материала) — Для каждого кровельного материала существует свой минимальный угол наклона, при котором можно использовать данный материал.
  • От архитектурных задумок, решений, местных традиций — так в разных регионах отдаётся предпочтение для той или иной конструкции крыши.
  • От атмосферных осадков : снеговых нагрузок и дождей в регионе. На крышах с большим уклоном не будет скапливаться в огромных количествах снег, грязь и листья.

В чем измеряется угол уклона крыши

Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Уклон крыши обозначается латинской буквой i .

В СНиПе II-26-76, данная величина указывается в процентах (%). В данный момент не существует строгих правил по обозначению размера уклона крыши.

Единицей измерения уклона крыши считают градусы или проценты (%). Их соотношение указаны ниже в таблице.

Уклон крыши соотношение градусы-проценты

градусы % градусы % градусы % 1° 1,75% 16° 28,68% 31° 60,09% 2° 3,50% 17° 30,58% 32° 62,48% 3° 5,24% 18° 32,50% 33° 64,93% 4° 7,00% 19° 34,43% 34° 67,45% 5° 8,75% 20° 36,39% 35° 70,01% 6° 10,51% 21° 38,38% 36° 72,65% 7° 12,28% 22° 40,40% 37° 75,35% 8° 14,05% 23° 42,45% 38° 78,13% 9° 15,84% 24° 44,52% 39° 80,98% 10° 17,64% 25° 46,64% 40° 83,90% 11° 19,44% 26° 48,78% 41° 86,92% 12° 21,25% 27° 50,95% 42° 90,04% 13° 23,09% 28° 53,18% 43° 93,25% 14° 24,94% 29° 55,42% 44° 96,58% 15° 26,80% 30° 57,73% 45° 100%

Перевести уклон из процентов в градусы и наоборот из градусов в проценты можно при помощи онлайн конвертера:

Конвертер уклона — онлайн калькулятор

из градусов в проценты и из процентов в грудусы Перейти

Замер уклона крыши

Измеряют угол уклона при помощи уклономера или же математическим способом.

Уклономер — это рейка с рамкой, между планками которой есть ось, шкала деления и к которой закреплён маятник. Когда рейка находится в горизонтальном положении, на шкале показывает ноль градусов. Чтобы произвести замер уклона ската крыши, рейку уклономера держат перпендикулярно коньку, то есть в вертикальном уровне. По шкале уклономера маятник указывает, какой уклон у данного ската крыши в градусах. Такой метод замера уклона стал уже менее актуален, так как сейчас появились разные геодезические приборы для замеров уклонов, а так же капельные и электронные уровни с уклономерами.

Математический расчёт уклона

  • Вертикальная высота (H ) от верхней точки ската (как правило конька) до уровня нижней (карниза)
  • Заложение (L ) — горизонтальное расстояние от нижней точки ската до верхней

При помощи математического расчёта величину уклона крыши находит следующим образом:

Угол уклона ската i равен отношению высоты кровли Н к заложению L

Для того, чтобы значение уклона выразить в процентах, это отношение умножают на 100. Далее,чтобы узнать значение уклона в градусах, переводим по таблице соотношений, расположенной выше.

Чтобы было понятней рассмотрим на примере:

Длина заложения 4,5 м, высота крыши 2,0 м.

Уклон равен: i = 2.0: 4,5 = 0,44 теперь умножим на × 100 = 44 %. Переводим данное значение по таблице в градусы и получаем — 24°.

Таблица уклонов кровли

Строительство крыши –важный заключительный этап строительства дома. Крыша защищает дом от агрессивного воздействия окружающей среды, придает постройке эстетичный вид.

Плоски крыши преобладают в многоэтажных домах, в частных домах и коттеджах – скатные. Угол наклона крыши – важный расчетный показатель.

Виды крыш и их зависимость от угла наклона

Существует несколько видов крыш, в зависимости от устройства кровли:

  • Односкатная крыша – наклонная плоскость, лежащая на стенах разной высоты.
  • Двухскатная крыша – состоит из двух скатов, является надежной и простой.
  • Вальмовая крыша – состоит из 4-х скатов со срезанными вершинами.
  • Шатровое перекрытие – несколько равнобедренных треугольников, соединенных между собой вершинами.

Если угол наклона кровли более 10°, то крыша считается скатной.

От чего зависит уклон кровли

  • от ветра
  • от кровельного покрытия
  • от архитектурных задумок
  • от атмосферных осадков (снега и дождя )

Уклон крыши – это угол наклона кровли относительно горизонта.

Показатель уклона позволяет:

  1. Подобрать кровельный материал
  2. Правильно рассчитать количество снегодержателей

Зная одну из величин по таблице можно найти остальные значения.

Минимальный уклон для кровельных материалов (покрытий)

Вид кровли Минимальный уклон крыши в соотношении высоты ската к заложению в градусах в %
Кровли из рулонных битумных материалов: 3-х и 4-х слойные (наплавляемая кровля) 0-3 0 до 5% до 1:20
Кровли из рулонных битумных материалов: 2-х слойные (наплавляемая кровля) от 15
Фальцевая кровля от 4 0
Ондулин 5 0 1:11
Волнистые асбоцементные листы (шифер) 9 0 16 1:6
Керамическая черепица 11 0 1:6
Битумная черепица 11 0 1:5
Металлочерепица 14 0
Цементно-песчанная черепица 34 0 67% 1:1,5
Деревянная кровля 39 0 80% 1:1.125

Пример №1.

H = 2 м
I = 2,86 м

Рассчитаем угол кровли (i): 2/2,86 = 0,699. Это 35° по данным таблицы.

Пример №2

Коэффициент уклона кровли 1,006. Найти: градус уклона кровли.

По таблице этому коэффициенту соответствует значение в 6° градусов.

Расчет угла наклона крыши

Крыша – это один из важнейших элементов любого строения. Именно она надежно защищает здание от воздействия негативных факторов окружающей среды, от атмосферных осадков.

Разумеется, хорошая конструкция должна быть водонепроницаемой, обеспечивать качественный отвод атмосферных вод, а также обладать высокой устойчивостью к огню. Вместе с тем, крыша должна быть удобной для проведения ремонта в период ее эксплуатации.

Следует помнить, что именно от надежности и качества кровли вашего дома будет напрямую зависеть, сколько прослужит само здание. В настоящее время многие домовладельцы отдают предпочтение покатой крыше.

Надо сказать, у такой конструкции есть несколько очевидных преимуществ. Кроме того, следует правильно делать расчет угла наклона крыши.

Плюсы покатой крыши

Простые конструкции, такие, как односкатные и двускатные крыши, вальмовые или мансардные, всегда были и остаются самыми качественными и надежными вариантами. Без сомнения, преимущество покатой крыши заключается именно в гармоничном сочетании отличного качества и простоты в исполнении.

Такая крыша состоит из базового элемента кровли, а также обрешетки и стропил.

Что касается кровли, она служит для защиты здания от воздействия природных явлений, снега и дождя. Стропила же, а также обрешетки, поддерживают всю конструкцию, передают нагрузку на стены.

Рис. 1 Рассчитываем угол наклона крыши

Следует заметить, что покатая крыша защищает здание от осадков за счет определенного наклона кровли.

Прежде, чем приступить к монтажу покатой (или, как ее еще называют, скатной) крыши, необходимо произвести точный расчет угла наклона крыши.

Даже для тех людей, которые не являются специалистами в области строительства крыш, совершенно очевидно: чем угол наклона меньше, тем больше возникнет впоследствии проблем с герметичностью.

И это абсолютно не зависит от того, какой строительный материал вы выбираете для покрытия вашей крыши.

Факторы, которые влияют на выбор угла наклона

Конечно же, вам следует знать при расчете угла уклона крыши, какие факторы необходимо принимать во внимание. Так, среди важнейших параметров можно назвать:

  • Ветер. Само собой разумеется, что крыша будет оказывать большее сопротивление ветру при большем наклоне. Однако слишком большой угол наклона является достаточно опасным для крыши. Так, например, при увеличении угла с минимального показателя (11 градусов) до 45 градусов, ветровая нагрузка возрастает в пять раз. Но с другой стороны, при выборе очень маленького угла наклона возникает другая проблема: при сильном порыве ветра кровлю может просто сорвать;
  • Снег и дождь. Совершенно очевидно, что снег лучше сходит с крыши, имеющей большой угол наклона. Так, если он составляет более 45 градусов, обеспечено полное скатывание снега. И чем выше угол наклона, тем более герметичной будет красивая кровля вашей крыши. Объяснить это легко: дело в том, что при воздействии на крышу ветер обычно загоняет под стыки кровли атмосферную воду. Но чем больше вы сделаете уклон крыши, тем меньше вероятность попадания воды под стыки кровельных материалов.

Исходя из этих факторов, необходимо производить расчет угла наклона крыши. Для районов с сильными показателями ветра специалисты рекомендуют наклон крыши в 15-20 градусов, а для районов с нормальными показателями – около 35-40 градусов.

Однако следует помнить, что расчет угла наклона крыши обязательно нужно производить индивидуально для каждого конкретного здания.

Следует также подчеркнуть, что при расчете обязательно следует учесть особенности не только климата местности, но и конструкции самого строения.

Рис. 2 Формы скатных крыш

Способы произведения расчетов

Следует помнить, что подбор правильного угла – это очень важный этап конструирования будущей крыши здания. Обычно угол наклона крыши составляет от 11 и до 45 градусов, конечно же, бывают и исключения.

В том случае, если увеличить угол наклона, уменьшается, соответственно, снеговая нагрузка на крышу.

Но вместе с тем, чем больше будет показатель, тем воздействие ветра окажется сильнее. Это приводит к тому, что при возведении крыши требуются более прочные строительные материалы, стропила и обрешетки. А это значит, что будущая крыша обойдется вам дороже.
расчет уклона крыши

Помните: угол наклона влияет напрямую не только на качество, но и на количество материала для обустройства кровли.

Чем больше угол, тем, соответственно, больших денег будет стоить кровля.

Определенный угол уклона придается крыше в зависимости от выбранного материала, а также от климатических условий. В случае, если в районе в большом количестве наблюдаются атмосферные осадки, уклон крыши должен быть круче.

Соответствующий угол наклона будущей крыши можно определить, учитывая предполагаемую нагрузку. Как же рассчитать нагрузку? Для этого вам нужно принимать во внимание два показателя:

  • Вес будущей конструкции;
  • Нагрузку снега для данной местности.

Первым делом, нужно взять вес квадратного метра каждого слоя кровли, а затем сложить показатели для всех слоев. Следующий шаг: умножение получившегося результата на показатель 1,1.

Наглядный пример подобных расчетов

Предположим, толщина вашей обрешетки составляет 2,5 сантиметра, и 1 квадратный метр будет весить 15 килограммов. Вы планируете класть утеплитель толщиной 10 сантиметров: вес этого материала составляет около 10 килограммов на квадратный метр.

Также вам предстоит использовать Ондулин, весом 3 килограмма на квадратный метр.

Итак, наш расчет: 15+10+3 * 1,1 = 30,8 килограммов на квадратный метр. По усредненным показателям, для жилых домов нагрузка на кровлю обычно не превышает 50 килограммов на один квадратный метр.

Следует заметить, что для ряда покрытий сильно завышена допустимая нагрузка, однако, вам не нужно этим пренебрегать.

Предположим, вы решите лет через двадцать сменить кровлю, и кровельный ковер будет тяжелее, чем раньше. В данном случае и требуется тот самый коэффициент надежности 1,1 – его обязательно нужно учитывать, как коэффициент запаса.

Наконец, сделаем расчет нагрузки от собственной массы крыши. Назовем ее для простоты Н1. Она будет равна:

Н1 = 50кг/кв.м*1.1 = 55 кг/кв.м.

Учимся пользоваться таблицей Брадиса

Что касается снеговой нагрузки, коэффициент будет зависеть от того, какой угол наклона вы выбрали для вашей крыши. Итак, если наклон составляет менее 25 градусов, коэффициент составляет 1, а если от 25 до 60 градусов, то принимается во внимание коэффициент, составляющий 1,25.

А вот в том случае, если вы выбираете угол наклона более 60 градусов, учитывать нагрузку от снега не нужно.

Если вам необходимо найти угол наклона кровли, воспользуйтесь математической таблицей Брадиса (таблицей тангенсов).

Высоту в коньке следует разделить на? длины фронтона, и по соответствующему значению в таблице найти угол наклона.

А вот для того чтобы математическим способом вычислить высоту конька, следует рассчитать ширину пролета дома, разделить этот показатель на два, а затем умножить на относительную величину, которая будет индивидуальной для определенного угла наклона.

Также для определения угла наклона и высоты конька можно воспользоваться угольником.
расчет наклона крыши.

Попробуем разобраться на конкретном примере. Ширина будущего здания составляет 8 метров. Делим это значение на два, получаем 4 метра.

Рис.3 Зависимость угла наклона крыши от материала для кровли

Нам нужно определить высоту поднятия стропил в случае, если уклон кровли составляет 25 градусов. Итак, находим в соответствующей таблице показатель, соответствующий данному углу наклона: он составляет 0,47.

Умножаем половину ширины нашего здания на данную относительную величину. Получаем следующий расчет: 4*0,47=1,88. Соответственно, при таком раскладе нам нужно будет поднять стропила на высоту, составляющую 1,88 метра.

Рис. 4 Схема кровельной системы

Выбор кровельного материала в зависимости от угла наклона

Следует подчеркнуть, что все материалы для обустройства кровли объединяются в отдельные группы: по их физическим свойствам, техническим характеристикам, а также ценовым параметрам.

  • В том случае, если наклон кровли совсем небольшой, и составляет где-то от 2,5 до 10 градусов, обычно применяются покрытия из каменной крошки (крупнозернистой), а также из гравия. Слой верхнего покрытия составляет для гравия – 10-15 миллиметров, для каменной крошки – 3-5 миллиметров.
  • Если уклон кровли составляет от 10 градусов, и при этом была использована базовая битумная водоизоляция, необходимо выполнить верхний слой из крупнозернистого материала. В том случае, если показатель такой же, а материал выбран пленочный рулонный, то необходимо будет использовать специальный окрасочный слой для защиты.
  • В том случае, если угол кровли составляет до 20 градусов, а само покрытие выполняется из металлического профнастила, или же асбестоцементных листов, следует непременно провести герметизацию всех стыков. Стоит ли выбирать металлочерепицу.

При углах до 60 градусов нужно обязательно проводить герметизацию стыков листов кровли из меди или стали. При этом стыки непременно должны быть двойными.

Учитывая все перечисленные параметры и делая правильные расчеты, можно сконструировать надежную крышу, которая прослужит ни один год или десяток лет.

Поделитесь статьей с друзьями:

Похожие статьи

Угол наклона крыши — оптимальный уклон и снеговые нагрузки. Онлайн калькулятор расчета угла наклона, стропильной системы и обрешетки двускатной крыши дома Угол наклона 45 градусов

Во всем земном шаре существуют тысячи и тысячи архитектурных традиций в плане внешнего вида крыш. Но современные архитекторы полностью изменили представление о культуре загородного строительства, введя односкатные формы крыш как идеально сочетающиеся с ландшафтным дизайном и многообразные в исполнении. Конечно, задали это новый модный тон жители Австралии, где отсутствие снегов вообще как природного явления позволяет им творить с архитектурой жилых домов все, что фантазия продиктует.

Но в снежных регионах России такую крышу строить можно, но с соответствующим уклоном и в правильном направлении. Одним словом, главный параметр функциональности – угол наклона односкатной крыши, высчитывать который мы сейчас научим вас.

Шаг 1. Рассчитываем постоянные и динамические нагрузки

Первым делом рассчитайте нагрузки на односкатную крышу. Их принято делить на постоянные и динамические. Первые – это вес кровельного покрытия, которые всегда находится на крыше, такие установки, как антенны и тарелки, дымоход и прочее. Т.е. все то, что будет на кровле и днем, и ночью.

А динамические нагрузки, или, как их еще называют, переменные, – это те, что бывают время от времени: снег, град, человек, ремонтные материалы и инструменты. А еще ветер, который ну очень любит срывать односкатные крыши ввиду их парусности.

Снеговые нагрузки

Так, если сделать уклон односкатной крыши в 30°, зимой снег будет давить на нее с силой по 50 кг на каждый квадратный метр. Просто представьте, что на вашей крыше будет сидеть по одному человеку на каждый метр! Вот такая нагрузка.

А если поднять крышу до выше 45°, снег с большой вероятностью и вовсе не сможет задержаться (еще это зависит от шероховатости кровельного покрытия). Но для средней полосы России, где снегопады умеренные, односкатную крышу достаточно делать и в пределах 35-30°:

Минимальный угол, который должен быть, чтобы снег смог сходить с односкатной крыши сам – это 10°. А максимальный – 60°, ведь делать крышу более крутой уже нет смысла. То же самое касается и снега, который еще больше цепляется за такую крышу.

Вот почему владельцы односкатных хозяйственных построек зимой часто берутся за лопату. Спасает только площадь покрытия: чем она меньше, тем меньше вероятность того, что снег сможет прогнуть материал.

Ветровые нагрузки

А вот в ветреных регионах строить крыши с крутыми скатами нельзя вообще. Для сравнения: уклон односкатной крыши в 11° испытывает ровно в 5 раз больше силу ветра, чем скат в 45°. Ввиду этого учтите, что односкатную крышу всегда делают низкой частью к подветренной стороне.

Комбинированные нагрузки

А еще обязательно рассчитайте для односкатной крыши такой значение, как сочетание максимально неблагоприятных постоянных и временных нагрузок. Т.е. ту критическую точку, которую должна уметь выдерживать стропильная система. Об этом, кстати, нередко забывают! Думают, вот, снег крыша выдержит, ветер тоже…

А что, если вам с другом придется в сильную бурю и снегопад вылезти на крышу? Рассчитана ли конструкция одновременно и на снег, и на ветер, и на ноги хотя бы двух человек? Вот так и случаются неприятности.

Шаг 2. Подбираем уклон крыши

Уклон односкатной крыши – в довольно широком диапазоне: от 6° до 60°. Все зависит от местности, в которой вы собрались строиться: если вам нужно успешно сбрасывать тонны снега каждую зиму, тогда делайте скат покруче, если планируете защититься от ветра – тогда более пологой. А еще от многих других факторов, в том числе и эстетических.

Крутые односкатные крыши

Чем больше угол у такой крыши, тем быстрее по ней стекает вода в желоба. Здесь не будут задерживаться ни листья, ни грязь, а потому само кровельное покрытие прослужит намного дольше. Кроме того, на такой кровле больше видна визуальная эстетика выбранной гибкой черепицы или металлопрофиля, что часто играет большую роль для хозяев.

Малоуклонные односкатные крыши

Скорость стекающей дождевой и талой воды на малоуклонных скатах намного ниже, а потому здесь есть риск застаивания воды, собирания грязи и застревания льда. На таких кровлях быстро развивается мох и налипает листва. Особенно, если кровельное покрытие шероховато.

Что же касается дождевой воды, то главное требование к кровле, чтобы вода на ней при таянии снега или после дождя на оставалась на поверхности кровельного материала, а легко скатывалась. Если же она имеет слишком низкий уклон (для определенной местности), то жидкость будет подолгу стоять во всех неровностях и швах. И чем дольше – тем больше у нее шансов проникнуть внутрь и создать много проблем в виде сырости, испортившегося утеплителя и коррозии металлических элементов крыши:

Но, если над такой постройкой возвышается большая крыша дома, то ничего страшного:

Но здесь все равно есть свой плюс: чем меньше угол наклона односкатной крыши, тем более близка геометрия внутренних помещений к традиционному кубу. А, значит, воспринимается легче и используется с большей пользой.

Поэтому, чем ниже угол наклона такой крыши, тем больше нужно заботиться о ее гидроизоляции, чтобы талые и дождевые воды не смогли проникнуть в стропильную систему. А потому здесь уже нужные такие кровельные покрытия, как мембраны, рулонная изоляция или цельные листы.

Со стандартным углом наклона односкатная кровля строится так:

Минимальный угол односкатной крыши

Односкатную крышу, угол которой всего 3-5%, нередко делают инверсионной. Т.е. подвергают ее определенным дополнительным нагрузкам: ходят по ней, выращивают на ней сад или даже используют как открытую террасу. Как здесь:

Кроме того, при определенном угле односкатная крыша направляет поток воздуха в нужном направлении, захватывая осадки и отводя их. Помните об этом!


Шаг 3. Определяемся с требованиями к уклону

В функциональном плане односкатные крыши делят на три основных типа: вентилируемые, невентилируемые и комбинированные. Рассмотрим каждый вариант подробнее.

Вентилируемая конструкция

Такие обустраивают в строениях закрытого типа. В качестве вентиляции служат продухи и специальные пустоты между изоляционными слоями, через которые воздух, проходя, захватывает капельки влаги из утеплителя и выносит их наружу.

Если такой вентиляции не обеспечить, тогда влага будет оставаться внутри утеплителя (а она все равно в него попадает, хоть и понемногу), и утеплитель начнет отсыревать, портиться. И в итоге разрушаться будет постепенно весь кровельный пирог.

Но у вентилируемой односкатной кровли есть свои ограничения. Так, угол наклона у нее может быть только в пределах от 5% до 20%, иначе воздух не сможет эффективно проходить через продухи.

Невентилируемая конструкция

Этот тип односкатной крыши преимущество строят на террасах и хозпостройках. Обычно угол такой крыши находится в интервале всего 3-6%, хотя никаких ограничений к нему нет.

Вентиляция в таких крышах не нужна потому, что воздух в помещении без стен или с часто открытыми широкими дверьми (как в случае с гаражом) и сам хорошо вентилирует, унося на улицу любые водяные пары. Которые, к слову, и сами по себе особо не образовываются в подобных постройках:

Комбинированная конструкция

Такие крыши совмещают устройство обоих предыдущих видов. Здесь нужный уклон крыши придается за счет теплоизоляции. Получается экономно, но зимой придется постоянно счищать снег.

Но и устройство такой односкатной крыши уже другое, ведь к переменным и статическим нагрузкам теперь добавляются еще и динамические. И обычно все выглядит так: снизу профнастил, на нем – два слоя утеплителя и хорошая гидроизоляция.

Зависит угол односкатной крыши также от таких параметров, как типа соединения стропил к мауэрлату или стенам. Давайте разберемся подробнее.

Шаг 4. Вычисляем точный угол ската

Углом односкатной крыши принято называть угол, под которым стропила и скат крыши наклонены к горизонтальной плоскости потолка. Причем отнеситесь серьезно к этой схеме, если вы хотите обеспечить вашей крыше правильную механическую прочность:

Угол наклона скатов измеряется в процентах и градусах. Но, если с градусами еще более-менее понятно (спасибо школьному курсу геометрии), то что такое проценты? Проценты – это отношение разницы высоты конька и карниза к горизонтали ската, умноженное на 100.

Есть еще один интересный момент: многие архитекторы специально рассчитывают угол односкатной кровли так, чтобы он был равен углу возвышения солнца в данной местности в середине весны. Тогда можно до миллиметра рассчитать, когда и какая будет тень, что важно для планирования террас перед домом и других мест отдыха.

Шаг 5. Ограничиваем круг выбора кровельного покрытия

Свои требования к минимальному и максимальному углу наклона односкатной кровли имеют и современные кровельные материалы:

  • Профнастил: min 8°- max 20°.
  • Фальцевая кровля: min 18°- max 30°.
  • Шифер: min 20°- max 50°.
  • Мягкая кровля: min 5°- max 20°.
  • Металлочерепица: min 30° – max 35°.

Конечно, чем меньше угол, тем более дешевые материалы вы можете применять: рубероид, профнастил и подобные им.

Вы удивитесь, но специально для малоуклонных кровель сегодня разрабатывают те же виды кровельного покрытия, что обычно используются при наклоне не менее 30°. Зачем? Такова мода в Германии, которая дошла и до нас: односкатная крыша почти пологая, а кровля – стильная. Но как? Просто производители улучшают качество замков, делают больше область нахлеста и тщательнее продумывают защиту от грязи. Вот и все хитрости.

Шаг 6. Определяемся со стропильной системой

А от выбранного угла наклона крыши и планируемых на ее нагрузок определяемся с видом крепления стропил к стенам. Так, всего таких видов три: висячие стропила, наслонные и скользящие.

Висячие стропила

Висячие стропила – единственный вариант, когда соединение должно быть жестким, но для стропил между боковыми опорами нет возможности сделать опору.

Проще говоря, у вас есть только внешние несущие стены, и никаких перегородок внутри. Скажем, это довольно сложная стропильная система, и к ее строительству нужно подходить с ответственностью. Вся проблема в больших пролетов и в давлении, которое оказывается на стены:

Или как в этом проекте:


Наслонные стропила

Здесь уже вся крыша давит минимум на три опоры: две внешние стены и одну внутреннюю. А сами стропила здесь используются плотные, с сечением не менее 5х5 см брусков и 5х15 см стропильных ног.

Скользящие стропила

В этой стропильной системе в качестве одной из опор служит бревно в коньке. И для соединения с ним стропил используются такие специальные элементы, как «скользячки». Это металлические элементы, которые помогают стропилу при усадке стен немного двигаться вперед, чтобы избежать трещин. Совсем немного! И благодаря этому устройству крыша легко переносит даже достаточно ощутимую усадку сруба, без каких-либо повреждений.

Суть проста: чем больше в стропильной системе узлов, тем она гибче и прочнее. Тем больше односкатная крыша способна выдерживать давление веса кровельного покрытия и снега, и при этом не ломаться. Но есть стропильные системы, где соединение вообще статично:

Шаг 7. Вычисляем высоту односкатной крыши

Вот три самых популярных способа точно вычислить нужную высоту будущей крыши.

Способ №1. Геометрический

Односкатная крыша имеет вид прямоугольного треугольника. Длина стропильной ноги в этом треугольнике – гипотенуза. А, как вы помните из школьного курса геометрии, длина гипотенузы равна корню из суммы квадратов катетов.

Способ №2. Тригометрический

Еще один вариант расчета длины стропильных ног такой:

  1. Обозначим А длину стропильных балок.
  2. Обозначим Б длину стропил от стены до конька, или длину части стены в этой области (если стены вашей постройки разной высоты).
  3. Обозначим Х длину стропил от конька до края противоположной стены.

В этом случае Б = А * tgY, где Y – это угол наклона крыши, а длина ската высчитывается так:

Х = А / sin Y

На самом деле все это не сложно – просто подставьте нужные значения, и вы получите все параметры будущей крыши.

Способ №3. Онлайн-калькуляторы

Вычислили? А теперь переходим к строительству самой крыши:

Надеемся, что вы во всем разобрались легко!

В зависимости от типа используемого кровельного материала подбирают угол наклона крыши. Для быстрого удаления воды со скатов крыши проектировщику нужно принять определенный уклон. Этот важный параметр может выражаться либо отношением катетов, наверное, вы встречали обозначение подобное ½ или 1/3, их можно выразить и с использованием процентов. Дальше мы подробнее обсудим как вычислять угол наклона крыши и подбирать для определенных материалов.

Уклон наклона ската крыши и кровельные материалы

Для устройства скатных крыш могут применяться различные материалы, которые и определяют угол ската. Наиболее распространенными являются: асбестоцементные листы, целлюлозно-битумные (эти два еще называются шифером), мягкая черепица (другие названия — битумная, гонт), рубероид, металлочерепица, керамическая, цементная черепица и др.

Наименьший уклон кровли считается наиболее экономичным, так как гипотенуза всегда длиннее своих катетов. Поэтому часто встает задача определения минимального угла наклона крыши. Чем герметичнее стыки материала, чем он плотнее, тем меньшим может применяться наклон. Если у него герметичные стыки, значит ветер не будет задувать под них влагу. Если материал достаточно плотный, то он выдержит большие нагрузки от осадков, поэтому его можно располагать более полого.

Вверху вам предоставлен график, на котором синими линиями обозначаются наклоны крыш с определенными кровельными материалами. Чтобы определить, какие максимальные и минимальные наклоны имеют те или иные материалы, воспользуемся таблицей внизу. Сразу отметим, что уклон показывает угол наклона ската по отношению к горизонту. Он может быть большим, тогда крыша будет называться крутой или маленьким, тогда крышу будут именовать пологой. Как уже написано выше, уклон скатов может выражаться безразмерными величинами или в виде градусов и процентов. Наиболее удобно пользоваться именно безразмерными величинами, поскольку для этого необходима лишь рулетка. Если по каким-то причинам плотники не занают высоту конька, то они могут рассчитать ее самостоятельно. Для этого они замеряют расстояние между опорами, то есть, узнают длину пролета, находят середину и отмеряют вверх половину (при уклоне 1/1), треть (при уклоне 1/3) или другую величину.

Полукруглая шкала показывает отношение в градусах, а вертикальная в процентах. Использовать этот график можно в качестве основы, чтобы вычислить минимальный угол наклона крыши дома. Жирной линией обозначен уклон в 50%. Обратите внимание, что вертикальный отрезок h, выступающий в роли конька дома, помещается в другом большем катете два раза. Отметим, что угол наклона гипотенузы, то есть крыши дома представляется отношением высоты к своему заложению.

i= высота h/(1/2) = 2,5/ (12 / 2) = 5 / 12, или по-другому 5: 12. Для представления этого уклона в процентах, необходимо это отношение умножить на 100. Получаем выражение: 5:12*100 = 41,6666%. Как мы видим, 41,666% — это минимальный угол наклона крыши.

Максимальные и минимальные углы наклона крыши разных кровельных материалов

Таблица сделана на основе нормативных документов и практического опыта. Помните, что рынок строительных материалов постоянно обновляются, вместе с ним меняются и возможные углы крепления материалов и их несущая способность.(2), кг Соотношение сторон В процентах В градусах Соотношение сторон В процентах В градусах

угол шиферной кровли —

асбестоцементные листы среднего профиля

11 1/10 10% 6° 1/2 50% 27° асбестоцементные листы усиленного профиля 13 1/5 20% 11,5° 1/1 100% 45° целлюлозно-битумные волнистые листы 6 1/10 10% 6° и больше мягкая, гибкая, битумная черепица, гонт 9–15 1/10 10% 6° и больше оцинкованая жесть с одинарными фальцами 3–6,5 1/4 25% 14° и больше угол крыши из жести — оцинкованая жесть с двойными фальцами 3–6,5 1/5 20% 11,5° и больше угол крыши из керамической черепицы 50–60 1/5 20% 11,5° 1/0,5 200% 64° угол крыши из цементной черепицы 45–70 1/5 20% 11,5° 1/0,5 200% 64° угол крыши из металлочерепицы 5 1/5 20% 11,5° и более

Чтобы умело переводить из процентов в градусы, вы можете использовать переводную таблицу, пользуясь расположенной ниже таблицей.

Расположенные вверху таблицы позволяют быстро ориентироваться в уклонах, выраженных процентами и градусами, а также определять минимальный и максимальные величины скатов кровель. Напомню, что угол наклона крыш различен для большинства кровельных материалов и зависит от прочностных характеристик, ведь материалам предстоит выдерживать немалые нагрузки и, кроме того, отводить нужный объем атмосферных осадков.

Как вычислить высоту при известном угле наклона крыши

Как найти высоту конька дома? Для этого необходимо запомнить несложную формулу: половина пролета умножается на относительную величину, представленную на изображении внизу. К примеру, если ширина пролета дома составляет 12м, а необходимый уклон 30 град, то высота конька составит: 12/2*0,59=3,54 (0,59, так как по табличке внизу это значение необходимо брать для угла наклона крыши в 30град).

Металлочерепица считается одним из самых удобных и популярных кровельных материалов. Отличаясь высокой несущей способностью, прочностью, простотой монтажа, металлочерепица мало подвержена механическим воздействиям. Планируя выкладку материала, следует высчитать правильный уклон для металлочерепицы и соблюсти технологические тонкости монтажа. Тогда крыша будет служить долго и не потребует скорого подновления.

Уклон кровли – важная определяющая конструкции, образовываемая углом, обрезанным плоскостью перекрытия и кровельным скатом. Выражается показатель в процентах или градусах, вычисляется путем деления высоты конька на 1/2 ширины строения. Угол наклона кровли из металлочерепицы регламентируется СНиП и инструкцией поставщика. От показателя зависят такие факторы, как:

  1. Применение кровельного покрытия на крыше.
  2. Способность крыши эффективно отводить природные осадки, противостоять ветрам и другим климатическим явлениям.
  3. Цена кровельных работ.
  4. Масса кровельного пирога.

Достаточно новое покрытие, металлочерепица, не так жестко регламентируется стандартами. Поэтому производитель часто сам советует показатель минимального угла, опираясь на технические характеристики продукции. Расчет производится по толщине листа, несущей способности основы и метода выкладки кровельного покрытия. Однако существуют оптимальные значения, на которые следует опираться:

  • При скате в 6 метров длины минимальный уклон по СНиП должен быть не менее 14°.
  • Допустимый уклон кровли из металлочерепицы должен находиться в пределах 14-45°.
  • Оптимальная величина угла 22°, этого показателя достаточно для нормального отведения осадков при площади скатов менее 6 метров.

Выбор уклона кровли не всегда отличается простотой, потому опираясь на показатели СНиП, следует принять во внимание такие рекомендации по обустраиваемой крутизне ската:

  1. Уровень снеговой нагрузки в регионе строительства. Для определения показателя нужно взять информацию из справочника и высчитать среднегодовое количество в зимний период. Чем толще снеговой покров, тем больше уровень наклона, в противном случае снеговая масса будет задерживаться на крыше, что приведет к деформации листов.
  2. Ветровая нагрузка – показатель также зависит от особенностей региона. При максимальной интенсивности ветровых потоков угол наклона обустраивается небольшой, что снижает парусность скатов.

Совет! В расчет принимается также количество ураганов, смерчей и других природных катаклизмов. Информация берется из справочников.

Особенности металлочерепичных крыш с малым уклоном

Самый низкий показатель угла наклона ската 14°, но опытные кровельщики укладывают материалы и при расчетах угла в 10-14°. А для обеспечения надежности кровельного ковра и снижения риска протечек выполняются следующие действия:

  • Увеличивается частота реек в обрешетке за счет снижения межстропильного шага.
  • Усиливается система стропил посредством частой или сплошной обрешетки.
  • Значительно повысить количество нахлестов! Несмотря на рекомендации производителей по горизонтальному нахлесту в 8 см, вертикальному в 10-15, нахлест увеличивается на ширину волны. Благодаря такому способу повышается прочность кровельного ковра и исключается риск протечек на крыше малого ската.
  • Тщательно изолировать места стыков герметиком на силиконовой основе.

Совет! Все предпринимаемые меры имеют временный характер, поэтому визуальный осмотр крыши раз в год не повредит.

Определение уклона кровли по геометрическим размерам или в градусах

Формула расчета крутизны ската для крыши из металлочерепицы по размерам, например, для двускатной крыши рассчитывается по следующей формуле: I = H/(1/2L), где:

  • I — нужный угол для металлочерепицы;
  • H – расстояние от границы перекрытия до конька, то есть показатель высоты стропильной конструкции;
  • L – размеры ширины строения.

Чтобы найти процентное соотношение, полученный показатель i умножается на 100. А для выражения в градусах следует воспользоваться тригонометрической функцией или найти значение в соответствующей таблице:

градусы % градусы % градусы %
1 1,7 16 28,7 31 60,0
2 3,5 17 30,5 32 62,4
3 5,2 18 32,5 33 64,9
4 7,0 19 34,4 34 67,4
5 8,7 20 36,4 35 70,0
6 10,5 21 38,4 36 72,6
7 12,3 22 40,4 37 75,4
8 14,1 23 42,4 38 78,9
9 15,8 24 44,5 39 80,9
10 17,6 25 46,6 40 83,9
11 19,3 26 48,7 41 86,0
12 21,1 27 50,9 42 90,0
13 23,0 28 53,1 43 93,0
14 24,9 29 55,4 44 96,5
15 26,8 30 57,7 45 100

Важно! Данный тип расчета подходит для одно-, двухскатных крыш. Для односкатной берется во внимание вся длина пролета. В случае обустройства кровельного ковра с наличием нессиметричного ската, угол крыши рассчитывается по расстоянию от точки проекции конькового элемента до перекрытия для каждого ската по отдельности.

Оптимальный угол для кровли с наличием сложных конструктивных элементов принимается в расчет поправочный коэффициент для проекции по горизонтальному направлению:

  • Угол кровли 1: 12 (7°) – К = 1,014;
  • 1:10 (8°) = 1,020;
  • 1:8 (10°) = 1,031;
  • 1:6 (13°) = 1,054;
  • 1:5 (15°) = 1,077;
  • 1:4 (18°) = 1,118;
  • 1:3 (22°) = 1,202;
  • 1:2 (30°) = 1,410.

Критерии выбора угла наклона

Высчитывая угол наклона крыши для металлочерепицы, нужно знать, что малая крутизна имеет свои достоинства:

  1. экономичность расхода материалов;
  2. снижение весовой массы кровельного ковра, показателя парусности листов, что минимизирует риск появления дефектов при шквальных ветрах;
  3. удобство и простоту обустройства систем водоотведения.

Но есть и недостатки, если наклон крыши минимальный, то:

  1. необходимо максимально герметизировать стыки, так как практически полное отсутствие слива повышает возможность проникновения влаги через точки крепления;
  2. придется чаще убирать снеговые завалы на крыше, чтобы металлочерепица не подвергалась повышенной нагрузке;
  3. необходимость обустройства мощной обрешетки потребует просчета несущей способности основания и усложнит крепление кровельных элементов;
  4. под плоской крышей не всегда есть возможность обустройства просторных жилых/нежилых помещений.

Но если уклон крыши большой, например в 45°, то, несмотря на свободный сход снегового покрова, увеличена масса покрытия, из-за чего листы попросту сползают. Выход – упрочнение крепежа и неукоснительное соблюдение технологии монтажа кровельного ковра. Кроме того, когда угол наклона крыши из металлочерепицы слишком крутой, увеличивается расход кровельного материала, как и при обустройстве фигурных скатов.

Чтобы не просчитывать, какой угол будет лучше, берите за основу рекомендации опытных кровельщиков: для односкатных крыш составляет 20-30°, для двухскатных – 25-45°. И небольшой совет: при обустройстве обрешетки с частым шагом получается некая амортизационная подушка, упрочняющая кровельный ковер. Зная формулу расчета, легко просчитать разные варианты крутизны скатов и решить, какому углу отдать предпочтение, в зависимости от погодных, климатических условий и финансовой составляющей: как ни крути, на крыши с минимальным уклоном расход материала меньше.

От качества строительства крыши зависит надежность здания и комфортность проживания в нем. Конструкция ее выбирается оптимальной для местных условий эксплуатации. Особое значение имеет такой параметр, как уклон кровли, о чем и пойдет далее речь.

Угол ската крыши зависит не только от ее дизайна и особенностей фасада дома, от выбранного кровельного материала, но и от других факторов. Необходимо, прежде всего, учитывать климатические условия местности, где возводится здание. Там, где количество выпадающих в зимнее время осадков велико, предпочтительнее большой угол наклона крыши (в пределах 45-60 градусов): это способствует лучшему сходу снега, а значит снижению нагрузки на кровлю. Также становится менее вероятным оледенение поверхности перекрытия из-за уплотнения снежных покровов.

Если здание возводится там, где преобладает погода с сильными ветрами, желательно выбирать минимальный угол ската крыши для снижения парусности конструкции. В противном случае конструкции грозит быстрое разрушение. Чаще всего диапазон наклона в данном случае – 9-20 градусов.

Чем больше угол уклона ската кровли – тем легче с нее сходит снежный покров

Но в основном оптимальный угол ската крыши выбирается в средних значениях, то есть от 20 до 45 градусов. Он является подходящим практически для любого вида кровельного материала, к примеру, для очень популярных сегодня профнастила или металлочерепицы.

В местности с теплым климатом, где солнечных дней гораздо больше, чем пасмурных, более приемлемыми будут плоские крыши: их площадь меньше, чем у конструкций других видов, а значит нагревание от солнечных лучей будет происходить в меньшей степени. Но и такая конструкция не должна быть абсолютно горизонтальной: уклон плоской кровли должен быть, как минимум, в пределах 3-5 градусов. Минимальный уклон плоской кровли обеспечит нормальный сход дождевой и талой влаги.

Виды кровельных конструкций

Хозяйственные и подсобные сооружения часто возводятся с односкатной крышей: она просто монтируется и не требует больших затрат. По сути, такая постройка имеет разной высоты стены с уложенным на них перекрытием. Наклон перекрытия выбирается в пределах 9-25 градусов, что хорошо подходит для профнастила и металлочерепицы. Такая конструкция требует устройства вентиляции подкровельного пространства.

Но наиболее популярной является двускатная: две плоскости, расположенные под наклоном, соединяются по линии конька. Другие (торцевые) плоскости являются вертикальными и называются фронтонами. В них могут быть двери для выхода на балкон или наружную лестницу.

Существует множество вариантов конструкций кровельного перекрытия

Вальмовые перекрытия, наиболее популярными представителями которых являются четырехскатные, эстетически очень привлекательны. В таких случаях, особенно у более сложных конструкций, наклоны могут быть любыми: это зависит от выбранного дизайна и личных предпочтений застройщиков. Достоинство вальмовых крыш – в отсутствии ограничений на использование кровельного материала.

Вариант вальмовой конструкции – мансардная: чердачное помещение используется как жилое, поэтому требования к утеплению очень высоки. Свободное пространство под перекрытием образуется за счет высокого угла наклона всех скатов, в которых следует предусмотреть наличие мансардных окон.

Зависимость конструкции крыши от материала перекрытия

Прежде чем выбрать кровельный материал, следует изучить его технические характеристики: это поможет оптимально подойти к решению вопроса и подобрать наиболее надежный. Кроме того, существует правило, определяющее зависимость угла наклона скатов от применяемого кровельного материала.

Перечислим основные из них:


При выборе значения наклона следует учитывать прочностные характеристики кровельной конструкции: запаса прочности должно хватать не только на то, чтобы выдерживать собственный вес и массу кровельного материала, но также и на внешние нагрузки (порывы ветра, снег). Также от наклона ската зависит и тип обрешетки для укладки большинства материалов: при малых значениях этого параметра монтируют либо сплошную обрешетку, либо с небольшим шагом (350-450 мм). При возведении любой крыши, а тем более плоской, необходимо устройство системы уклонов и водоотведения. Если площадь особенно велика – потребуется дополнительный слив.

Расчет угла наклона

Конструкция должна отвечать таким требованиям: быть достаточно прочной, обеспечивать надежную защиту от атмосферных осадков, обладать хорошей термо- и звукоизоляцией. Важно также, чтобы был доступ для ремонта и эксплуатационного обслуживания. Как рассчитать угол наклона крыши, чтобы выполнялись все эти условия? Специалисты рекомендуют применять простые варианты ее устройства, к которым относятся односкатные, двускатные, вальмовые (и полувальмовые), мансардные.

Кровли могут иметь конструкцию любой сложности, с различными углами уклона

Односкатные наиболее удобны для веранд, пристроек и хозяйственных строений. Принцип создания односкатной – такой же, что и других видов: выполняется монтаж стропил, обрешетки, после чего – укладка кровельного материала. Последнее играет решающую роль: для профнастила требуется угол от 8-11 градусов (лучше делать 20), для металлочерепицы – минимум 25, для шифера и фальцевой кровли – 35 градусов.

Если климатические условия позволяют, лучше делать кровлю с уклоном в 45 градусов: это позволит пренебречь расчетами, связанными с массой снега. Это практически идеальная односкатная крыша: угол наклона не затруднит ее монтаж и облегчит обслуживание (снег не будет накапливаться на ее поверхности). Но в данном случае придется усилить стропила и обрешетку, так как давление ветра на конструкцию увеличивается в 5 раз. Следует также учитывать, что это потребует больших расходов на материалы – примерно в 1,5 раза.

Кровельный материал необходимо выбирать в зависимости от уклона крыши

Как видно из графика, каждому наклону соответствует определенная группа кровельных гидроизоляционных материалов. Всего их – 11, при этом наклонные линии соответствуют углу наклона ската. Жирной линией обозначается, как относится высота конька к ½ ее заложения. Видно, что отрезок h равен половине горизонтального отрезка, обозначенного дробью ½. Цифры в вершинах полукруглых шкал соответствуют углу наклона (в градусах), вертикальная шкала тоже обозначает в процентах. Выбирая какую-либо конфигурацию крыши, следует придерживаться данных рекомендаций и приобретать подходящие для облюбованного варианта кровельные материалы.

Для того чтобы было ясно, как производится расчет угла наклона крыши, приведем пример вычисления наименьшего угла уклона перекрытия с гидроизоляцией из черепицы. На графике находим полукруглую кривую, соответствующую данному покрытию: это будет кривая, обозначенная цифрой 2. Отслеживая ее до места пересечения с вертикальной шкалой, обнаруживаем, что минимальный уклон такой кровли равен 50%.

Учитывая тот факт, что уклон ската – это отношение высоты конька к ½ его заложения, вычисляем уклон. То есть, при высоте конька h = 4 м и заложении, равном L = 15 м, уклон будет определяться, как h:(L/2) = 4:(15/2) = 0,53. Для отображения в процентах умножаем полученный результат на 100 и получаем 53%. Такое значение этого параметра гарантирует хорошее отведение дождевой воды. Минимальный уклон в ендове – 1%.

Особенности расчета двускатной кровли

Двускатная кровля является наиболее удачной и распространенной конструкцией. Причин тому несколько: высокая надежность, относительная простота, дешевизна конструкции. При сооружении кровли далеко не все правильно выбирают оптимальный угол наклона двухскатной крыши.

В районах сильных ветров, надо производить расчет двухскатной крыши так, чтобы ее наклон не стал причиной слишком сильных ветровых нагрузок. Чем больше угол наклона конструкции, тем выше ее парусность.

Нельзя уменьшать его до значений, меньших 25 градусов: осадки будут хуже удаляться с крыши, и в подкровельном пространстве может появиться сырость. Делать его большим 60 градусов также не рекомендуется: сильный порыв вера может разрушить кровлю. Крыша не обязательно должна иметь симметричные скаты: если ориентировать строение более пологим скатом в южную сторону – крыша будет лучше сохнуть после дождя.

Условия применения кровельных материалов в зависимости от угла уклона


Полезная площадь мансарды и система водоотведения

Полезная площадь мансардного помещения зависит от конструкции кровли: чем больше угол уклона, тем больше будет площадь и наоборот (на рисунке 2 это наглядно показано). Сооружая мансарду, приходится искать компромисс между площадью, которую можно будет легко использовать, расходами на строительство крыши и прочностью конструкции.

Способ отвода атмосферных осадков также может быть различным. Различают наружный или внутренний организованный и неорганизованный – только наружный. Последний предполагает установку водосточных труб и желобов, при этом настенные и подвесные системы монтируют на кровлях с уклоном, большим, чем 15%. Желоба крепятся с минимальным уклоном в 3 градуса, их борта изготавливают высотой около 120 мм.

От угла наклона кровли зависит полезная площадь мансарды

Между трубами должно быть расстояние не больше 23 м. Сечение трубы должно обеспечивать нормальное отведение воды и выбирается в зависимости от площади ската. Наружные водостоки организованного типа более пригодны для местности с теплым климатом. Внутренние водостоки применяются для холодных климатических условий. Состоят такие системы из воронки для приема воды, стояка, выпуска и отводной трубы. Главное условие – отвод воды должен обеспечиваться при любой температуре воздуха.

Устройство кровли – очень ответственное дело, требующее участия работников высокой квалификации. Ошибки монтажа могут дорого стоить хозяевам дома. Чтобы избежать неприятностей, работы по сооружению кровли следует поручить специалистам, обладающим достаточным опытом: это будет гарантией надежности здания и уюта в нем.

На что влияет угол наклона крыши

Строительство крыши – это последний этап возведения дома. Но не менее важный, чем возведение стен. Ведь крыша защищает наше жилье от непогоды, да и эстетическая сторона нашего жилища немало зависит от вида крыши.

Так уж повелось, но плоские крыши в нашей стране можно встретить только у многоэтажек. Коттеджи и частные дома венчают скатные крыши. А одним из главных расчетных показателей при строительстве дома строители считают угол наклона крыши. Давайте рассмотрим, как грамотно нужно рассчитывать этот показатель, от чего он зависит и как влияет на строительство крыши в целом.

Виды крыш и их зависимость от угла наклона

В зависимости от устройства кровли выделяют несколько видов крыш:

  1. Односкатная крыша. Крыша представляет собой наклонную плоскость, которая лежит на стенах разной высоты. Для такой крыши подойдет любой материал.
  2. Двускатная крыша. Это достаточно надежная и простая по своему монтажу крыша. Состоит из двух скатов. Материал для кровли также можно подобрать абсолютно любой.
  3. Шатровое перекрытие. Крыша представляет собой конструкцию, в которой несколько равнобедренных треугольников вершинами замыкаются в одной точке. Стропильная система у такой крыши довольно сложная, но зато расходных материалов на нее понадобится минимум.
  4. Вальмовая крыша. Имеет четыре ската (два треугольных и два трапециевидных). Вершины крыши срезаны. По своей конструкции крыши очень сложные, но очень экономичны по расходу материала.
  5. Сводчатое перекрытие. Подобные крыши делаются только из кирпича или камня. И так, как являются очень тяжелыми, сегодня в индивидуальном строительстве почти не используются
  6. Многощипцовые крыши. Очень сложная, но красивая конфигурация из множеств премыканий и ребер.

Итак, крыша считается скатной, если угол наклона кровли превышает 10 градусов.

Выделяют эксплуатируемую и неэксплуатируемую кровлю.

Неэксплуатируемая кровля – это когда между самой кровлей и верхним перекрытием почти нет пространства, или предназначено это пространство для технических целей. Такими крышами могут быть плоские крыши с углом уклона от 2 до 7 градусов. В таких крышах высота пространства между крышей и перекрытием не более полутора метров.

Строить плоские крыши выгодно. Минимум затрат на материалы, работу. Ветер не сорвет. Опять же можно оборудовать дополнительное место для отдыха. В последнее время очень популярно настилать на подобные крыши зеленую кровлю. Но вот осадки такую крышу могут попортить. Поэтому полностью плоские крыши делать невыгодно. Осадки лужами будут скапливаться на поверхности крыши и разрушать ее.

Для того чтобы создать естественный отток воды насыпают на плоские крыши слой керамита под некоторым уклоном.

Скатные же крыши позволяют использовать пространство под крышей под хозйственные нужды – чердак, мансарда или даже оборудовать в них при тщательном утеплении и жилые комнаты.

Факторы, от которых наиболее зависит угол наклона крыши

К основным влияющим на уклон кровли факторам можно отнести:

  • Природные факторы. Угол наклона крыши зависит от климата той местности, где будет происходить строительство. Ветер оказывает огромную нагрузку и на кровельное покрытие крыши и на стропильную систему в целом. Незначительное увеличение угла уклона (примерно на 30 градусов) увеличивает ветровую нагрузку почти в 5 раз. Но и незначительный угол также может сыграть на руку стихии. Так ему легче будет попасть в крышу через стыки покрытия и легко сорвать крышу. Атмосферные осадки также разрушительно могут действовать на эксплуатационные характеристики крыши. А вот с помощью грамотно подобранного уклона можно избежать этих неприятностей.

Запомните, что максимальная снеговая нагрузка на кровлю крыши достигается при соблюдении угла уклона крыши в 30 градусов. А при 45 градусах снег и дождь и вовсе не задерживаются на крыше.


Таким образом, очевидно, что если вы собираетесь строить дом в регионе, где осадки очень часты, то угол наклона крыши в 45 градусов — в самый раз. А вот, если осадков не так уж и много, но зато ветер задувает круглогодично, то оптимальный вариант – крыша с наклоном в 30 градусов.

Как произвести расчет угла уклона

Как определить уклон кровли, который будет оптимальным для вашего нового жилища?

Помните, что чем больше угол наклона крыши, тем больше затрат вы понесете на строительные работы.

Рассчитывается величина наклона как отношение размера конька к половине ширины здания и умноженное все это на 100. У профессиональных строителей на случай расчета показателей уклона крыши есть свои инструкции и расчеты. Большинство из них пользуются матрицами расчета и специальными графиками. Ознакомиться с ними можно во всемирной паутине.

Влияние величины наклона крыши на выбор кровельнго материала (и не только)

Идеальной крыши, которая бы подходила бы всем регионам и кровельным материалам пока еще не придумали.


Итак, величину уклона рассчитали. Теперь подбираем кровельный материал. Шифер и черепица подойдут для крыши с углом более 20 градусов. Если уклон будет меньшим, то в стыки буде забегать вода, забиваться снег, а значит, будет уменьшаться срок эксплуатации самой кровли.

Рулонные материалы на основе битума используют при накрытии плоских крыш или угол наклона кровли, которых превышает 30 градусов. При высоком уровне нагрева солнцем таких крыш и при большем уклоне кровля просто напросто может сползти.

Металлопрофиль и металлочерепица используется на крышах с уклоном не менее 10 градусов.

А вот перечень самых распространенных кровельных материалов:

  1. Черепица. Сегодня пользуется почти бешеной популярностью. Существует большое количество разновидностей этого материала. Такие крыши легко поддаются ремонту. Но вот отдать финансов за данный материал придется немало Но этот материал очень долговечен. Его срок эксплуатации может исчисляться не только десятилетиями, но и веками.
  2. Кровельные панели. Подобные панели изготавливаются прямо на заводах и в конечном виде представляют уже почти готовую крышу. Панели сразу содержат в себе несколько слоев – и теплоизоляцию и пароизоляцию и саму плиту. Устанавливать такие плиты очень просто. Не нужно никакого специального оборудования. Крепятся панели друг к другу специальной лентой. Но и стоит такой материал очень дорого.
  3. Металлопрофиль. Листы из оцинкованной стали. Достаточно легкий и прочный материал. Не поддается ржавчине и является экологически чистым. Сегодня можно выбрать любой цвет и размер и направление волн. Производители дают гарантию на этот материал сроком на 75 лет.
  4. Штучные материалы из древесины, такие как дрань, стружка и гонт. Как правило, подобные материалы в современном строительстве уже никто не использует. Это материал не долговечен, может гнить, на нм размножаются микроорганизмы и легко воспламеняется.
  5. Шифер. Этот материал вот уже долгое время остается надежным в эксплуатации, простым в монтаже и недорогим в приобретении. Влагоустойчив, морозостоек, пожаробезопасен. Да и внешний вид сегодня производители усовершенствовали. Можно выбрать шифер любого желаемого цвета.

Выбирая кровельный материал, помните, чем плотнее его структура тем меньше должен быть уклон крыши.

При использовании листов металлопрофиля и металлочерепицы на пологих крышах рекомендуют проходить стыки влагоустойчивым и морозостойким герметиком. А также размер нахлеста листов при монтаже кровли из этих материалов зависит также от угла наклона крыши. Чем крыша круче, тем нахлест меньше. Это относится и к шиферу.

При монтаже крыши не забывайте и о вентиляции пространства под ней. Скатные крыши также необходимо оборудовать системой водооттока.

Таким образом, можно сделать вывод, что угол наклона крыши – показатель очень важный. От него зависит не только качество работ, но и срок эксплуатации самой крыши. Главное, грамотно рассчитать величину, выбрать нужную конструкцию крыши, качественный кровельный материал и хорошую бригаду рабочих. Ну и, конечно же, не на все на это понадобится некоторый объемный бюджет. Удачи вам в строительстве!

Онлайн калькулятор расчета односкатной крыши, угла наклона ската и количества обрешетки

Онлайн калькулятор расчета односкатной крыши, угла наклона ската и количества обрешетки

Расчеты

Крыша
Угол наклона крыши 0 градусов.
Площадь поверхности крыши 0 м2.
Примерный вес кровельного материала 0 кг.
Количество рубероида с нахлестом 10% 0 рулонов.
Стропила (на всю крышу)
Длинна стропил 0 см.
Минимальное сечение боковых стропил при шаге см.
и длине см. в пролете,
а так же диагональных (накосных) стропил
(Для региона со снеговой нагрузкой кг/м2)
0
0
0
0
0
0
мм.
Количество стропил шт.
Объем бруса для стропил м3.
Примерный вес стропил кг.
Обрешетка (на всю крышу)
Количество рядов обрешетки 0 рядов
Равномерное расстояние между досками обрешетки 0 мм.
Количество досок обрешетки стандартной длиной 6 метров 0 шт.
Объем досок обрешетки 0 м3.
Примерный вес обрешетки 0 кг.

расчет кровли, стропильной системы, пиломатериалов

На сайте нашей компании предоставлен самый широкий выбор кровельных материалов от лучших производителей для полной или частичной замены кровельного покрытия: натуральная керамическая черепица, мягкая битумная черепица, металлические фальцевые кровли, кровли из металлического профильного листа, металлочерепица с различными видами защитных и декоративных покрытий.

Цены от производителя

Наша компания ФС-Групп является официальным дилером компаний-производителей кровельных материалов, представленных на нашем сайте, что гарантирует самые выгодные для Вас цены.

Гарантия на кровельный материал и его монтаж

При заключении с нами договора на установку кровли под ключ Вы одновременно получаете гарантию как на кровельные материалы, так и на монтажные работы в одном договоре .

Расчет и подбор материалов

В настоящее время диапазон кровельных материалов довольно широк, из-за этого трудно сделать правильный выбор. Позвоните нашим квалифицированным менеджерам, и они помогут Вам выбрать именно тот материал для Вашей кровли, который Вам нужен.

Выездной менеджер

Если Вам необходимо точно определить стоимость замены кровельного покрытия, закажите услугу выезда менеджера на объект. Он не только даст совет по выбору кровельного материала, но и рассчитает необходимое его количество, а также требуемое количество доборных материалов, покажет образцы материалов.

Все виды оплат и кредит

Мы принимаем все виды оплат: наличный, безналичный расчет, оплата банковской картой у нас в офисе и онлайн. Все операции по оплате товара осуществляются на принципах соблюдения конфиденциальности и безопасности совершения платежа. Возможна оплата товара в кредит, для уточнения деталей свяжитесь с нашими менеджерами.

Доставка до объекта

При заключении контракта на покупку товара возможна услуга доставки с нашего склада к объекту. При этом необходимо связаться с нашими менеджерами, так как стоимость доставки зависит от расстояния до объекта.

Опыт более 12 лет

На рынке монтажных услуг мы уже более 12 лет. Накопленный опыт мы с успехом применяем на объектах наших клиентов. Опыт наших бригад позволяет браться за самые сложные проекты и реализовывать их с максимальным качеством.

Онлайн-калькуляторы для расчета кровли и крыши – это обязательные инструменты, присутствующие в арсенале архитекторов и профессиональных строительных фирм. Хотя, в принципе, такие калькуляторы полезны и простым владельцам загородных участков, затеявшим строительство дома своими руками (здесь также потребуется расчет кровли). И неудивительно, ведь качество и точность подобных расчетов напрямую влияют не только на долговечность всей кровельной конструкции, но также и на общий вид дома. В этой рубрике сайта собраны лучшие калькуляторы для расчета крыши, которые помогут вам в самых распространенных случаях при самостоятельном строительстве дома! Здесь вы найдете полезные инструменты по расчету площади трехщипцовой крыши, количества шифера, площади шатровой крыши, длины стропильных ног, высоты конька и многого другого! Все онлайн-калькуляторы создавались опытными специалистами, каждый инструмент сопровождается подробными объяснениями и инструкцией по расчету.

В чем же преимущества наших онлайн-калькуляторов? От своих многочисленных (а зачастую и платных) аналогов они отличаются тем, что не нуждаются в скачивании на локальный компьютер. Для проведения расчетов используются сложные, тщательно проверенные алгоритмы, а результаты вычислений выводятся в простом и доступном виде. Еще одно достоинство в том, что вы можете добавить страницу с интересующим онлайн-калькулятором в закладки браузера и использовать в любой момент!

На заметку! При проведении расчетов онлайн используются строительные стандарты, ГОСТы и СНиПы, которые приняты в РФ и мире. Кроме того, принимается во внимание мировая практика современного строительства.

Онлайн калькулятор производит точный расчет стропил онлайн (рассчитывает размеры стропил для крыши: длина стропил, длина свеса, угол спила, расстояние до запила). Чертежи и размер стропил формируются в режиме реального времени.

Калькулятор осуществляет онлайн расчет длины стропил двускатной крыши. Расчет стропил односкатной крыши выполните другим калькулятором.

В блоке «Укажите размеры» необходимо внести данные крыши, предварительно выбрав подходящие вам единицы измерения. На изображении наглядно показаны все нужные параметры.

Необходимые для расчета стропила размеры:

  • Высота крыши — расстояние от уровня «пола» чердака до конька крыши.
  • Ширина крыши — расстояние между точками опоры стропил. Обычно это край мауэрлата с внешней стороны стены.
  • Свес крыши — расстояние от края стены до края крыши.
  • Ширина стропила — ширина стропильной доски (обычно 10 — 15 см).
  • Толщина стропила — толщина стропильной доски (обычно 5 см)
  • Глубина запила — расстояние от края доски до крайней точки запила (нельзя делать больше 1/3 ширины стропильной доски)

Размечать расстояние от края стропильной доски до запила следует только под углом спила, который Вам дает калькулятор расчета стропил.

Рассчитанные размеры стропил могут незначительно отличаться при строительстве в силу наличия погрешностей на строительной площадке. Пожалуйста, учитывайте этот нюанс и прежде чем изготавливать стропильную систему целиком, изготовьте одну стропилу, которую будете использовать в дальнейшем как шаблон.

На вкладке «3D просмотр » представлена трехмерная модель готового стропила, которую можно рассмотреть со всех сторон: повернуть, переместить, приблизить, уменьшить. Для перемещения модели стропила сначала наведите курсор на модель, зажмите правую кнопку мыши, затем двигайте. Вращение модели стропила происходит зажатой левой кнопкой мыши. Для приближения/отдаления прокручивайте колесо мыши.

Толщина стропила определяется из нагрузок на стропильную систему, от шага между стропилами, от длины стропила и т.д. Для определения толщины стропил воспользуйтесь полезной статьей на нашем сайте Правильный расчет стропильной системы .

Калькулятор стропил двускатной крыши поможет значительно упростить самостоятельные вычисления, определить основные необходимые размеры, а также объем требуемого материала для строительства стропильных ног двускатной кровли.

Представляем бесплатный калькулятор по расчеты двускатной крыши. Онлайн расчет обрешетки, угла наклона стропил и необходимого количества материалов.

Укажите кровельный материал:

Выберите материал из списка — Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2) Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2) Волнистые целлюлозно-битумные листы (6 кг/м2) Битумная (мягкая, гибкая) черепица (15 кг/м2) Из оцинкованной жести (6,5 кг/м2) Листовая сталь (8 кг/м2) Керамическая черепица (50 кг/м2) Цементно-песчаная черепица (70 кг/м2) Металлочерепица, профнастил (5 кг/м2) Керамопласт (5,5 кг/м2) Фальцевая кровля (6 кг/м2) Полимер-песчаная черепица (25 кг/м2) Ондулин (еврошифер) (4 кг/м2) Композитная черепица (7 кг/м2) Натуральный сланец (40 кг/м2) Указать вес 1 кв метра покрытия (? кг/м2)

кг/м 2

Введите параметры крыши:

Ширина основания A (см)

Длина основания D (см)

Высота подъема B (см)

Длина боковых свесов С (см)

Длина переднего и заднего свеса E (см)

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

Рабочий участок бокового стропила (не обязательно) (см) «>

Расчёт обрешётки:

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки
F (см)

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2) 2 (120/84 кг/м2) 3 (180/126 кг/м2) 4 (240/168 кг/м2) 5 (320/224 кг/м2) 6 (400/280 кг/м2) 7 (480/336 кг/м2) 8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Ia I II III IV V VI VII

Высота до конька здания

5 м от 5 м до 10 м от 10 м

Тип местности

Открытая местность Закрытая местность Городские районы

Результаты расчетов

Угол наклона крыши: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0 м 2 .

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м 2 .

Длина стропил: 0 см.

Количество стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м 3 .

Примерный вес досок обрешетки: 0 кг.

Дополнительная информация о калькуляторе

Онлайн-калькулятор двускатной (двухскатной) крыши поможет вам рассчитать угол ската, размер и количество стропил, количество обрешётки, а также объём нужных материалов в режиме онлайн. В расчётную базу заранее внесены такие распространённые кровельные материалы, как металлочерепица, шифер, ондулин, черепица из керамики, битума, цемента и другие материалы.

Обратите внимание! Расчёты производятся, исходя из СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009, с учётом нормативов, содержащихся в данных документах.

Двускатная крыша (также встречаются написания «двухскатная крыша», «щипцовая крыша») — вариант крыши с двумя скатами, идущими от конька до наружных стен здания. На сегодня это самый распространённый вид крыш, благодаря простоте исполнения, невысокой себестоимости и привлекательному внешнему виду.

Стропила в конструкции такой крыши попарно опираются друг на друга и соединяются обрешёткой. Торцевые стороны сооружения с такой крышей имеют форму треугольника и называются фронтонами (иногда — щипцами). Обычно под двускатной крышей устраивается чердак, а на фронтонах для освещения проделываются небольшие чердачные окна.

Заполняя поля калькулятора, обратите внимание на значок «Дополнительная информация» , под которым скрываются пояснения по каждому пункту.

Результаты расчетов также сопровождаются пояснениями, с которыми вы можете ознакомиться ниже.

Пояснения к результатам расчетов

Угол наклона крыши

Так называется угол, под которым скат и стропила наклонены к плоскости потолка. Расчеты выполнены с учетом того, что планируется строительство симметричной двускатной крыши. Вводя угол, вы можете не только рассчитать нужное количество материалов для данного угла, но и проверить, возможно ли построение крыши под этим углом из выбранных вами материалов. Уменьшить или увеличить угол можно, изменив ширину основания или высоту подъёма: эти параметры жёстко взаимосвязаны.

Площадь поверхности крыши

Суммарная площадь скатов крыши, включающая площадь свесов заданной длины. Определяет количество кровельного и подкровельного материала, требуемого при строительстве крыши.

Примерный вес кровельного материала

Предположительный суммарный вес кровельного материала.

Количество рулонов изоляционного материала

Требуемое количество подкровельного материала, с учётом необходимого нахлёста в 10%. В расчётах мы исходим из рулонов длиной 15 метров и шириной 1 метр.

Нагрузка на стропильную систему

Максимально возможная нагрузка с учетом ветровых и снеговых нагрузок, приходящаяся на стропила.

Длина стропил

Стропила измеряются от основания ската до конька крыши.

Количество стропил

Суммарное количество стропил, необходимых для стропильной системы крыши при заданном шаге.

Минимальное сечение стропил

Чтобы обеспечить крыше достаточную прочность, необходимо выбрать стропила с предложенными здесь вариантами сечений.

Количество рядов обрешётки

При заданных вами параметрах потребуется данное количество рядов обрешетки. Если вам нужно определить количество рядов для одного ската, то данное значение нужно разделить на 2.

Равномерное расстояние между досками обрешетки

Чтобы исключить перерасход материалов и избавить себя от лишней работы по подрезке, вам нужно выбрать данное расстояние между досками обрешётки.

Объем досок обрешетки

Количество досок требуемых для обрешетки всей крыши (в кубических метрах).

Укажите параметры деревянных стропил:

B – ширина стропила, важный параметр определяющий надежность стропильной системы. Искомое сечение стропила (в частности ширины) зависит от: нагрузок (постоянные – вес обрешетки и кровельного пирога, а также временные – снеговые, ветровые), применяемого материала (качества и его вида: доска, брус, клееный брус), длины стропильной ноги, расстояния между стропилами. Определить примерное сечение бруса для стропил можно с помощью данных таблицы (значение ширины – это большее значение из 3 колонки, например, при длине стропилины до 3000 мм и шаге 1200 мм искомое значение ширины 100 мм). При выборе ширины стропила обязательно учитывать рекомендации, наведенные в СП 64.13330.2011 «Деревянные конструкции» и СП 20.13330.2011 «Нагрузки и воздействия».

Длина стропилины, мм Шаг стропил, мм Сечение стропила, мм
До 3000 мм 1200 80х100
До 3000 мм 1800 90х100
До 4000 мм 1000 80х160
До 4000 мм 1400 80х180
До 4000 мм 1800 90х180
До 6000 мм 1000 80х200
До 6000 мм 1400 100х200

Y – высота крыши, расстояние от конька до перекрытия чердака. Влияет на величину угла наклона крыши. Если планируется обустройство нежилого чердака, следует выбирать небольшую высоту (потребуется меньше материала для стропил, гидроизоляции и кровли), но достаточную для проведения ревизии и обслуживания (не менее 1500 мм). При необходимости оборудования жилого помещения под сводом крыши, для определения ее высоты необходимо ориентироваться на рост самого высокого члена семьи плюс 400-500 мм (примерно 1900-2500 мм). В любом случае нужно также учитывать требования СП 20.13330.2011 (актуализированная редакция СНиП 2.01.07-85*). Следует помнить, что на крыше с небольшим углом наклона (маленькой высотой) могут задерживаться осадки, что негативно влияет на ее герметичность и долговечность. Однако, высокая крыша становится более уязвима к порывам сильного ветра. Оптимальный угол наклона находится в пределах 30-45 градусов.

X – Ширина крыши (без свесов), определяется шириной внешнего периметра Вашего дома.

C – размер свеса, важного конструктивного элемента крыши, защищающего стены и фундамент от осадков, определяется с учетом климатических условий Вашего региона (СП 20.13330.2011) и общей архитектурной идеи. Для одно- и двухэтажных домов без организации наружного стока воды не меньше 600 мм. Если устроить систему водоотвода можно уменьшить до 400 мм (СНБ 3.02.04-03). Согласно требованиям IRC-2012, пункта R802.7.1.1 (Международного строительного кода для 1-2 квартирных индивидуальных жилых домов) максимальная длина свободного свеса стропил, не требующая обустройства дополнительных опорных подкосов, 610 мм. Оптимальной величиной свеса считается 500 мм.

Z – это расстояние от верхней кромки стропила до выпила. Размер Z связан с шириной стропила простым соотношением – не более 2/3 его ширины (пренебрежение этим правилом значительно уменьшает несущую способность стропилины). Запил необходим для крепления стропила к мауэрлату – опоре, которая воспринимает нагрузки от крыши и перераспределяет на несущие стены.

Отметив пункт «Черно-белый чертеж» Вы получите приближенный к требованиям ГОСТ чертеж и сможете его распечатать, не расходуя зря цветную краску или тонер.

Результаты расчета:

Длина до свеса стропила – этот размер нужно использовать для разметки запила стропилины к мауэрлату.

Длина свеса покажет, как далеко необходимо выпустить стропило за пределы периметра дома для получения заданного свеса крыши (С ) защищающего от непогоды.

Рассчитав общую длину стропила и свеса не сложно узнать необходимое количество пиломатериалов нужной длины и оценить сколько надо реагентов для обработки древесины от гниения.

Расчет угла и сечения стропил: угол среза – это угол, на который необходимо зарезать концы стропил для соединения между собой. Под таким же углом к грани стропилины следует отмерять начало запила. Для соблюдения одинакового угла запила на всех стропилах желательно использовать шаблон.

Калькулятор шага кровли — Примечания по гражданскому строительству

С помощью этого калькулятора уклона кровли легко рассчитать уклон, уклон, угол и длину стропил крыши. Полезный и удобный инструмент для строителей и домовладельцев.

Уклон кровли определяется как отношение подъема к горизонтальному пролету (пролету) кровли. Он также представлен в виде угла наклона.

Необходимо распознать наклон и наклон вашей новой крыши.Это поможет вам определить, сколько излишков снега / воды или мусора упадет с крыши, а также тип черепицы или кровельных материалов, которые вам нужны.

При планировании расширения, установке световых люков или обрезке новых досок с граблями полезно знать наклон вашей крыши.

Калькулятор шага кровли Использование:

Шаги по использованию этого калькулятора указаны ниже:

  • Этот онлайн-калькулятор очень удобен в использовании.
  • Для начала определите длину кровли. Это расстояние между вершиной вашей крыши и стеной в горизонтальной плоскости. Для этого можно использовать рулетку или спиртовой уровень.
  • Следующий шаг — измерить подъем. Это расстояние между вашей вершиной и стеной конструкции.
  • Введите данные в указанный выше калькулятор, и результаты будут отображены.

Также попробуйте: Калькулятор квадратных метров — рассчитайте квадратные метры вашего дома
Также попробуйте: Калькулятор площади — квадрат, круг, эллипс, параллелограмм и многое другое

Как рассчитать уклон крыши вручную?

Вы можете рассчитать уклон самостоятельно, если не хотите полагаться на этот калькулятор уклона кровли.

Формулы для расчета уклона вашей крыши очень просты. Вы даже можете рассчитать уклон, угол и длину стропил, просто исходя из подъема и уклона вашей крыши. Формулы для расчета того же самого были упомянуты ниже с примерами.

Для всех примеров мы будем рассматривать подъем = 5 футов и спуск = 10 футов соответственно.

1. Формула угла наклона кровли :

2. Формула наклона:

3. Формула угла:

4. Формула длины стропил:

Стандартный шаг крыши

Несмотря на то, что не существует единого стандартного шага крыши, используемого на полностью наклонных крышах, такие факторы, как кровельные материалы и окружающая среда, помогают определить подходящий диапазон шагов для конкретного проекта.

Скаты кровли, которые используются регулярно, варьируются от 4/12 до 9/12. Из-за небольшого наклона крыши с уклоном менее 4/12 относятся к пологим, а с уклонами менее 2/12 — к плоским крышам.
Крыши выше 9/12 — это крутые крыши, потому что они значительно наклонены.

Нравится:

Нравится Загрузка …

Как рассчитать уклон крыши

[vc_row] [vc_column] [vc_row_inner] [vc_column_inner] [vc_custom_heading text = ”Как рассчитать уклон крыши” font_container = ”tag: h3 | font_size: 30px | text_align: left” use_theme_fonts_sing image = ”] [vc_theme_fonts_sing image =” yes ”] [vc_theme_fonts_sing image =” yes ”] ”492 ″ img_size =” 980 × 480 ″ выравнивание = «центр»] [vc_column_text]

Если вы хотите, чтобы заменил или отремонтировал крышу , вам необходимо знать о уклоне крыши.Причина этого заключается в том простом факте, что уклон крыши может повлиять на общую стоимость замены или ремонта крыши. Есть несколько способов рассчитать уклон крыши вашего дома, и вы должны знать об этом.

[/ vc_column_text] [vc_custom_heading text = ”Расчет из стропил” font_container = ”tag: h4 | font_size: 22px | text_align: left” use_theme_fonts = ”yes”] [vc_column_text]

Если вы собираетесь рассчитывать уклон крыши самостоятельно, вам следует подумать о том, чтобы сделать это со стропил.Измерение нижней стороны крыши на самом деле является наиболее точным способом расчета уклона крыши, поскольку нет материалов, которые могут создать неровную поверхность. Стропила, которые обеспечат вам наилучшие размеры, — это стропила на чердаке, стропила свеса в конце крыши и стропила баржи, которые расположены сбоку от фронтона.

Когда у вас будет доступ к стропилам, вам нужно будет установить спиртовой уровень напротив нижней стороны. Вы должны отрегулировать уровень так, чтобы пузырь находился в центре основного уровня.Затем вы должны найти 12-дюймовую отметку на уровне. Есть некоторые уровни, на которых нет размеров, и если у вас есть один из них, вам нужно будет использовать рулетку, чтобы найти это место. Затем вам нужно будет отметить это 12-дюймовое пятно на нижней стороне стропил.

После разметки места нужно измерить расстояние по вертикали от этого места до стропил. Для этого вам понадобится рулетка, которую можно удлинить перпендикулярно уровню. Вы должны разместить рулетку на отметке 12 дюймов и протянуть ее до стропила прямо вокруг нее.Уровень должен оставаться на месте во время измерения, чтобы обеспечить правильное измерение.

Теперь вы можете определить наклон вашей крыши . Для этого вам потребуется записать мерки, которые вы сняли со стропил. Уклон вашей крыши — это отношение вертикального расстояния или подъема крыши к горизонтальному расстоянию или бегу. Расстояние по горизонтали в соотношении будет 12, а расстояние по вертикали — это измерение, которое вы сняли с балок.

[/ vc_column_text] [vc_custom_heading text = ”Использование онлайн-калькулятора” font_container = ”tag: h4 | font_size: 22px | text_align: left” use_theme_fonts = ”yes”] [vc_column_text]

Многие люди не хотят заходить на крышу или на крышу, чтобы измерить уклон. Если вы один из этих людей, вы можете использовать онлайн-калькулятор, чтобы определить это за вас. Онлайн-калькуляторам для работы потребуются некоторые замеры крыши.

Обычно требуются длина и ширина крыши.Это позволит калькуляторам определить, какой будет уклон. Важно отметить, что некоторые из этих онлайн-калькуляторов определяют наклон в градусах, а не в соотношении. Они также могут предоставить вам наклон в процентном формате, который может не подходить для вашего использования.

[/ vc_column_text] [vc_custom_heading text = ”Разница между уклоном крыши” font_container = ”tag: h4 | font_size: 22px | text_align: left” use_theme_fonts = ”yes”] [vc_column_text]

Когда вы посмотрите на расчет уклона крыши, вы заметите, что многие люди используют термины «уклон» и «уклон» как синонимы.Это неверно сами по себе, теоретически разные. Это важно отметить, когда вы собираетесь использовать онлайн-калькулятор, так как он может определять шаг, а не уклон.

Уклон крыши — это отношение расстояния по вертикали к расстоянию по горизонтали. Уклон крыши — это отношение общей вертикальной высоты крыши к общему горизонтальному расстоянию от одной стены до другой. Это часто выражается как отношение подъема крыши к пролету крыши.

[/ vc_column_text] [vc_column_text]

[/ vc_column_text] [vc_column_text]

Важно отметить, что, как правило, вам не нужно знать наклон вашей крыши, когда дело доходит до расчета затрат на замену или ремонт.Однако ваши расчеты будут очень далекими, если при оценке затрат вы будете использовать уклон крыши вместо уклона крыши. При разговоре с плотником или кровельщиком вам также необходимо знать, на какое измерение они смотрят.

Узнайте больше о калькуляторе пучка гонтовой черепицы, прежде чем начинать кровельное покрытие.

[/ vc_column_text] [/ vc_column_inner] [/ vc_row_inner] [/ vc_column] [/ vc_row]

Блог

: 4 отличных калькулятора шага крыши для определения шага, угла и т.д.Вы всегда можете рассчитать эти числа с помощью рулетки, калькулятора или смартфона, но это оставляет слишком много места для ошибок. Вместо этого давайте рассмотрим несколько онлайн-калькуляторов уклона кровли, которые упростят этот процесс и дадут более точные результаты.

# 1 Blocklayer.com

Blocklayer.com — это классический «олдскульный веб-сайт» в стиле дизайна, но он обеспечивает идеальное решение для быстрого преобразования угла наклона и уклона. Ползунок позволяет регулировать угол, а другие измерения мгновенно корректируются, когда вы перетаскиваете вкладку на ползунке.На веб-сайте даже показан прямоугольный треугольник, который обновляется вместе с измерениями, поэтому вы можете легко понять геометрические отношения, которые имеют решающее значение для расчетов уклона крыши и других архитектурных измерений. Кажется, ты снова в старшей школе?

# 2 Omni Calculator

Omni Calculator имеет красиво оформленный калькулятор уклона крыши. Просто введите высоту и длину крыши и выберите одну из нескольких единиц измерения, включая футы, дюймы и метры.

После того, как вы введете подъем и спуск, калькулятор мгновенно сообщит вам длину, уклон и уклон стропил в x: 12.Для справки, уклон крыши — это расстояние, на которое ваша крыша поднимается на каждые 12 футов. Например, уклон 4:12 или 8:12.

Калькулятор также сообщит вам угол наклона крыши в градусах, радианах и т. Д. Получив результаты из калькулятора Omni, вы можете отправить их себе или сохранить уникальную ссылку на свои конкретные результаты.

# 3 MyCarpentry.com

Еще один отличный калькулятор уклона крыши можно найти на сайте MyCarpentry.com. Вы входите в подъем и бежите, но вы можете сделать это только в дюймах.Калькулятор уклона также определит угол, длину и уклон стропил.

На своей странице калькулятора MyCarpentry.com также включает определения и диаграммы кровли, которые помогут вам лучше понять, что измерять и что означают результаты калькулятора.

# 4 MyRooff.com

Для расчета уклона крыши на MyRooff.com вам необходимо знать два из этих трех измерений: подъем, уклон и длину стропил. Ваши измерения должны быть в дюймах. После того, как вы введете свои два измерения, калькулятор определит шаг, угол, уклон, а также третье измерение, которое вы не ввели.

В калькуляторе есть ползунки, которые можно использовать для корректировки измерений и мгновенного просмотра обновленных чисел, а также удобная динамическая диаграмма крыши, на которой отображаются ваши измерения и расчеты.

Бонус! # 5 Ваш удивительный внутренний калькулятор для сжигания жира

Даже если вы решите использовать онлайн-калькулятор уклона крыши, понимание того, как работают вычисления, является частью прекрасного человеческого. В то время как машины очень эффективны при выполнении повторяющихся, почти мгновенных математических вычислений, человеческий мозг намного лучше справляется с творческим решением проблем и обнаружением закономерностей.Просмотрите приведенные ниже стандартные размеры крыши, чтобы помочь своему удивительному мозгу понять, как все это работает.

Шаг

Уклон или наклон крыши определяется ее вертикальным подъемом в дюймах на каждые 12 дюймов горизонтального пробега. Вам нужно будет знать наклон вашей крыши, чтобы рассчитать общую площадь крыши. Эта информация важна для определения количества материала, необходимого для покрытия площади.

Pitch также может помочь вам определить, какое кровельное покрытие вы в настоящее время установили.Каждый тип кровельного покрытия подходит для определенного диапазона уклонов, которые связаны с такими факторами, как сток дождя и снега, а также нарастание льда и степень сложности ходьбы по крыше.

Чтобы рассчитать уклон, измерьте высоту самой высокой части крыши (конька) и измерьте расстояние от внешнего края нижней части крыши до точки, находящейся прямо под коньком (беговой дорожкой). Затем просто разделите подъем на разбег.

Это соотношение может быть записано в нескольких форматах и ​​лучше всего выражается в дюймах на фут.Наиболее распространенными из этих форматов являются x: 12 или x / 12, что указывает количество дюймов подъема на каждые 12 дюймов пробега. Например, крыша, которая поднимается на четыре дюйма на каждые 12 дюймов пробега, имеет уклон 4/12 или 4:12.

Угол

Угол крыши выражает ту же информацию, что и его уклон, однако углы представлены в градусах, а не в двухзначных соотношениях. Градус определяет угол пересечения вашего дома и края крыши.

Угол наклона может пригодиться при резке кровельного материала пилой.Пилы обычно калибруются в градусах, поэтому передаточные числа не вычисляются.

Угол можно вычислить, умножив уклон на арктангенс. Уравнение выглядит так: угол = arctan (градус). Вы можете использовать для этого калькулятор arctan. Уравнение даст вам угол в радианах. Но вы можете преобразовать радианы в градусы. Уравнение для преобразования радианов в градусы: градусы = радианы x 180 ° / 𝝅.

Давайте воспользуемся оценкой из предыдущего примера, 33 процента.Уравнение будет выглядеть так: угол = arctan (0,3333). Результат — 0,32 радиана. Теперь вы можете преобразовать радианы в градусы. Используйте уравнение преобразования: градусы = 0,32 x 180 ° / 𝝅. В данном случае 0,32 радиана равняется 18,43 °.

Возможно, проще всего рассчитать угол наклона крыши с помощью калькулятора уклона крыши. Или, если вы знаете уклон своей крыши, вы можете легко преобразовать его в угол с помощью таблицы преобразования.

Grade

Grade — еще один способ измерения и выражения уклона крыши, на этот раз в процентах.Чем больше процент, тем круче наклон. Как и уклон, сорт может определять типы материалов, которые можно или нужно использовать на вашей крыше.

Уклон можно рассчитать, разделив подъем на пробег. Крыша с подъемом на четыре дюйма и пробегом на 12 дюймов имеет уклон 33,333… процента (4/12).

Как вы думаете?

Этот пост помог вам лучше понять основные размеры крыши и способы их расчета? Дайте нам знать в комментариях ниже. Мы также хотели бы узнать, какой калькулятор вам больше всего понравился, и есть ли у вас другие, которые можно порекомендовать.Спасибо за чтение и не забывайте, что вы также можете использовать Roofr.com, чтобы получить бесплатную, без каких-либо обязательств смету крыши, используя наш онлайн-калькулятор крыши! Ура онлайн-калькулятор крыши !! Р! Ура онлайн-калькулятор крыши !!

Расчет уклона и общего уклона в архитектуре

Архитекторы постоянно предоставляют информацию об уклоне на своих чертежах, используя градиенты, градусы или проценты в зависимости от приложения. Например, крыши обозначаются градиентами, а поперечные уклоны тротуаров обычно указываются в градусах.Полезно понять, как рассчитать каждый метод.

Существует три различных способа указать наклон поверхности относительно горизонтальной плоскости: градусы, уклон и процент.

Расчет градиента уклона

Градиенты уклона записываются как Y: X, где Y — это единичная величина подъема, а X — пробег. Оба числа должны использовать одни и те же единицы измерения. Например, если вы путешествуете на 3 дюйма по вертикали и 3 фута (36 дюймов) по горизонтали, наклон будет 3:36 или 1:12.Это читается как «наклон один к двенадцати».

Расчет процента уклона

Процент уклона рассчитывается так же, как и уклон. Преобразуйте приближение и бег в те же единицы, а затем разделите приближение на разбег. Умножьте это число на 100, и вы получите наклон в процентах. Например, 3 дюйма, разделенные на 36 дюймов = 0,083 x 100 = уклон 8,3%.

Расчет уклона в градусах

Самый сложный способ вычисления наклона — в градусах, и для этого требуется немного математики средней школы.Тангенс данного угла (в градусах) равен подъему, деленному на пробег. Следовательно, величина, обратная тангенсу подъема, деленная на длину пробега, даст угол.

Таблица общих наклонов в архитектуре

В таблице ниже показаны некоторые распространенные уклоны. Для полов с уклоном 1:20 поручни не требуются, но все, что круче 1:20, считается пандусом и требует поручней. Пандусы с уклоном 1:12 — это максимальный уклон, разрешенный правилами ADA, и для них требуются поручни. Федеральные коды ADA указывают, что максимальный поперечный уклон доступного маршрута составляет 1:48, что чуть больше 2%.Однако мы видели некоторые юрисдикции, которые разрешают максимальный поперечный уклон 1:50.

1433 : 4 : 0,2
Градусы Градиент Процент
0,6 ° 1: 95,49 1,0%
1 ° 1: 57,29 1,70233% 1: 57,29 1,75 : 50 2%
1,19 ° 1: 48 2,08%
2,86 ° 1: 20 5%
4.76 ° 1: 12 8,3%
7,13 ° 1: 8 12,5%
10 ° 1: 5,67 17,6%
25%
15 ° 1: 3,73 26,8%
26,57 ° 1: 2 50%
30 ° 1: 7233 %
45 ° 1: 1 100%
56.31 ° 1: 0,67 150%
60 ° 1: 0,6 173,2%
63,43 ° 1: 0,5 200%
500%
89,43 ° 1: 0,1 1000%
90 ° 1: 0 инф.

Скаты крыши

Наклоны крыши идентифицируются с помощью описанного выше градиентного метода, где подъем меняется, но обычно длина спуска составляет 12.На некоторых очень крутых крышах вы можете увидеть инвертированный градиент, так что длина пролета меняется, но подъем сохраняется как 12.

Кровля с малым уклоном

Кровли с низким уклоном имеют уклон 3:12 или меньше. У них должна быть мембранная кровля для обеспечения водонепроницаемости.

17% % %
Градиент крыши Градусы Процент
1/4: 12 1,19 ° 2,08%
1/2: 12 2,39 °
1: 12 4,76 ° 8,3%
2: 12 9,46 ° 16,67%
3: 12 1433 °

Крутые крыши

Все, что выше 3:12, считается крутой крышей и может быть покрыто металлическими панелями, черепицей или черепицей — эти крыши проливают воду и не считаются водонепроницаемыми.

° % % 83 11: 12
Градиент крыши Градусы Процент
4: 12 18.43 ° 33,33%
5: 12 22,62 ° 41,67%
6: 12 26,57 ° 50%
8: 12 33,69 ° 66,67%
9: 12 36,87 ° 75%
10: 12 39,8233 42.51 ° 91,67%
12: 12 45 ° 100%

Таблица преобразования шага крыши в угол

Уклон крыши — это термин, описывающий крутизну или пологость ската вашей крыши. Комбинация двух чисел используется для отображения или отображения уклона крыши. Два наиболее распространенных метода (4/12 или 4:12) используются для обозначения уклона крыши. На чертежах архитекторы и инженеры обычно указывают уклон крыши в формат, показанный на изображении, где число (4) представляет рост и число (12) представляет собой длину.Это означает, что если крыша поднимается на 4 фута в длина 12 футов, угол наклона крыши будет 4/12 или 18,43 градуса.

Шаг кровли и соответствующие углы
Уклон крыши (уклон) Угол наклона крыши (градусы)
Шаг 1:12 4,76 °
Шаг 2:12 9,46 °
Шаг 3:12 14,04 °
Шаг 4:12 18,43 °
Шаг 5:12 22.62 °
Шаг 6:12 26,57 °
Шаг 7:12 30,26 °
Шаг 8:12 33,69 °
Шаг 9:12 36,87 °
10:12 Шаг 39,81 °
Шаг 11:12 42,51 °
12:12 Шаг 45,00 °
13:12 Шаг 47.29 °
14:12 Шаг 49.40 °
15:12 Шаг 51,34 °
Шаг 16:12 53,13 °
КАЛЬКУЛЯТОР СТАКАНА КРЫШИ
Таблица коэффициентов наклона Шаг 1:12 — шаг 6:12
Уклон крыши 1:12 2:12 3:12 4:12 5:12 6:12
Коэффициент наклона 1,0035 1,0138 1,0308 1.0541 1,0833 1.1180
Фактор долины и бедра 1,4167 1.4240 1,4362 1.4530 1.4743 1,5000
Таблица коэффициентов наклона Шаг 7:12 — шаг 12:12
Уклон крыши 7:12 8:12 9:12 10:12 11:12 12:12
Коэффициент наклона 1.1577 1.2019 1,2500 1,3017 1,3566 1,4142
Фактор долины и бедра 1,5298 1,5635 1,6008 1.6415 1,6853 1,7320

(A) x (коэффициент бедра или впадины) = (B)
A) x (коэффициент наклона) = (B)

Калькулятор шага кровли — Пример использования меры

Наш калькулятор уклона крыши — полезный инструмент для определения наклона крыши вашего дома и длины стропил, которые вам понадобятся для вашего строительного проекта.Мы шаг за шагом проведем вас через процедуру определения уклона крыши. Этот калькулятор уклона крыши может также преобразовывать уклон крыши из градусов в проценты.

Какой уклон крыши?

Уклон, создаваемый стропилами, известен как уклон крыши. Мы можем измерить его двумя способами: как угол, образованный стропильной балкой с горизонталью, или как отношение подъема к длине крыши.

В форме x: 12 мы обычно указываем уклон крыши как соотношение между подъемом и спуском.Например, шаг 1:12 означает, что подъем будет эквивалентен одному ярду на каждые двенадцать ярдов длины здания.

Крыши можно разделить на следующие категории:

На практике плоские крыши не обязательно должны быть абсолютно ровными для отвода воды. Уклон этих крыш колеблется от 1/2: 12 до 2:12. (с 4,2 процента до 16,7 процента).

Кровли с уклоном менее 4:12 мы считаем пологими (33,3%). Их обычно трудно обслуживать, поскольку для предотвращения утечки требуются особые материалы. 2

  • Подъем / спуск = шаг, где мы выражаем шаг в процентах; и
  • Pitch = tan (угол), где мы выражаем угол наклона крыши в градусах.
  • Рассчитайте уклон и вставьте 12 для длины прогона, чтобы получить уклон крыши в виде x: 12. Ваш x будет указывать на значение по мере увеличения.

    Диаграмма уклона кровли

    Таблица уклона кровли — это просто базовое руководство, которое предлагает кровельной фирме помочь вам определить, каковы обычные уклоны кровли. Обычно они предлагают вам в виде диаграммы уклон крыши, но они также могут представить вам в виде формата преобразования.

    Таблицы преобразования уклона кровли

    очень полезны с одной стороны: они предлагают вам всю информацию, которую вы должны предоставить специалистам.

    Они могут соответствовать вашим требованиям, если вы предоставите им подробную диаграмму и измерения, которые вам нужны. Диаграммы предназначены для того, чтобы дать покупателям представление о том, как будет выглядеть реальный уклон крыши, и для многих предпочтение отдается более крутому виду.

    Это связано с тем, что более крутые конструкции соответствуют «золотому сечению», которого придерживаются все архитекторы. «Золотое сечение » — это соотношение 1: 1: 62, и подавляющее большинство значений уклона крыши в градусных диаграммах, с которыми вы сталкиваетесь, будут работать, по крайней мере, с этим соотношением.

    Углы наклона гребня

    2 1.0833 9002 1.0833

    69 ° 9038 угол наклона крыши 9038

    Первая цифра указывает на то, на сколько дюймов поднимается крыша каждые 12 дюймов, когда речь идет о скатах крыши.

    Например, крыша 6/12 имеет угол наклона 26,57 градуса.

    Имейте это в виду, обсуждая крутизну крыши. Например, уклон крыши со скатом 3/12 существенно ниже, чем у крыши со скатом 8/12.

    Уклон крыши 6/12 означает 12 дюймов пробега или пролета на каждые 6 дюймов высоты. Шаг 6/12 имеет угол 22,5 градуса, тогда как шаг 12/12 имеет угол 45 градусов.

    Коэффициент наклона крыши

    Коэффициент преобразования ската крыши — это статистика, которая дает приблизительное значение общей площади поверхности скатной крыши, умноженной на размер крыши.2

    Калькулятор уклона кровли — пример использования меры

    • Измерьте длину прогона — это расстояние по горизонтали между коньком крыши и стеной здания. Предположим, оно равно 7 м.
    • Измерьте высоту вашей крыши. Допустим, он равен 2 м.
    • Рассчитайте длину стропил, подставив эти значения в следующую формулу:
    стропила² = подъем² + пролет² = 2² + 7² = 4 + 49 = 53,00 \ новая строка стропило = √53 = 7,28 м
    • Рассчитайте уклон крыши как пропорцию подъема и спуска:
    уклон = подъем / спуск = 2/7 = 28.57%
    • Пересчитайте это значение в угол:
    угол = arctan (шаг) = arctan (0,2857) = 15,95 °
    • Наконец, вы можете найти уклон крыши в виде x: 12.
    x = шаг * 12 = 0,2857 * 12 = 3,4289
    • Уклон вашей крыши 3,5: 12. Мы также можем записать его как 28,57% или 15,95 °.

    Часто задаваемые вопросы

    Какой стандартный уклон крыши?

    Уклон крыши — это коэффициент уклона крыши.Хотя на всех скатных крышах не используется ни один стандартный уклон, такие факторы, как кровельные материалы и местный климат, помогают определить допустимый диапазон уклонов для определенной конструкции. Наиболее часто используемые уклоны крыш находятся в диапазоне от 4/12 до 9/12 .

    Какова средняя стоимость ската крыши?

    Из-за разнообразия вариантов дизайна и доступных материалов иногда проще работать со средней ценой за квадратный метр.Например, для неглубокой скатной кровли стоила 33,51 доллара за квадратный метр .

    Какой минимальный уклон крыши для снега?

    Крыши на заснеженных территориях должны иметь минимальный уклон 10 градусов . На крутой крыше снег тает быстрее.
    В то время как угол наклона крыши способствует осыпанию снега, добавление слишком большого количества углов к крыше для более эстетичного воздействия может вызвать структурные проблемы с выпадением снега зимой. Сложные конструкции ограничивают способность крыши сбрасывать снег с многочисленными изгибами и углами.Снег имеет тенденцию забиваться под каждым углом. Убедитесь, что вода и сильный снег легко могут ускользнуть с вашей крыши.

    Что такое скат крыши 4/12?

    Наклон «4 на 12» определяется как крыша, которая поднимается на 4 дюйма на каждые 1 фут или 12 дюймов пробега. Коэффициент наклона показывает, насколько вертикальное увеличение приходится на каждые 12 дюймов горизонтального пробега. Например, уклон «4 из 12» можно указать как соотношение 4:12. Отношение наклона «6 к 12» составляет 6:12.

    Какой самый лучший скат для крыши?

    Уклон крыши — это коэффициент, представляющий уклон крыши.Хотя на всех скатных крышах не используется ни один стандартный угол наклона, такие факторы, как кровельные материалы и местный климат, помогают определить допустимый диапазон уклонов для определенной конструкции. Наиболее часто используемые уклоны крыш находятся в диапазоне от 4/12 до 9/12 .

    Какой наименьший уклон крыши?

    Наименьший уклон крыши составляет 1/4: 12, что переводится как подъем на 1/4 дюйма в 12-дюймовый спуск. Такой узкий уклон может быть достигнут только с монолитной или специальной синтетической кровлей.

    Какой уклон крыши 30 градусов?

    Уклон крыши 30 ° эквивалентен уклону крыши 7/12. Чтобы преобразовать градусы в американское соотношение, используйте следующую формулу: Найдите тангенс угла, tan (угол). Это обеспечивает вам уклон крыши.

    Что такое множитель ската крыши?

    Множитель ската крыши, также известный как коэффициент уклона крыши, представляет собой статистику, используемую для расчета истинной площади скатной крыши. Чтобы рассчитать фактическую площадь поверхности скатной крыши, умножьте коэффициент уклона крыши на площадь или площадь основания, покрываемую крышей.

    С какой крышей можно ходить?

    Каков максимальный уклон крыши, по которой можно ходить? Крыши с уклоном 6/12 (26,5 °) или менее считаются легко проходимыми и не требуют дополнительных мер предосторожности. Угол 7/12 (30 °) допустим, но следует соблюдать осторожность.

    Какой минимальный уклон для металлочерепицы?

    Гофрированная кровля — отличный выбор для типичных скатных крыш, но она имеет серьезные ограничения, когда уклон падает ниже 5 градусов. В результате все производители кровли рекомендуют уклон в 5 градусов в качестве минимального уклона, и они не дадут никаких гарантий, если он будет построен ниже.

    Определение угла наклона крыши — как измерить шаг, длину стропил, угол

    Помните все уроки математики, которые вы посещали в студенческие годы? Они пригодятся вам сейчас, когда вы попытаетесь рассчитать размер и уклон вашей крыши. Независимо от того, являетесь ли вы домовладельцем, пытающимся выяснить, сколько может стоить новая крыша, или начинающим подрядчиком, который впервые учится измерять крыши клиентов, вам нужно знать, как рассчитать уклон, прежде чем начинать какой-либо проект кровли.

    В Legacy Service мы хотим, чтобы вы добились успеха и были довольны тем, как закончился ваш проект. В этой статье вы узнаете, как определить уклон крыши дома, чтобы вы могли точно измерить ее размер и выяснить, какие материалы понадобятся для установки или замены. Воспользуйтесь методами калькулятора уклона кровли, которым мы собираемся научить вас, и вы будете готовы к работе в кратчайшие сроки!

    Когда вы изучите эти методы, выходите и начинайте устанавливать эти крыши.Если вы хотите узнать больше о нашей команде Legacy Service и о том, что мы можем сделать для вас или вашего дома, свяжитесь с нами здесь или позвоните нам сегодня по телефону 215-798-9790.

    Какой угол наклона крыши?

    Уклон кровли — это термин, который используют кровельщики, архитекторы и подрядчики для описания уклона или крутизны крыши. Это относится к величине подъема (вертикальное измерение) крыши по сравнению с пролетом (горизонтальное измерение). Обычно это выражается в дюймах подъема при 12-дюймовом беге, поэтому 4 шага, 4/12 ската или 4 шага из 12 означают, что крыша поднимается на 4 дюйма на каждые 12 дюймов горизонтального спуска.Используя шаг, его площадь основания и простую геометрию, вы можете быстро и точно рассчитать длину сторон, что позволит вам получить точные измерения площади.

    Несмотря на то, что у крыш много атрибутов, шаг важен при определении стоимости замены, а также при выборе правильных материалов. Это также полезно, когда вы проектируете пристройку для своего дома, устанавливаете световые люки или режете новые грабли.

    Помните, что при измерении уклона крыши лучше всего делать это на голой крыше, потому что скрученная черепица может ухудшить ваши измерения.Если это невозможно, вы можете провести измерение на нижней стороне крыши.

    Почему так важно рассчитывать уклон

    Расчет уклона вашей крыши — одна из самых важных вещей, которые нужно сделать перед началом проекта. Как мы уже упоминали ранее, точный расчет уклона вашей крыши поможет вам определить, какие материалы подойдут для работы, а также потенциальный диапазон цен.

    Хотя крышу можно измерить в градусах, часто проще, быстрее и точнее рассчитать уклон.Есть несколько самостоятельных методов измерения уклона крыши, которые мы рассмотрим позже в этом блоге. Один из методов более точен, а другой обычно быстрее и проще. Причина в том, что первый метод включает в себя подъем на крышу, а второй позволяет быстро вычислить, когда нет лестницы или вам нужно быстро оценить размер или цену крыши.

    Категории крыш

    Крыши можно разделить на категории в зависимости от их уклона.Вот четыре основных из них:

    1. Плоская — Крыша этого типа не может быть полностью плоской, потому что для этого нужен небольшой уклон для стока воды. Их шаг обычно составляет от ½: 12 до 2:12.
    2. Низкий — Этот тип может быть трудным в обслуживании, так как он требует специальных материалов, чтобы избежать утечек. Шаг обычно ниже 4:12.
    3. Обычный — Этот тип самый популярный. Его легче всего реконструировать, и по нему безопаснее всего ходить.Шаг обычно варьируется от 4:12 до 9:12.
    4. Высокий — для этого типа обычно требуются дополнительные крепежные детали. Шаг может достигать 21:12.

    Угол наклона крыши

    Если вы хотите узнать, как преобразовать наклон крыши в градусы, посмотрите таблицу ниже:

    1-12 4,76 °

    2-12 9,46 °

    3-12 14,04 °

    4-12 18,43 °

    5-12 22,62 °

    6-12 26,57 °

    7-12 30,26 °

    8-12 33.69 °

    9-12 36,87 °

    10-12 39,81 °

    11-12 42,51 °

    12-12 45 °

    Стандартный шаг

    Шаг кровли зависит от климата, в котором вы живете, и вашего стиля , и доступные материалы, поэтому на самом деле нет стандартного ската крыши. Однако, если вы живете в Соединенных Штатах, диапазон стандартных презентаций обычно составляет от 4/12 до 9/12.

    Минимальный уклон

    Если вы живете в заснеженной местности, вам, вероятно, понадобится более крутой уклон для вашей крыши.Минимум снега должен составлять уклон 6:12 или 7:12 или около 30 °. Однако это не совсем точно, так как материал вашей крыши, а также направление ветра и снега могут повлиять на то, соскользнет снег или нет. Фактически, некоторые крыши с углом наклона около 10 ° могут даже проливать снег.

    Как рассчитать уклон кровли

    Теперь, когда вы знаете, каков уклон крыши и почему его важно рассчитывать, пора научиться рассчитывать уклон. Как мы уже упоминали ранее, существует два основных метода измерения уклона крыши:

    Метод 1 — Использование уровня и рулетки.

    Для этого метода вам потребуются лестница, которая может доходить до края крыши, рулетка и 2-футовый уровень. Не забывайте о безопасности при подъеме по лестнице и убедитесь, что у вас есть соответствующая защита от падения. Также рекомендуется использовать стабилизатор лестницы, чтобы предотвратить ее скольжение из стороны в сторону.

    Когда вы окажетесь наверху лестницы, держите ее ровно так, чтобы один конец касался поверхности крыши, а другой находился в воздухе. Держите его ровно. Затем измерьте расстояние между поверхностью крыши прямо вниз от противоположного края уровня.

    Метод 2 — Оценить высоту от земли.

    Хотя этот процесс обычно выполняется быстро и легко, мы рекомендуем получить более точное измерение шага, если вы планируете заказывать материалы. К счастью, первый способ подходит для этого.

    Однако, если вы предпочитаете получить быструю оценку, гораздо проще использовать этот метод. Для этого вам нужно измерить ширину крыши со стороны фронтона и выступ вашего сайдинга. Поскольку большая часть сайдинга имеет выступ 4 дюйма, это означает, что каждые три прохода сайдинга будут давать вам подъем на один фут.Затем вам нужно будет определить количество проходов по сайдингу от основания крыши. А поскольку в большинстве домов вдоль линии крыши есть 6-дюймовая доска, вам придется прибавить около 7–9 дюймов к высоте крыши.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    © 2011-2022. Mkada.ru | Cтроительная доска бесплатных объявлений.
    Шаг крыши Угол Множитель шага крыши
    1/12 4,76 ° 1.0035 1.0035 9,46 ° 1,0138
    3/12 14,04 ° 1.0308
    4/12 18,43 ° 1.0541
    5/12 22.62 ° 26,57 ° 1,1180
    7/12 30,26 ° 1,1577
    8/12 1.2019
    9/12 36,37 ° 1,2500
    10/12 39,81 ° 39,81 °
    11/12 42,51 ° 1,3566
    12/12 45,00 ° 1,4142
