Кольцевой токосъемник: Кольцевой токосъемник . Параметры, комплектация. Предназначение

Содержание

Кольцевые токосъёмники заказать в компании «ПромТехТранс» г. Екатеринбург

Заполните пожалуйста опросный лист для заказа

кольцевых токосьемников











ООО «ПромТехТранс» предлагает токосъемники производства Предприятия Токоподвода и Электропривода. ООО «ПромТехТранс» является официальным дистрибьютором Предприятия в РФ, Казахстане, Узбекистане и Кыргызстане.

Купить токосъемники по ценам завода-изготовителя:

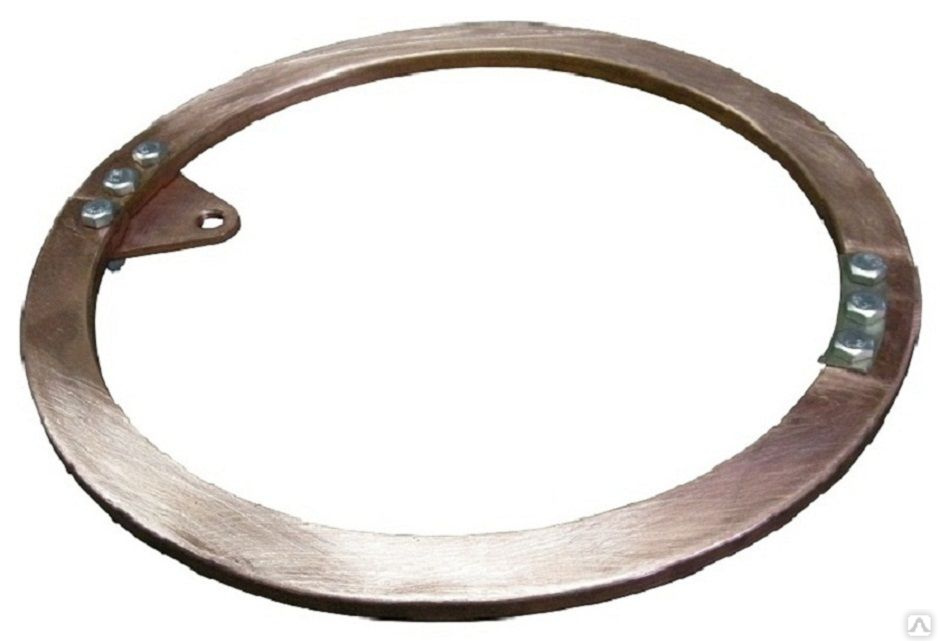

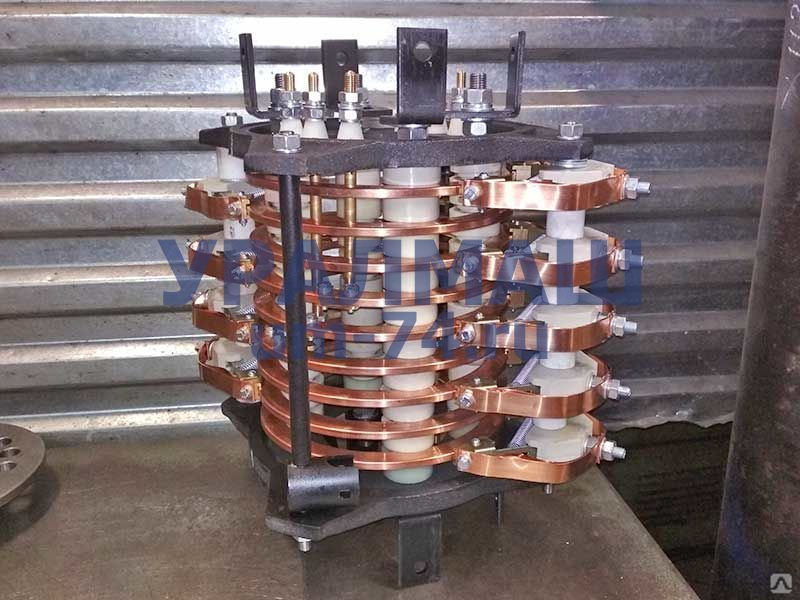

  • кольцевой токосъемник с нужным номинальным током;
  • корпусный токосъемник с необходимой степенью защиты корпуса из конструкционной, оцинкованной или нержавеющей стали;
  • многоярусный кольцевой токосъемник;
  • крановый троллейный токосъемник для внутренней или наружной установки.

Мы поставляем весь модельный ряд и готовы оказать помощь и дать квалифицированную техническую консультацию.

Вы можете, кроме того, заказать изготовление кольцевых токосъемников с нужными Вам характеристиками.

Преимущества наших кольцевых и крановых токосъемников:

  • большой выбор моделей и модификаций для различного грузоподъемного оборудования и условий эксплуатации;
  • высокое качество материалов;
  • износостойкость и долговечность всех деталей;
  • простой монтаж на любое оборудование;
  • гарантия качества.

Это оборудование успешно используется для электропитания кранов и другой грузоподъемной техники на многих предприятиях.

Заказ токосъемников в ООО «ПромТехТранс»

 Мы гарантируем:

  • быстрое выполнение любых заказов;
  • решение всех вопросов по изготовлению нестандартных токосъемников;
  • поставки любого количества оборудования.

Точная стоимость и срок поставки определяются на основе расчетов по вашему заказу.



Кольцевые токосъемники — Энциклопедия по машиностроению XXL

От силового шкафа электроэнергия подается к кольцевому токосъемнику  [c. 28]
Рис. 21. Кольцевой токосъемник крана К-67

Электроэнергия с неповоротной части крана на поворотную передается через кольцевой токосъемник 28. Цепь питания и зажигания переключают с базового авто-  [c.123]

Уход за системой управления кранов с электроприводом заключается в периодической регулировке, осмотре, очистке и устранении неисправностей электромагнитных тормозов, плавких предохранителей, контактных частей контроллеров, контакторов, кольцевого токосъемника, колец и щеток электродвигателей, сопротивлений, концевых выключателей и электропроводки.  [c.181]

Кольцевой токосъемник (рис. 21) состоит из контактных колец 9, смонтированных вместе с изоляционными кольцами 13 и фланцами 12 на полой стойке 2 и закрепленных двумя гайками 10 и шайбой 11. Жилы кабелей неповоротной части крепят винтами к контактным кольцам с внутренней стороны.  

[c.41]

На кранах применяют обычно кольцевые токосъемники серии К-3000 с девятью контактными кольцами.[c.41]

Передача электроэнергии с неповоротной части крана на поворотную происходит через кольцевой токосъемник 01, одно кольцо которого (02) используется для включения кнопкой 51 стартера двигателя кабины машиниста крана.  

[c.99]

У кранов с гидроприводом передача электроэнергии с неповоротной части крана на поворотную осуществляется также через кольцевой токосъемник (рис.48). Он состоит из токопроводящей части токосъемного устройства. Токопроводящая часть имеет контактные кольца 13, собранные с помощью изоляционных колец 12 в пакет, который одет на стойку 4 и стянут между втулкой 7 и гайкой 2. В свою очередь, стойка навернута на конец центральной тяги привода управления двигателем и затянута контргайкой 8. Токосъемное устройство имеет траверс со стойками 11 щеткодержателей 6. Ток с опорной рамы крана подводится к контактным кольцам по проводам 3, пропущенным внутри центральной тяги при-  

[c.101]

ЭЛЕКТРООБОРУДОВАНИЕ. На машинах с механическим и гидравлическим приводами техническое обслуживание электрооборудования заключается во внешнем осмотре источников электропитания, сети освещения и сигнализации и входящих в них приборов. При техническом обслуживании машин с электрическим приводом производят внешний осмотр и очистку от пыли электродвигателей, генераторов, контроллеров кольцевого токосъемника.  [c.375]

Кольцевой токосъемник, как правило, располагается в защищенном месте, на массивной части крана, которая не испытывает резких толчков, ударов и вибраций, поэтому его осматривают не чаще чем раз в две недели проверяют состояние колец, щеток, стоек и наличие контактов между токоведущими частями, очищают их от пыли и масла тряпками, смоченными в бензине. Перед тем как приступить к осмотру токосъемника, кран отключают от внешней сети с помощью рубильника.  

[c.376]


Для выявления характера распределения и величины силы на зубьях ремня ЭНИМСом проведено экспериментальное исследование работы ремня на ведущем шкиве с помощью тензометрии [11]. Для этой цели зуб шкива диаметром 147,5 мм фрезеровали в радиальном направлении с двух сторон для получения упругой балочки. На боковые стороны зуба наклеивали тензодатчики омического сопротивления (рис. 67) и соединяли их с кольцевым токосъемником, откуда электрический сигнал подавался на усилитель и осциллограф.  
[c.129]

В силовом шкафу размещены автоматические выключатели, предназначенные для защиты генератора и внешней сети от перегрузок, аппараты стабилизирующего устройства, штепсельный разъем для подключения кабеля, подводящего ток, и штепсельное гнездо для подключения внешней нагрузки. Электрические двигатели переключаются на питание от генератора или от внешней сети пакетным переключателем. От силового шкафа электроэнергия подается к кольцевому токосъемнику — устройству, передающему электроэнергию с неповоротной части крана на поворотную.  

[c.28]

На рис. 9, а показана компоновка механизма подъема тяжелого крана-штабелера с управлением из кабины. Примененная схема механизма, включающая открытую передачу между редуктором и барабаном, вызвана недостаточной площадью поворотной платформы, а также наличием в центре поворотной платформы кольцевого токосъемника.  [c.43]

Тяжелые контейнерные краны с жестким подвесом груза оборудуют предохранительными устройствами, блокировками и контрольной сигнализацией, которые обеспечивают их безопасную и производительную работу. Кроме того, краны оснащают конечными выключателями, ограничивающими перемещение захвата по вертикали, передвижение тележки по мосту, подход крана к концевым упорам и поворот (по конструктивным соображениям из-за наличия в центре вращения тележки подъемной колонны применение кольцевых токосъемников затруднено, и связь поворотной части тележки с неповоротной осуществляется при помощи кабельной петли). Обязательным считается применение ограничителей грузоподъемности, противоугонных захватов и анемометра с предупредительной сигнализацией (световой и звуковой).

[c.152]

На кабельном барабане укрепляют два бронзовых кольца со щетками (кольцевые токосъемники). Через  [c.127]

I — корпус 2 — подшипники канатного барабана 3 — кольцевой токосъемник 4 — корпус электроаппаратуры 5 — ротор электродвигателя 6 — канатный барабан со статором электродвигателя 7 — ведомое колесо редуктора 8 — промежуточный вал редуктора с винтовым грузоупорным тормозом 9 — быстроходный вал с ведущей шестерней двухпарного редуктора 10 — шкив колодочного тормоза И — полая втулка с зубчатым венцом привода барабана  [c.18]

Силовая цепь первой фазы электродвигателей движения в направлении движения вперед следующая . первая генераторная фаза G1 — переключатель SA3 — провод 11 — линейный контактор КМ1 — провод 12 — токовое реле КА2 — провод 13 — контактор КМ2 — провод 14 — кольцевой токосъемник ХА — провод 15 — электродвигатели М2 и М3. Питание по двум другим фазам не рассматривается.  

[c. 123]

Кольцевые токосъемники служат для электрической связи электрооборудования вращающейся части крана с внешней сетью и электрооборудованием, установленным на неповоротной части крана.  [c.147]

Токосъемники выпускают на напряжение до 500 В постоянного или переменного тока частотой 50 Гц. Они рассчитаны на ток до 2а0 А при повторно-кратковременном режиме работы (ПВ = 40%) и на ток до 150 А при продолжительном режиме работы. Кольцевые токосъемники изготовляют с числом колец от 3 до 12 (табл. 102).  

[c.147]

Таблица 102 Характеристика кольцевых токосъемников

Кольцевой токосъемник Распределительный ящик Автомат Автомат  [c.182]

От силового шкафа электроэнергия подается к кольцевому токосъемнику — устройству, передаюш.ему электроэнергию с неповоротной части крана на поворотную.  [c.41]

Электроэнергия с неповоротной части крана на поворотную передается через кольцевой токосъемник 28. Цепь питания и зажигания переключают с базового автомобиля на крановую установку путевым конечным выключателем 29, сблокированным с рычагом управления коробкой отбора мощности. Кольца токосъемника используют для включения электропневмовентиля управления сцепления, стартера и системы зажигания машиниста. Сцеплением, зажиганием и стартером управляют соответственно выключателями /9 и 27 и кнопкой 26.  [c.182]

Электрооборудование автокрана (рис. 4) состоит из следующих основных узлов генератор со стабилизирующим устройством, электродвигатели с пускорегулирующими сопротивлениями, силовой щкаф, кольцевой токосъемник, трансформатор, блок селеновых выпрямителей, пульт управления, аппаратура дистанционного управления, приборы освещения и сигнализации, приборы безопасности.  [c.29]

При установке рукоятки переключателя SA1 в положение грейфер включается цепь управления магнитными пускателями КМ2, КМЗ, реверсирующими электродвигатель грейфера М8. Управление раскрытием и закрытием грейфера осуществляется с пульта управления от кнопок Открыть и Закрыть с надписями Грейфер и Автостроп . Для открытия грейфера на пульте управления нажимают и отпускают кнопку Открыть . При нажатии кнопки Открыть получает питание катушка магнитного пускателя КМ2. Питание пойдет по цепи провод ПО через замкнутую кнопку — провод 085 через замкнутый в первом положении контакт переключателя SA1 — провод 099 через кабель шторной подвески и кольцевой токосъемник кабельного барабана — провод 0103 через замкнутый контакт конечного выключателя SQ1, установленного на грейфере, — провод 0102 кабельного барабана через кольцевой токосъемник — провод 098 через кабель шторной подвески — провод 087 через замкнутый контакт переключателя SA1 — провод 088 через замкнутый вспомогательный контакт магнитного пускателя КМ2.  [c.108]

Для закрытия грейфера на пульте управления кратковременно нажимают кнопку Закрьтгь , после чего катушка магнитного пускателя КМЗ находится под напряжением, которое подаетсй по проводу 096 через кабель шторной подвески и кольцевой токосъемник кабельного барабана, провод 0100 кабельного барабана через штепсельное соединение и замкнутый контакт конечного вьпслючателя SQ1 грейфера, по проводу 0101 через штепсельное соединение и кольцевой токосъемник кабельного барабана провод 097 через кабель шторной подвески и замкнутый контакт переключателя SAI, по проводу 091 через замкнутый вспомогательный контакт магнитного пускателя КМ2.[c.109]

Замьжанием контактов промежуточного реле КА1 в цепи указанных проводов создается цепь питания катушки блокировочного магнита YA по проводу ПО через замкнутый контакт промежуточного peneKAl, провод 097, кабель шторной подвески, через контактные кольца кабельного барабана грузовой тележки, провод 0101 через штепсельное соединение, через кольцевой токосъемник автостропа, через обмотку блокированного магнита, провод 0100, кольцевой токосъемник кабельного барабана, через кабель шторной подвески, провод 096 через замкнутый контакт промежуточного реле КЛ1, провод 310.  [c.110]

Торможение осуществляется электрогидравлическими тормозами, трех зные электродвигатели М8 и М9 этих тормозов питаются током через контактор КМП. Торможение производится нажатием на нижнюю кнопку (педаль торможения передвижения). Электроэнергия подводится к электродвигателям М2 и М3 через кольцевой токосъемник ХА. Для зашиты электродвигателей от перегрузок служат токовые реле КА2.[c.123]


Россия напала на Украину!

Россия напала на Украину!

Мы, украинцы, надеемся, что вы уже знаете об этом. Ради ваших детей и какой-либо надежды на свет в конце этого ада –  пожалуйста, дочитайте наше письмо .

Всем нам, украинцам, россиянам и всему миру правительство России врало последние два месяца. Нам говорили, что войска на границе “проходят учения”, что “Россия никого не собирается захватывать”, “их уже отводят”, а мирное население Украины “просто смотрит пропаганду”. Мы очень хотели верить вам.

Но в ночь на 24-ое февраля Россия напала на Украину, и все самые худшие предсказания  стали нашей реальностью .

Киев, ул. Кошица 7а. 25.02.2022

 Это не 1941, это сегодня. Это сейчас.
Больше 5 000 русских солдат убито в не своей и никому не нужной войне
Более 300 мирных украинских жителей погибли
Более 2 000 мирных людей ранено

Под Киевом горит нефтебаза – утро 27 февраля, 2022.

Нам искренне больно от ваших постов в соцсетях о том, что это “все сняли заранее” и “нарисовали”, но мы, к сожалению, вас понимаем.

Неделю назад никто из нас не поверил бы, что такое может произойти в 2022.

Метро Киева, Украина — с 25 февраля по сей день

Мы вряд ли найдем хоть одного человека на Земле, которому станет от нее лучше. Три тысячи ваших солдат, чьих-то детей, уже погибли за эти три дня. Мы не хотим этих смертей, но не можем не оборонять свою страну.

И мы все еще хотим верить, что вам так же жутко от этого безумия, которое остановило всю нашу жизнь.

Нам очень нужен ваш голос и смелость, потому что сейчас эту войну можете остановить только вы. Это страшно, но единственное, что будет иметь значение после – кто остался человеком.

ул.

Лобановского 6а, Киев, Украина. 26.02.2022

Это дом в центре Киева, а не фото 11-го сентября. Еще неделю назад здесь была кофейня, отделение почты и курсы английского, и люди в этом доме жили свою обычную жизнь, как живете ее вы.

P.S. К сожалению, это не “фотошоп от Пентагона”, как вам говорят. И да, в этих квартирах находились люди.

«Это не война, а только спец. операция.»

Это война.

Война – это вооруженный конфликт, цель которого – навязать свою волю: свергнуть правительство, заставить никогда не вступить в НАТО, отобрать часть территории, и другие. Обо всем этом открыто заявляет Владимир Путин в каждом своем обращении.

«Россия хочет только защитить ЛНР и ДНР.»

Это не так.

Все это время идет обстрел городов во всех областях Украины, вторые сутки украинские военные борются за Киев.

На карте Украины вы легко увидите, что Львов, Ивано-Франковск или Луцк – это больше 1,000 км от ЛНР и ДНР. Это другой конец страны. 25 февраля, 2022 – места попадания ракет

25 февраля, 2022 – места попадания ракет «Мирных жителей это не коснется.»

Уже коснулось.

Касается каждого из нас, каждую секунду. С ночи четверга никто из украинцев не может спать, потому что вокруг сирены и взрывы. Тысячи семей должны были бросить свои родные города.
Снаряды попадают в наши жилые дома.

Больше 1,200 мирных людей ранены или погибли. Среди них много детей.
Под обстрелы уже попадали в детские садики и больницы.
Мы вынуждены ночевать на станциях метро, боясь обвалов наших домов.
Наши жены рожают здесь детей. Наши питомцы пугаются взрывов.

«У российских войск нет потерь.»

Ваши соотечественники гибнут тысячами.

Нет более мотивированной армии чем та, что сражается за свою землю.
Мы на своей земле, и мы даем жесткий отпор каждому, кто приходит к нам с оружием.

«В Украине – геноцид русскоязычного народа, а Россия его спасает.»

Большинство из тех, кто сейчас пишет вам это письмо, всю жизнь говорят на русском, живя в Украине.

Говорят в семье, с друзьями и на работе. Нас никогда и никак не притесняли.

Единственное, из-за чего мы хотим перестать говорить на русском сейчас – это то, что на русском лжецы в вашем правительстве приказали разрушить и захватить нашу любимую страну.

«Украина во власти нацистов и их нужно уничтожить.»

Сейчас у власти президент, за которого проголосовало три четверти населения Украины на свободных выборах в 2019 году. Как у любой власти, у нас есть оппозиция. Но мы не избавляемся от неугодных, убивая их или пришивая им уголовные дела.

У нас нет места диктатуре, и мы показали это всему миру в 2013 году. Мы не боимся говорить вслух, и нам точно не нужна ваша помощь в этом вопросе.

Украинские семьи потеряли больше 1,377,000 родных, борясь с нацизмом во время Второй мировой. Мы никогда не выберем нацизм, фашизм или национализм, как наш путь. И нам не верится, что вы сами можете всерьез так думать.

«Украинцы это заслужили.»

Мы у себя дома, на своей земле.

Украина никогда за всю историю не нападала на Россию и не хотела вам зла. Ваши войска напали на наши мирные города. Если вы действительно считаете, что для этого есть оправдание – нам жаль.

Мы не хотим ни минуты этой войны и ни одной бессмысленной смерти. Но мы не отдадим вам наш дом и не простим молчания, с которым вы смотрите на этот ночной кошмар.

Искренне ваш, Народ Украины

Кольцевые токосъемники

Кольцевые токосъемники, обычно, располагаются в защищенном от внешних факторов месте, на широкой части крана, потому что именно эта зона не испытывает разных толчков, вибраций и ударов. Вот почему его проверяют раз в полмесяца. В полную проверку входит осматривание состояния колец, стоек, щеток, а также контактов между токопроводящими частями. Далее все элементы очищают тряпкой, пропитанной бензином. Удаляется пыль и остатки масла.
Прежде чем осматривать кольцевые токосъёмники , кран необходимо отключить от сети с использованием рубильника. Токосъемники необходимы для связи электрооборудования той части крана, которая вращается с сетью и тем электрооборудованием, установленным на той части крана, которая остается неповоротливой.

На кранах используют в основном кольцевые токосъемники из серии К-3000, имеющие девять контактных колец.
Питание происходит с использованием кольцевого токосъемника, который устанавливают по оси вращения установленного крана.
Напряжение к проводимому кабелю электромагнита осуществляется через токосъемник при помощи скользящих контактов.
Эта электрическая система состоит из кабеля КРПТ, кольцевого токосъемника К-67, кожуха, стойки, щитка, поворотной платформы, фланцев, щеткодержателя, щетки, траверса, контактного и изоляционного кольца, гайки, шайбы и изоляционной втулки.
Процесс подачи электроэнергии происходит следующим путем: от силового шкафа вся электроэнергия поступает к кольцевым токосъемникам — специальным устройствам, которые передают электроэнергию с неподвижной части крана на вращающую часть.
Затем электроэнергия отводится к электродвигателям через кольцевые токосъемники.

После, от электросети ток подается к вращающейся части крана через токосъемник, имеющий скользящие контакты. В основном, для подачи тока к кабине устанавливают кольцевые токосъемники.
Поступление электроэнергии с неподвижной части крана на вращающуюся часть происходит через кольцевые токосъемники, в которых одно кольцо применяется для включения двигателя кабины водителей крана.

Что такое контактное кольцо? Как работает контактное кольцо? Ответы на ваши вопросы

Главная » О нас » Новости » Что такое токосъемное кольцо и для чего оно?

Опубликовано пользователем springercontrols

Что такое контактное кольцо?

Рис. 1: Стреловой кран с вращающейся верхней стрелой и фиксированным основанием.

Токосъемное кольцо — это метод электрического соединения неподвижного объекта с вращающимся узлом.Они используются во многих приложениях промышленной автоматизации и для такого оборудования, как башенные и стреловые краны, а также для намотки кабелей и шлангов, где часть может свободно вращаться, а основание закреплено. В ветряных мельницах также используются токосъемные кольца для передачи электричества между верхней вращающейся частью и неподвижным основанием. Для этого типа устройства используется много названий. Я нашел термины контактные кольца с электроприводом, электрический вертлюг или кольца коллектора с помощью быстрого поиска. метод электрического соединения стационарного объекта с вращающимся агрегатом.



Основы: как работают контактные кольца

Основная концепция заключается в использовании пружин для прижатия ряда щеток к вращающемуся кольцу. В зависимости от конструкции и требований к частоте вращения щетки могут быть закреплены с помощью вращающегося кольца или кольцо может быть закреплено с вращающимися щетками. В любом случае ряд щеток поддерживает контакт с кольцом за счет давления пружин. Электричество передается от неподвижного компонента к вращающемуся через контакт вала и кольца.

Рис. 2. В Carnival Rides используются токосъемные кольца.

Токосъемные кольца Springer Controls производства Tecno Elettrica Ravasi (TER) изготовлены из латуни. В зависимости от текущих требований щетки могут быть изготовлены из графита или фосфористой бронзы. Фосфористая бронза обеспечивает лучшую проводимость и износостойкость, но графит более экономичен.

Беспроводные токосъемные кольца

обладают некоторыми преимуществами по сравнению с щеточным контактным кольцом, поскольку у них нет точки контакта щетки и контактного кольца, которая со временем может изнашиваться.Беспроводное контактное кольцо использует магнитное поле для передачи энергии и данных через небольшой воздушный зазор между вращающейся и неподвижной частями контактного кольца. Беспроводные токосъемные кольца имеют ограничения по передаваемой мощности и поэтому подходят не для всех приложений.





Поиск подходящего коллектора контактных колец для вашего применения

Рис. 3: Схема поперечного сечения коллектора с контактными кольцами, вид сбоку.

Springer Controls предлагает множество вариантов этой же концепции контактных колец с щетками в зависимости от требований применения.Для небольших требований мы предлагаем токосъемник на 10 А компактного размера с 4 кольцами, каждое из которых рассчитано на ток до 10 А при напряжении 400 В переменного тока. Мы также предлагаем коллекторы с контактными кольцами на 10/30 А, которые могут быть сконфигурированы различными способами с кольцами на 10 и 30 А. Для еще большего тока мы предлагаем токосъемник на 50 А с 16 кольцами, каждое из которых рассчитано на 50 А. Наконец, TER представила коллектор с токосъемными кольцами 300A/500A, способный передавать мощность постоянного тока и обрабатывать передачу данных со скоростью до 100 Мбит/с с использованием протоколов Ethernet, ProfiBus, ProfiNet, LAN, CAN-Bus и CANOpen в дополнение к передаче вверх. до 500А переменного тока.

Если вы хотите узнать больше об этом изделии или других устройствах, продаваемых Springer Controls, свяжитесь с одним из наших экспертов. Будем рады помочь!

Узлы контактных колец | Электрические материалы Моргана

Типичные характеристики наших контактных колец в сборе:

  • Литой или сборный вариант
  • Доступен в исполнении из стали, нержавеющей стали, бронзы или мельхиора
  • Испытание на высокий потенциал, превышение скорости, экстремальные температуры и т. д.
  • Щетки, держатели и монтажные каркасы в сборе бесплатного качества
  • от 1 до 8 колец
  • Внешний диаметр от 24 до 750 мм
  • До 550 В перем. тока/600 В пост. тока
  • Высокая механическая и термическая стойкость
  • Отличные диэлектрические свойства
  • Длина до r 1000 мм
  • Класс изоляции H

Сборные контактные кольца

Мы предлагаем составные токосъемные кольца для силовых установок из различных материалов и размеров.

Наши возможности включают в себя:

  • Материал кольца – сталь, нержавеющая сталь, бронза или латунь
  • Испытание на высокий потенциал, превышение скорости, экстремальные температуры и т. д.
  • Щеткодержатель и оснастка бесплатного качества
  • Дизайн для вашего приложения

Это всего лишь обзор наших возможностей. Ассортимент нашей продукции более разнообразен и включает в себя токосъемные кольца, изготовленные по индивидуальному заказу, и ремонтные изделия.

Индекс

Модель

Введите

Мощность

МВт

 Скорость

об/мин

Рейтинг

Текущий

А



Внешний

Диаметр

мм

Внутренний

Диаметр

мм

 1

340 дирхамов

850кВт

1000~2000

300



240

79/80

 2

380 дирхамов

1.5

1000~2000

 480



280

119/120

 3

400 дирхамов

1,5

1500~1800

500



300

119/120

 4

420 дирхамов

1.5/2

1000~2000

800



320

138/139

 5

450 дирхамов

2,5/3

1600

1000



350

149/150

 6

550 дирхамов

1170

1800



450

188/190

Литые контактные кольца

Наш ассортимент формованных токосъемных колец включает версии с запрессовкой, литьем под давлением и термоусадкой из стали, нержавеющей стали, меди, бронзы, мельхиора, которые обеспечивают превосходную устойчивость к коррозии и окислению.Конструкция с низким коэффициентом трения обеспечивает хорошую пропускную способность по току, высокую производительность и долгий срок службы.

Токосъемные кольца с запрессовкой

Характеристики включают:

  • Высокая устойчивость к вибрации и ударам
  • Температура до 200 градусов Цельсия
  • Высокая устойчивость к тропическим условиям
  • Окружная скорость до 40 м/с
  • Макс. диаметр контактных колец 350мм
  • Макс. общая длина 420 мм

Литые токосъемные кольца

Характеристики включают:

  • Макс.наружный диаметр 100 мм
  • Пластик с армированием стекловолокном на 30 %
  • Установившаяся температура макс. 120°С

Для получения дополнительной информации о нашем ассортименте контактных колец в сборе свяжитесь с нами сегодня.

Коллекционное кольцо

| Кольцо коллектора щетки|Кольцо скольжения угольной щетки

Являясь ведущим производителем токосъемных колец с угольными щетками в быту, Senring предлагает недорогие токопроводящие контактные кольца. мы исследовали 2 кольца, 3 кольца, 4 кольца и более серий контактных колец с угольной щеткой.

Характеристики
Может передавать большой ток;
Угольные щетки менее пригодны для носки, чем электронные щетки; нуждаются в регулярном уходе и очистке от нагара;
Больше веса, чем контактное кольцо электронных щеток;
По сравнению с контактным кольцом электронных щеток Senring: ниже 1000 А рекомендуется контактное кольцо электронных щеток; более 1000А, рекомендуется контактное кольцо с угольными щетками.

список моделей

СНТ35-02 2 кольца 35 мм 69 мм 10 мм 12 мм 46 мм
СНТ43-02 2 кольца 43 мм 78 мм 11 мм 10 мм 40 мм
СНТ54-02 2 кольца 54 мм 100 мм 14 мм 15 мм 50 мм
СНТ60-02 2 кольца 60 мм 134 мм 16 мм 10 мм 51 мм
СНТ22-02 2 кольца 22 мм 48 мм 12 мм 8 мм 45 мм
СНТ30-03 3 кольца 30 мм 75 мм 10 мм 12 мм 76 мм
СНТ40-03 3 кольца 40 мм 70 мм 6 мм 12 мм 53 мм
СНТ34-03 3 кольца 34 мм 80 мм 6 мм 18 мм 75 мм
СНТ35-03 3 кольца 35 мм 80 мм 15 мм 12 мм 87 мм
СНТ55-03 3 кольца 55 мм 102 мм 20 мм 12 мм 90 мм
СНТ22-04 4 кольца 22 мм 48 мм 6 мм 8 мм 64 мм
СНТ24-04 4 кольца 24 мм 57 мм 6 мм 10 мм 66 мм
СНТ30-04 4 кольца 30 мм 67 мм 12 мм 9 мм 97мм
СНТ38-04 4 кольца 38 мм 72 мм 8 мм 10 мм 74 мм
СНТ30-04 4 кольца 30 мм 87 мм 8 мм 10 мм 78 мм

*Если стандартные модели не подходят, свяжитесь с нами для получения индивидуальных решений. Электронная почта: [email protected] [email protected]

Цветовой код подводящего провода

1 черный 13 БЕЛ/ЧЕР
2 коричневый 14 БЕЛ/КОРИЧНЕВЫЙ
3 красный 15 БЕЛ/КРАСНЫЙ
4 оранжевый 16 WHT/ORG
5 желтый 17 БЕЛ/ЖЕЛ
6 зеленый 18 БЕЛ/ЗЕЛ
7 синий 19 БЕЛ/СИН
8 фиолетовый 20 Белый/полиуретановый
9 серый 21 БЕЛЫЙ/СЕРЫЙ
10 белый 22 ЧЕР/КРАСНЫЙ
11 розовый 23 ЧЕР/КОРИЧ
12 голубой 24 прозрачный

Прикладные проекты

Принцип работы и структурная схема токосъемного кольца угольной щетки Senring (кольцо коллектора угольной щетки) Демо-видео Senring [email protected]+ [email protected] кольцо коллектора угольных щеток с большим током

Электроэнергия и сигналы через токосъемное кольцо: Куда они идут?

Токосъемные кольца, также называемые электрическими вертлюгами, токосъемными кольцами и вращающимися электрическими соединениями, представляют собой электромагнитные устройства электромеханического, волоконно-оптического или даже бесконтактного подтипов индуктивности и емкости, которые передают мощность и сигналы данных между вращающимся сегментом машины и стационарный сегмент.

Конечно, передача энергии связана с более высоким напряжением и более высоким током, чем передача данных через токосъемные кольца. Эта передача энергии может быть для приложений, требующих высокого напряжения, постоянного или переменного тока.

Этот сервисный робот Jaco2 от Kinova Robotics оснащен токосъемными кольцами на шарнирах, что обеспечивает неограниченные возможности вращения. Другими вспомогательными компонентами являются зубчатые передачи и сверхплоские двигатели. Для получения дополнительной информации о технологии и компании посетите therobotreport.com (и выполните поиск на Kinova) и посетите kinovarobotics.com.

Чтобы было ясно, изначально токосъемное кольцо предназначалось для передачи энергии. Но современные контактные кольца могут передавать как аналоговые, так и цифровые сигналы от устройств обратной связи… и даже данные через Ethernet или промышленные полевые шины.

Что касается электроэнергии через токосъемное кольцо — куда она идет?

Во многих случаях электроэнергия используется для привода электродвигателей, соленоидов, приводящих в действие гидравлику, или других исполнительных механизмов с электрическим приводом.

Как используются сигналы через токосъемное кольцо?

Передача сигналов данных может быть для органов управления, датчиков и тензодатчиков различных типов, аудио и видео, а также цифровой информации… часто для поддержки функций IoT и профилактического обслуживания. Фактически, многие производители подразделяют эти функции контактных колец на функции управления и передачи данных, поскольку их требования часто различаются. Частота сигналов данных может варьироваться — от прямого сигнала постоянного тока до ГГц… с самыми высокими частотами и самыми высокими скоростями, требующими сложной конструкции контактных колец.

Здесь показано типичное расположение щеток и колец. Существует множество других типов контактных колец.

Добавление такой функциональности означает, что токосъемные кольца позволяют использовать уникальные приложения, которые в противном случае были бы невозможны… или, по крайней мере, упрощают механические конструкции, избегая использования проволоки в подвижных соединениях. Они наиболее распространены в ветряных турбинах, медицинских, аэрокосмических, морских и промышленных применениях.

Конечно, если узел машины включает вращение одной секции с фиксированным числом оборотов, можно использовать катушки с тросом достаточной длины и скоростью вращения, чтобы обеспечить требуемые обороты …

Но если секция машины постоянно вращается, использование кабелей для передачи сигналов между вращающейся и неподвижной секциями не особенно практично или надежно.


Вебинар на эту тему был представлен в прямом эфире во вторник, 18 декабря 2018 г. . Нажмите ниже, чтобы посмотреть его по запросу.


Нельзя сказать, что токосъемные кольца не работают в тех случаях, когда требуется поворот или колебание менее чем на 360°. На самом деле поворотные оси с ограниченным ходом довольно распространены. Одним из соображений здесь является то, что токосъемное кольцо имеет функцию вращения по часовой стрелке и против часовой стрелки.

Это отличный пример от калифорнийского производителя систем управления движением Newmark Systems …

Кольца скольжения

содержат изнашиваемые элементы помимо щеток скольжения и токопроводящих колец (в случае электромеханических вариантов) в виде шарикоподшипников.Смазка консистентной смазкой устраняет необходимость технического обслуживания, но не всегда подходит для условий с экстремальным давлением или температурой.

К изнашиваемым элементам на узлах токосъемных колец относятся 1. Щетки скольжения и токопроводящие кольца (в случае электромеханических вариантов) и 2. Шариковые подшипники.

В некоторых случаях используется внешняя смазка и даже термопары для обеспечения длительного срока службы и максимальной скорости при отслеживании любого перегрева элементов подшипника.

Существуют ли технологии, конкурирующие с контактными кольцами?

Да … в частности, для передачи данных имеются беспроводные соединения для передачи от движущихся секций машины к стационарным. Здесь такие варианты могут превзойти устаревшие токосъемные кольца и те, которые вышли из строя и демонстрируют дрожание сигнала и ухудшение качества, например, из-за чрезмерной вибрации.

Конечно, Wi-Fi, инфракрасная и радиосвязь могут иметь свои проблемы — это может подтвердить любой, кто боролся с устройством с поддержкой Bluetooth.Но это могут быть варианты для некоторых сред и отдельных приложений с определенными требованиями к электромагнитной совместимости (ЭМС)… а также те, которые требуют удаленного мониторинга и определенной пропускной способности данных.

Конечно, беспроводные технологии контактных колец как для передачи данных, так и для питания стирают границы между этими приложениями и определениями, относящимися к контактным кольцам и другим технологиям.

5 вещей, которые нужно знать о щетках, перепадах напряжения и подавлении шума

Здесь мы расскажем о пяти фактах, которые нужно знать об электрических токосъемных кольцах и их щетках, перепадах напряжения и подавлении шума.Также обязательно ознакомьтесь с часто задаваемыми вопросами: что такое контактные кольца и почему они используются в некоторых двигателях? и В чем разница между электромеханическими и волоконно-оптическими контактными кольцами?

1. Три основные технологии щеток в электрических контактных кольцах включают моноволокно, поливолокно и композит.

Композитные щетки изготовлены из угольного графита, иногда с добавлением металлов для повышения пропускной способности по току. Такие щетки напоминают щеточные электродвигатели. Композитные щетки превосходны там, где требуется более высокий ток и скорость вращения.

Изображение токосъемного кольца композитной щетки предоставлено Deublin

• Другие варианты щеток включают моноволоконную проволоку , которая частично обвивает барабан токосъемного кольца в канале и изготовлена ​​из драгоценных металлов, таких как серебро, золото или палладий. Они распространены в слаботочных токосъемных кольцах, которым требуется чистая передача сигнала и минимальное контактное сопротивление.

Изображение щетки контактного кольца из драгоценного металла предоставлено Deublin

Поливолокно также изготовлено из драгоценного металла и частично охватывает барабан контактного кольца, но имеет несколько контактов на канал.Щетки из поливолокна обладают минимальным контактным сопротивлением и шумом, что делает их подходящими для передачи чувствительных аналоговых сигналов или данных с высокой скоростью для управления в реальном времени.

2. Даже самые простые контактные кольца b
с токосъёмными кольцами передают мощность, но выбор типа щётки имеет решающее значение.

Параметры, определяющие наиболее подходящий выбор, включают ток, скорость вращения и температуру.

Примечание: Передача энергии также требует учета падения напряжения на контактном кольце и фактического протекания тока.Любые падения влияют на доступное напряжение на нагрузке… и рассеивание мощности внутри токосъемного кольца. Последний превращается в тепло и существенно влияет на рабочую температуру.

3. Сигнал электрического контактного кольца и скорость передачи данных постоянно растут.

То, как щетки для данных создают изменение электрического сопротивления во время вращения, ухудшает качество передачи. Это изменение зависит от режима и силы контакта щетки, скорости вращения и температуры. Одним из решений для продвинутых приложений является использование нескольких контактов для каждого канала — в виде щеток из поливолокна — для уменьшения этого колебания сопротивления.

Выражения частоты ошибок по битам (BER) количественно определяют шум и надежность данных через токосъемное кольцо. Здесь показано: Симулятор шины DDR компании Keysight Technologies генерирует контуры коэффициента битовых ошибок (BER) для количественной оценки надежности. Посетите testandmeasurementtips.com или keysight.com, чтобы узнать больше об этом.

Независимо от формы щетки скорость и производительность являются ключевыми параметрами передачи сигнала токосъемного кольца. Многие предложения с подключением Ethernet передают сигналы и данные со скоростью до 10 гигабит в секунду (Гбит или просто Гбит) или выше.Обычные предложения сегодня идут до 1 Гб — довольно стандартный эталон — хотя даже токосъемники с такой скоростью передачи по-прежнему являются достаточно специализированными решениями.

Конечно, поставщики подчеркивают, что большинству OEM-производителей даже не нужен 1 Гбит; медленнее 100 мегабит в секунду (Мб) достаточно. Но по мере увеличения количества датчиков и усложнения конструкций с токосъемными кольцами скорости на уровне Gb — во многих случаях в форме Gigabit Ethernet (GbE или GigE) — станут более стандартными.

Примечание: Передача сигнала Beyond — это перемещение данных по токосъемному кольцу — обычное отличие производителя. Это перемещение данных представляет собой высокочастотную отправку информации для управления и операционных функций более высокого уровня… часто через Ethernet или один из производных протоколов, таких как PROFINET или EtherCAT.

Многие такие протоколы позволяют управлять различными подсистемами машин, поддерживают функциональность IIoT и позволяют использовать все данные, поступающие от датчиков, которые размножаются на машинах.В конечном итоге их распространение потребует большей (и более быстрой) передачи данных через контактные кольца.

4. Для передачи данных с помощью контактных колец требуется экранирование и снижение электромагнитных помех или электромагнитных помех и шума.

Снижение электромагнитных помех иногда выражается как электромагнитная совместимость или ЭМС. Для передачи данных требуются токосъемные кольца с более широкой полосой пропускания и лучшим подавлением электромагнитных помех, чем у тех, которые передают мощность. EMI часто распространяется через проводимость и излучение.Первый принимает форму вредных высоких частот, передаваемых по линии электроснабжения или сигнала. Напротив, излучаемые электромагнитные помехи распространяются через пространство на близлежащее оборудование. Защита контактных колец от таких электромагнитных помех имеет первостепенное значение.

Примечание: Радиочастотное экранирование или RF экранирование — еще одна характерная черта соединений с токосъемными кольцами. Напомним, что даже если EMI и RFI используются взаимозаменяемо, они разные. В частности, EMI — это электрический шум любой частоты, а RFI — это шум от 20 кГц до примерно 300 ГГц.

Это электромагнитный спектр… с радиочастотами справа.
5. Для передачи данных через контактные кольца также требуется заземление.

Предположим, у инженера-конструктора или OEM-производителя есть большой электродвигатель, который вращает какую-либо ось машины. Этот двигатель будет иметь привод, такой как частотно-регулируемый привод, создающий много электрических помех.

Этот шум будет влиять на соседние контактные кольца, которые не заземлены должным образом; помехи, исходящие от этого моторного привода, будут соединяться с дорожками токосъемных колец и создавать помехи в линиях связи или сигнальных линиях.

Для конструкций, в которых ЭМС является целью проектирования, полностью металлический корпус с выделенным заземлением и только экранированными кабелями снижает большинство электромагнитных помех.

Примечание: Такие превентивные меры становятся все более важными по мере увеличения скорости передачи данных. Это связано с тем, что в какой-то момент по мере роста частоты сигналы данных по проводам от контактного кольца сами становятся эмиттерами.

Все, что вам нужно знать о токосъемниках

Все, что вам нужно знать о токосъемниках

Дата: 2019-01-02 15:52:15

что такое токосъемники?

      Прежде чем углубляться в запутанные детали коллектора с контактными кольцами, давайте сначала разберемся, что на самом деле представляет собой коллектор с контактными кольцами? Коллекторы с контактными кольцами представляют собой вариант электромеханического устройства, которое используется во вращающемся оборудовании.Они, в частности, сочетаются со специальной щеткой, которая сочетается с кольцами. Эта установка необходима для непрерывного прохождения токовых сигналов от неподвижной части к вращающейся конструкции, что является основным принципом контактного кольца.





Параметры использования токосъемников

      Коллекторы с контактными кольцами обычно используются в основных и вспомогательных цепях, где требуется более низкий уровень напряжения. Используется с соблюдением стандартных параметров уровня протекания напряжения в системе.

      Использование токосъемного коллектора специально предназначено для применения в основном промышленном секторе. Они сконструированы таким образом, чтобы авгуры или сохраняли уровень производительности оборудования нетронутым. Они способны работать в суровых рабочих условиях, которые включают в себя переменный диапазон температур от нижнего предела от -25 градусов Цельсия до верхнего предела +70 градусов Цельсия.





      Использование токосъемных колец запрещено в определенных средах, в том числе во взрывоопасной атмосфере.Кроме того, коллекторы с контактными кольцами запрещено использовать в условиях присутствия коррозионно-активных веществ. Кроме того, их использование ограничено в условиях значительного уровня хлорида натрия или в условиях, обычно называемых солевым туманом.



      Безусловно, существуют и другие элементы, которые нарушают функциональность токосъемника. В список таких элементов входит контакт с солью, растворителем и кислотами. Кроме того, очистка или, в этом случае, техническое обслуживание коллекторов без соответствия набору правил также ухудшает функциональные аспекты устройства и сокращает срок службы устройства.

Очистка и техническое обслуживание

      Согласно изготовителю токосъемных колец, техническое обслуживание и очистка устройства должны выполняться в соответствии со специальной процедурой, разработанной после консультации с любым специалистом. Одной из тонких, но важных частей технического обслуживания является удаление любых остатков металлической пыли, которые при длительном использовании оседают на кольцах.





      Очистка должна выполняться с учетом определенных факторов, в том числе количества рабочих часов, скорости вращения и уровня тока, протекающего через систему.По общим нормам уборка производится с перерывом 250 рабочих часов между двумя сеансами уборки.

      Набор щеток является неотъемлемой частью токосъемников. Таким образом, надлежащее техническое обслуживание узла контактных колец становится обязательной задачей. Щетки подлежат немедленной замене в случае износа какой-либо части составного или одинарного кольца или ослабления контакта между контактным кольцом и щеткой. Кроме того, следует избегать смазки и смазки кольца и щеток.


Справочные детали # контактных колец, как показано ниже:
Контактные кольца серии MG119 | Вращающийся контакт | Вращающийся кабельный соединитель
Волоконно-оптические поворотные соединения серии MFO100B (дополнительно + электрические токосъемные кольца)
Свяжитесь с нами
Оплатите онлайн
Какие параметры необходимо знать для покупки контактных колец?
Контактные кольца IndustrialBus серии MB380

Другие:
Pri: Увеличение срока службы токопроводящего контактного кольца Далее Как различные материалы влияют на различные части контактного кольца и как их можно улучшить?
Другие:
Обсуждение отдельных контактных колец
Сравнение вращающихся электрических соединителей и электрических контактных колец
Важность контактных колец на производственных предприятиях с интенсивными инвестициями
Как беспроводные контактные кольца работают без какой-либо физической связи?
Обсуждение контактной системы и преобразователя с контактными кольцами
Важность контактного кольца со сквозным отверстием по сравнению с другими формами контактных колец

Общие проблемы с коллекторным кольцом | Cutsforth™ Inc.

Катсфорт™

Процесс онлайн-проверки восстанавливает поверхности колец коллектора и колец коллектора без простоев.

Дуговой разряд

Вызвано нарушением соединения щетки с кольцом. Ограничения коробки щеток, такие как нагар, плохое давление пружины и некруглые кольца, являются наиболее частыми причинами видимого искрения. Без надлежащего обслуживания это искрение может перерасти в катастрофический кольцевой пожар, вызывающий повреждение оборудования и вынужденный выход из строя.

Крепление для кисти

Любые ограничения, присутствующие в ящике для щеток, могут ограничивать свободное перемещение кисти в ящике. Некоторые примеры:

  • Погнутый щеткодержатель, упавший
  • Неровный край или заусенец на внутренней стенке корпуса щетки
  • Накопление углеродистых отложений (затвердевшая, а не угольная пыль)
  • Давление пружины от пружин постоянного давления. Создает боковое давление, заставляющее кисть слипаться.

Отложения углерода

Небольшие затвердевшие углеродные отложения (не угольная пыль), которые прилипают к стенке щеточного блока в результате повторяющихся ударов щетки по щеточному блоку в высокоскоростных турбогенераторах.

Коробка для щеток Erosion

Это происходит, когда блок кисти становится основным текущим путем. Может быть вызвано сгоревшими/перегретыми шунтами. Коробка щетки изъедается из-за электроэрозии. Эту электрическую эрозию часто можно увидеть и на кисти.

Щетки со сколами — вибрация кистей

Щетка может отколоться, если кольцо коллектора станет некруглым, что приведет к смещению (или вибрации) щетки в корпусе щетки. Выкрашивание щеток может произойти, когда вибрация щеток достигает > 10-15 мл.

Механизмы захвата щеток некоторых держателей щеток OEM и неоригинальных щеток могут сколоть щетки, если они не работают должным образом. Щетки также могут отколоться, если они не полностью прилегают к поверхности кольца коллектора.

Обесцвеченные шунты

Избирательное действие вызывает перегрев шунтов, что приводит к обесцвечиванию. Серебрение шунта (см. фото) может указывать на то, что происходит избирательное действие — по щетке проходит слишком большой ток.

Фотографирование

(также называемое изображением, посадочным местом или ореолом)

Это обычное явление, когда нарушено соединение щетки с кольцом.Следы являются признаками электрической эрозии, приводящей к нарушению соединения, что влияет на концентричность (или округлость) кольца. Поверхность кольца можно наблюдать с помощью стробоскопа во время работы установки. При съемке цифровых изображений также можно делать снимки во время работы устройства.

Плохая поверхность кольца

Загрязнение, ржавчина и грязный воздух могут негативно повлиять на поверхность кольца коллектора. Эти условия могут вызвать быстрый износ щеток, повлиять на пленку щетки (или патину) и вызвать проблемы с передачей тока от кольца через щетки.

Плохое соединение клемм

Плохо спроектированные и плохо обслуживаемые клеммные соединения могут стать причиной проблем с вашими щеткодержателями. Эти точки подключения трудно обслуживать, и поэтому они не обслуживаются регулярно. На рисунках показаны незакрепленные или сгоревшие точки соединения, которые могут быть проблемными местами для образования дуги.

Проблемы с пружинами

Конструкция пружины держателя щетки

OEM и послепродажного обслуживания не позволяет легко заменить. Пружина обычно приклепана к пружинному зажиму или держателю магазинного типа.Ослабленные или перепружиненные пружины ухудшают соединение щетки с кольцом. Пружина держателя щетки Cutsforth™ легко заменяется. Мы предоставляем новую пружину с каждой щеткой, что устраняет эту распространенную проблему.

Изношенные кольца коллектора с канавками

Коллекторные кольца и коллекторы имеют канавки от механического и электрического износа щеток. Нефильтрованный воздух и загрязнение маслом также могут увеличить износ кольца.

Добавить комментарий

Ваш адрес email не будет опубликован.
