Клеммы заземления, сварочные зажимы массы

Дополнительное оборудование: зажимы для сварки

Процесс сваривания металлов может занимать небольшое количество времени, но требует проведения подготовительных работ с использованием дополнительного оборудования. Без этого невозможно обеспечить качественный результат выполняемых операций.

Подготовка к сварке

Чтобы итог сварки удовлетворял заявленным параметрам необходим не только качественный инверторный сварочный аппарат, но и элементы рабочей конструкции должны быть надежно зафиксированы. С этой целью используются зажимы для сварки, различающиеся по размерам, устройству, форме, материалу изготовления.

Важность этого небольшого устройства хорошо известна тем, кто после тщательной подготовки, разметки и проведения сваривания, получил изделие с деформированными элементами, сдвинувшимися относительно друг друга деталями или не под нужным углом соединенными поверхностями.

Некачественное зажимное устройство, не способное обеспечить надежность закрепления предметов для сварки в нужном положении, приведет к тому, что в ответственный момент тщательно выверенная, собранная конструкция развалится, и придется подготовительные работы начинать сначала.

Виды зажимов

Выбирая зажимы для сварки, купить которые важно в соответствии с особенностями проводимых работ, должны учитываться:

  • особенности расположения деталей
  • угол сварки
  • длительность проведения работ
  • удобство использования
  • прочность, надежность устройства.
В зависимости от технических особенностей,
зажимы на массу делятся на несколько видов:

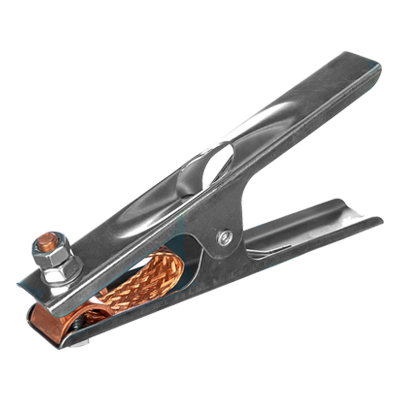

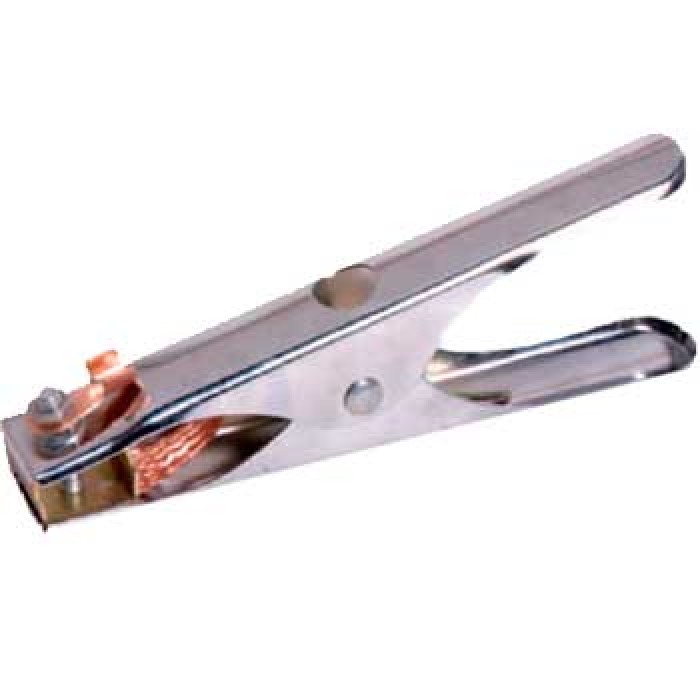

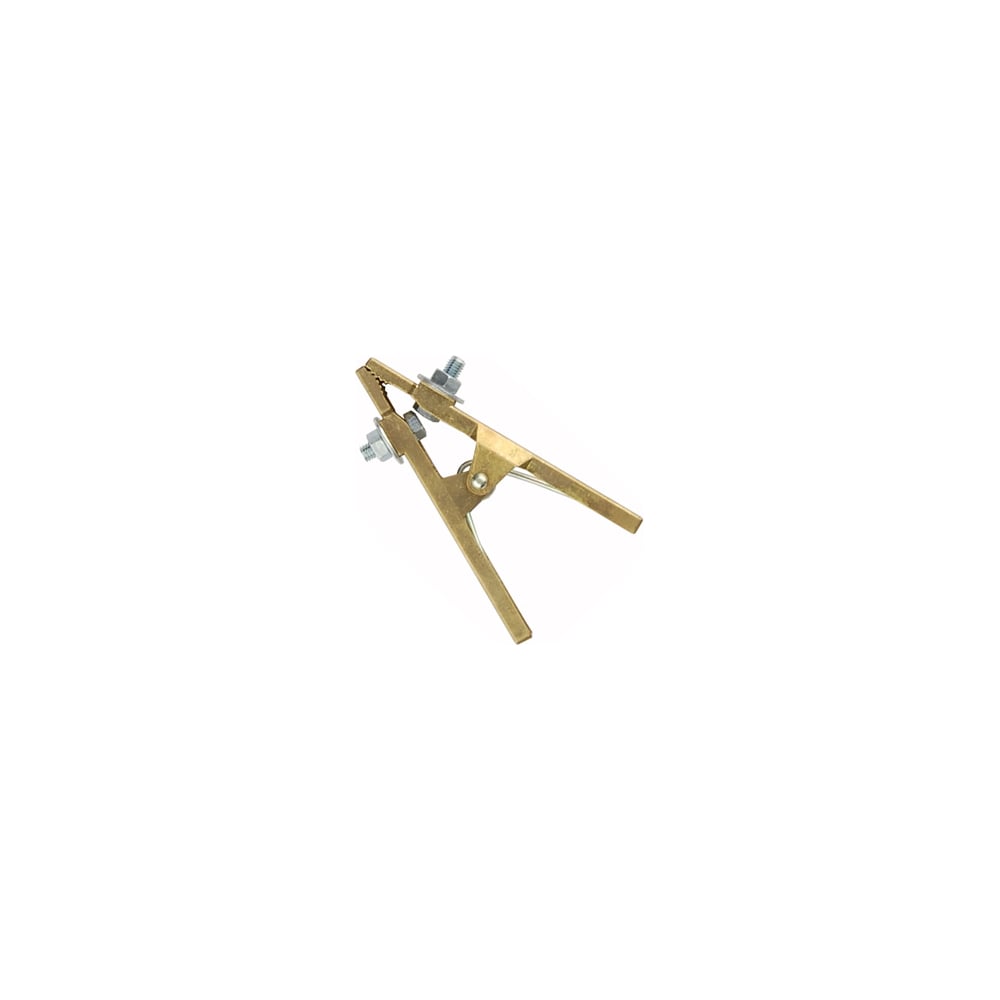

  • тип «крокодил» – используется в частном производстве, прочно удерживает детали, позволяет быстро менять рабочие заготовки с разной толщиной, однако такие приспособления способны падать с поверхности, когда происходит нечаянный рывок при резком движении массового кабеля;
  • тип «струбцина» – обеспечивает более устойчивое и надежное закрепление предметов, подходит для работ, не требующих быстрой и частой смены элементов;
  • магнитные клеммы – удобные приспособления, позволяющие ускорить проведение работ.

Зажимы для сварки в интернет-магазине «Всё для сварки»

Определиться с выбором в большом количестве приспособлений, устройств, использующихся в сварочном процессе ручного или серийного производства достаточно непросто. Оказать помощь, провести профессиональную консультацию могут сотрудники специализированных компаний, обладающие необходимыми знаниями и опытом.

Коллектив интернет-магазина «Все для сварки», имея 20-летний опыт продаж основного и дополнительного сварочного оборудования, расходников и материалов, обладает знаниями в области их качества и характеристик. Его работники помогут в подборе нужных изделий в соответствии с потребностями и особенностями выполняемых работ. Низкие цены являются одним из преимуществ предприятия, так как закупки изделий производится на основе прямых поставок.

Страница не найдена – El-brus

Все категорииЛакокрасочные материалы   Клей      Анкер химический      Клей для напольных покрытий      Клей для обоев      Универсальный клей      Холодная сварка, Клей ЭДП, Поксипол      Жидкие гвозди      Клей для дерева      Клей ПВА      Клей Специальный      Клей термостойкий      Клей МОМЕНТ   Краска      Грунт ГФ-021      Краска аэрозольная      Краска водно-дисперсионная      Краска масляная МА-15      Краска резиновая      Краска специального назначения      Эмаль         Эмаль акриловая         Эмаль грунт         Эмаль для пола         Эмаль для радиаторов         Эмаль износостойкая         Эмаль НЦ-132         Эмаль ПФ-115         Эмаль термостойкая   Пропитки      Средство защитно-декоративное для древесины      Защитные средства для древесины      Морилка   Герметики   Колер   Лак   Монтажная пена   Растворители и очистителиВентиляция   Анемостаты и диффузоры   Вентиляторы   Воздуховоды алюминиевые гофрированные   Воздуховоды ПВХ   Выход стенной   Люк пластмассовый   Люк металлический   Площадка торцевая металл/пластик   Решетки вентиляционные      Решетки ПВХ      Решетки стальные   Соединительно-монтажные элементыИнструмент   Абразив      Брусок точильный      Бумага шлифовальная      Губка для шлифования      Диски алмазные      Диски отрезные/пильные      Диск шлифовальный обдирочный      Круги заточные/лепестковые      Лента бесконечная      Сетка абразивная      Чашка алмазная зачистная      Шарошки      Щетки для дрели и УШМ      Щетки по металлу   Ручной инструмент      Инструмент по кафелю и стеклу      Штукатурно-малярный инструмент         Терки, полутерки, гладилки         Валики         Кельмы и ковши         Ведра, тазы, ванночки малярные         Кисти         Крестики для плитки, клинья         Маркер и карандаш         Насадка-миксер         Отвесы         Правила         Шнуры отбивочные, строительные         Шпатели и цикли      Пистолеты для пены и герметиков      Инструмент по гипсокартону      Столярно-слесарный инструмент         Ключи         Бородки и кернеры         Зубила         Кабелерезы         Молотки, кувалды, кирки, киянки         Болторезы         Набор инструментов         Напильники и надфиль         Буравчики и дрель ручная         Заклепочник         Гвоздодеры и лом         Стеклодомкрат         Пистолеты клеевые         Стамеска         Степлер мебельный         Ножницы по металлу         Нож         Отвертки         Пилы         Рубанок         Съемник стопорных колец         Резцы по дереву         Струбцины и тиски         Стусло         Топоры и колуны      Инструмент для вязки арматуры      Губцевый инструмент      Измерительный инструмент   Аксессуары для ручного инструмента      Гвозди для пневматического нейлера      Скобы для степлера      Стержни для пистолета клеевого      Заклепки для заклепочника      Рукоятка для молотка и кувалды      Лезвие для ножа      Полотно для пилы      Рукоятка для топора   Электроинструмент      Паяльное оборудование      Аппарат для сварки полипропиленовых труб      Газонокосилки      Дрели и шуруповерты      Ленточно-шлифовальная машина      Лобзик, пила      УШМ (болгарки)      Шлифмашина вибрационная, рубанок      Мойка высокого давления      Краскопульты      Сварочный аппарат      Точило      Фен строительный      Фрезер   Аксессуары для электроинструмента      Аксессуары для дрели      Аксессуары для сварки      Коронки      Нож для электрорубанка      Полотна для электролобзика      Сверла, буры, зубила, пики         Буры по бетону         Пики         Сверла по бетону         Зенкер         Зубила для электроинструмента         Сверла по дереву         Сверла по металлу         Сверла по газо- и пенобетону         Набор         Сверло фрезерное         Сверло по керамике      Свеча зажигания      Пильная цепь      Шина для бензопилы      Аксессуары для УШМ      Средство для пайки      Масло моторное, цепное      Лески, катушки, диски   Средства защиты      Маски, очки, жилеты и прочее      Щитки лицевые      Удерживающая система      Перчатки и руковицыСад и огород   Почвогрунт      Земля      Дренаж      Удобрения   Пленка   Товары для рассады и растений      Вазоны/кашпо/ящики      Дуги/шпалеры/парник      Семена      Инвентарь для рассады      Средства защиты растений      Препараты для септиков и биотуалетов   Ландшафтные материалы      Сетка садовая ПВХ      Фигуры садовые      Бордюры, заборы, дорожки      Щепа, кора декоративная   Товары для отдыха на природе   Садовый инструмент      Снегоуборочный инструментСантехника   Гидроаккумулятор   Канализация      Внутренняя канализация ПВХ         Заглушка и зонт         Крестовина         Муфта         Отвод         Переход         Ревизия, аэратор, обратный клапан         Тройник         Труба         Хомут      Дренажные трубы      Манжета      Наружная канализация ПВХ         Заглушка         Муфта         Отвод         Переход         Ревизия         Тройник         Труба      Люк полимерно-композитный   Металлопласт      Коллектор МП      Кран металлопласт      Крестовина металлопласт      Муфта металлопласт      Тройник металлопласт      Труба металлопласт      Уголок металлопласт      Инструмент для металлопласта      Комплектующие для металлопласта   Насосы      Реле давления   Отопление      Бак расширительный      Водонагреватель      Воздухоотводчик      Группа безопасности      Клапан предохранительный      Радиаторы, комплектующие, сушилки      Котел отопительный      Кран для радиатора      Насос циркуляционный      Редуктор давления      Теплоносители      Термометр/манометр      Терморегулятор      Трубы для отопления      Штуцер 3-5 выводной   ПНД      Заглушка ПНД      Кран ПНД      Муфта ПНД      Отвод ПНД      Тройник ПНД      Труба ПНД      Обратный клапан      Седелка-крепление для ПНД   Полипропилен      Инструменты для полипропилена металлопласта      Коллектор ППР      Краны шаровые, вентили ППР      Крестовины      Муфта      Настенные комплекты      Труба РР      Обвод      Опора      Тройники      Угольники      Фильтр косой PPR   Газ      Вставка диэлектрическая      Баллон газовый      Газ в баллончиках      Горелка газовая      Кран газовый      Плита газовая      Подводка для газа      Шланг, редуктор, манометр   Краны шаровые латунь, вентили, коллекторы      Вентиль и задвижка      Коллектор      Кран для подключения санприборов      Кран с носиком      Кран шаровой простой      Кран шаровой “мини”      Кран шаровой “американка”      Кран шаровой “BUGATTI”      Кран шаровой трёхходовой      Краны специального назначения   Сантехнические принадлежности      Аксессуары для ванной комнаты и туалета      Вантуз, трос для прочистки унитаза      Крепления сантехнические      Лейки, шланги для душа, душевые стойки, держатели      Смесители         Смесители для кухни         Смесители для раковины         Смесители гигиенические      Полотенцесушитель      Прокладки сантехнические      Уплотнители, ФУМ-лента, смазка, шнур азбестовый      Сифоны         Выпуск, решетка для сифона         Гофра для раковины         Комплектующие для сифонов         Сифон для ванны         Сифон для писсуара         Сифон для раковины         Шланг гофрированный      Счетчики для воды      Трапы   Мойка, умывальник, поддон душевойСкобяные изделия   Доводчики, пружины дверные   Глазок дверной   Замки      Замки врезные      Замки велосипедные      Замки навесные      Замки накладные      Замки мебельные, почтовые и проч.

   Защелки дверные   Кронштейны   Личинки и аксессуары   Мебельные комплектующие   Вешалки и крючки   Профили и трубы алюминиевые   Ограничитель оконный   Петли   Проушины   Шпингалеты, крючки, засовы   Фиксаторы дверные   Ручки дверные и оконные   Уголки оконные   Упоры дверные   Крепеж      Монтажный комплект      Анкер регулировочный      Держатели для зеркала      Уголок крепежный, пластина, скоба      Лебедка      Такелаж (Грузовой крепеж)         Цепи         Карабины         Коуш         Крюк S         Ролик-блок         Рым-болт, рым-гайка         Талреп         Трос         Вертлюг         Зажим троса      Метизы         Глухари         Шуруп-костыль, кольцо, полукольцо         Саморезы            Саморезы по дереву            Саморезы для сэндвич-панелей            Саморезы по металлу            Саморезы ПШО и ПШС         Шуруп по бетонуСтроительные материалы   Сухие смеси      Наливной пол      Шпаклевка      Штукатурка      Затирки      Шпатлевка готовая      Гидропломба      Жидкое стекло      Добавки пластификаторы      Жаростойкие смеси      Клей сухой      Смеси      Добавки противоморозные      Сетка стеклотканевая   Адгезионные материалы      Бетоноконтакт      Грунтовка   Изоляционные материалы      Полиэтилен вспененный      Гидроизоляция      Термоизоляция      Тепло-звукоизоляция   Кровля и фасад      Гибкая черепица/Профлист/Рубероид      Водосточная система         Крепление         Конек         Отлив         Труба         Желоб и заглушка         Прочее   Листовые материалы   Поликарбонат   Пиломатериал      Вагонка      Доска обрезная      Доска пола      Доска строганная      Столярные изделия         Наличник         Раскладка и штапик         Лестницы и комплектующие         Двери межкомнатные         Мебельные щиты         Окна деревянные         Плинтус      Имитация и блок-хаус   Декоративно-отделочные материалы      Жесткие обои      Плинтус полистирол      Панели ПВХ      Плинтус ПВХ и комплектующие      Раскладка под плитку      Угол ПВХ      Подоконник ПВХ   Пороги металлические   Асбестоцементные материалы   Комплектующие для каминов и печей   Заборы и ограждения   Металлопрокат      Арматура и квадрат      Полоса      Проволока      Сетка сварная      Сетка тканая      Труба профильная      УголокЭлектрика   Автоматы      Автомат АВВ      Автомат ИЕК   Блоки      Блоки открытой установки      Блоки скрытой установки   Боксы      Боксы ОУ      Боксы СУ   Вилки   Выключатели, переключатели   Гофра, хомуты, клипсы, скобы      Гофра (ПВХ, Металлорукав)      Дюбель-хомут      Клипса и комплектующие для гофры, скоба металл      Скоба для э/провода      Хомуты   Звонки   Измерительные приборы, Трансформаторы, Реле, Термометры   Изолента, Термоусадка   Кабель-каналы   Клеммы, зажимы/сжимы   Колодки   Лампы      ДРВ/ДРЛ/ДНаТ      Лампы для растений      Лампы зеркальные      Лампы инфракрасные      Лампы накаливания      Лампы для светильников      Лампы галогенные      Лампы светодиодные   Переходники   Подрозетники   Провода, изоляторы      Изоляторы      Провода      СИП      TV-провод, телефония, интернет   Прожектора, Датчики движения, Фотореле   Разьемы, Штекеры, Наконечники   Патроны   Рамки для розеток и выключателей   Распаячные коробки   Розетки и штепсельные гнезда      Штепсельные гнезда      Розетки   Светильники и корпусы светильников      Бра      Корпусы светильников      Комплектующие к светильникам      Люстра      Светильник для бани и сауны      Светильник для растений      Светильник с цоколем Е14 и Е27      Светильник LED      Светильник люминисцентный      Светильник настольный      Светильник-ночник      Светильник переносной   Ленты LED и адаптеры питания   Телефония, интернет, телевидение   Тройники и четверники   ТЭНы   Удлинители и сетевые фильтры   Шины и DIN-рейки   Фонари      Фонари КОСМОС и CAMELION      Фонари ЭРА и ТРОФИ      Фонари налобные   Щитки   Элементы питанияТовары для дома   Банные штучки   Автомобильные аксессуары   Товары для кухни      Клеенка, скатерти   Товары для уборки   Лестницы   Бытовая химия      Антисептики   Товары для ванной   Поролон, обивка, уплотнители для дверей/окон и пр.

Магнитная масса для сварки своими руками из динамика

Магнитная масса для сварки своими руками из динамика

Всем сварщикам хорошо известно чувство раздражения, когда в самом разгаре сварки теряется «масса». Обрыв массы от сварочного аппарата может происходить по разным причинам, в итоге, контакт потерян, а работу приходится возобновлять заново.

Чтобы этого не случилась, мы предлагаем собрать магнитную массу для сварки своими руками. Такое изобретение поможет не прерываться в процессе проведения сварочных работ, и обеспечит надёжный контакт с массой сварочного аппарата.

Магнитная масса для сварки

Чем примечательна подобная самоделка для сварщика, так это тем, что она очень полезна и эффективна в работе. Например, очень часто помимо плохого контакт, попросту не за что зацепиться массой кабеля, ну вот нет никаких выступов и краёв. Магнитная масса позволит это сделать с лёгкостью, даже к плоской поверхности металла.

Чтобы сделать такую приспособу, необходимо будет подготовить:

  • Круглый магнит от большого динамика. Очень важно чтобы магнит был с металлическими пятаками. Такие магниты есть в динамиках колонок, старых телевизорах и другой радиотехники;
  • Длинный болт, три шайбы и две гайки. Все должно быть одного и того же диаметра;
  • Также нужны будут такие ходовые инструменты, как: болгарка, отвёртка, пассатижи, возможно, дрель, чтобы просверлить в металлическом пятаке, отверстие.

Итак, рассмотрим процесс изготовления магнитной массы для сварочного аппарата вместе с сайтом mmasvarka.ru.

Как сделать магнитную массу

Работа по изготовлению магнитной массы для сварки начинается с отделения круглого магнита от динамика. В зависимости от его конструкции, придётся воспользоваться отвёрткой или болгаркой. Однако очень важно, чтобы металлические пятаки с двух сторон магнита, остались целыми и невредимыми.

После того, как магнит извлечён, по центру нужно высверлить сквозное отверстие. Опять же, может быть отверстие уже есть, если магнит был прикручен к корпусу динамика болтом. В любом случае после этого необходимо хорошенько зашлифовать поверхность металлических пятаков магнита с двух сторон. В противном случае, даже малейшие выступы на них, будут мешать цепляться магнитной массе сварочного аппарата, к поверхности свариваемой заготовки.

На заключительном этапе изготовления самоделки, нужно вставить болт в отверстие магнита, прикрепить к нему массу от сварочного аппарата, и обтянуть все гайками через шайбы. На этом изготовление магнитной массы для сварки завершено.

Таким образом, всего лишь за час или два, можно сделать эффективное приспособление, которое станет очень полезным при выполнении сварочных работ. Магнитная масса для сварочного аппарата имеет достаточный прижим, она не нагревается в процессе сварки, а прикрепить её получится даже на совершенно ровный участок металлической заготовки.

Поделиться в соцсетях

Что такое магнитная масса для сварочного аппарата? Магнитный контакт сварщика Масса на сварку своими руками


Мне нравятся вещи которые упрощают и облегчают жизнь. Вот это приспособление поможет сварщику и избавит его от лишних действий. Речь пойдет о том как изготовить магнитный контакт массы для сварщика из обычного ненужного динамика. Расскажу поподробнее…
Обычно, чтобы прикрепить к свариваемым металлам общий провод — массу, используют зажим. Такое подключение не всегда дает плотный и надежный контакт, да и бывают случаи когда это не совсем удобно. С помощью магнитного контакта можно в одно движение получить прочное и надёжное соединение большого сечения, имея ввиду хорошую площадь прикосновения.

Понадобится

  • Динамическая головка, естественно нерабочая.
  • Шпилька.
  • Гайка-чебурашка.
  • Шайбы.

Изготовление магнитного контакта сварочного кабеля


Разбираем динамик, а точнее отсоединяем магнит. Для этого необходимо сбить заклепки. Для этого можно зажать динамическую головку в токарном станке и расточить. Либо просто рассверлить обычной дрелью. В общем, это не сложно.


И магнит отходит без проблем.


Сердечник в моем случае отошел практически сам.


Если у вас так же не выйдет, то нагрейте его газовой горелкой и подковырните отверткой.


Берем кусок шпильки длиной 8-10 см и примеряем его к сердечнику. Он будет крепиться вот так.


Сверлим с обратной стороны. Отверстие не сквозное, а примерно на 80% от общей длины.


Зажимаем в тиски и нарезаем резьбу под шпильку.


На шпильку одеваем две гайки и затягиваем их между собой.


А теперь этот импровизированный болт вкручиваем в сердечник до максимума, выворачивать его уже не придется.


Гайки теперь скручиваем.
Чтобы не класть провод прям на основание, одеваем сначала небольшую втулку, а затем и шайбу. Далее сварочный провод.


Сверху фиксируем шайбой и гайкой типа барашек.


Обратите внимание на большую площадь прилагаемого контакта.


Теперь собираем магнит воедино.


Для должного удержания можно посадить все на клей или эпоксидную смолу.


Магнитный контакт готов. Пробуем сваривать. Кладём на лист.

Работая со сложными конструкциями, любой сварщик по достоинству оценит все преимущества магнитной массы. Это достаточно удобное приспособление, позволяющее закрепить его на свариваемых деталях без особых проблем.

В результате использования данной альтернативы стандартным «крокодилам» становится существенно комфортнее.

Магнитная масса для сварочных работ.

Как правило, комплектуется кабелем зажимного варианта. На первый взгляд может показаться, что использование подобных приспособлений очень удобно. Ведь они надежно крепятся к большинству изделий, особенно если речь идет про листовой металл.

Тем не менее нередко бывают ситуации, когда установка подобного типа зажима невозможно. Магнитный контакт – отличная замена привычным «крокодилам». Кроме того такое устройство можно без труда закрепить на любой поверхности.

Это устройство отличается рядом преимуществ:

  • возможность легкого закрепления на поверхности свариваемого изделия;
  • простая, практически вечная конструкция, вероятность поломки которой минимальна;
  • данное приспособление не перегорает, так как выдерживает скачки напряжения;
  • высокая надежность, обеспечиваемая большой площадью контакта.

К недостаткам можно отнести только неудобство подсоединения к маленьким изделиям, пруткам и арматуре.

Итог

Магнитная масса – полезное и простое устройство, делающее сварочную работу комфортнее.

Такой контакт является более надежным. Он выдерживает перепады напряжения, а благодаря своей простой конструкции более долговечен.

Часто дополнительные приспособления к сварочному аппарату либо плохого качества и ломаются, либо же могут отсутствовать вообще. Магнитная масса для сварки — это удобное приспособление, позволяющее закрепить ее на свариваемых деталях, и хорошая альтернатива стандартным прищепкам.

Из чего состоит такой контакт, какие положительные качества у него имеются и как его изготовить самостоятельно. Об этом дальше в статье.

Обычно сварочные аппараты комплектуются кабелем массы с держателем зажимного типа. С первого взгляда, это удобно, такое приспособление можно надежно закрепить к практически любой поверхности (листы, металлопрокат и прочие).

Но бывают ситуации, когда нет возможности установить такую массу на заготовку или, еще чаще, она перегорает. Неплохой альтернативой станет магнитный контакт сварочного кабеля.

В чем его преимущества перед стандартным зажимом-прищепкой?

  • Это возможность закрепить контакт практически на любые поверхности без особых хлопот.
  • Простая конструкция практически вечна в использовании, не сломается, так как нет никаких пружинок и механизмов.
  • Такая масса отлично выдерживает перепады напряжения и нагрузку, вследствие чего не перегорает.
  • Большая площадь контакта обеспечивает надежное замыкание.

Но есть и свои недостатки у такого вида крепления контактов. Главный недостаток — это то, что магнитная масса для сварки будет плохо устанавливаться на маленькие по площади детали, например, пруток или арматуру. Вторым отрицательным свойством будет невозможность закрепления на свариваемые части из цветных металлов: алюминия, меди и прочих. Также со временем магнит будет загрязняться металлической стружкой и его периодически нужно очищать.

Без учета двух последних факторов, это довольно удобное приспособление, которое можно даже изготовить своими руками без лишних затрат.

Само устройство состоит из двух частей.

  • Контакт. Это точка, где к держателю закрепляется кабель массы.
  • Магнит. Может быть разнообразных форм и размеров.

Эти две части соединяются между собой креплением. Вес магнитная масса для сварки будет иметь в зависимости от размеров. Например, магнитная клемма для сварки от компании ESAB весит около 850 грамм.

Главное в такой конструкции — простота, за счет которой обеспечивается надежность функционирования и бесперебойная работа.

Самостоятельное изготовление

Конечно, такой крепеж сварочной массы можно просто приобрести. Производители, которые изготавливают сварочное оборудование, выпускают и дополнительные приспособления в виде креплений. Но это лишние финансовые потери, такой контакт можно изготовить самостоятельно.

Изготовление магнитного контакта для своими руками довольно простое. Понадобится минимум инструментов, а детали могут быть под рукой.

  • Во-первых, магнит. Это главная деталь всего устройства, которая обеспечит надежность крепления. Чаще всего можно увидеть самоделки, сделанные из магнита от автомобильных динамиков.
  • Во-вторых, две шайбы по размеру магнита. Если использовать автомобильный динамик, то на одну из шайб можно наварить болт для дальнейшей сборки.
  • В третьих, болт и гайка для зажима кабеля.

Сборку всей системы проводят таким образом:

  1. Шайбы можно изготовить из листового металла, по размеру магнита. Если это динамик, то он обычно имеет круглую форму. Соответственно и шайбы должны быть такими же.
  2. У нижней (та, что будет служить непосредственно контактом) сверлят отверстие по диаметру шляпки болта.
  3. Саму верхушку болта нужно сточить до толщины шайбы.
  4. Теперь эту конструкцию сваривают и зачищают. Должна получиться деталь в виде гриба с ножкой из резьбы.
  5. Магнит надевают на болт, а сверху — вторую шайбу.
  6. Теперь на шток с резьбой крепят конец кабеля массы и всю конструкцию стягивают гайкой.

Так с простейшего материала собирается элементарная масса для сварки на магните. Ее бесперебойная работа будет доказательством правильной сборки. Размеры такого контакта будут зависеть от габаритов магнита. Круглые массы заводского изготовления обычно имеют диаметр около 50-60 миллиметров.

Для опытного сварщика, знающего принцип работы массы на сварочном аппарате, изготовить требуемое крепление не составит труда. Самым примитивным контактом может стать закрепленный к кабелю кусок прутка, который закрепляют к заготовке парой точек сварки. Но, конечно, такое приспособление очень неудобно в использовании.

Также можно сделать самостоятельно и магнитный держатель для электродов. Что тоже уже зависит от личных предпочтений в удобстве работы.

Самодельная клемма на магните хороший вариант экономии средств. Хотя использовать такое крепление или нет — это уже смотрят на личные удобства в работе. Если сварка используется редко (как обычно в быту), то можно попросту обойтись стандартным зажимом.


Людям, занимающимся электродуговой сваркой, знакомо чувство раздражения и досады, возникающее при неожиданном прерывании работы из-за того, что кабель массы сварочного аппарата вдруг перестает контактировать с обрабатываемой деталью. Традиционно для его крепления применяются пружинные «крокодилы», хватка которых при частом использовании ослабевает.


Кроме того, случаются ситуации, когда такой зажим прицепить к обрабатываемой детали просто невозможно. Альтернативой зажиму-крокодилу является магнитное приспособление для крепления кабеля массы, сделать которое можно из старого динамика от магнитолы.


Динамик необходим большого диаметра. Необязательно для его извлечения разукомплектовывать рабочую магнитолу, при желании отыскать такой можно на ближайшей автосвалке.


Как сделать магнитную массу для сварки
Изготовить магнитное крепление провода массы сварочного аппарата из него совсем несложно. Для этого:
1. Выкручивают винт крепления магнита, расположенный с тыльной стороны динамика.


2. Отделяют магнит от конструкции, просто подцепив его отверткой.


3. Шлифуют поверхность магнита до гладкого состояния при помощи болгарки, снабженной лепестковым диском.


4. Разбирают стандартный пружинный зажим кабеля массы сварочного аппарата и освобождают из неё конец провода.


5. Подбирают болтик, подходящий по диаметру отверстию леммы кабеля.


6. Вставляют болт в отверстие магнита.


7. Собирают приспособление полностью.


В результате получается удобное магнитное крепление кабеля массы, имеющее большую площадь и, поэтому обеспечивающее достаточную силу его прижима к поверхности обрабатываемой детали.


При работе сварочного аппарата магнит такого приспособления и кабель массы не нагреваются, при умеренном использовании магнитная масса может прослужить достаточно долго.

Что такое магнитная масса для сварочного аппарата? Как сделать магнитную массу для сварки Как сделать массу на сварку своими руками.


Людям, занимающимся электродуговой сваркой, знакомо чувство раздражения и досады, возникающее при неожиданном прерывании работы из-за того, что кабель массы сварочного аппарата вдруг перестает контактировать с обрабатываемой деталью. Традиционно для его крепления применяются пружинные «крокодилы», хватка которых при частом использовании ослабевает.


Кроме того, случаются ситуации, когда такой зажим прицепить к обрабатываемой детали просто невозможно. Альтернативой зажиму-крокодилу является магнитное приспособление для крепления кабеля массы, сделать которое можно из старого динамика от магнитолы.


Динамик необходим большого диаметра. Необязательно для его извлечения разукомплектовывать рабочую магнитолу, при желании отыскать такой можно на ближайшей автосвалке.


Как сделать магнитную массу для сварки
Изготовить магнитное крепление провода массы сварочного аппарата из него совсем несложно. Для этого:
1. Выкручивают винт крепления магнита, расположенный с тыльной стороны динамика.


2. Отделяют магнит от конструкции, просто подцепив его отверткой.


3. Шлифуют поверхность магнита до гладкого состояния при помощи болгарки, снабженной лепестковым диском.


4. Разбирают стандартный пружинный зажим кабеля массы сварочного аппарата и освобождают из неё конец провода.


5. Подбирают болтик, подходящий по диаметру отверстию леммы кабеля.


6. Вставляют болт в отверстие магнита.


7. Собирают приспособление полностью.


В результате получается удобное магнитное крепление кабеля массы, имеющее большую площадь и, поэтому обеспечивающее достаточную силу его прижима к поверхности обрабатываемой детали.


При работе сварочного аппарата магнит такого приспособления и кабель массы не нагреваются, при умеренном использовании магнитная масса может прослужить достаточно долго.

Часто дополнительные приспособления к сварочному аппарату либо плохого качества и ломаются, либо же могут отсутствовать вообще. Магнитная масса для сварки — это удобное приспособление, позволяющее закрепить ее на свариваемых деталях, и хорошая альтернатива стандартным прищепкам.

Из чего состоит такой контакт, какие положительные качества у него имеются и как его изготовить самостоятельно. Об этом дальше в статье.

Обычно сварочные аппараты комплектуются кабелем массы с держателем зажимного типа. С первого взгляда, это удобно, такое приспособление можно надежно закрепить к практически любой поверхности (листы, металлопрокат и прочие).

Но бывают ситуации, когда нет возможности установить такую массу на заготовку или, еще чаще, она перегорает. Неплохой альтернативой станет магнитный контакт сварочного кабеля.

В чем его преимущества перед стандартным зажимом-прищепкой?

  • Это возможность закрепить контакт практически на любые поверхности без особых хлопот.
  • Простая конструкция практически вечна в использовании, не сломается, так как нет никаких пружинок и механизмов.
  • Такая масса отлично выдерживает перепады напряжения и нагрузку, вследствие чего не перегорает.
  • Большая площадь контакта обеспечивает надежное замыкание.

Но есть и свои недостатки у такого вида крепления контактов. Главный недостаток — это то, что магнитная масса для сварки будет плохо устанавливаться на маленькие по площади детали, например, пруток или арматуру. Вторым отрицательным свойством будет невозможность закрепления на свариваемые части из цветных металлов: алюминия, меди и прочих. Также со временем магнит будет загрязняться металлической стружкой и его периодически нужно очищать.

Без учета двух последних факторов, это довольно удобное приспособление, которое можно даже изготовить своими руками без лишних затрат.

Само устройство состоит из двух частей.

  • Контакт. Это точка, где к держателю закрепляется кабель массы.
  • Магнит. Может быть разнообразных форм и размеров.

Эти две части соединяются между собой креплением. Вес магнитная масса для сварки будет иметь в зависимости от размеров. Например, магнитная клемма для сварки от компании ESAB весит около 850 грамм.

Главное в такой конструкции — простота, за счет которой обеспечивается надежность функционирования и бесперебойная работа.

Самостоятельное изготовление

Конечно, такой крепеж сварочной массы можно просто приобрести. Производители, которые изготавливают сварочное оборудование, выпускают и дополнительные приспособления в виде креплений. Но это лишние финансовые потери, такой контакт можно изготовить самостоятельно.

Изготовление магнитного контакта для своими руками довольно простое. Понадобится минимум инструментов, а детали могут быть под рукой.

  • Во-первых, магнит. Это главная деталь всего устройства, которая обеспечит надежность крепления. Чаще всего можно увидеть самоделки, сделанные из магнита от автомобильных динамиков.
  • Во-вторых, две шайбы по размеру магнита. Если использовать автомобильный динамик, то на одну из шайб можно наварить болт для дальнейшей сборки.
  • В третьих, болт и гайка для зажима кабеля.

Сборку всей системы проводят таким образом:

  1. Шайбы можно изготовить из листового металла, по размеру магнита. Если это динамик, то он обычно имеет круглую форму. Соответственно и шайбы должны быть такими же.
  2. У нижней (та, что будет служить непосредственно контактом) сверлят отверстие по диаметру шляпки болта.
  3. Саму верхушку болта нужно сточить до толщины шайбы.
  4. Теперь эту конструкцию сваривают и зачищают. Должна получиться деталь в виде гриба с ножкой из резьбы.
  5. Магнит надевают на болт, а сверху — вторую шайбу.
  6. Теперь на шток с резьбой крепят конец кабеля массы и всю конструкцию стягивают гайкой.

Так с простейшего материала собирается элементарная масса для сварки на магните. Ее бесперебойная работа будет доказательством правильной сборки. Размеры такого контакта будут зависеть от габаритов магнита. Круглые массы заводского изготовления обычно имеют диаметр около 50-60 миллиметров.

Для опытного сварщика, знающего принцип работы массы на сварочном аппарате, изготовить требуемое крепление не составит труда. Самым примитивным контактом может стать закрепленный к кабелю кусок прутка, который закрепляют к заготовке парой точек сварки. Но, конечно, такое приспособление очень неудобно в использовании.

Также можно сделать самостоятельно и магнитный держатель для электродов. Что тоже уже зависит от личных предпочтений в удобстве работы.

Самодельная клемма на магните хороший вариант экономии средств. Хотя использовать такое крепление или нет — это уже смотрят на личные удобства в работе. Если сварка используется редко (как обычно в быту), то можно попросту обойтись стандартным зажимом.


Мне нравятся вещи которые упрощают и облегчают жизнь. Вот это приспособление поможет сварщику и избавит его от лишних действий. Речь пойдет о том как изготовить магнитный контакт массы для сварщика из обычного ненужного динамика. Расскажу поподробнее…
Обычно, чтобы прикрепить к свариваемым металлам общий провод — массу, используют зажим. Такое подключение не всегда дает плотный и надежный контакт, да и бывают случаи когда это не совсем удобно. С помощью магнитного контакта можно в одно движение получить прочное и надёжное соединение большого сечения, имея ввиду хорошую площадь прикосновения.

Понадобится

  • Динамическая головка, естественно нерабочая.
  • Шпилька.
  • Гайка-чебурашка.
  • Шайбы.

Изготовление магнитного контакта сварочного кабеля


Разбираем динамик, а точнее отсоединяем магнит. Для этого необходимо сбить заклепки. Для этого можно зажать динамическую головку в токарном станке и расточить. Либо просто рассверлить обычной дрелью. В общем, это не сложно.


И магнит отходит без проблем.


Сердечник в моем случае отошел практически сам.


Если у вас так же не выйдет, то нагрейте его газовой горелкой и подковырните отверткой.


Берем кусок шпильки длиной 8-10 см и примеряем его к сердечнику. Он будет крепиться вот так.


Сверлим с обратной стороны. Отверстие не сквозное, а примерно на 80% от общей длины.


Зажимаем в тиски и нарезаем резьбу под шпильку.


На шпильку одеваем две гайки и затягиваем их между собой.


А теперь этот импровизированный болт вкручиваем в сердечник до максимума, выворачивать его уже не придется.


Гайки теперь скручиваем.
Чтобы не класть провод прям на основание, одеваем сначала небольшую втулку, а затем и шайбу. Далее сварочный провод.


Сверху фиксируем шайбой и гайкой типа барашек.


Обратите внимание на большую площадь прилагаемого контакта.


Теперь собираем магнит воедино.


Для должного удержания можно посадить все на клей или эпоксидную смолу.


Магнитный контакт готов. Пробуем сваривать. Кладём на лист.

Работая со сложными конструкциями, любой сварщик по достоинству оценит все преимущества магнитной массы. Это достаточно удобное приспособление, позволяющее закрепить его на свариваемых деталях без особых проблем.

В результате использования данной альтернативы стандартным «крокодилам» становится существенно комфортнее.

Магнитная масса для сварочных работ.

Как правило, комплектуется кабелем зажимного варианта. На первый взгляд может показаться, что использование подобных приспособлений очень удобно. Ведь они надежно крепятся к большинству изделий, особенно если речь идет про листовой металл.

Тем не менее нередко бывают ситуации, когда установка подобного типа зажима невозможно. Магнитный контакт – отличная замена привычным «крокодилам». Кроме того такое устройство можно без труда закрепить на любой поверхности.

Это устройство отличается рядом преимуществ:

  • возможность легкого закрепления на поверхности свариваемого изделия;
  • простая, практически вечная конструкция, вероятность поломки которой минимальна;
  • данное приспособление не перегорает, так как выдерживает скачки напряжения;
  • высокая надежность, обеспечиваемая большой площадью контакта.

К недостаткам можно отнести только неудобство подсоединения к маленьким изделиям, пруткам и арматуре.

Итог

Магнитная масса – полезное и простое устройство, делающее сварочную работу комфортнее.

Такой контакт является более надежным. Он выдерживает перепады напряжения, а благодаря своей простой конструкции более долговечен.

Сколько весит средний сварочный аппарат Lincoln?

Lincoln Electric производит электрооборудование с 1895 года. В 1911 году в цехах Lincoln Electric появился первый аппарат для дуговой сварки с переменным напряжением. Компания Lincoln Electric стала одним из ведущих поставщиков электросварочных аппаратов в мире. Одним из соображений при выборе сварочного аппарата Lincoln Electric, который лучше всего подходит для вашего цеха, является вес аппарата.

Сколько весит средний сварочный аппарат Lincoln? Средний вес сварочного аппарата Lincoln Electric составляет около 1000 фунтов.Однако во всем диапазоне сварочных аппаратов Lincoln Electric диапазон веса может составлять от 15 фунтов до 15 фунтов. до более чем 1500 фунтов.

Чтобы понять, как вес влияет на выбор сварочного аппарата, вы должны учитывать, как вы используете сварочный аппарат, где вы используете сварочный аппарат и какие типы сварки должны выполняться. Вес, несомненно, может быть фактором в каждой из этих ситуаций. Читайте дальше, чтобы узнать, как определить, какой вес вам подойдет.

Почему вес имеет значение

Любая работа, требующая перемещения инструментов или оборудования с места на место для завершения работы, требует учета веса.

Сварочный аппарат Lincoln SA 200

Сколько весит Lincoln SA200? Средний вес Lincoln SA 200 составляет 1200 фунтов.

Сварщики ничем не отличаются. Некоторые случаи, когда вес и портативность становятся важными, могут включать:

  • Домашнее использование или хобби, где важны простота доступа и хранения
  • Удаленные рабочие места без электроснабжения
  • Несколько рабочих мест, требующих регулярного перемещения оборудования или подъемник
  • Работы в условиях ограниченного пространства или при перемещении сварочного аппарата в тесных помещениях

Сколько весит двигатель Lincoln Vantage 300? Вес Lincoln Vantage 300 (Kubota V1505) составляет 1035 фунтов (469 кг)

Сварочный аппарат Lincoln Vantage 300

Модели Lincoln Electric

Независимо от области применения или требований, Lincoln Electric предлагает сварочный аппарат, разработанный для удовлетворения ваших потребностей. От легко переносимых моделей, подходящих для сварки в домашних условиях и хобби, до крупных промышленных моделей, предназначенных для того, чтобы оставаться неподвижными, пока работа переходит к сварщику, у Lincoln Electric есть модель, соответствующая вашим требованиям. По весу мы разделили сварщиков на три категории

  • Передвижной
  • Переносной в магазине
  • Автомобильный
  • Стационарный
  • Переносной сварочный аппарат Lincoln9

    Мы определили переносные сварочные аппараты как те, которые один человек может легко перемещать с одного рабочего места на другое.Некоторые из них достаточно малы, чтобы их можно было удобно поднимать и переносить, а некоторые устанавливаются на передвижных столах или тележках. Эти более легкие модели сварочных аппаратов отличаются универсальностью.

    Сварочные аппараты Invertec

    Самыми легкими и портативными из всех сварочных аппаратов Lincoln Electric являются модели invertec. Линейка сварочных аппаратов Invertec от Lincoln Electric — это отличные маленькие аппараты для домашних сварщиков или сварщиков-любителей, которым необходимо быстро перемещать и хранить сварочный аппарат.

    • Вес варьируется от 15 до 54 фунтов.
    • Имеются модели, поддерживающие сварку электродами, ВИГ и строжку
    • Одна модель оснащена плечевым ремнем для максимально удобной переносной сварки
    Сварочные аппараты MIG и TIG

    Если ваша работа связана с портативным сварочным аппаратом Mig или Tig, у Lincoln Electric есть и такие варианты. Линейки сварочных аппаратов Power MIG и Invertec идеально подходят как для небольшого хобби-магазина, так и для полноценного сварочного производства.

    • Вес варьируется от 30 до 71 фунта.
    • Модели включают в себя сварочные системы с подачей электродов и проволокой
    • Доступны сварочные аппараты переменного/постоянного тока и инверторные

    Эти небольшие и часто легкие сварочные аппараты являются выбором для домашних и любительских сварщиков и некоторых сварочных мастерских там, где встречаются более легкие сварочные работы. Во многих мастерских есть небольшой портативный прибор для тех ситуаций, когда во время сварочных работ возникают тесные помещения.

    Интересная поступь : Сварщики хорошо зарабатывают? | Самые высокооплачиваемые сварочные работы

    Магазин переносных сварочных аппаратов

    В нашей классификации портативные сварочные аппараты для цеха — это те, которые можно перемещать по цеху различными способами. Некоторые модели сварочных аппаратов Lincoln Electric, попадающие в эту категорию, оснащены колесами или роликами для облегчения перемещения этих аппаратов по цеху.

    Другие модели лучше всего устанавливать на тележку или тележку, а некоторые требуют использования небольшого крана. Эти более крупные модели имеют точку крепления на сварочном аппарате, за которую аппарат можно зацепить и переместить.

    Колесные электрические сварочные аппараты Lincoln

    Многие сварочные аппараты Lincoln Electric легко перемещаются с помощью колес или роликов, встроенных в корпус сварочного аппарата. Некоторые модели поставляются с нижней тележкой для хранения, в которой можно хранить аксессуары и другие инструменты.

    • Серия сварочных аппаратов Power Wave весом от 105 до 360 фунтов.
    • Аппараты для сварки стержнем IdealArc Lincoln Electrics весят от 350 до 460 фунтов.
    • Если необходим сварочный аппарат Mig или Tig, его можно найти в Lincoln Electric весом от 245 до более 600 фунтов.

    Более тяжелые модели имеют точку подъема в верхней части сварочного аппарата, которую можно использовать с вилочным погрузчиком или переносным краном для перемещения сварочного аппарата по мере необходимости.Хотя эти сварочные аппараты могут быть не совсем портативными в прямом смысле этого слова, они спроектированы так, чтобы их можно было легко перемещать по цеху или временно помещать в транспортное средство и использовать в удаленных местах.

    Автомобильные электросварочные аппараты

    Мобильность — одно из обязательных условий выполнения многих сварочных работ. Для большинства этих полевых работ требуется сварочный аппарат, который может сваривать металл гораздо большей толщины, чем портативные модели. Для таких работ требуются бензиновые или дизельные сварочные аппараты, устанавливаемые на раму прицепа или грузовика.

    Вес по-прежнему может быть фактором при выборе сварочного аппарата этой классификации. Больший вес прицепа или грузовика требует более тяжелых осей и рам и может уменьшить емкость для других материалов и инструментов.

    • Lincoln Electric предлагает несколько переносных моделей, которые не предназначены для стационарной установки. Обычно они весят от 200 до 300 фунтов.
    • Вес автомобильных сварочных аппаратов Lincoln Electric варьируется от 602 до более 2000 фунтов.
    • Обратите внимание, что некоторые из этих сварочных аппаратов недоступны в США, но включены для сравнения.

    Стационарные сварочные аппараты

    Для более крупных промышленных предприятий или производственных цехов сварочная мощность машины требует более крупных и тяжелых компонентов, чтобы выдерживать цикл и время работы. Эти более крупные машины, предназначенные для размещения там, где работа передается машине, намного тяжелее и прочнее, чем сварочные машины других типов.

    В этом типе производственного оборудования вес обычно не имеет значения. Более важными соображениями являются надежность, функциональность и способность сварочного аппарата соответствовать различным спецификациям для работ, которые могут проходить через сварочную станцию.

    • Стационарные сварочные аппараты могут весить от 875 до более 2000 фунтов.
    • Некоторым стационарным сварочным аппаратам такого размера может потребоваться трехфазное электропитание
    • Специализированное оборудование и принадлежности часто сочетаются с этими сварочными аппаратами, что увеличивает общий вес аппарата.

    Правда в том, что если вы покупаете стационарный сварочный аппарат для своего объекта, вес, вероятно, не имеет большого значения. Оказавшись на месте, эти сварочные аппараты обычно остаются там, где их поставили, до конца своей продуктивной жизни. Однако, в зависимости от конструкции вашего сварочного цеха, вес может быть фактором при расчете нагрузки на перекрытия или другие конструктивные элементы здания.

    Делая выбор

    Вес всегда является проблемой, когда транспортабельность является фактором, определяющим рабочие характеристики.Знание характеристик сварочного аппарата и требований к сварочным работам является неотъемлемой частью принятия решения о том, какой сварочный аппарат лучше всего соответствует вашим потребностям. Достижение баланса между мощностью, функциональностью и весом всегда является сложной задачей.

    В конце концов, мы надеемся, что этот взгляд на вес сварочных аппаратов Lincoln Electric и то, как разные типы сварочных аппаратов различаются по весу, облегчит процесс принятия решений.

    Источники:

    https://www.lincolnelectric.com/en-us/equipment/Pages/welders.aspx

    Рекомендуемое чтение

    Можно ли сварить черную железную трубу? – [Безопасно]

    Процесс испытания сварки 4G – как пройти испытание сварки 4G?

    В чем разница между сваркой на переменном и постоянном токе >> Переменный и постоянный ток

    Размеры и вес трансформаторов сварочных аппаратов: a) AC 50 Гц, b) DC 1.

    ..

    Контекст 1

    … трансформатор сам питается от инвертора, расположенного вне подвижной (подвижной) части сварочного аппарата, однако такая конфигурация приводит к уменьшению веса трансформатора.На рис. 2 представлены размеры и масса трансформаторов, используемых в сварочных аппаратах переменного тока (50 Гц) (рис. 2а), инверторных сварочных аппаратах постоянного тока (1 кГц) (рис. 2б) и инверторных сварочных аппаратах постоянного тока (10 кГц) (рис. 2с). Рисунок ясно иллюстрирует уменьшение веса и размеров трансформаторов. …

    Контекст 2

    … -25 кг, тогда как в инверторном сварочном аппарате постоянного тока (10 кГц) ~7 кг. Сам трансформатор питается от инвертора, расположенного вне подвижной (подвижной) части сварочного аппарата, однако такая конфигурация приводит к уменьшению веса трансформатора.На рис. 2 представлены размеры и масса трансформаторов, используемых в сварочных аппаратах переменного тока (50 Гц) (рис. 2а), инверторных сварочных аппаратах постоянного тока (1 кГц) (рис. 2б) и инверторных сварочных аппаратах постоянного тока (10 кГц) (рис. 2с). На рисунке ясно показано уменьшение веса и размеров …

    Контекст 3

    … сварочного аппарата ~7 кг. Сам трансформатор питается от инвертора, расположенного вне подвижной (подвижной) части сварочного аппарата, однако такая конфигурация приводит к уменьшению веса трансформатора.На рис. 2 представлены размеры и масса трансформаторов, используемых в сварочных аппаратах переменного тока (50 Гц) (рис. 2а), инверторных сварочных аппаратах постоянного тока (1 кГц) (рис. 2б) и инверторных сварочных аппаратах постоянного тока (10 кГц) (рис. 2с). Рисунок наглядно иллюстрирует уменьшение веса и габаритов …

    Контекст 4

    … инвертором, расположенным вне подвижной (подвижной) части сварочного аппарата, однако такая конфигурация приводит к уменьшению массы трансформатора. На рис.2 представлены размеры и масса трансформаторов, используемых в сварочных аппаратах переменного тока (50 Гц) (рис. 2а), инверторные сварочные аппараты постоянного тока (1 кГц) (рис. 2б) и инверторные сварочные аппараты постоянного тока (10 кГц) (рис. 2в). На рисунке ясно показано уменьшение веса и размеров …

    Расчет веса требуемого металла сварного шва

    Расчет требований к металлу сварного шва кажется сложным, но для большинства применений это не должно быть так. За исключением компьютерной программы, которая вычисляет это для вас, самый простой способ — использовать таблицы, найденные в Справочнике по процедурам дуговой сварки.В Таблице 12-1 приведены данные для расчета веса металла сварного шва, необходимого на фут соединения. В нем есть информация об угловых швах (которые также можно использовать для нахлестов) и швах с разделкой кромок. Все, что вам нужно знать, это детали сустава (размер ножки, угол скоса, корень и т. д.). Если у вас нет таблиц из Руководства по процедурам, вы можете относительно легко выполнить все эти расчеты вручную. Взгляните на нашу публикацию о расчете потребности в металле сварного шва вручную

    .

    Мы получаем звонки от клиентов, которые интересуются требованиями к металлу сварного шва для работ, которые они запрашивают.Когда мы разговариваем с заказчиком, мы запрашиваем общее количество дюймов (или футов) сварного шва, тип и размеры сварного шва. Нам также необходимо знать процесс, используемый для учета эффективности электродов, когда мы говорим им, сколько продукта нужно купить.

    Недавно клиент предоставил нам следующую информацию:
    У меня есть сборка с сорока пятью угловыми сварными швами 3/16 дюйма длиной 3 дюйма. Он также имеет семнадцать угловых швов ¼ дюйма длиной 4,5 дюйма. По контракту мы должны построить 3200 таких машин.Сколько фунтов проволоки нам нужно для этой работы?

    Мы подходим к таблицам в Руководстве по процедурам и видим, что для галтеля 3/16 дюйма с плоской поверхностью нам требуется 0,072 фунта металла сварного шва на фут соединения. Мы также видим, что для скругления ¼ дюйма требуется 0,129 фунта на фут сустава. Эти значения включают 10% припуск на сварку. Однако учтите, что это очень маленькая надбавка. Если ваше 3/16-дюймовое скругление окажется ¼-дюймовым, вы переварите на 77%!

    Таблица 12-1 в Руководстве по дуговой сварке помогает определить потребность в металле для сварки на основе геометрии соединения.

    Итого:
    45 сварных швов по 3 дюйма в каждом = 135 дюймов = 11,25 фута -> при 0,072 фунта/фут это дает 0,81 фунта на сборку фунт/фут это дает 0,82 фунта на сборку.

    Если сложить их вместе, получится 1,63 фунта на деталь. А для всего 3200 деталей нам потребуется 5216 фунтов наплавленного металла. Поскольку процесс, который они будут использовать, представляет собой GMAW, и в этом случае они собирались использовать режим короткого замыкания для переноса металла, мы смотрим на эффективность проволоки и видим, что она составляет 95%.Мы делим весь необходимый сварочный металл на коэффициент полезного действия 5216/0,95, и это дает нам количество сварочной проволоки, которое необходимо приобрести, что в данном случае составляет 5491 фунт.

    Если бы эту работу выполняли с помощью штучных электродов, нам пришлось бы использовать КПД 65% (намного ниже из-за потерь в остатках, шлака и брызг). В этом случае нам потребуется 8024 фунта. Никогда не забывайте включать эффективность электрода, иначе у вас могут быть проблемы.

    Если у вас нет такой таблицы, как в Руководстве по процедурам, и вам нужен быстрый ответ, вы всегда можете использовать карандаш, бумагу и математику средней школы, чтобы получить эту информацию.Взгляните на наш пост о том, как это сделать: Расчет потребности в металле сварного шва вручную

    Pick The Right Легкий сварочный аппарат оптом

    Сварочные аппараты для пластика — это специализированные инструменты, предназначенные для соединения кусков пластика без повреждения материала вокруг сварного шва. Они должны быть более тонкими, чем металлические сварщики, из-за термических свойств пластика. Но те же свойства также означают, что инструменты для сварки пластика позволяют проявить больше творчества. Легкий сварочный аппарат может найти применение в самых разных условиях, от ремонта автомобилей и авиационной промышленности до изготовления уличной мебели или детских игрушек.Но независимо от области применения подходящий сварочный аппарат для пластика можно найти в оптовом магазине Alibaba.

    Если вам нужен новый легкий сварочный аппарат , вы попали в идеальное место. Оптовый каталог Alibaba заполнен пластиковыми сварочными аппаратами различных стилей. Ультразвуковые сварочные аппараты используют быстрые движения для выработки тепла, которое сплавляет пластмассы. Это чистое и аккуратное решение, подходящее для многих пластиковых столярных работ. В качестве альтернативы существуют лазерные сварочные аппараты, предназначенные для соединения листов ПВХ, а также аппараты для сварки горячим воздухом, которые могут работать с ПВХ, полиэтиленом и большинством других распространенных пластиков.Эти более доступные пластиковые сварочные аппараты, как правило, имеют форму пистолета, что позволяет работать с деталями по отдельности. У каждого стиля есть свои сильные и слабые стороны, и вы найдете полные характеристики на странице каждого продукта.

    Когда вы ищете легкий сварочный аппарат , вы также столкнетесь с очень профессиональными сварочными аппаратами для пластмасс. Например, в оптовых каталогах Alibaba представлены сварочные комплекты для автомобильных бамперов, которые можно использовать в домашних гаражах. Эти ремонтные пистолеты для ПВХ на самом деле имеют более широкий спектр применения, чем ремонт автомобилей, и являются удобным дополнением к любому набору инструментов.Наш рынок обслуживает домашних пользователей и промышленность. Вы можете заказать точечную сварку и сварочные аппараты для производственных линий, а также комплекты для текущего ремонта. Все легко найти с помощью нашей поисковой системы, так что осмотритесь и найдите сварочный аппарат, который идеально подходит для вас.

    Легкие сварочные аппараты, сварочные комплекты, वेल्डिंग मशीन в Бхосари, Пуна, MGS Technologies


    О компании

    Год основания2007

    Юридический статус фирмы Физическое лицо — Собственник

    Характер деятельностиОптовый дистрибьютор

    Количество сотрудниковДо 10 человек

    Годовой оборотRs. 1–2 крор

    Участник IndiaMART с октября 2010 г.

    GST27BAJPS5476A1ZH

    «MGS TECHNOLOGIES» — это профессионально управляемый частный концерн, имеющий большой опыт работы в сфере производства и изготовления. Организация была основана с Видением обеспечения качества СВАРКА, РЕЗКА, АВТОМАТИЗАЦИЯ, БЕЗОПАСНОСТЬ, связанные с оборудованием продукты и решения по конкурентоспособным ценам. Скромно начав в 2007 году, фирма теперь обслуживает потребности разнообразной и растущей клиентуры, начиная от малых фирм, компаний среднего размера и заканчивая корпорациями.Хотя область деятельности в настоящее время в основном находится в Махараштре, Гоа и Гуджарате и прилегающих районах. MGS, базирующаяся в Мумбаи, имеет два центра продаж и обслуживания в ПУНЕ и НАГПУРЕ. В ближайшем будущем мы планируем расширить план, который также охватит остальную часть МП и Чхаттисгарх. Мы хотели бы подчеркнуть тот факт, что мы специализируемся на MIG, MAG, TIG, MMA, ARC, SAW, PLASMA, плазменной резке, ЛАЗЕРНОЙ РЕЗКЕ, СВАРОЧНОМ МОДУЛЕРЕ TABLE 2D, WELDING MODULER 3D WELDING TABLE, лазерной сварке, FIXTUER TABLE, 2D WELDING СТОЛ, ИМПУЛЬСНАЯ СВАРОЧНАЯ МАШИНА, MIGATRONIC, синергетические сварочные аппараты, тележка с фильтром, коробка с фильтром, дымоуловитель, L-PAK, наборы для очистки высокого вакуума, настольная вытяжка, руки FX, вытяжные руки, оригинальные, вытяжные руки, NEX MDExtraction Arms, NEX HD Welding Вытяжка дыма, роботизированная автоматизация, SPM, ЧПУ и ручная плазменная резка, газ, канавки для резки, газовые регуляторы, система газового коллектора, орбитальная сварка и резка, трубная арматура, сварочные столы и магниты для сварочных аппаратов. . Мы считаем, что технологии должны служить человеку, а не наоборот. Поэтому эффективность, функциональность и удобство использования очевидны во всем, что мы делаем. Несмотря на высокий уровень передовых технологий, наш ассортимент продукции и решений, как известно, облегчают вашу работу.

    Видео компании

    Сварочные аппараты – обзор

    Механизированная и автоматическая сварка

    В Главе 3 этого раздела мы упомянули «автоматическую сварку.«Потребность в автоматической сварке возникает из-за стремления к повышению производительности и исключению участия человека в, казалось бы, рутинной и повторяющейся работе. Это также способствует гораздо более высокому уровню производительности с использованием более высоких токов и тепла, что трудно, если не невозможно, использовать из-за человеческого допуска и ограничений безопасности.

    В производстве и обрабатывающей промышленности термин автоматика / автоматизация означает, что некоторые функции или этапы операции выполняются механическим или электронным устройством или их комбинацией. Степень автоматизации различна, так как некоторые функции могут охватывать все операции или только некоторые их части.

    Слова механизированный и автоматический часто используются для описания таких методов сварки. Термин «механизированный» используется для обозначения того, что движения процесса сварки просто механизированы, и не многие элементы электроники контролируются искусственным интеллектом (ИИ), хотя существуют мнения с вескими аргументами, что использование термина ИИ может дать Создается впечатление, что устройство способно к самообучению, а это не так, но ИИ — это будущая возможность в этой области.Текущая система в основном представляет собой кинематические алгоритмы и расчеты, запрограммированные в систему. Напротив, слово автоматический используется по-разному; это означает, что некоторая степень ИИ используется для управления механическими рычагами, которые могут помочь сварочной головке (горелке) перемещаться вдоль линии сварки или располагаться в труднодоступных местах сварки по мере выполнения сварки. В более сложных формах он может делать все это, управляя током и скоростью перемещения сварки в заданном диапазоне параметров.Он также может включать в себя гораздо более сложные элементы управления, которые выводятся из-под контроля оператора и запрограммированы в машине. Он может включать в себя различные элементы управления параметрами, сварочную головку и манипулирование заданиями для наиболее эффективного проведения сварки.

    Автоматизация сварки — это не только возможность поместить сварочную головку на машину, которая представляет собой либо электрически шарнирную, либо механическую руку, но также включает в себя серию планирования, организации и контроля производственного процесса.Он включает в себя тщательную оценку сварочного/производственного процесса, процедур, производственных этапов и элементов управления, а затем принятие решения о том, какие из этих ручных операций использовать и в какой степени их необходимо автоматизировать. Поскольку большинство сварочных операций зависят от суждения сварщика, важно, чтобы решение об автоматизации основывалось на определении того, какая операция может быть освобождена от ручного суждения и возложена на машину; эта машина может включать сложную электронную систему управления, она может использовать простые механические движения, имитирующие ручную сварку, или это может быть комбинация того и другого.

    Целью автоматизации является снижение производственных затрат за счет повышения производительности; он также направлен на повышение качества производства путем перемещения повторяющихся движений от ручного к механическим средствам. Степень сложности — это просто вопрос улучшения этих основных целей.

    Машинная сварка или механизированная сварка выполняется сварочным оборудованием под постоянным контролем сварщика. Сварка может выполняться под неподвижной головкой, когда объект перемещается вдоль линии сварки для сварки сварочной головкой, или может выполняться, когда объект неподвижен, а сварочная головка перемещается вокруг линии сварки для выполнения сварки.В такой настройке машина может или не может загружать и выгружать работу на сварочную станцию. Система машинной сварки может иметь один из следующих компонентов или их комбинацию:

    Тележка аппарата представляет собой направляющую для движения по линии сварки, которая может быть как рельсовой, так и тракторной. Такая каретка могла обеспечивать как горизонтальное, так и вертикальное перемещение сварочной головки. Орбитальное движение также используется для сварки кольцевых швов в трубах или любых круглых объектах, таких как сосуды под давлением, резервуары и т. д.Поскольку положение и скорость перемещения являются важными переменными для сварки, точный контроль этих движений имеет важное значение. При машинной сварке за этим тщательно следит сварщик.

    Манипулятор сварочной головки представляет собой расширение сварочной головки сварочного аппарата, установленного на стреле. Манипулятор имеет мощность для перемещения стрелы вверх или вниз по мачте, надетой на вертлюг. Плавное движение манипулятора необходимо для успешной сварки и качественного производства.Ниже приведены основные элементы машинной сварки:

    скорость перемещения

    непрерывный наполнитель металла наполнения металла

    инициирование и обслуживание сварочной дуги

    3337 •

    Движения дуги.

    Присутствие оператора на месте сварки необходимо при машинной сварке, так как оператор должен наблюдать за ходом сварки.Оператор постоянно взаимодействует со сварочным оборудованием, чтобы обеспечить правильное размещение сварочной головки и правильное наплавление металла.

    Автоматическая сварка , в отличие от машинной сварки, описанной выше, выполняется с помощью оборудования, которое выполняет всю операцию сварки без какой-либо регулировки или контроля со стороны сварщика. Хотя работа оборудования не зависит от оператора сварки, оператор должен убедиться, что электромеханическое функционирование системы находится в надлежащем рабочем состоянии; таким образом, набор навыков оператора в этом отношении значительно улучшается.Это требует соответствующей подготовки для понимания функций машины и электронной системы.

    Система сама по себе может быть способна или не может загружать и выгружать задание на сварочную станцию.

    Элементы машинной сварки, рассмотренные ранее, используются при автоматической сварке. Подготовка сварного шва является очень важным фактором для любого качественного сварного шва; однако существует острая потребность в более точной подготовке сварного шва для успешной сварки с помощью автоматической сварки. В процессе автоматической сварки контроллер цикла сварки является важной частью.Он контролирует сварочные операции, а также погрузочно-разгрузочное оборудование и приспособления для работы. Контроллер точно рассчитывает эти действия и различные этапы, чтобы обеспечить качественную сварку и быстрый производственный процесс. Эффективный результат автоматической сварки может привести к:

    9 •

    Божественный качественный сварной сварки

    Увеличение производительности

    Предсказуемая ставка производства

    Снижение переменных стоимости сварки

    Операция сварки должна быть интегрирована с другими производственными процессами

    Как мы видим, автоматическая сварка является очень полезным инструментом для быстрого и последовательного производственного процесса, где работа относительно повторяющаяся по своей природе. Однако система имеет ряд ограничений, ограничивающих ее универсальное использование. Эти ограничения могут включать в себя:

    большие капитальные инвестиции

    3335 •

    Разработанные устройства движения и контроля дуги, которые предпрогружены в операционных последовательностях

    Подходящие только для крупных заказы

    Требуется специальное крепление для точной подгонки и выравнивания привариваемых бородавок

    Успешное применение автоматизации сварки возможно при использовании роботизированных технологий; Робот , по сути, представляет собой механическое устройство, которое можно запрограммировать для выполнения некоторых запрограммированных задач, таких как манипулирование сварочной головкой и позиционирование работы на сварочной станции.

    Эти роботы (дополнительную информацию о роботах см. в следующих параграфах) можно использовать с технологией компьютеризированного числового управления для адаптации к разнообразным рабочим процессам. Это позволяет изменять программу сварки (например, параметры сварки и позиционирование задания) в соответствии с другим набором требований к сварке. Эта комбинация роботов и программирования с числовым программным управлением (ЧПУ) позволяет выполнять относительно небольшие рабочие заказы с помощью автоматизированной системы сварки, что обеспечивает более быстрое и качественное выполнение работ в цеху.Роботы и их компьютерная память используются для хранения набора инструкций для любой будущей работы с таким же описанием. Роботы-манипуляторы часто оснащены сенсорными глазами, чтобы определить, соответствует ли сварной шов требуемым параметрам, и это увеличивает усилия по контролю качества производственного процесса.

    Базовое понимание того, что такое роботы и как они устроены для выполнения различных сварочных и производственных операций, важно для понимания автоматизации сварочных функций.

    Как мы понимаем, различные сварочные процессы могут быть автоматизированы, и они могут быть поставлены на головы роботов, поэтому важно знать о роботах и ​​различных типах и способах сочленения роботов. В следующих абзацах и рисунках мы обсуждаем роботов и показываем движение робота по различным осям. Эта способность определяет доступ робота и сварочной головки к различным углам и положениям мест сварки на рабочем месте.

    Блог Склада сварщиков

    Меня часто спрашивают: «Сколько сварочных прутков в коробке?». Итак, я догадался, что пришло время опубликовать некоторые цифры!

    Есть несколько переменных, когда речь заходит о том, сколько сварочных прутков находится в коробке.

    Длина сварочного стержня является самой большой переменной.

    Сварочные стержни меньшего диаметра, например 1,6 мм, 2,0 мм и 2,5 мм, могут иметь длину 250 мм, 300 мм или 350 мм.

    Сварочные стержни большего диаметра могут иметь длину 350 мм или 450 мм.

    Поскольку сварочные электроды продаются на вес, вы получите меньше длинных электродов, чем коротких.

    Следующее руководство по количеству стержней в коробке показывает количество сварочных стержней на кг, поэтому вам нужно умножить это значение на вес коробки!

    Мягкая сталь

    • 1. 6 мм (16swg) x 250 мм = 153 на кг
    • 2,0 мм (14swg) x 300 мм = 98 на кг
    • 2,5 мм (12swg) x 350 мм = 51 на кг
    • 3,2 мм (10swg) x 2 на кг 906 350 мм
    • 4,0 мм (8swg) x 450 мм = 18 на кг
    • Все цифры являются приблизительными

    Посмотреть наш ассортимент сварочных стержней из мягкой стали

    Нержавеющая сталь

    3.2 мм (10swg) x 350 мм = 30 на кг
  • 4,0 мм (8swg) x 350 мм = 19 на кг
  • Все цифры приблизительны

Посмотрите наш ассортимент сварочных стержней из нержавеющей стали

FeNi Чугун

  • 2,5 мм (12 шт.) x 300 мм = 60 шт. на кг
  • 3,2 мм (10 шт.) x 350 мм = 33 шт./кг
  • 4,0 мм (8 шт.) x 350 мм = 22 шт./кг
  • 3 Все цифры приблизительны 6 2 3

    Ассортимент чугунных сварочных стержней

    Надеюсь, эта статья в блоге о том, «сколько сварочных прутков в коробке», оказалась для вас полезной.

    Пожалуйста, дайте мне знать, что вы думаете, оставив комментарий.

Добавить комментарий

Ваш адрес email не будет опубликован.
