Деревянный кодовый замок / Habr

Оказывается, кодовые замки можно делать не только из железа, но и из дерева. Вряд ли его можно использовать на практике, но простая конструкция выглядит довольно изящно. Неплохой проект, чтобы помастерить на выходных. К тому же модель хорошо показывает, как на самом деле работают кодовые замки (ведь ими интересовался даже сам Ричард Фейнман).

Кстати, никто не мешает изготовить всё из железных деталей по тому же принципу — получится настоящий кодовый замок, который можно использовать в деле!

Автор поставил цель сделать кодовый замок максимально простой конструкции и, кажется, добился успеха: в нём всего 11 деталей.

При этом замок вовсе не выглядит уродливым, совсем наоборот.

В отличие от настоящих замков, главной целью была не эффективная работа, а наглядность, чтобы показать работу механизма в действии. Поэтому корпус сделан открытым, все внутренности видны как на ладони.

Как и в настоящих замках, механизм состоит из трёх роторов или колёсиков. В каждом есть выемка. Когда три выемки выстраиваются в ряд, засов опускается в поучившуюся тройную бороздку — и замок открывается.

Передний ротор напрямую соединяется с диском набора цифр, а остальным движение передаётся через шипы. За первую цифру отвечает дальнее колёсико.

Потом вращение происходит в обратную сторону, пока среднее колесо не становится на своём место. В конце концов, вращается только передний ротор.

Вращать можно как вправо-влево-вправо, так и влево-вправо-влево. Кстати, это правило распространяется и на обычные механические кодовые замки.

К сожалению, детальные чертежи деревянной модели находятся в платном доступе. Но по фотографиям и видеоролику можно довольно точно восстановить размеры. Конструкция действительно очень простая. Если слегка поиграться с деревянными заготовками, то получим нечто, очень близкое к оригиналу. Как вариант, можно заранее прикинуть в САПР типа AutoCAD, как это делал сам автор.

Естественно, замок масштабируется: делайте модель любого размера, какой нравится.

как сделать своими руками невидимку, схема ремонта, электронный на дверь

Наибольшим спросом сегодня пользуются практичные кодовые замкиПосле того как была придумана первая дверь из стали, устанавливающаяся на входную часть дома, многие стали думать о том, как уберечь свой дом от непрошеных гостей. Замки – это конструкции для защиты помещений, которые изготавливаются уже очень много времени. Существуют различные виды, конфигурации, особенности работы и тому подобные отличия, однако суть работы механизма остается совершенно неизменной, так как конструкция предназначена для блокирования доступа в помещение. Несмотря на то, что существует немало современных технологий, популярностью продолжают пользоваться такие установки, как кодовый механический замок, выпуск которых начался еще в прошлом столетии. Изначально их устанавливали на сейфы, а с течением времени применение им нашлось и в монтаже двери в обычных квартирах, гаражах, подъездах и частных домах.

Устройство кодового замка и установка своими руками

Устройство кодовых замков состоит в том, что они не имеют замочную скважину, за счет чего становятся более надежными, износоустойчивыми и долговечными. Вероятность взлома существенно снижается. При помощи установки определенной кодировки цилиндров и роликов, из которых состоит замок, можно сделать настройку замка под себя самостоятельно, а монтаж можно проводить на двери из различных полотен, например: металлических, пластиковых и деревянных. Желательно, чтобы толщина двери была не меньше 3 см, что также усложнит процесс взлома для злоумышленников.

Подобрать и установить кодовый замок можно самостоятельно, если грамотно ознакомиться с инструкцией

Схема установки замка на входную дверь своими руками очень проста, так как для этого нужно:

Подобрать механизм для запора двери относительно ширины и толщины конструкции;

Сделать разметку места будущего расположения изделия;
Дрелью просверлить отверстия в двери, чтобы установить корпус замка;
Установить кодовую панель;
Собрать замочный механизм;
Провести монтаж и фиксацию сборных частей механизма;

В заключение нужно настроить кодовую комбинацию и проверить работоспособность изделия.

Как сделать кодовый замок: выбор разновидности

Чтобы установить кнопочный дверной замок потребуется сначала выбрать его вид. Они бывают: накладные и врезные. Для монтажа замка накладного типа достаточно просто установить его на поверхность двери, а планку с расположенным в ней ригелем на косяк дверной коробки. Для монтажа не потребуется более 15 минут. Установка врезного кодового замка может доставить немало хлопот и именно здесь требуется особое внимание и грамотный подход.

Сделать кодовый замок несложно, главное — грамотно подойти к этому процессу

Как правило, каждый магнитный замок на дверь имеет инструкцию от производителя, которой нужно следовать максимально четко:

Создается шаблон замка, что делается своими руками. Некоторые производители вкладывают его в комплект, и это существенно упрощает процесс монтажа. При помощи мела или карандаша нужно нанести разметку на дверное полотно. Таким образом, на двери с двух сторон будут сделаны пометки расположения конструкции.

Чтобы сделать нишу на дверном полотне для установки замка, можно использовать стамеску или специальную насадку на дрель.
Далее сверлятся отверстия для установки болтов.
Там, где располагается ригель замочной конструкции, нужно сделать углубление, причем размеры должны полностью соответствовать с лицевой планкой.
После завершения таких работ, кодовый замок ставится на его законное место и надежно крепится болтами.
Проводится монтаж лицевой планки.
Нужно на дверном косяке сделать разметку для монтажа планки запора, в которую и будет помещаться ригель. Чтобы осуществить данный процесс достаточно один из ригелей смазать мелом, за счет чего на косяке будет сделана отметка.

В косяке проделывается выемка под планку, а также нужно сделать разметку для отверстий, чтобы ее установить. Процесс монтажа полностью соответствует установке лицевой планке.
В завершении нужно закрепить ответную или запорную часть замка.

Судя по выше описанным действиям, можно сделать вывод о том, что монтаж врезного кодового замка схож с установкой замков других видов таким же образом.

Ремонт кодовых замков

Чтобы сделать ремонт на такой конструкции, как цифровой кодовый замок, не потребуется слишком много усилий, так как в основном ремонтные работы заключается в перекодировке конструкции. К тому же периодически требуется проводить профилактическую перекодировку, чтобы увеличить безопасность изделия.

Для того чтобы отремонтировать кодовый замок, его необходимо будет правильно разобрать

Для смены кода на замке требуется частичный разбор конструкции, чтобы получить доступ к кнопкам изнутри, для чего нужно сделать откручивание накладки с кнопками.

Далее нужно обратить внимание на расположенные внутри пластины, при нажатии на которые, замочный механизм приводится в действие, а каждая из них обладает специально сделанным срезом. Отделить визуально рабочие и незадействованные пластины. Для замены кода выполнить поворот нужных пластин в обратном направлении или другими словами сделать действующими другие кнопки.

Замок-невидимка своими руками

Электронный замок-невидимка – это дополнительное приспособление, посредством которого можно увеличить безопасность квартиры, дома или любого другого помещения. Снаружи электрозамок совершенно невидимый, а внутри является надежной установкой, способной предотвратить от проникновения внутрь злоумышленников. Чтобы сделать такой электромагнитный замок своими руками, можно применить самый обычный автомобильный дверной актуатор от центрального замка, а управление им или другими словами блокирование осуществляется за счет самой обычной сигнализации.

Практичным и удобным является кодовый замок-невидимка

Суть такой невидимки состоит в блокировании одного ригеля замочной скважины в положении, когда он выдвинут вперед

За счет того, что у автомобильного противоугонного устройства сигнализации достаточно проводов, причем длинного вида, можно провести грамотный и легкий монтаж.
Требуется выбрать место для последующего монтажа актуатора, так как штырь, который будет выдвигаться, должен попадать точно в ригель, при его выдвинутом положении.
Далее нужно сделать точную разметку на верхней планке дверной коробки, и она просверливается. Затем на ригеле будет сделана метка, по которой будет просверлено дополнительное сквозное отверстие.
Когда ригель будет просверлен в отверстии, делается зенковка, чтобы штырь актуатора попадал туда максимально точно.

За счет планки, которая идет в комплекте, нужно провести закрепление актуатора на дверной коробке.
Далее на дверную коробку устанавливается направляющая от 1 штыря, и выключатель концевого типа, чтобы он срабатывал на открывание двери.
Обязателен монтаж блока сигнализации, а также всех сопутствующих элементов, расположенных в декоративной коробке из металла. Монтаж короба проводится на поверхность стены рядом с дверью с внутренней стороны помещения.
Короб плотно закрывается.
К кнопке дверного звонка подключается светодиодный индикатор или другими словами сигнализация.
Конструкция готова к эксплуатации.

Если требуется подключение питания можно сделать это за счет стабилизированного блока, у которого выходное напряжение составляет 12 В, а ток не меньше 1 А. Для увеличения автономности устройства относительно напряжения в сети, можно использовать для питания такого замка аккумулятор от автомобиля, который будет расположен в кладовке или на балконе.

Виды кодовых механических замков (видео)

Сделать такое сооружение не сложно, но нужно соблюдать рекомендации и последовательность действий. Очень важно чтобы все провода, подключаемые к аккумулятору, и самой сигнализации были исправными и тщательно заизолированными, что исключит образование искр и перебоев в работе системы.

КАК СДЕЛАТЬ ЭЛЕКТРОННЫЙ КОДОВЫЙ ЗАМОК

Бывает так, что случайные события принуждают и мобилизуют к новым идеям, к творчеству. А какой же из вас радиолюбитель если все повторять и покупать наготове. Вот и у меня случилось так, что долго думать не пришлось. Да и карманы теперь, не загружены лишнем грузом. Дело было зимой, сломался ключ от бельевой, прямо в замке. Попытки вытащить «огрызок” ключа, не увенчались успехом. Решил не покупать новый замок, а переделать старый. К тому же пользуются помещением три соседа. В поисках по интернету простого кодового замка, то и дело, наталкивался на схемы основанные на микроконтроллерах или на нескольких микросхемах. Мне надо было решить проблему просто и быстро. Решил испытать схему на основе счетчика Джонсона. То, что находил в сети, не было пригодно для повторения. Схемы были «сырыми”, нерабочими и не имели временной задержки на удержание привода замка.

Электронный кодовый замок — принципиальная схема

Эта схема существует в разных вариациях, и на разных счетчиках (К561ИЕ8, К561ИЕ9, К176ИЕ8, CD4022 и тому подобные). Я доработал схему на основе CD4017 (десятичном счетчике делителе с 10 дешифрированными выходами QO…Q9). Аналогом микросхемы CD4017 (счетчик Джонсона) является К561ИЕ8, К176ИЕ8. У себя нашел микросхему с обозначением EL4017AE, которую и применил в данном устройстве. При повторении девайса, не поленитесь, определите маркировку – они отличаются по характеристикам (рабочее напряжение). Все необходимые файлы проекта — скачайте тут.

Итак, работа схемы электронного кодового замка очень проста. При вводе правильного четырёхзначного последовательного кода на выходе микросхемы (Q4) появляется логическая единица, которая приводит к открыванию замка. При наборе неверной цифры (кнопки S5-S10), не являющаяся частью кода, схема переходит в исходное состояние, то есть обнуляется через 15 вывод микросхемы (RESET). При нажатии S1 единичное состояние на третьем выводе Q0 микросхемы поступает на вход полевого транзистора VT1 открываясь он поддает напряжение на вывод 14 (CLOCK) который переключает единичное состояние на второй вывод Q1, потом при последовательном нажатии кнопок S2, S3, S4, сигнал переходит на Q2, Q3, и в конечном итоге при вводе правильного кода с выхода Q4 сигнал открывает транзистор VT2 на короткое время, определяемое емкостью конденсатора С1, включая реле К1 который своими контактами подает напряжение на исполнительное устройство (электрозамок, защелка, или автомобильный «активатор” (актуатор)).

Есть одно но, код не может состоять из одной и той же цифры. Например: 2244, значения должны быть разными, как: 0294 и т. д. Так или иначе, возможных вариантов кода очень много, примерно один десяток тысяч, что вполне хватит для применения данного кодового замка в быту.

О деталях кодового замка

Все радиодетали дешевы и могут быть заменены на другие аналоги. Например: VT2 можно заменить на такой же npn транзистор: 2N2222, BD679, КТ815, КТ603. Для шунтирования реле лучше применить диод Шоттки. VD7 можно и не ставить, хотя лучше чтобы он был во избежание переполюсовки (падение напряжения на нем не критична, так как схема работает и при 9В). Реле любое, с меньшим током срабатывания, на 12В, с контактами рассчитанные на ток привода замка.

Теперь о конструкции замка

Схема простейшая, испытанная, работает она уже полтора года без проблем, в условиях жары и холода. И самое главное, проста в повторении! Покупаешь радиодетали, плату можно использовать монтажную.

В качестве привода для замка, применил простой автомобильный электропривод (актуатор). В комплект идут и крепления – металлические полоски, которые нужно переделать, так как видно на фотографиях. Все зависит от того, какой замок применяется для переделки. Можно ставить готовую электрозащелку фирмы FASS LOCK Itemno:2369 (8-12V,12W). В таком случае меняется емкость конденсатора С1, так чтобы получить временную задержку таймера в 0,5-1с.

В своем случае, закрепил металлическую полоску на пластмассовую ручку замка, прикрепив ее напрямую саморезами. От нее к приводу, одевается спица (идет в комплекте с активатором), и далее сам электропривод крепится также саморезами к основанию двери. Плата с реле устанавливается на дверь и подводится проводка от кнопочной панели и питания. В качестве корпуса, я применил пластиковую крышку из под кофе, просверлив два отверстия для крепления.

Кнопочная панель для набора кода изготовлена из остатка алюминиевого профиля П-образной формы, для мебельных фасадов, покупается в любом магазине мебельной фурнитуры. Режется профиль исходя из количества кнопок (10шт.). После этого, нужно просверлить отверстия для кнопок, по диаметру немного больше чем диаметр кнопки, так чтобы кнопка с одетым на ней кембриком (трубкой) проходила в отверстие. Таким образом она будет центрирована, и как следствие свободно двигаться при нажатии, без заеданий. Это делается для того, чтобы при заливке кнопок клеем не было смешения, но об этом чуть по позже.

Заливка кнопок

Настало время закрепить кнопки на свое место в заранее просверленных отверстиях. Вставляем кембрик в кнопки и ставим их на свое место, как это видно на фото. После, нужно скрепить их каплями клея или термоклея. Но делать это надо аккуратно, так чтобы не осталось щелей, в том случае если заливать кнопки эпоксидной смолой! Потому что у меня, первая панелька, залитая эпоксидкой, осталась в качестве музейного экспоната. Эпоксидка, очень текучая, и она просочилась в кнопки и склеила их. Вот так. Пришлось делать все по новому и на этот раз, заливал панель термоклеем. Кнопки можно предварительно клеить, так чтобы закрепить их на свои места, двухкомпонентным, мгновенным клеем применяемым мебельщиками для склеивания МДФ, продается там же где и алюминиевые профиля – в магазинах мебельной фурнитуры.

Конечно же перед заливкой надо припаять все провода к кнопкам и светодиодам так как это видно на фотографиях. Все это обеспечивает надежную, водонепроницаемую и неразборную клавиатуру, а также красивый дизайн, который применим к любым входным дверям, сейфам или гаражным воротам. Также, устройство можно применить для охранных систем.

Теперь сверлим два отверстия под шурупы для крепления панели. Также, одно или два отверстия под светодиоды (d=3mm). Один из них (зеленого свечения) справа для индикации открытия замка. Другой не задействовал, его можно подключить к питанию на постоянное свечение или через дополнительную кнопку в целях подсветки клавиатуры при ее нажатии. Соответственно светодиод должен быть белого свечения (ультра яркий), закрепив его так чтобы световой поток был направлен на кнопки. Можно разрезать еще один кусочек профиля, и закрепить его на кнопочную панель сверху, или вообще применить готовую клавиатуру от калькулятора или от других устройств. А если изготовить лицевую панель из плексигласа, тогда будет вам решение для подсветки всей клавиатуры!

И последние, цифры можно нанести готовые, или нарисовать их самому при помощи фломастера, а после покрыть алюминиевый профиль простым скотчем. Это делается сразу же после сверления отверстий под кнопки. Проводов конечно много, относительно устройств на микроконтроллерах, но не все же имеют возможность изготовить подобные девайсы. Суть этого замка в том, что его может собрать даже человек не имеющий особых навыков в радиоэлектронике. Купил детали, собрал на выходных, навесил и подключил. Все. В никаких наладках, это схема не нуждается. И еще, код можно менять в любой момент. Все провода от клавиатуры, подключаются внутри корпуса кодового замка. Не забываем каждый провод промаркировать. Я использовал самоклейки для ценников.

Хочу заметить, что за прошедшее время, на кнопках нет явных следов истирания! Скорее всего, за счет пластмассы черного цвета. Используются они ежедневно. Но, протирать и менять код, время от время, не мешает.

Блок питания устройства

Питание устройства осуществляется, за счет бесперебойного блока, фирмы Dantom. Он имеет встроенный гелиевый аккумулятор на 12В/7А. Вы можете собрать такой же, схема очень проста, она выдает постоянный небольшой ток зарядки (несколько миллиампер – при полностью заряженном аккумуляторе, и 70 – 100 при разряженном). Этого хватит на питание нескольких электрозамков и электрозащелок. Или изготовьте блок по меньше, если у вас всего одна дверь с кодовым замком. Скажем на: L7812CV, LM317, КР142ЕН8Б. Так же, систему можно запитать от импульсных блоков питания.

Схема принципиальная БП РИП

Печатная плата БП РИП

В предложенной схеме резервного источника питания (РИП), применен влагозащитный трансформатор, но можно использовать и любой другой на 20-40 Ватт, с выходным напряжением в 15-18 Вольт. Если под нагрузкой один лишь автомобильный актуатор, то трансформатор подойдет и менее мощный. Для нескольких электрозамков, электролитический конденсатор С1 должен быть с большей емкостью, чем та что указана на схеме – для большего запаса энергии при срабатывании и соответственно, меньшего падения напряжения на нагрузке. Конденсатор С2 – 0,1-0,33mF, С3 – 0,1-0,15mF. Радиатор для IC1 – побольше, примерно на 100-150см2, так как в корпусе с аккумулятором, лишний нагрев не нужен! Выходной ток нагрузки для L7815CV составляет 1,5А. Тем более если используется пластмассовый бокс в качестве корпуса, незабываем про вентиляционные отверстия. Диод D8 и предохранитель FS2, служат защитой от короткого замыкания.

В охранных РИП-ах стоит кнопка (tamper) против несанкционированного взлома прибора – нам она не понадобится. На плате, для подключения проводов лучше воспользоваться пайкой вместо клемм, как наиболее надежном способом крепления. Также, уместно подстраховаться и вывести запасную проводку питания вне помещения, на непредвиденный случай (в жизни разное бывает).

Видео работы самодельного замка

Это все, надеюсь, что оказался вам полезным. Автор: Флорин Матиенку ( flomaster).

Форум по охранным устройствам

Обсудить статью КАК СДЕЛАТЬ ЭЛЕКТРОННЫЙ КОДОВЫЙ ЗАМОК

Три схемы простейших кодовых замка.

РадиоКот >Схемы >Цифровые устройства >Бытовая техника >

Три схемы простейших кодовых замка.

Представлю вашему бесценному вниманию несколько простых схемок для охраны вашего спокойствия. В настоящее время радиолюбительский рынок прочно наводнили устройства, которые используются в системах оповещения и сигнализации. Эти устройства, от самых простых до сложных, собраны, как правило, по стандартным классическим схемам. Все рассматриваемые устройства доступны для повторения начинающими радиолюбителями — конструкторами, не обладающими глубокими теоретическими знаниями в электронике, и могут быть использованы для охраны таких объектов, как квартиры, офисы, дачи и т.п. от несанкционированного доступа.

Кодовый замок вообще очень удобная и практичная вещь. Тебе не нужно постоянно таскать кучу металлических ключей в кармане чтобы открыть тот или иной сарай, для этого достаточно просто вспомнить код записанный к тебе в мозг или в книжку твоего мобильного телефона, вообще кодовые замки по своим характеристикам можно разделить на несколько групп, но самые популярными остаются только две — механические и электронные. Каким из этих чудес техники воспользоваться решать вам, мы же рассмотрим лишь некоторые конструкции с электронной начинкой. Большинство электронных кодовых замков выполнено на микросхемах хорошо известных вам триггеров К561ТМ2, КТ3 или на специализированных как раз для этого дела микросхем, особенно изощренные конструкции появляются в наше время на микроконтроллерах и сенсорах.

Итак, первый наш охранник спокойствия — Кодовый замок на микросхеме 4017.
Да друзья микросхема так и называется 4017, существует множество фирм выпускающих эту продукцию исходя из этого буквы перед цифрами могут немного видоизменяться, например моя микросхема родом из Китая, однако потомки Конфуция смело и бесцеремонно белым по черному корпусу влепили логотип PHILIPS и, следовательно, маркировка следующая: HEF4017BP. Но ближе к телу.
Предлагаемая схема поможет вам собрать простой кодовый замок с высокой шифростойкостью. Чтобы подобрать забытый вами по пьяни или по другим причинам код, придется перебрать 10000 вариантов. При этом код замка состоит из 4-х цифр нажатых в определенной последовательности. Итак, сама схема:

На мой взгляд, ничего сложного, спаял, повесил. Принцип работы этого девайса не отличается от принципа работы других электронных кодовых замков на микросхемах. Кто долгое время копается в стране электроники уже в этом шарит, но для новичков поясню.
Кнопками S6-S9 на схеме обозначены «правильные» кодовые цифры, кнопками S1-S5 — цифры, которые в коде не нужны вовсе.
Первоначально на выводе 3 мc присутствует напряжение (логическая «1»). Когда нажимается кнопка «S6», логическая «1» поступает на вход счетчика 14, и логическая «1» появляется на выводе 2. Таким же образом, после нажатия кнопки «S7» логическая «1» появляется на выходе 4, а после нажатия кнопки «S8» — на выходе 7. После нажатия последней верной цифры — «S9» — логическая «1» появляется на выходе 10, транзистор VT2 открывается, реле срабатывает и своими контактами подключает нагрузку. Срабатывание реле индицируется светодиодом.
В случае нажатия любой из «неверных» цифр (S1-S5) логическая «1» поступит на вывод 15 («Reset»- сброс в исходное состояние), и подбор кода придется начинать сначала. Вот такая вредная пакость.

Следующий замок на микросхеме К561ИЕ9 и полевом транзисторе КП501А.
Принципиальных отличий в сложности от предыдущей схемы немного, в общем смотри сам:

Вообще сама микросхема представляет собой четырехзначный счетчик Джонсона. Принцип работы данной схемы, подобен схеме расписанной выше, хотя кнопок на ней и больше.

Далее.
Замок на микросхеме К561ТМ2.
Точнее на двух микросхемах.

Работает электрическая схема следующим образом. В начальный момент, при подаче питания, цепь из конденсатора С1 и резистора R1 формирует импульс обнуления триггеров (на выходах 1 и 13 микросхем будет лог «0»). При нажатии на кнопку первой цифры кода (на схеме — SВ4), в момент ее отпускания триггер D1.1 переключится, т. е. на выходе D1/1 появится лог. «1», так как на входе D1/5 есть пог. «1». При нажатии очередной кнопки, если на входе 0 соответствующего триггера имеется лог. «1», т. е. предыдущий сработал, то пог. «1» появится и на его выходе. Последним срабатывает триггер D2.2 , а чтобы схема не осталась в таком состоянии надолго, используется транзистор VT1. Он обеспечивает задержку обнуления триггеров. Задержка выполнена за счет цепи заряда конденсатора С2 через резистор R6. По этой причине на выходе D2/13 сигнал лог. «1» будет присутствовать не более 1 секунды. Этого времени вполне достаточно для срабатывания реле К1 или электромагнита. Время, при желании, легко можно сделать значительно больше, применив конденсатор С2 большей емкости.
В процессе набора кода нажатие любой ошибочной цифры обнуляет все триггеры.
Ну вот в принципе и все.

Примечание дорогой редакции.
Для повышения устойчивости к взлому количество «ненужных» кнопок можно увеличить. До любого количества — все зависит от степени запущенности вашей паранойи. Однако не забывайте так же, что со временем «нужные» кнопки начинают истираться и отличаться от всех остальных. Так что не забывайте время от времени менять кнопки местами, дабы обеспечить равномерный износ. Ну и пейте лекарство от склероза.

Вопросы, как обычно, складываем тут.

Как вам эта статья?	Заработало ли это устройство у вас?

Эти статьи вам тоже могут пригодиться:

Простейший кодовый замок на реле, для начинающих

Начну с того, что на работе у меня стоял какой-то древний самодельный кодовый замок, который уже не работал. Дверь можно было открыть одновременным нажатием всех кнопок.
И тут мне начальство не то чтобы приказало, но предложило мне из имеющихся в наличии ресурсов разобраться с этим замком, т.к. оно (начальство) знало, что я радиолюбитель.

Я решил сделать новый замок. Обычно легче собрать нечто с нуля, чем чинить, не имея ни схемы, ни малейшего понятия об устройстве.
Начал с простейших транзисторных ключей с временной задержкой. Собрал схему. В теории все работало, на практике нет.

Перерыл в Гугле много разной информации, но ничего простого так и не нашел. А требовалось собрать бесплатно, из подножных материалов…

Содержание / Contents

Отошел от транзисторных ключей. Задумался над созданием замка на триггерах, но подходящих микросхем в наличии не было. И тут я наткнулся на схему триггера на 4-х электромагнитных реле. Уже что-то, но для замка на 4 цифры требовалось аж 16 реле.

Что мне нужно было: код из четырех цифр, которые нажимаются последовательно, а при одновременном нажатии всех кнопок панели замок, естественно, не должен открываться. На основе найденной схемы, была разработана очень простая рабочая схема кодового замка на электромагнитных реле.

Для сборки замка потребуется всего ничего, а именно:

1. 5 электромагнитных реле, любых. Можно больше. Главное что-бы подходили вам по рабочему напряжению. Ну и еще одно условие, у четырех реле должно быть хотя-бы по одной группе нормально разомкнутых контактов, а в пятом реле — нормально замкнутых. Я использовал РЭС-32.

2. Сам механизм замка (электромагнитный, электромеханический, электромагнитная защелка). Короче то, что у вас есть или вы сможете приобрести или сами сделать.

3. Наборная панель кодовых кнопок. Тут уж придется самому делать, но ничего сложного в этом нет.

4. Кнопка для открывания двери изнутри помещения.

5. Геркон с нормально разомкутыми контактами и небольшой магнит. Например, такое используют в сигнализации.

Ну или можно геркон выковырить из старого домашнего телефона (такой геркон можно вытащить из телефона, у которого трубка ложится на корпус и при этом не нажимает никаких видимых рычагов. Там в трубке собственно спрятан магнит, а в корпусе телефона — геркон), а магнит например из старого шкафа. Там на дверках стоят такие маленькие магнитики.

6. Паяльник, провода, припой, канифоль и прямые руки.

Вот моя схема на четыре цифры.

Принцип работы замка очень прост. На рисунке представлена схема замка в исходном положении при открытой двери.
При закрытии двери геркон замыкается и питание подается через нормально замкнутые контакты Р1 на нормально разомкнутые контакты Р2 (второе реле). Реле Р2 — Р5 включены по схеме самоподхвата.

В наборе кода участвуют кнопки КЛ2 — КЛ5. При нажатии кнопки КЛ2 запитывается реле Р2, и соответственно реле получает питание, и ее контакты замыкаются. При отпускании КЛ2 реле продолжает питаться через собственные контакты. Дальше питание поступает на контакты реле Р3 и таким-же образом до реле Р5. При замыкании контактов реле Р5, питание поступает, но исполняющее устройство (в моем случае это электромагнитная защелка, но может быть и высоковольтное реле, при питании механизма замка от 220В.)

Есть еще кнопки КЛ1 и КЛ6. При нажатии кнопки КЛ1 обесточивается вся дальнейшая схема, все реле сбрасываются в начальное положение. Паралельно КЛ1 включаются все свободные кнопки наборной панели.
Кнопка КЛ6 — это открытие замка изнутри помещения. При нажатии КЛ6 поочередно срабатывают реле р5-р4-р3-р2 и продолжают держать свои контакты, пока не откроется дверь (не разомкнется геркон и вся цепь не обесточится. Тоже происходит и при правильном наборе кода, только реле срабатывают в обратном порядке 2-3-4-5).

К относительным недостаткам этого замка можно отнести следующее:
1. Открытие двери и при одновременном нажатии всех «правильных кнопок».
2. Отсутствие резервного источника питания. При пропадании питания — замок не открыть. Хотя зарезервировать можно с помощью акума и еще одной релюшки.
3. Нельзя выбрать код с повторяющимися цифрами, например такой: 2325.

Вот фото моих двух замков. Работают уже больше года без проблем. Главное — придумать кодовую панель, но это уже дело вкуса.

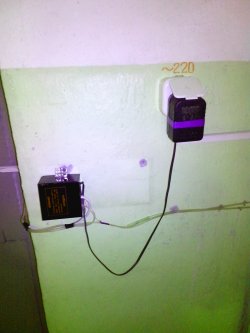

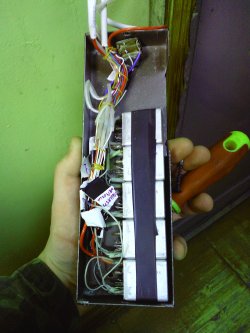

Все реле вот в такой вот коробочке и блок питания

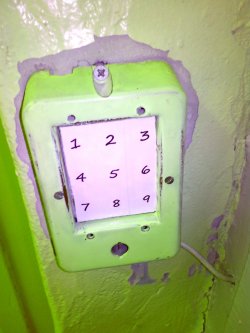

А это кодовая панель, здесь уже посложнее изготовление.

Прошу прощения за темные секунды, но там не хватало света.

Спасибо за внимание!
