Прокладка греющего кабеля — монтаж нагревательного кабеля внутри трубы

Подготовка к прокладке греющего кабеля

Перед тем как устанавливать систему кабельного подогрева труб (любого назначения), необходимо осуществить процедуру подготовки к предстоящему монтажу. В нее входят тщательная чистка от грязи и сушка поверхности трубопровода – внутренней или внешней, в зависимости от места размещения нагревательного элемента, а также выявление и устранение в месте прилегания провода всех твердых выступов и заусенцев. При невозможности избавиться от острых выступов путем их скалывания или шлифовки, подобные шероховатости (а также участки с резьбой) заклеивают изоляционной лентой.

Кроме того, для качественной и эффективной работы системы электрообогрева, необходимо учесть и внимательно высчитать следующие параметры:

  • общую площадь обогреваемых труб;
  • температуру окружающей среды;
  • вид и толщину материалов теплоизоляции;
  • дополнительные факторы, влияющие на выбор мощности оборудования.

При установке кабельной обогревательной системы важно принимать во внимание глубину залегания магистрали, а также особенности местного климата. Между диаметром труб и плотностью теплоизолирующего материала существует прямая зависимость: чем толще труба, а теплоизоляция тоньше, тем выше должна быть мощность греющего кабеля.

Способы прокладки

Греющий элемент для поддержания нужной температуры в трубопроводе может быть проложен как изнутри, так и снаружи. Благодаря основному преимуществу греющего кабеля – его гибкости, монтаж системы электробогрева возможен при любом количестве поворотов труб под любым углом. Кабель обогрева одинаково успешно используется как в уличных, так и в подземных коммуникациях. Для любого способа размещения греющего кабеля верны следующие рекомендации:

  1. Монтаж кабеля на трубопроводе должен происходить с учетом тупиковых и байпасных линий.
  2. Преимущественным средством крепления считается алюминиевая клейкая лента.
  3. При использовании кабельного бандажа должна учитываться его стойкость к химическим реагентам и воздействиям повышенных температур.
  4. Если нагревательный кабель помещен в полимерную оболочку, применение металлических крепежных средств запрещено.
  5. При утеплении синтетических труб лучшим способом станет пропускание фольги под термокабелем (в некоторых случаях еще и поверх него), так как это обеспечивает эффективную теплоотдачу и равномерно распределяет тепло.
  6. Греющий кабель закрепляется по всей длине обогреваемой магистрали.
  7. Если трубопровод пластиковый, то для обеспечения теплового контакта кабель проклеивается по всей длине алюминиевой самоклеящейся лентой и дополнительно поперек (через каждые 30-40 см).
  8. Если труба металлическая, то для крепежа необходимо применить стеклопластиковую ленту, используя ее аналогичным образом – каждые 30-40 см выполнять из нее поперечные крепления, которые удержат кабели.

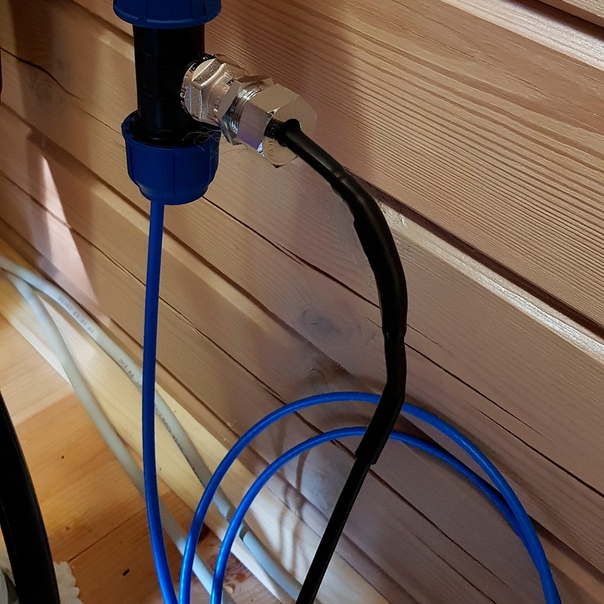

Греющий кабель внутри трубы

Чтобы защитить трубу водопровода в зимний период от замерзания, образования конденсата, наледи и, как следствие, возникновения протечек, можно установить греющий кабель внутри магистрали. Для этой цели идеально подойдет саморегулирующийся греющий кабель. Оборудованный саморегулирующимся термокабелем водопровод сможет избежать всех неприятностей, связанных с его эксплуатацией в холодное время года.

Греющий трубу кабель не часто прокладывают изнутри коммуникаций. Это объясняется такими причинами, как:

  1. Применение греющего кабеля с функцией саморегуляции оправданно в трубах с питьевой водой, если протяженность водопровода не превышает 25 м.
  2. Размещение нагревательного элемента непосредственно в трубопроводе имеет свои недостатки, а именно: уменьшение площади сечения трубы и повышение вероятности образования засоров.
  3. Несмотря на схожий принцип работы, для подогрева коммуникации изнутри понадобится предварительная установка тройника. Через тройник будет осуществляться введение термокабеля в трубопровод.
  4. Греющий кабель, который будет устанавливаться непосредственно в трубе, должен в обязательном порядке пройти строгое тестирование и обладать всеми гигиеническими сертификатами, а его наружная изоляция должна быть выполнена из пищевого пластика. Только такой греющий кабель не меняет характеристики и вкус питьевой воды.
  5. Если речь идет о нагревательном кабеле, помещаемом внутрь канализации, его внешняя изоляция должна быть выполнена из специальных материалов, имеющих повышенную устойчивость к агрессивным средам.

Применение систем электрообогрева с прокладыванием кабеля внутри трубы наиболее востребовано на коротких участках канализационных трубопроводов (чаще всего на уличных насосах), а также на питьевых трубопроводах небольшого диаметра.

При этом нужно помнить, что функционирование термокабеля внутри трубы начинается с температуры +5 градусов по Цельсию. Включать систему при отрицательной температуре не следует, так как в этом случае потребуется время для оттаивания замерзшей жидкости и на протяжении этого периода напор в трубе водопровода будет значительно снижен.

В тех случаях, когда протяженность водопровода небольшая, оправданно применение греющего элемента малой мощности. Обычно для загородных домов и коттеджей используются термокабели с уровнем мощности 10 ватт на метр трубы. Этого вполне достаточно для небольших систем водоснабжения и водоотведения. На важных магистральных направлениях используется кабель водопровода более высокой мощности, которая зависит от диаметра трубы и ее протяженности. Как правило, в таких случаях для обогрева коммуникаций изнутри достаточно греющего элемента удельной мощностью 50 Вт/м.

Внешний слой изоляции термокабеля для обогрева трубы изнутри не только устойчив к воздействию влаги, но и изготовлен из специального пищевого пластика, имеющего гигиенический сертификат. Применение особой изоляции требуется, чтобы кабель внутри трубы не изменил вкуса и других характеристик питьевой воды, доставляемой водопроводом.

Следует учитывать, что стоимость саморегулирующегося кабеля выше резистивного, поскольку технологический процесс создания такого термокабеля значительно сложнее: кабель для обогрева трубы изнутри значительно меньше по диаметру, при этом он экранирован и выдерживает высокое давление, находясь в водопроводе.

Именно саморегулирующийся термокабель идеально решает задачу обогрева внутри водопроводных труб, поскольку его устройство позволяет обогревать локальные участки магистрали.

Будет правильнее, если монтаж кабеля внутрь трубы произведут подготовленные специалисты, которые смогут грамотно рассчитать все параметры нагрева и установить систему с полным соблюдением мер безопасности. Поскольку греющий кабель водопровода работает от электрического тока в водной среде, это является повышенным источником опасности для человека. Необходимо учитывать все нюансы монтажа термокабеля в водопроводных коммуникациях. Тем не менее прокладка греющего элемента на небольших участках водопровода (например, в загородных домах) возможна и самостоятельно, без помощи специалистов.

При проведении монтажных работ следует действовать максимально осторожно, чтобы не повредить термокабель. Если все-таки изоляционный слой нагревательного элемента оказался поврежден, такое изделие необходимо заменить. Обратите внимание: ни в коем случае нельзя самостоятельно восстанавливать разрывы изоляции, так как это может привести к поражению электрическим током. В месте ввода термокабеля в трубопровод необходимо установить табличку с предупреждением о нахождении здесь системы подогрева.

Кабельные системы для подогрева водопроводных труб, помимо датчиков температуры и регуляторов, включают в себя элементы монтажа и специальные переходные сальники для ввода термокабеля в трубу. Все эти детали обеспечат бесперебойную работу системы водоснабжения и водоотведения в холодное время года. Водопроводная труба с греющим кабелем внутри будет служить намного дольше и эффективнее.

Греющий кабель снаружи труб

Наиболее распространенным способом монтажа кабеля, обогревающего трубы, является наружный. При этом способе кабель, прокладываемый вдоль обогреваемой водопроводной или канализационной магистрали, при включении системы нагревает ее до заданной температуры. Электрический кабель для систем наружного применения может быть как резистивным, так и с функцией саморегуляции.

Основными способами укладки нагревательных кабелей являются:

  1. Стандартный линейный. Нагревательный кабель укладывается в одну линию снаружи по всей длине коммуникации. При таком способе укладки нагревающий элемент прокладывается в нижней части магистрали, а термодатчик устанавливается сверху на трубопроводе.
  2. Параллельный. В этом случае подогрев осуществляется двумя линиями термокабеля, когда это необходимо для достижения заданной выделяемой мощности. Нагревательные элементы закрепляются на магистрали параллельно.
  3. Спиралью. Размещение термокабеля происходит по спирали – трубопровод обматывается обогревающим проводом, а термодатчик размещается наверху, посередине между витками. В этом случае шаг витка рассчитывается предварительно, в зависимости от параметров нагревающего элемента и заданной мощности.
  4. «Змейкой», по волнистой линии. Этот способ используют, когда имеющийся провод ограничен в длине и ее недостаточно для закрепления термокабеля на трубопроводе двумя параллельными линиями или спиралью.

Чтобы избежать повреждений системы электрообогрева, когда нагревательный элемент водопровода размещен снаружи, на поверхности укрепляют табличку, указывающую на наличие обогревающего кабеля.

Подключение к сети

Подключение нагревательного кабеля к сети могут произвести монтировавшие систему электрообогрева специалисты, а можно осуществить его самостоятельно, своими руками. Для этого потребуется:

  1. Обязательно заизолировать второй конец греющего кабеля так, чтобы между токопроводящими жилами не было контакта.
  2. При наличии заземляющего экрана следует либо подключить его к земле, либо обрезать.
  3. Подключить токопроводящие жилы к сети 220.

Пользуясь электрическими нагревательными элементами, можно успешно обогреть практически любой трубопровод. Обогрев при помощи нагревательных кабелей очень прост, эффективен и надёжен. Экономическая польза от обогрева труб исчисляется значительными суммами, поскольку речь идёт о профилактике аварий коммуникаций. О трубопроводах, защищённых греющими кабелями, можно с уверенностью сказать, что их срок службы заметно увеличивается.

Монтаж кабеля обогрева водопроводной трубы, стоимость установки греющего кабеля для обогрева водопровода

Поддержание плюсовой температуры жидкости, протекающей по трубам – залог безопасной и бесперебойной эксплуатации водопровода. Сильные морозы, неправильный монтаж, отсутствие возможности проложить трубы на нужном уровне – все это приводит к промерзанию и возникновению аварийных ситуаций. Избежать такого развития событий поможет установка кабеля для обогрева водопроводной трубы. Он предотвратит замерзание жидкости и обеспечит стабильную работу системы в любое время года.

Установка электрообогрева

В большинстве случаев монтаж обогревающего кабеля для водопровода подразумевает использование саморегулирующегося провода, мощность которого меняется в зависимости от температуры воздуха и водопровода. К его преимуществам относятся:

  • экономичный расход электроэнергии;
  • возможность укладки снаружи и внутри водопровода;
  • защита от механических воздействий и локального перегрева;
  • возможность получения секций любой длины прямо на участке;
  • простой и быстрый монтаж.

Этапы выполнения работ

Подготовительный этап включает согласование деталей заказа, выполнение необходимых расчетов, выбор кабеля и способа его установки. Монтаж кабеля обогрева водопровода осуществляется внутренним или наружным способом. В первом случае используется провод с высокой степенью влагозащиты и разрешением на использование в водопроводной воде. Он вводится непосредственно внутрь трубы без какой-либо фиксации. При наружном способе кабель крепится к наружной стороне водопровода и закрывается теплоизоляцией. Заключительным этапом становится проведение тестовых замеров, задача которых – убедиться в правильной и безопасной работе системы.

Наши преимущества

Подключение кабеля для обогрева водопроводной трубы – непростая задача, требующая профессионального подхода. Справиться с ней под силу сотрудникам ГК «Специальные системы и технологии». Мы сотрудничаем с физическими и юридическими лицами, обеспечиваем безопасное и бесперебойное функционирование систем электрообогрева в любое время года. С нами вы можете рассчитывать на высокое качество монтажа и обслуживания, четкое соблюдение заявленных сроков.

Цены

Стоимость монтажа кабеля для обогрева водопроводной трубы рассчитывается в индивидуальном порядке и зависит от длины трубопровода. Мы предлагаем клиентам выгодные условия и избавляем от расходов, связанных с обслуживанием и ремонтом неутепленных систем. Заказать расчет можно онлайн и по номерам телефонов, перечисленным в разделе «Контакты».

Какие ошибки при электромонтаже саморегулирующего кабеля мы могли допустить? | ЭлектроАС

Дата: 2 ноября, 2009 | Рубрика: Вопросы и Ответы, Электромонтаж
Метки: Прокладка кабеля, Саморегулирующий кабель, Электромонтаж

Этот материал подготовлен специалистами компании «ЭлектроАС».
Нужен электромонтаж или электроизмерения? Звоните нам!

Дмитрий
Обращаюсь к вам за помощью, так как на нашем объекте произошло небольшое ЧП, а может быть еще и не произошло. Надеюсь, что вы поможете разобраться в ситуации. В настоящее время на загородных домах очень часто используются различные системы обогрева водопровода, канализации и т.д. У нас на объекте также сантехники воспользовались таким удобством с помощью кабеля Optiheat 9 компании ensto (Финляндия). Эти электромонтажные работы закончились примерно месяц назад, тогда температура воздуха была примерно плюс 10 градусов. Эти самые сантехники попросили нас (электриков) выполнить подключение этого самого кабеля к электропитанию. Электромонтаж кабеля Optiheat 9 к электрической сети очень прост — подключение напрямую через соединительную муфту, идущую в комплекте с Optiheat 9 к 220 вольт. На другой конец кабеля также устанавливается муфта, только концевая. Этот кабель Optiheat 9 саморегулирующий, к нему никаких датчиков и терморегуляторов не требуется. Вроде бы как никаких проблем по подключению не должно возникнуть. Мы выполнили электромонтаж соединительной и концевой муфты, все как написано в инструкции. Подключили кабель через однополюсный автомат в 16 ампер. Подключение производилось совсем недавно, температура воздуха была уже минус 1 градус. Часть этого кабеля находиться в земле на глубине 1,5 метра, а другая часть в доме через подвал и на первый этаж. При включении автоматического выключателя 16 А, все вроде бы спокойно, но проходит одна минута и аппарат защиты щелкает-выключается. Так мы попробовали еще два раза, картина такая же. Но самое главное, при включении автомата кабель начинает греться, причем с каждой секундой все сильнее и сильнее. Автоматический выключатель срабатывает как только ток в цепи достигает 16 А, но по характеристикам кабеля нормальная работа кабеля потребляет 9 ватт/м2. Мы понять ничего не можем, неужели муфту концевую, которая находиться сейчас на глубине 1,5 метра, мы неправильно подключили? Хотя в муфте все просто замкнули фазу с нулем и заизолировали все как по инструкции. Подскажите, пожалуйста, что может быть? Какие выходы из ситуации? Заранее, большое спасибо!

Ответ:
Перед электромонтажом следует досконально изучить инструкцию по монтажу саморегулирующего кабеля.

Для классификации таких кабелей применяют два показателя: первый показатель — мощность погонного метра кабеля при 10 °С, второй показатель — мощность кабеля во льду или в воде. Саморегулирующиеся кабели очень надёжны, экономичны, при электромонтаже их можно нарезать на необходимые длины, при некачественном электромонтаже соединительных и концевых муфт и попадании влаги на тепловыделяющую матрицу возможен выход кабеля из строя. К кабелям для систем обогрева в большинстве случаев предъявляются повышенные требования. При использовании для систем обогрева необходимо обеспечить высочайший уровень электробезопасности, поэтому кабели для таких применений имеют экран из металлической или медной сетки между внешней изоляцией и изоляцией жил, этот экран следует заземлять.

Если Вы самостоятельно не можете определить неисправность, то следует воспользоваться услугами электролаборатории, специалисты которой проведут необходимые электроизмерения и определят неполадки.

Прочая и полезная информация

Прочая и полезная информация

Всё про саморегулирующийся кабель

С каждым годом использование систем кабельного обогрева становится всё более экономичным, надёжным и эффективным. В настоящее время сфера их применения довольно обширна, начиная с обогрева крыш зданий, полов, и заканчивая водо- и трубопроводами. Именно при обогреве кровли, водостоков, трубопроводов, саморегулирующийся кабель получил наибольшее распространение.

В основе саморегулирующегося кабеля лежит так называемая саморегулирующаяся проводящая матрица (поз.1)– непрерывный греющий элемент из полимера на углеродной основе, который меняет свои проводящие свойства в зависимости от температуры. С уменьшением температуры на конкретном участке там увеличивается и протекающий через матрицу ток, что приводит к увеличению выделяемой тепловой мощности.

При возрастании температуры всё с точностью, да наоборот.

Постоянное напряжение по всей длине кабеля обеспечивают два параллельных проводника из большого количества скрученных медных жил (поз.2). Термопластичная оболочка (поз. 3) предназначена для изоляции, защиты от влаги и истирания, тогда как металлическая оплетка (поз. 4) обеспечивает экранирование, заземление и дополнительную защиту матрицы и проводников от механических воздействий.

При понижении внешней температуры саморегулирующий кабель сам регулирует свой тепловой выход, что позволяет экономить потребляемую электроэнергию и часто полностью отказаться от применения термостатов и датчиков температуры, подключая кабель непосредственно к электрической сети.

При том, что саморегулирующийся кабель стоит дороже резистивных, применение самрегов часто экономически оправдано. Например, при отсутствии в желобе или водостоке льда и воды при использовании кабеля в качестве системы анти-обледенения, мощность потребления уменьшается вдвое.

Для обычного резистивного кабеля весьма важна однородность среды по всей длине. При обогреве труб, водосливов обеспечить этот фактор, из за засорения, накопления мусора невозможно.И это приводит к локальным перегревам резистивного кабеля. Что может быть причиной выхода из строя системы обогрева.

Саморегулирующийся кабель сам уменьшит температуру в той области, где теплоотвод меньше, сохранив температуру в остальных местах неизменной.

Саморегулирующийся кабель имеет значительно более высокую стойкость к перепадам напряжений и в отличии от резистивных кабелей, не сгорают при его повышении длительное время.

Также такие кабели обладают более высокими прочностными характеристиками при усилии на разрыв. Способность кабеля к саморегулированию позволяет осуществлять его перехлест – это весьма актуально, например, при обогреве трубной запорно-регулировочной аппаратуры. В отличии от резистивных кабелей, длина которых дискретна и определена линейкой (набором) кабелей фиксированной длины, которые нельзя укорачивать, саморегулирующиеся кабели могут нарезаться кусками необходимой длины. Отметим, что максимальная длина кабеля ограничена – обычно она составляет 100-150 м.

К недостаткам кабеля с саморегуляцией можно отнести износ матрицы, из-за чего снижается мощность. К износу матрицы приводят стартовые (обратные) токи. Саморегулируемый кабель имеет достаточно большой пусковой ток, который может увеличиваться в 1.5 -5 и более раз от своего рабочего значения. Причина — использование в конструкции проводящей матрицы с PTC-коэффициентом, меняющей свое электрическое сопротивление в зависимости от температуры окружающей среды.

В «холодном» состоянии кабель имеет небольшое сопротивление, которое к тому же зависит от температуры окружающей среды. При подаче питания на кабель, он начинает разогреваться, его сопротивление начинает расти, ток в цепи питания уменьшается. Коэффициент стартового тока зависит от компонентного состава и применяемых технологий при производстве матрицы кабеля.

Пример расчета максимального стартового тока греющего кабеля

Имеется секция саморегулирующегося кабеля удельной мощностью 30 Вт/м и длиной 50 м. Номинальная мощность секции при температуре +10°С составляет Pном=30Вт/м*50м=1500Вт. Это мощность уже разогретой секции. Если на кабель в «холодном» состоянии подать питание, то его мощность будет в несколько раз выше номинального значения. Для расчетов мы принимаем коэффициент стартового тока равный 2.5-3 для кабелей марки Samreg .

Коэффициент определен в ходе экспериментов с кабелем данных марок, а также изучения их физических и электротехнических свойств. У греющих кабелей иных производителей данный коэффициент может отличаться как в большую, так и меньшую сторону.

Тогда, стартовая (пусковая) мощность в нашем примере равна Pпуск=3хPном=4500Вт, пусковой ток Iпуск=4500/220=20,45 А.

По найденному значению пускового тока осуществляется выбор автоматических и дифференциальных выключателей для защиты нагревательной секции, а также тип и сечение силового питающего кабеля. Для секции, приведенной в примере, необходим дифференциальный автомат на номинальный ток Iном=25А с дифференциальным током Iут=30мА

У каждой марки нагревательного кабеля своя величина стартового тока. Производители редко указывают эту информацию в технических характеристиках. Этот параметр является условной величиной и при различных условиях один и тот же кабель может иметь разное значение.

Как показала практика, среди производителей саморегулирующегося кабеля, минимальное значение стартового тока, у кабелей Южно-Корейского производства (в 1.5-2 раза от рабочего значения), максимальное у Китайских производителей (в 5-6 раз от рабочего значения). Соответственно наиболее безопасны, для вашей проводки и питающего провода, а так же более долговечны, кабели производства Южной-Кореи, к примеру кабель производства компании Eastec.

Виды саморегулирующегося кабеля

Кабели с саморегуляцией отличаются по следующим характеристикам:

  • Как изменяется мощность;
  • По материалу оболочки;
  • По температуре нагрева;

По температуре кабели делятся на:

  • Низкотемпературные;
  • Среднетемпературные;
  • Высокотемпературные;

Низкотемпературные кабели применяют, для обогрева водостоков небольшой протяженности. Среднетемпературные могут использоваться для оттаивания объектов среднего размера. Высоко-температурные кабели могут применяться, например, для систем анти-обледенения на промышленных объектах.

Для обеспечения надежной работы в конструкции саморегулирующихся кабелей применяют несколько слоев защитных оболочек из термопластичных материалов. Для механической прочности, а так же при необходимости заземления, кабели имеют луженую медную оплетку, покрытую дополнительной внешней оболочкой изоляции.

В зависимости от исполнения внешняя изоляция изготавливается из материалов, допускающих использование кабеля в условиях возможного воздействия коррозионных химических растворов и паров. Также выпускаются саморегулирующиеся кабели для водопроводов, допускающие непосредственный контакт с питьевой водой. Такие кабели изготовлены из безопасных материалов, одобреных к использованию в системах питьевого водоснабжения и идеально подходят для обогрева водопроводов изнутри.

Монтаж греющего кабеля внутри водопроводной или канализационной трубы производят по разным причинам. Основная – невозможность фиксации из-за того, что трубопровод уже лежит в траншее и закрыт слоем грунта.

Системы обогрева, основанные на применении саморегулирующихся кабелей наиболее безопасные и простые в монтаже и эксплуатации. Они полностью автоматические, не требуют никакого специального обслуживания.

%PDF-1.5 % 231 0 объект > эндообъект внешняя ссылка 231 75 0000000016 00000 н 0000002632 00000 н 0000002734 00000 н 0000003604 00000 н 0000003815 00000 н 0000004186 00000 н 0000004223 00000 н 0000004270 00000 н 0000004317 00000 н 0000004364 00000 н 0000004412 00000 н 0000004458 00000 н 0000004506 00000 н 0000004554 00000 н 0000004602 00000 н 0000004650 00000 н 0000004698 00000 н 0000004746 00000 н 0000004860 00000 н 0000007441 00000 н 0000009642 00000 н 0000011859 00000 н 0000013944 00000 н 0000016207 00000 н 0000016582 00000 н 0000016967 00000 н 0000017079 00000 н 0000019336 00000 н 0000022015 00000 н 0000022183 00000 н 0000024453 00000 н 0000027103 00000 н 0000027293 00000 н 0000027555 00000 н 0000027766 00000 н 0000028273 00000 н 0000028336 00000 н 0000028855 00000 н 0000029268 00000 н 0000029776 00000 н 0000030257 00000 н 0000030767 00000 н 0000031210 00000 н 0000031752 00000 н 0000032030 00000 н 0000033641 00000 н 0000033954 00000 н 0000035587 00000 н 0000035913 00000 н 0000037774 00000 н 0000038093 00000 н 0000065240 00000 н 0000065279 00000 н 0000065599 00000 н 0000065696 00000 н 0000065842 00000 н 0000066073 00000 н 0000066461 00000 н 0000066583 00000 н 0000066729 00000 н 0000080023 00000 н 0000085124 00000 н 0000086151 00000 н 0000086624 00000 н 0000087060 00000 н 00000 00000 н 0000128958 00000 н 0000130729 00000 н 0000130969 00000 н 0000148604 00000 н 0000150487 00000 н 0000153268 00000 н 0000154996 00000 н 0000156350 00000 н 0000001796 00000 н трейлер ]/предыдущая 649790>> startxref 0 %%EOF 305 0 объект >поток hвязь TKSa 3 ・K&ch3Ѳ(Hi9stxۺf}Q/ ~Ct>AD4IC=9n]y{8

Руководство по монтажу саморегулирующегося кабеля

Руководство пользователя:

Откройте PDF-файл напрямую: Просмотр PDF-файла.
Количество страниц: 13

 Руководство по установке

Саморегулирующиеся кабели
ТЕХНИЧЕСКАЯ ПОДДЕРЖКА
0845 345 2288
ВАЖНЫЙ
Прочтите это руководство, прежде чем пытаться установить систему отопления. Неправильно
Установка может привести к повреждению системы отопления и аннулированию гарантии.

Лучший теплый пол - гарантировано

1

Содержание

Важные моменты установки

3

Важные моменты установки

1.

4

Введение

Нагревательный кабель можно подключать только к сети переменного тока 230 В.

2.5-6

Информация о товаре

7

Аксессуары для установки

8-9

Подготовка

Неправильная электрическая установка может привести к
короткое замыкание или поражение электрическим током. К
обеспечить наилучшую защиту,
ДОЛЖНО быть установлено УЗО на 30 мА. Всегда
Соблюдайте особые электрические и
строительные нормы для вашей страны.

10-11

Применение: в желобе

12-13

Применение: желоб и водосточная труба

14-15

Применение: Крыша и желоб

16-17

Установки с элементами крыши

18-21

Кабельные наконечники

23

Гарантия

Если следовать этим инструкциям, у вас не должно возникнуть проблем во время установки. Однако, если вам в какой-либо момент потребуется помощь, позвоните в нашу службу технической поддержки.

0845 345 2288

Вы также можете найти копию этого руководства, инструкции по подключению, список часто задаваемых вопросов и другую полезную информацию.
информация на нашем сайте:

www.warmup.co.uk

2

Позвоните нам сейчас 0845 345 2288 или посетите www.warmup.co.uk

материалы.
11.

Никогда не размещайте нагревательный кабель в
близость взрывоопасных веществ, предметов
или газы.

12.

Не сгибайте кабель ниже
минимальный радиус изгиба 25 мм. То
кабель может получить необратимое повреждение в
участки, где кабель изгибается ниже
этот радиус.3.

Нагревательный кабель ДОЛЖЕН быть проложен как
согласно инструкции по установке.

13.

4.

Нагревательный кабель должен быть подключен
квалифицированным электриком в соответствии с
с действующими правилами электромонтажа.

Нагревательный кабель желоба должен быть
включается в начале
зимний период.

14.

5.

Нагревательный кабель должен быть проложен как
в соответствии с указанным планом установки.

Монтаж кабеля должен занять всего
место, когда температура окружающей среды
от 0°C до 27 ºC.

6.

Нагревательный кабель и соединительный провод
(или вилка) не должны соприкасаться
водой или другими жидкостями.15.

Не включайте питание при температуре выше 10°C.

16.

Саморегулирующийся кабель должен быть
устанавливаются на наклонных крышах.

7.

Убедитесь, что заглушка на конце
кабель не подвергается механическим воздействиям.

17.

Не устанавливайте кабель для удаления льда
плотины, которые уже сформировались или
очистить крышу от льда или снега.

8.

Если вы обнаружите, что нагревательный кабель
поврежден, немедленно выключите
подача 230 В переменного тока и замена отопления
кабель.

18.

9.

 всегда защищайте нагревательный элемент
А
об острые края, масло или тепло.Не используйте саморегулирующийся кабель для
таяние снега на проезжей части или тротуарах,
или в качестве защиты от замерзания. Разминка есть
продукты, разработанные специально для этих
Приложения.

19.

10.

Убедитесь, что нагревательный кабель расположен на расстоянии не менее 30 мм от легковоспламеняющихся

Не используйте саморегулирующийся кабель на
деревянные желоба или водостоки.

Правила техники безопасности
Неправильный дизайн, обращение, установка могут повредить систему и привести к
защита от замерзания или поражения электрическим током. Чтобы свести к минимуму эти риски и обеспечить работоспособность системы
надежно, прочитайте и внимательно следуйте информации, предупреждениям и инструкциям в этом руководстве.Убедитесь, что нагреватели подключены квалифицированным электриком в соответствии с действующей проводкой.
нормами и постоянно защищены УЗО 30 мА.

Лучший теплый пол - гарантировано

3

Введение

Информация о товаре

Саморегулирующийся нагревательный кабель

Заявление
Нагревательный кабель является саморегулирующимся, что означает, что он будет реагировать на температуру окружающей среды.
и регулировать его тепловую мощность в зависимости от потребности в отоплении.

Возможность варьировать тепловую мощность в зависимости от температуры окружающей среды и в результате
Уровни снегопада и обледенения — вот что делает саморегулирующийся кабель выгодным, когда
по сравнению с кабелями постоянной мощности. В результате снижается потребление энергии и затраты.
являются основными преимуществами.
Когда температура
на месте установки
уменьшается, кабель будет
реагировать, увеличивая его тепло
выход. Наоборот, когда
температура окружающей среды
ж/м
увеличивает кабель будет
уменьшить его выпуск. То
намерение состоит в том, чтобы поддерживать
постоянная температура
выше нуля для
охраняемый объект, т.е.
желоб или труба, которая
устраняет повреждения от
трещины, сосульки или засоры.

Технические данные

Рис. 1. График, показывающий выходную температуру кабеля при температуре окружающей среды.
30

25

20

15

10

5

10

20

30

40

50

60

о

Температура С

Поскольку кабель регулирует свою мощность, ток будет меняться в зависимости от температуры окружающей среды.При выборе длины используемого кабеля необходимо рассчитать ток, который
будет нагружен на реле термостата 16 А. По этой причине существует максимальная схема
длина, которая не может быть превышена. Для расчета длины кабеля см. таблицу
ниже.
При правильной установке и эксплуатации этот продукт создает путь для растаявшего снега и льда.
для стока с крыши на землю.

Максимальная длина саморегулирующегося кабеля при 230 В переменного тока

Выходная мощность

20 Вт/м при 10°C

Напряжение питания

230 В переменного тока, 50 Гц

Автобус Бар

Медь с покрытием

Внутренняя изоляция

Термопластичный эластомер

Металлическая обшивка

Медь с покрытием

Внешняя оболочка

Термопластичный эластомер

Наружный диаметр

10.6 мм х 5,9 мм

Минимальная температура установки

-30 град С

Температура применения до

-30 град С

Рабочая температура- Включение

Максимум. 65 град С

Рабочая температура- Выключить

Максимум. 85 град С

Мин. радиус изгиба

25 мм

Автоматический выключатель

Макс. 16 А

IP-рейтинг

IPX7

УФ-стойкость

да

Информация о товаре

Модель

Форма

W20SR/м*

Незавершенный

Длина
(м)

мощность
при 10°С

сократить до

Вт = 20 х

длина

Длина

Вт/м
при 10°С
20

Длина кабеля (м) с предохранителем Сила тока:
Температура

10А

16А

10°С

79м

110м

-15°С

49м

71м

-20°С

42м

58м

*См. стр. 6 для получения рекомендаций по выбору нетерминированных кабелей для прогрева.4

Позвоните нам сейчас 0845 345 2288 или посетите www.warmup.co.uk

Лучший теплый пол - гарантировано

5

Информация о товаре

Аксессуары для установки

За счет параллельного питания обогрева кабеля
жилы, можно разрезать кабель в любом месте по его длине.
длина, что упрощает планирование проекта и монтаж.

1. Элементы для установки (в зависимости от типа установки)

Чтобы максимально использовать преимущества этой функции, Warmup предлагает
саморегулирующийся кабель, нарезанный на заказ по заданной длине, для
неразъемный кабель:
а.Минимум 20 м
б. Максимум 500 м (полная катушка)
в. Увеличение длины на каждый метр

1. WDSH - Подвесная катушка с водосточной трубой

5. Силиконовый герметик

6. WJB - Т-образная соединительная коробка
2. WGB - Водосточная планка

Для подключения
холодный провод для подключения питания и для герметизации конца
цепь соответственно. Для получения подробной информации о подключении кабеля см.
стр. 18-21.
Кабельная конструкция

Шинопровод

7. TAPEFH - Клей для алюминия
Лента

3. WRC - зажимы для крепления крыши

4. SR-TK - Комплект концевой и силовой заделки

Полупроводящее нагревательное ядро
Изоляция

Медная оплетка с покрытием

2.Важные советы по установке и безопасности
Установка должна выполняться квалифицированным электриком.
Саморегулирующийся кабель должен быть подключен к подходящей розетке или распределительной коробке и должен
всегда должны быть защищены УЗО 30 мА в соответствии с действующими правилами электропроводки.

Обшивка

6

Позвоните нам сейчас 0845 345 2288 или посетите www.warmup.co.uk

Если УЗО срабатывает во время нормальной работы и не может быть сброшено, вероятно, имеется неисправность в
схема. Не следует предпринимать попыток повторного включения кабеля, и УЗО не должно отключаться.
обходить стороной ни при каких обстоятельствах.Обратитесь к квалифицированному электрику.
Лучший теплый пол - гарантировано

7

Подготовка

Подготовка

Перед монтажом греющего кабеля убедитесь, что зона вокруг кабеля свободна.
и чтобы не было острых краев. Осмотрите нагревательный кабель перед его использованием на наличие каких-либо признаков
повреждать.

Требуемая длина кабеля, очевидно, будет зависеть от требований проекта и расположения обогреваемого здания.
В данном руководстве описаны наиболее типичные варианты установки, см. стр. 10 и далее.
подробности.Перед установкой дайте кабелю нагреться до комнатной температуры.
В таблице ниже приведены требования к длине кабеля для различных проектов:
Убедитесь, что желоб чист, удаляя листья или мусор из желобов и водосточных труб.
На черепичной крыше монтаж саморегулирующегося троса должен производиться только между 0
и 27°С. При температуре ниже 0 °C черепица становится хрупкой и может сломаться при подъеме для установки кровельных зажимов.
При температуре выше 27°C черепица может быть теплой и может порваться, когда ее поднимают для установки кровельных зажимов.Свес карниза
(мм)

Мультипликатор для крыши без
желоб

305

3.0

610

4.3

915

5,8

1220

7.1

Для каждой области крыши с кабелем соответствующий желоб также должен иметь кабель.
При использовании распределительной коробки ее следует устанавливать в защищенном месте.
Начните установку с распределительной коробки, оставив капельную петлю там, где кабель выходит из розетки.
распределительная коробка.
При работе непосредственно на крыше во время монтажа рекомендуется пометить кабель мелом.
заранее. Чертеж проекта поможет спланировать длину кабеля для каждого элемента крыши.8

Позвоните нам сейчас 0845 345 2288 или посетите www.warmup.co.uk

Место установки

Требования к длине

Край крыши

Множитель длины крыши x свеса

Желоб

1 м кабеля на метр водосточного желоба, если ширина более 15 см, используйте двойную прокладку кабеля.

Водосточная труба

2м кабеля на метр водосточной трубы

Долина крыши

1,8 м кабеля на долину

Периметр слухового окна

1м кабеля на метр периметра слухового окна

Свес карниза (мм)

Высота треугольника
(мм)

305

458

610

762

915

1066

1220

1372

При обогреве кровли прокладывается кабель
по линии крыши, расположенной в виде треугольника
шаблон.Треугольники должны простираться выше
свес в теплую часть
крыша. Чтобы определить высоту треугольников,
пожалуйста, смотрите таблицу слева. Расстояние
между вершинами каждого треугольника всегда
Ширина 610 мм или 24 дюйма.

Лучший теплый пол - гарантировано

9

Применение: в желобе
Самый простой монтаж происходит, когда по проекту требуется только противообледенительная обработка водосточного желоба.
1. Для правильного крепления кабеля он должен ровно лежать в желобе. Кабель должен быть размотан
следя за тем, чтобы он не перекручивался и не запутывался.Рис. 2. Кабель, привязанный к стержню

2. Кабель следует держать плотно, не касаясь самого желоба, чтобы предотвратить нагрев.
потеря.
3. При обработке водосточных желобов от обледенения используйте двойной кабель.
4. Как только определена требуемая длина кабеля, конечный конец кабеля должен
быть прикреплены к желобу с помощью подходящего метода, например, алюминиевой клейкой ленты.
Постоянные методы, такие как клей или клей, не должны использоваться.

Рис. 3. Брус, прикрепленный к водосточному желобу

5. Для этой установки используются желоба.Кабельные стяжки, устойчивые к ультрафиолетовому излучению, проталкиваются
отверстия на стержне и неплотно закрепите так, чтобы кабель держался, но не был закреплен.
6. Повторите шаг 5 с таким количеством стержней, которое требуется для длины желоба, используя по 1 зажиму на каждый
20 см водостока.
7. Для круглых желобов стержень необходимо согнуть по краю желоба, а
внутренний профиль. Для этого можно использовать плоскогубцы (см. рисунок 3).
8. После того, как все стержни прикреплены к кабелю, начните прикреплять их к внутренней поверхности
желоб. Проверьте расстояние и используйте алюминиевую клейкую ленту, чтобы прижать стержни.Рис. 4. Брус, приклеенный к желобу
с алюминиевой лентой

9. Все кабельные стяжки должны быть затянуты и обрезаны, как показано на рис. 3.
ПРИМЕЧАНИЕ. Параллельные участки кабеля должны быть разделены и равномерно распределены по всему периметру.

Нагревательный кабель

Расстояние бар

20 см

Рисунок 1. Водосточная перекладина и кабельные стяжки

Рисунок 5. Окончательная установка в желоб
Нагревательный кабель

10

Позвоните нам сейчас 0845 345 2288 или посетите www.warmup.co.uk

Подвесная линия

Поперечная балка

Лучший теплый пол - гарантировано

11

Применение: желоб и водосточная труба
Существует 2 типа установки водосточной трубы:
•
те, где водосточная труба находится в середине длины желоба и
•
те, где водосточная труба находится в конце желоба
Если водосточная труба находится посередине водосточного желоба, кабель должен быть направлен вниз.
и назад, чтобы продолжить вдоль желоба.Кабель не должен выступать за конец
водосточная труба. Учитывайте это при расчете длины кабеля для проекта.

4. Затем кабель крепится к подвеске водосточной трубы с помощью зажимов (см. рис. 3). То
клипсы располагаются с интервалом 40 мм.
5. На конце подвесной катушки находится конец с петлей, чтобы удерживать бегунок на месте и удерживать его.
стальная проволока натянулась. Прикрепите эту петлю к безопасному объекту, который не сломается и не упадет.
с весом кабеля, поддерживаемого водосточной трубой.6. Там, где водосточная труба находится в конце обогреваемого желоба, параллельные прокладки кабеля
будет поддерживаться стальной проволокой и возвращаться по тому же желобу. Там, где желоб продолжается после водосточной трубы, кабель будет иметь параллельные двойные прокладки только в водосточной трубе.
себя, и будет продолжаться вдоль желоба по мере необходимости.
7. Как только все части троса защелкнуты, трос со стальной проволокой можно сбросить.
в водосточную трубу, убедившись, что стальная проволока натянута, чтобы удерживать кабель параллельно
равный интервал.Тип 1: Водосточная труба в середине желоба

Не забывайте избегать перегрева кабеля, так как это увеличивает риск возгорания или поражения электрическим током.
Никакая часть водосточной трубы не должна находиться внутри здания.

Тип 2: Водосточная труба на конце желоба

1. При установке водосточной трубы вдоль водосточного желоба кабель следует прокладывать вниз
трубу и обратно.
2. Как только определена требуемая длина кабеля, конец кабеля с заделкой должен быть
крепится к желобу перед водосточной трубой с использованием соответствующего метода, т.е. алюминия
самоклеющаяся пленка.Постоянные методы, такие как клей или клей, не должны использоваться.
3. Необходимая длина стальной проволоки должна быть измерена от петлевого конца катушки подвески водосточной трубы. Это включает в себя длину желоба, ведущего к водосточной трубе, и для
сам водосточный желоб. Кабель должен быть на одном уровне с концом носика.

12

Позвоните нам сейчас 0845 345 2288 или посетите www.warmup.co.uk

Лучший теплый пол - гарантировано

13

Применение: Крыша и желоб
Для эффективного обогрева вдоль линии крыши,
кабель расположен в виде треугольника
(Фигура 1).Треугольники должны простираться выше
свес в теплую часть
крыша (рис. 2). Для определения высоты
треугольников, см. таблицу ниже.
1. Для установки на крыше и
желоб, используются кровельные зажимы. С использованием
информация на этой странице и странице
9, вычислить высоту треугольника
формирование для кровельного отопления. Треугольник
ширина фиксируется на уровне 60 см / 24 дюйма от пика до
пик. Величина свеса крыши
от здания повлияет на высоту
треугольники.Рисунок 1. Формирование треугольника для кровельного отопления

5. Двойной зажим используется для фиксации
нагревательный кабель с петлей на краю крыши,
обеспечение дренажного канала к желобу.

2. Определите общую длину кабеля
требуется для проекта.

6. Для крепления кабеля в
упор пилообразного расположения.

3. Нарисуйте план проекта и отметьте
расположение треугольных пиков на крыше
с помощью мела. Это сделает установку
Полегче.

7. Закрепите клипсы на крыше с кровельным покрытием.
гвозди или шурупы, нанесение силиконового герметика
под зажимом для обеспечения водонепроницаемости
герметик.8. После установки зажимов на крышу,
проденьте нагревательный кабель вокруг зажимов.
Используйте дополнительные зажимы в любом месте, где
кабель подвергается чрезмерному напряжению или
движение.

Рисунок 2. Расстояние свеса

14

4. Также пометьте кабель любыми точками
где находится вершина треугольника или где угодно
кабель должен быть закреплен на крыше.

"E" Карнизный свес
(мм)

Высота петли «Н»
(мм)

Свес карниза «Е»
(мм)

Мультипликатор для крыши без
желоб

305

458

305

3.0

610

762

610

4.3

915

1066

915

5,8

1220

1372

1220

7.1

Позвоните нам сейчас 0845 345 2288 или посетите www.warmup.co.uk

9. Используйте плоскогубцы, чтобы плотно закрыть зажимы вокруг
кабель, стараясь не раздавить или
повредить кабель.

Лучший теплый пол - гарантировано

15

Установки, включая элементы крыши

Установка для слуховых окон
Кабель должен располагаться вверх и вниз вокруг слухового окна.

Место установки

Требования к длине

Край крыши

Множитель длины крыши x свеса

Желоб

1 м кабеля на метр водосточного желоба, если ширина более 15 см, используйте двойную прокладку кабеля.

Водосточная труба

2м кабеля на метр водосточной трубы

Долина крыши

1.8 м кабеля на долину

Периметр слухового окна

1м кабеля на метр периметра слухового окна

Для окон, где вода может скапливаться и образовывать лед, также можно настроить
установка. Это приведет к увеличению необходимой длины кабеля. Ниже приведена схема относительно
рекомендуемая установка для таких особенностей крыши.
СОВЕТ: Если вы будете работать непосредственно на крыше во время установки, вы можете пометить
рисунок кабеля мелом перед присоединением кабеля. Если вы работаете с лестницы, вы
наверное хочу выложить схему как крепишь кабель с клипсами.Делаем рисунок
вашей крыши и ваш запланированный шаблон на бумаге рекомендуется.
Установка для мансардных окон
Области светового люка также обрабатываются с помощью «треугольного подхода». Тем не менее, высота
треугольников увеличен так, что он простирается на 15 см / 6 дюймов ниже светового люка.

16

Позвоните нам сейчас 0845 345 2288 или посетите www.warmup.co.uk

Установка для ендов
Если на вашей крыше есть желоб, вы должны проложить кабель вверх и вниз по желобу не менее чем на 1 метр. Удлините кабель выше, если теплая область вашей крыши выше.Лучший теплый пол - гарантировано

17

Кабельная заделка — концевая заделка

Завершить прекращение

Комплект заделки для разогрева содержит 2 комплекта гильз и обжимных зажимов, один для заделки кабеля.
конец кабеля и один для подключения питания.
Завершить прекращение

12 мм х 40 мм

втулка 18мм х 110мм

Комплект для заделки
1.
2.
3.
4.
5.

18

Снимите наружную оболочку нагревательного кабеля длиной 40 мм.
Распутайте открытую металлическую оплетку.
Срезать лишнюю металлическую оплетку до наружной оболочки нагревательного кабеля.
Наденьте рукав 12 мм x 40 мм на конец кабеля, чтобы покрыть примерно 10 мм кабеля.
наружная оболочка и усадка горячим воздухом.Наденьте рукав размером 18 мм x 110 мм на предварительно усадочный внутренний рукав, а также термоусадочный наружный рукав.
с помощью термофена.

Позвоните нам сейчас 0845 345 2288 или посетите www.warmup.co.uk

Лучший теплый пол - гарантировано

19

Заделка кабеля — заделка питания

Прекращение питания

Прекращение питания
(См. схему напротив)
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.

20

Обрезка обогревателя отрезается на необходимой длине.
Снимите наружную оболочку трассера примерно на 50 мм от конца.
Расплетите металлическую оплетку до внешней оболочки.Скрутите и обрежьте оплетку, оставив примерно 10–15 мм у внешней оболочки.
Зачистите около 20 мм изоляции и полупроводящего материала с обеих шин.
Снимите наружную оболочку примерно на 90 мм над холодным проводом.
Отрежьте около 60 мм изолированных нейтральных и токоведущих холодных жил (коричневая и синяя).
Зачистите все три жилы примерно на 10 мм.
Наденьте втулку 18 мм x 160 мм на холодный провод, а затем наденьте втулку 12 мм x 110 мм.
над холодным свинцом. Не стягивайте рукава.
Наденьте втулку размером 4 мм x 30 мм на заземляющий сердечник.Наденьте наконечник на скрученную металлическую оплетку и вставьте зачищенную жилу заземления в наконечник. Обожмите наконечник
с помощью обжимного инструмента.
Наденьте втулку 4 мм x 30 мм на ушко, чтобы удерживать ушко в середине втулки, и усадите втулку
с помощью термофена.
Наденьте один 6 мм x 30 мм на нейтральный сердечник из холодного провода и одну втулку 6 мм x 30 мм.
над живым сердечником из холодного свинца.
Наденьте один выступ на одну шину и наденьте другой выступ на другие шины.
Вставьте нейтральный сердечник в проушину одной шины и жилу под напряжением в проушину другой шины и
обожмите оба наконечника с помощью обжимных инструментов.Наденьте обе втулки 6 мм x 30 мм на обжатые наконечники, чтобы наконечники оставались в середине
рукава и усадить рукава с помощью горячего воздушного пистолета.
Наденьте рукав 12 мм x 110 мм на наконечники и усадите с помощью термофена.
Наденьте рукав 18 мм x 160 мм на рукав для предварительной усадки и усадите.

Позвоните нам сейчас 0845 345 2288 или посетите www.warmup.co.uk

Лучший теплый пол - гарантировано

21

Примечания

Гарантия
Гарантия на саморегулирующийся кабель Warmup® составляет 5 лет.
компанией WARMUP PLC («Warmup») на отсутствие дефектов материалов и
качество изготовления при нормальном использовании и обслуживании, и гарантируется
остаются таковыми с учетом ограничений и условий, описанных ниже:

5-летняя гарантия распространяется:
1.2.
3.

Только если устройство зарегистрировано в системе Warmup® в течение 30 дней после покупки. Регистрация может быть
заполняется онлайн на сайте www.warmup.co.uk. В случае претензии требуется доказательство покупки, поэтому
сохраните счет-фактуру или чек – в таком счете-фактуре должна быть указана именно та модель, которая была приобретена.
Только если нагреватель был заземлен и защищен устройством защитного отключения (УЗО) на 30 мА.
раз.
Только если нагреватели были проверены, а электрические работы и соединения были выполнены
квалифицированный электрик в соответствии с правилами IEE и в соответствии с этими установками
инструкции.В течение гарантийного срока производитель организует ремонт нагревателя или (по его
усмотрению) замените детали.
Если нагреватель выходит из строя из-за повреждений, возникших во время установки, данная гарантия не распространяется.

ПРОИЗВОДИТЕЛЬ НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА СЛУЧАЙНЫЕ ИЛИ КОСВЕННЫЕ УБЫТКИ,
ВКЛЮЧАЯ, ПОМИМО ПРОЧЕГО, ДОПОЛНИТЕЛЬНЫЕ КОММУНАЛЬНЫЕ РАСХОДЫ ИЛИ УЩЕРБ ИМУЩЕСТВУ.
WARMUP® PLC не несет ответственности за:
1.
2.
3.
4.
5.
6.
7.
8.
9.

22

Позвоните нам сейчас 0845 345 2288 или посетите сайт www.Warmup.co.uk

Повреждение или ремонт, требуемые в результате неправильной установки или применения.
Повреждение в результате наводнения, пожара, ветра, молнии, аварии, агрессивной среды или других условий, не зависящих от производителя.
Использование компонентов или аксессуаров, несовместимых с устройствами.
Обычное техническое обслуживание, как описано в руководстве по установке и эксплуатации.
Детали, не поставляемые или не разработанные производителем.
Повреждения или ремонт, требуемые в результате любого неправильного использования, технического обслуживания, эксплуатации или обслуживания.Невозможность запуска из-за прерывания и/или ненадлежащего электроснабжения.
Любой ущерб, причиненный замерзшими или сломанными водопроводными трубами в случае отказа оборудования.
Изменения внешнего вида продукта, не влияющие на его характеристики.

Лучший теплый пол - гарантировано

23

ПЛК прогрева
702 и 704 Тюдор Эстейт
Abbey Road
Лондон
СЗ10 7УВ

V2.0
24 0314

W: www.warmup.co.uk
Электронная почта: [email protected]
Т: 0845 345 2288
Ф: 0845 345 2299

РАЗМИНКА
и связанные
логотипы
торговец
Метки.
© Разминка
ООО2007 г. – рег. ТМ №№ 1257724, 4409934, 4409926, 5265707. Э и ОЭ.
Слово вызова
мы сейчас
0845 345
2288
посещение
www.warmup.co.uk



Исходные данные Exif:
 Тип файла: PDF
Расширение типа файла: pdf
Тип MIME: приложение/pdf
PDF-версия: 1.7
Линеаризованный: Да
Набор инструментов XMP: Adobe XMP Core 5.3-c011 66.145661, 06.02.2012-14:56:27
Дата создания: 2014:03:24 11:54:47Z
Дата метаданных: 2014:03:24 11:54:50Z
Дата изменения: 2014:03:24 11:54:50Z
Инструмент Creator: Adobe InDesign CS6 (Windows)
Идентификатор экземпляра: uuid:28186398-d108-4ecc-b0be-0f42018fad15
Идентификатор исходного документа: xmp.сделал:A7CBAD780A48E1119DCAA99A63F69962
Идентификатор документа: xmp.id:881938194BB3E3119BECCB0295D378F4
Класс исполнения: доказательство: pdf
Получено из идентификатора экземпляра: xmp.iid:96AD4EFE4AB3E3119F2BA655CA3AFC92
Получено из идентификатора документа: xmp.did:466168661AA5E31193DCA013FA785D96
Получено из идентификатора исходного документа: xmp.did:A7CBAD780A48E1119DCAA99A63F69962
Получено из класса представления: по умолчанию
История действий: преобразовано
Параметры истории: от application/x-indesign до application/pdf
Программный агент истории: Adobe InDesign CS6 (Windows)
История изменена: /
История Когда : 2014:03:24 11:54:47Z
Формат: заявка/pdf
Производитель: Adobe PDF Library 10.0,1
В ловушке: Ложь
Количество страниц : 13
Создатель: Adobe InDesign CS6 (Windows)

Метаданные EXIF ​​предоставлены EXIF.tools

Саморегулирующийся нагревательный кабель, производитель кабеля для обогрева

Саморегулирующийся нагревательный кабель изменения температуры окружающей среды.

В основном используется для обеспечения защиты от замерзания, определения вязкости потока, обогрева и обслуживания технологических процессов.

Являясь авторитетным производителем нагревательных кабелей, компания Jiahong New Materials Co., LTD владеет запатентованной технологией сердечника PTC.

Сердечник с положительным температурным коэффициентом является наиболее важным элементом кабеля для обогрева.

Хотя в мире существует много производителей саморегулирующихся нагревательных кабелей, только менее десяти из них используют матричную технологию (также называемую технологией PTC).

Jiahong входит в десятку лучших в Китае. Мы являемся единственным производителем, который может разрабатывать и производить матрицы или сердечники PTC на нашем заводе.

Наши основные материалы импортируются из Кореи, США и Японии. Саморегулирующийся является наиболее характерной чертой этого типа кабеля. Нагревательный элемент представляет собой полимерный проводящий пластик PTC.

Рисунок: Саморегулирующиеся нагревательные кабели

При низкой температуре сопротивление уменьшается, а при высокой температуре сопротивление увеличивается.

Выходная мощность зависит от сопротивления PTC. Например, при изменении температуры трубы саморегулирующийся нагревательный кабель автоматически регулирует выходную мощность.

Графика: кривая выходной мощности и температуры окружающей среды

Еще одной характеристикой саморегулирующегося нагревательного кабеля Jiahong является отсутствие перегрева, независимо от того, как вы его прокладываете.

Эта характеристика позволяет перекрестную прокладку кабеля и может быть разрезана на произвольные длины, не влияя на выходную мощность на единицу длины.№

Вот почему людям нравится саморегулирующийся нагревательный кабель – очень простой в конструкции и монтаже. Именно эта характеристика делает установку обогревателя очень простой. В жилых и коммерческих помещениях нет необходимости запрашивать специальную схему электрообогрева.

Однако по запросу вы можете получить подробную спецификацию по установке для промышленного применения.

Типичный саморегулирующийся нагревательный кабель Jiahong состоит из 5 различных слоев. В состав входят

  1. Внутренний проводник из сплава
  2. Нагревательный элемент с ПТКС
  3. Внутренняя изоляция или изоляция с ПТКС
  4. Оплетка, защищающая от электромагнитного излучения
  5. Наружная водонепроницаемая оболочка.

  Рисунок: базовая конструкция саморегулирующихся нагревательных кабелей

В саморегулирующемся греющем кабеле Jiahong в качестве внутреннего проводника часто используется луженая медь.

Этот сплав обладает хорошей электропроводностью и низким коэффициентом термического преобразования.

Каждый саморегулирующийся нагревательный кабель состоит из двух отрезков параллельных луженых медных многожильных проводов.

А каждый многожильный провод состоит из 7 или 19 отрезков луженых медных проводов.Эта конструкция прочнее одной толстой медной проволоки.

Внутренняя изоляция обычно изготавливается из тефлона, стойкого к высоким температурам, кислотам и щелочам.

Между тем, он имеет стабильные химические свойства и длительный срок службы.

Иногда для снижения стоимости тефлоновую изоляцию заменяли внутренней изоляцией из полиэтилена и внешней изоляцией из LSZH.

Графика: Тефлоновые материалы из Кореи и США

Оплетка также изготовлена ​​из луженой меди.Плотность плетения зависит от количества тока, проходящего через петлю.

Как правило, чем больше ток, проходящий через петлю, тем выше плотность тканой сетки.

Внешняя оболочка часто изготавливается из ПВХ или фторполимера.

Оба материала обладают характеристиками устойчивости к высоким температурам, давлению, сильным кислотам и щелочам.

Кроме того, фторполимер также устойчив к высоким температурам, и его можно использовать в высокотемпературном саморегулирующемся греющем кабеле.

Требования к системе электрообогрева варьируются в зависимости от конкретных конструктивных параметров каждого приложения.

Чтобы удовлетворить эти потребности, компания Jiahong создала самый полный в мире ассортимент электрических нагревательных кабелей и систем управления. Саморегулирующиеся нагревательные кабели Jiahong включают три типа:

  • Низкотемпературные саморегулирующиеся нагревательные кабели
  • Среднетемпературные саморегулирующиеся нагревательные кабели
  • Высокотемпературные саморегулирующиеся нагревательные кабели

— Регулирующие нагревательные кабели Рабочий эффект

Низкотемпературный саморегулирующийся нагревательный кабель

Максимальная рабочая температура 65 градусов Цельсия и максимальная температура кратковременного воздействия 85 градусов Цельсия.

Этот тип нагревательного кабеля широко используется в различных областях, таких как жилые, коммерческие, промышленные зоны и т. д.

Например, для обогрева металлических труб малого диаметра, труб из ПВХ, крыш, защиты от обледенения желобов и промышленных труб небольшого размера. защита от замерзания. Наши обычные модели: SLL, HTLe, HTM и HTR.



Среднетемпературный обогреватель

Максимальная рабочая температура составляет 110 градусов Цельсия, а максимальная температура кратковременного воздействия — 135 градусов Цельсия.

Эти кабели обогрева подходят для больших труб и систем с высокими потерями тепла, чтобы предотвратить замерзание при сохранении температуры.

Наша обычная модель — HTP.

Графика: HTP Греющие кабели на складе Jiahong

Высокотемпературный саморегулирующийся нагревательный кабель

Максимальная рабочая температура 120 градусов Цельсия и максимальная температура кратковременного воздействия 200 градусов.

Это разновидность саморегулирующегося кабеля обогрева промышленного класса.

Может использоваться в средах с максимальной температурой 150 o C. Водонепроницаемая, анти-неорганическая, антифрикционная и антиэкструзионная.

Используется в обычных и опасных средах. Наша обычная модель — HTS.

Саморегулирующиеся нагревательные ленты Jiahong широко используются для пожаротушения трубопроводов, проектов десульфурации дымовых газов электростанций, морских нефтяных платформ, морских судов, метро и т. д.

С другой стороны, некоторые клиенты называют это нагревательными лентами.

Это не то же самое, что нагревательный кабель, о котором мы говорили.

Основное различие между нагревательной лентой и нагревательным кабелем заключается в диапазоне поддерживаемой температуры, которую они могут обеспечить. В целом, диапазон нагрева саморегулирующегося нагревательного кабеля составляет от 65 o C до 150 o C. Кабели на нашем заводе.У нас есть полные производственные линии, включая 3 комплекта машин для группировки проволоки, 15 комплектов высокотемпературных и низкотемпературных экструдеров и 21 комплект плетельных машин.

С помощью этих машин мы можем производить 40000 метров нагревательного кабеля в день.

Наше время изготовления кабеля для обогрева Jiahong составляет всего 25 дней.

В разгар сезона это может быть около 35-40 дней.

Между тем, для некоторых стандартных моделей мы можем предварительно изготовить их для поддержки быстрой доставки.

Каждый саморегулирующийся нагревательный кабель Jiahong строго контролируется в процессе производства.

Jiahong имеет единственную в Китае испытательную лабораторию стандарта CSA.

Лаборатория может предоставить 4 категории, всего 26 различных тестов, включая тесты проводников, тесты пластиковых материалов, тесты печатных красок и тесты упаковочных материалов.

Рисунок: Рабочая пластина саморегулирующихся нагревательных кабелей Jiahong

Все провода обогрева должны пройти 7 категорий и 79 тестов для контроля качества.Эти испытания включают скручивание, экструзию PTC, экструзию изоляции, экструзию внешней оболочки, облучение, плетение, притирку и т. д.

Всего проводится 15 тестов, основными из которых являются тесты сопротивления, сопротивления изоляции и высоковольтной изоляции.

Все саморегулирующиеся нагревательные кабели Jiahong одобрены большинством международных испытательных организаций.

Графика : Jiahong Отчеты об испытаниях саморегулирующихся нагревательных кабелей

Греющие кабели для Северной Америки должны соответствовать требованиям UL, CULus, CSA и ETL. Для европейского рынка саморегулирующиеся нагревательные кабели должны соответствовать стандартам CE, TUV, ATEX, IECEX и EAC. Кроме того, наши саморегулирующиеся нагревательные кабели имеют 10-летнюю гарантию.



Саморегулирующийся нагревательный кабель: полное руководство для импортеров

Проще говоря, нагревательные кабели гарантируют, что ваши трубы, резервуары и т. д. не замерзнут и не перегреются при падении или повышении температуры.

Эти кабели идеально подходят для защиты от замерзания в промышленных, коммерческих и жилых помещениях.

Вот все, что вам нужно знать о наших высококачественных и первоклассных саморегулирующихся нагревательных кабелях.

1.1 Что такое саморегулирующиеся нагревательные кабели

Саморегулирующийся или саморегулирующийся нагревательный кабель представляет собой специальный кабель, который может автоматически регулировать тепловую мощность, которую он производит, в зависимости от температуры поверхности, чтобы помочь защитить трубы, резервуары , желоба и сосуды, в том числе от замерзания.

В качестве альтернативы кабели также могут называться кабелями для автоматического обогрева или нагревательными лентами.

Например; если температура окружающей среды начинает повышаться, пластиковый нагревательный элемент внутри кабеля расширяется и автоматически ограничивает выходную мощность. Это снижает тепловыделение и помогает компенсировать изменения температуры.

Обратное происходит, когда температура начинает падать; полимерная сердцевина кабеля автоматически нагревается для увеличения теплоотдачи.

Однако, если температура становится слишком высокой, чтобы вызвать повреждение, нагревательный кабель автоматически полностью отключает подачу тепла. Это позволяет греющему кабелю перестать нагреваться и начать остывать. Позже мы узнаем больше о том, как они работают.

1.2 Структура саморегулирующихся нагревательных кабелей

Как упоминалось ранее, когда температура поверхности повышается, волокно/сердечник саморегулирующегося нагревательного кабеля расширяются, уменьшая тепловыделение, и наоборот.

Но о каких волокнах/сердечнике идет речь? Давайте разгладим складки и посмотрим, как устроены эти ценные нагревательные кабели.

Типичный нагревательный кабель, такой как саморегулирующийся нагревательный кабель Jiahong , состоит из пяти различных слоев, а именно;

  • Внутренний проводник из сплава
  • Нагревательный элемент PTC
  • Внутренняя изоляция
  • Оплетка, защищающая от электромагнитного излучения
  • Наружная водонепроницаемая оболочка

Кроме того, труба обычно покрыта теплоизоляцией, которая защищает трубу от замерзания и помогает кабель не теряет тепло.

  1. Внутренний проводник из сплава

Основной внутренний проводник или провода шины изготовлены из луженой меди. Материал обеспечивает невероятную электропроводность и низкий коэффициент теплового преобразования.

В саморегулирующихся кабелях используются две параллельные луженые медные жилы, каждая из которых состоит из 7 или 19 жил луженой медной проволоки. В результате получаются сплошные медные провода.

  1. Нагревательный элемент PTC

Нагревательные элементы с положительным температурным коэффициентом (PTC) или токопроводящим сердечником представляют собой специальные диски, обеспечивающие очень высокую теплопередачу в небольшом пространстве.

Нагревательные элементы PTC обеспечивают мощный, безопасный и энергоэффективный теплообмен. Обратите внимание, что это самая важная часть нагревательного кабеля, поскольку она определяет, насколько хорошо работает вся длина кабеля.

  1. Внутренняя изоляция

Большинство внутренних оболочек, которые вы найдете на саморегулирующихся нагревательных кабелях, изготовлены из тефлона, который представляет собой синтетический материал, не вступающий в реакцию. Он в основном используется в трубопроводах для реактивных и коррозионно-активных химикатов.

Этот очень прочный материал подходит для многих промышленных применений, таких как аэрокосмическая промышленность, производство продуктов питания и напитков, телекоммуникации и даже фармацевтика.

Внутренняя изоляция нагревательных кабелей выдерживает воздействие высоких температур, кислот и щелочей.

NB: Некоторые производители стремятся заменить тефлон как внутренней изоляцией PV, так и внешней изоляцией LSZH, чтобы снизить затраты.

  1. Оплетка для защиты от электромагнитного излучения

Оплетка для защиты от электромагнитного излучения также известна как металлический внешний экран.Этот слой также сделан из луженой меди.

Однако плотность оплетки или плетения, используемая на каждом кабеле, зависит от количества тока, проходящего через петлю.

Плотность оплетки будет выше, если через нее проходит значительный ток, и меньшей плотности, если ожидаемый ток через нее будет низким.

  1. Внешняя водонепроницаемая оболочка

Внешняя оболочка может быть изготовлена ​​из фторполимера или ПВХ.Фторполимерный материал в основном используется в кабелях, которые работают с растворителями и кислотами.

ПВХ в основном используется в трубах, электрических кабелях, напольных покрытиях и во многих других областях, где он может заменить резину, особенно в высокотемпературных саморегулирующихся нагревательных кабелях.

Оба материала могут выдерживать высокие температуры, давление и сильные кислоты. Более того, оба элемента устойчивы к щелочам.

1.3 Преимущества саморегулирующихся нагревательных кабелей

Нагревательные кабели имеют значительные преимущества при правильном использовании и установке.Поскольку эти параллельные нагревательные кабели содержат встроенный полупроводниковый элемент, который реагирует на изменения температуры, они могут автоматически изменять тепловую мощность по мере необходимости.

Вот другие преимущества, которые вы можете ожидать от автоматического нагревательного кабеля:

  • Автоматическая регулировка температуры

Мы все зависим от тепловой энергии. В коммерческих секторах, домах и промышленности саморегулирующийся нагревательный кабель можно использовать для снижения или повышения температуры многих приборов.

Существенным преимуществом установки саморегулирующихся нагревательных кабелей является то, что вам не нужно вручную настраивать их при изменении температуры. Кабели могут автоматически регулировать себя в теплых или холодных условиях.

Например; когда слишком жарко, кабель автоматически снижает тепловую мощность и потребляет меньше энергии. Та же методология применяется, когда температура начинает падать; нагревательные кабели соответствующим образом регулируются и увеличивают тепловую мощность.

  • Термостойкий по своей природе

Поскольку нагревательный кабель изготавливается для регулирования различных температур, он может выдерживать как низкие, так и экстремальные температуры.

Например, в отраслях, производящих такие материалы, как чугун или углеродистая сталь, требуются саморегулирующиеся кабели, обладающие высокой устойчивостью к низким температурам, поскольку элементы необходимо быстро нагревать, а затем быстро охлаждать одновременно.

Если кабели не могут выдерживать очень высокие или очень низкие температуры, жара или холод могут привести к огромным дефектам и повреждениям кабеля. Этот чувствительный металлический элемент может расширяться при увеличении температуры и сжиматься при ее уменьшении, чтобы приспособиться к любым изменениям температуры.

Еще одним большим преимуществом является возможность для пользователя обрезать нагревательный кабель до любой желаемой длины, не беспокоясь об изменении свойств провода.

Как? Итак, саморегулирующиеся нагревательные кабели состоят из токопроводящей полимерной грелки, расположенной между двумя параллельными проводниками шины, которая не может быть повреждена при разрезании кабеля.

  • Нулевая ЭДС (электромагнитное излучение/поля)

Эти системы обогрева снижают воздействие электромагнитного излучения.Саморегулирующиеся нагревательные кабели излучают или производят нулевую ЭДС. Это означает, что ваша семья и окружающая среда будут в безопасности.

Известно, что ЭМП вызывают такие проблемы, как рак кожи или молочной железы, депрессию, невротические расстройства и многие другие вредные состояния.

Переход на саморегулирующиеся нагревательные кабельные системы будет полезен как для вашего здоровья, так и для окружающей среды.

  • Регулируемая температура (термостат не требуется)

Саморегулирующемуся нагревательному кабелю не нужен термостат для отслеживания уровня нагрева, поскольку он может автоматически контролировать температуру сердцевины.Как упоминалось ранее, нагревательный кабель может снижать или повышать тепловую мощность в зависимости от окружающей среды.

При обнаружении высокой/низкой температуры в определенной области кабель может автоматически регулироваться без необходимости каждый раз вручную проверять термостат.

Глава 2: Типы саморегулирующихся нагревательных кабелей



Все саморегулирующиеся нагревательные кабели имеют определенное максимальное температурное воздействие.Температурный предел каждого кабеля, который вы покупаете, зависит от типа полимера, используемого для изготовления сердечника.

Это означает, что если вы используете очень высокие температуры на кабеле, который был изготовлен для низких температур, вы можете в конечном итоге повредить нагревательную ленту без возможности ремонта.

Так что же делать, если вам нужна высокая температура нагрева? Что ж, хорошая новость заключается в том, что производители нагревательных кабелей создают различные типы саморегулирующихся нагревательных кабелей с различными настройками температуры.

Доступны четыре типа:

  • Низкотемпературный саморегулирующийся нагревательный кабель (LTC)
  • Среднетемпературный саморегулирующийся нагревательный кабель (MTC)
  • Высокотемпературный нагревательный кабель (HTC)
  • Сверхвысокотемпературный саморегулирующийся нагревательный кабель -регулирующий нагревательный кабель (SHTC)

Несмотря на то, что кабели могут автоматически регулировать количество выделяемого ими тепла, для оптимизации производительности системы устанавливаются контроллеры электрообогрева.

В принципе, все доступные варианты зависят от типа обогрева, который вы ищете, и от того, как вы планируете его использовать.

1. Низкотемпературный саморегулирующийся нагревательный кабель (LTC)

Рис. Они энергоэффективны и потребляют меньше энергии, когда требуется меньше тепла. Они лучше всего подходят для бытового использования, например, на домашних водопроводных трубах.Кроме того, LTC устойчив к воде и большинству химических веществ.

2.  Среднетемпературный саморегулирующийся нагревательный кабель (MTC)

MTC может выдерживать максимальное воздействие до 212 градусов F (100 градусов Цельсия). Они идеально подходят для наружного использования в жилых и коммерческих помещениях, например, на подъездных путях и водосточных желобах. MTC несколько жесткие, но обладают отличной гибкостью для наматывания на трубы.

3.  Высокотемпературный саморегулирующийся нагревательный кабель (HTC)

HTC может поддерживать температуру до 248 градусов по Фаренгейту (120 градусов по Цельсию).Эти кабели хорошо подходят для защиты от замерзания на больших поверхностях, например, в коммерческих зданиях или пешеходных дорожках. HTC можно использовать на резервуарах, судах и в крупных строительных комплексах. Они также устойчивы к воде и многим другим химическим веществам.

4. Сверхвысокотемпературный саморегулирующийся нагревательный кабель (SHTC)

SHTC может выдерживать непрерывное температурное воздействие  до 374 градусов по Фаренгейту (190 градусов по Цельсию) и кратковременное воздействие. градусов по Фаренгейту (232 градуса по Цельсию).Они не перегреваются и не перегорают даже при наложении друг на друга. Эти нагревательные кабели лучше всего использовать в коммерческих и промышленных целях.

Глава 3: Принцип работы саморегулирующегося нагревательного кабеля



Токопроводящий сердечник, также известный как нагревательный элемент с положительным температурным коэффициентом, является стержнем саморегулирующихся нагревательных кабелей. Энергетический ток генерируется и передается от проводящего сердечника между двумя проводами шины и, наконец, по всей длине кабеля.

NB: Для большей эффективности провода шины заключены в специально разработанную смесь полимера и углерода. Провода шины соединяются между собой полимерными дорожками. Это помогает создать бесконечную параллельную цепь.

Как? Мощность нагрева, полученная от проводящего сердечника, применяется в зависимости от температуры наружного воздуха, чтобы поддерживать температуру выше точки замерзания.

Это означает, что при изменении температуры окружающей среды соответственно уменьшается тепловой поток, разница с температурой выдержки и потребление энергии.



Проще говоря: в более холодных регионах пути полимера имеют тенденцию к расширению, а количество электрических путей в проводящем сердечнике увеличивается, что приводит к снижению сопротивления и увеличению выходной мощности.

С другой стороны, дорожки сужаются, когда кабель прокладывается в более теплых местах. Это сокращение увеличивает сопротивление и снижает выходную мощность.

NB: расширенные полимерные пути производят больше тепла, в то время как сжатые полимерные пути приводят к меньшему выделению тепла.

Глава 4: Обычное применение

Саморегулирующийся нагревательный кабель регулирует выходную мощность по всей длине, что делает его надежным решением для многих применений, включая промышленные, жилые и коммерческие помещения, как упоминалось ранее. . Кроме того, нагревательные кабели очень экономичны и долговечны.

Например; Вы можете использовать саморегулирующиеся нагревательные кабели в местах, где домашнее и коммерческое водоснабжение и дренажные трубы могут замерзнуть, в промышленности для предотвращения замерзания определенных жидкостей или даже для композитного отверждения больших конструкций, таких как яхты, самолеты и многое другое!



4.1 Защита труб от замерзания

Независимо от того, насколько хорошо вы их изолируете, резервуары для воды и дренажные трубы замерзнут, если температура окружающей среды упадет ниже 0 градусов Цельсия. денег на ремонт.

Так зачем устанавливать саморегулирующиеся нагревательные кабели? Простой; потому что эти системы обеспечивают надежное и долгосрочное решение проблем с эксплуатацией и дорогостоящих повреждений.

Единственный способ предотвратить замерзание приборов при резком падении температуры — добавить источник энергии в виде тепла.Здесь на помощь приходят саморегулирующиеся нагревательные кабели.

Использование саморегулирующихся нагревательных кабелей гарантирует, что ваш дом или коммерческое здание защищены от замерзания водосточных желобов, прорыва водопроводных труб, пожарных труб, труб горячего водоснабжения и других видов замерзания жилых и коммерческих труб.

Кроме того, благодаря их функциональности и универсальности устройства защиты от замерзания, вы можете избежать повреждения инженерных сетей и зданий от мороза, поскольку нагревательные кабели защитят все ваши трубы.

Рисунок 8 – Замерзшие трубы. Фото: ProTherm Industries

4.2 Снег и таяние льда на открытом воздухе

Каждый год тысячи людей попадают в больницу из-за травм, полученных в результате падения со снегом/льдом. Установка саморегулирующихся нагревательных кабелей может обеспечить вам безопасное место для прогулок или парковки автомобиля в снежный сезон.

Саморегулирующиеся нагревательные кабели предотвращают образование льда или снега на дорожках, лестницах и подъездных дорожках.

Рисунок 9 – Нагревательные кабели прохода. Фото предоставлено: Разогрев



Вы фермер? Эти кабели также можно использовать для обеспечения сытного питания ваших животных круглый год. Их можно установить на резервуар для кормления животных, чтобы растопить лед из раковин для кормления животных и разморозить воду, потребляемую домашними животными.

Как? Просто: нагревательные кабели автоматически включаются при обнаружении образования льда или снега и автоматически отключаются, когда снег или лед тает.

4.3 Обогрев крыши и водосточных желобов

Ваша крыша и водосточные желоба также могут выиграть от нагревательных кабелей. Саморегулирующиеся нагревательные кабели для вашей кровли и водостоков предотвращают образование комков снега и льда.

Как вы знаете, шишки могут быть очень опасны, если они падают и ударяют вас, когда вы идете под ними. Кроме того, куски льда и иней от снега могут повредить ваши крыши, водосточные желоба и водосточные трубы.

Следовательно, необходимо установить нагревательные кабели для крыши и желоба

NB: Убедитесь, что вы подключаете кабель в местах над краями крыши (карнизы), чтобы предотвратить повторное замерзание тающего снега, когда он начнет стекать в водостоки.

Рис. 10. Греющие кабели для крыши и желоба. Фото предоставлено: Warmup

Как кабель работает на вашей крыше и желобе? Он автоматически выделяет высокие уровни тепла всякий раз, когда он покрыт льдом или снегом, а по мере таяния снега или льда он снижает свою выходную мощность.

Вы можете проложить нагревательные кабели непосредственно в водосточных желобах или оставить их висеть внутри водосточной трубы. * Подробнее о том, как безопасно установить саморегулирующийся нагревательный кабель в вашем доме, вы узнаете позже.

4.4 Контроль вязкости потока (промышленный и химический)

Все мы знаем, что почти все жидкости и твердые вещества свободно текут при нагревании, включая сироп, расплавленное стекло, пищевые масла, мед, деготь, воду, серную кислоту. кислоты и даже моторного масла.

Рис. 11 – Саморегулирующийся нагревательный кабель для промышленности

Греющие кабели могут использоваться в промышленности для нагрева химикатов и поддержания постоянного потока жидкостей.Лучшая часть? Кабели не загрязняют и не сжигают жидкости. Кроме того, нагревательные кабели способны нагреваться до 500 градусов по Фаренгейту.

4.5 Контроль температуры процесса и техническое обслуживание

Как вы уже знаете, некоторые материалы автоматически становятся твердыми, если они не имеют постоянной и постоянной температуры. источник. При работе с технологическими температурами обычно требуется контроль вязкости потока для определенных химических веществ и жидкостей, таких как кислоты, горючее и смазочные материалы, некоторые пластмассы, десульфуризация тепловых электростанций, CEM (анализ проб дыма), смолы и даже удобрения.

Рисунок 12 – Контроль температуры процесса в промышленности. Фото предоставлено: Оффшорная технология

Саморегулирующиеся нагревательные кабели способны обеспечить стабильный контроль и поддержание температуры процесса при их применении.

Большинству упомянутых жидкостей требуется постоянная температура в диапазоне от 60 до 120 градусов C и максимальная температура воздействия 215 градусов C. Вы можете использовать самоограничивающуюся технологию для поддержания высоких температур, которые гарантируют, что жидкости и другие компоненты не t охлаждать и замораживать или перегревать.

NB: Используемые нагревательные кабели должны выдерживать высокие рабочие температуры в течение длительного времени.

4.6 Отверждение композита

Некоторые конструкции настолько большие и тяжелые, что их нельзя просто поместить в печь для отверждения. Различные производители саморегулирующихся нагревательных кабелей, такие как Jiahong China , изготавливают кабели для отверждения и ремонта композитных материалов.

Вы можете использовать саморегулирующиеся нагревательные кабели в различных отраслях промышленности, таких как аэрокосмическая промышленность (самолеты, реактивные самолеты и т.,), морские (корабли, яхты и т. д.), ветроэнергетика (например, ветряные электростанции) и многие другие типы конструкций из композитных волокон.

В кабелях используется метод горячего соединения, который можно использовать для отверждения влажных укладок, введения смолы, препрега и металлического соединения. Вы будете удивлены качеством циклов отверждения, точностью и эффективностью нагревательных кабелей при использовании для отверждения композита.

Глава 5: Саморегулирующиеся нагревательные кабели и кабели постоянной мощности на электрообогреве



Греющие кабели можно разделить на две категории, а именно саморегулирующиеся кабели и кабели постоянной мощности.

Следует иметь в виду, что эти два продукта идеально подходят для одной и той же цели, но они дают разные результаты при применении в определенных условиях.

5.1 Обогрев электрообогрева: саморегулирующийся и с постоянной мощностью

Саморегулирующийся нагревательный кабель автоматически определяет, где температура высокая или низкая, и соответствующим образом регулирует его, в то время как нагревательный кабель постоянной мощности обеспечивает одинаковое количество тепла. по всей длине шнура независимо от изменения температуры окружающей среды.

Например; если вы подключаете нагревательный кабель на большом расстоянии, саморегулирующийся кабель автоматически обнаружит области, которые не требуют большого количества тепла, и соответственно уменьшит тепло, излучаемое в эти области, или излучает больше тепла в местах вдоль кабеля, которые регистрируют более низкую температуру окружающей среды. температуры.

Однако кабель с постоянной мощностью выделяет одинаковое количество тепла независимо от того, высокая или низкая температура окружающей среды на разных участках кабеля.

5.2 Саморегулирующаяся конструкция, плюсы и минусы

В работе саморегулирующегося нагревательного кабеля используется токопроводящая сердцевина. Эта проводящая основа использует разную мощность на разной длине провода, что означает, что сердечник становится более проводящим в более холодных местах.

Проще говоря; он увеличивает или уменьшает мощность, необходимую для того, чтобы не отставать от падающих или повышающихся температур.

Например, представьте шнур, который может увеличить мощность в более холодных местах и ​​снизить ее в более теплых местах вдоль провода.

Саморегулирующиеся нагревательные кабели отлично подходят для дома, бизнеса или промышленности, особенно если у вас есть постоянные проблемы с сосульками или ледяными образованиями.

Рисунок 13 Самоограничивающая трассировка нагревательного кабеля Фото кредита: Отопление и процесс

Prov

  • Существует контролируемая мощность на метр кабеля
  • Высокое химическое сопротивление
  • Длительный жизненный цикл
  • УФ-резистентность
  • Меньше мощности в теплых месяцах
  • Wattage может быть автоматически сокращена

;

  • Кабели не выключаются на себя
  • Провод не может потушить тепло выше установленного уровня температуры
  • 5.3 Структура с постоянной мощностью, плюсы и минусы

    Кабели с постоянной мощностью обеспечивают одинаковую мощность по всей длине, что означает непрерывный приток тепла, выделяемого по всей длине кабеля.

    Т.е. Кабель отдает одинаковую тепловую мощность по всей длине нагревательного кабеля, не уменьшая и не увеличивая тепловую мощность в областях с более высокой или более низкой температурой.

    Нагревательные кабели постоянной мощности  идеально подходят домовладельцам, которые хотят поддерживать свою тепловую мощность.

    Pro Prov

    • Один конец-мощный вход
    • Возможна слой без точных измерений, как вы можете вырезать шнур
    • Постоянная мощность Выход
    • Подходит для опасных трубопроводов
      • Кабель не регулируется автоматически в зависимости от температуры наружного воздуха
      • Требуется больше электроэнергии
      • Необходимо постоянно использовать контроллер или термостат





      Нагревательные кабели при правильной установке могут свести к минимуму вероятность замерзания воды в лед и вызвать утечку.

      Будь то герметизация утечек водяного воздуха в чердачное помещение, дополнительная теплоизоляция в коммерческих зданиях или обеспечение надлежащей вентиляции некондиционируемых помещений, в жилых, коммерческих или промышленных помещениях можно сделать некоторые вещи, которые помогут свести к минимуму и предотвратить ущерб. .

      6.1 Профессиональная установка по сравнению с обычной установкой DIY



      Профессиональная установка



      . конфигурации и общего дизайна системы.

      Продукты, которые мы устанавливаем в Jiahong, относятся к профессиональному классу и прослужат много лет. В целях безопасности мы рекомендуем использовать только профессиональную установку.

      Сначала мы оцениваем вашу ситуацию и вырабатываем правильный план действий. Профессиональная установка включает в себя тщательный осмотр помещения, чтобы сначала определить, является ли нагревательный кабель законным вариантом или нет. Это делается до начала монтажа нагревательного кабеля.

      Затем специалист проходит систему трубопроводов и планирует прокладку нагревательного кабеля.Это делается, чтобы помочь проверить завершение всех механических работ и инструментов. Это также делается для проверки того, что все покрытия и поверхности сухие.

      Кабель может быть проложен по спирали вокруг трубы или по прямой линии трубы. По возможности кабель прикладывается к нагретому объекту плоско.

      * Прямая трасса  – Здесь кабель устанавливается в нижнем квадранте трубы, чтобы предотвратить физическое повреждение нагревательного кабеля при наступании или падении любых предметов.

      * Спиралевидный  – в основном используется при ограниченном количестве типов кабелей. Этот метод увеличивает длину нагревательного кабеля, установленного на фут трубы.

      Кабели должны плотно прилегать к трубе и закрепляться с интервалом в 12 дюймов. Дополнительно нагревательные кабели можно крепить лентой из стекловолокна. Пластиковые проволочные стяжки также можно использовать, если максимальная номинальная температура пластика равна или превышает требования системы.

      Нагревательный кабель обрезается только после его прикрепления к трубе. Прежде чем резать, профессионал подтвердит допустимые размеры соединений, концевых заделок и радиаторов (опоры, клапаны и т. д.).

      Нагревательный кабель всегда следует прокладывать таким образом, чтобы можно было легко снимать клапаны, не разрезая нагревательный кабель. Лучше всего это сделать, скрутив кабель в петлю.

      Использование квалифицированного электрика является наиболее безопасным способом установки этих кабелей, поскольку они обладают необходимыми знаниями для выполнения работы.Кроме того, профессиональные специалисты по нагревательным кабелям осведомлены о мерах безопасности, необходимых перед началом работы, во время и после ее выполнения.



      Сделай сам

      Каким бы заманчивым ни был этот вариант, мы крайне не рекомендуем его, поскольку любая маленькая ошибка может привести к огромным затратам на ущерб и проблемам с безопасностью.

      Независимо от того, выбираете ли вы профессиональный или самостоятельный монтаж, перед началом работ необходимо принять во внимание несколько моментов:

      • Саморегулирующиеся нагревательные кабели можно использовать только для монтажа с пластиковыми или металлическими трубами.
      • Всегда проверяйте, что трубка, к которой идет трассировка, полностью сухая.
      • Нагревательный кабель лучше всего защитить от чрезмерного натяжения и растяжения. Это означает, что кабель не следует натягивать слишком туго, так как это может привести к серьезным повреждениям.
      • Не наступайте на эти кабели и не пересекайте их транспортными средствами. Это очень важно, так как это может привести к необратимому повреждению нагревательных кабелей. Ваши кабели должны быть установлены снизу, особенно если они проложены в местах, где люди ходят или ездят.
      • Никогда не ограничивайте нагревательный кабель металлическими или металлическими полосами. Используйте алюминиевую ленту для обеспечения эффективной теплопередачи.
      • Убедитесь, что поверхность, на которую укладываются кабели, чистая и на ней нет острых камней, металлов и других предметов.
      • При хранении кабеля убедитесь, что его концы загерметизированы, чтобы не допустить проникновения влаги, которая в противном случае может повредить кабель.
      6.2 Принадлежности (распределительная коробка)



      Соединительные коробки используются для покрытия, обслуживания и защиты труб и резервуаров, пожарных спринклеров, крыш и водостоков, подъездных путей и полов.

      Их можно использовать для защиты от замерзания и обледенения, защиты резервуаров, труб и пожарных спринклеров от замерзания, защиты от обледенения крыш и водосточных желобов, технического обслуживания резервуаров и трубопроводов, обслуживания горячего водоснабжения, а также обслуживания систем обогрева полов и подъездных путей.



      Рисунок 14 – Распределительная коробка. Источник фото: sst iwarm

      Проще говоря, распределительные коробки используются для надежного соединения нагревательных кабелей, шнура питания и холодных кабелей.Распределительные коробки могут монтироваться на трубу или на стену с помощью различных опорных кронштейнов.

      Преимущества и основные характеристики соединительных коробок:

      • Их можно использовать во взрывоопасных зонах
      • Они просты в установке и обслуживании – в них используются пружинные клеммы, и они очень просторны внутри
      • Соединительные коробки совместимы с силовыми кабелями сечением
      • . Коробки для принадлежностей очень надежны.грамм. Gutters, проездные пути и т. Д.

        • 8
        • Комплекты питания и конечные конвертаные наборы
        • кабельные крепления кабеля
        • Термостатический контроль и мониторинг
        • 3

          1 Глава 7: крупнейший нагревательный кабель производитель в Asia-Pacific

          Jiahong China Уже более 25 лет компания является важным игроком в отрасли производства нагревательных кабелей. Мы являемся ведущей компанией в мире по производству саморегулирующихся нагревательных кабелей и являемся единственным производителем, обладающим технологиями PTC в Китае.

          Наши кабели имеют более чем десятилетнюю гарантию и используют новейшие технологии, такие как высококачественные кабели с фторполимерной изоляцией.

          Кроме того, все наши продукты были протестированы и одобрены европейскими и американскими испытательными институтами.

          Наш широкий ассортимент саморегулирующихся нагревательных кабелей подходит для различных применений и отраслей, включая жилое, коммерческое и промышленное использование.

          Наши кабели электрообогрева могут использоваться для ряда применений, включая саморегулирующиеся, с минеральной изоляцией, паровые обогреватели, ограничения мощности, параллельной постоянной мощности и пучки измерительных трубок.

          Кроме того, нагревательные кабели Jiahong China могут использоваться в областях, где требуется нагрев при критической температуре процесса, поскольку они предназначены для предотвращения замерзания и поддержания вязкости жидкости и отличного потока при низких температурах окружающей среды.

          Вот полный список наших серий саморегулирующихся нагревательных кабелей:

          • Трубный нагревательный кабель
          • Жилой нагревательный кабель для труб и крыш
          • Коммерческий и легкий промышленный нагревательный кабель
          • Опасный промышленный нагревательный кабель 100℃
          • 900 Промышленный нагревательный кабель 120 ℃
          • Опасный промышленный нагревательный кабель 190 ℃
          • SLL саморегулируемый нагревательный кабель

          1 Глава 8: Вещи, чтобы рассмотреть перед покупкой саморегулирования нагревательный кабель

          8 .1: Разрешения

          Перед выбором нагревательного кабеля необходимо убедиться, что он одобрен для использования в обычных (неклассифицированных) и опасных (классифицированных) местах. Для получения конкретной информации об одобрении всегда обращайтесь к прилагаемому листу спецификаций продукта.

          8.2: Опасные зоны

          Саморегулирующиеся нагревательные кабели для взрывоопасных зон должны быть сертифицированы в соответствии с требованиями применимых стандартов для их типа защиты от потенциально взрывоопасной газовой и/или горючей пылевой атмосферы.

          Производитель обогревателя, с которым вы хотите работать, должен соответствовать требованиям безопасности из:

          • Стандарт для испытаний, проектирования, монтажа и технического обслуживания электрообогрева для промышленного применения
          • Стандарт для испытаний , Проектирование, монтаж и техническое обслуживание электрообогрева для коммерческого применения
          • Национальный электротехнический кодекс Серия международных электротехнических кодексов
          • И органы по требованиям к охране труда и технике безопасности

          8.3: Технические характеристики нагревательного кабеля

          Номинальная выходная мощность зависит от выходной мощности и длины цепи. Для более простого объяснения номинальная выходная мощность для саморегулирующихся нагревательных кабелей определяется путем измерения электрического или теплового тока (выходная мощность) и длины, чтобы узнать напряжение, необходимое в цепи.

          * Чем выше температура трубы, тем ниже необходимая мощность. Помните, что температура трубы зависит от температуры поверхности.

          Мы разработали таблицу с использованием двух различных напряжений, необходимых для металлических труб, чтобы помочь вам лучше понять;

          8
          208 V Выходной диапазон мощности длина цепи
          0.82 0.85 0.94
          0.89 0.92
          277 V Диапазон Длина контура
          1.13 1.08
          1.12 1.09
          1.08 1.11

          Имейте в виду, что это пример номинальной выходной мощности. Длина цепи и напряжение будут меняться при изменении упомянутых выше факторов.

          Все нагревательные кабели имеют минимальную температуру установки -40 градусов C (-40 градусов F). Однако поддержание температуры процесса (применение защиты от замерзания), температуры прерывистого воздействия и постоянные температуры зависят от типа нагревательного кабеля, который вы используете. купить (низкая температура, средняя, ​​высокая или сверхвысокая.)

          Во избежание образования складок минимальный радиус изгиба всех нагревательных кабелей должен составлять 25 мм (1,0 дюйм). Для прямой прокладки нагревательного кабеля размеры равны всей длине трубопровода. Добавьте не менее 1 метра, чтобы обеспечить вход в распределительную коробку и торцевые уплотнения. Кроме того, добавьте длину нагревательного кабеля в размере 5–10 % для фланцев, отводов, отводов и т. д.

          Для спиральных трубопроводов размеры установленного кабеля = коэффициент спирали X длина трубы.

          Длина цепи зависит от нескольких условий, которые необходимо учитывать, включая:

          • Рабочее напряжение
          • Выбранный нагревательный кабель (мощность и тип)
          • Длина трубопровода, включая дополнительный запас
          • Ожидаемая температура запуска
          • Максимально допустимая длина цепи
          • Доступный размер автоматического выключателя ответвления

          Заключение

          Наши саморегулирующиеся нагревательные кабельные системы Jiahong China очень безопасны и экономичны.Они сертифицированы на безусловный Т-рейтинг в соответствии с европейскими и американскими стандартами. Вы можете быть уверены, что температура поверхности нагревательного кабеля никогда не превысит его температуру Т-класса.

          Благодаря принципу саморегулирования система Jiahong China экономит энергию и, следовательно, эксплуатационные расходы. Наконец, система требует минимального обслуживания и полностью устойчива ко всем процедурам обслуживания труб. Для получения дополнительной информации, не стесняйтесь связаться с нами .

          8 ж/футов, 120 В, нагревательный кабель с саморег. оболочкой, TPE, внешняя оболочка

          Саморегулирующийся кабель обогрева 8 Вт/фут 120 В с оболочкой из термопластичного эластомера.

          50 футов Минимальный заказ
          Пожалуйста, звоните 615-834-4044 для заказов до 50 футов,
          так как есть дополнительная плата за резку.

          Предлагаемые элементы для установки: Комплекты для подключения
          Принадлежности
          Высокотемпературная лента
          Термостат с датчиком линии
          Термостат с датчиком температуры окружающей среды
          Панели управления



          Идеально подходит для трассировки трубопроводов, защиты от замерзания и обслуживания технологических процессов при низких температурах до 150°F (66°C).
          Самоограничение: автоматически регулирует тепловую мощность в зависимости от температуры поверхности.
          Безопасно для перекрытия и изоляции.
          Может быть отрезан по длине и обрезан в полевых условиях.
          Регулятор температуры не требуется. (Если требуется определенная температура процесса, требуется регулятор температуры.)

          Технические характеристики:
          • Температура постоянного обслуживания: максимум 150°F (66°C)
          • Температура кратковременного воздействия: максимум 185°F (85°C); -20°F (-29°C) минимум
          • 3, 5, 8 или 10 Вт/фут (10, 16, 26 или 33 Вт/м)
          • Напряжение питания: 110–120 В переменного тока или 208–277 В переменного тока
          • Влаго-, химически- и огнестойкий
          • Провода шины 16AWG
          • Сопротивление оплетки:
            • Луженая медь: 0.003 Ом/фут (0,009 Ом/м)
            • Нержавеющая сталь: 0,125 Ом/фут (0,410 Ом/м)
          • Т-рейтинг**
            • -T6: 3, 5 и 8 Вт/фут (10, 16 и 26 Вт/м)
            • -T5: 10 Вт/фут (33 Вт/м)

          ** Коды Т-класса электрооборудования определяют максимальную температуру поверхности, которой может достичь оборудование. Он используется во взрывоопасных (классифицированных) зонах.

          *2E одобрен только для 3 Вт/фут и 5 Вт/фут только .

          Опции внешнего слоя

          Описание Размеры Назначение
          Луженая медно-металлическая оплетка 0,2 x 0,4 дюйма
          (6 мм x 11 мм)
          Обычные применения
          Металлическая оплетка из луженой меди с внешней оболочкой из термопластичного эластомера 0.3" х 0,6"
          (7 мм x 15 мм)
          Для использования в слабых химических средах (например, слабых кислотах)
          Металлическая оплетка из луженой меди с фторполимерной оболочкой 0,3 x 0,6 дюйма
          (7 мм x 15 мм)
          Для использования в агрессивных химических средах (например, сильных кислотах)
          Металлическая оплетка из нержавеющей стали 0.2" х 0,4"
          (6 мм x 11 мм)
          Более устойчив к ржавчине и коррозии, чем SL-B

          Максимальная длина цепи в футах на типоразмер автоматического выключателя

          Тип нагревательного кабеля Размер автоматического выключателя Температура запуска
          50°F (10°C) 0°F (-20°C) -20°F (-29°C)
          3 Вт 120 В 15 А
          20 ампер
          30 А
          300
          -
          -
          200
          270
          330
          180
          230
          330
          3 Вт, 240 В 15 А
          20 ампер
          30 А
          660
          -
          -
          410
          560
          660
          360
          480
          660
          5 Вт 120 В 15 А
          20 ампер
          30 А
          230
          270
          -
          150
          200
          270
          130
          175
          260
          5 Вт 240 В 15 А
          20 ампер
          30 А
          460
          540
          -
          300
          400
          540
          260
          345
          520
          8 Вт 120 В 15 А
          20 ампер
          30 ампер
          40 А
          150
          200
          210
          -
          95
          125
          190
          210
          85
          100
          170
          210
          8 Вт 240 В 15 А
          20 ампер
          30 ампер
          40 А
          295
          390
          420
          -
          195
          250
          375
          420
          170
          225
          340
          420
          10 Вт 120 В 15 А
          20 ампер
          30 ампер
          40 А
          115
          150
          180
          -
          70
          95
          145
          180
          60
          85
          120
          165
          10 Вт 240 В 15 А
          20 ампер
          30 ампер
          40 А
          230
          305
          360
          -
          150
          200
          300
          360
          130
          175
          260
          360

          Примечание. Необходимо уделить особое внимание автоматическому выключателю из-за высоких начальных пусковых токов.

          Регулировка напряжения

          Поправочный коэффициент мощности
          Тип продукта 208 В переменного тока 277 В переменного тока
          3 Вт, 240 В 0,75 1,28
          5 Вт 240 В 0.86 1,16
          8 Вт 240 В 0,91 1,10
          10 Вт 240 В 0,93 1,08
          SLCAB8120BP

          HazardEx — кабели электрообогрева

          05 июня 2020 г.

          Электрообогрев — это применение контролируемого электрического нагрева поверхности трубопроводов, резервуаров, клапанов или технологического оборудования для поддержания их температуры (путем возмещения потерь тепла через изоляцию, а также защиты от замерзания) или повлиять на повышение его температуры – это делается с помощью нагревательных кабелей, обычно называемых обогревателями или обогревателями tr

          Кабели обогрева

          Основной функцией систем обогрева кабелей является предотвращение замерзает в водопроводных трубах и впоследствии лопается.

          Поскольку в зимние месяцы температура падает, замерзание труб всегда является серьезной проблемой для домовладельцев, предприятий и промышленности. Поддерживая температуру окружающей среды внутри трубы, невозможно образование инея, и трубы не замерзнут.

          Это означает, что трубы не лопнут из-за расширения льда – в этой статье мы обсудим плюсы и минусы 2-х типов нагревательных кабелей; саморегулирующаяся и постоянная мощность.

          Знаете ли вы….. Галлон воды при замерзании расширяется до объема на 9% больше, чем первоначальный галлон.

          В дополнение к защите от замерзания, кабели электрообогрева обеспечивают сохранение тепла и рекуперацию тепла в технологических процессах и во взрывоопасных зонах.

          Как работают кабели обогрева?

          Этого можно добиться, просто подключив напряжение к отрезку провода, который затем будет рассеивать фиксированный уровень мощности, основанный на законе Ома. При применении такое упрощенное решение представляет определенные сложности при применении.

          Во-первых, это приводит к необходимости сводить оба конца провода для подключения к электросети, что не всегда практично при прокладке нагревательных кабелей.

          Кроме того, требуется наличие большого количества различных сопротивлений, чтобы облегчить проектирование различных выходов для разных длин нагревательного кабеля. Есть много случаев, когда этот подход на самом деле все еще является лучшим решением.

          Однако существует альтернатива в виде параллельных кабелей электрообогрева.

          Параллельные нагревательные кабели

          Постоянная мощность и саморегулирующиеся

          Параллельные нагревательные кабели обычно доступны в двух различных вариантах; постоянная мощность и саморегулирование (также известное как самоограничение).

          Кабели для параллельного обогрева

          Кабели для параллельного обогрева используют две «обычные» медные жилы, которые проходят параллельно по длине провода и образуют основу для токоведущих и нейтральных проводов. Затем тепловая нагрузка создается двумя разными способами. В случае кабелей с постоянной мощностью нить накаливания с фиксированным сопротивлением затем скручивается по длине кабеля и припаивается попеременно к проводу под напряжением и нейтральному проводу на фиксированных расстояниях, создавая так называемые зоны нагрева.

          По сути, каждая зона представляет собой цепь с фиксированным сопротивлением, питаемую фиксированным напряжением и обеспечивающую постоянную мощность по всей длине. Поскольку каждая зона нагрева, по существу, параллельна зоне перед ней, напряжение питания будет оставаться постоянным по длине нагревательного кабеля, за исключением небольшого падения напряжения, вызванного суммированием крошечных сопротивлений активной и нейтральной проводов. как кабель становится все длиннее и длиннее.

          Первым и наиболее востребованным преимуществом систем электрообогрева является предотвращение замерзания труб, а с ежедневным падением температуры замерзание труб в настоящее время является серьезной проблемой для домовладельцев, предприятий и промышленности.Поддерживая температуру окружающей среды внутри трубы, невозможно образование инея, и трубы не замерзнут. Это означает, что трубы не лопнут из-за расширения льда.

          Саморегулирующиеся кабели обогрева

          Саморегулирующиеся или саморегулирующиеся кабели обогрева фактически также обеспечивают контролируемую мощность на метр кабеля, но с явным отличием как с точки зрения конструкции, так и характеристик.

          Токоведущий и нейтральный провода совместно экструдируются в материал на полимерной основе, содержащий частицы углерода, что обеспечивает путь сопротивления и, следовательно, замыкание по длине нагревательного кабеля.

          Однако это сопротивление и, следовательно, мощность нагревательного кабеля варьируется в зависимости от температуры из-за микроскопического расширения и сжатия полимера.

          Этот тип кабеля имеет свойство уменьшать выходную мощность при повышении температуры и, наоборот, при более низких температурах мощность увеличивается.

          Саморегулирующиеся кабели электрообогрева имеют повышенный уровень собственной эффективности, а также повышенную безопасность при правильном применении.Начиная с первого, при более высоких температурах нагревательный кабель снижает мощность, экономя энергию, даже если он не подключен через контроллер или термостат.

          Греющие кабели Eltherm — саморегулирующиеся кабели обогрева

          Это не означает, что он будет поддерживать фиксированную заданную температуру без внешнего управления, но снижение производительности по мере повышения температуры обрабатываемого изделия является желательной характеристикой с точки зрения энергосбережения. .

          Это также обуславливает еще одну весьма желательную характеристику саморегулирующихся кабелей, а именно способность присваивать класс T (температурный класс) для целей ATEX и безопасную установку в опасных зонах.При снижении выходной мощности по мере повышения температуры кабеля кабель не может повлиять на повышение температуры выше определенного уровня, независимо от уровня используемой теплоизоляции.

          Кабели обогрева постоянной мощности

          Кабели обогрева постоянной мощности не изменяют свою мощность в зависимости от температуры, и в некоторых случаях это является преимуществом. В принципе, если требуется более высокая температура обслуживания, иногда предпочтительнее использовать кабель постоянной мощности, поскольку может использоваться вариант с более низким значением массы/м (в отличие от саморегулирующегося кабеля, где необходимо учитывать снижение выходной мощности из-за повышенного температуры).

          Поскольку пусковой ток с кабелем постоянной мощности незначителен, его также можно использовать в цепях большей длины, особенно для вариантов с более высокой выходной мощностью, в отличие от аналогичных саморегулирующихся версий.

          Одним из ключевых преимуществ параллельных нагревательных кабелей (саморегулирующихся или с постоянной мощностью) является возможность отрезать кабель от барабана на нужную длину на месте без необходимости учитывать сопротивление самого провода.

          Кабели обогрева постоянной мощности - преимущества:

          - Потребляемая мощность с одного конца

          - Может быть отрезана от рулона

          - Постоянная выходная мощность на метр

          - Длительный срок службы

          - Возможна прокладка без точного измерения

          Теплоизоляция рекомендуется для всех систем электрообогрева

          - Высокая химическая стойкость

          - Устойчивость к ультрафиолетовому излучению

          - Подходит для обогрева труб в опасных зонах

          Опыт экспертов в области электрообогрева

          Компания Thorne & Derrick имеет почти 35-летний опыт работы в электрообогреве.

          Защита от замерзания всегда была основой роста нашего бизнеса: только в Великобритании было проложено более 1 миллиона метров кабеля.

          В школах, больницах, спортивных стадионах, тюрьмах, отелях и других коммерческих зданиях используются нагревательные кабели T&D, предотвращающие замерзание труб. Некоторые из наших наиболее престижных проектов включают Liverpool Echo Arena, Wembley Stadium и The Shard, и мы очень гордимся тем, что заключили такие контракты.

          Обогрев крыш и водосточных желобов

          Помимо защиты труб от замерзания, обогревательные кабели также могут использоваться для предотвращения образования инея, снега и льда в желобах, пандусах и подъездных путях.

          Греющие кабели для крыш и водосточных желобов могут быть установлены в желобах и на крышах, чтобы обеспечить мягкое нагревание, которое растапливает снег/лед при падении.

          Обеспечивает проход воды и предотвращает переполнение желобов и просачивание воды обратно в здание. Талая вода, которая не может свободно стекать, образует лужи, которые, в свою очередь, могут проникать в швы и стыки водосточных желобов и плоских крыш, вызывая серьезные повреждения внутренней конструкции здания и содержимого.

          Протекающий водосточный желоб или крыша могут вызвать обширные структурные повреждения внутри зданий.Кабели обогрева создают путь для воды, позволяя ей правильно стекать.

          В некоторых случаях основной проблемой является вес несущей способности любого скопления снега, поскольку дополнительный вес может отрицательно сказаться на структурной целостности здания.

          Обогрев пандуса

          Кабели обогрева также можно заглубить в бетон, чтобы повысить температуру поверхности и предотвратить скопление снега и льда. Это особенно полезно для пандусов автостоянок, которые подвергаются воздействию элементов.

          Компания T&D недавно участвовала в разработке и поставке системы обогрева пандуса для Sainsbury’s в Бистере. В то время это была самая большая установка обогрева пандуса в Великобритании с проложенным более 3 километров нагревательного кабеля. Для этого применения могут использоваться как саморегулирующиеся, так и контактные кабели электрообогрева.

          Как правило, конструкция пандуса определяет, какой тип кабеля будет выбран и даст наибольшие преимущества. Например, саморегулирующиеся нагревательные кабели не подходят для непосредственного заглубления в асфальт, поскольку они не могут подвергаться воздействию высоких повышенных температур, в то время как основным преимуществом кабелей с постоянной мощностью является способность подвергаться воздействию таких температур.

          И наоборот, кабель постоянной мощности выдает постоянную выходную мощность и не обеспечивает энергоэффективности по сравнению с саморегулирующимся кабелем.

          Eltherm является мировым лидером в производстве саморегулирующихся нагревательных кабелей и кабелей постоянной мощности, производящих полный спектр вариантов с вариантами внешней оболочки из фторполимера, обладающей высокой коррозионной стойкостью. Исследования и разработки — это постоянный процесс, в который вносят вклад их крупные проекты и команды приложений, гарантируя, что продукты спроектированы и созданы в соответствии с высочайшими стандартами и для приложений современного мира.

          Системы электрообогрева и кабели обогрева

          Ассортимент кабелей электрообогрева, хранящийся на складе и поставляемый Thorne & Derrick International, включает электрические нагревательные кабели для поддержания технологической температуры, защиты труб и резервуаров от замерзания, а также для защиты от обледенения крыш и водосточных желобов, где снег и лед требуется удаление — кабели и системы доступны для коммерческих, промышленных безопасных зон (невзрывоопасных зон) и приложений для обогрева опасных зон с сертификацией ATEX.

          Электрообогрев представляет собой кабельную систему, используемую для поддержания, повышения температуры и защиты технологических трубопроводов и сосудов от отрицательных температур и связанного с ними повреждения морозом. Обогревающие кабели смягчают и противодействуют холодным погодным явлениям в рамках стратегии подготовки к зиме для промышленных и технологических применений. от низких (минусовых) температур окружающей среды как на суше, так и на море.

          Системы электрообогрева с использованием саморегулирующихся нагревательных кабелей постоянной мощности и с минеральной изоляцией (MI) позволяют создать оптимальную систему электрообогрева для вашего применения. Мы предоставляем услуги по проектированию системы электрообогрева.


          Контактная информация и архив...

          Не все нагревательные кабели одинаковы

          Это гостевая запись в блоге Стива Кула из Radiant Solutions Company. Это вторая серия из трех частей.

          За последние 30 лет меня бесчисленное количество раз спрашивали, являются ли тепловые кабели хорошим или плохим решением для ледяных дамб. Мой ответ всегда был: «Да». Это отличное решение, если вы используете правильный кабель, и плохое решение, если вы этого не сделаете.Нагревательные кабели являются спорной темой в области предотвращения образования наледи по уважительной причине. Они могут быть неэффективными, недолговечными, неэффективными и даже в некоторых ситуациях представлять опасность возгорания.

          Но для ясности: все эти проблемы связаны с установкой кабелей низкого качества, известных как «постоянная мощность», которые обычно покупаются на Amazon или в крупных розничных магазинах и монтируются непрофессионалами. . Кабель постоянной мощности получил свое название из-за того, что, в отличие от саморегулирующегося кабеля, он не регулирует потребление энергии автоматически в зависимости от изменения температуры наружного воздуха.Горячо, горячо, горячо 100% времени при подключении к сети. Есть много других сомнительных различий, описанных ниже.

          К сожалению, нагревательный кабель постоянной мощности является наиболее широко используемым кабелем для защиты от обледенения крыш в стране, на него приходится примерно 90% всех жилых установок и почти 100% всех жалоб. Основываясь на своем многолетнем опыте в области предотвращения образования наледи и жилищного строительства, мое мнение о кабеле постоянной мощности однозначно: Лучше ничего не устанавливать, чем использовать эти изделия в своем доме. Это объясняет, почему 60 % установок нагревательных лент, которые мы производим в районе Миннеаполиса, связаны с удалением кабеля постоянной мощности и заменой его саморегулирующимся кабелем, даже в системах, которым меньше года. облом.

          Краткие сведения о нагревательном кабеле постоянной мощности

          Стоимость: 100-футовый кабель постоянной мощности обойдется вам примерно в 75 долларов США, тогда как саморегулирующийся кабель той же длины будет стоить ближе к 350 долларам США. В конечном счете, дешевизна — единственное краткосрочное преимущество кабеля постоянной мощности перед саморегулирующимся кабелем.Саморегулирующийся кабель в долгосрочной перспективе намного дешевле, если учитывать срок службы и энергопотребление. Если кабель кажется очень доступным, это, вероятно, потому, что он дешевый.

          Размеры и торговые марки : Как обычный человек отличит саморегулирующийся кабель от кабеля постоянной мощности? Вот несколько быстрых советов. Визуально определить кабель постоянной мощности несложно. Обычно он черный и круглый, диаметром около ¼ дюйма и обычно продается под торговыми марками Frost King, EasyHeat, Wrap-On или Heat-It.

          Кабели с постоянной мощностью, как правило, являются единственным вариантом в местных хозяйственных магазинах, как больших, так и малых. Напротив, саморегулирующиеся кабели обычно имеют размеры 1/4 x 1/2 дюйма и аналогичны по форме стандартному проводу Romex®, используемому в американских домах. Для всех наших установок мы используем Heat Tape Pro, коммерческий саморегулирующийся нагревательный кабель, на который предоставляется пятилетняя гарантия производителя.

          Производительность и ограничения : Беглый обзор руководства и маркетинговых материалов расскажет вам довольно много о кабеле постоянной мощности, включая следующие важные ограничения, о которых мало кто знает:

          1. Кабель постоянной мощности будет эффективно работать, когда на улице теплее 15 градусов.
          2. Кабель постоянной мощности нельзя использовать на металлических крышах, резиновых крышах, деревянных крышах, плоских крышах, шиферных крышах, черепичных крышах, синтетических крышах или крышах с защитой желоба.
          3. Кабель постоянной мощности не может перекрываться или касаться себя в любой точке установки. В противном случае он может перегореть, перегреться и/или загореться.
          4. Горючие материалы, такие как листья и сосновые иголки, необходимо убрать с кабелей постоянной мощности, чтобы снизить риск возгорания.
          5. Кабели постоянной мощности не подлежат ремонту в случае повреждения.
          6. Гарантия на кабели постоянной мощности составляет от одного до двух лет.
          7. Кабель постоянной мощности не эффективен при температуре ниже 15 градусов и может усугубить ледяные заторы, если используется ниже этого порога.
          8. Кабель постоянной мощности не может касаться какого-либо металла на вашей крыше, включая ендовы, желоба, водопроводные отливы и световые люки, если только этот металл не заземлен электрически лицензированным электриком.

          Краткая информация о саморегулирующемся греющем кабеле

          Первоначально саморегулирующиеся нагревательные кабели были разработаны более 50 лет назад для использования на арктических нефтяных месторождениях для предотвращения замерзания трубопроводов.Это надежная технология с многолетней доказанной эффективностью. Он имеет специальное проводящее ядро, которое требует больше энергии в ответ на холод и меньше, когда температура выше. Другими словами, он «саморегулируется». Вот некоторые преимущества саморегулирующихся нагревательных кабелей:

          1. Саморегулирующийся кабель может перекрываться без риска короткого замыкания и никогда не перегреваться.
          2. Саморегулирующийся трос можно использовать на любом кровельном материале или склоне, включая асфальт, металл, резину, дерево, синтетику и плоские крыши.
          3. Саморегулирующийся кабель не подожжет листья или хвою.
          4. Срок службы саморегулирующегося кабеля составляет десять лет.
          5. Саморегулирующийся кабель может касаться металлических предметов, таких как желоба и желоба.
          6. Саморегулирующийся кабель можно отремонтировать в полевых условиях и модифицировать с помощью сращивания для соответствия любой конструкции.
          7. Саморегулирующийся кабель регулирует потребление энергии в зависимости от температуры наружного воздуха.
          8. Может быть быстро установлен с помощью зажимов Grip Clip, что устраняет необходимость пробивать отверстия для гвоздей в системе крыши.

          Предотвращение нагревательных лент и ледяных дамб: некоторые заключительные мысли

          После всех этих лет работы в индустрии ледяных плотин, кровли и реконструкции я все еще возвращаюсь к этому естественному закону в обслуживании дома: решение всегда зависит от бюджета. Если у вас много денег, вы выберете один путь, если у вас более тугой кошелек, вы выберете другой. Что касается ледяных дамб, то, боюсь, не всегда есть «дешевые» решения.Домовладельцам иногда приходится выбирать из трех зол меньшее: 1) много тратить на архитектурные усовершенствования, 2) много тратить на профессиональную чистку крыш или рисковать, делая это самостоятельно, или 3) тратить изрядную сумму на нагревательные кабели. Средняя стоимость саморегулирующейся системы нагревательного кабеля, которую мы устанавливаем в районе Миннеаполиса, составляет от 1000 до 2000 долларов.

          Мой совет всем, кто рассматривает возможность использования теплового кабеля для предотвращения образования наледи: либо установить высококачественный саморегулирующийся нагревательный кабель, либо вообще отказаться от него.Тепловой кабель постоянной мощности - пустая трата денег. Хуже того, это может создать ложное чувство безопасности у людей, у которых, скорее всего, уже были плохие отношения с ледяными плотинами в прошлом.

          На следующей неделе я напишу следующий пост, в котором расскажу, как установить долговечную систему нагревательного кабеля, включая дизайн, материалы, предполагаемую стоимость и советы по установке.

          Запись по теме:  Следует ли устанавливать нагревательные кабели для предотвращения образования ледяных заторов?

          Старое сообщение
          Животные, скелеты и жуткие вещи для осмотра дома, 2019 г.
          Новое сообщение
          В Миннесоте теперь требуются незамерзающие краны

          курсов PDH онлайн.PDH для профессиональных инженеров. ПДХ Инжиниринг.

          "Мне нравится широта ваших курсов HVAC; не только экологичность или энергосбережение

          курсы."





          Рассел Бейли, ЧП

          Нью-Йорк

          "Это укрепило мои текущие знания и научило меня еще нескольким новым вещам

          для раскрытия мне новых источников

          информации."



          Стивен Дедак, ЧП

          Нью-Джерси

          "Материал был очень информативным и организованным. Я многому научился, и они были

          очень быстро отвечают на вопросы.

          Это было на высшем уровне. Буду использовать

          еще раз. Спасибо."

          Блэр Хейворд, ЧП

          Альберта, Канада

          "Легкий в использовании веб-сайт.Хорошо организовано. Я действительно воспользуюсь вашими услугами снова.

          Я передам вашу компанию

          имя другим на работе."



          Рой Пфлейдерер, Ч.П.

          Нью-Йорк

          "Справочный материал был превосходным, и курс был очень информативным, тем более что я думал, что уже знаком

          с реквизитами Канзас

          Авария в городе Хаятт."

          Майкл Морган, ЧП

          Техас

          "Мне очень нравится ваша бизнес-модель. Мне нравится возможность просмотреть текст перед покупкой. Я нашел класс

          информативный и полезный

          на моей работе."

          Уильям Сенкевич, Ч.Е.

          Флорида

          "У вас большой выбор курсов и очень информативные статьи.Вы

          - лучшее, что я нашел."





          Рассел Смит, ЧП

          Пенсильвания

          "Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, предоставляя время для проверки

          материал."



          Хесус Сьерра, ЧП

          Калифорния

          "Спасибо, что разрешили мне просмотреть неправильные ответы.На самом деле

          человек узнает больше

          от сбоев."



          Джон Скондрас, ЧП

          Пенсильвания

          "Курс был хорошо составлен, и использование тематических исследований является эффективным

          способ обучения."





          Джек Лундберг, ЧП

          Висконсин

          "Я очень впечатлен тем, как вы представляете курсы; т.д., что позволяет

          студент для ознакомления с курсом

          материал перед оплатой и

          получение викторины."

          Арвин Свангер, ЧП

          Вирджиния

          "Спасибо, что предлагаете все эти замечательные курсы. Я, конечно, выучил и

          очень понравилось."





          Мехди Рахими, ЧП

          Нью-Йорк

          "Я очень доволен предлагаемыми курсами, качеством материала и простотой поиска и

          подключение к Интернету

          курсы."

          Уильям Валериоти, ЧП

          Техас

          "Этот материал в значительной степени оправдал мои ожидания. Курс был легким для понимания. Фотографии в основном давали хорошее представление о

          обсуждаемые темы."



          Майкл Райан, ЧП

          Пенсильвания

          "Именно то, что я искал. Нужен 1 балл по этике, и я нашел его здесь."







          Джеральд Нотт, ЧП

          Нью-Джерси

          "Это был мой первый онлайн-опыт получения необходимых кредитов PDH. Это был

          информативно, выгодно и экономично.

          Очень рекомендую

          всем инженерам."

          Джеймс Шурелл, ЧП

          Огайо

          "Я ценю, что вопросы "реального мира" и имеют отношение к моей практике, и

          не основано на каком-то непонятном разделе

          законов, которые не применяются

          - "обычная" практика."

          Марк Каноник, ЧП

          Нью-Йорк

          «Отличный опыт! Я многому научился, чтобы использовать его в своем медицинском устройстве

          организация."





          Иван Харлан, ЧП

          Теннесси

          "Материал курса имеет хорошее содержание, не слишком математический, с хорошим акцентом на практическое применение технологии."





          Юджин Бойл, П.Е.

          Калифорния

          "Это был очень приятный опыт. Тема была интересной и хорошо представлена,

          а онлайн формат был очень

          доступный и простой

          использование. Большое спасибо."

          Патрисия Адамс, ЧП

          Канзас

          «Отличный способ добиться соответствия непрерывному обучению PE в рамках временных ограничений лицензиата."





          Джозеф Фриссора, ЧП

          Нью-Джерси

          "Должен признаться, я действительно многому научился. Распечатанная викторина помогает во время

          просмотр текстового материала. я

          также оценил просмотр

          предоставлены фактические случаи."

          Жаклин Брукс, ЧП

          Флорида

          "Документ Общие ошибки ADA в проектировании помещений очень полезен.

          тест действительно требовал исследований в

          документ но ответы были

          легко доступен."

          Гарольд Катлер, ЧП

          Массачусетс

          "Это было эффективное использование моего времени. Спасибо за разнообразие выбора

          в дорожной технике, что мне нужно

          для выполнения требований

          Сертификация PTOE."

          Джозеф Гилрой, ЧП

          Иллинойс

          "Очень удобный и доступный способ заработать CEU для выполнения моих требований в штате Делавэр."





          Ричард Роудс, ЧП

          Мэриленд

          "Узнал много нового о защитном заземлении. До сих пор все курсы, которые я проходил, были отличными.

          Надеюсь увидеть больше 40%

          курсы со скидкой."



          Кристина Николас, ЧП

          Нью-Йорк

          "Только что сдал экзамен по радиологическим стандартам и с нетерпением жду дополнительных

          курсы. Процесс прост, и

          намного эффективнее, чем

          необходимость путешествовать."

          Деннис Мейер, ЧП

          Айдахо

          "Услуги, предоставляемые CEDengineering, очень полезны для профессионалов

          Инженеры для получения блоков PDH

          в любое время.Очень удобно."



          Пол Абелла, ЧП

          Аризона

          "Пока все было отлично! Поскольку я постоянно работаю матерью двоих детей, у меня не так много

          пора искать куда

          получить мои кредиты от."



          Кристен Фаррелл, ЧП

          Висконсин

          "Это было очень информативно и поучительно.Легко для понимания с иллюстрациями

          и графики; определенно получается

          проще  впитать все

          теории."

          Виктор Окампо, инженер.

          Альберта, Канада

          "Хороший обзор принципов полупроводников. Мне понравилось проходить курс по телефону

          .

          мой собственный темп во время моего утра

          на метро

          на работу."

          Клиффорд Гринблатт, ЧП

          Мэриленд

          "Просто найти интересные курсы, загрузить документы и получить

          викторина. Я бы очень рекомендую

          вам в любой PE нуждающийся

          Устройства CE."

          Марк Хардкасл, ЧП

          Миссури

          "Очень хороший выбор тем во многих областях техники."







          Рэндалл Дрейлинг, ЧП

          Миссури

          "Я заново узнал то, что забыл. Я также рад помочь финансово

          от ваш рекламный адрес электронной почты который

          сниженная цена

          на 40%."

          Конрадо Касем, П.Е.

          Теннесси

          "Отличный курс по разумной цене. Буду пользоваться вашими услугами в будущем."







          Чарльз Флейшер, ЧП

          Нью-Йорк

          "Это был хороший тест, и он фактически показал, что я прочитал профессиональную этику

          Коды

          и Нью-Мексико

          правила."



          Брун Гильберт, П.Е.

          Калифорния

          "Мне очень понравились занятия. Они стоили времени и усилий."







          Дэвид Рейнольдс, ЧП

          Канзас

          "Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

          при необходимости дополнительного

          Сертификация

          ."



          Томас Каппеллин, П.Е.

          Иллинойс

          "У меня истек срок действия курса, но вы все равно выполнили обязательство и дали

          мне то, за что я заплатил - много

          спасибо!"



          Джефф Ханслик, ЧП

          Оклахома

          "CEDengineering предлагает удобные, экономичные и актуальные курсы

          для инженера."





          Майк Зайдл, П.Е.

          Небраска

          "Курс был по разумной цене, а материал был кратким и

          хорошо организовано."





          Глен Шварц, ЧП

          Нью-Джерси

          "Вопросы соответствовали урокам, а материал урока

          хороший справочный материал

          для дизайна под дерево."



          Брайан Адамс, П.Е.

          Миннесота

          "Отлично, удалось получить полезную информацию с помощью простого телефонного звонка."







          Роберт Велнер, ЧП

          Нью-Йорк

          «У меня был большой опыт прохождения курса «Строительство прибрежных районов — Проектирование»

          Корпус Курс и

          очень рекомендую."



          Денис Солано, ЧП

          Флорида

          "Очень понятный, хорошо организованный веб-сайт. Материалы курса этики штата Нью-Джерси были очень

          прекрасно приготовлено."





          Юджин Брэкбилл, ЧП

          Коннектикут

          "Очень хороший опыт. Мне нравится возможность скачивать учебные материалы на

          обзор где угодно и

          когда угодно."



          Тим Чиддикс, ЧП

          Колорадо

          "Отлично! Поддерживайте широкий выбор тем на выбор."







          Уильям Бараттино, ЧП

          Вирджиния

          "Процесс прямой, никакой чепухи. Хороший опыт."







          Тайрон Бааш, П.Е.

          Иллинойс

          "Вопросы на экзамене были пробными и демонстрировали понимание

          материала. Тщательный

          и полный."



          Майкл Тобин, ЧП

          Аризона

          "Это мой второй курс, и мне понравилось то, что курс предложил мне, что

          поможет в моей линии

          работы."



          Рики Хефлин, ЧП

          Оклахома

          "Очень быстрая и простая навигация. Я определенно воспользуюсь этим сайтом снова."







          Анджела Уотсон, ЧП

          Монтана

          "Прост в исполнении. Нет путаницы при подходе к сдаче теста или записи сертификата."







          Кеннет Пейдж, П.Е.

          Мэриленд

          "Это был отличный источник информации о нагреве воды с помощью солнечной энергии. Информативный

          и отличное освежение."





          Луан Мане, ЧП

          Коннетикут

          "Мне нравится подход к подписке и возможности читать материалы в автономном режиме, а затем

          вернись, чтобы пройти тест."





          Алекс Млсна, П.Е.

          Индиана

          "Я оценил количество информации, предоставленной для класса. Я знаю

          это вся информация, которую я могу

          использование в реальных жизненных ситуациях."



          Натали Дерингер, ЧП

          Южная Дакота

          "Материалы обзора и образец теста были достаточно подробными, чтобы я мог

          успешно завершено

          курс."



          Ира Бродская, ЧП

          Нью-Джерси

          "Веб-сайт прост в использовании, вы можете скачать материал для изучения, а затем вернуться

          и пройти тест. Очень

          удобный а на моем

          собственное расписание."

          Майкл Гладд, ЧП

          Грузия

          "Спасибо за хорошие курсы на протяжении многих лет."







          Деннис Фундзак, ЧП

          Огайо

          "Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

          сертификат

          . Спасибо за создание

          процесс простой."



          Фред Шайбе, ЧП

          Висконсин

          "Положительный опыт.Быстро нашел подходящий мне курс и закончил

          PDH за один час в

          один час."



          Стив Торкилдсон, ЧП

          Южная Каролина

          "Мне понравилась возможность загрузки документов для ознакомления с содержанием

          и пригодность до

          наличие для оплаты

          материал ."

          Ричард Ваймеленберг, ЧП

          Мэриленд

          "Это хорошее пособие по ЭЭ для инженеров, не являющихся электриками."







          Дуглас Стаффорд, ЧП

          Техас

          "Всегда есть место для улучшения, но я ничего не могу придумать в вашем

          процесс, которому требуется

          улучшение."



          Томас Сталкап, ЧП

          Арканзас

          "Мне очень нравится удобство прохождения викторины онлайн и получения немедленного

          Сертификат

          ."





          Марлен Делани, ЧП

          Иллинойс

          "Обучающие модули CEDengineering - очень удобный способ доступа к информации по

          многие различные технические области снаружи

          по собственной специализации без

          необходимость путешествовать."

          Гектор Герреро, ЧП

          Грузия

          .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
