Монтаж металлочерепицы каскад инструкция: инструкция по монтажу, шаг обрешетки

Содержание

инструкция по монтажу, шаг обрешетки

При строительстве малоэтажных домов в качестве кровельного материала сегодня часто применяют металлочерепицу. Этот материал имеет качества, которые дают ему реальные преимущества в конкурентной борьбе. Одним из самых эффективных и экономичных вариантов считается металлочерепица Каскад.

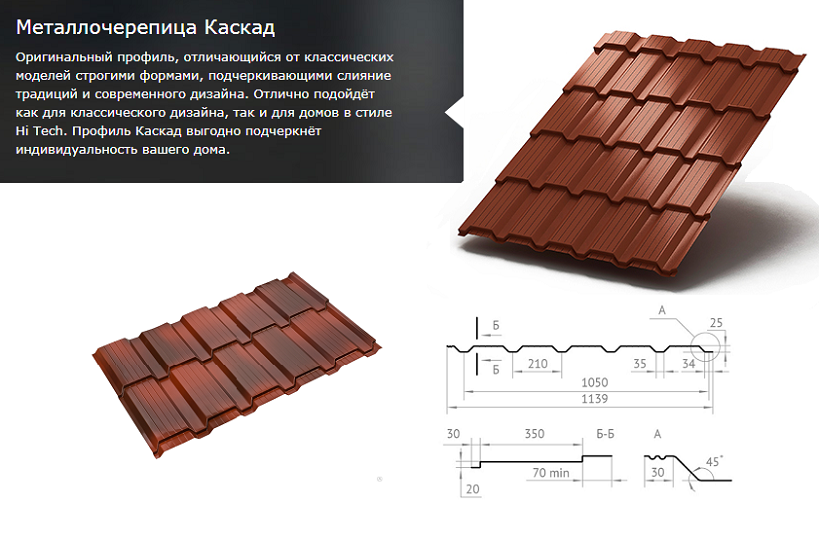

Параметры и достоинства Каскада

Необычный внешний вид и оптимальные для строительства размеры этой металлочерепицы закладываются в прокатном цеху на производстве. После штамповки «Каскад» получает оригинальную форму волны в виде продолговатых плиток с четкими гранями. Такая проштамповка имеет не только дизайнерское решение, но, за счет граней, придает жесткость листу, а также улучшает характеристики, повышая сопротивляемость к нагрузкам и изгибам. Это, в свою очередь, позволяет уменьшить общий вес листа, что помогает рабочим, когда делается монтаж крыши. Технические параметры «Каскада» в исполнении «Стандарт»:
  • Полная ширина листа составляет 1170 мм.
  • Параметр, называемый полезная ширина листа — 1110 мм.
  • «Волна» имеет длину 350 мм, это расстояние фактически определяет шаг с которым укладывается обрешетка, чтобы сделать монтаж кровли.
  • Профиль высотой 15 мм создает четкий рисунок листа.
  • Производители выпускают «Каскад» с возможностью выбора по длине листа. Минимальный размер в длину — 500 мм. Далее идет — 1200 мм, 2250 мм, 3650 мм. Это наиболее востребованные размеры. Максимальная длина листа, которую имеет металлочерепица Каскад — 6500 мм.
Кроме «Стандарта» выпускается еще Каскад «Премиум». Он отличается высотой профиля — 20 мм. При выборе металлочерепицы вида «Каскад» надо смотреть на технические условия, по которым этот материал выпускался. Он должен соответствовать ГОСТ 24045-94 или ТУ 5285-001-99807558-2007. Отклонение в толщине листа допускается не больше 0,05 мм. Геометрические размеры «Каскада» у разных производителей могут незначительно отличаться.
По длине и ширине листа плюс-минус 20 мм. Выпускаются также листы «Каскада» с высотой профиля 25 мм и даже больше.

Преимущества

  1. Одно из главных достоинств этого материала — легкость листов. Один квадратный метр листа весит четыре килограмма. Когда делается монтаж — это важно для рабочих, находящихся на обрешетке. Уменьшается время, затрачиваемое на укладку такой крыши. Кроме того, кровля в собранном виде меньше давит на стены, ее весовые характеристики улучшаются.
  2. Важным преимуществом такой металлочерепицы является экономичность. Соотношение полезной ширины листа к полной позволяет укладывать такую кровлю с меньшими перекрытиями. Следовательно, на общую площадь крыши потребуется меньше листов, чем если бы использовался другой материал этой категории.
  3. Хорошие характеристики кровельного материала по прочности также привлекают потребителей. Это гарантия долговечности крыши. К тому же, она морозоустойчива, что немаловажно для российского климата.
    Пожаробезопасность также является плюсом для кровли.
  4. Материал, из которого изготавливают «Каскад», имеет повышенную коррозийную устойчивость. Она еще больше повышается при нанесении на металл специального поверхностного полимерного покрытия.
  5. Благодаря плоской штамповке профиля, на уложенные листы плотно прилегают различные доборные элементы.
  6. В уложенном состоянии, когда монтаж завершен, кровля кажется покрытой традиционной, глиняной черепицей

Особенности укладки металлочерепицы Каскад

Инструкция по применению рекомендует настилать «Каскад» на кровельный «пирог», соблюдая строго определенный шаг при укладке обрешетки.
Перед тем как приобрести металлочерепицу, нужно точно высчитать площадь крыши и количество требующихся листов. Это важно, чтобы не допустить приобретения меньшего, чем необходимо, количества материала. В противном случае на крыше могут оказаться листы другого оттенка.
Перед тем как начать монтаж крыши, должна быть изучена инструкция по применению металлочерепицы «Каскад», а также приготовлен нужный для работы инструмент. Могут потребоваться:
  • шуруповерт с комплектом бит;
  • молоток;
  • ножовка по металлу, пила по дереву и лобзик;
  • степлер с запасом скрепок;
  • рейка и маркер.
Категорически запрещается резать металлочерепицу болгаркой при помощи абразивных кругов. Возможно образование множества сколов полимерного покрытия и образование коррозии металла. Необходимо иметь в виду, что укладка этого вида кровельного материала возможна на крышу с уклоном не менее 14 градусов.

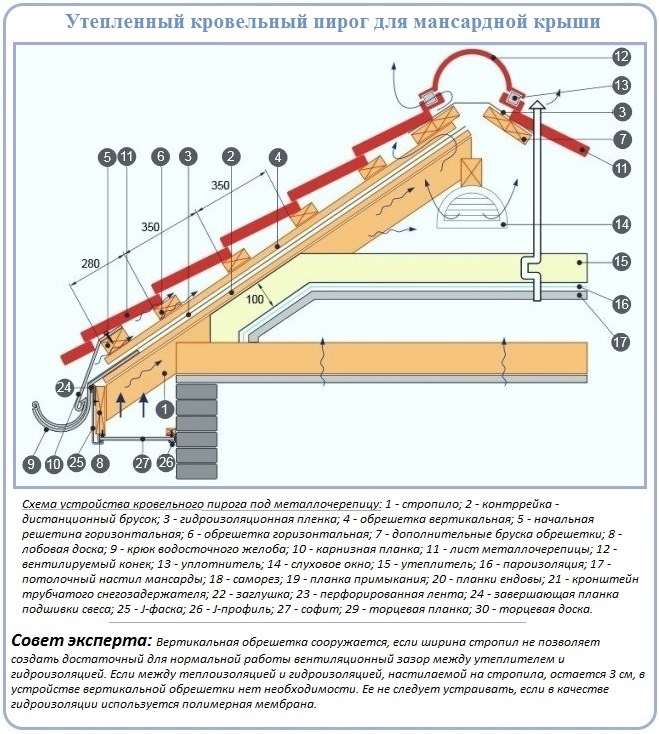

  1. Для устройства обрешетки вначале монтируются стропила, соблюдая шаг 600 мм. Это требуется для того, чтобы можно было между ними уложить плиты утеплителя, не создавая мостиков холода. Если крыша мансардная, то рекомендуется укладывать утеплитель толщиной не менее 200 мм. Это обеспечит тепло в подкровельном пространстве.
  1. На стропила сверху стелится гидропароизоляционная пленка. Рулон разматывается поперек стропил и закрепляется степлером. Первый слой укладывается снизу, по свесу. Следующий выше, с нахлестом не менее 100 мм.
  1. До того как начнется монтаж обрешетки на пленку по стропилам саморезами или гвоздями крепится контрбрусок толщиной 25–40 мм. Это нужно для того, чтобы между досками обрешетки и гидроизоляционной пленкой образовалось вентиляционное пространство, по которому мог бы стекать в водосточную систему образовывающийся конденсат.
  1. Обрешетка делается из обрезной доски толщиной 25 –35 мм и шириной 100 мм. Шаг с которым укладываются доски обрешетки по площади крыши разный. Первая доска крепится по свесу. Шаг второй составляет 280 мм. Затем шаг увеличивается до длины волны и составляет 350 мм. Делая монтаж кровли, надо помнить, что вокруг дымоходов, у ендовы и мансардных окон требуется стелить доски обрешетки не соблюдая шаг, а вплотную друг к другу, не допуская щелей. Все деревянные элементы кровли должны быть тщательно обработаны антисептиком в несколько слоев. Желательно обрабатывать древесину до установки ее на крышу.
  1. Металлочерепица Каскад покрыта защитной пленкой, поэтому перед укладкой, на земле, эту пленку следует удалять.
  2. Укладываются кровельные листы справа налево, с соблюдением правила нахлеста на предыдущий лист. Следующий лист должен закрывать капиллярную канавку на предыдущем. У «Каскада» эта канавка находится слева листа. Если кровля начинает монтироваться слева направо, тогда левый край следующего листа подсовывается под правый край предыдущего на необходимую глубину.
  1. Монтаж крайнего элемента по карнизу требуется делать с выступом в 40 – 50 мм. То же самое делается по свесу крыши.
  2. Для крепления при монтаже берутся специальные саморезы с резиновой прокладкой и сверлом на резьбе, закручивать которые требуется правильно, не перетягивая и не давая слабины.
  1. При монтировании металлической черепицы саморезы надо располагать, соблюдая определенный порядок. По нижней части по карнизу — через волну в каждом втором прогибе, попадая в подошву, прилегающую к доске обрешетки. Боковой нахлест по каждому поперечному рисунку, а последующие листы через ряд волны.
Смотрите видео по теме:
