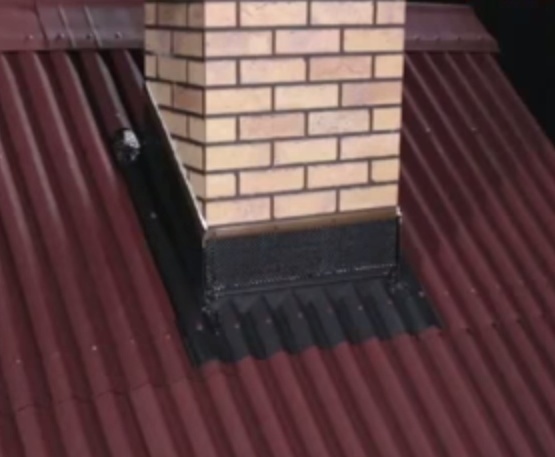

Герметизация печной трубы на крыше из ондулина

Благодаря современным материалам строительные технологии стали проще, однако некоторые элементы конструкций по-прежнему требуют повышенного внимания. Одним из таких узлов является проход дымохода через кровлю: примыкание кровельного покрытия к стенкам трубы часто становится местом протечки. Надежная герметизация печной трубы на крыше из ондулина выполняется с помощью специальных доборных элементов и гидроизолирующих лент, производимых компанией Ондулин.

В течение всего срока эксплуатации дома узел примыкания кровли к трубе «дышит». Это происходит как в холодное время года, так и летом, когда печь не используется. Причинами смещения кровельного покрытия относительно стенок трубы являются изменения температуры, влажности, снеговой и ветровой нагрузок. Предлагаемый способ герметизации печной трубы на крыше из ондулина позволяет компенсировать смещение и предотвратить разрушение кровли, образование щелей и появление протечек.

Для работы необходимы материалы:

— покрывающий фартук Ондулин;

— гидроизолирующая лента Ондуфлеш Супер шириной 300 мм;

— битумный герметик;

— металлические планки, дюбеля, гвозди Ондулин.

Герметизация печной трубы на крыше из ондулина выполняется в следующей последовательности:

— стенки печной трубы и кровельное покрытие очищаются от пыли и грязи. Наслоения удаляются проволочной щеткой или скребком. Жирные пятна удаляются растворителем;

— на кирпичные (бетонные) стенки трубы наносится битумная грунтовка;

— покрывающий фартук обрезается по размеру трубы с запасом в 1 волну на каждую сторону. Фартук устанавливается у передней стенки трубы и крепится гвоздями Ондулин по каждой волне. Гвозди вбиваются на расстоянии 5 см от нижнего края фартука;

— верхняя часть покрывающего фартука крепится к печной трубе гидроизолирующей лентой Ондуфлеш Супер. Концы ленты длиной 20-25 см заводятся на боковые стенки трубы;

— куски ленты для герметизации боковых и задней стенок трубы отрезаются с запасом 20-25 см на каждую сторону. Полосы сгибаются вдоль по всей длине и приклеиваются к кровле и трубе с нахлестом 15 см;

— гидроизолирующая лента у задней стенки трубы накрывается дополнительным листом ондулина;

— верхняя кромка ленты прижимается к стенкам трубы металлической планкой и закрепляется дюбелями. Стык ленты и печной трубы заполняется битумным герметиком.

Гидроизолирующая лента Ондуфлеш Супер может использоваться при отрицательных температурах и способна удлиняться. Эти свойства позволяют обеспечивать герметичность примыкания кровли к стенкам печной трубы в любых условиях.





Гидроизоляция печной трубы на крыше: из профнастила, металлочерепицы, ондулина

Материал дымохода и кровли заметно отличается и по составу, и по назначению. Соответственно, герметичное их соединение невозможно. Но стыки между печной трубой и крышей – это гарантированная протечка и скорый ремонт дымоотводного канала, так как оказавшаяся на внешних стенках холодная вода, а то и снег, провоцирует выпадение конденсата на внутренних стенках дымохода. Создавшийся дополнительный температурный перепад ухудшает тягу и разрушает материал конструкции.

Общие принципы прохода трубы на крыше

Сечение дымохода – размер, форма, имеют значение только для геометрических размеров переходника, но не для принципиального его устройства. Идеально, если переходник формируется на этапе укладки кровли, однако вывести трубу безопасно для кровельного пирога можно и в готовом здании.

Дымоход на крыше нарушает единую тепло- и гидроизоляцию кровли. При этом само по себе сооружение нуждается и в том, и в другом не в меньшей степени. Задача переходника – теплоизолировать конструкцию, не нарушая утепления крыши.

  1. Для этого вокруг дымохода собирают короб из поперечных балок, закрепленных на стропила. Обязательное условие: полости между деревянными цементами короба и внешней стенкой дымоотвода должна быть не менее 13 см.
  2. Короб заполняют теплоизоляционным материалом – базальтовая или минеральная вата с высокими показателями жаростойкости – 800–1000 С.
  3. Утепление остальной части крыши проводится обычным методом. Гидроизоляция осуществляется одновременно с соответствующими работами по укладке кровли.

Гидроизоляция печной трубы квадратного сечения

С точки зрения технологии для правильной организации работ своими руками важен не характер кровельного материала – из металлочерепицы, из ондулина, а сечение дымохода – прямоугольное или круглое.

Гидроизоляция дымохода проводится вместе с укладкой гидроизоляционной мембраны на крыше.

  1. Пленочное полотно на этом участке разрезают так, чтобы материал укладывался на печную трубу внахлест. Пленка приклеивается на стенки дымохода полимерно-битумной мастикой.
  2. Поверх плотно прижатых краев мембраны снова наносят слой битумной мастики. Такая гидроизоляция уже достаточно надежна, но не отличается высокой прочностью.
  3. Сверху мембраны закрепляют обрешетку под фартук – второй элемент гидроизоляция на крыше. Расстояние между стенкой и рейкой – 5–10 см. Бруски рекомендуется обработать антипиренами.
  4. Вокруг печной трубы монтируют фартук, начиная с нижнего элемента. Фартук располагается выше кровли на 10–15 см и покрывает участок в 20–30 см по периметру дымохода. Крепление – дюбель-гвоздями с шагом в 15–20 см.
  5. Стыки между элементами и дымоотводом обрабатывают жаростойким герметиком.
  6. Затем укладывают кровельный материал поверх нижнего фартука. Элементы крыши из металлочерепицы или из ондулина укладываются встык, следя за тем, чтобы щели были как можно меньше.

Если речь идет о крыше из профнастила, то здесь в листе под дымоход формируется отверстие размерами на 1,5–2 см меньше параметров дымохода. В углах отверстия делают надрезы, аккуратно отгибают края листа. На этапе укладки кровельного настила, этот фрагмент надевают на печную трубу и выравнивают отогнутые края, стараясь уменьшить стыки до минимума. Для гидроизоляции используется специальное приспособление, наподобие битумной гидроизолирующей ленты, или рубероид и водоотталкивающий герметик.

  1. Сверху кровли из профнастила, металлочерепицы и других материалов монтируют металлический верхний фартук, аналогичный нижнему. Можно использовать клеящиеся материалы, наподобие Вакафлекс, Мастер Флеш, Ондуфлеш и прочее.

На фото можно увидеть укладку фартука вокруг печного дымохода на крыше.

Гидроизоляция печной трубы с круглым сечением

Необходимость такая возникла из-за широкого распространения сендвич-труб, весьма практичных и более доступных по стоимости.

Осуществить ее своими руками даже проще, так как здесь гидроизоляцию обеспечивает специальное устройство – трубная проходка.

Выглядит проходка как короб из стали или алюминия с колпаком из полимерного материала.

  1. Вокруг дымохода устраивают деревянную обрешетку, так же как делали в предыдущем случае. Укладывают кровельный материал.
  2. В гибкой полимерной части проходки вырезают отверстие с нужным диаметром. Приспособление надевают на трубу, обжимают по кровельному материалу.
  3. Стыки обрабатывают специальным жаростойким герметиком. Проходку закрепляют саморезами к обрешетке с шагом в 7–10 см.


На видео рассматривается гидроизоляция труб круглого сечения и прямоугольного.

Как крыть крышу ондулином — тонкости монтажа. Проход трубы через ондулин. Монтаж и размеры конька и покрывающего фартука.

О том, как крыть крышу ондулином, написано уже много. Здесь ничего сложного нет, важно только соблюдать правила, крепить по инструкции и иметь небольшую сноровку в строительстве.

Но часто после кровли возникают проблемы

, связанные с неправильным покрытием. Разбираясь в подобных вопросах, можно отметить, что проблема заключается в неправильном крепеже доборных элементов и прочих нюансах.

На тонкости следует обращать не меньшее внимание, потому как небольшие ошибки могут потом вылиться в большие проблемы.

Проход вентиляционной или печной трубы через ондулин

Конечно же, в любом доме есть элементарная кухонная вытяжка на кухне. Также частный дом оснащают системой вентиляции, которую выводят через кровлю на крыше.

«Вырезать» отверстия для таких труб трудоемко. Более того в месте соприкосновения вентиляционной трубы с ондулином возникнет просвет, через который будет попадать влага. В дальнейшем это может привести к затоплению помещения.

Производители ондулина позаботились о своих клиентах. Они предлагают покупателям специальную готовую вентиляционную трубу. Она крепится к кровле гвоздями и протекание не возникнет.

Иногда люди, пытаясь сэкономить, не прибегают к подобным доборным элементам. Они выводят обычную вентиляционную трубу через кровлю и оставляют ее в таком состоянии, что категорически делать запрещается.

В таком случае необходимо воспользоваться покрывающим фартуком

. Но крепить его гораздо сложнее готовой вентиляционной трубы.

Когда в доме или бане имеется камин или печь, возникает необходимость также вывести трубу на крышу через ондулин. Для этого по обычной технологии выкладывают кирпичную трубу и кроют крышу приведенным кровельным материалом.

Во избежание протечки необходимо воспользоваться, все тем же, покрывающим фартуком. Он крепится к ондулину специальными гвоздями.

Монтаж и размеры конька из ондулина

Конек – немаловажная деталь в кровле крыши ондулином. Он предназначен для оформления ребра крыши, а также для защиты от попадания лишней влаги.

Коньки приобретают уже готовыми в числе прочих доборных элементов. Перед креплением стоит выяснить, с какой стороны преобладают ветра. Монтаж начинают с противоположной стороны от направления таких ветров.

Коньки также укладывают внахлест шириной, не превышающей 1,5 см. Конек прибивается специальными гвоздями к верхней волне, лежащего под ним листа ондулина. При этом гвоздь должен быть такой длины, чтобы произошла его фиксация в бруски обрешетки.

Покрывающий фартук для ондулина

К прочим дополнительным элементам, которые необходимы для покрытия крыши ондулином, относится покрывающий фартук. С его помощью добиваются герметизации стыков

.

Его используют в месте соприкосновения листов с печной трубой, для эстетичного оформления, а также защиты от влаги стыка между листом ондулина и вертикальной стеной.

В случае с трубой покрывающий фартук крепят у нижней части и прибивают его к каждой волне листа ондулина. Далее с помощью герметичной ленты герметизируют стык со стеной, боковые стыки и верхнюю часть трубы.

Для этого ленту необходимо проложить минимум на 10-15 см выше к вертикальной поверхности. Покрывающий фартук и лента прикрепляется

металлической планкой.

Помимо герметизации труб и вертикальных стен, покрывающий фартук необходимо применить для монтажа конькового элемента. Для этого его устанавливают с нахлестом в 4 см на оба ската.

Смотрите также:

Полезную информацию о том, что лучше – ондулин, профлист или металлочерепица

Информацию о том, что такое ондулин, смотрите тут http://urokremonta.ru/ondulin/ondulin-chto-eto.html

Советы мастера о том, как монтировать ондулин своими руками, смотрите здесь

При этом верхние края у фартука должны быть на расстоянии не менее 2 см.

Эта мера необходима для лучшего выхода воздуха. Поверх прикрепленных фартуков монтируют коньки.

А также смотрите видео о том, как уложить кровлю с ондулина на крыше своего дома:

Твитнуть

как вывести печной дымоход сквозь потолок и перекрытия

Установка трубы на крыше – операция, требующая особого подхода. В этой статье мы рассмотрим вопросы о том, каким должен быть проход дымохода через кровлю, чтобы соблюсти нормы СНиП, а также обезопасить конструкцию от проникновения влаги и возможности возгорания.

Качественно сделанный проход дымохода через крышу – это гарантия длительной службы печи и кровлиИсточник houseinform.ru

Правила установки дымохода

Если в доме имеется печь, значит, нужен и дымоход. Хотя вместо печи может быть специальный бак, работающий на газе. В любом случае дом как-то отапливается, а продукты сгорания нужно выводить. Есть несколько вариантов выведения трубы через кровлю, связанных с определением места. Оно планируется, когда разрабатывается проект дома. Место рассматривается относительно конька крыши – горизонтального ребра, которое находится там, где стыкуются два ската. Труба может монтироваться:

  • непосредственно в коньке;
  • на расстоянии от конька.

В первом и втором варианте есть свои минусы и плюсы. С одной стороны, в коньке дымоход монтировать проще. Но это для того, кто занимается именно этим вопросом. А для обустройства стропильной системы это сложнее, потому что придется делать разрыв в горизонтальной балке. С другой стороны, когда труба находится в коньке, это гарантирует хорошую тягу. Да и возможность подтекания под неё здесь сводится к минимуму. Но все-таки чаще всего дымоход сдвигают относительно конька.

Печная труба, смещенная относительно конька крышиИсточник katlavan.
ru

При этом нужно соблюсти такие строительные нормы:

  1. Если дымоход на крыше устанавливается на расстоянии не более 1,5 м от конька, то труба должна быть выше его на 0,5 м.
  2. При её установке на расстоянии от 1,5 м до 3 м от конька, она делается с ним на одном уровне.
  3. Когда труба будет на расстоянии больше 3 м от конька, она может быть ниже его, но не более, чем на 10°.

Самый лучший вариант расположения трубы относительно конька – недалеко от него. Если же делать дымоход значительно ниже, возрастает риск повреждения сходящим снегом.

Чтобы обеспечить хорошую тягу, надо придерживаться определенных норм по размещению печной трубы относительно конька крышиИсточник rekvartira.ru

Есть место, в котором вообще не рекомендуется устанавливать трубу – ендова. Это внутренний угол, который образуют два ската сложной крыши при соединении. На него всегда идет повышенная нагрузка, так как там стекают осадки, и задерживается снег. При такой установке очень высока возможность нарушения гидроизоляции. Это означает, что будут наблюдаться протечки.

Защита кровли от тепла, идущего от трубы

Когда организуют проход трубы через крышу, важно изолировать от неё кровлю. Ведь труба очень нагревается, что увеличивает степень пожароопасности. Защищается кровля с помощью отдельного короба, балки и стропила которого располагаются с учетом требований СНиП. Норма по минимальному расстоянию от дымохода до несущих балок и стропил составляет от 130 до 250 мм. Внутренняя часть короба заполняется каким-нибудь материалом, который не горит. Например, это может быть базальтовая или каменная вата.

Дымоход ни в коем случае не касается кровельного покрытия напрямуюИсточник barmanlive.ru

Дальнейшая организация вывода трубы зависит от того, какой она формы и из чего изготовлена. По форме дымоход можно сделать как обычным квадратным или круглым, так и в виде прямоугольника или овала. А трубы бывают кирпичными, металлическими, асбестоцементыми или керамическими. Также учитывается материал, из которого сделана кровля. Это может быть шифер, металлочерепица, профнастил, ондулин, толь или битумная черепица. В каждом случае есть свои особенности.

Последствия неправильного монтажа можно увидеть в видеоролике:

Установка круглой трубы

Часто в строительстве применяется круглое сечение дымохода. Чтобы провести круглую трубу через крышу и герметично на ней закрепить, используют специальные гибкие переходники. Выполняются они из жаропрочного полимера с эластичными свойствами. На вид такой переходник похож на воронку, в основании которой может быть круг или квадрат. Основание называется фартуком, оно сделано в виде широких полей. Поскольку материал эластичный, он легко принимает различную конфигурацию. Поэтому он имеет широкий спектр применения. Такие переходники можно использовать на крышах с любым покрытием и углом ската.

Выход круглой трубы через ондулиновую кровлюИсточник nashaotdelka.ru

Главное – подобрать переходник, который по диаметру будет соответствовать трубе. Хотя есть универсальные варианты таких изделий. Они выполнены в виде ступенчатой пирамиды. Чтобы подогнать их размер по трубе, лишнее просто обрезается ножницами. Крепятся эластичные переходники к крыше с помощью болтов или металлических шпилек. Они устанавливаются в отверстия на фланце, который прижимает переходник к кровле. Пространство между фланцем и поверхностью крыши смазывается герметиком, выдерживающим перепады температур.

Универсальный переходник для проведения круглой трубы через кровлюИсточник pinterest.it

Особенности проведения сэндвич дымохода

Разновидностью круглых труб является сэндвич дымоход. Он представляет собой две трубы разных диаметров, между которыми находится жаростойкий термоизоляционный материал. Они изготавливаются из нержавеющей стали. Сэндвич дымоход очень востребован, так как обеспечивает устойчивую тягу, не раскаляется, легко монтируется и красиво смотрится внешне.

Проход через кровлю сэндвич дымохода можно выполнить также с помощью эластичного переходника. Однако он может не гармонировать с его зеркальной поверхностью. В таком случае используется металлический переходник, материал изготовления которого – тоже нержавеющая сталь. Он не является гибким, поэтому обязательно нужно учитывать диаметр трубы и угол ската крыши.

Проход сендвич-дымохода через кровлю показан в видеоролике:

Потолочно-проходной узел для круглой трубыИсточник plamia.by
Как сделать козырек на трубу дымохода своими руками – пошаговая инструкция

Проход через металлочерепицу

Металлочерепица представляет собой листы из стали, меди или алюминия, которые покрыты полимерным слоем. По виду напоминают натуральную черепицу, которая сложена ровными рядами. Данный кровельный материал очень популярен. Если через металлочерепицу будет проводиться круглая труба, используются гибкие переходники, о которых мы уже рассказали. При варианте квадратной или четырехугольной трубы из кирпича применяется другой способ проведения. Он заключается в следующем:

  1. Изготавливается соединительный узел. Он состоит из двух фартуков – внутреннего (основного) и внешнего (декоративного). Материал изготовления – тонкий алюминиевый лист или жесть.
  2. До того, как укладывается металлочерепица, на обрешетку устанавливается внутренний фартук. Это 4 планки, располагающиеся по 4 сторонам трубы. Они одновременно заходят под металлочерепицу (не меньше, чем на 250 мм) и на трубу (не меньше, чем на 150 мм).
  3. Элементы фартука устанавливаются в штробу – канавку, которая вырезается по периметру трубы на глубину от 10 до 15 мм. Штроба вычищается и заполняется огнестойким герметиком.
Для установки фартука, в трубе надо сделать специальную штробуИсточник experttrub. ru
  1. Фартук крепится к трубе с помощью жаропрочных дюбелей. Стыки между четырьмя планками пропаиваются. На планках, которые находятся по бокам, делаются бортики, цель которых – отводить воду вниз.
  2. Нижняя часть фартука устанавливается на так называемый галстук – лист из металла с наличием бортиков. Благодаря этому обеспечивается отвод воды от дымохода к низу кровли. Ширина галстука должна быть больше, чем у трубы, как минимум на 0,5 м с обеих сторон. Его длина зависит от того, каково расстояние от трубы до края крыши.
  3. После установки галстука и внутреннего фартука укладывается металлочерепица.
  4. Сверху производится монтаж внешнего фартука. Обычно он представляет собой гофрированный лист из свинца или алюминия. В его верхней части находится декоративная планка. Прикрепляется она к трубе с помощью саморезов. Место крепления – немного выше, чем части внутреннего фартука. Перед тем, как зафиксировать декоративные планки, места крепления промазываются герметиком. Чтобы прикрепился гофрированный лист, его тыльная сторона снабжается самоклеющимся покрытием.
Готовая печная труба, проведенная через металлочерепицуИсточник tproekt.com
Герметизация печной трубы на крыше: материалы и этапы работ, фото и видео

Установка дымохода через профнастил

Профнастил – это лист из металла, произведенный способом холодной прокатки и затем профилированный. В основном изготавливается из стали, но может быть медным и алюминиевым. На листе имеются ребра овальной, квадратной, трапециевидной или многоугольной формы. Сверху делается специальное покрытие, что придает ему антикоррозийные свойства. Профнастил часто используется как кровельный материал.

Чтобы провести дымоход через крышу, в случае квадратной или прямоугольной трубы используется приспособление в виде двух фартуков и галстука. Способ такой же, как и для крыши из металлочерепицы. Установка круглых труб в профнастил не рекомендуется, потому что в нём сложно вырезать правильное круглое сечение. Но если все-таки делается круглый дымоход, труба изолируется с помощью универсального эластичного переходника.

Комплектующие для проведения круглых трубИсточник metalsteel.com.pl

Проход через ондулин

Ондулин внешне похож на обычный шифер, но его материал изготовления совсем другой. Это спрессованная целлюлоза, которая обработана пропиткой из битума. Он может быть разного цвета, устойчив к воде, но довольно хорошо горит. Поэтому, когда организуется проход через кровлю, максимально уделяется внимание заполнению огнестойкими материалами. Отверстие под трубу в ондулине делается большое. Для изоляции стыка кровли и дымохода используется фартук, который заводится под кровлю. При этом применяется эластичная самоклеящаяся лента «Ондуфлеш», сделанная из битума с алюминиевой вставкой.

Кирпичная труба, проведенная через ондулинИсточник seaside-home.ru
Устройство дымохода для газового котла: материалы, требования и этапы монтажа

Установка дымохода в мягкой кровле

Мягкая кровля – материал горючий, поэтому здесь важно, чтобы между трубой и покрытием был зазор от 13 до 25 мм. Проход дымохода через крышу организуется в зависимости от того, какой она формы – плоская или скатная. Также играет роль материал, из которого сделана труба. Если крыша плоская, представляющая собой бетонную плиту и труба выполнена не из кирпича, проход делается следующим образом:

  1. Вокруг трубы на расстоянии около 15 см по периметру снимается всё, вплоть до бетона.
  2. Устанавливается опалубка.
  3. Заливается бетон так, чтобы получился бортик, высота которого составляет 15 см.
  4. Кровельное покрытие заводится на стенки.
  5. Там, где материал кровли соединяется с бортиком, устанавливается металлическая полоса. Крепление производится с помощью дюбелей.
  6. На бортике устанавливается отлив.

Если труба кирпичная, бетонный бортик не делается. В этом случае на неё заводится материал кровли и сверху устанавливается фартук из металла. В стенке трубы делается штроба (глубина 1,5 см), куда заводится край фартука.

При проведении трубы через мягкую кровлю надо учитывать множество нюансовИсточник teplospec. com

Примыкание заливается герметиком. В случае скатной крыши гидроизоляция выполняется как на других покрытиях, то есть с применением фартуков (для квадратных и прямоугольных труб), а также гибких или металлических переходников (для круглых).

Проведение дымохода в готовой крыше

Если дымоход выводится не на стадии строительства дома, а в уже готовой крыше, выполняется следующее:

  1. Находится место для вывода с учетом требований СНиП. Это должно быть пространство между поперечной балкой и стропилами.
  2. Выполняется короб из брусьев, сечение которых равно сечению стропил. Короб делается таким, чтобы ширина его сторон была больше диаметра трубы на 0,5 м.
  3. В крыше вырезается отверстие, равное периметру короба. Чтобы его соблюсти, изнутри в углах короба сверлят сквозные отверстия.
  4. Материал кровли отгибается наружу, в отверстие заводится труба и закрепляется.
  5. Короб заделывается огнестойким материалом для термоизоляции.
  6. Стык трубы и кровли герметизируется. Выполняется установка фланца (переходника).
Труба обязательно выводится только через переходникИсточник rinnipool.ru

Наглядно про проведение трубы через готовую кровлю смотрите в следующем видеоролике:


Монтаж дымохода через стену: как правильно сделать в доме из кирпича и дерева

Заключение

Чтобы дымоход был правильно проведен через кровлю, необходимо знать все тонкости этой работы. Благодаря этому труба будет установлена в нужном месте, с соблюдением требований всех правил и норм по строительству. Также дом будет надежно защищен от протечек и возможности возгорания.

Примыкание кровли к трубе дымохода: варианты, схемы, инструкции

Одно из самых жизненно важных требований к крыше во все времена – это пожаробезопасность. Конечно, соломенные шапки и деревянная дранка уже давно позади, но и не все современные кровельные материалы могут похвастать хорошей сопротивляемостью открытого пламени. Причем часть из них достаточно всего лишь хорошо разогреть, чтобы деревянная обрешетка и кровельный настил начали тлеть.

Вот как раз с этой целью и устанавливают надежное примыкание кровли к трубе дымохода дома – создать максимально надежный барьер между накалившейся в самые холодные зимние дни сталью и малозащищенной крышей. А как выглядит эта конструкция для разного вида покрытий, мы вам покажем в деталях.

Опытные кровельщики хорошо знают, что один из самых сложных и ответственных этапов – это примыкание трубы к кровле и его устройство.

Ведь здесь срабатывают сразу несколько факторов риска:

  • высокая температура трубы, которая способна разогреть до критической температуры практически любой кровельный материал, тем более деревянную обрешетку;
  • технологический зазор между трубой и кровельным покрытием, который обязательно нужно полностью загерметизировать;
  • шапка снега, которая всегда накапливается на любой преграде, которую встречает на своем пути вниз.

Поэтому главное требование к выполнению обхода дымохода – быть пожаробезопасным, долговечным и 100% герметичным.

Сам защитный фартук дымовой трубы выполняют двумя способами: из свинцовой или алюминиевой гибкой ленты или же стального листа со специальным покрытием.

Главное – сделать все правильно:

Вопрос герметичности примыкания кровли к дымоходу принято решать при помощи внутреннего фартука из планок примыкания, и мы постараемся с вами подробно разобрать этот вопрос.

Чтобы обеспечить герметичное примыкание кровли к печным трубам, сделайте внутренний фартук из планок:

  • Шаг 1. Саму планку приложите к стенкам трубы и отметьте уровень верхней кромки на стене.
  • Шаг 2. Затем аккуратно уберите пыль после штробления и промойте штробу водой.
  • Шаг 3. Чтобы установить внутренний фартук, начните с нижней стенки трубы. Здесь планку примыкания нужно подрезать.
  • Шаг 4. Точно таким же способом установите фартук в остальных местах и не забывайте про нахлест 150 мм, чтобы защититься от протечек.
  • Шаг 5. Далее край планки, который вставлен в штробу, нужно загерметизировать при помощи специальной кровельной ленты.
  • Шаг 6. Теперь под нижний элемент внутреннего фартука заведите галстук (плоский лист с отбортовками).
  • Шаг 7. Направьте галстук в ендову или вниз, прямо до карниза.
  • Шаг 8. Теперь можно переходить к монтажу кровельного покрытия.

Главное требование здесь – сохранить достаточное расстояние для вентиляции пространства под кровлей. При этом, чтобы во время дождя влажный кирпич не растрескивался при перегреве, его оборачивают стальным листом с полимерным покрытием. Зазор для вентиляции оставляют 20 мм.

Вот самый популярный вариант обхода трубы:

  • Шаг 1. Выводим гидроизоляцию на 50 мм прямо на трубу, если сама мембрана или пленка – термостойкая. Срез гидроизоляции приклейте ее к трубе клейкой лентой.
  • Шаг 2. Вокруг трубы сделайте защитный обвод при помощи защитных планок.
  • Шаг 3. В самой трубе сделайте штроб (только ни в коем случае не в швы кладки). Глубина штроба должна иметь небольшой уклон и быть не менее 15 мм.
  • Шаг 4. Если на крыше есть ендова, воду при помощи «галстука» лучше отвести туда, если нет – тогда до карниза.

Обход дымохода на крыше из металлочерепицы нужно начинать только после укладки металлочерепицы.

Для этого на трубу накладывают внешние планки примыкания, у которых часть заходит в штробу и герметизируется специальным теплостойким кровельным герметиком. А нижнюю часть планки нужно закрепить кровельными саморезами прямо к обрешетке.

Если речь идет о крыше с композитной черепицей, для нее технология немного отличается:

  • Шаг 1. Нам понадобится плоский лист с посыпкой, который будет состоять из 4 частей: передней, задней и двух боковых. Такой лист всегда изготавливается индивидуально, под размеры дымохода.
  • Шаг 2. Лист нужно загнуть наверх на 5 см.
  • Шаг 3. Теперь берем брусок высотой в 5 см, чтобы поддержать заднюю и переднюю часть листа перед дымоходом.
  • Шаг 4. Установите переднюю часть примыкания на самый близкий ряд черепицы впереди дымохода.
  • Шаг 5. Закрепите боковые части примыкания с передней и задней едиными фрагментами и закрепите их в металлический замок при помощи загибания.

Один из самых популярных и проверенных методов обустройства примыкания кровли к дымоходной трубе – использование специальных гидроизоляционных лентой.

Например, сложно придумать что-то лучше для крыши из штучных материалов, для которой не подходит фартук из оцинкованной стали. Работать с такими лентами легко, главное только придерживаться температурного режима – от +5 до +40°С.

В этой статье мы рассмотрим самые качественные и популярные ленты. А вообще их вариантов немало, ведь каждый производитель кровельного материала старается выпустить свой кровельный элемент, который будет больше всего подходить к конкретной марке.

Например, если вам нужно обойти круглый дымоход, вам поможет лента по типу Экобит. Она хороша тем, что имеет саморасширяющуюся основу и без проблем герметизируется.

Ее нижнюю часть нужно завести под черепицу, а верхнюю наложить на кровельное покрытие. Далее оба слоя прижмите и приклейте к стенам дымохода и к черепице. Далее края верхней ленты закройте металлическими профилями.

Вот как выглядят такие гидроизоляционные ленты:

В общей сложности, сегодня выпускают ленты на двух основаниях. Так, бутил-каучуковая отличается самыми высокими гидроизоляционными качествами, а алюминиевая позволяет герметично обогнуть даже самые сложные формы.

Easy-Form: прочность алюминия

Easy-Form – алюминиевая лента с бутиловым слоем на поверхности. Растяжимость у такой ленты – 70%, и при этом есть жесткая прокладка из полиэстерового материала.

Она самоклеящася и замечательно подходит для гидроизоляции дымохода. Не поддается гниению, устойчива к морозу и перепаду температуры, не теряет своих свойств в пределах температуры от -20° до +80°С.

Такая лента полностью заменяет собой использование свинцовых листов, и при этом обходится дешевле и куда проще в монтаже. Гарантию на нее дают 10 лет. А работать достаточно просто, хотя инструкция и выглядит объемной:

  • Шаг 1. Еще на стадии строительства обрешетки включите в нее дополнительные элементы из бруса сечением 40х40 или 50х30 мм. Закрепите их вдоль стен дымохода.
  • Шаг 2. С передней стороны трубы закройте покрывающим фартуком. Обычно такой рекомендует сам производитель, из определенного материала для каждого вида кровли.
  • Шаг 3. Установите фартук на свое место – по нижнему краю трубы.
  • Шаг 4. Сделайте на фартуке разметку, а по ней –срезы. Следите за тем, чтобы верхняя часть фартука была точно по ширине трубы, а у волнистой части было по одной волне по сторонам.
  • Шаг 5. Сделайте карандашом разметку и отрежьте лишний материал по нижнему гребню волны острым ножом.
  • Шаг 6. Готовый фартук прижмите к трубе и зафиксируйте к поверхности фирменными кровельными гвоздями, прямо в брус обрешетки. Гвозди, вбивайте в вершину каждой волны, строго вертикально, кроме волн, которые выходят по сторонам за габариты трубы.
  • Шаг 7. Отрезанный кусок теперь приложите к месту монтажа и придайте ей форму рельефа угла.
  • Шаг 8. С тыльной стороны ленты снимите защитную пленку, которая закрывает клеевой слой. Приложите ленту к трубе так, чтобы она закрыла верхнюю и нижнюю часть фартука на 70-80 мм. Чтобы лента прилегла плотно к кровле, подрежьте ее угол.
  • Шаг 9. Прижмите ленту ко всей поверхности с небольшим усилием. Сделайте так на одном нижнему углу у трубы, а затем – на втором.
  • Шаг 10. Приложите к трубе фартук бокового примыкания, прижмите и отметьте линию среза. Резать нужно будет по вертикальным границам трубы, острым ножом. Сам нож прижимайте не сильно, так, чтобы тот входил в фартук только на 2/3 толщины материала. Затем согните его и аккуратно отломите.
  • Шаг 11. Подготовленные боковые части фартука прибейте гвоздями к кровле, по три гвоздя в каждую деталь: один в центр и еще по одному снизу и сверху.
  • Шаг 12. Отрежьте от самоклеящейся ленты кусок, который будет превышать по длине ширину трубы на 200 мм. Этот отрезок подойдет для герметизации задней части дымоходной трубы.
  • Шаг 13. Теперь ленту приклейте к передней стороне трубы. Теперь длина ленты должна превышать ширину трубы на 200-300 мм. Сама лента будет загибаться на боковые стороны трубы и заходить под боковые детали фартука.
  • Шаг 14. Прижмите верхний край ленты металлической фиксирующей планкой и закрепите на дюбели. Отогните края фартука от поверхности трубы.
  • Шаг 15. Заделайте угол между стеной трубы и отогнутым краем слоем полиуретанового герметика.
  • Шаг 16. С задней стороны уложите дополнительный кусок ондулина, от конька до трубы.

Вот как все это выглядит на практике. Часть 1:

Часть 2:

В случае с металлической кровлей весь процесс заключается в следующем:

Wakaflex и Grind Line: современная гидроизоляция

Вакафлекс – армированная полиизобутиленовая мастика, которая поставляется в виде рулона 5 метров длиной и 28 см шириной. С ее обратной стороны нанесены полоски из синтетического каучука, которые клеятся на основание при помощи прикаточного ролика.

Давайте шаг за шагом разберем технологию монтажа ленты Вакафлекс:

  • Шаг 1. Подрежьте гидроизоляционную пленку так, чтобы был обеспечен нахлест на трубу не менее 10 см.
  • Шаг 2. Прямо над проемом для трубы сделайте дренажный желобок из гидроизоляции.
  • Шаг 3. Подрежьте черепицу вокруг трубы и уложите ее с зазором 2-3 см.
  • Шаг 4. Теперь отрежьте Вакафлекс на длину, которая будет равна ширине трубы + 5 см для каждой стороны трубы.
  • Шаг 5. Согните полосу при помощи уголка так, чтобы в итоге ширина уголка получилась 15-16 см.
  • Шаг 6. Далее широкой частью приложите полосу к трубе, снимите защитную пленку и прижмите Вакафлекс к основанию.
  • Шаг 7.  Растяните ленту руками по поверхности и прикатайте при помощи ролика.
  • Шаг 8. Верхнюю часть Вакафлекса разрежьте под углом 45°, но при этом не дорезайте 1 см до линии трубы и ската. Приклейте роликом.

Если вы все сделали правильно, боковой рулон должен начинаться от нижней части наклеенной полосы и заканчиваться на 15 см выше верха трубы.

Дальше инструкция такая:

  • Шаг 1. Снимите защитную пленку и приклейте верхнюю часть Вакафлекса на трубу.
  • Шаг 2. Отступите 2-3 см от уровня трубы и надрежьте ленту параллельно трубе, но не доводите линию реза до этой самой точки 2 см.
  • Шаг 3. Теперь отрежьте боковую часть ленты так, чтобы она была параллельна стоку воды с крыши.
  • Шаг 4. При помощи ножниц закруглите углы полос Вакафлекса, чтобы у примыкания был красивый внешний вид и его не срывал ветер.
  • Шаг 5. Далее нижнюю часть рулона приклейте к черепице и прокатайте роликом.
  • Шаг 6. Разрежьте верхнюю часть рулона и не доводите линию реза 1 см. Подрезанные части приклейте на трубу и черепицу, затем прокатайте.
  • Шаг 7. Проклейте левый и правый угол трубы остатками от полосы. Это защитит их от сползающего льда и с снега. В итоге нахлест на боковую сторону дымоходной трубы должен получиться около 2 см.

Лента должна быть уложена под черепицу выше ряда черепицы. При этом, чтобы защитить кровлю от талой воды сделайте верхний рулон ленты сдвоенным. Для этого отрежьте две полосы, уберите защитную пленку и наклейте на нижнюю полосу с 5 см нахлестом и прокатайте роликом.

Но бывает также так, что черепицы расположены не самым удачным образом, и ширины сдвоенной полосы не будет достаточно. В таком случае верхнюю гидроизоляцию трубы под кровлю не получится завести. Тогда за трубой устраивают настил из досок. К слову, неплохой альтернативой Вакафлексу служит лента от Grind Line:

Вот как с ней нужно работать:

  • Шаг 1. Уложите сдвоенный рулон с небольшим уклоном в желобок и приклейте ленту к трубе.
  • Шаг 2. Снимите защитную пленку и прижмите ленту к деревянному настилу к волнам черепиц.
  • Шаг 3. Прокатайте роликом все места, кроме нижнего участка – того самого, который примыкает к трубе и пока еще не закрыт черепицей.
  • Шаг 4. Теперь сделайте разрез параллельно линии трубы в низ, и отступите 2-3 см. Не доводите линию реза до линии ската 1 см.
  • Шаг 5. Отрежьте ножницами лишнюю часть рулона ножницами, скруглите углы.
  • Шаг 6. Чтобы избежать протечек из-за большого снежного мешка над трубой, отогните верхнюю кромку Вакафлекса на ширину 2-3 см.
  • Шаг 7. Теперь уложите черепицу так, чтобы частично накрывала ленту над трубой.

Как только узел примыкания будет готово, можно переходить к монтажу коньковых элементов.

Итак, чтобы защитить швы примыкания:

  • Шаг 1. Установите планки и залейте верхнюю отбортовку герметиком. В традиционных узлах обычно используется напуск кирпича, а здесь как раз эту функцию выполняет как раз планка.
  • Шаг 2. Отрежьте нижнюю планку нужной длину – так, чтобы длина планки была шириной трубы и по 5 см по сторонам.
  • Шаг 3. Разрежьте верхнюю часть планки и согните по линии самой трубы.
  • Шаг 4. Теперь разрежьте нижнюю часть трубу и согните, по линии, которая будет дальше от угла трубы на 1 см.
  • Шаг 5. Отрежьте планки на 1 см и загните верхнюю отбортовку молотком к трубе.
  • Шаг 6. На нижней части отрежьте уголок параллельно линии ската.
  • Шаг 7. На верхней части просверлите отверстия  с шагом до 20 см, для дюбелей 6 мм. Отверстия под них нужно просверлить 6х40 мм.
  • Шаг 8. Закрепите планку прямо на печной трубе термостойкими дюбелями.

Готовый обход дымохода должен выглядеть со всех сторон вот так:



















Далее приложите боковую планку так, чтобы она оказалась параллельной линии ската, и следуйте такой инструкции:

  • Шаг 1. Отметьте на внутренней поверхности планки контур нижней планки.
  • Шаг 2. Отрежьте верх планки по линии трубы, а низ планки – по линии, которая отступает от угла дымохода на 1 см.
  • Шаг 3. Обрежьте боковую планку по контуру нижней уже закрепленной планки.
  • Шаг 4. Закрепите планку шурупами с шагом до 20 см, и тоже самое проделайте со второй планкой.
  • Шаг 5. Теперь отрежьте верхнюю планку по ширине трубы с выпуском по 2 см по обоим сторонам.
  • Шаг 6. На верхней планке с внутренней стороны отметьте контуры уже установленных боковых планок.
  • Шаг 7. Отрежьте верхнюю планку, согните по линии трубы. Сделайте нужные надрезы, просверлите в трубе отверстия для дюбелей, 6х40 мм. Закрепите планку.

И, наконец, нанесите герметик в отбортовку планки вокруг всей трубы. Для удобства возьмите строительный шприц, а чтобы шов был аккуратным, растяните его картонкой.

Если в качестве дымоходной трубы у вас идет круглая металлическая или керамическая труба, тогда логично, что ее не обойти при помощи металлических планок. Здесь нужна мягкая проходка:

Если у вас остались вопросы по поводу обустройства примыкания кровли к дымоходу, задавайте их в комментариях!

Проход печной трубы через крышу.

Примыкание кровли к трубе дымохода. Обустройство перехода по мягкой кровле

Печная труба – это элемент, обладающий повышенной пожароопасностью , поэтому важно ответственно подойти к процессам ее вывода на крышу из и изоляции от содержимого .

Важной является и защита трубы от проникновения влаги , которая может существенно уменьшить срок эксплуатации кровли.

В этой статье мы подробно рассмотрим, как обернуть трубу на крыше профнастилом и разберем вопросы .

Элементы различаются между собой по материалу изготовления:

  • Кирпичные дымоходы. Это классический вариант, который отличается надежностью и нетребовательностью к отделке . Для производства изделий применяется красный кирпич. Для укладки кирпича необходимо использовать специальный огнеупорный раствор. Хорошо подходит известковый раствор.
  • Стальные дымоходы. Это бюджетный вариант, для которого характерна простота установки, небольшой вес и большой выбор размеров сечения. Но стальные трубы быстро прогорают, срок их безопасной эксплуатации относительно низок.
  • Сэндвичи. Эти дымоходы состоят из нескольких металлических труб разных размеров, помещенных друг в друга. Между ними находятся слои термоизоляции. Сэндвичи сохраняют достоинства простых стальных дымоходов, но лишены их недостатков. Главными минусами таких конструкций являются высокая цена и возможность разгерметизации при резких перепадах температур , которая может привести трубу в полную негодность.
  • Модульные дымоходы. Как и сэндвичи, эти дымоходы являются многослойными. Они состоят из слоев металла и огнеупорной глины (шамот). Между ними расположен слой базальтового утеплителя. Корпус трубы выполняется из облегченного бетона . Если слой глины находится внутри, то дымоходы называются шамотными, если внутри расположена металлическая труба, то конструкция называется модульной.

Стальной дымоход

Кирпичных дымоход

Модульный дымоход

Существуют сложные дизайнерские варианты труб, производство и установка которых стоят больших денег. В строительстве они используются редко. Сюда относятся стеклянные конструкции.

Выбор места

Самым оптимальным местом для вывода трубы является пространство возле конька крыши, находящееся на расстоянии 50-80 от его верхней точки . Это обусловлено рядом соображений:

  • Чем ближе к свесу крыши находится труба, тем большая на нее ложится снежная нагрузка , а также увеличивается количество стекающей воды.
  • Чем выше находится труба, тем меньшая ее часть будет располагаться в зоне холодного воздуха. Это уменьшит количество образуемого конденсата , замедлит процессы накопления сажи и пыли.

Возможна установка трубы непосредственно по верхней линии конька. Это исключит возможность создания снежных карманов, минимизирует конденсацию и протечки. Но такая конструкция нарушает целостность конькового прогона .

ОБРАТИТЕ ВНИМАНИЕ!

Нежелательно, чтобы отверстие под трубу было перпендикулярным элементам . В обратном случае при сооружении конструкции дымохода придется обходить стропильные балки, что усложнит ее и увеличит расходы материала.

Выбор места под трубу

Установка трубы в областях, находящихся близко к краю скатов, не исключена. Но тогда потребуются большие затраты на ее герметизацию.

Как вывести трубу через крышу из профнастила

В листе профнастила, который будет окружать дымоход, очерчиваются контуры с параметрами длины и ширины , соответствующими габаритам дымохода. Затем с помощью болгарки необходимо вырезать отверстие с небольшим отступом от контуров.

  1. Также отверстия проделываются в элементах кровельного пирога , при расчете их ширины нужно учитывать не только собственные размеры трубы, но и габариты защитного короба, который будет отделять дымоход от содержимого пирога. Обрешетка в месте примыкания должна быть сплошной.
  2. Как сделать проход трубы через крышу из профнастила? Трубу необходимо плотно окружить внешним и внутренним фартуками . Внутренний фартук находится под (за исключением части, облегающей стены трубы), он прикрепляется к обрешетке. От него простилается желобок из нержавеющей стали, который должен обойти дымоход со всех сторон и выходит непосредственно на концы скатов к карнизной планке. По нему будут стекать осадки и конденсат.
  3. Если труба сделана из кирпича, то прилегающие к ней грани фартука необходимо загнуть на концах и завести их в штробы. Штробы – это небольшие отверстия в кирпичах (но не в швах между ними), которые проделываются с помощью болгарки.

Под нижним фартуком должен находиться слой гидроизоляции. Гидроизоляция трубы на крыше из профнастила выполняется в следующем порядке:

  • Внешний фартук устанавливается на лист профнастила и тоже прикрепляется к обрешетке. По большей части он выполняет декоративную функцию, делая стык дымохода и кровли более плавным, но этот элемент обеспечивает и дополнительную защиту.
  • Фартуки можно изготовить самостоятельно из сплошного цинкового листа, а можно приобрести набор готовых окладных планок. Первый вариант более сложный, так как он требует самостоятельного разреза и загибания краев отверстия в листе. Но второй вариант предполагает дополнительные траты денег.

Схема монтажа в разрезе

Части фартука, прилегающие к дымоходу, необходимо уплотнить герметиком.

Под трубы с круглым сечением вырезать отверстия в профнастиле и в кровельном пироге более сложно , чем под прямоугольные дымоходы, но их изоляцию можно осуществить простыми методами. Для этого используются насадки Мастер-Флеш . Это резиновые или силиконовые изделия в форме ступенчатой пирамиды, имеющие круглое сечение. Они плотно облегают дымоход и надежно прикрепляются к листу профнастила.

Основание насадки выполнено из алюминия. Обратная сторона изделия имеет гофрированную поверхность, что увеличивает его герметичность.

Монтаж круглой трубы

Итак, как обшить трубу на крыше профнастилом, если она круглого сечения? Перед установкой насадки необходимо срезать такое количество колец пирамиды, которое обеспечит диаметр отверстия на 20 % меньший, чем диаметр трубы . Затем Мастер-Флеш протягивается по трубе сверху вниз. Основание приклеивается к листу профнастила с помощью силикона и прикрепляется к нему шурупами. Место прилегания колец изделия к трубе герметизируется силиконом.

Тянуть изделие можно только за его конус. Если прилагать усилия к его основанию, то оно может прийти в негодность.

Также герметизировать круглые трубы можно с помощью самоклеящихся свинцовых лент.

Устранение протечек

Основной причиной протечки стыков трубы и кровли является нарушение герметичности конструкций фартуков. Чтобы решить эту проблему, необходимо соорудить дополнительный наружный фартук из битумной ленты.

Перед его монтажом кровлю следует очистить от пыли металлической щеткой.

Лента укладывается в несколько слоев по нижней части трубы и по прилегающему к ней листу профнастила (или по фартуку) . Затем ее необходимо разогреть горелкой и придавить деревянной дощечкой.

Такая прокладка может прослужить несколько лет.

Серьезные протечки можно устранить только путем замены фартука.

Влага может попадать под кровлю и по причине излишней выработки конденсата трубой. Чтобы уменьшить его количество, на дымоходе можно соорудить зонт. Зонты производятся из таких металлов, как медь, оцинкованная и нержавеющая сталь. Колпак не только уменьшает объемы конденсации, но и гасит выходящие из дымохода искры, повышая пожаробезопасность конструкции.

Если дымоход находится близко к краям скатов, то протечки могут происходить из-за накопления большого количества снежных масс. Для устранения этой проблемы фартук дополняется треугольной выпуклой конструкцией (с обязательной герметизацией), которая будет разделять снег и упрощать его сход.

Гидроизоляция трубы

Полезное видео

Проход дымохода через кровлю из профнастила — видео инструкция:

Заключение

Основная сложность, возникающая при выводе дымохода на крышу – это установка гидроизолирующих элементов в местах стыков конструкций с целью избежания протечек, также проблемы могут возникнуть при проведении трубы через кровельный пирог. Но при правильном выполнении работ эти сложности будут преодолены.

Вконтакте

Место выхода дымового канала через крышу — это сложный конструктивный узел. Какие требования предъявляются к его выполнению, а также к высоте и расположению выступающей над кровлей части трубы?

Доверимся специалистам

Определение высоты дымовой трубы относительно конька крыши

Что касается высоты дымохода, в нормативном документе (СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование») указано, что при удалении от конька не дальше 1,5 м труба должна возвышаться над ним не менее чем на 50 см; при 1,5-3 м — быть не ниже конька, а при расстоянии более 3 м — не ниже линии, проведенной от конька под углом 10° к горизонту. А вот четких регламентаций по поводу местоположения дымохода на крыше там не содержится. Что же говорят об этом специалисты?

Основной постулат: чем ближе труба к коньку, тем лучше. В этом случае оголовок трубы (то есть та ее часть, которая выступает над крышей, а значит, находится в холодной зоне) будет совсем небольшим; таким образом, вероятность образования зимой конденсата в дымовом канале снижается. Выпадающий внутри, в самом устье или на защитно-декоративном зонтике трубы, конденсат, содержащий агрессивные вещества, отнюдь не безобиден. Он может стать причиной плохой тяги в камине или котле, порчи отделочного материала оголовка и кровли и даже сокращения срока службы дымохода.

Располагая трубу на большом удалении от конька, в частности в зоне карнизного свеса, надо учитывать, что она будет испытывать повышенные нагрузки при лавинообразном сходе снега с крыши. Чтобы предохранить дымоход от повреждения, следует обязательно смонтировать на скате систему снегозадержания

Многие придерживаются мнения, что дымоход вообще нужно выводить на линии конька. Это облегчает устройство узла примыкания в месте выхода трубы, а также, поскольку здесь не будет скапливаться снег, практически исключает возникновение протечек. Однако реализовать такое решение можно не всегда. Во-первых, потребуется стропильная система, где отсутствует несущая коньковая балка, либо создание в балке разрыва для дымохода и усиление ее опорами, что проблематично в случае мансардной крыши. А во-вторых, комплектующие для вывода трубы через конек выпускают только для каналов квадратного или прямоугольного сечения.

Чего кровельщики категорически делать не рекомендуют, так это выводить дымоход в ендове. Выполнение узла примыкания здесь сильно затруднено, а протечки почти неизбежны, ведь дождевая вода будет литься на трубу с двух скатов сразу, а зимой тут будет вырастать целый сугроб снега. Кроме того, потребуется серьезно усложнить стропильную конструкцию крыши.

Вывод дымохода через утепленную крышу

Проход дымовой трубы через крышу

Как известно, слои паро- и гидроизоляции, защищающие утеплитель в «пироге» мансардной крыши, должны быть непрерывными по всей кровле. Кроме того, применяемые с этой целью полимерные пленки являются горючими. Возникает вопрос: как соблюсти требования СНиП по пожарной безопасности, гласящие, что между наружными стенками дымохода и элементами крыши из горючих материалов должно оставаться расстояние не менее 13-25 см (в зависимости от типа трубы)?

Специалисты предлагают превратить участок крыши, обнимающий дымоход, в отдельную зону: по бокам от трубы — с помощью стропильных ног, а сверху и снизу от нее — с помощью поперечных балок. Таким образом создается своего рода короб, размеры которого определяют на основании СНиП. Объем короба заполняют каменной ватой высокой плотности, это негорючий утеплитель, к тому же способный обойтись без паро- и гидрозащиты.

Примыкание изоляционных пленок «пирога» к коробу выполняют традиционно: надрезают их крестообразно, доводят края до стропил или поперечных балок и крепят гвоздями (скобами). Стыки герметизируют специальными лентами или клеевыми составами.

Чтобы дымоход не «пронзил» несущую стропильную балку или не пришелся на зону ендовы, его местоположение должно быть четко определено еще на стадии проектирования здания

Проем для дымовой трубы

Существует и другой подход к проблеме. Так как внешние стенки современных многослойных дымоходов, как правило, не нагреваются в зоне вывода через крышу более 60°С, то пленкам ничего не угрожает, а следовательно, их можно подводить прямо к трубе, фиксируя скотчем. При этом в слое гидроизоляции над трубой необходимо установить желобок из нержавеющей стали (или сделанный из той же пленки) для удаления влаги, попавшей под кровлю.

Важно! Делая выбор в пользу дымохода с теплоизолирующей прослойкой, следует учесть, что на температуру его наружной поверхности в месте вывода на крышу влияет целый ряд факторов: высота трубы, вид отопительного оборудования, толщина слоя теплоизоляции и др.

Вывод стальной трубы через карнизный свес утепленной кровли имеет определенное преимущество. Так как в конструкции свеса отсутствуют паро-, гидро- и теплоизоляционный слои, то, таким образом, отпадают проблемы с проводкой дымового канала через кровельный «пирог» с обеспечением непрерывности всех слоев и гарантией пожаробезопасности.

Существенно упростит задачу также вывод трубы через П-образный вырез в карнизном свесе, исключающий само наличие узла примыкания к кровельному покрытию. Правда, в этом случае придется предусмотреть дополнительный водосток в зоне выреза.

Однако нужно учитывать, что, будучи удаленным от конька, дымоход получится довольно высоким и будет испытывать серьезные ветровые нагрузки. А следовательно, для его укрепления понадобится система растяжек, для которой тоже придется обеспечить герметичный проход через кровлю.

Узел примыкания к кровельному покрытию

Вывод керамического дымохода на крышу

Главное при его устройстве — обеспечить отвод отсюда воды, стекающей по стенкам оголовка и по скату крыши, для чего вокруг трубы предусматривают фартук. Для дымоходов прямоугольного или квадратного сечения его создают с помощью комплектующих к кровельному покрытию. В случае кровли из керамической и цементно-песчаной черепицы применяют пластичные самоклеящиеся ленты (свинцовые, алюминиевые), которые приклеивают одним краем к трубе, а другим — к кровле. Чтобы исключить затекание воды под ленту, ее верхний край закрывают металлической планкой изогнутого профиля, фиксируют термостойкими дюбелями и обрабатывают стык кровельным герметиком.

На кровлях из гибкой черепицы фартук обычно формируют из ендовного ковра или рядовых черепиц, уложенных с заходом на трубу, а на металлочерепичных его делают из гладких листов того же материала.

Выполняя узел примыкания с той стороны дымохода, которая находится выше по скату, фартук обязательно заводят под кровельное покрытие. Таким образом, вышерасположенный элемент кровли будет накрывать его с перехлестом, что исключит возможность протечек

Разуклонка

Если ширина задней стенки дымохода (то есть обращенной к коньку) составляет более 80 см, то за трубой приходится устраивать разуклонку, или, иначе, разжелобок, — маленькую скатную конструкцию, представляющую собой перелом кровли, который будет разводить по сторонам потоки воды и не даст скапливаться здесь снежной массе.

Создание разуклонки — задача непростая. Ведь в этой зоне появляются две коротенькие ендовы, требующие такого же качественного исполнения, как и «настоящие».

Широкий дымоход создает и еще одну сложность: затрудняя вентиляцию подкровельного пространства, он делает необходимым установку на крыше специальных вентэлементов — аэраторов и пр.

Элементы стального модульного дымохода

Производители дымоходов круглого сечения (трехслойных утепленных конструкций в оболочке из нержавейки) выпускают готовые элементы, обеспечивающие герметичность узла примыкания трубы к кровле. Это так называемые проходы, состоящие из стальной подошвы и закрепленным на ней фартуком-колпаком. Чтобы не допустить их повреждения при температурных деформациях трубы, проходы жестко фиксируют только к крыше, а на стык колпака с трубой надевают «юбку» — стальной хомут с эластичной термостойкой прокладкой, который не позволяет воде проникнуть под фартук.

Встроенный в кровлю проходной элемент герметизируют отрезками термостойкой пластичной ленты (на основе свинца или алюминия) либо обрамляют специальной свинцовой деталью, придавая ей профиль кровельного рельефа. Обратите внимание: верхний край подошвы должен быть заведен под покрытие, а нижний — накрывать его с перехлестом.

Иногда, чтобы повысить герметичность металлической проходки, стальной лист подошвы монтируют поверх кровли, подводя его непосредственно под коньковый элемент. С точки зрения защиты от протечек решение надежное, но мало эстетичное.

Одна из самых важных задач при строительстве бани – правильный вывод и заделка дымоходной трубы. Причем решить нужно одновременно две проблемы: обеспечить пожаробезопасность и изоляцию стыка трубы от протекания атмосферных осадков и конденсата.

Прежде всего, перед тем как решать проблему прохода воды, необходимо определиться с местом выхода трубы на кровле. Высота трубы должна соответствовать определенным нормам. Зависит высота от того, в каком месте скатной крыши труба будет выходить.

При монтаже трубы действует правило: «Чем ближе к коньку, тем выше должна быть поднята труба».

Возвышение дымовой трубы над плоскостью крыши

  • Если расстояние от центра дымовой трубы до конька крыши не превышает 1500 мм, труба должна быть поднята над коньком не менее чем на 500 мм ;
  • При расстоянии от центра трубы до конька от 1500 до 3000 мм, верх трубы может находиться на одном уровне с коньком крыши;
  • При расстоянии свыше 3 метров, верх трубы должен находиться не ниже линии, проведенной вниз от конька под углом 10 градусов к горизонту.

Где лучше делать вывод трубы через крышу бани

Самый удобный вариант вывода трубы через кровлю – пропустить ее через конек. В этом случае монтаж выполнять проще всего, на коньке редко имеются снеговые карманы, к тому же благодаря такому расположению легко провести изоляционные работы. Но у такого способа есть недостаток: стропильная система не должна иметь коньковой балки. Подходит также вариант с двумя балками, которые крепятся в районе прохода дымохода через кровлю, но это достаточно сложно реализовать, к тому же не всегда возможно.

Самый неудачный вариант расположения дымохода – в ендове (ендова — элемент кровли, выполненный своеобразным лотком, образующий внутренний угол меж стыками скатных элементов кровли). Тут обычно скапливаются большие массы снега, во время дождя вода стекает с двух скатов, так что даже при самой тщательной изоляции появление течи только вопрос времени.

Самый удобный вариант вывода трубы через крышу — недалеко от конька

Исходя из этого, наиболее приемлемый вариант для скатных крыш – недалеко от конька, но ниже его:

  • устанавливать достаточно просто,
  • снега обычно скапливается немного, а значит, нет необходимости устанавливать снегозадержание,
  • монтаж не самый сложный,
  • благодаря не очень большой высоте трубы ее не нужно укреплять растяжками.

Если получилось так, что дымоход проходит вблизи балок перекрытия, или вплотную к ним (минимальное расстояние должно быть 13-25 см в зависимости от типа трубы), выходит в ендове или близко к скату, выходом из положения может стать дополнительное колено, при помощи которого можно вывести трубу в нужное место.

В любом случае для отвода конденсата в гидроизоляционном слое нужно будет прикрепить дренажный желобок. Его можно купить (обычно его делают из нержавейки), или сделать самостоятельно из пленки достаточной толщины. Желобок закрепляют вокруг трубы и его конец выводят в сторону. Таким образом конденсат стекает в этот желобок и выводится на скат кровли.

Проход через кровлю в зависимости от кровельного материала и вида дымохода

При проходе через кровлю самое главное — отвести воду, стекающую по кровле и самой трубе. Для защиты от атмосферных осадков используют защитные фартуки, верхний край которых заводят или под расположенный выше лист кровельного материала, или под конек.


Выводя дымоход через кровлю его нужно фиксировать, но так, чтобы он оставался подвижным относительно кровли. В противном случае за счет теплового расширения/сжатия будет нарушена целостность и обязательно появятся течи. Например, круглой трубе можно придать направление металлическими планками или уголками.

При установке проверяете вертикальность при помощи отвеса – это важно для того чтобы не скапливалась сажа и была хорошая тяга.


Проход кирпичной трубы через кровлю

В случае если дымоход кирпичный, прямоугольной или квадратной формы, можно использовать материалы, идущие в комплекте с кровельным материалом.



Можно сделать фартук для квадратной или прямоугольной трубы самостоятельно. Кровельщики обычно для этого используют жесть, но вполне подойдет листовой алюминий. Из металла изготавливают четыре отдельные части – две боковые, передняя и задняя.


Полосы металла сгибают так, чтобы одна ее часть заходила на трубу, а вторая крепилась к обрешетке. В кирпичном дымоходе, в верхней части фартука, делают кромку, которая вставляется в специальную штробу и промазывается герметиком. Чтобы вода, стекая по фартуку, не попадала на обрешетку и пирог утепления, под переднюю часть фартука подкладывается лист металла большой ширины, по краям которого выгнуты бортики. Он идет под кровельным материалом и называется «галстуком».

Если используется на кровле металлочерепица, то из гладкого листа того же цвета делают фартук, верхний край которого заправляют под расположенный выше ряд кровельного материала, чтобы вода стекала на фартук, а не затекала под него. Если труба выходит близко от конька, можно его или заправить под сам конек, или перегнуть на другую сторону.

Есть один важный нюанс: если ширина кирпичного дымохода больше 80 см (ее размер в перпендикуляре к стропилам) нужно делать разуклонку – небольшую двускатную кровлю, расположенную выше. Она отводит осадки, уменьшая вероятность протечки. Но такая ширина дымоотводов на бане скорее исключение, чем правило.

Проход круглой трубы через кровлю

Современные круглые дымоходы на банях это обычно . Изредка еще на крышах бань можно увидеть асбестовые трубы, еще реже – монотрубу без теплоизоляции.

Простая одностенка, которая выводится через кровлю, несет в себе очень высокую вероятность возникновения пожара. Потому использовать такой вариант крайне нежелательно.


Современные круглые трубы — это обычно сэндвич-трубы

В видео ниже показан вариант герметизации трубы при установке на кровлю из металлочерепицы.

Если в качестве кровельного материала используется металлочерепица, то часто производители предлагают и кровельные проходы. Они изготавливаются из листа того же цвета и соединены со специальным колпаком, через который и проходит труба.

Легко и просто сделать герметизацию круглой трубы на крыше, если использовать заводскую проходку. Она представляет собой фланец из алюминия, к которому присоединена эластичная часть из резины или силикона.


Проходки заводского изготовления — самый легкий вариант герметизации места стыка трубы и кровли

Они бывают разных размеров и имеют разные углы уклона. Подобрать можно под любой диаметр, тип кровли и место установки. Фланец проходки покрыт составом, схожим с составом гофрированной части, по краям имеются канавки, в которые заполняются герметиком. Одна из проходок – «Мастер Флэш» имеет 11 размеров, которые охватывают диаметры от 3 до 660 миллиметров.


Проходка «Мастер Флэш» MASTER FLASH

При установке такой проходки часть гофры срезают в соответствии с нужным диаметром. Затем ее надевают на трубу. Резина должна идти с усилием, чтобы обеспечить плотность прилегания. Так как отверстие меньше диаметра трубы примерно на 20%, то тянуть приходится сильно. Чтобы прилагать меньшие усилия, можно и то и другое смазать мыльным раствором.


После того как гофра натянута до нужного места, фланцу придают требуемую форму – материал пластичный и можно использовать молоток, но работать нужно осторожно.

Затем расположенные с изнанки канавки заполняются герметиком, края прижимают к кровельному материалу и закрепляют (саморезы идут в комплекте). Если кровельный материал не из железа, саморезы не подходят. Нужно использовать или длинные саморезы, которые достанут до обрешетки, или дюбеля для плит перекрытия.


Есть достаточно много вариантов проходок фабричного изготовления, есть разъемные модели. Они используются, когда на трубе имеются утолщения или приходится монтировать на уже собранный дымоход большой высоты. В этом варианте в комплект входят хомуты, которыми соединяются части проходника друг с другом. В остальной части монтаж аналогичен.

В видео показано, как герметизировать проход через крышу из обычного шифера при помощи угловой кровельной проходки Мастер Флэш (MASTER FLASH).

Герметики для кровли

Для того чтобы загерметизировать стыки разных частей прохода трубы бани через кровлю нужно использовать не просто герметик для кровли, а обязательно термостойкий герметик. Желательно – нейтральный силиконовый термостойкий герметик.

Если Мастер Флэш устанавливается на кровлю из металла (металлочерепица или металлопрофиль), то необходимо использовать силиконовый герметик который не содержит уксус (безуксусный герметик). Это необходимо для того, чтобы он не вступал в химическую реакцию с металлом и не разрушал его

Кровельный силиконовый герметик сохраняет свои свойства в диапазоне от -50 ° С до +300 ° С, что достаточно для любых погодных условий и вполне подходит для герметизации дымоотводной трубы.


Но нужно помнить, что обрабатываемая поверхность должна быть чистой и сухой. Время полного отвердевания указано на упаковке, обычно это 24 часа.

Меры пожарной безопасности при использовании MASTER FLASH

MASTER FLASH из силикона выдерживает температуру до +300 градусов Цельсия. Этого вполне достаточно чтобы герметизировать сэндвич трубу и, во многих случаях, дымоход из асбесто-цементной трубы.


Что касается металлической моно-трубы, то в этих случаях возможно использование MASTER FLASH в тех случаях, если протяженность дымохода от печки до места прохода через кровлю составляет не менее 3 метров. Как правило, при таком раскладе температур не будет критической, если же нет, то необходима теплоизоляция участка, который проходит через кровельный пирог.

До того как выйти на крышу, труба проходит еще и потолочное перекрытие. Правильно сделать потолочную разделку не сложно: есть заводские проходные узлы, но можно обойтись и без них.

Тема обустройства малоэтажных зданий, которых все больше появляется в загородных зонах, снова набирает популярность. Люди хотят иметь свою собственность, в которой можно проживать круглогодично при условии комфортности и безопасности. Независимость от коммунальных служб, чистый воздух, отсутствие городской суеты и еще масса факторов, которые порядком поднадоели горожанам, стали причиной приобретения или постройки загородных домов, и обустройство их с целью комфортного проживания. Одним из главных вопросом при обустройстве, который волнует хозяев: как вывести дымоход через крышу, для обеспечения нормального обогрева зданий в холодное время года и безопасности эксплуатации зданий.

Обустраивая систему отопления, которая будет работать от печи или другого прибора, нужно точно определиться с конструкцией отвода продуктов сгорания с учетом всех необходимых правил пожаробезопасности и без нарушения герметичности кровли.

Особенности выбора месторасположения

Вывод дымохода через крышу задание не такое простое, как кажется. Неправильное определение места, где будет установлена труба, в дальнейшем может повлечь некачественную эксплуатацию всей системы отопления и не только это. Перечислим основные проблемы, которые могут возникнуть при неправильном выборе места для отвода продуктов сгорания в печи с учетом того, что герметизация дымохода на крыше и сама кровля не будет нарушена.

  • Не рекомендуется устанавливать на участках, расположенных вблизи вентиляционных отверстий и мансардных окон во избежание попадания угарного газа во внутрь помещения.
  • Не рекомендуется монтаж в местах стыков ската, где имеется внешний угол, так как это приведет к скоплению снега в зимний период.
  • Не использовать для крепежа системы жесткий материал. Это учитывается для тех случаев, если сама кровля по какой-либо причине «поплывет». Если систему закрепить жестко, вместе с кровлей пострадает система отвода.

Опытные строители советуют устанавливать систему дымоотвода непосредственно вблизи конька . Почему именно в этом, а не в каком либо другом месте:

  • В зоне стыка конструкции исключается протекание влаги, потому что в этом месте во время снегопадов меньше всего накапливается снега.
  • Месторасположение трубы в непосредственной близости конька крыши, уменьшает воздействие внешних факторов. Располагая конструкцию возле конька, создаются благоприятные условия наименьшего сбора конденсата в этом месте.

Увеличение расстояния от конька, влияет на высоту самой конструкции дымоотвода, так как он подымается выше кровли. Если вблизи имеется другое здание, которое заслоняет узел выхода, то необходимо учитывать и этот фактор, поднимая высоту конструкции выше сооружения.

Особенности примыкания конструкции

Перед тем как провести дымоход через крышу требуется подготовить специальные элементы, на изготовление которых требуется различный материал. Изначально учитываются следующие моменты:

  • Технические характеристики материала, который используется для монтажа.
  • Из чего изготовлена кровля.
  • Гидроизоляция дымохода на крыше, а также использование фартука как элемента монтажа.

В конструкции для отвода продуктов сгорания используется материал с различными характеристиками эксплуатации. Это может быть огнеупорный кирпич, металл, керамические части, даже стекло, которое проходит предварительно специальную обработку. Основным фактором при выборе является особенность эксплуатации трубы дымохода с расчетом температуры продуктов сгорания. Место примыкания может видоизменяться в зависимости от основы, из которой изготовлена конструкция. Выполняя монтаж дымохода через крышу, учитывается степень защиты кровли от воздействия влаги с помощью гидроизоляции и утеплителя. Особенностью монтажа является использование дополнительных слоев гидро- и пароизоляции, которые при укладке не должны иметь разрывы и соединения.

Согласно нормам обеспечивающих безопасную эксплуатацию зданий, расстояние между вытягивающими системами и горючими элементами не должен быть меньше 15 см. Это требование обязывает наличие специального короба для трубы, обеспечивающего буферную прослойку в районе примыкания конструкции дымоотвода. Специалисты рекомендуют район примыкания отделять от конструкции крыши системой из поперечных балок и стропильных ног. Способ, по которому изготавливается защитная пленка, с учетом требуемого расстояния, выполняется с подрезанием методом конверта и фиксации материала скобами к краям балки.

В дальнейшем гидроизоляционная пленка закрепляется обрешеткой, а пароизоляционный слой отделкой, которая будет использоваться как крепеж.

Крыши из ондулина, особенности вывода

Перед тем как выводить трубу, необходимо изучить технические особенности материла, из которого выполнена кровля. Ондулин входит в список кровельного материала, который используется для обустройства малоэтажных зданий. Вывод дымохода через кровлю из ондулина предполагает некоторые особенности при выполнении монтажных работ.

  • При выборе места, проход трубы через кровлю из ондулина лучше всего выполнять вблизи конька. Требуется перед монтажом обеспечить необходимый по высоте выступ над верхом конька, с обеспечением минимального воздействия неблагоприятных факторов. Это же условие является оптимальным в предупреждении скапливания влаги и других элементов в районе конструкции.
  • Проход через крышу для дымохода выполняется в отдаленности от места расположения мансардных окон.
  • Проход трубы через кровлю не выполняется в месте стыков скатов, так как это приведет к скапливанию снега в месте примыкания.
  • Крепеж конструкции не должен выполняться жестко, во избежание нарушения системы отвода дыма в случае разрушения кровельного материала.

Также учитывается материал, из которого она будет изготовлена. Проход дымохода через крышу выполняется с условием использования в конструкции кровельного пирога. Перед тем как установить дымоход через крышу из ондулина, необходимо подготовить дополнительную конструкцию в виде короба для обеспечения пожаробезопасности всего здания . Необходимо дополнительно выполнить следующие мероприятия:

  • Установка стропильных «ног» по обеим сторонам трубы дымохода.
  • С помощью поперечных балок закрепляют трубу дымохода в нижней и верхней точках, с учетом толщины стропильных «ног».

Во всем остальном технология проведения прохода и устройство дымохода выполняется по стандартам, которые используются при выполнении подобных работ.

Профнастил: особенности вывода

Многих застройщиков интересует вопрос, как правильно вывести дымоход через крышу, если она изготовлена из профнастила. Крыши из профнастила отличаются легкостью, прочностью и надежностью в эксплуатации. Многие застройщики используют его в качестве основы кровли. Выполняя проход через кровлю, изготовленной из профлиста, принципиальных отличий в конструкции нет, точно так же выбирается место в крыше и материал, который будет использоваться.

Перед тем как провести дымоход через крышу изготовленной из профильных листов требуется поэтапно распределить все виды работ, учитывая каждый элемент конструкции.

  • Определяются диаметр, толщина и материал из которого она будет изготовлена. От высоты и ровности укладки зависит качество тяги.
  • Перед проделкой отверстия в кровле необходимо учесть не только размеры трубы, но и элементов крепежа, с помощью которых будет закрепляться конструкция.
  • При соединении к стропильной системе необходимо учитывать наличие защитного короба.
  • При наличии сложных типов крыши с использованием утеплителей рекомендуется выполнять проход дымохода из сэндвич труб через потолок, чердачное помещение и кровельный материал. Используя при монтаже сэндвич дымохода, вся конструкция в сборке осуществляется предельно просто и быстро.

Принцип вывода во многом напоминает стандартный монтаж конструкций:

  • Используя сэндвич дымохода в готовом виде можно не тратить время для утепления. Монтаж дымохода из сэндвич труб через кровлю существенно упрощает работу.
  • Используя проходник, как элемент конструкции, обеспечивается наилучшая герметизация стыковки, что исключает попадание влаги вовнутрь чердачного помещения. В качестве проходной трубы наиболее рациональным вариантом является использование материала, из которого изготовлена сама труба. В продаже имеются готовые элементы, которые полностью решают вопрос герметизации стыка и его эластичность, это особенно важно, если кровля имеет рифленую поверхность.
  • Узел прохода трубы через кровлю имеет несколько разновидностей, его тип выбирается в соответствии от диаметра и формы системы.

Шиферная крыша: вывод системы

Шифер используется в последнее время не так часто, как другие, более современные и популярные. Но тем не менее его актуальность в строительстве остается высокой по востребованности. Вывод дымового отверстия в выполняется с помощью специального круга, для обеспечения ровности краев. Наиболее популярным материалом для изготовления на шиферной крыше являются огнеупорный кирпич или готовые керамические трубы. Перед тем как закрепить дымоход на кровле из шифера изготавливается специальный фартук, чаще всего в качестве основы используется оцинковка или нержавейка.

Возвращаясь к вопросу как заделать стык с кровельным материалом, в качестве которого используется шиферные листы, уместным будет использование готового проходника, обеспечивающий максимальное качество герметизации. Во всех остальных вопросах касающихся организации монтажных работ по строительству устройства на шиферной кровле они мало в чем отличаются от вариантов укладки с другими видами крыш.

Металлочерепица: особенности вывода конструкции

Проход дымохода через кровлю из металлочерепицы во многом напоминает принцип работ с похожим материалом, а точнее профнастилом:

  • Определяется место установки, диаметр и длина.
  • На поверхности кровли проводится разметка для вырезки отверстия с учетом небольшого отклонения (1,5 см) в сторону увеличения.
  • Для установки системы дымоотвода, проходящие на крышу через мансардные помещения, используются короба, которые крепятся к стропильной системе. При врезании в кровлю также учитывается наличие гидроизоляции и утеплителя.
  • При монтаже на сложных по типу устройства крышах лучше использовать сэндвич трубы, это даст возможность сбора конструкции из частей, что в свою очередь, экономит время и облегчает выполнение работ.

Многие начинающие мастера интересуются, зачем требуется утепление и как это правильно сделать. В строительстве в качестве утепления используется материал, который отличается высокой огнеупорностью. Минеральная вата и стекловолокно не только обеспечат наименьшую потерю тепла, но и обезопасят жилище от возгорания. Работу по утеплению многослойного типа кровли следует производить таким образом, чтобы они не мешали впоследствии установке самой трубы.

Элементы, которые используют для выводов и герметизации

Чаще всего дымоходы имеют форму круга, это усложняет выполнение отверстий в кровельном материале, что может в последствие сказаться на герметичности стыков двух систем: крыше и дымоотводе. С целью улучшения качества проходки с дальнейшим закреплением к конструкции кровли и соблюдения нужной по качеству герметизации строители используют готовые проходники, которые отличаются по форме изготовлению и способу создания эластичности в местах соединений. Для удобства имеется несколько разновидностей данного элемента, который также используют при установке вентиляционных трубопроводов.

Особое внимание при сооружении печи нужно уделить правильному обустройству дымоходной трубы, без которой невозможна долговременная эксплуатация отопительной конструкции. Поскольку услуги профессионального печника стоят дорого, экономные домовладельцы нередко принимают решение самостоятельно установить трубу на крыше.

Особенности конструкционного устройства дымоходов

Требуется установка печных труб в домах, где есть русская печь или камины, функционирующие на твердом топливе. При желании иметь настоящую отопительную конструкцию из кирпича или камня, для ее монтажа нужно подобрать верное месторасположение. В древние времена люди в первую очередь выкладывали печь, а только потом возводили стены.

Чтобы не спровоцировать возникновение пожароопасной ситуации, необходимо придерживаться ряда правил. Так нельзя располагать над печью большое количество деревянных потолочных элементов, поскольку там отмечается высокая температура воздуха, что чревато большими неприятностями, вплоть до воспламенения балок и перекрытий.


От того, насколько прямо расположена печная труба на крыше и от ее длины зависит производительность дымоотводящей конструкции. Для обеспечения требуемой силы тяги, нужно, чтобы воздух обдувал дымоход в месте нахождения конька или недалеко от него.

Нельзя допускать быстрого охлаждения газов, появляющихся в печной шахте в результате горения топлива. Поэтому нужно обеспечить не только правильную установку печной трубы на крыше, но и ее качественную изоляцию. Если этого не выполнить, в месте соприкосновения теплых воздушных масс с холодными будет постоянно появляться конденсат – он со временем пропитает дымоход и начнет спускаться ниже, разрушая конструкцию и засоряя ее.

Выбор материалов для печной трубы

При сооружении печи нужно правильно приобрести стройматериалы, только так можно обеспечить дымоотводящему каналу оптимальный температурный режим и долгий срок эксплуатации. Материалы должны прогреваться быстро.

Для постройки печных труб используют:

  • керамику;
  • металл;
  • асбестоцементные растворы.


У каждого из перечисленных материалов имеются свои недостатки — это не позволяет назвать их выбор идеальным. Поэтому, приобретая ту или иную продукцию, следует учитывать, насколько товар подойдет для устройства печной трубы на крыше.

Например, металлические конструкции выглядят неплохо, но только при условии сооружения насадного дымохода. А вот делать коренную модель трубы из металла обойдется очень дорого.

При строительстве внутренних частей дымоходов используют кирпичи или модули – материалы устойчивые к возгоранию и долговечные. Для внешних участков конструкции лучше задействовать асбестоцементные изделия.

Разнообразие схем дымоходов

При постройке дымохода используют одну из существующих схем, согласно которой и производится выбор стройматериалов. Если правильно подобрать ее, можно значительно сэкономить средства и время на проведение работ.

Схемы расположения труб с учетом вида конструкции бывают:

  • скрытыми – их монтируют в вентиляционных ходах, имеющихся внутри стен строений;
  • насадными – дымоход подсоединяют к выходному отверстию воздуховодов печей или каминов;
  • внешними – трубы устанавливают на фасаде или кровле;
  • коренными – вертикально расположенный стояк монтируют на собственном фундаменте.


Перед тем, как выводить трубу за пределы здания, сначала обустраивают внутренние скрытые участки, а потом приступают к сооружению внешнего дымохода. Коренные или насадные схемы предполагают вывод дымоходных систем через крышу или чердачное помещение.

Самостоятельное строительство печных труб

Технология обустройства дымового канала имеет много общего с монтажом обычного воздуховода. Разница заключается в наличии более строгих требований, предъявляемых к эксплуатации дымохода. Поэтому процесс обустройства трубы для печей требует проведения точных расчетов, выбора строительных материалов, деталей для крепежа, огнеупорных замазок и прочего.

Труба модульная

В том случае, когда дымоход планируется прокладывать в стене дома, данный нюанс следует учитывать на этапе возведения стены, иначе отверстие нужно будет пробивать при помощи отбойного молотка. Можно обустроить печной воздуховод в уже обустроенном вентиляционном канале, но в результате значительно ухудшится пожаробезопасность конструкции дымоотведения.

Для реализации скрытой схемы трубы нужно воспользоваться услугами опытного архитектора, поскольку в процессе эксплуатации печи возможны температурные деформации – увеличиваются размеры канала от воздействия горячего газа, тем самым подвергая стены разрушительным процессам.

Участки дымохода внутри несущих конструкций можно обустраивать из многослойных блоков. Их помещают по всей поверхности стены, используя для фиксации температуроустойчивый клеящий состав. Этот материал способен нивелировать термические деформации, благодаря прокладкам- демпферам и тем самым обеспечить целостность постройки.

Главное преимущество такой конструкции в том, что не требуется изоляция трубы на крыше дома — канал будет выходить наружу над уровнем кровли внутри фронтона.

Насадной стальной дымоход

Для работы по установке дымоходов из стали не требуются специальные навыки и большие временные затраты, поэтому им часто отдают предпочтение домовладельцы, да и стоят такие конструкции относительно недорого.

При этом нужно учитывать, что:

  1. Любая труба из металла состоять должна не менее, чем из двух частей, и соответственно разбираться. После того, как через несколько лет первая секция прогорит от высоких температур, менять нужно будет не всю конструкцию, а только ее участок.
  2. Там, где будет производиться вывод печной трубы через крышу и стену, укладывают огнеупорную изоляцию, иначе возможно возгорание постройки.
  3. Участок трубы, находящийся в неотапливаемом помещении, необходимо качественно изолировать, чтобы холодные воздушные массы не остужали газ и тем самым не влияли на производительность теплоагрегата. В итоге конденсат не будет собираться на поверхности трубы и та не станет ржаветь.
  4. Обязательно нужно обустраивать гидроизоляцию металлических труб при помощи негорючих материалов.


Монтируют металлическую насадную конструкцию поэтапно:

  1. Первое колено надевают на патрубок экрана или на выходное отверстие воздуховода печи.
  2. Второе кольцо выводят через чердак в помещение и фиксируют на огнеупорной распорке.
  3. Соединяют оба колена.
  4. Третий сегмент выводят на чердак посредством сквозного проема в крыше. Место выхода трубы на улицу перекрывают сферическим кожухом.

Коренная кирпичная труба

Такого типа печной дымоход из кирпичей прослужит много лет. Обустраивают коренную трубу на фундаменте, который закладывают отдельно при постройке цокольного этажа.

Технология монтажа данного дымохода более сложная, чем насадной металлической конструкции. Дело в том, что коренная труба должна выдерживать продольную нагрузку от веса всего агрегата, поэтому ее выкладывают из обожженных кирпичей.


Особенность сооружения:

  1. Для строительства дымоходного канала оставляют отверстие величиной с кирпич или полкирпича. Чтобы выложить один слой, будет достаточно 4 -6 кирпичей.
  2. Слои выкладывают так, чтобы нижний стыковочный шов ряда был под целым кирпичом.
  3. Прежде, как вывести печную трубу через крышу, в месте, где она пройдет перекрытие, делают специальный модуль – для смещения оси участка, пронизывающего кровлю, относительно оси части дымохода, находящейся в комнате.

Конструкция этого типа отличается сложностью, и ее монтируют, когда других вариантов нет.

Внешний дымоход

Трубу, смонтированную из металлических или асбестоцементных модулей, устанавливают вдоль фасада строения, передвигаясь в направлении снизу вверх.

У внешних конструкций имеются особенности:

  • в месте, где труба входит в здание, обустраивают отверстие, посредством которого потом выводят горизонтальный сегмент дымохода;
  • место соединения горизонтального и вертикального участков оформляют в виде тройника, у которого одну часть закрывают заглушкой. Данный элемент используют при чистке дымохода;
  • трубу крепят к фасаду при помощи разъемного типа металлических хомутов. Нижнюю часть дымохода укрепляют надстройкой, специально возведенной на отдельном фундаменте.

Вывод трубы через кровлю

При выведении дымоотводящей конструкции через перекрытие крыши нужно обеспечить:

  • защиту места ее выхода, чтобы внутрь здания не попадала влага или мусор;
  • надежную пожаробезопасность.

В любом случае потребуется сооружение стропильной системы c прерывающейся балкой или вообще без несущей балки. Поэтому нужны будут дополнительные подпорки, но их не всегда можно сделать, особенно при наличии мансарды.


Не следует выводить дымоход в месте, где сходятся два ската крыши, так как тогда практически невозможно обеспечить качественное соединение и изоляцию.

При проведении строительных работ необходимо учесть некоторые важные нюансы:

  1. Между крышей и стропилами выдерживают расстояние не меньше 25 сантиметров.
  2. В случае, когда мансардная двускатная крыша построена из воспламеняющихся стройматериалов, нужен зазор величиной от 13 до 25 сантиметров. Если в данном случае использовались негорючие изделия, достаточно нескольких сантиметров.
  3. Печную трубу надо удалять от обрешетки.
  4. Для защиты слоя теплоизоляции от влаги и воздействия горячего пара следует обустроить непрерывную тепло- и пароизоляцию, но обязательно с небольшим зазором.
  5. Идеальным решением будет сооружение в примыкающей к дымоходу зоне короба из металлических листов. Его располагают на расстоянии примерно 15 сантиметров от трубы. Имеющийся зазор заполняют негорючей теплоизоляцией, которой является, например, каменная вата.

Изоляция дымоходной конструкции

Когда производится монтаж печной трубы на крыше, изолированный дымоход имеет ряд преимуществ:

  1. Повышается эффективность функционирования печи, причем в несколько раз.
  2. Становится выше уровень безопасность при работе агрегата.
  3. Печь приобретает эстетичный внешний вид.


Чтобы сделать на двускатной кровле трехуровневую гидроизоляцию, нужно:

  1. Сначала загрунтовать конструкцию полимерной мастикой и наклеить супердиффузионную мембрану, завернув ее края, благодаря чему будет обеспечен герметичный стык дымохода с крышей, даже когда попадет влага.
  2. Сверху и снизу установить уголки из металла. Верхние металлические листы укладывают на нижние так, чтобы влага самотеком направлялась вниз. Специалисты рекомендуют прокладывать нижний галстук вплоть до свеса крыши.
  3. На обрешетке прибить дополнительные бруски для фиксации уголков.
  4. Обработать детали герметиком.
  5. Зафиксировать получившуюся конструкцию дюбелями.
  6. Уложить встык ондулин, используя для обработки швов битумную мастику.
  7. Разместить по кругу поверх ондулина специальный фартук из керамики, пластика или других материалов, используя для герметизации ондуфлеш.

Чтобы качественно выполнить монтаж, нужно обладать знаниями, как правильно установить трубу на крыше и иметь соответствующие навыки. Обустройство дымохода связано с большими рисками, поэтому не следует забывать о мерах безопасности, когда работа выполняется на кровле дома.

  1. Если принято решение не сооружать отдельный короб для трубы внизу, необходимо обеспечить промежуток между дымоходной конструкцией и горючими материалами, используемыми для стен.
  2. Участок дымохода, который будет располагаться снаружи, нужно делать без стыков. Когда это невозможно, стыковку следует произвести над точкой вывода трубы из потолка, не соприкасаясь с обрешеткой и кровельным покрытием. Места стыков стягивают железными хомутами, покрывают материалом из асбеста и закрепляют.
  3. При желании выложить кирпичную печную трубу приобретать необходимо специальный обожженный кирпич, используя для кладки глину или прочные марки цемента.
  4. Если нет уверенности в том, что получиться соорудить кирпичный дымоход самостоятельно, тогда лучше приобрести готовую конструкцию. Домовладельцу останется только изучить информацию, как закрепить трубу на крыше. Сегодня в продаже имеются изолированные и защищенные дымоходные системы, которые не потребуется покрывать асбестом и обрабатывать при помощи мастики.
  5. Для улучшения противопожарной защиты конструкции нужно поставить на нее козырек, защищающий от случайного попадания искр и осадков.

вывод и монтаж печной трубы – как установить, вывести, сделать и провести правильную установку дымового отвода

  • Видеоматериал: герметичность дымохода из кирпича через металлочерепицу
      Кровля из профнастила Как вывести прямоугольную трубу дымохода
  • Выведение дымоотвода сечением в форме круга
  • Видеоматериал: установка дымового канала через кровлю из профнастила
      Покрытие из ондулина
  • Видеоматериал: герметичность трубы на крыше из ондулина
      Выведение через мягкую кровлю
  • Как установить дымоход через крышу
      Проход через ондулин
  • Выведение дымового канала в построенной крыше мастером
  • Монтирование труб с прямоугольным или квадратным проходом
  • Труба круглого сечения
      Эластичные проходки
  • Жесткие проходки
  • Высота и размещение дымовой трубы
  • Герметизация дымоотвода
      Какая преследуется цель
  • Пожаробезопасность
      Гидроизоляция трубы Основные монтажные работы
  • Устранение течи на крыше возле трубы
  • Изоляция битумной лентой
  • Элементы, используемые для вывода и герметизации
  • Видео
  • Результат неправильной установки
  • Заключение
  • Объекты, имеющие функцию отопления от котла, печи или камина требуют нормального вывода дыма наружу, что необходимо для поддержания защиты и безопасности жильцов. Поэтому крайне важно знать, как сделать проход трубы дымохода через крышу и кровлю с учетом всех стандартов.

    Основные правила

    Если в доме есть отопление, вам потребуется создать оптимальные условия для удаления дымовых газов. Существует несколько способов выведения трубы в зависимости от места установки. На его выбор влияет множество факторов, а дымоотвод может устанавливаться:

    • в самом коньке;
    • на расстоянии от него.

    Каждый из описанных способов имеет свои отличия и особенности, но преимущество отдается монтажу по второму варианту. Для поддержания нужной силы тяги общая высота дымового канала должна соответствовать пределам 5-10 м.

    Таблица параметров

    Артикул d1, мм d2, мм B, мм A, мм Н, мм Масса, кг

    К2.МУ.УПК45.080 80 90 380 520 200 2 К2.МУ.УПК45.100 100 110 400 530 200 2,10 К2.МУ.УПК45.110 110 120 410 540 200 2,20 К2.МУ.УПК45.115 115 125 415 540 200 2,20 К2.МУ.УПК45.120 120 130 420 560 200 2,30 К2.МУ.УПК45.130 130 140 430 570 200 2,35 К2.МУ.УПК45.140 140 150 440 580 200 2,40 К2.МУ.УПК45.150 150 160 450 590 200 2,50 К2.МУ.УПК45.160 160 170 460 610 200 2,50 К2.МУ.УПК45.180 180 190 480 640 200 2,70 К2.МУ.УПК45.200 200 210 500 660 200 2,90 К2.МУ.УПК45.210 210 220 510 680 200 2,90 К2.МУ.УПК45.220 220 230 520 690 200 2,90 К2.МУ.УПК45.230 230 240 530 700 200 3 К2.МУ.УПК45.240 240 250 540 710 200 3,10 К2.МУ.УПК45.250 250 260 550 730 200 3,10 К2.МУ.УПК45.260 260 270 560 750 200 3,50 К2.МУ.УПК45.280 280 290 580 870 200 4,10 К2.МУ.УПК45.300 300 310 600 800 200 4,50 К2.МУ.УПК45.320 320 330 620 850 200 4,90 К2.МУ.УПК45.350 350 360 650 870 200 5,40 К2.МУ.УПК45.400 400 41 700 940 200 5,80 К2.МУ.УПК45.450 450 460 750 1010 200 6,30 К2.МУ.УПК45.500 500 510 800 1080 200 6,70 К2.МУ.УПК45.550 550 560 850 1150 200 7,30 К2.МУ.УПК45.600 600 610 900 1220 200 7,80 К2.МУ.УПК45.650 650 660 950 1290 200 7,80 К2.МУ.УПК45.700 700 710 1000 1360 200 7,90 К2.МУ.УПК45.750 750 760 1050 1420 200 8,10 К2.МУ.УПК45.800 800 810 1100 1490 200 8,10 К2.МУ.УПК45.850 850 860 1150 1630 200 8,70 К2.МУ.УПК45.900 900 910 1200 1640 200 9,70 К2.МУ.УПК45.1000 1000 1010 1300 1770 200 10,70 К2.МУ.УПК45.1100 1100 1110 1400 1980 200 11,20

    Артикул К2.МУ.УПК45.080

    • К2.МУ.УПК45.080
    • К2.МУ.УПК45.100
    • К2.МУ.УПК45.110
    • К2.МУ.УПК45.115
    • К2.МУ.УПК45.120
    • К2.МУ.УПК45.130
    • К2.МУ.УПК45.140
    • К2.МУ.УПК45.150
    • К2.МУ.УПК45.160
    • К2.МУ.УПК45.180
    • К2.МУ.УПК45.200
    • К2.МУ.УПК45.210
    • К2.МУ.УПК45.220
    • К2.МУ.УПК45.230
    • К2.МУ.УПК45.240
    • К2.МУ.УПК45.250
    • К2.МУ.УПК45.260
    • К2.МУ.УПК45.280
    • К2.МУ.УПК45.300
    • К2.МУ.УПК45.320
    • К2.МУ.УПК45.350
    • К2.МУ.УПК45.400
    • К2.МУ.УПК45.450
    • К2.МУ.УПК45.500
    • К2.МУ.УПК45.550
    • К2.МУ.УПК45.600
    • К2.МУ.УПК45.650
    • К2.МУ.УПК45.700
    • К2.МУ.УПК45.750
    • К2.МУ.УПК45.800
    • К2.МУ.УПК45.850
    • К2.МУ.УПК45.900
    • К2.МУ.УПК45.1000
    • К2.МУ.УПК45.1100
    • d1, мм 80
    • d2, мм 90
    • B, мм 380
    • A, мм 520
    • Н, мм 200
    • Масса, кг 2
    • d1, мм 100
    • d2, мм 110
    • B, мм 400
    • A, мм 530
    • Н, мм 200
    • Масса, кг 2,10
    • d1, мм 110
    • d2, мм 120
    • B, мм 410
    • A, мм 540
    • Н, мм 200
    • Масса, кг 2,20
    • d1, мм 115
    • d2, мм 125
    • B, мм 415
    • A, мм 540
    • Н, мм 200
    • Масса, кг 2,20
    • d1, мм 120
    • d2, мм 130
    • B, мм 420
    • A, мм 560
    • Н, мм 200
    • Масса, кг 2,30
    • d1, мм 130
    • d2, мм 140
    • B, мм 430
    • A, мм 570
    • Н, мм 200
    • Масса, кг 2,35
    • d1, мм 140
    • d2, мм 150
    • B, мм 440
    • A, мм 580
    • Н, мм 200
    • Масса, кг 2,40
    • d1, мм 150
    • d2, мм 160
    • B, мм 450
    • A, мм 590
    • Н, мм 200
    • Масса, кг 2,50
    • d1, мм 160
    • d2, мм 170
    • B, мм 460
    • A, мм 610
    • Н, мм 200
    • Масса, кг 2,50
    • d1, мм 180
    • d2, мм 190
    • B, мм 480
    • A, мм 640
    • Н, мм 200
    • Масса, кг 2,70
    • d1, мм 200
    • d2, мм 210
    • B, мм 500
    • A, мм 660
    • Н, мм 200
    • Масса, кг 2,90
    • d1, мм 210
    • d2, мм 220
    • B, мм 510
    • A, мм 680
    • Н, мм 200
    • Масса, кг 2,90
    • d1, мм 220
    • d2, мм 230
    • B, мм 520
    • A, мм 690
    • Н, мм 200
    • Масса, кг 2,90
    • d1, мм 230
    • d2, мм 240
    • B, мм 530
    • A, мм 700
    • Н, мм 200
    • Масса, кг 3
    • d1, мм 240
    • d2, мм 250
    • B, мм 540
    • A, мм 710
    • Н, мм 200
    • Масса, кг 3,10
    • d1, мм 250
    • d2, мм 260
    • B, мм 550
    • A, мм 730
    • Н, мм 200
    • Масса, кг 3,10
    • d1, мм 260
    • d2, мм 270
    • B, мм 560
    • A, мм 750
    • Н, мм 200
    • Масса, кг 3,50
    • d1, мм 280
    • d2, мм 290
    • B, мм 580
    • A, мм 870
    • Н, мм 200
    • Масса, кг 4,10
    • d1, мм 300
    • d2, мм 310
    • B, мм 600
    • A, мм 800
    • Н, мм 200
    • Масса, кг 4,50
    • d1, мм 320
    • d2, мм 330
    • B, мм 620
    • A, мм 850
    • Н, мм 200
    • Масса, кг 4,90
    • d1, мм 350
    • d2, мм 360
    • B, мм 650
    • A, мм 870
    • Н, мм 200
    • Масса, кг 5,40
    • d1, мм 400
    • d2, мм 41
    • B, мм 700
    • A, мм 940
    • Н, мм 200
    • Масса, кг 5,80
    • d1, мм 450
    • d2, мм 460
    • B, мм 750
    • A, мм 1010
    • Н, мм 200
    • Масса, кг 6,30
    • d1, мм 500
    • d2, мм 510
    • B, мм 800
    • A, мм 1080
    • Н, мм 200
    • Масса, кг 6,70
    • d1, мм 550
    • d2, мм 560
    • B, мм 850
    • A, мм 1150
    • Н, мм 200
    • Масса, кг 7,30
    • d1, мм 600
    • d2, мм 610
    • B, мм 900
    • A, мм 1220
    • Н, мм 200
    • Масса, кг 7,80
    • d1, мм 650
    • d2, мм 660
    • B, мм 950
    • A, мм 1290
    • Н, мм 200
    • Масса, кг 7,80
    • d1, мм 700
    • d2, мм 710
    • B, мм 1000
    • A, мм 1360
    • Н, мм 200
    • Масса, кг 7,90
    • d1, мм 750
    • d2, мм 760
    • B, мм 1050
    • A, мм 1420
    • Н, мм 200
    • Масса, кг 8,10
    • d1, мм 800
    • d2, мм 810
    • B, мм 1100
    • A, мм 1490
    • Н, мм 200
    • Масса, кг 8,10
    • d1, мм 850
    • d2, мм 860
    • B, мм 1150
    • A, мм 1630
    • Н, мм 200
    • Масса, кг 8,70
    • d1, мм 900
    • d2, мм 910
    • B, мм 1200
    • A, мм 1640
    • Н, мм 200
    • Масса, кг 9,70
    • d1, мм 1000
    • d2, мм 1010
    • B, мм 1300
    • A, мм 1770
    • Н, мм 200
    • Масса, кг 10,70
    • d1, мм 1100
    • d2, мм 1110
    • B, мм 1400
    • A, мм 1980
    • Н, мм 200
    • Масса, кг 11,20

    Как защитить кровлю от горения

    Для этого нужно учесть два момента:

    • Проход через стеновые и потолочные перекрытия. Здесь обязательно использование ППУ с минеритом, так как внешняя труба сэндвича нагревается до температуры 200*.
    • При проходе через крышу необходима крышная разделка и все остальные сопутствующие элементы.

    Согласно нормам, минимально допустимое расстояние между дымоотводом и несущими балками или стропилом должна быть 130-250 мм. Изнутри конструкция наполнена жаростойким материалом.

    Схемы проходов вы можете найти в каталоге Феррум в разделе сайта «рекламная и полиграфическая продукция».

    Возможные ошибки

    Столкнувшись с неопытными мастерами или не изучив всю подробную информацию о монтаже, некоторые хозяева сталкиваются с проблемами во время эксплуатации. Этим неприятностям есть объяснение, из наиболее распространенных оплошностей стоит отметить:

    1. Во время работ использовалась одностенная конструкция, а не сэндвич труба.
    2. Стыковочные узлы не герметичны.
    3. Короб был набит для экономии песком, вместо керамзита или любой негорючей составляющей.
    4. Потолочная разделка не предполагает наличие короба.

    В большинстве случаев трубу могут ошибочно обмотать и установить вплотную к перекрытию, стыки обмазать асбестом и утверждать, что это надежно.

    Потолочно-проходной узел дымохода не будет работать максимально продуктивно в такой ситуации. Избежать возникновения пожара, не придерживаясь общепринятых правил установки невозможно.

    Узел прохода

    Один из вариантов — проход сквозь конек.

    Но чаще всего, монтаж трубы дымохода через крышу и кровлю осуществляется не через конек, а на расстоянии от него. Согласно требованиям СНиП:

    • Суммарная длина дымового канала должна быть не менее 5 м. Исключения составляют лишь дома, в которых отсутствуют чердаки, но при условии наличия устойчивой тяги.
    • Высота дымоотвода над кровлей составляет не менее 0,5 м.
    • Дымовая труба возвышается над коньком на полметра или больше. Но если расстояние между ней и коньковым ребром по горизонтали не превышает 105 см.
    • Устье должно идти ровно по высоте с коньком или выше, когда ширина по горизонтали находится в интервале 1,5 – 3,0 м.
    • Выход дымохода должен быть не ниже линии, отложенной от конька в сторону карнизного свеса под уклоном 10º по отношению к горизонту.

    Недостатком же является необходимость сопоставления высоты дымоотвода, что приводит к дополнительным затратам. Профессионалы не советуют делать его через ендову из-за того, что в таких местах нередко накапливаются снежные залежи, тем самым нарушается гидроизоляция и появляются протекания. Также существуют сложности организации короба. Локализация дымохода в ниже находящемся отделе ската тоже имеет весомый минус – вероятность повреждения при схождении снега.

    На установочные работы влияет и материал, составляющий основу дымоотводной трубы. Это может быть металлическое, кирпичное и керамическое основание. Каждый из перечисленных вариантов обладает разной сгорающей температурой, что нужно знать при создании проекта. На основе трубного сечения выходное отверстие может иметь форму квадрата, круга, прямоугольника или овала. Зная, как правильно выводить дымоход через крышу, его монтаж производят в три последовательные стадии, осуществляемые профильным специалистом:

    1. По бокам монтируются дополнительные стропила.
    2. Укладка горизонтальных балок на идентичном с этим отверстием расстоянии (рассчитывается согласно СНиП и соответствует диапазону 140-250 мм).
    3. Заполнение внутренней поверхности короба невоспламеняемым материалом для утепления.

    Чтобы предотвратить нарушение нормальной вентиляции, рекомендуется установить отдельно вентиляционную систему.

    Кровельные аэраторы

    Вентиляционные аэраторы — специальные устройства для проветривания подкровельного пространства и вывода наружу влаги и водяных паров. Используются на плоских крышах, предотвращая набухание укрывного рулонного материала из-за температурных перепадов, и на скатных кровлях для эффективной вентиляции и удаления конденсата.

    Флюгарки (аэраторы) производят разных размеров и конструкций. Они считаются самыми результативными элементами вентиляционных систем. На плоской кровле их устанавливают по всей поверхности равномерно в местах стыковки плит. На скатных конструкциях располагают ближе к коньку (0,6 м от него) или в местах прохождения ендов (на сложных крышах).


    На скатных крышах аэраторы устанавливают ближе к коньку или в местах излома кровли

    Материалом для изготовления служит нержавейка марки AISI 316 или прочный полипропилен, благодаря чему они выдерживают большой диапазон температур от -40 до + 90 °C.

    Установка аэраторов на плоской кровле

    При двухслойном покрытии рулонными материалами аэраторы устанавливают в нижнем слое:

    1. Сквозь стяжку и слои утеплителя вырезают отверстие по диаметру трубки аэратора.
    2. Засыпают гравием и крепят аэратор на горячую мастику.
    3. После охлаждения фиксируют саморезами.
    4. Наплавляют верхний слой кровельного настила с таким расчётом, чтобы аэратор был в месте нахлеста (15 см) полотен, места примыкания герметизируют.
    Видео: монтаж аэратора своими руками на двухслойную мягкую кровлю, часть 1

    В однослойном настиле аэраторы устанавливают на стяжку, делая отверстие до пароизоляции. Покрытие укладывается на юбку аэратора, сверху накладывается горячая мастика и заплатка, перекрывающая юбку и выходящая на покрытие примерно на 15 см. Затеем аэратор крепят саморезами, место стыка обрабатывают герметиком.

    Видео: монтаж аэратора на двухслойную мягкую кровлю, часть 2

    Установка аэраторов на металлочерепице и профнастиле

    Монтаж вентиляционных выходов на крышах из металлочерепицы и профлиста одинаков и связан с нарушением кровельного покрытия, поэтому проводить его нужно особо тщательно, чтобы не пришлось менять испорченные листы укрывного материала.

    1. Прикладывают к месту установки шаблон (входит в комплект), обрисовывают и аккуратно прорезают отверстие по намеченной линии.
    2. Укрепляют уплотнитель шурупами, и наносят герметик.
    3. Устанавливают аэратор, закрепляют петлями и дополнительно шурупами.
    4. Изнутри чердака места прохождения вентиляционных труб шпаклюют герметиком.

    Вывод дымоотвода через разнообразные типы кровли

    Ниже – рекомендации по монтажу дымоотводящего канала в зависимости от материала крыши.

    Кровля из черепицы

    В таком варианте для обработки прохода профессионалы прибегают к применению рифленого, самоклеящегося, листового алюминия или свинца.

    Выведение трубы с сечением в форме квадрата или прямоугольника

    Если дымоотводящее отверстие имеет кирпичную основу, то из-за нестандартных габаритов, перед выведением небольшая часть листков покрытия должна сниматься или вырезаться в большем размере. Чтобы обеспечить гидроизоляцию, применяются эластичные ленты, имеющие основу из клея. Они клеятся специалистом на трубное основание и кровельную обрешетку. Верхний край крепится посредством планки из металла, а имеющиеся соединения замазываются герметичным веществом.

    Для предупреждения попадания осадков рекомендуется установить дополнительный галстук.

    Проход круглой печной трубы через крышу

    Обеспечивается благодаря специальному колпаку, который отвечает за проведение дымоотводящего отверстия. В покрытии делается небольшое и ровное отверстие, согласно трубным габаритам. На него надевается мастер-флеш, а имеющиеся соединения замазываются герметичным веществом.

    Особенности такой конструкции

    Сэндвич является неплохим вариантом дымоходной трубы с утеплением. Утепление обеспечивает вам наличие следующих плюсов:

    • возможность функциональности дымоходной трубы при нахождении в зоне низких температурных режимов;
    • наделяет трубу необходимыми пожаробезопасными свойствами (внутри здания).

    Стандартные варианты таких дымоходов обладают наружным оцинкованным покрытием. Выпускаются также варианты, выполненные из нержавейки, а также окрашенные в любой подходящий для вас цвет.

    Существующие варианты сэндвичей, выполненные из нержавеющей стали, с внешней стороны оклеиваются специальной защитной пленкой. Главное — не забудьте удалить ее перед использованием дымохода по назначению. В продаже имеются и специальные переходники, которые понадобятся вам при соединении котла и трубы. Будьте внимательны при выборе элементов для сэндвич-дымохода.

    Схема устройства сэндвич-трубы.

    Необходимыми инструментами при работе являются:

    Видеоматериал: герметичность дымохода из кирпича через металлочерепицу

    Кровля из профнастила

    Это актуальный материал, часто применяемый при проведении строительных работ. Однако при его использовании существует риск развития протечки, особенно при несоблюдении технических правил. Чтобы предотвратить такой исход, рекомендуется располагать его в вертикальном положении. Кровельное отверстие делается болгаркой, но необходимо следить за отсутствием на полученном профнастиле зазубрин и прочих неровностей.

    Как вывести прямоугольную трубу дымохода

    В этой ситуации профессионалы рекомендуют привлекать оцинкованный лист:

    1. Вырезание четырех планок для дальнейшего монтирования с каждой из сторон.
    2. Укладка от нижнего края до карниза.
    3. Приставить планки и крепление низа к обрешетке.
    4. Обеспечить герметичность.
    Выведение дымоотвода сечением в форме круга

    В этом случае установка дымохода через крышу требует наличия рулонной битумной изоляции или одноименной фольгированной ленты. После этого устанавливается проходка, наклеивающаяся на обрешетку, и уплотняется термоустойчивым герметическим веществом. Если она выполнена из резиновой основы, повышается риск плавления, поэтому стоит поместить под него хомут и прокладку, способную выдерживать относительно высокие температуры.

    Борьба с протечками стыков

    Чтобы создать максимально возможную герметичность примыкания кровельного материала к трубе в точках соприкосновения, используя нижние планки, делается внутренний фартук.

    Устройство узла прохода дымохода через кровлю.

    Чтобы сделать внутренний фартук, необходимы следующие инструменты:

    • маркер;
    • длинная металлическая линейка;
    • болгарка с диском толщиной 2 мм;
    • плоскогубцы;
    • молоток.

    Для того чтобы это сделать, планку прикладывают к стенам трубы дымохода, делая отметки верхней части планки. Следующим шагом по ранее отмеченной линии пробивают штробу.

    Установка внутреннего фартука должна начинаться от нижней стенки. Край фартука заводится в штробу, после этого он устанавливается на оставшиеся стенки. Нахлест должен составлять 15 см. Затем герметизируется, вставленный в штробу, край пленки. Подрезав нижние планки, их устанавливают, а затем крепят саморезами.

    После монтажа нижнего фартука, можно приступать к установке галстука, который представляет собой лист гидроизоляционного материала, заведенного под элементы внутреннего фартука снизу. Главная функция галстука — сток воды.

    После окончания работ по устройству галстука и фартука, которые защищают стыки, укладывается кровельный материал. Затем монтируется наружный фартук. Для этого используют верхние планки примыкания.

    Монтаж фартука снаружи производится аналогично устройству фартука внутри. Отличием является отсутствие штробы и верхняя кромка закрепляется непосредственно к стене дымохода.

    Важно: сегодня рынок строительных материалов предлагает изделия, которые предназначены специально для дымоходов, имеющих круглое сечение. Они представляют собой кровельные проходы, которые состоят из основания (стальной плоский лист) и колпака-фартука

    Внутри прохода проводится дымоход круглого сечения.

    Видеоматериал: герметичность трубы на крыше из ондулина

    Выведение через мягкую кровлю

    Отличительной чертой материала служит то, что он относится к категории горючих стройматериалов. Поэтому для него необходимо оставить пространство между покрытием и отверстием под дымоход (примерно 13-25 мм). Гидроизоляция делается идентично прочим вариантам. Отличие – это использование ендового ковра или заведение на трубу самого покрытия.

    Как установить дымоход через крышу

    Работы, осуществляемые специалистом, протекают в несколько стадий:

    1. Определение наилучшей локализации места прохода.
    2. Установка короба.
    3. Вырезание отверстия в скате.
    4. Отгибание материала для кровли наружу, а изоляции от влаги – во внутреннюю сторону.
    5. Фиксация.
    6. Заделывание короба и наполнение термоизоляцией.
    7. Создание герметичности при помощи герметиков.

    Проход через ондулин

    Важнейшая задача – это максимальное заполнение внутренней полости огнеустойчивыми материалами. Изоляция обеспечивается фартуком, заводящимся под кровлю. С этой целью стоит присмотреться и приобрести самоклеящуюся ленту «Ондуфлеш».

    Выведение дымового канала в построенной крыше мастером

    1. Выбор подходящего места.
    2. Формирование короба из брусьев.
    3. Создание отверстия в кровле.
    4. Наполнение короба негорючим материалом.
    5. Заделывание стыков герметичным веществом.

    Укрепление системы стропил

    Часто при проведении дымохода встает вопрос об укреплении и упрочнении системы стропил, ведь необходимо в пироге кровли сформировать отверстие для трубы. То есть понадобится установить пару распорок. При создании кровли из металлочерепицы шаг между стропилами редкий, и сформированный проем или расстояние между стропилами может оказаться слишком большими. Поэтому и необходимо устанавливать вертикальные распорки.

    Иногда приходится нарушать целостность стропильной ноги, то есть разрезать ее. Тогда в определенных ситуациях распиливаются также прогоны или ригели. В этом случае в месте распила стропильной ноги ее необходимо скрепить с соседними, не поврежденными. Для этого также используются дополнительные распорки, между которыми вставляются вертикально бруски. Их функция – замена в месте прохода дымохода стропильной ноги.

    Труба круглого сечения

    Отличием установочных работ является необходимость использовать специальную разделку. Вывод профессионалом осуществляется так:

    1. Обустройство короба.
    2. Вырезание отверстия под дымоотвод.
    3. Закрепление железного листа или монтаж уже готовой детали.

    Эластичные проходки

    Так как провести дымоход через крышу без профессиональной помощи проблематично, важно уделить должное внимание выбору каждой детали.

    Отличительными характеристиками являются:

    • Устойчивость к неблагоприятным погодным условиям.
    • Стойкостью к ультрафиолету.
    • Гибкость.
    • Плотное прилегание.
    • Эстетичность.

    Жесткие проходки

    Существует два основных вида:

    • Неразъемный – вставляется в верхний край дымохода, после чего сверху надевается оголовок или конус.
    • Разъемный – его верхняя часть надевается на дымоотвод, а по краям наносится герметичное вещество, крепкая фиксация обеспечивается с помощью хомута.

    Маркировка УП

    Сегодня промышленность выпускает одиннадцать типоразмерных видов вентузлов, в том числе и для вентиляции фальцевой кровли и профнастила. Для оригинальных конструкций вентиляционных систем и аэраторов изготавливаются нестандартные варианты УП.

    Типовые конструкции узлов маркируются буквенными и цифровыми обозначениями, определяющими их характеристики и элементы:

    • Буквенное сочетание УП обозначает узел прохода.
    • Цифры 1 и далее 01-10 обозначают типовые размеры узлов без конденсатного кольца и клапана (например, УП1-01).
    • Цифры 2 и далее 01-10 обозначают типовые размеры узлов с клапаном, но не имеющих конденсатного кольца (например, УП2-01).
    • Цифры 3 и далее 11-20 обозначают типовые размеры узлов оснащенных клапаном и конденсатным кольцом (например, УП3-22).

    Важно!Выбор вентиляционных узлов для выхода вентиляции в том или ином исполнении осуществляется проектировщиками. Тип УП напрямую связан с климатом окружающей среды, необходимостью установки аэратора, конструкцией фальцевой кровли и профнастила

    Тип УП напрямую связан с климатом окружающей среды, необходимостью установки аэратора, конструкцией фальцевой кровли и профнастила.

    Конструкция крыши со встроенным в ней УП для выхода вентканала зачастую называют кровельной проходкой. Узел прохода фиксируется на крыше с помощью расчалок, закрепленных с помощью кронштейнов и хомутов. Патрубок УП, соединяется с фланцем, в качестве опоры зафиксированным на бетонном стакане анкерным креплением. Зачастую на кровельной проходке сооружается «юбка», защищающая стыки от попадания воды внутрь.

    Выход вентканала и вентиляция мягкой кровли (в отличие от фальцевой) имеет некоторые особенности в монтаже УП. Делается он из стального оцинкованного листа вместе с минеральной ватой, служащей теплоизолятором. Внутри монтируются дефлекторы (также из оцинковки) или зонтики, предохраняющие от попадания влаги.

    Совет!При наличии в УП вентилятора, рекомендуется внутреннюю часть изготавливать из перфорированного стального листа.

    Вывод электропитания укладываем в пластиковые кожухи. Конструкция вентиляционного узла на мансардной крыше в таком варианте будет выполнять шумопоглощающую функцию.

    Для железобетонных конструкций крыш в точках проходки устанавливают бетонные плиты с готовыми отверстиями для выхода вентиляционных каналов. Когда размер подобного отверстия не может обеспечить требуемых характеристик по надежности плиты перекрытия, то кровельную проходку и вентиляционный выход следует сооружать в монолитном бетоне.

    Монтаж вентиляционного выхода на кровлю

    Высота и размещение дымовой трубы

    Все проводимые расчеты основываются на требованиях СНиП 41-01-2003 и СП (строительных правилах) 7.13130.2009, а также на полученных рекомендациях от производителей отопительных устройств.

    При конструировании кровли плоского типа подразумевается оставить запас минимум в 50 см. Для скатной крыши действуют следующие правила от мастеров, основывающиеся на расстоянии между дымоходом и коньком и их расположением:

    • До полутора метров. В этом случае высота трубы должна быть не меньше 50 см (относительно последнего или ограждающего парапета).
    • В пределах 1,5-3 метров. Здесь высота не может быть ниже конька.
    • Если вы хотите разместить элементы дальше, чем на 3 метра, то минимальная высота будет определяться путем проведения линии под углом 10 градусов относительно горизонта.

    Завершающий этап монтажа

    Устройство агрегата завершается такими этапами:

    1. Снимите с сэндвич-труб защитную пленку. Освобождать детали от полиэтилена раньше крайне нежелательно – они могут повредиться в процессе транспортировки или установки.
    2. Как следует обработайте стыки герметиком. В идеале состав должен выдерживать температурный режим в пределах 1000 градусов.

    Какие области нужно промазать герметиком:

    • швы в местах соединения внутренних сэндвич-труб – плоскость, находящуюся по наружной части сверху;
    • стыки наружных труб – всю площадь наружной поверхности;
    • места соединения сэндвич-труб с другими компонентами системы – всю площадь или диаметр, если речь идет о круглых трубах.

    Не торопитесь сразу же эксплуатировать новый дымоход, сначала проверьте правильность его работы:

    1. Включите нагревательное приспособление (котел, печь или камин) на небольшую мощность.
    2. Теперь осмотрите устройство, не пропускает ли оно дым в неположенных местах.
    3. Убедитесь, нет ли чрезмерного нагревания компонентов целостной системы, особенно в области перехода через стену или крышу.

    Чем хорош дымоход из сэндвич-труб? Он выглядит эстетично привлекательно и обеспечивает камину современный стиль, его сборка под силу даже новичку. А также при правильной установке прослужит долго и будет радовать хозяев бесперебойной работой.

    Пожаробезопасность

    Некоторые слои кровельного пирога и деревянная стропильная система не могут выдержать воздействие высоких температур, поэтому повышается вероятность возгорания. Для устранения этого риска необходимо применить специальный короб вдоль периметра кровельного отверстия.

    Гидроизоляция трубы

    Защита от влаги также важный этап, который нельзя пропускать при обустройстве прохода.

    Основные монтажные работы

    Короб монтируется из бруса, находящегося на уровне с обрешеткой. По его краям фиксируется парогидроизоляция. Для этого делается крестовидный надрез полотна и разворот во внутреннюю поверхность частей материала в форме треугольника. Для обеспечения фиксации необходимо запастись гвоздями с широкой шляпкой или строительными скобами. Также потребуются герметики и клеевая лента.

    Устранение течи на крыше возле трубы

    Для этого обязательно укладывается дренажный желоб. А само отверстие закрывается внутренним и декоративным фартуками.

    Изоляция битумной лентой

    Обеспечивает высокий уровень герметизации любого типа поверхности. Она полностью исключает негативное воздействие влаги, так как отличается значительной прочностью.

    Элементы, используемые для вывода и герметизации
    • Короб оцинкованный.
    • Лист накладной потолочный.
    • Хомуты стяжные из нерж. стали.

    При условии правильности выполнения технических правил, проход дымовой трубы через крышу и кровлю отличается хорошей термоизоляцией, которая добивается путем заполнения внутренней полости базальтовой ватой или прочими жаростойкими материалами. При возможности лучше оставить маленькое пространство с воздухом (5-7 см) между утеплителем и дымовым проводником. Если при монтировании конструкции участвуют проходки, то выбрать нужную деталь стоит с учетом материала, составляющего основу.

    Мастер флеш

    Такая проходка может быть применена к любому типу кровли — шифер, черепица, металлическая крыша, заливка битума или плитка.

    Прекрасно подходит для уплотнения дымоходов печей и каминов.

    Используется для прямых крыш и для крыш с уклоном.

    Данный вид изделия являет собой прекрасное сочетание цены и качества.

    Master Flash отличает высокая профессиональная надежность, функциональность — это достигается за счет использования качественных материалов для применения.

    Основная особенность этой проходки заключается в использовании усиленной полимерной резины, которая способна выдерживать большие нагрузки (температура до 138 градусов).

    Полимерная резина не становится пластичнее от жары.

    его значение, варианты исполнения К чему может привести некачественный монтаж

    Складывание печи – непростая задача, но когда дело доходит до обустройства правильного прохода трубы дымохода через крышу, не менее важная процедура. От того, насколько качественно будут выполнены работы, зависит пожарная безопасность, а также гидроизоляция топки и чердачного перекрытия. Неправильно установленная система отвода газов, выделяющихся в процессе горения, может стать причиной пожара ! Эти газы также опасны для здоровья и жизни человека, их скопление под кровлей жилых помещений создает опасный слой, который, достигая критической массы, может нанести непоправимый ущерб здоровью человека и даже смерть!

    Проход дымохода через черепичную крышу

    Последствия некачественно выполненной герметизации дымохода при его выходе через крышу могут быть следующими:

    • Если труба не защищена от влаги, сырость легко разрушит кладку дымохода со временем проникая в швы и разъедая раствор, что также может привести к задымлению чердака, а в худшем случае и к пожару.
    • Влага, появившаяся в неплотно заделанных отверстиях вокруг трубы, стекающая по кладке, проникающая внутрь дымохода, может привести к образованию грибка. Придется перекладывать трубу и, возможно, даже часть печи.
    • Переувлажнение не только труб, но и пароизоляционных и изоляционных материалов может привести к их разрыву.
    • В результате потери герметичности теплоизоляции увеличатся теплопотери здания.
    • Возможно нарушение циркуляции воздуха на чердаке, что приведет к снижению влагообмена.
    • Попадание влаги в щели при перепадах температуры образует наледь, которая расширит щели, и деструктивные процессы активизируются.
    • Из-за влаги вся конструкция крыши может быть разрушена — если она попадет на конструкцию крыши и начнет ее поедать.

    Такая картина может возникнуть в трубе, вокруг которой имеются плохо заделанные трещины. Чтобы избежать такой проблемы, монтаж вывода трубы через крышу нужно проводить аккуратно и грамотно.

    Приступая к этому процессу, необходимо изучить и соблюдать установленные правила СНиП 41-03-01-2003 . Работы по монтажу дымохода потребуются в следующих случаях:

    • при строительстве кровли;
    • при ремонте кровли;
    • при установке обогревателя или строительстве печи.

    Оптимальное расположение дымохода на крыше 1,5 м от конька

    Опытные печники советуют располагать выход трубы ближе к высшей точке конька крыши, при этом он должен возвышаться над ней не менее чем полметра.Это удобно тем, что в области над трубой будет скапливаться меньше снега, что снижает риск протечки при его таянии.

    Если оголовок трубы расположен ниже ската крыши, он также должен быть приподнят над покрытием не менее чем на полметра.

    Следует отметить, что при этом очень важен тип дымохода и его отделка, так как существует несколько вариантов оформления этого важного для всего дома узла. Вынос оголовка имеет разные конструкции, и зависит от формы и материала, из которого изготовлен дымоход, места его выхода и размеров.Трубы дымохода могут быть выполнены из металла, кирпича, асбоцемента или керамики. Для каждого типа трубы проход устроен определенным образом.

    Конструкция вывода кирпичных труб через крышу имеет свой тип монтажа. Оштукатуренный оголовок трубы герметизируется совершенно по-другому, а керамический или металлический дымоход имеет несколько методов герметизации швов между ним и кровлей.

    Материал кровли также играет важную роль в оформлении швов вокруг дымохода.

    Для разных видов кровельных материалов легко подобрать специальный элемент, который поможет сделать гидроизоляцию дымохода более надежной. Главное, правильно подобрать наклон этого элемента. Очень важно расположить трубу в кровельном проеме так, чтобы расстояние между ней и крышей, а также стропилами было не менее 5–7 см. Эти зазоры заполняются негорючим изоляционным материалом, например асбестом.

    Элементы для изоляции круглых труб

    Для вывода круглых труб, которые могут быть металлическими или керамическими, нужно правильно сделать отверстие в кровле.Вокруг отверстия изнутри крыши рекомендуется закрепить металлический лист или специально изготовленную металлическую панель с отверстием для трубы. При необходимости нужно добавить в обрешетку дополнительные бруски для их крепления.

    Крыша может иметь разные скаты, и от них будет зависеть, какой изолирующий элемент, называемый кровельным проходом, выбрать для гидроизоляции. В строительных магазинах большой выбор различных вспомогательных элементов, предназначенных специально для этой процедуры, разных форм и диаметров.

    Упругий проход через крышу

    Для трубы, проходящей через крышу с уклоном, соответственно требуется специальный уклон. Также можно сказать, что ее выбор будет зависеть от материала, которым покрыта кровля. Это учитывается для достижения наилучшего эффекта герметизации.

    Проходка крыши представляет собой пирамиду, состоящую из нескольких ступеней. Пирамида располагается на гибком квадратном или круглом фланце. Весь элемент выполнен из силикона или стойких видов резины, хотя иногда одна из его частей может быть изготовлена ​​и из алюминия.Благодаря эластичности этих материалов проходка хорошо сочетается с любой кровлей, не реагирует на воздействие ветра или снега.

    К положительным характеристикам таких изделий относятся:

    • устойчивость к химическим и ультрафиолетовым воздействиям;
    • стойкость к перепаду температур, от — 50 до + 130 градусов;
    • гибкость;
    • широкая цветовая гамма – их можно подобрать под любой цвет кровли;
    • эстетичность, возможность придания завершенности покрытию;
    • благодаря хорошему прилеганию к кровле проходка гарантирует отличную герметичность; №
    • Гибкость детали позволяет устанавливать ее на любом скате крыши.

    Поскольку проходки выпускаются разных размеров, их необходимо правильно подобрать в соответствии с диаметром дымохода и уклоном крыши. Размеры указаны на корпусе самого элемента.

    • Прямое проникновение используется в основном на крышах с небольшим уклоном, около 25 градусов, и на плоских крышах.
    • Угловая проходка, фланец которой необходимо закрепить под определенным углом, например 20 градусов, применяется для герметизации труб, устанавливаемых на кровлях с уклоном более 25 градусов.
    • Универсальная проходка, которую можно подогнать под любой диаметр трубы, выглядит так: на каждой из ступеней пирамиды проходки указан диаметр, для которого она предназначена. Мастеру остается только отрезать лишнюю вершину и установить ее на трубу.
    Монтаж проходки мягкой кровли для трубы дымохода

    Монтаж данного гидроизоляционного элемента достаточно прост:

    Процесс монтажа прост и понятен

    После гидроизоляции — крепится к кровле саморезами

    • если купленный универсальный вариант, от него отрезается лишняя часть;
    • затем проходка надевается на трубу и прижимается к кровле.Если кровля ребристая, гидроизоляция должна иметь форму ребер покрытия;
    • затем используется герметик, которым промазываются края фланца и плотно прижимаются к кровле;
    • последний этап – крепление проходки по фланцу к кровле с помощью саморезов или заклепок.

    На представленных фото хорошо виден процесс монтажа гидроизоляции.

    Металлическая проходка

    Другим вариантом гидроизоляции металлической трубы может быть металлическая проходка, которая также продается в готовом виде.Обладает отличными характеристиками, но устанавливать можно только на крышу, не имеющую рельефного рисунка, например, мягкую. Еще одним условием, необходимым для плотного монтажа фланца к кровле, является идеальный угол наклона элемента к скату кровли.

    • Существуют разные модели металлических проходок. На некоторых из них трубу закрепляют и припаивают изнутри, а верхнюю оголовку дымохода надевают и приваривают снаружи.
    • Возможен и другой вариант, когда труба проходит через проходку насквозь, а поверх нее закрепляется съемная металлическая деталь, не позволяющая влаге проникать внутрь.
    • Фланец приклеивается к кровле герметиком, а затем прикручивается саморезами.

    Квадрат, прямоугольная труба

    Кирпичный дымоход почти всегда имеет квадратную или прямоугольную форму. Проходя через чердак, его выводят на крышу. Далее в кровле делается отверстие, которое необходимо обрамить изнутри металлическим листом с проделанным посередине отверстием в форме трубы. Через это окно голова также выводится на поверхность крыши.Этот вариант удобен при выводе дымохода через частую обрешетку в кровле, например, при обустройстве мягкой кровли.

    Если обрешетка устанавливается на определенном расстоянии (например, шиферная крыша), хорошо, если труба проходит между стропилами. Но бывает и так, что труба упирается в одну из балок, поддерживающих крышу, или они слишком далеко от стенок трубы. В этом случае необходимо устроить дополнительные детали стропильной системы, которые позволят закрепить теплостойкий утеплитель и гидроизоляцию вокруг дымохода.

    При проходке квадратной трубы через крышу швы вокруг нее герметизируют негорючими материалами, а сверху устанавливают проходку-кожух из вырезанного особым образом металла.

    На рисунке показан фартук из четырех частей, который собирается простым способом. Такая проходка устраивается под кровельным покрытием, а поверх него укладывается рубероид. Щели, образовавшиеся в месте примыкания металла к трубе и при соединении с кровлей, заделывают герметиком.

    Если герметизация осуществляется поверх рубероида, то она производится слоем мягкой гидроизоляции, состоящей из специальной ленты, которая изготавливается на основе алюминия и свинца. Хорошо фиксируется герметиком на любой ровной поверхности или с определенным рельефом.

    На саму трубу мягкую гидроизоляцию тоже сажают на герметик, и фиксируют специальными металлическими планками. На фото хорошо видна конструкция такой защиты.

    Один из вариантов прохода трубы дымохода через крышу — видеоурок

    Проход трубы дымохода через черепичную крышу

    Отдельно хочется сказать о проходе трубы через черепичную крышу.Производители придумали специальный элемент, повторяющий рельефный рисунок плитки, и имеющий устроенное отверстие для трубы. К нему также подбирается труба из того же материала.

    Элементы черепичной кровли изготовлены из высокопрочного пластика. Они производятся в тех же тонах, что и плитка, и всегда можно подобрать нужный оттенок, подходящий для конкретного здания. Но такие пластиковые детали крыш устанавливают только для вентиляционных каналов, так как они вряд ли выдержат высокие температуры, сопровождающие дым, исходящий из любой печи.

    Критерии безопасности при проходе трубы дымохода через крышу

    Невозможно в масштабе одной публикации охватить все варианты прокладки дымохода через крышу, и рассказать обо всех важных хитростях в этих работах. Но есть некоторые вещи, которые вам действительно нужно знать.

    • В устройстве некоторых крыш присутствуют слои различных материалов, не обладающих ярко выраженными огнеупорными свойствами. Поэтому очень важно обеспечить соблюдение правил пожарной безопасности.

    Для защиты деревянных полов и других горючих материалов вокруг дымохода любой формы сооружаются специальные короба.

    Труба помещается в специальный огнеупорный короб

    Этот вариант очень удобен для крыш, покрытых шифером, черепицей или другими материалами, имеющими объемный рисунок, а также для мягкой кровли. Короб выравнивается с обрешеткой, на которую укладывается кровельное покрытие. Он должен иметь определенную толщину, чтобы надежно защитить весь слой обрешетки и установленную на нем пароизоляцию и утеплитель от возможного перегрева и возгорания.Неплохо, если между дымоходом и огнеупорными материалами также будет расстояние около 5-7 см.

    • Приобретая проходку, необходимо убедиться в ее надежности и устойчивости к перепадам температуры и повышенному нагреву, а уже потом в гидроизоляционных качествах.
    • Очень важен правильный монтаж трубы и ее проход через крышу, так как это не только декоративный элемент, но и функциональный. Нельзя забывать, что от правильной установки данного агрегата будет зависеть сохранность вашего здоровья и имущества.
    • Материалы, используемые при таких работах, должны соответствовать необходимым требованиям для данного конкретного устройства. Нельзя, например, использовать вентиляционные трубы для отвода дыма от отопительных приборов. Обязательно узнайте характеристики приобретаемых материалов, а если что-то вызывает сомнения, лучше проконсультируйтесь со специалистом.

    В любом случае, если вы никогда не сталкивались с такими видами работ, рисковать не стоит. Лучшим вариантом будет пригласить мастера, который выполнял этот процесс не один раз.Он быстро справится с задачей и не испортит общий вид крыши.

    18428 0 0

    В процессе строительства любого дома всегда наступает момент, когда необходимо вывести через крышу дымоход или вентиляционные трубы, без этого никак. Некоторые хозяева не придают этому процессу большого значения, однако ошибки, допущенные при обустройстве док-станции, могут привести к серьезным негативным последствиям. В этой статье я расскажу как самостоятельно провести трубы через мансардный этаж и разные виды крыш

    К чему может привести неправильная установка?

    В большинстве случаев печники и специалисты по вентиляционному оборудованию занимаются монтажом исключительно своего участка.Проходы труб через стену, межэтажное перекрытие и крышу их не касаются. Люди не хотят нанимать профессионала и браться за работу сами. В результате через небольшой промежуток времени может «вылезти» целый букет проблем.

    При приеме на работу специалиста лучше сразу уточнять момент организации переходов по конструкциям.
    Иногда проще заплатить немного больше опытному человеку, чем ломать голову над тем, как это все правильно и красиво сделать своими руками.

    • Материалы, из которых изготавливаются дымоходы, достаточно выносливы, легко выдерживают перепады температур, но зачастую эти материалы не рассчитаны на постоянный контакт с влагой. Например, или асбестоцементная труба, пропитавшись влагой, просто начнет крошиться и через пару сезонов будет выглядеть так, как будто ее съели мыши;
    • Опять же из-за повышенной влажности этот сектор изнутри будет интенсивно зарастать сажей. поэтому чистить дымоход придется намного чаще;
    • Но это еще не самое страшное. В большинстве случаев крышу сейчас утепляют базальтовой или стекловатой. . Один раз намок такой утеплитель, он, во-первых, приходит в негодность, во-вторых, садится и уже не восстанавливается. Сушить вату бессмысленно, ее нужно только менять;
    • Не забывайте, что почти все крыши делаются на основе деревянного каркаса . Чем бы вы ни пропитывали древесину, но если конструкции будут постоянно находиться во влажной среде, то рано или поздно они начнут гнить.Вода точит камень, что уж говорить о дереве;

    • Есть еще один момент Поясню на примере. Один мой знакомый осенью закончил строить дом, а так как погода уже начала заметно портиться, то заделал проход через крышную трубу как попало, в надежде, что весной все исправится.

    Каково же было его удивление, когда в новогодние праздники дымоход через потолок которого был оформлен в помпезном и очень дорогом стиле барокко, покрылся красными мокрыми пятнами и начала отваливаться лепнина.И все это произошло из-за того, что стык кровли был недостаточно герметичным.

    После того, как печь была затоплена, снег вокруг трубы растаял, вода потекла по трубе и полностью испортила роскошный интерьер, стоимость которого в десятки раз превышала услуги самого дорогого кровельщика.

    Куда лучше всего прокладывать трубы?

    Конечно, когда дом давно построен и ты только ремонтируешь крышу, ничего нельзя изменить.Но на этапе проектирования у вас есть возможность выбрать оптимальное место для выхода трубы.

    Любой печник скажет, что проходной узел лучше всего монтировать в конек. Но это палка о двух концах. С одной стороны, под трубу никогда не просочится снег или дождь, плюс дымоход, расположенный над коньком, обеспечивает оптимальную тягу. С другой стороны, придется повозиться с обустройством стропильной системы, ведь ломать горизонтальную коньковую балку – дело довольно сложное.

    Минимальное расстояние от дымовой трубы до стропил или несущих балок согласно СНиП 41-03-01-2003 должно быть 140 — 250 мм.

    • Обычно рекомендуется немного сместить дымоход в любую сторону относительно конька. При этом если труба расположена на расстоянии до полутора метров от конька, то она должна возвышаться над ним на высоту 50 см;
    • Если расстояние от конька до проходного узла колеблется около 1.5 – 3 м, тогда высоту трубы можно сделать вровень с коньком;
    • При односкатной кровле или расстоянии от коньковой балки до проходного узла более 3 м допускается установка верхней точки трубы по линии, проходящей под углом 10º относительно горизонта по коньку . Чтобы вам было легче понять, ниже приведена схема.

    Самым нежелательным местом для установки дымоходных и вентиляционных труб является их расположение в «ендовне».Для тех, кто не знает, энодическим углом называют внутренний угол, который образуется при соединении двух скатов крыши. Обычным классическим конструкциям это не грозит, такое расположение можно встретить на многоуровневых крышах сложной конфигурации.

    Если вы столкнулись со случаем, когда проход вашей трубы дымохода через крышу находится в «ендове», то лучше попробовать сделать дополнительное колено и отодвинуть трубу на полметра в сторону.

    Для так называемых сэндвич-конструкций, из которых сейчас делают большую часть дымоходов для котлов и банных печей, это не составит труда.В противном случае вода будет постоянно атаковать ваш соединительный узел с трех сторон и рано или поздно произойдет протечка.

    Самостоятельная установка проходов через крышу или потолок

    Если раньше крыши в основном покрывали шифером, то сейчас его все чаще заменяют металлочерепицей и другими современными кровельными материалами. Плюс помимо прохода через крышу нужно позаботиться и о переходах через потолок.

    Эластичный переходник как самый простой выход

    Добрая половина современных дымоходов и почти все вентиляционные выходы теперь сделаны круглыми.Как раз под такие конструкции и выпускаются эластичные переходники.

    Такой переходник представляет собой многоступенчатую воронку с квадратным или круглым основанием. В качестве основного материала используется термостойкий эластичный полимер.

    Каждая ступенька воронки соответствует одному из рабочих диаметров дымохода. Для того, чтобы труба плотно прилегала, нужно только обрезать переходник ножницами до нужного вам уровня.

    Герметичная фиксация мягкого полимерного основания (фланца) к самой кровле осуществляется с помощью металлических шпилек и болтов.Такой фланец может принимать любую форму, поэтому легко огибает сложный рельеф кровельного покрытия.

    Цена за такой товар вполне приемлемая, плюс инструкция по установке, на мой взгляд, более чем простая. Как я уже говорил, сначала нужно нарезать конус до нужного диаметра. После этого необходимо смазать место соединения переходника с трубой и нижней, контактной частью фланца термостойким герметиком. Затем вам останется только прикрутить фланец металлическими шпильками через предварительно просверленные отверстия к нижнему кольцу фланца.

    Утепленные сэндвич-дымоходы отличаются своим зеркальным блеском. Если вам не нравится эластичный полимерный переходник, то для таких случаев есть металлические переходники из той же нержавейки. Отличаются от полимерного аналога большими размерами фартука, заданным углом наклона кровли и четко определенным диаметром дымохода.

    Металлический адаптер.

    Установка таких переходников из нержавеющей стали отличается от предыдущего варианта только тем, что помимо термостойкого герметика дополнительно используется металлический хомут для герметичного соединения переходника и трубы.

    Устройство прохода через металлочерепицу

    Хочу сразу отметить, что правильно сделать проход трубы через металлочерепицу без опыта довольно сложно, поэтому, изучив инструкцию и просмотрев тематические фото и видео в этой статье, следует хорошенько подумать над тем, способен на такой трудовой подвиг.

    Соединительный узел состоит из внутреннего основного и внешнего декоративного фартука.Внутренний фартук опытные кровельщики обычно делают из жести или тонкого алюминиевого листа. О круглых трубах мы уже упоминали, поэтому далее речь пойдет об герметизации стыка кровли квадратными или прямоугольными кирпичными трубами.

    Внутренний фартук устанавливается непосредственно на обрешетку еще до укладки металлочерепицы. Конструкция состоит из 4-х частей, по количеству плоскостей трубы. Каждая из этих частей должна заходить под слой металлочерепицы не менее чем на 250 – 300 мм. Заходит в трубу на 150 – 250 мм, опять же из слоя металлочерепицы.

    Перед установкой элементов фартука по периметру трубы на одном уровне, параллельно кровле, болгаркой вырезается штроба глубиной 10 — 15 мм. В нее мы будем вставлять верхний срез фартука.

    Перед вставкой элементов фартука в штробу ее очищают, промывают водой, просушивают и заполняют термостойким герметиком. Только герметик нужно заливать непосредственно перед установкой защитных элементов.

    На самих плитах по верхнему срезу бортик загнут под 90º на глубину штробы.Лично я сделал проще, сразу вставил листы в штробу и, постукивая молотком, отогнул их вниз параллельно трубе.

    Заканчиваем монтаж фартука, прикрепляя его к трубе специальными термостойкими дюбелями и пропаивая стыки между всеми четырьмя элементами. Но это еще не все, снизу на подложку крыши под фартук заводится и крепится так называемая стяжка. Это лист той же жести или алюминия, ширина которого должна превышать габариты трубы не менее чем на полметра с каждой стороны.

    Он должен спускаться по подложке к краю крыши. Стяжка является своего рода страховкой, если где-то начнет давать течь декоративная накладка, вода будет стекать по стяжке под металлочерепицу. В результате кровельный пирог останется сухим.

    Когда внутренний фартук и стяжка окончательно закреплены на трубе и обшивке кровли, можно приступать к укладке самой металлочерепицы. В конце монтируется декоративный фартук. Каждый из производителей металлочерепицы выпускает свои доборные элементы и изготавливает их под цвет кровли.

    Такие фартуки, как правило, представляют собой гофрированный алюминиевый или свинцовый лист, на тыльную сторону которого нанесено самоклеящееся покрытие. Сверху такой фартук оснащается декоративной планкой, которая фиксируется на трубе саморезами. Но перед фиксацией желательно дополнительно промазать стык термостойкой.

    Верхняя планка декоративного фартука крепится чуть выше границы нижнего основного фартука, после фиксации сам фартук тщательно простукивается резиновой киянкой, чтобы профнастил хорошо лег и приклеился к сложной поверхности металла кафельная плитка.

    Обустройство переходов мягкими современными кровельными материалами осуществляется примерно так же, с той лишь разницей, что часто обходятся без установки стяжки.

    Основная ошибка любителей в том, что они часто пренебрегают установкой основного нижнего фартука и стяжки, декоративный верхний фартук держит, конечно, хорошо, но тонкий, мягкий барьер из алюминиевого гофра не очень надежен и его можно легко повредить , например, упавшей с дерева веткой.

    Как защитить деревянную основу от горячего дымохода

    Как вы помните, по нормам СНиП 41-03-01-2003 минимальное расстояние от дымохода до любых деревянных конструкций начинается от 140 мм. Самыми «продвинутыми» в этом плане считаются сэндвич-элементы, но и там утеплитель имеет максимальную толщину всего 100 мм.

    Приходим к выводу, что все дымоходы должны быть защищены при прохождении через деревянные конструкции крыши или деревянные перекрытия.

    Проход трубы через потолок бани — самая яркая иллюстрация этой темы, так как бани в нашей великой державе обычно деревянные.Кроме того, следует добавить, что температура в банных печах часто выше нормы.

    Считается, что для того, чтобы сухая древесина начала обугливаться, ей нужно всего 200ºС. А при достижении температуры 300ºС возникает реальная опасность самовозгорания.
    Если учесть, что березовые дрова дают температуру до 500ºС, а при использовании хорошего угля или кокса температура может подняться выше 700ºС, то степень опасности становится понятной.

    При обустройстве таких переходов можно пойти двумя путями, купить специальный переходной блок или сделать его своими руками.

    Сейчас промышленность выпускает различные потолочные проходные блоки (ППУ). В дорогих конструкциях такого рода предусмотрен специальный усиленный короб, в который идут утеплитель, наполнитель и прочая фурнитура. Но насколько мне попадалось, наш мужчина не хочет платить деньги за такие приятности, и в этом я с ним согласна.

    Дело в том, что сама конструкция не особо сложная и здесь, как это часто бывает у нас, дешевле купить все по отдельности.Сначала расскажу, как выглядит классическая инструкция для такого обустройства, а потом расскажу, как я сделал проход трубы через потолок бани своими руками:

    • Практически на любом строительном рынке сейчас можно найти специальные металлические коробки с уже вырезанным отверстием под определенный диаметр дымохода;
    • В горизонтальной пластине такого короба, которая также является частью потолка, по периметру выполнены монтажные отверстия под саморезы.Но сразу дизайн на «голый» деревянный потолок не прикрепишь. Его края необходимо предварительно обложить негорючим теплоизолятором. Чаще всего для этих целей используют асбестовую ткань;
    • Размеры вертикальных стенок ящика подбираются таким же образом, чтобы между ними и сквозным отверстием можно было закрепить лист асбеста;

    • Изнутри вертикальные стенки короба следует обшить фольгированной базальтовой ватой толщиной 30 — 50 мм, стоит конечно дороже обычной, но это инструкция;
    • Совершенно четко, без малейшего зазора подобрать отверстия в коробе для дымохода практически невозможно, пусть и есть небольшой зазор, но он все равно будет.Здесь предполагается покрытие термостойким герметиком;
    • Далее пространство между фольгированной базальтовой ватой и дымоходом заполняется керамзитом или той же ватой, только мягкой и без покрытия. Этого достаточно для нежилого мансардного этажа, но если баня мансардного типа, а на втором этаже комната отдыха, то короб сверху нужно закрыть минералитовой плитой (термостойкий и более безопасный аналог асбест) или такая же пластина из нержавеющей стали.

    Теперь, как и обещал, расскажу о собственном опыте организации такого перехода.Баня была сделана очень давно, и тогда этих удобных приспособлений просто не было. Сэндвич-конструкции в то время стоили баснословных денег, поэтому в качестве дымохода устанавливалась бесхозная чугунная труба.

    квадратное отверстие в деревянном полу вырезается с таким же расчетом, чтобы во всех направлениях между дымоходом и деревом было не менее 250 мм. На вертикальные стенки ниши я сразу же набил лист асбеста.

    Трехмиллиметровый лист нержавеющей стали был подшит снизу.Хотел подшить десятимиллиметровую асбестоцементную плиту, но побоялся, что она лопнет от температуры, хотя мой сосед подшил и стоит до сих пор.

    Трубу в коробе обернул асбестовой тканью и поверх нее заделал щель глиной. А сверху все это хозяйство было засыпано керамзитом среднего диаметра. На втором этаже бани я решил сделать комнату отдыха, но на тот момент у меня не было второго подобного листа нержавейки.

    Затем замешал цементно-известковый раствор на основе керамзитового песка и залил тридцатимиллиметровую стяжку, армированную катанкой. Только стяжку заливали не вплотную к чугунной трубе, а через прокладку из асбестового полотна, иначе при перепадах температуры она просто треснет.

    Заключение

    Как видите, сделать проход через крышу дымохода можно своими руками. Но все же, если вы решили вложиться в качественное покрытие из металлочерепицы или других подобных материалов, рекомендую сначала внимательно изучить доступные способы.Если у вас остались вопросы, пишите их в комментариях, постараюсь ответить.

    28 июля 2016 г.

    Если хотите выразить благодарность, добавить уточнение или возражение, спросить автора о чем-то — добавьте комментарий или скажите спасибо!

    Как известно, проходка через кровлю имеет вид проходного узла, который используется для установки стальных вентиляционных шахт по месту их расположения в кровельных конструкциях различной конструкции и назначения.

    Далее речь пойдет о том, какие бывают кровельные проходки, а также об особенностях их устройства и использования.Так, проходка в кровле должна располагаться на железобетонных чашках. Его фиксация осуществляется гайками, навинчиваемыми на предусмотренные конструкцией анкерные болты. теплоизоляционный материал выступающей плиты, состоящий из минеральной ваты и стекловолокна.

    Специальный механизм, регулирующий управление клапаном, имеет два функциональных режима работы:

    Ни при каких обстоятельствах нельзя допускать, чтобы привод клапана находился ниже уплотнительного кольца, так как это может привести к накоплению конденсата в системе.

    Как правило, кровельные проходки устанавливаются в зданиях, имеющих один из двух типов вентиляционных систем:

    • естественная вентиляция;
    • принудительная вентиляция.

    Также в процессе проектирования конкретного сооружения на выбор той или иной системы вентиляции большое влияние оказывает ряд факторов, к которым относятся, например, показатели влажности, самая высокая и самая низкая температура воздуха и т.д.


    В этом случае проникновение через кровлю рассчитывается с учетом двух основных показателей:

    1. Угол наклона крыши.
    2. Интервал от проходки до конька кровли.

    Узел прохода включает патрубок, соединенный с опорным фланцем. Этот фланец выполняет крепежные функции и используется для крепления проходки кровли к железобетонной втулке. Фланец, расположенный внизу, служит для фиксации клапанов и воздуховодов, а верхний используется при использовании вала с круглым сечением.Для фиксации раскосов, расположенных на кровле, необходимо использовать специальные скобы, а в шахте для этого следует использовать хомуты.

    Эксплуатационные свойства кровельных проходок

    Если мансардный проход с ручным приводом, то он должен работать стабильно, чтобы не было необходимости время от времени переключать режимы.

    Как правило, ручной привод состоит из:

    • портновская ткань;
    • механизм управления;
    • кабель
    • ;
    • противовес.


    Дополнительную защиту от попадания воды на кровлю обеспечит установка такого элемента системы, как юбка. При необходимости кровельные проходки можно оборудовать специальным элементом, предназначением которого является сбор конденсата. Эту деталь можно просто приварить к трубе, и тогда она не позволит влаге, идущей от смеси газов и воздуха, проникнуть под кровлю.

    Существует также ряд факторов, которые напрямую влияют на то, будут ли нормально работать как обычные, так и угловые проходки.По этому ряду требований сначала нужно определиться с исполнением того или иного узла в соответствии с климатическими особенностями, а затем уже учитывать другие варианты, например, можно ли будет использовать герметик для кровельного узла и сколько его можно использовать.

    При изготовлении кровельных проходок в качестве основного материала принято брать черный цвет толщиной от 1,5 до 2 миллиметров.

    Проходки в крышу также можно монтировать из нержавеющей стали двух категорий:

    • нержавеющая сталь толщиной 0.5 мм;
    • нержавеющая сталь
    • , имеющая толщину 0,8 мм.


    На данный момент в производстве находится 11 вариантов размеров кровельных проходок. Однако иногда производители могут создавать образцы, отличающиеся от стандартных по диаметру и предназначенные для разных систем.

    Основной целью проходки через крышу является правильный вынос вентиляционной системы на кровлю определенного строения. Это значительно способствует улучшению циркуляции воздуха и делает условия эксплуатации более комфортными.

    Также сегодня имеется широкий выбор приточных систем, которые при монтаже оснащаются качественной звукоизоляцией.

    Из чего делают проходки в крышу?

    Конструкция стандартных блоков включает две основные части, а те, в свою очередь, состоят из наружного и внутреннего контуров, каждый из которых имеет специальный изолирующий слой, выполненный с использованием стойкого к огню и температурным перепадам базальтового листа.

    Обычно кровельные проходки состоят из черной стали, имеющей толщину от 1 до 3 миллиметров и покрытой черной эмалью, устойчивой к высоким температурам, благодаря чему узлы способны выдерживать воздействие до 600 градусов.По некоторым эксплуатационным нормам, а кроме технических условий и пожеланий застройщика, материалом для проходок может выступать и нержавеющая сталь. При этом его толщина может быть равна от 1 до 2 миллиметров.

    Производство кровельных проходок должно быть неразрывно связано с учетом следующих трех критериев:

    1. Скат крыши.
    2. Толщина подкровельного пространства, а также стропил крыши.
    3. Материалы, используемые в качестве основы для монтажа стропильной системы, потолка здания и самой кровли.

    Чтобы влага, появляющаяся после атмосферных осадков, не проникала через кровельный проход, необходимо использовать специальные «макеты», представляющие собой металлическую полосу, снабженную отверстием, предназначенным для дымохода, и специальной боковой отбортовкой. Материалом для «макета» обычно является полиэстер, причем правильно будет использовать тот цвет, который будет сочетаться с цветом кровельного покрытия.Этот элемент располагается между коньком крыши и узлом прохода, покрытие которого должно осуществляться «разметкой» с каждой стороны.

    Монтаж кровли, подробное видео:

    1. Выбор уплотнительного кольца основан на расчете, согласно которому диаметр полученного отверстия должен быть примерно на 20 % меньше диаметра трубы, проходящей через крышу.
    2. Сам герметик натягивается прямо на трубу.При возникновении проблем можно использовать мыльный раствор.
    3. Уплотнителю придают форму основы, прижимая его к кровле. В процессе фиксации кромок фланцев можно использовать инструменты.
    4. В пространство под фланцем наносится специальный герметик.
    5. Фланец крепится винтами, которые должны находиться на расстоянии 35 миллиметров друг от друга.


    Это завершает устройство проходки через крышу.

    Эти данные следует использовать при выводе вентиляции и дымохода на поверхность крыши.Важно помнить, что при использовании кровельных проходок это можно сделать не только просто, но и качественно, к тому же никакого вреда самой кровле это причинить не может. При желании любую информацию по установке с подробными фото и видео всего процесса устройства можно легко найти на нашем сайте.

    Отопительные приборы — обязательный атрибут любого жилого дома, обеспечивающий комфортную температуру для проживания в холодный период, который в большинстве регионов России длится 9 месяцев.Однако дополнительный комфорт сопряжен с определенной степенью пожароопасности. Поэтому особое внимание уделяется дымоходу, по которому дым и продукты горения отводятся от теплогенераторов и выводятся наружу помещения. Эта статья расскажет, как вывести дымоход через крышу с соблюдением всех требований безопасности.

    Как правило, в работу печника или монтажника газового оборудования услуги по установке дымохода не входят; домовладелец должен обеспечить проход дымохода через крышу самостоятельно.Мнимая простота задачи заставляет домашних мастеров отказываться от услуг профессиональных кровельщиков. Однако некачественный вывод трубы на крышу грозит серьезными последствиями:

    1. Через негерметичный проход трубы влага просачивается в кладку, постепенно разрушая ее.
    2. повышенная влажность внутри способствует распространению плесневых микроорганизмов и грибков. Споры некоторых видов грибка опасны для состояния человека, поэтому использовать инфицированную трубку небезопасно.В запущенных случаях замене подлежит как дымоход, так и кладка печи.
    3. Проникновение воды в проход трубы дымохода через кровлю снижает теплоизоляционные свойства утеплителя вдвое. Более того, после высыхания теплоизоляционного слоя его характеристики уже никогда не вернутся на прежний уровень.
    4. Даже стропильная система страдает от некачественного выведения трубы через крышу, так как проникающая в нее влага через негерметичный проход приводит к загниванию и разрушению.
    5. Щели возле прохода труб нарушают нормальную циркуляцию воздуха внутри чердачного помещения, что приводит к увеличению потерь электроэнергии, расходов на отопление.

    Кстати, на крышу выводят не только печные дымоходы, но и выводят туда же трубы от газовых котлов и вентиляционные выходы, для монтажа которых используют те же методы.

    Выбор места выхода дымохода и его высоты

    Первым условием качественного вывода трубы через кровлю является правильное размещение дымохода на кровле.Этот фактор влияет на функционирование всей системы отопления, поэтому во избежание ошибок монтаж производится в соответствии со строительными и пожарными требованиями:

    • Трубы дымохода размещают в непосредственной близости от высшей точки кровли, на расстоянии 1-1,5 м.
    • Рекомендуемая высота дымохода относительно конька крыши для обеспечения нормальной тяги печи 0,5-1,5 м.
    • Чем больше высота дымохода, тем большую силу тяги в топке или газовом котле он обеспечивает.
    • Чем ниже дымоход расположен на скате, тем он должен быть длиннее, чтобы рекомендуемая высота дымохода над крышей соответствовала рекомендациям.
    • Такие параметры, как высота дымохода, диаметр сечения выбираются по рекомендациям производителя теплогенераторного устройства или на основании расчета.
    • Дымоход состоит в основном из вертикальных отрезков труб, длина горизонтальных отрезков не должна превышать 1 м.
    • Выход размещается между элементами стропильной системы так, чтобы не нарушать ее целостность.

    Основная трудность при прохождении трубы через кровлю заключается в том, что при прохождении дыма температура стен повышается, что создает опасность воспламенения горючих материалов стропильной системы.

    Упругое проникновение

    Чаще всего в частном строительстве сталкиваются с установкой металлических труб круглого сечения.Для обеспечения герметичности прохода используют специальное приспособление – эластичную проходку. Это изделие изготовлено из высокопрочного силикона или резины, имеет форму воронки с широким фланцем в виде квадрата или круга, называемого фартуком. Упругая проходка, благодаря своим свойствам, принимает любую форму, подстраиваясь под угол наклона откоса. Он выдерживает экстремально высокие или низкие температуры, воздействие агрессивных химических веществ и имеет широкую палитру.

    При покупке эластичной проходки ориентируются на диаметр трубы и цвет кровельного материала.Универсальные модели, в виде ступенчатой ​​пирамиды, подходят для любого размера, регулировка осуществляется подрезкой проходки до нужного уровня. Установить эластичный фартук на крышу очень просто, его нужно надеть на дымоходный проход, поставить металлический круг с отверстиями для крепежа, обработать стык огнеупорным герметиком и зафиксировать отверткой. Для крыш с крутыми скатами применяют специальный вид пластиковых проходок с заданным углом установки фланца.

    Металлический патрубок

    В строительных магазинах можно найти еще один вид проходки для круглых труб – металлическая труба насквозь.Применяется для прохода дымохода через крышу, не имеющую рельефа. Готовые патрубки из легированной стали имеют стандартный угол наклона крыши, который подбирается под уклон крыши. Для завершения установки необходимо:

    Вырежьте подходящее отверстие в крыше. Для этого с помощью маркера на поверхность крыши наносится разметка. В зависимости от кровельного материала резку выполняют болгаркой или острыми ножницами, отступив внутрь круга 1-2 см.

    • Удалить гидроизоляционный и теплоизоляционный материал из проделанного отверстия, освободив проход для дымохода.При необходимости снимите элементы обрешетки, аккуратно отпилив их.
    • На нижней стороне кровли закрепить лист огнеупорного материала с отверстием необходимого диаметра такой площади, чтобы с каждой стороны дымохода был запас 15-20 см.
    • Вставить модуль трубы в отверстие, состыковать с уложенным дымоходом, стягивая место соединения хомутом.
    • Наденьте отводящую трубу на трубу, зафиксировав ее на поверхности откоса огнеупорным герметиком и саморезами с резиновым колпачком.
    • Прикрепите трубу новыми отрезками так, чтобы высота дымохода достигала 0,5-1,5 м над уровнем конька.

    Некоторые мастера предпочитают использовать другой метод – предварительно впаивая дымоход в проходную трубу, покрывают теплоизоляционным материалом, например, каменной ватой, и только потом эта конструкция монтируется в проход.

    Вывод прямоугольных и квадратных труб

    Изготавливается из кирпича, чаще всего квадратного или прямоугольного сечения, поэтому для вывода его на крышу используются другие способы.Эта задача для опытного печника, а не домашнего мастера, потому что в процессе используется особая техника кладки. При подходе дымохода к крыше в нем вырезается отверстие соответствующего размера с припуском 2-5 см, через которое выводится печник наружу. Хотя жаропрочный кирпич отлично удерживает тепло внутри трубы, с внутренней стороны прохода скалывают асбестовые листы для защиты стропил от возгорания.

    На кирпичную трубу с металлическим профилем крепят мягкую гидроизоляционную ленту на свинцовой или алюминиевой основе, нижний край которой фиксируют к кровле герметиком.После этого неприглядную гидроизоляцию закрывают специальным декоративным фартуком. Он состоит из четырех дополнительных частей и устанавливается под кровельный материал, делая проход аккуратным и хорошо защищенным.

    Установка выходной коробки

    Кровельное устройство состоит из слоев нескольких материалов, огнеупорные качества которых выражаются по-разному. В то время как большинство кровельных материалов являются негорючими и негорючими, стропильные системы, традиционно сделанные из дерева, этого не делают.Для безопасного ведения дымохода через любой материал монтируется проходная коробка:

    • В первую очередь приобретается или изготавливается ящик из огнеупорного материала, например, металла или асбеста. Размер короба подбирается в соответствии с сечением трубы, чтобы между их стенками было не менее 15 см.
    • После изготовления отверстия в него устанавливается короб, верхний край выравнивается по уровню ската крыши.
    • Дымоход выводится через отверстие в дымоходе.Края гидроизоляционной пленки и пароизоляции приклеиваются к трубе с помощью огнеупорного герметика и армированного скотча.
    • Внутрь короба насыпается керамзит или укладывается каменная вата для утепления дымохода. Теплоизоляционные материалы размещают с учетом того, что они не должны препятствовать циркуляции воздуха.
    • Снаружи труба дымохода в зависимости от формы и кровельного материала отделывается эластичной проходкой, декоративным фартуком или металлической трубой.

    Качественно выполненный дымоход не портит внешний вид крыши, не пропускает влагу и безопасен с точки зрения пожарной безопасности. Соблюдайте правильную технологию прохождения труб через перекрытия, чтобы обезопасить себя и свое имущество.

    Видео инструкция

    В зданиях с печным отоплением, таких как частный дом, баня и другие, требуется устройство дымохода и организация его вывода наружу. При устройстве прохода трубы через кровлю необходимо соблюдать определенные нормы, чтобы обеспечить безопасность и сохранить защитные свойства кровли.

    Дымоход через кровлю

    Дымоход предназначен для вывода продуктов сгорания топлива (уголь, газ, дрова, торф) и формирования тяги печи. Способ выхода трубы через крышу определяется на этапе проектирования. Главное условие при этом – обеспечение пожарной безопасности кровли, особенно в месте ее примыкания к трубе, а также защита примыкания от попадания в нее атмосферной влаги и скопления конденсата.Высота трубы назначается нормами СНиП и зависит от расстояния, на котором она расположена от конька крыши:

    • если расстояние от центра трубы до конька не более 1500 мм, то высота трубы над коньком должна быть не менее 500 мм;
    • при расстоянии между центром дымохода и коньком крыши от 1500 до 3000 мм, высота трубы совпадает с высотой конька;
    • если расстояние превышает 3000 мм, высота дымохода не должна быть ниже линии, проведенной от конька под углом 10°.

    Высота трубы дымохода определяется нормами СНиП и зависит от расстояния до конька крыши

    Чем меньше расстояние от трубы до конька, тем больше должна быть высота трубы.

    Дымоход в сборе

    Этот элемент может располагаться в разных местах кровли. Один из вариантов, предпочитаемых кровельщиками, — проход дымохода прямо через конек. Этот способ отличается наиболее простым монтажом и позволяет избежать скопления снега над стенкой трубы.Недостатком такой компоновки является снижение прочности стропильной системы, в которой коньковая балка либо отсутствует, либо распилена и закреплена двумя опорами по сторонам выхода трубы, что не всегда возможно реализовать.

    Вывод дымохода через конек отличается простотой монтажа, но может поставить под угрозу прочность стропильной системы

    Чаще всего труба располагается возле конька. Так дымоход меньше всего подвергается действию холода, а значит и скоплению конденсата внутри.Недостатком такого расположения будет то, что чем ближе труба к коньку, тем больше ее высота, а значит, на строительство потребуются дополнительные средства.

    Вывод дымохода на небольшом расстоянии от конька – наиболее распространенный и удобный вариант

    Не рекомендуется проводить дымоход через ендову, так как в этих местах может скапливаться снег, что приведет к нарушению гидроизоляция и возникновение протечек. К тому же сложно организовать дымоходный короб на стыке скатов.Не располагайте дымоход в нижней части ската – его может повредить падающий с крыши снег.

    Материал, из которого изготовлена ​​труба, влияет и на организацию ее выходной системы. Обычно трубы делают из металла, асбестоцемента или огнеупорного кирпича, но иногда встречаются и керамические. Способы их гидроизоляции будут разными. Кроме того, каждый вид топлива имеет определенную температуру горения, и это также необходимо учитывать при устройстве дымохода.

    В зависимости от формы дымохода выходное отверстие может быть квадратным, круглым, овальным или прямоугольным. Для предохранения кровельного покрытия от действия повышенных температур и предохранения его от возгорания вокруг дымохода устраивают короб. Бывает так:

    1. Справа и слева от трубы устанавливаются дополнительные стропила.
    2. Верх и низ подходят к горизонтальным балкам на одинаковом расстоянии и одинаковом сечении. Расстояние между коробчатыми балками и стенками труб определяется СНиП и составляет 140–250 мм.
    3. Внутри короб заполняется негорючим теплоизоляционным материалом, например, каменной или базальтовой ватой. Стекловолокно не рекомендуется из-за его легкой воспламеняемости.

    Пространство короба не должно быть заполнено стекловолокном — оно может воспламениться под воздействием высоких температур

    Необходимо учитывать, что конструкция воздуховода может нарушить вентиляцию подкровельного пространства, поэтому доп. возможна установка вентиляционных систем.

    Видео: особенности монтажа узла дымохода

    Особенности вывода дымохода через разные виды крыш

    При обустройстве прохода дымохода необходимо обратить внимание на защиту от атмосферных осадков, которые будут стекать по дымоход и крыша.Для гидроизоляции соединения трубы с кровлей вокруг дымохода устраивают защитный фартук. Эта технология аналогична для крыш с разным покрытием.

    Металлочерепица

    Металлочерепица – популярный кровельный материал, представляющий собой тонкие стальные, алюминиевые или медные листы, покрытые защитным слоем.

    Выход трубы квадратного или прямоугольного сечения

    Если труба изготовлена ​​из кирпича и имеет квадратное или прямоугольное поперечное сечение, для ее пропуска через металлическую крышу можно использовать материалы, входящие в комплект с покрытием.Т.к. кирпичные дымоходы могут иметь нестандартные размеры, перед выводом листы покрытия снимают или вырезают отверстие большей площади.

    Для гидроизоляции стыка используются специальные эластичные ленты с клеевым слоем, нанесенным на одну из сторон. Один край ленты приклеивается к основанию трубы, другой – к кровельной обшивке. Сверху край фиксируется металлической планкой, которая термостойкими дюбелями крепится к стенке трубы. Все стыки заделываются герметиком.

    Для снижения вероятности протечки воды по стенке дымохода можно сделать канавку под планку — штробу

    Фартук для квадратной или прямоугольной трубы можно сделать своими руками. Изготавливается из гладкого металлического листа того же цвета, что и основное покрытие. Верхний край фартука подворачивают под ряд металлических черепиц, расположенных выше, чтобы стекающая сверху вода не попадала под него. Если труба расположена близко к коньку, край фартука можно подвернуть под конек или загнуть на другую сторону.Для защиты сквозного отверстия от осадков под фартук устанавливается стяжка.

    Выход дымохода лучше организовать до укладки металлочерепичного покрытия.

    Проведение круглой трубы

    При выводе круглого дымохода или сэндвич-трубы через металлическую кровлю чаще всего используются кровельные проходки, соединенные с заглушкой, через которую проходит труба. В покрытии прорезается аккуратное круглое отверстие по размеру дымохода, на трубу надевается универсальный стакан или фасонный смыв, стыки герметизируются.

    Для герметизации стыка круглой трубы и кровли используются специальные проходки.

    Видео: герметизация прохода кирпичной трубы через металлическую кровлю

    Кровля из профнастила

    Профнастил – один из самых распространенных кровельных материалов. Но и в нем может возникнуть протечка, если выход дымохода не устроен должным образом. Дымоход с таким типом покрытия лучше располагать вертикально. Отверстие в кровле вырезается болгаркой, при этом необходимо следить, чтобы обрезанный край профнастила был без зазубрин.

    Проведение прямоугольной трубы

    При необходимости организации прохода для прямоугольной или квадратной трубы фартук может быть выполнен из оцинкованного листа.

    1. Из металла вырезаются 4 полоски, которые будут размещаться спереди, сзади и по бокам трубы.
    2. Лист оцинкованной стали укладывается от нижнего края дымохода до карниза. Этот элемент называется стяжкой и впоследствии покрывается рубероидом.
    3. Планки плотно крепятся к трубе, их нижняя часть крепится к обрешетке, а верхняя часть надевается на дымоход.
    4. В стенке трубы делается паз, в который вставляется отогнутый край прутка. Сначала устанавливается нижняя планка, затем обе боковые и верхняя. Листы подгибаются один под другой.
    5. Перед укладкой профнастила проход дымохода необходимо гидроизолировать. Можно использовать обычную гидроизоляционную пленку, которая нарезается «конвертом» и приклеивается к трубе, но лучше использовать самоклеящуюся гидроизоляционную ленту.

    Верхняя планка примыкания к трубе заполнена герметиком

    Выход круглой трубы

    При выводе круглой трубы через покрытие из гофрированного картона используется рулонная битумная гидроизоляция или фольгированная битумная лента.На дымоход надевается кровельный проход, который приклеивается к обрешетке и герметизируется термостойким герметиком. Если проход из резины, то он может расплавиться от нагрева трубы, поэтому под ним необходимо закрепить хомут с термостойкой прокладкой.

    При использовании кровельного прохода из термостойкой резины можно избежать его плавления.

    Видео: прокладка трубы через профнастил

    Ондулин кровельный

    Ондулин еще называют «Еврошифер». Особенность такого покрытия в том, что оно горюче, и не обладает большой прочностью.Поэтому для прохода дымохода потребуется проделать в крыше отверстие большого размера и заполнить его огнеупорным материалом, который предотвратит попадание влаги.

    Для гидроизоляции стыка дымохода с кровлей устанавливают металлический кровельный вырез с фартуком, края которого заводят под листы ондулина или используют эластичную ленту Ондуфлаш. Такое покрытие требует дополнительного вентиляционного устройства.

    В кровле из ондулина необходимо сделать отверстие для выхода трубы большего диаметра и заполнить его огнезащитным материалом

    Видео: герметизация дымохода на кровле из ондулина

    мягкая кровля

    Мягкая кровля также является горючим материалом, поэтому между покрытием и дымоходом необходимо оставлять зазор 13–25 мм.Гидроизоляция труб выполняется так же, как и при других покрытиях, только вместо эластичной ленты используется ендовный ковер или на трубу укладывается само покрытие – гонты или только.

    При гидроизоляции стыка трубы и мягкой кровли само покрытие можно использовать вместо эластичной ленты

    Этапы работ по выносу дымохода через крышу

    Для вывода дымохода через готовую кровлю, необходимы следующие шаги:

    1. Выбирается место прохода в крыше между стропилами и поперечной балкой.
    2. Монтируется коробка: из брусков, параллельных стропильным ногам, и брусьев сооружаются стропила. Сечение брусков для коробки берется равным сечению стропил. Ширина сторон короба будет на 0,5 м больше диаметра трубы.
    3. В скате крыши вырезано отверстие. Для этого в четырех углах коробки с внутренней стороны, в местах стыка стропил и балок, сверлят сквозные отверстия. После этого нарезаются слои кровельного пирога по внутреннему периметру коробки и по диагонали.

      После установки фланца можно придать необходимую форму молотком

    Видео: короб дымохода своими руками

    Вывод трубы дымохода через крышу дело ответственное, в котором обязательно строгое соблюдение технологии монтажа, чтобы не было опасности протечки и разрушения трубы . Проведение работ по демонтажу трубы включает в себя множество нюансов с учетом кровельного покрытия, материала и формы трубы, способов гидроизоляции.Поэтому следует заранее изучить все этапы работы и проконсультироваться со специалистом.

    Как правильно крыть крышу ондулином. Крыша из ондулина своими руками Деревянная стеновая крыша ондулиновый устой

    Выбирая кровельное покрытие для своего дома, многие владельцы, испытывающие определенные трудности в плане бюджета строительства, стараются найти оптимальный материал исходя из гармонии критериев «цена-качество».В то же время у владельцев, заботящихся о внешнем виде создаваемого здания, наверняка есть желание уйти от скучных серых тонов, присущих, например, обычному сланцу. И, наконец, лучший вариант, с их точки зрения, это такое покрытие, которое можно монтировать самостоятельно, не прибегая к дорогостоящим услугам кровельной бригады. Если суммировать все эти критерии, то хорошим вариантом их практической реализации может стать ондулин.

    Сразу нужно сказать, что отношение к этому материалу не совсем однозначное, а местами даже полярное.Его превозносят «до небес» и нещадно ругают, иногда несправедливо приписывая несвойственные ему недостатки. Возможно, «недоброжелателям» ондулина когда-то попался некачественный материал, то есть явная подделка, либо монтаж производился с серьезными нарушениями технологии, установленной производителем.

    Поэтому давайте поближе познакомимся с этим кровельным материалом: рассмотрим, что это такое, какие у него характеристики, реальные преимущества и недостатки, как выбрать такое покрытие и как крепить ондулин на крышу своими руками.

    Что такое ондулин

    Начнем с того, что такое «ондулин»? Ведь само название ничего не говорит несведущему человеку, да еще как-то не по-русски «режет слух».

    Несколько фактов из истории материала

    Это название, по сути, является названием французской компании «Ондулин», которая еще в 1944 году запатентовала и начала производство профнастила кровельного на целлюлозно-битумной основе. Послевоенной Европе требовалось огромное количество стройматериалов для восстановления разрушенного, и такие покрытия были для этого настоящей находкой.


    Ондулин получил широкое распространение в Западной Европе и даже получил негласное название «еврошифер». Большой спрос на такую ​​кровлю подтолкнул руководство компании к расширению производственных мощностей – линии по производству ондулина были запущены в Германии и Италии, а офисы продаж открыты далеко за пределами Европы.

    На российский рынок материал пришел в 1994 году. Ондулин «пришел ко двору» наших домовладельцев, и с учетом возросшего спроса компания открыла линию по производству материала в Нижнем Новгороде, с расчетной производственной мощностью до 15 млн кровельных листов в год.Завод подвергается строжайшему контролю качества, поэтому листы российского производства не уступают ни в чем оригинальной головной продукции предприятий компании.

    Ондулин цены


    Помимо ондулина, компания также производит его разновидность, которая представлена ​​на рынке под названием «ондура». Принципиальной разницы в конструкции кровельного покрытия нет, за исключением их геометрических размеров – листы ондура намного больше по размеру, и их удобнее использовать на больших крышах.


    Еще один «конкурент» Ондулина – кровельные листы марки Нулин. Это продукция американской компании «Nuline Corporation», сходная по технологии производства и различающаяся, опять же, главным образом геометрическими размерами листов. Однако, наверное, стоит поговорить о конкуренции. совсем не уместно, так как с 2010 года основные активы корпорации «Нулайн» были вновь приобретены компанией «Ондулайн».

    Чем и как делается крыша из ондулина

    Одним из ключевых преимуществ такого кровельного материала является то, что для его производства используются только «чистые» с экологической точки зрения материалы.Основными компонентами ондулина являются целлюлозные волокна и очищенный битум.

    Источником целлюлозных волокон являются отходы деревообрабатывающих предприятий, производящих бумагу, картон и строительные материалы из древесного композита. Также широко используется вторичное сырье — макулатура.

    Очищенную целлюлозу смешивают со специальными минеральными добавками, повышающими пластичность смеси и прочность получаемого материала, и пигментными красителями. Затем смесь раскатывается в листы, которые передаются на линию прессования.На этом этапе им придают характерную волнистую форму и одновременно при определенном температурном режиме и расчетном давлении происходит полная пропитка полученных профильных листов очищенным модифицированным битумом.


    На красильной линии листам придают необходимые цвета (матовые или даже глянцевые), одно- или двусторонние, после чего материал после сушки с высокой точностью разрезается на отдельные листы, упаковываются в пачки и отправляются на склад.

    Как видите, сам процесс производства не очень сложен.Однако в этом вопросе очень важно строго соблюдать все технологические требования на каждом этапе. Именно это и становится гарантией качества полученного материала. На рынке представлено множество разновидностей «еврошифера», которые, скорее всего, производятся со значительными упрощениями технологии. Все это, безусловно, напрямую влияет на качество и долговечность кровли, и, скорее всего, тот негативный фон по отношению к ондулину вызван именно применением таких материалов.

    Основные характеристики ондулина

    Так как наша статья посвящена работе с ондулином, то далее будет рассмотрен только этот материал, а не все подобные, которые часто фигурируют в разговорной речи под этим названием. Однако это практически не влияет на технологию монтажа кровельного покрытия – она одинакова для всех профнастила этого типа.

    Итак, под маркой «ондулин» в настоящее время выпускается два вида кровельных листов: «ОНДУЛИН DIY» и «ОНДУЛИН SMART».Принципиальная разница между ними заключается только в геометрических размерах листа и вытекающих из этого различиях в весе и стоимости.

    Для упрощения восприятия информации о физико-технических и эксплуатационных характеристиках обоих видов ондулина разместим в таблице:

    Основные характеристики ондулина «ОНДУЛИН DIY»
    «ОНДУЛИН СМАРТ»
    Длина 1950 мм ± 1% 1950 мм ± 1%
    Ширина 760 мм ± 2 % 950 мм ± 2 %
    Толщина 3 мм ± 10 % 3 мм ± 10 %
    Количество волн 8 10
    Высота волны 38 мм ± 6 % 38 мм ± 6 %
    Ступенька 95 мм ± 2 % 95 мм ± 2 %
    Эффективная площадь листа:
    — крутизна откосов до 10° 0.94 м² 1,25 м²
    — крутизна откосов от 11 до 15° 1,16 м² 1,5 м²
    — крутизна откосов более 15° 1,22 м² 1,56 м²
    Вес листа 5 кг ± 10 % 6,5 кг ± 10 %
    Удельный вес листа 3,4 кг/м² ± 10% 3,4 кг/м² ± 10%
    Плотность материала в диапазоне 0.87-1,15 г/см³ (по ГОСТ 8747)
    Ударопрочность при температуре от -40±2°С до +20±5°С Полное отсутствие трещин и разрушения листа (по ГОСТ 30673)
    Условная прочность 6,5 МПа (по ГОСТ 2678)
    Изгибающая нагрузка (по ГОСТ 8747), при температуре:
    +20±5°С Не менее 7 МПа
    -40±2°С Не менее 23 МПа
    Верхний предел теплостойкости материала (по ГОСТ 2678): При +110°С вздутий и признаков подвижности битумной составляющей материала нет.
    Морозостойкость (по ГОСТ 8747) Не менее F25 (не менее 25 циклов глубокого замораживания-оттаивания без потери декоративных качеств)
    Водопоглощение по массе (по ГОСТ2678) Не более 1,5% в первые сутки
    Водонепроницаемость при статическом давлении воды 0,001 МПа (по ГОСТ 2678) Отсутствие признаков проникновения воды через 72 часа испытаний
    Гарантийный срок, покрытия устанавливаются производителем 15 лет
    Средний уровень цен 350 руб. за лист 400 руб. за лист

    Интересная особенность — по сравнению с ранее выпускаемыми видами ондулина, модели ONDULIN DIY и ONDULIN SMART — намного проще монтаж и выгоднее с точки зрения количества закупаемых листов.Все это благодаря так называемому «умному замку» и уже нанесенной разметке линий и точек для вбивания крепежных гвоздей.


    На приведенном выше рисунке этот смарт-замок показан жирными линиями, а часть этого соединения показана в верхнем левом углу. Это две параллельные канавки шириной 15 мм, выпуклостью вверх, которые проходят по верхнему и нижнему краям листа на расстоянии 20 мм от них, и на расстоянии 50 мм друг от друга.

    Такое усовершенствование позволяет аккуратно совмещать соседние листы в одном ряду (ровно по одной линии), не опасаясь получить неровный свес карниза или ломаную линию в рядах кровельного покрытия.


    Еще один плюс в том, что такие пазы профиля обеспечивают надежный вертикальный нахлест листов (при таком выравнивании обеспечивается необходимая ширина нахлеста 120 мм). Правда, эти 120 мм только для скатов крутизной более 15 градусов, но именно такие углы наиболее распространены в жилом частном строительстве.


    Благодаря этому нововведению удалось уменьшить минимальный нахлест листов по линии ската на целых 50 мм. В старых моделях ондулина этот показатель составлял 170 мм, в моделях «СМАРТ» и «Сделай сам» — всего 120 мм.Крыша становится легче, так как требуется меньше материала.

    Цены на керамическую плитку

    черепица

    Преимущества и недостатки ондулина

    Чтобы закончить теорию и перейти к практическим вопросам, стоит упомянуть о «плюсах» и «минусах» ондулина – это нужно знать еще до того, как принять решение о выборе этого материала в качестве кровельного покрытия.

    Так до достоинства ондулина включают следующее:

    • В отличие от аналогичных по форме и принципам, ондулин не содержит вредных для здоровья человека и для окружающей среды веществ, в частности — асбеста.
    • Материал отличается небольшой массой – а это упрощает и удешевляет транспортировку, снижает нагрузку на стропильную систему, значительно облегчает монтажные работы.

    • Небольшой удельный вес материала позволяет укладывать его вообще на старое покрытие, без демонтажа — достаточно сделать необходимую обрешетку поверх старой кровли.

    • При правильном проведении монтажа такая кровля обеспечивает гарантированную защиту от протечек.
    • Ондулин
    • обладает определенной гибкостью, что позволяет использовать его на проблемных участках кровли, где требуется небольшой радиус изгиба.
    • Целлюлозно-битумные листы гидрофобны, не подвержены коррозии и гниению.
    • Ондулин за счет своей пластичности и эластичности не боится умеренных точечных ударов, никогда не трескается и не сколется при резке или забивании гвоздя, легко режется без применения каких-либо специальных инструментов.
    • Покрытие при правильной укладке способно выдерживать очень значительные снеговые и ветровые нагрузки.
    • Ондулиновая кровля отлично гасит шум дождя или града, выгодно отличаясь в этом плане как от шифера, так и от металлических покрытий.

    • Монтаж такого покрытия очень прост, и, наверное, любой хороший домовладелец сможет это сделать, не прибегая к услугам кровельщиков.
    • На выбор покупателя представлено несколько цветов кровли – можно выбрать наиболее гармоничный для планируемой внешней отделки всего здания.

    • Если ко всему сказанному добавить очень доступную цену, то популярность ондулина становится легко объяснимой.

    Все это прекрасно, но есть определенные ограничения такое покрытие крыши.

    • Ондулин со временем выгорает на солнце, теряет свой первоначальный цвет, выгорает.
    • Материал классифицируется как горючий. Правда, самовозгорание, например, от искры из трубы или от перегрева, практически невозможно, но в случае пожара поддержит горение. По мнению многих пожарных, это иногда даже говорит в пользу покрытия – чем быстрее огонь вырвется наружу через крышу, тем больше шансов спасти главное здание.

    • Материал достаточно прочный, но все же сильные ударные нагрузки ему противопоказаны. Например, его легко сломать или промыть до потери герметичности ударом молотка при неаккуратном монтаже. Но это из ряда вон выходящие случаи.
    • Шероховатая поверхность материала задерживает снег даже при довольно больших углах наклона. Но опять же, еще предстоит выяснить, считать ли это недостатком или преимуществом. Если стропильная система и обрешетка спланированы и смонтированы правильно, с учетом вероятной снеговой нагрузки для региона проживания, то беды в этом нет.
    • Некоторые обвиняют ондулин в его хрупкости. Однако 15-летняя заводская гарантия на фирменный материал говорит сама за себя. По словам производителя, покрытие может прослужить намного дольше (естественно, при отсутствии каких-либо форс-мажорных обстоятельств).

    Итак, по совокупности характеристик, преимуществ и недостатков можно сделать вывод, что ондулин можно считать хоть и, скажем, бюджетным, но все же надежным и внешне привлекательным кровельным покрытием. А простота установки, о которой пойдет речь ниже, еще больше скрывает ее недостатки.

    Самонесущая кровля из ондулина

    Кровельным работам всегда предшествует выбор материала и закупка необходимого количества. Что нужно помнить в нашем случае?

    Приходится констатировать одну печальную закономерность — «авторитет» набирает лишь тот или иной строительный материал, так как подделки под него тут же появляются на рынке, причем очень часто очень низкого качества. И ондулин не является исключением в этом ряду.

    Стоимость оригинального ондулина не настолько высока, чтобы искать его «за копейки».Лучше всего исходить из старой народной мудрости, что скупой платит дважды. Под собирательным названием «еврошифер» в продаже уже много материалов, как более-менее приемлемых по качеству, так и не очень. И продавцы часто выдают их за настоящий ондулин или, по крайней мере, начинают их убеждать, что это полный аналог, производимый по лицензии. Более того, известны случаи, когда недобросовестные работники магазинов «продавали» неразборчивому потребителю вовсе не рубероид, а картонно-битумные листы, предназначенные для ремонтных работ и создания дополнительной подкровельной гидроизоляции.

    Поэтому, если решено крыть крышу дома ондулином, то всегда нужно иметь в виду несколько «аксиом»:

    • Компания «Ондулайн» никогда никому не передавала лицензии и официально не разрешала другим компаниям выпускать аналоги своей продукции. Руководство концерна чрезвычайно дорожит репутацией бренда, ведет строжайший контроль качества, и везде, где производится брендовая кровля (в том числе и в России), она все равно фигурирует под единым товарным знаком.
    • Ондулин реализуется только через сеть торговых представителей и официальных дилеров, с которыми заключены соответствующие договоры. Не лишним будет уточнить, есть ли у продавца свидетельство установленной формы. Если нет, то это должно быть намеком.

    • Выше уже было сказано, что производитель дает очень внушительную гарантию на свою продукцию – 15 лет. А это, в свою очередь, означает, что какая бы партия ондулина не была приобретена, она должна сопровождаться соответствующим паспортом.В этом документе, кстати, всегда есть понятная пошаговая инструкция по проведению самостоятельного монтажа кровли. А в самом конце паспорта есть гарантийный талон, в котором подробно изложены все положения о предоставлении гарантии, и на котором должна стоять дата продажи подписью и печатью продавца.

    И еще парочка полезных советов.

    • При покупке старайтесь проверять, чтобы все приобретаемые листы были из одной фабричной партии.Дело в том, что цвет в разных партиях может незначительно отличаться по тону. В магазине это визуально определить сложно, но на крыше становится заметен переход тонов в горный хрусталь.
    • Не забывайте проверять состояние листов, особенно если они продаются поштучно, в уже распакованном виде. Особое внимание уделяется углам, так как они чаще всего «страдают» от неаккуратной транспортировки.
    Сколько материала требуется?

    С качеством разобрались, теперь переходим к количеству материала.

    Рассчитать необходимое количество листов ондулина несложно: нужно узнать площадь кровли и разделить ее на значение «полезной» площади листа, то есть без учета учитывать боковые и торцевые нахлесты на соседние листы.

    Как видно из таблицы выше, величина «полезной» площади листа зависит не только от его типа — «СМАРТ» или «Сделай сам», но и от угла наклона. Объяснить это можно просто – чем пологий уклон ската, тем медленнее вода покидает крышу, тем больше вероятность ее проникновения в щели между листами при, например, сильном ветре, и тем больше делается перекрытий. во избежание утечек.С конкретными нормами перекрытий мы познакомимся чуть позже, когда дело дойдет до практики монтажа покрытия.

    Если это обычная — или двускатная крыша, проблем нет — даже школьник младших классов определит площадь прямоугольника. Несколько сложнее с крышами вальмового, вальмового, многощипцового типа. Но и здесь вполне возможно найти решение, и в чем-то мы можем помочь.

    Несколько полезных калькуляторов для расчета площади крыши

    На страницах нашего портала представлена ​​подборка калькуляторов, которые значительно упрощают процессы расчета площадей крыш.Итак, читатель может воспользоваться программой расчета, для определения есть отдельный калькулятор. Если крыша имеет не совсем стандартную конфигурацию, то ее лучше разделить на участки более простой формы, а затем каждый с последующим суммированием.

    Ну а так как площадь крыши известна, то остается только разделить ее на площадь листа. Но также необходимо учитывать тот факт, что определенная часть материала пойдет на раскрой, особенно если скаты имеют трапециевидную или треугольную форму.Кроме того, есть вероятность случайного брака на работе. То есть, чтобы подстраховаться от несчастных случаев, целесообразно закладывать определенный запас, скажем, 10 процентов.

    Сразу необходимо закупить необходимое количество гвоздей. Они также должны быть оригинальными – самодеятельность здесь недопустима. Гвозди имеют строго определенную длину, что гарантирует надежное крепление листов ондулина через вершину волны. Шляпки гвоздей снабжены специальной пресс-шайбой и уплотнительной прокладкой.Цвет шапки подбирается в зависимости от выбранного цвета покрытия – застежки на общем фоне становятся очень незаметными.

    Кстати, имеет смысл приобрести новые ондулиновые гвозди. Если на ранее изготовленных гвоздях после забивания шляпка обязательно закрывалась декоративной шляпкой, то на поздних образцах шляпка литая, не деформируемая ударами молотка. Мелочь, конечно, но в масштабах всего кровельного покрытия серьезно упрощает и ускоряет монтаж.

    Металлосайдинг цены

    металлический сайдинг


    При расчете количества гвоздей принято, что Ондулин СМАРТ требует 20 гвоздей на лист, для Ондулина ДИИ 15, так как листы имеют на две волны меньше.

    Наверное, нелишним будет учесть тот факт, что в процессе работы гвоздь может погнуться, то есть прийти в негодность. Кроме того, бывает, что при работе на высоте мастер роняет один-два гвоздя, и тогда их сразу не найти.То есть и здесь необходимо заложить запас – к расчетному количеству, исходя из необходимого для кровли количества листов, приобрести дополнительно пару десятков гвоздей – на всякий случай. Даже если они это сделают, высококачественные гвозди всегда найдут применение в домашнем хозяйстве.

    Чтобы читателю было проще рассчитать необходимое количество материалов, ниже приведен калькулятор. Принцип работы с ним уже изложен выше, и никаких дополнительных пояснений, наверное, не требуется.

    В качестве обрешетки можно использовать доски толщиной не менее 25-30 мм или брус толщиной 50 мм.

    Чем больше расстояние между стропилами и меньше уклон крыши, тем больше должно быть сечение (толщина) обрешетки.

    Важно! Если предполагается большая снеговая нагрузка на крышу, то рекомендуется уменьшить интервал обрешетки и увеличить нахлесты.

    При угле наклона кровли 5-10° требуется сплошная обшивка из доски, фанеры ФСФ, ОСП 3, ДСП, ДВП и др.

    Концевой нахлест: 300 мм
    Боковой нахлест: 2 волны
    Полезная площадь: 1,254 м2
    20 гвоздей на лист


    При угле наклона кровли 10-15° делается обрешетка из доски или бруса с шагом 450 мм.

    Концевой нахлест: 200 мм
    Боковой нахлест: 1 волна
    Полезная площадь: 1,496 м2
    20 гвоздей на лист


    При угле наклона кровли 15° делается обрешетка из доски или бруса с шагом 610 мм.

    Концевой нахлест: 120 мм
    Боковой нахлест: 1 волна
    Полезная площадь: 1,565 м2
    20 гвоздей на лист


    Начинать укладку листов необходимо с края кровли, противоположного преобладающим ветрам.

    Важно! Второй ряд листов укладывают из половины листа так, чтобы на угловом стыке был нахлест 3, а не 4 листов. В противном случае может произойти деформация углов.


    Сначала лист фиксируется в 4-х углах.

    В крайнюю волну, которая идет внахлест, гвозди вбиваются одновременно с установкой следующего листа.

    Нижняя часть листа крепится вдоль каждой волны.


    Оставшиеся два ряда гвоздей прибиваются через одну волну к обрешетке, при этом обязательно крепятся края листа.

    Монтаж обрешетки для листов ондулина

    На карнизе он должен отступать от края обрешетки на 35 мм.

    Украшение для щипцов …Установку начинают снизу пассатижами. Нахлест 10-15 см.

    Крепление коньковых элементов необходимо начинать с края, противоположного господствующим ветрам, с нахлестом 12,5 см. Коньковый элемент необходимо прибить по каждой волне подстилающего листа к дополнительным брускам обрешетки. Для закрытия проемов и обеспечения вентиляции можно использовать карнизный наполнитель.

    По краям кровли прибить коньковый элемент нужно на каждую волну подстилающего листа к дополнительным брускам обрешетки.Для закрытия проемов и обеспечения вентиляции можно использовать карнизный наполнитель.

    Украшение долины … Для их крепления требуется дополнительная обрешетка. Нахлест элементов ендовы составляет 15 см. Для защиты от протечек рекомендуется использовать подкладочную гидроизоляцию и карнизные наполнители.

    Внешний излом кровли … Нахлест элементов 10-15 см. Для закрытия проемов и обеспечения вентиляции можно использовать карнизный наполнитель.

    Внутренний излом кровли … Нахлест элементов 15 см и для герметичности можно проклеить двухсторонним битумным скотчем. Для закрытия проемов и обеспечения вентиляции можно использовать карнизный наполнитель.

    Заполнитель карниза ОНДУЛИН Применяется для закрытия зазоров листов на карнизе, между коньковым элементом и кровельными листами, а также в местах примыкания кровли к стене, ендовах и ребрам.Способ использования наполнителя карниза зависит от вентиляции каждой крыши.

    Торцевой и боковой стык крыши со стеной/трубой Оформляется лентой шириной не менее 30 см. Лента должна быть намотана на стену не менее чем на половину ее ширины (15 см). Верх ленты прижимают к стене металлической полосой, низ ленты прижимают и дополнительно прибивают к верху волны нижележащего листа. Ленту следует раскатывать снизу вверх, при необходимости ленту следует стыковать, нахлест должен быть не менее 10 см.Также при выполнении бокового стыка кровли со стеной можно использовать ендову ондулина.

    Примыкание крыши к трубе закрыто с нижней стороны защитным фартуком. Фартук прибивается на каждую волну нижележащего листа. Верх фартука дополнительно оклеивается лентой Ондуфлеш-супер шириной не менее 10 см, верх которой прижимается к стене металлической полосой. Соединение с трубой сзади и сбоку производится с помощью самоклеящейся ленты или Ондуфлеш-супер.Лента должна быть намотана на стену не менее чем на половину ее ширины (15 см). Верх ленты прижимают к стене металлической полосой, низ ленты прижимают и дополнительно прибивают к верху волны нижележащего листа. С обратной стороны трубы рекомендуется дополнительно прижать низ ленты куском листа. Монтаж кровельных битумных листов при очень высоких положительных температурах (от +30°С) также не рекомендуется.

  • Для перемещения по крыше рекомендуется использовать лестницу или строительные мостики.
  • Необходимые инструменты : молоток и ножовка, смазанные маслом или смоченные водой, чтобы не застревали в листе.
  • Кровельные листы лучше отметить цветным карандашом. Для аккуратной разметки волнистой поверхности можно использовать кусок листа, полоску или натянутую веревку.
  • Не рекомендуется растягивать или сжимать лист более чем на 1 см.
  • Кровельная вентиляция позволяет удалить влагу с деревянных конструкций и утеплителя, а также снизить температуру в помещении под кровлей.
  • Видео инструкция по монтажу ондулиновой ендовы

    Изготовление примыкания кровли ондулина к дымоходу

    1 — листы битумные Ондулин
    2 — гвозди кровельные Ондулин
    3 — обрешетка
    4 — брусья толщиной 30 мм
    5 — супердиффузионная мембрана ONDUTIS SA130 или SA115 (укладывается непосредственно на утеплитель)
    6 — утеплитель
    7 — стропила плита
    8 — пароизоляция ONDUTIS R100, R70 или R-thermo
    9 — черновая подшивка
    10 — финишная подшивка

    Хранение листов ондулина

    До начала монтажа листы ОНДУЛИН должны храниться в оригинальной упаковке в горизонтальном положении.

    Храните материал в хорошо проветриваемом, сухом месте или под навесом для защиты от солнца.

    При хранении в отапливаемом помещении запрещается устанавливать отопительные приборы ближе 1 метра во избежание деформации листов.

    Листы

    монтировать только при плюсовых температурах. При минусе (до -5°) — с большой осторожностью. Ниже нельзя. Также не рекомендуется монтировать кровлю из Ондулина при очень высоких положительных температурах (от +30°).

    Необходимые инструменты: молоток и пила по дереву, смазанные маслом, чтобы избежать застревания. Можно использовать циркулярную или ручную электропилу.

    Листы ОНДУЛИН лучше маркировать цветным карандашом. Вы можете использовать лист бумаги, рейку или натянутую веревку, чтобы аккуратно отметить волнистую поверхность.

    Кровельная вентиляция позволяет удалить влагу с деревянных конструкций и утеплителя, а также снизить температуру в помещении под кровлей.

    При угле наклона кровли от 5° до 10° (уклон от 1/11 до 1/6) требуется сплошная обшивка из досок или фанеры.Концевой нахлест: 30 см, боковой нахлест: 2 волны*.


    При угле наклона кровли от 10° до 15° (скате от 1/6 до 1/4) обрешетка выполняется с интервалом 45 см по осям. Концевой нахлест: 20 см, боковой нахлест: 1 волна*.


    При угле наклона кровли от 15° (скате 1/4 и более) обрешетка выполняется с шагом 61 см по осям. Концевой нахлест: 17 см, боковой нахлест: 1 волна*.

    * Если предполагается большая снеговая нагрузка на крышу, то рекомендуется уменьшить интервал обрешетки и увеличить нахлест.

    В качестве обрешетки можно использовать доски или брус. Рекомендуемое сечение бруса 40х60 или 50х50 мм. Чем больше расстояние между стропилами, тем больше должно быть сечение обрешетки. Необходимо строго выдерживать расстояние между обрешеткой; для этой цели можно использовать деревянный «промежуток».

    Начинать укладку листов необходимо с края кровли, противоположного господствующим ветрам. Второй ряд листов укладывают из половины листа так, чтобы на угловом стыке был нахлест 3, а не 4 листов.В противном случае может произойти деформация углов.

    Чтобы закрепить один лист, вам понадобится 20 гвоздей. Не нужно забивать гвозди в волну там, где будет нахлест следующего листа. Сначала лист фиксируется в 4-х углах. Вдоль каждой волны крепится низ листа. Остальные два ряда гвоздей прибиваются через одну волну к обрешетке, при этом обязательно крепятся края листа.

    Свес листа на карнизе должен отступать от края обрешетки на 5-7 см.

    Если на доме установлена ​​водоотводная система или необходимо закрыть щели на карнизе для улучшения внешнего вида, то можно использовать карнизную планку. Карнизная планка имеет специальные места для изгиба на разном расстоянии от края, что позволяет регулировать ее свес. ОНДУЛИН следует крепить на расстоянии не более 5 см от края листа.

    Для оформления фронтона (фронтона) используйте специальный фронтонный или коньковый элемент ОНДУЛИН. Установка начинается с нижней части пассатижей.Нахлест 15 см.

    Крепление коньковых элементов необходимо начинать с края, противоположного господствующим ветрам, с нахлестом 12,5 см. Коньковый элемент необходимо прибить по каждой волне подстилающего листа к дополнительным брускам обрешетки. Для закрытия проемов и обеспечения вентиляции можно использовать карнизный наполнитель.

    Необходимо прибить коньковый элемент каждой волны подстилающего листа к дополнительным брускам обшивки. Для закрытия проемов и обеспечения вентиляции можно использовать карнизный наполнитель.

    Боковой стык кровли со стеной или трубой оформляется боковой планкой примыкания. Доски укладываются снизу вверх с нахлестом 10-15 см. Верх опорных планок прижимают к стене металлической планкой и промазывают герметиком.

    Торцевые и боковые стыки кровли с вертикальной стеной можно оформить с помощью ендулины ОНДУЛИН. Для закрытия проемов и обеспечения вентиляции можно использовать карнизный наполнитель. Стык элемента ендовы со стеной и ендовы угловых стыков должны быть надежно гидроизолированы самоклеящейся лентой ОНДУБАНД или ОНДУФЛЕШ-СУПЕР.

    Примыкание крыши к трубе закрыто с нижней стороны защитным фартуком. Фартук прибивается на каждую волну нижележащего листа ондулина. По бокам используются боковые планки примыкания. Верх фартука и планки примыкания прижимаются к стене металлической планкой и промазываются герметиком. Соединение с тыльной стороной трубы производится с помощью самоклеящейся ленты ОНДУБАНД или ОНДУФЛЕШ-СУПЕР.

    Ондулин (еврошифер, ондулин) используется в качестве кровельного материала уже более полувека.За это время он хорошо зарекомендовал себя, чему способствовали такие преимущества, как простота монтажа ондулина, малый вес и доступная стоимость.

    Кровельный ондулин предпочитают люди, заботящиеся об экологичности своего дома. Ведь еврошифер не содержит запрещенного во многих странах асбеста, в его основе целлюлоза вперемешку с битумом. А минералы и связующие добавки обеспечивают ему прочность и надежность. Кроме того, частный дом, обшитый ондулином, красив и элегантен.

    Гарантийный срок эксплуатации ондулина 15 лет при соблюдении технологии укладки ондулина. На этом мы остановимся. Рассмотрим пошагово, какие требования необходимо выполнить, чтобы качество работы соответствовало стандартам.

    Монтаж ондулина своими руками — инструкция

    Технология возведения кровли из ондулина поэтапно.

    1. Расчет ондулина на крышу

    Проще всего воспользоваться калькулятором на сайте продавца или обратиться к консультанту.Но, чтобы иметь первоначальное представление, нужно общую площадь всех скатов крыши разделить и разделить на полезную площадь одного листа. Добавьте от 5 до 15% отходов. Количество отходов зависит от сложности стропильной системы.

    2. Монтаж обрешетки под ондулин

    В связи с тем, что ондулин является гибким кровельным материалом, технология его монтажа предусматривает крепление листов к деревянной обрешетке. Для обрешетки крыши под ондулин используется брус 60х40.

    Ступенька обрешетки для ондулина
    • угол наклона ската до 10° (1:6) предполагает устройство сплошной обрешетки, иначе лист прогнется;
    • угол 10 — 15° (1:4) — шаг обрешетки 450 мм;
    • угол свыше 15° — шаг 610 мм.

    Нюанс. Профессионалы советуют не экономить на обрешетке и во всех случаях делать ее сплошной. В этом случае листы не прогнутся ни от жары, ни под снеговыми или ветровыми нагрузками.

    Ошибка при прибивании листов может привести к тому, что лист деформируется, поэтому брус обшивки необходимо правильно крепить.

    Параллельность их расположения можно обеспечить, если использовать шаблон. Хорошим подспорьем будет укладка бруса между предыдущей и следующей рейкой обрешетки.

    В месте будущего крепления коньковой планки необходимо установить дополнительные обрешёточные рейки.

    Примечание. Монтаж гидроизоляционной пленки не является обязательным этапом при устройстве кровли из ондулина.Поэтому необходимость его установки определяет владелец.

    3. Установка ендовы

    Обратите внимание, что он устанавливается перед установкой листов. Его установка осуществляется на специальные кляммеры. Под него нужно сделать дополнительную прочную обрешетку. Более подробно процесс его обустройства показан на схеме.

    4. Монтаж листов ондулина

    Установка начинается с правильной компоновки. Карандашом нужно провести тонкую линию, по которой будут вкручиваться шурупы.Линии на листе располагаются на расстоянии, равном расстоянию между балками обшивки.

    Совет. Чтобы линия была ровной, несмотря на волны ондулина, можно сделать следующее: отметить расстояние по высоте волны, уложить лист на лист и провести линию по второму листу. Тогда на первом будет ровная и четкая полоска.

    Чтобы работа на высоте не создавала неудобств, необходимо предварительно распилить ондулин на определенные заготовки (если на даче есть ломаные скаты).Резать ондулин можно с помощью электролобзика, болгарки или ножовки.

    Чтобы не запутаться, куда какой лист прикреплять, нужно их пронумеровать и проставить номера на чертежах.

    Совет. Чтобы пила не застревала в ондулине, ее необходимо смазывать маслом.

    Как правильно крепить ондулин?

    Для этого нужно придерживаться технологии. Сначала приступаем к монтажу первого листа. Работу рекомендуется начинать с подветренной стороны.Тогда волна покрытия не будет подвергаться ветровой нагрузке.

    Кроме того, из-за некоторых свойств ондулина при его монтаже необходимо соблюдать определенный температурный режим.

    Ондулин монтируется при температуре от 0 до 30°. Работа в этой температурной зоне устраняет два недостатка ондулина:

    • растягивание материала. Поэтому в жаркую погоду не укладывайте материал плотно.

    Консультация. Многие рабочие пытаются сократить время монтажа, прибивая натянутые листы гвоздями.При изменении температуры такой лист деформируется. Впоследствии, чтобы устранить такие дефекты, необходимо полностью покрыть крышу.

    Правильная укладка первого листа ондулина облегчит монтаж. Поэтому нужно тщательно выровнять лист по торцу и карнизу. При этом ондулин не должен выступать за карниз более чем на 50 мм. В противном случае вода будет переливаться через желоб водосточной системы, а сам лист может искривляться, что будет выглядеть не эстетично.

    Нюанс. Первый и каждый последующий лист закрепляют основательно, только после проверки на горизонтальность. Для этого нужно использовать уровень.

    Порядок крепления последующих листов ондулина показан на фото.

    Ондулин укладывается в шахматном порядке с обязательным продольным и поперечным нахлестом. Для этого монтаж второго ряда начинают с половины листа.

    Важно знать, что угол наклона ската влияет на величину перекрытия.А именно:

    • угол наклона ската до 10° — продольный нахлест — две волны, поперечный — не менее 200 мм.
    • угол 10-15° — продольный нахлест в одну волну, поперечный не менее 160 мм.
    • угол более 15° — продольный нахлест в одну волну, поперечный нахлест не менее 140 мм.

    5. Укладка ондулина на крышу

    Надежность крепления еврошифера зависит от типа используемых метизов и способа их крепления.

    Так как весь крепеж остается на виду, других способов пока не придумано, лучше использовать метизы со шляпкой по цвету материала. Кроме того, они состоят из гвоздя, широкой шляпки и прокладки – это обеспечивает герметичность установки.

    Для обрешетки металла применяют саморезы со сверлом по металлу.

    Материал подготовлен для сайта www.сайт

    Для деревянной обрешетки подходят гвозди со специальной головкой, закрывающей металл от внешних факторов.

    Такие гвозди требуют внимания при установке.

    Сильно забитый или не забитый гвоздь нельзя закрывать колпачком. В результате снижается надежность фиксации.

    Профессионалы советуют использовать новые гвозди для ондулина. Их шляпка прочная и выдерживает удары молотком.

    Фурнитура фиксируется строго в волне, в ее верхней точке. При этом нижняя и верхняя части листа должны быть закреплены каждой волной, а средняя – зигзагом.

    Схема крепления метизов представлена ​​на фото.

    Как правильно крепить ондулин показано на рисунке.

    6. Элементы доборные (комплектующие к ондулину)

    На этом монтаж ондулина не заканчивается. Чтобы ваш загородный дом имел презентабельный вид, а крыша была надежно защищена от протечек, необходимо установить декоративные элементы. К ним относятся конек, карниз, ветровая планка и ендова.

    Конек монтируется на стыке двух скатов.Нахлест должен быть не менее 120 мм. Скейт можно купить, а можно сделать своими руками. Для этого верхние листы заводятся через стык и прибиваются к вершине противоположного откоса. Правда, делать это можно только тогда, когда на улице жарко и ондулин достаточно мягкий. Место крепления конька можно облагородить деревянной пробкой.

    Нюанс. Конек устанавливается на предварительно установленные обрешетки.

    Под конек необходимо подложить специальную изолирующую самоклеящуюся ленту. Если на нем сэкономить, то снег будет задувать под конек и стекать на крышу.Ведь гидроизоляция для ондулина не предусмотрена. А показанная на фото конструкция надежно защитит чердак или мансарду от дождевых и талых вод.

    Совет. Такая же лента будет сооружена для установки в месте свеса листа ондулина. Это предотвратит выдувание снега из-под карниза, а также обеспечит естественную вентиляцию на чердаке. Кроме того, чердак станет недоступным для мелких птиц или насекомых.

    Конструкция невентилируемой кровли предполагает использование герметика вместо ленты.

    • Карниз или ветровая планка устанавливается по волне листа. Нахлест должен быть не менее 10 см.
    • Примыкание к стене или обход выступающих элементов. Для этого используется специальный укрывной фартук. Его использование гарантирует герметичную сборку кровли.

    7. Естественное освещение

    Для обеспечения проникновения дневного света можно установить люк под ондулином. Обычные мансардные окна для этих целей не подходят.

    Однако сегодня на рынке представлен такой материал, как светопрозрачный ондулин. При установке обычный лист заменяется на светопрозрачный, это позволяет значительно сократить время, сложность и стоимость установки окон.

    Придать ондулиновой кровле эксклюзивный вид можно, комбинируя разные цвета в процессе выполнения работ.

    Видео инструкция по монтажу ондулина

    Заключение

    Как видите, работая с таким материалом, как кровельный ондулин, можно покрыть крышу не только частного дома, но и гаража, беседки или бани.Если придерживаться советов и рекомендаций, а также следовать инструкции, то устройство кровельного покрытия из ондулина можно выполнить своими руками.

    Информации о том, что такое ондулин и как его класть, очень много. У начинающих строителей вопросы вызывает не столько само покрытие и укладка, сколько составляющие его элементы. К дополнительным элементам кровли относятся ондулин, покрывающий перрон, коньковый и фронтонный элемент, ендову и многие другие. Остановимся на них, а также на некоторых малоизвестных нюансах, связанных с укладкой ондулиновой кровли и комплектующих к ней.

    Назначение кровельного фартука — герметичное соединение листа ондулина с вертикальными плоскостями — стенами или дымоходами, а также для соединения кровельных листов на коньке крыши. Он изготовлен из полипропилена и имеет черный цвет. Параметры фартука определяются длиной — 940 мм, охватом площади шириной 846 мм, шириной элемента — 260 мм.

    Фартук перекрытия предназначен для плотного соединения листов ондулина с вертикальными плоскостями

    Инструкция по монтажу фартука покрытия на стыке дымохода и кровли включает следующие этапы:

    • Первоначально необходимо отмерить необходимую длину.Она должна быть больше ширины дымохода на одну волну.
    • Затем, отступив от нижнего края на 5 см, прибиваем элемент покрытия по каждой волне специальными гвоздями с закрывающими шляпками, обеспечивающими герметичность.

    Монтаж защитного фартука: отмеряем необходимую длину на одну волну шире дымохода, гвоздь

    • Отмеряем необходимую длину изоляционной ленты ОДУФЛЕШ-Супер. Загибаем его свободные края из трубы.

    Отмеряем ленту ОДУФЛЕШ-Супер, загнув свободные края от дымохода

    • На стыке трубы и крыши прокладываем полосу ОНДУФЛЕШ-Супер, согнутую пополам.Края образовавшегося шва закатывают.

    Прокладываем в месте стыка трубы с кровлей, предварительно согнув ленту пополам металлический профиль и саморезы.

    Фартук и лента прижимаются к трубе (стене) металлической полосой или профилем конек

    Покрывающий фартук конька крыши укладывается на оба ската с нахлестом четыре сантиметра.Верхние края фартуков, расположенных на разных уклонах, располагают на расстоянии не менее двух сантиметров. Такое расположение продиктовано необходимостью обеспечения выхода воздуха.

    Для герметизации конька кровли, покрытой ондулином, используются специальные элементы

    Коньковые элементы устанавливаются в местах стыков. С каждой стороны конька по его краям размещают специальные торцевые элементы, препятствующие установке заглушек. Коньковые элементы крепятся к каждой волне кровельного листа гвоздями или саморезами, которые вбиваются в рейки обрешетки.

    Параметры и способы устройства ондулиновых элементов

    • Захват ондулиновый предназначен для декоративного оформления ската кровли и фронтона. Служит не только в декоративных целях, но и обеспечивает защиту, предохраняя конструкцию от осадков при сильном боковом ветре. Изготовлен из экологически чистого сырья. Длина – до 1100 мм (на нахлест приходится 8 см), толщина – 3 мм. Монтаж фронтонных элементов осуществляется, начиная от карниза крыши и далее – к коньку, с обязательным нахлестом.Поперечные выступы, предусмотренные на элементах, служат ориентиром для расположения нахлеста.
    • Для оформления конька также используется коньковый элемент ондулин. Его длина 1,06 м (полезная длина 0,98 м, нахлест 8 см), а также торцевой коньковый элемент. Эти компоненты также используются для проектирования ребер крыши.

    Комплектующие для ондулиновой кровли

    • При использовании ондулина для теплой кровли необходимо устройство пароизоляционного слоя.При создании холодной кровли в условиях хорошей вентиляции пароизоляцией можно пренебречь.
    • Для оформления ендов используются элементы ендовы Ондулин. Их длина 1 м (полезная длина 0,85 м, нахлест 15 см). Крепление производится с помощью дополнительной обрешетки. Для защиты от протечек используется подкладочная гидроизоляция, для защиты от мусора – вентилируемый универсальный наполнитель.
    • Для обустройства вентиляционного выхода применяют специальные крышные вентиляторы или вентиляционные трубы размерами 0.4 * 0,48 м.
    • Кровельные снегозадержатели устанавливаются по всему периметру кровли. Если кровля имеет небольшую площадь или уровень снегопада незначительный, снегозадержатели устанавливаются только в местах наибольшей опасности — над входами в здания, над водосточными трубами, над окнами чердаков и т. д.
    • Для устройства кровли листы и аксессуары, используются гвозди с запираемыми головками и цинковым покрытием. Шляпки гвоздей изготовлены из устойчивого к ультрафиолетовому излучению материала для обеспечения герметичности и защиты от ветра.

    Важно знать!
    При покупке комплектующих попросите продавца предъявить сертификат соответствия. Доборные элементы для кровли Ондулин, как правило, есть в ассортименте только у официальных дистрибьюторов.

    При монтаже кровли необходимо выбирать оригинальные комплектующие.

    Ондулин – оригинальный материал для кровельных и облицовочных работ, который на протяжении пятидесяти лет производит французская компания ONDULINE.Кровельное покрытие и его комплектующие производятся на нескольких заводах во Франции, Турции, Испании, Бельгии, Польше, Малайзии. Материал широко используется во многих странах мира. Листы ондулина или еврошифера состоят из полотна, модифицированного битума, различных наполнителей и красящих составов.

    Чем закрыть угловой стык ондулина. Покрытие крыши ондулином. Полезные лайфхаки от профессионалов

    Небрежно выполненный примыкание кровли к стене рано или поздно даст о себе знать протечкой.Там, где он уложен, не будет сырости, однако стыки с вертикальными поверхностями нуждаются в дополнительной герметизации. Основными причинами протечек на верхних устоях являются косые дожди и метель снега. На боковых стыках к этим причинам добавляются снежные мешки и талая вода.

    Типичным примером верхнего примыкания является крыша летней террасы и стена дома. Очень часто терраса имеет отдельный фундамент, поэтому даже незначительные перепады температуры и влажности могут привести к небольшому смещению конструкции.Результат предсказуем: протечки, темные разводы на стенах, испорченная отделка.

    Для оформления верхнего примыкания кровли Ондувилла к стене требуется фартук покрытия Ондувилла, металлический примыкающий профиль и подходящий герметик. Работы выполняются в следующей последовательности:

    1. Вдоль стены монтируется сплошная обрешетка шириной 25-30 см. Необходим для крепления кровли и фартука покрытия.

    2. Ведется монтаж кровли Ондувилла. Битумная черепица подрезается таким образом, чтобы оставался зазор 1.Между кровельным покрытием и стеной остается 0-1,5 см.

    3. Фартук покрытия устанавливается вплотную к стене и прибивается к обрешетке вдоль каждой волны. Кровельные гвозди Ондувилла используются для крепления битумной черепицы и фартука.

    4. Монтируется упорный профиль. Устанавливается на обшивочный фартук и крепится к стене с помощью дюбелей и саморезов с пресс-шайбами. Саморезы вкручиваются с шагом 20-30 см.

    5. Зазор между примыкающим профилем и стеной заполняется герметиком.

    Совет: если кровля утеплена и нуждается в вентиляции, торцевой примыкание выполняется с помощью кроющего фартука Ондулин. При этом выход воздуха осуществляется через щель у стены и свободные гофры.

    Для устройства бокового примыкания кровли Ондувилла необходим металлический примыкающий профиль и подходящий герметик. Работы выполняются в следующей последовательности:

    1. Вдоль стены монтируется сплошная обрешетка на ширину не менее 30 см. Укрепляет крышу в местах образования снежного мешка и позволяет надежно зафиксировать крышу.

    2. Ведется монтаж кровли Ондувилла. Наружные гонты подрезаются с запасом 20 см, их край аккуратно подгибается и укладывается на стену.

    3. После окончания монтажа отогнутый край ондувиллы прижимают к стене примыкающим профилем и крепят дюбелями и саморезами с пресс-шайбами. Саморезы вкручиваются с шагом 20-30 см.

    4. Зазор между примыкающим профилем и стеной заполняется герметиком.

    При такой конструкции примыкания крыша легко компенсирует смещения конструкций, выдерживает повышенную нагрузку снежных мешков, не боится косого дождя и метели.

    Кровля целлюлозно-битумная

    отличается доступной ценой, высоким сроком службы и простотой монтажа. Именно поэтому все чаще строится крыша своими руками из ондулина, а не из более сложных в обработке материалов. Соблюдая технологию монтажа, вы можете быть уверены, что крыша прослужит не одному поколению!

    Преимущества строительства крыши своими руками из Ондулина

    О надежности материала свидетельствует беспрецедентно высокая гарантия на водонепроницаемость от производителя – целых 15 лет! При этом битумные листы не деформируются на солнце и выдерживают сильные морозы.А шероховатая поверхность ондулина позволяет снегу таять прямо на крыше, не допуская схождения больших слоев.

    Если перекрывать дом самостоятельно, то только Ондулин. И на это есть несколько причин:

    • материал практически негорючий;
    • крыша легко выдерживает средний град;
    • для установки потребуются только молоток, ножовка по дереву и строительный нож.

    Виды кровли от производителя Ондулин

    Перед покупкой гофрированных битумных листов следует ознакомиться с их видами и приобрести идеальный вариант:

    • Ондулин Смарт — листы размером 1.95х0,96 м и массой 6,3 кг;
    • Ондулин DIY — листы стали на 2 волны уже, что уменьшило их вес до 5 кг;
    • Ондулиновая черепица – листы стандартного размера 1,95х0,96 м, имитирующие настоящую черепицу, массой 5,9 кг.

    Толщина листов ондулина остается неизменной уже более 70 лет и составляет 3 мм. Так что в случае реконструкции только части кровли можно быть уверенным во взаимозаменяемости листов.

    Общие правила устройства крыш из ондулина

    Приобретая кровельное покрытие, следует обращать внимание не только на целостность листов и качество их покраски, но и на сопроводительные документы.Итак, ко всем материалам Ондулина прилагается инструкция по их монтажу и требования к устройству обрешетки. Строгое соблюдение инструкции гарантирует долговечность кровли и прочность креплений.

    Требования к ящику

    Первое, с чем нужно решить, будет ли утепляться кровля и нужна ли гидроизоляционная пленка? Если нет, то обрешетку можно набить прямо на стропила.

    Если планируется дополнительная гидроизоляция кровли, между кровельным покрытием и пленкой необходимо сделать вентиляционный зазор.Для этого гидроизоляцию раскатывают по стропилам, фиксируя сверху контробрешеткой, и только потом набивают обрешетку.

    Периодичность обрешетки под Ондулин зависит от угла наклона и уклона кровли:

    • для крыш с уклоном от 1/11 до 1/6 и углом от 5 до 15 градусов необходима сплошная обрешетка;
    • для крыш с уклоном от 1/6 до 1/4 и углом наклона 10-15 градусов можно делать разреженную обрешетку с максимальным шагом 45 см;
    • для других крыш с большим уклоном максимальный шаг обрешетки 61 см.

    Ондулин не подходит для плоских крыш. В качестве сплошной обшивки можно использовать плиты ОСБ, фанеру, ДВП или доски, прибитые без зазора. Для разреженной обрешетки можно использовать доску толщиной 2,5 см или бруски толщиной 5 см.

    Для повышения надежности кровли максимальный шаг обрешетки лучше не использовать, а сделать его более частым. Особенно это касается районов с опасными природными явлениями.

    Как крепить Ондулин на кровли в зависимости от угла ската

    Благодаря маркировке, нанесенной на листы Ондулина, вам больше не нужно усложнять себе жизнь измерением расстояний для правильного крепления кровельного материала.Нанесенная маркировка подходит для всех крыш с углом более 15 градусов, сам процесс установки предельно прост:


    Верх волны крайней створки должен приходиться на ветровую доску. Чтобы не растягивать и не сдавливать листы, к выступающей обрешетке на необходимом расстоянии крепится дополнительная внешняя балка.

    Для крыш с уклоном менее 15 градусов процесс монтажа немного отличается:

    • боковой нахлест листов для крыш с уклоном до 10 градусов — 2 волны;
    • торцевой нахлест (верхний ряд над нижним) для крыш до 10 градусов — 30 см, для крыш 10-15 градусов — 20 см;
    • в этом случае ориентироваться на разметку на листах не следует, расстояние между рядами гвоздей, фиксирующих центр листа, для крыш с уклоном до 10 градусов составляет 55 см, для крыш 10-15 градусов — 45 см.

    Другими словами, гвозди прибивают кровельные листы к обрешетке, поэтому для тонкой обрешетки особенно важно точно рассчитать расстояния, чтобы гвозди не оказались забитыми в воздух. Принцип крепления листов более наглядно показан на схеме.

    Не скупитесь на количество гвоздей! Нижняя часть листа всегда фиксируется для каждой волны, иначе нельзя гарантировать надежность крепления кровельного материала.Несмотря на то, что по ондулину можно ходить, в процессе монтажа лучше использовать лестницы и наводить мостики.

    В противном случае гибкий лист может растянуться под человеческим весом при фиксации и впоследствии разрушиться.

    Оформление отдельных элементов крыши

    При монтаже кровли основная проблема – правильно приложить материал к дымоходу или к стене дома, а также закрыть края и конек. Но благодаря готовым доборным элементам и аксессуарам придать кровле завершенный вид очень легко даже людям, чьи руки еще не заняты строительством.

    Итак, фронтон или ветровая планка отлично подойдут для оформления верхнего края односкатной крыши. После укладки битумных листов к торцу прибивается карниз так, чтобы он совпадал с верхним краем листов. На него укладывается выбранный угловой элемент, а щели между фронтоном и крышей закрываются специальной шпатлевкой. После этого щипцы закрепляют гвоздями за каждую волну. Таким же образом закрываются и стороны крыши с ветровой доской.

    Конек также можно использовать в готовом виде.Его укладывают после того, как крыша будет полностью покрыта листами с обеих сторон. Его монтаж начинается с той же стороны, с которой началась укладка кровельного материала – с противоположного направления ветра. Нахлест конькового элемента составляет 12-15 см, но нужно следить, чтобы его конец полностью перекрывал вершину волны листа. После заполнения зазоров между коньком и кровлей можно приступать к закреплению конька гвоздями в каждой волне.

    При необходимости герметизации стыка дымохода с кровлей можно использовать специальную герметизирующую ленту и закрывающий фартук.Для этого после того, как листы ондулина уже уложены, на переднюю кромку трубы снизу укладывается фартук и обрезается так, чтобы он выступал за пределы трубы на одну волну с каждой стороны. Фартук прибит к каждой волне.

    Поверх фартука на верхнюю часть дымохода наклеивается уплотнительная лента. По бокам и сзади лента наклеивается так, чтобы закрыть стык между крышей и дымоходом.

    Нет необходимости укладывать фартук, просто лента фиксируется гвоздями через каждые 30 см или вверху каждой волны.Верхний край ленты прижимается к дымоходу металлической планкой.

    За дымоходом укладывается и закрепляется дополнительный лист ондулина, обрезанный по ширине так, чтобы на одну волну выходить за края трубы.

    Боковые стыки крыши со стеной также герметизируются стыковочной лентой. Самоклеящуюся ленту начинают укладывать сверху вниз так, чтобы ее нижний край полностью закрывал волну листа. Верхний край ленты прижимают металлическим бруском, а нижний прибивают к волне с шагом 30 см.

    А вот для горизонтального примыкания кровли к стене опять понадобится защитный фартук. Его укладывают поверх кровельных листов вплотную к стене и закрепляют на каждой волне.

    Сверху, с заходом на стену и сам фартук, наклеивается уплотнительная лента, а ее верхний край прижимается алюминиевой планкой. Интересно, что фартук необязателен, это декоративный элемент. Герметизация швов обеспечивается бутилкаучуковой лентой на алюминиевой основе.

    Реставрация старой кровли за пару дней

    Если ремонт кровли постоянно откладывается из-за того, что семье некуда выселяться во время снятия и установки новой кровли, можно воспользоваться изобретенной компанией Ондулин технологией «колпака».Благодаря малому весу битумных листов их можно укладывать поверх старой кровли, не опасаясь за прочность стропил.

    Поверх старой кровли набивается обрешетка, а на нее укладываются листы ондулина по стандартной схеме. При этом в доме можно жить спокойно, ведь крыша никуда не уходит! Процесс реставрации кровли старым шифером подробно показан на видео:

    При планировании самостоятельных кровельных работ следует предварительно ознакомиться с теорией строительства.При сооружении кровли из ондулина потребуется не только укладка листов материала, но и установка различных составных элементов – конька, фронтона и т. д. Оформить примыкания к вертикальным поверхностям, например, к трубе, используется ондулиновый покровный фартук. Рассмотрим, как установить фартуки на крышу и другие аксессуары.

    Кровля Ондулин – практичное, надежное и эстетичное покрытие. Сам кровельный материал имеет доступную цену, а учитывая то, что кровельные работы можно выполнить самостоятельно, стоимость возведения кровли будет не очень большой.

    Но, прежде чем приступать к строительству, новичкам следует изучить технологию укладки ондулина и разобраться, какие комплектующие потребуются в процессе создания кровли.

    Что такое защитный фартук?

    Заслонка – это деталь, которая используется для создания герметичных соединений между кровельным покрытием и вертикальными поверхностями. Требуется при монтаже труб и других вертикальных элементов на крыше. Стандартные фартуки изготовлены из полипропилена, размеры детали — 94 х 26 см, толщина — 1.4 мм.

    Как установить фартук дымохода?

    Рассмотрим, как устанавливается фартук на примере конструкции крыши у дымохода:

    • Труба измерена.
    • Отложите нужную длину и отрежьте деталь по отмеченной линии.

    Совет! При проведении замеров нужно помнить, что длина установленного фартука должна быть больше длины трубы на одну волну.

    • Установите подготовленную деталь на место и выровняйте.
    • Гвоздь, забивая гвозди в каждый гребень волны.

    Совет! Для установки фартука, а также для крепления листов ондулина используются специальные кровельные гвозди. Имеют специальную прокладку, обеспечивающую герметичность соединения, а также шляпки, закрывающие шляпки гвоздей. Колпачки кепок изготовлены из материала, устойчивого к ультрафиолетовому излучению, что защищает места крепления от ветра и проникновения воды.

    • Теперь необходимо отмерить необходимое количество изоленты «Ондуфлнш-Супер».Длина ленты должна быть равна длине устанавливаемой детали.
    • Наклеивает ленту так, чтобы она перекрывала точки примыкания. Свободные концы ленты, выходящие на ширину трубы, следует загнуть.
    • Для фиксации стыка изоленты с трубой используется металлический профиль, который крепится по всему периметру трубы саморезами.


    Как оформить примыкание кровли к стене с помощью фартука?

    • Рекомендуется сделать дополнительную обрешетку для устройства примыкания кровли к стене.
    • Для этого используют обычный защитный фартук и специальную деталь — боковой примыкающий фартук (деталь может быть установлена ​​при любом положении волны листа ондулина по отношению к вертикальной поверхности стены).
    • Фартуки устанавливаются с нахлестом 15 см и детали прибиваются к верхней части волны листа ондулина.
    • Край части, которая выходит на стену, фиксируется металлическим профилем. Причем профиль необходимо установить на 1-2 см ниже края фартука.
    • Свободный край фартука, выступающий за пределы профиля, необходимо отогнуть, а стык заполнить строительным герметиком на основе полиуретана.
    • Можно использовать и другую технологию — край фартука вставляется в предварительно сделанную на стене штробу, а затем эта штроба заполняется герметиком.
    • Угловые соединения рекомендуется герметизировать лентой Ондуфлеш-Супер.
    • Обычный защитный фартук устанавливается так же, как и при выполнении примыкания к трубе.

    Прочие компоненты для кровли из ондулина

    Помимо покрытия фартуков, для кровли используются следующие комплектующие:

    • Коньковый элемент. Специальный элемент, который используется для украшения конька крыши. Элементы устанавливаются внахлест вверху крыши и прибиваются кровельными гвоздями. Этот же элемент можно использовать для украшения краев крыши.
    • Фронтонный элемент. Деталь используется для украшения фронтонов и скатов крыши. Используется как декоративный и защитный элемент.Щипцы защищают конструкции от атмосферных осадков, которые при сильном боковом ветре могли проникнуть в подкровельное пространство. Монтаж фронтонных элементов начинается со стороны карниза и продолжается до конька. Установите детали внахлест.


    • Endovas для кровли из ондулина. Это специальные элементы для оформления внутренних углов крыши. При установке ендов требуется дополнительное сплошное обрешеточное устройство.Для защиты от протечек в этом месте кровли используется подкладочная гидроизоляция. А чтобы внутренний угол крыши не заваливался мусором, рекомендуется использовать универсальный вентилируемый наполнитель.
    • Для обеспечения нормального воздухообмена в подкровельном пространстве рекомендуется установка вентиляционных труб или специальных крышных вентиляторов.
    • Обязательным условием правильного функционирования кровли является установка снегозадержателей. Эти детали устанавливаются по всему периметру большой площади крыши.Если здание строится на территории, где количество снегопадов незначительное или площадь кровли невелика, то устанавливать снегозадержатели можно только в определенных местах — над входом, окнами, водосточной трубой и т.д.

    Итак, для устройства кровли необходимы не только листы ондулина, но и дополнительные комплектующие, в том числе ондулин, покрывающий фартук. Ассортимент этих деталей и их количество определяется конструкцией крыши и ее размерами. Правильно установленные элементы кровли обеспечивают ее надежность и продлевают срок службы, защищая наиболее «проблемные» места от внешних факторов.

    Ондулин (еврошифер, ондулин) используется в качестве кровельного материала уже более полувека. За это время он хорошо зарекомендовал себя, чему способствовали такие преимущества, как простота монтажа ондулина, малый вес и доступная стоимость.

    Кровельный ондулин предпочитают люди, заботящиеся об экологичности своего дома. Ведь еврошифер не содержит запрещенного во многих странах асбеста, в его основе целлюлоза вперемешку с битумом.А минералы и связующие добавки обеспечивают ему прочность и надежность. Кроме того, частный дом, обшитый ондулином, красив и элегантен.

    Гарантийный срок эксплуатации ондулина 15 лет при соблюдении технологии укладки ондулина. На этом мы остановимся. Рассмотрим пошагово, какие требования необходимо выполнить, чтобы качество работы соответствовало стандартам.

    Монтаж ондулина своими руками — инструкция

    Технология возведения кровли из ондулина поэтапно.

    1. Расчет ондулина на крышу

    Проще всего воспользоваться калькулятором на сайте продавца или обратиться к консультанту. Но, чтобы иметь первоначальное представление, нужно общую площадь всех скатов крыши разделить и разделить на полезную площадь одного листа. Добавьте от 5 до 15% отходов. Количество отходов зависит от сложности стропильной системы.

    2. Монтаж обрешетки под ондулин

    В связи с тем, что ондулин является гибким кровельным материалом, технология его монтажа предусматривает крепление листов к деревянной обрешетке.Для обрешетки крыши под ондулин используется брус 60х40.

    Ступенька обрешетки для ондулина
    • угол наклона ската до 10° (1:6) предполагает устройство сплошной обрешетки, иначе лист прогнется;
    • угол 10 — 15° (1:4) — шаг обрешетки 450 мм;
    • угол свыше 15° — шаг 610 мм.

    Нюанс. Профессионалы советуют не экономить на обрешетке и во всех случаях делать ее сплошной.В этом случае листы не прогнутся ни от жары, ни под снеговыми или ветровыми нагрузками.

    Ошибка при прибивании листов может привести к тому, что лист деформируется, поэтому брус обшивки необходимо правильно крепить.

    Параллельность их расположения можно обеспечить, если использовать шаблон. Хорошим подспорьем будет укладка бруса между предыдущей и следующей рейкой обрешетки.

    В месте будущего крепления коньковой планки необходимо установить дополнительные обрешёточные рейки.

    Примечание. Монтаж гидроизоляционной пленки не является обязательным этапом при устройстве кровли из ондулина. Поэтому необходимость его установки определяет владелец.

    3. Установка ендовы

    Обратите внимание, что он устанавливается до начала монтажа листов. Его установка осуществляется на специальные кляммеры. Под него нужно сделать дополнительную прочную обрешетку. Более подробно процесс его обустройства показан на схеме.

    4.Монтаж листов ондулина

    Установка начинается с правильной компоновки. Карандашом нужно провести тонкую линию, по которой будут вкручиваться саморезы. Линии на листе располагаются на расстоянии, равном расстоянию между балками обшивки.

    Совет. Чтобы линия была ровной, несмотря на волны ондулина, можно сделать следующее: отметить расстояние по высоте волны, уложить лист на лист и провести линию по второму листу. Тогда на первом будет ровная и четкая полоска.

    Чтобы работа на высоте не создавала неудобств, необходимо предварительно распилить ондулин на определенные заготовки (если на даче есть ломаные скаты). Резать ондулин можно с помощью электролобзика, болгарки или ножовки.

    Чтобы не запутаться, куда какой лист прикреплять, нужно их пронумеровать и проставить номера на чертежах.

    Совет. Чтобы пила не застревала в ондулине, ее необходимо смазывать маслом.

    Как правильно крепить ондулин?

    Для этого нужно придерживаться технологии.Сначала приступаем к монтажу первого листа. Работу рекомендуется начинать с подветренной стороны. Тогда волна покрытия не будет подвергаться ветровой нагрузке.

    Кроме того, из-за некоторых свойств ондулина при его монтаже необходимо соблюдать определенный температурный режим.

    Ондулин монтируется при температуре от 0 до 30°. Работа в этой температурной зоне устраняет два недостатка ондулина:

    • растягивание материала.Поэтому в жаркую погоду не укладывайте материал плотно.

    Консультация. Многие рабочие пытаются сократить время монтажа, прибивая натянутые листы гвоздями. При изменении температуры такой лист деформируется. Впоследствии, чтобы устранить такие дефекты, необходимо полностью покрыть крышу.

    Правильная укладка первого листа ондулина облегчит монтаж. Поэтому нужно тщательно выровнять лист по торцу и карнизу.При этом ондулин не должен выступать за карниз более чем на 50 мм. В противном случае вода будет переливаться через желоб водосточной системы, а сам лист может искривляться, что будет выглядеть не эстетично.

    Нюанс. Первый и каждый последующий лист крепится основательно, только после проверки на горизонтальность. Для этого нужно использовать уровень.

    Порядок крепления последующих листов ондулина показан на фото.

    Ондулин укладывается в шахматном порядке с обязательным продольным и поперечным нахлестом. Для этого монтаж второго ряда начинают с половины листа.

    Важно знать, что угол наклона ската влияет на величину перекрытия. А именно:

    • угол наклона ската до 10° — продольный нахлест — две волны, поперечный — не менее 200 мм.
    • угол 10-15° — продольный нахлест в одну волну, поперечный не менее 160 мм.
    • угол свыше 15° — продольный нахлест в одну волну, поперечный нахлест не менее 140 мм.

    5. Укладка ондулина на крышу

    Надежность крепления еврошифера зависит от типа используемых метизов и способа их крепления.

    Так как весь крепеж остается на виду, других способов пока не придумано, лучше использовать метизы со шляпкой по цвету материала. Кроме того, они состоят из гвоздя, широкой шляпки и прокладки – это обеспечивает герметичность установки.

    Для обрешетки металла применяют саморезы со сверлом по металлу.

    Материал подготовлен для сайта www.сайт

    Для деревянной обрешетки подходят гвозди со специальной головкой, закрывающей металл от внешних факторов.

    Такие гвозди требуют внимания при установке.

    Сильно забитый или не забитый гвоздь не может быть покрыт шляпкой. В результате снижается надежность фиксации.

    Профессионалы советуют использовать новые гвозди для ондулина.Их шляпка прочная и выдерживает удары молотком.

    Фурнитура фиксируется строго в волне, в ее верхней точке. При этом нижняя и верхняя части листа должны быть закреплены каждой волной, а средняя – зигзагом.

    Схема крепления метизов представлена ​​на фото.

    Как правильно крепить ондулин показано на рисунке.

    6. Элементы доборные (комплектующие к ондулину)

    На этом монтаж ондулина не заканчивается.Чтобы ваш загородный дом имел презентабельный вид, а крыша была надежно защищена от протечек, необходимо установить декоративные элементы. К ним относятся конек, карниз, ветровая планка и ендова.

    Конек монтируется на стыке двух скатов. Нахлест должен быть не менее 120 мм. Скейт можно купить, а можно сделать своими руками. Для этого верхние листы заводят через стык и прибивают к вершине противоположного ската. Правда, делать это можно только тогда, когда на улице жарко и ондулин достаточно мягкий.Место крепления конька можно облагородить деревянной пробкой.

    Нюанс. Конек устанавливается на предварительно установленные обрешетки.

    Под конек необходимо подложить специальную изолирующую самоклеящуюся ленту. Если на нем сэкономить, то снег будет задувать под конек и стекать на крышу. Ведь гидроизоляция для ондулина не предусмотрена. А показанная на фото конструкция надежно защитит чердак или мансарду от дождевых и талых вод.

    Совет. Такая же лента будет сооружена для установки в месте свеса листа ондулина.Это предотвратит выдувание снега из-под карниза, а также обеспечит естественную вентиляцию чердака. Кроме того, чердак станет недоступным для мелких птиц или насекомых.

    Конструкция невентилируемой кровли предполагает использование герметика вместо ленты.

    • Карниз или ветровая планка устанавливается по волне листа. Нахлест должен быть не менее 10 см.
    • Примыкание к стене или обход выступающих элементов. Для этого используется специальный укрывной фартук.Его использование гарантирует герметичную сборку кровли.

    7. Естественное освещение

    Для обеспечения проникновения дневного света можно установить люк под ондулином. Обычные мансардные окна для этих целей не подходят.

    Однако сегодня на рынке представлен такой материал, как светопрозрачный ондулин. При установке обычный лист заменяется на светопрозрачный, это позволяет значительно сократить время, сложность и стоимость установки окон.

    Придать ондулиновой кровле эксклюзивный вид можно, комбинируя разные цвета в процессе выполнения работ.

    Видео инструкция по монтажу ондулина

    Заключение

    Как видите, работая с таким материалом, как кровельный ондулин, можно покрыть крышу не только частного дома, но и гаража, беседки или бани. Если придерживаться советов и рекомендаций, а также следовать инструкции, то устройство кровельного покрытия из ондулина можно выполнить своими руками.

    1.
    2.
    3.
    4.
    5.

    Такой кровельный материал, как ондулин, сегодня набирает популярность все быстрее и быстрее. К сожалению, не все разработчики в достаточной мере осведомлены обо всех его преимуществах и некоторых недостатках, мало кто из них может похвастаться знаниями о его правильной установке.

    Современный рынок кровельных материалов предлагает достаточно широкий ассортимент продукции, среди которой славятся как всем известные шифер и оцинковка, так и относительно новые покрытия, только недавно начавшие поступать в широкое производство, но отличающиеся гораздо более привлекательное соотношение цены, качества и внешнего вида.

    Действительно, в функции материала для кровли должно входить не только обеспечение защиты строения от ветра или осадков, но и придание всему строению неповторимого, оригинального вида, позволяющего выделить тот или иной дом среди остальных .

    Материал производится из целлюлозы или стекловолокна, пропитанных битумом, которые окрашиваются в разные цвета (подробнее: «»). Далее мы поговорим о том, как правильно покрыть крышу ондулином, а также о необходимых для этого процесса навыках и инструментах.

    Материал ондулин, он же еврошифер, очень надежен, несмотря на легкость и экономичность. В отличие, например, от финской металлочерепицы, во время дождя ондулин не воспроизводит никаких звуков (полезная статья: «»). Он выпускается уже около 50 лет как в России, так и в зарубежных странах, и его стоимость варьируется в зависимости от того или иного производителя.

    Нормы укладки ондулина на крышу

    Покрываем крышу ондулином – это процесс, не требующий особых навыков и специально предназначенных инструментов.Если у хозяина дома есть некоторые знания, можно выполнить эту работу самостоятельно.


    Задаваясь вопросом, чем покрыть ондулин, следует помнить, что укладку можно производить так же, как и укладку стандартного шифера. Разница лишь в том, что благодаря свойству ондулина значительно изгибаться его укладку можно выполнять не только на обычные ровные поверхности, но и на поверхности с более сложной конфигурацией.

    В тот момент, когда мы покрываем крышу ондулином, который укладывается поверх старого кровельного покрытия (рубероид, шифер, металл и т.), оценку стропильной системы можно провести как своими руками, так и специально приглашенной кровельной бригадой.

    Если результаты оценки показывают, что стропильная система выдерживает дополнительный вес нового кровельного покрытия, то на старое покрытие набивается обрешетка из дерева, на которую крепятся листы ондулина. Это обеспечит дополнительную тепло- и гидроизоляцию.

    Так как ондулин имеет относительно низкую жесткость, шаг обрешетки должен быть частым, чтобы листы не ломались и не провисали под воздействием внешних нагрузок в виде дождя или снега.Распилить ондулин можно с помощью электролобзика или обычной пилы по дереву, которую необходимо заранее смазать, чтобы избежать заклинивания полотна ножовки и упростить весь процесс распиловки.

    Инструкция по монтажу ондулина на крышу

    Как было сказано выше, процесс на кровле аналогичен укладке обычного асбестоцементного шифера.

    Важно помнить, что всегда необходимо строго соблюдать все пункты инструкции, которая прилагается к готовому материалу.Это поможет вам лучше понять, как покрыть крышу ондулином, избежав существенных или незначительных ошибок. Обычно эти инструкции написаны достаточно понятно, и разобраться в них не составит труда, даже если знания о предстоящем процессе установки не столь обширны.


    Основные правила укладки ондулина на крышу:

    1. Изначально нужно сделать прочное обрешеточное устройство из дерева.При этом необходимо учитывать такие факторы, как уклон крыши и направление ветра в конкретном районе. Начинать работу лучше всего с того места, где меньше всего влияние ветра.
    2. Расстояние, на котором должны располагаться балки, используемые при создании обрешетки, друг от друга, должно быть одинаковым и равняться примерно 60 – 80 сантиметрам.
    3. Если расстояния большие, то необходимо выполнить дополнительное расположение реек, которые должны располагаться между брусьями.Это придаст конструкции дополнительную прочность. Угол ската крыши должен быть не менее 20 градусов.
    4. Укладку материала лучше начинать с нижнего кровельного угла, причем первый лист второго ряда рекомендуется разрезать вдоль на две половинки.
    5. Листы ондулина крепятся горизонтально с помощью специальных гвоздей, поставляемых вместе с материалом. На один лист нужно потратить 20 таких гвоздей.
    6. В первом из рядов покрытия прибивается каждый гребень волны, в остальных рядах — каждый второй.
    7. Важно помнить о нахлесте при укладке второго ряда. Для этого захватывается лист, уложенный в первом ряду, далее – по той же схеме. снабжены специальными резиновыми колпачками, цвет которых идентичен цвету крышки. Для того, чтобы поверхность покрытия выглядела более привлекательно, рекомендуется прибивать эти гвозди цветными головками на уровне одной линии. Этого можно добиться, натянув веревку, по которой будут забиваться гвозди.
    8. Вертикально листы ондулина прибить к балкам обшивки (подробнее: «»).Поперечный нахлест должен быть равен 15 сантиметрам, а продольный нахлест должен быть не меньше длины первой из волн.
    9. В конце монтажа перекрытия устанавливаются коньковые элементы, которые необходимо прибить по волне листа ондулина.
    10. Если крыша, на которой осуществляется монтаж, двускатная, то для установки конька следует использовать специальные угловые детали. Обшивка под обшивку выполняется с помощью дополнительной обрешетки.

    Обычно к готовому материалу прилагаются инструкции, включающие в себя не только правила и нормы укладки покрытия, но и подробные чертежи, позволяющие детально разобраться во всем процессе любому человеку, независимо от его профессиональных навыков и знаний.


    Если строго соблюдать все требования по монтажу ондулина на крышу, описанные выше, то данное кровельное покрытие гарантированно сможет прослужить более 50 лет (первые 15 лет – гарантия производителя поставщика).В гарантию также входит сертификат гигиены и пожарной безопасности.

    Дополнительные элементы покрытия

    Помимо самого ондулина в качестве кровельного покрытия, производители также предлагают массу предусмотренных для него дополнительных элементов, которые изготавливаются из того же материала.

    К ним относятся:

    • коньковый элемент;
    • ендова для ондулина;
    • фронтонные части;
    • гвоздей;
    • Лента герметизирующая самоклеящаяся
    • ;
    • наполнитель для карниза;
    • вентиляционная трубка;
    • защитный фартук.

    Для того, чтобы кровельное покрытие выглядело привлекательно и гармонично, а также для достижения его максимальной эффективности, все аксессуары, используемые при монтаже, должны быть оригинальными, то есть должны поставляться в комплекте с укрывным материалом. Читайте также: «

    Крышный проход с многослойным дымоходом. Правильный монтаж дымохода на крышу

    Вывести трубу на крышу — эта задача на первый взгляд не кажется особенно сложной. Но на практике все гораздо сложнее: проход вентиляции через крышу должен выполняться очень аккуратно и с соблюдением всех технических требований.Ведь должна быть сохранена целостность кровельного пирога и обеспечена герметичность.

    Расскажем, как оформляется проходка в соответствии со строительными нормами. В представленной нами статье были проанализированы два варианта: для жесткого и мягкого типа покрытия. Принимая во внимание наши советы, вы вполне сможете выполнить работу своими руками.

    Разумеется, в месте прохождения вентиляционной или любой другой трубы через крышу необходимо обеспечить достаточную герметичность, чтобы в здание не проникала влага.В то же время этот узел не должен препятствовать стоку атмосферных осадков с поверхности крыши. Еще один важный момент – наличие надежной теплоизоляции.

    Сверху труба должна быть защищена от проникновения влаги дефлектором. К длине вентиляционной трубы предъявляются определенные требования, призванные обеспечить достаточную тягу внутри конструкции, хотя они и не такие строгие, как нормы для дымоходов.

    Часто воздухообмен через вентиляцию осуществляется принудительно, с помощью вытяжного вентилятора, который также устанавливается возле переходного узла.Этот механизм также должен быть надежно защищен от воздействия атмосферных осадков и других природных факторов. Кроме того, обязательно необходимо обеспечить заземление электроприбора.

    Неправильный монтаж данного узла часто приводит к плохому удалению отложений с поверхности, что может привести к преждевременному повреждению кровельного материала. Вентиляционный канал многоквартирного дома может доставить массу неприятностей, если выйдет на крышу поперек ската.

    Кроме самого узла прохода вентиляционного канала через кровлю могут понадобиться дополнительные элементы, защищающие конструкцию от атмосферных осадков, улучшающие отвод влаги и т.д.

    Значительно лучше, если узел будет располагаться вдоль склона, так он будет создавать меньше препятствий для стока воды. Оптимальным является расположение крупного переходного узла вдоль хребта. Такой вариант избавляет от необходимости установки дополнительных элементов, снижающих сопротивление вентиляционной трубы схождению осадков.

    Серьезной ошибкой при монтаже является положение, при котором передний фартук находится под кровельным листом. Фартук – это конструкция, обеспечивающая плотное прилегание кровли к стенкам трубы.Если нижнюю часть фартука вынести под крышу, вода будет затекать в щель, попадая в кровельный пирог и далее в чердачное пространство.

    Принципы монтажа переходного узла вентиляционной системы могут быть использованы для монтажа других подобных устройств, например, дымоходов

    Отсутствие изоляционного слоя способствует появлению перепада температур, что способствует образование конденсата на поверхности вентиляционных труб.Со временем такая ситуация может привести к повреждению строительного материала, образованию плесени, окислов, ржавых отложений и т. д.

    Наружная часть вентиляционной трубы, выступающая над кровлей, должна быть защищена дефлекторным колпаком от влаги и осадки

    Старые вентиляционные каналы обычно имеют так называемую «выдру» — утолщение, позволяющее нагретому воздуху немного остыть перед выходом на крышу. В результате разница температур между воздухом и кровельными коммуникациями будет меньше, что снизит вероятность образования конденсата.

    В современных домах используются фартуки, с помощью которых полностью герметизируется щель между трубой и кровлей. В этом случае вырезы для установки фартуков формируются с помощью болгарки. Утепление металлических и пластиковых труб можно выполнить минеральной ватой или другим подходящим материалом.

    Для круглого вентканала лучше выбрать промышленную модель переходного узла, так как изготовить такое устройство самостоятельно будет непросто

    Иногда для этих целей используют деревянный или металлический короб.При проектировании следует сразу продумать вариант обустройства прохода через крышу. Специалисты отмечают, что вывести трубу прямоугольного или квадратного сечения гораздо проще, чем круглую конструкцию.

    Для обеспечения достаточно плотного примыкания вентиляционной трубы к кровельному материалу обычно применяют квадратную втулку, которую надевают поверх трубы. Наполняется негорючим материалом, в основном песком или мелким керамзитом, из-за чего такое сооружение называют «песочницей».

    Вентиляция над крышей должна быть выведена на высоту, равную высоте. Так что необходимо обеспечить стабильную тягу. Эта величина зависит от расстояния дымохода от ребра конька.

    Узел прохода вентиляции и дымохода через кровлю выполняется после монтажа вентиляционной системы, но до монтажа кровельного пирога и укладки покрытия

    Узел прохода должен быть надежно прикреплен ко всей кровле элементы.Стоит обратить внимание на расстояние между краем трубы и закрепленным над ней. Он должен быть таким большим, чтобы воздушные массы, проходящие через вентиляционный канал, могли свободно перемещаться.

    Проведение работ на жесткой кровле

    Для оборудования узла прохода вентиляционного канала через кровлю, покрытую жесткими кровельными материалами (черепица, шифер, профнастил и др.), используется квадратная конструкция типа песочницы , зазоры вокруг которых заполнены негорючим теплоизоляционным материалом.

    На нем следует сделать небольшой фланец, чтобы предохранить теплоизоляцию от контакта с влагой, попавшей непосредственно на трубу. Вокруг металлической прямоугольной втулки необходимо установить четыре части фартука, которые в итоге охватывают линию примыкания трубы к кровле со всех сторон.

    Сначала устанавливается нижняя часть, затем монтируются боковые части, после чего сверху можно поставить элемент фартука. Горизонтальную часть фартучной части, расположенную выше остальных, следует завести под кровельный материал.Остальные, т.е. боковые и нижние элементы, монтируются поверх крыши.

    Перед началом монтажа промышленного узла для перехода вентиляции через кровлю рекомендуется изучить устройство этого элемента и учесть рекомендации производителя

    Стяжка относится к длинному водосточному желобу, который необходимо обеспечивается конструкцией крыши. Довольно часто при монтаже вентканала можно обойтись без такого элемента.Для уточнения этого момента рекомендуется обратиться к опытному кровельщику.

    Фартук можно приобрести в готовом виде, но такую ​​конструкцию несложно сделать самому. Для этого используют оцинкованный листовой металл толщиной 0,5 мм. Более толстый рубероид использовать нежелательно, так как его будет сложнее согнуть, придав нужную форму.

    Разница температур воздуха внутри и снаружи вентиляции может привести к образованию конденсата внутри конструкции, поэтому часть вентиляционного канала рекомендуется утеплить

    Но даже тонкую жесть для этих целей брать не следует , так как он не обладает достаточной надежностью.Размер фартука должен соответствовать размеру волны материала, используемого для кровли.

    Для монтажа узла перехода под металлочерепицу вертикальная часть фартука выполняется длиной в две кровельные волны, а горизонтальная – в три раза больше длины волны.

    Данные размеры предназначены для создания достаточно большого захода фартука на горизонтальную плоскость трубы и наклонную плоскость покрытия для предотвращения попадания даже случайных брызг под кровельный материал.Фартуки также монтируются с нахлестом устанавливаемого элемента на верхнюю часть, расположенную ниже.

    Оптимальное перекрытие элементов равно ширине одного из них, но такое положение не всегда достижимо. Так, нахлест верхних и боковых элементов фартука будет скрыт под кровельным материалом, установить детали в правильном положении затруднительно.

    А вот с перекрытием нижней и боковой частей фартука такой проблемы нет, рекомендуется точно выдерживать требуемые размеры.При необходимости размеры деталей фартука после установки можно подкорректировать с помощью ножниц по металлу.

    Отбортовка должна выполняться только на верхних и боковых элементах. Для нижнего такая регулировка не нужна, так как влага с него спускается на скат крыши и, возможно, на стяжку.

    Если переходник для вентиляционного канала установлен правильно, то подкровельное пространство будет надежно защищено от атмосферных осадков и влаги.

    Этот элемент можно установить над крышей для оптимизации удаления влаги.В такой ситуации следует сделать небольшой изгиб в сторону завязки на нижней части фартука.

    Кроме того, вам понадобится нижний фланец. Если установка стяжки не предусмотрена конструкцией, то нижний фланец на фартуке не нужен, однако выпуск для влаги следует сделать больше.

    Устройство перехода на мягкой кровле

    Кровельные конструкции для мягкой кровли имеют некоторые особенности, влияющие на монтаж вентиляционного канала. Скаты на такой крыше обычно выполняют с уклоном от 12º и выше.

    Штучный рубероид не пригоден для устройства малоскатных конструкций, т.к. отличается большим количеством стыков и швов. Устройство узла прохода в скатной крыше необходимо продумать еще на этапе, чтобы выбрать оптимальный вариант.

    При монтаже проходного узла часть, обращенную к коньку крыши, заводят под лист рубероида, чтобы влага не попала в зазоры и не повредила утеплитель

    Перед началом работ по монтажу вентиляционного прохода необходимо выяснить, в какую сторону наклонена кровля.Если проходной узел устанавливается на жесткой кровле до начала кровельных работ, то в этой ситуации необходимо предварительно раскатать основную площадь кровельного ковра.

    После этого изготавливается отопительный узел и монтируются теплоизоляционные материалы. Дальнейшие действия зависят от формы узла проходки крыши. Для элемента с круглым сечением необходимо установить всего две детали, а вот узел квадратной формы монтируется с использованием четырех компонентов.

    Вместо жестких фартуков, которые были описаны выше, здесь понадобятся куски сварного рубероида.Их закрепляют на крыше и в узле прохода. Процесс крепления начинается снизу, затем от середины к краям, после чего крепится верхняя часть подкладки.

    К высоте установки вентиляционных труб над уровнем крыши предъявляются те же требования, что и к установке дымоходов. Проще говоря, высота вентиляционных стояков принимается равной высоте дымоходов. Часто они располагаются рядом, в одной шахте.

    Отдельные элементы устанавливаются аналогично: сначала нижний, затем боковые, завершают монтаж закреплением верхней накладки. Конечно, все эти части должны иметь некоторый нахлест, но требования к его размерам не такие строгие, как при устройстве прохода под жесткий кровельный материал.

    С скатной кровли потоки атмосферных вод удаляются быстро и регулярно, поэтому значительное перекрытие в данной ситуации не нужно. Но низкая скорость попадания зимних осадков на крышу может создать еще одну проблему.В местах стыков кровельный материал может расслаиваться при длительном контакте с влагой.

    Мягкие кровельные материалы обычно укладывают на скатах с небольшим уклоном. В любом случае следует учитывать направление уклона скатов.

    Чтобы не допустить такой ситуации, следует уделить особое внимание качеству монтажа гибкой кровли, точно соблюдать все требования технологии укладки. Проще говоря, кровельный лист должен быть правильно прогрет и надежно прижат.В этом случае можно использовать технику шлепка или использовать специальный валик для прикатывания гонта.

    Простынь шлепается с помощью рукавицы, в которую вставлен кожаный язычок. Валик больше подходит для работы по тонким кровельным материалам. Если используется многослойный материал, монтаж крупного блока обычно выполняется с использованием двухслойных накладок.

    Для маленького элемента можно использовать только один слой. Круглый проход небольшого диаметра украшен двумя крупными накладками с горизонтально загнутой «юбкой».

    Сначала монтируется нижний элемент, затем верхний. В процессе монтажа лист нагретого материала необходимо немного подтянуть, чтобы обеспечить надежный охват вентиляционной коммуникации и необходимый нахлест.

    Особенности монтажа типового проекта

    Установки для проходки вентиляционных коммуникаций промышленного производства выполняются в соответствии с требованиями ГОСТ-15150. Считается, что температура воздуха внутри коммуникационной трубы не должна превышать 80 градусов, а влажность потока должна быть в пределах 60%.

    Место прохода вентиляционной трубы через крышу обычно имеет квадратную конфигурацию, это необходимо учитывать при выборе формы воздуховода и типа узла перехода

    Для расчета узла прохода необходимо следует учитывать такие показатели, как угол наклона ската и расстояние от элемента до конька крыши.

    Типовой переходной узел может быть выполнен в следующих вариантах:

    • с конденсатным кольцом или без него;
    • с теплоизолированным или обычным клапаном или без него;
    • с ручным или механическим приводом для клапана;
    • с искрозащитой или без нее и т. д.

    Перечисленные параметры могут различаться в зависимости от ситуации. Например, нет необходимости устанавливать механический клапан, если система стабильна и не нуждается в постоянной регулировке. Также возможно изготовление узла проходки на заказ.

    Типовые узлы проходки через кровлю, изготавливаемые на промышленных предприятиях, очень разнообразны, их выбирают в зависимости от размера трубы и характеристик кровли

    Конструкции данного типа изготавливаются из полимеров, нержавеющей стали при толщине 0.5-0,8 мм и из черной стали на 1,5-2 мм. Сечение готового переходного узла может быть круглым, овальным, квадратным или прямоугольным. Конкретная модель выбирается в зависимости от типа кровельного материала и параметров вентиляционной трубы.

    Хотя узлы прохода зарубежного производства обычно качественные, они не всегда адаптированы к местным климатическим условиям, поэтому не помешает внимательно изучить предложения отечественных производителей.

    Обычно маркируются следующим образом:

    • буквы УП с индексом от 1 до 10 обозначают исполнение без конденсаторного кольца и клапана;
    • индексы от 2 до 10 обозначают устройства с ручным клапаном, кольцо отсутствует;
    • обозначение УПЗ присваивается устройствам со специальной площадкой для привода клапана, что предусмотрено конструкцией.

    Комплектация готовых моделей переходных узлов содержит закладные болты и гайки, которые крепятся к деревянным конструкциям, железобетонным стаканам, предназначенным для монтажа. Для теплоизоляции успешно используется минеральная вата, которую рекомендуется защитить слоем стекловолокна.

    При необходимости установки вентиляционной установки с предохранительным клапаном обратите внимание на предназначенный для него патрубок. К нижнему фланцу этого элемента должен быть присоединен вентиль.Верхний фланец предназначен для фиксации положения воздуховода. В качестве крепежа для брекетов используются хомуты и скобы.

    Для дополнительной защиты вентиляционного стояка от влаги необходимо использовать юбку. Коллектор конденсата приварен к трубе.

    Предназначен для удаления влаги из воздушных масс, движущихся по вентиляционному каналу. Для управления клапаном используется механический блок, который следует установить на предназначенную для него полку.

    Этот элемент нельзя устанавливать рядом с кольцом для сбора конденсата, чтобы сохранить целостность всех элементов проходки.Типовые модели узлов обычно монтируются до начала кровельных работ: сначала монтируются воздуховоды вентиляционной системы, затем проход, а уже после этого монтируется кровля.

    Для этого необходимо:

    • очистить поверхности труб и кровли от загрязнений;
    • обклейте нижнюю часть воздуховода и прилегающий участок крыши фольгированной бумагой;
    • заполнить отверстия герметиком.

    Эти меры помогут защитить проходку от влаги и создадут дополнительную теплоизоляцию конструкции.

    С правилами монтажа вентиляционной системы непосредственно ознакомит рекомендованный нами, в котором подробно рассмотрены нюансы проектирования и организации.

    Выводы и полезное видео по теме

    Видео, демонстрирующее монтаж прохода вентиляционной трубы через кровельную систему, позволяет получить представление об особенностях данного вида работ:

    Монтаж этого важного элемента выполнить не так уж сложно.Но необходимо точно соблюдать требования технологии монтажа, чтобы не допустить задержки влаги на поверхности кровли и проникновения ее под покрытие.

    Расскажите о том, как вы своими руками обустроили проход вентиляционной трубы через чердак и кровельный пирог. Не исключено, что вы знаете технологические тонкости, которые будут полезны посетителям сайта. Пожалуйста, пишите свои комментарии в блоке ниже, размещайте фото и задавайте вопросы по теме.

    Дымоход является элементом с повышенной пожарной опасностью , поэтому важно ответственно подойти к процессам снятия его с кровли и изоляции от содержимого.

    Также важна защита трубы от проникновения влаги , которая может значительно сократить срок эксплуатации кровли.

    В этой статье мы подробно рассмотрим, как обмотать трубу на крыше профнастилом и разберем вопросы.

    Элементы отличаются между собой материалом изготовления:

    • Кирпичные дымоходы. Это классический вариант, который отличается надежностью и нетребовательностью к отделке . Для производства изделий используется красный кирпич. Для кладки кирпича необходимо использовать специальный огнеупорный раствор. Хорошо работает известковый раствор.
    • Стальные дымоходы. Это бюджетный вариант, который характеризуется простотой монтажа, малым весом и большим выбором размеров сечения. Но стальные трубы быстро прогорают, и их безопасный срок службы относительно невелик.
    • Бутерброды. Эти дымоходы состоят из нескольких металлических труб разного размера, которые вставлены друг в друга. Между ними находятся слои теплоизоляции. Сэндвичи сохраняют достоинства простых стальных дымоходов, но лишены их недостатков. Основные недостатки таких конструкций – высокая цена и возможность разгерметизации при резких перепадах температуры, что может привести трубу в полную негодность.
    • Модульные дымоходы. Как и бутерброды, эти дымоходы многослойные. Они состоят из слоев металла и огнеупорной глины (шамота). Между ними находится слой базальтового утеплителя. Корпус трубы выполнен из легкого бетона … Если внутри слой глины, то дымоходы называются шамотными, если внутри металлическая труба, то конструкция называется модульной.

    Стальной дымоход

    Кирпичный дымоход

    Модульный дымоход

    Существуют сложные конструкции труб, производство и установка которых стоит больших денег.Они редко используются в строительстве. К ним относятся стеклянные конструкции.

    Выбор места

    Наиболее оптимальным местом для выхода трубы является пространство у конька крыши, расположенное на расстоянии 50-80 от ее верхней точки . Это обусловлено рядом соображений :

    • Чем ближе труба к свесу крыши, тем больше снеговая нагрузка на нее. , а также увеличивается количество протекающей воды.
    • Чем выше труба, тем меньшая ее часть будет находиться в зоне холодного воздуха. Это уменьшит количество образующегося конденсата. , замедлит накопление сажи и пыли.

    Возможна установка трубы непосредственно на верхнюю линию конька. Это исключит возможность образования снежных карманов, минимизирует образование конденсата и протечек. Но такая конструкция нарушает целостность конькового прогона .

    ПРИМЕЧАНИЕ!

    Нежелательно, чтобы отверстие для трубы было перпендикулярно элементам. . В противном случае при возведении дымоходной конструкции придется обходить стропильные балки, что ее усложнит и увеличит расход материала.

    Выбор места для трубы

    Не исключен монтаж трубы в местах, близких к краю откосов. Но тогда потребуются большие затраты на его герметизацию.

    Как провести трубу через крышу из профнастила

    В листе профнастила, который будет окружать дымоход, начерчены контуры с параметрами длины и ширины , соответствующие размерам дымохода.Затем с помощью болгарки нужно вырезать отверстие с небольшим отступом от контуров.

    1. Также в элементах кровельного пирога делаются отверстия, при расчете их ширины необходимо учитывать не только собственные размеры трубы, но и размеры защитного короба, который будет отделять дымоход от содержимого пирога. Обрешетка в месте соединения должна быть сплошной.
    2. Как сделать проход трубы через крышу из профнастила? Труба должна быть плотно окружена наружным и внутренним фартуками … Внутренний фартук находится под (кроме той части, которая окружает стенку трубы), он крепится к обрешетке. От него отходит паз из нержавеющей стали, который должен обходить дымоход со всех сторон и выходить прямо на концы скатов к планке карниза. Через него будут стекать осадки и конденсат.
    3. Если труба кирпичная, то прилегающие к ней края фартука должны быть загнуты на концах и заведены в пазы. Штробы – это небольшие отверстия в кирпичах (но не в швах между ними), которые делаются болгаркой.

    Под нижним фартуком должен быть слой гидроизоляции. Гидроизоляция кровельной трубы из профнастила выполняется в следующем порядке:

    • Внешний фартук устанавливается на лист профнастила и также крепится к обрешетке. По большей части выполняет декоративную функцию, делая стык между дымоходом и кровлей более гладким, но этот элемент обеспечивает и дополнительную защиту.
    • Фартуки можно изготовить самостоятельно из цельного цинкового листа, либо приобрести готовый комплект гидроизоляционных планок.Первый вариант сложнее, так как требует самостоятельного выреза и загиба краев отверстия в листе. А вот второй вариант предполагает дополнительные траты денег.

    Монтажная схема в разрезе

    Части фартука, примыкающие к дымоходу, должны быть герметизированы герметиком.

    Вырезать отверстия в профнастиле и в кровельном пироге для труб круглого сечения сложнее. , чем для прямоугольных дымоходов, но их можно изолировать простыми методами.Для этого используются насадки Master-Flash . Это резиновые или силиконовые изделия в виде ступенчатой ​​пирамиды с круглым сечением. Они плотно прилегают к дымоходу и надежно крепятся к профнастилу.

    Основание насадки изготовлено из алюминия. Обратная сторона изделия имеет рифленую поверхность, что повышает его герметичность.

    Монтаж круглой трубы

    Итак, как обшить трубу на крыше профнастилом, если она круглая? Перед установкой патрубка необходимо отрезать такое количество колец-пирамид, , которое обеспечит диаметр отверстия на 20% меньше диаметра трубы … Затем Мастер-Флеш протягивается по трубе сверху вниз. Основание приклеивается к профнастилу с помощью силикона и крепится к нему саморезами. Место прилегания колец изделия к трубе герметизируется силиконом.

    Изделие можно тянуть только за конус. Если приложить усилия к его основанию, то оно может прийти в негодность.

    Вы также можете герметизировать круглые трубы с помощью самоклеящихся свинцовых лент.

    Устранение протечек

    Основной причиной протечек стыков трубы и кровли является нарушение герметичности конструкций перронов. Для решения этой проблемы необходимо соорудить дополнительный наружный фартук из битумной ленты.

    Перед установкой крышу очистить от пыли металлической щеткой.

    Лента укладывается в несколько слоев по низу трубы и по примыкающему листу профнастила (или по фартуку). Затем его нужно нагреть горелкой и придавить деревянной доской.

    Такая прокладка может служить несколько лет.

    Серьезные утечки устраняются только заменой фартука.

    Влага также может попасть под крышу из-за чрезмерного образования конденсата из трубы. Чтобы уменьшить его количество, на дымоход можно соорудить зонт. Зонты изготавливаются из таких металлов, как медь, оцинкованная сталь и нержавеющая сталь. Вытяжка не только уменьшает объем конденсата, но и гасит искры, выходящие из дымохода, повышая пожаробезопасность конструкции.

    Если дымоход находится близко к краям скатов, то могут возникнуть протечки из-за скопления большого количества снежных масс.Для устранения этой проблемы фартук дополняется треугольной выпуклой конструкцией (с обязательным уплотнением), которая будет отделять снег и упрощать его сход.

    Гидроизоляционные трубы

    Полезное видео

    Проход дымохода через крышу из профнастила — видео инструкция:

    Заключение

    Основная сложность, возникающая при выводе дымохода на крышу, это установка гидроизоляционных элементов на стыках конструкций во избежание протечек, также проблемы могут возникнуть при прохождении трубы через кровельный пирог.Но если работа выполнена правильно, эти трудности будут преодолены.

    В контакте с

    Тема обустройства малоэтажной застройки, которая все чаще появляется на загородных участках, снова набирает популярность. Люди хотят иметь собственную недвижимость, в которой они могут жить круглый год, при условии, что им будет комфортно и безопасно. Независимость от коммуникаций, чистый воздух, отсутствие городской суеты и масса факторов, на порядок раздражавших горожан, стали поводом для приобретения или строительства загородных домов, обустройства их с целью комфортного проживания.Один из основных вопросов при обустройстве, который волнует владельцев: как вывести дымоход через крышу, чтобы обеспечить нормальный обогрев построек в холодное время года и безопасную эксплуатацию построек.

    При обустройстве системы отопления, которая будет работать от печи или другого устройства, нужно точно определиться с конструкцией отвода продуктов сгорания с учетом всех необходимых правил пожарной безопасности и без нарушения герметичности кровли.

    Особенности выбора места

    Выйти из дымохода через крышу не так просто, как кажется.Неверное определение места, где будет установлена ​​труба, может в дальнейшем привести к некачественной работе всей системы отопления и не только. Перечислим основные проблемы, которые могут возникнуть, если выбрано неправильное место для отвода продуктов сгорания в топку, с учетом того, что не будет нарушена герметизация дымохода на кровле и самой кровли.

    • Не рекомендуется устанавливать в помещениях, расположенных вблизи вентиляционных отверстий и мансардных окон, во избежание попадания в помещение угарного газа.
    • Не рекомендуется установка на стыках откосов, где есть внешний угол, так как зимой это приведет к накоплению снега.
    • Не используйте твердые материалы для крепления системы. Это учитывается в тех случаях, когда сама крыша по каким-либо причинам «плывет». Если систему закрепить жестко, вместе с кровлей пострадает водосточная система.

    Опытные строители советуют устанавливать дымоход непосредственно у конька … Почему именно в этом, а не в другом месте:

    • В зоне стыка конструкции исключено просачивание влаги, т.к. в этом месте во время снегопадов скапливается наименьшее количество снега.
    • Расположение трубы в непосредственной близости от конька крыши снижает воздействие внешних факторов. Размещая конструкцию у конька, создаются благоприятные условия для наименьшего сбора конденсата в этом месте.

    Увеличение расстояния от конька влияет на высоту самой дымоходной конструкции, так как она возвышается над крышей.Если рядом находится другое здание, затеняющее выходной узел, то этот фактор также необходимо учитывать, поднимая высоту конструкции над сооружением.

    Особенности примыкания конструкции

    Перед проведением дымохода через крышу необходимо подготовить специальные элементы, для изготовления которых требуются разные материалы. Изначально учитываются следующие точки:

    • Технические характеристики материала, используемого для монтажа.
    • Из чего сделана крыша.
    • Гидроизоляция дымохода на крыше, а также использование фартука в качестве монтажного элемента.

    В конструкции для отвода продуктов сгорания используется материал с разными эксплуатационными характеристиками. Это может быть огнеупорный кирпич, металлические, керамические детали, даже стекло, прошедшее специальную предварительную обработку. Основным фактором при выборе является особенность работы дымоходной трубы с расчетом температуры продуктов сгорания.Место соединения можно видоизменять в зависимости от основы, из которой изготовлена ​​конструкция. При монтаже дымохода через крышу учитывается степень защиты кровли от влаги посредством гидроизоляции и утепления. Особенностью монтажа является использование дополнительных слоев гидро- и пароизоляции, которые при укладке не должны иметь изломов и стыков.

    Согласно нормам, обеспечивающим безопасную эксплуатацию зданий, расстояние между вытяжными системами и сгораемыми элементами должно быть не менее 15 см.Это требование обязывает наличие специального короба для трубы, обеспечивающего буферный слой в районе примыкания конструкции дымохода. Специалисты рекомендуют отделять зону примыкания от конструкции крыши системой поперечных балок и стропильных ног. Способ изготовления защитной пленки с учетом необходимого расстояния осуществляется с раскроем конвертным способом и фиксацией материала скобами к краям бруса.

    В дальнейшем гидроизоляционную пленку закрепляют обрешеткой, а пароизоляционный слой отделкой, которые будут использоваться в качестве креплений.

    Крыши из ондулина, особенности снятия

    Перед снятием трубы необходимо изучить технические особенности материала, из которого сделана кровля. Ондулин входит в перечень кровельных материалов, которые используются для обустройства малоэтажных домов. Вывод дымохода через крышу из ондулина предполагает некоторые особенности при выполнении монтажных работ.

    • При выборе места проход трубы через ондулиновую кровлю лучше выполнять вблизи конька.Перед монтажом требуется обеспечить необходимую высоту свеса над вершиной конька, обеспечивающую минимальное воздействие неблагоприятных факторов. Это же условие является оптимальным для предотвращения скопления влаги и других элементов в зоне конструкции.
    • Проход через кровлю для дымохода осуществляется на расстоянии от места расположения мансардных окон.
    • Проход трубы через кровлю не выполняется в местах стыков скатов, так как это приведет к скоплению снега в месте стыка.
    • Крепление конструкции не должно выполняться жестко, во избежание нарушения работы системы дымоудаления в случае разрушения кровельного материала.

    Учитывается и материал, из которого он будет изготовлен. Проход дымохода через крышу осуществляется с условием использования в конструкции кровельного пирога. Перед монтажом дымохода через крышу из ондулина необходимо подготовить дополнительную конструкцию в виде короба для обеспечения пожарной безопасности всего здания.Необходимо дополнительно выполнить следующие мероприятия:

    • Установка стропильных «ножек» по обеим сторонам трубы дымохода.
    • С помощью поперечных балок трубу дымохода закрепляют в нижней и верхней точках с учетом толщины стропильных «ног».

    Во всем остальном технология проведения проходки и устройство дымохода выполняется по нормам, которые применяются при выполнении таких работ.

    Настил: особенности извлечения

    Многих застройщиков интересует вопрос, как правильно вывести дымоход через крышу, если она из профнастила. Кровли из профнастила легкие, прочные и надежные в эксплуатации. Многие застройщики используют его в качестве кровельного основания. При проходе через крышу из профлиста принципиальных отличий в конструкции нет, точно так же выбирается место в кровле и материал, который будет использоваться.

    Перед проведением дымохода через крышу из профилированного листа требуется поэтапно выполнить все виды работ с учетом каждого конструктивного элемента.

    • Определяются диаметр, толщина и материал, из которого он будет изготовлен. Качество тяги зависит от высоты и ровности укладки.
    • Перед тем, как сделать отверстие в кровле, необходимо учитывать не только размеры трубы, но и крепеж, с помощью которого будет фиксироваться конструкция.
    • При соединении со стропильной системой необходимо учитывать наличие защитного короба.
    • При наличии сложных типов кровли с применением утеплителей рекомендуется выполнять проход дымохода из сэндвич-труб через перекрытие, чердак и кровельный материал. Используя дымоходный сэндвич при монтаже, вся конструкция в сборке предельно проста и быстра.

    Принцип снятия во многом аналогичен стандартной сборке конструкций:

    • Используя готовый дымоход сэндвич, вам не нужно тратить время на утепление.Монтаж дымохода из сэндвич-труб через крышу значительно упрощает работу.
    • Использование пенетратора в качестве конструктивного элемента обеспечивает наилучшую герметизацию стыка, что исключает попадание влаги внутрь чердачного помещения. В качестве проходной наиболее рациональным вариантом является использование материала, из которого изготовлена ​​сама труба. В продаже есть готовые элементы, полностью решающие вопрос герметизации стыка и его эластичности, особенно это важно, если кровля имеет волнистую поверхность.
    • Узел для прохода трубы через крышу имеет несколько разновидностей; его тип выбирается в соответствии с диаметром и формой системы.

    Шиферная крыша: выход системы

    Шифер

    в последнее время используется не так часто, как другие, более современные и популярные. Тем не менее, его востребованность в строительстве остается высокой. Выход дымового отверстия осуществляется с помощью специального круга для обеспечения ровности краев. Самыми популярными материалами для изготовления шиферной кровли являются огнеупорный кирпич или готовые керамические трубы.Перед креплением дымохода на крыше изготавливается специальный фартук из шифера, чаще всего в качестве основы используется оцинкованная или нержавеющая сталь.

    Возвращаясь к вопросу, как герметизировать стык с рубероидом, в качестве которого используются листы шифера, целесообразно использовать готовую втулку, обеспечивающую максимальное качество герметизации. Во всех остальных вопросах, касающихся организации монтажных работ по устройству устройства на шиферной кровле, они мало чем отличаются от вариантов укладки с другими видами крыш.

    Металлочерепица: особенности вывода конструкции

    Проход дымохода через металлочерепицу во многом напоминает принцип работы с аналогичным материалом, а точнее профнастилом:

    • Место установки, диаметр и длина определены.
    • На поверхности кровли делается разметка для вырезания отверстия с учетом небольшого отклонения (1,5 см) в сторону увеличения.
    • Для монтажа дымоходной системы, проходящей на крышу через чердачные помещения, используются короба, крепящиеся к стропильной системе.При врезке в крышу также учитывается наличие гидроизоляции и утеплителя.
    • При монтаже на крышах сложного типа лучше использовать сэндвич-трубу, это даст возможность собрать конструкцию из частей, что в свою очередь экономит время и облегчает работу.

    Многих начинающих мастеров интересует, зачем требуется утепление и как правильно это сделать. В строительстве в качестве утеплителя используется материал с высокой огнеупорностью.Минеральная вата и стекловолокно не только обеспечат наименьшие теплопотери, но и защитят ваш дом от пожара. Работы по утеплению многослойного типа кровли следует проводить таким образом, чтобы они не мешали последующему монтажу самой трубы.

    Элементы, используемые для выводов и пломбирования

    Чаще всего дымоходы круглые, это усложняет выполнение отверстий в кровельном материале, что впоследствии может сказаться на герметичности стыков двух систем: кровли и дымохода.Для повышения качества проходки с дальнейшим креплением к конструкции кровли и соблюдением требуемого качества герметизации строители используют готовые пенетраторы, отличающиеся формой изготовления и способом создания упругости в местах стыков. Для удобства существует несколько разновидностей этого элемента, который также используется при монтаже вентиляционных каналов.

    — само по себе уже крайне ответственная задача, требующая особой аккуратности, последовательности действий, четкого соблюдения разработанных технологических рекомендаций.Какой бы материал не использовался для покрытия кровли, он в итоге должен обеспечить стопроцентную защиту здания от разрушительного воздействия атмосферных осадков.

    Одним из наиболее уязвимых с точки зрения возможного проникновения воды и сложности монтажа узлов является примыкание кровли к дымоходу или вентиляционной трубе. От того, насколько качественно будут герметизированы такие участки, напрямую зависит долговечность стропильной системы, чердачного перекрытия, а зачастую и отделки в самом доме.Поэтому очень важно отнестись к этому этапу кровельных работ с особым вниманием и аккуратностью.

    Особенности устройства прохода дымохода через крышу

    Качественное примыкание кровельного материала к трубе возможно только при наличии на крыше надежной жесткой обрешетки, соответствующей типу кровли и крутизне скатов, на которую будет равномерно распределяться нагрузка как от массы самой стропильной системы и от внешних воздействий.

    • Оптимальный вариант, когда дымоход устанавливается еще до обустройства обрешетки. То есть в самой конструкции стропильной системы предусмотрен проход для нее, усиленный дополнительными деталями. В таких случаях примыкание листового или штучного кровельного материала к трубе будет намного проще, чем в тех, когда в готовой обрешетке необходимо организовать проход для вновь возводимой трубы.
    • Если труба будет установлена ​​позже, то для того, чтобы освободить место для прохода дымохода, придется демонтировать некоторые элементы обрешетки, что вполне может ослабить общую конструкцию.
    • Также необходимо заранее предусмотреть, чтобы труба не упала на стропильную ногу, так как ее частичный или полный демонтаж является крайне нежелательной операцией. Если труба все-таки ложится на одно из стропил, и часть ее приходится снимать, то перед проведением этого процесса необходимо сразу установить подпорные стойки под оставшиеся части, которые крепятся к балкам перекрытия. Кроме того, чаще всего приходится также соединять части этой ноги с целыми стропилами, горизонтальными перемычками.
    • Какой бы вариант не рассматривался, необходимо обязательно оборудовать вокруг дымохода дополнительный надежный каркас, который должен быть жестко связан с другими элементами стропильной системы и обрешетки крыши.

    Цены на дымоход

    дымоход


    • Зазор между дымовой трубой и элементами стропильной системы регламентируется правилами СНиП 41-01-2003 п.6.6.22. В нем сказано, что расстояние от поверхностей бетонных и кирпичных дымоходов до любых частей стропильной системы и кровельного «пирога» из горючего материала должно быть не менее 130 мм.От керамических труб без изоляции этот зазор должен быть не менее 250 мм, а при наличии теплоизоляции — еще и не менее 130 мм.

    Остальное незамкнутое пространство между трубой и горючим или даже трудногорючим кровельным покрытием, только полностью негорючие материалы (обычно для этих целей используется листовой металл).

    Конструкция стыков кровельного покрытия с трубой

    Когда надежное основание для обустройства примыкания кровельного материала к дымоходу готово, можно приступать к монтажу элементов герметизации покрытия.

    Конструкция системы примыкания покрытия к трубе может быть различной, в зависимости от выбранного кровельного материала. Функции, которые возлагаются на элементы, входящие в состав примыкания, — герметизация и гидроизоляция стыков кровельного покрытия и вентиляционных или дымоходных труб, а также отведение и перенаправление потоков воды, стекающих с конька крыши, на трубу от над.

    Схему обустройства такого примыкания в идеале следует определить еще при составлении проекта стропильной системы и кровельного покрытия.Дело в том, что некоторые варианты предполагают монтаж отдельных частей конструкции до укладки кровельного покрытия.

    Помимо выбранного для кровельного типа типа кровли, при составлении проекта следует учитывать расположение дымохода, его форму, а также материал, из которого он изготовлен.

    Специалисты-строители обычно рекомендуют для обустройства примыканий использовать только готовые конструкции, которые выпускают производители кровли. Тем не менее, многие умельцы предпочитают изготавливать эти детали самостоятельно.


    Следует отметить, что проще всего герметизировать дымоход, проходящий через крышу, непосредственно по коньковой линии крыши. При таком расположении вода во время дождя, а также снежные отложения зимой не имеют возможности скапливаться над задней стенкой трубы, что сводит к минимуму риск протечки кровли в этом, пожалуй, самом уязвимом узле.

    Не составит труда обустроить надежный примыкание кровельного материала к дымоходу, который также располагается в непосредственной близости от линии конька, то есть практически сразу после конькового элемента.Также над трубой остается очень маленькое пространство, препятствующее скапливанию снега и воды.


    А вот выполнить качественную герметизацию дымохода, расположенного в средней или нижней части ската крыши, гораздо сложнее. В этом случае гидроизоляция должна быть особенно надежной. Поэтому довольно часто и особенно, например, когда крыша покрыта мягкой битумной кровлей, необходимо обустраивать дополнительную скатную конструкцию – как показано на иллюстрации выше.Такой специальный разрыв в кровле будет распределять потоки воды, направляя их по боковым стенкам трубы. Такие защитные расширения на трубу принято называть желобами.


    И, конечно же, самое сложное – это качественно обустроить примыкание вокруг дымохода, приходящегося на среднюю или нижнюю часть ендовы. В этом случае труба окажется на пути четко направленных потоков воды, которые во время дождя или таяния снега будут стекать в желоб скатного стыка.При этом крайне важно надежно герметизировать не только тыльную сторону трубы, но и ее боковые линии. Поэтому еще на этапе проектирования нужно очень постараться, чтобы избежать такого расположения трубы.

    Теперь, чтобы ответить на самые популярные вопросы, возникающие в процессе обустройства данного кровельного узла, необходимо рассмотреть несколько вариантов герметизации проходов труб через крышу.

    Герметизация проходов круглых труб

    Как известно, печи и камины в последнее время все чаще оснащаются круглыми дымоходами разного диаметра.Современные дымоходные металлические трубы чаще всего имеют «сэндвич-структуру», то есть состоят из трех слоев – двух металлических цилиндров, наружного и внутреннего, и слоя теплоизоляции между ними. В качестве теплоизоляции обычно используется минеральная вата на основе базальта.

    Цены на металлочерепицу

    металлическая кровля

    Производители предусмотрели специальные элементы для герметизации примыкания таких круглых труб к кровле — проходки. Эти детали могут быть изготовлены из металла или из эластичного термостойкого композиционного материала, который монтируется в сочетании с металлическими элементами.

    В принципе, по такому же принципу устраивают герметичный кровельный примыкание и для вентиляционных труб.

    Металлическая проходка для круглых труб

    Варианты готовых металлических изделий для устройства примыкания кровли к круглым трубам обычно состоят из двух частей. Это колпак фартука и так называемая «подошва», которая представляет собой жесткую основу и изготавливается из стального листа, на который заводом-изготовителем крепится колпак. Металлические проходки отличаются друг от друга углом наклона нижней плиты конструкции по отношению к цоколю, поэтому их выбирают в зависимости от уклона кровли.Как правило, в специализированных магазинах всегда можно найти нужный вариант изделий, так как они выпускаются для скатов крыш различной крутизны.

    Верхняя часть раструба перед монтажом конструкции на крышу обрезается по диаметру дымохода, так как она должна свободно проходить через отверстие раструба. Затем «подошва» жестко крепится к поверхности кровли с помощью кровельных саморезов, на которые надеваются уплотняющие эластичные прокладки из резины или неопрена.

    Очень часто при устройстве металлической проходки на рельефной кровле для усиления герметизации примыкания над трубой закрепляют металлический лист, который подводят под коньковый элемент и закрепляют внахлест с верхней стороны «ножки» проникновения.


    После крепления подошвы к поверхности кровли и пропуска трубы через проходку верхний край колпака прижимается к дымоходу с помощью специального хомута, в который устанавливается термостойкая эластичная прокладка.Этот элемент защитит стык двух элементов от попадания в него влаги.

    Готовые эластичные проходки

    Как было сказано выше, помимо металлических проходок, на рынке можно найти и эластичные проходки, оснащенные в нижней части подошвой из мягкого гибкого металла, например, из свинца или алюминия. Через этот пластик, но сохранив приданную ему прокладку, обрамляющую «ножку» проходки, он крепится к обрешетке, через поверхность рубероида.Сам колпачок выполнен из атмосферостойкой эластичной резины, и плотно облегает трубу по окружности, тем более, что он обычно еще и «прихватывается» металлическим хомутом.

    Цены на шифер


    Преимуществом гибких проходок является их универсальность, так как их можно устанавливать на пандусы, возводимые на любом уклоне. Благодаря гибкости комбинированной основы проходки легко формировать основу из кровельного материала.

    Эти гибкие проходки для круглых труб часто называют «мастер-фланец».Недостатка в таких продуктах в наше время нет. А установка очень проста и доступна любому хозяину дома.


    Видео: монтаж гибкого прохода для дымохода «мастер-флеш»

    Герметизация примыкания крыши к круглой трубе с помощью алюминиевой или свинцовой ленты

    В случаях, когда по каким-либо причинам нет возможности использовать готовые проходки для герметизации проходов труб, то для выполнения этих работ можно использовать специальную самоклеящуюся алюминиевую или свинцовую ленту.Благодаря гибкости, термостойкости и универсальности этого материала вы можете использовать его для самостоятельного формирования проходки.


    Отрезки ленты наклеиваются на вертикальную часть трубы с переходом на кровлю. А затем лента закрепляется вокруг дымохода – таким образом герметизируется стык.

    Этот материал отличается высокой устойчивостью к различным внешним негативным воздействиям: высоким и низким температурам и их резким перепадам, к влаге, ультрафиолетовому излучению,

    Для того, чтобы лента обеспечивала качественную гидроизоляцию стыка, а герметизация прослужила как можно дольше, ленту необходимо приклеивать на чистую, обезжиренную и высушенную поверхность как труб, так и кровли.

    Варианты уплотнения примыкания крыши к прямоугольным или квадратным трубам

    Для устройства примыканий вокруг труб прямоугольного или квадратного сечения (чаще всего кирпичных) также применяются готовые стандартные системы, выпускаемые производителями кровли. В связи с этим, приобретая тот или иной кровельный материал, вы можете сразу купить или заказать комплект проходных деталей для кирпичного или бетонного дымохода по конкретным размерам.

    Это стандартное исполнение, изготовленное из листового металла, может использоваться для кровельных материалов, таких как, профлист, а также привычный шифер старой и новой модификации. Для этих покрытий обычно используется схема заделки швов, показанная ниже.


    Итак, перед тем, как кровельные листы будут закреплены на каркасе обрешетки, проводятся подготовительные работы, включающие следующие этапы.

    • Вокруг трубы закрепляются дополнительные брусья обрешетки, размер их поперечного сечения может быть таким же, как и у других элементов обрешетки.
    • Затем, от передней стенки трубы вниз до карниза кровли, закрепляется, так называемая, «стяжка», снабженная фланцами с обеих сторон. Стяжка обычно изготавливается из оцинкованного листового металла.
    • Далее вокруг трубы поверх «стяжки» укладывается и закрепляется стеновой профиль. Его верхний край, имеющий загиб назад на 8 ÷ 10 мм, вставляется в предварительно прорезанную линию на стенке дымохода.
    • Затем на этот стык фартука стены и стенки трубы обязательно нанести атмосферостойкий герметик, то есть предназначенный для наружных работ.
    • Следующий этап – монтаж кровельного материала.
    • Заключительный этап – установка и крепление профиля наружной стены – фартука, состоящего из четырех элементов, устанавливаемых со всех сторон трубы. Эти части фартука прикручиваются к стенкам дымохода, а также скрепляются между собой по его углам.

    Другой, более современный вариант герметизации стыка предполагает использование самоклеящейся гидроизоляционной свинцовой ленты, удобной для использования как на плоском, так и на любом рельефном кровельном покрытии.

    При использовании такой ленты ее необходимо закрепить на поверхностях стенок трубы с помощью специальных прижимных металлических планок, которые можно изготовить самостоятельно. Верхний стык полос со стенками трубы необходимо дополнительно покрыть слоем атмосферостойкого герметика.

    Лента

    гибкая самоклеящаяся гидроизоляционная идеально подходит для герметизации примыкания кровельного покрытия с достаточно высоким рельефным рисунком, так как легко принимает форму при наклеивании и сохраняет ее. Такая лента очень часто используется для закрытия стыков, если крыша покрыта керамической черепицей, шифером или ондулином.

    Цены на керамическую плитку

    керамическая черепица

    Герметизация примыкания ондулиновой кровли к кирпичному дымоходу – пошагово

    Выше уже было сказано, что многие производители кровельных материалов стремятся сопровождать свою продукцию фирменными системами герметизации проходки труб. Одним из примеров является достаточно популярная в наше время система оформления примыкания к трубе волнистого целлюлозно-битумного рубероида ондулин.

    Иллюстрация Краткое описание выполняемой операции
    В данном случае представлен вариант устройства примыкания кровли, покрытой ондулином, к дымоходу или дымоходу прямоугольного сечения.
    Уплотнительная система устанавливается после укладки кровельного материала на обрешетку.
    Зазор между покрытием и стенками трубы, а также под ней должен быть 20 ÷ 30 мм.С тыльной стороны дымохода, то есть обращенной к коньку, расстояние между стенкой трубы и обрешеткой может варьироваться от 50 до 100 мм.
    Для крепления уплотнительного примыкающего фартука по периметру трубы необходимо заранее включить в конструкцию крыши дополнительные элементы обрешетки, которые закрепляются вдоль стенок дымохода.
    Для этой дополнительной обрешетки подойдет брус с размером поперечного сечения 40×40, 40×30 или 50×30 мм.
    На первом этапе примыкание кровли к трубе с лицевой стороны трубы закрывается закрывающим фартуком, изготовленным специально для ондулина.
    Обычно производитель кровельного материала также выпускает дополнительные элементы для оформления устоев, конька и других сложных и уязвимых узлов кровли. Поэтому при закупке материала необходимо сразу осведомиться об ассортименте доборных элементов, и, произведя предварительные расчеты, сразу включить их в проект.
    Покрывающий фартук накладывается на место его будущей установки — по нижнему краю трубы, обращенному к карнизу.
    На фартуке делается разметка, по которой нужно будет сделать пропилы.
    Верхняя, плоская часть фартука должна оставаться ровно по ширине трубы, а волнистая часть должна иметь по одной волне с каждой стороны. В этом случае необходимо срезать волнистую часть по нижнему гребню волны.
    Сначала делается разметка карандашом.
    Затем фартук вырезается по нанесенной разметке.
    Деталь удобнее всего резать острым строительным ножом.
    Далее готовый фартук прижимается к трубе и крепится к поверхности крыши фирменными кровельными гвоздями.
    Гвозди должны проходить сквозь ондулин в обрешетку обшивки вокруг трубы.
    При этом гвозди вбиваются в вершину каждой волны рельефа фартука.Крепление не выполняется только на крайних волнах, выходящих за габариты трубы с обеих сторон.
    Очень важно вбивать гвозди правильно, строго вертикально к поверхности крыши. И соизмеряйте усилия, чтобы не деформировать покрытие слишком сильным забиванием креплений.
    Теперь необходимо приготовить самоклеящуюся гидроизоляционную ленту «Ондуфлэш-Супер».
    Этот материал отлично подходит для герметизации сложных участков — бутилкаучуковая составляющая обладает отличными гидроизоляционными свойствами, а алюминиевая основа позволяет придавать ленте очень сложные формы.
    Стандартная ширина ремня 300 мм.
    Длина первого сегмента должна быть равна 250 ÷ 300 мм
    Отрезанный кусок ленты прикладывается к месту будущей установки и предварительно загибается по рельефу уплотняемого угла.
    Функция этой детали будет заключаться в герметизации краев ранее закрепленного фартука.
    После примерки ленты к месту установки с ее обратной стороны снимается защитная пленка, покрывающая клеевой слой.
    Лента наносится в месте примыкания кровли к трубе в передних углах так, чтобы одновременно закрыть верхнюю и нижнюю части фартука на 70 ÷ 80 мм.
    Для того, чтобы лента изгибалась в необходимое положение и плотно прилегала к материалу кровли, фартука и трубы, ее угол подрезается.
    Далее ленту необходимо прижать ко всем поверхностям с хорошим усилием.
    Особенно важно, чтобы лента максимально плотно прилегала по линии стыков.
    Сначала такая герметизация выполняется на одном нижнем углу трубы, а затем то же самое делается на противоположной стороне.
    Следующим шагом является установка бокового упора на трубу.
    Деталь прижимают к поверхности кровли и к боковой стенке трубы и отмечают линии разреза.
    Срезы верхней части фартука должны быть выполнены четко по вертикальным границам трубы, то есть края фартука срезаны под определенным углом.
    Причем нижняя часть детали, которая находится на кровле, должна выступать за пределы трубы, как в нижней, так и в верхней ее части на 100÷150 мм.
    Разрезы делаются по намеченным линиям с помощью острого ножа.
    Сначала к разметке прикладывается металлическая линейка и по ней необходимо провести ножом с легким нажимом по ней.
    То есть материал фартука разрезается примерно на ⅔ его толщины.
    Затем от небольшого усилия изгиба деталь фартука аккуратно отламывается по линии разреза.
    На следующем этапе к поверхности кровли прибиваются подготовленные боковые части фартука, под которыми закрепляются дополнительные элементы обшивки.
    В каждую из боковых частей фартука достаточно вбить по три гвоздя – по одному в центре и по одному вверху и внизу.
    Далее из гидроизоляционной самоклеящейся ленты отрезается кусок, по длине превышающий ширину трубы на 200 мм.Этот участок пойдет на герметизацию задней, самой уязвимой части дымохода.
    Отрезанная часть гидроизоляционной ленты прикладывается к месту ее будущего монтажа и загибается по линии прилегания кровельных листов к трубе. При этом его нижней части стараются сразу придать максимальную форму, повторяя волны листов ондулина.
    Далее с ленты аккуратно снимается защитная пленка, а гидроизоляционный материал плотно прижимается к поверхности трубы и к кровельному покрытию.
    Боковые стороны ленты обрезаются так, чтобы верхнюю из вырезанных частей можно было приклеить к боковым сторонам трубы, где уже закреплены элементы фартука. Таким образом, лента изолирует стык бокового элемента фартука со стенкой трубы, предотвращая попадание сюда капель воды во время дождя.
    Следующей задачей является приклеить гидроизоляционную ленту к передней части трубы. Его закрепляют поверх передней верхней части фартука, то есть той, что идет над трубой.
    Ширина ленты должна быть 100 ÷ 150 мм, а ее длина должна превышать ширину трубы на 200 ÷ 300 мм, так как она будет загибаться на стороны трубы и прятаться под боковые части фартука.
    Также необходимо очень хорошо прижать ленту к кирпичной или оштукатуренной поверхности трубы.
    Далее верхний край гидроизоляционной ленты с лицевой стороны дымохода прижимается металлической фиксирующей планкой.
    Его крепление производится на дюбели.
    Такие же планки прикручиваются к бокам трубы, на 15÷17 мм ниже края фартука.
    На фото хорошо видно, как должна располагаться фиксирующая рейка, концы которой обрезаны по линии углов трубы.
    Далее края фартука, оставшиеся поверх прикрученных боковых прижимных планок, необходимо немного отогнуть от поверхности трубы.
    Теперь образовавшийся угол между стенкой трубы и слегка отогнутым краем фартука плотно заполнен слоем полиуретанового герметика.
    Для этой операции вам понадобится специальный строительный шприц-пистолет.
    Теперь осталось только вырезать и уложить на тыльную сторону трубы дополнительный кусок ондулина. Его ширина должна быть равна ширине расположения боковых элементов фартука. а длина от конька до трубы.
    Поверх уже уложенного покрытия, а также поверх приклеенной к нему гидроизоляционной ленты и трубы укладывается дополнительный кусок ондулина.
    Уложенный дополнительный фрагмент ондулина прибивается к обрешетке прямо через остывшее снизу покрытие. №
    Крепление осуществляется кровельными гвоздями, вбитыми в верхнюю часть каждой волны покрытия.
    Когда обустройство примыкания рубероида к трубе завершено, можно переходить к дальнейшему монтажу коньковых элементов.
    Этот элемент конька закроет верхний край дополнительного листа ондулина поверх трубы.

    Приведенная выше информация является достаточно убедительным свидетельством того, что ничего сверхъестественно сложного в герметизации участка примыкания крыши к трубе дымохода нет. Такую работу вполне реально провести самостоятельно. Однако при этом не следует забывать о соблюдении всех требований безопасности, так как работа будет проходить на большой высоте. Крайне легкомысленно проводить какие-либо монтажные работы на скатах крыши без предохранительных устройств!

    В завершение публикации предлагаем посмотреть видео, в котором подробно показан процесс герметизации стыка черепичной кровли.

    Видео: Герметизация примыкания кровельной трубы из керамической черепицы

    При установке дымохода в доме или бане нужно не только правильно его закрепить, подключить и рассчитать аэродинамику на хорошую тягу. Обязательно нужно предусмотреть грамотный проход дымохода через крышу – чтобы в дальнейшем в этом месте не было протечек и стропила не обуглились.

    И здесь необходимо не только сделать аккуратное отверстие в покрытии, но и максимально загерметизировать проходку, подобрать герметики и при этом сохранить эстетичный вид всей кровли.Тут действительно очень много тонкостей и нюансов!

    Прежде всего, еще на этапе строительства крыши нужно спроектировать точное расположение дымохода. Для этого существуют определенные правила, регламентирующие нормы высоты и расположения дымоходов на крыше:

    Сегодня в России проход дымохода через крышу дома осуществляется в соответствии с требованиями СНиП 41-01-2003. Они немного устарели, но именно на них ориентируются надзорные службы, и поэтому этот документ важен.

    Будьте осторожны и с модным сегодня сочетанием дымохода и других труб, вентиляции и канализации, в одном большом коробе. Иногда именно так архитекторы хотят уменьшить количество ненужных визуальных деталей на крыше.

    В результате получаются огромные ящики на крыше, которые иногда имеют до 6 метров в длину и до 1,5 в ширину. Причем правильно обойти их кровельными элементами гораздо сложнее, чем те же 6-8 труб, но по отдельности.

    Когда вы определили место для будущего дымохода, то самое время подготовить стропильную систему к монтажу. А это уже зависит от того, насколько широк сам дымоход и какой он формы.

    Металлический фартук и гибкие ленты для прямоугольных дымоходов

    Итак, начнем с традиционного, хотя и изрядно устаревшего варианта – квадратного кирпичного дымохода.

    Ведь его монтаж, начиная от специального отдельного фундамента и заканчивая заделкой стыка с кровлей, достаточно сложен.Но при этом, конечно же, качество все равно не гарантируется, ведь многое зависит от подбора материалов и профессионализма печника.

    Конструкция и крепление дымохода

    Обычный кирпичный дымоход имеет правильное прямоугольное сечение, что не всегда хорошо для внутренней аэродинамики. В то же время более современные металлические и керамические дымоходы значительно проще в обслуживании и монтаже.

    В любом случае дымоход располагают максимально близко к коньку, тем самым снижается снеговая нагрузка на саму трубу и уменьшается объем воды, которая будет стекать потоком вокруг нее.Это означает, что риск протечек будет намного меньше.

    Обычно прямоугольную трубу укладывают по направлению уклона:

    Всего со стропилами в таком месте нужно действовать следующим образом. Вот как установить фартук:

    • Шаг 1. В первую очередь используйте нижние планки примыкания, которые прикладывают к стенке дымохода и отметьте линию вверху.
    • Шаг 2. По этой линии болгаркой делается штроба.
    • Шаг 3.Далее убирают пыль, чтобы мелкие частицы цемента и песка не попали на поверхность гидроизоляции кровли. Просто со временем они превратятся в абразив, способный повредить кровельный материал.
    • Шаг 4. Если дымоход не входит в отверстие между стропилами, а приходится выпиливать более одного стропила, то необходимо усилить внешние стропила. Для этого их делают парными.
    • Шаг 5. Если труба идет прямо через конек, то коньковый прогон устанавливается с обеих сторон трубы, а стропила верхней части уже опираются на ригели.
    • Шаг 6. Если дымоход находится далеко от конька, то один край фартука наденьте на дымоход, а другой конец спрячьте под рубероид. Если труба близко, то прямо под коньковый брус подложите защитный фартук и закрепите его специальными элементами, а затем обработайте влагостойким герметиком.

    Вот схема расположения стропил:

    Но, используя дополнительные бруски в стропильной системе, помните, что древесина и полимерные материалы чувствительны к высоким температурам.Поэтому в СНиПах указано минимальное расстояние между трубой дымохода и элементами кровельного пирога – не менее 130 мм.

    Если для всего использовать керамическую трубу без изоляции, то этот зазор должен быть не менее 250 мм. А прямо в том месте, где она проходит через крышу, труба должна иметь отступ – специальное утолщение.

    В дополнение к опорным стержням сегодня многие производители дымоходов рекомендуют использовать специальные монтажные комплекты:


    Сам проход дымохода через крышу также подразумевает использование такого специального приспособления, которое называется окапник.Устанавливается непосредственно на трубу дымохода как декоративный и функциональный элемент.

    А для обеспечения необходимой тяги высота трубы должна быть не менее 5 метров от колосника до устья. При этом устье дымохода должно быть надежно защищено от атмосферных осадков. Для этого в продаже имеются такие специальные предметы, как дефлекторы, зонт и другие насадки, в том числе и ловушки из металлической сетки.

    Пойдем дальше. Если труба имеет ширину менее одного метра и падает прямо в ендову, то ее располагают так, чтобы один из верхних углов оснований находился как можно ближе к середине ендовы.В таком решении вам потребуются нестандартные доборные элементы.

    Если дымоход имеет ширину более 80 см, то со стороны конька создается небольшая двускатная крыша — скат. Причем важно делать ее из того же материала, что и сама крыша, хотя иногда есть смысл отдать предпочтение металлу.

    Только помните, что скат сам по себе является проблемным элементом, создающим на крыше сразу два ендовы (а ендовы всегда являются самыми слабыми местами).В такой конструкции сложно установить тепло-, паро- и гидроизоляцию, а также обеспечить необходимый уровень вентиляции.

    Также довольно широкая дымовая труба обычно препятствует проветриванию утепленной кровли, и рядом с ней до и после дымовой трубы необходимо устанавливать дополнительные вентиляционные элементы. Например, аэраторы или вентиляционные кровельные.

    Также, чем ниже в долине находится дымоход, тем больше за ним будет скапливаться снега. Поэтому над уровнем трубы необходимо будет установить надежные снегозадержатели.Но избегайте расположения дымохода близко к мансардным окнам, иначе продукты горения будут постоянно втягиваться в подкровельное пространство.

    И, наконец, чаще всего факт неправильной установки трубы дымохода выявляется уже на этапе сборки стропильной системы крыши. На этом этапе еще допускается перемещение дымохода, если это возможно. Например, если она еще не из кирпича, хотя это скорее исключение из правил, чем обычная практика.

    Герметизация прохода через различные типы крыш

    Например, вот как провести дымоход через крышу из композитной черепицы:


    Это инструкция по проходу квадратного дымохода через мягкую кровлю:

    Как видите, фартук со специальными аксессуарами защищает дымоход от любых протечек.Кроме того, сегодня для натуральных кровель, таких как керамическая или цементно-песчаная, выпускаются очень удобные гибкие стыковые ленты. Их изготавливают на основе свинца или алюминия, а на внутреннюю часть наносят клеевой слой.

    Что касается металлической кровли, то для нее также продаются специальные элементы. Хотя повозиться еще придется:

    Кстати, обычно в инструкции по монтажу выбранного кровельного материала всегда есть подробное объяснение, как сделать обход дымохода, и всегда есть возможность приобрести необходимые рейки того же производителя, который выпустил понравившееся кровельное покрытие .

    Проходки для круглых крыш и соединения дымоходов

    Круглые металлические системы всегда нуждаются в дополнительной фиксации. Такие элементы необходимо закреплять обжимными хомутами. На каждые два метра такого дымохода устанавливаются по кронштейну, фиксирующему их к стене, а на тройник – еще один опорный кронштейн. Также для крепления стальных труб используются специальные скобы.

    Сам узел дымохода зависит от его сечения и формы, уклона крыши, а также от вида применяемого кровельного материала:


    Вот очень подробный видео ролик дымохода с круглым сечением на крыше:

    Готовые мягкие проходки для любых конструкций

    Круглую трубу немного сложнее обойти, чем квадратную.А для этого кровельный дымоход в виде универсального стекла или мастер-смыва:

    Что такое проникновение? Это специальная насадка на дымоход в виде эластичного материала из силикона или каучука EPDM. Оба варианта хорошо переносят температуру от -74 до +260°С. Сама проходка опирается на стальной лист, хорошо прикрепленный к кровле.

    Натяните этот хомут на круглую трубу с помощью мыльной воды, а затем смажьте его кровельным герметиком под фланец.Эта проходка хороша тем, что способна принимать любую форму, а потому неважно, под каким углом ската она монтируется. Весь процесс получается гораздо быстрее и аккуратнее, чем в случае с кирпичным дымоходом.

    Итак, этот эластичный фартук необходимо приложить непосредственно к проходу и прижать металлическим листом в виде круга или прямоугольника (заранее сделать в нем отверстия под саморезы).

    Вот так грамотный дымоход через крышу выглядит на практике:

    Металлические втулки для жесткой фиксации

    В случае устройства дымоходов на кровле без рельефа (не всегда) вместо гибких проходных изделий применяют металлическую проходную трубу.Это также готовые изделия из окрашенной или оцинкованной стали:

    Такие насадки изготавливаются в основном из легированной стали стандартных размеров и под стандартные углы наклона кровли.

    Тут инструкция уже немного другая:

    • Шаг 1. Сделайте подходящее отверстие в крыше. Для этого используйте маркер и подходящий инструмент – болгарку, электролобзик или ножницы.
    • Шаг 2. Аккуратно снимите изоляцию с отверстия и отпилите решетку, которая будет мешать.
    • Шаг 3. Прикрепите лист огнезащитного материала к внутренней стороне крыши так, чтобы был запас по 15 см с каждой стороны по кругу.
    • Шаг 4. Уложите дымоход и закрепите его хомутом.
    • Шаг 5. Наденьте проход и закрепите его на поверхности кровли с помощью шурупов и специального герметика.
    • Шаг 6. Продолжайте наращивать сегменты трубы до нужной высоты, пока сама труба не будет выше конька как минимум на один метр.

    Если вы хотите утеплить всю конструкцию в месте прохождения трубы, то используйте только негорючий теплоизолятор, например каменную вату.Его можно просто набить между деревянными элементами конструкции и самим дымоходом. Он нужен для того, чтобы в этом месте не возникал конденсат.

    Круглые дымоходы также имеют свойство усложнять весь процесс тем, что имеют на своем пути изгибы и иногда их даже приходится проводить через стены, а уж потом через крышу:

    Проходная коробка для разнородных материалов

    Существует также такая практика, как прокладка трубы через крышу с помощью проходного короба.Это выгодно, когда сама кровля выполнена из разных видов материалов, обладающих разной огнестойкостью.

    В этом случае из огнеупорного материала изготавливают короб необходимых размеров, через него пропускают трубу так, чтобы до стен оставалось не менее 15 см, и пространство засыпают керамзитом.

    Вот пример организации такого ящика:

    Когда вы устанавливали дымоход на крышу, были ли у вас трудности?

    Крышный проход для дымохода.Крепление крыши к дымоходу

    Отопительные приборы, обеспечивающие комфортный тепловой режим в доме, являются острой необходимостью. Объяснение этому лежит на поверхности, в большинстве регионов нашей страны зимний период длится около 9 месяцев, и именно поэтому во многих домах установлены печи, камины и т.д. Но необходимо помнить, что такие устройства являются источником повышенной опасности и случаев возникновения пожара из-за неправильной конструкции дымохода. Грамотно выполненный проход дымохода через крышу обеспечит максимальную безопасность здания.

    Проход на крышу. Вид с чердака

    Чем грозит неправильное устройство дымохода?

    Прежде чем провести дымоход через крышу, домовладелец должен понимать, каких последствий он может ожидать, если будут допущены ошибки на этапе проектирования или непосредственно монтажа.

    Если труба на крыше не обеспечивает необходимой герметичности, то влага, которая там будет скапливаться, рано или поздно приведет к разрушению тела кирпичного дымохода. Наличие избыточной влаги в дымоходе создает благоприятные условия для размножения плесени и других вредоносных микроорганизмов.Попадание воды в дымоход приводит к снижению параметров утеплителя и после высыхания этот материал уже никогда не восстановится. Кроме того, в результате ошибок, допущенных при монтаже дымохода, могут пострадать и стропила. Так как влага, попавшая в дымоходы, может привести к развитию очагов гниения на их поверхности. Одной из самых распространенных ошибок при обустройстве выхода дымохода является наличие зазоров, приводящих к нарушению движения воздуха внутри кровли.

    Указан лишь небольшой перечень неприятностей, которые могут ожидать домовладельца, решившего самостоятельно осуществить проход дымохода через крышу. Поэтому имеет смысл пригласить для выполнения таких работ специалистов, которые смогут не только правильно выбрать место, но и решить, какой выход трубы дымохода через крышу будет оптимальным.

    Как выбрать место для вывода трубы

    Чтобы выполнить правильный проход через крышу, необходимо соблюдать ряд простых условий, определенных правилами.Дымоход должен располагаться на расстоянии от 1 до 1,5 м от верха крыши. Высота трубы относительно высшей точки должна быть от 0,5 до 1,5 м. Тяга достигнет своего максимума, если будет использована максимально допустимая высота трубы. В целом при определении диаметра и высоты трубы необходимо руководствоваться требованиями, которые определяет производитель отопительного прибора.

    Дымоход на крыше представляет собой набор труб, расположенных в вертикальной и горизонтальной плоскостях и проведенных через потолок.При этом длина горизонтальных участков не должна превышать 1 метра. Выход трубы необходимо разместить между элементами стропильной системы таким образом, чтобы снизить вероятность значительного повышения температуры окружающих элементов. В противном случае будут созданы предпосылки для появления очага возгорания.

    Проходка для трубы дымохода – когда требуется ее устройство?

    Проход через крышу осуществляется в следующих случаях:

    • строительство нового здания;
    • капитальный ремонт крыши;
    • устройство отопительных приборов, в том числе печей, в существующем здании.

    При строительстве новостройки не возникает сложностей с обустройством дымохода. Все необходимые решения закладываются на этапе проектирования. Вопросы о том, как провести дымоход через крышу, начинают возникать, когда домовладелец решает установить дополнительный источник тепла (камин, котел и т. д.). Он должен решить множество вопросов, связанных с обустройством гидроизоляции и выполнением мероприятий, связанных с обеспечением пожарной безопасности сооружения.Конечно, он должен знать, как правильно вывести трубу на крышу.

    Кстати, как вариант, некоторые владельцы загородной недвижимости своими руками обустраивают дымоходы, проходящие вдоль стен зданий. Такое решение приемлемо, если устанавливаемое тепловое оборудование работает на жидком топливе. Жители будут лишены возможности вдыхать пары, исходящие от топлива и продуктов его сгорания.

    Последствия прохождения через крышу

    Проход дымохода через крышу должен обеспечивать пожарную безопасность.Газы, образующиеся при сгорании топлива, создают в дымоходе высокую температуру, что может привести к возгоранию элементов кровли. Это особенно актуально для систем, построенных из материалов с низкой огнестойкостью. Так, если несущая система крыши выполнена из дерева, то в месте прохождения трубы необходимо монтировать дополнительную обрешетку.

    Учитывая, что многие кровельные материалы содержат полимеры, не обладающие высокой огнестойкостью, труба должна быть защищена теплоизоляцией, а расстояние между ней и краем материала, который может загореться, должно быть не менее 13 сантиметров.Если труба не снабжена теплоизоляцией, то это расстояние следует увеличить до 30 см.

    Проход трубы через кровлю нарушает целостность покрытия, в том числе слоев тепло- и гидроизоляции. Если не обеспечить качественную обрезку кровли вокруг нее, то, скорее всего, утеплитель намокнет, со всеми вытекающими последствиями.

    Помимо снижения параметров гидро- и теплоизоляции, происходит снижение прочности стропильной конструкции.Это может произойти, если обустройство дымохода производится своими руками в эксплуатируемом здании.

    Варианты прохода кирпичного дымохода через крышу

    Есть несколько способов провести трубу через крышу. Если труба сделана из кирпича, то в крыше необходимо сделать отверстие, размер которого должен быть на 25 сантиметров больше размера сечения дымохода. Если кровельный материал негорючий, то этот размер можно уменьшить. Главное – правильный проход дымохода через крышу.

    Проход через крышу, облицованную черепицей, дополнительно оборудуется дополнительной конструкцией, состоящей из стропил и обрешетки. Между дымоходом и деревянными конструкциями необходимо проложить негорючий материал, как правило, для этого используют минеральную вату. Кроме того, древесина, используемая при обустройстве кровли, должна быть обработана составами, препятствующими их возгоранию и гниению.

    ВАЖНО! Если при обустройстве выхода дымохода он упирается в коньковую балку, то ее необходимо обрезать, а свободные концы установить на вертикальные стойки.

    На крыше необходимо сделать металлический фартук, который одним краем необходимо намотать на сам дымоход. А другой конец следует спрятать под рубероид. Такая конструкция приемлема для дымоходов, расположенных на расстоянии от конька. Если труба расположена в непосредственной близости от конькового бруса, то под нее необходимо подложить защитный фартук. При этом его необходимо зафиксировать крепежными элементами и обработать влагостойким герметизирующим составом.

    Электропроводка из эластичных материалов

    Как обычно, при строительстве частных домов приходится заниматься монтажом труб из металла.Для обеспечения герметичности прохода трубы через крышу используется устройство, называемое эластичной проходкой. Для изготовления этого устройства используются полимерные материалы, например, силикон или каучук. Эта деталь выполнена в виде воронки, в основании которой образован квадратный или круглый фланец. Физические и технические свойства этой детали позволяют ей принимать ту форму, которую вынуждает ее принять наклон. Кроме того, эластичная пенька устойчива к высоким температурам, химически агрессивным веществам и т.д.Использование различных пигментов при изготовлении этой детали позволяет изготавливать их различных цветов.

    Прокладка дымохода через крышу является важной частью установки.

    При выборе эластичной проходки потребителю следует ориентироваться на диаметр трубы и цвет кровли. Такие детали имеют форму воронки или пирамиды. Они подходят для большинства диаметров дымохода через металлическую черепицу и другие материалы.

    Установка этой детали достаточно проста.Для этого в его корпусе необходимо вырезать отверстие, по размеру равное диаметру трубы. Затем необходимо надеть его на трубу и с помощью металлического кольца, в котором проделаны отверстия для креплений, закрепить на поверхности крыши. Конечно, место примыкания выхода необходимо обработать огнестойким герметиком или использовать герметик для крыши дымохода. Для крыш с крутым уклоном применяют специально изготовленные упругие конусы. Кстати, такие детали используются при обустройстве дымохода через профнастил.

    металлическая труба

    На строительном рынке можно найти другой вариант этих изделий, выполненный из металлического листа легированной стали и предназначенный для вывода дымохода. Готовые изделия, как правило, выполняются со стандартным углом наклона. Применяются для крыш, на которые уложен плоский кровельный материал. Для установки этой детали необходимо вырезать в поверхности крыши отверстие необходимой формы. Для проделывания отверстия можно использовать угловую шлифовальную машину или кровельные ножницы. После этого с него необходимо снять слои гидро- и теплоизоляции.С обратной стороны крыши необходимо закрепить лист огнеупорного материала, в котором уже заранее проделано отверстие.

    Затем дымоходный компонент необходимо вставить в сделанные отверстия, состыковав с уже установленным дымоходным модулем. В месте соединения необходимо надеть и затянуть хомут. Выходная труба должна быть установлена ​​на трубе дымохода и закреплена на поверхности ската. При этом нельзя забывать обработать стык устойчивым к огню герметиком.После того, как на собранное соединение будут установлены последние выходные сегменты, а их высота составит 0,5 – 1,5 метра, работу по созданию прохода можно считать завершенной.

    Выход прямоугольной трубы

    Печи, камины и некоторые другие системы отопления чаще всего имеют прямоугольные (квадратные) дымоходы. Чтобы правильно снять дымоход, необходимо выполнить следующие операции.

    По мере вывода дымохода на крышу в нем вырезается отверстие, размеры которого должны иметь припуск 2–5 см, в сторону отверстия.Через него будет производиться вывод на крышу. Оборудованный проход необходимо выложить асбестом или минеральной ватой. Для этого можно использовать листы асбеста. Они защитят узел прохода, например, через ондулиновую крышу, от возгорания под действием высоких температур, исходящих из дымохода. После трубу выводят на улицу. Вокруг его основания необходимо уложить слой гидроизоляции и закрыть его фартуком из гнутого алюминиевого листа. Эти листы называются доборными элементами, и по цвету они должны совпадать с цветом кровельного материала.

    Свинцовая коробка

    Отделку трубы на крыше можно произвести с помощью специального короба. Крыша изготавливается из нескольких видов материала, которые обладают разной устойчивостью к огню. А потому для безопасного выхода через деревянную стену на крыше оборудован специальный бокс. Изготавливается из огнеупорного материала с размерами, которые должны соответствовать размерам дымохода. Расстояние между стенками короба и выходной трубой дымохода должно быть не менее 15 см.

    После установки короба на место его верхний край сравнивают с уровнем ската крыши.Для повышения его защитных свойств в пространство между дымоходом и коробом насыпают керамзит или аналогичный материал.

    Как известно, проходка через кровлю имеет вид проходного узла, который используется для установки стальных вентиляционных шахт по месту их расположения в кровельных конструкциях различной конструкции и назначения.

    Далее речь пойдет о том, какие бывают кровельные проходки, а также об особенностях их устройства и использования. Так, проходка в кровле должна располагаться на железобетонных чашках.Его фиксация осуществляется гайками, навинчиваемыми на предусмотренные конструкцией анкерные болты. Теплоизоляционный материал представляет собой плиту, состоящую из минеральной ваты и стекловолокна.

    Специальный механизм, регулирующий управление клапаном, имеет два функциональных режима работы:

    Ни при каких обстоятельствах нельзя допускать, чтобы привод клапана находился ниже уплотнительного кольца, так как это может привести к накоплению конденсата в системе.

    Как правило, кровельные проходки устанавливаются в зданиях, имеющих один из двух типов вентиляционных систем:

    • естественная вентиляция;
    • принудительная вентиляция.

    Также в процессе проектирования конкретного сооружения на выбор той или иной системы вентиляции большое влияние оказывает ряд факторов, к которым относятся, например, показатели влажности, самая высокая и самая низкая температура воздуха и т. д.


    В этом случае проникновение через кровлю рассчитывается с учетом двух основных показателей:

    1. Скат крыши.
    2. Интервал от проходки до конька кровли.

    Узел прохода включает патрубок, соединенный с опорным фланцем. Этот фланец выполняет крепежные функции и используется для крепления проходки кровли к железобетонной втулке. Фланец, расположенный внизу, служит для фиксации клапанов и воздуховодов, а верхний используется при использовании вала с круглым сечением. Для фиксации раскосов, расположенных на кровле, необходимо использовать специальные скобы, а в шахте для этого следует использовать хомуты.

    Эксплуатационные свойства кровельных проходок

    Если мансардный проход имеет ручной привод, то он должен работать стабильно, чтобы не было необходимости время от времени переключать режимы.

    Как правило, ручной привод состоит из:

    • портновская ткань;
    • механизм управления;
    • кабель
    • ;
    • противовес.


    Дополнительную защиту от попадания воды на кровлю обеспечит установка такого элемента системы, как юбка.При необходимости кровельные проходки можно оборудовать специальным элементом, предназначением которого является сбор конденсата. Эту деталь можно просто приварить к трубе, и тогда она не позволит влаге, идущей от смеси газов и воздуха, проникнуть под кровлю.

    Существует также ряд факторов, которые напрямую влияют на то, будут ли нормально работать как обычные, так и угловые проходки. По этому ряду требований сначала нужно определиться с исполнением того или иного узла в соответствии с климатическими особенностями, а затем уже учитывать другие варианты, например, можно ли будет использовать герметик для кровельного узла и сколько его можно использовать.

    При изготовлении кровельных проходок в качестве основного материала принято брать черный цвет толщиной от 1,5 до 2 миллиметров.

    Проходки в крышу также можно монтировать из нержавеющей стали двух категорий:

    • нержавеющая сталь толщиной 0,5 мм;
    • нержавеющая сталь
    • , имеющая толщину 0,8 мм.


    На данный момент в производстве находится 11 вариантов размеров кровельных проходок.Однако иногда производители могут создавать образцы, отличающиеся от стандартных по диаметру и предназначенные для разных систем.

    Основной целью проходки через крышу является правильный вынос вентиляционной системы на кровлю определенного строения. Это значительно способствует улучшению циркуляции воздуха и делает условия эксплуатации более комфортными.

    Также сегодня имеется широкий выбор приточных систем, которые при монтаже оснащаются качественной звукоизоляцией.

    Из чего делают проходки в крышу?

    Конструкция стандартных блоков включает две основные части, а те, в свою очередь, состоят из наружного и внутреннего контуров, каждый из которых имеет специальный изолирующий слой, выполненный с использованием стойкого к огню и температурным перепадам базальтового листа.

    Обычно кровельные проходки состоят из черной стали, имеющей толщину от 1 до 3 миллиметров и покрытой черной эмалью, устойчивой к высоким температурам, благодаря чему узлы способны выдерживать воздействие до 600 градусов.По некоторым эксплуатационным нормам, а также техническим характеристикам и пожеланиям застройщика нержавеющая сталь также может выступать в качестве материала для проходок. При этом его толщина может быть равна от 1 до 2 миллиметров.

    Производство кровельных проходок должно быть неразрывно связано с учетом следующих трех критериев:

    1. Скат крыши.
    2. Толщина подкровельного пространства, а также стропил крыши.
    3. Материалы, используемые в качестве основы для монтажа стропильной системы, потолка здания и самой кровли.

    Чтобы влага, появляющаяся после атмосферных осадков, не проникала через кровельный проход, необходимо использовать специальные «макеты», представляющие собой металлическую полосу, снабженную отверстием, предназначенным для дымохода, и специальной боковой отбортовкой. Материалом для «макета» обычно является полиэстер, причем правильно будет использовать тот цвет, который будет сочетаться с цветом кровельного покрытия.Этот элемент располагается между коньком крыши и узлом прохода, покрытие которого должно осуществляться «разметкой» с каждой стороны.

    Монтаж проходки кровли, подробное видео:

    1. Выбор уплотнительного кольца производится на основании расчета, согласно которому диаметр получаемого отверстия должен быть примерно на 20 % меньше диаметра трубы, проходящей через крышу.
    2. Сам герметик натягивается прямо на трубу.При возникновении проблем можно использовать мыльный раствор.
    3. Уплотнителю придают форму основы, прижимая его к кровле. В процессе фиксации кромок фланцев можно использовать инструменты.
    4. В пространство под фланцем наносится специальный герметик.
    5. Фланец крепится винтами, которые должны находиться на расстоянии 35 миллиметров друг от друга.


    Это завершает устройство проходки через крышу.

    Эти данные следует использовать при выводе вентиляции и дымохода на поверхность крыши.Важно помнить, что при использовании кровельных проходок это можно сделать не только просто, но и качественно, к тому же никакого вреда самой кровле это причинить не может. При желании любую информацию по установке с подробными фото и видео всего процесса устройства можно легко найти на нашем сайте.

    В состав кровли входит множество конструктивных элементов: несущая конструкция всей кровли, изоляционный слой, слой гидро- и пароизоляции, различные аксессуары, в состав которых входит кровельная проходка.

    Надежность «кровельного пирога» обеспечивается надежностью каждого из элементов.

    Функция, которую выполняет проходной узел, заключается в обеспечении плотного соединения различных сквозных элементов с кровлей.

    Еще совсем недавно вопрос герметичности дымоходов и других элементов решался смекалкой и паклей, но сейчас различные производители предлагают широкий ассортимент унифицированных узлов, обеспечивающих герметичность в любых климатических зонах и условиях.

    Само собой разумеется, что кровельная кладка должна быть герметичной по всей площади – влага, образующаяся при образовании конденсата, не повредит кровлю и останется на кровельном покрытии.

    Если внутрь попадет влага, то при замерзании она может разрушить конструкцию кровли.

    Чтобы этого избежать, необходимо обустроить тонкий слой вентиляции под кровлей.

    Для того, чтобы коммуникации, проложенные через всю толщину кровли, были герметичны, в местах стыков используются кровельные проходки.

    Полностью исключает возможность проникновения влаги под кровлю.

    Подкровельными проходками принято называть специальные конструктивные узлы, герметизирующие все трубные конструкции, антенны, воздуховоды и т.п.

    Конструкция в общих чертах представляет собой металлическую или полимеризованную трубу, которая вставляется в железобетонный рукав в кровле.

    Толщина стенки металлоконструкции должна быть не более 1 мм.

    Иногда вместо железобетонных втулок применяют металлические стаканы.

    При укладке вводов из железобетона необходимо использовать кровлю с уже размеченными и выполненными отверстиями.

    Типы кровельных проходок


    В первую очередь это зависит от типа возможных коммуникаций:

    Угловая кровельная проходка

    • трубопроводы, флагшток;
    • вентиляция канализационных стоков, которая устанавливается для предотвращения запаха канализации;
    • различные люки в кровле, которые выполняются в целях выхода на кровлю для проведения ремонтных работ и обслуживания дымохода;
    • устройство для вентиляции внутренних помещений жилого помещения.
    • трубопроводы и воздуховоды для подкровельной вентиляции для отвода избыточной влаги;
    • для дымохода.

    Узлы прохода могут иметь разные сечения.

    Зависит от типа крыши и типа установленного кровельного покрытия.

    По типу различают:

    • квадрат;
    • круглый;
    • прямоугольный;
    • овал.

    Проходка через крышу регулирует поток воздуха с помощью следующих средств:

    • устройство без клапанов, когда воздух постоянно циркулирует;
    • клапан с ручным управлением, который можно открыть или закрыть в любое время;
    • Выносной клапанный прибор с возможностью автоматизации.

    На выбор проходки кровли влияют следующие параметры кровли:

    • кровельное покрытие и его размеры;
    • расстояние от конька до ската крыши и до места организации проходки;
    • склон и угол его наклона относительно конька;
    • наличие чердачного помещения и его площадь;
    • материалы, из которых устроена кровля;
    • Размер коммуникаций для соединения.

    Все вышеперечисленные критерии очень важны, требуется учитывать каждый из пунктов, иначе могут возникнуть трудности на всех этапах монтажа.

    Универсальная проходка


    Помимо специализированных, вы также можете приобрести универсальные изделия.

    Чаще всего используются для герметизации стыков антенн и ламп.

    Универсальная конструкция представляет собой ступенчатое гофрирование, по форме напоминающее пирамиду.

    Расширение гофра фиксируется в жестком полимерном фланце, сужается к концу.

    Верхняя половина изготовлена ​​из силикона, а фланец также может быть выполнен из алюминия, если требуется более жесткое крепление.

    К основным преимуществам данной конструкции относятся следующие:

    • снижение вибрации от ветра;
    • обеспечивают герметичность электрических соединений светильников, защищают от окисления;
    • простота монтажа, эстетичность.

    Кроме того, такие проходки устойчивы к повреждениям и воздействию солнечных лучей, изготавливаются в различных цветах.

    Borge


    Ассортимент проходок Borge представлен двумя видами изделий:

    • прямого типа для крыш без уклона или с минимальным уклоном;
    • для скатных крыш под углом 20 градусов.

    Положительные стороны :

    • долговечность использования, отличные показатели качества. Алюминий и полимерная резина очень устойчивы к перепадам температур от минус 60 до плюс 70 градусов.

      Также этому типу проходки не страшны кислотные дожди, агрессивные среды и ультрафиолетовое излучение;

    • установка не требует специальных навыков и умений.Требуется простой расчет и минимум инструментов;
    • огромный выбор дизайнов;
    • эта проходка имеет пять цветовых вариантов, привлекательный эстетический вид.

    Master flash


    Такая проходка может применяться для любого типа кровли — шифера, гонта, металлочерепицы, битумной заливки или черепицы.

    Идеально подходит для герметизации дымоходов в печах и каминах.

    Используется для прямых и наклонных крыш.

    Этот вид продукции представляет собой отличное сочетание цены и качества.

    Master Flash отличается высокой профессиональной надежностью и функциональностью – это достигается за счет использования качественных материалов для нанесения.

    Главной особенностью данной проходки является использование армированной полимерной резины, которая способна выдерживать большие нагрузки (температура до 138 градусов).

    Полимерный каучук не размягчается при нагревании.

    Особенности монтажа


    Проходка крыши для организации дымохода должна отвечать всем требованиям пожарной безопасности, так как процесс удаления дыма от горения сопровождается прогревом дымохода.

    Температура передается на крышу.

    Для предотвращения перегрева крыши вокруг дымохода устраивают проходку.

    Противопожарные требования предъявляются в основном к крышам, выполненным из дерева, но ко всем без исключения крышам предъявляются следующие требования:

    • между крышей и дымовой трубой должен быть обязательный зазор, в котором устанавливается диаметральная проходка что снимает температуру;
    • дымоход в месте примыкания к кровле обработан асбестом или другим негорючим материалом;
    • Стекло кровельного прохода заполнено негорючим теплопроводным материалом, чем-то вроде минеральной ваты.

    Обычно узел дымохода устанавливается на коньке или на любом склоне.

    Как правило, при движении по гребню меняется стропильная система, а при установке на склоне за дымоходом может скапливаться лишний снег.

    Герметизирующий слой устанавливается под коньковую балку.

    Правильный выбор этого полезного аксессуара обеспечит герметичность всей кровли, а это очень важный фактор, влияющий на целостность всей кровли.

    Использование этого артикула позволит строителю использовать необходимые продукты и научиться навыкам использования при выборе.

    Видео о монтаже кровельных проходок.

    Сергей Новожилов – специалист по кровельным материалам с 9-летним практическим опытом работы в области инженерных решений в строительстве.

    В зданиях с печным отоплением, таких как частный дом, баня и др., требуется устройство дымохода и организация его вывода наружу. При устройстве прохода трубы через кровлю необходимо соблюдать определенные нормы, чтобы обеспечить безопасность и сохранить защитные свойства кровли.

    Дымоход через кровлю

    Дымоход предназначен для вывода продуктов сгорания топлива (уголь, газ, дрова, торф) и формирования тяги печи. Способ выхода трубы через крышу определяется на этапе проектирования. Главное условие при этом – обеспечение пожарной безопасности кровли, особенно в месте ее примыкания к трубе, а также защита примыкания от попадания в нее атмосферной влаги и скопления конденсата.Высота трубы назначается нормами СНиП и зависит от расстояния, на котором она расположена от конька крыши:

    • если расстояние от центра трубы до конька не более 1500 мм, то высота трубы над коньком должна быть не менее 500 мм;
    • при расстоянии между центром дымохода и коньком крыши от 1500 до 3000 мм, высота трубы совпадает с высотой конька;
    • если расстояние превышает 3000 мм, высота дымохода не должна быть ниже линии, проведенной от конька под углом 10°.

    Высота трубы дымохода определяется нормами СНиП и зависит от расстояния до конька крыши

    Чем меньше расстояние от трубы до конька, тем больше должна быть высота трубы.

    Дымоход в сборе

    Этот элемент может располагаться в разных местах на крыше. Один из вариантов, предпочитаемых кровельщиками, — проход дымохода прямо через конек. Этот способ отличается наиболее простым монтажом и позволяет избежать скопления снега над стенкой трубы.Недостатком такой компоновки является снижение прочности стропильной системы, в которой коньковая балка либо отсутствует, либо распилена и закреплена двумя опорами по сторонам выхода трубы, что не всегда возможно реализовать.

    Выход дымохода через конек прост в установке, но может поставить под угрозу прочность стропильной системы

    Чаще всего труба располагается у конька. Так дымоход меньше всего подвергается действию холода, а значит и скоплению конденсата внутри.Недостатком такого расположения будет то, что чем ближе труба к коньку, тем больше ее высота, а значит, на строительство потребуются дополнительные средства.

    Вывод дымохода на небольшом расстоянии от конька – наиболее распространенный и удобный вариант

    Не рекомендуется проводить дымоход через ендову, так как в этих местах может скапливаться снег, что приведет к нарушению гидроизоляция и возникновение протечек. К тому же сложно организовать дымоходный короб на стыке скатов.Не располагайте дымоход в нижней части ската – его может повредить падающий с крыши снег.

    Материал, из которого изготовлена ​​труба, влияет и на организацию ее выходной системы. Обычно трубы делают из металла, асбестоцемента или огнеупорного кирпича, но иногда встречаются и керамические. Способы их гидроизоляции будут разными. Кроме того, каждый вид топлива имеет определенную температуру горения, и это также необходимо учитывать при устройстве дымохода.

    В зависимости от формы дымохода выходное отверстие может быть квадратным, круглым, овальным или прямоугольным. Для предохранения кровельного покрытия от действия повышенных температур и предохранения его от возгорания вокруг дымохода устраивают короб. Бывает так:

    1. Справа и слева от трубы устанавливаются дополнительные стропила.
    2. Балки горизонтальные укладываются внизу и вверху на одинаковом расстоянии и одинакового сечения. Расстояние между коробчатыми балками и стенками труб определяется СНиП и составляет 140–250 мм.
    3. Внутри короб заполняется негорючим теплоизоляционным материалом, например, каменной или базальтовой ватой. Стекловолокно не рекомендуется из-за его легкой воспламеняемости.

    Пространство короба не должно быть заполнено стекловолокном — оно может воспламениться под воздействием высоких температур

    Необходимо учитывать, что конструкция воздуховода может нарушить вентиляцию подкровельного пространства, поэтому доп. возможна установка вентиляционных систем.

    Видео: особенности монтажа узла дымохода

    Особенности вывода дымохода через разные виды крыш

    При обустройстве прохода дымохода необходимо обратить внимание на защиту от атмосферных осадков, которые будут стекать по дымоход и крыша.Для гидроизоляции соединения трубы с кровлей вокруг дымохода устраивают защитный фартук. Эта технология аналогична для крыш с разным покрытием.

    Металлочерепица

    Металлочерепица – популярный кровельный материал, представляющий собой тонкие стальные, алюминиевые или медные листы, покрытые защитным слоем.

    Выход трубы квадратного или прямоугольного сечения

    Если труба изготовлена ​​из кирпича и имеет квадратное или прямоугольное поперечное сечение, для ее пропуска через металлическую крышу можно использовать материалы, входящие в комплект с покрытием.Поскольку кирпичные дымоходы могут иметь нестандартные размеры, перед снятием часть листов покрытия снимают или вырезают отверстие большего размера.

    Для гидроизоляции стыка используются специальные эластичные ленты с клеевым слоем, нанесенным на одну из сторон. Один край ленты приклеивается к основанию трубы, другой – к кровельной обшивке. Сверху край фиксируется металлической планкой, которая термостойкими дюбелями крепится к стенке трубы. Все стыки заделываются герметиком.

    Для снижения вероятности протечки воды по стенке дымохода можно сделать канавку под планку — штробу

    Фартук для квадратной или прямоугольной трубы можно сделать своими руками. Изготавливается из гладкого металлического листа того же цвета, что и основное покрытие. Верхний край фартука подворачивают под ряд металлических черепиц, расположенных выше, чтобы стекающая сверху вода не попадала под него. Если труба расположена близко к коньку, край фартука можно подвернуть под конек или загнуть на другую сторону.Для защиты сквозного отверстия от осадков под фартук устанавливается стяжка.

    Выход дымохода лучше организовать до укладки металлочерепичного покрытия.

    Проведение круглой трубы

    При выводе круглого дымохода или сэндвич-трубы через металлическую кровлю чаще всего используются кровельные проходки, соединенные с заглушкой, через которую проходит труба. В покрытии прорезается аккуратное круглое отверстие под дымоход, на трубу надевается универсальный стакан или мастер-смыв, стыки герметизируются.

    Для герметизации стыка круглой трубы и кровли используются специальные проходки.

    Видео: герметизация прохода кирпичной трубы через металлическую кровлю

    Кровля из профнастила

    Профнастил – один из самых распространенных кровельных материалов. Но и в нем может возникнуть протечка, если выход дымохода не устроен должным образом. Дымоход с таким типом покрытия лучше располагать вертикально. Отверстие в кровле вырезается болгаркой, при этом необходимо следить, чтобы обрезанный край профнастила был без зазубрин.

    Проведение прямоугольной трубы

    При необходимости организации прохода для прямоугольной или квадратной трубы фартук может быть выполнен из оцинкованного листа.

    1. Из металла вырезаются 4 полоски, которые будут размещаться спереди, сзади и по бокам трубы.
    2. Лист оцинкованной стали укладывается от нижнего края дымохода до карниза. Этот элемент называется стяжкой и впоследствии покрывается рубероидом.
    3. Рейки плотно крепятся к трубе, их нижняя часть крепится к обрешетке, а верхняя надевается на дымоход.
    4. В стенке трубы делается паз, в который вставляется отогнутый край прутка. Сначала устанавливается нижняя планка, затем обе боковые и верхняя. Листы подгибаются один под другой.
    5. Перед укладкой профнастила проход дымохода необходимо гидроизолировать. Можно использовать обычную гидроизоляционную пленку, которая нарезается «конвертом» и приклеивается к трубе, но лучше использовать самоклеящуюся гидроизоляционную ленту.

    Верхняя планка, примыкающая к трубе, заполнена герметиком

    Выход круглой трубы

    При выводе круглой трубы через покрытие из гофрированного картона используется рулонная битумная гидроизоляция или фольгированная битумная лента.На дымоход надевается кровельный проход, который приклеивается к обрешетке и герметизируется термостойким герметиком. Если проход из резины, то он может расплавиться от нагрева трубы, поэтому под ним необходимо закрепить хомут с термостойкой прокладкой.

    При использовании кровельного прохода из термостойкой резины можно избежать его плавления.

    Видео: прокладка трубы через профнастил

    Ондулин кровельный

    Ондулин еще называют «Еврошифер». Особенность такого покрытия в том, что оно горюче, и не обладает большой прочностью.Поэтому для прохода дымохода потребуется проделать в крыше отверстие большого размера и заполнить его огнеупорным материалом, который предотвратит попадание влаги.

    Для гидроизоляции стыка дымохода с кровлей устанавливают металлический кровельный вырез с фартуком, края которого заводят под листы ондулина или используют эластичную ленту Ондуфлаш. Такое покрытие требует дополнительного вентиляционного устройства.

    В кровле из ондулина потребуется сделать отверстие для выхода трубы большего диаметра и заполнить его огнеупорным материалом

    Видео: герметизация дымохода на кровле из ондулина

    Как провести трубу мягкая кровля

    Мягкая кровля также является горючим материалом, поэтому между покрытием и дымоходом необходимо оставлять зазор 13–25 мм.Гидроизоляция трубы осуществляется так же, как и при других покрытиях, только вместо эластичной ленты используется ендовный ковер или же на трубу укладывается само покрытие – черепица или толь.

    При гидроизоляции стыка трубы и мягкой кровли само покрытие можно использовать вместо эластичной ленты

    Этапы работ по выносу дымохода через крышу

    Вывести дымоход через готовую кровлю, необходимо выполнить следующие действия:

    1. Выбирается место прохода в крыше между стропилами и поперечной балкой.
    2. Монтируется коробка: из брусков, параллельных стропильным ногам, и брусьев сооружаются стропила. Сечение брусьев для коробки принимается равным сечению стропильных брусьев. Ширина сторон короба будет на 0,5 м больше диаметра трубы.
    3. В скате крыши вырезано отверстие. Для этого в четырех углах коробки с внутренней стороны, в местах стыка стропил и балок, сверлятся сквозные отверстия. После этого слои кровельного пирога разрезаются по внутреннему периметру коробки и по диагонали.

      После установки фланца можно придать необходимую форму молотком

    Видео: короб дымохода своими руками

    Вывод трубы дымохода через крышу дело ответственное, в котором обязательно строгое соблюдение технологии монтажа, чтобы не было опасности протечки и разрушения трубы . Проведение работ по демонтажу трубы включает в себя множество нюансов с учетом кровельного покрытия, материала и формы трубы, способов гидроизоляции.Поэтому следует заранее изучить все этапы работы и проконсультироваться со специалистом.

    Сделать пропуск. Как сделать так, чтобы труба дымохода проходила через металлическую крышу? Видео по обустройству кровельных проходок

    Во избежание возгорания и защиты себя и своих близких необходимо правильно провести трубу через потолок в бане и принять все необходимые меры для предотвращения воспламенения потолка от контакта с горячей трубой.

    Поэтому очень важно монтировать горячую трубу таким образом, чтобы она не соприкасалась с деревом.Для этого реализуется дополнительная защита из огнеупорных материалов.

    Ниже мы рассмотрим основы пожарной безопасности, виды материалов, технологии монтажа и основные ошибки при устройстве прохода трубы через перекрытие и крышу.


    Как защитить потолок от огня?

    Перед началом работы необходимо ознакомиться с СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование воздуха» . Эти строительные нормы регламентируют устройство систем отопления и вентиляции.

    В тексте СНиП указано расстояние от наружных поверхностей труб до элементов пола и кровли.

    Расстояние от элементов кровли до труб должно быть дополнительно защищено негорючими материалами.

    Поэтому при создании прохода через перекрытие бани следует предусмотреть достаточное расстояние от горячей поверхности трубы до конструкций пола.

    Стоит обратить внимание на то, что при строительстве многие отдают предпочтение металлическим трубам.Поэтому следует ознакомиться с Приложением К вышеупомянутого СНиП, в котором указаны минимальные расстояния от частей печи и труб:

    Толщина стенки печи, мм

    отступление

    Расстояние от наружной поверхности топки или дымового канала (трубы) до стены или перегородки, мм

    без защиты от огня

    с защитой от огня (в соответствии с 6.6.23 б)

    открыть

    Закрыто

    открыть

    Закрыто

    Примечания:

    1 Для стен с пределом огнестойкости REI 60 и более и пределом распространения пламени 0 см расстояние от наружной поверхности топки или дымового канала (трубы) до перегородки не нормируется.

    2 В зданиях детских учреждений, общежитий и предприятий общественного питания огнестойкость стены (перегородки) в пределах отступа должна быть не ниже REI 60.

    3 Защиту потолка в соответствии с 6.6.20, пола, стен и перегородок — в соответствии с 6.6.23 следует выполнять на расстоянии, не менее чем на 150 мм превышающем размеры топки.

    Как видите, отступ должен быть 500 мм для дерева без теплоизоляции и 380 мм для горючих материалов с дополнительной огнезащитой.

    Помимо норм, изложенных в СНиП 41-01-2003, следует внимательно ознакомиться с инструкцией к дымоходу от производителя. В документации есть информация об отступах с учетом используемых материалов.


    Какие материалы устойчивы к высоким температурам?

    Во время топки печи температура достигает критической отметки, поэтому дрова могут воспламениться от прямого контакта с раскаленной трубой, что приведет к печальным последствиям.

    Во избежание пожара необходимо создать изолирующий слой из любого негорючего материала. Идеально подходит для этого:

    1. Минеральная вата. Волокнистая изоляция из неорганических волокон. Уверенно переносит температуру до 300 градусов по Цельсию. Выбирайте марку ПЖ-175 или ПЖ-200, чтобы обеспечить максимальные теплоизоляционные свойства. Такие изделия из минеральной ваты изготовляют по ГОСТ 9573-96 Плиты минераловатные повышенной жесткости и по ГОСТ 22950-95, а также по ГОСТ 21880-94 — маты прошивные.
    2. Минерит. Теплоизоляционный материал, состоящий из целлюлозы и известняка на цементной основе, представляет собой плотную плиту, эффективно выдерживающую температуру до 150оС. Максимальная температура нагрева, которую выдерживает минерит, достигает 400 градусов.
    3. Картон базальтовый. Плотный экологически чистый материал толщиной 5 мм, который надежно защищает, выдерживает температуру до 900о С.
    4. Картон асбестовый. Также позволяет создать отличную защиту от огня.Имеет толщину до 10 мм. Не теряет своих свойств долгие годы. Единственный недостаток – выделение ядовитых паров при нагревании, что является критическим фактором при использовании в бане.

    Если вы хотите провести начальную обшивку торцов пола и уже точно сняли все замеры и сделали отступы, то можно использовать и негорючие материалы, в том числе:

    1. стекломагниевый лист – стандартная версия не подходит для защиты древесины, поэтому выбирайте продукцию премиум-класса.
    2. Гипсокартон огнеупорный – по характеристикам отличается от стандартного ГКЛ тем, что имеет усиленное сцепление слоев и армирование изнутри. Поэтому огнеупорный гипсокартон защищен от критических температур и не воспламеняется, даже если его бросить в огонь на 15 минут.

    Внимание! Экономия на материалах может привести к пожару и аварийной ситуации, поэтому никогда не используйте обычную минеральную вату.

    Если вы хотите создать дополнительный слой теплоизоляции дымохода, то отдайте предпочтение базальтовой вате.Он не деформируется и не теряет качества даже при температуре 1000 градусов Цельсия.

    Для защиты короба при проходе трубы через потолок следует проложить базальтовый картон. Чтобы сэкономить, но не потерять в качестве, можно заполнить проходную коробку глиной.

    Металлический лист с боковинами, содержащими глину (равномерное распределение толщиной до 2,5 см), поможет защитить потолок от повышенных температур в месте крепления короба.


    Дымоходы типа «сэндвич»

    Несмотря на существующие решения для проходки труб через перекрытия и крыши, сегодня многие предпочитают использовать более безопасные сэндвич-трубы.Главное отличие сэндвича от обычной трубы – двойная труба с дополнительным слоем для защиты от повышенных температур.

    Изготавливаются из черной или нержавеющей стали и приводят к значительному снижению теплового излучения, источником которого является дымоход.

    Стоит отметить, что, несмотря на двойную стенку, внешний кожух «сэндвича» также имеет довольно высокую температуру. Поэтому для обеспечения пожарной безопасности лучше перестраховаться и использовать рекомендуемые отступы из горючих материалов и теплоизоляционных материалов для защиты потолка от нагрева в месте прохода труб.

    Внутри трубы при дожигании летучих соединений температура может быть очень высокой. Поэтому при эксплуатации нельзя нарушать нормы устройства дымоходов и рекомендации производителей дымоходов по устройству узлов прохода через перекрытие и крышу бани.

    Видео устройства дымохода из сэндвич-труб вы можете посмотреть ниже:


    Потолочная канавка на проходе трубы

    Необходимо придерживаться двух правил – монтировать трубу строго вертикально и обеспечить надежную теплоизоляцию потолка с использованием современных минеральных теплоизоляционных материалов.Поэтому нужно придерживаться следующего плана:

    1. Определите место, где будет располагаться узел прохода трубы.
    2. Установить защитный кожух (короб) на проход, отделяющий горючие материалы потолка от дымохода.
    3. Выполнить укладку защитных теплоизоляционных материалов, защищающих конструктивные элементы пола от критических температур.

    При устройстве проходного узла необходимо учитывать следующие факторы:

    • Конструкция бани.
    • Сумма денег, которую вы можете позволить себе потратить на материалы.

    После этого сделайте вырез, но предусмотрите минимальный отступ со всех сторон (декоративные элементы его скроют). Сделать проход нужного размера можно с помощью электролобзика:

    Если вы сделали проход своими руками, то можете отделать его оцинкованным железом или нержавеющей сталью. Дополнительным преимуществом нержавеющей и оцинкованной стали является то, что она является хорошим теплозащитным экраном.

    При использовании потолочного монтажа стандартной конструкции от производителя придерживайтесь размеров, указанных в инструкции.Если вы создаете проход с нуля, то тщательно отмерьте все расстояния, необходимые для установки проходной коробки.

    Для расчета расстояний можно использовать следующую формулу: внутренний диаметр трубы прибавляется к двум расстояниям смещения.

    Внимание! Гораздо предпочтительнее произвести расчет всех необходимых размеров еще на этапе разработки проекта бани. При этом на чертежах необходимо заранее отметить оптимальное расстояние между балками перекрытия и определить точный размер места, необходимого для монтажа трубы.

    Если проход трубы через перекрытие бани не был продуман на этапе проектирования, то с помощью отвеса определить расположение трубы и узла прохода над печью.


    Как установить сборный патрубок?

    Сегодня в продаже можно приобрести готовый проходной узел, представляющий собой металлическую конструкцию, устанавливаемую в потолок бани.

    По конструкции и прочности крепления заводская конструкция намного лучше самодельной.В магазинах вы найдете любой конфигурации узлы для прохода трубы через потолок, представляющие собой прямоугольную или круглую коробку, надежно закрепленную на металлическом листе, выполняющем защитно-декорирующую функцию.

    В конструкции заводского потолочного проходного узла (ППУ) уже есть вырез под трубу, поэтому выбирать узел нужно с учетом диаметра трубы.

    Для выполнения установки выполните следующую последовательность действий:
    1.В месте установки проходного блока делается проем и собирается каркас потолочного блока из оцинкованного профиля:


    2. Листовой теплоизоляционный материал (асбестоцементный лист или базальтовый картон) тщательно герметизирует торец потолка в проходе:


    3. В местах соприкосновения металлических листов узла прохода с горючими материалами также укладывается листовая теплоизоляция.

    4. Конструкцию устанавливают в проходное отверстие в потолке и вставляют в нее одно колено сэндвича, фиксируя его в металлической конструкции, обматывая асбестовым шнуром.

    5. В верхней части со стороны чердака короб заполняется огнеупорной минеральной ватой, керамзитом или другим материалом, рекомендованным к применению заводом-изготовителем.

    6. После этого чердачную часть проходной сборки можно закрыть декоративными металлическими элементами.


    Проходной узел своими руками

    Если в вашем городе нет магазина, где можно купить готовый узел прохода пола, вы можете сделать его самостоятельно. Для выполнения работы вам потребуются следующие материалы:

    1. Лист огнеупорного гипсокартона.
    2. Минерит.
    3. Тонколистовая сталь.
    4. Лист из нержавеющей стали.
    5. Сухая глина или керамзит.

    Первый шаг — создать жестяную коробку. Лист можно согнуть с помощью обычной доски, а края скрепить заклепками.

    Обустройство дымохода – ответственная работа, которую обычно доверяют опытным специалистам. От качества ее выполнения зависит безопасность владельцев дома, а также работоспособность печи.Многие владельцы решают выполнить эту работу самостоятельно. Это вполне возможно. Но для этого вам нужно будет ознакомиться с основными правилами обустройства такой системы. Есть ряд нюансов, как сделать дымоход через крышу, о которых подробно будет сказано далее.

    Почему важно правильно снять дымоход?

    Многие решают обустроить проход дымохода через крышу самостоятельно. Это приводит к различным негативным последствиям.Если хозяева дома не знают тонкостей этого процесса, они могут обратиться к специалистам. Их работа требует дополнительных затрат. Однако опытные строители справятся со своей задачей на отлично. Желая сэкономить, необходимо знать все нюансы этого процесса.

    При неправильном выводе дымохода через крышу в негерметичные стыки попадает влага. В результате промокают все материалы, из которых сделана крыша. В несущих конструкциях может появиться грибок и плесень.Они разрушают потолки и изоляционные материалы. Микроклимат в доме может стать нездоровым. Чтобы продлить срок службы кровли, необходимо создавать герметичные стыки.

    Деревянные элементы конструкции должны быть обработаны антисептиками и антипиренами. В некоторых случаях дымоход может упираться в коньковую балку. В нем нужно будет сделать углубление. С обеих сторон балка крепится на стойках.

    Для создания дымохода через крышу своими руками необходимо смонтировать на крыше металлический фартук.Одним краем он должен заходить на поверхность дымохода на уровне 30 см, который выступает над уровнем крыши. Второй край заводится под рубероид в том месте, где был сделан разрез. Этот вариант подходит для тех труб, которые находятся на определенном расстоянии от конька.

    Если дымоход выходит близко к верхней балке, то под коньковый элемент нужно будет подвести металлический фартук. На самой трубе стальной лист необходимо вставить в штробу.Делается заранее. Фиксируется ремнями. Также вся система тщательно герметизируется специальными изоляционными составами.

    Если ширина дымохода со стороны, параллельной коньковому брусу, более 80 см, необходимо будет сделать уклон. Такая ситуация возникает, когда трубы от печи, камина, вентиляции объединяются в одну трубу. Для защиты стыка трубы с кровлей необходимо сделать козырек. Он будет отводить воду и снег в стороны.Эту работу лучше доверить профессионалам, так как в этом деле мастер должен иметь немалый опыт.

    Готовый переходной блок

    Проход дымохода через крышу в бане или другом здании можно герметизировать с помощью специального переходника. Применяется, если дымоход круглый и выполнен из керамики или металла. Готовых узлов для создания дымохода в продаже огромное количество. Формы таких изделий могут быть разными. В продаже можно найти узлы овальной, круглой, квадратной или прямоугольной конфигурации.

    Выбор варианта конструкции зависит от материала, из которого изготовлена ​​кровельная и стропильная система, а также диаметра дымохода, угла наклона скатов. Также на выбор готового узла влияет высота чердачного помещения. Учитывайте материал полов в доме.

    Производители выпускают проходные конструкции, состоящие из 2-х частей. Это металлические кольца и отбортовка. Если такие изделия выплавляются из черных металлов, толщина стенки должна быть от 1 до 3 мм.Кольца состоят из 2 контуров. Каждая из них утеплена базальтовым материалом. Это исключает возможность возгорания при наличии нагретой трубы.

    Металл, из которого изготовлен узел перехода, покрыт защитной эмалью. Это позволяет избежать развития коррозии. Эмаль выдерживает высокие температуры (до +600ºС). Иногда проходку делают из нержавеющей стали. Стоимость таких изделий будет намного выше.

    Монтаж дымохода через мягкую кровлю или другие материалы может быть универсальным.Он сделан из алюминия. Фланец имеет конусообразное гофрирование из силикона. В продаже имеется несколько типоразмеров таких изделий. Это позволяет подобрать готовый переходник на трубу соответствующего размера. Верх гофры можно отрезать, чтобы труба прошла через его отверстие. В этом случае фланец обрабатывается герметиком. Он крепится к крыше саморезами. Обычно они поставляются в комплекте.

    Если кровля выполнена из рельефных материалов, не допускающих крепления саморезами, необходимо крепить систему к обрешетке.Для этого используются длинные дюбели. Это, например, может потребоваться, если ползание сделано из железобетона. Следует отметить, что тип кровельного материала в большой степени влияет на порядок обустройства выхода дымохода.

    Дымоход сэндвич

    От того, каким материалом покрыта крыша, зависят особенности обустройства прохода трубы дымохода. Чаще всего для отделки откосов хозяева дома выбирают ондулин, металлочерепицу, профнастил и т.д.Также часто необходимо сделать дымоход через мягкую кровлю.

    Особую популярность сегодня приобрели сэндвич-дымоходы. Они отличаются простотой монтажа, качественной конструкцией, долговечностью и безопасностью в эксплуатации. Внешний корпус такой трубы выполнен из листового металла. Он имеет красивый блеск. Такие трубы почти всегда имеют круглую форму. Поэтому для прохода через крышу сэндвич-дымохода чаще всего выбирают готовые проходные элементы.Они бывают двух типов. Чаще всего приобретаются эластичные переходные конструкции. Если хозяевам не нравится, как блестящая труба сочетается с аналогичным дизайном, они могут отдать предпочтение металлическому переходному узлу.

    Эластичные адаптеры изготовлены из гибкого полимера, стойкого к повышенным температурам. Фланец (нижний элемент) конструкции выполнен из гибкого материала. Поэтому его можно легко установить как на плоских скатах кровли, так и на покрытой металлочерепицей поверхности с высокими волнами.Проход через кровлю сэндвич-дымохода проще всего будет выполнить правильно, используя подобную конструкцию. Фланец фиксируется саморезами или специальными шпильками.

    Преимуществом эластичных переходников для многослойных дымоходов и других видов труб является их низкая стоимость. При этом установка не вызывает затруднений. В этом случае ошибиться будет намного сложнее. В комплекте идет подробная инструкция по установке.

    Стыки при монтаже смазываются специальным термостойким герметиком.Им обрабатывают место, откуда выходит труба, а также стык между фланцем и кровлей. Когда герметик высохнет, нужно будет прикрутить переходник болтами. Для этого предварительно просверлите отверстия в нижнем фланцевом кольце.

    Мягкая кровля

    Создание дымоходного прохода через крышу из гибкой черепицы осуществляется по определенной методике. Сначала нужно просверлить достаточное отверстие в крыше. Через него выйдет труба. Часто крыша не имеет мощных балок для фиксации системы.В этом случае необходимо приобрести сборный проход. Он состоит из двух частей. Это снижает нагрузку на пол.

    Две сборные детали крепятся саморезами, сначала с внутренней стороны крыши. Снаружи нужно приклеить специальный резиновый материал обычным силиконом, чтобы создать уплотнение.

    Далее необходимо смонтировать негорючую изоляцию. Для этого приобретите минеральную вату в рулонах. С помощью базальта или стекловолокна заполняют пространство между сборной конструкцией и трубой дымохода.Во время установки следите за тем, чтобы минеральная вата не закрывала резиновый уплотнитель.

    Кровельная выемка поставляется вместе со сборным проходом. Его фиксация происходит с помощью саморезов. Этот вариант идеален при создании прохода через кровлю дымохода из сэндвич-трубы. Резка кровли позволяет защитить систему от проникновения воды. Существует множество разновидностей таких конструкций. Они отличаются способом исполнения, материалом и углом наклона.

    Как правило, уклон таких конструкций составляет от 15 до 55º. Выбор зависит от угла наклона крыши. Если материалом для его отделки являются мягкие рулонные разновидности материалов, можно использовать резку по металлу. Также при таком способе монтажа вполне подходят конструкции, имеющие самоклеющуюся ленту для качественного прилегания системы к кровле.

    Черепица и ондулин

    Проход дымохода через крышу можно сделать самостоятельно даже если покрытие выполнено из черепицы.При этом дымоход в большинстве случаев футерован кирпичом. В этом случае вам нужно будет выполнить работу с особым усердием. В этом случае для отделки дымохода можно использовать гофру, а также самоклеящийся листовой свинец или алюминий.

    Перечисленные материалы продаются в виде рулонов. С одной стороны они покрыты специальным клеевым составом. Обратная сторона такого листа покрыта фольгой из перечисленных металлов. Такая конструкция позволяет защитить дымоход от механических повреждений, а также предотвратить просачивание воды после дождя или снегопада в дом.

    Еще один популярный вариант кровли – ондулин. У него много положительных качеств. Его также иногда называют еврошифером. Не содержит асбеста. Поэтому его относят к экологически чистым материалам. Однако недостатком его является недостаточная термостойкость. Предельная температура, которой может подвергаться этот материал, составляет 110°C. Поэтому к созданию прохода через крышу подходят очень ответственно. Сделать его достаточно сложно. Однако при наличии определенных знаний с этой задачей справится даже начинающий мастер.

    Также стоит сказать, что ондулин не только не выдерживает высоких температур, но и может воспламениться. Поэтому для собственной безопасности нужно знать, как правильно сделать проход в кровле с подобной отделкой. В кровле нужно будет вырезать отверстие намного шире диаметра трубы. Это увеличивает вероятность протечек.

    Для предотвращения негативных последствий используется металлический или силиконовый проход через крышу для дымохода. Обязательно смонтируйте срез крыши.Также в конструкции всегда присутствует металлический фартук. Угол резки выбирается в соответствии с положением скатов крыши. Концы разделки при монтаже заводятся под соседние листы ондулина.

    Профнастил

    Если требуется создать дымоход через гофрированную крышу, чаще всего владельцы дома приобретают сэндвич-трубу. Это самый надежный, простой в установке вариант. Профнастил отлично сочетается с такой конструкцией.Для установки дымохода сделайте разметку на кровельном покрытии.

    Далее с помощью болгарки нужно будет вырезать отверстие. От намеченного контура необходимо отступить на несколько сантиметров вглубь. Отверстие в этом случае немного уменьшится. Это обстоятельство необходимо учитывать при проектных расчетах. При этом нужно быть очень осторожным. На материале не должно быть зазубрин.

    Когда отверстие создано, нужно сделать небольшие надрезы в углах отверстия.Благодаря этому действию материал, которым отделана внешняя сторона пандуса, можно загнуть вверх. Далее, создавая проход дымохода через профнастил кровли, необходимо будет прорезать отверстия в перекрытиях. Отверстие должно быть похоже на отметку, сделанную ранее.

    После этого можно будет монтировать металлический ящик. Он дополнительно защищает крышу от перегрева. Через эту коробку пропускают сэндвич-трубу. Далее в пространство между дымоходом и кровельным материалом вставляется слой минеральной ваты.Также можно насыпать керамзит. После этого на трубу надевается силиконовый уплотнитель. Его нужно аккуратно приклеить к профнастилу.

    Эти манипуляции позволяют создать герметичную сборку. Через него вода не будет просачиваться в дом.

    Металлочерепица

    Проход дымохода через крышу из металлочерепицы создается при помощи стандартной наружной разделки. Труба в этом случае чаще делается из кирпича. Сначала над скатом крыши нужно обустроить внутренний фартук.Его необходимо монтировать еще до того, как крыша будет обшита металлочерепицей. Внутренний фартук придется выбросить. Этот элемент конструкции выполнен из оцинкованной стали. Лист может быть с покрытием или без него.

    Для прохода дымохода через металлическую крышу необходимо прикрепить стальной профиль к стенке трубы. Он отмечает верхний край фартука. Болгаркой делают штроб по линии разметки. Промывается водой для удаления строительной пыли.

    Монтаж внутреннего фартука начинается с его нижней части.В нужных местах стальной профиль надрезается. Этот элемент необходимо установить на предназначенное ему место. Далее его вырезают. Фартук устанавливается на подготовленное место. Он плотно прижимается к основанию. При этом верхняя часть должна точно соответствовать созданному ранее штробу.

    Далее система фиксируется саморезами. Они вкручиваются через нижнюю часть внутренней части фартука. Они должны проходить через деревянные элементы конструкции крыши. Таким же образом монтируются боковые и верхняя части фартука.Их размер должен быть не менее 15 см.

    Уплотнение фартука

    При создании прохода дымохода через крышу, покрытую металлочерепицей, необходимо уплотнить внутренний фартук. Для этого край, который был вставлен в штробу, обрабатывается термостойким герметиком.

    Галстук заводится под нижний край фартука. Это плоский лист, предназначенный для отвода воды. Она направлена ​​в долину или спускается к самому карнизу. Нужно сделать бортик по краю галстука.Это можно сделать плоскогубцами.

    После установки внутреннего фартука можно установить внешний защитный экран. Устанавливается по тому же принципу, что и внутренний фартук. Только его верхний край не будет тонуть в штробе. Он должен герметизировать стык. Для этого используется специальный состав, не боящийся высокой температуры.

    Рассмотрев особенности обустройства прохода дымохода через крышу, вы сможете создать качественную систему своими руками. Через него не будет просачиваться вода после снега или дождя.Дымоход будет правильно выполнять возложенные на него задачи, не будет быстро покрываться сажей внутри. Эксплуатация печного отопления будет безопасной и эффективной.

    Пересечение крыши с трубой – один из крайне уязвимых элементов конструкции. В месте пересечения крыши с дымоходом обязательно отверстие, которое при нарушении правил устройства способно пропускать воду. Неправильная герметизация пространства вокруг трубы может стать причиной пожара, а неправильная фиксация рискует стать причиной разрушения.Чтобы перечисленные грозные обстоятельства обошли любителей русского пара, следует знать, как правильно установить трубу в баню через крышу. Соблюдение правил устройства этой очень важной проходки убережет вас от массы серьезных хлопот и неприятностей.

    Принципы устройства проходов через крышу

    Пространство между дымоходом и обращенной к нему стенкой короба также заполнено базальтовой ватой, а снаружи между этой стеной и утеплителем оставлен воздушный зазор для улучшения теплоизоляции.Снизу, со стороны банных помещений, проходка закрывается коробчатым кожухом из оцинкованной или нержавеющей стали. Для окончательной конструкции со стороны чердака сначала монтируется стальной лист, затем обшивка.

    Устройство прохода через скат со стороны бани осуществляется с помощью металлического подкровельного листа с овальным отверстием. Он крепится саморезами к элементам стропильной системы. Перед установкой листов в вырезанный проем укладывают базальтовый картон и вату.Свободное пространство заполняется негорючей теплоизоляцией. Сверху устанавливается свинцовая обшивка крыши. Его подгоняют к поверхности крыши, постукивая киянкой.

    Видео по устройству кровельных проходок

    Стандартное исполнение разделки труб:

    Устройство прохода через ондулин:

    Самодельный узел для прохода трубы через профнастил:

    Будет полезна информация о правилах устройства дымоходов как самостоятельным мастерам, так и заказчикам услуг бригады строителей.Соблюдение технологических требований убережет вас от многих негативных последствий. Правильно выполненные проходные узлы обеспечат отличную изоляцию и продлят срок службы банных дымоходов и самой бани.

    Чтобы добиться визуального расширения площади квартиры, дизайнеры используют популярный прием, создавая дополнительный проход. Сделать такой проем в стене самостоятельно может каждый человек, знакомый с техническими правилами и имеющий строительные навыки.

    Зачем и как делается дверной проем?

    В некоторых квартирах выполнена перепланировка с целью создания свободного пространства, включающая:

    • дверной переход;
    • расширение окна;
    • увеличение арки.

    Как сделать дверной проем, чтобы не было катастрофических последствий? Этот вопрос волнует владельцев собственных квартир. Ответ тот же. Необходимо знать технологию строительства и иметь строительный опыт.

    Если сделать проход без соблюдения нормативных требований, можно разрушить и стену, и дом.

    Усиление прохода в несущей стене

    На что обратить внимание

    Стоимость создания прохода зависит от исполнителя работ. Если выполнять эту работу самостоятельно, то можно неплохо сэкономить, но за неправильные действия придется отвечать самому. Следует обдумать свой выбор, чтобы потом не жалеть об этом.

    Перед началом работы соберите полную информацию.Узнайте, как сделать отверстие в стене. Необходимо учитывать несколько факторов:

    • материал стен;
    • ширина открытия;
    • этажность здания;
    • трещины;
    • отводы;
    • выбоины.

    Вам необходимо узнать, как расположены этажи и какого они типа. Такая информация понадобится для расчета усиления прохода, если для этого нужно было разобрать несущую стену.Сделанный проем должен иметь надежные перемычки, чтобы не произошло обрушения здания. Подходящим материалом для этого является стальной швеллер.


    Демонтаж стены под дверным проемом

    Если стена из кирпича

    Как сделать проем в кирпичной стене, чтобы избежать катастрофических последствий? По технологии сначала нужно снять с кладки пару кирпичей. Перед началом разборки большой секции сначала устанавливается перемычка, которая будет удерживать стену.Толщина такой армирующей конструкции составляет 12 см.

    Если необходимо вырезать отверстие над проходом для установки перемычки, над потолком будущего проема делаются штробы глубиной, равной ширине угла. Длина штробы больше ширины проема. Расчет производится исходя из длины одного кирпича.

    Для обеспечения надежной фиксации вставленные уголки должны быть хорошо закреплены. В углу и стене делаются зазоры, куда вставляются крепежные болты для связки угла.

    Усиление проема в кирпичной стене

    Как работать с бетонной стеной?

    При снятом кирпиче уголки скрепляются между собой стальными полосами, приваренными к полкам. После этого застежка снимается. Армирование вертикали производится с помощью швеллеров, приваренных к перемычке, что создает единую конструкцию.

    Дверной проем в кирпичной стене можно переместить, следуя описанной выше технологии. Необходимо соблюдать последовательность операций и заранее установить усиливающие перемычки.

    Такая работа требует много времени. Вы не можете сделать все быстро. В отличие от кирпичной стены здесь вырезается дверной проем без установки перемычек. Бетонная панель выполнена цельной, поэтому не требует дополнительной поддержки.

    При разборке прохода делается усиление. По толщине проема подбирается швеллер, служащий каркасом для верхней перекладины. Он будет поддерживать вертикальные стены проема.


    Резка бетона

    Работа с железобетонной стеной

    Бетонные стены выполняются несущими.Поэтому, как сделать проем в такой железобетонной стене, чтобы не разрушить здание, указано в нормативных документах. Важно сделать правильный расчет армирующего каркаса. Самостоятельно такую ​​работу лучше не делать во избежание неприятных последствий.

    Такие изменения несущей конструкции требуют специального разрешения. Необходимо представить план работ и чертежи будущей перепланировки помещения. В документах учитываются даже самые мелкие нюансы.Только в этом случае вы можете рассчитывать на одобрение работы архитектурной организацией. После получения разрешения можно приступать к работе.

    Сначала производится разметка будущего проезда. Причем делать это нужно с обеих сторон стены. Чтобы линии совпадали, в углах стены сверлят канавки, и, начиная от них, проводят линии разметки. Затем сверлятся отверстия по периметру проема, с шагом 30 мм.

    Для обработки бетонных стен желательно иметь алмазные пилы.Они легко справляются с бетонной поверхностью. Без них такая работа потребует много времени и станет трудоемкой.

    В ломаной стене производится обвязка проема. Для этого используйте металлический швеллер. Можно установить уголки, предварительно приваренные друг к другу.


    Усиление швеллера проема

    Установка дверного проема на новом месте

    Дверной проем легче перемещать, если это внутренняя стена. Он не несущий, поэтому каждый владелец квартиры знает, как передвинуть дверной проем.Можно обойтись без сложных расчетов и проводить демонтаж, не опасаясь, что целостность здания будет нарушена.

    Перекрытие выполняется из различных материалов:

    Сделать проход в такой стене несложно. Его можно вырезать, а можно выбить.

    Перед началом работы делается разметка. Контуры проема рисуются на стене. И обязательно учитывать размеры дверной коробки. Поэтому контур должен иметь запас в несколько сантиметров.В дальнейшем это поможет легко установить дверь.

    Чтобы вырезать отверстие, вам понадобится болгарка и алмазный диск. Только не пытайтесь сразу вырезать весь проем. Разделите участок на несколько фрагментов, прорежьте каждый по очереди.

    Отверстие можно выбить тяжелой кувалдой. Но перед началом работы сделайте перфорацию стены с шагом 5 см. Стена сломается только по границам.

    Сменный дверной проем

    В случае низкой прочности материала проем обязательно усиливается перемычкой.Если этого не сделать, он может разрушиться. Материал перемычки может быть: деревянный брус

    • ;
    • уголок металлический;
    • канал.

    Для начала необходимо сначала сделать зазор, в который вставить перемычку и зафиксировать ее. Она не позволит стене рухнуть.

    Заполните старый проем кирпичом. Иногда в этом ненужном проходе делают каркас и обшивают гипсокартоном. Свободное пространство заполняется минеральной ватой. В результате достигается превосходный уровень звукоизоляции.

    Помните, что проход в несущей стене нельзя делать без соответствующего разрешения. Для выполнения такой работы лучше пригласить профессионалов. Они произведут необходимые расчеты и сделают работу быстро и качественно.

    О том, как делаются проемы в несущих стенах, вы можете узнать из представленного видео.

    В контакте с

    Комментарии

    К сожалению, комментариев и отзывов пока нет, но Вы можете оставить свой…

    Новые статьи

    Новые комментарии

    Сергей

    Класс

    Сергей

    Класс

    Алексей

    Класс

    Катерина

    Класс

    Сергей

    Класс

    Последние отзывы

    adminadmin

    В зданиях с печным отоплением, таких как частный дом, баня и другие, требуется устройство дымохода и организация его вывода наружу. При устройстве прохода трубы через кровлю необходимо соблюдать определенные нормы, чтобы обеспечить безопасность и сохранить защитные свойства кровли.

    Дымоход через кровлю

    Дымоход предназначен для вывода продуктов сгорания топлива (уголь, газ, дрова, торф) и формирования тяги печи. Способ выхода трубы через крышу определяется на этапе проектирования. Главное условие при этом – обеспечение пожарной безопасности кровли, особенно в месте ее примыкания к трубе, а также защита примыкания от попадания в нее атмосферной влаги и скопления конденсата.Высота трубы назначается нормами СНиП и зависит от расстояния, на котором она расположена от конька крыши:

    • если расстояние от центра трубы до конька не более 1500 мм, то высота трубы над коньком должна быть не менее 500 мм;
    • при расстоянии между центром дымохода и коньком крыши от 1500 до 3000 мм, высота трубы совпадает с высотой конька;
    • если расстояние превышает 3000 мм, высота дымохода не должна быть ниже линии, проведенной от конька под углом 10°.

    Высота трубы дымохода определяется нормами СНиП и зависит от расстояния до конька крыши

    Чем меньше расстояние от трубы до конька, тем больше должна быть высота трубы.

    Дымоход в сборе

    Этот элемент может располагаться в разных местах на крыше. Один из вариантов, предпочитаемых кровельщиками, — проход дымохода прямо через конек. Этот способ отличается наиболее простым монтажом и позволяет избежать скопления снега над стенкой трубы.Недостатком такой компоновки является снижение прочности стропильной системы, в которой коньковая балка либо отсутствует, либо распилена и закреплена двумя опорами по сторонам выхода трубы, что не всегда возможно реализовать.

    Выход дымохода через конек прост в установке, но может поставить под угрозу прочность стропильной системы

    Чаще всего труба располагается у конька. Так дымоход меньше всего подвергается действию холода, а значит и скоплению конденсата внутри.Недостатком такого расположения будет то, что чем ближе труба к коньку, тем больше ее высота, а значит, на строительство потребуются дополнительные средства.

    Вывод дымохода на небольшом расстоянии от конька – наиболее распространенный и удобный вариант

    Не рекомендуется проводить дымоход через ендову, так как в этих местах может скапливаться снег, что приведет к нарушению гидроизоляция и возникновение протечек. К тому же сложно организовать дымоходный короб на стыке скатов.Не располагайте дымоход в нижней части ската – его может повредить падающий с крыши снег.

    Материал, из которого изготовлена ​​труба, влияет и на организацию ее выходной системы. Обычно трубы делают из металла, асбестоцемента или огнеупорного кирпича, но иногда встречаются и керамические. Способы их гидроизоляции будут разными. Кроме того, каждый вид топлива имеет определенную температуру горения, и это также необходимо учитывать при устройстве дымохода.

    В зависимости от формы дымохода выходное отверстие может быть квадратным, круглым, овальным или прямоугольным. Для предохранения кровельного покрытия от действия повышенных температур и предохранения его от возгорания вокруг дымохода устраивают короб. Бывает так:

    1. Справа и слева от трубы устанавливаются дополнительные стропила.
    2. Балки горизонтальные укладываются внизу и вверху на одинаковом расстоянии и одинакового сечения. Расстояние между коробчатыми балками и стенками труб определяется СНиП и составляет 140–250 мм.
    3. Внутри короб заполняется негорючим теплоизоляционным материалом, например, каменной или базальтовой ватой. Стекловолокно не рекомендуется из-за его легкой воспламеняемости.

    Пространство короба не должно быть заполнено стекловолокном — оно может воспламениться под воздействием высоких температур

    Необходимо учитывать, что конструкция воздуховода может нарушить вентиляцию подкровельного пространства, поэтому доп. возможна установка вентиляционных систем.

    Видео: особенности монтажа узла дымохода

    Особенности вывода дымохода через разные виды крыш

    При обустройстве прохода дымохода необходимо обратить внимание на защиту от атмосферных осадков, которые будут стекать по дымоход и крыша.Для гидроизоляции соединения трубы с кровлей вокруг дымохода устраивают защитный фартук. Эта технология аналогична для крыш с разным покрытием.

    Металлочерепица

    Металлочерепица – популярный кровельный материал, представляющий собой тонкие стальные, алюминиевые или медные листы, покрытые защитным слоем.

    Выход трубы квадратного или прямоугольного сечения

    Если труба изготовлена ​​из кирпича и имеет квадратное или прямоугольное поперечное сечение, для ее пропуска через металлическую крышу можно использовать материалы, входящие в комплект с покрытием.Поскольку кирпичные дымоходы могут иметь нестандартные размеры, перед снятием часть листов покрытия снимают или вырезают отверстие большего размера.

    Для гидроизоляции стыка используются специальные эластичные ленты с клеевым слоем, нанесенным на одну из сторон. Один край ленты приклеивается к основанию трубы, другой – к кровельной обшивке. Сверху край фиксируется металлической планкой, которая термостойкими дюбелями крепится к стенке трубы. Все стыки заделываются герметиком.

    Для снижения вероятности протечки воды по стенке дымохода можно сделать канавку под планку — штробу

    Фартук для квадратной или прямоугольной трубы можно сделать своими руками. Изготавливается из гладкого металлического листа того же цвета, что и основное покрытие. Верхний край фартука подворачивают под ряд металлических черепиц, расположенных выше, чтобы стекающая сверху вода не попадала под него. Если труба расположена близко к коньку, край фартука можно подвернуть под конек или загнуть на другую сторону.Для защиты сквозного отверстия от осадков под фартук устанавливается стяжка.

    Выход дымохода лучше организовать до укладки металлочерепичного покрытия.

    Проведение круглой трубы

    При выводе круглого дымохода или сэндвич-трубы через металлическую кровлю чаще всего используются кровельные проходки, соединенные с заглушкой, через которую проходит труба. В покрытии прорезается аккуратное круглое отверстие под дымоход, на трубу надевается универсальный стакан или мастер-смыв, стыки герметизируются.

    Для герметизации стыка круглой трубы и кровли используются специальные проходки.

    Видео: герметизация прохода кирпичной трубы через металлическую кровлю

    Кровля из профнастила

    Профнастил – один из самых распространенных кровельных материалов. Но и в нем может возникнуть протечка, если выход дымохода не устроен должным образом. Дымоход с таким типом покрытия лучше располагать вертикально. Отверстие в кровле вырезается болгаркой, при этом необходимо следить, чтобы обрезанный край профнастила был без зазубрин.

    Проведение прямоугольной трубы

    При необходимости организации прохода для прямоугольной или квадратной трубы фартук может быть выполнен из оцинкованного листа.

    1. Из металла вырезаются 4 полоски, которые будут размещаться спереди, сзади и по бокам трубы.
    2. Лист оцинкованной стали укладывается от нижнего края дымохода до карниза. Этот элемент называется стяжкой и впоследствии покрывается рубероидом.
    3. Планки плотно крепятся к трубе, их нижняя часть крепится к обрешетке, а верхняя часть надевается на дымоход.
    4. В стенке трубы делается паз, в который вставляется отогнутый край прутка. Сначала устанавливается нижняя планка, затем обе боковые и верхняя. Листы подгибаются один под другой.
    5. Перед укладкой профнастила проход дымохода необходимо гидроизолировать. Можно использовать обычную гидроизоляционную пленку, которая нарезается «конвертом» и приклеивается к трубе, но лучше использовать самоклеящуюся гидроизоляционную ленту.

    Верхняя планка примыкания к трубе заполнена герметиком

    Выход круглой трубы

    При выводе круглой трубы через покрытие из гофрированного картона используется рулонная битумная гидроизоляция или фольгированная битумная лента.На дымоход надевается кровельный проход, который приклеивается к обрешетке и герметизируется термостойким герметиком. Если проход из резины, то он может расплавиться от нагрева трубы, поэтому под ним необходимо закрепить хомут с термостойкой прокладкой.

    При использовании кровельного прохода из термостойкой резины можно избежать его плавления.

    Видео: прокладка трубы через профнастил

    Ондулин кровельный

    Ондулин еще называют «Еврошифер». Особенность такого покрытия в том, что оно горюче, и не обладает большой прочностью.Поэтому для прохода дымохода потребуется проделать в крыше отверстие большого размера и заполнить его огнеупорным материалом, который предотвратит попадание влаги.

    Для гидроизоляции стыка дымохода с кровлей устанавливают металлический кровельный вырез с фартуком, края которого заводят под листы ондулина или используют эластичную ленту Ондуфлаш. Такое покрытие требует дополнительного вентиляционного устройства.

    В кровле из ондулина потребуется сделать отверстие для выхода трубы большего диаметра и заполнить его огнеупорным материалом

    Видео: герметизация дымохода на кровле из ондулина

    Как провести трубу мягкая кровля

    Мягкая кровля также является горючим материалом, поэтому между покрытием и дымоходом необходимо оставлять зазор 13–25 мм.Гидроизоляция трубы осуществляется так же, как и при других покрытиях, только вместо эластичной ленты используется ендовный ковер или же на трубу укладывается само покрытие – черепица или толь.

    При гидроизоляции стыка трубы и мягкой кровли само покрытие можно использовать вместо эластичной ленты

    Этапы работ по выносу дымохода через крышу

    Вывести дымоход через готовую кровлю, необходимо выполнить следующие действия:

    1. Выбирается место прохода в крыше между стропилами и поперечной балкой.
    2. Монтируется коробка: из брусков, параллельных стропильным ногам, и брусьев сооружаются стропила. Сечение брусьев для коробки принимается равным сечению стропильных брусьев. Ширина сторон короба будет на 0,5 м больше диаметра трубы.
    3. В скате крыши вырезано отверстие. Для этого в четырех углах коробки с внутренней стороны, в местах стыка стропил и балок, сверлятся сквозные отверстия. После этого слои кровельного пирога разрезаются по внутреннему периметру коробки и по диагонали.

      После установки фланца можно придать необходимую форму молотком

    Видео: короб дымохода своими руками

    Вывод трубы дымохода через крышу дело ответственное, в котором обязательно строгое соблюдение технологии монтажа, чтобы не было опасности протечки и разрушения трубы . Проведение работ по демонтажу трубы включает в себя множество нюансов с учетом кровельного покрытия, материала и формы трубы, способов гидроизоляции.Поэтому следует заранее изучить все этапы работы и проконсультироваться со специалистом.

    Дупфука Игисенге Хамве На Ондулин

    Ибииза нибиби бья ондулин ибикорешо бё гусакара

    Nigute ushobora gupfuka igisenge hamwe na ondulin

    ondulin ifite umwanya wihariye mubwinshi bwibikoresho bigezweho byo gusakara

    . Kandi nubwo ibi bikoresho byabayeho mwisoko ryubwubatsi bwiburayi bwiburengerazuba na USA mugihe kirenga igice cyikinyejana, mugihugu cyacu ntabwo cyakoreshejwe indi myaka makumyabiri.

    Ondulin, umuntu yavuga, ni mwene wabo wa kure wibikoresho bizwi cyane byo gusakara mugihugu cyacu. Gusa ibikoresho byo gusakara ni ikarito yinjijwemo na peteroli ya peteroli, naho muri onduline, umwenda wa полиэстер cyangwa umwenda wa стекловолокно ukoreshwa nk’urufatiro rukomeza, naho bitum yahinduwe ikoreshwa nk’urwego rutagira amazi. Guhindurwa kurwego rwa molekile, bitum igura ibintu bishya: birwanya cyane imirasire yizuba (ntibishira, ntabwo bihinduka).

    Ubworoherane bwibintu bwiyongera inshuro nyinshi hejuru yubushyuhe butandukanye, burinda gucika mu bukonje, byongera imbaraga zo guhangana n’imvura yo mu kirere hamwe n’ibidukikije bikabije — ntibibora kandi ntibibora no mu bihe bibi cyane.

    Ibyiza bya onduline birimo uburemere buke ugereranije: urupapuro rusanzwe rwa milimetero 950×2000 ipima ibiro bitandatu. Abakora ibi bisenge batanga garanti yimyaka 15, ariko ikora imyaka 50 cyangwa irenga. Hamwe nigitereko cyashyizwe neza kandi cyujuje ibyangombwa, ondulin irashobora kwihanganira imizigo ihambaye — kugeza kuri kilo 300 kuri metero kare, hamwe numuyaga uhuha kugera kuri kilometero 192 kumasaha.

    Amabati ya Ondulin yunamye neza hamwe no hejuru yumuraba.Hamwe na radiyo yo kugabanuka ya metero eshanu, zirashobora gushyirwa hejuru yuhetamye.

    Nigute ushobora gupfuka igisenge hamwe na ondulin

    Mubice bimwe, ondulin ifite inyungu kurenza ibindi bikoresho byo hejuru. Kurugero, ugereranije на пластине, irikubye inshuro enye kandi nziza (ubwoko bune bwamabara, hamwe numusatsi umwe). Byongeye kandi, onduline ntabwo irimo asibesitosi yangiza ibidukikije.

    Niba tubigereranije nicyuma cyumukara hamwe nigisenge cyicyuma, noneho ntigishobora okiside, ntigishyuha, ntigisakuza iyo imvura iguye.Ugereranije nurupapuro rwanditseho hamwe nicyuma, ondulin ihendutse (nubwo ari bike). Hariho inshuro nyinshi munsi ya kondegene munsi yacyo, bigira ingaruka nziza haba kumiterere yumwanya uri munsi yinzu, no kumurongo no gutaka.

    Byongeye kandi, isanduku ikomeza ntabwo isabwa buri gihe kugirango ushire onduline, kubera ko uburemere buke bwamabati bukuraho gukenera kuyishimangira. Ariko mugihe ushyiraho керамическая плитка cyangwa, ibi birakenewe. Ондулин ирашобора кугабаныва бёрошие мубице бьинши, битё игахуза амабара.Ibi biragufasha guha igisenge isura nziza, ikwiranye nuburyo bumwe bwububiko bwinyubako zose kurubuga. Byongeye kandi, ibyo bikorwa byose ntabwo bigira ingaruka muburio ubwo aribwo bwose bwo kwirinda amazi ya onduline.

    Ibyiza bya onduline harimo kuba kugirango ushyire byuzuye byubwoko bwinshi bwinzu, hari ibice hafi ya byose byongeweho, nkibisumizi bidasanzwe hamwe nibintu bya gable, ibibaya bitwikiriye udufuka, abafana b’igisenge, imiyoboro ihumeka hamwe ne’ibimamara, касети.

    Nigute ushobora gupfuka igisenge hamwe na ondulin

    Ariko hamwe nibyiza bya ondulin, hari nibibi bigaragara. Ибиго — абабикора н’абагуриша, басима иби бикорешо бё хеджуру кубурё бвосе бушобока, бахитамо гучечека кури бимве муриби.

    Mbere ya byose, hagomba kuvugwa ko impapuro za onduline zisenyuka byoroshye ndetse no munsi yumutwaro woroheje, ugomba rero kwitonda cyane kugirango ugendane nabo mugihe cyo kwishyiriraho. Guhagarara kuri bo mu mikurire yuzuye ntibishoboka rwose, bitabaye ibyo byanze bikunze bigaragara kumuraba, bigumaho iteka.Nta mayeri yingirakamaro azafasha kubikuraho.

    Iyo gukata ibikoresho hamwe nigikoresho icyo aricyo cyose, byanze bikunze impande zidahwanye, byanze bikunze, bitumen nubwiza bwa bitumen, ntibishobora gutunganywa. Biragoye cyane guhinduranya kuringaniza impapuro, kubera ko ondulin idafite bikomeye, bisobanuwe neza.

    Hagomba kwitabwaho cyane cyane imisumari idasanzwe hamwe nimpapuro za ondulin zifatanije nigisanduku. Ibibi byo kubikoresha bitangirana no kwitegura gukoreshwa.Кубера ко umusumari wicyuma hamwe nuwogeje ва pulasitike hamwe nigitambara bitandukanijwe mubipaki, mugihe usunika umusumari mumwobo wogeswa wa plastiki, bikomeza gukomera kubera urudodo rwashyizwemo. Ntidukwiye kwibagirwa ko ubu burio bubera hejuru yinzu. Niba iyi манипуляции ikozwe mbere, noneho gukorana numusumari usohoka mumesa ntibyoroshye cyane.

    Ikindi kibazo nukoresha imisumari mugihe ushyizeho amabati ya ondulin hejuru yinzu. Ичья мбере, нзатанга амабвириза ньяйо йо гукореша неза имитумари: «Кугиранго умутве ва пластика вумусумари ухиндурве, умусумари угомба гутварва неза:

    • niba utarangije umusumari, umutwe wicyuma uzabangamira umupira wa plastike;
    • ниба иньюндо му мусумари циане, уба уфите ибьяго бё гухиндура исабунэ я пластика, ишобора кукубуза гуфата агапира ка пластика…».
    Nigute ushobora gupfuka igisenge hamwe na ondulin

    Ngiyo ishingiro ryibibazo byose, kubera ko amakosa (niyo yaba adahwitse na gato) adashobora gukosorwa. Iyo inyundo mu musumari, birasabwa ubunyangamugayo budasanzwe, kubera ko bidashoboka gukuramo umusumari utari wo, kubera ko ubuso bworoshye bwa onduline buzangirika ku buryo budasubirwaho n’ingaruka mbi zose zikurikira.

    Nigute ushobora kugera kubwukuri busabwa, kurugero, mugihe urambitse amabati kumusozi muremure cyangwa mugihe kirenze metero imwe, cyangwa no kumusanduku unyeganyega gato? Икибазо гикомейе.Ikosa iryo ariryo ryose iyo inyundo mumisumari bizahinduka ibibazo bikomeye, bigatuma gushiraho impapuro cyane, bigoye cyane.

    Nta na rimwe mu masosiyete akora inganda yigeze avuga urugero rwo kurwanya umuriro wa onduline, kandi bitumen yarimo ni ibintu byaka cyane. Абакурузи нтибашобое гусубиза неза ики кибазо.

    Undi, uko mbibona, ibibi, nubwo bidafite akamaro, ni ubukene bwurumuri rwa ondulin. Хано хари амабара ане йосе: умутуку, умутуку, ичиаци, умукара. Kandi ibyo byose byijimye, biragoye kubyumva neza amajwi.

    Гушийра ондулин

    Нонехо, ниба, ньюма йо куганира кубийза нибиби бёсе, вахисемо ондулин, дукомеза кубишиира хэджуру йинзу. Iki gikorwa mubyukuri ntabwo kigoye cyane kandi ntigikora cyane, niba atari kumisumari … Ariko namaze kubisubiramo!

    Nigute ushobora gupfuka igisenge hamwe na ondulin

    Dutangira, byanze bikunze, hamwe nigikoresho cyo gutaka. Niba inguni iva kuri dogere 5 kugeza kuri 10, birasabwa gukata neza imbaho ​​cyangwa pani yuzuye. Iherezo ryuzuye muriki kibazo ni milimetero 300, guhuzagurika kuruhande ni imiraba ibiri.Ku mfuruka yo guhindukira hejuru yinzu hejuru ya dogere 10 kugeza kuri 15, isanduku yubatswe ifite intera ya milimetero 450 kuruhande rwamashoka. Iherezo ryuzuye ni 200 мм, kuruhande kuruhande ni umuraba umwe. Ku mfuruka yo guhindukira hejuru yinzu hejuru ya dogere 15 no hejuru yayo, isanduku itunganijwe hamwe nintera ya milimetero 600 kuruhande rwamashoka. Iherezo ryuzuye ni mm 170, guhuzagurika kuruhande ni umuraba umwe.

    Kugirango byorohe gushira amabati ya onduline, utubari two gukata tugomba kumanikwa kumutwe ku mashoka ku ntera imwe hagati yundi.Нукувуга встал. Кури иби, ни бийза гукора ичиитегеререзо (Ишушо 1). Nibyiza cyane gushira impapuro hamwe namakaramu yamabara, мел kuva, kurugero, irahanagurwa vuba. Kugirango ushireho ibimenyetso neza, urashobora gukoresha urupapuro rwaciwe kuri onduline imwe (Ishusho 2).

    Urashobora gukata impapuro ukoresheje hackaw ku giti (cyane cyane ufite amenyo manini) wasizwe amavuta ya tekiniki kugirango amenyo ataguma mu gukata.

    Амабати агомба гутангирира кумпера йинзу хеджуру юмуйага уиганже.Nubwo nizera ko ibi bidakenewe na gato. Umurongo wa kabiri utangirana no gushira igice cyurupapuro (Ishusho 3) kugirango habeho guhuzagurika kumpapuro eshatu aho kuba impapuro enye kuruhande. Иби битума имяндикире ёрошие циане.

    Nigute ushobora gupfuka igisenge hamwe na ondulin

    Amabati ya Ondulin yometse ku gisanduku kuri buri muhengeri ku mpera y’urupapuro no kurangiza, kimwe no ku mpande zombi z’uruhande. Urupapuro rusigaye rwometse ku musumari umwe kugeza ku ntera yo hagati ya lathing (Ishusho 4).Kugira ngo ukosore urupapuro rumwe ukeneye imisumari 20. Kugirango uhambire impapuro za onduline kumyuma yicyuma, imashini zidasanzwe zo kwikuramo zikoreshwa — stelfix.

    Импануро цифатика. Niba bibaye ko agapira ka plastike, nubwo hashyizweho ingufu zose, ntigahita kangirika (kwangiritse cyangwa kugoretse), noneho ubikore. Fungura igikarabiro cya plastike (igishushanyo cya 5, umwanya a), hamwe nigice cyacyo cyubusa werekeza kumurongo. Noneho kanda kumesa ya pulasitike uyirwanye cyane bishoboka kandi uyitondere witonze umusumari usanzwe (Ishusho 5, umwanya b).Kugirango wirinde kumeneka, koresha umutwe wa sitidiyo ifunze hamwe na kole iyo ari yo yose idafite amazi.

    Kwizirika kw’imisozi bigomba no gutangirira kuruhande rwumuyaga wiganje. Kwuzuzanya bigomba kuba milimetero 125. Kugirango ushushhanye neza urubavu rwo hejuru, koresha gable cyangwa ibice bya ridge. Birakenewe kubatera imisumari kuri buri muhengeri wurupapuro rwifatanije nabo.

    Nigute ushobora gupfuka igisenge hamwe na ondulin

    Kubishushanyo mbonera (ikibaya — umwanya uri hagati yimisozi ibiri igize inguni yinjira), kurugero, guhuza uruhande hamwe na chiangwa idirishya risinziriye, birakenewe ikibaya kidasanzwe cHiyongereyeho guswera kugirango uhambire ibibaya.

    Birashoboka kuvomerera igisenge hamwe na chimney imwe, hamwe nidirishya ryigisenge hamwe nizindi nyubako zubatswe hejuru yinzu hejuru ukoresheje kaseti yifata.
