С целью экономия пространства стали использовать встроенные конвекторы. Таким образом, ваше помещение будет хорошо отапливаться, и иметь много свободного пространства. Выбирая водяной конвектор, вы сможете сэкономить на расходах отопительной системы. Такой тип отопления можно использовать как основной. Рассмотрим достоинства и недостатки данной отопительной системы, а также популярные модели водяных конвекторов.

Содержание:

  1. Принцип работы и устройство водяного внутрипольного конвектора
  2. Область применения
  3. Преимущества и недостатки
  4. Востребованные модели

Принцип работы и устройство водяного внутрипольного конвектора

Все более популярными становятся панорамные окна. Их часто устанавливают в магазинах, кинотеатрах, частных домах и торговых центрах. Но ведь устанавливают радиаторы отопления обычно под окнами. С панорамным остеклением сделать это невозможно, поэтому отличным решением становится встроенный конвектор.

После создания ниши в полу в нее помещают конвектор. Таким образом, вы оставите красивый обзор из окна и решите проблему с отоплением помещения. Ведь какой бы ни был радиатор, он будет портить вид перед панорамным окном.

Многие предпочитают выбирать напольные радиаторы отопления. Но не всем такой вариант подходит. Поэтому с каждым годом все популярнее становятся встроенные внутрипольные конвекторы отопления. Перед его установкой к нише проводят трубы отопительной системы.

Рассмотрим подробно, как устроены внутрипольные конвекторы:

  1. Медные или стальные трубы, по которым будет протекать теплоноситель.
  2. Решетка, состоящая из пластин, которая нагревает воздух. Она может быть изготовлена из стали или алюминия.
  3. Металлические корпуса, в которых располагают все внутренние элементы.
  4. Решетка, которая выступает в качестве декора, а также забирает холодный воздух и выпускает теплый.

Все составляющие конвектора прячут под напольным покрытием, а сверху устанавливают декоративную решетку. Поэтому такую отопительную систему можно установить в любом месте.

Декоративная решетка может быть разных цветов и моделей. Подобрать ее можно под интерьер вашего дома.

Качественными и экономичными являются водяные внутрипольные конвекторы. Они работают по принципу конвекции. Таким образом, в конвектор поступает холодный воздух, затем он нагревается и уходит вверх помещения. А остывший воздух вновь опускается вниз. Таким образом, в помещение всегда будет комфортная атмосфера.

Многие модели водяных конвекторов оснащены встроенным вентилятором. С его помощью создается принудительная вентиляция, и воздух в помещение нагревается намного быстрее.

Область применения

Широко применяются внутрипольные конвекторы в больших помещениях с панорамным остеклением. Например, в бассейне, оранжерее и других похожих помещениях. Такое оборудование имеет простое строение и изготовлено из качественных материалов. Нагревательный элемент изготавливают из медно — алюминиевого сплава.
Поэтому конвектор хорошо противостоит коррозии и имеет высокий срок службы.

А также конвектор достаточно хорошо защищен от попадания воды, так как его корпус изготовлен из толстых стальных листов.

Преимущества и недостатки

Внутрипольные конвекторы обладают множеством преимуществ, благодаря которым такое оборудование хорошо подходит для обогрева дома с панорамным остеклением. Установив его, вы сможете обеспечить хороший обогрев дома и красивый панорамный вид.

Рассмотрим, какие преимущества имеют внутрипольные конвекторы:

  1. Для установки такого оборудования достаточно опустить его в нишу, а затем с помощью фитингов подключить его к системе отопления.
  2. Так как такие конвекторы не имеют большую высоту, то вовсе необязательно устраивать глубокие ниши. Единственным исключением являются конвекторы с большой мощностью, для их устройства требуется более глубокая ниша.
  3. Внутрипольные конвекторы не загромождают пространство возле окна.
  4. Хорошо прогревают помещение. Преграждает путь сквознякам, которые идут от окон.
  5. Если установить внутрипольный конвектор в дверном проеме, то можно избавиться от сквозняков. Таким образом, можно повысить эффективность отопления.
  6. Можно скрыть все элементы отопительной системы в полу, разместив сверху декоративную крышку. Так вы не испортите интерьер дома.
  7. Внутрипольный конвектор хорошо подходит для обогрева детских садов, санаториев и лагерей. Так как конвектор располагается под напольным покрытием, то исключается возможность обжечься.
  8. Декоративные решетки изготавливают разных цветов. Можно выбрать цвет соответствующий цвету напольного покрытия.
  9. Экономия места. Внутрипольный конвектор не будет занимать места в вашем доме. Вы можете установить мебель в любом удобном для вас месте.

Несмотря на множество преимуществ, есть и некоторые минусы:

  1. Если в помещение высокие потолки, то необходимо использовать дополнительную отопительную систему для качественного обогрева.
  2. Необходимо часто убирать пыль при помощи пылесоса. Внутрипольные конвекторы сильно разносят пыль.
  3. Плохой обогрев в помещение с высоким потолком. Такой недостаток у всех конвекторов. Поэтому их не используют как основной источник отопления.
  4. Высокая стоимость конвектора. Немецкие фирмы имеют достаточно высокую цену.

Недостатков очень мало по сравнению с большим количеством преимуществ. Поэтому ими можно пренебречь.

Востребованные модели

Перед покупкой внутрипольного водяного конвектора следует изучить все нюансы данного оборудования. Перечислим основные особенности, на которые нужно обратить внимание:

  • Желательно приобретать модели российских или европейских производителей. Китайские модели изготавливают из дешевых материалов и не имеют высокого срока службы. Хорошими являются российские модели таких производителей: Isoterm, Itermic, JagaRus. А также следует отдать предпочтение зарубежным производителям: Minib, Varmann, Mohlenhoff.
  • Перед выбором конвектора, прочитайте отзывы покупателей о разных моделях.
  • Выбирать следует конвектор, изготовленный из цветных металлов. Они отлично противостоят коррозии и имеют высокую теплоотдачу.

Одним из самых популярных конвекторов является модель «Бриз». За счет большой длины его используют для обогрева помещения с большими панорамными окнами. Мощность такого конвектора высока, она равняется 932 Вт. Стоимость такого устройства невысокая. Он изготавливается из качественных материалов и обладает высокой теплоотдачей.

Не менее востребованной считается конвектор фирмы Itermic. Такое устройство можно использовать только как дополнительный источник отопления, так как он обладает невысокой мощностью.

Еще одной хорошей моделью является EVA KB60. Такой конвектор имеет небольшие размеры и теплоотдачу не более 1257 Вт. Изготавливают такой теплообменник из меди и алюминия.

Самыми дорогими являются конвекторы немецких производителей.

Читайте также:

Чтобы стены не «плакали»

«Неправильная» конвекция
Разница температур в различных местах помещения заставляет постоянно циркулировать воздух — естественный теплоноситель. Нагревшись у очага, он становится легче и поднимается вверх, вытесняя холодный вниз. С потолка воздух стекает по стенам, остывает и опускается к полу, откуда поступает к печке для вторичного нагрева. Так в результате естественной конвекции обогревается помещение.

В кирпичных домах с печным отоплением отсыревание стен — обычное явление, так как водяной пар постоянно находится в атмосфере помещения. Воздух, совершая круговорот, часть тепла отдает окружающим поверхностям. Основная доля его уходит через стены. Здесь воздух может охладиться настолько, что наступит точка росы и выпадет конденсат. Увлажняясь, стены становятся более теплопроводными. Положение усугубляется ночью — мороз усиливается, а остывающая печь выделяет тепла все меньше. Вот такая цепная реакция наступает при естественной, «неправильной» конвекции, которая не дает возможности прогреть стены более интенсивной топкой печи.
В строениях с высокими потолками конвекционная циркуляция в основном ограничена верхними слоями воздуха, поэтому голове тепло, а ноги стынут даже в валенках! Не случайно на Руси дома с высокими потолками делали редко, а там, где высота позволяла, устраивали полати, на которых спали стар и млад -там теплее.
«Правильная» конвекция
Примерно половина тепла уходит через стены, пол и потолок; остальное улетучивается в результате воздухообмена через вентиляцию и неплотности притворов дверей, окон и другие щели. Отопление должно быть устроено так, чтобы в первую очередь компенсировать утечку тепла именно через стены.
При центральном отоплении, когда источник тепла находится вне помещения, это условие легко реализуется. Батареи отопления располагают внизу, под окнами, где температура воздуха в пристенной зоне выше, чем в самом помещении, поэтому точка росы не достигается и конденсат на стенах не выпадает.
Направление циркуляции в данном случае прямо противоположно тому, которое наблюдается при печном отоплении. Восходящие потоки препятствуют движению воздуха, стекающего с холодных стен на пол. При организованном воздухообмене воздух, находящийся в центральной части помещения, более прохладный по сравнению с пристенным. Оконные «художества» Деда Мороза в квартирах с центральным отоплением можно видеть лишь в очень сильные морозы. Вот такая конвекция -«правильная»!
«Правильная» конвекция
Строительные нормы и правила (СНиП) ограничивают разность температур воздуха в комнате и наружных стен величиной 4° (прежде допускалось 6°), что гарантирует отсутствие конденсата. Чтобы убедиться в выполнении или нарушении этого условия, проводят простейшие измерения. Один термометр крепят к наружной стене на высоте 1,5 м от пола, а другой — в комнате на той же высоте на расстоянии полутора метров от стены.
Влажность воздуха измеряют гигрометром (его часто встраивают в бытовые барометры). Если влажность значительно превышает нормативные 50-60%, налаживают вентиляцию помещения. Когда она близка к норме, а стены по-прежнему отсыревают, изменяют направление пристенных потоков воздуха, устраивая более рациональную конвекцию. Радикальным способом является переход от печного отопления к центральному.
Для зданий с большой тепловой инерцией, каковым является кирпичный дом, угольный котел представляется вполне подходящим агрегатом, так как его коэффициент полезного действия составляет не менее 70%, что существенно выше аналогичного показателя для распространенных типов отопительных печей. Одной закладки качественного топлива хватает примерно на 8 часов горения.
Чтобы убедиться, что желаемый результат достигнут, систему водяного
отопления можно смоделировать с помощью электрорадиаторов. Их суммарную мощность выбирают из расчета 1 кВт на 10 кв.м жилой площади. На время опыта радиаторы одолжите у соседей.
Можно, если это для вас не обременительно, ограничиться стационарной установкой электрорадиаторов, подключив их к двухрежимному электросчетчику, фиксирующему ночной тариф, который в 4 раза ниже дневного.
Второй способ устранения «плача стен» — с помощью потолочных вентиляторов, которые перемещают теплый воздух из подпотолочного пространства к полу. Это похоже на то, как завзятые парильщики, поддав воду на каменку, «осаживают» пар, вращая над головой полотенце. Но так проблему полностью не снимете: вентиляторы создают сильное движение воздуха, что не всегда приятно.
Простое наращивание толщи стен редко приводит к успеху. Установка дополнительной теплоизоляции с малой собственной теплоемкостью изнутри каменного строения способствует повышению температуры стены и уменьшению количества конденсата. Однако специально разрезать лист пенопласта на пластины толщиной 1 см не рационально: лучше установить листы 4-сантиметровой толщины.


А.М.Ншовцев, инженер


правильно подключить батареи, способы, варианты и виды, как установить

Сохранить тепло в доме поможет эффективная система отопления. Способ подключения батарей и радиаторов, подобранный для определенного помещения, значительно сэкономит на оплате за электроэнергию.

Прежде чем приступать к монтажу проанализируйте конфигурацию отапливаемого помещения и предполагаемый бюджет. Это поможет найти оптимальный вариант системы отопления. Существуют два типа схем подключения к системе – однотрубная и двухтрубная. Каждая из них предназначена для решения разных задач и имеет свои плюсы и минусы.

Однотрубная схема подключения радиаторов отопления в частном доме

Система отопления с однотрубным подключением батарей прекрасно справляется с обогревом частного дома в несколько этажей. Простота и ценовая доступность делают этот тип системы самым распространённым.

Отличить однотрубное подключение очень просто. Единая магистраль трубопровода, по которому циркулирует теплоноситель, закольцована и замыкается на отопительном котле.

Все радиаторы в помещениях подключены к ней параллельно или последовательно. Теплоноситель идёт через радиальные пути сверху вниз, на вышестоящие этажи тепло проводят подающие трубы. Циркуляция жидкости может быть естественной.

Минусы однотрубного подключения:

  • Последовательное подключение подразумевает, что вход и обратка остаются цепью единой магистрали. А это значит, что от радиатора к радиатору температура теплоносителя будет становиться все ниже. Если сравнить нагрев первого и последнего «звена» отопительной системы, разница станет очевидна. Решением этой проблемы становится увеличение секций по ходу магистрали трубопровода. При этом стоимость может значительно возрасти.
  • Нет возможности отрегулировать теплоотдачу отдельного радиатора.
  • Давление в трубах не должно опускаться, циркуляция должна быть постоянной и равномерной. Любые перепады приведут к теплопотере. При естественном движении теплоносителя в трубопроводе соблюдайте уклон труб, что затруднительно при их низком расположении. Справиться с этой проблемой установка насоса.
  • Невозможно врезать контуры водяного отопления полов.

Плюсы:

  • Экономично и не требует большого количества материала. Соответственно сокращается масштаб работ при подключении.

  • С простой схемой разводки можно справиться самостоятельно, имея минимальные навыки проведения сантехнических работ. Не требует монтажа дополнительных приборов и сложных узлов.
  • Не требует повышенного внимания. При условии правильного монтажа будет долговечна и надёжно справится со своей задачей.
  • Монтируется как в одноэтажном помещении, так и в несколько этажей.
  • Трубопровод в большинстве случаях расположен низко, что открывает простор для декорирования и маскировки отопления при создании интерьера помещения.

Принципы установки: фото

Часто встречается расположение магистрали вдоль стен комнаты, параллельно, или под небольшим уклоном к плоскости пола. Различия возникают только в схемах врезки трубы в радиатор.

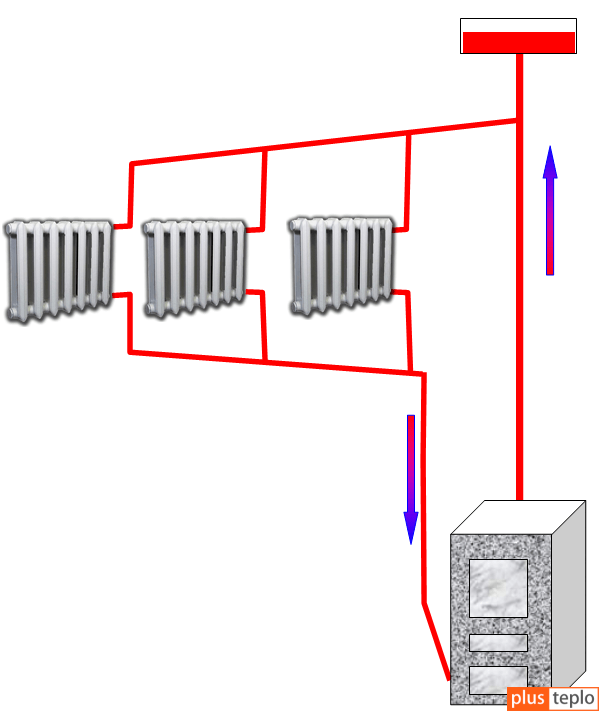

Фото 1. Так выглядит схема однотрубного подключения с естественной циркуляцией теплоносителя с уклоном магистрали.

Самый простой способ подключения открытого типа с установкой расширительного бака в высшей точке разводки. Радиаторы врезаны последовательно, трубопровод находится внизу, вход и выход расположены на противоположных частях. Предпочтительна установка насоса.

При естественной циркуляции теплоносителя необходим не допускающий застоя «разгонный коллектор» и дальнейшее соблюдение уклона магистрали. Для предотвращения появления воздушных пробок устанавливаются краны Маевского или воздухоотводчики.

Фото 2. Стандартный кран Маевского, используемый для предотвращения возникновения воздушных пробок.

Усовершенствованное подключение однотрубной системы получило название «ленинградка». Этот способ позволяет отапливать многоквартирные дома, оставаясь простым в монтаже и экономичным в плане расхода материала. Отличие «ленинградки» заключается в байпасе — трубной перемычке между входом и выходом каждого радиатора. Его наличие позволяет равномерно регулировать температуру теплоносителя относительно удалённости от котла.

Фото 3. Однотрубная система подключения «ленинградка» с диагональным подключением радиаторов.

Вам также будет интересно:

Двухтрубная схема подсоединения

Этот вариант системы дороже однотрубного подключения, но имеет ряд преимуществ. В двухтрубной разводке обратный трубопровод с каждого радиатора уходит в отдельный замкнутый контур, а нагнетание теплоносителя производится отдельно. По контуру обратки остывшая жидкость поступает в котёл отопления. Позволяет обогревать сложные помещения при помощи единственного котла.

Монтаж происходит в несколько приёмов. В предусмотренном месте устанавливается котёл, соединённый с расширительным баком. Затем проводится контур провода теплоносителя, проходящий через каждую батарею. В конце устанавливается магистраль обратки, замкнутая на котле отопления.

Плюсы двухтрубной системы:

  • Подходит для любого здания, независимо от этажности и расположения комнат.
  • Температура теплоносителя равномерно распределена на всех радиаторах, что без труда поддерживает комфортный прогрев помещений.
  • Радиаторы автономны друг от друга, возможна установка индивидуальных терморегуляторов и вентилей для экономичного расхода воды.

Минус — большой расход материала, увеличивающий стоимость отопительной системы и сложность монтажа, требующего обязательного привлечения специалистов.

Принципы установки этого вида

Общая архитектура системы заключается в наличии двух замкнутых контуров трубопровода. По одному из них идёт нагретый теплоноситель, второй играет роль обратки. Существует несколько возможных вариантов врезки контуров.

Тупиковая система

В этом варианте оба контура магистралей разнонаправленны, а батареи располагают одинаковым количеством сегментов. Для перекрытия, вентиль первого радиатора должен быть максимально закручен.

Петля Тихельмана

На каждом радиаторе устанавливается термостатический клапан либо игольчатый вентиль, отчего балансировка упрощается.

Эта схема прекрасно подходит для протяжённых трубопроводов.

Горизонтальная

При этой схеме подающий трубопровод можно врезать под радиаторами или наравне с ними. Подходит для домов не выше двух этажей. Установка на каждом приборе кранов Маевского поможет избежать возникновения воздушных пробок.

Вертикальная

Подходит для домов от двух этажей и выше. Требует значительного расхода элементов трубопровода, но в процессе эксплуатации возможен автоматический вывод воздуха через спусковой вентиль.

Система с верхней разводкой

Плюсом этой системы считается отсутствие воздушных пробок и большая скорость потока теплоносителя.

Важно! К минусам можно отнести не эстетический внешний вид с открытыми коммуникациями, а также неэкономный расход материала и невозможность разводки при большой площади помещений.

Какими способами можно подключить батареи

Установка и подключение радиаторов существенно влияет на работу отопительной системы. Самое распространённое место для размещения батарей — под окнами, на расстоянии около 10 сантиметров от подоконника, и не менее 5 сантиметров от плоскости пола и стен. Радиатор, выступающий перед подоконником, обеспечит поток тёплого воздуха перед оконным проёмом. Подключить к магистрали можно несколькими способами.

Седельное и нижнее подключение

Магистраль с горячим теплоносителем врезана в нижний патрубок одного сегмента радиатора, а обратка — аналогично к противоположному сегменту.

Сами магистрали могут быть замаскированы в пол. Прогрев при этом остаётся неравномерным, мощность сокращается примерно на 14%.

Этот вариант подходит для эстетически привлекательного вида интерьера, а теплопотери компенсируют установкой более мощных радиаторов. Седельное подключение рассматривают для систем с установленным циркулярным насосом.

Одностороннее

Самый распространённый тип подключения в многоквартирных домах. Оба контура подключаются с одной стороны радиатора, подача в верхней части, а обратка в нижней.

Все сегменты каждого радиатора прогреваются равномерно, но при слишком большой «гармошке» могут возникать теплопотери. А также возможен вариант монтажа, при котором теплоноситель врезается снизу, но он не слишком удобен в использовании.

Диагональное

Если в батарее значительное число сегментов, то равномерного распределения теплоносителя добиваются, врезав подвод в верхней части радиатора, а обратку снизу противоположной стороны. Теплопотери при таком подключении не превышают 3%, поэтому этот вариант является оптимальным.

Важно! Диагональный вариант подключения — эталон. Производители элементов и приборов системы отопления указывают в технических паспортах продукции данные исходя из этого варианта.

Полезное видео

Ознакомьтесь с видео, в котором рассматриваются различные варианты двухтрубного подключения радиаторов.

Заключение: почему важно правильно установить нужный вариант

Выбор схемы радиаторов ответственное дело, от которого зависит дальнейшее комфортное проживание в доме, особенно в зимнее время. После изучения всех вариантов, выбирают оптимальный, подходящий к конфигурации помещения и предполагаемому бюджету. Не стоит экономить на материалах. Приобретение некачественных радиаторов или элементов магистрали трубопровода приведёт к теплопотерям и дополнительным тратам на электроэнергию.

Как правильно подключить отопление в частном доме

Подключение батарей отопления в частном доме

Основной функцией любой отопительной системы является прогрев помещения. Каждый элемент такой системы, начиная от котла и заканчивая батареями в самой дальней комнате, должен подключаться и располагаться таким образом, чтобы уровень их теплоотдачи был приближен к максимуму. В системе присоединения радиаторов необходимо учитывать такие особенности каждого помещения, как расположение труб, их протяженность, а также общее количество нагревательных приборов.

Фото 1 Примеры подключения радиаторов

Как правильно выбрать место

Отопление в доме работает одновременно в двух направлениях:

  • Прогрев помещения,
  • Препятствование движению холодного воздуха.

Именно поэтому подключение радиаторов отопления в частном доме является достаточно сложным процессом, от правильности проведения которого будет зависеть комфорт в помещении.

Видео 1 Руководство по подключению батарей отопления

Чаще всего батареи располагают под подоконником, для этого необходимо выдержать определенное расстояние:

  • Между стеной и батареей – от трех до пяти сантиметров.
  • Между полом и радиатором – не менее 10 сантиметров.

Кроме того, батарею не следует располагать полностью под подоконником — если он слишком широкий, нагревательный прибор следует выдвинуть вперед, используя для этого специальные крепления.

В случае, если жар очень сильный, рекомендуется поставить экран, распределяющий теплый воздух.

В коттеджах или домах наиболее часто батареи размещаются в двух вариантах – это однотрубный и двухтрубный метод подключения. Стоит рассмотреть каждый из них подробнее, чтобы подобрать для себя самый оптимальный.

Однотрубная схема

Фото 2 Однотрубная схема подключения

Способы подключения радиаторов отопления в частном доме включают в себя самый простой – это однотрубный метод, по которому все батареи соединяются между собой последовательно, используя одну трубу. Она идет от отопительного котла к первому радиатору, затем ко второму, третьему и так далее. Есть еще один вариант такого подключения – цельная труба, к которой радиаторы присоединяются с помощью стояков и трубы обратного движения (обратки). В первом варианте схемы нельзя заблокировать один из радиаторов, без остановки подачи тепла в другие. Преимущество метода – экономия материалов, минус – большая разница в нагревании первого радиатора от котла и радиатора в самой дальней комнате.

Видео 2 Однотрубная система радиаторного отопления

Двухтрубная схема

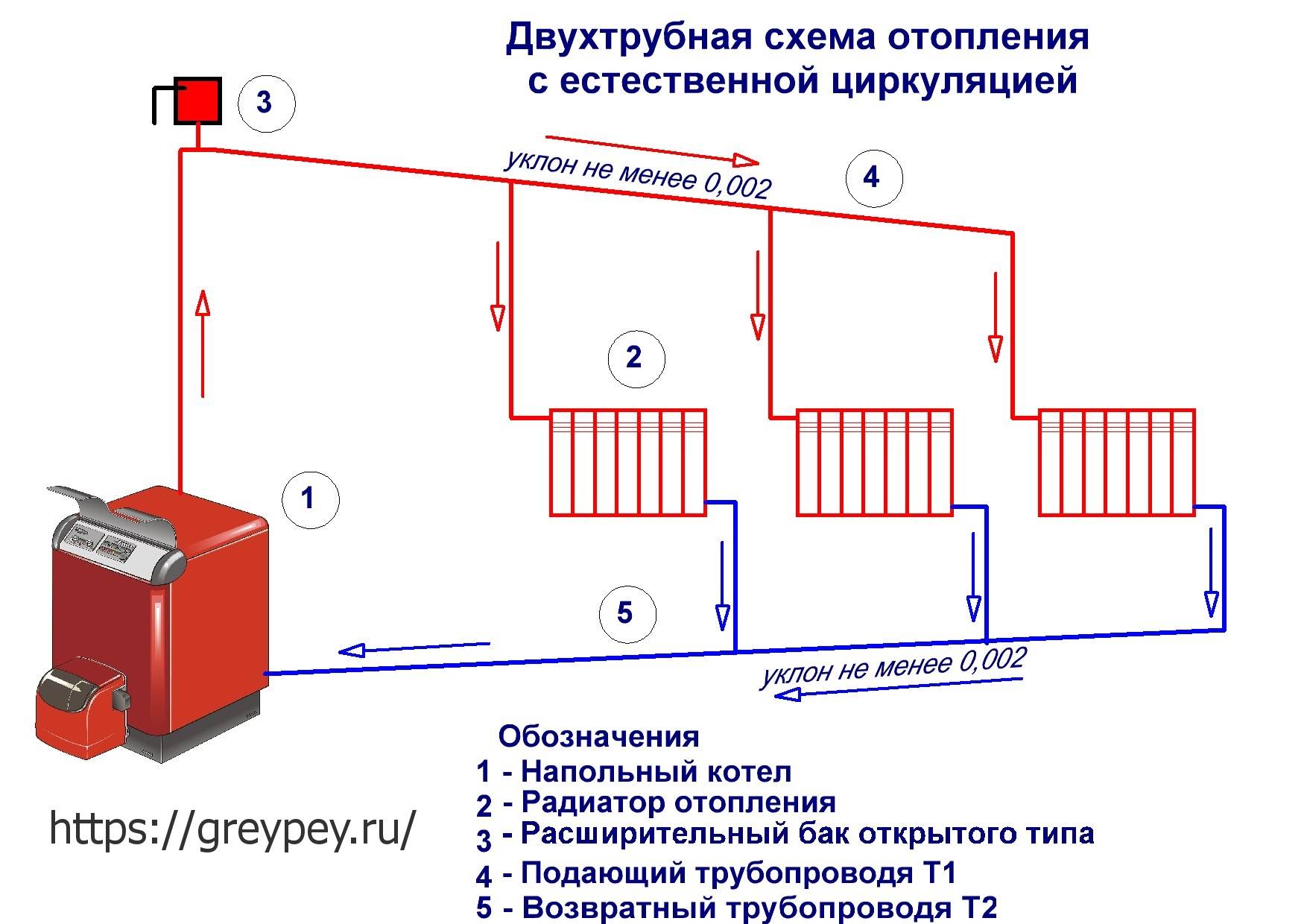

Фото 3 Двухтрубная схема подключения

Способ подключать радиаторы отопления в частном доме по такой схеме несколько сложнее. Система состоит из нескольких батарей отопления, которые между собой соединяются параллельным способом. При этом подведение горячей воды осуществляется по одной трубе, а обратка – по другой. Данный метод больше всего подходит для обогрева частного дома или коттеджа, так как степень прогрева в этом случае практически идентична во всех помещениях, ее можно регулировать, используя удобный терморегулятор.

Фото 4 Схема диагонального подключения батарей

При размещении радиаторов следует учитывать то, как была спроектирована отопительная система, в частности, если движение теплоносителя обеспечивает насос, проблем в данном случае гораздо меньше, но существует зависимость от энергоносителей.

Видео 3 Как подключить радиатор к двухтрубной системе отопления

Гораздо чаще встречается естественная циркуляция, то есть горячий теплоноситель, чаще всего это вода, поднимаясь вверх, выталкивает своей массой холодный. В этом случае отопительная система не зависит от энергоносителей, но проектировать подобную схему необходимо только специалистам, которые изучат общую протяженность труб, специфику, количество отопительных элементов, а также число секций в радиаторах.

Одним словом, если стоит цель обеспечить качественный обогрев дома, необходимо учитывать все особенности конкретного объекта, а проведение процесса доверить профессионалам.

Приветствую всех! Мне необходимо заменить обычный стальной радиатор на алюминиевый при условии однотрубной нижней подачи воды. Нашим сантехникам я не доверяю, поскольку уже однажды они мне устанавливали алюминиевую батарею, и это закончилось печально. Они сделали подачу снизу, выпуск сверху по одну сторону батареи, в результате чего прогревается только первая секция. То же самое хотели сделать и с новыми радиаторами, буквально за руку схватил, показал, что у них получилось раньше. Подумали, решили, что лучше сделать с другой стороны батареи верхний выпуск. Посоветуйте, пожалуйста, какие схемы подключения радиаторов оптимальные, как правильно делать – все на верхнюю или как? И какое подключение радиаторов отопления лучше?

Несомненно, лучше делать верхнюю подачу. Здесь работают законы физики – горячая вода легче холодной, поэтому при верхнем выпуске, но нижней подаче (независимо от стороны выпуска), радиатор отопления будет просто «тормозить». В крайнем случае можно будет сделать нижнее подключение радиаторов, но с другой стороны. Вы знаете, как правильно смонтировать лучше сантехников, поэтому отправляйте их, откуда пришли. Идеальный вариант схемы подключения батарей – когда нижний выпуск и верхняя подача с противоположной стороны. Именно на эту схему рассчитаны радиаторы, и именно так вы получите заявленную теплоотдачу. Если так не получается в принципе, можно попробовать нижнюю подачу и нижний выпуск уже с противоположной стороны, хотя это не совсем правильно, поскольку к пониженной теплоотдаче добавляется еще и повышенное сопротивление циркуляции.

Ситуация такая – покупал дом летом, систему отопления, естественно, проверить не додумался, поверил на слово хозяину. Теперь вот возник вопрос – систему запустил, все батареи теплые, кроме одной. Как подключить радиатор отопления в частном доме, что бы и он был теплым?

Не грешите на хозяина предыдущего. Скорее всего он тут ни при чем и подключение радиаторов отопления в частном доме уже выполнено правильно, а у вас собрался воздух в радиаторе. Просто спустите с него воздух. Там должен быть специальный клапан!

Подскажите, какая будет схема подключения батарей отопления в доме – вводная инфа следующая: имеет двухтрубная система отопления. То есть, вода подается по одной трубе, а отводится по другой. Если я правильно все понял, в таком случае используется независимое и параллельное подключение всех нагревательных элементов. У меня поставлены радиаторы из алюминия, компании Сиалко. Так как их подключать: снизу вверх или наоборот сверху вниз?

Рома, в твое случае схема подключения отопления в частном доме простая и понятая – только сверху вниз и никак иначе)))

Нужно избежать воздуха – это основная проблема всех систем отопления. Поэтому и схема системы отопления в частном доме должна быть обязательно такой, чтобы она обеспечивала сбор воздуха именно там, где его проще всего выпустить или стоит автомат, а не там где воздуху приспичит. Как я понимаю, нужно сделать небольшой наклон труб, тогда пузырьки будут передаваться по всей сети. Ну а вся сеть предусматривает распределение на несколько веток, после чего и делается разводка батарей. Конечно, если на каждой отдельной ветке поставить по насосу, то ни о каком воздухе не может быть и речь – все будет отлично работать и так!

Вот как то не так все однозначно! Способы подключения радиаторов отопления в частном доме бывают разные, это понятно. Но нужно понимать, что двухтрубная система может быть как с нижним, так и с верхним разливом – от этого все зависит. Я так понимаю, что у Романа нижний разлив. Так что тут конечно других вариантов и быть не может – вода поступает в радиатор сверху, а выходит снизу. Так что как-то по другому там ничего не придумаешь.

Спасибо за статью. Вопрос более конкретный — как подключить радиаторы отопления в частном доме, если я хочу поставить стальные и не горизонтально, как обычно их ставят, а вертикально. Ставлю Лидея – высота их 120, ширина 30, а толщина 10. Не скажется ли вертикальный монтаж на качестве прогрева? И если греть будет нормально, то как лучше подключить – сбоку или снизу?

Ну если у вас обычная, привычная схема подключения батарей отопления в частном доме, то все будет работать идеально, если просто уберете боковые крышки! Подключать можно как вашей душеньке угодно, только не забывайте, чтобы после подключения оставалась возможность простого развоздушивания. Если говорить про красоту подключения, то лучше все-таки снизу и в пол, или же направить углы в стену. Как то так.

Хочу Марсу ответить. Когда-то делал такое подключение батарей отопления в частном доме – соединение низ-низ невозможно изначально, из-за особенностей строения батареи теплоноситель с трудом подымается до верха. Поэтому часть батареи будет оставаться холодной! Можно сделать верх-низ, но опять таки из-за особенностей внутренних протоков та часть, которая находится с другой стороны от подключения, тоже не будет прогреваться. Так что в итоге остается только один реальный и эффективный вариант – подключаться по схеме верх – них и по диагонали.
А как сказал Андрей, лучше подключаться из стенки, а то наружное подключение будет смотреться ой как некрасиво!

Марс, как правильно установить радиаторы отопления в частном доме в вашем случае вы уже поняли. А я по моделям радиаторов хотел бы отметить – лучше берите Керми, которые для больниц делались – у них внешняя панель плоская, без рельефа. Идеально будет смотреться!

Уважаемые, вы классные варианты подключения радиаторов отопления в частном доме насоветовали Марсу, только забыли уточнить, какой именно модели у него Лидея используется)))) Если это модели 22, 31 или любые другие, у которых нет нуля в конце, то вертикальный монтаж нельзя проводить! Просто там ребра, которые внутри, расположены горизонтально! Так что если перевернуть радиатор, он никак не сможет выйти на указанную производителем мощность, как бы вы не собирали его и не подключали!

Скажите, какие схемы подключения радиаторов отопления в частном доме возможны, если они из стали. Как лучше сделать: подачу и обратку внизу оставить. Или как? Радиаторы будут стоять разные – и по 60 сантиметров, и по метр двадцать.

Ну, есть разные схемы отопления частного дома, которые делаются своими руками, можете фото посмотреть. Идеальный вариантом будет так называемый по диагонали, когда подача делается вверху, а обратку внизу, но с противоположной стороны.
Если выбираете односторонний вариант, то он подойдет для моделей, у которых длина не больше одного метра, а если длина большая, то при таком подключении другая сторона будет греться очень слабо.
Вариант подключения низ-низ будет более-менее нормально работать на коротких батареях, а вот у моделей, которые длиннее 150 сантиметров в таком случае верхняя часть не будет прогреваться.

Поставил в доме твердотопливный котел, хочу чтоб работал самотеком, но насос тоже поставил, сделал односторонее подключение батарей. Знакомые сказали, что по диагонали лучше, а как у меня батареи не будут прогреваться. Вот теперь не знаю что делать или переделывать?

Частный дом, установил котел Вайлант и двухтрубное подключение батарей (6шт) последовательно (вверху — подача, внизу — обратка). Котел на 60 градусов работает 1 мин, после чего отключается на 5 мин. Воздух спускаю в каждой батарее и в самой высшей точке системы через кран Маевского. Батареи одинаково еле теплые по всему дому. В чем может быть проблема в котле или еще что?

Подключился к батарее и провел трубы с кухни в кладовую. Разводка холодная (воздух выгнал). Нужен совет.

Как правильно провести отопление в частном доме: теория и практика

Как бы хорошо ни был утеплён дом, в наших климатических условиях без искусственного обогрева не обойтись. Ведь в любом случае зимой будут потери тепла, а их нужно восполнять. Жителям многоквартирных домов выбирать особо ничего не приходится, там отопление обычно «идёт в комплекте» и мало что можно изменить. А вот в частном секторе проблемы проектирования и реализации отопительной системы возложены на домовладельца. Именно хозяин будет заниматься её управлением и обслуживанием. С одной стороны, это бремя: даже если будут приглашены специалисты, придётся разобраться в том, как провести отопление в частном доме, как система комплектуется и функционирует. Но также очевидно, что есть огромный плюс, потому как застройщик сам выбирает наиболее приемлемый именно для его условий вариант: вид топлива, отопительное устройство, способ разводки.

Принцип работы системы водяного отопления

Есть системы, где в качестве теплоносителя выступает воздух, либо производится его непосредственный нагрев прямо в помещениях. Мы же будем говорить о конструкциях, в которых используется жидкий теплоноситель (чаще всего вода), так как подавляющее большинство наших соотечественников отдают предпочтение именно им. Принцип работы довольно прост: котёл нагревает воду, вода движется по замкнутому контуру из труб, через поверхности радиаторов она отдаёт тепловую энергию воздуху в комнатах, вода остывает и снова попадает в котёл – цикл повторяется многократно.

Циркуляция – это краеугольный камень водяного отопления

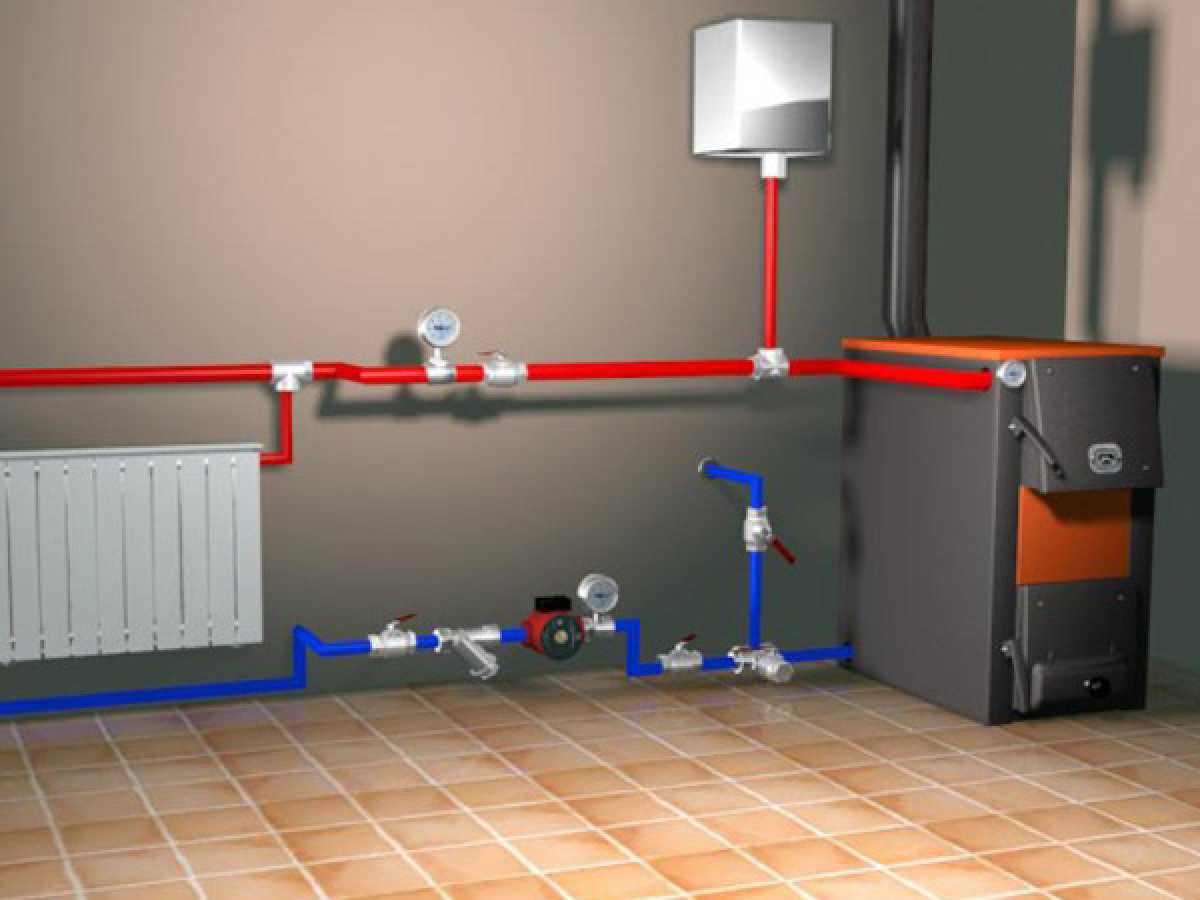

Структура водяного отопления

Все жидкостные отопительные системы имеют схожий набор элементов:

  1. Отопительное устройство. Как правило, это котёл. Но также из кирпича может быть построена дровяная печь с водяной рубашкой или камин с теплообменником. Топливо для генератора тепла может использоваться любое, начиная с электричества и заканчивая соляркой (в основном, всё зависит от его доступности для конкретного объекта). Если есть возможность подключиться к магистральному газу – это будет лучший вариант в соотношении «цена/практичность».
  2. Отопительные приборы. Чаше всего используют радиаторы (чугун, алюминий, биметалл). Во многих случаях довольно удачным решением будет создание водяного тёплого пола. Также провести отопление в частном доме можно с использованием конвекторов, которые запитываются от водяной системы.

Тёплый пол и радиаторы без проблем могут «уживаться» в одной отопительной системе.

  • Трубопровод в виде закольцованного контура служит для транспортировки теплоносителя. Есть множество схем прокладки труб, выбор зависит от общестроительных факторов и общей структуры отопительной системы.
  • Вспомогательное оборудование. Для нагнетания воды в трубах применяются циркуляционные насосы. Запорно-регулирующая арматура (краны, клапаны, термоголовки) позволяет сбалансировать теплоотдачу, качественно распределить тепло по дому. Расширительные баки нужны, чтобы в случае необходимости снять избыточное давление. В закрытых системах для контроля давления используют сбросные клапаны.
  • Характер циркуляции теплоносителя

    Жидкость в системе отопления может циркулировать естественным путём, или принудительно. Оба способа имеют свои достоинства и недостатки, их выбор существенно влияет на функционал системы:

    • Принудительная циркуляция осуществляется электрическим насосом, который монтируется на трубе обратки или подачи. Повышенное давление в закрытой системе позволяет качественно отапливать большие дома, в том числе в несколько уровней, при этом температурный режим будет очень просто регулировать.
    • Естественная циркуляция (гравитационная система) происходит за счёт того, что нагретая и остывшая вода отличается по плотности. Это открытые системы с нормальным давлением, тут не применяются зависимые от электричества устройства. Такой вариант хорошо подойдёт, если электроснабжение в посёлке нестабильное или отсутствует.

    Гравитационные системы часто дополняют циркуляционным насосом, подключенным через байпас (параллельно). Так получают эффективное универсальное отопление, которое в случае обесточивания коттеджа тоже будет работать

    Особенности монтажа отопления в частном доме

    Так как провести отопление в доме всегда непросто, без проектирования начинать нельзя. Схемы и планы на бумаге – это только видимая часть айсберга, осязаемый результат труда инженера. Чтобы отопление было эффективным, необходимо точно определить количество тепла, которое дом будет терять в зимний период. Потом разрабатываются черновые варианты системы и производятся гидравлические расчёты, которые помогут подобрать правильное оборудование, выбрать сечение труб и способ разводки. Естественно, такими проблемами должны быть озадачены специалисты, застройщик же может в это время заняться другими вопросами, например, получить разрешительные документы для врезки в газовую магистраль.

    Грамотный расчёт поможет рационально распределить тепловую производительность котла по всем комнатам. Показатели местных гидравлических сопротивлений и расхода теплоносителя всегда берутся во внимание

    Что нужно для подключения газового котла

    Необходимая мощность отопительного устройства определяется на стадии проектирования. Котёл должен обеспечить достаточно тепла, чтобы компенсировать его потери через ограждающие конструкции. Можно ориентироваться на цифру 1 кВт мощности на каждые десять квадратных метров площади здания в климате средней полосы РФ. Конечно, речь идёт о доме с хорошей теплоизоляцией.

    Обратите внимание! Котлы могут обеспечить не только обогрев помещений, но также давать горячую воду для бытовых нужд. Тут есть два пути решения: купить двухконтурное устройство, либо в систему с одноконтурным котлом установить накопительный бак косвенного нагрева.

    Бак косвенного нагрева не имеет ТЭНов, температура воды повышается за счёт змеевика-теплообменника, подсоединённого к отоплению.

    В частных домах для отопительных устройств при необходимости оборудуют отдельное помещение – котельную, где, кроме генератора тепла, также располагают вспомогательные элементы. Особенно актуально это может быть, если конфигурация отопления предполагает наличие напольного котла, который для нормальной циркуляции, в гравитационной системе при расположении на первом этаже должен быть установлен в приямке. Заметим, что современные настенные модели компактны и красивы, они могут быть установлены в любой комнате, например, в кухне.

    Для подключения газового котла необходимо позаботиться о подведении к нему электрического питания и водяных труб (холодная подающая, исходящая ветка ГВС). Естественно, где-то рядом уже должна быть газовая труба с краном на выходе. Что касается дымохода, то совсем не обязательно вести трубу через перекрытие на крышу, для турбированных газовых котлов можно применить коаксиальный дымоход, проходящий через наружную стену.

    Обратите внимание! В помещении, где располагается котёл, необходимо установить датчик утечки газа.

    Как монтируют трубопроводы

    Трубы соединяют радиаторы с котлами, как правило, мы можем наблюдать своеобразное дерево, где основной контур, как ствол, выполнен большим диаметром, а от него к радиаторам отходят более тонкие трубы для подключения. В сложных системах могут использоваться трубы 3-4 разных диаметров, что позволяет в оптимальном количестве подавать теплоноситель в разные участки системы, при этом экономить на материалах сразу и на энергии – во время эксплуатации.

    На данной схеме указана распространённая для частных домов градация диаметров

    Выбор материала для труб отопления

    Трубопроводы из металла хороши своей прочностью и стабильностью линейных размеров при нагревании. Обычная сталь в последнее время используется редко, так она слишком сильно подвержена коррозионным разрушениям, и в таких трубах быстро накапливаются отложения. Нержавейка и медь на порядок практичнее, но застройщиков вполне объяснимо отпугивает высокая стоимость материалов, а также сложная технология сборки таких трубопроводов.

    Полимерные трубы намного проще в монтаже, во многом из-за этого особенно популярным стал полипропилен, который научились паять почти все домашние мастера. Трубы из сшитого полиэтилена собирают на пресс-фитингах, для этого необходимо иметь специальное дорогостоящее оборудование, но его можно взять на прокат – сама технология не сложная. По физическим свойствам нечто среднее между металлическими и полимерными образцами представляет собой металлопластиковая труба, которая собирается на резьбовых фитингах.

    Для соединения труб из сшитого полиэтилена потребуются тиски для опрессовки фитинга и клещи для расширения трубы

    Пластиковые трубы дешевле, чем металлические, они долговечнее и обладают меньшим гидравлическим сопротивлением. Среди недостатков – большее температурное расширение полимеров, опасность механических повреждений.

    Обратите внимание! Для создания отопительных систем необходимо использовать полипропиленовые трубы с внутренним армированием. Это может быть дополнительная фольгированная оболочка (её зачищают на краях перед пайкой), либо внутренний слой из стекловолокна.

    Несколько способов провести трубы отопления в коттедже

    Первое, что придётся выбирать – наличие/отсутствие отдельной подачи и обратки. По этому принципу выделяют такие виды:

    • Двухтрубное отопление имеет отдельный подающий и отдельный обратный трубопровод. Радиаторы здесь легко регулируются и не зависят друг от друга, система хорошо справляется со своими задачами в доме любой площади.
    • Однотрубное отопление имеет только одно кольцо (выполняет функции как обратки, так и подачи). Оно несколько дешевле, но его целесообразно использовать только в небольших домиках, где отопительных приборов немного. Главный потребительский недостаток подобных конфигураций – последний радиатор заметно холоднее первого.

    В двухтрубных системах каждый радиатор запитывается носителем примерно одной температуры

    Трубопроводы отопления можно вести как по полу (допустим, в стяжке или между лагами), так и в районе потолка (в том числе на чердаке). Если отопление собрать аккуратно, то трубы будут неплохо смотреться, даже если проложены открытым способом по стенам.

    В частных домах почти всегда реализуется горизонтальная разводка. Вертикальные схемы с верхним розливом (подающий трубопровод, выходя из котла, поднимается и тянется вверху здания), где есть стояки, могут быть применены в коттеджах в несколько уровней, но они требуют больше капитальных вложений.

    Отопительные приборы в системе отопления частного дома

    По традиции у нас для теплообмена используются радиаторы, которые, как правило, монтируются под окнами. Здесь они взаимодействуют с холодным воздухом, нисходящим от оконных проёмов, и создают конвективное движение воздушных масс.

    В зависимости от способа обвязки эффективность радиатора будет меняться

    Чем больше площадь поверхности радиатора, тем больше тепла он может отдать. Набирая радиатор из разного количества секций, мы можем сделать отопительный прибор необходимой мощности. Но продуктивность батарей также зависит и от материала, например, алюминиевые и биметаллические модели считаются самыми производительными.

    Обратите внимание! Для регулировки теплоотдачи радиаторы снабжаются специальными устройствами. Они могут управляться вручную, но есть и автоматические приспособления, которые изменяют интенсивность протока, реагируя на температуру воздуха в комнате.

    Есть несколько вариантов обвязки радиаторов. Если боковое подключение в основном используют, если нужно провести отопление в квартире со стояками, то диагональное и нижнее подключение больше характерно для частного сектора, где распространена горизонтальная разводка трубопроводов. Диагональная обвязка отлично зарекомендовала себя с крупными батареями. Нижняя – наименее эффективная среди других видов, но в закрытых системах с циркуляционным насосом она работает хорошо и, кроме того, наиболее удобна для монтажа.

    Обратите внимание! Если выбрана однотрубная система отопления, то она будет намного эффективнее и функциональнее, если радиаторы подключать параллельно трубопроводу. Это единственный способ, который позволит балансировать систему.

    Для реализации параллельного подключения оставляют участок основного кольца, который будет пропускать теплоноситель даже в том случае, если краны на отопительном приборе полностью закрыты

    О том, как правильно провести отопление в частном доме, можно говорить долго, но всё равно много важных нюансов останутся в тени. Между тем, цена ошибки тут слишком велика, а мелочей просто не существует. Именно поэтому мы настоятельно рекомендуем по максимуму воспользоваться помощью профессионалов, особенно по части проектирования и обвязки оборудования.

    Видео: схема отопление частного дома своими руками

    Понравилась статья? Поделитесь с друзьями:

    Схемы подключения батарей отопления в доме

    Построив камин своими руками на даче или в частном доме, вы создадите не только дополнительный источник отопления жилища, но и самое уютное место для отдыха всей семьи. Разобраться в кладке не сложно, но необходимо понимать принцип его работы. Рассмотрим, как сделать камин в доме своими руками используя чертежи и схемы, правильно выбрать конструкцию исходя из квадратуры помещения и рассчитать параметры постройки.

    Качественная отопительно-варочная печь — идеальный очаг для обогрева и приготовления пищи. Кирпичная кладка печей своими руками не вызовет сложностей у опытного дачника. Мы расскажем как правильно подготовить фундамент и раствор, выбрать строительные материалы и трубы, а также пошагово разберем схемы порядовки и строительные чертежи.

    Печь камин — универсальный агрегат, который подойдет как для быстрого согрева на даче в зимний период, так и качественного постоянного отопления. Мы рассмотрим виды печи камина применяются дачниками и чем они отличаются, а также расскажем какие материалы понадобятся для её постройки своими руками.

    Небольшая печка для дачи из кирпича может быть сделана за короткий срок и своими руками, без помощи профессионала. Мы расскажем о подготовке фундамента, о том, какие материалы лучше выбрать для кладки печи, и как правильно подготовить кирпич и глину, чтобы печка служила долго и хорошо обогревала ваше жилище.

    Садоводу не чуждо творчество во всем, что касается любимого загородного участка. Применение нестандартных решений может коснуться всего — способа посадки огурцов, окраски дома или, например, способа хранения дров. Рассмотрим самые необычные идеи укладки дров, а также оригинально выполненные и украшенные поленницы.

    Циркуляционный насос необходим в системе отопления каждого частного дома, благодаря этому устройству можно значительно поднять эффективность обогрева за счет автоматизации процесса и повышения скорости подачи теплоносителя. О том как правильно выбрать насос и рассчитать какой нужен для вашей системы, мы расскажем в нашей статье.

    Пол теплый водяной, который подключен от централизованного отопления или котла, идеально подойдет для обогрева частного дома или дачи. Мы расскажем все об укладке теплых полов в домах с бетонными и деревянными перекрытиями, начиная от расчета материала до выбора и укладки напольного покрытия.

    Выбор дров для отопления частного дома имеет большое значение, так как разные породы дерева имеют различную теплоотдачу и характеристики горения. Правильно подобранные и подготовленные дрова являются залогом тепла в доме на протяжении всей зимы.

    Copyright © «Всаду.ру» 2010-2017 Копирование и видоизменение материалов сайта возможно только после письменного согласия правообладателей.
    Статьи защищены законом об авторских и смежных правах, при цитирование материалов проекта «Всаду.ру» прямая открытая ссылка на vsadu.ru обязательна.
    Все права защищены.

    Мы можем оповещать вас о новых статьях,
    чтобы вы всегда были в курсе самого интересного.

    Продолжить Нет, спасибо

    Источники: http://www.portaltepla.ru/radiatori-otopleniya/podkluchenie-radiatorov-otopleniya-v-chastnom-dome/, http://teploguru.ru/sistemy/otoplenie-v-chastnom-dome.html, http://vsadu.ru/post/shemy-podkljucheniya-batarej-otopleniya-v-dome.html

    Типы узлов подключения радиаторов и их предназначение

    Подключить радиаторы к системе отопления можно несколькими методами. Каждый вариант имеет особенности, положительные, отрицательные характеристики. Распространенный способ подключения — диагональный. Отличается высокой теплоотдачей.

    Оптимальное место размещения

    Вне зависимости от того, из какого материала изготовлены батареи (чугун, алюминиевый сплав, биметаллический профиль и пр.), они должны размещаться непосредственно под оконными проемами, так как это место по праву считается наиболее слабым и незащищенным в доме, даже если речь идет о высококачественных многопрофильных рамах и тройных стеклопакетах. Этот момент обязательно следует учитывать хозяевам квартир с панорамными окнами и объединенными с жилой зоной лоджиями.

    Согласно данным, приведенным в строительных нормах и правилах, для того чтобы рассчитать, как подключить батарею отопления в квартире, необходимо соблюдать следующие рекомендации:

    • Расстояние от батареи до подоконника должно колебаться в диапазоне от 5 до 10 сантиметров.
    • Минимальное расстояние от пола должно составлять не менее 6 сантиметров.
    • Большое значение имеет и расстояние от отопительного прибора до стены, которое не должно выходить за рамки интервала от 2 до 2,5 сантиметров без учета используемых материалов для отделки (алюминиевые экраны, декоративный облицовочный камень или кирпич, плитка и пр.).
    • Для того чтобы в холодное время года на окнах не образовывался конденсат, необходимо проследить за тем, чтобы длина радиатора соответствовала 70 процентам ширины оконного проема. Исходя из этих рекомендаций можно легко просчитать, сколько секций должен включать в себя прибор отопления в каждой комнате, не забывая учитывать квадратуру помещения.

    Качество подключения проверяется в ходе отопительного сезона. Если в квартире или доме не наблюдаются зонированные перепады температур, когда в одной комнате теплее, чем в другой или наоборот, то это значит, что все манипуляции были выполнены верно. Не последнюю роль в этом вопросе играет и выбранная схема подсоединения радиаторов.

    Одностороннее присоединение подачи и обратки

    Для удобства выходящую из радиатора трубу будем называть “обраткой” и для однотрубной системы. Эта схема подключения наиболее часто применяется в этажных многоквартирных домах. Чаще всего в таких строениях устраивается система с верхней (чердачной) разводкой.

    Схема одностороннего подключения радиатора к однотрубной отопительной системе

    Эффективность такого подключения практически стопроцентная, но при условии небольшого количества секций подключаемого прибора (до 12-15). С увеличением количества регистров (секций), при боковом подключении к прибору, снижается прогрев противоположного отдаленного участка, что приводит к снижению теплоотдачи.

    Для малометражных советских комнат, в которых не требовались мощные радиаторы, такие системы и подключения были оптимальны. Одностороннее – экономное подключение с точки зрения расхода материала (типовая стояковая система не требует длинных отводов).

    Пример однотрубного бокового подключения радиатора

    Чтоб избежать резкого остывания теплоносителя при однотрубной системе с односторонним последовательным подключением отопительных радиаторов, между патрубками входа и выхода воды предусматривается перемычка (замыкающий участок). Часть теплоносителя с параметрами, близкими к начальным, в таком случае, проходит мимо прибора к следующему. Система с замыкающими участками требует детального гидравлического и теплового расчета для определения нужных диаметров всех участков.

    Нужно отметить, что нарушать такую обвязку самовольным демонтажем перемычки (как это довольно часто происходит в многоэтажках с централизованной подачей тепла) ни в коем случае нельзя.

    Схема Тихельмана

    Это наиболее часто применяемая схема подводки труб к радиаторам отопления. Основное её преимущество перед другими вариантами — максимальная эффективность работы каждого радиатора во всех точках системы. Ещё один значительный плюс схемы Тихельмана в возможности свободной регулировки одтельно взятого радиатора, без нежелательных последствий для отдельных узлов схемы. Если вдруг в какой-то конмате станет слишком жарко, то при помощи специального балансировочного клапана, находящийся в ней радиатор может быть частично или полностью отключен от подачи горячей воды. При этом освободившееся количество теплоты в системе равномерно распределится по остальным радиаторам.

    Такое, на первый взгляд, очевидное явление, как будет видно далее, недоступно в других схемах подключения: там остаточная теплота распределяется неравномерно. Ещё одно преимуществом схемы — общее направление движения теплоносителя в обоих трубах. Это большой плюс с точки зрения гидравлики, который значительно снижает нагрузку на все узлы системы, в том числе на котел и насос.

    Движение горячей воды начинается с котла и поток по очереди продвигается от первого радиатора к последнему. Обратный ток воды также берет своё начало с первого радиатора. Таким образом радиатор №1 будет первым на подаче горячей воды и последним на обратном токе теплоносителя к котлу. Радиатор №2 получает воду с чуть менее низкой температурой, но он уже ближе первого к котлу на контуре оттока охлажденной воды.

    И так, каждый последующий радиатор: большее расстояние от источника горячей воды компенсируется меньшим расстоянием к точке выхода охлажденного теплоносителя. В итоге, каждый радиатор находится в равных условиях с точки зрения теплообмена с системой и нагревается одинаково, независимо от своего расположения в ней.

    Разводка труб выполняется из труб диаметром 25 мм, а для подключения радиаторов к системе используют трубы с диамтром 20 мм.

    Единственный недосаток схемы Тихельмана — это невозможность размещения радиатора ровно в середине системы. Если установить в этой точке батарею, то она просто не будет греть. Связано это с гидравлическом эффектом, возникающем в середине схемы, где подача горячей и отток охложденной воды создают равное давление. На практике такие ситуации встречаются крайне редко и решаются перемещением радиатора на небольшое расстояние вправо или влево. Ещё проще — сделать небольшой завиток на горячем или холодном контуре труб для увеличения его длины и смещения тем самым радиатора с середины цепи.

    Типы установки отопительных коммуникаций

    Однотрубная система отопления

    Комфортную обстановку в помещении создает тепло, а обеспечивается оно благодаря правильно выбранной системе отопления. Важным моментом при ее обустройстве является схема подключения.

    Чтобы определить, как подключить радиатор, нужно знать:

    • в какой тип системы он будет вмонтирован;
    • на чем будут базироваться его функции.

    С учетом современных требований к условиям эксплуатации отопительная система должна соединять в себе эффективность и экономность. Различаются такие разновидности подключения:

    • однотрубная – основана на подаче воды в радиаторы без возможности регулирования тепла;
    • двухтрубная – обеспечивает циркуляцию теплоносителя за счет параллельного подключения устройств для отопления.

    В двухтрубной системе функционирование обеспечивается движением горячей воды по одной трубе и отводом охлажденной в обратном направлении по второй трубе. Интенсивность подачи регулируется вентилем на радиаторе.

    Монтаж однотрубной установки предполагает последовательное соединение радиаторов при помощи одной трубы. Она подводится от котла к первому радиатору, а затем ко второму и к следующей батарее.

    Усовершенствованный способ установки предусматривает использование цельной трубы для подведения горячей и отвода холодной воды. При этом способе монтажа есть возможность установки регулятора, прекращающего подачу горячей воды при достижении необходимого уровня температуры в помещении.

    Этот способ установки системы отличается простотой. Единственным недостатком последовательного соединения является разница в нагреве ближнего и дальнего радиаторов. Но этот решается с помощью водяного насоса, заставляющего принудительно циркулировать воду.

    Особенность отопления при двухтрубной системе состоит в равномерном прогреве всех батарей. Таким способом монтажа пользуются при установке обогрева в коттеджах, загородных и частных домах.

    Установка радиаторов отопления при двухтрубной системе отопления исключает монтаж байпаса (специальной перемычки) и запорно-регулировочной арматуры. Для регулировки достаточно установить терморегулятор.

    Варианты подключения радиаторов отопления

    В любой из систем радиаторы можно подключить несколькими способами. Основных существуют три.

    Диагональное

    В этом случае чаще всего подача теплоносителя идет сверху, «обратка» подключается снизу. Теоретически это считается самой лучшей схемой подключения радиаторов. Расчетные потери тепла на больше 2-5%. Получается, что горячая вода более равномерно распространяется по всем секциям. В паспортных данных к каждой секции указана тепловая мощность. Так вот, при испытаниях используют именно эту схему.

    Диагональное подключение — одно из самых эффективных (которое слева)

    Иногда можно встретить другую картину — когда подача идет внизу, а обратный трубопровод подключен сверху. Хоть это и диагональное подключение, но при таком поступлении теплоносителя расчетные потери будут 20-25%. В некоторых ситуациях эта схема неплохо себя показывает, и если у вас при таком диагональном подключении вся поверхность прибора прогрета более-менее нормально, то для вашей системы это работает.

    Но практика часто опровергает теорию. И далеко не всегда даже правильная диагональная схема подключения радиаторов отопления оказывается самым лучшим вариантом. В однотрубных системах с принудительной циркуляцией часто нижнее подключение работает лучше.

    Нижнее

    Согласно теории потери тепла при таком варианте большие — до 15-20%. Но при достаточно большом напоре, создаваемом циркуляционным насосом, вся поверхность радиатора снизу доверху оказывается хорошо нагретой. А все потому, что возникают вихревые потоки. Эта часть теплотехники (распределение и поведение вихревых потоков) до сих пор недостаточно исследована, предсказать поведение этих самых вихревых потоков пока невозможно. Но факт остается фактом: в некоторых случаях нижнее подключение радиаторов отопления — самое эффективное.

    Нижнее подключение для двухтрубных и однотрубных систем

    Схема популярна еще и потому, что при скрытой прокладке трубы в полу практически незаметна. Но вариантов нижнего подключения тоже два. Седельное — это когда трубы подключаются с противоположных сторон. Используется обычно на секционных радиаторах. И именно нижнее подключение — когда вход и выход отопительной панели находятся внизу на небольшом расстоянии друг от друга. Такой вариант подключения применяется для панельных радиаторов.

    Боковое или одностороннее

    Чаще всего такой тип подключения радиаторов отопления можно увидеть в многоэтажных домах с вертикальной разводкой. Это когда стояки опускаются сверху вниз, проходя через все этажи. На каждом из этажей подключены радиаторы. Чаще в этом случае система однотрубная (стояк один), но бывают и двухтрубные подключения (рядом два стояка).

    Боковое или одностороннее подключение при двухтрубной или однотрубной системе

    Этот вид подключения радиаторов отопления средний по потерям. Они составлять могут 5-10%. Используется часто из-за минимального расхода труб при подключении и неплохой, в принципе, эффективности.

    Обвязка радиаторов системы отопления: основы процесса

    Обвязка радиатора отопления – один из основных этапов обустройства современной обогревательной системы. Если подобная процедура выполнена на высоком и качественном уровне, можно гарантировать наиболее качественную, надежную и производительную работу оборудования.

    Основан процесс обвязки отопительных радиаторов на установке специальной запорно-регулирующей арматуры. Такое оборудование призвано регулировать теплоотдачу радиаторов, обеспечивать аварийное их отключение в случае возникновения аварии или же при замене и промывке системы.

    Варианты обвязки радиаторов: выбор определенного варианта

    В настоящее время схема обвязки радиатора отопления может быть самой различной. Следует отметить, что выбирать определенный вариант нужно с особой тщательностью, учитывая массу параметров и факторов. От правильности выбора схемы будет зависеть тип оборудования, финансовые затраты и, конечно же, комфорт в доме и производительность работы системы отопления.

    Среди основных вариантов обвязки отопительных радиаторов можно выделить:

    • Вариант с использованием запорных кранов. Наиболее доступный финансово, но в то же время один из самых неудобных вариантов. Заключается «неудобность» использования кранов для обвязки батарей в отсутствии возможности управления радиатором и регулировки температуры в помещении.
    • Ручная регулировка. Данный вариант предполагает установку своими руками специального регулировочного клапана. За счет такого оборудования можно легко регулировать поток воды, которая поступает в радиатор из общей системы отопления.

    Прекрасный выбор для любой квартиры, ведь в централизованной отопительной системе нет возможности добиться точной регулировки температуры без специального оборудования. Предполагается также монтаж байпасов – отрезков трубопроводов, соединяющих напрямую подающий трубопровод и обратку.

    Установка подобной трубы производится на отрезке от стойки и до клапана для регулировки подачи теплоносителя;

    • Автоматическая регулировка. Инструкция к данному типу обвязки радиаторов предполагает установку на входе в батарею специального вентиля с термостатической головкой. Посредством простого поворота головки можно добиться нужной температуры теплоносителя, который поступает в радиатор.
    Подключение радиатора отопления к … Подключение радиатора отопления к … Подключение радиатора отопления к … Схемы подключения радиаторов … Подключение радиатора отопления к …

    Впоследствии данная температура будет поддерживаться автоматически за счет изменения количества подаваемой в радиатор воды. Единственным минусом подобной системы является цена автоматического оборудования – она несколько выше, чем у ручного или, тех же, запорных кранов.

    Совет. Если выбор пал именно на обвязку радиаторов отопления с использованием автоматической системы регулировки, то важно позаботиться об обеспечении свободного доступа воздуха к термоголовке.

    Обвязка батарей отопления с использованием системы автоматической регулировки: особенности

    Кроме, собственно, термоголовки, в системе автоматической регулировки подачи теплоносителя в радиатор отопления при его обвязке могут использоваться некоторые другие элементы – выносные головки. Используются они в случае, если нет возможности обеспечения свободного доступа воздуха с комнатной температурой к термоголовке.

    Возможно использование нескольких вариантов:

    1. Монтаж термоголовки с капиллярной трубкой. В таком случае головка будет регулировать температуру в радиаторе автоматически, просто передавая усилие по капиллярной трубке;
    2. Установка на клапан электрической головки с сервоприводом. Принцип работы системы довольно прост – термостат, смонтированный в любом месте, передает сигнал клапану, который, собственно, регулирует подачу воды в радиатор, его температуру.

    Нельзя не отметить, что именно клапан с электрической головкой и сервоприводом, выбранный в качестве варианта обвязки радиатора, позволяет достичь массы преимуществ:

    • Возможность одновременного подключения нескольких радиаторов к одному термостату, обеспечивая централизованное управление температурой в батареях;
    • Можно устанавливать термостат со специальный программатором, который автоматически регулирует тепловые режимы в зависимости от дней недели или времени суток;
    • Установка термостата возможна вне зависимости от удаленности от радиаторов.

    Как правильно подключить радиатор отопления при двухтрубной системе

    Правильное подключение радиаторов отопления при двухтрубной системе – залог уюта в доме. Сама по себе эта система позволяет распределять тепло по нескольким помещениям. Но ведь вам необходимо, чтобы радиаторы эффективно отапливали дом или квартиру!

    Чтобы двухтрубная система хорошо работала и обеспечивала равномерный обогрев всего здания необходимо правильно подключить и рассчитать радиаторы. Немаловажен и тип подключения, а их существует несколько. В этой публикации мы расскажем об их преимуществах, недостатках и особенностях.

    Схема двухтрубной системы

    Основа двухтрубной системы отопления – две трубы. Через одну нагретая вода поступает в батареи, через другую охлажденная отводится из них. Нагрев производится любым источником тепла – тепловым насосом, бойлером, котлом.

    Если подключение радиаторов отопления при однотрубной системе отопления – последовательное и вода по мере прохождения батарей остывает, то при двухтрубной – параллельное и прогрев более равномерный.

    Отличие двухтрубной системы отопления от однотрубной в том, что она практически равномерно нагревает все радиаторы. Небольшие потери тепла возможны из-за расстояния от нагревательного прибора – чем дольше вода идет по трубе, тем больше она остывает.

    Схема двухтрубной системы отопления.

    Эффективное подключение радиаторов отопления

    Есть четыре основных схемы подключения радиаторов отопления при двухтрубной системе:

    • Боковое;
    • Верхнее;
    • Нижнее;
    • Диагональное.

    Некоторые радиаторы рассчитаны на определенные типы подключения, но есть такие, которые считаются универсальными.

    Боковое подключение

    При таком типе подключения вода в батарею отопления поступает и выходит с одной и той же стороны. При этом она медленнее проходит через секции, которые дальше от точек подключения. За счет этого температура в этом месте ниже и радиатор греет менее эффективно.

    Цветами показано, насколько прогревается радиатор с боковым подключением.

    Верхнее подключение

    Если так подключить обычный радиатор, он будет малоэффективен. Теплая вода будет протекать в верхней его части и прогревать только ее.

    При таком подключении радиатор практически не будет обогревать помещение.

    Есть радиаторы, предназначенные для верхнего подключения. В них установлена заглушка, которая перенаправляет воду в нижнюю часть радиатора и она циркулирует как в диагональном. Такие радиаторы хорошо прогреваются по всей площади.

    Радиатор с таким внутренним строением будет работать эффективно.

    Нижнее подключение радиаторов отопления

    Если так подключить обычный радиатор, основной поток воды будет проходить в его нижней части. Часть ее за счет естественной конвекции будет подниматься вверх и радиатор прогреется, но не полностью.

    Радиаторы с нижним подключением не работают на полную мощность.

    Существуют специальные радиаторы с заглушкой, расположенной по аналогии с батареями, предназначенными для верхнего подключения. Они более эффективны, чем обычные.

    Диагональное подключение радиатора отопления

    При таком способе подключения горячая вода распределяется равномерно по все поверхности радиатора. И обеспечивает равномерный прогрев по всей его площади.

    Диагональное подключение — идеальный вариант для двухтрубной системы.

    Как правильно подключить радиатор при двухтрубной системе?

    У однотрубной системы есть один большой минус. Чем больше тепла использует первый радиатор, тем меньше тепла отдаст каждый последующий.

    В двухтрубной системе отопления в каждый радиатор подается вода примерно одинаковой температуры, поэтому нужно использовать ее по максимуму.

    Соответственно, для обычных радиаторов лучше всего использовать диагональную систему отопления, либо ставить радиаторы, специально предназначенные для верхней или нижней системы. От боковой системы подключения лучше отказаться.

    Советы по подключению радиаторов

    Больше влияние на качество обогрева помещений имеет правильная установка радиаторов. Если не соблюдать нормы и правила, тепло будет уходить в никуда, а обогрев дома будет неравномерным.

    Некоторые устанавливают вентили для регулирования скорости подачи воды в отдельный радиатор. При полном или частичном перекрытии такого вентиля повышается нагрузка на остальную систему. В результате может произойти прорыв, или выйти из строя насос. Поэтому пользоваться таким способом регулировки температуры стоит аккуратно.

    При прохождении по трубам, соединяющим радиаторы, вода остывает. Поэтому чем дальше расположен радиатор, тем хуже он греет. Можно подключить к нему дополнительные секции, но проще изолировать саму трубу.

    Напоследок предложим вам видео, в котором профессионал расскажет о особенностях разных систем подключения.

    Не забудьте поделиться публикацией в соцсетях!

    Виды радиаторов

    Рынок предлагает довольно широкий ассортимент радиаторов отопления, отличающихся друг от друга как по особенностям конструкции, так и по сырьевому материалу. По первому критерию приборы делятся на три группы: секционные, панельные и трубные. Первые были описаны выше, вторые представляют собой две панели, изготовленные методом штамповки и соединенные между собой сваркой. Между панелями остается пространство для заполнения теплоносителем. Третьи представлены в виде трубы в два или несколько уровней, на которую насажены алюминиевые пластины, усиливающие теплоотдачу прибора.

    По второму критерию подразделяются на:

    • чугунные;
    • стальные;
    • алюминиевые;
    • биметаллические.

    Параллельное подключение радиаторов отопления

    Параллельное подключение батарей

    Параллельное соединение радиаторов используют чаще всего в многоквартирных домах. Отопительная система с таким видом подключения работает по следующему принципу: горячая вода по всем этажам идет по одной трубе вверх, и по другой – вниз. При этом теплоноситель последовательно проходит все радиаторы дома.

    Минус подобной конструкции состоит в необходимости при ремонте одного радиатора отключения системы отопления во всем подъезде. Проблема решается установкой на отводах шаровых кранов, одновременно предоставляющих возможность регулирования уровня теплоотдачи отдельных радиаторов.

    Следует отметить и другой недостаток параллельного подключения радиаторов отопления – снижение давления теплоносителя в магистрали приводит к недостаточному прогреванию батарей, что сокращает эффективность такой системы отопления.

    Как правильно подключить полотенцесушитель

    Комментариев: 0 | Прочитали: 12 633

    Времена, когда само наличие ванной комнаты считалось роскошью, уже канули в историю. Теперь комната для мытья должна быть удобной, теплой, сухой и красивой.

    Тепло и сухость, да и красоту должны внести полотенцесушители. Их наличие в ванной стало обязательным. Устройство дает возможность подсушить влажное белье, обогреть помещение.

    В помещениях с полотенцесушителем отсутствует влажность, нет условий для появления плесени, грибка.

    На смену неказистым громоздким конструкциям пришли изящные, компактные, легкие, различной расцветки и конфигурации полотенцесушители. Модели данного изделия представлены тремя категориями:

    • Водяные, подключающиеся к водопроводной или отопительной системе. Подключение к водопроводной системе позволяет пользоваться прибором независимо от сезона года. Естественно, приборы, подключенные к системе отопления, ограничены в эксплуатации периодом отопления.
    • Электрические приборы работают от сети с напряжением 220В, оборудованы ТЭНом либо термокабелем. Теплоносителем служит масло или антифриз.
    • Комбинированные модели работают в качестве водяного полотенцесушителя во время отопительного сезона. При отключении теплоснабжения запускается встроенный электрический водонагреватель.

    Существенные отличия имеются и во внешнем виде полотенцесушителей.

    • Во-первых, это стандартные модели, изготовленные из трубы с изгибом в форме букв П и М.
    • Во-вторых, модернизированные сушители, имеющие улучшенный дизайн и встроенные полочки.
    • В-третьих, элегантные модели, имеющие более сложную конструкцию и множество отличий от более простых изделий.

    На изготовление полотенцесушителей идет сталь, имеющая полимерное покрытие, нержавеющая сталь, латунь. Наиболее практичным является изделие, на которое использована нержавеющая сталь.

    Установка и подключение полотенцесушителя к системе отопления и водоснабжения

    Выбрав полотенцесушитель, можно приступать к его установке. Это можно сделать самостоятельно, для чего потребуется инструкция, схема подключения полотенцесушителя, набор инструмента и некоторые знания, чтобы не затопить свою квартиру и соседей.

    Полотенцесушитель устанавливается врезкой в систему отопления или водоснабжения. Естественно, врезка в горячее водоснабжение более выгодна и удобна. Легче подключаться в любой сезон, удобнее пользоваться, так как подача горячей воды происходит постоянно.

    Первым делом необходимо в стояке отключить воду. Если полотенцесушитель предстоит устанавливать в частном доме, то весь процесс пройдет без лишних согласований.

    Можно даже приобрести импортную модель, которая отличается красивым внешним видом, но может не подойти для установки в многоквартирном доме. Причина кроется в особенностях изготовления и эксплуатации импортных полотенцесушителей.

    Импортные модели изготавливаются для отопительной двухтрубной системы, где давление существенно меньше, чем в системе горячего водоснабжения. Значит и прочность импортной конструкции уступает отечественным аналогам.

    Кроме этого вода в системе отопления подвергается для очистки воздействию абразивных веществ, что может отрицательно сказаться на трубах полотенцесушителя.

    Схемы подключения полотенцесушителей

    Условные обозначения:ОП — отопительный приборА-Адаптер(Теплообьенник)ВЗ-Вентиль запорныйАК-Автоматический клапан сброса давленияВК-Воздуховыпускной клапанПри первом ознакомлении, вроде, простая схема подключения полотенцесушителя, но при этом имеется множество нюансов, справиться с которыми под силу лишь профессиональному сантехнику, особенно при установке байпаса. Это устройство представляет трубу с двумя кранами, по которой при необходимости будет поступать вода, если требуется заменить, либо отремонтировать полотенцесушитель. Воду в системе перекрывать не придется.

    Устанавливая полотенцесушитель, следует знать, что большое расстояние изделия от стояка не прогреет полотенцесушитель до требуемой температуры. Расстояние не может превышать два метра. Далее следует внимательно подойти к соединению труб сушки и труб стояка.

    Неровное расположение полотенцесушителя может привести к срыву его под напором давления воды. Отметив места креплений, изделие можно вставлять в стояк. Соединения обрабатываются герметиком. При установке сушилки необходимо учитывать факт, что для разных форм полотенцесушителей необходим различный тип подачи воды.

    Так для изделий формы М, П вода должна подаваться вертикально, а для изделий типа “лесенка” вода должна подаваться снизу.

    Пусть вода бежит по прямой: плюсы последовательного подключения радиаторов отопления, схема и рекомендации

    Последовательное подключение радиаторов — наиболее популярный и экономичный вариант обогрева помещения, благодаря которому создаётся автономная, независящая от центральной, отопительная система.

    ontakte

    Odnoklassniki

    Для формирования такого соединения приборов отопления потребуются следующие составляющие:

    • Трубы: для главной магистрали желательно выбирать трубопровод из стали, оцинковки или металлопластика с соответствующими диаметрами 2,2 см, 2,2 см и 2,6 см. А также допускаются к использованию полипропиленовые трубы, но только не в системе с тремя и более радиаторами. Отходящие от магистрали патрубки изготавливаются из тех же материалов, но имеют меньшие диаметры.
    • Радиаторы: выбор необходимого оборудования осуществляется на основании личных предпочтений и советов специалиста. Для подобной схемы самым оптимальным считается 5 батарей, а для большего их количества требуется грамотно рассчитанный проект.
    • Ленты для уплотнения резьбы на батареях.
    • Термостатические клапаны для регулировки нагрева радиаторов.
    • Фитинги для соединения труб между собой.

    Непосредственными составляющими являются также расширительный бак и отопительный котёл.

    Подготовительные действия

    Перед началом процесса рассчитывается подробный проект системы отопления для каждого конкретного помещения.

    Затем выбирается один из вариантов последовательного подключения: горизонтальный или вертикальный исходя из особенностей жилой площади и личных предпочтений.

    Затем, ориентируясь на выбранный тип схемы, требуется определиться с теплоносителем. При вертикальной развязке лучше использовать антифриз, разбавленный в воде, а при горизонтальной — обычную воду.

    Как подключить два радиатора отопления, схема

    1. Изначально при последовательном соединении определяется месторасположение отопительного котла. Его располагают, как правило, в подвальном помещении на специальной противопожарной платформе. Над ним крепко фиксируется расширительный бак.

    Внимание! Высота расширительного бака относительно котла должна составлять не менее трёх метров.

    1. При этом продумывается грамотная настройка дымохода: тяга должна быть достаточной, а сам дым выходить наружу, не оставаясь внутри помещения.
    2. После производится подключение магистрального трубопровода. Важно избегать изгибов при прокладке.
    3. По периметру всего дома проходит труба, параллельно которой врезаются все батареи.
    1. Радиаторы размещаются под оконными проёмами.
    2. Замыкаться такая схема должна на отопительном котле.

    Внимание! Перед котлом рекомендуется поместить фильтр, очищающий теплоноситель от любых примесей.

    1. А также необходимо предусмотреть элемент, через который будет производиться заполнение системы водой и её слив.
    2. В последовательной схеме подключения, можно дополнять кранами и терморегуляторами каждую батарею.

    При вертикальной обвязке в схему включают для принудительной циркуляции теплоносителя циркуляционный насос, а при горизонтальной — создаётся уклон трубы подачи, и перед каждым радиатором монтируется кран Маевского для удаления из системы излишков воздуха.

    Плюсы и минусы последовательного подключения батарей

    Плюсы последовательного подключения:

    • низкая стоимость расходного материала;
    • допускается использование любых видов радиаторов;
    • при необходимости трубопровод заводится в «тёплый пол»;
    • охват приборами отопления всего периметра комнаты;
    • лёгкий монтаж;
    • небольшое количество расходуемого материала.

    Минусы:

    • сложное проектирование процесса;
    • высокий коэффициент потерь тепла: из-за характерной вытянутости такой магистрали теплоноситель к концу охлаждается;
    • при отсутствии циркуляционного насоса возникают застои перемещаемой по радиаторам жидкости и снижение эффективности работы системы в целом;
    • при отсутствии терморегуляторов на батареях — отсутствие контроля над подачей тепла.

    Посмотрите видео, в котором показан пример последовательного подключения радиаторов в частном доме.

    При проведении последовательного подключения радиаторов необходимо проконсультироваться со специалистами по части разработки полноценного проекта. Для исключения различного рода просчётов рекомендуется доверить им ведение этого процесса под ключ.

    Оцени статью:

    Будь первым!

    Средняя оценка: 0 из 5. Оценили: 0 читателей.

    Поделись с друзьями!

    ontakte

    Odnoklassniki

    Обобщение

    Это все типы подключения. Теперь возвращаемся к вопросу о том, как правильно подключить батарею:

    • Боковое подсоединение можно использовать в любой схеме трубной разводки. Здесь важно правильно расставить приоритеты. С однотрубной системой в многоэтажных домах все понятно. Даже в двух- или трехэтажных домах эта схема допустима. Но эффективно она будет работать, если в отопительный контур врезан циркуляционный насос.
    • Диагональная схема подводки применяется в двухтрубных системах. И здесь не столь важно, движется теплоноситель по физическим законам или с помощью циркуляционного насоса. В любом случае тепловая отдача отопительного прибора будет самой высокой.
    • Нижнее подключение — не самое эффективное. Но в некоторых системах отопления, особенно однотрубных, это единственный вариант. Речь идет о малоэтажном строительстве. Как было сказано выше, теплоотдачу можно поднять, установив насос или увеличив количество секций в приборе.

    О чем все это говорит? Необходимо в первую очередь сопоставить схему трубной разводки с радиаторами, которые вы выбрали для установки. Иногда тепловую отдачу отопительного прибора можно изменить, выбрав вместо чугунного радиатора, к примеру, биметаллический. Ведь понятно, что у второй батареи теплопроводность выше, а значит, выше теплоотдача. То есть, варьируя моделями отопительных приборов, можно решить проблему стабильного температурного режима внутри помещений.

    Естественная и принудительная циркуляция

    Циркуляционный насос

    По способу движения жидкости внутри отопительного контура различают два вида двухтрубных систем:

    1С естественной циркуляцией. Движение жидкости обеспечивается за счет ее температурного расширения и уменьшения плотности при нагреве. Более легкая горячая вода вытесняется вверх из котла, достигнув высшей точки вертикальной разгонной трубы, она стекает по наклонному трубопроводу вниз, поступая в радиаторы. Внутри приборов отопления вода постепенно остывает, отдавая тепло, становится все более плотной и самотеком движется в котел2С принудительной циркуляцией. Схема предусматривает использование циркуляционного насоса, который обеспечивает движение жидкости по замкнутому контуру

    Особенности функционирования

    Естественная циркуляция

    Системы с естественной циркуляцией (гравитационные) используются все реже. Их достоинством является энергонезависимость, отсутствие воздушных пробок и долговечность – отсутствуют элементы и механизмы, склонные к быстрому износу. При этом есть сложности с проектированием, подбором угла наклона труб и их сечения. Чтобы обеспечить наибольшую возможную  скорость движения теплоносителя, сечение трубопровода меняют по мере удаления от котла.

    Принудительная циркуляция – современный выбор, циркуляционный насос позволяет эффективно и равномерно прогревать все радиаторы за счет высокой скорости движения теплоносителя. По этой же причине на нагрев остывшей жидкости тратится минимум энергии – перепад температур в подающем и обратном контурах небольшой.

    Принудительная циркуляция

    К недостаткам отопительной системы с принудительной циркуляцией относят зависимость от электроснабжения, расходы на покупку насоса и арматуры, необходимой для его функционирования.

    Схемы подключения – какой вариант будет наиболее эффективным?

    Схему подключения выбираем с учетом разводки системы отопления квартиры или частного дома.

    Боковое однотрубное подключение. Отличается высокой теплоотдачей. Подача осуществляется через верхний патрубок, а отвод соответственно через нижний. При вертикальной однотрубной разводке рекомендуется устанавливать байпас. Перемычку, соединяющую подающий и отводящий трубопровод. И пару шаровых кранов. Такое решение позволяет самостоятельно установить батарею и отключать ее без разрешения или согласования с представителями обслуживающей или теплоподающей компании. При закрытых кранах циркуляция теплоносителя продолжается через байпас. Поэтому не придется выслушивать претензии соседей.

    Боковое двухтрубное. В данной системе для подачи теплоносителя используется подающий стояк, а для отвода – обратный стояк. Подключение отопительных приборов параллельное, поэтому распределение тепла по всем этажам происходит равномерно. Данный тип подсоединения эффективен в малоэтажных зданиях, в частных домах.

    Нижнее подключение. Данный тип подходит, если разводка отопительной системы осуществляется в полу, и выход патрубков подачи и отвода располагается внизу. Эстетический вид помещения улучшается, но тепловая эффективность снижается на 10–15 %. Такое присоединение характерно для многоквартирных многоэтажных домов.

    Диагональное подключение. Идеальное решение для радиаторов большой емкости, в которых общее количество секций превышает 12 единиц. Подача теплоносителя осуществляется через верхний патрубок, а вывод через нижний, но расположенный на противоположной стороне. Данный тип присоединения отличает очень высокая тепловая эффективность.

    Последовательное подключение. Выбор данного типа оправдан при высоком давлении теплоносителя в системе. На конечном тепловом приборе наблюдается снижение температуры теплоносителя. Но при наличии запирающей арматуры (шар-кранов) на патрубках входа-выхода установку дополнительного отопительного элемента легко осуществить своими руками.

    В большинстве случаев место установки новых радиаторов предопределено заранее – под оконным проемом, где располагались старые отопительные приборы. При подключении используют следующие виды труб:

    • Стальные – устойчивы к высокому давлению, температуре, но подвержены коррозии. Основное место использования – многоквартирные дома большой этажности.
    • Металлопластиковые – относительно новый вид, отличается простотой резьбового соединения.
    • Полипропиленовые – неразъемное соединение достигается методом диффузионной сварки.
    • Полиэтиленовые – из-за сложности монтажа их применение ограничено.
    • Медные трубы – отличаются высокой стоимостью и требованиями к теплоносителю, основная сфера применения частные дома;

    Установку в квартире, загородном доме любых типов радиаторов своими руками лучше проводить металлопластиковыми трубами. Основные инструменты найдутся у любого хозяина, за исключением специальной гибкой пружины. В процессе придании нужного угла изгиба помещенная внутрь металлопластиковой трубы пружина предотвратит деформацию ее стенок.

    Специфика установки радиаторов с нижним подключением

    При подключении радиаторов необходимо соблюдать расстояния до стены, пола и подоконника

    Подключать радиаторные элементы вне зависимости от способа требуется с отступом от поверхности стены на 5 см, от подоконников – на 5-10 см, от пола – на 8-10 см. Для самостоятельного монтажа понадобятся:

    • трубки Г-образной или Т-образной формы;
    • уровень и труборез;
    • специальные узлы мультифлекс;
    • лента ФУМ;
    • теплоизоляционный материал;
    • гайки.

    Подвод выполняется на этапе ремонта жилища или строительства теплых полов в стенах, между отопительными приборами и полом или в полу. Последовательность работ зависит от формы арматуры.

    Г-образные патрубки

    Подключение радиатора Г-образным патрубком снизу

    Отопительные элементы можно подключить следующим образом:

    На перекрытие конструкция устанавливается дюбель-крюками. Для предотвращения выскакивания труб из-под стяжки делается шаг 0,5 м.

    Т-образные патрубки

    Т-образный патрубок для подключения радиаторов отопления

    Процесс подсоединения реализуется так:

    1. Надевание на резьбозажимного соединения на патрубок.
    2. Развальцовка элемента.
    3. Выполнение фиксации при помощи надвижной гильзы.
    4. Маскировка узла декоративными накладками под цвет и фактуру отделки.

    До начала подключения проводится оштукатуривание и выравнивание поверхности.

    После выполнения монтажных работ производится ручная или термоклапанная регулировка. В первом случае применяются трехходовые или шаровые краны перед и после радиатора. Температура устанавливается вручную или программируется. Для нижних батарей лучше всего подойдут регулировочные краны с термоголовкой.

    Engine List — Atomic Rockets

    Мы используем это тепло для превращения химического вещества под названием метан в его составные части. Метан известен как болотный газ, Фостер. Я не ожидал, что авиаконструктор это знает. Он состоит из углерода и водорода. Когда Мы закачиваем его в тепловые змеевики реактора, он разрушается и создает газ, который горит и гонит нас через космос. Газы проходят по трубкам, — продолжил О’Брин. «Небольшое количество ядерного материала также просачивается в трубки. Трубки покрываются углеродом, Foster.

    (примечание редактора: теперь в настоящем NTR с твердой активной зоной утечка ядерного топлива из элементов реактора является серьезной неисправностью)

    (примечание редактора: в реальной ракете трубы были бы в вакууме, поэтому экипажу потребовались бы скафандры. Трубки также были бы близко к реактору. Реактор не очень радиоактивен, если он выключен, за исключением нейтронного активация.)

    Рекомендованное подсоединение радиаторов отопления

    Монтаж стальных или другого вида радиаторов выполняется в определенной последовательности:

    • осуществляют предварительную разметку для размещения кронштейнов, которые крепят к стене;
    • на приборы монтируют краны Маевского;
    • устанавливают разные запорные и прочие элементы — клапаны, заглушки, краны и регуляторы;
    • до того, как подсоединить радиатор отопления, его размещают на кронштейнах и выравнивают по горизонтальному уровню;
    • прибор подключают к трубопроводу при помощи переходных сгонок;
    • производят опрессовку и пробный запуск воды.

    Полезные советы

    Многие считают, что вариант подключения радиатора не так важен, когда дело касается теплоотдачи. Ведь многое будет зависеть от выбранного типа источника тепла. К примеру, у биметаллических радиаторов отопления теплоотдача выше, чем у чугунных. Но представьте, что чугунные приборы установлены по диагональному принципу движения теплоносителя, а биметаллические по нижнему. В первом случае теплопотери составляют 2%, а во втором — 12%. Разница в потерях — целые 10%. Для отопительной системы это достаточно высокий показатель, который будет влиять не только на температурный режим внутри помещений, но и на количество потребляемого топлива

    Для частных домов это очень важно

    Сегодня специалисты дают рекомендации, касающиеся повышения теплоотдачи приборов. Для этого на стене позади радиатора можно установить отражающую панель, например, обычный кусок ДВП, отделанный алюминиевой фольгой. Но учтите, что расстояние от стены до радиатора в этом случае должно быть минимум 1,5 см.

    Как правильно установить

    Теперь о том, как навешивать радиатор. Очень желательно чтобы стена за радиатором была ровной — так работать проще. На стене размечают середину проема, чертят горизонталь на 10-12 см ниже линии подоконника. Это линия, по которой ровняют верхний край отопительного прибора. Кронштейны надо устанавливать так, чтобы верхняя грань совпадала с начерченной линией, то есть было горизонтальным.

    Правильная установка радиаторов отопления

    Крепление к стене

    Это надо учитывать при монтаже крюков или кронштейнов для радиаторов отопления. Крюки устанавливаются по типу дюбелей — в стене сверлится отверстие подходящего диаметра, в него устанавливается пластиковый дюбель, а крюк в него вкручивается. Расстояние от стены до отопительного прибора регулируется легко — вкручивая и выкручивая корпус крюка.

    Крюки для чугунных батарей отличаются большей толщиной. Это — крепеж для алюминиевых и биметаллических

    При установке крюков под радиаторы отопления учтите, что основная нагрузка приходится на верхний крепеж. Нижний служит только для фиксации в заданном положении относительно стены и его устанавливают на 1-1,5 см ниже чем нижний коллектор. В противном случае вы просто не сможете радиатор навесить.

    Один из видов кронштейнов

    При установке кронштейнов их прикладывают к стене в том месте, где будут монтировать. Для этого сначала приложите батарею к месту установки, посмотрите куда «встанет» кронштейн, отметьте место на стене. Положив батарею, можно кронштейн приложить к стене и разметить расположение крепежа на нем. В этих местах сверлят отверстия, вставляют дюбеля, прикручивают кронштейн на винты. Установив все крепежные элементы на них навешивают отопительный прибор.

    Крепление к полу

    Не все стены могут удержать даже легкие алюминиевые батареи. Если стены сделаны из легкого бетона или обшиты гипсокартоном, требуется напольная установка. Некоторые виды чугунных и стальных радиаторов идут сразу на ножках, но они не всех устраивают по внешнему виду или характеристикам.

    Ножки для установки алюминиевых и биметаллических радиаторов на пол

    Возможна напольная установка батарей отопления из алюминия и биметаллических. Для них есть специальные кронштейны. Их крепят к полу, потом устанавливают отопительный прибор, дугой закрепляют нижний коллектор на установленных ножках. Подобные ножки есть с регулируемой высотой, есть с фиксированной. Способ крепления к полу стандартный — на гвозди или дюбеля в зависимости от материала.

    В установке каждого вида батарей есть свои нюансы.

    Чугунные

    Отличие от стандартной схемы в том, что для батарей этого типа изначально формируются секции с помощью радиаторного ключа.

    Ниппели пропитывают олифой и фиксируют вручную на 2 нитки резьбы. При этом обязательно используется прокладка. Затем радиаторные ключи вставляются в ниппельные отверстия и закручивают.

    Важно! Сбор секций обязательно проводит с помощником, так как одновременный поворот ниппелей может привести к перекосу.

    После опрессовки батареи, на неё наносят слой грунтовки и окрашивают.

    Алюминиевые

    Проходит по стандартной схеме одного из трёх вариантов подключения.

    Единственный нюанс ― алюминиевые батареи фиксируют как на стене, так и на полу. Для последнего варианта используют специальные зажимные кольца на ножках.

    Регулируя отступы радиатора от стены, пола и подоконника можно увеличивать или уменьшать уровень теплоотдачи батареи.

    При установке алюминиевых источников обогрева ориентируются на прилагаемую инструкцию. Если в рекомендациях указано использование теплоносителя, то нужно применять исключительно его.

    Монтаж экрана перед радиатором повысит степень КПД.

    Такие батареи подходят для установки в частных домах с автономным отоплением.

    Стальные

    Важный момент в подключении ― проверка горизонтальности батареи. Любое отклонение снизит эффективность работы.

    Читать далее: Желонка для чистки скважины своими руками

    Помимо стенных кронштейнов, применяются напольные подставки для дополнительной фиксации.

    В остальном, используются стандартные схемы подключения.

    Биметаллические

    В таких батареях допускается наращивание или удаление лишних секций. Они уже окрашены. Секции стягиваются поэтапно снизу и сверху, без перекосов.

    Внимание! В месте, где расположена уплотнительная прокладка под ниппель, нельзя проводить зачистку наждачкой или напильником.

    Как и при стандартной схеме, требуется предварительная обработка стены.

    Где ставить радиаторы

    Традиционно радиаторы отопления ставят под окнами и это не случайно. Восходящий поток теплого воздуха отсекает холодный, который поступает от окон. Кроме того теплый воздух обогревает стекла, не давая образовываться на них конденсату. Только для этого необходимо чтобы радиатор занимал не менее 70% ширины оконного проема. Только так окно не будет запотевать. Поэтому, При выборе мощности радиаторов, подбирайте ее так, чтобы ширина всей батареи отопления была не менее заданной величины.

    Как расположить радиатор под окном

    Кроме того необходимо правильно выбрать высоту радиатора и место для его размещения под окном. Его надо разместить так, чтобы расстояние до пола было в районе 8-12 см. Если опустить ниже, неудобно будет убирать, если поднять выше — ногам будет холодно. Также регламентировано расстояние до подоконника — оно должно быть 10-12 см. В этом случает теплый воздух свободно обогнет преграду — подоконник — и поднимется вдоль оконного стекла.

    И последнее расстояние, которое надо выдержать при подключении радиаторов отопления — расстояние до стены. Оно должно быть 3-5 см. В таком случае вдоль задней стенки радиатора будут подниматься восходящие потоки теплого воздуха, скорость обогрева помещения улучшится.

    Сантехника как подключается батарея к пластику. Как соединить радиаторы отопления между собой – варианты, инструкция

    Если говорить о том, от чего в первую очередь зависит комфорт в доме, то одним из первостепенных факторов будет тепло. Именно оно «вдыхает жизнь» в любое строение, независимо от того речь идет о роскошном доме в несколько этажей или малогабаритной квартире в здании старой постройки. Чем же обеспечивается тепло? Естественно грамотно созданной системой отопления. Причем в современных условиях она должна быть не только эффективной, но и экономной, а подобного баланса добиться совсем непросто. Хотя, ничего невозможного в принципе не существует, поэтому на страницах нашего сайта мы последовательно рассказываем, каким образом создать отличное отопление в жилище. На этот раз наша тема: схемы подключения радиаторов отопления. Это один из важнейших моментов при устройстве отопительной системы, который может быть реализован несколькими способами.

    Какие виды отопительных систем бывают?

    Для того чтобы понимать как подключить радиатор отопления, нужно четко осознавать в какую систему она будет интегрироваться. Даже если все работы будут выполнять мастера из специализированной фирмы, все равно хозяину дома нужно знать какая схема отопления у него в жилище будет реализовываться.

    Однотрубное отопление

    Основывается на подаче воды в радиаторы, установленные в многоэтажном строении (как правило, в многоэтажках). Такое подключение радиатора отопления является самым простым.

    Однако при доступности монтажа такая схема имеет один серьезный недостаток – невозможно регулировать подачу тепла. Никаких специальных устройств такая система не предусматривает. Поэтому теплоотдача соответствует заложенной проектом расчетной норме.

    Двухтрубное отопление

    Рассматривая варианты подключения радиаторов отопления, естественно стоит уделить внимание и двухтрубной отопительной системе. Ее функционирование базируется на подаче горячего теплоносителя по одной трубе, а отводу охлажденной воды в обратном направлении по второй трубе. Здесь реализуется параллельное подключение отопительных устройств. Достоинством такого подключения является равномерность нагрева всех батарей. Кроме того интенсивность теплоотдачи можно регулировать вентилем, который монтируется перед радиатором.

    Важно! Правильное подключение радиаторов отопления подразумевает соблюдение требований главного нормативного документа – СНиП 3.05.01-85.

    Выбор места установки радиатора: в чем важность?

    Независимо от того реализовано последовательное подключение радиаторов отопления или параллельное функциональным предназначением этих приборов является не только обогрев помещения. Посредством батарей создается определенная защита (экран) от проникновения холода извне. Как раз этим и объясняется расположение батарей под подоконниками. При таком распределении радиаторов в местах наибольших потерь тепла, то есть в районе оконных проемов создается эффективная тепловая завеса.

    Прежде чем рассматривать способы подключения радиаторов отопления необходимо составить схему расположения этих приборов. При этом важно определить правильные монтажные расстояния радиаторов, что обеспечит их максимальную теплоотдачу. Итак, абсолютно правильно расположены отопительные батареи если:

    • опущены от низа подоконника на 100 мм;
    • от пола находятся на расстоянии 120 мм;
    • отстоят от стены на расстоянии 20 мм.

    Способы циркуляции теплоносителя

    Как известно, вода, а обычно именно она заливается в отопительную систему, или естественно. Первый вариант подразумевает задействование специального водяного насоса, который проталкивает воду по системе. Естественно это элемент включается в общую отопительную схему. А устанавливается он в большинстве случаев или возле нагревательного котла, или уже является его конструкционным элементом.

    Система с естественной циркуляцией очень актуальна в тех местах, где случаются частые перебои с электроэнергией. В схеме не предусмотрен насос, а сам нагревательный котел является энергонезависимым. Вода по системе движется за счет того, что нагретым столбом воды вытесняется холодный теплоноситель. Каким образом будет реализовано подключение радиаторов при таких обстоятельствах, зависит от многих факторов, в том числе нужно учитывать особенности прохождения теплотрассы и ее протяженность.

    Любой из четырех способов подключения может быть реализован при наличии в отопительной системе циркуляционного насоса

    Радиаторные системы отопления бывают двух видов: однотрубными и двухтрубными.

    Однотрубная требует меньшего количества труб, но ее главный недостаток: разная температура теплоносителя на входе радиаторов. Получается, что тот, который ближе к котлу, греется сильнее, тот который дальше — слабее. В сетях большой протяженности может случиться так, что на последний радиатор заходит уже совсем холодный теплоноситель. Это часто можно наблюдать на первых этажах многоэтажек. Там обычно используется однотрубная система, а теплоноситель подается с верхних этажей вниз.

    На рисунке представлена горизонтальная схема последовательного подключения радиаторов отопления, называется она еще и «ленинградка». Для возможности ремонта с обеих сторон отопительного прибора установлены запорные краны. Закрыв их, вы можете снимать, менять и ремонтировать радиатор без останова всей системы. Подобная схема часто применяется при подключении батарей . Она просто монтируется, а при небольшой протяженности теплоотдача каждого радиатора регулируется при помощи игольчатых кранов, которыми можно изменять интенсивность потока теплоносителя.

    Однотрубную систему называют еще «последовательное соединение радиаторов отопления»

    Двухтрубная система — параллельное подключение отопительных приборов

    Варианты подключения радиаторов отопления

    В любой из систем радиаторы можно подключить несколькими способами. Основных существуют три.

    Диагональное

    В этом случае чаще всего подача теплоносителя идет сверху, «обратка» подключается снизу. Теоретически это считается самой лучшей схемой подключения радиаторов. Расчетные потери тепла на больше 2-5%. Получается, что горячая вода более равномерно распространяется по всем секциям. В паспортных данных к каждой секции указана тепловая мощность. Так вот, при испытаниях используют именно эту схему.

    Диагональное подключение — одно из самых эффективных (которое слева)

    Иногда можно встретить другую картину — когда подача идет внизу, а обратный трубопровод подключен сверху. Хоть это и диагональное подключение, но при таком поступлении теплоносителя расчетные потери будут 20-25%. В некоторых ситуациях эта схема неплохо себя показывает, и если у вас при таком диагональном подключении вся поверхность прибора прогрета более-менее нормально, то для вашей системы это работает.

    Но практика часто опровергает теорию. И далеко не всегда даже правильная диагональная схема подключения радиаторов отопления оказывается самым лучшим вариантом. В однотрубных системах с принудительной циркуляцией часто нижнее подключение работает лучше.

    Нижнее

    Согласно теории потери тепла при таком варианте большие — до 15-20%. Но при достаточно большом напоре, создаваемом циркуляционным насосом, вся поверхность радиатора снизу доверху оказывается хорошо нагретой. А все потому, что возникают вихревые потоки. Эта часть теплотехники (распределение и поведение вихревых потоков) до сих пор недостаточно исследована, предсказать поведение этих самых вихревых потоков пока невозможно. Но факт остается фактом: в некоторых случаях нижнее подключение радиаторов отопления — самое эффективное.

    Схема популярна еще и потому, что при скрытой прокладке трубы в полу практически незаметна. Но вариантов нижнего подключения тоже два. Седельное — это когда трубы подключаются с противоположных сторон. Используется обычно на секционных радиаторах. И именно нижнее подключение — когда вход и выход отопительной панели находятся внизу на небольшом расстоянии друг от друга. Такой вариант подключения применяется для панельных радиаторов.

    Боковое или одностороннее

    Чаще всего такой тип подключения радиаторов отопления можно увидеть в многоэтажных домах с вертикальной разводкой. Это когда стояки опускаются сверху вниз, проходя через все этажи. На каждом из этажей подключены радиаторы. Чаще в этом случае система однотрубная (стояк один), но бывают и двухтрубные подключения (рядом два стояка).

    Этот вид подключения радиаторов отопления средний по потерям. Они составлять могут 5-10%. Используется часто из-за минимального расхода труб при подключении и неплохой, в принципе, эффективности.

    Где установить

    Со схемами подключения радиаторов отопления разобрались, но важно еще правильно выбрать место их расположения. Традиционно они размещаются под окнами. Это оправданно с точки зрения теплотехники. В комнатах идет самая большая потеря тепла именно через окна. Установив под ними радиаторы, мы создаем тепловую завесу, которая предотвращает утечку тепла из помещения. Аналогично будут действовать радиаторы расположенные вблизи от входных дверей.

    Но устанавливать радиатор тоже нужно правильно, выдерживая рекомендованные расстояния от пола и подоконника. При определении высоты отопительных приборов нужно исходить не только из требуемой мощности, но и из того, как «встанет» батарея такого размера.

    Кроме того стоит учитывать, что закрывая радиаторы декоративными экранами, пряча их в нишах или под полками, мы также снижаем количество поступающего от них тепла.

    Лучшая схема подключения радиаторов отопления и устранение проблем

    Все эти потери, которые могут возникнуть на отопительных приборах, принимать в расчет нужно только на больших системах. Подключение батарей отопления в частном доме в системе с принудительной циркуляцией (с насосом) может быть любое. На количестве отдаваемого тепла это если и отразится, то совершенно незначительно. Выбирайте тот вид подключения радиаторов отопления, который наиболее удобен в вашем случае. Он и будет лучшим. Важно правильно рассчитать количество секций, а снижение теплоотдачи на 7% или 15% вы при этом не почувствуете: все расчеты берутся с запасом, округления — в большую сторону. Так что особо переживать нет причин.

    Волноваться приходится, когда «батареи не греют», или нагреваются неравномерно. Но тут нужно в каждом случае рассматривать конкретную ситуацию: подключение, тип системы и разводки. Но есть несколько стандартных ситуаций, в которых причины тоже часто стандартны:


    Вообще ситуаций и причин множество. Но чаще всего, если раньше температура на приборе была нормальной, а вдруг стал он холодным, причина кроется в засоренной трубе или вентиле, в заросшей трубе. Проверьте все, почистьте. Должно заработать. Если результата нет — вызывайте спеца. Но он, скорее всего, будет повторять ваши манипуляции.

    Слабо греющие радиаторы — это одна проблема. Не менее дискомфортно себя чувствуешь, когда в помещении слишком жарко. И это часто ощущают на себе те люди, которые поставили металлопластиковые окна. Сразу становится очень тепло, временами, при умеренных температурах «за бортом», невыносимо жарко. Приходится или часто открывать окна, или закрывать вентили на подаче. Комфортным такое существование назвать сложно. Но все можно исправить.

    Отрегулировать (понизить или повысить) температуру, а не закрыть полностью, можно несколькими способами. Есть игольчатые вентили, которые позволяют изменять подачу теплоносителя вручную. Вы частично перекрываете поток, тепла выделяется меньше. Похолодало — кран открыли больше — тепла стало выделяться больше. Есть автоматические устройства — терморегуляторы на батареи (радиаторы), их называют «термокран», «термостат», «регулятор». От этого суть не меняется. Поворотом головки этого термостата, вы выставляете ту температуру, которую хотите поддерживать в комнате. И устройство само регулирует поток теплоносителя. Точность поддержания температуры плюс-минус 1 o C.

    Итоги

    Потери теплоотдачи радиаторов могут оказать влияние при неправильно рассчитанной системе или при большой ее протяженности. Если расчет верен, и система имеет определенный запас мощности, то подключайте радиаторы так, как вам удобнее. Гораздо важнее выдержать правильный уклон: та сторона радиатора, на которой установлен кран «Маевского» должна быть чуточку выше, чем ее противоположный конец.

    Правильное подключение радиаторов отопления при двухтрубной системе – залог уюта в доме. Сама по себе эта система позволяет распределять тепло по нескольким помещениям. Но ведь вам необходимо, чтобы радиаторы эффективно отапливали дом или квартиру!

    Чтобы двухтрубная система хорошо работала и обеспечивала равномерный обогрев всего здания необходимо правильно подключить и . Немаловажен и тип подключения, а их существует несколько. В этой публикации мы расскажем об их преимуществах, недостатках и особенностях.

    Схема двухтрубной системы

    Основа двухтрубной системы отопления – две трубы. Через одну нагретая вода поступает в батареи, через другую охлажденная отводится из них. Нагрев производится любым источником тепла – , бойлером, котлом.

    Если подключение радиаторов отопления при однотрубной системе отопления – последовательное и вода по мере прохождения батарей остывает, то при двухтрубной – параллельное и прогрев более равномерный.

    Отличие двухтрубной системы отопления от однотрубной в том, что она практически равномерно нагревает все радиаторы. Небольшие потери тепла возможны из-за расстояния от нагревательного прибора – чем дольше вода идет по трубе, тем больше она остывает.

    Читайте также:

    Когда лучше устанавливать кондиционер: экспертное мнение

    Эффективное подключение радиаторов отопления

    Есть четыре основных схемы подключения радиаторов отопления при двухтрубной системе:

    • Боковое;
    • Верхнее;
    • Нижнее;
    • Диагональное.

    Некоторые радиаторы рассчитаны на определенные типы подключения, но есть такие, которые считаются универсальными.

    Боковое подключение

    При таком типе подключения вода в батарею отопления поступает и выходит с одной и той же стороны. При этом она медленнее проходит через секции, которые дальше от точек подключения. За счет этого температура в этом месте ниже и радиатор греет менее эффективно.


    Верхнее подключение

    Если так подключить обычный радиатор, он будет малоэффективен. Теплая вода будет протекать в верхней его части и прогревать только ее.

    Есть радиаторы, предназначенные для верхнего подключения . В них установлена заглушка, которая перенаправляет воду в нижнюю часть радиатора и она циркулирует как в диагональном. Такие радиаторы хорошо прогреваются по всей площади.

    Нижнее подключение радиаторов отопления

    Если так подключить обычный радиатор, основной поток воды будет проходить в его нижней части. Часть ее за счет естественной конвекции будет подниматься вверх и радиатор прогреется, но не полностью.

    Основной функцией любой отопительной системы является прогрев помещения. Каждый элемент такой системы, начиная от котла и заканчивая батареями в самой дальней комнате, должен подключаться и располагаться таким образом, чтобы уровень их теплоотдачи был приближен к максимуму. В системе присоединения радиаторов необходимо учитывать такие особенности каждого помещения, как расположение труб, их протяженность, а также общее количество нагревательных приборов.

    Как правильно выбрать место

    Отопление в доме работает одновременно в двух направлениях:

    • Прогрев помещения,
    • Препятствование движению холодного воздуха.

    Именно поэтому подключение радиаторов отопления в частном доме является достаточно сложным процессом, от правильности проведения которого будет зависеть комфорт в помещении.

    Видео 1 Руководство по подключению батарей отопления

    Чаще всего батареи располагают под подоконником, для этого необходимо выдержать определенное расстояние:

    • Между стеной и батареей — от трех до пяти сантиметров.
    • Между полом и радиатором — не менее 10 сантиметров.

    Кроме того, батарею не следует располагать полностью под подоконником — если он слишком широкий, нагревательный прибор следует выдвинуть вперед, используя для этого специальные крепления.

    В коттеджах или домах наиболее часто батареи размещаются в двух вариантах — это однотрубный и двухтрубный метод подключения. Стоит рассмотреть каждый из них подробнее, чтобы подобрать для себя самый оптимальный.

    Однотрубная схема


    Способы подключения радиаторов отопления в частном доме включают в себя самый простой — это однотрубный метод, по которому все батареи соединяются между собой последовательно, используя одну трубу. Она идет от отопительного котла к первому радиатору, затем ко второму, третьему и так далее. Есть еще один вариант такого подключения — цельная труба, к которой радиаторы присоединяются с помощью стояков и трубы обратного движения (обратки). В первом варианте схемы нельзя заблокировать один из радиаторов, без остановки подачи тепла в другие. Преимущество метода — экономия материалов, минус — большая разница в нагревании первого радиатора от котла и радиатора в самой дальней комнате.

    Видео 2 Однотрубная система радиаторного отопления

    Двухтрубная схема


    Способ подключать радиаторы отопления в частном доме по такой схеме несколько сложнее. Система состоит из нескольких батарей отопления, которые между собой соединяются параллельным способом. При этом подведение горячей воды осуществляется по одной трубе, а обратка — по другой. Данный метод больше всего подходит для обогрева частного дома или коттеджа, так как степень прогрева в этом случае практически идентична во всех помещениях, ее можно регулировать, используя удобный терморегулятор.

    При размещении радиаторов следует учитывать то, как была спроектирована отопительная система, в частности, если движение теплоносителя обеспечивает насос, проблем в данном случае гораздо меньше, но существует зависимость от энергоносителей.

    Видео 3 Как подключить радиатор к двухтрубной системе отопления

    Гораздо чаще встречается естественная циркуляция, то есть горячий теплоноситель, чаще всего это вода, поднимаясь вверх, выталкивает своей массой холодный. В этом случае отопительная система не зависит от энергоносителей, но проектировать подобную схему необходимо только специалистам, которые изучат общую протяженность труб, специфику, количество отопительных элементов, а также число секций в радиаторах.

    Одним словом, если стоит цель обеспечить качественный обогрев дома, необходимо учитывать все особенности конкретного объекта, а проведение процесса доверить профессионалам.

    Обычно система обогрева в частных домах является автономной, поэтому для ее организации требуется приобрести котел достаточной мощности и определить, какой должна быть теплоотдача радиаторов отопления. Потом уже дело остается за малым – нужно всего лишь с помощью трубопровода соединить отопительные приборы с котлом и заправить все теплоносителем. Наиболее оптимальной схемой подключения является двухтрубная, когда есть и подача, и обратка.

    Типы отопительных систем

    Используют однотрубные и двухтрубные варианты, которые могут обладать как достоинствами, так и недостатками. Конструкция может монтироваться как с нижней разводкой, так и с верхней. Однако последняя применяется чаще всего, так как является более удобной и практичной.

    Как вы знаете, принцип работы автономной системы обогрева заключается в постоянной циркуляции воды или другого теплоносителя от котла к устройствам и обратно. При этом он может передвигаться самотеком, либо в принудительном порядке, что достигается путем подключения насоса.

    Двухтрубный вариант подключения

    Рассмотрим ее особенности:

    1. Инструкция по монтажу схемы подразумевает наличие двух отдельных трубопроводов, к которым подключается каждое из устройств.
    2. При этом один водопровод является подающим, откуда поступает горячая вода, а другой – обратным, отдающим уже охлажденную воду.
    3. Так как пути, преодолеваемые теплоносителем, как в подающей трубе, так и в обратной, равны, их гидравлическое сопротивление одинаково. То есть такая схема гидравлически уравновешена, что делает ее применение наиболее оптимальным.

    Правильное подключение радиаторов отопления при двухтрубной системе — диагональный метод

    Совет: использование в данном случае диагонального метода подключения приборов отопления сделает работу системы более эффективной.

    1. Впрочем, схемы могут быть и тупиковыми, а это означает, что самый:
      • длинный путь проделывает уже остывшая вода, отходящая от последнего в цепи прибора отопления;
      • короткий — пролегает от первого.

    По этой причине придется регулировать подачу горячей воды своими руками в каждой из батареи кранами или использовать термостатические клапаны.

    Разводка

    Схема может быть принудительной (встраивается насос) и самотечной, основное достоинство последней заключается в том, что она не требует наличия электричества. Для этого делается верхняя , так же, как и в предыдущем случае, подключаются диагонально.

    Используется она чаще всего в небольших жилых домах, имеющих не больше двух этажей. Хотя она станет идеальной в населенных пунктах, испытывающих перебои с электроэнергией, используется не часто, что объясняется необходимостью применения большого количества материалов и неэстетичным внешним видом.

    Используется не только в жилых домах, но и в любых других зданиях, вне зависимости от их назначения. Ее организация требует больших затрат материалов и сил, но все же преимущества такой системы неоспоримы.

    Совет: вы сможете легко подобрать ее для любых строений, какими бы сложными они ни были.

    На одной ветке возможно расположение большого количества устройств отопления, и это не потребует дополнительной установки гидравлических регуляторов давления. Подача воды и обратный отток в таких схемах подключаются отдельно, что позволяет регулировать обогрев всех помещений дома автоматически. В данном случае терморегуляторы не будут оказывать никакого влияния на другие приборы, а их цена лишь ненамного увеличит стоимость монтажа.

    Варианты подключения отопительных приборов к системе

    Мы часто говорим слова – «подключить» и «присоединить», подразумевая выполнения одного и того же действия – соединить радиатор с .

    Однако такой подход является дилетантским, так как между ними существует определенная техническая разница:

    • присоединить радиатор – подвести к нему тубу подающей магистрали и «обратки». Примером может служить к радиатору боковой вариант, когда трубы подходят к прибору с одной стороны сверху и снизу, или диагональный.
    • подключить отопительное устройство – создать узел соединения, в котором есть подача или обратка, а также используются регулирующие шаровые краны, клапана или другие подобные элементы.

    Есть два основных варианта системы отопления, от которых зависит окончательная сборка отопительной схемы дома иди квартиры:

    1. Верхняя – подающая магистраль расположен выше верхнего уровня радиатора.
      В данном случае используют такие варианты присоединения радиатора:
      • одностороннее боковое (снизу и сверху) – способ наиболее эффективен при использовании в батарее не более 10 секций. В противном случае прогрев дальних происходит не полностью, из-за чего КПД устройства существенно снижается;

      • диагональное (сверху и снизу) может быть двух способов, каждый из которых считается самым эффективным при таком способе разводки. Вы можете использовать приборы с большим, чем 10, количеством секций и они все будут прогреваться максимально.
    1. Нижняя – подающая магистраль подходит к радиатору снизу, обычно применяется при установке насоса:
      • одностороннее боковое (сверху и снизу) – в данном случае, как и в предыдущем, максимальный эффект от такого способа можно получить только при количестве секций в отопительных приборах не более 10, иначе теплоноситель просто не успеет прогреть их;

      • диагональное (сверху и снизу) – эффект такой же, как и при верхней разводке;

    Поделитесь статьей с друзьями:

    Похожие статьи

    Как пандемия испанского гриппа изменила домашние радиаторы отопления: NPR

    NPR исследует, как вспышка гриппа 1918 года изменила способ проектирования домашних радиаторов.

    АЙЛСА ЧАНГ, ХОЗЯИН:

    А теперь вот эту историю пандемии мы начнем с мелодии.

    АРИ ШАПИРО, ВЕДУЩИЙ:

    О, Айлза, ты говоришь на моем языке. В мюзикле «Пижамная игра» есть песня, в которой используется метафора гнева.Можно сказать перегрелся.

    (ФИЛЬМ ФИЛЬМА «ПИЖАМНАЯ ИГРА»)

    КЕННЕТ ЛЕРОЙ, КЭРОЛ ХЕЙНИ И БАЗЗ МИЛЛЕР: (Персонажи, поют) Паровое тепло — у меня паровое тепло. У меня паровое тепло.

    ШАПИРО: Хорошо. Если вы когда-либо жили в старом здании на севере США, возможно, у вас был паровой радиатор, который был слишком горячим — настолько горячим, что вы бы распахнули окно настежь посреди зимы. И мог бы издавать такие звуки.

    (ЗВУК ЛЯЗГА РАДИАТОРА)

    ЧАНГ: О, как знакомо. Как оказалось, радиаторы, которые работают слишком хорошо, отчасти являются результатом пандемии гриппа 1918 года. Понимаете; когда-то существовало движение под названием «Движение свежего воздуха». Он призвал людей больше бывать на улице и обеспечить достаточную вентиляцию в помещении.

    ШАПИРО: Движение «Свежий воздух» имело несколько видных сторонников, говорит Дэн Холохан. Он автор книги «Утраченное искусство парового отопления».

    ДЭН ХОЛОХАН: Гарриет Бичер-Стоу объединилась с Льюисом Лидсом, руководившим Институтом Франклина в Филадельфии.И у них было это передвижное шоу, где они говорили о национальном яде, который был испорченным воздухом и закрытыми комнатами, где люди дышат. И они говорят, что, знаете ли, нужно много дышать свежим воздухом.

    ЧАНГ: Так что люди приняли это близко к сердцу и открыли окна — зимой не так хорошо. Так говорили себе специалисты по отоплению…

    ХОЛОХАН: Нам нужно подобрать радиаторы и бойлеры, чтобы обогревать здание в самый холодный день года с открытыми окнами.

    ШАПИРО: Это может означать, что в комнате слишком жарко с одной стороны и слишком холодно у окна.

    ХОЛОХАН: В этот момент они перемещают радиатор от внутренней стены под окно, чтобы нагреть поступающий воздух.

    CHANG: Эта философия дизайна получила распространение после пандемии гриппа 1918 года и угрозы переносимых по воздуху вирусов. Итак, эти радиаторы были предназначены для обогрева помещения в самый холодный день года с широко открытым окном, а затем эти радиаторы стали еще горячее, когда люди перешли с угля на другие виды топлива.

    ШАПИРО: См.; нефть и природный газ можно сжигать в котлах меньшего размера, но часто технические специалисты игнорировали это.

    ХОЛОХАН: Человек, производящий замену, вместо того, чтобы правильно определить размер, обычно смотрит на размер, который там есть, и дает вам то же самое, что безумие.

    ЧАНГ: Внезапно у вас появляется сверхмощный паровой нагреватель, и это одна из причин, по которой они заслужили плохую репутацию, — говорит Дэн Холохан. Он знает, что некоторые горожане до сих пор открывают зимой окна.

    ХОЛОХЭН: Я мог бы сказать вам на Манхэттене, стоя через улицу и глядя на окна многоквартирного дома, какое там тепло. Я мог сказать это снаружи, просто взглянув на открытые окна.

    ШАПИРО: Сегодня это может показаться расточительным, но паровые радиаторы были ответом на респираторную пандемию, подобную той, в которой мы сейчас находимся.

    (ЗВУК ИЗ ПЕСНИ НЕЛЛИ, «ГОРЯЧО ЗДЕСЬ»)

    Copyright © 2020 NPR.Все права защищены. Посетите страницы условий использования и разрешений нашего веб-сайта по адресу www.npr.org для получения дополнительной информации.

    Стенограммы

    NPR создаются в кратчайшие сроки подрядчиком NPR. Этот текст может быть не в своей окончательной форме и может быть обновлен или пересмотрен в будущем. Точность и доступность могут отличаться. Официальной записью программ NPR является аудиозапись.

    Охладите перегретую квартиру | RAND Engineering & Architecture, DPC

    Предоставлено BrickUnderground

    Это обычная головоломка в зданиях с паровым отоплением: даже когда вы выключаете свои радиаторы, ваша квартира представляет собой жалкую парилку.Вы виновато распахиваете окна даже в морозную погоду; в более мягкие зимние дни, когда ваши окна не дышат в остров тепла достаточно, вы иногда включаете кондиционер.

    Между тем, некоторые из ваших соседей жалуются, что они не получают достаточно тепла, поэтому глушить котел в подвале, питающий ваш ад, не выход.

    Что теперь?

    Проблема с паровым отоплением

    «Традиционные паровые системы в жилых домах устанавливались, когда стоимость энергии была низкой, а обеспечение достаточного количества тепла было важнее индивидуального контроля», — говорит Питер Варсалона, профессиональный инженер RAND Engineering & Architecture. .

    В базовой однотрубной системе подача пара к радиатору осуществляется по той же трубе, по которой сконденсированный пар возвращается от радиатора.

    Круглая ручка на радиаторе
    на самом деле
    просто выключатель, а не
    регулировка температуры.

    «Эти системы были установлены там, где требовалась низкая начальная стоимость и простота установки и эксплуатации, и они не были предназначены для контроля конечных пользователей; в результате их очень трудно сбалансировать в здании», — говорит Варсалона. .«Но тогда не имело значения, нужно ли было открывать окно».

    В двухтрубной конфигурации, в которой подача пара и конденсированный пар имеют отдельные трубы, теперь доступны более широкие возможности управления в масштабе всей системы, но многие системы были установлены без них, а затраты на модернизацию могут исчисляться десятками тысяч долларов.

    Что с этим делать

    Во-первых, чего не следует делать: многие люди ошибочно полагают, что круглая кнопка на радиаторе действительно может использоваться для регулирования температуры, хотя на самом деле это просто выключатель, – говорит Варсалона. .

    «Если вы попытаетесь использовать его для регулирования подачи пара в радиатор, особенно в однотрубной паровой системе, могут возникнуть «хлопающие» звуки труб, так как пар и конденсат пытаются течь в противоположных направлениях через меньшее отверстие, — говорит Варсалона.

    Лучшим решением, если вы можете себе это позволить, будет установка устройства на каждом радиаторе, которое даст вам некоторый контроль.

    Какой именно тип устройства вам понадобится, зависит от того, однотрубная у вас радиаторная система или двухтрубная.(Загляните под радиатор, чтобы увидеть, сколько труб выходит из пола.)

    На радиаторы можно установить устройства для контроля количества выделяемого тепла.

    В однотрубной системе термостатический радиаторный клапан (TRV) регулирует количество воздуха внутри вашего радиатора. Чем больше воздуха вы впускаете, тем меньше места остается для пара, в результате чего ваш радиатор выделяет меньше тепла.

    Но клапан — это не совсем термостат, который можно настроить на определенную комнатную температуру.

    «У него пять или шесть настроек, которые позволяют довольно эффективно регулировать температуру», — говорит Варсалона. По его словам, его может установить хороший мастер, или сантехник со стороны может сделать это примерно за 250 долларов за радиатор.

    С другой стороны, по его словам, «поскольку пар постоянно входит и выходит из радиатора, клапаны, как правило, требуют тщательного обслуживания и могут выйти из строя через год или два».

    Двухтрубные паровые системы требуют более сложного «соленоидного» устройства , которое регулирует подачу пара в радиатор.

    «Они дороже, примерно от 750 до 1000 долларов, включая установку, и к ним нужно подключать питание, так как у устройства есть привод», — говорит Варсалона.

    Почему ваш сосед замерзает

    Что касается того, почему традиционные здания с паровым отоплением имеют тенденцию нагреваться неравномерно, Варсалона говорит, что это сочетание вещей.

    «Обычно на каждом этаже есть стояк с отводом, который питает радиаторы, так что вам придется эксплуатировать котел достаточно долго, чтобы добраться до самых дальних радиаторов», — говорит он.«В результате нижние этажи, как правило, перегреваются, а верхние — недогреваются».

    Система отопления, возможно, даже была намеренно разбалансирована при установке — изначально она была разработана для подачи меньшего количества тепла, например, на открытую солнцу часть здания, поскольку она была заблокирована окружающими высотными зданиями.

    Проблемы баланса привели к тому, что новые здания перешли на индивидуально управляемые системы PTAC и тепловых насосов, а также на центральные «гидронические» системы, в которых горячая вода циркулирует к радиаторам вместо пара.

    «Когда гидравлическая система не сбалансирована, это обычно связано с проблемами конструкции здания, такими как отсутствие уравновешивания потока и зональных клапанов, насосы недостаточного размера или плохая вентиляция, которые препятствуют адекватной подаче горячей воды к частям или секциям здания. здание», — говорит Варсалона.

    БОЛЬШЕ СТАТЕЙ

    Управление паровыми радиаторами — The New York Times

    Во время учебы на докторскую степень. Шесть или семь лет назад Маршалл Кокс, получив степень бакалавра электротехники в Колумбийском университете, регулировал температуру в своей комнате зимой так, как это делают большинство ньюйоркцев с паровыми радиаторами.Он открыл окно.

    Но потом его брат-близнец Джереми переехал в Нью-Йорк, чтобы танцевать в «Come Fly Away» на Бродвее. По словам мистера Кокс, его брат «постоянно жаловался», что «в течение ночи вода то кипела, то замерзала». Это побудило Маршалла Кокса изобрести Cozy, крышку радиатора, которая может удерживать тепло в перегретой комнате и переносить его в недогретую комнату. Cosy, который г-н Кокс назвал «прославленной прихваткой» и который продается в ограниченном количестве, выиграл приз в размере 220 000 миллионов долларов.ЭТО. Премия за чистую энергию в 2012 году.

    Победа The Cozy понятна. Он решает проблему, которая беспокоила жителей Нью-Йорка с начала 1900-х годов, когда директива Совета здравоохранения требовала, чтобы окна были открытыми даже в самые холодные зимние дни, из-за необходимости установки радиаторов большого размера. Это было тогда, когда «свежий воздух» считался универсальным панацеей.

    Сегодняшние обитатели квартир и кондоминиумов могут не страдать. Благодаря современным технологиям, энергосберегающим программам и горстке мастеров, разбирающихся в столетних методах сантехники, существует множество способов укротить неуправляемые радиаторы.

    Большая часть проблемы перегрева в Нью-Йорке может быть связана с эпидемией испанского гриппа в 1918 году, сказал Дэн Холохан, историк отопления и автор 18 книг на эту тему. «Впервые я заметил это в своих инженерных книгах 1920-х годов, — сказал он. «Авторы упомянули бы «Движение свежего воздуха» и предупредили, что и котлы, и радиаторы теперь должны быть намного больше из-за необходимости держать окна открытыми по приказу Совета здравоохранения».

    Свежий воздух специально предназначен для защиты от болезней, передающихся воздушно-капельным путем, таких как грипп.Хотя испанский грипп поутих в 1920 году, инженерные стандарты, предписывающие радиаторы больших размеров, остались.

    Теперь, когда мастер-сантехник Джон Катанео отвечает на звонок, «я могу написать сценарий почти для каждого звонящего», — сказал он. «Я закипаю, я не могу спать по ночам, и здание не помогает».

    Теоретически паровое отопление просто, эффективно и легко в обслуживании. Бойлер нагревает воду примерно до 212 градусов. Он становится паром под давлением и мчится по цепи труб.Часть пара поступает в радиаторы, подключенные к контуру. Пар передает тепло металлу радиатора, который затем нагревает воздух в помещении. Этот перенос заставляет пар охлаждаться, и он снова превращается в воду, называемую конденсатом. Конденсат возвращается в котел для повторения цикла.

    Но правильно работающая система парового отопления требует тонкого балансирования. Многочисленные радиаторы подключены к единому источнику пара. Сложно получить нужное количество пара в каждом радиаторе, когда для каждого может потребоваться разное количество.Уменьшение количества пара в одной комнате может привести к тому, что в другую комнату будет направлено слишком много пара. «Это очень просто, — сказал мистер Хулохан, — но на практике очень легко облажаться».

    Годы разрозненного ремонта часто приводят к грохоту, лязгу и неравномерному нагреву, столь характерному для довоенных зданий.

    Действия, необходимые для улучшения перегретой квартиры, зависят от того, однотрубная у вас радиаторная система или двухтрубная.

    В двухтрубной системе тепло сдерживается клапаном, который представляет собой двухпозиционную ручку, пропускающую пар.Клапаны по своей природе регулируемые.

    В более распространенной однотрубной системе тепло сдерживается вентиляционным отверстием, которое выглядит как миниатюрная торпеда, торчащая из конца радиатора и выпускающая воздух, чтобы освободить место для входа пара.

    Один потенциал fix — это вентиляционное отверстие, которое позволяет контролировать, насколько сильно нагревается радиатор. «В однотрубной системе регулируемый вентиляционный клапан может быть очень недорогим решением; это 25 долларов», — сказал Хантер Ботто, бывший президент Ассоциации подрядчиков по сантехнике, отоплению и охлаждению штата Нью-Йорк.

    Однако стоимость рабочей силы повышает цену. По словам Пола Шэя, мастера-сантехника и консультанта по отоплению, будьте готовы заплатить от 250 до 750 долларов за детали и установку регулируемых вентиляционных отверстий на каждом радиаторе.

    Проблема с клапанами и регулируемыми вентиляционными отверстиями заключается в том, что ими легко злоупотребить. «Люди прибегают к крайностям, — сказал г-н Катанео. Когда людям становится холодно, они полностью открывают вентили, пока в комнате не становится слишком жарко, а затем полностью их закрывают. Он сказал, что из-за массы радиатора «в этой штуке еще полчаса тепла.Когда в комнате становится слишком холодно, процесс повторяется. «Лучше всего установить их и дать им несколько часов, чтобы отреагировать на корректировку», — сказал г-н Катанео. «Эти устройства могут обеспечить большой комфорт — им просто нужно время, чтобы поработать».

    Эти проблемы могут быть уменьшены путем использования правильно установленного термостатического клапана радиатора, известного в торговле как TRV. Эти клапаны оснащены термостатом, который автоматически включает или выключает клапан в зависимости от температуры в помещении. Недостатком является то, что TRV часто устанавливаются неправильно, говорят сантехники, и они менее долговечны, чем более простые регулируемые вручную клапаны.

    Существуют также распространенные проблемы с паровым нагревом, которые нельзя устранить с помощью TRV. Паровые системы смешивают металлические трубы, воду и воздух — рецепт ржавчины, которая может вывести из строя клапаны и вентиляционные отверстия. Если их не поразила ржавчина, маляры печально известны тем, что портят их слоем краски.

    В то время как жильцы квартир могут попытаться управлять своим отоплением самостоятельно, предпочтительным решением проблемы перегрева нью-йоркских квартир является техническое обслуживание всей системы, за которое многие домовладельцы не хотят платить, но городские власти Нью-Йорка предпринимают шаги, которые могут стимулировать модернизацию.

    Паровые системы отапливают примерно 70 процентов больших зданий в городе и являются ведущим источником энергии. Чтобы справиться с этой неэффективностью использования энергии, Местный закон Нью-Йорка 87 в конечном итоге потребует, чтобы 23 400 зданий площадью 50 000 квадратных футов и более прошли энергоаудит.

    В то время как местный закон не принуждает арендодателей к капитальному ремонту системы отопления, энергоаудит покажет, сколько можно сэкономить за счет модернизации, и сообщит арендодателям, какая помощь может быть доступна для оплаты модернизации.

    Кооперативное управление домов 860 и 870 по Западной 181-й улице, пары кирпичных довоенных зданий с видом на мост Джорджа Вашингтона, не дождалось обязательного энергоаудита, чтобы модернизировать свое отопление. Здание прошло энергетическую оценку и в 2012 году подал заявку на получение государственных средств через Управление энергетических исследований и разработок штата Нью-Йорк для обновления здания, включая капитальный ремонт системы парового отопления.

    Инженеры оценили экономию от модернизации теплоцентрали, которая включала изоляцию труб и котла, а также добавление TRV на всех 126 блоках, более чем в 36 000 долларов в год.Власти штата выделили 63 000 долларов на эти и другие обновления, что помогло покрыть расходы. И есть расплата в комфорте. «Наличие TRV, где мы можем регулировать наши радиаторы, это действительно здорово», — сказала Джейн Мейзел, член правления кооператива и учитель. На протяжении многих лет г-жа Мейзел и некоторые ее соседи демонтировали радиаторы, чтобы справиться с перегревом квартир. «Теперь некоторым людям, вроде меня, вероятно, придется вставить немного обратно», — сказала она.

    Что касается мистера Кокса, то у него есть бруклинская компания Radiator Labs, производящая и продающая крышки радиаторов Cozy, которые были установлены и изучены в двух зданиях Верхнего Манхэттена.Уютный работает как изолятор, удерживая тепло в радиаторе, поэтому оно не уходит в жаркую комнату. Когда комната охлаждается, вентилятор на Cozy обеспечивает циркуляцию воздуха, чтобы радиатор мог обогревать комнату. По данным Radiator Labs, в зданиях, протестированных до сих пор, Cosy снизила расходы на отопление на 24-33%.

    На данный момент Cozies доступны только для установки во всех зданиях, и в этом случае они стоят около 500 долларов за каждый радиатор. Каждый из них должен быть специально подобран специально обученным техническим специалистом, что делает их производство дорогим для отдельной квартиры.Г-н Кокс работает над созданием регулируемой модели, которую можно было бы производить серийно для работы с радиаторами разных размеров.

    Паровая жара в Нью-Йорке: объяснение лязга радиаторов

    Шумная батарея превращает квартиру вашей мечты в кошмар? Читать дальше! (Гетти изображения)

    Нью-Йорк обладает уникальным звуковым ландшафтом: гудки автомобильных заторов; метро стучит по путям, грохочет цапфами на твоем подоконнике; пьяные ссоры и разбитые бутылки посреди ночи.Однако, пожалуй, ни один звук не является более нью-йоркским, чем шипение, лязг и стук радиатора в вашей квартире. Да, это неуклюжее, окисляющее паро-тепловое приспособление, занимающее ценное пространство в вашей спальне, является давней опорой Нью-Йорка. Это может быть ваш лучший друг — и ваш самый страшный кошмар. Вот все, что вам нужно знать о паровом отоплении в Нью-Йорке.

    Что такое паровое тепло? Как это работает?

    Он начинается в подвале вашего здания с котлом. Котел нагревает воду, превращая ее в пар, который затем поднимается по трубам в вашем доме к радиатору.Оказавшись внутри, пар начинает выталкивать захваченный воздух через воздушный клапан. Как только достаточное количество воздуха будет заменено горячим паром, а тепло радиатора достигнет заданной температуры, клапан закрывается, позволяя радиатору излучать тепло. Как только пар остынет и радиатор больше не обогревает вашу комнату, процесс начинается снова: охлажденный пар снова конденсируется в жидкую форму — воду — и эти капли воды затем возвращаются в подвал под действием силы тяжести, капая обратно по трубам. , снова став единым целым с котлом.Это круг жизни.

    Йорквилл

    345 Восточная 85-я улица

    2695 долларов США Без платы

    кровати@1.5xСоздано с помощью Sketch. 1 | ванна@1,5xСоздано с помощью Sketch. 1

    Йорквилл

    311 Восточная 81-я улица

    2595 долларов США Без платы

    кровати@1.5xСоздано с помощью Sketch. Студия | ванна@1,5xСоздано с помощью Sketch. 1

    Йорквилл

    307 Восточная 81-я улица

    2495 долларов США Без платы

    кровати@1.5xСоздано с помощью Sketch.1 | ванна@1,5xСоздано с помощью Sketch. 1

    Йорквилл

    326 Восточная 81-я улица

    2295 долларов США Без платы

    кровати@1.5xСоздано с помощью Sketch. Студия | ванна@1.5xСоздано с помощью Sketch. 1

    Йорквилл

    314 Восточная 82-я улица

    2495 долларов США Без платы

    кровати@1.5xСоздано с помощью Sketch. 1 | ванна@1,5xСоздано с помощью Sketch.1

    Йорквилл

    313 Восточная 81-я улица

    2495 долларов США Без платы

    кровати@1.5xСоздано с помощью Sketch. 1 | ванна@1,5xСоздано с помощью Sketch. 1

    Вашингтон Хайтс

    575 Западная 177-я улица

    2291 доллар США Без платы

    кровати@1.5xСоздано с помощью Sketch. 3 | ванна@1,5xСоздано с помощью Sketch. 1

    Центральный Гарлем

    250 Западная 132-я улица

    3500 долларов США Без платы

    кровати@1.5xСоздано с помощью Sketch.3 | ванна@1,5xСоздано с помощью Sketch. 2

    Йорквилл

    419 Восточная 82-я улица

    3400 долларов США Без платы

    кровати@1.5xСоздано с помощью Sketch. 1 | ванна@1.5xСоздано с помощью Sketch. 1

    Верхний Вест-Сайд

    155 Западная 87-я улица

    2200 долларов США Без платы

    кровати@1.5xСоздано с помощью Sketch. Студия | ванна@1,5xСоздано с помощью Sketch.1

    Челси

    222 Западная 16-я улица

    2700 долларов США Без платы

    кровати@1.5xСоздано с помощью Sketch. Студия | ванна@1,5xСоздано с помощью Sketch. 1

    Черепаший залив

    321 Восточная 48-я улица

    2995 долларов США Без платы

    кровати@1.5xСоздано с помощью Sketch. Студия | ванна@1,5xСоздано с помощью Sketch. 1

    Почему мой радиатор такой шумный?

    Ну, каждый тип звука означает что-то свое. Начнем с шипения: если вы слышите свист чайника, исходящий из чугунного радиатора, скорее всего, вы имеете дело с известковым налетом. Известковый налет или отложения жесткой воды — это минеральные остатки, образующиеся в результате попадания воды в вентиляционное отверстие радиатора.Это довольно простая проблема — часто скрепка может решить эту задачу. Вы также можете попробовать удалить вентиляционное отверстие и вскипятить его в белом уксусе. Если они не работают, может потребоваться замена.

    Как насчет стука, стука, лязга, лязга или грохота? Сделайте глубокий вдох — вы столкнулись с гидравлическим ударом. Гидравлический или паровой удар — это звук сантехники, который может возникнуть из-за нескольких различных проблем с радиатором. Как мы обсуждали выше, после того, как пар нагрел ваш радиатор и снова сконденсировался в воду, он должен стекать обратно в котел, чтобы возобновить процесс.Однако, если угол труб (известный как «угол») перекошен, или если ваш пол искривлен, или если радиатор установлен неправильно, то конденсированная вода может застрять в трубах, где она будет скапливаться. сяду и остыну. Когда проходящий пар встречается с застойной холодной водой, он запускает капли воды в трубы, издавая ужасные хлопающие звуки, которые заставляют ваш радиатор звучать так, как будто он имеет неприятную индивидуальность.

    Радиаторы не должны издавать такие звуки. Удивительно, но особенно если вас раздражает паровая жара в вашей нью-йоркской квартире, они вообще не должны издавать никакого шума.

    Как отключить шумный обогреватель

    Некоторые звуки, которые вы слышите, могут быть — без обид — вашей ошибкой. Ты случайно не заморачивался с круглым клапаном на радиаторе, думая, что это термостат? Угадайте, что: это не так.

    Воздушный клапан радиатора представляет собой диск включения/выключения. Он должен быть либо полностью закрыт, не пропуская тепло, либо полностью открыт, пропуская тепло. Если оставить его где-то посередине, это может привести к утечке. Утечки могут создавать шум (а также могут намочить пол водой).

    Что делать? Попросите вашего супервайзера помочь вам справиться с некоторыми звуками ударов — возможно, вам придется подпереть одну сторону вашего радиатора, чтобы сила тяжести тянула воду обратно в подвал. Если отопление в вашем доме включено, но ваш радиатор холодный, воздух может попасть внутрь. Попросите вашего супервайзера «прокачать» радиатор. Но, пожалуйста, не делайте это самостоятельно: это сложная процедура, которая обычно требует набора навыков профессионала.

    Бэй Ридж

    222 67-я улица

    2350 долларов США Без платы

    кровати@1.5xСоздано с помощью Sketch. 3 | ванна@1,5xСоздано с помощью Sketch. 1

    Флэтбуш

    2417 Албемарл Роуд

    2740 долларов США Без платы

    кровати@1.5xСоздано с помощью Sketch. 1 | ванна@1.5xСоздано с помощью Sketch. 1

    Восточный Вильямсбург

    9 Судья Стрит

    2500 долларов США Без платы

    кровати@1.5xСоздано с помощью Sketch. 1 | ванна@1,5xСоздано с помощью Sketch.1

    Бедфорд-Стайвесант

    418 Лексингтон-авеню

    2550 долларов США Без платы

    кровати@1.5xСоздано с помощью Sketch. 1 | ванна@1,5xСоздано с помощью Sketch. 1

    Бедфорд-Стайвесант

    640 Лафайет-авеню

    2250 долларов США Без платы

    кровати@1.5xСоздано с помощью Sketch. 1 | ванна@1,5xСоздано с помощью Sketch. 1

    Бедфорд-Стайвесант

    418 Лексингтон-авеню

    2588 долларов США Без платы

    кровати@1.5xСоздано с помощью Sketch.1 | ванна@1,5xСоздано с помощью Sketch. 1

    Бедфорд-Стайвесант

    1043 Бедфорд-авеню

    2791 доллар США Без платы

    кровати@1.5xСоздано с помощью Sketch. 2 | ванна@1.5xСоздано с помощью Sketch. 1

    Дитмас Парк

    1122 Оушен Авеню

    1800 долларов США Без платы

    кровати@1.5xСоздано с помощью Sketch. 1 | ванна@1,5xСоздано с помощью Sketch.1

    Краун Хайтс

    680 Проспект Плейс

    2900 долларов США Без платы

    кровати@1.5xСоздано с помощью Sketch. 1 | ванна@1,5xСоздано с помощью Sketch. 1

    Бушвик

    271 Купер-стрит

    2000 долларов Без платы

    кровати@1.5xСоздано с помощью Sketch. 2 | ванна@1,5xСоздано с помощью Sketch. 1

    Бушвик

    1330 Хэлси-стрит

    2400 долларов США Без платы

    кровати@1.5xСоздано с помощью Sketch. 2 | ванна@1.5xСоздано с помощью Sketch. 1

    Проспект Леффертс Гарденс

    374 Ратленд Роуд

    1950 долларов США Без платы

    кровати@1.5xСоздано с помощью Sketch. 1 | ванна@1,5xСоздано с помощью Sketch.1

    Что делать, если в моей квартире есть труба, но нет радиатора?

    К сожалению, в этой ситуации надежды мало: если у вас нет доступа к радиатору-виновнику, вы мало что можете сделать, чтобы устранить шум самостоятельно. Лучше всего молиться о помощи вашего супер.

    Что делать, если в моей квартире есть плинтусное отопление?

    Отопление плинтуса, также известное как принудительное водяное кипячение, работает примерно так же, как стоячий радиатор.Обе они являются системами транспортировки горячей воды, и обе подвержены одним и тем же проблемам. Большинство решений, перечисленных в этой статье, можно использовать для системы плинтуса. Точно так же вы должны спросить своего супервайзера, если у вас возникли проблемы.

    Почему паровое отопление повсеместно распространено в Нью-Йорке?

    Ну, это на самом деле очень здорово! У парового отопления квартиры много преимуществ. Во-первых, в системах парового отопления используется всего несколько деталей, которые при правильном уходе надежны и долговечны.Кроме того, тепло от пара чистое и не содержит пыли — значительно лучше, чем центральное отопление, которое может поднимать пыль и другие аллергены.

    Первая паровая система Нью-Йорка была установлена ​​в 1881 году в ответ на потребность в подземной системе, невосприимчивой к стихиям. Теперь в Нью-Йорке более 105 миль паровых труб, обслуживающих почти 2000 зданий — это самая большая паровая система в мире с огромным отрывом. Но дело в том, что паровое отопление проектировалось не для современных квартир.Причина, по которой ваш радиатор может иногда перегревать вашу квартиру, заставляя вас чувствовать себя так, как будто вы живете в сауне, заключается в том, что он на самом деле предназначен для этого. Старые здания в Нью-Йорке не были герметичными. На самом деле, они были построены так, чтобы пропускать как можно больше воздуха для укрепления здоровья, что особенно важно в переполненных многоквартирных домах прошлого, где такие болезни, как испанский грипп, распространяются быстро и легко. Квартиры сейчас герметичны, но радиаторы те же. Замена систем парового отопления центральным отоплением является дорогостоящей и нецелесообразной.Однако некоторые улучшения могут повысить эффективность системы — некоторые даже необходимы городу.

    В любом случае паровое тепло равно Нью-Йорк. Лязг надоедает, но он тоже великолепный, оркестровый — это ваша довоенная квартирная «Рапсодия в стиле блюз». Легко чувствовать себя забытым в городе, быть анонимным в толпе, вернуться в свой туалет на пятом этаже за милю от ближайшего поезда, остаться наедине с китайской едой на вынос, купаясь в гудящей неоновой рекламе. за твоим окном.Но вас всегда будет сопровождать, утешать, сопровождать всю ночь ваш дорогой друг, лязгающий радиатор.


    Хотите найти новое жилье в Нью-Йорке? Если вы хотите арендовать или купить, ищите квартиры в Нью-Йорке на StreetEasy.

    Стерлингхит



    Панельные радиаторы

    Отличительная архитектура

    Коммерческие панельные радиаторы Sterling Radiator сочетают в себе превосходство лучистого отопления с изящным архитектурным дизайном.Эти гладкие, потрясающие панели популярны в Европе, а также в престижных коммерческих приложениях по всей Северной Америке. Их можно использовать в качестве основной системы отопления или в качестве дополнения к традиционному отоплению.

    Энергоэффективность
    Плоские излучающие поверхности снижают потребление энергии, обеспечивая высокий уровень комфорта при низких настройках термостата.

    Стили Decorator Designed Styles
    Доступны модели с горизонтальной плоской трубкой по периметру основания с креплением на стене или на пьедестале или с вертикальной плоской трубкой для настенного или потолочного монтажа.Все модели панельных радиаторов предназначены для дополнения традиционного или современного декора.

    Экономия места
    Панели радиатора с одним коллектором имеют ширину всего 2-3/4 дюйма и выступают всего на 2-1/8 дюйма от стены. Они предназначены для того, чтобы не мешать расстановке мебели или обработке окон.

    Долговечность
    Прочная толстостенная цельносварная стальная конструкция обеспечивает долгий срок службы в самых сложных коммерческих условиях.

    Комфорт
    Панельные радиаторы Sterling обеспечивают комфортное одеяло сияющего тепла. Типичная установка панельных радиаторов предлагает систему, которая работает бесшумно и мягко согревает пассажиров за счет лучистого эффекта, обеспечиваемого конструкцией панельного радиатора с плоской трубкой.

    Защитное покрытие
    Коммерческие панельные радиаторы имеют порошковое покрытие, обеспечивающее привлекательный внешний вид, устойчивый к истиранию, царапинам и повреждениям.

    Универсальность
    Панельные радиаторы Sterling подходят для обогрева отдельных помещений или могут быть интегрированы с другим водяным отопительным оборудованием в помещении.Sterling производит панельные радиаторы длиной от 20 до 15 футов с шагом 2 дюйма. Выходная мощность BTU на фут пролета составляет от простых 100 до невероятных 4900. В зависимости от выбранных моделей эти панельные радиаторы могут обеспечить тепло для множества необходимых комнатных тепловых нагрузок.

    Стиль
    Узкая конструкция панелей позволяет интегрировать их в любой дизайн интерьера, предоставляя архитектору полную свободу действий, чтобы предоставить клиенту именно то, что он хочет. Модели панельных радиаторов сочетаются с любым декором и могут быть использованы для создания любого образа, от приглушенного до яркого и смелого.Они могут быть установлены низкими и непрерывными под окнами или сегментированы для эркеров. Для максимальной экономии места их также можно монтировать на потолке или вертикально на стенах с высокими узкими панелями. Панельные радиаторы Sterling доступны в семи стандартных вариантах отделки и более чем в 100 архитектурных цветах.

    Как добиться комфортной температуры в квартире в Нью-Йорке

    Если вы живете в старом нью-йоркском здании, у вас, вероятно, есть старомодные радиаторы, и вы знаете, насколько шумными они могут быть — с случайным шипением и лязгом.Большинство нью-йоркских зданий отапливаются паром, а это означает, что вода нагревается бойлером в подвале и распределяется в виде пара по квартирам через сеть прочных чугунных радиаторов. И они не только шумные, но и могут очень быстро сильно нагреться или, что еще хуже, вообще не включиться.

    Если у вас установлен термостат, вы можете регулировать температуру самостоятельно. В противном случае, как только наступит 1 октября и температура на улице упадет ниже 55 градусов в течение дня, вы зависите от управления вашим зданием, хотя они должны соблюдать минимальные требования к теплу Нью-Йорка.Хозяева должны поддерживать температуру не ниже 68 градусов в дневное время (с 6 утра до 10 вечера). Ночью температура внутри вашей квартиры должна быть не ниже 62 градусов, независимо от температуры на улице.


    [Примечание редактора: более ранняя версия этой статьи была опубликована в октябре 2021 года. Мы представляем ее снова, если вы пропустили ее.]


    Если вы перегреваетесь или чувствуете мороз, вот шпаргалка Brick Underground на всем, от установки термостатического клапана до того, чтобы сделать ваш радиатор более красивым и функциональным соседом по комнате.

    1. Для чего предназначена эта ручка на вашем радиаторе

    Многие люди ошибочно полагают, что круглая ручка на паровом радиаторе регулирует температуру, тогда как на самом деле это просто выключатель, говорит Питер Варсалона, директор и вице-президент РЭНД Инжиниринг и Архитектура. «Он не предназначен для использования в качестве регулирующего клапана», — говорит он.

    РайондсманахАТАНБРОНКБРОКРИНКЕНДЕНССТАТИН ЛЮСТРУЗИТЕЛЬСТВЕННЫЙ ПОВЕРХНОСТЬ Cityhobokokon 9000UP до $ 750 000UP до 1 000 000 упад до $ 1250 000UP до $ 1 500 000up до 2 000 000UP до $ 3 000 000UP до $ 5 000 000UP до 6 000 000 упад до $ 7 000 000 000UP до $ 8 000 000 000 000 000UP до $ 70003

    . спальнине менее 3 спаленне менее 4 спален5 и более спален

    Ванные комнатыминимум 1 ванная комнатаминимум 1.5 ванных комнат не менее 2 ванных комнат не менее 2,5 ванных комнат не менее 3 ванных комнат не менее 3,5 ванных комнат не менее 4 ванных комнат 4,5 или более ванных комнат

    Представлен

    Обычно вы поворачиваете ручку по часовой стрелке, чтобы выключить отопление, и против часовой стрелки до упора, чтобы включить отопление. При выключенном радиаторе стука быть не должно.

    «Когда вы открываете его наполовину, это может привести к проблемам со стуком», — говорит Варсалона. Другие возможные причины шума радиатора? Трубопровод с неправильным уклоном или горячий пар попадает в холодную воду.

    Если ручка радиатора крутится и крутится, и кажется, что она не затягивается ни в одном направлении, попросите мастера исправить это. Еще одна вещь, которую вы или ваш помощник можете сделать, чтобы остановить стук, — это подпереть одну сторону радиатора, чтобы он наклонялся к котлу, и вода не попадала в ловушку. Важное замечание: при утренней жаре следует ожидать некоторого лязга.

    2. Установка клапана для регулирования тепла

    Системы горячего водоснабжения имеют гораздо более широкий диапазон температур, чем большинство паровых систем низкого давления, говорит Зайд Маталка, инженер фирмы P.А. Коллинз ЧП. Паровые системы могут работать только при температуре 212 по Фаренгейту, что эквивалентно 100 по Цельсию.

    «В конечном счете отсутствие контроля в этих паровых системах отопления является причиной того, что системы горячего водоснабжения сегодня намного более популярны», — говорит он.

    Если вы хотите регулировать количество тепла, выделяемого вашим радиатором в паровой системе, вам нужно будет установить термостатический вентиль на каждом радиаторе, чтобы сделать это.

    Существует два типа систем паровых радиаторов: однотрубные и двухтрубные.Вы можете определить, какой тип у вас есть, заглянув под радиатор, чтобы увидеть, сколько труб выходит из пола. Тип, который у вас есть, будет определять клапан, а также любое дополнительное оборудование, которое вам может потребоваться установить, чтобы иметь возможность регулировать тепло.

    Стремясь модернизировать эти реликвии конца 19-го и начала 20-го века, некоторые компании разрабатывают крышки радиаторов с поддержкой Wi-Fi, которые позволяют пользователям регулировать температуру через приложение.

    К сожалению, даже если у вас выключены радиаторы, во многих квартирах на верхних этажах в особо жаркие дни становится слишком жарко, потому что пар отдает тепло из труб, соединяющих радиаторы с котлом.(Подробнее об этом ниже.)

    3. Удаление воздуха из радиатора — обратитесь к своему супервайзеру

    Если отопление включено, но радиатор остается ледяным, возможно, воздух попал внутрь и не позволяет теплу циркулировать. Если это так, вам может потребоваться прокачать устройство. Чрезмерный шум — стук — также является признаком того, что вам нужно прокачать радиатор.

    Обычно это не то, что вы хотите делать сами, по крайней мере, не в первый раз. (Если вы не будете осторожны, вы можете открыть клапан слишком широко, и из него хлынет горячая вода.Правдивая история.)

    Свяжитесь с вашим супервайзером и сообщите им, что у вас проблема с нагревателем.

    4. Накройте радиаторы

    Если ваш радиатор выглядит так, как будто его нужно немного покрасить, вы можете либо покрасить его, либо накрыть крышкой, чтобы скрыть его. (И нет, арендодатель не обязан платить за крышки ваших радиаторов.)

    Если вы хотите скрыть свои батареи, есть компании, которые сделают крышки из дерева или металла по индивидуальному заказу.

    Также можно зачищать и красить как радиаторы, так и крышки радиаторов.Для небольших работ крышки можно отшлифовать, очистить, заполнить дефекты, а затем покрасить. Химическая очистка и покраска — это более сложная работа и стоит дороже.

    В зависимости от того, сколько у вас в квартире радиаторов, их перекраска займет один-два дня. Вам также придется отключить радиатор, если работа требует зачистки. Если вам нужна более простая реставрационная работа, вы можете просто очистить радиаторы и отшлифовать их, чтобы сгладить дефекты.

    5. Замена радиаторов

    Владельцы кооперативов нередко заменяют свои большие чугунные радиаторы меньшими стильными, говорит Варсалона.Просто имейте в виду, что радиатор и трубопровод радиатора можно считать «общими элементами», поэтому вам может потребоваться получить одобрение совета директоров для их замены.

    Если вы решите полностью снять радиаторы, убедитесь, что вы храните их в безопасном месте, чтобы вы могли установить их снова, когда будете готовы продать свою квартиру.

    И предостережение: если вы недавно заменили радиаторы во время ремонта (или, если на то пошло, снимаете новую квартиру и раньше не пользовались радиаторами), всегда полезно включить их. и убедитесь, что нет утечек, пока ваш подрядчик или супервайзер все еще рядом и могут помочь решить проблему.

    Если есть утечка, это обычно означает, что что-то не так с соединением трубы, проблема, которая может быть легко устранена мастером, но может нанести большой ущерб вашей квартире и квартире под ней, если ее не устранить.

    6. Борьба с жарой (иногда чрезмерной)

    Если в вашей квартире слишком жарко, даже при закрытых батареях, вам, возможно, придется придумать некоторые творческие решения. Одно из предложений — надеть на трубы недорогие покрытия из стекловолокна.Это удерживает тепло от трубопроводов в квартире, повышая температуру.

    Маталка предлагает связаться с управляющим зданием или супервайзером и попросить снизить температуру. В здании могут быть и другие люди, которые думают так же.

    Еще один вариант – открыть окно и впустить в комнату хорошую смесь холодного свежего воздуха. Вентиляция рекламируется как один из самых дешевых и наиболее эффективных способов борьбы с коронавирусом и указана Центром по контролю и профилактике заболеваний как хорошая гигиеническая практика.

    Недостатком, по словам Маталка, является то, что это не очень хорошо для окружающей среды. «Вы выбрасываете тепло, полученное при сжигании ископаемого топлива, что, в свою очередь, приводит к выбросу парниковых газов в атмосферу», — говорит он.

    Если у вас сухая кожа из-за жары, увлажнители могут быть эффективным средством. Увлажнители с теплым и холодным туманом делают одно и то же, но имейте в виду, что домашние животные и маленькие дети могут пострадать от машин с теплым туманом.

    — Ранние версии этой статьи содержали отчеты и записи Люси Коэн Блаттер.



    Классные способы обогреть старые дома

    Ваш дом старый и великолепный, как и эти чудесно украшенные чугунные радиаторы, но в наши дни цены на энергию совсем не старомодны. К счастью, есть новые способы экономии топлива, не разрушающие классический вид старых радиаторов. Некоторые из этих продуктов могут потребовать значительных изменений в системе отопления, но все они работают за кулисами, чтобы ваш дом сохранил свой исторический вид. Только ваши счета за топливо заметят изменения.

    Котлы ModCon обеспечивают более эффективное использование топлива за счет регулирования температуры пламени котла и конденсации тепла выхлопных газов, поэтому их не нужно выводить через традиционный дымоход. Фото предоставлено компанией Heat Transfer Products, Inc.

    Если у вас есть старая система горячего водоснабжения, возможно, когда-то она работала под действием силы тяжести. Горячая вода поднималась из котла, а холодная опускалась из радиаторов, создавая колесо обозрения естественной конвекции. Первоначально эти системы устанавливались до того, как появились циркуляционные насосы для перемещения воды по трубам.Если в вашем доме есть самотечная система, вероятно, кто-то уже добавил к ней циркуляционный насос. Комнатный термостат обычно запускает и останавливает циркуляционный насос, а котел работает до установленного предела температуры, обычно около 180 градусов по Фаренгейту.

    Поскольку трубы и радиаторы в старом доме большие, система отопления содержит много воды, которую приходится нагревать каждый раз, когда срабатывает термостат. Это тратит топливо, потому что даже после остановки циркуляционного насоса трубы радиатора все еще полны горячей воды и продолжают обогревать дом.Вы можете решить эту проблему и сэкономить энергию, установив для своей системы управление сбросом наружного воздуха. Эта система управления отслеживает температуру наружного воздуха, а затем соответствующим образом регулирует температуру воды в котле, чтобы производить только то количество тепла, которое необходимо в этот день. Вода никогда не становится горячее, чем необходимо.

    Управление сбросом похоже на перевод вашей системы отопления в режим круиз-контроля: циркуляционный насос работает непрерывно, а температура воды, выходящей из котла, увеличивается и уменьшается, чтобы идеально соответствовать потерям тепла в доме, при этом топливо не расходуется впустую.Что касается электричества, циркуляционный насос настолько эффективен, что экономия топлива с лихвой компенсирует затраты на потребляемую мощность.

    Стань умнее

    В вашем старом доме сохранился оригинальный котел или, может быть, 1970-х годов? Если это так, то сейчас самое время подумать об отставке. В старых домах есть радиаторы, рассчитанные на то время, когда вентиляция с открытым окном была популярна, а теплоизоляция была редкостью. Если вы утеплили и обновили окна, ваши радиаторы, скорее всего, больше, чем должны быть, а это значит, что они могут обогревать дом более прохладной водой, что делает их хорошо подходящими для управления сбросом наружного воздуха.Если вы думаете о покупке нового котла, спросите специалиста по отоплению о модуляционно-конденсационных котлах, также называемых Mod-Cons. Эти умные котлы определяют, сколько тепла нужно старому дому, и соответствующим образом модулируют огонь. В теплые дни огонь меньше и сжигает меньше топлива. Конденсационная часть названия связана с тем фактом, что умные котлы извлекают почти все тепло из дымовых газов, доводя их до точки росы и вызывая их конденсацию.

    В результате этим котлам не нужны дымоходы — плюс для старого дома.Любой современный котел будет извлекать больше тепла, чем старый зверь, которого он заменяет, и, вероятно, также будет меньше. Но если новый котел выходит через старый дымоход, вряд ли он будет совместим, и ваш подрядчик, вероятно, порекомендует установить вкладыш дымохода из нержавеющей стали. Если это так, прислушайтесь к совету, потому что несоответствие котла и дымохода может привести к образованию опасного угарного газа. Использование новых котлов Mod-Con, работающих на газе и жидком топливе, позволяет обойти дилемму дымохода, поскольку их можно выводить через стену фундамента.

    Попробуйте сухие системы

    До недавнего времени лучистое отопление не было идеальным выбором, потому что установка лучистой системы требовала серьезной операции в старом доме. Однако теперь сухие лучистые системы (названные так потому, что в них не используется влажный бетон или гипсовый бетон) больше похожи на артроскопическую процедуру. Они гораздо менее инвазивны и заслуживают внимания, если вы ремонтируете или добавляете комнату. Излучающие системы экономят топливо, потому что они согревают людей, не нагревая воздух, как сидят на солнце в холодный день.

    В настоящее время ряд производителей предлагают системы сухого лучистого отопления, которые уменьшают высоту помещения, обеспечивая при этом все преимущества водяного лучистого отопления с комфортом и энергосбережением. Это хороший вариант, если вы укладываете новый пол. Сухая система состоит из тонкого слоя фанеры, поддерживающего узкие алюминиевые направляющие. Ваш готовый пол скрывает пластиковую трубку PEX малого диаметра (см. врезку слева), которая защелкивается в алюминиевых направляющих. Алюминий помогает передавать тепло от воды, которая течет по трубам, чтобы нагреть поверхность готового пола.Поскольку требуемая температура воды намного ниже, чем для радиаторного отопления, вы экономите топливо, и да, вы можете смешивать эти системы с традиционными радиаторами, если каждая система имеет свой собственный термостат.

    Еще один метод сухого лучистого обогрева заключается в обогреве пола снизу с помощью лучистых трубок. Некоторые эксперты считают, что лучший способ — это прикрепить алюминиевые пластины теплопередачи к нижней стороне пола, а затем защелкнуть трубку PEX в каналы на пластинах. Идея состоит в том, чтобы получить максимально возможную теплопередачу между водой в трубе и полом для минимально возможной температуры воды и максимальной экономии топлива.Сухие системы, которые крепят трубы прямо под полом без использования пластины, требуют более высокой температуры воды, которая сжигает больше топлива. Несмотря на то, что пластины увеличивают стоимость установки сухой системы, вам нужно будет купить их только один раз, и в долгосрочной перспективе они с лихвой окупят себя за счет экономии топлива.

    Если в вашем старом доме есть паровое отопление, можно отапливать некоторые помещения с помощью лучистой системы, но вам понадобится теплообменник для вашего котла, чтобы сделать переход от пара к теплой воде, которая перекачивается по трубам.Требуется некоторая переработка системы, поэтому найдите специалиста по отоплению, который разбирается как в паровом, так и в лучистом отоплении.

    Уйти в подполье

    Копните глубже в землю, и вы обнаружите, что температура довольно постоянна. Геотермальный тепловой насос может проникнуть туда по трубам и поднять любое тепло, которое он найдет, чтобы нагреть воду, циркулирующую в трубах. Насос особенно хорошо работает с сухим лучистым теплом. Чтобы познакомиться с концепцией теплового насоса, встаньте рядом с наружной вытяжкой оконного кондиционера.Чувствуете горячий воздух? Это концентрированное тепло, собираемое изнутри дома.

    Оконные кондиционеры извлекают тепло из воздуха, как воду из губки, и перемещают его изнутри наружу, используя воздух в качестве среды передачи. Геотермальные тепловые насосы собирают тепло из глубины земли с помощью похожей губки (на этот раз в виде проточной воды), а затем выдавливают тепло в теплообменник внутри дома. Оттуда теплая вода течет через лучистый пол. Лучистое тепло процветает на низкотемпературной воде, поэтому в результате вы экономите топливо.Хотя их установка дороже, чем обычные котлы, эти системы окупаются быстрее по мере роста цен на топливо и доказывают, что они являются более экологичным методом — во многих отношениях — для отопления старых домов.

    Подумай о солнечной энергии

    Благодаря европейским технологиям солнечное тепло, которое идеально подходит для лучистых систем, снова привлекает внимание. С 1970-х годов солнечные технологии значительно улучшились, что сделало новые блоки намного более эффективными.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
