Расчет вальмовой крыши

Фундаменты

Стеновые материалы

Кровля Перед выбором кровельного материала, обязательно проконсультируйтесь со специалистами, подходит ли данный материал для ваших условий. Кровельный материал Керамическая черепицаЦементно-песчаная черепицаБитумная черепицаМеталлочерепицаАсбестоцементные плиты (шифер)Стальная фальцевая кровляБитумный шиферНе учитывать

Ширина основания крыши без учета свеса.
Единицы измерения — сантиметры.

Ширина основания A1 см

Длина основания крыши без учета свеса.
Единицы измерения — сантиметры. Длина основания D см

Ширина заложения вальмового ската без учета свеса.
Единицы измерения — сантиметры. Ширина заложения A2 см

Высота подъема от точки заложения до конька.


Единицы измерения — сантиметры. Высота подъема B см

Предотвращает попадание осадков на стены строения.
Единицы измерения — сантиметры. Длина свеса C см

Расчет стропил

Расстояние + ширина сечения между стропилами с боковой стороны крыши.

При недастаточной прочности стропил, необходимо уменьшить данный параметр.
Единицы измерения — сантиметры. Шаг боковых стропил см

Расстояние + ширина сечения между стропилами со стороны вальмового ската крыши. При недастаточной прочности стропил, необходимо уменьшить данный параметр.

Единицы измерения — сантиметры. Шаг вальмовых стропил см

Влияет на прочность стропил. Необходимо уточнить данный параметр у продавцов материала. Сорт древесины стропил123сорт

Расчет обрешетки

Единицы измерения — миллиметры. Ширина доски обрешетки мм

Единицы измерения — миллиметры. Толщина доски обрешетки мм

Необходимо уточнить данный параметр у производителей выбранного кровельного материала.


Единицы измерения — миллиметры. Расстояние между досками обрешетки мм

Снеговая нагрузка

Выберите регион по представленной карте снеговых нагрузок по регионам России, либо уточните данный параметр в региональном гидрометцентре. По умолчанию указан Московский регион (III). Выберите регион I (51 кгс/м2)II (102 кгс/м2)III (153 кгс/м2)IV (204 кгс/м2)V (255 кгс/м2)VI (306 кгс/м2)VII (357 кгс/м2)

Чертеж

Расчет стропильной системы вальмовой крыши программа.

Как правильно сделать расчет четырехскатной крыши. Шаг установки стропил и их сечение

С помощью калькулятора по расчету вальмовой крыши можно определить угол наклона, количество обрешетки и рассчитать стропильную систему. Также вам будет дана подробная информация о необходимом объеме строительных материалов. Выполните онлайн расчет вальмовой крыши дома.

Укажите кровельный материал:

Выберите материал из списка — Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2) Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2) Волнистые целлюлозно-битумные листы (6 кг/м2) Битумная (мягкая, гибкая) черепица (15 кг/м2) Из оцинкованной жести (6,5 кг/м2) Листовая сталь (8 кг/м2) Керамическая черепица (50 кг/м2) Цементно-песчаная черепица (70 кг/м2) Металлочерепица, профнастил (5 кг/м2) Керамопласт (5,5 кг/м2) Фальцевая кровля (6 кг/м2) Полимер-песчаная черепица (25 кг/м2) Ондулин (еврошифер) (4 кг/м2) Композитная черепица (7 кг/м2) Натуральный сланец (40 кг/м2) Указать вес 1 кв метра покрытия (? кг/м2)

кг/м 2

Введите параметры крыши:

Ширина основания A (см)

Длина основания B (см)

Угол наклона крыши α (град)

Длина боковых свесов C (см)

Длина торцевых свесов D (см)

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

Расчёт обрешётки:

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки
(см)

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2) 2 (120/84 кг/м2) 3 (180/126 кг/м2) 4 (240/168 кг/м2) 5 (320/224 кг/м2) 6 (400/280 кг/м2) 7 (480/336 кг/м2) 8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Ia I II III IV V VI VII

Высота до конька здания

5 м от 5 м до 10 м от 10 м

Тип местности

Открытая местность Закрытая местность Городские районы

Результаты расчетов

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Высота подъёма: 0 см.

Длина конькового бруса: 0 см.

Площадь поверхности крыши: 0 м.

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м 2 .

Длина боковых стропил: 0 см.

Длина диагональных стропил: 0 см.

Количество вальмовых стропил: 0 шт.

Уменьшите шаг стропил!

Количество боковых стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м 3 .

Примерный вес досок обрешетки: 0 кг.

О калькуляторе

Онлайн-калькулятор вальмовой крыши поможет рассчитать её параметры: объём кровельных и изоляционных материалов, обрешётки, прочность стропильной системы, корректность угла наклона кровельных скатов. В базе калькулятора содержатся сведения о большинстве кровельных материалов. Это металлочерепица, битумная, керамическая и цементно-песчаная черепица, битумный и асбестоцементный шифер, ондулин и другие материалы. Поэтому воспользовавшись данным калькулятором вы сможете более точно рассчитать конструкцию и определиться с будущей постройкой. В данном калькуляторе рассматривается классический вариант вальмовой крыши с равными скатами и равными углами скатов по отношению к основанию крыши.

Прежде чем конструировать вальмовую крышу, ознакомьтесь с нормативными документами, такими, как СНиП 2.08.01-89 «ЖИЛЫЕ ЗДАНИЯ».

Вальмовая крыша представляет собой своеобразный вариант двускатной крыши, но в профиль представляющей форму трапеции. На торцах вальмовой крыши находятся скаты, по форме напоминающие треугольники (так называемые вальмы). Крыша имеет в общей сложности 4 ската (два боковых и два торцевых) и 4 ребра (так называемые диагональные стропила).

Такая конструкция хоть и сложнее обычных двускатных крыш, но имеет свои преимущества, к тому же вальмовая крыша прекрасно выглядит.

Существуют также полувальмовые крыши, в которых вальмовые скаты меньше по длине и не достигают карниза.

Для отделки вальмовой крыши можно использовать всевозможные кровельные материалы. При их выборе следует учесть особенности климата вашего региона и обратить внимание на предъявляемые материалами эксплуатационные характеристики.

При заполнении полей калькулятора вы можете узнать дополнительную информацию, расположенную под знаком .

Если у вас возникли вопросы или появились предложения по данному калькулятору, вы можете написать нам, используя форму комментариев внизу страницы. Будем рады услышать ваше мнение.

Дополнительная информация о результатах расчётов

Угол наклона крыши

Здесь вы увидите сообщение о том, соответствует ли указанный угол наклона крыши нормам по кровельному материалу. Если угол не будет соответствовать, то вам будет рекомендовано его изменить.

Высота подъёма

Высота крыши от ее основания до конька (свесы не учитываются).

Длина конькового бруса

Коньковый брус будет иметь данную длину между вальмами.

Площадь поверхности крыши

Площадь всей поверхности, включая имеющиеся свесы. Данный параметр поможет вам рассчитать необходимые материалы для строительства.

Примерный вес кровельного материала

Суммарная масса выбранного кровельного материала, необходимого для крыши заданных размеров.

Количество рулонов изоляционного материала

Необходимое количество изоляционного материала. Указано количество в рулонах, исходя из стандарт — 15 метров в длину, 1 метр в ширину. При расчете также учтен нахлест 10 %.

Нагрузка на стропильную систему

Максимальный вес, оказываемый на стропильную систему. Учитываются ветровые и снеговые нагрузки выбранного региона, угол наклона крыши, а также вес всей конструкции.

Длина боковых стропил

Расчетная длина стропил с учетом свесов.

Длина диагональных (накосных) стропил

Длина каждого из четырёх диагональных стропил (рёбер).

Количество боковых и вальмовых стропил

Общее количество стропил для боковых и вальмовых скатов, не считая четырёх диагональных стропил.

Минимальное сечение стропил / Вес стропил / Объем бруса

  1. В первой колонке указаны сечения стропил по ГОСТ 24454-80 Пиломатериалы хвойных пород . Здесь указаны сечения, которые можно использовать при постройке вальмовой крыши с заданными параметрами. Отправной точкой расчетов служит суммарная нагрузка на конструкцию. После чего определяется соответствующее сечение стропил, представленное в данной таблице.
  2. Во второй колонке указан суммарный вес стропил, который бы получился, если использовать их для возведения всей крыши.
  3. В третьей колонке указан суммарный объем стропил в кубических метрах. Этот показатель может вам пригодиться при расчете стоимости.

Количество рядов обрешетки

Число рядов обрешётки, которое понадобится для всей кровли с заданными параметрами. Обязательно уточните необходимое количество рядов обрешетки для выбранного кровельного материала, это вы можете сделать у продавцов кровельных материалов.

Равномерное расстояние между досками обрешетки

Чтобы равномерно расположить обрешетку, следует использовать указанный здесь шаг. Он обеспечит необходимую прочность кровли и сэкономит материал.

Объем досок обрешетки

Объем досок на обрешетку (для всей крыши). Это значение поможет вам при расчете стоимости пиломатериала.

Достаточно популярной разновидностью крыши является . Относят эту разновидность к четырехскатным конструкциям.

Для шифера пример расчета следующий:

  1. Обычно используют для покрытия семь листов волнового шифера, полезная площадь которых равна 1,335 м 2 .
  2. Если применяются 8 листов такого материала, то значение полезной площади равно 1,56 м 2 .
  3. Далее, значение общей площади крыши делят на значение полезной площади материала. Если площадь крыши, например, 26,7 м 2 то количество листов шифера, необходимого для оборудования кровли, равно 20 штук.

Пример расчета для металлочерепицы:

  1. Выбирая подобный материал для покрытия, стоит знать, что чем меньше размер материала, тем больший размер стыков необходимо применять.
  2. Изначально значение общей площади умножают на поправочный коэффициент, равный 1,1.
  3. После этого получившееся значение площади делят на полезную площадь черепицы, в зависимости от ее размера и, соответственно размера нахлествов.

Если конструкция покрытия крыши комбинированная и сложная, то значение перерасхода может достигать 60%.

Калькулятор расчета крыши

Шаг стропил

Значение расстояния, которое образуется между двумя стропилами называется шагом. Большая часть конструкций сделана таким образом, что шаг равен 1 м . Установлено и минимально допустимое значение такого параметра, равное 60 см.

Процесс расчета расстояния между стропилами выглядит следующим образом:

  1. Изначально нужно выбрать ориентировочно предполагаемый шаг стропильной системы. Отталкиваться можно от вышеуказанных значений, т.е. расстояние равно 1 м.
  2. Следующее значение, которое понадобится – это длина конька (ската).
  3. После этого, длина стропила разделяется на ориентировочно выбранное значение шага. Полученный результат округляется до большего значения, после чего увеличивается на 1.
  4. Последнее при расчете – это деление общей длины ската на значение из предыдущего пункта. Это и будет необходимое расстояние, которое нужно соблюдать в процессе установки .

На примере можно рассмотреть конструкцию , длина ската которого равна 12 м, а ориентировочно выбранное расстояние шага – 0,8 м:

  1. 12 / 0,8 = 15. Если число в расчете получилось нецелым, то его следует округлить до ближайшего целого значения.
  2. 15 + 1 = 16. Прибавка на единицу для более точных расчетов количества ног в конструкции.
  3. 12 / 16 = 0,75 м. Это значение будет оптимальным расстоянием шага для стропильной конструкции.

Шаг стропил

Выбор угла ската кровли и определение высоты конька

Как и в предыдущих расчетах, процесс определения высоты конька зависит от выбранного угла ската . Несмотря на то, что вальмовая конструкция крыши позволяет соорудить скаты, имеющие разное значение углов, лучше всего делать конструкцию с одинаковыми углами.

Это позволит нагрузке распределяться равномерно и иметь крыше эстетичный внешний облик.

ВНИМАНИЕ!

Значение угла наклона относительно вальмовой разновидности конструкции варьируется между 20 и 45 градусами.

На более конкретное определение такого параметра влияют :

  1. Фактор повышенной нагрузки от снега предполагает сооружение конструкции с более крутым наклоном.
  2. Если ветер в районе расположения дома сильный и порывистый, то рекомендуется уклон делать не больше, чем 30 градусов.
  3. Намерение помещение чердака использовать под жилое помещение. В данном случае учитывается удобство передвижения по чердаку и возможность обеспечить все коммуникативные конструкции таим образом, чтобы к ним был свободный доступ в случае необходимости.
  4. Покрытие, выбираемое для кровли, также играет немаловажную роль. Выбирая определенный материал, нужно поинтересоваться минимально дозволенными характеристиками в отношении угла ската.

Относительно высоты конька, то определить ее очень просто, зная значение угла ската. В конструкции необходимо условно выделить прямоугольный треугольник, в котором одна из сторон будет искомой высотой .

Формула: h = b / 2 * tanA .

Угол наклона крыши

Заключение

Этап проектирования дома и всех элементов его конструкции достаточно сложный и кропотливый. Очень важно внимательно проводить все расчеты и каждый раз их перепроверять. Облегчить такую задачу может наглядное изображение в меньшем масштабе всей будущей конструкции.

Вконтакте

Строительство вальмовой конструкции крыши с четырьмя скатами считается одним из наиболее сложных вариантов возведения и обустройства из-за наличия в каркасе многочисленных достаточно непростых узлов сопряжения. До того момента, как начнется строительство стропильной системы, необходимо сделать общий расчет с чертежом, и только после этого станет ясной ситуация, насколько массивной и тяжелой получится конструкция стропил.

Из чего состоит расчет четырехскатной крыши


В любой конструкции четырехскатной кровли, от самой простой, шатровой, до сложной вальмовой крыши ломаного типа, расчет выполняется по одной и той же схеме:

  • Выполняется эскизное проектирование вальмовой крыши своими руками согласно замыслу постройки и проектному заданию;
  • Разрабатывается основной чертеж вальмовой крыши;
  • Выполняется расчет вальмовой крыши, наиболее нагруженных частей каркаса четырехскатной вальмовой кровли;
  • Уточняют размеры основных деталей стропильной системы, выполняют деталировочные чертежи отдельных узлов.

К сведению! Только после выполнения расчетов и деталировки можно составлять смету и считать стоимость постройки красивой четырехскатной вальмовой крыши.

В данном случае приведена методика ручного расчета деревянного каркаса и стропильной системы кровли. Способ и основные этапы расчета не представляют особой сложности, выполнить проектирование и разобраться в расчетах вполне по силам даже школьникам. Если человек владеет методикой расчета, то у него есть четкое понимание того, как работает стропильная, коньковая и опорная балка, где находятся наиболее слабые звенья четырехскатной крыши.

Для определения размеров можно воспользоваться любой онлайновой программой или системой автоматизированного проектирования, но иногда оценку прочности и устойчивости приходится делать, что называется, «на ходу».

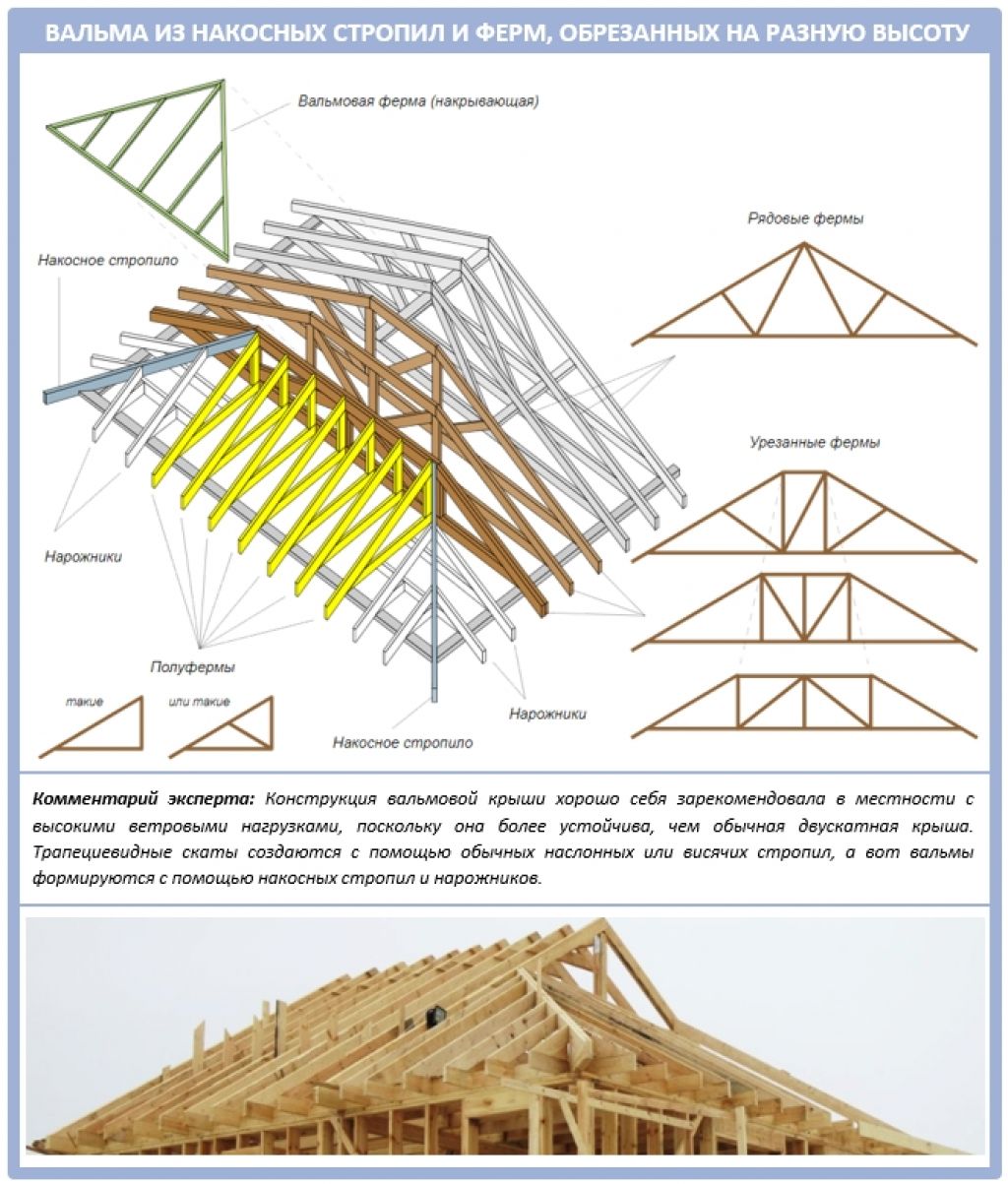

Устройство вальмовой крыши


Конструктивно классическая четырехскатная вальмовая крыша состоит из двух основных скатов и двух боковых вальм. Для расчета длин и сечений бруса необходимо составить максимально точный эскиз, или лучше — . Используя схемы с различным исполнением углов наклона и высоты крыши, можно прорисовать и просчитать различные варианты компоновки кровли, и главное — определить геометрические размеры наиболее нагруженных деталей каркаса.

Основными элементами конструкции четырехскатной крыши являются:

  1. Рядовые стропильные балки, формирующие два основных ската. Стропила точно такие же по форме и исполнению, как в обычной двухскатной крыше. Скаты имеют форму равнобедренной трапеции;
  2. Вальмовые угловые, называемые еще накосными или диагональными стропилами, располагаются в углах каркаса крыши и формируют так называемые вальмовые скаты в виде симметричных равнобедренных треугольников;
  3. Нарожные стропила, из которых формируется плоскость вальмовых скатов;
  4. Вертикальные стойки, на которые опираются коньковая балка и все четыре ската.

Кроме того, в конструкции применяется большое количество вспомогательных элементов, призванных увеличить жесткость всего четырехскатного каркаса. Это всевозможные подкосы, распорки, шпренгели, устанавливаемые в качестве опорных элементов стропил, фото.

Самые длинные стропила называются угловыми, наиболее короткие — нарожными.

Расчет параметров каркаса крыши


По условиям задачи необходимо будет, пользуясь чертежами, выполнить оценочный расчет наиболее нагруженных элементов стропильной системы — вертикальной опорной стойки и стропильной балки четырехскатной вальмовой крыши. Кроме того, нужно выполнить расчет их размеров и положение линий запила под опорные поверхности на мауэрлате и коньковом прогоне.

Обычно используются схемы с одинарным коньковым прогоном, как на чертеже, но если подкрышное пространство планируют использовать в качестве чердака или мансардного помещения, в этом случае четырехскатную крышу строят по двухпрогонной схеме. Такой вариант значительно дороже, но позволяет получить более устойчивую и жесткую вальмовую конструкцию в случае постройки кровли с большой поверхностью ската.

Оба варианта четырехскатной крыши используют наслонные стропила с фиксацией стропильных балок на мауэрлате и опорой на коньковом прогоне. Расчет обоих вальмовых крыш выполняется по одной и той же методике.

Для выполнения расчета нам потребуется:

  • Определить нагрузки, действующие на каркас вальмовой крыши;
  • Проверить на прочность и устойчивость вертикальную опорную стойку;
  • Рассчитать прогиб и прочность рядовой и диагональной стропильной балки.

Для выполнения расчета используется упрощенная схема четырехскатной вальмовой крыши, приведенная ниже.

Все элементы каркаса четырехскатной вальмовой крыши условно можно разделить на две группы — балки, в том числе и стойки. Первые работают в условиях прогиба или под действием изгибающего момента. Вторая группа силовых элементов относится к более простым случаям, они работают в условиях линейного сжатия или растяжения. В этом случае расчет несущей способности сжатой стойки определяют из условий статической устойчивости под сжимающей нагрузкой.

Методика расчета устойчивости и прочности вертикальных опор и подкосов


На первом этапе нужно определить прочность вертикальной стойки, исходя из известной величины вертикальной нагрузки. Силу давления на вертикальные стойки вычисляют, как сумму трех составляющих — массы крыши с кровельным покрытием и веса от максимального снегового покрова. Так как скаты расположены под углом, то итоговое вертикальное давление, воспринимаемое крышей, можно грубо принять, как половину веса деревянных конструкций четырехскатной конструкции и массы снега, посчитанной, исходя из площади кровельного покрытия, перемноженной на максимальный вес 1 м 2 снежного покрова кровли для данного региона.

Прочность вертикальной опоры определяют из следующего соотношения:

σ = Р/S ≤ M с , где М с — удельная прочность на сжатие конкретной породы древесины, Р — вертикальная нагрузка под действием веса четырехскатного каркаса и массы снега, в килограммах, S — суммарная площадь поперечного сечения всех вертикальных опор в данной конструкции. Полученная от деления величина не должна быть больше М с, справочного значения, которое можно взять из справочника или СНиПа №II-25-80 . Например, стойка из сухой сосны, сечением в 120 см 2 , выдерживает огромную вертикальную нагрузку почти в 16 тонн, поэтому расчет на прочность не имеет определяющего значения.

Почти всегда расчеты вертикальных стоек выполняют по запасу устойчивости или способности опоры воспринимать усилие без деформации и изгиба.

Для классификации гибкости опоры вводят понятие коэффициента гибкости λ , для куба он равен 0, для большинства реальных деревянных опор его значение может быть от 40 до 100 единиц.

Формула расчета устойчивости длинного деревянного стержня, который представляет собой опора четырехскатной крыши, выглядит так: σ = Р/ φS ≤ M с , где φ — коэффициент продольного изгиба, определяемый согласно положениям СНиПа №II-25-80 по формуле:

  • Для значений λ меньше 70 единиц φ рассчитывают по формуле: φ = 1 — 0,8(λ/100) 2 ;
  • При значениях λ больше 70 единиц φ получают: φ=3000/ λ 2 .

Практическое значение φ колеблется в пределах от 0,3 до 0,7.

Проще всего использовать график, позволяющий по зависимости λ — φ и соотношений длины к диаметру опоры получить точное значение φ и выполнить проверочный расчет на устойчивость.

Прочность стропильной балки


Расчет несущих вертикальных опор, как правило, является проверочным, так как в действительности запас прочности и устойчивости стоек, изготовленных из стандартного бруса 100х150 мм, для большинства вальмовых крыш всегда больше, чем требуется в реальности. Намного важнее проверить прочность стропильной диагональной балки, которые нередко ломаются под весом снега из-за недостаточного запаса жесткости.

Для проверки прочности стропильной балки на нагрузку используется стандартная формула — (Р/φS) + (M z /W z) ≤ M y , где:

  • Р — суммарная нагрузка от веса конструкции вальмовой крыши, снегового покрова и вертикальной составляющей давления от потока ветра в кг;
  • S — размер поперечного сечения в см 2 ;
  • W z и M z — момент сопротивления и значение изгибающего момента стропильной балки соответственно;
  • M y — справочная величина сопротивления конкретной породы древесины балки изгибающему усилию.

К сведению! При угле наклона менее 27 о, величиной ветровой нагрузки на каркас вальмовой четырехскатной крыши можно пренебречь, но при этом возрастает составляющая от снега и дополнительного веса обрешетки.

Все расчеты на прочность выполняются из предположения, что древесина балки, используемой для стропил вальмовой крыши, не имеет дефектов и повреждений, что на практике не всегда соответствует действительности. Кроме того, доски из разных частей ствола дерева имеют разную прочность, поэтому стропила для четырехскатной вальмовой крыши выполняют составными, в виде пакета из сбитых двух-трех досок 50х150 мм. Расчеты такого стропила по стандартной схеме.

Расчет геометрии элементов вальмовой четырехскатной крыши


Конструкцию вальмовой четырехскатной крыши можно представить в виде пространственного набора прямоугольников и трапеций.

Исходными величинами являются размеры прямоугольника мауэрлата, по которым будет выполняться расчет всех элементов каркаса четырехскатной крыши.

Первоначально нужно рассчитать высоту вертикальных опорных стоек. Для этого используется величина, равная половине длины боковой стены, за вычетом ½ толщины стенки дома S . Зная угол наклона свеса А, легко определяем высоту вертикальной опоры конькового бруса по формуле: Н к =0,5(L bc — 0,5S)*tgА .

Приняв тот факт, что L oq =L do , можем определить:

  • Длину горизонтальной проекции угловой стропильной балки по формуле планиметрии L oc = 1.22*L do и, соответственно, размер самого диагонального стропило L ac, используя теорему Пифагора и катеты L oc и H k ;
  • Длину конькового прогона, как продольный размер коробки здания, за вычетом удвоенной длины L do , L ak =L cm -2L do .

Кроме собственно размеров каркаса, необходимо выполнить расчет мест запила рядовой и диагональной стропильных балок.

Для этого по нижней кромке доски рядового стропило откладывают полученный расчетом размер H ad , после откладывается ширина мауэрлата под углом наклона ската и выполняется клиновидный запил, как на рисунке.

Заключение


Для грамотного оперирования требуются определенные знания в строительной механике и сопромате, особенно в вопросах прочности и устойчивости конструкций. Тем не менее для простых схем, например, для беседки или сарая, проблемы прочности не столь критичны. Достаточно знать правила геометрического расчета четырехскатной крыши вальмового типа, а для наиболее важных опорных и стропильных элементов использовать брус с увеличенным запасом прочности.

Планирование будущего облика крыши дома практически всегда упирается в проблему проверки спроектированной стропильной системы на прочность, жесткость и устойчивость. Очень красивые и изящные на бумаге четырехскатные, шатровые, ломаные, вальмовые и полувальмовые конструкции на практике требуют от застройщика знаний и понимания того, как рассчитать вальмовую крышу наиболее понятным и доступным способом. Чем сложнее и замысловатее компонуется кровельная конструкция, тем сложнее рассчитать ее характеристики и получить достоверный результат.

Что значит правильно рассчитать крышу


Существует несколько основных методик, позволяющих рассчитать вальмовую крышу дома с относительно небольшой погрешностью. Все они широко используются в повседневном проектировании и многократно проверены на практике. Для частного застройщика-непрофессионала можно использовать три способа, позволяющие рассчитать параметры кровли, владея знаниями в пределах школьного курса математики:

  • Табличный способ расчета, самый любимый и широко используемый в проектировании вальмовых и любых других стандартных кровельных схем. Он позволяет рассчитать основные параметры конструкции кровли, используя табличные данные, сведенные в справочники и методички;
  • Рассчитать параметры на основании тригонометрических формул и простейшей модели вальмовой крыши. Графическим построением и вычерчиванием будущей вальмовой конструкции в увеличенном масштабе можно получить все необходимые сведения о параметрах кровли простым измерением;
  • Использование готовых программ и онлайн калькуляторов. Сделать подобный объем работы вручную, рассчитать прочность и геометрию крыши без базового образования и подготовки другим способом практически невозможно.

Специализированных программ существует превеликое множество, и нередко правильно подобрать правильный программный комплекс на сегодня значительно сложнее, чем рассчитать с его помощью геометрию вальмовой крыши.

К сведению! Полноценные программные комплексы обладают высокой гибкостью настройки и позволяют рассчитать самые сложные варианты, например, сделать расчет вальмовой крыши с эркером.

Как и с любой другой программой, при работе с АСПСК нужно понимать суть расчетов, при необходимости уметь выполнить проверочный расчет угла вальмовой крыши с помощью школьных тригонометрических формул. На сегодняшний день практически все более-менее сложные расчеты выполняются с применением всего трех основных методик. Даже опытные и уверенные в своих силах инженеры-проектировщики и архитекторы предпочитают выполнять расчет четырехскатной вальмовой крыши с обязательной перепроверкой, что называется, «на бумажке».

Что такое вальмовая крыша, и почему нужно ее рассчитать


Вальмовая схема на сегодняшний день применяется в 90 случаях из 100 при строительстве новых и ремонте старых домов. Четырехскатная крыша, вальмовой или полувальмовой схемы, обладает целым радом преимуществ:

  • Конструкция получается достаточно компактной, с хорошей устойчивостью к горизонтально ветровой нагрузке, давлению дождевой воды и снеговых пластов;
  • Вальмовая кровельная схема позволяет снизить до минимума потери тепла через кровельное покрытие и ликвидировать затекание воды через фронтоны, чем нередко страдают двухскатные кровельные схемы;
  • Вес стропильного каркаса и кровельного материала вальмовой крыши меньше, чем у традиционных двухскатных конструкций, но стоимость работ по сборке и обустройству значительно выше.

Если рассчитать крышу по всем правилам, стоимость обустройства кровли лишь ненамного превысит традиционные односкатные и двухскатные конструкции. В результате, потратив некоторые ресурсы на то, чтобы рассчитать оптимальные параметры вальмовой крыши, можно максимально оптимизировать затраты, и одновременно получить наиболее прочную, теплую и долговечную кровельную конструкцию.

Особенности применения различных методик расчета вальмовой крыши


Кроме прочности и устойчивости конструкции, немаловажной информацией является расход материалов, прежде всего дорогостоящих, длинномерного бруса и бревен, утеплителя и кровельного покрытия. Прежде чем рассчитать выбранный вариант на жесткость и прогиб стропильных балок, выполняют предварительный выбор и расчет угла вальмовой крыши. От данного параметра зависит:

  • Подбор высоты конька и характер кровельного материала, планируемого к использованию в конструкции вальмовой кровли;
  • Опираясь на значение угла и кровельный материал, можно выполнить расчет площади вальмовой крыши и размер силовых элементов.

Зная параметры кровли, элементов стропильного каркаса, несложно будет рассчитать общий вес вальмовой конструкции и стоимость материалов. Можно рассчитать затраты на возведение крыши и величину давления на стены и фундамент здания.

Простейший расчет геометрии вальмовой крыши


Для предварительного расчета каркаса вальмовой кровли можно использовать упрощенную модель, приведенную на рисунке ниже.

В качестве исходных параметров принимаем размеры основания кровли или коробки здания. Перед тем как рассчитать площадь вальмовой крыши, необходимо решить вопрос угла наклона. Обычно заказчик предлагает несколько вариантов кровельного покрытия, для каждого из них существует свой оптимальный угол наклона. Вторым фактором, который необходимо знать, чтобы правильно рассчитать несущую способность крыши, является максимальная толщина и вес снегового покрова. Для более высоких широт угол вальмовой крыши выбирают не менее 30 о и даже 45 о, что позволяет не учитывать давление снежной массы на стропила.

Важно! Упрощенная модель шатровой крыши может использоваться для того, чтобы рассчитать любую вальмовую конструкцию. Например, для расчета площади классического варианта крыши с двумя короткими вальмами и двумя удлиненными вальмовыми скатами достаточно добавить к площади шатровой кровли величину поверхности прямоугольников скатов, образованных коньковой балкой и длинной рядовой стропильной ногой.

После выбора угла необходимо рассчитать конек вальмовой крыши, сделать это несложно, по формуле синуса или тангенса угла прямоугольного треугольника. Используя тригонометрические формулы, можно рассчитать длину рядовых и угловых стропил, но на практике чаще всего размеры отдельных элементов стропильного каркаса просто пересчитывают по коэффициентам из таблиц. Зная угол наклона и длину рядового стропила, можно рассчитать угловые и промежуточные значения.

После того как стали известны предварительные значения размеров конька, наслонных и рядовых стропил, необходимо составить точный чертеж вальмовой крыши, на котором графическим способом можно рассчитать и точнее измерить получившиеся детали дополнительных силовых элементов. Таким способом выполнялся расчет деревянных остовов кораблей, мостов, сложные конструкции зданий из камня и дерева на протяжении нескольких веков, пока не появились современные математические методы.

При использовании достаточно маленького масштаба, примерно 1:7 или 1:10, можно графическим методом рассчитать на готовом чертеже абсолютно все детали вальмовой крыши. Как ни странно, но точность такого расчета лишь немногим превышает стандартную величину, принятую для рядовых инженерных расчетов. Тем более, при составлении деталировки и расчете размеров заготовок под конкретные детали, например, под стропильные балки или подкосы, длину и сечение выбирают с требуемым припуском на обрезку или шлифовку поверхности бруса.

Только после прорисовки чернового чертежа конструкции можно приступать к выполнению самого ответственного этапа — проведению расчета на прочность и жесткость, или чаще всего — максимальную величину прогиба стропил, коньковой балки, свесов и других элементов конструкции. Проще всего рассчитать параметры крыши, используя готовую программу.

Методика расчета вальмовой крыши с помощью программ


В простейшем случае выполнить проверку и рассчитать предварительные сведения и характеристики вальмовой крыши можно с помощью онлайн калькулятора. Компании, предоставляющие онлайновые программные комплексы, используют готовые модули, в которых заложены основные требования строительных норм и правил «Нагрузки и воздействия», а также определяющие положения ТКП 45-5. 05-146-2009. Правда, рассчитать такой калькулятор сможет лишь наиболее простой вариант вальмовой крыши.

Для расчета потребуется ввести лишь ограниченный набор основных сведений о конструкции кровли:

  • Размеры основания или мауэрлата крыши;
  • Угол наклона скатов;
  • Длину торцевых и боковых свесов;
  • Материалы для изготовления несущих элементов и кровельного покрытия;
  • Шаг стропильных ног и обрешетки;
  • Данные о ветровой и снеговой нагрузке для конкретного региона.

На выходе калькулятор программа выдает достаточно большой объем информации. Прежде всего, проверяется соответствие заложенного угла наклона стропил выбранному материалу для кровельного покрытия. Вторым пунктом программа попробует рассчитать площадь кровли с учетом свесов и общую нагрузку на стропильную систему по заданным углам наклона вальмы и боковых скатов, отдельно для чистого кровельного материала и отдельно под максимальным слоем снега.

На втором этапе выдаются параметры стропильной системы:

  • Длина вальмовых, угловых и рядовых стропил;
  • Количество стропильных ног на каждой части вальмовой крыши;
  • Общий вес стропильного каркаса и рекомендуемое сечение для каждой из стропил.

В результате работы программы можно дополнительно узнать объем пиломатериалов и площадь кровельного покрытия. Полученные данные позволяют рассчитать затраты и стоимость материалов на изготовление крыши. В некоторых калькуляторах можно получать несколько вариантов расчетов, но чаще всего рассчитывать наиболее дешевый и прочный вариант приходится самостоятельно. В среднем, для получения наиболее оптимальной схемы наклона и размеров стропил, приходится отработать не менее 30-35 различных вариантов. К стоимости обычно добавляют 10-12% на издержки, связанные с подготовкой к стройке и доставкой к месту строительства.

Заключение


Существенным недостатком таких калькуляторов является упрощенная схема, по которой приходится рассчитывать параметры вальмовой крыши. Простая онлайн программа не дает ответа на основной вопрос — насколько устойчивым и жестким будет каркас, и какова будет величина максимального прогиба стропил и обрешетки в самых неблагоприятных условиях нагружения. Поэтому сложные варианты кровельных конструкций лучше всего рассчитывать с помощью специализированных программных комплексов АСПСК.

У четырехскатных крыш масса увесистых преимуществ. В их числе фигурируют эстетические качества и существенное снижение ветровой нагрузки. За счет отказа от фронтонных стенок сокращается итоговая стоимость сооружения. Однако в технологическом отношении вальмовые конструкции относятся к одному из наиболее сложных вариантов, нуждающихся в тщательном подборе пропорций и обязательном проектировании.

В обязательном порядке необходимо сделать расчет четырехскатной крыши, требующийся для безупречного результата строительства. Как это правильно сделать мы и будем разбирать в данной статье.

Типичные представители класса четырехскатных крыш – вальмовые и шатровые разновидности с соответствующим количеством скатных плоскостей. Основным признаком является отсутствие торцовых стенок, благодаря чему создается своеобразная «обтекаемая» форма.

Подобная конфигурация весьма популярна в регионах, характеризующихся высокой ветровой нагрузкой, активно востребована в областях с редкой растительностью и в горных районах.

Эффектные очертания вальмовых крыш послужили основанием для ощутимого расширения сферы использования. Означенные схемы применяют не только ради снижения действия порывистых ветров, но и из чисто архитектурно-дизайнерских соображений.

К тому же крыши с четырьмя скатами способствуют отводу дождевой воды, а при грамотном подборе крутизны еще и препятствуют накоплению снежных залежей.

Элементы крыши с четырьмя скатами

Из-за наклонного положения торцевых плоскостей, форма скатов этого вида конструкций далека от прямоугольника. По геометрическим показателям в вальмовых крышах их делят на две симметричные пары равнобедренных треугольников и трапеций. Треугольники, называемые вальмами, как раз и легли в основу технического термина. У шатровых крыш с квадратом в основании есть только вальмы.

Разберем устройство основного вальмового варианта как наиболее яркого представителя класса четырехскатных крыш. Если рассматривать их центральную часть без наклонных торцевых участков, то сложно не заметить сходства со стандартной двускатной крышей.


Сооружают центральную часть по аналогии с двухскатными конструкциями, применяя . Приоритеты у наслонного типа, согласно которому стропилины опираются на расположенную в вершине крыши прогонную балку. Она определяет коньковый излом или иначе ребро. Сам прогон устанавливается на прогонную раму, состоящую из стоек и уложенного горизонтально лежня. Жесткость рамы обеспечивает несколько ветровых связей.

Прогонную раму вальмовой крыши необходимо опереть на надежное основание. Оптимальную базу представляет несущая стена, расположенная в центре обустраиваемой коробки. Вместо одного центрального прогона в многопролетных вальмовых стропильных системах может быть два параллельных аналога, опирающиеся на две несущие стены.

В случае отсутствия несущих стен, пригодных для установки на них прогонной рамы, основанием для устройства вальмовой обязано стать мощное перекрытие. Оно должно выдерживать давление стропильной системы вместе с компонентами кровельного пирога и со всеми разновидностями атмосферных нагрузок.


При использовании в качестве перекрытия бетонных плит можно сооружать крышу любой степени сложности. Бетонное основание без проблем выдержит установку многочисленных конструктивных деталей, вес материала, мощные снеговые залежи в разжелобках. Особо рассчитывать детали четырехскатной крыши дома с подобным верхним перекрытием нет необходимости, если оно было проверено на сосредоточенное воздействие.

При устройстве балочного деревянного перекрытия прогонную раму устанавливают на толстый брус 100×200 мм или 150×200 мм, из которого его и сооружают. Из аналогичного материала выполняют сам прогон и лежень, если он используется в строительстве крыши. Подставки под стойки прогонной рамы укладывают в крест балкам перекрытия. Их, ветровые связи и подкосы стоек выполняют из бруса 100×150 мм.

Все сложность устройства четырехскатной конструкции заключается в устройстве опоры для вальм и сопряженных с ними зон основных скатов. Для этого углы коробки соединяют с коньковым прогоном диагональными стропилинами, именуемыми иначе накосными стропильными ногами.

Плоскость скатов в зоне расположения вальм формируют нарожники – укороченные стропильные ноги, устанавливаемые с шагом, равным шагу установки рядовых наслонных стропилин. Диагонали в некотором роде выполняют функцию конькового прогона, т.к. опирание коротких стропильных ног производится именно на них. Потому их чаще всего выполняют из сдвоенной доски, используемой для устройства стропильной системы.

Сшивание двух досок для устройства диагональных стропил позволяет решить несколько значимых задач одновременно:

  • Увеличивает несущую способность, благодаря чему насосная нога без повреждений и смещений относительно элементов системы держит вес кровельного пирога, осадков и обслуживающего работника при необходимости проведения ремонта.
  • Позволяет сформировать условно неразрезанную балку длиной, необходимой для перекрытия пролета от края конькового прогона до угла. Стандартной длины доски, применяемой в строительстве стропильной системы обычно для этого недостаточно. Сплачивание со смешением края доски позволяет увеличить длину и толщину.
  • Предоставляет возможность применять в строительстве системы доски одной высоты, что исключает необходимость в подгонке и дополнительных расчетах.

Проще говоря, с материалом одного размера существенно проще работать, где надо банально спаривая его, и применяя без сдваивания там, где не надо.

Когда накосной стропилине приходится перекрывать большой пролет, для обеспечения ее жесткости устанавливают дополнительные опоры. Их выполняют в виде стоек из бруса или спаренной доски, подкоса или шпренгельной фермы.

Дополнительные опоры используются в следующем порядке:

  • Если длина диагональной стропилины не превышает 7,5 м, жесткость конструкции обеспечивается одним подкосом. Низ его упирают в лежень, верх в стропильную ногу. Элемент располагают ближе к коньковому прогону, устанавливают под углом 45–53° по отношению к горизонту.
  • Если длина накосной стропильной ноги до 9 м, кроме подкоса используется еще одна опора. Это стойка или шпренгельная ферма, установленная на расстоянии в четверть пролета от угла коробки.
  • Если длина диагонального элемента больше 9 м, кроме перечисленных опор вводится еще одна стойка по центру пролета. На ж/б перекрытие ее устанавливают через гидроизоляцию прямо на основание. На деревянном перекрытии под нее устраивают горизонтальную балку-подставку.

Сращивание двух досок накосной стропилины выполняется так, чтобы места состыковки не приходились на опору. Отступить следует на расстояние равное 0,15×L, где L – это полная длина перекрываемого диагональю пролета.

Учитывая такое количество конструктивных нюансов, перед строительством вальмовой крыши необходимо все досконально спроектировать и рассчитать. В процессе создания проекта он, естественно, будет корректироваться и изменяться, чтобы в конечном итоге элементы системы смогли взаимосвязано работать.

Чердак как конструктивная составляющая

Все элементы четырехскатной кровельной конструкции могут быть объединены в цельную систему, т.е. не иметь чердака. Указанные виды крыш называют совмещенными. Их сооружают над мансардами или над хозяйственными постройками, в которых нет смысла отделять кровельную конструкцию от помещения верхним перекрытием. Если же они разделяются чердаком, крыши называются чердачными. Это наиболее распространенный в жилищном строительстве вариант.

Чердачное пространство четырехскатных конструкций редко обустраивают с целью эксплуатации. Дело в том, что скошенное положение всех скатных плоскостей существенно ограничивает полезную площадь. Помещение с просветом, достаточным для распрямления в полный рост, получается слишком маленьким, что особенно заметно, если загородное имение не отличается внушительными габаритами.

Если нет предпосылок для обустройства чердака, утепление проводят по верхнему перекрытию. Если все же планируется использование пространства, то теплоизоляцию закладывают между стропилинами. Ввиду перечисленных причин необходимо на стадии разработки собственного проекта определиться с назначением чердака, т.к. это решение повлияет на последующие расчеты.

Шаг установки стропильных ног

Шаг между стропилинами – обычно величина относительная, ее можно слегка увеличить или уменьшить в пределах, указанных производителем кровельного покрытия. Например, под стопила можно устанавливать через равные расстояния, значения которых находятся в интервале 0,6 – 0,9 м.

Разброс заметный, но практически не влияющий на несущую способность стропильной системы. Потому что при увеличении шага некоторое ослабление конструкции нивелирует обрешетка, для устройства которой берут брусок большего размера. Таким же образом поступают, если укладывать предстоит профнастил. А вот под битумную черепицу шагу позволено достигать значений в 1,0 – 1,2 м, потому что кровля укладывается на сплошную обрешетку из листовой фанеры.

Традиционный алгоритм выбора шага для конструкций без утеплителя заключается в разбивке стены на равные отрезки. При сооружении утепленной крыши ориентируются на ширину плит теплоизоляции, чтобы они смогли полностью заполнить пространство между стропилинами без прирезанных кусков.

Подбор угла наклона скатов

Определение верного наклона скатных плоскостей избавит от проблем в эксплуатации и многократно увеличит сроки службы кровельной системы. Указанный угол задает высоту конька и геометрические пропорции конструкции. Потому перед тем, как начать рассчитывать размеры стропилин для четырехскатной крыши, следует досконально разобраться с этим параметром.

Вальмовая конструкция может быть практически плоской, пологой и довольно крутой. В выборе угла наклона скатов есть огромное количество факторов, требующих безоговорочного учета, это:

  • Вес кровельного покрытия. Чем больше удельная масса материала, распределенного на один метр крыши в проекции на основание, тем круче должна быть конструкция. Таким способом снижается общая нагрузка на стропильную систему.
  • Размер элементов покрытия. Чем меньше детали штучной кровли, к примеру, керамической черепицы, тем больше вероятность просачивания воды через ее многочисленные соединения. Чем меньше стыков между крупногабаритными листами, тем более низким разрешено быть углу ската.
  • Регион строительства. В областях с обильным выпадением снега зимой скаты крыш принято располагать под углом от 45º, что полностью исключает задержку осадков на поверхности кровли. В местностях с внушительной ветровой нагрузкой оптимальная крутизна крыш 4 – 7º.
  • Высота дымоходной трубы. Учитывается для твердотопливных печей и каминов. Общая высота дымового канала должна быть не менее пяти метров с учетом отрезка за пределами кровли. Для небольшого одноэтажного домика с пологой крышей подобный вариант не подойдет, придется выбрать другой дымоход и тип отопительного агрегата.
  • Противопожарные требования. Необходимо соблюдать для чердачных конструкций. Размер чердака обязан обеспечивать сквозной проход по верхнему перекрытию высотой не менее 1,6 м. Минимальная ширина прохода 1,2 м.

Для небольших чердачных отсеков длиной до 2 м размеры прохода в обоих направлениях допускается уменьшить на 0,4 и 0,3 м соответственно.

Все вышеописанные обстоятельства необходимо учитывать при проектировании крыши. Без грамотного проекта нельзя приступать к расчетам. Не стоит пугаться многократных переделок и подгонок под реальный материал и специфику коробки дома. Корректировки неизбежны, но провести их лучше на бумаге или мониторе, чем исправлять на объекте.

Кроме того, на стадии проектирования нужно выбрать способ формирования карнизных свесов. Их можно обеспечить установкой стропильных ног с выпуском за мауэрлат и стену. Второй вариант – полное опирание спиленной в горизонт нижней пятки стропильной ноги на мауэрлат без выпуска за стену.

Алгоритм расчета нагрузки

Расчет несущей способности элементов конструкции производится по суммарной нагрузке в зимний период, т.к. именно в это время крыша нагружена больше всего. На стропильную систему давят снежные залежи, ветра, вес кровельного пирога и внутренней обшивки. При намокании масса утеплителя, к примеру, увеличивается, потому в расчетах принято применять коэффициент запаса.

Для расчета сечения стропильных ног общее давление снега, кровельного пирога и ветра складываются банальным способом, а результат перемножается на коэффициент запаса прочности 1,1. Полученное значение выражается в кг/м 2 , т.к. распределяется на условный квадратный метр площади.

Отметим, что для точных расчетов полученный результат необходимо перевести в линейную величину, которая должна выражаться в кг/м. Ведь стропила устанавливаются не сплошняком, а с заданным шагом, а суммарная нагрузка действует на крышу в целом. А нам нужно определить давление, действующее вдоль оси продольного элемента системы.

Для перевода в требующиеся нам единицы суммарную нагрузку следует помножить на шаг установки стропилин. Если итог не устроит, расстояние между стропилинами можно несколько расширить или сократить. Корректировкой площади сбора нагрузки производится уменьшение или увеличение ее значения.

Как найти нагрузку от снега и ветра

По правилам вычисление несущей способности элементов стропильной системы проводят по двум предельным состояниям:

  • На разрушение. Имеется в виду такое состояние стропильной системы, когда полностью исчерпан лимит прочности, выносливости, устойчивости. По-другому ее именуют расчетной нагрузкой, обозначающей максимально возможный предел, превышение которого приводит к полному разрушению конструкции.
  • На прогиб. Это состояние характеризуется развитием деформаций, в результате которых нарушаются соединения и раскрываются узлы. Называется нормативной нагрузкой, итогом превышения которой бывают внушительные прогибы. Конструкция в результате не разрушена, но без ремонта ее эксплуатация не представляется возможной.

В строительных организациях расчеты несущей способности проводятся для обоих состояний, чтобы исключить вероятность прогиба или разрушения проектируемой крыши. Чтобы облегчить себе задачу можно пойти простейшим путем и узнать у них требующиеся значения.

Частнику, намеревающемуся один раз спроектировать, рассчитать и построить крышу, не обязательно вникать во все премудрости и формулы. Достаточно уяснить, что для определения предельного состояния на разрушение понадобится нагрузка от массы снега.

Обозначим ее Q расч.сн. – это расчетное значение. Это и есть расчетное значение, для поиска которого при отсутствии других источников следует обратиться к карте районирования территории РФ, составленной по среднестатистической снеговой нагрузке.

Простейший путь получения нормативной нагрузки, которую мы обозначим Q норм.сн. состоит в умножении расчетного значения на коэффициент 0,7.


Т.е. действуем по следующей схеме:

  • Нашли свой населенный пункт на карте и выяснили, к какой зоне он относится.
  • Определили по таблице среднестатистическую величину расчетного значения нагрузки от осадков согласно типу региона.
  • Помножили расчетное значение на 0,7 для вычисления предельного состояния на прогиб.

Скатную крышу можно смело сравнить с холмом или скалой, возвышающейся над остальными точками рельефа. Понятно, что в зависимости от крутизны и направления ветра на подобной возвышенности снежные залежи буду распределяться неравномерно.

Потому для сложных в архитектурном отношении конструкций, имеющих несколько вальмовых ребер и ендов, применяется поправочный коэффициент µ.


В указанных ситуациях на оба предельных значения зачастую влияет угол наклона скатов и направление преобладающих ветров. Если в районе строительства наблюдается повышенная ветровая активность и изобилие осадков, то в расчеты коэффициент следует включить.

Ветровая нагрузка определяется схожим способом. Для ее вычисления необходимо воспользоваться соответствующей картой районирования с делением РФ на области с равными показателями давления ветра. Но на карте мы найдем не расчетную ветровую нагрузку W р, а значение, которое следует умножить на k (z) – коэффициент зависимости силы ветра от высоты z и c – табличный аэродинамический коэффициент.

Нормативное значение ветра находим по уже знакомой схеме умножением на 0,7.

Определение веса кровли

Общий вес кровли складывается из веса кровельного покрытия, приблизительное значение которого можно взять из приведенной выше таблицы, веса обрешетки и утеплителя, если он применяется в обустройстве крыши.

Массу обрешетки надо будет рассчитать, исходя из ее вида, способа установки и веса материала. К примеру, вес кубометра бруска составляет 500 кг/м 3 . Если разреженную обрешетку под металлочерепицу устраивают путем установки решетин 30×50 мм через каждые 0,3 м, то на квадратный метр крыши придется.

Разберем пример. На один квадрат крыши придется 3 элемента разреженной обрешетки, каждый из которых вычисляется так: 1м длинны × 0,03 м высоты × 0,05 м ширины × 500 кг/м з. В итоге получится вес решетины 0,75 кг, вес обрешетки 2,25 кг.

А при сооружении нужно будет просто удельный вес материала, у ОСП или фанерной плиты это 650 кг/м 3 , помножить на ее толщину. Удельный вес теплоизоляции обычно указывается производителем, его приходящуюся на метр площади массу найти проще всего.

Полученные значения веса кровли, теплоизоляции и обрешетки суммируются, переводятся в линейное значение, результат которого следует сверить с требованиями СНиП 2.01.07-85. Для ориентира значение расчетной нагрузки обычно не превышает 450 кг/м 2 , нормативной 315 кг/м 2 .

Принцип проектирования и расчетов перед сооружением крыши с четырьмя скатами:

Нюансы конструирования четырехскатных крыш:

Знакомство с программными средствами, облегчающими расчеты:

Вместо заключения. Многолетний опыт устройства вальмовых крыш в наших средних широтах показал, что для изготовления стропил под металлическую кровлю или битумную черепицу отлично подходит доска 50×100 или 50×150 мм. Для утепленной конструкции рекомендовано предпочесть второй вариант, чтобы не было необходимости наращивать дополнительную контробрешетку и тем самым незапланированно утяжелять крышу.

Для опор, прогона и лежня прогонной рамы потребуется материал 100×150 мм, для устройства подкосов, ветровых связей, ветровой доски по периметру достаточно доски 25×100 или 25×150 мм. Диагональные ноги сшиваются из двух досок.

Расчет параметров скатной кровли на примере вальмовой


Чтобы рассчитать кровельные материалы, необходим документ, который по ГОСТ 21.501-93 «Правила выполнения архитектурно-строительных чертежей»  называется план кровли (крыши). Для корректного расчёта параметров достаточно вида крыши сверху с обозначенными направлениями скатов, длин проекций и высотными отметками.

На рисунке представлен общий  вид дома с конструкцией вальмовой крыши. Данный тип крыши состоит из 4-х скатов (плоскостей): два треугольных ската (вальмы) и две трапеции.

Для точного определения размеров кровли необходимо знать уклоны скатов кровли (крыши). Уклон ската – угол наклона ската по отношению к горизонту. Может выражаться в градусах, в процентах, дробях.

Если на плане кровли не указаны уклоны, измерить их можно с помощью транспортира по планам фасадов. С большей степенью точности можно вычислить, зная проекционные и высотные размеры кровли. Так как отношение этих двух величин постоянное для конкретного уклона, градусность будет определена предельно точно.

Интересные факты, известные из курса школьной геометрии:

  1. Если проекция ската равна изменению его высоты, уклон кровли будет равным 45 градусов;
  2. Длина ската, уклон которого равен 30-ти градусам в два раза больше его высоты. А длина ската с уклоном 60 градусов в два раза больше её проекции.

Для первого примера отношение высоты к проекции 1:1, а длина ската будет больше её проекции в 1,414 раза. Таким образом, 1,414 — коэффициент уклона ската с уклоном 45 градусов. Для уклона 60 градусов этот коэффициент равен 2,000, а для 30 – 1,155.

Следовательно, параметры ската в рамках конкретной кровли взаимосвязаны, и могут быть вычислены при известности двух из них.

Следующая задача, которую предстоит решать специалисту в ходе расчёта кровельных материалов, заключается в определении площади кровли, а так же суммарных длин всех её одноименных элементов: коньков, хребтов, карнизов. Для других конфигурация кровли могут быть ещё: ендовы, примыкания, фронтоны (щипцы, торцы) и так далее.

При определении площади следует разбить её на составляющие прямоугольники, треугольники, трапеции, при необходимости, круги и другие фигуры.

Относительно рассматриваемой крыши, план кровли разделён естественным образом на два треугольника и две трапеции.

На следующем рисунке планы кровли и двух основных фасада:

Приступим к расчету геометрических параметров крыши:

L карниза = (10 + 6 )*2 = 32 м
L конька = 4 м

Определим длины скатов. Они равны между собой исходя из плана кровли.

Смотрим на план кровли и видим, что длина ската по плану кровли составляет 3м. Однако это все  же не искомая длина ската, а всего лишь проекция этой длины на горизонтальную плоскость.

Чтобы преобразовать проекцию длины в действительный размер достаточно умножить проекцию на коэффициент 1,155 (для 30 градусов):

L ската = 3м * 1,155 = 3,465 м.

Также, длину ската можно найти по теореме Пифагора, если известна высота крыши (H = 1,732 м):

(L ската) ² = H ² + (проекция длины ската) ² = (1,732) ² + (3) ² = 2,999824 + 9 =11,999824
L ската =3,465 м.

Найденная длина ската(скатов) является определяющей высотой фигур (трапеции и треугольника) при расчете площадей:

S кровли = Sската 1 + Sската 2 + Sската 3 + Sската 4
S ската 1 = Sската 3  и S ската 2 = Sската 4

По формуле площади треугольника:
S ската 1= (6*3,465)/2 = 10,395 м²

По формуле площади трапеции:
S ската 2 = ((10+4)/2)*3,465 = 24,255 м²

Итого общая площадь кровли:
S кровли = 10,395 + 10,395 + 24,255 + 24,255 = 67,3 м²

Есть самый быстрый способ определения нашей искомой площади, заключается он в умножении площади проекции крыши (габариты крыши по плану кровли, 6м х 10м) на коэффициент 1,155 (по аналогии с определением длины ската):

S кровли = 6*10*1,155 = 69,3 м²

Оставшийся параметр – длину ребра(хребта) можно также определить по теореме Пифагора:

( L ребра(хребта) ) ² = 3 2 + (длины ската) ² = ( 3 ) ² + (3,465) ² = 9 + 12,006225 = 21,006225
L ребра(хребта) =  4,583 м

Существует также коэффициент пересчета для определения искомых длин ребер, для этого достаточно умножить длину ребра(хребта) по плану кровли на коэффициент пересчета (30град./30град.), равным значению 1,08.

Итак:

(L проекции хребра(хребта)) ² = 3 2 +3 2 = 18
Lпроекции хребра(хребта) = 4,24264068711
L ребра(хребта) = 4,24264068711 *1,08 = 4,583 м

Сумма длин всех ребер(хребтов): L ребер(хребтов) = 4,583*4 = 18,332 м

После того как все геометрические параметры крыши определены, мы сможем подобрать и рассчитать любой кровельный материал по нашему выбору.

Вариант расчета кровли BRAAS, модель «Франкфуртская»:

(Минимальный рекомендуемый угол крыши для данной модели составляет 16 градусов, удовлетворяет нашим требованиям).

Внешние габариты одной черепицы «Франкфуртская» составляют 330х420мм.

Поскольку черепица укладывается с нахлестом и с учетом стыковки черепицы между собой через замковое соединение полезная площадь покрытия одной черепицы будет несколько меньше и составит 300х330мм.

Полезная площадь покрытия для всех видов черепиц всегда разная и обусловена широким разнообразием профилей и их размеров.

При размерах 300х330мм расход на 1м² составляет:

1м²/(0,3м * 0,33м) = 10,1шт./м²

Общее количество рядовой черепицы на покрытие всей крыши:

10,1*69,3 м² = 700 шт.

Принимая во внимание возможный бой черепицы при доставке/разгрузке/монтаже, а также некоторые отклонения в фактических размерах от данных в проекте, обязательно учитывается технологический запас материала. Величина запаса зависит от геометрической сложности кровли и должна приниматься индивидуально для каждого крыши. Для вальмовой крыши будет достаточно 5%. Запас очень важен при расчете кровельного покрытия, т.к. предостерегает нас от нехватки материала при монтаже кровли.

В итоге, с учетом запаса нам необходимо:

700 шт. + 5% = 735шт.

Количество начальной хребтовой черепицы:

4 шт.

Количество рядовой коньковой черепицы (расход 2,5шт./мп):

2,5*18,332 = 46 шт.
46 шт. — 4 шт. (начальные хребтовые) = 42 шт.

Вальмовая черепица: 2 шт. (устанавливается на место пересечения конька и двух ребер)

А теперь, предлагаем посмотреть как выглядит подробный расчет кровельного покрытия в нашей компании с учетом крепежа и всех необходимых аксессуаров:

А также раздел 2 с крепежом и необходимыми аксессуарами:

В данной статье мы разобрали с вами расчет скатной типовой крыши имея при себе лист бумаги, карандаш и немножко знаний из школьной программы геометрии. Сложные кровли с большим количеством скатов разных геометрических форм, сложных многоугольников, а также криволинейных поверхностей (конусов, сфер и т.д.) рассчитываются программно на ПК в специальных инженерных пакетах. Это в значительной мере облегчает процесс расчета, экономит время и предостерегает нас от возможных арифметических ошибок при расчете.

Онлайн калькулятор расчета угла наклона, стропильной системы и обрешетки вальмовой крыши дома

Онлайн калькулятор расчета угла наклона, стропильной системы и обрешетки вальмовой крыши дома

Расчеты

Крыша
Угол наклона боковых стропил 0 градусов.
Угол наклона вальмовых стропил 0 градусов.
Площадь поверхности крыши 0 м2.
Примерный вес кровельного материала 0 кг.
Количество рубероида с нахлестом 10% 0 рулонов.
Стропила(на всю крышу)
Длина боковых стропил 0 см.
Длина вальмовых стропил в самой высокой точке 0 см.
Длина диагональных (накосных) стропил 0 см.
Рекомендуемое сечение боковых стропил при шаге см.
и длине см. в пролете,
а так же диагональных (накосных) стропил
(Для региона со снеговой нагрузкой кг/м2)
0
0
0
0
0
0
мм.
Рекомендуемое сечение вальмовых стропил при шаге см.
и длине см. в пролете
(Для региона со снеговой нагрузкой кг/м2)
мм.
Количество боковых стропил шт.
Количество вальмовых стропил шт.
Объем бруса для боковых и диагональных стропил м3.
Объем бруса для вальмовых стропил м3.
Примерный вес стропил кг.
Обрешетка (на всю крышу)
Количество рядов обрешетки 0 рядов
Количество досок обрешетки стандартной длиной 6 метров 0 шт.
Объем досок обрешетки 0 м3.
Примерный вес обрешетки 0 кг.

Как рассчитать угол вальмовой крыши? — Firstlawcomic.com

Как рассчитать угол вальмовой крыши?

Это всего лишь половина ширины вашей крыши от края карниза до центра стены с карнизами. С этими двумя измерениями у вас будет длина двух сторон прямоугольного треугольника, который может красиво накладываться на вашу крышу, а бедро будет третьей стороной.

Какие углы у вальмовой крыши?

Части вальмовой крыши Шатровые стропила прибивают под углом 45 градусов к коньковой доске вниз к четырем внешним углам здания.Также используется для прибивания верхней части стропил домкрата. Стропила прибивают к бедру и спускаются к наружным стенам. У них такой же разрез посадки и хвоста, как и у обычных.

Как подрезать углы в бедрах?

Поставьте стропило на край короной вверх, зацепите рулетку за длинный конец отвеса и отметьте длину на тыльной стороне пасти птицы. Далее отмерьте и отметьте количество, необходимое для хвоста. Теперь проведите две линии под углом 45 градусов от центра и обратно к верхнему отвесу.

Под каким углом идут стропила?

Это потому, что бедренные стропила поднимаются из углов здания под углом 45 градусов (диагональ). Диагональ квадрата 12 ″ равна 16,97 (используйте 17). Нарисуйте отвес в верхней части доски.

Какие градусы есть для шага 3/12?

В какой степени скат крыши 3/12?

Уклон кровли (уклон) Угол наклона крыши (градусы)
Шаг 3:12 14,04 °
Шаг 4:12 18.43 °
Шаг 5:12 22,62 °
Шаг 6:12 26,57 °

Как рассчитать размер бедра?

Разделите пролет крыши на два, чтобы получить длину пролета крыши. Пролет крыши составляет 25 футов, поэтому пробег крыши составляет 25/2 = 12,5 футов. Разделите пробег крыши на косинус угла крыши, чтобы получить длину обычного стропила.

Чем отличается хип-стропильная балка Джек от обычного стропила?

ОБЩИЙ РАФТЕР: Стропила, идущая перпендикулярно (90 °) от стеновой плиты к коньку крыши, если смотреть прямо на крышу.СТРОПКА БЕДРА: Стропила, которая проходит от верхней части стеновой плиты до бедра под углом 90 ° к стеновой плите (см. Рисунки 1, 8 и 14).

Может ли вальмовая крыша иметь разный уклон?

Каждый раз, когда у вас есть две разные веревки, которые сходятся на бедре, гребне или где-то еще, вам нужно создать переход. Владелец дома решает, насколько большой будет этот транзитный автомобиль. Ваша крыша предназначена для того, чтобы влага не попадала в ваш дом.

Какого размера должно быть стропило в бедрах?

Эмпирическое правило гласит, что вальма, изголовья и коньковые доски должны быть не менее 1.В 5 раз больше глубины стропила.

Вам нужен калькулятор угла наклона вальмовой крыши?

Затем вам нужно будет поискать калькулятор угла наклона вальмовой крыши, чтобы вы могли убедиться, что все ваши точные детали для самой крыши будут точными; правильное расположение таких вещей, как площадь и углы, очень важно для правильного выполнения такой работы.

Как рассчитать стропильную систему вальмовой крыши?

В нашем онлайн-калькуляторе стропильной системы вальмовой крыши мы используем равные углы между основанием крыши и боковыми и торцевыми откосами.Требуется заполнить определенные поля основных размеров: Линейные характеристики здания — длина, ширина, параметры стен; Размеры кровли — ширина и длина основания, желаемая высота, длина свесов;

Как рассчитать углы крыши скворечника?

Плотники используют торцовочную пилу, чтобы делать пропилы под точным углом и соединять эти части вместе. Расчет углов крыши скворечника предотвратит трату древесины из-за неправильных пропилов. Расчет угла включает в себя базовую геометрию и формулы тригонометрии.

Как рассчитать уклон крыши для стропил?

Пролет основных стропил (измерьте расстояние от внешней стороны стены до внешней стороны стены; они должны быть на одном уровне!) Толщина конька (Найдите это в списке материалов или во дворе) Уклон кровли для основных стропил ( Найдите это на чертежах) Угол крыши для боковых стропил (Найдите это на чертежах)

Как рассчитать вальмовую крышу?

Для расчета вальмовой кровли. В раскрывающемся списке «Тип крыши» выберите «Вальмовая крыша» или нажмите соответствующую кнопку на панели инструментов, чтобы рассчитать шатровую крышу.В окне предварительного просмотра отображается вид в плане вальмовой крыши с размерами.

Как рассчитать угол наклона крыши?

Вычислите тангенс угла крыши, разделив высоту крыши на ширину крыши. Например, если высота составляет 7,5 футов, а ширина — 15 футов, тангенс угла крыши составляет 0,5, потому что 7,5, разделенное на 15, равняется 0,5.

Как рассчитать площадь шатровой крыши?

  • убедитесь, что ножки лестницы опираются на твердую поверхность, а угол наклона
  • Поднимитесь на крышу и измерьте каждую сторону вальмовой крыши.
  • Рассчитайте площадь каждой стороны вальмовой крыши.
  • Добавьте площади граней вальмовой крыши, чтобы найти общую площадь вальмовой крыши в квадратных футах.

    Как рассчитать уклон / уклон вашей крыши?

    Метод 2 из 3: Измерение уклона от поверхности крыши Убедитесь, что по крыше безопасно ходить. Поднимитесь по лестнице без инструментов, чтобы взглянуть на поверхность крыши. Измерьте 12 дюймов по плотнику. Отметьте длину маркером. Организуйте свои инструменты.Установите уровень. Измерьте расстояние по вертикали от крыши до уровня. Рассчитайте уклон крыши.

Шиферная крыша своими руками: Калькулятор вальмового стропила

Калькулятор поможет вам оценить параметры вальмовой кровли, включая стропила и площадь кровли. Обычное бедро имеет равные уклоны со всех сторон, в то время как неправильное бедро имеет разные уклоны на основной крыше и крыше вальмового конца. Easy Rafters не рассчитывает a. Шатровая крыша против двускатной крыши — если вам нужно построить дом с фундамента или если вы хотите отремонтировать свой дом, вы никогда не должны совершать ошибку.Это позволит вам установить бедро. Программа курса плотницких работ Green River «Основное проектирование стропил и обрамление» Видео «Бедро и стропила».

Определение угла наклона и перекоса, относящихся к поперечным балкам и балкам впадины, может быть. Просто введите уклон крыши и нажмите кнопку «Рассчитать», калькулятор сделает это. Калькулятор каркаса вальмовой крыши возвращает основное стропило, боковое стропило, длину бедра и длину домкратных стропил. Прежде чем мы объясним вальмовые стропила, нужно понять, как их раскладывать и вырезать.

Это онлайн-калькулятор площади вальмовой крыши, который поможет вам рассчитать параметры вальмовой крыши, такие как высота крыши, длина обычных и вальмовых стропил, а также площадь крыши. Моим последним шагом было определение уклона стропил конька бедра: по определению, уклон — это отношение вертикального подъема к дюймам горизонтальной длины. Введите необходимые размеры в миллиметрах. Джек Стропила: Стропила, которая проходит от бедра к стропильной балке перпендикулярно. Получение стропильной балки: Измерьте или вычислите горизонтальное расстояние до стропил.Расчет стропильной системы вальмовой кровли. В этом примере мы разделим эту крышу на секции, обозначенные от A до E. Калькулятор работает быстро и с большой точностью.

Это делает его незаменимым при укладке вальмовых, ендовых и домкратных стропил. Большинство строительных калькуляторов имеют. Точный расчет вальмовой крыши с помощью онлайн-калькулятора KALK. Пирамидальная шатровая крыша следует определенному набору критериев. Стороны вальмовой крыши наклонены вниз, чтобы встретиться с внешними стенами дома.

Флажок «Скатная крыша» в настоящее время не работает, поэтому калькулятор будет работать. Вальмовая крыша часто сочетается с фронтоном или другими элементами. Используйте эти измерения в калькуляторе вальмовой крыши, чтобы вычислить длину коньковой доски и все такое. Как определить длину коньков на вальмовой крыше и как их расположить. Для этого можно использовать старый метод верстки или калькулятор. Сегодня мы рады показать вам самый простой способ рассчитать размеры вальмовой крыши или долинных стропил.

Обычное стропило Plumb Cut Стропило в бедрах Plumb Cut Длина стропила в бедре. Сегодня я использую калькулятор, чтобы определить длину и углы стропил. Длину бедренных стропил можно определить с помощью таблицы, которая находится на большинстве квадратов обрамления (см. Рис. 23-2). Вторая строка этой таблицы используется для расчета. Степень уклона выражается как скатом крыши, так и вальмовой кровлей. Шаблон для этого коэффициента расчета шага основан на 12-дюймовой модели с 12. Откройте для себя (и сохраните!) Свои собственные пины на Pinterest.

Длина хвоста или карниза: Используйте тот же расчет длины стропил для длины Hip-Val, что и для обычной длины стропил. Написано: «Рамка равнопроходная пересекающаяся. Большой боковой уклон крыши, малый боковой уклон крыши. Это исключает дополнительное сложение или вычитание в отношении среза седла. Однако для больших крыш вам понадобится калькулятор длины шатрового стропила, чтобы использовать кровлю. Длина свеса Линия застройки с использованием стропильного угольника.

Чтобы рассчитать длину конька в шатровой крыше, нужно просто вычесть ширину.Позвольте Owens Corning Roofing помочь вам точно рассчитать, как это сделать. Вытяжной NFVA (возле конька крыши). Используйте этот калькулятор ферм верхнего корда, чтобы оценить длину граблей для ваших следующих требований к кровельной обшивке. ПОЛУЧИТЬ РАФТЕРНЫЙ БЕГ: Измерьте или вычислите горизонтальное расстояние.

Горизонтальные стропила — Максимальный пролет

Максимальный горизонтальный пролет стропил Дугласа для кровли выбранного сорта пиломатериалов, а также № 1 и № 2 указаны ниже.

Макс.собственная нагрузка (вес конструкции и фиксированные нагрузки) 15 фунтов / фут 2 . Живая нагрузка — это вес мебели, ветра, снега и т. Д.

  • 1 фунт / фут ( фунт на / фут 2 ) = 47,88 Н / м 2
  • 1 фут = 0,3048 м
  • 1 дюйм = 25,4 мм

Макс. Динамическая нагрузка

20 фунтов / фут 2 (956 Н / м 2 )

Максимальный диапазон (футы — дюймы)

Номинальный размер
(дюймы)
Расстояние между стропилами, от центра к центру, OC
(дюймы)
Сорт пиломатериалов
Выбранные несущие конструкции No.1 № 2
2 x 6 12 16 ‘- 4’ ‘ 15′ — 9 » 14 ‘- 9’ ‘
16 14 ‘- 11’ 13 ‘- 8’ 12 ‘- 9’ ‘
24 13′ 11 ‘- 2’ ‘ 10′ — 5 »
2 x 8 12 21 ‘- 7’ 19 ‘- 11’ ‘ 18′ — 8 ‘
16 19′ — 7 ‘ 17′ — 3 ‘ ‘ 16′ — 2 »
24 17 ‘ 14′ — 1 » 13 ‘- 2’ ‘
2 x 10 12 27′ — 6 » 24 ‘- 4’ ‘ 22′ — 9 »
16 25 ‘ 21′ — 1 » 19 ‘- 9’ ‘
24 20 дюймов — 9 дюймов 17 дюймов — 3 дюйма 16 дюймов — 1 дюйм
2 x 12 12 33 дюйма — 6 дюймов 28 дюймов — 3 дюйма 26 дюймов — 5 дюймов
16 29 дюймов — 5 дюймов ‘ 24′ — 5 ‘ 22′ — 10 ‘
24 24′ 20 ‘ 18′ — 8 »

Макс.Динамическая нагрузка

60 фунтов / фут 2 (2873 Н / м 2 ) 900 30 24
Максимальный диапазон (футы — дюймы)
Номинальный размер
(дюймы)
Расстояние между балками от центра до центра, OC
(дюймы)
Сорт пиломатериалов
Выбранный несущий профиль № 1 № 2
2 x 8 12 15 ‘- 0 » 13 ‘- 7’ ‘ 12′ — 3 »
16 13 ‘- 7’ ‘ 11′ — 9 » 11 ‘
24 11 ‘- 7’ 9 ‘- 8’ 9 ‘
2 x 10 12 19′ — 1 ‘ 16′ — 8 ‘ 15′ — 7 дюймов
16 17 дюймов — 4 дюйма 14 дюймов — 05 дюймов 13 дюймов — 6 дюймов
14 ‘- 2’ ‘ 11′ — 9 » 11 ‘
2 x 12 12 23′ — 3 » 19 ‘- 3’ ‘ 18 ‘
16 20′ — 1 » 16 ‘- 8’ ‘ 15′ — 7 »
24 16 ‘- 5’ ‘ 13′ — 8 » 12 ‘- 9’ ‘
2 x 14 12 25′ — 11 ‘ 21′ — 7 » 20 ‘- 2’
16 22 ‘- 6 дюймов 18′ — 8 ‘ 17′ — 5 »
24 18 ‘- 4’ ‘ 15′ — 3 ‘ 14′ — 3 »

Обзор тазобедренных и тазобедренных конструкций Обшивка 4-х скатная крыша

Шатровая крыша считается довольно сложным и материалоемким сооружением, возводить которое своими руками берутся немногие домовладельцы.Но если вы решили строить самостоятельно, сначала пройдите подготовительный путь — изучите теоретические материалы, в том числе изложенные в этой публикации. Затем соберите небольшую модель стропильной системы, чтобы разобраться в узлах, нюансах их изготовления и расчета количества бруса. Итак, предлагаем сделать первый шаг и рассмотреть …

Особенности конструкции

Этот тип конструкции крыши, показанный на фото, представляет собой обычную коньковую крышу, но без вертикальных фронтонов.Вместо них по бокам постройки делают 2 дополнительных ската — вальмы с разным углом наклона.

Ссылка. Если все 4 плоскости наклонены под одинаковым углом, то получится другой тип кровли — вальмовая. Поскольку его склоны сходятся в одной точке в виде купола, гребень как таковой отсутствует.

Стропильная система вальмовой кровли состоит из следующих элементов (показаны на схеме):

  • мауэрлат, кровать — мощная обвязочная балка, устанавливаемая на верхней плоскости стен по периметру здания и внутренних перегородок;
  • скаты кровли образуются за счет наклонных балок, установленных с расчетным интервалом, — стропильных ног;
  • вместе с элементами жесткости — затяжками, стойками и раскосами — стропила образуют стропильные фермы;
  • Ферма коньковая — брус, соединяющий верхние точки ферм;
  • в некоторых конструкциях нижняя часть стропильных ног удлиняется дополнительной деталью — кобылкой.

Вальмовые стропила устанавливаются по линии схождения плоскостей, упираясь в углы здания. Их уклон совпадает с углом основных склонов. Но концевые стропильные ноги, называемые стропилами, образуют более крутые или пологие откосы по бокам дома.

При строительстве 4-скатных крыш используются 2 вида ферм — навесные и многоярусные. В первом нижний пояс (затяжка) опирается только на внешние ограждения частного дома, поэтому ставить их на слишком длинные пролеты нерационально из-за повышенного расхода материалов на ребра жесткости.Устройство подвесной фермы см. На чертеже:

Преимущество слоистых конструкций — возможность опираться на капитальную межкомнатную перегородку и перекрывать большие пролеты без увеличения расхода материала. Новичкам в кровле стоит обратить внимание на эти фермы, так как они надежнее и проще в установке.

Если на мансардном этаже планируется устроить жилую мансарду, то угол наклона основных откосов увеличивается, и ферма получает 2 опоры в виде стоек, образующих стены помещения.Эти детали принято ставить на кровати или балки перекрытия деревянного дома. Перекрытия мансардного помещения формируются за счет горизонтальных стяжек, соединяющих стропила сверху, как это сделано на схеме:

Устройство вальмовой крыши пошагово

Как и любое серьезное сооружение, вальмовая крыша своими руками возводится в несколько этапов:

  1. Создание проекта с расчетом несущих конструкций.
  2. Лесозаготовки и прочие кровельные материалы.
  3. Монтаж стропильной системы.
  4. Укладка покрытия с утеплителем (при необходимости).

Рекомендации по дизайну. Чтобы вам не пришлось переживать за надежность постройки, настоятельно рекомендуется доверить проектные работы инженерам вне зависимости от финансовых затрат. Они рассчитают все параметры — шаг установки стропил, их сечение, количество подкосов и затяжек в соответствии с погодными условиями в вашем районе.

Выше в качестве примера показан чертеж четырехскатной кровли с многослойными фермами, покрывающими 2 пролета по 4,5 м. Длина основных стропильных ног — 6 м, высота конька — 4 м, угол наклона — 41 °. Эту конструкцию можно взять за основу, если ширина постройки не превышает указанной на чертеже (9 метров). Обратите внимание на важный момент: чем больше наклонены бедра, тем большую нагрузку испытывают женщины и центральный узел гребня, на котором они отдыхают.В этом примере лучше всего расположить бедра под углом 45-50 °.

Самое сложное при строительстве вальмовых крыш — это правильная установка узлов стыковки угловых стропил с мауэрлатом и верхнего пояса ферм в различных конструкциях. Это еще один повод проконсультироваться с дизайнерами, которые разрабатывают стыковые соединения индивидуально. Чтобы вы понимали, о чем идет речь, представляем чертежи верхнего блока опоры, где бедренная стропильная нога примыкает к коньку.

Некоторые конструкции не предусматривают изготовление и установку конькового прогона между фермами. Затем к ребрам бедра прикрепляются стяжная и дополнительная распорки, как на чертеже прописано:

Узел нижней опоры на мауэрлате и стыковка стропил выглядит несколько проще, хотя на самом деле требует аккуратного распиливания досок под разными углами, что отражено на схеме.

Для наглядного знакомства с более сложной системой, где бедро совмещено с эркером, предлагаем посмотреть обучающее видео:

Подбор пиломатериалов

Перед изготовлением стропильной системы вальмовой крыши следует выбрать качественную и высушенную древесину.По соотношению цена — качество наиболее подходящий вариант — это хвойное дерево — ель, лиственница или сосна. Выраженная узловатость, гниль и следы жизнедеятельности насекомых — вредителей недопустимы.

Представляем вам самые «популярные» размеры пиломатериалов, применяемых для поэтапного строительства вальмовых крыш:

  • основные стропила — одинарная доска 50 х 200 мм или двойная 40 х 150 мм;
  • Мауэрлат: минимальное сечение — 100 х 150 мм, оптимальное — 20 х 20 см;
  • жен — доска 5 х 15 см;
  • прогоны — брус 50 х 150 или 50 х 200 мм;
  • подкосы, ригели — доска толщиной от 25 до 50 мм;
  • стойки — штанга 5 х 10 см.

Набор монтажных пластин и уголков тоже не будет лишним.

Примечание. Если инженеры-проектировщики рассчитают для вас кровельные конструкции, они также составят спецификацию всех материалов с размерами.

Традиционно для обрешетки под укладку профнастила или металлочерепицы используют доски толщиной 25-32 мм, а для контррешетки — бруски 5 х 5 см.

Установка планки обвязки на стены

В отличие от двускатных крыш, где мауэрлат устанавливается на боковые стенки, под вальмы, обвязка выполняется по всему периметру.Исключение составляют каркасные, бревенчатые и бревенчатые дома, у которых верхняя балка стены или последний ярус бревен выполняет роль мауэрлата. Затем в нем проделываются пазы, куда вставляются стропильные ноги, как показано на фото.

На стенах из легкого ячеистого камня — газобетона и пенобетона — перед укладкой трубопроводов устраивают армирующий железобетонный пояс. В него заделываются монтажные штифты, на которые впоследствии надевается стяжная планка. Пошаговый порядок работы выглядит так:

  1. Монтаж панельной опалубки, обвязка арматурного каркаса закладными деталями и заливка ленты бетонной смесью М200.
  2. Гидроизоляция бетонной поверхности рубероидом или битумной грунтовкой.
  3. Установка планки и ее фиксация на штифтах.

Угловые стыки мауэрлата выполняются путем распиловки дерева пополам. Таким же образом наращивают брус в длину, если стандартного размера в 6 м недостаточно. Также по углам делают горизонтальные подкосы или вбивают железные кронштейны, не позволяющие брусьям разойтись под нагрузкой основных и вальмовых стропил.

Совет. Обязательно обработайте все деревянные детали антисептиком и антипиреном. Один защищает древесину от гниения, а второй увеличивает ее огнестойкость.

Сборка стропильной системы

Обычно на стройплощадке устанавливают большие кровельные фермы, потому что для их подъема с земли потребуется вдвое больше рабочих. В деревянных домах первым делом устанавливается все балки перекрытия, а по ним устраивается временное перекрытие.Для устройства высокого конька также понадобятся подмости.

Поэтапная сборка конструкции вальмовой крыши выполняется в следующем порядке:

  1. Как и при строительстве двускатной крыши, первым делом необходимо разместить центральные опоры, к которым крепится коньковая балка.
  2. Осуществляется установка основных стропил, которые сверху и снизу пропиливаются под нужным углом. На коньке противоположные стропильные ноги выводятся в одной плоскости и крепятся стальными пластинами на саморезы (желтые, а не черные).Балки крепятся к мауэрлату уголками.
  3. После установки основных ферм затяните их ригелями и подкосами согласно чертежам, используя болты для крепления.
  4. Установить нервюры — крайние стропила вальмы. Их соединение с коньком и обвязкой балки осуществляется по одной из предложенных выше схем.
  5. Выпилить бусинки и прибить их к раме. Каждый из них разрезается под разными углами, определяемыми путем измерения в 4 точках (по каждому краю доски).
  6. При необходимости закрепите кобылку так, чтобы обеспечить свес 0,5 м, и подшить карниз досками.

Совет. Поскольку ребра бедер длинные, их нужно удлинить и установить дополнительные опоры. Стык сделайте возле конька, где нагрузка на крышу меньше, а опоры смонтируйте ближе к мауэрлату.

О том, как в реальности крепятся элементы конструкции бедра, смотрите в следующем видео:

Укладка финишного покрытия

Эта заключительная операция проводится по традиционной технологии, которая включает в себя проветривание кровельного пространства и установку гидроизоляционного слоя из диффузионной мембраны.Последний не дает проникать влаге с улицы на чердак, при этом пленка беспрепятственно пропускает водяной пар наружу. Отличие от покрытия обычных двускатных крыш одно: по линиям изломов (по краям вальм) размещаются дополнительные накладки.

Укрывной материал укладывается в следующем порядке:

  1. Стропильная система полностью покрыта диффузионной мембраной. Полотна раскатывают по горизонтали с нахлестом не менее 100 мм, начиная снизу.Стыки необходимо проклеить скотчем.
  2. Пленка прибивается к внешним краям стропил через контррешетки размером 5 х 5 см, которые обеспечивают вентиляцию под металлочерепицей или другим материалом.
  3. Доски обшивки прибивают перпендикулярно направлению стропильных ног. Интервал укладки зависит от выбранного покрытия, а у мягкой плитки заливка сплошная.
  4. Рубероид и вся фурнитура монтируются на концах крыши, а также вокруг вентиляции и дымоходов.

Примечание. Балки контррешетки, прибитые к стропилам, не должны становиться препятствием для вентиляции. Поэтому их специально укорачивают до длины 2-3 м и прибивают с зазором 5-10 см между соседними элементами.

Утепление вальмовой кровли производится как во время монтажа покрытия, так и после него, главное собрать правильный «пирог», показанный на схеме. В первом случае минеральная вата укладывается сверху, под гидроизоляцию, а во втором — изнутри.

Заключение

Надо понимать, что преимуществ у вальмовой крыши перед двускатной крышей немного. Во-первых, это красивое архитектурное решение, а во-вторых, снижает ветровую нагрузку на боковые фасады частного дома. Но за это домовладельцу придется расплачиваться повышенным расходом древесины и усложнением строительства, а значит, и временными затратами. Отсюда совет: не торопитесь с решением и хорошо подумайте о плюсах и минусах. Но если вы уже взялись за дело, то сделайте крышу качественно, для себя, не экономя на консультациях со строителями.

Связанные записи:


Шатровая или шатровая крыша — один из самых популярных вариантов кровли при строительстве индивидуальных домов во всем мире.

В отличие от двускатной крыши дома, по бокам которой монтируются фронтоны, двускатная крыша имеет дополнительные скаты в форме треугольника.

Шатровую крышу своими руками выполнить очень сложно, и если вас интересует, как сделать шатровую крышу, вам обязательно стоит предварительно ознакомиться с теоретической частью.

Перед началом работ следует все тщательно просчитать, составить чертежи и проект, в котором нужно указать размещение различных элементов и другие особенности конструкции.

При расчете шатровой кровли и конструкции необходимо учитывать все нагрузки, которые будут воздействовать на здание.

Конструкция должна быть очень прочной, выдерживать сильный ветер, снегопад и другие погодные условия. Срок службы кровли зависит от того, насколько правильно выбран кровельный материал.

Именно поэтому при создании проекта и чертежей очень важно все правильно просчитать. Проект четырехскатной кровли на фото:

.

Перед тем, как создать проект и чертеж четырехскатной крыши дома, сначала необходимо узнать угол наклона скатов, который зависит от многих факторов, таких как назначение мансарды, выбор кровли. материал, а также характеристики атмосферных воздействий.

Чаще всего угол наклона кровли индивидуальных домов составляет от 5 до 60 градусов.

Если в вашем регионе осадки и ветер не очень сильные, то угол наклона конструкции может быть незначительным.

Если в вашем районе зимой часто бывают сильные дожди и снегопады, то угол наклона четырехскатной крыши домов должен быть от 40-45 до 60 градусов.

Материал отделки, а также особенности монтажа зависят от варианта, каков угол наклона конструкции:

  • при угле наклона менее 18 градусов для кровли используется гофрированный и плоский шифер, а также рулонные материалы для кровли;
  • при угле наклона до 30 градусов обычно используются виды плитки;
  • для кровли с углом наклона не менее 30 градусов обычно используется штучный материал.

Расчет уклона кровли по фото.

При проектировании и расчете конструкции необходимо учитывать, где будут располагаться все элементы кровельной системы. Когда вы определили угол наклона вальмовой крыши, нужно также рассчитать высоту конька.

Стропильная система шатровой кровли

Устройство кровли этого типа частных домов подразумевает расчет необходимого сечения стропил.Расчет основан на нагрузках, которые получит ваша шатровая крыша.

В расчетах, а также при проектировании конструкции необходимо учитывать ветровую нагрузку, максимально возможную массу снега зимой, угол наклона кровли.

При расчете расстояния между стропилами необходимо оценить их способность выдерживать нагрузки, а также их запас прочности, который должен быть равен 1,4 и более.

Тип устройства стропильной системы зависит от характеристик постройки, а потому может быть разным.

Если в доме есть несущая стена или опоры из столбов, то обычно применяют слоистые стропила, а если устройство опоры невозможно, то делают подвесные стропила.

В некоторых зданиях одновременно используются стропила обоих типов.

При выполнении чертежа и проекта будущей постройки важно не только определиться с типом стропильной системы, но и учесть дополнительные крепления, которые придадут конструкции прочность и снизят нагрузку на балки.

Расчет нагрузок на крышу

При разработке чертежа и проекта кровли индивидуального дома важно правильно рассчитать нагрузки.

Грузы бывают следующих видов:

  • постоянные — вес изоляционного материала, различных отделочных и изоляционных материалов, вес материалов
  • на крышу и вес обрешетки;
  • временный — снег зимой, негативное влияние ветра;
  • доп. — различные конструкции, которые крепятся к крыше.

При создании проекта и чертежа крыши вашего дома следует придерживаться среднего значения снеговой нагрузки, которое составляет 180 кг на квадратный метр.

Но если угол наклона составляет 60 градусов и более, то снеговая нагрузка не учитывается.

Что касается ветровых нагрузок, то их среднее значение обычно составляет 35 кг на квадратный метр, но при уклоне крыши менее 30 градусов эта поправка не учитывается.

Произведя все расчеты, можно переходить к выбору материала для устройства кровли.

На фото ниже представлена ​​схема устройства шатровой кровли и названия всех элементов конструкции.

Выбор материалов для возведения кровли

Когда площадь шатровой крыши покрывается рубероидом, остается много отходов.

Поэтому для покрытия площади четырехскатной кровли обычно выбирают такие кровельные материалы, элементы которых имеют небольшие размеры.

Самыми распространенными материалами для покрытия площади кровли являются гибкая или обычная черепица, шиферный лист, ондулин, металлочерепица.

Чтобы построить крышу, которая прослужит несколько десятилетий, особое внимание необходимо уделить выбору материалов для строительства стропильной системы.

Обычно для устройства шатровой кровли используют пиломатериалы хвойных пород.

Не пренебрегайте качеством древесины, выбирайте материал без дефектов, которые могут еще больше снизить качество и долговечность конструкции.

Важным критерием выбора пиломатериалов является их влажность, которая должна быть не более 15-20%.

При превышении этого показателя брус перед использованием следует просушить, чтобы в процессе эксплуатации четырехскатная крыша не деформировалась и не деформировалась.

Устройство стропил для крыши дома обычно проводят при помощи бруса прямоугольного сечения, сечение которого следует рассчитывать для каждого индивидуального случая.

Для возведения такой конструкции обычно используются доски прямоугольного сечения 50 на 100, 50 на 200, 100 на 150 и другие.

Если возникла необходимость, то в процессе работы можно удвоить доски для получения нужного диаметра.

Для строительства четырехскатной кровли часто используются специальные стальные элементы, которые надежно удерживают стропила в одном положении на долгие годы.

Кроме того, опоры для коньковых балок также часто делают из металла.

Строительство вальмовой крыши

Все деревянные детали каркаса крыши обработаны специальным составом, который защитит дерево от огня. В местах, где брус будет примыкать к кирпичу или камню, его необходимо обернуть гидроизоляцией.

Устройство четырехскатной кровли начинают с укладки мауэрлатного участка кровли по периметру.

Закрепите его проволочными петлями или шпильками, которые заделывают в стены или перекрытия. Далее устанавливается центральная балка, которая располагается по центральной оси дома.

Он должен опираться на плиту перекрытия или внутреннюю стену.

Чтобы конструкция была абсолютно симметричной, важно правильно рассчитать и разметить расположение диагональных стропил, а также опоры конька.

Высота гребня также должна быть отмечена как можно точнее.

Четкая симметричная разметка конструкции позволит равномерно распределить нагрузку и предотвратит дальнейшее деформирование крыши.

После установки мауэрлата по периметру площади кровли под коньковую балку кладут балки. Высота конька должна строго соответствовать проектным чертежам.

Диагональные балки могут выдерживать высокие нагрузки во время эксплуатации, поэтому их необходимо устанавливать очень хорошо.

Если длины бруса или доски недостаточно, диагональные опоры изготавливаются из двух частей.Чтобы стык не испытывал предельной нагрузки, под ним устанавливается опорная планка.

Конструкцию можно сделать максимально жесткой, разместив стык с опорой на таком расстоянии, которое равно четверти длины стропильной балки от ее верхнего края, который крепится к коньку.

Устройство диагональных стропил лучше всего производить на сборных стропильных ногах, которые удобно монтировать. Посмотреть процесс установки диагональных стропил вы можете на видео.

Устройство такой кровли подразумевает установку не только стропильных ног в полный рост, которые крепятся к коньку, но и крепящихся к диагональным балкам — стропилам.

Чем ближе к углу дома, тем короче женщины.

Расстояние между стропилами определяется при разработке проекта кровли, но следует учитывать, что на каждом скате должно быть не менее трех центральных стропильных балок.

Для придания конструкции максимальной жесткости в необходимых местах крепятся опоры, раскосы и стяжки.Схему крепления стропил можно увидеть на фото.

Завершающим этапом устройства кровли является устройство стропильной обрешетки. Обычно для обрешетки используют брус размером 50 на 50 мм. Шаг обрешетки зависит от того, какой рубероид вы выбрали.

Если площадь мансарды будет использоваться как жилая комната, то следует также установить вентиляцию.

Сегодня все производители кровельных материалов также предлагают коньковые детали такой же фактуры и цвета.

Главный конек устанавливается на шатровую крышу и коньки, закрывающие зазоры между основными скатами и вальмой.

Монтаж вальмовой кровли завершается устройством карнизов и водостоков. Весь процесс показан на видео.

Сложность работ при возведении вальмовой крыши ненамного выше, чем у обычного двускатного, но это не значит, что вальмовая крыша строится своими руками так же легко, как обычная, с двумя симметричными скатами. .Основная сложность заключается в том, что шатровая крыша требует очень точного инженерного расчета и знания технологии, особенно если у вас нет хорошей практики в строительстве таких крыш.

Почему дом с шатровой крышей лучше двускатного варианта

Почему обычную двускатную крышу устраивают в основном на простых хозяйственных постройках, а для жилых помещений выбирают двускатную крышу:

  • Внешний вид четырехскатной крыши версия выглядит намного красивее и изящнее, чем двойная конструкция;
  • Даже простая четырехскатная крыша намного лучше выдерживает удары элементов за счет более плавных контуров и аэродинамики.Даже при сильнейшем ветре стропила каркаса остаются практически одинаково загруженными за счет правильной балансировки диагональных стропил;
  • Два дополнительных ската лучше отводят воду, подсыхают под действием ветра и тем самым защищают крышу дома от капиллярной воды, как в случае с прямыми фронтонами. Таким образом достигается значительно более высокая теплоизоляция и морозостойкость шатровой кровли.

Важно! Конструкция крыши в четыре ската, в отличие от «двушки», имеет высокую степень адаптации.

Для климата с большим количеством осадков отлично подойдет датская версия с крутыми основными склонами и двумя бедрами, для степной зоны с сильными ветрами, невысокая тазобедренная рама с большими свесами и средним углом наклона.

Наиболее удобным будет использование шатровой крыши в домах, где чердачное пространство выделяется не в виде жилой площади, а используется в хозяйственных целях. За счет появления двух дополнительных откосов площадь и полезная площадь мансарды сокращается примерно на 25%.Но при желании и достаточных размеров мансардного помещения вместо мансарды можно оборудовать небольшую комнату даже с окнами и балконом, как на фото.

Но в этом случае вместо простой системы вертикальных стоек, на которые опирается коньковая балка, в конструкции скатной кровли потребуется установка дополнительных горизонтальных балок — ригелей, которые будут играть роль потолок для мансардного помещения.

Как сделать шатровую крышу

В первую очередь стоит разобраться, чем 4-х скатная кровля в деталях отличается от варианта с двускатным скатом.

Основное отличие стропильной системы в 4 ската от двойной симметричной кровли

Отличия в конструкции будут наиболее заметны на схеме с простым прямоугольным вариантом скатной крыши, показанной на фото:

Важно ! Большинство элементов дополнительных откосов требуют очень тщательной подгонки, поэтому диагональные стропила и стропила часто собирают с предварительным «хватом» на саморезы, и только после окончательной регулировки заменяют на болтовое соединение или сбивают гвоздями. .

Шатровая кровля своими руками, последовательность работ

Самым сложным при строительстве стропильной системы шатровой крыши является этап навешивания диагональных стропил. Во-первых, угол наклона диагональных стропил и давление, с которым они опираются на коньковую балку, должны быть равны параметрам пары подвесных балок с другой стороны. Площади скатов и углы наклона в шатровой крыше должны быть абсолютно равными.

Во-вторых, воображаемая линия, проведенная между точками стыковки или вершинами треугольников, образованных диагональными стропилами с обеих сторон, должна проходить точно по оси коньковой балки как по горизонтали, так и по вертикали.Правильное выравнивание и регулировка положения диагональных стропил — основная сложность при сборке вальмовой крыши.

На этапе подготовки сборки шатровой кровли укладывается доска или брус мауэрлата, при этом важно тщательно выровнять плоскость доски по горизонту. На мауэрлат наносится предварительная разметка мест установки боковых стропил, стропильных опор и затяжки. Монтаж вальмовой крыши значительно упрощается, если в качестве перекрытия использовать железобетонную плиту.

После раскладки и крепления затяжек собирают коньковый каркас или «скамейку». По сути, это балка коньковой фермы, установленная на вертикальных стойках. К стойкам пришиваются продольные и поперечные подкосы, обеспечивающие устойчивость каркаса до сборки стропил вальмовых откосов.

Перед выкладкой диагональных стропил необходимо подкрепить коньковый каркас парой временных балок, которые крепятся к мауэрлату и крайнему столбу «скамейки».Это предотвратит опрокидывание конькового каркаса под давлением диагональных стропил с другой стороны.

Дальше самое сложное. Сначала определяют реальную длину каждой из балок, для этого забивают гвоздь в точке опоры на конце коньковой планки и измеряют длину от гвоздя до точки опоры на мауэрлате с помощью шнура. Перед установкой диагоналей каждый из стропил обмеряют и обрезают по длине шнура.

Установив элементы крепления на мауэрлат, определяют линию контакта и вырезают поверхность контакта.Перерезав плоскость опоры балок, их укладывают на конец конькового прогона.

Нижние концы диагональных балок устанавливают в угловой стык мауэрлатной балки с подрезом опорной поверхности балки согласно показанной схеме. Иногда форма поднутрения выполняется по шаблону, но надежнее разметить линию реза вручную.

В идеале воображаемая вертикальная плоскость, проведенная через любое наклонное стропило, должна быть параллельна плоскости наклонной балки, расположенной на противоположной стороне вальмовой крыши.

Если все сделать правильно, два диагональных стропила вальмовой крыши будут точно по оси коньковой балки. Во избежание прогиба достаточно длинных колодок, необходимо установить подкосы и анкерные опоры с установкой временных креплений из саморезов. Аналогичным образом с противоположного откоса устанавливаются стропила и выравниваются элементы с максимальной точностью. Для увеличения жесткости вальмовых откосов вырезают несколько балок и устанавливают по краям диагональных балок.

После переходят к укладке обычных стропильных балок. Крепление на мауэрлат производится стандартным болтом-гайкой или стальными уголками. В верхней части стропильную доску обычно распиливают по шаблону и укладывают на коньковый брус.

Обычно после навешивания рядов на коньковый прогон и мауэрлат устанавливают в верхней части дополнительные ригели, снижающие раскладывающий эффект каркаса шатровой кровли. После установки всех стропильных балок и выравнивания основных прочностных элементов шатрового каркаса приступают к капитальному креплению всех стропил на мауэрлат и коньковую балку.

На следующем этапе устанавливаются подкосы и крепятся под обычные стропила, а треугольные откосы «забиваются» стропилами. Каждая из балок обрезается по длине согласно приведенной ниже схеме и устанавливается в шахматном порядке, это позволяет избежать ослабления балки из-за совпадения разрезов на противоположных сторонах.

Все элементы крепятся гвоздями, саморезами и болтовыми соединениями с накладными стальными пластинами и уголками.

Заключительные операции

После сборки основного каркаса вальмовой крыши на концы стропил набивают галтели — короткие доски, образующие серию свесов крыши вдоль стены.Линию отреза замеряют по концам кобылок, отрезают так, чтобы концы были в одной плоскости, и пришивают карнизную доску. Нижняя часть кобыл обшивается вагонкой или обычной доской.

После обработки древесины балок антисептическим составом приступают к набивке досок обшивки. Толщина досок, количество материала и точка забивания гвоздей выбираются исходя из того, какую крышу планируют положить на эту шатровую крышу.

Заключение

Шатровая кровля заслуженно считается одной из самых удобных и практичных кровельных конструкций. Если вы собираетесь построить четырехскатный вариант своими руками, помимо правильного расчета конструкции вам понадобится опыт совмещения и регулировки положения каждой из балок. Поэтому правильно будет получить необходимый опыт и навыки работы с шатровой кровлей у более опытных мастеров.

Возведение каркаса четырехскатной кровли — сложный процесс с характерными технологическими особенностями.При строительстве используются собственные конструктивные элементы, последовательность работ другая. Зато результат поразит эффектной формой и устойчивостью к атмосферным атакам. А домашний умелец может гордиться своими личными достижениями кровельщика.

Однако, прежде чем решиться на устройство такой конструкции, стоит ознакомиться с алгоритмом, по которому строится стропильная система скатной кровли, и с особенностями ее устройства.

Класс шатровых крыш объединяет в себе два типа конструкций, напоминающих в плане квадратную и прямоугольную оболочку. Первая разновидность называется бедра, вторая — бедра. На фоне скатных аналогов они отличаются отсутствием фронтонов, называемых в кровле щипцами. При строительстве обоих вариантов двускатных конструкций используются слоистые и подвесные стропила, монтаж которых осуществляется по стандартным технологиям строительства скатных стропильных систем.

Характерные отличия в классе четырехскатных:

  • У шатровой крыши все четыре ската имеют форму равнобедренных треугольников, вершины которых сходятся в одной наивысшей точке. В конструкции палатки нет гребня как такового; его функцию выполняет центральная опора в многоуровневых системах или верх подвесной фермы.
  • У вальмовой крыши пара основных скатов имеет трапециевидную форму, а вторая пара — треугольную. Бедренная конструкция отличается от бедренной аналога обязательным наличием гребня, к которому трапеции примыкают верхними основаниями.Треугольные скаты, они же вальмы, вершиной примыкают к гребню, а их бока состыковываются с наклонными сторонами трапеций.

Исходя из конфигурации крыш в плане видно, что палатки обычно возводятся над квадратными зданиями, а шатровые — над прямоугольными. Подойдут как мягкие, так и мягкие покрытия. Характерная квадратная или прямоугольная форма повторяется чертежами стропильной системы шатровой кровли с четко обозначенным расположением элементов в плане и вертикальных проекциях скатов.

Часто вальмовые и вальмовые кровли используются вместе при строительстве одного объекта или эффективно дополняют двускатные, односкатные, ломаные и другие крыши.

Конструкции с четырьмя откосами могут опираться непосредственно на верхний венец деревянного дома или на мауэрлат, служащий верхней обвязкой кирпичных или бетонных стен. Если под каждым стропилом можно найти верхнюю и нижнюю опоры, то каркас крыши строится по слоистой технологии.

Монтаж многослойных стропильных ног проще и доступнее для неопытного домашнего кровельщика, которому необходимо учесть, что:

  • При жестком скреплении верхней и нижней пятки стропил металлическими уголками или с помощью опорной деревянной вагонки потребуется усиленное крепление мауэрлата, ведь на него будет передаваться распорка.
  • При жесткой фиксации верхней пятки и шарнирном креплении низа стропила усиливать крепление мауэрлата не нужно, т. К. При превышении нагрузки на крышу крепление петель, например, на ползунки, позволят стропилам немного сдвинуться, не создавая давления на мауэрлат.
  • При навешивании верха стропил и жестком закреплении низа также исключаются распорка и давление на мауэрлат.

Вопросы крепления мауэрлата и родственный способ установки стропильных ног по правилам решаются еще на этапе проектирования дома.Если в здании нет внутренней несущей стены или нет возможности построить надежные опоры для центральной части кровли, кроме схемы сборки подвесной стропильной системы ничего не подойдет. Правда, в большинстве случаев применяется метод слоистого строительства, для реализации которого необходимо заранее предусмотреть несущую опору внутри здания.

В устройстве стропильных систем для вальмовых и вальмовых крыш используются специфические конструктивные элементы, это:

  • Диагональные стропильные ноги, образующие опорные соединения откосов.В вальмовых конструкциях диагонали, они же косые стропила, соединяют консоли коньковой балки с углами кровли. В тентовых системах наклонные ножки соединяют вершину с углами.
  • Нарожники, или стропильные полуноги, устанавливаемые перпендикулярно карнизу. Они опираются на диагональные стропила, расположены параллельно друг другу, поэтому отличаются разной длиной. Народники образуют плоскости вальмовых и вальмовых склонов.

Диагональные стропила также используются для устройства ендов, только тогда углы кровли устраиваются вогнутые, а не выпуклые, как вальмовые.

Вся сложность устройства каркасов для четырехскатных крыш заключается в установке диагональных стропил, которые определяют результат формирования конструкции. Кроме того, откосы требуются, чтобы прочно удерживать нагрузку в полтора раза большую, чем у обычных стропильных ног скатных крыш. Потому что они подрабатывают коньком, то есть опорой для верхней пятки жен.

Если вкратце описать порядок строительства многоуровневого каркаса для шатровой кровли, то можно уложиться в несколько этапов:

  • Устройство мауэрлата на кирпичные или бетонные стены.Процесс установки мауэрлата на стены из бревна или бруса можно отменить, ведь его с успехом можно заменить верхним венцом.
  • Монтаж центральной опоры конструкции вальмовой крыши или опорного каркаса основной части вальмовой крыши.
  • Монтаж обычных слоистых стропил: пары для вальмовой кровли и серия, определяемая дизайнерским решением для вальмовой конструкции.
  • Установка диагональных стропильных ног, соединяющих углы систем с верхом опоры или крайними точками конька.
  • Изготовление по размеру и крепление наручников.

В случае использования схемы подвесного каркаса началом строительства каркаса палатки будет установка фермы треугольной формы по центру. Установка серии стропильных ферм станет началом монтажа четырехскатной вальмовой стропильной системы.

Устройство вальмовой стропильной системы

Разберем один из распространенных примеров устройства вальмовой крыши с многослойными стропильными ногами.Придется опираться на балки перекрытия, уложенные поверх мауэрлата. Жесткое крепление с прорезью будет использоваться только для фиксации верха стропильных ног на коньковом прогоне, чтобы не нужно было усиливать застежку мауэрлата. Размеры коробки, показанной на примере дома, составляют 8,4 × 10,8 м. Фактические размеры кровли в плане увеличатся с каждой стороны на размер карниза на 40-50 см.


Устройство основы мауэрлата

Мауэрлат — это сугубо индивидуальный элемент, способ его монтажа зависит от материала стен и архитектурных особенностей постройки.Способ укладки мауэрлата планируется по правилам на период проектирования, ведь для надежной фиксации мауэрлата рекомендуется:

  • Оборудовать стены из легких пенобетонных, газосиликатных и подобных им железобетонной лентой, залитой по периметру, с установленными в период заливки анкерами для крепления мауэрлата.
  • Кирпичные стены сложить стороной в один или два кирпича по внешнему краю так, чтобы по внутреннему краю образовался выступ для укладки деревянного каркаса.Во время кладки между кирпичами закладывают деревянные дюбели для крепления мауэрлата скобами к стене.

Мауэрлат изготавливается из бруса размером 150 × 150 или 100 × 150 мм. Если предполагается эксплуатация подкровельного пространства, бруски желательно брать толще. В единый каркас брус соединяется косыми пропилами. Затем участки соединения армируют саморезами, обычными гвоздями или глухарями, а уголки — скобами.

Поверх мауэрлата укладываются балки внахлест по горизонтали, построенные оптимальным образом для конкретного дома. Применяется брус сечением 100 × 200 мм. В первую очередь укладывается балка, проходящая точно по центральной оси здания. В примере длины бруса для строительства сплошных балок недостаточно, поэтому их собирают из двух балок. Точка стыковки должна располагаться над надежной опорой. В данном примере опора — это внутренняя несущая стена.

Шаг между балками перекрытия 60 см. Если оснащаемый бокс не отличается идеальными параметрами, как это бывает в большинстве ситуаций, расстояние между балками можно немного изменить. Такая регулировка позволяет немного «сгладить» недостатки конструкции. Между крайними балками с двух сторон и стенами дома должен быть зазор 90 см, необходимый для установки аутригеров.


Поскольку балки перекрытия сами по себе могут образовывать только два карнизных свеса, к их концам прикрепляются короткие балки перекрытия — аутригеры.Их сначала устанавливают только в районе основной части вальмовой крыши, именно там, где будут монтироваться стропильные ноги. Стержень прибивается к мауэрлату, крепится к балке шурупами, крупнокалиберными гвоздями, штифтами, крепежные детали укрепляются уголками.

Устройство коньковой части

Центральная часть вальмовой крыши представляет собой обычную двускатную конструкцию. Стропильная система для нее устраивается по тем правилам, которые она диктует. В примере есть некоторые отклонения от классической трактовки наклонного принципа: не используется грядка, на которой традиционно устанавливаются опоры для конькового прогона.Работу кровати придется выполнять по центральной балке перекрытия.

Для сооружения коньковой части стропильной системы вальмовой крыши необходимо:

  • Постройте опорный каркас для стропильных ног, верх которого будет опираться на коньковую балку. Прогон будет поддерживаться тремя опорами, центральная из которых устанавливается непосредственно на центральной балке перекрытия. Для установки двух крайних опор сначала укладывают две поперечные бруски, перекрывающие не менее пяти балок перекрытия.Устойчивость повышена за счет двух подкосов. Для изготовления горизонтальной и вертикальной частей опорной рамы использовался блок сечением 100 × 150 мм, подкосы выполнялись из доски 50 × 150 мм.
  • Сделайте стропильные ноги, для которых сначала нужно сделать шаблон. К месту установки прикладывают доску подходящих размеров, на ней проводят линии будущих разрезов. Это будет шаблон для непрерывного изготовления стропил.
  • Установить стропильные ноги, опираясь прорезью на коньковую балку, а нижней пяткой на стойку напротив.

Если бы балки перекрытия укладывались поперек коробки, то стропила основной части крыши опирались бы на балки перекрытия, что намного надежнее. Однако в примере они опираются на шток, поэтому под ними необходимо устраивать дополнительные мини-опоры. Эти опоры следует располагать так, чтобы нагрузка от них и расположенных выше стропил передавалась на стены.

Затем монтируют по три ряда стеблей с каждой из четырех сторон. Для удобства выполнения дальнейших действий контур кровли оформляется карнизной доской.Его необходимо прибивать к балкам перекрытия и аутригерам строго горизонтально.

Установка угловых стоек

В пространстве, ограниченном карнизной доской, находились угловые участки, не заполненные деталями стропильной системы. Здесь вам потребуются угловые штанги, установка которых осуществляется следующим образом:

  • Для обозначения направления установки натягиваем шнурок. Протягиваем от точки условного пересечения крайней опоры каркаса с балкой перекрытия до угла.
  • Сверху шнурка на его место ставим планку. Удерживая перекладину, проведите снизу пропилы в точке пересечения перекладиной балок перекрытия и углового соединения досок карниза.
  • Готовую штангу с обрезанным излишком прикрепляем к мауэрлату и к балке перекрытия уголками.

Остальные три угловых штанги изготавливаются и монтируются таким же образом.

Установка диагональных стропил

Диагональ, они тоже косые, стропильные ноги — из двух сшитых досок сечением равным размеру обычных стропил.В примере одна из досок будет расположена немного выше второй из-за разницы в углах бедер и трапециевидных уклонах.

Последовательность работ по изготовлению и установке матов:

  • От высшей точки гребня натягиваем шнурок к углам и к центральной точке ската. Это вспомогательные линии, по которым мы будем отмечать предстоящие разрезы.
  • Угонометр Карпентера — маленький измеритель угла между шнурком и верхней стороной угловой ножки.Так определяется угол нижнего среза. Предположим, он равен α. Угол верхнего среза рассчитывается по формуле β = 90º — α.
  • Под углом β обрезаем один край произвольной обрезки доски. Прикладываем ее к месту верхнего крепления, совместив край этой заготовки со шнурком. Обрисовываем лишнее, мешающее плотному монтажу. Вам нужно снова распилить по отмеченным линиям.
  • На другом срезе доски под углом α отпиливаем нижнюю пятку.
  • Делаем первую половину диагонального стропила по шаблонам для верхней и нижней опоры. Если массивная доска недостаточно длинная, можно соединить две части. Их можно стыковать с помощью насаженного на саморезы метра в дюйм, он должен располагаться с внешней стороны подошвы конструкции. Устанавливаем готовую первую часть.
  • Вторую часть стропил делаем таким же образом, но учитываем, что она должна быть немного ниже своей первой половины.Участок стыковки досок в один элемент не должен совпадать с участком стыковки досок первой половины ската.
  • Сшиваем две доски гвоздями на расстоянии с шагом 40-50 см.
  • Вдоль шнурка, натянутого к центру пандуса, проводим линию, по которой нужно будет подкорректировать прорезь, чтобы состыковать ее с соседними стропилами.

Следуя описанному алгоритму, необходимо установить еще три диагональные ножки.Под каждую из них следует установить опоры в месте крепления угловых приставок к балкам. Если пролет больше 7,5 м, ближе к коньку по диагонали устанавливается еще одна опора.

Изготовление и установка вальмовых стропил

Шнурок между вершиной гребня и центром ската уже натянут. Она служила осью для наметки разрезов, и теперь по ней необходимо измерить угол γ и вычислить угол δ = 90º — γ.Не отклоняясь от проверенного пути, готовим шаблоны для верхней и нижней опоры. Накладываем верхнюю обшивку на предназначенное для нее место и размечаем на ней линии пропила для плотного прилегания между диагональными стропилами. С помощью заготовок делаем центральную ножку бедра и фиксируем там, где она должна быть.

В пространстве между угловыми стойками и карнизом устанавливаем короткие стойки, чтобы придать конструкции жесткость и обеспечить надежную фиксацию крайних, самых коротких бортов.Далее следует приступить к изготовлению шаблонов для самих женщин:

  • Отрезаем доску под углом δ и прикрепляем ее в точке крепления к диагональному стропилу.
  • Обозначим по сути излишки, которые нужно снова сократить. Полученный шаблон используется при изготовлении всех наручников, например, правой стороны бедра. Для левой стороны верхний шаблон будет заполнен с противоположной стороны.
  • В качестве шаблона для нижней пятки используем кусок доски, отпиленный под углом γ.Если все предыдущие действия были выполнены правильно, то по этому шаблону изготавливаются нижние точки крепления для всех остальных женщин.

В соответствии с реальной длиной и «показаниями» шаблонов делаются раскосы, необходимые для формирования плоскостей бедер и участков основных откосов, не заполненных обычными стропильными ногами. Их устанавливают так, чтобы верхние точки крепления стропил к диагональным стропилам были разнесены, т.е.е. верхние соединительные узлы соседних откосов не должны сходиться в одном месте. Балки крепятся к стропильной ноге уголками, к балкам перекрытия и выносным опорам, как это разумнее и удобнее: уголками или металлическими зубчатыми пластинами.


Технология вальмовой кровли основана на уже знакомых принципах вальмовой крыши. Правда, в их конструкции отсутствует коньковая часть стропильной системы. Строительство начинается с установки центральной опоры, к которой крепятся стропила, а затем несущие.Если при строительстве кровли с оболочкой используется навесная технология, то в первую очередь устанавливается готовая ферма.

Приглашаем воспользоваться нашим бесплатным онлайн-калькулятором для расчета строительных материалов при установке вальмовой кровли — и следовать инструкциям.

Полезная видеоинструкция

Вкратце, видео познакомит с последовательностью и правилами монтажа стропильной системы вальмовой кровли вальмовой и вальмовой категорий:

Ознакомившись со спецификой устройства и освоив тонкости устройства кровли с четырьмя скатами, можно смело переходить к реализации планов по ее возведению.

Выбор типа кровли для проекта будущего сооружения — очень ответственный этап строительства. Ошибка в этом вопросе обходится дорого: нарушается целостность образа, теряется гармония и респектабельность. Для перекрытия большого частного дома своими руками архитекторы и дизайнеры часто рекомендуют шатровую крышу. В его устройстве удачно сочетаются узнаваемый внешний вид, надежность и практичность, перед которыми не устоит ни один домовладелец.

Внешний вид и конструкция

Кровля четырехскатного типа состоит из четырех пересекающихся плоскостей, скатов.Два из них, треугольной формы, называются торцевыми, они заменяют фронтоны. Остальные два — трапециевидные, известные как передние. Диапазон уклона откосов лежит в пределах 15-60 градусов, а выбор кровельного материала ограничивается только фантазией.
Конструкция шатровой кровли состоит из следующих обязательных элементов:

  1. Конек, расположенный на самом верху крыши, на пересечении плоскостей скатов.
  2. Скаты, четыре поверхности под углом к ​​основанию крыши, покрытые рубероидом.
  3. Свесы, выступающие за периметр основания части кровли, необходимые для защиты стен конструкции от попадания воды. Свесы образуются путем удлинения стропильных ног или специальных деталей — кобылок.
  4. Стропильная система, которая не видна снаружи, но представляет собой каркас, опору шатровой крыши, формирующую ее геометрию.
  5. Водосточная система, удаляющая лишнюю жидкость с поверхности шатровой кровли. Обычно устанавливается внешний желоб, состоящий из желоба, водозаборной воронки и вертикальной трубы.
  6. Снегодержатели с небольшими бортиками, расположенные по краям склонов, предотвращающие внезапное обрушение снежной массы, накопившейся после снегопада.

Разновидности форм

Под четырехскатной крышей скрываются несколько типов крыш, состоящих из такого количества скатов, но имеющих другую структуру:


Проект

Шатровая крыша — сложная конструкция, требующая точных расчетов и проектирования. Если раньше эти задачи были доступны только опытным мастерам и дизайнерам, то теперь каждый может решить их с помощью компьютера и специального программного обеспечения.В процессе расчетов составляется схема и определяется:


Результатом процесса проектирования является диаграмма, отражающая реальные размеры и взаимное расположение частей скатной крыши.

Стропильная система

Шатровая крыша опирается на каркас, называемый стропильной системой. Практически все его элементы выполнены из древесины хвойных пород. Поскольку дерево — это натуральный материал, влага и бактерии губительно действуют на него.Для его уменьшения проводят антисептическую обработку глубокого проникновения и антипирен для защиты от огня. Включает:


Монтаж четырехскатной крыши своими руками — отличный способ дополнить архитектурную концепцию частного дома. Приложив усилия и построив его своими силами или наняв профессиональных мастеров, домовладелец станет обладателем уютного, красивого дома!

Видеоинструкция

Переменные и коды категорий в Xactimate online

CNC 4

FCV30

000 Напольное покрытие — винил

Системы противопожарной защиты

9002 8

05

Кирпичная кладка

900 28

000

900off30 , & желоб

900 23

0005

23 Окна — виниловые

WDW

9004

ACC

Аксессуары — Мобильный дом

ACT

Акустические процедуры

APP

Аппарат

AWN

Навесы и покрытия для террас

CAB

Шкафы

CLN

Очистка

Бетон 900

CON

Управление контентом

CSF

Очистка

DMO

Общий снос

0

Очистка

DMO

Общий снос

DOR

Двери

DRY

0

Гипсокартон

Электрооборудование

ELS

Электрооборудование — специальные системы

EQA

Разное.техника — с / х

EQC

Разное. оборудование — коммерческое

EQU

Тяжелое оборудование

EXC

Земляные работы

FCC

Покрытие пола — ковролин 28

3 900

Напольное покрытие — эластичное

FCS

Напольное покрытие — камень

FCT

Напольное покрытие — керамическое покрытие

FCW

Напольное покрытие — дерево

FEE

Разрешения и сборы

FEN

FNC

9003 1

Отделочные столярные изделия / отделочные работы

FNH

Фурнитура для отделки

FPL

Камины

FPS

FRM

Обрамление и грубые столярные изделия

FRP

Противопожарная защита

GLS

Стекло, остекление и фасады магазинов

3

Удаление опасных материалов

HVC

Тепло, вентиляция и кондиционирование воздуха

INM

Изоляция — механическая

9004 IN Изоляция

LAB

Только работа

LIT

Светильники

LND

Ландшафтный дизайн

MBL

Мрамор или натуральный

MPR

Защита от влаги

MSD

3K Зеркала и душевые двери

Мобильные дома, плинтусы и установка

MTL

Металлические конструкции и компоненты

OBS

Устаревшие элементы

ORI

0 Орнамент

0 утюг

PLA

Внутренняя планка и штукатурка

PLM

Сантехника

PNL

Панели и отделка деревянных стен

Покраска

POL

Плавательные бассейны и спа

PRM

Ремонт и обслуживание недвижимости

PTG

Покраска — низкая или низкая

RFG

Кровля

SCF

Строительные леса

SDG

00 Siding

Siding

SPE

Специальные элементы

SPR

Спринклеры

STJ

Стальные элементы балки

STR

Лестница

STU

Штукатурка и внешняя штукатурка

TBA

Аксессуары для туалетов и ванных комнат

Восстановление места травмы / преступления

TIL

Плитка

TMB

Деревянный каркас

TMP

0 Временный ремонт

90 004 USR

Элементы, определяемые пользователем

WDA

Окна — алюминиевые

WDP

Окна — раздвижные двери террасы

WDR30 9000 Остекление и ремонт окон

WDS

Окна — световые люки

WDT

Обработка окон

WDW

30

WDW

Окна — дерево

WPR

Обои

WTR

Водозабор и восстановление

XST 30

минимизация затрат и отходов.Устройство вальмовой крыши

Четырехскатные кровельные конструкции не только имеют эффектный и привлекательный внешний вид, но и обладают множеством других преимуществ. Однако расчет шатровых крыш и их элементов, а также их установка — дело технически сложное, и его невозможно осуществить без досконального знакомства с особенностями этого процесса.

Разновидности шатровых крыш

Крыши с четырьмя скатами крыши бывают нескольких разновидностей, наиболее распространенными из которых являются:

  • бедра;
  • палатка;
  • полубедра;
  • штриховых линий.

Существуют и другие варианты шатровых крыш, но они встречаются гораздо реже.

Вальмовые крыши имеют два ската треугольной формы и два ската трапециевидной формы. Концевые откосы называются вальмами и простираются от конька вверху до карниза внизу. Такая конструкция делает такую ​​крышу оптимальным вариантом для быстрого спуска с нее осадков. При этом в силу технологических особенностей конструкции расчет вальмовой четырехскатной кровли и монтажные работы по ее установке выполнить сложнее всего.


Скаты вальмовых крыш представляют собой четыре треугольника с равными боковыми сторонами. Основания этих треугольных откосов образуют квадрат. Расчет площади шатровой кровли этого типа также технически достаточно сложен, хотя несколько проще по сравнению с предыдущим вариантом. Такие крыши часто делают на беседки. Перед тем как сделать шатровую крышу для беседки, нужно произвести тщательные расчеты.

Достаточно распространенным является и другой вид вальмовой крыши — полувальмовый.Они представляют собой нечто среднее между вальмовой крышей и обычной двускатной крышей. Нужно знать, как правильно рассчитать полавальтовую крышу. Конструктивная особенность таких крыш — отсутствие острых углов, а их фронтон выполнен в виде трапеции. Зная, как рассчитать площадь фронтона, можно сразу заказать материал для покрытия фронтона. Функциональным преимуществом полускатных крыш является их высокая устойчивость к сильным ветровым нагрузкам. Проектно-монтажные работы здесь могут иметь некоторые особенности, и если говорить о том, как правильно рассчитать шатровую крышу такого типа, то следует учитывать погодные условия местности.Там, где часто бывают снегопады, создаются более крутые склоны и небольшие навесы, и наоборот, в менее заснеженных регионах.


Сломанные шатровые крыши тоже довольно распространены. Их особенность заключается в том, что геометрически их торцевые участки представляют собой ломаную линию, от которой и произошло это название. Преимущество скатных шатровых крыш в том, что они имеют привлекательный внешний вид и позволяют максимально эффективно использовать жилое пространство. Не менее важно и то, что такие крыши имеют относительно простую стропильную систему.В то же время вопрос, как рассчитать площадь скатной кровли ломаного типа, достаточно сложен, и обычно решается профессионалами строительного дела.

В целом расчет шатровых крыш любого вида, а значит и их установка, — задача не из легких, требующая определенных навыков и опыта в сфере строительных работ.

Особенности конструкции

Из-за наклонного положения скатных поверхностей конструкция четырехскатной кровли существенно отличается по форме от прямоугольной.Именно нестандартная форма в первую очередь определяет основные трудности в расчетах и ​​в процессе монтажа, в частности, в том, как рассчитать площадь четырехскатной крыши дома, рассчитать необходимое количество определенные элементы, как соединить конструктивные части кровли, как рассчитать объем четырехскатной кровли и т. д.

Четырехскатные крыши в зависимости от разновидности могут иметь разную конструкцию и составные части. Однако общие принципы их устройства во многом идентичны, и их можно рассматривать на примере вальмовых крыш — как наиболее типичного варианта шатровых крыш.


При рассмотрении устройства центральной части вальмовой крыши можно заметить сходство с обычной двускатной крышей. В процессе обустройства центральной части таких крыш тоже много общего. Чаще всего здесь используются стропильные системы слоистого типа, несколько реже — подвесные стропильные конструкции. При устройстве слоистой разновидности стропил их опирают на расположенную в верхней части кровли коньковую балку, которая, в свою очередь, устанавливается на балочный каркас.Каркас для установки коньковой балки состоит из стоек и горизонтально расположенной станины. Очень важным моментом является его опора на прочный фундамент, который может служить несущей стеной в центре возводимого сооружения. Иногда в стропильных системах сложных вальмовых крыш устраивают не одну центральную балку, а две параллельные балки.

Если расположение несущих стен не позволяет использовать их в качестве опоры для ходового каркаса, то для этого оборудуют мощный пол, например, из бетонных плит.Прочность плиты должна быть достаточной, чтобы выдерживать вес стропильной системы, всех компонентов кровельного покрытия и возникающие внешние нагрузки.

Прочность бетонных плит обычно достаточно велика, чтобы выдерживать любой тип кровельной системы или вес. Поэтому вопрос, как рассчитать шатровую крышу по весовым показателям, в данном случае особого значения не имеет. Важно только правильно произвести все остальные замеры, а затем в соответствии с ними провести процесс монтажа.


Иногда вместо бетонных плит для устройства несущих конструкций используют перекрытие из деревянных балок. Естественно, по прочности этот способ заметно уступает предыдущему варианту. При этом ходовая рама устанавливается на толстую балку размерами 100-150 на 200 миллиметров. Сама коньковая балка изготавливается из аналогичного материала, как и станина, если есть необходимость в ее использовании. Укладка опор под стойки ходовой рамы производится поперек балок перекрытия.Стойки, распорки и ветровые подкосы изготавливаются из бруса размером 100 на 150 миллиметров.

Сложность конструкции вальмовой кровли затрудняет обустройство опор для скатных поверхностей. Для этого угловые зоны соединяются с прогоном конька с помощью диагональных стропильных балок (ниппельных стропильных ног). Эти балки длиннее обычных и должны иметь большую прочность, так как в них упираются укороченные стропила скатных конструкций.

Монтажные работы усложняются, если вальмовая крыша оборудована дополнительными надставками.В этом случае вопрос о том, как рассчитать квадратуру скатной крыши и других ее параметров, представляет собой сложную задачу, для решения которой сложную кровельную конструкцию условно разбивают на несколько простых участков, а затем производят расчеты для каждого из них. их отдельно.

Основные этапы монтажа стропильной системы вальмовой кровли

Процесс устройства стропильной системы вальмовой кровли состоит из следующих последовательных этапов:

  1. Монтаж каркаса коньковой балки.
  2. Монтаж сначала многослойной, а затем центральной части стропильной конструкции.
  3. Разметка с помощью шнура или веревки направлений установки диагональных балок.
  4. Установка диагональных стропильных ног по нанесенной разметке.
  5. Установка укороченных стропил с упором в диагональные стропила.
  6. Обшивка ветровым щитом по периметру кровли.


Укороченные стропильные ноги, называемые стропилами, образуют плоскость для расположения скатов вальмовой крыши.Диагональные стропила, в которые упираются колотушки, чаще всего изготавливают из двуститых досок, что способствует увеличению их несущей способности. Это важно, так как нагрузка на них примерно в полтора раза превышает нагрузку на обычные стропила. Если диагональные стропильные балки перекрывают большую площадь, то для придания им дополнительной прочности устанавливаются дополнительные опоры: подкосы, фермы или стойки из бруса.

Как видите, процесс устройства стропильной системы вальмовой крыши имеет большое количество нюансов, которые необходимо тщательно учитывать при проведении расчетов и монтажных работ.

Обустройство мансарды

Четырехскатное кровельное покрытие можно устраивать над готовым чердачным помещением или над флигелем, над которым нет смысла оборудовать отдельный чердак. Если такую ​​кровлю устанавливают над жилым домом без чердака, то необходимость устройства чердака обычно присутствует. Мансардные шатровые крыши получили распространение в жилищном строительстве.

В то же время следует отметить, что чердачные помещения шатровых крыш обычно не предназначены для активного и частого использования, так как наклон различных поверхностей кровли приводит в этом плане к существенным неудобствам.Чтобы чердак можно было использовать как отдельное подсобное помещение, придется значительно увеличить его высоту и габариты. В этом случае расход материалов также будет значительно выше. Все эти нюансы стоит учесть перед расчетом высоты вальмовой крыши, чтобы чердачное пространство отвечало требованиям и запросам домовладельцев.


Также следует сказать несколько слов о том, как рассчитать высоту конька скатной крыши.Коньковая конструкция, как правило, является центральной и наиболее возвышенной частью кровельной конструкции. Вопрос, на какой высоте его установить, в целом также зависит от предполагаемого использования подкровельного пространства, а также от личных предпочтений владельцев дома. Более высокая крыша позволит более эффективно использовать чердак или чердак. При этом крыша небольшой высоты — оптимальный вариант с точки зрения экономии, минимальных затрат материала и трудозатрат.

Параметры, которые следует рассчитывать при устройстве скатной крыши

Если говорить о необходимых расчетах перед проведением монтажных работ, в первую очередь следует упомянуть, как рассчитать площадь крыши шатровой кровли.Правильный вариант здесь — рассчитать для каждого ската крыши отдельно с последующим суммированием результатов. В этом случае используются стандартные математические формулы для расчета площади определенных геометрических фигур.

Так, например, если откос имеет треугольную форму, то от его вершины с помощью веревки или шнура проводится перпендикулярная линия к основанию, называемая высотой. Далее эта самая высота треугольного ската умножается на длину основания, а полученная величина делится пополам.В результате получится площадь треугольного ската крыши.


Для трапециевидных откосов формула несколько иная: сначала складывается длина верхнего и нижнего оснований трапеции, затем их сумма делится пополам и умножается на высоту откоса.

Еще один важный момент при расчете шатровой крыши — определение необходимого расстояния между стропильными балками. Размер щелей в основном зависит от материала кровельного покрытия.Так, например, для металлочерепицы и профнастила он составляет 60-90 сантиметров, а для битумной черепицы — 100-120 сантиметров, так как в последнем случае кровля укладывается на сплошную обшивку из листовой фанеры.

Расчет

— что и как рассчитать

Не менее важен правильный выбор угла наклона скатов кровли, при котором необходимо учитывать ряд факторов:

  • Вес кровельного покрытия — чем он больше, тем круче должна быть оборудована кровля.
  • Размеры элементов покрытия. Если они небольшие и между ними много стыковых участков, то вероятность проникновения воды между ними увеличивается, а потому откосы следует располагать под большим углом.
  • Климат местности. В районах, где часто бывают снегопады, скаты крыши следует располагать более круто, что позволяет быстрее сходить осадки.
  • Правила пожарной безопасности мансардных крыш. В соответствии с ними при большом чердаке через него должен быть проходной проход высотой 160 сантиметров и шириной 120 сантиметров.Если чердак небольшой (до 2 метров в длину), то минимальные размеры прохода должны составлять 120 и 90 сантиметров соответственно.
  • Высота дымохода для каминных и печных конструкций. Общая высота, включая внешнюю поверхность крыши, должна быть не менее 5 метров. Конечно, для небольших построек с покатой крышей такой вариант отопления не подходит.

Размер сечения стропильных балок тоже может быть разным, и зависит от общей нагрузки, приходящейся на стропильную систему.Общая нагрузка определяется весом кровельного пирога и давлением внешних факторов, таких как ветер и снег. Соответственно, здесь важен и материал кровельного покрытия, и местный климат. Понятно, что чем больше нагрузка на стропильную конструкцию, тем больше сечение стропильных балок.

Помимо вышеперечисленных нюансов, есть и другие особенности, которые следует учитывать при выборе шатровой крыши для дома:

  • Конструкция четырехскатной кровли позволяет оборудовать большие свесы со всех четырех сторон, защищая фасад и стены от атмосферных осадков.
  • Хотя в целом четырехскатная конструкция крыши дороже двухскатной, однако из-за отсутствия необходимости устройства фронтонов эта разница не так велика.
  • Если шатровая крыша предназначена для мансардного сооружения, то визуально она будет выглядеть ниже, что следует учитывать при проектировании.
  • Монтаж любой вальмовой кровли следует начинать с коньковой конструкции. Мауэрлат должен быть надежно закреплен и соединен на угловых участках, а прогоны должны иметь прочное основание.
  • Для крепления различных элементов кровли рекомендуется использовать современный металлический крепеж.
  • По окончании всех работ, перед расчетом полностью готовой к эксплуатации шатровой кровли дома, следует еще раз пересмотреть все конструкции, элементы и стыковые соединения.
  • Поскольку строительство шатровой крыши — задача не из легких, взяться за нее можно только при наличии достаточной уверенности в себе. В противном случае наиболее правильным решением будет доверить монтажные работы специалистам.

Сложная конструкция вальмовой крыши требует точных расчетов в процессе проектирования. Правильные расчеты обеспечат надежность, прочность и долгий срок службы конструкции крыши. Быстро и правильно рассчитать вальмовую крышу можно с помощью калькулятора. Такая онлайн-программа поможет надежно составить полную схему кровли с учетом всех необходимых параметров.

Вальмовая крыша представляет собой шатровую кровельную конструкцию. Его боковые стороны выполнены в виде трапеции, а торцевые откосы имеют треугольную структуру.Все части устройства расположены под одинаковым углом к ​​основанию.

Для правильного расчета конструкции вальмовой кровли необходимо учесть все ее основные составляющие элементы:

  1. Верх — конек. Устройство представляет собой балку, которая закрепляется в самой высокой точке горизонтальной плоскости кровли. Он немного меньше общей длины постройки и служит для соединения элементов стропильной системы.
  2. Стропила центральные.Такие несущие элементы конструкции крыши размещаются по высоте и длине откосов, а также конька.
  3. Стропила угловая. Такие планки располагаются под углом. Их установка начинается от конька и заканчивается у края постройки.
  4. Бедра. Такие наклонные элементы соединяются с коньком с одной стороны, а с угловыми стропилами — с другой.
  5. Мауэрлат. Этот элемент позволяет соединить стропильную систему со стенами постройки.Эта привязка выполняется по всему периметру здания.
  6. Свесы. Обычно такой защитной конструкцией является удлиненная часть стропильных ног. Для вальмовых крыш характерны карнизные свесы, которые позволяют защитить стены дома от влаги.
  7. Обрешетка. Такое устройство необходимо для закрепления рубероида, а также гидроизоляционного слоя и утеплителя. Обрешетка бывает разреженной и цельной. Его вид зависит от типа кровли.

При расчете кровли онлайн учитывается ее покрытие. Материал может быть в виде рулонов, отдельных модулей или листов.

Вальмовые крыши без фронтонов. Их главное преимущество — жесткость всей конструкции и хорошая обтекаемость покрытия. Но спроектировать такой вид надежной кровли без большого количества отходов довольно сложно. Поэтому лучший помощник при составлении плана сооружения крыши — это калькулятор, который при вводе всех данных обеспечит достоверные расчеты вальмовой крыши с чертежом.

Онлайн-калькулятор

Для проведения расчетов с помощью предоставленного калькулятора достаточно точно ввести параметры вальмовой крыши. Онлайн-программа быстро и точно рассчитает количество всех необходимых элементов стропильной системы, их длину, а также размер конька.

Основными определяющими показателями для расчета вальмовой крыши являются: ширина и длина здания, его высота и наклон крыши. Также учитываются размеры свеса.При выборе ширины стропил учитываются нагрузки материала кровли, а также давление ветровых и снежных потоков воздуха.

Обрешетка

Правильный выбор материала обрешетки влияет на прочностные свойства вальмовой кровли. Оптимальный вариант для этого типа кровли — доска толщиной 3 сантиметра и шириной 10 сантиметров. Параметры могут меняться в большую сторону в зависимости от характеристик материалов покрытия конструкции.

Шаг обрешетки выполняется в диапазоне от 20 до 70 сантиметров.Для металлочерепицы расстояние между досками составляет 35 сантиметров, для шифера требуется большее расстояние — от 50 до 70 сантиметров. Длина бруса 6 метров.

При укладке мягкой кровли применяется сплошная обшивка. Его конструкция состоит из фанеры или листов OSB. Укладка материала в такой конструкции осуществляется с зазором не более одного сантиметра.

Более надежные параметры обрешетки можно уточнить у производителей материала, выбранного для кровельного покрытия.С помощью калькулятора для расчета вальмовой крыши можно определить необходимый объем древесины для всей стропильной системы.

Теплый кровельный материал

Утепленная крыша — довольно простой способ сохранить тепло в доме. Такой вид кровельной конструкции позволяет использовать чердак как жилое помещение. Для приготовления торта используются различные материалы в следующем порядке:

  • пароизоляционное покрытие — металлизированная трехслойная пленка;
  • изоляция — минеральная вата из базальтового волокна толщиной не менее 10 сантиметров;
  • гидроизоляция — пленочный материал, защищающий утеплитель от влаги;
  • Контррешетка — конструкция из деревянных блоков толщиной не менее 3 сантиметров, обеспечивающая вентиляционный зазор.

Если в качестве теплоизоляции используются пенополистирольные плиты, то установку барьера для водяного пара можно не проводить. Гидроизоляционный материал и утеплитель укладываются на крышу только сплошным слоем. Все стыки необходимо заклеить специальной лентой.

Для небольших хозяйственных построек часто применяется простая скатная крыша. Для частного дома следует выбрать что-то более эффектное и красивое, например, четырехскатную крышу. Такой вариант используется довольно часто, особенно если «коробка» дома имеет квадратную форму.Но такая конструкция может быть довольно сложной. А как правильно рассчитать шатровую крышу? Давайте разберемся.

Расчет шатровой кровли — общие понятия

В первую очередь стоит разобраться с конструкцией самой шатровой кровли и ее разновидностями. Общие идеи можно почерпнуть из названия. В такой крыше используется сразу четыре ската. При этом выделяют следующие разновидности:

  1. Шатровая. Именно такой вариант можно назвать классической шатровой кровлей.Эта конструкция имеет треугольные скаты, сходящиеся в одной точке наверху крыши. Шатровая крыша в основном используется при строительстве квадратных построек.
  2. Бедро. При этом две стороны имеют треугольную форму, а две другие выполнены в виде трапеции. Такая конструкция крыши встречается чаще, чем шатровая крыша. Именно такой вариант чаще всего используют, если хотят сделать чердак.

Каждый вид шатровой кровли имеет свои подвиды. Бывают сложные и простые конструкции.Но в любом случае очень важно произвести правильный расчет вальмовой крыши, от этого будет зависеть ее долговечность и надежность.

У четырехскатной крыши есть свои преимущества. Например, под такой крышей остается много места, которое будет надежно защищено от атмосферных явлений и холода. В результате у вас останется свободное пространство, которое можно использовать для хранения вещей или для проживания. К тому же сама стропильная система достаточно прочная, такая кровля способна выдерживать большие нагрузки.

Если говорить о недостатках, то в первую очередь стоит упомянуть сложность конструкции. Если сравнивать с двускатной или двускатной крышей, то при строительстве нужно иметь определенные навыки и умения. Поэтому чаще всего при возведении шатровой кровли прибегают к помощи профессионалов.

При строительстве дома, «ящик» которого выполнен в форме квадрата, часто выбирают крышу, состоящую из четырех скатов. Но даже с другой формой конструкции такой вариант кровли вполне приемлем.Четырехскатная крыша долговечна и надежна, к тому же украсит ваш дом. Но, как и в случае с любой конструкцией, очень важно произвести правильный расчет, и именно об этом пойдет речь в следующей части.

Проводим расчеты

Перед тем, как начать любое строительство, необходимо составить проект будущего сооружения, просчитать все параметры и количество используемых материалов. Если говорить о кровле, то важны следующие характеристики:

  • используемые кровельные материалы;
  • уклон склона;
  • Параметры и проект стропильной системы.

Максимальный и минимальный уклон ската будет зависеть от материала, из которого сделана крыша. Вот тут и начинается расчет шатровой кровли. Например, для шифера это значение составляет от 15 до 60 градусов. Если использовать популярную сегодня металлочерепицу, угол наклона ската может составлять от 30 до 60 градусов. Для мягкой кровли этот параметр не должен превышать 15-20 градусов.

Кроме того, при выборе уклона уклон может зависеть от количества зимних осадков и архитектурных особенностей.Если снега много, то уклон становится больше. В этом случае убирать снег с крыши не придется.

Но стоит помнить, что чем больше угол наклона, тем выше будет крыша. Поэтому необходимо произвести правильные расчеты, чтобы снег не скапливался, и не портил внешний вид самого дома.


Введите размеры в миллиметрах:

Y — высота кровли, это расстояние от перекрытия чердака до конькового узла (верха «палатки»).Значение Y влияет на угол наклона крыши (для шатровой крыши от 5 до 60 градусов). Угол наклона ската крыши определяется с учетом типа постройки, назначения мансарды, снеговой нагрузки и типа рубероида (например, для рубероида — 8-18 °, шифер или металлические листы. –14-60 °, плитки — 30-60 °). Если чердак будет нежилым, следует выбрать небольшую высоту (экономия материала на стропила, гидроизоляцию и кровлю), но достаточную для доработки, обслуживания и ремонта (около 1500 мм).Обязательно учитывайте требования СП 20.13330.2011 «Нагрузки и воздействия» (СНиП 2.01.07-85 * обновленная редакция). Следует помнить, что на крыше небольшой высоты (угол наклона до 30 градусов) может скапливаться снег, что увеличивает нагрузку на стропильную систему крыши и отрицательно сказывается на ее герметичности и прочности. Высокая кровля (угол наклона 45-60 °) дает возможность обустроить жилое пространство под ее сводом и не дает задерживаться осадкам, но уязвима для сильных порывов ветра.Оптимальный угол наклона шатровой крыши зачастую находится в пределах 30-45 градусов.

X — Длина крыши (без свесов), собственно, это величина длины передней стены вашего дома.

Z — Ширина крыши определяется шириной здания.

С — размер карнизного свеса (необходим для защиты стен и фундамента от атмосферных осадков) определяется с учетом климатических особенностей вашего региона (СП 20.13330.2011) и общая архитектурная идея.

Для одно- и двухэтажных домов с водоотводом минимальный размер С — 400 мм (по СНиП II-26-76 *), без организации наружной канализации не менее 600 мм. Оптимальный вылет составляет примерно 500 мм.

У — Ширина стропила.

W — Толщина стропил.

S — Шаг стропил, т.е. расстояние между соседними стропилами.

U и W — важные параметры, определяющие надежность всей стропильной системы. Требуемое сечение стропила ( U NS W ) зависит от: нагрузок (постоянная — вес стропильной системы, обрешетки, кровельного пирога; временная — снег, ветер; специальные — сейсмические воздействия, динамические нагрузки от промышленные взрывы), качество и тип используемого материала (доска, брус, клееный брус), длина стропильных ног, расстояние между стропилами.Примерные сечения бруса и ступеньки ( S ) для стропил разной длины приведены в таблице.

Длина стропил, мм Шаг стропил, мм Сечение стропил, мм
до 3000 1200 80×100
до 3000 1800 90×100
до 4000 1000 80×160
до 4000 1400 80×180
до 4000 1800 90×180
до 6000 1000 80×200
до 6000 1400 100×200

При выборе сечения стропил обязательно руководствоваться рекомендациями, приведенными в СП 64.13330.2011 «Деревянные конструкции», СНиП II-26-76 * «Крыши» с учетом СП 20.13330.2011 «Нагрузки и удары».

O1 — Ширина досок обрешетки.

O2 — Толщина досок обрешетки.

R — Шаг обрешетки (т.е. расстояние между соседними досками).

Обрешетка каркаса стропильной конструкции выполняет несущие функции, ее сечение (ширина О1 и толщина О2 ) определяется массой, жесткостью кровельного материала и углом наклона кровли.Обрешетка должна обеспечивать достаточную опору, но в то же время не утяжелять конструкцию. Определить примерную ширину ( O1 ), толщину ( O2 ) доски для обрешетки и ступеньки ( R ) можно по данным в таблице.

Заполнение полей онлайн-калькулятора пальмовой крыши с выбором оптимального сечения обрешетки и ее шага в конкретном случае помогут рекомендации, приведенные в СП 64.13330.2011 «Деревянные конструкции», СНиП II -26-76 * «Крыши» и СП 20.13330.2011 «Нагрузки и удары».

Если вам нужен рисунок, близкий к требованиям ГОСТ, отметьте пункт «Черно-белый рисунок», это позволит сэкономить цветные чернила или тонер при печати.

Результаты расчета шатровой кровли:

Наш онлайн-калькулятор с чертежами поможет рассчитать материалы для устройства вальмовой или вальмовой крыши и создать подробные чертежи (с точными размерами всех частей стропильной системы). Вы сможете бесплатно узнать площадь, ширину, высоту крыши, длину бруса для карниза, конька, стропил, обрешетки для каждой стороны крыши и необходимый объем древесины для каждой позиции.Такие данные позволят составить представление о стоимости шатровой кровли (сделать смету) и закупить нужное количество пиломатериалов для стропильной системы. Также рекомендуется получить консультацию квалифицированного специалиста (кровельщика с опытом реализации успешных проектов) по устройству кровли, ведь от ее качества и надежности во многом зависит комфорт и уют вашего дома.

  • При строительстве дома возникают такие вопросы, как расчет материала для кровли, которые напрямую связаны с его архитектурной формой — количеством скатов, наличием мансарды и т. Д.При составлении дизайн-проекта необходимо тщательно выверять все его параметры, чтобы убедиться в его надежности и безопасности.

    Шатровая крыша имеет два треугольных ската (вальма) на торцевых сторонах. Он классифицируется в основном как бедро или бедро. Бедро состоит из двух треугольников и двух трапеций (боковые скаты — равнобедренные треугольники, а передние — правильные трапеции). Если его откосы в самой нижней точке не доходят до карниза, то его называют полубальтовым. Строительная коробка в данном случае имеет форму прямоугольника.Если он представлен в форме квадрата, делается шатровая крыша, четыре треугольных ската которой сходятся на единой вершине.

    Как рассчитать шатровую крышу: размеры основания, уклон

    Зная линейные размеры основания и угол наклона его скатов, можно произвести расчет вальмовой крыши. Как правило, он проводится по следующему принципу: уклоны разбиваются на несколько элементов, каждый из которых рассчитывается отдельно, после чего подводятся итоги.Таким образом, можно рассчитать общую площадь шатровой крыши.
    Несущая конструкция шатровой крыши имеет сложный каркас. Входящие в него центральные стропила создают дополнительную нагрузку. Кроме того, стропила должны выдерживать нагрузку кровельного покрытия, а также снег и ветер. Поэтому требуется дополнительно рассчитать параметры четырехскатной конструкции, например, вес кровельных и отделочных материалов, климатические особенности региона.

    Очевидно, что любая неточность в расчетах может иметь серьезные последствия, поэтому они проводятся с большой осторожностью и с учетом всех возможных вариантов.

    При этом также следует учитывать следующие показатели:

    Грамотный расчет шатровой кровли требует учета данных метеослужбы района проживания. Для точного определения необходимой высоты кровли и углов ската всех четырех скатов необходимы следующие данные: показатели

    • сила и скорость ветра в районе строящегося дома;
    • осадков;
    • рубероид б / у.

    Дизайн и расчеты: делаем проект по чертежу

    Перед тем, как приступить к работам по устройству кровли, необходимо спроектировать, рассчитать и выполнить чертеж будущей шатровой конструкции.

    Уклон ската в зависимости от назначения чердака, атмосферных нагрузок и типа кровельного материала колеблется от 5º до 60º.

    В регионах с частыми сильными ветрами или малым количеством осадков уклон склонов небольшой, а в районах со значительными снеговыми нагрузками и частыми дождями он намного выше, 48–60º.

    В свою очередь, исходя из угла наклона, выбирается материал для кровли:

    • 5º — 18º — рулонное покрытие,
    • 14º — 60º — кровельный металл, листы асбоцементные;
    • 30º — 60º — плиточный.

    Высота конька скатной крыши при заданном уклоне скатов рассчитывается по тригонометрическим формулам для прямоугольных треугольников.

    Проект дома с шатровой крышей начинается с расчета стропил.Их сечение зависит от угла наклона откосов и общей величины ожидаемых суммарных нагрузок: веса конструкции стропил, кровельного пирога, снеговых и ветровых нагрузок. Минимальный запас прочности стропил должен составлять 1,4.

    Расчеты также определяют:

    • шаг стропил и их несущая способность,
    • какие стропила использовать — слоистые или навесные,
    • необходимость в дополнительных элементах: подкосах, помогающих снизить нагрузку на стропила, или затяжках, защищающих конструкцию от расшатывания,
    • необходимость увеличения длины стропил или двойного бруса для их усиления и т. Д.

    При проектировании стропильная система рассчитывается:

    • на прочность — стропила не должны ломаться;
    • по степени деформации при определенных параметрах, например прогиб стропил для чердачных крыш не должен превышать 0,4% их длины.

    Особенности расчета нагрузки на стропильную систему

    Стропильная система находится под воздействием постоянных и временных нагрузок.
    В первую входит массу кровли, обрешетки и контр-обрешетки, балок и самих стропил, а во вторую — ветровую, снежную и полезную — это нагрузки от потолков, резервуаров для воды, вентиляционных камер и прочего подвешенного к ней предмета. фермы.

    Параметр для расчета снеговых нагрузок для средних широт страны по стандарту составляет 180 кг / м² для горизонтальной проекции крыши. Накопившись, снежный мешок может увеличить это значение до 400–450 кг / м². Для тех же регионов расчетный параметр ветровой нагрузки составляет 35 кг / м².

    При уклоне склонов более 60 ° снеговая нагрузка не учитывается, а при уклоне менее 30 ° не учитывается ветровая нагрузка.Параметры этих нагрузок можно корректировать с помощью существующих поправочных коэффициентов, учитывающих местные климатические условия. Общая масса кровли рассчитывается исходя из площади конструкции и используемых материалов.

Калькулятор расчета высоты вальмовой крыши. Калькулятор крыши Walm. Что значит рассчитать крышу

Крыша Вальм — это разновидность мансардной крыши.Его часто устанавливают в домах, где планируется оборудовать дополнительное жилое или нежилое пространство. Строительство каменной кровли Четыре страницы. Две боковины — стержни, имеют форму трапеции, два конца — бедра — треугольные.

Достоинства каменной кровли:

  • Способность противостоять постоянным даже сильным порывам ветра;
  • Жесткая конструкция сводит к минимуму деформацию крыши;
  • Эстетичный вид, возможность визуально сделать здание более компактным;
  • Возможность оборудовать большие боковые карнизы, обеспечивая при этом дополнительную защиту стен здания от воздействия атмосферных осадков.

К недостаткам пустотных крыш можно отнести сложность конструкции и монтажа, дороговизну.

— Это основа кровли. Стропила чаще всего выполняют из хвойного дерева, обработанного специальным составом для предотвращения гниения и оседания насекомых.

Для опоры стропила по каменной кровле устанавливается мауэрлат — трамбовка, предназначенная также для распределения нагрузки на стены стен. Центральным элементом является покрытие вальмовой крыши, к которому крепится большая часть стропил.

Их три типа:

  • Центральная (обыкновенная) — прикрепляется к коньку брюшка на одинаковом расстоянии друг от друга;
  • Диагональ — соединить угловыми рафилями;
  • Corner — прикрепляются к брюшкам конька и соединяются диагональными рафилями на разной высоте, чтобы конструкция приобрела дополнительную прочность.

После установки рафтинг-системы монтируется светильник, на него укладываются изоляционные материалы и покрытие.При этом ставятся дымоходы, водоотводы, вентиляция.

Строповая крыша Walm — Проектный комплекс, требующий тщательных расчетов перед установкой. Один из важных параметров — угол наклона вальмовой крыши. Это зависит от предполагаемой нагрузки на крышу, воздействия внешних факторов, например, ветра, снега. Также кровельные материалы влияют на угол наклона кровли. Максимальный рекомендуемый для шифера — 22 °, минимальный — для многослойного рулонного материала — 5 °.Материалом, которым можно покрыть пустотелую крышу при любом угле наклона, является мембранная крыша.

Точный предварительный расчет каменной кровли Поможет избежать лишних затрат и неприятных моментов при установке. Существует несколько методов расчета, а также множество онлайн-калькуляторов для определения площади крыши Walm, высоты крыши Walm и других проектных параметров. Но лучшие результаты демонстрирует использование специального программного обеспечения. За несколько минут, введя базовые данные, пользователь получит точные, надежные расчеты, на основании которых можно смело приступать к построению.Программа хороша тем, что включает в себя все параметры для максимально объективного расчета.

Возведение вальмовой кровельной конструкции считается одним из самых сложных вариантов и компоновки из-за наличия в каркасе множества однозначных узлов сцепления. Перед тем, как приступить к возведению стропильной системы, необходимо произвести общий расчет с чертежом, и только после этого станет понятной ситуация, насколько массивной и тяжелой получится конструкция стропил.

Что такое расчет четырехслойной кровли


При любом исполнении четырехскатной кровли, от самой простой, шатровой, до сложной вальмовой кровли ломаного типа, расчет выполняется по той же схеме. :

  • Эскизный проект скатной кровли выполняется своими руками согласно конструкции сооружения и заданию на проект;
  • Разрабатывается главный чертеж вальмовой крыши;
  • Расчет скатной кровли, наиболее нагруженные части каркаса четырехскатной вальмовой кровли;
  • Уточняйте размеры основных частей системы пайки, выполняйте детальные чертежи отдельных узлов.

К сведению! Только после расчетов и детализации можно сделать смету и учесть стоимость строительства красивой четырехскатной вальмовой крыши.

В данном случае дается методика ручного расчета деревянного каркаса и стропильной системы кровли. Методика и основные этапы расчета не представляют особой сложности, выполнить проектирование и разобраться в расчетах вполне под силу даже школьнику. Если человек владеет методикой расчета, то он имеет четкое представление о том, как устроены стропила, коньковая и опорная балка, где расположены четвертые звенья четвертой кровли.

Для определения размеров вы можете использовать любую онлайн-программу или систему автоматизированного проектирования, но иногда для оценки прочности и устойчивости приходится делать то, что называется, «на ходу».

Устройство крыши Walm


Конструктивно классическая четырехскатная крыша состоит из двух основных тяг и двух боковых клапанов. Чтобы рассчитать длины и сечения стержня, необходимо сделать максимально точный эскиз, а то и лучше. Используя схемы с разным оформлением углов наклона и высоты крыши, можно чертить и рассчитывать различные варианты планировки кровли, а главное — определять геометрические размеры наиболее нагруженных деталей каркаса.

Основными элементами конструкции четвертой крыши являются:

  1. Частные балки для сплава, образующие два основных конька. Стропила по форме и исполнению точно такие же, как и в обычной двухъярусной крыше. Коньки имеют форму ровной трапеции;
  2. Вальмовые уголки, называемые еще прикрытыми или диагональными стропилами, располагаются в углах каркаса кровли и образуют так называемые полые стержни в виде симметричных выточенных треугольников;
  3. Бензиновые стропила, из которых сформирована плоскость стержневых стержней;
  4. Вертикальные стойки, на которых опирается коньковая балка и все четыре скользящие.

Кроме того, в конструкции использовано большое количество вспомогательных элементов, призванных повысить жесткость всего четырехстраничного каркаса. Это всевозможные подкосы, подкосы, шпрегели, устанавливаемые в качестве опорных элементов стропила, фото.

Самые длинные стропила называются угловыми, самые короткие — узкими.

Расчет параметров каркаса крыши


В условиях задачи необходимо будет по чертежам выполнить расчетный расчет наиболее нагруженных элементов стропила — стойки вертикальной опоры и быстрой балки стропила. четырехскатная вальмовая крыша.Кроме того, необходимо рассчитать их размер и положение строп, промытых под опорными поверхностями на мауэрлате и коньках.

Обычно обычно используются схемы с одиночным коньковым спуском, как на чертеже, но если подчеркиваемое пространство планируется использовать как чердак или чердачное помещение, в этом случае четырехъярусная крыша строится по двухкруговая схема. Этот вариант значительно дороже, но позволяет получить более устойчивую и жесткую конструкцию вальмы в случае постройки крыши с большой площадью конька.

В обоих вариантах четырехскатной кровли используются утилизирующие стропила с фиксацией рафтинговых балок на мауэрлат и опора конькового хода. Расчет обеих скатных крыш выполняется по одной методике.

Для выполнения расчета нам потребуются:

  • Определить нагрузки, действующие на каркас скальной кровли;
  • Проверить на прочность и устойчивость стойку вертикальной опоры;
  • Рассчитайте прогиб и прочность обычной и диагональной балки для рафтинга.

Для проведения расчета используется упрощенная схема четырехскатной вальмовой крыши, которая представлена ​​ниже.

Все элементы каркаса четырехскатной вальмовой крыши можно разделить на две группы — балки, в том числе стойки. Первые работают в условиях прогиба или под действием изгибающего момента. Вторая группа силовых элементов относится к более простым корпусам, они работают на линейное сжатие или растяжение. В этом случае расчет несущей способности сжатой стойки определяется из условий статической устойчивости при действии сжимающей нагрузки.

Методы расчета устойчивости и прочности вертикальных опор и подпозиций


На первом этапе необходимо определить прочность вертикальной стойки, исходя из известного значения вертикальной нагрузки. Сила давления на вертикальные стойки рассчитывается как сумма трех составляющих — массы кровельной крыши и веса от максимального снежного покрова. Поскольку коньки расположены под углом, то окончательное вертикальное давление, воспринимаемое крышей, можно примерно принять как половину веса деревянных конструкций четырехсекционной конструкции и массы снега, рассчитанной на основе площади \ кровельного покрытия, умноженного на максимальный вес 1 м 2 снежного покрова для данного региона.

Прочность вертикальной опоры определяется из следующего соотношения:

σ = p / s ≤ м с, где MC — удельная прочность на сжатие конкретной породы древесины, p — вертикальная нагрузка под действием От веса четырехстоечной рамы и массы снега в килограммах S — общая площадь поперечного сечения всех вертикальных опор в данной конструкции. Значение, полученное при делении, не должно быть больше M C, эталонного значения, которое можно взять из справочника или понижения №ii-25-80.Например, сухая сосновая древостоя сечением 120 см 2 выдерживает огромную вертикальную нагрузку почти 16 тонн, поэтому расчет на прочность не имеет определяющего значения.

Практически всегда расчеты вертикальных стоек производятся по запасу устойчивости или опорной способности воспринимать усилие без деформации и изгиба.

Для классификации гибкости опоры применяется понятие гибкости λ для куба за кубом, для большинства реальных деревянных опор ее значение может составлять от 40 до 100 единиц.

Формула расчета устойчивости длинного деревянного стержня, являющегося опорой четырехстраничной крыши, выглядит так: σ = p / φs ≤ м с, где φ — коэффициент продольного изгиба, определяемый по положениям СНиВА №II-25-80 по формуле:

  • Для значений λ менее 70 единиц φ рассчитываются по формуле: φ = 1 — 0,8 (λ / 100) 2;
  • При значениях λ получается более 70 единиц φ: φ = 3000 / λ 2 .

Практическое значение φ варьируется от 0,3 до 0,7.

Самый простой в использовании график, который позволяет по зависимости λ — φ и соотношению длины к диаметру опоры получить точное значение φ и выполнить контрольный расчет на устойчивость.

Прочность рафальной балки


Расчет несущих вертикальных опор обычно является проверкой, так как реально запас прочности и устойчивости стоек из стандартного бруса 100х150 мм для большинства вальмовых крыш всегда составляет больше, чем требуется на самом деле.Гораздо важнее проверить прочность диагональных балок стропильных ног, которые часто ломаются под тяжестью снега из-за недостаточного запаса жесткости.

Для проверки устойчивости подъемной балки к нагрузке используется стандартная формула — (P / φs) + (m z / w z) ≤ m y. , г. где :

  • P — суммарная нагрузка на массу конструкции вальмовой крыши, снежного покрова и вертикальную составляющую давления от потока ветра в кг;
  • S — размер поперечного сечения в см 2;
  • W z и m z — момент сопротивления и значение изгибающего момента балки сплава соответственно;
  • M y — справочное значение сопротивления удельному изгибающему усилию деревянного бруса.

К сведению! При угле наклона менее 27 o величиной ветровой нагрузки на каркас четырехскатной кровли можно пренебречь, но при этом составляющей снега и дополнительным весом обрешетки.

Все расчеты на прочность производятся исходя из предположения, что деревянные балки, используемые для стропильной балки, не имеют дефектов и повреждений, что на практике не всегда верно. Кроме того, доски из разных частей ствола дерева имеют разную прочность, поэтому стропила для четырехскатной вальмовой крыши выполняются композитными, в виде пакета высушенных двух или трех досок 50х150 мм.Расчет такого стропила по стандартной схеме.

Расчет геометрии элементов вальмовой четырехскатной крыши


Конструкция полой четырехскатной кровли может быть представлена ​​в виде пространственного набора прямоугольников и трапеций.

Исходными значениями являются размеры прямоугольника мауэрлата, которые будут рассчитаны по всем элементам каркаса крыши плода.

Изначально нужно рассчитать высоту вертикальных опорных стоек.Для этого используется значение, равное половине длины боковой стены за вычетом ½ толщины стены дома s. Зная угол наклона зыби А, легко определяется по высоте вертикальной опоры коньковой планки по формуле: H K = 0,5 (L BC — 0,5S) * TGA.

Принимая во внимание то, что L OQ = L Do, можно определить:

  • Длину горизонтальной проекции угловой стропильной балки по планиметрии L OC = 1,22 * L DO и, соответственно, размер диагонального участка L AC, используя теорему Пифагора и корни L OC и HK;
  • Длина конькового хода, как продольный размер здания постройки, за вычетом удвоенной длины L ДО, L АК = L СМ -2L ДО.

Помимо размеров каркаса, необходимо выполнить расчет сидений проходящих обыкновенных и диагональных рафтинговых балок.

Для этого по нижнему краю обыкновенного стропила размер H AD затягивают расчетом, после откладывания ширины мауэрлалата на угол наклона ската и клиновидной промывки, как на рисунке.

Заключение


Для грамотной эксплуатации требуются определенные знания в строительной механике и сопутствующих вопросах, особенно в области прочности и устойчивости конструкций.Тем не менее для простых схем, например, для беседки или сарая, проблемы прочности не так критичны. Достаточно знать правила геометрического расчета кровли плода полого типа, а для важнейших опорных и сплавных элементов использовать таран с повышенным запасом прочности.

Четырехплотные кровельные конструкции имеют не только эффектный и привлекательный внешний вид, но и обладают множеством других преимуществ. Однако расчет четырехскатных крыш и их элементов, а также их установка технически сложны, и не могут быть осуществлены без внимательного ознакомления с особенностями этого процесса.

Разновидности четырехскатных крыш

У крыш с четырьмя коньками существует довольно много разновидностей, наиболее распространенными из которых являются следующие:

  • walm;
  • палаток;
  • полукровок;
  • битый.

Существуют и другие варианты четырехскатных крыш, но они встречаются гораздо реже.

Крыша Walm имеет два треугольных конца и два трапециевидных конька. Концевые коньки называются валмами и простираются от конька вверху до карниза внизу.Подобная конструкция делает такую ​​крышу оптимальным вариантом для быстрого выпадения с нее осадков. При этом в силу технологических особенностей конструкции расчет четырехскатной вальмовой кровли и монтажные работы по ее установке наиболее сложны для выполнения.


Коньки тентовых крыш представляют собой четыре треугольника с равными боковыми сторонами. Основания этих треугольных стержней образуют квадрат. Расчет площади четырехскатной крыши этого типа технически тоже достаточно сложен, хотя несколько проще по сравнению с предыдущим вариантом.Такие кровли часто делают на беседках. Перед тем как сделать четырехгранную крышу для беседки, необходимо произвести тщательные расчеты.

В особо крупной торговой сети есть еще и разные разновидности четырехскатных крыш — полушерстяные. Они находятся среди средних между камбалом и обычной двухскатной кровлей. Нужно знать, как правильно произвести расчет полушерстяной кровли. Особенностью конструкции таких крыш является отсутствие острых углов, а фронтон выполнен в виде трапеции.Зная, как рассчитать площадь фронтона, можно сразу заказать материал для обшивки фронтона. Функциональным преимуществом полустенных крыш является их высокая устойчивость к сильным ветровым нагрузкам. Проектно-монтажные работы здесь могут иметь некоторые особенности, и если говорить о том, как правильно рассчитать четырехскатную крышу такого типа, следует учитывать погодные условия. Там, где часто бывают снегопады, устанавливаются более прохладные температуры и небольшие навесы, а в менее заснеженных регионах — наоборот.


Нередко встречаются и гряды четырехскатных крыш. Их особенность в том, что их геометрически конечные участки представляют собой ломаную линию, откуда это произошло. Преимущество ломаных четырехгранных крыш в том, что они имеют привлекательный внешний вид и позволяют максимально эффективно использовать жилое пространство. Важное значение имеет то, что такие крыши имеют относительно простую стропильную систему. В то же время вопрос, как рассчитать площадь четырехскатной кровли ломаного типа, достаточно сложен, и обычно ставится профессионалами строительного дела.

В целом расчет четырехстраничных крыш любого вида и, соответственно, их установка — дело непростое, требующее определенных навыков и опыта в сфере строительных работ.

Особенности конструкции

Из-за наклонного положения скудных поверхностей конструкция четырехскатной крыши по форме существенно отличается от прямоугольной. Это нестандартная форма в первую очередь и определяет основные трудности в смете и в процессе монтажа, в частности как рассчитать площадь четырехстраничной крыши дома, рассчитать необходимое количество тех или иных элементов, как совместить конструктивные части крыши, как рассчитать четырехстраничную крышу и т. д.

Крыши с четырьмя прорезями в зависимости от породы могут иметь разную конструкцию и составные элементы. Однако общие принципы их устройства во многом идентичны, и их можно рассматривать на примере вальмовых крыш — как наиболее типичного варианта четырехскатных крыш.


При рассмотрении устройства центральной части односкатной кровли можно увидеть сходство с обычной двухскатной кровлей. В процессе обустройства центральной части таких крыш тоже много общего.Чаще всего здесь используются стропильные системы рукавного типа, чуть стропильное применение подвесных стропильных конструкций. При устройстве городской разновидности стропил в их основе будет лежать беговая дорожка, расположенная в верхней части кровли, которая, в свою очередь, устанавливается на несущую раму. Рама для установки беговой дорожки состоит из стоек и горизонтально расположенных Лензны. Очень важным моментом является его опора на прочный фундамент, который может служить несущей стеной в центре конструкции. Иногда в рафальных системах сложных вальмовых крыш устраивают не один центральный пролет, а две параллельные балки.

Если расположение несущих стен не позволяет использовать их в качестве опоры для ходового каркаса, то для этого отключают мощное перекрытие, например, бетонные плиты. Прочность перекрытия должна быть достаточной, чтобы выдерживать жесткость стропильной системы, всех компонентов кровли и возникающих внешних нагрузок.

Надежность бетонных плит обычно достаточно велика, чтобы выдерживать нагрузку от кровельной системы любого типа и степени тяжести.Поэтому вопрос, как рассчитать четырехскатную крышу по весовым показателям, в данном случае особого значения не имеет. Важно только откорректировать все остальные замеры, а затем в соответствии с ними осуществить процесс установки.


Иногда вместо бетонных плит для устройства несущих конструкций используют перекрытие из деревянных балок. Естественно, по прочности этот способ заметно уступает предыдущему варианту. Ходовая рама при этом устанавливается на толстый брус размером 100-150 на 200 миллиметров.Из аналогичного материала делают сам скунс, а также подстилку, если есть необходимость в ее использовании. Укладку опор под ширину стеллажа производим сближающими балками с перекрытием. Стойки, пилы и ветровики изготавливаются из прутка размером от 100 до 150 миллиметров.

Усложнение конструкции четвертой крыши затрудняет процесс устройства опор питтальных поверхностей. Для этого угловые зоны соединяются с беговой дорожкой диагональными рафтинговыми перекладинами (свосал рафтинговыми опорами).Эти брусья длиннее обычных и должны обладать большей прочностью, так как опираются на укороченные стропила малогабаритных конструкций.

Монтажные работы усложняются, если оборудована вальмовая крыша с дополнительными надставками. В этом случае вопрос о том, как рассчитать квадратуру четырехскатной кровли и других ее параметров, представляет собой сложную задачу, для решения которой сложная конструкция кровли условно разбивается на несколько простых участков, а затем для каждого из них производятся расчеты. изготавливаются отдельно.

Основные этапы монтажа стропильной системы четырехскатной вальмовой крыши

Процесс возведения быстрой системы четырехскатной вальмовой кровли состоит из следующих последовательных этапов:

  1. Монтажная рама для бега на коньках.
  2. Установка
  3. — это в первую очередь изменение центральной части стропильной конструкции.
  4. Маркировка тросом или тросом направления для установки диагональных стержней.
  5. Установка диагональных опор сплава в соответствии с произведенной разметкой.
  6. Установка укороченных рафтинговых опор — неглубоких опор в диагональные стропила.
  7. Обшивка ветровым щитом по периметру кровли.


Обрезанные опоры рафтинга, называемые этими нарезами, образуют плоскость для размещения полых кровельных стержней. Диагональные стропила, в которые упираются эти предохранители, чаще всего выполняются из сдвоенных перекрестных досок, что способствует увеличению их несущей способности. Это важно, потому что нагрузка на них примерно в полтора раза превышает нагрузку на обычные стропила.Если диагональные брусья для сплава перекрывают большую зону, то для придания им дополнительной прочности устанавливают дополнительные опоры: плашки, шпренгели или стойки из бруса.

Как видно, процесс устройства стропильной системы каменной кровли имеет большое количество нюансов, которые следует тщательно учитывать при проведении расчетов и монтажных работ.

Обустройство мансарды

Четырехплотная кровля может быть устроена над готовым чердачным помещением или над хозяйственным сооружением, что не имеет смысла оборудовать отдельный чердак.Если такая кровля устанавливается над жилой конструкцией без чердака, то необходимость в обустройстве чердака обычно присутствует. Мансардные четырехскатные кровли широко распространены в жилищном строительстве.

В то же время следует отметить, что чердачные помещения четырехскатных крыш обычно не предназначены для активной и частой эксплуатации, так как скос различных поверхностей кровли приводит в этом плане к существенным неудобствам. Чтобы мансарда была пригодна для эксплуатации в качестве отдельного хозяйственного помещения, ее придется значительно увеличить по высоте и габаритам.В этом случае расход материалов также будет существенно большим. Все эти нюансы следует учесть перед расчетом высоты четырехлистной крыши, чтобы мансардное помещение отвечало требованиям и запросам хозяев.


Еще стоит сказать несколько слов о том, как рассчитать высоту конька четырехстраничной крыши. Коньковая конструкция обычно является центральной и самой возвышенной частью кровельного сооружения. Вопрос, на какой высоте его устанавливать, в целом также зависит от предполагаемого использования днища, а также личных предпочтений хозяев дома.Более высокая крыша позволит более эффективно использовать чердак или чердак. При этом кровля небольшой высоты — оптимальный вариант с точки зрения экономии, минимального расхода материалов и трудозатрат.

Параметры для расчета при устройстве четырехстраничной крыши

Если говорить о необходимых расчетах перед проведением монтажных работ, в первую очередь следует упомянуть, как рассчитать площадь кровли четырехслойной кровли. Правильный вариант здесь — подсчет по каждому из прутьев кровли в отдельности с последующим сложением полученных результатов.При этом для расчета площади определенных геометрических фигур используются стандартные математические формулы.

Например, если откос имеет треугольную форму, то перпендикулярная линия к основанию, называемая высотой, проводится от его вершины с помощью веревки или шнура. Затем эта высота треугольного конька умножается на длину основы, а полученная величина делится на половину. В результате получится участок из трехугольного кровельного конька.


Для трапециевидных коньков формула несколько иная: сначала идет длина верхнего и нижнего оснований трапеции, затем сумма делится пополам и умножается на высоту ряда.

Еще один важный момент при расчете четырехскатной крыши — определение необходимого расстояния между опорами. Величина зазоров зависит в основном от рубероида. Например, для металлочерепицы и профнастила она составляет 60-90 сантиметров, а для битумной черепицы — 100-120 сантиметров, потому что в последнем случае кровля ставится на прочную обрешетку из листовой фанеры.

Расчет

— что и как рассчитать

Немаловажным значением является также правильный выбор наклона кровельных стержней, где требуется учитывать ряд факторов:

  • Вес кровельного покрытия больше его, охладитель должен быть оборудован крышей.
  • Размер элементов покрытия. Если они небольшие и стыковые участки между ними, то вероятность пробития между ними увеличивается, в связи с чем стержни следует располагать под большим углом.
  • Климатический район. В тех местах, где часто бывают снегопады, рули крыш должны быть более прохладными, чтобы обеспечить быстрое выпадение осадков.
  • Правила пожарной безопасности мансардных крыш. В соответствии с ними при больших размерах чердак должен иметь проходной проход высотой 160 сантиметров и шириной 120 сантиметров.Если чердак небольшой (до 2 метров в длину), то минимальные размеры прохода должны составлять 120 и 90 сантиметров соответственно.
  • Высота дымохода для каминных и топочных конструкций. Общая высота вместе с внешней частью над крышей должна быть не менее 5 метров. Конечно, такой вариант не подходит для небольших построек с пологими крышами.

Размер сечения стропильных брусьев также может быть разным и зависит от общей нагрузки, приходящейся на соло-систему.Общая нагрузка определяется весом кровельного пирога и давлением внешних факторов, таких как ветер и снег. Соответственно, имеет значение и материал кровли, и климат местности. Понятно, что чем больше нагрузка на стропильную конструкцию, тем большее сечение должна иметь тетива.

Помимо вышеперечисленных нюансов, есть и другие особенности, которые следует учитывать при выборе четырехсекционной крыши для дома:

  • Конструкция четырехскатной кровли позволяет оборудовать капитальный ремонт со всех четырех сторон, обеспечивая защиту фасада и стен от атмосферных осадков.
  • Хотя в целом конструкция четырехъярусной кровли стоит дороже двухъярусной, однако из-за отсутствия необходимости устраивать фасадные конструкции эта разница не так велика.
  • Если четырехскатная крыша предназначена для мансардного сооружения, то она будет выглядеть невысокой, что следует учитывать при проектировании.
  • Монтаж любой четырехспальной кровли следует начинать с конькового дизайна. Маурилалат должен быть надежно закреплен и соединен в угловых местах, а ходовые каркасные стойки должны иметь прочное основание.
  • Для крепления различных элементов кровли рекомендуется использовать современный металлический крепеж.
  • По окончании всех работ перед расчетом полностью готовой к эксплуатации четырехскатной крыши дома следует еще раз пересмотреть все конструкции, элементы и стыковые соединения.
  • Поскольку строительство четырехстраничной крыши — задача сложная, браться за нее можно только при наличии достаточной уверенности в себе. В противном случае наиболее правильное решение будет доверить монтажные работы специалистам в данной области техники.

Пустотная кровля отличается высокими эксплуатационными характеристиками и сложной конструкцией, но благодаря онлайн-калькулятору каждый домовладелец сможет изготовить свой калькулятор. Наш калькулятор надежно рассчитает конструкцию вальмовой четырехскатной крыши. По результатам расчетов формируется 2D чертеж крыши и выполняется 3D визуализация.

Пустотная крыша имеет четыре ската — торцевую в виде треугольников и бортовую в виде трапеции. Коньки расположены под одинаковым углом к ​​основанию.Их сторона соединена валмами (косые ребра), а вершины — коньком. По периметру дома уложен мауэльрат, разгрузочный стропила. Полая четвертая крыша имеет ненормальную раковину, смотря по вашим предпочтениям.

Достоинства и недостатки вальмовой крыши

Несмотря на то, что расчет Walm Roof сложен, это одна из самых популярных конструкций для частного дома. Имеет ряд преимуществ:

  • Плавная кровля;
  • Жесткость конструкции;
  • Без фронта

Пустотная кровля также имеет ряд недостатков:

  • Сложность расчетов и монтажа кровли;
  • Большой расход материала (особенно МЧ).

Таким образом, плюсов больше, и онлайн-калькулятор с чертежами кровли в деталях поможет в его расчете.

Специфика калькулятора-калькулятора клапана крыши

Наш калькулятор произведет моментальный расчет стропильной системы вальмовой крыши — длины и количества стропил (в том числе диагональных), длины конька. От домовладельца нужно ввести только исходные параметры: длину и ширину дома, обтекаемость кровли, высоту.Хочется отметить, что ширину классной доски для стропил следует выбирать исходя из нагрузок, как от ветра и снега, так и от массы материала для кровли. Если вы делаете теплую крышу, расстояние между стропилами должно соответствовать ширине утеплителя, чтобы избавиться от спускового крючка и не расходовать материал.

Груссол

Доска для жучков обычно используется толщиной 30 мм. Ширина может быть разной, для металлочерепицы с шагом 35 см в соответствии с продольной осью МЧ МОД оптимальная ширина доски — 100мм, для других видов покрытий шаг и ширина доски могут быть разные.Не забывайте, что она находится поверх мягкой кровли, сверху уложат осину или фанеру с прочным ковролином.

При необходимости устройства теплой кровли:

  • Утеплитель толщиной 100 мм, а лучше 150-200 мм.
  • Гидроизоляция, испарение;
  • Контрольный уход толщиной не менее 30 мм.

Как вы уже поняли, рассчитать крышу Walm на онлайн-калькуляторе очень легко, даже имея очень слабые познания в строительстве. Основные конструктивные особенности каменной кровли схожи с геометрией школьной программы, для этого давайте рассмотрим вместе.

Объемная и архитектурно выраженная вальмовая кровля с каждым днем ​​становится все более популярной. Даже самые деревенские проекты преобразятся, если вы выберете такую ​​крышу. Но нужно быть готовым к определенным трудностям, ведь у этой конструкции очень много особенностей!

Ведь не случайно среди строителей бытует убеждение, что в процессе изготовления такой кровли происходит серьезный пересчет рубероида и древесины для стропил.

На самом деле, чтобы этого не произошло, научим производить точный расчет каменной кровли и заготовку рубероида, чтобы оставалось немного лишнего.

Издавна самой распространенной формой кровли на Руси была двустенная крыша с одним фасадом, украшенная резьбой. И только со временем появилась тройка тугая, с одним фронтоном и тростником или тростником в качестве покрытия.

И, наконец, в конце XIX века стали появляться классические четырехсекционные крыши из соломы и др. Хотя русскому народу они не прижились, да и не особо распространены.

В основе модерна — сложная конструкция из балок и стропил.В отличие от двухъярусной крыши здесь не только коньки, но и коньки — пересечение коньков по горизонтали.

В процессе проектирования каменной кровли важнейшая задача — правильно распределить нагрузку с расчетом веса кровли и квадрата, и при этом просчитать все углы каркаса каркаса. Здесь необходимо будет учесть шаг стропила, используемые материалы и качество древесины.

Конструкция скальной кровли состоит из двух противоположных стержней треугольной и трапециевидной формы.

Отличается тем, что треугольные скалы не прикрепляются к карнизу, а образуют ломаную линию с фронтоном. Такие крыши называют ганди или датскими. А полушерстяная крыша по своему устройству намного сложнее, чем классическая четырехскатная.

Шатровые кровли устанавливают, когда стены дома имеют квадратную форму. Рассчитать такую ​​крышу проще всего, ведь все стержни здесь одинаковые недоступные треугольники.

Но одним из самых сложных и смелых архитектурных решений считается соединение нескольких вальмовых крыш в одну систему, М-образной или Т-образной формы.Их расчет намного сложнее, чем у обычных крыш, и, вероятно, потребуется помощь специалиста.

Но такие кровли идеально подходят для устройства комфортной жилой мансарды и других разных помещений, для которых обычно требуется пристройка. Чем плохи последние? Дело в том, что любая пристройка создает дополнительную нагрузку на основной фундамент, а как он себя поведет при эксплуатации — неизвестно.

Особенно, если в процессе его строительства были допущены ошибки, о которых мало кто подозревает.И в этом случае капитальные стены дома продолжаются на веранду или кухню, а вся крыша представляет собой единую целостную конструкцию. Хороша с точки зрения архитектуры и угловая крыша М-образной формы.

Варианты внутренних четырехъярусных конструкций

Давайте разберемся, какие виды вальмовой конструкции стропил и тем существеннее они отличаются друг от друга. Классическая вальмовая крыша выглядит так:


Так собрать стержни стержневые с крытых стропил:

Звук стропил разрешается обрезать на одну высоту, и тогда вся конструкция становится намного прочнее:

Устройство датской полукровки выглядит так:

И, наконец, самые сложные вальмовые крыши тоже нуждаются в точном расчете:


Кстати, если говорить о небольшой беседке, здесь можно рискнуть и реализовать даже такой необычный проект с красивыми стропилами:


Расчет уклона со всеми нагрузками

Уклон пустотной кровли выполняется в пределах от 5 до 60 °.Действительно, здесь практикуется такой низкий уклон, а крыша выглядит почти плоской. А сам выбор угла больше зависит от используемого рубероида и эксплуатационных характеристик, таких как сила ветра, снежная шапка и т. Д.

После того, как вы определились с формой, вам нужно рассчитать ее прочность. А именно, насколько он надежен в условиях снеговых и ветровых нагрузок.

Про ветер, конечно, здесь можно меньше всего испытать, ведь вальмовая крыша максимально защищена от подъемной силы — все за счет того, что все коньки находятся под наклоном, а фронтонов нет.

Но давление снега нужно учитывать, особенно если дом построен в средней и северной полосе России. Обычно, когда речь идет о двойной крыше, часто приходится выбирать: сделать ее более общей, чтобы не ломать ветер в шторм, или более острой, чтобы на нее падала многотонная снежная шапка?

В случае четырехсекционной кровли можно смело увеличивать угол наклона, если, конечно, не смущает повышенная стоимость древесины для стропил и кровли.

Чем выше уклон склона, тем больше вероятность того, что снег просто рухнет под своим весом. А на крыше с уклоном от 60 ° его вообще не остается. Это тот самый случай, когда коэффициент μ равен нулю. Для сравнения: при угле наклона при 40 ° он будет равен 0,66, при 45 ° — 0,5 и при 50 ° — 0,33.

Для мягких покрытий уклон может быть небольшим, поэтому для двух слоев нужно 15 градусов, а для трех допустимо 2-5 °.

Также каждый вид рубероида требует своего уклона:

  • Мягкая черепица и ей подобные укладываются на крышу под углом 11 °.
  • Для натуральной черепицы угол наклона не может быть меньше 25 °, иначе вода попадет в нижний корпус.
  • Для шифера выбор вообще невелик — от 25 до 30 °.

Кроме того, важно учитывать снеговую нагрузку. Так что, если в вашем районе снегопад впечатляет, о небольшом уклоне можно сразу забыть. Снежная шапка, особенно прилепленная, способна весить только одну крышу в несколько тонн!

В этом случае обустроить можно только крутой скат, и чем круче он будет, тем больше материала для него понадобится.Кроме того, следует учитывать увеличенную кулису из материала на крыше сложной формы.

Измерение и расчет сечения стропил

Так, если он не превышает 60 м 2, то желоб нужен диаметром 125 мм, а если больше 60 м 2, то диаметр увеличивают до 150 мм. Само количество такой же трубы следует рассчитывать из того, что на каждые 10 метров приходится одна труба.

  • Шаг 1. Возьмите обычную стойку и найдите горизонтальный выступ на промежуточном участке рафтинга.
  • Шаг 2. Теперь в таблице найдите полученный коэффициент ударной нагрузки и умножьте его на коэффициент, представленный в нем.
  • Шаг 3. Отмерьте длину стропила от крепления низа стропила до конькового прогона.
  • Шаг 4. Далее находим длину раковины стропил или рассчитываем ее по теореме Пифагора.
  • Шаг 5. Рассчитываем длину угловых стропил.

Чтобы найти длину центрального стропила, в конце периметра дома нужно отметить центр, а в середине толщины конькового бруса точку a.

С этого момента нужно поставить отметку на линии выступа по горизонтали от центрального стропила до вертикальной стойки — это будет точка б. Теперь от точки — b следует измерить расстояние до конца конька, и получится точка C.

В конце концов, вы будете знать расстояние AB и BC, и остается найти длину центрального стропления AU. Формула, которая поможет вам рассчитать это расстояние, выглядит так: a 2 + b 2 = C 2. Чтобы получить более точное значение, используйте коэффициенты пропорций.

По той же схеме вычисляют длину диагональных ребер и угловых стропил и умножают значение на коэффициент, который будет максимально приближен к значению измеренного значения.

При установке также производим свои замеры. Сначала на верхних торцевых частях мауэрлата отмечают осевую линию по самому центру, а в центре осевого бруса — линию центрального стропила.

Далее с шагом 60 см по основанию торца нанести метки для промежуточных стропил.После этого рассчитывается длина стропила от угла до центра торца. С противоположной стороны кровли парные стропила должны иметь одинаковую длину.

В этом вам поможет формула:

Крестообразную крышу сначала рассчитывают так же, как и обычный дуплекс. Все зависит от формы стержней — треугольной или трапециевидной.

Сегодня бытует мнение, что точно рассчитать рубероид для пустотной кровли довольно сложно, потому что он имеет сложную форму и покрытие придется подрезать.

Но на деле все эти моменты можно просчитать, и мы сейчас расскажем, как именно. Вот примерная схема того, как укладывается рубероид на крышу Walm Roof:


Итак, прежде всего, запланируйте допуск 25 мм на погружение кровли в карнавальный желоб, и этот допуск можно увеличить, если крыша имеет значительный уклон и / или используются некоторые системы водоснабжения.

Также необходимо иметь достаточное количество швов для обрешетки: на каждый квадратный метр нужно 3 метра реек.Конечно, здесь будет вырезано что:


Онлайн-калькулятор для расчета

Чтобы упростить расчет, мы разработали онлайн-калькулятор. Чтобы воспользоваться ими, перейдите по ссылке. Там вы найдете все пояснения и сможете сэкономить время на оформлении.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
