Как настроить байпас смесительного узла TIM JH-1036

Насосно-смесительная группа TIM JH-1036 имеет регулируемый байпас. Есть шкала с градацией от 0 до 5, но что означают эти цифры уже невозможно узнать после установки байпаса. Сложно понять и зачем он нужен, ведь в других смесительных узлах для теплого пола нет подобного приспособления.

Мне же пришлось очень подробно изучить работу байпаса смесительного узла в результате неправильного подключения его ввода и вывода к системе отопления.

После предыдущей установки смесительного узла TIM JH-1036 настроить байпас не было возможности, поскольку нет инструкции по его настройке, а конструкцию перед установкой не изучил — не снимать же его. Теперь перед установкой изучил и сфоткал внутреннее устройство смесительного узла.

Что регулирует байпас смесительного узла TIM JH-1036.

Смесительный узел имеет условную камеру смешивания, через которую проходит контур отопления теплых полов и контур отопления котла.

Обычно смесительный узел теплого пола имеет один параметр регулировки — температура воды в контуре теплых полов. У смесительного узла TIM JH-1036 есть еще какой-то байпас, да еще и с возможностью регулировки. И это не тот перепускной балансировочный байпас, который срабатывает по излишнему напору, развиваемому насосом.

балансировочный байпас по давлению можно увидеть на фото — самая правая причиндаль.

Он мне нужен, поскольку возможно перекрытие всех направлений отопления теплого пола в результате автоматического регулирования. Кстати, как регулировать балансировочный байпас TIM M307-4 я так и не выяснил — может кто подскажет.

Что же касается байпаса камеры смешивания, то можно найти такое графическое пояснение работы байпаса смесительного узла:

Мало что понятно из этих схем.

Тем более не понятно что означают цифры на шкале и к чему привязано текущее значение. Все это можно выяснить только держа смесительный узел TIM JH-1036 в руках:

Оказывается, регулировочный винт крутит цилиндр, в котором есть прорезь, перекрываемая при повороте. Через эту прорезь вода может прокачиваться циркуляционным насосом, минуя условную камеру смешивания.

Нужно учитывать, что наклейка со шкалой от 0 до 5, может быть наклеена произвольно.

Максимальному открытию прорези (на фото выше) соответствует установка регулировочного винта в положение 5 (на фото ниже).

За условную точку считывания значения шкалы можно принять технологический уступ на корпусе камеры смешивания. При значении шкалы 0 щель максимально закрыта. В этом положении вся вода, прокачиваемая циркуляционным насосом по контурам теплого пола, проходит через камеру смешивания.

При полностью закрытом байпасе тепловая мощность отбора энергии смесительным узлом из системы отопления максимальна.

Если байпас полностью открыт, то часть воды циркулирует по контурам отопления, не попадая в камеру смешивания — и тепловая мощность отбора минимальна.

Но на практике выяснилось, что байпасом регулируется не только тепловая мощность.

Экспериментальное выяснение значения, установленное байпасом.

Перед установкой байпаса не мешало бы убедится какому значению соответствует полное открытие и закрытие байпаса.

Только осторожно — края щели острые, как лезвия.

Если смесительный узел уже установлен, а наклейка со шкалой 0-5 наклеена иначе — можно произвести эксперимент.

Вращая регулировочный винт ключом на 10 выяснить в каком положении шкалы максимальный и минимальный расход воды на расходомерах коллектора теплого пола.

Если нет коллектора или расходомеров, что очень зря, можно найти максимальную и минимальные температуры при ограниченной температуре теплоносителя в основной системе (на входе в смесительный узел) и максимально возможной установке термостатической головки смесителя.

Температуру теплоносителя на котле ограничивается так, чтобы смеситель не справлялся с установленной температурой.

Как работает байпас смесительного узла TIM JH-1036.

Казалось бы: устанавливаем тепловую мощность смесительного узла на максимум, полностью закрывая прорезь байпаса — и все.

Но расходомеры коллектора теплого пола позволяют узнать, что байпасом регулируется не только тепловая мощность. При закрытии байпаса полностью поплавки расходомеров резко всплывают.

Оказывается, что расход воды через контура отопления при полностью открытом байпасе более чем в два раза больше, чем при полностью закрытом.

Это не удивительно — прокачивание воды сквозь камеру смешения требует затрат мощности насоса, что сказывается на скорости потока воды.

При максимальной тепловой мощности смесительного узла скорость потока воды по контурам теплого пола минимальна. Для равномерного прогрева всего контура теплого пола может быть потребуется включение насоса на вторую скорость,что увеличит шум системы отопления.

Выяснилось, что в моей системе достаточно минимальной тепловой мощности смесительного узла, чтобы обеспечить на подающем коллекторе температуры теплоносителя 32 градуса при открытых всех направлениях отопления теплым полом даже при старте холодного теплого пола.

Но в других случаях может оказаться что потребуется увеличение мощности отбора.

Как влияет на систему отопления установка байпаса смесительного узла TIM JH-1036.

Внимательно изучить работу смесительного узла пришлось в результате неправильного подключения смесительного узла к системе отопления.

Разное положение регулировки байпаса приводило к тому, что теплым был разный из патрубков присоединения смесительного узла к контуру отопления.

То-есть подача и обратка смесительного узла менялась местами при изменении положения регулировки байпаса. Мистика.

Так я выяснил что подключение осуществил не правильно, перепутав подачу и обратку в смесительный узел

.

Теоретически, циркуляционный насос смесительного узла теплого пола никак не должен был влиять на контур котла отопления — насос смесительного узла отдает воду в той же точке, откуда и берет. Цркуляционный насос смесительного узла качает воду по контурам теплого пола, а циркуляционный насос котла прокачивает воду через камеру смешивания смесительного узла.

Но невольные эксперименты позволили выяснить, что даже минимальной мощности насоса смесительного узла при закрытом байпасе достаточно, чтобы осуществлять дополнительную циркуляцию еще и в основном контуре отопления.

Это возможно, если предположить что эквивалентная схема (по аналогии с задачами по электротехнике) системы отопления со смесительным узлом TIM JH-1036 получается такая:

Где «R1» и «R2» — сопротивления в камере смешивания, регулируемые байпасом.

«Контур котла» — старая система отопления с батареями и котлом.

Не зря на смесительном узле четко указано — какой патрубок должен быть подающим. На фото уже правильно подключенный смесительный узел.

Тут я решил, что все-таки не мешало бы ознакомиться с теоретическими основами работы водяных теплых полов в результате чего завел страницу со ссылками на теорию.

В качестве шутки.

Материала еще много, поэтому предлагаю отдохнуть и развлечься — узел, подобный TIM JH-1036, на AliExpress по цене намного дороже, чем в местных магазинах.

Два насосно-смесительных узла теплого пола в одной системе отопления.

У меня получилось в одной системе отопления два смесителя теплого пола.

Один я сделал сразу на первом этапе ремонта и установил его временно.

Пока это смеситель управлял одной веткой теплого пола. Потом предполагал перенести его по окончанию ремонта в других комнатах. Заложил трубы в пол, чтобы к смесителю в новом месте подключить эту ветку.

Но ничего не бывает более постоянного, чем временное.

И в новом месте установил еще один такой же смеситель.

Когда нибудь первый смесительный узел уберу — у коллектора второго смесительного узла присутствуют штуцера для подключения этой ветки и уже проложены трубы.

Обратите внимание на то, что смеситель на первом фото не способен обеспечить температуру подачи теплоносителя больше 25 градусов при температуре, установленной на котле, 50 градусов.

На фото видна температура теплоносителя 30 градусов, достигаемая при температуре на котле 60 градусов и установке термостатической головки смесителя на 40 градусов.

Это как раз понятно при таком то подключении.

Парадокс заключается в том, что этого (25 градусов) хватает, чтобы относительно быстро нагревать помещение на пару градусов, поддерживая установленную температуру.

Выбор значения 0-5 ргулировки байпаса в зависимости от ситуации.

На примере этих двух смесителей теперь можно показать в чем разница между разными регулировками байпаса смесительного узла TIM JH-1036.

Значение установки байпаса 0.

Первый смеситель работает в условиях, когда узким местом системы является подача тепла из системы.

Он подключен, как радиатор в однотрубную систему.

На всякий случай на участке подключения сделал утолщение с 25 до 32 диаметра и поставил кран, поскольку сомневался в затекании достаточного кол-ва воды и обеспечения достаточной мощности.

Эта локальная подсистема отопления построена, понятно, на одном смесительном узле без коллекторной группы.

Проблем же с циркуляцией по одному контуру быть не должно.

Поэтому значение болта регулировки байпаса устанавливаем в 0.

Мы циркуляцию сквозь контур теплого пола делаем минимальной, а циркуляцию сквозь камеру смешивания максимальной.

Выше было показано, что тут насос смесителя будет еще немного помогать циркуляции по системе отопления.

Значение установки байпаса 5.

В этом случае наоборот — смеситель теплого пола подключен сразу к котлу параллельно однотрубной системе с батареями.

Проблем с обеспечением подачи требуемой тепловой мощности на смеситель нет.

А вот крутить 4 контура отопления будет уже не так легко, как один.

Поэтому значение регулировки байпаса ставим в 5.

Мы циркуляцию сквозь контур теплого пола делаем максимальной, а циркуляцию сквозь камеру смешивания минимальной.

Кроме того, такой установкой мы еще ограничиваем влияние этого циркуляционного насоса на основную систему.

Еще записи по теме

какой выбрать, устройство, правильная сборка —

какой выбрать, устройство, правильная сборка

На сегодняшний день система отопления зданий и сооружений при помощи теплого пола — набирающий популярность метод. Однако в таком случае требуется большое внимание к выбору составляющих компонентов, учету специфики проектирования и устройства узлов. Для создания необходимо большое количество различных составляющих и приборов, в отличие от аналогичной радиаторной системы.

Наблюдается влияние огромного количества факторов, от качественного распределения теплоносителя по всем веткам до контроля за его нагревом. Все в точности должно соответствовать инструкции. Один из наиболее важных блоков является коллектор для теплого пола или так называемая гребенка.

Содержание статьи:

Что это такое?

Коллектор представляет собой прибор, применяющийся для эффективного распределения потоков по контуру теплоносителя, а также для регулирования их. Представленное устройство применяется для системы теплого пола. Регулирует температуру, количество носителей тепла и является одним из важнейших узлов сборки системы отопления.

Внешний вид и схема устройства представляет собой кусок трубы, имеющий некоторое количество отверстий с одной стороны, которые применяются для выхода. Такая простая сборка распределительного узла полностью отвечает за управление системой.

Важно! Собрать самодельный коллектор можно достаточно просто. Схема сбора и чертеж самодельного распределителя представлены в Интернете.

Важно правильно соблюсти все размеры и выбрать правильный материал для составляющих компонентов, а также качественно подключить к системе.

Роль прибора

Коллектор должен отвечать за выполнение некоторых важнейших функций, без которых работа подогрева невозможна. Применяется в системах нагрева для:

  • контроля температурного режима;
  • эффективного распределения потоков теплоносителя.

Основная функциональная обязанность состоит в том, чтобы подать носитель тепла необходимой температуры поровну для каждой группы напольных веток пола. Для выполнения такой задачи в комплекте с устройством идет специальный смесительный узел, который состоит из насоса, клапана регулировки и некоторых других приспособлений.

Потребность в регулярном проведении контроля температуры обусловлена тем, что на выходе из нагревательных котлов получается вода с температурой, значительно превышающей необходимую для системы теплого пола. Чтобы довести ее до нужной кондиции, получаемая вода смешивается до необходимого значения.

Принцип работы

Вода, которая проходит по трубам передает тепло в помещение. Пол с отоплением может применяться как вспомогательная система или основная, в зависимости от назначения помещения. Сам коллектор выступает в виде эргономичного устройства, работа которого может проходить без специальной подготовки или знаний. Функционирование обогрева выполняется так:

  • вода, нагретая до диапазона от 60 до 80 градусов по Цельсию, проходит от источника по термостатическому клапану в смесительный коллектор;
  • от устройства поступает идентичный поток воды, как и от термостатического клапана с разницей в температуре обратки, которая меньше, чем температура поступающего теплоносителя;
  • клапан имеет специальную головку, которая призвана выполнять регулировку уровня температуры в пределах от двадцати до семидесяти градусов по Цельсию;
  • в нижний коллектор, который применяется для подачи, поступает уже охлажденная вода;
  • определенная малая часть этой воды идет в распределитель, после которого реверсируется в первичный контур;
  • два потока, которые смешались между собой, направляются в смесительный насос и расходятся по секторам системы циркуляции.

Важно! В связи с тем, что сделать контуры равной длины с идентичной нагрузкой отопления практически невозможно, то требуется балансировка термостатического клапана.

Когда трубы оставлены различными по продолжительности, то жидкость из более длинной по температуре будет отличаться от короткой. Равное соотношение получается с настройкой требуемой температуры подачи и регулировке головки.

Виды

На сегодняшний день распространено несколько видов коллекторов. Между собой они отличаются применяемыми материалами и возможностями по регулированию потоков.

Без возможности регулировки

Такой прибор является наиболее доступным вариантом из предложенных на рынке. Он не имеет регулирующих приспособлений, поэтому потоки воды расходятся согласно гидравлическим параметрам самой системы.

Регулировка руками

Достаточно бюджетный вариант. Все настройки потоков производятся вручную. Температура может регулироваться и распределяться по потокам качественно. Один раз настроив систему, она продолжает работать в таком режиме до момента следующих изменений в регулировках.

Прибор с расходомером

Балансировочный расходомер, используемый в таком варианте, позволяет отрегулировать потоки воды для каждой из веток, которая выходит из коллектора. Пользователь системы получает возможность менять поток воды и выполнять контроль за ходом процесса.

Такой коллектор имеет в составе фланец и шток, при помощи которых контролируется проход в трубопроводе. Содержит также окно с делениями, для выявления точного расхода воды по ветке. Такой прибор нашел широкое распространение в связи с высокой функциональностью и достаточно качественной работой.

Автоматический

Достаточно распространенный прибор, который имеет встроенные сервоприводы для каждой из петель. Такие компоненты вместе с термодатчиками дают возможность выполнять регулировку потока воды для каждой ветки в зависимости от показаний датчика температуры. Может быть вариация с применением сервопривода. Необходимо только выставить нужный проход сечения. Представленные модели имеют намного большую стоимость в отличие от предыдущих аналогов. Однако установка их в квартиру, студию, дом, позволяет не заботиться о различных регулировках.

Расположение

Для начала следует определить полную схему соединений. В ней должны быть размеры труб, схема их прокладки и порядок соединения с отоплением. Необходимо высчитать проходную возможность каждой гребенки, установить их диаметры и материал, из которого они производятся. Наибольшее распространение получили устройства, выполненные из нержавеющих сплавов или меди.

Расположение прибора устанавливается таким образом:

  • требуется соблюсти идентичную продолжительность магистралей;
  • место, в котором предполагается монтировать шкаф, обязано быть легкодоступным;
  • точка подключения устройства обязана находиться выше других компонентов соединения;
  • детали помещения и интерьера не должны мешать проведению проверок, обслуживаний, ремонтов оборудования.

Что учитывать при выборе

Выбирая коллектор в магазине, следует обратить внимание на некоторые характеристики устройства и системы в целом.

Материал

Имеет решающее значение при выборе. В отечественных условиях можно приобрести изделия, произведенные из различных металлов. Наиболее популярны такие:

  • бронза;
  • латунь;
  • нержавеющая сталь.

Важно! Все представленные материалы считаются надежными для коллекторов.

Следует обращать внимание, чтобы изделия были изготовлены согласно европейских стандартов качества или идентичных российских. Не рекомендуется покупать дешевые аналоги, производства Китая, которые не имеют подтверждающих документов о прохождении сертификации. Материалы в них могут не соответствовать требованиям. В результате эксплуатации быстро образовываются трещины, другие повреждения. Изделия подвергаются влиянию коррозии.

Напор

Следует учитывать, чтобы приобретаемый коллектор соответствовал максимальному напору системы. Может случиться такое, что купленное устройство не сможет иметь такую пропускную способность, как система в целом, что негативно будет влиять на функционал теплого пола.

Энергопотребление

Сам теплый пол с водяным принципом теплового элемента не требует потребления электрической энергии. Однако автоматический коллектор может потреблять достаточно большое ее количество. На этот фактор следует обратить внимание, поскольку увеличение расхода повлечет повышенные затраты.

Сборка приобретенного

Коллектор, который был приобретен в магазине, не требует сборки. В таком приборе все компоненты подобраны согласно техническим характеристикам. Некоторые сложности могут возникнуть с настройкой.

В комплекте со схемой идет таблица балансировки, согласно которой можно выбрать настройку коллектора по:

  • продолжительности контура;
  • нагрузке отопления.

Таблица имеет связанные число оборотов и номер контура. Выставление настроек происходит таким образом:

  1. с вентиля следует снять колпак, который является его защитой;
  2. вентиль необходимо закрыть до предела при помощи ключа;
  3. определить количество оборотов для нужного контура;
  4. открутить вентиль на требуемое значение;
  5. таким же образом провести выставление параметров других контуров.

Корректная настройка и подключение устройства нужны для длительной его работы и качественного функционирования всей системы.

Создание самодельного

Все устройства, которые доступны в продаже, состоят из различных качественных материалов. В его состав входят полипропилен, составляющие сплавы и стали, которые имеют функцию защиты от коррозии и множество других. Весь набор материалов придает устройству прочность и стойкость.

Самостоятельная сборка предполагает наличие идентичных материалов. Покупка таких и сборка потребует расхода денежных средств сравнительного с приобретением готового устройства. А сборка из более дешевых материалов предполагает обрезки труб, тройники и прочие не заводские компоненты. Эффективность и продолжительность работы такой системы нецелесообразна по качеству и надежности.

Собственноручная сборка

Есть два варианта сборки коллектора. Один из них более простой и дешевый, второй — немного дороже.

Полипропилен

Максимально доступный способ создания. Все элементы создаются из пластика. Основной минус такой конструкции — большие размеры.

Металлические фитинги

Второй метод, где вместо пластмасс применяются стальные фитинги. Они имеют меньший размер. Однако

тонкостенные тройники, которые применяются в схеме имеют плохое качество. При вращении их ключом, они могут дать трещину или сломаться. Если приобрести качественные компоненты, то цена будет равна хорошему готовому коллектору от производителя.

Советы

При выборе устройства, главным ориентиром является количество контуров, которое следует соединить. Специалисты советуют покупать коллектор с запасом на один выход, если понадобится разделить длинный контур на несколько веток.

В качестве дополнительного фактора при выборе эксперты советуют обращать внимание на материал. Важно, чтобы к устройству шли в комплекте сертификаты качества.

Гребенка для теплого пола представляет собой важнейший элемент системы. Применяется для регулирования температуры и разделения потоков. Можно изготовить самостоятельно, однако не всегда это целесообразно. При выборе следует учитывать советы и рекомендации.

Основные принципы работы и настройки коллектора теплого пола

  • Типы
    • Аморфная металлическая лента
    • Водяной
    • Жидкостные электрические
    • Кабельный
    • Мобильный
    • Пленочный
    • Электрический
  • Комплектующие
    • Водяной
    • Электрический
  • Монтаж, укладка, расчет
  • Ремонт
  • Теплый плинтус
  • Применение
    • В бане
    • В ванной
    • В гараже
    • В квартире
    • В частном доме
    • Для аварийных подъездов
    • Для аэродромов
    • Для дорог
    • Для мостов
    • Для перекрестков
    • Для пешеходной зоны
    • Для посадочной площадки вертолетов
    • Для развязки
    • Для стоянки
    • На балконе (лоджии)
    • На кухне
    • системы подогрева газона для футбольных полей
    • Системы подогрева газона полей для гольфа
    • Системы подогрева полей для хоккея с мячем
    • Системы снеготаяния

Поиск

Теплые полы-это легко
  • Типы
    • Аморфная металлическая лента
    • Водяной
    • Жидкостные электрические
    • Кабельный
    • Мобильный
    • Пленочный
    • Электрический
  • Комплектующие
    • Водяной
    • Электрический
  • Монтаж, укладка, расчет
  • Ремонт
  • Теплый плинтус
  • Применение
    • В бане
    • В ванной
    • В гараже
    • В квартире
    • В частном доме
    • Для аварийных подъездов
    • Для аэродромов
    • Для дорог
    • Для мостов
    • Для перекрестков
    • Для пешеходной зоны
    • Для посадочной площадки вертолетов
    • Для развязки
    • Для стоянки
    • На балконе (лоджии)
    • На кухне
    • системы подогрева газона для футбольных полей
    • Системы подогрева газона полей для гольфа
    • Системы подогрева полей для хоккея с мячем
    • Системы снеготаяния

Как настроить байпас смесительного узла TIM JH-1036

Насосно-смесительная группа TIM JH-1036 имеет регулируемый байпас. Есть шкала с градацией от 0 до 5, но что означают эти цифры уже невозможно узнать после установки байпаса. Сложно понять и зачем он нужен, ведь в других смесительных узлах для теплого пола нет подобного приспособления.

Мне же пришлось очень подробно изучить работу байпаса смесительного узла в результате неправильного подключения его ввода и вывода к системе отопления.

После предыдущей установки смесительного узла TIM JH-1036 настроить байпас не было возможности, поскольку нет инструкции по его настройке, а конструкцию перед установкой не изучил — не снимать же его. Теперь перед установкой изучил и сфоткал внутреннее устройство смесительного узла.

Что регулирует байпас смесительного узла TIM JH-1036.

Смесительный узел имеет условную камеру смешивания, через которую проходит контур отопления теплых полов и контур отопления котла.

Обычно смесительный узел теплого пола имеет один параметр регулировки — температура воды в контуре теплых полов. У смесительного узла TIM JH-1036 есть еще какой-то байпас, да еще и с возможностью регулировки. И это не тот перепускной балансировочный байпас, который срабатывает по излишнему напору, развиваемому насосом.

балансировочный байпас по давлению можно увидеть на фото — самая правая причиндаль.

Он мне нужен, поскольку возможно перекрытие всех направлений отопления теплого пола в результате автоматического регулирования. Кстати, как регулировать балансировочный байпас TIM M307-4 я так и не выяснил — может кто подскажет.

Что же касается байпаса камеры смешивания, то можно найти такое графическое пояснение работы байпаса смесительного узла:

Мало что понятно из этих схем.

Тем более не понятно что означают цифры на шкале и к чему привязано текущее значение. Все это можно выяснить только держа смесительный узел TIM JH-1036 в руках:

Оказывается, регулировочный винт крутит цилиндр, в котором есть прорезь, перекрываемая при повороте. Через эту прорезь вода может прокачиваться циркуляционным насосом, минуя условную камеру смешивания.

Нужно учитывать, что наклейка со шкалой от 0 до 5, может быть наклеена произвольно.

Максимальному открытию прорези (на фото выше) соответствует установка регулировочного винта в положение 5 (на фото ниже).

За условную точку считывания значения шкалы можно принять технологический уступ на корпусе камеры смешивания. При значении шкалы 0 щель максимально закрыта. В этом положении вся вода, прокачиваемая циркуляционным насосом по контурам теплого пола, проходит через камеру смешивания.

При полностью закрытом байпасе тепловая мощность отбора энергии смесительным узлом из системы отопления максимальна.

Если байпас полностью открыт, то часть воды циркулирует по контурам отопления, не попадая в камеру смешивания — и тепловая мощность отбора минимальна.

Но на практике выяснилось, что байпасом регулируется не только тепловая мощность.

Экспериментальное выяснение значения, установленное байпасом.

Перед установкой байпаса не мешало бы убедится какому значению соответствует полное открытие и закрытие байпаса.

Только осторожно — края щели острые, как лезвия.

Если смесительный узел уже установлен, а наклейка со шкалой 0-5 наклеена иначе — можно произвести эксперимент.

Вращая регулировочный винт ключом на 10 выяснить в каком положении шкалы максимальный и минимальный расход воды на расходомерах коллектора теплого пола.

Если нет коллектора или расходомеров, что очень зря, можно найти максимальную и минимальные температуры при ограниченной температуре теплоносителя в основной системе (на входе в смесительный узел) и максимально возможной установке термостатической головки смесителя.

Температуру теплоносителя на котле ограничивается так, чтобы смеситель не справлялся с установленной температурой.

Как работает байпас смесительного узла TIM JH-1036.

Казалось бы: устанавливаем тепловую мощность смесительного узла на максимум, полностью закрывая прорезь байпаса — и все.

Но расходомеры коллектора теплого пола позволяют узнать, что байпасом регулируется не только тепловая мощность. При закрытии байпаса полностью поплавки расходомеров резко всплывают.

Оказывается, что расход воды через контура отопления при полностью открытом байпасе более чем в два раза больше, чем при полностью закрытом.

Это не удивительно — прокачивание воды сквозь камеру смешения требует затрат мощности насоса, что сказывается на скорости потока воды.

При максимальной тепловой мощности смесительного узла скорость потока воды по контурам теплого пола минимальна. Для равномерного прогрева всего контура теплого пола может быть потребуется включение насоса на вторую скорость,что увеличит шум системы отопления.

Выяснилось, что в моей системе достаточно минимальной тепловой мощности смесительного узла, чтобы обеспечить на подающем коллекторе температуры теплоносителя 32 градуса при открытых всех направлениях отопления теплым полом даже при старте холодного теплого пола.

Но в других случаях может оказаться что потребуется увеличение мощности отбора.

Как влияет на систему отопления установка байпаса смесительного узла TIM JH-1036.

Внимательно изучить работу смесительного узла пришлось в результате неправильного подключения смесительного узла к системе отопления.

Разное положение регулировки байпаса приводило к тому, что теплым был разный из патрубков присоединения смесительного узла к контуру отопления.

То-есть подача и обратка смесительного узла менялась местами при изменении положения регулировки байпаса. Мистика.

Так я выяснил что подключение осуществил не правильно, перепутав подачу и обратку в смесительный узел.

Теоретически, циркуляционный насос смесительного узла теплого пола никак не должен был влиять на контур котла отопления — насос смесительного узла отдает воду в той же точке, откуда и берет. Цркуляционный насос смесительного узла качает воду по контурам теплого пола, а циркуляционный насос котла прокачивает воду через камеру смешивания смесительного узла.

Но невольные эксперименты позволили выяснить, что даже минимальной мощности насоса смесительного узла при закрытом байпасе достаточно, чтобы осуществлять дополнительную циркуляцию еще и в основном контуре отопления.

Это возможно, если предположить что эквивалентная схема (по аналогии с задачами по электротехнике) системы отопления со смесительным узлом TIM JH-1036 получается такая:

Где «R1» и «R2» — сопротивления в камере смешивания, регулируемые байпасом.

«Контур котла» — старая система отопления с батареями и котлом.

Не зря на смесительном узле четко указано — какой патрубок должен быть подающим. На фото уже правильно подключенный смесительный узел.

Тут я решил, что все-таки не мешало бы ознакомиться с теоретическими основами работы водяных теплых полов в результате чего завел страницу со ссылками на теорию.

В качестве шутки.

Материала еще много, поэтому предлагаю отдохнуть и развлечься — узел, подобный TIM JH-1036, на AliExpress по цене намного дороже, чем в местных магазинах.

Два насосно-смесительных узла теплого пола в одной системе отопления.

У меня получилось в одной системе отопления два смесителя теплого пола.

Один я сделал сразу на первом этапе ремонта и установил его временно.

Пока это смеситель управлял одной веткой теплого пола. Потом предполагал перенести его по окончанию ремонта в других комнатах. Заложил трубы в пол, чтобы к смесителю в новом месте подключить эту ветку.

Но ничего не бывает более постоянного, чем временное.

И в новом месте установил еще один такой же смеситель.

Когда нибудь первый смесительный узел уберу — у коллектора второго смесительного узла присутствуют штуцера для подключения этой ветки и уже проложены трубы.

Обратите внимание на то, что смеситель на первом фото не способен обеспечить температуру подачи теплоносителя больше 25 градусов при температуре, установленной на котле, 50 градусов.

На фото видна температура теплоносителя 30 градусов, достигаемая при температуре на котле 60 градусов и установке термостатической головки смесителя на 40 градусов.

Это как раз понятно при таком то подключении.

Парадокс заключается в том, что этого (25 градусов) хватает, чтобы относительно быстро нагревать помещение на пару градусов, поддерживая установленную температуру.

Выбор значения 0-5 ргулировки байпаса в зависимости от ситуации.

На примере этих двух смесителей теперь можно показать в чем разница между разными регулировками байпаса смесительного узла TIM JH-1036.

Значение установки байпаса 0.

Первый смеситель работает в условиях, когда узким местом системы является подача тепла из системы.

Он подключен, как радиатор в однотрубную систему.

На всякий случай на участке подключения сделал утолщение с 25 до 32 диаметра и поставил кран, поскольку сомневался в затекании достаточного кол-ва воды и обеспечения достаточной мощности.

Эта локальная подсистема отопления построена, понятно, на одном смесительном узле без коллекторной группы.

Проблем же с циркуляцией по одному контуру быть не должно.

Поэтому значение болта регулировки байпаса устанавливаем в 0.

Мы циркуляцию сквозь контур теплого пола делаем минимальной, а циркуляцию сквозь камеру смешивания максимальной.

Выше было показано, что тут насос смесителя будет еще немного помогать циркуляции по системе отопления.

Значение установки байпаса 5.

В этом случае наоборот — смеситель теплого пола подключен сразу к котлу параллельно однотрубной системе с батареями.

Проблем с обеспечением подачи требуемой тепловой мощности на смеситель нет.

А вот крутить 4 контура отопления будет уже не так легко, как один.

Поэтому значение регулировки байпаса ставим в 5.

Мы циркуляцию сквозь контур теплого пола делаем максимальной, а циркуляцию сквозь камеру смешивания минимальной.

Кроме того, такой установкой мы еще ограничиваем влияние этого циркуляционного насоса на основную систему.

Еще записи по теме

Коллектор для теплого пола своими руками: устройство, схема подключения, монтаж

Организация водяного напольного отопления – мероприятие не из дешевых. Чтобы реализовать все преимущества поверхностного обогрева, домовладельцу приходится нести затраты на закупку большого метража труб, их монтаж и устройство цементной стяжки. На этом сэкономить не удастся, а вот собрать своими руками самый дорогой узел системы – коллектор для теплого пола – вполне возможно. Давайте рассмотрим варианты самодельных распределительных гребенок и разберемся, как их можно сделать самостоятельно.

Собираем заводской коллектор

Чтобы сэкономить на цене отопительного оборудования и самому смастерить коллекторный узел, нужно понимать, из чего состоят изделия заводского изготовления. В комплект входят такие детали:

  1. Распределительный элемент для подключения подающей магистрали на 2 и больше отводов, оснащенный евроконусами (фитингами для подсоединения труб). В большинстве случаев оборудован прозрачными колбами, где виден расход теплоносителя в каждом контуре (ротаметрами).
  2. То же, для подсоединения к обратной линии. Вместо расходомеров здесь стоят термостатические клапаны, управляемые вручную, от сервоприводов или термоголовок типа RTL. Их принцип работы прост: при нажатии на подпружиненный шток проходное сечение сужается, а проток воды через элемент уменьшается.
  3. Автоматические воздухоотводчики, устанавливаемые отдельно на подающий и обратный коллектор.
  4. Краны с пробками для опорожнения и заполнения контуров теплоносителем.
  5. Термометры, регистрирующие общую температуру на подаче и в обратке.
  6. Отсекающие шаровые краны и крепежные кронштейны.
Устройство коллекторной группы теплых полов

Для справки. В продаже встречаются коллекторные узлы с ротаметрами на обратной линии, вентили – термостаты регулируют подачу. Изменение компоновки не оказывает влияния на работу обогревательных контуров.

Приобретая гребенку, вы можете менять комплектность в зависимости от бюджета и схемы подключения к котлу. Например, купить распределитель без ротаметров, поставить 1 термометр вместо двух либо поместить узел в шкаф управления.

Заводские комплекты изготавливаются с таким расчетом, чтобы коллектор для теплого пола можно было легко и быстро собрать своими руками. Судите сами: распределительные элементы идут уже в сборе, их надо лишь подключить к греющим контурам и поставить вспомогательные детали согласно схеме. Как это правильно сделать, смотрите в следующем видео:

Помимо латунных и стальных изделий, существуют разновидности гребенок, сделанные из пластиковых секций, как показано на фото. Их монтаж выполняется аналогично, разве что с большей осторожностью при затяжке. Заметьте, что основные резьбовые соединения на группах для слива воды и подключения труб не нужно запаковывать льном либо ФУМ-лентой, практически везде предусмотрены резиновые уплотнители.

Пластмассовые распределители с установочным комплектом

Как сэкономить на смесительном узле

Многие мастера – сантехники считают его неотъемлемой частью коллектора для напольного обогрева, хотя это 2 разных элемента, выполняющих отдельные функции. Задача гребенки – распределение теплоносителя по контурам, а смесительного узла — ограничение его температуры на уровне 35—45 °С, максимум — 55 °С. Изображенная ниже схема подключения коллектора работает по такому алгоритму:

  1. Пока происходит прогрев системы, стоящий на подаче двухходовой клапан полностью открыт и пропускает максимум воды.
  2. Когда температура поднимается до расчетного значения (как правило, это 45 °С), выносной датчик воздействует на термоголовку, а та начинает перекрывать проток через клапан, нажимая на шток.
  3. После полного закрытия клапанного механизма теплоноситель, побуждаемый к движению насосом, циркулирует только в замкнутой сети теплого пола.
  4. Постепенное охлаждение воды регистрирует температурный датчик, отчего термоголовка отпускает шток, клапан открывается и в систему поступает порция горячей воды, а часть холодной уходит в обратку. Цикл нагрева повторяется.

Примечание. Если термостаты коллектора управляются сервоприводами, то к смесительному узлу добавляется байпас и перепускной клапан. Цель – организовать циркуляцию по малому кругу, когда сервоприводы по какой-то причине вдруг перекроют все контуры.

Хорошая новость для тех, кто сильно ограничен в средствах, но желает отапливаться теплыми полами: установка двух— или трехходового клапана с насосом нужна далеко не всегда. Снизить стоимость системы, избежав покупки смесителя, можно двумя способами:

  • запитать греющие контуры напрямую от газового котла через коллектор;
  • поставить на коллекторные клапаны термоголовки RTL.
В коллекторном узле, собранном из латунных тройников, предусмотрено регулирование путем автоматического ограничения обратного потока головками RTL

Сразу отметим, что первый вариант противоречит всем канонам и правильным считаться не может, хотя и применяется довольно успешно. Суть такова: высокотехнологичные газовые котлы настенного типа могут поддерживать температуру подаваемой воды на уровне 40—50 °С, что приемлемо для теплого пола. Но есть 3 негативных момента:

  1. Весной и осенью, когда на улице минимальные морозы, котел не сможет опустить температуру теплоносителя ниже 35 °С, отчего в комнатах станет душно и жарко из-за нагрева всей поверхности пола.
  2. В режиме минимального горения детали отопительного агрегата покрываются сажей вдвое быстрее.
  3. Из-за того же режима КПД теплогенератора снижается на 5—10%.

Совет. Чтобы избежать дискомфорта от жары в переходные периоды, нужно установить в комнатах частного дома традиционные радиаторы отопления, а напольный обогрев подключать уже при сильном похолодании.

Термостатические головки типа RTL действуют по принципу двухходового клапана, только стоят они на каждом контуре и не оснащены выносными датчиками. Реагирующий на изменение температуры воды термоэлемент стоит внутри головки и перекрывает течение по контуру, когда она нагрелась выше 45—55 °С (в зависимости от регулировки). При этом гребенка подключена напрямую к источнику тепла, работающему на любом виде топлива – дрова, дизель или пеллеты.

Важное условие. Для нормальной работы теплых полов, регулируемых термоголовками RTL, длина каждого контура не должна превышать 60 м. Подробнее об устройстве такого отопления и правильных схемах сборки коллектора рассказывается в отдельной инструкции и в очередном видео:

Как сделать гребенку из полипропилена

Распределитель, сваренный из полипропиленовых фитингов – это самый дешевый коллектор для теплого водяного пола, который только можно придумать. Недостатков у него несколько:

  • конструкция отличается большими размерами и не в каждый ящик поместится, поэтому ее придется монтировать на стене в котельной;
  • довольно проблематично установить расходомеры, поэтому их просто не будет;
  • нужно хорошо уметь паять полипропилен, чтобы не ошибиться ни на одном из многочисленных стыков.

Вывод. Изготавливать ППР гребенку имеет смысл, когда планируется ее установка в котельной, а количество отводов рассчитано на 3—5 контуров, иначе конструкция выйдет слишком громоздкой. О размерах можно судить по фото, где показан коллектор всего на 2 подключения, третий отвод – для присоединения магистрали от котла.

Для работы вам понадобится не больше 2 м ППР трубы диаметром 32 мм и такие же тройники по числу отводов. Вдобавок нужны переходные резьбовые муфты полипропилен – металл, шаровые краны и прямые радиаторные вентили, применяемые для балансировки. Изготовление коллектора для греющих контуров теплых полов выполняйте согласно инструкции:

  1. Тщательно отмерив глубину захода трубы в тройник и поставив снаружи метку, спаяйте эти 2 детали между собой.
  2. Отложите от края фитинга по трубе такое же расстояние и отрежьте ее и зачистите торец. Припаяйте к нижнему отводу тройника переходную муфту.
  3. Повторите операции, изложенные в п. 1 и 2. Полученный второй блок сварите с первым, затем переходите к третьему и так далее.
  4. Припаяйте с одного торца ППР колено или тройник для монтажа воздухоотводчика, а с другого – муфту под шаровой кран.
Примеры коллеккторов из ППР — на 3 и 9 отводов

Совет. Приваривайте фитинги вплотную друг к другу, иначе конструкция вырастет до невообразимых размеров и будет выглядеть неказисто.

Когда основная работа по сварке сделана, остается прикрутить краны и радиаторные вентили к муфтам, да поставить на место автоматический воздухосбрасыватель. Подробности сборки узла наглядно продемонстрированы в видеосюжете:

Распределитель из металлических фитингов

Если вместо полипропилена использовать металлические фитинги, то удастся немного уменьшить размеры конструкции и обойтись без паяльника. Но здесь вас поджидает другой подводный камень в виде дешевых тонкостенных тройников, за которые страшно браться трубным ключом – некачественный материал может треснуть. Если же покупать добротные фитинги, то общая цена изделия приблизится к заводскому коллектору, хотя экономия все равно останется.

Для изготовления необходимо выбрать тройники внутренняя / наружная резьба из хорошей латуни, показанные на фото, и шаровые краны с невысоким штоком и рукояткой типа «бабочка». На вторую часть гребенки пойдут все те же радиаторные вентили. Технология сборки проста: пакуйте резьбу льном или нитью и скручивайте фитинги между собой, а дальше устанавливайте краны и прочие детали.

Совет. При сборке старайтесь направить все боковые отводы в одну сторону, как и штоки кранов, дабы самодельный коллектор смотрелся презентабельно. При накручивании трубопроводной арматуры снимите в нее рукоятки и регулировочные колпачки, чтобы они не цеплялись за соседние краны.

Поставить расходомеры на гребенку из латунных фитингов – сложный вопрос. Тогда подающую линию придется собирать из крестовин и ставить специальные переходники для ротаметров. Некоторые из них тоже сделаны под евроконус, так что адаптер придется вытачивать. Проще отбалансировать систему без расходомеров.

Как видно на фото, ротаметр здесь поставить некуда

Стоит ли делать коллектор самому — выводы

Если вы хотите подключить 3—4 напольных контура по бюджетному принципу, то помучиться с полипропиленом однозначно стоит. При условии, что гребенку планируется ставить в котельную, а не внутрь красивого шкафа где-нибудь в коридоре. Пайку нужно выполнить очень скрупулезно, чтобы спустя 1—2 года ваше изделие не дало течь.

Когда необходимо собрать коллектор на 8—10 контуров теплого пола, то используйте фитинги из качественной латуни. Конечно, по габаритам такое изделие выйдет больше заводского, зато позволит сэкономить на количестве деталей.

Коллектор для теплого пола: виды схемы подключения + фото

При устройстве водяного подогрева пола укладывается большое количество труб — несколько отрезков, которые называют контурами. Все они заводятся к устройству, раздающему и собирающему теплоноситель — коллектор для теплого пола.

Назначение и виды

Теплый водяной пол отличается большим количеством контуров труб и низкой температурой циркулирующего в них теплоносителя. В основном требуется подогрев теплоносителя до 35-40°С. Единственные котлы, которые могут работать в этом режиме — конденсационные газовые котлы. Но их устанавливают редко. Все остальные типы котлов производят более горячую воду на выходе. Однако запустить его с такой температурой в контуре нельзя — пол слишком горячий и это не комфортно. Для снижения температуры и нужных узлы смешивания. В них в определенных пропорциях смешивается горячая вода из подачи и менее горячая из обратки. Затем через коллектор на теплый пол подается в контур.


Коллектор для теплого пола со смесительным узлом

Чтобы во все контура поступала вода одинаковой температуры она подается на гребенку теплого пола — устройство с одним входом и некоторым количеством выходов. Подобная гребенка собирает остывшую воду с контуров, откуда она поступает на вход котла (и частично идет в узел подмеса). Это устройство — гребенки подачи и обратки — называют еще коллектором для теплого пола. Он может идти с узлом подмеса, а может — только гребенки без какой-либо дополнительной «нагрузки».

Материалы

Коллектор для теплого пола делают из трех материалов:

  • Нержавеющей стали. Самые долговечные и дорогие.
  • Латуни. Средняя ценовая категория. При использовании качественного сплава служат очень долго.
  • Полипропилена. Самые дешевые. Для работы с невысокими температурами (как в данном случае) полипропилен — неплохое бюджетное решение.

Коллектор для теплого пола на 6 контуров

При установке к подающей гребенке коллектора подключаются входы контуров теплого пола, к гребенке обратного трубопровода — выходы петель. Подключаются они попарно — чтобы проще было регулировать.

Комплектация

При устройстве водяного теплого пола рекомендуют делать все контура одной длины. Необходимо это для того, чтобы теплоотдача каждой петли была одинаковой. Жаль только что этот идеальный вариант встречается нечасто. Намного чаще отличия по длине есть, причем существенные.

Для выравнивания теплоотдачи всех контуров на подающей гребенке ставят расходомеры, на обратной гребенке — регулировочные вентили. Расходомеры — это устройства с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе находится поплавок, который отмечает с какой скоростью движется теплоноситель в данной петле.

Понятно, что чем меньше проходит теплоносителя, тем прохладнее будет в комнате. Для корректировки температурного режима изменяют расход на каждом контуре. При такой комплектации коллектора для теплого пола делают это вручную при помощи регулировочных вентилей, установленных на обратной гребенке.

Расход изменяют поворотом ручки соответствующего регулятора (на фото выше они белого цвета). Чтобы проще было ориентироваться, при монтаже коллекторного узла, все контура желательно подписать.


Расходомеры (справа) и сервоприводы/сервомоторы (слева)

Такой вариант неплох, но регулировать расход, а значит, и температуру приходится вручную. Это далеко не всегда удобно. Для автоматизации регулировки на входах ставятся сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации, на сервопривод подается команда закрыть или открыть поток. Таким способом поддержание заданной температуры автоматизируется.

Строение смесительного узла

Смесительная группа для теплого пола может строиться на основе двухходового и трехходового клапана. Если система отопления смешанная — с радиаторами и теплыми полами, то в узле присутствует еще и циркуляционный насос. Даже если в котле имеется свой циркуляционник, все петли теплого пола «продавить» он не сможет. Потому и ставят второй. А тот, который на котле, работает на радиаторы. В таком случае эту группу иногда называют насосно-смесительным узлом.

Схема на трехходовом клапане

Трехходовой клапан — это устройство, которое смешивает два потока воды. В данном случае — это разогретая вода подачи и более холодная вода с обратного трубопровода.


Принцип работы трехходового клапан

Внутри этого клапана установлен подвижный регулирующий сектор, который регулирует интенсивность потока более холодной воды. Управляться этот сектор может от термореле, ручного или электронного термостата.

Схема смесительного узла на трехходовом клапане проста: к выходам клапана подключается подача горячей воды и обратка, а также выход, который идет к подающей гребенке коллектора для теплого пола. После трехходового клапана устанавливается насос, который «давит» воду в сторону подающей гребенки (направление важно!). Чуть дальше насоса установлен температурный зонд от термоголовки, установленной на трехходовом клапане.

Схема смесительной группы для теплого водяного пола на трехходовом клапане

Работает все так:

  • От котла поступает горячая вода. В первый момент она пропускается клапаном без подмеса.
  • Датчик температуры передает на клапан информацию о том, что вода горячая (температура выше заданной). Трехходовой клапан открывает подмес воды из обратки.
  • В таком состоянии система работает до тех пор, пока температура воды не достигнет заданных параметров.
  • Трехходовой клапан перекрывает подачу холодной воды.
  • В таком состоянии система работает пока вода не станет слишком горячей. Далее снова открывается подмес.

Алгоритм работы несложный и понятный. Но данная схема имеет существенный недостаток — есть возможность того, что при сбоях в контура теплого пола будет подаваться горячая вода напрямую, без подмеса. Так как трубы в теплый пол укладываются в основном из полимеров, при длительном воздействии высоких температур они они могут разрушиться. К сожалению, данный недостаток в этой схеме не устранить.

Обратите внимание, что на схеме выше зеленым цветом нарисована перемычка — байпас. Она нужна для того, чтобы исключить возможность работы котла без расхода. Эта ситуация может возникнуть тогда, когда все запорные вентили на коллекторе для теплого пола будут закрыты. То есть возникнет ситуация, когда расхода теплоносителя не будет совсем. В этом случае, если байпаса в схеме нет, котел может перегреться (даже перегреется наверняка) и сгореть. При наличии байпаса вода с подачи через перемычку (делается трубой, диаметр которой на шаг меньше магистральной) будет подаваться на вход котла. Перегрева не произойдет, все будет работать в штатном режиме до тех пор, пока не появится расход (не понизится температура в одном или нескольких контурах).


Схема на двухходовом клапане

Двухходовой клапан ставится на подаче от котла. На перемычке между подающим и обратным трубопроводом устанавливается балансировочный клапан. Это устройство регулируемое, оно настраивается в зависимости от требуемой температуры подачи (регулируется обычно ключом-шестигранником) . Он определяет количество подаваемой холодной воды.

Двухходовой клапан нужно установить управляемый с датчиком температуры. Как и в предыдущей схеме, датчик ставится после насоса, а насос гонит теплоноситель в сторону гребенки. Только в этом случае изменяется интенсивность подачи горячей воды от котла. Соответственно, меняется температура подаваемой воды на входе насоса (поток холодной настроен и стабилен).

Схема смесительного узла на основе двухходового клапана

Как видите, подмес холодной воды в такой схеме идет всегда, так что в данной схеме попадание воды в контура напрямую от котла невозможно. То есть схему можно назвать более надежной. Но смесительная группа на двухходовом клапане может обеспечить обогрев только 150-200 квадратных метров теплых водяных полов — нет клапанов с большей производительностью.


Выбор параметров клапанов

И двухходовые и трехходовые клапана характеризуются пропускной способностью или производительностью. Это величина, отображающая количество теплоносителя, которое он в состоянии через себя пропустить в единицу времени. Чаще всего выражается в литрах в минуту (л/мин) или в кубометрах в час (м³/час).

Вообще, при проектировании системы, требуется сделать расчет — определить пропускную способность контуров теплого пола, учесть гидравлическое сопротивление и т.п. Но если коллектор для теплого пола собирается своими руками, расчеты делают крайне редко. Чаще основываются на опытных данных, а они таковы:

  • клапана с расходом до 2 м³/час могут обеспечить нужны примерно 50-100 кв.м. теплого пола (100 квадратов — с натяжкой при хорошем утеплении).
  • если производительность (обозначается иногда как KVS) от 2 м³/час до 4 м³/час, их модно ставить на системы, в которых площадь теплого пола не более 200 квадратов;
  • для площадей более 200 м2 требуется производительность более 4 м³/час, но чаще делают два узла подмеса — это получается проще.

Материалы из которых делают клапана — двухходовые и трехходовые — латунь и нержавеющая сталь. При выборе эти элементы стоит брать только фирменные и проверенные — от их работы зависит работа всего теплого пола. Есть три явных лидера по качеству: Овентроп, Эсби, Данфос.

Есть еще один параметр, по которому надо выбирать — пределы регулировки температуры теплоносителя. В характеристиках обычно указывается вилка — минимальная и максимальная температура. Если вы проживаете в Средней Полосе или южнее, на период межсезонья комфортная температура в помещении поддерживается если нижний предел регулировки 30°C или меньше (при 35°C уже жарко). В этом случае пределы регулировки могут выглядеть так: 30-55°C. Для более северных регионах или при плохом утеплении пола берут с пределом регулировки от 35 градусов.

При сборе смесительная группа устанавливается перед коллектором для теплого пола. Тогда в контура попадает теплоноситель нужной температуры.

Как собрать коллектор для теплого пола своими руками

Когда устройство контуров водяного напольного обогрева благополучно окончено, перед заливкой стяжки необходимо осуществить подключение труб теплого пола к коллектору. Это делается с целью проверки герметичности контуров и выявления заводского брака или возможных дефектов труб, могущих возникнуть в процессе монтажа.

Операцию по испытаниям трубопроводов надо провести обязательно, иначе в случае аварии после пуска отопления придется разрушать покрытие пола. После выполнения стяжки и застывания раствора осуществляется присоединение к магистральным трубопроводам и пуск системы в работу. О том, как правильно собрать коллектор для теплого пола и совместить его со смесительным узлом, будет рассказано в данном материале.

Роль коллектора в системах напольного обогрева

Коллектор – это элемент, без которого не обойдется напольное отопление, к нему присоединяются все трубопроводы от греющих контуров. Поскольку температура теплоносителя, подаваемого в сеть из котельной, слишком высока для работы теплых полов, то совместно с коллектором всегда работает смесительный узел, обеспечивающий температуру воды в пределах 40—45 ºС.

Смесительные узлы и коллекторы для теплых полов выполняют задачу по приготовлению теплоносителя необходимой температуры и подаче его во все контуры.

Чтобы понять, как работает весь узел, разберем устройство коллектора подробнее. Он состоит из двух горизонтальных трубок, подключаемых к подающей и обратной магистрали. Корпус и детали коллектора изготавливают из таких материалов:

  • латунь;
  • нержавеющая сталь;
  • пластмасса.

На рисунке ниже представлена детальная схема коллектора теплого пола, обычно в таком комплекте он и поставляется производителями:

На трубке для подачи расположены ответвления с термостатическими клапанами (исполнительными механизмами), на обратке – отводы с датчиками протока. Сверху на термостатах стоят пластмассовые колпачки для ручной регулировки, их закручивание приводит к нажатию на шток и перекрыванию потока. Расходомеры или датчики протока, стоящие на обратной трубке коллектора для теплого водяного пола, служат для визуального наблюдения за количеством протекающей воды и выполнения гидравлической балансировки системы.

Примечание. В самых дешевых версиях коллекторов датчики протока могут отсутствовать.

С целью контроля за давлением и температурой на коллектор устанавливаются термометр с манометром, а для спуска воздуха – специальный кран. Еще в комплект входят заглушки, отводы, краны и скобы для крепления узла к стене или к металлическим рейкам шкафа. Многие поставщики практикуют полную комплектацию всего узла, где имеется распределительный коллектор в сборе с насосом и двухходовым или трехходовым клапаном.

Принцип действия

Работа узла происходит так: теплоноситель циркулирует по всем контурам напольного обогрева, побуждаемый насосом. Расход в каждом контуре регулируется клапаном вручную либо автоматически, от капиллярного или сервопривода. Когда температура в подающем или обратном трубопроводе (в зависимости от схемы) снижается меньше установленного значения, двух — или трехходовой клапан начинает подмешивать горячую воду из системы, а теплоноситель из обратки поступает в общую сеть. На рисунке показана схема работы коллектора с накладным датчиком температуры воды и двухходовым клапаном:

Схем работы смесительного узла существует несколько, в них применяются различные детали, но его задача остается неизменной: поддерживать необходимую температуру в системе напольного обогрева и управлять расходом теплоносителя в подающих ветках.

Рекомендации по сборке коллектора

Выполнить сборку коллектора теплого пола, поставляемого в полном комплекте, несложно. Трубки для подающего и обратного теплоносителя уже снабжены клапанами и датчиками расхода, их надо только скрутить вместе, если в комплекте коллектор разделен на секции по 2 или 3 ответвления. Затем, для удобства дальнейшей сборки, трубки лучше закрепить на штатных кронштейнах, тогда распределитель будет представлять собой единый узел. Потом устанавливаются заглушки, элементы присоединения, запорная арматура и приборы контроля.

Примечание. В комплект поставки каждого изделия входит инструкция, с ее помощью и следует осуществлять сборку и монтаж коллектора теплого пола.

Следующий шаг – это крепление коллектора к стене, а после уже можно ставить циркуляционный насос и клапан. Делать это в обратном порядке не стоит, потом будет неудобно прикреплять весь узел в сборе. Насос и клапан с термоголовкой или сервоприводом монтируются в соответствии с выбранной схемой, после чего к ним подсоединяются магистральные трубы отопления, идущие от котла, а к отводам – трубы от греющих контуров. Бывают ситуации, когда распределитель устанавливается не в котельной, а в коридоре или другом помещении, тогда для установки лучше использовать декоративный шкаф для коллектора.

Поскольку стоимость коллектора заводского изготовления достаточно высока, такой узел можно изготовить и самостоятельно. Правда, насос и клапан для смесительной части, а также запорную арматуру приобрести все равно придется. Самый популярный способ собрать самодельный коллектор заключается в том, чтобы спаять его из полипропиленовых труб и фитингов. Для этого потребуются отрезки ППР трубы диаметром 25 или 32 мм, тройники и отводы такого же размера и вентили. Количество фитингов и вентилей зависит от числа греющих контуров. Из инструментов понадобится паяльник для полипропиленовых труб с насадками, ножницы и рулетка.

Прежде чем сделать коллектор из полипропилена, надо отмерить и отрезать участки трубы таким образом, чтобы после соединения тройники находились как можно ближе друг к другу, иначе узел будет выглядеть не эстетично. Потом к тройникам привариваются краны и переходы, а к получившемуся коллектору – остальные фитинги для соединения с насосом.

Следует отметить, что самодельный коллектор для теплого пола, сделанный своими руками, будет обладать некоторыми недостатками. Например, на ответвлениях в подающей магистрали нет термостатических клапанов, а на обратной – датчиков протока. При их отсутствии систему придется регулировать вручную, а это не всегда дает хорошие результаты. Конечно, все эти элементы можно установить и подключить отдельно, но тогда затраты труда будут таковы, что проще приобрести готовое изделие из пластика, чья стоимость достаточно демократична.

Заключение

Несмотря на кажущуюся сложность смесительно-распределительного узла, собрать его не так уж сложно. В комплекте с изделием обычно идет подробная инструкция, ею и следует руководствоваться. Труднее изготовить распределитель своими руками, но это всегда целесообразно, так как комплектующие покупать все равно нужно, да еще и предстоят трудности с настройкой коллектора.

Руководство по коллектору для теплого пола

Как работает коллектор Warmup S3?

Коллектор соединяет источник тепла — бойлер, тепловой насос или другой — с водяными контурами теплого пола, регулирует температуру поступающей воды через смесительный узел и распределяет эту теплую воду по контурам пола для экономии энергии. система отопления. После успешной установки и выполнения соединений трубопроводов контуры теплого пола сначала заполняются водой и продуваются.

Подключение контуров к источнику тепла

Подключение к источнику тепла осуществляется через первичный контур отопления. Источник тепла подает воду в коллектор через смесительный блок коллектора, чтобы гарантировать расчетную температуру воды (она может быть установлена ​​в пределах 20-60 градусов Цельсия). Однако, если источник тепла может постоянно обеспечивать необходимую температуру воды для системы без перегрева, то смесительный узел может не потребоваться.

Смесительный блок регулирует температуру воды с помощью смесительного клапана, управляемого приводом, и смешивает нагретую воду из первичного контура отопления с более холодной водой из контуров пола для достижения идеальной расчетной температуры.Эта температура настраивается в процессе установки в соответствии с проектными требованиями к теплу; который определяется тепловыми потерями, конструкцией пола, теплопроизводительностью и другими переменными.

Установка скорости потока

Через циркулятор смесительного устройства давление потока нагретой воды устанавливается и поддерживается во всех контурах под полом. Коллектор может поддерживать до 120 метров труб теплого пола на контур, поэтому перед подачей воды в эти трубы расход для отдельных контуров устанавливается с помощью расходомеров в соответствии с потребностями конкретного контура.При правильной настройке это гарантирует, что зоны нагрева будут равномерно обогревать пространство, даже если использовалась разная отделка пола.

Распределение нагретой воды

Оптимально нагретая вода с правильным давлением потока и скоростью потока подается из коллектора в пол через плечо потока коллектора, и после прохождения циркуляции контуров пола вода снова поступает в коллектор через обратная рука. Обратный рычаг оснащен клапанами контура, которые обычно устанавливаются с приводами, которые открываются и закрываются по команде термостата (через центр коммутации), что позволяет воде течь в контуры пола и нагревает или охлаждает систему подогрева пола.

Управление коллектором

Коллектор и его электрические компоненты эффективно управляются центром коммутации. Это обеспечивает связь между приводами коллектора, циркуляторами и любыми зонными клапанами с термостатом и источником тепла. Когда термостат требует тепла в определенной зоне нагрева, центр коммутации будет подавать напряжение на соответствующий привод (или несколько, если используется более одного контура на зону обогрева), который открывает клапаны ввода в эксплуатацию и позволяет теплой воде течь через контуры. .Центр коммутации также одновременно вызывает котел на подачу тепла, открывает все клапаны зоны коллектора и управляет циркуляцией смесительного узла.

Использование интеллектуального термостата от Warmup для управления нагревателем пола обеспечивает энергоэффективное отопление и долгосрочную экономию ваших счетов за отопление.

Домашняя автоматизация: управляйте своей многозонной системой теплого пола

  • Pro зона
  • Соединенное Королевство
    • Belgique FR
    • België NL
    • Deutschland
    • España
    • Франция
    • Италия
    • Польша
    • Объединенное Королевство
    • Другие страны
  • ВДОХНОВЕНИЕ
    • Наши идеи для подключенного дома
    • Пример использования
  • ТОВАРЫ
    • Товары
      • Концентраторы и стартовые пакеты
      • Управление отоплением
      • Камеры и будильники
      • Управление освещением
      • Открытие элементов управления
    • Приложение для умного дома
      • Tydom, наше приложение для умного дома
      • Голосовое управление
  • Новости
  • Бесплатная консультация по умному дому
  • ПОМОЩЬ
    • Найдите установщика
    • Руководства
    • Ролики
    • Брошюры
    • Связаться с нами
  • Pro зона
  • Соединенное Королевство
    • Belgique FR
    • België NL
    • Deutschland
    • España
    • Франция
    • Италия
    • Польша
    • Объединенное Королевство
    • Другие страны
  • Вдохновение
    • Наши идеи для подключенного дома
    • Пример использования
  • Товары

Все, что вы когда-либо хотели знать о полах с подогревом

istock

Рекомендуется, чтобы система теплого пола работала непрерывно в холодные месяцы, поскольку для нагрева требуется гораздо больше времени, чем для других форм обогрев.

Представьте себе дом, в каждой комнате которого было жарко, и не нужно было безумного рывка по морозному коридору после душа.

Дом, в котором тепло откачивали из фундамента, не оставляя следов холода.

Идея центрального отопления распространена во многих странах мира, но только недавно она начала набирать обороты в Новой Зеландии.

«Полы с подогревом» — это отсутствие необходимости в тепловых насосах или радиаторах, занимающих пространство на стене, отсутствие холодных комнат или коридоров, только красивый теплый пол и равномерное распределение тепла по каждой комнате.

ПОДРОБНЕЕ:
* Поиск лучшего типа отопления для вашего дома
* Арендодатели должны изолировать арендуемую недвижимость
* Изоляция улучшает состояние здоровья неблагополучных семей
* Сотни домов в Крайстчерче теряют изоляцию

На улице может идти снег, и вы можете комфортно ходить по дому босиком.

То, что вы будете платить больше в счет за электроэнергию, чтобы весь дом оставался таким жарким, а не обогревал только те комнаты, в которых вы находитесь, кажется смехотворно роскошным.

Итак, сколько стоит установка и запуск? И стоит ли денег?

123RF

Одна вещь, с которой полы с подогревом не справляются так хорошо, — это охлаждение дома летом, поэтому некоторые люди предпочитают устанавливать тепловой насос.

Как это работает?

Полы с подогревом обычно устанавливаются во время строительства, хотя существуют дорогостоящие и разрушительные варианты ретроспективной установки.

Существует два разных типа: электрические теплые полы и гидравлические системы, в которых для нагрева воды, проложенной через пол, используются тепловые насосы.

Рекомендуется, чтобы система подогрева пола работала непрерывно в более прохладные месяцы, так как для нагрева требуется гораздо больше времени, чем для других форм отопления.

Для повышения эффективности рекомендуется хорошая изоляция. Это включает изоляцию бетонного фундамента.

Стоимость установки

Технический консультант Warmth. nz Джон Киппинг сказал, что важно учитывать обогреваемое пространство, а не размер пола в доме, поскольку большинство людей не отапливают гараж.

Он сказал, что стоимость установки варьируется в зависимости от обстоятельств, но они подсчитали, что она составляет около 115 долларов за квадратный метр.

Дом меньше 100 кв.м будет иметь более высокую стоимость установки на квадратный метр, а дом больше 250 кв.м будет иметь более низкую стоимость монтажа.

123rf

Под полом с подогревом ноги согреют даже в разгар зимы.

Эксплуатационные расходы

Киппинг сказал, что текущие расходы труднее измерить количественно, поскольку они зависели от того, сколько солнечного света проникало в дом, был ли утеплен бетонный пол, насколько большим был дом и насколько тепло было необходимо быть.

Он сказал, что его компания оценивает текущие расходы в среднем в 1,20 доллара за квадратный метр в месяц.

Строитель из Крайстчерча Глен Дэвидсон установил полы с подогревом в своем семейном доме площадью 300 кв. м и теперь рекомендует его для всех новых домов.

Дэвидсон сказал, что он держал полы с подогревом включенными в течение пяти месяцев подряд, и это добавляло семье около 10 долларов в неделю к счетам за электроэнергию.

«Мы отапливаем хорошей теплой температурой весь дом, а не только две комнаты.Это действительно сделало дом теплее — полы с подогревом — это самое лучшее », — сказал он.

Одна ошибка, которую допустил Дэвидсон, заключалась в том, что Дэвидсон не изолировал свой бетонный фундамент, чтобы удерживать больше тепла, и это было то, что он сказал, что поступит иначе.

Вам нужно другое отопление?

Киппинг сказал, что теплого пола должно хватить для обогрева дома без других форм отопления, но некоторые люди использовали тепловой насос, чтобы немного поднять температуру.

Одна вещь, с которой полы с подогревом не могли справиться так хорошо, это охлаждение дома летом, поэтому некоторые люди предпочитают устанавливать для этой цели и тепловой насос.

Байпас на отопление: выбор, установка и регулировка

Байпас на отопление

Содержание статьи:

На сегодняшнее время большим спросом пользуются автономные отопительные системы. Люди всё чаще не хотят ни от кого зависеть и понимают, какое они получают от этого преимущество. Однако для того, чтобы система отопления исправно функционировала, она должна обязательно быть правильно собрана и лучше, когда с байпасом на отопление.

Байпас на отопление представляет собой специальную перемычку, чаще всего сваренную из двух кусков металлической трубы. На концах перемычки расположена запорная арматура, между которой устанавливается циркуляционный насос. Основным предназначением байпаса, является регулировка теплоносителя в автономной системе отопления.

Устройство байпаса на отопление

Кроме регулировки теплоносителя и возвращение его обратно в стояк отопления, когда это необходимо, байпас на отопление также выполняет очень важную роль, когда внезапно исчезает электричество в доме. Без электричества, работа циркуляционных насосов невозможна, и в таком случае байпас переводиться в ручной режим, для того чтобы теплоноситель самотёком перетекал бы по трубам отопления.

Важно, чтобы не переводить в ручном режиме байпас на отопление в таком случае в его конструкции обязательно должен входить обратный клапан. Конечно для этого, необходимо чтобы система отопления имела такую возможность, в противном случае установка байпаса никаких существенных изменений не принесёт.

Как выбрать байпас на отопление

Важно выбрать байпас на отопление подходящего диаметра, в противном случае, возможно снижение перекачиваемого через него теплоносителя. Лучше всего выбирать байпас с таким диаметром, который будет приблизительно равен диаметру отопительных труб ну или немного меньше них.

По своей конструкции, байпасы на отопление бывают двух видов:

  • Байпасы на отопление с обратным клапаном;
  • Байпасы на отопление без обратного клапана;

Байпас на отопление с обратным клапаном, целесообразно использовать вместе с циркуляционным насосом и установленной автоматикой. Когда, к примеру, автоматически включается циркуляционный насос, то обратный клапан, установленный на байпасе автоматически открывает и перекрывает проход теплоносителю.

Правила регулировка байпаса

Байпас на отопление без обратного клапана, открывается и закрывается в ручном режиме. Для этого на них установлена запорная арматура в виде шаровых кранов. Перекрыв шаровой кран, пользователю удастся произвести, например ремонт в какой-то одной части отопительной системы, не выключая полностью для этого всю систему отопления.

Автоматический байпас на отопление важно выбирать несколько меньшего диаметра, чем диаметр отопительного стояка в доме. Если не соблюдать это правило, то есть возможность возникновения большого гидравлического сопротивления в магистралях отопления и радиаторах, чем в установленном своими руками байпасе на отопления.

В таком случае, возможно полное отсутствие циркуляции теплоносителя, а работа отопительной системы в целом станет в лучшем случае не эффективной.

Оценить статью и поделиться ссылкой:

Циркуляционный насос and байпас, циркуляционный насос без байпаса

Чем хорош циркуляционный насос and байпас? Задаться этим вопросом в первую очередь стоит владельцам так называемых «гравитационных» или систем отопления, в которых осуществляется естественная циркуляция теплоносителя.

В таких системах нагретая в котле вода естественным образом поднимается по вертикальному стояку. Оттуда, под действием силы тяжести, она распределяется по батареям, а затем, по трубе «обратки», попадает снова в котел.

Главное преимущество такой системы напрямую вытекает из названия — естественность. Не требуется никаких дополнительных устройств. Но зато и смонтировать такую систему гораздо сложнее. Нужно точно рассчитать диаметры всех труб и углы их уклона. Если ошибиться, батареи вообще не будут греться!

Современные котлы, где установлен циркуляционный насос без байпаса, позволяют создавать не такие сложные системы. Циркуляция теплоносителя здесь осуществляется за счет работы насоса.

Но простота монтажа не единственный выигрыш. Кроме того экономится топливо, поскольку не требуется чрезмерно нагревать воду в трубе подачи (более холодная вода просто не поднимется по стояку). Так же более эффективно распределяется теплоноситель по батареям — это важно, если их достаточно много или в доме отапливается несколько этажей.

Добиться подобной экономии можно и в старых системах. Для этого даже не потребуется менять котел. Достаточно будет установить циркуляционный насос and байпас. Делается это на трубе обратки, поскольку обычно насос не «толкает», а «тянет» жидкость.

Около котла труба разрезается, и на двух Г-образных ответвлениях устанавливается насос. Перед ним ставится шаровый кран, а так же фильтр грубой очистки. Сам насос разумно прикрутить на «американках» — так его проще будет, если потребуется, снять.

Фильтр грубой очистки, закрытую завинчивающейся пробкой наклонную сетку, предназначен для защиты устройства от шлама, неизбежно присутствующего в системах, собранных из стальных труб и стальных или чугунных радиаторов. Шаровый кран нужен, чтобы — если отключат электричество — перекрыть этот участок трубы и пустить воду к котлу напрямую.

Конечно, можно поставить и циркуляционный насос без байпаса. Однако тогда придется смириться с тем, что, если отключат свет, перестанет работать отопление — теплоноситель просто не будет поступать к котлу. Впрочем, если подобные отключения случаются достаточно часто, бензиновый генератор легко исправляет ситуацию.

Байпас в системах отопления дома

Общий вид устройства

Содержание:

За создание и поддержание в доме или квартире оптимального температурного режима отвечает в первую очередь отопительная система.

Любой человек когда-либо испытывал не комфортные ощущения от того, что в квартире было или слишком жарко, или слишком холодно.

Во избежание возникновения таких проблем следует внимательнейшим образом подойти к процессу установки и дальнейшего обслуживания системы отопления в Вашей квартире.

Если в Вашем случае речь идет о водяной системе отопления, то рациональным решением будет обеспечение регулирования поставки воды в радиаторы. Тогда весьма хорошим выходом станет установка такого узла, как обводной трубопровод или, другими словами, байпаса.

Что такое байпас и для чего его используют

Байпас помогает при съеме радиаторов отопления

Байпас для отопительной системы — это обводной трубопровод, который необходим, прежде всего, для транспортировки теплоносителя параллельно запорной и регулирующей арматурной установки.

Именно без этого элемента невозможно выполнить ремонт отопления без приостановления подачи теплоносителя в трубах. Помимо этого, байпас также может помочь ускорить процесс заполнения и опорожнения водной отопительной системы.

Но самая главная функция байпаса – это регулировка подачи теплоносителя в отопительное кольцо.

Двухтрубная отопительная система изначально предполагает подключения к двум веткам трубопровода:

  • Подающего направления – в данном случае она подает теплоноситель в радиаторные отсеки
  • Обратного направления – тогда она возвращает охлажденный теплоноситель из радиаторных отсеков

Используя подобную схему обогревательного кольца можно с легкостью отрегулировать объем теплоносителя, подаваемого в трубопроводы каждого конкретно взятого отопительного устройства.

В современных приборах это происходит автоматически при помощи встроенных терморегуляторных приборов. На любом современном отопительном устройстве присутствует уникальный терморегулятор, который, срабатывая на изменения в температурном режиме окружающего пространства, самостоятельно подает необходимый объем теплоносителя в радиаторные отсеки.

Необходимо запомнить то, что наличие индивидуального терморегулятора на отопительных устройствах есть обязательным и поэтому является нормативной единицей государственных коммунальных инстанций.

Другой вариант регулирования поставки воды в отопительные трубы, так называемый, механический, состоит в приобретении и установке байпаса. Как и в первом варианте с терморегулятором, байпас также необходимо установить вблизи каждого из радиаторов, принцип действия которого в ручной регулировке поставки воды с помощью запорно-регулирующей арматурной установки.

Важно: В случае если в доме или квартире установлен котел старого образца, то для преумножения показателя коэффициента полезного действия непосредственно его и всей отопительной системы в общем, проводят монтирование циркулярного насоса.

Для этого с помощью газосварки вырезают необходимый определенный участок трубы и монтируют циркулярную установку вместе со всеми необходимыми для стабильной и бесперебойной работы элементами. Неоспоримым плюсом циркулярной установки также является значительное сокращение расходов на обогрев своей квартиры или частного дома.

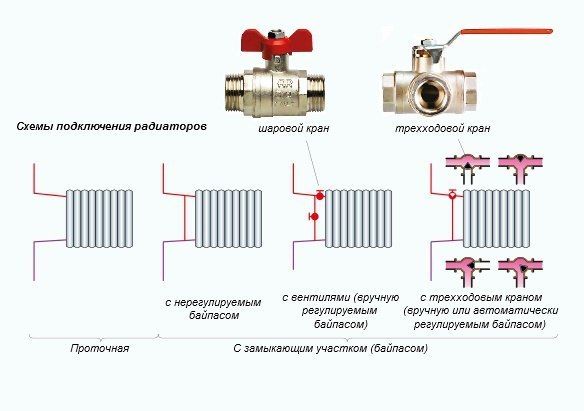

Байпас и однотрубная система отопления дома

Случаются ситуации, в которых технически устаревшая однотрубная система отопления, функционирует весьма стабильно.

Тогда в жилом помещении возможна довольно жаркая температура, и отопительную систему также необходимо оснащать обводными трубопроводами. Под этим подразумевается установка замыкающих узлов возле каждого из радиаторов.

В жизни это имеет следующие нюансы и особенные детали:

Шаг 1: Производится установка байпаса (обводной трубы), необходимого для поставки воды из подвода (верхнего трубопровода) в отвод (нижний трубопровод). В данной ситуации радиаторный отсек полностью перекрывается и вода (теплоноситель) направляется к соседям по дому. Следует учесть также, что при выборе обводной трубы она должна быть на размер меньше основного трубопровода.

Шаг 2: Выбирая участок, где в дальнейшем будем располагаться обводная труба, необходимо в обязательном порядке позаботиться о том, чтобы он находился максимально далеко от верхнего участка трубы и как можно ближе к самому радиатору.

Шаг 3: Далее устройство монтируется непосредственно на месте предполагаемой установки с помощью либо трубы и тройников, либо методом газосварки. Помимо перечисленных вариантов, обводную трубу возможно приобрести в специализированном магазине стройматериалов либо сантехники.

Шаг 4: В промежутке входного отверстия между обводной трубой и радиатором необходимо обязательно установить вентиль регулировки или же индивидуальный терморегулятор. Зависимо от того, что предпочтет человек, устанавливающий или регулирующий отопительную систему квартиры, разнится и степень автоматичности подачи воды.

Шаг 5: Также необходимо обратить свое внимание на то, что объем поставляемой в систему отопления воды при монтировке замыкающего узла уменьшится порядка на 30 — 35%. А это может спровоцировать понижение коэффициента теплоотдачи непосредственно самого радиатора примерно на 10%.

Вышеуказанный нюанс никаким образом не окажет отрицательного влияния на КПД, так как отопительная система и без этого выделяет избыточное количество тепла.

О том, какие есть виды байпасов и в чем основное преимущество их установки вы можете узнать из этого видео:

Наиболее оптимальным и рациональным решением будет установка современной отопительной системы, в которой все трубы и их оставляющие будут спрятаны в обшивке стен и пола.

При этом специалисты советуют воспользоваться продукцией ведущих торговых марок с уже готовыми элементами, которые необходимо только смонтировать.

PROFACTOR представляет новинку — насосно-смесительный узел PF MB 841

Компания PROFACTOR Armaturen GmbH представляет новый товар в ассортименте отопительного оборудования — насосно-смесительный узел для низкотемпературных систем отопления (систем водяных теплых полов).

Насосно-смесительный узел PF MB 841 — готовый комплект арматуры, предназначенный для принудительной циркуляции, регулировки и поддержания заданной температуры теплоносителя в низкотемпературных системах отопления.

Встроенный термостатический клапан с термоголовкой и погружным датчиком температуры обеспечивает высокую энергоэффективность устройства, позволяя значительно снизить расход электроэнергии, и удовлетворяет требованиям ErP Directive 2015.

Наличие клапана регулировки потока позволяет пользователю осуществить принудительное уменьшение температуры теплоносителя во вторичном контуре, что способствует большему открытию термостатического клапана и увеличению тепловой мощности системы.

Надежность и эффективность работы насосно-смесительного узла MIX-C подтверждена серией стендовых испытаний в специализированных лабораториях. При его производстве используются современные комплектующие и материалы в соответствии со стандартами качества EC. Верхний и нижний гидравлический блок устройства выполнен из латуни марки CW617N по DIN EN 12165-2011.

Отличительной особенностью узла является его компактность, что позволяет устанавливать устройство в малогабаритных коллекторных шкафах, неглубоких встроенных нишах и зонах ограниченного пространства, расширяя спектр его применения по сравнению с крупногабаритными аналогами.

Конструкция насосно-смесительного узла PF MB 841 и его комплектация регулируемым кронштейном делают устройство универсальным, позволяя применять насосы с монтажной длиной от 130 до 180 мм. Более того, особенности конструкции устройства способствуют удобному и быстрому монтажу, без лишних затрат времени.

Узел совместим с линейкой коллекторных групп PROFACTOR, артикулы серии PF MB 800-807.

1. Технические характеристики:

  • Номинальный размер: DN 25
  • Присоединительная наружная резьба G: 1″
  • Присоединительная наружная резьба насоса G1: 1½”
  • Монтажная длина насоса: 130 – 180 мм
  • Максимальное рабочее давление: 10 бар
  • Максимальный перепад давления первичного контура, ∆pmax: 1 бар
  • Пропускная способность, Kv (байпас в положении 0): 3 м³/час
  • Пропускная способность, Kv (байпас в положении 5): 4,8 м³/час
  • Тепловая мощность Qmax, при ∆Т=7°C и при ∆p=0,25 бар (байпас в положении 0): 10 кВт
  • Тепловая мощность Qmax, при ∆Т=7°C и при ∆p=0,25 бар (байпас в положении 5): 12,5 кВт
  • Максимальная температура теплоносителя в первичном контуре: 90°С
  • Максимальная температура окружающей среды: 40°С
  • Диапазон настройки температуры во вторичном контуре: от 20°С до 60°С
  • Диапазон шкалы термометра: от 20°С до 80°С

2. Комплектация поставки:

  • Нижний блок, включающий в себя термостатический смесительный клапан с резьбой М30х1.5, клапан регулировки потока (байпас) и обратный клапан – 1 шт.;
  • Верхний блок с автоматическим воздухоотводчиком и гнездом для погружного датчика температуры – 1 шт.;
  • Термостатическая головка с погружным датчиком температуры PF RVT 661 с диапазоном регулировки температуры +20 — +60°С – 1 шт.;
  • Термометр PF SG 866 с диапазоном шкалы 0 — +80°С – 1 шт.;
  • Раздвижной кронштейн для крепления на стене или в коллекторном шкафу – 1 шт.

В комплект поставки не входит циркуляционный насос, что позволяет потребителю самостоятельно выбрать бренд и поставщика этого оборудования с учетом наличия сервисного центра по его обслуживанию.

Подробнее о насосно-смесительном узле PF MB 841, особенностях его монтажа и работы см. «Технический паспорт PF MB 841»

Клапаны регулировки давления

Основная функция клапанов регулировки давления заключается в поддержании постоянного давления в системе. Они используются, когда необходим непрерывный выпускной поток в течение всего времени работы насоса.

В системах, где выходной поток из форсунки не требуется, даже когда насос работает, необходимо установить разгрузочный клапан. Этот тип клапана выполняет основную функцию клапана регулирования давления, но он содержит выпускное устройство, которое перенаправляет поток через байпасную линию, когда выпускное отверстие на сопле закрыто (например, с помощью пистолета). Обводной поток может быть подключен к источнику подачи воды или в дренаж. При подключении байпаса к источнику (циркуляция воды по малому кругу) для защиты от перегрева рекомендуется установить термозащитный клапан.


Выбор регулятора давления

Выбор регулировочного клапана зависит, прежде всего, от типа применения и от того, требуется ли разгрузка.


Традиционные регуляторы давления соединяются с клапанным блоком насоса по резьбовому соединению напрямую или при помощи ниппелей. Работа в режиме байпаса по малому кругу не должна превышать 3х минут. Рекомендуется также установить клапан термозащиты, чтобы предотвратить перегрев насоса. Традиционные версии обеспечивают большее и более гибкое количество соединений, как на входе, так и на перепускных магистралях, а также могут иметь встроенное отверстие для присоединения манометра. Однако они занимают большую площадь. Их размеры зависят от давления и расхода воды.


Регулятор давления с микровыключателем

Клапан регулирования давления, соединенный с электромеханическим электрическим выключателем, который открывает или закрывает управляющий электрический контакт, когда пистолет закрыт.


Предохранительный (аварийный) клапан

Клапан для безопасного сброса давления. Это регулировочный клапан, сбрасывающий избыточное давление.

Монтаж

Установите клапан с подходящими для давления и расхода муфтами и соединителями, избегая каких-либо закупорок в потоке.
Установите клапан перед форсунками и инжекторами для моющих средств.
Рекомендуется подключать перепускной трубопровод с трубами и муфтами достаточного размера, чтобы обеспечить свободный поток и избежать быстрого нагрева воды во время режима байпаса. Избегайте труб большего размера по отношению к расходу насоса, так как в обводном контуре требуется минимальное давление.
При установке на аппараты с расходным баком подключите к нему обводной трубопровод. Отвод можно подключать только к насосу с прямым питанием.
Если аппарат будет работать с пистолетом, рекомендуется установить термозащитный клапан.
Долгий срок службы регулятора возможен только при использовании чистой воды, без песка и ржавчины. При необходимости установите подходящий фильтр тонкой очистки.

Настройка


Регулятор давления с режимом байпас

Когда вы поворачиваете ручку управления, давление должно изменяться. Затяните контргайку на штоке, когда установилось требуемое давление. Если были заменены какие-либо элементы после регулятора, поверните ручку управления, чтобы ослабить ее перед запуском системы. В байпас должно сбрасываться не менее 5% расхода воды во избежание скачков давления при закрытом пистолете. Для этого установите рабочее давление немного ниже предела, выше которого дальнейшее изменение положения ручки регулирования давления не оказывает на систему никакого влияния.


Аварийный регулятор давления (клапан сброса)

При калибровке следует убедиться, что установленное значение давления не превышает максимальное рабочее давление системы или каких-либо ее аксессуаров.


Регулятор давления с системой тотал-стоп

В мойках высокого давления использование электромеханических устройств, таких как датчики давления и датчики потока, позволяет устанавливать устройство «Total Stop». Оно автоматически останавливает насос при закрытии пистолета и запускает его снова при открытии пистолета без каких-либо дополнительных действий. Если в системе установлен традиционный разгрузочный клапан, система тотал стоп может срабатывать либо от датчика давления, либо от датчика потока. Однако если в системе установлен клапан разгрузки, снижающий давление (чувствительный к потоку), то использование двух датчиков давления станет бесполезным из-за уменьшения давления во всей линии от насоса до пистолета. С этим типом клапана система полного останова может работать только с помощью датчика расхода. В этом случае датчик потока должен быть особенно чувствительным, чтобы гарантировать, что он также инициируется низкими потоками, возникающими из-за давления водопроводной воды, присутствующей в контуре, когда пистолет открывается снова.

Улучшенная корректировка риска в публичной отчетности: инфекции в области хирургического вмешательства при аортокоронарном шунтировании

Цель: Цель состояла в том, чтобы разработать новую модель риска Национальной сети безопасности здравоохранения (NHSN) для стернальных, глубоких послеоперационных и органно-пространственных (комплексных) инфекций области хирургического вмешательства (ИОХВ) после процедур аортокоронарного шунтирования (АКШ), обнаруженных при поступлении и повторной госпитализации. , в соответствии с требованиями публичной отчетности.

Пациенты и условия: В общей сложности 293 больницы NHSN в США сообщили о 133 503 процедурах АКШ с 4008 связанными сложными ИОХВ.

Методы: Проанализированы процедуры АКШ, выполненные с 1 января 2006 г. по 31 декабря 2008 г.Потенциальные факторы риска ИОХВ были определены с помощью одномерного анализа. Для разработки новой модели был использован многофакторный анализ с прямым пошаговым моделированием логистической регрессии. С-индекс использовался для сравнения прогностической способности новой модели и модели индекса риска NHSN.

Результаты: Многофакторный анализ независимых факторов риска включал оценку ASA, продолжительность процедуры, женский пол, возраст и принадлежность к медицинской школе.Новая модель риска значительно улучшила прогностическую эффективность по сравнению с индексом риска NHSN (c-индекс, 0,62 и 0,56 соответственно).

Выводы: Традиционно система эпиднадзора NHSN использовала индекс риска для предоставления больницам показателей ИОХВ, стратифицированных по степени риска. Новая комплексная модель риска ИОХВ, разработанная с помощью многофакторного анализа, улучшила прогностическую эффективность по сравнению с традиционным индексом риска NHSN и рассматривается для одобрения в качестве меры для публичной отчетности.

Установка и регулировка байпасного клапана

Установка и регулировка байпасного клапана

Байпас Установка и регулировка клапана

[ Я добавил этот раздел после получения Несколько запросов на помощь в установке. ]


Установка

Сама установка байпасной сантехники довольно просто и прямолинейно.Убедитесь, что концы плотно прилегают так как он будет под давлением от турбо! Установите водопроводную трубу так, чтобы перепускной клапан был направлен прямо вперед, а «регулировочный винт» находится спереди (см. рисунки). Затяните хомуты на обоих концах сантехника. Позже вы узнаете, как отрегулировать этот винт так, перепускной клапан открывается, когда вы хотите.

Установив сантехнику, соедините один конец длинного маленького вакуумного шланга к переднему ниппелю на байпасе клапан (есть второй ниппель, который следует оставить в покое — на клапане HKS).То небольшой вакуумный шланг затем проходит прямо перед коллектор справа от перепускного клапана, где вы будете сращивать его в «трубку датчика наддува». Повышение Датчик манометра представляет собой красноватый круглый блок, который крепится к правая сторона моторного отсека. Есть небольшой вакуумный шланг, который отрывается от правого переднего угла коллектора двигателя и бежит к этому датчику — он передает коллектор (или наддув) давление на датчик манометра! Линия от перепускного клапана необходимо соединить с этой линией — вы знайте правильный, если вы хорошо прочитали это, И они одинаковы размер!



Если у вас есть блок Top End, они должны предоставили Т-образный соединитель (см. справа): наденьте его на конец шланга от перепускного клапана так, чтобы нижняя часть «Т» прочно сидит в шланге; дальше нужно разобраться где его сращивать — я бы порекомендовал положить его примерно на 1/3 расстояние между коллектором и датчиком наддува, но он будет работать штраф сращивается в любом месте на этой линии! Срезал датчик наддува шланг и вставьте тройник между двумя обрезанными концами. и надежно соедините их с «T.«Сделав это, вы от коллектора будет отходить трубка, которая затем разделится и бегите как к манометру наддува, так и к перепускному клапану!



Байпасный клапан является пассивным устройством. Там на нем находится регулировочный винт, который изменяет спусковой крючок чувствительность. Вы можете настроить его так, чтобы он открывался только при большом усилении. изменения, или вы можете настроить его так, чтобы он открывался почти каждый раз, когда вы сдвиг. Байпасный клапан «чувствует», когда вы переключаете или режете дроссельную заслонку СНИЖЕНИЕМ давления в коллекторе.Если это изменение достаточно большой, чтобы привести устройство в действие, подпружиненный клапан немедленно откроется, и избыточное давление наддува приведет к срабатыванию нижней части перепускного клапана. Вы будете вознаграждены звуковым сигналом . «Ооооо!!» , когда ваш буст будет выпущен.

Так как лишний буст сбрасывается не может обратная реакция на турбину турбонагнетателя, ее остановка и износ подшипники!! Это будет поддерживать счастливое вращение турбонаддува между переключается так, что, когда вы вернетесь к дроссельной заслонке, ваш наддув подняться обратно ОЧЕНЬ быстро.После того, как вы перестанете слышать звук клапан в действии вы увидите иглу наддува на манометре прыгать обратно после смены!!


Теперь о том, как отрегулировать клапан

Во-первых, помните, что этот клапан НЕ навредит ваш двигатель независимо от того, как он отрегулирован; так что у тебя много экспериментальное время, чтобы отрегулировать клапан так, как вы хотите. Просто открутите нижний установочный винт, а затем поверните конец регулировочный винт.Замените нижний винт, когда закончите регулировку и дать машине тест-драйв.

Я не уверен, как будет работать ваш перепускной клапан заводская установка, но она, вероятно, будет где-то посередине диапазон регулировки. Если мне не изменяет память, поворот регулировочный винт против часовой стрелки делает клапан «более чувствительный» — это означает, что он будет открываться при небольших перепадах в давление в коллекторе. По этой линии «очень чувствительный» Настройка приведет к тому, что клапан будет открываться почти каждый раз при переключении передач.Если повернуть винт по часовой стрелке, перепускной клапан станет «менее чувствительный» — это означает, что должен быть большее падение наддува для срабатывания клапана. Таким образом, если винт отрегулирован далеко по часовой стрелке, клапан откроется ТОЛЬКО при полном повышение падение.

Пружина в перепускном клапане обычно немного меняет свои свойства по мере «притирания». Таким образом вы можете заметить необходимость повторной настройки чувствительности после использования клапан на некоторое время.Это должно произойти только один или два раза.

Повеселитесь со своим новым клапаном и дайте мне знать как тебе. Вы будете рады получить дополнительный ответ от импульс между сменами, и вы услышите большое количество энергия запасается в наддуве при сбросе—подумать только, это использовалось иметь неприятные последствия через ваш турбо, пытаясь разорвать его на части!!


Скотт У Aguilar есть исправление для перепускного клапана со слишком жесткой пружиной:

Прошлой ночью я переключился с стоковые КРАСНЫЕ пружины на новые СИНИЕ пружины.( Также на натяжном винте перепускной клапан, я заметил, что на головке была красная точка. я думаю это как HKS проверяет, какая пружина находится в перепускном клапане ) Top End сказал все, что мне нужно было сделать, это открыть перепускной клапан и поменять местами пружины. После удаления 3 винтов с шестигранной головкой с лицевой стороны перепускного клапана первый Я обнаружил, что HKS использовала какой-то клей, чтобы скрепить две половинки вместе. Мне пришлось использовать очень острый край, чтобы разделить половинки.Потом я заметил что баллон в агрегате был приклеен к передней половинке. После некоторого осторожный осмотр, я удалил 1/2 мочевого пузыря (нет причин брать его целиком) так как все, что вам нужно сделать, это вытащить пружину и поставить новую).

Я вытащил красную пружину и поставил на ее место синюю пружину. я перед закрытием предполагалось использовать прокладочный состав. я отказался от этого Идея, поскольку две половины имели канавку, которая удерживала мочевой пузырь на месте. С давления не велики, я чувствовал, что не было никакого вреда.К тому же, было лучше попробовать без компаунда, тогда, если не получится, всегда можно было поставить какой-нибудь на потом. Закрыть устройство было так же просто, как заменить 3 шестигранника. винты.

Синяя пружина рассчитана на давление 7-14 фунтов на кв. дюйм. Итак, я задавался вопросом, должен ли я провернуть затяните натяжной винт или оставьте его ослабленным. Я решил начать туго и завинтить это вниз. Время тест-драйва.

Первое, что я заметил, это значительно улучшенный звуковой отчет от байпаса. клапан.Интенсивного фырканья больше нет (но некоторые все же остались). Затем я остановился и полностью открутил натяжной винт, затем на один полный оборот закрыто. Теоретически это должно быть около 7-8 фунтов на квадратный дюйм. Этот «должен» вызвать у меня проблемы, так как я знаю, что устанавливаю не менее 12-13 фунтов на квадратный дюйм. через впуск. Что ж, я был очень, очень приятно удивлен. То фырканье полностью исчезло, за исключением условий 0,9 бар +, и даже тогда это было 75% устремились к шуму воздуха, а затем закончились приглушенным фырканьем.Ничего подобного постоянное фырканье, которое присутствовало под другой пружиной. (Также я думаю рыхлая установка работает из-за металлургических особенностей пружины. Сейчас жестко. Со временем я чувствую, что мне нужно увеличить напряжение. Красная пружина не оставила такой номер.)

знаю не течет через перепускной клапан так как давление турбо характеристики не изменились. На самом деле разгон лучше. Я думаю, это из-за того, что турбина теперь свободно вращается, хотя раньше фырканье было замедляя его.

Итак, за $10-17 настоятельно рекомендую приобрести СИНЮЮ пружину. Общая время замены было менее 30 минут. Результат вызовет улыбку твое лицо.


Хэппи Эланинг, Дуг

1.6 AFM — Регулировка байпаса — Spec Miata Garage

Мы продаем AFM с чертежами, которые не припаяны, и которые определенно лучше, чем штатные или пружинные регулировки, они указаны в магазине. Если бы это была моя машина.. Я бы поставил на него хороший AFM или регулятор FP и посмотрел, что у вас получится в первую очередь. Я думаю, что для достижения наилучших результатов потребуется немного того и другого. При этом Buras 1.6 был хорош из коробки, нулевая регулировка по чертежу AFM, за исключением поворота примерно на 45 градусов с поворотной скобой и без регулятора FP. Мне тоже с трудом верится, что ты в девятке? Я бы, конечно, перепроверил коэффициент, так как вы можете легко расплавить машину, если это число неверно.


90% дезинформации в этой ветке, но Drago почти на 100% прав. ограничительная пластина» выше определенного потока — на моем местном Dynojet (тот самый, который вы видите на большинстве Runoffs и NASA Champs), это происходит около 116-117 л.с.Чтобы сделать мощность выше этого уровня, вам НУЖЕН *правильно и законно* настроенный АСМ.

AFPR абсолютно полезен, он будет лучше стандартного AFM, и с ним легче смещать кривую вверх и вниз, но изменить форму кривой и устранить эффект ограничительной пластины можно ТОЛЬКО *правильно и законно* отрегулировав AFM .

Увеличение натяжения пружины только ухудшит эффект RP — потому что вы грабите Flow Paul, чтобы заплатить Lean Peter. Вы будете делать больше T/HP, чем на «стоке», но вы одновременно ограничите свой потенциал до 116 л.с. DynoJet (погода OH и насосный газ).Вам нужно ослабить натяжение двери, а затем жонглировать доской и стеклоочистителем, чтобы сетка вышла с более тонкой мелодией, чем на стоке. Это требует довольно много итераций, относительно ловкого прикосновения и стоит вам больше времени на динамометрическом стенде и альтернативной стоимости взрыва двигателя, чем если бы вы просто купили *правильно и законно* настроенный АСМ.

Лучшее T и HP не будут коррелировать с «плоским» или теоретически идеальным соотношением A/F, но до тех пор, пока TIming и Scoring не начнут присуждать награды за лучшее теоретическое AFR, вам не следует об этом беспокоиться.

Я видел результаты версии AFM с «идеально плоским соотношением A/F», о которой, предположительно, упоминалось выше — соотношение A/F действительно было идеально плоским, но управляемость И крутящий момент и мощность были зверский. Эта машина набрала 3-4 Т и л.с., когда AFM был заменен на *правильно и законно* отрегулированный AFM. Если вы когда-нибудь видели топливные и временные карты 1.6 (или проверите полное опережение на автомобиле с «идеально ровным» AFM), вы поймете, почему.

Настройка обхода — центр поддержки Adjust

Bypass является партнером сети и модуля Adjust.)

  • Выбрать партнера Настройка > ДОБАВИТЬ ПАРТНЕРОВ
  • Выберите значок добавления (+) рядом с Обход
  • Введите свой P-ID (для получения помощи обратитесь к представителю обхода)
  • Дополнительно: см. расширенная настройка для настройки обратных вызовов
  • Выберите Сохранить
  • Отлично! Базовая настройка завершена. Теперь вы можете создать URL-адрес корректирующего трекера и отправить его в обход, чтобы запустить свою кампанию.

    Bypass будет получать обратные вызовы для следующих действий:

    • установка
    • сеанс
    • повторная атрибуция
    • событие

    Выберите, какие данные Bypass получает от Adjust, настроив настройку.)

  • Выберите Настройка партнера > Обход
  • Включите In-App Revenue Forwarding
  • Теперь обход будет получать сумму дохода за каждую отслеживаемую транзакцию.

    Примечание: Свяжите хотя бы одно [событие дохода] с обходом, прежде чем включать переадресацию доходов в приложении.

    Пересылка сеансов

    Adjust не отправляет автоматически обратные вызовы сеанса из-за большого количества сеансов.

    Чтобы перенаправить сеансы в приложении в обход, выполните следующие действия.)

  • Выберите Настройка партнера > Обход
  • Включите Переадресация сеанса
  • Теперь обход будет получать активность сеанса вашего приложения.

    Пересылка внутренних событий приложения

    Связывание событий позволяет обходу получать данные о внутренних событиях приложения. Вы можете связать каждое событие в приложении в разделе «Настройка» с предустановленным именем обхода или именем пользовательского события.)

  • Выберите Настройка партнера > Обход > Связывание событий
  • Найдите событие, которое вы хотите связать, и обновите поле с событием обхода или вашим собственное пользовательское имя
  • Когда вы закончите связывание событий, выберите OK
  • Выберите Сохранить
  • Теперь Bypass будет получать данные о событиях в приложении для каждого из ваших связанных событий.

    Обход требуется приспособиться к отправке следующих параметров (точек данных) с вашими обратными вызовами:

    заполнитель Информация Оригинал ISO 4217 Код валюты Отправлено от Adject SDK {gps_adid} Google Play Store Реклама ID {IDFA} ID для рекламодателей (IOS) Выручка, как отправлено от корректировки SDK в центах {Activity_kind} Тип пользовательской деятельности {Create_At} 30252 {Network_Name} Имя сети, как взято из трекера

    Байпас

    Амортизаторы Radflo доступны в широком диапазоне конфигураций.Чтобы выбрать наиболее эффективный демпфер для вашего применения, вы должны учитывать несколько факторов, таких как вес автомобиля, условия вождения и совместимость монтажа. Используйте приведенную ниже информацию, чтобы определить, какие варианты вам нужны, или получите профессиональную помощь от одного из наших специалистов по подвеске, позвонив нам напрямую.


    ТИП: Каждый тип амортизатора служит определенной цели. Выберите тип, который обеспечивает функции и возможности, наиболее важные для вас.

    Амортизаторы без катушки — это настраиваемые амортизаторы подвески для гонок или отдыха. Они доступны для всех типов высокопроизводительных автомобильных приложений, в которых используются универсальные амортизаторы.

    Амортизаторы Coil-over имеют корпус с резьбой и двухступенчатое крепление пружины. Если установлены опциональные цилиндрические пружины, вы можете отрегулировать клиренс автомобиля, предварительную нагрузку подвески и ход.

    Сменные оригинальные амортизаторы обеспечивают качество и производительность профессиональных гоночных амортизаторов в удобной заводской конструкции с болтовым креплением.Идеально подходит для модернизации послепродажных подъемных комплектов или заводских амортизаторов.

    Амортизаторы Bypass предлагают высочайший уровень настройки демпфирования для самых сложных условий гонок по бездорожью. Эффективность демпфирования может быть отрегулирована извне за считанные секунды для немедленного результата.

    Пневматические амортизаторы — это экономичная альтернатива пружинам, которые не только амортизируют, но и приостанавливают работу легкого внедорожника без необходимости использования дополнительных пружин.

    Гидравлические отбойники представляют собой компактные вторичные амортизаторы, которые смягчают резкие удары подвески, вызванные прогибом.


    РАЗМЕР: Диаметр корпуса амортизатора должен соответствовать массе автомобиля и предполагаемому использованию. Амортизаторы большего диаметра содержат больше масла для большей эффективности работы, а также более крупные внутренние компоненты и крепежные детали для большей прочности.

    Амортизаторы 2,0 дюйма рекомендуются для легких транспортных средств (до 5000 фунтов) и уличного использования. Для более тяжелых транспортных средств необходимо установить несколько амортизаторов на каждый угол.

    2.5-дюймовые амортизаторы рекомендуются для автомобилей средней массы (5000–7500 фунтов), а также для использования в развлекательных или гоночных целях. Одиночный 2,5-дюймовый амортизатор сравним по характеристикам с двумя 2,0-дюймовыми амортизаторами.

    3,0-дюймовые амортизаторы рекомендуются для тяжелых транспортных средств (более 7500 фунтов) и профессиональных гоночных автомобилей. Одиночный 3,0-дюймовый амортизатор сравним по производительности с двумя 2,5-дюймовыми амортизаторами.


    РЕЗЕРВУАР: Стиль резервуара должен соответствовать местности и условиям движения.В дополнение к тому, что они содержат наибольший объем нефти, внешние ударные волны коллектора рассеивают тепло намного эффективнее, чем внутренние ударные волны пласта. Это предотвращает перегрев и обеспечивает стабильную работу при длительном вождении по пересеченной местности.

    Эмульсионные амортизаторы используют комбинацию масла и газообразного азота, содержащихся в корпусе амортизатора. Они более экономичны, чем амортизаторы с внешним резервуаром, благодаря простоте конструкции. Эмульсионные амортизаторы идеально подходят для легковых автомобилей или уличного движения, хотя и не рекомендуются для высокоскоростного вождения в условиях бездорожья.Они должны быть установлены как можно ближе к вертикали.

    Амортизаторы с внутренним плавающим поршнем идентичны эмульсионным амортизаторам за одним исключением. Плавающий поршень, расположенный внутри корпуса амортизатора, разделяет масло и газообразный азот. Это позволяет устанавливать амортизатор под углом и работать более эффективно, чем эмульсионные амортизаторы.

    Амортизаторы Piggy Back оснащены фиксированным внешним резервуаром для увеличенного объема масла. Внутренний плавающий поршень отделяет масло от газообразного азота, позволяя устанавливать амортизатор под любым углом без ущерба для производительности.Амортизаторы Piggy Back хорошо подходят как для уличного применения, так и для бездорожья.

    Амортизаторы с удаленным резервуаром выигрывают от большого внешнего резервуара, в котором находится наибольший объем масла. Жидкости разделены плавающим поршнем, что позволяет устанавливать амортизатор под любым углом. Масло свободно течет между корпусом амортизатора и резервуаром через гибкий шланг высокого давления, обеспечивая отличный отвод тепла.

    Амортизаторы с выносным резервуаром и дополнительными амортизаторами — лучший выбор для внедорожников, которые часто подвергаются длительному высокоскоростному вождению в суровых условиях.


    ШТОК ПОРШНЯ: Диаметр штока поршня должен соответствовать требуемому режиму работы. Стержень большего диаметра обеспечит большее сопротивление силам сжатия, хотя стоимость и вес также возрастут.

    Штанги диаметром 5/8 дюйма являются стандартным размером для большинства 2,0-дюймовых амортизаторов и рекомендуются для легких и уличных условий.

    Эмоциональная поддержка как модератор адаптации и комплаентности после операции аортокоронарного шунтирования: продольное исследование

  • Aiken, L.Х. (1975). Семейная адаптация после инфаркта миокарда: последствия для амбулаторной медицинской помощи. Ежегодное собрание Американской социологической ассоциации.

  • Американская кардиологическая ассоциация (1991). 1991 Факты о сердце и инсульте , AHA, Даллас, Техас.

    Google ученый

  • Билодо, С.Б., и Хакетт, Т.П. (1971). Вопросы, поднятые в группе пациентов, выздоравливающих после инфаркта миокарда. утра.Дж. Психиат. 128: 105–110.

    ПабМед Google ученый

  • Брамвелл, Л. (1986). Ожидания жен в роли поддержки после первого инфаркта миокарда мужей. Сердце-легкие 15: 578–584.

    ПабМед Google ученый

  • Браунвальд, Э. (1980). Оценка работы сердца. В Braunwald, E. (ed.), Заболевания сердца: учебник сердечно-сосудистой медицины , W.Б. Сондерс, Филадельфия.

    Google ученый

  • Главные исследователи CASS и их помощники (1983). Исследование хирургии коронарных артерий (CASS): качество жизни пациентов, случайным образом распределенных по группам лечения. Тираж 68: 951–960.

    Google ученый

  • Чандра В., Шкло М., Голдберг Р. и Тонаша Дж. (1983). Влияние семейного положения на выживаемость после острого инфаркта миокарда: популяционное исследование. утра. Дж. Эпидемиол. 117: 320–325.

    ПабМед Google ученый

  • Кобб, С. (1976). Социальная поддержка как модератор жизненного стресса. Психосом. Мед. 38: 300–314.

    ПабМед Google ученый

  • Коэн, Дж., и Коэн, П. (1975). Прикладной множественный регрессионный/корреляционный анализ для поведенческих наук , Erlbaum, Hillsdale, NJ.

    Google ученый

  • Коэн С. и Маккей Г. (1984). Социальная поддержка, стресс и гипотеза буферизации: теоретический анализ. В Baum, A., Taylor, SE, и Singer, JE (eds.), Handbook of Psychology and Health, Vol. IV , Эрлбаум, Хиллсдейл, Нью-Джерси.

    Google ученый

  • Коллетти Г. и Браунелл К. Д. (1983). Физические и эмоциональные преимущества социальной поддержки: применение при ожирении, курении и алкоголизме.В Hersen, M., Eiser, RM, and Miller, PM (eds.), Progress in Behavior Modification , Academic Press, Нью-Йорк.

    Google ученый

  • Коста, П. Т., и МакКрей, Р. Р. (1985). Ипохондрия, невротизм и старение. утра. Психол. 40: 19–28.

    ПабМед Google ученый

  • Койн, Дж. К., и Делонгис, А. (1986). Выходя за рамки социальной поддержки: роль социальных отношений в адаптации. Дж. Консалт. клин. Психол. 54: 454–460.

    ПабМед Google ученый

  • Койн, Дж. К., Вортман, С. Б., и Леман, Д. Р. (1988). Другая сторона поддержки: эмоциональная чрезмерная вовлеченность и неудачная помощь. In Gottlieb, BH (ed.), Marshalling Social Support; Форматы, процессы и эффекты , Sage, Newbury Park.

    Google ученый

  • Круг, С.Х. (1983). Восстановление и реабилитация кардиологических больных: Психосоциальные аспекты. Кранц Д., Баум А. и Сингер Дж. Э. (ред.), Справочник по психологии и здоровью: сердечно-сосудистые расстройства и поведение, том. III , Эрлбаум, Хиллсдейл, Нью-Джерси.

    Google ученый

  • Круг С.Х. и Левин С. (1977). Пациент с сердцем выздоравливает , издательство Human Sciences Press, Нью-Йорк.

    Google ученый

  • Фолкс, Д.Г., Блейк, Д.Дж., Флис, Л., Сокол, Р.С., и Фриман, А.М. III (1986). Качество жизни через шесть месяцев после операции аортокоронарного шунтирования: предварительный отчет. Юг. Мед. Дж. 79: 397–399.

    ПабМед Google ученый

  • Фонтана А.Ф., Кернс Р.Д., Розенберг Р.Л. и Колонезе К.Л. (1989). Поддержка, стресс и восстановление после ишемической болезни сердца: продольная причинно-следственная модель. Психология здоровья. 8: 175–193.

    ПабМед Google ученый

  • Фанч, Д. П., и Меттлин, К. (1982). Роль поддержки в восстановлении после операции на груди. Соц. науч. Мед. 16: 91–98.

    ПабМед Google ученый

  • Гиллис, К.Л. (1984). Снижение семейного стресса во время и после операции коронарного шунтирования. Нурс. клин. Н. Ам. 19: 103–111.

    Google ученый

  • Гоув В., Hughes, M., и Style, C.B. (1983). Оказывает ли брак положительное влияние на психологическое благополучие человека? J. Health Soc. Поведение 24: 122–131.

    ПабМед Google ученый

  • Гандл М.Дж., Ривз Б.Р., Тейт С., Рафт Д. и Маклаурин Л.П. (1980). Психосоциальный исход после операции на коронарной артерии. утра. Дж. Психиат. 137: 1591–1594.

    ПабМед Google ученый

  • Хорган Д., Davies, B., Hunt, D., Westlake, G.W., и Mullerworth, M. (1984). Психиатрические аспекты хирургии коронарных артерий: проспективное исследование. Мед. Дж. Острал. 141: 587–590.

    ПабМед Google ученый

  • Хаус, Дж. С., и Кан, Р. Л. (1985). Меры и концепции социальной поддержки. In Cohen, S., and Syme, S.L. (eds.), Social Support and Health , Academic Press, Нью-Йорк.

    Google ученый

  • Хаус, Дж.С., Лэндис, К.Р., и Умберсон, Д. (1988). Социальные отношения и здоровье. Наука 241: 540–545.

    ПабМед Google ученый

  • Дженкинс, С. Д., Стэнтон, Б., Кляйн, М., Саважо, Дж. А., и Харкен, Д. Е. (1983a). Корреляты стенокардии у мужчин, ожидающих операции коронарного шунтирования. Психосом. Мед. 45: 141–152.

    ПабМед Google ученый

  • Дженкинс, К.Д., Стэнтон Б., Саважо Дж. А., Денлингер П. и Кляйн М. (1983b). Аортокоронарное шунтирование: физические, психологические, социальные и экономические результаты шесть месяцев спустя. JAMA 250: 782–788.

    ПабМед Google ученый

  • Кинг, К.Б. (1985). Измерение стратегий выживания, опасений и эмоциональной реакции у пациентов, перенесших аортокоронарное шунтирование. Сердце-легкие 14: 579–586.

    ПабМед Google ученый

  • Колиц К.и Пимм, Дж. Б. (1984). Коронарное шунтирование: роль педагога пациента. Пимм, Дж. Б., и Фейс, Дж. Р. (ред.), Психологические риски коронарного шунтирования , Plenum Press, Нью-Йорк.

    Google ученый

  • Корнфилд Д.С., Хеллер С.С., Франк К.А., Уилсон С.Н. и Мальм Дж.Р. (1982). Психологические и поведенческие реакции после операции аортокоронарного шунтирования. Тираж 66: (Доп.III): 24–28.

    Google ученый

  • Кулик, Дж. А., и Малер, Х.И.М. (1987). Влияние предоперационного назначения соседа по комнате на предоперационную тревогу и восстановление после операции коронарного шунтирования. Психология здоровья. 6: 525–543.

    ПабМед Google ученый

  • Кулик, Дж. А., и Малер, Х.И.М. (1989). Социальная поддержка и восстановление после операции. Психология здоровья. 8: 221–238.

    ПабМед Google ученый

  • Леви Р.И. и Фейнлейб М. (1980). Факторы риска ишемической болезни сердца и их лечение. В Braunwald, E. (ed.), Болезни сердца: Учебник сердечно-сосудистой медицины , WB Saunders, Philadelphia.

    Google ученый

  • Малер, Х.И.М., и Кулик, Дж.А. (1990). Предпочтения в отношении участия в медицинской помощи, предполагаемого контроля и хирургического восстановления: проспективное исследование. Соц. науч. Мед. 31: 743–751.

    ПабМед Google ученый

  • Мэйу Р. и Брайант Б. (1987). Качество жизни после операции на коронарных артериях. QJ Med. 62: 239–248.

    ПабМед Google ученый

  • Миллер, П., Джонсон, Н.Л., Викофф, Р., МакМахон, М.Ф., и Гарретт, М.Дж. (1983). Отношение и соблюдение режима лечения пациентов с инфарктом миокарда и шунтированием сердца. Дж. Кардиологическая реабилитация. 3: 541–548.

    Google ученый

  • Мюррей Г.Г. и Беллер Г.А. (1983). Кардиореабилитация после коронарного шунтирования. утра. Heart J. 105: 1009–1018.

    ПабМед Google ученый

  • Национальный институт сердца, легких и крови. (1988). Чрескожная транслиминальная коронарная ангиопластика: отчет из регистра. утра. Дж. Кардиол. 49: 2011–2020.

    Google ученый

  • Перлин Л.И. и Джонсон Дж.С. (1977). Семейное положение, жизненные трудности и депрессия. утра. Социальное. 42: 704–715.

    Google ученый

  • Перлин Л.И., Менаган Э.К., Либерман М.А. и Муллан Дж.Т. (1981). Стрессовый процесс. J. Health Soc. Поведение 1: 337–356.

    Google ученый

  • Педуцци, П., и Халтгрен, Х. Н. (1979). Влияние медикаментозного и хирургического лечения на симптомы стабильной стенокардии: совместное исследование Управления по делам ветеранов хирургии окклюзионной болезни коронарных артерий. Тираж 60: 888–899.

    ПабМед Google ученый

  • Полистер П. и Кунико Э. (1988). Социально-экономический справочник по хирургии , Отдел социально-экономических вопросов, Американский колледж хирургов.

  • Сакетт Д.Л. (1979). Комплаенс-практикум для занятых практиков. В Haynes, R.B., Taylor, D.W., and Sackett, D.L. (eds.), Compliance in Health Care , Johns Hopkins University Press, Baltimore.

    Google ученый

  • Сарасон Б.Р., Сарасон И.Г., Хакер Т.А. и Башам Р.Б. (1985). Сопутствующие факторы социальной поддержки: социальные навыки, физическая привлекательность и пол. Дж.Человек. соц. Психол. 49: 469–480.

    Google ученый

  • Шефер, К., Койн, Дж., и Лазарус, Р. (1981), Функции социальной поддержки, связанные со здоровьем. Дж. Бехав. Мед. 4: 381–406.

    ПабМед Google ученый

  • Сильвер Р. и Вортман К. (1980). Справляться с нежелательными жизненными событиями. В Garber, J. и Seligman, MEP (eds.), Human беспомощность , Academic Press, Нью-Йорк.

    Google ученый

  • Вейт, К.Т., и Уэр, Дж.Е. (1983). Структура психологического неблагополучия и благополучия в общей популяции. Дж. Консалт. клин. Психол. 51: 730–742.

    ПабМед Google ученый

  • Wallston, B.S., Alagna, S.W., DeVellis, B.M., и DeVellis, R.F. (1983). Социальная поддержка и физическое здоровье. Психология здоровья. 2: 367–391.

    Google ученый

  • Вальц, М. (1986). Семейный контекст и постинфарктное качество жизни: социальная поддержка или нечто большее? Соц. науч. Мед. 22: 791–805.

    ПабМед Google ученый

  • Warner, WL (1960). Социальный класс в Америке: Руководство по процедуре измерения социального статуса , Harper and Row, Нью-Йорк.

    Google ученый

  • Вегнер, Н.К., и Флетчер, Г.Ф. (1986). Реабилитация больного атеросклеротической ишемической болезнью сердца. In Hurst, JW, Logue, R.B., Rackley, C.E., Schlant, R.C., Sonnenblick, E.H., Wallace, A.G., and Wegner, NK (eds.), The Heart , McGraw-Hill, New York.

    Google ученый

  • Вишни, Х. А., Хакетт, Т.П. и Кассем, Н. Х. (1977). Психологические риски выздоровления после инфаркта миокарда. В Moos, RH (ред.), Как справиться с физическим заболеванием , Plenum Press, Нью-Йорк.

    Google ученый

  • Вортман, С.Б., и Конвей, Т.Л. (1985). Роль социальной поддержки в адаптации и выздоровлении от соматического заболевания. In Cohen, S., and Syme, S.L. (eds.), Social Support and Health , Academic Press, Нью-Йорк.

    Google ученый

  • Zung, WWK (1965). Шкала самооценки депрессии. Арх. Ген. Псих. 12: 63–70.

    Google ученый

  • Амортизаторы King 2.0 и 2.5 — это новый уровень универсальности и производительности. Амортизаторы King с нашим регулятором сжатия с широким диапазоном дают вам возможность точно регулировать степень сжатия от сверхмягкой до сверхжесткой простым поворотом ручки.Четко обозначенная ручка предлагает 16 положительных щелчков точной настройки. Вы можете смягчить свою езду, когда просто путешествуете, или усилить сжатие, когда едете по пересеченной местности или перевозите дополнительную полезную нагрузку. Вы будете иметь максимальную производительность независимо от ваших целей. Существующие владельцы амортизаторов King не остаются в стороне, когда речь заходит о дополнительных характеристиках, предлагаемых регулятором сжатия с широким диапазоном. Ваши амортизаторы можно легко модернизировать с помощью новой технологии. Компания King постоянно стремится предоставить вам самые инновационные и эффективные амортизаторы в мире.

    Амортизаторы

    King 2.0 и 2.5 имеют новый уровень универсальности и производительности. Амортизаторы King с нашим регулятором сжатия с широким диапазоном дают вам возможность точно регулировать степень сжатия от сверхмягкой до сверхжесткой простым поворотом ручки. Четко обозначенная ручка предлагает 16 положительных щелчков точной настройки. Вы можете смягчить свою езду, когда просто путешествуете, или усилить сжатие, когда едете по пересеченной местности или перевозите дополнительную полезную нагрузку. Вы будете иметь максимальную производительность независимо от ваших целей.Существующие владельцы амортизаторов King не остаются в стороне, когда речь заходит о дополнительных характеристиках, предлагаемых регулятором сжатия с широким диапазоном. Ваши амортизаторы можно легко модернизировать с помощью новой технологии. Компания King постоянно стремится предоставить вам самые инновационные и эффективные амортизаторы в мире.

    1. Красиво анодированная конструкция из авиационного алюминия.. 3. Индивидуальные фиксаторы позволяют легко ощущать каждый щелчок регулировки при повороте. Каждый из двадцати уровней регулировки обеспечивает точное управление демпфированием сжатия в диапазоне от очень мягкого до очень жесткого.

    Добавить комментарий

    Ваш адрес email не будет опубликован.

    © 2011-2022. Mkada.ru | Cтроительная доска бесплатных объявлений.
