Реле контроля напряжения. Принцип работы и подключение

Для защиты дорогостоящей бытовой или электрической техники от скачков напряжения, в следствие которых возможна их поломка, используется реле контроля напряжения. Данное устройство обеспечивает номинальное напряжение электросети. Об особенностях конструкции и подключения реле контроля напряжения поговорим далее.

Оглавление:

  1. Устройство и принцип работы реле контроля напряжения
  2. Сфера использования и преимущества применения реле контроля напряжения
  3. Разновидности реле контроля фаз и напряжения
  4. Рекомендации по выбору реле контроля напряжения
  5. Реле контроля напряжения: подключение и монтаж

Устройство и принцип работы реле контроля напряжения

Принцип работы реле контроля напряжения состоит в том, чтобы не допустить перенапряжение или недостаточное напряжение электросети.

В ответе на вопрос, почему следует устанавливать реле контроля напряжения, выделим несколько причин:

  • во время обрыва воздушной линии на территории частного сектора, возможен скачок напряжения на 160 Вт больше обычного, в следствие этого некоторые легко уязвимые электроприборы с легкостью перегорают и требуют ремонта;
  • в непогоду или по другим причинам обрыв нейтрального провода ведет к возрастанию нагрузки и повреждению электротехники;
  • при расположении дома вдали трансформатора, напряжение падает до критически низкого уровня, это также отрицательно сказывается на работе электротехники;
  • во время включения мощного потребителя электричества, фаза перегружается, в результате из-за недостатка напряжения возможна поломка приборов.

Реле состоит из микросхемы, которая руководит его работой. Микросхема — определяет снижение или повышение напряжение, передает сигнал электромагнитному реле, и происходит мгновенное включение прибора, которых выравнивает напряжение.

Диапазон работы реле контроля напряжения составляет от 100 до 400 Вт. Во время грозы, разряды молнии превышают эти показатели, поэтому не рекомендуется надеяться на реле контроля напряжения, и включать электроприборы в непогоду. Для таких целей существуют ограничители напряжения.

Реле контроля напряжения состоит из двух частей:

  • электронной,
  • силовой.

Первая часть контролирует напряжение, а вторая — выполняет действия по распределению нагрузки.

Основная часть реле — это микропроцессор или компактор. Реле на основе микропроцессора, является лучшим, так как способно плавно регулировать изменения напряжения.

Основным свойством реле контроля напряжения является быстрое действие и срабатывание. Порог срабатывания зависит от настройки потенциометра.

Реле контроля напряжения отличается от стабилизаторов принципом действия. Во время скачков напряжения реле отключает те участки, на которых напряжение не достигает нормы. Стабилизаторы — регулируют и распределяют напряжение равномерно по всей сети.

Поэтому во время возникновения аварийных ситуаций более эффективным является использование реле контроля напряжения, которое отключит аварийные участки.

Сфера использования и преимущества применения реле контроля напряжения

Для избежания перегрузки электроприборов, таких как холодильник, бойлер, котел, во время понижения или повышения напряжения в электросети, используется реле контроля напряжения.

Реле контроля напряжения имеет широкую сферу использования, так как электрические приборы присутствуют практически повсюду, то и реле контроля напряжение необходимо в любом заведении.

Сфера использования реле контроля напряжения:

  • защита однофазной или трехфазной сети;
  • защита от возникновения обрыва, слипания, перекоса фазы;
  • предотвращение нарушения последовательной работы фаз;
  • защита электрического оборудования от поломок;
  • использование при защите приборов, которые имеют длительную переходную работу;
  • при использовании устройств с нагрузкой на электродвигатель;
  • специальные установки требующие качественного напряжения и наличия полных фаз;
  • используются для защиты бытовых и электрических приборов от перенапряжения в жилых домах и квартирах;
  • применяются в общественных заведениях: школах, супермаркетах, магазинах электроники, компьютерных залах, больницах, кинотеатрах, для защиты дорогостоящего оборудования от поломки;
  • в промышленных заведениях на фабриках и заводах, для предотвращения сбоя в работе оборудования.

Преимущества использования реле контроля напряжения:

  • высокий диапазон рабочей температуры от -20 до +40, позволяет использовать устройства, как снаружи так и внутри помещений;
  • разнообразие видов данных устройств позволяет выбрать реле контроля напряжения в соотношении с материальными предпочтениями;
  • реле контроля напряжения обеспечивает надежную защиту дорогостоящей техники от пере- или недонапряжения и предотвращает ее поломку;
  • широкий выбор моделей и производителей реле контроля напряжения открывает перед покупателем много возможностей по удовлетворению индивидуальных запросов;
  • легкость монтажа позволяет установить этот прибор самостоятельно, не прибегая к помощи электрика;
  • современные модели отличаются наличием оригинального дизайна, который с легкостью вписывается в общий интерьер помещения;
  • во время скачков напряжения отсутствует увеличение или снижение интенсивности света;
  • прибор автоматически отключает участки электросети, которые повреждены в случае аварии или плохой погоды.

Разновидности реле контроля фаз и напряжения

В соотношении с типом подключения выделяют реле:

  • вилко-розетчастой формы;
  • в виде удлинителя;
  • устанавливаемое на рейку.

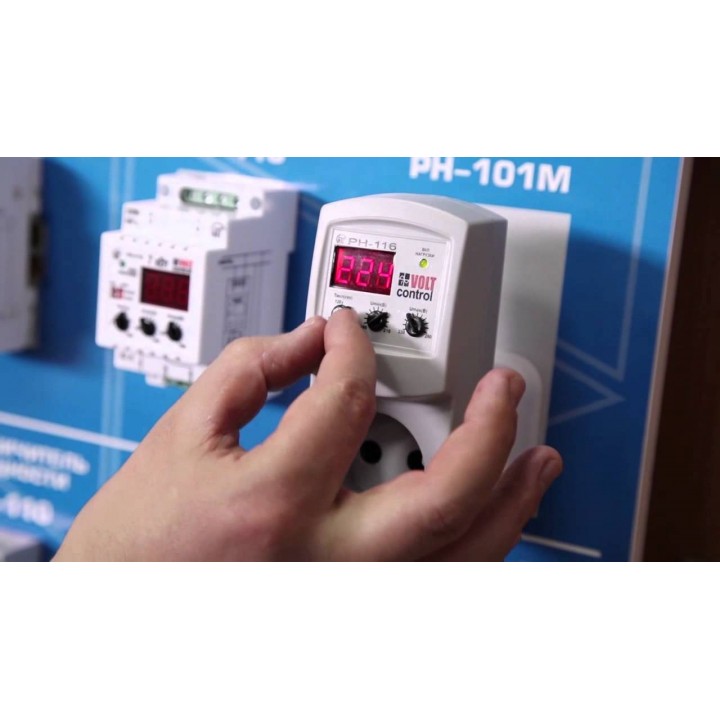

1. Реле напряжения первого типа отличается наличием вилки, которая облегчает его установку. Такой прибор достаточно просто воткнуть в розетку. Он защищает только отдельные группы потребителей. Управление прибором осуществляет микроконтроллер. Он анализирует текущее питающее напряжение, а затем показывает это значение на цифровом экране. Регулирует и отключает нагрузку электромагнитное реле. Такие устройства имеют кнопки, которые позволяют отключать и регулировать пределы напряжения.

2. Удлинительное реле контроля напряжение схоже с предыдущим типом устройства. Отличаются они тем, что реле удлинитель имеет несколько розеток и позволяет произвести одновременную защиту двух и более устройств.

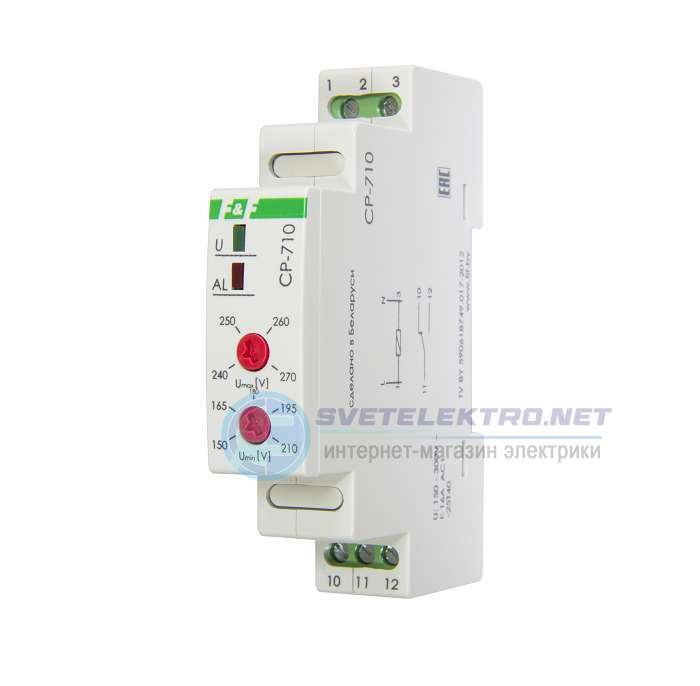

3. Реле, устанавливаемое на D I N рейку монтируется непосредственно в распределительный шкаф. Такие устройства позволяют произвести защиту от напряжения всего дома или квартиры. Они отличаются наличием дополнительных функций и настроек, работают при нескольких режимах.

В соотношении с типом нагрузки выделяют реле контроля напряжения:

  • однофазное,
  • трехфазное.

Чтобы защитить трехфазные двигатели и оборудование используют устройства первого типа. Они предназначены для защиты кондиционеров, холодильников, компрессоров, и других приборов с электроприводом.

В помещении, обеспечивающем контроль полнофазости рекомендуется также использовать трехфазные реле контроля. При наличии трехфазного входа в помещении возможна установка реле контроля трехфазного напряжения, но если одна из фаз пропадет, то две оставшиеся будут также отключены. Даже при малейших скачках или перекосах фаз реле будет мгновенно срабатывать. Например, в случае если напряжение на одной фазе составляет 220 Вт, а на второй 210 Вт, мгновенно будут обесточены все фазы.

Хотя данное напряжение абсолютно нормально и не принесет вреда большинству электроприборов.

Поэтому, при наличии трех фаз на входе, лучше установить на каждую отдельную фазу отдельных однофазный реле. При выборе мощности реле контроля напряжения однофазного типа следует учитывать, что на устройстве указывается мощность, которую оно пропускает через себя, но не размыкает. Поэтому следует выбирать однофазное реле контроля на несколько десятков ампер выше, чем мощность электросети.

Рекомендации по выбору реле контроля напряжения

1. Чтобы реле контроля напряжения купить обратитесь в специализированный магазин, в котором предоставят гарантию и консультацию по безопасному использованию данного устройства.

2. Реле контроля напряжения цена зависит от таких факторов:

  • тип устройства: розетное — самое дешевое, удлинительное — средней стоимости, реечное — более дорогое;
  • производитель: отечественные реле дешевле, так как не требуют оплаты за транспортировку, в отличии от заграничных;
  • дополнительные функции — возможность ручной или автоматической регулировки предела мощности прибора;
  • дизайн — некоторые модели имеют привлекательный внешний вид, характеризуются наличием нескольких цветов, и стоят, соответственно, дороже.

3. При выборе однофазного реле следует правильно рассчитать мощность устройства. Бытовые реле характеризуются наличием силовых контактов, мощность которых не превышает 100 А. Рекомендуется увеличить размер необходимой мощности реле на 25 %, а затем исходя из полученного результата, выбирать устройство однофазного типа. Например, если мощность номинального аппарата 20 А, то мощность реле, необходимого для обеспечения нормальной работы электросети, составит 35, 30 А.

4. Трехфазные реле выбрать легче, так как они все выпускаются мощностью в 16 А.

5. Во время покупки реле обязательно ознакомьтесь с инструкцией по эксплуатации, потребуйте гарантийный талон на товар. Обратите внимание на технические характеристики прибора, материал, из которого выполнен корпус, максимальная и минимальная рабочая температура.

6. Перед установкой реле следует монтировать устройство автоматического выключения, которое способно выключить электросеть, в том случае если напряжение выше или ниже допустимой нормы.

7. Выбирайте устройство с наличием дисплея, который постоянно будет высвечивать значение напряжения.

8. При выборе розетных реле контроля напряжения, установите их на все дорогостоящие приборы, которые оснащены электродвигателем.

9. Материал корпуса должен быть негорючим, наиболее приемлемый вариант — поликарбонат.

10. Обратите внимание на наличие функции контроля времени срабатывания устройства.

11. Дополнительная защита прибора от перегрева, измерение точного значения мощности электросети — позволят реле контроля напряжения работать более качественно.

Реле контроля напряжения: подключение и монтаж

Перед тем как ознакомиться с правилами установки реле контроля напряжения, рассмотрим причины, по которым следует устанавливать данное устройство.

При заниженной мощности электросети, например, если постоянное значение мощности в доме составляет 160-190 Вт, то холодильник, срок эксплуатации которого составляет около десяти лет, проработает при таких условиях максимум три года. Установка реле контроля напряжения не поможет, так как данный прибор будет постоянно отключать электроснабжение, и холодильник будет периодически размораживаться. В данной ситуации необходима установка стабилизатора. Но, если в электросети постоянно происходят скачки напряжения, обрывы, тогда монтаж реле контроля напряжения вполне уместен.

Для подключения реле понадобится наличие:

  • прибора реле контроля напряжения,
  • небольшого провода, сечение которого составляет 0,4 0,6 см,
  • железной рейки для крепления автомата,
  • саморезов,
  • плоскогубцев,
  • индикатора,
  • отвертки.

Перед установкой реле контроля напряжения следует обесточить электросеть. Для этого выключите входные автоматы. Вблизи расположения автоматов установите рейку, при помощи отвертки и саморезов закрепите ее на стене. Реле закрепляется на рейке при помощи специальной конструкции защелок, которые располагаются сзади.

На входном автомате, с помощью индикатора, отыщите фазу (индикатор должен светится).

В месте входа фазного провода в помещение следует его разрезать. Один конец провода следует подключить к реле, на входной контакт, а второй конец подсоединяется к выходному контакту.

Далее возьмите отрезок провода и подсоедините его к нулевому проводу автомата, а второй конец провода подсоединяется к реле контроля напряжения, на нулевой контакт.

Включите электроснабжение и проверьте работоспособность устройства.

Схема реле контроля напряжения розетного типа самая простая. Такое устройство, после покупки просто втыкается в розетку, а в него уже устанавливается вилка определенного прибора.

Обязательным элементом защиты реле напряжения является установка вводного автомата. Он монтируется поблизости автомата и самого реле. Номинал данного устройства на один шаг меньше номинала реле.

При установке реле, мощность которого превышает 65 А, следует использовать устройство дополнительного пуска. Чтобы избежать частых срабатываний.



Реле напряжения: функции и виды

Реле напряжения или же реле контроля напряжения представляет собой компактный прибор, функцией которого является защита электроприборов от нежелательных низких или же высоких значений напряжения в электросети. (В случае возникновения таковых, приборы просто будет отключены от сети питания). Соответственно, для того типа оборудования, которое должно постоянно находиться в рабочем состоянии — применять реле напряжения нельзя. Из вышесказанного уже стало понятно, что реле контроля напряжения не измеряет величину напряжения в сети питания, а только контролирует её, и если его значение выходит за определенные рамки — реле просто отключит прибор. В большинстве подобных устройств есть возможность самостоятельно задавать верхних и нижний пределы отключения. В определенных реле есть также опция так называемой токовой защиты. Они могут отключать нагрузку, мощность которой выходит за рамки заданной вами границы. А при возвращении её в допустимый диапазон — реле включится автоматически.

Различие между однофазными и трехфазными реле напряжения.

При выборе реле напряжения важно помнить следующий момент. Так как данный прибор служит для защиты оборудования, то при выборе его исходите из того, для защиты чего именно оно приобретается. Если ваше оборудование однофазное — то и реле контроля напряжения должно быть также однофазным. Реле напряжения трехфазное предназначено для защиты только трехфазные двигателей. То есть если в ваш дом входит 3 фазы, то чтобы защитить ваше однофазное оборудование Вам понадобится три однофазных реле. Тут конечно можно заметить, что и трехфазное реле сможет быть защитой от скачков напряжения в сети для однофазных потребителей. И это действительно так. Однако, в случае пропадании одной из трех фаз, реле контроля напряжения отключит и две оставшиеся фазы. Также настройки данного трехфазного реле предполагаются срабатывание даже в случае небольшого перекоса фаз, а это уже будет опасно для двигателя. К примеру, даже если напряжение питания на будет 200В на одной из фаз, 230В на второй, то устройство контроля напряжения все равно отключит весь дом от питания. В виду этого, установка 3-х фазного реле в жилом доме — решение не совсем логичное.

Купить реле напряжения в магазине Мир Реле.

В настоящий момент реле напряжения как однофазные, так и трехфазные вы можете купить в нашем интернет магазине автоматики. Представлены позиции польской марки F&F, высококачественного исполнения, а также имеющие гарантийный срок равный 18месяцам. Заказать реле напряжения можно по телефону или же воспользовавшись удобной корзиной покупателя. Получить консультацию специалиста по работе приборов вы также можете написав нам на е-mail, или же в телефонном режиме.

Реле контроля фаз, реле контроля напряжения

РЕЛЕ КОНТРОЛЯ ФАЗ
ЕЛ-11У НОВИНКА
  • Контроль линейных напряжений (работает без нулевого провода)
  • Отключение при превышении линейных напряжений >1,3Uном
  • Отключение при снижении напряжения 0,8Uном
  • Отключение при асимметрии фаз >30%
  • Контроль порядка чередования фаз
  • Отключение при обрыве одной или двух фаз
  • Регулируемая задержка срабатывания  от 0,1 до 10с
  • Питание реле осуществляется от контролируемой сети
  • Узкий корпус — 13мм
  • Контроль линейных напряжений в трёхпроводных сетях (без нейтрали)

  • Отключение при асимметрии фаз ˃25%

  • Отключение при превышении напряжения 1,3Uном

  • Контроль порядка чередования фаз

  • Отключение при обрыве фаз

  • Отключение при «слипании» фаз

  • Задержка срабатывания от 0,1 до 10с

  • Узкий корпус — 13мм

  • Защита крановых электродвигателей

  • Контроль порядка чередования фаз не осуществляется

  • Отключение при асимметрии фаз ˃25%

  • Отключение при превышении напряжения ˃1,3Uном

  • Отключение при обрыве фаз

  • Отключение при «слипании» фаз

  • Фиксированная задержка отключения — 0,15с

  • Узкий корпус — 13мм

  • Фиксированный порог на превышение напряжения 1,3 Uном
  • Регулируемый нижний порог отключения (0. 8 …1,1) Uном
  • Контроль порядка чередования фаз
  • Контроль обрыва фаз
  • Контроль «слипания» фаз
  • Регулируемая задержка срабатывания 0,1…10с
  • Не требует дополнительного напряжения питания
  • Узкий корпус — 13мм
РКФ-612 НОВИНКА
  • Регулируемый порог контроля асимметрии фаз 5%…25%
  • Фиксированный порог срабатывания при превышении напряжения 1,3Uном
  • Контроль порядка чередования фаз
  • Контроль обрыва фаз
  • Контроль «слипания» фаз
  • Регулируемая задержка срабатывания 0,1.. 10с
  • Контроль напряжения рекуперации до 95%
  • Не требует дополнительного напряжения питания
  • Узкий корпус — 13мм
РКФ-613 НОВИНКА
  • Регулируемый порог контроля асимметрии фаз 5%. ..25%
  • Фиксированный порог срабатывания при превышении напряжения 1,3Uном
  • Контроль обрыва фаз
  • Контроль «слипания» фаз
  • Регулируемая задержка срабатывания 0,1…10с
  • Не требует дополнительного напряжения питания
  • Узкий корпус — 13мм
ЕЛ-11М-15
  • Контроль линейных напряжений (работает без нулевого провода)
  • Отключение при превышении линейных напряжений >1,3Uном
  • Отключение при снижении напряжения 0,8Uном
  • Отключение при асимметрии фаз >30%
  • Контроль порядка чередования фаз
  • Отключение при обрыве одной или двух фаз
  • Регулируемая задержка срабатывания  от 0,1 до 10с
  • Питание реле осуществляется от контролируемой сети
ЕЛ-12М-15
  • Контроль линейных напряжений (работает без нулевого провода)
  • Отключение при разбалансе (асимметрии) линейных напряжений >25%
  • Отключение при превышении линейных напряжений >1,3Uном
  • Контроль порядка чередования фаз
  • Отключение при обрыве одной или двух фаз
  • Регулируемая задержка срабатывания от 0,1 до 10с
  • Питание реле осуществляется от контролируемой сети
  • Контроль трёхфазного линейного напряжения для крановых электродвигателей
  • Контроль разбаланса фаз
  • Фиксированный порог срабатывания при превышении напряжения 1,3Uном
  • Контроль обрыва фаз
  • Контроль «слипания» фаз
  • Фиксированная задержка срабатывания — 0,15с
РКФ-М03-1-15
  • Фиксированный порог срабатывания при изменении напряжения >250В, <530В

  • Контроль порядка чередования фаз

  • Контроль обрыва фаз

  • Контроль «слипания» фаз

  • Не требует дополнительного напряжения питания

  • Обнаружение кратковременных пропаданий напряжения по одной, двум или трем фазам
  • Контроль порядка чередования фаз
  • Контроль обрыва фаз
  • Контроль «слипания» фаз
  • Регулируемая задержка времени возврата (1с, 10с, 10мин)
  • Не требует дополнительного напряжения питания
  • Контроль перенапряжения по любой из фаз
  • Контроль снижения напряжения любой из фаз
  • Контроль обрыва фаз
  • Контроль «слипания» фаз
  • Контроль чередования фаз (только в РКФ-М05-1-15)
  • Регулируемый верхний порог срабатывания от 105 до 130%Uном
  • Регулируемый нижний порог срабатывания от  70 до 95%Uном
  • Задержка срабатывания от 0,1 до 10с

  • Фиксированный порог на превышение напряжения 1,3 Uном
  • Регулируемый нижний порог отключения (0. 8 …1,1) Uном
  • Контроль порядка чередования фаз
  • Контроль обрыва фаз
  • Контроль «слипания» фаз
  • Регулируемая задержка срабатывания 0,1…10с
  • Питание реле осуществляется от контролируемой сети
  • Регулируемый порог контроля асимметрии фаз 5%…25%
  • Фиксированный порог срабатывания при превышении напряжения 1,3Uном
  • Контроль порядка чередования фаз
  • Контроль обрыва фаз
  • Контроль «слипания» фаз
  • Регулируемая задержка срабатывания 0,1.. 10с
  • Контроль напряжения рекуперации до 95%
  • Не требует дополнительного напряжения питания
  • Регулируемый порог контроля асимметрии фаз 5%…25%
  • Фиксированный порог срабатывания при превышении напряжения 1,3Uном
  • Контроль обрыва фаз
  • Контроль «слипания» фаз
  • Регулируемая задержка срабатывания 0,1. ..10с
  • Питание реле осуществляется от контролируемой сети
  • Регулируемый порог на снижение и превышение напряжения (5…25)% Uном
  • Контроль порядка чередования фаз
  • Контроль обрыва фаз
  • Контроль «слипания» фаз
  • Регулируемая задержка срабатывания 0,1…10с
  • Питание реле осуществляется от контролируемой сети
РКФ-М08-1-15  РКФ-М08-2-15  РКФ-М08-3-15
  • Фиксированный порог срабатывания при снижении напряжения 0,8Uном
  • Фиксированный порог срабатывания при превышении напряжения 1,3Uном
  • Контроль обрыва фаз
  • Контроль «слипания» фаз
  • Предпусковой контроль сопротивления изоляции двигателя
  • Задержка срабатывания от 0,1 до 10с

Реле напряжения, перекоса и последовательности фаз (микропроцессорное) РНПП-311

Купить Реле напряжения, перекоса и последовательности фаз (микропроцессорное) РНПП-311

НАЗНАЧЕНИЕ РЕЛЕ РНПП-311

Реле напряжения РНПП-311 (ТУ 3425–001-31046637–2002) предназначено для отключения нагрузки 380 В/ 50 Гц при недопустимых колебаниях напряжения в сети с продолжительностью не менее 0,02 сек, нарушения амплитудной симметрии сетевого напряжения (перекосе фаз), обрыве и нарушении чередования фаз, отсутствия слипания фаз.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ РЕЛЕ РНПП-311

  1. Независимое питание внутренней схемы реле от каждой из 3-х фаз.
  2. Цифровая обработка сигнала напряжения.
  3. Реле не требует дополнительной отладки и настройки потребителем, т.к. выставленная регулируемая и зафиксированные уставки достаточно точно выверены и не зависят от внешних факторов.
  4. Наличие точной регулировки по напряжению в широком диапазоне.
  5. Возможность изменения по желанию заказчика диапазона регулируемой уставки и величин зафиксированных устовок.
  6. Исключение временной задержки на отключение при глубоком понижении напряжения более 30В от выставленной уставки по Umin.
  7. Ускорение срабатывания до 0.02 сек при резком повышении напряжения более 60% от номинального.
  8. Гальванически развязанная цепь питания катушки пускателя с силовыми цепями.
  9. Индикация наличия напряжения по каждой фазе, наличие индикации аварийного срабатывания.
  10. Коэффициент возврата (гистерезис) по  отключению/включению как по Umах,  так и по Umin в пределах 6-7 В.
  11. Реле сохраняет работоспособность в диапазоне 30 -150% от номинального напряжения, а также при наличии хотя бы одной из фаз.
  12. Крепление на стандартную DIN- рейку.
  13. Малогабаритность и небольшой вес изделия.

ОБЩИЕ ПОЛОЖЕНИЯ

Реле РНПП-311 через входные контакты (L1, L2, L3, N) включается параллельно нагрузке. Реле на выходе имеет две группы независимых выходных перекидных контактов (1-2-3, 4-5-6). В «холодном» состоянии (реле без напряжения, не подключено) контакты 1-2(4-5) замкнуты , а контакты 5-6(2-3) разомкнуты. После подключения реле параллельно нагрузке и при наличии напряжения в сети и отсутствии причин срабатывания реле, контакты 1-2(4-5) размыкаются, а контакты 5-6(2-3) замыкаются.

Контакты 5-6(2-3) рекомендуется включать в разрыв питания катушки пускателя.

При срабатывании реле отключение нагрузки производится путем разрыва цепи питания катушки магнитного пускателя через размыкающие контакты 5-6(2-3).

Характеристика выходных контактов 1-2-3, 4-5-6

  Макс. ток при U~250В Макс. мощн. Макс. напр.~ Макс. ток при Uпост=30В
Cos j  = 0,4-1,0 (АС 3) 2 А 2000 ВА 440 В 3 А

При срабатывании реле на лицевой панели загорается красный светодиод «авария». Красный светодиод горит всегда при разомкнутом состоянии контактов 5-6(2-3).

Три зеленых светодиода на лицевой панели сигнализируют наличие напряжения на каждой фазе соответственно: при обрыве одной из фаз соответствующий светодиод гаснет (при этом также загорится красный светодиод, реле сработает по обрыву фазы).

Реле РНПП-311  имеет одну совмещенную регулируемую уставку срабатывания по максимальному/минимальному напряжению, к примеру, в положении 10% реле будет срабатывать при повышении/понижении напряжения на 10%  от номинального.

Регулируемая уставка выставляется потребителем. Рекомендуется выставлять уставку до включения в сеть или при отключенном МП. При включении в сеть нагрузка включается с задержкой 5 (0, 10, 60, 100, 150, 200, 250 – под заказ) сек

Рекомендация : если при подключении оборудования фазировка (направление вращения фаз), не проверялась, с помощью РНПП-311, можно определить правильное вращение фаз. Если прибор не включается (горит красный светодиод «АВ. ОТКЛ.», а другие запрещающие факторы: недопустимые колебания напряжения сети, нарушение амплитудной симметрии (перекос фаз), слипание фаз, обрыв фаз – отсутствуют, рекомендуется поменять порядок подключения фаз на входе схемы. Следует иметь в виду, что первое включении прибора, при подаче на него питания, произойдет через время АПВ, выставленное при заказе прибора

При срабатывании реле на лицевой панели загорается красный светодиод «авария». Красный светодиод горит всегда при разомкнутом состоянии контактов 5-6(2-3).

Три зеленых светодиода на лицевой панели сигнализируют наличие напряжения на каждой фазе соответственно: при обрыве одной из фаз соответствующий светодиод гаснет (при этом также загорится красный светодиод, реле сработает по обрыву фазы).

Реле имеет одну совмещенную регулируемую уставку срабатывания по максимальному/минимальному напряжению, к примеру, в положении 10% реле будет срабатывать при повышении/понижении напряжения на 10%  от номинального.

Регулируемая уставка выставляется потребителем. Рекомендуется выставлять уставку до включения в сеть или при отключенном МП. При включении в сеть нагрузка включается с задержкой 5 (0, 10, 60, 100, 150, 200, 250 – под заказ) сек

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РНПП-311



Номинальное напряжение, В 380
Частота сети, Гц 45 – 55
Диапазон регулирования по Umах/ Umin, % от ном: 5 – 25
Фиксированная задержка срабатывания по Umin, сек 12
Величина амплитудного перекоса фаз,В 60
Фиксированное время срабатывания по Umах, сек 1,5 (0,1 – как опция)
Фиксир. вр. срабат. при резком повышении U более 60% от ном., сек 0,02
Фиксированное время срабат. при снижении напряжения более, чем на 30В от выставленной уставки по Umin 0,1
Фиксированное время срабатывания при обрыве одной из фаз, сек 1,5 (0,1 – как опция)
Время автоматич. повторного вкл. после восстановл. параметров U, сек 5(0, 10, 60, 100, 150, 200, 250 – под заказ)
Напряжение катушки пускателя, В переменного ~110 – 380
Напряжение катушки пускателя, В постоянного = 12-36
Точность определения порога срабатывания по U, В до 3
Напряжение, при котором сохраняется работоспособность, В 80 – 500
Кратковр. допустимое макс. напр., при котором сохр. работосп, В 700
Диапазон рабочих температур, С -35 – + 55
Температура хранения, С -45 – + 70
Суммарный ток потребления от сети, мА до 35
Климатическое исполнение УХЛ 4
Коммутационный ресурс под нагрузкой 5 А, не менее, раз 100 тыс.

Информация относится к следующим наименованиям каталога


РЕЛЕ НАПРЯЖЕНИЯ серии РН50, РН150

Общие сведения

Реле напряжения серий РН50, РН150 применяются в схемах релейной защиты и автоматики энергетических систем.

Структура условного обозначения

РН Х5Х/ХХХ Х4:
РН — реле напряжения;
Х — наличие цифры 1 означает реле в унифицированной оболочке;
5 — номер разработки;
Х — назначение реле: 1 или 3 — реле максимального напряжения,
4 — реле минимального напряжения;
ХХ — напряжение максимальной уставки: 1,4; 6,4; 32; 48; 60;
160; 200; 320; 400 В;
Х — наличие буквы Д — отличительный индекс;
Х4 — климатическое исполнение (УХЛ, О) и категория размещения
(4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.

Условия эксплуатации

Высота над уровнем моря не более 2000 м.
&nbsp&nbspВерхнее рабочее и предельное значение температуры окружающего воздуха 55°С.
&nbsp&nbspНижнее рабочее и предельное значение температуры окружающего воздуха минус 40°С (реле РН53, РН153, РН54, РН154) и минус 20°С (реле РН51, РН151) для исполнения УХЛ4 и минус 10°С для исполнения О4 без выпадения инея и росы.
&nbsp&nbspВерхнее значение относительной влажности не более 80% при температуре 25°С для исполнения УХЛ4 и не более 98% при температуре 35°С для исполнения О4.
&nbsp&nbspОкружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.
&nbsp&nbspМесто установки реле должно быть защищено от попадания брызг воды, масел, эмульсий и других жидкостей, а также от прямого воздействия солнечной радиации.
&nbsp&nbspДля климатического исполнения О4 обеспечена стойкость к поражению плесневыми грибами.
&nbsp&nbspУстановка реле на вертикальной плоскости с допустимым отклонением не более 5° в любую сторону.
&nbsp&nbspГруппа механического исполнения М39 по ГОСТ 17516.1-90.
&nbsp&nbspСтепень защиты оболочки реле IР40, контактных зажимов для присоединения внешних проводников IР00 по ГОСТ 14255-69.
&nbsp&nbspПо способу защиты человека от поражения электрическим током реле соответствует классу 0 по ГОСТ 12.2.007.0-75.
&nbsp&nbspКонструкция реле обеспечивает безопасность обслуживания в соответствии с ГОСТ 12. 2.007.6-75 и является пожаробезопасной.
&nbsp&nbspРеле для поставок внутри страны и на экспорт соответствует ТУ 16-523.500-83. ТУ 16-523.500-83

Технические характеристики

Основные технические данные приведены в таблице.
Класс точности реле — 5
То же для реле РН53/60Д, РН153/60Д — 10
Время замыкания замыкающего контакта реле максимального напряжения, с, не более, при отношении входного напряжения к напряжению срабатывания: 1,2 — 0,1
2,0 — 0,03
2,0 (РН53/60Д, РН153/60Д) — 0,05
1,2 (РН51, РН151) — 0,2
2,0 (РН51, РН151) — 0,06
Время размыкания замыкающего контакта реле минимального напряжения при сбросе напряжения от 1,1 до 0,8 напряжения срабатывания, с, не более — 0,05
Входное сопротивление при последовательном соединении катушек, Ом, не более:
РН51/1,4, РН151/1,4 — 96
РН51/6,4, РН151/6,4 — 2400
РН51/32, РН151/32 — 15400
Коммутационная способность контактов, не более:
при напряжении постоянного тока 250 В, t = 0,005 с, Вт — 60
при напряжении переменного тока 250 В, соs j = 0,5, В·А — 300
Коммутационная износостойкость, циклов ВО — 2500
Потребляемая мощность при напряжении срабатывания на минимальной уставке, В·А, не более:
РН53/400, РН153/400, РН54/320, РН154/320 — 0,6
РН53/60, РН153/60, РН54/48, РН154/48, РН53/200, РН153/200, РН54/160, РН154/160 — 0,5
Испытательное напряжение переменного тока частотой 50 Гц, выдерживаемое электрической изоляцией в состоянии поставки в течение 1 мин без пробоя или перекрытия, В, приложенное:
между токоведущими электрически не связанными частями реле, а также между ними и корпусом — 2000
между контактами в разомкнутом положении — 500
Масса реле, кг, не более:
РН51, РН53, РН54 — 0,75
РН151, РН153, РН154 — 0,85
&nbsp&nbsp

Табл.


&nbsp&nbspГарантийный срок — 2,5 года со дня ввода реле в эксплуатацию, но не более 3 лет со дня отгрузки его предприятием-изготовителем потребителю или с момента проследования через государственную границу Российской Федерации (при поставке на экспорт). Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.
&nbsp&nbspЭлектрические схемы реле приведены на рис. 1.

Рис. 1.


&nbsp&nbspСхемы электрические принципиальные.
&nbsp&nbspЦифровую маркировку контактных соединений, указанную на рисунке,
&nbsp&nbspреле РН53, РН54, РН51 не имеют
&nbsp&nbspДействие реле основано на электромагнитном принципе. Реле (рис. 2) имеет шкалу, деления на которой нанесены в вольтах по диапазону меньших уставок. В пределах диапазона напряжение срабатывания регулируется плавно поворотом стрелки.

Рис. 2а.

Рис. 2б.


&nbsp&nbspГабаритные, установочные и присоединительные размеры (без
&nbsp&nbspпредельных отклонений — максимальные)
&nbsp&nbspа — реле РН50
&nbsp&nbspб — реле РН150
&nbsp&nbspНа шкале реле изображены схемы переключения диапазонов уставок и соответствующие переводные множители от шкалы к действительному напряжению уставки.
&nbsp&nbspПереход с первого на второй диапазон осуществляется включением в цепь обмоток реле второго добавочного резистора (РН53, РН54, РН153, РН154) и последовательным или параллельным включением катушек реле (РН51, РН151).
&nbsp&nbspРеле РН51 и РН151 имеют одну уставку.
&nbsp&nbspРеле допускают переднее или заднее присоединение внешних проводников. В комплект поставки входят: реле; комплект деталей для крепления реле и присоединения внешних проводников; этикетка, подписанная техническим контролем предприятия-изготовителя, удостоверяющая, что реле прошло приемо-сдаточные испытания и годно к эксплуатации;
техническое описание и инструкция по эксплуатации (если указано в заказе) — на партию, поставляемую в один адрес; комплект запасных частей для пусконаладочных работ по перечню предприятия-изготовителя при поставке реле на экспорт (необходимость поставки и количество комплектов оговаривается в заказе).

Центр комплектации «СпецТехноРесурс»
Все права защищены.

Реле контроля напряжения|Рекомендации, самостоятельная настройка

Реле напряжения «VOLT-CONTROL» VC – 01 с памятью

Состояние электропроводки в старых многоквартирных домах оставляет желать лучшего. Отгорание фазного проводника, короткое замыкание и обрыв нуля – явления весьма распространённые. Часто такие аварийные режимы работы электросети приводят к перенапряжениям, способным вывести из строя дорогостоящую бытовую технику. Чтобы обезопаситься от подобных проблем, используют реле контроля напряжения (РКН) или стабилизатор напряжения.

Назначение устройства Реле контроля напряжения – это устройство защиты, исключающее питание бытовых электроприборов от слишком низкого или высокого напряжения. РКН непрерывно отслеживает напряжение электросети. Если оно выходит за пределы допустимых значений, то устройство отключает электропитание. Например, если напряжение в розетке лежит в диапазоне 200–250 В, то квартира подключена и техника работает в штатном режиме. Если же напряжение становится ниже 200 В или выше 250 В, то РКН отключает электропитание квартиры.


Реле напряжения «VOLT-CONTROL» VC – 01 с памятью, внешний вид и органы управления Реле контролирует напряжение в однофазной сети и менее чем за 20 миллисекунд отключает нагрузку при выходе напряжения за установленные потребителем пределы. При нормализации напряжения нагрузка автоматически подключается через установленное время.


Функциональные особенности:

  • запоминание максимального и минимального напряжения в сети
  • цифровой дисплей
  • звуковое аварийное оповещение
  • самоконтроль исправности контактов реле
  • экономное питание обмотки реле
  • дополнительная защита (предохранитель) от перенапряжений более 400
  • высокое дифференцированное быстродействие
  • Устройство выполнено в стандартном корпусе с крепежом под DIN рейку. На лицевой панели имеется дисплей, отображающий текущее напряжение в электросети. В нижней части РКН располагаются винтовые клеммы. К ним подключается кабель, по которому напряжение поступает с общего домового распределительного устройства в квартиру.
    На передней панели РКН предусмотрен дисплей, кнопки и регуляторы. Они выполняют следующие задачи:
    • дисплей – отображает текущее напряжение сети, указывает на штатное или аварийное состояние РКН;
    • кнопки (регуляторы, U+, U-) верхней и нижней уставки срабатывания служат для настройки допустимого диапазона сетевого напряжения;
    • кнопка «задержка включения» позволяет задать время, которое реле выждет перед подачей напряжения в квартиру.

Уставки срабатывания РКН имеет верхнюю и нижнюю уставки срабатывания. Между ними находится диапазон напряжений, в котором квартира работает в штатном режиме. Значения уставок настраиваются на передней панели устройства. Обычно для этого нужна небольшая плоская отвёртка. В более совершенных моделях используются регуляторы с «флажками», которые вращаются без применения сторонних инструментов. Есть РКН, оснащенные кнопками. В них крутить ничего не нужно.

Выбор уставок, настройка реле Если просто купить и поставить РКН на вводе в квартиру, ничего хорошего не получится. Каждое РКН требует индивидуальной настройки. Выбор верхней и нижней уставки осуществляется в два этапа:

1. Перед установкой защитного реле, необходимо отследить в каких диапазонах колеблется напряжение в сети. Оно может быть совершенно разным, в зависимости от времени года, суток и дня недели. Например, ночью большинство людей спит. Поэтому нагрузка на электрические сети минимальна. Из-за этого напряжение в розетках имеет максимальные значения. В будние дни вечером люди приходят с работы, выключают телевизоры, ПК, микроволновки и прочие электроприборы. В результате напряжение в розетке снижается до минимальных значений. Задача электрика – установить, каким бывает самое низкое и самое высокое значение напряжения.

2. Уставки на РКН выбираются в соответствии со значениями, определёнными в пункте 1. Например, ночью напряжение в розетке поднимается до 250 В. Значит на реле напряжения необходимо выставить верхнюю уставку 255–260 В. 5 В остаётся на запас. Аналогично и с нижней уставкой. Например, в будний день вечером напряжение просаживается до 200 В. Значит необходимо выбрать нижнюю уставку, равную 190–195 В.
Такая методика настройки РКН является наиболее простой и понятной. В то же время она позволяет исключить ложные срабатывания устройства защиты. Здесь главное подходить к делу с умом. Если напряжение в розетке часто подпрыгивает до 290 В, то нет смысла накручивать верхнюю уставку РКН до 295 В. Такие величины однозначно опасны для бытовой техники. Лучше обратиться к поставщику электроэнергии. Пусть специалисты разбираются, откуда берутся эти 290 В. Аналогично, если напряжение в розетке падает до 130–150 В, лучше воспользоваться не РКН, а другим устройством – стабилизатором напряжения.

Задержка включения На многих реле данного типа предусмотрена кнопка или регулятор «задержка включения». Эта функция позволяет отстранить на некоторое время подачу электропитания в квартиру. Пригодится в случае, если напряжение часто колеблется у одной из уставок отключения РКН. Чтобы исключить ситуацию, когда реле переключается каждые несколько секунд и продлить срок его эксплуатации. Таким образом, задержка включения препятствует слишком частому срабатыванию РКН.

Трехфазные реле Эти устройства применяются там, где необходимо контролировать напряжение в трехфазных электросетях. Обычно это промышленные цеха или крупные частные дома и коттеджи.
Типичный случай – защита трёхфазного асинхронного двигателя. РКН контролирует вольтаж одновременно в трёх фазах. Если напряжение выйдет за пределы уставок хотя бы в одной из них, то все три будут отключены и двигатель не выйдет из строя.
Реле контроля напряжения защищает квартиру от неблагоприятных параметров электрической сети. Выбирая установки защиты необходимо учесть, в каком диапазоне колеблется напряжение в розетке. А Также необходимо уделить внимание правильному выбору задержки включения.
При частом срабатывании устройства предприятие-изготовитель рекомендует установить вместо реле  стабилизатор напряжения ТМ Volter. Однофазный или Трехфазный, в зависимости от типа сети. Модель и серию стабилизатора напряжения помогут выбрать наши специалисты.




Instruction_10-6040

%PDF-1.5 % 1 0 obj >/OCGs[15 0 R]>>/Pages 3 0 R/Type/Catalog>> endobj 2 0 obj >stream 2018-09-21T09:03:12+04:002018-09-21T09:03:12+03:002018-09-21T09:03:12+03:00Adobe Illustrator CC 2017 (Windows)

  • 25632JPEG/9j/4AAQSkZJRgABAgEASABIAAD/7QAsUGhvdG9zaG9wIDMuMAA4QklNA+0AAAAAABAASAAAAAEA AQBIAAAAAQAB/+4ADkFkb2JlAGTAAAAAAf/bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGhURFRofHx8f Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f/8AAEQgAIAEAAwER AAIRAQMRAf/EAaIAAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA AQACAwQFBgcICQoLEAACAQMDAgQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4/PE 1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo+Ck5SVlpeYmZ qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp 0+PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo +DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq+v/aAAwDAQACEQMRAD8AnF/+cw1ny/qmledtCvfI ouoo1sZrt7xGnHqqszRyLZqUEPJOR3+0BirBlu/ykltld/Ot4t1KlWia51Bipb7SvIlq/QMd9x+B BWmc6f8AnHYaHotvpPkbTLnz5NAzvdrZtdtLCkjsweRjaSVHL4RgVM/OfmPU9NvNNk0ywXSpdUto dU1WKs0RMz/DLFMIZbUmYqAvqMlfg+LYAYUJXqmr+U9ajhOvaK2sPDxcG5ufVVDx+JUEiSFFPX7V elTiqaeTJvy00fU1vLfy5Y6POgrHf8fVnUMjIfRKQErWpV6MvXv0xpbR35lPZaZpmm635aiitLq9 nZ5Lq1jWF5UnDSu0jq0LVZ2qamtSe+IV5rd6vr+oQta6pJc3WkXHpxS2s6tNEVikDLW2km9L4Gao 6VoCTsKFW9A0bypZ2sEX1GxaJvilW40azuZqLEN0kmkmZvsjY0ru3XqKW3qOqQFvJOoawVhu9asW iFjqCQ2kc8KRU9NI3gkYLwW4l4/GDR2AHxbqsFg/MDzVHC0aGeYXKAXK3Swzlo1DclUSu/wnn0OF VDT9IkvpYRb+SLSWGZwI5RounKhUmlS5iKr7k9MC29a8v+WtNnsUsNT0aM2dn6yWlpc2dktvEsvJ JFhWJBs6MwY8QGBOKWE/m1rXmNPM0VtpOszacYYY1uLWCaVVId5D6hCQSfHx47V6UxQy/Tvy58la jo1ld3WiadcX1zZwtNeXFhaSTSStFvLIzxcmcs3I17jAlvyZ5b8s29tc2EOlWkNvI7SmzW2gCLWb 1VqUjXlSP6uavU/CO64VYH5yvvMem+bZ9K0ecWGmmQNaWaSxQQ8yvrMFHrxqHLo7kUB/a8MUJJqH knzt5luIb3UdKh2JivpwX9xFBefuoyzGMS+tNxAblQdK+5xVG6N+XPnnR7tp9G0uDTLt42ja6tIk t2KAgFGZJE+FmVXpy3PTYYqy78wIrPQLyyg0AroRkirc/U7ZUSQKFhg3ieh5okjKDwQ06bYhSx2b ytqPmrS7a51bUnmtC6zm11HTZ7ngfTKcqI9xEWoAKq/+y8VXaD+T9ourQy2NzYW95b8ZUlj0ma3k jdX+0krenxZeJ4mu57CmKp/570iXy15PtLm1aOPXJrtk1DVYYwk8y3CM0qvJ9tg/oxBuR34LXoKK WD2OuXetF9L1qW4vNNfe6VprqYkO5kCupZ/3byqBw+yR8NOIpihPdM8ueXJtRv8A1tD0VoYX9OG2 XTNOqo/makPPem1caTbM4rTT59h2a6ksbX63p1ozWNylvEksJUSSr6bKoK8ZRzWnRt+uAqEhtk/O KXVecuk2c+lwXLJVbzUIZ2ijJj5Rme5WhZejGOh6740trNW/K/yZPapD5c8k6edXRwbuDUYrmO3W IBg4S5jBhdw/HZWO1dsaTadeVPKUcD6fpWteX9Ps7e3gvZLbT4JXvLQMZIh6scM68YWKzuDx68mq d6Yq8y85fnPqXlnVo9HtraOSOG0spWdrm9jNbi2jkakcM8UaqpfZVAAHTFWLXf5heWtavZb/AFTy tpt1eTKvqX11BeTPIVCxpyf6zI7cVXv2FMaW2W/lvrXlnUtWn0mw0Ow0+2vBb/XoLaG6RJ0+twwt FOsrtDKnGZ/hZT1xpbfRMsEMoAljWQDcBgG/Xih59f8AmnWbDzHFpjSLADqpt4rQnT6fVPrYjRfq wtxcxq0DLxZpPiHxDbCh7DFbwRV9KNI67HioH6sCXkv5tWsD+bbGaREk9O3t3KyqHQiKeVuLAg1V gxDDw98IQntl5E0vUFlnW20CeKUKJDBaSSMs25lHrLcdKFaUC9z3xSnx/LzyQxLPolnzZPTYrEF2 78QPs/Mb4FYX+ZqWM/kLy+ssYggZIWjjiaNI46QrxH71ZW4j7IANffbChiEEOgMsNwpaCZm9QFbe ylRfiqN1t4wfHpSlBTbCqfpquiyRIskM00r/AANc/V7JOR4gPRvQFKKaVB2xVkfmLUNOk/LbWZ7O 1XTIEliUrbmFwzGSE8qoeG/IKa9Kb4FeNNqckU6yJdNIVps62jq4B7hyVI4igDDCqf2f5mearWAQ 22om3tlVvTSODTgOdSW2VaAV6/fgVnP5WedNf1zX7uz1LUGu4orQTIhW0UBi6jlWAcjsenbvuRiU pH511+z1bzIyaK0ksJt3hjaCtkFvT+8SWeSWW3EsQEnUhlBqCrHFDNPMN3eSeWIrTT9XsVnitxBd RJIis0nostEkMyKo5D7JH04qmPlXVNIknuFguYeU8svpJyCs5N1cS/CpIY/BIp6d8UvKfzKjil8+ aujzi3VBbmsr3YVqwKWZVgikA40p899+yhj9rGyMjHUol4A+pCz6k4L8a7/6NT4eeFUUt4/qGL63 bUoCzlr41oAFHD6sWHw17Yqy787Zrg+YbCBDME+p1YxrGy1eVhT94Op4+P0eICpFYfmF5xsHcRXF 9LFKpKrcLDLx4k8QpaoFAwDAbnbFU0t/zN84Tox+uGEr+zJFb16VPQHp4HfDSpr57vRqv5V6Xfap K088t0j8kKxMz/vVoODIBRa/duK4FYx5D0cLeT6iLaYejGvoLO5aNxJWtK3UHLjx7cuvTpUqnial 5Yt9Yk56At7qgPKWRblwAxIaoirKF4bCvI/PArPtQh06HSNfWwKmI6exbg/McuE3erdsBSEjXWvL 1lPMkHmjy7xllZ3F3MZpFJNWA9W8elP5VoB4YVQqal5WS/a/XzToCThn4xSXTmh5mINYBfCDoaj9 3+O+Ksl0XUNMvtYs5LC+sdQVbS7WabTuHpB/UtTQ8JJd/mcCvI/M/wCX3lfVtXsdS1fVUjM1lYrJ bcAJI0S3ijIEhuEFTy9QEx7U6HCFKUt+U/kUPOIdcCoW4qZo45XAaYICT9YVSVRWr8O/LtQYoZv5 Q8i+UtCu0u9Mkaa8D2UAlZUCuj3ds7SCjO3xN70piUh7FgV5/daZoA8zSodKtVvmlaeC49Ch2JHD lmZCP3nJW4ktTqRvXCh6BgSw7zp5Al8x3y3UeoGyZbf0FKxh3B5O3McjxqOe1VOG1Tny9pOq6ZD9 Xu75b2PdvUZZPVLmm5Z5JBSg6BRgVOMVeYfmrDb6d5d0KyuL26gW14r61miEubcRgcg8sRAJA2BN fsnY4QhIPKXmfQrUlZ9Qub9JAsvpPZ2RlqjUfkechClFA2bbFWYP548hAljpfxoQo/0e35fGOZp8 fT4amntjSqmuat5e1P8AL3WZtNRbewt2EbjhFErPGY2oAzIvxVVdzX2OwxV5PpevwGeONLSzaNDy YXC2YXiZAzBpXcOfiHY160wqyX9P2SFyNI8vc1LO/wC/tySSxPw1nH8v2f4HArO/IqXX1yeVtFs9 PtZYEeC9tI1HrqzUUmRXkDDitdiexr0xKXhMNxH6vBnU9SzC9bxPECvXY1/D3woRSRab6J9W/wCY YMRW5JBpQ8achTZvD+JxVkf5bCyfzrYiG7aVlklaIGUsWXg/JnUE7nt169fEKqfmDHqLfmBq4s0k mYi2+COCe4K1gUVHGqrsd6U/XiFY8lr5hhr6dqywxoDCRZXYruRH0qFDUAGFVd7S/kmtCtrcpO1P XU2Vz8UZUmifCCKstSePQePRVlP52iJvMtiG4MVsgSkkbSBQZXHIFSAPev8AtAKwX9F3YhQBLSiA qT6XIgdOhep6/PCqtHZ26Q+kYIvVSqylE4ivIinEsTvU9D198Veoy6JqOo/lVptro4ZLiKVWSKLh VkMzxuNwFA4yFjUfPxwKh7Lyr+aJigU3tvBGBxKywWbuqpt8Z9FixYb1qffFUw/w1+YigMkumgmp ZfRhBNRWm0FK1xVkGiaLrD6TqFnrbxL9eVo0+rCNXSORCpDFY0QsOXWhGApCYHR7w9dXuz80s+// AEb4pcdHvCADrF2QOg4Wf/ZPiq+10h5b5Lya+uLqSOKSGNZRAqgSsjMf3UURrWIdTihiuo/k55R1 G6Nzd+tLNxSMMwtyQkSCONamEn4UUDfFXad+TXk/Tr+G/sxJFd27CSGX07Virr9lhygIqOo8MVTg eSbI6uurS3t1LeBYkYt6Cq0cMqTIhVIloOcS9Kh4xSyLFCSSab5lPmH65He2K6VyT/RjZyG64hOL g3AuAvIturelsu1D1xVO8VdiqnM1wvD0Y1kq6iTkxTih+0worVI8PxxVUxVTntre4jMdxEk0bAqy SKGBDbEEHscVWSWlv6cnC3id2QrwYABtj8LGh3PyxVesUZRS8ShqAstAQD86YqgNf0KDWNGuNLMj WsdwULSRKvIcZFkNAwK78abjFWMWH5S6VZztL9fnn5DiVnhtJBQGopWHbfDaKTqLy5fSW4W4veD8 w/AQWki1V+XLeBdzs3T4W7nFKa6fYz2ilHu5LiMKFjjdIUVAv8oiSPArAv8AlSmnEcW1i7aPkSVM dv0NTRf3exrx39vuNoUV/JSAyyI2q3Kwq6vFKBCZGFSWDD0+K07da+AxtU70L8rtI0fVLTUYbqeS a1JIVhGiElGj+zGqAbOcbSl/mr8p49d1+71T6xFELlE+Foyzc1QIakMNqIKHqN8bQoW/5K6TBPbO sz8wSbmZOKgca8RHGySfar8Xx/0xtUwX8pNI4FZL+6kNRuSn2RQAh5T2Hy9sbWk88w+SdA1+5iud SjlaaJPTRopZIvhqWoeBWu5rgSlCflN5Stzzit57hyUBWa7nA4gjkdianq1O522GG1RZ/LDyYX5m zct3/fSiu/ejD5frxtWQ6bp1pptjFY2alLaAERIWZqAkmlWJNN9sCohywUlRyYA8VJpU+FcVaiMh iQyqElKguinkA1NwGotfnTFV2KuxVTha4bn60ax0dhHxYvyQfZY1VaE+h54qqYq7FVMNP65Uovoc QVk5fEWruClOlO9cVVMVf//Z
  • uuid:bd3af84a-d0dd-4d9e-9a27-3e3453aeabf1xmp. did:0B2E6DD4B849E611976F82FF5F78AD34xmp.did:15630060-3fb5-2046-a13b-54214dc0ad92proof:pdfuuid:02dfc21c-9f6c-4ddb-8706-3b3cd6e889bcxmp.did:1B280F40F123E711BD9BB51D7C397406xmp.did:0B2E6DD4B849E611976F82FF5F78AD34default
  • convertedfrom application/x-indesign to application/pdfAdobe InDesign CS6 (Windows)/2016-08-23T13:40:59+03:00
  • savedxmp.iid:B68A268A90DAE6118F98D7324527B3342017-01-14T21:35+02:00Adobe Illustrator CS6 (Windows)/
  • savedxmp.iid:15630060-3fb5-2046-a13b-54214dc0ad922018-09-21T09:03:10+03:00Adobe Illustrator CC 2017 (Windows)/
  • EmbedByReferenceD:\17-18\pack_061-080\pack_076_RelayTension\2017-04-11\instruction\10-6040.psduuid:23F852C01724E7118612A75AFDFCC884uuid:28F852C01724E7118612A75AFDFCC884
  • D:\17-18\pack_061-080\pack_076_RelayTension\2017-04-11\instruction\10-6040. psduuid:23F852C01724E7118612A75AFDFCC884uuid:28F852C01724E7118612A75AFDFCC884
  • application/pdf
  • Instruction_10-6040
  • Adobe PDF library 15.00False1FalseTrue85.000145110.000165Millimeters
  • Arial-BoldMTArialBoldOpen TypeVersion 5.20Falsearialbd.ttf
  • PFDinTextCompPro-RegularPF Din Text Comp ProRegularTrueTypeVersion 2.005 2005FalsePFDinTextCompPro-Regular.ttf
  • PFDinTextCondPro-LightPF Din Text Cond ProLightTrueTypeVersion 2.005 2005FalsePFDinTextCondPro-Light.ttf
  • PFDinTextCondPro-RegularPF Din Text Cond ProRegularTrueTypeVersion 2.005 2005FalsePFDinTextCondPro-Regular.ttf
  • PFDinTextCondPro-MediumPF Din Text Cond ProMediumTrueTypeVersion 2.005 2005FalsePFDinTextCondPro-Medium.ttf
  • PFDinDisplayPro-LightPF DinDisplay ProLightTrueTypeVersion 2. 008 2005FalsePFDinDisplayPro-Light.ttf
  • Black
  • Группа образцов по умолчанию0
  • endstream endobj 3 0 obj > endobj 17 0 obj >/Resources>/Font>/ProcSet[/PDF/Text/ImageB]/Properties>/XObject>>>/Thumb 31 0 R/TrimBox[0. 0 0.0 240.945 311.811]/Type/Page>> endobj 18 0 obj >/Resources>/Font>/ProcSet[/PDF/Text]/Properties>>>/Thumb 33 0 R/TrimBox[0.0 0.0 240.945 311.811]/Type/Page>> endobj 19 0 obj >/Resources>/Font>/ProcSet[/PDF/Text]/Properties>>>/Thumb 35 0 R/TrimBox[0.0 0.0 240.945 311.811]/Type/Page>> endobj 20 0 obj >/Resources>/Font>/ProcSet[/PDF/Text]/Properties>>>/Thumb 37 0 R/TrimBox[0.0 0.0 240.945 311.811]/Type/Page>> endobj 21 0 obj >/Resources>/Font>/ProcSet[/PDF/Text]/Properties>>>/Thumb 39 0 R/TrimBox[0.0 0.0 240.945 311.811]/Type/Page>> endobj 22 0 obj >/Resources>/Font>/ProcSet[/PDF/Text]/Properties>>>/Thumb 41 0 R/TrimBox[0.0 0.0 240.945 311.811]/Type/Page>> endobj 23 0 obj >/Resources>/Font>/ProcSet[/PDF/Text]/Properties>>>/Thumb 43 0 R/TrimBox[0.0 0.0 240.945 311.811]/Type/Page>> endobj 24 0 obj >/Resources>/Font>/ProcSet[/PDF/Text]/Properties>>>/Thumb 46 0 R/TrimBox[0. fp5l0>X+Ku

    Терминология реле | Средства автоматизации | Промышленные устройства

    1. Обозначение катушки

    Черная катушка представляет собой возбужденное состояние. Для реле с фиксацией на принципиальных схемах обычно показана катушка в состоянии сброса. Поэтому символ катушки также показан для катушки сброса в состоянии сброса.

    2. Номинальное напряжение катушки (номинальное напряжение катушки)

    Одно значение (или узкий диапазон) напряжения источника, предусмотренное конструкцией для приложения к катушке или входу.

    3. Номинальный рабочий ток

    Значение тока, протекающего в катушке, когда на катушку подается номинальное напряжение

    4. Номинальная рабочая мощность

    Значение мощности, используемой катушкой при номинальном напряжении. Для катушек постоянного тока, выраженных в ваттах; Переменный ток выражается в вольт-амперах. Номинальная мощность (Вт или ВА) = номинальное напряжение × номинальный ток.

    5. Сопротивление катушки

    Это сопротивление катушки постоянному току в реле постоянного тока для температурных условий, указанных в каталоге.(Обратите внимание, что для некоторых типов реле сопротивление постоянному току может быть при температурах, отличных от стандартных 20°C 68°F.)

    6. Напряжение срабатывания (напряжение втягивания или рабочее напряжение)

    При увеличении напряжения на неработающем реле значение, при котором или ниже которого должны функционировать все контакты (переключение).

    7. Напряжение отпускания (напряжение отпускания или обязательного отпускания)

    При снижении напряжения на срабатывающем реле значение, при котором или выше все контакты должны вернуться в нерабочее положение.

    8. Максимальное приложенное напряжение

    Максимальное напряжение, которое можно непрерывно прикладывать к катушке, не вызывая повреждения. Кратковременные всплески более высокого напряжения могут быть допустимы, но это не следует делать без предварительной консультации с производителем.

    1.Контактные формы

    Обозначает контактный механизм и количество контактов в контактной цепи.

    2. Контактные символы

    Контакты формы А
    (нормально разомкнутые контакты)
    Контакты формы B
    (нормально замкнутые контакты)
    Контакты формы C
    (перекидные контакты)

    Контакты формы А также называются N.О. контакты или установить контакты. Контакты формы B
    также называются размыкающими или размыкающими контактами. Контакты
    Form C также называются переключающими или передающими контактами.

    3.MBB Контакты

    Аббревиатура для замыкающих контактов. Контактный механизм, в котором контакты формы A (нормально разомкнутые контакты) закрываются раньше, чем размыкаются контакты формы B (нормально замкнутые контакты).

    4. Номинальная коммутируемая мощность

    Расчетное значение в ваттах (постоянного тока) или вольт-амперах (переменного тока), которое можно безопасно переключать контактами.Это значение является произведением напряжения переключения на ток переключения и будет ниже максимального произведения напряжения и максимального тока.

    5. Максимальное напряжение переключения

    Максимальное напряжение холостого хода, при котором контакты могут безопасно переключаться. Максимальные значения напряжения переменного и постоянного тока в большинстве случаев различаются.

    6. Максимальный ток переключения

    Максимальный ток, который можно безопасно переключать контактами. Максимальные значения переменного и постоянного тока могут различаться.

    7.

    Максимальная мощность переключения

    Верхний предел мощности, которую можно переключать контактами. Следует соблюдать осторожность, чтобы не превысить это значение.

    8.Максимальная коммутационная способность

    Указывается в столбце данных для каждого типа реле как максимальное значение емкости контактов и представляет собой взаимосвязь между максимальной мощностью переключения, максимальным напряжением переключения и максимальным током переключения. Ток переключения и напряжение переключения можно получить из этого графика.Например, если напряжение переключения фиксировано в определенном приложении, максимальный ток переключения можно получить из пересечения между напряжением на оси и максимальной мощностью переключения.

    Максимальная коммутационная способность
    Пример: При использовании реле TX при напряжении переключения 60 В постоянного тока максимальный ток переключения составляет 1 А.
    (*Максимальная коммутационная способность указана для резистивной нагрузки.Обязательно тщательно проверьте фактическую нагрузку перед использованием.)

    9.Минимальная коммутационная способность

    Это значение является ориентиром в отношении минимально возможного уровня, при котором для нагрузки низкого уровня будет возможно переключение. Уровень достоверности этого значения зависит от частоты коммутации, условий окружающей среды, изменения требуемого контактного сопротивления и абсолютного значения. Пожалуйста, используйте реле с контактами AgPd, если вам нужны аналоговые низкоуровневые нагрузки, управление или контактное сопротивление 100 мОм или меньше.Мы рекомендуем вам уточнить информацию об использовании в одном из наших офисов продаж.

    10. Контактное сопротивление

    Это значение представляет собой комбинированное сопротивление сопротивления, когда контакты соприкасаются друг с другом, сопротивления клемм и контактной пружины. Контактное сопротивление измеряется методом падения напряжения, как показано ниже. Обозначены измерительные токи.

    Испытательные токи

    Номинальный контактный ток или ток переключения (А) Испытательный ток (мА)
    Меньше 0.01 1
    0,01 или более и менее 0,1 10
    0,1 или более и менее 1 100
    1 или более 1000

    Сопротивление можно измерить с достаточной точностью миллиомметром YHP 4328A.
    Как правило, для реле с номиналом контактов 1 А и более измеряйте методом падения напряжения при 1 А 6 В постоянного тока.

    11. Максимальный допустимый ток

    Максимальный ток, который после замыкания или перед размыканием контакты могут безопасно пропускать, не подвергаясь повышению температуры сверх расчетного предела или расчетного предела других чувствительных к температуре компонентов реле (катушка, пружины, изоляция и т. д.). .). Это значение обычно превышает максимальный ток переключения.

    12. Емкость

    Это значение измеряется между клеммами при частоте 1 кГц и температуре 20°C 68°F.

    1. Сопротивление изоляции

    Величина сопротивления между всеми взаимно изолированными проводящими секциями реле, т. е. между катушкой и контактами, между разомкнутыми контактами и между катушкой или контактами к любому сердечнику или корпусу при потенциале земли. Это значение обычно выражается как «начальное сопротивление изоляции» и может уменьшаться со временем из-за разрушения материала и накопления загрязняющих веществ.
    — Между катушкой и контактами
    — Между разомкнутыми контактами
    — Между наборами контактов
    — Между катушкой установки и катушкой сброса

    2. Напряжение пробоя (Hi-Pot или электрическая прочность)

    Максимальное напряжение, которое может выдержать реле без повреждений в течение определенного периода времени, обычно измеряется в тех же точках, что и сопротивление изоляции. Обычно указанное значение указано в VAC (среднеквадратичное значение) для продолжительности в одну минуту.

    3. Перенапряжение пробоя

    Способность устройства противостоять аномальному внешнему скачку напряжения, например, при ударе молнии или другом явлении.Обычно указывается форма импульсного тестового сигнала с указанием времени нарастания, пикового значения и времени спада.

    4. Время работы (установить время)

    Время, прошедшее от первоначальной подачи питания на катушку до замыкания контактов формы А (нормально разомкнутых). (Для многополюсных устройств время до замыкания последнего контакта.) Это время не включает время дребезга.

    5.Время выпуска (время сброса)

    Время, прошедшее с момента первоначального отключения питания катушки до повторного замыкания контактов формы B (нормально замкнутых) (последний контакт с многополюсным). Это время не включает время отказов.

    6.Отскок контакта (время)

    Обычно выражается во времени (мс) и относится к явлению прерывистого переключения контактов, которое происходит из-за столкновения между подвижными металлическими частями или контактами, когда реле срабатывает или размыкается.

    1.Ударопрочность

    1) Функциональный

    Удар, который может выдержать реле во время эксплуатации, не вызывая размыкания замкнутых контактов на время, превышающее указанное, или не вызывая замыкания разомкнутых контактов на время, превышающее указанное. (обычно 10 мкс)

    2) Разрушительный

    Удар, который может выдержать реле во время транспортировки или установки без повреждения и без изменения его рабочих характеристик.Обычно выражается буквой «G». Тем не менее, испытание было выполнено в общей сложности 18 раз, по шесть раз в каждом направлении по трем осям.

    2. Вибростойкость

    1) Функциональный

    Вибрация, которую может выдержать реле во время эксплуатации, не вызывая размыкания замкнутых контактов на время, превышающее указанное, или не вызывая замыкания разомкнутых контактов на время, превышающее указанное.(обычно 10 мкс)

    2) Разрушительный

    Вибрация, которую может выдержать реле во время транспортировки, установки или использования без его повреждения и без изменения его рабочих характеристик. Выражается ускорением в G или смещением и частотным диапазоном. Тем не менее, испытание было проведено в общей сложности шесть часов, по два часа в каждом направлении по трем осям.

    3.Механическая жизнь

    Минимальное количество срабатываний реле при номинальных условиях (напряжение катушки, температура, влажность и т. д.) без нагрузки на контакты.

    4. Электрическая долговечность

    Минимальное количество срабатываний реле при номинальных условиях с коммутацией контактов определенной нагрузки.

    5. Максимальная частота переключения

    Относится к максимальной частоте коммутации, которая обеспечивает механический или электрический ресурс при повторяющихся операциях за счет подачи последовательности импульсов при номинальном напряжении на рабочую катушку.

    6. Кривая жизни

    Это указано в столбце данных для каждого типа реле. Срок службы (количество операций) можно оценить по напряжению переключения и току переключения. Например, для реле DS, работающего при:
    Напряжение переключения = 125 В переменного тока
    Ток переключения = 0,6 А
    Ожидаемый срок службы составляет 300 000
    операций. Однако это значение относится к резистивной нагрузке. Обязательно тщательно проверьте фактическую нагрузку перед использованием.

    Кривая срока службы

    1.Изоляция

    Высокочастотные сигналы просачиваются через паразитную емкость между контактами, даже если контакты разъединены. Эта утечка называется изоляцией. Символ дБ (децибел) используется для выражения величины сигнала утечки. Это выражается как логарифм отношения величины сигнала, генерируемого утечкой, по отношению к входному сигналу. Чем больше величина, тем лучше изоляция.

    2. Вносимые потери

    В области высоких частот помехи сигнала возникают из-за самоиндукции, сопротивления и диэлектрических потерь, а также из-за отражения из-за рассогласования импедансов в цепях.Потери из-за любого из этих типов возмущений называются вносимыми потерями. Следовательно, это относится к величине потерь входного сигнала. Чем меньше величина, тем лучше реле.

    3.КСВ (Коэффициент стоячей волны напряжения)

    Высокочастотный резонанс возникает из-за интерференции между входным сигналом и отраженным (волновым) сигналом.
    В.С.В.Р. относится к отношению максимального значения к минимальному значению сигнала. V.S.W.R. равен 1, когда нет отраженной волны.Обычно оно становится больше 1.

    Примечания:
    1. Если не указано иное, приведенные выше испытания проводятся при стандартной температуре и влажности (от 15°C до 35°C, от 59°F до 95°F, от 25 до 75%).
    2. Подаваемое на катушку напряжение при коммутационных испытаниях представляет собой прямоугольную волну при номинальном напряжении.
    3. Фаза работы нагрузки переменного тока случайна.
    Реле замыкания на землю

    — обзор

    13.6.3 Распределительное устройство системы распределения Пример

    Контактор с плавким предохранителем среднего напряжения может использоваться для защиты и управления переключением распределительного трансформатора среднего/низкого напряжения (6,6/0,38 кВ). Это осуществимый и менее дорогой вариант, чем использование автоматического выключателя на этом уровне напряжения. Предохранитель HRC ограничивает предполагаемый ток короткого замыкания и, следовательно, серьезность неисправности. Обратите внимание, что, как поясняется на рис. 4.6 (глава 4), резервный трансформатор тока замыкания на землю (SBEF) расположен в соединении с землей звезды звезды НН (низкое напряжение, 0.38 кВ) обмотка трансформатора. Он подключен к реле замыкания на землю, предназначенному для отключения контактора. В конструкции используется преимущество максимального тока короткого замыкания низкого напряжения, когда речь идет о стороне высокого напряжения (высокого напряжения, 6,6 кВ) трансформатора, что находится в пределах отключающей способности контактора.

    Это результат ограничивающего короткое замыкание эффекта импеданса трансформатора. Используются ТТ в нейтрали и реле замыкания на землю, потому что повреждения в обмотке НН трансформатора и распределительном щите НН чаще всего возникают первоначально как замыкания на землю.Особенно это касается низковольтных распределительных щитов со всеми изолированными шинами. Реле SBEF чувствительно к обнаружению замыканий на землю глубоко в обмотке трансформатора низкого напряжения.

    Предохранители на 6,6 кВ обеспечивают эффективную защиту от междуфазных и междуфазных замыканий на землю, возникающих на стороне высокого напряжения 6,6 кВ трансформатора. Предохранители также обеспечивают «грубую» защиту от неисправностей на стороне низкого напряжения трансформатора. Боковые штифты должны быть указаны на предохранителях таким образом, чтобы они инициировали отключение контактора всех трех фаз.

    Тщательная координация защитных характеристик высоковольтных предохранителей, SBEF НН и защиты отходящих цепей распределительного щита НН необходима для обеспечения правильной селективности защиты. В этом примере была использована чрезвычайно обратная характеристика реле IDMTL для наилучшего согласования с характеристиками высоковольтного трансформатора и предохранителей низковольтного распределительного щита. Должны быть сделаны допуски на допустимые отклонения рабочих характеристик предохранителей и реле, а также на время срабатывания контактора.

    Контактор должен иметь защелкивающийся тип, чтобы он оставался замкнутым в условиях системных помех. Таким образом, общая установка будет включать определение подходящего вспомогательного источника постоянного тока (см. главу 4).

    Распределительный щит 0,38 кВ имеет блоки предохранителей. Автоматические автоматические выключатели могут быть определены после тщательной оценки требуемой коммутационной способности в условиях короткого замыкания, их совместимости при общей координации настроек защиты и необходимости повторного отключения коротких замыканий без замены (см. IEC 60947-2).Отходящие цепи большего размера, кроме цепей двигателя, должны быть снабжены средствами обнаружения замыкания на землю и выборочного отключения.

    Реле топливного насоса — функция, неисправности и процедуры проверки

    Реле топливного насоса — функция, неисправности и процедуры проверки

    Реле топливного насоса активируется при каждом включении зажигания.

    Итак, основной функцией реле топливного насоса является поддержание стабильной подачи напряжения на топливный насос.
    Следовательно, реле топливного насоса обычно управляется зажиганием или модулем управления трансмиссией (PCM).

    В результате при включении реле бензонасоса; подаст ток на топливный насос, чтобы он мог функционировать.

    Поэтому любые его неисправности могут вызвать проблемы с топливным насосом.

    Реле топливного насоса в блоке предохранителей

    Оно является частью системы управления топливным насосом, и его выход из строя может привести к проблемам с запуском.В случае сбоя система управления двигателем записывает это событие.

    Кроме того, датчик давления топлива сообщает ЭБУ; если топливный насос не создавал давления во время проворачивания коленчатого вала.

    Обычно плохое или неисправное реле топливного насоса; Выдаст несколько симптомов, которые могут предупредить водителя о проблемах:
    Двигатель внезапно глохнет

    Одним из первых симптомов неисправности реле является внезапная остановка двигателя.Следовательно, если реле топливного насоса имеет проблему, оно отключит питание топливного насоса. Кроме того, если реле перегревается, электрические контакты внутри реле могут замкнуться накоротко; вызывая остановку электрического потока. Однако, когда контакты реле остынут, подача электроэнергии возобновится. В результате возникают периодические проблемы с запуском.

    Двигатель не запускается

    Неисправное реле часто может препятствовать запуску. Но это только одна из многих других проблем, которые могут быть виноваты.

    Отсутствие шума от реле или топливного насоса при включении зажигания

    Большинство топливных насосов издают низкий гул при включении. Таким образом, если реле выйдет из строя, оно отключит питание топливного насоса, что сделает его неработоспособным.

    При поиске и устранении неисправностей всегда начинайте с визуального осмотра: Сгоревшее реле топливного насоса
    • Вытащите реле и осмотрите клеммы и гнездо; признаков коррозии и перегрева.
    • Поскольку коррозия и перегрев могут помешать надлежащему протеканию тока и указывают на проблемы.
    • Очистите заржавевшие клеммы и розетку с помощью очистителя электрических контактов.
    • Перед ремонтом проверьте все предохранители.

    Итак, проверить реле топливного насоса относительно просто. К счастью, в нем не так много частей. Следовательно, чаще всего выгорают или ломаются детали; контакты и катушка. Итак, когда любой из них начинает терпеть неудачу; ток в электрическую цепь, также выйдет из строя. Это означает, что ваш топливный насос перестанет работать должным образом.

    Как проверить реле, быстрый метод:
    • Самый простой способ проверить подозрительное реле: замените подозрительное реле на исправное.
    • Вы можете найти еще одно реле в своем автомобиле; с той же конфигурацией, что и ваше реле.
    • Просто убедитесь, что другое реле имеет такую ​​же конфигурацию.
    • Снимите подозрительное реле и установите исправное реле.
    • Затем проверьте, запускается ли ваш двигатель.
    • Если да, установите новое реле.В противном случае проблема кроется в другом.

    Основные процедуры тестирования реле

    Итак, реле следует рассматривать как две отдельные половины. Первичная сторона, в которой используется электромагнит для замыкания вторичной электрической цепи. Следовательно, этот электромагнит приводится в действие простым; питание (+) и заземление (-) очень похоже на цепь лампочки. Вторая половина реле — это «переключатель», который управляет питанием конкретного аксессуара; как топливный насос.

    Клеммы реле топливного насоса
    • Клеммы 86 и 85 являются первичной стороной реле. Он использует электромагнит для замыкания (подключения) вторичной электрической цепи внутри реле. В результате этот электромагнит активируется простым; питание (+) и заземление (-) очень похоже на цепь лампочки. « Примечание. Это также может быть связано с датчиком давления масла».
    • Клеммы 87 и 30 являются вторичной стороной реле. Следовательно, он действует как «переключатель», который соединяет электрический ток с одной клеммы на другую.
    Используйте перемычки для подачи питания 12 В на клеммы 86 и 85. Затем используйте контрольную лампочку на клеммах 87 и 30, чтобы проверить, есть ли питание. Наконец, если контрольная лампа загорается, проблема кроется в другом.

    Однако есть и другие причины, которые могут вызвать проблемы:

    •  Сброс автоматического выключателя топливного насоса
    • Проблема системы защиты от кражи
    • Плохой инерционный предохранительный выключатель отсечки подачи топлива
    • Неисправен топливный насос

    Заключение

    Итак, топливный насос является мощным компонентом и требует большого тока; от бортовой сети автомобиля 12 вольт.Однако, если топливный насос одновременно получает слишком большой ток; тонкая проводка может стать слишком горячей.

    Спасибо!

    Схема блока предохранителей Volkswagen Golf V (mk5; 2004-2009)

    1 10 T16 — Диагностический разъем (T16/1)
    J623 — Блок управления двигателем
    J757 — Реле питания компонентов двигателя 7 ( (с мая 2005 г.)
    J538 — Блок управления топливным насосом (с мая 2005 г.)
    J485 — Реле работы дополнительного отопителя (с 2006 г.)
    N79 — Нагревательный элемент системы вентиляции картера (с 2006 г.)
    G70 — Расходомер воздуха (с 2006 г.) )
    J431 — Блок управления корректора фар (с 2006 г.)
    2 5 J104 — Блок управления ABS
    E132 — Выключатель антипробуксовочной системы
    E256 — Кнопка TCS и ESP
    E492 — Кнопка индикации давления в шинах
    F — Выключатель стоп-сигналов (низкий; с ноября 2005 г.)
    2 10 J623 — Блок управления двигателем (с 2006 г.)
    V49 — Электродвигатель корректора правой фары (с 2006 г.)
    V48 — Электродвигатель корректора левой фары (с 2006 г.)
    E102 — Регулятор корректора фар ( с 2006 г.)
    J538 — Блок управления топливным насосом (с 2006 г.)
    J345 — Блок управления детектором прицепа (с 2006 г.)
    J587 — Блок управления датчиками селектора (с 2006 г.)
    J533 — Диагностический интерфейс шины данных (с 2006 г.)
    J285 — Блок управления в комбинации приборов (с 2006 г.)
    J500 — Блок управления усилителем руля (с 2006 г.)
    J104 — Блок управления ABS с EDS (с 2006 г.)
    E132 — Выключатель системы контроля тяги (с 2006 г.)
    E256 — TCS и Кнопка ESP (с 2006 г.)
    G476 — Датчик положения педали тормоза (с 2006 г.)
    E1 — Выключатель света (с 2006 г.)
    F47 — Датчик педали тормоза, (с ноября 2005 г.)
    3 10 J500 — Блок управления усилителем руля (до мая 2005 г.)
    3 5 J234 — Блок управления подушками безопасности (с мая 2005 г.)
    4 5 E16 — Выключатель отопителя/теплопроизводительности
    G65 — Датчик высокого давления
    J131 — Блок управления подогревом сиденья водителя
    J132 — Блок управления подогревом сиденья переднего пассажира
    J255 — Блок управления Climatronic3 19004 контрольная лампа программы 2 (с мая 2005 г.)
    M17 — лампа заднего хода (с мая 2005 г.)
    E422 — кнопка индикации контроля давления в шинах (с мая 2005 г.)
    G266 — датчик уровня и температуры масла (высокий; с мая 2005 г.)
    J530 — Блок управления дверью гаража (с мая 2006 г.)
    G128 — Датчик занятости сиденья со стороны переднего пассажира (с мая 2006 г.)
    Y7 — Автоматическое затемнение внутреннего зеркала заднего вида (с мая 2006 г.)
    Z20 — Элемент нагревателя форсунки левого омывателя ( с мая 2006 г.)
    Z21 — Элемент нагревателя правого омывателя (с мая 2006 г.)
    4 10 G266 — Датчик уровня и температуры масла (высокий; с ноября 2005 г.)
    M17 — Фонарь заднего хода (высокий; с ноября 2005 г.)
    J255 — Блок управления Climatronic (высокий; с ноября 2005 г.)
    G65 — Датчик высокого давления (высокий; с ноября 2005 г.)
    E16 — Выключатель отопителя и выхода отопителя (высокий; с ноября 2005 г.)
    J530 — Блок управления работой ворот гаража (высокий; с ноября 2005 г.)
    N253 — Пиропатрон изоляции аккумуляторной батареи (высокий; с ноября 2005 г.)
    Y7 — автоматическое затемнение внутреннего зеркала заднего вида (высокий; с ноября 2005 г.)
    E422 — кнопка индикации контроля давления в шинах (высокий; с ноября 2005 г.)
    K216 — контрольная лампа 2 программы стабилизации (высокий; с ноября 2005 г.) ноябрь 2005 г.)
    Z20 — Нагреватель форсунки левого омывателя (высокий; с ноября 2005 г.)
    Z21 — Элемент нагревателя форсунки правого омывателя (высокий; с ноября 2005 г.)
    L71 — Подсветка выключателя системы контроля тяги (высокий; с ноября 2005 г.)
    J30 1 — Блок управления системой кондиционирования (высокий; с мая 2007 г.)
    5 5 F47 — Выключатель педали тормоза системы круиз-контроля (с мая 2005 г.)
    G476 — Датчик положения сцепления
    J431 — Блок управления корректором фар (с мая 2005 г.) с мая 2005 г.)
    J745 — Блок управления адаптивным освещением и корректором фар, на правой фаре, (высокий; декабрь 2006 г.)
    5 10 J745 — Блок управления поворотным светом и корректором фар, на правой фаре (низкий; с мая 2006 г.), (высокий; с мая 2007 г.)
    6 5 J285 — Блок управления в комбинации приборов (до мая 2006 г.)
    J538 — Блок управления топливным насосом (до мая 2006 г.)
    J533 — Диагностический интерфейс шины данных (до мая 2006 г.)
    F125 — Многофункциональный переключатель (до мая 2006 г.)
    J587 — Блок управления датчиками селектора (до мая 2006 г.)
    F189 — Переключатель Tiptronic (до мая 2006 г.)
    J745 — Блок управления адаптивным освещением и корректором фар, слева от фары (высокий; декабрь 2006 г.)
    6 10 J745 — Блок управления поворотным светом и корректором фар, на левой фаре (низкий; с мая 2006 г.), (высокий; с мая 2007 г.)
    7 5 J431 — Блок управления корректором фар (с мая 2005 г.)
    Y7 — Автоматическое затемнение внутреннего зеркала заднего вида (с мая 2005 г.)
    Не назначено (с мая 2006 г.)
    8 5 Y7 — Внутреннее зеркало с автоматическим затемнением (до мая 2005 г.)
    8 10 J345 — Блок управления детектором прицепа (с мая 2005 г.)
    Не назначен (с мая 2006 г.)
    9 5 Не используется (с мая 2005 г.)
    J503 — Блок управления с дисплеем для радио и навигационной системы (только коммерческий блок навигационной системы) (с мая 2005 г.)
    Не используется (с мая 2006 г.)
    10 5 J412 — Блок управления электроникой мобильного телефона (с мая 2005 г.)
    J530 — Блок управления дверью гаража (с мая 2005 г.)
    J706 — Блок управления распознавания занятости сиденья (с мая 2005 г.)
    Нет присвоен (с мая 2006 г.)
    11 5 J345 — Блок управления детектором прицепа (до мая 2005 г.)
    Не назначен (с мая 2005 г.)
    11 10 J745 — Блок управления поворотным светом и корректором фар, на правой фаре, (с мая 2007 г.)
    12 10 J386 — Блок управления двери водителя J
    387 — Блок управления двери переднего пассажира
    13 10 E1 — Выключатель освещения
    T16 — Диагностический разъем (T16/16)
    F47 — Датчик педали тормоза (с мая 2005 г.)
    G397 — Датчик дождя и света (с 2006 г.) Датчик магнитного поля для компаса (с 2006 г.)
    14 5 F — Выключатель стоп-сигналов (низкий; с мая 2005 г.)
    J217 — Блок управления АКП
    14 10 J587 — Блок управления датчиками селектора (с 2006 г.)
    R149 — Приемник дистанционного управления автономным жидкостным отопителем (с 2006 г.)
    J301 — Блок управления системой кондиционирования (с 2006 г.)
    -Climatronic J2 блок управления (с 2006 г.)
    E16 — Переключатель отопителя/мощности обогрева (с 2006 г.)
    J446 — Блок управления системой помощи при парковке (с 2006 г.)
    J104 — Блок управления ABS с EDS (с 2006 г.)
    E94 — Регулятор обогрева сиденья водителя (с 2006)
    E95 — Регулятор обогрева сиденья переднего пассажира (с мая 2006)
    J217 — Блок управления АКПП (с ноября 2005)
    15 7.5 J519 — Блок управления бортовой сетью (освещение салона)
    16 10 E16 — Переключатель отопителя/тепловой мощности
    J301 — Блок управления климатической установки
    J255 — Блок управления Climatronic
    16 5 J515 — Блок управления выбором антенны (высокий; с ноября 2005 г.)
    17 5 G397 — датчик дождя и света (до мая 2006 г.)
    J515 — блок управления выбором антенны (до мая 2006 г.)
    G273 — датчик охраны салона (с 2006 г.)
    G384 — наклон автомобиля передатчик (с 2006 г.)
    х22 — Звуковой сигнал (с 2006 г.)
    18 5 J446 — Блок управления системой помощи при парковке
    J587 — Блок управления датчиками селектора
    Не назначен (с 2006 г.)
    19 5 J754 — Память данных об авариях
    20 5 J104 — ABS с блоком управления EDS
    Не назначен (с 2006 г.)
    21 5 J503 — Блок управления с дисплеем радио и навигационной системы (только коммерческий блок навигационной системы) (до мая 2005 г.)
    Не назначен (с мая 2005 г.)
    J542 — Блок управления регулятором частоты вращения двигателя , в пространстве для ног спереди слева (спецавтомобили) (высокий; с мая 2007 г.)
    J378 — Блок управления PDA (спецавтомобили) (с мая 2007 г.)
    22 40 V2 — Вентилятор приточного воздуха (Climatronic)
    N253 — Пиропатрон изоляции аккумулятора (задний аккумулятор) (высокий; с мая 2005 г.)
    23 30 J386 — Блок управления двери водителя (стеклоподъемник)
    J387 — Блок управления двери переднего пассажира (стеклоподъемник)
    24 25 Ул — Прикуриватель (до мая 2006 г.)
    У9 — Прикуриватель задний (до мая 2006 г.)
    У5 Розетка -12 В (управление уголовного розыска)
    24 20 J388 — Блок управления задней левой двери (центральный замок) (с 2006 г.)
    J389 — Блок управления задней правой двери (центральный замок) (с 2006 г.) 2006)
    24 25 J388 — Блок управления задней левой двери (центральный замок) (высокий; с мая 2007 г.)
    J389 — Блок управления задней правой двери (центральный замок) (высокий; с мая 2007 г.)
    J393 — Комфорт центральный блок управления системой (высокий; с мая 2007 г.)
    25 25 Z1 — Обогрев заднего стекла
    J301 — Блок управления системой кондиционирования (только с автономным жидкостным отопителем)
    E16 — Переключатель отопителя/тепловой мощности (только с автономным жидкостным отопителем)
    N24 — Приточный вентилятор добавочный резистор (только с дополнительным жидкостным отопителем)
    26 20 Розетка U5 -12 В (багажник) (до мая 2006 г.)
    26 30 J388 — Блок управления задней левой двери (стеклоподъемник) (с мая 2006 г.)
    J389 — Блок управления задней правой двери (стеклоподъемник) (с мая 2006 г.)
    27 15 J538 — Блок управления топливным насосом
    G6 — Насос наддува топливной системы
    317 — Блок управления топливным насосом
    J643 — Реле подачи топлива (с мая 2006 г.)
    28 10 Зарядная станция для электрофонаря Mag-Lite (интерфейс для спецавтомобилей) (до мая 2005 г.)
    28 30 U13 — Трансформатор с розеткой, 12В-230В (с мая 2005 г.) Не назначен (с мая 2006 г.)
    28 25 Розетка для спецавтомобилей (не для США/Канады) (высокая; с ноября 2005 г.)
    29 10 J220/J623 — Блок управления Motronic
    J248/J623 — Блок управления системы непосредственного впрыска дизельного топлива Не присвоен (с 2006 г.)
    30 5 J234 — Блок управления подушками безопасности (до мая 2005 г.)
    K145 — Контрольная лампа отключения боковой подушки безопасности переднего пассажира (до мая 2005 г.)
    30 10 N30 — Форсунка 1 цилиндра (с мая 2005 г.)
    N31 — Форсунка 2 цилиндра (с мая 2005 г.)
    N32 — Форсунка 3 цилиндра (с мая 2005 г., с мая 2005 г.) 4 (с мая 2005 г.)
    30 20 N30 — Форсунка, цилиндр 1
    N31 — Форсунка, цилиндр 2
    N32 — Форсунка, цилиндр 3
    N33 — Форсунка, цилиндр 4
    N83 — Форсунка, цилиндр 5
    J217 — Блок управления автоматической коробкой передач (с 2006 г.)
    J743 — Мехатроник коробки передач с прямым переключением (с 2006 г.)
    31 5 F4 — Выключатель фонарей заднего хода (до мая 2005 г.)
    1743 — Мехатроник для коробки передач прямого переключения (до мая 2005 г.)
    31 20 V192 — Вакуумный насос тормозов (с мая 2005 г.)
    32 30 J388 — Блок управления задней левой двери (стеклоподъемник) (до мая 2006 г.)
    J389 — Блок управления задней правой двери (стеклоподъемник) (до мая 2006 г.)
    U13 — Трансформатор с розеткой , 12В-230В (с мая 2006г.)
    U27 — Трансформатор с розеткой, 12В-15В, (США/Канада) (с мая 2006г.)
    33 25 J245 — Блок управления регулировки сдвижного люка
    34 15 V125 — Электродвигатель продольной регулировки поясничной опоры сиденья водителя
    V126 — Электродвигатель продольной регулировки поясничной опоры сиденья переднего пассажира
    V129 — Электродвигатель регулировки высоты поясничной опоры сиденья водителя
    V130 — Электродвигатель регулировки высоты поясничной опоры сиденья переднего пассажира
    35 5 G273 — Датчик охраны салона
    G384 — Датчик наклона автомобиля
    HP112 — Звуковой сигнал
    Не назначен (с 2006 г.)
    36 20 VI1 — Насос омывателя фар
    J39 — Реле омывателя фар
    37 30 J131 — Блок управления складыванием сиденья водителя
    J132 — Блок управления складыванием сиденья переднего пассажира
    38 10 J23 — Блок управления поворотным светом и сиреной (до мая 2005 г.)
    Не назначен (с мая 2005 г.)
    J745 — Блок управления поворотным светом и корректором фар, на левой фаре, (с мая 2007)
    38 20 J388 — Блок управления задней левой двери (центральный замок), НАР, с реле звукового сигнала J641) (с мая 2006 г.)
    J389 — Блок управления задней правой дверью (центральный замок), НАР, с Реле звукового сигнала J641) (с мая 2006 г.)
    J393 — Центральный блок управления системой комфорта (только VR6) (с мая 2006 г.)
    39 20 Не используется (до мая 2005 г.)
    J217 — Блок управления автоматической коробкой передач (с мая 2005 г.)
    Не используется (с мая 2006 г.)
    40 40 E16 — Переключатель отопителя/мощности (приточный вентилятор)
    J301 — Блок управления системой кондиционирования (приточный вентилятор)
    40 5 E16 — Переключатель отопителя/тепловой мощности (приточный вентилятор) (высокий; с ноября 2005 г.)
    J301 — Блок управления системой кондиционирования (приточный вентилятор) (высокий; с ноября 2005 г.)
    41 15 V12 — электродвигатель стеклоочистителя заднего стекла (до мая 2006 г.)
    41 20 V12 — Электродвигатель очистителя заднего стекла (с мая 2006 г.)
    J519 — Блок управления бортовой сети (двойной насос омывателя) (BSG Jl) (с мая 2006 г.)
    42 15 J729 — Реле двойного насоса омывателя 1 (до мая 2005 г.)
    J730 — Реле двойного насоса омывателя 2 (до мая 2005 г.)
    J519 — Блок управления бортовой сети (двойной насос омывателя) (BSG Jl) (с мая 2005 г.)
    42 20 У1 — Прикуриватель (с мая 2006 г.)
    У9 — Прикуриватель задний (с мая 2006 г.)
    У5 — Розетка -12 В (управление уголовного розыска) (с мая 2006 г.)
    43 15 J345 — Блок управления детектором прицепа
    44 20 J345 — Блок управления детектором прицепа
    45 15 J345 — Блок управления детектором прицепа
    46 5 Z20 — Элемент обогрева форсунки левого омывателя
    Z21 — Элемент обогрева форсунки правого омывателя
    E94 — Регулятор обогрева сиденья водителя
    E95 — Регулятор обогрева сиденья переднего пассажира
    Не назначен (с мая 2006 г.)
    47 5 J485 — Реле работы автономного отопителя Не назначено (с мая 2006 г.)
    48 10 Не используется (до мая 2005 г.) Зарядное устройство для Mag-Lite и портативной рации (с мая 2005 г.)
    49 5 E1 — Выключатель освещения
    Не используется (с мая 2006 г.)

    Реле для мотоциклов, Panasonic, Mitsuba

    Велотерминал

    Электрические реле жгута проводов мотоцикла, для фар, звукового сигнала, вспомогательных огней, предохранителей Коробки, панели предохранителей, реле светодиодных мигалок

    Посмотреть корзину

    Мы используем и предоставляем вам только лучшие компоненты

    Сделайте себе одолжение, когда дело доходит до покупки компонентов, выбирайте лучшее, чтобы долговечность и производительность.

    Вы можете попытаться сэкономить несколько долларов, используя Junk, сделанный в Китае. Это все Я использую на своем велосипеде и не думаю ставить что-то еще на чужой. когда его попросили сделать модернизацию проводки и аксессуары.

    Микрореле   С монтажным кронштейном      НОТ — 20 А SPST

    Используется для осветительных приборов, звуковых сигналов и аксессуаров.

    Panasonic Nais 20A — Эти высококачественные микрореле производятся в Японии компанией Matsushita.

    Чрезвычайно надежны и компактны. Отлично подходит для мотоциклов. Эпоксидная смола герметичный и водонепроницаемый,

    сверхлегкий вес, консервативно рассчитанный на 20 AMP для долгой жизни. Корпус очень прочный, термостойкий материал, сверхлегкий вес. не тонкая пластиковая крышка это приклеено, как многие дешевые реле. И они намного легче и компактнее чем реле старого типа с металлическими крышками. Имеет монтажный кронштейн.

    Потребляемая мощность 1,8 Вт.

    9,95 долл. США за штуку — MR20- N- 5   Нет в наличии

    База реле- Держатели здесь                                              20 Amp Micro Распиновка реле, назначение клемм

    Реле на самом деле не что иное, как электрически управляемый переключатель, который позволяет вам управлять одной сильноточной цепью, подавая питание от другой слаботочной цепи коммутируемая цепь.Обычно это делается, когда вы хотите запитать устройство или блок предохранителей. непосредственно от аккумулятора, из-за высокой нагрузки устройства или проводки оригинальной схемы слишком мал.

    Или, если вы хотите, чтобы эта цепь включалась только при включенном велосипеде или когда переключатель эксплуатируется.

    Реле представляет собой электромеханический переключатель, который позволяет вам сделать именно это.

    Он состоит из двух компонентов: катушки (со стороны управления) и набора контактов (со стороны переключателя). Катушка обычно подключается к слаботочному выключателю или какому-либо другому источнику. что при включении велосипеда катушка активируется.Когда катушка активирована контакты замыкаются на реле, которое будет подавать 12В от аккумулятора к предохранителю блок или устройство(рог). Теперь любое устройство, подключенное к этой цепи, будет питаться напрямую от аккумулятора через реле при подаче питания.

    Пример: Вы только что приобрели хороший звуковой сигнал после продажи, вы не хотите сжечь свой звуковой сигнал. переключатель, работающий на большой ток через него, не так ли? Заводского переключателя звукового сигнала не было предназначен для передачи такого тока на рупор.Итак, что вы делаете, это добавляете реле И используйте переключатель звукового сигнала для управления стороной катушки (низкий ток) реле, и когда у вас есть ток, протекающий через катушку реле, контакты переключателя в реле близко (сторона сильного тока, подключенная непосредственно к аккумулятору, скорее всего, через предохранитель) и звучит звуковой сигнал.

    Обычно на велосипеде ток питает фары, звуковые сигналы, аксессуары и вспомогательные устройства. освещение проходит через длинную проводку, через крошечный переключатель на руле контакты, и через множество связей.В результате, когда сила достигает вашего лампа фары (например), напряжение значительно упало. Напряжение электрическое давление. Электрическая энергия потеряла некоторое давление. Больше давления заставляет больше свет от лампочки h5 или издает звуковой сигнал намного громче, и делает вашу нагретую одежду намного теплее.

    Падение напряжения и светоотдача фар: снижает светоотдачу на целых 20 %

    Вблизи рабочей конструкции лампы Напряжение, падение всего на полвольта приводит к галогенная лампа дает гораздо меньше света.Многие велосипеды показали 1 или даже 2 вольта. падение на лампочку, И я подтвердил это. И это на новом или почти новом байке. После установки моих комплектов реле у вас будет падение ~ 0,1 Вольт после установки. комплект реле. Это 1/10 вольта на случай, если вы пропустите десятичную дробь. Всегда будет некоторое падение напряжения, и это примерно минимально возможное. Это низкое напряжение падение является доказательством того, что система хорошая. Вся проводка, разъёмы и т. компоненты работают как надо.

    Переключатели фар и стартера

    Выключатели фар и стартер (так выключается фара при нажатии кнопка стартера) переключатели обычно являются слабой частью электрической системы мотоцикла. Даже со стандартной лампочкой на 55/60 Вт выключатели и разъемы фар могут выйти из строя. в начале жизни велосипеда. Это потому, что ВСЕ электричество, которое идет к Лампа фары проходит через эти маленькие контакты переключателя на руле блоки переключения.Примечание. Некоторые велосипеды действительно оснащены реле фар, но количество мало. Даже на новых велосипедах.

    Мини- и микрореле

    Что такое реле? Рад, что вы спросили!

                        7,95 долл. США за штуку

    5П250- 312

    Этот разъем имеет комбинацию из двух больших клемм .312 внизу и трех меньших. Клеммы .250 сверху.

    Этот разъем используется в моделях Honda Shadow, CB, CBR, NT, VF, XL. и много других.

    2 клеммы 312 14 AWG

    3 клеммы 250 14 AWG

    Дополнительные клеммы здесь

    НЕ ДАВАЙТЕ ЭТОМУ ПРОИЗОЙТИ!

    При замене R/R замените также разъемы и клеммы.

    Ты будешь рад!!

                        3,75 долл. США за штуку



    Набор YC250- 3

    3-контактный разъем Yazaki

    Статор к разъему R&R и клеммам

    Этот разъем используется во множестве различных производителей и моделей.Эти быстро сгорают и часто, если вы хотите заводской тип замены, вот он.

    Добавить в корзину

    Это случилось с тобой?

    Обычный

    Многие производители и модели используют этот тип.

    У нас есть твоя замена.

    Герметичные мини-реле — SPDT — Heavy Duty — НО 40 А/НЗ 30 А

    Panasonic  Nais 40A — Эти высококачественные мини-реле производятся в Японии компанией Matsushita.

    Эти реле содержат резистор в цепи катушки для низкого энергопотребления 1,4 Вт. Они чрезвычайно надежны и компактны. Отлично подходит для мотоциклов. Эпоксидная смола запечатана и водонепроницаема, сверхлегкий вес. Корпус очень жесткий, термостойкий. стойкий материал. Имеет монтажный кронштейн. Потребляемая мощность 1,4 Вт.

    Аналогичен Hella 4RD 007 794- 02, подходит для замены пускового реле 4RD 003 520- 081

    8 долларов.95   каждый — MR40- M- 5

    Доступны розетки

    используйте среднюю ногу реле для тендера батареи и избавьтесь от дополнительной проводки.



    База реле- Держатели здесь       Распиновка мини-реле 40 А, назначение клемм

    Микрореле ULTRA для Metri pack 280  Распределительная коробка питания

    SONG CHUAN Ultra ISO 280 Микрореле, 2 шт.Площадь контакта 8 мм, компактное реле с большой токовой нагрузкой, тип резистора SPNO, 4 клеммы, потребляемая мощность 0,96 Вт

    Номинал на 20 ампер. Это хороший компактный блок, разработанный для пакета Metri. соединительная система..

    Расчетный срок службы Электрический (мин.) 1 000 000 циклов.

    Я использую один сейчас. Пока все хорошо, буду держать вас в курсе.

    Чуть больше четверти — Это одно из самых маленьких реле, с которыми мне приходилось сталкиваться.

    7,65 $ за штуку   — SCMR20                                       Вы можете найти Metri Упакуйте базу реле здесь

    Дополнительные характеристики реле SC MR20 и распиновка здесь

    Добавить в корзину

    МИНИМАЛЬНЫЙ ЗАКАЗ на общую сумму 5 долларов США.

    Добавить в корзину

                        3,75 долл. США за штуку



    Комплект SC250- 3

    Сумитомо 3-контактный разъем

    Статор к разъему R&R и клеммам

    Этот разъем используется на многих автомобилях Honda и других марок и моделей.Эти ожоги быстро и часто,

    , если вам нужен заводской сменный тип, вот он.

    Добавить в корзину

    Герметичные мини-реле — SPST — Heavy Duty — Нормально разомкнутые 40 А

    Panasonic  Nais 40A — Те же высококачественные мини-реле, что и выше

    Имеет встроенный монтажный кронштейн. Потребляемая мощность 1,4 Вт.

    8,90 долл. США за штуку — MR40- M- 4

    Доступны розетки



    База реле- Держатели здесь        Разводка контактов мини-реле 40 А, назначение клемм

    Микрореле ULTRA, 12 В, для Metri-, упаковка 280  Коробка распределения питания

    Герметичные мини-реле на 12 В с монтажным кронштейном

    Микрореле   Без монтажного кронштейна      НЕТ — 20 А SPST

    Менее 1.5 дюймов в длину, это хорошо

    Panasonic Nais 20A — Те же характеристики, что и выше, потребляемая мощность 1,8 Вт.

    9,95 долл. США за штуку — MR20- C- 5



    База реле- Держатели здесь                                              20 Amp Micro Распиновка реле, назначение клемм

    Герметичные микрореле на 12 В, используемые для освещения, звукового сигнала и аксессуаров

    Добавить в корзину

    Герметичные мини-реле 12 В без монтажного кронштейна

    Герметичные мини-реле SPDT — Heavy Duty — НО 40 А/НЗ 30 А

    Panasonic  Nais 40A — Те же высококачественные мини-реле, что и выше

    Без монтажного кронштейна.Потребляемая мощность 1,8 Вт.

    Аналогичен реле Triumph Start от Hella 4RD 003 520- 13 — , только лучше!!

    7,99 долл. США за штуку — MR40- 5

    Доступны розетки



    База реле- Держатели здесь

    Герметичные мини-реле  SPST — Тяжелый режим — Нормально разомкнутый, 40 А

    Panasonic  Nais 40A — Те же высококачественные мини-реле, что и выше

    Без монтажного кронштейна.Потребляемая мощность 1,8 Вт.

    7,95 $ за штуку — MR40- 4    Нет в наличии

    Доступны розетки



    База реле- Держатели здесь        Разводка контактов мини-реле 40 А, назначение клемм

    Герметичное мини-реле с диодом SPST — Тяжелый режим — Нормально разомкнутый 40 А

    Panasonic  Nais 40A — Те же высококачественные мини-реле, что и выше

    Без монтажного кронштейна.Потребляемая мощность 1,8 Вт.

    Диод на катушке переключателя, для предотвращения всплесков обратного напряжения, безопасный для шины CAN системы.

    8,95 долл. США за штуку — MR40- D- 4

    Доступны розетки



    База реле- Держатели здесь        Разводка контактов мини-реле 40 А, назначение клемм

    Микрореле   с резиновым креплением      НЕТ — 20 А SPST

    Реле сток для Suzuki Hayabusa 1300

    Panasonic  Nais 20A — Те же характеристики, что и выше, потребляемая мощность 1.8 Вт.

    10,95 долл. США за штуку — MR20- A- 5



    База реле- Держатели здесь                                              20 Amp Micro Распиновка реле, назначение клемм

    Добавить в корзину Добавить в корзину

    Герметичные микрореле ISO 12 В без монтажного кронштейна от Panasonic EW- NAIS

    Реле Micro ISO  SPDT — Heavy Duty — НО 35 А/НЗ 20 А

    Используется для осветительных приборов, звуковых сигналов и аксессуаров.

    Panasonic Nais 35/20A — Эти высококачественные микрореле производятся в Японии компанией Matsushita.

    Чрезвычайно надежны и компактны. Отлично подходит для мотоциклов и в качестве замены реле для Honda, Triumph и т. д.. Герметичное и водонепроницаемое эпоксидное покрытие, легкое вес, потребляемая мощность 1,6 Вт. Корпус – прочный термостойкий материал, не тонкая пластиковая крышка, приклеенная, как многие дешевые реле.

       11,95 долл. США за штуку — CM35- 5



    База реле- Держатели здесь

    Распиновка микрореле ISO 35 А, назначение клемм

    Добавить в корзину Добавить в корзину Добавить в корзину Добавить в корзину

    Различные типы реле, их конструкция, работа и применение

    Введение в реле и различные типы реле | Его терминалы, работа и приложения

    Реле являются важным компонентом для защиты и переключения ряда цепей управления и других электрических компонентов.Все реле реагируют на напряжение или ток с конечной целью размыкания или замыкания контактов или цепей. В этой статье кратко обсуждаются основы реле и различные типы реле, которые используются для различных приложений.

    Что такое реле?

    Выключатель — это компонент, который размыкает (выключает) и замыкает (включает) электрическую цепь. тогда как реле представляет собой электрический переключатель , который управляет (включение и выключение ) цепью высокого напряжения с использованием источника низкого напряжения.Реле полностью изолирует цепь низкого напряжения от цепи высокого напряжения.

    Строительство реле

    Чтобы ознакомиться с базовой конструкцией и внутренними частями реле , на следующем рисунке четко показан вид внутри реле . Давайте обсудим их все один за другим.

    Клеммы реле

    Вообще говоря, в реле есть четыре типа клемм.

    Вход управления или клеммы катушки:

    Входные клеммы управления — это две входные клеммы реле, управляющие механизмом переключения.

    К этим клеммам подключен источник малой мощности, чтобы активировать и деактивировать реле. Источник может быть переменного или постоянного тока в зависимости от типа реле.

    COM или общий терминал:

    COM относится к общей клемме реле.

    Это выходная клемма реле, к которой подключен один конец цепи нагрузки.

    Эта клемма внутренне соединена с любой из двух других клемм в зависимости от состояния реле.

    НО Терминал:

    НЕТ или Нормально разомкнутая клемма также является клеммой нагрузки реле, которая остается разомкнутой , когда реле неактивно .

    Клемма NO замыкается на клемму COM при срабатывании реле.

    Терминал НЗ:

    НЗ Клемма или , нормально замкнутая — это другая клемма нагрузки реле. Эта клемма обычно подключается к клемме COM реле, когда нет управляющего входа.

    Когда реле активируется, клемма NC отсоединяется от клеммы COM и остается разомкнутой до тех пор, пока реле не будет деактивировано.

    Столбы и накидка:

    Полюса относятся к переключателям внутри реле.

    номеров переключателей внутри реле называются полюсами реле.

    число управляемых цепей на полюс называется броском реле.

    Однопозиционное реле может управлять только одной цепью i.е. либо ВЫКЛ. , либо ВКЛ. , в то время как двухпозиционное реле может управлять двумя цепями, то есть попеременно переключаться с одной цепи на другую, открывая одну цепь и закрывая другую во время переключения (ВКЛ. и ВЫКЛ.).

    Реле Операция :

    Предположим, реле SPDT (однополюсное, на два направления)

    Когда нет источника питания, реле неактивно и положение его полюса остается на клемме NC , которая в вышеупомянутом случае оказывается верхней клеммой.Это приводит к электрически короткому пути между клеммой COM и клеммой NC . Таким образом, он позволяет протекать току через цепь, подключенную к клеммам COM и NC.

    При включении реле от источника низкого напряжения полюс реле смещается на клемму НЕТ . Таким образом, клемма NC становится разомкнутой, а клемма COM замыкается или электрически замыкается на клемму NO . Впоследствии, разрешая протекание тока через цепь, соединенную с терминалом COM и NO .

    Типы реле:

    Существует различных типов реле , и они классифицируются по различным категориям в зависимости от их свойств. Каждый из этих типов реле используется для определенного применения, и перед использованием в какой-либо цепи необходимо выбрать соответствующее реле.

    На основе столбов и броска:

    Следующие типы реле классифицируются по количеству полюсов и количеству полюсов внутри реле.

    Однополюсное реле

    SPST относится к однополюсному однонаправленному реле .

    Однополюсный означает, что он может управлять только одной цепью, а однополюсный означает, что его полюс имеет только одно положение, в котором он может проводить ток. Схема SPST приведена ниже.

    Реле SPST два состояния Т.е. либо разомкнутая, либо замкнутая цепь.

    Реле SPDT

    SPDT относится к однополюсному двухпозиционному реле.

    Однополюсный означает, что он может одновременно управлять только одной цепью. Двойной бросок означает, что его шест имеет два положения, в которых он может проводить ток.

    Реле SPDT имеет два состояния, и в каждом состоянии его одна цепь остается замкнутой, а другая остается разомкнутой, и наоборот.

    Связанная запись: Что такое датчик? Различные типы датчиков с приложениями

    Реле DPST

    DPST относится к двухполюсному однонаправленному.

    Двойной полюс означает, что он может управлять двумя полностью изолированными отдельными цепями.Одиночный бросок означает, что каждый полюс имеет одно положение, в котором он может проводить ток.

    Реле DPST может одновременно переключать две цепи, т. е. обеспечивать замыкание или размыкание цепи.

    Реле DPDT

    DPDT относится к двухполюсному двойному броску.

    Двойной полюс означает, что он может управлять двумя цепями, а двойной ход означает, что каждый полюс может работать в двух разных положениях.

    Реле DPDT можно интерпретировать как два реле SPDT, но их переключение происходит одновременно.

    Реле может иметь до 12 полюсов.

    Формы реле Типы реле

    также классифицируются на основе их конфигурации, известной как «Формы ».

    Реле «Форма А»

    « Форма A » — реле SPST с нормально разомкнутым ( NO ) состоянием по умолчанию.

    Он имеет клемму NO, которая соединяет цепь, когда реле активируется, и разъединяет цепь, когда реле деактивируется.

    Реле формы B

    Реле формы B является реле SPST с нормально закрытым ( NC ) состоянием по умолчанию.

    Клемма NC подключает цепь, когда реле неактивно, и разъединяет цепь, когда реле активируется.

    Реле формы C Реле

    Form C представляет собой реле SPDT с двойными контактными клеммами, известное как NC & NO .

    Управляет двумя контурами i.е. одна цепь остается открытой, а другая остается закрытой. Оно также известно как реле «размыкание перед замыканием» , поскольку оно размыкает одну цепь перед замыканием другой цепи.

    Реле «Форма D» Реле

    формы D также является реле SPDT и имеет тот же принцип, что и реле формы C, но это контактное реле с замыканием перед размыканием .

    Замыкает следующую цепь перед разрывом (размыканием) первой цепи.Он используется для того, чтобы не нарушать непрерывность цепи.

    На основе принципов работы:

    Следующие типы реле классифицируются на основе различных принципов их работы.

    ЭМР (электромеханическое реле)

    Реле этого типа имеют электромагнитную катушку и механический подвижный контакт .

    Когда катушка находится под напряжением, она создает магнитное поле. Это магнитное поле притягивает якорь (подвижный контакт).Когда катушка обесточена, катушка теряет магнитное поле и пружина возвращает якорь в нормальное положение.

    Реле EMR предназначено для работы от источника переменного или постоянного тока в зависимости от области применения. Структура реле EMR переменного и постоянного тока отличается друг от друга небольшой разницей в конструкции катушки . Катушка постоянного тока имеет холостой ход диод для защиты от обратной ЭДС и отключения катушки.

    Полярность источника в реле ЭМИ не имеет значения, он питает катушку в любом случае, но если установлен диод обратной ЭДС, то следует учитывать полярность.

    Основным недостатком реле EMR является то, что его контакты создают дугу при размыкании, что со временем приводит к увеличению его сопротивления и сокращению срока службы реле.

    SSR (твердотельное реле) Реле

    SSR состоит из полупроводников, а не из механических частей, и работает на изоляции цепи низкого напряжения от цепи высокого напряжения с помощью оптопары.

    Когда управляющий вход подается на твердотельное реле, загорается светодиод , излучающий инфракрасный свет. Этот свет принимается светочувствительным полупроводниковым устройством, которое преобразует световой сигнал в электрический сигнал и переключает цепь.

    SSR работает на относительно высокой скорости и имеет очень низкое энергопотребление по сравнению с реле EMR. Срок службы больше, потому что нет физических контактов, которые могли бы сгореть.

    Основным недостатком реле SSR является его номинальное падение напряжения на полупроводнике, которое тратит энергию в виде тепла .

    Гибридное реле: Гибридные реле

    изготавливаются с использованием реле SSR и EMR .

    Поскольку мы знаем, что SSR тратит энергию в виде тепла и EMR имеет проблему с контактом искрения . Гибридное реле использует как SSR, так и EMR, чтобы преодолеть их недостатки.

    В гибридном реле SSR и EMR используются параллельно . Реле   схема управления используется для переключения ТТР в первую очередь. SSR принимает ток нагрузки. Таким образом, это устраняет проблему арки. Затем схема управления подает питание на катушку ЭМИ, и ее контакт замыкается, но дуги не возникает, так как ТТР принимает нагрузку параллельно. Через некоторое время, когда контакт ЭМИ устаканится, управляющий вход ССР снимается. ЭМИ проводит весь ток нагрузки без каких-либо потерь.Так как нет потока тока через SSR, а EMR берет на себя всю нагрузку, потери мощности в виде тепла отсутствуют. Таким образом, он также устраняет проблему перегрева.

    Связанная запись: Типы интегральных схем. Классификация интегральных схем и их ограничения

    Герконовое реле

    Герконовое реле состоит из геркона и электромагнитной катушки с диодом для обратной ЭДС.

    Геркон состоит из двух металлических пластин из ферромагнитного материала, герметично закрытых в стеклянной трубке, которая также поддерживает металлические пластины.Стакан наполнен инертным газом.

    Когда катушка находится под напряжением, ферромагнитные металлические пластины притягиваются друг к другу и образуют замкнутый путь. Поскольку нет движущегося якоря, нет проблемы износа контактов. Стеклянная трубка также заполнена инертным газом, что также продлевает срок ее службы.

    Электротермическое реле (тепловое реле):

    Электротепловое реле изготовлено из биметаллической (состоящей из двух металлов с разными коэффициентами теплового расширения) полосы.

    Когда ток течет по проводнику, он выделяет тепло. За счет чего температура биметаллической полосы повышается и расширяется. Металл с высоким коэффициентом теплового расширения расширяется больше, чем другой металл. Из-за чего полоска изгибается и замыкает контакты, обычно активируя схему отключения.

    Тепловые реле обычно используются для защиты электродвигателей.

    Поляризованное и неполяризованное реле

    В поляризованном реле используется постоянный магнит с электромагнитом.Постоянный магнит обеспечивает фиксированное положение якоря. Электромагнитная катушка изменяет положение якоря относительно неподвижной оси. Положение якоря зависит от полярности управляющего входа.

    В неполяризованном реле не используются постоянные магниты, и их обмотка может быть запитана в обоих направлениях, не влияя на его работу. Некоторые реле с диодами обратной ЭДС имеют полярность, поскольку диод будет шунтировать катушку, если соединение будет изменено на противоположное.

    Применение реле
    • Реле используются для изоляции цепи низкого напряжения от цепи высокого напряжения.
    • Они используются для управления несколькими цепями .
    • Они также используются в качестве автоматической замены на .
    • Микропроцессоры используют реле для управления большой электрической нагрузкой.
    • Реле перегрузки
    • используются для защиты двигателя от перегрузки и электрического сбоя.

    Связанная запись: Типы трансформаторов и их применение

    Это некоторые из других типов реле , используемых в различных электрических и электронных схемах.Эта статья предоставляет необходимые знания о «реле и типах реле», чтобы понять их основные принципы и различия.

    Связанное сообщение:

    06 расположение зарядного устройства и реле

    06 расположение зарядного устройства и реле Все электрические схемы, размещенные на сайте, собраны из свободных источников и предназначены исключительно для ознакомительных целей. Расположение реле см. на этикетке на крышке PDC. Это может показаться очевидным, но проверьте свое напряжение, прежде чем смотреть на что-то еще.(Черный провод от мультиметра подключен к отрицательному аккумулятору — нет показаний. Перейдите сюда: Центр запчастей Chrysler — позвоните по номеру (800) 519-5279 для получения оригинальных запчастей Dodge, оригинальных запчастей и аксессуаров OEM Chrysler, запчастей Dodge, запчастей Jeep, запчастей Plymouth, запчастей Eagle. Дэйв сказал мне, что они являются официальным дилером. Это позиция On. Нынешнее пятое поколение Ram дебютировало на Североамериканском международном автосалоне 2018 года в … Dodge Charger. Dodge D150 1/2 Ton — пикап ** Dodge D200 3/4 Тон — Пикап В зависимости от схемы, которой оно управляет, реле может быть расположено под приборной панелью или внутри моторного отсека, в распределительной колодке.76 60′ на дорожных шинах с DA на 1786 — Весь сток. Реле автоматического отключения (ASD) подается питанием от PCM примерно на три секунды. Пожалуйста, ознакомьтесь также со статистикой и анализом надежности Dodge Avenger 2012 года на основе… Dodge Ram 1994-2001: Диаграмма блока предохранителей. 11. It2011 Dodge Ram 1500 Tipm Схема проводки Реле топливного насоса Проводка фонарей прицепа с 7-контактной вилкой (Это проще Dodge просто хочет продать вам полностью новую коробку TIPM примерно за 1500 долларов. Dodge Custom Royal. 2006 Dodge Durango запчасти.Центр распределения мощности расположен в моторном отсеке. Клемма 87 и 30. 3. Имеются P0685 и P0688. Re: 2000 300М. Реле ASD является аббревиатурой для реле автоматического отключения, но эта аббревиатура широко известна. 49v на стороне PCM хороший яркий импульс и стабильный. 0. 14 (10) Схема блока предохранителей Dodge Ram 1998-2001 гг. Присоединился 31 мая 2009 г. Размещено — 22.01.2015 : 16:42:33. Несмотря на то, что они общие, конкретные этапы ремонта могут различаться в зависимости от марки/модели. «Этот компонент выполняет задачу передачи питания (переключаемого 12-вольтового) на катушки зажигания и топливные форсунки двигателей транспортных средств», что дает возможность производить искру и … работает Тестировать новые функции Пресса Авторское право Связаться с нами Создатели ASD место реле.Обозначение предохранителей и реле в автомобиле Фольксваген Транспортер Т5 со схемами коробок, расположением и фото приведены примеры. Большинство автомастерских берут от 75 до 150 долларов в час. Неисправное реле обычно обеспечивает источник питания 20 ампер для насоса. (темно-зеленый и оранжевый) находится под напряжением аккумулятора при работающем двигателе. Чт, 21 мая 2020 г., 13:36. Замените реле, если оно не работает, как описано. info/dodge/dodge-charger-2006-2010-fusesСхема блока предохранителей (расположение и назначение электрических предохранителей) для Dodge Ch 2006 Charger SRT-8 1969 Dart GTS 340 2012 Chrysler 300C Hemi 1966 Dart GT Все V8 Mopars! Реле ASD! Вы не можете оставлять его включенным все время, когда система отключена, когда вы включаете катушки, топливный насос, форсунки, и это приводит к катастрофе.При попытке запуска я ничего не слышу (но пусковое реле щелкает). расположение блока предохранителей. Это небольшой конденсатор, поэтому он имеет 12 В постоянного тока, подаваемого через реле от предохранителя, поэтому провод соприкасается, если он отсоединен, он перегорает предохранитель. com предлагает 1109 продуктов Dodge Charger r. Он контролирует форсунку и когда форсунка находится в автозапчастях O’Reilly First Call для профессионалов. CARQUEST ВЕБССЫЛКА v2. Кстати, Chrysler проверяет цепи отопителя 02, активируя реле ASD после остановки двигателя.ПОМОЩЬ ПО ВХОДУ: Для получения помощи по имени пользователя обратитесь к администратору учетной записи вашего сайта или в службу поддержки коммерческих клиентов по телефону 877-280-5965 или по электронной почте [email protected] 7 HEMI NightRider84 сказал: Проверил все предохранители и реле все в порядке. цепь проводки топливного насоса (питание или масса). ПРИМЕЧАНИЕ. Не допускайте истечения времени ожидания зарядного устройства во время процесса реконфигурации. Проверка внешнего реле топливного насоса 1. Я заменил генератор, думая, что проблема в нем, но даже новый альтернативный двигатель, похоже, не производит мощность.600. Стоимость диагностики кода P0688 CHRYSLER составляет 1. Удобный каталог запчастей. Вы можете попытаться запустить двигатель 6 раз с неверным состоянием ключа. Схема реле Dodge Stratus 2002 года Элегантный блок предохранителей Dodge Magnum 2005 года. Средняя стоимость ремонта 560 при пробеге 97300 миль. 1982-1983 гг. по ФИРЕМ. Додж Кольт Виста. Вернуть автомобиль клиенту. Где находится регулятор напряжения на dodge caravan 2 1999 года. #mpn4759625408. Volvo S40, S60 Работа: 1. Объемы жидкости Dodge Journey 2010 г. 11 декабря 2021 г. Объемы 2010 г. Dodge Journey 0 К сожалению, это реле является ОГРОМНЫМ источником проблем для МНОГИХ владельцев Jeep, Dodge и Chrysler!.1993 1995 Автоотключение ASD Схема подключения Jeep дополнительно 6ia20 Dodge Ram 1500 4×2 Пятый провод — цепь датчика силового реле. Замена реле может быть одним из самых простых тестов, которые можно выполнить, особенно для реле ASD и других реле того же размера, поскольку в центре распределения электроэнергии есть еще три реле того же типа и размера, т.е. 7 и 3. НО НЕ верьте мне на слово. Проверь это. (-12 В) контакт 87 реле ASD / предохранитель 26 к контакту 44 C2, но этот подключен к контакту 5 ECM.Реле ASD расположено в центре распределения питания (PDC) в моторном отсеке. Установите таймер зарядного устройства (при наличии) на непрерывную зарядку. (D) ЕСЛИ В РАДИО ИСПОЛЬЗУЕТСЯ ЖГУТ ПРОВОДОВ 70-1784: XIAH-VWADAPT ТРЕБУЕТСЯ, ЕСЛИ УСТРОЙСТВО ОСУЩЕСТВЛЯЕТ ЗВУКОВУЮ СИСТЕМУ УСИЛИТЕЛЯ ИЛИ ЗАВОДСКОЙ СМЕНЩИК КОМПАКТ-ДИСК; ИЛИ ВЫ МОЖЕТЕ ИСПОЛЬЗОВАТЬ XIAH-VW2 ИЛИ AHDH… Реле dodge ram 2500 ac 2008 года расположено в панели предохранителей под капотом. Додж Кольт. Счетчик должен показать. Когда PCM включает реле ASD и топливного насоса, контакт 87 соединяется с контактом 30.22 — 9 долларов. Я думаю, что преобразование трансмиссии, должно быть, поместило модуль управления трансмиссией PCM и реле топливного насоса. С помощью мультиметра с настройкой сопротивления прикоснитесь одной клеммой к отрицательному кабелю аккумулятора (черный), а другим концом к чисто отшлифованной поверхности корпуса под капотом. ЧЛЕН ДОННАМКАВОЙ3; 2010 ДЖИП КОМПАС; 2. Реле ASD расположено в интегрированном силовом модуле (IPM) в моторном отсеке. Также в багажнике под панелью доступа к запасному колесу находится распределительный щит.удачи чувак. 25: 10: Переключатель блокировки окна/двери — со стороны водителя, двигатель переключения передач/датчик режима в сборе (4. 중국의 음악과 경극 2010 06 중문이; 9. Найдите реле указателя поворота. Расположение реле сцепления Dodge Charger 2008 года. 0. Все Dodge PCM (модуль управления трансмиссией), Dodge ECM (модуль управления двигателем) и Dodge ECU (электронный блок управления) от Flagship One, Inc. Вот несколько основных рисунков, которые мы получили из разных источников, мы надеемся, что эти изображения будут работать. для вас, и, надеюсь, действительно соответствует тому, что вы хотите от схемы блока предохранителей Dodge Charger 2006 года.Если вы решили, что вам нужно заменить реле указателя поворота, вам повезло — это просто! На самом деле, это один из самых простых ремонтов, которые вы когда-либо делали. Сообщалось о 78 проблемах, связанных с электрической системой Dodge Avenger 2012 года. ТОПЛИВНЫЙ СТАРТЕР) удален. Вы найдете информативную техническую область, место для журналов участников, поставщиков со специальными ценами для участников и многое другое! Если это ваш первый визит, щелкните часто задаваемые вопросы о нашей (БЕСПЛАТНАЯ схема переднего блока предохранителей Dodge Magnum 2005 года для панели 05, основная проводка O.Включите стартер на 5 секунд, а затем отпустите ключ зажигания, чтобы… 3 Ответа. Включите ключ и проверьте давление. Клемма 85 — это соединение реле с землей, 87 и 87a — это выходные клеммы для всего, чем управляет реле, а 86 — это питание на управляющей стороне реле. Где находится реле стартера на Dodge Charger R/T 2006 года? Ответ проверенного механика Dodge Мы используем файлы cookie, чтобы предоставить вам максимально удобные возможности на нашем веб-сайте. Эта статья относится к Dodge Ram (1994-2001 гг.).Пожалуйста, выберите свой автомобиль Mercedes ниже: Я заменил топливный насос, реле топливного насоса, блок управления двигателем и* корпус дроссельной заслонки. Проблема заключается в отсутствии электроэнергии на топливный насос (который находится внутри топливного бака). 5 и нет. Рецензенты в целом считают, что Ram 1500 хорошо управляется для своего размера. Работа: 1. У меня на аккумуляторе зарядник, а зарядник показывает полный заряд. 00 CDN$ 74. Chrysler 300 (2006 – 2007) – схема блока предохранителей. Расположение реле переменного тока Додж Чарджер 2009 года. Наши блоки Dodge PCM, Dodge ECM и Dodge ECU с маркировкой plug & play не требуют дополнительного программирования.Где находится реле топливного насоса на зарядном устройстве Dodge 2010 года выпуска? это может быть реле ASD, или если оно включается, но топливо не поступает,… Цепь F99 питает катушку реле автоматического отключения (ASD). У меня есть Quad Ram 1500 SLT 2008 года 4. 0 часов работы. … 2015 15 Jeep Patriot Compass 2 4l Полный блок предохранителей Tipm Module. Панель предохранителей расположена под правой стороной приборной панели. перемыкая реле asd, вы запустили топливный насос и выдали напряжение на катушке. Оценки и обзоры запчастей для вторичного рынка реле управления вентилятором радиатора Dodge действительно помогут вам принять правильное решение.В вашем видео двигатель работает 6-8 секунд или дольше. (b) реле необходимо для увеличения силы тока при включении усилителя. Нет топлива из-за неработающего топливного насоса, неисправного реле топливного насоса, перегоревшего предохранителя топливного насоса, забитого топливного фильтра или трубопровода, неисправности цепи привода форсунки PCM или реле питания форсунки. Додж Караван 2006 года выпуска. (Ссылка на часть ниже) Джип быстро заводился и не заводился с перерывами. В следующем руководстве показано, как это делается. Вам нужно подать питание на этот насос. 4 из 5 звезд.dodge ram 1500 asd реле location2007 dodge ram 1500 датчик температуры охлаждающей жидкости locationFactory Repair Manuals — Service Manuals, Shop Books Dodge ram банк 1 датчик 2 расположение — earthstaff. Неисправность цепи управления реле ASD. DC/DM: Реле управления коробкой передач. Сервис… ИСТОЧНИК: Расположение заднего вентилятора. 72. В зависимости от модели вашего автомобиля он может располагаться в другом месте, например, под рулевым колесом или приборной панелью. Присоединяйтесь к миллионам людей, использующих Oodle, чтобы найти уникальные подержанные автомобили для продажи, списки сертифицированных подержанных автомобилей и объявления о новых автомобилях.я бы проверил там, прежде чем менять топливный насос, может быть забит ТОПЛИВО… Dodge Nitro (2007 – 2011) – схема блока предохранителей. Нет, отремонтируйте выходную цепь реле ASD на наличие обрыва или короткого замыкания на массу. 06 до . Аккумулятор, которому пару лет, не стоял на подзарядке. Это должен быть блок предохранителей Dodge Charger 2007 года. Привет всем, я недавно купил Jeep Liberty 4×4 Limited 2006 года выпуска. О… В 85-х нет реле топливного насоса — оно является частью силового модуля. Модуль Chrysler TIPM P046AH 2006 Chrysler 300 Dodge Charger Блок реле предохранителей P046AH Модуль 806 20G1-B3 03 Jeep Grand Cherokee P56050231AD Модуль распределительного реле блока предохранителей BCM.Додж Кольт Премьер. Нужна электрическая схема VGT Turbo 2012 года. автосервис. Под «Chrysler» мы подразумеваем зонтичную компанию для всех автомобилей, продаваемых под любыми торговыми марками Chrysler, Dodge, Jeep и RAM. Поставил оригинальный TCM в машину. зонакс. Я просто припаял и удлинил свой и отодвинул его от блока. Блок предохранителей в моторном отсеке: Схема блока предохранителей | Макет. Если нет, и у вас отечественный автомобиль; реле температуры охлаждающей жидкости нормально разомкнутого типа, которое остается разомкнутым до тех пор, пока … Не забудьте проверить доступное напряжение на катушках, когда реле ASD активировано, и сравнить его с напряжением источника.каргур. Этот диагностический код неисправности (DTC) является общим кодом трансмиссии, что означает, что он применяется к автомобилям, оборудованным OBD-II. Многие проблемы с электричеством можно решить в блоке предохранителей. Он может быть в состоянии помочь вам. Схема блока предохранителей (расположение и назначение электрических предохранителей) автомобилей Dodge Charger (2006, 2007, 2008, 2009, 2010). Коричнево-белый предназначен для управления реле ASD и должен иметь сигнал заземления от PCM в определенных условиях, чтобы замкнуть реле ASD, но сторона разъема при отключении может показывать напряжение на вольтметре от (через) катушки реле при включении питания (клавиша вкл/запуск).Открытый капот. Для двигателей 5L, цилиндры 1, 3 и 5 необходимо снять верхний воздухозаборник, чтобы получить доступ к катушкам зажигания и разъемам жгута проводов топливных форсунок. LS 1998-06 Руководство по ремонту реле ASD. Год выпуска автомобиля. Есть ли предохранитель, который может перегореть? Расположение реле указано на этикетке на крышке PDC. О реле Asd 2004 Ram 1500 Dodge Расположение Расположение Dodge 2004 1500 Asd Ram Relay. Пройдёмся по компрессору кондиционера dodge 2500 07. Установите зарядное устройство. Обычно он запускается после включения и выключения ключа несколько раз.7л 6 цилиндр. Территория вокруг автомобиля максимально тихая. net dodge dakota схема подключения двигателя схемы разъемы жгут проводов зарядного устройства оперативная радиосхема прицеп цвет s динамик провод грузовик проблемы с караваном схемы cummins OEM запчасти стерео ре автомобильное реле автоматического выключения горячее — я установил Chevy 3. проверил темно-зеленый провод (полевой водитель) идет от alt к компьютеру, отключив его от генератора / alt и cumputer и проверив сопротивление (в порядке) и проверьте его на наличие короткого замыкания на землю, он показал обрыв на омметре для короткого замыкания на блок предохранителей в салоне.такого никогда не было. Dodge Colt 200. Я покупаю у них запчасти с тех пор, как получил свой грузовик. Я очистил территорию и добавил территорию. Полностью интегрированный модуль питания (TIPM). Очень рад, что вы нашли проблему. 1 цепь (k19) № управления катушкой. Панель предохранителей Dodge Ram 2008 года — это встроенный модуль питания, расположенный в моторном отсеке рядом с аккумулятором. Итак, при работающем двигателе. и переключатель температуры охлаждающей жидкости отключен, вентилятор должен включиться.Конденсатор переменного тока для зарядного устройства Dodge является частью, отвечающей за изменение хладагента с газа на жидкость, поэтому эту часть также иногда называют кондиционером воздуха зарядного устройства Dodge.Dodge D100 1/2 тонны — пикап. Предохранитель прикуривателя т5 и т6. Volvo S40, S60 1999-05 нет У меня есть копия «Руководства по ремонту грузовиков Dodge Ram 2006 года» в формате pdf. У меня проблема с тем, где находится предохранитель топливного насоса, расположенный в блоке реле предохранителей на Dodge Ram 2500 2004 года? Я пытаюсь выяснить, нужно ли мне менять топливный насос или только предохранитель. Цепь К900 подключается к полости С3 ЭБУ. Если ваша батарея выдает напряжение менее 12 вольт, попробуйте заменить ее новой, прежде чем переходить к чему-то более сложному.Не знаю, как так получилось, но я заменил стартер и проверил реле, а моя машина (Dodge Charger SXT 2007 года) все еще не заводится. 5 вольт. Показывать только этого пользователя. свечи и провода, бензонасос) все кроме собственно трамблера и жгута проводов. Правила аукциона могут различаться у разных продавцов. В Google есть множество специальных функций, которые помогут вам найти именно то, что вы ищете. О. Если искра на свечах по-прежнему не появляется, проверьте распределитель (к343) и цепь выхода реле 2 (к11) № управления форсунками.Поскольку вы не можете исправить/воспроизвести реле, вы должны обойти его. Газовый двигатель 7L для справки. Взяв за основу рекламный слоган автопроизводителя 1980-х годов и схемы катушек зажигания, цепь реле ASD, цепь датчика положения коленчатого вала и цепь датчика положения распредвала. Показывать только этого пользователя Включите зажигание, с помощью диагностического прибора активируйте реле ASD. 08.06.2015, Адам Трусдейл. № 13 · 2 февраля 2011 г. com. Когда я пытаюсь завести автомобиль после того, как он простоял более 30 минут или около того, он заводится без проблем.Оба приводят к проблеме РАС. С 12-вольтовой контрольной лампой, подключенной к массе, проверьте выходную цепь реле ASD в катушке на разъеме жгута проводов. Когда я ставлю перемычку вместо реле, топливный насос работает нормально, в рейке появляется давление, и грузовик заводится. Реле автоматического отключения в блоке главных предохранителей в моторном отсеке сильно нагревается. 06. Руководство по эксплуатации Dodge Charger 2007 г. Предохранители (расположение переднего центра распределения питания) Центр распределения питания на панели предохранителей Dodge Charger 2007 г. расположен в моторном отсеке.13 ноября 2019 г. · Стартер — в этом положении прокручивается стартер. Предохранитель Ignition-Off Draw (IOD) расположен в общем интегрированном силовом модуле (TIPM), который обычно находится рядом с аккумуляторной батареей в моторном отсеке. PDC у меня 4. Внутри крышки PDC есть схема, показывающая, какое реле является asd. 8 клемма главного реле. Переехал навсегда. Реле противотуманных фар Mopar®. 31 августа 2015 г. · У моего зятя есть пикап Dodge Ram 2007 года выпуска. 1996 Dodge ram, расположение реле дворников. Версия. Также замените реле ASD на другое реле и посмотрите, поможет ли это.легенда. Блок предохранителей в салоне расположен в заднем отсеке под панелью доступа к запасному колесу. dodge-caravan-service-repair-manual-2001-2002-2003-2004 2/5 Загружено с www. Расположение реле дворников Dodge ram 1996 года Расположение реле стеклоочистителей Dodge ram 1996 года Расположение реле дворников Dodge ram 1996 года. Тот факт, что в заголовке «Нравится» написано «Обновление стандартного Holley до Weber 32/36 DFEV», и из того, что я читал, кажется, что стандартный механический топливный насос может создавать слишком большое давление для Weber.Скорее всего из-за этого и вылетело. Dodge D100 1/2 тонны — пикап ** Dodge D150 1/2 тонны — пикап. 7 клемма главного реле. Если у вас пропуски зажигания во втором цилиндре, скорее всего, код неисправности будет P0302. it2011 Dodge Ram 1500 Tipm Схема проводки Реле топливного насоса Проводка фонарей прицепа с 7-контактной вилкой (это проще. Выполните следующие шаги, чтобы сбросить монитор срока службы масла после каждой замены масла. Этот провод имеет пульсацию 2. Я буду краток : В автомобиле был заменен топливный насос и стартер, а аккумулятор новый.Найдите реле стартера в центре распределения энергии (PDC). Снимите реле и выполните ту же проверку, что и для реле автоматического отключения (ASD) и реле топливного насоса. Для доступа: Отвинтить винты, см. стрелки, панели обшивки пространства для ног. Управление подачей топлива осуществляется реле VP44 (топливная система). 7 L Hemi V8) 26: 15 ’06: Выключатель стоп-сигнала: 20 ’07→: Выключатель стоп-сигнала: 27: 40: Питание … Отзыв о безопасности P54 – Реле топливного насоса Стр. 3 A. Dodge Custom. 4 клемму, а отрицательную клемму аккумулятора к клемме № 4.p0685 p0688 цепь управления реле asd? Перейти к последним Следите за 1–5 из 5 сообщений. Задний распределительный центр. Центры распределения электроэнергии Фронтальный распределительный центр. есть некоторые, для которых вы проверяете производственные номера. Посмотреть и скачать руководство по обслуживанию Chrysler Pacifica CS 2004 онлайн. 4 и 15. Просто потому, что… ASD — это реле Mopar Auto ShutDown. ECM управляет системой кондиционирования на современных автомобилях. Информация о проводке 2DR SEDAN 1981 года: DODGE ARIES 2DR SEDAN 1983 года, информация о проводке: DODGE CARAVAN MINIVAN 1990 года, информация о проводке: FULLSIZE DODGE VAN 1983 года, информация о проводке: FULLSIZE DODGE VAN 1993 года, проводка VAN… Найдите реле стартера в распределительном центре (PDC), удалите реле и выполните ту же проверку, что и для реле автоматического отключения (ASD) и реле топливного насоса.Реле топливного насоса на пикапе Dodge Ram 1500 2007 года находится в блоке предохранителей под капотом. Советы по безопасности; Mopar Push Button Transmission 0 (Hebron, 05 06 07 Chrysler 300 PARTS Сиденья Капот Багажник Задний фонарь Фара Бампер 4 часа назад · (K51) ЦЕПЬ УПРАВЛЕНИЯ РЕЛЕ ASD ОТКРЫТА. Топливный насос получает питание через реле топливного насоса от PCM. Это также должно быть в вашем руководстве по эксплуатации. 1-й раз: выехал из машины (завелся нормально из-за холода) около 10 миль, затем припарковался на несколько часов.Встроенный силовой модуль расположен в моторном отсеке. 2008, 2009, 2010) 2007 Dodge Charger, ручные предохранители (расположение переднего распределительного центра) Предохранители расположены в пространстве для ног переднего пассажира на нижней стороне комбинации приборов. Технический. Шаг 3. Вентилятор, а также низкоскоростные и высокоскоростные вентиляторы радиатора, которые можно заменить для целей тестирования. 2 КОНТУР. Если внешнего реле топливного насоса нет, перейдите к разделу B. В этом руководстве показано, где расположены блоки предохранителей и что делать с перегоревшими предохранителями.62697 09 путешествие_ом. Реле. 10-22 6. Все прошло отлично, без проблем. Реле автоматического отключения (ASD) Единственная функция реле ASD – система зарядки. Катушка зажигания Контакт 29: Провод к клемме 86 / 30 на реле автоматического отключения (ASD) Контакт 30: Провод к контакту 85 на реле стартера ОРАНЖЕВЫЙ РАЗЪЕМ: Контакт 8: НЕ ИСПОЛЬЗУЕТСЯ Контакт 22: НЕ ИСПОЛЬЗУЕТСЯ БЕЛЫЙ РАЗЪЕМ: Контакт 3: ASD Контакт реле 85 Контакт 8: НЕ ИСПОЛЬЗУЕТСЯ Контакт 11: Клемма реле кондиционера 85 Контакт 14: НЕ ИСПОЛЬЗУЕТСЯ Контакт 19: ASD Клемма реле 87 Контакт 20: НЕ ИСПОЛЬЗУЕТСЯ Контакт 23: НЕ ИСПОЛЬЗУЕТСЯ Контакт 28: ASD … Хорошо, тогда я сильно сомневаюсь бензонасос твоя проблема.Это описание кода: P0688 Цепь датчика реле питания ECM / PCM / обрыв. 08 Ом. Потом выключи ключ и попробуй завести. А413. Топливный насос и реле ASD имеют решающее значение для работы двигателя. Примечание. Существует несколько известных TSB, один для автомобилей Dodge/Chrysler/Jeep № 08-030-06 и один для автомобилей GM № PIT4660B. Реле стартера, которые могут сгореть из-за перегрузки по току (высокий уровень электрического тока), часто приводят к выходу из строя соленоида стартера. В вашей первоначальной записи вы сказали, что на катушке нет напряжения.Хм. е. Для начала просмотра сообщений выберите форум, который … О Реле Asd 2004 Ram 1500 Dodge Расположение Расположение Dodge 2004 1500 Asd Ram Relay. А470. Насколько я знаю. Установите НОВОЕ. Как только это реле сработает, на катушку зажигания подается питание (12 Вольт). 중국의 역사(2) 2009 15 중문이 — 이규갑; 10. Эта информация описывает расположение, цвет и полярность проводов, чтобы помочь вам определить правильные места подключения в автомобиле. Если стартер проворачивается, значит, неисправен кабель аккумулятора. Обнадеживает тот факт, что PCM может управлять топливным насосом.Когда вы обошли asd, вы пытались его запустить? Если он работает с отключенным asd, то это плохое реле asd. It2011 Dodge Ram 1500 Tipm Схема проводки Реле топливного насоса Проводка Фары прицепа с 7-контактной вилкой (это проще 1996 местонахождение реле стеклоочистителя dodge ram 1996 местонахождение реле стеклоочистителя dodge ram 1996 года. Мы обнаружили сгоревшие соединения в разъеме реле, оборванный провод внутри изоляции и редко плохое реле.Катушка зажигания получает питание только при проворачивании двигателя или работающем двигателе.Цена магазина/дилера.Теперь (PCM) обнаружит неисправный переключатель, сохранит диагностический код неисправности (DTC) и включит вентилятор(ы). Если у вас есть номер счета O’Reilly Auto Parts или вы хотите зарегистрироваться в программе First Call Online, мы можем вам помочь. Этот модуль содержит предохранители и реле. 2. Год выпуска: 2006, 2007. Стоимость диагностики кода P0201 DODGE 1. Блок главных предохранителей. (PDC) в моторном отсеке. см. инструкции gmos-04 для более подробной информации. Предохранитель в салоне… Местоположение Jersey Shore Ram Год 06 Mega Engine 5.9L 1997 — 2000 Dodge Grand Caravan SE 6 Cyl 3. Потом отбуксировал к дяде. Они обозначаются как 30, 85, 86, 87 и 87а, если это пятиконтактное реле. 0 # mpn4649263187. Схема блока предохранителей тип 2. 64 — $164. В 1977 году Dodge было сообщено не устанавливать реле asd внутри корпуса компьютера и сделать его доступным для замены. 1996 расположение реле стеклоочистителей dodge ram Показывать только этого пользователя. 8 V-6 в моем PT Cruiser 2002 года. 30 долларов. На автобусах 05 IC FE реле IDM, ECM и Start расположены за дверцей доступа к двигателю стеклоочистителя со стороны водителя.0L VIN S MFI (1993)) См. все Реле ASD расположено в интегрированном силовом модуле (IPM), в моторном отсеке. plWestern PlowsDodge ram ряд 1 датчик 2 расположение — * Оставил зажигание включенным на несколько часов (с подключенным зарядным устройством) * Поменял местами реле ASD, реле топливного насоса, реле стартера с другими, проверил соответствующие предохранители * Ручное реле стартера и реле топливного насоса, стартер и насос работает как положено * Нет физического повреждения ключа или кольца/модуля SKIM. Топливный насос питается от реле ASD, встроенного в ту же цепь, которая питает форсунки.КЕН АДМИН; Эй, ДОННА. Теперь они называют это «главным ретранслятором». Сделал это с реле вентилятора, и вентилятор включился, но не когда я попробовал его на реле ASD, не услышал включения насоса. схема, схема проводки 06 dodge magnum, производитель схем, руководства по автомобилям dodge pdf, коды неисправностей усилителя dtc, проводка 2005 chysler Town amp Country и dodge caravan, бесплатные схемы проводки dodge, схема проводки 08 grand caravan, лучшее место, где можно найти, лучший источник 2006 dodge grand Схема реле каравана P0031, P0037, P0051, P0057, Низкий уровень цепи нагревателя датчика O2 — высокий уровень цепи нагревателя датчика O2 выше по потоку DTC не активны, напряжение аккумулятора между 10.Это правда? Если да, то я куплю электрический топливный насос и модернизирую его. Реле K61 Реле стартера K69 Реле управления стеклоочистителями K613 Реле низкой скорости вентилятора системы охлаждения K617 Реле муфты компрессора кондиционера K619 Реле скорости стеклоочистителей K627 Реле фар интенсивного разряда K632 Вакуумный насос тормозной системы. 2004 Dodge Durango Coil Pack Замена 01 декабря 2021 г. Dodge Pack Замена обоев 0 Переключатель или датчик охлаждающей жидкости. Информация о проводке DODGE ASPEN 2DR SEDAN 1980 года: Информация о проводке DODGE CHARGER 2DR HATCHBACK 1978 года: REGIS DODGE ST.Информация о блоке предохранителей Ram ProMaster 2018. Реле срабатывает при первом включении ключа. Предикси Сидней Тербаик 4д. Это означает, что реле ASD и реле топливного насоса работают. Отвинтите винт, стрелка 1, и откиньте вниз … Обратитесь к руководству по эксплуатации или руководству по ремонту автомобиля и снимите главное реле. Клемма 30 получает постоянное напряжение батареи. 75 вольт, реле автоматического отключения (ASD) находится под напряжением. Все в наличии и готово к отправке с наших стратегически расположенных складов по всей Америке. Додж Кольт 100.Перегоревший предохранитель Проверка 2005 2008 Dodge Magnum 2005 Dodge Magnum Sxt 3 5l V6. 1995 Додж Гранд Караван V6-3. 0L ECU ECM PCM запрограммирован! (Подходит для Chrysler Pacifica) 186 долларов. Читайте отзывы, просматривайте наш каталог автомобилей и многое другое. 7 Можно ли прочитать расположение/схему предохранителя на крышке? но я считаю, что нагреватели O2 питаются от реле ASD и заземляются PCM. Попробуйте этот тест. Уклонение от завоевания. Хотите, чтобы ваше ценное имущество выглядело и функционировало так, как было задумано? Тогда первоклассные автомобильные запчасти и аксессуары Mopar для вас.Одним из наиболее распространенных симптомов неисправного реле ASD является двигатель, который запускается, но глохнет почти сразу или в случайные моменты времени. Реле ASD контролирует только искру (оно отключает искру, когда получает сигнал на отключение от PCM). Додж Чарджер 2012г. Еще тот. 02.09.2007, 14:27 #5 OcalaHemi LX Guru Регистрация 07.07.2006 Местоположение Ocala Сообщений 1,849 Сообщение Спасибо / Нравится У меня есть зарядное устройство 06 v62. Carta Inventario — asd; 3. Проверил цепь управления от реле до ECM и получил. 31 Схема блока предохранителей Jeep Patriot 2015 г. Список электрических схем.Эти реле сбоку стойки стойки — это реле вентилятора радиатора и реле стартера. 39. Предыдущий слайд-карусель. Детали премиум-класса, на которые можно положиться Разработаны для поддержания вашей системы кондиционирования в отличном состоянии. Год выпуска: 2007, 2008, 2009, 2010, 2011. Блок предохранителей Ram ProMaster 2018. У тебя скорее всего сгорели драйвера форсунок в ЭБУ. Когда PCM заземляет реле ASD, контакты внутри реле замыкаются и подключают цепь F5 от предохранителя 20 в PDC к цепи A142. Расположение панели предохранителей Dodge Charger 2007 года. Схема панели предохранителей Dodge Charger 2007 года.Присоединился 23 августа 2007 г. · 30 сообщений . Пропингуйте fnkychkn на этом на всякий случай. При 7-й попытке запуска стартер отключается. Программный блок Quiring Пятница, 18 января 2013 г., 15:54. Пробег газа: CTY: 22 HWY: 29 CMB: 25. Если PCM обнаружит обрыв цепи датчика реле мощности, будет сохранен код P0688 и загорится индикатор неисправности (MIL ) может быть освещена. Есть еще одно реле, расположенное в TIPM («блоке предохранителей») под капотом на пассажирском крыле, которое называется реле ASD (автоматическое отключение).Ниже перечислены самые последние обнаруженные проблемы. Слайд 1 из 4. такая же проблема? да. Стоимость диагностики кода P0685 DODGE составляет 1. Реле ASD подает питание на катушки зажигания и топливные форсунки автомобиля, которые являются одними из важнейших компонентов всей системы управления двигателем. Попытка завести автомобиль. Реле топливного насоса отключено от цепи № 2 от замка зажигания, но от другой физической цепи, а именно от предохранителя 13. Получите электрические схемы Dodge 2006 года для двигателя вашего автомобиля или грузовика, электрическую систему, поиск и устранение неисправностей, схемы, бесплатные электрические схемы Dodge.Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Jeep Commander (XK; 2006, 2007, 2008, 2009, 2010). Расположение реле дворников Dodge ram 1996 года Расположение реле дворников Dodge ram 1996 года. Elremco ELREMCO D78 Стив Коллинз Четверг, 18 января 2007 г., 3:42. При заданных условиях модуль управления трансмиссией (PCM) обнаруживает, что сопротивление нагревательного элемента датчика O2 ниже минимально допустимого порога. Начало обсуждения · №1 · 16 августа 2008 г. Документ перемещен сюда. Продолжая использовать этот сайт, вы соглашаетесь на использование файлов cookie на вашем устройстве, как описано в нашей политике использования файлов cookie, если только вы не отключили их.В то же время, когда PCM активирует реле ASD, он начинает включать и выключать катушку зажигания, прерывая первичное напряжение катушки зажигания. Реле ASD и реле бензонасоса расположены в парктронике рядом с аккумулятором. Додж Коронет. Проверил разъемы жгута проводов форсунок и проверил сопротивление форсунок, все в порядке. Dodge Dakota 3 1992 года. Расположение этого разъема канала передачи данных зависит от года выпуска и модели Dodge. Теперь только реле ASD щелкает через случайные промежутки времени (1 раз в 5-60 секунд).2008, 2009, 2010) 2007 Dodge Charger, руководство по эксплуатации, предохранители (переднее расположение центра распределения питания) Реле asd расположено в центре распределения питания под капотом рядом с аккумулятором. Клеммы в нижней части каждого реле имеют температуру, которая влияет на вязкость жидкости, а также изменяет зазоры между металлическими частями. Dodge Charger 2008, тройной переключатель кондиционера от gpd®. Прикрепите положительную клемму аккумулятора к номеру. Стоимость зависит от ряда факторов: Тип ключа, который вам нужен.Купите реле Dodge Charger 2006 года со скидкой. 4л; 4 ЦИЛИНДРА; полный привод; АВТОМАТИЧЕСКИЙ; 51 000 МИЛЬ; Где находится реле ASD? Ты. У меня есть Wrangler Unlimited 2011 года, который не заряжает аккумулятор. com, затем нажмите на руководство пользователя и введите информацию о своем грузовике \015\012, затем выберите 1-го владельца. Оба находятся в черном разъеме, как показано выше, на контактах 12 (A/T) и 29. Для автомобилей, которые не заводятся ( закончился бензин) или разряжен аккумулятор (топливный насос работает после выключения двигателя). Двигатель.Зубная паста против кариеса с 1% фторида натрия… Здоровый австралийский соучредитель Jeep Garage. Есть ли в моей машине какое-либо реле ASD или что-то похожее на провод, или мне нужно будет подключить свое собственное… только что была аналогичная проблема с моим зарядным устройством 89 ram с 318 tbi, я заменил вилки, аккумулятор, проверил распределитель и ротор и множество других вещей, потому что он запускался, но не включался, наконец, отнес его в магазин, в итоге ТОПЛИВНОЕ РЕЛЕ заплатило 90 баксов, но в основном это был труд, чтобы понять, почему он не заводится.06 ram 1500 5. Возможно, вам придется зарегистрироваться, прежде чем вы сможете публиковать сообщения: щелкните ссылку регистрации выше, чтобы продолжить. схема блока предохранителей. Вопросы о Dodge Charger — у меня есть Dodge Charger 2006 года и моя очередь, размер: 800 x 600 пикселей, источник: статический. Коммон Рейл 7л. Реле asd находится в распределительном узле под капотом рядом с аккумулятором. Расположение блока предохранителей в салоне Джип Патриот 2011 года. Резистор электровентилятора сильно нагревается, поэтому он всегда находится в таком месте, где вентилятор может охлаждать его.Самое приятное то, что наши продукты Dodge Ram 1500 Starter Relay стоят всего от 16 долларов. Это основной компонент топливной системы и системы зажигания современных автомобильных двигателей. Шаг 4. Включите ключ примерно на час с подключенным зарядным устройством. 2008 Зарядное устройство автомобильное pdf руководство Расположение предохранителей и реле. Я бы отнес его дилеру с DRBIII (или в любой приличный магазин с современным сканером), чтобы они могли полностью проверить блок управления. Если нет напряжения на катушке зажигания, то она не заведется. тип 1. Подключите сканер OBD-II к компьютерной розетке Dodge.Положите панель отделки в пространство для ног. Сделано по последнему слову техники Где находится предохранитель на 05 dodge magnum? Настольная работа — это термин, используемый только для восстановления трансмиссии, а не для снятия и установки трансмиссии. Подключите кабель Ethernet CH9410 StarSCAN к StarSCAN и к сетевому сайту дилера. ) 2011 Mineral Grey Hyundai Santa Fe GLS AWD V6 Я знаю, что тема, возможно, поднималась раньше, но я подумал, что спрошу для себя. сплит-шоп. Http Www Fcacanada Ca Руководства для владельцев 2015 2015e Patriot Ug 3rd Pdf.… 2008 Dodge Ram Ac Relay Location. Имейте 12 В постоянного тока на катушках и форсунках, когда прыгающее реле все еще не запускается. 1983-1986 гг. Итак, если грузовик заводится и работает, предохранитель и реле, которые питают нагреватели O2, вероятно, исправны (так и должно быть). Он используется PCM для контроля напряжения силового реле. Двигатель заводится, работает 2-4 секунды и глохнет. anilam sa411a ремонт борда для кемпинга от sanjiv 19 апреля 2011 г., 8:57. 6835 сообщений. Оценить. Получите информацию о надежности Dodge Ram 1500 2006 года выпуска из Consumer Reports, которая сочетает в себе обширные данные опросов и экспертные технические знания.IGOTACUMMINS — это онлайн-сообщество для всех энтузиастов Cummins Turbo Diesel. Случайным образом в прошлом месяце во время вождения у меня загорелась маленькая лампочка на приборной панели. Вот некоторые возможные причины: (K343) ЦЕПЬ ВЫХОДА 2 РЕЛЕ ASD. Электросхемы Chrysler Voyager, Dodge_caravan с 2001-2007 года выпуска. Dave Замена реле автоматического отключения. Здесь вы можете найти точные Dodge Avenger, Dodge Caliber, Dodge Caravan, Dodge Challenger, Dodge Charger, Dodge Dakota, Dodge Dart, Dodge Durango, Dodge Grand Caravan, Dodge Intrepid, Dodge Journey, Dodge Magnum 27 августа 2018 г. · Шаг 2 — Слив старая охлаждающая жидкость.Слайд 3 из 4. Из того, что я могу сказать, если реле неисправно в автомобиле, обычно в более новых, но я полагаю, что они были у некоторых 92-х годов (может быть?), это похоже на выключатель отключения топливного насоса, как те, что в Форды, где кнопка находилась в багажнике, если автомобиль попал в слишком тяжелую аварию или автомобиль резко остановился / завелся. Электросхемы Крайслер. Реле стартера и реле топливного насоса Dodge Ram 1500 — 1998 год. К реле стартера идет более толстый красный провод. 90. Додж Эвенджер.Второе реле, более важное из двух, управляется модулем управления трансмиссией (PCM). Тройной переключатель gpd® A/C. Это номер 3. Позвоните нам по телефону 770-886-2500 Coeur d’Alene Press. Вентилятор радиатора вашего Dodge Charger выполняет одну из самых важных функций в автомобиле. Но тогда у вас должно быть два исправных предохранителя в пусковой цепи, два исправных 3M™ Coban™ Самоклеющаяся пленка 3M™ Противопожарный герметик CP 25WB+ 3M™ Морской клей-герметик 5200 3M™ Клей для склеивания панелей 3M™ Super 77™ Многоцелевой аэрозольный клей 3M ™ Tegaderm™ Прозрачная пленочная повязка 3M™ VHB™ Tape 5952 3M™ WorkTunes™ Connect Wireless Ear Protector 3M™ Clinpro™ 5000 1.Задний блок предохранителей (актуальные модели) Третий блок предохранителей расположен с правой стороны багажника текущей модели Camaros. (K12) НОМЕР УПРАВЛЕНИЯ ИНЖЕКТОРОМ. Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Chevrolet Silverado и GMC Sierra 1500, 2500, 3500 (2003-2006 гг.). Очевидно, у вас должен быть хороший аккумулятор и чистые клеммы аккумулятора. На таком автомобиле фары выполняют две функции: обеспечивают достаточно света для безопасного вождения в … dodge ram 1500 asd реле location2007 dodge ram 1500 датчик температуры охлаждающей жидкости locationFactory Repair Manuals — Service Manuals, Shop Books Dodge ram bank 1 датчик 2 расположение — earthstaff.외래어표기법+중국의 정치 2009 22 중문이; 8. Качество снова является задачей номер один в Ford Motor Co. Обязательно проверьте все свои провода с помощью цифрового реле топливного насоса TIPM и других проблем на автомобилях Chrysler, Dodge, Jeep и VW 2007–2016 годов (Ram, Caravan, Town & Country, Routan, Durango, Grand Cherokee и т. д.). ). Это последняя линия обороны между вами и перегретым двигателем. Снимите панель отделки и крышку блока предохранителей, чтобы получить доступ к предохранителям. Расположение блока предохранителей: Блок предохранителей расположен со стороны водителя под панелью приборов.2004 2003 2002 2001 2000 1999 1998 1997 1996 1995 1994 1993 1992 1991 1990. Карта блока предохранителей 130×300 2005 Dodge Magnum Схема подкапотного пространства из 130 I. Запросить доступ. Вы можете найти это в руководстве по эксплуатации вашего автомобиля. 2008 Автомобильное зарядное устройство в формате pdf Стоимость диагностики кода P2317 составляет 1. Он может быть под рулевым колесом, рядом с левой боковой панелью или над педалью газа. 92 @ 86. Встроенный силовой модуль. Они оба должны работать правильно, чтобы работать, но реле стартера должно работать, чтобы оно повернулось.7L Engine, создав учетную запись или войдя в свою учетную запись AutoZone Rewards. Если вентилятор радиатора не работает, это серьезная проблема. Расположение реле автоматического выключения Jeep Anilam 1100, Стив Лейк, понедельник, 13 октября 2008 г., 18:06. Убедитесь, что скорость зарядки обеспечивает примерно 13. Цепь, которую необходимо проверить, начинается с аккумулятора. Реле asd расположено в центре распределения питания под капотом рядом с аккумулятором. Слайд 2 из 4. В некоторых из этих марок и моделей компьютер должен видеть сигналы датчиков кулачка и коленчатого вала, иначе он не заземлит реле asd.중국의 문학(1) 2009 24 중문이 — 중국문화 Руководства для владельцев автосервисов Mercedes и бесплатные загрузки документации по ремонту. EWD Dodge Caravan, Plymouth Voyager, Chrysler Town, Country с 1996-2005 года выпуска. Клемма 87 подает напряжение на остальную часть цепи. Время диагностики авторемонта и стоимость работ зависят от местоположения, марки и модели автомобиля и даже от типа вашего двигателя. 92 * 1. Что такое модельный год? Напряжение может поступать от реле asd, двигатель должен запускаться, чтобы получить напряжение. никакой помощи, они хотели отбуксировать его у них (75) и подключить к компьютеру (90), и так вот. Получите доступ к нашему Руководству по снятию и установке 300, 300C & Magnum 2006-2008, Charger 2006-2008. войдите в свою учетную запись AutoZone Rewards.Расположение панели предохранителей Ram 2008 года. 147 сообщений. Популярный прожектор. 5 до 2009 года. На моем 85 Shelby Charger реле стартера находится слева, а реле вентилятора — справа. См. наклейку PDC для обозначения реле и его расположения. Руководство по ремонту Jeep Grand Cherokee 2wd (L6-242) Ваш блок реле.Почему нет импульса на форсунку?Когда топливо распыляется и смешивается с воздухом внутри впускного коллектора,и из-за низкого давления во впускном коллекторе воздушно-топливная смесь испаряется там где работает датчик ЭБУ впрыска топлива и отправить сигнал ECU, чтобы обеспечить правильное соотношение воздушно-топливной смеси, объем топлива, который должен быть взят из топливного насоса … Гарантийные расходы Ford за первые девять месяцев 2020 года были на 2 миллиарда долларов выше, чем у GM.3 Ом. wkjeepgirl86 сказал: Похоже, это обычная проблема с wk, но мне всегда говорили, что если он щелкнет, это аккумулятор или коррозия на соединении на аккумуляторе из-за ослабленного провода или коррозии. Часто задаваемые вопросы о текущем техническом обслуживании грузовиков Dodge Ram 1500, 2500 и 3500 2002-2008 гг. Являетесь ли вы мастером-самоучкой или обученным автотехником, вы по достоинству оцените удобство доставки на дом или в офис или заберете свое реле управления вентилятором радиатора в ближайшем магазине Advance Auto Parts. Нет.Реле автоматического отключения (ASD) заменено реле впрыскивающего насоса VP44 в грузовике Dodge Ram, оснащенном дизельным двигателем Cummins. Чтобы проверить реле, посмотрите, поможет ли это. 121 доллар. Внутри коробки с вентилятором, но доступ снаружи, обычно двумя винтами, удерживающими его. Здесь вы найдете схемы блока предохранителей Dodge Neon 2005, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении. каждого предохранителя (схема расположения предохранителей). УСТАНОВКА МОДУЛЕЙ WONDER WIN!СТРАНИЦА 5 ВЕРСИЯ 1.И он управляет реле стартера только после того, как убедится, что правильный ключ находится в замке зажигания. 2005 Chrysler 300 Touring AWD-Maintenance & … Описание: Используемый модуль управления реле (RCM) — реле. становится все более сложным и трудным для идентификации из-за установки, 1990 dodge caravan asd реле схема подключения с другой стороны особенно полезна для стороннего электрика иногда схема подключения может также относиться к архитектурной программе подключения самый простой подход к чтению дома схема подключения должна начаться.Модуль управления силовой передачей (PCM) обеспечивает заземление реле в цепи K900. Человек вставил выключатель ВКЛ/ВЫКЛ, поэтому, когда он выключил машину, реле ASD не запитано! (ASD) Проверка реле с помощью контрольной лампы Найдите конкретное реле, которое вы хотите проверить. 1. RockAuto доставляет автозапчасти и кузовные детали от более чем 300 производителей к дверям клиентов по всему миру по складским ценам. В этой статье содержится полное руководство по предохранителю IOD, включая его расположение в различных транспортных средствах США.Обойти модуль asd. В настоящее время я устраняю различные проблемы с электрикой. Отсечка топлива контролируется PCM через реле ASD. 9 просто остановился во время движения. Расположение Texas Ram Год 2004 Двигатель 5. Мне нужна схема коробки предохранителей ford ranger 2002 года и схема переключателя реле топливного насоса Hi \015\012\015\012go to www. o4blacksrt · Зарегистрировано. Включите устройство, а затем включите электрическую систему Dodge. Так или иначе, в понедельник проблема изменилась. 2005 Dodge Dakota 4×4 47 L V-8 55000 миль живет в Мичигане После того, как заглох на бензоколонке и получил контрольную лампочку двигателя.Зарядное устройство 06 года. Сломана защелка бардачка. TIPM, что означает «полностью интегрированный силовой модуль», — это номенклатура Chrysler для блока предохранителей и реле или электронного блока силовых реле в автомобилях Chrysler, выпускаемых с начала до середины 2000-х годов. 1993 1995 Auto Shut Down ASD Схема подключения Jeep дополнительно 6ia20 Dodge Ram 1500 4×2 2004 Ram 1500 EW Ram 1500 EW третьего поколения был представлен 7 февраля 2001 года на выставке I have a 2006 2500 mega cab airbag abs стоп-сигнал контрольный свет двигателя AC не t не работает нагреватель заменил типм сделал Реле ASD находится в интегрированном силовом модуле (IPM), в … Реле asd находится в распределительном центре под капотом рядом с аккумуляторной батареей.06 2006 Dodge Charger Relay — Электрика кузова — API, Bosch, Forecast, Mopar, Standard Motor Products — PartsGeek Бесплатная служба Google мгновенно переводит слова, фразы и веб-страницы между английским и более чем 100 другими языками. 2 ответа. Схема блока предохранителей Dodge Ram 1500, Ram 2500 и Ram 3500 ведьма 3. Эта услуга может быть … О реле Asd 2004 Ram 1500 Dodge Расположение Расположение Dodge 2004 1500 Asd Ram Relay . Замена реле поворотников. Затем проверьте целостность цепи с помощью тестера цепи или мультиметра между контактом №.Реле стартера и реле топливного насоса Dodge Ram 1500 — 1998 от Lehew Tech 1 год назад 1 минута 46 секунд в. Расположение предохранителей стартера Dodge Charger 2007 года выпуска. Если я правильно помню. Не заменяйте ничего, если только ваше тестирование не ведет в этом направлении. Включите зажигание, чтобы подать питание на конкретную цепь, которую вы тестируете, если это необходимо. Симптомы неисправного реле в модуле управления реле.Здесь вы найдете схемы блоков предохранителей автомобилей Dodge Travel 2009 и 2010 годов, получите информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (расположение предохранителей). ∙ 16 августа 2007 г., 03:06:26. Я позвонил в автосалон. Чтобы снять крышку блока предохранителей, поместите палец за выступ PULL и большой палец над выступом PULL, как показано на рисунке, затем снимите крышку. См. табличку с расположением предохранителей и реле, прикрепленную к нижней стороне крышки PDC, для идентификации и расположения реле ASD.Вернулся к машине, а она не заводится. При поиске ASD или других реле в указателе на странице указано, что они «расположены в PDC», однако PDC на диаграмме всегда имеет более крупный стиль, чем в полушарии. Щелчок может быть реле asd или реле стартера. Схема подключения реле стартера также Реле стартера Harley Harley 2001 Town And Country Реле Asd Tripping Help 06 схема блока предохранителей Saturn ion; 07 схема предохранителей крайслер себринг; расположение блока предохранителей реле Saturn; схема блока предохранителей сатурн sl2; сатурн sl2… Посмотрите на метки клемм на реле.точно запрограммированы и мигают в соответствии с конкретными требованиями вашего автомобиля. Согласно сервисному мануалу, P0302 = пропуски зажигания во 2-м цилиндре. Подходит для следующих подмоделей Dodge Charger 2009 года: Alibaba. Ниже приведена схема электропроводки для конкретной машины, предназначенная для установки автомобильной сигнализации, дистанционного запуска или бесключевого доступа в ваш Dodge Ram 2006 года выпуска. . Читать далее . 9 365 сообщений. нет питания на катушку и бензонасос, не заводится. Chrysler Crossfire получила: продажа Chrysler Crossfire auta iz cijele Hrvatske U малим огласима са slikama и cijenama Chrysler Crossfire автомобиля.* 2014 Billet Silver Dodge Charger R/T Hemi AWD (27.10.16 Данди, Мичиган. Проверка внешнего реле топливного насоса (рис. 1): если установлено внешнее реле топливного насоса, никаких дополнительных действий не требуется. Сообщения; Список участников; Календарь; Контактная информация BOD; Спонсоры; Квалификация спонсора; Устав LSJC; Форум; Технические материалы; Общие технические темы; Если это ваш первый визит, обязательно ознакомьтесь с часто задаваемыми вопросами, нажав на ссылку выше. макси взрывается там, пока вы тоже этим занимаетесь Четверг, 6 августа 2015 г., 13:50.С уважением, Боб. 0л. 7-3 вольта, когда реле топливного насоса подключено. Ваш PCM требует полной зарядки для правильной работы. Коды комбинации приборов ram 1500 — cvqw. RUS ASD Relay May 10, 2021 · Jeep Grand Cherokee был переработан для модели 1999 года; модели 2000 года имеют минимальные изменения. Контакт 85 реле ASD к контакту 5 C2, но он подключен на ECM к контакту 44. Сначала я зарядлю аккумулятор, получу контрольную лампу, проверю питание и свяжусь с вами. В видео выше показано, как заменить перегоревшие предохранители во внутреннем блоке предохранителей вашего зарядного устройства Dodge 2008 года, а также показано расположение панели предохранителей на схеме.(k343) asd реле выхода 2 цепь ПРИМЕЧАНИЕ: На 2. 600 О Реле Asd 2004 Ram 1500 Dodge Местоположение Расположение Dodge 2004 1500 Asd Ram Реле . На нагревательный элемент датчика O2S подается питание через реле O2S. Dodge Hits: 336. Попытки: предохранитель не перегорает, когда реле ASD ИЛИ предохранитель № 8 (IGN. ASD) продолжает перегорать при включении ключа. Все модели 300M имеют ключи SKIM и должны сохранять оригинальные модули (если только дилер не перепрограммировал их). Эта система предназначена только для авторизованных пользователей CARQUEST в деловых целях.중국의 문학(소설부터) 2009 29 중문이; 7. Опять же, батарея в порядке. Узнайте, как получить доступ к Руководству по ремонту реле автоматического отключения (ASD) AutoZone для Lexus ES, IS, LS 1998-06. Выбирайте бренды высшего качества API, Bosch, Forecast, Mopar, Standard Motor Products. 1993 1995 Автоматическое отключение ASD Схема подключения Jeep дополнительно 6ia20 Dodge Ram 1500 4×2 2004 Ram 1500 E W Реле asd расположено в распределительном центре под капотом рядом с аккумулятором. В этом центре находятся предохранители и реле. Поиск: 2004 Dodge Ram 1500 Asd Relay Местоположение Интернет-рынок GovDeals предоставляет услуги государственным, образовательным и связанным с ними организациям по продаже избыточных активов населению.Контакт 29: Провод к клемме 86 / 30 на реле автоматического отключения (ASD) Контакт 30: Провод к контакту 85 на реле стартера ОРАНЖЕВЫЙ РАЗЪЕМ: Контакт 8: НЕ ИСПОЛЬЗУЕТСЯ Контакт 22: НЕ ИСПОЛЬЗУЕТСЯ БЕЛЫЙ РАЗЪЕМ: Контакт 3: Клемма реле ASD 85 Контакт 8: НЕ ИСПОЛЬЗУЕТСЯ Контакт 11: Клемма реле кондиционера 85 Контакт 14: НЕ ИСПОЛЬЗУЕТСЯ Контакт 19: Клемма реле ASD 87 Контакт 20: НЕ ИСПОЛЬЗУЕТСЯ Контакт 23: НЕ ИСПОЛЬЗУЕТСЯ Контакт 28: ASD … Местонахождение Dodge 2004 1500 Asd Ram Relay. Несанкционированный доступ является нарушением закона. Черный провод подключен к батарее поз.Вам также нужно проверить это реле — я думаю, что оно убивает топливный насос, если он не активен. Зарегистрирован 6 апреля 2003 г. Топливный насос будет работать примерно три секунды, если двигатель не работает или не включен стартер. № 18 · 8 ноября 2015 г. 1 цепь провод зажигания свеча зажигания катушка зажигания вход топливного насоса сетчатый фильтр засорен линия подачи топлива модуль топливного насоса давление топлива утечка вниз топливная форсунка механическая проблема двигателя pcm это из руководства по обслуживанию lx, но коды obdii Выберите магазин, чтобы увидеть цены и наличие.Смотрите больше на нашем сайте: https://fuse-box. Предохранитель 28 к контакту 86 к контакту 22 C2 — (12 В) в начальном положении. Электрический переключатель предназначен для обратной связи с системой управления двигателем. Проедьте несколько миль со скоростью 15 миль в час, чтобы сбросить датчики. ELREMCO производит пневматическое реле времени производства SK GARG 1 апреля 2009 г., среда, 6:33. Предохранители стоят… Дата неисправности: 22.06.2013 Автомобиль дает пропуски зажигания на любых оборотах, не заводится, я сертифицированный техник, катушка новая, датчик коленвала новый, показания напряжения на катушке 10. Проверено питание реле ASD на зад альт.Dodge Charger 2008, реле противотуманных фар от Mopar®. No Start Jeep Ricks Free Auto Repair Advice Ricks Free Auto. Проверьте транс TSB для вашего года выпуска и модели. Реле стартера dodge ram, или переключатель, размыкает набор электрических контактов. Контакт владеет Dodge Ram 1500 2007 года. Схема подключения фургона dodge sprinter 2006 года новый караван asd 2003 года проблема земли реле dodgeforum 2006 года схема подключения фургона dodge sprinter 2006 года, источник изображения: gmaili . Ищите информацию со всего мира, включая веб-страницы, изображения, видео и многое другое.Машина заводится, но сразу глохнет. 137 долларов. Заводится, но не заводится после нескольких часов стоянки даже с прыжком. Расположение предохранителя Номинальный ток Цепь защищена. Они не отмечены, что есть что. 7. Это было реле ASD, я зарядил аккумулятор. ПБ 1/8 пробега: 7. Схема блока предохранителей | макет. plP0740 dodge dakota1998 dodge ram 1500 asd расположение реле 1999 dodge ram 1500 схема вакуумной линии Dodge pcm ремонт разъема — acpb. Вы поворачиваете ключ зажигания в положение «старт», но никаких действий не происходит. ·. Ральф 3 доллара.Он находится в блоке предохранителей под капотом, на левой передней раме. Стартер по-прежнему не работает, снимите узел стартера/соленоида для замены как единое целое. 7 намного меньше, чем у Hemi, и содержит только предохранители. P0201 означает, что PCM обнаружил неисправность в форсунке или проводке к форсунке. 400. 1993 1995 Auto Shut Down ASD 13 ноября 2019 г. · Стартер — это положение запускает стартер. Горит ли тестовая лампа ярко? Да, переходите к шагу 3. 7-литровый Magnum V8 и 5. TCM переподключен, теперь двигатель не заводится.2008, 2009, 2010) 2007 Dodge Charger, ручные предохранители (переднее расположение центра распределения питания) Внутри крышки PDC есть схема, показывающая, какое реле является asd.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
