проекты, чертежи, фото печки, как построить камин с грилем и мангалом на улице, схемы

Любители отдыха на природе прекрасно знают, что такое мангал и барбекю, так как часто пользовались ими в процессе приготовления блюд для пикника.

Но далеко не каждый человек может правильно ответить на вопрос: чем отличается барбекю от мангала?

В чем отличие печи-барбекю и мангала для улицы

Под мангалом обычно понимают устройство для приготовления шашлыков. Чаще всего оно располагается на открытом воздухе, например, во дворе и бывает как мобильным, так и стационарным. Для приготовления мяса используется жар, исходящий от горящих углей.

Барбекю — это довольно сложное оборудование, предназначенное не только для поджаривания мяса. Прибор может работать с применением угля, газа или электричества. Барбекю используют как на открытом воздухе, так и в помещениях.

Мангал — простое устройство, имеющее вид жаропрочного металлического ящика. Чаще всего прибор оборудован ножками.

Обычно в процессе приготовления шашлыка в этом устройстве тлеют угли. К ним воздух поступает как сверху, так и через отверстия, имеющиеся в стенках.

Мясо жарится на шампурах, для их размещения в верхней части боковин мангала обычно проделаны пазы.

Барбекю устроено так, что мясо при жарке размещается над углями на решётке. Мангал всегда имеет прямоугольную форму, а барбекю может быть как прямоугольным, так и круглым. Барбекю во многих случаях — сложное сооружение, имеющее не только решётку и жаровню. Прибор имеет крышку или же специальную заслонку для регулировки объёма воздуха, поступающего в очаг. Это позволяет приготовить более сочные блюда. У мангала высота размещения продуктов над углями фиксированная, а у барбекю ее можно менять.

Виды конструкций печей-барбекю для дачи: камин, угловая, для гриля и другие. Схемы

Существует много разновидностей печей-барбекю, предназначенных для приготовления тех или иных блюд. В настоящее время наиболее распространены печи-барбекю следующих типов:

  • печь-камин для барбекю;
  • угловая печь для барбекю;
  • печь для гриля на даче;
  • печь-мангал для дачи;
  • барбекю с одним и несколькими очагами.

Различают стационарные и передвижные печи. Стационарные модели строятся и эксплуатируются на одном месте. Обычно устройство выкладывается из кирпича и имеет высоту не менее метра и П-образную форму. В зоне готовки располагаются параллельные решётки на расстоянии меньше 20 сантиметров друг от друга. На них выкладываются продукты в процессе готовки.

Фото 1. Схема строения с указанием размеров печи-барбекю из кирпича с варочной панелью и мойкой.

Расстояние от поддона с углями или топливом до решёток регулируется при помощи нескольких закладных камней, на которые устанавливается поддон. Чем выше закладной камень от земли, тем ближе жар к продуктам.

Мобильные приборы обычно изготавливаются из металла. Они имеют открытый очаг с крышкой, а также полку для аксессуаров. Очень часто такие устройства продаются в готовом виде в магазинах садовых принадлежностей.

Среди домовладельцев популярна конструкция печи-камина. Она позволяет не только готовить продукты на огне, но и ещё отдыхать на природе у камина. Размеры такого сооружения соответствуют размерам обычной стандартной печи для барбекю. Сам же камин может быть немного меньше или большей основной части в зависимости от того, какой очаг желает домовладелец выстроить на своём участке.

Фото 2. Схема строения угловой печи-барбекю из кирпича с указанием размеров. В комплекс также входит плита и раковина.

Отличается от простой барбекю-печи печь с камином и двумя топками. Первая топка предназначена для приготовления пищи, а вторая является собственно камином. Дымоходы здесь многоступенчатые, позволяющие не только приготовить еду, но и обогреть, то помещение, рядом с которым построена печь-камин.

Угловая печь для барбекю — ещё один популярный вариант обустройства очага для приготовления пищи на открытом воздухе. Он очень часто применяется для благоустройства дачных участков. Конструкция позволяет экономить место: в среднем длина сооружения — 1 метр, а ширина — 2 метра. Этот вариант хорош тем, что с его помощью можно обустроить целый кухонный комплекс, включающий в себя гриль, казан, мангал, вертел и т. д. Все эти сооружения пристраиваются углом к основной печи-барбекю.

Фото 3. Схема печи-барбекю из кирпича. Устройство дополнительно оснащено коптильней и варочной панелью.

На дачах в России популярны печи-гриль и печи-мангалы для барбекю. Они имеют только один очаг, на котором готовится пища. По необходимости в печь встраивается мангал или решётка. Иных приспособлений здесь нет, что позволяет сэкономить полезную площадь на участке, а также возвести печь-барбекю с минимальными затратами.

Как построить устройство своими руками

Подобные печи возможно изготовить своими руками, главное выбирать качественные материалы и чётко соблюдать этапы постройки.

Выбор проекта, чертежи

Выбирая проект печи-барбекю необходимо, определится с тем, что именно вы будете готовить на ней. Кроме того, нужно предусмотреть место для продуктов и аксессуаров. Например, если вы будете готовить мясо на несколько человек, понадобится разделочная доска и поверхность для готовки.

Фото 4. Чертёж свода основания печи-барбекю из кирпича. Для каждой части устройства указаны размеры.

Если участок небольшой, можно остановиться на угловой печи, которая максимально сэкономит полезную площадь. Если же вы хотите обогревать при помощи печи дом или подсобные помещения, имеет смысл выбрать вариант камина, но в этом случае необходимо отвести для него участок большей площади. Стоит решить, будет ли кухонный комплекс крытым или нет. Первый вариант дороже, но он позволяет проводить пикники и готовить пищу на воздухе, не боясь непогоды.

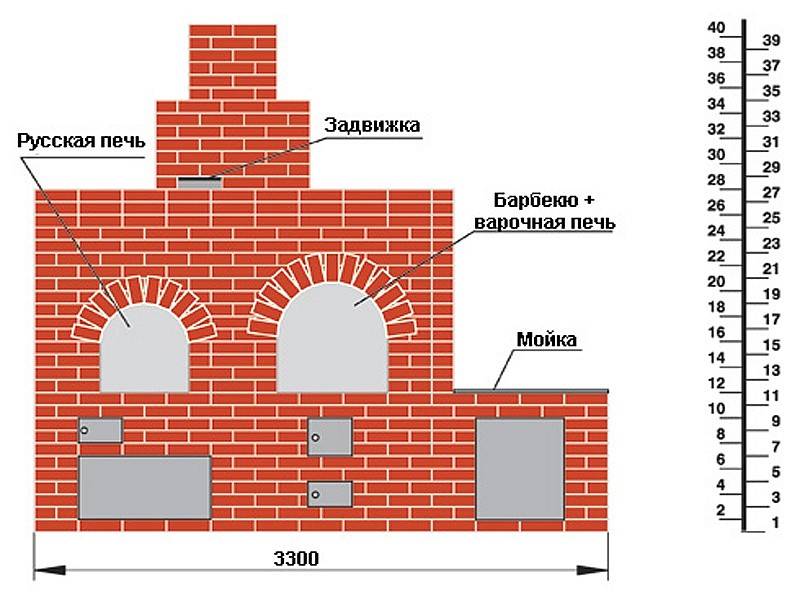

Фото 5. Чертёж печи-барбекю из кирпича. В устройстве есть мойка, место для разделывания пищи, полочки для хранения вещей.

Подбор материалов

Самый распространённый вариант кладки печей-барбекю — кладка из кирпича. Кирпич — доступный и прочный материал, позволяющий сложить печь любого размера без особых усилий. Используют кирпич марки не ниже М-250.

На стандартную конструкцию уходит 1 500 штук, при этом потребуется и огнеупорный кирпич для выкладки топок в тех местах, где будет непосредственно происходить горение. Можно создать конструкцию из дикого камня, но это сложно и далеко не всегда есть возможность подобрать необходимое количество материала в той или иной местности.

Вам также будет интересно:

Выбор места

Если вы решили построить печь собственными руками, необходимо будет правильно выбрать место для неё. Лучше всего выкладывать устройство ближе к жилью, к кухне. Это необходимо для того, чтобы легче было приносить воду, посуду, продукты. Нужно учитывать следующие обстоятельства:

  • нельзя строить конструкцию рядом с деревьями, кустами и иными источниками пожаров;
  • место под печь должно быть защищено от ветра;
  • грунт на участке должен быть прочным.

Внимание! Нельзя размещать печь рядом с домом во избежание пожара и для того, чтобы дым от прибора не мешал вам и вашим соседям.

Этапы выполнения строительных работ

После выбора проекта печи и участка, необходимо создавать конструкцию в соответствии со следующим планом:

  • подготовка места строительства: расчистка, удаление ям и неровностей, обустройство дренажа;
  • создание фундамента — вполне достаточно обычного заливного ленточного фундамента;
  • выкладка печи по специальным схемам, которые можно скачать на тематических сайтах, посвящённых строительству;
  • выкладка топки;
  • возведение дымохода и дымовой трубы.

Последний этап строительства печи для барбекю — выполнение отделочных работ. Обустраивается навес или крыша, если они предусмотрены проектом, монтируется решётка, выкладывается декоративный кирпич или керамогранит. На заключительно этапе облагораживается прилегающая к конструкции территория.

Сложности при строительстве и способы их устранения

В процессе возведения барбекю могут возникнуть некоторые сложности. Их можно исправить или предупредить следующим образом:

  • Для того чтобы компенсировать давление печи на грунт при заливке её фундамента, необходимо его плиту сделать на 20% больше площади основания печи.
  • Верхний уровень фундамента в обязательном порядке поднимают примерно на 10—15 сантиметром над уровнем грунта и выполняют его гидроизоляцию. Отдельно стоит проследить за тем, чтобы через каждые 10 сантиметров был уложен армированный пояс.
  • Категорически запрещается при закладке фундамента использовать кирпич. Лучше применить бетон, который менее гигроскопичен.
  • Осторожно нужно использовать металлические элементы. Дело в том, что металл при нагревании расширяется и может разрушать кирпичную кладку. Чтобы этого не произошло, стоит заменить металл камнем, например, сделать свод печи на клиновидном замке, а не при помощи железных уголков.
  • Огнеупорный и обычный кирпич могут растрескиваться и вспучиваться при совместном применении. Чтобы этого не произошло, разные виды кирпича прокладывают базальт-картоном. Такой технический приём позволяет увеличить теплоотдачу в печи.
  • Стоит привлечь к делу профессионального печника. Он понадобится, когда нужно будет выложить наиболее сложные элементы печи и топки. Опытный мастер всегда сможет подсказать, как поступить в том или ином случае. Полностью самостоятельная работа имеет смысл, когда у вас есть опыт строительства печи для барбекю.

Фото готовых проектов

Фото 6. Готовый проект печи-камина с барбекю из кирпича. Также устройство имеет коптильную камеру.

Фото 7. Уличная печь-барбекю из кирпича. Под очагом есть места для хранения и сушки дров.

Фото 8. Печь-барбекю из кирпича, находящаяся внутри беседки. В устройстве есть столешницы для разделывания продуктов и коптильная камера.

Полезное видео

Посмотрите интересное видео, в котором демонстрируется процесс изготовления печи-барбекю из кирпича.

Сколько времени потребуется на изготовление уличной печки

Печь-барбекю можно вполне сложить самостоятельно. Необходимо заранее выбрать правильный проект и подходящий участок. От этого на 90% зависит качество печи и продолжительность её эксплуатации.

Обычно возведение конструкции занимает месяц. В зависимости от сложности срок может колебаться от 10 до 28 дней. Максимальные сроки строительства — у сложных конструкций, например, у печи-камина, у барбекю с казаном. Стандартный прибор небольших размеров возводится за две недели с учётом высыхания раствора.

Спешить с вводом печи в эксплуатацию не стоит, она должна «отстояться». За это время строение даст усадку, проявятся возможные трещины и иные дефекты. Первый раз прибор

протапливают не на полную мощность, для того чтобы иметь возможность исправить недостатки дымохода, которые потом могут быть незаметны.

Схема углового камина | Кладка камина

    Как самостоятельно построить камин от фундамента до трубы?

    Перед тем как начать возведение камина в загородном доме, необходимо продумать его расположение, нарисовать схему углового камина и позаботиться о качестве исходным материалов. При строительстве камина своими руками обязательно нужно соблюдать следующие требования:

    • Камин должен идеально списываться в окружающий интерьер
    • Он должен прогревать воздух в комнате, но не дымить
    • Лучше всего отдать предпочтение небольшой площади камина
    • Камин должен быть абсолютно безопасным при эксплуатации

    Схема камина

    Перед работой рекомендуется нарисовать схему углового камина или рисунок будущего камина. Это необходимо сделать, если вы будет проводить эту работы впервые. На схеме обязательно отметить расстояние до стен и параметры основных элементов камина: корпус с фундаментом, дымовой канал, трубы, топливник.

    После просчета параметров будущего камина можно закупать необходимый материал. Для фундамента подойдут бетонные блоки, камень или красный кирпич. Если на участке грунт влажный, рекомендуется отдать предпочтение бутовому камню. Для корпуса камина следует закупить качественный огнеупорный и красный кирпич. Его количество зависит от размеров.

    В качестве скрепляющего раствора для фундамента следует использовать известняковый раствор из песка и извести (для сухого грунта) или цементный (для влажного грунта).  Для кладки корпуса углового камина цементный раствор , для топки смесь из магазина «мертель»(Так проще Вам будет)

    Строительство Камина своими руками

    1. Приготовить раствор для фундамента, в зависимости от типа почвы.
    2. Вырыть фундамент глубиной 60-70см. Если грунт влажный, то до кладки фундамента устроить «подушку» из глины и щебенки. Ширина котлована должна быть больше самого фундамента на 6-7 см.
    3. Залить раствор в грунт и сверху сделать кладку. Необходимо поднять фундамент на 16-20 см выше уровня пола. В противном случае в кладку камина может попасть влага.

    4. Выложить корпус камины из красного кирпича. При работе следует делать стенки толщиной полкирпича или более.
    5. Топливник следует делать глубиной 50-60см из огнеупорного кирпича. Большую глубину делать не рекомендуется, это может ослабить силу теплового излучения. Если сделать топливник меньше 50 см, то существует риск того, что дым пойдет в жилое помещение.
    6. При строительстве топливника верхнюю часть задней стенки следует выкладывать с небольшим наклоном вперед, а бока должна несколько расширяться к отверстию.

      С металлическим экраном
      7.
      Заднюю стенку топливника, для увеличения коэффициента полезного действия, следует облицевать стальным листом или плитой из чугуна.
      8. Пол топливника можно сделать из огнеупора или гранитовым, как на схеме углового камина.
      9. Для сбора золы и угля под топливником можно, для удобства, обусловить подзольник. Между нами уложить решетку из чугуна.
      10. Следующий этап – обустройство дымосборника. Ему следует уделить особое внимание. Этот элемент камина играет важную роль, он не пускает по дымоходу холодный воздух. Для того, чтобы дымосборник выполнял свою функцию, он должен иметь пирамидальную форму и расширяться с низу дымохода.
      11. Обустроить дымоход. Необязательно делать абсолютно вертикальный дымоход, можно сделать наклон до 60%. Дымоход может быть выполнен из кирпича или другого материала. Если дымоход будет кирпичный, то для работы надо применять красный кирпич.
      12. На дымоход следует установить дефлектор. Это устройство, которое не только существенно улучшает тягу, но и предотвращает попадание внутрь камина веток и другого мусора.  Но в безветренную погоду он может навредить.

      При возведении камина главное, на что следует обращать внимание – это безопасность конструкции.

      Если вы не уверены, что сможете самостоятельно выполнить все этапы работы, то имеет смысл обратиться к специалистам. Они возведут камин, который будет хорошо отапливать комнату и радовать вас долгие годы.

      Примерная схема нашего углового камина. Мы произвели футеровку топки огнеупором.

        Используемый материал для кладки камин своими руками:
        • Простой кирпич ( 500 шт. )
        • Огнеупорный кирпич ШБ-5 ( 100 шт. )
        • Глиняная смесь — Мертель ( 100 кг. )
        • 2 мешка цемента ( 100 кг. )
        • 7 мешка песка ( 350 кг. )
        • 3 уголка ( 800*75*75см. )
        • Задвижка (25*14см. )
        • Цена работы печника 30 000р.
        Фото 1
        Фото 2
        Фото 3
        Фото 4
        Фото 5
        Фото 6
        Фото 7
        Фото 8
        Фото 9
        Фото 10
        Фото 11
        Фото 12
        Фото 13
        Фото 14
        Фото 15

        Уголок на ткань

        Фото 16
        Фото 17
        Фото 18
        Фото 19
        Фото 20
        Фото 21
        Фото 22

        Это будет задвижка с резьбой

        Фото 23

        Здесь на лице 2 уголка спинкой друг к другу. Не забываем всё отделять тканью огнеупорной

        Фото 24
        Фото 25

        Схема углового камина с задвижкой

        Фото 26
        Фото 27
        Фото 28

        Готово!!!

        Фото 29

        Вид сбоку

        Фото 30

        Фасад

        Фото 31

        Доделать трубу выше конька и можно поджигать

        Фото 32

        Пока!

        Схема углового камина / Kladka-kamina. ru

        Проекты печей, каминов, барбекю, мангалов, тандыров

        Разработка эскизного проекта будущего камина, печи, мангала или барбекю помогает заказчику представить как же будет выглядеть его детище еще на стадии ведения переговоров о будущем строительстве, когда можно вносить любые корректировки и изменения, поиграть с цветом и формами кирпича, расположением и размерами печи или камина.

        К нам обратился клиент, и попросил сложить для него печь-камин со сквозной топкой и дымоходной системой Schiedel «под кирпич». Для составления проекта и решения многих технических вопросов, была оформлена выездная заявка к месту будущего строительства. Затем, наш дизайнер составил несколько вариантов 3D проектов. После внесения корректировок от заказчика, был утвержден рабочий проект. Ну а затем началась работа.

        Результаты вы видите на фото:

        Перед началом работ всегда необходимо определиться с проектом печи и какой материал будет использоваться. Для любого типа печи, камина или проекта барбекю существует множество вариантов для отделки, которые отличаются по своим свойствам, внешнему виду, цене и качеству. Это раздел поможет Вам определиться в выборе материала для Вашей печи, камина или барбекю.

        Печь, камин или барбекю в доме/на садовом участке могут не только выполнять утилитарные функции обогрева или приготовления пищи, но и быть доминантой интерьера, для чего их стараются всячески облагородить. Вариантов дизайн-решений придумано бесконечное множество:

        • Обложить облицовочным кирпичом
        • Оштукатурить
        • Отделать природным камнем, изразцами
        • Керамической или кафельной плиткой и т.п.

        от «сносного» до «роскошного»! (ограничение — только ваша фантази), чем тщательнее вы отнесетесь к выбору печи, которая будет максимально удовлетворять Вашим требованиям и наилучшим образом подойдёт к Вашему дому, тем лучше будет результат.

        Проекты печей-каминов из кирпича «Голландка»

        В последние годы все чаще заказчик выбирая себе печь с камином отказываеться от них из за слишком больших размеров, не очень красивым внешним видом, и все чаще выбирают варианты печи-камина типа «Голландка» со стеклянной дверцей. Такие печи-камины чаще всего имеют в 1 и 2 ярусе симетричные каналы с подверткой и одним-двумя отопительными колпаками в 3 ярусе. При этом печь обладает не только хорошим внешним видом, но и высокой теплоемкостью и возможностью наблюдать игру пламени как с закрытой так и с открытой стеклянной дверцей. В этом разделе представлены печи-камины для средних помещений до 25 метров, со стеклянной дверцей с большими посадочными размерами.

        Проекты отопительных печей из кирпича

        Кирпичная отопительная печь может быть массивной или малогабаритной – все зависит от обогреваемой площади и предназначения. Не рекомендуем размещать её у внешних стен, иначе вы будете греть улицу. Оптимальная зона расположения – в месте, откуда возможно проложить дымоходные колодцы в максимальное количество комнат, то есть в центре дома. Так жар будет распространяться равномерно, что значительно повышает КПД.

        При проектировании следует учесть, что различные виды отопительных печей из кирпича различаются по мощности и стоимости. Необходимая мощность рассчитывается в зависимости от отапливаемой площади. Кроме того, выделяют следующие печи: голландские – компактные прямоугольные, с вертикальной системой дымооборотов; предназначенные для обогрева двухэтажных зданий с одним трубным каналом; угловые – по принципу размещения в углу комнаты. Правильно сложенная угольная или дровяная кирпичная отопительная печь обладает высоким КПД независимо от типа. Ключевой фактор эффективной эксплуатации – соблюдение технологических особенностей кладки.

        Облицовка печей термостойкой клинкерной плиткой

        Как любая керамика, плитка изготавливается из специальных сортов глины, собственно, сырье и определяет особые технические характеристики материала. Такая плитка способна выдерживать длительное время процедуру нагревания – остывания, при этом не теряя своей формы и эстетического вида. Она способна поглощать и испарять влагу за счет особенностей структуры и натурального сырья, поэтому подходит для облицовки банных печей. Уход за плиткой сводится к минимуму – ее нужно регулярно мыть и протирать от пыли. Термостойкая плитка для печей и каминов из кирпича весит немного и монтируется на жаропрочный клей, к которому имеет высокую адгезию. Чаще можно найти предложения по неглазурованной плитке – терракота, которая используется не только для печей, но и для фасадной отделки. Она имеет разные поверхности (под кирпич или под натуральный камень), но все они отличаются шершавой структурой обожженной глины. В отличие от терракотовой плитки майолика имеет глянцевую глазурованную поверхность. Печные изразцы являются великолепным образцом данной продукции. Если терракотовую плитку монтируют на готовую печь, то изразцы специальным образом закрепляются на печных стенках в процессе их кладки, что не дает возможности использовать их на сложенных печах.

        Облицовка печей термостойкой декоративной штукатуркой

        Современная термоштукатурка способна выдерживать температуру до 1000 градусов.
        Кроме того, из особенностей этого покрытия можно выделить и другие некоторые моменты:

        • Все ингредиенты, которые используются при изготовлении жаростойкой штукатурки, представляют собой минеральные материалы, в результате состав является экологически безвредным.
        • Штукатурка обладает большим сроком эксплуатации, который составляет до 50 лет, конечно, при условии соблюдения технологии ее использования.
        • Можно наносить на все виды покрытия, в том числе и металлические основания. При этом не требуется придавать поверхностям искусственную шероховатость.
        • Если правильно выполнен замес раствора и его нанесение, то в процессе высыхания не возникает трещин.
        • Не крошится при небольших механических нагрузках.
        • Доступная цена.

        Использование термостойкой штукатурки на сегодняшний день является наилучшим решением при отделке печей и каминов. Соблюдая изложенную выше технологию, данный материал позволит выполнить качественную и долговечную отделку, после чего к этой процедуре можно будет не возвращаться на протяжении многих десятков лет.



        Облицовка печей термостойкой керамической плиткой

        Современный дизайн частного дома ни в коем случае не отказывается от традиций, а только подчёркивает все их достоинства. Сегодня сложно представить коттедж или дачу без камина или настоящей печки, ведь это самое настоящее сердце жилища: оно горячее, живое, доброе. Ни в коем случае не выбрасывайте печи из доставшегося от дедушек и бабушек домика. Они станут «изюминкой», этакой дизайнерской штучкой нового интерьера. А поможет в этом облицовка старой поверхности жаростойкой керамической плиткой. Именно она делает из неприглядных каминов и печей неповторимые произведения искусства.

        Облицовочная плитка состоит в основном из глины, глазури, воды. Всё это спрессовывается и обжигается при достаточно высоких температурах. Термостойкая плитка отличается от обычной керамической, прежде всего, коэффициентом поглощения воды, который должен составлять не более 3%. Выдерживает огнеупорная плитка для печи температуру более 1000 градусов по Цельсию.

        Такая печная отделка имеет ряд преимуществ. Кроме прочности и термостойкости, ещё одним большим плюсом является её эстетичность. Печь или камин идеально впишется в любой интерьер, будь то роскошная классика или строгий хай-тек, стоит только выбрать необходимый рисунок и фактуру.

        За жаростойкой плиткой очень легко ухаживать: она прекрасно моется обычным мыльным раствором. Ещё одним немаловажным фактором является то, что печное термопокрытие не пропускает дымовые газы. Ну и конечно, отдельно стоит сказать, что огнеупорная облицовка долговечна. Рекомендуем прочитать и про обслуживание кирпичной печи.

        Плитка огнеупорная бывает нескольких видов. К ним относятся: терракота (один из первых видов керамики, неглазированное изделие с высокопористой структурой), майолика (усовершенствованная глазированная терракота), клинкерная плитка (внешне напоминает облицовочный кирпич, но, благодаря своему составу, имеет более прочную низкопористую структуру), керамогранит (в его состав входят кварцевый песок с вкраплением гранитной, мраморной крошки, солей и окислов разных металлов), изразцы (передаваемое с их помощью тепло считается самым экологически чистым).

        Проект в SketchUp печи совмещенной с камином, просмотреть в 3D WebGL

        Проект в SketchUp печи с хлебной камерой Финка, просмотреть в 3D WebGL

        Проект в SketchUp печи совмещенной с камином, просмотреть в 3D WebGL

        Проект в SketchUp мангала из кирпича, просмотреть в 3D WebGL

        Проект в SketchUp мангала из кирпича, просмотреть в 3D WebGL

        Проект в SketchUp отопительно-варочной печи, просмотреть в 3D WebGL

        Проект в SketchUp мангала из кирпича, просмотреть в 3D WebGL

        Проект в SketchUp мангала из кирпича в беседку, просмотреть в 3D WebGL

        Проект в SketchUp печи совмещенной с камином, просмотреть в 3D WebGL

        Проект в SketchUp мангала из кирпича с плитой для казана, просмотреть в 3D WebGL

        Схема кладки барбекю | Камины и печи для дома и дачи.

        Все виды каминов и печей

        С наступлением тепла некоторые владельцы домов, дач и приусадебных участков всерьёз задумываются над строительством стационарной печи барбекю из кирпича на собственном земельном участке. Хотя кладка барбекю во многом схожа с порядовкой обыкновенного камина из кирпича, как и перед любым строительством перед кладкой предшествует разработка плана и (желательно) сметы. На этой начальной стадии работ станет незаменимой схема кладки барбекю. Конечно, можно целиком положиться на опыт специалистов, но в этом случае общая стоимость печи вырастает в 1,5 – 2 раза. Как видим, построить печь с использованием схемы кладки барбекю своими руками не только интересно, но и выгодно. Стоит оговориться, что на этапе поиска готовых решений даже «всезнающий» интернет выдаёт, не считая вариантов о покупке схемы, не так уж много проектов. Однако, существуют некоторые общие правила при кладке барбекю из кирпича. Строительство печи из кирпича занимает 8 – 12 дней. Первоначально важен выбор места, учитывающее свободное пространство, направление ветра и почву.

        Как и при строительстве печи, вначале заливается армированный фундамент из бетона в вырытом грунте высотой 10 – 15 см. После застывания приступаем к кладке барбекю, а именно цоколя. Цоколь является одной из самых важных частей барбекю. Он состоит из отдела для сбора золы, очаг для сгорания дров, ряда для установки решётки для жарки. Каждый из рядов укладки несёт своё функциональное назначение и изготовляется из соответствующего материала (бетон, кирпич, огнеупорный кирпич). От соблюдения схемы кладки во многом зависит, насколько качественна будет теплоотдача, баланс дыма и огня, ну и собственно вкус Вашего блюда. Над цоколем из ячеистого бетона на опорных столбах очага монтируется вытяжная труба с листом оцинковки сверху на кирпичных зазорах. Окончательная обработка заключается в укладке пола, штукатурке бетонных блоков и заделыванию швов. Так же желательно согласно схеме барбекю установить навес.

        Видео как построить барбекю:

        Печи, камины, барбекю для бани и дома в Ульяновске

        Строительная компания «МастерОК» оказывает весь спектр услуг, связанных с кладкой печей и каминов.

        Кладка печей и каминов в Ульяновске, строительство печи, камина для дома и коттеджа, монтаж печи, камина.

        Особый уют и комфорт любому загородному дому придает камин. Не столь важно каким именно он будет – дорогим дизайнерским творением или же сделанным собственноручно, с небольшой затратой денежных средств. Главное, чтобы камин дарил тепло и отражал индивидуальность Вашего дома.

        Самым легким и быстрым способом обзавестись камином будет приобретение электрокамина с имитацией пламени. Электрокамин избавит Вас от расходов, связанных с возведением дымохода и от необходимости заготавливать дрова для растопки, но с другой стороны не даст прочувствовать все очарование настоящего домашнего очага, с уютно потрескивающим живым огнем. Именно поэтому лучше потратить силы и средства на обустройство камина с натуральным пламенем.

        Отличие печи от камина

        Печь отличается от камина тем, что горячие газы, выделяющиеся при горении, нагревают дымоход, устроенный в виде лабиринта, и стенки печи, а они — воздух в помещении. КПД печи около 80%.

        Принцип действия камина совсем иной. Большая часть тепла от камина распространяется за счёт теплового излучения открытого пламени. Поэтому у камина не дымоход, а дымовая труба.

        Кладка печей

        Для того, чтобы печь горела ровно и хорошо прогревала помещение, необходимо правильно все сделать. Печи кладут из кирпича, скрепляющий кирпичи раствор, должен быть термостойким.

        Печь и камин нельзя сложить без проекта (чертежа), где будут обозначены разрезы топочной части, дымохода и т.д. Необходимо выполнять в соответствии с порядовками. Порядовка — это чертеж с указанием того, как производится кладка каждого ряда. Чертежи кладки каминов и печей — это точная схема кладки, от которой нельзя отступать, иначе очаг будет дымить или плохо гореть.

        Конструкция и размеры печи не влияют на технологические приёмы — они одни и те же.

        Кладка каминов

        Печь с открытой топкой — это и есть камин. Камин можно сложить из любого термостойкого материала:

        • кирпича,
        • бутового камня,
        • жаростойкого бетона,
        • ракушечника.

        Желательно чтобы материал долго сохранял тепло. Очень важно сохранить соотношение высоты и ширины топки — 2:3. Глубина топливника и высота портала должны соотносится как 1:2. Для того, чтобы очаг был сложен правильно, не дымил и не гас, необходима ещё схема камина и порядовка.

        Раствор

        Смеси могут быть различного состава, но обязательно термостойкие:

        • смесь глины и кварцевого песка,
        • цемента и песка,

        Кладка каминов из кирпича

        Материал — огнеупорный кирпич. Кладка кирпичных каминов производится в следующем порядке:

        1.    Фундамент теплоизолируют. (2 слоя рубероида).

        2.    Первый ряд кладут на раствор с малым содержанием песка.

        3.    Производят с перевязкой швов.

        4.    Своды, имеющие криволинейную форму, выкладывают «ступенчатым напуском».

        5.    Вертикаль и углы проверяют отвесом.

        6.    Для перекрытия топливника используют чугунную балку.

        7.    Карниз выкладывают по шнуру.

        8. Облицовка камина производится любым жаростойким материалом с гладкой поверхностью.

        Кладка углового камина

        Угловой камин от обычного отличается только месторасположением: его монтируют в углу симметрично или ассиметрично. В первом случае топливник своей задней стенкой примыкает к углу комнаты, во втором — как у камина с обычным расположением к стене. Угловой камин хорош тем, что не занимает много места и полезная площадь расходуется более рационально.

        Цены

        Самостоятельно осуществить все, если у вас нет опыта, достаточно сложно. Лучше всего обратиться за помощью к профессионалам. Стоимость будет зависеть от того, насколько сложна выбранная вами конструкция. Оптимальный вариант семейного очага помогут вам выбрать специалисты ООО «МастерОК».

        Как построить камин: рекомендации специалистов

        В частных домах и на дачах многие устанавливают камины, они не только обогревают помещенье, но и делают интерьер солидней, добавляют в жилье уют. Строительство камина можно заказать у профессионалов или выполнить самостоятельно, во втором случае для этого необходимо получить некоторые теоретические знания и уметь работать с инструментом. Для начала требуется знать, из каких элементов состоит подобная конструкция, оценить свои возможности по ее постройке. Основные части ─ фундамент, декоративная лицевая часть, называемая порталом, топка для сжигания дров. В его конструкцию также входит зольник для сбора золы и угольков, дымосборник, дымоход и предтопочная площадка для страхования пола от прожигания. Разбираемся, как правильно выложить камин, даем пошаговую инструкцию по его возведению.

        Выбираем место

        Камин можно установить в углу, прислонив к стене или встроив в стену, или сделать отдельностоящую конструкцию, расположив ее по центру помещения. Не рекомендуется устанавливать очаг напротив стены с окнами, так как при их открывании в комнате будет сильный сквозняк. Выбирайте место с учетом установки дымохода, длина которого составляет от 4 до 7 метров. Учитывайте, что камин, в отличие от печи будет обогревать только то помещение, в котором установлен, на весь дом его тепла не хватит.

        Виды

        По месту установки камины бывают:

        Камины бывают с открытой и закрытой топкой. В первых есть доступ к огню с одной или нескольких сторон, во вторых огонь закрывается дверцами из жаропрочного стекла, которые могут открываться. КПД закрытой топки выше.

        Подбираем размеры

        Разбираемся дальше, как построить камин и определяемся с размерами. При составлении проекта пользуемся такими правилами:

        • Определяем объем помещения: отверстие топки должно составлять примерно 1/50 часть от этой величины.
        • Высота портала должна быть больше глубины топливника в два раза.
        • Площадь дымохода должна составлять максимум 1/10 от площади топки, оптимальные значения ─ 100─150 мм.
        • Длина трубы ─ минимум 4 метра.

        Фундамент

        Основание делают из бетонного раствора, оно должно быть надежным, так как вес камина достаточно большой. Глубина основы выбирается не менее полуметра, размеры на 10─15 см обязаны выступать за пределы камина.

        Важное условие ─ фундамент очага не должен заливаться в одной опалубке с основанием дома, в противном случае из-за разной степени усадки кладка может деформироваться.

        Материал

        Если при заливке фундамента используется бетон, его марка рассчитывается в зависимости от нагрузки, то для основной кладки используется такой материал, как кирпич (красный, керамический). Финишную отделку можно производить из облицовочного кирпича или камня, топку укладывать из огнеупорного шамотного материала.

        Кладочный раствор: глиняный, со строго определенными параметрами жирности и пластичности. В качестве гидроизоляции используем войлок (вымоченный) или рубероид.

        Кладка

        Итак, что учитывать при строительстве камина еще? Конечно же, важна правильно выполненная кладка. Схема следующая:

        • Составляем порядовку в соответствии чертежом, первый ряд начинается от уровня пола.
        • Делаем цокольный ряд, поднимаем фундамент до уровня пола, первый ряд кирпича кладем на ребро, последующие ─ плашмя.
        • Выкладываем постамент.
        • Делаем кладку топки, но не ранее, чем после третьего ряда.
        • Монтируем карниз и затем остальные части, согласно предложенной схеме устройства камина.

        При формировании задней стенки топки наклонного типа кирпич подрезается, кроме этого, важно правильно стыковать материалы с разным коэффициентом расширения.

        Обустройство дымохода

        Произведя укладку кирпичного камина, приступаем к строительству дымохода, используем красный керамический кирпич. В дымоход не должны попадать осадки, для этого монтируем специальный дымовой колпак. Чтобы дымоход не стал источником сквозняков, в него вставляются задвижки (шиберы), закрываемые легким движением руки, когда камин не топится.

        Соблюдаем условие: при расстоянии между коньком и трубой менее 1,5 метров дымоход делают выше конька на 0,5 метра, при расстоянии более 1,5 метров достаточно, чтобы труба была на уровне края конька. Дымоход ─ важнейшая часть любого камина и важно произвести его установку правильно, в соответствии с требованиями безопасности.

        Отделка

        Красота камина во многом зависит от отделки, на некоторых фото можно обнаружить настоящие произведения искусства. Его можно покрасить, оштукатурить или отделать плиткой или камнем. Иногда конструкция интересно выглядит и без отделочного материала, тогда необходимо просто расшить швы и удалить остатки раствора с фасада.

        Процесс кладки камина достаточно ответственный и непростой, поэтому, если вы не уверены в своем опыте и знаниях, никогда не занимались строительством, то обратитесь к профессионалам, например, в нашу компанию. Мы составим проект, предложим оптимальные варианты, выполним работу «под ключ», дадим гарантии на свою работу. Предлагаем доступные цены.

        печи и мангалы, фото и схемы, постройка послойно своими руками, барбекю из кирпича и бетона

        Уличные камины из кирпича — украшение любого загородного дома или дачи

        Если нужно построить уличный камин, то сначала определяем место, где будет располагаться будущий камин-мангал. Лучше всего его расположить в соответствии с розой ветров, таким образом, чтобы дым, исходящий от огня выносило за пределы вашего участка. Если не удается выполнить данное условие – то придется устанавливать дымоход, который будет вытягивать этот дым. Исключить сквозняки в районе камина можно при помощи изгороди или декоративной стенки.

        Содержание материала:

        Уличный камин с мангалом: схема постройки послойно

        Уличный камин с мангалом состоит из бокса с тремя перегородками. Это самое необходимое количество элементов для камина, располагаемого на открытом воздухе. Выбор материала очень важен. Самый простой в строительстве камин – из кирпича. А декоративную облицовку лучше выполнить из любого негорючего материала.

        Уличный камин с мангалом — неплохой вариант для тех, кто любит готовить на огне

        Подготавливаем металлические элементы: решетку для мангала, колосник, трубу для дымохода.

        Строительство начинаем с укладки фундамента. Под камин-мангал можно уложить простой фундамент из плиты толщиной примерно 15 см. Начинаем с разметки места, убираем плодородный слой и выкапываем котлован, на дно которого плотно утрамбовываем подушку из смеси песка и щебня. Делаем опалубку, внутри которой размещаем прутья из металла армирующего каркаса. Затем заливаем бетонный раствором и ждем его полного высыхания.

        Строительство камина – кладка кирпича. Для соединения кирпичей разводим раствор из цемента и песка в пропорции 1 к 2. Очень важно выбрать материал для облицовки внутренней поверхности топки.

        Для чего используют несколько видов материала: с пористой структурой, такие как песчаник или ракушечник; прочные камни, например, доломит или базальт.

        Декор уличного камина своими руками

        Украсить уличный камин-мангал можно различными деталями архитектуры. Достаточно красиво сморятся арки.

        Оригинальные уличные камины могут стать изысканным элементом декора любой приусадебной территории

        Декорировать камин с мангалом возможно несколькими видами материала для облицовки:

        • Мозаика;
        • Искусственный или натуральный камень;
        • Мрамор.

        Оформление можно сделать и из дерева, но тогда стоит учесть, что каждый элемент придется обработать специальной противопожарной смесью, что влечет за собой дополнительные расходы. Чтобы остаться довольным полученным результатом, заранее необходимо нарисовать эскиз желаемого камина, прорисовать каждый мраморный или мозаичный элемент. Все материалы крепятся на специальный клей, за исключением камней, которые можно прикрепить при помощи цементного раствора.

        Камины-барбекю из кирпича

        Перед началом работы, необходимо приготовить инструменты и материалы.

        Камины барбекю имеют достаточно много функций, которые позволяют широко использовать эту конструкцию в повседневной жизни

        А именно:

        • Кирпич красный;
        • Кирпич шамотный;
        • Заслонки;
        • Дверцы для топки;
        • Колосники;
        • Решетки для барбекю;
        • Глина;
        • Цемент;
        • Песок;
        • Арматура;
        • Лист металлический;
        • Доски;
        • Гудрон;
        • Отвесы и уровень;
        • Молот;
        • Пила;
        • Болгарка.

        Что нужно приготовить перед постройкой печи-барбекю? Кроме того, перед кладкой следует приготовить строительный раствор. Им может быть: самодельная смесь глины и речного песка или готовая смесь (имеет разный состав, для разных температурных режимов).

        Далее идет расчет необходимого количества кирпичей для строительства камина-барбекю. Перед началом строительства необходимо приобрести нужное количество кирпичей. Подсчеты делают по готовому подробному чертежу будущей конструкции камина.

        Поимо этого потребуется еще примерно 300 кирпичей, если планируется установка кирпичного дымохода для печи и кирпичный стол, используемый в качестве мангала.

        Теперь нужно создать порядовку конструкции. Например, если камин будет состоять из 30 рядов, необходимо нарисовать каждый ряд отдельно и отметить на каждом схему кладки кирпичей. Это облегчит понимание во время работы и поможет определить нужное количество кирпичей. После завершения подготовительных работ, нужно определиться с местом установки, где будет установлен мангал.

        Его подбирают, учитывая следующие критерии:

        • Камин должен располагаться на удаленном расстоянии от дачных участков;
        • Нельзя устанавливать камин вблизи с деревянными постройками и деревьями;
        • Камин-барбекю необходимо установить так, чтобы не возникло проблем с подводкой водяных и электрических сетей;
        • Рядом должно быть свободное пространство для установки беседки.

        Теперь приступаем к укладке фундамента. Начинаем с разметки. При расчете размера фундамента необходимо учитывать наличие беседки. Выкапываем котлован глубиной около 50 сантиметров, засыпаем смесью из гравия и песка по уровню с землей, утрамбовываем и создаем деревянную опалубку. Монтируем арматуру и заливаем бетоном, затем еще раз утрамбовываем, чтобы не оставить пустот. В завершении, чтобы фундамент не растрескивался, накрываем его мешковиной. После полного высыхания демонтируем опалубку.

        Следующий этап – монтаж стен для современного камина. Стенки промазываем гудроном. Затем кладем два слоя рубероида и готовим раствор для укладки кирпича. Выкладываем первый и второй ряд кирпичей столбиками. Приблизительно на уровне 7-го и 10-го ряда устанавливаем металлическую плиту.

        Устанавливаем в паз лист из металла. Начиная с 15 ряда кирпичей, создаем свод, соорудив предварительно шаблон из дерева.

        Выпиливаем лист из фанеры, подбирая нужный размер. Отмечаем кривизну и делаем дугу с помощью лобзика из пары досок. Затем прибиваем фанерные листы по кривой стороне доски и вставляем между двумя досками третью, скрепив их вместе. Полученную конструкцию устанавливаем между стенками, а поверх раствора укладываем кирпичи.

        При строительстве топки камина-барбекю следует использовать огнеупорный кирпич. Где-то с восемнадцатого ряда кирпичей необходимо начать выкладывать дымовую трубу. Каждый следующий ряд постепенно сужаем, каждый последующий ряд должен быть меньше предыдущего наполовину и так до двадцать восьмого ряда. Если материал необходимо сэкономить, то трубу можно сделать из металла, дым в таком случае будет уходить вверх.

        Делаем камин из бетона

        Необходимый материал: бетонные блоки толщиной 10 см, бетонные блоки толщиной 21,5 см, бетонная плита размером 41×90 см.

        Использование бетона при изготовлении уличных каминов дало возможность для практически неограниченных экспериментов в сфере дизайна

        Строительство бетонного камина так же начинается с фундамента:

        1. Для начала намечают размеры камина. Контур фундамента отмечают на 22 см больше контура самого камина. Глубина фундамента должна составлять более 50 см. Затем выкапывают яму, утрамбовывают ее, ровняют и после этого начинается строительство фундамента.
        2. Фундамент для бетонного камина можно сделать из красного кирпича. Его доводят до уровня земли и создают гидроизоляцию, чтобы предохранить от сырости кирпичную кладку камина.
        3. Бетонный фундамент создают из бетонной смеси, которая состоящей из одной части серого портландцемента и четырех частей смеси песка с гравием. В качестве арматуры используют арматурную сетку размером около 10-15 см. Бетон заливают в готовую яму в два захода. После первого этапа заливки укладывают арматуру, покрывая ее бетонной смесью и утрамбовывают, потом заливают оставшуюся часть фундамента. Верх необходимо выровнять и утрамбовать.
          Через пару дней, когда бетон полностью застынет, можно начинать монтаж камина.
        4. С помощью металлических профилей выкладывают опорные стенки камина.
        5. Следующим этапом строительства является создание каминной камеры.
        6. Затем нужно замесить раствор для кладки состоящий из одной части цемента, одной части извести и шести частей песка. На цементный раствор укладывают блоки, затем кладут плиту перекрытия на которую устанавливают дымосборник.

        Кладка уличного камина (видео)

        Дачные мангалы с функцией гриль на улице – это очень удобно. Пошаговая инструкция с порядовкой поможет сделать такую вещь своими руками. Делайте на даче очаги и современная обстановка, станет очень теплой.

        Дизайн уличных каминов: печи-мангалы (фото идей)

        Анатомия дымоходов и каминов » Full Service Chimney™

        6. Газовые дымоходы для дымоходов печей и водонагревателей

        Выхлоп газовых печей и водонагревателей осуществляется через дымоход, аналогичный вкладышу в вашем камине. Выхлопные газы содержат угарный газ и чрезвычайно опасны для вашего здоровья, а воздействие может даже привести к летальному исходу.

        7. Прошивка

        Обшивка дымохода предотвращает попадание воды в дом через крышу. Он построен с использованием тонкого слоя листового металла для защиты от дождя или влаги.Этот слой наносится в местах соединения дымохода с крышей, обочинами и т. д. Неплотно прилегающая или негерметичная обшивка наносит значительный ущерб, часто незаметный для домовладельца. Мы считаем, что пятна от воды на потолке являются одним из основных признаков повреждения дымохода.

        8. Противопожарные

        Каминная система каждого дома должна иметь встроенную противопожарную защиту. Возможно, вы не сможете увидеть все противопожарные блокираторы, но вам необходимо предотвратить распространение домашнего огня через горизонтальную поверхность (потолок, пол и т. д.) на следующий уровень.

        9. Минимальный зазор

        Поскольку внешняя поверхность дымохода может нагреваться, минимальный зазор между внешней поверхностью дымохода и горючей конструкцией должен составлять 1-4 дюйма.

        10. Уайт

        Если в дымоходе имеется более одного дымохода, дымоходы должны отделяться сушкой (вертикальным участком внутренней каменной стены).

        11. Отступы дымохода

        Если дымоход должен менять направление на своем пути через дымоход, смещение не может быть больше, чем центр верхней части, превышающей стенку нижнего дымохода.(nfpa211 7.1.2)

        12. Каминная

        Декоративная полка, надежно устанавливаемая над проемом топки, называется кожухом камина. Это одна из наиболее узнаваемых особенностей камина, которая является частью камина. Камины должны быть достаточно далеко от верхней части вашего огня, чтобы избежать перегрева.

        13. Дымовая камера

        Пирамидальный переход, обеспечивающий бесшовный проход между топкой и началом дымовой трубы камина, называется дымовой камерой.

        14. Демпфер

        A Каминная заслонка — это дверь или клапан, используемый для регулирования тяги в открытом камине.

        15. Стеклянная или сетчатая дверь

        Стеклянные двери или двери-ширмы для камина помогают контролировать распространение дыма и искр от горящего пламени. Ширма или стеклянные дверцы должны быть функциональными и соответствовать размеру и типу вашего камина (и, вопреки распространенному мнению, не являются универсальным аксессуаром).

        16. Топка

        Топка камина построена из негорючего огнеупорного огнеупорного кирпича и огнеупорных растворов и должна иметь соответствующие размеры, чтобы иметь функциональное соотношение с вкладышем дымохода.

        17. Решетка для дров

        Колосник для дров представляет собой прочное металлическое приспособление для удерживания дров от пола топки для обеспечения циркуляции воздуха с топливом во время пожара.

        18. Расширение очага

        Расширение топки – это кирпичная подушка, расположенная непосредственно перед топочным проемом. Внешний очаг полностью поддерживается дымоходом толщиной не менее 4 дюймов.

        19. Золоотвал

        Камера, предназначенная для отложений золы из топки.Должны быть построены из негорючих каменных материалов.

        20. Дверца для очистки от золы

        Закрываемое негорючее металлическое отверстие под камином для доступа к зольнику. Дверь часто называют «зольником» и используют для вычистки пепла из камина.

        21. Балка пола

        Лаги пола — это пиломатериалы, используемые для создания сплошного пола, перекрывающего открытую площадку. Ни опора, ни пол не должны соприкасаться и поддерживаться дымоходом.

        22. Разъемы для приборов

        Соединители являются началом системы вентиляции прибора. Они перекрывают зазор между дымовым воротником печи/водонагревателя и патрубком дымохода.

        23. Наперсток дымохода

        Отверстие в стене дымохода для подсоединения коннекторов называется наперстком.

        24. Прочистное отверстие

        Для удаления мусора, который может попасть в дымоход. Прочистное отверстие должно быть на 6-12 дюймов выше основания дымохода.

        25. Фундаменты

        Фундаменты должны выступать на шесть дюймов за каждую сторону кирпичной конструкции дымохода. Толщина фундамента не менее 12 дюймов. (R1003.2)

        Как сделать дымоход для барбекю « Секреты еды :: WonderHowTo

        Когда я учился в колледже, я пригласил девушку на свидание. Это был чудесный весенний день, и я подумал, что самое время разжечь неиспользованный шашлык, который весь учебный год стоял в моем патио. Я приготовил всю еду, охладил все пиво, а потом понял, что у меня нет возможности разжечь угли для барбекю.

        У нашего барбекю не было дымохода, и я был против использования жидкости для зажигалок (которая и вредна для вас, и имеет неприятный вкус), поэтому я поискал решение в Интернете. После 15 минут исследований и ручной работы у меня был самодельный дымоход для барбекю, и я был готов удивить свою девушку вкусным грилем.

        Я бы хотел, чтобы на этом история закончилась, но на самом деле мой уголь промок от дождя, и вместо гриля мы использовали печь.Но я отвлекся. Возможно, в тот день я не использовал самодельный дымоход, но он остается моим любимым способом приготовления на гриле, для которого требуется всего несколько простых инструментов.

        Шаг 1: Разберите консервную банку

        Для самодельного дымохода для барбекю нужен только один необходимый предмет: консервная банка. Я использовал банку на 28 унций, но банка большего размера определенно облегчит процесс. И наоборот, вы можете использовать банку на 12 или 16 унций, но с ней будет немного сложнее работать. Если у вас есть пустая банка, полностью разденьте ее: удалите этикетку и дно, чтобы у вас был полый и открытый жестяной цилиндр.

        Шаг 2: Проделайте отверстия для вентиляции

        Чтобы дымоход работал, необходима вентиляция, чтобы огонь мог дышать. Проделайте пять или шесть отверстий в нижней части банки и убедитесь, что они достаточно большие, чтобы обеспечить постоянный поток воздуха. Церковный ключ — лучший инструмент для проделывания этих отверстий, но вы можете проявить изобретательность: я обычно использую отвертку или плоскогубцы и помогаю им проткнуть жесть, ударяя по ним молотком.

        Шаг 3: Добавьте газету

        Поместите жестяную банку на дно гриля (или туда, где вы хотите получить горячие угли).Затем возьмите один или два кусочка газеты и засуньте их на дно банки. Будьте осторожны и не сжимайте газету слишком сильно, иначе в ней не будет достаточно воздуха для сильного горения.

        Шаг 4: Добавьте уголь

        Положите несколько кусочков древесного угля поверх газеты. Вам не нужно добавлять огромное количество; достаточно нескольких горящих углей, чтобы зажечь остальные.

        Этап 5: Пусть порвется!

        Подожгите газету и подождите, пока она нагреет угли.Когда угли очень горячие, просто возьмите пару щипцов и поднимите консервную банку. Добавьте больше древесного угля поверх горячих углей, и все готово для приготовления пищи.

        Удивительные варианты

        Инструкции, которые я только что изложил, предназначены для очень простого дымохода, хотя и работающего хорошо. Однако, если вы хотите потратить еще немного времени на то, чтобы сделать свой дымоход идеальным, есть много вещей, которые вы можете сделать.

        Вы можете продеть проволочные плечики через вентиляционные отверстия, чтобы создать решетку для древесного угля, как в дымоходе, купленном в магазине.Это держит угли поднятыми и облегчает их нагрев. И если вы действительно хотите украсить свой дымоход, вы можете использовать гайки и болты, чтобы сделать ручку.

        Что бы вы ни делали, приятного жарения!

        Хотите освоить Microsoft Excel и поднять перспективы работы на дому на новый уровень? Начните свою карьеру с нашего учебного комплекта Microsoft Excel Premium от А до Я в новом магазине Gadget Hacks Shop и получите пожизненный доступ к более чем 40 часам базовых и продвинутых инструкций по функциям, формулам, инструментам и многому другому.

        Купить сейчас (скидка 97%) >

        Другие выгодные предложения:

        Фото Брэди Клопфер/Food Hacks

        Конструкция дымохода и дымохода для наружного камина

        Зеленая сцена в Чатсуорте, Калифорния

        Выбор дизайна

        Выберите дизайн камина, соответствующий размеру двора и дома. Я часто обращаюсь к архитектуре основного дома в поисках деталей, которые можно воспроизвести в моем камине.

        Есть ли на доме камень или лепнина, которые мы можем подобрать?

        Архитектурные элементы, которые я могу преобразовать в форму моей мантии или дымохода?

        Чтобы получить помощь с идеями дизайна камина, посетите фотогалерею каминов на заднем дворе The Concrete Network и просмотрите сотни ракурсов наружных каминов.Или свяжитесь с подрядчиком по декоративному бетону в вашем районе.

        Зеленая сцена

        Вопросы дымохода

        Дровяные уличные камины создают много дыма. Кодекс требует, чтобы высота дымохода была на 2 фута выше, чем соседние конструкции, такие как покрытия патио и дома, поэтому планируйте соответствующим образом.

        При правильном оформлении камина на открытом воздухе есть свои проблемы. В помещении вы контролируете поток воздуха, а дымоходы камина легко вытягиваются благодаря плавучести (действие горячего дыма, поднимающегося в дымоходе, потому что он весит меньше, чем холодный воздух).На открытом воздухе малейший ветерок может сдуть ваш камин вниз и вытолкнуть дым вперед из очага. Чтобы уменьшить это, во всех дровяных каминах должна быть предусмотрена «дымовая полка», размер дымохода должен быть правильно рассчитан, а высота дымохода должна быть достаточно высокой, чтобы обеспечить правильную тягу.

        Горячий совет!
        Подсчитайте! Обратите особое внимание на таблицы размеров, которые определяют правильное соотношение требований к отверстию топки и размеру дымохода.

        Зеленая сцена в Чатсуорте, Калифорния

        Только газовые или дровяные камины?

        Когда клиент решает, что хочет иметь камин во дворе, первое, что у меня возникает, это «какой тип»? Они хотят сжигать дрова или только искусственные бревна газовым пламенем.

        Когда клиент решает, что хочет иметь камин во дворе, первое, что у меня возникает, это «какой тип»? Они хотят сжигать дрова или только искусственные бревна газовым пламенем.

        Строительные и нормативные требования существенно различаются между ними, и в некоторых пожароопасных сообществах они не разрешают сжигание дров вблизи склонов или вообще не разрешают. Для функций дровяного огня требуется «искрогаситель», чтобы уменьшить количество горячих искр от случайного возгорания дома вашего соседа.

        Горячий совет!
        Прежде чем начать, проверьте местные нормы зонирования и строительные нормы. В некоторых общинах запрещено использование дровяных каминов.

        Зеленая сцена в Чатсуорте, Калифорния.

        Размещение наружного камина

        Рекомендации по зонированию варьируются от города к городу, но большинство из них ограничивают, насколько близко вы можете построить камин к существующему дому, и имеют рекомендации по боковым и задним границам участка. Кроме того, во многих сообществах есть еще больше правил в отношении уклонов и ограничений по высоте более высоких сооружений на видовых участках.Обязательно проконсультируйтесь с местным Управлением городского планирования, чтобы подтвердить приемлемое расположение вашей наружной конструкции, прежде чем вы зайдете слишком далеко в своих проектах.

        Мне нравится разбивать открытое садовое пространство на «комнаты» или «зоны» для развлечения, а наружная «гостиная» — это место, где я обычно размещаю свою каминную конструкцию. Учитывайте виды из дома, фокусные точки, уединение, экранирование и преобладающий ветер (направление, откуда дует ветер чаще всего), когда решаете, где установить эту большую постоянную конструкцию.Я думаю о камине как о «якоре» для гостиной на открытом воздухе. Имейте в виду, что эта большая конструкция изменит поток движения через садовые участки, поэтому спроектируйте ее соответствующим образом.

        Горячие советы!
        Разместите камины в центре внимания, но не закрывайте вид на город или горы.
        Используйте высоту большого камина, чтобы защитить его от преобладающих ветров.

        Зеленая сцена в Чатсуорте, Калифорния.

        Рекомендации по размещению

        Внутренние дворики, прилегающие к каминам, должны быть достаточно большими, чтобы вместить сегодняшнюю более крупную садовую мебель в стиле «глубоких сидений», но не настолько большими, чтобы на них не было места для некоторых соседних растений и цветов.Большинство домовладельцев хотят пару диванов или больших шезлонгов рядом с камином.

        Я всегда стараюсь сбалансировать софтскейп и зелень с моими требованиями к хардскейпу. Наружные патио гостиной должны быть достаточно большими, чтобы вместить типичную расстановку мебели и дорожку для прогулок, но не намного больше. Это дает больше места в саду для настоящей зелени. Планируйте смежные размеры патио с минимальной площадью 12 футов на 12 футов и максимальной площадью 18 футов на 18 футов..

        Горячий совет!
        Используйте шаблоны мебели, нарисованные в масштабе, чтобы упростить планировку размеров патио.

        Глоссарий терминов, касающихся наружных каминов

        Изучите жаргон уличных каминов: изучите это краткое руководство и почувствуйте себя профессионалом.

        Дымоход система для отвода горячего дыма из камина через дымоход или «эффект дымохода» (разность давлений между наружным воздухом и нагретым воздухом внутри помещения или топки)

        Заслонка Клапан или пластина, регулирующая поток дыма и воздуха вверх по дымоходу.В помещении заслонка позволяет закрыть дымоход, когда он не используется, и устранить тягу. Заслонки не являются обязательными в уличных каминах. Firemagic производит сборные заслонки/дымовые полки, которые избавляют от догадок.

        Чертеж действие дыма, поднимающегося в дымоходе за счет плавучести (горячий газ, как и дым, более плавучий, чем холодный воздух)

        Топка – фактический размер помещения, где будет находиться огонь, обычно облицованный огнеупорным кирпичом для теплозащиты

        Огнеупорный кирпич – блоки из огнеупорной керамики для защиты конструкции топки.Используйте соответствующую огнезащитную смесь для затирки швов

        .

        Дымоход – канал, труба или вентиляционное отверстие, направляющее дым в дымоход

        Перемычка горизонтальная балка или перемычка, используемая для поддержки верхней части проема топки. Обычно простая металлическая L-образная скоба

        Дымовая полка изогнутое пространство над топкой под заслонкой, уменьшающее тягу вниз и способствующее тяге

        Искрогаситель Устройство из металлической сетки, предназначенное для предотвращения попадания искр или других горящих частиц в другие области.Есть простые и декоративные варианты. Некоторые искрогасители имеют защиту от дождя, чтобы вода не потушила огонь.

        Барбеквизами Galore Владельцы продукта Манусоб

        02 02 5

        02 2014 9 0304 BCH24A 2012 2012 9 94 GEG10A
        903 04 Скачать Руководство 05 05 90 302
        года Сделать Модель Модель
        2021 Turbo 3-Bearer / 4-Burner BTTH621 (A / B) LP / NG, Bth4221 (A / B) LP / NG Download Manual
        2021
        2021 Turbo Elite 4-Burner / 5-Burner BTE3221 (A, B) LP, BTE3821B Скачать Руководство
        20209
        Caphain Weew Plus Plus
        2019 9 Download Manage
        2019
        2019
        2019
        2019 40″ Гранд Турбо B4019LP
        B4019NG
        СКАЧАТЬ РУКОВОДСТВО
        2019 Тепан Гриль 8 Anlp
        Teapanng
        2017-2018 Captca Cook
        COCKCO версия
        A5
        2016 Grand Turbo 38 «/ 52» B3816ALP, B3816BLP, BAI16ALP, BAI16BLP
        B3816ANG, B3816BNG, BAI16ANG, BAI16BNG
        Manual
        2016
        2016 Turbo Elite 3-горелка / 4-4 горелки / 5-горелка BTE2616 , B) lp, bte3216 (a, b) lp, bte3816blp
        bte2616 (a, b) ng, bte3216 (a, b) ng, bte3816 (a, b) ng, bte3816bng
        2016 Turbo 3-bear / 4-4 — Burner BTTH616 (A, B) LP, Bth4216 (A, B) LP
        Bth3616 (A, B) NG, Bth4216 (A, B) NG
        Руководство по загрузке
        2016 Универсальная тележка 26″ / 32″ UN26 16ACT, UN3216ACT
        Bth3616 (A, B) NG, Bth4216 (A, B) NG
        2016
        2016 Grand Turbo Side Burner BGTSB15ALP
        BGTSB15ANG
        Скачать Руководство
        2015
        2015 Grand Turbo Side Burner BGTSB15A
        2014 2014 Captain Cook 3-Burner / 4-Burner BCC3B14A, BCC5B14A Руководство по эксплуатации
        2014
        Captain Cook 5-горелка с Wearer BCC5BO14A Download Manual
        2014
        Turbo 3-Burner / 4-begerer BTTH614A, Bth4214B, BTTH614A BTh4214A СКАЧАТЬ РУКОВОДСТВО
        2014 Турбоуголь
        2014 Turbo Elite 3-Burner / 4-4-Bearer / 5-Burner BTE2612, BTE3212, BTE3812B Скачать
        2014 Turbo Side Burner

        B2612ALP
        B2612ANG
        2012 Cook на 3 -Burner IT2612ALP Download Manual
        2012 2012 Grand Turbo 38 «/ 52» B3812ALP, B3812BLP, BAI12ALP, Bai12blp
        B3812ANG, B3812BNG, BAI12ANG, BAI12BNG
        2012 Turbo Elite 4-конфорочная и 5-конфорочная 90 305 bte3212blp, bte3812blp, bte3212Alp
        bte32121212121212121212121
        2012 E-Grill II Download Manual
        2011 2011 Elite 4-burner BTE3211ALP, BTE3811ALP
        BTE3211ALP, BTE3811ANG
        2011
        GT3211LLP
        GT3211LNG
        Скачать руководство
        2011 ODEON 26 «/ 32» с CrossRay® Technology OB26108 , OB3210ALP, OB3210ALP, OB3210ANG
        OB2610ANG, OB3210ANG, OB3210BNG
        Download Manual
        2011 Turbo STS STS2611ALP, STS2611BLP, STS3211ALP, STS3211BLP
        STS2611ANG, STS2611BNG, STS3211ANG, STS3211BNG
        2011
        T-Grill TG11ALP, TG11BLP
        TG11ANG, TG11BNG
        Скачать Руководство
        2011 x Серия Porsche Design Studio XB10ALP
        XB10ANG
        2011 E-Grill I GEG10A, HEG09A Скачать руководство
        2011 TOTUM HLS09ALP
        THLS09ANG
        СКАЧАТЬ РУКОВОДСТВО
        2011 Гранд Технология GT2411ALP, GT3211ALP
        GT2411ANG, GT3211ANG
        СКАЧАТЬ РУКОВОДСТВО
        2011 Odeon OD2611BLP, OD3211BLP
        ОД2611БНГ, ОД3211БНГ
        2011 OD3208SLP
        Скачать Руководство
        2010 Captain Cook B2610ALG, B3210ALG
        Download Manual
        2010
        B38106 B3810ALP, B3810BLP, Bai10ALP, Bai10blp
        B3810ANG, B3810BNG, Bai10ang, Bai10Bng
        Download Manual
        2010 Grand Turbo Side Burner BGTSBLP
        BGTSBNG
        СКАЧАТЬ РУКОВОДСТВО
        2010 Turbo BTh3610ALP, BTh4210LLP
        BTh3610ANG, BTh4210LNG
        СКАЧАТЬ РУКОВОДСТВО
        2010 Turbo Боковая горелка ЦБ10АЛП
        TSB10ANG
        2010 2010
        9030
        2009 TOTUM нагреватель THLS09ALP
        THLS09ANG
        Download РУКОВОДСТВО
        2008 Гранд Turbo Crossray BCR08ALP090
        BCR08ANG090
        СКАЧАТЬ РУКОВОДСТВО
        2008 Odeon OD2608ALP, OD2608BLP, OD3208ALP, OD3208BLP
        OD2608ANG, OD2608BNG, OD3208ANG , OD3208BNG
        Download Manual
        2009 X x x XS08ALP
        XS08ANG
        Скачать
        2008 X Серия Остров Porsche Design S tudio XI08ALP
        XI08ANG
        СКАЧАТЬ РУКОВОДСТВО
        2008 T Grill TG08BLP090
        TG08BNG090
        СКАЧАТЬ РУКОВОДСТВО
        2008 Гранд Turbo B3808ALP, BAI08ALP
        B3808ANG, BAI08ANG
        СКАЧАТЬ РУКОВОДСТВО
        2007 Гранд Turbo B3807ALP
        B3807ANG
        СКАЧАТЬ РУКОВОДСТВО
        2005 Гранд Turbo YN662AGLP, YN662LP, YN663LP
        YN663NG, YN662AGNG, YN662NG
        скачать руководство
        2005-08 Турбо & Turbo Elite CG3TCBN, CG4TCBN, CG4TCBRN, CG4TDBRN, CG5TDBRN
        CG3TCBP, CG4TCBP, CG4TCBRP, CG4TDBRP, CG5TDBRP
        СКАЧАТЬ РУКОВОДСТВО

        Технические характеристики установки дровяного камина Pacific Energy FP30

        Технические характеристики установки дровяного камина Pacific Energy FP30



        Трубочист
        Интернет-магазин каминов, дровяных плит, газовых плит и барбекю

        Тихий океан Дровяной камин Energy FP30 Series B



        Размеры рамы




        Удаленный воздуховод с электроприводом
        Воздуховод Зазор трубы до горючих материалов……………………………. 2 дюйма
        Максимальная длина воздуховода (от верха камина до выносного гриля).. .. 20′
        Максимальное количество комплектов выносных воздуховодов с электроприводом …….. 2

        ЭЛЕКТРИЧЕСКАЯ ПРОВОДКА ДЛЯ ВОЗДУХОДУВАТЕЛЕЙ
        Источник питания 120 В, необходимый для стандартных сдвоенных комнатных вентиляторов мощностью 80 куб. футов в минуту, и также для воздуходувок на конце каждого удаленного комплекта воздуховодов.



        Pacific Energy FP30 может быть установлен с использованием любого из перечисленных ниже дымоходов UL 103ASHT:

        9029 9
        Производитель 9015 9015 Размер (ID) 9015 Размер
        Безопасность
        Безопасность 1 «Твердый пакет 6″
        Selkirk Ultra-Temp 1 «Solid Pack 6″
        ICC Excel 1 «Твердый пакет 1″
        Simpson Dura-Vent Turatech Class A 1 «Твердый Упаковка 6 дюймов

        Нажмите, чтобы загрузить
        руководства по установке
        в формате pdf
        FP-30
        Серия B
        Мастер
        Окантовка



        Нажмите, чтобы вернуться в наш Pacific Energy Страница дровяного камина FP30.Для других вариантов нажмите кнопку ниже.



        The Chimney Sweep, Inc.

        913 Harris Avenue
        Bellingham, WA 98225-7032
        1(888)-354-6722 бесплатный звонок в США и Канаде
        1(360)-676-9080 ФАКС
        http://www .chimneysweeponline.com

        Чтобы отправить нам электронное письмо, нажмите Стандартное окно электронной почты или (наша форма ответа)
        Copyright © 1996 — 2019 The Chimney Sweep, Inc.

        Как построить открытый камин Пошаговое руководство

        Вы можете собрать мой комплект для камина за выходные.Это так просто.

        Итак, вы решили вывести свой двор на новый уровень? Возможно, вам интересно, как построить камин. Подходит ли он для вашей семьи и образа жизни? Отличительной особенностью комплекта для наружного камина Fremont является то, что это не просто красивый элемент декора внутреннего дворика, это центральное место для отдыха. Просто представьте себе, как ваши друзья и семья собираются на улице, чтобы поделиться историями у потрескивания костра.

        Однако, несмотря на то, что прижаться к уличному камину кажется отличным способом снять стресс и забыть обо всем на свете, люди часто сомневаются, хотят ли они построить уличный камин на заднем дворе.Они слышат «Сделай сам» и сразу же думают, что я никак не могу этого сделать. Мой набор для наружного камина Fremont разработан, чтобы быть быстрым и простым. Вам не придется возиться со специальными инструментами или резать какой-либо материал. Сложите и склейте детали вместе, как показано в пошаговой инструкции.

        Шаг 1: Проверьте местные коды

        Обязательно проверьте все коды и ограничения штата, местного самоуправления или ТСЖ для наружного камина. Обычно это так же просто, как соблюдение требований к зазору от строений и границ собственности.Возможно, вам придется добавить простой искрогаситель. К сожалению, открытый огонь может быть запрещен. Обязательно проконсультируйтесь с местным муниципалитетом, чтобы убедиться, что сборка соответствует требованиям.

        Шаг 2. Разработайте план действий

        Первый шаг — пойти на задний двор и посмотреть, достаточно ли у вас места. Для размеров каминных комплектов Fremont без надстроек потребуется пространство 52 дюйма (ширина) x 48 дюймов (глубина) x 91 дюйм (глубина). Собираетесь ли вы топить дровами или использовать газовые бревна? Потребуется ли вам дополнительная очистка дымохода? Задайте себе эти вопросы сейчас, чтобы потом не застать себя врасплох.Хотите ли вы более высокую высоту дымохода, хранение дров сбоку или газовые бревна, я предлагаю множество вариантов модификации комплекта по вашему вкусу. Если вам нужна помощь в планировании жилого пространства на открытом воздухе, ознакомьтесь с моей статьей об этом здесь.

        Шаг 3: Постройте фундамент

        Вам потребуется некоторое время, чтобы подготовить фундамент. Вы можете найти руководство здесь.

        Я знаю, что вам не терпится приступить к работе, но первый и самый важный шаг — это прочная основа для установки камина! Я не могу переоценить это, поэтому посмотрите мое краткое видео-руководство и приготовьте лопату!

        Многие люди строят на бетоне, и нет ничего экстраординарного, кроме использования стандартных передовых практик.Есть только несколько вещей, чтобы рассмотреть. Бетон по-прежнему нуждается в основании из дробленого заполнителя толщиной 4-8 дюймов, на которое можно положить. Не лейте его прямо на почву. Бетон также нуждается в стальной арматуре. Убедитесь, что построили его правильно в соответствии с местными нормами. Вам понадобится железобетонная подушка толщиной от 4 дюймов до 8 дюймов. Если вы строите на уже существующей бетонной площадке или на той, которая намного больше, чем площадь вашего камина, обязательно сделайте или вырежьте компенсационные швы вокруг камина. Деформационные швы гарантируют, что вес вашей конструкции не расколет бетонную подушку.При желании вы можете практически скрыть компенсационные швы. Выложите первый ряд блоков. Плотно отметьте их перманентным маркером. Удалите блоки. Используйте бетонную пилу, чтобы разрезать по линиям, очерчивающим, где будут располагаться блоки. При перемещении первого ряда блоки должны скрывать компенсационные швы. Вырезание или формирование этих компенсационных швов даст вашему камину отдельную подкладку. Когда происходит движение или оседание, эта площадка будет двигаться независимо от вашей основной плиты.Изолированная подушка сведет к минимуму или устранит растрескивание основной подкладки из-за постоянного веса камина.

        Шаг 4: Соберите инструменты

        Необходимые инструменты:

        Не нужны, но определенно рекомендуются. Романстоун, ныне печально известный «Площадь большой задницы».

          • Мертвый удар молот

          • 4 ног Уровень
          • 9125
          • квадрат (большая задница, если это возможно)
          • 2 лестницы (6 футов Мин.)

          Шаг 5: Соберите свой камин

          Вот обзор сборки камина и дровяных ящиков.В этом видео показана более старая модель, но я считаю, что оно по-прежнему полезно для получения хорошего представления о том, о чем идет речь. Поймите, что новую модель построить еще проще.

          Заложите фундаментный блок

          Итак, самое сложное позади! Когда вы начнете класть фундаментные блоки, я рекомендую вам начать с центра, потому что середина основания выравнивается по середине полного блока, помогая вам центрировать камин для оптимального размещения.

          Примечание. При сборке комплекта следите за тем, чтобы он был ровным, прямым и отвесным.Используйте четырехфутовый уровень и часто проверяйте. Ключевым моментом является начало на ровном основании. При склеивании блоков следите за тем, чтобы не использовать слишком много клея — это приведет к тому, что блоки «поплывут». Достаточно небольшой капли клея, так как сила тяжести самих блоков будет удерживать камин вместе, а клей — это всего лишь страховка.

          Сборка топки

          Топка — это сердце вашего камина. По сути, это именно то, что называется — коробка. Обязательно держите коробку на одном уровне, ровной и отвесной.Использование Big Ass Square определенно поможет. Начните строительство с этого внешнего угла. Держите вашу конструкцию ровной, ровной и вертикальной.

          В конструкции топки нет ничего особо сложного. Он имеет только две ключевые особенности, о которых вы должны помнить при сборке. Он облицован огнеупорным кирпичом и имеет отверстие, для которого потребуется перемычка. Оба имеют относительно простую конструкцию. Инструкции помогут вам на каждом этапе пути.

          Огнеупорный кирпич — это дополнительный слой кладки, который не дает огню атаковать ваше строение.Весь огнеупорный кирпич входит в комплект. Обязательно обратите внимание на нарезанные кусочки. Обратите внимание на воздушный зазор в углу топки.

          Далее вы поместите перемычку в верхнюю часть проема топки. Важно сделать это точно так, как показано на рисунке, чтобы приклеить эти блоки, так как они будут поддерживать ваш уголок.

          Поместите уголок таким образом, чтобы верхняя часть угловой стойки находилась на одном уровне с верхней частью перемычек. Возможно, вам придется использовать монеты в качестве прокладок или добавить песок под угол, чтобы сделать его заподлицо.Убедитесь, что утюг примерно отцентрован по отверстию топки. Дополнительное пространство позволит расширять уголки. Чтобы достроить остальную часть топки, вам потребуется установить ВРЕМЕННЫЕ опорные блоки . Обязательно поймайте угол опорного блока, так как его будет легче удалить позже. Часть сборки топки завершена!

          Соберите свою коптильную камеру

          Теперь, когда топка готова, самое время сделать перерыв и дать клею схватиться.

          Когда вы начнете строить коптильную камеру, вставьте блок примерно на 2 дюйма с каждой стороны и примерно на 4 дюйма спереди.Из-за того, что блоки имеют упавший характер, может быть трудно получить хорошие измерения без специального приспособления. Вы можете сделать приспособление или просто использовать метод пальца, как показано ниже. Это настолько точно, насколько вам нужно. Помните: если это выглядит хорошо для ваших глаз, это выглядит хорошо.

          Здесь вы можете увидеть строящуюся коптильню. По мере того, как вы продолжаете строить дымовую камеру, вы будете держать заднюю стенку камина вертикально, вставляя блок примерно на 2 дюйма с каждой стороны. Всегда используйте поверочную линейку, чтобы ваши пробежки были прямыми.

          Построить дымоход

          Закончив коптильную камеру, вы перейдете к дымоходу. Это простой процесс укладки вашего блока, при котором все остается ровным, квадратным и вертикальным, как и раньше. Дымоход одинакового размера по всей высоте. Это облегчит строительство. Если у вас есть деревянные ящики, сделайте их, чтобы вы могли стоять на них при строительстве дымохода. Это не только безопаснее, чем лестницы, но и проще. Вы всегда можете увеличить высоту дымохода до дополнительных 48 дюймов, используя наши комплекты расширения дымохода.Это гарантирует, что ваш дымоход сможет преодолеть любые препятствия или конструкции по мере необходимости.

          Расширение дымохода Fremont Bethany Ledge blend

          Добавьте свою кепку

          Я знаю, что вы готовы расслабиться у огня, и я обещаю, что мы почти у цели. Обязательно не торопитесь и хорошо отдохните. Если вы будете следовать инструкциям, это будет сделано на следующий день после того, как вы закончите камин, поэтому следует позаботиться об оставшейся части. Помимо получения уровня основания, установка крышки является следующей самой сложной частью всей сборки, используйте лестницы и друга.Обязательно ознакомьтесь со своим планом. Запланируйте безопасный побег на случай, если последняя крышка будет сброшена. Части камина не так важны, как части тела! Будьте в безопасности и не торопитесь. Вы также можете использовать уступы, созданные стоечным блоком, в качестве «лестницы», чтобы переместить блок вверх до окончательного подъема. Опять же, установка деревянных ящиков делает это намного проще и безопаснее. Если вам не хватает людской силы, ПОДОЖДИТЕ. Планируйте установить это, когда сможете сделать это безопасно.

          Добавьте последние штрихи

          И последнее, но не менее важное: нам нужно добавить все наши завершающие блоки.Эти блоки являются самыми легкими и маленькими частями в сборке. Они используются для отделки верхней части дымохода и создания кожуха. Хорошо приклейте эти детали отделки, так как они являются единственным блоком, который не зафиксирован на месте.

          Дайте камину высохнуть в течение 72 часов, прежде чем разводить свой первый костер.

          Поздравляем! Ваш уличный камин готов. Я бы посоветовал тебе похлопать себя по спине, но у тебя могут болеть плечи. Надеюсь, вам понравится ваш новый камин и центральное место для отдыха.Если вы можете собрать это, вы можете собрать любой из моих наборов. Подумать об этом; вы могли бы использовать новую решетку…

          Ремонт решеток и схемы OCI Parts для поиска запасных частей, установок и типов моделей.

          Детали гриля OCI 26, показанные здесь:
          ручка поддона для жира, поддон для жира
          , передний теплозащитный экран
          , узел корпуса
          , узел воспламенителя
          , полка горелки
          , различное оборудование
          , задняя панель
          , инфракрасный вкладыш
          ,
          панель гриля (без гриля)
          и верхний жироулавливающий экран.

          Это детали корпуса гриля модели OCI 26.


          OCI E26 Burner Видео инструкции по установке.

          Схема газовой горелки и органов управления в разобранном виде:
          Основной клапан горелки,
          Газовый коллектор,
          Латунное сопло для природного газа,
          Латунное сопло для жидкого пропана,
          U-образная горелка с центральным питанием,
          Регулятор НД,
          Регулятор NG,
          Решетки для гриля для приготовления пищи,
          Излучающий теплозащитный экран,
          и шестигранные болты, которые скрепляют все это вместе.

          Детали для OCI 26 и другие детали, перечисленные здесь, доступны для замены на главной странице OCI с изображениями, размерами и подробностями установки на сайте OCI Grill Parts.

          Крышка в сборе для 26-дюймового газового гриля Outdoor Concepts состоит из:
          алюминиевой прокладки,
          колпачковой гайки,
          болта с буртиком из нержавеющей стали,
          ручки крышки, сварного узла крышки,
          болтов с шестигранной головкой,
          торцевой крышки,
          сварного выступа ,
          Клапанная панель,
          Коробка воспламенителя,
          Плоский винт,
          Ручка управления,
          Рамка ручки управления,
          Выключатель зажигания,
          Винт с шестигранной головкой.

          Очевидно, что схема показывает отдельные части, в то время как реальный гриль-барбекю может состоять из большего количества деталей или немного отличающихся друг от друга частей.


          Инструкции по установке горелок OCI E36 и E48.

          На схемах деталей гриля 30, 36 и 48 показаны три размера гриля. Модели Elite с диагональю 30, 36 и 48 дюймов имеют разные размеры и имеют детали разного размера, такие как панели управления, поддоны для капель и т. д.Детали, перечисленные здесь:
          Поддон для жира,
          Ручка поддона для жира,
          Углы выравнивания,
          Нижняя панель,
          Блок горелки,
          Правый боковой тепловой экран,
          Передний тепловой экран,
          Выключатель нагревателя зажигания,
          Блок зажигания,
          Ролики из нержавеющей стали,
          Кронштейн предохранительного клапана,
          Панель клапана,
          Ручка управления,
          Рамка ручки управления,
          Сборка коллектора зажигания,
          Левый теплозащитный экран,
          Сборка трубки зажигания,
          Верхняя правая панель,
          Верхняя левая панель,
          Инфракрасная панель (20 и 23 дюйма),
          Задняя стенка,
          Панель гриля,
          Кнопка безопасности,
          Защитная рамка,
          Масленка,
          Центральный разделитель, Поддон для копчения,
          Крышка поддона для копчения.

          Латунный штуцер и развальцовка болта с шестигранной головкой,
          Предохранительный клапан,
          Латунный штуцер и раструб,
          Предохранительная петля (алюминий-нержавеющая сталь),
          Латунные и развальцовочные колена,
          Клапан главной горелки,
          Клапан малой мощности,
          Отверстия,
          Коллектор, регулятор,
          Радиатор и трубы,
          Решетки гриля,
          Отверстия,
          Газовая линия гриля,
          304 Горелка из нержавеющей стали U,
          304 Горелка для копчения из нержавеющей стали,
          Инфракрасная горелка,
          Инфракрасная решетка,
          Rotisserie 9 Коллектор воспламенителя,
          Rotisserie 9 Коллектор воспламенителя,
          .

          Не все модели 30, 36 и 48 дюймов имеют все эти детали.

          Детали гриля OCI Elite для моделей 30, 36 и 48 дюймов:
          Алюминиевая прокладка,
          Колокольная гайка из нержавеющей стали,
          Ручка крышки,
          Крышка в сборе,
          Болт с шестигранной головкой,
          Торцевая крышка ручки крышки,
          Стержень гриля,
          Вилки для гриля,
          Мотор для гриля,
          Винт вилки для гриля,
          Ручка для гриля,
          Ролик из нержавеющей стали,
          Подставка для подогрева,
          Крепление для двигателя вертела,
          Фурнитура.

          Добавить комментарий

          Ваш адрес email не будет опубликован.

          © 2011-2022. Mkada.ru | Cтроительная доска бесплатных объявлений.
