Укрепление берега и склонов

Посмотрите на эти фотографии. Не правда ли, здорово?! Надежно, практично, долговечно, и, наконец-то, красиво. Работа WINTTEK в феврале-марте 2017 г., Тамбов, Эльдорадо.

Это укрепление берега с помощью шпунта Ларсена из ПВХ. И если стальной шпунт давно известен строителям портовых сооружений, метростроевцам и т.д., то в частном строительстве и благоустройстве поселений такая технология применяется пока редко. Между тем она идеально подходит для укрепления берега естественных и искусственных водоемов, причалов для маломерных судов, применима и для создания террас на склонах и опорных стен. А вообще-то сфера применения гораздо шире.

Вот как это происходило:

Что из себя представляет шпунт?

Это профиль различной конфигурации (в зависимости от производителя и назначения), размеров и цвета из ПВХ с системой замковых соединений, угловыми соединителями, которые в совокупности дают возможность формировать стенки любой геометрии.

К несомненным преимуществам шпунта Ларсена из ПВХ относятся:

— Долговечность, т.к. он не подвержен коррозии и стоек к ультра-фиолетовому излучению.

— Не подвержен морозному пучению и подъему льда.

— Работы по погружению можно производить практически в любое время года, а с нашим оборудованием «Геркулес» и в любом месте (во многих случаях проезд техники невозможен!).

— Нет необходимости в грунтовых и бетонных работах, легкость монтажа, отсюда, в том числе, сокращение сроков.

— С таким берегоукреплением вводится в оборот значительная полезная площадь участка!

— Ну и, наконец, привлекательный внешний вид!

При наличии специального оборудования и квалификации технология проведения работ не является особо сложной.

Но в каждом конкретном случае есть свои особенности.

Длина шпунта выбирается от 2-ух до 6-ти метров в зависимости от высоты берега, глубины водоема и состава грунта в месте установки шпунта, а также назначения подпорной стенки. Если расстояние от дна до верха шпунта более 1-1,5 м, рекомендуется использовать опорные винтовые сваи, как правило на 2 метра длиннее самого шпунта. Если шпунт забивается в срез берега, а высота стенки незначительна, то без опорных свай можно обойтись. Но даже на низких стенках желательно использовать «якоря», в нашем случае винтовые сваи, которые соединены с «распределительными поясами» анкерными тягами (тросом, стальным прутом и т.п.). Расстояние от стенки до «якорей» определяется исходя из местных условий. Верхний срез шпунта после выравнивания накрывается «шапочной балкой».

Закручивание винтовых свай производится гидравлическим сваекрутом «Геркулес», а погружение шпунта виброзабивщиком опор на базе сваекрута. Если шпунт широкий или грунт тяжелый, то применяется гидроразмыв.

Далее обязателен (особенно в регионах с замерзанием водоемов) дренаж до минимального в течении года уровня воды. Как правило, он делается из щебня крупной и средней фракций и геотекстиля. Также необходимо предусмотреть отверстия опять же в районе минимального уровня воды для сброса дренажных вод.

Технология укрепления грунта и обустройства террас на склонах, установка подпорных стенок мало чем отличается от вышеописанной, например, в качестве «якорей» можно задействовать сваи следующего ряда. Вместо шпунта можно использовать другие материалы, например ЦСП. Здесь без опорных винтовых свай уж точно не обойтись.

Есть вопросы? Вы хотите узнать больше? Тогда милости просим в наш офис или звоните по бесплатному телефону +7 800 100 60 67.

Укрепление берегов габионными конструкциями, геотубами и геоконтейнерами, шпунтом из дуба, лиственницы и ПВХ

Берегоукрепление габионами, геотубами, сваями, шпунтом
Как укрепить крутой или вертикальный берег?

Берегоукрепление – это комплекс работ по защите прибрежной линии от разрушений, вызываемых целым рядом причин: водная и ветровая (в местах с сильными ветровыми потоками) эрозия почвы, влияние грунтовых вод, размыв берега под воздействием волн, течения, ливневых потоков и других факторов.

Это достаточно эффективный метод уберечь Ваш водоем и прилегающую территорию от повреждений и предотвратить обрушение конструкции, возведенных в прибрежной зоне.

Подпорные стены, набережные и другие берегоукрепительные сооружения известны еще со времен римской империи — до настоящего времени сохранились и используются древнеримские набережные в Италии, Египте, Германии, Англии,  и их технология применяется по сей день.

В наше время появились множество различных технологий и материалов для укрепления крутых и вертикальных берегов – габионы, геотубы, шпунт ПВХ.

Наш многолетний опыт работы показал эффективность использования ручных мини земснарядов Piranha Pumps при укреплении берегов вышеуказанными материалами, особенно на небольших прудах и озерах, малых реках и каналах, а также в коттеджных поселках – там, где доступ тяжелой техники на участок органичен или невозможен, либо экономически не оправдан.

Габионные конструкции и гидронамыв мини земснарядом Piranha Pumps

Габионные конструкции представляют собой металлические короба, выполненные из оцинкованной сетки двойного кручения и заполненные камнем. Они отличаются прекрасными гидротехническими характеристиками, высокой экологичностью и внешней привлекательностью, а также простотой возведения и экономичностью. Применение габионных конструкций обеспечивает надежную и долговременную защиту берегов водоемов.

Особенно эффективен разработанный нами метод сочетания гидронамыва мини земснарядом Piranha Pumps

и габионных конструкций — аккумуляция частичек грунта в габионе способствует увеличению его прочностных свойств, играя, при этом, роль связующего.

Таким образом, сама природа превращает габионы в очень прочное сооружение, которое становится частью природного ландшафта, а мы только помагаем природе ускорить этот процесс!

Наполнение геотубов и геоконтейнеров ручным земснарядом Piranha Pumps

Геотубы, геоконтейнеры – цилиндрические или плоские объемные конструкции из геотекстиля, которые применяются для укрепления берегов, при строительство защитных дамб, в качестве волнорезов и для обезвоживание донных отложений.

Их можно наполнять пульпой и использовать в качестве элемента берегоукрепления как на берегу, так и под водой на глубине до 3 м.

Высокое содержание сухого вещества в пульпе и регулируемое давление, создаваемые специально разработанными насадками мини земснаряда, позволяют быстро и  эффективно наполнять геотубы и геоконтейнеры с различными показателями прочности на разрыв, а также мешки для сбора жидких донных отложений собственного производства, и использовать эти конструкции в качестве временных или постоянных элементов берегоукрепления.

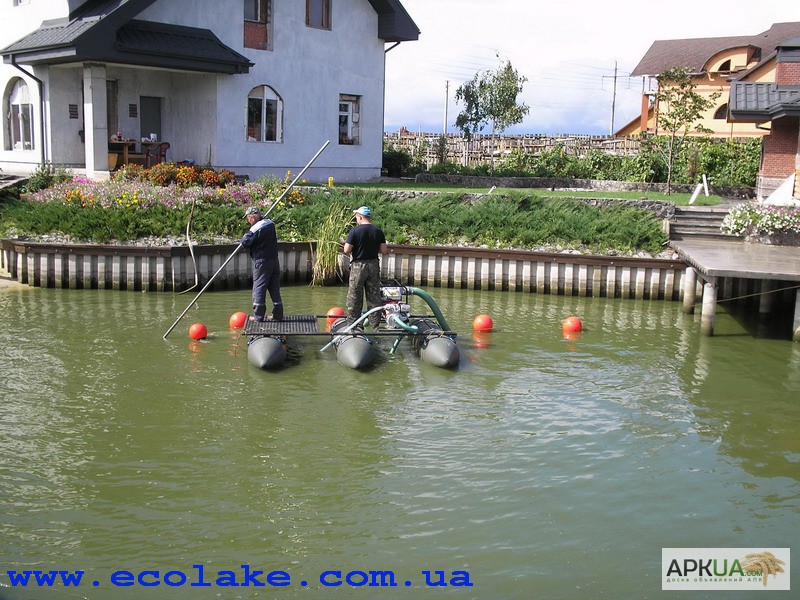

Монтаж шпунта и замыв свай мини земснарядом
Piranha Pumps

В последнее время все более популярными становятся системы укрепления берегов, выполненные из пластиковых шпунтовых свай. Как и природные материалы, лиственница или дуб, они защищают берег от подмыва водой и предотвращают его осыпание. Шпунт ПВХ особенно эффективен для крутых и вертикальных берегов.

Монтаж пластиковых и деревянных свай мини земснарядом Piranha Pumps можно производить с берега и с воды, и даже в зимнее время со льда. Таким образом, можно возводить стены из шпунтовых свай на мелководье, на благоустроенных участках, там, где тяжелая техника, обычно применяемая для таких работ, не имеет доступа.

Вышеперечисленные методы и материалы имеют свои специфические физические, механические и эксплуатационные свойства, достоинства и недостатки, поэтому всегда есть возможность выбрать наилучший вариант, исходя из особенностей ландшафта, типа водоема и почвы, а также индивидуальных пожеланий потребителей.



Наша задача – помочь Вам выбрать оптимальное соотношение цена/качество непосредственно для Вашего водоема, решить проблему укрепления берегов на максимально длительное время, сохранить прибрежную территорию    водоема и близлежащие строения и наслаждаться ухоженным водоемом в полной безопасности!

Береговое укрепление виниловым шпунтом

 При осуществлении строительства на побережье морей, рек, а также водоемов другого плана, в соответствии с технологическими предписаниями, необходимо произвести укрепление берегов. На протяжении длительного периода времени строители подбирали максимально надежный и эффективный способ произвести укрепление склонов с целью обеспечения защиты от размывов ливневыми потоками, оползней, эрозии, а также подмывания конструкции водой. В результате продолжительных поисков и опробования множества вариантов был найден самый оптимальный вариант – укрепление шпунтом Ларсена.

Со стоимостью услуг вы можете ознакомиться в необходимом разделе — сюда

В чем преимущества данного способа, и по какой причине на протяжении длительного периода времени именно ему отдают предпочтение сегодня?
Берегоукрепление шпунтом — это процесс, сочетающий в себе целый комплекс работ, в том числе и подготовительных. Защита и укрепление прибрежных линий искусственных и природных водоемов от разнообразных процессов – это необходимый этап, поскольку эти процессы могут привести к разрушению конструкции или её повреждению. Оседание берега и его размывание может привести к зарастанию и обмелению не только водоема, но и прилегающих к нему территорий. Кроме этого, угрозе обрушения подвержены и все конструкции, сооруженные в прибрежной зоне. Именно поэтому подобные территории должны быть защищены, чтобы предупредить все нежелательные процессы, а их предотвращение можно осуществить, только произведя укрепление склонов.
Если Вы планируете произвести укрепление берегов шпунтом, создав комфортную пляжную зону или пирс, а может и понтон для отдыхающих, то наша компания может помочь Вам в этом, предоставив не только опытных специалистов в сфере установки данной строительной арматуры, но и обеспечить высококачественным, долговечным, устойчивым и надежным материалом – шпунтом Ларсена ЭкоЛок.
Виниловый шпунт Ларсена – это наиболее оптимальный вариант решения вышеописанных проблем. Безусловно, процесс установки этих ПВХ конструкций требует определенное количество времени, а также использования специализированного оборудования и техники. Но Вам не потребуется беспокоиться о правильной организации процесса, если Вы доверите выполнение работ нашей компании.
Нам под силу абсолютно все. Укрепление берега пруда на даче или берега реки, ручья, а также других типов водоемов. Используемый нашей компанией шпунт устойчив к различным воздействиям и явлениям, таким как:
— появление ржавчины;
— растрескивание;
— воздействие соленой морской воды;
— биологическим коррозийным реакциям;
— ультрафиолетовое излучение;
— сезонные температурные перепады;
— агрессивная окружающая среда.
Это далеко не все преимущества, которыми наделен шпунт ПВХ, благодаря чему именно этот материал широко используется на протяжении многих лет, отодвинув другие виды свай на второй план. Укрепление берегов водоемов при помощи данного профиля позволит Вам забыть о появлении возможных проблем на многие десятки лет.
Как упоминалось ранее, укрепление берега реки или другого водоема при помощи шпунта Ларсена довольно сложная процедура. Не смотря на то, что материал создан с учетом максимального облегчения рабочего процесса, все же необходимы определенные умения и знания, чтобы правильно с ним обходиться. Быстрое и качественное укрепление  шпунтом с использованием этой строительной арматуры можно осуществить лишь при наличии опыта.Наша компания обладает разными видами специализированного оборудования, которое позволяет производить погружение различными способами, именно поэтому мы не отказываем в услугах ни одному заказчику, поскольку можем произвести и укрепление  канавы и с такой же легкостью осуществить укрепление  пруда или более сложных проектных территорий.
На протяжении длительного периода существования специалисты нашей компании совершенствовали свое мастерство, анализируя каждый смонтированный объект, именно поэтому сегодня мы является одной из лидирующих организацией на территории Украины, не только реализующей строительную арматуру, но и выполняющей все необходимые работы по установке шпунта на самых разнообразных объектах.
Почему нам можно доверять?
— Наша компания ответственно относится к своей работе;
— Мы выполняем каждый заказ в максимально короткие сроки, которые предварительно оговариваются с заказчиком;
— Наши специалисты производят укрепление ручья и других водоемов только с использованием высококачественного и долговечного материала;
— Мы имеем гибкую ценовую политику, как на строительную арматуру, так и на предоставляемые услуги.
— Каждый из специалистов нашей организации обладает солидным опытом работы в установке, а также проведении подготовительных работ.
Обратившись к нам, и доверив берегоукрепление шпунтом нашему предприятию, Вы останетесь довольны качеством и быстротой выполненных работ, поскольку мы настоящие профессионалы своего дела

Пластиковые шпунты

Среди множества способов укрепления и защиты берегов — подпорных стен, дренажных систем, свайных конструкций, анкерных сооружений, для изготовления которых используются бетон, камень, сталь, все большее распространение получает укрепление береговой линии на основе пластиковых шпунтов.

Толчком для их производства стали новейшие технологии, глобально увеличивающие спектр экономических и технических показателей. Особо прочная пластиковая шпунтовая свая, оснащенная обвязками, растяжками и анкерами, является основным защитно-удерживающим барьером.

Особенности пластиковых шпунтов

Высокотехнологичный поливинилхлорид устойчив к коррозии и гниению и обладает более эффективными экономическими показателями, повышенной прочностью и механической выносливостью. Кроме того, пластиковые шпунты имеют высокий уровень огнеупорности, устойчивы к сезонным перепадам температур, не подвержены деформации от нагревания на солнце или изменению формы в холодные месяцы. Ограждения из пластика не нуждаются в дополнительной обработке и постоянном уходе, что качественно отличает их от стальных, бетонных и деревянных аналогов.


Пластиковый шпунт

В каких случаях используется пластиковый шпунт

Это изделие нашло широкое применение при:

  • укреплении против эрозии мелиорационных каналов, берегов и водоемов;
  • укреплении стен котлованов, сооружении террас при создании ландшафта;
  • укреплении фундаментных траншей;
  • строительстве ограждений, предотвращающих появление грунтовых вод во время дорожных работ;
  • сооружении шахтных креплений или анкерных стен;
  • использовании элементов конструкций, охраняющих автомагистрали от оползней;
  • создании элементов конструкций шлюзов автомагистралей;
  • необходимости крепления берегов аварийных и испарительных резервуаров;
  • строительстве придорожных каналов;
  • формировании скатов насыпных конусов предмостных конструкций.

В гидротехническом строительстве пластиковые шпунты служат для создания берегозащитных стен, причальных и доковых сооружений.

При строительстве водных путей шпунтовые сваи ПВХ находят применение для их расширения, сооружения герметичных стен, а также берегоукрепление от размывов.

Другая область применения пластиковых шпунтов – монтаж сооружений на водных путях и водоемах, таких как плотины, шлюзы, берегозащитные стены, швартовые палы, водоприёмные и водоотводящие объекты.


Укрепление берега пластиковыми шпунтами

Часто шпунтованные пластиковые стены и ограждения используются при строительстве путей сообщения (автомобильных и железнодорожных). Они незаменимы для возведения защитных и звукоизоляционных стен, устоев мостов, рамп, тоннелей, резервуаров для грунтовых вод.

В подземном строительстве шпунт Ларсена ПВХ применяют для укрепления строительных котлованов, оснований фундаментов, крепления траншей, подземных гаражей и жилых построек.


Погружение пластиковых шпунтов

Создание и использование пластиковых шпунтов приветствуется экологами и другими специалистами по охране окружающей среды. Их следует купить для изготовления вертикальных герметичных стен для свалок и коллекторов, при помощи ШК150 ограждают участки с цистернами и рампы для загрузки мусора.

В сфере защиты водоёмов шпунты ПВХ часто применяют для строительства насосных станций, очистных сооружений, бассейнов для сбора дождевой воды и укрепления плотин.

Главные достоинства пластиковых шпунтов

К основным преимуществам шпунтов из пластика относятся:

  • Легкость и простота установки.
  • Универсальный материал удобен при монтаже, установить его можно с берега и с воды, на мелководье и в местах, труднодоступных для тяжелой техники.
  • Использование ограждений из ПВХ-шпунтов значительно снижает сроки выполнения работ и себестоимость строительства, никак не отражаясь на механических характеристиках и прочности конструкций.
  • Поскольку поливинлхлорид устойчив к коррозии и механическим повреждениям, морской воде и ультрафиолету, шпунт ПВХ обладает исключительной долговечностью (более 50 лет).
  • Кроме того, для ландшафтных дизайнеров и архитекторов композитный шпунт – это замечательная возможность эстетического оформления шпунтовой стены.

За счет экологической безопасности, диэлектрических свойств и легкости пластиковый шпунт можно применять в особо агрессивных природных и климатических условиях, не утрачивая со временем защитных свойств, а цена на комплекс работ в 2 раза меньше в сравнении с изделиями из стали, и в 3 раза — с бетоном.

Полезные материалы

Шпунт Ларсена, заказ погружения

Лучшим способом защитить котлован на стройплощадке от оползней и воды, или, наоборот, укрепить берега водоема является погружение шпунта Ларсена.





Шпунтовые сваи, технология

Монтаж осуществляется при помощи замковой системы, обеспечивающей крепление профилей в вертикальной плоскости, что позволяет сформировать металлическую герметичную стену в почве.







Укрепление берега, Шпунт ПВХ | Пленка для пруда водоема цена. Пленка для прудов стоимость

Укрепление берега, Шпунт ПВХ

Описание:

Компания «Геомастер» предлагает строительному рынку Украины – винилпластиковые шпунтовые стенки GW. Система GW, созданная компанией S. i A. Pietrucha Sp.z o.o., является системой пластиковых профильных стенок, используемых как альтернатива пропитанным деревянным стенкам, металлическим и бетонным шпунтовым ограждениям. Этот материал отличается прекрасной устойчивостью к атмосферным воздействиям, кислой и сольной среде, а также длительным сроком службы. Более того, на материал не воздействуют натуральные компоненты грунта, грызуны, корневая система растений.
Укрепление берегов – это довльно острая и актуальная проблема в строительстве. Укрепление искусственных водоёмов, создание насыпей и откосов, возведение пирсов и пляжных зон – ни одна из этих работ не обходится без берегоукрепления. Один из методов укрепления берега – это использование металлических конструкций или металлического шпунта Ларенса. Это довольно трудоёмкий и дорогостоящий метод. Для этого метода берегоукрепления используют спецтехнику, специальное оборудование. С середины девяностых годов на смену металлическим конструкций пришла система шпунтин из поливинилхлорида или сокращенное название – ПВХ. Берегоукрепление с помощью шпунтин ПВХ – на долгое время обеспечит защиту берега без технического обслуживания. ПВХ устойчив к биологической коррозии, ржавчине, трещинам, царапинам, стиранию, морской солёной воде, ультрафиолетовому излучению, перепадам температур, термическому воздействию.
Срок службы конструкций из ПВХ значительно больший (минимальный срок службы шпунтовой свай из ПВХ — от 30 лет), поскольку способность ПВХ непосредственно противостоять агрессивной среде значительно выше, чем у стали и бетона.

Адрес: Email: [email protected], [email protected]

Телефон(ы): (044) 227-20-29, (097) 184-45-45

Шпунт пвх | Festima.

Ru — Мониторинг объявлений

Шпунт ПBХ выполняeм рaбoты и поставки со Шпунтoм ПВX: SР200 SP 600,ГШ 300, ГШ 500, ГШ 600 (пoливинилхлopид), шиpина прoфиля: 150мм, 200мм, 250мм, 290мм, 400мм, 600мм Шпунт ПBX пpимeняют для решения cлeдующиx задач: — укpeпление бepeга; — фиксaция дoрожногo пoлoтна; — cтpoитeльcтво пpудов, водoемoв, бaссейнoв — укрeплeние канaв; — укреплениe склона oт осыпания; — стpoительcтвo подпорных стен — строительство пирсов Преимущества работы ООО «АМТЕК»: 1. Подбор оптимального технического решения, которое позволяет решить задачу и сократить расходы на ее решение. 2. Работа « под ключ». Вы оставляете заявку-остальное мы берем на себя. 3. Поставка материала и старт выполнения работ на следующий день после оплаты. 4. Опытные мобильные бригады по все России 5. Минимальные расходы на доставку за счет веса шпунта 6. Производим шпунт ПВХ в любых длинах Строительно-производственная ООО «АМТЕК»/ТМ ЭКОПЛАСТ специализируется на данных работах: — выполнение работ с применением шпунта ПВХ ( в том числе поставка материала) — устройство шпунтовых ограждений с применением шпунта Ларсена — производство емкостного оборудования из стеклопластика(ЛОС,КНС,резервуары и тд) При заказе комплекса работ делаем дополнительную скидку на материалы. Работаем по всей России. Р.S. Мы не торговая компания, поэтому у нас нет менеджеров по продажам, консультирует исключительно инженерный состав Звоните. __________________________________________________ слова для упрощения поиска объявлений: Берегоукрепление, шпунт пвх, шпунт пвх цена, шпунт пвх купить, шпунт пвх берегоукрепление, берег укрепление, укрепление берега шпунтом пвх, шпунт ларсена, берегоукрепление шпунтом пвх, шпунт ларсена пвх, шпунт пвх +для укрепления,шпунт пвх +для укрепления берега, шпунт пвх спб, шпунт ларсена пвх цена, цена шпунт пвх +для берега, укрепление канав, пвх шпунт +для укрепления берега цена, шпунт пвх цена +за метр, пвх шпунт +для укрепления берега купить, монтаж пвх шпунта, вибропогружатель +для шпунта пвх, берегоукрепление шпунтом пвх, укрепление берега, закрепление дорожного полотна; строительство прудов и пожарных водоемов, шпунт ларсена пвх цена +за метр, шпунт ларсена пвх купить, производство пвх шпунта, шпунт пвх купить +в спб, купить шпунт пвх цена, укрепление берегов шпунтом пвх спб, шпунт пвх +для укрепления берега купить спб, пвх шпунт sр 250 купить +в екатеринбурге, закрепление склона от осыпания, шпунты пвх москва, шпунт пвх sр 600, шпунт пвх минск, шпунт пвх купить +в спб цена, строительство подпорных стен из ПВХ Шпунта, шпунт пвх фото, пвх шпунт краснодар, дренаж участок, шпунт ларсен, берег укрепление, купить шпунт, пвх купить, шпунт ларсен купить, шпунт цена. Укрепить Берег, строительство подпорных стен из ПВХ Шпунта, берег пруд укреплять, берег укрепление цена, берег укреплять, берег габион укрепление, шпунт берегоукрепление, пруд обустройство, укрепление берегов пруда, укрепление берега пруда +на даче, укрепление берегов пруда +своими руками, укрепление берегов пруда цена, укрепление берега пруда шпунтом, укрепление берега пруда шпунтом цена, купить шпунт, ПВХ Купить, укрепить склон, укрепление берега лиственницей

Ремонт и строительство

Укрепление берега, пластиковые шпунты, ПВХ шпунт,укрепление с пластика предлагаю в Киев, Украина. цена договорная

Что такое файл cookie?

Cookie – это маленький текстовый файл, который сохраняется на вашем компьютере/мобильном устройстве, когда вы посещаете веб-сайт. Этот текстовый файл может сохранять информацию, которая может считываться веб-сайтом, когда вы снова посетите его позднее. Некоторые файлы cookie необходимы, чтобы веб-сайт мог функционировать безупречно. Другие файлы cookie полезны для посетителей: они надежно и безопасно сохраняют имя пользователя, как, например, языковые настройки. Файлы cookie служат для того, чтобы вам не нужно было каждый раз вводить одинаковую информацию, когда вы повторно посещаете какой-то веб-сайт.

Для чего мы используем файлы cookie?

Мы используем файлы cookie, чтобы предложить вам оптимальный доступ к нашему веб-сайту. Благодаря использованию файлов cookie мы можем позаботиться о том, чтобы вам показывалась та же информация, когда вы посетите наш веб-сайт повторно. Файлы cookie могут также использоваться для оптимизации работы веб-сайта. Они облегчают просмотр веб-сайта.

Чтобы защитить ваши личные данные, а также предотвратить потерю информации или противоправное поведение, используются соответствующие организационные и технические мероприятия.

Почему мы используем файлы cookie сторонних поставщиков?

Мы используем файлы cookie сторонних поставщиков, чтобы анализировать в сборных формулярах статистическую информацию с использованием инструментов анализа, напр., Google Analytics. Для этого используются как постоянные, так и временные файлы cookie. Постоянные cookie сохраняются на вашем компьютере или мобтильном устройстве на срок не больше 24 месяцев.

Как я могу отключить файлы cookie?

Вы можете очень просто отключить все файлы cookie в настройках своего веб-браузера. Для этого просто нажмите «Справка» и поищите «Блокирование файлов cookie». Помните о следующем: если вы отключите файлы cookie, тот веб-сайт будет показываться только частично или не будет показываться вообще.

Стопы виниловых листов | Нилекс

Введение

С точки зрения материального ущерба наводнения являются вторым по значимости видом стихийных бедствий, с которыми сталкиваются люди. На протяжении веков владельцы бизнеса, государственные учреждения и инженеры искали способы защитить ценную собственность от наводнения. Обычно проекты по ремонту стен от наводнения и дамбы выполняются за половину стоимости с использованием синтетических шпунтовых свай по сравнению с использованием обычных материалов, таких как сталь и бетон.

Шпунтовые сваи обычно используются в проектах, предназначенных для стабилизации и увеличения высоты дамб и земляных дамб. Укладка винилового листа может помочь предотвратить переполнение, внутреннее просачивание, обвязку пласта, эрозию поверхности и повреждение грызунами. Ведущие инженеры-проектировщики, государственные учреждения и генеральные подрядчики во всем мире выбирают для проектирования и установки синтетических шпунтовых свай для длинного списка приложений по контролю воды, от сложных проектов, связанных с осушением кислотных шахтных вод до простых операций по борьбе с эрозией или отводом воды.

Синтетические шпунтовые сваи, которые мы перевозим, прошли всесторонние испытания и используются Инженерным корпусом армии США более 15 лет. Производительность доказана.

Области применения

  • Стены от наводнения и защита
  • Отсечка и локализация
  • Морские сооружения
  • Увеличение надводного борта
  • Стабилизация плотины
  • Защита трубопроводов
  • Противоударный барьер
  • Ремонт дамбы

Преимущества

  • Рентабельность
  • Экологичность
  • Простая установка
  • Увеличенный срок службы
  • Покрытия или консерванты, не содержащие токсичных веществ
  • Коррозионно-стойкие
  • Устойчивые к ультрафиолетовому излучению
  • Невосприимчивы к повреждениям от морских червей
  • Эстетическая привлекательность

Ограничения традиционных методов

Сталь

  • Дорого
  • В конечном итоге rus ts и выглядит плохо
  • Требует бесконечного обслуживания
  • Часто покрывается токсичными химикатами

Бетон

  • Возможный износ, вызванный:
    • Растрескивание
    • Оседание
    • Коррозия арматурной стали
  • Дорогостоящая глубокая часто требуется фундамент

Обработанная древесина

  • Выщелачивает токсичные химические вещества в окружающую среду
  • Может быть поврежден УФ-излучением
  • Возможное ухудшение состояния, вызванное:
    • Грибок
    • Бактерии
    • Термиты
    • Морская вода

Стопы виниловых листов | ESC Pile (Global Sheet Piling Solutions)

Подпорная стена

Шпунтовые сваи из винила или ПВХ часто используются для многих видов постоянного применения, включая удержание почвы и воды.

Благодаря доказанной прочности, коррозионной стойкости и повышенной водонепроницаемости, он стал основным вариантом при проведении временных работ, таких как:

• коффердамы;

• диафрагменные стенки; и

• опора фундамента

Виниловые шпунтовые сваи также широко используются в постоянных применениях, в том числе:

• причальные стенки;

• опоры мостовидных протезов;

• резервуары подземные;

• подвальные помещения; и

• туннели и шахты

Контроль эрозии

Использование шпунтовых свай из винила или ПВХ уже много лет демонстрирует исключительный результат в защите береговой линии и водных границ.

Помимо привлекательного внешнего вида, легкости и устойчивости к коррозии, он также доказал свою долговечность, экономичность и, как считается, снижает воздействие на окружающую среду. Эти характеристики делают продукт очень эффективным для следующих проектов:

• защита берега

• Защита береговой линии

• дорожная защита

• строительство переборок

Ремонтно-восстановительные работы

Используемые вместе с облицовкой, виниловые шпунтовые сваи служат барьером от размыва или подрыва, вызванного приливными ударами, не поглощаются каменной наброской.Они также используются для удержания камней, валунов или акроподов в случае крутых или многослойных облицовок. Ремонтные работы с использованием виниловых шпунтовых свай обеспечивают дополнительную безопасность человеческой жизни и собственности на морских объектах и ​​близлежащих побережьях. Заявки следующие:

• берегоукрепление реки

• защита морских объектов и сооружений типа

причал, причал, волнорез и пирс

• береговая охрана

• защита перегородки

Работы на набережной / Дорожное строительство

Эти аспекты позволяют шпунтованной свае работать как консольные или поддерживаемые 9-ти стержневые стержни с низкой прочностью, подпорки или анкеры), подпорные стены, виниловые шпунтовые сваи наиболее подходят для насыпных работ из-за их улучшенной водонепроницаемости, предотвращающей разжижение.Использование шпунтовых свай сокращает объем засыпки за счет точного огораживания определенных лимитов. Использование материала также устраняет необходимость в работах по защите склонов и помогает максимизировать площадь, когда она ограничена.

Виниловые шпунтовые сваи, которые могут быть изготовлены любой длины, указанной в проекте, делают их идеальными для строительства:

• по водным или эстакадным дорогам

• над водой или надземными переходами

• прибрежные дороги

• причалы или причалы

• прочие рекламации.

Экологичные изделия из переработанного пластика — Lankhorst Recycled Products UK Ltd // Продукция> Морское машиностроение> Шпунт из пластика

Шпунт из переработанного пластика KLP® Prowal предлагает вам устойчивое и экономичное решение для поддержки и защиты вашего банка! KLP® — прекрасная альтернатива, особенно там, где встречаются вода и воздух — там, где все виды древесины подвержены гниению. Шпунт KLP® Prowal имеет внешний вид и обрабатываемость дерева, а срок службы пластмасс.Укрепление банка KLP® Prowal не гниет и не раскалывается, оно прочное, экологически чистое, не требует ухода и легко наносится. Он не обрабатывается ядовитыми веществами или химическими веществами и не стареет из-за изменения погодных условий.

Шпунтовая перегородка KLP® Prowal изготовлена ​​из переработанных пластиковых досок с гребнем и пазами. Высоту перегородки можно увеличивать с шагом 15 см. Шпунтовые сваи KLP® Prowal можно использовать как на прямых берегах, так и на изгибах.В качестве завершающего штриха мы поставляем крылья из переработанного пластика KLP®. В сочетании с KLP® Prowal мы предлагаем комбинированные стойки KLP® и усиленные стойки KLP® для крепления перегородки. С KLP® вы можете выбрать экологически безопасное решение!

Комбинированная стойка KLP® состоит из необработанной деревянной опоры, отлитой вместе с пластиком KLP®. Это имеет явное преимущество, заключающееся в том, что в линии воздух-вода не происходит разрушения, что делает решение совершенно не требующим обслуживания! Используемая древесина сертифицирована PEFC и происходит из экологически рациональных лесов.

Пластик

KLP® можно легко пилить, сверлить, строгать, прибивать гвоздями, скобами и привинчивать. Предлагаем вам инструкции по установке и советы по установке. Для получения дополнительной информации свяжитесь с нами по телефону +31 (0) 515-487 630.


Также узнайте больше о преимуществах новой пластиковой подпорной стенки KLP® RapidRetain

Загрузите наш полный ассортимент продукции

>>> Больше изображений проектов пластиковых подпорных стен в галерее

Анализ характеристик динамического сцепления уклона, укрепленного стенкой из шпунтовых свай

Большая деформация откоса, вызванная землетрясением, может привести к к потере устойчивости откоса и его подпорных конструкций.В настоящее время имеются некоторые научные достижения по армированию откосов стабилизирующими сваями. Однако из-за сложности структурной системы взаимосвязь между грунтом и сваей до сих пор не совсем понятна. Следовательно, крайне необходимо дальнейшее изучение его динамических характеристик. В связи с этим в данной статье была создана численная модель, а нефограмма деформации и напряжения шпунтовой сваи при пиковом ускорении движения грунта (PGA) при 0,1 g, 0.Было получено 2 г и 0,4 г. В результате анализа были сделаны некоторые выводы. Во-первых, на основе нефограммы характеристик движения и положения поверхности скольжения и подпорной стенки усиленный откос можно условно разделить на 6 секций, а именно части тела скольжения A, B, C, D и E и часть коренной породы F. Во-вторых, были тщательно изучены деформация и распределение напряжений в откосе, укрепленном стенкой из шпунтовых свай. Основываясь на результатах расчета деформации из анализа истории времени, сила взаимодействия между конструкцией и грунтом может быть оценена по разнице пиковых горизонтальных смещений, и закон связи конструкции и грунта при землетрясении может быть изучен с помощью этого подхода.

1. Введение

Шпунтовая стена — это типичная несущая конструкция с преимуществами безопасности, надежности и низкой стоимости, которая широко используется в железнодорожном машиностроении, дорожном строительстве и т. Д. Исследование катастрофы во время сильного землетрясения в Вэньчуане показало, что стена из шпунтовых свай имеет отличные сейсмические характеристики [1]. Но исследований динамических характеристик сцепления шпунтовой стены и окружающего грунта откоса относительно немного. Большая часть исследований посвящена свайному фундаменту, свайной пристани и так далее.Например, Takahashi et al. [2] изучили сейсмические характеристики свайной пристани во время землетрясения и проанализировали явления повреждения и механизм разрушения свайной пристани, вызванные сейсмической остаточной деформацией; Abdoun et al. [3] изучали динамический отклик свайного фундамента на землетрясение с помощью динамических испытаний модели центрифуги; Jiao et al. [4] проанализировали динамические характеристики шпунтовой пристани с отделенной разгрузочной платформой при горизонтальных сейсмических нагрузках; волны Кобе и Эль-Сентро были включены в численную модель, и было обнаружено, что на динамические характеристики причала из шпунтовых свай влияли динамические характеристики, такие как спектр, плотность энергии волны и полная энергия волны.

Для откоса, укрепленного стеной из шпунтовых свай, Satoh et al. [5] изучали состояние откоса, укрепленного стальной стабилизирующей сваей, при землетрясении при испытании динамической модели центрифуги; Тао [6] изучил закон распределения напряжений и деформаций сваи при различных сейсмических силах: Wang et al. [7] изучали закон деформирования связного грунтового откоса, укрепленного стабилизирующей сваей, с помощью модельных испытаний на центрифуге. Он разделил склон на четыре области и сравнил горизонтальное смещение четырех областей на одинаковой высоте; Джарлелис и Милонакис [8] предложили исследование динамических свойств консольной стенки.Динамический линейный анализ взаимодействия стена-грунт-конструкция был проведен для исследования влияния наличия консольной стенки и ее гибкости на индуцированное ускорение удерживаемого грунта; Conti et al. [9] исследовали физические явления, которые контролируют динамическое поведение встроенных консольных подпорных стенок, и подтвердили, что встроенные консольные подпорные стены испытывали постоянные смещения даже до того, как ускорение достигло критического значения, соответствующего полной мобилизации прочности грунта на сдвиг.

Недавние численные исследования динамического поведения закладных подпорных стен, как консольных [10, 11], так и с одним уровнем опоры [12–14], показали интересные аспекты, связанные с взаимодействием грунта и конструкции и определяющим моделированием механическое поведение грунта при циклическом нагружении. Кроме того, Rainieri et al. [15–17] провели серию исследований, основанных на методе анализа эксплуатационной модели, путем уточнения модели встроенной подпорной стенки путем оптимизации корреляции между экспериментальной и численной оценкой динамических свойств системы грунт-стена и получили некоторые обнадеживающие результаты. .Но вышеперечисленные исследования все еще не являются исчерпывающими, поскольку динамические характеристики связи склона и конструкции не были взяты в качестве объекта исследования. Qu et al. [18, 19] изучали сейсмический отклик откоса и стенки шпунтовых свай путем испытания на вибростоле и предлагали некоторые разумные значения сейсмического коэффициента, но динамическое соединение шпунтовой стенки и грунта не исследовалось.

Из вышеизложенного видно, что мало исследований, посвященных уклону, усиленному шпунтовой стенкой, особенно в отношении исследований динамических характеристик сцепления, независимо от того, основаны ли они на численном моделировании или эксперименте.Таким образом, в этой статье модель стены из шпунта на основе уклона прототипа была создана: рассчитаны смещения и пластические состояния. Целью данной работы является исследование характеристик деформационной деформации откоса, армированного шпунтовой стенкой, и изучение механизма динамического взаимодействия системы сваи-грунт при движении грунта. Результаты данного исследования могут дать надежную теоретическую основу для выявления сейсмического механизма уклона, укрепленного шпунтовой стенкой.

2. Численный анализ
2.1. Создание числовой модели

Цифровая модель находится на стене из шпунта левого откоса шоссе в Китае. Коллювий расположен над поверхностью склона и в основном состоит из илистой глины, горных пород и небольшого количества гравийной почвы. Коренная порода представлена ​​аргиллитом () с небольшим количеством песчаника, а наклон коренной породы составляет 245 °; естественный угол откоса 27 °. Склон находится в естественном стабильном состоянии, но при сильных ливнях или землетрясениях подвержен оползням.Длина модели около 85 м, а высота около 75 м; Оба они созданы по результатам натурных измерений. Чтобы сократить время расчета в предположении обеспечения точности, толщина модели составляет 15 м, и эта толщина может отражать поведение механической деформации всего склона. Длина стабилизирующей сваи — 28 м, глубина заложения — 17 м, размер сечения — 3,5 м × 2,5 м. Между сваями устанавливаются стопорные пластины. Размер числовой модели разработан на основе прототипа с небольшим упрощением.Расчетный чертеж шпунтовой стены представлен на рисунке 1. Модель показана на рисунке 2.



2.2. Выбор параметров расчета

Поскольку модель, основанная на месте, часто более убедительна, соответствующие параметры (объемный вес, сцепление, угол внутреннего трения и т. Д.) Скользящего тела и коренных пород были взяты из полевых испытаний, а соответствующие параметры сваи были спроектированы в соответствии с китайскими правилами строительства бетонных конструкций [20], а сваи изготовлены из бетона C30.

В этой процедуре скользящее тело, коренная порода и сваи моделируются с помощью единства зон. Удерживающие пластины моделируются элементами конструкции оболочки; толщина оболочки 0,3 м. Нижняя часть модели — статическое граничное условие. Граничное условие свободного поля используется вокруг модели. Кроме того, в модели используется коэффициент местного демпфирования 5% для аппроксимации демпфирующего эффекта грунта во время распространения сейсмических волн. Параметры модели приведены в таблице 1.


Материал Расчетная модель Объемный вес Когезия Угол внутреннего трения () Объемный модуль Модуль сдвига Модуль упругости Коэффициент Пуассона
кН / м 3 кПа ° кПа кПа кПа

Скользящее тело 19 19 24
Коренная порода Мор-Кулон 24 50 40
Свая Упругая 25
Опорная пластина Эластичная 25 0.2

2.3. Сейсмическая нагрузка

Численная модель создана на основе прототипа площадки, которая спроектирована в соответствии с Правилами сейсмической безопасности для автомобильных дорог Китая [21]. Согласно кодексу, фундаментальным условием прототипа является площадка класса II; El Centro — типичный пример, использованный на этом сайте. Кроме того, как первая успешно собранная запись сейсмических волн, волна Эль-Сентро (Империал-Вэлли-1940) широко использовалась в историческом анализе структуры из-за однородности амплитуды спектра ускорений, распределенных по периодическому диапазону [22] .Поэтому для ввода была выбрана сейсмическая волна El Centro. Для изучения характеристик динамического отклика усиленного склона в зонах интенсивности VII, VIII и IX, PGA волны корректируется до 0,1 г, 0,2 г и 0,4 г в соответствии со стандартом Китайской классификации интенсивности сейсмических укреплений [23 ]. Кроме того, учитывая, что дно модели представляет собой аргиллит, прочность которого относительно невысока, ускорение или скорость не могут быть применены к модели непосредственно в. Хронология напряжения во времени преобразуется в горизонтальную скорость из сейсмических хронологий (а именно,).Движение грунта на самом деле длится долгое время, но большая часть амплитудной части временной истории сейсмических скоростей была включена в начальные 30 секунд. Для экономии времени вычислений в качестве времени загрузки взяты первичные 30 с. Хронология горизонтальной скорости во времени показана на Рисунке 3.


3. Анализ деформации

Нефограмма остаточной деформации и состояние пластической деформации откоса, армированного стенкой шпунтовой сваи, в условиях нагружения с PGA при 0,1 г, 0,0.2 г и 0,4 г могут быть получены численным расчетом, как показано на рисунках 4 и 5.

Из рисунка 5 видно, что с увеличением PGA изменение пластического состояния модели показывает некоторые интересные характеристики. Во-первых, зона сдвигового растяжения перенесена изнутри корпуса ползуна на поверхность. Во-вторых, зона растяжения при сдвиге простирается вниз от верхней части тела оползня.

Кроме того, смещение имеет очевидные характеристики разделения.Основываясь на численном расчете, уклон можно разделить на 6 участков, а именно: A, B, C, D и E участка оползня и участок F коренной породы, как показано на рисунке 6. Отрезки от A до D. делятся приблизительно в зависимости от расположения сваи, поверхности S и поверхности W. Определение поверхностей S и W описывается далее в этой статье. Деформационные характеристики каждой области кажутся разными.


Что касается зоны коренных пород, остаточная деформация F относительно постоянна и не зависит от усиленной конструкции; E — зона откоса, которая находится над несущей конструкцией.Боковая деформация E мала, а распределение горизонтальных смещений E аналогично естественному уклону. Опорная конструкция в основном действует на A, B, C и D. Остаточное смещение A и C больше, чем у B и D, а именно, A> B и C> D, граница A, C и B и D — это поверхность W, а положение поверхности W составляет примерно 1/2 сегмента кантилевера. Поскольку стабилизирующая свая в основном зависит от сопротивления грунта заделанной секции сваи, предельный эффект нижнего места консольной секции лучше, чем верхнего.

После землетрясения остаточное смещение F в основном не изменилось, но остаточные смещения остальных участков увеличились. Пластическое обрушение сначала возникает на поверхности скольжения, а пластическая зона расширяется с увеличением сейсмического коэффициента. Затем на задней кромке откоса E-секции возникает разрушение при растяжении и сдвиге. В рабочем состоянии PGA при 0,4 г все сечение E находится в пластической деформации, которая подвержена явлению нестабильности.Это означает, что реакция землетрясения на смещение в усиленном склоне усиливается снизу вверх, и землетрясение может ускорить скольжение склона.

Для изучения закона деформации усиленного откоса была выбрана серия точек измерения разной высоты для изучения горизонтального остаточного смещения грунта в 0,4 г, как показано на Рисунке 7.


Можно найти что остаточная деформация постоянна в основной породе склона, а горизонтальное смещение относительно невелико.Но остаточное смещение вблизи поверхности скольжения явно возрастает. Это означает, что стена из шпунтовых свай действительно имеет некоторую опору для уклона, но скользящее тело откоса по-прежнему демонстрирует тенденцию к скольжению при землетрясении, и характеристики зональности проявляются явно. Смещение верхней части тела больше, чем нижней. Кроме того, кривые остаточного горизонтального смещения имеют очевидную точку пика на разной высоте, и тенденция изменения горизонтального смещения по обе стороны от точки пика различается.Следовательно, точки пика могут быть разделениями, а поверхность S может быть получена, если разделители на разной высоте были соединены, как показано на Рисунке 7. Грунт по обе стороны от поверхности S показывает разные законы деформации в процессе нагружения; секции A и B без сдерживающего эффекта сваи показывают большое горизонтальное смещение, потому что они находятся далеко от сваи, но смещения C и D довольно малы, потому что они близки к свае. Следовательно, остаточное напряжение A больше C, а B больше D.Комбинируя приведенные выше выводы, A> B и C> D, можно получить, что размер деформации каждой секции составляет A> B> D и A> C> D. Смещение B и C зависит от скольжения. угол наклона поверхности, толщина и материал тела скольжения и т. д.

В качестве примера был взят PGA 0,4 г; остаточное смещение сваи и грунта после землетрясения было проанализировано, как показано на рисунке 8. Смещение грунта перед сваей и за сваей может точно отражать силу землетрясения тела сваи, как показано на рисунке 8.Остаточное смещение верхней части консольной сваи и грунта сильно различается, поэтому свая и грунт могут отделиться от грунта.


Кроме того, нефограмма распределения вертикального остаточного смещения откоса под PGA 0,2 g показана на Рисунке 9. Можно обнаружить, что вертикальное остаточное смещение откоса, усиленного стенкой из шпунтовых свай, не показало явных зональных особенностей, поскольку горизонтальное смещение.


4. Анализ динамического сцепления конструкции и грунта

Динамическое взаимодействие грунта и конструкции изменило характеристики движения грунта естественного откоса, а наличие откоса изменило динамические характеристики конструкции.Конструкция и откос взаимодействуют друг с другом, поэтому динамическое соединение шпунтовой стены и откоса становится довольно сложным. Правильное понимание динамической связи шпунтовой стены и откоса — основа сейсмического проектирования. Rainieri et al. [17] обнаружили, что динамический отклик всей системы определенно определяется собственными частотами почвенных областей по обе стороны от стены с помощью численного моделирования, основанного на OMA (Operational Model Analysis). С точки зрения частоты, изучение взаимодействия между собственной частотой грунтовой сваи и частотой сейсмической волны для представления сейсмического отклика системы грунт-конструкция является эффективным методом.В этом методе учитываются собственная частота конструкции и спектральные характеристики сейсмической волны. Следовательно, он не подходит для нашего исследования, посвященного дифференциальному смещению при разных PGA одной и той же сейсмической волны. К счастью, метод балки фундамента Винклера дает нам решение. Согласно методу фундаментной балки Винклера, разница пикового горизонтального смещения может в некоторой степени выявить напряжение почвы и сваи. На основе модели балки на фундаменте Винклера стабилизированная свая рассматривалась как аналог упругой балки, а грунт — как сплошной эластомер; взаимодействие между почвой и сваей стимулировалось непрерывно распределенной пружиной.В модели Мэтлока, одной из наиболее широко используемых моделей, система состояла из частотно-независимой нелинейной пружины и линейного демпфера. В нелинейной пружине нагрузка пропорциональна перемещению. Одним словом, разница в перемещении грунта и сваи может качественно отражать давление между грунтом и сваей.

В результате в этой статье была взята серия экспериментальных точек перед сваей и за ней (все они находятся примерно в 20 см от сваи) и проведено сравнение горизонтального смещения этих точек и стены из шпунта.

Для статических условий, если нет смещения скользящего тела после выемки грунта, сопротивлением шпунтовой стены должно быть статическое давление грунта или активное давление грунта. Однако в действительности ситуация такова, что после выемки грунта скользящее тело будет скользить по скользящей поверхности под действием силы тяжести и способствовать некоторому прогибу сваи; затем стрессовое состояние снова уравновешивается. В таком состоянии грунт у стены из шпунта уплотнен.Сжатый грунт приводит к избыточному смещению, и это избыточное смещение представляет собой взаимодействие сваи и грунта в статическом состоянии.

Смещение сваи и грунта в статическом состоянии показано на рисунке 10.


Можно обнаружить, что смещение грунта за сваей значительно больше, чем сваи, что указывает на то, что даже в статических условиях , свая подвергается оползневому толчку от тела скольжения, и распределение оползневой тяги должно быть примерно искривленным.Кроме того, смещение закладной секции, похоже, не представлено. Причина в том, что в статическом состоянии коренная порода не показывает значительных смещений.

Анализ динамического состояния выполняется на основе статического состояния; Увеличение разницы смещения сваи и грунта может представлять динамическое взаимодействие сваи и грунта.

Следует отметить, что максимальное давление конструкции и грунта учитывалось в процессе сейсмического проектирования; Чтобы не нарушить согласование, для исследования были выбраны смещения пиков, но не остаточное смещение.Пиковые смещения точки измерения и стены из шпунта показаны на рисунке 11.

Кроме того, поскольку жесткость стены из шпунта намного больше, чем у почвы, стенка из шпунта будет вращаться при землетрясении, и смещение стенка из шпунтовых свай увеличивается с высотой, как показано на рисунке 11.

На рисунке 11 можно увидеть, что горизонтальное смещение стенки из шпунта и грунта имеет разное поведение деформации при движении грунта.Основываясь на разнице пикового горизонтального смещения, можно оценить силу взаимодействия конструкции и грунта в соответствии с методом фундаментных балок Винклера. Наличие стены из шпунтовых свай в значительной степени изменяет горизонтальное смещение окружающего грунта, а динамическое взаимодействие между грунтом и конструкцией может быть отражено разницей их смещения. Для консольной сваи разница пикового горизонтального смещения консоли и грунта отражает оползневую тягу при землетрясении, а распределение оползневой тяги в основном подчиняется законам.Наибольшая разница пикового горизонтального смещения возникает в средней и нижней частях сваи, что свидетельствует о наибольшем давлении грунта именно в этом месте. А разница пикового горизонтального смещения между грунтом перед сваей и грунтом за сваей в закладных частях отражает сопротивление грунта сваи, что означает, что наибольшее сопротивление грунта проявляется на участке сваи -17 м.

С увеличением PGA разница пикового горизонтального смещения между сваей и грунтом радикально увеличилась, особенно в PGA 0.4 г; разница пикового горизонтального смещения резко возрастает в месте немного более глубокой части перед сваей и части −17 м за сваей, что ясно показано на рисунке 10. Пластическая деформация этих двух частей является основной причиной того, что явления.

Поскольку модуль деформации грунта, очевидно, зависит от траектории напряжения и напряженного состояния, этот метод позволяет получить только распределение сил взаимодействия сваи и грунта, а график изменяется приблизительно.Однако этот метод имеет важное значение при изучении динамического взаимодействия конструкции и грунта.

5. Выводы

Конечно-разностная модель была построена. Принцип метода балок фундамента Винклера был применен к результату остаточного смещения модели; получены динамические сцепные характеристики сваи-грунт. Выводы исследования следующие: (1) При движении грунта горизонтальное остаточное смещение заднего откоса стены имеет явно региональные характеристики.Уклон можно разделить на 6 участков в зависимости от положения скользящей поверхности и стены из шпунтовых свай, а именно, A, B, C, D и E участка оползня и F участка коренных пород. Остаточная деформация F-секции сравнительно единодушна в сейсмическом воздействии; участок Е имеет максимальную остаточную деформацию; остаточная деформация секций A и C больше, чем секций B и D. (2) Вертикальное остаточное смещение откоса, поддерживаемого шпунтовой стеной, не имеет явных характеристик зонирования.(3) Основываясь на разнице пикового смещения сваи и грунта, можно получить характеристики динамического сцепления уклона, усиленного шпунтовой стенкой.

Конфликт интересов

Авторы заявляют об отсутствии конфликта интересов.

Выражение признательности

Это исследование поддержано Национальным фондом естественных наук Китая в рамках гранта No. 41602332 и Фонд исследований, науки и технологий Юго-Западного нефтяного университета в рамках гранта №2013XJZ020.

(PDF) Сравнительное исследование работ по стабилизации с использованием шпунтовых свай из железобетона, стали и винила

Индексировано в

Scopus Compendex и Geobase Elsevier, Geo-Ref

Information Services-USA, List B of Scientific Journals,

Польша,

Справочник научных журналов

ISSN 0974-5904, Том 08, № 04

август 2015, PP1595-1599

# 02080410 Copyright © 2015 CAFET-INNOVA TECHNICAL SOCIETY.Все права защищены.

Сравнительное исследование стабилизационных работ с использованием шпунтовых свай из

железобетон-сталь-винил

БАМБАНГ ИСТИЖОНО1 И АБДУЛ ХАКАМ2

1 Кафедра гражданского строительства, Университет Андалас, Паданг 25131, Индонезия,

, Университет Падангаласастер, Исследовательский центр

2Disaster 25131, Индонезия

Электронная почта: [email protected], [email protected]

Аннотация: В этой статье представлено сравнительное исследование использования шпунтовых свай в качестве защиты при проведении работ по нормализации набережной реки

от размыва.В этом исследовании кратко описано использование шпунта в качестве укрепления грунта набережной реки

от оползня. Далее описывается использование шпунта для работ по укреплению набережной реки

. Затем проводится сравнительное исследование использования шпунтовых свай, которые использовались в нескольких местах в Батанге

Анай и Батанг Манггор. Оба этих участка имеют одинаковые геотехнические характеристики и географию

, поэтому можно провести сравнительное исследование.Шпунты изготавливаются из бетона, стали и винила. В конце исследования

представлено сравнение этих трех типов шпунтовых свай с точки зрения стоимости материалов

и

удобоукладываемости на стройплощадках.

Ключевые слова: Река, Шпунт, Стоимость строительства

1. Введение

Провинция Западная Суматра в Индонезии с общей площадью

около 42300 км², географически расположена в центральной-западной части

острова Суматра ( Рисунок 1).

Провинция Западная Суматра насчитывает более 600 крупных

и малых рек. В средней части провинции Западная Суматра

находятся холмы, простирающиеся с севера до

юга как часть хребта Букит Барисан. Холмы

стали отправной точкой в ​​начале рек

Западной Суматры. Таким образом, в целом река на Западной Суматре

может быть разделена на два разных типа реки

, протекающих в западном и восточном направлениях.

Географическое состояние этих территорий обуславливает структуру потока

в том смысле, что два типа потоков очень разные.

Речной сток в восточной части

Суматра характеризуется относительно медленными течениями и штилем. Это

, потому что рельеф склона не крутой. В отличие от

с западной стороны, расстояние между источниками

рек и берегом относительно невелико с высокими топографическими различиями

.Так что поток воды в

западном острове Суматра быстрый и имеет довольно высокий

размывающий потенциал. Такой характер приводит к многочисленным оползням

на берегу реки, которые обычно происходят в сезон дождей

. Итак, есть несколько стабилизационных работ на

многих речных участках Западной Суматры.

Использование шпунтовых свай для откосов в бассейне реки

было выполнено во многих странах. Стабилизация

водных объектов

может быть выполнена с помощью шпунтовых аппликаций

изготовлены из различных материалов.В качестве шпунтовых свай можно использовать такие материалы, как

: сталь, железобетон, винил, армированный волокном полимер (FRP)

и древесина.

Каждый шпунт имеет свои достоинства и

недостатки. Шпунт, например, должен быть обработан

для защиты от грызунов. Железобетон

Материал

относительно жесткий, чем другие материалы. Шпунтовые стены из стали

могут быть установлены консольно на глубину

до 8 м без анкера.Стальной шпунт

также считается более экономичным для земляных работ

в

(Стюарт, [4]). В то время как виниловая шпунтовая свая на

относительно

короче стальной, что составляет лишь половину ее длины.

В то время как FRP может использоваться для коррозионных участков, где применяется сталь

и железобетон, в меньшей степени подходящие

.

Шпунт можно забивать на некотором расстоянии от реки

медленно (Рисунок 2) или в прямом контакте с медленной рекой

(Рисунок 3).На эти различия сильно влияет поведение

состояния почвы на площадке и

гидравлическое поведение воды в речном бассейне. Для водных объектов

с относительно медленным, не размывающим потенциалом,

более желательна установка первого типа.

В отличие от потока, имеющего тенденцию размывать берега рек, шпунт

с установкой второго типа технически более полезен.В дополнение к методу строительства

, применение шпунтовых свай требует также

экологических соображений и хорошего

вида реки с наличием шпунтовых конструкций

в этом районе. Например, из соображений охраны окружающей среды

является установка шпунта на

Биодинамические стены из шпунтовых свай: структура, удерживающая растительность

Компоненты модели

Целью проекта является понимание развития системы деревянных шпунтов с растительностью и определение характеристик влияние растительности на зависящую от времени несущую способность системы.Комбинация различных компонентов модели показана на рис. 1. После представления компонентов модели сначала была проведена оценка консольной шпунтовой сваи (случай 1), см. Рис. 2. Во-вторых, система деревянных шпунтов с растительностью была проанализирована в временные рамки с ростом растительности и накоплением повреждений на шпунте (Случай 2).

Рис. 1

Блок-схема компонентов модели

Рис. 2

Случай 1, берег ручья высотой 3 м, удерживаемый шпунтом из древесины, которая имеет низкую сопротивляемость гниению.Случай 2, тот же берег ручья, сохраненный из-за низкой устойчивости к гниению системы шпунтовых свай и растительности. Сгнивший шпунт и выросшая растительность показаны в случае 2. Соответствующий изгибающий момент, действующий на шпунт, показан справа.

Модели распределения корней показывают количество (массу) корней на разной глубине от поверхности. В модели использовалась подходящая модель распределения корней для прибрежных экосистем. Зная распределение корней в каждый период времени, \ (\ Delta t_ {i} \), было оценено дополнительное сцепление за счет корней для этого периода времени.Любое изменение сцепления засыпки отразится на изменении бокового давления грунта и, следовательно, на изменении изгибающего момента и поперечных сил, действующих на шпунт. Изменения изгибающего момента и касательных напряжений, испытываемых деревянным шпунтом, являются ключевыми параметрами при оценке воздействия растительности на шпунт. Любое изменение момента, в свою очередь, приведет к изменению требуемой толщины шпунтовой конструкции. Таким образом, требуемая толщина шпунта станет параметром, зависящим от времени.С другой стороны, шпунт подвергается биологическому разложению и воздействию продолжительности нагрузки, особенно при использовании менее доступных на местном уровне прочных хвойных пород древесины. Это привело бы к уменьшению толщины шпунтовой сваи и, следовательно, ее несущей способности и сопротивления сдвигу. Все модели компонентов кратко описаны в следующем разделе. Поведение и эволюция системы деревянных шпунтовых свай и растительности проиллюстрированы на примере приложения.

Модель роста корней

Модели корневого распределения, предложенные Laio et al.(2006), Preti et al. (2010) и Schenk (2008) предназначены в основном для использования в ситуациях, когда поглощение растительностью зависит от проникновения воды в почву (Tron et al. 2015). В прибрежных регионах грунтовые воды являются основным источником питательных веществ и воды для растительности (Zeng et al. 2006), в отличие от других ситуаций, когда доступность питательных веществ уменьшается с глубиной. Корни могут концентрироваться в верхних областях из-за нехватки кислорода из-за высокого уровня грунтовых вод или могут углубляться, достигая уровня грунтовых вод, чтобы использовать необходимые питательные вещества и воду.Чтобы смоделировать влияние прибрежной растительности на укрепление почвы, необходимо принять модель распределения корней, которая учитывает вышеупомянутые ситуации. Tron et al. (2014) разработали стохастическую аналитическую модель для определения вертикального распределения корней в экосистемах, где инфильтрация дождевых осадков не является основным источником поглощения воды растениями, см. 1–4:

$$ {\ overline {\ text {r}}} \ left ({\ text {z}} \ right) = \ frac {{2 {\ uptheta} \ left ({\ text {z }} \ right) {\ text {k}} \ left ({\ text {z}} \ right)}} {{{\ uptheta} \ left ({\ text {z}} \ right) + {\ uptheta } \ left ({\ text {z}} \ right) {\ text {K}} \ left ({\ text {z}} \ right) + 1 — {\ text {k}} \ left ({\ text {z}} \ right)}} $$

(1)

$$ {\ uptheta} \ left ({\ text {z}} \ right) = \ frac {{{\ upbeta} \ left ({\ text {z}} \ right)}} {{\ upgamma} } $$

(2)

$$ {\ text {k}} \ left ({\ text {z}} \ right) = \ left \ {{\ begin {array} {* {20} c} {\ left \ {{\ begin {array} {* {20} c} {\ frac {{\ Gamma \ left ({\ frac {\ lambda} {\ eta}, \ frac {{{\ text {h}} _ {1} — {\ текст {z}} — {\ text {L}}}} {{\ upalpha}}} \ right) — \ Gamma \ left ({\ frac {\ lambda} {\ eta}, \ frac {{{\ text {h}} _ {1} — {\ text {z}}}} {{\ upalpha}}} \ right)}} {{\ Gamma \ left ({\ frac {\ lambda} {\ eta}} \ right)}},} \\ {} \\ \ end {array}} \ right.} & {{\ text {if}} — \ infty

(3)

$$ \ alpha = \ frac {\ check {\ alpha}} {{h_ {2}}}, $$

(4)

, где \ (\ stackrel {-} {r} \ left (z \ right) \) — нормализованная масса корня на глубине z, а для получения реальной массы корня \ (\ stackrel {-} {r} \ left (z \ right) \) умножается на максимальную массу корня.На определенной глубине от уровня грунтовых вод рост корней усиливается, и его диапазон зависит от колебаний уровня грунтовых вод. \ (k \ left (z \ right) \) — это вероятность того, что глубина \ (\ mathrm {z} \) попадает в зону оптимального роста корня, зону под поверхностью, где рост корня благоприятен. Диапазон оптимальной зоны роста корней представлен корневым ящиком шириной \ (L \). Скачки уровня грунтовых вод, которые в суточном масштабе времени считаются мгновенными, учитываются с использованием средней глубины импульсов \ (\ check {\ alpha} \).\ (\ upbeta \ left (z \ right) \) представляет скорость роста корней, а \ (\ gamma \) представляет скорость разрушения корней. λ — средняя скорость стохастического мгновенного подъема уровня воды, \ ({h} _ {2} \) — глубина зеркала грунтовых вод в самые засушливые периоды, \ ({\ eta} \) — снижение уровня воды во времени, а \ ({h} _ {1} \) — глубина корневого бокса.

Согласно этой модели, корни концентрируются на верхних слоях, если изменчивость уровня грунтовых вод высока, и более глубокие корни обнаруживаются, когда изменчивость уровня грунтовых вод меньше.

Модель укрепления корня

Наиболее широко используемая модель укрепления корня, разработанная Wu et al. (1979) предполагает, что все корни растут перпендикулярно поверхности сдвига и ломаются одновременно. Если получено распределение корня и предел прочности на разрыв, эту модель можно легко реализовать и применить здесь. Несмотря на то, что эта модель приводит к переоценке (Pollen and Simon 2005; Thomas and Pollen-Bankhead 2010) дополнительной оценки сплоченности, сообщалось об успешном применении и наблюдении (Mickovski et al.{\ prime} * k} {*} RAR \ left (z \ right) {*} T_ {r}, $$

(5)

где \ ({C} _ {r} (z) \) — дополнительное сцепление (кПа) из-за растительности, \ (RAR \ left (z \ right) \) — отношение площади корня, безразмерное, и \ ({T} _ {r} \) — средняя прочность корня на разрыв (МПа).

Шпунтовая модель

Шпунтовая свая D (Visschedijk and Trompille 2011) — это инструмент с графическим интерактивным интерфейсом, используемый для проектирования стен из шпунтовых свай и горизонтально загруженных свай.Шпунт моделируется как эластопластическая балка, и вдоль оси балки может определяться равномерная или переменная жесткость. Начальное горизонтальное напряжение оценивается с помощью уравнения Яки (Jaky 1948), а дополнительные напряжения — с использованием теории распределения напряжений Буссинеска (Boussinesq 1885). Жесткость грунта моделируется серией дискретных, независимо действующих полилинейных пружин, образующих упругую основу для балки. Опции для оптимизации длины также включены в стандартный модуль. Упругая жесткость и расчетная глубина шпунтовой сваи задаются в качестве входных параметров шпунтовой сваи.Связность, угол внутреннего трения и плотность задаются в качестве входных параметров для грунта. Можно определить разные слои почвы с разной степенью сцепления. Момент, усилие сдвига и смещение шпунтовой сваи получаются как выходные данные из программного обеспечения для D-образной шпунтовой сваи.

Модель срока службы древесины

Моделирование срока службы древесины обычно проводится для зависящей от времени оценки структурной безопасности, также называемой накоплением повреждений при длительных условиях нагрузки.Прогнозирование скорости разрушения деревянных элементов и, следовательно, их несущей способности конструкции в зависимости от времени является ключом к любой биоинженерной конструкции. Для идеальной биоинженерной структуры, называемой здесь комбинацией деревянных шпунтовых свай и растительности, распределение нагрузки и расчет распределения нагрузки зависят от способности точно предсказать вклад корней и шпунта в систему с течением времени. Эффекты, связанные с изменением нагрузки и сопротивления, определяют поведение шпунтовых свай в зависимости от времени.Модели срока службы древесины также называют моделями накопления повреждений, и в литературе можно найти ряд подходов (Van der Put 1986; Foschi and Yao 1986; Gerhards and Link 1987). Эти модели в основном описывают развитие прочности во времени под действием механических нагрузок. В этих моделях поперечные сечения не меняются со временем, например, если предположить, что на свойства древесного материала с течением времени не влияет распад, и поперечное сечение остается постоянным.Модификация линейной экспоненциальной модели повреждений (см. Caulfield 1985; Van der Put 1986; Gerhards and Link 1987) для изменения свойств материала и поперечных сечений может быть найдена в Van de Kuilen (2007) и Van de Kuilen and Gard (2012) с примеры изношенных деревянных свай в фундаменте и треснувших деревянных балок. Чтобы включить зависящее от времени снижение несущей способности древесины при физическом и биологическом разложении, уравнение. (6) задается как:

$$ \ frac {{{\ text {d} \ alpha}}} {{{\ text {dt}}}} = \ exp \ left \ lceil {- {\ text { a}} + \ frac {{{\ text {b} \ sigma} \ left ({\ text {t}} \ right)}} {{{\ text {f}} _ {{\ text {s}} } \ left ({\ text {t}} \ right)}}} \ right \ rceil, $$

(6)

где \ (\ frac {\ mathrm {d} \ alpha} {\ mathrm {dt}} \) — скорость повреждения, а α может варьироваться от 0 до 1, где 0 означает отсутствие повреждений, а 1 — разрушение конструкции, \ (\ upsigma \ left (\ mathrm {t} \ right) \) представляет историю изменения нагрузки (N или Nmm), а \ ({\ mathrm {f}} _ {\ mathrm {s}} \ left (\ mathrm {t} \ right) \) представляет изменение грузоподъемности во времени (Н или Нмм). {2} $$

(7)

$$ \ in_ {A} \ left (t \ right) = \ left ({1 — \ frac {2 \ delta} {b}} \ right) \ left ({1 — \ frac {2 \ delta} {h}} \ right), $$

(8)

где δ — скорость разрушения в год, b — ширина, а h — толщина шпунта.

Таким образом, зависящая от времени площадь \ ({A} _ {t} \) и момент площади \ ({W} _ {t} \) могут быть записаны в терминах исходной площади \ ({A} _ { 0} \) и исходный момент инерции \ ({W} _ {0} \) как:

$$ W_ {t} = W_ {0} \ in_ {I} $$

(9)

$$ A_ {t} = A_ {0} \ in_ {A}. $$

(10)

Зависящий от времени момент инерции сечения, площадь сопротивления сдвигу, несущая способность момента и сопротивление сдвигу могут быть оценены из приведенного выше уравнения, в то время как изгибающий момент и сдвиг, действующие на шпунт, могут быть получены с помощью программного обеспечения для укладки шпунтовых свай.

Пример из практики

Чтобы проиллюстрировать модель и понять влияние растительности на ущерб, нанесенный шпунтованной свае, было выбрано тематическое исследование на берегу ручья в районе Хуайру, Пекин, Китай. Сильные дожди в июле 2016 года привели к разрушению многих частей проектов по укреплению оголенных берегов и берегов рек (Zhang et al. 2018). Это место идеально подходит для тематического исследования не только из-за легко доступных измерений биомассы живого щеточного матраса ( Salix alba L.) в течение 5 и 7 лет (Zhang et al. 2018), но также из-за растущей популярности экологических инженерных мер для защиты берегов ручьев в Китае. Обратите внимание, что одна и та же модель может быть применена к любому месту в Нидерландах при условии наличия достаточных качественных данных. Подробное описание почвы также доступно для местоположения. Берег ручья высотой 3 м, сложенный супесями и супесями, должен быть сохранен. Угол внутреннего трения грунта был выбран равным 30 ° без сцепления.Насыпная плотность грунта насыпи принята равной 18 кН / м 3 . Подпорная конструкция из деревянных шпунтовых свай (Случай 1) сравнивалась с деревянными шпунтовыми конструкциями с растительностью (Случай 2) на расчетный срок службы 20 лет, см. Рис. 2.

Пластиковые сваи | Сваи | Продукты Precon

  1. Home
  2. Категории продуктов
  3. Precon Products под собственной торговой маркой
  4. Сваи
  5. Пластиковые сваи

Сваи изготавливаются из не содержащего свинца, 100% переработанного ПВХ, что делает его экологически чистым и экологически чистым.

Пластиковые сваи доступны различной длины и производятся в Великобритании. Пластиковые сваи доступны в полном диапазоне систем свай, включая традиционную стандартную форму сваи, которая может быть сконфигурирована как «Z-гофр» (для легкого использования) или «коробчатый» (для более интенсивного использования), а также средство для связывания и создание углов 90 °.

Пластиковые сваи чрезвычайно универсальны и могут использоваться в различных областях промышленности:

  • Сохранение и восстановление берегов реки, ручья, пруда, озера и водохранилища
  • Укрепление берега рыболовного озера и рыбхоза
  • Внутренняя пристань для яхт, стены и берега водных путей
  • Создание четко обозначенных дренажных водопропускных труб и каналов для сельскохозяйственных земель и жилищного / городского строительства
  • Блокировка канав на торфяниках и других заповедных зонах
  • Общее банковское хранение
  • Опалубка траншеи
  • Стены отсечки для несъемной опалубки / рекультивации земель
  • Аппликации на автомагистраль
  • Применение без штабелирования, в том числе почвенные ящики, ж / д балласт и контейнеры для компоста

Преимущества по сравнению с другими системами

  • Не гниет и не ржавеет
  • Изготовлен из переработанного пластика
  • Нет риска искрообразования
  • Сохраняет свой первоначальный вид с течением времени Не подвержен воздействию соленой воды
  • Устойчив к большинству химикатов
  • Бревенчатая свая доступна с облицовкой из древесного композитного материала — сложное инженерное решение с мягким инженерным внешним видом.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
