Сип панели что это такое: что это такое, размеры, характеристики, фото SIP панелей

Содержание

Плюсы и минусы сип панелей

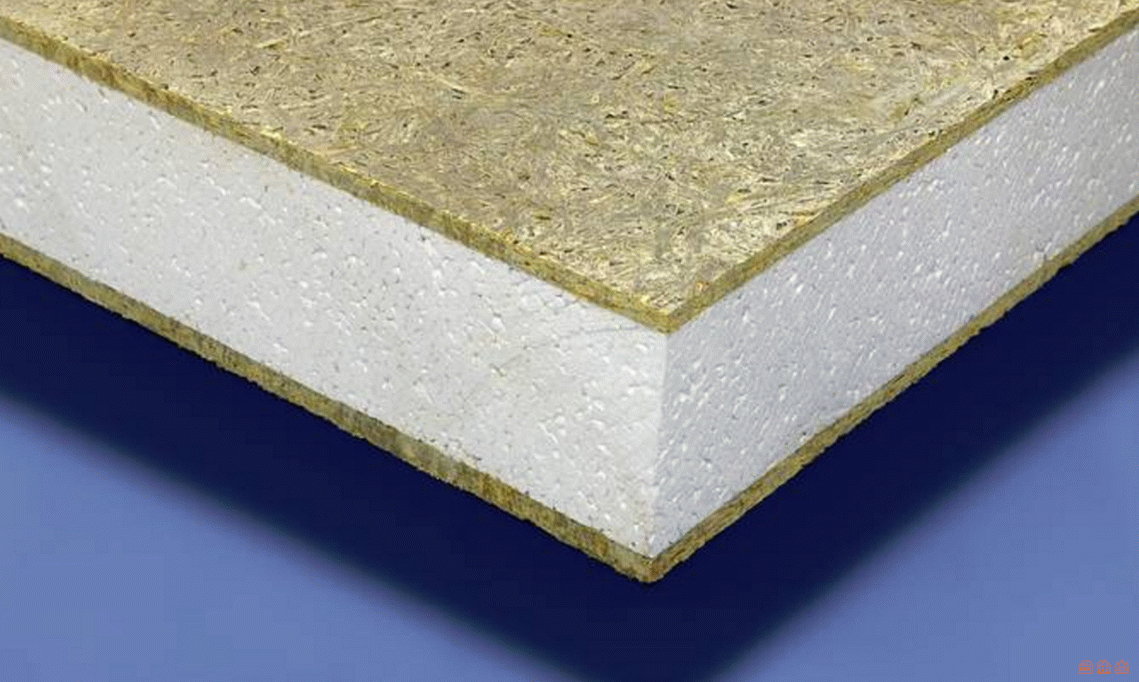

SIP — Structural Insulated Panel. В русском языке применяется два варианта названия этого материала — структурно-изоляционная панель или структурированная изолирующая панель. Сип панели являются разновидностью многослойного строительного материала, который отличается высокой устойчивостью к резким колебаниям температур и прекрасными эксплуатационными параметрами. Вследствие особых свойствам материалов, из которых создают сип панели, они не подвержены гниению, промерзанию и почти не впитывают влагу.

Производство сип панелей

В процессе создания сип панели все три её слоя склеивают под давлением в 15-20 тонн. Панель состоит из двух наружных плит из ориентировано-стружечной плиты (ОСП) и одного внутреннего слоя, который состоит из пенополистирола. В такой конструкции пенополистирол осуществляет роль не только утеплительного материала, но еще и является конструкционным элементом, который удерживает параллельно друг другу плиты ОСП. Именно эти плиты являются внешней обшивкой «сэндвича».

Следовательно, пенополистирол гарантирует эффект повышенной несущей способности.

Сип панели выдерживают колебания температурного режима от -50 до +50 градусов, а также поперечную нагрузку в размере двух тонн на один квадратный метр, а вертикальная нагрузка может достигать 10 тонн при ширине панели 1,25м. Такие параметры достигаются вследствие монолитного склеивания, применяемого в их конструкции.

В создании сип панелей одним из самых важных материалов можно назвать пенополистирол, основное качество которого — повышенная способность к теплоизоляции. По своей структуре полистирол состоит из ячеек размером 2-8 мм, которые полны воздуха. В суммарном объеме полистирольной плиты количество воздуха достигает 90%. Подобное строение отвечает за высокие теплосберегающие качества.

Согласно данным исследований слой пенополистирола толщиной 12 см обладает такими же теплосберегающими свойствами, как и стена из деревянного бруса толщиной 0,5 м. Также вследствие своей низкой динамической жесткости, пенополистирол гарантирует высокую звукоизоляцию от ударного шума.

Вторым важным для технологии изготовления сип панелей материалом является ОСП плита. Изготовление сип панелей невозможно без таких плит. Ориентировано-стружечная плита или ОСП (англ. OSB — Oriented Strand Board) является древесным композиционным материалом. Появление этого материала можно назвать новейшим достижением в деревообрабатывающей промышленности. ОСП-плиты для сип панелей создаются по евростандарту EN-300-OSB. Фактичесик такая плита – это прессованная древесная стружка, имеющая ориентированную плоскую щепу. Такую узкую (0,5–0,7 мм в толщину) прямоугольную щепу кладут в три слоя. Щепа во внутреннем слое расположена перпендикулярно основной оси плиты, а во внешних слоях — вдоль основной оси. Интересно, что длина щепы может составлять до 140 мм.

Процесс прессования осуществляется в условиях высокого давления. Для прессования нужна и высокая температура. В производстве используется водостойкая смола. Устойчивость к переменам погодных условий и высокая прочность плит достигается вследствие пропитки щепы гидрофобной эмульсией и клеевым составом.

Стоит отметить, что синтетические компоненты не являются вредными, а сами плиты гигиенические и экологически безвредные. Класс эмиссии свободного формальдегида — Е1 и E0.

После прессования крупноразмерная стружка отличается микроструктурой, придающей плитам требуемую жесткость и оберегающую их края от сколов. На сегодняшний день производят ОСП (OSB) трёх видов:

  • OSB-1 (ОСП-1). Такую плиту применяют в условиях низкой влажности, к примеру, для упаковки, мебели, обшивки
  • OSB-2 (ОСП-2). Этот материал применим в сухих помещениях для создания несущих конструкций
  • OSB-3 (ОСП-3). Именно из такого материала создают несущие конструкции, которые можно эксплуатировать в условиях высокой влажности.

Технология сип панелей подразумевает использование именно высокопрочных OSB-3 (или ОСП-3). Такие стены не поглощают влагу, не подвергаются гниению. Часто из такого материала создают строительную опалубку.

Сип панели плюсы и минусы

По канадской технологии сегодня возводят не только жилые дома, но также и гостиницы, магазины, склады, вокзалы и многое другое.

К главным достоинствам сип панелей можно отнести:

  • относительную дешевизну постройки. На сегодняшний день такое строительство будет самым бюджетным вариантом. это самый дешевый вариант
  • дома получаются легкие, с минимальной нагрузкой на фундамент
  • уровень теплозащиты здания, построенного по этой технологии, равнозначен теплопроводности кирпичной стены в полтора метра толщиной
  • быстрая скорость строительства. Средних размеров коробку вместе с крышей можно собрать 4-6 недель
  • традиционный ленточный железобетонный фундамент можно заменить ленточно-столбчатым фундаментом, что снижает стоимость всей
  • устойчивость к гниению и влаге.

Из недостатков выделим:

  • более продуманная вентиляция в сравнении с деревянными домами
  • горючесть. Однако многие специалисты опровергают это мнение. Горят все здания
  • необходимость утепления. Однако, это также необходимо во всех зданиях.

Таблица характеристик панелей

ХарактеристикаЗначениеКомментарий
Прочность 1,5 кгс/см² — 1,8 кгс/см² SIP-панель способна выдерживать вертикальную нагрузку до 10 тонн и поперечную — 2 тонны на 1 м² (для строительства коттеджей достаточно 350 кг)
Объемный вес 25 кг/м³ /35 кг/м³ / 50 кг/м³ Вспененный полистирол
Теплопроводность пенополистирольные 0,037 -0,04 Вт/(м·°С)

минераловатные 0,047-0,07 Вт/(м·°С)

уретановые 0,028 Вт/(м·°С)

Нарушение геометрии Нет Плита OSB не коробится и не деформируется от перепадов температур, попадания влаги, поскольку состоит из щепы, начисто лишѐнной недостатков цельной древесины. Лущение бревна разрушает взаимосвязи древесных волокон, убирая тем самым внутреннее напряжение.
Подверженность болезням Нет В состав связующего плиты OSB входит эмульсия воска, избавляющая без всякой дополнительной биозащиты от появления грибка, плесени, воздействия насекомых
Усадка Отсутствует Сразу после завершения сборки домокомплекта можно приступать к внешней и внутренней отделке.
Водопоглощение ПСБ 0,5%-2,1%

OSB3%-12%

За 24 часа
Огнестойкость III степень огнестойкости Сдерживания огня в течение 1 часа
Звукопоглощение 44 Дб при толщине панели 148 мм, 56 Дб — при 188 мм. На примере полистирола весом 25 кг/м³
Максимальная этажность строения 2 этажа + мансарда

Оборудование для сип панелей

С появлением канадской технологии дома начали создавать промышленным способом, то есть изготавливать непосредственно на предприятии. Все, что нужно сделать на строительном участке, это просто собрать коробку в одно целое. это собрать его.

Каркасные сип панели позволяют осуществлять строительные работы при помощи стандартных ручных инструментов, что дает возможность возводить здания даже в труднодоступных местах.

Специальные промышленные линии для изготовления сэндвич-панелей методом склеивания дают возможность создавать обширный спектр разных «сэндвичей» — SIP-панели, панели для окон и дверей, межкомнатные перегородки, шумоизоляционные, декоративные панели.

Десятки разных листовых материалов можно применять для создания сэндвич-панелей методом склеивания — металл, ПВХ, поликарбонат, OSB, ДСП, ДВП, магнезитовые плиты и для наружных слое внешних, а также полистирол, XPS, минеральную вату или листы пенополиуретана для внутреннего слоя.

В составе линии для создания сэндвич-панелей методом склеивания присутствует:

  • дозирующий аппарат для однокомпонентных клеевых составов на основе полиуретана
  • оборудование для перемещения панелей
  • пресс-станция.

Подобная линия может быть спроектирована для разных размеров сип панелей.

СИП (SIP) панели, производство и применение в каркасно-панельной технологии деревянного домостроения

19.06.2017Каркасно-панельный дом из СИП, Проект «Левенбург» (Южно-Сахалинск), компания «РУССИП». Каркасно-панельная технология в деревянном домостроении, в особенности реализуемая с применением СИП панелей (SIP, Structural Insulated Panel) — СИП строительство, вполне заслуженно считается одной из наиболее рациональных. Ее выбирают, когда хотят построить дом в минимальные сроки, недорого и при этом получить долговечное, теплое жилище. Хотя кажется, что совместить эти требования невозможно, «канадская технология» (как нередко называют каркасное домостроение из бруса и СИП-панелей), сейчас действительно лучшее решение по соотношению цена/качество, да и просто в рейтинге по «качеству» опережает некоторые прочие.

Конечно, дом из бревна большого диаметра или хорошо утепленный из бруса послужит не одному поколению жильцов. Он «чище» в смысле отсутствия потенциально-опасных клеев (компоненты плит ОСП СИП панелей и герметиков) и пластиков (утеплители и влагозащитные пленки). Деревянный дом в целом надежнее и благодаря общей массе дольше держит тепло. Но и строится не месяцы, а годы, требует мер по компенсации усушки в первые годы эксплуатации, с учетом всех работ и материалов — дороже. Проекты из СИП панелей выигрывают по цене и скорости монтажа (месяц на все работы — обычный срок, это вполне «быстросборный дом»). Сразу готовы к отделке и заселению. А прослужат, как обещают «ускоренные» тесты материалов, дольше 50 лет, а то и 100 лет.

Проект каркасно-панельного дома из СИП, компания «ЭкоЕвроДом». Такой дом, благодаря легкому каркасу и легкой СИП-обшивке, может быть смонтирован на немассивном фундаменте. Его выдержат винтовые опоры, которые можно установить даже зимой и вселиться к лету. По тепловому сопротивлению СИП панели эквивалентны деревянному массиву с толщиной в несколько раз большей (5-6-х — нормальное соотношение). Поэтому материал используется для строительства современных энергоэффективных зданий. Прогреть такой дом проще деревянного. Но, к сожалению, из-за сравнительно малой массы он быстрее и потеряет тепло в случае повреждения или забытого открытого окна, неисправной вентиляции. А вентиляция для «канадской» технологии — обязательный элемент проекта, так как СИП-панели «не дышат».

Русскоязычным вариантом SIP (Structural Insulated Panel) является СИП. Что близко к написанию и звучанию оригинальной аббревиатуры, которая «расшифровывается» как структурно-изолированная панель. Хотя точнее, это — Строительная Утепленная (или со слоем Изоляции) Панель. СИП / SIP панели — разновидность многослойных строительных материалов, сэндвич-панелей, в которых роль наружных силовых слоев выполняют ориентированно-стружечные плиты (ОСП/OSB), а теплоизолятора — слой пенополистирола или пенополиуретана.

СИП панель в конструкции дома, Компания «ЭкоЕвроДом». Строительной технологии сэндвич-панелей, или комбинированных многослойных панелей, уже более полувека. Для изготовления одновременно ограждающих, несущих и изолирующих (от теплопотерь, шума) панелей применялись разнообразные материалы. Для наружных слоев: металл, дерево, пластик, комбинированные листовые материалы (металл-пластик, металл-дерево). Для внутреннего слоя изоляции: воздух в регулярных ячейках, стекловолокно, минеральная вата, вспененные пластики.

Предшественник СИП — плиты с фанерной «обшивкой» и изоляцией из пенополистирола или пенополиуретана. Сравнительно низкая цена при высоком качестве современных СИП-панелей — результат внедрения технологии изготовления ориентированно-стружечных плит (ОСП). Такие плиты почти не уступают более сложной в изготовлении фанере, а благодаря прессованию ориентированной стружечной массы содержат сравнительно (с обычными древесно-стружечными плитами) мало связующего и потому более «экологичны». Кроме того, ОСП формуются, обычно, из специально изготовленной, отобранной и отсортированной стружечной массы, а не стружечных отходов. Поэтому они дороже древесно-стружечных плит, но и более качественные.

Сравнение различных строительных материалов по тепловому сопротивлению, сайт производственно-строительной компании Warm House. Пористый пластиковый слой утеплителя (пенополистирол или пенополиуретан) инертен и достаточно прочен. Готовые СИП панели долговечны и могут выдерживать значительные нагрузки (что, конечно же, обусловлено совместной работой наружных слоев ОСП со слоем изолятора), как распределенные, так и локальные. Из них можно возводить малоэтажные здания, а шуруп в стене выдерживает навеску мебели (для монтажа тяжелой мебели применяются крепления с распределением нагрузки). Толщина применяемых для производства СИП ОСП панелей 9, 10, 12 мм. Утеплителя — 50-250 мм. Толщина готовой СИП, обычно, в пределах 120-220 мм. Строительство дома из СИП панелей, проект «Левенбург» (Южно-Сахалинск), компания «РУССИП». СИП-панели — лишь составляющая технологии каркасного строительства. Для стен и межэтажных перекрытий, кровли они монтируются на деревянный каркас, формируя вместе с ним прочную и надежную конструкцию. Легкость панелей позволяет обходиться простыми монтажными механизмами и вести строительство небольшой бригадой. Между собой панели стыкуются через элементы каркаса или доски сопряжения. Места стыков тщательно герметизируются, иначе теплоизоляционные качества материала окажутся бесполезными — сквозняки быстро выдуют тепло из легкого строения. Точность подгонки каркаса и панелей — чрезвычайно важная особенность строительства с применением СИП. Ее соблюдение и необходимо (для минимизации тепловых потерь), и оправдано в силу малых деформаций СИП. Снаружи здание обязательно зашивается защитным (влагозащитные пленки и мембраны) и декоративным слоем (сайдинг). Изнутри — штукатурится и отделывается по штукатурке. Возможна дополнительная установка гипсокартонового слоя внутренних стен и непосредственная (по СИП) оклейка обоями. Обязательный элемент проекта каркасного дома из СИП — система вентиляции. Изготовление элемента комплекта из СИП панели, Компания “РУССИП”. Каркасно-панельная технология с СИП — яркий пример эффективных в малоэтажном строительстве решений, которые стали возможны благодаря применению многослойных структурных материалов. Доступность (по цене), качество и безопасность последних, в свою очередь, результат развития методов переработки древесины и производства пластиков. Можно ли такие материалы считать «деревянными»? Насколько они безопасны и долговечны? Тем, кто так ставит вопросы, стоит знать, что природная древесина — тоже пластик, вернее биополимер. Важнее не структура полимера и его «натуральность», а то, насколько точно производители придерживаются технологий. Именно это определяет долговечность и безопасность продукции.

Из чего производят SIP панель.

SIP панель – это очень прочная монолитная трехслойная конструкция. Состоит она из двух деревянных плит OSB-3, между ними вклеен под давлением слой плотного пенополистирола EPS. Во всем мире пенополистирол данной марки по своим показателям считается самым действенным утеплителем. Благодаря этому пластиковые ПВХ сэндвич–панели (SIP панели) в постройке домов имеют широкое распространение в странах Скандинавского полуострова и в Канаде, ведь в данных странах популярно строительство с использованием экологически чистых материалов. Современную SIP панель можно сравнить по экологичности и пожаробезопасности с древесиной, необработанной химией.

Производство плит OSB проводится из высококачественной хвойной древесины (ели и сосны). Плиты OSB и OSB-3 производятся из стружки крупного размера, она сначала высушивается, а вслед за тем проводится покрытие ее синтетическими смолами и небольшим количеством парафиновой эмульсии. Технология прессовки плит (OSB, OSB-3) выполняется на оборудовании (многоярусный пресс) с применением высокой температуры и мощного давления.

Плиты OSB-3 были разработаны в 1980 г. в США, как замена ДСП. Уровень эмиссии формальдегидов в OSB можно отнести к классу E1, другими словами по экологическим качествам данные плиты практически не отличаются от массива древесины, которая является идеально здоровым материалом. А дело все в связующем составе, который применяется при изготовлении плит OSB. Ведь данные плиты отличаются от ДСП тем, что в ее составе 95% отборная щепа, а не отходы производства. И в этом отношении плиты OSB скорее приближены к фанере, нежели к ДСП, и при этом не просто к обычной фанере, а к влагоустойчивой. Поэтому плиты OSB помогают противостоять воздействию окружающей среды (температура, влага). Например, если долговременно будет пребывание этих плит в воде, они не потеряют своих свойств и не разрушатся. Сделанная обшивка из данных плит будет прекрасно предохранять утеплитель от грызунов и от пара.

Пенополистирол (марка ПСБ-С) является абсолютно безвредным для здоровья. Он выделяет при горении не настолько много токсичных веществ, чем любая другая древесина. Наряду с этим пенополистирол является один из лучших шумоизоляций и утеплителей.

SIP панели сравнительно легкие, вес панели (размер 1кв.метр) составляет не более 15 – 20 кг. Однако при этом, утеплитель в панели не подвержен усадке с течением долгого времени, в отличие от утеплителей в каркасах и в прочих конструкциях стен.

Существенное отличие OSB от других материалов для плит в том, что показатели прочности и способности удерживать крепеж обеспечивают не связующим материалом, а способом укладки плоской щепы. Во внешнем слое она идет параллельно длине плиты, а во внутреннем — перпендикулярно.

Так как SIP панели обладают значительной прочностью, то это дает возможность возводить с помощью их многоэтажные дома. Положительной особенностью в конструкции SIP панелей является то, что прочность может быть достигнута без лишних затрат. Поэтому по стоимости данные панели дешевле других традиционных материалов в среднем на 35%. К тому же в силу своей структуры (слой ПСБ-С) они хорошо поглощают звук и не дают проникнуть воздуху.

Например, чтобы соответствовать последним требованиям по теплозащите, стена из кирпича должна быть толщиной от 2,5 до 3 метров. Бесспорное решение – это соорудить стену из двух материалов, один будет выполнять функцию как утеплитель, а другой – несущую функцию в конструкции дома. Например, железобетон с утеплением наружным при использовании минваты, металлические или деревянные каркасы, заполненные утеплителями, в этих конструкциях утеплитель необходим лишь для снижения теплопроводности стен, а на их прочность практически не влияет.

И совсем другая «картина» когда применяются теплоизолированные структурные панели SIP. Ведь плиты OSB-3, имеющие толщину 12 мм выдерживают высокую продольную растягивающую нагрузку. А о несущих характеристиках пенополистирола (марка 25) вообще говорить не приходится. Однако когда эти два материала склеиваются в монолитные пластиковые ПВХ сэндвич панели (как ОСП-3, ПСБ-25), получается поразительно прочная SIP панель.

Плиты во время процесса склеивания под прессом делаются совершенно плоскими (теряется первоначальный прогиб), но пенополистирол заставляет наружные плиты функционировать совместно под нагрузкой. Другими словами, во время изгиба SIP панели, одна плита ОСП сдавливается, другая растягивается, подобно полке у балки двутаврового сечения. Самое главное, что приклеенный пенополистирол не разрешает выпучиваться панелям обшивки при сдвиге и осевом сжатии. Этот момент обычно забывают, когда говорят об особенных свойствах SIP панелей.

Однако любой специалист тонкостенных конструкций знает как это важно. Ведь за счет такого монолитного склеивания данная панель работает под нагрузкой и имеет возможность выдерживать давление продольно по вертикали более 10 тонн в расчете на один метр погонный такой панели. И также выдерживает поперечное давление более одной тонны на квадратный метр (а для коттеджей требуется максимально 350 кг/кв.м).

СИП панели от производителя

Компания «House Stroy» предлагает вашему вниманию возможность купить СИП — панели собственного производства различных размеров. В  нашем каталоге представлены сэндвич панели из самых популярных и качественных плит OSB класса экологичности E 0,5 Калевала ЭКОДОМ и Е 1 Egger .

СИП – панель – это высокопрочный современный строительный материал, который состоит из двух OSB листов (ориентировано-стружечная плита) и пенополистирола (утеплителя).

Компания «House Stroy» — это СИП панели от производителя различных размеров. Мы производим панели из самых популярных и качественных плит OSB (Glunz, Калевала и EGGER), а также из Green Board и СМЛ листа. После оформления заказа и совершения покупки мы предоставляем услуги доставки и монтажа.





СИП-панели: характеристики материала, преимущества и недостатки отзывы жильцов

Большой популярностью сегодня пользуются СИП-панели, которые применяются для возведения нежилых строений и частных домов. Если вы планируете обзавестись собственным домом, то использованием СИП-панели станет отличным выбором, что позволит возвести теплое и комфортное в использовании строение, при этом затраты на строительство существенно сократятся. Такие постройки отличаются легким весом, что избавляет от необходимости обустраивать полноценный фундамент. После завершения обустройства стен можно приступать к внутренней или внешней отделке.

Наша компания приняла участие в программе РЕН ТВ «Ремонт по честному», в которой рассказывается о СИП панелях и их характеристиках — смотрите видео:



Описание СИП-панелей

Для начала необходимо познакомиться с особенностями этого материала, что и позволит правильно сделать выбор, использовав для строительства ту или иную разновидность сэндвич-панелей. В последующем, правильно подобрав используемый материал, можно будет избежать каких-либо ошибок и проблем с возведенным домом.

СИП-панели представляют собой многослойную конструкцию, которая состоит из двух плит OSB, внутри которых располагается теплоизоляционный слой пенополистирола. При изготовлении такого материала используется экологически чистый полиуретановый клей, который прочно соединяет друг с другом материалы, обеспечивая их максимально возможную прочность. Современные технологии позволяют изготавливать панели, которые способны выдерживать давление в 12 тонн. В продаже сегодня можно найти две разновидности плит, которые предназначаются для возведения стен и формирования перекрытий.

Характеристики материала

На 97% СИП-панели состоят из экологически чистых ориентированно-стружечных плит. Такой материал укладывается в нескольких слоев, а в последующем склеивается специальной смолой, в которой древесина не теряет всех полезных свойств. Для обеспечения отличных показателей теплоизоляции прочности материала в СИП-панелях многочисленные слои располагаются в противоположном направлении, что обеспечивает долговечность материала. Специальная обработка СИП-панелей позволяет повысить их устойчивость к гниению и ухудшению характеристик при воздействии на материал ультрафиолета в солнечном свете. Можно уверенно говорить о том, что это идеальный материал для возведения частных домов.

Особенности внутренней составляющей

Внутри панели находится пенополистирол, который на 98% состоит из воздуха и на 2% из синтетических материалов. Это экологически чистый и нетоксичный материал, который обеспечивает великолепную теплоизоляцию и при этом имеет минимальную массу. Сегодня пенополистирол, как современный материал, используется для внутреннего и внешнего утепления.

Основные характеристики возведенных сооружений

За разработку проектов возведения жилых частных домов из СИП-панелей отвечают профессиональные специалисты. Однако ничего не мешает вам самостоятельно заняться планированием и строительством дачного домика из этого материала. Стандартные размеры сэндвич-панелей отлично подходят для частного строительства, что позволяет экономить на услугах профессионалов и все работы выполнять самостоятельно. Высота листа обычно составляет 350 сантиметров, а ширина 63-150 сантиметров. Толщина СИП-панелей в зависимости от конкретной модификации составляет 5-23 сантиметров. Выбирать те или иные разновидности материала и их габариты необходимо в зависимости от возводимого сооружения. Популярность этого материала во многом обусловлена его универсальностью и легким весом, что позволяет не только экономить на обустройстве полноценного фундамента, но и дает возможность строительства на топких грунтах, где использовать другие материалы и технологии строительства бывает затруднительно.

Предлагаем СИП панели производства Калевала
состав Kalevala: OSB-3 Калевала ЭКОДОМ Россия класс эмиссии Е 0,5, клей – TOP-UR (Россия), пенополистирол – ПСБС – 25Ф (Россия). Собственное производство.

СИП панель Калевала Размеры: 2500х625х174 — 2500х1250х124 — 2800х1250х124 — 2500х1250х174 — 2800х1250х174 — 2800х625х174 — 2500х1250х224 — 2500х1250х224 -2500х625х224 — 2800х1250х224 — 2500х1250х224 — 2800х625х224

Стандартный дом из СИП-панелей, площадь которого составляет 150 квадратных метров, будет иметь вес в 15 тонн. Тогда как аналогичное строение из кирпича будет иметь массу в 60 тонн, что неизменно увеличит нагрузку на фундамент, и потребует наличия на участке грунта с соответствующей несущей способностью. Легкий вес материала должен учитываться при выборе конкретного типа фундамента, что позволяет несколько сократить затраты домовладельца на строительные работы.

Отзывы о теплоизоляционных характеристиках и прочности

Великолепные теплоизоляционные характеристики, прочность и долговечность являются одним из преимуществ такого покрытия. Во многом устойчивость к нагрузкам объясняется трехслойной конструкцией, что позволяет на один квадратный метр плиты выдерживать массу в 10 тонн. Поперечная нагрузка составляет на квадратный метр порядка 2 тонн.

При воздействии на СИП-панели нагрузки с вертикальным изгибом плиты сжимаются, а при горизонтальном давлении — растягиваются. Это позволяет гарантировать прочность материала, который защищен от растрескивания и повреждений. Панели и стены дома из этого материала могут выдерживать существенную продольную нагрузку, а максимальный показатель поперечной нагрузки составляет на квадратный метр поверхности 2 тонны.

Имеющаяся отличная устойчивость к изгибу стен дома позволяет с легкостью выдерживает сильные порывы ветра, что дает возможность возводить такое строительство в климатических регионах с ураганами. Постройки из этого материала отличаются великолепной прочностью, а перекрытия СИП-панелей способно выдерживать давление в 150 килограмм на квадратный метр.

Возведенные дома из СИП-панелей отличаются великолепными теплоизоляционными характеристиками. Даже проживая постоянно в таком доме дополнительно утеплять стены не требуется. При этом необходимо правильно выбирать толщину материала, который будет предназначаться именно для возведения жилых строений. Стандартная 12 сантиметровая панель по своим показателям теплоизоляции сравнима с кладкой кирпича толщиной в 2 метра.

Отзывы по противопожарной безопасности

СИП-панели — это современный материал, который отличается полной пожаробезопасностью. При изготовлении покрытия его обрабатывают различными антипиренами, что повышает устойчивость к огню. Панели даже при возгорании в последующем быстро самостоятельно затухают, а по характеристикам пожаробезопасности пластик в семь раз лучше древесины. Подобное свойство позволяет использовать такое покрытие для строительства жилых быстровозводимых сооружений.
Наша компания провела собственные испытания на пожаропрочность — смотрите видео



Положительные характеристики

Используемые технология производства материала позволяют добиться многочисленных положительных характеристик у покрытия, что и делает СИП-панели популярными в малоэтажном частном строительстве. Ускоренная технология строительства позволяет существенно сократить сроки возведения сооружений, поэтому частный дом можно подстроить под ключ за три месяца. Правильно подобрав проект строительства и в последующем в точности соблюдая все требования документации, можно построить долговечный и надежный дом, который подарит максимальный комфорт при проживании.

Большой популярностью сегодня пользуются канадские СИП-панели, позволяющие использовать облегченный каркас, отлично переносящий вес покрытия на грунт, сокращающий затраты на строительство дома. Сэндвич-панели — это полностью экологичные материалы, поэтому такие дома будут полностью безопасными и комфортными в проживании.

Что привлекает в сэндвич-панелях

Если вы планируете использовать такой материал для возведения частного дома, то необходимо удостовериться в том, что ряд строительных работ может быть выполнен вами самостоятельно. В противном случае следует обращаться к профессиональным строителям, которые предлагают услуги возведения под ключ. Стоимость домов из СИП-панелей будет зависеть от используемого материала и площади строения.

Особенности отделки строений

К выполнению отделочных работ можно приступать сразу после завершения строительства стен дома. Этот материал не подвержен усадке, что в последующем исключает какие-либо деформации и избавляет от необходимости выполнять дорогостоящий повторный ремонт в доме. Изделия могут подвергаться воздействию влаги и солнца, соответственно к отделке строения необходимо приступать как можно быстрее, после обустройства стен дома. Панели закрываются сайдингом, покрываются штукатуркой или другими защитными фасадными материалами. Проведённая облицовка может стать дополнительной тепло и звукоизоляцией, улучшая внешний вид возведенного строения.

Выбор облицовки

Выбор отделочных материалов для домов, построенных из СИП-панелей, будет зависеть исключительно от общего бюджета строительства. При выборе такого материала необходимо обратить внимание на пожарную безопасность при отделке, другие характеристики выбранного вами отделочного материала. Большой популярностью пользуется виниловый сайдинг, который одновременно сочетает низкую стоимость, прочность, привлекательный внешний вид. Такой вид отделки станет отличным выбором для домов, построенных из СИП-панелей. Оригинально выглядит сочетание из сайдинга ПВХ-панелей различного оттенка, что придаст архитектуре дома необычный внешний вид. Также можно использовать в качестве отделочных материалов полимерные панели, имитирующие кирпич, натуральный камень и дерево. Такой материал отличается качеством и низкой стоимостью.

Применяются цементно-кирпичные панели, изготовленные из цемента, с добавлением песка и красителей. Однако такой материал имеет определенные недостатки. Это, в первую очередь, существенные вес, что приводит к некоторому увеличению нагрузки на фундамент. Цементно-кирпичные панели будет иметь большую стоимость, нежели сайдинг, что увеличивает затраты на строительные работы. Однако привлекательный внешний вид такого покрытия полностью нивелирует имеющиеся недостатки. Современный материал не выцветает, не покрывается трещинами.
Более подробно о внешней отделке домов из СИП панелей смотрите сдесь

Недостатки СИП-панелей

Как любая другая технология и строительный материал, СИП-панели будут иметь определенные недостатки, знание которых позволит правильно выбрать конкретный проект, по которому будет возводиться дом.

Отзывы по недостаткам строений из СИП-панелей

К недостаткам этой технологии строительства можно отнести тот факт, что сразу после обустройства стен дома необходимо выполнять внешние и внутренние отделочные работы. Оставлять стены без отделки не рекомендуется, так как материал повреждается на солнце, а его посредственная механическая прочность способствует появлению различных царапин, повреждений и сколов на материале. Фасад из СИП-панелей восприимчив к внешней среды, поэтому, как только дом будет сдан в эксплуатацию, необходимо сразу приступать к выполнению качественных отделочных работ.

Производители СИП-панелей уверяют о великолепном качестве и отличных теплоизоляционных характеристиках этого материала. Однако в последующем после строительства дома можно столкнуться с проблемой появления сквозняков. Через щели в местах соединения стыков холодный поток воздуха проникает внутрь помещения, соответственно потребуется дополнительно герметизировать соединения с использованием строительной монтажной ленты.

Имеющиеся дополнительные недостатки

Стандартные панели не будут устойчивы к повышенным нагрузкам. В пределах нормы такие изделия отлично справляются с давлением, однако любая дополнительная нагрузка и лишний вес может привести к повреждению всего строения. Также не редкость появление так называемых мостиков холода, которые образуются в местах соединения панелей. Такое выхолаживание помещения объясняется отсутствием в местах соединения утеплителя. При неаккуратном обращении с панелями возможно повреждение каркаса в местах стыковки элементов. Повреждение каркаса также может быть вызвано образованием конденсата и точки росы в стыках панелей.

Что нужно знать при выборе этой технологии строительства

Описанный в этой статье материал обладает многочисленными преимуществами, однако необходимо знать и о его слабых сторонах. Плиты в процессе эксплуатации усыхают, что приводит к появлению щелей, через которые быстро выходит тёплый воздух. Подобное свойство характерно для тех СИП-панелей, которые изготовлены с использованием пенополистирола. Такое усыхание панелей следует предупредить еще на этапе строительства, что позволит избежать каких-либо сложностей при эксплуатации постройки.



СИП-технология

Отдельно от себя хотелось бы сказать следующее — когда возник вопрос постройки дома для себя, я изучил массу вариантов технологий строительства. Традиционные были отметены сразу по следующим причинам: сроки строительства плюс человеческий фактор при производстве работ превращали конечный результат в казино. Т.е. совершенно непредсказуемая стоимость строительства и сколько времени это продолжится относилось к области личного везения. Очень много времени ушло на изучение каркасных технологий. Цена и кажущаяся легкость монтажа очень привлекала.

Но ураганы в США очень заставили задуматься о надежности, а более углубленное изучение процесса производства и последующей эксплуатации этих домов заставили вернуться к уже известному мне тогда SIP домостроению.

Решение было принято, первый комплект произвели и смонтировали на фундамент. Очень беспокоили такие вопросы: как поведет себя каркас внутри коробки дома, нагрузки на перекрытия, теплый ли дом, усадка, как выдерживает ветровые и снеговые нагрузки т.д.

В течении двух лет дом подвергался всем климатическим воздействиям. Незащищенный фасад, два месяца под проливными дождями без кровельного покрытия, ураганные ветра Калининградской области не повредили, не дали гниения конструкции, не изменили геометрию коробки дома.

Теперь я с большой уверенность могу сказать, основываясь на личной практике, технология строительства из структурно-изоляционных панелей отличное решения для строительства своего дома. В ходе строительства этого и последующих домов были выявлены действительно низкие показатели человеческого фактора, что позволят смело декларировать сроки и стоимость конечного строительства. Ну а про «теплые ли дома» можно поговорить с нашими отделочниками. Они первые оценили как приятно вести отделочные работы в сухих и теплых помещениях только возведенного дома.

С уважением, директор ООО «СИП Хаус» Иванов Алексей.

Преимущества  СИП-технологии

  • внутренние коммуникации (водопровод, канализация, разводка системы отопления) спрятаны в стены;
  • возможность использования всего спектра наружных и внутренних отделочных материалов;
  • возможность применения разнообразных архитектурных форм;
  • высокие энергосберегающие и экологические свойства  жилья;
  • здание долговечно, кроме того его легко реконструировать;
  • идеальные поверхности пола, стен и потолков для высококлассной отделки помещений;
  • лучшее соотношение цена/качество;
  • отсутствие «мостиков холода» в конструкции здания;
  • повышенная устойчивость здания к просадкам;
  • тяжелые подъемные механизмы в строительстве не используются;
  • устойчивость готового здания к атмосферным влияниям;
  • эффективность использования застраиваемой площади.

Технология строительства из СИП-панелей

Фундамент

Строительные нормы рекомендуют закладывать фундаменты на глубину промерзания грунта. Сооружение фундамента на такой глубине сопряжено с большим объемом земляных работ, и соответственно, со значительными расходами. За счет легкости конструкций из SIP панелей значительно уменьшается нагрузка на фундамент и появляется возможность удешевить его. При проектировании и строительстве зданий из СИП-панелей наиболее целесообразно использовать ленточный малозаглубленный фундамент или столбчатый, который позволяет значительно сократить расход материалов и снизить трудозатраты. Такой фундамент является надежным и экономически оправданным.

Темпы строительства

Как минимум в 20 раз быстрее традиционных методов (по существующим нормам для возведения 1м2 кирпичной стены толщиной 62 см каменщику требуется 4,33 часа, т.е. 260 минут, а для возведения 1м2 стены из СИП-панели рабочему требуется 2 минуты!).

Затраты на отопление

В 5 — 6 раз меньше, чем на отопление стандартного кирпичного дома (коэффициент сопротивления теплопередаче пенополистирола составляет 0,041 Вт/мК, что в 20 раз меньше подобного показателя кирпичной стены). Практика показала, что в период постоянного роста цен на отопление, подобное здание полностью себя окупает в течение 10 лет только по экономии средств на обогрев. При этом владельцу здания нет необходимости приобретать мощную и, соответственно, дорогостоящую отопительную установку.

Экологическая чистота

В развитых странах мира из пенополистирола строят больницы, дома для престарелых, а ведь к этим зданиям предъявляются требования выше обычных. Даже люди с аллергией и астмой специально строят себе дома из этого материала.

Долговечность

Благодаря уникальным свойствам ОСП–3 (применяется синтетический воск, добавляются соли борной кислоты) увеличиваются защитные свойства плиты. Панели не подвержены впитыванию влаги, гниению, а так же обладают высокой устойчивостью к перепадам температуры от – 50 до + 50°С. В Финляндии, Канаде, США и других европейских странах есть дома, построенные из СИП-панелей более 40 лет назад. Рассчитанный срок службы 80 лет.

Прочность

Дома из SIP-панелей выдерживают перепады температур от −60 до +60°С, максимальные снеговые нагрузки, ураганные ветры и землетрясения до 9 баллов. По долговечности и прочности они превосходят строения из бруса и бревна. Конструктивно они примерно в 4 раза прочнее (на сжатие и излом) деревянно-каркасных домов. За счет монолитного склеивания 1 панель шириной 1,25м, выдерживает вертикальную нагрузку 10 тонн и поперечную нагрузку 2 тонны на 1м2 (для строительства коттеджей достаточно 350 кг. на 1м2).

Отсутствие «мостиков холода»

«Мостики холода» исключаются благодаря оригинальному креплению панелей между собой, а так же использованию проставочных балок из СИП-панелей. Тем самым обеспечивается влагостойкость, устойчивость к гниению, плесени, атмосферным явлениям.

Огнестойкость

При отделке внутренних стен гипсокартоном предел огнестойкости конструкций составляет около 1 часа. Сама конструкция панелей не позволяет им деформироваться, но даже в случае их обрушения они не создают опасности для жизни людей из-за своего малого объемного веса.

Малый вес конструкции

Малый вес позволяет надстраивать этажи даже на деревянные дома без дополнительной нагрузки на фундамент.

Размер панели (мм)

Вес одной панели (кг)

Вес кв.м. (кг)

2500х1250х70

40,5

12,96

2500х1250х120

42,5

13,6

2500х1250х170

44,5

14,24

2500х1250х200

46,5

14,88

Сейсмостойкость

До 9 баллов.

Мобильность

Возможно перемещение сооружений с помощью крана.

Легкость монтажа

Отсутствует необходимость использования тяжелой строительной техники: весь комплект дома 150-200 м2 общей площади можно перевезти в 2 еврофурах, при этом непосредственно на монтаже самого дома практически не задействуются грузоподъемные механизмы, что позволяет строить дома в труднодоступных местах. Одновременно наша система может быть крайне эффективно использована при ликвидации чрезвычайных ситуаций.

Сертификация

СИП-панели сертифицированы органом по сертификации продукции в строительстве. Также на них получены гигиенический сертификат и сертификат пожарной безопасности.

Описание СИП-технологии

В основе северо-американской технологии строительства лежит использование конструкционной теплоизоляционной панели (КТП или SIP) для основных элементов здания: стен, перекрытий и кровельных конструкций. Необходимо отметить, что данная технология — это не каркасное, а панельное домостроение, т. е. при строительстве не используется отдельно возводимый каркас здания. Его роль выполняют верхний и нижний обвязочный брус панелей, а сами панели являются основным несущим элементом конструкции. Это значит, что Ваш дом будет не только основательно прочным, но и долговечным.

В настоящее время методика панельного домостроения считается одной из лучших по совокупности современных требований, предъявляемых к жилым домам во всем мире.

Панельные термодома не уступают домам деревянным и каменным, а в чем-то и превосходят их. Такие дома вызывают повышенный спрос благодаря их высокому архитектурному качеству, невысокой стоимости, большой долговечности и экономичности в эксплуатации. Именно в таких панельных домах проживает большая часть населения США, Канады, Норвегии, Финляндии, Германии.

Конструкция КТП (SIP) панели

Конструкционная теплоизоляционная панель состоит из двух ориентированных стружечных плит ОСП-3 (OSB-3), между которыми под давлением приклеивается слой твердого пенополистирола в качестве утеплителя. Толщина панелей в готовом виде составляет от 70 мм до 226 мм. Размеры панелей 2.5×1.25м или 2,8×1,25м. Такая панель обладает исключительными энергосберегающими свойствами и имеет высокую прочность. Стены и углы домов, собранных по этой технологии, идеально ровные и прямые. Кроме того, монтаж домов производится в любое время года, построенные дома долговечны и обладают отличными эксплуатационными характеристиками.

ОСП (OSB) — ориентированно стружечная плита

ОСП — спрессованная древесностружечная плита с ориентированной плоской щепой. Это первая плита древесного происхождения, разработанная специально для строительства. Прямоугольные узкие щепки толщиной 0,5 — 0,7мм. и длиной до 140мм. укладываются в три слоя, причем щепа в наружных слоях плиты располагается вдоль главной оси плиты, а во внутреннем слое — перпендикулярно главной оси. Благодаря такой ориентации плоской длинноразмерной щепы получается конструкционный материал с анизотропными свойствами — повышенной прочностью на изгиб и повышенной упругой прочностью вдоль главной оси плиты. Процесс прессовки проходит в условиях высокого давления и высокой температуры, с использованием водостойкой смолы. По сути, ОСП — это «улучшенная древесина» — более прочная и эластичная — за счет сохранения в плоской щепе всех полезных свойств массива древесины, при отсутствии таких дефектов как сучки и изменение направления волокон в связи с естественными условиями роста дерева. Связующая и специальная обработка поверхности обеспечивают водостойкость, устойчивость к гниению, плесени и атмосферным воздействиям, значительно превышающие сходные характеристики массива древесины.

Плиты ОСП устойчивы к изменению погодных условий (влажность, температура), легко пилятся, сверлятся и обрабатываются любым инструментом, предназначенным для работы с древесиной. Существенным отличием плит ОСП от других плитных материалов является то, что прочностные свойства и способность удерживать крепеж обеспечиваются характером укладки щепы — при нагружении в процессе эксплуатации длинные стрэнды передают нагрузку друг через друга, образуя единый конструкционный элемент, свободный от концентраторов напряжений, и сочетающий в себе высокую прочность с высокой эластичностью. Крепеж (шурупы, кольцевые гвозди, строительные скобы и пр.) удерживается многочисленными тонкими щепами, ориентированными в плоскости, перпендикулярной к оси крепежных элементов.

Традиционно основным материалом для производства плит ОСП является сосна или осина. Плиты ОСП содержат до 97% древесины — это одна из самых экологически чистых древесных плит — как в отношении производства, так и в отношении готовой продукции. Низкая доля связующего дает не только экологическую безопасность, но и все прочие полезные эксплуатационные и производственные свойства древесины — легкость (плотность плиты — около 650 кг/куб. м.), низкую теплопроводность, хорошее звукопоглощение, хорошую обрабатываемость и эстетичный внешний вид.

Важнейшее преимущество технологии — отличные энергосберегающие характеристики. Обеспечивается это, прежде всего, за счет пенополистирола.

Пенополистирол (ПСБ-С)

Это экологически чистый, нетоксичный тепло- и звукоизоляционный материал, применяемый в строительстве на протяжении уже 50 лет и зарекомендовавший себя как наиболее экономичный, удобный в применении и обладающий низкой степенью теплопроводности и паропроницаемости. В настоящее время в Европе более 60% всего производимого пенополистирола используется для целей теплоизоляции.

Пенополистирол является нейтральным материалом, не выделяющим никаких вредных для человека и его окружения веществ и не имеет ограниченного срока годности. Он экологичен в процессе работы с ним, а также весь период дальнейшей эксплуатации. Он не дает трещин, не является питательной средой для микроорганизмов, грызунов и другой живности, не загнивает, не плесневеет и не разлагается. Воздухопроницаемость позволяет зданию дышать.

Пенополистирол относится к той группе пластмасс, которые при горении выделяют точно такие же газы, как и при сжигании древесины или пробки. Современные пенопласты производят в огнестойком (самозатухающем) исполнении. Влага не влияет на теплоизолирующие свойства этого материала и не вызывает образование в нем бактерий и плесени, что позволяет широко использовать пенополистирол даже в пищевой промышленности. Пенополистирол устойчив к воздействию химических и биологических сред. Он отлично переносит присутствие асфальтовых эмульсий, рубероида с асфальтовым покрытием, искусственных удобрений, каустической соды, аммония, жидких удобрений, вспененных красок, мыла и смягчающих растворов, цемента, гипса, извести, растворов соли (в том числе морской воды) и всякого рода грунтовых вод.

эффективное применение в малоэтажном строительстве » Вcероссийский отраслевой интернет-журнал «Строительство.RU»

Само название SIP расшифровывается с английского языка, как структурно-изолированная панель, что вытекает из самого состава продукции. Здесь в качестве двух внешних слоев выступают ориентированно-стружечные плиты, тогда как между ними заключен внушительный пласт пенополистирола, хорошо известного своей высокой теплоизоляцией, экологичностью, пожароустойчивостью, долговечностью, способностью поглощать мощные звуковые волны. Собственно говоря, характеристики этого наполнителя в грамотном сочетании в ОСП во многом и обеспечивают параметры будущего дома, а именно, способность служить не менее восьми десятков лет, прекрасно сохранять комфортный микроклимат, не пропускать во внутренние помещения посторонние звуки.

Строительство из СИП-панелей проходит по каркасно-щитовой технологии, что позволяет возводить средний по сложности объект примерно за 1,5 месяца. Что немаловажно, работы могут проводиться круглогодично, для материала стен не нужна усадка, а потому отделка может проходить буквально сразу же после завершения базовых мероприятий. Ценным моментом также является и то, что для жилья из такого материала не нужен очень прочный и дорогостоящий фундамент: небольшой вес панелей позволяет обойтись винтовыми сваями с их простой установкой и демократичной ценой. Основание в данном случае может быть смонтировано всего за один день. В процессе возведения стен и кровли не требуется тяжелая техника, что, опять же, снижает конечную стоимость продукта.

В пользу домов из SIP-панелей можно сказать и еще несколько слов. Так, это жилье отличается прекрасными эстетическими характеристиками, может быть представлено в рамках даже очень сложных проектов. Также технические параметры объектов позволяют устанавливать их в районах с высокой сейсмической активностью. Кроме того, вопреки расхожему мнению, такие дома надежно противостоят пожарам: базовый материал имеет огнестойкость третьей степени.

По материалам сайта https://technosip.ru/.

Вся правда о СИП панели! Стоит ли довериться строительству дома из сип?

Работа, город, пробки… Все это выматывает и хочется уйти от этой суеты. Вы мечтаете о загородном доме? Где можно спрятаться в пледик, попивая горячую кружку чая(или что покрепче), греться у камина с семьей. Или просто приезжать отдыхать, готовить шашлыки с друзьями. Но вот в чем первая проблема «Как выбрать участок для застройки?» и «Из какого материала построить дом?». Так давайте же разберемся.

Из чего нам дом построить?

Строительство загородного дома можно выполнить из разных материалов. Это может быть:

  • деревянный;
  • кирпичный;
  • монолитный;
  • несъемная опалубка;
  • каркасный дом.

Из перечисленных вариантов, большей популярностью стали пользоваться каркасники. Каркасные дома из СИП панелей, что же это за чудо дом?

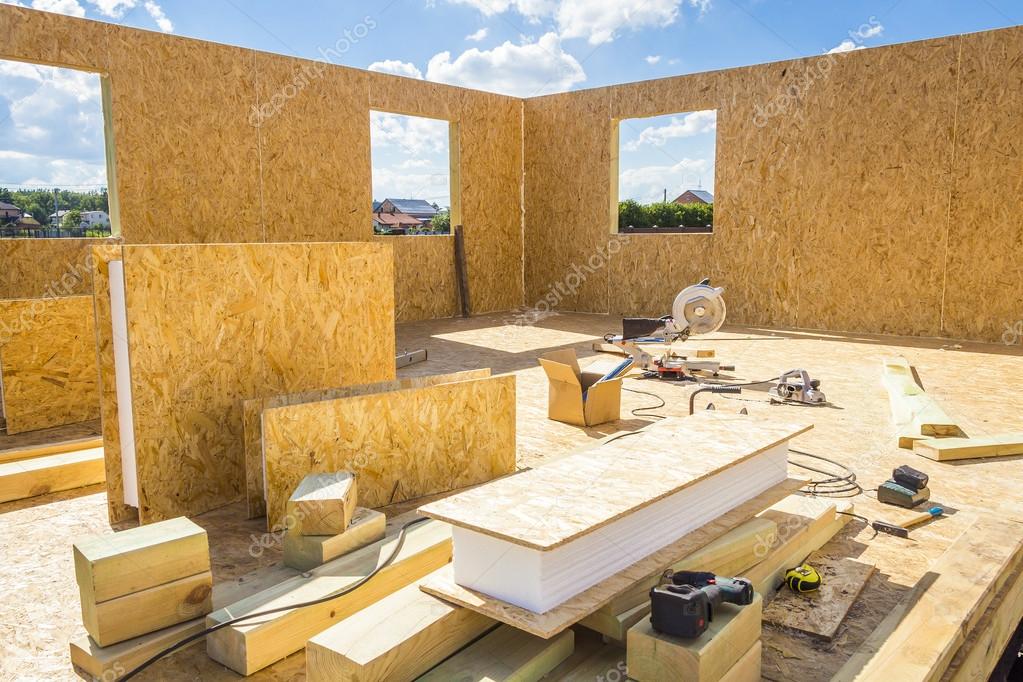

СИП дома

СИП-панель (структурная изоляционная плита) — это материал, состоящий из утеплителя и двух листов ориентированно-стружечных плит. Они представляют собой материал, состоящий из склеенных смолой стружек древесины.

В качестве утеплителя могут быть использованы минераловатные плиты, пенополиуретан, стекловолокно, но используется в основном пенополистирол. Это объясняется тем, что у него хорошие характеристики по водоотталкиванию, паронепроницаемости, долговечности и устойчивости к появлению грибка и плесени.

Минеральная вата при попадании на тело человека вызывает зуд. У пенополиуретана самые лучшие характеристики по водо- и звукоизоляции. Стекловолокно плавится при повышенных температурах.

СИП — панели имеют следующие положительные характеристики:

  1. Высокая степень теплоизоляции.
  2. Хорошая шумоизоляция.
  3. Масса панелей позволяет производить их погрузку, разгрузку, подачу к месту работ и сам монтаж вручную. Изготовление фундамента также не требует больших финансовых и материальных затрат.
  4. СИП-панели не выделяют аллергенов.
  5. Стоимость данных панелей намного ниже, чем у альтернативных материалов.
  6. Монтаж может производиться и зимой, и летом, так как панели устойчивы к воздействию воды, влаги, снега, перепадам температуры воздуха, а также к влиянию вредных биологических факторов.
    Поверхность максимально подготовлена для внутренней отделки и к обустройству фасада.

Необходимо особо отметить небольшие сроки строительства бригадой специалистов «Барин». Имея большой опыт, они без труда построят дом вашей мечты, а также позволят сэкономить семейный бюджет. Ведь такое строительство отличается недорогой ценой..

Все мечты реальны если хорошо стараться и выбирать правильного застройщика!

Что такое SIP-панели? | Extreme FAQ

В: Что такое конструкционные изолированные панели?
A:
Структурно-изолированные панели (SIP) — это высокоэффективные строительные панели, используемые для полов, стен и крыш жилых и небольших коммерческих зданий. Панели обычно изготавливаются путем размещения сердцевины из жесткого пенополистирола между двумя конструкционными обшивками из ориентированно-стружечной плиты (OSB). Другой материал кожи может быть использован для определенных целей. SIP изготавливаются в условиях заводского контроля и могут быть изготовлены по индивидуальному заказу для каждого дома.В результате система здания является чрезвычайно прочной, энергоэффективной и экономичной. Строительство с SIP сэкономит вам время, деньги и труд.

В: Как работает процесс проектирования и изготовления конструкционных теплоизоляционных панелей?
A:
Строительство дома из SIP или коммерческого здания начинается со строительной документации. Как только проектная документация попадает в руки профессионала Extreme, она преобразуется в рабочие чертежи SIP, в которых указаны размеры каждой отдельной панели.Рабочие чертежи просматриваются строителем, инженером, владельцем здания и другими заинтересованными сторонами. После окончательной доработки рабочих чертежей SIP изготавливаются и отправляются на строительную площадку для установки.

В: Каково значение теплостойкости конструкционных теплоизоляционных панелей?
A: значения R
для SIP зависят от толщины SIP и типа используемого материала сердцевины. Статические R-значения оценивают эффективность изоляционного материала. Однако они не точно описывают, как продукты работают в реальных условиях.При установке стекловолокна или других типов изоляции они устанавливаются вокруг структурных элементов из дерева или металла, которые имеют очень плохие изоляционные свойства. Установленные на месте изоляционные материалы также подвержены дефектам монтажа. Национальная лаборатория Ок-Риджа Министерства энергетики изучила и проверила работоспособность целых стеновых конструкций на больших участках. Полученные данные R-значения для всей стены показывают, что стена SIP размером 4,5 дюйма с рейтингом R-14 превосходит стену размером 2 x 6 дюймов с изоляцией из стекловолокна R-19.

В: Где я могу узнать больше о конструкционных теплоизоляционных панелях?
A:
 Посетите Ассоциацию производителей изоляционных панелей (SIPA), , и просмотрите публикации в Интернет-магазине SIPA . «Строительство со структурно-изолированными панелями» Майкла Морли и «Руководство строителя по структурно-изолированным панелям» (SIP) Джо Лстибурека — две популярные книги, содержащие массу информации.

В: Насколько быстрее я могу строить со структурными теплоизоляционными панелями?
A:
SIP-дома возводятся быстрее, чем здания с традиционным каркасом.Согласно независимому исследованию, проведенному компанией R.S. Означает единицу Reed Construction Data.

Панели

могут изготавливаться размером до 8 на 24 фута, что позволяет быстро возводить целые стены, сокращая время высыхания. SIP могут поставляться готовыми к установке строительных компонентов, когда они прибывают на строительную площадку, что устраняет время, необходимое для выполнения отдельных операций по возведению каркаса, изоляции и обшивки каркасно-каркасных стен на стройплощадке.Оконные проемы могут быть предварительно вырезаны в панелях, и в зависимости от размера может не потребоваться установка отдельного перемычки. Электрические каналы обычно предусмотрены в сердцевине панелей, поэтому нет необходимости просверливать шпильки для проводки.

В: Сколько трудозатрат я могу сэкономить, используя конструкционные изолированные панели?
A:
Поскольку SIP изготавливаются заранее, требуется минимальное количество дополнительного каркаса. SIP всегда прямые и верные, гораздо меньше обратных вызовов, нет выбраковки или необходимости выравнивания стен.SIP также обеспечивают однородную поверхность для прибивания гвоздей как для внутренней, так и для внешней отделки.

В: Сколько денег я могу сэкономить, используя структурно-изолированные панели?
A:
Строители могут сэкономить деньги за счет снижения затрат на строительство и рабочую силу. Превосходные значения теплопроводности всей стены и герметичность здания, обеспечиваемые SIP, позволяют уменьшить размеры оборудования HVAC и свести к минимуму количество воздуховодов. Строители также могут значительно сократить количество отходов на стройплощадке и временное отопление во время строительства.Домовладельцы, которые используют другие энергоэффективные функции в конструкции из SIP, могут извлечь выгоду из энергоэффективности дома из SIP со снижением затрат на отопление и охлаждение на 50 процентов и более, возможной квалификацией для энергоэффективных ипотечных кредитов и более высокой оценочной стоимостью.

В: Сколько стоят конструкционные теплоизоляционные панели?
A:
Информацию о ценах можно получить, связавшись с любым из членов SIPA Производителя или Дилера/Дистрибьютора. Тем не менее, цена материала не отражает экономию труда, которую можно получить при строительстве SIP.Исследование, проведенное R.S. Подразделение средств Reed Construction Data показывает, что строительство с использованием SIP может сократить потребности в рабочей силе на целых 55 процентов по сравнению с обычным деревянным каркасом. Строители также могут рассчитывать на снижение затрат на утилизацию отходов на стройплощадке и экономию на оборудовании ОВКВ. Энергоэффективные здания SIP требуют более высокой рыночной цены из-за экономии на коммунальных услугах, которую они предлагают покупателям жилья. Если принять во внимание все эти факторы, строительство с использованием SIP часто обходится дешевле, чем с использованием других строительных систем.

В: Насколько экологичны структурно-изолированные панели?

О: Чрезвычайно! Все дело в энергоэффективности
Структурные теплоизоляционные панели являются одной из самых экологичных доступных строительных систем. Оболочка здания SIP обеспечивает высокий уровень изоляции и чрезвычайно герметична, а это означает, что количество энергии, используемой для обогрева и охлаждения дома, может быть сокращено до 50 процентов. Энергия, питающая дома и коммерческие здания, ответственна за большую часть парниковых газов, выбрасываемых в атмосферу.Сокращая количество энергии, используемой в зданиях, архитекторы, строители и домовладельцы могут внести свой вклад в создание чистой окружающей среды в будущем.

Использование ресурсов
Изоляция, используемая в SIP, представляет собой легкий жесткий пенопласт, состоящий на 98% из воздуха, для производства которого требуется лишь небольшое количество нефти. Пенопластовая изоляция, используемая в сердечниках панелей, производится с использованием пенообразователя, не содержащего хлорфторуглеродов, который не угрожает озоновому слою земли.

Минимизация отходов
Поскольку SIP-панели изготавливаются на заводе, требуется захоронение меньшего количества отходов на стройплощадке.Заводское производство часто осуществляется с использованием программного обеспечения для оптимизации, и многие производители перерабатывают заводские отходы для производства других продуктов из пенопласта.

В: Насколько прочны конструкционные изолированные панели?
A:
Структурные характеристики SIP аналогичны стальным двутавровым балкам. Обшивка OSB действует как полка двутавровой балки, а сердцевина из жесткого пенопласта образует стенку. Эта конструкция дает SIP преимущество при работе с плоскими сжимающими нагрузками. SIP могут быть спроектированы для большинства приложений.

В: Как поддерживаются конструкционные изолированные панели? В панелях есть шпильки?
A:
Для большинства приложений SIP структурно самодостаточны. Структурные характеристики SIP аналогичны стальным двутавровым балкам. Обшивка OSB действует как полка двутавровой балки, а сердцевина из жесткого пенопласта образует стенку. Эта конструкция чрезвычайно прочная и устраняет необходимость в дополнительном каркасе. В тех случаях, когда точечная нагрузка от балки или перемычки требует дополнительной поддержки, на месте соединения панелей в плоскости устанавливаются двухмерные деревянные шлицы или шлицы из инженерной древесины.SIP также используются в качестве навесных стен для конструкций из стального или деревянного каркаса.

В крупных коммерческих приложениях SIP могут минимизировать количество необходимой структурной поддержки и снизить материальные затраты. В кровельных применениях SIP полагаются на балки и прогоны для поддержки. SIP могут охватывать большие расстояния, позволяя использовать минимальное количество структурных опор.

В: Как правильно подобрать оборудование HVAC?
A:
Высокие изоляционные свойства SIP позволяют использовать меньшее оборудование HVAC.При работе с подрядчиком по HVAC убедитесь, что его расчеты учитывают точную оценку обычно низкого уровня инфильтрации воздуха в доме SIP. Правильный выбор размеров системы ОВКВ имеет решающее значение, поскольку система ОВКВ негабаритных размеров не сможет достичь стабильной производительности, для которой было разработано оборудование. Оборудование HVAC с коротким циклом будет менее энергоэффективным и потребует большего обслуживания, чем оборудование HVAC надлежащего размера.

В: Насколько важна вентиляция?
A: Здания
SIP чрезвычайно герметичны и требуют механической вентиляции.Вентиляционные системы подают свежий воздух в здание в контролируемых количествах и удаляют влажный и застоявшийся воздух наружу. Ограничивая воздухообмен контролируемыми системами вентиляции, дома SIP позволяют фильтровать весь поступающий воздух от аллергенов и осушать его, что обеспечивает лучшее качество воздуха в помещении. Правильная вентиляция важна во всех домах для сохранения качества воздуха в помещении.

В: Требуются ли пароизоляционные материалы в зданиях из конструкционных теплоизоляционных панелей?
A:
Воздушные или пароизоляционные барьеры не требуются в зданиях SIP, поскольку правильно герметизированные SIP создают воздушный барьер, соответствующий нормам, с рейтингом проницаемости менее 1.0 перм. Кроме того, вспененный сердечник SIP является сплошным и непрерывным по всей стене, что устраняет проблемы конвекции и конденсации, которые могут возникнуть в полых стенах.

В: Как структурно-изолированные панели улучшают качество воздуха в помещении?
A:
Герметичность оболочки здания SIP предотвращает доступ воздуха внутрь дома, за исключением контролируемых количеств. Контролируемая внутренняя среда здорова и комфортна. Влажность можно легче контролировать в доме из SIP, в результате чего дом становится более комфортным для жильцов и менее подверженным росту плесени и пылевым клещам.

В: Как структурно-изолированные панели реагируют на огонь?
A:
Нормы для жилых зданий требуют, чтобы пенопластовая изоляция была отделена от внутренней части здания материалом, который остается на месте в течение не менее 15 минут воздействия огня. Этому требованию отвечают структурно-изолированные панели, облицованные гипсокартоном толщиной 0,5 дюйма. Коммерческим строителям может потребоваться стена или крыша с пределом огнестойкости в течение одного часа, что достигается путем тестирования и внесения в список конкретной стены или крыши в соответствии с ASTM E119 аккредитованным сертификационным агентством.

В: Препятствуют ли звукоизоляционные панели передаче звука?
A:
Звукоизоляция SIP-стены зависит от толщины нанесенного гипсокартона, нанесенной внешней отделки и толщины используемого изоляционного пенопластового сердечника. SIP особенно эффективно блокируют высокочастотный шум, и большинство домовладельцев отмечают тихий комфорт дома SIP. Однако низкочастотные звуки не так эффективно останавливаются оболочкой здания SIP. Для многоквартирных и коммерческих зданий универсальный коэффициент звукопередачи (STC) используется для определения звукостойкости стеновых конструкций.Доступны сборки с различными рейтингами STC, включая варианты с рейтингом STC выше 50 для разделительных стен в многоквартирных домах.

В: Совместимы ли конструкционные изолированные панели с другими строительными системами?
A:
SIP совместимы с другими системами здания. Стеновые панели могут располагаться на различных материалах фундамента, в том числе на литом бетоне, блоках или изолированных бетонных формах. SIP имеют размеры, позволяющие принимать пиломатериалы по размерам, и полностью совместимы с каркасом из палочек.Строители могут выбрать строительство со стенами из SIP и обычной ферменной крышей или с деревянными стенами и крышей из SIP с небольшими трудностями. SIP также популярны как метод обеспечения хорошо изолированной оболочки здания для деревянных каркасных конструкций.

В: Какие соображения необходимо учитывать при строительстве из конструкционных теплоизоляционных панелей по сравнению с обычным каркасом?
A:
Большая часть конструкции с SIP-панелями очень похожа на обычный каркас. СИП принимают габаритные пиломатериалы и скрепляются между собой при помощи скоб, гвоздей или шурупов.Надлежащая герметизация особенно важна в конструкции SIP. Все стыки должны быть герметизированы специальной уплотнительной мастикой СИП или низкорасширяющимся пенным герметиком и/или лентой СИП. Пустоты между панелями и неиспользуемые электророзетки необходимо заполнить малорасширяющейся пеной. В дополнение к герметизации, планирование и рассмотрение должны применяться к обработке материалов. Хотя меньше 8 на 4 фута. панели можно установить вручную, большие 8 на 24 фута. панели требуют использования оборудования для разгрузки и установки.

В: Можно ли модифицировать конструкционные изолированные панели на месте?
A:
Модификацию на месте можно легко выполнить с помощью нескольких дополнительных специальных инструментов SIP.Панели можно резать с помощью дисковой пилы или приспособления для резки балок к циркулярной пиле. Затем пенопластовый сердечник может быть утоплен для шлицов или габаритных пиломатериалов с помощью совка для пены с горячей проволокой или специальной насадки для угловой шлифовальной машины для углубления сердечника.

В: Как устанавливается электропроводка и арматура?
A:
Электрические провода протягиваются через предварительно прорезанные каналы внутри сердцевины панелей, называемые «канавками». Производители вырезают заглушки в процессе производства в соответствии с электрическим проектом дома.Затем электрики могут использовать рыбную ленту для прокладки проводов через отверстия в панелях, не сжимая изоляцию и не просверливая шпильки. Проводка также может быть проложена через кабельные каналы в плинтусе и в полости за скошенной прокладкой на соединениях крыши и стены SIP.

В: Можно ли устанавливать сантехнику в структурно-изолированные панели?
A:
Сантехника не должна располагаться в наружных стенах SIP из-за возможности образования конденсата или замерзания трубопроводов в холодном климате.На этапе проектирования проекта вся сантехника должна быть перенесена на внутренние стены. Если сантехника должна быть расположена на внешней стене, рекомендуется установить на внутренней стороне стены канавку, чтобы скрыть сантехнику. Другой вариант — соорудить небольшой участок стены с использованием обычного деревянного каркаса, по которому можно провести водопровод. Сантехнические проходки, такие как DWV, могут быть размещены через SIP, если они тщательно герметизированы для предотвращения проникновения воздуха.

В: Как прикрепить сайдинг или другую наружную облицовку к конструкционным изоляционным панелям?
A:
Строители должны ознакомиться с инструкциями по установке производителя сайдинга, чтобы узнать, как прикрепить их продукт к SIP.Поскольку в SIP используется очень мало твердых пиломатериалов, при креплении внешней облицовки часто требуется увеличенный список крепежных элементов. Если производитель сайдинга не предлагает рекомендаций по креплению своего продукта к SIP, лицензированный архитектор или инженер может рассчитать соответствующую частоту крепления, получив данные о возможностях выдергивания крепежа от производителя SIP. Также важно соблюдать надлежащие процедуры управления влажностью при нанесении любого типа облицовки на SIP. Руководство строителя по структурно-изолированным панелям (SIP) содержит подробные сведения о креплении различных типов облицовочных материалов.За исключением металлического и винилового сайдинга, в Руководстве строителя рекомендуется, чтобы все облицовочные материалы устанавливались с дренажным зазором между облицовкой и атмосферостойким барьером в климатических условиях со средним годовым количеством осадков более 20 дюймов.

В: Можно ли использовать встраиваемые светильники в структурных теплоизоляционных панелях?
A:
Встраиваемые светильники никогда не должны быть встроены в конструкционные изолированные панели. Для установки встраиваемых светильников необходимо соорудить внутренний софит.

В: Можно ли прикрепить кухонные шкафы к конструкционным изоляционным панелям?
A:
Рекомендуется, чтобы производитель шкафов предоставил инструкции по подключению своего продукта к SIP.Как правило, требуется увеличенный график крепежа. Другой вариант — установить фанерные полосы позади шкафов, чтобы обеспечить дополнительную прочность крепления для крепежа. Если производитель шкафа не дает рекомендаций по креплению своего продукта к SIP, лицензированный архитектор или инженер может рассчитать соответствующую частоту крепления, получив данные о возможностях выдвижения крепежа Extreme.

В: Подвержены ли конструкционные изолированные панели насекомым?
A:
Хотя термиты не питаются сердцевинами пенопластовых панелей, были случаи, когда эти насекомые выдалбливали сердцевины панелей и использовали их в качестве места для гнездования.Многие производители предлагают SIP с пеной, обработанной боратом, чтобы обеспечить устойчивость к термитам. Термитов также можно отпугнуть с помощью специально разработанной стальной сетки. Обе эти обработки очень эффективны, но они не заменяют тщательную профилактику и уход за термитами, как и в случае любой другой деревянной конструкции.

В: Подвержены ли конструкционные изолированные панели плесени и грибку?
A:
Герметичная оболочка здания SIP является основой успешной стратегии борьбы с плесенью.Чрезвычайно низкий уровень инфильтрации воздуха в SIP-зданиях позволяет подавать поступающий воздух в контролируемых количествах с помощью оборудования для обработки воздуха. Надлежащее осушение поступающего воздуха в соответствии со стандартами ASHRAE создаст среду, в которой плесень физически не может расти. В дополнение к созданию воздухонепроницаемой конструкции SIP являются прочными и не имеют полостей в стене, где влага может конденсироваться и вызывать невидимый рост плесени.

В: Что насчет кровли? Нужно ли вентилировать здание с конструкционной теплоизоляционной панельной крышей?
A:
Зона внутри оболочки здания SIP считается кондиционируемым пространством и будет вентилироваться системой HVAC здания.Нет необходимости предусматривать вентилируемый чердак под СИП-кровлей, и это нанесет ущерб кондиционируемому пространству здания. Большинство производителей кровли указывают, как прикрепить их продукт к SIP.

В: Нужно ли вентилировать здание со структурно-изолированной панельной крышей?
A:
Зона внутри оболочки здания SIP считается кондиционируемым пространством и будет вентилироваться системой HVAC здания. Нет необходимости предусматривать вентилируемый чердак под СИП-кровлей, и это нанесет ущерб кондиционируемому пространству здания.Исследования, проведенные Building Science Corporation на тестовых домах в жарком климате, показывают, что включение чердака в кондиционируемое пространство позволило обеспечить более энергоэффективное кондиционирование пространства и снизить вероятность проблем, связанных с влажностью. Некоторые эксперты в области строительных наук, такие как директор Building Science Corporation Джо Лстибурек, выступали за вентиляцию крыши, создавая воздушное пространство между панелями крыши SIP и кровельным материалом (известным как «холодная крыша»). Эта практика не является обязательным требованием для зданий из SIP, а является дополнительной мерой для повышения долговечности и влагостойкости здания.

Что такое структурно-изолированная панель?

Что такое SIP? Структурно-изолированные панели, известные как SIP, не являются новой идеей. Вся концепция фактически зародилась в 1937 году, когда Лесная служба США начала поиски по сохранению наших лесов. В 1970-х годах строительная промышленность с новым интересом начала рассматривать пенопластовые панели, и с тех пор они превратились в энергоэффективный и экономичный метод, который с каждым годом становится все более популярным вариантом.

• Что такое SIP? Строительные системы

SIP используются для строительства легких коммерческих и жилых зданий.Панели собраны с сердцевиной из изоляционной пены, окруженной конструкционными плитами. Основой пенопласта может быть жесткий пенополиуретан, вспененный или экструдированный полистирол. Облицовка может быть ориентированно-стружечной плитой, алюминием, сталью, цементной плитой, фанерой или фанерой, обработанной под давлением.

Различные типы материалов, используемых при производстве этих панелей, определяют конечное применение системы. Например, фанера, обработанная давлением, используется для подземных фундаментов. Металлические SIP обычно используются для холодильных складов или складских помещений с контролируемой средой.

Производители этой продукции могут производить индивидуальные конструкции для любых зданий, включая дома с деревянным каркасом. Такая гибкость позволяет осуществлять эффективное строительство с минимальными трудозатратами и максимальной энергоэффективностью. Это простирается от материального производства до законченного здания.

Зеленое здание с SIP

При правильной конструкции конструкция, построенная из SIP, очень хорошо изолирована и герметична. Воздухонепроницаемые здания потребляют меньше энергии для контроля климата, поэтому здание SIP является экономически эффективным методом уменьшения воздействия на окружающую среду.

Экологически ответственные строители используют строительство SIP-панелей как средство не только снижения затрат на энергию для обслуживания здания, но и уменьшения проникновения загрязняющих веществ и токсинов. Загрязнители, такие как плесень, пыльца и радон, могут быть сведены к минимуму за счет воздухонепроницаемой конструкции и надлежащих систем вентиляции. Внутренняя среда для медицинских учреждений, школ и жилых домов является важной проблемой, которая эффективно решается с помощью методов строительства SIP.

Структурная теплоизоляционная панель Energy Performance Здания

SIP могут помочь значительно сократить ежегодные расходы на климат-контроль.В целом, SIP имеют гораздо более высокое значение R для всей стены, чем сопоставимые каркасные стены.
Однако это требует, чтобы конструкция соответствовала отраслевым стандартам. Любые пустоты должны быть заполнены для обеспечения надлежащей изоляции. Чтобы предотвратить проникновение воздуха и влаги в здание, необходимо применять правильные клеи и герметики.

Затраты на строительство и конструкционные изолированные панели

Если принять во внимание все факторы, затраты на строительство деревянного каркаса и строительство с использованием СИП очень схожи.

Поскольку строительство SIP требует меньше времени на строительство на месте, экономятся трудозатраты. Когда элементы подходящего размера готовы и ждут установки на место, работа выполняется в определенные этапы. Существует мало потерь времени и материалов, поскольку панели изготавливаются специально для каждого здания. Модификации отдельных панелей на месте минимальны.

Значительная экономия достигается за счет небольших систем отопления и охлаждения благодаря улучшенной изоляции и воздухонепроницаемости здания SIP.

Технология структурных изолированных панелей

была разработана, чтобы сделать ее экономически обоснованной альтернативой для средней строительной компании и домовладельца. Строительные системы SIP важны, поскольку мы ищем способы контролировать постоянно растущие затраты на энергию и пытаемся стать более экологически ответственными.

Не знаете, как провести электрические провода через SIP-панель, а затем ознакомьтесь с нашей статьей «Прокладка проводов в SIP-панелях — проблемы для домовладельца».

SIPS | Теплоизоляция

Описание SIPS

Структурно-изолированные панели

(SIPS) представляют собой передовой метод строительства, обеспечивающий превосходные тепловые характеристики, легкую структурную прочность и преимущества экономии времени и средств по сравнению с традиционными методами или системами строительства.SIP-панели используются в полах, стенах и крышах жилых, коммерческих и образовательных помещений, создавая экологически чистые и энергоэффективные здания.



Основные преимущества

SIP:


Отличные тепловые характеристики

Структурные изолированные панели SBS

обеспечивают превосходные тепловые характеристики, которые будут сохраняться в течение всего срока службы здания. Это связано со сплошной изоляцией из полиуретана (PUR) по всей конструкции, которая обеспечивает равномерный обогрев здания, отсутствие холодных точек и снижение затрат на отопление.



Стены и крыша с низким коэффициентом теплопередачи

Структурно-изолированные панели SBS

обладают чрезвычайно высокими тепловыми характеристиками, полиуретановая (PUR) сердцевина из жесткой изоляции и OSB/3 обеспечивают коэффициент теплопередачи всего 0,10 Вт на квадратный метр по шкале Кельвина (Вт/м²K) или лучше, что позволяет значительно сэкономить на годовые расходы на отопление.



Встроенная изоляция

Изоляция является неотъемлемой частью строительной системы SBS SIP и, следовательно, устраняет необходимость и затраты на изоляцию полости.



Жилое пространство на крыше

Строительные системы SBS SIP не требуют кровельных ферм, что обеспечивает дополнительное жилое пространство на крыше.



Дополнительная площадь пола

Структурные изолированные панели SBS

создают больше внутреннего пространства при тех же внешних размерах по сравнению с кирпичной конструкцией. Это связано с тем, что структура SIP обеспечивает превосходную прочность и изоляцию при меньшем сечении стены.



Экологическая устойчивость

Дом SBS является экологически чистым по нескольким причинам. Структурные изолированные панели SBS изготавливаются из древесины, полученной с управляемых плантаций. Древесина считается зеленым строительным материалом, потому что деревья производят кислород и удаляют углекислый газ из нашей атмосферы, а древесина является единственным действительно возобновляемым строительным материалом.



Полиуретановая (PUR) сердцевина изоляции в структурных изолированных панелях SBS не содержит CFC/HCFC, имеет нулевой потенциал разрушения озонового слоя и низкий потенциал глобального потепления (GWP).



Низкий уровень отходов

Структурно-изолированные панели

SBS предварительно проектируются в заводских условиях, что приводит к меньшему количеству дефектов и потерь в процессе производства и строительства.



Метод быстрого строительства

Использование конструкционных теплоизоляционных панелей SBS позволяет сократить время строительства на строительной площадке до трех раз.



Улучшенное планирование и управление программами

Внешние и внутренние последующие сделки могут начать работу раньше, поскольку SBS SIP Building System, обернутая дышащей мембраной, предлагает водонепроницаемую оболочку, помогающую вам быстрее завершить свой проект.



С помощью строительной системы SBS SIP легче прогнозировать время завершения проекта, поскольку система относительно проста в возведении и не требует мокрых работ или укладки кирпича.



Гибкость дизайна

С помощью специального программного обеспечения 3D CAD собственной разработки структурные теплоизоляционные панели SBS могут быть разработаны для использования в самых разных областях строительства.



Прочный и надежный на ощупь

Дом SBS SIP выглядит прочным и надежным по сравнению с другими деревянными каркасными системами. Это достигается благодаря прочной конструкции сердечника и креплению гипсокартона непосредственно к внутренней поверхности SIP-панели.



Воздухонепроницаемость

Плохая герметичность является основной причиной потери тепла. Дом SBS обеспечивает контролируемую внутреннюю среду благодаря превосходной герметичности системы. Это усиливается за счет использования системы механической вентиляции с рекуперацией тепла (MVHR) или аналогичной.



Ограниченная защита от холода

Структурно-изолированные панели SBS

соединяются вместе с изолированным SIP-шлицем, образуя непрерывный полиуретановый (PUR) сердечник через стены и крышу здания.Это значительно повышает тепловую эффективность здания по сравнению с деревянным каркасом и изоляцией полости, которая склонна к оседанию и каплям раствора в процессе строительства.



Твердые панели

обеспечивают жесткую поверхность для креплений

В большинстве случаев для облегчения подвешивания радиаторов и кухонных шкафов не требуются дополнительные деревянные «болванки», как это требуется в конструкции с деревянным каркасом.



Отличный потенциал перепродажи

Дома

SBS привлекательны для будущих покупателей и арендаторов из-за недорогих эксплуатационных расходов структуры SIP и многих других преимуществ, которые предоставляет дом SIP.









Кодекс экологичных домов

Структурные изолированные панели

SBS вносят свой вклад в Кодекс экологичных домов благодаря превосходным тепловым характеристикам, воздухонепроницаемости и ограниченному образованию мостиков холода.



Британский сельскохозяйственный совет (BBA)

Строительная система SBS SIP является сертифицированным продуктом Британского совета по сельскому хозяйству (BBA).
Сертификат соглашения № 06/4312 (PDF)



О Кодексе экологичных домов

Правительство Великобритании представило Кодекс в качестве добровольного стандарта в 2007 году, дополнив текущую систему сертификатов энергоэффективности для новых домов. С сентября 2010 года все новостройки как государственного, так и частного секторов обязаны соответствовать Кодексу.





Как это работает

Кодекс присваивает новым домам рейтинг от Уровня 1 до Уровня 6 на основе соответствия девяти из следующих критериев устойчивости:



  • Энергия и выбросы CO2.
  • Вода h3O и сток поверхностных вод.
  • Материалы – воздействие строительных материалов на окружающую среду.
  • Управление стоком поверхностных вод от застройки и риском затопления.
  • Отходы – образующиеся в результате строительного процесса и объектов.
  • Загрязнение в результате эксплуатации жилого помещения.
  • Здоровье и благополучие — влияние дизайна жилища и внутренней среды на его обитателей.
  • Менеджмент – шаги, позволяющие эффективно управлять воздействием строительства и эксплуатации дома на окружающую среду.
  • Экология – влияние жилища на местную экосистему, биоразнообразие и землепользование.



Уровень 1 — это начальный уровень выше строительных норм, а уровень 6 — самый высокий, отражающий образцовые разработки с точки зрения устойчивости.

График временной шкалы, показывающий требования соответствия для каждого года:





Ожидается, что Строительные нормы и правила, а также минимальный обязательный уровень Кодекса будут продолжать совершенствоваться до тех пор, пока не будет достигнута цель 2016 года по «чистому нулевому выбросу CO2» в год.В настоящее время соблюдение более высоких уровней Кодекса является добровольным. Однако землевладельцы и агенты уже продают участки с условиями строительства на определенном уровне Кодекса, поскольку это считается коммерчески выгодным. Общая дополнительная стоимость строительства до уровня кода 3 обычно составляет менее 5% от стандартной стоимости сборки.



Структура здания SIP Building System превосходит стандарты кодового уровня 4.

Думаете о конструкционных теплоизоляционных панелях? 4 распространенных заблуждения о SIP

Вы видели, как строят дом с нуля? Типичный опыт показывает процесс обводки дома досками и последующего строительства.Хотя это по-прежнему широко используемый метод строительства, лучшим способом строительства являются структурно-изолированные панели или SIP.

Структурные изолированные панели представляют собой сплошные листы строительного материала, используемые для стен и крыш. SIP имеют сердцевину из пенопласта, легко собираются и окружены ДСП (также называемой ориентированно-стружечной плитой). Прежде чем приступить к следующему строительному проекту, узнайте о SIP и некоторых распространенных заблуждениях, которые могут возникнуть у вас в отношении этого варианта.

Почему домовладельцы и владельцы зданий используют SIP?

Более того, SIP-панели — это панели, способные обеспечить структуру с непрерывной изоляцией для улучшения качества вашего помещения.Он уменьшает количество отходов, контролирует качество воздуха в помещении и является воздухонепроницаемым для здания. Для бизнеса, который тратит значительную сумму денег на счета за электроэнергию, структура SIP потенциально может сэкономить 50 или более процентов энергии.

Домовладельцы и владельцы бизнеса используют эту форму строительного материала для своих коммерческих и жилых проектов, потому что это:

  • Прочный строительный материал, способный поддерживать конструкцию
  • Энергосберегающий вариант, который в сочетании с другими функциями экономит деньги
  • Улучшает качество воздуха в помещении
  • Сокращает количество строительных и рабочих отходов
  • Снижает затраты на рабочую силу, которые вам нужно платить рабочим
  • Легко размещается на различных типах фундаментов
  • Увеличивает стоимость перепродажи вашего здания

SIP слишком дороги для использования в здании

Хотя первоначальная стоимость SIP-панелей может быть выше, чем у других материалов, общая стоимость конструкционной теплоизоляционной панели невелика.С учетом снижения трудозатрат, долгосрочной экономии энергии, меньшего количества отходов на строительной площадке и многого другого ваши панели более доступны по цене, чем стандартное здание. Доступны варианты для деревянного каркаса, деревянного каркаса и многого другого.

Если вас беспокоит точная стоимость этого продукта, обратитесь к профессионалу, чтобы рассчитать стоимость. Рассчитайте первоначальные затраты, но не забудьте учесть экономию, которую вы получите! Этот метод работает для коммерческих и жилых проектов.

SIP затрудняют подключение дома

Если вы решите добавить SIP в свой дом и стать энергоэффективным, как вы будете подключать дом? Поскольку СИП изготавливается из пенопластового утеплителя и имеет плотную середину, они изготавливаются с каналами для проводки. Это сохраняет целостность панелей и не требует сверления шпилек.

SIP — непроверенное изобретение

В то время как все больше профессионалов предлагают установку SIP, чем когда-либо прежде, этот материал не нов.Изобретение SIP произошло в 1930-х годах, а производство стало проще с 1950-х годов. Слишком многие думают, что это непроверенное изобретение, но это просто потому, что экологически чистые строительные материалы сейчас более популярны.

Во всем мире есть здания из конструкционных теплоизоляционных панелей. Спросите свою строительную бригаду об этом варианте, если вы привержены зеленому строительному решению.

SIP подходят только для простых проектов

Поскольку этот строительный материал предварительно сконструирован, многие покупатели считают, что его можно использовать только в простых конструкциях.Ваш проект не обязательно должен быть идеальной коробкой или скучным дизайном! SIP легко использовать со зданиями всех архитектурных стилей, включая закругленные края, разные уровни и элементы всех типов.

Начните с проекта здания, и правильный строитель изготовит для вас структурно-изолированные панели. После того, как ваши SIP изготовлены, строительство конструкции становится быстрым и легким!

Примите обоснованное решение перед строительством

Со всеми строительными материалами, представленными на рынке, легко растеряться.Узнайте больше о своих вариантах от обученного и сертифицированного строителя, особенно в отношении SIP. Почему бы не принять решение, которое будет выгодным для вашего бюджета, безопасным для окружающей среды и простым в установке?

SIPS-панелей | Структурные изолированные панели

В FischerSIPS мы стремимся предлагать инновационные экологически чистые продукты SIPS по конкурентоспособной цене. Помимо наших панелей SIPS, мы предлагаем широкий спектр услуг, которые приносят пользу нашим клиентам и строителям, в надежде сделать вашу работу с FischerSIPS максимально приятной. УДОВЛЕТВОРЕНИЕ ГАРАНТИРОВАНО!

Наши продукты и услуги включают:

Услуги

  • Бесплатные оценки.
  • Предварительная резка заготовок, оболочек и полных деталей.
    • Пусто: Все панели имеют размеры, указанные в предложении (например, 4×9, 4×12)
    • Корпус: мы нарезаем панели, чтобы они соответствовали форме вашего здания, но без отверстий.
    • Полная предварительная резка: Мы режем все панели по размеру и форме, включая отверстия
  • RTA (готовый к сборке) с установленными пиломатериалами
    • Мы законопатим ваши панели и установим шпонки и пиломатериалы, необходимые на нашем заводе, чтобы сделать вашу установку еще быстрее!
  • Открыт для специальных запросов на конкретные вакансии
  • Возможности CAD проектирования (мы работаем в HSB CAD)
  • Обучение строителей
  • 1 HR Кредит AIA (через SIPA)
  • SIP-семинары и обеды
  • Обслуживание клиентов и удовлетворение потребностей
  • Ограниченная пожизненная гарантия на продукт

Мы производим конструкционные теплоизоляционные панели для крыш и наружных стен ваших жилых, коммерческих, бревенчатых и деревянных каркасных строений.Наши комплекты для дома из SIP-панелей — это идеальные экологически чистые строительные материалы для умного строительства и устойчивого образа жизни.

Продукты

  • Стандартный SIPS состоит из 7/16” OSB с обеих сторон Solid EPS (вспененный полистирол)
  • Размеры: от 4’x8’ до 8’x24’
  • Толщина: 4,5″, 6,5″, 8,25″, 10,25″, 12,25″
  • Системы подключения (хочется показать детали каждой)
  1. одинарный 2x шлиц (деталь 5a) (стандарт)

  2. блок/термошлиц (деталь 6)

  3. Шлиц двутавровой балки; (деталь 46)

  4. Шлиц OSB (деталь 6B)

Облицовка из специальных панелей:

В FischerSIPS мы являемся одной из немногих компаний, которые применяют 1x T&G или гипсокартон прямо здесь, на нашем заводе! Подумайте об экономии времени по сравнению с установкой этого продукта на высоте 20 футов или выше.См. наш список ниже для наших стандартных продуктов. Если есть продукт, которого вы не видите, но который вас заинтересовал, позвоните нам и спросите — мы можем просто применить его для вас!

Что такое SIP Construction? — Honest Abe Log Homes & Cabins



Итак, что такое SIP?



и зачем мне это в моем новом гибридном или деревянном каркасном доме   ?



SIP расшифровывается как Structural Insulated Panel.

Хотя они не являются чем-то новым, они могут быть новыми для вас.SIP существуют уже много лет и используются в тысячах домов и коммерческих структур.

Несмотря на то, что существует несколько вариантов на выбор, SIP в основном представляет собой лист OSB или фанеры, толщину жесткой пенопластовой изоляции и второй лист OSB для создания «сэндвича».

Итак, реальный вопрос: «Зачем мне использовать SIP в моем доме?» Что ж, есть несколько причин для рассмотрения, на самом деле их так много, что мы считаем, что это отличный метод строительства для использования с нашими пакетами деревянного каркаса.

Они достаточно прочны, чтобы построить дом, используя панели для формирования стен и крыши конструкции, но есть ряд других причин.



Какое отношение имеет SIP к домам из честного бревенчатого или деревянного каркаса?

В вашем бревенчатом, деревянном или гибридном доме может использоваться SIP-конструкция, и мы поставим панели, изготовленные по индивидуальному заказу, в вашей упаковке, доставленные вместе с другими вашими строительными материалами. Дизайн вашего дома или коммерческого здания может включать компоненты из дерева, камня, металла, лепнины, сайдинга и многого другого.Возможности инновационного и красивого, не говоря уже о чрезвычайно энергоэффективном, дизайне безграничны. Спросите нас об этих вариантах!



Преимущества использования SIP

  1. Энергоэффективность – представьте себе, что расходы на отопление и охлаждение вашего дома будут вдвое меньше, чем в традиционном каркасном доме на всю оставшуюся жизнь. Вам бы это понравилось? Это возможно не только с SIP-домом. Это задокументировано! Дома из SIP-панелей имеют несколько больших преимуществ. МЕНЬШЕ швов означает меньшую инфильтрацию воздуха.Более высокие значения R означают меньшую мощность нагрева/охлаждения, необходимую для поддержания комфорта в вашем доме круглый год.
  2. Быстрее построить — наши SIPS доставляются к вам уже нарезанными и пронумерованными. Это похоже на гигантскую головоломку. В обычном доме панели можно собрать всего за пару дней, БЕЗ ОТХОДОВ! Экономия времени экономит ваши деньги!
  3. Конструктивные возможности – SIP-панели в два-три раза более конструктивны, чем стержневой каркас. Исследование за исследованием показывают, как дом из SIP-панелей обеспечивает безопасность и тепло.

Да, у нас есть тонны технических данных, которые мы будем рады отправить вам о наших SIP-системах! Просто спросите нас, и мы загрузим вас достаточным количеством данных, чтобы у вас закружилась голова.

Но в итоге он чище, зеленее, безопаснее и сделает стоимость владения деревянным домом, о котором вы мечтали, предметом зависти всех, кого вы знаете!

Руководство архитектора по структурным теплоизоляционным панелям

Архитекторы: продемонстрируйте свой следующий проект через Architizer и подпишитесь на наш вдохновляющий информационный бюллетень .

Структурно-изолированные панели (SIP) существуют с 1930-х годов, когда они были изобретены инженерами Лаборатории лесных товаров в Мэдисоне, штат Висконсин. Если бы не Олден Б. Доу, ученик Фрэнка Ллойда Райта, который экспериментировал с технологией сэндвич-панелей в 1950-х годах и построил первые дома из пенополистирола в Мидленде, Миннеаполис, в 1951 году, этот великолепный строительный материал, возможно, не стоял бы там, где он стоит сегодня. .

Несмотря на то, что SIP существуют уже почти столетие, в последние годы они привлекают все больше внимания архитекторов, заинтересованных в создании высокоэффективных и энергоэффективных ограждающих конструкций зданий.Благодаря своей гибкости и возможности формования SIP сегодня все чаще используются в жилых, коммерческих и промышленных проектах. На этой неделе компания Architizer поговорила с Бекки Сьюзен и различными представителями Ассоциации структурных изоляционных панелей (SIPA), чтобы узнать о широте возможностей этого удивительно временного строительного материала.

Поиск производителей SIP

Museum of Outdoor Arts Elements House от MOS Architects представляет собой модульное здание из SIP. Он был разработан для работы независимо от коммунальных служб за счет интеграции пассивных систем и производства энергии на месте.

Материалы для конструкционных изоляционных панелей

Структурные изолированные панели состоят из внутреннего слоя изоляционной пены, которая обычно зажата между панелями из ориентированно-стружечной плиты (OSB). В то время как изоляционная пена может состоять из различных материалов, наиболее распространенным материалом является пенополистирол (EPS). Другие изоляционные материалы включают XPS и полиуретан. «В конечном итоге SIP обеспечивают простоту и эффективность для дизайнеров», — сказала Сьюзан. «Вместо сборки стен, крыши и пола, состоящей из 7-12 продуктов и трудозатрат на их правильную установку, SIPS завершает ограждающую конструкцию здания за 3 этапа.

Процесс производства пенополистирола; изображение через EPS Foam Pro

Пенополистирол (EPS): Пенополистирол — это тип изоляции с закрытыми порами, который производится с использованием пара для расширения мелких шариков полистирольного полимера. Эти шарики превращаются в более крупные изоляционные блоки различной плотности, которые затем можно разрезать на бесконечные формы и размеры. Являясь одним из самых универсальных видов изоляции, доступных сегодня на рынке, пенополистирол используется для крыш, стен и полов.

Одним из преимуществ EPS является то, что он очень легкий, так как в основном состоит из воздуха и имеет минимальное водопоглощение. Кроме того, пенополистирол является высокоэффективной изоляцией, которая поддерживает постоянный уровень термического сопротивления и значение R, которое не ухудшается с течением времени. В среднем для производства пенополистирола требуется на 24% меньше энергии, чем для производства изоляции из стекловолокна с эквивалентным R-значением. Для получения дополнительной информации о EPS посетите отраслевой альянс EPS.

Структурная теплоизоляционная панель; Изображение через Korwall

Ориентированно-стружечная плита (OSB): OSB — это тип инженерной древесины, аналогичный древесностружечной плите.Он формируется из перекрестно ориентированных слоев тонких прямоугольных деревянных полос, спрессованных и склеенных вместе с помощью воска и клея на основе синтетической смолы. Конечный продукт состоит примерно из 95% древесины и 5% воска и смолы.

OSB широко используется в строительной отрасли благодаря своим превосходным несущим свойствам. Кроме того, поскольку OSB можно производить из быстрорастущих, малоиспользуемых и часто менее дорогих пород древесины, это представляет собой эффективное использование сырья.По данным Ассоциации структурных изоляционных панелей (SIPA), «около 85-90 процентов бревна можно использовать для изготовления высококачественных строительных панелей, а остальную часть — кору, обрезки и опилки — можно преобразовать в энергию, целлюлозную стружку или коровая пыль».

SIP M3 HOUSE от ian hsu – gabriel rudolphy

Эстетика

Поскольку конструкционные изолированные панели обычно являются скрытыми компонентами здания, их эстетическая ценность часто считается вторичной по сравнению с их огромными эксплуатационными характеристиками.Тем не менее, одним из самых больших преимуществ SIP является то, что они производятся в соответствии со спецификацией. SIP могут быть изготовлены практически для любого проекта здания; их возможности для настройки безграничны.

Резиденция SIPS от Kieron Gaits Architects; Изображение предоставлено Kieron Gaits Architects

SIPS Residence от Kieron Gait Architects — это один проект, заслуживающий внимания, в котором SIP использовались для сокращения времени строительства и трудозатрат. Тем не менее, архитекторы также решили отметить панели OSB за их эстетическую ценность, используя их в качестве движущей силы во всей палитре внутренних материалов проекта.В результате получается теплое и светлое пространство, которое видно насквозь без такой отделки, как штукатурка или краска.

Университет Монтаны, Центр коренных американцев, созданный A&E Architects и Glen & Glenn Architects, использует SIP-стены и SIP-крышу для экономии энергии и устойчивости всего здания; Изображение предоставлено SIPA

Профили: SIP конструктивно прочнее, чем традиционные конструкции с деревянным каркасом, поэтому в большинстве зданий SIP не требуется использование системы ферм.«Преимущества этого дизайна продолжаются и продолжаются», — сказала Сьюзен. «Отсутствие ферменных систем делает соборные потолки легким делом, добавляя дополнительные лофты, а парящие потолки — легким элементом для включения в дизайн». Брайан фон Олворден из Wright Engineering также отметил, что «угловые окна, окна от пола до крыши, двойные консольные крыши, стены треугольной формы, геодезические купола и даже стены футбольного поля — это лишь несколько примеров» уникальных, не возможности линейного дизайна, которые можно использовать с SIP.

Структурные изолированные панели также известны своей способностью создавать четкие, прямые линии, которые не изгибаются и не изгибаются. «Вот почему SIP устанавливаются примерно на 50% быстрее, чем каркасные конструкции», — сказал Брайан Осборн из Space SIPS. «Абсолютно плоская плита, которую нельзя скрутить или закрутить, легче установить с точностью». Сьюзен также добавила, что «коробки, полы и столярные изделия устанавливаются быстрее на прямых поверхностях, что устраняет необходимость в подкладке для приспособления к регулярно изогнутым поверхностям.

Размер: Размеры панелей составляют 8 на 24 фута, что означает, что целые секции стен и крыши могут быть установлены быстро и с очень коротким временем высыхания.

Поиск производителей SIP

Модель дома Evoke Quadrant от Quadrant Homes показывает, как SIP и другие энергосберегающие технологии могут снизить счета за коммунальные услуги для домовладельцев; Изображение предоставлено SIPA

Производительность

Инфильтрация воздуха: В среднем до 40% тепла в доме может быть потеряно из-за утечки воздуха.Конструкции, интегрирующие SIP в стены, полы и крыши, вносят определенную степень единообразия во все интерфейсы здания, что означает меньшую утечку воздуха и большую согласованность по всей конструкции. По словам Сьюзен, «SIP-панели в 15 раз более герметичны, чем традиционные деревянные каркасы. Таким образом, энергия, используемая для обогрева и охлаждения дома, остается внутри оболочки. Для сравнения, деревянные и стальные каркасные конструкции теряют большое количество нагретого и охлажденного воздуха и, следовательно, требуют дополнительных энергоресурсов.

«Проекты Net Zero, Positive Energy и Passive в основном полагаются на SIP в своих проектах. Эффективная энергетическая оболочка в сочетании с возобновляемыми источниками энергии, такими как солнечная и геотермальная, создают структуры, которые не берут энергию из сети. Многие из них действительно могут отдавать сетке».

Изображение Эрика Томаса предоставлено SIPA.

Срок строительства: Поскольку конструкционные изолированные панели изготавливаются в соответствии со спецификацией, они могут помочь значительно сократить время строительства на строительной площадке.В свою очередь, это означает снижение затрат на рабочую силу и большую вероятность того, что проект останется в рамках бюджета.

Стоимость: Осборн и фон Олворден согласны с тем, что один из основных мифов о SIP-панелях заключается в том, что они стоят дороже, чем обычные каркасы. «Часто, особенно в девелоперских проектах, при принятии решений доминирует стоимость квадратного фута», — сказал Осборн. «Это правда, что первоначальные затраты на SIP больше, чем просто каркас. Но это сравнение не рассматривает долгосрочные затраты на коммунальные услуги. Разработчики не заботятся о затратах на послепродажную эксплуатацию, когда достаточно просто соблюдать существующие нормы и предписания.Архитекторы должны информировать своих клиентов и строителей о снижении будущих затрат и представлять их как фактор продажи».

HVAC:  Очень важно согласовать вашу систему HVAC с использованием SIP. Люди часто недооценивают высокие изоляционные и воздухонепроницаемые свойства SIP, которые позволяют создать значительно меньшую систему ОВК, чем вы могли бы ожидать. «Как правило, SIP экономят 55% затрат на отопление и охлаждение, — говорит Сьюзен. «Это значительное снижение эксплуатационных расходов для домов, многоквартирных домов и коммерческих помещений.

Резиденция SIPS от Kieron Gaits Architects; изображение предоставлено Kieron Gaits Architects

Здоровье жильцов: Благодаря своим воздухонепроницаемым свойствам, ограждающие конструкции SIP обеспечивают более высокое качество воздуха в помещении. «Более плотные конструкции означают более здоровую внутреннюю среду», — сказала Сьюзан. Кроме того, SIP не содержат летучих органических соединений или других вредных химических веществ, которые могут повлиять на здоровье пассажиров.

Теплоизоляция: Одна из замечательных особенностей конструкционных теплоизоляционных панелей заключается в том, что они предварительно изолированы и нет необходимости покупать или сочетать их с дополнительными изоляционными продуктами.По данным SIPA, «Исследования R-значения всей стены Национальной лабораторией Ок-Риджа (ORNL) показывают, что 4-дюймовая стена из SIP (номинальная) с рейтингом R-14 превосходит стену с каркасным каркасом 2 × 6 с изоляцией из стекловолокна R-19. ”

Дом из SIP-панелей Алехандро Соффиа

Отходы: Поскольку конструкционные теплоизоляционные панели изготавливаются в условиях, контролируемых на заводе, с использованием передового программного обеспечения для оптимизации и автоматизированной технологии производства, они могут значительно сократить количество отходов, образующихся во время строительства.По словам Сьюзен, «отходы на строительной площадке для проектов SIP сокращаются вдвое».

Одной из текущих проблем, связанных с SIP, является поиск опытных установщиков. «Часто всю работу выполняют одни и те же несколько монтажников, — сказал фон Аллворден. «По мере роста спроса на SIP все больше производителей предпринимают простые шаги, чтобы стать квалифицированными установщиками SIP».

Практический пример

Ridge House от KieranTimberlake, фото через KieranTimberlake

Зеленое строительство: 5 экологически чистых домов, построенных с использованием SIP-панелей

Сегодня, благодаря инновационным стеновым конструкциям, известным как структурно-изолированные панели или SIP, домовладельцы могут пользоваться экологическими преимуществами строительства из дерева без трудоемких процессов и неадекватных энергетических характеристик.Благодаря своим превосходным экологическим характеристикам и способности производить сборные конструкции за пределами площадки, SIP-панели являются идеальным способом минимизировать воздействие здания на его природную среду.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
