Способы соединения жил проводов и кабелей во внутренней проводке. | Электромозг

Внимание! При отсутствии специального образования и должного опыта работа с электричеством может быть особо опасна!

Тема соединения проводов довольно чувствительна, у каждого своё мнение, поэтому я ожидаю много несогласных с моей точкой зрения. Но у каждого свой опыт. Итак…

Что там по теме в ПУЭ

Сначала познакомимся с тем, что нам про соединения говорит ПУЭ:

2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

Сразу с места в карьер! Мы видим, что ПУЭ разрешает 4 вида соединения: опрессовка, сварка, пайка и сжим. Рассмотрим их чуть подробнее.

1. Опрессовка. Выполняется специальным инструментом. При опрессовке жилы проводников не скручиваются между собой.

2. Сварка. При сварке жилы предварительно скручиваются между собой, после чего происходит сварка их концов.

3. Пайка. При пайке жилы предварительно скручиваются между собой, после чего происходит пропайка всей скрутки. После пайки следы флюса тщательно удаляются, поскольку они могут стать катализатором её разрушения.

4. Сжимы. Бывают винтовые, болтовые, а также различного рода пружинные (СИЗ, WAGO и пр.).

2.1.22. В местах соединения, ответвления и присоединения жил проводов или кабелей должен быть предусмотрен запас провода (кабеля), обеспечивающий возможность повторного соединения, ответвления или присоединения.

То есть, внатяг не соединяем, запас провода должен быть.

2. 1.23. Места соединения и ответвления проводов и кабелей должны быть доступны для осмотра и ремонта.

Согласно этому пункту все соединения должны делаться так, чтобы к ним можно было добраться впоследствии, не разбирая пол-дома.

2.1.24. В местах соединения и ответвления провода и кабели не должны испытывать механических усилий тяжения.

Смысл этого требования в том, чтобы соединение не при каких обстоятельствах не встало под механическую нагрузку.

2.1.25. Места соединения и ответвления жил проводов и кабелей, а также соединительные и ответвительные сжимы и т. п. должны иметь изоляцию, равноценную изоляции жил целых мест этих проводов и кабелей.

Смысл требования понятен, но вот как его реализовать? Если я соединяю провод ВВГнг-LS, то и изолента должна быть LS? И корпус сжима должен быть LS? А как это узнать, если на лентах и сжимах это не указывается? Кроме того, слово «равноценность» — это одинаковость стоимости, и следовало бы написать «равнозначность». И где критерий этой равноценности? Я не нашёл.

2.1.26. Соединение и ответвление проводов и кабелей, за исключением проводов, проложенных на изолирующих опорах, должны выполняться в соединительных и ответвительных коробках, в изоляционных корпусах соединительных и ответвительных сжимов, в специальных нишах строительных конструкций, внутри корпусов электроустановочных изделий, аппаратов и машин. При прокладке на изолирующих опорах соединение или ответвление проводов следует выполнять непосредственно у изолятора, клицы или на них, а также на ролике.

Общий смысл таков, что все соединения должны быть максимально защищены.

2.1.27. Конструкция соединительных и ответвительных коробок и сжимов должна соответствовать способам прокладки и условиям окружающей среды.

То есть если соединяем на улице — коробка должна быть уличная. Если прокладываем в коробах, то и коробки должны быть для коробов. Если прокладываем в гофре, то и коробки для гофры. А не так, как иногда лепят, о чём я уже писал.

2.1.28. Соединительные и ответвительные коробки и изоляционные корпуса соединительных и ответвительных сжимов должны быть, как правило, изготовлены из несгораемых или трудносгораемых материалов.

Это правило скорее для производителей, мы покупаем уже сертифицированные изделия.

Более подробно про соединения можно прочитать в ГОСТ 10434-82 «Соединения контактные электрические. Классификация. Общие технические требования»

Предпочтительность разных способов соединений

Теперь, когда мы в первом приближении ознакомились с нормативной базой, рассмотрим способы соединения проводов во внутренней проводке частного дома в порядке уменьшения предпочтительности (по моей оценке). Перечислю в том числе и неразрешённые нормативами «народные» методы.

1. Сварка. Думаю, что это наиболее надёжный способ соединения проводов во внутренней проводке. Разрешён ПУЭ. На мой взгляд, он пожароопасен в момент самой сварки, и требует специального оборудования и навыков. Опять же, глаза надо беречь.

Фото из Интернета

Фото из Интернета

2. Опрессовка. Качественная правильная опрессовка, на мой взгляд, не уступает сварке. Не требует сложного инструмента и особых навыков. Для себя я бы выбрал именно этот метод соединения. Простота + надёжность.

Фото из Интернета

Фото из Интернета

3. Пайка. Довольно неудобный метод. Кроме того, при разогреве жил во время перегрузок припой может менять свои характеристики. Метод можно порекомендовать разве что для низкоточных цепей, например, для необслуживаемых соединений контрольных кабелей.

Фото из Интернета

Фото из Интернета

4. Сжимы пружинные WAGO и аналогичные. Несмотря на то, что требуют тщательности для их правильного монтажа, довольно удобны. Обязательно требуют прямых и очищенных от окисла концов проводов, соблюдения паспортных нагрузок и соответствующих сечений проводов, а также важно убедиться, что продукт не поддельный. Все эти перечисленные особенности снижают доверие к этим сжимам у многих практикующих электриков.

Способы соединения жил проводов и кабелей во внутренней проводке.

5. Скрутка. Не разрешена нормативами сама по себе, только как подготовительный этап перед сваркой или пайкой. Но часто используется практикующими электриками. Скрутка не разрешена по причине сильной зависимости её качества от конкретного электрика, материала жил (опасна на хрупком и текучем алюминии), а также невозможности проконтролировать её состояние под изолентой. Между тем, правильно выполненные длинные и плотные медные скрутки стоят десятилетиями без принципиальной потери своих свойств.

Способы соединения жил проводов и кабелей во внутренней проводке.

6. СИЗ. С одной стороны, скрутка постоянно сжата накрученной на неё пружиной, а с другой стороны, скрутка получается довольно короткая. Кроме того, качество самих сжимов сильно гуляет, и надо ещё постараться найти надёжные. При качественных сжимах оцениваю надёжность наравне с хорошей длинной плотной скруткой.

Фото из Интернета

Фото из Интернета

7. Сжимы болтовые/винтовые. Как ни странно, ставлю их на последнее место. Но это моё скромное мнение. Главный минус винтовых соединений — необходимость периодической протяжки (обычно, раз в полгода). Иначе они слабнут и на больших токах могут отгореть. Часто встречал расплавленную изоляцию на проводах, соединённых винтовыми сжимами. Подходят разве что только для подключения люстр.

Способы соединения жил проводов и кабелей во внутренней проводке.

Что касается болтовых сжимов, то они занимают слишком много места в коробке и тоже являются обслуживаемыми. Кроме того, их редко применяют внутри квартир и частных домов.

Существуют ещё всякие народные гибридные способы. Например, скрутку дополнительно сжимают винтовыми сжимами или СИЗ накручивают на кончик длинной скрутки, после чего её изолируют. В этих случаях, не столько возрастает надёжность соединения, сколько оно формально приводится в соответствие с ПУЭ. На мой взгляд, такая двойная работа не оправдана, поскольку с меньшим трудом можно произвести обычную опрессовку.

Заключение

Соединение проводов — это обширная тема для специалистов. В этой статье я дал лишь основное, поверхностное представление о возможных вариантах соединений проводов.

Ставьте лайки, если статья понравилось. Пишите комментарии, и не только с критикой. Мне нужна также и ваша поддержка.

Делитесь также этой статьёй в социальных сетях (соответствующие кнопочки рядом со статьёй в наличии) и, конечно, подписывайтесь на мой канал! Жду ваших отзывов! Пока!

Способы соединения проводов — Platinum electric

Способы безопасного соединения проводов

Все мы стремимся что бы наш дом был комфортным и безопасным. Не последнюю роль в этом играет электроснабжение. Сложно представить современный дом без бытовой техники, климат контроля, отопление и охрана, и везде требуется электроэнергия.

Для того что бы вся эта техника заработала потребуется составить грамотный проект и подвести к каждому потребителю электричество или подключить к сети, для этого понадобятся провода.

В любом случае необходимо соединить провод с механизмом розетки, выключателя или автомата. Место соединения – контакт должен быть безопасный и надежный. Любые манипуляции с проводом, кабелем, да и любым оборудованием не терпит беспечности и халатного отношения. Даже маленькая ошибка или дефект может в будущем перерасти в огромную проблему.

На первый взгляд это простая задача, по силу каждому. Соединить провод, казалось бы, что может быть проще, скрутил два куска, сверху для безопасности изоленты намотал и все. Но профессиональные электрики знают, что это далеко не так.

В точке где соединяются провода появляется сопротивление, и как следствие там возникает более высокая температура. Поэтому очень важно не допустить что бы в месте соединения провода и технологического оборудования был некачественный контакт. Он может разогреться до температуры, когда не выдержит изоляция и начнет плавится.

Любой изоляционный слой служит защитой от короткого замыкания, если он нарушен, то вероятность короткого замыкания вырастет в разы. Очень часто подобные ситуации приводят к пожару.

Благодаря технологическому развитию на сегодня существуют варианты безопасного соединения проводов.

Как безопасно соединить провод

В самом начале остановимся на требованиях, предъявляемых к электрическому контакту.

  • При механическом воздействии любого рода, контакт должен обладать запасом прочности.
  • Технические характеристики провода и контакта должны совпадать – это позволит не допустить дополнительного сопротивления.

Скрутка проводов

Самый простой и известный способ — скрутка. Этот способ хорошо известный способ каждому любителю и профессионалу. Предварительно надо снять изоляцию, очистив жилу  от изоляционного материала примерно на 5 см. Далее уже голые жилы плотно соединить между собой и скрутить.  Полеченный новый контакт с голыми жилами лучше покрыть изолентой. Но многие профессионалы предпочитают сверху накрутить специальный пластиковый колпачок. Он одновременно изолирует, поджимает контакт, и защищает.

При необходимости колпачок можно скрутить проверить что происходит с контактом и накрутить, но новому. Необходимо следить что бы голая жила не выходила за границы колпачка.

Важно!

  • Скруткой нельзя соединять между собой алюминий и медь;
  • Зажим должен подходить по размеру, его подбирают по диаметру провода или кабеля
  • При накручивании защитного колпачка применяется разумная сила;
  • Интернет кабель, витая пара — для данного вида проводов подобный способ не используется;

Пайка и сварка медных проводов

Существует еще один способ соединения провода и кабеля, но практикуют его намного реже. Пайка – это метод потребует намного больше времени, дополнительного оборудования и навыков. Но данный метод более прочен и надежен по сравнению со скруткой.

Дело в том, что как бы вы не соединяли два куска провода скруткой, в месте соединения все равно появляется сопротивление, а при дальнейшей эксплуатации в том месте провод нагревается, и какие будут последствия никто не знает.

Для того что бы выполнить пайку проводов потребуется традиционный паяльник и расходники в виде канифоли и оловянно-свинцовый припой. Метод хорош всем, кроме того, что если надо разъединить провода по какой-то причине, то придется только разрезать в двух местах — до и после пайки.

Более надежный и прочный способ – это сварка. Но потребуется более сложная и дорогая техника. Потребуется раздобыть сварочный аппарат, электроды, строительный фен, средства индивидуальной защиты для сварщика.

Место, где нет изоляции, покрывают слоем изоленты либо термоусадочной трубкой подходящей по диаметру, предварительно надев ее на один из концов провода, а после соединения проводов термоусадку необходимо прогреть строительным феном, что бы она плотно прилегала к кабелю.

Важно!

  • Соединять сваркой можно только одинаковые металлы;

Клеммы для соединения проводов

Клеммная колодка – это простая конструкция, которая состоит из изолирующей пластины и контактов. Два куска провода помещаются в клеммную колодку с разных сторон и фиксируются винтом.  Возможен вариант другой конструкции клеммной колодки, когда оголенная жила прижимается пластиной.

Каркас, который изготовлен из изолирующего материала имеет несколько ячеек, внутри каждой находится латунная гильза, внутри которой и происходит соединение различных проводов. Конструкция позволяет разделить большую колодку, отрезав от нее ножом необходимое количество ячеек. Можно одновременно соединять несколько пар. Клеммная колодка удобна и безопасна для соединения проводов в распределительных коробках. Вас никогда не ударит током если вы возьметесь руками за клеммную колодку, так как она еще и изолирует голые жилы.

Важно!

  • С помощью клеммной колодки можно соединять провода у которых жила изготовлена из разных металлов. С помощью клеммной колодки получится безопасное и надежное соединение алюминия и меди.
  • Допускается соединение как мягких проводов так и жестких с моно жилой.



Пожалуй, самый быстрый способ – это пружинные клеммы. После того как сняли изоляцию с жилы, достаточно поместить конец оголённого провода в клемму и защелкнуть. Данный способ удобен при работе с мягкими медными проводами, типа ПВ-3. Так же данный способ подходит и для моножил, провода типа ПВ-1. Метод подходит для проводов разных сечений.

Немецкие клеммники которые выпускаются под брендом Wago в своей конструкции имеют специальные контакты, изготовленные из биметалла, и покрыты специальной пастой, которая не допускает окисления контакта. Соединение проводов с помощью клеммников Ваго не потребует делать скруток, затягивать винты, не нужна и дополнительная изоляция, все происходит быстро и технологично.

Соединение провода с помощью зажима-ответвителя

Одноразовые соединительные муфты, с узким спектром применения – скотч-лок. Применяется только для слаботочных проводов, широко применяется для прокладки телефонных линий, компьютерных. Может применяться для слаботочных проводов.

Провод в изоляции обжимается специальным инструментом непосредственно в скотч-локе, его конструкция предусматривает специальную пластину с режущими краями. Они частично разрезают изоляцию и замыкают цепь.

Зажим ответвитель ЗПО прост и удобен в использовании, имеет доступную цену, обладает водонепроницаемостью благодаря тому, что присутствует гидрофобный гель внутри. При необходимости его можно легко заменить.

Официальное название данного способа —  ответвительный сжим, но в народе он получил свое уникальное название – «орешек». Данный способ соединения проводов удобен для присоединения к уже существующей магистральной линии электропередачи без разрыва основной магистрали.

Устройство в виде небольшой и изолированной коробочки, внутри которой предусмотрены три металлические пластины и винтами.

Важно!

  • Ответвительный сжим допускает соединение алюминия и меди, что удобно и важно при подключении уже работающей ВЛ.

Соединение алюминиевых и медных проводов при помощи гильзы

Гильза – может использоваться для подключения кабеля и провода разного диаметра. Представляет собой луженную трубку, может иметь плоский наконечник для более надежного и удобного крепления.

Провод или кабель зачищают на длину гильзы, оголённую жилу помещают внутрь, и спец клещами в двух трех местах сжимают. Желательно подобрать гильзу по сечению кабеля или провода.

Для большей надежности сверху можно использовать термоусадку. Гильзы могут быть медными, алюминиевыми и медно-алюминиевыми, луженными.

Подробнее о соединение медных и алюминиевых проводов можете прочитать в статье.

Где в повседневной жизни мы можем столкнуться с необходимостью провести соединение проводов.

Мы рассказали о самых популярных и простых способах соединения проводов, каждый из них не потребует специальных знаний и навыков, его сможет повторить каждый электрик-любитель.

Основные принципы соединения проводов могут с успехом применяться при подключении и разводки любого электрощитового оборудования.

Инженеры многих компаний постоянно работают над удобством и надежностью своей продукции. В том числе они уделяют много времени что бы подключение их оборудования было простым и понятным, и одновременно надежным, что бы кроме отвертки и пассатижей монтажнику ничего не понадобилось.

Много усилий тратится на то что бы максимально обезопасить человека, который по какой-то причине полез к проводам. Для этого оборудование размещают в специальных щитах, где вся проводка находится внутри этого щита. Для того что бы увидеть, как там все устроено надо снять специальную пластиковую стенку.  И даже после этого человек будет находится в относительной безопасности. Все контакты спрятаны и заизолированы.

Совершенно не важно, что мы делаем, подключаем розетку, светодиодный светильник, прожектор или датчик движения. Главное везде соблюдать основные правила и тогда дом будет бесперебойно обеспечен электроэнергией.

Плохой контакт может вывести из строя или временно испортить дорогостоящее оборудование и домашнюю бытовую технику.

Способы соединения проводов и кабелей в электрике

Способы соединения проводов и кабелей

Содержание статьи:

Еще не так давно основным способом соединения электрических проводов была скрутка, которая не отличалась надежностью и долговечностью в использовании. К тому же, при работе с алюминиевым и медным проводом, скрутка остается одним из самых небезопасных способов соединения.

Имея различное сопротивление, медный и алюминиевый провод при скрутке сильно нагревается, что грозит возникновением пожара. Кроме того, медь и алюминий быстро окисляются, поэтому назвать скрутку долговечным и безопасным соединением, нельзя.

Да и к тому же, на сегодняшнее время существуют более современные способы соединения электрических проводов. В магазинах и на рынке можно приобрести специальные быстрозажимные клеммы для соединения кабелей, ну а можно использовать и другие, не менее популярные варианты. О том, какие виды соединения проводов бывают, и какие из них самые безопасные, читайте в строительном журнале samastroyka.

ru.

Способы соединения проводов и кабелей

На сегодняшнее время существует достаточно много способов соединить провода вместе. Можно обеспечить достаточно надежное соединение и кабелям из различных металлов, например, из алюминия и меди. Рассмотрим самые популярные виды соединения кабелей и проводов, которые успешно применяются как профессиональными электриками, так и обычными мастерами.

Пайка — пожалуй, один из самых надежных и безопасных способов соединения проводов в электрике. Пайка обеспечивает максимально устойчивое соединение, сопротивление которого близко к сопротивлению проводников. Вследствие этого, место пайки практически не нагревается, оно обеспечивает хороший контакт и отличную электропроводность. К сожалению, пайка проводов возможно не во всех случаях, и тогда приходится прибегать к различным другим способам соединения электрических кабелей.

Клеммы — клеммное соединение проводов считается одним из самых современных на сегодняшний день. Это очень простой, но эффективный способ соединить два провода вместе, зажав их специальным зажимом или болтами в корпусе клеммы. Диаметр клеммной колодки может быть различным, поэтому её, как правило, хватает с лихвой для осуществления стандартных мероприятий связанных с монтажом электропроводки.

Следует заметить, что существуют различные виды клемм для соединения проводов. Особой популярностью пользуются самозажимные клеммники WAGO. Они дают возможность быстрого соединения кабелей сечением до 3 мм2, выдерживая при этом, достаточно большие токи, до 24 А. Это самый быстрой способ соединения проводов и кабелей, который получил сегодня наибольшее применение в электрике.

Болтовое соединение проводов

Простой и эффективный способ соединить два провода, причем они могут быть выполнены из разных металлов, меди и алюминия, например. При болтовом соединении проводов, место контакта не нагревается, не окисляется, и не поддаётся коррозии, если оно надежно защищено от внешних отрицательных факторов.

Чтобы соединить два провода данным способом, потребуется всего один болт, четыре шайбы и две гайки. Провода, чтобы они не соприкасались и не окислялись, во время болтового соединения разделяются шайбами. В конце, чтобы укрепить и увеличить надежность, соединение притягивается двумя гайками, одна из которой служит в качестве контргайки от раскручивания.

Как соединить алюминиевый и медный провод

Скрутку при соединении алюминиевого и медного провода использовать не рекомендуется по целому ряду серьезных причин. Во-первых, такое соединение будет сильно нагреваться, что грозит возгоранием, во-вторых, оно будет окисляться, что в итоге приведёт к потере контакта.

Для соединения алюминиевых проводов с медными, наилучшим вариантом считаются клеммы, зажимы или рассмотренный выше, болтовой способ соединения. При этом существует одно главное правило, медный и алюминиевый кабель, не должны соприкасаться в процессе эксплуатации: для этих целей, как раз и служит болт, клемма или другое приспособление.

Не менее эффективно себя показали в работе при соединении медных и алюминиевых проводов вместе —

обжимные гильзы. Причем их можно сделать и своими руками, например из кондиционерных трубок. Обрезав трубки, длиной по 3-5 см, в них вставляют с двух сторон зачищенные концы проводов, после чего они обжимаются с помощью пассатижей.

Оценить статью и поделиться ссылкой:

Виды соединения проводов | Преимущества и недостатки каждого способа.

Как соединить два провода и обеспечить надёжный контакт? Существуют элементарные правила создания сварных и паяных соединений, а также скруток. Правильно используя технологии соединения начинающие специалисты смогут избежать элементарных ошибок при монтаже электросетей.

Скручивание проводов
Скрутка – наиболее популярный вид соединения. Однако стоит осознавать, что оно не является законченным, поскольку ненадёжно. Для соответствия нормам безопасности место соединения следует дополнительно запаять, заварить или обжать.

Однако в качестве временного решения для подключения маломощных потребителей оно сгодится.
Срок эксплуатации скрутки во многом зависит от условий подключения потребителей (потребление тока), а также климатических особенностей окружающей среды: температуры и влажности. Основной причиной ненадёжности является окисление контактов, которые ухудшают их электрические свойства.
Последствиями плохой скрутки являются: нагревание проводников, оплавление изоляции, в итоге – короткое замыкание. Заранее сказать точно, сколько прослужит скрутка, никто не сможет. Это могут быть недели, месяцы или годы.
Для скрутки потребуются плоскогубцы. Концы проводников зачищают режущим инструментом на одинаковую длину, затем плоскогубцами скручиваются жилы между собой. Для обеспечения высокой надёжности скруток нужно ограничить максимальный диаметр пучка проводов до 10 мм при длине соединения до 50 мм. Например, при использовании проводников сечением 2,5 мм скручивать можно 7 жил, а при 1,5 мм – 12 жил.

Пайка проводников
Паяное соединение создаётся с применением припоя. При проведении электромонтажных работ паяют обычно скрутки или многожильные проводники. Паяное соединение прочнее обычной скрутки, а также хорошо защищает металлические жилы от окисления. Поэтому этот вид соединения является наиболее универсальным.

Пайка используется для соединения многожильных проводов винтовым способом в специальных зажимах. Например, при монтаже вилки для подключения в розетку на концы проводов следует нанести слой припоя. В некоторых случаях можно исключить необходимость пайки за счёт применения специальных наконечников подходящего сечения.
Для стационарного соединения требуется применять только проводку с цельными жилами, а от использования многожильной проводки следует отказаться.
Для паяния потребуется паяльник мощностью 100 Вт, припой, канифоль. Перед началом работ паяльник следует прогреть до рабочей температуры, когда припой при его касании начнёт плавиться. Для спайки зачищаем провода, жалом паяльника берём припой, смешиваем с канифолью и наносим на проводники, затем убираем паяльник, припой остывает.

Сварка проводников
Сварка скруток относится к непопулярным способам соединения проводников. Для сварки требуется трансформатор мощностью более 0,5 кВт с выходным напряжением 36 В или сварочный аппарат с угольным электродом.

Применение сварочного аппарата наиболее приемлемо, так как на нём можно выставить сварочный ток, обеспечить высокое качество и надёжность соединений. Во время сварки требуется «массовый» электрод закрепить на скрутке, а затем коснуться к ней угольным электродом. Скрутку следует располагать концом вниз, чтобы при расплавке металл на ней вис, а затем застывал.
Сварка проводников – основное требование Госпожарнадзора в правилах укладки электросетей.

Опрессовка проводников
Процесс опрессовки проводов заключается в их обжатии при помощи специальной гильзы, изготавливаемой из лужёной или обычной меди, алюминия.

Для обжатия используются пресс-клещи. Этот метод считается самым надёжным.

Соединение клеммной колодкой
Клеммные колодки применяются в основном для быстрых ремонтов, а также подключения к сети электропитания осветительных приборов и маломощных устройств. Основным недостатком является низкое качество большинства продаваемых клемм. Поэтому важно приобретать только качественные клеммы.
При ненадёжном креплении проводника внутри зажима могут возникать различные ситуации: замыкания, искры, перегревы.

Болтовые соединения
Болтовые соединения часто используются при прокладке электросетей, так как они надёжны, способны выдерживать значительные токи. Данный метод выгоден для соединения проводников из меди и алюминия при условии прокладывания шайбы.

Самозажимные соединения
Соединения выполняются на специальные колодки с фиксационными зажимами. Преимуществами является отсутствие необходимости применения инструментов или наличия навыков. Контакт надёжный и безопасный.
Недостатком способа является наличие ограничений по максимально проходящему току. В колодках Wago предельный ток 32 А. Стоит понимать, что для многожильных кабелей подходят не все типы самозажимных колодок.

Соединение на кабельные сжимы
Данный способ предназначен для соединения кабельных или проводных ответвлений диаметром от 10 кв. мм без повреждения основной магистрали. Это соединение на 100% надёжно.
Почему запрещено соединять алюминиевый и медный провод скруткой?
Алюминий и медь образуют гальваническую пару. Следствиями этого факта являются:
1. Окисление алюминиевого проводника, повышенный нагрев оксидного слоя;
2. Ослабление контакта за счёт периодического нагрева меди.
Расчет площади сечения провода выполняется по стандартной математической формуле площади круга. А сечение многопроволочного провода равно произведению площади сечения одной жилы на их количество.

Способы соединения проводов

Соединение проводов между собой является достаточно сложной задачей. Даже обычные скрутки нужно уметь делать. Иногда кажется, что электрики выполняют кустарную неквалифицированную работу, но это не так. Далеко не всегда нужно использовать клеммы для проводов и прочие приспособления, ведь они требуют дополнительного места. Также эти изделия далеко не всегда имеются под рукой. Необходимо понимать, что от качества прилегания напрямую зависит возникновение короткого замыкания в ближайшее время.

Основные виды соединения проводов

Проводку нужно уметь скручивать. Всё делается не настолько просто, как кажется. Существует целый ряд особенностей, которыми пользуются профессионалы:

  • Классическая скрутка. Она очень хорошо работает на проводах с цельными жилами. Нужно произвести зачистку, сложить проводники вместе, а потом закрутить их. Получившуюся спираль требуется тщательно загнуть, а потом сжать при помощи инструмента. Сверху надевается термическая трубка, а затем тщательно прогревается.

  • Многожильные провода перед скручиванием рекомендуется тщательно сопрячь между собой. Для этого жилы разлохмачиваются, а затем как бы перемешиваются. После этого нужно сжать их пальцами, а потом докрутить парой плоскогубцев. На соединение нужно натянуть усадочную трубку. Также можно предварительно залудить поверхность скрутки при помощи оловянно-свинцового сплава.
  • «Рогатка». Это интересное решение для кабелей, которым пользовались ещё с советских времён. Чтобы проделать такое соединение, нужно сначала зачистить общую оболочку и разделить жилы. Потом каждая пара скручивается между собой. После этого все парные скрутки заворачиваются в единую спираль, а оголённые контакты разводятся в стороны. На них сверху надеваются усадочные колпачки. Это очень хорошее решение для воздушных линий, особенно, когда нужен быстрый ремонт где-нибудь в сельской местности.
  • Многожильные скрученные провода можно склепать. Это делается на боковой стороне плоскогубцев. Мягкий металл проводника прочно соединяется, что позволяет избежать искрения.

С промежуточными элементами

Перечислим все основные методы, требующие покупки дополнительных деталей:

  • Латунные втулки. Это идеальный способ сопрячь медь и алюминий. Чтобы проделать эту работу, нужно отрезать от блока пластиковый корпус, в который заключена трубка из латуни. В неё также вкручиваются два винта из этого металла. С одного края заводится медная, а с другого алюминиевая жила, но так, чтобы они не соприкасались. Потом винты очень плотно затягиваются. Промежуточный металл имеет срединное сопротивление, он уравнивает оба непримиримых проводника по потенциалу, поэтому искрения не будет. Это очень актуально на старых объектах с советской проводкой.
  • Клеммы для соединения проводов. Они применяются в случаях, когда необходимо быстро разорвать цепь или поменять схему. Достаточно один раз всё оформить для того, чтобы перемены в дальнейшем не занимали много времени. Соединение может идти напрямую или через специальный блок. Второй способ является более предпочтительным, так как он позволяет подписать все направления. Это очень хороший подход к организации электрической сети.

  • Пайка. Паять провода несложно, но нужно понимать, что для этого необходим особый припой. Существуют определенные ограничения по температуре использования. Обычно электрики используют высокотемпературные припои на основе свинца. Их основной особенностью является также то, что при температурах ниже -20 градусов по Цельсию они не рассыпаются.
  • Обжимные латунные элементы. Они напоминают клеммы, но нет разъёмного соединения, всё делается одноразово. Это очень хороший подход, но он работает только на малом количестве проводов.


Это далеко не все способы соединения проводов, существует множество прочих, менее популярных решений, выпускаемых различными производителями. Иногда они кажутся очень удобными, но в попытке выделиться среди множества товаров, изобретатели часто заходят слишком далеко. Поэтому оценить все плюсы и минусы крайне трудно.

Где купить приспособления для соединений

В нашем интернет-магазине «ПрофЭлектро» имеется широкий выбор этих изделий от известных отечественных и мировых производителей. При подборе обязательно обращайте внимание на базовые характеристики, и не забывайте приобретать сопутствующие аксессуары. У нас также имеется множество инструментов и приборов для профессиональных электриков и любителей. Вся продукция поставляется только напрямую, минуя посредников, что гарантирует приемлемую стоимость и отсутствие подделок. Не забудьте купить изоляционную ленту и усадочные трубки. Доставка возможна в любой город и регион России.

Как надежно соединить концы электрических кабелей для эффективного источника питания

Кабели и провода предназначены для передачи и передачи электроэнергии и, следовательно, производятся в соответствии с высокими стандартами, обеспечивающими максимальную эффективность и безопасность для этой цели. Однако эти проводники должны быть заделаны в каком-то месте и неизбежно связаны с концевыми соединениями и соединениями поперек линии, которые, если они не будут реализованы надежно, могут препятствовать единственной цели устройства, влияя на эффективность электропроводности. Несколько общепринятых, надежных методов и процедур, которые обычно применяются при соединении электрических кабелей, обсуждаются в следующих разделах.

Соединение тегов

Подсоединение конца провода или кабеля к оборудованию с помощью этого метода обычно используется в случаях, когда пространство для подключения ограничено и другие методы становятся затруднительными. Процедура включает в себя следующие этапы:

Заготовленный конец бирки лужится паяльником, следя за тем, чтобы припой не обтекал просверленное отверстие бирки.

Изоляция закрепляемого провода снимается, обнажая оголенную жилу.

Сердечник тоже луженый.

При соприкосновении паяльника с концом метки сердечник вставляется внутрь полости метки. Припой сразу же удаляется после вставки.

Сердечник удерживается твердой рукой внутри полости метки, пока припой не затвердеет.

Этот узел метки/провода теперь можно прикрепить к оборудованию с помощью винта и гайки.

Прямое винтовое соединение

Это упрощенный метод, при котором не используется бирка или, скорее, сам конец провода закручивается в петлю для необходимого крепления.

Винт проходит через шайбу и свободно удерживается в отверстии соединения.

Конец провода зачищен, чтобы обнажить жилу на большую длину. Если сердечник многожильный, убедитесь, что нити не повреждены во время зачистки, и все они остаются целыми.

Пряди скручены вместе, образуя единое жесткое ядро.

Продевается через узкое пространство между винтом и шайбой, образуя петлю, а затем туго скручивается с шайбой, как показано на схеме.

Винт теперь можно зафиксировать гайкой снизу для окончательных соединений.

Прямое соединение со стойкой и гайкой

Метод очень похож на описанный выше, однако здесь конец провода не пропускается через шайбу, а выполняется следующим образом:

Изоляция снимается до приемлемой длины , если это многожильный тип; необходимо соблюдать меры предосторожности, упомянутые в приведенном выше методе.

Вышеупомянутая проволока обвивается вокруг шейки винта и скручивается до тех пор, пока он плотно не «задушит» шейку винта.

Узел теперь можно закрепить через просверленное соединительное отверстие оборудования.

Прямое раструбное соединение

Раструбное соединение может быть встроено в оборудование, где установка резьбового соединения становится затруднительной. Делается это следующим образом:

Конец кабеля оголяют, зачищая его на длину, которая может быть равна глубине просверленного гнездового отверстия.

Затем сердечник вставляется в гнездо и затягивается с помощью резьбового штифта.

Описанную выше процедуру нельзя использовать там, где требуется частая смена соединений, поскольку резьбовой конец имеет тенденцию повреждать сердечник, а повторное использование становится рискованным.

Однако, если сердечник покрыт гофрированной металлической втулкой, это может помочь защитить его от ударов стопорным винтом, чтобы конец сердечника теперь можно было использовать повторно.

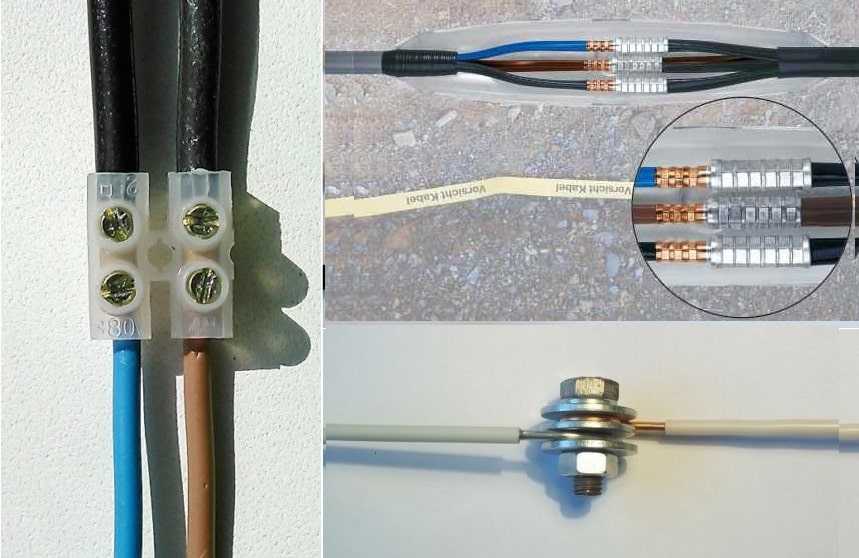

Соединения с петлей

В тех случаях, когда соединения типа «стойка и гайка» желательны, но требуют частого разъединения и необходимы повторные соединения, соединение с петлей может быть идеально включено. Изготавливается по следующей инструкции:

Как обычно, конец кабеля зачищается от изоляции на подходящую длину.

Этот концевой сердечник затем обматывают (скручивают или наматывают) тонкой луженой медной проволокой небольшой длины (примерно в 5 раз больше длины конца сердечника) для половины сердечника.

Раневая часть слегка залужена припоем.

Затем оставшийся конец удлиненного медного провода сворачивают в петлю так, чтобы его конец возвращался обратно в сердечник.

Этот закрученный медный конец затем соединяется путем скручивания через верхний свободный конец сердечника.Сборка снова слегка припаяна для большей выносливости.

Этот тип соединения, как правило, очень надежен и способен выдержать многократные повторные соединения.

Соединение больших кабелей

Несмотря на то, что метод соединения с помощью связанной петли может хорошо подходить для кабелей меньшего размера, его создание с использованием концевых соединений больших кабелей может быть затруднено. Для простоты соединения большие кабели в настоящее время поставляются с металлическими концевыми фитингами как припаянными, так и не припаянными.

Наиболее распространенными типами являются те, в которых используется припаянная проушина на конце канала.Другие формы включают лопаточную пластину (открытое ушко) и крюковую пластину.

Вышеуказанные два типа соединений становятся особенно полезными в оборудовании, где удаление винтов и гаек становится очень неудобным.

Дальнейшие разработки предоставляют нам альтернативные варианты за счет обжимных гильз, замены фитингов канального типа для пайки и устранения сложных процедур пайки.

При использовании кабелей, предназначенных для тяжелых условий эксплуатации, вышеперечисленные методы, в том числе обжимные втулки, избегают, вместо этого для соединений вводится гнездо.Конец жилы кабеля впаивается в отверстие гнезда, а контактные поверхности обрабатываются для получения истинно плоских поверхностей, обеспечивающих максимальную электрическую проводимость. Розетки изготовлены из тяжелой меди или латуни.

Кабельный фитинг типа Ross-Courtney обладает частичными достоинствами как соединения с петлей, так и типа соединения с одним концом. Он обеспечивает удобство быстрого соединения без применения процедуры пайки, как при прямых фитингах, а также обеспечивает более высокую надежность, как при соединении с петлевым соединением.

Каталожные номера

Типы и описания компьютерных кабелей — БОЛЬШЕ НЕ ИСПОЛЬЗУЮТСЯ

С таким количеством типов кабелей трудно найти единственный источник информации, который освещал бы важные различия между ними. Вот обзор наиболее распространенных типов компьютерных кабелей, с которыми вы столкнетесь при работе с компьютерами.

1. Кабель VGA

Также известен как кабель D-sub, аналоговый видеокабель

Подключите один конец к: компьютерному монитору, телевизору (входной порт ПК)

Подключите другой конец к: Порту VGA на компьютере (см. изображение ниже)

2.Кабель DVI

Подключите один конец к монитору компьютера

Подключите другой конец к: порту DVI на компьютере (см. изображение ниже)


Однако существует 2 типа DVI: DVI-I и DVI-D.
DVI-D не имеет дополнительных контактов вокруг длинного контакта, это также чистый цифровой сигнал через DVI-I.

3. Кабель HDMI

Подключите один конец к: компьютерному монитору, телевизору

Подключите другой конец к: порту HDMI на компьютере (см. изображение ниже)

Примечание. Если вы подключаете телевизор к компьютеру, мы рекомендуем вам использовать кабель HDMI в качестве кабеля для подключения к компьютеру, поскольку он может передавать как изображение, так и звук. Таким образом, вы можете не только использовать экран телевизора. в качестве монитора, но также используйте динамики телевизора для воспроизведения аудио с ПК.

4. Кабель PS/2

Подключите один конец к: клавиатуре PS/2, мыши PS/2

Подключите другой конец к: портам PS/2 на компьютере (см. изображение ниже)

  • Фиолетовый Порт PS/2: клавиатура
  • Зеленый Порт PS/2: мышь

5. Кабель Ethernet

Также известен как кабель RJ-45

Подключите один конец к: маршрутизатору, сетевому коммутатору

Подключите другой конец к: порту Ethernet на компьютере (см. изображение ниже)

6.Аудиокабель 3,5 мм

Также известен как телефонный разъем (поскольку разъемы 3,5 мм часто встречаются и на мобильных телефонах)

Подключите один конец к: компьютерным динамикам, наушникам 3,5 мм, микрофону 3,5 мм

Подключите другой конец к: аудиопортам на компьютере (см. рисунок ниже, используйте зеленый разъем)

  • Зеленый аудиопорт: компьютерные колонки или наушники
  • Розовый аудиопорт: микрофон
  • Синий аудиопорт: MP3-плеер, CD-плеер, DVD-плеер, проигрыватель грампластинок, электрогитара и т. д. (линейный порт для воспроизведения и записи звука с вышеперечисленных устройств)

7.USB-кабель

Для подключения компьютерного кабеля USB есть два популярных формата: USB 2.0 и более новый USB 3.0

Как отличить кабели USB 2.0 и 3.0: кабели USB 3.0 имеют синий наконечник, и иногда на нем можно найти этикетку SS «Super Speed».

Поскольку USB должен был стать единственным компьютерным кабелем, который заменит их все, неудивительно, что возможные варианты использования USB-порта поистине умопомрачительны. Для этой направляющей компьютерного кабеля мы перечислили ее наиболее распространенные области применения ниже:

Подключите один конец к: USB-устройству

  • Запоминающие устройства: USB-накопитель, внешний жесткий диск, внешний оптический привод
  • Устройства ввода: USB-клавиатура (проводная и беспроводная), USB-мышь (проводная и беспроводная), веб-камера, сканер, геймпад
  • Устройства вывода: принтер, многофункциональное офисное устройство, USB-динамик
  • Беспроводные адаптеры: сетевой (Wi-Fi) адаптер, адаптер bluetooth, адаптер 3G
  • Кабель для передачи данных (и зарядки) для мобильных устройств, таких как мобильный телефон, планшет, MP3-плеер

Другой конец подключите к: портам USB на компьютере (см. изображение ниже)

Как узнать USB 2.0 и 3.0 отдельно: порты USB 2.0 имеют черные наконечники, а порты USB 3.0 — синие. См. изображение ниже:

USB 3.0 обратно совместим… это означает, что вы можете подключить устройство USB 2.0 к порту USB 3.0 и наоборот (но устройства USB 3.0, подключенные к порту USB 2.0, будут работать с более низкой скоростью)

Существуют также USB-кабели для подключения новых внешних накопителей резервного копирования (см. ниже), они описываются как USB-A к Micro-B

8.Шнур питания компьютера (вилка для чайника)

Подключите один конец к: розетке переменного тока

Другой конец подключите к: блоку питания (см. рисунок ниже), монитору компьютера

Примечание. Всегда выключайте блок питания (переключателем 1-0 сзади) перед подключением к нему шнура питания.

9 . ThunderBolt/USB-C

В основном используются на ноутбуках и компьютерах Apple Mac. Эти высокоскоростные кабели способны передавать данные, видео и другую информацию.

В настоящее время существует 2 типа Thunderbolt, более старая версия Thunderbolt 2 показана ниже, но ее также можно спутать с портами Mini Display, поскольку они выглядят одинаково, и единственное визуальное различие заключается в изображении рядом с портом. Thunderbolt 2 (слева) имеет символ молнии и передает данные и видео.

Порт Mini Display Port (справа) будет передавать только видео.

и Thunderbolt 3, также известный как USB-C на компьютерах Apple Mac.

10.Порт дисплея

Display Port лучше всего использовать, если вам требуется быстрое изображение с высоким разрешением.
Кабель имеет лучшее качество по сравнению с HDMI и является лучшим вариантом, если у вас есть этот интерфейс.

12 лучших соединителей для соединения одножильных и многожильных проводов

Если вы все еще используете проволочную гайку для сращивания силовых кабелей, то самое время узнать о рычажном разъеме для проводов. Это новый и простой способ сращивания кабелей, где соединители проводов позволяют безопасно и надежно соединять электрические провода в два простых шага.

Вы также узнаете, как найти наилучшие разъемы для проводов, соответствующие вашим потребностям. Двенадцать элементов ниже — это лучшие электрические разъемы, которые я использовал ранее. Вы также сможете увидеть плюсы и минусы каждого разъема провода в каждом обзоре.

Но перед этим, вот три основных момента, которые вы должны учитывать при выборе проводных соединителей.

  • Соответствие стандартам безопасности продукции: Первое, на что следует обращать внимание при выборе соединителя проводов, — это его соответствие стандартам безопасности продукции.Эти элементы предназначены для работы с высоким напряжением, поэтому они должны выдерживать проходящие через них мощность и тепло. Таким образом, чтобы обеспечить безопасность вашего проекта, выбранная вами марка соединителя должна соответствовать требованиям и быть сертифицирована несколькими организациями по безопасности продукции.
  • Типы соединителей: На рынке доступны различные типы соединителей. Есть разъемы трубчатого типа для соединения только двух проводов. Вы также можете найти разъемы T-tap для соединения трех проводов.А если вы подключаете систему освещения, вы можете найти разъемы, к которым можно подключить более трех проводов.
  • Необходимые инструменты: Для каждой марки разъема требуется свой набор инструментов. Для большинства разъемов проводов требуются тепловые пушки, в то время как для некоторых обжимных разъемов проводов требуется обжимной инструмент. Есть также несколько соединителей проводов без инструментов, которые можно установить вообще без каких-либо инструментов.

Теперь, чтобы помочь вам найти правильные разъемы, вот двенадцать лучших брендов и моделей, которые я использовал в своих проектах.Вы также должны проверить руководство по покупке после обзоров.

Лучшие обзоры соединителей проводов

1.

Рычажные соединители проводов HTCELLE

Рычажные соединители проводов HTCELLE — отличный выбор для тех, кто плохо знаком с проектами «сделай сам». Он прост в использовании и установке и не требует никаких инструментов. Он позволяет соединить два и более провода одним нажатием. Он также очень многоразовый, идеально подходит для создания временных проводных соединений.

Высококачественные пружинные зажимы и медные коннекторы обеспечивают надежный захват и надежное электрическое соединение.Вы также можете увидеть, правильно ли разъем соединяется с вашим проводом, благодаря его прозрачной крышке.

Но лучше всего то, что к этому разъему подходят практически любые провода. Мы можем использовать одножильные электрические провода и тонкопроволочные кабели, если они имеют калибр от 12 до 24 AWG. Это означает, что его можно использовать практически для любого вида проводки.

Кроме того, разъем устойчив к коррозии и старению, что обеспечивает его долгий срок службы. Я использовал этот пакет для соединения проводов год назад, и я не видел проблем до сих пор.

Тем не менее, я рекомендую немного больше зачистить провод при использовании этой опции. Таким образом, провод будет надежно закреплен в разъеме.

Плюсы

  • Для использования этого разъема для подключения двух или более проводов не требуются инструменты
  • Многоразовый и творческий соединитель, позволяющий выполнять временные соединения
  • Высококачественный пружинный зажим и медный соединитель обеспечивают хорошую электропроводность
  • Прозрачная крышка обеспечивает хороший обзор разъема для визуальной проверки
  • Совместим как с многожильными, так и с одножильными проводами от 12 до 24 AWG
  • Устойчивость к коррозии и старению

Минусы

  • Провод должен быть зачищен больше, чем обычно

Коннектор HTCELLE отлично подходит для временных применений благодаря возможности повторного использования. Он также идеально подходит для начинающих домашних мастеров благодаря своей конструкции без инструментов. Это идеальный разъем для использования по всему дому.

2. Обжимной соединитель ELECFUN

Всякий раз, когда мне нужно соединить кабели в ограниченном пространстве, я думаю об этом обжимном соединителе. Он идеально подходит для использования в транспортных средствах, например, когда я использовал его для своей автомобильной клеммы для проводов. Он оснащен высококачественными трубками из латуни и ПВХ, что гарантирует, что наш подключенный провод не отсоединится, даже если он будет подвергаться постоянной вибрации автомобиля.

Обжимной соединитель ELECFUN поставляется в трех ярких цветах. Это позволяет нам использовать цвета разъемов для быстрой идентификации различных проводов. Он также имеет конструкцию с фиксатором провода, поэтому каждый может вставить провод нужной длины. С помощью этого стопора мне не придется беспокоиться о разбалансировке соединения проводов.

Этот обжимной соединитель имеет широкий спектр применения. Мы можем использовать его дома, в машине и даже на лодке! Он соответствует стандартам RoHS и UL, что дает мне душевное спокойствие.Я уверен, что этот обжимной соединитель прошел несколько тестов на безопасность продукта.

Однако, как следует из названия, для использования этого обжимного соединителя необходимо иметь обжимной инструмент. Это необходимо, чтобы вы могли надежно зафиксировать это на своих соединениях, особенно если вы используете многожильные провода. Перед выбором этого соединителя рекомендуется иметь под рукой инструменты для обжима.

Плюсы

  • Высококачественная трубка из латуни и ПВХ обеспечивает прочную фиксацию и отличное соединение
  • Легко определить нужный размер благодаря трем различным цветам
  • С конструкцией упора для проволоки, которая позволяет пользователям вставлять провода нужной длины
  • Широкий спектр применения, можно использовать в автомобильных или домашних проектах
  • Соответствует стандартам RoHS и UL, что означает, что он прошел испытания на безопасность продукта

Минусы

  • Обжимной инструмент, необходимый для использования этих электронных соединителей проводов

Я настоятельно рекомендую эти автомобильные обжимные соединители для соединения проводов. Пока у меня есть обжимной инструмент, я гарантированно получаю чистое соединение, которое подойдет практически в любом месте.

3. Соединители TICONN T

Для врезки в провода без резки, зачистки и пайки кабелей покупатели могут использовать разъемы TICONN T Tap Wire Connectors. Этот разъем позволяет нам иметь доступные ответвители для проводов, чтобы быстро и без усилий прокладывать электрические линии.

Все, что нам нужно, это найти подходящий кабель для подключения, и все! Любой может установить это одним щелчком мыши.После этого у пользователей теперь есть проводное подключение, к которому они могут быстро и легко подключаться и отключаться.

Гибкий медный корпус высшего качества внутри разъема обеспечивает превосходный контакт проводов при постукивании. Кроме того, он имеет корпус из термостойкого пластика, который выдерживает до 221 градуса по Фаренгейту. Это означает, что его можно устанавливать в электронные системы, требующие устойчивости к высоким температурам.

Одна большая вещь, которая мне нравится в этом продукте, это широкий выбор опций.Я могу выбирать между одним, 120, 360 и даже 480 наборами электрических разъемов, каждый из которых имеет три разных размера. Это означает, что каждый может заказать только то, что ему нужно, тем самым уменьшая потери и излишки. Кроме того, продавец предлагает 30-дневную гарантию возврата денег и 24-месячную гарантию.

Обратите внимание, однако, что быстроразъемные клеммы иногда могут немного болтаться. Если вы установите его на провод, подверженный постоянной вибрации, он может отключиться, что приведет к потере соединения.

Плюсы

  • Легко вставляется в любой провод для быстрой и безопасной установки
  • Медный корпус премиум-класса для превосходного контакта
  • Стойкость к высоким температурам выдерживает температуру до 221 градуса по Фаренгейту
  • Доступны в разных объемах — каждый комплект также содержит три разных размера
  • Поставляется с 30-дневной гарантией возврата денег и 24-месячной гарантией

Минусы

  • Быстроразъемные клеммы могут быть ослаблены, не подходят для проводов, подверженных вибрации

Для тех, у кого есть проект по отводу проводов, я настоятельно рекомендую этот соединитель для проводов Ticonn T-tap. Его легко и безопасно установить, что позволяет пользователям быстро подключаться к существующим линиям. Просто помните, что нельзя устанавливать его в шаткой среде.

4. Соединители проводов с паяным уплотнением Kuject

Проволочные соединители с паяным уплотнением Kuject всегда были превосходным продуктом морского класса. Он имеет припойное кольцо, которое обеспечивает надежное соединение после расплавления. В то же время клей-расплав обеспечивает водостойкое покрытие и является причиной того, что он соответствует морскому классу.

Этот разъем прозрачный, что позволяет мне хорошо видеть подключенный провод.Я также вижу кольцо припоя, поэтому я уверен, что кольцо припоя полностью расплавилось, когда я устанавливаю проводной разъем. Его прозрачность также позволяет мне хорошо видеть сращенные провода.

Покупатели найдут внутри упаковки различные размеры, что позволяет использовать ее для проводов калибра от 10 до 26 AWG. Кроме того, каждый размер имеет свой цветовой код. Это позволяет нам определить нужную трубу, просто взглянув на цвет, что экономит время при установке.

Единственным недостатком этого электрического соединителя является то, что кольцо припоя трудно расплавить.Вам понадобится высокотемпературная тепловая пушка, чтобы получить хорошее уплотнение и соединение. Вы также не должны использовать альтернативные инструменты, такие как зажигалка или фен, потому что они могут расплавить трубку еще до того, как кольцо припоя начнет нагреваться.

Плюсы

  • Кольцо припоя обеспечивает надежное соединение при расплавлении
  • Клей-расплав обеспечивает водонепроницаемость после установки
  • Прозрачная трубка дает нам хороший обзор для проверки соединения внутри
  • Различные размеры проводов позволяют использовать его с кабелями от 10 до 26 AWG
  • Трубки с цветовой маркировкой для легкого распознавания размера трубок

Минусы

  • Для расплавления кольца припоя во время установки требуется термофен

Этот разъем для пайки идеально подходит для тех, кто работает с электропроводкой.Это дает домашним мастерам прочное соединение с водонепроницаемой отделкой. Тем не менее, вам понадобится горячая тепловая пушка, чтобы установить это.

5. Водонепроницаемый разъем для проводов Amlits

Людям, которые выполняют много электромонтажных работ, особенно тех, которые требуют соединения и сращивания проводов, стоит рассмотреть водонепроницаемый разъем Amlits. Он поставляется в количестве 200 штук, с возможностью увеличения, что делает его достаточным для нескольких проектов подключения проводов.

Эта упаковка содержит стыковые соединители.Но если мне нужно больше, у меня также есть возможность использовать кольцевые, лопаточные и быстроразъемные клеммы «папа» и «мама». Производитель также включает клеммы и разъемы разного размера. Это дает мне свободу комбинировать разъемы и клеммы по мере необходимости.

Кроме того, этот предмет поставляется с надежной коробкой для хранения. Это позволяет мне оставаться организованным каждый раз, когда я использую его в своем проекте или храню дополнительные разъемы.

Что мне больше всего нравится в этом изделии, так это то, что клемма и разъем изготовлены из высококачественной меди.Он обеспечивает отличную проводимость, что позволяет мне иметь эффективную электрическую цепь.

Однако процесс установки терминалов может быть немного сложным. Размеры разъемов меньше, чем ожидалось. Мне удалось заставить все работать, но легко увидеть, как у некоторых пользователей могут возникнуть проблемы с использованием этого набора от Amlits.

Плюсы

  • Имеет 200 штук различных разъемов
  • Опция для нескольких типов электрических соединителей для различных применений
  • Водонепроницаемый разъем можно использовать для сращивания проводов, подвергающихся воздействию элементов
  • Поставляется с надежным ящиком для хранения, который позволяет нам всегда оставаться в порядке
  • Медь премиум-класса обеспечивает превосходную электропроводность

Минусы

  • Соединители маленькие и с ними может быть сложно работать

В целом, этот элемент рекомендуется, если у вас несколько проектов.У него достаточно разъемов для электрических клемм, чтобы обеспечить все наши небольшие проекты или даже один большой.

6. Термоусадочные соединители Qibaok

Этот комплект разъемов для термоусадочных проводов Qibaok имеет коэффициент усадки 3:1, что обеспечивает надежное соединение с высококачественным уплотнением. Кроме того, вы можете активировать трубку с помощью низкотемпературной тепловой пушки или даже зажигалки после обжима провода в вашем приложении.

Медный корпус обеспечивает надежный захват после правильного обжатия провода.В то же время гибкая отделка обеспечивает стабильное и превосходное соединение. Это означает, что я могу согнуть подключенный провод, не беспокоясь о том, что он ослабнет, особенно в некоторых узких системах электропроводки.

Еще одним преимуществом этого изделия является его соответствие международным стандартам безопасности электротехнической продукции. Он соответствует стандартам RoHS, ISO9001:2008, SGS и CE, что дает мне уверенность в том, что эта полупрозрачная термоусадочная трубка безопасна для бытового и коммерческого использования.

Он также использует разные цветовые коды для своего диапазона проводов с подходящим номером AWG, отпечатанным на корпусе. Это гарантирует, что я могу быстро проверить правильный размер трубки при установке. Как только владельцы ознакомятся с цветовыми кодами, им больше не придется проверять оттиски вручную, чтобы убедиться, что они имеют правильный.

Однако кажется, что Qibaok может улучшить доставку своей продукции. Один покупатель сообщил о получении контейнера со сломанной крышкой. К счастью, разъемы внутри не пострадали.

Плюсы

  • Высокий коэффициент усадки 3:1 обеспечивает высококачественную герметизацию
  • Можно установить с помощью низкотемпературного фена или зажигалки
  • Прочный медный корпус надежно удерживает провод в обжатом состоянии
  • Высокоэластичная трубка сохраняет стабильную и превосходную производительность даже в согнутом состоянии
  • Соответствует многим международным стандартам безопасности электротехнической продукции
  • Цветовая маркировка для облегчения работы с широким набором калибров

Минусы

  • Контейнер может быть поврежден во время доставки

Этот продукт является одним из лучших комплектов разъемов для проводки, обеспечивающих безопасное соединение.Кроме того, его соответствие международным стандартам безопасности в отношении электробезопасности гарантирует покупателям, что этот продукт безопасен в использовании.

7. Термоусадочные соединители Sopoby под пайку

Соединитель для термоусадочной трубки Sopoby — отличный выбор, когда я работаю с высоковольтными электрическими системами. Он идеально подходит как для низковольтных, так и для высоковольтных приложений с максимальным номинальным напряжением до 600 вольт.

Конструкция с двойными стенками обеспечивает коррозионностойкую отделку и повышает водонепроницаемость.Это также позволяет мне использовать это устройство в помещении или на улице, даже если провод подвергается воздействию элементов.

Его коэффициент усадки 2:1 гарантирует, что наш кабель останется гибким после применения. Упаковки также бывают разных размеров: 10 шт. для калибров от 10 до 12 AWG, 40 шт. для калибров от 14 до 16 AWG, 40 шт. для калибров от 18 до 22 AWG и 30 шт. для калибров от 24 до 26 AWG.

Кроме того, советы и рекомендации, прикрепленные к крышке коробки, очень полезны, особенно для тех, кто впервые использует разъем для пайки. Он также удобен в установке, так как для его нанесения нам понадобится только тепловая пушка.

Однако, даже если его легко установить, процесс его герметизации требует времени по сравнению с другими электрическими разъемами. Ваша рука может быстро устать, особенно если вы используете тяжелую тепловую пушку. Лучше всего использовать этот разъем на плоской поверхности, чтобы вы могли время от времени давать отдых руке.

Плюсы

  • Может выдерживать напряжение до 600 вольт, что делает его пригодным для высоковольтных приложений
  • Конструкция с двойными стенками предотвращает коррозию и повышает водонепроницаемость
  • Коэффициент усадки 2:1
  • Доступны различные размеры для кабелей с различными размерами AWG
  • С наконечниками и полной направляющей, прикрепленной к крышке контейнера
  • Для установки требуется только термофен

Минусы

  • Процесс запаивания кольца может занять слишком много времени по сравнению с другими соединителями

Этот разъем для пайки является отличным выбором для профессионалов-электриков, работающих с высоковольтными электрическими системами.У него максимальное рабочее напряжение 600 вольт, которое я могу использовать во многих проектах, особенно в тех, которые требуют большой мощности.

8. Термоусадочные соединители TICONN

Термоусадочные соединители TICONN идеально подходят для наружной проводки. Его конструкция с двойными стенками, коэффициент усадки 3:1 и активируемое нагреванием уплотнение делают его идеальным для любого применения. Этот разъем подходит для транспортных средств морского типа и даже для подземных применений.

С этим комплектом я могу делать множество вещей, так как он включает в себя четыре разных контактных шпильки и пять разъемов в одном комплекте.Более того, он имеет рабочую температуру от -65 до 255 градусов по Фаренгейту. Это означает, что я могу установить его в местах, подверженных экстремальным температурам, например, в моторном отсеке автомобиля.

Этот разъем для проводов имеет толстые медные втулки, которые обеспечивают надежный захват и меньше нагреваются при сильном токе электричества. Между тем, его полупрозрачная термоусадочная трубка быстро усаживается с помощью мини-фена. Он начинает таять при температуре около 176 градусов по Фаренгейту. Благодаря этим замечательным функциям я могу выполнять множество работ за небольшой промежуток времени с меньшей усталостью рук.

Тем не менее, я замечаю, что защелки его удобного прозрачного футляра хлипкие. Они могут легко сломаться или ослабнуть, поэтому вам нужно быть особенно осторожным при открытии. Это делается для того, чтобы замки не портились.

Плюсы

  • Конструкция с двойными стенками и коэффициентом усадки 3:1
  • Соединитель может быть установлен под землей или в транспортных средствах морского типа
  • Включает различные типы клеммных колодок и соединителей
  • Широкий рабочий диапазон от -65 до 255 градусов по Фаренгейту
  • Толстый внутренний медный корпус обеспечивает надежный захват и меньший нагрев
  • Термоусадочная трубка быстро сжимается при температуре 176 градусов по Фаренгейту

Минусы

  • Защелки ящика для хранения могут легко сломаться; необходимо соблюдать осторожность при открытии и закрытии

Этот продукт лучше всего подходит для наружного применения.Я могу установить эти электрические разъемы в любом месте, даже под землей или в любом имеющемся у меня морском транспортном средстве.

9. Быстроразъемные клеммы Nilight

Как следует из названия, клеммы для быстрого сращивания Nilight позволяют пользователям мгновенно подключать клеммы для сращивания. Можно даже безопасно установить это, не обрезая исходный кабель. Это связано с его способностью к самозачистке, когда вам не нужно снимать изоляцию провода перед установкой этого Т-образного соединителя.

Разъем имеет толстый луженый медный сердечник, который обеспечивает надлежащий захват и фиксацию провода источника. Он также обеспечивает максимальную электропроводность, гарантируя, что в будущем я не получу короткого замыкания. Кроме того, его высококачественный механизм блокировки обеспечивает надежную блокировку, независимо от того, какое приложение мы используем.

Как и любой другой соединитель, этот проводной наконечник с Т-образным отводом имеет цветную маркировку. Я могу быстро определить нужную пару, просто взглянув на ее цвет. Причем упаковка делится поровну на одинаковое количество по 20 штук для каждого сечения кабеля.Одной коробки достаточно для моих многочисленных проектов с разными размерами проводов.

Одним из основных недостатков этого предмета является то, что он не предназначен для морского применения. Не рекомендуется для применений, подверженных воздействию воды и других влажных сред. Для таких настроек лучше использовать коннектор с термоактивируемым гелем или клеем внутри. Это гарантирует, что вода не попадет в соединение, что приведет к короткому замыканию.

Плюсы

  • Быстрая и безопасная установка без зачистки
  • Соединители имеют толстый внутренний сердечник из луженой меди для максимальной проводимости
  • Высококачественный запорный механизм обеспечивает надежную фиксацию после установки троса
  • Отвод с цветовой маркировкой позволяет легко идентифицировать пару разъемов
  • Универсальный комплект из 20 шт. каждого размера, разделенный поровну, идеально подходит для многочисленных проектов электромонтажа

Минусы

  • Не подходит для морского применения, не рекомендуется для любого применения, связанного с водой

Как правило, этот набор клемм для быстрого сращивания настоятельно рекомендуется тем, кто хочет избежать зачистки проводов.Однако он может не соответствовать вашим потребностям, если вы ищете продукт морского класса.

10. Проводные разъемы Brightfour

Если мне нужен прочный способ соединения проводов, мне подойдут соединители Brightfour Wire. В этом проводном соединителе используется высококачественный пластик с более толстыми стенками, и он обеспечивает постоянное соединение. Он обеспечивает прочное и надежное соединение, оставаясь при этом легким для монтажника.

Этот разъем небольшой и компактный, что позволяет мне разместить его практически в любом месте.Он идеально подходит для проектов, которым требуется только низкое напряжение, например, электромонтажные работы со светодиодами и аккуратный внешний вид. Небольшой форм-фактор этого разъема поможет пользователям скрыть свои провода. В то же время его прозрачная поверхность поможет мне при визуальном осмотре моего провода.

Кроме того, клиенты могут выбирать между электрическими разъемами I-типа и T-типа. Каждый может выбрать между одним или другим или сочетанием обоих разъемов, в зависимости от своих потребностей. Таким образом, мы могли купить только то, что нам нужно.Нам не нужно иметь неиспользуемые разъемы, если нам не нужен разъем T-типа или I-типа.

Однако из-за своих премиальных функций он также намного дороже, чем другие встроенные разъемы для проводов. Тем не менее, дополнительная сумма, которую я плачу за этот предмет, стоит тех функций, которые он дает.

Плюсы

  • Высококачественные соединители обеспечивают надежное соединение
  • Обеспечивает простое подключение проводов
  • Компактный размер позволяет размещать провода практически в любом месте
  • Подходит для низковольтных установок и установок, которые должны выглядеть чистыми
  • Прозрачная поверхность отлично подходит для проверки проволоки
  • Доступен с I-образным, Т-образным или сочетанием обоих типов соединителей

Минусы

  • Дороже, чем другие встроенные соединители для проводов

Я настоятельно рекомендую рассмотреть этот проводной разъем Brightfour.Он удобен в использовании и не будет легко ослабляться. Он идеально подходит для соединения как больших, так и маленьких проводов. Для тех, кто может позволить себе дополнительные расходы, этот разъем того стоит.

11. Компактные соединительные соединители HELPLEX

Я искал инструменты для закручивания гаек для своего домашнего проекта электропроводки, когда мой друг порекомендовал этот разъем для сращивания Helplex. Я могу использовать этот разъем в своем освещении, электричестве или даже в домашней розетке, если он имеет размер от 24 до 12 AWG.

С этой опцией пользователям не нужно беспокоиться об идеальной длине для зачистки провода. Этот разъем поставляется с меркой на его стороне, поэтому мы точно знаем, сколько снимать.

Он также имеет два доступных тестовых слота — один спереди, а другой под замком. Вы можете использовать этот слот для проверки текущего номинала проводов, не разбирая электрические разъемы.

Его прозрачная крышка имеет отличное качество сборки и дает хороший обзор своего проводника.Это также дает мне высокий уровень защиты, зная, что мой провод правильно подключен к этому разъему.

В дополнение к этой удобной конструкции этот разъем может работать при температуре окружающей среды до 185 градусов по Фаренгейту. Это делает его идеальным для использования в электрической распределительной коробке нашего дома.

Этот разъем для сращивания предназначен для домашней электропроводки, но не подходит для использования вне помещений. Тестовые отверстия открыты, поэтому вода может попасть через них и вызвать короткое замыкание.

Плюсы

  • Широкий диапазон применения проводов позволяет нам использовать его для линий от 24 до 12 AWG
  • С указанием сбоку необходимой длины зачистки проводов
  • С двумя доступными тестовыми слотами для проверки напряжения
  • Полностью прозрачный корпус обеспечивает хороший обзор проводников
  • Может работать при температуре окружающей среды до 185 градусов по Фаренгейту

Минусы

  • Не применяется для наружного применения

Тем, кто все еще использует изоляционную ленту или гайки в своей домашней электропроводке, проверьте и попробуйте этот разъем для сращивания.Это даст пользователям доступное проводное соединение с высоким уровнем защиты.

12. Термоусадочные стыковые соединители AIRIC

Этот электронный разъем лучше всего подходит для автомобильных разъемов, особенно в жилых автофургонах. Эти всепогодные автомобильные разъемы для проводов позволяют мне использовать их при температуре от -49 до 257 градусов по Фаренгейту. Кроме того, внутренняя подкладка, активируемая нагреванием, помогает ей стать водонепроницаемой после плавления.

Трубка изготовлена ​​из полиолефина, благодаря чему эти проволочные стыковые соединители легко усаживаются.Это также позволяет мне использовать зажигалку или даже низкотемпературный тепловой удар, чтобы активировать термоусадочную трубку. Тем не менее, для установки этого разъема все же лучше использовать горячую тепловую пушку.

AIRIC также использует медный сердечник премиум-класса в качестве внутреннего разъема. Это ядро ​​обеспечивает большой поток электроэнергии при одновременном снижении тепловыделения. Он также имеет внутреннюю структуру проволочного упора, помогающую нам вставлять наши кабели на нужном расстоянии.

Единственное, что мне не нравится в этом водонепроницаемом комплекте автомобильных разъемов для проводов, — это ограниченное количество трубок для кабелей от 12 до 10 AWG.Каждый пакет содержит только десять коннекторов для этой линейки, чего может быть недостаточно для крупных проектов. Однако, если пользователи работают с проводами без механических повреждений или имеют дело только с автомобильными электропроводами, этого должно быть достаточно для их нужд.

Плюсы

  • Термостойкость и морозостойкость, от -49 до 257 градусов по Фаренгейту
  • Подкладка, активируемая при нагревании, делает ее водонепроницаемой
  • Трубка изготовлена ​​из полиолефинового материала, что обеспечивает ее высокую усадку
  • Медный сердечник премиум-класса надежно фиксирует провод и обеспечивает отличный ток
  • Не выделяет много тепла
  • Фиксатор проволоки обеспечивает правильное введение обоих концов проволоки для лучшего соединения

Минусы

  • Ограниченное количество желтых стыковых соединителей для проводов от 12 до 10 AWG

В целом, эти термоусадочные соединители — лучшие автомобильные соединители для проводов, которые я использовал.Они обеспечивают отличное соединение и защищают от атмосферных воздействий, обеспечивая безопасность наших проводов и кабелей даже при воздействии воды.

На что обратить внимание при покупке соединителей проводов

Всякий раз, когда я собираюсь купить какой-либо инструмент, я обычно сначала смотрю на марку. Однако, когда дело доходит до лучшего соединителя проводов, бренд не так важен. Пока разъем соответствует всем необходимым критериям, он подойдет.

Вот что следует учитывать при покупке соединителей для проводов:

  • Соответствие или сертификация стандартов безопасности продукции

Поскольку соединители проводов связаны с электричеством, очень важно иметь безопасные и долговечные изделия.Единственный способ узнать это — проверить, соответствует ли он стандартам различных органов по сертификации, таких как NEC и UL.

На рынке представлено множество разъемов. Вот почему вы должны знать, что вам нужно, прежде чем делать выбор. Существуют стыковые соединители, соединители для отводов, Т-образные соединители, соединители для сращивания и термоусадочные соединители.

Вы можете просмотреть текущую систему, чтобы определить, что вам нужно. Это для автомобильных приложений? Или для вашего дома? Вам нужно установить его на постоянной основе? Должен ли он быть водонепроницаемым? Если вы не уверены, лучше всего проконсультироваться с лицензированным электриком, чтобы получить лучший совет.

Для установки некоторых соединителей требуется обжимной инструмент, а для некоторых используется фен. Некоторым соединителям требуются оба инструмента для обеспечения правильного соединения, а некоторым вообще не нужны инструменты. Вот почему важно, чтобы вы сначала определили, что вам нужно, прежде чем приступать к проекту установки.

Если у вас есть полный комплект инструментов как у профессионала, занимающегося своими руками, вам, возможно, не нужно это учитывать. Но если вы новичок, которому не хватает инструментов, вам следует проверить необходимые инструменты продукта. Для правильной установки некоторых разъемов даже требовались специальные инструменты.

  • Материал, используемый в качестве внутреннего разъема

Это относится к материалу сердечника, который разъем использует для проведения электричества. Он сделан из меди или латуни премиум-класса? Существует ли припойное кольцо, обеспечивающее хорошее соединение после установки? Крайне важно, чтобы вы знали этот материал, чтобы обеспечить отличный электрический поток в вашей системе.

  • Размеры входят в комплект поставки

Вы должны это знать, потому что не все пакеты предоставляют одинаковое количество соединителей.Некоторые элементы поставляются с ограниченным количеством разъемов для более толстых проводов, что ограничивает их использование для проектов, требующих больших кабелей AWG.

Кроме того, если вы работаете над несколькими проектами одновременно, было бы здорово иметь больше соединителей, чтобы не исчерпать их, пока вы находитесь в процессе установки.

Как соединить три провода вместе

При обычном способе соединения двух или более проводов можно использовать проволочные гайки. Однако гораздо проще использовать трехжильный разъем.

Можно использовать трехжильный соединительный соединитель, в котором нужно просто зачистить конец провода и вставить его в соединитель. В качестве альтернативы вы можете использовать Т-образный разъем для проводов, в который вы просто вставляете провод и запираете его крышку.

Вставные соединители проводов

лучше, чем проволочные гайки

Вставной соединитель для провода и гайка для провода обеспечивают отличное соединение. Они соединяют провод, обеспечивая хорошее соединение между двумя отдельными кабелями. Однако они различаются по применению.

Проволочные гайки требуют надлежащей техники зачистки проводов и сращивания, чтобы обеспечить хорошее соединение. С другой стороны, вставные соединители для проводов проще в установке.

Вставные соединители проводов

вообще не требуют инструментов. Для некоторых других разъемов для обжима проводов требуется фен, обжимной инструмент или и то, и другое. Тем не менее, основным преимуществом проволочных соединителей перед проволочными гайками является простота их установки. Но при правильной установке оба обеспечат безопасное и надежное соединение.

Все разъемы проводов изолированы

Нет, не все разъемы изолированы. Существует также неизолированный проводной разъем и клеммный тип, в основном используемый для проводных линий, которым не грозит короткое замыкание при прикосновении.

Эти неизолированные соединители и клеммы также дешевле по сравнению с изолированными клеммами. Однако использование соединителя изолированного провода намного безопаснее, чем соединителя неизолированного провода. У него есть трубка, закрывающая отверстие ствола, что делает его более безопасным, даже если он касается некоторых других проводов.

Выполняйте все виды работ с проводами с каждым соединителем

Большинство соединителей для проводов подходят для любых проводов, но некоторые соединители для проводов не рекомендуется использовать с тонкопроволочными проводами. Некоторые обжимные соединители могут соединять этот тип провода, но со временем он может ослабнуть, особенно если провод движется или вибрирует.

Заключение

Использование изолированных соединителей для проводов в настоящее время является более простым и быстрым способом подключения провода. Имеется соответствующий разъем для подключения одножильного провода, многожильного провода или того и другого.

Если вы хотите найти лучшие соединители проводов для своего приложения, вам следует посмотреть на свою систему. Если вы не уверены, вы можете ознакомиться с критериями, которые у меня есть, или спросить лицензированного электрика о вашем конкретном плане.

Типы и характеристики сетевых кабелей

В этом руководстве подробно объясняются типы сетевых кабелей, используемых в компьютерных сетях. Ознакомьтесь со спецификациями, стандартами и особенностями коаксиального кабеля, кабеля с витой парой и оптоволоконного кабеля.

Для соединения двух и более компьютеров или сетевых устройств в сеть используются сетевые кабели.Существует три типа сетевых кабелей; коаксиальный, витая пара и оптоволокно.

Коаксиальный кабель

Этот кабель содержит проводник, изолятор, оплетку и оболочку. Оболочка покрывает оплетку, оплетка покрывает изоляцию, а изоляция покрывает проводник.

На следующем изображении показаны эти компоненты.

Оболочка

Это внешний слой коаксиального кабеля. Защищает кабель от физического повреждения.

Плетеный экран

Этот экран защищает сигналы от внешних помех и помех.Этот щит сделан из того же металла, что и ядро.

Изоляция

Изоляция защищает сердцевину. Он также отделяет сердечник от плетеного экрана. Поскольку и в сердечнике, и в оплетке используется один и тот же металл, без этого слоя они будут касаться друг друга и создавать короткое замыкание в проводе.

Проводник

По проводнику передаются электромагнитные сигналы. В зависимости от проводника коаксиальный кабель можно разделить на два типа; одножильный коаксиальный кабель и многожильный коаксиальный кабель.

В одножильном коаксиальном кабеле используется один центральный металлический (обычно медный) проводник, а в многожильном коаксиальном кабеле используется несколько тонких металлических жил. На следующем изображении показаны оба типа кабеля.

Коаксиальные кабели в компьютерных сетях

Коаксиальные кабели изначально не предназначались для компьютерных сетей. Эти кабели были разработаны для общего назначения. Они использовались еще до появления компьютерных сетей.Они все еще используются, даже если их использование в компьютерных сетях полностью прекращено.

В начале компьютерных сетей, когда не было выделенных медиа-кабелей для компьютерных сетей, сетевые администраторы начали использовать коаксиальные кабели для построения компьютерных сетей.

Из-за своей низкой стоимости и долговечности коаксиальные кабели использовались в компьютерных сетях почти два десятилетия (80-е и 90-е годы). Коаксиальные кабели больше не используются для создания компьютерных сетей любого типа.

Спецификации коаксиальных кабелей

Коаксиальные кабели

используются в течение последних четырех десятилетий. За эти годы на основе нескольких факторов, таких как толщина оболочки, металл проводника и материал, используемый в изоляции, были созданы сотни спецификаций для определения характеристик коаксиальных кабелей.

Из этих спецификаций лишь некоторые использовались в компьютерных сетях. В следующей таблице они перечислены.

Ом Описание
RG-6 75 18 Твердый медь используется в кабельной сети предоставлять услуги кабельного Интернета и кабельного телевидения на большие расстояния.
RG-8 50 10 Твердая медь Использовалась в первых компьютерных сетях. Этот кабель использовался в качестве магистрального кабеля в шинной топологии. В стандартах Ethernet этот кабель обозначен как кабель 10base5 Thicknet.
RG-58 50 24 Несколько тонких медных жил Этот кабель тоньше, его легче обрабатывать и устанавливать, чем кабель RG-8. Этот кабель использовался для соединения системы с магистральным кабелем.В стандартах Ethernet этот кабель обозначен как кабель 10base2 Thinnet.
RG-59 75 20 — 22 Сплошная медь Используется в кабельных сетях для обеспечения обслуживания на короткие расстояния.
  • Коаксиальный кабель использует рейтинг RG для измерения материалов, используемых в экранирующих и проводящих жилах.
  • RG расшифровывается как Radio Guide. Коаксиальный кабель в основном использует радиочастоты для передачи.
  • Импеданс — это сопротивление, управляющее сигналами.Выражается в омах.
  • AWG расшифровывается как American Wire Gauge. Он используется для измерения размера ядра. Чем больше размер AWG, тем меньше диаметр жилы.

Витая пара

Кабель с витой парой был в первую очередь разработан для компьютерных сетей. Этот кабель также известен как Ethernet-кабель . Почти все современные компьютерные сети LAN используют этот кабель.

Этот кабель состоит из пар изолированных медных проводов с цветовой маркировкой.Каждые два провода скручены друг вокруг друга, образуя пару. Обычно таких пар четыре. Каждая пара состоит из одного сплошного и одного зачищенного цветного провода. Сплошные цвета — синий, коричневый, зеленый и оранжевый. В полосатом цвете сплошной цвет смешивается с белым цветом.

В зависимости от того, как зачищаются пары в пластиковой оболочке, существует два типа кабеля с витой парой; УТП и СТП.

В кабеле UTP ( Неэкранированная витая пара ) все пары заключены в единую пластиковую оболочку.

В кабеле STP ( Экранированная витая пара ) каждая пара обернута дополнительным металлическим экраном, затем все пары обернуты в единую наружную пластиковую оболочку.

Сходства и различия между кабелями STP и UTP

  • И STP, и UTP могут передавать данные на скоростях 10 Мбит/с, 100 Мбит/с, 1 Гбит/с и 10 Гбит/с.
  • Поскольку кабель STP содержит больше материалов, он дороже, чем кабель UTP.
  • В обоих кабелях используются одни и те же модульные разъемы RJ-45 (зарегистрированное гнездо).
  • Кабель STP обеспечивает большую устойчивость к шумам и электромагнитным помехам, чем кабель UTP.
  • Максимальная длина сегмента для обоих кабелей составляет 100 метров или 328 футов.
  • Оба кабеля могут поддерживать до 1024 узлов в каждом сегменте.

На следующем рисунке показаны кабели витой пары обоих типов.

Чтобы узнать, как кабели с витой парой используются в сети LAN, вы можете обратиться к следующему учебному пособию.

Витая пара

В этом руководстве объясняется, как работает кабель с витой парой и как он используется для подключения различных сетевых устройств в сети.

TIA/EIA определяет стандарты для кабелей с витой парой. Первые стандарты были выпущены в 1991 году и известны как TIA/EIA 568 . С тех пор эти стандарты постоянно пересматривались, чтобы охватить новейшие технологии и разработки в области средств передачи.

Стандарт TIA/EIA 568 делит кабель с витой парой на несколько категорий. В следующей таблице перечислены наиболее распространенные и популярные категории кабелей с витой парой.

Категория / Название кабеля Максимальная поддерживаемая скорость Ethernet Стандарт Описание
Cat 1 1 Мбит / с 1 МГц Не используется для данных Этот кабель содержит только две пары (4 провода).Этот кабель использовался в телефонной сети для передачи голоса.
Кат. 2 4 Мбит/с 10 МГц Token Ring Этот кабель и все остальные кабели имеют как минимум 8 проводов (4 пары). Этот кабель использовался в сети Token Ring.
Cat 3 10 Мбит/с 16 МГц 10BASE-T Ethernet Это первый кабель Ethernet, который использовался в сетях LAN.
Кат. 4 20 Мбит/с 20 МГц Token Ring Этот кабель использовался в современных сетях Token Ring.
Cat 5 100 Мбит/с 100 МГц 100BASE-T Ethernet Этот кабель использовался в современных (быстрых) сетях LAN.
Cat 5e 1000 Мбит/с 100 МГц 1000BASE-T Ethernet Этот кабель/категория является минимальным требованием для всех современных сетей LAN.
Cat 6 10 Гбит/с 250 МГц 10GBASE-T Ethernet В этом кабеле используется пластиковый сердечник для предотвращения перекрестных помех между витой парой.Также используется огнеупорная пластиковая оболочка.
Cat 6a 10 Гбит/с 500 МГц 10GBASE-T Ethernet Этот кабель уменьшает затухание и перекрестные помехи. Этот кабель также потенциально снимает ограничение по длине. Это рекомендуемый кабель для всех современных сетей Ethernet LAN.
Cat 7 10 Гбит/с 600 МГц Проект еще не разработан Этот кабель закладывает основу для дальнейшего развития.В этом кабеле используется несколько витых пар, и каждая пара защищена пластиковой оболочкой.
  • Категории 1, 2, 3, 4, 5 устарели и не используются ни в одной современной сети LAN.
  • Cat 7 по-прежнему является новой технологией и редко используется.
  • Cat 5e, 6, 6a — это обычно используемые кабели с витой парой.

Волоконно-оптический кабель

Этот кабель состоит из жилы, оболочки, буфера и оболочки. Ядро состоит из тонких нитей стекла или пластика, которые могут передавать данные на большие расстояния.Сердцевина завернута в оболочку; обшивка завернута в буфер, а буфер завернут в кожух.

  • Ядро передает сигналы данных в виде света.
  • Оболочка отражает свет обратно к сердцевине.
  • Буфер защищает свет от утечки.
  • Оболочка защищает кабель от физических повреждений.

Волоконно-оптический кабель полностью устойчив к электромагнитным и радиочастотным помехам. Этот кабель может передавать данные на большие расстояния с максимальной скоростью.Он может передавать данные на расстояние до 40 километров со скоростью 100 Гбит/с.

Волоконно-оптический кабель использует свет для передачи данных. Он отражает свет от одной конечной точки к другой. В зависимости от того, сколько лучей света передается в данный момент времени, существует два типа оптоволоконного кабеля; СМФ и ММФ.

Оптический кабель SMF (одномодовое волокно)

Этот кабель несет только один луч света. Это более надежно и поддерживает гораздо более высокую пропускную способность и большие расстояния, чем кабель MMF.Этот кабель использует лазер в качестве источника света и передает свет с длиной волны 1300 или 1550 нанометров.

Оптический кабель MMF (многомодовое волокно)

Этот кабель несет несколько лучей света. Из-за нескольких лучей по этому кабелю передается гораздо больше данных, чем по кабелю SMF. Этот кабель используется для более коротких расстояний. Этот кабель использует светодиод в качестве источника света и передает свет с длиной волны 850 или 1300 нанометров.

Это все для этого урока. Если вам понравился этот урок, поделитесь им с друзьями в своих любимых социальных сетях и подпишитесь на наш канал YouTube.

Кабельная Библия

Параллельные данные

Цифровая передача может осуществляться одним из двух основных способов: параллельной или последовательной связью. При параллельной связи несколько битов (обычно 8 битов, иначе называемых одним байтом) передаются одновременно по разным каналам в одном кабеле, затем объединяются и синхронизируются. Это может привести к более высокой скорости передачи данных, чем последовательная передача, но также значительно дороже (поскольку для создания кабеля требуется гораздо больше проводов), а время синхронизации при параллельной передаче также зависит от расстояния, что делает его непрактичным для более длинных кабелей.Параллельная связь была популярна в 1980-х годах, но в современной передаче данных в целом потеряла популярность.

ПАТА

Сокращение от Parallel Advanced Technology Attachment, первоначально известного просто как ATA, пока не был разработан более поздний стандарт Serial ATA (SATA). Стандарт интерфейса для подключения устройств хранения, например. жесткие диски, дисководы для гибких дисков и оптические приводы. Учитывая максимальную длину кабеля 18 дюймов, PATA в основном ограничивается внутренним использованием компьютера, но иногда его можно увидеть / использовать для подключения к внешним дискам.

Введено: 1986

Макс. битовая глубина и скорость: 16 бит; изначально 16 мб/с, развили до 133 мб/с

Разъемы и порты:

40-контактный

PATA 40-контактный

Используется с наиболее распространенными 40-проводными ленточными кабелями PATA, а также с более редкими 80-проводными ленточными кабелями, разработанными в конце срока действия стандарта PATA для увеличения скорости передачи данных.

Параллельный интерфейс SCSI

Называемый попеременно SCSI (Small Computers Systems Interface) Параллельный интерфейс, SPI или, до появления Serial SCSI, просто SCSI (произносится как «scuzzy»).К сожалению, Parallel SCSI технически не является единым стандартом, а состоит из почти дюжины связанных интерфейсов с неоднозначными именами («Fast SCSI», «Ultra SCSI» и т. д.) и переменной разрядностью и скоростью. См. ссылку на сравнительную таблицу ниже. В любом случае кабели Parallel SCSI использовались для подключения периферийных устройств (сканеров, съемных накопителей и контроллеров, приводов оптических дисков и т. д.) к компьютерам; в отличие от PATA, к которому можно было подключить не более двух устройств, к одной шине данных Parallel SCSI можно было подключить до 8 или 16 устройств.Символ ниже обычно обозначает порт SCSI на компьютерах.

Введено: 1986

Макс. битовая глубина и скорость: См. сравнительную таблицу

Разъемы и порты:

50-контактный

Параллельный SCSI 50-контактный микро-ленточный кабель

Микро-ленточные или миниатюрные ленточные соединители

имеют экранированную конструкцию, аналогичную соединителям семейства D-sub, но используют другой тип контакта, известный как ленточные контакты, а не штыревые контакты.Существуют различные конфигурации, которые использовались с параллельным SCSI, но наиболее распространенным вариантом был 8-битный (по одному байту за раз) 50-контактный микроленточный разъем. Эти соединители часто назывались по названию фирмы-производителя: например, Amphenol-50, IDC-50, CN-50 (Centronics).

Микро ДБ-50

Параллельный SCSI Micro DB-50

Аналогичен 50-контактным параллельным разъемам SCSI с микролентой, но с традиционными штыревыми контактами типа D-sub.Аналогично допускается 8-битная передача. Встречается с более ранними (SCSI-2) съемными запоминающими устройствами, дисководами, контроллерами и т. д.

VHDCI

Параллельный SCSI VHDCI

Разъем кабельного межсоединения очень высокой плотности (VDHCI) имел 68 контактов с конструкцией микроленточных контактов, очень напоминающих по внешнему виду 50-контактные микроленточные разъемы (дополнительные контакты позволяли передавать 16 бит/2 байта, включенные в более поздние стандарты SCSI, а не исходные 8-битные).Обычно наблюдается с внешними запоминающими устройствами, такими как RAID-массивы.

Микро ДБ-68

Параллельный SCSI Micro DB-68

Как и в случае с разъемами VHDCI, разъемы Micro DB-68 (MDB-68) имели 68 контактов, чтобы обеспечить более поздние 16-битные приложения передачи протокола SCSI, но с традиционными контактами в стиле D-sub вместо контактов микроленты. Чаще всего встречается с периферийными устройствами, такими как сканеры, дисководы и т. д.

ДБ-25

Параллельный SCSI DB-25

Разъем D-sub, используемый Apple для соединений Parallel SCSI на своих ранних настольных компьютерах.

ИРЧ-30

Параллельный интерфейс SCSI HDI-30

Уникальный контактный разъем квадратной формы, используемый Apple для соединений Parallel SCSI на некоторых из их ранних моделей ноутбуков.

Серийные данные

В отличие от параллельной передачи, при последовательной передаче биты передаются последовательно по одному и тому же проводу. Байты должны быть собраны и отправлены как единое целое, а затем разобраны принимающим устройством.Хотя последовательная передача данных была разработана до параллельной передачи, параллельная связь царила на протяжении большей части конца 1970-х — 1980-х годов, поскольку физические ограничения производительности изначально обеспечивали более высокую скорость передачи данных параллельной связи. С тех пор усовершенствования в конструкции кабелей и схем сделали последовательную передачу гораздо более быстрой и предпочтительной.

РС-232

Поскольку это был первый протокол последовательной передачи данных, ставший стандартной функцией персональных компьютеров, RS-232 обычно называли просто «последовательным портом».Он использовался для двунаправленного подключения ко многим периферийным компьютерным устройствам, включая модемы, принтеры, мыши, внешние накопители и т. д. Он также использовался для удаленного подключения и управления некоторыми видеомагнитофонами. Он называется «RS», потому что изначально спонсировался Сектором радиосвязи Ассоциации электронной промышленности — изменения в организации-спонсоре привели к тому, что стандарт попеременно назывался EIA-232 и TIA-232. Символ ниже иногда обозначает соединения последовательного порта на компьютерах.

Введено: 1962

Макс. битовая глубина и скорость:

Разъемы и порты:

ДБ-25

RS-232 DB-25

Стандарт RS-232 рекомендует 25-контактный разъем D-sub, но не делает его обязательным, поэтому это наиболее распространенный тип разъема как для хост-компьютеров, так и для периферийных устройств, но не единственный.

ДА-15

RS-232 DA-15

Встречается с некоторыми соединениями RS-232, относительно редко по сравнению с DB-25 и DE-9.Чаще всего встречается с некоторыми модемами, джойстиками. (Может быть неточно обозначен как «ДБ-15».)

ДЭ-9

RS-232 DE-9

Встречается при подключении RS-232 к некоторым модемам, принтерам и периферийным устройствам, таким как клавиатуры или мыши с последовательным интерфейсом. (Может быть неточно обозначен как «ДБ-9».)

РС-422

Улучшение стандарта RS-232 для увеличения скорости передачи и/или максимальной длины кабеля.Введена дифференциальная передача сигналов в кабели передачи данных — метод уменьшения электромагнитного шума при его передаче по проводам в кабеле, аналогичный симметричным кабелям в аналоговом аудио.

Введено: 1996

Макс. битовая глубина и скорость: 10 Мбит/с

Разъемы и порты:

ДЭ-9

RS-422 DE-9

Встречается на более поздних бета-версиях и видеомагнитофонах DV, особенно на моделях Sony.Часто обозначается как «Удаленный» или «Управление», поскольку это соединение предназначалось для обеспечения удаленного управления видеомагнитофоном с подключенного компьютера или специального удаленного устройства.

Мини-DIN 8-контактный

RS-422 Мини-DIN 8-контактный

Совместимый с RS-232 вариант RS-422, широко используемый на оборудовании Macintosh для подключения к устройствам с поддержкой AppleTalk/LocalTalk, таким как принтеры, модемы и т. д.

МИДИ

Сокращение от «Цифровой интерфейс музыкальных инструментов», стандарт для подключения широкого спектра электронных музыкальных инструментов друг к другу или к цифровым звуковым рабочим станциям.Несмотря на то, что MIDI в значительной степени / исключительно связан со звуком, сам по себе MIDI не является звуковым сигналом — это сигнал данных, который несет «информацию о событии» для указания параметров «изменения управления» (CC), таких как высота звука, нотация, громкость, вибрато, синхронизация и другие метаданные, которые электронные музыкальные устройства используют для *создания* аудиосигнала и синхронизации друг с другом. MIDI обычно используется в производственных и записывающих средах. По мере того, как компьютерные студийные установки становились все более распространенными, для MIDI-устройств становилось все более и более желательным подключаться непосредственно к компьютеру, а не к выделенным MIDI-устройствам.Существующие соединения для потоков данных были адаптированы для передачи MIDI-потоков через более распространенные, более широкие интерфейсы, такие как последовательные шины, USB, FireWire и т. д.

Введено: 1983

Максимальное разрешение: 31,25 кбит/с

Разъемы и порты:

DIN 5-контактный

MIDI DIN 5-контактный

Несмотря на то, что они имеют 5 контактов, в типичных приложениях используются только 3 контакта в MIDI-разъемах: земля, а затем симметричная пара контактов.

Мини-DIN 8-контактный

MIDI Mini-DIN 8-контактный

Кабели MIDI

с 8-контактным разъемом Mini-DIN позволяли подключать MIDI-устройство непосредственно к ранним моделям Macintosh, которые уже имели порт для подключения определенных последовательных устройств и принтеров. Превосходит MIDI через USB и FireWire.

ДА-15 «Джойстик»

MIDI DA-15 «Джойстик»

Используется для прямого подключения MIDI-устройств к звуковым картам на первых ПК.Обычно ограничивается конкретными моделями звуковых карт или игровых компьютеров, обычно связанными с выходом MIDI с игровых консолей (отсюда и название «джойстик» и связь с этим разъемом). Превосходит MIDI через USB и FireWire.

Последовательный порт SCSI (SAS)

Serial Attached SCSI (SAS) заменил Parallel SCSI, используя тот же базовый набор команд, но заменив метод передачи с параллельного на последовательный для повышения скорости передачи. Обратная совместимость с SATA.В отличие от Parallel SCSI, SAS почти исключительно используется во внутренних компьютерных соединениях и центрах обработки данных и очень редко используется с периферийными устройствами.

Введено: 2004

Макс. битовая глубина и скорость: Первоначально 3,0 Гбит/с, теперь до 12,0 Гбит/с

Разъемы и порты:

SF-8088 (мини-SAS)

SAS SF-8088 (мини-SAS)

Экранированная 26-контактная реализация SAS.

SFf-8470 (Инфинибэнд)

SAS SF-8470 (Infiniband)

34-контактный внешний разъем высокой плотности.

САТА

Разработанный для замены Parallel ATA (PATA), Serial ATA используется для подключения устройств главной шины к устройствам хранения данных, таким как жесткие диски, оптические приводы, твердотельные накопители и т. д. Обычно используется для внутренних соединений в настольных компьютерах и ноутбуках, но используется в некоторых случаях также для подключения к внешним дискам.

Введено: 2003

Макс. битовая глубина и скорость: Первоначально 1,5 Гбит/с, теперь до 16,0 Гбит/с

Разъемы и порты:

eSATA

eSATA

Встречается исключительно при подключении SATA к внешним накопителям и устройствам («e» означает «внешний»).

Шина рабочего стола Apple (ADB)

Эксклюзивная компьютерная шина Macintosh для подключения низкоскоростных периферийных устройств — мышей, клавиатур и т. д.Соединения ADB обычно помечались символом ниже.

Введено: 1986

Макс. битовая глубина и скорость: 125 Кбит/с

Разъемы и порты:

Мини-DIN 4-контактный

ADB Mini-DIN 4-контактный

Точно такой же разъем используется для подключения S-Video, а кабели взаимозаменяемы. Кабели ADB обычно маркировались символом выше.

PS/2

Низкоскоростная компьютерная шина, совместимая с ПК, для периферийных устройств, таких как мыши, клавиатуры и т. д.Его название происходит от линейки компьютеров IBM Personal System/2, с которой он был представлен. Обычно старые соединения RS-232 заменяются разъемами DE-9.

Введено: 1987

Макс. битовая глубина и скорость:

Разъемы и порты:

Мини-DIN 6-контактный

PS/2 Mini-DIN 6-контактный

Единственные разъемы, используемые для соединений PS/2. Часто имеют цветовую маркировку: зеленые разъемы использовались для мышей, а фиолетовые — для клавиатур.

USB

Сокращение от Universal Serial Bus, предназначенное для стандартизации соединений компьютерной периферии после быстрого распространения соединений в 1980-х и начале 1990-х годов. Используется с клавиатурами, мышами, цифровыми камерами, внешними дисками, сетевыми адаптерами и т. д. Способен обеспечивать питанием многие из этих устройств в дополнение к передаче данных. Обновления исходного стандарта USB 1.0 (1,5 Мбит/с на низкой скорости, 12 Мбит/с на полной скорости) представляют собой серьезные сдвиги в передаче данных, обычно с сопутствующими изменениями в физическом соединении, поэтому они более подробно описаны ниже.Все усовершенствования в USB были обратно совместимы (поэтому соединение USB 3.0 может передавать данные USB 2.0 и т. д.). Порты также обычно отмечены символом ниже.

Введено: 1996

USB 2.0

«Высокая скорость»

Введено: 2000

Макс. битовая глубина и скорость: 480 Мбит/с

Разъемы и порты:

Введите

USB 2.0, тип А

Обнаружено с хост-контроллерами USB, т.е.е. компьютеры и концентраторы. Использует плоские штифты, чтобы выдерживать многократное присоединение и удаление.

Тип Б

USB 2.0 тип B

Восходящее соединение, предназначенное для использования на USB-совместимых периферийных устройствах (таким образом, для большинства соединений USB 2.0 требуется кабель типа A-типа B).

Мини А

USB 2.0 Мини А

Предназначен для уменьшения размера интерфейса типа A для использования с мобильными устройствами; быстро объявлен устаревшим Форумом разработчиков USB (который определяет спецификацию и соответствие протоколу USB), что означает, что только несколько сертифицированных устройств когда-либо использовали соединения Mini Type A.

Мини B 5-контактный

USB 2.0 Mini B, 5 контактов

Предназначен для уменьшения размера интерфейса типа B для использования с мобильными устройствами (КПК, цифровые камеры и т. д.)

Мини-B 4-контактный

USB 2.0 Mini B, 4 контакта

Неофициальная реализация USB (никогда не поддерживаемая USB-IF), используемая с некоторыми цифровыми камерами, особенно с моделями Kodak.

Микро А

USB 2.0 Микро А

Используется на мобильных устройствах, таких как сотовые телефоны, цифровые камеры, устройства GPS и т. д. Меньше, чем соединения типа Mini, идентифицируется розеткой белого цвета с 5 контактами.

Микро Б

USB 2.0 Micro B

Используется на мобильных устройствах, таких как сотовые телефоны, цифровые камеры, устройства GPS и т. д. Меньше, чем разъемы типа Mini, идентифицируется по розетке черного цвета с 5 контактами.

USB 3.0

«Суперскорость»

В 2013 году, с выпуском протокола USB 3.1, USB 3.0 был задним числом стилизован под «USB 3.1 Gen 1» . Эти два названия относятся к одному и тому же.


Введено: 2008

Макс. битовая глубина и скорость: 5 Гбит/с

Разъемы и порты:

Введите

USB 3.0, тип А

По размеру, форме и внешнему виду аналогичен USB 2.0 Тип A, хотя и имеет дополнительные контакты. Обычно окрашен в синий цвет, чтобы отличать его от соединений USB 2.0 Type A.

Тип Б

USB 3.0, тип B

Прямоугольное соединение, внешне похожее на USB 2.0 типа B, но физически несовместимое с предыдущим аналогом (в отличие от типа A). Поэтому кабели с разъемом USB 3.0 типа B несовместимы с устройствами с портом USB 2.0 типа B; однако устройства с USB 3.0 Порт типа B будет принимать кабели USB 2.0 типа B. Обычно окрашены в синий цвет.

Микро Б

USB 3.0 Micro B

Соединение, совершенно уникальное для кабелей и устройств USB 3.0, несовместимое с предыдущими устройствами USB.

USB 3.1

«Суперскорость+»

Иногда стилизовано или упоминается как «USB 3.1 Gen 2» .

Введено: 2013

Макс. битовая глубина и скорость: 10 Гбит/с

Разъемы и порты:

Тип С

USB 3.1 Тип С

Двусторонняя симметричная конструкция, обеспечивающая передачу данных со скоростью 10 Гбит/с (между двумя устройствами, совместимыми с USB 3.1), питание и встроенную поддержку видео DisplayPort и четырех каналов аудио. Все чаще используется в качестве порта зарядки/передачи данных для ноутбуков ПК и ноутбуков Apple через протокол Thunderbolt.

USB 3.2

«Суперскорость + 20 Гбит/с»

Спецификация USB 3.2 представила новую скорость и режим передачи, но также, что очень сбивает с толку, переименовала обратно совместимые режимы передачи для более старых версий USB.Итак, «USB 3.2 Gen 1» соответствует той же спецификации, что и USB 3.0 (он же «USB 3.1 Gen 1»), «USB 3.2 Gen 2×1» соответствует той же спецификации, что и USB 3.1 (он же «USB 3.1 Gen 2»), и так далее. вперед. Технически только устройства «USB 3.2 Gen 2×2» допускают новую максимальную скорость передачи данных. Пожалуйста, обратитесь к этой разбивке USB 3.2, если вы осмелитесь попытаться разобраться в этом.

Выпущено: 2017

Макс. битовая глубина и скорость: 20 Гбит/с

Разъемы и порты: Никаких видимых изменений по сравнению с USB 3.1 Соединения типа C.

USB4

Введено: 2019

Макс. битовая глубина и скорость: 40 Гбит/с

Кабели и устройства

USB4 по-прежнему используют разъем USB Type C, но добавляют (опционально) совместимость с продуктами Thunderbolt 3 и, в некоторых режимах, более высокую скорость передачи данных. Нет видимой разницы между кабелями или портами USB 3.1, USB 3.2 или USB4. Вы можете прочитать больше здесь. USB4 сломал меня. Удачи.

FireWire

Разработан Apple примерно в то же время, что и USB, для той же цели консолидации соединений и повышения скорости передачи данных.В отличие от USB, FireWire не требует использования хост-контроллера (устройства, совместимые с FireWire, могут напрямую взаимодействовать друг с другом без использования компьютера), но его реализация была более дорогостоящей, чем USB, и поэтому он никогда не был так популярен. Иногда его называют i.Link (в приложениях Sony) и Lynx (Texas Instruments), поскольку FireWire технически является просто торговой маркой Apple стандарта IEEE 1394. Используется для подключения к внешним жестким дискам, а также для связи и управления компонентами аудио/видео.Две основные разновидности FireWire были представлены до того, как Apple отказалась от разработки стандарта в пользу Thunderbolt. Порты обычно представлены символом ниже.

FireWire 400

«IEEE 1394а»

Введено: 1995

Макс. битовая глубина и скорость: 400 Мбит/с

Разъемы и порты:

6-контактный

FireWire 400 6-контактный

Может передавать питание постоянного тока в дополнение к данным; таким образом, 6-контактные соединения обычно используются на устройствах, которые могут обеспечивать питание, например.грамм. компьютеры.

4-контактный

FireWire 400 4-контактный

Может передавать только данные, без питания, поэтому встречается на периферийных устройствах и устройствах с собственным источником питания, таких как DV-камеры, некоторые внешние жесткие диски.

FireWire 800

«IEEE 1394b»

Введено: 2002

Макс. битовая глубина и скорость: 800 Мбит/с

Разъемы и порты:

9-контактный

FireWire 800 9-контактный

Обычно встречается на компьютерах Apple.Можно адаптировать к старым 6-контактным и 4-контактным разъемам, но передача данных будет ограничена старой скоростью 400 Мбит/с.

Удар молнии

Разработан Apple в качестве замены FireWire. Объединяет передачу данных по компьютерной шине с цифровым видеоинтерфейсом DisplayPort, а также подачу питания постоянного тока по одному кабелю/соединению. Первые две основные версии Thunderbolt имели общий физический разъем и совместимую проводку/каналы, но появление Thunderbolt 3 ознаменовало серьезный сдвиг в физическом интерфейсе.Порты обычно помечаются символом ниже.

Удар молнии 1 и 2

Введено: 2011; 2013

Макс. битовая глубина и скорость: 10 Гбит/с; 20 Гбит/с

Разъемы и порты:

Мини-DisplayPort

Thunderbolt 1 и 2 Mini-DisplayPort

Протокол Thunderbolt был разработан для совместимости с соединениями Mini-DisplayPort, которые уже присутствуют с 2008 года на многих компьютерах Apple.Спас Apple от серьезного редизайна на несколько лет.

Удар молнии 3 + 4

Введено: 2015; 2020

Макс. битовая глубина и скорость: 40 Гбит/с

Разъемы и порты:

USB тип С

Thunderbolt 3 USB тип C

Из-за возможности передачи данных, цифрового видео/аудио и питания по одному и тому же соединению Apple адаптировала разъем USB Type C к своему протоколу Thunderbolt и начала использовать это соединение в качестве единого порта в своих последних продуктах MacBook (c.2016 вперед).

(Примечание по Thunderbolt 4:

Thunderbolt 4 представил поддержку двух дисплеев 4K и совместимость с USB4. В остальном максимальная скорость передачи данных и использование разъемов USB Type C остались прежними.)

HDBaseT

Стандарт для передачи несжатого HD-видео, аудио, питания и/или сетевых и Ethernet-соединений.

Введено: 2010

Максимальная битовая глубина и скорость: 10.2 Гбит/с (100 Мбит/с Ethernet)

Разъемы и порты:

8P8C/РДЖ-45

HDBaseT 8P8C/RJ-45

Модульный разъем с 8 контактами/проводниками. Аналогичен модульным разъемам, используемым для телефонных линий, но шире.

Как установить кабельные разъемы для витой пары?

В настоящее время медные кабели с витой парой (особенно кабели UTP) являются наиболее распространенными для локальных сетей и телефонных сетей.Для соединения витой парой вам может понадобиться обжимной инструмент, чтобы надеть металлические контакты внутри кабельного разъема на отдельные жилы кабеля. В этом учебном пособии шаг за шагом рассказывается, как установить кабельные разъемы для витой пары.

Типы кабельных разъемов для витой пары

В основном существует два типа кабельных разъемов, используемых для подключения витой пары в установках передачи голоса и данных.

Разъемы RJ11

Разъемы RJ11 обычно имеют только 6 позиций и 4 или 2 контакта.Они не стандартизированы на международном уровне, но раньше были очень популярным выбором как для коммерческих, так и для домашних телефонных приложений из-за их простоты и небольших размеров.

Разъемы РДЖ45

Разъемы RJ45 обычно имеют 8 позиций и 8 контактов. Таким образом, разъемы RJ45 больше, чем разъемы RJ11 в формах. Разъем RJ45 обычно используется для передачи данных в таких сценариях, как мониторинг проектов и общая кабельная разводка в аппаратной.Он играет незаменимую вспомогательную роль в Ethernet и обычно используется на обоих концах сетевого кабеля для подключения различных сетевых устройств, таких как компьютеры, маршрутизаторы, коммутаторы и т. д.

Примечание. Из-за разной конструкции разъемов RJ45 и RJ11 стандарт последовательности проводки и области применения также различаются. Не рекомендуется использовать вилки RJ11 для разъемов RJ45, так как это может привести к повреждению устройств.

Типы кабелей с витой парой

Существует два типа кабелей витой пары в зависимости от разъемов RJ.

Многожильный кабель с витой парой

Многожильный кабель с витой парой состоит из множества крошечных волосовидных медных жил, скрученных вместе в проводник большего размера. Эти проводники имеют большую площадь поверхности для контакта, но их труднее обжать, поскольку они легко меняют форму. Из-за сложности подключения их обычно используют в качестве соединительных кабелей.

Одножильный кабель с витой парой

Большинство кабелей UTP, проложенных в стенах и потолках между коммутационными панелями и настенными панелями, представляют собой кабели с одножильными жилами.Хотя они обычно не используются в качестве патч-кабелей, кабели с одножильными проводниками проще всего подключать, поэтому многие люди делают свои собственные патч-корды из одножильных проводников.

Инструменты для установки кабельных разъемов типа «витая пара»

Есть в основном три инструмента, которые необходимы в предстоящей установке.

Инструмент для зачистки оптоволоконного кабеля

Первый инструмент — съемник оболочки кабеля. Он прорежет только внешнюю оболочку кабеля, а не жилы внутри.Существует множество различных инструментов для зачистки кабеля, но наиболее распространенными являются маленькие пластмассовые, которые легко помещаются в карман рубашки. Они дешевы в производстве и покупке.

Обжимной инструмент для кабельных разъемов

Вам также понадобится обжимной инструмент. Кабельный обжимной инструмент используется для завершения соединения между сетевыми кабелями и разъемами. Но есть определенные типы обжимных станков, используемых для конкретных кабелей. Некоторые обжимные станки могут обрабатывать разъемы как RJ45, так и RJ11. Поэтому убедитесь, что вы выбрали правильный инструмент для обжима.

Тестер сетевого кабеля

Последний инструмент, который вы собираетесь использовать, — это кабельный тестер. Это устройство проверяет наличие непрерывного сигнала от исходного разъема к месту назначения, а также проверяет качество этого соединения.

Советы. Как правило, вышеупомянутые инструменты поставляются в виде набора инструментов для сетевой установки для удовлетворения различных потребностей. В нем может быть все, что вам нужно для начала.

Установка шагов

Теперь мы рассмотрим шаги по установке разъемов.Обратите особое внимание на порядок этих шагов и точно следуйте им. Оборудование некоторых производителей может потребовать от вас выполнения несколько иных действий. Перед установкой любого разъема ознакомьтесь с инструкциями производителя.

Шаг 1

Измерьте кабель, на который вы хотите надеть концы, и обрежьте его до нужной длины с помощью кабельного резака.

Шаг 2

Используйте инструмент для зачистки кабеля, чтобы зачистить примерно 1.5 дюймов оболочки от конца кабеля. Затем дважды поверните стриппер вокруг кабеля. Это прорежет оболочку.

Шаг 3

Снимите стриппер с кабеля и стяните с кабеля обрезанную оболочку, обнажая внутренние проводники. Если имеется шнур для раскроя куртки (обычно белая нить), отделите его от проводников и обрежьте обратно до края куртки.

Шаг 4

Раскрутите все пары внутренних проводников и разведите их так, чтобы вы могли видеть каждый отдельный проводник.

Шаг 5

Выровняйте отдельные проводники так, чтобы цветовой код соответствовал используемому стандарту цветового кодирования.

Шаг 6

Этот шаг включает в себя два пункта. Сначала обрежьте жилы так, чтобы концы были ровными друг с другом, следя за тем, чтобы оболочка кабеля оказалась внутри разъема. Во-вторых, общая длина открытых разъемов после обрезки не должна превышать 0.от 5 до 0,625 дюйма.

Шаг 7

Вставьте проводники в разъем, убедившись, что все проводники правильно совмещены с контактами, как это было на предыдущем шаге. Если они не совпадают, вытащите их и выровняйте. Делайте это осторожно, так как это последний шаг перед обжимом разъема.

Шаг 8

Осторожно вставьте разъем и кабель в обжимной инструмент, который имеет две матрицы, которые вдавятся в разъем, и вставьте контакты разъема в проводники внутри разъема.Теперь установка завершена.

После всей установки вы должны убедиться, что все проводники соприкасаются и что все штыри обжаты в соответствующие проводники. Если разъем не был обжат должным образом, отрежьте разъем и переделайте его.

Связанная статья:

https://community.fs.com/blog/introduction-of-the-rj45-interface.html

Типы электрических кабелей | Системный провод и кабель

Типы электрических кабелей

  • Коаксиальный кабель – используется для радиочастотных сигналов, например, в системах распределения кабельного телевидения.
  • Кабель связи
  • Кабель для прямой прокладки
  • Гибкие кабели
  • Кабель Heliax
  • Кабель в неметаллической оболочке (или неметаллическая строительная проволока, NM, NM-B)
  • Кабель в металлической оболочке (или бронированный кабель, AC или BX)
  • Многожильный кабель (состоит из более чем одного провода и покрыт оболочкой кабеля)
  • Парный кабель — состоит из двух изолированных проводников, которые обычно используются в приложениях постоянного или низкочастотного переменного тока
  • Портативный шнур — гибкий кабель для питания переменного тока в портативных устройствах
  • Ленточный кабель — полезен, когда требуется много проводов.Этот тип кабеля может легко сгибаться, и он предназначен для работы с низким уровнем напряжения.
  • Экранированный кабель — используется для чувствительных электронных схем или для обеспечения защиты в высоковольтных устройствах.
  • Одножильный кабель (время от времени это название используется для провода)
  • Погружной кабель
  • Твинаксиальный кабель
  • Двойной кабель — этот тип кабеля представляет собой плоскую двухпроводную линию. Ее обычно называют линией 300 Ом, потому что линия имеет импеданс 300 Ом. Он часто используется в качестве линии передачи между антенной и приемником (т.г., телевидение и радио). Эти кабели скручены для снижения скин-эффекта.
  • Витая пара – состоит из двух переплетенных изолированных проводов. Напоминает парный кабель, за исключением того, что парные провода скручены



Таблицы размеров проводов AWG

В приведенной ниже таблице показаны различные данные, включая как сопротивление проводов различного сечения, так и допустимый ток (импульс) для пластиковой изоляции. Информация о диаметре в таблице относится к одножильным проводам .Многожильные провода рассчитываются путем расчета эквивалентной площади поперечного сечения меди. Ток плавления (плавящаяся проволока) оценивается исходя из температуры окружающей среды 25 °C. В приведенной ниже таблице предполагается частота постоянного или переменного тока, равная или меньше 60 Гц, и не учитывается скин-эффект. Витки провода — это верхний предел для провода без изоляции.

AWG Диаметр Витки провода,
без изоляции
Район Медная проволока
Сопротивление/длина Ampacity при номинальной температуре изоляционного материала 20 °C или 16 AWG и меньше для отдельных несвязанных проводов в оборудовании: Предохранитель ток
60 °C 75 °С 90°С Прис Ондердонк
(в) (мм) (за дюйм) (за см) (ккмил) (мм 2 ) (мОм/м ) (мОм/фут ) (А) ~10 с 1 с 32 мс
0000 (4/0) 0.4600 11.684 2,17 0,856 212 107 0,1608 0,04901 195 230 260 3,2 кА 33 кА 182 кА
000 (3/0) 0,4096 10.405 2,44 0,961 168 85,0 0,2028 0,06180 165 200 225 2.7 кА 26 кА 144 кА
00 (2/0) 0,3648 9,266 2,74 1,08 133 67,4 0,2557 0,07793 145 175 195 2,3 кА 21 кА 115 кА
0 (1/0) 0,3249 8.251 3,08 1,21 106 53.5 0,3224 0,09827 125 150 170 1,9 кА 16 кА 91 кА
1 0,2893 7,348 3,46 1,36 83,7 42,4 0,4066 0,1239 110 130 145 1,6 кА 13 кА 72 кА
2 0.2576 6,544 3,88 1,53 66,4 33,6 0,5127 0,1563 95 115 130 1,3 кА 10,2 кА 57 кА
3 0,2294 5,827 4,36 1,72 52,6 26,7 0,6465 0,1970 85 100 115 1.1 кА 8,1 кА 45 кА
4 0,2043 5,189 4,89 1,93 41,7 21,2 0,8152 0,2485 70 85 95 946 А 6,4 кА 36 кА
5 0,1819 4,621 5,50 2,16 33,1 16,8 1.028 0,3133 795 А 5,1 кА 28 кА
6 0,1620 4,115 6,17 2,43 26,3 13,3 1,296 0,3951 55 65 75 668 А 4,0 кА 23 кА
7 0,1443 3,665 6,93 2,73 20.8 10,5 1,634 0,4982 561 А 3,2 кА 18 кА
8 0,1285 3,264 7,78 3,06 16,5 8,37 2,061 0,6282 40 50 55 472 А 2,5 кА 14 кА
9 0,1144 2,906 8.74 3,44 13,1 6,63 2,599 0,7921 396 А 2,0 кА 11 кА
10 0,1019 2,588 9,81 3,86 10,4 5,26 3,277 0,9989 30 35 40 333 А 1,6 кА 8,9 кА
11 0.0907 2,305 11,0 4,34 8,23 4,17 4,132 1,260 280 А 1,3 кА 7,1 кА
12 0,0808 2,053 12,4 4,87 6,53 3,31 5.211 1,588 20 25 30 235 А 1,0 кА 5.6 кА
13 0,0720 1,828 13,9 5,47 5,18 2,62 6,571 2,003 198 А 798 А 4,5 кА
14 0,0641 1,628 15,6 6,14 4.11 2,08 8,286 2,525 15 20 25 166 А 633 А 3.5 кА
15 0,0571 1,450 17,5 6,90 3,26 1,65 10,45 3,184 140 А 502 А 2,8 кА
16 0,0508 1,291 19,7 7,75 2,58 1,31 13.17 4,016 22*свободный воздух 13*в комплекте 18 117 А 398 А 2.2 кА
17 0,0453 1,150 22,1 8,70 2,05 1,04 16,61 5,064 99 А 316 А 1,8 кА
18 0,0403 1,024 24,8 9,77 1,62 0,823 20,95 6,385 10 14 16 83 А 250 А 1.4 кА
19 0,0359 0,912 27,9 11,0 1,29 0,653 26,42 8.051 70 А 198 А 1,1 кА
20 0,0320 0,812 31,3 12,3 1,02 0,518 33,31 10,15 11 7.5 58,5 А 158 А 882 А
21 0,0285 0,723 35,1 13,8 0,810 0,410 42,00 12,80 49 А 125 А 700 А
22 0,0253 0,644 39,5 15,5 0.642 0,326 52,96 16.14 7 5 41 А 99 А 551 А
23 0,0226 0,573 44,3 17,4 0,509 0,258 66,79 20,36 35 А 79 А 440 А
24 0.0201 0,511 49,7 19,6 0,404 0,205 84,22 25,67 3,5 2,1 29 А 62 А 348 А
25 0,0179 0,455 55,9 22,0 0,320 0,162 106,2 32,37 24 А 49 А 276 А
26 0.0159 0,405 62,7 24,7 0,254 0,129 133,9 40,81 2,2 1,3 20 А 39 А 218 А
27 0,0142 0,361 70,4 27,7 0,202 0,102 168,9 51,47 17 А 31 А 174 А
28 0.0126 0,321 79,1 31,1 0,160 0,0810 212,9 64,90 1,4 0,85 14 А 24 А 137 А
29 0,0113 0,286 88,8 35,0 0,127 0,0642 268,5 81,84 12 А 20 А 110 А
30 0.0100 0,255 99,7 39,3 0,101 0,0509 338,6 103,2 0,86 0,52 10 А 15 А 86 А
31 0,00893 0,227 112 44,1 0,0797 0,0404 426,9 130,1 9 А 12 А 69 А
32 0.00795 0,202 126 49,5 0,0632 0,0320 538,3 164,1 0,53 0,3 7 А 10 А 54 А
33 0,00708 0,180 141 55,6 0,0501 0,0254 678,8 206,9 6 А 7.7 А 43 А
34 0,00630 0,160 159 62,4 0,0398 0,0201 856,0 260,9 0,3 0,180 5 А 6,1 А 34 А
35 0,00561 0,143 178 70,1 0,0315 0,0160 1079 329.0 4 А 4,8 А 27 А
36 0,00500 0,127 200 78,7 0,0250 0,0127 1361 414,8 4 А 3,9 А 22 А
37 0,00445 0,113 225 88.4 0,0198 0,0100 1716 523,1 3 А 3,1 А 17 А
38 0,00397 0,101 252 99,3 0,0157 0,00797 2164 659,6 3 А 2,4 А 14 А
39 0.00353 0,0897 283 111 0,0125 0,00632 2729 831,8 2 А 1,9 А 11 А
40 0,00314 0,0799 318 125 0,00989 0,00501 3441 1049 1 А 1.Прыгайте до:

4 5
9109 4 C D Точно по определению



В электротехнической промышленности Северной Америки проводники размером более 4/0 AWG обычно идентифицируются по площади в тысячах круговых мил (ксмил), где 1 ксмил = 0,5067 мм 2 . Следующий размер провода больше 4/0 имеет поперечное сечение 250 тыс. смил.Круговой мил — это площадь проволоки диаметром один мил. Один миллион круговых мил — это площадь круга диаметром 1000 мил (1 дюйм). Старая аббревиатура для тысячи круговых мил — MCM .

Многожильный провод размеров AWG

Датчики

AWG также используются для описания многожильного провода. В этом случае он описывает провод, площадь поперечного сечения которого равна сумме всех площадей поперечного сечения отдельных жил; промежутки между нитями не учитываются.При изготовлении из круглых прядей эти зазоры занимают около 10% площади проволоки, поэтому требуется проволока примерно на 5% толще, чем эквивалентная сплошная проволока.

Многожильные провода

обозначаются тремя номерами: общим размером AWG, количеством жил и размером AWG жилы. Количество прядей и AWG пряди разделены косой чертой. Например, многожильный провод 22 AWG 7/30 представляет собой провод 22 AWG, состоящий из семи жил провода 30 AWG.

.

Добавить комментарий

Ваш адрес email не будет опубликован.

© 2011-2022. Mkada.ru | Cтроительная доска бесплатных объявлений.
