Своими руками теплообменник в печь: Теплообменник для кирпичной печи своими руками

Содержание

Теплообменник для кирпичной печи своими руками

Теплообменником может служить обычный бак, вмещающий до 5 литров жидкости. Конструкцию можно легко сделать своими руками, имея навыков сварки. Внутрь монтируются патрубки. Такое устройство быстро нагревает воду и подает ее в другой бак или радиаторы. Очень удобно для обогрева помещения ил нагрева воды.

Разновидности

Теплообменники имеют разную форму и размеры. Выбор регистра зависит от особенности печи и необходимой тепловой мощи.

Каждая из конструкций, сделанная своими руками по индивидуальным эскизам уже будет уникальной и считаться одной из лучших. Выделяют две разновидности: внешние и внутренние. Их четкие характеристики описаны в следующей таблице:

ВнешниеВнутренние
Модуль дымохода внутри герметичной емкости в виде трубы для отвода печного теплаРасположен внутри печи
Сложны в исполненииПросты в монтаже
Нет особых критериев по обслуживанию
Резервуар с водой демонтируется без усилийТрудно поддаются демонтажу и обслуживанию.
Вернуться к оглавлению

Материалы

Для изделия могут понадобиться трубы диаметром 3 см.

Теплообменник для печи делают из «черной» листовой стали толщиной 3—5 мм. Можно заменить круглыми трубами диаметром 30—50 мм. Также используют медные листы либо трубы из нержавейки. Стоит учитывать, что регистры легче изготавливать и обслуживать из листового металла. 9 из 10-ти приборов сплошные и в теплообмене задействована исключительно внутренняя часть, имеющая контакт с огнем или горячими газами. У регистров из труб теплообменная площадь больше при таких же габаритах. Это обусловлено тем, что такой теплообменника имеет форму, которая позволяет нагревающему фактору охватить почти всю его поверхность.

Из труб делают котел для печи с водяной рубашкой. Лучше брать бесшовные материалы. При использовании других труб, швы нужно укрепить сваркой и при кладке «развернуть» конструкцию в местах соединений к кирпичной кладке. Можно сделать регистр из стальных листов, что поможет увеличить теплообменную площадь.

Вернуться к оглавлению

Конструкции

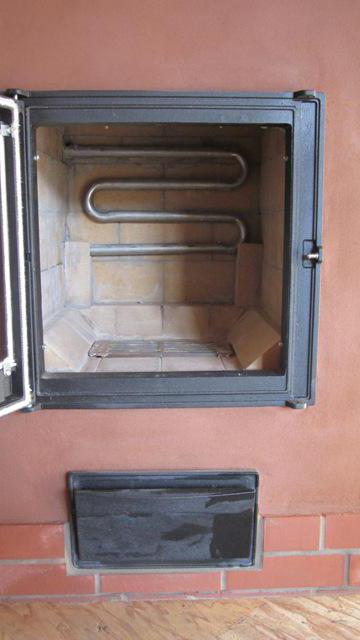

Змеевик как золотой стандарт

Широко используются регистры этого типа, основу которых составляют профильные трубы средним диаметром 40—50 мм. Своей формой похож на Г-образную решетку. Профильные трубы можно заменить изделиями с небольшой площадью поперечного сечения. Обработка и вывод нагретой воды происходит с любой стороны конструкции. Место выхода выбирают с учетом всех особенностей печи и положением труб в сетке отопления.

Вернуться к оглавлению
Бак для внутреннего монтажа
Конструкция может быть прямоугольной формы.

Это прямоугольные, чаще цилиндрические конструкции со змеевиком или трубой внутри. От объема топливника печи напрямую зависит длина печного котла. Он устанавливается на дымоход. Внутри конструкции установлена труба размером, равным диаметру самого дымохода. Патрубки находятся внизу, к ним крепятся трубы, по которым выходит горячая вода в другой резервуар или радиаторы, а холодная возвращается внутрь.

Вернуться к оглавлению
Водяная рубашка

Одной из наиболее распространенных конструкций считается теплообменник, который создан из 2 резервуаров. Надежная, но сложная модель известна под названием водяная рубашка. Емкости меньшего диаметра помещают внутрь резервуара большего размера. Однако самостоятельное выполнение теплообменника сопряжено с определенными сложностями. Поэтому перед созданием следует получить консультации у профессионалов.

Если владельцу трудно смастерить своими руками теплообменник, можно подобрать конструкцию из старых полотенцесушителей или радиаторов для автомобильных печек. Одним из вариантов следует считать использование газовой колонки, которую часто можно встретить в квартирах. В этом случае домашнему мастеру не стоит ничего переделывать, так как конструкция практически готова к применению.

Установке готовой конструкции на отопительно-варочную печь нужно уделить больше внимания. Горячие газы должны проходить над верхней полкой и выходить сразу в дымоход через переднюю часть топливника.

Вернуться к оглавлению

Принцип работы

Если такое устройство находится в одной конструкции с топливником, то оно работает максимально эффективном.

Теплообменники, встроенные прямо в топливник, имеют высокий уровень КПД. Они расположены так, чтобы не находиться в зоне прямого контакта с огнем и избегать влияния высокой температуры. Вода нагревается быстро, остывает долго, конструкция за счет минимального воздействия огня служит долго. Такие регистры имеют на выходе патрубки для труб, ведущие к батареям или накопительной емкости для воды.

Вернуться к оглавлению

Как сделать своими руками теплообменник для печи из кирпича?

Для изготовления конструкции подойдет бак и трубки из меди в количестве 2 шт. Емкость нужного объема легко сварить из листовой стали толщиной 2,5 мм. В конструкции следует просверлить отверстия возле дна резервуара справа, и в самой верхней точке с другой стороны. Полученный теплообменник устанавливают в 3 м от печи на высоте 1 м от пола. Отводы подключаются к обогревательному устройству с разными наклонами. Внизу емкости врезают 2 крана — для слива накопительного бака и системы.

После окончательного выбора конструкции теплообменника, материала, можно приступать к монтажу. Главное, чтобы все сварочные работы были выполнены качественно. Потому что конструкция подлежит эксплуатации в тяжелых условиях, а для устранения проблем нужно демонтировать часть печи. После завершения основных работ регистр можно устанавливать в печь. Необходимо заполнить его водой и проверить на отсутствие протечек. Провести опрессовку высоким давлением как минимум в 2 раза большим, чем постоянное рабочее.

Вернуться к оглавлению

Как правильно использовать печь с теплообменником?

Для долгой службы устройства и предупреждения любых поломок нужно придерживаться нескольких правил безопасности. Во-первых, трубы теплообменника нельзя прикреплять на стены только неподвижными крепежами. Во-вторых, укреплять трубопровод нужно материалом, который способен выдерживает высокую температуру. В-третьих, заливать воду в холодную печь. При невысокой производительности печи лучше не устанавливать большой теплообменник.



Теплообменник для печи своими руками: разновидности и изготовление

Тепло – достаточно ценный ресурс, расходовать который следует целесообразно. Для этого и было придумано множество устройств и уловок, одним из самых простых и эффективных которых является теплообменник. О том, что такое теплообменник, для чего он нужен и как изготовить теплообменник своими руками, мы с вами и поговорим. Конечно, не забыв затронуть вопрос безопасности, который в данном случае стоит очень остро, ведь с теплом шутки плохи.

Что же такое теплообменник, для чего он нужен?

Если не погружаться в многочисленные тонкости, а говорить простыми словами, то теплообменник – это любое устройство, которое способно осуществлять обмен энергией между разными средами, не имея при этом собственного источника. (См. также: Топка для бани своими руками)

То есть печь или камин – это не теплообменник, а вот холодная вода, охлаждающая нагретую сковороду, – это теплообменник, так как, охлаждая сковороду, она сама при этом нагревается.

Если мы будем говорить об эффективности теплообменника – как о самом важном показателе его работы, тот тут можно выделить следующие зависимости эффективности:

  • чем больше разница температур, тем большее количество энергии передастся;
  • чем больше площадь соприкосновения среды с теплообменником, тем лучше;
  • чем выше теплопроводность материала, из которого изготовлен теплообменник, тем он эффективней

Ну и, подводя итог: абсолютно любая труба, по которой течет жидкость, имеющая температуру, отличную от температуры среды, что ее окружает, будет теплообменником.

(См. также: Котлы для отопления дома – особенности теплообменников)

Стоит ли говорить, что чаще всего встречается симбиоз: печь с теплообменником. Подобный дуэт способен отопить большую площадь, и, как вариант, обеспечить вас теплой водой. Чаще всего последнее используются в банях, это позволяет сделать процесс мытья гораздо комфортнее.

Изготавливаем теплообменник

Как вы уже поняли, изготовить простейший теплообменник способен даже ребенок, наиболее простая конструкция «змейка». Она выполняется при помощи трубы, которая свернута в кольца и помещена, к примеру, в бочку, при этом концы трубы выведены наружу. Эффективность этой конструкции в большей степени зависит от показателя теплопроводности материла, из которого сделана труба, так как благодаря кольцам, максимальная площадь соприкосновения уже достигнута. Но это простейший вариант, рассмотрим конструкцию посложнее и поэффективней.

Давайте изучим этапы изготовления теплообменника типа «трубная доска». Нам понадобится две герметичные емкости и трубы. Располагаем две емкости по краям и соединяем их при помощи многочисленных труб, которые должны быть развальцованы в торцах взятых емкостей. Жидкость двигается из одной емкости в другую по трубам, а в середине, там, где располагаются соединительные трубы, происходит теплообмен. Это одна из самых эффективных конструкций, положенная в основу отопления в многоквартирных домах. (См. также: Камин на даче своими руками)

Еще одним популярным типом теплообменника является «водяная рубашка», тут используются две герметичные емкости разных размеров, причем одна помещена в другую. Изготовить такую конструкцию самостоятельно сложно, для этого требуются специальные навыки.

Правила эксплуатации теплообменника

Каковы же правила эксплуатации данного устройства? Как необходимо поступать с теплообменником, чтобы он и прослужил долго, и вреда не нанес?

  • Не стоит прикреплять трубы от теплообменника (если таковые имеются) на неподвижные крепления к стенам помещения, нагрев и расширение все испортит.
  • (См. также: Печи Бавария)

  • Если мощность печки невысока, то лучше не использовать слишком габаритные теплообменники, так как те будут забирать слишком много ресурсов.
  • При условии, что печь из кирпича с теплообменником уже разогрелась до высокой температуры, не стоит наливать в нее воду.
  • Если вы решили уплотнить резьбу в месте соединения теплообменника и труб, используйте только тот уплотнитель, который выдерживает высокие температуры.
  • (См. также: Отопление теплиц своими руками)

Эти простые правила продлят срок эксплуатации устройств и сделают их работу более безопасной для вас.

Печь камин с теплообменником, особенности конструкции

Перед вами стоит задача обогреть две жилые комнаты, и при этом вы любите живой огонь? Тогда печь-камин с теплообменником – ваш вариант. Изучим его немного подробнее.

Основной элемент такой конструкции – это печь-камин или же котел, от которого в разные стороны идет множество труб, по которым течет жидкость, обычно вода (это экономно). Но нелишним, особенно в холодное время, добавлять и антифриз. Циркуляция теплоносителя, проще говоря, жидкости, может осуществляться естественным способом или же принудительным, путем использования тех же насосов. Проще говоря, печь или котел нагревают воду, а трубы при помощи насоса разносят ее по всей площади, нуждающейся в отоплении. Вода отдает тепло, обогревая помещение, все гениально и просто. В этом случае теплообменник позволяет увеличить эффективность печи во много раз и вместо одной комнаты, вы, к примеру, сможете без лишних затрат на топливо отапливать две.

Виды печей-каминов

Сегодня рынок готов представить на суд потребителя множество моделей печи-камина. Все они совместимы с теплообменниками, если вы, к примеру, захотите обогревать большую площадь. Свой выбор кто-то основывает на размерах, кто-то – на типе потребляемого топлива, кто-то – на мощности. Итак, самые распространенные печи-камины:

  1. Печи-камины «Викинг» – суровое название намекает на эффективность.
    Да, эти печи отличаются тем, что способны быстро прогреть воздух в комнате. Топливом для них служат сухие дрова или бурый уголь, а вот про каменный лучше забыть. Хорошие печи для тех, кто ратует за эффективность. Подойдут для обогрева больших площадей.
  2. Печь-камин на пеллетах — особенность этой печи, в используемом топливе, вместо угля иди древесины, эту печь заправляют пеллетом. Пеллет – это экологически чистое, гранулированное топливо, которое получается путем прессовки отходов деревоперерабатывающей промышленности. Прекрасный вариант для тех, кто радеет за экологию и за сохранность своего кошелька. Этот тип топлива имеет достаточно низкую цену, поэтому и популярен. Плюс ко всему сажи и  дыма от такого топлива меньше, а значит, в доме, где стоит такая печь-камин, уютнее. Кто-то считает, что за этим топливом – будущее.
  3. Камины-печи «Кедди» – интересный продукт, приведший к нам из Швеции, выпускается в двух экземплярах: угловом и пристенном. Это, а также различные вариации в плане подключения дымохода и открытия дверей топки делает печи «Кедди» достаточно популярными у пользователя.
    Фундамент для них не нужен, так как их конструкция достаточно легка, поэтому и установка таких печей не отнимет у вас много времени. Плюс в дизайнерском плане эти печи выглядят очень выигрышно.
  4. Варочная печь с камином – многофункциональность, вот за что любят эти печи. Они не только греют дом, на них можно готовить еду. Словно вернувшись в средние века, вы сможете готовить пищу прямо над камином – романтично, не правда ли? Именно для практичных людей, не лишенных романтики и созданы эти печи
  5. Печи-камины «Байкал» – прекрасный вариант для дачи или коттеджа. Эффективны, имеют большой размерный и модельный ряд, в качестве топлива используются дрова. Использования каменного угля запрещено. Особенно радует то, что эти печи были разработаны специально для нашего непростого климата, который характеризуется большим перепадом температур. Такие печи способны долго сохранять тепло, даже после того как пламя погасло.

Надеемся, что после изучения статьи вы стали понимать, что такое теплообменник, для чего он нужен, как его можно сделать своими руками, и как использование теплообменников в печах и каминах влияет на их работу.

Изготовить теплообменник – не сложно, сложно грамотно подобрать систему отопления в целом, выбрать источник тепла и тип теплообменника учитывая всю специфику стоящих перед пользователем задач.

Чаще всего печи и теплообменники применяются в загородных домах, поэтому прежде чем выбрать тип теплообменника, можно изучить, как делается дачная печь своими руками. После такого мастер-класса, разобраться в конструкции любого теплообменника не составит больших хлопот.

Описание и разновидности теплообменников, основные преимущества и особенности

Печи нужны для того, чтобы передавать окружающему пространству жар от топлива, которое поступает внутрь. Например – при непосредственном нагреве кирпичей и других материалов. Это простой и надёжный метод для получения тепла. Но теплообменники повышают площадь помещений, которые получают отопление. Дополнительно к теплу появляется возможность получения горячей воды. Стоит подробнее разобрать теплообменник в печи, что этопонять легко.

Содержание статьи:

Виды теплообменников

Каждый владелец такого оборудования фактически создаёт свои разновидности теплообменников. Достаточно внести в базовую конструкцию небольшие изменения. Но есть общие и главные конструктивные особенности, характерные для всех аппаратов.

Внутренние

Способствуют относительно быстрому нагреву жидкости. Но всегда остаётся большой риск закипания. Такие конструкции вызывают и другие проблемы, связанные с заменой теплообменника, периодическим обслуживанием такой системы отопления.

Для замены таких деталей приходится разбирать всю печь целиком. Образуется накипь, а 1% уже хватает для уменьшения теплоотдачи внутри бани и других подобных помещений.

Внешние

Лишены недостатков, о которых говорилось ранее. Обычно их устанавливают в виде трубы или внутри неё. Температура остаётся не настолько высокой, чтобы образовывалось большое количество накипи. Единственный минус печных конструкций такого типа – уходит много времени, чтобы вода набрала нужную температуру.

Иногда теплообменники монтируют под камнями. Но тогда отпадает необходимость в самих камнях. Обустройство дымохода тоже должно учитывать такие нюансы.

Принцип работы

Это устройство непрямого нагрева воды. Главный принцип заключается в циркуляции жидкости внутри замкнутого пространства прибора. Процесс обеспечивается за счёт конвекции. Вода нагревается под воздействием повышенных температур.

Горячие слои воздуха идут наверх, их место занимают слои с пониженной температурой. Циркуляция – это процесс перемешивания воды под воздействием температуры окружающей среды. Также действует и любой другой теплоноситель. На последних этапах он отдаёт тепло. Сама печь только создаёт тепло, она не может выполнять функцию обменника.

Варианты

Объём самой печи и её мощность учитывают, выбирая подходящую разновидность теплообменника.

Главное – чтобы устройство отбирало не более 10% тепла. Важно обратить внимание и на то, как монтируются трубы, в том числе – на поверхность пола.

Для кирпичной печи

Можно выбрать в таком случае один из нескольких вариантов:

  • Конструкция паук.

С симметричной двухсторонней конструкцией, различным количеством рёбер. Компактный прибор, отлично нагревающий стенки печки.

  • Наиболее популярное решение при встраивании в топку – трубчатые теплообменники.

Важно. Они отличаются разными габаритами и формами, в том числе – самыми сложными. Монтируются по двум-трём сторонам либо по одной наружной. Для профилактического осмотра и ремонта при необходимости деталь легко вытащить наружу.

Для печи на дровах

В таких ситуациях допустимо использовать один из следующих материалов при изготовлении теплообменника:

  • Листовая сталь.
  • Трубы, согнутые в виде змеевика или подковы.
  • Старый чугунный радиатор.
  • Полотенцесушитель.

В случае с листовой сталью для дров рекомендуется выбирать толщину от 2,5 миллиметров и больше. Обязательные этапы – раскрой, предварительное «прихватывание» деталей с помощью сварки. Бачки могут быть цилиндрическими либо прямоугольными.

От оцинкованной стали рекомендуют отказаться.

На банную печь

В таких печах популярностью пользуются следующие модели теплообменников в кирпичную печь:

Из медной или стальной трубы. Обычно имеют вид плоской, кольцевой змейки. Простой в изготовлении вариант с высокой эффективностью.

Основа – жаростойкая листовая сталь, выглядящая, как тарелка. Либо это может быть прямоугольный бачок, который тоже сохраняет воду тёплой надолго.

Сложная конструкция, со стальными трубами в основе. Свариваются как набор из нескольких регистров. Изделие похоже на паровозные котлы.

Основные преимущества

Главная положительная черта при правильном выборе – получение горячей воды в самые короткие сроки.

Главное – приобретать конструкции, способные поддерживать такой показатель на протяжении длительного времени. Тогда получится экономить на топливе и других дополнительных расходах.

Сооружение теплообменника своими руками

Первый шаг – разработка проекта, при создании которого просчитывают всё до мелочей. Один из главных факторов – размер. Слишком большой теплообменник в банную печь будет вредить, если сама печь по габаритам небольшая. Длина не должна быть больше трёх метров, если основной материал змеевика – медь. Тогда установить конструкцию проще.

Змеевик и есть самый простой вариант. Для него достаточно обычной медной трубы с длиной от 2 до 3 метров.

Скорость нагрева определяется длиной трубы, количеством витков. Но размер печи и топки всё равно надо учитывать. Из-за перекосов по габаритам конструкция служит меньше.

Обратите внимание. Специальные шаблоны создают для закручивания труб в спираль. Допустимо применять любые доступные детали цилиндрической формы. Диаметр шаблона тоже должен соотноситься с размерами.

Трубу изгибают и наматывают её на основу для получения спирали. Главное – соблюдать точные параметры. Можно сваривать трубы друг с другом, когда собирают теплообменник для печки.

Рекомендации по эксплуатации

Не будет лишним изучить общие правила безопасной эксплуатации:

  • Для уплотнения используют только материалы, способные выдержать высокую температуру.
  • Нежелательно наливать воду внутрь печки с теплообменником, когда она уже разогрелась до определённой температуры.
  • Выносной бак подбирают так, чтобы вода была готова в максимально короткие сроки. Главное – чтобы теплообменная жидкость не закипала.
  • Важно проследить, чтобы мощность теплообменника для печи не влияла негативно на эффективность работы печи.
  • Крепление труб на неподвижные соединения запрещено. Иначе происходит расширение, изменение линейных размеров. И не получится сконструировать эффективный теплообменник для кирпичной печи.

Естественный теплообмен обустраивают так, чтобы холодная вода стекала вниз, а горячая таким же образом поднималась наружу.

Рекомендации пользователей

Рекомендуют монтировать теплообменник ещё во время кладки новой печи. В противном случае объём топливника надо уменьшить. Общую обкладку кирпичом выполняют только после того, как устройство смонтировано. Между частями печи обязательно оставляют зазор.

Качественный металл толщиной минимум 2,5-5 миллиметров – оптимальный выбор для создания теплообменников на банную печь собственными руками. Теплоносителями могут быть в равной степени вода и антифриз.

Эффективность работы печи выше, если использовать теплообменник. Тогда проще обеспечить равномерный прогрев всех помещений, вне зависимости от расстояния до источника энергии.

Своїми руками — Самодельный теплообменник в печь — Печи и камины

Итак, после распространения слухов о возможных проблемах с газом в стране, о его подорожании было мной принято решение восстановить работу печи в доме, которую я ни разу не топил, ибо живу в этом доме всего 5 лет.
Попытки растопки печи летом не увенчались успехом — не было тяги. Для начала был исследован дымоход при помощи видеорегистратора на палке. Было обнаружено засорение дымохода пеплом. А также изучены ходы и устройство печи. Пепла вычистил 5 вёдер. (интересно сколько лет без чистки ею топили до меня). Замазал цементно-глиняным раствором возможные щели на дымоходе и приступил к уже успешной растопке печи. Всё получилось.
Дрова были свои — во дворе обрезались деревья и было куча дров. Месяца 2 топил дровами по вечерам. Иногда включал газовый котёл, когда было лень разжигать печь.
Но топка печи с грубой имела минусы — тепло не доставало в коридор, ванную, а в комнате с печкой и грубой была жара во время топки. Вот и пошли мысли сделать теплообменник в печь и подсоединить к водяной системе отопления. Замеры топки показали, что в топку ничего не влезет. Начал мудровать теплообменник в духовку, размером 350х400х470 мм. И намудровал теплообменник, которым топлю успешно вот уже 3-4 дня.

Итак, Процесс создания теплообменника ниже.

Вот собственно сама печь и примерный эскиз печи с грубой.

По размерам духовки создаю эскиз будущего теплообменника, с учётом имеющихся материалов.

Убедившись в том, что материала на изготовление теплообменника уже достаточно, начинаю делать заготовки, а варить планирую приглашать своего сотрудника-сварщика. Материалами будут служить трубы стальные Ду50, прямоугольная труба 50х100. Пластины делаю также из огрызков трубы, разрезая трубу и выравнивая кусочки молотком.

Итак теплообменник будет состоять из 3 секций одинаковых, врезанных в верхний и нижний коллекторы. Дымовые газы по плану будут иметь 3 хода, будут 2 перемычки из жести, для направления газов куда нужно. Ход газов видно на эскизе.

Секция теплообменника будет иметь вот такой вид.

Отверстия вырезаю болгаркой, отверстия разного размера — ближе к коллекторам отверстия поменьше, чтобы циркуляция была примерно равномерная через все вертикальные трубы.
Так делаем заготовки на теплообменник. Получаем вот такую кучку деталей.

В будущих коллекторах отверстия выглядят вот так…среднее отверстие меньше и имеет типа лепесток, чтобы из труб подачи и обратки не летела вода сразу в ближайшую секцию.

Итак заготовки готовы. И пока дожидаюсь сварщика, приступаю к изготовлению крышки герметичной на духовку и прорезанию отверстий в самой духовке. Пробиваю дыры в стенах в соседнюю с печкой комнату. Подсоединения труб к системе будут в комнате, где нет печи.

Крышка в духовку из оцинковки, по периметру духовка неровная, поэтому необходимо уплотнить утеплителем (термостойкой ватой) по контуру. Ну и вот что у меня получилось.

По приходу сварщика приступаем к сборке и сварке. Насколько знаю сварного этого, то у него 3 % утечек. Но тут он налажал — из 44 швов потекло 15. Причём 13 утечек были на коллекторах, которые варились вечером. То ли освещение слабое, то ли спешка, то ли налил мало в обед. .. то ли много. Но без утечек не бывает. Итак подробнее процесс сварки.

Сначала варим каждую секцию отдельно, затем присоединяем секции к коллекторам и обвариваем. Затем ввариваем Трубки подачи и обратки диаметром Ду32 и длиной с учётом толщины стены. Получаем вот такое сооружение, которое и хотелось получить мне.



— добавлено: 24 фев 2015 в 22:32 —
Продолжаем . Фото.

Далее изготавливаю, как я и говорил пластины — ограничители (направляющие) для хода газов, они же рёбра для отбора тепла у дымовых газов. Пластины варю собственноручно перепутав положение одной пластины. потом исправил.

Учитывая один случай с котлом «колви» заводского изготовления, который пришёл с дыркой на теплообменнике, я решил сначала приварить пластины, а потом приступить к испытанию теплообменника. Именно при приварке пластин в котле «колви» была пропечена дырка в 4 мм на трубе, и после сварки пластин котёл не испытывали и выставили на продажу!
Итак, огрунтовка и испытание теплообменника.
Как я и писал выше — было 15 утечек, которые я полдня сам устранял.

После получения положительных результатов монтирую теплообменник в духовку. Выставляю по уровню насколько можно. Получаем вот что.

Далее приступаю к изготовлению перемычек для хода газов, которые просто вешаются на теплообменник… съёмные они получаются для удобства чистки теплообменника в будущем.

Всё почти готово…остаётся подсоединение теплообменника к системе.
Для удобства снятия теплообменника в будущем в стене делаю гильзы из трубы Ду 50, щели зачеканиваю термостойкой ватой.
— добавлено: 24 фев 2015 в 22:44 —
Вот, кстати, изобразил планируемый ход дымовых газов, которые должны обеспечить перемычки из жести.

Далее беру насос, набираю фитингов, проектирую подключение к системе. Получаю примерно так.

Не забываю установить крышку на духовку и зачеканить щели.

Кстати, было мнение, что от температуры газов поплавятся алюминиевые заклёпки, которыми собраны перемычки и крышка духовки, но нет — не плавятся.

Учитывая то, что сварной налажал, я решил сам варить подсоединение теплообменника к системе. Ведь я и сам сварной по бумажкам. Но стараюсь не варить, чтобы зрение не падало дальше. Ну тут варить всего 25 стыков. Забежав наперёд скажу, что потекло 3 стыка, из них 2 неудобные врезки. Всё устранено с первого раза подварки. Итак подробнее.
Подачу к подаче дюймовой трубой, обратку к обратке. Перемычка между подачей и обраткой с краником Ду15 во избежание образования конденсата при запуске холодной сисетмы. Для подмешивания горячей воды из подачи в обратку. Перед насосом фильтр, на врезках краны. Есть термоманометр немного врущий, т.к. он потёк на пайке внутри и я его подпаивал. Автовоздушник на подаче не совсем нужен, но я его втулил на всякий случай. И обязательно предохранительный клапан без кранов на теплообменнике виден на обратке.



Теплообменник для бани — подключение и установка: как сделать, установить и подключить рекуператор в банной печи

Содержание

Сделав правильный выбор отопительного оборудования, можно париться и мыться без покупки и установки бойлера. Надежный, современный, вместительный теплообменник для бани отлично справится с ролью нагревателя: он сможет поставлять в накопительный бак нужный объем горячей воды. В этой статье вы узнаете существующие сегодня варианты и особенности работы технического средства, практические достоинства и наиболее популярные модели.

Что это такое

Устройство служит для нагрева воды в бане. Его принцип работы основан на физических свойствах горячей воды, расширяющейся и поднимающейся вверх, а холодная при этом остается внизу.

Обычно теплообменник небольшого размера, поэтому жидкость в нем быстро нагревается. К нему присоединяются две трубы – снизу и сверху. Таким образом, горячая по верхнему патрубку, замещаемая снизу холодной, поднимается в бак, который может находиться как в парилке, так и в смежном помещении, как правило – в мойке. При этом вода низкой температуры по нижней трубе постоянно без принудительной подачи добавляется в устройство для нагрева.

Варианты нагрева воды в бане от печи

Выделяют следующие модели:

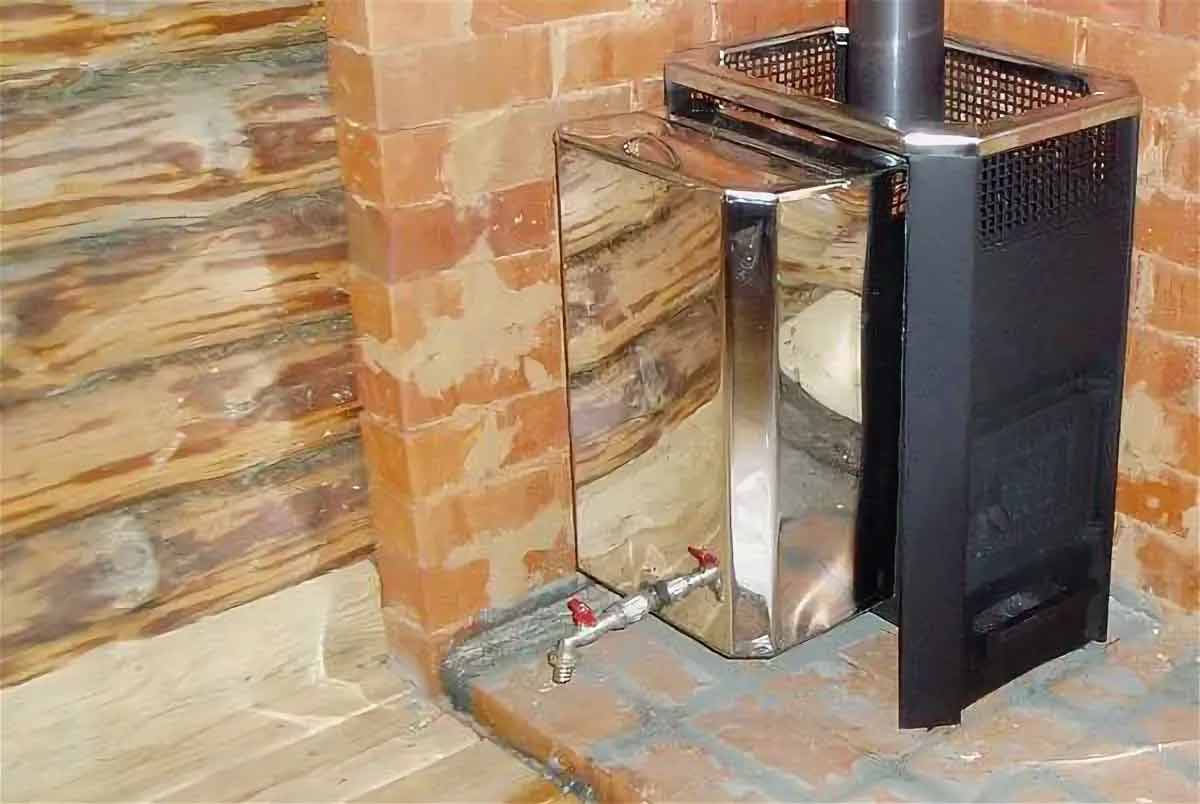

1. Емкость самоварного типа – устанавливается на выходной патрубок дымохода. Нагрев происходит за счет тепла уходящих в трубу дымовых газов. К штуцеру на дне бака подсоединяется кран для разбора горячей воды. Если у вас нет помывочной, то данный вариант будет отличным решением для нагрева. Мы рекомендуем обратить внимание на следующие условия эксплуатации:

  • использование бака самоварного типа допускается только с печами для бань;
  • запрещается эксплуатировать пустой бак во время работы печи;
  • если вы хотите получить «финскую сауну» данный вариант нагрева воды вам не подойдет, так как в случае долгого разогрева парной жидкость начнет кипеть, из-за чего образуется тяжелый пар.

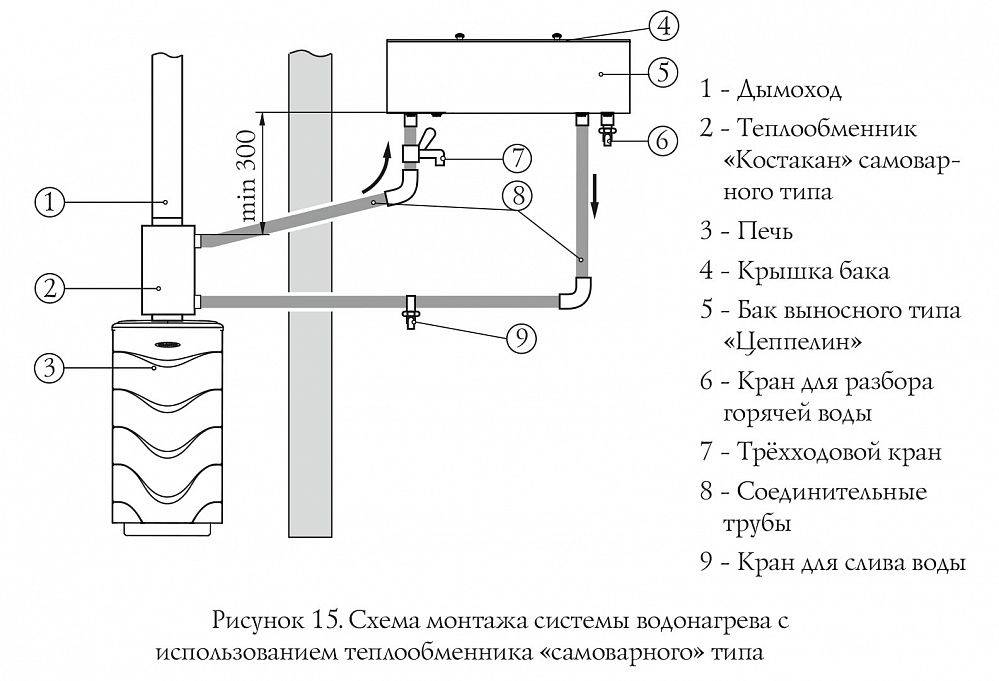

2. Теплообменник самоварного типа (небольшого размера с возможностью подключения к баку), который можно расположить в любом месте. Удобен тем, что при его наличии, бак можно разместить в помывочной. Из очевидных преимуществ перед остальными вариантами – быстро нагревает воду.


3. Теплообменник, который устанавливается на стартовый дымоход.

4. Стартовый дымоотвод + бак-рюкзак – вариант с нахождением в парной и отсутствием регулируемой конвекции для прогрева помещения.
Емкость соприкасается со стенкой трубы дымохода, за счет чего происходит нагрев жидкости. Из недостатков также можно отметить, что данная модель не имеет защиты от жесткого инфракрасного излучения, и в случае сильного нагревания, вода начинает кипеть.

5. Дымоход-конвектор со встроенным в него нагревателем.

Особенности: регистр находится внутри трубы, из которой выходят 2 одинаковых штуцера ¾ дюйма с внутренней резьбой. С помощью патрубков устройство соединяется с баком, висящим в удобном месте.

Может быть:

  • Вмонтирован в печь – при появлении накипи теряет КПД.
  • Расположен возле дымохода (на нем) – медленнее обеспечивает нагрев до необходимой температуры, зато на его внутренней поверхности ничего не оседает, к нему имеется легкий доступ, и его ремонт не составляет труда.

Выбор зависит от пользователя: чему отдать предпочтение, производительности или комфорту в обслуживании, экономии полезной площади или топлива.

Различие по видам

Простейшие конструкции теплообменников представляют собой змеевики с выведенными из резервуара концами: один забирает жидкость комнатной температуры, другой – выпускает уже горячую.

Более сложные являются системой, состоящей из двух металлических резервуаров с антикоррозионными свойствами – цилиндрической и прямоугольной формы с соединительными трубами.

По месту расположения бака с водой

Выделяют два способа:

  1. На этой фотографии представлен вариант монтажа теплообменника в парной, а бака в помывочной.
  2. Второй вариант – это монтаж теплообменника с баком внутри парной.

Преимущества установки теплообменника в парной

  • высокая скорость нагрева воды;
  • экономия свободного пространства парной;
  • широта вариантов установки бака – в парилке или в душевой.

Особенности установки и работы теплообменника

Устанавливается между топкой и конвектором:

  • встраивается в печь;
  • крепится на дымоход;
  • или встраивается в него.

Производительности устройства емкостью в 5 л хватит для быстрого наполнения горячей водой 120-литрового бака. Пользоваться просто – достаточно организовать своевременную подачу жидкости (бесперебойность можно обеспечить использованием циркуляционного насоса) и «кормить» топку дровами.

При монтаже теплообменника (рекуператора) для бани необходимо учесть следующие моменты:

  • суммарная протяженность труб для подачи воды должна укладывается в 3 м, что минимизирует теплопотери;
  • при диаметре соединительных труб в 1 дюйм, допускается не применять циркуляционный насос.

Чем дольше эксплуатируется теплообменник, тем более оправданной с экономической точки зрения оказывается установка.

Правила установки теплообменника на банную печь

Необходимо руководствоваться следующими правилами:

  • Теплообменник обязан потреблять не более 10% от общей энергии, производимой печью, тогда последняя будет функционировать с хорошим КПД.
  • Трубы нужно прокладывать так, чтобы вода шла самотеком, то есть под 250-градусным уклоном на прямой подаче и 30-градусным – на обратной.
  • Важно заложить запас мощности на остывание после прогорания топлива.
  • Требуется обеспечить достаточный объем воды для каждой отдельной модели, ведь если ее будет слишком мало, она быстро закипит, что чревато образованием отложений на стенках и возникновением пожароопасной ситуации, а если чересчур много, придется долго ждать, прежде чем принять душ.

Как подключить теплообменник, если бак находится в парной:

  • Вход в бак горячей воды должен быть как min на 5 см выше, чем верхний штуцер регистра. Это нужно для лучшей циркуляции.
  • Верхний регистр от 1,4-1,5 м от пола, это при том, что подиум под печь составляет 15 см. Низ бака в парной должен быть не ниже 1,5 м, а лучше выше.
  • Если бак высотой 0,5 м, то тогда мы имеем в сумме установку 2,0 м. Значит до потолка еще полметра. И тут возникает вопрос: как заливать жидкость. Если есть водопровод, то вода будет поступать без проблем.

Второй вариант подключения: бак ставим ниже, а штуцер для подводящего контура ставим сбоку. Но есть нюанс, если уровень воды будет ниже верхнего штуцера, циркулирования не будет. В теплообменнике она будет стоять и периодически доходить до кипения, а в баке она так и будет прохладной.

Если требуется разместить бак в помывочной, следует соблюдать те же принципы, что и при его расположении в парной.

Чем и как соединять внешний бак с теплообменником

Помните, что элементы, контактирующие с печкой, накаляются, температура их поверхности превышает 100 0С. Поэтому патрубки должны быть из нержавейки (чугун не подойдет, так как он подвержен коррозии). А вот обычные трубы допускаются из металлопластика, их даже можно заменить гибкими шлангами. Главное, чтобы диаметр был 1 дюйм или 3/4, иначе циркуляция будет плохой.

Уплотнители используйте из тангита, прокладки для фитингов – из паронита. Не стесняйтесь заменять заводские элементы нестандартными, но выполненными из термостойкого материала. Не забудьте о сливном кране – он просто необходим, чтобы законсервировать систему на сезон холодов или для быстрого удаления застоявшейся жидкости. В обратном случае, во время морозов оставшаяся вода замерзнет и разорвет трубы.

Обзор печей с теплообменником

Существуют встраиваемые модели теплообменников. Ниже мы рассмотрим популярные из них.

Банная печь с бойлером

Начнем с того, насколько такое решение обосновано с экономической точки зрения. Монтаж данного устройства повышает КПД используемого оборудования. С ним отработанные газы не просто бесполезно улетают в атмосферу, но и попутно нагревает воду, которую затем можно использовать для купания или других бытовых нужд. Поэтому он многократно оправдывает факт своей установки в долгосрочной перспективе.

Везувий Скиф 16 ВЧТ

Мощная и скоростная, с право- или левосторонним расположением нагревателя воды, оборудованная сеткой. Может похвастать стальной топкой с толстыми стенками (8 мм), благодаря которым не боится даже постоянного воздействия высоких температур.

Торнадо 20М2

Производительная, тяжелая (125 кг). Оснащена чугунной дверцей, встроенным теплообменником и вместительным боковым кожухом, рассчитанным на 240 кг камней. Должна устанавливаться на усиленный фундамент. Зато и КПД впечатляющее.

Harvia 20 SL Boiler

Каменка от финского производителя, весящая 75 кг, с 40 кг камней. Современная, с рекуператором в виде бака, с выносной конструкцией и вмонтированным конденсатором, рассчитана на парилку площадью до 20 м3. Обладает устойчивыми ножками и нержавеющей рамкой, отличается плавными формами и привлекательным дизайном.

Установка и подключение теплообменника и бака в бане

  • Найдите подходящее место для монтажа выносного резервуара. Если все детали конструкции располагаются в одном помещении, его чаще всего вешают на ближайшую к нагревательному агрегату стену, выше рекуператора на 200-300 мм.
  • Закрепите дюбелями деревянные плашки – это те направляющие, на которые вы навесите бак. Это нужно, чтобы емкость не прикасалась своей горячей поверхностью к элементам интерьера.
  • Укрепите сборку кронштейнами – для большей надежности.
  • Оснастите выносной бак 4 патрубками, после чего, используя фитинги, два первых соедините с соответствующими у бака (для прямой и обратной подачи воды), третий закройте клапаном, к четвертому подключите душ (кран).
  • Установите (в нижней точке) вентиль на реверсной линии – для слива воды.
  • Подключите все элементы и проверьте систему на отсутствие протечек.

Что нужно знать об эксплуатации

Если вы ознакомились с инструкцией, купили теплообменник в баню, убедитесь, что выполняются следующие условия:

  • Крепежные соединения должны быть подвижными – это поможет минимизировать деформацию узлов рекуператора под влиянием высоких температур.
  • Уплотнители обязаны быть изготовлены из термостойких материалов.
  • Емкость выносного резервуара выбирается из такого расчета, чтобы он вмещал объем воды, нагреваемый за 2 часа.
  • Важно, чтобы соблюдалась полная совместимость с отопительным агрегатом.
  • Устройство должно потреблять не более 10% энергии, вырабатываемой печью.

Безопасность при эксплуатации

Чтобы предупредить возникновение аварийных ситуаций, соблюдайте следующие меры предосторожности:

  • не крепите трубы непосредственно к стенам;
  • следите, чтобы в баке всегда хватало воды, иначе быстро столкнетесь с проблемой накипи или даже с пожароопасной ситуацией;
  • постоянно проверяйте работу аппарата и бейте тревогу при ее резком нарушении;
  • используйте только термостойкие прокладки и регулярно обращайте внимание на то, в каком они состоянии.

Простейшие теплообменники

Для облегчения выбора агрегата предлагаем вам ознакомиться со следующими вариантами.

Змеевик для печей

Простейший вариант теплообменника – труба (из алюминия, меди или другого пластичного и антикоррозионного металла), загнутая в спираль или, реже, иной формы. Носитель по нему эффективно движется самотеком, если общая его длина менее 3 м. Нагревается за счет раскаленного воздуха, а не контакта с огнем. На концах такой конструкции производят резьбу (наружную) – для фитингового соединения с баком.

Располагать змеевик можно как прямо в топке, внутри, так и вне ее. Форма его бывает самой разной, начиная от простейших U-образных подков, продолжая уже упомянутыми спиралями с различным количеством витков и заканчивая сложными сварными регистрами. Последние делают ради повышения надежности и уменьшения энергопотерь, но так как они получаются крупногабаритными, то их, как правило, ставят в просторные каменки.

Прямоугольный бак на трубе

Это еще один тип – уже не внутренняя цилиндрическая емкость, а конструкция, состоящая из воздухонепроницаемого корпуса, выполненного из нержавеющей стали.

Принцип действия остается таким же – нагреваемая жидкость поднимается в резервуар, охлажденная идет обратно. В реализации для него подойдет дымоход диаметром Ф115мм (без применения переходника) или 110мм (с использованием), а попадание отработанного пара в комнату почти исключено. Правда, система должна быть герметичной, важно своевременно пополнять конструкцию водой.

Рекомендации опытных мастеров

Вот еще несколько советов, подсказывающих, как установить теплообменник в бане максимально рационально:

  • Если не планируете использовать циркуляционный насос, делайте трубопровод под уклоном в 50, чтобы жидкость смещалась за счет самотека.
  • Не берите слишком большой бак и/или не заливайте в него чересчур много воды, она ведь просто не успеет дойти до комфортной температуры за нужное вам время.
  • Уделяйте максимум внимания герметизации – при сборке не стесняйтесь по несколько раз проверить качество каждого соединения.

Выбирайте долговечные материалы и подходящую конструкцию, верно производите расчеты, строго следуйте инструкциям и рекомендациям. Грамотный мастер знает, как сделать и подключить теплообменник в бане, ведь правильная установка будет залогом безопасной эксплуатации оборудования, а значит и комфортного купания после парилки.

Напоследок видео о том, как устроена универсальная модель теплообменника:



как правильно рассчитать и самостоятельно сконструировать — Справочная информация по банным печам, водогрейным котлам и печам калориферам.

Если в бане есть хорошая печь, то никакого бойлера для нагрева воды в моечную не нужно – для этого используется теплообменник. Его главная задача в том, чтобы нагреть поступающую воду и отдать ее в навесной бак. А потому пока пылает «сердце» бани – и вода в соседнем помещении будет горячей, а когда баня не топится и не используется – она сливается. Вот так все рационально и продумано.

Что такое теплообменник и зачем он нужен?

Банные печи с теплообменником – это печи, в которых есть особое пространство, куда поступает холодная вода, нагревается и выходит по трубам к радиаторам или навесному баку. Причем функция теплообменника банных печей не только в нагревании воды для душевой – те выносные баки, которые находятся в комнате отдыха или предбаннике, еще и прогревают их.

Существует 2 варианта исполнения теплообменников:

  • Внутренний теплообменник – это вставленный в бок печной камеры либо пущенный по дну змеевик, или же так называемая «рубашка», которая полностью покрывает топку.
  • Внешний теплообменник – модуль дымохода, труба, которая как бы опоясана герметичной емкостью.

Абсолютно все теплообменники, не зависимо от их вида, в обязательном порядке заполняются жидкостью – антифризом или водой. Подает жидкость в них сообщающая емкость – батарея водяного отопления или навесной бак. Для присоединения традиционно используются 2 штуцера: один снизу, другой – сверху. И все схема работы теплообменника предельно проста – все происходит благодаря естественной циркуляции нагреваемых жидкостей, либо путем подключения насоса, работающего от электричества.

Опытные печники советуют отдавать предпочтение открытым системам нагрева воды в бане – то есть без давления. Немаловажен и такой момент – наиболее эффективной системой нагрева воды в бане считается та, общая протяженность труб какой не превышает трех метров. Причем на практике этого оказывается достаточно, чтобы поместить прямо за стеной парилки сам бак.

Также важна и толщина трубы – лучше, если она не будет меньше дюйма, в противном случае току жидкости будет оказано ощутимое сопротивление, и печь банная с теплообменником без насоса не сможет гонять воду.

Как рассчитать площадь теплообменника?

Все расчеты габаритов теплообменника всегда приблизительны. К примеру, на обогрев обычного банного помещения необходимо около 5кВт – то есть именно столько энергии должна дать системе печь с теплообменником. А 1 квадратный метр площади теплообменника – это около 8-9 кВт во время топки.

Конечно, многое зависит от расположения котла в печи и интенсивности горения топлива, но в любом случае мощность котла по окончанию топки быстро падает в 5-10 раз. А потому площадь поверхности печного теплообменника рассчитывать нужно с многократным запасом – только так можно создать систему, которая сможет поддержать комфортную температуру во всех помещениях бани при одноразовой или двухразовой топке.

Форма самого котла печи для бани с теплообменником может быть самой разной. Наиболее распространенный вариант – из нержавеющих труб, но сегодня все более популярными становятся коллекторы из двух швеллеров и образцы пластинчатого типа.

Делаем теплообменник для печи своими руками

Для того, чтобы собственноручно изготовить теплообменник для кирпичной печи, понадобится металл 2,5 мм толщиной. Его конструкция будет такова: цилиндрическая верхняя емкость и прямоугольная нижняя соединены трубами. Самое главное – это сделать все сопрягаемые швы с минимальными зазорами, а уже размер самой печи и диаметр труб нужно рассчитывать исходя из размера самого помещения бани.

Итак, все готовые раскроенные детали нужно прихватить сваркой и проверить, насколько точно были выполнены все расчеты. После этого можно собирать теплообменник. И наконец, он проверяется на прочность таким образом: нижнюю трубу нужно заварить, в теплообменник – залить воду и выходное отверстие соединить с емкостью. Теперь, используя монометр для контроля давления, систему нужно заполнить сжатым воздухом. Если швы были выполнены качественно – они не станут течь. А вот если такие прорехи окажутся, из системы нужно слить воду и проблемные места снова заварить. Конечно, чем меньшей будет общая длина всех труб, тем лучше.

Теплоизолировать бак для воды или нет – зависит от того, будет ли он использоваться только по прямому назначению, или же им планируются прогреваться и смежные комнаты.

Правила безопасной эксплуатации теплообменника

Опытные печники советуют выбирать и эксплуатировать печь для бани с теплообменником ответственно, а потому не лишним будет ознакомиться с такими правилами:

  • Трубы от теплообменника нельзя крепить на неподвижные соединения к стенам – от нагрева первые расширяются и изменяют свои линейные размеры.
  • Мощность теплообменника не должна негативно влиять на мощность печи – всего отбираемое тепло не может превышать 10%. А потому слишком габаритные теплообменники – не лучший вариант, если сама печь не достаточно сильна.
  • Выносной бак для воды подбирать нужно так, чтобы после 2 часов топки бани в вода в системе была уже горячей. Но не раньше – иначе она будет закипать, и парилка будет перенасыщена паром. А вот слишком большой бак греть воду будет долго.
  • Если кирпичная печь с теплообменником уже разогрелась до высокой температуры, в нее крайне нежелательно наливать воду.
  • Чтобы уплотнить резьбу в месте соединения труб и теплообменника, нужно использовать только тот уплотнитель, который сможет выдержать высокую температуру.

Если система предполагает естественный теплообмен – без насосов – то трубы для подачи в бак воды должны быть расположены так: холодная вода из бака самотоком стекает по трубе к печи, а горячая таким же образом поднимается снова к баку. Но все это будет работать, если трубы и прямой, и обратной подачи воды будут размещены под углом 2-5 градусов.

Современный строительный рынок предлагает достаточно видов банных агрегатов такого вида: это и мощная чугунная печь с теплообменником, и недорогие дровяные печи с теплообменником – цена последнего особо не влияет на стоимость самой печи. Важно только обратить внимание при выборе, чтобы сам теплообменник был изготовлен из качественной жаропрочной и жаростойкой стали.

Теплообменник для печи


Теплообменник устанавливается на дымоход любой печи и повышает ее производитель и КПД более чем в 2,5 раза. Что значительно увеличивает экономию топлива, уменьшает время прогрева.

Суть работы проста: через дымоход печи, помимо дыма, выбрасывается также тепло, которое ещё можно использовать. Теплообменник забирает это тепло и отдает помещению в котором находится. Очень хорошие результату получаются с печами, которые работаю на твердом топливе.

Материалы


  • Металлическое ведро из под строительных или лакокрасочных материалов.
  • 8 отрезков стальной трубы диаметром 1/4 дюйма.
  • 1 отрезок стальной трубы диаметром 1/2 дюйма.
  • 2 отрезка трубы 6 дюймов для подключения к дымоходу.
  • Стальной лист.
  • Баллончик высокотемпературной краски.
  • Высокотемпературный цемент для каминов — 1 тюбик.

Изготовление теплообменника для печи


Берем металлическое ведро и замеряем его глубину. Стальную трубу распилим на 8 ровных отрезков с длинной равной глубине ведра. И один девятый отрезок большего диаметра.

Края зачистим от заусенцев и ржавчины или любого другого налета.
Из стального листа вырезаем квадрат в который впишется диаметр ведра. Расчертим диаметр и отверстие под большую трубу в центре. Также по средней линии разметим 8 отверстий под трубы.
Просверлим все размеченные отверстия тонким сверлом по металлу.

Самодельным приспособлением для выдавки я сделаю 8 отверстий нужного диаметра.



Из квадрата вырезаем круг на ленточном станке.


Центральное отверстие под трубу 1/2 дюйма я вырежу многократным рассверливание по диаметру.

Таких детали нужно сделать две.
Теперь необходимо все сварить, но для этого будет сделано приспособление из толстой древесины.
Дело в том, что сварить всю конструкцию ровно не так просто, нет необходимой фиксации.
В доске сверлим 8 отверстий.

Далее устанавливаем на него все детали и по очереди привариваем одно к другому.

Сначала фиксируем сварными точками, а потом обвариваем по круговой каждый элемент.

Сначала с одной стороны, затем с другой.



Берем стальное ведро и обжигаем его на костре удаляя все ненужное с поверхности: краску, этикетки.

Болгаркой очищаем от сажи зачистной насадкой, а затем отпиливаем дно ведра.

С боков ведра необходимо сделать два отверстия под вход и выход дымохода.


Отрезок трубы размечаем и разрезаем делая юбку.


Устанавливаем в отверстия с загибом.


Фиксируем сваркой. Металл ведра тонкий и поэтому круговой сваркой герметизировать нельзя — прогорит.

Вставляем сердцевину внутрь, фиксируем также каплями сварки.

Так как качественный и герметичный шов не сделать, все необходимо герметизировать специальной высокотемпературной цементной замазкой, которую обычно используют при строительстве каминов.

Все стыки промазываем.

Затем берем высокотемпературную краску. Ее используют для покраски печей, глушителей и коллекторов в автомобильных мастерских.


Покрываем в два слоя.

Устанавливаем на трубу печи.

Сзади для обдува, ставим бытовой комнатный вентилятор.
Разживаем печь.

Без обдува центральная труба нагревается до красна. И если сделать замеры пирометром, то температура ровна примерно 470 градусов Цельсия.
Стоит запустить вентилятор и температура падает вдвое и тепло хорошо развертывается по свободному пространству.
Нашел небольшой стационарный вентилятор и закрепит на своеобразные крепления.


Включаем и замеряем результат работы.

Результат работы теплообменника




У меня довольно большое помещение. И чтобы его нагреть с -10 до +20 градусов Цельсия, с начала запуска котла, раньше уходило 3,5 часа времени. Сейчас при использовании такого воздушного теплообменника требуется около одного часа, что в три раза меньше. Результат вполне удовлетворительный, особенно касаемо экономии дров или другого топлива.

Изготовление дровяной печи – 6 теплообменников

Экспериментальную дровяную печь и отопление мастерской мы тестируем уже давно, но для полноты и порядка давайте взглянем на сборку теплообменника.

Вкратце о конструкции: теплообменник — это полностью отдельный узел камеры сгорания. Таким образом, камера сгорания может быть массивно изолирована, что обеспечивает очень горячее эффективное сжигание. Как только это сжигание эффективно завершено, нам нужно отвести тепло от отработанных газов в комнату.Именно здесь рушится большинство дровяных печей… Многие производители печей немного вводят в заблуждение и указывают очень высокие показатели эффективности, но они часто относятся только к сгоранию (от массы к теплу), а не к теплу, выделяемому в помещение. Много тепла обычно уходит вверх и уходит в дымоход! Например, дровяная горелка с КПД 90% и плохим теплообменником, скажем, с КПД 10%, дает нам общий КПД всего 9%. Теперь предположим, что у нас есть камера сгорания со средней эффективностью, скажем, 80 % (даже сравнительно прохладное тлеющее пламя превращает более 65 % дров, используемых в тепло), но с лучшим теплообменником, скажем, с эффективностью 30 %, что дает нам общую эффективность. 24%.Значительное увеличение общей эффективности.

Так что да, конструкция теплообменников воздух-воздух довольно проста: максимально увеличить площадь поверхности, доступную для теплопередачи, при этом не увеличивая сопротивление воздуха (что уменьшит «вытяжку»). Используя контейнеры для металлолома, мы выбираем стиль «бочка внутри бочки», когда дымовые газы проходят между двумя…

Итак, пока мы придерживались этой общей конструкции, во время изготовления я отказался от идеи, чтобы вентилятор нагнетал комнатный воздух внутрь узла. Если не считать приваривания его туда, что оставит множество проблем с обслуживанием , я не мог понять, как это будет работать…

Изготовление теплообменника

Внизу две цилиндрические канистры. Внутренний изначально был такого же размера, как и внешний, но мы раскололи его по вертикали электролобзиком и с помощью храповых ремней уменьшили диаметр, а затем приварили обратно. Мы рассчитали диаметр так, чтобы площадь между двумя канистрами была равна площади поперечного сечения имеющейся у нас пятидюймовой дымоходной трубы.Таким образом, теплообменник не создает слишком большого сопротивления воздуха, но при этом пропускает дымовые газы через большую площадь поверхности.

Дымовые газы будут проходить между цилиндрами, разгружая там приятное тепло на металл, который будет излучать его в помещение. Отверстие, которое вы видите сбоку, будет одним из двух смотровых люков, которые позволят проводить периодический осмотр и очистку.

Итак, нам просто нужно надеть крышки и добавить патрубок (насадки для соединения дымохода) сверху и снизу, и у нас будет функциональный теплообменник.Но чтобы усложнить ситуацию и почти удвоить полезную площадь теплообменника, мы хотим, чтобы комнатный воздух поступал на внутреннюю поверхность внутреннего цилиндра…

Таким образом, отверстия в верхней и нижней части позволят воздуху проходить изнутри внутренней камеры в помещение. Но это должно быть герметизировано из пространства между цилиндрами (потому что туда идут дымовые газы, и мы не хотим, чтобы они смешивались с комнатным воздухом)…

Маленькие кусочки металлолома здесь должны подойти.Аналогичная операция проделывается и на днище теплообменника.

Когда дно готово, крышка вместе с втулкой тщательно выравнивается и приваривается…

Вот дно и патрубок для подключения теплообменника к блоку сжигания.



Монтаж теплообменника печи

К этому моменту теплообменник становится настоящим зверем, и нам нужно соорудить какую-нибудь здоровенную опору, чтобы удерживать его в положении над блоком сжигания.Свариваем кронштейн из обрезков (включая большой кусок конструкционной двутавровой стали) и с помощью больших болтов крепим его к стальному каркасу мастерской.

После того, как кронштейн прочно установлен и мы сделали подтягивания и маховые прыжки с него, удовлетворены его прочностью, начинаем позиционировать теплообменник. Кронштейн разработан таким образом, что винт можно затянуть для регулировки устройства вверх и вниз, а четыре гайки фиксируют теплообменник на месте.

Гидравлический подъемник (ласково названный Свэнни) очень полезен, как и тела, рискующие жизнью и здоровьем, чтобы удержать его в устойчивом положении.При поднятом теплообменнике между ним и блоком сжигания вставляется кусок регенерированной двустенной дымоходной трубы. Болты все затянуты, дыхание затаено, тайники ищутся, как…

Стрела крана опущена. Больше информации о том, как это работает, и о тестировании…

Опубликовано: 01|20|13 в 18:35. Категорически втиснут в: Дровяную печь.
Теги: воздух-воздух, сделай сам, изготовить, Теплообменник, сделай сам, ракетная печь, дровяная печь
Подпишитесь на эту запись через RSS 2.0. Комментарий | Трекбэк

Как работает центральное отопление | Газовая печь

Как работает система центрального газового отопления

Многие люди не знают, как работает их система центрального газового отопления. Они просто ожидают, что он согреет их, когда температура на улице упадет! Однако, если вы обнаружите, что добавляете слои только для того, чтобы согреться внутри, может быть полезно понять вашу систему центрального отопления.

Включайте БТЕ!
Теплоемкость газовой печи измеряется в британских тепловых единицах (БТЕ). БТЕ равняется количеству тепла, необходимому для повышения температуры одного фунта воды на один градус по Фаренгейту. По иронии судьбы, BTU редко используется в Великобритании, потому что это неметрическая единица измерения.

Чем выше выходная мощность BTU, тем мощнее система отопления. В реальных условиях энергия, выделяемая одной горящей спичкой, примерно равна одной БТЕ. 1 Итак, теперь вы понимаете, почему для обогрева типичного дома требуются тысячи БТЕ.

Но какое количество БТЕ подходит для вашего дома?

Теория Златовласки
Слишком жарко или слишком холодно некомфортно! Центральная газовая система отопления должна быть в состоянии обеспечить постоянное количество тепла, чтобы вы чувствовали себя комфортно в своем доме. Однако это означает, что он также должен иметь правильный размер! Печь «правильного» размера может обеспечить наилучший баланс комфорта и экономической эффективности.Поэтому важно, чтобы ваш лицензированный профессиональный специалист по системам отопления, вентиляции и кондиционирования воздуха позаботился о том, чтобы ваша печь подходила по размеру для вашего помещения!

Если размер вашей печи слишком мал, она может не справиться с холодными днями. И, как правило, вы хотите, чтобы ваша печь работала в холодные дни! В зависимости от разницы температур в помещении и на улице, печь меньшего размера может оказаться недостаточной! Возможно, вашей системе придется работать непрерывно, чтобы поддерживать настройку термостата. Эта нагрузка может привести к тому, что он станет неэффективным, что приведет к увеличению счетов за коммунальные услуги и ненужному износу его компонентов.

Если ваша печь слишком велика для вашего дома, она очень быстро нагреет ваш дом, а затем отключится, или «короткий цикл». Многократное включение и выключение может отрицательно сказаться на вашей печи, что может сократить срок ее службы. Для вас слишком большая печь может вызвать большие колебания температуры в вашем доме. Негабаритная система центрального газового отопления может создавать выбросы теплого воздуха. Этот поток нагретого воздуха может заставить термостаты отключить систему до того, как весь дом достигнет температуры.Это может заставить вас тянуться к свитеру между циклами!

Чтобы убедиться в правильности размеров вашей системы центрального газового отопления, обратитесь к профессиональному лицензированному специалисту по ОВКВ.

Как работает центральная газовая печь
Проще говоря, система центрального газового отопления создает цикл нагрева более прохладного воздуха. Вот простая версия:
  1. При сжигании пропана или природного газа в горелке печи выделяется тепло.
  2. Произведенное тепло проходит через теплообменник, нагревая его.
  3. Воздух из воздуховодов дома проходит через теплообменник, нагревая воздух.
  4. Затем вентилятор печи нагнетает нагретый воздух в приточный воздуховод, распределяя его по всему дому.

Конечно, многие компоненты системы центрального отопления должны работать вместе, чтобы вам было комфортно.

Контроль температуры: Контроль температуры, который регулируется платой управления печью, включает зажигание и запускает процесс нагрева, когда термостат или система управления требуют тепла.

Вытяжной вентилятор: Вытяжной вентилятор втягивает воздух в узел горелки. Воздух также позволяет горелкам нагревать теплообменник, а затем выбрасывается за пределы дома.

Газовые горелки: когда термостат или система управления требует тепла, клапаны газовых горелок открываются для подачи газа и сжигания топлива.

Выключатель зажигания: Газ обтекает воспламенитель, образуя пламя. Это пламя проходит через горелки и используется для нагрева теплообменника.

Теплообменник: Часть газовой печи, которая нагревает воздух в помещении.Газ сгорает внутри теплообменника, создавая тепло, которое используется для нагрева проходящего воздуха. Конструкция теплообменника позволяет повысить энергоэффективность работы газовой печи.

Вытяжной вентилятор: всасывает воздух в узел горелки. Воздух позволяет горелкам нагревать теплообменник.

Вентилятор: Использует возвратную вентиляцию для обдува горячего теплообменника воздухом. Кондиционированный воздух затем направляется по всему дому через воздуховоды. Некоторые модели печей оснащены вентилятором, который может работать на нескольких скоростях для повышения эффективности.

Дымоход: Дымоход или дымоход действует как вытяжка для газообразных побочных продуктов сгорания, используемых для выработки тепла.

Газовые печи бывают разных форм, чтобы соответствовать вашему пространству. Однако они также могут быть отнесены к одной из следующих категорий:

  • Печи без конденсации – выводят выхлопные газы из дома, как правило, через крышу.

  • Конденсационные печи — использует второй теплообменник для нагрева воздуха от сконденсированных выхлопных газов для достижения более высокой эффективности.

  • Модулирующая газовая печь — постоянно регулирует количество сжигаемого топлива для поддержания заданной температуры термостата. Этот модулирующий компонент может свести к минимуму колебания температуры в помещении.


1 Объяснение энергии. (н.д.). Получено из Управления энергетической информации США: http://www.eia.gov/EnergyExplained/?page=about_btu .


Как очистить теплообменник печи Goodman

Раскрытие информации: мы можем получать комиссионные за покупки, сделанные по ссылкам в этом посте.

Теплообменник вашей печи Goodman играет решающую роль в функционировании печи. И техническое обслуживание вашей печи, независимо от марки, необходимо для ее долговечности и ежедневной работы. Итак, как конкретно очистить теплообменник печи Гудмана? Мы внимательно рассмотрели метод очистки печи Гудмана, чтобы составить для вас этот ответ.

Вот шаги по очистке теплообменника печи Гудмана:

  1. Убедитесь, что питание отключено
  2. Снять газовое соединение
  3. Снимите переднюю панель
  4. Очистите зону вокруг теплообменника с помощью пылесоса для влажной/сухой уборки
  5. Почистите трубки
  6. Соберите печь

Обслуживание печи в течение всего года поможет ей прослужить долгие годы.Частью этого технического обслуживания является очистка теплообменника и окружающих деталей. Вы можете выполнить эту задачу самостоятельно или поручить ее специалисту по HVAC. Давайте посмотрим, как сделать это своими руками.

Шаги по очистке теплообменника печи Гудмана

Важно отметить, что конкретные действия по очистке теплообменника могут зависеть от марки и модели вашей печи. Тем не менее, вот общие шаги по очистке теплообменника на большинстве моделей, работающих на газе.

Вещи, которые вам понадобятся:

  • Влажный/сухой пылесос
  • Жесткая проволочная щетка

1. Убедитесь, что питание выключено

Сначала убедитесь, что термостат находится в положении «Выкл.». Также выключите саму печь, переключив язычок запальника в положение «Выкл.».

2. Отсоедините газовое соединение

.

Затем снимите линию подачи газа, подключенную к печи. Линия подачи обычно располагается с правой стороны печи.Если провода соединяют линию с устройством, вы можете удалить их, скрутив и отсоединив на мгновение.

3. Снимите переднюю панель

.

Далее снимаем переднюю панель печи, открутив боковые винты. Вы можете сделать это с помощью отвертки или перочинного ножа, так как винты относительно короткие. После удаления винтов сдвиньте панель вверх и полностью снимите ее с печи.

4. Очистите область вокруг теплообменника с помощью пылесоса для влажной/сухой уборки

.

Возьмите пылесос и проведите им по полу теплообменника и окружающим стенам.Обязательно загляните во все углы и щели, так как именно в этих местах обычно скапливается мусор.

5. Очистите трубки

Возьмите жесткую щетку и удалите любые отложения на внутренних и внешних участках труб, на полу и стенах. Если трубы кажутся открытыми или покрытыми чешуей, вам может потребоваться нанести немного смазки, чтобы удалить ее.

Обязательно используйте влажный/сухой пылесос, чтобы предотвратить скопление мусора внутри теплообменника. Также визуально осмотрите теплообменник на наличие трещин, так как это может привести к его выходу из строя в ближайшем будущем.

6. Соберите печь

После удаления всего мусора из теплообменника установите переднюю панель на место и снова закрепите боковые винты. Затем снова подключите газовую линию и включите печь, чтобы убедиться, что она работает правильно после очистки.

Дополнительная очистка для выполнения

Заменить воздушный фильтр

После очистки теплообменника следует обратить внимание еще на несколько моментов. Во-первых, это воздушный фильтр.

Для большинства газовых печей по-прежнему требуются воздушные фильтры, которые необходимо заменять каждые один-два месяца. Некоторые специальные модели могут иметь многоразовые фильтры, которые можно чистить, а не заменять.

Чтобы заменить воздушный фильтр, просто сдвиньте его и вставьте новый фильтр на место. Обязательно обратите внимание, куда указывает стрелка воздушного потока, чтобы установить воздушный фильтр в правильном направлении.

Если у вас есть многоразовый воздушный фильтр, вы можете очистить его водой с мылом.Однако убедитесь, что воздушный фильтр полностью высох, прежде чем устанавливать его обратно в печь.

Очистка вентилятора

Перед повторной сборкой печи рекомендуется также почистить вентилятор. Вы можете начать с пылесоса для влажной и сухой уборки, чтобы удалить пыль и мусор вокруг двигателя вентилятора.

Затем возьмите маленькую проволочную щетку и пройдитесь по краям вентилятора. Зубная щетка тоже подойдет. Если остались какие-либо загрязнения, вы можете удалить их с помощью слегка влажной салфетки из микрофибры.

Вентилятор также оснащен ремнем, который следует проверить, чтобы убедиться, что он не слишком ослаблен и не имеет трещин. Если ремень треснул, обязательно замените его

Какова функция теплообменника в печи?

Теплообменник — это компонент, который нагревает воздух внутри печи и подает его в воздуховоды по всему дому. Он состоит из ряда труб и змеевиков и обычно находится в нижней центральной части печи.

Когда в печи загорается запальник, печь начинает направлять горячие дымовые газы внутрь теплообменника, позволяя теплу распределяться и перемещаться к вентиляционным отверстиям.

Возвратные каналы будут всасывать холодный воздух из вашего дома и пропускать его через теплообменник, чтобы его можно было нагреть. После того, как стены вокруг теплообменника нагреются, теплый воздух по воздуховодам подается в комнаты вашего дома.

Как часто следует чистить теплообменник?

В идеале теплообменник следует очищать не реже одного раза в год. Это соответствует ежегодному техническому обслуживанию, обычно рекомендуемому специалистами по ОВиК.Услуги по техническому обслуживанию могут варьироваться от 150 до 250 долларов, в зависимости от марки и модели вашей печи.

Как узнать, забит ли мой теплообменник?

В засоренном теплообменнике появятся признаки неисправности, прежде чем он окончательно сгорит. Вот почему важно распознавать признаки, чтобы как можно скорее устранить неполадки, отремонтировать или заменить теплообменник.

В поддоне для слива конденсата видна черная или коричневая жидкость

Грязный дренажный поддон — один из наиболее очевидных признаков засорения воздушного фильтра.Это означает, что в конденсате полно грязи и мусора из проржавевшего полипропилена или сажи. В любом случае теплообменник и поддон необходимо очистить.

Срабатывает сигнал тревоги угарного газа

Еще одним признаком является срабатывание сигнализации угарного газа. Засоренный теплообменник приведет к тому, что дымовые газы будут проходить через воздуховоды в различные области вашего дома, что опасно.

Если ваша печь расположена на чердаке или в подвале вашего дома, убедитесь, что батареи для сигнализации угарного газа или обновлены.

Сильный резкий запах вокруг печи

Иногда вы также можете ощущать запах по всему дому, а иногда вы можете заметить его, только находясь в помещении, в котором находится печь. Чтобы подтвердить проблему, попробуйте встать снаружи рядом с вытяжным вентилятором печи, чтобы увидеть, не сильнее ли запах рядом с ним. Если это так, это свидетельствует о том, что ваш теплообменник забит.

Утечка воды вокруг топки

Если в топке подтекает вода в районе слива конденсата, возможно, забит вторичный теплообменник.Когда это произойдет, конденсат не попадет в слив, что приведет к его утечке в других местах.

Сколько служит теплообменник печи?

Теплообменник обычно служит в течение всего срока службы печи, который может составлять от 10 до 15 лет и более. Конечно, чем лучше вы ухаживаете за своей печью, тем дольше она прослужит. Вот лучшие способы обслуживания вашей печи и обеспечения долговечности вашего теплообменника.

Снижение уровня влажности

Нередко можно найти домовладельцев с осушителями, расположенными или прикрепленными к их печам.Это связано с тем, что высокий уровень влажности вызовет ржавчину теплообменника и, в конечном итоге, сократит срок его службы. Если возможно, старайтесь поддерживать уровень влажности в вашем доме и вокруг печи на уровне 50-60%.

Регулярно меняйте воздушный фильтр

Своевременная замена воздушного фильтра — еще один способ сохранить теплообменник. Забитый воздушный фильтр может привести к перегреву печи и усложнит работу по обмену.

Очистите змеевик кондиционера

При эксплуатации домашнего кондиционера обратите внимание на змеевики вокруг блока.Включите их чистку в свой ежегодный платеж за обслуживание, так как змеевики могут вызвать ржавчину теплообменника из-за просачивающегося конденсата.



Подведение итогов

Очистка теплообменника должна быть частью плана регулярного обслуживания печи. Если вы не чистите биржу самостоятельно, обязательно вызовите техника, чтобы очистить ее и осмотреть, чтобы убедиться, что она работает правильно.

Перед тем, как уйти, обязательно ознакомьтесь с другими нашими сообщениями:

Как сбросить печь Гудмана

Насколько велики испарительные охладители?

Почему ваш обогреватель пахнет горелым

По мере приближения зимы и снижения температуры многие домовладельцы готовятся к сезону включать обогреватели.Но когда вы меняете температуру на своем термостате, ожидая, что он нагреет ваш дом, последнее, что вы хотите встретить, — это неприятный запах гари.

Если вы оказались в такой ситуации, не паникуйте! В то время как некоторые запахи могут быть признаком потенциально опасной проблемы, требующей немедленного вызова специалиста по HVAC, другие нежелательные запахи являются обычным явлением. Здесь мы расскажем, что может быть причиной того, что ваш обогреватель пахнет горелым, и что вы можете сделать, чтобы безопасно справиться с каждой ситуацией.

Что вызывает запах гари из обогревателя?

Есть несколько вероятных причин, из-за которых подозрительный запах проникает в ваш дом, когда вы включаете печь или другой нагревательный прибор. Хотя вам всегда следует обращаться к специалисту по системам отопления, вентиляции и кондиционирования воздуха для решения серьезных проблем с вашей системой, в некоторых ситуациях вы можете самостоятельно устранить некоторые неполадки, чтобы выяснить основную причину запаха гари.

Пыль на печи

Запах гари при первом включении нагревателя, скорее всего, вызван скоплением пыли в печи.Для домовладельцев, которые живут в регионе, где часто меняется сезон, например, в Средней Атлантике, вполне вероятно, что печь не используется круглый год. Пыль собирается на вашей печи в течение нескольких месяцев, когда она остается нетронутой. Когда вы включаете его в первый раз после того, как некоторое время им не пользовались, эта пыль начинает сгорать, часто вызывая запах горелого пластика в доме.

Что ты умеешь?

К счастью, скопление пыли в печи обычно не вызывает беспокойства, потому что после того, как пыль сгорит, запах должен исчезнуть.Осмотрите свое устройство и, не прикасаясь к нему, посмотрите, не заметили ли вы скопления пыли. Если вы подозреваете, что причиной вашей проблемы может быть пыль, дайте устройству поработать в обычном режиме в течение примерно 10 минут, чтобы увидеть, исчезнет ли запах. Если запах сохраняется или усиливается, выключите устройство и обратитесь за помощью к специалисту по системам вентиляции и кондиционирования.

Мусор попал в систему отопления

Когда ваша система отопления не использовалась, возможно, какой-то предмет случайно попал в ваше устройство HVAC или в воздуховод, который использует система, если у вас есть центральное отопление и охлаждение.Если у вас есть центральное отопление с различными вентиляционными отверстиями по всему дому, попробуйте точно определить запах гари в одной конкретной комнате. Если вам это удалось, возможно, что-то застряло в вашем вентиляционном отверстии, что вызывает запах.

Что ты умеешь?

Если вы можете найти комнату, откуда исходит запах, попробуйте добраться до вентиляционного отверстия. Если можете, откройте его или загляните внутрь. Возможно, вы сможете обнаружить игрушку, часть системы отопления или другой предмет, застрявший внутри. Попробуйте безопасно удалить предмет из вентиляционного отверстия, а затем подождите, не исчезнет ли запах гари из обогревателя.Если вы не можете безопасно удалить его или запах сохраняется, обратитесь за помощью к специалисту по системам вентиляции и кондиционирования.

Грязные фильтры печи или вентиляционные отверстия

Техническое обслуживание газовой печи необходимо для предотвращения запаха гари, исходящего от нагревателя. Если в вашей печи грязные фильтры или вентиляционные отверстия в вашей системе забиты, накопление может привести к росту плесени или грибка внутри вашей системы отопления или воздуховодов. Это может привести к появлению неприятного затхлого запаха при включении системы.

Что ты умеешь?

Если вы чувствуете затхлый запах, исходящий из вашей печи, полностью выключите устройство. Затем очистите или замените фильтр внутри устройства и попробуйте запустить его снова. Если только что очищенный фильтр не устраняет запах, вызовите специалиста по HVAC для осмотра вашего устройства и воздуховодов.

Повреждение электропроводки

Запах гари, исходящий от обогревателя, может указывать на серьезную проблему с электричеством.Общий износ с течением времени или неправильная установка могут привести к повреждению электропроводки вашей системы. Если ваша проводка повреждена, это может привести к треснувшему теплообменнику, перегреву двигателя вентилятора или множеству других проблем, которых вы, вероятно, предпочли бы избежать. Все эти проблемы серьезны и должны быть немедленно решены только лицензированным специалистом по HVAC.

Что ты умеешь?

Если вы подозреваете, что из-за проблемы с электричеством ваш обогреватель может пахнуть гарью, немедленно выключите устройство и обратитесь к лицензированному специалисту по системам отопления, вентиляции и кондиционирования воздуха для устранения проблемы.

Нужна помощь с запахом обогревателя? Найдите специалиста по HVAC рядом с вами.

Когда может понадобиться ремонт печи

Многие из возможных проблем с запахом, о которых мы уже упоминали, можно быстро решить. Но бывают ситуации, когда вам может понадобиться полный ремонт печи. В любой из этих ситуаций, если запах гари не утихает примерно через час после устранения неполадок, может возникнуть более серьезная проблема, и вам следует как можно скорее вызвать специалиста по HVAC, чтобы он помог.

Обогреватель с запахом гари может иметь серьезную электрическую проблему или не менее серьезную проблему, такую ​​как повреждение конструкции устройства или неисправность детали. Если какой-либо из этих факторов вызывает у вас нежелательный запах, специалисту по ОВКВ может потребоваться отремонтировать часть вашей печи или полностью заменить ее, прежде чем вы снова сможете безопасно обогреть свой дом.

Можно ли избежать запаха гари от обогревателя?

Лучший способ избежать появления нежелательных запахов от обогревателя — это планировать регулярное техническое обслуживание вашего устройства с привлечением специалиста по HVAC.Техническое обслуживание печи должно проводиться не реже одного раза в год, а иногда и дважды для некоторых типов агрегатов. Когда технический специалист приезжает для регулярного технического обслуживания, он сможет очистить вашу печь, что поможет предотвратить появление запаха гари, возникающего из-за скопления пыли, а также проверить ваше устройство на наличие каких-либо серьезных электрических проблем.

Кроме того, регулярное техническое обслуживание, которое вы можете выполнять самостоятельно, например, меняя фильтры каждые три месяца, поможет поддерживать бесперебойную работу вашего устройства и избавит ваш дом от нежелательных запахов.Хотя регулярное техническое обслуживание не является надежным способом избежать запаха гари от вашего обогревателя, это лучшее, что вы можете сделать, чтобы не сталкиваться с этой проблемой каждую зиму, когда вы включаете тепло на термостате.

Уникальный домашний теплообменник – Maine Wood Heat Co. Inc.

В Америке первыми устройствами для обогрева на дровах в историческую эпоху были большие открытые камины. К этому были добавлены дровяные печи, некоторые на задней стенке камина, а некоторые сбоку от камина.В середине-конце восемнадцатого века были изобретены чугунные кухонные плиты. У классической кухонной плиты с шестью крышками можно было снять одну или обе крышки, а также перегородку над топкой, а ступенчатые чугунные кастрюли и сковороды можно было поставить плотно, но прямо над огнем. До сих пор можно найти некоторые из этих старых ступенчатых горшков, в том числе большие чугунные чайники.

В конце концов, к одной стороне кухонной плиты был добавлен медный резервуар с оловянным покрытием для нагрева горячей воды для бытовых нужд.Вода наливалась в резервуар ведрами, и ее можно было набирать из резервуара с помощью кастрюли с длинной ручкой или через небольшой латунный кран в передней части печи, проходящий через резервуар и отливки.

Наш фермерский дом в Норриджуоке, штат Мэн, построенный в 1830-х годах, может похвастаться первой в этом районе круглогодичной системой водоснабжения. Родник на берегу рядом с домом был соединен с трубой, которая шла вниз по холму к гидроцилиндру, и повышение давления внутри колоколообразного плунжера позволило направить воду обратно вверх по трубе меньшего диаметра в дубовую бочку в кухня.Переливная труба выходила из верхней части бочки обратно в безопасную зону сброса на открытом воздухе. При правильном освещении вы все еще можете видеть небольшие деревянные бруски в широкой дощатой обшивке, где старые трубы пришли и ушли. Двадцать с лишним лет назад однажды к двери подошла женщина лет шестидесяти или семидесяти, которая жила в этом доме в детстве, и она смогла подробно описать, где именно стояла бочка, что подтвердило всю нашу детективную работу.

Эта система означала, что в доме круглый год была свежая вода на кухне нескончаемым потоком, но эта система только приносила воду в дом.Он не нагревал воду и не перемещал ее на плиту. Следующий прорыв в конструкции горячего водоснабжения произошел с изобретением латунного водяного змеевика для внутренней части топки кухонной плиты, соединенного с баком горячей воды на тридцать галлонов на подставке рядом с кухонной плитой, и проточной водой, поддерживающей бак и водяную рубашку. . Медные баки без изоляции почти никогда не перегревались, так как могли излучать все больше и больше тепла со своей поверхности по мере того, как жар топки в печи увеличивался по интенсивности или продолжительности.Эти системы очень эффективно доставляли горячую воду без предохранительных клапанов в любую часть дома, где был водопровод.

Раньше я ходил в хозяйственный магазин в Скоухегане, штат Мэн, где до сих пор продаются латунные колена с резьбой под углом 180 градусов, предназначенные для изготовления латунных водяных рубашек. Фото водяных рубашек, которые мы использовали, показано ниже.

Когда мы экспериментировали с различными более «современными» кухонными плитами, в том числе Waterford, Stanley из Ирландии, Stanley включала в себя бытовую жаркую рубашку, которая располагалась в задней части топки, и многие покупатели решили включить эту опцию в свои покупки Stanley. .В течение многих лет компания Maine Wood Heat была североамериканским импортером кухонных плит австрийского производства с очень большой водяной рубашкой, которая полностью окружала огонь. У австрийской Tirolia были изолированные боковые, задние и верхние стороны, а также изолированная крышка, поэтому ее можно было использовать даже летом для коротких ожогов. За один час мы могли нагреть резервуар горячей воды для бытовых нужд на восемьдесят галлонов с помощью гравитационного термосифонного контура, идущего к резервуару наверху. У нас был аквастат (термостат воды) в баке, который позволял баку достигать желаемого «высокого предела», который мы установили, а затем он автоматически заставлял включать циркуляционный насос радиатора дома.Всякий раз, когда в бытовом баке становилось мало тепла, следующая партия горячей воды всегда шла сначала в бак, а затем в радиаторы дома. Мы готовили, пекли, нагревали горячую воду и дом в течение многих лет, используя эту кухонную плиту центрального отопления. У нас все еще есть люди, звонящие нам, которые используют свои Tirolia в течение двадцати или более лет.

Австрийская компания в конечном итоге прекратила свою деятельность, и мы также решили прекратить их продажу, когда поняли, что нам нужно сделать выбор между системой с низким уровнем выбросов, такой как каменный нагреватель, и системой с более высоким уровнем выбросов, такой как водяная топка Tirolia. .Как только мы полностью переключили свое внимание на каменные обогреватели, интерес общественности к нагреву горячей воды для бытовых нужд или радиаторам из систем, которые мы строили, не угас. В самом начале каменных обогревателей в штате Мэн в конце 1970-х годов, я помню обогреватель, построенный недалеко от Капитолия штата Огаста, где кто-то проложил трубы горячей воды большого диаметра по всей системе, думая, что если немного сработает, то чем больше, тем лучше. лучше. В первый год эксплуатации утечка где-то в системе разрушила все.Пар, конечно же, обладает взрывной силой и очень опасен, поэтому любое попадание воды в систему каменной кладки должно быть тщательно спроектировано, понято и выполнено. Со временем мы обнаружили, что можем построить теплообменники из нержавеющей стали скромных размеров и поместить их прямо в огонь кирпичной деревянной кухонной плиты и получить хорошие результаты, хотя и с более грязным горением, чем топка без водяной рубашки. Мы также обнаружили, что, если мы поместим водяную рубашку из нержавеющей стали в непрямом или «удаленном» месте за слоем огнеупорного кирпича в области горловины наших нагревателей, мы можем получить дополнительный прирост заряда при производстве горячей воды для бытовых нужд без снижения уровня горения. эффективность.Другие люди разработали другие системы, которые выполняли аналогичную работу по скромному производству горячей воды для бытовых нужд. В одном или нескольких случаях мы разработали водяные рубашки, которые были сделаны из медных труб поверх внутренних перекрывающих плит. Мы спроектировали, но не реализовали идею такого массива внутри лотка из нержавеющей стали поверх укупорочных плит с трубкой, окруженной стеклянными шариками, шариками, нержавеющей сталью или стальной дробью, и для улучшения проводимости медной трубки. Все такие конструкции требовали установки большого резервуара для горячей воды для бытовых нужд на уровне следующего этажа непосредственно над обогревателем и/или плитой, гарантирующей термосифонную неэлектрическую передачу тепла в резервуар.

В случае отключения электроэнергии такая установка гарантирует отсутствие перегрева змеевика или бака горячей воды из-за его большой емкости. Мы всегда не одобряли использование какой-либо бытовой системы с водяной рубашкой, соединенной с баком, расположенным под нагревателем и требующим наличия насоса для его безопасной работы. В Новой Зеландии Алби стало совершенно ясно, что новозеландцы хотят нагревать горячую воду от любого дровяного прибора, который они используют. В доме, где Альби останавливался с Крисом и Дебби Нейлор, на кухне была синяя эмалированная плита с топкой, облицованной огнеупором, и горизонтальной перегородкой над топкой.В горловине перегородки находилась трубка вторичного воздуха из нержавеющей стали для более полного сгорания, а в задней части вторичной камеры топки находилась рубашка для горячей воды для бытовых нужд, которую в Новой Зеландии называют «мокрой спиной».

Сампса планирует иметь несколько солнечных панелей для горячего водоснабжения в своем доме, но он также хотел нагреть немного горячей воды от своего каменного нагревателя, и он хотел, чтобы он не только нагревал горячую воду для бытовых нужд, но и отдавал тепло в большую комнату. на уровне ниже обогревателя и в ванную две перегородки за обогревателем.Вот почему обогреватель строится в гостиной, которую вы можете видеть на плане дома выше. В Германии очень распространены котлы центрального отопления из чугуна и огнеупорного кирпича, встроенные в керамическую плитку Kachelofens. Это помещает традиционный излучающий массовый обогреватель в центральную гостиную дома, но также направляет тепло в ряд удаленных комнат и также, вероятно, может производить горячую воду для бытовых нужд. Маловероятно, что такое центральное отопление Kachelofen будет гореть с эффективностью или чистотой стандартного «Grundofen» без водяной рубашки.

В Финляндии компания Sampsa нашла компанию, которая изготовила чугунный теплообменник, полностью исключающий присутствие горячей воды в самом нагревателе. Вместо этого система, которую он обнаружил, заменила верхние облицовочные плиты из литого огнеупора двумя «игольчатыми» пластинами из перекрывающегося чугуна, которые в конце пути пламени около верхней части нагревателя преобразовывали перегретые газы в горячий воздух в камере нагнетания. над пластинами и отправлял горячий воздух в удаленную коробку, которая монтировалась на стене в соседней комнате с собственным воздухо-водяным теплообменником.Это полная противоположность той системы, которую можно увидеть в местном гараже быстрой замены масла Prompto. Там масляный или газовый котел в подсобном помещении греет горячую воду. Вода подается к радиаторным блокам под потолком, оснащенным вентиляторами. Вентиляторы преобразуют водяное тепло в ребристых радиаторах в тепло горячего воздуха. Это, в сочетании с потолочными газовыми излучающими панелями, сохраняет тепло в гараже, не требуя каких-либо «мешающих» радиаторов на границе пола.

Чугунная «игольчатая» конструкция (или вверх и вниз в виде «гвоздя») позволяет поддерживать очень высокую эффективность сгорания и устранять опасность паровых взрывов в нагревателе, при этом всегда затрудняя передачу тепла в удаленные помещения. возможно.Вы можете увидеть еще одну фотографию этого «игольного дизайна» в предыдущей статье блога о серии конструкций панорамных дверей. Сампса нанимает инженера-теплотехника для помощи в размещении и подключении внешней системы теплообмена. Он уже проложил излучающий пол для своей удаленной спальни внизу и удаленной ванной, а на прошлой неделе был установлен земляной пол в жилой зоне, где мы установили обогреватель, что добавило почти фут высоты к уровню, с которого мы работали. Партнер по проектированию дома Свен (из Sven and Sarah Johnston), который также отвечает за штукатурку и земляные полы, теперь уложил большую часть земляных полов и отметил, что обогреватель выглядит намного короче, а пол уже почти уложен.Сампса тоже недавно написал и прислал фотографию своей мамы Сейи, которая, сидя на скамейке из мыльного камня в углу обогревателя, оформляла все мои билеты и бронирование отелей. Вы можете увидеть новую высоту пола под ее ногами.

Пройдет некоторое время, прежде чем нагреватель будет оштукатурен, а теплообменник подключен. После установки дымохода и подключения теплообменника, скорее всего, нагреватель будет немного прогрет, чтобы «осадить» агрегат и вызвать какое-либо движение и усадку перед нанесением штукатурки или штукатурки.Мы отправили информацию о традиционной шведской лепнине Kachelugn ребятам из Клайда. Эту информацию нам предоставил наш старый друг и коллега в Монреале Маркус Флинн, который один в Pyromasse строит одни из самых красивых кирпичных обогревателей в мире. Мы будем держать всех в курсе по мере того, как производительность теплообменника раскрывается и документируется. Планируется, что эффективность нагревателя и выбросы будут проверены после завершения соединения теплообменника и дымохода. Если система работает хорошо, мы связались с финской фирмой и готовы сделать ее доступной для клиентов здесь, в Штатах.Пожалуйста, дайте нам время, чтобы протестировать систему и уточнить всю информацию. Мы будем сообщать о прогрессе и доступности системы в будущих блогах.

Ближе к концу семинара у нас состоялась долгая дискуссия со всеми присутствующими участниками о том, как спроектировать самодельные эффективные системы горячего водоснабжения в каменный нагреватель после того, как они ясно дали понять, что хотят производить чистое тепло и горячую воду для бытовых нужд с помощью одного огня. , а не два. Следите за новостями о будущих событиях.

Тем временем мы скоро сообщим об удивительной добыче большого количества мыльного камня для проекта Сампсы и превращении этого мыльного камня всего за четыре или пять дней в подогнанные полированные плиты для полок, скамеек, плинтуса и отделки колпака для его обогревателя.Это произошло только благодаря феноменальному сотрудничеству и усилиям всех членов команды мастерской. В то время как двое каменщиков выполняли работу йоменов по укладке кирпичей, а еще один или двое занимались обслуживанием и смешиванием, каждая другая свободная рука была задействована в закреплении мыльного камня, поиске портативной рельсопилы, закреплении тяжелой бетонной плиты, размещении плит для большой бетонной плиты. портативной пилой, а затем разрезали плиту за плитой в течение двух дней, а затем перерабатывали каждую плиту в готовые детали.Вы можете увидеть отделку из мыльного камня позади Сейи, мамы Сампсы, на фотографии выше.

Дальше читайте историю о том, как все это было сфабриковано.

Стоимость замены теплообменника печи

510–1870 долл. США Установлено

Стоимость замены теплообменника в вашей газовой печи составляет около 815 долларов США, когда деталь находится на гарантии, и вы платите только за работу. Диапазон цен, который вы заплатите, составляет от 360 до 2800 долларов в зависимости от стоимости и доступности детали, а также оплаты труда ремонтной компании HVAC, устанавливающей ее.


Средняя стоимость установки теплообменника печи

Вы можете рассчитывать на то, что заплатите около 815 долларов США за замену, когда гарантия на печь, и около 1950 долларов США, когда гарантия печи закончилась. Имейте в виду, что гарантия распространяется только на стоимость деталей, а не на работу по установке теплообменника.

Примечание. Отремонтировать треснувший теплообменник в вашей печи невозможно. Его необходимо заменить, либо заменить всю печь. Если печи больше 8 лет или гарантия на замену больше не распространяется, лучше всего получить расценки на замену печи одновременно.

В большинстве случаев подрядчик по ОВиК демонтирует старый теплообменник и заменит его новыми деталями. Они перезапустят печь, чтобы убедиться, что она работает правильно, затем очистят рабочую зону и утилизируют все старые детали или вернут их производителю, если этого требует гарантия.

Средняя стоимость «Сделай сам»

420 долларов (не рекомендуется)

Средняя стоимость установки подрядчиком

815 – 1970 долларов

Типичная средняя стоимость

1490 долларов

Последнее обновление: среда, 12 января 2022 г.


Обзор теплообменника печи

Наиболее распространенный тип теплообменника представляет собой серию полых лентообразных трубок, через которые проходят дымовые газы, выходя из топки через дымоход.Он передает тепло воздуху, проходящему мимо теплообменника, в воздуховоды вашего дома. Высокоэффективные печи, также называемые конденсационными печами, имеют первичный и вторичный теплообменники для более полного использования производимого тепла.

Поврежденный, протекающий или треснувший блок может привести к попаданию опасного угарного газа в поток воздуха и, таким образом, распространению газа CO без запаха в вашем доме вместе с теплым воздухом.

Теплообменники составляют основу газовой печи.Для его замены требуется разборка большей части печи, замена детали и повторная сборка печи. Это длительный процесс, поэтому затраты на оплату труда составляют большую часть стоимости замены — и все это, когда деталь находится на гарантии.

Примечание. Почти во всех случаях, если вашей печи больше 12 лет, имеет смысл заплатить за замену всей печи, а не пытаться отремонтировать эту часть. Узнайте больше о стоимости газовых печей.

Сведения о стоимости ремонта

Факторы запасных частей теплообменника

Не существует дешевых или простых способов ремонта треснувшего или вышедшего из строя теплообменника, но некоторые из них обходятся дороже, чем другие.Вот факторы, влияющие на стоимость запасной части.

  • Размер печи –  Размер основан на мощности печи в БТЕ. Чем больше печь, тем больше и дороже теплообменник.
  • Теплообменник Тип – Старые печи с ленточными теплообменниками намного доступнее, чем новые высокоэффективные печи со вторичными теплообменниками.
  • Конструкция печи — Некоторые печи были разработаны с учетом упрощения ремонта.Это сэкономит несколько часов на ремонте от 70 до 135 долларов в час на оплату труда.
  • Эффективность печи —  Высокоэффективные печи сложнее и дороже, чем печи с 80%-ным коэффициентом полезного действия.
  • Расположение печи — Выполнение замены на легкодоступной печи достаточно сложно. Когда печь находится на чердаке или в подполье, очень немногие подрядчики согласятся заменить теплообменник. Если они это сделают, оценки могут превысить стоимость новой печи.
  • Материал –  Изделия из нержавеющей стали стоят дороже, чем изделия из других типов стали.
  • Где вы живете –  Стоимость жизни варьируется в зависимости от страны и также влияет на ремонт печей.

Рекомендации по замене

Работа не покрывается гарантией! Теплообменники поставляются с большой гарантией, обычно 20 лет или пожизненно. Но гарантия только на деталь. Многие домовладельцы не понимают, что оплата труда НЕ ВКЛЮЧАЕТСЯ в большинство ремонтных работ после первого года эксплуатации, даже если деталь находится на гарантии.

Гарантия замены печи? Гарантии становятся все более конкурентоспособными. Многие бренды обеспечивают свои лучшие печи гарантией, которая предусматривает полную замену печи, если такая крупная деталь выходит из строя в течение указанного периода времени. На большинство гарантийный срок составляет 3, 5 или 10 лет. Некоторые из них, такие как Amana, имеют пожизненную гарантию замены печи на эту неотъемлемую часть вашей системы. Проверьте гарантийное покрытие. Даже если вам придется заплатить за установку сменной печи, стоимость, вероятно, не превысит трудозатрат на замену теплообменника.

Ремонт или замена? Когда вы получите смету на ремонт, вы также должны запросить смету на замену печи. Помимо стоимости, вы можете заменить печь, если:

  • Возраст старше 10 лет
  • Не отапливает дом должным образом
  • Вы предпочитаете печь с более высокой эффективностью и/или лучшими функциями контроля микроклимата в помещении

Остерегайтесь мошенников! Хотя большинство подрядчиков по печам честны, вы можете столкнуться с одним из них, пытающимся провернуть старую аферу – сказать вам, что теплообменник треснул, из-за чего в ваш дом поступает угарный газ, и всю печь необходимо заменить.Эта афера обычно предпринимается во время планового обслуживания печи или во время очередного ремонта.

Если ваш детектор угарного газа не был причиной, по которой вы вызвали ремонт печи, всегда полезно получить второе мнение по этому вопросу. У Inspectapedia есть отличная страница с подробным описанием всех способов проверки этой детали, а также советами по профилактическому обслуживанию, которые помогут вам получить максимальную отдачу от вашей печи.

Стоимость материалов для установки
  • 115–950 долл. США | Теплообменник из оцинкованной или алюминированной стали.
  • 875–1700 долл. США | Теплообменник из нержавеющей стали.
  • 15–30 долларов США | Сопутствующие фитинги и крепежные детали, необходимые для проекта.

Разрешения, осмотр, сопутствующие расходы и время установки

Стоимость разрешений и инспекций

Требуется ли разрешение, зависит от местоположения. Преимущество получения разрешения заключается в том, что будет проведена проверка, чтобы убедиться, что работа выполнена правильно, а ваша печь безопасна для использования. Минусы — стоимость и необходимость ждать осмотра, а значит, дольше останетесь без тепла.

Чтобы узнать об этом, позвоните в местный отдел строительных норм и правил. Возможно, местный подрядчик может сказать вам, что разрешение не требуется, хотя на самом деле оно требуется. Ремонтник может не захотеть ждать осмотра, предпочитая сделать работу, получить деньги и двигаться дальше.

  • $0 – $150 | Плата за разрешение, если требуется.

Сопутствующие затраты и время установки

Затраты на оплату труда учтены в стоимости в таблице вверху. Однако, если вам интересно, ставки оплаты труда сертифицированных технических специалистов варьируются от 70 до более 125 долларов в час.Если помощник помогает технику, ставки составляют от 25 до 50 долларов в час.

Расписание установки

Замена этой детали на вашей печи — самый трудоемкий ремонт. Тратить на проект 8 часов — обычное дело.

  • от 5 до 3 часов | Разборка печи и снятие детали
  • от 1 до 2 часов | Установка новой сменной детали
  • от 2 до 3 часов | Повторная сборка печи и ее проверка

Покрывается ли это страхованием домовладельцев или гарантией на жилье?

Страхование домовладельцев

Мы никогда не видели и не слышали о том, чтобы треснувший теплообменник покрывался страховым полисом домовладельцев.В тех случаях, когда печь будет заменена, они заменят весь блок, а не одну часть внутри.

Главная Гарантия

Если у вас есть домашняя гарантия, которая распространяется на капитальный ремонт, она может быть покрыта полностью или частично, и стоит потратить время, чтобы обсудить это с вашим оператором связи. Гарантия Landmark Home Warranty гласит, что если у вас было страховое покрытие во время обнаружения трещины и было проведено надлежащее техническое обслуживание с момента вашего страхового покрытия, вы будете застрахованы.

Сделай сам или наймите профессионала?

Замена этой детали на вашей газовой печи – сложная, трудная работа.Это требует разборки печи, отслеживания ваших шагов, а затем ее сборки в рабочем состоянии. А еще ОГРОМНЫЙ риск. Неправильное выполнение работы может привести к утечке угарного газа.

По этим причинам мы не можем его рекомендовать. Фактически, профессиональная замена, вероятно, также не является хорошей идеей, если печи не меньше 10 лет, а деталь находится на гарантии. Обычно лучше заменить печь, особенно если она старая или вы недовольны ее работой.

Узнайте, что думают другие читатели, и проголосуйте ниже.

Чистка печи | Как очистить печь

Чтобы поддерживать газовую печь в рабочем состоянии и поддерживать ее эффективную работу, мы рекомендуем ежегодное обслуживание квалифицированным специалистом по ОВКВ. Как минимум, его следует чистить в начале каждого отопительного сезона, но повторение в середине года поможет сохранить вашу газовую печь в идеальном состоянии и поможет предотвратить проблемы в будущем.

Хотя очистка печи не слишком сложна, она предлагает ряд преимуществ для долгосрочного здоровья, эффективности и надежности вашей системы комфорта.

Большинство домовладельцев могут сделать первый шаг, очистив или заменив воздушный фильтр в соответствии с рекомендациями производителя. В то время как некоторую базовую внутреннюю очистку может выполнить практически любой человек, надлежащее обслуживание внутренних компонентов печи, таких как воздуходувка или датчик пламени, потребует немного больше опыта — такого, который может предложить ваш местный эксперт Carrier. Посетите нашу веб-страницу, посвященную бытовым печам, чтобы получить полное представление о печах Carrier и разбивке по ключевым компонентам и технологиям, которые делают нашу отопительную продукцию исключительной.

КАК ОЧИСТИТЬ ПЕЧЬ

Понимание того, как чистить печь, важно, потому что очищение внутренних поверхностей вашей системы от грязи и мусора может помочь увеличить ее производительность. Например, грязные отложения на горелках и теплообменнике могут снизить способность печи должным образом обогревать ваш дом. Или грязный вентилятор может увеличить нагрузку на печь и вызвать повышенный износ различных компонентов. Эти и другие проблемы могут привести к тому, что ваша печь будет работать тяжелее, что может сократить ожидаемый срок ее службы.Если вам интересен вопрос «Как долго служат печи?» обязательно перейдите по ссылке на нашу веб-страницу, посвященную продолжительности жизни современных печей.

Предотвратимые проблемы, отрицательно влияющие на производительность вашей системы, могут быть особенно неприятными, если вы вложили средства в высокоэффективную систему комфорта с целью сократить свои счета за электроэнергию. Высокоэффективные печи Carrier предлагают ряд высокотехнологичных функций, которые лучше всего работают при периодическом обслуживании и очистке.

Среди многих компонентов, которые очистит ваш эксперт Carrier, есть: воздуходувка (также называемая «обработчиком воздуха»), датчик пламени и змеевик. Другими важными компонентами, которые могут повлиять на производительность, являются теплообменник, газовый клапан, горелки и нагнетательный вентилятор.

Прежде чем приступать к очистке печи, рекомендуется отключить питание устройства, а также перекрыть подачу газа. В этот момент будет безопасно снять дверцы шкафа и начать легкую очистку и удаление пыли/грязи с помощью небольшой щетки, влажной ткани, пылесоса или сжатого воздуха.

КАК ОЧИСТИТЬ НАГНЕТАТЕЛЯ ПЕЧИ

Знание того, как чистить воздуходувку печи, важно не только для эффективности отопления, но и для повышения производительности вашей центральной системы кондиционирования воздуха. Это связано с тем, что оба используют один и тот же вентилятор/обработчик воздуха для циркуляции воздуха в систему и из нее. Чтобы выполнить работу тщательно, специалист по HVAC может начать со снятия блока вентилятора или «беличьей клетки», чтобы иметь лучший доступ как для осмотра, так и для очистки.

Содержание узла вентилятора в чистоте может помочь улучшить поток воздуха и эффективность двигателя, одновременно снижая риск преждевременного отказа двигателя.Замена воздуходувки может быть дорогостоящим ремонтом, поэтому поддержание ее наилучшей работы может помочь сэкономить деньги в долгосрочной перспективе. Кроме того, поддерживая чистоту и отсутствие пыли в корпусе двигателя и двигателе вентилятора, вы также можете наслаждаться улучшенным качеством воздуха в помещении.

КАК ОЧИСТИТЬ ДАТЧИК ПЛАМЕНИ ПЕЧИ

Датчик пламени печи очень важен для безопасной работы вашей печи. Расположенный на узле горелки, он выглядит как металлический стержень. Датчик пламени обнаруживает наличие пламени при включении газа, а затем выключает систему, если пламя не обнаружено.Грязный датчик пламени может привести к сбою в работе печи, поэтому вызов опытного специалиста по ОВиК, который знает, как очистить датчик пламени в печи, может стать стимулом для безопасной и надежной работы.

Для очистки датчика местный специалист по ОВК выключит печь и снимет датчик с узла горелки. Поскольку датчик регулярно подвергается воздействию пламени, на его поверхности могут образовываться песчаные отложения, которые необходимо слегка отшлифовать и стереть. Если после очистки производительность не улучшится, возможно, датчик необходимо заменить.

КАК ОЧИСТИТЬ ЗМЕЕВИКИ ПЕЧИ

Когда мы обсуждаем, как чистить змеевики печи, мы на самом деле говорим о том, как чистить змеевик испарителя. Змеевик испарителя крепится к вашему шкафу печи и является важным компонентом вашего центрального кондиционера или теплового насоса. Поддержание его в чистоте поможет поддерживать эффективность охлаждения или обогрева и энергоэффективность.

Для очистки змеевика ваш специалист по обслуживанию HVAC обычно выключает систему и снимает панель доступа со шкафа змеевика.Техники могут различаться, но некоторые специалисты наносят «не смываемый» спрей для очистки теплообменника, а затем мягкой, нежной щеткой удаляют трудноудаляемый мусор.

ОБРАТИТЕСЬ К СПЕЦИАЛИСТУ

Хотя основы очистки печи довольно просты, правильное выполнение работы может помочь увеличить срок службы и общую производительность вашей системы отопления и охлаждения.

Добавить комментарий

Ваш адрес email не будет опубликован.
