Укладка кровельных сэндвич панелей: характеристики, размеры и технология установки

Содержание

характеристики, размеры и технология установки

Сегодня расскажем о строительном материале, который совсем недавно считался чисто стеновым. В настоящее время производители предлагают его разновидность, которой покрывают крыши зданий и сооружений. Это кровля из сэндвич-панелей. В статье разберем вопросы, касающиеся структуры и состава материала, его классификацию, а также технологию монтажа на стропильную систему крыши с учетом некоторых нюансов строительных операций. Разберетесь в полученной информации, будете, как говориться, на одной волне с мастерами, которым доверили крыть крышу сэндвич-панелями.

Крыша из сэндвич-панелейИсточник forza.uz

Что такое сэндвич-панели

Это трехслойный материал, сформированный металлическими листами, между которыми уложен утеплитель. В качестве теплоизоляции здесь используют или пенополистирол, пенополиуретан или базальтовую вату. Два первых варианта предпочтительнее за счет своих более высоких технических и эксплуатационных характеристик.

В качестве металлической обшивки используют оцинкованный стальной лист, покрытый сверху или краской, или полимерным слоем. Это в первую очередь увеличивает защитные качества стального листа, продлевая его непростую эксплуатацию на крыше. Во-вторых, это огромное разнообразие цветового оформления, что дает возможность архитекторам и дизайнерам решать некоторые дизайнерские задачи.

При этом все слои между собой склеены специальным составом – двухкомпонентным полиуретановым клеем, что придает трехслойной конструкции особую прочность. Необходимо добавить, что стальные листы – это необязательно плоская поверхность. Сегодня производители в основном предлагают кровельные сэндвич-панели для крыши с профилированной формой в виде профнастила. То есть с трапециевидной формой или волнистой.

Трехслойная структура сэндвич-панелейИсточник pedkolledj.ru

Преимущества сэндвич-панелей

Первое достоинство в списке положительных характеристик этого строительного материала – полный комплект кровли в плане утепления и гидроизоляции. То есть, смонтировав панели на крышу, вы решаете сразу все задача. С утеплением понятно, а вот гидроизоляционные проблемы решает нижний лист оцинкованного листа.

И другие

преимущества:

  • долгосрочная эксплуатация при грамотно проведенном монтаже;
  • небольшой удельный вес, а это понижение нагрузок на стропильную систему;
  • спокойно выдерживает достаточно серьезные нагрузки;
  • минимальная деформация;
  • высокие звуко- и теплоизоляционные характеристики;
  • высокая огнестойкость;
  • повышенные эстетические качества;
  • быстрота сборки кровли;
  • материал практически не подвержен климатическим особенностям региона.

В этот список добавим, что минимальный уклон кровли из сэндвич-панелей – 5

0. Но с одним условием, что панели будут подбираться с учетом длины прогона дома. С наклоном более 100 разрешается монтировать различной длины панели, строго стыкуя их по специальной технологии.

И еще одна положительная сторона. Сэндвич-панели – материал универсальный, поэтому его сегодня используют для покрытия крыш в независимости от назначения самой постройки. Даже для жилых домов.

Высокая эстетичность крыш из сэндвич-панелейИсточник st-taseevo.ru

Характеристики и размеры

Начнем с того, что этот кровельный материал многими производителями выпускается по техническим условиям. Хотя существует ГОСТ под номером 32603-2012. Правда, стандарт предназначен для панелей с утеплителем из минеральной ваты.

Так вот в этом документе говорится о том, что кровельные сэндвич-панели, обозначаемые в маркировке буквой «К», должны выпускаться с точными размерами:

  • толщина 50-300 мм;
  • ширина – строго 1000 мм;
  • длина от 2000 до 14000 мм.

Многие производители этих требований строго придерживаются. Но предлагают более длинные панели, если на них сделать заказ. При этом вместо минваты используют более высококачественные утеплители в плане и прочности, и сниженной теплопроводности. Это полистирол или полиуретан.

Что касается металлических листов, то, как уже было сказано выше, это плоская поверхность, трапециевидная, волнистая и с накатом. Последняя это канавки или в верхней, или в нижней волне, которые выполняют функции ребер жесткости. Панели с накатом считаются более прочными элементами кровельного покрытия. Кстати, накат делается как на нижнем стальном листе, так и на верхнем.

Стандартные размеры сэндвич-панелейИсточник postroika.biz

И несколько слов о характеристиках:

  • теплопроводность зависит от типа используемого теплоизоляционного материала: минеральная вата 0,034-0,044 Вт/м К (в зависимости от плотности), пенополистирол – 0,03-0,04 Вт/м К, пенополиуретан – 0,019-0,025 Вт/м К;
  • плотность – 40-50 кг/м2;
  • срок службы – 50 лет.

Технология монтажа

Начнем с того, что крыша из сэндвич-панелей – это в первую очередь быстрый и достаточно простой монтаж. Но, как и во всех строительных операциях, требуется провести тщательную подготовку.

Подготовительный этап

В него входит:

  • проверка точности плоскости прогона крыши, никаких перепадов;
  • строгая перпендикулярность между опорными стойками и ригелями;
  • проверяют угол наклона скатов;
  • если требуется дополнительная гидроизоляция, то проводят и ее.

Особенности монтажа

Как уже говорилось, монтаж – процесс несложный. Но в нем достаточно много нюансов, от которых зависит качество конечного результата.

Начнем с того, что под сэндвич панели для крыши укладывают металлическую стропильную систему. Это или стальные стандартные профили, или изготовленные из оцинкованного листа несущие элементы, имитирующие стандартные профили.

Если используется первый вариант, то в профилях придется заблаговременно сделать отверстия под крепежи. Если применяется второй вариант, то небольшой толщины оцинкованные элементы легко просверливаются кровельными саморезами по металлу, которые используются для крепления кровельного настила.

Сэндвич-панели на крышу поднимают подъемным краномИсточник roofs.club
Сэндвич-панели для строительства дома: особенности и цены

И еще один момент, связанный с обработкой материала. Нередко панели приходится подрезать по длине или ширине. Болгарку использовать нельзя. Скорость вращения отрезного диска электроинструмента огромна. На отрезаемой поверхности образуется зона повышенной температуры, которая сжигает цинковый и полимерный слой, оголяя металл. Именно в местах реза панели начинают коррозировать, отчего снижается их срок эксплуатации.

Итак, алгоритм монтажных операций:

  1. Необходимо не допустить контакта сэндвич-панелей с опорными конструкциями.
    Поэтому последние, а точнее, их поверхности контакта закрывают уплотнительной самоклеящейся лентой.
  2. Подъемным краном панели поднимают на крышу, где укладывают, начиная с любой стороны кровельной конструкции.
  3. Соединяются соседние панели замковым соединением, что обеспечивает полную герметичность стыка. Некоторые производители рекомендуют дополнительно использовать для герметизации силиконовый герметик, который наносят на поверхность замка.
  4. Все панели крепятся к опорам специальными саморезами, у которых две резьбы: нижняя для закрепления к опоре, верхняя для удерживания верхнего стального листа. Саморезы комплектуются прокладками из неопреновой резины, которая под действием природных нагрузок на всем протяжении своей эксплуатации не меняет своих качеств и свойств.
Саморезы для крепления сэндвич-панелей к опорам и между собойИсточник krepezhinfo.ru

Очень важно правильно затянуть саморезы. Во-первых, вкручивают их в верхнюю волну сэндвич-панелей. Во-вторых, перетягивать их нельзя, это сдавит прокладку, а значит, приоткроет монтажное отверстие для проникновения влаги. Кстати, недотягивать тоже нельзя по той же причине. В-третьих, вкручивать крепеж надо точно перпендикулярно плоскости кровельного покрытия.

Так как замковое соединение – это практически нахлест, то соседние стыкуемые панели нужно скреплять между собой по верхним стальным оцинкованным листам. Для этого используются короткие саморезы по металлу.

Посмотрите видео, на котором показано, как надо правильно покрывать крышу сэндвич-панелями:


Стеновые сэндвич панели: разновидности и характеристики, применяемые материалы

Монтаж с поперечными стыками

Если длина ската достаточно большая, и одной панелью этот параметр не закрыть, тогда используют укладку материала с поперечными стыками. Здесь применяют очень интересную технологию, в основе которой лежит процесс формирования нахлеста двух соседних панелей. Делается это так:

  • срезается нижний стальной лист на длину нахлеста панели, которая будет укладываться, как верхний элемент;
  • на это же расстояние срезается и утеплитель;
  • остается только верхний лист;
  • подрезанную таким образом панель укладывают на соседнюю, закрывая часть нижней панели оставшимся стальным выступом;
  • две стыкуемые панели крепятся к опорам, а нахлест маленькими саморезами с обязательной промазкой плоскости нахлеста герметиком.

Обратите внимание, что если угол наклона ската составляет 5-100, то величина нахлеста должна быть в пределах 300 мм, если угол выше 100, то длина нахлеста составляет 200 мм. Посмотрите на фото ниже, где показано, как укладываются сэндвич-панели по этой технологии, и в каком порядке их надо монтировать на крышу.

Соединение сэндвич-панелей по длине скатаИсточник www.mpcomm.ru

В принципе, на этом можно считать, что сэндвич крыша готова. Остается только установить доборные элементы. Это в первую очередь конек. Между верхними краями уложенных панелей укладывают теплоизоляционный материал, а сверху закрывают металлическим элементом, окрашенным в цвет сэндвич-панелей. Если есть примыкание кровли к выступающей стене, то этот стык закрывают так называемым нащельником. Это углового типа профиль, одну полку которого крепят к вертикальной поверхности, другую к поверхности панели, закрывая тем самым стык.

Конек крыши из сэндвич-панелейИсточник rsp.spb.ru

Про виды и характеристики сэндвич-панелей следующее видео:


Сип панели: состав, преимущества и недостатки, монтаж

Заключение по теме

Сегодня сэндвич-панели для кровли – один из востребованных материалов нового поколения, особенно в промышленном строительстве. Простота монтажа – не значит, что этот процесс могут проводить неграмотные и неопытные мастера. Испортить панели не составит большого труда. Поэтому очень важно строго следовать инструкциям, которые представляют производители.

Монтаж кровельных сэндвич-панелей | Блог прораба Олега Клышко

Здравствуйте, вы знаете, как правильно производить монтаж кровельных сэндвич-панелей? Делюсь своим опытом и если вы монтажник со стажем, то буду рад вашим дополнениям в комментариях.

В последние несколько лет я работаю в общестрое и приходиться сталкиваться с различными видами работ. Но бывает смена деятельности, допустим один год строишь здание или склад, а следующий год укладываешь промышленный трубопровод. Спустя год забываешь допуски и порядок производства по отдельным видам раб на зданиях.

И если на новом объекте попадается бригада, где нет ни одного рабочего, который делал монтаж кровельных сэндвич панелей, приходится вспоминать, как делали на объектах, которые строил несколько лет назад, смотреть технологические карты, снипы и показывать рабочим, как надо делать.

Техническую информацию как правильно монтировать сэндвичи не трудно найти, достаточно обратится к их производителю и они вам предоставят полный каталог с технологией монтажа сэндвичей, с разбором узлов креплений окон, дверей, вентиляции, стык конька и так далее.

В принципе в этих каталогах можно найти все ответы о том, как правильно монтировать и больше нигде не надо ничего искать. Достаточно на руках иметь раскладку панелей из проекта и техническую информацию производителя. На этом можно статью и закончить, но есть моменты, на которые я бы хотел обратить внимание.

На новом объекте мы монтируем сэндвичи Самарского завода «Электрощит» технологию монтажа в pdf мне предоставили. В этом документе всё подробно расписано и показаны различные узлы крепления как кровельных, так и стеновых сэндвич-панелей.

Но один вопрос так и остался для меня не раскрытым, как правильно крепить кровельные сэндвич-панели. Куда вкручивать саморез в верх волны или низ? В разных каталогах показано по разному, например в технологической инструкции RUKKI и «Металпрофиль» показано, что саморез вкручивается на гребне волны, а в документе “Электрощит» по низу.

Если вам нужны технологические инструкции по монтажу сэндвич-панелей от производителей, то 3 инструкции можно СКАЧАТЬ=>>

На объекте в Кстово кровельные панели крепили на гребне волны кровельной панели, на новом объекте рабочие начали крепить по низу, со мной не советовались. Когда я спросил, почему решили так крепить, то оказалось, что один из вновь прибывших рабочих укладывал кровельные панели в Москве и везде они крепили по низу.

Я считаю, что правильнее вкручивать саморез на гребне, так как меньше воды на этом участке скапливается, чем по низу. Может в этом ничего страшного нет, ведь кровельные саморезы используются с резиновой шайбой, благодаря которой вода не будет протекать внутрь панели.

Монтаж кровельных сэндвич панелей.

Все начинается с проекта, в нем должна быть схема раскладки кровельных сэндвич панелей, в которой указаны размеры, номера и положение их на крыше. По этому проекту завод и делает панели.

Часто с завода на объект приходят панели с нумерацией по проекту, здесь все просто с раскладкой. Реже панели приходят только с размерами, тогда приходиться высчитывать куда, что идет.

Важный момент, о котором не стоит забывать и держать на контроле это выгрузка и хранение панелей на стройплощадке. При разгрузки панели легко можно помять или сломать, достаточно положить их на неровню поверхность или зацепить стропами без подложек, тогда края панелей замнутся.


Рабочие ни за что не отвечают и если они при выгрузке сломают или помнут панели, то будет отвечать за это руководитель. При разгрузки панелей заранее определитесь с местом на стройплощадке, откуда можно было бы сразу монтировать их.

У меня был случай, когда заказчику не нравилась помятая панель и заставляли менять. Фирма за новую панель платила из своего кармана.

Первая панель укладывается с кровельным замком наружу здания, который потом обрезается. С укладкой первой панели не стоит торопиться надо ее выверить относительно осей здания, если ее положить не ровно, то пойдет смещения всех панелей.

Перед монтажом панелей на кровельные прогоны укладывают уплотнительную терморазделяющую полосу для снижения воздухопроницаемости и звуковой вибрации.


Монтаж кровельных сэндвич-панелей ведется снизу верх, чтобы торцевые стыки панелей не препятствовали течению воды. Следующая торцевая панель укладывается с на хлёстом 200 мм на первую. Перед тем как ее уложить металлический низ панели подрезается на 20см от края и утеплитель удаляют. На хлёст 20 сантиметров мы не сами придумали, а взяли из чертежей и технической инструкции. В чертеже раскладки кровельных панелей объекта была ссылка на номер узла технической инструкции “Электрощит» по которому следовало делать торцевое примыкание кровельных панелей.

Так же по технической инструкции следует за герметизировать кровельные замки для предотвращения попадания влаги в утеплитель кровельных панелей.

По технологической информации производителя панелей необходимо кровельные замки заклепать с шагом 300-500 мм по всей длине. У меня на объекте на сегодняшний день бригада только накидала панели на здании, с которого веду фоторепортаж и не заклепали кровельные замки, как сделаем, покажу в следующей статье.

Насколько должны выступать края кровельных сэндвич-панелей относительно здания следует смотреть по чертежам, в моем случае по трем сторонам на 100 мм и со стороны слива воды на 300мм, крыша на здание односкатная.

С какими трудностями столкнулись при монтаже

Не совсем было понятно, как подымать кровельные панели длиной 7 и 9 метров на крышу. Некоторые панели уже были деформированы при выгрузке на строительную площадку, при подъеме панелей одними мягкими стропами, края заминались.

Кроме замков для стеновых панелей никаких приспособлений на площадке не было. Выход из положения нашли простой, взяли широкие доски и подложили их под стропы.

Подрезку стыков торцевых панелей делали на земле. Как выше было сказано, надо было подрезать 200 мм, но перед тем как подрезать панель мерили на крыше расстояние от края на хлеста до уложенной панели, были расхождения в 2-5см. Я не был уверен, что первую панель положили четко по осям и боялся смещения, относительно кровельного прогона, на котором стыкуются панели.

Немного нарушили технологию укладки, кровля состоит из двух рядов панелей и по инструкции необходимо укладывать 1 ряд, из 2-х панелей, с наименьшей стороны здания, потом второй и так далее.

Мы решили подрезку панелей оставить на потом и прогнать первый ряд по длиной стороне, а потом гнать уже с подрезкой ряд. В чем принципиальной различие укладки и почему по инструкции требуют укладывать именно в таком порядке, я не понял. Кровельные замки при любой раскладке перекрывают предыдущий ряд.

Буду рад вашим комментариям или дополнениям по теме монтаж кровельных сэндвич-панелей.

PS. Спустя несколько месяцев, после дождей выяснилось, что крыша протекает в некоторых местах, причина не были закручены до конца кровельные саморезы. Надо было их вкручивать в гребень волны кровельных панелей, тогда никаких протечек не было бы.

С уважением Олег Клышко

Монтаж кровли из сэндвич-панелей | Строительный портал

Кровельные сэндвич-панели являются очередной находкой инженеров. Их применение при возведении домов значительно сокращает сроки реализации проекта и позволяет обустроить кровлю с идеальными характеристиками. Особенностью этого материала является слоистая структура. Если слои в других разновидностях кровли предназначаются для формирования листа, то кровля из сэндвич панелей представляет из себя законченный кровельный пирог, не требующий при монтаже дополнительной установки изоляции.

Содержание:

  1. Особенности кровли из сэндвич-панелей
  2. Монтаж кровли из сэндвич-панелей своими руками

Особенности кровли из сэндвич-панелей

Сэндвич-панель представляет из себя многослойную конструкцию, как правило, трехслойную. Два внешних слоя выполняются из разных ограждающих материалов, между ними запрессован утеплитель. В качестве внешнего слоя, чаще всего, используют OSB-плиты, но одна сторона в случае кровельных панелей может изготовляться из профилированного стального листа. Тем не менее, можно использовать для кровель и панели, две стороны которых состоят из OSB-плит.

В качестве утеплителя укладывается пенополиуретан, пенополистирол, базальтовое и стеклянное волокно. Чаще всего, это пенополиуретан или пенополистирол, так как они совсем не впитывают влагу. Пенополиуретан — более предпочтительный, за счет высоких огнеупорных качеств. Гребни на внешней стороне панелей, которые имеют высоту около 40 миллиметров, отвечают за повышенную жесткость конструкции. Они также выступают желобами для сточной воды.

Наружный слой стального профиля имеет полимерное покрытие, защищающее кровлю от истирания, кислотных дождей и выгорания. Производители предлагают разные цветовые решения сэндвич-панелей, но обычно применяются кирпичные, белые и синие изделия. Считается, что светлые панели менее подтверждены разрушительному действию солнца.

Размеры кровельных сэндвич-панелей отличаются от прочих подобных материалов. Выпуск изделий осуществляется по двум направлениям: сэндвич-панели стандартных размеров и под заказ. В первом случае кровельные панели выпускаются в следующей линейке параметров: длина – 16000 миллиметров, ширина – 1000 миллиметров, толщина – 40 – 160 миллиметров. При индивидуальном производстве изделий может быть увеличена толщина сэндвич-панелей до 200 миллиметров для холодных регионов, или изменяются линейные размеры материала.

Сэндвич-панели имеют массу достоинств, главные из них:

  1. Значительная теплоизоляция благодаря наличию утеплителя, особенно при использовании панелей с утеплителем из базальтового волокна;
  2. Высокая скорость установки, простота монтажа и демонтажа при любой погоде и в любой климатической зоне;
  3. Невысокая масса составных деталей, что предоставляет возможность использования более легкой несущей конструкции крыши;
  4. Быстрая замена любого элемента в случае его порчи благодаря модульной сборке;
  5. Способность выдерживать значительные ветровые нагрузки, резкие перепады температуры и давление снега;
  6. Высокая прочность и долговечность: срок полезной службы панелей составляет не меньше 25 лет;
  7. Демократичная цена сэндвич панелей для кровли, так как «сэндвичи» – это полностью готовая кровля, которая не требует отделки, что позволяет уменьшить стоимость объекта.

При всех преимуществах стоит помнить и о некоторых недостатках конструкций из сэндвич-панелей. Самый главный недостаток этого материала – он не пропускает воздух. Однако если вы хорошо продумаете и правильно обустроите принудительную приточно-вытяжную вентиляцию, то этот недостаток получится минимизировать. Также пенопласт и пенополистирол выделяют в воздух стирол и формальдегид, особенно в летнюю жару. Но данный недостаток вполне устраним при использовании утеплителя из минеральной ваты или пенополиуретана.

Монтаж кровли из сэндвич-панелей своими руками

При проведении монтажных работ рекомендуется учитывать базовые рабочие условия:

  • Отсутствие сильного ветра: если порывы более 9 м/с, лучше не производить укладку панелей, так как возникает нежелательная парусность вследствие того, что изделия отличаются крупными габаритами и небольшим весом.
  • Влажность, осадки и туман также относят к неблагоприятным факторам для работы на крыше.
  • Температура воздуха должна быть не меньше 4 градусов выше нуля, иначе не получится правильно провести уплотнение и соединение стыков.

1. Подготовительные работы

Перед началом работы по креплению кровельных панелей необходимо обязательно ознакомиться с проектной и монтажной документацией, так как в ней имеется вся необходимая информация о предназначении кровельных сэндвич-панелей и способах их раскладки. Там содержаться данные о виде панелей, их размерах и количестве, типе профиля и производителе.

В документации указывается расположение, количество и разновидности соединительных элементов, узлов кровли из сэндвич панелей и мест примыканий. Также прилагается спецификация отделочных, архитектурных и фасонных элементов, обозначается количество гидроизоляционных и теплоизоляционных материалов.

Затем стоит проверить соответствие уклона кровли проектным параметрам. Помните, что минимальный уклон крыши, изготовленной из сэндвич-панелей, должна составлять не меньше 5 градусов для скатов без люков, зенитных фонарей и слуховых окон или из одной панели; и не меньше 7 градусов для скатов со световыми люками или состоящих из нескольких элементов.

После этого следует поверить соответствие проектным показателям опорных конструкций, а именно вертикальность и горизонтальность стропил, прогонов и стоек. Если в процессе проверки вы обнаружили отклонения в геометрии главных несущих конструкций, их следует немедленно исправить. Если крепление кровельных панелей будет производиться на металлические системы, вам стоит убедиться в отсутствии коррозионного процесса на металле. Если вы обнаружили его, то удалите, как можно скорее.

Не забудьте побеспокоиться о работоспособности измерительных приспособлений и необходимого инструмента для монтажа панелей. К инструкции прилагается подробная схема и технологическая карта монтажа сэндвич-панелей, а также сведения по технике безопасной работы.

Перед монтажом сэндвич-панелей выровняйте площадку, очистите ее от строительного мусора и грязи. При очистке сэндвич-панелей от различных загрязнений нельзя использовать кислоты, щелочи и абразивные моющие средства. Не стоит класть на поверхность панелей различные предметы, чтобы избежать повреждения полимерного покрытия. Для нахождения на крыше лучше отдать предпочтение мягкой обуви.

2. Материалы и инструменты

Для закрепления на крыше сэндвич-панелей принято использовать электродрель и шуруповерт с большими оборотами. Опорные конструкции могут изготовляться из разных материалов, поэтому и тип крепления стоит выбирать в соответствии с видом и толщиной конструкции. Обычно для такой цели применяются саморезы. Чтобы правильно подобрать их длину, следует сложить длину бура самореза, толщину каркаса, толщину панели и компенсацию шайбы (5 миллиметров).

Кровельные саморезы, что подходят для сэндвич-панелей, обязательно должны иметь специальные уплотнительные шайбы, изготовленные из эластичного материала. Подобные шайбы предохраняют поверхность от повреждений металлической головкой при вкручивании и обеспечивают герметичность места крепления.

С целью крепления доборных элементов применяются короткие саморезы или специальные заклепки. Как правило, чтобы закрепить панель, которая имеет длину больше 6 метров, применяется 8 саморезов; для крепления 6-метровой панели потребуется 6 саморезов, а для изделия длиной меньше 4 метров используются 4 самореза.

Выбирайте для монтажа кровли из сэндвич-панелей изделия, что соответствуют друг другу по цвету. Помните, что панели в разных пачках могут иметь разный оттенок, поэтому необходимо проверять номер оттенка на каждой пачке. Соответствие прикрепленных панелей проверяется по цвету визуально с расстояния приблизительно 50-60 метров от дома.

3. Резка сэндвич-панелей

Если возникла необходимость резки сэндвич-панели, то помните, что необходимо контролировать горизонтальность черты будущего разреза с обеих сторон изделия. Это делается посредством использования строительного уровня. Если вы убедились, что линии располагаются правильно, можно производить разрезание металла, а затем и слоя утеплителя.

Покрытие сэндвич-панелей является весьма чувствительным к повышенной температуре, так как металлический лист становится при перегреве неустойчивым к коррозии. Поэтому для этих целей не подходит плазменная резка и шлифовальная машинка. Если объем работы незначителен, то можете использовать электроножницы. Распиливать обшивку из металла с помощью электрических ножниц следует по отдельности, бережно удаляя металлическую стружку после каждой резки или каждого сверления и очищая от стружки замки панелей.

4. Подъем панелей на крышу

Процесс подъема сэндвич-панелей на высоту производят с помощью грузоподъемных механизмов и специальных механических захватов с вакуумными присосками. При данном способе подъема панелей удалите в местах присосок полиэтиленовую пленку. Если нет подобных захватов, то вы можете их заменить струбциной с войлочными или резиновыми прокладками, чтобы покрытие панелей не повредилось.

Поднимать следует по одной панели, чтобы на кровле они не складировались. Нельзя панель ставить на ту плоскость, в которой находятся замки, чтобы избежать деформации. Панели, что имеют длину больше 8 метров, нужно подвешивать к балке или струбцине дополнительно через каждые три-четыре метра на текстильные стропы, страхующие панель от перегибов и падения.

Стропы снимаются после того, как сэндвич-панель уже располагается на крыше, непосредственно перед самим устройством кровли из сэндвич панелей. В это время поддерживают изделие только механическими захватами. Помните, что при подъеме панелей нужно брать во внимание угол ската крыши, чтобы не испортился край панели.

5. Выбор конструкции крыши

Крыша из сэндвич-панелей при строительстве небольших построек не требует обустройства стропильной системы. Конструкция крыши в этом случае будет такова: между фронтонами крыши установлен коньковый прогон, а на стенах сбоку — балка наподобие мауэрлата. Кровельные панели при этом укладывают на мауэрлат и коньковую балку.

Если пролеты между мауэрлатом и коньком большие, а размеры сэндвич-панелей недостаточные, чтобы эти расстояния перекрыть, принято устанавливать дополнительные прогоны. Обычно такие прогоны требуются, когда длина пролета больше 4 метров. Кровельные панели нередко крепят на стропильную систему, но это не обязательная мера, а скорее перестраховочная.

6. Крепление сэндвич-панелей

Технология кровли из сэндвич панелей отличается от традиционной процедуры крепления строительных конструкций. Минимальная ширина промежуточных опор для кровельных панелей достигает 80 миллиметров, а крайней опоры – близко 60 миллиметров. С обеих сторон на панели нанесена специальная пленка, что необходима для защиты панелей при перевозке и монтаже.

Перед началом укладки каждой панели следует проверить, чтобы были полностью очищены все стыкуемые трапеции профилированного листа. Для начала снимите защитную полиэтиленовую пленку снизу. Пленку снимать нельзя при очень высокой и очень низкой температуре. Оберегайте её от воздействия растворителей и прямых солнечных лучей.

Процесс крепления сэндвич-панелей начинается с размещения первой панели и прогону её вблизи конька или закрепления ее к стропилу. После этого всю панель крепят к остальным прогонам. При вкручивании саморезов с помощью шуруповерта следует откорректировать показатель крутящего момента затяжки. Это делают, чтобы не деформировалась шайба. Саморезы необходимо вкручивать на расстоянии от начала панели не меньше, чем на 50 миллиметров.

Обязательно следите, чтобы саморез входил в поверхность под прямым углом, не раздавливал шайбу и прижимал её при этом достаточно плотно к металлу. Особое внимание уделяйте усилию затягивания шурупов. Помните, что их следует затягивать не слишком слабо и не очень сильно, так как это снижает время службы панели.

Все остальные панели крепят к прогонам. При стыковании панелей рекомендуется пользоваться двумя захватами с целью избегания перекоса кровельных панелей и деформации замков. В замок панели, имеющий вид выемки, помещают уплотнитель. При расположении крайних элементов крепление к прогонам панелей производят посредством ввинчивания саморезов в ребро жесткости — выступающую часть панели.

При монтаже кровли сэндвич конек представляет из себя целую конструкцию, которая кардинально отличается от конька традиционных крыш. После укладки всех панелей на скаты кровли нужно прикрепить внутреннюю коньковую планку, после чего следует побеспокоиться о продольном соединении панелей.

7. Уплотнение продольных соединений

Продольное соединение сэндвич панелей следует дополнительно укрепить шурупами, расстояние между которыми должно быть не больше полметра. Чтобы правильно определить количество шурупов, которые необходимы для крепления, нужно учитывать такие факторы: ветровую нагрузку, что зависит от места размещения объекта, тип объекта и размещение панели. Помните, что на продольном соединении между сэндвич-панелями нельзя допускать зазоров.

Уплотнение продольного соединения производят всегда, независимо от уклона кровли из сэндич панелей. Между панелями все свободные пространства заполняются монтажной пеной, если используются панели с теплоизоляционным материалом из минеральной ваты, то это можно делать самой ватой. Также вы можете использовать специальный силиконовый герметик. В любом случае его реакция не должна быть кислой.

После застывания монтажной пены её излишки срезают и укладывают полиуретановые прокладки, которые имеют профиль. На прокладки прикрепляют к гребням сэндвич-панелей приконьковую планку, затем укладывают полиуретановую прокладку и финишную часть конька – специальную коньковую планку.

Таким образом, кровельные сэндвич-панели являются великолепным материалом нового поколения, предназначенным для оформления крыш. В инструкции к кровельным панелям вы найдете всю необходимую вам информацию для обустройства кровли сэндвич. Испортить этот кровельный материал могут только неграмотные манипуляции и неумелые руки. Чтобы этого избежать, внимательно выполняйте все наши рекомендации и соблюдайте базовые рабочие условия.


Кровля из сэндвич-панелей: уклон, узлы примыкания, правильный монтаж

Оптимальный вариант для БМЗ — кровля из полностью готовых к монтажу трехслойных металлических сэндвич-панелей: не нуждается в дополнительном утеплении, проста в монтаже, экономически эффективна, отличается эстетической привлекательностью, неприхотлива в обслуживании.

Надежная кровля — это сочетание качественных кровельных сэндвич-панелей по выгодной цене, точных расчетов и правильного монтажа!

Уклон кровли из сэндвич-панелей

Для гарантированного отвода воды при обледенении крыши, уклон скатов кровельного покрытия не должен быть меньше:

  • 5 % для кровель, смонтированных из цельных панелей без поперечного соединения и световых люков,
  • 8 % для кровель, смонтированных из панелей, соединяемых по длине и при наличии световых люков.

При этом нельзя забывать о минимальном шаге и ширине кровельных опор. Рекомендуется сверять соответствие опоры предпочтительным характеристикам. Не лишним будет учесть данные предельно допустимых нагрузок.

Промежуточные опоры

Крайние опоры

Монтаж кровельных сэндвич-панелей: общие рекомендации

Правильный монтаж начинается с правильной транспортировки и складирования. Именно на этом этапе высок риск повреждения панелей и снижения их качественных характеристик. Во избежание ошибок, читайте:

Панели должны монтироваться на терморезинках, приклеенных по всей длине несущего элемента и примыкающих конструкций. В продольных стыках и в перехлестах панелей поперечных стыков должен быть уложен герметик, преимущественно — бутил-каучуковая лента. Использование силиконовых герметиков не допускается.

При укладке панелей длиннее 12 м допустимо применение поперечной балки — траверсы. Допускается использование однотавровой или швеллерной балки — панель подвешивается каждые 3-4 м.

Также необходимо учитывать наклон крыши во избежание повреждения краев панелей.

Подъем панелей на крышу

В процессе укладки кровельных сэндвич-панелей оптимальным вариантом считается использование крана.

Подъем отдельных панелей из пакета по одной необходимо осуществлять с помощью специально предназначенных и широко доступных инструментов: столярная струбцина со стальной пластиной и резиновой либо войлочной накладкой, вакуумный захват.

Монтаж кровельных панелей: крепление к прогону, конек, отлив

Первоочередно за исключением коньковых кровельных прогонов с помощью одного крепежного элемента панель фиксируется к прогону под коньком.

Крайние панели крепятся в верхней части трапеции к прогону тремя саморезами; средние – двумя. Учитывая разность нагрузок в вышеупомянутых зонах, рекомендации являются условными. Окончательное количество и тип крепежных элементов определяется рабочим проектом.

По окончании основных монтажных работ необходимо:

  • между коньковыми прогонами смонтировать внутреннюю коньковую планку
  • полиуретановой пеной заполнить свободное пространство в стыках панелей;
  • когда пена затвердеет, установить профильную полиуретановую прокладку по обеим сторонам конька;

В случае использования кровельных панелей с минераловатным утеплителем, стык заполняется уплотнительной массой из минеральной ваты.

Немаловажна также правильная организация отлива. Для обеспечения надлежащего водоотведения с поверхности кровли, панели в свесе отделывают планкой.

Под верхней обшивкой панели надрезается утеплитель, планка просовывается и крепится к нижней панели. К планке крепятся крюки водосточного желоба, позже вкладываются водосточные желоба предпочтительно из ПВХ.

Узел примыкания кровли к сэндвич-панелям

Монтажные узлы, узлы примыкания панелей кровельного покрытия, закрепление панелей и декоративных планок выполняется в строжайшем соответствии с проектной документацией, разработка которой осуществляется специализированной организацией, имеющей лицензию на осуществление проектирования.

Стандартные узлы для панелей строительной серии «АлюТерм» изложены в «Рекомендациях по проектированию».

Монтаж кровельных сэндвич панелей под ключ

Сэндвич-панели – материал, часто используемый для покрытия кровли. Такой выбор объясняется просто: панели имеют доступную цену, высокие эксплуатационные качества (надёжность, прочность, устойчивость к внешним воздействиям, способность сохранять тепло и т. д.), трудоёмкость их монтажа – низкая.

Приобрести качественные сэндвич-панели, а также заказать услуги по монтажу вы сможете в компании «ТеплоПрофиль».

Особенности технологии монтажа кровельных сэндвич-панелей

  1. Монтаж кровли из сэндвича начинается с подготовительных работ – изучения технической и проектной документации, определения типа панелей, их толщины, способа крепления и других характеристик.
  2. Далее проводится проверка целостности панелей. Важно внимательно осмотреть замковые части, убедиться, что утеплитель не выступает за пределы внутренней полочки замка. Если всё в порядке, с панелей снимается защитная плёнка, а далее идет разметка мест сверления.
  3. Места расположения крепежей, а также их количество определяются проектной документацией. Отверстия проделываются ступенчатым сверлом, их диаметр должен совпадать с диаметром шайб.
  4. Для прикрепления кровельных панелей к каркасу кровли чаще всего применяются саморезы с резиновой шайбой. Такие крепежи герметично прилегают к панели, при этом не повреждая её. При закручивании саморезов важно не раздавить шайбу, а также соблюдать прямой угол входа крепежа.
  5. Установка сэндвича на кровле ведётся рядами – от свеса к коньку. Сначала устанавливается и закрепляется первая панель, которая формирует свес, затем обрезается вторая (на размер стыка убирается слой утеплителя и нижний металлический) и покрывается герметиком в месте нахлёста. Далее она прикрепляется к опорам и к нижней плите. И так до конька.
  6. Для защиты мест стыковки панелей, а также придания эстетичного вида кровле используются доборные элементы, например конёк или подконьковые детали.
  7. При разрезании панелей нужно соблюдать правило – сначала разрезается металлический лист, а затем – утеплитель.
  8. При укладке кровельных панелей необходимо соблюдать зазор в замковом соединении от 1 до 1,5 мм. Чрезмерное давление при стыковке может привести к выпучиванию в замковом соединении.
  9. Работа с кровельными сэндвич-панелями должна проводится с использованием индивидуальных средств защиты – респираторов. В противном случае при распиливании частицы минерального утеплителя могут попасть в лёгкие и бронхи рабочего, что впоследствии вызовет проблемы со здоровьем.

Монтаж кровли из панелей несложен. Теоретически, с ним сможет справиться даже непрофессионал. Однако при этом для более быстрого и качественного монтажа необходимо специальное подъёмное оборудование, крепёжные и страховочные приспособления, инструмент, вспомогательные материалы. Всё это имеется в распоряжении у профессиональных строительных бригад компании «ТеплоПрофиль».

От чего зависит стоимость монтажа кровельных сэндвич-панелей: выгодные цены за м2 от компании «ТеплоПрофиль»

Вам нужно примерно рассчитать цену на определённое количество сэндвич-панелей? Заходите на сайт компании «ТеплоПрофиль». Здесь вы найдёте подробные прайсы, по которым мы работаем.

Стоимость панелей зависит от их вида, размера, толщины самих панелей и слоя утеплителя, внешнего покрытия и его цвета. За более подробной информацией по формированию цены обращайтесь к специалистам компании «ТеплоПрофиль» по телефону. Они помогут определиться с количеством панелей для строительства конкретного объекта, расскажут об их характеристиках и достоинствах.

Изначально наши цены на панели рассчитываются с учётом самовывоза. При этом мы можем дополнительно оказывать и услуги по грузоперевозкам по всей России. Компания «ТеплоПрофиль» располагает современным автопарком и может доставить в любой российский регион партию любого объёма. При транспортировке мы соблюдаем правила безопасности и гарантируем сохранность и целостность сэндвич-панелей.

В цену на кровельные панели может включаться стоимость монтажной пены, герметика, уплотнителя и других вспомогательных материалов и элементов. Более точную информацию о ценообразовании предлагаем узнать у менеджера.

Оформить заказ на панели вы можете по телефону или on-line, через наш сайт. Мы оперативно обработаем вашу заявку, сориентируем по цене, срокам доставки и монтажа.





Монтаж кровельных сэндвич панелей: характеристики — толщина, вес, крепление, узлы, размеры

Кровельные сэндвич панели: от выбора до монтажа или основные моменты, которые вы должны знать при работы с данным материалом. Именно об этом пойдет речь в этой статье.

Выбираем кровельный сендвич

Краткая характеристика

Для начала разберемся в том, что это за материал и какими отличительными особенностями он обладает. Кровельные сэндвич панели, как на следующем фото, являются уникальным строительным материалом, который применяется для обустройства кровель зданий и сооружений. Они обладают особой конструкцией, которая придает изделиям повышенный уровень жесткости и обеспечивает надежную герметизацию швов. Благодаря наличию у плит такого узла, как ребро жесткости, такой кровле обеспечивается равномерная нагрузка даже при очень сильных атмосферных осадках.

Монтаж

Кровельные сэндвич панели: узлы такого фасада плотно соединяются между собой в процессе применения горячего или холодного пресса. Затем изделие покрывается особым защитным слоем, что обеспечивает материалу прекрасные эксплуатационные характеристики.

Преимущества

Основные преимущества применения кровельных плит при строительстве быстровозводимых домов:

  • Возможность не останавливать стройку даже в зимний период времени. При этом нет необходимости наличия сложного оборудования или специальных инструментов для выполнения погрузочно-разгрузочных работ и подъема плит на необходимую высоту;

  • Отличный уровень теплоизоляции, по которому материал в 10 раз опережает различные традиционные строительные материалы;
  • Не выделяют токсических веществ, а значит, полностью безопасны для человека;
  • Легкий вес кровельной сэндвич панели. Благодаря применению подобных изделий зданию обеспечивается низкая нагрузка на его основание по сравнению с кирпичными или бетонными зданиями, вес которых значительно больший;
  • Удобство транспортировки до строительного объекта благодаря низкому весу;
  • Особая красота, которая не нуждается в дополнительной отделке. Чтобы в этом убедиться, посмотрите на фото ниже;
  • Высокие звукоизоляционные качества;

  • Долгий срок эксплуатации. Узлы изделий, к примеру, нащельники, не поддаются деформации даже спустя 20 лет с момента сдачи дома в эксплуатацию;
  • Не реагируют на влияние химически агрессивных веществ или биологически активных раздражителей;
  • Обладают доступным уровнем цен, если сравнивать с аналогами. Возведение здания из сэндвич панелей менее затратное, чем постройка дома из традиционных кирпича или бетона. Экономия достигается за счет сокращения сроков строительства, снижения затрат на чистую обработку и отсутствия расходов на выполнение облицовки строения;
  • Вариация размеров изделий;

  • Разная толщина кровельных сэндвич панелей;
  • Сооружение из сэндвич панелей может быть демонтировано в краткие сроки.

Основное предназначение

Сэндвич панель трехслойная кровельная разной толщины используется в процессе строительства быстровозводимых жилых зданий каркасного типа и разной этажности. Также применяют такие изделия и в коммерческом строительстве для возведения зданий, в основе которых имеется металлический каркас. Это могут быть, к примеру, гаражи или ангары. Если же речь идет конкретно о кровельном типе подобного материала, то стоит отметить, что он применяется исключительно при обустройстве крыши зданий и сооружений.

Монтаж

Перед тем, как начать монтаж кровельных сэндвич панелей того или иного размера, нужно детально прочесть проектную и монтажную документации. Это необходимо для ознакомления со всей важной информацией о назначении материала и особенностях его раскладки. Далее следует проконтролировать уклон кровли на предмет соответствия параметрам, заявленным в проекте. Если вам нужно осуществить резку сэндвич панели, то обязательно в процессе выполнения этой операции контролируйте горизонтальность полосы разреза с каждой стороны плиты. Когда вы полностью уверились в том, что линии нанесены верно, приступайте к разрезанию металлического слоя, а после него и утеплителя. Дабы поднять сэндвич панель любого размера на актуальную высоту понадобиться воспользоваться грузоподъемником или захватом. Такое оборудование изображено на следующем фото. Технология обустройства кровли подобного рода отлична от монтажа стандартных конструкций. Крепление кровельных сэндвич панелей нужно начинать с размещения первой плиты и прогону её подле конька или ее крепления к стропилу. Далее можно закрепить к прогонам уже всю облицовку. Дабы шайба не деформировалась, нужно подкорректировать показатели крутящего момента. При монтаже в обязательном порядке стоит следить за тем, чтобы метиз входил в плиту четко под углом в 90 градусов. При этом, он не должен раздавливать шайбу, а только плотно прижимать её к поверхности. Также нужно контролировать силу затягивания метизов. К выполнению этого этапа работ нужно прилагать умеренные усилия. Иначе фасад не будет долгим. Оставшиеся плиты нужно закрепить к прогонам. При выполнении стыковки фасада специалисты рекомендуют использовать два захвата. Тогда возможно избежать перекоса кровельных плит и нарушения целостности их замков.

В замок изделия, который выполнен в виде выемки, помещается уплотнительный материал. В случае крайних деталей, их крепление к прогонам стоит осуществить путем вкручивания метизов в ребро жесткости. То есть в ту часть изделия, которая выступает над его поверхностью.

После установки всех сэндвич панелей на скаты кровли стоит закрепить и внутреннюю коньковую планку. Далее беспокоятся о продольном соединении фасада.

Подведем итоги

Кровельные фасады активно приобретаются для сооружения крыш зданий разного предназначения. Видео в этой статье расскажет о том, как правильно монтировать материал кровельного типа, дабы он не утратил своих эксплуатационных характеристик.

Смотрите также:

технология для стен и кровли

Технология монтажа сэндвич-панелей включает определённые этапы, точное соблюдение которых является гарантий возведения надёжного строения. Предлагаем познакомиться с правильным порядком действия, чтобы вы смогли качественно выполнить монтажные работы при строительстве быстровозводимого здания.

Монтаж сэндвич-панелей требует соблюдения определённых правил
ФОТО: i5.photo.2gis.com

Читайте в статье

Что нужно сделать перед монтажом сэндвич-панелей

Эксплуатационные характеристики возведённого строения зависят не только от качества монтажа, но и подготовительных работ. Если изначально основание было подготовлено неправильно, разметка нанесена неточно, сформировать прочное и надёжное соединение будет сложно. Ознакомьтесь с нюансами подготовительного этапа, чтобы избежать типовых ошибок, не тратить зря время и не увеличивать стоимость строительства.

До начала монтажа выполняются подготовительные работы
ФОТО: proroofer.ru

Подготовка основания

Некоторые современные сэндвич-панели допускают установку без использования каркаса. Такие изделия сами являются несущими, что значительно упрощает выполнение монтажных работ, так как достаточно просто правильно залить фундамент. Если решено отдать предпочтение сэндвич-панелям, которые не являются самонесущими, надо правильно подготовить основание:

  • у фундамента отклонение по горизонтали не должно превышать 3 мм;
  • вертикальные и горизонтальные профили должны располагаться таким образом, чтобы расстояние между ними было на 10 см меньше габаритов устанавливаемых элементов. Это позволит беспрепятственно установить и закрепить даже широкие панели и декоративные экраны;
  • деревянные направляющие должны быть обработаны антипиренами и антисептическими составами для увеличения срока службы.
Основание должно быть тщательно подготовлено
ФОТО: market-mtk.ru

Монтажная резка и сверловка панелей

Прежде чем приступить к разметке сэндвич-панелей, следует убедиться, что все поставленные изделия имеют аналогичные характеристики. Внимания заслуживает цвет и размер отдельных элементов. После этого поверхность материала очищают от имеющихся загрязнений и размечают, ориентируясь на проектную документацию. Для этого следует воспользоваться специальным маркером либо фломастером.

Разрезать сэндвич-панели в размер следует обязательно в СИЗ из-за риска травмирования. В качестве инструмента можно использовать электролобзик с мелкими зубьями, либо обычную ножовку по металлу. От использования плазменной резки либо шлифмашинки следует отказаться из-за риска воспламенения утеплителя и потери металлическими элементами коррозионных свойств. Работы выполняют при температуре воздуха +5ºС и выше. Это исключает скалывание пластиковых деталей.

Если в качестве опорной поверхности выступает бетон либо дерево, на сэндвич-панелях предварительно просверливают крепёжные отверстия. Для их формирования используется обычная дрель. При этом вся стружка, образующаяся при механической обработке, должна оперативно удаляться с поверхности монтажных элементов.

Сэндвич-панели следует правильно отрезать в размер
ФОТО: paneli-s.ru

Разметка мест для установки

После проверки правильности пространственного расположения элементов каркаса и их размерной точности, с поверхности основания удаляют скопившуюся грязь. При необходимости, повторяют обработку для увеличения срока службы. После этого наносят разметку согласно проектной документации.

Монтаж стеновых сэндвич-панелей: технология выполнения работ своими руками

Порядок монтажа стеновых сэндвич-панелей имеет множество нюансов. Приступая к выполнению работ, следует внимательно ознакомиться с последовательностью действий, чтобы обеспечить прочное соединение элементов с основанием.

Монтаж стеновых панелей имеет множество нюансов
ФОТО: krovelson.ru

Подъём панелей и установка в проектное положение

Технология монтажа напрямую зависит от выбранного способа установки. Возможно формирование продольного и поперечного стыка. Выбор конкретного варианта определяет начальную точку, от которой начинается монтаж.

Порядок монтажа может отличаться
ФОТО: km812.ru
Продольный стык

Технология монтажа включает следующие основные этапы:

ИллюстрацияОписание действия
Разгрузка панелей должна выполнять с помощью крана либо вилочного погрузчика с тщательным соблюдением техники безопасности. Обязательно следует произвести внешний осмотр, чтобы убедиться в соответствии материала требуемым характеристикам, отсутствии повреждений. Пачки следует распределить вокруг возводимого сооружения на горизонтальной поверхности, не складируя друг на друга, защитив от солнца, дождя и грязи
На подготовленное и выровненное основание укладывается широкая бутиловая лента. Её внутренняя кромка должна соприкасаться с колонами. В местах соприкосновения следует предусмотреть нахлёст в 50 мм
Сверху на бутиловую укладывается уплотнительная лента, обеспечивая соприкосновение с колонами. Края следует соединять встык. В углах уплотнительную ленту следует подрезать таким образом, чтобы до края стены оставалось по 50 мм для обеспечения достаточного уклона цокольной направляющей
Устанавливаем цокольную направляющую на расстоянии 7 – 9 мм от колонн. Отверстия для конденсата должны находиться на внешней стороне направляющей. Элементы в углах соединяем встык. Внутреннюю часть вырезаем. Крепим элемент.
Устанавливаем бутиловую ленту в цокольную направляющую, чтобы она прилегала к внутреннему краю. В местах соединения предусматривается нахлёст в 50 мм
Устанавливаем минераловатную изоляцию. Элементы укладываем встык
Крепим цокольную планку по наружному краю цокольной направляющей с нахлёстом в 100 мм. На углах делаем отгибы под углом 90º
На колоны крепим уплотнитель, отступив от наружного края 20 мм
Перед монтажом сэндвич-панели снимаем с неё защитную плёнку полностью или частично. Полное удаление должно быть выполнено сразу после окончания монтажных работ. Используя захваты, поднимаем первую сэндвич-панель и устанавливаем её в нужном месте, ориентируясь на проектную документацию. Край панели должен располагаться посередине колоны
Устанавливаем следующую панель вертикально, предварительно нанеся на замок предыдущей герметик
Поперечный стык

Технология вертикального монтажа сэндвич-панелей практически аналогична инструкции для горизонтальной установки. При выполнении монтажных работ следует добиться плотного прилегания сопрягаемых элементов, что в ряде случаев вызывает серьёзные трудности из-за большого веса и габаритов панелей.

Сэндвич-панели должны плотно прилегать друг к другу
ФОТО: minikrane.ru

Внимание! Добиться плотного прилегания позволяют специальные прижимные устройства, однако ударный метод воздействия категорически запрещён.

Предлагаем посмотреть видео, наглядно демонстрирующее порядок выполнения работ:

Крепление

Для фиксации сэндвич-панелей используются чаще всего самонарезающие винты. Их крепят с шагом в 400 мм. Типоразмер крепёжных элементов выбирается с учётом типа и поперечных размеров, прикрепляемых сэндвич-панелей и особенностей каркаса. Чтобы соединение получилось достаточно прочным, следует выбирать место для крепежа на расстоянии более 50 мм от края.

Для крепления сэндвич-панелей следует использовать специальный крепёж
ФОТО: edelveis72.ru

Внимание! Для формирования прочного и надёжного соединения шурупы следует располагать под прямым углом к фиксируемой сэндвич-панели.

Закручивать самонарезающие винты следует с использованием уплотнительной шайбы из каучука. Нужно добиться полного соприкосновения с рабочей поверхностью. При этом необходимо избегать сильной деформации шайбы.

Более подробно с нюансами крепления сэндвич-панелей можно познакомиться в следующем видео:

Монтаж фасонных элементов

После окончания монтажных работ крепят доборные элементы. Благодаря их наличию удаётся увеличить срок службы строительной конструкции, дополнительно улучшая внешний вид здания.

Технология выполнения работ предполагает монтаж снизу вверх. При установке цокольных элементов и отливов для обеспечения достаточной водонепроницаемости используется герметик с подходящими характеристиками. Для их фиксации применяются самонарезающие шурупы с шапками такого же цвета, что и основная поверхность.

Доборные элементы увеличат срок службы строения
ФОТО: 9234022.ru

Монтаж кровельных сэндвич-панелей: последовательность действий

Чтобы крыша из сэндвич-панелей получилась прочной и надёжной, стоит ответственно подойти к её монтажу. Внимания заслуживает каждый этап, а потому следует придерживаться строгой последовательности действий, чтобы не нарушить технологию выполнения работ.

Комментарий

Михаил Старостин

Руководитель бригады ремонтно-строительной компании «Дом Премиум»

Задать вопрос

«Монтаж кровельных сэндвич-панелей производится в том случае, если уклон кровли не превышает 7º.

«Тщательное соблюдение технологии является обязательным при выполнении монтажа
ФОТО: rusolymp. ru

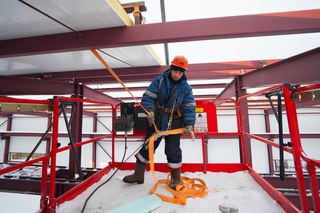

Подъём панелей и укладка в проектное положение

Процесс подъёма сэндвич-панелей на значительную высоту достаточно затруднён. Такие изделия весят больше стеновых и имеют большие поперечные размеры. Кроме того, для их утепления используется наполнитель с большей плотностью.

Внимание! При подъёме панели нельзя допускать повреждения замков и нарушения целостности полимерного покрытия.

Предпочтительно использование специальных приспособлений. Допустим подъём на поддонах на стропах при отсутствии механического либо вакуумного захвата

Для подъёма сэндвич-панелей используется специальное оборудование
ФОТО: static.tildacdn.com
Поперечный стык

Монтаж начинается с установки первой панели. Если длина ската превышает 12 м, работы ведутся от свеса к коньку. Первый элемент располагают на прогоне по скату и фиксируют при помощи саморезов, после предварительной проверки пространственного положения. Следующий элемент подрезают с нижней (торцевой) части для удаления излишков утеплителя. Поднимают наверх. Выполнив расстроповку, формируют поперечный стык. Аналогичным образом монтируют остальные элементы.

Поперечная стыковка элементов
ФОТО: mpcomm.ru
Продольный стык

Формирование продольного соединения осуществляется аналогичным способом. Технология идентична. Основное отличие заключается в подрезке утеплителя вдоль длинной стороны элемента и использование силиконового герметика для получения прочного и надёжного соединения. Герметизирующий состав наносится на стык непосредственно перед соединением сэндвич-панелей.

Стык требует тщательной герметизации
ФОТО: pmstroi.ru

Крепление

Крепление кровельных сэндвич-панелей производят в нижнем прогибе. В местах соединения чаще всего используют специальные заклёпки. Крепёж располагают через каждые 30 см. При фиксации обязательно предусматривают зазор в 2 – 3 мм для компенсации температурной деформации.

Все элементы следует надёжно зафиксировать
ФОТО: sandwich-panel.by

Монтаж фасонных элементов

С помощью фасонных элементов можно придать кровле законченный внешний вид. Их монтируют в местах соединения сэндвич-панелей. Предусматривают нахлёст в 10 см. Для обеспечения достаточного уровня герметичности, используют силиконовые составы.

Доборы обеспечат достаточный уровень герметичности
ФОТО: rsp.spb.ru

Особенности монтажа панелей повышенной огнестойкости

Для обеспечения требуемых эксплуатационных характеристик формируемой поверхности, зазоры в местах соединения панелей и конструкций заполняются минеральной ватой. Замковые соединения закрываются нащельниками с обеих сторон. Плотность используемого утеплителя должна быть больше 125 кг/м³. Толщина фасонных элементов – более 0,5 мм. Крепёж следует располагать максимум через 30 см.

Делитесь в комментариях, приходилось ли вам монтировать сэндвич-панели. Какую технологию вы использовали?



[totalpoll]

Изолированные кровельные и стеновые панели — Изоляция крыши



Почему RAY-CORE такой умный?

  • Простота в использовании.
  • Нет необходимости в специальном проектировании или инжиниринге.
  • Превышает или соответствует всем кодам.
  • Доступный (в среднем всего на 1350,00 долларов больше, чем стекловолокно).
  • Чрезвычайно легкий (краны не нужны).
  • Уменьшить счета за коммунальные услуги на 60 % и более.
  • Наименее дорогая изоляция с коэффициентом R на дюйм на рынке.*

С такими преимуществами неудивительно, что компания RAY-CORE была признана бизнесом года в Айдахо в 2011 году.



Когда можно использовать изолированные кровельные панели RAYCORE?

  • Сводчатые крыши с открытыми балками (вентилируемые и невентилируемые)
  • Кровельные системы с двутавровыми балками
  • Системы ферменных крыш
  • Кондиционированные чердачные помещения
  • Утепление существующей крыши



Когда можно использовать изолированные стеновые панели RAYCORE?

Если вы можете построить его из палочек, вы можете построить его с помощью SIP-панелей RAY-CORE ® .Обычный стержневой каркас, предизолированный и панельный. RAYCORE соответствует всем нормам для каркаса из стержней и принят в юрисдикциях по всей Северной Америке.



  • Новое строительство
  • Существующие конструкции
  • Реконструкция
  • Дополнения
  • Утепление наружных стен
  • Панели изоляции стен подвала
  • Напольные системы
  • … и многое другое!



Использует традиционные методы кадрирования

Кровельные SIP-панели RAYCORE и стеновые SIP-панели

объединяют три рабочих задачи в одну интеллектуальную панельную систему.В этой системе используются традиционные проверенные строительные материалы: первоклассные элементы из дугласовой ели , современный вспененный жесткий полиуретановый пенопласт и пленочный радиационный барьер . Эта великолепная панель в сочетании с материалами для строительных площадок соответствует всем местным строительным нормам и стандартам.

Для целей кодирования структурно-изолированные панели RAYCORE — SIP со встроенными стойками считаются обычным каркасом и подпадают под положения раздела 6 IRC, когда это применимо к каркасу стен.(Раздел R610 не применяется, поскольку SIP RAYCORE не являются SIP в стиле «сэндвич-панели», как это определено IRC и регулируется этим разделом.) Никакого специального кода, никаких специальных отчетов ICC не требуется.



Удобные SIP-панели «Сделай сам»

От коммерческого до жилого, никакая другая система кровельных панелей не предлагает более удобный процесс, чем RAY-CORE SIPs™. Благодаря сверхлегким панелям и использованию стандартных инструментов и методов каркаса вы можете выполнять самые сложные проекты и использовать SIP-панели RAY-CORE.Узнать больше.



Очень доступный

RAYCORE — самая доступная конструкционная теплоизоляционная панель на рынке. Это небольшое вложение окупится менее чем за три года и сохранит деньги в вашем кармане на всю жизнь. При такой отдаче вы не можете позволить себе обойтись без кровельных панелей RAY-CORE в своем следующем проекте.

Кроме того, из-за исключительного коэффициента сопротивления теплопередаче, герметичности и производительности теплоизоляционных кровельных и теплоизоляционных панелей RAYCORE систему отопления и охлаждения придется уменьшить из-за снижения нагрузки.Часто это приводит к экономии, равной стоимости панелей, что по сути делает их БЕСПЛАТНЫМИ!

SIP-панели RAYCORE — это самые дешевые SIP-панели на дюйм на рынке!









Кровельные панели — Assan Panel

Крыши — это покрытия, используемые в зданиях для обеспечения эффективной защиты от естественного снега, дождя и бури, которые варьируются для достижения эстетической гармонии с географическим положением и архитектурой здания.Крыши различаются в зависимости от их несущих систем, уклонов и материала покрытия. Кровельное покрытие должно обеспечивать тепло-, гидро- и звукоизоляцию; быть экономичной, эстетичной и качественной; и в то же время выполнять свои функции надежной защиты здания от условий внешней среды. Наиболее предпочтительными материалами покрытия в кровельных системах являются сэндвич-панели, состоящие из внутреннего и внешнего металлического листа и изоляционного слоя. Сэндвич-панели в последнее время используются в нашей стране в качестве материала для покрытия крыш, стен, внутренних перегородок или холодильных камер многих зданий, таких как строительные площадки, социальные и промышленные здания, фабрики и складские помещения и т. д.Сэндвич-панели отличаются в архитектурных предпочтениях высокой изоляционной способностью, возможностью быстрого изготовления и монтажа, несущей способностью и легкостью конструкции.

В Assan Panel сэндвич-панели производятся для красочных, прочных, эстетичных, быстрых, экономичных и экологических решений при кровельных покрытиях, чтобы удовлетворить потребности всех видов архитектурных проектов. Сэндвич-панели производятся с металлическими поверхностями различной формы и богатой цветовой гаммы, с использованием наполнителей (PUR, PIR, Rockwool) различной толщины и характеристик на Assan Panel, наиболее предпочтительном бренде на рынке сэндвич-панелей, который ставит перед собой цель: добавить стоимость в Турции.

Рулоны окрашенного оцинкованного листа, произведенные в соответствии со стандартами ECCA (European Coil Coating), импортированные от ведущих мировых производителей листового металла, или рулоны алюминия, произведенные на заводах ASSAN Aluminium в соответствии с международными стандартами (EN, ASTM и ISO) листовые изделия в пределах однослойных гофрированных листов. Толщина металлических волнистых листов и наполнителей определяется в соответствии с областью применения и величиной нагрузки, которую они будут нести.Полиуретан (PUR), используемый в качестве наполнителя в сэндвич-панелях, обладает лучшими показателями теплоизоляции, полиизоцианурат (PIR) обеспечивает высокий уровень пожаро- и теплоизоляции, а Rockwool дает успешные результаты по огне- и звукоизоляции.

Кровельные системы из сэндвич-панелей Assan

спроектированы с крышкой, боковой загрузкой и мембраной из ПВХ / ТПО, чтобы удовлетворить любые потребности.

Master Panel 1000R4, первая сэндвич-панель с одинарной и настоящей крышкой, самым большим преимуществом которой является то, что фурнитура панели защищена от воздействия внешней среды благодаря накладному профилю, закрывающему место соединения панелей.• Master Panel Nova3 представляет собой сэндвич-панель с поперечной нагрузкой с тремя ребрами, Master Panel Nova4 с четырьмя ребрами, Master Panel Nova5 и Master Panel 1000R5 с пятью ребрами. Панели с боковой нагрузкой могут применяться в качестве кровельного покрытия с уклоном 10%, и их самым большим преимуществом является быстрая установка благодаря стыку панелей с боковой нагрузкой.

Master Panel 1000R5M используется для покрытия террасных крыш. Нижняя поверхность панели выполнена из металла (окрашенный оцинкованный лист), а верхняя поверхность покрыта мембраной.Таким образом, после монтажа на строительной площадке не потребуется дополнительное покрытие гидроизоляционным материалом, что позволит сэкономить время и трудоемкость.

Мастер-панель 1000R5T безопасно используется в зданиях с повышенной пожарной опасностью и зданиях, где требуется максимальная огнестойкость и обеспечивает безопасный проход из широких проемов благодаря своей форме с пятью ребрами. Кровельное покрытие можно наносить с уклоном 10%. Он обеспечивает преимущество в быстрой установке благодаря боковому соединению панелей.Обладает высокими акустическими характеристиками благодаря наполнителю из минеральной ваты.

В этом каталоге вы можете найти свойства продукта и основные сведения об установке.

Кровельные панели SIP

| Структурная теплоизоляционная панель

Структурные изолированные панели Thermocore представляют собой высококачественные пенопластовые панели, подходящие для наружных стен и крыш в жилых и коммерческих помещениях.Этот цельный продукт, предназначенный для ограждения деревянных каркасных конструкций, бревенчатых конструкций и обычных зданий, является полностью конструкционным и может заменить обычный каркас в большинстве случаев применения. Поскольку панели Thermocore изготавливаются по индивидуальному заказу, они обеспечивают широкую свободу дизайна.

Базовая композиция

Каждая панель состоит из полиуретановой изоляционной сердцевины с внутренней и внешней обшивкой из ориентированно-стружечной плиты. Панели изготавливаются точно на заказ по чертежам с помощью процесса впрыска пены, при котором полиуретан приклеивается непосредственно к коже.Они включают в себя предварительно установленные уголки, дверные упоры, оконные упоры, подложку и коробки для электрических кабелепроводов. Предварительно спроектированные карманы коллектора и балки отлиты в панели.

Физические свойства

Общая толщина: 6-7/16″, 8-1/4″ (+/- 3/8″)

Внутренняя/внешняя обшивка: 7/16″ ориентированно-стружечная плита. Все OSB предназначены для наружных работ и имеют рейтинг APA/Teco для использования в конструкциях

.
Изоляционный сердечник

Плотность 2,2 фунта, класс 1, пена с закрытыми порами.Не содержит формальдегида и фреонов. Между обшивками вводится самоклеящаяся полиуретановая пена, обеспечивающая прочное, превосходное сцепление и структурную целостность. Пена обладает следующими свойствами:

Кровельная панель Thermocore R-40 6-½”

Кровельная панель Thermocore R-50 8 ¼”

На панели

Thermocore распространяется ограниченная пожизненная гарантия от расслоения.

Пожарная безопасность
  • Огнестойкость пены: Класс I
  • Распространение пламени: 20 (ASTM E-84)
  • Дымообразование: 300 (ASTM E-84)
  • Структурная целостность: пенополиуретан представляет собой термореактивный пластик, который не плавится и сохраняет структурную целостность до тех пор, пока не будет израсходован
  • .

CladBoy: вакуумный подъемник для сэндвич-панелей и др.

Модульная конструкция

CladBoy — универсальный вакуумный подъемник для монтажа кровельных и стеновых панелей из сэндвич-панелей.Благодаря своей модульной конструкции подъемник может иметь различные конфигурации и поэтому подходит для различных способов установки. Легко устанавливаются как длинные, так и короткие панели.

ХАРАКТЕРИСТИКИ

  • Поворот на 360° с фиксатором на каждые 90°
  • Поворот на 90°

ХАРАКТЕРИСТИКИ

Тип CB4 CB5
Грузоподъемность 800 кг 800 кг
Максимальная длина панели крыши 25 м 25 м
Максимальная длина панели стены 14 м 14 м
Собственный вес 125 кг 150 кг
Вакуумный контур(ы) Одноконтурный Двухконтурный

Установка на крыше и стене

Сэндвич-панели длиной до 25 метров и весом до 800 кг легко монтируются, плоские или наклонные.Этот подъемник (оснащенный одноконтурной или двухконтурной системой безопасности) подходит для монтажа горизонтальных и вертикальных стеновых панелей типа «сэндвич» длиной до 14 метров или весом до 800 кг. Используя CladBoy в правильной конфигурации, можно предотвратить перекручивание панелей.

Проекты реконструкции

CladBoy часто используется в проектах реконструкции. Во многих случаях это связано с удалением асбестовых крыш. Например, чтобы избежать слишком долгого воздействия погодных условий на беспривязное содержание или стойла для молодняка, большое значение имеет скорость установки.Помимо установки панелей из теплоизоляционной черепицы, CladBoy хорошо подходит для установки:

  • Изогнутые многослойные кровельные панели;
  • Сэндвич-панели со встроенными системами солнечной энергии
  • Стеновые панели из толстой минеральной ваты
  • Стальные кровельные листы

Подходит для всех типов сэндвич-панелей

Стандартные вакуумные присоски подходят для широкого спектра обычных стеновых и кровельных панелей. Специальные наборы присосок доступны для других профилей, таких как гофрированные профили и профили из черепицы.

Транспортировка и хранение

Транспортировка и хранение также были учтены. Транспортная рама состоит из разных частей модульного подъемника. Это обеспечивает транспортировку без повреждений и простой монтаж вакуумного подъемника. Кроме того, имеется чехол для защиты подъемника от грязи и дождя.

SAB Сэндвич-панели для стен и крыш

На этих страницах представлен исчерпывающий список вариантов сэндвич-панелей SAB из пенополиуретана PIR.Панели классифицируются по двум группам: применение для крыш и стен

.

Характеристики сэндвич-панелей
  • Подходит для наружных стен, перегородок и крыш
  • Сборные строительные элементы для быстрого и беспроблемного монтажа с минимальным риском на строительной площадке
  • Их легкий вес от 12 до 16 кг/м2 также означает, что конструкции и фундаменты могут быть относительно легкими
  • Отличные изоляционные свойства
  • Все панели из пенополиуретана, поставляемые SAB-proiel, не содержат волокон и гидрохлорфторуглеродов (ГХФУ)
  • Сэндвич-элементы из пенополиуретана
  • относятся к категории B-s2,d0 в соответствии со стандартом EN 13501-1.
  • Огнестойкость 30 минут для SAB WB EW30 и SAB W EI30
  • Доступен в широком диапазоне покрытий и цветов
  • Визуально гладкий внешний вид благодаря специальному ребру
  • Простое крепление к несущей конструкции позволяет легко и недорого расширить здание
  • Расширенные гарантии на несущую способность и срок службы

Изоляция из сэндвич-панелей

Внутренняя и внешняя обшивка сэндвич-панелей не соприкасаются, что устраняет образование мостиков холода и обеспечивает превосходную теплоизоляцию.Звукоизоляционные свойства панелей из пенополиуретана также превосходны и составляют примерно 26 дБ. Большинство сэндвич-панелей в стандартной комплектации снабжены воздухонепроницаемым уплотнением в месте соединения.

Защитная пленка на сэндвич-панели

Все сэндвич-панели поставляются с защитной пленкой на внешней обшивке. Если вам требуется дополнительная защита, закажите также возможность нанесения пленки на внутреннюю обшивку.

Рекомендации

При выборе сэндвич-панелей учитывайте: нагрузку, класс безопасности и требования к прогибу, а за технической информацией обращайтесь в отдел обслуживания продукции по телефону: +31(0)30 68 79 700.Если вы хотите отклониться от рекомендуемой максимальной длины, свяжитесь с отделом продаж по телефону: +31(0)30 68 79 700 или отправьте электронное письмо через контакт.

В прошлом мы также предлагали панели из минеральной ваты RockPro, но с января 2012 года мы больше не производим панели этого типа. Мы также больше не поставляем минераловатные панели Monopanel.


Стеновые панели WB и W

Панели из пенополиуретана для стен и фасадов, поставляемые SAB, характеризуются сочетанием высоких показателей изоляции и малого веса.


Стеновые панели Carrier

Панели SAB-Carrier из пенополиуретана для стен и фасадов, поставляемые SAB, характеризуются сочетанием высоких показателей изоляции и малого веса. Вместе со вторым слоем профлиста можно проектировать и делать красивейшие постройки.


Стеновые панели FA

В этой части обзор сэндвич-панелей SAB FA, сертифицированных FM Approval.


Кровельные панели

Превосходные свойства PIR-панелей SAB также идеально подходят для использования на крышах.В зависимости от желаемой изоляции они способствуют созданию более энергоэффективного здания.


Укладка и обработка

Продукты, разработанные специально для строительного проекта, помогают добиться плавного и эффективного строительного процесса. SAB-profiel предлагает ряд возможностей для дальнейшей индивидуализации и упаковки (штабелирования) сэндвич-панелей.

Кровельная сэндвич-панель с наполнителем PUR/PIR, тип PW PUR-D, PW-PIR-D

Кровельная панель PW PUR-D / PIR-D

Применение

Панель

PW PUR-D / PIR-D применяется в качестве крыш и кровельных покрытий.

Панель характеризуется очень хорошими теплоизоляционными свойствами и прочностью, а также очень высокими свойствами огнестойкости (PW PIR-D)

В частности, панель PW PUR-D / PIR-D может применяться в:

  • Промышленные здания,
  • Склады и логистические центры,
  • Коммерческие здания и офисы,
  • Объекты пищевой промышленности,
  • Сельскохозяйственные объекты
  • Спортзалы.

Панели могут быть выполнены модульными шириной 1130 мм.Длина панелей PW PUR-D / PIR-D составляет от 2000 до 16000 мм, а доступные толщины: 40, 60, 80, 90, 100, 120, 160 мм. Технические параметры и свойства панелей представлены в следующей таблице.



Таблица технических параметров панелей PW PUR-D / PIR-D

толщина [мм] 40 60 80 100 120 160
модульная ширина [мм] 1050
длина 1) [мм] 2000 ÷ 16000
вес 2) [кг/м 2 ] 10,2 11,0 11,8 12,2 13,4 15,0
коэффициент теплопередачи Uc [Вт/м 2 K] 0,50 0,35 0,27 0,22 0,18 0,14
звукоизоляция Rw [дБ] 23
реакция на огонь PUR НПД
реакция на пожар PIR Б-с1, ​​д0
устойчивость крыши к внешнему огню PUR Бруф(т1)
устойчивость крыши к внешнему огню PIR Бруф(t1) и Бруф(t2) и Бруф(t3)
Класс огнестойкости крыши PIR 3) НПД № 30 3)
Класс огнестойкости крыши PIR 3) НПД REI 30 3)
антикоррозийная защита внешний C1, C2, C3 (C4 ÷ C5) 4) , внутренний A1 (A2 ÷ A5) 4)
органические покрытия SP 25, PU, ​​AGRO, FOOD SAFE и другие 4)
внешняя облицовка оцинкованный лист 0,5 ÷ 0,6 мм 5)
внутренняя облицовка оцинкованный лист 0,4 ÷ 0,5 мм 5)
доступные профили внешняя облицовка Т; ; внутренняя облицовка L, R 6) , G 6)
изолирующий сердечник жесткая пена общей плотностью 40 кг/м3 с закрытыми ячейками PUR (полиуретан) / PIR (полиизоцианурат)
приложение прерывистое применение на крышах и кровельных покрытиях

1) длина зависит от цвета внешней облицовки и толщины панели
2) средний вес сэндвич-панели с 0.Внешняя облицовка толщиной 5 мм, включая допуск продукта
3) Для получения более подробной информации об Общих условиях продажи посетите сайт www.paneltech.pl
4) органическое покрытие, выбранное на основе долговечности и условий применения. Выбор покрытия осуществляется
путем экологической оценки и на основании анкеты, заполненной Заказчиком,
одобрено производителем стали и Paneltech
5) другие типы стали выбираются в соответствии с условиями применения и одобрены Paneltech
6) Панели с облицовкой G – гладкая или R – пазовая могут иметь микрозавивку, что может повлиять на эстетическую привлекательность изделия

в наличии облицовочные профили

Т – трапециевидный (наружный)

L – линейный (внутренний)

П – канавка (внутренняя)

G – гладкая (внутренняя)

Производитель кровельных листов из сэндвич-панелей Glamet и Centesimal.

Metecno – хорошо известное имя в области кровельных листов из сэндвич-панелей. Компания была основана в Индии в 2005 году. Компания производит кровельные листы/панели, стеновые панели, теплоизоляционные панели и двери для холодильных камер. Он представлен более чем в десяти странах, включая Индию. Продукты Metecno поддерживаются профессиональным обслуживанием. Одним из продуктов Metecno является кровельный лист из сэндвич-панелей.

Что такое листы сэндвич-панелей?

Листы сэндвич-панелей, также известные под общим названием листов ППУ, представляют собой предварительно изготовленные отдельные куски жесткого пенополиуретана, зажатые между двумя металлическими листами.ППУ приклеивается к металлическим листам, обеспечивая изолирующий эффект. В то время как кровельные листы из сэндвич-панелей популярны, они также находят применение в возведении стен.

Сэндвич-панель Metecno

состоит из двух обшивок из относительно тонких металлических листов. Чтобы удовлетворить потребности кровли, сердцевина имеет соответствующую прочность, но при этом имеет небольшой вес. Он имеет достаточную жесткость в направлении, нормальном к лицевой стороне панели. Сердцевина изготовлена ​​из прочного полиуретана. Облицовка выполнена из стали или алюминия, что делает кровлю долговечной.Листы сэндвич-панелей Metecno доступны толщиной от 30 до 120 мм. Они доступны шириной от 1000 мм до 1200 мм. Максимальная длина каждой панели составляет 15 метров.

Благодаря своей конструкции листы сэндвич-панелей Metecno имеют неотъемлемое преимущество перед обычными панелями, используемыми для кровли. В том числе:

  • Высокая несущая способность при малом весе
  • Отличная и долговечная теплоизоляция
  • Абсолютная гидро- и пароизоляция
  • Отличная воздухонепроницаемость и отсутствие тепловых мостов, что обеспечивает значительную экономию энергии.
  • Облицовка с обработанной поверхностью, обеспечивающая устойчивость к атмосферным воздействиям и агрессивным средам
  • Емкость для быстрого монтажа без подъемного оборудования; более легкая установка в неблагоприятных погодных условиях
  • Простой ремонт и замена в случае повреждения
  • Долгий срок службы и очень низкая стоимость обслуживания
  • Хорошая звукоизоляция
  • Приемлемая огнестойкость и огнестойкость

Таблица безопасных пролетов

Metecno гарантирует значения наружной поверхности из стали, 0.толщиной 5 мм и внутренней поверхностью из стали толщиной 0,4 мм или с обеими сторонами из алюминия толщиной 0,6 мм с внешней поверхностью из алюминия толщиной 0,6 мм и внутренней поверхностью из стали толщиной 0,5 мм. Пролеты на метр в зависимости от равномерно распределенной перегрузки P (кгс/м2) были получены в результате испытаний под нагрузкой, проведенных в лабораториях Metecno, и обеспечивают прогиб f

При меньшей наружной и/или внутренней толщине стали, чем указанные выше, гарантия по допустимым нагрузкам для пролетов, указанных в таблице, сохраняется, а по пределу прогиба и коэффициенту запаса не сохраняется.

Metecno предлагает множество профилей кровельных сэндвич-панелей. В Mamata мы являемся поставщиками кровельных панелей Glamet и кровельных панелей Mono.

Сэндвич-панели Metecno Glamet

Эти традиционные кровельные листы, не содержащие хлорфторуглеродов, используют самонесущий полиуретановый изоляционный материал для скатных крыш. Хотя он предназначен для работы при уклонах 7% и более, Metecno Glamet можно использовать при уклонах менее 7% при наличии технической консультации экспертов.

Добавить комментарий

Ваш адрес email не будет опубликован.
