Установка откатных ворот своими руками видео: Как сделать откатные ворота своими руками, пошаговая инструкция с чертежами и схемами.

Содержание

Откатные ворота своими руками пошаговая инструкция сайта vorotnet

Что потребуется для изготовления ворот своими руками?

1. Сварочный аппарат, бытовой трансформаторный подойдет вполне. Сварочный ток должен быть не ниже 130 А. Следите за тем, что бы аппарат не перегревался при работе. Желательно, конечно, иметь сварочник инверторный, но он стоит намного дороже. Аппарат должен иметь рукава и маску.

2. Электроды. Пачки 3х мм универсальных электродов хватит на изготовление ворот с калиткой.
3. Болгарка или отрезная машинка, любого типоразмера.

4. Отрезные круги на маленькую болгарку (125мм) потребуется около 7 + 2-3 зачистных.

5. Молоток.

6. Уровень.

7. Шуруповерт с насадками под крепление профлиста(либо заклепочник).

8. Саморезы(либо заклепки) – 200 шт.

9. Комплект фурнитуры для откатных ворот.

10. Профнастил около 10 м.кв.

11. Труба 60*40 — 20 м.

12. Труба 40*20 — 20 м.

13. Труба 60*60 — 7 м.

14. Швеллер 16 – 20 см, его длинна должна быть равна половине ширины проема(если проем 3,6 метра – длинна швеллера 1,8 м).

15. Арматура сечением 10 – 14 мм.

16. Краска — 1 банка.

17. Грунтовка – 1 банка.

18. Растворитель — 1 банка.

19. Герметик.

20. Автомобильный противокоррозионный грунт — 1 баллончик.

Что касается подбора комплектующих для откатных ворот, они бывают нескольких видов, в зависимости от веса и длины проема Ваших ворот и имеет стандартный комплект:


  • консоль (она же балка, направляющая) — это основа всей системы, это рельс, внутри которого располагаются ролики, благодаря чему, створка ворот может сдвигаться
  • две роликовые каретки крепятся на фундаменте, сами ролики находятся внутри консоли
  • верхний ролик не дает полотну ворот раскачиваться, удерживает его в строго вертикальном положении
  • концевой ролик  не дает створке провисать в закрытом положении, фиксирует её
  • верхний улавливатель «принимает» полотно ворот, не давая ему перекоситься при закрытии
  • нижний улавливатель «принимает» полотно ворот, не давая ему перекоситься при закрытии
  • заглушки для консоли защищают консоль от грязи, пыли, песка и влаги


Автоматика для откатных ворот выполняет функцию автоматического открытия и закрытия Ваших ворот. Это не является обязательным элементом откатных ворот, скорее это шаг в сторону Вашего личного комфорта. В первую очередь, у владельца автоматических откатных ворот отсутствует необходимость покидать машину для того, чтобы открыть ворота. И, неважно, ливень, снег, град или маленький дождик, автоматика для откатных ворот избавит владельцев от необходимости возиться с открытие ворот. Чтобы в будущем у Вас не возникло никаких проблем с Вашими откатными воротами, лучше заранее побеспокойтесь о правильном выборе автоматики. Так же, как и в выборе коплектующих для откатных ворот, выбор автоматики зависит от веса и длины ваших ворот, а так же от частоты использования ворот. От этого будет зависеть то, какой мощности Вам необходим привод. Также обратите внимание на различные функции, которыми обладают различные электроприводы, сравните материалы, из которых сделаны детали механизма и корпуса. Стандартный комплект автоматики включает в себя:

  • Электропривод – двигатель, который приводит створку ворот в движение
  • Зубчатая рейка – передает движение с привода на сами ворота, крепится к створке ворот
  • Фотоэлементы – заботятся о безопасности Вас и Вашего автомобиля, определяя помеху в створке ворот. Если будет обнаружен какой-либо объект, ворота остановятся, и начнут двигаться в противоположную сторону
  • Пульт управления — служит для подачи команд на открытие-закрытие ворот
  • Сигнальная лампа – оповещает об ошибках в работе откатной системы, а также о ее движении

Теперь, можно перейти к описанию работ. Итак, первым делом нужно рассчитать вес и размер будущих откатных ворот. Как упоминалось выше, это крайне важно, поэтому отнестись к этому нужно серьезно. Воспользуйтесь правилом «семь раз отмерь – один отрежь». Дело в том, что чем тяжелее будут ворота, тем более прочную и дорогой комплект фурнитуры для откатных ворот и более мощный электропривод вам нужно будет заказывать. От размера створки ворот зависит то, какой длины консоль Вам понадобится. Ширина проема откатных ворот рассчитывается в зависимости от того, какой у Вас автомобиль (легковой, грузовой) и от того насколько широкая улица. Лучше всего поставить две палки и попробовать заехать между ними со стороны улицы – получилось, значит, примерно, таким и должен быть заезд, а если вы сбили одну из палок, проезд лучше расширить. Получив размеры ширины проёма, Вам необходимо вычислить размер противовеса ворот, для этого воспользуйтесь простой формулой: (половина от 100% ширины проёма ворот это и есть размер противовеса). И так если длина проёма ворот составляет 4 метра, то длина противовеса 2 метра, а длина всего полотна ворот составляет 6 метров.

Подготовка опорных столбов

Необходимо установить правильно опорные столбы, к которым в свою очередь будут крепиться откатные ворота. Опорный столб, может быть какой угодно — это может быть кирпичный или бетонный столб, швеллер, дубовый брус и т.д. Рекомендуем — бетонировать столб (на глубину промерзания грунта) от 1м, столбы устанавливаем под уровень, затем заливаем раствором. В кирпичных и бетонных столбах необходимо предусмотреть металлические закладные по 3 штуки на каждом из столбов, равномерно расположить, примерно, на расстоянии от края по 10 см со стороны проема. Самый оптимальный размер такой закладной 10 х 10 см. и она должна быть расположена «заподлицо» с отделкой столба.


На опорные столбы со стороны ворот закрепляем вертикально трубы 60 х 60 (фальш-столбы) по высоте полотна плюс 10 см. Фальш-столб возле фундамента называется боковым и может быть выполнен в виде рамы, противоположный ему — приёмным или разгрузочным, так как он принимает и удерживает полотно между открываниями. К боковому столбу на нужной высоте прихватываем поддерживающую планку с роликами.

Фундамент для откатных ворот

Для заливки фундамента под основание откатных ворот нужно вырыть яму со стороны отката ворот. Её длина должна составлять 50% от ширины проема ворот, то есть, если ширина проема Ваших ворот 4 м., то длина ямы под фундамент должна составлять 2 м.. Ширина ямы должна быть не менее 40 см, а глубина, как указано выше, должна  превышать на 200 мм критическую глубину промерзания, это, примерно, 1,3 м, то есть, глубины 1,5 м под фундамент будет достаточно.

Далее, займемся закладной конструкцией для откатных ворот. Вам нужен швеллер 16 — 20см. шириной, а так же арматура сечением 10 — 12 мм. Выберите ровную площадку. Установите швеллер так, чтобы он лежал на ребре. Нарежьте шлифмашинкой или болгаркой арматуру отрезками 1,2–1,5 м., получатся так называемые «ножки». Далее, привариваем «ножки» к внутренней стороне полок швеллера. Но для большей прочности, советуем Вам обварить ножки закладной вертикальными прутьями. Установите закладной элемент фундамента для Ваших откатных ворот в подготовленное место по уровню, «ножками» вниз. Его верх должен идеально совпадать с уровнем заезда(«0» участка).
Если все правильно, можно приступать к бетонированию. Фундамент под откатные ворота должен выстаиваться, не менее недели, а по строительным нормам и правилам (СНиП) — один месяц, а если быть точнее 28 дней.

Внимание! В случае, если Вы захотите предусмотреть установку автоматики для откатных ворот, то под проезжей частью вам будет необходимо проложить кабель силовые и сигнальные кабеля

Проведение электропроводки под автоматику для откатных ворот

Для электропроводки Вам понадобится:

— силовой кабель 3х1,5 в уличном исполнении (для питания привода ворот), длиной от электрического щита до точки установки привода

— сигнальный кабель 2х0,5 с усиленной изоляцией, чтобы подключить фотоэлементы и сигнальную лампу (длина определяется на месте установки ворот)

— стандартный телевизионный кабель, соединяющий приёмное устройство с выносной антенной (длину определяет расстояние от антенны до радиоприёмника) в случае ее установки

— гофрированная ПНД труба диаметром от 20 до 32 мм, для прокладки кабелей под землёй.

   В случаях, когда вы колеблетесь, оснащать или не оснащать свои ворота приводом, подводящие кабеля рекомендуется заложить. Так как, после заливки фундамента, скрытая закладка кабелей потребует больших дополнительных затрат.

Вывод электрического кабеля в гофре, необходимо произвсети на расстоянии не менее 50 см от проема ворота(на эскизе отмечено буковкой «А»), и в 5-7 см от швеллера в бетоне(расстояние «Б»). В эту же точку необходимо свести кабеля с фотоэлементов и сигнальной лампы.

Изготовление ворот

 Пока выстаивается фундамент, можно заняться изготовлением полотна откатных ворот. Подготовьте ровную площадку (место сборки). Разметьте на ней прямоугольник 6 х 2 метра, и, начиная с любого угла, забейте в землю 6 деревянных упоров по контуру прямоугольника. Воспользуйтесь уровнем, чтобы выровнять упоры друг относительно друга в горизонтальной плоскости и сделайте контур из жестких, деревянных или металлических лаг. Укрепите получившуюся конструкцию саморезами.

Используя шлифмашинку,  разрежьте профильные трубы 60х40х2 (для конструкции рамы) под необходимые вам размеры. Должны получиться нижний (базовый) горизонтальный профиль и верхний, два вертикальных профиля, и профиль противовеса согласно произведенным расчетам. Зафиксируйте друг относительно друга точечной сваркой в местах соединений элементы рамы, и рулеткой проверьте диагонали получившейся конструкции. Размер диагоналей должен быть одинаков. Еще проверьте угольником углы 45 и 90 °. Если отклонений по углам и диагоналям рамы нет, проварите места соединений элементов рамы сплошным сварочным швом. Места соединений рамы после сварки должны стать герметичными.

Далее, укрепим полотно откатных ворот рёбрами жесткости (внутренний каркас рамы). Используя шлифмашинку (болгарку), разрежьте согласно вычисленным размерам профильные трубы  40х20х2, предназначенные стать рёбрами жесткости и местами крепления зашивки откатных ворот. Резать необходимо таким образом, чтобы после сварки места соединений стали герметичны. . Строго придерживайтесь размеров. Зафиксируйте профильные трубы в местах соединений при помощи точечной сварки, и приступайте к измерениям. Проверяются диагонали конструкции рамы и углы 45 и 90°.

Если отклонений нет, места соприкосновения рёбер жесткости и силовой рамы приварите короткими по 15 мм швами с шагом до 500 мм. Загладьте все сварочные швы на полотне ворот шлифмашинкой.

Не забудьте замазать получившиеся зазоры между основной рамой и внутренним каркасом силиконовым герметиком. Обеспечьте нормальную гидроизоляцию Вашей конструкции, не забыв о сварочных швах. В последнюю очередь, выполните грунтовку и покраску полотна откатных ворот.

Мы рекомендуем использовать алкидную эмаль или краску фирмы Хамрайт (Hammerite). Наносите не менее 2-х слоев до полного высыханием между слоями.

Когда рама ворот высушена, ее можно зашивать. Для этого используют самые разные материалы в зависимости от личных предпочтений. Профнастил используют чаще всего, он легок и удобен в установке.

Монтаж откатных ворот

На заранее подготовленном фундаменте для откатных ворот (швеллер) размещаем роликовые каретки как можно дальше друг от друга. Нужно помнить, что накатной ролик (концевой ролик) имеет размер, примерно 150 мм, поэтому ближнюю к проему каретку отодвигаем, учитывая это расстояние в 150 мм, а каретку, которая дальше от проема тоже выставляем таким образом, что бы она не выбила заглушку с другой стороны направляющего рельса при закрытии ворот.

Далее, одеваем раму откатных ворот на роликовые каретки и выставляем откатные ворота по уровню. Платформы кареток слегка прихватываются сваркой к швеллеру. Прокатите полотно ворот до конечных положений открытого и закрытого проёма ворот. Если возникают трудности с полноценным открытием или закрытием проёма ворот, сбейте болгаркой прихваты и внимательно скорректируйте расстояние от правого или левого краёв швеллера до опорных роликовых тележек.

Многие люди, решившие изготовить раздвижные ворота своими руками, пытаются крепить роликовые тележки к швеллеру не при помощи сварки, а при помощи шпилек и гаек (благо в роликовых тележках предусмотрены отверстия под шпильки). Стоит ли игра свеч? Так обычно поступают люди, делающие первые раз в своей жизни самодельные откатные ворота. Они считают, что в этом случае роликовые тележки можно регулировать, снимать и т.п. Вы столкнетесь с большим объемом работ (сверление швеллера, нарезания резьбы, очень точная установка швеллера и т.п.). Плюс из-за малейшей ошибки (отклонение на несколько миллиметров) потратите на сварку целые дни возни над шпильками! И будете вынуждены просто срезать шпильки и приварить ролики непосредственно к фундаменту для откатных ворот. Просто не стоит заваривать ролики для ворот в труднодоступным местах, куда затруднен доступ маленькой болгаркой. При необходимости снять или передвинуть роликовую тележку подрезаем сварной шов и сдвигаем ролики в нужном направлении. Процесс можно повторять много раз без малейшего ущерба для механизмов ворот. Да, использование шпилек эстетичнее и правильнее, но очень редко используется из-за высокой точности установки фундамента под откатные ворота.

С нашей точки зрения, лучше использовать компромиссный вариант — готовые площадки со шпильками под ролики для откатных ворот. Площадки привариваются к фундаменту для откатных ворот при помощи сварки, а сами ролики для откатных ворот крепятся к площадке при помощи шпилек и гаек. Это немного дороже, но избавляет Вас от ненужной возни и затрат времени.После того, как вы убедились в правильности установки кареток обвариваем платформы кареток полностью, важно добиться желаемого результата (отсутствие перекосов, правильное положения ворот в уровне).

Пластину с поддерживающими роликами привариваем к опорному столбу, и регулируем крепление роликов таким образом, что бы зазор с каждой стороны от створки ворот составлял 2-3 мм.

Затем необходимо вставить накатной ролик (концевой ролик) и привариваем нижний уловитель. Нижний улавливатель крепится так, что бы он был на 3-4 мм выше концевого ролика в направляющей, которая еще не вошла в ловитель. Это необходимо для разгрузки роликовых кареток.

Верхний улавливатель крепят на высоте 1,6-1,8 метра, что бы фиксировать створку сверху, от ветра или от вандалов.

   И последнее – наденьте заглушки на торцы консоли, чтобы защитить ее от попадания влаги и мусора внутрь нее.

   Всё, ваши ворота готовы к использованию.

   Таким образом, сделав откатные ворота своими руками, вы выигрываете сразу по многим пунктам:

  • Вы экономите свои деньги
  • Вы приобретаете только качественные комплектующие для откатных ворот, потому что выбираете их лично, опираясь только на свое желание добиться желаемого результата, а, не исходя из того, что завалялось на складе у посредников
  • Вы проводите все работы качественно и вдумчиво, потому что делаете все для себя.

Как сделать откатные ворота самому: видео, фото

Многие знают, что встречаются распашные и раздвижные ворота. Первый вариант подходит далеко не каждому, ведь распашные конструкции занимают достаточно большое количество места. В итоге, зона открывания становится непригодной. Это место нельзя не использовать ни для каких других целей. Если Вы являетесь владельцем частного дома, то целесообразно сделать откатные ворота своими руками металлические, представляющие собой одну из разновидностей раздвижных конструкций. Они осуществляют движение вдоль забора, а непосредственно для своего открывания не требуют дополнительного пространства, что является неоспоримым преимуществом.

Сравните цены на монтаж откатных ворот — скидки до 40%.



Как сделать откатные ворота самому пошагово

Если сделать откатные ворота самому, то ими можно легко пользоваться в любую погоду. Теперь даже большое количество снега не помешает открыться этой конструкции. Принцип функционирования таких конструкций очень прост. Створки ворот осуществляют движение по направляющим вдоль забора. Если Вы знаете, как пользоваться сварочным аппаратом, при этом есть огромное желание, то узнаете, как сделать откатные ворота своими руками, при этом поймете, что ничего сложного в этой работе нет.

Итак, рассмотрим все по шагам:

  1. Для начала следует определиться с шириной своих будущих ворот. В данном случае нужно учесть, какова ширина Вашего автомобильного транспортного средства. Кроме того, нужно определить пространство для свободного въезда машины. В среднем ширина откатных ворот составляет 2,5 метра.
  2. Создается цементный фундамент под ворота, куда залаживается швеллер, благодаря чему будет наблюдаться жесткое крепление несущих опор. Именно к швеллеру будут крепиться опоры по ширине ворот. В фундаменте устанавливается металлическая направляющая, по которой будут двигаться ролики откатных ворот. Далее переходим к укреплению упоров – стопоры с обеих сторон.
  3. Для изготовления рамы откатных ворот можно использовать квадратную трубу, размеры которой 60х40 мм. Теперь необходимо взять в руки сварочный аппарат, с помощью которого приваривается несущая балка к трубе.
  4. Следующий этап подразумевает собой прикрепление к раме подрамника из трубы 20х20 мм, используя все ту же сварку. Непосредственно сам подрамник можно обшить материалом, из которого выполнен забор. Монтируем поддерживающие ролики уже на готовые створки ворот.
  5. На последнем этапе производится, собственно, установка ворот на готовую конструкцию. Не забудьте отрегулировать их ход. Кстати, вполне реально сделать самостоятельно механические кованые откатные ворота с калиткой.

Видео о том, как сделать откатные ворота самому

Что такое откатные ворота. Разновидности и особенности устройства ворот. Как сделать откатные ворота своими руками. Материал и инструменты для изготовления откатных ворот своими руками. Как сделать откатные ворота своими руками: материалы, инструменты

Ворота – один из самых главных архитектурных элементов оформления участка частного дома. От правильного выбора конфигурации ворот зависит не только удобства заезда и выезда автомобиля, но и безопасность. Существует множество разновидностей конструкций ворот. О том, что такое откатные ворота, а также то, как сделать их своими руками, расскажем далее.

Особенности и разновидности конструкции откатных ворот

В основном в частных домах используют следующие типы ворот:

  1. Распашные. Состоят из двух, чаще всего равных, половинок, которые распахиваются внутрь двора или наружу. Преимуществом данного типа ворот является то, что для их установки и функционирования не нужно много пространства. Они станут идеальным решением для узких дворов, где места для хода откатной створки попросту нет. Недостатком распашных ворот является их сложная автоматизация.
  2. Откатные ворота. Являются одними из самых популярных видов. Состоят из одной, реже двух створок, которые раскрываются в две стороны. Имеют более сложную конструкцию, чем распашные, однако, за счет этого проще автоматизируются.

В настоящее время устанавливают несколько основных видов откатных ворот:

  • Подвесные ворота. Створка такой конструкции подвешена на специальной балке, которая соединяет два столба проема. Недостатком такой конструкции является то, что негабаритный транспорт, в случае необходимости, не сможет проехать через проем. Преимущество подвесных откатных ворот заключается в их надежности.
  • Рельсовые ворота. Особенности такой конструкции заключаются в наличии опорного рельса, по которому передвигается створка. Преимуществом рельсовых ворот является то, что они могут перекрыть воротный проем любой ширины, что нельзя сказать о консольных конструкциях. Однако, наличие препятствия в виде нижнего рельса не всегда допустимо.

  • Консольные ворота. Отличаются отсутствием опорных рельсов и подвесных балок в воротном проеме. Благодаря этому эксплуатационные характеристики данной конструкции существенно улучшаются. Все элементы данного типа ворот спрятаны за секцией забора, что улучшает их надежность. Недостатком консольной конструкции является ограниченность ширины воротного проема.
    Правда, для частного дома это не является решающим фактором.

Требования к установке ворот откатного типа

Установка откатных ворот консольного типа предполагает наличие определенных условий:

  • Ширина фронтальной части участка должна быть достаточной для свободного хода створки. Длина консольной створки равна ширине воротного проема плюс 2/5 ширины, а также плюс допуски по 200 мм с каждой стороны. Сторона забора, за которую будет «прятаться» створка, не должна быть меньше заданной длины. В противном случае, монтаж консольных ворот невозможен.
  • Металлоконструкция створки должна быть достаточно крепкой, чтобы выдержать боковые нагрузки. При ее изготовлении особое внимание следует уделить качеству сварных швов.
  • Фурнитура откатных ворот должна полностью соответствовать условиям эксплуатации — весу створки, ее длине, погодным условиям. Неправильно подобранная фурнитура может стать причиной проблем во время работы ворот.

Какие материалы и инструменты необходимы для изготовления откатных ворот

Для изготовления и монтажа откатных консольных ворот требует наличие определенных материалов.

Для изготовления створки нужны:

  • Труба профильная сечением 60 мм х 30 мм, толщиной стенки не менее 4 мм. Ее используют для изготовления внешней рамы створки.
  • Труба профильная сечением 40 мм х 20 мм, толщиной стенки не менее 4 мм. Ее используют для изготовления внутренней рамы створки.
  • Профнастил, лист стальной оцинкованный для обшивки каркаса ворот.
  • Электроды, саморезы для металла, грунтовка краска.

Для изготовления опорной рамы системы:

  • Швеллер №20 (ширина полки 200 мм) для изготовления опорной конструкции роликовых опор.
  • Арматура диаметром 8-10 мм. Для изготовления армирующего пояса фундамента опорной конструкции.
  • Анкерные болты для установки роликовых кареток.
  • Цемент, песок, щебень, вязальная проволока для заливки фундамента.

Для установки столбов:

  • Труба профильная сечением 100мм х 100 мм, для установки стержня столба.
  • Арматура диаметром 8-10 мм — для бетонирования столба, а также установки закладных.
  • Труба профильная сечением 40 мм х 20 мм — для установки нащельников.
  • Полоса шириной 50 мм для установки закладных.
  • Кирпич декоративный для обкладки столбов.

Фурнитура откатных консольных ворот:

  • Каретка роликовая с регулировочными пластинами– 2 шт.
  • Ролик верхний опорный – 1 шт.
  • Ролик нижний опорный – 1 шт.
  • Верхний и нижний улавливатели – по 1 шт.
  • Шина направляющая – 1 шт.
  • Заглушка торцевая 1 шт.
  • Электропривод и средства управления. Для автоматизации ворот продаются готовые комплекты, которые включают в себя электропривод, систему распознавания (брелок) и другие элементы управления.

Из инструментов понадобится:

  • Сварочный аппарат.
  • Дрель.
  • Шуруповерт.
  • Набор гаечных ключей.
  • Уровень, отвес, угольник, рулетка, карандаш, мел.
  • Бетономешалка. Мешать придется довольно много, поэтому лучше этот процесс механизировать.

Выбор материала для изготовления откатных ворот

Если с металлопрокатом все более или менее понятно, и ошибиться в его выборе практически невозможно, то выбирать фурнитуру откатных ворот довольно сложно и подойти к этому вопросу следует очень ответственно. Как правило, фурнитура продается в готовых комплектах, которые содержат в себе все необходимые элементы.

На что нужно обратить внимание при покупке фурнитуры:

  • Качество сборки деталей. Здесь компромисса быть не должно. Все детали должны быть изготовлены из высококачественной стали (не должно быть присутствия пластика). В роликовых каретках ролики должны быть стальными, собранными на качественных подшипниках. Направляющая должна быть прямой без изгибов.
  • Наличие гарантии со стороны продавца. Это очень важный момент. Если гарантия отсутствует, такой комплект не стоит покупать. Большие нагрузки и экстремальные условия эксплуатации могут стать причиной серьезных проблем в эксплуатации ворот. А менять роликовые опоры зимой – удовольствие «ниже среднего».

Очередность изготовления конструкции своими руками расчет и разработка проекта

Работы по изготовлению и установке откатных ворот своими руками проводят в следующем порядке:

  • Разработка и согласование проекта откатных ворот.
  • Подготовка фундамента и установка столбов с нащельниками.
  • Подготовка фундамента для опорного швеллера и его установка.
  • Сборка каркаса створки и обшивка ее профнастилом.
  • Установка фурнитуры откатных ворот.
  • Проверка правильности установки и тестовые испытания створки.
  • Установка автоматики.

Разработку проекта даже в случае самостоятельного изготовления и установки откатных ворот лучше доверить профессионалам. Они смогут сделать чертежи и подобрать фурнитуру под необходимую ширину воротного проема.

Установка столбов и фундамента откатных ворот

Первым этапом в строительстве откатных ворот является сооружение столбов:

  • Для этого копаются 2 ямы размером 500 х 500 мм и глубиной до 1 метра. На их дно отсыпается слой песка и щебня толщиной по 150 мм и тщательно утрамбовывается.
  • Затем на дно укладывается армирующий пояс из порезанной арматуры диаметром 10 мм.
  • В средину устанавливается столб из профильной трубы, который приваривается к армирующему поясу.
  • На данном этапе в трубу закладывается проводка для автоматизации ворот. Делать это нужно даже в том случае, если на данном этапе не планируется установка привода. Проводка может быть спрятана для будущих работ. Когда все готово, можно устанавливать опалубку и заливать ее бетоном.
  • Строить оба столба можно параллельно, чтобы не терять время. Как только бетон застынет, столб обкладывают декоративным кирпичом, делая при этом закладные для установки нащельников.
  • Далее возле столба, в сторону которого будет открываться створка, копают траншею шириной 400 мм, длиной равной половине ширины проема, и глубиной 1-1,5 метра. На дно также укладывается щебень и песок.
  • Затем к швеллеру снизу приваривается арматура, чтобы получилась так называемая банкетка. Затем в траншею устанавливается опалубка, в которую устанавливается металлоконструкция швеллера и заливается бетон. До полной прочности фундамент должен простоять не менее 25 суток.

Как изготовить раму и обшить полотно откатных ворот своими руками

Пока бетон фундамента сохнет, можно приняться за изготовления рамы створки.

Состоит она из внешнего каркаса и внутреннего каркаса.

Внешний каркас имеет форму трапеции, верхняя сторона которой равна ширине проема плюс 200 мм, нижняя – равна верхней + 2/5 длины.

Порядок работ:

  • Верхняя и нижняя стороны соединяются двумя вертикальными стойками высотой примерно 1700 мм и раскосом. Он необходимо для придания конструкции жесткости.
  • Все элементы свариваются между собой. При сварке необходимо обеспечить правильность углов и нахождение всех деталей в одной плоскости. После сварки сварные швы необходимо зачистить при помощи шлифмашинки.
  • Когда внешний каркас сварен, можно приступать к приварке внутреннего. Для этого используется труба 40 х 20 мм. Он необходим для крепления профнастила и придания всей конструкции жесткости.
  • Вертикальные трубы устанавливают таким образом, чтобы стык листов профнастила приходился на трубу.
  • Последним шагом к нижней трубе рамы приваривается направляющая из комплекта фурнитуры. Приваривают ее прихватками по 20-30 мм с шагом 300 мм.
  • После сварки внутреннего каркаса, его можно обшивать профнастилом, и производить покраску.

Установка механизма откатных ворот

Когда рама ворот готова, а фундамент окончательно выстоялся, можно приступать к монтажу механизма.

На швеллер монтируются роликовые каретки. Разместить их необходимо как можно дальше друг от друга. Однако, при этом стоит учитывать то, что размер нижнего концевого ролика составляет 150 мм, и, если каретку установить слишком близко к проему, створка не будет полностью закрываться. Заднюю каретку нужно устанавливать таким образом, чтобы при закрытии створки она не выбивала заглушку.

Роликовые каретки устанавливаются двумя способами:

  1. На регулировочные пластины.
  2. На прихватки.

В первом случае к швеллеру приваривается регулировочная пластина, в которую вкручены болты. Именно к ним крепится каретка. Этот способ более дорогой, однако, позволяет более точно выставить каретки.

Во втором случае каретку прихватывают к швеллеру, и при необходимости срезают болгаркой, корректируют и снова прихватывают. Если створка закрывается без проблем, ее обваривают окончательно. Этот способ боле быстрый и дешевый, однако, замена каретки в таком случае – дело проблематичное.

Как только каретки установлены, ворота выставляются по уровню. К ближнему нащельнику приваривается верхний опорный ролик. Он будет удерживать створку от падения.

К дальнему нащельнику привариваются нижний и верхний улавливатели. При этом площадка нижнего улавливателя выставляется таким образом, чтобы концевой (нижний опорный) ролик наезжал на нее и немного приподымал створку.

Концевой ролик устанавливается в передний торец створки ворот.

Установка и проверка работы откатных ворот

Когда все элементы консольных ворот собраны, можно установить створку и проверить ее работоспособность:

  • Створка по кареткам должна ходить свободно без особых усилий и посторонних шумов.
  • Концевой ролик должен заходить в нижний улавливатель таким образом, чтобы зазор между верхним улавливателем и створкой был минимальный.
  • Створка не должна люфтить. В закрытом состоянии она не должна шататься. Люфт может стать причиной выхода из строя верхнего поддерживающего ролика.
  • Если есть проблемы с вышеперечисленным, систему необходимо заново регулировать.
  • Ремонт или покупка деталей откатных ворот будет стоить гораздо больше потраченного на регулировку времени.

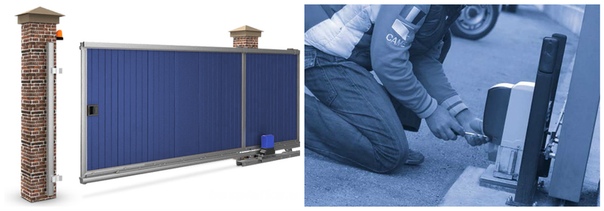

Выбор и монтаж электропривода

Для автоматизации открывания створки ворот используют специальные приводы. Они представляют собой электродвигатель с комплексом автоматики и насаженной на вал приводной шестерней. Вращаясь, шестерня передвигает прикрепленную к створке зубчатую рейку.

Помимо привода, в комплект автоматики ворот входят:

  • Оптические датчики. Они не дадут воротам закрыться, если в проеме будет находиться помеха.
  • Сигнальная лампа. Она предупредит пользователя о движении створки.
  • Антенна. Необходима для дистанционного управления воротами.
  • Шкаф управления.

Монтаж автоматики должен производиться исключительно специалистами, так как стоимость всей системы довольно высокая, а неверная центровка привода или его подключение к цепи может привести к выходу из строя.

Откатные ворота своими руками: видео

Каркас для раздвижных ворот своими руками — комплекты для раздвижных ворот

Изображение ниже
Комплект стоил 1850 долларов, и они сэкономили более 3000 долларов, сделав его самостоятельно! Эти раздвижные ворота стоили бы 5000 долларов, если бы их построила компания по производству ворот! Размер раздвижных ворот: 3000ммШx1800ммВ. Он был доставлен в Квинсклиф, штат Виктория.

В комплект входит
Инструкции, оцинкованная рама раздвижных ворот, рельсы, стойка и двигатель. 1 бесплатный вызов службы поддержки на месте, если это необходимо в районе Мельбурна, поэтому, если у вас возникнут проблемы при установке ворот, обязательно позвоните нам! Домашние мастера из разных штатов могут воспользоваться нашим номером 1300.

Монорельс поддерживает откатные ворота через подъездную дорожку с гравием, и его можно поставить, если нет твердой поверхности, к которой можно прикрепить откатные ворота, как показано выше! Монорельс стоит дополнительно $112.00

Вот готовый комплект раздвижных ворот своими руками, который один из наших клиентов закончил за одни выходные!
Электрические ворота

После:
Это фотографии готового проекта. Молодец Дэнни! У него был зазор между брусьями 10мм, проект получился отличный! Мы поставили раму откатных ворот, а также всю стойку и роликовое оборудование. Это был полный комплект, и больше ничего не требовалось.
Дэнни также приобрел у нас самодельные заборные панели, и все они были покрыты порошковой краской Satin Black.
Отличная работа Дэнни!

это не наклон а угол камеры
это меня насторожило!!!

Вид сзади на раздвижные ворота выше, показывающий распорки.
Отличная работа, Джон!

До:
На картинках показаны ворота до того, как Дэнни прикрепил таймер к своему набору раздвижных ворот, сделанному своими руками.
Размер раздвижных ворот
2400 мм x 1800 мм
Комплект раздвижных ворот
3 стойки с порошковым покрытием

Дэнни не хотел приобретать мотор для ворот, так как он был счастлив закрыть их вручную.

Как измерить для вашего комплекта раздвижных ворот Две верхние фотографии выше
Ричард — директор компании по производству осветительных приборов, и всего за 2 дня он прикрепил древесину и повысил ценность и безопасность своего дома.
Молодец Ричард !

Комплект раздвижных ворот с порошковым покрытием и рама для ворот своими руками.


На этих фотографиях частокол крепится к раме раздвижных ворот, сделанных своими руками, и мы абсолютно уверены, что это будет выглядеть фантастически! Отличная работа Тони!

Комплекты компонентов для раздвижных ворот

12/24 В постоянного тока

Нужен двигатель для раздвижных ворот своими руками

240 В
Низкое напряжение
      Солнечная энергия

Мотор для раздвижных ворот своими руками

Нужна рама для ворот своими руками

Каркас ворот своими руками

Создание собственных раздвижных ворот

Стальная стойка – любая длина

Библиотека ворот, которую мы завершили

Раздвижные ворота своими руками
Вид спереди
Облицован деревом Western Aust Jarrah, рама изготовлена ​​из оцинкованной стали. Эти ворота открываются и закрываются вручную.

Автоматические ворота | Установка и ремонт въездных ворот

Компания по установке электрических ворот рядом со мной

Автоматические въездные ворота: дает вам еще больший контроль над тем, кто имеет доступ к вашей жилой или коммерческой недвижимости

Вы думаете об установке автоматических въездных ворот в вашем доме или организации? Надежное решение для шлюза может дать вам гораздо больше контроля над тем, кто получает доступ к вашей собственности, звонит в дверь или беспокоит вас в течение дня.

Это также может иметь большое значение для предотвращения воров, мошенников или других людей с негативными целями.
Проще говоря, наличие ворот для вашей жилой или коммерческой недвижимости может обеспечить существенную безопасность, конфиденциальность и комфорт.
Вопрос в том, какой тип ворот подходит вам и вашему имуществу?

Установщики автоматических ворот
Компания Status Secure Fencing & Gates предлагает широкий выбор автоматических ворот для въездов в жилые дома Сан-Франциско, а также для владельцев компаний.

Независимо от того, ищете ли вы царственные ворота из кованого железа или более простые алюминиевые ворота, мы можем предоставить индивидуальное решение, соответствующее вашим потребностям.
Мы можем дополнительно предложить как раздвижные ворота, так и складные ворота, в зависимости от вашего стилистического выбора, а также ограничений по площади вашей собственности – среди прочего.

Исходя из опыта, мы понимаем, что многие клиенты выбирают шлюз для своего подъезда до того, как выбрать тип входа.

Их привлекает безопасность и защищенность, а также защита, которую может обеспечить шлюз, но они не всегда имеют в виду какой-то один внешний вид или тип шлюза.
Следовательно, мы создали нашу компанию, чтобы быть максимально полезными для клиентов.

Автоматические раздвижные ворота
Прежде всего, чтобы начать изучать наши альтернативы автоматическим раздвижным воротам (а также различные другие конструкции), вы можете просмотреть наш онлайн-профиль. Просмотр нашей коллекции изображений даст вам лучшее представление о том, что нам нужно предоставить и чего мы можем достичь в плане дизайна.Получение представления о том, что вам нравится или не нравится, значительно облегчит следующий этап процедуры выселения.

Мы предлагаем такой широкий выбор альтернатив — не только для входов, но и для ограждений и персональных экранов — мы считаем, что можем наиболее успешно обслуживать наших клиентов, используя рекомендации специалистов.

Пообщавшись с вами, обсудив вашу собственность, посмотрев несколько фотографий или, возможно, зайдя к вам домой или в компанию, мы можем предложить несколько вариантов типа ворот, которые, безусловно, хорошо подойдут для вашего здания.
Наши предложения адаптированы к вашему зданию, а также к его различным характеристикам, от количества комнат, с которыми вам нужно иметь дело, до строительного и ландшафтного дизайна.

Автоматические ворота с электроприводом, дополняющие ваш дом
Наша конечная цель постоянно состоит в том, чтобы помочь вам определиться с дизайном ворот, который украсит вашу собственность, будет великолепно выглядеть, а также обеспечит желаемую степень защиты или личной конфиденциальности.

Иногда лучшим выбором является автоматический складной подъезд.В других случаях это алюминий, а иногда железо.
Мы работаем с вами, чтобы найти идеальное решение.

Закажите установку уже сегодня
Вы готовы получить консультацию специалиста о том, что лучше всего подходит для вашего жилого дома: автоматические алюминиевые въездные ворота или въезды из кованого железа? Если это так, свяжитесь с Bay Area Lions Gate сегодня, чтобы организовать бесплатную оценку. Позвоните нам, а также назначьте встречу с нашим специалистом по воротам, а также со специалистами по безопасному ограждению.

Строительный набор Adjust-A-Gate 36–72 дюйма

Строительный набор Adjust-A-Gate 36–72 дюйма | Пожизненный забор

Магазин не будет работать корректно в случае, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Регулировка ворот

Функции
  • КОМПЛЕКТ ДЛЯ ВОРОТ, ПРЕДОТВРАЩАЮЩИЙ ПРОСЕС: Этот комплект фурнитуры для ворот имеет запатентованную систему анкерных тросов, которая предотвращает провисание и волочение ворот.Используйте его, чтобы починить существующие ворота или построить новые ворота шириной до 72 дюймов
  • ПРОСТОЙ В УСТАНОВКЕ: Строительный комплект Adjust-A-Gate устанавливается на месте, чтобы каждый раз идеально подходить к открыванию ваших ворот. Просто добавьте дерево или композит, чтобы они соответствовали вашему забору
  • УСТОЙЧИВОСТЬ К КОРРОЗИИ: Даже во влажную погоду из двухступенчатой ​​стальной рамы с порошковым покрытием
  • КОМПЛЕКТ ВКЛЮЧАЕТ: Вертикальная рама, распорки, петли для рамы, петли для стоек, стандартный комплект защелок для ворот, трос фермы и винты
  • РАЗМЕРЫ: 48»В x 36»-72»Ш

Инструкции по сборке Adjust-A-Gate

Пожизненная ограниченная гарантия на забор

Дополнительная информация
Дополнительная информация
Размер 36-72 дюйма

Специальная цена 85 долларов. 49 Обычная цена $94,99

Построй заборную калитку, как профессионал!

СДЕЛАЙТЕ ПРАВИЛЬНО С ПЕРВОГО РАЗА

Готов к установке с регулируемой шириной, чтобы избежать повторного измерения, повторной резки и повторной обработки

УСТАНОВИТЕ И ЗАБУДЬТЕ конструкция без сопротивления

ПРОСТАЯ И УНИВЕРСАЛЬНАЯ

Совместима с деревянными и композитными плитами; и деревянные, композитные и стальные стойки

ДОЛГОВЕЧНАЯ ДОЛГОВЕЧНОСТЬ

Ремонт существующих ворот: У вас старые провисшие ворота? Комплект стальных ворот Adjust-A-Gate — идеальное решение для выпрямления и укрепления ваших старых ворот.

Регулируемый: Телескопические штанги подходят для проемов ворот шириной от 36 до 72 дюймов. Резка не требуется!

Проходные двойные ворота: Приобретите 2 комплекта и комплект откидной штанги UL301 для создания двойных ворот шириной до 11 футов 11 дюймов.

AG72 Пошаговое видео по установке

  • Расшифровка видео

    Найдите центральную линию стойки и отмерьте шестнадцать дюймов вверх и вниз от отметки центральной линии.Полудюймовым сверлом просверлите отверстие, затем ввинтите петли, оставив зазор в один дюйм.

    Сначала свободно установите U-образные скобы. Установите рычаг ворот на место на нижней петле и затяните нижний U-образный кронштейн. Сдвиньте верхний U-образный кронштейн на место и затяните его. Вставьте перекладину в рычаг ворот, повторите со второй перекладиной внизу. Свободно вставьте боковой рычаг защелки и расширьте его, пока не останется зазор в один дюйм. Измерьте, отрежьте и поместите верхнюю направляющую во фланцы. Найдите предварительно просверленное отверстие на нижней стороне верхней перекладины и закрепите его.Наконец, постучите по маленькому отверстию в перекладине снизу рядом с петлями. Завершите крепление верхней направляющей шурупом по дереву. Используйте тот же процесс на нижней направляющей, не забыв просверлить отверстие на стороне петель небольшим сверлом. Добавьте второй винт через предварительно просверленное отверстие со стороны защелки и вставьте третий винт со стороны шарнира. Закончите, закрепив направляющие внешними винтами. На противоположной стойке установите приемник защелки на высоте 54 дюйма. Направьте на нее ответную планку со ствольной коробкой и закрепите двумя саморезами через предварительно просверленные отверстия.Во-первых, ослабьте талреп до тех пор, пока на каждом конце не останется всего несколько нитей. Найдите предварительно просверленное отверстие в верхнем внутреннем углу ваших ворот. Вставьте крючок талрепа. В противоположном нижнем углу сделайте петлю, вставив конец троса в зажим для троса, полностью ослабив его, и снова вставьте конец троса, чтобы получилась дюймовая петля. Вставьте крюк в предварительно просверленное отверстие, затем прикрепите кабельную петлю и затяните зажим. Наконец, обрежьте лишний кабель. Установите уровень на верхней направляющей, затем натяните стяжку тросов, чтобы поднять или опустить ее.Добавьте заборные пикеты, и все готово. Просто как тот. По вопросам или в службу поддержки клиентов звоните Джуэтту Камерону по телефону 800-955-2879, и наша команда будет рада помочь.

Обзор продукта

Самодельный ответ для новой постройки или, что еще лучше, замены уставших, провисших ворот с деревянным каркасом. Наш AG72 Adjust-A-Gate представляет собой стальную телескопическую раму профессионального уровня в легком и удобном для транспортировки полном комплекте. Столь простой в установке, он положит конец разочарованию, бросанию рулеток и творческому словарю, слишком часто связанному с проектами по строительству ворот дома.



Основные характеристики комплекта рамы ворот:

  • Собирается на месте для идеального соответствия проему ваших ворот — Подходит для деревянных или композитных ограждений, 2-х рельсовых или частных ограждений
  • Качество подрядчика, удобство для самостоятельной сборки — подробные и понятные иллюстрированные инструкции прилагаются

Идеальный набор для сборки ворот как для домовладельцев, так и для подрядчиков. Установлено более ОДНОГО миллиона на международном уровне. Просто лучшая рама для ворот.



О Adjust-A-Gate: Одна из самых больших головных болей при строительстве забора — правильно установить ворота. Adjust-A-Gate — это серьезное решение всех ваших проблем с рамой ворот. Соблюдайте сроки и бюджет с нашей надежной и универсальной системой ворот. Adjust-A-Gate — лучший на рынке комплект рамы для ворот. Это прямолинейное, долговечное решение, достаточно простое для домовладельцев, но с превосходным качеством, отвечающее требованиям профессиональных подрядчиков. Сборка ворот на месте устраняет проблемы с измерениями, поэтому вы каждый раз получаете нужные ворота с первого раза.Мы поддерживаем деревянные, виниловые и композитные материалы, а также заборы в стиле ранчо, поэтому вам будет легко найти подходящий дизайн. Независимо от того, являетесь ли вы профессиональным подрядчиком или энтузиастом «сделай сам», Adjust-A-Gate — это правильное решение для вас.

5 лучших идей ворот для автодомов для подъездной дорожки

Эти идеи ворот для автофургонов обеспечат безопасность вашей машины. Фото: StandardGates на Etsy Дома на колесах

в наши дни являются ходовым товаром, и если он у вас есть, считайте, что вам повезло. Однако наличие дома на колесах также может сделать вас мишенью для воров. Некоторым могут понадобиться детали для автофургонов (например, желанный каталитический нейтрализатор), но некоторым может понадобиться вся установка.

Если вы паркуете свой дом на колесах во дворе, рядом с домом или гаражом, вам может прийти в голову мысль о воротах для дома на колесах. На самом деле, в ваших планах могут быть целые ворота.

Что такое ворота для автофургонов?

Ворота для автофургонов аналогичны воротам на подъездной дорожке в том смысле, что они загораживают боковой двор, подъезд к автофургону или парковочное место.Эти типы ворот также обеспечивают большую конфиденциальность и скрывают вашу буровую установку от улицы или соседнего ТСЖ.

По данным Farmers Insurance, наличие высоких ворот или высокого забора вокруг вашего дома является сдерживающим фактором для воров. Это особенно верно для воров, которые осматривают дома в поисках предметов, которые легко ограбить.

Ворота

для автофургонов немного отличаются от ворот для проезда. Мало того, что они должны быть интегрированы в боковой двор или за домом, они также должны быть правильного размера, чтобы через них прошел ваш дом на колесах.Хорошо, что ворота для автодомов можно сделать из любого материала, из которого сделаны въездные ворота. Эти материалы включают дерево, сталь, кованое железо, алюминий или композит.

Распашные ворота дешевле раздвижных, но вам нужно место, чтобы двери открывались. Фото: StandardGates

Типы ворот

Ворота

RV обычно имеют ширину от 6 до 12 футов. Есть четыре типа подъездных путей и ворот для автофургонов. К ним относятся раздвижные (или рулонные) ворота, распашные ворота, двустворчатые ворота и складные ворота.Каждые из этих ворот открываются по-разному, и то, что вы можете установить, будет зависеть от того, сколько у вас места и вашего бюджета.

Откатные ворота являются самыми дорогими в установке. Они скользят по гусенице или колесам, и стационарная секция не открывается. Эти ворота лучше всего подходят для очень широких парковочных мест, которые являются ровными и не имеют много места, чтобы распахнуться.

Менее дорогие распашные и двустворчатые ворота занимают больше места при открытии, но они могут открываться как внутрь, так и наружу, если нет препятствий или больших перепадов высот.

Хотя складные ворота могут быть не самыми безопасными, они могут быть менее дорогими, чем раздвижные или распашные ворота. Складные ворота практичны и могут служить средством защиты от кражи, но они, как правило, намного менее привлекательны, чем ворота, перечисленные выше.

Большинство раздвижных и распашных ворот могут быть автоматическими. С помощью клавиатуры, пульта дистанционного управления или приложения для телефона эти ворота могут автоматически открываться, когда вы хотите уйти или припарковать свою установку после выходных. Комплекты автоматических открывателей ворот можно установить в виде проекта «сделай сам» примерно за 500–900 долларов.

Если вы ищете идеи для собственных ворот для автофургонов, взгляните на эти варианты, сочетающие в себе стиль и удобство в идеальном защитном устройстве.

Идеи ворот для автофургона

1. Ворота для автодомов с пешеходными воротами

Если вам часто нужно попасть на территорию, где хранится ваш дом на колесах, вы можете добавить пешеходные ворота к воротам на подъездной дорожке. Это позволяет открыть часть ворот без необходимости открывать все двери.

Эти ворота производства Action Gates в Аризоне обеспечивают безопасность и конфиденциальность всего бокового двора.Это стильные и запираемые персональные ворота для легкого доступа как к автофургону, так и к парковочному месту для автофургона.

Ворота Action

2. Въездные ворота

Если вы собираетесь добавить ворота в свой дом для защиты своего дома на колесах, подумайте о том, чтобы построить ворота на подъездной дорожке, чтобы защитить всю вашу собственность. Это будет полностью зависеть от того, как обустроены подъездная дорожка и двор, а также от того, где вы на самом деле припарковали свой дом на колесах. Тип ворот, который вы выберете, также будет зависеть от количества места и типа подъездной дороги.

3.Алюминиевые высокотехнологичные ворота

Возможности современных ворот просто потрясающие. Высокотехнологичные ворота, установленные Mulholland Brand, не только выглядят стильно, но и изготовлены из самых легких доступных материалов. Такие ворота не ржавеют и более экологичны.

Горизонтальные профили этих типов ворот могут оставаться открытыми для большего потока воздуха, но также могут быть установлены под углом 45 градусов для большей конфиденциальности.

Торговая марка Mulholland

4. Умные устройства открывания ворот

Mighty Mule делает доступными одни из самых популярных умных открывателей ворот.Их автоматическими открывателями для распашных ворот можно управлять и контролировать с помощью приложения Mighty Mule и системы беспроводной связи MMS100 на расстоянии до 1/2 мили от ворот. Открыватели доступны в виде комплектов для самостоятельной сборки и совместимы как с электрическим, так и с солнечным питанием.

Mighty Mule

5. Бюджетные трубчатые барьерные ворота

Если конфиденциальность не так важна для вас, возможно, трубчатые шлагбаумы обеспечат безопасность вашего дома на колесах. Трубчатые ворота являются одними из самых дешевых вариантов.Эти ворота, изготовленные из оцинкованной трубы, могут быть установлены в виде проекта «сделай сам» и представлены в разных стилях. Их также можно покрасить сварочной краской в ​​тон вашему дому или другому ограждению.

Ограждение Hoover

Найдите другие идеи ворот для автодомов

Одна из лучших сторон RVing — это взаимодействие с сообществом энтузиастов путешествий. Форумы iRV2 позволяют людям общаться с другими пользователями RV в Интернете и получать другие точки зрения на все, что касается RV, включая продукты, направления, модификации RV и многое другое.


Статьи по теме:

Любите RVing? Вам понравится RV LIFE Pro

Это страсть к путешествиям, свобода открытой дороги. Это не пункт назначения, а путь. Это исследование мира. Вам не нужен дом, потому что, когда вы путешествуете, вы дома. Это RV LIFE.

Проблема в том, что спланировать грандиозное путешествие на фургоне довольно сложно. Мы в RV LIFE считаем, что это должно быть просто. Как сами RVers, мы понимаем процесс и помогли миллионам RVers путешествовать с уверенностью и осуществить их мечты о путешествиях.

RV Trip Wizard поможет вам спланировать идеальную поездку, а наше приложение RV GPS превратит ваш телефон в GPS-навигатор RV Safe, чтобы безопасно доставить вас туда. Если у вас есть вопросы о ВСЕМ, что связано с RVing, присоединяйтесь к обсуждению в любом из наших замечательных сообществ форума RV.

Шаг 1: Нажмите здесь, чтобы узнать больше и зарегистрироваться для получения бесплатной пробной версии.
Шаг 2: Спланируйте поездку на автофургоне своей мечты.
Шаг 3: Наслаждайтесь незабываемыми воспоминаниями!

Установка въездных ворот (5 простых шагов своими руками)

Если вы заинтересованы в повышении безопасности своего дома, вы можете рассмотреть возможность установки автоматических ворот. Ворота доступны в различных материалах, повышают ценность вашей собственности и повышают безопасность вашего дома.

Сегодня мы подробно рассмотрим установку въездных ворот, чтобы у вас были пошаговые инструкции, необходимые для начала работы.

Этот проект требует некоторых навыков рукоделия, поэтому вы также можете подумать о том, чтобы нанять профессионала для помощи. Все зависит от вашего опыта и уровня мастерства.

Установка въездных ворот за 5 простых шагов

Теперь, когда вы выбрали ворота, пришло время их установить.

Первое, что нужно сделать перед покупкой ворот, это проверить гарантию производителя. В некоторых случаях гарантия будет аннулирована, если вы установите его самостоятельно, поэтому вам понадобится подрядчик, который сделает это за вас. Если вы настроены на эти ворота, вам нужно подумать о привлечении эксперта, чтобы установить их для вас.

Шаг 1. Выровняйте землю

Прежде чем что-то делать, нужно выровнять землю там, где будут ваши ворота. Если земля неровная, ворота не смогут правильно открыться.Если вы устанавливаете раздвижные ворота, это не будет проблемой, но вы должны убедиться, что высота не поднимается ни с одной стороны ворот.

Шаг 2. Измерьте ваши посты

Теперь вам нужно измерить, где ваши столбы будут стоять на земле. Это будет отличаться в зависимости от купленного вами комплекта ворот. Лучший способ узнать, куда они должны идти, — это прочитать инструкции, прилагаемые к воротам, но, как правило, вам нужно оставить на несколько дополнительных дюймов больше, чем ширина ваших ворот.Стойки также могут быть обращены в определенном направлении, так что имейте это в виду, прежде чем устанавливать их.

Шаг 3. Выкопайте ямы для столбов

Теперь вы знаете, где будут располагаться ваши столбы, поэтому вам нужно будет вырыть ямы для них. Вам нужно будет убедиться, что под землей нет труб или линий, где вы хотите копать. Как только вы будете уверены, вы можете использовать копатель, чтобы выкопать ямы на необходимую глубину. Вы можете углубиться на шесть дюймов, чтобы добавить бетон, чтобы стабилизировать столбы, если хотите.

Шаг 4. Установите стойки

Теперь пора монтировать столбы. Очень важно, чтобы вы получили их на одном уровне, поэтому не бойтесь тратить на это время. Используйте отвес и уровень, чтобы проверить свою первую стойку, а затем используйте веревку или лазерный уровень, чтобы убедиться, что обе стойки находятся на одном уровне.

Шаг 5. Установите въездные ворота

Теперь вы будете готовы установить ворота на столбы. Этот шаг будет отличаться в зависимости от купленных вами ворот, поэтому вам снова нужно будет обратиться к инструкциям, чтобы правильно их установить.

Зачем устанавливать подъездные ворота?

Есть много причин, по которым вы захотите установить ворота на своем участке. Вот лишь некоторые из них:

Повышенная безопасность

Ворота обеспечивают вашему дому дополнительный уровень безопасности, которого у вас не было раньше. Любой, кто хочет получить доступ к вашему дому, должен сначала пройти через ворота, прежде чем делать что-либо еще. Вы можете добавить такие функции, как телефонная будка или клавиатура, чтобы точно контролировать, кто входит и выходит из вашей собственности.

Привлекательный бордюр

Трудно переоценить важность привлекательности вашего дома. Прямо сейчас вы можете не думать о продаже, но в будущем вы, возможно, захотите. Наличие ворот на вашей территории дает вам то небольшое дополнительное преимущество, которого у вас не было раньше.

Безопасность

Если у вас есть дети или домашние животные, вам действительно стоит подумать о воротах. Простая запертая калитка помешает им выбраться на улицу, что, как известно, опасно.Это особенно актуально, если вы живете на оживленной дороге. Наличие этих ворот означает, что вы можете позволить им играть, не беспокоясь.

Типы въездных ворот

Есть несколько типов ворот, которые вы можете использовать для подъездной дорожки, поэтому вам нужно подумать, какие из них вы собираетесь использовать, прежде чем приступить к их установке:

Деревянные ворота

Эти ворота идеально подходят, если вы в основном хотите улучшить внешний вид своей собственности. Вы можете получить их во всех видах стилей и отделки, и они могут быть окрашены.Их также можно легко запереть, что повышает безопасность вашего дома.

Ворота из кованого железа

Они популярны, так как прекрасно смотрятся на любом объекте. Они также очень безопасны благодаря своей конструкции. Вы можете получить эти ворота в нескольких разных стилях, так что вы сможете получить то, что соответствует вашему вкусу.

Раздвижные ворота

Откатные ворота идеально подходят, если у вас мало места для открывания ворот. Они скользят, позволяя войти в собственность.Их стоит учитывать, если вы часто заезжаете на свою территорию, так как их можно настроить на автоматическое открытие, если в машине есть нужный пульт.

Аксессуары для ваших ворот

Теперь ворота установлены, вам нужно посмотреть на все аксессуары, которые могут вам понадобиться. Это варианты, но часто хорошо иметь. К ним относятся:

Домофон

Это позволяет вам разговаривать с кем угодно у ваших ворот, обеспечивая дополнительную безопасность и позволяя вам знать, кто находится в вашем доме. Некоторые модели также позволяют открывать ворота дистанционно.

Клавиатура

Клавиатура — отличный способ запереть ворота. Предоставьте доступ к коду ключа только тем, кому хотите разрешить, и они смогут войти в любое время, и вам не нужно будет получать ключи для них всех.

Камеры

Камера — еще один хороший способ обеспечить безопасность у ваших ворот. Камеры дверного звонка становятся популярными, но аналогичная установка у ваших ворот даст вам те же результаты.

Теперь вы знаете, как установить ворота на подъездной дорожке, сделать их более безопасными и при этом хорошо выглядеть.Следуйте этим советам, и ваши ворота будут готовы в кратчайшие сроки.

Заключение

Теперь, когда вы знаете, как установить въездные ворота, вы можете решить, подходят ли они для вашего следующего проекта «сделай сам». Въездные ворота требуют тяжелых материалов и механики, поэтому убедитесь, что вы готовы к работе, прежде чем приступить к работе.

Сделай сам, как построить консольные откатные ворота своими руками (1) – Составьте план – Xueming Yu

В этой серии статей я покажу вам, как построить консольные раздвижные ворота с нуля.На картинке ниже показано до и после моего проекта.

Замените старые двойные деревянные распашные ворота, которые являются ручными, на автоматические консольные раздвижные ворота

. Мне нужно было преобразовать мои старые двойные деревянные распашные ворота в автоматические раздвижные ворота, чтобы я мог без проблем въезжать и выезжать на своей машине. Было несколько вариантов реализации этого проекта: 1) Наем подрядчика. Это обошлось мне в 5000-6000 долларов. 2) Приобретение комплекта и установка самостоятельно, например. комплекты консольных ворот от Hoover Fence Co. по цене 2636,06 долларов США плюс налог и доставка, но все равно потребуется много работы, чтобы собрать и установить их.3) Полный DIY.

После интенсивных исследований я решил собрать его с нуля самостоятельно. Я решил построить раздвижные ворота в консольном стиле, чтобы мне не приходилось возиться с тротуаром, чтобы проложить дорожку. Оцинкованные трубы были выбраны для обрамления ворот из-за их низкой стоимости. По интернет-ресурсу я выбрал О.Д. 2-3/8″ (внешний диаметр) труба для рамы и 4″ для стойки. Мой существующий проем ворот имеет ширину 12 футов , поэтому мне нужно было построить ворота шириной 18 футов .Высота будет 5 футов для установки с деревянными досками ограждения 6 футов длиной . Для того, чтобы «зажать» 5-футовую раму ворот между комплектами роликовых колес, высота стойки над землей составляет 6′ , то есть длина стойки под землей должна быть не менее 3′ . Это дало общую длину поста 9′ . Шестеренчатый привод Устройство открывания ворот было решено отказаться от цепного привода из-за его низкого уровня шума и плавного перехода. И нейлоновое роликовое колесо также выиграло мою ставку по той же причине.

Диаграмма от Hoover Fence Co. достаточно наглядна для начала. Предоставлено компанией Hoover Fence Co.

После тяжелой работы в одиночку (всего один человек за исключением одного момента, когда я попросил об услуге жену) на выходных в течение почти 3 месяцев я наконец закончил свои консольные раздвижные ворота! А вот и полезная информация.

Общая стоимость: около 1500 долларов, включая

Материал :

Оцинкованные трубы: 500 долларов США.
диам. 2-3/8″. 18 футов х 2; 6 футов х 5; 8 футов х 2.
диам. 4″. 9 футов x 2

Нейлоновые консольные ролики: 300 долларов США.
х 4


Устройство открывания раздвижных ворот: 240 долларов США
с зубчатой ​​рейкой
с дистанционным управлением

Бетонная смесь: $40
60 фунтов премикс x 15


Пиломатериалы: 100 долларов
2 на 4
доски для ограждения

Кронштейн и крепеж: 50 долларов США
Переходник для деревянного ограждения
Крепления для зубчатой ​​рейки

Электрика: 50 долларов США
Строительный провод
Вилка GFCI

Труба из ПВХ: 20 долларов США
Трубы
Коробка

Новые инструменты:


Кольцевая пила: 30 долларов.
Биметалл

Сварочный аппарат: 100 долларов США.
200-амперный стержневой тип.


Бетономешалка: $60
Б/у

Десять вещей, которые вы должны учитывать при покупке автоматических ворот Они являются символом статуса и добавляют безопасности вашему дому. Они также защищают детей и домашних животных от опасности, не давая им столкнуться с оживленными дорогами.



Но хотя автоматические ворота — это здорово, начинать с нуля может вызвать массу вопросов. Существует огромный ассортимент комплектов, систем и компонентов для автоматизации ворот и контроля доступа от самых разных производителей. И тогда вам нужно найти правильного инженера по автоматизации ворот.



Как же выбрать ворота и автоматику? Как найти подходящего установщика электрических ворот? А откуда вы знаете, что ваши новые ворота в безопасности?



Это может показаться минным полем возможностей и решений, поэтому вот наши десять ключевых вопросов по автоматизации ворот, которые вы должны задать, прежде чем прыгать.







1                    Как вы будете использовать электрические ворота?



Во многих домах автоматические ворота используются всего несколько раз в день. Их будут оперировать утром, когда семья идет на работу или в школу, а затем в тот же день, когда все они вернутся домой. Должен быть способ справиться с доставкой в ​​течение дня, но электрические ворота могут не использоваться в большинстве будних дней вне раннего утра и вечера.



Автоматические ворота, контролирующие доступ в коммерческие помещения, могут использоваться гораздо чаще.Следовательно, квалифицированный установщик ворот должен указать различные двигатели для ворот, способные работать с более высоким циклом использования.



Для большинства домовладельцев электрические ворота не являются тяжелыми коваными или цельными, ворота из толстого дерева лиственных пород и циклы использования невелики. Это отразится на правильном выборе установщиком двигателей с меньшей мощностью. Однако они также должны предупредить вас о том, что автоматические ворота могут быть опасны при неправильном использовании. Они должны провести аудит безопасности, чтобы выявить и устранить возможные опасные зоны в своей конструкции систем автоматизации ворот.И любые компетентные инженеры по воротам также проведут обучение новых владельцев тому, как безопасно использовать свои автоматические ворота.



Использование системы автоматизации ворот частично связано с контролем доступа через электрические ворота. Обычно это может произойти в пяти местах, в зависимости от того, кто хочет получить доступ и кто его предоставляет.



Во-первых, любой проживающий в доме, которому может потребоваться управление автоматическими воротами, должен иметь дистанционный передатчик, который открывает и закрывает электрические ворота одним нажатием кнопки.Поскольку они достаточно малы, чтобы их можно было носить в карманах или сумочках, это мобильные средства управления воротами.



Во-вторых, современные системы контроля доступа GSM позволяют приложениям для смартфонов управлять работой электрических ворот. С камерами в домофонах они даже позволяют вам видеть на своем телефоне, кто находится у ваших ворот и запрашивает доступ. Они также могут сделать это из любой точки мира, где есть сигнал мобильного телефона.



В-третьих, первые стационарные контроллеры ворот расположены вне ворот.Это могут быть домофоны или кнопки вызова. Посетители используют их для связи с соответствующими телефонными трубками, зуммерами или звонками внутри объекта. Также может быть цифровая клавиатура, которая позволяет любому, у кого есть законный код доступа, открыть ворота, введя его на клавиатуре.



Четвертая локация закрепляется внутри дома и является приемником системы связи снаружи электрических ворот. Это также может показать вам, кто находится у ворот подъезда, если на домофоне у ворот есть видеокамера.Телефоны для разговоров с посетителями внутри дома также могут быть беспроводными.



Окончательное возможное расположение компонентов стандартной системы контроля доступа — сразу за электрическими воротами. Здесь можно включить кнопку выхода, чтобы любой, кто выходит из собственности пешком, мог нажать ее, чтобы автоматически открыть ворота подъездной дороги. Однако они не должны быть доступны снаружи ворот. Если кто-либо может проникнуть через щель между электрическими воротами и столбом или столбом, чтобы нажать кнопку, существует угроза безопасности и безопасности.Когда ворота начинают работать, они могут поймать руку, проходящую через этот зазор, поскольку пространство между воротами и стойкой или столбом закрывается. Усилие от электрических двигателей ворот наиболее сильно вблизи петель и может причинить значительный вред.







2                    Кто будет пользоваться вашими электрическими воротами?



Использование систем автоматизации ворот в большинстве случаев контролируется домовладельцами и для них. Как владельцы и операторы ворот, они также будут проинструктированы установщиком о надлежащем и безопасном использовании своих электрических ворот.Тем не менее, дети младшего возраста и домашние животные не очень хорошо понимают и выполняют правила, и оба любят играть. Поэтому всегда стоит следить за детьми и домашними животными, играющими возле автоматических ворот, особенно если ими кто-то управляет.



Системы автоматизации ворот в основном управляются портативными карманными дистанционными передатчиками и стационарным оборудованием контроля доступа, таким как клавиатуры, переговорные устройства и кнопки. У домовладельцев будут собственные дистанционные передатчики и коды для любых клавиатур.Но члены семьи, которые не живут в доме и регулярно его посещают, также могут иметь одно или оба. Самый простой способ подумать об этом — если вы дали им ключ от собственности, у них также должен быть способ управлять вашими воротами. Если это так, эти постоянные посетители также нуждаются в обучении технике безопасности.



Также должен быть обеспечен доступ для различных типов транспортных средств, включая автомобили, мотоциклы и велосипеды. Способ, позволяющий входить и выходить пешком, также должен быть включен в конструкцию системы.Можно указать отдельные ворота для пешеходов, или ворота на подъездной дорожке можно настроить так, чтобы они были частично открыты для пешеходного движения.



Большое значение для владельцев автоматических ворот имеет доступ для постоянных или редких посетителей, включая доставку продуктов из супермаркета, почты, молока, газет и крупных покупок. Поставщики услуг и технического обслуживания, такие как уборщики, ремонтники, строители, электрики, сантехники, декораторы, садовники/ландшафтники, установщики оборудования и мусорщики, нуждаются в доступе через электрические ворота на вашу территорию.А в случае потенциально серьезных проблем, доступ для аварийного персонала, такого как полиция, скорая помощь или пожарная служба, должен быть обеспечен без промедления.



Несмотря на то, что этот постоянно растущий список людей, которым может потребоваться доступ, необходимо учитывать, одной из основных функций систем автоматизации ворот по-прежнему является безопасность. Электрические ворота могут помочь защитить вашу собственность от нежелательных элементов. В отличие от ворот без автоматики, электрические ворота обычно закрыты и открываются только для контролируемого входа или выхода.А система контроля доступа позволяет вам разговаривать и даже видеть, кто находится у ваших электрических ворот, чтобы вы могли решить, предоставить ли им доступ.





3                     Сколько места у вас есть?



Автоматическим воротам требуется место для прохода, когда они открываются и закрываются. Распашные ворота открываются по дуге, равной ширине каждых ворот, а раздвижным воротам требуется пространство больше, чем их длина, чтобы скользить. Любые статические препятствия, такие как стены, деревья, ваш дом или восходящие ступени в области, через которую будут проходить предлагаемые ворота, не позволят их установке.Автомобили должны быть припаркованы вдали от одной и той же территории, и семья должна быть осведомлена о том, как перемещать распашные и откатные ворота, что они могут делать и чего следует избегать.



Итак, какие у вас есть варианты, если у вас ограниченное пространство для проезда электрических ворот?



Распашные ворота



Двустворчатые ворота



Двустворчатые ворота представляют собой обычные распашные ворота, разрезанные пополам по вертикали. Это означает, что им требуется примерно половина пространства, через которое проходят традиционные распашные ворота, поскольку они складываются посередине при открытии.



Это может показаться идеальным вариантом для тех, у кого мало места, но есть несколько предостережений в отношении двустворчатых ворот.



Традиционный способ установки двустворчатых ворот заключается в наличии направляющей в земле или рельса над электрическими воротами, которые направляют передний край каждых ворот, когда они открываются и закрываются. Но подвесные поручни могут быть непривлекательными и ограничивать высоту транспортных средств, которые могут проехать через двустворчатые ворота. Наземные дорожки также нуждаются в регулярной очистке от листьев, гравия и т. д.



Двустворчатые ворота необходимо устанавливать с осторожностью, чтобы обеспечить правильную работу. Они должны быть в состоянии пройти весь путь, не заехав на пути или рельсы.



Однако теперь есть новый комплект, который позволяет устанавливать двустворчатые ворота без направляющих или рельсов. Как и в случае с любыми двустворчатыми воротами, тщательная и точная установка въездных ворот, петель и комплекта электрических ворот имеет жизненно важное значение для бесперебойной работы. Эти ворота также нуждаются в упоре для закрывания каждой створки ворот.



После установки комплекта или направляющих двустворчатые ворота можно автоматизировать с помощью любых стандартных приводов автоматизации распашных ворот, таких как шарнирный рычаг, гидроцилиндры, линейный винт или подземные механизмы.



Сложный характер двустворчатых ворот означает, что существует ограничение на размер ворот, которые можно изготовить, и требуется специальное изготовление промышленных двустворчатых ворот большего размера.





Раздвижные ворота



Раздвижным воротам требуется достаточно места, чтобы въездные ворота могли въехать, чтобы полностью освободить пространство входа между колоннами или стойками.Альтернативы включают разделение раздвижных ворот на более мелкие секции. Это может быть следующим образом.





Телескопические ворота



Телескопические раздвижные ворота разделяют въездные ворота на перекрывающиеся секции, которые скользят рядом с другими секциями при открытии и закрытии. Если электрические ворота разделены на две секции, им требуется чуть больше половины пространства эквивалентных одинарных откатных ворот. Если он разделен на три секции, ему потребуется чуть более трети пространства эквивалентных одиночных раздвижных ворот.



В этих системах секция, ближайшая к открытой стойке, приводится в действие стандартным приводом откатных ворот, и используется ряд кабелей для управления открытием и закрытием другой створки или створок.



Помимо дополнительной сложности установки нескольких створок ворот и приводных тросов, система телескопических откатных ворот потребует отдельной направляющей для каждой створки, которая будет уложена на въезде.



Двустворчатые раздвижные ворота



Двустворчатые раздвижные ворота представляют собой две створки, которые просто открываются посередине, и каждая створка сдвигается в одну сторону.

В то время как с обеих сторон электрических ворот требуется место для размещения каждой створки, с каждой стороны въезда на подъездную дорожку требуется лишь немногим более половины пространства, необходимого для одной створки раздвижных ворот.


Круглые раздвижные ворота


Круглые раздвижные ворота состоят из нескольких вертикальных секций, шарнирно соединенных с обеих сторон. Это позволяет секциям ворот двигаться по изогнутой дорожке. Там, где для стандартных раздвижных ворот недостаточно места, чтобы полностью открыться, эти раздвижные ворота позволяют воротам следовать за препятствием, а не сталкиваться с ним.



Круглые раздвижные ворота, очевидно, требуют специальной изогнутой направляющей, а стоимость электрических ворот больше, чем эквивалентных сплошных раздвижных ворот.



Во всех вышеперечисленных случаях стоимость въездных ворот, петель, направляющих и монтажа будет выше, чем эквивалентной пары распашных ворот или одинарных откатных ворот со стандартной системой автоматизации ворот. Однако, если пространство ограничено, а автоматические ворота очень желательны, есть варианты автоматизации ворот для тех, кто готов платить дополнительные расходы за дополнительную сложность.







4                    Где будут установлены ваши электрические ворота?



Если ваша подъездная дорожка поднимается вверх, когда вы въезжаете на территорию, распашные ворота заземлятся, открываясь внутрь на поднимающийся подъезд. У вас могут быть распашные ворота, открывающиеся наружу. Но на вашей территории должно быть достаточно места, чтобы они открывались наружу, не мешая общественным тротуарам или дороге.



В число опций входят специальные петли, которые наклоняют ворота с электроприводом вверх при открывании.В качестве альтернативы, подъездные ворота можно установить на столбах выше, чем обычно, чтобы они не ударялись о подъездную дорожку при открытии. Но это оставляет большой зазор под вашими воротами, который никогда не выглядит правильным. Это также не помешает никому проползти под электрическими воротами, чтобы попасть на вашу территорию.



Вместо этого вы могли бы установить раздвижные ворота, но также не стоит использовать раздвижные ворота, если подъездная дорога проходит под уклоном напротив въезда. Это означает, что нагрузка на электродвигатели ворот изменяется при движении ворот вниз или вверх по склону.

Если ваши ворота находятся на низменности, высокий уровень грунтовых вод может препятствовать отводу дождевой воды от подземных двигателей, даже если они установлены с соответствующими дренажными ямами.



Если въездные ворота установлены на открытых, ветреных участках, полностью закрытые (без зазоров) электрические ворота будут действовать как паруса на ветру. Это может означать, что двигатели ворот с трудом перемещают ворота, преодолевая сопротивление ветра. Они могут воспринимать сильный ветер как препятствие и отступать, поэтому ворота никогда полностью не открываются и не закрываются.В таких ситуациях увеличение силы, прилагаемой приводами ворот, решает эту проблему, но создает опасные ворота, которые могут кого-то раздавить.



Возможные варианты, которые может предложить хороший установщик ворот, включают выбор откатных ворот. В качестве альтернативы можно установить распашные ворота с проемами (открытые дощатые), которые позволят ветру проходить через щели.





5                     Какой дизайн подъездных ворот вы выберете?



Электрические ворота представлены в огромном разнообразии дизайнов, цветов и рисунков заполнения.Ворота также могут быть изготовлены из алюминия, железа или стали, различных пород дерева, комбинации любого из этих материалов и даже из ПВХ.



Какая комбинация элементов дизайна лучше всего подходит для вашего дома? Что идеально дополнит район, в котором вы живете, и произведет наибольшее впечатление на посетителей? Вот несколько вопросов, которые вы могли бы задать, рассматривая варианты.



Какой у вас дом?



Ворота на подъездной дорожке — это первое, что увидят посетители и все, кто находится рядом с вашим домом.Вы хотите, чтобы это первое впечатление дополняло ваш дом, сад и индивидуальность? Или вы хотите что-то, что контрастирует со всем остальным?



Большинство людей выбирают автоматические ворота бесплатно, но взгляните на то, что у вас есть в настоящее время, и отметьте свой домашний стиль – современный или традиционный, типично английский или с элементами из другой страны? Кроме того, есть ли яркие цвета, деревянные или металлические элементы?

Посмотреть наши конструкции алюминиевых ворот здесь.



Где вы живете?



Вы можете подумать, что ответ на этот вопрос — это просто ваш дом. Но ваш адрес также включает в себя улицу и село, город или район города. Все это может иметь отношение к воротам, которые вы выберете.

Район, в котором вы живете, красочный, консервативный, современный, традиционный или какой-то другой?

Ваш дом находится на оживленной жилой улице или на зеленой малонаселенной проселочной дороге?

Есть ли у ваших соседей электрические ворота и какой стиль они выбрали?

Как вы думаете, какие из их ворот работают в этом районе, а какие, по вашему мнению, должны быть где-то еще?





Какие материалы вам нравятся?



Поскольку разные виды дерева, металлов и пластмасс подходят для различных способов изготовления распашных и раздвижных ворот, каждый из них оказывает сильное влияние на то, как будут выглядеть готовые ворота.



Дерево





Деревянные ворота обычно собираются из длинных плоских деревянных секций, прибитых гвоздями или склеенных вместе.



Обычно это создает более плоскую структуру с возможностью плавных изгибов.



Деревянные ворота также с гораздо большей вероятностью будут «закрытыми», что означает отсутствие щелей. Поскольку дерево является натуральным материалом, его часто называют «теплым».





Железо и сталь



Железо и сталь тяжелые, но им можно придавать сложные формы.Автоматические ворота из этих металлов обычно имеют промежутки между более тонкими стойками.



Декоративная отделка верха и лицевой стороны железных и стальных ворот может придать им традиционный, а иногда и эксклюзивный вид.



Но некоторые люди считают, что металлические ворота «холоднее», чем деревянные.





Алюминий



Алюминиевые ворота имеют преимущества в отношении коррозионной стойкости по сравнению с деревом, железом или сталью, и их можно сделать так, чтобы они выглядели так же, как и другие въездные ворота.



Алюминий легкий, прочный и естественно устойчивый к коррозии. Алюминиевые ворота имеют поверхностное покрытие, придающее им эффект дерева или цветную отделку. Это значительно увеличивает срок службы алюминиевых ворот, и многие из них имеют многолетнюю гарантию.



Некоторые люди всегда предпочтут настоящую вещь и будут иметь дело с требованиями обслуживания.



Но если вам нравится внешний вид деревянных или железных ворот, но вы не хотите сложностей в обслуживании, алюминий — идеальная альтернатива.



ПВХ



ПВХ — самый дешевый вариант для новых въездных ворот, но впечатление, которое они производят, тоже дешевое. Если вы хотите, чтобы ваши автоматические ворота положительно дополняли вашу собственность, вероятно, лучше избегать ворот из ПВХ.







6                    Будут ли ваши электрические ворота скользить или открываться?



Плюсы и минусы распашных ворот по сравнению с раздвижными



Ворота бывают разных конструкций, но для въездных ворот есть две распространенные конфигурации.Это откатные или распашные ворота. Итак, что вы выбираете? Каковы преимущества и недостатки каждого типа электрических ворот?



Раздвижные ворота обычно состоят из одной большой створки ворот, которая скользит поперек въезда. Распашные ворота обычно представляют собой двойные ворота, которые открываются посередине и распахиваются на подъездную дорожку. Тем не менее, одни откатные ворота можно сделать похожими на двое распашных ворот.





Каковы различия в работе?



Откатные ворота перемещаются по направляющей на колесах с помощью электродвигателя ворот с зубчатым колесом сбоку.Он входит в зацепление с зубчатой ​​рейкой, установленной по длине шиберного затвора, и перемещает его при вращении.



Распашные ворота приводятся в движение двигателем ворот, перемещающим механические рычаги и стержни, которые соединяются с воротами. Электродвигатели монтируются на стойках ворот или заглубляются ниже точки шарнира.



Двигатели для подземных ворот довольно неэффективны, так как усилие, прикладываемое к каждой распашной калитке, направлено ближе к петле, а не к краю проема, где для перемещения ворот требуется гораздо меньшее усилие.Когда распашные ворота не имеют зазоров в своей поверхности (полностью обшиты досками), сильный ветер, дующий на них, значительно увеличивает усилие, необходимое для их открывания.



Что быстрее?



Чтобы полностью открыться, каждые распашные ворота перемещаются на меньшее расстояние, чем раздвижные ворота. При зазоре между колоннами в 4 м раздвижные ворота перемещаются более чем на 4 м, в то время как край проема каждых распашных ворот перемещается на 3,141 м, открываясь на 90 градусов. Несмотря на различия в типе движения (скользящее или вращающееся) и работе двигателя ворот, из-за этого распашные ворота открываются немного быстрее.



Что безопаснее?



Любая автоматическая система ворот может быть небезопасной, если она установлена ​​без должного учета ее использования, того, кто будет иметь к ней доступ и где находятся возможные опасные зоны.



Раздвижные ворота перемещаются по неподвижным поверхностям, что может привести к порезам и раздавливанию. Распашные ворота могут вызвать защемление и защемление петель, а также удары и защемление при открывании автоматических ворот.



Раздвижные ворота не следует устанавливать на склонах, так как они требуют большей силы для подъема в гору и более высокой разрушающей силы, чтобы остановить ускорение при спуске.



Как распашные, так и раздвижные ворота сопряжены с риском. Тем не менее, квалифицированный установщик ворот, который полностью понимает уникальные требования безопасности вашей системы автоматизации ворот, спроектирует, соберет и установит максимально безопасные электрические ворота.







7                   Если вы выберете распашные ворота, какие двигатели для ворот вы выберете?



Устройство открывания распашных ворот может быть электромеханическим или гидравлическим.



Основными типами двигателей для распашных ворот являются гидравлический цилиндр, резьбовой вал, подземный или шарнирный рычаг. Существуют также скрытые стационарные и колесные двигатели, но в Великобритании они используются реже.





Гидравлические приводы ворот



Гидравлические подъемники толкают и тянут поршень, установленный на шибере. Корпус двигателя ворот крепится к столбу или стойке таким образом, что выдвигающийся поршень открывает распашные ворота, а сжимающийся поршень закрывает ворота.



Двигатели заслонки с резьбовым валом



Двигатели заслонки с резьбовым валом очень похожи на гидроцилиндры, но крепление заслонки осуществляется на резьбовом валу внутри корпуса.



Поскольку резьбовой вал вращается электродвигателем, крепление перемещается по его длине, открывая и закрывая въездные ворота.



Плунжеры с резьбовым валом дешевле других вариантов. но все поршневые двигатели требуют тщательного выравнивания при установке ворот.





Подземные двигатели для ворот



Подземные двигатели устанавливаются внутри прочных корпусов, утопленных в ямы, вырытые под петлями ворот.



Единственная часть, видимая снаружи корпуса, — это рычаг, который крепится к нижней стороне электрических ворот.



Подключается непосредственно к электродвигателю ворот или гидравлической системе, которая поворачивает рычаг и, таким образом, открывает и закрывает ворота въезда.



Приводы для подземных ворот могут быть дорогими, поскольку они требуют земляных работ, соответствующего дренажа и тщательного выравнивания, поскольку шарнир рычага должен находиться на одной линии с петлей ворот.





Двигатели для ворот с шарнирно-сочлененной рамой



Двигатели с рукояткой с шарнирно-сочлененной рамой используют шарнирный, состоящий из двух частей рычаг, который обычно крепится к нижней части двигателя ворот.



Конец рычага крепится к автоматическим воротам, а корпус привода ворот крепится к стойке или стойке ворот. Когда двигатель поворачивает рычаг, распашные ворота открываются или закрываются.



Двигатели с шарнирно-сочлененной стрелой обеспечивают большую свободу действий при монтажных допусках, но для монтажа могут потребоваться более широкие стойки.



Они также используют манипулятор, шарнир которого закрывается при открытии распашных ворот, поэтому пользователи должны знать о риске защемления чего-либо внутри манипулятора.









8                            Из чего будут сделаны ваши ворота?



После того, как будет получено общее представление о базовой конструкции, можно будет подумать о том, где ворота будут работать. Системы автоматизации ворот подвержены влиянию погодных условий, поэтому они намокают, высыхают и снова промокают.



Основная проблема деревянных ворот заключается в том, что дерево впитывает воду, когда намокает, и высыхает на солнце. Единственный способ предотвратить это — нанести защитный слой краски или консерванта на поверхность деревянных ворот, чтобы предотвратить их прямой контакт с окружающей средой.



Если деревянные ворота намокают, они расширяются, впитывая воду, и становятся тяжелее. По мере высыхания деревянная калитка сжимается и становится легче. Это изменение веса вызывает проблемы с петлями, а расширение и сжатие разрушают любое защитное покрытие, предназначенное для защиты деревянных ворот от воды.



По мере расширения древесины поверхностное покрытие краски растягивается и может треснуть. Соединения сжимаются вместе, а болты удлиняют свои отверстия. По мере того, как деревянные ворота сжимаются, стыки открываются, и болты ослабевают в отверстиях.



Конечный эффект заключается в том, что через трещины в защитном покрытии деревянных ворот проходит больше воды, что ускоряет процесс. Ворота провисают на петлях, не сходятся посередине, щели между стыками увеличиваются.



Постепенно деревянные ворота начинают гнить.Все это помогает сделать красивые новые деревянные ворота, которые раньше впечатляли посетителей, уже через год после установки выглядеть обветшалыми.





Железо ржавеет под воздействием воды и воздуха. Опять же, обработка поверхности поможет отсрочить процесс, но ржавчину трудно устранить.



Алюминиевые ворота не ржавеют, не деформируются, не скручиваются и не гниют. Зазоры остаются герметичными, а крепления остаются фиксированными.



Отделка поверхности, придающая алюминиевым воротам эффект дерева, также является частью их защиты от окружающей среды.Алюминий, естественно, обладает высокой коррозионной стойкостью, но некоторые производители используют поверхностное покрытие морского класса, которое позволяет им давать гарантию до 10 лет.



Алюминиевые ворота могут быть спроектированы и изготовлены таким образом, чтобы они выглядели как деревянные или украшенные железными воротами. Они легкие, поэтому им не нужны мощные двигатели для автоматизации или сложные петли и замки.









9                            Кто будет устанавливать ваши электрические ворота?



Поиск подходящего установщика ворот



Если вы подумываете о новых автоматических воротах или хотите автоматизировать существующие ворота, одним из самых важных решений является выбор установщика ворот.



Вы выбираете самый дешевый вариант? Вы выбираете инженера, который доступен в ближайшее время? Или вы обратитесь к установщику, который покажет вам распашные ворота или раздвижные ворота, которые вам больше всего нравятся? Тогда вы доверяете тому, кто говорит, что вам нужен только один комплект фотоэлементов, или тому, кто рекомендует моторы для ворот, а не подземные?



Существует огромный ассортимент систем автоматизации ворот, и некоторые из них отличаются простой установкой и настройкой программирования в качестве основных функций.Нет никаких сомнений в том, что они предназначены для случайного инженера по электрическим воротам и даже для опытного установщика.



Хотя для человека, обладающего знаниями в области электромонтажа, земляных работ, кладки кирпича, столярных работ, сварки и даже физической геометрии, установка электрических ворот возможна, существует следующий список предостережений:



a)       Плохо установлен электрические ворота могут убить. Силы, которые могут перемещать большие и тяжелые распашные ворота по всей длине, значительны, особенно на петлях.Эти силы могут привести к тому, что движущиеся электрические ворота создадут потенциальный риск при контакте с воротами. Эти риски создают возможность защемления, порезов, ударов и других видов травм.



Объединение нескольких компонентов автоматизации ворот и самих ворот создает новый уникальный механизм – систему автоматизации ворот. Это должно иметь маркировку CE, чтобы предоставить доказательства проверок безопасности и процедур, выполненных во время проектирования и создания нового оборудования.Законодательство, на котором основана безопасность электрических ворот, сложное и подробное.



Установщик несет ответственность за конечный результат и любой инцидент, вызванный воротами. По этой причине любой компетентный домовладелец должен серьезно подумать о последствиях невинной установки небезопасных ворот, которые в конечном итоге серьезно навредят члену семьи.



Нет никаких сомнений в том, что опытный установщик автоматики для ворот обладает гораздо лучшими знаниями и опытом в области безопасности электрических ворот, чем обычный установщик ворот или установщик ворот своими руками.



b)      Инженеру ворот требуется длинный и разнообразный список навыков и опыта. Монтажники ворот должны уметь работать с деревянными воротами и столбами. Они должны уметь приваривать стальные скобы к железным воротам. Они должны понимать, как на геометрию петель ворот влияет добавление двигателей ворот и как двигатель прикладывает свою силу.



Откатные ворота нельзя устанавливать на склонах без влияния силы тяжести и, возможно, перегрузки двигателей откатных ворот.Подземные двигатели для распашных ворот необходимо закопать в ямы с достаточным дренажем и расположить точно так, как они образуют нижние петли ворот. Откатные ворота передвигаются по рельсам, проложенным поперек проезжей части. Часто приходится строить кирпичные столбы, а затем заливать их бетоном или сооружать вокруг стальных столбов, чтобы обеспечить необходимую прочность для поддержки ворот.



Двигатели ворот рассчитаны на 24 В постоянного или 230 В переменного тока и требуют подходящего источника питания и безопасной проводки к панели управления, а также всех других электрических устройств безопасности.



Короче говоря, установщик электрических ворот обладает широким спектром строительных навыков, которых нет во многих других областях.



c)       Электрические ворота большие и громоздкие, и на них влияет ветер, особенно если в них нет места (закрытые доски). Управлять воротами может быть непросто. Железные ворота и деревянные ворота могут быть очень тяжелыми.



d)      Типичное руководство по установке перечисляет ряд задач в определенном порядке. Они очень редко подробно описывают точные нюансы того, как должен выполняться каждый шаг.Без опыта квалифицированного установщика электрических ворот установка ворот может занять много времени. Поскольку это работа, которая блокирует подъезд к дому, лучше избегать задержек.



e)      При обычном использовании распашные электрические ворота висят на петлях и перемещаются по воздуху. Они не соприкасаются ни с чем, кроме физических упоров. Ворота из дерева, стали и алюминия могут быть повреждены во время установки, если только установщики не проявят большую осторожность при обращении с этими часто неудобными и тяжелыми предметами.



f)        Опытный инженер по воротам сможет не только спроектировать и установить для вас систему автоматизации безопасных ворот. Они также смогут предложить наиболее подходящую конфигурацию для вашего уникального набора требований. Нет одинаковых требований к местоположению и использованию, и различные варианты раздвижных или распашных ворот и различные доступные двигатели для распашных ворот лучше всего решать в консультации между домовладельцем и профессиональным установщиком ворот.



g)       Опытный установщик автоматики для ворот сможет гарантировать свою работу и обеспечить будущее техническое обслуживание и экстренную поддержку.



h)      Установка качественных ворот будет включать в себя системы ручного открывания, чтобы вы могли открывать свои электрические ворота вручную в случае сбоя питания или чрезвычайной ситуации.



i)        Квалифицированный установщик автоматики для ворот поймет, как применять соответствующие меры безопасности, чтобы свести риск травм к минимуму.Они также смогут предоставить рекомендации для всех пользователей ворот, чтобы избежать небезопасных действий.



j)        Опытный установщик знает, как с минимальными трудностями выполнить ваши требования по входу и выходу пешком или на автомобиле. Они будут знать, как лучше всего обращаться с посетителями и какие коммуникационные технологии будут соответствовать вашим потребностям в контроле доступа. Сегодня можно находиться на другом конце света от своих электрических ворот и по-прежнему иметь возможность управлять ими с помощью системы GSM и мобильного сигнала, где бы вы ни находились.Однако вам может понадобиться только зуммер и кнопка открытия ворот.







10                        Кто присмотрит за вашими воротами?



Система автоматизации ворот — это мощная «машина», предназначенная для регулярного и безопасного открывания и закрывания ворот в любое время. Система автоматизации ворот с множеством движущихся частей и воздействием элементов требует регулярного обслуживания, чтобы она работала должным образом.



Регулярное техническое обслуживание поможет свести поломки к минимуму, но они все же могут произойти.Итак, вам нужно знать, что ваш установщик ворот находится достаточно близко, чтобы быстро связаться с вами для экстренного ремонта. Они также должны быть в состоянии предложить вам гарантию производителя на все компоненты любой системы автоматизации ворот, а также могут предоставить свои собственные гарантии качества своих монтажных работ.



Отдельные компоненты, составляющие систему автоматизации ворот, разнообразны и часто сложны. Электрические двигатели ворот или гидравлические приводы приводят в действие шестерни, соединенные с рычагами или кронштейнами, закрепленными на ваших воротах.Современная электроника используется в панелях управления, фотоэлементах, картах петель, защитных кромках, а также в передатчиках и приемниках.



Не имеет значения, какая комбинация раздвижных или распашных ворот, панелей управления, напряжения двигателя ворот, устройств безопасности и контроля доступа используется. Техническое обслуживание жизненно важно для обеспечения бесперебойной и безопасной работы ваших электрических ворот, а также для снижения вероятности дорогостоящих и трудоемких поломок системы автоматических ворот.



Частота обслуживания любой системы ворот может зависеть от частоты использования въездных ворот.Электрические ворота, которые открываются и закрываются в течение всего дня, более подвержены износу, чем ворота, которые открываются один или два раза в день. Но электрические ворота, которые не используются в течение нескольких дней, могут нуждаться в большем обслуживании, которое направлено на обеспечение свободного движения компонентов.



Расположение системы автоматизации ворот может играть роль в определении объема обслуживания. Если ворота находятся недалеко от берега, сильный ветер и соленые брызги с моря могут сократить интервалы обслуживания.Но суть хорошей профилактики поломки ворот – это обслуживание опытным установщиком ворот не реже одного раза в год.



В идеале инженер по воротам, установивший новую систему автоматизации ворот, проконсультирует по уровню обслуживания. Если вы переехали в дом с автоматическими воротами и не уверены в их истории обслуживания, разумным шагом будет вызов местного установщика ворот. Они смогут оценить общее состояние системы автоматики ворот и выполнить необходимые работы по обслуживанию и ремонту.



Техническое обслуживание системы автоматизации ворот должно включать следующее:



·         Проверка физической целостности ворот для правильной работы

·         Очистка и смазка областей, где металл двигается по металлу

·         Проверка и тестирование всех кабельных соединений, чтобы убедиться, что ничего не ослабевает

·         Проверка и тестирование электронного оборудования на присутствие более мелких вредителей, таких как слизни, насекомые, которые могут повредить печатные платы и повлиять на работу фотоэлементов

·         Проверка всех корпусов и кабельных вводов или любых признаков проникновения воды

·         Проверка всех предохранительных устройств, систем обнаружения препятствий и сигнальных устройств на предмет правильной и безопасной работы

·         C Наклонные подземные ящики

·         Смазочные соединения

·         Обеспечьте достаточный дренаж подземных ящиков, чтобы двигатели не находились в воде более получаса.

·         Устройства ручной разблокировки должны быть проверены, очищены и смазаны по мере необходимости

·         Колеса и ролики раздвижных ворот должны быть проверены, очищены, отрегулированы и при необходимости смазаны

·         Концевые упоры и зубчатые рейки должны быть проверены для обеспечения надежной установки

·         Необходимо проверить все устройства доступа – радиоуправление, клавиатуры, переговорные устройства и т. д.

·         Необходимо проверить уровень масла во всех гидравлических приводах и при необходимости долить его.Область вокруг приводов следует проверить на наличие любых признаков утечки, которые могут указывать на то, что устройство требует обслуживания производителем.





Автоматические ворота собираются из отдельных компонентов для создания нового механизма. Этим должен заниматься квалифицированный инженер по автоматизации ворот. И для домовладельца, который никогда не инвестировал в автоматические ворота, это не простой процесс.

Добавить комментарий

Ваш адрес email не будет опубликован.
