Устройство рохли гидравлической: Гидравлическая рохля. Грузоподъёмность, размеры, принцип работы

Содержание

Ремонт клапана гидравлической тележки (рохли) -Блог

Удобные маневренные гидравлические тележки помогают быстро переместить тяжелый груз между цехами, из фуры в складское помещение или из торгового зала на склад. Они широко используются в логистических компаниях, торговых сетях и на производствах благодаря универсальности, простому управлению и небольшим габаритам.

Основу гидравлической тележки составляет несущая конструкция в виде вил, на которой размещаются паллеты или коробки. Они приводятся в движение домкратным механизмом при помощи вертикального подъема и опускания ручки. Перемещение опорной рамы ведется за счет изменения давления в гидравлической системе, к которой подведена рукоятка. Такой метод позволяет без лишних физических усилий переместить на определенную высоту груз и транспортировать его на небольшое расстояние.

Принцип работы гидравлики

Гидроузел тележки нагнетает избыточное давление для легкого подъема и опускания вил.

Этот сложный механизм состоит из следующих элементов:

  • Базовый цилиндр. В нем находится гидравлическая жидкость. Его уровень максимальный в том случае, когда вилы расположены в самой нижней точке;
  • Нагнетательный цилиндр. Промежуточная емкость, предназначенная для перекачки из одного бачка в другой;
  • Рабочий цилиндр. Передаваемая на него жидкость оказывает давление на шток;
  • Основной шток. Металлический поршень, выталкиваемый маслом и передающий усилие на раму и тяговое устройство;
  • Нагнетающий плунжер. Небольшой шток, находящийся в нижней части ручки, для перекачки жидкости между цилиндрами;
  • Конусообразный клапан. Сохраняет уровень масла в рабочем цилиндре для предотвращения изменения положения основного штока. Это позволяет фиксировать вилы на месте, в то время, когда они находятся в нагруженном состоянии;
  • Шарообразный клапан. Перекрывает подачу масла в базовый цилиндр;
  • Пружина конусного клапана. Вызывает запирающий эффект;
  • Рычаг клапана. Когда оператор приводит в движение рукоятку, элемент воздействует на плунжер, располагая клапаны в необходимом положении;
  • Плунжер клапана. Регулирует поочередно или одновременно открытие клапанов;
  • Уплотнительные соединения. Защищают узел от вытекания масла;
  • Пружина плунжера. Предотвращает возврат плунжера назад во время изменения давления внутри механизма;
  • Рукоятка. Изменяет расположение рычагов, которые размещают вилы в верхней, средней или нижней точке.

Выход из строя гидравлики

Несмотря на высокую надежность и долговечность конструкции, при интенсивной эксплуатации и несвоевременном обслуживании оборудование выходит из строя. К основным поломкам рохлей относят:

  • Механическое повреждение корпуса;
  • Течь системы гидравлики;
  • Истирание роликов и колес.

Нарушение давления в системе подкачки очень часто обусловлено недостаточным уровнем масла. Для этого через специальную заливную крышку измеряют его уровень и наблюдают за внешним видом.

Темная жидкость с хлопьями мусора полностью сливается и меняется на свежую.

Периодически гидравлический цилиндр загрязняется и в его полости наблюдаются пузырьки воздуха. Причиной этому зачастую является неправильная работа выпускного клапана. Для его очистки необходимо провести следующие процедуры:

  • Приложить усилия на рукоятку для максимального подъема несущих вил;
  • Качать направляющую ручку с одновременным изменением положения в нижнюю точку регулировочной рукоятки;
  • В тот момент, когда вилы окажутся внизу из клапана выйдет вся лишняя грязь.

Компания «Sky-Group» осуществляет реализацию и ремонт любых видов складской техники по приемлемым ценам.

01.12.2016 г.

Как выбрать гидравлическую тележку (рохлю)

Как выбрать гидравлическую тележку (рохлю)

Содержание статьи:

Нынешний рынок складской подъемной техники предлагает большой ассортимент рохлей — гидравлических тележек. Поэтому, если выбор рохли осуществляется впервые, то и немудрено растеряться.

При этом ценовой сегмент не самое главное при выборе гидравлической тележки. Очень важны знания об устройстве рохли, её материалах изготовления и основных характеристиках, которые помогут правильно определиться с выбором.

В данной статье строительного журнала samastroyka.ru будет рассмотрена конструкция гидравлических тележек и основные критерии, касающиеся их выбора.

Устройство рохли — гидравлической тележки

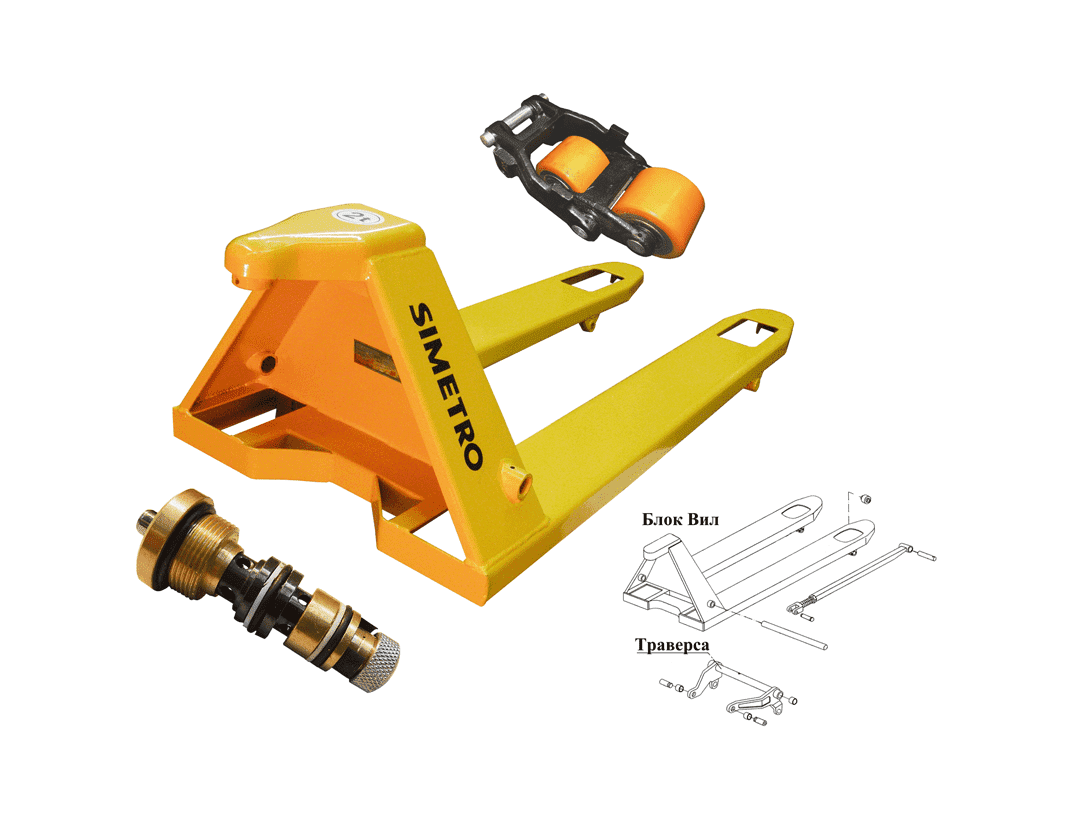

Основными конструктивными элементами любой рохли — гидравлической тележки, являются:

  1. Каркас, который представляет собой несущую металлическую раму. От прочности и надёжности каркаса зависит не только долговечность рохли, но и такая важная характеристика гидравлической тележки, как грузоподъёмность. Именно на раму и вилы гидравлической тележки приходится основная нагрузка в процессе её эксплуатации.
  2. Вилы, представляют собой подъемную часть гидравлической тележки, посредством которых происходит подъем и транспортировка грузов.

  1. Рулевые колеса и подвильные ролики, они отвечают за передвижение рохли и её работу.
  1. Ручка управления, служит основным механизмом, позволяющим с лёгкостью управлять рохлей: перемещать тележку, осуществлять посредством неё поднятие и спуск грузов с высоты.
  1. Гидравлическая система, является «сердцем» гидравлической тележки. Именно гидравлическая система позволяет легко работать с грузами от тонны и выше. Кроме того, гидравлическая система отвечает за плавный подъем и опускание грузов.

Теперь будут рассмотрены вопросы, касающиеся выбора гидравлической тележки.

Как выбрать гидравлическую тележку (рохлю)

Как было сказано выше, основная нагрузка при работе рохли приходится на подъемные вилы и раму. Следовательно, эти конструктивные элементы гидравлической тележки должны быть выполнены из качественно стали толщиной не менее 4 мм.

Целесообразно заметить, что бюджетные варианты гидравлических тележек имеют толщину металла в 2 мм. Однако выше было подмечено, чем прочнее и надёжнее будет каркас рохли, тем большую нагрузку она способна выдержать.

При длительном использовании бюджетной рохли, металл начнёт деформироваться, а вся конструкция быстро придёт в негодность.

Теперь что касается гидравлической системы, поскольку это второй критерий при выборе рохли. Именно гидроузел способствует легкой и безопасной работе с этой подъемной техникой. Здесь важно обращать внимание на то, чтобы гидравлическая система имела бы специальную защиту в виде перепускных клапанов, которые защищали бы рохлю от перегрузки.

Не менее важно и то, чтобы гидроузел был разборного типа, что позволит регулярно проводить ТО и поддерживать гидравлическую тележку в надлежащем состоянии. Кроме того, если гидроузел разборного типа, то в таком случае найти запчасти для ремонта рохли не составит особого труда.

Третьим по значимости критерием при выборе гидравлической тележки, является удобные и эргономичные элементы управления. У рохли — это ручка с рычагом управления, посредством которого приводится в работу подъемный механизм. Так вот, ручка рохли должна быть не только эргономичной, то есть удобной, но и покрытой специальным покрытием, позволяющим браться за неё в любую погоду.

Какую рохлю выбрать по производителю?

Крупными производителями гидравлических тележек по-прежнему остаются такие европейские компании, как: «Zakrem», «Yantra», «Pramac». Рохли этих производителей всегда надёжны и долговечны в использовании. Из их недостатков можно отметить лишь довольно высокую стоимость, которая намного выше, чем у китайских производителей.

Поэтому, если нужна рохля, эконом класса, то многие отдают предпочтение китайским производителям данной продукции. Найти в среднем сегменте рохлю достойного качества на сегодняшнее время не составит абсолютно никакого труда, если конечно учитывать все вышеперечисленные критерии выбора.

Оценить статью и поделиться ссылкой:

Ремонт и обслуживание гидравлических и электрических штабелеров, тележек рохли, погрузчиков в Кирове

Компания «ВерСталь» предлагает комплекс услуг по выполнению ремонта и обслуживания штабелеров, погрузчиков и рохли. Работы выполняются профессионально после проведения диагностических исследований.

Предоставляемые услуги востребованы среди предприятий государственных и частных структур.

О ремонте

Технические устройства для перемещения грузов необходимо периодически обслуживать и проводить ремонты, чтобы обеспечить безаварийную  и стабильную эксплуатацию.

Предлагаем услуги по выполнению ремонта:

  1. Ручных штабелеров.
  2. Тележек рохля.
  3. Штабелеров.
  4. Электрических штабелеров.
  5. Погрузчиков штабелеров.

Перед началом проведения работ определяются поломки, проводится анализ, какие запчасти требуется заменить и какие механизмы нужно отремонтировать. Мастера быстро справляются с поставленной задачей и находят причину неработоспособности.

Перечень проводимых работ по ремонту гидравлических и ручных штабелеров, тележек рохля:

  1. Выполнение ремонта ходовых частей.
  2. Замена подшипников, рулевых и опорных колес, подкатных и подвилочных роликов.
  3. Обслуживание, замена и ремонт гидравлического узла.
  4. Замена ручки.
  5. Регулирование тягового механизма.
  6. Иные операции, связанные с ремонтом.

По каким причинам оборудование выходит из строя:

  1. Износ отдельных элементов: подшипников, колес и роликов.
  2. Выработка естественного ресурса работы.
  3. Поломки по причине неправильной эксплуатации: перегруз технического устройства.
  4. Если в ходовую часть попала пыль, грязь и иные предметы.

С ремонтом гидравлических штабелеров наши специалисты справятся без проблем, но чтобы их избежать рекомендуется проведение диагностических мероприятий. Если отмечается износ конструктивных алиментов или поднимаемый груз превышает допустимые пределы, то обращайтесь к нам. Ремонт гидравлической рохли требует особого подхода и необходимо привлечение грамотных специалистов. После выполнения ремонта оборудование выглядит совершенно иначе, функционирует правильно и бесперебойно. У нас в запасе имеется весь ассортимент запасных частей, а также возможна их оперативная поставка. Сбои в работе механизмов, в том числе поломка колес, пружин, рукоятки и гидроузла диагностируется на месте. Если требуется капитальный ремонт или запчасти довольно тяжелые, то конструкцию направляют в мастерскую, организованную в компании.

Достоинства обращения к нам

При обращении в нашу компанию имеется ряд преимуществ:

  1. Выгодные цены.
  2. Наличие запасных частей и механизмов.
  3. Оснащение ремонтной мастерской всеми механизмами и приспособлениями.
  4. Опыт сотрудников.
  5. Предоставление информации о поломке клиенту.
  6. Проведение бесплатной диагностики.
  7. Доставка оборудования на транспорте компании.

Наличие разрешающих документов на оказание услуг. Информацию о ценах несложно узнать на сайте или по номеру телефону, указанному на интернет-странице. Возможна реализация отдельных запчастей.

гидравлическая тележка не поднимается, как ремонтировать ее своими руками? Почему гидравлика не держит груз?

Правильное понимание основных неисправностей рохли и методов их решения позволяет не только улучшить эксплуатационно-технические характеристики оборудования, но и значительно снижает вероятность различных проблем или последствий для человека в будущем. Главное – следовать нижеописанной инструкции, включая дополнительные рекомендации.

Почему рохля не поднимается и что делать?

Основная причина, из-за которой гидравлическая тележка не поднимается, или данный процесс совершается со значительными физическими усилиями — это нехватка смазывающего вещества в основном гидравлическом узле. Поскольку данный конструкционный элемент является особенно важным в работе рохли, дальнейшие проблемы могут приводить к более тяжелым неисправностям.

Отсутствие или нехватка смазки в большинстве случаев наблюдается из-за человеческого фактора. Так, операторы многофункционального оборудования часто попросту забывают своевременно менять масло, либо проводить профилактически-измерительные работы на данном компоненте. Подобный процесс приводит не только к тому, что гидравлический узел работает плохо, но и вызывает различные скрипы и неприятные шумы.

В некоторых случаях технологическое устройство может не подниматься за счет изнашивания внутреннего клапана — специализированного уплотнителя, благодаря которому нажимной плунжер эффективно защищается от различных протечек. Чтобы избежать данной проблемы, следует своевременно осуществлять замену основной втулки, а также проводить профилактический и технический осмотр ремкомплекта.

Чтобы решить проблему с нехваткой смазывающего вещества, оператору оборудования не нужно обращаться в специализированные технические центры — необходимые действия довольно просто и быстро выполняются своими руками. Все, что следует сделать в данном случае, — это залить на основной гидравлический узел любое машинное масло всесезонного или веретенного типа.

Специалисты настоятельно не рекомендуют использовать смазывающий материал, который применяется для грузовых автомобилей. Подобная разновидность масел имеет сниженный показатель вязкости, что не только снижает эффективность ремонта гидравлического узла, но и значительно повышает вероятность обнаружения более тяжелых проблем в будущем.

Схема заливки гидравлического масла во внутренний узел довольно проста — пользователю всего лишь нужно придерживаться несложных пошаговых действий.

  1. Установить главный шток гидравлического узла в нижнее положение.

  2. Вынуть заливной болт из основной конструкции.

  3. Набрать специализированную смазку в шприц или небольшую спринцовку.

  4. Залить жидкость во внутреннюю полость узла. Гидравлическое вещество следует лить до тех пор, пока оно не начнет переливаться и выходить за края.

После того как были выполнены вышеописанные действия, пользователю необходимо предварительно протестировать оборудование на работоспособность. Для этого тщательно и последовательно проверяется каждая система, отвечающая за подъем. На данном этапе также исследуется уплотнитель. Если он слишком изношен, производится замена старого конструкционного элемента на новое изделие.

Помимо вышеперечисленных причин, из-за которых рохля не поднимается, специалисты выделяют следующие факторы.

  • Зажим клапанного рычага. В данном случае следует воспользоваться специализированной регулировочной гайкой, при помощи которой осуществляются основные ремонтные работы над рычагом. Если данный элемент не помог, следует тщательно проверить рычажные механизмы и дополнительные тяги. При необходимости можно увеличить давление в штоке.

  • Устаревание внутренних компонентов. Подобная причина обычно обнаруживается на профилактическом осмотре многофункционального оборудования. Если в конструкции устройства были найдены устаревшие или изношенные части, их следует заменить. Ремонтировать подобные конструкционные элементы нет смысла.

  • Поломка пружины клапана. Если пружинное основание клапана сломано, его следует срочно поменять на новую деталь. В противном случае оборудование может выйти из строя, что повлечет за собой опасные последствия.

Помимо вышеперечисленных факторов, на отсутствие подъема также влияет ослабление клапанного механизма. Чтобы решить данную проблему, следует поджать клапан при помощи специализированного устройства.

Устройство не держит груз

Наиболее распространенной причиной недержания груза является отсутствие смазывающего вещества. Обычно к подобной проблеме приводит неправильное использование масла, либо применение неподходящих составов. В конечном счете внутренние манжеты и кольца изнашиваются, наблюдается значительная деформация структурных компонентов гидравлики.

Помимо вышеописанной причины, специализированное оборудование может не держать груз из-за слабой силы клапана обратного хода. В этом случае специалисты рекомендуют приобрести новое оборудование, или понизить грузовой вес используемой продукции, товара. Проще говоря, устройство не справляется с теми весами, которые устанавливаются на основные вилы.

А также следует отметить частые протечки машинного масла, которые наблюдаются в гидравлической манжете или основной поршневой группе. Для устранения данной проблемы следует проверить внутренние уплотнители на наличие трещин, сколов или любого другого износа. При необходимости данный конструкционный элемент меняется на новую деталь.

Не все операторы рохли знают, однако отсутствие поддержки груза часто вызывается поломкой или неисправностью в области предохранительного клапанного механизма. При обнаружении данной проблемы ремонтировать деталь бессмысленно — лучше произвести техническую замену.

Тележка не опускается

Если многофункциональная тележка не может нормально опуститься, скорее всего, речь идет о различных неисправностях, которые наблюдаются на главном клапанном механизме. Если данная проблема подтвердилась, лучше произвести полную замену клапана, или приобрести новое оборудование.

На невозможность опуститься, также указывают следующие причины.

  • Коррозийные процессы в области тяговой и рычажной систем. Обработать конструкционный элемент при помощи специализированного антикоррозийного средства. В дальнейшем проводить тщательный профилактический осмотр.

  • Сильное деформирование углового рычажного элемента. Произвести замену рычага в техническом центре. Ремонт данного элемента лучше доверить профильному мастеру.

  • Изменение размеров или форм основного штока. Поскольку главный шток редко когда подходит для ремонта, лучше приобрести новую деталь и поставить ее вместо старой.

Помимо вышеописанных причин, рохля может не опускаться из-за того, что внутренний рычажный элемент перепускного клапана не способен дойти до минимального положения. В этом случае следует проверить деталь на наличие посторонних элементов, или проанализировать общее количество смазывающего вещества.

Другие неисправности и их устранение

Операторы специализированного подъемного оборудования также должны знать о дополнительных причинах, из-за которых устройство работает неправильно.

Вот наиболее популярные из них.

  • Тяжелое перемещение гидравлической тележки. Внимательно проверить состояние внутренних подшипников, которые при необходимости следует смазать, и отрегулировать положение.

  • Частая течь в пружинных компонентах. Произвести визуальный осмотр основных пружин, которые расположены под главной рукоятью. При необходимости заменить плунжерные манжеты.

  • Постоянная активность перепускного клапана. При наличии данной проблемы давление оборудования значительно снижается, что приводит к ухудшению цилиндрически-пружинной системы. Для обнаружения неисправности следует посмотреть на рычаг и плунжер, между которыми должен быть небольшой зазор. При его отсутствии необходимо подкрутить конструкционный элемент специальным ключом, или заменить весь ремкомплект.

Любому оператору оборудования следует знать о том, как правильно обслуживать рохлю. Как показывает практика, невыполнение профилактических рекомендаций является основной причиной для образования всех вышеперечисленных проблем. Специалисты советуют 1-2 раза в месяц смазывать узлы, проводить тщательный осмотр техники, а также проверять уровень маслянистого вещества, и осматривать корпус на повреждения.

Для самостоятельной замены масла следует снять клапан или пробку, и слить старое вещество. Далее необходимо очистить внутреннюю колбу при помощи специализированных препаратов, залить новую смазку до отметки, и несколько раз прокачать тележку путем подъема и опускания вил.
