Какую расценку применить на винтовые сваи

Какую расценку применить на винтовые сваи?

Ответ

В федеральных сборниках нет прямых расценок на погружение винтовых свай. Есть только таблица 09-08-001 «Установка металлических столбов для устройства средств физической защиты», где приведены 2 нормы (расценки) на установку металлических столбов на винтовых сваях.

В справочнике инженера-сметчика «Сметные нормы и расценки на новые технологии в строительстве» часть V 2014 г. опубликованы разработанные Союзом инженеров-сметчиков нормы (расценки) табл. 05-01-193 «Погружение металлических свай» на погружение свай вручную (диаметром от 57 мм до 108 мм) и механизированным способом (диаметром от 133 мм до 325 мм):

Таблица ЭСН 05-01-193 Погружение металлических винтовых свай

Состав работ:

1. Разметка мест установки свай (нормы 1-8). 02. Завинчивание винтовых свай. 03. Приготовление раствора в построечных условиях (нормы 1-4, 9-12).

04. Заполнение внутренних полостей свай раствором. 05. Подрезание винтовой сваи до проектной высоты (нормы 1-8).

Измеритель: 1 свая (нормы 1-8), 1 п.м сваи (нормы 9-16)

Погружение металлических винтовых свай длиной 1650 мм вручную:

05-01-193-1 диаметром 57 мм
05-01-193-2 диаметром 76 мм
05-01-193-3 диаметром 89 мм
05-01-193-4 диаметром 108 мм

Погружение металлических винтовых свай длиной 3000 мм механизированным способом: 05-01-193-5 диаметром 133 мм

05-01-193-6 диаметром 159 мм

05-01-193-7 диаметром 219 мм
05-01-193-8 диаметром 325 мм

При изменении длины металлических свай на 1 м добавлять или исключать:

05-01-193-9 к норме 05-01-193-1
05-01-193-10 к норме 05-01-193-2
05-01-193-11 к норме 05-01-193-3
05-01-193-12 к норме 05-01-193-4
05-01-193-13 к норме 05-01-193-5
05-01-193-14 к норме 05-01-193-6
05-01-193-15 к норме 05-01-193-7
05-01-193-16 к норме 05-01-193-8

Свайно-винтовой фундамент | Строй Макс 53

Свайно-винтовой фундамент

Впервые такой фундамент был применен при строительстве маяка в Мэплин Сэндс на обводненных грунтах морского дна в устье р.

Темзы в 1838 г. Автором идеи использования сваи в виде винта был ирландский инженер Александр Митчелл (1780—1868), который в 1848 году был избран членом Института гражданских инженеров (ICE) и получил медаль Телфорда за это изобретение.

В 1862г начали производить винтовые сваи и в России. В Петербурге был возведён на винтовых сваях Старо-Коночный мост (Краснофлотский). В 1864 году на песчаном речном мысе был построен на винтовых сваях Сухумский маяк, высотой 37 метров.

В настоящее время винтовые сваи широко используются для любых типов зданий и сооружений, что обусловлено высокой скоростью установки, отсутствием вибраций при погружении и возможностью проводить работы в зимнее время.

В промышленных масштабах, свайные фундаменты начали применяться в период индустриализации – мосты, опоры линий электропередач, сооружения на вечной мерзлоте и в заболоченной местности.

В настоящее время винтовые сваи широко используются для любых типов зданий и сооружений, что обусловлено высокой скоростью установки, отсутствием вибраций при погружении и возможностью проводить работы в зимнее время.

Что же такое винтовые сваи?

Винтовые сваи – тип сваи, заглубляемой в грунт способом завинчивания. Винтовая свая состоит из ствола, оголовка и лопасти. Благодаря такой конструкции  при завинчивании свая легко входит в грунт и уплотняет его, тем самым повышая опорную способность. Винтовые сваи можно устанавливать в любой местности, даже на заболоченной почве.
Установка производится чаще всего вручную или при помощи гидравлических механизмов строительных машин. Свая погружается в грунт наподобие шурупа, закручиваемого в дерево. Длинна винтовой сваи рассчитывается таким образом, что бы её лопасти прошли все слабые рыхлые грунты и уперлись в более твердые и надежные слои, равномерно распределяя всю нагрузку будущего сооружения.
Для повышения несущей способности винтовых свай, в особенности в слабых грунтах, строители применяют также технологию инъекции раствора через ствол винтовой сваи. Данная технология позволяет увеличить жесткость и плотность около свайного массива, что обеспечивает уменьшение нагрузки на винтовые сваи.

Основным преимуществом свайного фундамента является то, что он закручивается ниже глубины промерзания (в Ленинградской и Московской областях, глубина промерзания составляет 1,5 метра). Такому типа фундамента не страшны весенне-осенние наводнения, выпучивания, зимние замерзание грунтов и т. д. Для деревянных, панельных, каркасных домов и бань – винтовые сваи самый оптимальный и бюджетный вариант, а так же выход из сложных ситуаций с проблемными грунтами. Свайный фундамент не нуждается в дополнительной выемке грунта и прочих ландшафтных работах, что весьма сокращает расходы на строительство фундамента.

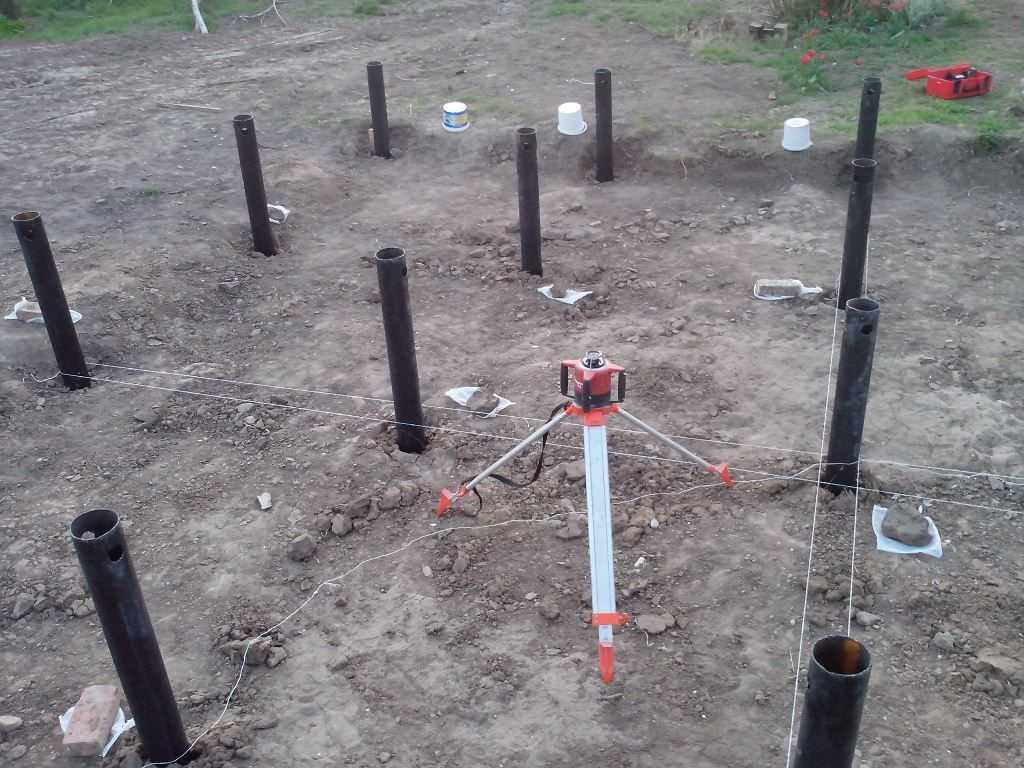

Монтаж свайного фундамента занимает всего несколько дней. На следующий день после монтажа свайного поля, можно начинать возведение самого сооружения из бруса. Срок службы свайного фундамента не менее 100 лет, а при обработке свай специальным защитным составом срок службы можно увеличить. Для того, что бы определить необходимое количество свай обратитесь в отдел продаж.



Достоинства свайно винтового фундамента

  • Большой срок службы, свыше 100 лет.
  • Высокие прочностные и нагрузочные характеристики – 4~5 тонн на одну сваю по ГОСТ 25100-95.
  • Возможность использовать на болотистых грунтах, грунтах с высоким уровнем подземных вод, просадочных грунтах.
  • Возможность полностью отказаться от земляных работ и не выравнивать участок.
  • Быстрая установка фундамента. Объект сдается на 15-30% быстрее, чем с бетонным фундаментом.
  • Возможность проведения работ в непосредственной близости к подземным коммуникациям, деревьям или в условиях плотной городской застройки.
  • Винтовые сваи сразу после завинчивания готовы к восприятию полной проектной нагрузки.
  • Инженерные коммуникации можно проектировать параллельно со строительством дома.
  • Работы можно выполнять в любое время года.
  • Высокая ремонтопригодность.
  • Отсутствие вибрации при заглублении.
  • Все работы, при необходимости, могут производиться вручную.
  • Без ограничений по типу и уклону грунта (кроме скального)
  • Предотвращает загнивание древесины благодаря хорошей вентиляции
  • Безопасность, как при установке, так и в эксплуатации

Недостатки

  • Вероятность повреждения при установке в каменистом грунте (царапины защитного слоя, вероятность возникновения коррозии).
  • Высокая коррозия при наличии блуждающих токов в грунте.
  • Низкое качество при кустарном изготовлении (качество сварных швов, недостаточная толщина стенки стального ствола винтовой сваи).
  • Вероятность отклонения от проектных расчётов в случае самостоятельной установки свай.
  • Нельзя установить кирпичную конструкцию на винтовые сваи;

Полный обзор гидровращателей-сваекрутов на рынке РФ.

Время чтения: 15 минут

Содержание:

Свайные фундаменты

Стальные винтовые сваи активно используются повсеместно, там, где необходима большая скорость возведения фундамента. Фундаменты на винтовых сваях для зданий жилого назначения возводят чаще при строительстве в труднодоступных районах либо районах со сложным грунтом или на склонах.

Применение винтовых свай обеспечивает эффективное и надёжное закрепление фундамента глубокого и мелкого заглубления без нарушения естественной структуры грунта при полном исключении земляных работ и сохранении окружающей среды. Особое значение имеет возможность устройства фундаментов на винтовых сваях в вечномерзлых грунтах, так как в этом случае нет необходимости проводить земляные работы, использовать бетоны и т.д.

Конструкция винтовых свай обеспечивает высокую несущую способность винтовой сваи как на вдавливающие, так и на выдергивающие нагрузки.

Достоинства свайных фундаментов:

  • Скорость монтажа
  • Низкий уровень шума
  • Относительно невысокая цена
  • Небольшой объем извлекаемого грунта
  • Возможность повторного использования
  • Противостояние выдергивающим нагрузкам
  • Противостояние сезонным изменениям состояния грунта

Недостатки свайных фундаментов:

  • Нельзя использовать в сейсмонеустойчивых районах
  • Нельзя использовать в грунтах, вызывающих повышенную коррозию
  • Нельзя заглублять сваи в каменистый грунт
  • Необходим точный расчет длины сваи, если основным является грунт без достаточной боковой поддержки (рыхлый или текучий грунт).
    Свая должна войти в твердые породы.

Назначение сваекрутов

Для завинчивания свай используется оборудование под названием «сваекрут» или, как их еще называют, «гидравлический сваепогружатель». Назначение сваекрутов — завинчивание винтовых свай на различную глубину при возведении фундаментов и опор под различные конструкции.

Способы завинчивания свай

Вручную рычагами (усилие зависит от длины рычагов)

  • Ограниченность по размерам сваи и по грунту
  • Низкая производительность

Ручной способ электро- и гидросваекрутами

  • Ограниченность по размерам сваи и по грунту
  • Не очень высокая производительность
  • Цена

Малогабаритные мобильные сваекруты

  • Ограниченность по размерам сваи и по грунту
  • Недостаточно высокая производительность
  • Спецтранспорт на транспортировку на объект
  • Цена

Гидровращатель навесной (гидравлический)

  • Сваекрутом может быть любой гидровращатель, который правильно подобран под технические данные по проекту, конструкцию свай и возможности базовой машины.

Преимущества навесного гидравлического сваекрута:

  • Универсальность базовой машины
  • Производительность — до 530% выше, чем у альтернативных методов завинчивания свай

Подробнее о гидровращателях

Несложная работа, такая как установка свайных фундаментов хозяйственных помещений, коттеджного жилья, установка дорожных знаков, опор для оград, мачт освещения, обычно проходит с применением сваи диаметром 57, 76, 89 (вращатели 3000 — 8000 Нм). Далее идут сваи промышленные — 108, 114 (8000 — 15000 Нм), 133 (15000 — 20000 Нм), иногда 159мм (25000 — 50000), 168, 219 (35000 — 80000 Нм), 325, 500 и выше (120000 — 200000 Нм и выше).

Требования к сваекруту напрямую зависят от диаметра сваи и лопастей, количества лопастей, грунта, технологии (с лидерным бурением/без него) и базовой машины.

В случае, когда допускается лидерное бурение, проект рассчитывается, исходя из особенностей грунта и параметров свай. Если проектом допускается лидерное бурение, то, учитывая сложность и крепость грунта, применяется лидерное бурение примерно на две трети длины сваи. Лидерное бурение производится шнекобуром по диаметру трубы сваи или на несколько сантиметров меньше трубы-основания сваи.

Ищете гидровращатель? Наши специалисты всегда помогут с выбором.

Лидерное бурение решает следующие вопросы:

  • Проходка в насыпном грунте
  • Частичное разряжение грунта
  • Устранение камней и небольших валунов
  • Точное направление ввинчивания сваи

Если проектом не допускается лидерное бурение, то свая, завинчиваясь, как бы раздвигает грунт, уплотняя его вокруг себя, что дополнительно улучшает несущую способность довольно мягкого грунта. В этом случае необходимо особенно качественно подойти к подбору гидровращателя.

Важно! Свая должна ввичиваться одним движением — не допускается выкручивание и повторное вкручивание в это же место, так как при прокручивании лопастей грунт вокруг них разрыхляется, и лопасти перестают выполнять свою несущую роль, столь необходимую при сезонных промерзаниях, оттаиваниях и прочих подвижках грунта.

Навесные гидравлические погружатели свай прочно закрепились в сфере быстровозводимых надежных фундаментов и опор, при этом, наблюдая за ростом их популярности, мы точно видим, что этот вид оборудования только набирает обороты популярности. Экскаватор, оснащенный качественным, надежным и правильно подобранным сваекрутом повышенной мощности, незаменим при установке крупных сельхозсооружений, опор ЛЭП, вышек сотовой и других видов связи, прокладке трубопроводов, строительстве временных городков для рабочих, при установке резервуаров и ёмкостей в нефте- и газодобывающих отраслях и т.п. При этом используются промышленные сваи с увеличенным диаметром основания (свыше 168 мм).

Предложение мощных сваекрутов на рынке

Хорошие сваекруты большой мощности отличает трехступенчатый редуктор с усиленными блоками сателлитов, венцами и солнечными передачами, охлаждение масла в редукторе, предусмотренное конструкцией, наличие индикатора вертикальности в базовой комплектации (можно доустановить), выходной вал увеличенного сечения и его малые обороты. Наличие двухскоростного режима добавляет универсальности, так необходимой в сложных климатических условиях и на тяжелых грунтах. Подобное оборудование выпускает не так много компаний, на основных мы остановимся подробнее.

Гидровращатели-сваекруты с крутящим моментом 100 000 — 200 000 Нм (односкоростные)

  • Delta RD120, RD150 (Англия)
  • Hydra T12000 и Т16000 (Италия)
  • Impulse Dh220 и Dh260 (Россия — Италия)
  • Digga SD95 (1-speed), MD110 (1-speed), 160 (1-speed), 190 (1-speed) (Австралия)
  • HammerMaster HD100000, HD120000, HD160000 (Австралия)

Гидровращатели-сваекруты с крутящим моментом 100 000 – 200 000 Нм (двухскоростные)

  • Digga SD95 (2-speed), MD110 (2-speed), MD160 (2-speed), MD190 (2-speed) (Австралия)
  • HammerMaster HDS 100000, HDS 120000, HDS 160000, HDS 190000 (Австралия)
  • Eskridge D1000, D1400, Dh250 (США)

Односкоростные сваекруты

Delta

Для того чтобы уверенно завинчивать сваи диаметром до 1200 мм на глубину до 12 метров, необходимо специализированное оборудование. Представляем гидровращатели с увеличенным крутящим моментом на экскаваторы массой 21-50 тонн.

Возглавляют наш обзор наиболее интересные среди односкоростных сваекрутов английские гидровращатели Delta RD120 и RD150.

DELTA

RD-120

RD-150

Крутящий момент, Нм117 215152 319
Масса гидровращателя, кг1 0611 375
Скорость вращения вых.вала, об/мин5 — 154 — 12

Особенности английских вращателей-сваекрутов Delta:

  • Умеренная масса гидровращателей;
  • Выходные валы увеличенного сечения – шестигранник 150 мм;
  • Малое количество оборотов выходного вала;
  • Гидромотор аксиально-поршневой;
  • Невыпадаемый выходной вал с пожизненной гарантией;
  • Кондиционер в редукторе для охлаждения масла;
  • Индикатор вертикальности уже в базовом комплекте;
  • Гарантия – 3 года;
  • Возможность увеличить гарантию на редуктор до 5 лет

Hydra

Итальянские мощные сваекруты представлены на нашем рынке маркой Hydra, наиболее известной в нефтегазовом секторе. Гидровращатели Т12000 и Т16000 устанавливаются на экскаваторы массой 30-47 тонн.

HYDRA

T-12000

T-16000

Крутящий момент, Нм120 000160 000
Масса гидровращателя, кг7201 191
Скорость вращения вых.вала, об/мин6 — 135 — 12

Особенности итальянских вращателей-сваекрутов Hydra:

  • Малая масса гидровращателей;
  • Выходные валы увеличенного сечения – квадрат 130 мм;
  • Малое количество оборотов выходного вала;
  • Гидромотор радиально – поршневой;
  • Гарантия – 1 год.

Impulse DH

Коротко скажем о сваекрутах российско-итальянского производства — Impulse HD120 и HD160. Эти гидровращатели проходят в России крупноузловую сборку из элементов, произведенных в Италии. Такая локализация делает проверенные временем вращатели Impulse доступными без потери качества. Пообщайтесь с нашими менеджерами, и все увидите сами.

IMPULSE DH

DH-120

DH-160

Крутящий момент, Нм120 000160 000
Масса гидровращателя, кг7201 191
Скорость вращения вых.вала, об/мин6 — 135 — 12

Digga

Австралийские односкоростные сваекруты Digga SD95 (1-speed), MD110 (1-speed), 160 (1-speed), 190 (1-speed) имеют хорошую репутацию в качестве и производительности, однако наибольшей популярностью пользуются двухскоростные модификации этих моделей сваекрутов.

DIGGA (1-speed)

SD-95

MD-110

MD-160

MD-190

Крутящий момент, Нм95 882114 295169 354198 585
Масса гидровращателя, кг822100711701173
Скорость вращения вых. вала, об/мин9 — 177 — 144 — 93 — 8

HammerMaster HD

Замыкаем список односкоростных сваекрутов австралийскими вращателями HammerMaster HD (1-speed), которые работают с экскаваторами массой 30-47 тонн.

HammerMaster HD (1-speed)

HD-100

HD-120

DH-160

DH-200

Крутящий момент, Нм95 882114 295169 354198 585
Масса гидровращателя, кг822100711701173
Скорость вращения вых.вала, об/мин9 — 177 — 144 — 93 — 8

Двухскоростные гидровращатели – сваекруты

Наиболее высокую ступень среди сваекрутов занимают двухскоростные гидровращатели, которые сочетают в себе гидробур и, собственно, сваекрут. На быстрой скорости гидровращатель выдает небольшой крутящий момент, а на медленной скорости выдает свой максимум. Небольшой не значит маленький, его точно хватает на бурение лидерной скважины. Переключаются скорости электромеханическим соленоидом, управляемым из кабины экскаватора. Мало какие фирмы берутся за выпуск этого дорогого и сложного оборудования, но они есть — это американская Eskridge, австралийская Digga и австралийская HammerMaster.

Самыми популярными двухскоростными сваекрутами в нашей стране заслуженно стали гидровращатели, произведенные в Австралии. Начнем мы с популярного оборудования марки HammerMaster HDS (2-speed).

HammerMaster HDS

HammerMaster HDS (2-speed)

HDS-100

HDS-120

DHS-160

DHS-200

Крутящий момент, Нм (1-speed)95 882114 295169 354198 585
Крутящий момент, Нм (2-speed)45 60857 19784 67799 292
Скорость вращения, об/мин (1-speed)4 — 162 — 122 — 82 — 8
Скорость вращения, об/мин (2-speed)9 — 326 — 244 — 164 — 14
Масса гидровращателя, кг8431 0281 1911 191

Особенности итальянских вращателей — сваекрутов HammerMaster HDS (2-speed):

  • Умеренная масса гидровращателей;
  • Выходные валы увеличенного сечения – квадраты 100 и 130;
  • Малое количество оборотов выходного вала;
  • Гидромотор аксиально – поршневой;
  • Индикатор вертикальности уже в базовом комплекте;
  • Гарантия – 3 года (с возможностью расширить до 5 лет).

Помимо этих особенностей в арсенале HammerMaster HDS (2-speed) есть непревзойденные инновационные достижения, на которых нельзя не остановиться подробнее. И если переключателем скоростей никого не удивить, то клапан ECV заслуживает отдельного внимания.

Клапан ECV

Мощные двухскоростные гидровращатели HammerMasterHSD (2-speed) оснащаются обратным клапаном ECV, который надежно защищает аксиально-поршневой гидромотор от кавитации и декомпрессии, появляющейся при резком обратном вращении после остановки завинчивания сваи. После остановки вращения свая стремится вернуть вращателю накопленный потенциал крутящего момента, превращая мотор в насос и стремясь его разрушить. Так же страдает и редуктор. Клапан обратного движения ECV исключает это обратное движение выходного вала.

Электромагнитный клапан потока

Двухскоростные гидровращатели имеют двойное назначение — гидробур и сваекрут. На первой скорости вращатель имеет все свойства сваекрута: увеличенный крутящий момент и маленькое число оборотов. На второй скорости вращатель, теряя в крутящем моменте, увеличивает количество оборотов и становится гидробуром, который бурит лидерные скважины. Переключение скоростей на двухскоростных гидровращателях производится электромагнитным клапаном потока.

Клапан ECV и электромагнитный клапан потока делают австралийские сваекруты HammerMaster безоговорочной элитой среди прочих.

Eskridge

Теперь давайте посмотрим на Eskridge. Вращатели этой марки популярны в США и редки в нашей стране из-за большого срока поставки вращателей и запасных частей, плюс высокая цена, но без них обзор сваекрутов был бы неполным.

Eskridge (2-speed)

D-1000

D-1400

DН-150

Крутящий момент, Нм (1-speed)112 532155 920203 400
Крутящий момент, Нм (2-speed)33 20053 55096 450
Скорость вращения, об/мин (1-speed)до 9до 7до 7
Скорость вращения, об/мин (2-speed)до 28до 17до 17
Масса гидровращателя, кг810950950

Особенности американских вращателей-сваекрутов Eskridge:

  • Невысокая масса гидровращателей;
  • Выходные валы увеличенного сечения – квадрат 5_1/4”;
  • Гидромотор аксиально – поршневой;
  • Гарантия – 1 год.

Digga SD/MD

Мощные двухскоростные гидровращатели Digga SD/MD, как и HammerMaster HD/HDS, поставляются под заказ со сроком поставки более трех месяцев, однако работоспособность и качество этих вращателей не отталкивают наших постоянных клиентов из энергетики и нефтегазодобывающих отраслей. И преимущества те же, что у HammerMaster, за исключением того, что Индикатор вертикальности является дополнительной опцией. Поэтому не будем повторяться, но покажем характеристики Digga SD95, MD110, MD160, MD190.

DIGGA SD / MD (2-speed)

SD-95

MD-110

MD-160

MD-190

Крутящий момент, Нм (1-speed) 95 882 114 295 169 354 198 585
Крутящий момент, Нм (2-speed) 45 608 57 197 84 677 99 292
Скорость вращения, об/мин (1-speed) 4 — 16 3 — 12 2 — 8 2 — 7
Скорость вращения, об/мин (2-speed) 8 — 32 6 — 24 4 — 16 4 — 14
Масса гидровращателя, кг 843 1 028 1 191 1 194

Многие не знают, что мощные сваекруты, которые бывают значительно мощнее, чем 200 000 Нм, разделяются на одно- и двухскоростные. Односкоростные полностью справляются со своей задачей — закрутить сваю, но, если есть возможность, надо внимательно присмотреться и к двухскоростным.

Тут можно провести аналогию с современными внедорожниками, которые стали выпускать и с передним приводом. Вот как выбрать? Если на дорогах снега по колено или надо ездить по глинистому проселку, то однозначно полный привод, а если на дорогах чисто и убрано, то полный привод вроде ни к чему… но вдруг случится поездка за город? Так и здесь — если планируется лидерное бурение, то однозначно двухскоростной сваекрут, а если на этом объекте лидерное бурение не используется, то не факт, что оно не понадобится на следующем объекте.

В заключение хочется отметить, что в нашем обзоре сваекрутов с крутящим моментом 100 000-200 000 Нм каждый может увидеть плюсы и минусы вращателей разных марок и моделей, а также сравнить характеристики и подобрать свой, наиболее подходящий, сваекрут.

Если после данного обзора у вас все же остались вопросы, недостающую информацию вы всегда можете получить у менеджеров Группы компаний «Традиция».

Остались вопросы? Задайте их нашему специалисту.

Подписывайся на нас!

Винтовые сваи КСАмет. Проектирование, Производство и монтаж свай. ВСК — фундаменты на винтовых сваях КСАмет

            Винтовая свая КСАмет— это электросварная стальная труба, заваренная с одной стороны на конус. К конусу приварена  усиленной винтовая лопасть специальной формы. Зацепление сваи с грунтом при строительстве фундамента происходит за счет винтовой лопасти. Длина винтовой части сваи составляет 38см, что в 3 раза больше чем у упрошенных свай представленных на рынке. За счет образования «земляного замка» на всем протяжение перекрывания витков, ВСК практически не подвержены колебаниям в грунте под действием горизонтально-направленных нагрузок. Усиленный винт компенсирует все ветровые нагрузки от 2 этажных зданий, не позволяет раскачиваться объемным зданиям.

*Условные обозначения: ВСК-Винтовые сваи КСАмет

Винтовая свая КСАмет. ВСК 108х300х2500; Окрашенная

Сравнение усиленной Винтовой Сваи КСАмет 108х300х250 и винтовой сваи с упрошенной конструкции.

Длина винтовой линии у ВСК 38см. Длина упрошенного винта 12см.























Хотите знать больше? Подробное сравнение винтовых свай…

Защитное антикоррозийное покрытие.

            Винтовые сваи КСАмет выпускаются с двумя различными покрытиями: Окрашенные двухкомпонентной краской и методом современного горячего цинкования

На поверхности ВСК Мы создаем защитный антикоррозийный слой методом горячего оцинкования.

Впервые сваи для фундамента цинкуются как снаружи, так и внутри! Создается защитное цинковое покрытие 80-200 микрон(0,2мм), рассчитанное на 120 лет работы в особо агрессивных средах*. Цинк нанесенный на поверхность сваи, фактически не подвержен стиранию о грунт, в отличии от краски.

*(По данным American Galvanizer Association )

Гарантия на оцинкованные Винтовые сваи КСАмет 120лет.



Цинк нанесенный на поверхность сваи, фактически не подвержен стиранию о грунт. [подробнее о системе горячего цинкования Вы можете прочитать в этой статье>>>]

Впервые сваи цинкуются как снаружи, так и внутри! [подробнее о системе горячего цинкования Вы можете прочитать в этой статье>>>]













Лакокрасочное защитное покрытие .

Сперва зачищаем изделие от следов механической обработки. Производим полное обезжиривание поверхности сваи. Нанесение покрытия производится в особо защищенных от внешних загрязнителей помещениях. Покрытие создается поэтапно, что позволяет отслеживать качество каждой операции.

После полного высыхания производим упаковку Винтовых свай КСАмет в защитную пленку. Эта мера защищает лакокрасочное покрытие во время загрузки и транспортировки свай на объект.

Упакованные винтовые сваи КСАмет. Монтаж в г. Малоярославец 2012 год.



  Немного о компании производителе:

Производителем винтовых свай «ВСК» является фирма  «КСАмет». 12 лет, начиная с 11 ноября 2000 года, развивается в сфере металлообработки. Собственные производственные площади позволяют производить винтовые сваи для строительства фундамента в крупносерийном режиме. Автоматическая плазменная резка, полуавтоматическая сварка и по операционный контроль качества сводит человеческие ошибки и брак до минимума. Высококачественная продукция предприятия подтверждена соответствующими сертификатами качества.

Официальный сайт компании  ООО «КСАмет» http://ksamet.ru/

Официальный сертификат на производство Винтовых свай КСАмет.

Сертификат качества на горячие цинкование винтовых свай КСАмет.





























Хотите знать больше? Подробнее о сертификации Винтовых свай КСАмет.

Немного о дистрибуции:

Официальным Дистрибьютором Винтовых Свай КСАмет является компания ООО Торговый дом «Мет-АЛ».  Складские помещения и отлаженная система логистики производит бесперебойные поставки винтовых свай в регионы Российской Федерации. ООО Торговый дом «Мет-АЛ»  произведет индивидуальный расчет фундамента под Ваше строительство, а так же предоставит услуги по его установке.

Официальный сайт компании ООО «Торговый дом Мет-АЛ»: http://tdmet-al.ru/

Тел для справок: +7 (4842) 59-59-16  [подробнее…]

Поставщики машин для заземляющих винтов Krinner, все качественные Поставщики машин для заземляющих винтов Krinner на Alibaba.com

Страна/регион: Китай Основные продукты:

Запчасти для бетононасосов

Общий доход:

Свыше 100 миллионов долларов США

Топ-3 рынка:

Внутренний рынок 40. 0% , Юго-Восточная Азия 19,0% , Средний Восток 13,0%

Страна/регион: Китай Основные продукты:

Электрический забор, товары для животноводства, столбы для забора, изоляторы, строительство Машины

Общий доход:

1 миллион долларов США — 2 доллара США. 5 миллионов

Топ-3 рынка:

Северная Америка 35% , Восточная Европа 25% , Северная Европа 10%

Страна/регион: Китай Основные продукты:

Сваебой, Сваебойный Машина , Сваебойное оборудование, Роторная буровая установка Ke, Солнечный сваебойный

Общий доход:

Свыше 100 миллионов долларов США

Топ-3 рынка:

Внутренний рынок 50% , Юго-Восточная Азия 15% , Южная Америка 5 %

Страна/регион: Китай Основные продукты:

Guadrail Pile Driver, блокирующий келли-бар, фрикционный келли-бар, солнечный сваебой, запасные части для роторной буровой установки

Общий доход:

5 миллионов долларов США — 10 миллионов долларов США

Топ-3 рынка:

Африка 19% , Средний Восток 15% , Южная Америка 14 %

Страна/регион: Китай Основные продукты:

Строительное оборудование и запчасти (запасные части для экскаваторов, гидравлический экстрактор свай, гидравлический сваебой, гидравлический измельчитель, гидравлический бур)

Общий доход:

10 миллионов долларов США — 50 миллионов долларов США

Топ-3 рынка:

Внутренний рынок 57% , Юго-Восточная Азия 22% , Океания 4%

Страна/регион: Китай Основные продукты:

Болты, гайки, Винты , Шайбы, Резьбовые стержни

Общий доход:

2 доллара США. 5 миллионов — 5 миллионов долларов США

Топ-3 рынка:

Западная Европа 25% , Юго-Восточная Азия 5% , Восточная Европа 5%

Страна/регион: Китай Общий доход:

5 миллионов долларов США — 10 миллионов долларов США

Топ-3 рынка:

Юго-Восточная Азия 18. 0% , Северная Америка 15,0% , Южная Америка 15,0 %

Страна/регион: Китай Основные продукты:

Винт Холодная высадка Станок , Винт Резьбонакатный станок Станок , Винт Холодная ковка Станок , Винты , Гайки

Общий доход:

2 доллара США. 5 миллионов — 5 миллионов долларов США

Топ-3 рынка:

Юго-Восточная Азия 8% , Южная Азия 8% , Северная Европа 8%

Страна/регион: Китай Основные продукты:

Экскаваторы, экскаваторы-погрузчики, копры, дорожные катки, буровые установки

Общий доход:

10 миллионов долларов США — 50 миллионов долларов США

Топ-3 рынка:

Внутренний рынок 52. 0% , Южная Америка 12,0% , Северная Америка 12,0%

Страна/регион: Китай Основные продукты:

Винт Сваи, Ground Винт , Ground Винт Якорь, Земля Винт Драйвер, Ground Винт Сварка Машина

Общий доход:

50 миллионов долларов США — 100 миллионов долларов США

Топ-3 рынка:

Юго-Восточная Азия 90%

Страна/регион: Китай Основные продукты:

Guadrail Pile Driver, блокирующий келли-бар, фрикционный келли-бар, солнечный сваебой, запасные части для роторной буровой установки

Общий доход:

5 миллионов долларов США — 10 миллионов долларов США

Топ-3 рынка:

Африка 19% , Средний Восток 15% , Южная Америка 14 %

Страна/регион: Китай Основные продукты:

Палатка для вечеринок, Свадебная палатка, Выставочная палатка, Большая палатка, Палатка для мероприятий

Общий доход:

2 доллара США. 5 миллионов — 5 миллионов долларов США

Топ-3 рынка:

Южная Америка 20% , Средний Восток 20% , Африка 20%

Страна/регион: Китай Основные продукты:

Буровая установка, погрузчик, сваебой, вспомогательное оборудование, железнодорожное оборудование

Страна/регион: Китай Основные продукты:

Оборудование (оборудование, аксессуары для фотоэлектрических систем, аксессуары для сейсмостойкости, аксессуары для галереи подземных трубопроводов), оборудование, аксессуары для галереи подземных трубопроводов

Топ-3 рынка:

Внутренний рынок 100. 0%

Страна/регион: Китай Основные продукты:

Трубоформовочная машина , сужающаяся труба машина , ротационная обжимка машина , квадратная коническая труба машина , скручивающая машина

Общий доход:

Менее 1 миллиона долларов США

Топ-3 рынка:

Юго-Восточная Азия 25% , Средний Восток 15% , Африка 10%

Страна/регион: Китай Основные продукты:

Гипсокартон, Гипсокартон, Дверной косяк, Анкерная система с подрезкой, Анкерная система

Общий доход:

50 миллионов долларов США — 100 миллионов долларов США

Топ-3 рынка:

Северная Америка 60% , Юго-Восточная Азия 20% , Океания 20%

Страна/регион: Китай Основные продукты:

Сваи Машина , Гидравлический шнек, Солнечная система крепления, Земля Винт , Специальный солнечный модуль

Общий доход:

1 миллион долларов США — 2 доллара США. 5 миллионов

Топ-3 рынка:

Восточная Азия 60% , Северная Америка 10 % , Внутренний рынок 5 %

Страна/регион: Китай Основные продукты:

Запчасти для бетононасосов

Общий доход:

Свыше 100 миллионов долларов США

Топ-3 рынка:

Внутренний рынок 40. 0% , Юго-Восточная Азия 19,0% , Средний Восток 13,0%

Страна/регион: Китай Основные продукты:

Земля Винты , Солнечная стойка и монтаж, Заборная сетка, Метизы, Спиральные сваи Машина

Общий доход:

10 миллионов долларов США — 50 миллионов долларов США

Топ-3 рынка:

Юго-Восточная Азия 20% , Восточная Азия 17% , Восточная Азия 17%

Страна/регион: Китай Основные продукты:

Столб забора, проволочная сетка, гвозди, оцинкованная проволока, колпачки столбов

Общий доход:

5 миллионов долларов США — 10 миллионов долларов США

Топ-3 рынка:

Южная Америка 15% , Океания 15% , Средний Восток 15%

Страна/регион: Китай Основные продукты:

Буровая установка для водяных скважин, Станок для колонкового бурения, Пневматическая буровая установка с погружным пневмоударником, Горная дрель, Дорожный каток

Общий доход:

10 миллионов долларов США — 50 миллионов долларов США

Топ-3 рынка:

Внутренний рынок 58. 0% , Юго-Восточная Азия 11,5% , Южная Азия 5,8%

Страна/регион: Китай Основные продукты:

Стальная стойка, регулируемый задний домкрат, стальная доска, дверные леса, двухтактная стойка

Общий доход:

1 миллион долларов США — 2 доллара США. 5 миллионов

Топ-3 рынка:

Восточная Европа 30,0% , Юго-Восточная Азия 25,0% , Южная Америка 13.0%

Страна/регион: Китай Основные продукты:

Установка столба машина с копателем отверстий для столбов, токарный станок машина , измельчитель, противотуманная пушка, производственная линия по переработке шин

Общий доход:

1 миллион долларов США — 2 доллара США. 5 миллионов

Топ-3 рынка:

Юго-Восточная Азия 25% , Внутренний рынок 23 % , Южная Азия 8%

Страна/регион: Китай Основные продукты:

Винтовые сваи, Винтовые анкеры, Фундаментная система, Перфорированная U-образная стойка, Перфорированная квадратная вывеска

Общий доход:

2 доллара США. 5 миллионов — 5 миллионов долларов США

Топ-3 рынка:

Северная Америка 50% , Океания 10% , Восточная Европа 5%

Страна/регион: Китай Основные продукты:

экскаватор, автокран, дорожный каток, бетономешалка машина , погрузчик с бортовым поворотом

Общий доход:

1 миллион долларов США — 2 доллара США. 5 миллионов

Топ-3 рынка:

Восточная Азия 40% , Средний Восток 30% , Южная Азия 20%

Страна/регион: Китай Основные продукты:

нержавеющая сталь, продукты для ландшафта Corten, стальная пластина, стальная конструкция, Машины и оборудование

Общий доход:

1 миллион долларов США — 2 доллара США. 5 миллионов

Топ-3 рынка:

Юго-Восточная Азия 30% , Средний Восток 20% , Северная Европа 10%

Страна/регион: Китай Основные продукты:

Сваебой, Сваебойный Машина , Сваебойное оборудование, Роторная буровая установка Ke, Солнечный сваебойный

Общий доход:

Свыше 100 миллионов долларов США

Топ-3 рынка:

Внутренний рынок 50% , Юго-Восточная Азия 15% , Африка 5%

Страна/регион: Китай Основные продукты:

Подшипник моста, деформационный шов, водонепроницаемая плита, геотехнические материалы, водонепроницаемый пояс

Общий доход:

1 миллион долларов США — 2 доллара США. 5 миллионов

Топ-3 рынка:

Юго-Восточная Азия 20% , Северная Америка 20% , Средний Восток 10%

Страна/регион: Китай Основные продукты:

Сваебой, буровая машина (буровая установка для водяных скважин, роторная буровая установка, ранцевая установка для колонкового бурения машина ), дорожный каток

Общий доход:

10 миллионов долларов США — 50 миллионов долларов США

Топ-3 рынка:

Внутренний рынок 59. 11% , Юго-Восточная Азия 11,9% , Южная Азия 5,0%

Страна/регион: Китай Основные продукты: Катушка из нержавеющей стали

, лист из нержавеющей стали, болт из нержавеющей стали, винт из нержавеющей стали , перегородка

Общий доход:

1 миллион долларов США — 2 доллара США. 5 миллионов

Топ-3 рынка:

Внутренний рынок 60% , Средний Восток 15% , Африка 6%

Страна/регион: Китай Основные продукты:

Дорожный каток, Станок для бурения водяных скважин, Станок для колонкового бурения, Буровой станок, Сваебойный молот

Общий доход:

10 миллионов долларов США — 50 миллионов долларов США

Топ-3 рынка:

Африка 40% , Средний Восток 15% , Юго-Восточная Азия 11%

Страна/регион: Китай Основные продукты:

Такелажное оборудование, оборудование для столбов, детали для буксировки прицепа, морское оборудование, фитинги для контейнеров

Общий доход:

5 миллионов долларов США — 10 миллионов долларов США

Топ-3 рынка:

Центральная Америка 22% , Средний Восток 20% , Западная Европа 14%

Страна/регион: Китай Основные продукты:

Строительное оборудование и запчасти (запасные части для экскаваторов, гидравлический экстрактор свай, гидравлический сваебой, гидравлический измельчитель, гидравлический бур)

Общий доход:

10 миллионов долларов США — 50 миллионов долларов США

Топ-3 рынка:

Внутренний рынок 57% , Юго-Восточная Азия 22% , Океания 4%

Страна/регион: Китай Основные продукты:

сталь оцинкованная грунт винт , стальная плоская свая, большие листы грунт винт , регулируемый грунт винт , тип C сталь кронштейна солнечных панелей

Общий доход:

50 миллионов долларов США — 100 миллионов долларов США

Топ-3 рынка:

Юго-Восточная Азия 25% , Южная Америка 19% , Северная Европа 17%

Страна/регион: Китай Основные продукты:

заземление винт , винт свая, заземление винт свая, домашняя солнечная электростанция, кронштейны для крепления панели солнечных батарей

Общий доход:

Свыше 100 миллионов долларов США

Топ-3 рынка:

Западная Европа 70% , Юго-Восточная Азия 15% , Восточная Европа 10%

Страна/регион: Китай Основные продукты:

дорожная квадратная вывеска, U-образная вывеска, стальной столб, вывеска, винтовой анкер

Общий доход:

2 доллара США. 5 миллионов — 5 миллионов долларов США

Топ-3 рынка:

Северная Америка 50% , Океания 10% , Южная Европа 5%

Страна/регион: Китай Основные продукты:

горное бурение машина , солнечный копр, бурение водяных скважин машина , анкерное бурение машина , фундаментная свая машина

Общий доход:

2 доллара США. 5 миллионов — 5 миллионов долларов США

Топ-3 рынка:

Африка 50% , Южная Америка 30 % , Юго-Восточная Азия 20%

Страна/регион: Китай Основные продукты:

механическая обработка, литье, штамповка, сварка, литье под давлением

Общий доход:

10 миллионов долларов США — 50 миллионов долларов США

Топ-3 рынка:

Северная Америка 35% , Западная Европа 32% , Северная Европа 10%

36 типов винтов и головок винтов (полная таблица и руководство)

Существует множество различных типов винтов. Мы провели кучу исследований и составили это хорошо организованное и классифицированное руководство по покупке винтов, в котором изложены и показаны все возможные типы головок винтов, доступные для каждого типа работы, материала и т. д.

Помнишь, как ты впервые сорвал винт?

Да. Мой папа был недоволен, потому что я раздел его, пытаясь вытащить. К счастью, мы это выкрутили, но это было некрасиво.

Что касается винтов, существует множество различных типов винтов, а также сложный набор деталей для винта.Мы покопались и решили написать эпический гайд по вариантам винтов. Вот.

Связанный: Типы гаек | Типы строительных гвоздей| Шурупы для дерева, шурупы для гипсокартона и шурупы для настила

I. Руководство по покупке винтовой головки

Таблица с указанием 60 типов винтов, головок винтов, болтов, гаек и шайб Таблица

Поиск правильного типа головки винта для вашего проекта, когда существуют сотни комбинаций типа привода и формы головки, может сбить с толку, особенно начинающих мастеров.

Важно понимать различия между формами и типами приводов не только для того, чтобы вы могли найти правильные инструменты для своих винтов, но и для того, чтобы вы могли быть уверены, что ваша головка винта делает все, что вам нужно для вашего проекта.

Во-первых, давайте сосредоточимся на том, что означает, что винт может быть потайным или непотайным, и узнаем о различных типах головок винтов для каждого из них.

II. Формы головок винтов

Форма головки шурупа может показаться неважной, но каждый тип головки изготавливается таким образом по определенной причине, которая обычно позволяет вам упростить создание вашего проекта и с предпочитаемой отделкой.

Головка винта — это место, где он остановится. Только резьбовая часть будет находиться под поверхностью вашего проекта, оставляя головку снаружи или на одном уровне с поверхностью.

Некоторые формы головы помогают создать внешний вид готового продукта, но обычно они имеют не только эстетическую цель. Форма головки шурупа также помогает вам вкручивать шуруп в материал, используя силу и механику шурупа.

III. Типы головок винтов

А.Головки винтов с потайной головкой

Источник: Для простых смертных

Зенковка — это метод, используемый для предотвращения расщепления древесины при сверлении.

С помощью зенковки вы можете создать как направляющую фиксацию, так и правильный угол, необходимый для размещения винта.

В ходе процесса предварительно просверливается отверстие с правильным углом головки, что помогает придать вашему проекту профессиональный вид.

Некоторые головки винтов требуют зенкования из-за их формы и угла.Вот формы головок, которые вам нужно будет раззенковать перед сверлением:

1.
Квартира

Источник: Amazon

Плоские головки винтов полностью прилегают к поверхности, не оставляя открытой ни одной головки. Винты такого типа требуют зенкования.

Преимущество плоских шурупов заключается в том, что вам не придется беспокоиться о том, что шуруп будет торчать с поверхности и за него могут зацепиться другие предметы, что очень важно, если вы создаете собственный диван или строите книжную полку, которую люди будут ходить часто.

Вы также не увидите головку винта, если используете крышку винта.

Градусы с плоской головкой

Винты с плоской головкой имеют различную степень. Степень плоской головки относится к ее углу или углу от вершины головки к поверхности, где резьбовая часть встречается с головкой.

Плоская головка с углом 82 градуса является стандартным углом, но есть также 90 градусов, 100 градусов и более. Более высокая степень требует более короткого, но более широкого зенкерного отверстия.

Плоская выточка 82 градуса

Плоская головка под углом 82 градуса имеет тот же угол, что и стандартная головка с углом 82 градуса, но головка намного короче. Эта форма головки помогает получить более длинную резьбу при той же длине винта из-за более короткого размера головки.

2. Приподнятый



Источник: Amazon

Приподнятые головки, иногда называемые головками овальной формы, имеют угол, очень похожий на плоские винты, но имеют куполообразную головку. Вам также нужно будет раззенковать эти винты, чтобы приспособить угол.

В отличие от плоского винта, головка приподнятого винта немного выступает над поверхностью. Эта форма не обязательно улучшает характеристики привода винта, но скорее служит украшением.

3. Горн



Источник: Amazon

Головки Bugle используются в основном для шурупов для гипсокартона и гипсокартона.

Эта форма очень похожа на плоскую головку винта, за исключением того, что вместо угла под поверхностью головки вы увидите изогнутую форму, которая может уменьшить повреждение поверхности.

Винты Bugle

являются самосверлящими, поэтому перед их использованием вам не нужно сверлить направляющие отверстия, а их уникальная форма позволяет им распределять нагрузку по более широкой поверхности, чем плоские винты.

B. Головки винтов с непотайной головкой

Винты с потайной головкой, как правило, имеют форму головки без угла и форму, которая находится за пределами поверхности вашего проекта, поэтому нет необходимости создавать угол, в котором находится головка винта.

Вот наиболее распространенные типы головок, которые не требуют зенкерования:

1. Переплет



Источник: Amazon

Стяжные шурупы — это уникальный тип шурупов, который можно использовать для целого ряда проектов.Эти винты имеют слегка выпуклую головку и ввинчиваются друг в друга наружной и внутренней сторонами.

Часто короткие переплетные винты могут скреплять большие руководства и другие переплетные проекты, но вы также можете использовать их для скрепления образцов, кожи и многого другого.

2. Куполообразный



Источник: Amazon

Куполообразные головы — один из самых распространенных типов, которые вы найдете. Они идеально подходят для проектов, которые не требуют, чтобы вы скрывали головку винта, как с плоской головкой, например, с оттоманкой, используя декоративные винты, выступающие из ткани.

Форма купола создает визуально привлекательный дизайн на поверхности, а плоская внутренняя часть купола помогает винту останавливаться там, где это необходимо, прямо на поверхности.

3. Фланец



Источник: Amazon

Фланцевые винты иногда называют рамными винтами.

Головка этих винтов может варьироваться от круглой до шестигранной, и она выступает из круглого фланца прямо под головкой.

Фланец помогает винту оставаться на своем месте, заменяя в некоторых проектах шайбу.

4. Ферма



Источник: Amazon

Головки фермы

обычно шире, чем головки других шурупов, и имеют слегка закругленную поверхность.

Обычно вам понадобятся анкерные головки при работе с листовым металлом и других проектах, требующих больших отверстий, потому что широкая головка не позволяет анкерному винту пройти через отверстие.

C. Комбинированные головки

Хотя это наиболее распространенные типы головок для винтов, можно найти их варианты и комбинации.

Важно обратить внимание на то, должны ли винты быть потайными или нет. Это всегда можно узнать, посмотрев на голову.

Головка винта, требующая зенкерования, будет иметь угловую форму под головкой, а винт, не требующий зенкерования, будет плоской под головкой.

Ваш проект тоже заслуживает внимания. Вы не возражаете, если закругленная головка выступает из поверхности, или вы предпочитаете гладкую поверхность от плоского винта?

Вполне возможно, что вы найдете комбинацию головок винтов, которая будет соответствовать вашим потребностям, если вы понимаете, как каждая из них повлияет на сборку вашего проекта и окончательный вид.

D. Типы винтовых приводов

Привод головки винта относится к типу инструмента, который вам понадобится для установки винта. Вы заметите несколько различных форм на винтах, в дополнение к их типу головки, которые потребуют особого типа отвертки для работы с винтом.

Привод напрямую связан с тем, как винт крепится к поверхности. Некоторые диски лучше избегают зачистки, что делает винт бесполезным, чем другие, но также могут стоить больше денег и для них труднее найти инструменты.

1. Внешний шестигранник





Источник: Amazon

Винты с внешней шестигранной головкой имеют шестигранную форму головки, которая выступает над поверхностью. Некоторые имеют встроенные фланцы, в то время как другие имеют только шестигранную форму в качестве полной головки.

Для установки или снятия этих винтов вам понадобится гаечный ключ или торцевая головка. Вы можете получить хороший рычаг на эти винты, так как вы поворачиваете всю головку, а не только внутреннюю часть головки.

Подробнее о болтах с шестигранной головкой см. здесь.

2. Шестигранник внутренний



Источник: Amazon

Для установки или снятия винта с внутренним шестигранником требуется шестигранный ключ.

Эти винты являются обычными для мебели, которая требует некоторой сборки, потому что они вряд ли будут повреждены шестигранным ключом при установке, в отличие от винтов с крестообразным шлицем или шлицем, оставляя вам приятную отделку.

Большинство винтов с внутренним шестигранником поставляются с подходящим шестигранным ключом.

3. Филипс



Источник: Amazon

Винт с крестообразным шлицем — один из самых распространенных.Этот винт имеет крестообразную форму, которая помогает самоцентрироваться винту, избегая сверления под нестандартными углами.

Вы также можете использовать дрель с винтом Phillips, поскольку его самоцентрирующаяся конструкция позволяет ему оставаться на месте, когда вы прилагаете усилие от дрели. Однако слишком большое усилие может быстро сорвать головку.

4. Позидрайв



Источник: Amazon

Винты

Pizodrive похожи на винты Phillips, за исключением того, что в них есть еще несколько канавок, которые создают форму, напоминающую звезду.

Иногда для их удаления можно использовать крестообразную отвертку, но не всегда.

Эти винты обеспечивают немного большую устойчивость при приложении усилия, чем винты с крестообразным шлицем, но вам потребуется специальная бита или отвертка, чтобы соответствовать канавкам.

Вы можете увидеть разницу между винтами Pozidrive и Phillips, взглянув на них сбоку. На Pozidrive вы заметите ребра между каждым из четырех рычагов, и они будут отмечены буквой «pz».

5. Квадрекс



Источник: Amazon

Головной привод Quadrex, также известный как приводной квадрат Phillips, представляет собой комбинацию крестового шлица и квадратного паза.

Он очень похож на дизайн Phillips, за исключением того, что середина крестообразной формы имеет квадратную форму, а не заостренную, что может помочь предотвратить задиры при приложении большего усилия.

6. Щелевой



Источник: Amazon

Винты со шлицевой головкой

— это то, что большинство людей называют винтами с плоской головкой, потому что они имеют одно узкое отверстие для плоской отвертки.

Хотя этот тип винтов является одним из самых распространенных и недорогих, он также наиболее подвержен зачистке.На самом деле, винты со шлицем должны быть зачищены по своей конструкции, чтобы вы не перетянули их.

Винты со шлицем

лучше всего подходят для проектов, требующих нескольких винтов, которые можно закрутить вручную, а не с помощью дрели, которая часто приводит к тому, что винт срывается или выскальзывает.

7. Квадратная выемка



Источник: Amazon

Винты с квадратным шлицем

также часто называют Робертсонами.

Имеют квадратную центральную точку, предотвращающую выскальзывание.Бит, который приводит в действие винты с квадратным шлицем, также выступает на квадратном конусе, что создает самоудерживающуюся конструкцию, поэтому вам не нужно удерживать биту на месте.

8. Звезда



Источник: Amazon

Звездообразные головы включают в себя несколько различных стилей, которые образуют формы, напоминающие звезды.

Двойной квадрат имеет два квадрата Робертсона, которые образуют 8-конечную звезду посередине. Вы можете использовать долото Робертсона для его привода или использовать специальное долото для двойного квадрата для приложения с более высоким крутящим моментом.

Также есть тройной квадрат с тремя квадратами Робертсона, образующими 12-конечную звезду.

Тройной квадрат чаще всего используется, когда вам нужно большое усилие без зачистки винта. Вы увидите их в основном на внутренних деталях автомобиля, таких как компоненты трансмиссии.

9. Торкс



Источник: Amazon

Большинство людей имеют биты TORX в своих наборах сверл, но редко ими пользуются.

Винты

TORX имеют форму звезды с 6 концами посередине и часто используются в элементах электроники, таких как компьютеры и DVD-плееры.

Одна из причин, по которой эти винты становятся все более популярными в последние годы, заключается в их способности предотвращать выворачивание, что особенно полезно при сборке электроники.

10. ТОРКС Плюс



Источник: OEM Fast

Винты

TORX Plus имеют более мелкие канавки между вершинами звезды, что позволяет отвертке или насадке иметь больший контакт с головкой винта, что позволяет прикладывать к ней большее усилие.

11. Трехкрылый



Источник: Global Industrial

Винты

Tri-Wing — это сравнительно недавнее изобретение компании Phillips Screw Company, которое обеспечивает как возможность приложения большей силы, чем к обычному винту Phillips, так и большую безопасность, чем другие винты.

Для установки и снятия конструкции Tri-Wing требуется специальный отвертка, а ее глубокие канавки обеспечивают больший крутящий момент от дрели.

E. Винты с защитой от несанкционированного доступа

Если вы найдете винт, который выглядит немного иначе, чем заявленный тип, то, вероятно, это версия с защитой от несанкционированного доступа.

Винты с защитой от несанкционированного доступа

представляют собой варианты некоторых наиболее распространенных типов, таких как TORX, Phillips и Hex.

Эти винты полезны для использования в общественных местах, которые могут стать жертвами кражи, например, в общественных туалетах, где для некоторых может быть заманчиво использовать дорогие приспособления.

Существуют различные типы винтов с защитой от несанкционированного доступа, каждый из которых обеспечивает несколько уровней безопасности:

1. Штифтовые винты



Источник: Amazon

Наиболее распространенный тип защищенного от несанкционированного доступа винта, штифтовой винт будет иметь ту же конструкцию, что и их обычные версии, например крестообразную форму для винта с крестообразным шлицем, но с дополнительным уровнем безопасности для предотвращения легкого удаления.

Каждая головка будет иметь в конструкции дополнительный штифт, для установки и снятия которого требуется специальный инструмент.Отвертка Phillips не подходит для установки или удаления винта Phillips с защитой от несанкционированного доступа.

2. Сторожевые винты



Источник: Toolstop

Винты Sentinel

обеспечивают высокий уровень защиты, поскольку их можно закручивать только в одном направлении. Их сложно удалить, поэтому они лучше всего подходят для постоянных приспособлений.

3. Винты с 2 отверстиями



Источник: Amazon

Винты с двумя отверстиями, также известные как гаечные ключи, обеспечивают надежность без ущерба для внешнего вида.У них плоская головка с двумя маленькими отверстиями, для установки и снятия которых требуется специальный инструмент.

F. Подробнее

Есть еще несколько важных моментов, на которые следует обратить внимание в отношении различных головок винтов перед покупкой:

1. Как избежать развала

Мы упомянули, что многие винты предназначены для предотвращения выскальзывания, в то время как производители винтов со шлицем специально разработали их так, чтобы предотвратить чрезмерное затягивание винта.

Cam out — это то, что вы не хотите, чтобы произошло с вами во время вашего проекта.

Когда винт выкручивается, отвертка или насадка выскальзывает из головки винта. Когда это произойдет, он может:

  • Снять головку винта, сделав винт бесполезным
  • Потому что дерево, в котором вы сверлите, раскалывается
  • Повреждение другого материала в виде зазубрин, трещин и т. д.
  • Причинить травму пользователю

Винты, способные выдерживать больший крутящий момент или усилие, обычно с меньшей вероятностью вывернутся наружу. Головки винтов с несколькими канавками, такие как TORX и другие звездообразные головки, дают вашим инструментам больше точек и канавок, за которые можно удерживать, снижая риск кулачка.

Правильный выбор биты для вашего винта имеет важное значение, чтобы избежать кулачка. В этом полезном видео показано, как правильно выбрать биту для головки винта:

2. Предотвращение сорванных винтов

Самое важное, что вы можете сделать, чтобы избежать зачистки винтов, — это использовать правильное сверло и убедиться, что оно хорошее.

Дешевое сверло может сэкономить вам несколько долларов, но если оно тратит впустую все ваши винты, в долгосрочной перспективе оно не принесет вам много пользы.

Однако причиной может быть и бита неправильного размера. Немного слишком маленький или слишком большой бит может иметь одинаковый эффект на ваши винты: сорванную головку.

Также крайне важно, чтобы вы не наклоняли фрезу таким образом, чтобы она вращалась неправильно. Это легко предотвратить с помощью определенных головок винтов, таких как TORX, но это не так просто для более простых головок, таких как Phillips и шлицевые.

3. Удаление зачищенных винтов

Если ваши головки винтов сорвутся, они будут повреждены до такой степени, что ваши обычные инструменты не смогут их установить или удалить.

Если вы пытаетесь установить винт со снятой головкой, не делайте этого. Удалите винт и начните с нового.

Удаление винта может быть сложным, если он полностью установлен, однако, если у вас нет специального инструмента, известного как экстрактор зачищенного винта.

Иногда этот специальный бит поставляется в комплекте с другими инструментами, все из которых работают вместе, чтобы захватить и вытащить зачищенный винт.

В этом видео показано, как использовать экстрактор для извлечения винта со снятой оболочкой, а также несколько других удобных способов засунуть его в задний карман:

4.Соответствие головок винтов материалам и проектам

Нет смысла тратить больше денег на винт и соответствующую биту, которые вам не нужны для вашего проекта.

Небольшие деревообрабатывающие проекты, не требующие дополнительной силы от дрели, обычно можно выполнять с помощью крестообразных, шлицевых или других упрощенных головок винтов.

Хорошее эмпирическое правило — использовать более упрощенную конструкцию для любого проекта, требующего лишь легкого усилия дрели или ручного использования отвертки.

Для более сложных проектов с прочными материалами, таких как установка гипсокартона или сборка автомобильных деталей, вам понадобится головка винта с несколькими точками и канавками, например винт TORX или Twi-Wing.

5. Материал головки винта

Материал головки винта почти всегда соответствует материалу резьбовой части винта.

Но разные материалы могут иметь большое значение в вашем проекте, в зависимости от материалов, с которыми вы работаете.

Большинство винтов изготовлены из стали, но также могут быть варианты, более устойчивые к атмосферным воздействиям, чем обычная сталь, например нержавеющая сталь или титан. Это хорошие варианты для сборки уличной мебели или всего, что будет подвергаться воздействию погодных или влажных условий.

Вы также можете найти алюминиевые винты, которые могут быть хорошим вариантом для проектов, которые не будут подвергаться воздействию погодных условий. Алюминий может быстро подвергаться коррозии и менее прочен, чем сталь и другие сверхпрочные материалы.

Если вы собираетесь использовать дрель с винтами, вы также можете выбрать более прочный материал, поскольку алюминий легче снимается с помощью сверла с большим усилием.

6. Разница в цене

Наиболее распространенные винты имеют относительно низкую цену. Когда вам нужно искать винты нестандартных размеров, вы можете увидеть большой скачок их стоимости. Кроме того, специальные шурупы, такие как шурупы для гипсокартона, обычно стоят дороже, чем универсальные шурупы.

В большинстве случаев головка винта также имеет значение. Более распространенные головки, такие как шлиц и Phillips, как правило, находятся в нижней части бюджета, тогда как звездообразные, TORX и другие высокопроизводительные винты могут стоить дороже.

Тем не менее, они также избавят вас от некоторых хлопот при сборке вашего проекта, так как вам меньше придется беспокоиться о кулачке и зачистке высокопроизводительными винтами.

G. Где купить винты онлайн

Теперь вы знаете о многих типах головок винтов и о том, как они могут помочь вам в вашем проекте.Если вы планируете покупать винты в Интернете, мы рекомендуем следующих розничных продавцов, которые предлагают широкий выбор винтов и головок для удовлетворения ваших потребностей:

Ring отзывает видеодомофоны после нескольких возгораний

Ring, которая продает видеодомофоны, предназначенные для того, чтобы домовладельцы чувствовали себя в большей безопасности, отозвала более 350 000 устройств после того, как почти два десятка из них загорелись, по данным Комиссии по безопасности потребительских товаров.

«Аккумулятор видеодомофона может перегреться, если для установки используются неправильные винты, что может привести к возгоранию и ожогам», — сообщили в агентстве.«Потребители должны немедленно прекратить установку отозванных видеодомофонов».

Ring получило 85 сообщений от потребителей, жалующихся на «неправильные винты дверного звонка», которые привели к возгоранию 23 дверных звонков, сообщило агентство. Были сообщения о незначительном материальном ущербе и восемь сообщений о незначительных ожогах.

Компания, которая была приобретена Amazon в 2018 году, сообщила в Твиттере, что отзыв затронул ее дверные видеозвонки «второго поколения», которые могут перегреваться, если их проткнуть во время установки.Ринг предупредил о «рисках возгорания и ожогов» и посоветовал потребителям связаться с компанией для получения «новых инструкций» с помощью ее приложения или веб-сайта или позвонив по бесплатному номеру.

«Если дверной звонок установлен правильно, нет риска для потребителей или потенциальной опасности», — говорится на сайте компании.

Представитель Ring сообщила в электронном письме, что «безопасность наших клиентов является нашим главным приоритетом».

«Мы сотрудничаем и продолжаем сотрудничать с C.P.S.C. по этому вопросу и связались с клиентами, которые приобрели видеодомофон Ring Video Doorbell (2-го поколения), чтобы убедиться, что они получили обновленное руководство пользователя и следуют инструкциям по установке устройства», — сказала пресс-секретарь Эмма Дэниелс.«Покупателям не нужно возвращать свои устройства».

По данным Комиссии по безопасности потребительских товаров, отзыв затрагивает устройства, проданные в магазинах и в Интернете через Amazon и Ring.com с июня по октябрь 2020 года. Устройства стоят около 100 долларов. Около 8700 отозванных устройств было продано в Канаде.

Ring позиционирует себя как компанию, которая обеспечивает «простую и упреждающую безопасность всего дома».

В Твиттере компания разместила видео владельцев дверных звонков Ring, которые хвалили устройства за то, что они помогают им отпугивать незнакомцев от своей собственности, или засняли странности соседства, такие как тарантул, спускающийся по стене, или несчастная женщина, использующая воздуходувку для листьев со сломанным мешок.

Ring продавала дверные звонки отчасти как решение проблемы кражи посылок и даже нашла союзника в правоохранительных органах. По данным компании, более 500 полицейских управлений стали партнерами компании, получив доступ к сервису Neighbours Portal, который позволяет пользователям «попросить Ring запросить видеоматериалы у владельцев устройств, находящихся в зоне активного расследования».

Правоохранительные органы часто передают отснятый материал средствам массовой информации для сегментов вещания. Соглашение подверглось критике со стороны групп по защите гражданских прав, которые заявили, что предоставление полиции такого доступа может нарушить конфиденциальность пользователей и людей, которые появляются на видео.

Дверной звонок был детищем Джейми Симиноффа, который представил идею устройства домашней безопасности в качестве участника шоу ABC «Shark Tank» в 2013 году.

Он назвал его «Doorbot» и сказал, что это позволит пользователям видеть и говорить с людьми у их дверей, используя их смартфоны.

Идея была отклонена судьями на шоу, но его появление привлекло внимание инвесторов, которые вместе вложили более 200 миллионов долларов в компанию, которая была переименована в Ring.

Теперь компания Ring, принадлежащая Amazon, продает различные дверные звонки и камеры видеонаблюдения с видеоподключением, а также системы сигнализации. Особой популярностью пользуются умные дверные звонки.

Согласно данным исследовательской компании NPD Group, продажи одних только умных дверных звонков выросли на 58 процентов с января 2019 года по январь 2020 года.

Джон Херрман предоставил отчет.

Питер размышляет об «ужасном» изголовье кровати

Вторая неделя конкурса BBC «Мастера дизайна интерьера », и ситуация начинает накаляться.На этой неделе подающие надежды дизайнеры занялись гостиничным номером в историческом отеле Wotton House Country Estate, расположенном в сельской местности графства Суррей. И в то время как у одних были триумфы (игра Дина в полностью черной комнате поразила судей), у других были трагедии.

На первой неделе 63-летний парикмахер Питер Андерсон из Ньюкасла был на высоте, а главный судья Мишель Огундехин назвала его комнату одной из своих любимых, но на второй неделе Питер (которого любовно называют дядей Питом) его товарищи по конкурсу) оказался на ужасающем диване перед тем, как последним покинуть соревнование.

House Beautiful UK провел эксклюзивную беседу с чрезвычайно очаровательным и привлекательным Питером (который вернулся в свой салон и сумел втиснуть нас в перерыв между яркими моментами клиента!) о своем пребывании на шоу и о том, как он чувствует сейчас о , что изголовье…

BBC/Дарлоу Смитсон Продакшнс

В первую неделю ты был одним из фаворитов Мишель, а во вторую ты был на диване! Каково это?

Я был так потрясен.Я превратилась из лучшей в классе на первой неделе в внезапное лежание на диване. Я немного испугался сцены, и у меня пересохло во рту, это было ужасно. Я был разочарован тем, что оказался на диване, так как чувствовал, что поставил все галочки, хотя, возможно, я немного ошибся. Но у меня было так много поддержки от всех в Instagram — я не могу успевать за сообщениями — и от семьи, друзей и моих клиентов. Мои клиенты думали, что я выиграю!

BBC

Думаете ли вы задним числом, что ваш план был, возможно, слишком амбициозным?

Я взял на себя многое, в том числе строительные работы, и у меня не хватило времени.Когда я смотрел это по телевизору, изголовье кровати выглядело ужасно . Почему-то не получилось его приклеить к стене, пришлось прикручивать, а болты торчали! Я просто чувствовал, что должен сделать что-то , и в панике добавил ручки в последнюю минуту.

Что вас вдохновило на создание этой комнаты?

Итальянские сады эпохи Возрождения, окружающие отель, невероятно красивы, поэтому я черпал оттуда много вдохновения – здесь есть римские храмы и оригинальная мозаика, которая вдохновила меня на добавление колонн.Я также много читал о семье Эвелин и обнаружил, насколько они увлечены растениями, поэтому я позаботился о том, чтобы включить и эти элементы. Я особенно гордился своим книжным шкафом — он хорошо использовал пустое пространство.

Дарлоу Смитсон Продакшнз

Дарлоу Смитсон Продакшнз

Расскажите мне, что вы думаете о своей комнате и изголовье кровати сейчас.

Изголовье – ненавижу. Я, конечно, не сделал бы это снова. Но обои мне все равно нравятся. Я точно не минималист. Я до сих пор очень горжусь своей комнатой — я также получил так много положительных отзывов о ней в Интернете, что действительно придало мне уверенности.

Думаете, вы попали в цель?

Думаю, да. Это было эксцентрично, это было ботанически, в нем определенно был британский шарм, и я включил в него дизайн, в том числе структурные детали, такие как книжный шкаф.

Дарлоу Смитсон Продакшнз

Вы сказали, что комната в итоге оказалась немного более эксцентричной, чем вы изначально предполагали. Думаете, это сработало против вас?

Да, я определенно думаю, что Мишель сочла это слишком эксцентричным. Это сложно, потому что мы находимся в таком ограниченном времени, и поэтому в моменты паники вы начинаете добавлять биты или делать то, что обычно вы, вероятно, не сделали бы.Мне нужно было больше времени!

Когда Мишель впервые вошла в вашу комнату, она сказала, что это «нападение на чувства» — что вы думаете об этом?

Я не согласился, большой сюрприз! Когда я смотрел этот эпизод вместе с семьей и друзьями, всем он понравился, и я думаю, что он действительно произвел впечатление.

Дарлоу Смитсон Продакшнз

Дарлоу Смитсон Продакшнз

Что вы чувствовали, когда смотрели комментарии?

Я съежился.Я действительно не согласен с комментариями. Сидя на кушетке, Гай Оливер (приглашенный судья) сказал, что считает мои идеи гениальными, а Алан Карр сказал, что ему нравятся колонны. Я не думал, что меня отправят домой.

Что было для вас самым сложным в этом испытании? Какой бит вам понравился больше всего?

Самым сложным было управление временем. Помимо работы в салоне полный рабочий день, мне приходилось создавать свои трусы, ходить по магазинам за всем необходимым, а затем ездить из Ньюкасла в Брайтон и обратно.Я не знаю, как я это сделал! Я не очень хорошо разбираюсь в компьютерах, поэтому я рисую все свои проекты вручную, что занимает больше времени, но мне это нравится, так что это то, что мне понравилось больше всего.

BBC

Какое у вас самое любимое воспоминание из сериала?

Думаю, это должно быть первое знакомство со всеми. Все остальные просто такие милые, и атмосфера была восхитительной.

Что вас ждет дальше?

Я все еще занимаюсь парикмахерским делом, но у меня в рукаве есть еще один сверхсекретный проект.Все, что я скажу, это то, что это связано с дизайном, и что мой старший сын помогает мне!

Какой-нибудь совет для тех, кто хочет подать заявку на участие в выставке в следующем году?

Подумайте о том, что дает вам x-фактор по сравнению с другими людьми, и сделайте все возможное, чтобы ваше приложение выделялось. У меня не было предыдущего опыта, но я рассказал им, как я пережил лохмотья от 70-х до минималистичных 2000-х, и я думаю, им это понравилось. Просто будь собой.

Кто спроектировал вашу любимую комнату на этой неделе — и кого вы хотите выиграть?

Мне нравилась комната Банджо, а еще я был большим поклонником комнаты Дина.Но мне особенно понравились цвета, которые использовал Банджо, то, как он превратил это крошечное окно в особенность и как он создал атмосферу в таком маленьком пространстве. Мой победитель? Я собираюсь с Банджо – но я люблю их всех!

• Смотрите следующий выпуск программы Мастера дизайна интерьера в среду в 21:00 на канале BBC One. Подписывайтесь на Питера (@peterandersondesigns) в Instagram.

Наверстать упущенное: выбывший участник конкурса «Мастера дизайна интерьера» Ричард «принимает решение» из-за коротких занавесок

Подпишитесь на House Beautiful в Instagram.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
