Закручивание винтовых свай

При обустройстве винтового фундамента встает вопрос о закручивании винтовых свай. Это можно сделать несколькими способами. Выбор метода должен зависеть от объема работы, твердости почвы, времени года. Мы расскажем об особенностях и достоинствах основных способов закручивания винтовых свай. Полученная информация поможет принять осмысленный выбор.

Способ №1. Закрутка свай вручную

Подготовка. Сначала со строительной площадки убирается мусор, вблизи от места закручивания шпунтов не должно быть деревьев, не выкорчеванных пней. Отмечаются места размещения свай.

Размещение. Свая устанавливается в вертикальном положении в заранее отмеченную точку. Для удобства в земле выполняется небольшое углубление.

Обустройство рычага. В технологическое отверстие изделия вставляется стальной пруток. Получившиеся рычаг удлиняется при помощи трубы.

Закручивание. Два человека, взявшись с разных сторон за рычаг, идут вокруг ствола.

Третий человек в этом время придерживает сваю в вертикальном положении.

Преимущества способа:

  • позволяет разместить шпунты возле здания;
  • нет нужды в использовании тяжелой техники;
  • возможность закручивания свай самостоятельно.

Недостатки метода: низкая скорость закручивания, использование тяжелого физического труда.


Способ №2. Механизированный спосом завинчивания винтовых свай

Механизированное закручивание осуществляется с помощью специального устройства. Может использоваться и тяжелое оборудование, и небольшие установки. Способ позволяет существенно ускорить закручивание свай, однако возможно некоторое их смещение.

Рассмотрим процесс механизированного закручивания шпунтов на примере работы УЗС 1:

  • В стол шпунта монтируется гидровращатель.
  • Свая и вал гидровращателя фиксируются стопорным штифтом.
  • Шпунт поднимается и устанавливается в месте монтажа.
  • К гидровращателю крепится рычаг (отвечает за управление установкой).
  • Запускается бензогидростанция, начинается завинчивание свай.

ВАЖНО! ООО «РиоПром» реализует винтовые сваи собственного производства. Продукция компании отвечает вс ем отечественным техническим требованиям.

При обустройстве винтового фундамента встает вопрос о закручивании винтовых свай. Это можно сделать несколькими способами. Выбор метода должен зависеть от объема работы, твердости почвы, времени года. Мы расскажем об особенностях и достоинствах основных способов закручивания винтовых свай. Полученная информация поможет принять осмысленный выбор.

Способ №1. Закрутка свай вручную

Подготовка. Сначала со строительной площадки убирается мусор, вблизи от места закручивания шпунтов не должно быть деревьев, не выкорчеванных пней. Отмечаются места размещения свай.

Размещение. Свая устанавливается в вертикальном положении в заранее отмеченную точку.

Для удобства в земле выполняется небольшое углубление.

Обустройство рычага. В технологическое отверстие изделия вставляется стальной пруток. Получившиеся рычаг удлиняется при помощи трубы.

Закручивание. Два человека, взявшись с разных сторон за рычаг, идут вокруг ствола. Третий человек в этом время придерживает сваю в вертикальном положении.

Преимущества способа:

  • позволяет разместить шпунты возле здания;
  • нет нужды в использовании тяжелой техники;
  • возможность закручивания свай самостоятельно.

Недостатки метода: низкая скорость закручивания, использование тяжелого физического труда.


Способ №2. Механизированный спосом завинчивания винтовых свай

Механизированное закручивание осуществляется с помощью специального устройства. Может использоваться и тяжелое оборудование, и небольшие установки. Способ позволяет существенно ускорить закручивание свай, однако возможно некоторое их смещение.

Рассмотрим процесс механизированного закручивания шпунтов на примере работы УЗС 1:

  • В стол шпунта монтируется гидровращатель.
  • Свая и вал гидровращателя фиксируются стопорным штифтом.
  • Шпунт поднимается и устанавливается в месте монтажа.
  • К гидровращателю крепится рычаг (отвечает за управление установкой).
  • Запускается бензогидростанция, начинается завинчивание свай.

ВАЖНО! ООО «РиоПром» реализует винтовые сваи собственного производства. Продукция компании отвечает вс ем отечественным техническим требованиям.

Закручивание винтовых свай | АнПарс

Вкручивание винтовых свай – сложный процесс, требующий мастерства. Причины неудач кроются в грунте. Случаи, когда закручивание невозможно, встречаются редко. Если сваи не выходят из линии разметки, проблемы ограничиваются оперативным внесением корректировок. Невзирая на тщательную подготовку: планирование, разметки, расчеты риски есть всегда.

Методы проверки грунта

Насколько успешным будет монтаж зависит от почвы. Для монтажа винтовых свай препятствием становятся: корни деревьев, камни, другие неизвестные предметы, появление которых на пути предугадать невозможно. Если владелец земельного участка помнит, в каких местах могут встретиться на пути корни деревьев, то это помогает обойти препятствия.

Закручивание винтовых свай проводят вручную на любых типах грунта, за исключением скальных. Для это используют пробное бурение или завинчивание. Они помогают определить:

  • состав грунта;
  • глубину промерзания;
  • уровень грунтовых вод;
  • технические характеристики свайно-винтового фундамента.

В дальнейшем предварительные приготовления помогут быстро провести закручивание винтовых свай. У бурения и завинчивание имеются свои плюсы и минусы. Многие склоняются к мнению, что первый метод намного эффективнее, чем пробное закручивание. Второй способ подразумевает дополнительные расходы, но защищает от обрушения постройки.

Особенности закручивания

В процессе задействуют не менее двух человек, в идеале троих. Двое монтажников ввинчивают, третий контролирует вертикальный уровень и линию ряда. Установка винтовых свай подразумевает обязательный контроль вертикальной линии с оперативным внесением коррективов.

  1. На участке наносят разметку, подготавливают лунки. В дальнейшем по схеме проводят закручивание в грунт.
  2. Сначала сваю ставят вертикально, на ней закрепляют магнитный уровень, в отверстие продевают лом. На первых порах можно обойтись без рычага, так как прилагать сверхусилий не требуется.
  3. При завинчивании пристально следят за смещением сваи в сторону. Чтобы добиться вертикального положения, конец постоянно выравнивают и направляют. Чем глубже она погружается в землю, тем сильнее сопротивление.

Поэтому без нескольких помощников установка невозможна. Монтажникам приходиться прикладывать много усилий. Чтобы облегчить работу, используют рычаги. Двое рабочих берутся за них и вращают сваю по кругу, с равномерным усилием вкручивая в грунт.

Учитывая, что она наклоняется, нужно следить ее движением и вовремя выравнивать. Верх наклоняют в сторону смещения, а после фиксируют ствол в таком положении.

Далее выравнивают и оценивают результат. Если она вернулась в вертикальное положение, снова наклоняют и продолжают вкручивать под небольшим углом. Повторяют так до полного вкручивания винта. Пренебрежение простыми правилами чревато еще большим смещением от заданного вектора. Существуют различные приспособления для ровной фиксации, но при ручном способе их не используют – достаточно описанного способа завинчивания.

Чтобы частично нивелировать уход от центра, сделать обвязку под будущую постройку используют оголовники. Для выравнивая по высоте заблаговременно решают проблему электричества. Если вблизи к строительной площадке оно отсутствует, подключают генератор. Время установки опор на небольшом участке занимает от нескольких часов до половины или конца дня.

Рекомендуем посетить другие разделы сайта:

Вернуться на главную страницу.

Чем закручивают винтовые сваи

Сваи – современные строительные конструкции, используемые для обустройства фундамента. Опора представляет собой полую металлическую трубу, на конце которой располагается заостренный наконечник с лопастями. Такое устройство позволяет легко закрутить ее в землю с помощью специальных технических средств или вручную.

Основание из металлических столбов обеспечивает возможность строить объекты различного назначения практически на любых грунтах, в заболоченной местности, рядом с водоемами и на участках со сложным рельефом. Вне зависимости от индивидуальных особенностей участка, новое здание всегда будет надежным, если опоры правильно установить, потому важно знать, чем закручивают винтовые сваи и когда приходится использовать механические средства?

Преимущества современных свайных оснований

Фундамент из опор пользуется популярностью у собственников, объясняемой характерными для подобных конструкций преимуществами:

  • Монтаж без подготовки участка. Для обустройства основания не приходится выполнять на местности земляные работы, отнимающие много времени и повышающие стоимость строительства.
  • Универсальность. Сваи позволяют строить здания практически в любой местности, независимо от почвы, рельефа, плотности застройки и других факторов.
  • Быстрота. Фундамент строят всего за 1-3 дня.
  • Надежность. Хорошая свая при правильной установке может выдерживать нагрузку в несколько тонн.
  • Долговечность. Металлические изделия при производстве обрабатывают специальными антикоррозийными веществами, которые обеспечивают сохранность металла на протяжении многих десятилетий.

Механическое и ручное вкручивание свай в почву

Самый простой и быстрый способ установить необходимое количество труб для строительства объекта – использовать специальные механизированные средства. Подобное оборудование устанавливается на грузовик или микроавтобус, после чего быстро, точно и вертикально ввинчивает сваю в землю.

Обычно механический способ обустройства свайно-винтового фундамента занимает до 3 часов.

Установка с помощью спецтехники требуется в нескольких случаях. Во-первых, когда нужен монтаж большого количества опор. Во-вторых, при необходимости установки свай большого диаметра. В-третьих, когда просто хочется сэкономить свое время и приступить к последующим этапам строительства дома.

Завинчивание вручную – более востребованная у пользователей методика. Ручной монтаж позволяет экономить денежные средства и не отнимает много сил. На ввинчивание всех столбов для строительства с помощью лома уходит не более нескольких дней. Единственная сложность ручного закручивания – обязательное участие в работах 3-4 человека. Одному невозможно крутить лом и одновременно контролировать вертикальность погружения трубы в землю.

Если опора будет расположена даже с минимальным отклонением – более 2 градусов, то ее нельзя использовать для возведения здания, так как она не сможет нормально переносить нагрузки, подвергнется повышенному износу и вскоре начнет терять свои технические характеристики.

Неправильный монтаж при худшем сценарии может привести к обрушению нового объекта.

Установка винтовых свай вручную | Строительный журнал САМаСТРОЙКА

Установка винтовых свай вручную

Установка винтовых свай вручную

Содержание статьи:

  • 1. Как самому установить винтовые сваи вручную
  • 1.1. Правила установки винтовых свай

Установка свай вручную основана на том же принципе, что и закручивание обычного винта. Практика показывает, что закрутить винт в стену намного легче, чем забить гвоздь. Уникальность конструкции наконечника винтовой сваи позволяет погружать ее в грунт без осевой нагрузки, при этом обеспечивается максимальная несущая способность и исключается нарушение естественной структуры грунта.

Возведение винтового фундамента осуществляется двумя способами: механическим способом и вручную. Механический способ используется при большом объеме фундамента и выполняется с помощью спецтехники: трактора, крана или погрузчика со специальным бурильным оборудованием. Если же объем фундамента не велик, применяется установка свай вручную.

Рассмотрим в данной статье строительного журнала samastroyka.ru, как именно происходит установка винтовых свай вручную и какие правила при этом процессе существуют.

Как самому установить винтовые сваи вручную

Для ручного способа понадобится четыре-пять свободный пар рук, два длинных рычага и специальное приспособление в виде воротка с двумя отверстиями. Перед началом монтажа следует сделать разметку участка. После этого в местах установки свай необходимо пробурить лунки небольшого диаметра, чтобы свая легче вошла в грунт.

Установка винтовых свай вручную

Вставив сваи в лунки, нужно осуществлять их завинчивание на глубину, величина которой превышает уровень промерзания грунта. Согласно строительным нормам, свая должна выступать из земли не меньше, чем на 30 см. Такую высоту необходимо выдержать для того, чтобы предотвратить отпотевание и гниение нижних венцов дома.

Установка винтовых свай вручную

Продолжительность установки свай вручную зависит от состояния грунта, обычно монтаж одной сваи осуществляется за 20-40 минут. Таким образом, для возведения фундамента на винтовых сваях под небольшой дом потребуется всего один день.

Правила установки винтовых свай

Главное правило, которого нужно придерживаться при установке винтовых свай: «Каждая свая должна ввинчиваться в строго вертикальном направлении». Величина допустимого отклонения от вертикали не может превышать 1-2 градусов. Строители, которые имеют большой опыт возведения винтовых фундаментов, утверждают, что для отклонения сваи от вертикального положения существует несколько причин.

Установка винтовых свай вручную

Первая причина — свая может отклониться от вертикального направления, если при ее продвижении в толще грунта встречается большой камень или сильное уплотнение. Рекомендуется избегать установки свайно-винтового фундамента на участках с каменистым грунтом.

Вторая причина — отклонение сваи от вертикального направления может быть вызвано неидеальной формой лопасти или ее некачественной сваркой. Погрешность в форме лопасти приводит к тому, что при завинчивании свая не может пробурить для себя ровного пути. Продукция заводского изготовления, с литыми наконечниками, не имеет таких недостатков.

Установка винтовых свай вручную

Третья причина — в некоторых случаях невозможно установить сваи в строго вертикальном положении из-за большого диаметра самих свай. Ручная установка свай диаметром 57 и 76 мм не встречает особых затруднений. В то время как установку изделий диаметром 89 мм, выполнить намного сложнее, а для установки изделий диаметром 108 мм, уже необходимо применять специальную технику.

Установка винтовых свай вручную — дело несложное, но требующее навыков и мастерства.

Читайте также:

машина для монтажа винтовых свай

Использование спецтехники — ямобура для винтовых свай значительно сокращает трудовые затраты и время при монтаже фундаментов для домов, заборов, пирсов на сваях.

Какая машина используется для монтажа свай

Для завинчивания или погружения свай в грунт используют машины с телескопической стрелой. Они оснащены специальными переходниками (насадками) под разные диаметры свай. В нашем парке техники имеется компактная, легкая, маневренная автобуровая с выдвижной стрелой на базе ISUZU FORVARD. Телескопическая стрела с вылетом до 12 метров позволяет максимально быстро и точно закручивать сваи с одного места, не перемещаясь по участку. В наличии есть насадки разных диаметров для закручивания винтовых свай.

Оператор спецтехники и специалисты-монтажники справляются с установкой фундамента за один день, что просто невозможно при завинчивании свай вручную.

Как происходит завинчивание свай ямобуром

  • Выбирается оптимальное место постановки автобуровой, чтобы была возможность работать по всему свайному полю, не портя ландшафт участка заказчику.
  • Под контролем специалиста происходит закручивание первых, основных свай, от которых вымеряется по диагоналям свайное поле.
  • Погружение свай производится с особой точностью, аккуратностью, до глубины ниже уровня промерзания грунта. Повышенное внимание уделяется вертикальности установки свай. Что проверяется лазерным или жидкостным уровнем со всех сторон.
  • После установки всех свай вымеряется уровень всего свайно-винтового фундамента по горизонтали. Производится точная обрезка свайных стволов по высоте.
  • Затем в стволы заливается бетон, и привариваются оголовки.
  • Далее производится обвязка фундамента.

Преимущества машины для закручивания свай

  • Использование машины для закручивания винтовых свай не только облегчает процесс погружения свай в грунт, но и выполняет работу с максимальной точностью. А это затруднительно при завинчивании вручную.
  • Также значительно экономится время. За одну смену опытная бригада монтажников, используя ямобур с водителем-оператором, способна соорудить фундамент для дома на сваях. Либо установить 30-40 винтовых свай (количество зависит от диаметра сваи и глубины погружения, а также от грунтов).
  • Наш ямобур оснащен выдвижной стрелой. Это позволяет ему производить монтаж свай вокруг себя, на расстоянии до 10-12 метров, не перемещаясь, с одной точки.
  • Закрутить винтовые сваи машиной можно, используя переходники на разные диаметры. У нас в наличии имеются переходники на 89 мм, 108 мм, 133 мм, 159 мм.

Что выбрать — монтаж свай под ключ или аренду машины?

→ Вы можете заказать ямобур для закручивания винтовых свай вместе с бригадой специалистов. Они произведут все работы под ключ. Преимущества такого подхода в следующем. Вам не нужно самому изучать все нюансы данного вида строительства. За Вас все сделают специалисты и дадут гарантию!

→ При аренде автобуровой для монтажа винтовых свай стоимость зависит от нескольких факторов. Таких, как количество свай, глубина погружения, диаметр свайного столба, удаленность от КАД.

Информация была полезной? Поделиться с друзьями:

Закручиваем сваю дрелью | К-ДОМ

Во многих случаях механизированное закручивание винтовых свай затруднительно или вообще невозможно. Монтаж свай приходится проводить вручную. Это достаточно трудоемкая операция, но существуют приспособления, автоматизирующие процесс, в частности, сваю можно закрутить с помощью обычной электродрели.

1. Ручное заворачивание винтовых свай

Очевидно, что ручное заворачивание винтовых свай обходится застройщику дешевле, чем использование тяжелой техники. Но кроме экономии денежных средств возникают ситуации, когда механизированное закручивание свай просто невозможно или нецелесообразно:

  • Нет доступа техники на участок
  • Невозможно близко подъехать к месту закручивания части свай
  • Нужно вкрутить всего одну-две сваи

Особенно часто такая ситуация возникает при ремонте старого фундамента, когда дом может быть перенесен на другой фундамент, и часть свай приходится заворачивать внутри  периметра здания.

Обрезка сваи, вкрученной внутри дома

Ручное заворачивание свай применяется достаточно часто и служит альтернативой механизированному способу. Однако и оно может быть в некоторых ситуация затруднено невозможностью создать большой рычаг. Например, если сваю заворачивают вблизи стены дома, когда

  • Пристраивается новое здание к уже стоящему
  • Монтируются балки откатных ворот
  • При переносе забора и тому подобное

Мы уже говорили о том, что ручной способ заворачивания свай и без того достаточно трудоемок и требует большой физической силы работника, а вкрутить сваю одному вообще проблематично.

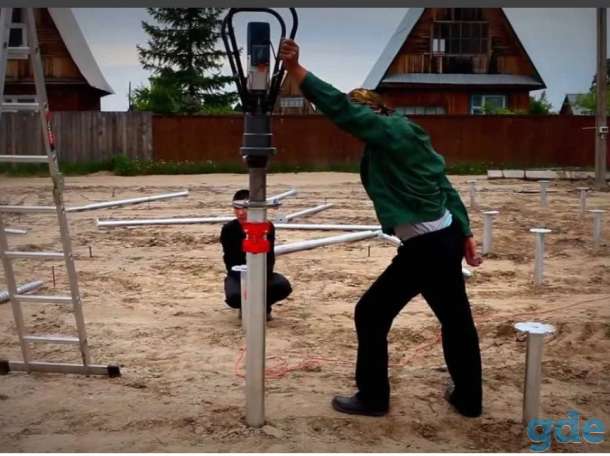

2. Автоматизация ручного заворачивания свай

Понятно, что строители пытаются изобрести все новые и новые механизмы для облегчения процесса монтажа свай. Это, в конце концов, дает существенную экономию. Так, в последнее время появились и обрели популярность полуавтоматические механизмы для заворачивания свай. Они имеют небольшие габариты, компактны и удобны в эксплуатации.

Компактный переносной сваебур

Использование таких установок практически заменяет дорогостоящее закручивание свай  тяжелыми сваебурами. Однако оно стоит достаточно больших денег, и использовать его удобно бригадам, специализирующимся на установке свайно-винтовых фундаментов, но никак не хозяину, собирающемуся ввернуть одну-две сваи, да хотя бы и много свай, но всего по один объект.

Однако были разработаны и менее дорогостоящие устройства и приспособления, призванные облегчить физический труд при монтаже винтовых свай. Это и применение специальных аппаратов, созданных вообще-то для других целей – в частности, простой электрической дрели.

3. Принцип работы автоматического приспособления для монтажа винтовых свай

Очевидно, что для замены ручного труда при заворачивании сваи нужно иметь какой-либо механизм, преобразующий электрическую энергию в крутящий момент. Поскольку имеющиеся в использовании электромоторы имеют обычно огромную частоту вращения, необходимо иметь для них редуктор, ее уменьшающий. Для коммутации силового агрегата с телом сваи нужны также какие-то переходники. И нужно каким-то образом удерживать конструкцию в вертикальном положении. Мало того – обычно сваи имеют большую длину – до 3-4 метров, и возникает необходимость создавать какое-то удерживающее устройство для механизма.

Таким образом, автоматическая установка должна содержать:

  • Силовой механизм (электрический или дизельный мотор)
  • Механический редуктор
  • Переходник с мотора на редуктор
  • Переходник с редуктора на сваю
  • Поддерживающий рычаг
Автоматизация процесса заворачивания сваи

Из перечисленных выше элементов такой импровизированной установки можно легко понять принцип ее действия. Мотор силового механизма передает вращение на редуктор, тот понижает частоту вращения и будучи жестко соединен с телом сваи, производит ее вращение уже с такой частотой, которая необходима для плавного заворачивания сваи.

При этом длинный рычаг удерживает конструкцию в вертикальном положении.

С такой установкой можно справиться в одиночку

4. Требования к мотору для автоматического заворачивания сваи

Необходимо отметить, что сам процесс  вкручивания винтовых свай в землю требует большой мощности от используемых силовых агрегатов. По оценке специалистов минимальная мощность привода должна составлять не менее 2000 Вт. Таким образом, не всякая электродрель, которая есть в хозяйстве у мастера может подойти для заворачивания сваи.

Кроме того, процесс закручивания свай не может проходить на одной и той же скорости. Это обусловлено тем, что:

  1. Грунт обычно уплотняется с глубиной
  2. В грунте могут встречаться уплотненные участки, мелкие камни и т.д.
  3. Периодически необходимо проверять вертикальность закручивания

Кроме того, может возникнуть необходимость корректировать процесс и даже полностью выкрутить сваю – для этого силовой агрегат должен обязательно иметь обратное вращение – реверс.

Впрочем, большинство бытовых электродрелей имеют и регулировку вращения и реверс.

5. Устройство редуктора

В качестве редуктора может использоваться гайковерт для разбортовки большегрузных автомобилей, так называемая «мясорубка».

Выбор редуктора определяется:

  • Крутящим моментом на выходной валу
  • Передаточное число
  • Твердость материала
  • Наличием подшипников

Крутящий момент для ручных механизмов должен быть не меньше 4500 Нм. Более мощные редукторы имеют более высокий срок эксплуатации, но стоят дороже.

Передаточное число рекомендуется выбирать от 1:60

Используемые в быту редукторы обычно имеют передаточное число 1:64 и крутящий момент 550 Нм, твердость 58-62 HRC.

Желательны выбирать устройство с подшипниками – они более долговечны.

Существуют способы доводки заводских моделей редукторов для использования в свайном деле. Так, можно обрезать конец редуктора, чтобы он не задевал сваю в процессе работы. Но два отверстия нужно оставить – чтобы можно было прикрутить к редуктору упор.

Нельзя забывать о периодическом смазывании редуктора, избегать его перегрева. Смазка предотвращает шестерни от утоньшения, а перерывы в работе помогут в периодическом охлаждении редуктора. Опыт показывает, что менять смазку в редукторе нужно после 15-20 завинченных свай. Тогда редуктор прослужит очень долго.

6. Переходники с мотора на редуктор и с редуктора на сваю

Переходник с дрели на редуктор можно сделать просто – в держатель дрели установить соответствующего размера болт. На головку редуктора – надеть головку, подходящую под эти параметры болта, например на 16 мм.

Переходники для установки

Чтобы соединить квадратный вал  редуктора со сваей, необходимо изготовить специальный наконечник.

Чтобы уберечь устройство от механических перегрузок, нужно установить специальный штифт. Кроме того, о перегрузке может сообщить изменившийся звук дрели, ее нужно вовремя отключить.

Редуктор в сборе

7. Опорный рычаг

Важную роль во всей конструкции играет опорный рычаг. Он позволяет держать конструкцию в вертикальном положении.

Изготовление его состоит в следующем:

  1. Нужно соединить две трубы разного диаметра, чтобы получилась длинная телескопическая конструкция.
  2. Чтобы труба не уминалась в месте сочленения с крепежным болтом, труба усиливается отрезком уголка или швеллера
  3. Трубы целесообразно подобрать такой длины, чтобы рычаг был как можно больше – тогда удобно управлять всей конструкций, находящейся, как правило, на достаточно большой высоте

Итак, вся полуавтоматическая установка собрана, остается подключить ее к электропитанию – и наслаждаться процессом!

8. Заключение

Рассмотренная в данной статье простая конструкция не исчерпывает весь арсенал, разработанный умельцами для облегчения трудоемкого процесса закручивания винтовых свай. Существуют способы использования гидравлических моторов, электродвигателей, установленных на специальные рамы, бензобуров и т.д. Все они подвластны любому умельцу, знающему основы работы с механизмами и имеющими творческую смекалку. Если же вам недосуг заниматься техническим творчеством, то лучше обратиться к профессионалам, но тогда придется вложиться уже в их смекалку и труд.

Установка винтовых свай ручным способом

Компания «ПАДАМС» оказывает услуги по установке винтовых свай СВ48, СВ57, СВ76, СВ89 и СВ108 ручным способом в тех случаях, когда  закручивание свай механизированным способом невозможно или экономически нецелесообразно.

Причина, по которой применяется установка свай вручную — отсутствие дорог для подъезда техники к месту установки свай. Как правило, ручной способ используется при устройстве фундаментов под малые архитектурные формы на загородном участке (бани, хозпостройки, беседки, опоры и т.д.) когда участок уже застроен и посадки зеленных насаждений произведены. Бывают случаи, когда при устройстве террасы, веранды, требуется установить сваи в непосредственной близости от существующего дома.

Экономическая целесообразность выполнения работ вручную или с применением техники определяется сметными расчетами по обоим вариантам. Даже, при возможности установки свай механизированным способом, стоимость установки свай вручную может быть ниже из-за малого объема работ (до 10 свай).

При устройстве фундамента сваи погружаются в грунт таким образом, чтобы лопасть сваи располагалась в грунте ниже глубины промерзания. В данном случае высотное положение фундамента и соответственно верхнего строения (дома, бани, забора и т. д.) не изменяется процессе эксплуатации. Грунт при замерзании расширяется и происходит его движение вверх. Если лопасть сваи попала в зону промерзания, то происходит подъем сваи вместе с грунтом, а если лопасть сваи расположена ниже глубины промерзания, то по контакту мерзлого грунта со стволом сваи происходит «срыв» и тогда свая не меняет своего высотного положения. В дальнейшем, при наступлении положительных температур, грунт оттаивает, и поверхность земли возвращается в исходное положение (либо почти возвращается).

В большинстве случаев устройство фундамента производится в «летний» период времени. Если в основании фундамента присутствуют пучинистые или водонасыщенные грунты, известны случаи, когда поверхность земли в зимний период времени поднимается до 25-30 см. На это следует обратить особое внимание – ведь на такую же величину зимой уменьшается расстояние от поверхности земли до ростверка.

Таким образом, при назначении отметки верха свай надо учитывать сезонное движение грунта и предусмотреть компенсирующие мероприятия при отделке цоколя, чтобы не заниматься его ремонтом в последующем.

Приспособления для закручивания свай ручным способом




Состав работ, учитываемый в базовых расценках:

  • Геодезические работы по разметке положения свай в плане от опорных точек предоставляемых Заказчиком
  • Установка свай
  • Приготовление цементно-песчаной смеси и заливка ствола сваи смесью
  • Обрезка верха свай до проектной отметки
  • Крепление оголовника к свае при помощи электро-дуговой сварки
  • Восстановление лакокрасочного слоя в местах выполнения сварных швов
  • Погрузочно-разгрузочные работы и перемещение материалов на расстояние в пределах 50 м от места производства работ
  • Сдача-приемка выполненных работ

Затраты, которые учитываются дополнительно в случае:

  • Отсутствия технической воды для приготовления цементно-песчаной смеси — стоимость доставки воды на объект.
  • Отсутствия электроэнергии, в количестве необходимом для выполнения работ по обрезке свай и выполнения электросварочных работ – доставка/вывоз автономного источника электроэнергии (бензогенератора) и топлива на объект/с объекта.
  • Отсутствия бытовых помещений – доставка/вывоз бытовки на объект/с объекта.
  • Необходимости перемещения материалов более, чем на 50 м от места разгрузки до места производства работ.
  • Когда свая при ее погружении попала на препятствие в виде строительных конструкций (старый фундамент), древесных остатков (корни деревьев), строительный мусор (битый кирпич, фрагменты ж/б конструкций и т.д.), камни (природный грунт с включением валунов, гальки) — извлечение сваи и ее повторная установка.

Работы по установке винтовых свай производятся в соответствии с условиями договора (типовой договор – ссылка) согласованного и утвержденного Сторонами. При этом следует различать виды ответственности Подрядчика за выполненные работы: ответственность первого порядка (назовем это так) — это когда Подрядчик отвечает за качество материалов и выполненную работу по установке свай, т. е все сваи установлены в нужных местах и на требуемую глубину. Ответственность второго порядка – это когда, Подрядчик несет гарантию за фундамент в целом.

Различие заключается в том, что Подрядчик имеет право взять на себя ответственность за фундамент, только в том случае, когда работы по устройству фундамента выполнены в соответствии с Проектом, разработанным в соответствии с требованиями нормативной документации принятой в строительстве. Правильно установленная качественная свая – это только качественная свая установленная с учетом требований предъявляемых к ней, но это еще не фундамент.

Пробное закручивание позволяет определить возможность физической установки сваи в грунт в данном месте на данную глубину, еще не факт, что точно такую же сваю будет возможность установить в десяти метрах от первой. Даже при достижении «порогового» крутящего момента 400 -430 кг.м (в разных компаниях эта величина разная) при установки пробной сваи СВ108  гарантировать, что все сваи установленные на такую же глубину будут нести требуемую нагрузку 4,5 тонны и более (в разных компаниях эта величина разная) не приходится. Представьте себе, что толщина слоя грунта, в который устанавливается пробная свая 2,5 м, а ниже расположен более слабый грунт, при этом при глубине погружении сваи на 2,0 метра динамометр показал требуемый крутящий момент, т.е. заявленное условие выдержано. Но, что будет, когда свая начнет работать при достижении расчетной нагрузки – возможно продавливание грунта под лопастью сваи и как результат неравномерные осадки, что влечет за собой изменение геометрии несущей конструкции здания, вплоть до его разрушения.

Поэтому для определения несущей способности сваи необходимо произвести изыскания по определению физико-механических свойств грунта на глубину более 2-х метров (эта величина зависит от расчетной глубины погружения свай), гидрологии и агрессивности грунта по отношению к стальным конструкциям свайного фундамента.

Изысканиями грунтов залегающих в основании фундаментов проектируемых зданий и сооружений в строительстве занимаются специализированные организации, имеющие доступ к данному виду деятельности. Работы выполняются в два этапа: первый этап — полевые работы – бурение скважин  и отбор образцов грунта, второй – определение физико-механических свойств грунтов в лабораторных условиях. В любом учебнике или пособие по дисциплине «механика грунтов»есть рекомендации как в полевых условиях отличить супесь от суглинка, тем более от песка или глины. Но определить свойства грунтов на ощупь, вкус, цвет и запах, в объеме необходимом для выполнения работ по проектированию фундамента невозможно.

Пробное закручивание позволяет определить возможность установки сваи в грунт в данном месте на проектную глубину, но не дает 100% гарантии того, что данная свая будет нести требуемую нагрузку.

Технический регламент

Настоящий регламент разработан на установку винтовых свай вручную с диаметром ствола от 47 до 108 мм при устройстве фундаментов:

1. Свая устанавливается на глубину 1,7 м. Глубина промерзания грунта в Санкт-Петербурге и Ленинградской области составляет от 1,4 до 1,8 м в зависимости от типа грунта и его водонасыщенности.
2. Отклонение сваи в плане на уровне поверхности земли не должно превышать половины диаметра ствола сваи.
  3. Отклонение верха оголовника от проектной отметки не должно превышать 5 мм. Для установки оголовника в проектную отметку выкручивание сваи не допускается.

4. В случае, когда невозможно установить сваю на требуемую глубину по причине попадания сваи на непреодолимое препятствие в виде корней деревьев, строительного мусора, инженерных конструкций, тяжелого грунта, необходимо выполнить следующее:

  • Сваю оставить в рабочем положении и зафиксировать глубину установки;
  • Сообщить Заказчику о фактической глубине установки сваи и невозможности ее дальнейшего закручивания;
  • Получить от Заказчика задание либо на остановку работ по данной свае, либо на ее переустановку в другое место;
  • Получить подтверждение от Заказчика на оплату дополнительных работ, связанных с выкручиванием сваи, и ее повторную установку;
  • Установить сваю в новое проектное положение.

Эффективный электрический шуруповерт с передовыми технологиями

О продуктах и ​​поставщиках:
 Удивительный ассортимент прочных, эффективных и надежных электрических шуруповертов   доступен на Alibaba.com. Электрический винтовой копр , оснащенный расширенными функциями для различных строительных работ, использует самые современные технологии и специально разработан для решения всех ваших задач в области строительства, земляных работ и бурения с превосходной эффективностью.Разнообразная коллекция включает сертифицированные и испытанные машины, гарантирующие соответствие всем аспектам качества. Независимо от того, хотите ли вы использовать эти электрические винтовые копры   для каких-либо коммерческих или промышленных процессов, они отлично подходят для разнообразного использования.

Ведущие поставщики и оптовики электрического винтового копра на сайте предлагают эти машины по самым впечатляющим ценам и по разумным ценам. Опытный электровинтовой копер на строительной площадке изготовлен из высококачественных материалов и технологий, которые продлевают срок их службы.Они обладают высокой устойчивостью к работе в любой среде и другим условиям и воздействиям. Основным преимуществом этих эффективных электрических винтовых копров и является гидравлическая подвеска, обеспечивающая большее удобство за счет снижения вибрации. Их двигатели очень мощные и имеют большую мощность молота.

Приобретите этот невероятный электрический шуруповерт на Alibaba.com в различных цветах, формах, размерах и различной производственной мощности в зависимости от ваших индивидуальных предпочтений.Они экологичны и энергоэффективны, что делает их популярными среди коммерческих заведений. Электрический винтовой копр модели оснащен функциями предотвращения столкновений, термостойкости и защиты от рывков. Эти электрические винтовые копры работают на дизельном топливе и имеют полный возврат на 360 градусов, сапун для балансировки давления воздуха в редукторе и полностью интегрированную электрическую систему управления.

Просмотрите несколько вариантов электрического винтового копра и выберите тот, который соответствует вашему индивидуальному бюджету и функциональным требованиям.Они сертифицированы регулирующими органами и полностью настраиваются в соответствии с вашими ожиданиями. Вы также можете размещать OEM-заказы при покупке оптом.

Винтовые сваи и шнеколитые сваи, преимущества для обеих

При строительстве фундамента или ремонте фундамента есть два способа перенести вес конструкции на что-то другое, кроме самого фундамента, который может погрузиться в неустойчивый грунт. Винтовые сваи и шнековые литые сваи обеспечивают лучшую поддержку конструкции.Если вы считаете, что ваш дом нуждается в ремонте фундамента, свяжитесь с Magnum Piering для оценки вашего фундамента.

Спиральная свая

Любой, кто не связан со строительством, понятия не имеет, что такое винтовые сваи, но они чрезвычайно важны для ремонта фундамента в доме или строении. Винтовая свая представляет собой стальной стержень со спиралевидными пластинами или лопастями, приваренными к стержню. По сути, это гигантский винт. Свая относится к глубокому фундаменту, способному противостоять растяжению и большим нагрузкам.Винтовая свая просверливается или ввинчивается в землю с помощью крутящего момента, а скобы используются для крепления винтовой сваи и конструкции. Это можно сделать как при новом строительстве, так и при ремонте существующего фундамента. Винтовые сваи, винтовые сваи, винтовые сваи, винтовые анкеры и винтовые сваи взаимозаменяемы. Однако термин «пирс» в основном относится к сжатию, а «анкер» — к растяжению. Преимущества винтовых свай:
Они устойчивы в любом климате и могут быть установлены при отрицательных температурах.
Вращательная установка не производит вибраций, в отличие от традиционных забивных свай. №
Их можно устанавливать в ограниченном или ограниченном пространстве с помощью ручного оборудования, мини-экскаваторов или более крупной гусеничной техники.
Для временных конструкций можно использовать и удалять винтовые сваи. Стальные сваи
не требуют времени для отверждения, как буронабивные или шнековые сваи, поэтому фундамент можно заливать бетоном сразу после установки.

Шнековая свая

Шнековая литая свая — еще один метод создания альтернативной опоры для фундамента.Шнек — это инструмент со спиральным сверлом для сверления отверстий в древесине, земле или других глубоких поверхностях. Буронабивные сваи устанавливаются путем бурения полого шнека в грунт на заданную глубину. По мере того как шнек медленно извлекается, выбуренный грунт и камень удаляются, а через полый вал закачивается бетон или цементный раствор. Затем во влажный бетон добавляется арматурная сталь в соответствии со спецификациями сваи, хотя использование арматурной стали не требуется. Шнековые литые сваи имеют как торцевую опору, так и трение.Эта техника поддерживает здания, башни и мосты. Преимущества шнековых свай:
В определенных ситуациях могут возникать проблемы с коррозией стальных винтовых свай.
Шнековые сваи могут быть дешевле винтовых свай. Стоимость бетона или цементного раствора и арматурной стали будет намного меньше, чем стоимость материала для альтернативной сваи с такой же несущей способностью.
При использовании буронабивных свай будет меньше шума.

В зависимости от района, времени и денег винтовые и винтовые сваи являются отличным способом предотвратить дальнейшее повреждение фундамента и конструкции или обеспечить прочную опору для нового строительства.Если вам нужен ремонт фундамента или новый фундамент для строительства, свяжитесь с Magnum Piering для решения всех ваших структурных задач.

Приводная головка L2K5 | Легкий ручной шнек загоняет винтовые сваи

L2K5 Приводная головка | Легкий ручной шнек забивает винтовые сваи

Приводная головка L2K5

  • 18 февраля 2018 г.
