Бензопила Урал ремонт и эксплуатация

В процессе эксплуатации бензопилы Урал -2Т Электрон возникают неполадки в работе по  различным причинам, которые необходимо устранить. Неполадки  появляются в большинстве случаев из-за не правильной эксплуатации и их можно исправить своими руками. Статья Бензопила Урал,ремонт и эксплуатация посвящена таким типичным неполадкам, которые можно устранить самому,своими силами.

Рассмотрим ниже некоторые из них, наиболее серьезные на первый взгляд,(с которыми мне пришлось столкнуться в течении почти 15 лет эксплуатации данного инструмента), но легко устранимые своими силами.

Как например, ремонт стартера или регулировка зажигания бензопилы, регулировка и устройство карбюратора , замена ремонтного комплекта.



Данный инструмент я приобрел в 1999 году,и до сих пор инструмент у меня работает исправно. И так, первая характерная причина из за которого двигатель не работает так как нужно это использование не качественного топлива.



Вторая причина это когда для работы бензопилы смешивается слишком много масла  с топливом. Как результат, двигатель не дает необходимой мощности, потому что:

1.В поршневых канавках пригорели поршневые кольца,или произошел излом поршневого кольца.

2.Поршень с поршневыми кольцами а также цилиндр сильно загрязнены нагаром.

Для устранения этой проблемы необходимо разобрать бензопилу.

Фото-1.Снимаем цилиндр с корпуса бензопилы.



Для этого следует открутить гайки крепления цилиндра к корпусу.Снять цилиндр осторожно с поршневых колец и осмотреть внимательно поршень,кольца и цилиндр.











Фото-2.Нагар на поршне и поршневых канавках.



На поршне и поршневых канавках видны следы сильного нагара, которого следует удалить.Нагар также в таких случаях присутствует и с внутренней стороны цилиндра.











Фото-3.Снятие поршневых колец с поршня.



Для удаления нагара из поршневых канавках необходимо снять поршневые кольца с поршня.Кольца и поршень обычно выдерживают в керосине или бензине до тех пор,пока нагар не размягчится.Сломанные или сильно изношенные кольца следует заменить на новые.









Фото-4.Удаление нагара с поршня.





Для удаления нагара с поршня можно использовать деревянную палку или тряпку,но только не металлические предметы.









Фото-5.Удаление нагара из поршневых канавках.



Для удаления нагара из поршневых канавках также следует использовать не металлические предметы.После удаления нагара или замены поршневых колец следует произвести сборку бензопилы в обратной последовательности.











Замена храповика на бензопиле Урал

Другая причина неполадки бензопилы может быть в сильном износе храповика,который установлен на втулке маховика коленчатого вала бензопилы.

В результате такой неполадки не возможно произвести пуск двигателя бензопилы,так как храповик стартера не цепляет храповик бензопилы.Для этого следует разобрать дефлектор,снять крышку картера,затем открутить храповик и заменить на новый.





Фото-6.Снятие дефлектора.

Для снятия дефлектора необходимо открутить все его гайки крепления.Но предварительно необходимо снять раму с бензобаком,отсоединить редуктор от двигателя,а также отсоединить бензопровод от карбюратора.











Фото-7.Снятие крышки картера .



Для того чтобы снять крышку картера необходимо открутить болты крепления,затем потянуть крышку осторожно на себя.
Фото-8.Откручивание храповика.



Для снятия храповика необходимо заблокировать вращение коленчатого вала двигателя.Этого можно достичь путем блокирования фрикционной муфты на коленчатом вале с обратной стороны (со стороны редуктора).









Фото-9. Замена храповика.





Храповик откручивается легко,для этого используют гаечный ключ.Сборку всех деталей (дефлектора,крышки картера) производят в обратной последовательности.То есть сначала устанавливают на место крышку картера и закрепляют,затем устанавливают и закрепляют дефлектор.





Редуктор бензопилы Урал

Если во время пиления бензопилы,редуктор издает скрежет или другой посторонний звук,тогда необходимо его разобрать и осмотреть.Вполне возможно что вышла из строя одна из двух конических шестеренок редуктора.Разборку редуктора следует произвести со стороны ведущей звездочки пильной цепи.

Фото-10.Снятие ведущей звездочки.
Для более подробного ознакомления с правилами  эксплуатации  и методами разборки бензопилы,скачай инструкцию.СКАЧАЙ



Для того чтобы снять ведущую звездочку пильной цепи необходимо открутить гайку крепления и потянуть звездочку на себя.Звездочку следует внимательно осмотреть,в случае обнаружения сильного износа заменить на новую.









Фото-11.Демонтаж ведомой конической шестерни.





Для демонтажа ведомой конической шестерни редуктора необходимо открутить гайки крепления и потянуть корпус шестеренки на себя.









Фото-12.Замена ведомой конической шестерни.





Ведомая коническая шестерня редуктора вставлена в алюминиевый корпус с подшипником.При необходимости следует разобрать всю конструкцию и заменить изношенные детали или заменить всю конструкцию целиком.

В случае появления повышенного шума при работе бензопилы,это может означать что произошло разрушение глушителя.В таких случаях следует заменить глушитель.

Фото-13. Замена глушителя.



Для замены глушителя бензопилы необходимо открутить две гайки крепления М6 с помощью гаечного ключа,затем следует два винта М5 отвинтить .











Фото-14. Отвинчивание винта М 5 глушителя.





Для отвинчивания двух винтов М 6 используем отвертку.













Двигатель бензопилы Урал

В процессе эксплуатации инструмента весьма вероятно, что может случиться и такая неполадка:

Двигатель запускается с трудом или нормально,но работает не устойчиво,с перебоями.Вероятные причины в таких ситуациях несколько,перечислим самые основные немного ниже:

1.Не качественное топливо или в топливо попала вода.

2.Из за некачественного топлива забился карбюратор,от частых попыток завести двигатель свеча увлажнилась топливом а в полости картера скопилось много топлива.

3.Негерметичность в соединениях между цилиндром и картером,а также может произойти разгерметизация между карбюратором и цилиндром.

4.Редко, но все же случается-разгерметизация картера бензопилы.

Методы устранения таких причин следующие:

Если причина в некачественном топливе, то следует слить из бензобака все остатки не качественного топлива.Очистить бензопровод,разобрать карбюратор, очистить сетчатый фильтр карбюратора от мусора и собрать его заново,установить на место.Регулировку карбюратора произвести таким образом:

1.Винт полного газа карбюратора завернуть до упора и потом вывернуть обратно на 1/2 оборота.

2.Винт малого газа завернуть до упора,затем вывернуть на один оборот.

Негерметичность соединения цилиндра с картером или карбюратора с корпусом бензопилы устраняют путем затягивания гаек крепления.Следует вывернуть свечу и просушить и прочистить.Бензин из полости картера необходимо продуть следующим образом:

Закрывают топливный кран,затем отвинчивают свечу зажигания,устанавливают стартер и вытягивают трос стартера,затем отпускают его обратно.Такую операцию повторяют много раз, пока  не продуется все топливо скопившееся в картере (топливо вылетает через отверстие установки свечи зажигания на цилиндре).

Фото-15.Разборка ведущей муфты.



Для восстановления герметичности картера бензопилы,необходимо его разобрать.Для этого первым делом необходимо разобрать ведущую муфту.









Фото-16.Демонтаж крышки подшипника.





Для того чтобы снять крышку подшипника необходимо отвинтить гайки крепления,при этом не повреждая прокладку.Затем снять регулировочное кольцо которое устанавливается между подшипником и крышкой.







Фото-17.Демонтаж картера двигателя.





Продолжаем демонтаж,необходимо отвернуть пять гаек со шпилек и разъединить левую часть картера от правой части.









Фото-18.Разборка картера.





При этом, как правило, прокладка всегда выходит из строя,так как она бумажная.Далее,следует нарисовать на чертежной бумаге другую прокладку,затем смазать ее маслом и установить ее обратно на шпильки.





Фото-19. Установка новой прокладки на шпильки.





Новую прокладку из чертежной бумаги устанавливаем на шпильки крепления  картера,затем вынимаем ее обратно и смазываем маслом.







Фото-20.Соединение левой части картера с правой.

После этого, устанавливаем ее обратно на шпильки,затем устанавливаем вторую часть картера и закрепляем гайками крепления.Разборку картера двигателя производят не только когда необходимо заменить прокладку,но и тогда когда заменяют изношенные подшипники,а также шатунно-поршневую группу.Прочитать дальше статью бензопила Урал









***** РЕКОМЕНДУЕМ выполнить перепост статьи в соцсетях! *****

Бензопила Урал-электрон и ее неисправности.

Советы по ремонту двигателя бензопилы Урал-Электрон.

Бензопила предназначена для пиления древесины на валке, раскряжевке, обрезки сучьев, выполнения рубок ухода, выполнения строительных и хозяйственных работ.

https://

Бензопила УРАЛ — 2Т ЭЛЕКТРОН

Мощный двигатель, надежность конструкции, отсутствие загазованности, безопасность делают ее лучшей профессиональной пилой для условий России.
Технические данные:
Двигатель: бензиновый, одноцилиндровый, двухтактный
Мощность, кВт: 3,68
Расход топлива, г/кВт ч: 632
Рабочая длина пильного аппарата, см: 46
Уровень виброскорости на рукоятках управления, м/с: 7,9х10-2
Масса, кг: 11,7
Габаритные размеры, мм: 460х880х460

   Несмотря на широкое распространение импортных бензопил, у населения, особенно в сельских районах, находится в пользовании еще много отечественных аппаратов «Дружба» и «Урал». И у той, и у другой пилы есть общий недостаток, с которым пришлось столкнуться и мне, — недолговечность электронного блока зажигания. Проблема эта не нова — см. статью П. Иванова «Ремонт блока зажигания бензопилы» в «Радио», 2003, № 2, с. 45. В настоящее время купить блок несложно, но стоит он дорого, а служит недолго. Я решил заняться разработкой собственной конструкции, которую и предлагаю Вашему вниманию.

   В отличие от упомянутого выше блок зажигания не содержит выносных элементов и целиком вмещается в исходные габариты заводского блока. Плату старого блока надо удалить.

   Схема блока представлена на рис. 1. Катушка генератора L1, катушка зажигания (высоковольтный трансформатор) Т1, конденсатор С1, индукционный датчик импульсов зажигания L2 и дюралюминиевое основание использованы от старого блока зажигания. Остальные элементы — вновь вводимые.
Принципиальная схема устройства
Рис. 1 Принципиальная схема устройства

   При вращении маховика генераторная катушка L1 вырабатывает переменный ток, который после выпрямления диодным мостом VD1-VD4 заряжает конденсатор С1. При определенном положении маховика на выводах катушки датчика L2 появляется короткий импульс положительной полярности, который, пройдя через диод VD5 и токоограничительный резистор R1, открывает тринистор VS1. Конденсатор С1 разряжается через открытый тринистор и первичную обмотку катушки зажигания Т1. Ее вторичная обмотка формирует импульс высокого напряжения, подаваемый далее на свечу зажигания.

   На транзисторе VT1, резисторе R2 и стабилитроне VD6 собран ограничитель амплитуды открывающего импульса. Пока напряжение на управляющем электроде тринистора VS1 не превышает напряжения стабилизации стабилитрона VD6, транзистор VT1 закрыт и не оказывает влияния на цепь управляющего электрода. При открывании стабилитрона VD6 через него и резистор R2 начинает протекать ток. На резисторе R2 возникает напряжение, которое приоткрывает транзистор VT1, шунтирующий цепь управляющего электрода тринистора VS1. В результате амплитуда импульса ограничивается на уровне около 4 В при указанном на схеме стабилитроне. Этого напряжения достаточно для уверенного открывания тринистора.

   Чтобы описываемая конструкция вмещалась в габариты заводского блока зажигания, необходимо доработать тринистор. Для уменьшения его длины укорочен резьбовой хвостовик (оставлены 1-2 нитки резьбы), катодный и управляющий выводы также укорочены до длины 4…5 мм. Перед тем как укоротить вывод, его нужно сжать в двух местах вблизи корпуса бокорезами с затупленными режущими кромками. Затем выше этих мест вывод откусывают и опаивают срез припоем.

   Сжимать вывод можно не ближе 2 мм от корпуса тринистора, в противном случае растрескивается изолятор. Это сжатие нужно для увеличения площади контакта между внутренним проводником, идущим от кристалла, и внешним выводом тринистора.

   Монтаж блока ведут жестким медным проводом диаметром 0,4-0,45 мм в виниловой изоляции. Диоды VD1 — VD4 собраны вплотную в блок и их выводы спаяны таким образом, чтобы с одной стороны блока получились выводы переменного тока, а с другой — постоянного. Транзистор крепят винтом, которым была закреплена заводская плата. Под транзистор помещают лепесток, к которому припаивают выводы, соединяемые с корпусом. Резисторы, диод VD5 и стабилитрон VD6 распаивают на выводах транзистора VT1 навесным монтажом.

   Конденсатор С1 располагают на прежнем месте, в этом же отсеке помещают мост VD1-VD4. Провода от катушки L1 к мосту — гибкие, такого же сечения. Провод, идущий к аноду тринистора, припаивают к его корпусу. До заливки компаундом тринистор удерживается «на весу» на жестких проводах таким образом, что не выступает за габариты блока, и между корпусом тринистора и дюралюминиевым основанием генератора остается зазор около 2 мм. Собранный блок после проверки на работоспособность заливают эпоксидным компаундом, следя за тем, чтобы близкие к краям части всех элементов и корпус тринистора были покрыты слоем компаунда. После затвердевания компаунда тринистор оказывается жестко закрепленным на основании генератора. Вид готового блока показан на рис. 2.
Вид готового блока
Рис. 2 Вид готового блока

   При установке блока в бензопилу, возможно, потребуется корректировка угла опережения зажигания. На практике чаще приходилось устанавливать более раннее относительно заводской метки. Если планируется устанавливать блок в бензопилу «Урал», перед сборкой нужно удалить часть посадочного выступа с тыльной стороны основания, окрашенную на рис. 3 синим цветом, заподлицо с плоскостью основания. Под оставшиеся части выступа при установке блока на место желательно подложить прокладки из теплоизоляционного материала, например асбестокартона, толщиной не более 0,5 мм. При большей толщине маховик, возможно, будет задевать детали блока. Прокладки нужны потому, что конструкцией бензопилы «Урал» предусмотрена установка блока электронного зажигания непосредственно на стенку картера двигателя, которая при длительной работе сильно нагревается.
Обратная сторона детали

Рис. 3 Обратная сторона детали

   В вышеописанном блоке вместо указанных на схеме можно использовать диоды КД105Г, КД209 с любым буквенным индексом, а также другие подходящие по габаритам с обратным напряжением не менее 400 В и средним прямым током не менее 0,3 А. Стабилитрон КС133А заменим на КС 139, КС 147, КС 156 с буквенными индексами А, В, Г или их импортные аналоги, при условии, что сумма напряжения стабилизации стабилитрона VD6 и напряжения иБЭ транзистора VT1 не превышает допустимого напряжения на управляющем выводе тринистора. Тринистор КУ202Н можно заменить на КУ202М, КУ205В, КУ205Г. Не следует использовать три-нисторы в пластмассовом корпусе из-за их недостаточной стойкости к перегреванию.

   В заключение добавлю, что по представленному описанию было собрано более 20 блоков и они долго и надежно работают. Блок, собранный мной и установленный 6 лет назад на мою бензопилу, ни разу не отказал.

https://

Совсем недавно мне пришлось заниматься ремонтом двигателя заслуженной трудяги — бензопилы «УРАЛ 2Т Электрон». В этой статье я хочу изложить не только операции разборки-сборки конкретного двигателя, а постараюсь донести в наиболее доступной форме общие методы, приемы и маленькие хитрости ремонта двухтактных двигателей, в качестве иллюстраций используя  фотографии.

Двигатель, попавший на ремонт, заводился только на сильно обогащенной смеси на короткий промежуток времени и глох. Компрессия была хорошая. Регулировка карбюратора и момента зажигания эффекта не принесла. Возникло предположение, что неисправность обусловлена подсосом воздуха до такта сжатия. Прокладки под карбюратором, цилиндром и в картере выглядели целыми, под подозрение попали сальники коленвала.

Но что нужно сделать, прежде чем приступить к разборке узла или агрегата?

-для начала его нужно очистить от загрязнений и вымыть,

-подготовить рабочее место и необходимый инструмент,

-во время работы соблюдать осторожность и необходимый минимум правил техники безопасности. Берегите себя.

Двигатель пилы разбирается довольно просто, единственная сложность -снятие маховика, для чего по инструкции нужно использовать приспособление. Вместо этого приспособления я обошелся 3-мя 10 копеечными монетами, вложил их под храповик, на торец коленвала и, хорошо подтянув храповик, сквозь отверстие ударил молотком через тупую наставку по монеткам. Хватило одного удара.


Итак, двигатель разобран.

Маленький совет. При разборке, по возможности крепеж (гайки, шайбы и пр.) старайтесь наживлять на свои места (на фото это можно видеть), а что не получается, складывайте в разные баночки, коробочки и убирайте подальше от места работы. Чтобы не перевернуть, не перепутать и не потерять. Кстати, экономия времени и нервов огромная.

Моё  предположение о причине неисправности оправдалось.

На переднем сальнике коленвала рассоединилась пружина.

Очищаем от нагара каналы цилиндра и днище поршня (боковые стенки и юбку поршня не трогаем). Если замена компрессионных колец не запланирована, то оставляем их на своих местах, там, где они приработались.



Проверяем свободное перемещение колец в канавках поршня, состояние подшипников коленвала. После этого можно приступать к сборке.

Устанавливаем сальники, прокладки. Герметик наносим тонким слоем (принцип «кашу маслом не испортишь» здесь категорически не подходит).

 Смазав моторным маслом кромки сальников, устанавливаем коленвал, не забывая установить на место пружинное кольцо.



 Даем герметику (по инструкции) выдержку на воздухе 15 минут и соединяем и стягиваем половинки картера.

Выступающий на посадочную плоскость цилиндра торец прокладки, аккуратно, заподлицо срезаем острым ножом.

  Устанавливаем прокладку цилиндра, ориентируя вырез прокладки в сторону карбюратора для совпадения с отверстием в цилиндре.



Продеваем в отверстие картера провод высокого напряжения, вворачиваем в отверстие высоковольтного трансформатора. Фиксируем надежно, чтобы самопроизвольно не выпал.



 Затем, вытягивая провод назад, устанавливаем магнето на место, так, чтобы риски на картере и на магнето совпали.



и прочно закрепляем специальными гайками, с пропилом под отвертку. Устанавливаем маховик, не забывая подложить под храповик регулировочные кольца, размер от торца зубьев храповика до торца крышки картера 21-22 мм.



 Двигатель  бензопилы «УРАЛ 2Т Электрон» собран.

Как правильно запускать новый двухтактный двигатель?

https://

Перед сборкой или запуском вашего нового двухтактного двигателя Partner необходимо прочитать руководство по эксплуатации. Сборка продукта может оказаться очень трудной. Несоблюдение правильной процедуры может вызвать повреждение оборудования.

Руководство по эксплуатации также содержит важные указания по безопасности, которую необходимо соблюдать.

1. Заполните топливный бак правильной топливной смесью.

2. Откройте клапан подачи топлива и прикройте воздушную заслонку.
3. Не вытягивайте шнур стартера более 5-6 раз при прикрытой воздушной заслонке. Слишком большое число попыток запуска двигателя при прикрытой воздушной заслонке может вызвать перелив топлива. Некоторые современные двигатели с низким уровнем вредных выбросов работают очень тихо, и вы с трудом можете услышать запуск двигателя.

4. После первой вспышки в двигателе откройте воздушную заслонку.

5. Потяните шнур стартера снова. Двигатель должен завестись.

6. Осторожно откройте дроссельную заслонку, чтобы выключить режим быстрого холостого хода. Коленвал двигателя, запущенного с использованием воздушной заслонки, начнет вращаться, даже если вы не открыли дроссельную заслонку, из-за режима быстрого холостого хода. Поэтому при запуске цепной пилы важно задействовать цепной тормоз.

Что такое интеллектуальный двигатель?

STIHL представляет первую в мире модель бензопилы с интеллектуальным двигателем. Инновационная электронная система для регулирования смеси для полной нагрузки и максимальной частоты вращения бензопил.

Так бензопилы достигают оптимальной мощности двигателя, обеспечивая ещё больший комфорт и экологичность. Прогрессивная концепция в разработке бензопил, с которой STIHL устанавливает новые масштабы. Вы узнаете бензопилы STIHL с интеллектуальным двигателем по букве «I» в названии модели Явные преимущества

Всегда оптимальная мощность двигателя: Инновационная система регулирования автоматически управляет составом рабочей смеси для полной нагрузки и максимальной частотой вращения инструмента. Мощный проход: Инструменты неизменно развивают и поддерживают постоянную максимальную частоту вращения и отличаются превосходными характеристиками ускорения.
Автоматическая правильная регулировка карбюратора: Больше нет необходимости в ручной коррекции при колебаниях температуры или работе в постоянно изменяющихся условиях, например на большой высоте или при загрязненном воздушном фильтре.

Эффективный и экологичный: Так как рабочая смесь всегда находится в оптимальном диапазоне, двигатель расходует меньше топлива и выпускает меньше токсичных выхлопных газов. Вот как это работает Регулировочный цикл запускается при эксплуатации бензопилы в течение 5 секунд при равномерной полной нагрузке.

Электромагнитный клапан закрывается при этом за доли секунды. Возникающее вследствие этого изменение частоты вращения измеряется и анализируется с помощью электроники. В зависимости от результата, уровень воздушно-топливной смеси дополнительно регулируется, оставаясь, таким образом, оптимальным.

В режиме полной нагрузки соотношение смеси автоматически регулируется каждые 5 секунд. Электромагнитный клапан Управляемый с помощью электроники электромагнитный клапан открывается и закрывается 30 раз в секунду.

Это обеспечивает точную регулировку подачи топлива. Микропроцессор Микропроцессор Микропроцессор контролирует частоту вращения двигателя и управляет электромагнитным клапаном.

Маховик Подача напряжения к микропроцессору и электромагнитному клапану осуществляется за счет второй пары клемм на маховике. Дополнительная информация Постоянное максимальное число оборотов Интеллектуальная система управления двигателем активна даже при неконтролируемом обеднении рабочей смеси в режиме полной нагрузки.

Если число оборотов двигателя превышает верхнюю границу в 14 000 об/мин, то смесь обогащается и за счёт этого число оборотов снова снижается до 14 000 об/мин. Таким образом, обеспечивается постоянное максимальное число оборотов.

Бензопила предназначена для пиления древесины на валке, раскряжевке, обрезки сучьев, выполнения рубок ухода, выполнения строительных и хозяйственных работ.

Бензопила урал электрон — удобна в эксплуатации, надежна, обладает высокой мощностью, экологически безопасна для природы и для оператора. Высокие рукоятки снижают утомляемость при работе, позволяют работать в условиях глубокого снежного покрова. Бензопила может комплектоваться гидравлическим клином КГМ-1А, позволяющим проводить одиночную направленную валку деревьев.

Мощный двигатель, надежность конструкции, отсутствие загазованности, безопасность делают ее лучшей профессиональной пилой для условий России.

Технические данные:
Двигатель: бензиновый, одноцилиндровый, двухтактный
Мощность, кВт: 3,68
Расход топлива, г/кВт ч: 632
Рабочая длина пильного аппарата, см: 46
Уровень виброскорости на рукоятках управления, м/с: 7,9х10-2
Масса, кг: 11,7
Габаритные размеры, мм: 460х880х460
Диаметр цилиндра, мм 55
Мощность двигателя после 25-часовой приработки в эксплуатации, кВт, (л. с.), не менее 3,68 (5)
Частота вращения коленчатого вала двигателя при максимальной мощности, мин -1 6200±200
Расход топлива на режиме максимальной мощности, г/кВт*ч (г/л с. ч.), не более 632 (465)

Не заводится бензопила? Ремонт сделать самому своими руками доступен каждому!

Бензопилы уже давно стали верными помощниками дачников, лесорубов и туристов. К сожалению, большая часть дешевых моделей не может похвастаться исключительной надежностью.

Да и далеко не всегда сервисные центры принимают их на гарантийную починку. А потому, если у вас не заводится бензопила, ремонт своими руками позволит вам сэкономить немало денег.

Что нужно

Для работы понадобятся:

  • полный комплект гаечных ключей;
  • набор отверток и пассатижи;
  • обычные швейные иголки.

Определяем неисправность

В первую очередь узнаем, что конкретно случилось с инструментом. Чаще всего рвутся цепи, пилы глохнут вскоре после запуска, бежит масло или двигатель не набирает нужной мощности. Разумеется, что с цепью или выходом из строя рабочей шины вы сможете разобраться самостоятельно. А вот с другими пунктами так быстро справиться не выйдет.

Проверяем бензобак

Обязательно проверьте, есть ли бензин в баке. Глупо, но иногда пытаются завести пилу, в которой нет ни капли бензина. Очень часто отсутствие «жизни» объясняется тем, что полностью забился сапун, который отвечает за выравнивание давления.

Он легко прочищается при помощи обыкновенной швейной иголки. После этого нужно почистить и просушить свечу, продуть камеру сгорания воздухом. Скорее всего, бензопила, ремонт своими руками которой вы только что сделали, заведется.

Спусковой механизм

Эту систему нужно проверять не менее тщательно. Если стартер работает нормально, нет задержек или излишней легкости при дергании за рукоятку, обратите внимание на свечу. Если на ней есть следы топливной смеси, то можно говорить о забитом карбюраторе. Его придется снять, разобрать и промыть. Если на свече есть нагар, это говорит о некачественном топливе или плохой регулировке карбюратора.

Выполняя ремонт бензопилы «Урал» своими руками, вы можете попробовать сделать его настройку сами. Но в том случае, когда в ваших руках находится более «нежная» импортная техника, лучше отдать ее в сервисный центр.

Свечи и фильтры

Никогда не исключайте неисправности самой свечи. Если в ней есть хоть какие-то сомнения, лучше поставить новую. Обязательно убедитесь в том, что воздушный фильтр не забит.

Поршневая группа

По своей конструкции эта часть современных пил не слишком сложна. Необходимо вывернуть четыре болта, которые удерживают блок цилиндров, после чего извлечь его. Поршень следует внимательно осмотреть. Если на нем есть хотя бы малейшие повреждения, деталь нужно менять. К цилиндру требования те же. Выполняя ремонт бензопилы своими руками, возможности расточить его довольно мало.

Поршневые кольца должны сидеть плотно, на них не должно быть никаких повреждений. Вставьте поршень в цилиндр и, взявшись за верхнюю точку, постарайтесь его подвигать.

Если вам это удается без особого усилия, налицо явный его износ. Кстати, именно из-за этого старые движки не набирают мощности, а дедушкина бензопила, ремонт своими руками которой требуется едва ли не каждый день, не может справиться с кубометром дров.

Если наблюдается протечка масла, есть смысл проверить состояние шланга, который идет от масляного бака. К сожалению, для его замены придется едва ли не полностью разбирать весь инструмент.

Таким образом, если у вас не заводится бензопила, ремонт своими руками – реальность!

Ремонт бензопилы своими руками | Строительный портал

При всем желании бензопилу к сложным устройствам не получится отнести. Более, простота конструкции выступает ее отличительной чертой. Но ремонт бензопилы, тем не менее, может отнять много времени. Сложность заключается непосредственно не в ремонте бензопилы своими руками, а в точной диагностике неисправности. Один признак неработоспособности может быть вызван многими причинами. Поэтому перед разборкой двигателя или карбюратора необходимо хорошо проанализировать симптомы неисправности. Никакие инструкции по ремонту бензопилы собственными силами не заменят простой логики.

Оглавление:

  1. Виды бензопилы
  2. Неисправности бензопилы



Виды бензопилы

Бензопилой является инструмент, разрезающий древесину замкнутой цепью и оснащенный двухтактным бензиновым мотором внутреннего сгорания. Возможности мотопилы беспрерывно работать в течение определенного времени являются основной отличительной способностью, на которую и следует обращать свое внимание.

Главными единицами конструкции бензопилы служат: шина бензопилы, цепь и бензиновый движок, который приводит в движение цепь и шину. По сфере применения и функционалу мотопилы разделяются на такие категории: профессиональные, полупрофессиональные и  бытовые любительские.

Любительские бензопилы применяются преимущественно в быту, для садовой работы в деревне или на дачном участке. Такие пилы по массе очень легки (3-4 килограмма без цепи и шины), по сравнению с собственными старшими братьями, их вибрация очень низка, что делает работу с этим аппаратом достаточно комфортной. Бытовые мотопилы, прежде всего, рассчитаны на короткий период использования (порядка 5 часов в неделю), мощность мотора маленькая, но эти недостатки компенсируются простотой эксплуатации. При помощи бытовых бензопил чаще всего дачники проделывают небольшую работу – заготовку, дров, срезку садовых деревьев и обрезку веток.

Полупрофессиональной бензопилой вы легко выполните более широкий фронт работы — от ремонта на своем участке до лесоповала. Время непрерывного функционирования такой пилы равняется в день 2-3 часам. Мощность бензинового двигателя в полупрофессиональных приборах увеличено. Можно достигнуть максимальной производительности, провести завал деревьев со средними и малыми диаметрами ствола. Нередко полупрофессиональные мотопилы используются для резки сучков. Единственным отличием таких аппаратов от профессиональных является то, что непрерывно их использовать на протяжении всего рабочего дня нельзя.

Профессиональные бензопилы в основном используют на лесоповале и в промышленности. Мощности двигателя профессиональных бензопил рассчитаны для распилки деревьев любого размера и диаметра. Подобные мотопилы изготовлены из износостойкого материала и имеют особо прочную цепь, что позволяет работать беспрерывно в течение 8-16 часов.

Неисправности бензопилы

Все поломки бензопил разделяют условно на две группы: неисправности движка со всеми его системами и узлами (система подачи горючего, зажигание, система выхлопа, цилиндро-поршневая группа) и неисправности прочих узлов (система смазки, муфта, шина, тормоз цепи).

Нарушения в функционировании двигателей бензопилы происходят достаточно часто, именно их исправление и обнаружение больше всего времени занимает у пользователей. Они сводятся в основном к таким проявлениям: не заводится двигатель, заводится мотор, но глохнет или вовсе неустойчиво работает, движок не развивает мощности, то есть работает нормально на холостом обороте, но под нагрузкой глохнет.

При проведении ремонта бензопилы штиль своими руками необходимо действовать методом исключения – поочередно проверяйте все возможные причины поломки, начиная с тех, диагностика и устранение которых займет у вас меньше времени.

Система зажигания

Почти все виды неполадок мотора, что были перечислены выше, могут быть вызваны сбоями системы зажигания. При их возникновении поиски неисправности рекомендуется начинать со свечи. Это оправданно и тем, что её состояние также даст полезные сведения и о функционировании топливной системы. При возникновении неполадок выверните свечу и осмотрите её.

Когда свеча сухая, то, скорее всего, проблема не в системе зажигания, а в не попадании топливной смеси в цилиндр. Можно свечу заворачивать обратно и браться за топливную систему. Когда свеча забрызгана топливной смесью, то имеется ее переизбыток. Это может быть спровоцировано разрегулированностью карбюратора или нарушением правил запуска. Свечу нужно вытереть и просушить, осушая цилиндр, затем — перекрыть подачу топлива и поработать стартером, чтобы удалить избыток горючего. После этого установите на место свечу и повторите запуск.

Может быть, в вашем случае нарушено соотношение между бензином и маслом в смеси, карбюратор — не отрегулирован или используется некачественное масло. Свечу промойте в бензине, очистите от нагара иглой или шилом, почистите мелкой шкуркой электроды и установите на место. Даже при ремонте бензопилы гудлак своими руками, который состоит в проверке свечи, имеется большое основание полагать, что неисправности находятся в топливной системе, необходимо свечу проверить на наличие искры.

сли искра отсутствует, нужно попросту заменить свечу. Причины отсутствия искры могут скрываться и в вышедшем из строя модуле зажигания или нарушениях зазора между магнитопроводом маховика и ним. Расстояние должно равняться 0,2 миллиметра. Нарушение зазора особенно вероятным становится, если перед этим вы произвели разборку пилы со съемом модуля зажигания и маховика. Зазор необходимо выставить при помощи прокладки, которая имеет толщину 0,2 миллиметра, помещенной между модулем зажигания и бобышкой маховика. Неисправный модуль зажигания необходимо заменить.

Система подачи горючего

Если было установлено осмотром свечи, что в цилиндр не поступает топливо, необходимо рассмотреть все причины этого. В частности: не поступление из бака горючего из-за того, что забилось в его крышке отверстие, при этом создается в баке вакуум, который препятствует вытеканию топлива; недостаточное поступление или не поступление горючего из карбюратора в цилиндр; загрязненность топливного фильтра, который установлен в баке.

Недостаточное поступление горючего или отсутствие правильного соотношения между воздухом и топливом, которые смешиваются в карбюраторе, происходит по таким причинам: из-за неотрегулированного карбюратора, забивки воздушного фильтра, забивки сетки-фильтра или каналов карбюратора.

Ремонт бензопилы, как правило, не обходится без проведения чистки воздушного фильтра, так как он достаточно быстро загрязняется. Когда это произошло, попадание воздуха в карбюратор снижается, на выходе топливная смесь получается слишком обогащенной, и это в свою очередь нарушает нормальное функционирование двигателя. Грязный фильтр снимать для очистки необходимо очень аккуратно, чтобы с него грязь не попадала в карбюратор. Почистите фильтр или промойте в воде с моющим средством, просушите и установите обратно.

Устраните разрегулированность карбюратора его регулировкой. Это можно сделать при помощи трех винтов – минимальных и максимальных оборотов. Регулировку проводите в строжайшем соответствии с инструкцией по ремонту бензопилы, несоблюдение которой часто приводит к поломке мотора. Некоторые производители бензопил оставляют один регулировочный винт для исключения нежелательного вмешательства неопытных пользователей в функционирование карбюратора.

Если не помогла регулировка карбюратора, рекомендуется почистить фильтр-сетку и каналы, а также проверить мембрану на целостность. Карбюратор является одним из сложнейших устройств бензопилы, поэтому к разборке и его чистке необходимо приступать с пониманием ответственности данной операции. Этот агрегат состоит из большого множества мелких деталей, имеющих неприятную особенность выскакивать незаметно из своих мест и теряться безвозвратно, так что после разборки этого капризного устройства может и не получится его собрать.

Глушитель

Причиной неисправности мотора, особенно если он функционирует на малых оборотах нормально и под нагрузками глохнет, является забивка искрогасителя глушителя продуктами сгорания, что препятствует нормальному выхлопу. В данном случае ремонт бензопилы хускварна своими руками заключается в снятии глушителя, если он разборный, то — в разборке, и мокрой чистке агрегата от нагара с применением моющего средства.

После мойки неразборный глушитель просушите феном. Помните, что в нагаре содержатся вещества, которые являются канцерогенными, и сухая чистка, после которой может случиться их вдыхание, является недопустимой. Выпускное отверстие двигателя при снятии глушителя заткните чистой тряпкой.

Глушитель может забиваться по следующим причинам: из-за использования топливной смеси с большим количеством масла (уровень масла рекомендуется производителями), применения некачественного масла или масла, что не предназначено для двухтактных двигателей.

Цилиндро-поршневая группа

Наиболее серьезными являются поломки цилиндро-поршневой группы бензопилы. Это изношенность поршня и цилиндра, задиры и царапины на их поверхности, западание в канавках поршневого кольца и их износ, а также износ подшипников коленвала. В обычном порядке эти неисправности провоцируют падение уровня давления в цилиндре и невозможность в будущем завести мотор, или его неспособность отдавать полную мощность.

Выделяют несколько способов, которые помогают оценить состояние цилиндро-поршневой группы. Снимите глушитель и посмотрите в окно, в котором заметна часть боковой поверхности агрегата. Несмотря на ограниченный обзор, можно получить общее представление о ЦПГ.
Коленчатый вал проверните при помощи электродвигателя с гибким валом или стартером вручную, при этом контролируя по манометру давление.

У работоспособной бензопилы последний показатель должен находится в пределах 0,8-0,9 МПа. С его падением уменьшается и мощность движка. При уровне давления 5 атм двигатель может и будет работать, но на холостом ходу.

Оценить точно состояние ЦПГ получится только после ремонта безнопилы партер своими руками, который состоит в разборке двигателя — отсоединении картера от цилиндра и извлечении поршня. Если имеются на последнем задиры, глубокие царапины или сколы, его необходимо менять. При повреждении поверхности цилиндра или выработке имеется шанс его расточить под ремонтный размер. Причинами низкой компрессии выступают закоксование и износ поршневого кольца. Исправные кольца всегда чистые от нагара, сидят свободно в канавке поршня и плотно прижимаются к его внутренней поверхности.

Смазка цепи

Редкие руководства по ремонту бензопилы урал своими руками обходятся без упоминания о поломках системы смазки цепи, которые являются довольно распространенными. Обычно они проявляются в недостаточном поступлении или непоступлении смазки на цепь и в образовании подтеков масла. Если цепь — сухая, прежде всего, необходимо осмотреть каналы, по которым подается на шину масло, и очистить их. Их забивка является не редким явлением.

При значительном подтекании масла (небольшой уровень подтекания считается нормальным) рекомендуется проверить герметичность подсоединения к штуцерам насоса трубок. Они могут трескаться или спадать. Кроме подтеков нарушение герметичности маслопровода может провоцировать и недостаточную смазку цепи. Насос будет подсасывать воздух, что обязательно скажется на его производительности. Подобные нарушения принято устранять заделкой трубок герметиком или их заменой. Самой серьезной неисправностью системы смазки выступают трещины, что образуются в корпусе маслонасоса. Его нужно заменить в этом случае.

Естественный износ

Некоторые детали бензопилы, которые подвергаются естественному износу, по истечении некоторого срока полезной эксплуатации подлежат замене. Их поломка – закономерность и нисколько не неисправность. К быстроизнашиваемым деталям относят шину, цепь, ведущую звездочку, агрегаты антивибрационной системы и прочие.

Если вовремя не провести ремонт бензопилы husqvarna своими руками и замену быстроизнашивающихся деталей, то на других узлах бензопилы их чрезмерный износ скажется самым отрицательным образом. В частности, если вовремя не менять ведущую звездочку и шину, то повышенная вибрация плохо повлияет на подшипники коленвала. Предел глубины выработки зубьев звездочки должен достигать 0,5 миллиметра.

Хотя звездочки на практике зачастую эксплуатируют до износа 1 миллиметр и больше, не подозревая, что это вызывает повышение нагрузок на подшипники коленвала, ускоренный выход их из строя. Когда износились три-четыре цепи, нужно менять непосредственно и шину, если ее износ к этому времени достигает предельного значения.

Шина бензопилы особенно сильно изнашивается в зонах, резание которых происходит наиболее часто, обычно в нижней стороне направляющей шины. При любой замене цепи для равномерного износа шину необходимо перевернуть на 180 градусов относительно горизонтальной оси.

Теперь вы знаете, что устранить неполадки в работе бензопилы можно своими руками. Для этого под рукой всегда должна находиться инструкция по ремонту мотопил. А чтобы окончательно разобраться в этом нелегком деле, мы предлагаем вам посмотреть видео о ремонте бензопилы, которое поможет закрепить все приобретенные знания на практике.

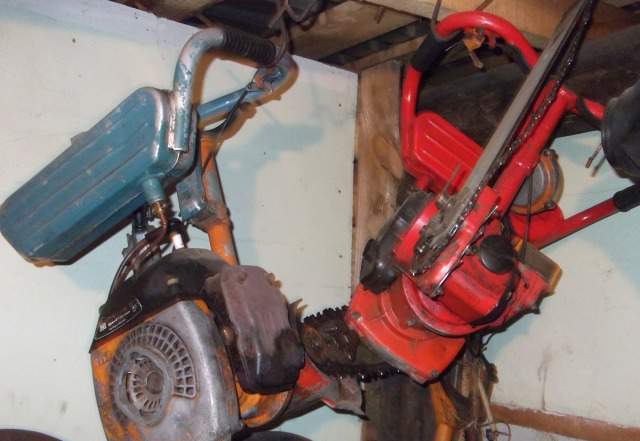

Бензопилы Урал — характеристики, неисправности, обзор моделей

Бензопилы Урал – это качественные инструменты для распилки древесины и ее обработки. Производитель создавал такие модели для валки леса, поэтому изначально они не были знакомы современным фермерам. Но со временем эти пилы прочно вошли в частную жизнь и применяются для заготовки дров, обработки стройматериала и других целей.

Устройство бензопилы Урал простое и понятное. Ее сердце – это прочный карбюратор и двухтактный мотор. Комфортные ручки позволяют легко удерживать инструмент. Небольшой вес, малые размеры дали возможность работать с пилой даже в домашних условиях.

Преимущества инструмента

  • Высокая производительность.
  • Низкий вес, компактность.
  • Встроенный редуктор, который поворачивает шину на 90 градусов.
  • Гидравлический клин, который позволяет пилить деревья в нужную сторону.
  • Технология автоматической подачи смазки на цепь.

К каждому изделию предусмотрена инструкция по эксплуатации. Также с пилами можно использовать различные насадки, насосы, диски.

Как правильно обкатать бензопилу новую Урал?

Процедура необходима для каждого нового инструмента или отремонтированной пилы. С помощью обкатки повышается пригодность изделия, а также можно достичь максимальной производительности мотора.

  1. Заполните баки пилы маслом, бензиновой смесью.
  2. Поставьте бензопилу на ровную поверхность, заведите ее.
  3. Дайте поработать 10 минут (можно распиливать небольшие ветки).
  4. Заглушите мотор, выждите некоторое время: он должен остыть.
  5. Повторите процедуру.

На обкатке нужно потратить один бак топливной смеси. После этого все конструктивные элементы будут готовы к нормальной работе и притрутся друг к другу.



Бензопила Урал 2 Электрон: технические характеристики

Модель проектировалась, как производительный инструмент для валки леса. Она имеет следующие характеристики:

  • движение при валке: справа на лево;
  • вес устройства – 11,6 кг;
  • производительность: 100 кв. см в секунду;
  • скорость вращения: 200 об/мин;
  • уровень шума: 105 дБА;
  • мощность мотора: 3, 68 л. с;
  • расход топлива составляет 632 г/кВт . ч.

Бензопила Урал 2т Электрон в случае необходимости может комплектоваться различными насадками. Она же используется в качестве основы для самоделок.

Регулировка карбюратора бензопилы Урал

В случае, если инструмент не заводится или плохо работает, нужно почистить и настроить работу его карбюратора. Отрегулировать карбюратор на бензопиле Урал можно своими руками. Для этого сначала необходимо почистить свечу зажигания.

Настройка карбюратора бензопилы Урал на холостом ходу

  1. Заведите инструмент, прогрейте его на средних оборотах.
  2. Найдите винт холостого хода, проверните его для установки минимальных устойчивых оборотов.
  3. В случае задымления двигателя частично заверните винт 1.
  4. Частично поверните винт холостого хода, установите минимальные обороты.
  5. После этого проверьте качество работы пилы. Если двигатель быстро набирает скорость, регулировка удалась. В случае, когда мотор глохнет или спускает обороты, винт 1 снова выворачивают. Далее проводят регулировку с винтом холостого хода и закрепляют его положение.

Настройка на максимальную мощность

Ее делают после того, как прошло 25 часов обкатки пилы и после настройки холостых ходов.

  1. Используйте винт 2, поворачивая то в одну, то во вторую сторону.
  2. В случае завинчивания мощность увеличивается, при вывинчивании она уменьшается.
  3. После каждого этапа регулировки пилу необходимо проверить, распиливая мелкую древесину.

Самоделки из бензопилы Урал

Из этих универсальных устройств можно делать различные самоделки. Рассмотрим, в каких сферах может применяться инструмент и что из него удастся изготовить.

  • Лодочный мотор из бензопилы Урал своими руками. Крутящий момент мотора пилы нужно передать на винт лодки. Прочный переходник устанавливают между ведущей шестерней и гребным валом.
  • Трицикл. Задача – использовать мощность мотора на колесах машины, для чего нужно вмонтировать старую велосипедная цепь. Основа устройства – рама, к которой крепятся три колеса и руль.
  • Самодельная пилорама из бензопилы Урал. Следует сделать направляющую, по которой будет двигаться рама с закрепленной пилой. Конструкцию можно оснастить подъемными крепежами, которые будут фиксировать толщину пиломатериала.
  • Снегоход из бензопилы Урал. Потребуется изготовить раму с амортизирующей подвеской, руль, газ и сцепление. На приводном валу устанавливается шестеренка, размер которой немного больше, чем звездочки пилы.
  • Мотобур из бензопилы Урал. Двигатель пилы подключается к конструкции с помощью червячного редуктора. Также нужно подсоединить шнек.
  • Картинг. Более сложное устройство, которое требует изготовления прочной рамы, сиденья, руля, колес. Используют мотор пилы, который будет вращать колеса и приводить инструмент в действие.

Бензопила Урал 3650

Модель демонстрирует стабильную работу при высоких нагрузках. Предусмотрен инерционный тормоз, а также есть технология автоматической смазки шины. При работе инструмент создает минимум шума и вибрации.

Технические характеристики:

  • мощность составляет 5,4 л. с;
  • для топлива используется бак с емкостью 0,55 л;
  • для масла размер резервуара имеет 0,26 л;
  • длина шины 35-45 см;
  • вес – 7,55 кг.

Бензопила Урал Профи УБП 4500

Инструмент нужен для валки леса, заготовки дров и работы в саду. Он отличается мощным стартером, автоматической смазкой цепи и инерционным тормозом.

Основные характеристики:

  • мощность на уровне 5,1 л. с;
  • резервуар для топлива составляет 0,55 л;
  • бак для масла – 0,25 л;
  • длина пильной цепи: 40-45 см;
  • вес – 7,8 кг.

Неисправности и ремонт

Часто при работе с пилой могут возникать поломки. Чтобы исправить их, не обязательно бежать к мастеру. Некоторые неисправности можно устранить своими руками. Для этого сначала необходимо распознать причину поломки, а затем следовать инструкциям. В некоторых случаях понадобятся дополнительные запчасти.

Бензопила Урал: нет искры

В этом случае может наблюдаться одна из проблем:

  • поломка свечи зажигания, ее нужно попробовать почистить или заменить;
  • слишком много масла в топливной смеси, из-за чего оно оседает на стенках карбюратора. Нужно поменять смесь и почистить карбюратор.

Бензопила Урал не заводится

Если не происходит смазки цепи, может наблюдаться данная поломка. Вам нужно осмотреть резервуар для масла. В нем могли образоваться трещины или ямы. Лучше его заменить на новый бак.

Бензопила Урал Профи УБП 3900

Универсальная профессиональная модель может использоваться при уходе за садовыми участками или для валки деревьев. Она имеет систему улучшенного сцепления, есть возможность блокировки запуска цепи. Также предусмотрен инерционный тормоз.

Технические характеристики:

  • мотор имеет мощность 4,08 л. с;
  • размер резервуара для топлива 0,54 л;
  • бачок для смазывающего вещества – 0,27 л;
  • размер шины составляет 35-45 см;
  • вес устройства – 7,9 кг.

Как выставить зажигание на бензопиле Урал?

Чтобы выставить зажигание, следуйте инструкции.

  1. Запустите пилу, на малых оборотах прогрейте мотор.
  2. Установите самые устойчивые повороты шины, но без движения цепи.
  3. Установите минимальные обороты пилы.
  4. Резко выжмите сцепление.

Если после этого мотор сразу же начал работать на максимальных оборотах, все было сделано правильно.

Бензопила Урал БП 3800

Компактная и небольшая модель может работать с брусом, спиливать деревья, обрабатывать ветки. Она имеет систему инерционного затормаживания, отличается высокой производительностью. Комфортная в работе.

Технические характеристики:

  • модель имеет мощность 5,03 л. с;
  • резервуар для топливной смеси – 0,62 л;
  • резервуар для масла – 0,25 л;
  • шина имеет длину 35-45 см;
  • вес – 6,9 кг.

На сегодня пилы компании Урал максимально адаптированы под тяжелые условия работы.



Инструкция по эксплуатации и ремонту советских и современных бензопил Урал

Содержание

Бензиновые переносные пилы марки Урал начали выпускаться еще во времена Советского Союза. Но несмотря на солидный возраст и начало выпуска более современных высокотехнологичных моделей, эти инструменты не потеряли популярности и активно используются в наши дни. Причины этому заключаются в солидном запасе тяги и вращательного усилия, надежности и экономичности.

Блок: 1/11 | Кол-во символов: 376
Источник: https://sadovaja-tehnika.com/benzopily/ural-modeli/

Устройство и принцип работы

Карбюратор бензопилы Урал КМП-100У — мембранного типа. У него нет поплавковой камеры и плавающего поплавка с иглой, которая перекрывает поток топлива при наполнении камеры, как на более старых карбюраторах. Это дает преимущество в том, что двигатель бензопилы Урал 2т Электрон может работать в любом, даже перевернутом вверх ногами положении. Поплавковый карбюратор в перевернутом положении работать не может.

Устройство КМП-100У принципиально такое же, как у всех карбюраторов двухтактных двигателей. Его функция — приготовление бензино-воздушной смеси и подача её в камеру сгорания.

Систему карбюратора КМП-100У можно считать сложной, потому что он должен обеспечить работу двигателя в трех режимах:

  1. Запуск.
  2. Холостой ход.
  3. Максимальные обороты.

Для каждого режима задействованы специальные каналы поступления топлива, воздуха и положение заслонок.

Внешний вид нового карбюратора КМП-100У, используемого на бензопиле Урал 2Т Электрон

При запуске холодного двигателя условия для образования рабочей воздушно-топливной смеси в камере сгорания очень неблагоприятны по следующим причинам:

  • низкие обороты коленвала при ручном рывке стартера, слабое сжатие топливной смеси в камере сгорания;
  • часть топлива теряется на стенках цилиндра;
  • низкая температура затрудняет воспламенение.

Потому для облегчения запуска требуется подача обогащенной смеси — больше бензина, меньше воздуха. Заслонка подачи воздуха от воздушного фильтра в режиме запуска холодного двигателя закрыта, а подача бензина увеличена за счет подкачки (подсоса) праймером.

После запуска двигателя в камере сгорания при ходе поршня создается разрежение, поэтому туда начинает засасываться топливная смесь из карбюратора. Требуется больше воздуха для поступления кислорода и полного выгорания топлива. Воздушная заслонка открывается.

При нажатии ручки газа дроссельная заслонка открывается полностью, бензин и воздух поступают полным потоком, двигатель работает на полные обороты.

Поступление бензина в этот момент регулируется только калиброванным отверстием жиклера в карбюраторе.

Кроме положения воздушной и дроссельной заслонки, калиброванных отверстий жиклера, подача топлива регулируется и мембраной. При наполнении карбюратора бензином, мембрана давит на коромысло с иглой и перекрывает подачу излишнего топлива из бензобака в карбюратор.

Блок: 2/6 | Кол-во символов: 2329
Источник: https://vsekarby.ru/benzoinstrument/benzopily/karbyurator-ural.html

Преимущества бензиновых цепных пил «Урал»

Бензопилы «Урал» — приемники другой известной марки «Дружба», которые считаются ее усовершенствованными аналогами. По сравнению с бензопилами «Дружба» они имеют:

  • высокую мощность;
  • редукторную оснастка;
  • съемную емкость для смазки цепи – картер;
  • усовершенствованный цилиндр и стартер;
  • легкосъемная режущая часть пилы;
  • верхняя композиция рукояток;
  • в конструктив добавлен гидроклин.

Блок: 2/16 | Кол-во символов: 421
Источник: https://sadovij-instrument.ru/benzopily/ural.html

Как отрегулировать карбюратор на бензопиле Урал

Регулировка КМП-100У проста и доступна каждому пользователю. На карбюраторе имеются два регулировочных винта (аналоги винтов Н и L на некоторых современных импортных бензопилах) для настройки средних и максимальных оборотов. Они доступны с внешней стороны, для регулировки не надо разбирать корпус.

Сверху видно 2 винта с пружинами, это и есть регулировочные винты

Регулировка карбюратора бензопилы Урал проводится на прогретом двигателе. Первичная настройка должна проводиться на прогретом, но заглушенном двигателе.

  1. Оба винта закручиваются до конца, но без чрезмерных усилий. Винты имеют острые тонкие наконечники, которые при чрезмерной затяжке могут деформироваться.
  2. Затем первый винт, который ближе к цилиндру, откручивают на 1 оборот. Второй винт откручивают на 0,5 оборота.
  3. Бензопилу заводят, дают полные обороты. При провале оборотов винты можно выкрутить ещё на 1/3 или 1/4 оборота, прислушиваясь к работе двигателя и находя оптимальный режим.

Точное число оборотов знать невозможно. На каждой бензопиле это индивидуально, зависит от особенностей карбюратора, состояния поршневой системы, качества топлива, температуры на улице и т.д.

Для регулировки достаточно снять крышку, снимать сам карбюратор с бензопилы нет необходимости

Регулировка оборотов холостого хода

Холостые обороты карбюратора на бензопиле Урал регулируются с помощью винта, расположенного на ручке газа. Его вращение изменяет положение дроссельной заслонки (приоткрывает её) и, как следствие, меняются параметры холостого хода.

Возможно, корректировку положения всех винтов придется выполнять регулярно.

На этом видео показано обслуживание КМП-100У, а в конце — простой и понятный алгоритм регулировки.

Блок: 3/6 | Кол-во символов: 1727
Источник: https://vsekarby.ru/benzoinstrument/benzopily/karbyurator-ural.html

«Минусы» бензопил «Урал»

При многочисленных достоинствах этой техники, она не лишена недостатков. Главные из них таковы:

  • большое количество ядовитых выхлопов;
  • частое засорение аэрофильтра;
  • большой расход бензина;
  • отсюда выплывают частые проблемы с двигателем и редукторной частью

Рассмотрим модельный ряд бензиновых пил этого производителя.

Блок: 3/16 | Кол-во символов: 341
Источник: https://sadovij-instrument.ru/benzopily/ural.html

Шина и цепь

Бензопила Урал Электрон 2 имеет направляющую шину 460 миллиметров. В стандартной комплектации вместе с ней идет цепь. Она съемная и во время длительного хранения или консервации оборудования она снимается.

Поскольку при эксплуатации звенья цепи растягиваются, это естественный процесс, необходимо периодически следить за ее натяжением, иными словами, регулировать. Сильнее растягивается новая цепь.

Отличным выбором для данной бензопилы будет цепь МИ-10.26.16 Strong. После длительной эксплуатации цепь требует заточки. Для ручной заточки подойдет круглый напильник в форме цилиндра диаметром 5-7 мм. При заточке нет необходимости снимать цепь с устройства, достаточно просто увеличить натяжение и произвести заточку «по месту».

Блок: 4/16 | Кол-во символов: 742
Источник: https://benzopilok.ru/brend/druzhba-i-ural/2t-elektron.html

Доработка карбюратора бензопилы Урал: устраняем заводские недостатки

Поскольку карбюратор КМП-100 был единственным, выпускавшимся в СССР, их было выпущено несколько миллионов. При таком массовом и многолетнем производстве изделие не могло быть сырым и недоработанным. Все недочеты были учтены, доработаны уже в начале производства, и заводских, конструктивных и технологических, недостатков КМП-100 и КМП-100У не имели.

Все проблемы у них возникают от неправильной эксплуатации (некачественное топливо) или просто от физического износа со временем.

Карбюратор КМП-100У требует доработки, когда двигатель от бензопилы Урал 2т Электрон используют по другому назначению. Например, как лодочный мотор.

В этом случае переделке подлежит не сам карбюратор, а система регулировки холостого хода, расположенная на ручке газа.

Блок: 5/6 | Кол-во символов: 817
Источник: https://vsekarby.ru/benzoinstrument/benzopily/karbyurator-ural.html

«Урал» БП-3650

Продуктивная модель с усовершенствованным функционалом. Инерционный тормоз цепи и ее мазка в авторежиме упрощают задачи оператора по обслуживанию инструмента.

Рабочие параметры БП-3650:

  • двигательная тяга – 3,9 кВт;
  • емкий бензобак – 0,55 л;
  • объемный масляный картер – 265 мл;
  • максимальная длина шины – 0,45 м.

Блок: 5/16 | Кол-во символов: 324
Источник: https://sadovij-instrument.ru/benzopily/ural.html

Бензопила «Урал» 2т Электрон

Бензиновый ручной инструмент, который создан специально для тяжелых условий труда и задач повышенной сложности.

Устройство бензопилы «Урал» 2т Электрон достаточно простое. Главными рабочими деталями являются:

  • двигатель;
  • стартер;
  • редуктор;
  • включатель;
  • режущая гарнитура;
  • бензобак.

Есть так же руль и элемент, на который можно опереть конструкцию.

Технические особенности бензопилы «Урал» 2т Электрон

  • 2-тактный мотор, который расходует 632 мл топлива в час работы;
  • высокая мощность – 3,68 кВт;
  • 46 см шина со съемной цепью;
  • большой вес – 11,7 кг.

Блок: 4/16 | Кол-во символов: 573
Источник: https://sadovij-instrument.ru/benzopily/ural.html

Техника безопасности

Важными аспектами, прописанными в технике безопасности, пренебрегать нельзя. Вот что категорически запрещается при работе с бензомоторной пилкой:

  • Работа без спецодежды, защитных очков и перчаток;
  • Намотка троса на руку;
  • Касание пусковой цепи каких-либо посторонних предметов;
  • Переходы, осуществляемые через движущуюся цепь;
  • Неаккуратная заправка масла и попадание топлива на рабочие зоны;
  • Если пилу необходимо перенести на большое расстояние, то режущую ее часть стоит закрыть специальным чехлом. В ином случае передвижение будет небезопасно.

Защитные перчатки для работы с бензопилой

Также важно помнить, что, придерживаясь правил техники безопасности по работе с бензопилой можно быстро и эффективно произвести обрезку крупных деревьев, распилку бревен и заготовку дров на зиму.

Блок: 6/7 | Кол-во символов: 802
Источник: https://MachinSpec.com/lesozagotovitelnaya/benzopila/ural.html

Недостатки

Но, как и у каждого рабочего инструмента, у модели Урал Электрон 2 есть и недостатки:

  • большой вес, при удерживании пилы руками последние быстро устают при активной работе;
  • модель больше не производится заводом-изготовителем;
  • габаритная массивность аппарата;
  • в удаленных районах страны могут возникнуть сложности с запчастями.

В Урале разработчиками предусмотрена система гашения вибраций, но даже с ее использованием не получилось снизить их уровень до полностью безопасных значений и вибрация при пилении заметно ощущается. Поэтому в связи с правилами охраны труда вальщику рекомендуется использовать мотопилу не более двух часов в день, при более продолжительной эксплуатации у работника могут появиться профзаболевания.

Блок: 7/16 | Кол-во символов: 734
Источник: https://benzopilok.ru/brend/druzhba-i-ural/2t-elektron. html

Бензопила Урал 3650 – параметры цепного инструмента

Эта модель в современной компоновке предназначена для интенсивной валки сухих и гниющих плодовых деревьев и активной распиловки крупной сухой древесины. В оснащение фирменной пилы входит мощный усиленный бензомотор, предварительно оборудованный ручным пусковым механизмом и высокоэффективной системой непрерывного принудительного охлаждения воздухом.

Параметры:

  • мощность – 4,96 л. с.;
  • длина фирменной шины – 45 см;
  • шаг заводской цепи – 0,325″;
  • вес вместе с режущими органами – 6,57 кг.

Бензоинструмент Урал в этом изначальном фирменном оснащении оборудован качественным инерционным механическим тормозом, защищающим оператора при попадании режущей гарнитуры на нераспиливаемые твердые предметы.

Блок: 7/11 | Кол-во символов: 747
Источник: https://sadovaja-tehnika.com/benzopily/ural-modeli/

Использование, обслуживание и ремонт бензопил «Урал»: советы экспертов

Знакомство с подобной техникой целесообразно начинать с инструкции по эксплуатации. Освещает такие вопросы:

  • внутреннее устройство бензопил;
  • нюансы заправки топливом;
  • обкатка и правила запуска двигателя;
  • подготовка аппарат к пилению;
  • уход и хранение;
  • нормы техники безопасности.

Остановимся на отдельных из них, с которыми можно столкнуться в процесс использования бензопил «Урал».

Блок: 9/16 | Кол-во символов: 452
Источник: https://sadovij-instrument.ru/benzopily/ural.html

Неисправности и ремонт бензопил Урал

Бензиновые заводские инструменты марки Урал приходят в негодность из-за неправильной повседневной эксплуатации, механических повреждений или работы под нагрузками, изначально выше критических. В любом случае поломку можно попытаться устранить самостоятельно. Для этого нужно найти причину проблемы и определить методы ее решения.

Бензопила Урал – нет искры

Эта неисправность связана с регулярным использованием топлива, приготовленного с чрезмерно большим количеством моторного масла.

Чтобы отремонтировать бензопилу, необходимо:

  1. Заглушить мотор и дождаться его остывания;
  2. Вывернуть свечу зажигания при помощи специального съемника;
  3. Промыть свечу чистым бензином, очистив ее от нагара и засохшей смолы;
  4. Провентилировать цилиндр, несколько раз потянув за трос стартера при извлеченной свече.

После этого нужно вкрутить свечу и завести мотор бензоинструмента. Если деталь не была повреждена в процессе очистки, то двигатель заведется практически сразу.

Бензопила Урал не заводится

Причин этой поломки может быть несколько. Первая из них – это увеличение дистанции между магнето и катушкой зажигания. В этом случае нужно заново выставить зазор зажигания и попытаться завести двигатель инструмента.

Вторая причина – потеря требуемых настроек карбюратора. Чтобы выполнить ремонт, потребуется отрегулировать топливный узел, придерживаясь указаний в инструкции по эксплуатации.

Третья причина поломки – это скопление масла и мусора на воздушном фильтре. Решить эту проблему поможет тщательная очистка элемента в емкости с неразбавленным 92-м бензином.

Самоделки из бензопилы Урал

Высокая мощность и солидные запасы тяги делают бензоинструменты популярной среди садоводов марки Урал подходящей основой для сборки различных хозяйственных самоделок.

К наиболее популярным из них относятся:

  • лодочный мотор из бензопилы Урал своими руками – для собственноручной сборки этого агрегата потребуется редуктор, усиленная растяжками стальная труба и покрытый антикоррозийным средством металлический гребной винт. При условии соблюдения оператором правильного порядка сборки, изготовитель получит надежный и долговечный силовой агрегат, который хорошо подойдет для установки на резиновую лодку;
  • самодельная пилорама из бензопилы Урал – самодельная сборка этого приспособления производится с использованием прочного цельнометаллического каркаса, надежных болтовых креплений и металлической, усиленной болтами, направляющей. Готовая пилорама будет производить доски любой толщины с длиной до 2 м;
  • мотобур из бензопилы Урал – это оборудование можно использовать для проделки аккуратных лунок во льду и широких отверстий в почве для самостоятельного монтажа свайного фундамента. Для сборки бура потребуется реверсивный редуктор – его установка позволит быстро извлекать орудие из земли без применения физических усилий;
  • снегоход из бензопилы Урал – это малогабаритное средство передвижения можно собрать из прочного сварного остова, лыж, расположенных в нижней передней части рамы, и гусениц – в нижней задней части несущей конструкции. Готовый самодельный снегоход сможет разгоняться до скорости около 20–25 км/ч.

Каждая из самоделок отличается от заводских аналогов сниженным расходом топлива, простотой в ежедневной эксплуатации и обслуживании. Их легко ремонтировать, используя для этого подручные средства.

Блок: 11/11 | Кол-во символов: 3328
Источник: https://sadovaja-tehnika. com/benzopily/ural-modeli/

Чем заправлять мотопилу «Урал»?

2-тактный мотор – капризная вещь, которая требует не только бензина, но и смазки. Согласно рекомендациям завода-изготовителя, для цепных пил «Урал» подойдет топливо с октановым числом 76 и 80. К сожалению, их давно не найдешь на ответственных заправках. Встает другой вопрос: можно ли бензопилу «Урал» заправлять 92 бензином, как большинство современных мотоинструментов? Можно, но следует внимательнее относиться к регулировке карбюратора, зажигания, которые как и двигатель начнут быстрее изнашиваться.

Находчивые люди уже давно придумали, как перевести на 92 бензин их устаревшие модели «Уралов». Для этого нужно понизить октановое число бензина АИ-92 или АИ-95 внесением на один бак топливной смеси 70 г солярки. Двигатель практически не ощущает разницы с такой присадкой и работает в нормальном режиме.

Пропорция для бензомасляной смеси должны быть следующими: 50 мл моторного масла (желательно не брать для мопедов) на 1 л бензина.

Блок: 10/16 | Кол-во символов: 971
Источник: https://sadovij-instrument.ru/benzopily/ural.html

Возможные неисправности

Владельцы бензопилы иногда сталкиваются со следующими проблемами:

  1. Некачественный пил, цепь тяжело вгрызается в дерево, выдает много мелкой древесной пыли, стачивает дерево как напильник. Причина: цепь уже затупилась, необходимо заточить ее или использовать новую.
  2. Сильный стук мотора, пила дребезжит в руках под нагрузкой и интенсивной работе. Причина: не настроен качественным образом карбюратор.
  3. Урал Электрон глохнет при активном пилении или не заводится вообще. Причин возможно несколько: топливная смесь плохого качества, неисправна система зажигания, нужно проверить свечу на наличие нагара или заменить на свежую.

Об одной из возможных неисправностях, свойственных бензопиле Урал Электрон, рассказывают в следующем видео:
