Как построить фундамент из блоков ФБС

Фундамент дома из блоков ФБС

ФБС (фундаментный блок стеновой) – элемент сборных железобетонных конструкций, предназначенный для устройства фундаментов под дома с различной этажностью, стеновыми материалами у которых являются каменные или другие материалы.

Фундаментные блоки производятся в заводских условиях из бетонов марки М100-М200, с усилением конструкции монтажной арматурой. На торцевых сторонах имеются специальные пазы, для обеспечения прочного соединения отдельных элементов между собой. В таких изделиях отсутствуют внутренние пустоты, они производятся полностью монолитными. Поэтому имеют высокий уровень прочности к любым типам нагрузок.

Типоразмеры фундаментных блоков

В зависимости от назначения, а также от проектных нагрузок на фундамент, ФБС производятся различных размеров:

  • длина блока – 2400, 1200, 900 мм;
  • ширина блока – 500, 400, 300 мм;
  • высота блока – 600, 300 мм.

Маркировка блока включает вся необходимую информацию о его геометрических размерах (в дм), к примеру: ФБС-24-4-3, где:

  • 24 – длина;
  • 4 – ширина;
  • 3 – высота.

Кроме геометрических размеров может указываться тип материала, из которого производится блок:

  • «С» — силикат;
  • «П» — керамзит;
  • «Т» — тяжелый бетон.

Преимущества фундаментов из ФБС

Такие фундаменты имеют ряд преимуществ перед основаниями, смонтированными из других материалов.

  • Устройство фундамента из ФБС занимает минимум времени.
  • Нет необходимости ожидания набора прочности конструкции, кладка стен может производиться сразу по окончании монтажных работ.
  • Монтаж может выполняться в любую погоду и при любой температуре наружного воздуха.
  • Фундамент, изготовленный из монолитных блоков, отличается высоким уровнем прочности и длительным сроком эксплуатации.
  • ФБС используются для монтажа фундаментов при высотном и малоэтажном строительстве.
  • Материал блоков отличается высокой устойчивостью к различным агрессивным средам.

Недостатки фундаментов из ФБС

Наряду с достоинствами, такие фундаменты имеют и свои минусы.

  • Для транспортировки блоков к месту укладки и монтажа фундамента требуется привлечение специальной транспортной и грузоподъемной техники, что увеличивает общую стоимость строительных работ.
  • Устройство фундамента требует проведение дополнительных гидроизоляционных работ, направленных на защиту бетона от воздействия влаги.
  • Часть межблочных пространств, в местах ввода инженерных систем и коммуникаций, необходимо закладывать кирпичом.
  • Большой расход цементно-песчаного раствора для заделки межблочных швов.
  • В некоторых случаях приходится «колоть» блоки для получения нужного размера.

Технология монтажа фундаментов из ФБС

Устройство фундамента с использованием блоков имеет несколько основных этапов.

Подготовительные работы

На данном этапе производится расчет количества блоков, необходимых для устройства фундамента, их размеры, схема укладки. При расчетах учитываются нагрузка на фундамент, типы грунтов и их несущая способность, наличие и глубина залегания грунтовых вод, этажность постройки.

Для устройства фундамента понадобятся следующие инструменты и расходные материалы.

  • Растворомешалка.
  • Лопаты.
  • Тачка.
  • Трамбовка.
  • Измерительные приборы.
  • Шнуры, колышки.
  • Молотки, мастерки.
  • Цемент, щебень, песок.
  • Гидроизоляционные материалы.

Земляные работы

Глубина разработки грунта зависит от проектных данных и геологических экспертиз. Соблюдение всех пунктов проекта позволит получить прочный и долговечный фундамент.

В зависимости от проекта может разрабатываться котлован (при наличии подвальных помещений) или траншея. При устройстве траншеи ее ширина должна позволять проводить гидроизоляционные работы. Глубина траншеи рассчитывается индивидуально в каждом случае. Как правило, этот параметр учитывает глубину промерзания грунта плюс 25 см.

Подушка под фундамент

На плотных грунтах требуется устройство подушки, на которую будут укладываться блоки. Такая подушка состоит из слоя щебня толщиной около 10 см, который служит также в качестве дренажной системы и слоя песка около 5 см. Поверхность подушки должна тщательно трамбоваться.

Монтажные работы

Из фундаментных блоков возводятся монолитные и ленточные фундаменты. Блоки укладываются в виде кирпичной кладки с обязательной перевязкой швов. Для скрепления используется цементно-песчаный раствор. Для придания большей прочности между рядами блоков может укладываться арматурная сетка. Толщина швов не более 2 см.

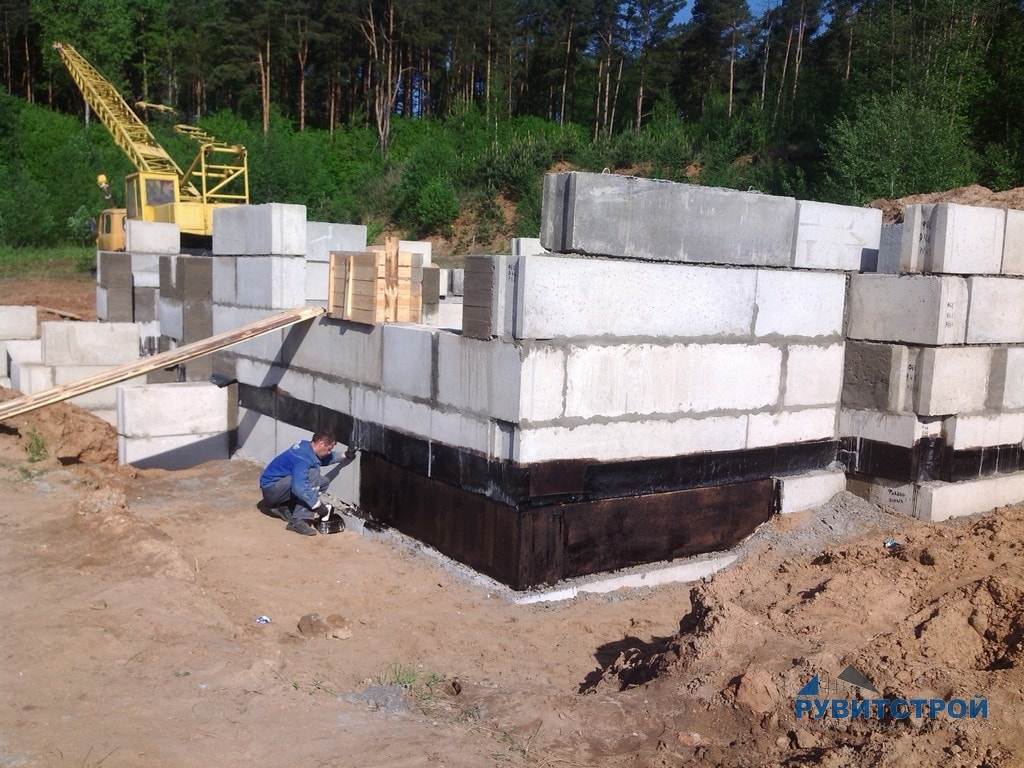

Гидроизоляция

Для защиты бетона от воздействия влаги проводят гидроизоляционные работы. Для этих целей используют специальную битумную мастику, которая наносится с помощью кисти или рулонные материалы – рубероид.

Гидроизоляция наносится на обе поверхности фундамента, соприкасающиеся с грунтами.

Устройство армированного пояса

При значительных нагрузках на фундамент, а также для перекрытия подвального помещения, по верхней плоскости блоков устраивают арматурный пояс, толщиной 200-300 мм. Для этих целей используют бетонный раствор и арматуру толщиной около 10 мм. Пояс равномерно распределяет нагрузку от плит перекрытия и будущих стен здания. Для устройства армопояса делается опалубка необходимых размеров, в нее укладывается арматурный каркас и заливается бетонной смесью. При строительстве одноэтажных зданий, такой пояс может не делаться.

Фундамент из блоков ФБС — как укладывать

При строительстве крупного объекта, под который закладывается фундамент из блоков фбс, как укладывать блоки вопроса не существует. У профессиональных строителей технология отработана. А частный застройщик, который будет делать фундамент из блоков фбс собственными силами без привлечения подрядчика, искать ответ на этот вопрос будет в первую очередь.

Планируя сборный ленточный фундамент под дом, нужно учитывать, что на фундаментные блоки размеры и цена в соотношении друг к другу величина постоянная. И не стоит пытаться смотреть только на цены одной штуки ЖБИ меньшего размера, заплатить придется за объем, который займет большее количество таких блоков меньшего размера.

Устройство фундамента начинается с подготовки основания. Уплотненная песчано-гравийная подушка под фундаментные блоки это обязательное условие для любого здания, даже для небольшого 3- комнатного одноэтажного дома. Грунт может поплыть или дать усадку не только под многоэтажным зданием, но и под небольшим дачным домиком. Не забываем, что основание должно быть шире блоков на 200-300 мм.

Разбивка осей на фундамент из ФБС производится в том же порядке, что и при простом ленточном фундаменте с малым заглублением. Если ФБС будут устанавливаться на подушки ФЛ, натяжку шнура нужно делать на 2-3 мм дальше края подушки. Перед началом укладки первого ряда блоков шнур переносится.

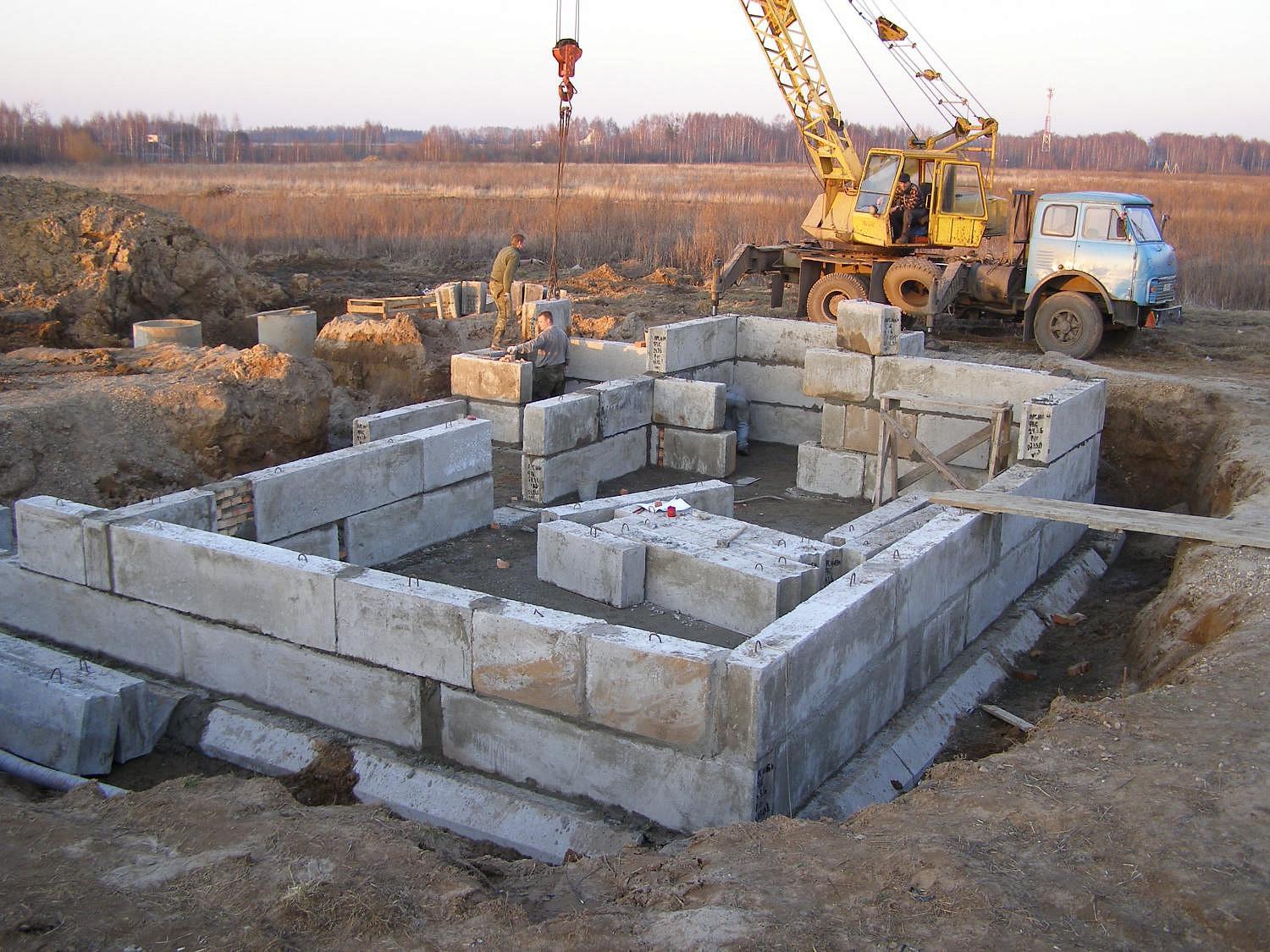

Фундаментные блоки и подушки установить можно только с помощью крана и опускаться они будут ниже края котлована. Поэтому забота о безопасной установке крана не прихоть инженера по ТБ, а залог безопасности всех рабочих. Привлекая случайных крановщиков, вы сами в первую очередь должны проследить за тем, чтобы опасность обвала кромки котлована ли опрокидывания крана были исключены.

Первыми устанавливаются на место блоки по углам осевой разметки, называются они маячными. Первый и все последующие ряды ФБС устанавливаются согласно плана раскладки блоков, прилагаемой к проекту. При укладке блоков, как и в любом виде кладки, могут быть отклонения как по горизонтали, так и по вертикали. Проверка этих параметров должна проводиться после установки каждого блока, а не всего ряда. Если отклонения превысили допустимые, блок поднимается, раствор разравнивается, и блок снова монтируется на место.

Обычный фундамент из ФБС это то же самое, что и стеновая кирпичная кладка вразбежку. При этом сдвиг блока относительно шва в предыдущем ряду не может быть меньше 4 высоты блока.

При невозможности уложить целое количество изделий в ряду, используются доборные блоки или небольшие монолитные вставки.

Далее идут работы по очистке от раствора, гидроизоляции. Так как устройство фундамента относится к скрытым работам, после завершения монтажа всегда производится приемка этого этапа строительства. Только после приемки и составления соответствующих актов, выполняется засыпка и утрамбовка грунта. Но и после засыпки грунта фундамент из блоков ФБС для дома с подвалами нельзя считать полностью построенным. Следующим этапом работ будет устройство гидроизоляции.

Что лучше — фундаментные блоки или ленточный фундамент?

Чаще всего ленту заливают традиционным способом, и в конечном итоге она выглядит как сплошное, монолитное сооружение. Но в последнее время все популярнее становится ленточное основание, выполненное из фундаментных блоков. Какая же из этих вариаций лучше и рентабельнее?


ОСОБЕННОСТИ ФБС

Фундаментные блоки – это прямоугольные бетонные изделия, укрепленные арматурными стержнями. Каждый блок оснащен выемками, облегчающими процесс стыковки.

ФБС могут быть изготовлены из однородного бетона или из смеси с добавлением керамзита. Для их укрепления используют обычную и закаленную арматуру.


ПРЕИМУЩЕСТВА

Среди положительных характеристик фундаментных блоков выделяют:

  1. Высокую несущую способность. Фундамент спокойно выдерживает многоэтажное блочное или кирпичное строение.
  2. Противостояние климатическим воздействиям и агрессивной среде.

Минимальный риск образования плесени, чему способствует сильнейшая прессовка блоков.

Качественный фундаментный блок может быть изготовлен только на заводе, так как кустарным способом нельзя обеспечить необходимую прессовку.

  1. Быстроту монтажа. Даже самые маленькие блоки имеют достаточные параметры для обеспечения скоростной сборки.
  2. Возможность сэкономить. В отличие от монолита блоки не нуждаются в создании опалубки и арматурного каркаса, поэтому их установка обойдется в 1,5-2 раза дешевле. К примеру, при возведении небольшого одноэтажного дома траты на изготовление монолитной ленты могут быть равны 30-35% от стоимости всего строительства.

НЕДОСТАТКИ ФБС

Фундаментные блоки имеют и несколько отрицательных сторон:

Если монолитную ленту можно залить без спецоборудования, то установка блоков требует обязательного использования тяжелой стройтехники. Вес каждого блока превышает 100 кг, поэтому технические средства понадобятся и при транспортировке, выгрузке и непосредственном монтаже.
  1. Высокие требования к гидроизоляции, так как швы могут пропускать через себя грунтовые воды. Защиту от влаги выполняют при помощи специальных составов или пленочного материала.
  2. Невысокая теплостойкость, повышения которой можно добиться только при выполнении теплоизоляционных мероприятий.
Невозможность изготовления на проблемных почвах, так как велика вероятность неравномерной усадки блоков.

    ЗАКЛЮЧЕНИЕ

    Итак, чтобы решить, какой фундамент лучше: ФБС или монолитная лента, нужно оценить сложность постройки и качество грунта на участке. Фундаментные блоки окажутся более рентабельными практически во всех случаях, не считая строительства на особо сложных почвах.

    Опубликовано: 2016-08-02 г. Обновлено: 2018-01-05 г.

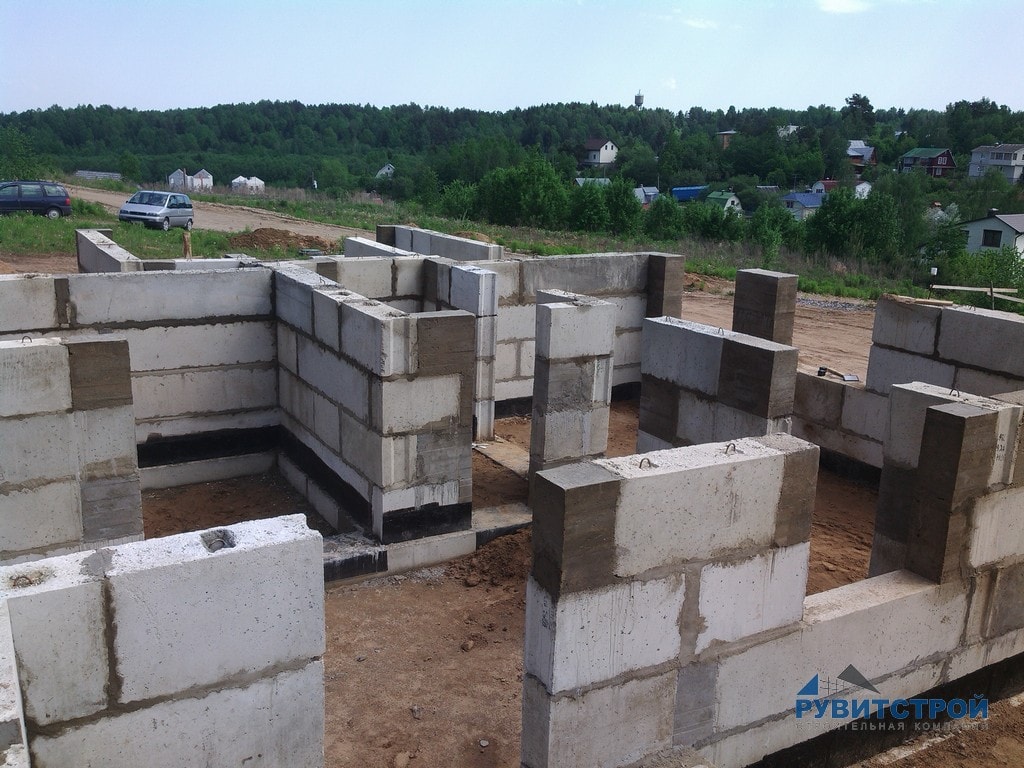

    Ленточный фундамент дома из ФБС блоков

    • Процесс монтажа сборного ленточного фундамента из блоков ФБС хоть и достаточно трудоемкий, но не представляет большой сложности. При наличии хорошего проекта, возможные проблемы сводятся к минимуму

    Применение фундаментных блоков во время строительства, позволяет в кротчайшие сроки возводить надежные и прочные основания под различные постройки. В отличии от применения монолита, строительство ФБС отличает скорость, удобство и простота возведения. Благодаря подобным качествам он часто применяется в малоэтажном строительстве.

    Единственной сложностью при возведении может послужить необходимость привлечение крана для подъема тяжелых блоков. В таких случаях не рекомендуется использование собственных механизмов или лебедок. Трудозатраты обычно не окупаются, а времени затрачено будет много.

    ФБС обладают прекрасным соотношением стоимости, скорости и простоты возведения к прочности. При этом строительство можно проводить в любое время года и при любой погоде.

    Проект фундамента из ФБС

    Любое строительство начинается с составления проектной и технической документации. Она описывает конструкцию постройки, особенности основных элементов и технологическую цепочку монтажа.

    Чертежи содержат подробную информацию о расположении и конструкции несущих стен, а также о размерах фундаментных блоках и подушек. Привязка делается к осевым линиям фундамента, которые обязательно отображены на чертеже. Документация должна содержать подробную схему раскладки блоков. Обратите внимание на устройство технологических проемов для коммуникаций. В проекте содержится информацию о глубине заложения всех элементов фундамента и описание конструкций.

    Монтаж боков на голую землю не допустим. Проектом должна быть предусмотрено основание, обычно это блоки ФЛ или монолитная лента.

    Грамотно и профессионально составленный проект поможет избежать множества проблем возникающих во время стройки, а также позволит застройщику точно рассчитать стоимость работ.

    При просмотре проектной документации обязательно убедитесь, что в ней отображены следующие пункты:

    • глубина заложения фундамента и отметки высот всех элементов фундамента
    • конструкции основания под блоки ФБС
    • подробная раскладка блоков ФБС
    • описание устройства гидроизоляции и утепления
    • выводы под инженерные коммуникации
    • подсчет необходимого количества материалов



    Пример проекта фундамента из ФБС блоков

    Чем подробнее составлен проект, тем меньше шансы на непредвиденные трудовые и финансовые затраты. Помните об этом!

    Монтаж блоков ФБС

    Минимальная бригада, способная осуществлять монтаж, состоит из четырех человек: крановщик; такелажник подбирает блоки и стропует их; монтажники принимают блоки и устанавливают их согласно проекту.

    Блоки ставят на нужное место с помощью крана, ориентиром обычно служит натянутый шнур. Для установки в проектное положение, небольшие смещения блока корректируют с помощью лома. При больших отклонениях, блок снова поднимают, основание очищают и повторяют операцию. Толщина бетонного раствора составляет 20 мм. Вертикальные швы заполняют раствором, большие пустоты между блоками заполняются керамическим кирпичом. При монтаже важно контролировать перевязку рядов блоков, которая должна составлять не менее 300 мм.

    При необходимости (если предусмотрено проектом) для упрочнения конструкции основания, по верхнему ряду отливается железобетонный армопояс.

    В завершении выполняется гидроизоляция стен фундамента и утепление. Горизонтальная гидроизоляция из битумного рулонного материала. Вертикальная гидроизоляция стен фундамента и цоколя – обмазочная из битумной мастики за 2 раза. Перед гидроизоляцией поверхности покрывают праймером.

    Процесс монтажа сборного ленточного фундамента из блоков ФБС хоть и достаточно трудоемкий, но не представляет большой сложности.

    Использование блоков ФБС при строительстве дома. Полезные статьи

    Использование блоков ФБС при строительстве дома

    https://gbipkf.ru/poleznye-stati/ispolzovanie-blokov-fbs-pri-stroitelstve-doma/

    2020-01-25

    Чтобы обеспечить надежное строительство с соблюдением всех установленных норм, особое внимание требуется обратить на то, из чего создан фундамент. Одним из наиболее востребованных материалов сегодня остаются специальные стеновые фундаментные блоки (ФБС). Они помогают создать основу для различных видов построек, хорошо переносят вертикальные нагрузки и сохраняют нужный уровень прочности.

    Чтобы обеспечить надежное строительство с соблюдением всех установленных норм, особое внимание требуется обратить на то, из чего создан фундамент. Одним из наиболее востребованных материалов сегодня остаются специальные стеновые фундаментные блоки (ФБС). Они помогают создать основу для различных видов построек, хорошо переносят вертикальные нагрузки и сохраняют нужный уровень прочности.

    Среди главных технических характеристик блоков выделяют:

    • Плотность. Параметр указывает на то, какой уровень нагрузки может выдержать строительный элемент. Плотность блоков, как правило, составляет от 1800 кг и более.
    • Класс бетона по прочности на сжатие. От него зависит, насколько сильные вертикальные нагрузки способен выдержать элемент без частичного или полного разрушения, появления трещин. Этот параметр в зависимости от целевых характеристик, установленных по проекту.
    • Морозостойкость особенно важна для нашей страны с частыми перепадами температуры и холодными зимами. Предполагается, что стандартный блок сможет прослужить не менее 50 сезонов. На практике, это лишь минимальный показатель — изделия используются намного дольше.

    При выборе строители обращают внимание на размерные показатели блоков — они могут отличаться, что дает определенную вариативность в строительстве. Сами производители всегда точно указывают высоту, длину и ширину блока.

    Изделия созданы из железобетона, то есть имеют внутреннее армирование. Это существенно улучшает эксплуатационные характеристики, а также открывает возможность для использования с разными типами фундаментов.

    Особенности использования ФБС в строительстве

    Сегодня ФБС чаще всего применяются для создания стаканных и ленточных фундаментов. Первый вариант подойдет для домов, построенных по каркасной технологии. От строителей требуется создать основу под каркас, а также специальные железобетонные башмаки. Применение фундаментных стеновых блоков здесь показывает себя с лучшей стороны, так как они отличаются малой ценой и стабильно располагаются в грунте разных типов.

    Ленточный фундамент сборного типа подойдет для крупномасштабного строительства с большими нагрузками. ФБС рекомендуют использовать при возведении такого фундамента, так как это открывает возможности экономии материала и сокращения издержек.

    Фундаментные стеновые блоки как оптимальный вариант для строительства

    Почему ФБС получили такое распространение? Причин для этого несколько:

    • Небольшая стоимость товара. Покупка продукции помогает выгодно вписаться в отведенный на строительство бюджет.
    • Высокая прочность. Этот параметр подкрепляется дополнительным армированием и точным расчетом центральных технических характеристик.
    • Возможность использования в разных средах. ФБС можно спокойно применять в строительстве домов разного типа. При этом в продаже представлены изделия, хорошо переносящие воздействие грунтовых вод и других факторов.
    • Возможность выбора под разные задачи. При помощи таких блоков из железобетона удается построить основание под строения разной этажности, выполненные из различных материалов.

    Покупателям остается только подобрать тот вид продукции, который больше всего подходит под установленные проектные требования.

    смотрите

    ТАКЖЕ

    Какие блоки выбрать для фундамента дома

    Ленточный тип основания относится к числу наиболее популярных строительных конструкций, широко использующихся как при возведении малоэтажной недвижимости, так и при возведении высотных домов и массивных объектов. Для строительства ленточных фундаментов используют технологию монолитного возведения оснований, а также методику возведения из готовых бетонных блоков.

    Преимущества и недостатки

    Монолитные бетонные основания имеют высокую механическую прочность, обладая максимальной несущей способностью. При этом технология возведения сборных ленточных фундаментов пользуются не меньшим спросом и популярностью по причине целого ряда достоинств, среди которых:

    • широкий выбор материалов – блоков, выполненных из бетонов с различным уровнем плотности;
    • богатый ассортимент размеров, позволяющих реализовать конструкции разных габаритов;
    • возможность сооружения оснований различной массивности и несущей способности;
    • удобство монтажа и простота процесса укладки;
    • сокращение расходов за счет снижения трудозатратности;
    • уменьшение сроков, необходимых на реализацию этапа фундаментных работ;
    • высокое качество материалов, которые изготавливаются и набирают прочность в заводских условиях;
    • возможность проведения строительных работ в любое время года, вне зависимости от температурных и погодных условий;
    • высокие прочностные и эксплуатационные качества фундаментов в области морозостойкости и водонепроницаемости;
    • широкий диапазон допустимых температур;
    • устойчивость бетонных блоков и всей конструкции к коррозионным процессам и неподверженность гниению в процессе эксплуатации;
    • пожаробезопасность материала;
    • доступная стоимость изделий;
    • регламентированная отраслевым стандартом точность изготовления;
    • простота монтажных работ;
    • универсальность типовых модулей;
    • высокий срок службы, который варьируется от 60 до 120 лет.

    Разновидности фундаментных блоков

    Конструктивно различают несколько разновидностей фундаментных блоков, которые широко используются для возведения ленточных оснований. Среди них:

    • строительные элементы сплошного сечения;
    • моноблоки сплошного сечения с вырезом;
    • пустотные изделия, в корпусе которых для облегчения предусмотрены технологические полости.

    При этом материал различается по прочностным и эксплуатационным характеристикам, которые формируются на этапе изготовления бетонодеталей за счет свойств применяемых материалов.

    Наиболее практичными и универсальными являются сплошные фундаментные блоки ФБС и ФЛ, которые имеют максимальный предел прочности, высокую несущую способность, а также способны обеспечить высокую долговечность оснований, как для малоэтажной недвижимости, так и для массивных зданий и сооружений жилого и промышленного назначения.

    В качестве дополнительных строительных элементов в отдельных проектах могут использоваться готовые конструкции блоков ФБВ.

    Изготовление блоков ФБС

    Блочно-модульная конструкция строительных элементов марки ФБС представлена широким ассортиментом типоразмеров изделий, которые изготавливаются по нормативным требованиям отраслевого стандарта ГОСТ 13579-78. При этом в модельном ряде изделий представлены блоки длиной от 280 мм до 2380 мм с различной высотой и шириной, позволяя комбинировать при конструировании сборных фундаментов различной массивности. Для изготовления моноблоков находит применение силикатный бетон с уровнем плотности от 1800 до 2400 кг/м3 марочной прочностью на сжатие В 7,5 (М100). Раствор подается в формы при помощи автоматического устройства пневмонасоса или с использованием специальной формовочной машины, после чего состав смеси уплотняется вибратором. Технология виброуплотнения позволяет сократить и минимизировать число пор и воздушных прослоек в растворе, которые могут оказывать негативное влияние на прочность и набор эксплуатационных рабочих характеристик готового изделия. Вибраторы устанавливаются на шаблонах или представляют собой отдельный узел формовочной машины. После того, как раствор набрал первичную прочность и способен удерживать форму, шаблон подлежат демонтажу в разборном варианте или снятию. Сушка изделий реализуется в специальных камерах выпаривания в течение 24 часов или естественным способом за 28 суток.

    Конструкция блоков ФБС и ФЛ

    Блочно-модульная конструкция элементов ФБС имеет прямоугольную форму, которая выбрана для упрощения реализации укладки и монтажа. Бетонодетали имеют сплошное сечение, которое позволяет максимально использовать их прочность на сжатие. Ввиду отсутствия усилий на излом и растяжение, моноблоки выполняются без усиления и не имеют встроенной арматурной решетки. Единственным арматурным элементов модуля являются стальные петли марки П2, предназначенная для подъема бетонной детали для ее транспортировки, перемещения и монтажа.

    Госстандарт ГОСТ 13579-78 гарантирует точность изготовления моноблоков и регламентирует нормативные величины допустимых отклонений, которые составляют:

    • ±13 мм по длине;
    • ±8 мм по ширине и высоте.

    Модули имеют ровные боковые, верхние и нижние грани, в то время как торцевые части выполнены с наличием специальных технологических пазов, необходимых для совмещения с соседними элементами ряда.

    Плиты основания ФЛ отличаются от блоков ФБС большей площадью опирания. Имея форму призмы, изделия реализуются в сплошном сечении с расчетной сейсмической стойкостью до 9 баллов. Производство фундаментных плит реализуется на основе тяжелого бетона с показателем средней плотности 2500 кг/ м3.

    Назначение и применение

    Фундаментные модули ФЛ предназначены для установки в качестве опоры для блоков ФБС. Имея большую площадь основания, плиты равномерно распределяют нагрузку на грунт. Фундаментные элементы являются частью сборных быстровозводимых конструкций ленточных оснований. Их назначением является распределение нагрузки, создаваемой массой здания на грунт или плиты основания.

    Конструкция сборно-модульных фундаментов заслужила высокую популярность благодаря универсальности ее применения. Ее использование является рациональным и экономически эффективным на всех типах грунтов, включая такие поверхности как неустойчивые, глинистые, глубоко промерзающие и пучинистые почвы. При этом глубина заложения фундамента определяется проектными величинами на основании геодезических испытаний. По требованиям СНиП основания закладывают на глубину больше, величины глубины промерзания грунта.

    Свойства и характеристики

    Фундаментные блоки ФБС и модули ФЛ обладают набором высоких эксплуатационных характеристик, определяющих длительный срок службы сборных оснований, выполненных на их основе. Среди них

    • класс морозоустойчивости – от F50 и выше, который определяет минимальное число циклов смены состояния при замерзании и разморозке, которое не приводит к разрушению материала;
    • значение водонепроницаемости бетонных изделий – не ниже W2, величина которого отражает предельно допустимое давление воды в килограммах на квадратный сантиметр, не разрушающее бетонный блок;
    • значение допустимых температур при эксплуатации. Минимальный порог допустимый для применения изделий марки ФБС и ФЛ составляет -70Сº, максимальный насчитывает +50Сº.

    Сфера использования

    Бетонные блоки успешно применяются для строительства объектов, расположенных в зоне умеренных и холодных климатических условий. Основным назначением изделий ФБС и ФЛ является строительство оснований зданий и сооружений гражданского, промышленного, сельскохозяйственного, прочего назначения. Геометрия и размеры модулей позволяют их применять для укладки в различных видах конфигураций при монтаже фундаментов с малой несущей способностью для малоэтажной недвижимости и обустройства массивных оснований. При этом бетонные изделия, выполненные в форме параллелепипеда, задействуются при возведении цокольных этажей, служат материалом для стен подвалов и гаражей, складских помещений, хранилищ, различных видов неотапливаемых помещений. Широкое распространение типовые модули получили в дорожном строительстве, где моноблоки применяются при обустройстве полотна, а также в качестве заграждений.

    Особенности монтажа и технология укладки

    Процесс выполнения монтажа ленточного основания из фундаментных блоков реализуется бригадой из рабочих с использованием грузоподъемных механизмов и приспособлений. На первом этапе формируется котлован заданной проектом глубины от уровня пола. Дно котлована подготавливается и уплотняется за счет возведения подушки на основе камня и песка. В некоторых случаях при возведении загородных домов на устойчивых грунтах модули ФБС могут укладываться непосредственно на подушку. В остальных ситуациях используется специальная плита ФЛ, в качестве основания для типовых элементов.

    При обустройстве ленточного фундамента монтаж блоков осуществляется вряд на строительный раствор толщиной не менее 150 мм. Первым укладывается угловой элемент. При необходимости дробные части конструкции могут изготавливаться из целых блоков. Каждый последующий ряд выкладывается со смещением относительно предыдущего минимум на треть камня.

    Стыковочные швы тщательно заделываются раствором. При отсутствии влаги и грунтовых вод, сборная конструкция фундамента может функционировать за счет водонепроницаемости строительных элементов без дополнительной гидроизоляции. Чтобы исключить разрушающее воздействие присутствующей влаги, основание фундамента может покрываться с внешней или внешней и внутренней стороны обмазочными материалами в виде специальных покрытий. При необходимости поверх мастики может наклеиваться рулонная гидроизоляция, позволяющая усилить устойчивость бетонного основания к воздействию влаги.

    Как правильно выбрать блоки для фундамента дома

    В настоящее время производство фундаментных блоков является одним из рентабельных и прибыльных видов бизнеса. В связи с этим рынок строительных материалов в этом сегменте насыщен продукцией от различных производителей, которая обладает различными эксплуатационными качествами прочностными характеристиками. Чтобы правильно выбрать бетонные моноблоки, необходимо обратить внимание на следующие критерии:

    • производством фундаментных плит ФЛ и блоков ФБС занимаются как мелкие, так и крупные производители железобетонных изделий. В связи с этим приоритет имеют проверенные компании бренды, которые, как правило, отличаются высокими возможностями в области производства высококачественного бетона;
    • готовые бетонные блоки и плиты должны иметь товарный вид, не имея сколов и трещин, деформаций корпуса;
    • для типовых элементов стандарт ГОСТ 13579-78 предписывает допустимые погрешности размеров, которые соблюдаются изготовителем при использовании заданных технологий:
    • соблюдение производителем всех технологических приемов сушки с применением камеры выпаривания позволяет получить максимальную прочность изделий при изготовлении блоков в зимнее время. При отсутствии мощностей и возможностей естественный процесс набора прочности при неудовлетворительных температурных условиях и высокой влажности может негативно сказаться на прочности всего фундамента в целом.

    Соответствие фундаментных блоков требованиям госстандарта является залогом долговечности продукции и длительного срока службы основания и всей строительной конструкции вашего дома!

    Ленточный фундамент из блоков фбс

    Блоки ФБС это элементы, которые формируют фундамент здания. Самый распространенный вид построек это строительство фундамента из блоков ФБС. Бетонные блоки производятся на заводе железобетонных изделий, это является гарантией соблюдения всех норм высокого качества, а именно — соблюдение пропорций в смеси, армирование, заливка бетоном хорошего качества, прессовка до момента достижения максимальной плотности, пропарка и, конечно, затвердение бетона. Для каждого вида существуют ГОСТ нормы, к тому же при производстве блоков используют добавки, укрепляющие их изнутри.

    Можно, конечно, изготовить блоки своими руками, но это довольно затратно в плане временного ресурса. С финансовой точки зрения, цена покупного блока примерно совпадает с затратами на метериал для самодельных элементов. Но для того чтобы фундамент из фундаментных блоков получился крепкий, нужно смотреть не на цену, а на нагрузку которую способны выдержать блоки.
    Фундаментные блоки устойчивы к холоду, благодаря добавлению в состав присадок. Они выдерживают перепады любых температур.

    Практически во все блоки добавляют гранитный щебень, за счет этого повышается устойчивость элементов к кислым средам. К тому же, блоки ФБС бывают разных размеров и подходят для строительства любых сооружений.

    Разновидности фундаментных блоков

    Все выпускаемые фундаментные блоки подразделяются на три основных типа:

    • Монолитные. Самые прочные за счет стальной арматуры.
    • Монолитные с пазом. Выполнены из армированного бетона, но в них есть специальные отверстия. Используются они для обустройства коммуникаций.
    • Пустотелые. Полые внутри, используются для строительства деревянных или каркасных домов. Из всех видов имеют самую маленькую прочность.

    Строительство фундамента из блоков ФБС начинается с определения характеристик. К примеру, аббревиатура 2-2-4 означает длину, ширину, высоту. Ленточный фундамент из блоков ФБС имеет следующие параметры элементов: 4, 6, 8, 9, 12, 24, имеющие стальное армирование. Выбор блоков зависит от предполагаемой нагрузки на здание.

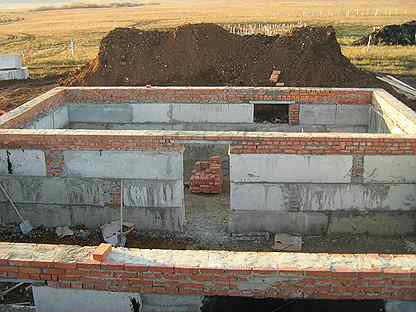

    Обустройство ленточного фундамента из блоков

    Прежде чем возводить фундамент ленточный из блоков, следует изучить характеристики почвы. Если соблюдать технологию, то ленточный фундамент можно устанавливать на пучинистый грунт.

    Лучшими грунтами для строения считают песчаные и скальные, в которых содержатся щебень, гравий, а грунтовые воды находятся на глубине трех метров.

    Для того чтобы на строительной площадке не осталось глиняной почвы и подземных вод, следует провести целый комплекс мероприятий, которые смогут защитить ленточный фундамент из блоков ФБС.

    Этапы возведения

    Фундамент ленточный из блоков это сборная конструкция, монтаж которой осуществляется по всему периметру дома. В том числе и под несущими стенами.

    Сначала осуществляется разметка в месте, где будет возвышаться фундамент. Делается она при помощи колышков и веревки, натянутой между ними. Затем по разметке выкапывается траншея необходимой глубины. Дно траншеи выравнивается по возможности.

    Дно траншеи засыпают песчаной подушкой толщиной 15-20 см и 20-30 см шире блока ФБС, подушка утрамбовывается и заливается водой. Сверху на песок укладывается гидроизоляционная пленка.

    Сверху на пленку устанавливаются плиты-подушки из железобетона. Далее укладываем ленточный фундамент из блоков ФБС. Сначала устанавливаются блоки-маяки по углам и в тех местах, где внутренние стены пересекаются с внешними. На них устанавливаем нить-ориентир и уже по ней продолжаем монтаж блоков в шахматном порядке. В данном случае перевязка блоков ФБС обязательна.

    Перед окончательным монтажом проверяем ровность при помощи строительного уровня. Также нужно убрать перекосы, после того как была осуществлена перевязка блоков ФБС. Устранять неровности можно при помощи лома. Если неровность существенная, то блок лучше убрать, выровнять поверхность под ним и на новый слой раствора установить следующий блок.

    Цемент наносится слоем толщиной в 2 см. Вертикальные швы нужно обязательно полностью заполнять раствором по мере продвижения кладки. Если величина стены больше, чем размер блоков, то возьмите доборный элемент. Помните, что между блоками ФБС нужно оставлять зазоры для выведения коммуникаций.

    После того как фундамент полностью возведён, зазор между стенками и почвой нужно заполнить песком, утрамбовать и залить водой.

    На возведение ленточного фундамента затрачивается мало времени, но этот процесс довольно затратный и трудоемкий. Поэтому самостоятельно будет тяжело проделать столько работы.

    Строительство подвала из блоков фбс. Как сделать фундамент из блоков фбс Эркер из фбс

    Кладка эркеров и полукруга из керамических блоков — распространенный элемент при строительстве домов из кирпича, особенно для частных лиц. Эти архитектурные элементы позволяют выделить дом и придать ему статус элитного, поскольку они являются одними из самых сложных в системе крупноформатной кладки из керамических блоков. Дом, в котором присутствует эркер или полукруглая кладка, подчеркивает особый статус своего хозяина (наряду с использованием натуральных).
    В этой небольшой статье мы постараемся сделать кладку полукруга эркера более понятной, что, конечно, не отменяет необходимости привлечения для выполнения работ опытных мастеров.

    Как правильно уложить керамические блоки при установке эркера

    Общие рекомендации.
    ♦ При резке блоков руководствуйтесь схемой в конце статьи. Это сэкономит блоки и предотвратит перерасход во время строительства. кирпичный дом;
    ♦ только нарезанные керамические блоки, что поможет избежать ненужной поломки блока и сэкономит Ваши деньги;
    ♦ Вертикальные швы и трещины заделывать только теплым кладочным раствором (ссылка на смеси).Допускается использование цементно-песчаного раствора, если кладка ведется внутри помещения и не будет соприкасаться с улицей, так как в этом случае термический КПД стены отходит на второй план и не оказывает особого влияния на сохранность тепло в кирпичном доме;
    ♦ использовать в кладке в холодное время года при температуре от +5 до -10 С. В противном случае раствор замерзнет и не успеет схватиться за керамические блоки, стена не будет прочной и при нагревании потрескается;
    ♦ желательно, чтобы такие работы проводились.Правильно, с соблюдением всех норм, строительство дома из керамоблоков — процесс сложный. Но особую сложность представляет эркерная и полукруглая кладка, поэтому советуем приглашать на эти работы хорошо зарекомендовавших себя строителей, имеющих опыт проведения подобных работ.

    Кладка эркера в наружной стене с широким внешним углом (135 °) из керамических блоков 51


    Кладка эркера в наружной стене с внутренним углом (225 °) из керамоблоков 51



    Кладка эркера в наружной стене с широким внешним углом (135 °) из керамических блоков 44


    Кладка эркера в наружной стене с внутренним углом (225 °) из керамоблоков 44

    Кладка эркера в наружной стене с широким внешним углом (135 °) из керамоблоков 38



    Кладка эркера в наружной стене с внутренним углом (225 °) из керамоблоков 38


    Схема укладки керамических блоков для полукруглой укладки

    Эта кладка осуществляется из керамических блоков форматов 51, 44 и 38. Самая распространенная полукруглая кладка имеет радиус более 1 метра, чаще всего 1-3 метра и 3-6 метров. Укладка блоков полукругом дает возможность выделить элементы дома, например, террасы, балконы и т. Д., Что выделит дом на фоне домов с традиционными архитектурными решениями.

    Схема полукруглой кладки с радиусом не менее 3 метров



    Схема полукруглой кладки радиусом 1-3 метра


    Кладка полукруглая радиусом менее 1 метра

    Осуществляется с применением, так как при таком полукруге использование крупноформатных блоков не имеет смысла из-за размеров, в кладке будет больше раствора, чем самих блоков.Чем меньше радиус эркера или полукруглой кладки, тем мельче элементы следует использовать для его монтажа.

    Примерная схема распила керамических блоков при полукруглой или эркерной кладке



    Чем точнее будет разрезан блок, тем меньше раствора будет затрачено на заполнение вертикальных швов.

    Выбор основания для строительства дома с цокольным помещением составляет 30% от стоимости строительства. Для снижения затрат будет актуален фундамент из блоков ФБС, обеспечивающий длительность ресурса износостойкости.Чтобы построить конструкцию самостоятельно, необходимо арендовать спецтехнику, составить проект дома и вырыть котлован. Фундаментные блоки — это промышленная технология, которая при соблюдении последовательности мероприятий может успешно применяться в загородном, частном и дачном строительстве.

    Преимущества и конструктивные характеристики фундамента

    Фундамент ФБС выполнен в виде железобетонной подушки и блочных вертикальных стен. Фундамент, самостоятельно сделанный из массивных фундаментных блоков, исключает армирование, поскольку бетон сжимаемый.

    Железобетонные блоки — бетонные конструкции ФБС, из которых выполнен фундамент, имеют ряд преимуществ для владельцев частных или дачных участков. К преимуществам строительной деятельности можно отнести:

    • удобство монтажных работ;
    • высокие характеристики прочности и морозостойкости, которые в итоге получит основание;
    • низкая стоимость по сравнению с надежностью основания;
    • Подбор параметров продукта в зависимости от конфигурации дома или глубины фундаментной конструкции.

    Экономическая выгода, которую дает возведение фундамента из блоков ФБС, проявляется в отсутствии затрат и времени на возведение опалубки или каркаса из арматуры. Фундамент можно создавать в любую погоду, к тому же нет необходимости ждать, пока бетонное тесто наберет прочность.

    Конструктивные виды изделий

    Фундамент из бетонных фундаментных блоков выполняется ленточным или имеет столбчатую конструкцию. Ленточная конструкция выдерживает вес многоэтажного дома, одноэтажного дома… Размеры, которые имеет стеновой материал, определяются толщиной грунтовой стены, разновидностью грунта, этажностью здания.
    Колонная кладка фундаментных блоков оправдана только на плотных грунтах. Если строительство ведется на заболоченных почвах, используются опорные плиты или сваи.

    Типовые размеры изделий ФБС

    Фундамент ФБС — один из видов блоков, технические регламенты на изготовление которых указаны в ГОСТ 13579-78.В нормативном документе учитываются материалы, конструктивные характеристики и правила перевозки продукции. Полноблочные блоки повышенной прочности изготавливают из смеси на основе бетона плотностью 1,8 т / м3.
    Для возведения блочного фундамента используются элементы нескольких типоразмеров:

    • шириной от 30 до 60 см с шагом 10 см;
    • длины 9, 12 и 24 дм;
    • 30 или 60 см высотой.

    Блоки типа ФБС, из которых выполнен фундамент, фиксируются с помощью монтажной петли или гнуты.Хороший вариант хранения — размещение на деревянной площадке толщиной 3 см. Укладка фундамента из блоков ФБС своими руками

    Порядок монтажа

    Пошаговая инструкция по установке элементов бетонных блоков заключается в выполнении следующих технологических этапов:

    1. Анализ участка (определение типа грунта, уровня его промерзания, уровня грунтовых вод).
    2. Земляные работы (разметка территории, рытье котлована).
    3. Организация подушки.
    4. Последовательная кладка блоков под конкретный тип основания.
    5. Гидроизоляция.
    6. Устройство теплоизоляции.
    7. Заливка фундамента.

    Правильный фундамент из блоков типа ФБС — это не только правильный алгоритм укладки бетонных блоков. Мероприятия требуют тщательного планирования высоты стен с учетом существующего цокольного этажа и глубины промерзания грунта.

    Анализ местности

    С учетом типа грунта уровень грунтовых вод имеет смысл, если на участке необходимо организовать сборный ленточный бетонный фундамент, проходящий по линиям дома — конструкция из блоков типа ФБС предусматривает рыть траншею.

    Чтобы сделать конструкцию правильно, важно рассчитать ее опору. Элементы размещаются на 30 см ниже уровня промерзания грунта, что исключает растрескивание материала при морозном пучении. Если есть подвал, то глубина постройки планируется на 20-30 см ниже поверхности пола.

    Изготовление фундамента из мелкозаглубленных блоков ФБС оправдано для легких зданий из дерева, пенобетона, полистиролбетона, СИП-панелей. Углубление конструкции определяется типом грунта. При работе на плотных грунтах лучше соблюдать стандартное размещение элементов — на 2,5 м. Монолиты без заглубления возводят только специалисты в области строительства, так как в результате незнания технологии здание может получить перекос.

    Земляные работы

    Фундамент под дом из бетонных блоков предусматривает правильную разметку территории. Планировка площадки осуществляется согласно проектной документации и состоит из двух этапов.

    Разметка территории и рытье котлована

    Профессиональное руководство специалистов представляет четкий алгоритм разметки:

    1. Забивка кольев.Их размещают на расстоянии 50 — 100 см от углов конструкции, чтобы предотвратить осыпание почвы.
    2. Растяжка шнура. Размещается по наружным стенам, предусмотрено основание, ширина блока.
    3. Дополнительные мероприятия. Если в здании есть эркер, вход, то мелом или грунтовкой маркируют сборный или ленточный тип фундамента, созданный из блоков типа ФБС.
    4. После выполнения всех задач конечный результат сверяется с проектом и корректируется.

    Земляные работы выполняются с учетом имеющихся коммуникаций, уровня земли и грунта. Когда устройство фундамента осуществляется в цокольном этаже, подразумевается кладка плит, а на участке — слабый грунт, оправдан котлован глубиной 40 см. Траншейную ленту лучше заглубить на 30 см. — 70 см.

    Копка котлована производится следующим образом:

    1. Верхний слой почвы снимается на заданную глубину.
    2. Под глубокую яму ставят забор.
    3. Выровнены вертикальные поверхности, уложена гидроизоляция.
    4. На рыхлых грунтах стены размечаются под углом, при прорезании водоносного горизонта траншея расширяется и делается 3-5 уступов в зависимости от типа грунта.
    5. Периодически контролируется вертикальность стен.
    6. Фундамент из блоков ФБС для частного дома. Дальнейшие задачи включают укладку геотекстиля, формирование подушки на основе гравия и песка.
    7. Какие дополнительные требования для рытья ямы? Проведение работ в засушливое время года для предотвращения эрозии почвы.

    Установка подушки

    Фундамент под блок-хаус в зависимости от грунта кладут на плиты из железобетона, песка, гравийной смеси или щебня средней фракции.

    Железобетонный вариант

    Ленточный тяжелый фундамент можно сделать, работая с элементами из бетонных блоков, укладывая железобетонные изделия в качестве подушки. Работы подчиняются следующему алгоритму:

    1. Выравнивание основания — грунт.
    2. Укладка песчаного субстрата толщиной 0,3 — 0,5 (ориентируясь по типу грунта).
    3. Правильная установка плит FL.
    4. Выполнение армирующего шва на стыках.
    5. Для основания выбирается средний или крупный песок, так как он дает меньшую усадку, а фундамент для дома из блоков не деформируется.

    Характеристики песчаной подушки

    Песочная подушка актуальна при создании сборного блочного фундамента. Подложка отличается простотой выполнения и невысокой стоимостью.Сборный прочный фундамент из бетонных блоков FBS будет распределять нагрузку здания на землю.

    Нанесение песчано-гравийной подушки

    Конструкция из смеси гравия и песка средних размеров отличается хорошей несущей способностью и простотой реализации. По сравнению с песчаным основанием уложенный каркас — цельный ленточный фундамент, массивный из бетонных плотных блоков, будет иметь высокую себестоимость. Преимущество использования песка и гравия в хорошей плотности материалов — они выдерживают вес многоэтажного дома.

    Заливка бетонной подушки

    Вариант для зданий с высокой проходимостью. Пошаговая инструкция по армированию и заливке бетонного теста:
    Монтируется опалубка. Используйте материалы, которыми вы украсили свой участок — фанеру, OSB, плиту с гидроизоляцией.
    Арматурный каркас изготавливается на основе сетчатого пояса и профильных стержней с вертикальными перемычками.
    Заливная бетонная смесь за один прием.
    Укладка состава осуществляется на верхнюю сторону каркаса опалубки.Фундамент из блоков ФБС — преимущества и конструктивные характеристики фундамента

    Технология укладки блоков

    Устройство фундамента ФБС предусматривает предварительную подготовку чертежей. Простая схема позволит понять, как поставить на фундамент первый ряд блоков, а следующий после него. Перевязку необходимо выполнять со смещением элементов на 25 см.

    Нюансы, которые важно учитывать:

    • оптимальная длина изделий должна быть 2.4 м — таким образом уменьшается количество швов;
    • муфта с железобетонными подушками требуется путем заполнения пустот бетонной смесью;
    • исполнение вентиляционных каналов общей площадью 0,004 ед. Из подвального помещения.

    При слабом грунте первый ряд армируют монолитным железобетонным поясом.

    Для жесткости основной конструкции актуален фундамент, размещенный на сборных блоках, уложенных вручную.Работы проводятся с учетом расположения уголков на одной линии, наличия элементов возле коммуникационных отверстий и герметичности всех изделий.

    Правильно сделать фундамент из блоков ФБС — значит придерживаться пошаговой техники:

    1. При укладке фундамента, заложенного из блоков твердого ФБС на землю, научите правильно класть блоки на бетонное тесто. Работаем аналогично кирпичной кладке.
    2. Выполнение Т-образной перевязки с перекрытием в? высоты элемента (плотные грунты) и на полную высоту (сжатые грунты).
    3. Заливать раствор только лопатой и затем разравнивать.
    4. Заполнение вертикальных швов после сборки ряда блоков.
    5. Контроль вертикальности по маякам (допускается угол отклонения 2-3 градуса).
    6. Формирование технологических проемов размером чуть больше, чем указано в проекте для быстрого крепления анкеров или кирпича.
    7. Последний ряд конструкции расширяют за счет крепления на 60-сантиметровые блоки из 40-сантиметровых элементов — это увеличивает пространственную жесткость дома.

    Заключительный этап

    Не забывайте о мерах по гидроизоляции и засыпке. Манипуляции проводятся на любом грунте и включают в себя следующее:

    • Гидроизоляция. Изготовленный блочный слой обрабатывается рубероидом, битумом, жидкой резиной.
    • Засыпка. Построенный монолит несколько дней просыхает, после чего засыпается песком с мелкой фракцией и утрамбовывается.
    • Завершающие манипуляции по организации дренажа и отмостки.

    Фундамент из бетонных блоков — это конструкция, которая при детальном знакомстве с алгоритмом не обойдется дорого по времени и деньгам.

    Выбор основания для строительства дома с цокольным помещением составляет 30% от стоимости строительства. Для снижения затрат будет актуален фундамент из блоков ФБС, обеспечивающий длительность ресурса износостойкости. Чтобы построить конструкцию самостоятельно, необходимо арендовать спецтехнику, составить проект дома и вырыть котлован.Фундаментные блоки — это промышленная технология, которая при соблюдении последовательности мероприятий может успешно применяться в загородном, частном и загородном строительстве.

    Что такое блоки ФБС

    Фундамент

    FBS выполнен в виде железобетонной подушки и блочных вертикальных стен. Фундамент, самостоятельно сделанный из массивных фундаментных блоков, исключает армирование, поскольку бетон сжимаемый.
    Железобетонные блоки — бетонные конструкции ФБС, из которых выполнен фундамент, имеют ряд преимуществ для владельцев частных или дачных участков.

    К преимуществам строительной деятельности можно отнести:

    • простота монтажных работ;
    • высокие характеристики прочности и морозостойкости, которые со временем получит основание;
    • низкая стоимость по сравнению с надежностью основания;
    • Подбор параметров продукта в зависимости от конфигурации дома или глубины фундаментной конструкции.

    Экономическая выгода, которую дает возведение фундамента из блоков ФБС, проявляется в отсутствии затрат и времени на возведение опалубки или каркаса из арматуры.Черновой пол можно создавать в любых погодных условиях и, кроме того, нет необходимости ждать, пока бетонная смесь наберет прочность.

    Конструкционные виды продукции

    Фундамент из бетонных фундаментных блоков выполняется ленточным или имеет столбчатую структуру. Ленточная конструкция выдерживает вес многоэтажного дома, одноэтажного дома. Размеры, которые имеет стеновой материал, определяются толщиной грунтовой стены, разновидностью грунта, этажностью здания.
    Колонная кладка фундаментных блоков оправдана только на плотных грунтах. Если строительство ведется на заболоченных почвах, используются опорные плиты или сваи.

    Стандартные размеры изделий FBS

    Фундамент ФБС — один из видов блоков, технические регламенты на изготовление которых указаны в ГОСТ 13579-78. В нормативном документе учитываются материалы, конструктивные характеристики и правила перевозки продукции. Полнотелые блоки повышенной прочности изготавливают из смеси на основе бетона 1.Плотностью 8 т / м3.
    Для строительства блочного фундамента используются элементы нескольких типоразмеров:

    • шириной от 30 до 60 см с шагом 10 см;
    • длины 9, 12 и 24 дм;
    • высотой 30 или 60 см.

    Блоки типа ФБС, из которых выполнен фундамент, фиксируются с помощью монтажной петли или гнуты. Хороший вариант хранения — размещение на деревянной площадке толщиной 3 см. Кладка фундамента из блоков ФБС

    своими руками.

    Алгоритм монтажных работ

    Пошаговая инструкция по монтажу элементов из бетонных блоков заключается в выполнении следующих технологических этапов:

    1. Анализ участка (определение типа грунта, уровня его промерзания, уровня грунтовых вод).
    2. Земляные работы (разметка территории, рытье котлована).
    3. Организация подушки.
    4. Последовательная кладка блоков под конкретный тип основания.
    5. Гидроизоляция.
    6. Устройство теплоизоляции.
    7. Заливка фундамента.

    Правильный фундамент из блоков типа ФБС — это не только правильный алгоритм укладки бетонных блоков. Мероприятия требуют тщательного планирования высоты стен с учетом существующего цокольного этажа и глубины промерзания грунта.

    Анализ местности

    С учетом типа грунта, уровень грунтовых вод имеет смысл, если на участке необходимо организовать сборный ленточный бетонный фундамент, проходящий по линиям дома — конструкция из блоков типа ФБС предусматривает рытье траншеи.
    Чтобы сделать конструкцию правильно, важно рассчитать ее опору. Элементы размещаются на 30 см ниже уровня промерзания грунта, что исключает растрескивание материала при морозном набухании.Если есть подвал, то глубина постройки планируется на 20-30 см ниже поверхности пола.
    Изготовление фундамента из неглубоких блоков ФБС оправдано для легких зданий из дерева, пенобетона, полистиролбетона, СИП-панелей. Углубление конструкции определяется типом грунта. При работе на плотных грунтах лучше соблюдать стандартное размещение элементов — на 2,5 м. Монолиты без углублений возводят только специалисты в области строительства, так как в результате незнания технологии здание может быть перекосом.

    Земляные работы

    Фундамент под дом из бетонных блоков предусматривает правильную разметку территории. Планировка участка осуществляется согласно проектной документации и состоит из двух этапов.

    Разметка территории под котлован

    Профессиональное руководство специалистов представляет собой четкий алгоритм маркировки:
    Вождение в кольях. Их размещают на расстоянии 50 — 100 см от углов конструкции, чтобы предотвратить осыпание почвы.
    Растяжка шнура. Размещается по наружным стенам, предусмотрено основание, ширина блока.
    Дополнительные мероприятия. Если в здании есть эркер, вход, то мелом или грунтовкой маркируют сборный или ленточный тип фундамента, созданный из блоков типа ФБС.
    После выполнения всех задач окончательный результат сверяется с проектом и корректируется.

    Копать яму

    Земляные работы выполняются с учетом имеющихся коммуникаций, уровня земли и грунта.Когда устройство фундамента осуществляется в цокольном этаже, подразумевается кладка плит, а на участке — слабый грунт, оправдан котлован глубиной 40 см. Траншейную ленту лучше заглубить на 30 см. — 70 см.
    Копка котлована производится следующим образом:

    Верхний слой почвы снимается на выбранную глубину.
    Под глубокую яму ставят забор.
    Выровнены вертикальные поверхности, уложена гидроизоляция.
    На рыхлых грунтах стены размечаются под углом, при прорезке водоносного горизонта траншея расширяется и делается 3-5 выступов в зависимости от типа грунта.
    Периодически контролируется вертикальность стен.
    Дальнейшие задачи включают укладку геотекстиля, формирование подушки на основе гравия и песка.
    Каковы дополнительные требования для рытья ямы? Проведение работ в засушливое время года для предотвращения эрозии почвы.

    Организация подушки

    Фундамент под блок-хаус в зависимости от грунта кладут на плиты из железобетона, песка, гравийной смеси или щебня средней фракции.

    ЖБИ вариант

    Ленточный тяжелый фундамент можно сделать, работая с элементами из бетонных блоков, укладывая железобетонные изделия в качестве подушки.Работы выполняются по следующему алгоритму:
    Укладка песчаного субстрата толщиной 0,3 — 0,5 (ориентируясь по типу грунта).
    Для основания выбирают песок средней или крупной крупности, так как он дает меньшую усадку, а фундамент под дом из блоков не деформируется.

    Характеристики песчаной подушки

    Песочная подушка актуальна для создания сборного блочного фундамента. Подложка отличается простотой выполнения и невысокой стоимостью. Сборный прочный фундамент из бетонных блоков FBS будет распределять нагрузку здания на землю.

    Нанесение песчано-гравийной подушки

    Конструкция из гравийно-песчаной смеси средних размеров отличается хорошей несущей способностью и простотой выполнения. По сравнению с песчаным основанием уложенный каркас — цельный ленточный фундамент, массивный из бетонных плотных блоков, будет иметь высокую себестоимость. Преимущество использования песка и гравия в хорошей плотности материалов — они выдерживают вес многоэтажного дома.

    Заливка бетонной подушки

    Вариант для зданий с высокой проходимостью.Пошаговая инструкция по армированию и заливке бетонного теста:
    Монтируется опалубка. Используйте материалы, которыми вы украсили свой участок — фанеру, OSB, плиту с гидроизоляцией.
    Арматурный каркас изготавливается на основе сетчатого пояса и профильных стержней с вертикальными перемычками.
    Бетонная смесь заливается за один прием.
    Укладка состава осуществляется на верхнюю сторону каркаса опалубки. Фундамент из блоков ФБС — преимущества и конструктивные характеристики цоколя

    Технология укладки блоков

    Устройство фундамента ФБС предусматривает предварительную подготовку чертежей. Простая схема позволит понять, как поставить на фундамент первый ряд блоков, а следующий после него. Перевязку необходимо выполнять со смещением элементов на 25 см.

    Нюансы, которые важно учитывать

    Как сделать фундамент из блоков, подскажет алгоритм, разработанный специалистами.

    По правилам:

    • оптимальная длина изделий должна составлять 2,4 м — таким образом уменьшается количество швов;
    • муфта с железобетонными подушками требуется путем заполнения пустот бетонной смесью;
    • исполнение вентиляционных каналов общей площадью 0,6 кв.004 единицы из цокольного помещения.

    При слабом грунте первый ряд укрепляют монолитным железобетонным поясом.

    Технологическая последовательность укладки

    Для жесткости основной конструкции актуален фундамент, размещенный на сборных блоках, заложенных вручную. Работы проводятся с учетом расположения уголков на одной линии, наличия элементов возле коммуникационных отверстий и герметичности всех изделий.
    Правильно сделать фундамент из блоков ФБС — значит придерживаться пошаговой техники:

    При укладке фундамента из блоков твердой ФБС на землю научите правильно класть блоки на бетонное тесто. Работаем аналогично кирпичной кладке.
    Выполнение Т-образной перевязки с нахлестом на? высоты элемента (плотные грунты) и на полную высоту (сжатые грунты).
    Заливать раствор только лопатой и затем разравнивать.
    Заполнение вертикальных швов после изготовления ряда блоков своими руками.
    Контроль вертикальности по маякам (допускается угол отклонения 2-3 градуса).
    Формирование технологических проемов размером чуть больше указанных в проекте для быстрого крепления анкеров или кирпича.
    Последний ряд конструкции расширяют за счет монтажа на блоки по 60 см элементов по 40 см — это увеличивает пространственную жесткость дома.

    Завершающий этап работ

    Планируя, как правильно возвести фундамент из монолитных блоков, работая своими руками, не забывайте о мероприятиях по гидроизоляции и засыпке. Манипуляции проводятся на любом грунте и включают: Гидроизоляция
    . Изготовленный блочный слой обрабатывают рубероидом, битумом, жидкой резиновой засыпкой. Построенный монолит несколько дней просыхает, после чего засыпается песком с мелкой фракцией и утрамбовывается.
    Завершающие манипуляции по организации дренажа и отмостки.
    Фундамент из бетонных блоков — конструкция, которая при детальном ознакомлении с алгоритмом не будет стоить дорого по времени и деньгам.

    Сборные блочные фундаменты появились много десятилетий назад. И по сей день многие здания стоят на ленточных фундаментах, собранных из бетонных блоков. Но не все строители считают их надежными: все-таки они не монолитны, а потому менее устойчивы к движениям грунта.

    Монолитные фундаменты обладают очень высокой степенью надежности. Но их создание — очень долгий и сложный процесс, требуется установить опалубку, сделать армирующий пояс на несколько сотен точек привязки, замесить большое количество раствора, залить его. Подождав несколько недель, пока раствор созреет, и только потом продолжайте строительные работы. На все уходит минимум месяц, а чаще и больше — если все делать своими руками, без привлечения сторонних работников.

    Технология и сфера применения блочного фундамента

    Для ускорения процесса и использования готовых фундаментных блоков. Их выпускают многие фабрики, они бывают разного типа, геометрии и размеров. Одни можно обрабатывать только строительной техникой, другие — самые маленькие — можно обрабатывать вручную.

    При сборке устанавливаются в вырытой яме на подготовленную подушку. Ряды и элементы в ряду соединяют с помощью цементного раствора, иногда с использованием армирующих лент для повышения надежности. Можно даже за один день собрать небольшой фундамент для бани, домика или гаража. После этого остается провести работы по гидроизоляции и утеплению.

    Но из-за того, что конструкция не является монолитом, ее можно устанавливать только на надежных, непорошкообразных грунтах. Если есть даже минимальная склонность к пучению, сборный блочный фундамент лучше не класть: при воздействии значительных сил он начнет «ходить» и здание может обрушиться.Однако на сухих и каменистых почвах это одно из самых доступных и быстрых оснований. Теперь вы знаете, где можно поставить сборный блочный фундамент.

    Какие бывают фундаментные блоки

    В первую очередь поговорим о материалах, из которых изготовлены фундаментные блоки. Это:

    • железобетон;
    • керамзитобетон;
    • Бетон силикатный высокопрочный.

    При изготовлении железобетонных блоков чаще всего используют раствор марок М-150, М-100, М-200.В зависимости от этого меняются характеристики, растет цена. Если здание предполагается массивным, большим и тяжелым, для малоэтажного строительства требуются блоки высочайшего качества, высокой прочности, а в фундамент для бани достаточно блоков из раствора М-100.


    Железобетонные блоки бывают и называются тяжелыми: их масса большая из-за высокой плотности раствора. Их вес в зависимости от габаритов может составлять от 300 кг до 2 тонн. Чтобы можно было различать тип блока, при маркировке ставим в конце букву «Т».

    При производстве керамзитобетона в качестве наполнителя используется керамзит. Этот состав более легкий, масса блока от 260 кг до 1,5 тонны. При маркировке этих товаров в конце добавьте букву «L» — легкие. У них лучше теплоизоляционные характеристики, цена ниже.

    Но появляются и неприятные свойства и особенности: высокая гигроскопичность, а также меньшая прочность. Для нейтрализации гигроскопичности потребуется тщательная гидроизоляция и мероприятия по отводу воды с фундамента.Но с прочностью ничего не поделаешь: керамзитобетонные блоки можно использовать только на фундаментах легких построек, например, деревянных бань или одиночных гаражей.


    При производстве силикатных бетонных блоков в качестве основного вяжущего используется известь. Раствор среднего веса, потому что эти блоки называются легкими и обозначаются в конце буквой «С». Масса выпускаемой по нормам продукции (минимальная плотность 1800 кг / м 3) может быть от 300 кг (наименьшая) до 1.63 тонны (самый большой).

    Согласно ГОСТу силикатно-бетонные блоки не используются в условиях повышенной влажности. Это значит, что на фундамент они не подойдут.

    Характеристики

    Помимо материала, плотности, веса и цены, есть еще много характеристик, на которые нужно обратить внимание. Есть еще много параметров, по которым вам придется их выбирать.

    Виды и размеры

    Фундаментные блоки имеют разные формы и профили, кроме того, разные габаритные размеры.Изделия разной формы имеют разное назначение и маркировку:

    После букв, обозначающих вид товара, идет набор цифр. На них показаны размеры блоков, указанные в дециметрах. Первое число — длина, второе — ширина, а последнее — высота. Например, ФБС-24-6-6 представляет собой прямоугольный блок длиной 240 см, высотой и шириной 60 см. Обозначение ФБС-24-6-6 означает трапециевидный блок (подушка) длиной 60 см, шириной 120 см и высота 30 см.


    Использование всех этих агрегатов предполагает использование подъемных кранов или как минимум лебедки. Но бывают очень маленькие блоки размером 20 * 20 * 40 см. Их разливают в стандартные формы на тех же заводах. При заливке работают вибропрессующие машины, увеличивающие плотность раствора. Используется смесь портландцемента, песка и более крупного заполнителя. Заполнителем может быть щебень, а потом блок бетонный, или керамзит, а потом, соответственно, керамзит.

    Малогабаритные бетонные блоки бывают сплошными и пустотелыми.Полнотелые используются при закладке фундаментов легких построек на надежных грунтах, пустотелые — для возведения стен. С ними можно работать без оборудования: масса не превышает 40 кг. Но при возведении такого фундамента необходимо создавать дополнительные армирующие пояса. В некоторых случаях в каждый горизонтальный шов кладут металлическую сетку. А для увеличения прочности можно сделать армирующий пояс большей высоты. Все зависит от условий на участке и конструкции здания.

    Морозостойкость

    Эта характеристика важна для большинства территорий нашей страны. Любой из материалов выдерживает определенное количество циклов замораживания и оттаивания. Для увеличения этого показателя в раствор добавляют различные добавки. Понятно, что чем больше циклов выдержит бетонный блок без разрушения, тем дольше прослужит фундамент.


    Таблица размеров блоков FBS

    Устойчивость к воздействию окружающей среды

    Если на участке есть кислые или щелочные почвы, необходимо выбрать тип бетона соответственно.Если говорить о Подмосковье, то большинство почв кислые, поэтому здесь в качестве наполнителя необходимо использовать блоки с щебнем: он делает изделия устойчивыми к кислотным воздействиям.

    Кислотность почвы определяется с помощью тестов, которые можно приобрести в магазине, торгующем сельскохозяйственным оборудованием. Стоят они копейки, способ применения описан на упаковке, а также шкала, по которой определяется состояние почвы.

    Стоимость и качество

    Точно сказать, сколько стоит конкретный фундаментный блок, можно только позвонив на несколько заводов в вашем регионе.Цены значительно различаются. Более того, даже производители из одного региона могут иметь существенную разницу. Это может быть марка бетона. Здесь нужно спрашивать и сравнивать. Не поленитесь добраться до каждого производства и осмотреть, оценить представленные там блоки по следующим параметрам:


    • Геометрия. Все блоки должны быть одинаковыми, края должны быть ровными и четкими. Также желательно, чтобы на поверхностях тоже было минимум дефектов или их вообще не было.
    • Заявленную плотность можно сравнить дома (речь идет о небольших блоках 20 * 20 * 40 см).Их нужно взвесить, сравнить размер и вес. Рассчитайте плотность. Для керамзитобетона оно должно быть не ниже 1800 кг / м 3, для бетона — не менее 2000 кг / м 3. Только они могут использоваться для фундаментов.
    • Затем проведите краш-тест: бросайте блоки с одинаковой высоты на твердую поверхность. Они ни в коем случае не должны рассыпаться, сколов должно быть минимально.

    Эти несложные манипуляции позволяют определить качество бетонных блоков. Только не забывайте, какой из них какой компании (знак или номер).

    Устройство блочного фундамента

    Существует несколько типов фундаментов, которые можно построить из бетонных блоков. Это ленточные, ворсовые и столбчатые. Технологии не сильно отличаются, но некоторые особенности все же есть.

    Ленточный фундамент из блоков

    Вариантов устройства ленточного фундамента из блоков может быть несколько:

    Можно ли сделать такие фундаменты из блоков 20 * 20 * 40 см. Если это легкая конструкция и подходящие почвы, то ответ — «да».В этом случае особенно хорошо будет себя чувствовать каркас из бревна или бруса. За счет эластичности древесины возможные движения будут компенсированы. К тому же этот материал легкий, и прочности малогабаритных блоков будет достаточно, чтобы выдержать этот вес.

    Если на грунтах есть хоть малейшие намеки на пучинистость или дом будет тяжелым, то только специалисты могут сказать, осмотрев участок и просчитав, можно ли сделать фундамент из небольших блоков.

    Использование блоков для свайных и столбчатых фундаментов.

    Для свайных фундаментов используют железобетонные изделия различного сечения: круглого, квадратного, многоугольного. Они проникают глубоко в слои твердой почвы, способные выдержать вес дома. Верх свай представляет собой комбинированный ленточный фундамент, на который будут опираться стены. Такой тип фундамента хорош для сложных рыхлых или сильно пучинных грунтов.


    Столбчатые фундаменты имеют аналогичную геометрию. Только их глубина намного меньше.Есть мелкие (выше уровня замерзания) и виды с настройкой ниже уровня замерзания. Меньшая глубина компенсируется большей площадью основания: стойки обычно шире. Здесь, как и при строительстве сборного ленточного фундамента, возможны варианты:

    Итог

    Правильное использование бетонных блоков при возведении фундамента значительно ускорит процесс. Будет ли это дешевле или дороже, сказать сложно. В некоторых случаях это дешевле, иногда из-за необходимости длительной аренды крана дороже.Что неоспоримым является то, что она строится намного быстрее, и это иногда не менее важно, чем стоимость.

    Источник: baniwood.ru

    Что такое блоки FBS? Блоки монолитные фундаментные — железобетонные изделия, являются составной частью фундамента. Блоки способны равномерно распределять нагрузку на основание. С помощью FBS монтаж осуществляется максимально быстро. Фундамент из блоков ФБС менее подвержен влиянию внешних факторов на фоне монолитного фундамента… Прочность, долговечность и долгий срок службы — основные качества строительного материала.

    Производство блоков

    ФБС изготавливаются в форме параллелепипеда, для изготовления которого используется керамзитобетон, тяжелый бетон и силикатный бетон средней плотности. Блоки не армированные. Для производства бетонных блоков используются различные технологии, в том числе естественная сушка и пропарка. Самая важная составляющая материала — бетон высокого качества, обеспечивающий отличные эксплуатационные характеристики.В торцевых частях блоков имеются пазы, которые при монтажных работах заполняются раствором.

    Порядок производства FBS:

    • Бетонная смесь приготовлена ​​с использованием цемента, воды и заполнителя
    • Раствор загружается в блочную форму
    • Раствор прессуется в форму для FBS
    • Готовые блоки снимаются через сутки

    Согласно требованиям, бетонные блоки изготавливают из бетона определенного класса прочности В7.5 или B12.5. Готовое изделие морозостойкое, водонепроницаемое, плотное. Сочетание этих качеств позволяет использовать FBS десятилетиями.

    Фундамент из блоков ФБС, технология

    Что такое фонд FBS? Технологическая схема производства работ по возведению зданий из блоков предусматривает ряд последовательных мероприятий. Сначала выкапывается яма, представляющая собой траншею. Чтобы исключить неудобства при обустройстве фундамента, следует знать размер строительного материала, а также вырыть широкую траншею. Дно котлована зачищается до камня, а неровности сглаживаются, так что основание становится ровным. Далее засыпается основание песком.

    Следует отметить, что при наличии песчаного грунта устройство песчаного слоя оказывается неуместной мерой. Для последующих работ по закладке фундамента требуется тщательная последовательная подготовка основания.

    Подготовительные работы к возведению фундамента

    Для устройства песчаного основания берется деревянный брус высотой 50-100 мм.Набережная на 200 миллиметров шире фундамента. Для проверки ровности поверхности используется заранее подготовленный деревянный брус. После установки бруса внутренняя часть каркаса заливается увлажненным песком, либо после заливки заливается водой и уплотняется. Первоначальный ряд укладывается шире основной части, что необходимо сделать для увеличения площади основания. Для этого допускается использование фундаментных плит ФП. Также, как альтернатива, можно использовать фундаментную заливку с монолитным ленточным фундаментом. .. Расстояние между плитами достигает 700 миллиметров. Первый ряд блоков укладывается так, чтобы вертикальные швы располагались над подушками.

    Кладка фундаментных блоков

    Чтобы приступить к закладке фундамента из блоков ФБС, необходимо определиться со способом монтажа. Неправильная работа приведет к некачественному результату! Руководствуясь рисунком, специалист устанавливает колья, после чего на них натягивается нить. Чтобы упростить монтаж, блоки в первую очередь размещают на пересечениях и углах.Далее квалифицированный строитель заполняет вертикальные швы раствором с последующим уплотнением землей.

    Если все этапы выполнены правильно, в соответствии со строгими требованиями технологии, между блоками возникнет пространство, которое в дальнейшем необходимо залить бетоном и выровнять. Выравнивание выполняется до получения монолитной вставки между блоками. Слой раствора должен быть не менее 15 миллиметров (между верхним и нижним рядами). Если говорить о вертикальных швах, то их необходимо перевязать слоем бетона определенной марки. С целью усиления перевязки между рядами применяется арматура. При кладке бетонных блоков необходимо проделать отверстия, которые будут служить для отвода канализации и подачи воды.

    Фундаментные блоки за + и против

    У каждого вида стройматериала есть свои плюсы и минусы. FBS не исключение. Для начала стоит рассмотреть сан блоков рассматриваемого образца. Фонд FBS:

    • Наличие стандартов ГОСТ 13579-78, регламентирующих производство бетонных блоков определенных размеров и характеристик.
    • Высокопроизводительные строительные работы… Подвалы здания выкладываются в течение нескольких дней с помощью крана.
    • Прочность заводских блоков подтверждена строгой системой контроля и автоматизированным процессом. Соблюдение пропорций компонентов при производстве
    • FBS положительно влияет на конечный результат строительных работ
    • Простота и универсальность. Для монтажных работ не требуется специальных навыков. С помощью широкого типоразмера можно собрать фундамент здания подходящей конфигурации и сложности
    • Возможность проведения строительных работ в различных климатических условиях
    • Удобство сборки стало возможным благодаря наличию монтажных петель и пазов

    Говоря о недостатках FBS , стоит отметить дороговизну строительных материалов. Также среди недостатков — большая мощность монолитного фундамента. Бетонные блоки требовательны к характеристикам почвы, что также усложняет работу в некоторых случаях. Стыки между блоками нуждаются в гидроизоляции. Фундамент ФБС необходимо утеплить от промерзания в холодных регионах страны.

    Заключение

    Блоки этого типа широко используются в профессиональной среде. Сегодня строительный рынок предлагает самые разнообразные разновидности этого стройматериала, в каждой из которых размер ФБС остается главным показателем.Ширина блока — это основная характеристика для построения фундамента. Это как раз тот показатель, на который в первую очередь обращают внимание. Строительные работы всегда должны выполняться профессионалами. В противном случае велика вероятность изготовления некачественных работ.

    Фундамент из ФБС без гидроизоляции. Варианты гидроизоляции фундамента из блоков ФБС

    Гидроизоляция

    FBS — это очень сложная конструкция с прочным основанием, которая вполне может гарантировать вам устойчивость и прочность вашего будущего дома. Таким образом, опора всего здания выполнена из железобетонной конструкции, а надежная защита от воды позволит избежать проникновения влаги внутрь дома.

    Аббревиатура FBS означает «Фундаментальный строительный блок», и его основная функция — возведение фундамента. FBS часто используют для строительства подвалов. Такой фундамент в первую очередь значительно сокращает время строительства, при этом надежность дома никак не страдает.

    Особенности использования ФБС

    Планируя гидроизоляцию блоков, необходимо учитывать химический состав и уровень грунтовой воды. Взаимодействуя с частицами различной природы, они способны изменять свой состав и концентрацию.

    Гидроизоляция фундамента из блоков ФБС и их конструкция не отличаются существенно от стоимости раствора, предназначенного для заливки монолитного фундамента. С блоками FBS не нужно подстраиваться под погоду.

    Также отпадает необходимость в возведении опалубки и арматурного каркаса. Излишне говорить, что все эти процессы отнюдь не просты. Блоки ФБС ни в чем не уступают по прочности и водостойкости монолитной ленте (при соблюдении всех технологических требований).

    Естественно, потребуется кран и сопутствующие расходы на транспортировку самих блоков, но общая стоимость все равно будет ниже стоимости бетона и арматуры.

    В случае, если дом спроектирован без подвала, для блоков ФСБ применяется горизонтальная гидроизоляция.

    Виды вертикальной гидроизоляции фундамента ФБС

    Вертикальная гидроизоляция имеет несколько вариантов, среди которых можно выделить облицовочную (покраску), наклеивающую, проникающую и навесную.

    ПБС гидроизоляция гидроизоляция

    Для первого из них характерно нанесение нескольких слоев водонепроницаемого раствора. Он достаточно плотно держится на блоках.Для этого используются цементные и полимерцементные смеси. Они просты и к тому же гидроизоляция фундамента из блоков ФБС с помощью таких растворов имеет отличную влагозащиту.

    Проникающая гидроизоляция

    Проникающая гидроизоляция применяется в основном в подвальных и полуподвальных помещениях. Он способен защитить фундаментные блоки даже при попадании влаги извне.

    Гидроизоляционная гидроизоляция

    Наклеечная гидроизоляция фундаментных блоков характеризуется простотой и невысокой ценой.Хотя профессионалы в этом деле утверждают, что рулонные материалы несколько неудобны и капризны в работе.

    Экран гидроизоляционный

    Экран или навесная гидроизоляция блоков ФСБ сейчас применяется редко. В основном это создание защитного экрана, который довольно долгое время создавали из глины. Сейчас вместо глины все чаще встречаются полимерные геомембраны.

    Метод защиты от впрыска FBS

    В Европе большой популярностью пользуется новый вид гидроизоляционных блоков ФСБ.Это называется инъекционным. Его суть в цементном растворе, который вводится через отверстия, расположенные в блоках. Также можно использовать жидкое стекло с отвердителем. Эта гидроизоляция фундамента из блоков ФБС отнюдь не из дешевых и требует специального оборудования. В последние годы в Санкт-Петербурге все чаще применяется инъекционная гидроизоляция.

    Горизонтальная изоляция FBS

    Горизонтальная гидроизоляция блоков ФБС также имеет свои нюансы. В этом случае на дно котлована насыпается и утрамбовывается глина.Сверху заливается бетон. Для полного застывания требуется около 10 дней, после чего обрабатывается битумной мастикой и сверху укладывается рубероид.

    Затем вся процедура повторяется еще раз. Ведь сверху заливается бетон, который необходимо разровнять и прогладить.

    Второй процесс осуществляется следующим образом: через 2 часа на бетон заливается просеянный цемент. После того, как он намокнет, с ним обращаются как с бетонной стяжкой. По завершении строительства ленточного фундамента его снова подвергают гидроизоляции.При этом сверху покрывается битумной мастикой и укладывается рубероид. Всю процедуру следует выполнить дважды.

    Свисающие края рулонного материала ведут вниз, где они прижимаются. В этом случае будет использована вертикальная гидроизоляция фундаментных блоков.

    При недостаточной проницаемости грунта гидроизоляция фундамента из ФБС может предполагать наличие дренажной системы. Для этого по периметру дома чуть меньше метра от него выкапывается траншея.

    Его ширина будет примерно 40 см, а глубина определяется уровнем самой воды. На дно траншеи уложите геотекстиль, края которого замотаны. Далее по всей траншее засыпается гравий. После этого укладываются перфорированные дренажные трубы.

    Подробнее по этой теме на нашем сайте:


    1. Гидроизоляционные материалы для фундамента предназначены для защиты любого здания и сооружения от агрессивных и негативных воздействий окружающей среды.Все они обеспечивают конструкции надежной защитой от вредных …

    2. Для того, чтобы отмостка служила долго, действительно защищала дом и обеспечивала водоотведение, ее изготовление лучше всего доверить профессионалам. Только они могут выбрать качественный прочный материал …

    3. Первый вопрос, который задает себе каждый человек, который сам задается вопросом о создании фундаментальных блоков, — это из чего их сделать. Технология производства фундаментных блоков предполагает строительство…

    4. После того, как дом будет построен, необходимо благоустроить территорию возле дома. Помимо внешней красоты, нужно подумать о качественном осадке и удобной тропе для передвижения …

    Фундамент — это фундамент каждого дома. Без него не обходится ни одна конструкция, так как она обеспечивает надежность и долговечность эксплуатации построек. Для его долгой службы на помощь придет гидроизоляция фундамента из блоков ФБС.

    Без гидроизоляции не обойтись на тех стройках, которые подвержены наступлению грунтовых вод, которое усиливается в осенне-весенний период.

    Значение гидроизоляции фундамента

    Многие, кто впервые столкнулся со строительством, задаются вопросом, зачем нужна гидроизоляция фундамента. Все сводится к защите поверхности несущих конструкций, чаще всего в этой роли выступают стены подвала или стены подвала. Среди множества материалов для гидроизоляции можно выделить блоки ФБС.

    Отдел гидроизоляции

    Гидроизоляцию можно разделить на два типа, это:

    • Вертикальный — это наиболее трудоемкий вид. Начать нужно с самого низа фундамента до места, куда попадает дождевая вода. Перед началом работ следует подготовить фундамент, для этого необходимо будет очистить его от различных сколов и выступов, а также сделать швы между блоками ФБС.
    • Горизонтальная — это более простой способ гидроизоляции блоками.Его суть заключается в наложении слоя, состоящего из рубероида из битума, который складывается в несколько раз. Выполняет задачи по защите от капиллярного проникновения влаги.

    Гидроизоляция должна происходить как внутри, так и снаружи конструкции. Причем работы следует проводить при определенной температуре, которая должна быть не менее пяти градусов.

    Перед нанесением гидроизоляционного слоя стоит позаботиться об очистке фундамента от грязи, сколов и выступов, а также заделать швы, которые необходимо обработать, цементным раствором.

    Чтобы сделать гидроизоляцию более надежной, можно использовать особую технику, заключающуюся в том, что на блоки наносится жидкое стекло, имеющее длительный срок службы. Этот способ будет немного дороже, но затраты оправдают его действие.

    Вариант гидроизоляции

    На блоки наносится гидроизоляционный слой. Бывает:

    1. Штукатурка. В состав входит цементный раствор в несколько слоев с добавлением определенных добавок: церезита, жидкого стекла, алюмината натрия.Такой способ позволяет защитить фундамент от капиллярного проникновения влаги. Наносить его нужно только в горячем состоянии, нанесение должно проходить в несколько слоев.
    2. Хорошо. Самый бюджетный вариант, не требующий большого труда. Это водостойкий материал, в составе которого полимерно-битумный состав. Обладает хорошими защитными функциями от капиллярной и фильтрационной влаги. Это простой и надежный способ гидроизоляции. Такой материал обычно доводят горелкой до горячего состояния, а затем наносят на внешнюю часть фундамента.В определенных случаях клеящая гидроизоляция имеет самоклеящуюся поверхность, тогда влияние горелки на материал исключается. Самые известные оклеивающие материалы, применяемые в работе: рубероид (чаще всего его использование происходит в верхнем слое укрытия), гидроизол (всегда выполняется в виде рулонов, благодаря материалу из стекловолокна, входящему в его основу, разложения и разложения со временем не происходит), бризол (резинобитумная масса, выпускаемая в рулонном виде), изол (резинобитумный материал рулонного типа).
    3. Мазок. Этот вариант представляет собой тонкую многослойную оболочку, которая наносится на поверхность с использованием асфальта, битума, каменноугольной смолы — гудронного покрытия. Также могут использоваться синтетические смолы и полимерные материалы.

    Методы гидроизоляции

    Гидроизоляцию фундамента своими руками можно выполнить несколькими способами.

    Первая технология, инъекция, увеличивает запас надежности и прочности фундаментного фундамента. Процесс инъекции заключается в заполнении трещин, швов с помощью специального инъекционного состава.

    Эта технология требует значительных материальных вложений, а для ее реализации потребуется дорогостоящее оборудование. Но высокая стоимость окупается надежностью и долговечностью.

    Но как сделать гидроизоляцию фундамента из блоков ФБС по этой технологии? Этапы работ включают:

    • Стыки заделываются в блоках на глубину от тридцати до пятидесяти миллиметров.
    • Затем нужно просверлить отверстия на расстояние двухсот миллиметров глубиной в две трети толщины фундаментных стен.
    • После этого необходимо установить паркеры, используемые для впрыска.
    • Блоки FBS заполнены специальным модифицированным полимером.
    • Нагнетание осуществляется с помощью насоса, предназначенного для выполнения данных работ.
    • Далее идет разборка паркеров.
    • Уплотнительные отверстия.
    • Далее необходимо произвести гидроизоляцию стен фундамента.

    Вторая технология — гидроизоляция Пенетроном.

    Изготавливается следующим образом.На стенах со штукатурным слоем от нее нужно избавиться. Эти работы можно выполнять перфоратором, отбойным молотком, гладкой жесткой кистью. Бетонные стены очищают от пыли, жирных компонентов, краски, грязи, плитки и других подобных материалов. Если стены полируются, на них требуется слабый раствор кислоты и через час промывают водой.

    Если предусмотрены полы в подвале или цокольном этаже, их необходимо полностью разобрать.

    Затем производится горизонтальное усиление пола армирующей сеткой, концы которой скрепляются армирующей вязкой.После этого все это необходимо залить заранее приготовленным цементным раствором с добавлением щебня и песка.

    Начало работ по предварительной гидроизоляции включает в себя следующие мероприятия:

    • Из швов кладочного материала снимается цементная смесь. Места, где могут возникнуть утечки, обрабатываются быстрозатвердевающим уплотнением Penelag, которое схватывается за короткий промежуток времени.

    Для приготовления Penelago вам потребуется: сухая смесь Penelago, смешанная с водой в пропорции: сто пятьдесят граммов воды на килограмм смеси.Температура воды должна быть двадцать градусов. Обязательно тщательно перемешайте в течение трех минут до образования густой консистенции без комков. Не стоит сразу разбавлять большое количество материала, так как раствор нужно использовать в лучшем случае за тридцать секунд.

    • Далее все стыки необходимо обработать вспомогательным проникающим материалом с гидроизоляционными свойствами Пенетрон. Наносить можно широкой кистью или синтетической кистью.
    • Далее необходимо развести сухую строительную смесь Penecrit. Для этого необходимо подготовить емкости одинакового размера, с мерными делениями и чистую емкость из пластика. Сверло, с помощью которого будет производиться перемешивание. Если будут разводиться не большие объемы, то можно обойтись и без, а перемешать вручную, в плотных перчатках с прорезиненной поверхностью. В смесь необходимо добавить воду, из расчета берется двести граммов воды на килограмм пенекрита. Все тщательно перемешивают. На выходе должен получиться густой вязкий состав однородной массы, не имеющей комков.Этот материал также не нужно готовить в большом количестве. Воду необходимо доливать согласно инструкции. Особенностью этого материала является то, что пластичность достигается постоянным перемешиванием. Чем дольше происходит перемешивание, тем пластичнее состав. Такую смесь необходимо использовать в течение тридцати минут.
    • Разбавленным составом очень тщательно промазывают все швы, стыки, которые есть между блоками ФБС.
    • По окончании работ требуется хорошее увлажнение стен фундамента, после чего снова покрыть Пенетрон широкой кистью или кистью.

    Такой раствор можно использовать при обработке поверхностей пола.

    Миллионы тысяч капель из всех ручьев и рек после снега и дождя имеют свойство прятаться в толще земной коры. Это водное богатство ценится агрономами в степных и полупустынных районах. Количество влаги, которое получают корни растений, напрямую зависит от того, какой будет урожай. Наличие воды в земной коре в 14 раз меньше, чем во всех океанах, поэтому сохраняется как подземное богатство.Но это по всей стране. Когда дело касается дома, сделанного своими руками, человек меняет свое отношение к грунтовым водам. Влага идет практически со всех сторон и незаметно разрушает фундаментные блоки и дом, созданный своими руками. Иногда даже капитальный ремонт не восстанавливает разрушения. Вывод: печальные последствия лучше предотвратить.

    Для этого нужно обратить внимание на ленточный фундамент. И с самых первых шагов, когда заложен фундамент и возведен первый стеновой щит.Фундамент, сделанный своими руками, должен быть прочным и прослужить долгие годы. В последствии посчитать и произвести ремонт закопанный в землю сложнее. Поэтому возведение фундамента потребует больших денег и правильного расчета.

    Вода вымывает из бетона основные компоненты и, как следствие, приводит к коррозии закладных изделий из арматуры. Стеновые конструкции со временем теряют несущую способность, о долговечности ФБС говорить не приходится. Далее обитатели дома обнаруживают поврежденный влагой не только фундамент, но и внутренние коммуникации и внутреннюю мебель.Плесень и грибок, вызванные влажностью, оседают на стенах, полу и потолке. Дом и фундамент рушатся — расчет ошибся. Хозяева, обратившись к мастерам, узнают, что гидроизоляция поможет оградить их дом от разрушительной силы влаги. Тогда ремонт не нужен.

    Виды гидроизоляции ФБС

    В старину особо не задумывались о материалах, которые нужны для гидроизоляции. С белоснежных стволов берез сняли березу и положили на фундамент: она не гниет и не пропускает воду в дом.В настоящее время их легко заменить рулонными подложками, такими как рубероид. Если в доме нет подвала, то первостепенное значение имеет горизонтальная гидроизоляция. Это предотвратит ремонт. Для защиты вертикальных поверхностей фундаментных блоков на внутреннюю и внешнюю плоскости фундамента наносится утеплитель. По способам его нанесения различают следующие разновидности: мазок (краска), проникающий, склеивающий, навесной (экран).

    Первый тип предполагает нанесение нескольких водонепроницаемых слоев, которые прочно удерживаются на вертикальных поверхностях FBS.Прогрессивным материалом основания для этого являются цементные и полимерцементные растворы, которые удобны в применении и водонепроницаемы. Главное преимущество проникающей гидроизоляции — это защита блоков изнутри при попадании влаги извне. Применяется в подвале и цокольном этаже. Оклеечная помогает избежать ремонта и подходит тем, кто делает ставку на невысокую цену и удобство нанесения. Однако опытные мастера, производя ремонт, говорят, что рулонные материалы капризны, их сложно укладывать.Навесной применяется при установке ФБС и настенных панелей редко, предполагает создание защитных экранов. Традиционно их создавали из глины, а в последние годы — из полимерных геомембран.

    Голландия и Санкт-Петербург похожи на другой вид гидроизоляции зданий — инъекционный: через отверстия, расположенные в ФБС и стенах, изнутри здания наружу, между грунтом, вводится цементный раствор или жидкое стекло с отвердителем. и фундамент.Такой утеплитель из блоков дорог по стоимости и требует специального оборудования.

    Задумываясь о выборе типа гидроизоляции блоков, продумывая их ремонт, следует руководствоваться химическим составом и уровнем грунтовых вод, которые взаимодействуют с минеральными, органическими частицами, со временем изменяя собственный состав и концентрацию.

    Выбор подходящих материалов

    Рубероид, профилированные мембраны, жидкая резина, гипсовые составы — для каких материалов нет материалов! Что подойдет для того или иного фундамента, определяется климатом местности, где дом будет построен своими руками или будет проводиться ремонт. К ним относятся влажность воздуха, подъем грунтовых вод и вероятность осадков. Чем выше степень их воздействия на дом, тем более мощный материал и точный расчет нужно применить. Один из широко используемых материалов в наше время — это битумный поверхностный материал. Он доступен по цене, универсален, устойчив к механическим воздействиям, статическому и гидростатическому давлению. Помимо своего основного свойства — низкого водопоглощения, он обладает гибкостью: его можно прикрепить свободной укладкой непосредственно к основанию в непрерывном направлении в один слой.Подвал можно защитить снаружи с помощью гидроизоляционной мембраны. Он создаст препятствие для воды и осуществит ее отвод из почвы в дренаж.

    Гидроизоляционные мастики, не содержащие вредных токсичных веществ, считаются популярными материалами для изоляции ФБС. Однако будьте осторожны! С ними лучше работать на улице, так как они горючие. Там, где почва особенно влажная, можно самостоятельно в несколько слоев приклеить блоки рулонными материалами. Все комплектующие в этом случае нужно скрепить мастикой.

    Для изготовления гидроизоляции потребуются следующие инструменты и материалы.

    Материалы:

    • бетон;
    • цемент;
    • мастика битумная;
    • отработанное моторное масло;
    • рубероид;
    • геотекстиль;
    • гравий или щебень.

    Инструментов:

    • лопата;
    • Бетономешалка
    • ;
    • Сито
    • ;
    • Ведро
    • ;
    • валик или кисть;
    • газовая горелка.

    Среди фаворитов стоит дорогое, но прочное жидкое стекло, его можно заменить проникающей обработкой фундамента специальным раствором.

    Первоначальный расчет

    Перед тем, как закладывать фундамент из блоков, следует отметить, что необходимо произвести гидроизоляцию. Для его реализации важно произвести расчет и определить: на каком уровне находятся грунтовые воды, каковы силы расширения грунта в постморозный период, насколько неоднороден грунт и каковы условия использования строительство. Если наивысший уровень грунтовых вод находится ниже основания фундамента на расстоянии более 0,9 м, то можно выполнить гидроизоляцию покрытия по вертикали, а по горизонтали — с помощью такого материала, как рубероид. Если уровень воды выше, но до уровня подвала не достигает или попадает редко, то нужно сделать утеплитель своими руками более надежным. Выполняем горизонтально в 2 слоя, намазывая мастикой. Для вертикальных применяют методы нанесения покрытия и оклейки. Дополнительно можно обработать фундаментные блоки и цоколь проникающей гидроизоляцией.Если на участке, где будет построен дом, часто идут дожди, вам придется сделать дренажную систему вокруг здания. Если учитывать экономичность материала, лучше выбирать битум. Комплекс разных видов утеплителя потребует больших вложений.

    Горизонтальная изоляция FBS

    Ленточные и монолитные фундаменты требуют утепления на уровне 10 см от цокольного этажа или ниже как в подвале, так и в месте соединения фундамента со стеной. На дно ямы нужно залить пластилином и утрамбовать. Долить бетон. Через 10 дней обработать битумной мастикой, а на нее уложить рубероид. Затем снова смажьте мастикой поверхность фундаментных блоков и уложите рубероид. Сверху залить бетоном, который необходимо выровнять и прогладить. Второе, что нужно сделать: поверх бетона через 2 часа влить просеянный цемент и разровнять. После намокания действуют как бетонная стяжка. Когда ленточный фундамент завершен, его снова гидроизолируют.Для этого блоки покрывают битумной мастикой, сверху укладывают рубероид. Процедура проводится 2 раза. Края рулонного материала, свисающие с ФБС, закатываются и прижимаются вертикальной гидроизоляцией.

    Схема утепления фундамента.

    Гидроизоляция может предложить дренажную систему, если уровень грунтовых вод высок и почва недостаточна.

    Для его обустройства роют траншею по периметру дома на расстоянии 0.7 м от него. Глубина определяется уровнем воды. Ширина около 40 см. Траншеи должны быть с едва заметным уклоном в сторону накопительной ямы. На дно нужно уложить геотекстиль, края оборачивают по бокам траншеи примерно на 90 см. Насыпают гравий слоем по всей траншее. Затем укладываются специальные перфорированные дренажные трубы. Снова насыпается слой промытого щебня (20-30 см). Оберните все остатки краев геотекстилем и выведите трубы в сборную яму.Затем засыпайте землей.

    Изоляция вертикальная

    Своими руками эту гидроизоляцию сделать можно исходя из индивидуального расчета. Блоки и материалы могут быть разными.

    Самый стандартный способ — покрытие ленточного фундамента или блоков битумной смолой. Налейте в ведро 70% битума и 30% отработанного масла. Затем нагрейте битум до жидкой консистенции и нанесите 2 слоя на ровные блоки.

    Общая толщина должна быть 5 см.Чтобы продлить срок действия данного утеплителя, можно использовать битумно-полимерные мастики для ФБС.

    Кроме того, блоки можно своими руками оклеить таким материалом, как рубероид, предварительно обработав их битумной грунтовкой или мастикой.

    Затем разогрейте рубероид газовой горелкой и прикрепите его к фундаменту внахлест. Крепить рубероид можно клеящими мастиками. Затем снова сверху залейте битумом и приклейте рубероид.

    Фундаментные блоки позволяют возводить надежные и прочные фундаменты для самых разных конструкций.Выгодно выделяясь на фоне монолитных конструкций удобством и скоростью возведения, фундамент из блоков ФБС заслуженно стал популярным в сферах одноэтажного и многоэтажного строительства.

    Следующая инструкция позволит вам разобраться в технологии расстановки строительных блоков и самостоятельно провести необходимые мероприятия.

    Основы блочного фундамента


    90
    8
    90
    8
    90
    8
    90
    8
    90
    8
    90
    8
    90
    8
    Длина Ширина Высота Вес
    ФБС-9-3-6т 88 30 58 350
    ФБС-9-4-6т 88 40 58 470
    ФБС-9-5-6т 88 50 58 590
    ФБС-9-6-6т 88 60 58 700
    ФБС-12-3-6т 30 58 460
    ФБС-12-4-3т 40 28 310
    ФБС-12-5-3т 50 28 390
    ФБС-12-5-6т 50 58 790
    ФБС-12-6-3т 60 28 460
    ФБС-12-6-6т 60 58 960
    ФБС-24-3-6т 238 30 58 970
    ФБС-24-4-6т 238 40 58 1300
    ФБС-24-5-6т 238 50 58 1630
    ФБС-24-6-6т 238 60 58 1960
    ФБС-12-4-6т 40 58 640

    Конструкция блочного основания предельно проста. Он состоит из усиленной подушки, блочных стен и гидроизоляции. При необходимости экипируйте плечевой ремень. Об этом будет сказано отдельно ниже.

    Единственный существенный недостаток такого фундамента — необходимость привлечения крана для подъема блоков. Конечно, можно построить лебедку и попробовать расставить блоки вручную, но трудозатрат в этом случае и будет нецелесообразным.

    В остальном с устройством фундамента из блоков ФБС сложностей не возникнет даже у новичка.


    По жесткости и прочности блочные основания уступают монолитным аналогам, но превосходят их по стоимости, простоте и скорости возведения.

    Блочные фундаменты лучше всего подходят для почв с преобладающим содержанием песка. На участках с рыхлой и мягкой почвой от возведения такого фундамента лучше воздержаться — конструкция может просто прогнуться, что приведет к значительным деформациям или даже полному разрушению возведенного над ней здания.

    Блочные фундаменты обычно выдерживают воздействие сил пучения. В условиях, когда монолитная ленточная бетонная конструкция может сломаться, блоки будут прогибаться максимум. Это свойство блочного основания обеспечивается именно отсутствием его монолитности. В конструкции присутствуют швы, что обеспечивает необходимую подвижность и гибкость кладки.



    Также в число преимуществ блоков следует отнести возможность укладки их даже в снегу, даже в сильный дождь.Бетон нельзя заливать при подобных погодных условиях.

    Стоимость строительных блоков

    Строительные блоки

    Руководство фонда

    Устройство блочного основания сводится к последовательному выполнению нескольких технологических этапов. Следуйте инструкции и все получится.

    Первый этап подготовительный

    Для начала ознакомимся с особенностями самих блоков, а также изучим рекомендации по их выбору и общему планированию работ.

    Фундаментные блоки изготавливаются методом вибропрессования и используют преимущество для возведения несущих конструкций. Также такие блоки подходят для кладки стен цокольных этажей.


    Перед тем как приступить к работе, необходимо создать проект будущего фундамента. Для этого откройте любую компьютерную программу с соответствующими функциями и нарисуйте макет наших блоков. Таким образом, мы можем досконально разобраться в порядке их установки и одевания.При отсутствии навыков работы с такими программами рисуем кладку по старинке на бумаге.




    Чаще всего ширина первого ряда опоры блока поддерживается на уровне 400 мм. Для следующих двух рядов этот показатель уменьшается до 300 мм. Зная необходимые размеры конструкции и необходимое количество блоков, можно отправиться в специализированный магазин за их покупкой. Как правило, такие магазины предлагают услуги доставки и монтажа стройматериалов, что очень удобно.

    Важно! Необходимо заранее определить расположение выводных инженерных коммуникаций и выбрать блоки исходя из этих точек. В продаже имеются элементы кладки с предварительно проделанными отверстиями. Если вы забудете об этом мероприятии, вам в будущем придется бурить скважины, что потребует дополнительных временных, трудовых и финансовых затрат.

    Второй этап — земляные работы

    Внимательно изучите строительную площадку. Подумайте, где будет удобнее всего разместить кран, что может мешать при работе и т. Д.Если возможно, устраните все существующие помехи. Дальнейшие работы выполняются в стандартном порядке.


    Первый шаг. Определяем углы будущей конструкции и вбиваем в них колышки. Протягиваем веревки между стержнями, а затем устанавливаем промежуточные элементы разметки в местах будущего расположения внешней и внутренней стен.

    Второй шаг. Рой Пит. По нормам глубина котлована должна равняться глубине промерзания, увеличенной на 20-25 см.Но в некоторых регионах глубина промерзания может достигать двух метров — стоимость устройства такого фундамента будет нецелесообразной и. Поэтому за «золотую середину» принято значение 80-100 см. Мы ее придерживаемся. Кроме того, рекомендуется удалить верхний плодородный слой почвы (10-20 см) по периметру оставшегося пространства. сайт.


    Третий этап — установка подошвы

    Есть 2 варианта устройства блочного основания: на бетонном основании и на бетонном основании.Второй тип опоры подходит для неустойчивых грунтов, однако заливка бетонной подошвы значительно увеличивает затраты сил, времени и денег на строительство.

    До устройства уплотненной песчаной подушки включительно порядок устройства фундаментов обоих типов одинаков. Непосредственно процесс возведения фундаментной конструкции на бетонную опору начинается с этапа монтажа опалубки и укладки арматуры.

    Предуборочный щебень 20-40 фракций, песок и арматура.Далее работаем в такой последовательности.

    Первый шаг. Выравниваем стенки и дно ямы для устройства подошвы.

    Второй шаг. Засыпаем яму 10-15-сантиметровым слоем песка, заливаем водой и тщательно утрамбовываем.


    Третий шаг. Засыпаем песчаную подушку 10-сантиметровым слоем гравия и снова утрамбовываем.

    Четвертый этап — установка опалубки и арматуры


    Для сборки опалубки хорошо подойдет обрезная доска толщиной 25 мм.Крепим опалубочные доски подходящим способом. Обычно для этого используются саморезы. Выставляем опалубку по стенкам котлована и обязательно проверяем ровность ее установки с помощью уровня.

    Для использования стальных стержней диаметром 12-14 мм. Соединим их в сетку с ячейками 10х10 см (возможно 15х15 см) при помощи гибкой проволоки. Как правило, армирование выполняется в 2 слоя, при этом нижняя и верхняя сетка размещаются примерно на одинаковом расстоянии от щебня и верха будущей насыпи соответственно.Для крепления решеток предварительно вбиваем в основание вертикальные стержни арматуры. При необходимости (например, если планируется построить большое и массивное здание) количество армирующих слоев можно увеличить.



    Пятый этап — набивка подушки

    Заливаем всю конструкцию ниже бетоном. Наливайте медленно, равномерно. В нескольких местах прокалываем начинку арматурой для удаления лишнего воздуха. Поверхность подушки тщательно выравнивается.

    Оставляем нашу конструкцию набраться сил на 3-4 недели.В жару бетон нужно периодически смачивать водой, чтобы он не растрескался.


    Шестой этап — укладка блоков

    Для прокладки ФБС, как уже отмечалось, необходимо будет вызвать кран. Техника поднимет тяжелые строительные элементы. Вам и вашим помощникам нужно будет исправить блоки и разместить их в предназначенных для этого местах.



    Для кладки понадобится бетонный раствор марки М100. В среднем на установку одного агрегата уходит около 10-15 литров такого раствора.

    Сначала устанавливаем блоки по углам, для лучшего ориентирования натягиваем веревку между ними и последовательно заполняем пролеты блоками по уровню. Залить раствором вертикальные швы. Следующие ряды блоков укладываются на раствор в обратном направлении. Постепенно переходим от углов и внешней кладки к внутренним перегородкам. Мы регулярно проверяем качество и правильность выполненных работ с помощью уровня.

    Седьмой этап — гидроизоляция

    Для гидроизоляции удобнее всего использовать.Тщательно покройте внутренние и внешние стены фундамента изоляционным составом.


    Мастика цена

    Восьмой этап — армопояс

    Часто для усиления конструкции основания по верхнему ряду наливают железобетонный пояс толщиной 200-300 мм. Для армирования используется арматура 10 мм. В дальнейшем именно на этот пояс будут укладывать плиты перекрытия.


    Опытные строители могут оспорить необходимость обустройства, аргументируя это тем, что плиты равномерно распределяют поступающие нагрузки, нужно лишь правильно их уложить.Однако, как показывает практика, этап обустройства армопояса лучше не игнорировать — хуже от него точно не станет.




    Строение построено следующим образом:

    • установлена ​​опалубка по периметру стен фундамента;
    • в опалубку уложена армирующая сетка;
    • Заливается бетон
    • .

    На этом фундамент из блоков ФБС готов. Технология трудоемкая, но простая.Сделав все по инструкции, вы получите безопасный, надежный, прочный и прочный фундамент, потратив при этом сравнительно небольшие деньги на его строительство.


    Удачной работы!

    Видео — Фундамент из блоков ФБС своими руками

    Блоки фундаментные твердые, известные. как блоки ФБС, сегодня являются ходовым материалом при возведении фундаментов малоэтажных домов.

    Из таких камней возводят стены по монолитной плите и традиционной ленте для дома без подвала.Одним словом, FBS в России пользуется спросом и популярностью, потому что очень удобно, практично и относительно недорого.

    Для гидроизоляции блоков FBS мы используем битумно-полимерную эмульсию на водной основе, широко известную как жидкая резина.

    Почему этот материал лучше и удобнее других применительно к фундаментным стенам, будь то ФБС или монолит?

    Правильный результат гидроизоляции фундамента из блоков фбс показан на следующем фото.

    Даже непрофессионал понимает, что на фото идеальный гидроизоляционный фундамент ФБС.Бесшовное полотно с отличной адгезией к бетону, полностью повторяет рельеф стены. Надежно произведены гидроизоляционные швы фбс. Внизу вертикальная гидроизоляция герметично закрывает стык, переходит на горизонтальный выступ фундаментной плиты. Соединяют вертикальный и горизонтальный гидроизоляционные основания. Одним словом, все сделано как надо.

    А теперь — интрига.

    Дело в том, что отличный результат, как на фото выше, бывает в 999 случаях из 1000.А что может быть в 1 случае из 1000? Вот об этом ниже будет информация ДСП, очень конкретная и достоверная.

    Однако, если вы — потенциальный заказчик, фундамент которого требует защиты от воды, то не беспокойтесь и не забивайте себе голову лишней информацией. Достаточно заказать работы по гидроизоляции блоков fbs у специалистов. В этом плане лучшего подрядчика, чем Департамент SD, не найти. Чтобы убедиться в этом ,.

    Если вас интересует жидкая резина с профессиональной точки зрения и вы хотите понять, какие газы могут вызывать проблемы при использовании этого материала для блоков FBS, прочтите и посмотрите дальше.

    Фундамент для гидроизоляции Wild photo fbs


    Рассмотрим уникальный случай выхода из строя гидроизоляционного фундамента фбс. Тот самый 1 из 1000, о котором говорилось выше. Даже увидеть такие фото — большая редкость. Увидеть это в реальной жизни еще реже (противнику, т. Е. Конкуренту, если не хотите). Кстати фото кликабельное, нажмите для увеличения и просмотра.

    Впечатляет? Видите, как повезло, что вы видите это только на фото? И как не повезло директору ООО «XYZ» (имя по понятным причинам не разглашается), который собственными глазами увидел результат своей работы на следующий день после нанесения жидкой резины на блоки ФБС.

    Пришел утром сдать работу заказчику и распилил. Очень неприятная ситуация. Прошло первое потрясение, и в России возникли два извечных вопроса: «Кто виноват и что делать?»

    За три сезона XYZ изготовила гидроизоляционную жидкую резину почти для двух десятков фундаментов, половина из которых сделана из ФБС. И все же самостоятельно ответить на критику клиентов не получилось … В результате они обратились к нам за советом.

    Забегая вперед, отметим, что на основе многолетнего опыта, фундаментальных и прикладных знаний в этой области мы объяснили природу этого редкого явления с помощью блоков FBS.

    Читатели сайта имеют возможность получить такую ​​консультацию бесплатно, никогда не увидев воочию пузыри на жидкой резине на своем предприятии. Как говорится, предупредили, потом вооружили.

    Подробное объяснение того, что именно здесь произошло гидроизоляция fbs , can.

    Главная »Полы» Фундамент из ФБС без гидроизоляции. Варианты гидроизоляции фундамента из блоков ФБС

    Массачусетс оценивает 350 миллионов долларов, необходимых для ремонта 2 000 домов с осыпающимся фундаментом.

    Полное восстановление рушащихся фундаментов домов в Массачусетсе, построенных из бетона, загрязненного пирротином, может стоить 350 миллионов долларов.

    По оценкам целевой группы штата, из этого материала было построено около 2000 домов в центральном и западном Массачусетсе. Стоимость поднятия дома, выкапывания плохого бетона и замены фундамента — по-прежнему наиболее проверенный способ решения проблемы — составляет от 150 000 до 250 000 долларов на дом.

    Это все согласно отчету, опубликованному в среду Специальной комиссией Массачусетса по изучению финансовых и экономических последствий рушащегося бетонного фундамента. Государственный сенаторЭнн М. Гоби, доктор Спенсер, и член палаты представителей штата Брайан Эш, доктор Лонгмидоу, выступали в качестве сопредседателей комиссии с помощью сенатора штата Эрика Лессера, заместителя директора Лонгмидоу.

    Помимо обнародования этой сенсационной оценки, комиссия также рекомендует Массачусетсу последовать примеру Коннектикута и создать кэптивную страховую корпорацию для обработки выплат пострадавшим домовладельцам.

    Комиссия, которая провела серию общественных слушаний в прошлом году, также призвала к расширению программ обучения для домашних инспекторов, городских налоговых инспекторов и специалистов по недвижимости; штат продолжит возмещать домовладельцам расходы на визуальное тестирование, проводимое лицензированным инженером, до 400 долларов США; а также возмещение домовладельцам по ставке 75% за тестирование двух основных образцов на сумму до 5000 долларов.

    Массачусетс выделил 50 000 долларов на возмещение домовладельцев за тестирование.

    На этой фотографии от 1 июля 2019 года подрядчик Дон Чайлдри держит кусок бетона, содержащий коричневатый сульфид железа, называемый пирротином, который он вытащил из рушащегося фундамента дома в Верноне, штат Коннектикут. сотни домовладельцев в пригородах на обширной территории восточного Коннектикута получают помощь от государства, чтобы спасти их собственность, которая была обречена на плохие партии бетона.(AP Photo / Ted Shaffrey) AP

    Комиссия также рекомендовала законодателям потребовать, чтобы все продавцы жилья в Массачусетсе раскрывали потенциальным покупателям информацию о любых проверках, проверках или ремонтах, проведенных на их фундаменте, и требовали во время продажи основных испытаний любого фундамент, построенный между 1983 и 2015 годами в 30 милях от карьера Беккера в Виллингтоне, Коннектикут. Карьер является источником загрязненного бетона.

    Пирротин — это природный минерал, содержащийся в камне в карьере Беккера. Со временем он вступает в реакцию с водой и воздухом, набухая и расширяясь. Эта реакция создает непреодолимую силу, которая заставляет бетон крошиться. Но могут потребоваться десятилетия, чтобы ущерб стал очевидным.

    Ныне несуществующий J.J. Компания Mottes Concrete использовала камень с пирротиновым покрытием в бетоне, который продавался с 1983 года до тех пор, пока в 2015 году штат Коннектикут не приказал компании прекратить это делать. Бетон поставлялся на строительные площадки в восточном Коннектикуте, а также в центральном и западном Массачусетсе. восточное графство Хэмден и западное графство Вустер и в город Уэр графства Хэмпшир.

    Загрязнение ставит домовладельцев в неприемлемую ситуацию: им приходится платить за ремонт, в то время как стоимость их дома разрушается, а вместе с тем и их способность занимать деньги. Страховщики отказываются платить, часто заявляя, что полисы домовладельцев покрывают только обрушившиеся здания, а не здания, находящиеся в процессе обрушения.

    Города опасаются, что их база налога на недвижимость выветрится вместе с бетоном, если домовладельцы, которые не могут оплатить ремонт, просто уйдут.

    Ипотечные кредиторы Массачусетса, ведущие бизнес в пострадавших общинах, проверяют наличие повреждений перед выдачей кредита.

    Коннектикут финансирует свою кэптивную страховую корпорацию, называемую Connecticut Foundation Solutions Indemnity Co., с помощью государственных облигаций на сумму 20 миллионов долларов в год, начиная с 2018 года, и с 8,5 миллионов долларов в год, начиная с прошлого года, за счет государственной надбавки на полисы домовладельцев.

    По данным на веб-сайте программы кэптивного страхования Коннектикута, за два года работы по строительству и возмещению расходов составили 34,9 миллиона долларов.

    Карьер Беккера в Виллингтоне, Коннектикут, декабрь.7, 2017. Карьер является источником камня, зараженного пирротином, минералом, который вызывает крошку бетона. Считается, что более 34000 домов в Коннектикуте, построенных с 1983 года, имеют фундамент, построенный из бетона, содержащего пирротин. В мае 2016 года Becker Construction Company и Joseph J. Mottes Company заключили соглашение со штатом Коннектикут о прекращении продажи бетона, сделанного из камня, добытого в карьере. (ПАТРИК ДЖОНСОН / РЕСПУБЛИКАН)

    Эркер из чертежей блоков fbs.Полукруглая кирпичная кладка и эркеры из керамоблоков. Технология и сфера применения блочного фундамента

    Что такое блоки FBS? Блоки монолитные фундаментные — железобетонные изделия, являются составной частью фундамента. Блоки способны равномерно распределять нагрузку на основание. С помощью FBS монтаж осуществляется максимально быстро. Фундамент из блоков ФБС менее подвержен влиянию внешних факторов на фоне монолитного фундамента.Прочность, долговечность и долгий срок службы — основные качества строительного материала.

    Производство блоков

    ФБС изготавливаются в форме параллелепипеда, для изготовления которого используется керамзитобетон, тяжелый бетон и силикатный бетон средней плотности. Блоки не армированные. Для производства бетонных блоков используются различные технологии, в том числе естественная сушка и пропарка. Самая важная составляющая материала — бетон высокого качества, обеспечивающий отличные эксплуатационные характеристики.В торцевых частях блоков имеются пазы, которые при монтажных работах заполняются раствором.

    Порядок производства FBS:

    • Бетонная смесь приготовлена ​​с использованием цемента, воды и заполнителя
    • Раствор загружается в блочную форму
    • Раствор прессуется в форму для FBS
    • Готовые блоки снимаются через сутки

    Согласно требованиям, бетонные блоки изготавливают из бетона определенного класса прочности В7.5 или B12.5. Готовое изделие морозостойкое, водонепроницаемое, плотное. Сочетание этих качеств позволяет FBS работать десятилетиями.

    Фундамент из блоков ФБС, технология

    Что такое фонд FBS? Технологическая схема производства работ по возведению зданий из блоков предусматривает ряд последовательных мероприятий. Сначала выкапывается яма, представляющая собой траншею. Чтобы исключить неудобства при обустройстве фундамента, следует знать размер строительного материала, а также вырыть широкую траншею.Дно котлована зачищается до камня, а неровности сглаживаются, так что основание становится ровным. Далее засыпается основание песком.

    Следует отметить, что при наличии песчаного грунта устройство песчаного слоя оказывается неуместной мерой. Для последующих работ по закладке фундамента требуется тщательная последовательная подготовка основания.

    Подготовительные работы к возведению фундамента

    Для устройства песчаного основания берется деревянный брус высотой 50-100 мм.Набережная на 200 миллиметров шире фундамента. Для проверки ровности поверхности используется заранее подготовленный деревянный брус. После установки бруса внутренняя часть каркаса заливается увлажненным песком, либо после засыпки заливается водой и уплотняется. Первоначальный ряд укладывается шире основной части, что необходимо сделать для увеличения площади основания. Для этого допускается использование фундаментных плит ФП. Также как альтернативу можно использовать заливку фундамента монолитным ленточным фундаментом.Расстояние между плитами достигает 700 миллиметров. Первый ряд блоков укладывается так, чтобы вертикальные швы располагались над подушками.

    Кладка фундаментных блоков

    Чтобы приступить к закладке фундамента из блоков ФБС, необходимо определиться со способом монтажа. Неправильная работа приведет к некачественному результату! Руководствуясь рисунком, специалист устанавливает колья, после чего на них натягивается нить. Чтобы упростить монтаж, блоки в первую очередь размещают на пересечениях и углах.Далее квалифицированный строитель заполняет вертикальные швы раствором с последующим уплотнением землей.

    Если все этапы выполнены правильно, в соответствии со строгими требованиями технологии, между блоками возникнет пространство, которое в дальнейшем необходимо залить бетоном и выровнять. Выравнивание выполняется до получения монолитной вставки между блоками. Слой раствора должен быть не менее 15 миллиметров (между верхним и нижним рядами). Если говорить о вертикальных швах, то их необходимо перевязать слоем бетона определенной марки.С целью усиления перевязки между рядами применяется арматура. При кладке бетонных блоков необходимо проделать отверстия, которые будут служить для отвода канализации и подачи воды.

    Фундаментные блоки за + и против

    У каждого вида стройматериала есть свои плюсы и минусы. FBS не исключение. Для начала стоит рассмотреть сан блоков рассматриваемого образца. Фонд FBS:

    • Наличие стандартов ГОСТ 13579-78, регламентирующих производство бетонных блоков определенных размеров и характеристик.
    • Высокопроизводительные строительные работы… Подвалы здания выкладываются в течение нескольких дней с помощью крана.
    • Прочность заводских блоков подтверждена строгой системой контроля и автоматизированным процессом. Соблюдение пропорций компонентов при производстве
    • FBS положительно влияет на конечный результат строительных работ
    • Простота и универсальность. Для монтажных работ не требуется специальных навыков. С помощью широкого типоразмера можно собрать фундамент здания подходящей конфигурации и сложности
    • Возможность проведения строительных работ в различных климатических условиях
    • Удобство сборки стало возможным благодаря наличию монтажных петель и пазов

    Говоря о недостатках FBS , стоит отметить дороговизну строительных материалов.Также среди недостатков — большая мощность монолитного фундамента. Бетонные блоки требовательны к характеристикам почвы, что также усложняет работу в некоторых случаях. Стыки между блоками нуждаются в гидроизоляции. Фундамент ФБС необходимо утеплить от промерзания в холодных регионах страны.

    Заключение

    Блоки этого типа широко используются в профессиональной среде. Сегодня строительный рынок предлагает самые разнообразные разновидности этого стройматериала, в каждой из которых размер ФБС остается главным показателем.Ширина блока — это основная характеристика для построения фундамента. Это как раз тот показатель, на который в первую очередь обращают внимание. Строительные работы всегда должны выполняться профессионалами. В противном случае велика вероятность изготовления некачественных работ.

    Выбор основания под строительство дома с цокольным помещением составляет 30% затрат на строительство. Для снижения затрат будет актуален фундамент из блоков ФБС, обеспечивающий длительность ресурса износостойкости.Чтобы построить конструкцию самостоятельно, необходимо арендовать спецтехнику, составить проект дома и вырыть котлован. Фундаментные блоки — это промышленная технология, которая при соблюдении последовательности мероприятий может успешно применяться в загородном, частном и дачном строительстве.

    Преимущества и конструктивные характеристики фундамента

    Фундамент ФБС выполнен в виде железобетонной подушки и блочных вертикальных стен. Фундамент, самостоятельно сделанный из массивных фундаментных блоков, исключает армирование, поскольку бетон сжимаемый.

    Железобетонные блоки — бетонные конструкции ФБС, из которых выполнен фундамент, имеют ряд преимуществ для владельцев частных или дачных участков. К преимуществам строительной деятельности можно отнести:

    • удобство монтажных работ;
    • высокие характеристики прочности и морозостойкости, которые в итоге получит основание;
    • низкая стоимость по сравнению с надежностью основания;
    • Подбор параметров продукта в зависимости от конфигурации дома или глубины фундаментной конструкции.

    Экономическая выгода, которую дает возведение фундамента из блоков ФБС, проявляется в отсутствии затрат и времени на возведение опалубки или каркаса из арматуры. Фундамент можно создавать в любую погоду, к тому же нет необходимости ждать, пока бетонное тесто наберет прочность.

    Конструктивные виды изделий

    Фундамент из бетонных фундаментных блоков выполняется ленточным или имеет столбчатую конструкцию. Ленточная конструкция выдерживает вес многоэтажного дома, одноэтажного дома.Размеры, которые имеет стеновой материал, определяются толщиной грунтовой стены, разновидностью грунта, этажностью здания.
    Колонная кладка фундаментных блоков оправдана только на плотных грунтах. Если строительство ведется на заболоченных почвах, используются опорные плиты или сваи.

    Типовые размеры изделий ФБС

    Фундамент ФБС — один из видов блоков, технические регламенты на изготовление которых указаны в ГОСТ 13579-78.В нормативном документе учитываются материалы, конструктивные характеристики и правила перевозки продукции. Полноблочные блоки повышенной прочности изготавливают из смеси на основе бетона плотностью 1,8 т / м3.
    Для возведения блочного фундамента используются элементы нескольких типоразмеров:

    • шириной от 30 до 60 см с шагом 10 см;
    • длины 9, 12 и 24 дм;
    • 30 или 60 см высотой.

    Блоки типа ФБС, из которых выполнен фундамент, закрепляют монтажной петлей или гнуты.Хороший вариант хранения — размещение на деревянной площадке толщиной 3 см. Укладка фундамента из блоков ФБС своими руками

    Последовательность монтажа

    Пошаговая инструкция по монтажу элементов из бетонных блоков заключается в выполнении следующих технологических этапов :

    1. Анализ участка (определение типа грунта, уровня его промерзания, уровня грунтовых вод).
    2. Земляные работы (разметка территории, рытье котлована).
    3. Организация подушки.
    4. Последовательная кладка блоков под конкретный тип основания.
    5. Гидроизоляция.
    6. Устройство теплоизоляции.
    7. Заливка фундамента.

    Правильный фундамент из блоков типа ФБС — это не только правильный алгоритм укладки бетонных блоков. Мероприятия требуют тщательного планирования высоты стен с учетом существующего цокольного этажа и глубины промерзания грунта.

    Анализ местности

    С учетом типа грунта, уровень грунтовых вод имеет смысл, если на участке необходимо организовать сборный ленточный бетонный фундамент, проходящий по линиям дома — при строительстве блоков типа ФБС предусмотрено рыть траншею.

    Чтобы сделать конструкцию правильно, важно рассчитать ее опору. Элементы размещаются на 30 см ниже уровня промерзания грунта, что исключает растрескивание материала при морозном набухании. Если есть подвал, то глубина постройки планируется на 20-30 см ниже поверхности пола.

    Изготовить фундамент из блоков ФБС мелкого заложения для легких зданий из дерева, пенобетона, полистиролбетона, СИП панелей. Углубление конструкции определяется типом грунта.При работе на плотных грунтах лучше соблюдать стандартное размещение элементов — на 2,5 м. Монолиты без заглубления возводят только специалисты в области строительства, так как в результате незнания технологии здание может деформироваться. Монтаж блоков ФБС с помощью крана для строительства фундамента

    Земляные работы

    Фундамент под дом из бетонных блоков предусматривает правильную разметку территории. Планировка участка осуществляется согласно проектной документации и состоит из двух этапов.

    Разметка территории и рытье котлована

    Профессиональное руководство специалистов представляет четкий алгоритм разметки:

    1. Забивка кольев. Их размещают на расстоянии 50 — 100 см от углов конструкции, чтобы предотвратить осыпание почвы.
    2. Растяжка шнура. Размещается по наружным стенам, предусмотрено основание, ширина блока.
    3. Дополнительные мероприятия. Если в здании есть эркер, вход, то мелом или грунтовкой маркируют сборный или ленточный тип фундамента, созданный из блоков типа ФБС.
    4. После выполнения всех задач конечный результат сверяется с проектом и корректируется.

    Земляные работы выполняются с учетом имеющихся коммуникаций, уровня земли и грунта. Когда устройство фундамента осуществляется в цокольном этаже, подразумевается кладка плит, а на участке — слабый грунт, оправдан котлован глубиной 40 см. Траншейную ленту лучше заглубить на 30 см. — 70 см.

    Копка котлована производится следующим образом:

    1. Верхний слой почвы снимается на заданную глубину.
    2. Под глубокую яму ставят забор.
    3. Выровнены вертикальные поверхности, уложена гидроизоляция.
    4. На рыхлых грунтах стены размечаются под углом, при прорезке водоносного горизонта траншея расширяется и делается 3-5 выступов в зависимости от типа грунта.
    5. Периодически контролируется вертикальность стен.
    6. Фундамент из блоков ФБС для частного дома. Дальнейшие задачи включают укладку геотекстиля, формирование подушки на основе гравия и песка.
    7. Какие дополнительные требования для рытья ямы? Проведение работ в засушливое время года для предотвращения эрозии почвы.

    Установка подушки

    Фундамент под блок-хаус в зависимости от грунта кладут на плиты из железобетона, песка, гравийной смеси или щебня средней фракции.

    Железобетонный вариант

    Ленточный тяжелый фундамент можно сделать, работая с элементами из бетонных блоков, укладывая железобетонные изделия в качестве подушки.Работы подчиняются следующему алгоритму:

    1. Выравнивание основания — грунт.
    2. Укладка песчаного субстрата толщиной 0,3 — 0,5 (ориентируясь по типу грунта).
    3. Правильная установка плит FL.
    4. Выполнение армирующего шва на стыках.
    5. Для основания выбирается средний или крупный песок, так как он дает меньшую усадку, а фундамент для дома из блоков не деформируется.

    Характеристики песчаной подушки

    Песочная подушка актуальна при создании сборного блочного фундамента.Подложка отличается простотой выполнения и невысокой стоимостью. Сборный массивный фундамент из бетонных блоков ФБС распределяет нагрузку здания на землю.

    Нанесение песчано-гравийной подушки

    Конструкция из смеси гравия и песка средних размеров отличается хорошей несущей способностью и простотой реализации. По сравнению с песчаным основанием уложенный каркас — цельный ленточный фундамент, массивный из бетонных плотных блоков, будет иметь высокую себестоимость.Преимущество использования песка и гравия в хорошей плотности материалов — они выдерживают вес многоэтажного дома.

    Заливка бетонной подушки

    Вариант для зданий с высокой проходимостью. Пошаговая инструкция по армированию и заливке бетонного теста:
    Монтируется опалубка. Используйте материалы, которыми вы украсили свой участок — фанеру, OSB, плиту с гидроизоляцией.
    Армирующий каркас выполняется на основе сетчатого пояса и профильных стержней с вертикальными перемычками.
    Бетонная смесь заливается за один прием.
    Укладка состава осуществляется на верхнюю сторону каркаса опалубки. Фундамент из блоков ФБС — преимущества и конструктивные характеристики фундамента

    Технология укладки блоков

    Устройство фундамента ФБС предусматривает предварительную подготовку чертежей. Простая схема позволит понять, как класть на фундамент первый ряд блоков, а следующий после него.Перевязку необходимо выполнять со смещением элементов на 25 см.

    Нюансы, которые важно учесть:

    • оптимальная длина изделия должна быть 2,4 м — так количество швов уменьшается;
    • муфта с железобетонными подушками требуется путем заполнения пустот бетонной смесью;
    • исполнение вентиляционных каналов общей площадью 0,004 ед. От подвального помещения.

    При слабом грунте первый ряд армируют монолитным железобетонным поясом.

    Для жесткости основной конструкции актуален фундамент, размещенный на сборных блоках, уложенных вручную. Работы проводятся с учетом расположения уголков на одной линии, наличия элементов возле коммуникационных отверстий и герметичности всех изделий.

    Правильно сделать фундамент из блоков ФБС — значит придерживаться пошаговой техники:

    1. При укладке фундамента, заложенного из блоков твердого ФБС на землю, научите правильно класть блоки на бетонное тесто.Работаем аналогично кирпичной кладке.
    2. Выполнение Т-образной перевязки с перекрытием в? высота элемента (плотные грунты) и полная высота (сжатые грунты).
    3. Заливать раствор только лопатой и затем разравнивать.
    4. Заполнение вертикальных швов после сборки ряда блоков.
    5. Контроль вертикальности по маякам (допускается угол отклонения 2-3 градуса).
    6. Формирование технологических проемов размером чуть больше, чем указано в проекте для быстрого крепления анкеров или кирпича.
    7. Последний ряд конструкции расширяют за счет крепления на 60-сантиметровые блоки из 40-сантиметровых элементов — это увеличивает пространственную жесткость дома.

    Заключительный этап

    Не забывайте о мерах по гидроизоляции и засыпке. Манипуляции проводятся на любом грунте и включают в себя следующее:

    • Гидроизоляция. Изготовленный блочный слой обрабатывается рубероидом, битумом, жидкой резиной.
    • Засыпка. Построенный монолит несколько дней просыхает, после чего засыпается песком с мелкой фракцией и утрамбовывается.
    • Завершающие манипуляции по организации дренажа и отмостки.

    Фундамент из бетонных блоков — это конструкция, которая при детальном знакомстве с алгоритмом не обойдется дорого по времени и деньгам.

    ) заключается в том, что после заливки им нужно время, чтобы застыть. Для быстрого возведения таких конструкций существует технология сборного фундамента. Собирается такой фундамент из железобетонных блоков ФБС, которые укладываются в фундамент дома по принципу конструктора, скрепляются обычным цементным раствором.В этой статье мы дадим пошаговую инструкцию по установке фундамента из блоков ФБС, а также разберем все плюсы и минусы данной технологии.

    FBS — монолитный фундаментный блок — недорогой и надежный материал, созданный для возведения стен и фундаментов зданий. Такие конструкции изготавливаются на заводе из железобетона, что позволяет им отлично выдерживать самые высокие нагрузки.

    Все ФБС имеют форму параллелепипеда, а в торцевых частях имеют небольшие молдинги, которые при установке заливаются бетоном для лучшего соединения друг с другом.Фундамент из ФБС часто используется в зданиях с цокольным этажом, так как заливка стен цоколя из монолитного бетона потребует привлечения квалифицированных рабочих, строительства опалубки и затрат на покупку бетона. Напротив, для устройства быстровозводимого фундамента требуется задействовать кран или погрузчик и пару рабочих, которые по схеме раскладывают блоки. Часто эта работа занимает всего один день.

    Стоимость ФБС колеблется от 1 000 до 10 000 рублей в зависимости от марки бетона, размера и типа блоков, способа их изготовления и самой компании-производителя.

    Размеры конструкций ФБС для фундамента стандартизированы. Такой подход позволяет изготовить набор блоков под необходимую планировку фундамента без необходимости подрезки (что является очень трудоемкой процедурой).

    Ассортимент наиболее популярных блоков FBS представлен в таблице:

    Кроме того, есть два дополнительных типа FBS:

    1. FBV — блоки с полостями для перемычек и коммуникаций;
    2. FBP — блоки с пустотами внизу.

    Пошаговая инструкция по установке фундамента из блоков ФБС

    А теперь поговорим о том, как сделать базу из блоков FBS. Дальнейшие инструкции дадут вам понимание процесса и помогут правильно спланировать весь процесс.

    Шаг 1 — создание проекта и земляные работы

    Перед началом работ необходимо создать проект будущего фундамента. Его сложность будет зависеть от проекта дома, который будет располагаться на этой основе.План включает последовательную раскладку фундаментных блоков с указанием всех глубин, размеров блоков, сечений и стыков. Для правильной установки такого фундамента рабочим останется лишь следовать плану, собирая блоки один за другим в правильной последовательности.

    Для домов простой конфигурации без эркеров и дополнительных пристроек вы можете выложить фундаментные блоки самостоятельно, опираясь на имеющийся ассортимент блоков от выбранного производителя.

    После создания проекта будущего фундамента его размечают на местности с привязкой к актуальной планировке участка. Как правило, если в будущем доме планируется подвал, то экскаватором выкапывается котлован необходимой глубины и на его дне проводится разметка. Если цоколь не предусмотрен проектом, то разметку делают на поверхности земли, вбивая колышки и натягивая шнур, очерчивая контуры будущего фундамента.По этим контурам вырывается траншея необходимой глубины.

    Основание под будущий фундамент необходимо выровнять и расчистить. Для защиты от морозного пучения основание должно лежать ниже глубины промерзания грунта, которая для средней полосы России составляет примерно 1,8-2 метра.

    Шаг 2 — установка подушки под блоки ФБС или заливка бетонной плиты

    При установке подушки под фундамент ФБС есть два подхода — укладка блоков на песчаную подушку с использованием стартовых плит FL или укладка блоков на предварительно залитое бетонное основание.

    В первом случае в качестве основы используются специальные пластины, которые имеют трапециевидную форму и сами по себе немного шире, чем FBS. Плиты укладываются на заранее подготовленную и утрамбованную песчаную подушку толщиной 30-40 сантиметров.

    Это быстрый и простой способ подготовить основание, но на этом этапе важно заложить фундамент под будущий фундамент точно по уровню, поэтому нужно быть особенно внимательными при формировании и утрамбовывании песчаной подушки.

    Второй подход заключается в использовании железобетонного основания, залитого на месте в опалубку, вместо заводских стартовых плит. Этот способ довольно трудоемкий и трудоемкий, но часто позволяет экономить деньги.

    Для подготовки такого основания также создается песчано-гравийная подушка, на которую монтируется опалубка. В опалубку монтируется арматура и вся конструкция заливается бетоном, вибрируется и выравнивается.

    Бетонная подушка или блоки будут единственной, на которой будет установлен FBS.В этом случае ширина бетонной площадки должна быть несколько шире самих блоков. Толщина бетонного слоя должна быть примерно равной 20-30 сантиметрам в зависимости от нагрузки, которую будет создавать будущая конструкция.

    Шаг 3 — установка блоков ФБС

    Завершающим этапом монтажа сборного фундамента из ФБС является их разводка в соответствии со схемой кладки. Для проведения работ нужна техника, которая будет поднимать и опускать блоки.Обычно для этого используют автокран.

    Для соединения блоков между собой достаточно раствора M100. На установку одного блока в среднем требуется 15-20 литров такого раствора. Для этого можно заказать миксер для бетона, либо замешать раствор самостоятельно с помощью электробетоносмесителя.

    Монтаж блоков начинают с углов здания, сохраняя их прямолинейность. После монтажа уголков заполните пространство оставшимися блоками согласно схеме.При кладке необходимо постоянно проверять горизонтальность и вертикальность фундамента: смещение от горизонтали не может превышать двух, от вертикали — трех градусов.

    Способ установки фундаментных блоков аналогичен классической кирпичной кладке. Также важно учитывать важность правильной перевязки углов конструкции и в местах стыков с внутренними перегородками.


    Этап 4 — гидроизоляция фундамента, дренаж, засыпка

    Для защиты цоколя от разрушения из-за воздействия на него грунтовых вод, а также затопления цоколя здания делают наружное.Среди материалов лучшими считаются мастика для покрытия и наварная гидроизоляция. Эти материалы дешевы и показывают себя с лучшей стороны в эксплуатации. Важнейшим условием гидроизоляции является непрерывность слоя, то есть на внешней поверхности фундамента не должно быть необработанных мест.

    При высоком уровне грунтовых вод или при повышении этого уровня во время сезона паводков, чтобы защитить подвал здания от затопления, они стремятся отвести всю воду от фундамента.Это достигается за счет установки дренажной системы вокруг здания. Для этого снаружи на уровне подошвы, на небольшом расстоянии прокладываются дренажные трубы, которые соединяются по периметру и отводят грунтовые воды на. При этом важно соблюдать правильный уклон труб, чтобы вода уходила самотеком без использования насосов.

    После выполнения всех этапов произвести засыпку фундамента. Для этого часть почвы после рытья котлована оставляют на участке для последующего использования.Фундамент снаружи засыпается до уровня земли и утрамбовывается.

    Плюсы и минусы фундамента из блоков ФБС

    Сборный фундамент имеет множество неоспоримых преимуществ:

    • Скорость строительства. Железобетонные блоки позволяют возвести фундамент дома за одну рабочую смену, а после высыхания раствора установить полы и возвести стены дома.
    • Прочность. Фундаменты из блоков ФБС хоть и уступают по прочности монолитному железобетону, но также позволяют им выдерживать значительные нагрузки от тяжелых конструкций.
    • Возможность использования бывшего в употреблении ФБС. Для загородных домов или конструкций с малой нагрузкой часто используются бывшие в употреблении блоки, снятые с других фундаментов. Такие блоки, как правило, не теряют прочности и геометрии, но стоят намного дешевле.
    • Простота установки. При наличии грамотного проекта установка сборного ленточного фундамента — не сложная задача даже для начинающих строителей.

    Кладка эркеров и полукруга из керамических блоков — распространенный элемент при строительстве домов из кирпича, особенно индивидуальных.Эти архитектурные элементы позволяют выделить дом и придать ему статус элитного, так как они являются одними из самых сложных в системе крупноформатной кладки из керамических блоков. Дом, в котором присутствует эркер или полукруглая кладка, подчеркивает особый статус своего хозяина (наряду с использованием натуральных).
    В этой небольшой статье мы постараемся сделать кладку полукруга эркера более понятной, что, конечно же, не отменяет необходимости привлечения к работе опытных мастеров.

    Как правильно уложить керамические блоки при установке эркера

    Общие рекомендации.
    ♦ При резке блоков руководствуйтесь схемой в конце статьи. Это сэкономит блоки и предотвратит перерасходы при строительстве кирпичного дома;
    ♦ только нарезанные керамические блоки, что поможет избежать ненужной поломки блока и сэкономит Ваши деньги;
    ♦ Вертикальные швы и трещины заделывать только теплым кладочным раствором (ссылка на смеси). Допускается использование цементно-песчаного раствора, если кладка ведется внутри помещения и не будет соприкасаться с улицей, так как в этом случае тепловая эффективность стены отходит на второй план и не оказывает особого влияния на сохранение тепла в помещении. кирпичный дом;
    ♦ использование в кладке в холодное время года при температуре от +5 до -10 С.В противном случае раствор замерзнет и не успеет схватить керамические блоки, стена не будет прочной и при нагревании потрескается;
    ♦ желательно, чтобы такие работы проводились. Правильно, с соблюдением всех норм, строительство дома из керамоблоков — процесс сложный. Но особую сложность представляет эркерная и полукруглая кладка, поэтому советуем приглашать на эти работы хорошо зарекомендовавших себя строителей, имеющих опыт проведения подобных работ.

    Кладка эркера в наружной стене с широким внешним углом (135 °) из керамических блоков 51


    Кладка эркера в наружной стене с внутренним углом (225 °) из керамоблоков 51



    Кладка эркера в наружной стене с широким внешним углом (135 °) из керамических блоков 44


    Кладка эркера в наружной стене с внутренним углом (225 °) из керамоблоков 44

    Кладка эркера в наружной стене с широким внешним углом (135 °) из керамических блоков 38



    Кладка эркера в наружной стене с внутренним углом (225 °) из керамоблоков 38


    Схема укладки керамических блоков для полукруглой укладки

    Эта кладка осуществляется из керамических блоков форматов 51, 44 и 38.Самая распространенная полукруглая кладка имеет радиус более 1 метра, чаще всего 1-3 метра и 3-6 метров. Укладка блоков полукругом дает возможность выделить элементы дома, например, террасы, балконы и т. Д., Что выделит дом на фоне домов с традиционными архитектурными решениями.

    Схема полукруглой кладки с радиусом не менее 3 метров



    Схема полукруглой кладки радиусом 1-3 метра


    Кладка полукруглая радиусом менее 1 метра

    Осуществляется с применением, так как при таком полукруге использование крупноформатных блоков не имеет смысла из-за размеров, в кладке будет больше раствора, чем самих блоков.Чем меньше радиус эркера или полукруглой кладки, тем мельче элементы следует использовать для его монтажа.

    Примерная схема распила керамических блоков при полукруглой или эркерной кладке



    Чем точнее будет разрезан блок, тем меньше раствора будет затрачено на заполнение вертикальных швов.

    ESPN, Плей-офф студенческого футбола, Фонд плей-офф студенческого футбола объединяются с myBackyardStudio ™, чтобы привлечь болельщиков и вознаградить достойных учителей.

    МИННЕАПОЛИС, январь.4, 2021 / PRNewswire / — myBackyardStudio ™, самое инновационное в стране решение для домашней студии на заднем дворе, объявила сегодня об инновационной активации в центре Beachwalk плей-офф студенческого футбола (CFP) в Майами-Бич, Флорида. CFP и ESPN «выходят на второй план», чтобы позволить достойному учителю выиграть лучшую среду дистанционного обучения — настраиваемую myBackyardStudio ™ (www.mybackyardstudios.com).

    Никогда в нашей истории роль учителей не была более важной.Учителя сталкиваются с огромной проблемой ежедневно обеспечивать нормальное школьное образование для учащихся в условиях пандемии, чтобы дети нашей страны продолжали процветать в совершенно ином мире — часто в их собственных домах, а не в традиционных классах.

    «Мы всегда ищем творческие способы обеспечить учителей признанием и ресурсами», — сказал Бриттон Бановски, исполнительный директор фонда College Football Playoff Foundation. «Мы благодарны за то, что myBackyardStudio подумала о дополнительном дворе для учителей, и подарит студию счастливому учителю в рамках их мероприятий на выходных на национальном чемпионате CFP.

    Начиная со 2 января 2021 года, всем энтузиастам американского футбола рекомендуется посетить CFP All Access, официальный виртуальный опыт плей-офф студенческого футбола (http://www.collegefootballplayoff.com/allaccess), чтобы получить полную информацию и узнать, как номинировать учитель, который меняет жизнь молодых людей. Отметив достойного учителя учетной записью Instagram Extra Yard for Teachers (@CFPExtraYard), фанаты студенческого футбола получат возможность публично поблагодарить этих героев и назначить одного преподавателя, который будет выбран случайным образом и выиграет myBackyardStudio ™, который можно использовать в классе или в классе. оазис учителя.

    «Как родитель, я был особенно заинтересован в том, чтобы чествовать учителей нашей страны», — сказал Марк Джонсон, основатель и генеральный директор myBackyardStudio ™, который вдохновлен признанием этих критически важных работников передового опыта. «Предоставление индивидуализированной myBackyardStudio ™ учителю расширит рассказы бесчисленных преподавателей по всей нашей стране».

    Каждый myBackyardStudio ™, построенный по модульному принципу, поставляется в виде комплекта, что упрощает установку. Предлагаются варианты отопления и охлаждения, подготовка площадки и сертифицированный профессиональный монтаж.myBackyardStudio ™ создает бесконечные расширения образа жизни для домовладельцев, обращаясь к наиболее нарушенным частям нашего обычного образа жизни. Коллекции полностью настраиваются, позволяя домовладельцу самостоятельно представить себе побег.

    Специальная myBackyardStudio ™ будет также создана и представлена ​​на выставке CFP Beachwalk в знаменитом парке Ламмус на Саут-Бич с 8 по 11 января 2021 года. Студия будет воспроизводить среду дистанционного обучения, ориентированную на детей.

    «Для нас большая честь играть роль в оказании помощи ESPN и плей-офф студенческого футбола, прославлять студенческий футбол и профессию учителя», — сказал Дэйв Уортон, директор по спортивным и развлекательным партнерствам myBackyardStudio ™.«Создание дополнительных ярдов для учителей в партнерстве с myBackyardStudio ™ — замечательная возможность объединить футбольных фанатов колледжей со всей страны, независимо от их командной принадлежности», —

    Победитель будет объявлен 13 января 2021 года.

    О myBackyardStudio ™
    myBackyardStudio ™ проектирует, производит и устанавливает инновационные дополнительные жилые единицы, создающие альтернативные решения для жизни и работы из дома. Компания myBackyardStudio, дочерняя компания STAR, ведущего экспериментального агентства, была создана благодаря идеям и вдохновению, которые выделяют STAR в создании незабываемых фирменных впечатлений, которые позволяют людям оставаться на связи и оставаться на связи.Найдите свой побег на mybackyardstudios.com или в LinkedIn, Facebook, Twitter, Instagram.

    О STAR
    STAR — это отмеченное наградами агентство, которое создает для брендов незабываемые личные встречи в реальном пространстве. Более 27 лет STAR является лидером в отрасли благодаря своему инновационному и оптимизированному подходу к стратегии, дизайну и собственному производству для глобальных мероприятий, розничной торговли, корпоративных интерьеров и выставок. Марк Джонсон основал агентство в 1993 году и построил современный производственный центр и складские помещения площадью 200 000 квадратных футов в 2016 году со штаб-квартирой в Миннеаполисе, Миннесота.

    STAR клиентами являются Pella, Google, Marvel, Target, 3M, Emerson, Doritos и ESPN X Games. Свяжитесь со STAR на engagestar.com или в LinkedIn, Facebook, Twitter и Instagram.

    О плей-офф колледжа футбола
    Плей-офф колледжа футбола соответствует команде № 1 в рейтинге против № 4 и № 2 против № 3 в полуфинальных играх, которые ежегодно меняются между шестью играми чаш — Goodyear Cotton Bowl PlayStation Fiesta Bowl, Chick-fil-A Peach Bowl, Capital One Orange Bowl, Allstate Sugar Bowl и Rose Bowl Game, представленные Capital One.Полуфиналы плей-офф в этом сезоне состоятся в пятницу, 1 января 2021 года, в игре Rose Bowl Game, которую проводят Capital One и Allstate Sugar Bowl. Национальный чемпионат по футболу в плей-офф состоится в понедельник, 11 января 2021 года, на стадионе Hard Rock в Майами-Гарденс, Флорида.

    О Фонде плей-офф студенческого футбола и дополнительном дворе для учителей Фонд CFP — это организация, участвующая в плей-офф студенческого футбола, которая поддерживает образование по всей стране. Платформа для основной цели CFP Foundation, Extra Yard for Teachers, предназначена для повышения уровня преподавательской профессии, вдохновляя и расширяя возможности учителей в четырех основных областях: ресурсы, признание, набор и профессиональное развитие.Фонд CFP использует множество партнерств для реализации своих инициатив и поддержки положительных результатов в образовании. Чтобы узнать больше, посетите cfp-foundation.org и подпишитесь на Extra Yard for Teachers (@CFPExtraYard) в социальных сетях.

    О ESPN
    ESPN, Inc., является ведущим в мире многонациональным брендом мультимедийных спортивных развлечений с непревзойденным портфелем спортивных активов. Он состоит из девяти круглосуточных телевизионных сетей США (ESPN, ESPN2, ESPNEWS, ESPNU, ESPN Classic, ESPN Deportes, Longhorn Network, SEC Network и ACC Network; пять с услугами одновременной передачи HD — ESPN, ESPN2, ESPNU, ESPNEWS и ESPN Deportes).Другие направления деятельности включают в себя видеосервис ESPN +, ESPN Audio (вещание, спутниковое, цифровое, подкасты), множество цифровых услуг (ESPN.com и многие другие сайты, приложение ESPN, игры в жанре фэнтези и др.), Многоэкранный режим. ESPN3, ESPN International (26 сетей, синдикация, радио, цифровой), потребительские товары, ESPN Events и espnW. Компания ESPN, базирующаяся в Бристоле, штат Коннектикут, на 80 процентов принадлежит ABC, Inc., которая является косвенной дочерней компанией The Walt Disney Company. Херсту принадлежит 20% акций ESPN.

    Контактное лицо: Рич Риццарди
    Вице-президент по продажам и маркетингу
    763-203-4737
    [email protected]

    Просмотреть исходное содержание для загрузки мультимедиа: http://www.prnewswire.com/news-releases/espn- колледж-футбол-плей-офф-колледж-футбол-плей-офф-фонд-команда-с-mybackyardstudio-to-вовлекать-фанатов-и-заслуживающий награды-учитель-301199990.html

    ИСТОЧНИК myBackyardStudio

    Осуждать и дисквалифицировать — И Ответ (3)

    Дом объявил Трампа импичментом за подстрекательство к вооруженному восстанию против США.Правительство С. выкинуло результаты президентских выборов. Пришло время действовать Сенату.

    Палата представителей провела четкую красную черту, согласно которой поведение Трампа требует импичмента. Если он будет признан виновным в Сенате, Трампу снова могут навсегда запретить занимать государственные должности.

    Сенат должен привлечь Дональда Трампа к ответственности за его нападение на нашу демократию и верховенство закона. Наша демократия должна стать сильнее из этого кризиса.

    Если бы мне пришлось заниматься подобными практиками, я знаю, что меня осудили бы и отправили в тюрьму.Никто не застрахован от закона, даже наши президенты.

    Поэтому я требую, чтобы наши сенаторы проголосовали за осуждение и дисквалификацию бывшего президента Дональда Трампа.

    Чарльз Бек

    * * *

    Мистер Бек,

    Я думаю, у вас должны быть все необходимые факты с этим заявлением: «Поэтому я требую, чтобы наши сенаторы проголосовали за осуждение и дисквалификацию бывшего президента Дональда Трампа.«Если я не ошибаюсь, у них в настоящее время проходит испытание, чтобы представить все факты, о которых, возможно, широкая публика не причастна и не имеет отношения к тем, которые есть на MSNBC (просто догадка).

    Я могу честно сказать, я надеюсь, что вы никогда не будете в составе коллегии присяжных, поскольку у ответчика нет шансов.

    В будущем, пожалуйста, позвольте судебному процессу идти своим чередом, прежде чем стать судьей, присяжными и палачом.

    Крис Морган

    * * *


    Мистер.Бек,

    Вы заявили: «Если бы я стал заниматься подобными практиками, я знаю, что был бы осужден и отправлен в тюрьму». Что касается того, что сейчас происходит в Сенате США, это не импичмент, как это предусмотрено Конституцией США.

    Импичмент был разработан, чтобы «отстранить» кого-либо, в настоящее время занимающего федеральную должность, с соблюдением надлежащей правовой процедуры. Импичмент президенту также должен быть назначен председателем Верховного суда США.Без этих элементов это неконституционно.

    Прогрессисты часто размахивают этим термином. В данном случае то, что делают Шумер и его форум болтунов, не имеет конституционного основания. Подобные выходки делают Конгресс безумием, поскольку мы видим, как мстительные прогрессисты все больше размывают наши свободы.

    Это не способ объединить нацию. Но я не уверен, что они хотят нас объединить. Они просто хотят уничтожить Трампа. Они посылают сообщение, что не остановятся ни перед чем, чтобы разрушить любого, кто бросит им вызов.

    Итак, когда вы «требуете», чтобы сенаторы проголосовали за осуждение Трампа в этих незаконных условиях, спросите себя, будет ли вам комфортно с неконституционным судом над собой, если вы столкнетесь с ним. Поддерживая этот фарс, вы можете оказаться ближе к тому времени, чем вы думаете.

    Ральф Миллер

    * * *

    Г-н Бек, я полностью согласен с вашими заявлениями о подстрекательстве Дональда Трампа к январю.6 восстание. Поведение Трампа в тот день было подлым. Источники сообщили, что он взволнованно наблюдал за беспорядками по телевидению, был в восторге от того, что участники беспорядков носили одежду с его именем и размахивали флагами с его именем.

    Достаточно только послушать вступительную речь конгрессмена Джейми Раскина во вторник в начале процесса импичмента. Дочь депутата Раскина и зять были с ним в тот роковой день в Капитолии. Во время восстания они прятались под столом. Мистер.Раскин рассказал, как его коллеги звали своих близких на прощание. Его дочь сказала, что никогда не хотела возвращаться в Капитолий. Г-н Раскин похоронил своего сына, мертвого в результате самоубийства, только накануне. Его сила и стойкость должны быть примером для всех.

    Да. Дональд Трамп должен быть привлечен к ответственности за предосудительные нападения, которые он спровоцировал 6 января. Да. Дональду Трампу следует запретить снова занимать государственные должности.

    Хорошо сказано, г.Бек.
    Чери Тейлор

    Самые памятные события в истории спорта

    В начале этого года «Чуду на льду» исполнилось 40 лет, и, хотя его статус как величайшего и наиболее запоминающегося расстройства в истории американского спорта надежен, на протяжении всей истории спорта существует множество других знаковых расстройств, которые стоит пересмотреть сами по себе. . Имея это в виду, давайте взглянем на некоторые из самых запоминающихся событий в истории спорта.

    1 из 25

    Пираты оглушают янки в классической мировой серии

    Б. Беннетт / Автор

    По сей день это остается единственной Мировой Серией, решение которой было принято в результате хоум-рана в Игре 7. Пираты и Янки сыграли одну из самых любопытных осенних классических игр, когда-либо встречавшихся в 1960 году. Нью-Йорк сносил пиратов бульдозерами в каждой из игр. его три победы с общим счетом 38-3 в этих соревнованиях.Пираты, напротив, превзошли Янки всего 24-17 в их четырех победах. Седьмая игра проходила в двух направлениях: лидерство переходило из рук в руки три раза в последних двух иннингах. При счете 9: 9 в конце девятого места Билл Мазероски из Питтсбурга, известный в основном своей защитой, разгромил фастбол 1: 0 над левой стенкой поля и одержал невероятную победу. В сериале «Пираты» проиграли 55-27 очков; Микки Мантл позже сказал, что этот сериал был единственной потерей, которая когда-либо доводила его до слез.

    2 из 25

    Кассиус Клей побеждает Сонни Листона

    Архив Стэнли Уэстона / Автор

    Возможно, величайший боксер всех времен. В 1964 году Мухаммед Али еще не сменил имя и все еще был наиболее известен своим даром болтливости и золотой медалью 1960 года в полутяжелом весе на Олимпийских играх в Риме. Он подошел как проигравший 7: 1 против грозного Листона, но полностью переиграл его в течение шести раундов, используя свою превосходную скорость и технику, чтобы расстроить и навредить Листону.Когда Листон не смог попасть в седьмой раунд, Али был объявлен победителем техническим нокаутом и стал на тот момент самым молодым человеком, когда-либо получавшим титул в супертяжелом весе у действующего чемпиона.

    3 из 25

    Джетс топ Colts в Суперкубке III

    Сосредоточьтесь на спорте / Автор

    Возможно, это не самое большое разочарование с точки зрения абсолютной маловероятности, но, учитывая статус НФЛ как самой популярной лиги страны, ни один шок, возможно, не имел более серьезных долгосрочных последствий, чем ошеломляющая победа Джетс над Кольтами.Квотербек Jets Джо Намат гарантировал победу, несмотря на то, что Нью-Йорк был аутсайдером с 18 очками, и сильные защитные усилия, плюс выступление на 121 ярде, отбежавшее от Мэтта Снелла, привело Jets к триумфу со счетом 16-7. Победа узаконила AFL и поставила НФЛ на курс на долгосрочное спортивное первенство.

    4 из 25

    Нотр-Дам завершил серию UCLA

    Беттманн / Автор

    Добросовестность

    UCLA утвердилась в начале 1970-х годов.Программа Джона Вудена вступила в схватку 19 января 1974 года, когда № 2 Нотр-Дам провел серию из 88 побед. В то время как ирландцы были огромным клубом сами по себе, доминирование UCLA в студенческом баскетболе было таким, что любая потеря квалифицировалась как сейсмическое расстройство. Дуайт Клэй ударил прыгуна в шорт из правого угла, обеспечив выигрыш в счете 71–70, и бойцовский ирландец завершил самую длинную победную серию в мужской истории NCAA. Соответственно, последняя команда, которая обыграла UCLA, прежде чем продолжила свою почти трехлетнюю беспроигрышную серию? Нотр-Дам.

    5 из 25

    Мухаммед Али нокаутирует Джорджа Формана

    Беттманн / Автор

    В конце 1974 года ни одного боксера на планете не боялись больше, чем Джорджа Формана. Форман был непобедим и уничтожил Джо Фрейзера. Он был на семь лет моложе Али, который вступил в бой в проигрыше 4: 1. Вместо того, чтобы пытаться убежать от Формана, который наносит тяжелые удары, Али уперся в канаты и позволил Форману утомиться ударами, которые попадали в руки и тело Али и почти не оказывали никакого эффекта.К восьмому раунду Форман был полностью истощен, и Али наносил точные удары. Комбинация из пяти ударов поставила Формана на счет, и когда рефери отмахнулся от боя, 32-летний Али вернул себе титул чемпиона в супертяжелом весе и поразил его.

    6 из 25

    Чудо на льду

    Б. Беннетт / Автор

    Расстройство, которым измеряются все остальные расстройства.Команда университетских игроков Соединенных Штатов шокировала мир и, возможно, самих себя, победив советскую сборную, которую многие считали самой талантливой группой на планете, на зимних Олимпийских играх 1980 года в Лейк-Плэсиде, штат Нью-Йорк. Хотя в территориальном плане сборные доминировали в игре, США умели контратаковать, а решающий гол Майка Эрузиони за 10 минут до конца третьего периода был задержан, несмотря на яростный натиск СССР. Команда США выиграла игру со счетом 4: 3, несмотря на поражение советской команде со счетом 10: 3 в показательной игре незадолго до Олимпийских игр.Победа по-прежнему считается самым большим разочарованием в истории американского спорта.

    7 из 25

    Северная Каролина потрясает Хьюстон

    Беттманн / Автор

    Высоко летающая баскетбольная команда Хьюстона по прозвищу Фи Сламма Джамма провела студенческий баскетбольный сезон, вступив в игру национального первенства с победной серией из 26 игр. В Cougars участвовали Хаким Оладжувон и Клайд Дрекслер, и они были фаворитами в игре.NC State смог остаться без дела, так как Оладжувон не смог приспособиться к высоте в Альбукерке, а Дрекслер столкнулся с проблемой фола в первом тайме. По прошествии времени игра была равной 52, и охранник волчьей стаи Дерек Уиттенбург был вынужден вознести 30-футовую молитву. Это было довольно коротко, но форвард Лоренцо Чарльз собрал промах и замочил его незадолго до истечения времени, в результате чего NC State одержал победу со счетом 54-52 и стал вторым национальным чемпионатом.

    8 из 25

    Вилланова сбивает Джорджтаун

    Коллегиальные изображения / Автор

    Команда Патрика Юинга из Джорджтауна в 1984–85 годах была силой природы.Hoyas были командой №1 в стране и принесли рекорд 30-2 в национальной игре за титул. Вилланова дважды играл с Джорджтауном тайтово в течение сезона, но «Уайлдкэтс» были значительными аутсайдерами в игре. Они сыграли почти идеальную игру, чтобы победить Юинга и Хойя, забросив 78,6% с пола и пропустив всего одну попытку с игры за всю вторую половину. Последние семь очков Виллановы в схватке были получены благодаря штрафному броску, а с преимуществом 66–64 и оставшимися двумя секундами они смогли безопасно отразить мяч, когда истекло время.Восьмисемейные Wildcats остаются наименьшим семенем, выигравшим национальный титул.

    9 из 25

    Бастер Дуглас доминирует над Майком Тайсоном

    YouTube

    Я пристрастен, но это мой личный выбор как самый большой переворот в истории. Тайсон вступил в бой как самый опасный человек на планете и был доминирующей силой природы. Дуглас, напротив, имел репутацию угасающего в конце боя, и многие эксперты по боксу ставили под сомнение его выносливость, подбородок и физическую форму.Дуглас вступил в бой с проигрышем 42: 1, с шансами на бой только в спортивном буклете Mirage. Сам бой был таким же ошеломляющим, как и финальный результат; Дуглас рассказал Тайсону с первого звонка, диктовал условия и выигрывал почти от каждого обмена. У Дугласа были проблемы после того, как он был сбит апперкотом в восьмом раунде, но собрался в девятом раунде, чтобы ударить Тайсона силовыми ударами. В 10-м он отправил утомляющего Тайсона идеальным апперкотом и несколькими мощными ударами, которые привели к флешу.Тайсон не мог побить счет, и самое большое разочарование в истории бокса было полным.

    Фотографии NCAA / Автор

    Мужская баскетбольная команда UNLV 1990-91 годов уверенно шла к титулу чемпиона страны. Команда Runnin ’Rebels выиграла серию из 45 игр перед выходом в национальный полуфинальный матч с Duke, занявшим второе место. Несмотря на то, что игра соответствовала двум лучшим командам страны, мало кто ожидал, что соперничество будет жестким, поскольку UNLV победила «Голубых дьяволов» (103–73) в национальной игре за титул в прошлом году.Дюк вызвал потрясение благодаря великолепной игре Кристиана Леттнера, который набрал 28 очков, а также 15 очков со скамейки у Брайана Дэвиса. Дюк имел UNLV на 20 очков ниже среднего по сезону, контролируемый темп, и ни разу не позволил команде тренера Джерри Тарканяна пройти одну из своих запатентованных трасс на пути к победе со счетом 79–77. Это поражение прервало самую длинную победную серию с 88 матчей, проведенных UCLA 17 лет назад.

    11 из 25

    Mutombo, Nuggets ралли мимо Supersonics

    ДЖИМ ДЭВИДСОН / Персонал

    Дикембе Мутомбо «Денвер Наггетс» были непомерно проигравшими в серии первого раунда с мощной «Сиэтл СуперСоникс», чей рекорд 63–19 был лучшим в лиге в плей-офф НБА 1994 года.В первых двух играх все шло по сценарию, и Сиэтл выиграл в сумме 34 очка. Тем не менее, Nuggets сплотились, чтобы выиграть следующие две игры в Денвере, а затем завершили шокирующее возвращение, выбив SuperSonics, 98-94, в овертайме в решающей игре 5. Роберт Пак сошел со скамейки запасных, чтобы сыграть героя для Nuggets, забив гол. игровой высокий 23 очка. Победа также подарила спортивным болельщикам культовый образ Мутомбо, ликующего недоверия, лежащего на корте в честь победы. В этой серии впервые с тех пор, как лига расширила плей-офф до 16 команд в 1984 году, восемь семян побили одно семя.

    12 из 25

    Женщины из Гарварда делают историю

    М. Энтони Несмит / Icon Sportswire через Getty Images

    До UMBC была женская баскетбольная команда Гарварда 1998 года. «Малиновые», вероятно, были недостаточно посеяны, поскольку вошли в игру при счете 22: 4 и могли похвастаться лучшим бомбардиром страны, а два игрока Стэнфорда были потеряны из-за травм в преддверии игры. Это все еще был потрясающий результат.Гарвард лидировал на протяжении большей части игры и сплотился поздно, когда Стэнфорд сумел выйти вперед 65-62. Кримсон закончили игру со счетом 9: 2, выиграв 71-67, и остались единственными 16 посевными в истории женских турниров, которые обыграли одно посевное. Еще более впечатляюще? По правилам турнира победа Гарварда пришлась на домашнюю площадку Стэнфорда.

    13 из 25

    Рулон Гарднер делает невозможное

    Нил Симпсон — EMPICS / Автор

    Александр Карелин — величайший борец греко-римского стиля в истории.Он участвовал в летних Олимпийских играх 2000 года, не набрав ни одного очка за последние шесть лет. Карелин выигрывал золото на Олимпийских играх 1988, 1992 и 1996 годов и установил рекорд карьеры 887-1 в матче за золотую медаль с американцем Рулоном Гарднером. Гарднер разочаровал Карелина от старта до финиша и помешал россиянину выполнить его знаменитый маневр «Карелин Лифт». Гарднер держался в счете 1: 0 и смог выбить время, чтобы забрать домой золото. Что до Карелина? Он ушел из соревнований сразу после матча.

    14 из 25

    Ударные тараны Brady and Patriots для первого Суперкубка

    Архив спортивных новостей / Автор

    Помните 2001 год? В том сезоне «Патриоты» были на самом деле аутсайдерами и забили несколько голов на пути к Суперкубку XXXVI. Пэтс были аутсайдерами с 14 очками против Greatest Show on Turf Rams, но сумели вырваться вперед 17-3 в конце третьей четверти.Курт Уорнер сплотил «Сент-Луис» двумя тачдаунами и сравнял счет, и при счете, равном 17, профессионал второго года по имени Том Брэди получил мяч на своей 17-ярдовой линии с 1:30 до конца игры. Восемь передач и 53 ярда спустя Адам Винатери построил 48-ярдовую игру с игры. Остальное, как говорится, уже история.

    15 из 25

    Unheralded Pistons разбивают Лейкерс за титул

    Том Пиджон / Стрингер

    После трех побед в 2000–2002 годах «Лейкерс» пропустили финал НБА в 2003 году, но вернулись снова в 2004 году с составом, в который вошли Шакил О’Нил, Коби Брайант, Карл Мэлоун и Гэри Пэйтон.Малоун и Пэйтон оба стремились к чемпионству, и многие полагали, что они его получат, когда Лос-Анджелес встретился с Детройтом в финале НБА. Последовавшее за этим расстройство было столь же неожиданным, поскольку выступление Детройта было доминирующим. Пистонс победили Лос-Анджелес, разгромив Лейкерс в пяти играх. Эта серия была бы беспроигрышной, если бы Брайант не сделал длинную трехочковую, чтобы добиться овертайма во второй игре. Все победы «Пистонс», кроме одной, были двузначными, и они удерживали «Лейкерс» с менее чем 90 очками в четырех из пяти игр .

    16 из 25

    Джордж Мейсон покидает Вашингтон и выходит в Финал четырех

    Win McNamee / Staff

    Гонзага мог бы быть настоящей Золушкой, по крайней мере, в современную эпоху студенческого баскетбола, но ни один аутсайдер не был более вероятным неудачником, чем Джордж Мейсон в 2006 году.11 -ых -посеянных Патриотов выиграли свои первые три игры турнира, но перед ними стояла непростая задача — встретиться с Коннектикутом с лучшим посевом в региональном финале. Несмотря на дефицит между таймами 43-34, Джордж Мейсон ни разу не моргнул, сплотившись, чтобы взять небольшое преимущество, а затем удержался в сверхурочное время, чтобы превзойти хаски, добавив к турнирному резюме, которое уже включало победы над Северной Каролиной и Штатом Мичиган. Патриоты стали вторым семенем с двузначным числом, достигшим Финала четырех, после LSU в 1986 году.

    17 из 25

    Штат Бойсе превзошел Оклахому в знаменитой моде

    Стив Грейсон / Автор

    Штат Бойсе не принадлежал к тому же полю, что и Оклахома. По крайней мере, таков был рассказ о конкурсе Fiesta Bowl 2007 года. Несмотря на рекорд Бойсе 12: 0, Сунерс 11: 2 были фаворитами с 7,5 очками. Однако Бойсе лидировал на протяжении всей игры и сохранил преимущество 28-17 в четвертой четверти.Оклахома собрала 18 очков подряд и вырвалась вперед со счетом 35–28, но Джаред Забрански и «Бронкос» на этом не остановились. Столкнувшись с четверкой -й- -й и-18 по принципу «сделай или умри», Бойсе безупречно выполнил хук и боковую игру, чтобы забить ничейный тачдаун, а в дополнительное время использовал широкий пас ресивера, чтобы забить тачдаун и затем выиграть игру. в культовой манере, проведя идеальную игру «Статуя Свободы», кульминацией которой стало решающее двухочковое исполнение Яна Джонсона. Это широко считается одной из лучших игр в боулинг всех времен.

    18 из 25

    Государство Аппалачи заставляет замолчать Большой дом

    Леон Халип / Автор

    Предполагалось, что это будет подготовка к открытию сезона для Мичигана, занявшего пятое место. FCS Appalachian State посетила Большой дом 1 сентября 2007 года. Хотя App State занимала первое место в FCS, никто не ожидал, что игра будет закрытой, а букмекерские конторы Лас-Вегаса не публикуют линию ставок.Защитник Арманти Эдвардс и «Альпинисты» весь день сбивали с толку оборону «Мичигана» и не моргнули, когда «Росомахи» поздно сплотились и повели в счете 32–31. App State забил гол с игры, чтобы выйти вперед, а затем заблокировал попытку Мичигана нанести выигрышный удар. Игра стала первым случаем, когда школа FCS обыграла рейтингового соперника FBS, и стала одним из самых больших разочарований в истории американского футбола.

    19 из 25

    Стэнфордский аутсайдер с шестью приземлениями шокирует USC

    Icon Sports Wire / Автор

    По разбросу по очкам это было самое большое разочарование в истории американского футбола.Стэнфорд вступил в матч 2007 года с USC, проигравшим с 41 очком. Кардинал потерял своего стартового квотербека неделей ранее, а у дублера Тавиты Причард было всего три попытки передачи на его счету. USC занял первое место в стране. Троянцы вели всего 9: 0 к перерыву, но все еще держали преимущество 23-17, а время в четвертой четверти истекало. Притчард ударил Ричарда Шермана — да, этого Ричарда Шермана — пасом на 20 ярдов на четырех -й — и-20, чтобы сохранить решающую силу, а затем нашел Марка Брэдфорда для победного тачдауна на четырех -й — и гол. от 10-ярдовой линии за 48 секунд до игры.Кардинал держался за победу 24-23, а Джим Харбо одержал свою знаковую победу в Пало-Альто.

    20 из 25

    Эли Мэннинг и гиганты мешают совершенству Патриотов

    Boston Globe / Автор

    «Патриоты Новой Англии» 2007 года провели настоящий тур мести «Спайгейт», сокрушив НФЛ на пути к регулярному сезону 16-0. Хотя в регулярном сезоне они лишь незначительно обыграли гигантов, «Пэтс» получили 12 очков.Фаворит на 5 очков в Суперкубке XLII. Однако линия обороны «Нью-Йорка» доминировала в игре, преследуя Тома Брэди всю ночь и сдерживая пресловутую атаку «Новой Англии». Тем не менее, у Giants были проблемы: они столкнулись с третьим и длинным концом в четвертой четверти с отставанием 14-10. Эли Мэннингу удалось избежать мешка и вознести молитву, которую Дэвид Тайри поймал, прижав мяч к своему шлему, несмотря на плотное прикрытие. Четыре розыгрыша спустя Мэннинг ударил Плаксико Берресса и выиграл тачдаун, и поиск Патриотов на 19-0 был сорван в последний момент.

    21 из 25

    Ю.Э. Ян смотрит вниз Тигр

    Дэвид Кэннон / Автор

    Tiger Woods был самым близким игроком в гольф. Направляясь на чемпионат PGA 2009, Вудс ни разу не проиграл мейджор, когда лидировал после 54 лунок. В последнем раунде он отрывался с двукратным преимуществом, и победа казалась неизбежной, особенно с учетом того, что его ближайшим соперником был Ян, родственник из Южной Кореи, никому не известный.Клюшка Вудса предала его в последний день, и Янг ни разу не моргнул, вставив за орла на лунку 14 -го , чтобы получить преимущество, от которого он никогда не откажется. Цепляясь за отрыв с одного выстрела, он даже финишировал удачно, сделав подход на 210 ярдов к последней лунке, чтобы закрыть птичку и победить Вудса тремя выстрелами.

    22 из 25

    Неизвестный Роберта Винчи оглушает Серену Уильямс

    Мэтью Стокман / Персонал

    Серена Уильямс — величайшая теннисистка всех времен, возможно, величайшая спортсменка в истории и в целом одна из величайших спортсменок в истории.Ничто из этого не имело значения против итальянки Роберты Винчи в полуфинале Открытого чемпионата США 2015 года. Уильямс пыталась завершить турнир Большого шлема в календаре, но Винчи остановила ее, 2-6, 6-4, 6-4. Винчи атаковал со всех сторон и выводил Уильямс из равновесия на протяжении всего матча. Это был, безусловно, самый известный и заслуживающий внимания матч в карьере Винчи, в результате которого она ушла на пенсию три года спустя. Ее победа над Уильямс до сих пор считается одним из самых больших огорчений в истории тенниса.

    23 из 25

    5,000-1 Лестер Сити выигрывает английскую премьер-лигу

    Агентство Anadolu / Автор

    Ищете самое большое разочарование с точки зрения ставок? Не смотрите дальше.Чемпионат «Лестер Сити» в Премьер-лиге в 2016 году был шансом положить конец всем дальним ударам. Насколько запоздалыми были Лисы? Перед началом сезона в некоторых британских букмекерских конторах клуб с соотношением 5 000: 1 выиграл лигу после того, как годом ранее им едва удалось избежать вылета. Тем не менее, они выиграли его благодаря устойчивой, последовательной защите и острым, как бритва, контратакам Джейми Варди и Ко. Лестер Сити закрепил за собой титул за несколько оставшихся игр в сезоне. Возможно, это не вызвало такой резонанс в Штатах, но чемпионат лисиц был не чем иным, как сейсмическим событием в Соединенном Королевстве.

    24 из 25

    16 семян UMBC унижает Вирджинию

    Джереми Бревард-США СЕГОДНЯ Спорт

    На мужском турнире NCAA в какой-то момент турнир NCAA среди мужчин должен был побить одно семя. Вирджиния, возможно, даже казалась созрела для выбора, с ее упорным, ориентированным на защиту стилем. Тем не менее, было трудно понять, в какой степени кавалеры уступили UMBC в 2018 году. Ретриверы вошли в игру с результатом 24-10, но их было 20.5-очковые аутсайдеры в пользу Вирджинии. В перерыве игра была равной 21, но UMBC взорвался во втором тайме, так как защитник Хаир Лайлс был неудержим, а миниатюрный разыгрывающий К.Дж. Маура сделала большую игру после большой игры. У Вирджинии и ее защиты стаи не было ответа ни для одного из игроков, и UMBC набрал потрясающие 53 очка после перерыва и убежал с победой — 74-54. Победа завершилась со счетом 0-135 на 16 семян в турнире NCAA.

    25 из 25

    Национальное ралли мимо Astros на первой мировой серии

    Эрик Уильямс-США СЕГОДНЯ Спорт

    Вашингтон не выглядел сутулым в 2019 году, заняв первое место в Национальной лиге с рекордом 93–69.Тем не менее, это было против силы 107-55 в форме Houston Astros. Национальные были крупнейшим аутсайдером Мировой серии со времен Колорадо-Рокиз 2007 года.

Добавить комментарий

Ваш адрес email не будет опубликован.
