Как установить насосную станцию в частном доме видео: Установка насосной станции в частном доме, на даче

Содержание

Установка насосной станции в Орехово-Зуево, Павловском посаде

Конструкция насосной станции

Перед тем, как приступать к установке агрегата, следует подробно изучить его устройство и принцип действия.

Основные элементы:

— Лопасти насоса приводятся во вращение посредством электродвигателя. При установке насосной станции его подключают к электросети через заземленную розетку.

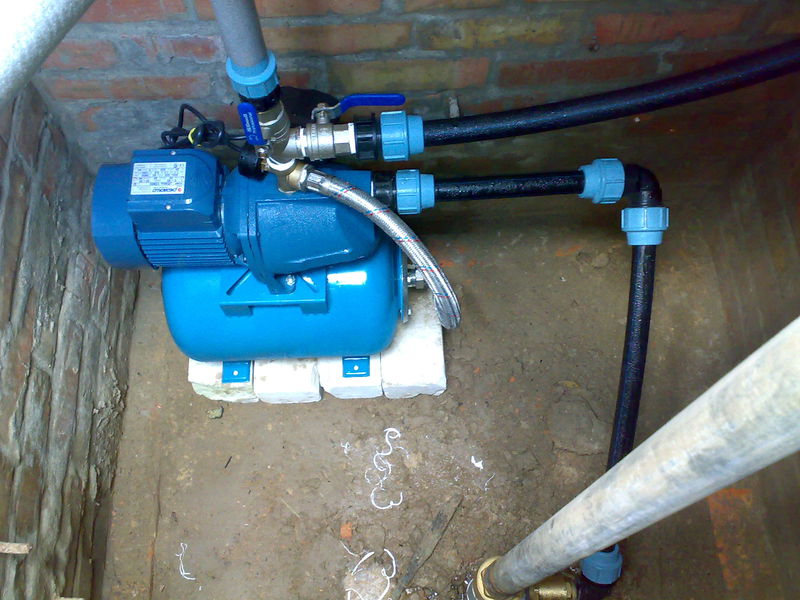

— Поставку воды к дому обеспечивает поверхностный насос. Его модели отличаются друг от друга по мощности. Этот параметр необходимо просчитать максимально точно. Расчет проводится для того, чтобы оборудование обошлось более низкой стоимости. Ведь цена агрегата для подачи воды в дом напрямую зависит от его мощности, или производительности. Поверхностный насос бывает одного из двух типов: вибрационного или центробежного.

Гидроаккумулятор представляет собой герметичный бак.

Состоит из 2 отсеков, отделенных друг от друга мембраной. В одной камере находится воздух, в другой — вода, поступающая из

источника (колодца или скважины). По мере наполнения отсека жидкостью, воздух в первой камере, сжимаясь, создает в водопроводе определенное давление. Впоследствии, это давление должно поддерживаться на одном уровне. Резиновый мембранный бачок создает небольшой запас воды, позволяя уменьшить число запусков насоса, тем самым продлевая его эксплуатационный срок.

— Для измерения давления конструкция оборудуется специальным прибором — манометром. Его предназначение – возможность контролировать параметры работы системы.

— Давление воды в трубе позволяет контролировать датчик давления. Правильная установка этого элемента обеспечивает максимально простую и понятную эксплуатацию. Это снижает

вмешательство пользователей системой подачей воды почти до минимума. При повышении давления автоматическая система останавливает электродвигатель, при понижении – запускает его в работу.

— Непосредственная подача жидкости к насосу происходит вследствие работы заборного узла.

Встречаются узлы 3 видов: с выносным эжектором (монтаж с использованием 2 труб: одна подает воду к эжектору, вторая — и перекачивает жидкость из глубины; работают на большой глубине до 45 метров, восприимчивы к загрязнениям), со встроенным эжектором (подача воды с глубины до 9 метров, невосприимчив к пузырькам воздуха и загрязнениям, при работе имеет высокий уровень шума), или без эжектора (высокоэффективность эксплуатации, использование бесшумного механизма, немного дороже, немного больше потребляет электричества).

Как рассчитать мощность (производительность) насосной станции?

От этого параметра зависит эффективность работы агрегата. В каждой точке водозабора измеряют расход жидкости и результаты суммируют. Для того, чтобы определить потребляемый объем, можно воспользоваться усредненными параметрами. Они представлены на специальных веб-сайтах или в узкопрофильной литературе. Помимо прочего следует учитывать мощность источника, чтобы не допустить его пересыхание.

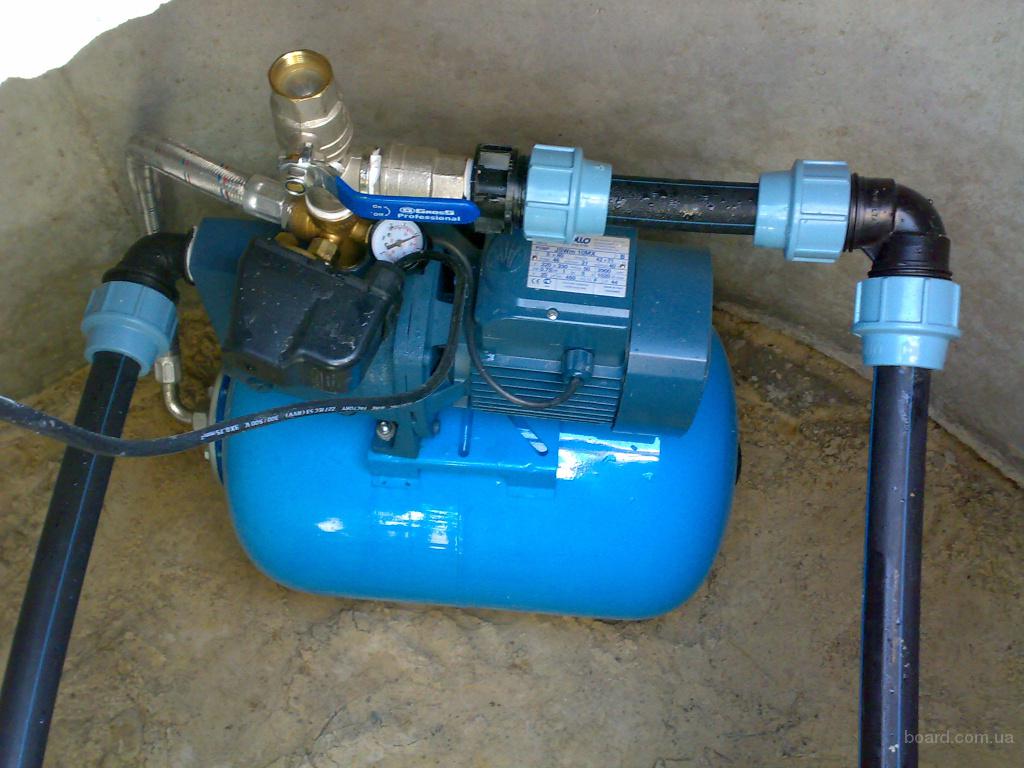

Поэтапный монтаж насосной станции в загородном доме

Перед монтажем выбирается место расположения оборудования. Чтобы шум электродвигателя не мешал комфортному пребыванию в доме, систему лучше всего поместить в подсобном помещении или в котельной. Следует помнить, что помещение должно отапливаться, иначе поступающая из источника вода не замерзнет. Вместе с тем стоит продумать вентиляцию, чтобы на корпусе не образовывался конденсат.

Для максимально удобного обслуживания оборудование помещают на пьедестал, соорудить который можно из простых материалов: дерева, кирпича или бетона. Под корпус кладут резиновый коврик. Другой вариант монтажа – установка насосной станции на даче, в частном доме в кессоне. Это углубленная площадка, небольшого размера, возле источника. Такой способ не требует отдельного помещения и позволяет сэкономить на мощности агрегата.

Затем подготавливают к установке заборный узел. Сначала присоединяют обратный клапан, следом — фильтр с мелкой сеткой. Такой не даст илу, песку или ржавчине попасть в воду. После того, как заборный узел был размещен, кладут трубопровод в дом.

На участке роется достаточно глубокая (глубина которой обязательно должна быть больше глубины слоя промерзания грунта) траншея. Если это невозможно, есть выход: для обогрева труб, внутри вырытой траншеи проводят нагревательный электрокабель, трубопровод изолируют минеральной ватой или пенополистиролом.

Трубы, которые будут поставлять воду в дом, выбирают из полимерного сырья.

Такие изготовлены из полипропилена, сшитого полиэтилена, металлопластика. Водопроводы из стали распространены меньше: их монтаж требует наличия специальных инструментов и навыков. Стальные трубы, ко всему прочему, сложны в монтаже из-за своего солидного веса.

Перед насосной станцией устанавливают еще один обратный клапан. Сама установка прибора подразумевает объединение внешнего водопровода и труб, находящихся внутри дома. Для соединения их применяют краны-американки с резьбой.

Выбор и грамотный монтаж насосной станции, как агрегата, обеспечивающего комфорт, – сложный, трудоемкий и ответственный процесс. Точное соблюдение всех рекомендаций позволит получить эффективно функционирующий комплекс водоснабжения.

С такой задачей под силу справиться только специалистам компании «», которые возьмут на себя ответственность за качество выполнения работ по монтажу насосной станции. Мы выполняем все виды сантехнических работ, монтаж сантехнического оборудования под ключ.

Обратитесь к нам, и мы поможем подобрать нужное оборудование, произведем расчеты и установку. Все виды работ выполняются качественно, грамотно, с соблюдением всех правил и, конечно же, в оговоренные сроки.

Как выбрать насосную станцию водоснабжения для частного дома или дачи

С проблемой отсутствия воды мы сталкиваемся, если при строительстве загородного дома заблаговременно не позаботились о стабильном водоснабжении. Тогда выбор насосной станции и ее установка становятся проблемой №1.

Нам, привыкшим к централизованному водоснабжению, нелегко добывать воду «дедовскими методами» – ведром из колодца, если таковой, конечно, имеется на территории загородного участка. И здесь мы понимаем, что количество воды, необходимое для нормального функционирования загородной усадьбы, очень велико. Кроме насущных потребностей, хочется иметь благоустроенный участок с множеством «изысков», которые предлагаются вниманию современных ландшафтных дизайнеров. Это бассейны и фонтаны, искусственные водоемы в окружении лавочек, мостиков, беседок. А так полюбившиеся всем альпийские горки и композиции из экзотических растений в окружении искусственных водопадов и ручейков тоже требуют немалого количества воды.

Видео мастер-класс: как самостоятельно собрать и установить насосную станцию



Как решить проблему водоснабжения на даче или в частном доме

Идеальный вариант – автономное водоснабжение, оборудовать которое не сложно. Да и ценовая планка на систему довольно демократична – она не сильно ударит по карману владельцев недвижимости. Остается решить основной вопрос с насосной станцией водоснабжения – как её правильно выбрать.

Существует две схемы организации автономного водоснабжения: на основе скважины и на основе колодца.

Оборудование автономного водоснабжения по первой схеме начинается с бурения скважины. И лучше, если проект на скважину, установку насосной станции, разводку коммуникаций выполняется одновременно с проектированием дома и всех дворовых построек. В этом случае можно спроектировать установку части оборудования в подвальных помещениях, на цокольных этажах дома или прилегающих к нему построек, органично вписав скважину и насосную станцию, а возможно и резервуар для сбора и хранения воды в общий архитектурный стиль усадьбы. При таком варианте не потребуется дополнительная защита оборудования и коммуникаций от промерзания в зимний период. Скомпонованное в одном месте оборудование будет удобно для обслуживания и ремонта.

Как правильно выбрать насосную станцию под любые нужды

Насосная станция (Гидрофор)

Здесь важен вопрос о глубине залегания водных пластов, так как при бурении скважины главным критерием считается ее глубина, от которой зависит способ подъема воды, а, следовательно, и выбор перекачивающего оборудования.

При глубине скважины, не превышающей 20 метров, выбор насосной станции для добычи воды будет однозначно в пользу автоматической насосной станции, которая сочетает в себе глубинный насос и гидрофор. Она надежна и проста в эксплуатации, не требует установки промежуточной емкости для сбора воды и автоматики, регулирующей ее наполнение. В этом случае поднятая вода подается прямо в водопровод, а гидрофор обеспечивает защиту трубной системы от перепадов давления и гидравлических ударов.

Как выбрать насосную станцию, если глубина скважины свыше 20 метров? В этом случае систему водоснабжения необходимо компоновать глубинным насосом, промежуточной емкостью, в которую будет перекачиваться вода из скважины, автоматикой контроля верхнего и нижнего уровня воды в вышеупомянутой емкости, которая позволит автоматически включать насос при снижении уровня воды в ней и отключать при ее переполнении.

Теперь рассмотрим случай, если идея об автономном водоснабжении пришла не сразу, и бурение скважины придется проводить на уже застроенной территории. В таком случае необходимо учесть некоторые особенности установки насосного оборудования.

Скважина должна находиться в непосредственной близости от дома, ведь чем больше длина всасывающих магистралей, тем меньше производительность насосной станции. А удалив скважину на значительное расстояние от дома, можно вообще не получить воды, даже имея мощное насосное оборудование. Если же принято решение о строительстве скважины на значительном удалении от дома, придется устанавливать два насоса: первый на подъем воды из скважины, второй – для обеспечения циркуляции воды по водопроводным сетям.

Необходима надежная изоляция и скважины, и всех коммуникаций. В случае постройки глубинной скважины понадобится еще и изоляция резервуара для хранения воды. Подвод трубопроводов через фундамент выполняется в траншее с наклоном в сторону скважины, магистрали прокладываются без резких перегибов и скачков по высоте.

Схема установки насосной станции

И третье — прокладка коммуникаций ко всем объектам водопотребления, причем на глубине, превышающей глубину промерзания грунта, их утепление материалами, соответствующими самому неблагоприятному температурному режиму наружного воздуха для конкретных областей проживания.

Выбираем оптимальную конфигурацию оборудования

Станции бывают однотрубными или двухтрубными. Если вы не установили в своей усадьбе небольшую ветровую установку, солнечную батарею или другой альтернативный источник энергии, вопросы ее экономии будут для вас злободневными. Ведь постоянная работа оборудования, которое перекачивает воду, требует немалых затрат электроэнергии. Поэтому к вопросу об установке однотрубной или двухтрубной насосной станции необходимо подходить комплексно.

Однотрубная насосная станция имеет преимущество перед двухтрубной в связи с простотой монтажа и эксплуатации, вода в ней поступает в насос по одной линии. Двухтрубные насосные станции имеют более сложную конструкцию. Для подъема воды из скважины используют наряду с разряжением, создаваемым рабочим колесом насоса, еще и дополнительное разряжение, возникающее за счет инерции циркулирующей по кругу воды. Это позволяет при меньшем потреблении электроэнергии перекачивать воду с большей глубины.

Насос может быть как погружным, так и поверхностным, рассчитанным на определенную глубину всасывания. Установка поверхностного насоса менее затратна, его эксплуатация, ремонт или замена менее проблематичны, так как не требуют извлечения насоса из скважины, но у него более высокий уровень шума по сравнению с погружным насосом. Однако если насос находится в подвальном помещении, таким недостатком можно пренебречь.

Вторая схема автономного водоснабжения – это система водоснабжения, которая предполагает забор воды в систему водоснабжения дома и приусадебного участка из колодца. Этот вариант водоснабжения рассчитан на меньшую потребность в воде, в остальном он имеет много общего с организацией водоснабжения от скважины, однако значительны и различия.

Что понадобится для организации водоснабжения от колодца

Насосная станция водоснабжения DAB

В первую очередь колодец, скорость наполнения водой которого удовлетворит потребности вашей семьи. В расчет потребности войдут расходы на приготовление пищи, санитарно-гигиенические нужды, расход на сауну и бассейн, если таковые имеются или планируются к постройке, полив зеленых насаждений, организация искусственных водоемов и фонтанов. Исходя из перечисленного, подбирается насос и емкость для хранения запаса воды, реле, обеспечивающее контроль уровня воды в емкости, или же приобретается уже укомплектованная всем вышеперечисленным насосная станция.

Необходимо учесть, что любой насос рассчитан на определенное количество включений и может выйти из строя из-за неправильной эксплуатации или отключиться при перепадах напряжения в сети, и, что еще хуже, при снижении уровня воды в колодце, оставив вас без воды на неопределенное время. Наличие емкости с достаточным запасом воды исключит возможную проблему.

Что еще необходимо знать, выбирая насосную станцию? Емкость для хранения воды заполняется не полностью, а лишь на треть. Выбирая насос, необходимо учитывать запас мощности, рассчитанный на потерю давления от сопротивления в трубах. Причем сопротивление на вертикальном участке трубы на порядок выше, чем на горизонтальном ее участке.

Насосных станций от отечественных и зарубежных производителей предлагается множество. На нашем рынке представлены самые известные торговые марки, завоевавшие популярность высоким качеством, надежностью и простотой эксплуатации предлагаемого оборудования. Широкая линейка технических характеристик позволяет выбрать насосное оборудование, способное обеспечить вашу семью требуемым объемом воды.

Только столкнувшись с проблемой отсутствия воды, понимаешь всю жизненную важность правильной организации водоснабжения, без которого невозможно комфортное проживание в загородном доме. Надеемся, что эта статья поможет вам определиться в выборе системы водоснабжения, которая сделает проживание в загородном доме комфортным.

Насосная Станция для Частного Дома: Выбор и Установка

Установка насосной станции в частном доме

Насосные станции для частного дома предназначены для обеспечения его чистой колодезной или скважинной водой. Большое разнообразие существующих моделей, с разными техническими характеристиками, создают сложность при их выборе.

В статье предлагается познакомиться с вопросами как выбрать и как установить в частном доме насосную станцию, принципом ее работы и условиями эксплуатации.

Какие существуют виды оборудования

Совет: Для работы обычной насосной станции требуется, чтобы зеркало воды в источнике было не глубже 9 метров. При большей глубине насос поверхностного типа не сможет поднять воду.

Для подачи воды с глубины до 9 метров и обеспечения ее автоматической подачи в частный дом используются:

  • Насосные станции с гидроаккумулятором или накопителем. Такое устройство в своем составе имеет:
  1. поверхностный насос;
  2. гидроаккумулятор с различной емкостью.

При открывании крана вода начинает подаваться из гидробака, куда ранее была жидкость закачана с помощью насоса под определенным регулируемым давлением. Поверхностный насос включается после использования определенного лимита воды в гидроаккумуляторе.

Преимуществом такой конструкции является:

  1. всегда имеется в баке определенный запас воды, зависящий от объема емкости, которую можно использовать даже при отсутствии электричества.
  2. благодаря запасу жидкости уменьшается количество включений-выключений агрегата, например, когда необходимо набрать небольшой объем воды в чайник или что-то помыть.

К недостатком насосной станции такой конструкции относятся:

  1. возможно незначительное падение давления при подаче воды из гидробака до следующего включения в системе насоса, если идет расход горячей воды, при наличии автономного отопления, котел в этом случае может включаться и отключаться;
  2. увеличивается число включений-отключений насоса при одноразовом продолжительном потреблении воды: когда необходимо заполнить бассейн или полить сад.

Совет: В таком случае лучше применять поверхностные  насосы с автоматикой, у которых гидробак отсутствует.

  • Автоматические насосы.

Эти устройства для дома внешне похожи на обычные поверхностные насосы, разница лишь в том, что включаются и отключаются агрегаты автоматически соответственно при открывании или закрывании крана.

Они, чаще всего, имеют:

  1. защиту от «сухого хода»;
  2. встроенный фильтр;
  3. габаритны меньше, чем у насосной станции.

Рассчитан автоматический насос на работу, когда требуются частые включения-отключения. К тому же такое устройство способно поддерживать более стабильное давление в системе водопровода для дома, чем другое оборудование.

По типу основного насоса станции могут быть:

  • С эжектором. В этом случае за счет разряжения такие насосы поднимают воду из глубоких, до 45 метров глубиной, колодцев и скважин. У них большая производительность, но при работе издают много шума, что требует их установки за пределами жилых помещений. Применяют подобное оборудование чаще всего для садово-огородных нужд.
  • Без эжектора. Насосы у которых выносной эжектор могут поднимать воду с источника глубиной до 34 метров. В этом случае сам эжектор и две трубы опускаются в колодец или скважину.
    Одной трубой вода подается вниз в эжектор и создает всасывающую струю. К недостаткам устройств относится чувствительность к наличию в жидкости воздуха и песка, и небольшой КПД. Но агрегат можно размещать в доме, даже при расположении колодца на расстоянии до 40 метров от дома.

При отсутствии эжектора, всасывание воды происходит по другой схеме и обеспечивается устройством специальной многоступенчатой конструкцией гидравлической части. Они практически бесшумны, потребляют меньше энергии при аналогичных параметрах напора и производительности.

Нередко встречаются насосные станции, в составе которых одно-, двух- и даже многоступенчатые центробежные или вихревые насосы. У них малая производительность по дебиту, но они могут создать серьезный напор жидкости в системе, что способствует использование устройств для повышения давления в водопроводе жилого дома.

Их размеры небольшие, производят во время работы мало шума, не боятся образования пузырьков воздуха в трубах.

Существенным недостатком таких устройств служит опасность выхода из строя при попадании в систему песка. Цена таких агрегатов выше, чем у предыдущих моделей.

Как устроена насосная станция

В комплектацию насосных станций, чаще всего, входят:

  • Насосный агрегат.
  • Напорный бак с мембраной.
  • Реле давления.
  • Манометр, для измерения давления.
  • Кабель.
  • Клеммы, посредством которых выполняется заземление.
  • Разъем для подключения устройства.
  • Иногда сюда входит накопительная емкость или гидроакумулятор.

При устройстве в станцию накопительного бака имеется ряд недостатков:

  • Низкий напор воды.
  • Сложности при монтаже.
  • Большие габариты.
  • Установка бака требует выше, чем уровень помещения.
  • При отказе датчика, если бак заполнен водой, это может стать причиной затопления помещения.

Станция, у которой гидроаккумулятор снабжен реле давления, недостатков меньше. Специальное реле следит за верхним пределом давления воздуха. Насос прекратит работать при установке заданной величины давления, а при поступлении сигнала на реле нижнего значения предела давления агрегат снова начнет свою работу.

На включение крана водопровода реагируют автоматические насосные станции. Насос работает при открытие крана, а при его закрытие, агрегат автоматически выключается.

Как выбрать насосную станцию

При отсутствии в доме централизованного водоснабжения обойтись без насосной станции будет достаточно трудно.

При выборе оборудования необходимо учитывать:

  • Производительность. Нужно, чтобы этого объема жидкости хватало на нужды всех жителей дома.

Совет: Необходимо помнить, что на объем подаваемой воды оказывают влияние и характеристики скважины, откуда происходит забор воды. При этом нужно учитывать: производительность скважины, ее глубину, статический и динамический уровни воды, диаметр трубы и вид фильтра. Большая часть насосных станций рассчитана на подъем воды из источника глубиной не больше, чем 9 метров.

  • Официально жесткой классификации оборудования нет, но специалисты их делят на:
  1. центробежные самовсасывающие насосы;
  2. вихревые самовсасывающие насосы.

Оба вида могут быть:

  1. моноблочными, когда насосная станция имеет гидравлическую часть насоса расположенную на одном валу с электромотором;
  2. консольными.
  • Бывают насосные станции:
  1. первого подъема, который выполняется из колодца или скважины;
  2. второго, создает в системе величину напора, которая находится выше уровня поверхности земли: второй, третий этажи;
  3. реже третьего, используется для подъема воды еще выше. В этом случае несколько насосов работает в одной цепочке.
  • Наиболее востребованными считаются насосные станции, с использованием самовсасывающего насоса.
  • Обеспечить потребности жилища, где проживает до четырех человек, хватает обычно насосной станции небольшой или средней мощности, у которой объем емкости до 20 литров производительностью до 4 м3 в час и напором в от 40 до 55 метров.
  • Приобретая оборудование необходимо обращать особое внимание на материал изготовления деталей агрегата и качество его сборки.

Одним из наиболее важных для большинства людей критериев при подборе насосной станции выступает ее цена, при этом, многие не задумываются о том, что часто скупой платит дважды.

  • Есть и такие дачники, которые предпочитают собрать нечто из разряда сборной солянки из подручных материалов. В итоге элементы, образующие такую самодельную систему, настолько не предсказуемы, что скорее всего быстро приводят ее в негодность.
  • Другой вариант для экономичных – приобретение наиболее дешевого китайского насоса. Такие аппараты имеют корпус, изготовленный из тонкого пластика низкого качества, а также сомнительные комплектующие.
    Эти насосы наиболее дешевые и легкие, но более достоинств у них выделить нельзя, а вот минусов достаточно. Они обладают высокой шумностью и малым сроком службы.

Если выделить насосные станции по среднему отношению цены и качества, то их стоимость не превысит 400 долларов. Модели получше обойдутся около 500.

Совет: Не стоит приобретать изделия, у которых детали изготовлены из пластика, они менее долговечны. Предпочтение нужно отдавать агрегатам из чугуна или стали, лучше нержавеющей. Такие насосные станции стоят дороже, но они более долговечны и меньше издают шума в процессе работы.

Как установить насосную станцию

Инструкция по эксплуатации указывает, что для исправной работы оборудования перед тем как установить насосную станцию в частном доме, необходимо приобрести дополнительное оснащение.

К нему относятся:

  • Водяной фильтр, предохраняет устройство от попадания песка и небольших частиц грязи из источника в корпус насоса или гидравлический бак.
  • Реле, защищающее от «сухого хода», который возникает при падении уровня жидкости в колодце, а насос продолжает работу, качая воздух, что приводит к перегреву и выходу агрегата из строя.
  • Обратный клапан. Не дает возможность воде стекать обратно в колодец, а пропускает ее лишь к насосу. Устанавливать элемент можно в конце трубки для всасывания или непосредственно перед агрегатом.
  • Реле давления служит для контроля его величины в гидробаке и поддерживает режим работы устройства.
  • Блок автоматики, объединяет в себе реле давления и защиту от «сухого хода».
  • Стабилизатор напряжения.

Перед началом монтажа составляется схема установки насосной станции в частном доме.

В ней указывается:

  • Место расположения с учетом глубины, с которой будет подаваться вода, и расстоянием до источника воды.
  • Чаще всего оборудование размещаются в середине жилых помещений, как показано на фото.

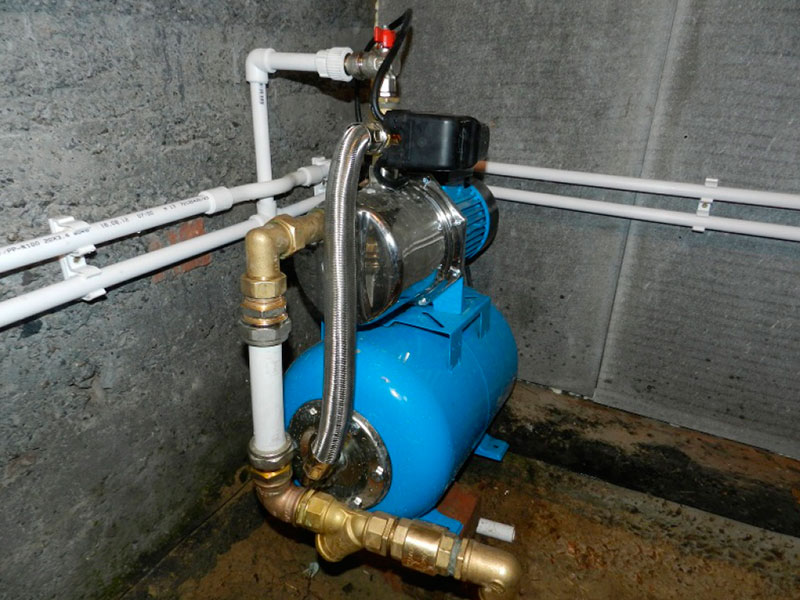

Монтаж насосной станции в помещении

  • На глубине всасывания будет сильно отражаться расстояние к источнику воды. Расчет этой величины можно выполнить по формуле:

H+0,1xL= max 8 m. Здесь: H — глубина нахождения воды в колодце; L — расстояние от станции до колодца. Эта величина не должна быть больше 8 метров.

При большем расстоянии, необходимо будет станцию устанавливать в непосредственной близости к источнику подачи воды. Это может быть приямок, надежно защищенный от холода и влаги, или устройство глубинного погружного насоса.

Какие могут быть ошибки при установке и подборе оборудования

При обустройстве насосной станции своими руками могут возникнуть ошибки при подборе оборудования и его установке.

Схема монтажа насосной станции в частном доме

Наиболее частые из них:

  • Неправильно выбрано оборудование из-за ошибки в глубине погружения в системе водозабора. В этом случае:
  1. система начнет “песочить”, что будет портить скважину;
  2. увеличится потребление воды, оно станет большее, чем его может дать насос, что приведет к падению давление в системе.
  3. при неправильном подключении скважины она будет работает в усиленном режиме, и быстро может выйти из строя. Включение станции рекомендуется не больше чем 20 раз в час.
  • Нельзя допускать перебоев с подачей напряжения, частого его падения, что может вывести электрооборудование и двигатель из строя.

Совет: Для нормальной работы станции необходимо приобрести стабилизаторы, резервную систему питания, и автоматы для защиты устройства по току.

Выполняя все требования без отсутствия нарушений в эксплуатации оборудования система может прослужить до 7 лет. Как правильно эксплуатировать насосную станцию хорошо показывает видео в этой статье.


Шумоизоляция насосной станции в доме

Вода в частном доме — это необходимость, по этому всё чаще люди устанавливают насосные станции у себя на участке. Из-за неправильной установки или просто шумной станции приходится испытывать дискомфорт. По этому в данной статье рассмотрим варианты шумоизоляции насосной станции в доме как в общеиспользуемых помещениях, так и отдельно отведённых, таких как подвал и пристрой на участке.

@Nasosnaya_stanciya

Сегодня все больше людей отдают предпочтение частым домам, где можно не только отдохнуть от повседневной городской суеты, но также приятно провести свое свободное время. Большинство людей предпочитают частные дома, которые находятся вдали от города. Такое расположение позволяет не только отдохнуть, но и набраться сил для следующего дня.

К сожалению сегодня, несмотря на постоянные инновации, обустройство дома зависит исключительно от владельца жилья. Если дом находится на территории, которая принадлежит коммунальному хозяйству, то конечно придется платить деньги за воду и канализацию. Когда речь идет о строении, которое находится далеко от города и столицы, то единственно подходящим решением становится обустройство колодца или скважины.

Само собой обустройство колодца или скважины вынуждает к определенным затратам. Если во дворе стоит колодец, то мало кто сегодня из него будет брать воду ручным способом. Намного эффективней и выгодней установить насосную станцию или насос, и получать воду в необходимом количестве. Насосная станция в доме имеет такие преимущества:

  • Вода всегда в наличии и любом количестве;
  • Не нужно оплачивать за водоснабжение и канализационные стоки;
  • Установка насосной станции окупается уже после нескольких месяцев использования.

Если выбор сделан в пользу станции, то важно понимать, что данному оборудованию необходимо определенное пространство. Обустроить персональный колодец с отоплением и системой вентиляции здесь конечно будет не уместным, однако правильное оборудование пространства крайне необходимо. Стоить понимать, что зимой, когда минус, вода не пойдет в систему водоснабжения и отопления, поэтому о данных вопросах стоит задуматься изначально.


@Nasosnaya_stanciya

Автономная насосная станция, как и любой бытовой прибор, имеет свой коэффициент звука. Если водяная установка находится в помещении, то гул от нее инее даст поспать ни вам, ни вашим домочадцам. Для изоляции оборудования необходимо изначально решить, где его устанавливать внутри или снаружи помещения.

Совет! Учитывая наши суровые зимы, когда температура воздуха может достигать 30-ти миллиметрам ртутного столбика со знаком минус, важно понимать, что при такой температуре вода замерзнет. В таком случае оптимальным решением становиться установка оборудования внутри дома или в специально обустроенном помещении.

Отдельное помещение в доме

Оптимальным решением для насосной станции будет использование отдельного помещения, где шум не будет слышен. Конечно, сделать такую конструкцию не составит труда, однако ее придется отапливать, что за собой влечет определенные затраты. Учитывая сегодняшнюю стоимость на энергоркесурс, стоит понимать, что данный       вариант, абсолютно не подходит, так как на отепление помещения уходит больше средств.


@Nasosnaya_stanciya

Конечно, если есть возможность, то можно установить станцию в подсобном помещении. Такой вариант возможен в случае, когда колодец или скважина находятся в непосредственной близости от дома. Хорошим решением для станции может стать подвал, который находится ниже поверхности земли.


@Nasosnaya_stanciya

Во-первых, шум будет поглощаться грунтом, не передавая его в дом, а во вторых на определенной глубине всегда остается определенная температура и вода не сможет перемерзать. Если выделить под насосную станцию кладовую, то в таком случае помещение придется тщательно шумоизолировать.

Интересно! Все мы понимаем, что компрессорное оборудование в большинстве выдает вибрационный шум, который передается твердыми поверхностями. Если изолировать вибрацию, то можно получить практически идеальную беззвучную конструкцию.

Использование общих помещений в доме

В доме есть много помещений, которые можно применить для расположения насосного оборудования. Единственное, что придется обязательно делать, устанавливать хорошую шумоизоляцию. В зависимости от параметров комнаты и учета материалов конструкции можно подобрать идеальный вариант звукоизоляционных материалов.


@Nasosnaya_stanciya

Если комната, выделенная под станцию имеет достаточное количество места, то хорошо будет сделать каркасную шумоизоляцию с применением волокнистых материалов. Все дело в том, что минеральная или базальтовая вата способна максимально эффективно удерживать и поглощать шумы. Чтобы вибрация не передавалась по стенам конструкции можно сделать плавающий пол и в этой ситуации уровень шума получится минимальным.

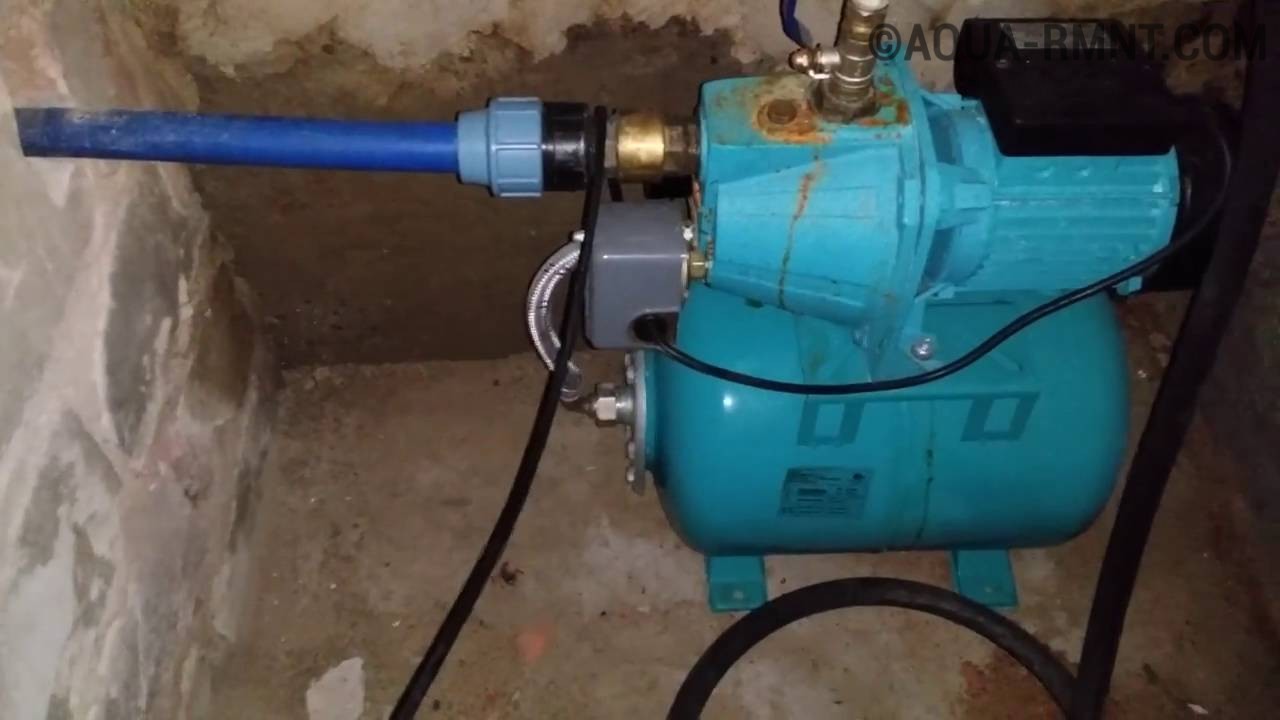

Установка насосной станции в подполе (подвале)

Как известно под землей на уровне более двух метров температура всегда остается одинаковой. То есть если подача воды производится изнутри, непосредственно в дом, то можно не использовать теплоизоляцию для труб водоснабжения. Водонасосная станция, как и любой агрегат выдает шум. Чтобы избавиться от него есть идеальное решение, учитывая плотность земли и ее характеристики, оптимальным решением проблемы может стать оборудование пространства для компрессорного оборудования под землей.


@Nasosnaya_stanciya

Конечно, данный вариант не является идеальным, так как имеются моменты, которые заставляют задуматься. Если установить станцию где-то в подвале, то можно минимизировать уровень воздушного шума, а вибрация все равно будет передаваться.

Установив станцию в подвале, стоит понимать, что по стенам конструкции вибрация будет доходить до каждого уголка в доме, поэтому важно позаботиться и о виброизоляции.

Причины шума и способы устранения

Один из вариантов установки компрессорной станции является подвал. Учитывая что помещение находится под землей можно с уверенностью заявить, что вода в трубопроводе не замерзнет, а, следовательно, можно будет пользоваться водой круглый год. При работе механизма будет слышен звук электродвигателя и шум воды. Кроме того, если установленная станция имеет расширительный бак, то период работы устройства может быть достаточно длительным.


@Nasosnaya_stanciya

Также не стоит забывать о вибрационных шумах, которые также будут хорошо слышны в других помещениях. Выполнив качественную шумоизоляцию с учетом и параметрами самого устройства можно добиться оптимального результата и снизить шум до приемлемых 20 децибел.

Как предотвратить шум от насоса

Если установка находится в подвале, то важно, чтобы она имела хорошую звукоизоляцию. Несмотря на то, что оборудование устанавливается на монолитные крепления, если использовать виброизоляционную прокладку, то можно существенно сократить структурные шумы. Структурный гул передается по твердым поверхностям.


@Nasosnaya_stanciya

Если идет вибрация от механизма, то она обязательно передается по фундаменту и стенам. Конечно, данную проблему можно решить, если изначально позаботиться о виброизоляционной подкладке. Можно взять любой резиновый элемент толщиной в 20 миллиметров и из него сделать прокладку. Стоит заметить, что после этого уровень шума существенно снизится.

Когда помещение для компрессорного оборудования занимает пространство метр на метр, то оптимальным решением станет установка волокнистой звукоизоляции. Во-первых, структура волокон полностью защищает от проникновения воздушного шума, то есть если даже работает двигатель, его не так просто обнаружить.

Делаем шумоизоляционный ящик для насоса своими руками

Чтобы сделать самостоятельно ящик для насоса необходимо в первую очередь снять его точные размеры. Стоит учитывать не только фактические величины агрегата, но также делать небольшой допуск на толщину изоляционного материала. Для самого корпуса лучше всего использовать деревянные материалы. Древесина хорошо поглощает звук и легка в обработке. Можно использовать фанеру, ДСП или МДФ панели, все зависит от материальных возможностей и личных предпочтений.


@Nasosnaya_stanciya

Короб нужно собирать так, чтобы получилась дверь для периодической проверки устройства. Понятно, что если есть дверь, то на ней нужны уплотнители, через которые не сможет проходить любой шум. Сегодня на строительном рынке можно подобрать наиболее подходящие уплотнительные материалы по толщине, структуре и стоимости.

Соединять короб с изоляционным слоем можно при помощи строительного степлера, что поможет существенно сэкономит время и силы. Также важно использовать в работе качественную фурнитуру, ведь от этого зависит срок эксплуатации защитного бокса. Все элементы креплений и завесов должны правильно и легко работать, чтобы не пришлось вскоре все переделывать.


@Nasosnaya_stanciya

Изнутри короб защищен волокнистой шумоизоляцией, а с наружной стороны можно зашить бокс звукопоглощающими гипсовыми плитами. Вес всей конструкции при этом увеличится, но и комплексная шумоизоляция также станет заметной. Еще один небольшой совет для изготовления короба, ножки или стойки на которых будет установлен короб необходимо снабдить резиновыми вкладышами, какие смогут предотвратить вибрационные звуки.

Как звукоизолировать подвал изнутри

Все мы имеем представление о том, что такое подвал. Для защиты помещения от шума при работе насоса необходимо изготовить каркас с шумоизоляцией и зашить все листами гипсокартона. Благодаря такой защите можно не только изолировать звук, но также придать аккуратности подвальному помещению.


@Nasosnaya_stanciya

Подвал, как и любое помещение, имеет двери, которые также стоит изолировать. Если раньше изготавливали деревянные дверки, то сегодня в основном для этого используют металлические конструкции. Изолировать метал достаточно сложно, но выполнить работу крайне важно, так как именно от этого зависит комфорт людей живущих в доме.

Когда двери и стены защищены, то можно приступать к напольному покрытию. По полу, как правило, передается в основном вибрация, и справиться с ней не всегда удается. В качестве варианта можно попробовать застелить все толстой резиной. Такой вариант возможет, но стоимость материала слишком высокая. Если вы планируете все делать капитально, то самым подходящим вариантом считается изготовление жидкого пола.

Бесшумные насосные станции водоснабжения для частного дома

Современные технологии не стоят на месте, что позволяет уже сейчас приобретать технологические новинки, гарантирующие тихую работу и долговечность оборудования. Стоит понимать, что от правильности выбора оборудования зависит и степень шума от него.

Насосные станции нового поколения сделаны таким образом, что работа мотора практически не слышна, но как правило, такой товар стоит много денег. Даже если купить такую станцию через какой-то промежуток времени ее придется ремонтировать, а это также выльется в немалую копейку. Выбор сегодня большой и каждый сам решает, что именно для него лучше.

Выбор бесшумной станции для дома и дачи

Из-за большого ассортимента товара предложенного на рынке очень сложно выбрать оптимальное оборудование, однако есть некоторые нюансы, на которые стоит обратить внимание. Во-первых, выбирая насос для колодца важно знать, какая мощность вам необходима. Не стоит брать слишком мощный насос, особенно если вода находится на глубине двух метров.

Чем мощнее устройство, тем выше у него рабочий шум. Также следует смотреть на параметры производительности. Когда вода из колодца используется исключительно в домашних целях, то есть на ней готовят еду, стирают или купаются, то не обязательно для этого прибор, дающий на выходе до десяти атмосфер. Соответственно мощность такого насоса будет меньше, и уровень шума ниже.

Сегодня все чаще люди перебираются в частные дома, ведь природа, свежий воздух и экономия – это основные критерии современной жизни. Используя в доме воду из недр земли можно существенно сэкономить не только на оплате коммунальных услуг, но и получить беспрерывный доступ к водному ресурсу. Правильно подобранный насос и отличная шумоизоляция помещения для станции обеспечат вас и ваших близких водой, а также защитят от шума. Не имеет значения, каким вариантом изоляции вы будете пользоваться, главное, чтобы она давала необходимый уровень звукоизоляции.

Звукоизоляция газового котла

Как выбрать насосную станцию для дачи и установить ее правильно

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Правила, как выбрать насосную станцию для дачи важны для каждого, кто желает обеспечить свой быт автономным и бесперебойным водоснабжением в любое время года. Это незамысловатое устройство позволяет осуществлять автоматическую подачу воды в любую точку водопотребления. Установка способна обеспечивать достаточное давление в водопроводе при любых условиях, даже при выключенном насосе. Главное сделать грамотный выбор оборудования и правильно смонтировать его на собственном дачном участке.

Компактная насосная станция для дачи

Обзор имеющихся видов насосных станций

Какой бы ни была насосная станция, в ее состав входят: насос, гидроаккумулятор, манометр, реле давления, различные клапана и фильтры. Производители могут каким-то образом укомплектовывать установки разными видами перечисленных устройств, от чего зависит ее производительность и внешний вид. Поэтому вопрос, как выбрать насосную станцию для дачи наиболее оптимально, остается актуальным всегда.

Принцип работы и варианты размещения насосной станции

Насосные станции, которые в народе прозвали «безбашенками», могут различаться по следующим параметрам:

  • типу и внешнему виду установленного на устройстве насоса;
  • основным техническим параметрам;
  • использованному для создания гидроаккумуляторной емкости материалу и ее объему;
  • высоте поднятия столба воды из источника;
  • обладанию теми или иными дополнительными опциями, к которым чаще всего относятся различные устройства для защиты от «сухого хода» либо перегрева;
  • производителю;
  • стоимости всего комплекта.

Схема строения автоматического насоса

Какими типами насосов оборудуются насосные станции

Существует два типа насосов, которыми оборудуются «безбашенки». Чаще всего это поверхностные центробежные насосы с воздушным охлаждением, которые практически все производители устанавливают прямо на гидроаккумулятор. Второй тип станций оборудуется погружными типами насосов. Их спускают прямо в колодец или скважину.

Станции с поверхностными насосами

Станции, оборудованные поверхностными типами насосов, бывают: многоступенчатыми, самовсасывающими с выносным либо встроенным эжектором, центробежными.

Схема работы станции с поверхностным насосом

Центробежные насосы могут обеспечить не слишком большую глубину всасывания. Чаще всего это 7 – 8 м. У них достаточно высокий напор, но низкая производительность. Чтобы такой насос запустить, необходимо всю магистраль предварительно заполнить водой. Они издают много шума, поэтому их установка показана на достаточном удалении от жилья.

Статья по теме:

Как установить насос для повышения давления воды в квартире. Классификация насосов для повышения давления в водопроводе квартиры. Критерии выбора, особенности самостоятельной установки.

Станции водоснабжения, оборудованные многоступенчатыми типами насосов, имеют аналогичную глубину всасывания и требуют обязательной заливки всасывающей магистрали, но выгодно отличаются более приемлемым уровнем шума в работающем состоянии, более высоким подъемом воды и высоким КПД. Этот вариант гораздо лучше подходит для установки внутри помещения дачи из-за допустимого уровня шума.

Компактный поверхностный насос с низким уровнем шума можно разместить внутри дома

Самовсасывающие насосы со встроенным эжектором обеспечивают станции гораздо большую глубину (до 9 м), с которой она может поднять воду. Напор у таких станций средний при неплохой производительности. Но главным ее достоинством является возможность нормального запуска даже при недостатке воды в магистрали. Если же насос оборудован выносным эжектором, то глубина всасывания может достигать рекордных 45 м.

Полезный совет! Насосы с выносным эжектором имеют сложное устройство и «грешат капризами» при работе. Кроме того, их сложно монтировать. Поэтому, если вы решаете, как выбрать насосную станцию для дачи, то этот выбор стоит осуществлять только при глубоком залегании подземных вод в случае невозможности применения глубинного насоса.

Насосная станция и бак с водой расположены в специальной пристройке дачного дома

Станции с погружными насосами

Некоторые насосные станции комплектуют глубинными (погружными) насосами. Они бывают либо центробежными, либо вибрационными. Подбирать такие насосные станции следует в привязке к типу источника водоснабжения на участке. Диаметр скважины или глубина колодца напрямую влияют на этот выбор. Чем более мощный насос, тем выше он способен поднять воду. При этом нужно учитывать и количество воды в источнике.

Может случиться так, что слишком мощный насос слишком быстро опустошит источник. Вибрационные насосы («Малыш», «Ручеек» и пр.) более дешевые и просты, как в ходе эксплуатации, так и в процессе монтажа. При этом они менее мощные, чем центробежные. Если глубина залегания подземных вод более 9 м, то выбрать насосную станцию для дачи, как правило, можно только с глубинным насосом.

Схема установки станции с погружным насосом

Как выбрать насосную станцию для дачи

Перед принятием решения о выборе насосной станции необходимо знать, на какие технические характеристики устройства стоит обращать внимание при покупке. Самое решающее значение из них имеют мощность, напор и производительность. Для дачи достаточно станции, обладающей мощностью от 0,6 до 1,5 кВт. Зависимость производительности и напора друг от друга может быть изображена в графическом виде, что и делают производители, помещая такие графики в паспорт устройства. Производительность измеряют обычно в м³/ч, в то время, как напор в метрах столба воды или атмосферах (для справки 1 атм = 9,8 м вод.ст.).

Устройство насосной станции погружного типа

Многие станции оборудуются защитными устройствами, имеющими вид датчиков, которые способны отключать устройство при перегреве или, так называемом, «сухом ходе», когда в системе отсутствует вода. Это делает стоимость станции выше, но и предполагает ее более безопасное использование. В комплекте обычно имеется обратный клапан и фильтр для воды. При их отсутствии, приобретение и установка данных элементов обязательна.

Другие критерии выбора насосной станции

Перед выбором агрегата следует провести определенный анализ текущих условий. В частности, надо выяснить: какой тип источника для водоснабжения будет использоваться – скважина либо колодец, их глубину и объем имеющихся запасов воды, максимально возможный расход воды и потребность в ней.

Выбирая мощность насосной станции — следует ориентироваться на задачи, для выполнения которых она приобретается

Теперь можно с уверенностью приступать к выбору нужного устройства по следующим нормативам:

  • уровень до 8 м – подойдет станция с поверхностным насосом. Этот показатель больше – альтернативы глубинному насосу нет;
  • по техническим характеристикам подбираем оборудование, которое будет удовлетворять всем требованиям по высоте подъема воды, максимальному ее расходу и достаточности давления в системе. К этому нужно приплюсовать от 10 до 20% мощности на гидравлические потери в фильтрах и различной запорной арматуре;
  • подбор гидроаккумулятора по его объему осуществляется на основании того, сколько вам нужно воды при отсутствии электричества. На семью вполне приемлемым вариантом является приобретение устройства с емкостью в 50 л, а для одной персоны достаточно 24 л. От величины емкости зависит и ресурс насоса, так как включаться он будет тем реже, чем она больше.

Схема сборки и подключения насосной станции

Полезный совет! При выборе объема гидроаккумулятора нужно убедиться, что он войдет на приготовленное место. Если нет, то нужно либо менять место установки, либо довольствоваться меньшим объемом гидроаккумулятора.

Подбираем место установки насосной станции

Для самостоятельной установки насосной станции на даче необходимо определиться с наиболее оптимальным местом. Выбирать придется из трех вариантов: в непосредственной близости от скважины или колодца, в одном из хозяйственных помещений, в самом доме.

Установка погружного насоса внутри колодца

Если установка осуществляется возле источника водопотребления, то необходимо устраивать специальную утепленную камеру, которую называют кессоном. От нее прокладывают трубу к дому на 25 или 32 мм в траншее, которую утепляют.

Полезный совет! Чтобы утепление подводящей трубы было эффективным и надежным, ее можно обмотать греющим электрическим кабелем. Заглублять трубу нужно ниже уровня промерзания грунта. Особое внимание утеплению необходимо придать в месте входа трубы в фундамент дома.

Пример размещения насосной станции

Чтобы избежать сооружение дополнительных утепленных объектов, насосную станцию желательно устанавливать прямо в доме. Для этого хорошо подойдет подвал или любые подсобные помещения. В этом случае нужно выбирать устройства с небольшим уровнем шума. Установка в отдельном хозяйственном помещении возможна только при его надлежащем утеплении.

В отсутствии централизованного водопровода, все прекрасно понимают, насколько важна насосная станция для дачи. Как выбрать наиболее подходящее устройство, мы рассмотрели в этой статье. Поэтому больших сложностей в ее установке ни у кого возникнуть не должно.

Насосная станция для частного дома (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Установка насосной станции в частном доме

Установка насосной станции в частном доме поможет решить проблему с водоснабжением. А если вы владелец загородного жилья, то точно знаете, какие проблемы есть с подачей воды. Если даже дом подключен к центральной системе, то давление слишком низкое для комфортного пользования. Особенно заметна слабина системы в летний период, когда часто нужно поливать огороды, а водопровод с этим просто не справляется. Без специального оборудования невозможно и комфортно пользоваться водой из скважин. Как решить такую проблему? Поможет установка насосной станции.



Бытовые модели станций качественно выполняют свои функции, а установить оборудование можно и самостоятельно, без сторонней помощи. Необходимо лишь для начала ознакомиться с особенностями конструкции и учесть важные рекомендации. Насосные станции могут работать с центральным водопроводом, скважиной или даже колодцем.



Выбор насосной станции



Процесс установки во многом зависит от конструкции самого оборудования. Поэтому необходимо правильно выбирать насосную станцию, и учитывать при этом несколько важных параметров.





Предназначение станции



По этому критерию все оборудование разделяют на два вида – бытовое и промышленное. Понятно, что второй тип используется на различных заводах, а нам нет смысла обращать на него внимание. Нашей задачей будет покупка бытовой насосной станции.



При этом к ней есть определенные требования, оборудование должно подавать питьевую воду в доме, применяться для полива угодий, работать с системой горячего водоснабжения и обеспечивать водой бытовые приборы и сантехнику. Если модель станции может справиться со всем этим, то ее можно покупать.



Источник воды



Монтаж и подключение оборудования также зависит от того, какой источник воды будет использоваться в вашем доме. На самом деле, по этому параметру выбрать оборудование вовсе несложно, ведь существует только три варианта источников: колодец, скважина и центральная система водоснабжения.





Технические характеристики оборудования



Насосная станция может действовать как в ручном, так и в автоматическом режиме. На рынке есть даже передвижные варианты. Важным параметром будет и то, сколько воды оборудование должно перекачивать в течение одного часа. Поэтому перед тем, как отправляться в магазин, надо провести небольшие расчеты.





По стандарту, на одного человека, проживающего в загородном доме, необходимо примерно 250 литров воды в сутки. Устанавливать насосное оборудование можно даже с учетом немного меньших показателей.



Из чего состоит насосная станция?



Бытовой вариант насосной станции состоит из нескольких элементов:

  1. Гидравлическое насосное оборудование, которое работает при помощи электрики.
  2. Гидроаккумулятор – специальная емкость для жидкости под давлением.
  3. Реле давления – деталь, которая следит за показателями давления и включает/выключает станцию при необходимости.





Когда оборудование работает в нормальном режиме, то именно реле контролирует его действие. Если показатель давления упал ниже настроенных характеристик, то реле запускает насос, жидкость перекачивается в гидроаккумулятор, а когда давление дойдет до необходимой величины, насос остановится.



Выбор места под установку



Здесь есть два варианта:

  1. В помещении.
  2. В кессоне.

Если вы монтируете оборудование в помещении, то надо выбрать место так, что грунтовые воды не смогли затопить станцию и принести ей вред. При установке своими руками, лучше поставить НС на специальную полку или пьедестал из кирпича. Также важно, чтобы станция не касалась стен, на пьедестал можно поставить резиновые прокладки, они снизят шумность и количество вибраций установки при работе. Такую защитную систему из резины необходимо поставить на саму станцию и фундамент дома. Если в подвале, где вы монтируете насосное оборудование, нет отопления, то эту проблему необходимо решить, ведь при очень низких температурах НС может выйти из строя.





Вторым вариантом является установка в кессоне. Кессон – это такая герметичная металлическая конструкция квадратной или цилиндрической формы, которая закрывается при помощи люка. Высота такой камеры составляет примерно 2 метра, что позволяет монтировать оборудование на глубине, которая превышает уровень промерзания грунтов, и будет удобной для обслуживания станции. В такой ситуации лишь важно, чтобы люк камеры находился на поверхности. Понятно, что кессон не оснащается отопительной системой, поэтому всю конструкцию надо утеплить.





Чтобы насосная станция работала нормально, подвал и кессон должны отвечать таким требованиям:

  • Хорошую работу можно гарантировать лишь в том случае, когда насосная станция установлена в специально оборудованном для этого помещении;
  • Чтобы агрегат не потреблял слишком много мощности и не перегружался при действии, насосную станцию надо установить как можно ближе к скважине.

    Дело в том, что чем ниже высота подъема воды, тем меньше ресурсов тратит насос для перекачки;

  • Учитывая то, что станция оснащена электроприводом, для безопасности надо сделать качественную вентиляцию, это нужно для того, чтобы в помещении не накапливалась влага;
  • Крепление оборудования должно обеспечить его неподвижность. Для этого можно применять болтовые, анкерные или дюбельные крепежные детали.



Подключение насосной станции к скважине



Покупка и подготовка необходимых материалов и инструментов



Перед тем, как начинать установку, надо позаботиться о том, чтобы все необходимое было под рукой, а не приходилось каждых полчаса бегать в магазин. Важным моментом является расчет труб и соединительных элементов. Тут вы можете столкнуться с двумя проблемами:

  1. Недостача элементов и повторная отправка в магазин.
  2. Покупка слишком дорогих деталей или слишком большого количества, что приведет к лишней трате денег.





При покупке полиэтиленовой трубы на 32 мм, не стоит экономить, взяв на несколько метров меньше, купив продукцию с браком или от производителя с плохой репутацией. Помните, что пить воду из системы придется вам. Поэтому важно в источник опускать не сваренную, а цельную трубу, которая будет соединена с насосным оборудованием. Также важно утеплить трубу, ведь в зимнее время могут появиться проблемы в эксплуатации.



Выбор типа подключения



Эта характеристика зависит от глубины источника воды:

  • При глубине меньше 10 метров можно применять однотрубное подключение;
  • При глубине от 10 до 20 метров надо устанавливать двухтрубную станцию с эжектором.



Найти ответ на этот вопрос и разработать детальную схему подключения необходимо еще до начала монтажных работ. Однотрубный вариант является более простым, но в нем заложен тот же принцип, что и в двухтрубном.



Два выхода насосного оборудования



Один из выходов насоса соединяется с трубой, которая идет в колодец или скважину, а другой выход подает жидкость в помещение.



Сборка конструкции состоит из нескольких этапов:

  • Сборка эжектора (литое изделие из чугуна, оснащается тремя выходами для соединения). Этот процесс начинается с монтажа сетчатого фильтра в нижней части системы, а сверху на пластиковый раструб устанавливается сгон необходимой длины. В случае, когда надо будет совместить два разных диаметра трубы и сгона, можно применять специальные переходники. На выходе сгона устанавливается бронзовая муфта, она выполняется функции соединительного элемента между раструбом и полиэтиленовой трубой;





  • После установки фильтра в нижней части, надо произвести монтаж обратного клапана, который защитит оборудование от «сухого» режима работы (насос должен качать не воздух, а жидкость). Клапан также служит для того, чтобы труба постоянно наполнялась водой;
  • Муфта на 32 мм оснащается наружной резьбой и присоединяется к полиэтиленовой трубе, другая сторона этого элемента крепится к обратному клапану и фильтрационному элементу, далее свободный конец трубы погружается в источник. Другой обратный клапан на 1 дюйм, монтируется на погруженном конце трубы в источнике. Перед соединениями все резьбовые элементы необходимо уплотнить, для этого можно применять фумку.





Траншея под трубопровод



Траншея, в которой будут трубы для водоснабжения должна проходить примерно на 50 сантиметров ниже уровня промерзания земли. Также, ниже промерзания грунта должен обустраиваться и ввод труб в фундамент, для этого также используется закладная труба. Покупать материалы необходимо с небольшим запасом, ведь растянуть их точно не получится, а вот отрезать лишнее всегда можно.





Специалисты советуют сделать оголовок для обсадной трубы. Также можно просто закрепить колено под небольшим углом. Важным является и параметр глубины спуска труб, ведь от этого зависит подтяжка насосом земли, песка и другого мусора. Чтобы решить этот вопрос, возьмите любую трубу, и погрузите ее в источник к самому днище, на уровне выхода из обсадки надо сделать отметку. При этом трубы должны быть на 1 метр короче, чем мерная деталь.



Трубы



После обрезки труб, их надо прикрепить к эжектору при помощи муфт. Перед опусканием труб в источник, их надо провести через 90-градусное колено, и обеспечить герметичность конструкции, для этого можно использовать монтажную пену. Далее элементы соединяются с угловыми переходниками на 90 градусов, после чего прикрепляются к наружному трубопроводу.





Работа с эжектором



Когда эжектор уже собран в комплекте с применяемыми трубами, его надо опустить на определенную глубину таким образом, чтобы верхняя часть обсадной трубы совпадала с отметкой. После этого надо закрепить оголовок колена на осадной трубе, для этого специалисты советуют применять сантехнический скотч.



Подключение насосной станции



На этом этапе необходимо собрать прямой кран-американку в 1 дюйм и стальной уголок с наружной резьбой. Далее надо закрепить американку к посадочному отверстию в насосной станции. Полиэтиленовый элемент трубопровода крепится к пластмассовой муфте с помощью специального цангового соединения.



Подключение к центральному водопроводу



Потребность в таком типе подключения насосной станции возникает в том случае, когда центральная система водоснабжения есть, но давления в ней не хватает для нормальной работы сантехники и отопительного оборудования. Это может быть спровоцировано несколькими факторами:

  • Изменение гидрогеологических характеристик;
  • Применение устаревшего оборудования в системе водоснабжения;
  • Слишком высокие нагрузки на систему из-за большого количества потребителей.





Стоит отметить, что перед покупкой и установкой насосной станции, надо также приобрести накопительную емкость.



Все работы по подключению проводятся поэтапно:

  1. Вначале необходимо выбрать место, где будет разъединяться труба водоснабжения.
  2. После этого, трубу от центральной системы надо будет прикрепить к накопительному баку.
  3. Из этой емкости жидкость будет идти к входу насосного оборудования, а на выходе устанавливается труба, которая будет вести к помещению.
  4. На следующем этапе надо обустроить электропроводку.
  5. В конце остается только настроить оборудование.



Настройка оборудования, прежде всего, предусматривает регулировку оптимальной характеристики давления в системе водопровода. Чтобы отрегулировать насосную станцию, надо в улитку залить примерно 2 литра чистой воды. Далее надо посмотреть, когда насос отключится, и когда начнет работать. Давление остановки работы оборудование равно примерно 2,5-3 бар, а запуска – 1,5-1,8 бар.



Если вы заметили, что оборудование выключается раньше, чем надо, то надо уменьшить показатель создаваемого давления. В целом, настроить работу насосной станции очень просто. Для этого надо открыть крышку реле, и винт с буквами «ДР», подкрутить к плюсу или минусу. Для настройки конкретного показателя давления, применяется винт с буквой «Р».



Важные советы



«Пакля» уже считается достаточно устаревшей, но, несмотря на это, ее все еще используют и достаточно эффективно. Производители стараются и выпускают постоянно новые полимерные вещества, которые должны заменить льняное волокно, но получается у них так себе. По своим характеристикам, «пакля» все еще остается оптимальным материалом.



Чтобы его применять, надо взять длинный пучок, соорудить петлю-удавку, и обмотать этим конец резьбы. После этого остается лишь плотно затянуть элемент. Все что останется, потом надо намотать на резьбовое соединение.





Чтобы места соединений были более надежными, можно применять специальную уплотнительную пасту, она намазывается прямо на обмотанный льняным волокном, участок. Полиэтиленовые трубы советуют нарезать специальными ножницами. Одно из лезвий втыкается в материал, и происходит дальнейшая нарезка.



Также перед подключением оборудования обязательно надо обратить внимание на физико-химические свойства воды. Даже при заборе из качественного источника, в воде будут всяческие примеси, от которых лучше избавиться еще на пути к насосной станции. Решить такую проблему можно при помощи специального фильтра на всасывающем устройстве.





Что будет, если подключить оборудование без фильтра? В такой ситуации глина, песок и другие элементы будут оставаться в гидроаккумуляторе, в результате, через несколько лет это приведет к поломке насоса. Придется либо тратиться на дорогой ремонт основного узла станции, или на замену всего оборудования. Правда, у фильтра есть и свои недостатки, он сдерживает воду, и ее напор падает. Чтобы такого не происходило, фильтрационные элементы необходимо регулярно очищать. Тогда все будет работать долго и качественно.



Видео



Подключение насосной станции к водопроводу

Где и как установить насосную станцию

Для начала нужно определиться, где установить насосную станцию. Для тех, у кого летний водопровод, это не имеет значения. «Зимовикам», точнее, всесезонникам, можно либо расположить систему в доме (отапливаемый подвал или отдельный укромный уголок в доме), либо сделать кессон. Кессон – это яма или небольшой котлован, утепленный изнутри (и желательно снаружи), имеющий выход наружу (крышку/люк). Желательно располагать кессон ниже глубины промерзания, чтобы насосная станция работала исправно.

Лучше всего располагать станцию в доме или подвале, поскольку при сильных морозах никакой утепленный кессон не спасет ее от замерзания.

Также помните о том, что насосная станция не должна располагаться в труднодоступных местах, к которым придется вести водопровод по сложным путям. Чем проще и короче путь (как внешний, так и внутренний) от трубопровода к системе, тем легче будет работать насосное оборудование, а вода поступать по трубам.

Как подключить насосную станцию к водопроводу

В двух словах подключение насосной станции к водопроводу происходит следующим образом:

  • Подсоединяем шланг от водопровода к входящему отверстию на станции с помощью фитинга.
  • Подсоединяем к напорному патрубку станции внутреннюю водопроводную сеть (также при помощи фитинга).
  • Не забываем к концу шланга в колодце подсоединить сетчатый фильтр (но чтобы он не касался дна и был выше на 20-30 см).
  • Обратный клапан вы можете расположить где угодно: от начала насосной системы до конца шланга перед фильтром.

Вот и вся схема подключения, ведь, по сути, насосная станция – это «фитинговый» этап между наружным и внутренним водопроводом.

Фильтра, который находится над дном колодца, зачастую недостаточно для нормальной очистки воды, поэтому рекомендуется дополнительно ставить фильтр жесткой (грубой) очистки перед всасывающим насосом станции. А уже от станции перед внутренним водопроводом желательно поставить фильтр глубокой (детальной) очистки.

Как настроить/отрегулировать насосную станцию

После подключения станцию нужно проверить на работоспособность (да и вообще на исправность). Для этого нужно залить воду в специально отведенное отверстие на станции.

Настраивать и регулировать насосную станцию придется только в ходе ее эксплуатации, поскольку еще сразу не может быть известно, какое давление она будет предоставлять для долговременного и кратковременного пользования водопроводом. К тому же, возможны случаи с перебоем или некорректной работой системы, в результате чего придется докупать дополнительное оборудование для управления насосной системой.

Недорогие простые насосные станции не всегда имеют собственную систему с манометром, регулирующую давление. Поэтому иногда приходится использовать реле (регулятор давления). Также для насосных станций продаются комплексные блоки автоматики, включающие в себя реле сухого хода и давления, обеспечивающие плавный пуск насоса (для уменьшения естественного износа двигателя) и регулирующие оптимальное давление при его интенсивной работе.

Если вы используете внешнее реле, то лучше, чтобы на нем был рычажок с переключением на режимы «Пуск», «Стоп» и «Авто».

Для электрических устройств насосной станции нужно предусмотреть некоторое количество розеток. Все провода нужно пропустить через тонкие гофрированные трубки для защиты от влаги.

Дальше больше!

частных насосных станций — пострадает ли ваша собственность?

Частные насосные станции отвечают за удаление сточных вод с жилых домов, не имеющих доступа к основным канализационным системам. Если в вашей собственности есть крышки люков со шкафами, в которых находится электрическое оборудование, это указывает на то, что насосная станция в какой-то момент перешла в собственность канализации.

Некоторые дома уже подключены к частной насосной станции до того, как они подключатся к основной канализационной системе.Примеры такой собственности включают небольшие жилые дома, фермы в сельской местности или бизнес-парки. Таким образом, насосная станция обязана обслуживать более одного объекта недвижимости на этих территориях.

Преимущества

Как домовладельцы страдают от переноса частных канализационных сетей, зависит от типа собственности, в которой они живут, и от способа подключения канализации. Подключение к частной насосной станции дает множество преимуществ.

Помимо удобства, вокруг вашей собственности отсутствует неприятный запах или риск заражения животными.В результате считается, что это не представляет большого риска для здоровья пассажиров, а затраты на техническое обслуживание несколько ниже.

Недостатки

Но, как и все остальное, подключение к частной насосной станции имеет ряд недостатков. Вам понадобится надежный поставщик водопроводной воды, не говоря уже о том, насколько сложно и дорого будет строительство в районах с высокой плотностью населения. Кроме того, рециркуляция энергии будет проблемой, и есть проблемы, связанные с поломкой и блокировкой насосного оборудования.

Что говорит закон

Закон, вступивший в силу 1 октября 2011 года, гласил, что любая частная канализационная система, расположенная в канализации Темзы, должна соединяться с общественной канализацией, а также с любым частным боковым стоком. Сюда не входят насосные станции, что является хорошей новостью для домовладельцев, поскольку закон означает, что право собственности на частные коллекторы может быть передано насосной станции. Благодаря этому новому закону многие клиенты больше не озадачены правом собственности на их канализационную систему, поскольку вокруг циркулирует множество листовок от компаний водоснабжения и информационных ресурсов.Некоторые коммунальные предприятия приглашают клиентов искать частные канализационные насосные станции в своем районе, чтобы сэкономить на счетах за воду.

Новое законодательство

С октября 2016 года в соответствии с новым государственным законодательством ряд частных канализационных насосных станций будет передан компаниям водоснабжения. Эти станции в настоящее время находятся в ведении владельцев предприятий или жителей, и они должны подключиться к своей канализационной сети, но все это изменится в следующем году.

В течение следующих двух лет компании водоснабжения должны убедиться, что они обнаруживают и обследуют все насосные станции, чтобы определить их соответствие требованиям в регионе. По оценкам, в Великобритании около 700 частных насосных станций, но на данный момент выявлено 560 участков. По этой причине компании водоснабжения просят своих клиентов найти и обследовать все насосные станции в их районе, чтобы потенциально сэкономить деньги на счетах за воду.

Express Drainage Solutions — ведущие поставщики дренажных услуг в Лондоне и на Юго-Востоке.Специализируясь на ремонте канализации, видеонаблюдении, очистке канализационных труб под высоким давлением и многом другом, наша команда экспертов готова оказать круглосуточный экстренный ремонт, если это необходимо.

Частная канализационная собственность | Обустройство дома | Help

То, как на вас повлияет перенос частных коллекторов, зависит от типа собственности, в которой вы живете — это связано с тем, как соединены коллекторы и стоки.

Короткое видео выше дает обзор перекачки канализации. Затем вы можете посмотреть одно из видео ниже, в котором показано, как влияет на каждый тип собственности.

Просто нажмите на тип недвижимости, в которой вы живете, из списка ниже.

Обособленный

Полуотдельный

Смежная

Квартиры

Проблемы с канализационными трубами

Мы здесь, чтобы помочь вам понять, какие трубы были переданы, а за какие трубы вы все еще несете ответственность.

Это поможет избежать ненужных звонков, за которые мы можем взимать плату.

Вы по-прежнему будете нести ответственность за внутреннюю водопроводную систему и участок трубы, ведущей к перенесенной канализации.

Если вы считаете, что у вас проблема с канализационной трубой или канализацией, выполните следующие действия, так как важно попытаться определить причину проблемы. Это избавит вас от ненужных уточнений.

  • Если у вас общая канализация, попробуйте спросить соседей, есть ли у них проблемы.
  • Если нет, скорее всего, проблема в вашем участке трубы или канализации, а это значит, что вам придется решать ее самостоятельно.
  • Если у ваших соседей действительно есть проблема, она может быть на общем участке трубы.

Частные насосные станции

В 2016 году в закон были внесены изменения, согласно которым мы несем ответственность за все подходящие канализационные насосные станции в нашем районе.

Это означает, что теперь мы отвечаем за обслуживание, ремонт и все связанные с этим текущие расходы для этих станций.

Что такое канализационная насосная станция?

Насосные станции бывают разных форм и размеров, их можно найти на проездах, в садах, обочинах дорог и в других местах.

В некоторых домах или на предприятиях есть дренажные системы с насосами, расположенными внутри больших люков, также известных как мокрые колодцы, которые перекачивают сточные воды в ближайшую канализационную сеть.

Станции обычно сопровождаются киоском, обычно зеленого или серого цвета, в котором находится электрическое оборудование.

Мы не ведем никаких записей о частных насосных станциях, поэтому, если вы считаете, что у вас есть станция, которая может соответствовать критериям отбора, просим вас сообщить нам об этом.

Критерии принятия

  • Быть в эксплуатации до 1 июля 2011 года.
  • Быть подключенным к основной канализационной сети (загрязненной или поверхностной).
  • Наконец, станция должна обслуживать несколько перегородок или границ разных владений.

Если вам известна станция, отвечающая критериям, о которых мы, возможно, не знаем, напишите нам.

Если ваша насосная станция не соответствует критериям, обратитесь в нашу службу поддержки разработчиков.

Узнать больше

В нашем видео рассказывается больше о частных насосных станциях и о том, что включает в себя передача.

Комплектные насосные станции | T-T Pumps

Насосные станции в корпусе | T-T Pumps

Магазин не будет корректно работать в случае, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для максимального удобства работы на нашем сайте обязательно включите Javascript в своем браузере.

Отгрузка в тот же день в соответствии со стандартом в пределах материковой части Великобритании

Специалисты в Индивидуальные решения

  • Дом
  • Насосные станции для упаковки

Наши опытные инженеры готовы предоставить вам коммерческое предложение для вашей насосной станции.

Заполните форму запроса сегодня, чтобы получить ценовое предложение:

Каждая из наших насосных станций представляет собой законченный блок, специально разработанный для простоты установки и обслуживания. Включая все необходимое для эффективного и надежного удаления воды, наши комплексные насосные станции включают насосы, клапаны и панели управления.

Здесь вы найдете наши подземные насосные станции, предназначенные для широкого спектра применений, от крупных промышленных, коммерческих и жилых комплексов до небольших перекачиваемых потоков из отдельных жилых домов.Если вы ищете бытовую наземную насосную станцию, у нас есть ассортимент, который можно купить онлайн на наших отечественных насосных станциях.

Не уверены, что вы ищете? Свяжитесь с одним из наших опытных инженеров.

Знаете ли вы, что наши насосные станции имеют сертификат BBA!

Наши комплексные насосные станции имеют одобрение BBA, что означает, что они прошли строгие испытания, чтобы убедиться, что они соответствуют строительным нормам и подходят для использования.Наши комплексные насосные станции проходят испытания на:

  • Прочность — камеры обладают достаточной прочностью, чтобы противостоять повреждениям от незначительных ударов во время работы и гидростатическому давлению от влажного бетона во время установки.
  • Устойчивость к химическим веществам — камеры и компоненты не подвержены воздействию химикатов, которые могут быть обнаружены в указанных стоках.
  • Водонепроницаемость — камеры, при правильной установке в соответствии с инструкцией по эксплуатации T-T, не допускают просачивания в окружающую почву или из нее.
  • Долговечность — камеры изготовлены из прочных материалов, и при надлежащем техническом обслуживании они будут продолжать работать в течение расчетного срока службы дренажной системы.
Серия Planet® и серия насосных станций XL и XXL Planet®

Серия Planet® и серия насосных станций XL и XXL Panet®, спроектированная и изготовленная T-T, обеспечивает эффективный и экономичный способ установки насосной станции для сточных вод.Широкий спектр погружных насосов может быть использован для насосных станций комплекса; мы можем выбрать их из полного ассортимента T-T, чтобы они соответствовали вашим требованиям.

Характеристики
  • Насосные камеры линейки Planet хорошо спроектированы и изготовлены, прошли тщательные и детальные испытания, инспекции на местах и ​​оценку заводского производственного контроля Британским советом по согласованию для получения одобрения сертификации.
    Каждая насосная камера планетарного диапазона изготовлена ​​из прочного полиэтилена средней плотности.Камера XL и XXL Planet Range изготовлена ​​из прочного стеклопластика.
  • Гладкие внутренние стенки способствуют гигиеническому удалению сточных вод, избегая запаха и заражения
  • Пакеты поставляются в комплекте с трубопроводами, предварительно смонтированными в камере, готовыми к установке в грунт, после чего добавляются насосы и контрольное оборудование.
  • Все насосные станции комплектного оборудования снабжены средствами управления для полностью автоматического режима работы и сигнальным индикатором высокого уровня.
  • Агрегаты могут быть адаптированы к индивидуальным требованиям на этапе производства
  • Пакеты доступны в короткие сроки, чтобы соответствовать жестким графикам строительства
  • Предоставляется подробное руководство.

Что в ассортименте?

Меркурий ®

Mercury® идеально подходит для небольших потоков из одного жилища и там, где глубина выемки ограничена.

Совместимые насосы

— Фреза 80 мм
— Шлифовальная машина 50 мм
— Vortex 50 мм / 80 мм

* Двойные насосы доступны только с 50-миллиметровыми вихревыми / шлифовальными машинами

Venus® Single / Dual * Pump

Камера Venus® — самый популярный размер для использования в отдельном доме, туалетном блоке или небольшом офисе.

Совместимые насосы

— Фреза 80 мм
— Шлифовальная машина 50 мм
— Vortex 50 мм / 80 мм

* Двойные насосы доступны только с 50-миллиметровыми вихревыми / шлифовальными машинами

Saturn® Dual Pump

Камера Saturn® подходит для небольших жилых домов и промышленных / коммерческих объектов, ресторанов, небольших отелей / домов престарелых, стоянок для домов на колесах.

Совместимые насосы

— Фреза 80 мм / 100 мм
— Шлифовальная машина 50 мм
— Vortex 50 мм / 80 мм / 100 мм
— Канал 80 мм / 100 мм

* Двойные насосы доступны только с 50-миллиметровым вихревым устройством / измельчителем

Двойной насос Jupiter®

Камера Jupiter® подходит для крупных жилых комплексов, гостиниц, больниц, канализационных сооружений.Базовый блок может быть модифицирован по специальной конструкции для обеспечения емкости до 15 500 литров и может быть включен в схемы, где, например, требуется спецификация «Канализация для усыновления».

Совместимые насосы

— Фреза 80 мм / 100 мм
— Шлифовальная машина 50 мм
— Вихрь 50 мм / 80 мм / 100 мм
— Канал 80 мм / 100 мм / 150 мм

Удлинитель револьверной головки

Удлинительная револьверная головка представляет собой новаторскую конструкцию, которая позволяет установщику изменять глубину установки камеры в соответствии с конкретными уровнями площадки.Над танком размещается надставная турель. Он зажат и запломбирован. Его можно разрезать с заданным шагом, чтобы отрегулировать высоту камеры насосной станции в соответствии с требованиями. Внимание к этим требованиям направлено на сокращение времени и затрат на установку, что, в свою очередь, обеспечивает гибкость продукта при изменении условий на объекте.

Преимущества:
  • Камера может быть изменена по глубине в соответствии с требованиями объекта
  • Сокращение времени и затрат на установку
  • Гибкость в зависимости от условий эксплуатации
  • Будьте уверены, что сложности и задержки на сайте будут уменьшены.
Круглая крышка доступа

Круглая верхняя часть и крышка доступа были введены, чтобы устранить опасность, которую имела предыдущая квадратная крышка доступа, которая могла бы упасть в камеру во время установки или обслуживания. Это обеспечивает дополнительную безопасность при установке и обслуживании станции. Крышки доступа, в зависимости от их нагрузки, могут быть очень тяжелыми и представлять значительный риск для здоровья и безопасности, а также повышать риск повреждения оборудования, расположенного ниже.Это соображение делает эту линейку подходящей для мирового рынка, где предпочтение отдается круглым люкам.

Ассортимент XL и XXL Planet®

Чтобы избежать необходимости в дорогостоящих дополнительных решениях для хранения, T-T предлагает ряд предварительно отформованных насосных станций очень большого размера (XL) и особо большого размера (XXL), удовлетворяющих ваши потребности в хранении на случай чрезвычайных ситуаций в рамках единого предварительно отформованного блока.

Там, где требуется отвод сточных вод в местную канализационную сеть с пониженной скоростью (из-за пропускной способности / насыщения), комплектные насосные станции серии XL и XXL могут предоставить единое решение для удержания / хранения потоков и сброса при разрешенных ставка.

Приложения

— Внутренний
— Коммерческий
— Промышленный

Для комплектных насосных станций может использоваться широкий спектр погружных насосов; мы можем выбрать их из полного ассортимента T-T, чтобы они соответствовали вашим требованиям. Модели XL и XXL также доступны без поддона.

Какие размеры камер?

Насосная станция Плутон

Насосная станция Pluto — это наиболее эффективное средство для сбора и удаления излишков воды, собранной из систем дренажа полости.

Полностью автоматический агрегат спроектирован и изготовлен для обеспечения надежности и длительного срока службы. В нем используется ряд высокопроизводительных насосов, которые можно выбрать в соответствии с вашим конкретным применением. Этот диапазон также можно использовать для вывоза небольших бытовых отходов в пристройке или пристройке.

Характеристики

— Одиночный автоматический погружной насос (230 В) с внутренним трубопроводом, обратным клапаном, поплавковым выключателем высокого уровня
— Блок аварийной сигнализации высокого уровня со световой и звуковой сигнализацией с кнопкой отключения звука
— Прочная полиэтиленовая камера с рабочим объемом 160 литров
— Напорный патрубок из MDPE 40/63 мм
— Прочная крышка доступа из гальванизированной низкоуглеродистой стали (доступны другие).
— 2 входа 110 мм на нижнем уровне для стандартных дренажных соединений.

Наша история | Управление водоснабжения и канализации Питтсбурга

Первый век: первые годы и инкорпорация

Питтсбург был организован как городок в 1794 году и преобразован в город в 1816 году. До 1800 года местные жители использовали речную воду для всех хозяйственных нужд. Люди жаловались, что большая часть родниковой воды имела привкус серы, а колодцы было слишком трудно выкопать.Посторонние дразнили горожан, утверждая, что они взбалтывали грязь на дне ведра с водой, прежде чем выпить. Однако количество скважин стало увеличиваться.

Первая задокументированная попытка создать общественную систему водоснабжения в Питтсбурге была предпринята в 1802 году, когда в муниципалитете проживало около 1600 человек. В то время горожане приняли постановление, разрешающее строительство четырех общественных колодцев глубиной 47 футов с насосами на Маркет-стрит. Этот проект фактически был началом системы водоснабжения в Питтсбурге.Общественная система была необходима не только по санитарным причинам, но и из-за постоянно возрастающей опасности возгорания.

Со временем система общественных и частных колодцев перестала соответствовать потребностям растущего населения. К 1820 году проблема воды обострилась. Утром перед общественными и частными колодцами выстроились очереди из людей, и каждое утро и вечер можно было увидеть женщин и детей, направляющихся к рекам. Во многих домах на заднем дворе стояли цистерны, которые старики наполняли бочками на телегах.Обычная ставка на эту воду составляла 3 цента за ведро или 6 центов за баррель.

Первые насосные станции: в ногу с растущим городом

Из-за роста населения и растущей потребности в воде город построил насосную систему водоснабжения, использующую воду реки Аллегейни, и ввел ее в эксплуатацию в 1828 году. Речная насосная станция была расположена у подножия переулка Сесил на реке Аллегейни ( Cecil Alley и Duquesne Way) и резервуар для хранения объемом 1 000 000 галлонов был построен на углу Пятой улицы и Гранта (нынешнее место здания суда).Средняя суточная перекачка этой первоначальной трубопроводной системы в течение первых трех лет составляла 40 000 галлонов воды в день.

Небольшая система на Сесил-Элли была заменена в 1844 году расширенной системой, состоящей из более крупной насосной станции на 11-й улице и Этне и большего резервуара (емкость = 7 500 000 галлонов) на Кворри-Хилл. Частично причина модернизации заключалась в том, чтобы увеличить пропускную способность, потому что к этому времени город расширился до района Хилл к востоку от Грант-стрит.Кроме того, поступали жалобы на степень загрязнения речной воды возле водозабора насосной станции Сесил-Элли, что потребовало переноса водозабора вверх по течению. Кроме того, проект общественных работ, направленных на срезание Грантс-Хилл, оставил первоначальный резервуар высоко в воздухе.

Новая насосная станция на 11-й улице Этна была оборудована двумя паровыми насосами, известными как «Самсон» и «Геркулес», общей производительностью 9 мгд (миллион галлонов в день). Эти насосы работали почти непрерывно до 1884 года, то есть в течение 40 лет.Стоимость городской воды в то время была относительно низкой: домовладельцы платили от 3 до 10 долларов в год, отели — от 20 до 40 долларов, а фабрики — от 15 до 150 долларов.

В 1848 году продолжающееся расширение города до восточной части холма вынудило построить дополнительный резервуар (2 700 000 галлонов) на Бедфорд-авеню и небольшую насосную станцию ​​для перекачки в него. Город продолжал расти, и в 1867 году к первоначальному городу были присоединены 14 кварталов. Это внезапное добавление 35 000 человек привело к общей нехватке воды.Были установлены дополнительные насосные агрегаты, и в 1870 году была построена временная насосная станция на 45-й улице и реке Аллегейни. Эта станция мощностью менее одного миллиарда в сутки перекачивала речную воду непосредственно в распределительную систему.

Конец 1800-х годов: водохранилища Хайленд-Парка

К 1878 г. население увеличилось до 106 000 человек, а ежедневная перекачка воды превысила 15 мг / сут. В 1879 году водохранилище емкостью 125 000 000 галлонов (теперь Highland # 1) было введено в эксплуатацию в верхней части Хайленд-авеню, а на реке выше Негли-Ран была построена насосная станция речной воды (Brilliant Pumping Station).

Другой резервуар низкого уровня обслуживания был построен в то же время на Бриллиантовом холме. Однако, хотя оно было практически завершено, оно никогда не использовалось как часть системы питьевой воды, а было преобразовано в парковое озеро (озеро Карнеги). Дополнительный резервуар, резервуар Херрон-Хилл, и специальная насосная станция были добавлены в 1880 году.

Небольшие резервуары и насосные станции были построены для обслуживания районов Гарфилда и Линкольна в начале 1890-х годов. С 1897 по 1903 год в Хайленд-Парке был построен нижний резервуар на 126 000 000 галлонов (ныне Highland # 2) для обслуживания низинных участков города вдоль рек Аллегейни и Мононгахела.Он выполнял функции, изначально предназначенные для заброшенного водохранилища Бриллиант-Хилл.

В систему водоснабжения были внесены два крупных дополнения с объединением городов Питтсбург и города Аллегейни (Нортсайд) в 1907 году и приобретением системы водоснабжения Мононгахела (Саутсайд) в 1908 году. Три гидроузла были объединены в одну большие городские водопроводные сети.

Наш второй век

Новые вызовы: болезни, передающиеся через воду в Питтсбурге

На протяжении 19 века речная вода перекачивалась в дома и на предприятия без какой-либо обработки, кроме грубого осаждения взвешенных твердых частиц в резервуарах для хранения.Это было типично для систем водоснабжения в США и Европе того времени. К концу 19-го века загрязнение реки Аллегейни достигло точки, когда возникла очевидная необходимость в какой-то очистке.

Более того, стало очевидно, что, как и в других городах, в Питтсбурге также существуют проблемы, связанные с заболеваниями, передаваемыми через воду. Хотя это подозревалось на протяжении сотен, а возможно, и тысяч лет, только в середине 19 века было наконец задокументировано, что нечистая питьевая вода может отрицательно сказаться на здоровье.В 1855 году британский врач Джон Сноу ясно продемонстрировал, что эпидемии холеры, происходящие в Лондоне, могут быть связаны с водопроводной речной водой, поступающей из загрязненных сточными водами участков реки Темзы.

Как и Лондон, Питтсбург в 1800-х годах пережил ряд вспышек холеры. Хотя вполне вероятно, что по крайней мере часть холеры возникла из-за питьевой воды, это была связь между неочищенной водой и брюшным тифом, которая была явно очевидна в Питтсбурге.

В конце 1800-х и начале 1900-х годов в Питтсбурге было зарегистрировано большое количество случаев брюшного тифа, многие из которых привели к смертельному исходу. Например, в 1907 году при общей численности населения в 535 330 человек в Питтсбурге и Аллегени было 5652 случая брюшного тифа, 648 из которых оказались смертельными. Статистические данные о болезнях, подобные этим, которые, как широко считается, связаны с неочищенной питьевой водой и очень заметным загрязнением реки Аллегейни, побудили жителей и чиновников в середине 1890-х годов настаивать на создании системы очистки воды.

Новые решения: фильтрация и очистка

В 1905 году, после многих лет интенсивных споров по поводу проекта установки, началось строительство установки для медленной фильтрации песка на месте нынешней очистной установки на реке Аллегейни недалеко от Аспинуолла. К октябрю 1908 года вода в полуострове Питтсбург подвергалась фильтрации. В 1909 и 1914 годах в Южную и Нортсайд, соответственно, начали поступать фильтрованные воды.

Первоначальная установка включала речную насосную станцию, станцию ​​Росс, приемный бассейн, два отстойника, 46 закрытых медленных песчаных фильтров и подземный бассейн с фильтрованной водой или прозрачный колодец. В 1912-1913 годах на заводе было добавлено еще 10 фильтров, чтобы удовлетворить требованиям Northside, и была установлена ​​система предварительной фильтрации с контактной перегородкой (или Reisler) для улучшения удаления взвешенных твердых частиц. Хлор стал добавляться для дезинфекции и был включен в схему лечения к 1911 году.Преимущества фильтрации и хлорирования воды были очевидны. К 1911 году и в последующие годы ежегодное количество случаев брюшного тифа упало до менее 500, а число смертей от брюшного тифа — до менее 100.

Три реки, три системы: консолидация и расширение

После объединения компаний водоснабжения Питтсбурга, Аллегейни и Мононгахелы в 1908 году город столкнулся с проблемой слияния трех систем водоснабжения и расширения подачи фильтрованной воды в город, разделенный реками.Для обслуживания Нортсайда в 1911-1914 гг. На фильтровальной станции была построена насосная станция Аспинуолл, которая начала подавать фильтрованную воду в Нортсайд.

Водохранилище Ланфер было построено в поселке Шалер одновременно для хранения фильтрованной воды с насосной станции Аспинуолл. Этот резервуар имеет емкость 155 000 000 галлонов и расположен на высоте, идентичной высоте Highland # 2.

Низколежащие части южной стороны питались непосредственно из Хайлендского водохранилища №2.Станция на Южной 29-й улице старой компании Monongahela Water Company была освобождена от этой функции и взяла на себя работу по перекачке воды в резервуары Аллентауна. В 1912 году насосная станция на Мишн-стрит (в Саутсайде) была введена в эксплуатацию и заменила устаревшую станцию ​​на Южной 29-й улице, которая была выведена из эксплуатации.

Насосная станция Гарфилда и резервуары были ликвидированы в 1912 году в пользу водохранилища Херрон-Хилл. Затем, в конце 1920-х годов, два дополнительных резервуара, McNaugher и Brashear, были построены в высоком районе Northside, чтобы заменить старые резервуары Montgomery, Lafayette и Greentree.

Химия и современность

С момента начала фильтрации в 1907 году до 1950-х годов химическая обработка воды не проводилась. Только добавление хлора для дезинфекции и, в периоды кислой речной воды, кальцинированной соды для уменьшения количества воды перед фильтрацией.

Однако к середине 1950-х годов песочные фильтры с медленной скоростью устарели и стали менее эффективными. Затем была введена обработка квасцами для улучшения удаления взвешенных твердых частиц, но эта добавка все еще не могла удовлетворить спрос.Требование продолжать подавать воду удовлетворительного качества указывало на необходимость современной и быстрой установки для фильтрации песка.

Это обновление системы проводилось в два этапа. На первом этапе была построена система предварительной очистки отстойника для очистки воды до того, как она попадет в песчаные фильтры медленного действия. Это сооружение, построенное в 1962 году к западу от насосной станции Росс, впервые обеспечило полную химическую очистку для удаления из воды железа, марганца, вкусов, запахов и красителей.Второй этап включал замену устаревших песочных фильтров с медленной скоростью в 1969 году на двухчастотную быструю систему фильтрации с использованием песка.

Современное Управление водоснабжения и канализации Питтсбурга было создано в 1984 году, в 1995 году оно поглотило департамент водоснабжения, а в 1999 году стало единственным владельцем канализационной системы.

Еще в 1980-х годах основной функцией PWSA было наблюдение за программой капитального ремонта стоимостью 200000000 долларов, предназначенной для обновления инфраструктуры всей системы водоснабжения.В этот бюджет включены водоочистные сооружения и распределительная система. Программа заключалась в обеспечении соответствия системы водоснабжения быстро растущим требованиям к качеству воды федеральных законов и законов штата о безопасной питьевой воде.

Одним из основных требований, над которым активно работала PWSA, было закрытие всех существующих открытых готовых резервуаров с водой или их замена закрытыми резервуарами. В настоящее время все наши водохранилища закрыты, за исключением Хайлендского водохранилища № 1, которое остается открытым водохранилищем.В то время, когда PWSA покрывала водохранилища, сообщество Хайленд-Парка было против того, чтобы покрыть Хайлендское водохранилище № 1. На протяжении более 122 лет водохранилище Хайленд № 1 было центром Хайленд-Парка; место, где публика любит гулять и отдыхать. Затем сообщество в течение многих лет работало с PWSA и городом Питтсбург и пришло к альтернативному решению, которое удовлетворило всех и удовлетворило все требования государственных и федеральных законов о безопасной питьевой воде.

Вместо того, чтобы закрывать резервуар, PWSA построила установку мембранной фильтрации. С помощью этой установки мембранной фильтрации вода из резервуара будет фильтроваться через несколько микрофильтров перед отправкой клиентам. Испытания доказали, что вода, выходящая из установки мембранной фильтрации, соответствует всем нормам качества воды или превышает их. Таким образом, летом 2002 года в эксплуатацию была введена установка мембранной фильтрации Highland Reservoir No. 1, которая способна производить 20 миллионов галлонов воды в день.

Сегодня PWSA ежедневно предоставляет качественную воду и качественные услуги примерно 83 000 клиентов по всему городу Питтсбург. Видение PWSA — предоставлять услуги водоснабжения и водоотведения, которые соответствуют или превосходят все нормативные требования и ожидания клиентов при минимально возможных затратах.

В настоящее время цель, к которой стремится PWSA, состоит в том, чтобы продавать воду другим общинам за пределами зоны обслуживания города Питтсбург. Это мероприятие, направленное на продвижение PWSA к третьему веку ее службы.


Вышеуказанная информация предоставлена ​​по телефону:

Лиланд Д. Болдуин Питтсбург История города 1750–1865 (Питтсбург, University of Pittsburgh Press, 1937)

Внедрение частной насосной станции? | Диджей Уилкинсон

Что происходит?

В связи с изменениями в законодательстве, с 1 октября 2016 года все подходящие частные насосные станции будут переведены в ведение вашей местной компании водоснабжения.Это означает, что компания водоснабжения будет нести ответственность за обслуживание и ремонт этих станций, включая текущие расходы.

Что такое частная насосная станция?

Насосные станции бывают разных форм и размеров и могут располагаться на проездах, в садах, обочинах дорог и в других местах. В некоторых домах или на предприятиях есть дренажные системы с насосами, расположенными внутри больших люков, о которых вы, возможно, даже не подозреваете, есть насосная система. Насосные станции обычно имеют внешние панели управления, на которых находятся органы управления насосами и электрическая сеть.Эти панели управления обычно располагаются в небольших киосках или зданиях и могут иметь или не иметь системы сигнализации с маяками наверху.

Подходит ли моя насосная станция для сточных вод?

Для внедрения частной насосной станции потребуются следующие критерии: —

  1. Ваша станция была установлена ​​и перекачивала до 1 июля 2011 г.?
  2. Ваша насосная станция подключена к основной канализационной сети?
  3. Обслуживает более одного объекта или находится за ограждением участка?

Посмотрите это видео, если оно поможет!

Что будет дальше?

Если вы считаете, что у вас есть частная насосная станция, которая соответствует критериям, или вы не уверены, что вам нужно обратиться в местную компанию водоснабжения, чтобы зарегистрироваться или выяснить это.Нынешние владельцы по-прежнему несут ответственность за содержание и обслуживание своих станций до тех пор, пока они не будут зарегистрированы и переданы. Это включает в себя любую работу, необходимую для станции, а также оплату любых счетов за электроэнергию и других сопутствующих расходов до усыновления.

Чем мы можем помочь?

DJ Wilkinson может дать вам совет и связаться с водопроводной компанией от вашего имени. Благодаря нашим экспертным знаниям и опыту мы можем поговорить с командой по внедрению на понятном им языке и убедиться, что у вас есть полностью зарегистрированный актив, и если ваша система не соответствует требованиям, мы можем помочь вам и в этом! Мы можем посоветовать вам, что у вас есть, и, при необходимости, организовать обследование, чтобы вы были уверены в состоянии и требованиях к техническому обслуживанию вашей частной насосной станции.

Не стесняйтесь связаться!

Связанные

Двухуровневые канализационные подъемные станции для бытового и коммерческого использования

Наши двухуровневые насосные станции могут использоваться в качестве подъемных станций в большинстве жилых и многих небольших коммерческих помещений. Эти подъемные станции разработаны с двумя погружными насосами, которые чередуют циклы или могут перекачивать одновременно, если это необходимо. Этот тип подъемной станции обычно используется, когда время простоя не является существенным, и это достигается за счет наличия уже установленного резервного насоса, который при необходимости может работать самостоятельно.Мы можем построить дуплексные лифтовые станции с насосами для сточных вод, насосами для сточных вод и насосами-измельчителями. Все наши дуплексные подъемники поставляются в комплекте с дуплексной панелью управления со встроенной сигнальной лампой и зуммером.

Наши сдвоенные насосные станции можно использовать в качестве подъемных станций в большинстве жилых помещений и во многих небольших коммерческих помещениях. Эти подъемные станции разработаны с двумя погружными насосами, которые чередуют циклы или могут перекачивать одновременно, если это необходимо. Этот тип подъемной станции обычно используется, когда время простоя не является существенным, и это достигается за счет наличия уже установленного резервного насоса, который при необходимости может работать самостоятельно.Мы можем построить дуплексные лифтовые станции с насосами для сточных вод, насосами для сточных вод и насосами-измельчителями. Все наши дуплексные подъемники поставляются в комплекте с дуплексной панелью управления со встроенной сигнальной лампой и зуммером.

Наши двухсторонние насосные станции изготавливаются по индивидуальному заказу в соответствии с требованиями заказчика. Поэтому он считается «Специальным продуктом» и не подлежит возврату. См. Нашу Политику возврата для получения более подробной информации.

ЖИЛЫЕ И КОММЕРЧЕСКИЕ ПОДЪЕМНЫЕ СТАНЦИИ

Насосные станции, предлагаемые Septic Solutions, могут использоваться для жилых, коммерческих и легких промышленных применений.Мы предлагаем подъемные станции для удаления сточных вод (черная вода), сточных вод (сточные воды) и дренажных вод (чистая вода).

ДУПЛЕКСНЫЕ НАСОСНЫЕ СТАНЦИИ

Термин «Дуплексная насосная станция» означает подъемную станцию ​​с двумя погружными насосами. Система Duplex поставляется с панелью управления, которая чередует насос один и два насоса в каждом цикле. Это обеспечивает плавный переход в случае отказа одного насоса, всегда имея резервный насос для выполнения этой работы. Дуплексные системы отлично подходят для приложений, где длительный простой насосной системы может стоить больших денег.

Мы строим наши насосные системы с погружными насосами Little Giant для сточных вод и сточных вод. Наши хранилища насосов из стекловолокна имеют размеры 200 галлонов, 300 галлонов и 500 галлонов. Septic Solutions строит насосную станцию ​​на заказ, поэтому мы можем использовать любую комбинацию насоса и резервуара из стекловолокна. Своды насоса из стекловолокна прочны для непосредственного захоронения без какого-либо специального наполнения, но они легкие и легко обрабатываются человеком или экскаватором. Это делает установку очень простой. Когда вы получаете одностороннюю насосную станцию ​​от Septic Solutions, она полностью собрана и готова к установке.

КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ ПОДЪЕМНОЙ СТАНЦИИ:

  • Duplex Little Giant Погружные насосы для сточных вод или сточных вод
  • Корпус насоса из чугуна с эпоксидным покрытием для защиты от коррозии и коррозии
  • Корпус двигателя с масляным наполнением для смазки на весь срок службы и быстрого рассеивания тепла
  • Панель с переменным реле
  • Панель управления включает сигнализацию о наводнении
  • Хранилище насоса из стекловолокна для тяжелых условий эксплуатации
  • Герметичная водонепроницаемая и газонепроницаемая при правильной установке
  • Включает впускное отверстие 4 » с резиновым уплотнением втулки
  • Включает герметичную выпускную втулку
  • Прочный Polylok крышка доступа с ручками
  • Comes Полностью Собранный со всей внутренней Сантехникой и поплавками конных

давления Канализационной систем Дизайн :: E / One канализация

Инструменты для проектирования канализационных систем низкого давления

Какой размер насоса измельчителя мне нужен?

E / One производит измельчительный насос SPD мощностью 1 л.с., доступный с различными размерами резервуара и одним, двумя, тремя или четырьмя насосами.Чтобы определить, какой размер насосной станции измельчителя потребуется, вам необходимо принять во внимание несколько факторов:

  • Смачиваемый колодец и напорный трубопровод должны быть защищены от замерзания
  • Модель и размер бассейна должны соответствовать входящим потокам, включая пиковые потоки
  • Необходимо использовать соответствующее устройство сигнализации
  • Подходящее место


Суточный расход сверх рекомендованных значений может превышать максимальную способность резервуара удерживать поток и / или сокращать интервалы между капитальными ремонтами насоса.Если ожидается более высокий приток, следует проконсультироваться с E / One. Окончательный выбор должен быть определен инженером на основе фактических измерений или лучших оценок ожидаемого потока сточных вод. Рекомендуемые потоки для каждой насосной станции измельчителя E / One доступны в разделе Каталог.

Подберите насосную станцию, подходящую для вашего проекта.


Рассчитаем давления Канализационные системы: Design Assistant 9 Программное обеспечение

Загрузите программное обеспечение E / One для гидравлического анализа компоновки канализационной системы, в которой будут использоваться измельчающие насосы E / One.Это программное обеспечение не позволяет рассчитывать или проектировать индивидуальную насосную станцию ​​измельчителя.

Загрузите программу Design Assistant


Калькулятор стоимости жизненного цикла канализационной системы

Загрузите, чтобы сравнить затраты на напорную канализацию E / One с гравитационной канализацией, системами STEP и вакуумными канализационными системами.

В этом видео показано, как использовать калькулятор стоимости жизненного цикла.


Анализ проектирования бесплатной канализационной системы

У вас сложный канализационный проект? Слишком дорого обходится установка самотечной канализации или рытье траншей под самотеком слишком разрушительно? Напорная канализационная система E / One позволяет сэкономить на первоначальных затратах и ​​затратах на установку — 50% или более по сравнению со стоимостью самотечной канализации.Узнайте, какая информация нам нужна при отправке вашего рисунка.

Отправьте нам топографическую карту вашего проекта канализационной системы.


E / Чертежи соединений одноканальной канализации

Типовые чертежи установки и подключения для канализационной системы E / One:

Внутренняя установка, вид сбоку (чертеж № LM000111, PDF) /
Внутренний монтаж, вид сбоку (чертеж № LM000111, DXF на молнии)

Наружная установка (чертеж № LM000112, PDF) /
Наружная установка (чертеж № LM000112, DXF на молнии)

Промывочное соединение (чертеж № LM000113, PDF) /
Промывочное соединение (чертеж № LM000113, DXF на молнии)

Боковой монтаж (чертеж № LM000114, PDF) /
Боковой монтаж (чертеж № LM000114, DXF на молнии)

Отводное соединение (чертеж № LM000115, PDF) /
Отводное соединение (чертеж № LM000115, DXF на молнии)

Промывочное соединение клеммы (чертеж #ESD 10-0094, PDF) /
Промывочное соединение клеммы (чертеж #ESD 10-0094, DXF на молнии)

E / One Руководство по проектированию канализационной системы низкого давления
Руководство по проектированию канализационных систем

E / One содержит обзор того, где использовать напорные канализационные трубы, факторы, которые следует учитывать при проектировании напорных канализационных систем, размеры станции, расположение системы и обозначение зон.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
