Панели из пенополистирола для строительства дома: Быстровозводимые дома из полистиролбетона под ключ

Содержание

Виды СИП-панелей – Технические характеристики и рекомендации по выбору

СИП-технология на данный момент уже уверено завоевала российский рынок и уже не вызывает вопросов о прочности и качестве домов, построенных из панелей. Все больше и больше индивидуальных домов возводиться именно из них.

Сами панели являются комбинированным, а главное многозадачным, материалом, обладающим всеми преимуществами, который дается от сочетания жесткого каркаса и утеплителя. Это позволяет широко использовать их в различных видах строительства. И в силу этого есть множество видов СИП-панелей. А также они крайне популярны в местах с суровым климатом – длительная зима и промерзшая земля часто мешают при постройке зданий из традиционных материалов, но абсолютно не мешают при использовании СИП.

Основные виды СИП-панелей


Одной из основных особенностей СИП является не их функциональные качества, а то, что технология постоянно эволюционирует становясь только лучше.

Если сравнивать панели, которые использовались в самом начале и те, из которых строят сейчас, то это, как говорится, две большие разницы. За сто лет, а именно столько существует данная технология, не изменился только основной принцип – утеплитель находится между жестким каркасом.

Есть существенные различия между панелями, используемыми для промышленного и индивидуального строительства, а также для потолка, внутренних перегородок, пола, кровли и прочих.

ОСП + пенополистирол

Самым популярным, и небезосновательно, видом производства СИП-панелей является связка ОСП и пенополистирола. Получившийся материал обладает не только высокими функциональными качествами, но и максимальной прочностью. Из него удобно и легко строить. Качество построек находится на максимально высоком уровне, а долговечность исчисляется веками


ОСП + пенополиуретан

СИП-панели такого вида используются в основном в промышленном производстве, правда в основном вместо ОСП используются более подходящие материалы каркаса. Для частных домов подобные панели не используются в России, хотя в Европе или в США это достаточно распространенный вариант.


ОСП + минеральная вата

Подобные панели – российское изобретение. Вместо привычного пенополистирола в качестве утеплителя используется минеральная вата. Такой способ позволяет сэкономить на цене одной панели, но сильно сказывается на ее функциональных качествах, так как минеральная вата дает усадку и оседает внизу. И получается, что качественно утеплена только нижняя часть СИП.


Фибролит + пенополистирол/минеральная вата

Подобные панели также являются российским изобретением. Главными минусами такой комбинации материалов можно назвать то, что фибролит имеет ширину всего в 60 сантиментов, что в практически вдвое меньше, чем у ОСП, и соответственно на одну типовую постройку количество плит удваивается. Также фибролит намного дороже и тяжелее. И получается, что дом из подобных панелей и дороже, и строиться дольше.


Стеломагнезит + пенополистирол

Еще одна практически революция в панельно-каркасном строительстве. В качестве каркаса используется комбинированный материал из карналлита, оксида магния и других, также известный, как каменные СИП-панели. Это один из самых безопасных и экологически чистых материалов, которые используются в строительстве. Подобные панели обладают хорошими характеристиками и  используются и для наружных, и для внутренних стен частных домов.


Остальные виды

Остальные виды СИП-панелей практически не могут соревноваться с техническими характеристиками предыдущих, при чем в обе стороны – и с положительной, и с негативной. Некоторые из них, например, гипсокартон с утеплителем из пенополистирола, используются в основном при возведении внутренних перегородок. А панели, в которых в качестве материала для каркаса используется оцинкованная сталь или оргалит (утеплитель выбирается с учетом того, как будет эксплуатироваться помещение, хотя, в основном, это пенополистирол), применяются для строительства промышленных или торговых зданий.

Наши рекомендации

Выбирая вид СИП-панелей, мы рекомендуем обращать особое внимание на технические характеристики и  даже не рассматривать варианты, когда утеплителем выступает минеральная вата

– это, конечно, может выйти на первых этапах дешевле, но в процессе эксплуатации может вылезти масса проблем, таких как например усадка материала. И соответственно снижение функциональных качеств панелей.

Вариант с каркасом из фибролита тоже достаточно сомнителен. В этом случае можно потратить на строительные работы в несколько раз больше и получить дом, который сильно уступает такому же, но с использованием более распространенных материалов.

При выборе материала мы рекомендуем выбирать из материалов, проверенных временем, а это ОСП и пенополистирол. Огромное количество домов, построенных с использованием именно таких панелей как в России, так и в Европе, США и Канаде, позволяет с уверенностью говорить о том, что они заслуживают всех тех хвалебных отзывов, которые вы можете встретить в интернете.

Также заслуживает внимание и новинка в данном сегменте строительства. Речь идет, конечно, о каменных панелях. Из множества их преимуществ можно выделить полную влагостойкость, огнеупорность, экологичность и относительную дешевизну. Также нельзя не отметить эстетическую сторону вопроса – они выглядят достаточно стильно, по сравнению с тем же ОСП.

Выбирая вид СИП-панелей, не забывайте о том, что стоит выбрать и производителя. Ведь все функциональные характеристики могут быть нивелированы тем, что компания пытается сэкономить на своих клиентах используя некачественные материалы. В свою очередь мы хотим сказать, что никогда бы такого не допустили. Компания «СитиСип» ценит своих клиентов и настолько не доверяет сторонним производителям, что создала собственное производство СИП-панелей. Мы строим плит, выполненных из ОСП или стеломагнезита и пенополистирола.

Выбирая нас, вы выбираете качественные дома из СИП-панелей в Санкт-Петербурге по ценам ниже средних по рынку.


характеристики, отличающие от других материалов

Пенополистирол для СИП панелей применяется в качестве утеплителя, так как он экологичен, надежен и безопасен.

Среди широкой аудитории людей существует ряд заблуждений, касающихся этого утеплителя. Также, стоит описать базовые качества полистирола, которые поясняют, почему именно пенополистирол для СИП панелей применяется в изготовлении.
Современная технология сборки дома из СИП панелей гарантирует получение прочного, теплого, долговечного строения, срок службы которого составляет более 70 лет.

Содержание статьи:

Развенчивая мифы

Среди огромного количества людей бытует мнение, что пенопласт и пенопослистирол для SIP — это один и тот же материал. Такая оценка базируется на простом факте. Для изготовления этих материалов используется одно и то же базовое сырье. Однако разница в процессах обработки сразу помещает пенопласт и пенополистирол для SIP, что называется, на разные полюса одной линейки продуктов. Перечислим основные черты для понимания отличий.

  1. Пенопласт производится методом воздействия пара на гранулы полистирола. В результате они увеличиваются, а так как формовка происходит в ограниченном объеме — получаемые небольшие шарики буквально спекаются. Но соединение происходит только по поверхности соприкосновения гранул. Поэтому в результате действия влаги, проникающей через микропоры, с течением времени пенопласт распадается на отдельные гранулы, крошится.
  2. Пенополистирол для SIP получают методом экструзии. Сначала помещенные в форму гранулы полистирола плавятся, образуя сплошную массу. После этого на материал воздействуют паром и температурой. Получаемый пенополистирол — это сплошная структура, где воздух находится в полностью герметичных ячейках. Материал для SIP на 90-98% состоит из газа. Стенки ячеек сплошные, полученные из однородной массы, поэтому прочные, непроницаемые.

Разница очевидна, если рассматривать технические данные двух материалов. Пенопласт обладает свойствами водопоглощения (уровень составляет порядка 4% за срок в 30 суток), очень непрочный (рассыпается со временем и ломается при изгибании), легко сжимается. В отличие от него, уровень водопоглощения пенополистирола для SIP составляет всего 0.

4% за 30 дней, он не рассыпается со временем, относительно легко гнется, трудно сминается (показатель прочности в 5 раз выше пенопласта). Все дело в особой структуре, благодаря чему срок службы материала составляет больше 50 лет. Пенополистирол для SIP не имеет микропор, поэтому не впитывает воду, непроницаем для пара, летучих соединений.

Применение в строительных технологиях

Существуют четкие стандарты применения пенополистирола при изготовлении SIP композитов. Если фирма по строительству домов из СИП панелей имеет собственные производственные мощности, она обязана следовать правилу соответствия утеплителя качеству российской маркировки ПСБ-С-25. Уже по условному обозначению можно увидеть некоторые технические показатели материала:

  • плотность 25 кг на кубометр;
  • средняя аббревиатура С означает «самозатухающий», то есть не способный поддерживать горение в воздухе нормального состава.

Фактически, если рассматривать дом из СИП панелей 10 на 10 м в разрезе спектра предложений разных компаний, можно увидеть, что используется пенополистирол для SIP производства Германии, Голландии, очень редко — Китая. Но по оценкам многих специалистов, российская марка не только является стандартом качества, но и превосходит продукты многих конкурентов.

Другие виды утеплителя полимерной группы

СИП панели могут изготавливаться и из других материалов. Некоторое распространение получили:

  • СИП панели с полиуретаном. Данный класс материала обладает повышенными свойствами теплозащиты, но одновременно — самый дорогой на рынке;
  • СИП панели с отпрессованным полистиролом. Этот утеплитель обладает более высокой плотностью, улучшенными показателями шумоизоляции, немного уменьшенной теплопроводностью. Однако он дороже пенополистирола свободновспененного, поэтому для изготовления СИП панели применяется достаточно редко.

Купить на рынке вышеназванные материалы возможно. Поэтому достаточно просвещенный клиент может заказать изготовление домокомплекта из СИП панелей, где стеновые элементы изготовлены с применением более «продвинутого» утеплителя.

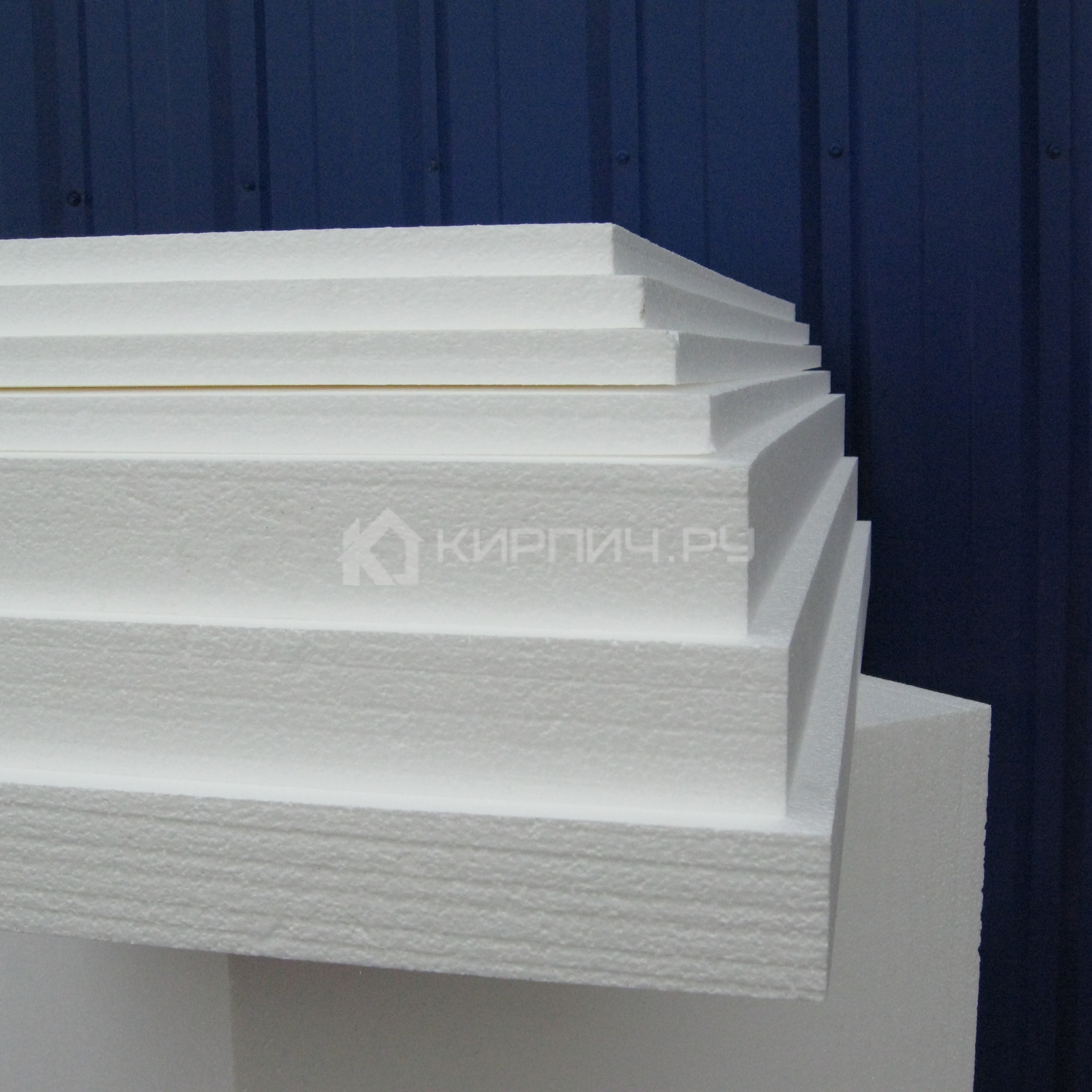

Промышленные стандарты толщин

Для нужд производства СИП панелей требуется пенополистирол определенной толщины. Сегодня существует стандарт размерностей, в соответствии с которым проектируются дома и здания разного назначения. В стеновых СИП панелях, формирующие внешний скелет сооружения, используют 140 мм полистирол. Для междуэтажных перекрытий рекомендуется применять 180 мм плиту. СИП панели, предназначенные для формирования межкомнатных перегородок, используют 60 мм пенополистирол.

На практике ассортимент используемых плит утеплителя для SIP — меньше. Зачастую и перекрытия, и внешние стены формируются из СИП панелей толщиной 164 мм, в которых применен полистирол 140 мм. Однако рациональный подход — выполнять и стеновые, и панели перекрытий из элементов формата 204 мм (180 мм пенополистирол), поскольку климат в большинстве областей России отличается весьма низкими зимними температурами.

Видео про пенопослистирол

Facebook

Twitter

Вконтакте

Google+

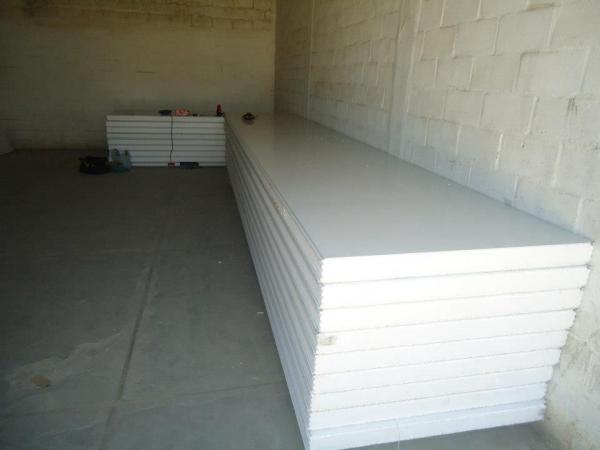

Сэндвич-панели из пенополистирола

Опубликовано admin мая 12, 2015 в Материалы

В современной России всё больше набирает силу использование в строительстве новых инновационных материалов. Одним из которых является SIP-панели, представлены на сайте www.s-paneli.ru. Главным составляющим конструкций из сэндвич-панелей является пенополистирол.

В Европе, а также в странах Северной Америки уже на протяжении 50-ти лет активно используют пенополистирол во всех сферах строительства.

В России пенополистирол является одним из самых востребованных утеплителей. Им перекрывают мостики холода в оконных проемах, утепляют крыши домов. А так же используют для утепления грунта при строительстве домов с низким фундаментом.

С каждым днем всё более растет число домов возведенных по технологии SIP-панелей. В переводе на русский язык сэндвич-панели это каркасная технология строительства жилых домов из пенополистирола. Слой пенополистирола расположен между двумя листами OSB. Части такой конструкции склеиваются за счет высокого давления. Средняя толщина такой панели составляет 120 -170 мм.

Пенополистирол уникальный экологически чистый материал. Он долговечен, пожаробезопасен, не подвержен воздействию химических реакций, микроорганизмов и потому не боится плесени. Одним из главных достоинств пенополистирола является его высокая теплоизоляция.

Именно за счет таких преимуществ пенополистирола, дома возведенные из сэндвич-панелей долговечны, прочны, прекрасно сохраняют тепло. Комфортно в таком доме будет не только зимой, но и жарким летом. Благодаря технологии строительства из сэндвич-панелей можно серьезно экономить на отоплении в вашем доме.

Если говорить о недостатках сэндвич-панелей, то их немного. Главный из них, что применение сэндвич-панелей возможно только при строительстве домов не выше двух этажей. Фундамент под такой дом должен быть обязательно мелкозаглубленный. Решение вопроса этажности при использовании сэндвич-панелей можно найти, если возвести первый этаж из кирпича или газобетона.

Не стоит забывать о другом важном достоинстве сэндвич-панелей. Строительство домов по такой технологии максимально быстро и мобильно. Можно без лишнего труда не только собрать одноэтажный дом, но и при желании легко его разобрать. Это значительно экономит время и деньги, ведь при строительстве такого дома не требуется большая строительная бригада. Если грамотно спроектировать дом, то при желании его может собрать даже один человек. А главным помощником будет являться шуруповерт. Используя, сэндвич-панели вы построите свой дом легко и быстро.

На современном строительном рынке сэндвич–панели представлены с разными видами утеплителя: пенополистирол, минеральная вата или пенополиуретан. Но стоит отметить, что именно сэндвич-панели с утеплителем из пенополистирола будут максимально отвечать всем параметрам качественного и надежного жилья. Стоимость сэндвич-панелей не высока, поэтому лучше купить качественный материал из пенополистирола от известных европейских производителей. Купить данные сэндвич-панели Вы можете на сайте компании Профиль.

Панели SIP (панели СИП) — материал для строительства канадского дома

OSB (Orient Strand Board) – ориентированная стружечная плита – это прессованная в условия высокого давления и температуры с использованием смол и синтетического воска. Для улучшения защитных свойств плиты применяют соли борной кислоты. Визуально OSB плиту легко отличить благодаря крупной и длинной стружке, из которой она изготовлена.

Главной особенностью OSB плиты является ориентация стружки: в наружных слоях стружка, как правило, ориентирована продольно, а во внутренних – поперечно.

Благодаря послойно-перекрестному ориентированию щепы, OSB плиты по своим физико-механическим свойствам превосходит традиционные ДСтП и МДФ.

По видам OSB разделяют на:

  • OSB-1 — для использования в сухой среде (несиловые элементы мебели, обшивка, упаковка)
  • OSB-2 — несущие конструкций в сухих помещениях (силовые элементы мебельного производства)
  • OSB 3 — для изготовления несущих конструкций в строительстве (в частности — для изготления панелей SIP и строительства канадских домов ), в том числе, и в условиях повышенной влажности.

Плиты OSB-3 имеют однородную структуру, прочные, влагостойкие, прочно удерживают крепёж (гвозди, шурупы и т. п.), легко поддаются обработке (режутся, сверлятся), склеиваются любым клеем для дерева. OSB — экологически безопасный материал, соответствующий европейскому классу E1.

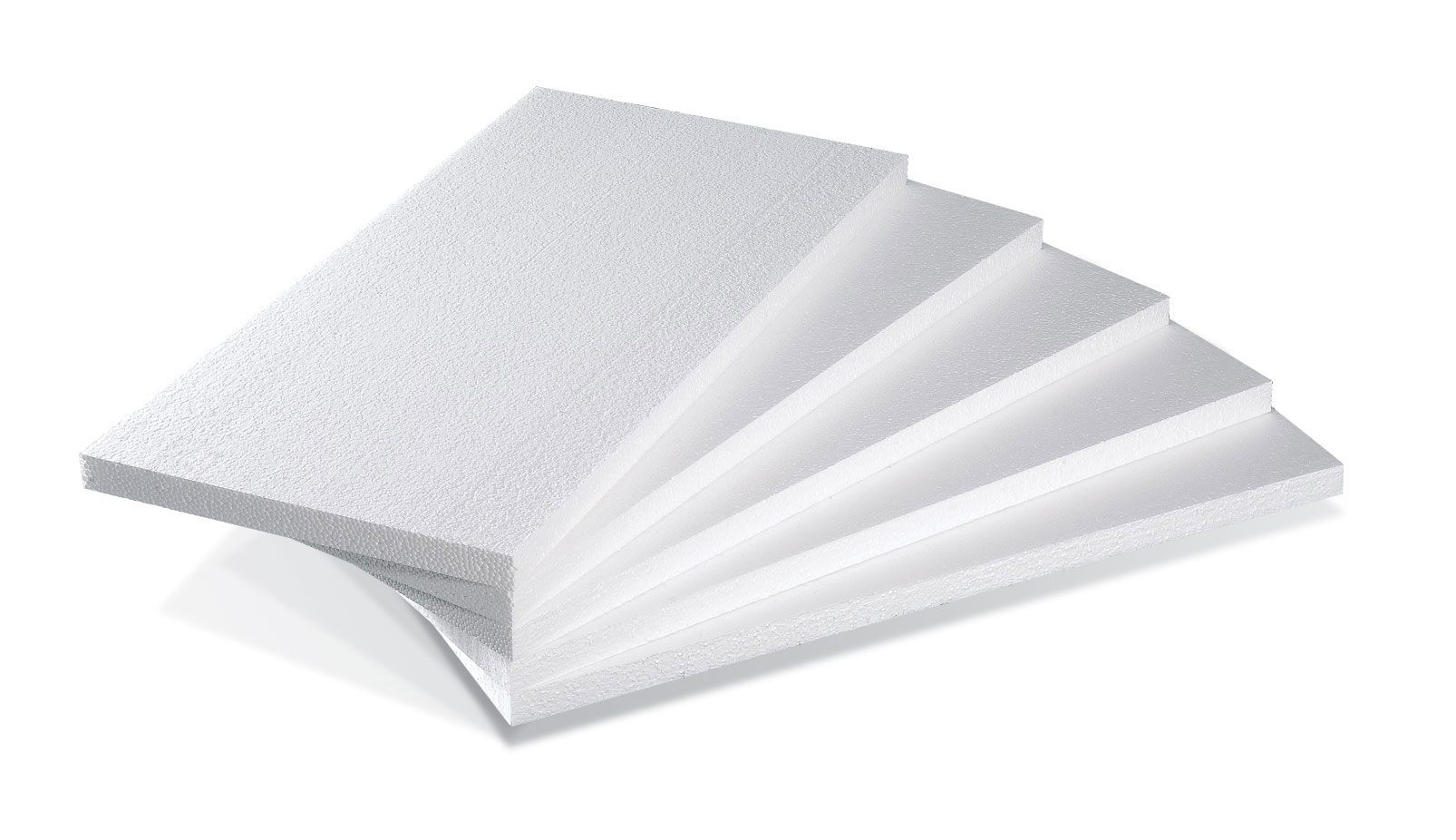

Утеплитель панели SIP — пенополистирол

Компания РУСИИП при изготовлении панелей СИП применяет пенополистерол KNAUF Therm® Panel Wood, который на 20% эффективнее мин. ваты, на 10% эффективнее аналогичных пенополистиролов.

Пенополистирол KNAUF Therm® не содержит формальдегида, фреона и фенола, в отличие от минеральной ваты и других видов пенополистирола.

Все ячейки пенополистирола KNAUF Therm® заполнены неподвижным воздухом (никакого фенола и углекислого газа). Пенополистирол не содержит веществ, привлекающих грызунов – его не едят мыши и крысы.

Пенополистирол KNAUF Therm® обладает свойством самозатухания и разрешен для строительства конструкций с повышенными требованиями к пожарной безопасности (такие, как канадские дома и другие объекты загородного строительства). При пожаре пенополистирол не выделяет опасных веществ, препятствует распространению пламени, не создает нагрузку на подверженные огню несущие конструкции, снижая риск их обрушения.

Срок службы теплоизоляции KNAUF Therm® Panel Wood равен сроку жизни Вашего канадского дома.

По результатам 200 циклов ускоренных испытаний, выполненных в лаборатории долговечности строительных материалов и герметизации ГУП «НИИМосстрой» в соответствии с методикой МИ 12.03-2003, прогнозируемый срок службыпенополистирольных плит KNAUF Therm® составляет не менее 100 лет.

Методика испытаний позволила воссоздать самые нежелательные климатические условия для материала, который по ГОСТ должен применяться как средняя часть строительной конструкции, а следовательно, обычно не вступает во взаимодействие с окружающей средой, но даже несмотря на такие параметры исследований, основные физические характеристики KNAUF Therm® (прочность на сжатие при 10% деформации, прочность при изгибе, коэффициент теплопроводности и водопоглощение за 24 ч по объему) не продемонстрировали значительного ухудшения и остались в рамках действующего ГОСТ 15 588-86.

Сущность методики МИ 12.03-2003 заключается в определении изменения значений эксплуатационных показателей образцов под воздействием искусственных климатических факторов. Воздействие искусственных климатических факторов осуществляется циклами. Один цикл состоит из воздействия отрицательной температуры минус (30±1)°C и положительной температуры (50±1) °C при относительной влажности (95±3)%. Дополнительно образцы подвергаются предварительному увлажнению через каждые 9 циклов путем погружения в воду на 16 часов. Два цикла описанных испытаний с переходом через 0°C (4 раза) эквивалентны по температурно-влажностному воздействию одному условному году эксплуатации теплоизоляционного материала в многослойной ограждающей конструкции.

Пенополистирол KNAUF Therm® отлично выдержал испытания, продемонстрировав стабильность заявленных физических свойств, что позволяет рассчитывать на 100 лет службы в строительных конструкциях даже при самых нежелательных климатических воздействиях.

Преимущества канадского дома из панели SIP

При изготовлении панели СИП применяются передовые технологии, благодаря чему панели SIP обладают рядом преимуществ перед традиционными строительными материалами:

  • высокая точность размеров и идеально ровная поверхность
  • малый вес
  • прочность конструкции
  • низкая теплопроводность
  • негорючесть
  • долговечность
  • неподверженность гниению
  • низкая себестоимость

Построенные из панелей SIP канадские дома отличаются высокой скоростью возведения; теплом; устойчивостью как к низким, так и к высоким температурам; легкостью конструкции, позволяющей удешевить фундамент и строить дом на сложных грунтах; разнообразность архитектурных и конструкционных решений. SIP дома в 3-5 раз дешевле деревянных или каменных.

Виды СИП панелей для строительства дома

12.07.2018

Содержание статьи

  • Панели из ОСП и пенополистирола
  • Панели из ОСП и пенополиуретана
  • Панели из ОСП и минеральной ваты
  • Панели из фибролита и пенополистирола
  • Плиты из стеломагнезита и пенополистирола

Канадская технология прочно закрепилась на российском строительном рынке – число пользователей, прибегающих к этому методу, с каждым годом стремительно увеличивается. Технология завоевала доверие благодаря оперативному процессу строения и высоким технологическим характеристикам.

Принцип возведения основывается на каркасе, к которому крепятся специальные листы – структурно-изолированные панели. Они конструируются комбинированным образом из разных материалов, каждый из которых предназначен для определенной задачи.

В силу того, что СИП-панели выполняются различными комплектами плит, следует знать, какие виды бывают и какие из них подходят для возведения домов.

Панели из ОСП и пенополистирола

Наиболее популярным видом СИП-панелей являются конструкции, в обшивку которых используют листы ОСП, а для утеплителя – пенополистирол. Такая структура формируется из специальной стружки и обладает достойными характеристиками:

  • высокая функциональность материала;
  • податливость для строения;
  • долговечное сохранения;
  • прочность.

Такие плиты не поддаются деформации, влагоустойчивы и надежны. Также благодаря пенополистиролу самозатухающей марки, стены из таких панелей устойчивы к взаимодействию с огнем. В отличие от пенопласта, который быстро загорается, ПСБ только тлеет и его можно быстро затушить.

К недостаткам листов относятся низкая шумоизоляция дома, построенного из ОСП-листов и пенополистирола, а также вредоносные вещества от тления утеплителя.

Мечтаете о своем доме, дачном или для постоянного проживания? Нет ничего проще, чем сделать это в компании ТехноСип.

Посмотрите наш каталог проектов , цены вас приятно удивят.

Панели из ОСП и пенополиуретана

Данный вид СИП-панелей изготавливается:

  • из ОСП листов для наружных стенок;
  • из утеплителя пенополиуретана.

В основу наружных слоев ложится древесная стружка, которую соединяют смолой нужного вида. Формат панелей не предназначен для строительства частных домов, в России его используют в промышленности, хотя в Канаде применяют для постройки жилья. Они прочно выдерживают нагрузки и простоят длительный срок, а также характеризуются другими полезными качествами:

  • не подойдут для корма грызунам;
  • огнеустойчивы;
  • экологичны.

Для создания применяют тонкую и длинную щепу – 50-140 мм. Укладку проводят клеем под давлением, что крепко сцепляет элементы в единый лист. ППУ плита обеспечивает пожарную безопасность.

Панели из ОСП и минеральной ваты

Принцип формирования этого вида заключается в укладке минеральной ваты на внутренний слой сэндвич-плиты. Технология появилась в России в результате других поисков конструирования СИП-материалов.

Что это дало пользователям? Экономию на стройматериалах, отсутствие горючести.

Но при этом возникли некоторые недостатки – минвата дает усадку, трамбуясь внизу. Тем самым, утепленной получается лишь нижняя часть платформы.

Панели из фибролита и пенополистирола

Другая российская технология – комбинировать листы из фибролита со слоем пенополиуретаном (или минеральной ватой). Материал «фибролит» имеет ширину в 60 см, тогда как ОСП – вдвое больше. Это вынуждает использовать две плиты на обшивку одной стороны, чтобы достичь нужной ширины. Соответственно, потребуется вдвое больше плит.

Минусы структуры:

  • материалы стоят дороже;
  • строительство потребует больше времени.

Плиты из стеломагнезита и пенополистирола

Стеломагнезитные плиты относятся к революционному виду сэндвич-панелей. Этот формат является каменным вариантом СИП-плит и формируется из следующих материалов:

  • карналлит;
  • оксид магния и др.

Плиты – экологически чистые, они безвредны для человеческого здоровья. Материалы такого типа хорошо подойдут для строительства частных домов, а жизнь в таких стенах не предвещает никаких опасностей. Минусы решения — высокая цена и трудоемкость во время работы с СИП-плитами данного вида.

Мы строим дома из СИП-панелей. Посмотрите наши работы за

Выбор подходящего типа для сооружения необходимо делать, учитывая предназначение будущего дома. Лучше всего проконсультируйтесь с специалистов в этом вопросе.

Строительство дома из пенополистирола

7.04.2016

Это не выдумки, а мечты, воплощенные в реальность японскими специалистами с использованием инновационных технологий. С виду такие домики напоминают жилища эскимосов. В России эти сооружения начали возводить в 2010 году.

Неужели этот легкий материал оказался довольно прочным?

Такими качествами обладает именно пенополистирол. Существует целый ряд преимуществ этого материала перед каменными или деревянными строениями:

  •  Пенопласт очень долго не старится, и не гниет.
  • Никакие стыки и соединительные швы никогда не заржавеют, что сильно повышает долговечность пенопласта.
  • Насекомым не интересно жить в таком доме.
  • Особые температурные характеристики делают пенопласт прекрасным изолятором. Зимой он держит в помещении тепло, а в летний зной – не выпускает прохладу.

Для еще большей безопасности перед началом производственного процесса, пенопластовые заготовки обрабатывают специализированной смесью. По экологическим и санитарным характеристикам такая обработка абсолютно невредна для здоровья человека. При этом смесь, которую наносят на пенопласт, предотвращает опасность возгорания этого материала. Но если пожар случится, то горение не будет быстрым, и такой дом не станет причиной огромной беды для его жителей. Дом из пенопласта не разрушится в результате землетрясения или бури. Ему не страшна и водная стихия.

Среди абсолютных преимуществ жилища из пенополистирола:

  • Легкость.
  • Выгодная стоимость.
  • Прочность.

Как конструируют?

Такой дом именно конструируют. Его собирают на манер «Лего». Строители складывают блоки различной величины в стройные секции. Каждая из них соединяется с соседней при помощи заранее сделанных пазов. Секции имеют толщину 175 мм. За пару часов дом средней величины собирают трое рабочих.

Пенопласт для создания строений производят по специальной технологии, которая значительно отличается от привычных нам упаковок из пенополистирола на основе спрессованных шариков. Задумка японцев воплощается с помощью методики термической обработки материала с последующим нанесением допсмесей.

Сверху строение покрывают составом, напоминающим штукатурную смесь. Это защитный материал, повышающий огнеустойчивость конструкции.

Строения из пенопласта могут иметь разнообразное предназначение. Подойдет этот материал для возведения стандартной постройки с куполом для:

  • Организации точки общепита.
  • Офиса.
  • Создания изолированного общественного места.
  • Магазина.
  •  Школы.
  • Гостиницы.

Купола соединяются, благодаря чему можно с успехом выбирать необходимый размер помещений с переходами и пристройками. По площади жилые дома такого типа равны в среднем 45 кв. м. После возведения дом окрашивают.

Дома из пенопласта – это прекрасный вариант для рядового потребителя, решившего построить себе добротное и недорогое жилье. Воплотить свою идею он сможет и на небольшом участке, за довольно небольшие деньги.

В этом доме никогда не будет душно, он сохраняет тепло и обладает отличными звукоизолирующими качествами. Строение из пенополистирола устойчиво к воздействию природной стихии.

SIP — тупиковый путь эволюции!?

Research.Techart с 2004 года исследует рынки, связанные с деревянным домостроением (деревянные дома, клееный брус, OSB, утеплители, мембранные пленки) и другими технологиями «быстрого строительства» (БВЗ / ЛСТК, сэндвич-панели). В начале 2008 мы провели анализ рынка строительства на основе SIP (конструкционная теплоизоляционная панель, КТП). Часть вопросов изучалась по индивидуальным постановкам заказчиков, а общие данные о рынке легли в основу готового отчета.

Начнем с хороших для рынка SIP факторов.

  • Готовый комлект дома («коробка») очень быстро монтируется.
  • Панельное домостроение на основе SIP поддержано государством как одна из четырех приоритетных технологий в рамках федеральной программы «Свой дом». (Вероятно, решающим фактором для государственных мужей послужила высокая степень заводской готовности.)
  • Простая технология, незначительные вложение в производство (оборудование 150–550 тыс. долл.), невысокие требования к помещению и персоналу, простая логистика.
  • Несмотря на то, что маркетинговая активность лидеров рынка несколько снизилась и в наши ящики все реже падает спам о «дешевом доме за 2 недели», интерес к технологии велик. Основная заслуга в таком «образовательном маркетинге» принадлежит «Экопану», чья марка стала почти нарицательной в России для sip-технологий.

Теперь кратко о негативных факторах.

  • Менталитет российского домовладельца пока не может принять ставшую уже классической в Северной Америке и Европе каркасную технологию, так что же говорить о сэндвичах из пенопласта и двух листов OSB?
  • Результаты изучения конструкционных особенностей домов из SIP-панелей, а также мнения экспертов позволяют нам поставить под сомнение их высокие прочностные свойства. Сравнение с каркасниками не выдерживает не только конструкция полов, но и стен. Прокладка коммуникаций значительно затруднена.
  • Для придания необходимой жесткости панели в качестве утеплителя используется только пенополистирол или XPS (экструдированный пенополистирол), которые весьма горючи и любимы грызунами.
  • OSB в России пока в 2–2.5 раза дороже, чем на рынке США и Европы. Заводы строятся, но отстают от собственных планов. Пока не понятно, насколько в ближайшие 2–3 года может снизиться цена на этот, быстро набирающий в нашей стране популярность, материал.
  • Для монтажа части панелей дома, как правило, требуется подъемный кран.
  • Производители SIP-панелей акцентируют внимание на скорости возведения дома. Но наш анализ показал, что срок производства самого комплекта «под заказ» составит 1–3 месяца.
  • «Доступное жилье» развивается медленнее, чем хотелось бы нам и правительству. Это связано с реалиями рынка: стоимостью земли, отсутствием инфраструктуры, постоянным удорожанием строительных материалов и работ в области строительства). А изучение спроса на дома показывает, что индивидуальный застройщик не является «целевым» потребителем SIP-домов.
  • Слой OSB с внутренней части стены вносит ограничение на возможности отделки. Монтаж «поверх» него гипсокартона сводит на нет стремление к экономии.

Пальцы правой руки давно закончились, а вот информация к размышлению — нет.

Технология SIP строительства была изобретена более 50 лет назад, тем не менее признания ее перспективным направлением мануфактурного («заводского») домостроения до сих пор не произошло: во всем мире построено всего несколько десятков тысяч КТП-зданий. Даже в историческом центре мирового производства КТП — Северной Америке — строится всего 10 000 SIP-домов в год, в остальных странах — и вовсе по нескольку сотен.

В российскую практику малоэтажного домостроения SIP-панели пришли около 3–4 лет назад. К настоящему моменту на нашем рынке примерно 60 компаний! (По этому показателю мы уступаем только США). Большая часть производств (90%) была запущена (заявлена) в период 2006–2007 гг. , но число реализованных проектов очень мало.

Российский «мотор» рынка — «Экопан» сконцентрировал усилия на реализации производственных линий.

Итак, мы считаем SIP-технологию в ее современной реализации бесперспективной технологической ветвью деревянного домостроения. Можно предполагать, что объем строительства достигнет незначительного (несколько сотен домов в год) уровня и расти перестанет, а спрос сформируют корпоративные и административные заказчики. Остается надеяться, что информационное поле, формируемое при продвижении SIP-технологии, будет способствовать росту популярности более «основательных» технологий панельного домостроения и каркасных домов. Также возможно появление новых вариантов панелей и технологий строительства домов с их помощью. Например, почему бы не заменить внутренний OSB на китайский стекломагниевый лист?…

Точка зрения отдельных аналитиков, представляющих свои статьи в разделе «Маркетинговая фантастика», могут не совпадать с консолидированным мнением Research. Techart.

Растущая роль пенополистирола в строительстве

В 1965 году в Гранд-Рапидс, штат Мичиган, был открыт первый завод по производству блоков из пенополистирола (EPS). Он производил блоки толщиной от 0,6 до 4,9 м (от 2 до 16 футов), но в настоящее время блоки из пенополистирола можно вырезать любой формы. Их обычно разрезают с помощью горячей проволоки на листы для использования в качестве теплоизоляции, но другие виды использования больших «заготовок» включают флотацию, применение на свалках «геопены» и другие крупномасштабные применения.

EPS начинается с гранул или гранул полистирола. Затем шарик с пентаном подвергается воздействию пара под давлением, который заставляет полистирол расширяться и принимать желаемую форму и необходимую плотность. При производстве пенополистирола не используются озоноразрушающие хлорфторуглероды или гидрохлорфторуглероды (CFC или HCFC). Конечный продукт представляет собой влагостойкую структуру с закрытыми ячейками, на 90 процентов состоящую из воздуха, но при этом обладающую прочностью на сжатие до 276 кПа (40 фунтов на квадратный дюйм). Он доступен в различной плотности, обычно от 14.От 4 кг / м3 до 28,8 кг / м3 (от 0,90 до 1,8 фунтов на фут), в зависимости от предполагаемого применения. (Более высокие плотности могут быть изготовлены по индивидуальному проекту.)

EPS обладает идеальными физико-механическими свойствами для большинства изоляционных материалов. В результате процесса производства старение не влияет на долговременное термическое сопротивление (LTTR) EPS. Благодаря своей гибкости и универсальности, его можно разрезать на листы, плиты или любой желаемый дизайн в соответствии с конкретными требованиями строительных норм, а также индивидуальный дизайн.EPS используется в качестве изоляции стен, крыш и фундаментов, а также является неотъемлемым компонентом структурных изолированных панелей (SIP), изолированных бетонных форм (ICF) и систем внешней изоляции и отделки (EIFS).

Из скромного начала, EPS превратился в один из самых универсальных изоляционных материалов в современном строительстве.

Полы, стены и потолки

Обшивка — одно из самых основных и широко используемых приложений для изоляции EPS в жилом и коммерческом строительстве. Он помогает создать оболочку вокруг конструкции, покрывая полости стен и стойки, чтобы повысить их сопротивление теплопередаче и проникновению влаги.

Обшивка доступна из множества различных материалов, но только во время энергетического кризиса 1970-х годов изоляция из жесткого пенопласта получила широкое распространение в качестве оболочки. Благодаря своей универсальности, простоте установки и неизменно высоким эксплуатационным характеристикам пенополистирольная оболочка из пенополистирола стала отраслевым стандартом.

Обшивка не является конструктивной и в основном используется в качестве внешнего изолятора как ниже, так и выше уровня (хотя ее можно использовать по всей конструкции на крыше, полах и потолках).Различная плотность помогает обеспечить R-значение, необходимое для соответствия местным нормам энергопотребления.

Обшивка из пенополистирола

используется как при ремонте, так и в новом строительстве из-за ее совместимости с деревянным и стальным каркасом, а также кладкой. Панели устанавливаются вертикально поверх внешних сторон стоек, при этом пароизоляция обращена к обогреваемой стороне конструкции. Его можно закрепить гвоздями, шурупами и / или скобами (в зависимости от поверхности обрамления), в то время как точечный клей является нормой для оснований кладки.

PS может использоваться для различных плавсредств, таких как плоты, доки и заготовки. Они безопасны для окружающей среды, озонобезопасны, при их производстве не используются ХФУ и не имеют пищевой ценности для морских животных.

Некоторые клеи содержат растворители на нефтяной основе и не должны использоваться, поскольку они растворяют пенополистирол при контакте. Стыки обшивки сохраняются плотно и заподлицо, швы заклеиваются для дополнительной герметичности, а угловые распорки устанавливаются для повышения устойчивости конструкции.Обертка с воздушным барьером может даже не понадобиться, если оболочка правильно установлена ​​и шовная лента используется надлежащим образом. Разнообразные сайдинги и отделки легко закрепляются через внешнюю обшивку, создавая эстетически приятное здание.

Изолированная обшивка из пенополистирола

производится с множеством облицовочных материалов. Алюминиевая фольга, полиэтилен и крафт-бумага используются для улучшения эксплуатационных свойств и защиты изоляции от грубого обращения и разрушения под воздействием УФ-излучения. Производители пенополистирола используют отражающую алюминиевую фольгу для повышения устойчивости пенополистирола к поглощению лучистого тепла.(Когда излучающий барьер сочетается с мертвым воздушным пространством, он фактически может повысить изоляционную ценность стенового блока.)

В зависимости от области применения доступны различные изделия для обшивки из пенополистирола. Одна из основных функций обшивки — контролировать влажность, действуя как замедлитель пара. Перфорированная фольга увеличивает воздухопроницаемость при использовании на высоте, тем самым предотвращая накопление конденсата между внутренними и внешними поверхностями конструкции.

Помимо того, что полиэтиленовые облицовочные материалы действуют как замедлитель парообразования, они улучшают поверхностную адгезию плиты для наклеивания лент и клея. Лента, используемая по швам пенопласта, лучше прилипает к облицованной полиэтиленом плите, чем к гладкой. Крафт-бумага приклеивается между облицовкой и пенопластом, повышая прочность и долговечность продукта для защиты во время транспортировки и погрузочно-разгрузочных работ.

Прочность пенополистирола иногда ставится под сомнение, но когда требуется большая прочность, можно получить EPS с прочностью на сжатие до 414 кПа (60 фунтов на квадратный дюйм). Материал EPS типа I, как предписано в ASTM C 578, Стандартные технические условия на жесткую теплоизоляцию из ячеистого полистирола, адекватно приспосабливает разумное движение здания без передачи напряжения на стыки здания.

EPS

может использоваться для различных плавсредств, таких как плоты, доки и заготовки.
Они безопасны для окружающей среды, озонобезопасны, при их производстве не используются ХФУ и не имеют пищевой ценности для морских животных.

EPS успешно используется в течение многих лет в областях, где влажность является проблемой, особенно ниже уровня земли. Грибок, бактерии и гниль не ухудшают его работоспособность. Эксплуатационные свойства не ухудшаются при воздействии на материал влаги и / или воды.

Использование жесткой изоляции EPS постоянно росло за последнее десятилетие. Хотя цены на большинство строительных материалов могут сильно колебаться, стоимость пенополистирола остается относительно стабильной. Производители могут предоставить строителю изоляцию различной плотности, что позволяет получить конструкцию, отвечающую или превышающую стандарты энергетического кодекса, без дополнительных затрат на увеличение ширины шпилек.

Системы внешней изоляции и отделки

В течение 30 лет внешний вид EIFS, напоминающий оштукатуренный, придавал коммерческим зданиям привлекательный внешний вид, широкий дизайн и гибкость цвета, низкие эксплуатационные расходы, долговечность и высокую энергоэффективность.

Традиционная внешняя стена EIFS состоит из пенополистирола, стекловолоконной сетки и штукатурного материала, напоминающего цемент. Первым шагом в создании экстерьера EIFS является приклеивание слоя пенополистирола непосредственно на обшивку дома или здания. Затем наносится базовый слой из цемента, затем стекловолоконная сетка и финишный слой из цемента. Этот тип системы называется барьером с лицевым уплотнением EIFS, препятствующим проникновению воды на его внешнюю поверхность.

На коммерческие работы приходится более 95 процентов всех системных приложений с оболочкой EIFS, но при этом они практически не испытывают проблем с влажностью.В коммерческом строительстве материал EIFS изначально наносился на бетонные блоки или каменные конструкции, а также на здания, построенные из стали или других недревесных изделий. В отличие от автомобилей 2х4, эти материалы плохо впитывают влагу. Кроме того, в коммерческих приложениях обычно используются более качественные методы строительства, качество изготовления и материалы, чем в жилых зданиях.

Однако, если дверные проемы и окна плохого качества или неправильно закрыты, они могут допускать проникновение воды. Дождевая вода и ветер могут пробиться сквозь акриловое полимерное покрытие и пенопласт, приклеенный непосредственно к деревянному каркасу и элементам обшивки дома, облицованного EIFS.

По этой причине многие производители EIFS разработали системы снижения влажности, чтобы предотвратить накопление влаги в тех редких случаях, когда она проникает за внешнюю поверхность EIFS.

Отвод влаги EIFS

Следуя аналогичной стратегии гидроизоляции и просачивания, используемой при строительстве кирпича, производители EIFS переработали EIFS, чтобы обеспечить отвод влаги.Вот как работает система у большинства производителей:

  • Асфальтовый войлок укладывается поверх оболочки для предотвращения проникновения влаги.
  • Сетка или другая среда накладывается непосредственно на строительную бумагу, чтобы создать отверстие между обшивкой и задней стороной изоляционной плиты, через которое вода может выходить наружу. (Некоторые производители добавляют в пенополистирол канавки или выступы, чтобы вода могла проходить к нижней части стены. )
  • Металлический оклад кладется внизу стены, вокруг окон и дверей, а также в любом другом месте, где синтетическая штукатурка упирается в другой материал.Гидроизоляция улавливает воду и отводит ее из стены EIFS через дренажные отверстия.

Согласно июньскому выпуску журнала Professional Builder за 1999 г., всестороннее тестирование, проведенное Национальным исследовательским советом (NRC) Канады и USG Corp., подтвердило, что система снижения уровня воды EIFS является эффективным средством предотвращения накопления влаги. Они пришли к выводу, что стены с водоотталкивающим покрытием EIFS работают эффективно, эффективно обрабатывая любую воду, проникающую в систему. Любая вода, проникающая через внешнюю обшивку, останавливалась на строительной бумаге и направлялась из стены через мигающие и плачущие детали.

Гидравлические системы работали даже тогда, когда герметик вокруг окон полностью выходил из строя. EPS, расположенный под окнами в этом сценарии, не содержал значительного количества влаги. Наконец, NRC и USG Corp. обнаружили, что влага, оставшаяся в системе, эффективно удерживается от чувствительных к влаге материалов с помощью защитной мембраны.

Изоляционные бетонные формы

Изоляционные бетонные формы (ICF) — это пустотелые формы из пенополистирола, возведенные на строительной площадке, а затем заполненные пяти- или шестидюймовым железобетоном.В отличие от традиционных бетонных форм, которые удаляются после затвердевания бетона, ICF остаются на месте.

ICF обеспечивают превосходные R-значения и звукоизоляционные качества, поскольку бетонная сердцевина покрыта изоляцией из пенополистирола. Кроме того, ICF противостоят силам природы, которые разрушают традиционно построенные дома из-за этого бетонного ядра. (Дома ICF становятся очень популярными в штатах Южного и Среднего Запада, где вероятность ударов ураганов и торнадо выше.)

Больше комфорта и меньшие счета за электроэнергию
ICF обладают высокими тепловыми характеристиками. Стена ICF, состоящая из 102 мм (4 дюйма) изоляционного материала из пенополистирола ASTM C 578 типа II и 127 мм (5 дюймов) бетона, имеет класс R-17 (при средней температуре испытания 75 градусов). Воздушные барьеры, обеспечиваемые изоляцией из пенополистирола и бетоном, устраняют конвекционные потоки, а высокая тепловая масса бетонных стен защищает интерьер дома от экстремальных температур наружного воздуха. Результатом является экономия энергии на 25–50 процентов по сравнению с традиционными домами с каркасными стенами или стальным каркасом.

Звукоизолирующие стены
В тестах на передачу звука стены ICF пропускали менее одной трети звука по сравнению со стенами с традиционным каркасом, изолированными стекловолокном.

Гибкость конструкции
Превосходную гибкость конструкции можно реализовать с помощью изоляционных бетонных форм. Они могут вместить высокие или изогнутые стены, большие проемы, длинные потолочные пролеты, нестандартные углы и соборные потолки. Пену легко разрезать и придавать ей форму, поэтому она позволяет подрядчикам строить изогнутые стены и нестандартные углы, не беспокоясь о конструктивных нагрузках.

Экологически ответственные аспекты
ICFs позволяют свести к минимуму использование пиломатериалов, в отличие от конструкции с каркасными стенами, которая обычно включает в себя большие объемы резки и обрезки и, как следствие, много отходов.Превосходные тепловые характеристики домов ICF могут обеспечить значительно более низкие потребности в энергии для отопления и охлаждения, сэкономить деньги домовладельцев и сдержать истощение запасов ископаемого топлива.

Заинтересованы в доме ICF?

По данным Ассоциации изоляционных бетонных форм (ICFA), формовщики из пенополистирола должны ожидать значительного увеличения производства продукции ICF. Поскольку большинство домов ICF проектируются и продаются компаниями, которые разработали свою собственную систему, следует позвонить на горячую линию ICFA Concrete Homes по телефону (888) 333-4840, чтобы получить список домашних компаний ICF.

Habitat for Humanity использует технологию SIP

Миссия Habitat for Humanity International — искоренить жилищную бедность и бездомность во всем мире. Благодаря технологии структурных изолированных панелей (SIP) Habitat быстрее достигает своей цели. В ноябре 1999 года группа добровольцев прибыла на строительную площадку в Лотиане, штат Мэриленд, чтобы принять участие в «блице строительства» Хабитат. Цель заключалась в том, чтобы построить дом от начала до конца менее чем за неделю.

Блиц фактически начался за несколько месяцев до начала строительства с конкурса, спонсируемого журналом Residential Architectural, на проект этого дома Habitat for Humanity. Архитекторов попросили предложить высококачественный дом с высокой стоимостью R, который можно было бы построить быстро и по доступной цене. Чтобы максимально увеличить скорость и качество монтажа в полевых условиях, победивший дизайн включал предварительно спроектированные, заводские компоненты, в том числе структурные изолированные панели (SIP). Фактически весь дом — внешние стены и крыша — был обрамлен SIP.

SIP прибыли на место с уже вырезанными оконными и дверными проемами и электрическими загонами. Наряду с быстрым и простым SIP-подключением, это позволило построить дом за четыре часа и полностью закрыть к полудню.

Повышение привлекательности бордюра

Для получения дополнительной информации об использовании экстерьеров, облицованных EIFS, Исследовательский центр Национальной ассоциации домостроителей (NAHB) предлагает две публикации: «План качества для установки EIFS» и «Перед использованием EIFS».И то, и другое можно получить, позвонив в NAHB по телефону (800) 898-2842.

Будущие рыночные тенденции

В 1993 году было построено около 200 домов ICF. По данным Национальной ассоциации домостроителей, рынок высококачественного жилья для ICF увеличился с одного процента доли рынка в 1998 году до 2,7 процента в 2001 году. Ассоциация изоляционных бетонных форм и Портленд Цементная ассоциация (PCA) прогнозирует, что к 2005 году на долю ICF будет приходиться более восьми процентов рынка элитного жилья. Эти дома в настоящее время стоят от 3 до 10 процентов больше, чем дома, построенные из 2х4, но затраты на строительство выровняются по мере того, как подрядчики и субподрядчики ознакомятся с этой технологией и станут более эффективными.

Два других фактора будут способствовать снижению затрат на дома ICF. Во-первых, это стоимость бетона. По данным Portland Cement Association (PCA), цена на бетон в течение последнего десятилетия была довольно стабильной, в то время как цены на другие строительные материалы, такие как пиломатериалы, значительно выросли.Во-вторых, планы проектирования ICF становятся все более эффективными.

Конструкционные изолированные панели

Структурная изоляционная панель (SIP) соединяет пенопласт — например, пенополистирол — между двумя внешними слоями из ориентированно-стружечной плиты (OSB) для создания прочной строительной панели, используемой для строительства наружных стен, крыш, потолков и полов. Впервые представленные в 1950-х годах, дома и здания, построенные из SIP, могут предложить превосходные изоляционные качества, быструю установку и множество преимуществ для окружающей среды.

Превосходная изоляция
Пенопластовая сердцевина SIP обеспечивает более высокие показатели изоляции, чем многие другие изоляционные материалы, используемые в традиционных конструкциях с каркасными стенами, и поскольку они имеют меньше зазоров — нет шпилек, нарушающих изоляцию, — дома из SIP менее сквозняки. Владельцы домов, в которых используется технология SIP, могут иметь право на получение статуса Energy Star® Home от Агентства по охране окружающей среды США (EPA), что может привести к другим преимуществам, таким как ипотека с более низкой процентной ставкой.

Исключительная прочность
SIP — это интегрированный строительный продукт; выступая в качестве конструктивных элементов, они могут выдерживать — даже превосходить — типичные нагрузки, вызываемые ветром, снегом и сейсмической активностью.

Быстрое строительство и отделка
SIP быстро и легко соединяются вместе с помощью вставных шлицев. Опытная бригада из трех человек может завершить возведение панелей стандартного дома площадью 186 м2 (2000 квадратных футов) всего за один день и полностью высушить SIP всего за три дня. Окна, дверные проемы и фронтоны крыши могут быть предварительно вырезаны на месте изготовления панели, поэтому точность измерения и резки на месте значительно снижается.

SIP также упрощают внутреннюю отделку.Гипсокартон и шкафы быстро растут, потому что они прикрепляются непосредственно к внутренней стороне панели OSB. Электрическое распределение легко осуществить, пропустив провод через горизонтальные и вертикальные желоба внутри каждой панели.

Экологические преимущества
По данным Ассоциации структурных изоляционных панелей (SIPA), SIP обеспечивают несколько преимуществ для окружающей среды. Они эффективно заменяют традиционную конструкцию с каркасными стенами, что означает, что необходимо убирать меньше продуктов спелого леса.Наружные оболочки OSB SIP изготавливаются из искусственной древесины, то есть из возобновляемых, быстрорастущих деревьев. Наконец, SIP могут сократить счета за отопление и электроэнергию, поэтому нужно сжигать меньше ископаемого топлива для получения тепла и энергии.

SIP-приложения

SIP доступны в различных формах и размерах и могут использоваться для строительства ряда различных жилых и коммерческих зданий.

Здания с деревянным и металлическим каркасом
SIP в значительной степени ответственны за всплеск популярности зданий с деревянным и металлическим каркасом, поскольку их можно построить быстро и по доступной цене.

Соборные потолки
SIP идеально подходят для соборных потолков в бревенчатых домиках или крышах с деревянным каркасом. Панели просто прикрепляются к внешней стороне стропильных ферм, а затем покрываются черепицей.

Пользовательские приложения
SIP могут быть изготовлены с различной толщиной и различными материалами оболочки, чтобы соответствовать различным требованиям к диапазону нагрузки и изоляции. Во многих случаях оконные и дверные проемы, двускатные торцевые стены и отвесные проемы могут быть выполнены на заводе в соответствии со спецификациями, что позволяет избежать головной боли на месте.

Достижения на торговой площадке

По данным SIPA, более 100 производителей панелей в США ежегодно производят более 2,9 млн м2 (32 млн квадратных футов) панелей. В недавнем отраслевом обзоре SIPA обнаружила, что производство SIP увеличилось на 15 процентов в 2002 году, составив примерно 4,8 миллиона м2 (51 миллион квадратных футов). Факты говорят сами за себя: общая стоимость строительства очень конкурентоспособна из-за эффективности и простоты строительства дома из SIP.

Заключение

EPS в долгосрочной перспективе

По мере роста популярности и принятия предложений по пенополистиролу, новые технологии и способы использования этого материала будут продолжать развиваться.Этот материал уже зарекомендовал себя и свои возможности во многих строительных приложениях. Главное, что мешает ему полностью реализовать свой потенциал, — это незнание дизайнерского сообщества. Тем не менее, благодаря обучению и распространению информации, все большее число специалистов в области строительства узнают о EPS, определят материал и расширят границы дизайна.

Структурные изолированные панели | EPS Industry Alliance

Структурная изоляционная панель (SIP) — это продукт, в котором вспененная сердцевина, такая как пенополистирол, сплавляется между двумя внешними слоями из ориентированно-стружечной плиты (OSB) для создания сверхпрочной строительной панели.Они используются для возведения наружных стен, крыш, потолков и полов. Дома и здания, построенные из SIP, обладают превосходными изоляционными качествами, исключительной прочностью, быстрой установкой и множеством преимуществ для окружающей среды.

Superior Insulation — Пенопластовая сердцевина SIP обеспечивает более высокие показатели изоляции, чем многие другие изоляционные материалы, используемые в традиционных конструкциях стен с каркасом. Поскольку у SIP меньше зазоров и поскольку стойки не нарушают изоляцию, дома из SIP оказались менее сквозняками.

«Почти 20 процентов традиционной каркасной стены состоит из шпилек и других неизолированных материалов, — сказал Билл МакГаррити, вице-президент компании Pacemaker Plastics в Ньюкомерстауне, штат Огайо. «Коэффициент сопротивления стекловолоконной изоляции в лаборатории значительно выше, чем у реальной стены. Но SIP, поскольку они состоят из твердой изоляции, в реальном доме работают практически так же хорошо, как и в лабораторных испытаниях. Они также выступают в качестве барьера для внешнего шума лучше, чем дома, построенные из традиционных методов строительства.«

Владельцы домов, в которых используются структурные изолированные панели, могут претендовать на присвоение EPA статуса Energy Star Home, присваиваемого домам, которые приносят пользу окружающей среде за счет снижения потребления энергии. Дома, которым присвоено это обозначение, могут претендовать на получение ипотеки с более низким процентом или других льгот.

Исключительная прочность — Поскольку готовые панели представляют собой интегрированный строительный продукт, буквально действуя как структурный компонент, они способны выдерживать и даже превосходить типичные нагрузки, вызываемые ветром, снегом и сейсмической активностью. Было много задокументированных случаев, когда дома, построенные из SIP, выдерживали суровые погодные условия с минимальным ущербом.

Быстрое строительство и отделка — SIP быстро и легко соединяются вместе с помощью вставных шлицев. Опытная бригада из трех человек может завершить возведение панелей стандартного дома площадью 2000 кв. Футов всего за один день и полностью «высушить» SIP всего за три дня. Поскольку окна, дверные проемы и фронтоны крыши могут быть предварительно вырезаны внутри SIP на этапе производства, точность измерения и резки на рабочем месте значительно снижается.SIP также облегчают выполнение внутренних отделочных работ. Гипсокартон быстро поднимается, прикрепляя его к внутренней панели OSB. Шкафы также устанавливаются быстро, поскольку их можно прикрутить болтами непосредственно к панели OSB, а электрическое распределение легко осуществить, пропустив электрический провод через горизонтальные и вертикальные желоба, которые проходят внутри каждой панели.

Экологические преимущества — По данным Ассоциации структурных изолированных панелей (SIPA), SIP предлагают несколько преимуществ для окружающей среды.Поскольку SIP эффективно заменяют традиционную конструкцию с каркасными стенами, необходимо заготавливать меньше спелых лесных продуктов. Наружная оболочка OSB SIP изготавливается из «искусственной древесины», которая производится из возобновляемых, быстрорастущих деревьев. А поскольку SIP обладают превосходными изоляционными качествами, счета за отопление и электроэнергию снижаются, и в результате требуется меньше сжигать ископаемое топливо.

Приложения SIP

SIP доступны в различных формах и размерах и могут использоваться для строительства множества различных жилых и коммерческих зданий.SIP-приложения включают следующее:

Дома с деревянным и металлическим каркасом — Возрождение популярности зданий с деревянным и металлическим каркасом в значительной степени связано с SIP. Эти панели позволяют быстро и недорого возводить дома из дерева и металла.

Соборные потолки — SIP идеально подходят для соборных потолков в деревянных домиках или крышах с деревянным каркасом. Панели просто прикрепляются к внешней стороне стропильных ферм, обеспечивая превосходную изоляцию.Затем накладывается черепица.

Пользовательские приложения — SIP могут изготавливаться различной толщины и из различных материалов обшивки, чтобы соответствовать различным требованиям к диапазону нагрузки и изоляции. Во многих случаях оконные и дверные проемы, двускатные торцевые стены и отвесы могут быть выполнены на заводе в соответствии со спецификациями. Это обеспечивает простоту установки на строительной площадке.

Улучшения торговой площадки

SIP были впервые представлены в 1950-х годах, но недавние разработки в отрасли привели к значительному росту рынка.

«Производители SIP видят рост от 15 до 30 процентов в год, — сказал Бутч Джонсон, директор по маркетингу панелей Perma R Products из Джонсон-Сити, Теннесси. «Все больше и больше покупателей жилья используют этот высококачественный подход к строительству жилья».

При выборе дома с использованием SIP или традиционного метода строительства качество является главной причиной выбора структурных изоляционных панелей. В текущих рыночных условиях стоимость СИП и домов традиционной постройки сопоставима.

«Обычно люди, строящие дома SIP, не так озабочены начальной стоимостью, как качеством, — сказал МакГаррити. «Они хотят дополнительной прочности, бесшумности и теплоизоляции, которые предлагает дом из SIP. Но факт в том, что из-за эффективности и простоты строительства дома из SIP общая стоимость строительства очень конкурентоспособна по сравнению с более традиционным строительством».

EPS против полиуретановых SIP | Структурные изолированные панели

Панели Панели
Термокор Панели EPS
Используемая пена Полиуретан Пенополистирол
Цвет Желтый Белый
R-значение (на дюйм) 82% Лучше
6. 9 на дюйм

3,8 на дюйм
Температурный дрейф Обшивка OSB предотвращает тепловой дрейф в панелях Thermocore. Панели Thermocore, испытанные BASF возрастом более 3 лет, не показали потери показателя R. Устойчив, если не подвергается воздействию влаги. Из-за высокой проницаемости EPS абсорбция влаги может привести к потере R-ценности.
Плотность / прочность
Более высокая плотность = более высокая прочность
2.2 фунта минимум 1,0 фунт
Огнестойкость
(воздействие огня)
Самозатухающий (не источник топлива).
Thermocore платит за добавление антипирена в нашу пену.
Топливо для огня
Воздействие тепла Никогда не растает.
Полиуретан — термореактивный пластик. Его нельзя растопить или изменить.
Не рекомендуется для температур выше 180 градусов из-за размягчения (можно разрезать горячим ножом)

Пароизоляция
(влагостойкость)

Служит собственной пароизоляцией.
Рейтинг проницаемости 1,2

Требуется пароизоляция
Рейтинг проницаемости от 2,0 до 5,0
Химическая стойкость Полиуретан устойчив к нефтехимии и другой обычной бытовой химии. EPS очень чувствителен к продуктам на нефтяной основе, маслам и растворителям, которые могут вызвать плавление EPS при контакте.
Производство Полиуретан связывается с обшивкой OSB тремя способами.Адгезия химическая и механическая. Это создает самую прочную связь в отрасли. На панели Thermocore распространяется ограниченная пожизненная гарантия от расслоения. EPS используют клей на основе поли для приклеивания EPS к OSB. Клей является единственным связующим звеном с пенополистиролом. Большинство компаний предлагают только 15-летнюю гарантию.
Стоимость Панели Thermocore часто имеют равную или более низкую стоимость по сравнению с EPS, но при этом предоставляют больше стандартных функций, чем любая компания EPS.С Thermocore нет дополнительных затрат, связанных с установкой пиломатериалов или какой-либо дополнительной платы со стороны электрика для подключения панелей. Мы заботимся об электричестве на нашем заводе. EPS обычно не идут в комплекте с дверными и оконными баками. Это дополнительная плата. Вам также придется заплатить значительную дополнительную плату за электрическую работу, поскольку компании EPS НЕ включают электрические коробки и кабелепроводы, установленные на заказ, как часть своего пакета.
¾ Трубопровод Включено Гильза с просверленным отверстием (в среднем 5 долл. США / фут)
Электрические коробки 4×4 Включено Электрик добавлен в поле
Вырез в двери и окне В комплекте с ЧПУ В среднем 200 $ / окно
Окна и двери в рамах 2×4 Включено В среднем 75 $ / рама
Roof Ridge Plum Cut Включено Ср. $ 6 / фут
Подфасция на месте Включено В среднем 3 доллара.50 / фут
Шлицевой корпус из формованного пенопласта Включено Ср. $ 4,50 / фут
Накладка на порог Включено Владелец
Верхние пластины, уголки и гвозди Включено Экстра
Карманы балок и опоры колонн Включено В среднем 250 долл. / Карман

Стоит ли строить дом из панелей М2? Строительство

м2, перед нанесением бетона.Фото: emmedue.com
Я всегда изучаю строительные технологии и техники здесь, в Панаме.
Мне нравится делиться тем, что я узнал.
Сегодня делюсь своим опытом использования M2. Строительные панели

М2 обладают преимуществами простоты строительства и экономии затрат.

И один огромный минус — ущерб окружающей среде.

О компании M2

М2 — популярный строительный материал.Он изготовлен из вспененного пенополистирола (сокращенно EPS), заключенного в проволочную сетку.

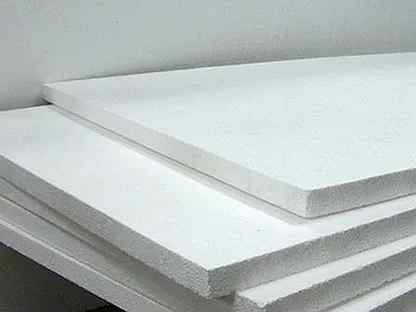

EPS или пенополистирол

Большинство людей знают EPS как пенополистирол. Пенополистирол — торговая марка EPS.

Пенополистирол изготавливается из шариков полистирола. Шарики из полистирола — это пластик на нефтяной основе. Шарики из полистирола обрабатываются с использованием химикатов, которые обрабатываются паром, что приводит к их расширению и образованию вещества EPS.

Мы видим, что пенополистирол используется каждый день в качестве упаковочного материала, кофейных чашек, контейнеров на вынос и т. Д.

M2 строительные материалы

М2 — все более популярный строительный материал. Как я уже упоминал, M2 — это панели из пенополистирола (пенополистирола), зажатые между двумя слоями проволочной сетки.

Строительные панели

M2 универсальны, прочны и экономичны. Их можно использовать для самых разных строительных элементов: несущих стен, полов, кровли, лестниц, перегородок и навесных стен.

При двухслойном способе нанесения на M2 наносится цемент. Фото: mortarspray.com

Проволочная сетка позволяет легко наносить бетонную штукатурку на панели.

Эта система обеспечивает прочную стену с гладкой бетонной отделкой.

M2 в Панаме

В Панаме M2 обычно доступен в виде пенополистирольных панелей.

Панели бывают различной толщины (2 ″, 3 ″ и 4 ″) и размеров (4 x 8, 10, 12 дюймов и более длинные панели). (Для более прочного дома лучше использовать панели толщиной 4 дюйма).

Speedy Construction

Я наблюдал за использованием M2 в течение последних 2 или 3 десятилетий как в США, так и в Панаме.Недавно я экспериментировал с ним в нашем модельном доме «Жизнь в Панаме».

Изначально меня привлекли пенополистироловые панели из-за их скорости сборки.

Панели позволяют производить сборку бетонных стен намного быстрее, чем это возможно при использовании бетонных блоков.

Намного быстрее, чем при строительстве типичного бетонного дома, при котором отдельные бетонные блоки укладываются и растворяются арматурой. Затем на стены из бетонных блоков наносится цементная штукатурка.

(Примечание: на самом деле мы использовали как М2, так и бетонные блоки в нашем модельном доме Living In Panama House, чтобы мы могли провести параллельное сравнение этих двух строительных процессов. )

С M2, вместо того, чтобы собирать сотни бетонных блоков по одному, нам просто нужно было:

  • Безопасные легкие панели M2
  • Вырезать оконные и дверные проемы в панелях
  • Мастерок по бетонной штукатурке, в два слоя

Использование M2 значительно сократило время сборки по сравнению с любым проектом строительства бетонных блоков, в котором я ранее участвовал.

М2 дороже, но быстрее

Для стен того же размера стоимость материалов панелей М2 выше стоимости материалов бетонных блоков.Но экономия труда и времени более чем компенсирует более высокую стоимость материалов для M2.

Короче, понятно, что строить из М2 дешевле, чем из бетонных блоков.

Птица ест кусок пенополистирола, плавающий в океане. Не лучшая альтернатива еде.
Воздействие на окружающую среду

Однако еще до того, как я попытался построить с помощью M2, у меня появилось мучительное подозрение, что это не может быть полезно для окружающей среды, особенно на пляже.

Большинство из нас видели, как вымытый пенополистирол на пляже где-нибудь в мире.

Сегодня отходы пенополистирола есть повсюду на нашей планете. Не очень красивое зрелище. Эти отходы пенополистирола представляют огромную опасность для нашего здоровья и здоровья нашей планеты

Утилизация м2 и стоимость

Поговорим немного о слоне в комнате.

«Что нам делать с обрезками M2, которые нам не нужны для проекта?»

«А как насчет пенополистирольной« пыли », которая образуется при резке M2?

Частицы пенопласта перемещаются по воздуху и воде

На нашей стройплощадке я воочию увидел хрупкую, рассыпчатую «пенополистирол» M2.Это заставило меня серьезно задуматься о том, стоит ли мне снова строить на нем.

Однако мое решение больше не использовать M2 final было семейной поездкой в ​​торговый центр Chiriqui в Дэвиде. В то время они расширяли Chiriqui Mall, чтобы разместить в нем универмаг City Mall.

«Пыль» из пенополистирола или пенополистирола попадает в наши водные пути и, в конечном итоге, в наши океаны (например, в дренажные решетки, показанные выше). Там и по пути ее употребляют птицы, рыбы и другие животные.

Химический снег

Когда я стоял возле незавершенного здания, я заметил скопление около дюйма белых частиц пенополистирола в желобах. Потом я увидел, что ветер разнес пенополистирол на парковку и за ее пределы.

Даже легких порывов ветра от проезжающих мимо машин было достаточно, чтобы сверхлегкие частицы пенополистирола взорвались и полетели в воздухе.

Очевидно, этот «химический снег» был результатом распиловки, шлифовки или иного разрезания многочисленных панелей M2, необходимых для строительства нового торгового центра City Mall.

Также было совершенно очевидно, что со стороны застройщика или какой-либо другой организации не было никакого плана по локализации или утилизации этого мусора M2.

Короче говоря, все эти миллионы и миллионы мелких легковесных частиц могли быть унесены или унесены следующим дождем в ближайший дренажный канал, а затем в ручьи и реки (см. Фото). Несомненно, в течение 1-2 недель большая часть этого мелкого пенополистирольного «снега» окажется в океане. Где он останется навсегда.Ладно, может, не навсегда, всего через миллион лет или около того.

Очевидно, эта ситуация не ограничивается Панамой. Проблема утилизации отходов EPS стоит во всем мире. Это отличный уравнитель между странами, поскольку сверхлегкий пенополистирол находит свое применение буквально повсюду на нашей планете.

EPS / пенополистирол с отрицательным эффектом пульсации

Хотя использование M2 для строительства вашего дома сэкономит вам время и деньги, оно оказывает отрицательное и усугубляющее влияние на мир вокруг вас.Ознакомьтесь с перечисленными ниже пунктами, чтобы получить представление о влиянии пенополистирола / пенополистирола на нас, животных и нашу планету.

  • Пенополистирол разлагается более 1 миллиона лет. Одна из причин заключается в том, что он устойчив к фотолизу или разрушению материалов под действием солнечного света.
  • Бензол и диоксины используются в производстве пенополистирола. Эти химические вещества являются известными канцерогенами, поражающими заводских рабочих, а также широкую публику. (Примечание: вредные для окружающей среды ГФУ или гидрофторуглероды больше не используются для создания пенополистирола.)
  • В развивающихся странах, таких как Панама, где часто сжигают пенополистирол и другие отходы, эти канцерогены выбрасываются в воздух и, следовательно, вдыхаются людьми и животными. Местные жители часто не осознают истинное воздействие сжигания не поддающихся биологическому разложению отходов на окружающую среду.
  • Хотя пенополистирол может быть переработан, он не рентабелен и редко предлагается в качестве опции. (Даже Сиэтл, где мы живем неполный рабочий день, с его супер-прогрессивными программами переработки, не предлагает переработку пенополистирола.)
  • Пенополистирол легко ломается на мелкие кусочки. К сожалению, эти куски пенополистирола едят наземные и водные животные. Эти животные могут умереть от голода после того, как эти кусочки блокируют попадание пищи в их желудок. Они также умерли от токсинов, проглоченных вместе с пенополистиролом.
  • Новое научное исследование показало, что после месяца пребывания в океане 3 распространенных вида пластика приобретают запах, который является пищей для многих птиц и морских обитателей. Таким образом, пластик часто не только выглядит как еда, но и пахнет как еда.(Подробнее об этом исследовании можно узнать здесь)
  • Пенополистирол долго плавает, прежде чем он станет достаточно затопленным, чтобы утонуть. Таким образом, это один из основных компонентов видимого морского мусора. Это также означает, что он проводит первую часть своего «жизненного цикла», представляя себя пищей для кормушек на поверхности океана, в которые входят многие виды рыб и морских птиц.
  • Учитывая пористую природу EPS, он также поглощает многие канцерогены, обнаруженные в океане, такие как ДДТ (который до сих пор производится во многих странах).
  • Со временем EPS опускается на дно моря и загрязняет морское дно. Там он представляет собой привычный вид пищи для совершенно другого набора морских животных. Фальшивая еда, в которой скопились токсины. Многие из этих животных находятся на самых нижних ступенях пищевой цепи. Это означает, что пенополистирол переносится с одного хоста на другой. Часто конечными потребителями пенополистирола со всеми токсинами, которые он абсорбировал в океане, оказываются крупнейшие плотоядные животные на планете.Это частично включает акул, синего тунца, медведей и, конечно же, людей.
Неиспользованные и вырезы в панелях М2

Использование M2 приводит к удивительному количеству отходов.

Что вы делаете со всеми оконными и дверными прорезями в панелях M2?

Если выбросить на свалку, со временем этот хрупкий пенополистирол превратится в мелкие частицы. Оттуда ветер и дождь уносят эти кусочки пенопласта в океан.

Что делать с неиспользованными или лишними панелями M2?

А как насчет крошечного порошкового пенополистирола в траве на стройплощадке?

Конечно, вы можете сохранить неиспользованный M2 для будущих проектов. Тем не менее, это приведет к снижению некоторой экономии затрат. Теперь вы также должны оплатить транспортировку и безопасное хранение M2. Или вам придется отдать его или продать ответственному строителю, который знает, как безопасно обращаться с продуктом.

Кажется сомнительным отдавать его людям, не осведомленным об экологической опасности открытого пенополистирола. Без должного ухода этот пенополистирол обязательно попадет в наши реки и океан.

А как насчет реконструкции и сноса стен М2? Нам всем нравится думать, что наша работа «вне времени». Однако правда в том, что реконструкция существующих домов идет постоянно и не показывает признаков того, что они прекращаются.

Что происходит, когда вы продаете свой дом M2, и новые домовладельцы решают переделать его.Допустим, вы живете в своем доме M2 40 лет. Это давно. Однако для пенополистирола 40 лет — это всего 30 секунд. У всего мусора M2 от новых владельцев, реконструирующих ваш дом M2, осталось 999 960 лет, чтобы загрязнить окружающую среду сверху вниз.

Откровенно говоря, осведомленность многих панамцев о постоянных экологических последствиях их действий не очень высока. Так же, как Пуэрто-Армуэльес чувствует себя пляжным городком 50 лет назад, экологическое движение в Пуэрто сильно отстает от движения в Северной Америке.

Преимущества строительства бетонных блоков

Цементный блок — традиционный метод строительства здесь, в Панаме. Строители здесь неплохо разбираются в этом. Бетонный блок прочный. При особом внимании к деталям можно построить качественный дом из бетонных блоков по разумной цене.

Плюс большая часть отходов бетонного строительства — это песок и гравий. Оба являются натуральными материалами. Это означает, что их утилизация практически не повлияет на ближайшее окружение.

Более того, любой оставшийся песок и гравий можно легко и экономично использовать для повторного засыпания подъездной дорожки или выравнивания земли на строительной площадке. Эти материалы органично «вписываются» в ландшафт, не нанося никакого вреда окружающей среде.

Отрицательное воздействие цемента

Да, цементные изделия также негативно влияют на окружающую среду. Например, на производство цемента приходится 5% выбросов парниковых газов.

Однако M2 также использует цемент.Панели М2 необходимо покрыть цементной штукатуркой для сохранения целостности. Таким образом, M2 не только использует токсичные панели EPS, но и покрывает их цементом.

Наше будущее использование M2

После использования M2 и тщательного изучения продукта мы решили больше не использовать M2.

Я считаю, что бетонный блок на данный момент является наиболее экологичным и экономичным способом строительства дома в нашем районе.

Мы рады сообщить, что наш следующий Дом в Панаме будет построен полностью из качественных бетонных блоков.Мы будем использовать традиционную стальную арматуру, затирку твердой бетонной жидкостью и использовать вибратор для удаления пузырьков воздуха, чтобы обеспечить качественный результат.

Экологичные альтернативы

Однако я всегда слежу за экологичными альтернативами строительства домов в тропиках.

Были проведены мелкомасштабные испытания блоков и панелей из соломы и травы для строительства в Европе и Северной Америке. Хотя, вероятно, эти продукты не подходят для нашего влажного тропического климата.

Однако разработка более экологически чистых продуктов, подходящих для тропиков, — это лишь вопрос времени. К сожалению, нефтяная промышленность имеет тенденцию скупать любые разрабатываемые потенциальные продукты, не связанные с нефтью. Таким образом, может пройти несколько лет, прежде чем альтернативные технологии экологически чистого строительства станут широко распространенными.

Однако меня не удивит, если из бамбука удастся построить отличные, доступные и экологически чистые дома.Он успешно используется в соседней Коста-Рике. (Ознакомьтесь с нашей статьей о бамбуковых домах в тропиках.)

Возможно, кто-нибудь в Пуэрто-Армуэльес откроет для себя следующий доступный экологически безопасный строительный материал.

Если у вас есть какая-либо информация об альтернативных методах строительства в тропиках, мы будем рады услышать от вас.

Если вы альтернативный строитель и хотите переехать в тропики, обязательно посетите Пуэрто-Армуэльес.Возможно, вы поможете нам разработать более экологичные жилищные решения.

Спасибо за чтение,

Рейн


Ознакомьтесь с другими нашими статьями «Строительство дома в Панаме»

EPS Изоляция | Геопенопласт, пенополистирол, EPS и полистирол

Если вы собираетесь построить новый дом, теперь вы можете взять свой 8-дюймовый блочная стена из бетонных блоков от R-1.11 до R-13.5, и это просто и недорого.

Просто попросите вашего подрядчика по кладке установить изоляционные блоки EPS внутри полостей бетонного блока по мере их установки можно увеличьте изоляцию стены из бетонных блоков в 12 раз.Здесь как это работает.

Изоляция бетонных блоков

Пустотелый бетонный блок 8 дюймов (тип, используемый для большинства бетонных блоков стены) имеет только R-Value 1. 11. Изоляционные блоки EPS 5 дюймов толстые имеют R-значение R-20,5 или выше. Просто поместив EPS блоки внутри бетонных блоков пустоты, а фундаментная стена в процессе строительства значение изоляции R-1.11 для блочной стены изменено. в среднем R-13,53.

Это просто. Стоит недорого. И самое приятное то, что EPS изоляционные блоки доступны из более чем 100 мест по всей стране через Universal Foam Products, новатора в области энергосбережения в доме изоляционные изделия.

Если вы добавляете кирпич в стену из бетонных блоков, вы можете увеличить значение изоляции дополнительным R-4 через вашего подрядчика по кладке установить стеновые панели из пенополистирола в воздушном пространстве между блоком и кирпичом.

Если ваш проект требует использования бетонных блоков 10 или 12 дюймов, дополнительное значение R будет намного больше. См. Таблицу ниже. «

Размер блока Блок R-Value EPS Размер EPS R-Value Смешанная ценность R
Бетонный блок 8 дюймов 1. 11 5 х 5 х 7,625 20,85 13,53
Бетонный блок 10 дюймов 1.2 5 х 7,25 х 7,625 27,91 17,83
Бетонный блок 12 дюймов 1,28 5 х 9 х 7,625 34,65 21.92

Руководство архитектора по: структурные изолированные панели

Найдите идеальные структурные изолированные панели для вашего следующего проекта на новой торговой площадке Architizer для строительных материалов. Щелкните здесь для получения дополнительной информации . Вы производитель структурных изоляционных панелей и хотите связаться с архитекторами? Нажмите здесь.

Структурные изолированные панели (СИП) используются с 1930-х годов, когда они были изобретены инженерами Лаборатории лесных продуктов в Мэдисоне, штат Висконсин.Если бы не Олден Б. Доу, ученик Фрэнка Ллойда Райта, который экспериментировал с технологией сэндвич-панелей в 1950-х годах и построил первые дома из пенопласта в Мидленде, Миннеаполис, в 1951 году, этот потрясающий строительный материал, возможно, не устоял бы там, где он стоит сегодня. .

Хотя SIP существуют уже почти столетие, в последние годы они привлекли больше внимания архитекторов, заинтересованных в создании высокоэффективных и энергоэффективных ограждающих конструкций зданий. Благодаря своей гибкости и формуемости, сегодня SIP все чаще используются в жилых, коммерческих и промышленных проектах.На этой неделе Architizer поговорил с Бекки Сьюзан и различными представителями Ассоциации структурных изолированных панелей (SIPA), чтобы узнать о широте возможностей этого удивительно временного строительного материала.

Поиск производителей SIP

Музей элементов искусства на открытом воздухе Дом от MOS Architects представляет собой модульное здание из СИП. Он был разработан для работы независимо от коммунальных служб за счет интеграции пассивных систем и местного производства энергии.

Конструкционные изоляционные панельные материалы

Структурные изолированные панели состоят из внутреннего слоя изоляционной пены, который обычно находится между панелями из ориентированно-стружечных плит (OSB).Хотя сердцевина из изоляционного пенопласта может состоять из различных материалов, наиболее распространенным материалом является пенополистирол (EPS). Другие изоляционные материалы включают XPS и полиуретан. «В конечном итоге SIP обеспечивают разработчикам простоту и эффективность», — сказала Сьюзен. «Вместо того, чтобы включать в себя сборки стен, крыши и пола, которые включают в себя 7–12 продуктов и трудозатрат на их правильную установку, SIPS завершает оболочку здания за 3 этапа».

производственный процесс EPS; изображение через EPS Foam Pro

Пенополистирол (EPS): Пенополистирол EPS — это тип изоляции с закрытыми порами, который производится с использованием пара для расширения небольших шариков полистирольного полимера.Эти шарики представляют собой более крупные изоляционные блоки различной плотности, которые затем можно разрезать на бесконечные формы и размеры. EPS, как один из наиболее универсальных типов изоляции, доступных сегодня на рынке, используется для крыш, стен и полов.

Некоторые из преимуществ пенополистирола в том, что он очень легкий, так как состоит в основном из воздуха и имеет минимальное водопоглощение. Кроме того, EPS — это высокоэффективная изоляция, которая поддерживает постоянный уровень теплового сопротивления и R-значение, которое не ухудшается со временем.В среднем для производства пенополистирола требуется на 24% меньше энергии, чем для стекловолоконной изоляции с эквивалентным значением R-Value. Для получения дополнительной информации о EPS посетите отраслевой альянс EPS.

Конструкционная изоляционная панель; Изображение через Korwall

Ориентированно-стружечная плита (OSB): OSB — это вид конструкционной пиломатериала, который похож на древесностружечную плиту. Он сформирован из поперечно ориентированных слоев тонких прямоугольных деревянных полос, которые сжаты и скреплены между собой с помощью клея на основе воска и синтетической смолы.Конечный продукт состоит примерно на 95% из дерева и на 5% из воска и смолы.

OSB

широко используется в строительной отрасли благодаря своей превосходной несущей способности. Кроме того, поскольку OSB можно производить из быстрорастущих, недостаточно используемых и часто менее дорогих пород древесины, это обеспечивает эффективное использование сырья. По данным Ассоциации структурных изоляционных панелей (SIPA), «около 85-90 процентов бревна можно использовать для изготовления высококачественных конструкционных панелей, а оставшаяся часть — кора, обрезки пил и опилки — может быть преобразована в энергию, щепу целлюлозы или корная пыль.

SIP M3 HOUSE от ian hsu — габриэль рудольфи

Эстетика

Поскольку структурные изолированные панели обычно являются скрытыми элементами здания, их эстетическая ценность часто считается вторичной по сравнению с их огромными характеристиками. Однако одним из самых больших преимуществ SIP является то, что они производятся в соответствии со спецификациями. SIP могут быть изготовлены для соответствия практически любой конструкции здания; их возможности для настройки безграничны.

SIPS Residence от Kieron Gaits Architects; Изображение предоставлено Kieron Gaits Architects

Стоит отметить проект

SIPS Residence от Kieron Gait Architects, в котором использовались SIP для сокращения времени строительства и затрат на рабочую силу.Однако архитекторы также решили отметить панели OSB за их эстетическую ценность, используя их как движущую силу во всей палитре материалов интерьера проекта. В результате получилось теплое и светлое пространство, которое просматривалось без отделки, такой как штукатурка или краска.

Университет Монтаны, Центр коренных американцев, созданный A&E Architects и Glen & Glenn Architects, использует стены из SIP и крышу из SIP для экономии энергии и устойчивости всего здания; Изображение предоставлено SIPA

Профили: SIP структурно прочнее, чем традиционные конструкции с деревянным каркасом, поэтому большинство зданий из SIP не требуют использования стропильной системы.«Дизайнерские преимущества этого не прекращаются», — сказала Сьюзен. «Отсутствие необходимости в стропильных системах делает потолки соборов легкими, добавляя дополнительные чердаки простыми, а высокие потолки — простым элементом для включения в дизайн». Брайан фон Аллворден из Wright Engineering также отметил, что «Угловые окна, окна от пола до крыши, двойные консольные крыши, треугольные стены, геодезические купола и даже стены футбольного поля арены — это всего лишь несколько примеров» уникальных, не относящихся к категории элементов. возможности линейного дизайна, которые можно использовать с SIP.

Структурные изолированные панели также известны своей способностью создавать чистые прямые линии, которые не изгибаются и не изгибаются. «Вот почему SIP устанавливаются примерно на 50% быстрее, чем конструкции стержневой рамы», — сказал Брайан Осборн из Space SIPS. «Абсолютно плоскую плиту, которую нельзя скручивать или закручивать, проще установить с точностью». Сьюзан также добавила, что «Шкафы, напольные покрытия и столярные изделия устанавливаются быстрее на прямых поверхностях, что устраняет необходимость в установке прокладок, чтобы приспособить их к обычно изогнутым поверхностям.”

Размер: Панели производятся размером 8 на 24 фута, что означает, что целые секции стен и крыши могут быть установлены быстро и с очень коротким временем высыхания.

Поиск производителей SIP

Модель дома Evoke Quadrant от компании Quadrant Homes показывает, как SIP и другие энергосберегающие технологии могут снизить счета за коммунальные услуги для домовладельцев; Изображение предоставлено SIPA

Производительность

Проникновение воздуха: В среднем до 40% тепла в доме может быть потеряно из-за утечки воздуха. Конструкции, интегрирующие SIP в стены, пол и крышу, обеспечивают определенную однородность во всех интерфейсах здания, что означает меньшую утечку воздуха и большую согласованность во всей конструкции. По словам Сьюзан, «SIP-панели в 15 раз более герметичны, чем традиционные деревянные каркасы. Таким образом, энергия, используемая для обогрева и охлаждения дома, остается внутри оболочки. Для сравнения, деревянные и стальные каркасные конструкции теряют большое количество нагретого и охлажденного воздуха и, следовательно, требуют дополнительных энергетических ресурсов.”

«Проектные проекты Net Zero, Positive Energy и Passive в основном полагаются на SIP в своих проектах. Эффективная энергетическая оболочка в сочетании с возобновляемыми источниками энергии, такими как солнечная и геотермальная, создают структуры, которые не получают энергию из сети. Многие действительно могут отдать свою пользу сети ».

Изображение Эрика Томаса любезно предоставлено SIPA.

Время строительства: Поскольку структурные изолированные панели производятся в соответствии со спецификациями, они могут помочь значительно сократить время строительства на месте. В свою очередь, это означает снижение затрат на рабочую силу и большую вероятность того, что проект останется в рамках бюджета.

Стоимость: Осборн и фон Аллворден соглашаются, что один из основных мифов о SIP заключается в том, что они стоят дороже, чем обычные обрамления. «Часто, особенно в девелоперских проектах, цена за квадратный фут является определяющей при принятии решений», — сказал Осборн. «Это правда, что первоначальные затраты на SIP — это больше, чем просто создание палки. Но это сравнение не рассматривает долгосрочные затраты на коммунальные услуги. Разработчики не заботятся о затратах на послепродажное обслуживание, когда достаточно просто соблюдать существующие нормы и правила.Архитекторы должны информировать своих клиентов и строителей о сокращении будущих затрат и представлять их как фактор продажи ».

HVAC: Чрезвычайно важно согласовать вашу систему HVAC с использованием SIP. Люди часто недооценивают высокие изоляционные и воздухонепроницаемые свойства SIP, которые позволяют создавать системы HVAC значительно меньшего размера, чем вы могли ожидать. «Обычно SIP экономят 55% затрат на отопление и охлаждение, — сказала Сьюзен. «Это значительное снижение эксплуатационных расходов для домов, многоквартирных домов и коммерческих помещений.”

SIPS Residence от Kieron Gaits Architects; изображение через Kieron Gaits Architects

Здоровье обитателей: Благодаря своим воздухонепроницаемым свойствам ограждающие конструкции из SIP обеспечивают лучшее качество воздуха в помещении. «Более плотные конструкции означают более здоровую внутреннюю среду», — сказала Сьюзен. Кроме того, SIP не содержат летучих органических соединений или других вредных химикатов, которые могут повлиять на здоровье пассажиров.

Теплоизоляция: Одна из замечательных особенностей структурных изолированных панелей заключается в том, что они предварительно изолированы, и нет необходимости покупать или сочетать их с дополнительными изоляционными материалами.Согласно SIPA, «исследования R-значения всей стены Национальной лаборатории Ок-Ридж (ORNL) показывают, что 4-дюймовая стенка SIP (номинальная) с рейтингом R-14 превосходит по характеристикам стену с каркасом 2 × 6 с изоляцией из стекловолокна R-19.

SIP панельный дом от Alejandro Soffia

Отходы: Поскольку структурные изолированные панели производятся в условиях заводского контроля с использованием передового программного обеспечения для оптимизации и автоматизированной технологии производства, они обладают способностью значительно сокращать количество отходов, образующихся во время строительства.По словам Сьюзан, «отходы на стройплощадках для проектов SIP сокращаются вдвое».

Одной из текущих проблем, связанных с SIP, является поиск опытных установщиков. «Часто всю работу выполняют одни и те же установщики, — сказал фон Аллворден. «По мере роста спроса на SIP все больше разработчиков предпринимают простые шаги, чтобы стать квалифицированными установщиками SIP».

Пример использования

Ridge House, автор — Киран Тимберлейк, фото через Киран Тимберлейк

Экологичное здание: 5 экологически чистых домов, построенных с использованием SIP

Сегодня, благодаря инновационным стеновым конструкциям, известным как структурные изолированные панели, или SIP, домовладельцы могут наслаждаться экологическими преимуществами строительства из дерева без трудоемкого процесса и неадекватных энергетических характеристик. Благодаря своим превосходным экологическим характеристикам и возможности сборки за пределами объекта, SIP — это идеальный способ минимизировать воздействие здания на его естественное окружение. Чтобы узнать больше, ознакомьтесь с этими пятью загородными домами, построенными из структурных изолированных панелей.

Поиск производителей SIP

Найдите идеальные структурные изолированные панели на новой торговой площадке Architizer для строительных материалов. Нажмите здесь, чтобы зарегистрироваться сейчас . Вы производитель структурных изоляционных панелей и хотите связаться с архитекторами? Нажмите здесь.

Структурные изолированные панели: 11 общих проблем и лучшая альтернатива

Подрядчики и архитекторы могут избежать проблем строительства стен из структурных изолированных панелей (SIP) с помощью Fox Blocks ICF. Блоки Fox Blocks обеспечивают превосходную энергоэффективность, влаго- и огнестойкость по сравнению со стеновыми системами из SIP. Кроме того, блоки ICF Fox Blocks обеспечивают большую гибкость конструкции и позволяют устанавливать их быстрее и проще, чем настенные системы SIP.

Структурные изолированные панели (SIP)

Разработка первых SIP произошла в 1930-х годах в лаборатории лесной продукции в Мэдисоне, штат Висконсин. Это было частью попытки Лесной службы Соединенных Штатов (США) сохранить лесные ресурсы. Лаборатория лесных товаров представила на рынок свой первоначальный прототип на следующие тридцать лет. Однако конструкция не содержала утеплителя, и производители никогда не производили его в больших масштабах.

В 1950-х годах Олден Б. Доу, который беспокоился об энергоэффективности и опасался истощения природных ресурсов, разработал структурную панель с изолированной сердцевиной.Многие считают, что компания Dow создала первую конструктивную изоляционную панель.

В 1970-х годах все больше и больше строителей начали использовать SIP из-за их высоких изоляционных свойств, герметичности и прочности по сравнению с деревянными каркасными конструкциями. Однако со временем архитекторы и подрядчики начали осознавать проблемы с SIP — что вызывает озабоченность, SIP не обладают влаго-, огнестойкостью и устойчивостью к термитам, а также гибкостью конструкции.

Современные структурные изолированные панели

Структурные изолированные панели представляют собой строительные панели для стен, полов и крыш домов и легких коммерческих зданий.Другие названия для SIP включают панели с пенопластом, структурные панели из пенопласта, панели с защитной оболочкой и сэндвич-панели.

Производство SIP происходит в контролируемых условиях на заводе. Панели из жесткого пенопласта толщиной четыре и восемь дюймов, помещенные между двумя жесткими материалами обшивки, образуют SIP. Продукты, используемые для изготовления пенопласта, включают пенополистирол (EPS), экструдированный полистирол (XPS), полиуретан (PUR) или полиизоцианурат (PIR).

  • Производитель под давлением ламинирует пенополистирол и пенополистирол вместе с оболочкой.
  • Производители впрыскивают и отверждают (под высоким давлением) жидкую пену PUR и PIR.

Производители SIP обычно используют ориентированно-стружечные плиты (OSB) толщиной 7/16 дюйма для обшивки плит. Другие материалы обшивки включают фанеру, гипсовую обшивку, листовой металл, фиброцементный сайдинг, плиты из оксида магния, мат из стекловолокна и композитные структурные сайдинговые панели.

Конструкция из SIP позволяет производить прямые стены с более высокими уровнями изоляции, воздухонепроницаемости и прочности по сравнению с конструкцией из деревянного каркаса.Однако многочисленные проблемы со строительством из SIP могут снизить качество стеновой системы и в конечном итоге стоить как подрядчику, так и владельцу здания время и деньги.

Одиннадцать проблем с конструктивными изоляционными панелями

1. Дорогостоящие модификации SIP во время установки

Производители, архитекторы и строители должны обеспечить точную и аккуратную обрезку SIP, чтобы предотвратить трудоемкие и дорогостоящие модификации во время установки.

Производители SIP используют оборудование с компьютерным управлением для определения размеров и резки SIP в соответствии с чертежами САПР.Чтобы предотвратить дорогостоящие ошибки во время установки SIP, архитекторы и строители должны спланировать электропроводку и водопровод, двери и окна, а также другие архитектурные элементы. Если все сделано правильно, процесс обеспечивает контроль качества и сводит к минимуму отходы; однако любые ошибки при проектировании или нарезке SIP могут стоить строителю как времени, так и денег.

2. Горизонтальная резка SIP снижает конструктивные характеристики

При прокладке электрического провода через SIP строители должны нанимать субподрядчиков, знакомых с конструкцией SIP.Конкретная проблема с прокладкой электропроводки через СИП стену связана с разрезанием стены. Вертикальные прорези в OSB для электропроводки не нарушают целостность стены SIP; однако горизонтальные разрезы значительно снижают прочность панели.

3. SIP-панели тяжелые и громоздкие

Рабочие могут вручную перемещать и обрабатывать небольшие SIP-панели. Однако для стеновых, крышных или напольных панелей размером более восьми на восемь футов требуется кран или вилочный погрузчик.

4.Ограниченные варианты дизайна стен из SIP

Чтобы снизить затраты и отходы, архитекторы должны проектировать стены из SIP, подходящие для размеров панелей, без излишних изгибов, выступов или углов, отличных от 90 градусов. Неблагоприятный для панелей дизайн может привести к увеличению затрат, увеличению отходов и, в некоторых случаях, снижению эффективности здания или дома. В целом, дома и здания из SIP квадратной формы проще и дешевле построить, чем конструкции с уникальными изгибами и углами.

5. Проблемы с пожарной безопасностью и конструктивными изоляционными панелями

СИП, построенные из OSB, композитных структурных сайдинговых панелей и фанеры, не имеют надлежащих показателей огнестойкости. Только SIP, окруженные огнестойким продуктом, например гипсокартоном, могут хорошо противостоять огню. Если гипсокартон, окружающий SIP, неисправен, это может подвергнуть жильцов более высокому риску вдыхания дыма и ожогов.

6. Проблемы с качеством воздуха и структурно изолированными панелями

При воздействии влаги на панелях SIP с OSB или фанерными покрытиями может образовываться нездоровая плесень, которая может ухудшить качество воздуха в доме или здании.

7. Насекомые, термиты и грызуны, проблемы структурно изолированных панелей

Вредители, такие как насекомые, термиты и грызуны, представляют еще одну проблему с SIP, поскольку пена, используемая для изготовления SIP, обеспечивает идеальный материал для гнездования вредителей. .

Производители предлагают нанести на панели инсектицид, например борную кислоту, для борьбы с вредителями. Кроме того, владельцы зданий могут бороться с заражением вредителями, поддерживая относительную влажность ниже 50 процентов. СИП с облицовкой из OSB и фанеры требуют термитной обработки.

8. Проблемы, связанные с долговечностью структурных изоляционных панелей

Стены из SIP, особенно из OSB и фанеры, не обладают долговечностью, поскольку при намокании OSB или фанеры стены могут разрушаться и гнить.

9. Структурные изолированные панели не обладают достаточной тепловой массой

Несмотря на то, что SIP имеют высокий рейтинг изоляции, они имеют низкую тепловую массу по сравнению с изоляционными бетонными изделиями, такими как Fox Blocks ICFs. Высокая тепловая масса стеновой системы помогает стабилизировать температуру внутри конструкции, что снижает потребление энергии и экономит деньги.

10. Вентиляционные конструкции и структурно изолированные панели

Структурные изолированные панели создают герметичные здания и дома.К сожалению, воздухонепроницаемые конструкции могут допускать скопление паров радона, формальдегида, устройств для сжигания и загрязняющих веществ, таких как табачный дым и избыточная влажность. Поэтому строителям СИП нужна отличная система вентиляции, чтобы гарантировать здоровье и безопасность жителей. Отсутствие надлежащей вентиляции в конструкциях SIP сводит на нет основные преимущества строительства SIP.

11. Структурно изолированные панели стоят дороже, чем конструкция из палки.

Обрамление небольшого жилого дома с помощью SIP обходится примерно на 10 процентов дороже деревянного каркаса, согласно исследованию Департамента экологического дизайна и экономики Университета Колорадо.

Fox Blocks ICFs — лучший выбор стен по сравнению с SIP

Строителям и архитекторам, которые ищут лучший строительный продукт по сравнению с SIP, следует рассмотреть стеновую систему Fox Blocks ICF. Fox Blocks обеспечивает стеновую систему с высокой термальной массой, влаго- и огнестойкостью, гибкость конструкции и быструю и простую установку.

  • Высокая тепловая масса блоков Fox Blocks со значением R 23 создает высокопроизводительные и энергоэффективные конструкции, превышающие ASHRAE / ANSI 90. 1 требования энергетического кодекса.
  • Влагостойкие блоки Fox Blocks контролируют накопление воды во внутренних стенах, что обеспечивает долговечность и здоровье дома или здания, останавливая рост плесени.
  • Fox Blocks ICF предлагает бесчисленное множество вариантов дизайна. Гибкость и прочность конструкции ICF позволяют приспособить практически любой размер и стиль конструкции. ICF легко режет и может приспособить индивидуальный дизайн, такой как изогнутые стены, нестандартные углы, массивные проемы, длинные потолочные пролеты и соборные потолки.
  • Легкие ICF позволяют строителям быстро и легко возводить новые конструкции. Стеновые системы Fox Blocks включают пять этапов строительства в одну, включая крепление, конструкцию, изоляцию, воздушный барьер и замедлитель паров. Сборка стен «все в одном» значительно ускоряет реализацию проекта, устраняя необходимость координировать несколько сделок.

Стеновая система с изолированными бетонными формами (ICF) Fox Blocks предлагает решение многих проблем с SIP.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
