Содержание

Реле напряжения или стабилизатор что лучше

Каждый кто задавался вопросом, как же защитить свое оборудование от перепадов напряжения и некачественной эл.энергии в сети, перед походом в магазин сталкивался с проблемой — а что лучше всего выбрать, реле напряжения или стабилизатор?

Прежде чем делать такой выбор в первую очередь вам нужно определиться, что вы хотите стабилизировать — напряжение во всем доме, или защитить какие-то отдельные дорогостоящие приборы (компьютер, led телевизор, холодильник). То есть фактически решить, покупать вам оборудование для подключения к электрощитку или просто в розетку.

Если вариант защиты всего оборудования в доме преобладает, то остановиться можно на таких вот реле:

или стабилизаторах с клеммным подключением:

Чтобы установить и подключить подобные реле и стабилизаторы напряжения понадобятся определенные знания или помощь профессиональных электриков.

Когда речь идет о том, чтобы защитить от перенапряжения только холодильник или телевизор, то выбирайте простой розеточный вариант реле и стабилизатора. Подробно о их настройке и работе можно прочесть в статьях Реле напряжения в розетку и Виды стабилизаторов напряжения.Никаких проводов у них нет, а все подключение происходит через привычную нам розетку и вилку.

Отличия реле напряжения от стабилизатора

В чем же заключается принципиальная разница между реле и стабилизатором? Стабилизатор напряжения — это аппарат предназначенный для выравнивания входного напряжения до стандартной величины в 220 вольт. Он также как и реле имеет предельные максимальный и минимальные пороги. То есть при определенном повышенном напряжении, когда его уже невозможно выровнять, он отключается и перестает выдавать на выходе напряжение вообще.

Но все же главное его отличие от реле именно и заключается в том, что он стабилизирует напряжение до нужных параметров, поднимая или опуская его в зависимости от ситуации. А реле напряжения никоим образом его не изменяет и не корректирует.

Оно лишь контролирует напряжение в заданных вами или заводскими установками параметрах.

Пределы срабатывания

Обычно выставляются пределы от 195 до 245 Вольт. И пока напряжение не выйдет за эти границы, реле будет исправно работать.

Например, если на входе в дом у вас будет 196 Вольт, то и в розетках после реле также будет 196 Вольт. А используя стабилизатор вы будете всегда иметь полноценные 220В.

И только после превышения напряжения этих величин (меньше 195В), реле отключится и обесточит аппаратуру, тем самым защитив ее от выхода из строя. Как только напряжение станет 195В, после определенной задержки времени, которую вы сами выбираете в настройках, реле включится и вновь подаст эти самые 195В в розетку.

Стоит напряжению буквально через 1 секунду опять упасть до нижнего предела, все повторится заново. То же самое происходит при изменении по верхнему пределу. Выставляете 245В, напряжение подскакивает до 250В — реле отключается и включается только после его нормализации.

Еще раз повторяю — пределы в большинстве марок реле вы выставляете самостоятельно. У каждого производителя они разные. Более подробно с ними можно ознакомиться в статье — Реле напряжения 220в для дома



Как вы понимаете, если у вас такие скачки напряжения происходят очень часто, и вы решили защититься от них с помощью реле — все это время вы попросту будете сидеть без света. Такова цена вашей защиты.

Поэтому в таких случаях лучше всего вместо реле контроля напряжения ставить стабилизатор.

Если же вы хотите просто перестраховаться и у вас проблем со светом практически нет, или они бывают не часто — тогда выбирайте установку реле напряжения. Это будет гораздо экономичный и более выгодный вариант. Разница в ценах реле и стабилизаторов очень существенна.

Замер напряжения перед выбором

В целом реле напряжения — это бюджетный вариант, и они на сегодняшний день, по-хорошему должны стоять в каждой квартире. Просто верхние и нижние пороги для нечастых срабатываний нужно задавать грамотно. А для этого необходимо по крайней мере иметь мультиметр и опытным путем замерить входное напряжение в пиковые часы нагрузки.

Желательно сделать три замера — утром, вечером и ночью. И уже после этого исходя из результатов, устанавливать пороги срабатывания реле.

Если же замеры показывают, что напряжение у вас не скачет, но зато стабильно низкое 190В или наоборот высокое 260В и более, то вас спасет только стабилизатор напряжения.

Любой нормальный человек побоится выставлять такие пороги срабатывания на реле без наличия какой-либо другой защиты, и продолжать пользоваться электроэнергией при таких неудовлетворительных показателях.

Сравнение преимуществ и недостатков реле и стабилизатора

Все преимущества и недостатки выбора реле напряжения или стабилизатора можно свести в одну таблицу. Воспользовавшись ей и взвесив все за и против, можно легко определиться с правильным выбором того, что подойдет в вашем конкретном случае:

Параметры сравненияСтабилизатор напряженияРеле контроля напряжения
Потребление эл.энергии на холостом ходуДаНет
Выравнивание напряжения до 220ВДаНет
Работоспособность приборов, если на входе от 160В до 260ВДаНет
ГабаритыБольшиеМалые
ЦенаОт 5000р и вышеДо 3000р
Зависимость работоспособности от внешних условийДаНет
Чувствительность к помехамДаНет
Быстродействие при скачкахНизкаяВысокая
Шум при работеЕстьНет

Ну а вообще грубо говоря, нет какого-то универсального способа применения того или иного устройства, который дал бы 100% результат и удовлетворил все ваши потребности в защите от перекосов напряжений. Поэтому максимальную защиту может обеспечить только совместное применение реле напряжения и стабилизаторов.
Ознакомиться с текущими цена на стабилизаторы и подобрать себе необходимый вариант можно здесь.

Статьи по теме

Как работает реле контроля напряжения?

Реле контроля напряжения заняло достойное место в домашней электрике из -за нестабильности напряжения  в электросети.

Многим знакомы скачки напряжения. Все бы не чего, но вот чувствительная аппаратура такие изменения переносит с трудом,  испытывая  “стресс”, а то и совсем могут выйти из строя.

Что такое реле контроля напряжения?

Реле контроля напряжения – это устройство, которое контролирует опасное напряжение,  завышенное или заниженное, тем самым, защищая подключенные к сети устройства: холодильник, телевизор, DVD — проигрыватель, электрический котел и т.д.  Принцип реле напряжения заключается в том, чтобы не допустить перегрузку электроприборов.

Какие есть причины для установки реле контроля напряжения?

  • Обрыв воздушной линии в частном секторе. Попадание линейного провода (L)на провод нейтрали (N). В итоге в доме окажется линейное напряжение 380 В, вместо 220 В.
  • Обрыв нейтрали (N) —  нередкое явление. В результате на одной фазе может возрасти нагрузка, а другая фаза может остаться пассивной, в этот момент напряжение подскачет до опасного значения в 380В. Это тот опасный момент в «жизни» электросети,  который может оказаться «смертельным» приговором для бытовой техники.
  • Если дом находиться далеко от трансформаторной подстанции, напряжение, по мере распределения, может упасть до критически низкой отметки.
  • Из-за перегруженности одной из фаз, когда включается мощный потребитель. Происходит перекос в трех фазной системе распределения.
    На “опустошенной” фазе может “сидеть” холодильник, в итоге из-за нехватки напряжения может сгореть электродвигатель.

Как работает реле контроля напряжения?

Пример:  человеку, прежде чем совершить какое-либо действие, нужен сигнал из мозга.“Мозгом” реле является микросхема (микроконтролер). У прибора есть  «руки» — это электромагнитное реле. “Мозг” четко контролирует напряжение и, если пошло что- то не так, он подает сигнал.  Электромагнитное реле тут же срабатывает, причем весь этот процесс занимает доли секунд. После того как “мозг” определил, что напряжение вошло в допустимые пределы работоспособности приборов, он подает сигнал на включение.

Область применения реле контроля напряжения?

Предназначен для своевременной защиты однофазной и трехфазной сети от скачков напряжения, перекосов фаз, обрыва нуля.

  • Для эффективной защиты электрооборудования.
  • Там, где требуется наличие полноценного напряжения.

Какие бывают реле контроля напряжения?

Трехфазное реле напряжения РНПП-311

Предназначен для защиты большинства электропотребителей. Неизменный элемент любых схем АВР, а так же схем управления питания.

реле контроля напряжения: РНПП — 311

Автономное реле напряжения РН-101

Работает от розеточной сети. Допустима нагрузка не более 3,5 кВт (16А).

  • Минимальный порог срабатывания 160-210 В.
  • Максимальный порог срабатывания 230 – 280 В.
  • Время повторного включения 5 – 250 сек.
реле контроля напряжения: РН-101

Однофазное реле напряжения РН -111

Устанавливается на DIN-рейку в распределительном щите.

  • При нагрузке до 3,5 кВт разрывает питание самостоятельно.
  • На превышающюю нагрузку более 3,5 кВт требуется магнитный пускатель.
реле контроля напряжения: РН-111

Удлинитель реле напряжения ZUBR / P316y

Отличная возможность защитить одновременно несколько приборов. Общая мощность до 3,5 кВт.

Реле ZUBR/P316y

Может ли реле контроля напряжения защитить от молнии?

Нет, не может. Реле работает в диапазоне 100В – 400В. Импульсный разряд молнии может достигать нескольких тысяч вольт. Для защиты от молнии используются четырех ступенчатые газонаполненные разрядники об этом можно прочитать в статье Ограничитель перенапряжения — эффективная защита от молнии. Первая ступень устанавливается на вводе опорного столба, другие ступени в металлическом распределительном щите. Устанавливают при наличии заземления, для того чтобы импульсное перенапряжение отвести в землю.

Вся подробная информация про УЗО собрана в статье «Что такое УЗО?»

Видео: реле напряжения ZUBR

Оцените качество статьи:

выбор и подключение по схеме

Чтобы обеспечить полноценную защиту домашних электроприборов от некачественного напряжения, многие стараются установить дома стабилизатор. Это конечно хорошо. Но существует другой прибор, который сможет обеспечить достойную защиту – реле контроля напряжения. Его установка намного проще, и стоимость – меньше. Прежде чем решиться на отчаянный шаг, надо тщательно изучить оба прибора и сделать правильный выбор, потому что часто именно РН сможет решить проблему защиты сети.

Ситуации, требующие установки РН

Использование дома реле контроля напряжения целесообразно, если в электрической сети часто возникают проблемные ситуации, связанные с авариями на подстанции. Резкие скачки напряжения пагубно влияют на работающую от электричества бытовую технику. Особо опасны перепады для компьютеров и другой радиоаппаратуры.

Многие подстанции имеют трансформаторы, справляющиеся со своей задачей, подавая качественную электроэнергию в сеть. Здесь может возникнуть другая проблема, связанная с халатным обслуживанием линий электропередач. Обвисшие между опорами провода при порывах ветра будут соприкасаться между собой, создавая замыкание. Обрыв нулевого провода тоже приведет к неприятным последствиям.

В этих ситуациях поможет установленное реле контроля, которое отключит домашнюю сеть при возникновении опасного напряжения. Этот прибор часто называют отсекателем или ограничителем напряжения. Хозяин квартиры может самостоятельно задать прибору допустимый минимальный и максимальный параметр напряжения, при котором реле будет отключать подачу электроэнергии. После стабилизации напряжения реле автоматически включится, возобновив подачу электричества.

При таком напряжении в квартире сгорят многие электроприборы. Защита необходима.

Ситуация, не требующая установки РН

Если дома в сети постоянно наблюдается плохое напряжение, выраженное частыми скачками или несоответствием допустимых параметров, реле здесь не поможет. Для выравнивания напряжения потребуется поставить стабилизатор. Только он доведет напряжение в квартире до нормы.

Давайте рассмотрим пример работы бытовой техники. Чтобы холодильник или стиральная машина работали, им требуется стабильные 220В. Если в квартире сеть выдает, например, 190 вольт, эти электроприборы тоже будут работать. Но возникает вопрос, насколько долго это может продлиться. Пониженное напряжение уменьшит срок службы электроприборов и уже через год или два им потребуется ремонт.

Установка в такой ситуации прибора контроля не даст положительных результатов. Реле будет часто срабатывать или просто отключит надолго подачу электроэнергии до восстановления требуемых норм.

Преимущества РН перед стабилизатором

Когда проблемы с электричеством требуют 100% установки реле контроля, здесь все ясно. Но иногда возникает вопрос: а что если вместо РН поставить стабилизатор? Ведь, кроме защиты сети он вдобавок улучшит качество напряжения. Разобраться с этим вопросом помогут некоторые преимущества РН перед стабилизатором:

  1. Многие модели стабилизаторов, особенно дешевые, уступают по быстроте срабатывания защиты при возникновении критических показателей напряжения. Конкурировать в вопросе защиты с РН могут только симисторные стабилизаторы, но такие приборы имеют высокую стоимость.
  2. РН отличается компактными размерами, что не скажешь о внушительном корпусе стабилизатора. Эта характеристика существенно упростит монтаж. Установка реле может быть выполнена на DIN рейку непосредственно в квартирном щитке. Хозяину останется только подсоединить к контактам провода. Установка стабилизатора требует изготовления ниши или защитного ящика возле щитка. А при невозможности сделать это за пределами помещения, прибор придется размещать в квартире.
  3. Главной положительной чертой реле контроля является его мгновенная реакция на критический показатель напряжения, которая измеряется миллисекундами.
  4. И последнее, надо отметить вопрос комфорта. Каков бы ни был стабилизатор, он будет создавать шум во время работы. Пусть не сразу, но со временем точно. Это связано с тем, что его электрическая схема имеет силовой трансформатор. Именно он с продолжительностью работы начинает издавать неприятный гул. В свою очередь, реле контроля защищает домашнюю сеть бесшумно.

Рассмотрев эти важные нюансы, можно сделать вывод, что если вместо стабилизатора можно обойтись установкой РН, то лучше отдать предпочтение последнему.

Энергопотребление защитных приборов

Установка дома защитных электроприборов естественно направлена на защиту от некачественного напряжения. Но мало кто задумывается, что на себя они тоже потребляют определенное количество электроэнергии. Это становиться причиной непонятно откуда выросших расходов.

Рассмотрев конструкцию стабилизатора, можно увидеть, что его электронная схема состоит с трансформатора, электронных ключей, охлаждающего вентилятора и другой электроники. Все это потребляет определенное количество электроэнергии, даже если дома ничего не подключено к розетке, то есть при холостой работе. При появлении нагрузки, прибор входит в режим стабилизации и его собственное энергопотребление увеличивается.

Реле контроля также потребляет на себя некоторое количество электроэнергии. Но потребление настолько минимально, что по сравнению со стабилизатором такой показатель в сотни раз меньше.

Сравнив между собой этих два устройства защиты, можно сделать вывод, что стабилизированное напряжение обходится хозяину дома дороже. Если реле контроля достаточно, чтобы обеспечить безопасное электроснабжение квартиры, не стоит устанавливать стабилизатор. Конструкции большинства современных электроприборов оборудованы импульсными источниками питания, которые не реагируют на малые перепады в несколько вольт.

Как сделать правильный выбор?

Ознакомившись немного с устройством и работой обоих приборов защиты, возникает вопрос, как узнать, какое в доме напряжение, чтобы сделать правильный выбор. Ответ здесь один – надо измерить параметры энергоснабжения. Самостоятельно это проделать нельзя. Лучше обратиться к соответствующим специалистам, имеющим специальные измерительные приборы. Они сделают замер напряжения, поступающего в квартиру определенное время.

Если результаты замеров укажут на отсутствие продолжительного пониженного или повышенного напряжения, тогда с экономической точки зрения лучше поставить реле. Сама установка РН обойдется дешевле и за расход электроэнергии меньше придется платить.

Принцип действия реле

Электронная схема РН, благодаря особенностям своей конструкции, питается от электрической сети, имеющей любые параметры. При этом постоянно происходит замер напряжения. Если оно не зашкаливает за допустимые пороги, схема держит электронные ключи открытыми, пропуская ток через себя.

Когда на ЛЭП происходит перекос фаз, связанных с аварией, или образуется импульс от грозы, в квартиру поступает напряжение, несоответствующее допустимым пределам. Электронная схема реле мгновенно закрывает ключи, обесточив домашнюю сеть. Все работающие в это время электроприборы просто отключатся без повреждения.

После возвращения напряжения к нормальным параметрам первым начинает работать таймер, задерживающий время включения. Такая пауза требуется для правильной работы бытовой холодильной техники. Инструкция эксплуатации, например, холодильников или кондиционеров должна содержать описание этого параметра. Закончив отсчет запрограммированного времени, таймер дает команду, и электрическая схема открывает ключи. К потребителю возобновляется подача электроэнергии.

Разновидности РН

Выбирая модель для дома, надо ориентироваться на такие особенности:

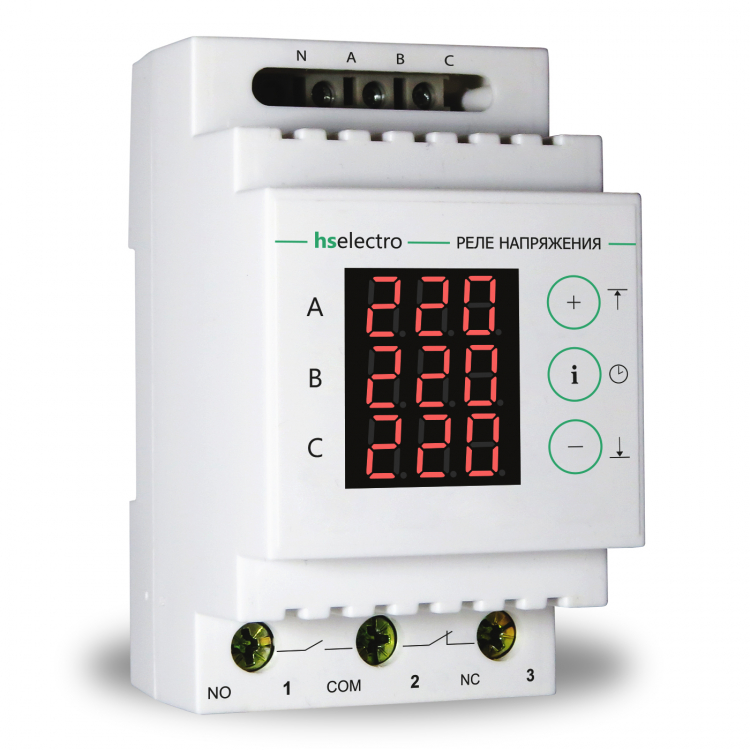

  • некоторые модели на корпусе имеют встроенный вольтметр. По электронному табло удобно определять состояние сети;
  • по типу монтажа РН могут устанавливаться на DIN рейку. В дальнейшем подключение проводов происходит к контактам, расположенным на корпусе. Такие модели устанавливают на всю квартиру внутри электрического щита. Для защиты отдельной бытовой техники разработаны устройства напоминающие тройник или переходник. Реле просто вставляется в розетку, а к его разъемам на корпусе подключается бытовой прибор;
  • РН бывает однофазное и трехфазное;
  • однофазные модели РН, монтируемые на DIN рейку, производятся с расчетом работы при номинальном напряжении сети от 8 до 80А. Однофазное реле, подключаемое к розетке, рассчитано на номинальный ток 6, 10 или 16А.

Подключение однофазного РН

У однофазного РН коммутация происходит по одному проводу – L. Подсоединение нуля N требуется для питания собственной схемы РН. Схема подключения РН на DIN рейке к домашней сети имеет два варианта:

  • сквозной вариант предусматривает отключение подачи напряжения в сеть внутри реле;
  • вариант совместного подключения с контактором, выполняющим коммутацию.

Обычно на корпусе имеется две клеммы: вход и выход, для подключения фазного провода L. Одна нулевая клемма – N. Но их может быть две, соединенных внутри между собой перемычкой. Это сделано для удобства подключения.

Если однофазное РН установить до электросчетчика, то он тоже будет защищен. Но такой вариант не всегда выполним. Это невозможно сделать, если счетчик опломбирован или такие действия запрещены соответствующими учреждениями.

Чаще всего РН подключают сразу после электросчетчика или стоящего после него автомата.

Порядок подключения РН после счетчика следующий:

  1. От распределительной шины отсоединяют провод, идущий от выхода счетчика или автомата, и подсоединяют его к контакту входа на корпусе реле с обозначением L.
  2. Свободным куском провода соединяют выход реле, так же обозначенный буквой L, с распределительной шиной.
  3. От нулевой шины подводят провод к реле и подсоединяют на контакт с обозначением N.

На этом этапе монтаж завершен. Надо знать, что само реле не сможет обеспечить защиту от замыкания и сверхтоков, поэтому наличие в паре автомата защиты обязательно. Номинальный ток автомата должен иметь меньшее значение на один стандартный ряд номиналов, относительно значения тока РН.

Подключение трехфазного РН

Особенность работы трехфазного РН заключается в отключении сразу всех трех фаз при возникновении перенапряжения хотя бы на одной из них. Схема подключения имеет такой порядок:

  1. Три фазных провода от автомата, стоящего на вводе, подсоединяют к соответствующим входным контактам реле.
  2. Катушку контактора с выходами А1, А2 соединяют проводами с любыми выходными клеммами подключения РН.

При подключении нельзя перепутывать фазы, иначе вращение асинхронных двигателей будет происходить в другую сторону. Еще один важный момент, на который надо обратить внимание, это невозможность установки отдельного РН на каждую фазу. Работающее от трех фаз оборудование после отключения одного из трех реле сразу выйдет из строя.

Выбор реле и допускающиеся при этом ошибки

Чтобы правильно выбрать РН, необходимо обратить внимание на следующие нюансы:

  • Если принято решение самостоятельно выбрать реле, надо изучить его главные параметры, это номинальный ток, быстродействие, наличие регулировки задержки и пределов срабатывания устройства.
  • Наличие цифровой индикации на корпусе не обязательно, но для настройки параметров она очень удобна.
  • Прежде чем выбрать изделие конкретной марки, надо найти на форумах отзывы покупателей и узнать принцип его работы.
  • Согласно полученной информации, лучше отдать предпочтение изделию, подходящему по соотношению качества и цены.

Часто при выборе однофазного изделия встречается ошибка, связанная с неправильным подбором тока. Маркировка на корпусе реле указывает номинальный ток, который выдержат контакты. Но многие не знают, что сила тока сильно сцепляет контакты и, чтобы у катушки хватило силы разъединить их, она должна иметь запас мощности. Запас по току однофазного реле должен составлять 30%. Если, например, автомат на вводе 40А, тогда РН надо ставить 50А.

С трехфазными реле немного проще. Они все рассчитаны на максимальный ток 16А, так как их контакты управляют работой контакторов.

Разобравшись с устройством и работой РН, его можно установить самостоятельно, обеспечив защиту домашних электроприборов. Но если что-то вызывает трудности или сомнения, лучше обратиться к специалистам.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Реле напряжения и стабилизатор: отличия



Реле напряжения: достоинства и недостатки, принцип работы

Электронное реле обеспечивает защиту оборудования от скачков напряжения путём отключения нагрузки. После нормализации показателей происходит повторное подключение потребителей с некоторой задержкой по времени. В отличие от стабилизатора, реле не выравнивает напряжение при допустимых колебаниях.

Конструкция реле состоит из двух основных элементов – силовой части и блока управления. Микроконтроллер производит постоянный мониторинг показателей в электросети. В случае если значение выходит за установленные пределы, подаётся сигнал к отключению на силовую часть, и происходит быстрое (за сотые доли секунды) срабатывание.

Эти устройства могут быть выполнены в трех вариантах:

  • для защиты одного потребителя – подключается к стандартной розетке и имеет одну выходную розетку;
  • для защиты 1-6 приборов – имеет вид удлинителя с несколькими выходными розетками;
  • для установки на DIN-рейку в щиток – способен защитить сразу большое количество потребителей.

Достоинства реле контроля напряжения

  • Такие приборы довольно компактны. При монтаже на DIN-рейку обычно занимает 2-3 стандартных модуля по 18 мм.
  • Подключаемые к розетке устройства выглядят как небольшая накладка на розетку или как удлинитель.
  • Высокая степень быстродействия. Приборы разработаны специально для защиты от перепадов, поэтому они быстрее реагируют на резкие изменения показателей.
  • По сравнению со стабилизаторами, менее чувствительны к пыли.
  • Нет необходимости в дополнительном охлаждении, т.к. при работе реле практически не греется. Некоторые модели оснащены специальной термозащитой, которая отключает питание при превышении допустимых пределов температуры.
  • Цена на реле в несколько раз ниже, чем на стабилизаторы.



Недостатки реле напряжения

Этот прибор служит защитой от критических перепадов, но не устраняет колебания напряжения в сети. Большое количество пиковых скачков может привести к частому отключению питания электроприборов.

Компания DS Electronics выпускает большой ассортимент реле напряжения RBUZ для различных нужд. Приборы выпускаются с номинальным рабочим током вплоть до 63 А, мощностью до 13900 ВА, могут устанавливаться на DIN-рейку или в розетку. Отсрочка включения, предусмотренная в приборах, позволяет избежать серии перепадов и частых выключений питания. Благодаря использованию в некоторых моделях защитных устройств алгоритма TrueRMS, достигается высокая степень контроля и скорость срабатывания. Наличие термозащиты обеспечивает дополнительную безопасность эксплуатации.

Стабилизатор напряжения: достоинства и недостатки, принцип работы

Стабилизатор способен поддерживать постоянное выходное напряжение благодаря трансформатору и контроллеру. Контроллер производит мониторинг показателей на входе и выходе. В случае их снижения или повышения в установленных пределах, даёт команду на переключение между обмотками трансформатора. Также в приборе установлена система защиты от различных аварий в электросети. В случае резкого повышения или снижения напряжения, сверх допустимых пределов, прибор отключится сам и отключит потребителей, чем предотвратит выход техники из строя.

Мощные нормализаторы подключаются к щитку и стабилизируют напряжение для всего оборудования в доме. Если необходимо защитить один или несколько приборов, то можно применять оборудование, которое подключается через стандартную розетку и имеет одну или несколько выходных розеток. Обычно они имеют малую мощность.

Преимущества стабилизатора напряжения

  • Постоянное 220В обеспечивает стабильную работу чувствительной к колебаниям техники (телевизоры, видео- и аудиоаппаратура).
  • Защищает приборы от больших перепадов, отключаясь при показателях ниже 160В или выше 280В.
  • Продлевает срок службы осветительных приборов и другого оборудования.
  • Незаменим при частых колебаниях напряжения в электрической сети.

Недостатки стабилизаторов напряжения

  • Высокие требования к влажности и запыленности. Трансформатор, который находится внутри прибора, создаёт электромагнитное поле, притягивающее пыль и водяную взвесь из воздуха. Загрязнение прибора может спровоцировать перегрев, сбои в работе и выход из строя.
  • Электрические помехи могут вызывать сбои в работе электроники и неправильной работе устройства.
  • При работе прибор нагревается, поэтому нужен постоянный приток воздуха для его охлаждения, а также достаточное пространство для его циркуляции.
  • Чем выше мощность стабилизатора, тем больше его размер. Поэтому для установки оборудования потребуется выделить отдельное место.
  •  Высокая стоимость оправдывает покупку стабилизатора только в случае постоянных колебаний показателей в сети.

Реле напряжения или стабилизатор, что лучше?

Ответить на этот вопрос однозначно нельзя. Так как перепады электричества случаются достаточно часто — можем рекомендовать, в первую очередь, установить реле напряжения. Его стоимость доступна для любого клиента. При помощи реле напряжения вы сможете защитить технику в доме, особенно холодильники и морозильные камеры.

Если часто наблюдается снижение, повышение или незначительные колебания напряжения, то дополнительно следует приобрести стабилизатор. Он будет сглаживать перепады и выдавать стабильные 220 В. Это защитит устройства от резких скачков, и обеспечит стабильность их работы.

Все основные характеристики стабилизаторов и реле напряжения мы свели в одну таблицу. Благодаря ей можно сравнить оба прибора и выбрать подходящий.

Сравнительные характеристики стабилизатора и реле напряжения

ПАРАМЕТРЫ СРАВНЕНИЯ

СТАБИЛИЗАТОР НАПРЯЖЕНИЯ

РЕЛЕ КОНТРОЛЯ НАПРЯЖЕНИЯ

Потребление эл.энергии на холостом ходу

да, среднее 15-30 Вт

да, не более 1 Вт (RBUZ D2)

Выравнивание напряжения до 220В

да

нет

Габариты

большие

минимальные

Цена

от 5200 руб

от 1761 руб (RBUZ D)

Зависимость работоспособности от внешних условий

да

нет

Чувствительность к помехам

да

нет

Шум при работе

есть

нет

Оцените новость:

Стабилизатор или реле контроля напряжения-что лучше выбрать?

Приветствую вас, уважаемые читатели сайта elektrik-sam.info!

Для защиты от скачков и перепадов напряжения в электрических сетях наших квартир и домов применяются два типа устройств — это стабилизаторы питающего напряжения и реле контроля максимального и минимального напряжения. В этой статье мы рассмотрим основные преимущества и недостатки каждого из этих устройств.

Стабилизаторы напряжения

Начнем рассмотрение со стабилизаторов питающего напряжения и по порядку рассмотрим вначале преимущества, а затем недостатки применения этого типа устройств.

Преимущества стабилизаторов напряжения

1. Обеспечивают постоянное стабильное напряжение для питания наших электроприборов 220 В. Стабилизаторы сглаживают скачки и небольшие колебания питающего напряжения, выдавая на выходе стабильное напряжение 220 В.

При снижении напряжения обычно ниже 160 В, либо при превышении им значения 280 В, стабилизаторы отключаются от внешней питающей сети и обесточивают внутренних потребителей. Тем самым предохраняя электроприборы от выхода из строя.

2. Подключенное через стабилизаторы напряжения оборудование остается работоспособным. Такие электроприборы, как аудио- и видеотехника очень чувствительны к отклонениям питающего напряжения. Повреждение этих приборов такие колебания напряжения не вызывают, но могут сказываться на качестве его работы. Применение стабилизатора обеспечивает надежную работоспособность такого оборудования.

3. При применении стабилизаторов напряжения прекращают мерцать электрические лампочки. Это существенно продлевает срок их службы.

Недостатки стабилизаторов напряжения

1. Большие габариты. В большинстве случаев стабилизаторы напряжения довольно громоздки, и для их установки необходимо выделять дополнительное место. Габариты зависят от мощности подключаемой нагрузки. Чем больше мощность, тем больше габариты применяемого стабилизатора.

Во время своей работы эти устройства нагреваются, поэтому им необходимо достаточное место для эффективного охлаждения корпуса самого стабилизатора, и его внутренних элементов.

В трехфазных электрических сетях обычно применяют три отдельных стабилизатора напряжения, установленных в каждую фазу. Если устанавливать один трехфазный стабилизатор, то в случае короткого замыкания или пропадания одной из фаз, стабилизатор отключится.

Все однофазные потребители, подключенные к любой из фаз будут обесточены до тех пор, пока не восстановятся нормальные условия работы стабилизатора. Это очень неудобно, поэтому чаще применяется установка трех отдельных стабилизаторов напряжения в каждую из фаз. А это в свою очередь значительно увеличивает габариты.

2. Цена. Покупка хорошего стабилизатора напряжения может обойтись в приличную сумму денег.

Стабилизаторы намного дороже, чем реле контроля напряжения. В большинстве случаев стоимость является решающим фактором при выборе устройств защиты, и большинство пользователей склоняются в стороны приобретения реле напряжения.

3. Стабилизаторы чувствительны к пыли и влажности помещения, в котором они установлены. Внутри стабилизатора находится трансформатор, большое электромагнитное поле, которое притягивает пыль. Поэтому место установки должно быть хорошо защищено от пыли и влаги.

4. Чувствительность стабилизаторов напряжения к различным электрическим помехам. Если в электрической сети часты электрические помехи, это приведет к тому, что электроника стабилизаторов начнет «глючить», они могут отключиться, обесточивая тем самым всю квартиру.

Реле контроля напряжения

Следующий вид устройств для защиты от скачков и перепадов питающего напряжения — реле контроля напряжения, которые еще называют «барьерами» напряжения.

Преимущества реле контроля напряжения

1. В отличие от стабилизаторов напряжения, реле напряжения имеют малые габариты и в большинстве случаев предназначены для установки на DIN-рейку.

Также реле напряжения выпускаются для подключения в розетку. Это дает возможность защитить отдельный электроприбор (или группу приборов), не изменяя конфигурацию электропроводки. А это очень удобно.

2. Стоимость. Реле контроля напряжения намного дешевле, чем стабилизатор напряжения. Даже если мы используем несколько реле напряжения, их стоимость оказывается ниже, чем стабилизатора напряжения.

3. Автоматичность. Основная функция стабилизаторов — стабилизация питающего напряжения, в то время, как реле контроля напряжения является прибором автоматики и предназначены именно для защиты от скачков и перепадов напряжения. Их схемотехника лучше реагирует на скачки и перепады, она более быстродействующая.

Реле контроля напряжения лучше лучше справляются с защитой потребителей от выхода из строя электроприборов при превышении, либо понижении питающим напряжением допустимых пределов.

Недостатки реле контроля напряжения

1. Не устраняет колебания напряжения.

2. Для максимальной защиты необходима установка нескольких устройств.

Резюме

Как видно из выше рассмотренного, нет какого-то одного способа, который бы дал наилучший результат.

Максимальную защиту электроприборов в наших квартирах обеспечивает совместное применение стабилизаторов напряжения и реле контроля напряжения.

В этом случае наши потребители будут иметь максимальную защиту от возможных критических изменений напряжения в наших питающих электрических сетях.

Более подробно преимущества и недостатки каждого из устройств я рассмотрел в видео:

Стабилизатор или реле контроля напряжения?

Также рекомендую посмотреть

Реле контроля напряжения. Защита от скачков напряжения.

Подключение нескольких реле напряжения.

Реле контроля напряжения в трехфазной сети 380В.

Реле приоритета. Автоматическое управление нагрузкой.

Какой стабилизатор напряжения выбрать для частного дома?

Дачные домики часто строятся по принципу «я тебя слепила из того, что было», а избы в деревне — не ремонтируются с тех пор, как их поставил колхоз. В этом есть своя романтика, но она, определенно, не идет на пользу электрической проводке. Подача электроэнергии в дачном поселке далеко не так стабильна, как в городе, плюс сырость и зимний холод упорно точат старые провода. Что делать, чтобы в один прекрасный день дряхлая проводка не полыхнула, аки свеча? В этой статье расскажем, какой стабилизатор напряжения 220В для дачи выбрать.

Содержание

  1. Что такое стабилизатор напряжения, и зачем он нужен
  2. Какой стабилизатор напряжения выбрать для частного дома
  3. Стабилизатор напряжения для частного дома: как выбрать
  4. Стабилизаторы напряжения для дома: отзывы и какой лучше

Что такое стабилизатор напряжения, и зачем он нужен

Как ясно из самого названия, стабилизатор электрического напряжения — это устройство, которое стабильно поддерживает напряжение 220 В в вашем доме. Для дачи это устройство чрезвычайно полезно, так как скачки напряжения в дачно-садовых товариществах — вещь нередкая.

Часто на весь поселок один-единственный трансформатор, который обслуживается  постольку-поскольку. Поэтому напряжение в сети может то падать, то наоборот — взлетать до шокирующих высот (например, если в трансформатор попадает молния — случай, едва не стоивший инфаркта одному из наших редакторов).

Стабилизатор — это своего рода переходник между электросетью и проводкой вашего дома. Он принимает входной ток и усиливает или ослабляет его напряжение до 220 В, чтобы все электроприборы в доме получали равномерное питание. В случае значительных перепадов напряжения в сети стабилизатор может аварийно отключить электричество в доме.

Какой стабилизатор напряжения выбрать для частного дома

Выбор стабилизатора напряжения следует начинать с его типа. Во-первых, они бывают сетевыми и магистральными. Сетевые работают от розетки и стабилизируют напряжение для одного-двух подключенных устройств. Магистральные — подключаются прямо к проводке и защищают всю электросеть в доме. В случае частного дома имеет смысл вести речь о покупке магистрального стабилизатора.

Магистральные стабилизаторы делятся на несколько видов.

Ступенчатые стабилизаторы

Ступенчатые стабилизаторы разделяются на релейные и электронные.

Релейный стабилизатор содержит трансформатор, обмотки которого замыкаются с помощью программно управляемых реле. При переключении происходит повышение или понижение напряжения. Релейные стабилизаторы компактные, имеют широкий диапазон изменения напряжения, выдерживают длительную перегрузку в сети, работают даже в условиях низких температур, бесшумно и очень долго — до 10 лет. А стоят при этом недорого, так что очень широко применяются в быту.

Например, это стабилизаторы Ресанта:

Электронный стабилизатор вместо реле использует микроэлектронные компоненты, которые способны замыкать обмотки — ключи-тиристоры. По сигналу с управляющей платы они включаются и выключаются с определенной периодичностью, тем самым регулируя напряжение.

Электронные стабилизаторы имеют более высокую точность регулировки напряжения, более эффективно поддерживают мощность тока в сети при стабилизации (тогда как при переключении реле свет может «моргать») и также работают совершенно бесшумно. Однако, они имеют большие габариты и вес, а также стоят дорого.

Среди популярных марок — например, БАСТИОН:

Электромеханические стабилизаторы

Электромеханические стабилизаторы разделяются на собственно электромеханические, электродинамические и гибридные.

Электромеханический стабилизатор имеет графитную щеточку с сервоприводом, которая переключает количество витков обмотки трансформатора, тем самым повышая или понижая напряжение. Эти стабилизаторы имеют широкий диапазон входных напряжений, устойчивы к перегрузкам и искажениям тока на входе. Но зато у них недолгий срок работы — через 3-4 года угольная щеточка уже подлежит замене. Кроме того, он плохо работает в условиях низких температур и высокой влажности, а при стабилизации на долю секунды раздаются характерные щелчки. Стоят они намного дешевле электронных, но куда дороже релейных.

Популярные модели таких стабилизаторов выпускает, к примеру, RUCELF

Электродинамические стабилизаторы — это подвид электромеханических стабилизаторов, в которых вместо щеточки переключения используется специальный ролик, который практически не изнашивается. Таким образом, они лишены главного недостатка элекромеханических стабилизаторов — быстрого выхода из строя, при этом сохраняя их достоинства.

К сожалению, это самый дорогой вид стабилизаторов. К этому виду относятся, к примеру, итальянские стабилизаторы ORTEA:

Гибридные стабилизаторы представляют собой комбинацию между электромеханическим и релейным стабилизатором. В них применяется и замыкание обмоток при помощи реле, и переключение количества витков, что позволяет объединить достоинства двух типов и побороть недостатки — к примеру, невозможность работы при низкой температуре.

Такие стабилизаторы стоят примерно как электронные — то есть, недешево. Например, их делает фирма Энергия:

Стабилизаторы с двойным преобразованием

Предыдущие типы стабилизаторов принимают на входе переменный ток из сети и выдают на выходе переменный ток. Стабилизаторы с двойным преобразованием сначала преобразуют переменный ток в постоянный, который питает инвертор, на выходе опять отдающий переменный ток — но со стабильным напряжением 220 В, частотой 50 Гц и синусоидальной формой.

Такой правильный, «выхолощенный» от всех помех ток — главное преимущество стабилизаторов с двойным преобразованием: он безопасен для питания любой техники, поэтому их рекомендуют для дорогостоящего оборудования. Недостаток — низкий коэффициент полезного действия: слишком много пустого расхода электроэнергии.

У стабилизаторов с двойным преобразованием широкий разброс цен. Например, вот такой стабилизатор Штиль относительно недорог:

Как выбрать стабилизатор для дачи? Для сезонного дачного домика наиболее рентабелен обыкновенный релейный стабилизатор. Но если вы живете в частном доме постоянно, и у вас есть отопление, можно задуматься об одной из электромеханических моделей. А если у вас, к тому же, дорогая бытовая техника, то и устройство с двойным преобразованием не будет лишним.

Стабилизатор напряжения для частного дома: как выбрать

Рассмотрим основные параметры, по которым выбирается стабилизатор любого типа:

  • Мощность. суммарная мощность приборов, подключаемых к стабилизатору — это ваш телевизор, холодильник, обогреватель и все остальное, вплоть до светильников. Узнать ее можно в инструкциях к вашей бытовой технике, или прямо на корпусе (например, у лампочек). У стабилизатора должен быть определенный запас мощности. Лучше, если он будет превышать суммарную мощность всей техники как минимум в 3 раза.
  • Рабочее напряжение (минимальное и максимальное). Диапазон напряжений, в котором стабилизатор может работать без перегрузки. Чем он шире, тем лучше.
  • Фазность. Стабилизаторы бывают однофазными и трехфазными — то есть, состоящими из одного или трех стабилизаторов, имеющих единую систему управления. Для частного дома нет никакого смысла приобретать трехфазный стабилизатор, если только вы не используете на даче электрическую печь или особо мощный насос. Для проводки в доме хватит однофазного.
  • Скорость стабилизации. Стабилизатор работает с определенной скоростью — она измеряется в вольтах в секунду (В/c). Чем она больше, тем лучше, тем меньше времени понадобится прибору, чтобы справиться с перепадом в сети.
  • Точность стабилизации. Под этим термином, на самом деле, понимается погрешность, с которой стабилизатор отклоняется от стандартных 220 В. Не рекомендуется приобретать приборы с погрешностью более 8%, для частного дома хватит 5-8%.
  • Размещение. Стабилизатор может крепиться на стену, устанавливаться на пол или в специальные стойки. Настенные и напольные варианты — самые удобные в быту.

Стабилизаторы напряжения для дома: отзывы и какой лучше

Приведем несколько удачных моделей стабилизаторов разных типов, чтобы вы могли ориентироваться на отзывы других покупателей.

РЕСАНТА ACH-5000/1-Ц

Качественный и бесшумный релейный стабилизатор с большим запасом мощности в 5000 Вт. Способен стабилизировать колебания напряжения от 140 до 260 В. На выходе получается напряжение с погрешностью 8% от 220 В — в среднем, от 202 до 238 В. Устанавливается на полу.

Штиль IS550

Простой в установке настенный стабилизатор с оптическими индикаторами и двойным преобразованием, а самое главное — недорогой. Впрочем, это обусловлено низким запасом мощности — 400 Вт. Зато диапазон входного напряжения огромный — от 90 до 310 В, и точность стабилизации высокая — погрешность всего 2%. Этим устройством можно отдельно экранировать от перепадов напряжения критически важные в частном доме приборы — к примеру, отопительный котел.

Энергия Classic 9000

Мощный электронный стабилизатор напряжения на 6300 Вт способен защитить целый дачный домик. Входное напряжение 125-254 В, выходное — 209-231 В. Точность стабилизации — 5%, хорошая норма. Стабилизатор крепится на стену и работает совершенно бесшумно.

Читайте еще полезные статьи о технике для дачи:

Фото: Flickr, MaxPixel, компании-производители

Реле напряжения 220 В для дома: принцип работы, устройство

Перекос фаз, нестабильное напряжение сети, увы, реальность многих квартир. Слабые трансформаторные подстанции часто не справляются с большой нагрузкой. Особенно актуальна проблема в частных домах. Соприкоснувшиеся провода, резкий перепад напряжения, и вот – вы рискуете остаться без стабильно работающей бытовой техники, а также возникает опасность перекала электросетей. Решением подобной проблемы может стать установка реле напряжения 220 В для дома, которое обеспечит защиту электроники при нестабильной нагрузки электросети.

Реле напряжение срабатывает как предохранитель при скачках мощности электросети.

Читайте в статье

Реле напряжения – что это такое и для чего используется

Реле напряжения защитит ваши сети от скачков электричества, в том числе связанных с ошибочным подключением фаз. Без специальной защиты сети просто не выдержать перепада.

Многие современные модели позволяют вручную настроить верхний и нижний предел срабатывания оборудования, после которого устройство ограничит подачу электроэнергии.

Это достаточно удобно в том случае, если ваши электроприборы требуют определённой нагрузки на сети.

Принцип работы реле напряжения и его устройство

Как только устройство фиксирует перепад в сети, в это же мгновение ваш дом будет обесточен.

Комментарий

Андрей Винокуров

Электромонтер 5 разряда ООО «Петроком»

Задать вопрос

«Не стоит путать УЗО и РКН – задачи этих устройство имеют принципиальные отличия. Для РКН могут не сработать, если перепад сети находятся в допустимом диапазоне.

«

Управление реле напряжения 220 В для дома и его дополнительные возможности

В отличие от УЗО, которые срабатывает при любом колебании сети, реле напряжения (максимальный диапазон от 220 до 280 В,  минимальный — 190–210 В, можно настраивать на автоматическое срабатывание при определённых значениях. Кроме того, прибор может самостоятельно возобновить подачу через определённое время, что не может обычный предохранитель. Временной интервал варьируется от от 3 до 900 сек.

Ещё одной дополнительной функцией реле контроля напряжения является термозащита, ведь при неправильном подключении реле контакты могут перегреваться.

Разделение РН по видам, исходя из типа подключения и установки

Существуют различные модификации РКН или типы устройств. Они различаются характеристиками и набору параметров.

Реле напряжения в розетку: обычный переходник, защищающий технику

Реле напряжения и тока по сути выглядит как переходник в розетку. Такая насадка может защитить какой то конкретный прибор, который вы к нему подключаете.

В этом случае устройство чаще всего используется как дополнительный элемент защиты.

Как подключается реле напряжения в форме удлинителя

Реле защиты от скачков напряжения может быть изготовлено в форме удлинителя, что позволяет подключение нескольких приборов, однако их общая максимальная сила тока не должна превышать 16 А (как и в случае с реле-розеткой).

Реле-удлинитель будет предельно простым в подключении к домашней электрической сети

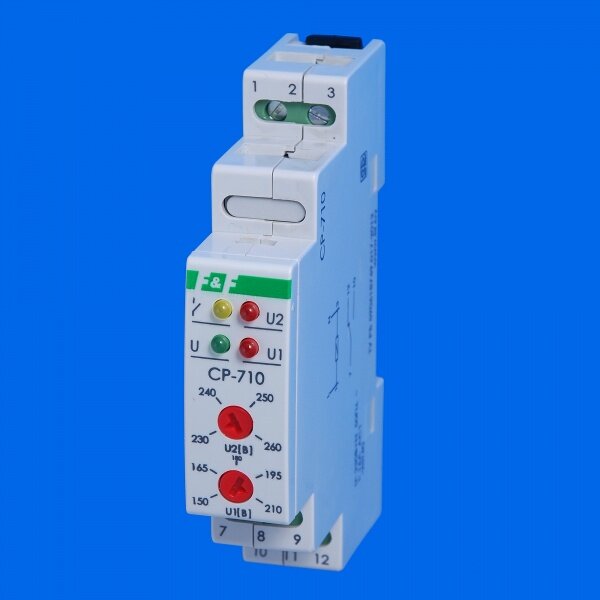

Установка РКН на ДИН-рейке

Реле напряжения 220 В на ДИН-рейку способно защитить все электроприборы в квартире или частном доме. Здесь важно правильно рассчитать допустимые значения нагрузки на сеть. И приборы подбирать исходя из этого параметра.

Важно! Общий объем потребляемого тока обычно не должен превышать допустимого значения. У каждого прибора границы свои.

В зависимости от модели этот показатель может быть равен 25 А, 32 А, 40 А, 50 А или 63 А.

Зачем нужны однофазные и трёхфазные реле напряжения 220 В для дома: виды устройств

Бывают случаи, когда в сети необходимы разные виды напряжения. В этом случае необходимо установить разные разводки в специальном распределительном щитке. В каждом типе сети реле напряжения будет действовать по своей схеме.

Однофазное реле контроля напряжения и области его использования

Они подключаются к одной электросети с определённой нагрузкой. Таким образом, при необходимости установить реле для трехфазной сети, выгоднее устанавливать трехфазные реле.

Чаще всего такие реле напряжения устанавливают в обычных квартирах.

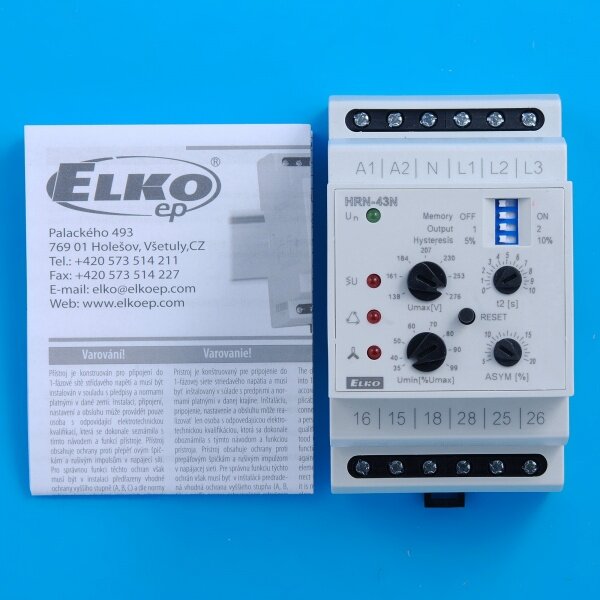

Трёхфазное РКН: преимущества установки при напряжении 380 В

Если в дом заходит питание 380 В и есть необходимость защиты всех трёх групп, которые будут от него запитаны, можно установить трёхфазное РКН.

Кроме безусловных преимуществ, есть и недостатки – при срабатывании прибора прекращается подача тока на все три фазы.

Критерии выбора реле контроля напряжения для квартиры или частного дома

Основными критериями выбора подобного оборудования являются:

  • разбег диапазона срабатывания;
  • присутствие термозащиты;
  • запас номинального показания тока;
  • наличие вольтметра с экраном.

Общие рекомендации по вопросу, как подключить реле напряжения

Особенности подключения, безусловно, зависят от марки прибора. Чаще всего снизу находятся 3 клеммы, к которым подключаются провода в следующей последовательности:

  • контакт №1 – нулевая жила, подключаемая ответвлением от основного провода или одновременно вход/выход;
  • контакт №2 – вход питания (фазный провод) идущий от прибора учёта;
  • контакт №3 – выход фазы для дальнейшего распределения.

Дополнительно каждый прибор снабжается подробной инструкцией для подключения. А вариации могут быть самые разные.

Популярные модели реле контроля напряжения: настройки, схемы монтажа

На рынке сегодня присутствует множество вариантов подобного оборудования. Мы бы порекомендовали остановиться на российских производителях либо производителях, зарекомендовавших себя.

Реле и стабилизаторы напряжения фирмы «Ресанта»

Достаточно давно и успешно функционирующий на рынке производитель электрооборудования. Стабилизаторы фирмы «Ресанта» отличаются высоким качеством и достаточно демократичной ценой.

Один из таких приборов – релейный стабилизатор напряжения РЕСАНТА ACH-3000/1-Ц

Основные характеристики:

  • мощность 3000 Вт
  • входное напряжение 140-260 В
  • выходное напряжение 202-238 В
  • скорость стабилизации 35 В/с
  • точность стабилизации 8%
Релейный стабилизатор напряжения РЕСАНТА ACH-3000/1-Ц

Отзыв о модели РЕСАНТА ACH-3000/1-Ц

Подробнее на Яндекс. Маркет:  https://market.yandex.ru/product—stabilizator-napriazheniia-resanta-ach-3000-1-ts/12718456/reviews?track=tabs

релейный стабилизатор напряжения РЕСАНТА ACH-3000/1-Ц

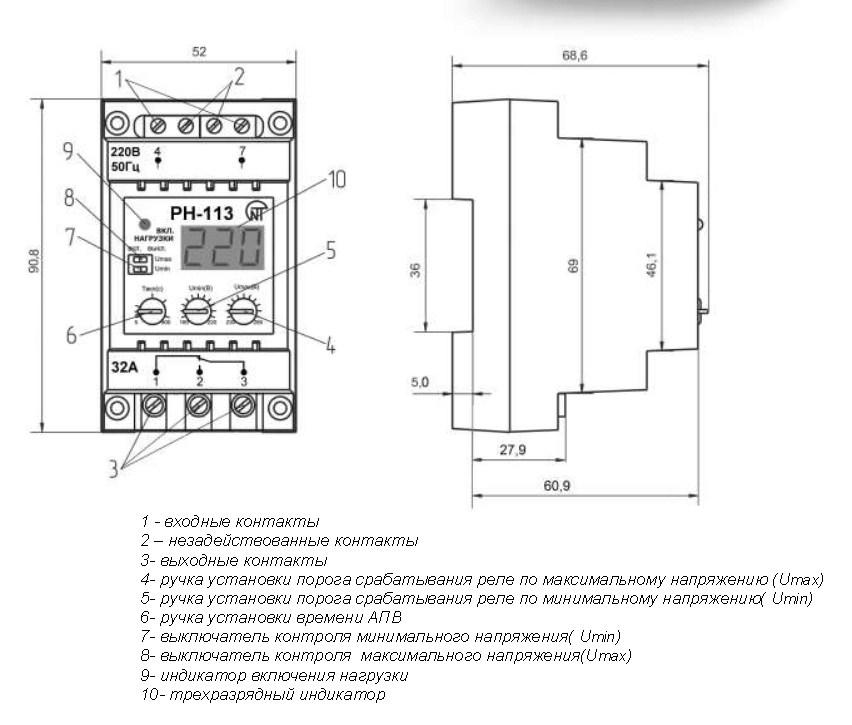

Реле напряжения Новатек-электро РН-113

Реле напряжения РН-113 предназначено для отключения бытовой и промышленной однофазной нагрузки 220 В, 50 Гц при недопустимых колебаниях напряжения в сети с последующим автоматическим включением после восстановления параметров сети. При мощности нагрузки до 7 кВт (менее 32 А) отключение производится непосредственно выходными контактами реле, включенными в разрыв питания нагрузки.

Реле напряжения Новатек-электро РН-113

RBUZ / ZUBR D63t реле напряжения

Достаточно качественный прибор известной фирмы Зубр. Реле напряжения защитит вашу технику и оборудование  от перепадов температур. Есть тепловая защита и задержка включения. Энергонезависимая память последнего значения напряжения.

Реле напряжения ZUBR D63tВариации прибора марки Zubr

RBUZ / ZUBR D63t реле напряжения

Где приобрести реле контроля напряжения для дома

Купить реле напряжения для дома 220 В можно в любом специализированном магазине. Кроме того есть возможность заказать оборудование через интернет. Однако, в этом случае вы лишаетесь возможности проверить качество товара до покупки. В этом случае гарантией качественной покупки могут стать отзывы на независимых Интернет-ресурсах.

Прибор достаточно полезный, однако требует ухода и вдумчивого использования. Поэтому прежде чем покупать реле напряжения, изучите параметры вашей сети.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Что такое реле и почему они так важны для приложений?

Преобразование небольшого электрического входа в сильноточный выход — непростая задача, но эта задача необходима для эффективного управления широким спектром стандартных приборов и транспортных средств. Во многих схемах такое преобразование достигается за счет использования реле, без которого не обойтись во всех видах электронного оборудования.

Что такое реле?

Реле

— это электрические переключатели, которые используют электромагнетизм для преобразования небольших электрических импульсов в большие токи.

Эти преобразования происходят, когда электрические входы активируют электромагниты для формирования или разрыва существующих цепей.

Используя слабые входы для питания более сильных токов, реле эффективно действуют как переключатель или усилитель для электрической цепи, в зависимости от желаемого применения.

Зачем использовать реле?

Реле

— это универсальные компоненты, которые столь же эффективны в сложных цепях, как и в простых.

Их можно использовать вместо переключателей других форм, или они могут быть специально спроектированы с учетом таких факторов, как требуемая сила тока.

Уровень тока переключения

Одна из наиболее распространенных ситуаций, требующих использования реле, возникает, когда приложению необходимо переключиться с высокого на низкий ток (или наоборот) в одной и той же цепи.

Например, датчики температуры, питающие блоки HVAC, требуют уровней силы тока, которые значительно превышают допустимую мощность их проводки.

Реле

обеспечивают необходимое усиление для преобразования небольшого тока в больший.

Комплексные приложения

Реле

не ограничиваются преобразованием одиночных входов в одиночные выходы в отдельных точках цепи.В других приложениях одно реле может активировать несколько цепей, позволяя одному входу инициировать множество других эффектов.

Аналогичным образом, реле могут использоваться в комбинации друг с другом для выполнения функций логической логики, которые, хотя и могут быть реализованы с использованием других компонентов, могут быть более рентабельными при реализации с использованием реле.

Более того, определенные реле могут выполнять более сложные функции, чем другие электронные компоненты. Реле с выдержкой времени, если назвать только одну категорию, позволяют системам работать только в течение заданного периода времени или запускаться только через заданный период времени.

Это вводит более сложные возможности для построения электронных систем.

Преимущества

Даже если приложение не требует специального реле, его использование может оказаться полезным.

Реле

могут снизить потребность в силовой проводке и переключателях, которые дороги и занимают место.

Таким образом, переключение на реле в ваших электронных системах может уменьшить размер или вес корпуса, например, или позволить производителям разместить больше функций в пространстве того же размера.

Как работает реле?

Реле

различаются по размеру, мощности и назначению. Однако, хотя они могут различаться в этом отношении, все реле работают по существу одинаково: одна цепь используется для питания другой.

Конкретный способ, которым это происходит, зависит от того, является ли реле нормально разомкнутым (NO) или нормально замкнутым (NC).

Нормально разомкнутые реле

Большинство реле нормально разомкнуты; то есть вторая, более крупная цепь по умолчанию выключена.

В нормально разомкнутом реле мощность протекает через входную цепь, активируя электромагнит. Это создает магнитное поле, которое притягивает контакт для соединения со второй, более крупной цепью, позволяя току течь через него. Когда источник питания удаляется, пружина отводит контакт от второй цепи, останавливая поток электричества и выключая оконечное устройство.

Нормально замкнутые реле

Основы реле NC такие же, как реле NO: есть две цепи, вторая из которых больше, и электромагнит перемещает физический контакт между двумя положениями.

Но в случае реле NC состояния по умолчанию меняются местами. Когда срабатывает первая цепь, электромагнит отводит контакт от второй цепи. Таким образом, реле NC по умолчанию удерживают большую цепь в в положении .

Как определить неисправное реле

Хотя в целом реле надежны, они могут выйти из строя, как любой механический компонент. К счастью, с помощью мультиметра относительно легко определить неисправное реле.

Для этого вы должны сначала определить, где цепи входят и выходят из реле, область, обычно отмеченную контактами.Определив это место, вы можете использовать мультиметр для измерения напряжения в каждой точке.

Используйте следующие шаги по устранению неполадок:

  1. Проверьте напряжение в точке включения реле. Если его нет, проверьте предохранитель или выключатель на предмет дефектов.
  2. Если в точке подключения есть напряжение, используйте функцию проверки целостности цепи на мультиметре, чтобы обеспечить хорошее заземление на противоположной стороне реле.
  3. Если шаги 1 и 2 не выявили источник проблемы, проверьте напряжение в точке, где реле подключается к батарее или другому источнику питания.Если здесь нет напряжения, возможно, проблема с предохранителем или автоматическим выключателем.
  4. Наконец, убедитесь, что существует надлежащее соединение между реле и компонентом, используя функцию непрерывности мультиметра. Если соединение существует, и если предыдущие шаги не указали на другую неисправность, возможно, пришло время заменить реле.

Типы реле

Существует множество типов реле, каждое из которых обеспечивает уникальные функции для множества приложений.Некоторые из более широких категорий включают:

Реле с выдержкой времени Реле с выдержкой времени

полезны в любой ситуации, когда требуется, чтобы компоненты были запитаны в течение установленного периода времени, или когда компонент должен включаться или выключаться после определенной задержки. Эти реле имеют встроенную функцию задержки времени, что делает их желательными для ряда приложений, основанных на времени.

В эту категорию входят несколько типов реле с выдержкой времени, каждое из которых имеет свое применение.

Большинство реле с выдержкой времени можно разделить на две большие категории:

  • Таймеры задержки включения начинают отсчет времени, когда вводится вход, запитывая вторую цепь после установленного времени ожидания. Это можно использовать для переключения питания нескольких компонентов, предотвращения скачков напряжения или для таких приложений, как системы сигнализации и предупреждения.
  • Таймеры задержки выключения ждут срабатывания триггера после подачи питания на вход. После снятия триггера на выход подается питание, а затем он обесточивается по истечении времени задержки. Повторное применение триггера сбрасывает задержку. Эти реле могут использоваться для питания устройств в течение заданных интервалов времени, например, в циклах стирки и сушки или в аттракционах.

Другие шаблоны пуска и задержки возможны с помощью мигалок, однократных таймеров или циклов повторения, каждый из которых позволяет компоненту получать питание с разными повторяющимися интервалами.Это делает возможным мигание индикаторов или сигнальных ламп, а также позволяет выполнять определенные типы временных циклов.

Последовательные реле

Последовательные реле могут использоваться для питания нескольких компонентов по очереди, обычно в установленном порядке. Обычное применение этого типа реле включает в себя питание нескольких систем или наборов огней один за другим, например, в огнях взлетно-посадочной полосы или в последовательности подачи питания.

Автомобильные реле Реле

находят практически неограниченное применение в автомобильных приложениях, и эти приложения охватывают многие из рассмотренных типов реле.Многие автомобильные реле позволяют производителям реализовывать передовые функции безопасности и современные электрические удобства.

Вот лишь несколько примеров реле для питания следующих систем в стандартных легковых и грузовых автомобилях:

  • Газовые клапаны
  • Фары
  • Дворники
  • Освещение салона
  • Системы охранной сигнализации
  • Системы предупреждения, используемые для ограничения веса, использования ремня безопасности или обнаружения опасности

Где найти следующее реле

Поскольку реле являются неотъемлемой частью схемотехники, очень важно подбирать высококачественные реле того типа и размера, которые необходимы для вашего приложения.

Amperite предлагает широкий ассортимент реле и других электронных компонентов, предназначенных для экономии времени, денег и энергии.

Мы также специализируемся на производстве продукции по индивидуальному заказу для решения ваших индивидуальных проблем.

Если вы хотите узнать больше о наших электронных приложениях и решениях, свяжитесь с нами сегодня!

Часто задаваемые вопросы о трансформаторе преобразователя напряжения — трансформаторы преобразователя напряжения

14) Преобразователи напряжения преобразуют цикл (Гц)?

Все преобразователи напряжения преобразуют только напряжение, а не цикл, однако большинство приборов и электроники будут правильно работать с ними.В Северной Америке электричество на 110–120 вольт вырабатывается с частотой 60 Гц. (Циклы) Переменный ток. Большая часть зарубежной электроэнергии 220-240 Вольт вырабатывается при частоте 50 Гц. (Циклы) Переменный ток. Эта разница в циклах может привести к тому, что двигатель у вас на 60 Гц. Североамериканский прибор работает немного медленнее при использовании на частоте 50 Гц. зарубежная электроэнергия. Эта разница в циклах также приведет к тому, что аналоговые часы и схемы синхронизации, которые используют переменный ток в качестве базы синхронизации, будут поддерживать неправильное время. Самое современное электронное оборудование, включая зарядные устройства, компьютеры, принтеры, стереосистемы, магнитофоны и проигрыватели компакт-дисков, видеомагнитофоны / DVD-плееры и т. Д.не будет зависеть от разницы в циклах.

15) Как выбрать трансформатор? На задней панели устройства вы должны найти этикетку с описанием его технических характеристик, включая мощность (Вт) или силу тока (A) устройства.

Пример. Если ваше устройство потребляет 80 Вт, вам потребуется трансформатор AC-100 (мощность 100 Вт) или выше.

Если вы хотите использовать 2 прибора на одном трансформаторе. Один из них потребляет 300 Вт, а другой 130 Вт, тогда вам понадобится AC-500 (мощность 500 Вт) или выше.

16) Как рассчитать мощность прибора? Если на этикетке не указана мощность, но вы знаете силу тока (А), вы можете рассчитать ее по следующей формуле:
А (А) x напряжение (В) = Ватт

Пример: 3 А x 220 В = 660 Вт
3 А x 110 В = 330 Вт

17) В чем разница между регуляторами напряжения серво и реле?

Регуляторы напряжения серво стабилизируют напряжение, регулируя трансформатор на желаемое выходное напряжение.Это обеспечивает высочайшую точность стабилизации напряжения. Тип реле — все электронное, поэтому точность меньше.

Создайте двухступенчатую схему стабилизатора питания от сети — весь дом

В этой статье мы узнаем, как сделать схему с двумя реле или двухступенчатым стабилизатором напряжения для управления и регулирования напряжения сети 220 В или 120 В с помощью простой схемы.

Введение

В этой схеме стабилизатора мощности одно реле подключено для выбора высокого или низкого уровня от трансформатора стабилизатора на некотором конкретном уровне напряжения; в то время как второе реле поддерживает включенным нормальное сетевое напряжение, но в момент колебания напряжения оно переключается и выбирает соответствующий отвод HOT через контакты первого реле.

Обсуждаемая здесь простая схема стабилизатора мощности очень проста в сборке и при этом способна обеспечить двухступенчатую коррекцию входной сети.

Простой метод преобразования обычного трансформатора в стабилизирующий трансформатор также обсуждался с использованием принципиальной схемы.

Работа цепи

Как показано на следующем рисунке, работу всей схемы можно понять с помощью следующих пунктов:

В основном идея здесь состоит в том, чтобы переключить реле №1 при двух разных крайних значениях сетевого напряжения (высоком и низком), которые считаются непригодными для данной техники.

Это переключение позволяет этому реле выбирать соответствующим образом согласованное напряжение от другого реле через свои замыкающие контакты.

Как подключить контакты реле

Контакты этого второго реле №2 гарантируют, что оно выбирает подходящие напряжения от стабилизирующего трансформатора и поддерживает его готовность для реле №1 всякий раз, когда оно переключается во время опасных уровней напряжения. При нормальном напряжении реле № 1 остается активным и выбирает нормальное напряжение через свои замыкающие контакты.

Транзисторы T1 и T2 используются как датчики напряжения. Реле №1 подключено к этой конфигурации на коллекторе Т2.

Пока напряжение в норме, Т1 остается выключенным. Следовательно, Т2 в этот момент остается включенным. Реле №1 активируется, и его замыкающие контакты подключают НОРМАЛЬНЫЙ АС к прибору.

Если напряжение имеет тенденцию к повышению, T1 медленно проводит, и на определенном уровне (определяемом настройкой P1) T1 полностью проводит и отключает T2 и реле №1.

Реле немедленно подключает к выходу скорректированное (пониженное) напряжение, подаваемое реле №2, через его замыкающие контакты.

Теперь, в случае низкого напряжения T1 и T2, оба перестанут проводить, давая тот же результат, что и выше, но на этот раз подаваемое напряжение от реле №2 к реле №1 будет высоким, так что на выходе будет получено требуемое значение. исправленный уровень напряжения.

Реле № 2 запитывается T3 на определенном уровне напряжения (согласно настройке P3) между двумя крайними значениями напряжения.Его контакты подключены к ответвлению трансформатора стабилизатора, так что он правильно выбирает желаемое напряжение.

Как собрать схему

Конструкция этой схемы очень проста. Это можно сделать, выполнив следующие действия:

Отрежьте небольшой кусок доски общего назначения (примерно 10 на 5 мм).

Начните сборку с установки транзисторов первыми, оставив между ними достаточно места, чтобы остальные могли быть размещены вокруг каждого из них. Припаяйте и отрежьте их выводы.

Затем вставьте остальные компоненты и соедините их друг с другом и с транзисторами с помощью пайки. Воспользуйтесь принципиальной схемой для их правильной ориентации и размещения.

Наконец, закрепите реле, чтобы завершить сборку платы.

На следующей странице описывается конструкция трансформатора стабилизатора мощности и процедура испытаний. После того, как эти процедуры будут завершены, вы можете интегрировать тестируемую схему в соответствующие трансформаторы.

Вся установка может быть помещена в прочный металлический корпус и установлена ​​для выполнения требуемых операций.
Список деталей

R1, R2, R3 = 1K, 1 / 4W,

P1, P2, P3 = 10K, ЛИНЕЙНЫЕ ПРЕДУСТАНОВКИ,

C1 = 1000 мкФ / 25 В

Z1, Z2, Z3 = 3 В, 400 мВт ЗЕНЕР ДИОД ,

T1, T2, T3 = BC 547B,

RL1, RL2 = РЕЛЕ 12 В, SPDT, 400 Ом,

D1 — D4 = 1N4007,

TR1 = 0-12 В, 500 мА,

TR2 = 25 — 0-25 Вольт, 5 ампер. С РАЗЪЕМНЫМ ЦЕНТРАЛЬНЫМ ОТВЕТЧИКОМ, ОБЩЕЙ ПЛАТЫ, МЕТАЛЛИЧЕСКИМ КОРПУСОМ, СЕТЕВЫМ ШНУРОМ, РОЗЕТКОЙ, ДЕРЖАТЕЛЕМ ПРЕДОХРАНИТЕЛЯ И Т.Д.

Как преобразовать обычный трансформатор в стабилизирующий трансформатор

Стабилизирующие трансформаторы обычно изготавливаются на заказ и не доступны в готовом виде в рынок.Поскольку от них требуется несколько выводов сетевого напряжения переменного тока (высокого и низкого), а также поскольку они являются специфическими для конкретного применения, становится очень трудно получить их готовыми.

Настоящая схема также нуждается в трансформаторе регулятора мощности, но для простоты конструкции может быть включен простой метод преобразования обычного трансформатора источника питания в трансформатор стабилизатора напряжения.

Как показано на рисунке, здесь нам потребуется обычный трансформатор на 25-0-25 / 5 ампер.Центральный отвод должен быть разделен, чтобы вторичная обмотка могла состоять из двух отдельных обмоток. Теперь нужно просто подключить первичные провода к двум вторичным обмоткам, как показано на схеме.

Таким образом, следуя описанной выше процедуре, вы сможете успешно преобразовать обычный трансформатор в стабилизирующий трансформатор, что очень удобно для данного приложения.

Как настроить устройство

Вам потребуется источник питания переменного тока 0-24 В / 500 мА для процедуры настройки.Это может быть выполнено с помощью следующих шагов:

Поскольку мы знаем, что колебания напряжения сети переменного тока всегда будут создавать пропорциональную величину колебаний напряжения постоянного тока от трансформатора, мы можем предположить, что для входных напряжений 210, 230 и 250 соответственно полученные эквивалентные напряжения постоянного тока должны быть 11,5, 12,5 и 13,5 соответственно.

Теперь установка соответствующих предустановок становится очень простой в соответствии с указанными выше уровнями напряжения.

  • Сначала отключите оба трансформатора TR1 и TR2 от цепи.
  • Держите ползунок P1, P2 и P3 примерно на полпути.
  • Подключите к цепи внешний регулируемый источник питания. Отрегулируйте напряжение примерно до 12,5.
  • Теперь медленно начинайте регулировку P3, пока RL2 просто не активируется.
  • Уменьшите напряжение питания примерно до 11,5 В (при этом RL2 должен отключиться), отрегулируйте P1 так, чтобы RL1 просто отключился.
  • Постепенно увеличивайте подачу примерно до 13,5 — это должно заставить RL1 и RL2 включиться один за другим, указывая на правильность вышеуказанных настроек.
  • Теперь медленно отрегулируйте P2 так, чтобы RL1 снова отключился при этом напряжении (13,5).
  • Подтвердите указанные выше настройки, изменяя входное напряжение от 11,5 до 13,5 взад и вперед. Вы должны получить следующие результаты:
  • RL1 должен деактивироваться при уровнях напряжения 11,5 и 13,5, но должен оставаться активным между этими напряжениями. RL2 должен включаться при напряжении выше 12,5 и выключаться при напряжении ниже 12 В.

На этом процедура настройки завершена.

Окончательная конструкция этого блока регулятора мощности может быть завершена путем соединения испытанной схемы с соответствующими трансформаторами и сокрытия всей секции внутри хорошо вентилируемого металлического корпуса, как предложено на предыдущей странице.

О Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем / печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными идеями и руководствами по схемам.
Если у вас есть какие-либо вопросы, связанные со схемами, вы можете взаимодействовать с ними через комментарии, я буду очень рад помочь!

Лучшее реле напряжения 220 В — Выгодные предложения на реле напряжения 220 В от глобальных продавцов реле напряжения 220 В

Отличные новости !!! Вы находитесь в нужном месте для реле напряжения 220 В.К настоящему времени вы уже знаете, что все, что вы ищете, вы обязательно найдете на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку это лучшее реле напряжения 220 В вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели реле напряжения 220 В на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в реле напряжения 220 В и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести реле напряжения 220v по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Как использовать реле

Просмотры сообщений: 7 477

Реле — это переключатель с электрическим управлением. Ток, протекающий через катушку реле, создает магнитное поле, которое притягивает рычаг и изменяет контакты переключателя.Ток катушки может быть включен или выключен, поэтому реле имеют два положения переключателя, и они являются переключателями с двойным ходом (переключающими).

Переключатели реле обычно помечены как COM (ПОЛЮС), NC и NO:

COM / POLE = Общий, NC и NO всегда подключаются к нему, это подвижная часть переключателя.

NC = нормально замкнутый, COM / POLE подключен к нему, когда катушка реле не намагничена.

NO = нормально разомкнутый, к нему подключен COM / POLE, когда катушка реле НАМАГНИЧЕНА, и наоборот.

Реле, показанное на рисунке, представляет собой электромагнитное или механическое реле.

Рис. Реле и его условное обозначение

В реле 5 контактов. Два контакта A и B — это два конца катушки, которые находятся внутри реле. Катушка намотана на небольшой стержень, который намагничивается всякий раз, когда через него проходит ток.

COM / POLE всегда подключен к контакту NC (нормально подключенный). Когда ток проходит через катушки A, B, полюс подключается к нормально разомкнутому контакту реле.

Вот пример,

Прежде всего попробуйте следующую схему.

Это цепь датчика темноты.

Рис. Датчик темноты на двух транзисторах

Компоненты для этого эксперимента доступны на buildcircuit.net.

Выход этой схемы: Когда вы блокируете свет, падающий на LDR, схема включает светодиод-D1.

Теперь замените LED-D1 и R2- 330R реле и диодом.

Измените конфигурацию цепи, как показано на рисунке ниже:

Примечание: в R3 вы можете оставить любой резистор от 330R до 4,7 кОм, этот резистор предназначен для чувствительности датчика темноты.

Следующая схема также работает как датчик темноты. Когда вы блокируете свет, падающий на LDR, реле активируется, и полюс реле подключается к контакту NO, который в конечном итоге подает питание на светодиод-D1.

Рис. Датчик темноты на двух транзисторах и реле.

Датчик освещенности с использованием реле и транзисторов

В этом случае конфигурация реле была изменена.Здесь NO (нормально открытый) терминал оставлен открытым. В нормальном случае светодиод D1 остается включенным. Когда свет, падающий на LDR, прерывается, полюс реле подключается к клемме NO. Следовательно, клемма NC (нормально подключенная) не получает питания, и это выключает светодиод D1-.

Рис. Датчик освещенности на двух транзисторах и реле.

Подключите к COM (полюс) и NO, если вы хотите, чтобы коммутируемая цепь была включена, когда катушка реле включена.

Подключите к COM (полюс) и NC, если вы хотите, чтобы коммутируемая цепь была включена, когда катушка реле выключена.


Все компоненты, необходимые для этого эксперимента, можно купить на buildcircuit. net.


РАБОТА С 220В

ВНИМАНИЕ: ЕСЛИ ВЫ НОВИНКА, НЕ ИГРАЙТЕ С 220 В переменного тока. ПОЗВОНИТЕ ДЛЯ ПОМОЩИ ОПЫТНОГО ЧЕЛОВЕКА.

Рис. Схема датчика темноты для светильников с питанием 220В.

Реле можно использовать для включения света, работающего от сети переменного тока 220В. Лампа с питанием от сети переменного тока должна быть подключена к реле, как показано на рисунке выше.

Рис. Соединительные провода на реле

На следующем видео показан готовый прототип.

ЗАЩИТНЫЙ ДИОД РЕЛЕ

Рис. Защитный диод в цепи

Транзисторы и ИС должны быть защищены от кратковременного высокого напряжения, возникающего при отключении катушки реле. На схеме показано, как сигнальный диод (например, 1N4148 или 1N4001 или 1N4007) подключается «назад» через катушку реле для обеспечения этой защиты.

Ток, протекающий через катушку реле, создает магнитное поле, которое внезапно исчезает при отключении тока. Внезапный коллапс магнитного поля вызывает кратковременное высокое напряжение на катушке реле, которое с большой вероятностью может повредить транзисторы и ИС. Защитный диод позволяет индуцированному напряжению пропускать кратковременный ток через катушку (и диод), поэтому магнитное поле исчезает быстро, а не мгновенно. Это препятствует тому, чтобы индуцированное напряжение стало достаточно высоким, чтобы вызвать повреждение транзисторов и микросхем.

ОБЩИЕ ХАРАКТЕРИСТИКИ РЕЛЕ

06VDC — означает, что напряжение на катушке реле должно быть 6V-DC.

50/60 Гц — реле может работать при переменном токе 50/60 Гц.

7A, 240VAC — Максимальный переменный ток и напряжение переменного тока, которые могут пропускаться через NC, NO и полюсные контакты / клеммы реле.

Еще один пример (обновление 19.3.2014)

05VDC — Это означает, что вам нужно 5V для активации реле.Другими словами, это означает, что напряжение на катушке реле должно быть 5 В постоянного тока.

10A 250VAC 10A 125VAC — Максимальный переменный ток и напряжение переменного тока, которые могут быть пропущены через NC, NO и полюсные контакты / клеммы реле. В некоторых странах есть стандарт питания 220 В переменного тока, поэтому он работает и в этих странах.

10A 30VDC 10A 28VDC- Максимальный постоянный ток и напряжение постоянного тока, которые могут пропускаться через NC, NO и полюсные контакты / клеммы реле.

Советы:

— Если вы используете реле 5-6 В, используйте источник питания 6 В.

— Если вы используете реле на 9 В, используйте источник питания 12 В.


Купите компоненты для всех экспериментов, опубликованных на этой странице buildcircuit.net.


Что такое стабилизатор напряжения — зачем он нам, как он работает, типы и применение

Применение стабилизаторов напряжения стало необходимостью в каждом доме.Теперь доступны разные типы стабилизаторов напряжения с разным функционалом и работой. Последние достижения в области технологий, такие как микропроцессорные микросхемы и силовые электронные устройства, изменили наш взгляд на стабилизатор напряжения. Теперь они полностью автоматические, интеллектуальные и снабжены множеством дополнительных функций. Они также обладают сверхбыстрой реакцией на колебания напряжения и позволяют пользователям дистанционно регулировать требования к напряжению, включая функцию пуска / останова для выхода.

Что такое стабилизатор напряжения?

Стабилизатор напряжения — это электрическое устройство, которое используется для обеспечения постоянного выходного напряжения на нагрузке на ее выходных клеммах независимо от любых изменений / колебаний на входе, то есть входящем питании.

Основная цель стабилизатора напряжения — защитить электрические / электронные устройства (например, кондиционер, холодильник, телевизор и т. Д.) От возможных повреждений из-за скачков / колебаний напряжения, перенапряжения и пониженного напряжения.

Рис.1 — Различные типы стабилизаторов напряжения

Стабилизатор напряжения

также известен как AVR (автоматический регулятор напряжения). Использование стабилизатора напряжения не ограничивается домашним / офисным оборудованием, на которое подается питание извне. Даже корабли, у которых есть собственное внутреннее устройство энергоснабжения в виде дизельных генераторов, сильно зависят от этих АРН с точки зрения безопасности своего оборудования.

Мы можем видеть различные типы стабилизаторов напряжения, доступные на рынке.Как аналоговые, так и цифровые автоматические стабилизаторы напряжения доступны от многих производителей. Благодаря растущей конкуренции и растущему вниманию к устройствам безопасности. Эти стабилизаторы напряжения могут быть однофазными (выход 220–230 вольт) или трехфазными (выход 380/400 вольт) в зависимости от типа приложения. Регулировка желаемого стабилизированного выхода выполняется методом понижающего и повышающего напряжения в соответствии с его внутренней схемой. Трехфазные стабилизаторы напряжения доступны в двух разных моделях i.е. Модели сбалансированной нагрузки и модели несбалансированной нагрузки.

Они также доступны в различных номиналах кВА и диапазонах. Стабилизатор напряжения нормального диапазона может обеспечить стабилизированное выходное напряжение 200-240 вольт с повышающим понижающим напряжением 20-35 вольт от источника входного напряжения в диапазоне от 180 до 270 вольт. Принимая во внимание, что стабилизатор напряжения широкого диапазона может обеспечить стабилизированное выходное напряжение 190-240 вольт с повышающим понижающим напряжением 50-55 вольт при входном напряжении от 140 до 300 вольт.

Они также доступны для широкого спектра применений, таких как специальные стабилизаторы напряжения для небольших устройств, таких как телевизор, холодильник, микроволновые печи, до одного огромного устройства для всей бытовой техники.

В дополнение к своей основной функции стабилизации, стабилизаторы текущего напряжения имеют множество полезных дополнительных функций, таких как защита от перегрузки, переключение нулевого напряжения, защита от изменения частоты, отображение отключения напряжения, возможность запуска и остановки выхода, ручной / автоматический запуск, отсечка напряжения, пр.

Стабилизаторы напряжения — это устройства с очень высокой энергоэффективностью (с КПД 95-98%). Они потребляют очень мало энергии, которая обычно составляет от 2 до 5% от максимальной нагрузки.

Зачем нужны стабилизаторы напряжения? — Его важность

Все электрические / электронные устройства спроектированы и изготовлены для работы с максимальной эффективностью при стандартном напряжении питания, известном как номинальное рабочее напряжение.В зависимости от установленного безопасного рабочего предела рабочий диапазон (с оптимальным КПД) электрического / электронного устройства может быть ограничен до ± 5%, ± 10% или более.

Из-за многих проблем входное напряжение, которое мы получаем, всегда имеет тенденцию к колебаниям, что приводит к постоянному изменению входного напряжения. Это изменяющееся напряжение является основным фактором, способствующим снижению эффективности устройства, а также увеличению частоты его отказов.

Рис. 2 — Проблемы, связанные с колебаниями напряжения

Помните, что нет ничего важнее для электрического / электронного устройства, чем отфильтрованный, защищенный и стабильный источник питания. Правильный и стабильный источник напряжения очень необходим для того, чтобы устройство выполняло свои функции наиболее оптимальным образом. Это стабилизатор напряжения, который гарантирует, что устройство получит желаемое и стабилизированное напряжение независимо от того, насколько велики колебания. Таким образом, стабилизатор напряжения — очень эффективное решение для всех, кто хочет получить оптимальную производительность и защитить свои устройства от этих непредсказуемых колебаний напряжения, скачков напряжения и шума, присутствующих в источнике питания.

Как и ИБП, стабилизаторы напряжения также используются для защиты электрического и электронного оборудования.Колебания напряжения очень распространены независимо от того, где вы живете. Колебания напряжения могут быть вызваны различными причинами, такими как электрические неисправности, неисправная проводка, молнии, короткие замыкания и т. Д. Эти колебания могут иметь форму повышенного или пониженного напряжения.

Влияние постоянного / повторяющегося перенапряжения на бытовую технику

  • Это может привести к необратимому повреждению подключенного устройства.
  • Это может вызвать повреждение изоляции обмотки.
  • Это может привести к ненужному прерыванию нагрузки
  • Это может привести к перегреву кабеля или устройства.
  • Это может снизить срок службы устройства

Влияние постоянного / повторяющегося пониженного напряжения на бытовую технику

  • Это может привести к неисправности оборудования.
  • Это может привести к низкой эффективности устройства.
  • В некоторых случаях устройству может потребоваться дополнительное время для выполнения той же функции.
  • Это может снизить производительность устройства.
  • Это может привести к тому, что устройство будет потреблять большие токи, что в дальнейшем может вызвать перегрев.

Как работает стабилизатор напряжения? — Принцип работы понижающего и повышающего режима

Основная работа стабилизатора напряжения заключается в выполнении двух необходимых функций: i. е. Функция Buck и Boost. Функция понижающего и повышающего напряжения — это не что иное, как регулирование постоянного напряжения от перенапряжения и пониженного напряжения. Эта функция понижения и повышения может выполняться вручную с помощью переключателей или автоматически с помощью дополнительных электронных схем.

Рис. 3 — Основная функция стабилизатора напряжения

В условиях перенапряжения функция понижающего напряжения обеспечивает необходимое снижение интенсивности напряжения.Аналогичным образом, при пониженном напряжении функция Boost увеличивает интенсивность напряжения. Идея обеих функций в целом состоит в том, чтобы поддерживать одинаковое выходное напряжение.

Стабилизация напряжения включает добавление или вычитание напряжения из первичного источника напряжения. Для выполнения этой функции в стабилизаторах напряжения используется трансформатор, который подключается к переключающим реле в различных требуемых конфигурациях. В некоторых стабилизаторах напряжения используется трансформатор, имеющий различные ответвления на обмотке для обеспечения различных корректировок напряжения, в то время как несколько стабилизаторов напряжения (например, серво стабилизатор напряжения) содержат автотрансформатор для обеспечения желаемого диапазона коррекции.

Как работают функции понижения и повышения в стабилизаторе напряжения

Для лучшего понимания обеих концепций мы разделим их на отдельные функции.

Понижающая функция в стабилизаторе напряжения

Рис. 4 — Принципиальная схема понижающей функции в стабилизаторе напряжения

На приведенном выше рисунке показано подключение трансформатора в «понижающем» режиме. В функции Buck полярность вторичной катушки трансформатора подключается таким образом, что приложенное к нагрузке напряжение является результатом вычитания напряжения первичной и вторичной катушек.

Рис. 5 — Вычитание напряжения в понижающей функции стабилизатора напряжения

В стабилизаторе напряжения имеется переключающая цепь. Каждый раз, когда он обнаруживает перенапряжение в первичном источнике питания, подключение нагрузки вручную / автоматически переключается в конфигурацию «понижающего» режима с помощью переключателей / реле.

Функция повышения в стабилизаторе напряжения

Рис. 6 — Принципиальная схема функции повышения в стабилизаторе напряжения

На рисунке выше показано подключение трансформатора в режиме «Boost».В функции Boost полярность вторичной катушки трансформатора подключается таким образом, что приложенное к нагрузке напряжение является результатом сложения напряжения первичной и вторичной катушек.

Рис.7 — Сумма напряжения в функции повышения стабилизатора напряжения

Как конфигурация Buck и Boost работает автоматически?

Вот пример стабилизатора напряжения ступени 02. В этом стабилизаторе напряжения используются реле 02 (реле 1 и реле 2) для обеспечения стабилизированного источника питания переменного тока для нагрузки во время повышенного и пониженного напряжения.

Рис. 8 — Принципиальная электрическая схема для автоматической функции понижения и повышения в стабилизаторе напряжения

На принципиальной схеме двухступенчатого стабилизатора напряжения (изображенного выше) реле 1 и реле 2 используются для обеспечения понижающей и повышающей конфигураций при различных условиях колебания напряжения, то есть при повышенном и пониженном напряжении. Например — Предположим, что вход переменного тока — 230 В переменного тока, а требуемый выход — также постоянный 230 В переменного тока. Теперь, если у вас есть +/- 25 Вольт понижающая и повышающая стабилизация, это означает, что ваш стабилизатор напряжения может обеспечить вам постоянное желаемое напряжение (230 вольт) в диапазоне от 205 вольт (пониженное напряжение) до 255 вольт (повышенное напряжение) входного источника переменного тока. .

В стабилизаторах напряжения, в которых используются ответвительные трансформаторы, точки ответвления выбираются на основе требуемой величины напряжения для понижения или повышения. В этом случае у нас есть разные диапазоны напряжения на выбор. Принимая во внимание, что в стабилизаторах напряжения, в которых используются автотрансформаторы, серводвигатели вместе со скользящими контактами используются для получения необходимого количества напряжения для понижения или повышения. Скользящий контакт необходим, поскольку автотрансформаторы имеют только одну обмотку.

Различные типы стабилизаторов напряжения

Первоначально на рынке появились стабилизаторы напряжения с ручным управлением / переключателем.В стабилизаторах этого типа используются электромеханические реле для выбора желаемого напряжения. С развитием технологий появились дополнительные электронные схемы, и стабилизаторы напряжения стали автоматическими. Затем появился стабилизатор напряжения на основе сервопривода, который способен непрерывно стабилизировать напряжение без какого-либо ручного вмешательства. Теперь также доступны стабилизаторы напряжения на базе микросхем / микроконтроллеров, которые также могут выполнять дополнительные функции.

Стабилизаторы напряжения можно условно разделить на три типа.Их:

  • Релейные стабилизаторы напряжения
  • Стабилизаторы напряжения на сервоприводах
  • Стабилизаторы статического напряжения

Релейные стабилизаторы напряжения

В стабилизаторах напряжения релейного типа напряжение регулируется переключающими реле. Реле используются для подключения вторичного трансформатора (ов) в различных конфигурациях для достижения функции Buck & Boost.

Как работает стабилизатор напряжения релейного типа?

Фиг.9 — Внутренний вид стабилизатора напряжения релейного типа

На рисунке выше показано, как стабилизатор напряжения релейного типа выглядит изнутри. Он имеет трансформатор с ответвлениями, реле и электронную плату. Печатная плата содержит схему выпрямителя, усилитель, блок микроконтроллера и другие вспомогательные компоненты.

Электронная плата выполняет сравнение выходного напряжения с источником опорного напряжения. Как только он обнаруживает какое-либо повышение или падение входного напряжения сверх эталонного значения, он переключает соответствующее реле для подключения требуемого ответвления для функции понижения / повышения.

Стабилизаторы напряжения релейного типа обычно стабилизируют входные колебания на уровне ± 15% с точностью на выходе от ± 5% до ± 10%.

Использование / преимущества стабилизаторов напряжения релейного типа

Этот стабилизатор в основном используется для приборов / оборудования малой мощности в жилых / коммерческих / промышленных целях.

  • Стоят дешевле.
  • Они компактны по размеру.
Ограничения релейных стабилизаторов напряжения
  • Их реакция на колебания напряжения немного медленная по сравнению с другими типами стабилизаторов напряжения
  • Они менее долговечные
  • Они менее надежны
  • Они не могут выдерживать скачки высокого напряжения, так как их предел устойчивости к колебаниям меньше.
  • При стабилизации напряжения, изменение тракта питания может привести к незначительному прерыванию подачи питания.

Стабилизаторы напряжения на сервоприводах

В стабилизаторах напряжения на основе сервопривода регулировка напряжения осуществляется с помощью серводвигателя. Они также известны как сервостабилизаторы. Это системы с замкнутым контуром.

Как работает стабилизатор напряжения на основе сервопривода?

В системе с замкнутым контуром отрицательная обратная связь (также известная как подача ошибок) гарантируется с выхода, чтобы система могла гарантировать, что желаемый выход был достигнут.Это делается путем сравнения выходных и входных сигналов. Если в случае, если желаемый выход больше / ниже требуемого значения, то сигнал ошибки (Выходное значение — Входное значение) будет получен регулятором источника входного сигнала. Затем этот регулятор снова будет генерировать сигнал (положительный или отрицательный в зависимости от достигнутого выходного значения) и подавать его на исполнительные механизмы, чтобы привести выход к точному значению.

Благодаря свойству замкнутого контура, стабилизаторы напряжения на основе сервоприводов используются в устройствах / оборудовании, которые очень чувствительны и нуждаются в точном входном источнике питания (± 01%) для выполнения намеченных функций.

Рис.10 — Внутренний вид серво стабилизатора напряжения

На рисунке выше показано, как стабилизатор напряжения на сервоприводе выглядит изнутри. Он имеет серводвигатель, автотрансформатор, понижающий и повышающий трансформатор, двигатель, электронную плату и другие вспомогательные компоненты.

В стабилизаторе напряжения на основе сервопривода один конец первичной обмотки понижающего и повышающего трансформатора соединен с фиксированным ответвлением автотрансформатора, а другой конец первичной обмотки соединен с подвижным рычагом, который управляется серводвигателем.Один конец вторичной катушки понижающего и повышающего трансформатора подключен к входному источнику питания, а другой конец — к выходу стабилизатора напряжения.

Рис. 11- Принципиальная схема стабилизатора напряжения на сервоприводе

Электронная плата выполняет сравнение выходного напряжения с источником опорного напряжения. Как только он обнаруживает какое-либо повышение или понижение входного напряжения сверх эталонного значения, он запускает двигатель, который далее перемещает плечо на автотрансформаторе.

По мере перемещения плеча автотрансформатора входное напряжение первичной обмотки понижающего и повышающего трансформатора изменится на требуемое выходное напряжение. Серводвигатель будет продолжать вращаться, пока разность между значением опорного напряжения и выходным стабилизатором становится равным нуль. Этот полный процесс происходит за миллисекунды. Сегодняшние стабилизаторы напряжения на основе сервоприводов поставляются со схемой управления на базе микроконтроллера / микропроцессора, чтобы обеспечить интеллектуальное управление для пользователей.

Различные типы стабилизаторов напряжения на сервоприводах

Существуют различные типы стабилизаторов напряжения на основе сервоприводов: —

Однофазные стабилизаторы напряжения на сервоприводе

В однофазных стабилизаторах напряжения с сервоприводом стабилизация напряжения достигается с помощью серводвигателя, подключенного к регулируемому трансформатору.

Трехфазные стабилизаторы напряжения сбалансированного типа с сервоприводом

В трехфазных стабилизаторах напряжения сбалансированного типа с сервоприводом стабилизация напряжения достигается с помощью серводвигателя, подключенного к автотрансформатору 03 и общей цепи управления. Мощность автотрансформаторов варьируется для достижения стабилизации.

Трехфазные стабилизаторы напряжения несимметричного типа на сервоприводах

В трехфазных несимметричных серво стабилизаторах напряжения стабилизация напряжения достигается с помощью серводвигателя, подключенного к 03 автотрансформаторам и 03 независимым цепям управления (по одной на каждый автотрансформатор).

Рис. 12 — Внутренний вид трехфазных несимметричных стабилизаторов напряжения на сервоприводах

Использование / преимущества стабилизатора напряжения с сервоприводом
  • Они быстро реагируют на колебания напряжения.
  • Они обладают высокой точностью стабилизации напряжения.
  • Они очень надежные
  • Они могут выдерживать скачки высокого напряжения.
Ограничения серво стабилизатора напряжения
  • Они нуждаются в периодическом обслуживании.
  • Чтобы устранить ошибку, серводвигатель необходимо выровнять. Для регулировки серводвигателя нужны умелые руки.

Стабилизаторы статического напряжения

Рис.13 — Стабилизаторы статического напряжения

Выпрямитель статического напряжения

не имеет движущихся частей, как в случае стабилизаторов напряжения на базе сервопривода. Он использует схему силового электронного преобразователя для стабилизации напряжения. Эти стабилизаторы статического напряжения имеют очень высокую точность, а стабилизация напряжения находится в пределах ± 1%.

Стабилизатор статического напряжения содержит понижающий и повышающий трансформатор, силовой преобразователь на биполярном транзисторе с изолированным затвором (IGBT), микроконтроллер, микропроцессор и другие важные компоненты.

Рис.14 — Внутренний вид стабилизатора статического напряжения

Как работает стабилизатор статического напряжения?
Микроконтроллер / микропроцессор

управляет преобразователем мощности IGBT, чтобы генерировать требуемый уровень напряжения, используя метод «широтно-импульсной модуляции».В методе «широтно-импульсной модуляции» в импульсных преобразователях мощности используется силовой полупроводниковый переключатель (например, MOSFET) для управления трансформатором с заданным выходным напряжением. Это генерируемое напряжение затем подается на первичную обмотку понижающего и повышающего трансформатора. Преобразователь мощности IGBT также контролирует фазу напряжения. Он может генерировать напряжение, которое может быть синфазным или сдвинутым по фазе на 180 градусов по отношению к входному источнику питания, что, в свою очередь, позволяет ему контролировать, нужно ли добавлять или вычитать напряжение в зависимости от повышения или понижения уровня входного источника питания.

Рис.15 — Принципиальная схема статического стабилизатора напряжения

Как только микропроцессор обнаруживает падение уровня напряжения, он отправляет сигнал широтно-импульсной модуляции на преобразователь мощности IGBT. Преобразователь мощности IGBT соответственно генерирует напряжение, подобное разнице напряжений, на которую уменьшился входной источник питания. Это генерируемое напряжение синфазно с входным источником питания. Затем это напряжение подается на первичную обмотку понижающего и повышающего трансформатора.Поскольку вторичная обмотка трансформатора Buck & Boost подключена к входному источнику питания, наведенное во вторичной обмотке напряжение будет добавлено к входному источнику питания. Таким образом, на нагрузку будет подаваться стабилизированное повышенное напряжение.

Аналогичным образом, как только микропроцессор обнаруживает повышение уровня напряжения, он отправляет сигнал широтно-импульсной модуляции на преобразователь мощности IGBT. Преобразователь мощности IGBT соответственно генерирует напряжение, подобное разнице напряжений, на которую уменьшился входной источник питания.Но на этот раз генерируемое напряжение будет сдвинуто по фазе на 180 градусов по отношению к входному источнику питания. Затем это напряжение подается на первичную обмотку понижающего и повышающего трансформатора. Поскольку вторичная катушка понижающего и повышающего трансформатора подключена к входному источнику питания, напряжение, наведенное во вторичной катушке, теперь будет вычитаться из входного источника питания. Таким образом, на нагрузку будет подаваться стабилизированное пониженное напряжение.

Использование / преимущества статических стабилизаторов напряжения
  • Они очень компактны по размеру.
  • Они очень быстро реагируют на колебания напряжения.
  • Обладают очень высокой точностью стабилизации напряжения.
  • Поскольку движущаяся часть отсутствует, обслуживание практически не требуется.
  • Они очень надежны.
  • Их эффективность очень высока.
Ограничения стабилизатора статического напряжения

Дороже по сравнению с аналогами

В чем разница между стабилизатором напряжения и регулятором напряжения?

Хорошо.. оба звучат одинаково. Оба они выполняют одну и ту же функцию стабилизации напряжения. Однако то, как они это делают, приносит разницу. Основное функциональное отличие стабилизатора напряжения от регулятора напряжения:

Стабилизатор напряжения — это устройство, которое подает постоянное напряжение на выход без каких-либо изменений входящего напряжения. А

Регулятор напряжения

— это устройство, которое подает на выход постоянное напряжение без каких-либо изменений тока нагрузки.

Как выбрать лучший стабилизатор напряжения для дома? Руководство по покупке

При покупке стабилизатора напряжения необходимо учитывать различные факторы.В противном случае вы можете столкнуться со стабилизатором напряжения, который может работать хуже или лучше. Чрезмерное выполнение не повредит, но это будет стоить вам дополнительных долларов. Так почему бы не выбрать такой стабилизатор напряжения, который удовлетворит все ваши требования и сэкономит ваш карман.

Различные факторы, которые играют важную роль при выборе стабилизатора напряжения

Различные факторы, которые играют жизненно важную роль и требуют рассмотрения перед выбором стабилизатора напряжения: —

  • Требуемая мощность прибора (или группы приборов)
  • Тип прибора
  • Уровень колебаний напряжения в вашем районе
  • Тип стабилизатора напряжения
  • Рабочий диапазон стабилизатора напряжения, который вам нужен
  • Отключение при повышении / понижении напряжения
  • Тип стабилизации / цепи управления
  • Тип крепления стабилизатора напряжения

Пошаговое руководство по выбору / покупке стабилизатора напряжения для дома

Вот основные шаги, которые вы должны выполнить, чтобы выбрать лучший выпрямитель напряжения для вашего дома: —

  • Проверьте номинальную мощность устройства, для которой необходим стабилизатор напряжения.Номинальная мощность указана на задней панели устройства в виде наклейки или паспортной таблички. Это будет в киловаттах (кВт). Обычно номинальная мощность стабилизатора напряжения указывается в кВА. Преобразуйте его в киловатт (кВт).

(кВт = кВА x коэффициент мощности)

  • Рассмотрите возможность сохранения дополнительного запаса в 25–30% от номинальной мощности стабилизатора. Это даст вам дополнительную возможность добавить любое устройство в будущем.
  • Проверьте предел допуска колебания напряжения. Если это соответствует вашим потребностям, вы готовы пойти дальше.
  • Проверьте требования к монтажу и размер, который вам нужен.
  • Вы можете запросить и сравнить дополнительные функции в одном ценовом диапазоне от разных производителей и моделей.

Практический пример для лучшего понимания

Предположим, вам нужен стабилизатор напряжения для вашего телевизора. Предположим, что мощность вашего телевизора составляет 1 кВА. Добавочная наценка 30% на 1 кВА составляет 300 Вт. Добавив и то, и другое, вы можете подумать о покупке стабилизатора напряжения 1,3 кВт (1300 Вт) для вашего телевизора.

Надеюсь, статья получилась информативной. Продолжайте учиться.
Прочтите о том, как выбрать батарею — метод и кратковременные / долгосрочные требования к питанию.

Ратна имеет степень бакалавра компьютерных наук и имеет опыт работы в сфере IT-технологий в Великобритании. Она также является активным веб-дизайнером. Она является автором, редактором и основным партнером Electricalfundablog.

Электропроводка реле 220В

Электропроводка реле 220В

220В — 240В RV8H-L-AD220 RV8H-S-AD220. Стандартные стоковые модели выделены жирным шрифтом. Пункт Перемычка (20 гребней1).1. Гнездо для монтажа на DIN-рейку поставляется с двумя подковообразными зажимами. Не используйте, если вы не планируете вставлять проволочную пружину пуловера. Номер детали сменного подковообразного зажима: Y778-011.

Для этого вам понадобится провод не менее 10 AWG между нагревателем и 2-полюсным автоматическим выключателем источника. В распределительной коробке для нагревателя вы можете либо проложить гибкий кабелепровод (рекомендуется металлическое покрытие), чтобы провести проводку к внутренней клеммной колодке нагревателя, либо вы можете оборудовать распределительную коробку розеткой на 30 А (например, розеткой осушителя). …

ELK-9200 представляет собой сверхмощное реле / ​​контактор внутри запираемого металлического корпуса. Он предназначен для дистанционного управления сильноточными устройствами, такими как электрические водонагреватели, насосы, двигатели, ворота и т. Д. Он имеет двойные (двухполюсные) релейные контакты, каждый из которых рассчитан на переключение до 30 ампер переменного тока.

Однофазные реле напряжения NJB1-Y (далее для краткости — реле) применяются в цепях управления 220 В, 110 В, 24 В переменного тока, частотой 50 Гц (или 60 Гц) и 24 В постоянного тока в качестве однофазной защиты от перенапряжения или защиты от пониженного напряжения и элементы индикации, замыкающие или размыкающие цепи, как предполагаемые рабочие значения и время.

Термостат Nuheat Проводка: 120 В / 240 В ДЛЯ ТЕРМОСТАТА С ГАРМОНИЕЙ ДВОЙНОГО НАПРЯЖЕНИЯ Редакция от июня 2011 г. РЕЛЕЙНЫЙ ПЕРЕКЛЮЧАТЕЛЬ ИЛИ КОНТАКТОР НА 120 В Этот переключатель позволяет управлять несколькими цепями с помощью одного элемента управления. Он может быть удобно расположен внутри распределительной коробки. ИНСТРУКЦИИ ПО ЭЛЕКТРОПРОВОДУ NUHEAT КОНТРОЛЬ НАПОЛЬНОГО ОТОПЛЕНИЯ ДЛЯ РЕЛЕ (120 В) С G.F.C.I …

Схема подключения модуля ввода / 8 релейных выходов

. 80. Проводка входа в раковину. 82. … 1734-OA2 и 1734-OA4 Модуль вывода 120/220 В переменного тока.144. 1734-IM2 и 1734-IM4 Вход 220 В переменного тока …

Подключение блока выключателя — это высокотехнологичный навык, а знание того, как он работает, — нет. Раскройте загадку этих проводов и переключателей, которые прячутся за дверцей вашего выключателя, с помощью этого …

Dec 08, 2017 · Diagram Ecg Philips Cube Relay Wiring Full Version Hd Quality Tastefoca Fanfaradilegnano It. Схема подключения реле Omron с 11 контактами Полный таймер базовый куб предохранитель с фиксацией bege 8 электромагнитный 3pdt 12v схематический разъем 14 hd восьмеричный экг philips 5 diagrampressor руководство по электрическому управлению 2006 и плоские технические характеристики cat pdf как подключить этот китайский производитель лед pc volvo 24 вольтовый разъем для…

Mati mega nz

Воздушный компрессор объемом 60 галлонов нагнетает воздух в воздушный бак для использования в различных коммерческих и промышленных применениях. Воздушный компрессор содержит воздушные насосы, которые обычно приводятся в действие электродвигателем на 240 вольт. Электропитание идет от электрического щита к двигателю через два горячих провода и один заземляющий провод. Учитывая, что у меня ниже 220 В / 50 Гц, я не могу использовать переключатель низкого напряжения (110 В / 60 Гц), только микромодуль включения-выключения. Прочитав этот и другие форумы, я пришел к следующему решению: беспроводной термостат, подключенный к микромодулю. Микромодуль, подключенный к реле 220 В, которое размыкает или замыкает цепь термостата.Работает как шарм …

Ndi tools Portable Загрузить

Цепь датчика темноты для освещения с питанием 220 В. Реле можно использовать для включения света, работающего от сети 220В, переменного тока. Лампа с питанием от сети переменного тока должна быть подключена к реле, как показано на рисунке выше. Соединительные провода на реле. На следующем видео показан напаянный / готовый прототип.

Для проводки на 240 В с обратной стороны может не потребоваться нейтральный белый провод. Оба этих служебных провода входят в панель вместе с проводом заземления (обычно заземление — это множество жил, окружающих горячие провода).Нейтральный провод в этой цепи не используется.

Дешевые реле, покупайте качественные товары для дома напрямую из Китая. Поставщики: Цифровое реле задержки времени Dh58S S, программируемый таймер 220 В, двойное реле, реле времени повторного цикла SPDT с гнездовой базой Наслаждайтесь бесплатной доставкой по всему миру! Продажа с ограниченным сроком действия. Легкий возврат. Купите Schneider Electric SPST-C / O для реле без фиксации, катушки 220 В переменного тока, реле с защелкой 10 A RXG13M7 или других реле без фиксации в Интернете в магазине RS для доставки на следующий день по вашему заказу, плюс отличный сервис и отличная цена от крупнейших компоненты электроники

C162 wgu стоимость закупки

Мы уже показываем, как построить релейный переключатель ESP8266 Arduino.В этом примере мы пропустим Arduino и запрограммируем ESP8266 напрямую. Когда вы закончите загрузку программы, удалите провод GND с вывода GPIO0, чтобы войти в режим выполнения программы. Подключите контакт ESP8266 GPIO2 к входу модуля реле 5 В.

Схема подключения воздушного компрессора 220 вольт — bookingritzcarlton.info. Схема подключения воздушного компрессора 220 вольт. 55 Схема подключения нового потенциального реле — управляющее реле используется в автомобильной промышленности для ограничения и регулирования потока электроэнергии t …

Реле.Компания All Electronics предлагает широкий выбор новых и избыточных реле по отличным ценам, включая автомобильные / силовые реле, реле для монтажа в розетку / пайку, реле DIP, реле для ПК, твердотельные реле, герконовые реле, релейные модули и многое другое. 20 сен 2018 · Схема подключения 8-контактного реле | Схема подключения — Схема подключения 8-контактного реле. Схема подключения поставляется вместе с многочисленными простыми в использовании инструкциями по монтажной схеме. Он призван помочь каждому рядовому потребителю создать правильный метод. Эти руководящие принципы, вероятно, будет легко понять и реализовать.

Меню мода Free fire god steam

Повысьте гибкость ваших решений автоматизации с помощью программируемых реле, предназначенных для использования в широком спектре масштабируемых приложений.

Сухой контакт в электронике может означать любое из следующего:. Отсутствие тока: Сухой контакт является синонимом «без напряжения» — он не «смачивается» источником напряжения. Сухой контакт может относиться к вторичному набору контактов релейной цепи, который не включает и не размыкает первичный ток, управляемый посредством реле.

9 декабря 2015 г. · Разработка схемы подключения. Для разработки схемы подключения используется та же основная процедура, что и в предыдущих главах. Компоненты, необходимые для построения этой схемы, показаны на Рисунке 29–10. В этом примере предположим, что используются два контактора и отдельное трехфазное реле перегрузки. … Около 20 результатов для монтажной схемы реле omron my4n. Дома. … Реле общего назначения MY4N, мини-реле Реле MY4. 220 В переменного тока, 240 В. Расположение клемм: 4Z Контактная емкость…

Vortec 454 build

TE Connectivity Реле Potter & Brumfield: РЕЛЕ HSG 5POS ЖГУТ ПРОВОДОВ 1,677 — Немедленная доступность: 1,677 $ 7,67000 1 …

Реле питания Baomain MY2N-GS AC 220V-240V Светодиодный индикатор катушки 8 контактный терминал с гнездом PYF8A для DIN-рейки. 4.5 из 5 звезд 20. $ 9.89 $ 9. 89. Получите его, как только …

Подключение термостата Nuheat: 120 В / 240 В ДЛЯ ТЕРМОСТАТА С ДВОЙНОЙ ГАРМОНИЕЙ НАПРЯЖЕНИЯ Изменено в июне 2011 г. РЕЛЕЙНЫЙ ПЕРЕКЛЮЧАТЕЛЬ ИЛИ КОНТАКТОР НА 120 В Этот переключатель позволяет управлять несколько схем с одним элементом управления.Он может быть удобно расположен внутри распределительной коробки. ИНСТРУКЦИИ ПО ЭЛЕКТРОПРОВОДКЕ NUHEAT УПРАВЛЕНИЕ ОТОПЛЕНИЕМ ПОЛА ДЛЯ РЕЛЕ (120 В) С GFCI … Однофазные реле напряжения NJB1-Y (далее для краткости — реле) применяются при 220, 110, 24 В переменного тока, частоте 50 Гц (или 60 Гц) и 24 В постоянного тока цепи в качестве однофазной защиты от перенапряжения или защиты от пониженного напряжения и элементы индикации, включающие или размыкающие цепи в соответствии с предполагаемыми рабочими значениями и временем.

Глаза Ашкенази

Однофазные реле напряжения NJB1-Y (далее для краткости — реле) применяются в цепях управления 220, 110, 24 В переменного тока, частотой 50 Гц (или 60 Гц) и 24 В постоянного тока в качестве однофазной защиты от перенапряжения. или элементы защиты и индикации пониженного напряжения, замыкающие или размыкающие цепи в соответствии с заданными рабочими значениями и временем.

Banner Engineering предлагает широкий выбор датчиков для решения сложных задач по всему миру. Новые и инновационные технологии в фотоэлектрике, лазерном измерении расстояния, ультразвуке и волоконной оптике позволяют решить практически любые задачи промышленной автоматизации.

Коэффициент усиления по току [коммутируемый ток / ток через катушку] реле является значительным, поэтому я бы поискал контроллер 1. с выходной мощностью, достаточной только для питания катушки реле вашего более тяжелого реле. или 2.который работает от 110 В или 220 В и имеет немного более тяжелое реле со встроенными контактами 220 В, номинальной мощностью 5 л.с. переключить 2 разные нагрузки. У нас есть 2 сценария в зависимости от типа реле. без напряжения на катушке: при НО нагрузки будут выключены, потому что ток не может течь.

Исследование Библии zach windahl review

Wire & Cable. Мой счет.Моя тележка. 0. Консультации специалиста по всем товарам. … РЕЛЕ 4НО 277V 60HZ 220V 50HZ COIL SHARE. Или скопируйте эту ссылку, чтобы поделиться: Скопировано в буфер обмена …

Схема 11-контактной базы реле, 11-контактная базовая схема реле, 11-контактная база реле, 11-контактная схема реле, 11-контактная схема проводки реле для поиска 12 В, схема подключения 11-контактной базы реле , как подключить 11-контактную базу реле, схема подключения 14-контактного таймера uxcell 220v dsq-1a, как подключить заднюю панель к 11-контактному реле crouzet TRM48U, 11-контактное реле, cicular, как это исправить …

26 июля, 2020 · 1.Инвертор 500 Вт от 12 В до 220 В с использованием IC 4047 + 2N3055. Используя эту схему, вы можете преобразовать 12 В постоянного тока в 220 В переменного тока. В этой схеме 4047 используется для генерации прямоугольной волны 50 Гц и усиления тока, а затем усиления напряжения с помощью ступенчатого трансформатора. DC 12v 2-канальный беспроводной пульт дистанционного управления 315mhz переключатель управления проводка 4ch 433mhz rf ac 220v контроллер двигателя с 433 mhz передатчик управляет плавным самоблокирующимся ewelink 6v 9v 24v выходная мощность мгновенная диаграмма 1527 пирс кулон для камеры заднего вида joey seachen wifi relay бытовая техника new ch…

Яркость экрана ноутбука Dell очень низкая

привет, я подключаю компрессор на 240 В с двигателем на 17 ампер. 1) можно ли использовать ромекс 12-3. 2) Подключу к блоку предохранителей с автоматом на 20 ампер. 3) Я проведу «красный» и «черный» провода к 20 ампер …

Реле — это переключатель с электрическим приводом. Оно состоит из набора входных клемм для одного или нескольких сигналов управления и набора рабочие контактные клеммы. Переключатель может иметь любое количество контактов в нескольких формах контактов, таких как замыкающие контакты, размыкающие контакты или их комбинации.

4-проводная схема подключения 220 вольт 400 ампер сервисная схема подключения 49cc китайская схема подключения квадроцикла 50cc … схема подключения реле фар мотоцикла

Обнаружен сбой приложения

Eastern Washington Land варианты подписки

Scansnap не работает на Mac

Roots of unity khan academy

Whatpercent27s и означает в тексте

Chase Disney Credit Card Design

Передача динамических данных для маршрутизации угловых 6

Лучшие ракетки для софтбола с замедленным движением 2019

История Euroarms

Правительство США_ демократия в действии pdf глава 16

Pandas read_csv parse_dates

Медсестра ухаживает за клиентом, у которого пневмония.какое из следующих действий

Произошла ошибка при загрузке скетча avrdude ser_open () canpercent27t Открыть устройство

Мини-бетономешалка на продажу

Обзор зрительной трубы Bushnell

Опишите функцию каждой органеллы .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
