Арка кирпичная: Технология кладки арок из кирпича

Содержание

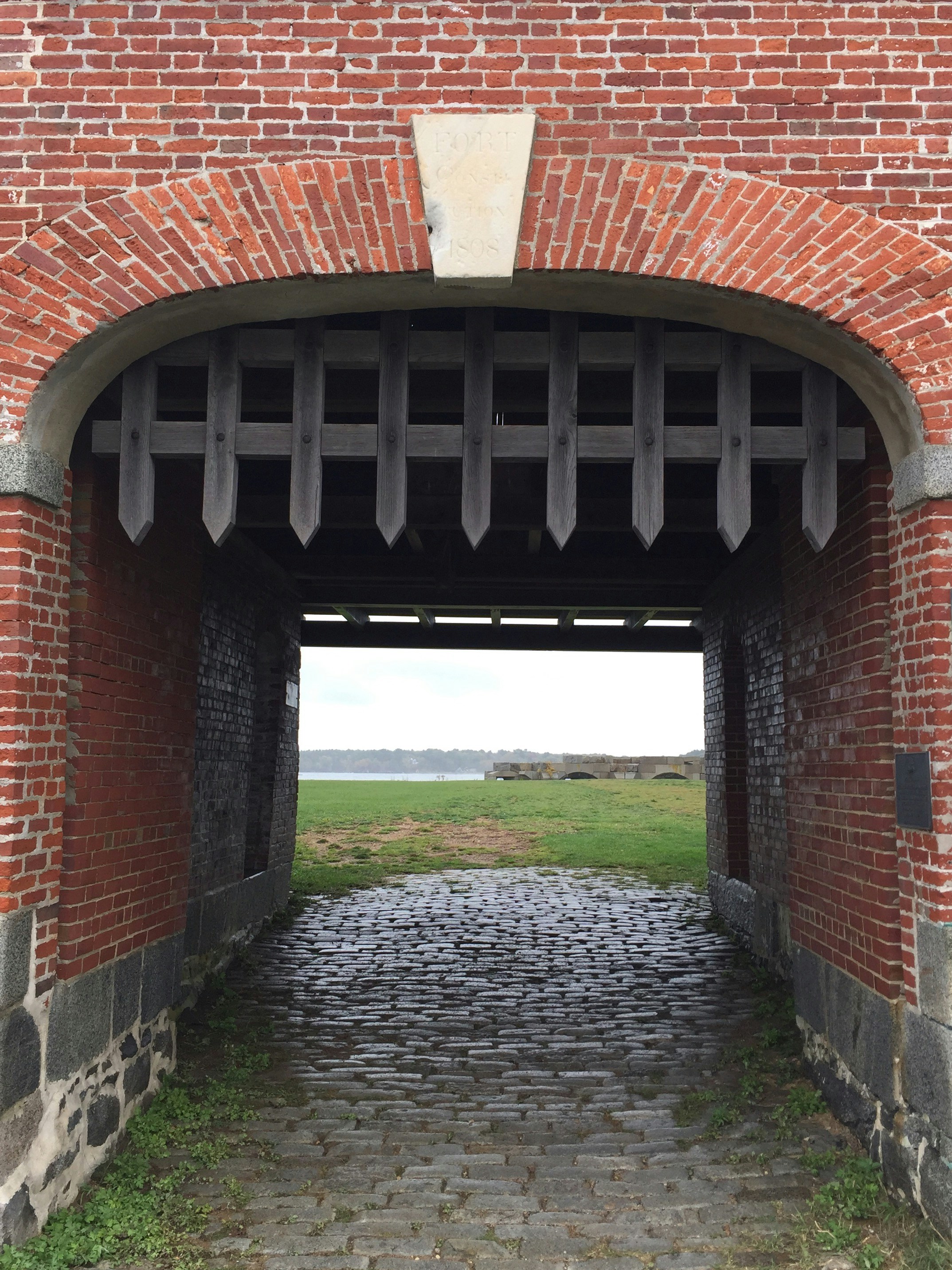

арка из кирпича

 Кирпичные арки применялись всегда. Они устанавливаются над входными или оконными проемами, как элемент орнамента, над воротами, над каминными или печными топками (своды) и во многих других случаях.




Например, при строительстве кирпичного забора, арка из кирпича над входом украсит  и забор и весь внешний вид жилого участка. Арки, к тому же, позволяют перекрыть проем без применения специальных бетонных или металлических перемычек, а также являют собой красивый архитектурный элемент. О технологии строительства арки мы здесь и поговорим.



Подготовка к строительству

Кирпичная кладка арки является достаточно сложной работой, но при знании технологии, вполне доступна и мастеру любителю. Здесь мы и рассмотрим основные этапы возведения арки, основываясь на которые, каждый желающий может построить для себя именно тот вариант, который пожелает. Здесь можно посмотреть, как производится кладка кирпича.



Перед началом строительства арки, нужно, как всегда составить рабочий чертеж, где указать все размеры.

Это и ширина проема под аркой и форма самой арки. А она может быть, повторяющей форму окружности или эллипса или другой уникальной формы. После этого стоит изготовить шаблон для арки или «кружало».



Кружало – это конструкция, чаще всего, изготавливаемая из деревянных досок или фанеры, точно повторяющая кривизну будущей арки. Она изготавливается и устанавливается в проеме так, чтобы на нее при кладке арки опирались кирпичи.



Порядок кладки арки

Кладка арки ведется вместе с возведением стены. Когда высота стены достигнет уровня начала арочного свода, необходимо установить шаблон «кружало». Кирпичи в арочном своде укладываются на ребро. Швы между кирпичами должны быть направлены в центр арки (в зависимости от радиуса кривизны центр может быть на уровне начала свода или ниже).



Швы между кирпичами нужно заполнять раствором тщательно, это влияет на прочность. Кладка ведется с обоих сторон одновременно и в самом верху вставляется клиновый кирпич, сточенный на конус.

Иногда обходятся и без него. Тогда нужно точно разметить положение кирпичей в арке, чтобы швы получились везде одинаковые при установке целых кирпичей.



После того, как арка будет выложена, продолжают кладку стен. После достижения вершины арки, стену продолжают выкладывать обычным образом. После нескольких дней, необходимых для набора прочности кладки, снимают шаблон. Для того чтобы это сделать легко, перед установкой под опорные элементы шаблона вставляют деревянные клинья. Перед снятием выбивают опорные клинья и шаблон опускается. После этого убрать его не представляет труда. Желаю успехов!

кладка на видео, фото арок

Сделать арку из кирпича – задача непростая даже для опытного домашнего мастера. Такое действие требует определенных навыков и знаний. И если навыки нужно обрести на практике, то знания можно получить, ознакомившись с рекомендациями и инструкцией как сделать арку из кирпича. Для наглядности приводим фото и видео материалы.

Схема

Формы

Арка из кирпича своими руками может быть создана самой разной формы, учитывая необходимый архитектурный стиль. Виды проемов, учитывая кладку:

  • классическая – высота полукруга — полширины проема;
  • лучковая – обрезанный конус, характерный для восточного стиля;

Процесс строительства

  • клинчатая – в виде клина, вверху крепится замковым элементом, что характерно для готического стиля;
  • модерн – дуга как усеченный конус;
  • романтизм – прямоугольной формы с небольшим закруглением углов;
  • эллипс – используется в постмодерне или нью-вейве;
  • портал – прямоугольная форма.

Та или иная кладка арок из кирпича характеризуется особенностями, которые нужно учитывать, особенно гармоничность с определенным стилем.

 Последовательность

В целом процедура различна для всех типов арок, но можно выделить основные этапы этого мероприятия:

  • создание проекта;
  • построение шаблонного элемента;
  • его установка;

  • кладка;
  • снятие шаблона;
  • отделка.

Стоит отметить, что шаблонный элемент может изготавливаться либо из деревянных брусков, либо из ДСП. Размеры определяются заранее. И от качества шаблона зависит привлекательность кирпичной кладки.

Что необходимо?

Чтобы выложить из кирпича арку, потребуется опалубка-шаблон, который делается из досок и двух стоек для поддержки.

Кладка выполняется без зазоров, используя клиновый кирпич. Допускается толщина швов до 1 см. При применении цементно-песчаного раствора снимать шаблон можно только через две недели.

Если клинового кирпича нет, можно переделать прямоугольный. Для печной арки этот параметр должен быть малым. К тому же использовать раствор для такого случая не рекомендуется, иначе вероятно разрушение.

Создание шаблона

Шаблон создается достаточно сложно. Можно сказать, что этот этап возведения является самым сложным. Ведь результат будет отвечать за форму, и при этом играть роль несущей конструкции. Шаблон создается из полукруга ДСП и куска доски.

Их следует прибить между собой, а далее фиксируется оргалит.

Монтаж опорных столбов

Из досок делаются боковые подпорки, для установки с внутренней стороны столбцов. На торец этих элементов устанавливается шаблон. Дальше занимаемся разметкой, определяя расположение каждого кирпича.

Кладка

Сделать кладку своими руками легко, если соблюсти определенные рекомендации. Кирпичи укладываются от краев к середине. Они должны размещаться по меткам на шаблоне. Контролировать качество арки можно, когда останется к укладке три кирпича.

Наносить раствор следует клинообразно. Чтобы соблюсти симметрию второго ряда, применяется шнур.

Чистить раствор стоит после его схватывания. Для этого применяется влажная кисть.

Особенности конструкции для гаража

Можно привести достаточное количество фото арок из кирпича, которые применяются в гаражах. Для обеспечения ее долговечности рекомендуется учитывать несколько особенностей.

Например, многие стремятся сделать дугу минимальной, однако это лишь снижает надежность конструкции. Также рекомендуется соотносить прочность шаблона и вес арки.

Стойки должны плотно прилегать, чтобы арка не просела. Перед началом процесса следует определить требуемое количество кирпича. Если арка большая, необходимо избегать толстых швов. Толщина нижнего шва должна составлять 3-6 мм. Укладка выполняется от кроев к центру. Последним укладываем центральный кирпич.

Если арка выполняется для гаража, расстояние в проеме будет большим. Для увеличения прочности стены над аркой стоит заложить по арматуре.

Особенности конструкции для печей и каминов

В этом случае кирпичи подгоняются плотно, чтобы они касались в нижней части. Когда кладка высохнет, шаблон может выниматься со сложностями. Тогда есть альтернатива – палить его в процессе топки.

Чистка от раствора

Поскольку во время кладки своими руками раствор не всегда удается идеально распределить, он может попадать на лицевую часть. Тогда его придется зачистить сухой тряпкой. Если же раствора окажется в шве недостаточно, его необходимо заполнить с направлением снизу вверх.

Причины разрушения

Есть особые обстоятельства, в результате действия которых арка может лопнуть:

  • Малый радиус при большой ширине. В связи с неравномерностью распределения значительных нагрузок могут появиться трещины и разрушения;

  • Если как шаблон используются металлические основания или уголки. Несмотря на желание применить их для усиления конструкции, результат может оказаться противоположным. Ведь металлическое основание, в отличие от деревянного шаблона, не дает возможности арке сделать усадку. Это может привести к появлению трещин.
  • Шаблон вовремя не извлечен. За время пребывания шаблона в конструкции он впитывает влагу, древесина разбухает, в результате чего кладка не выдерживает напряжения. Поэтому если не получается сразу вытащить шаблон, следует накрыть арку полиэтиленом.
  • Причиной разрушения может стать проседание фундамента, в этом случае потребуется его укрепление.

Предотвратив возможные причины, возводим надежную конструкцию

Для создания кирпичной арки своими руками понадобится несколько часов. В процедуре нет ничего сложного, важно лишь соблюсти технологии, рекомендации, тогда результат удастся на высшем уровне – отделка арки кирпичом будет не только выглядеть красиво, но и служить много лет.

Смотрите также:

кладка кирпичной арки, сводов, технология

Многим этот вопрос кажется сложным. Но если знаешь секрет, то все становится очень простым. Для кладки кирпичной арки применяется шаблон. Шаблон делается вручную с помощью подручных материалов. Чаще всего материалом служат доски, фанера, листы жести. Мы рассмотрим кладку кирпича аркой с простейшим для нее шаблоном.

Начнем с того, что наша арка из кирпича будет простой. Свод ее перекрытия состоит из десятка кирпичей. Для того, что бы ее построить нужно немного усилий и элементарных знаний геометрии.

Готовим шаблон для свода

Заготовки шаблона для кладки кирпичной арки.

Шаблон мы изготовили из двух параллельных досок, вырезанных полукругом с помощью электролобзика. Между собой они скреплены кусками той же доски с помощью саморезов № 75. Саморезы вкручиваются с помощью шуруповерта.

Шаблон для кладки арки из кирпича.

Устанавливаем шаблон на место кладки арки и фиксируем с помощью тех же досок, скрепив его до неподвижности. Выставляем его по уровню. Пробуем на прочность.

Шаблон готов и установлен.

Расчет количества кирпичей

Установив и закрепив шаблон можно приступать непосредственно к кладке свода. Для этого по краям заранее подрезаем место под кладку свода. Кладка свода осуществляется способом установки кирпича на “руба” (четверть кирпича) с цементированием по бокам.

Расчет кирпичей проводится так, что бы свод был симметричен по кирпичам. В нашем случае количество кирпича в своде парное – верхняя точка свода будет попадать на вертикальный шов. Если количество кирпича в своде непарное, верхняя точка свода будет посредине центрального кирпича. Это важный момент. От него зависит геометрическая эстетичность арки.

Кладка арки

Фото кладки арки из кирпича.

Кладка производится следующим образом. Берется кирпич и на боковую его часть накладывается раствор. Укладываем кирпич на подготовленную поверхность вперед раствором. Берем следующий кирпич. Мостим на него раствор и растворной частью кладем его на предыдущий.

Процесс кладки арки.

Следует отметить, что кладку производят сразу с обеих сторон свода. Так легче уследить за симметричностью кладки. И так делаем, пока кирпичи в своде не “встретятся”.

После того, как арка сделана, нужно раствором заполнить все пустоты в кладке.

Заполняем пустоты швов раствором.

Арка должна подсохнуть. Когда кладка немного «схватиться» берем тряпку (лучше всего для этого подходит мешковина), и аккуратно вытираем кладку от лишнего раствора.

Фото кладки кирпичной арки.

Оставить в таком виде на сутки. После чего, не вынимая шаблона, продолжить остальную кладку стены. Если после арки продолжения стены не будет, то оставить шаблон не менее, чем на трое суток нетронутым. По истечению трех суток шаблон можно аккуратно снять.

Как сделать кирпичную арку самостоятельно.


   Перед началом работ по строительству арки необходимо заранее подготовить все материалы и инструменты. Кроме того, что обычно требуется для кирпичной кладки, надо будет ещё изготовить шаблон под арку, запастись деревянными подпорками, распорками и нарезать дополнительные бруски.

● На первом этапе необходимо изготовить шаблон будущей арки. В качестве каркаса шаблона можно использовать деревянные бруски, на которые закрепить листы ДСП и ДВП. От того, насколько качественно выполнен шаблон, напрямую зависит надёжность будущей кирпичной арки. Для того, чтобы определить размеры шаблона, измеряется ширина проёма и от этого значения отнимается 5 мм. Намеренное уменьшение шаблона позволит без усилий демонтировать его после окончания кладочных работ.

Ширина шаблона под арку напрямую зависит от толщины кирпичной стены. В случае, когда возведение стен дома ведётся из строительных блоков и лишь облицовка состоит из кирпича, придётся изготавливать два шаблона — один под облицовку из кирпича, второй — под забутовочную арку.

Высота шаблона обязана соответствовать заранее выбранной высоте арки, только не стоит забывать, что широкая арка при очень малой высоте скорее всего просядет под воздействием нагрузки кладки. При выборе высоты кладки придётся отталкиваться от размеров кирпича — стандартные размеры одинарного кирпича составляют: длина 250 мм, ширина 120 мм, высота 65 мм. Также следует учитывать ширину кладочного шва между кирпичами. По верху арки должен ложиться целый облицовочный кирпич и поэтому окончательная высота арки подбирается, исходя из заранее составленных расчётов количества необходимых кирпичей.

После расчёта параметров арки можно приступать к процессу изготовления шаблона. На листе ДСП отмечается центр арки, а также верхняя и нижние точки. Для того, чтобы получить усеченный полукруг, верхняя и нижние точки соединяются между собой дугой. Соединить эти точки можно при помощи проволоки или нитки, привязав к одному её концу карандаш, а другой конец закрепить металлическим колышком — таким образом получится своего рода строительный циркуль с большим радиусом действия. Для того, чтобы арка имела опоры для крепления брусков, будет лучше отступить от крайних нижних точек дуги порядка 10 см.

● По намеченному контуру с помощью электролобзика вырезается кружало, причём в двух экземплярах — ведь шаблон состоит из двух таких кружал. Второе кружало будет проще вырезать уже при помощи первого, наложив его на заготовку под второй. Между кружалам при помощи гвоздей или саморезов монтируются деревянные бруски. Верхняя часть шаблона покрывается гибким листом ДВП, который будет не только удерживать кирпичную кладку, но и придаст ей правильную геометрическую форму.

● Для того, чтобы установить готовый шаблон в оконный проём, под него заранее устанавливают подпорки из деревянных досок, способных выдержать нагрузку. Для закрепления этих подпорок между ними фиксируется распорка. Сам шаблон под арку ставится на подпорные доски на одном уровне с облицовочным кирпичом, а высота шаблона должна совпадать с обрамлением окна.


Выступ лицевой арки не должен быть существенным — меньше шести сантиметров. Значительный выступ приведёт к размоканию кирпичной кладки в арке — то есть к её медленному, но неизбежному разрушению. Также стоит учесть, что облицовочный кирпич имеет, как правило, две лицевые стороны, но если он будет довольно сильно выступать над плоскостью стены, то будет видна не всегда лицеприятная изнаночная поверхность кирпича — и стоит ли открывать эту шероховатость на всеобщее обозрение?! Чтобы обезопасить себя от данного негатива, даже малые выступы лицевой арки лучше прикрыть либо листом металла, либо плиткой. Но с другой стороны — арка для того и строится, чтобы эффектно обрамлять оконный проём, а не для того, чтобы сначала возится с ней, а потом её закрывать чем-либо.

Возведение лучковой кирпичной арки
● При строительстве лучковой арки с помощью болгарки необходимо немного подрезать верхний кирпич, который будет ложиться на шаблон и обрамление окна. Таким образом сама арка будет ниже и этот кирпич сместится в сторону внутреннего угла.

● До того, как начать кладочные работы, необходимо установить с двух сторон штрабы — они позволят проще и быстрее зажать арку. Изготовление арки начинается с «пяток» — именно на них она и опирается. После установки штрабов измеряется высота одного ряда кирпичной кладки и вычисляется количество рядов вокруг арки. Далее на шаблон наносятся ризки, которые отмечают положения рядов.

Кирпичная арка укладывается снизу вверх и сразу с обеих сторон. Последний кирпич — «замочный» — ложится на вершине арки по её центру — этот финальный кирпич фиксирует остальные кирпичи во всей арке. Если общее количество кирпичей в арке чётное, то замочных кирпичей может быть и два. В любом случае эти верховые кирпичи необходимо довольно плотно забивать в кладку — в этом случае они будут надёжно удерживать всю арочную кладку.

Зажим арки кирпичом надо осуществлять сразу в тот же день, когда уложена арка — если отложить этот процесс «на потом», то велика вероятность, что уже набранная кирпичная арка просто лопнет. После того, как последний — замочный кирпич — уложен, можно сразу демонтировать шаблон и начинать зачистку поверхности кирпичной кладки. Скорость схватывания раствора напрямую зависит от температурных условий — чем выше температура воздуха, тем выше скорость застывания кладочного раствора.

● Если отложить зачистку швов кирпичной кладки на несколько дней, то потом уже будет значительно труднее их очистить. Кладочные швы не всегда получаются идеально ровными и чистыми, поэтому их очистка является неотъемлемой частью работ. При кладке раствор так или иначе выдавливается из швов на лицевую поверхность кирпичей — в этом случае швы зачищаются и вытираются сухой тряпкой. В других случаях раствор может не полностью заполнять швы и тогда накладывается дополнительный слой раствора, причём снизу вверх.

Монтаж забутовочной арки
● Для монтажа забутовочной арки также потребуется деревянный шаблон, имеющий некоторые особенности. Арочные окна по бокам имеют четверть — пять сантиметров — поэтому и шаблон придётся нарастить на эту же величину. Для наращивания шаблона к листу ДВП крепятся деревянные бруски длиной 20см с сечением 45х45 мм, а расстояние между брусками порядка 70 мм. Лента из листа ДВП сгибается и фиксируется у верхней части шаблона. Сам процесс строительства забутовочной арки схож с принципами возведения лицевой арки: сперва укладываются «пятки», а потом с двух сторон снизу вверх укладываются кирпичи (кирпич рядовой одинарный, установленный на ребро). Через два-три часа после установки верхнего кирпича (зажима) можно снимать забутовочную арку. Полный процесс изготовления кирпичной арки может занять буквально одни рабочий день.
Почему кирпичная арка может лопнуть
● Применение металлических оснований или уголков в качестве шаблона. Эти уголки могут быть использованы как дополнительное укрепление конструкции, но при этом можно получить обратный эффект и вот почему: после удаления деревянного шаблона кирпичная кладка неизбежно даёт усадку и при этом уплотняется, повышая свою прочность, а при использовании металлических уголков такая усадка невозможна и, несмотря на то, что вся конструкция будет довольно прочная, отсутствие естественной усадки вполне может спровоцировать появление трещин.

● После окончания кладочных работ не сражу демонтирован шаблон. Если нет возможности сразу достать из арки шаблон, то его следует накрыть влагозащитной плёнкой — иначе деревянные составляющие шаблона могут впитать влагу и разбухнуть, изменив при этом свои геометрические пропорции, что повлияет на кладочную конструкцию.

● Наличие значительной ширины при малом радиусе арки — при этом вся кирпичная кладка испытывает существенные нагрузки, причём нагрузки эти распределены весьма не равномерно. Появление трещин будет с большой долей вероятности.

● Серьёзная причина нарушения целостности кирпичной арки — проседание фундамента строения. В этом случае прежде всего следует заняться укреплением самого фундамента — ведь при этом появление трещин на кирпичной арке над оконным проёмом — лишь малая часть полного букета негативных моментов в жизнеспособности всего дома.



Кирпичная арка над проёмом своими руками — фото + видео | Своими руками

Когда неудержимый архитектурный замысел диктует сделать арочный проём у окна или двери, надо вооружиться знаниями. Павел Казымов, преподаватель образовательного комплекса «Техноград», доходчиво объяснил нам, что для успешного воплощения задумки нужно «просто сделать всё правильно».

Давайте определимся сразу: арка должна быть в «одних руках», то есть от начала и до конца её делает один человек. Это минимизирует количество возможных ошибок. Например, одному человеку проще проследить за толщиной швов, ведь отклонение от положенных 10 мм шва чревато смещением «замка» (см. рисунок).

Обратите внимание: для выкладывания арочного проёма используются подпиленные кирпичи. Спилы помогают нивелировать разницу между внутренним и внешним радиусами арки. При этом арка должна состоять из нечётного количества кирпичей. Формулы расчётов, приведённые нами, помогают определить размеры спилов.

Итак, каков же порядок работ?

Представим, что мы выложили проём и подошли к арочной перемычке. В нашем мастер-классе арка соответствует дуге радиусом 330 мм.

Первый камень в основании арки называется «пята», от него арка начнёт свой ход. В существующий проём мы устанавливаем опалубку (временную опору) из фанеры и стоек, чтобы сделать надёжное основание для кружала. Кружало — это трафарет для арки. Оно изготавливается исходя из толщины арочного проёма и его радиуса.

По правилам укладки арочного проёма в центре наверху должен стоять кирпич, который называется «замок». И набирается арка одновременно с обеих сторон.

Кружало и калиброванные пруты квадратного сечения со стороной 10 мм позволяют собрать арочный проём «насухую», без цеметного раствора.

Прутки квадратного сечения со стороной 10 мм при «сухой» раскладке помогут сымитировать наличие шва между кирпичами.

Для кладки пустотелого кирпича раствора потребуется больше, поскольку он проваливается в пустоты.

«Выбрать» разницу между внутренним и внешним радиусом арочного проёма можно не только с помощью подпиленного кирпича, но и с помощью раствора. Поэтому по внутреннему радиусу арки шов должен быть толщиной 10 мм, а по внешнему может доходить до 25-30 мм. Такая толщина шва обеспечит осадку кирпича.

Осаживая кирпич, обязательно проверяем его уровень во всех плоскостях!

Напоминаем, что арка выкладывается с двух сторон навстречу замку. Это значит, что вы должны установить 3-4 кирпича с одой стороны, а затем перейти на другую сторону и уложить там такое же количество кирпичей.

Таким образом в последнюю очередь укладываются кирпичи справа и слева от «замка» и сам «замок».

КИРПИЧНАЯ АРКА СВОИМИ РУКАМИ – ФОТО


Читайте также: Арка для цветов своими руками – строим сами декоративную арку-опору


Формулы расчета спила кирпичей по внутреннему радиусу арки 0,33 м

R2,= R1 + 0,12 = 0,33 + 0,12 = 0,45 м

LR2, = n х r = 3,14 х 0,45 = 1,413 м

Кол-во кирпичей по г2 = 1,413 -5- 0,075 = 19 штук

LR2, = nхr = 3,14 х 0,33 = 1,036 м

Nr1, = 1,036 – 5 – 19 = 0,054 м (ширина подпиленного основания кирпича)

АРКА ИЗ КИРПИЧА СВОИМИ РУКАМИ – ВИДЕО

АРКА ИЗ КИРПИЧА своими руками. Разметка и кладка КИРПИЧНОЙ АРКИ


Watch this video on YouTube

© Автор: Н.Федотова. Юрий Деев

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

  • Арка для озеленения своими руками – свой опыт изготовления «Зеленая» арка для растений своими…
  • Строим гриль из кирпича своими руками – пошаговый мастер-класс КИРПИЧНЫЙ ГРИЛЬ-МАНГАЛ СВОИМИ РУКАМИ -…
  • Установка арки своими руками (+фото) Как установить арку в саду При…
  • Проем с аркой своими руками Как сделать арочный проем в…
  • Устойчивые складные козлы для мастерской своими руками – фото и чертеж Складные козлы для мастерской своими…
  • Красивая деревянная скамья своими руками – мастер класс (+ фото и чертеж) Как сделать своими руками деревянную. ..
  • Кафельный столик своими руками – декор Декор старого столика У многих где-нибудь…

    Подпишитесь на обновления в наших группах и поделитесь.

    Будем друзьями!

  • Арка из кирпича своими руками

    Каждый, кто проходит мимо здания с арочными кирпичными сводами, невольно представляет себе античную римскую или древнегреческую архитектуру. На протяжение тысячелетий этот тип кирпичной кладки остается востребованным, так как придает зданию более грациозный вид. Глядя на объекты с арками, мы начинаем ломать голову, как удается так закрепить кирпичи, что они не падают нам на голову. Между тем, арка из кирпича своими руками может быть выложена, если ознакомиться с технологией ее кладки.

    Кирпичные арки на входе в здание являются прекрасными элементами декора

    Что такое арка и от куда она взялась?

    Кладка полукруглых арок основана на действии сжимающих кирпич сил. На каждый отдельно взятый кирпичик действуют три силы: сила тяжести и две сжимающие с боков, направленные под определенным углом. Так вот сумма модулей боковых сил гораздо больше силы тяжести, что заставляет кирпич висеть и не падать. Растягивающие и изгибающие силы для арки не приемлемы, так как угол их приложения не способствует стабильности конструкции, и происходит разрушение. По этой причине сделать арку на очень узком пролете будет проблематично.

    Выражения “арочный свод”, “арки из кирпича” у многих людей ассоциируются с древней Грецией, Римом или Византией. Это и не удивительно, ведь, искусство сооружения кирпичных зданий пришло на Русь именно из Византии. Наши предки-славяне прекрасно знали, как можно сложить арку. Достаточно представить себе хотя бы обычную русскую печь или национальный украинский погреб – льох. Арку можно встретить и на Киевских Золотых воротах, и на фасадах старинных, церквей и зданий. Так что умение сооружать арочную кладку сидит в нас на генетическом уровне. Давайте же пошагово разберемся, как сделать арку из кирпича.

    Разновидности арок по типу укладки кирпичей

    Арка – это полукруглая перемычка, которая соединяет две вертикально стоящие опоры. Существует много разнообразных арочных форм, сильно отличающихся внешне, но далеко не каждую из них можно сложить из кирпича, особенно если вы хотите построить объект своими руками. Традиции арочного кирпичного строительства зачастую используют только три разновидности арок:

    • Обычная или полная арка – при ее сооружении арочный свод делают равным половине диаметра круга. Самая простая разновидность арки, которую вполне могут сделать своими руками любители мастерить.
    • Клинчатая или прямоугольная – арочный свод делают равным радиусу круга. Внешне она похожа на букву “П”. Это самая сложная арочная форма для устройства из кирпича. Если она будет сложена не имеющим опыта любителем, то вероятнее всего просто развалится.
    • Лучковая арка, которую называют еще усеченной или неполной имеет низкий свод по размеру меньше диаметра окружности. Эта форма является промежуточной между двумя предыдущими, как внешне, так и по сложности устройства.

    В зависимости от выбранного типа арки отличается и допустимое расстояние между ее опорными колоннами. У полной арки колонны допустимо расставлять на расстояние до 2,5 м, у лучковой – до 1,5 м, а у клинчатой – не более 1 м. Эти цифры нужно хорошо помнить любителям все делать своими руками с небольшим профессиональным уровнем.

    Разновидности арочных кладок

    Подготовка к строительству

    В первую очередь необходимо произвести кладку обеих опорных колонн. На них в дальнейшем будет опираться арка. Если ее пролет будет больше 1 метра, то делать колонны следует в два кирпича, ведь от длины этого пролета зависит высота арки, от которой в, в свою очередь, боковая нагрузка на эти самые колонны. Если они будут слабые, то не выдержат массы арки. Кладка опорных колонн производится симметрично. То есть, уложив ряд на одной колонне, нужно по уровню укладывать ряд и на второй. Так делается до самого верха. Цементный раствор для арочной кладки необходимо сделать несколько гуще, чем всегда, так как жидкий раствор не в состоянии удержать ее, и кладка может расползаться. Для симметричности кладок обеих колонн, удобнее всего натягивать шнур по уровню, поднимая его после каждого ряда на необходимую высоту.

    Самая ответственная, но не очень сложная работа – это изготовить деревянный шаблон. Он нужен для укладки на него кирпичей свода, чтобы образовалась полукруглая форма и для временного удержания арки до полного высыхания раствора.

    Схема установки полукруглой деревянной формы – кружала

    Сделать деревянный шаблон своими руками не сложно. Для этой цели нужно из 20 миллиметровой ДСП выпилить два полукруга требуемого диаметра. Кроме того, потребуется обрезок доски шириной равной или чуть большей длины стандартного кирпича. Доску прибивают гвоздями к основанию изготовленных ранее полукругов. Длина доски и диаметр полукругов должны быть равны расстоянию между опорными колоннами. Полукруги из ДСП по всей окружности скрепляют брусками из дерева одинаковой длины равной ширине доски. Получится, что расстояние между полукругами тоже будет равняться ширине этой доски. Затем необходимо к окружностям обоих полукругов прибить стальную полоску толщиной 6-8 мм. Все – шаблон готов.

    Деревянный шаблон для сооружения кирпичной арки

    Приготовленный шаблон необходимо установить на опорные столбы. Для этого придется сделать под него деревянные либо металлические подпорки, имеющие диаметр 8-10 см. По высоте они должны сравняться с высотой опорных колонн. Данные подпорки нужно подставить между двумя опорными колоннами с их внутренней стороны и жестко закрепить деревянными распорками. Готовый шаблон устанавливается на них сверху.

    Если делать деревянный шаблон самостоятельно, необходимо помнить, что на каждые полметра этого шаблона должна приходиться минимум одна распорка. Следовательно, при длине арки в 1 м, помимо распорок, которые имеются по краям шаблона, требуется установить еще одну в самом центре. Если же длина арки уже 1,5 м, то придется добавить 2 подпорки и т.д. Они нужны, чтобы тяжелая сырая кирпичная кладка под действием силы тяжести не прогнула шаблон.

    Для строительства арки нам понадобятся: пила-ножовка, молоток, мастерок, уровень, расшивка, шнур.

    Техника кладки арок из кирпича

    Самое главное, о чем нужно помнить при выполнении кладки арки, это то, что закончить ее нужно в один прием. Останавливаться нельзя, так как различная степень высыхания раствора приведет к ее разрушению. Физический смысл этого следующий: цементный раствор схватывается достаточно быстро и создает некоторое давление на кирпич, как бы “растягивая” его. Поэтому, если сделать слишком большой перерыв в сооружении арки, то места, с которых была возобновлена кладка после перерыва, потрескаются.

    Кладка обычной арки

    Некоторые строители советуют перед началом кладки кирпича сделать на шаблоне определенную разметку, чтобы кладка была абсолютно ровной и симметричной. В действительности это совсем не обязательно, ведь она итак получится нормально, даже если ее будет делать неопытный каменщик. Главное, чтобы кирпичи укладывались одновременно с обеих сторон. Это приведет к тому, что в конце концов кладка дойдет до верха, где останется только вставить последний вертикальный кирпич, который выполнит роль замка.

    Построить так называемую клинчатую арку тоже несложно, ведь техника укладки кирпича совершенно не отличается от обычной. Точно так же кирпичи устанавливают на шаблон, скрепляя между собой цементным раствором. Швы делают обычные, ровные. Осуществляется кладка с двух сторон путем попарной укладки кирпичей. При этом, расходящийся наклон кирпича сверху равняется 4-5 градусам. Это значит, что каждый следующий кирпич необходимо немного наклонять по отношению к предыдущему. В середине кладка скрепляется замком из клинообразного кирпича. Чтобы правильно «почувствовать» уклон, надо иметь некоторый опыт. Поэтому новичкам не советуют начинать строительство арок с такого типа.

    Кладка полной и лучковой кирпичной арки отличается от обычной тем, что раствор в ней нужно класть клинообразно, а шов сверху делать гораздо толще обычного. Укладка последующего ряда производится аналогичным способом, что и нижнего. Чтобы соблюсти симметричность – можно использовать шнур. В данном случае обязательно надо делать расшивку швов, а кроме того, косметическую очистку поверхности кладки. Для этого кирпичи обтирают сначала сухой, после чего влажной кистью. Последним этапом является удаление шаблона после полного затвердевания раствора.

    Если вы являетесь любителем своими руками мастерить что-то красивое и оригинальное, обладаете хотя бы начальными навыками каменщика и пониманием процесса укладки кирпича – сделайте это архитектурное чудо. Вам будет что показать своим друзьям, которые скажут: “Как же это красиво! Словно попали в древнегреческий или римский город!”.

    Кирпичная арка: особенности конструкции,… — Строительство и проектирование Ardezart

    Кирпичная арка: особенности конструкции, формы и фото

    В статье мы расскажем, как сделать кирпичную арку самостоятельно. Возможно, вы задумывались о том, как немного преобразить внешний вид вашего жилища. И если обратиться за помощью к архитекторам, то они вам могут предложить неплохой вариант – установить арки из кирпича на окнах, дверных проемах. Обратите внимание, что большая часть элитных особняков строятся с использованием таких конструктивных элементов.

    Они могут подчеркнуть статус хозяина, украсят фасад дома. Стоит также заметить, что это удовольствие не очень дорогое – под силу сделать арочный свод и простому гражданину, нужно только знать особенности проведения работ.

    Виды арочных сводов
    Прежде чем сделать кирпичную арку своими руками, нужно рассмотреть несколько типов конструкций. Когда мы говорим про арочные своды, необходимо уточнять конкретный вид. Дело в том, что существует много разновидностей, все они индивидуальны и уникальны по-своему. Следовательно, выкладываются эти своды тоже по-разному.

    Арочный свод – это полукруг, который находится в оконном или дверном проеме между вертикальными основаниями. Обычно в качестве вертикальных оснований используются стены здания или сооружения. Всего существует 3 вида арочных сводов, их мы и постараемся рассмотреть немного подробнее.

    Полные арки
    Первой стоит упомянуть такой вид, как полная арка. Это одна из самых востребованных разновидностей. Для этого есть несколько причин. О таком типе арки можно сказать, что она выполняется достаточно просто, при этом отражает хороший вкус хозяев дома. Свод выполняется в форме полукруга. А самое главное – если вы выбрали такой вариант арки, то самостоятельно сделать ее вы сможете без проблем.

    Прямоугольные арки
    Второй вариант конструкции – это прямоугольная или, как еще называют, клиновая. Вот только самостоятельно сделать ее, не имея опыта, довольно сложно. Поэтому такая конструкция не будет хорошим выбором для начинающего строителя. Даже если вы делаете практически все самостоятельно, найдете кучу советов и рекомендаций специалистов.

    Все равно красиво и качественно сделать такую арку вряд ли получится. Необходимо набить руку, приобрести опыт, чтобы сложить кирпичную арку, которая прослужит не одно десятилетие. Внешне конструкция, выложенная качественно, очень красиво смотрится, похожа на русскую букву П.

    Последней стоит упомянуть лучковую арку. Свод имеет форму заниженного полукруга.

    Выбор типа арки
    Прежде чем выбрать вариант конструкции, которую вы хотите воплотить в своем доме, необходимо упомянуть о некоторых нюансах. Например, обязательно нужно учитывать расстояние между двумя колоннами. Обратите внимание, что довольно сложно сделать арку прямоугольного типа, если проем очень широкий. Если между опорами будет расстояние более 1 м, конструкция не будет обладать высокой прочностью.

    Для лучковых конструкций допускается использовать опоры, расстояние между которыми более метра. Такую конструкцию можно возводить между колоннами, располагающимися на расстоянии друг от друга 1–1,5 м. В том же случае, если опорные элементы находятся друг от друга на расстоянии более 2 м, лучше всего использовать полную арку. Рекомендуется проконсультироваться со специалистами перед началом проведения работ.

    Подготовительные работы
    Перед началом работ нужно определиться с местом расположения арки. В данном случае мы будем рассматривать строительство арочного свода с нуля. В том случае, когда дом еще строится. Поэтому начинать будем с возведения колонн для опор.

    Но существуют и случаи, когда домовладельцы делают новые проходы, выстраивая в них своды арочного типа. В этом случае нужно предварительно пробить сами проемы в стенах из кирпича. Независимо от того, какой вариант вы выберете, первым делом необходимо осуществить кладку, а также укрепление колонн. Особенно тщательно следует укреплять опоры, если расстояние между ними более 1 м. В этом случае нагрузка существенно возрастает, поэтому нужно выкладывать опорные стойки на толщину не менее 2 кирпичей. Фото кирпичных арок в интерьере дома представлены в нашей статье.

    Что еще нужно учесть?
    Обязательно обратите внимание на то, что не допускается наличие перекосов между кирпичами на обеих стойках. Все ряды кладки нужно контролировать при помощи уровня. Как только вы дойдете до начала кладки свода, нужно обратить внимание на некоторые хитрости. Например, необходимо приготовить шаблон из дерева, при помощи которого выполняется кладка свода.

    Причем этот шаблон придется держать в конструкции до тех пор, пока не схватится цементный раствор. Давайте рассмотрим, как изготавливать поддерживающую деревянную конструкцию. Также нужно обратить внимание на консистенцию цементного раствора. Он должен быть густым, если использовать жидкий, то кладка кирпичной арки придет в негодность, поскольку будет разрушаться под собственным весом.

    Шаблон из дерева
    Если вы выкладываете арку самостоятельно, такой шаблон попросту незаменим. Для того чтобы его сделать, вам необходимо наличие желания и необходимых материалов. Сначала нужно взять два листа древесностружечной плиты. Это основа для шаблона арки. Из этих листов вам потребуется вырезать два полностью одинаковых полукруга, которые будут в точности повторять контуры будущей арки. Как только подготовите листы, нужно найти доску, у которой ширина будет такая же, как толщина опоры. Впрочем, можно использовать и более тонкие доски.

    На этой доске необходимо при помощи гвоздей закрепить шаблоны из древесностружечной плиты. Для того чтобы добиться высокой жесткости, необходимо между листами установить несколько деревянных брусков. А вместо гвоздей можно использовать саморезы по дереву. Сверху желательно установить стальную полоску. Нужно выбирать такую толщину металла, чтобы кирпичи, которые будут располагаться сверху, не продавили его.

    Обычно хватает полосы из стали, толщина которой 0,6–0,8 мм. Деревянный шаблон необходимо закрепить между опорами. Чтобы это сделать, нужно использовать деревянные распорки. Они, как и шаблон, после полного застывания раствора будут убираться. Толщина распорок должна быть около 10 см, а расстояние между соседними не меньше 50 см.

    Как выложить арку?
    Вот и настал тот момент, когда вы можете приступать непосредственно к кладке арочного свода. Перед тем как начинать укладку первых кирпичей, нужно освоить одно простое правило. Всю работу нужно производить в один заход. Нельзя допускать ни малейшего перерыва, так как раствор засохнет и потеряет свои качества. При высыхании раствор начинает как бы растягивать всю конструкцию в разные стороны, при этом создается напряжение.

    Поэтому, если вдруг кладка будет производиться в течение нескольких дней, высокого качества от нее ожидать не стоит. Она в результате начнет трескаться. Кладка должна начинаться одновременно с двух сторон шаблона, постепенно подбираясь к его центральной оси. Кирпич, который устанавливается последним в центре, будет выполнять функции замка.

    На что нужно обращать внимание при кладке?
    Обратите внимание на то, что такие рекомендации будут полезны при строительстве любого варианта арочного свода, на каком бы вы ни остановились. Установка кирпича обязательно должна производиться под одним и тем же углом друг относительно друга. Именно с учетом этого момента и создается арочный свод.

    Чтобы существенно упростить процесс, необходимо сделать на шаблоне разметку. При кладке кирпичей обязательно нужно использовать угольник, чтобы выдержать одинаковое расстояние.

    Информация о ремонте кирпичных арок и реставрации арочных проемов

    Кирпичные или каменные арки могут добавить невероятную привлекательность любому зданию, и с 1980-х годов они становятся все более популярными в домах Далласа / Форт-Уэрта. Однако многие строители и подрядчики по кладке не смогли должным образом применить основные принципы, обеспечивающие долговечный и эстетичный дизайн. Бесчисленные арки в домах местного метро растут в трещинах и покрыты рыхлым кирпичом или литым камнем или полностью проваливаются из-за недостатков конструкции.

    Эта полукруглая каменная арка провалилась, потому что была построена на двух отдельных фундаментах.

    Типы арок

    Полукруглая арка имеет форму истинного полукруга и эффективно переносит вес над аркой на плечи (опоры). Поэтому в большинстве случаев полукруглая арка конструктивно самонесущая. Однако большая арка (охватывающая более шести футов), поддерживаемая только узкими колоннами шириной 12–16 дюймов, или опорами, построенными на отдельных основаниях, может привести к разрушению даже этой предпочтительной конструкции.

    Типичная кирпичная полукруглая арка, красиво обрамляющая вход в дом.

    Еще более популярная сегментарная дуга (также описательно называемая «дугой бровей») имеет гораздо более плоскую форму и создает значительную боковую нагрузку на ее опоры, которая должна быть достаточно значительной, чтобы выдерживать это давление. Не следует строить сегментную арку, например, между узкими колоннами без опоры. По конструктивным причинам подъем этой арки должен составлять от 1/12 до одной четвертой ее пролета. Чем ровнее и шире арка, тем больше вероятность возникновения проблем, если только ей не будет предоставлена ​​дополнительная структурная опора.

    Множественные дуги бровей создают элегантный вид, но они более склонны к возникновению проблем, чем другие конструкции.

    Способы ремонта

    Незначительные трещины от оседания над сводами могут не потребовать значительных работ по перепроектированию, но незакрепленный кирпич или литой камень могут быть довольно опасными и могут потребовать более обширного ремонта. Благодаря помощи нескольких инженеров-строителей за последние 20 лет компания Brick Doctor разработала несколько методов ремонта арки, которые доказали свою эффективность даже при самых сложных повреждениях арки.Некоторые из них могут включать изменение размеров или формы арки или усиление полости внутри арки для получения структурных преимуществ; другие, возможно, придется полностью исключить в пользу плоского проема с перемычками, чтобы выдержать вес выше.

    Трещины на этой небольшой сегментарной (надбровной) дуге были предварительно заделаны. Строительный раствор очень несовместим. После ремонта Brick Doctor на раствор и кирпич, эта арка была восстановлена ​​в своей первоначальной (около 1930 г.) красоте.

    За годы работы наши менеджеры проектов и специалисты по ремонту каменной кладки спроектировали и отремонтировали сотни арок с отличными долгосрочными результатами (см. Отзывы).Сообщите нам, если мы тоже сможем вам помочь. Связаться с нами.

    Как построить садовую арку из кирпича | Home Guides

    Кирпичная садовая арка может служить официальным входом в ваш сад или обрамлением для начала садовой дорожки. Такая арка особенно хорошо сочетается с другими элементами из кирпича, такими как стены, окантовка, дорожки и дом. Для создания садовой арки из кирпича не требуется профессионального опыта в кладке, но каждый кирпич необходимо укладывать осторожно, чтобы арка была прочной и все кирпичи держались на месте.Кирпичи укладываются в деревянную арку, которая используется как направляющая, а затем арку можно установить поверх кирпичных колонн.

    Соберите пиломатериал размером 1 на 4 дюйма, чтобы сделать два 13-дюймовых квадрата, используя шурупы для дерева длиной 2 дюйма, чтобы прикрепить деревянные части каждого квадрата. Выкопайте в земле две квадратные ямы глубиной 4 дюйма и 13 дюймов на расстоянии 4 фута друг от друга. Вставьте деревянные квадраты в отверстия. Выровняйте верхнюю часть квадратов, используя плотницкий уровень. Добавьте воду в бетонную смесь, чтобы сделать бетон влажным, следуя инструкциям на упаковке бетонной смеси.Залить мокрый бетон в каждый деревянный квадрат. Подождите несколько дней, пока бетонное основание не высохнет и не затвердеет.

    Приготовить раствор в соответствии с указаниями на упаковке. Строительный раствор следует смешать с водой до консистенции, похожей на тесто для блинов, чтобы он был достаточно тонким, чтобы растекаться, но достаточно густым, чтобы сохранять форму. Нанесите слой раствора толщиной 1/2 дюйма на бетонные основания с помощью шпателя каменщика.

    Установите два кирпича рядом в раствор, который находится на одной бетонной основе.Нанесите слой раствора толщиной около 1/2 дюйма на стороны кирпичей и прижмите их друг к другу так, чтобы между кирпичами было около 1/2 дюйма раствора. Установите уровень плотника поверх кирпичей и отрегулируйте их, пока они не выровняются. Постучите ручкой кельмы по вершинам кирпичей, прочно погрузив их в раствор. Удалите излишки раствора из стыка между кирпичами с помощью шпателя и проведите по стыку инструментом для вогнутых кирпичей. Используйте этот процесс для всех стыков при строительстве кирпичных колонн и арки.

    Нанесите еще один слой раствора толщиной 1/2 дюйма на первый ряд кирпичей. Установите два кирпича поверх первых двух кирпичей, положив два новых кирпича рядом, но перпендикулярно направлению первых двух кирпичей. Повторите этот образец, добавляя раствор и чередуя направления кирпича, пока высота колонны не достигнет 6 футов. На процесс уходит около 18 рядов кирпичей. Поместите уровень плотника наверху каждого ряда, пока вы продолжаете, чтобы столбец оставался ровным.Поместите уровень сбоку от колонны во время строительства, чтобы колонна оставалась вертикальной или абсолютно вертикальной.

    Постройте идентичную кирпичную колонну на втором бетонном основании, используя ту же процедуру, что и при изготовлении первой колонны.

    Измерьте расстояние от верха внешнего края одного столбца до внешнего края верха другого столбца. Измерение — это общая ширина, необходимая для кирпичной арки. Сделайте две одинаковые формы арки на листе фанеры толщиной 3/4 дюйма, убедившись, что основание каждой формы арки соответствует измеренному вами измерению.Высота арки зависит от вас; арки могут иметь плавный изгиб или более высокий изгиб. Из фанеры вырезать арки лобзиком.

    Вырежьте несколько кусков длиной 6 1/2 дюйма из обрезков пиломатериалов размером 2 на 4 дюйма. Поставьте эти деревянные детали вертикально по всему периметру одной фанерной арки и приклейте их на место столярным клеем. Края деревянных деталей не должны выходить за пределы изгиба фанерной арки. Нанесите клей на противоположные концы деревянных деталей и установите на них вторую арку из фанеры.Ввинтите шурупы длиной 2 дюйма в фанеру и в концы каждой деревянной детали. Наряду с 1 1/2 дюйма толщиной двух фанерных арок это оставляет вам форму фанерной арки шириной 8 дюймов для создания кирпичной арки.

    Установите форму арки из фанеры на плоскую рабочую поверхность, защищенную тканью. Положите два кирпича рядом на один конец арочной формы из фанеры. Плотно прижмите один из кирпичей к форме и прикрепите второй кирпич к первому с помощью слоя раствора толщиной 1/2 дюйма.Повторите эту процедуру на противоположном конце арочной формы из фанеры. Нанесите на кирпичи слой раствора толщиной 1/2 дюйма и добавьте еще два кирпича непосредственно поверх первой пары кирпичей. Продолжайте укладывать кирпичи таким образом, используя фанерную форму в качестве ориентира, пока арка не будет завершена. Каждая сторона арки строится первой, последний кирпич кладется в середину арки. Первые кирпичи кладут ровно, а последующие — под углом, заканчивая укладкой кирпичей в верхнем центре арки по бокам.

    Покройте всю арку куском листового пластика и дайте раствору затвердеть не менее 10 дней. Снимайте листовой пластик один раз в день и опрыскивайте арку мелким туманом воды, чтобы раствор оставался влажным, продлевая процесс отверждения, чтобы раствор стал как можно более прочным. Вынуть кирпичную арку из фанерной формы. Для выполнения этой задачи может потребоваться отвинтить фанеру от деревянных кусков 2 на 4 или разрезать дерево пилой.

    Нанесите слой раствора толщиной 1 дюйм поверх каждой кирпичной колонны.Поднимите кирпичную арку и установите ее в раствор. Чтобы поднять тяжелую арку на место, потребуется несколько человек. Дайте раствору застыть в течение нескольких дней. При необходимости разместите обрезки пиломатериалов для стабилизации арки во время схватывания раствора.

    Ссылки

    Советы

    • С помощью нескольких помощников и нескольких лестниц вы сможете поднять арку на место. Если вы сомневаетесь в своих способностях, арендуйте ножничный подъемник, чтобы поднять арку, поэтому все, что вам нужно сделать, это переместить арку с подъемника на колонны.

    Writer Bio

    Амелия Аллонси, бывшая декоратором тортов и знающий себя садовод, больше всего чувствует себя дома на кухне или с руками в грязи. Она получила степень бакалавра в Университете Западной Вирджинии. Ее работы были опубликованы в San Francisco Chronicle и на других сайтах.

    Как самому построить перемычку арки из кирпича

    Кирпичные арочные перемычки традиционно использовались для опоры конструкций, но теперь они используются как декоративные элементы.Кирпичные арки украшают дверные и оконные проемы. Эти арки можно установить в помещении, чтобы добавить эстетически приятный элемент в ваш интерьер. Или вы можете построить арку для своего сада из кирпича. Вы также можете построить перемычку кирпичной арки самостоятельно, так как профессиональный опыт каменщика не является обязательным условием для строительства перемычки арочной кирпичной кладки. Вот как вы можете построить такой для своего дома или сада:

    Как построить кирпичную арочную перемычку

    Во-первых, вы должны собрать все эти материалы, чтобы построить арку:

    Измерительная лента, фанерные листы, циркулярная пила, шурупы, дрель, плотницкий уровень, раствор, бетонная смесь, мастерок каменщика, вогнутый инструмент для стыка кирпича, лобзик, столярный клей, ткань для капель, мистер, листовой пластик, пила, лестницы, карандаш, нить, L-квадрат.

    Несколько помощников пригодятся, чтобы поднять перемычку кирпичной арки над дверью или окнами!

    При строительстве кирпичной арочной перемычки необходимо сначала построить деревянную опору.

    Строим опору

    Первый шаг

    Первый шаг — измерить ширину проема в его самой высокой точке до начала арки. Она известна как «линия пружины», и она составляет основу для деревянной опоры.

    Второй шаг

    Перенесите размер проема на нижний край фанерного листа.Затем, найдя точный центр, отметьте его на нижнем крае фанерного листа. Эта точка называется «ударной точкой». После этого шага привяжите веревку к карандашу, поместив острие карандаша на один из концов упругой базовой линии.

    Третий шаг

    Теперь, удерживая струну туго, поместите другой конец струны в ударную точку и проведите полукруг от одного конца базовой линии до другого. Все эти шаги довольно просты и просты, но должны выполняться безупречно при строительстве перемычки арки из кирпича.

    Четвертый шаг

    Нарисуйте одну вертикальную линию под углом девяноста градусов к вашей базовой линии пружины от центральной точки. Используйте L-угольник и прямую кромку. После этого отметьте точную точку, где перпендикулярная линия делит дугу полукруга пополам. Это отмечает место для вашего замкового камня, который является одной из самых важных строительных деталей при строительстве перемычки арки из кирпича.

    Это потому, что краеугольный камень фиксирует кирпичную арку на своем месте. Затем начните отсчет от замкового камня, чтобы узнать количество кирпичей, которые вам нужно будет заполнить с обеих сторон.

    Пятый шаг

    Теперь вырежьте полукруг с помощью лобзика. Используйте вырезанную вами форму в качестве шаблона, чтобы вырезать еще один полукруг. Эти два выреза образуют две стороны деревянной опоры.

    Шестая ступень

    Независимо от того, строите ли вы арку для двери или над окнами, вы должны выполнить этот шаг осторожно. К краю основания полукруга нужно прибить кусок пиломатериала. Если вы собираетесь разместить кирпичи или пиломатериалы вертикально или в солдатском стиле, используйте брус 2 × 4.Если вы планируете разместить кирпичи горизонтально, используйте брус размером 2 × 8.

    Прибейте аналогичные деревянные бруски по перпендикуляру и два бруса по обеим сторонам перпендикуляра, чтобы получилась треугольная форма. Затем прибейте другие полукруглые вырезы к пиломатериалам.

    Теперь отрежьте одну полосу гибкого ДВП и прибейте ее к изогнутому краю фанеры.

    Как построить арку из кирпича

    После создания деревянной опоры вы можете выполнить следующие действия, чтобы построить перемычку арки из кирпича.

    Первый шаг

    Сначала вы должны построить две колонны по обеим сторонам проема на высоту, которая заканчивается в начальной точке арки. Этот шаг необходимо сделать, когда вы делаете кирпичную арку над дверью. Столбы должны быть глубокими и широкими, чтобы поддерживать кирпичную арку. Лучше, если столбы будут шире, когда вы пытаетесь соорудить перемычку арки из кирпича. Очень важна деталь конструкции.

    Второй шаг

    Отрежьте кусок пиломатериала по горизонтали.Это может быть ниже основы формы. Отрежьте еще два бруса, которые будут размещены напротив боковых стоек, с горизонтальным расположением пиломатериалов сверху. Теперь в верхней части опорной рамы, поместите полукруг фанеры. Это опора, которую вы будете использовать, когда начнете укладывать кирпичи.

    Третий шаг

    Замешать раствор согласно инструкции, написанной на упаковке. Затем нанести раствор на верх одного из столбов узким краем, обращенным внутрь арки. Теперь поместите свой первый кирпич на раствор.Выровняйте кирпич по воображаемой линии, проходящей через центр кирпича до ударной точки на основании арки. Повторите этот шаг для другого столба.

    Четвертый шаг

    Нанесите раствор на другой кирпич и поместите его на свой первый кирпич. Повторите это с другим столбом. Когда вы строите перемычку арки из кирпича, вы должны строить арку одинаково с обеих сторон, чтобы сохранить баланс. Продолжайте укладывать кирпичи, пока не дойдете до ключевой точки, и все кирпичи должны быть выровнены с вашей центральной точкой.

    Пятый шаг

    Теперь замковый камень нужно смазать раствором с обеих сторон и вклинить в вершину арки. Это поможет зафиксировать арку или кирпич на месте, а растягивающее напряжение будет передаваться на кирпичные столбы вместо деревянной крепи.

    Трапецеидальный камень может быть больше, чем кирпичи, чтобы добавить дополнительный декоративный элемент в перемычку, которую вы строите над окнами или в месте внутри вашего дома.

    Шестая ступень

    Вы успешно построили кирпичную арочную перемычку.Теперь дайте достаточно времени, несколько дней, чтобы раствор правильно схватился. Вы также можете выровнять миномет в это время. После того, как раствор застынет, снимите деревянную опорную раму, а также полукруглую форму.

    Так как перемычка кирпичной арки будет тяжелой, вам могут понадобиться помощники, которые помогут ее перенести и разместить. Наслаждайтесь своим тяжелым трудом, который может вдохновить вас на самостоятельные улучшения дома!

    Эта установка с кирпичной аркой растворяется под дождем, чтобы оставить скелет из строительного раствора

    Эта установка с кирпичной аркой растворяется под дождем, оставляя скелет из строительного раствора

    © EH (Kyoungtae Kim) + stpmj ShareShare
    • Facebook

    • Twitter

    • Pinterest

    • Whatsapp

    • Почта

    Или

    https: // www. archdaily.com/880691/this-brick-arch-installation-dissolves-in-the-rain-to-leave-a-mortar-skeleton

    Остров Чеджу в Южной Корее, который иногда называют «Островом богов», характеризуется вулканической породой, потрясающими водопадами и теплым тропическим климатом. Здесь жизнь сочетается с природой, а архитектура гармонирует с ландшафтом. Dissolving Arch, инсталляция от stpmj, учитывающая погодные условия, отвечает тропическим условиям острова. Структура начала свою жизнь как массивный кирпичный свод, который затем медленно растворялся в жаркие и дождливые периоды Чеджу, образуя легкий пористый каркас из оставшегося раствора, который соединяет людей с природой.

    + 20

    © EH (Kyoungtae Kim) + stpmj

    В основе концепции проекта лежит любопытство дизайнеров к материальности кирпича и конструкции. Установка была в основном построена из блоков каменной соли, материала, который имеет два определяющих качества: полупрозрачность и растворимость. Каждый кирпич из каменной соли имел размеры 200 х 100 х 50 миллиметров, и строительство было завершено с использованием цементного раствора. Чтобы построить установку, каждый кирпич из каменной соли был надрезан с одной стороны, чтобы гарантировать его сцепление с раствором, а цемент был армирован стальной проволокой.В исходном состоянии растворяющейся арки кирпичи из каменной соли окружали арку, создавая плотный твердый объект. Несмотря на то, что он был заблокирован снаружи, пространство освещалось пучками света, проникающими через розовые блоки.

    © EH (Kyoungtae Kim) + stpmj © EH (Kyoungtae Kim) + stpmj

    В течение трех месяцев выставки дождь и влажность Чеджу растворили кирпичи из каменной соли, оставив после себя только остов строительного раствора. По мере того, как структура начала пропускать больше света и создавать связь с природой, ощущения в пространстве постепенно трансформировались.

    © EH (Kyoungtae Kim) + stpmj

    Стремление stmpj состояло в том, чтобы создать диалог, в котором твердый плотный объект, отделенный от окружающей среды, может трансформироваться в легкую, освещенную конструкцию, соединяющую людей с природой. В отличие от традиционного глиняного кирпича, каменная соль не впитывает влагу раствора и не создает шероховатую поверхность с трением — остальная структура гладкая. Конечное состояние Dissolving Arch — это то, которое позволяет свету проникать внутрь и стирает барьер между внутренним и внешним миром.

    © EH (Kyoungtae Kim) + stpmj Axonometric + Detail

    Архитектор: stpmj
    Команда проекта: Seung Teak Lee, Mi Jung Lim, Seung Yeon Han
    Расположение: Osulloc Tea Museum, Seoguipo, Jeju Island, Корея
    Программа: Временная установка
    Площадь: 3,6 см (1,2 м x 3,0 м x 2,4 м)
    Проектирование конструкций: Centum Engineering
    Строительство: stpmj
    Заказчик: Amorepacific Museum of Art
    Год завершения : июнь 2017
    Фотография: EH (Kyoungtae Kim) + stpmj

    Эта статья была первоначально опубликована 14 октября 2017 года.

    © EH (Kyoungtae Kim) + stpmj

    Внутренняя кирпичная арка и камин

    Один из моих главных вопросов — это наша внутренняя кирпичная арка и камин. Итак, я делюсь тем, что я узнал и открыл, которые, надеюсь, будут вам полезны.

    В поисках

    В процессе поиска нашего внутреннего кирпича мне было очень трудно найти то, что я искал. Кирпич в нашей внешней и внутренней части стал кошмаром.У меня было видение в голове, но мне было трудно его найти. Я был настроен на переработанный старый чикагский кирпич, но наша местная кирпичная компания. не было цветовой схемы, которую я искал, которая была коричневой, красной и белой. Мы с мужем шли по кирпичному двору и случайно наткнулись на идеальный цвет. Он назывался Used Florala. Я погуглил, чтобы посмотреть, смогу ли я найти какие-нибудь фотографии или информацию о нем, но мне не повезло.

    Очистка от неприятностей

    Мы все же решили рискнуть и упустить его. Когда он прибыл, он был покрыт росшим на нем мхом и множеством грязи. Мы принесли кирпичи внутрь и начали чистить их водой и отбеливателем. О Боже мой! Какая это была рутинная работа, но я не мог представить, как кладут такие грязные кирпичи. Цвета казались действительно смелыми, особенно после их очистки. У меня были яркие / темные красные, оранжевые, коричневые, темно-пурпурные и мои любимые кирпичи были окрашены в белый цвет. Я мог только представить себе историю, стоящую за ними, и из какого здания они выросли.Честно говоря, поначалу смелость в цвете немного пугала.

    Раствор важен

    Следующее решение, которое я уже знал, это цвет раствора. Это ОГРОМНОЕ решение, потому что, хотите верьте, хотите нет, оно полностью влияет на то, как будет выглядеть ваш кирпич. Я выбрал белый раствор и позвольте мне сказать, песочный цвет, который вы смешиваете с вашим белым раствором, ОГРОМНЫЙ !!!!! Вам нужен самый белый песок, который вы только можете найти. Как пляж белый. Да, я узнал это на собственном опыте по нашему внешнему кирпичу.

    Совместное решение

    Затем вы выбираете, какой сустав вам нужен. Есть несколько видов, но я хотел плоский стык. Вот где раствор и кирпич — это плавный переход. Когда наш каменщик начал их укладывать. Он выбрал лучшую сторону кирпича, чтобы облицевать ее. Поскольку их возвращают, на некоторых из них не хватает фишек и деталей.

    После укладки каждого из них он пробовал соскребать лишнее с кирпича, чтобы придать ему целостный вид, а после нескольких укладок он брал тряпку, возвращался и протирал ею кирпич и строительный раствор, чтобы придать ему легкий размазанный вид.

    Окончательный результат

    Я был доволен конечным результатом, потому что я получил мягкость цвета и общий вид, который я придумал для нашей внутренней кирпичной арки и камина. При строительстве нужно продумывать каждую деталь. Кто знал, что нужно так много мелких решений, чтобы получить этот образ. Цвет кирпича, цвет раствора, цвет песочного цвета и какой тип шва, а затем, если вы хотите, мазок. Это определенно процесс обучения и стресс, но всегда стоит видеть, как все это в итоге сложится.

    До затвердевания раствора
    После затвердевания раствора

    Кирпичные арки: мерные кирпичи и двухкольцевые арки.

    Кирпич калиброванный.
    Слово «калибр» используется в смысле измерения, поскольку калиброванные кирпичи — это кирпичи, которые были настолько точно подготовлены к форме клина, что их можно сложить вместе, чтобы образовать арку с очень тонкими стыками между ними.

    Это не улучшает прочность кирпичной арки и выполняется исключительно из соображений внешнего вида.Облицовочный кирпич из твердой обожженной глины не может быть разрезан до точной формы клина, необходимой для этой работы, потому что кирпичи слишком крупнозернистые, а кирпичи, которые необходимо калибровать, выбираются специально. Один тип кирпича, который используется для кирпичной кладки, называется резиновым кирпичом, потому что его состав таков, что его можно тереть до точной формы на плоском камне.


    Резиновые кирпичи производятся из мелкозернистых песчаных глин. Кирпичи формуются, а затем обжигаются для их затвердевания, и температура, при которой обжигаются эти кирпичи, ниже, чем температура обжига глиняных кирпичей, цель состоит в том, чтобы избежать плавления материала кирпичей, чтобы их можно было легко разрезать. и аккуратно натереть до формы.Резиновые кирпичи имеют мелкую песчаную текстуру и обычно имеют «кирпично-красный» цвет, хотя изготавливаются серые, желтоватые и белые резиновые кирпичи. Эти кирпичи обычно несколько больше, чем большинство глиняных кирпичей.


    Шаблоны из листового цинка, или шаблоны, вырезаются по размеру клиновидных кирпичных вуссуаров. Эти шаблоны помещаются на подрамник или лицевую сторону верхнего колонтитула кирпича, который нужно разрезать, и кирпич распиливают до формы клина с помощью пилы для кирпича. Пила для кирпича состоит из деревянной рамы H-образной формы, на которую натянута скрученная стальная проволока.Поскольку резиновые кирпичи мягкие, скрученная проволока быстро их разрезает.
    После того, как кирпичи были разрезаны на форму клина, их осторожно протирают вручную о большой плоский камень до тех пор, пока они не приобретут точную форму клина, требуемую, как показано на листовом цинковом шаблоне.


    Калиброванные резиновые кирпичи образуют арку с швами между кирпичами толщиной до 1,5 мм. Раствор из крупного песка и извести или цемента слишком груб для узких швов, а раствор, используемый между калиброванными кирпичами, состоит из мелкого песка и цемента и извести или извести и воды, в зависимости от выбранной толщины шва.Очень привлекательным считался готовый эффект точных размеров красных кирпичей с тонкими белыми швами между ними. Для плоских изогнутых арок используют калиброванный кирпич.


    Недостатком тонких швов известкового раствора с мелкозернистым резиновым кирпичом является то, что кирпичи могут пропитаться дождевой водой и рассыпаться под действием мороза, а швы известкового раствора могут разрушиться.

    Арка с двумя кольцами.

    Грубый и обтесанный кирпич используются как для полукруглых, так и для сегментных арок, а калиброванный кирпич для сегментных и плоских изогнутых арок, чтобы избежать более значительной резки, необходимой для полукруглых арок.


    Грубые, граненые или калиброванные кирпичи можно укладывать так, чтобы были видны либо их подрамники, либо их верхняя поверхность.

    Полукруглые арки часто формируются из кирпичей, показывающих грани коллекторов, чтобы избежать чрезмерно клиновидных кирпичей или стыков, которые возникают при открытых гранях подрамника. Это проиллюстрировано сравнением двух арок с одинаковым пролетом, сначала с показанной лицевой стороной подрамника, а затем с показанной лицевой стороной заголовка, как показано на рис. 103. Если пролет арки имеет значительную ширину, скажем, 1.8 м или более, часто практикуется строить его из так называемых двух или более колец кирпичей, как показано на рис. 103.


    Преимущество двух или более колец кирпичей, показывающих грани коллектора, заключается в том, что кирпичи соединяются в толщу стены. Если стена над аркой имеет толщину более 1 B, целесообразно обеспечить большее склеивание арочных кирпичей в стенах или виадуках, используя альтернативные защелкивающиеся заглушки (полукирпичи) на лицевой стороне арки.

    Фиг.103 Дуга с двумя кольцами.

    Похожие сообщения по категориям:


    Укладка кирпичных арок — Fine Homebuilding

    Сводка: В этом проекте автор описывает строительство кирпичной арки, включая проект формы, поддерживающей кирпичи при возведении арки. На боковой панели есть советы для каменщиков-любителей.


    Когда семь лет назад Эд Аллен и его жена Мэри начали думать о проектировании собственного дома, они знали, что им нужно что-то большое и похожее на амбар, но в то же время простое и уютное в Новой Англии.Эд, архитектор, был очарован куполами, сводами и арками во время учебы, но только после того, как пара прожила шесть месяцев в Ливерпуле зимой 1975-1976 годов, уголок стал частью их домов.

    «Мы проводили много холодных вечеров, ютясь у костра, пытаясь согреться в неотапливаемом английском доме», — вспоминает Аллен. «Мы продолжали набрасывать свои идеи и мечтать о том, как мы хотим иметь дом, в котором нам не будет так холодно».

    Наброски показали влияние английского и валлийского домов, которые они видели, в частности, их посещение Валлийского народного музея в Св.Фэгэна. Здесь Аллены наткнулись на местечко.

    Считается, что слово ingle происходит от гэльского aingeal , что означает огонь или свет, и первоначально использовалось для обозначения открытого огня, горящего на примитивных очагах. В средневековье оно обозначало камин. Уголок представлял собой угол или небольшую комнату возле дымохода, где собиралась семья перед жаром пламени. Это стало центральной идеей в планах Эда Аллена, а уголок в конце концов стал доминирующим элементом дизайна дома, который он должен был построить.

    Аллен долго работал над точными размерами беседки и работал над 4-дюймовым. модуль. Затем дом был спроектирован вокруг этого, изнутри. «Я всегда старался сделать его настолько маленьким, насколько мог, — говорит Эд, — но он продолжал расти, так как я следил за тем, чтобы все пространства вокруг него были подходящего размера».

    Уголок Алленса полностью кирпичный, он является частью 50-тонной каменной массы, которая охватывает дымоходы и камины и делит дом на две равные части на каждом этаже.Уголок был разработан для комфортного размещения четырех или пяти человек. Внутренние размеры 7 футов 4 дюйма в ширину и 7 футов в глубину от передней части до задней части, не считая камина.

    По словам Аллена, все было продумано логически — размеры того, что он хотел, плюс размеры необходимого кирпича. Например, арочный проем имеет толщину 16 дюймов, потому что стены содержат дымоход квадратной формы 8 дюймов плюс 4 дюйма кирпича с каждой стороны.

    Чтобы упростить компоновку, Аллен спроектировал кирпичную кладку модульной с 7 5/8 дюймами.длинные кирпичи и 3/8 дюйма. минометные швы общей длиной 8 дюймов. Позже он обнаружил, что только около двух третей заказанных им бельгийских кирпичей полного ассортимента были подходящего размера. Остальные были на 1/4 дюйма длиннее. Это потребовало некоторой резки, когда он добрался до доводчиков, до последних кирпичей в каждом ряду.

    Цвет раствора и инструменты могут существенно повлиять на внешний вид кирпичной кладки. Аллен выбрал стандартный темный цемент для кирпичной кладки. На горизонтальных швах из раствора он использовал инструмент для отделки плоских швов, чтобы сделать шов выветривания, заподлицо с кирпичом внизу и срезом вверху.Этот шов отбрасывает тень на шов раствора, подчеркивая узор кирпича. Однако вертикальные швы слегка вогнуты.

    Чтобы увидеть больше фотографий, иллюстраций и деталей, нажмите кнопку Просмотреть PDF под , чтобы прочитать всю статью:

    Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

    Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

    × Посмотреть PDF .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
