Основные виды и типы автоматических выключателей

Автор Alexey На чтение 5 мин. Просмотров 22 Опубликовано Обновлено

Для того чтобы вся техника в доме или на производстве была защищена от перепадов напряжения электрического тока нужно установить специальные автоматические выключатели. Они смогут зафиксировать скачок и быстро на него среагировать, отключив всю систему от подачи электричества. Человек самостоятельно сделать этого не сможет, а вот автомат определенного типа справить за несколько секунд.

Типы автоматов

Чувствительность аппарата

Перед тем как ознакомится с видами автоматов нужно узнать с какой чувствительностью приборы подойдут для домашнего использования, а какие будут неуместны. Такой показатель будет указывать на то, насколько быстро будет реагировать прибор на скачок напряжения.

Он имеет несколько маркировок:

Классификация автоматов

Выделяют различные виды автоматов по отношению к типу тока, номинальному напряжению или показателю тока и другим техническим характеристикам. Поэтому нужно конкретно разбираться по каждому пункту отдельно.

Тип тока

По отношению к этой характеристике автоматы разделяют на:

  1.  Для работы в сети переменного тока;
  2. Для работы в сети постоянного тока;
  3. Универсальные модели.

Тут все ясно и дополнительных пояснений не нужно.

По показателю номинального тока

От значения данной характеристики будет зависеть в сети с каким максимальным значением может работать автоматический выключатель. Есть приборы, которые способны работать от 1 А до 100 А и больше. Минимальное значение, с которым можно найти в продаже автоматы составляет 0,5 А.

Показатель номинального напряжения

Данная характеристика указывает с каким напряжением может работать данный вид автоматических выключателей. Одни могут работать в сети с напряжением 220 или 380 Вольт — это самые распространенные варианты для бытового применения. Но есть автоматы, которые будут прекрасно справляться и с более высокими показателями.

По способности ограничить приток электричества

По данной характеристике выделяют:

Другие характеристики

Количество полюсов может быть от одного до четырех. Соответственно их называют однополюсные, двухполюсные и так далее.

Автоматы по количеству полюсов

По строению различают:

  • Воздушные;

    Воздушный автомат

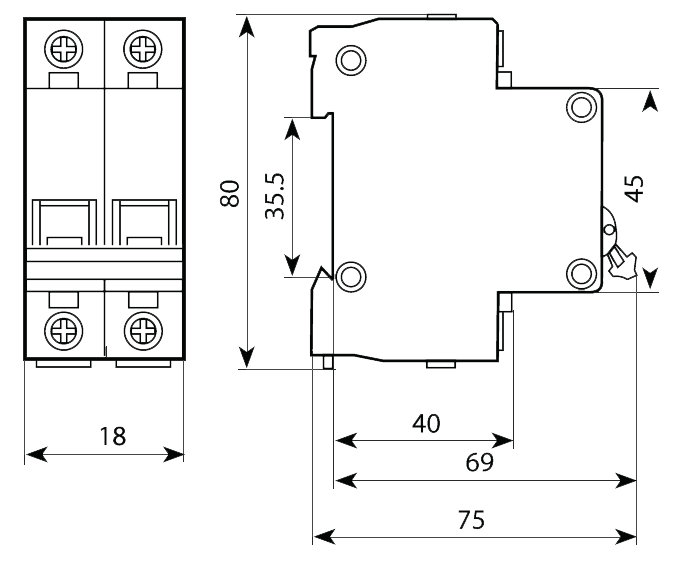

  • Модульные;

    Модульный автомат

  • В литом корпусе автоматические выключатели.

    Автоматы в литом корпусе

По скорости сбрасывания производят быстродействующие, нормальные и селективные приборы. В них может быть установлена функция выдержки времени, которая может обратно зависеть от тока или не зависеть от него. Выдержку времени могут и не устанавливать.

Есть у автоматов и привод, который может быть ручной, подключаться к двигателю или пружине.

Рознятся выключатели и наличию свободных контактов, и способу подключения проводников.

Важной характеристикой будет защита от воздействия окружающей среды. Тут можно выделить:

  1.  IP-защиту;
  2. От механического воздействия;
  3. Ток проводимость материала.

Все характеристики могут сочетаться в различных комбинациях. Все зависит от модели и производителя.

Типы выключателей

Автомат внутри содержит расцепитель, который с помощью рычага, защелки, пружины или коромысла способен мгновенно отключить сеть от подачи электричества. Типы автоматических выключателей и различают по типу расцепителя. Бывают:

  1. Автоматический выключатель с магнитным расцепителем – реагирует на скачки мгновенно. Хорошо подходит для сети где часто случаются короткие замыкания. Расцепитель представлен соленоидом с подвижным сердечником. При скачке сердечник втягивается и происходит размыка ние цепи. Реагирует за доли секунды.

    Схема работы автоматического выключателя с магнитным расцеплением

  2. Выключатель с тепловым расцепителем – защищает от чрезмерной нагрузки электрическую сеть. Расцепитель представлен биметаллической пластиной. Под воздействием тока с повышенным значением пластина нагревается и выгибается, тем самым отключая подачу электричества. Данные типы автоматов способны реагировать от нескольких секунд или до 1 минуты на превышение напряжения. Все зависит от того на какие показатели рассчитан прибор.

Автоматические выключатели гораздо выгоднее плавких предохранителей. Это потому что после остывания автомат уже можно включать, и он будет работать как надо, если причина перегрузки устранена. Плавки предохранитель нужно заменить. Его может не оказаться под рукой и замена может занять много времени.

Типы автоматических выключателей

В быту и на производстве существует необходимость защиты электроприборов от тепловых перегрузок линий и коротких замыканий. Для решения этих проблем были разработаны автоматические выключатели.

Типы автоматических выключателей

В настоящее время этот сегмент рынка электротехники представлен несколькими видами автоматов.

• Модульные автоматические выключатели, имеющие стандартизированные размеры и устанавливаются в электрощитки на din-рейку. Применяются для защиты сетей бытовых потребителей электрической энергии, при организации систем энергораспределения офисов и промышленных предприятий.

• Корпусные автоматические выключатели для защиты сетей с напряжением до 600В и рабочими токами до 1600А. Используются в качестве вводного автомата, для подключения мощных потребителей (станки и другое производственное оборудование большой мощности).
• Автоматические выключатели для защиты электродвигателей.

Как правило, автоматические выключатели с номинальными токами до 63А считаются бытовыми. При необходимости защиты от более высоких токов используются промышленные типы автоматов.

По степени чувствительности большинство автоматов имеют пороговое значение в 140% от номинального — в этом случае моментально срабатывает расцепитель электромагнитного типа.

Тепловой расцепитель реагирует на нагрев электропроводки и, в зависимости, от температуры окружающего воздуха, может среагировать на перегрузку не сразу, а по прошествии некоторого времени, которое может исчисляться от нескольких минут при плюсовой температуре до нескольких часов в мороз.

По количеству разъединяемых линий автоматические выключатели бытового применения могут быть одно-, двух-, трех- и четырехполюсными.

Ассортимент автоматических выключателей Schneider Electric

Концерн Schneider Electric, основной сферой деятельности которого является электротехника, предлагает покупателям несколько линеек изделий для защиты сетей разных брендов различных ценовых сегментов. Любой из них можно купить в интернет-магазине Schneider-24.ru, при этом, независимо от цены, каждое изделие гарантирует потребителю долговечность эксплуатации, качество и надежность конструкции.

При минимальной линейке типоразмеров серия автоматических выключателей Masterpact отличается большим количеством значений токов отключения. Различные предложения по расцепителям дают возможность точно осуществлять подбор решения технологических и проектных задач. Модели Masterpact NT и Masterpact NW, построенные на технологии ASIC оснащены защитой электроцепей в номинальном и аварийном режиме, системами контроля качества и индикаторами техобслуживания.

В серии Compact приборы оснащены микропроцессорными блоками с функцией контроля и управления. Практичность моделей Compact NSX Compact NS обеспечена наличием функций контроля и анализа параметров электрической сети. Оптимальным решением, возможным к применению в любых условиях, является Compact INS/INV, которому свойственный высокие электрические характеристики и возможность вариативного монтажа и соединений. Все изделия серии Compact и Masterpact созданы на основе платформы Micrologic.

В серии модульного оборудования Acti9 лучшим предложением являются автоматические выключатели iC60 С120 NG125 для отсекания электропитания при коротком замыкании и перегрузке, DPN Vigi для комплексной защиты, iLD RCCB, который, благодаря наличию УЗО, защищает от поражения электрическим током и снижает риск возгорания электроустановок.

Модульные устройства для установки на гражданских объектах Easy 9 производятся в вариантах от 1 до 4 полюсов и рассчитаны на токи от 6 до 125 ампер. В серию входят автоматические выключатели, УЗО, ДИФы и выключатели-разъединители.

В серию Домовой включены модульные автоматы для применения в жилых помещениях: бытовые автоматические и дифференцированные выключатели. Линейка включает изделия, рассчитанные на силу тока от 6 до 63 ампер.

Автоматические выключатели EasyPact EZC представлены тремя группами: до 100А, от 100 до 250А, от 250 до 400А. Производятся в литом корпусе и подходят для модернизации установок старого типа, не требующих настройки. Кроме этого, в серии есть более сложные по конструкции изделия с различным диапазоном токов: EasyPact CVS100-250, EasyPact CVS400-630, EasyPact MVS.

Какие бывают виды и типы автоматических выключателей в электрических сетях

Основное отличие этих коммутационных аппаратов от всех остальных подобных устройств состоит в комплексном сочетании способностей: 1. длительно поддерживать номинальные нагрузки в системе за счет надежного пропускания через свои контакты мощных потоков электроэнергии; 2. защищать работающее оборудование от случайно возникающих неисправностей в электрической схеме за счет быстрого снятия с него питания. При нормальных условиях эксплуатации оборудования оператор может вручную коммутировать нагрузки автоматическими выключателями, обеспечивая: разные схемы питания; изменение конфигурации сети; вывод оборудования из работы. Аварийные ситуации в электрических системах возникают мгновенно и стихийно. Человек не способен быстро среагировать на их появление и принять меры к устранению. Эта функция возлагается на автоматические устройства, встроенные в выключатель. В энергетике принято деление электрических систем по видам тока: постоянный; переменный синусоидальный. Кроме того, существует классификация оборудования по величине напряжения на: низковольтное — менее тысячи вольт; высоковольтное — все остальное. Для всех типов этих систем создаются свои автоматические выключатели, предназначенные для многократной работы. Автоматические выключатели Цепи переменного тока У этой категории выключателей существует огромный ассортимент моделей, выпускаемых современными производителями. Он классифицируется по напряжению сети и токовым нагрузкам. Электрооборудование до 1000 вольт По мощности передаваемой электроэнергии автоматические выключатели в цепях переменного тока условно подразделяют на: 1. модульные; 2. в литом корпусе; 3. силовые воздушные. Модульные конструкции Специфическое исполнение в виде небольших стандартных модулей с шириной кратной 17,5 мм определяет их название и конструкцию с возможностью установки на Din-рейку. Внутреннее устройство одного из подобных автоматических выключателей показано на картинке. Его корпус полностью изготовлен из прочного диэлектрического материала, исключающего поражение человека электрическим током. Устройство автоматического выключателя Питающий и отходящий провода подключаются на верхний и нижний клеммный зажим соответственно. Для ручного управления состоянием выключателя установлен рычаг с двумя фиксированными положениями: верхнее предназначено для подачи тока через замкнутый силовой контакт; нижнее — обеспечивает разрыв цепи питания. Каждый из подобных автоматов рассчитан на длительную работу при определенной величине номинального тока (Iн). Если же нагрузка становится больше, то происходит разрыв силового контакта. Для этого внутри корпуса размещено два вида защит: 1. тепловой расцепитель; 2. токовая отсечка. Принцип их работы позволяет объяснить времятоковая характеристика, выражающая зависимость времени срабатывания защиты от проходящего сквозь нее тока нагрузки или аварии. Представленный на картинке график приведен для одного конкретного автоматического выключателя, когда зона работы отсечки выбрана в 5÷10 крат номинального тока. Времятоковая характеристика автоматического выключателя При первоначальной перегрузке работает тепловой расцепитель, выполненный из биметаллической пластины, которая при увеличенном токе постепенно нагревается, изгибается и воздействует на отключающий механизм не сразу, а с определенной задержкой по времени. Таким способом он позволяет небольшим перегрузкам, связанным с кратковременным подключением потребителей, самоустраниться и исключить излишние отключения. Если же нагрузка обеспечит критический нагрев проводки и изоляции, то происходит разрыв силового контакта. Когда же в защищаемой цепи возникает аварийный ток, способный своей энергией сжечь оборудование, то в работу вступает электромагнитная катушка. Она импульсом за счет броска возникшей нагрузки выкидывает сердечник на отключающий механизм с целью мгновенного прекращения запредельного режима. На графике видно, что чем выше токи коротких замыканий, тем быстрее происходит их отключение электромагнитным расцепителем. По этим же принципам работает бытовой предохранитель автоматический ПАР. При разрыве больших токов создается электрическая дуга, энергия которой может выжечь контакты. Чтобы исключить ее действие в автоматических выключателях используется дугогасительная камера, разделяющая дуговой разряд на маленькие потоки и гасящая их за счет охлаждения. Кратность отсечек модульных конструкций Электромагнитные расцепители настраиваются и подбираются под работу с определенными нагрузками потому, что при запуске они создают разные переходные процессы. Например, во время включения различных светильников кратковременный бросок тока из-за изменяющегося сопротивления нити накала может приближаться к трем кратам номинальной величины. Поэтому для розеточной группы квартир и цепей освещения принято выбирать автоматические выключатели с времятоковой характеристикой типа «В». Она составляет 3÷5 Iн. Асинхронные двигатели при раскрутке ротора с приводом вызывают бо́льшие токи перегрузок. Для них подбирают автоматы с характеристикой «С», или — 5÷10 Iн. За счет созданного запаса по времени и току они позволяют двигателю раскрутиться и гарантированно выйти на рабочий режим без излишних отключений. В промышленных производствах на станках и механизмах встречаются нагруженные привода, подключенные к двигателям, которые создают более увеличенные перегрузки. Для таких целей применяют автоматические выключатели характеристики «D» с номиналом 10÷20 Iн. Они хорошо себя зарекомендовали при работе в схемах с активно-индуктивными нагрузками. Кроме того, у автоматов есть еще три вида стандартных времятоковых характеристик, которые применяются в специальных целях: 1. «А» — у длинных проводок с активной нагрузкой или защит полупроводниковых устройств с величиной 2÷3 Iн; 2. «K» — для выраженных индуктивных нагрузок; 3. «Z» — у электронных устройств. В технической документации у разных производителей кратность срабатывания отсечки для последних двух типов может немного отличаться. Автоматические выключатели в литом корпусе Этот класс устройств способен коммутировать бо́льшие токи, чем модульные конструкции. Их нагрузка может достигать величины до 3,2 килоампера. Автоматические выключатели в литом корпусе Они изготавливаются по тем же принципам, что и модульные конструкции, но, с учетом повышенных требований к пропусканию увеличенной нагрузки, им стараются придать относительно маленькие габариты и высокое техническое качество. Эти автоматы предназначены для безопасной работы на промышленных объектах. По величине номинального тока их условно делят на три группы с возможностью коммутации нагрузок до 250, 1000 и 3200 ампер. Конструктивное исполнение их корпуса: трех- или четырехполюсные модели. Силовые воздушные выключатели Они работают в промышленных установках и оперируют токами очень больших нагрузок до 6,3 килоампера. Воздушные автоматические выключатели Это наиболее сложные устройства коммутационных аппаратов низковольтного оборудования. Они используются для работы и защиты электрических систем в качестве вводных и отходящих аппаратов распределительных установок повышенных мощностей и для подключения генераторов, трансформаторов, конденсаторов или мощных электродвигателей. Схематичное изображение их внутреннего устройства показано на картинке. Силовой воздушный выключатель Здесь используется уже двойной разрыв силового контакта и установлены дугогасящие камеры с решетками на каждой стороне отключения. В алгоритме работы участвуют катушка включения, замыкающая пружина, мотор-привод взвода пружины и элементы автоматики. Для контроля протекающих нагрузок встроен трансформатор тока с защитной и измерительной обмоткой. Электрооборудование выше 1000 вольт Автоматические выключатели высоковольтного оборудования относятся к очень сложным техническим устройствам и изготавливаются строго индивидуально под каждый класс напряжения. Они используются, как правило, на трансформаторных подстанциях. К ним предъявляются требования: высокой надежности; безопасности; быстродействия; удобства пользования; относительной бесшумности при работе; оптимальной стоимости. Нагрузки, которые разрывают высоковольтные выключатели при аварийном отключении, сопровождаются очень сильной дугой. Для ее гашения используются различные способы, включая разрыв цепи в специальной среде. В состав такого выключателя входят: контактная система; дугогасительное устройство; токоведущие части; изолированный корпус; приводной механизм. Один из таких коммутационных аппаратов показан на фотографии. Элекгазовый выключатель 110 кВ Для качественной работы схемы в подобных конструкциях, кроме рабочего напряжения, учитывают: номинальную величину тока нагрузки для надежной ее передачи во включенном состоянии; максимальный ток короткого замыкания по действующему значению, который способен выдержать отключающий механизм; допустимую составляющую апериодического тока в момент разрыва схемы; возможности автоматического повторного включения и обеспечение двух циклов АПВ. По способам гашения дуги во время отключения выключатели классифицируют на: масляные; вакуумные; воздушные; элегазовые; автогазовые; электромагнитные; автопневматические. Для надежной и удобной работы они снабжаются приводным механизмом, который может использовать один или несколько видов энергий либо их сочетаний: взведенной пружины; поднятого груза; давления сжатого воздуха; электромагнитного импульса от соленоида. В зависимости от условий применения они могут создаваться с возможностью работы под напряжением от одного и до 750 киловольт включительно. Естественно, что они имеют разную конструкцию. габариты, возможности автоматического и дистанционного управления, настройку защит для безопасной эксплуатации. Вспомогательные системы таких автоматических выключателей могут иметь очень сложную разветвленную структуру и размещаться на дополнительных панелях в специальных технических зданиях. Цепи постоянного тока В этих сетях тоже работает огромное число автоматических выключателей, обладающих разными возможностями. Электрооборудование до 1000 вольт Здесь массово внедряются современные модульные устройства, имеющие возможность крепления на Din-рейку. Они успешно дополняют классы старых автоматов типа АП-50, АЕ и других подобных, которые закреплялись на стенках щитов винтовыми соединениями. Модульные конструкции постоянного тока имеют такое же устройство и принцип работы, как их аналоги на переменном напряжении. Они могут выполняться одним или несколькими блоками и подбираются по нагрузке. Электрооборудование выше 1000 вольт Высоковольтные автоматические выключатели для постоянного тока работают на установках электролизного производства, металлургических промышленных объектах, железнодорожном и городском электрифицированном транспорте, предприятиях энергетики. Высоковольтные автоматические выключатели постоянного тока Основные технические требования к работе подобных устройств соответствуют их аналогам на переменном токе. Гибридный выключатель Ученым шведско-швейцарской компании ABB удалось разработать высоковольтный выключатель постоянного тока, сочетающий в своем устройстве две силовые конструкции: 1. элегазовую; 2. вакуумную. Он получил название гибридного (HVDC) и использует технологию последовательного гашения дуги сразу в двух средах: гексафторида серы и вакуума. Для этого собрана следующее устройство. Устройство гибридного выключателя На верхнюю шину гибридного вакуумного выключателя подводится напряжение, а с нижней шины элегазового — снимается. Силовые части обоих коммутационных устройств соединены последовательно и управляются своими индивидуальными приводами. Чтобы они одновременно работали создано устройство управления синхронизированных координатных операций, которое передает команды на управляющий механизм с независимым питанием по оптоволоконному каналу. За счет применения высокоточных технологий разработчикам конструкции удалось достичь согласованности действий исполнительных механизмов обоих приводов, которая укладывается в промежуток времени менее одной микросекунды. Управление выключателем происходит от блока релейной защиты, встроенного через ретранслятор в линию электропередачи. Гибридный выключатель позволил значительно повысить эффективность составных элегазовых и вакуумных конструкций за счет использования их совместных характеристик. При этом удалось реализовать преимущества перед другими аналогами: 1. способность надежно отключать токи КЗ при высоковольтном напряжении; 2. возможность небольшого усилия для проведения коммутаций силовых элементов, которая позволила значительно уменьшить габариты и. соответственно, стоимость оборудования; 3. доступность выполнения различных стандартов для создания конструкций, работающих в составе отдельного выключателя или компактных устройств на одной подстанции; 4. способность устранять последствия быстро возрастающего восстанавливающегося напряжения; 5. возможность формирования базового модуля для работы с напряжениями до 145 киловольт и выше. Отличительная черта конструкции — способность разрывать электрическую цепь за 5 миллисекунд, что практически невозможно выполнять силовыми устройствами других конструкций. Гибридное устройство выключателя отмечено в числе десяти лучших разработок за год по версии технологического обзора МТИ (Массачусетского технологического института). Подобными исследованиями занимаются и другие производители электротехнического оборудования. Они тоже добились определенных результатов. Но компания АВВ опережает их в этом вопросе. Ее руководство считает, что при передаче электроэнергии переменного тока происходят ее большие потери. Их значительно можно снизить, используя цепи высоковольтного постоянного напряжения.

Выбор автоматического выключателя виды и характеристики автоматов

Автоматическими выключателями называются устройства, задача которых состоит в защите электрической линии от воздействия мощного тока, способного вызвать перегрев кабеля с дальнейшим оплавлением изоляционного слоя и возгоранием. Возрастание силы тока может быть вызвано слишком большой нагрузкой, что происходит при превышении суммарной мощностью устройств той величины, которую кабель может выдержать по своему сечению – в этом случае отключение автомата происходит не сразу, а после того, как провод нагреется до определенного уровня. При КЗ ток возрастает многократно в течение доли секунды, и устройство тут же реагирует на него, мгновенно прекращая подачу электричества в цепь. В этом материале мы расскажем, какими бывают типы автоматических выключателей и их характеристики.

Автоматические защитные выключатели: классификация и различия

Помимо устройств защитного отключения, которые не используются по отдельности, есть 3 типа автоматов защиты сети. Они работают с нагрузками разной величины и отличаются между собой по своей конструкции. К ним относятся:

  • Модульные АВ. Эти устройства монтируются в бытовых сетях, в которых протекают токи незначительной величины. Обычно имеют 1 или 2 полюса и ширину, кратную 1,75 см.

  • Литые выключатели. Они предназначены для работы в промышленных сетях, с токами до 1 кА. Выполнены в литом корпусе, из-за чего и получили свое название.
  • Воздушные электрические автоматы. Эти устройства могут иметь 3 или 4 полюса и выдерживают силу тока до 6,3 кА. Используются в электрических цепях с установками высокой мощности.

Существует еще одна разновидность автоматов для защиты электросети – дифференциальные. Мы не рассматриваем их отдельно, поскольку такие устройства представляют собой обычные автоматические выключатели, в состав которых входит УЗО.

Из чего состоит автомат?

Обычный автомат состоит из следующих элементов:

  • Ручка взвода. С помощью неё можно произвести включение автомата после его срабатывания или же отключить, чтобы обесточить цепь.
  • Механизм включения.
  • Контакты. Обеспечивают соединение и разрыв цепи.
  • Клеммы. Подключаются к защищаемой сети.
  • Механизм, срабатывающий по условию. Например, биметаллическая тепловая пластина.
  • Во многих моделях может присутствовать регулировочный винт, для корректировки номинального значения силы тока.
  • Дугогасительный механизм. Присутствует на каждом из полюсов прибора. Представляет собой небольшую камеру, в которой размещены омедненные пластины. На них дуга гасится и сходит на нет.

Типы расцепителей

Расцепители являются основными рабочими компонентами АВ. Задача их состоит в том, чтобы при превышении допустимой величины тока разорвать цепь, тем самым прекратив подачу в нее электроэнергии. Существует два основных типа этих устройств, отличающихся друг от друга по принципу расцепления:

  • Электромагнитные.
  • Тепловые.

Расцепители электромагнитного типа обеспечивают практически моментальное срабатывание автоматического выключателя и обесточивание участка цепи при возникновении в нем сверхтока короткого замыкания.

Они представляют собой катушку (соленоид) с сердечником, втягивающимся внутрь под воздействием тока большой величины и заставляющим срабатывать отключающий элемент.

Основная часть теплового расцепителя – биметаллическая пластина. Когда через автомат проходит ток, превышающий номинальную величину защитного устройства, пластина начинает нагреваться и, изгибаясь в сторону, касается отключающего элемента, который срабатывает и обесточивает цепь. Время на срабатывание теплового расцепителя зависит от величины проходящего по пластине тока перегрузки.

Некоторые современные устройства оснащаются в качестве дополнения минимальными (нулевыми) расцепителями. Они выполняют функцию выключения АВ, когда напряжение падает ниже предельного значения, соответствующего техническим данным устройства. Существуют также дистанционные расцепители, с помощью которых можно не только отключать, но и включать АВ, даже не подходя к распределительному щиту.

Наличие этих опций значительно увеличивает стоимость аппарата.

Обозначения и маркировка

Защитные устройства обладают техническими параметрами, нанесенными на лицевой панели прибора.

Кроме типа автомата на нем указываются:

  • номинальное напряжение – определяется производителем;
  • самая высокая величина тока, посредством которой автомат сохраняет работоспособность;
  • номинальный ток расцепителя – при увеличении тока в электросети определенный период времени не будет происходить срабатывание автомата;
  • период времени, в течение которого произойдет отключение;
  • предельный ток срабатывания – это показатель тока короткого замыкания, при котором прибор сохраняет свою работоспособность.

Кроме этого изготовитель данного устройства определяет величину по току срабатывания. Если показатель превышает такое значение, происходит моментальное обесточивание цепи. Также указывается завод – изготовитель, который произвел данный прибор.

Количество полюсов

Как уже было сказано, автомат защиты сети имеет полюса – от одного до четырех.

Подобрать для цепи устройство по их числу совсем несложно, достаточно лишь знать, где используются различные типы АВ:

  • Однополюсники устанавливают для защиты линий, в которые включены розетки и осветительные приборы. Они монтируются на фазный провод, не захватывая нулевого.
  • Двухполюсник нужно включать в цепь, к которой подсоединена бытовая техника с достаточно высокой мощностью (бойлеры, стиральные машинки, электрические плиты).
  • Трехполюсники монтируются в сетях полупромышленного масшатаба, к которым могут подключаться такие устройства, как скважинные насосы или оборудование автомастерской.
  • Четырехполюсные АВ позволяют защитить от КЗ и перегрузок электропроводку с четырьмя кабелями.

Применение автоматов различной полюсности – на следующем видео:

Типы автоматов по значениям тока

Различаются приборы по характеру срабатывания на излишне высокое значение тока. Существуют 3 наиболее популярных типа автоматов — B, C, D. Каждая литера означает коэффициент чувствительности прибора. Например, автомат типа D имеет значение от 10 до 20 xln. Как это понимать? Очень просто — чтобы понять диапазон, при котором способен сработать автомат, нужно умножить цифру рядом с литерой на значение. То есть прибор с маркировкой D30 будет отключаться при 30*10. 30*20 или от 300 А до 600 А. Но такие автоматы используются в основном в местах с потребителями, которые имеют большие пусковые токи, например, электродвигатели.

Автомат типа B имеет значение от 3 до 5 xln. Стало быть, маркировка B16 означает срабатывание при токах от 48 до 80А.

Но самый распространённый тип автоматов — С. Используется практически в каждом доме. Его характеристики — от 5 до 10 xln.

Характеристики автоматических выключателей

Существует еще одна классификация автоматов – по их характеристикам. Этот показатель обозначает степень чувствительности защитного прибора к превышению величины номинального тока. Соответствующая маркировка покажет, насколько быстро в случае возрастания тока среагирует устройство. Одни типы АВ срабатывают моментально, в то время как другим на это понадобится определенное время.

Существует следующая маркировка устройств по их чувствительности:

  • A. Выключатели этого типа наиболее чувствительны и на повышение нагрузки реагируют мгновенно. В бытовые сети их практически не устанавливают, защищая с их помощью цепи, в которые включено высокоточное оборудование.
  • B. Эти автоматы срабатывают при возрастании тока с незначительной задержкой. Обычно они включаются в линии с дорогостоящими бытовыми приборами (жидкокристаллические телевизоры, компьютеры и другие).
  • C. Такие аппараты – самые распространенные в бытовых сетях. Отключение их происходит не сразу после повышения силы тока, а через некоторое время, что дает возможность ее нормализации при незначительном перепаде.
  • D. Чувствительность этих приборов к возрастанию тока самая низкая из всех перечисленных типов. Их чаще всего устанавливают в щитках на подходе линии к зданию. Они обеспечивают подстраховку квартирных автоматов, и если те по какой-то причине не срабатывают, отключают общую сеть.

Электрические автоматы. Виды и работа. Характеристики

С самого начала возникновения электричества инженеры стали думать над безопасностью электрических сетей и устройств от токовых перегрузок. Вследствие этого было сконструировано много разных устройств, которые отличаются надежной и качественной защитой. Одними из последних разработок стали электрические автоматы.

Этот прибор называется автоматическим по причине того, что он оснащен функцией отключения питания в автоматическом режиме, при возникновении коротких замыканий, перегрузок. Обычные предохранители после срабатывания подлежат замене на новые, а автоматы после устранения причин аварии можно снова включить.

Такое защитное устройство необходимо в любой схеме электрической сети. Защитный автомат защитит здание или помещение от разных аварийных ситуаций:
  • Пожаров.
  • Ударов человека током.
  • Неисправностей электропроводки.
Виды и конструктивные особенности

Необходимо знать информацию о существующих видах автоматических выключателей, чтобы во время приобретения правильно выбрать подходящее устройство. Имеется классификация электрических автоматов по нескольким параметрам.

Отключающая способность
Это свойство определяет ток короткого замыкания, при котором автомат разомкнет цепь, тем самым отключит сеть и приборы, которые были подключены к сети. По этому свойству автоматы подразделяются:
  • Автоматы на 4500 ампер, применяются для предотвращения неисправностей силовых линий жилых домов старой постройки.
  • На 6000 ампер, используются для предотвращения аварий при замыканиях в сети домов в новостройках.
  • На 10000 ампер, применяются в промышленности для защиты электрических установок. Ток такой величины может образоваться в непосредственной близости от подстанции.

Срабатывание автоматического выключателя возникает при замыканиях, сопровождающихся возникновением определенной величины тока.

Автомат защищает электропроводку от повреждения изоляции большим током.

Число полюсов

Это свойство говорит нам о наибольшем количестве проводов, которые возможно подключить к автомату для обеспечения защиты. При аварии, напряжение на этих полюсах отключаются.

Особенности автоматов с одним полюсом

Такие электрические автоматы наиболее простые по своей конструкции, и служат для защиты отдельных участков сети. К такому автоматическому выключателю можно подсоединить два провода: вход и выход.

Задачей таких устройств является защита электрической проводки от перегрузок и КЗ проводов. Нейтральный провод подключается к нулевой шине, в обход автомата. Заземление подключается отдельно.

Электрические автоматы с одним полюсом не являются вводными, так как при его отключении разрывается фаза, а нулевой провод по-прежнему остается соединенным с питанием. Это не обеспечивает защиту на 100%.

Свойства автоматов с двумя полюсами

В случаях, когда при аварии требуется полное отсоединение от электрической сети, используют автоматические выключатели с двумя полюсами. Они используются как вводные. В аварийных случаях, либо при коротком замыкании вся электрическая проводка отключается в одно время. Это дает возможность осуществлять работы по ремонту и обслуживанию, а также проведения работ по подключению оборудования, так как гарантирована полная безопасность.

Двухполюсные электрические автоматы используют, когда необходимо наличие отдельного выключателя для устройства, работающего от сети 220 вольт.

Автомат с двумя полюсами подключают к устройству с помощью четырех проводов. Из них два приходят от сети питания, а другие два выходят из него.

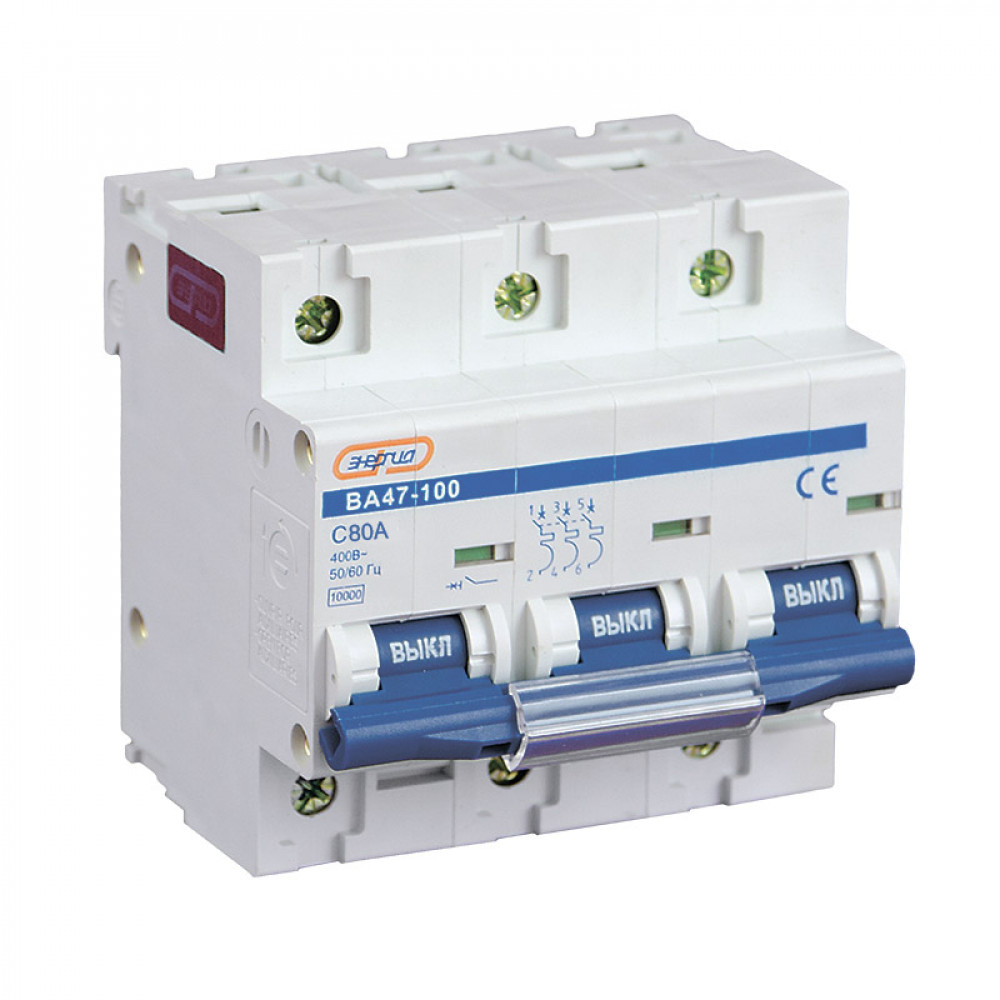

Трехполюсные электрические автоматы

В электрической сети, имеющей три фазы, применяются 3-полюсные автоматы. Заземление оставляют незащищенным, а проводники фаз соединяют с полюсами.

Трехполюсный автомат служит вводным устройством для любых трехфазных потребителей нагрузки. Чаще всего такой вариант исполнения автомата применяют в промышленных условиях для питания электричеством электродвигателей.

К автомату можно подключить 6 проводников, три из которых – фазы электрической сети, а остальные три выходящие от автомата, и обеспеченные защитой.

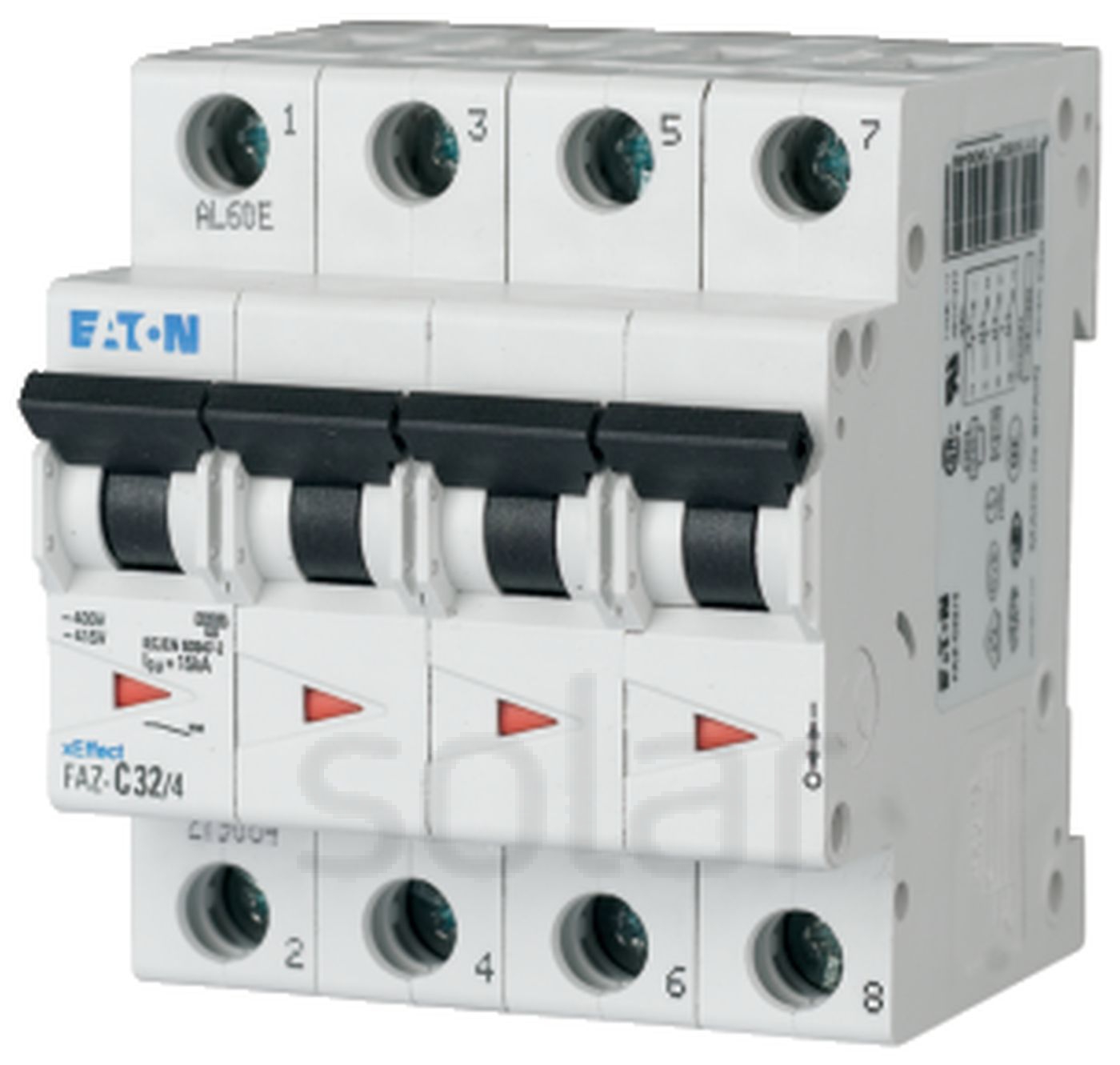

Использование четырехполюсного автомата

Чтобы обеспечить защитой трехфазную сеть с четырехпроводной системой проводников (например, электродвигатель, включенных по схеме «звезды»), применяют 4-полюсный автоматический выключатель. Он играет роль вводного устройства четырехпроводной сети.

Имеется возможность подключения к устройству восьми проводников. С одной стороны – три фазы и ноль, с другой стороны – выход трех фаз с нолем.

Время-токовая характеристика

Когда устройства, потребляющие электроэнергию, и электрическая сеть работают в нормальном режиме, то происходит обычное протекание тока. Это явление касается и электрического автомата. Но, в случае повышения силы тока по разным причинам выше номинального значения, происходит срабатывание расцепителя автомата, и цепь разрывается.

Параметр этого срабатывания называется время-токовой характеристикой электрического автомата. Она является зависимостью времени сработки автомата и соотношения между реальной силой тока, проходящей через автомат, и номинальным значением тока.

Важность этой характеристики заключается в том, что обеспечивается наименьшее число ложных срабатываний с одной стороны, и осуществляется защита по току, с другой стороны.

Особенности подбора автоматов

Некоторые люди думают, что самый надежный автоматический выключатель – это тот, который может выдерживать наибольший ток, а значит, именно он может обеспечить максимальную защиту цепи. Исходя из этой логики, к любой сети можно подключать автомат воздушного типа, и все проблемы будут решены. Однако это совсем не так.

Для защиты цепей с различными параметрами надо устанавливать аппараты с соответствующими возможностями.

Ошибки в подборе АВ чреваты неприятными последствиями. Если подсоединить к обычной бытовой цепи защитный аппарат, рассчитанный на высокую мощность, то он не будет обесточивать цепь, даже когда величина тока значительно превысит ту, которую может выдержать кабель. Изоляционный слой нагреется, затем начнет плавиться, но отключения не произойдет. Дело в том, что сила тока, разрушительная для кабеля, не превысит номинал АВ, и устройство «посчитает», что аварийной ситуации не было. Лишь когда расплавленная изоляция вызовет короткое замыкание, автомат отключится, но к тому времени может уже начаться пожар.

Приведем таблицу, в которой указаны номиналы автоматов для различных электросетей.

Если же устройство будет рассчитано на меньшую мощность, чем та, которую может выдержать линия и которой обладают подключенные приборы, цепь не сможет нормально работать. При включении аппаратуры АВ будет постоянно выбивать, а в конечном итоге под воздействием больших токов он выйдет из строя из-за «залипших» контактов.

Наглядно про типы автоматических выключателей на видео:

Несколько советов по выбору автомата

  • При выборе стоит ориентироваться не на электроприборы, а на проводку, так как именно её будут защищать автоматические выключатели. Если она старая, то рекомендуется заменить её, чтобы можно было использовать наиболее оптимальный вариант автомата.
  • Для таких помещений, как гараж, или на время проведения ремонтных работ стоит выбрать автомат с номинальным током побольше, так как различные станки или сварочные аппараты имеют довольно большие показатели силы тока.
  • Имеет смысл комплектовать весь набор защитных механизмов от одного и того же производителя. Это поможет избежать несоответствия номинальных токов между приборами.
  • Приобретать автоматы лучше в специализированных магазинах. Так можно избежать покупки некачественной подделки, которая может привести к плачевным последствиям.

По времени срабатывания

По задержке времени срабатывания дифавтоматы бывают селективные и мгновенного действия. Первые обычно устанавливаются на вводе электрощита. Их основная функция – защита от пожара при нарушениях изоляции электропроводки.

Имеют значения отключающего тока 100 мА, 300 мА, 500 мА. Время задержки отключения составляет 0,15-0,5 секунды. Дифавтоматы мгновенного действия имеют значения отключающего тока в пределах 6-30 мА. Срабатывание происходит за сотые доли секунды, быстродействующие реагируют через тысячные доли.

Недетерминированные конечные автоматы (nondeterministic finite automaton)

НКА не является каким-то существенным улучшением ДКА, просто в нем добавлен так сказать синтаксический сахар, в виде свободных переходов
,
недетерминированности
и
множеств состояний
. Реализовать можно как массив состоящий из структур в которой хранится состояние, входной символ и следующее состояние.

Реализация НКА

// Ячейка массива состоящая из: текущее_состояние, считаный_символ, следующее_состояние. struct state { unsigned char current; signed char sym; // signed, для обозначения свободного перехода как -1. unsigned char next; }; // Таблица переходов для НКА на примере 2 struct state machine[] = { {0, ‘a’, 1}, {1, ‘a’, 1}, {2, ‘a’, 1}, {1, ‘b’, 2}, {2, ‘c’, 3} };
Свободные переходы (эпсилон переходы)
— переходы, которые можно совершать без чтения входного символа.

Недетерминированность

— ноль и более переходов для одного символа в каких-либо состояниях.

Множества состояний

— в один момент времени НКА может находится в нескольких состояниях.

Пример 3
Заключительное состояние обозначается двойным кругом.

В стартовом состоянии у нас текущим состоянием является {1}, при входном символе ‘b’ у нас появляется возможность, пойти в состояние 1 и в состояние 2, то есть после входного символа ‘b’ текущим состоянием является множество {1, 2}.

Пример 4
Свободным переходом обозначается пунктирной линией.
Здесь видно два свободных перехода из стартового состояния, то есть без чтения входного символа мы сразу находимся в множестве состоянии {2, 4}.
Для преобразования НКА в ДКА используется алгоритм Томпсона. При преобразовании НКА в ДКА может получиться не совсем минимальный ДКА и для его минимизации можно применить алгоритм Бржозовского. Это тот же КА, но с дополнительной памятью в виде стека. Теперь для совершения перехода нужно учитывать еще несколько факторов, символ который нужно удалить из стека
и символы которые нужно
добавить в стек
.

КАМП можно применять в таких местах, где может быть неограниченное количество вложений, например при разборе языков программирование или подсчету вложенных скобок в математических выражениях. Реализовать с помощью КА невозможно, ведь количество возможных состояний конечно в отличие от стека (я понимаю, что память тоже конечна).

Удаление символа из стека

— при любом переходе решается какой символ вытолкнуть, если на вершине стека не оказалось такого символа, то он и не выталкивается. Так же если символ нужно оставить в стеке, то он добавляется вместе с добавляемыми символами.

Добавление символов в стек

— при любом переходе решает какие символы добавить в стек.

Виды

:

  • Детерминированные
    — к нему применяются те же правила как к ДКА к тому же завершает работу только в заключительном состоянии.
  • Недетерминированные
    — к нему применяются те же правила как к НКА к тому же он может завершать работу в заключительном состоянии или когда стек станет пуст.

Пример 5
Шаблон: входной_символ; удаляемый_символ/добавляемый символ. На дно стека добавляется символ $ для, того, что понять когда он закончился.
Этот КАМП подсчитывает вложенность скобок, за счет добавления и удаления символов из стека.
ДАМП не равен НАМП, поэтому невозможно одно преобразовать в другое, следовательно НАМП обладает преимуществом перед ДАМП. Самая мощная машина из существующих, его преимущество перед другими в ленте с которой он может работать как хочет. В нем нет свободных переходов. Умеет интерпретировать другие автоматы такие как КА, КАМП.
Лента

— это одномерный массив в который могут записываться данные за счет головки над ячейкой, который можно заранее заполнить входными данными.

Пример 6
Шаблон: считаный_символ_с_головки/записаный_символ; сторона_смещения_головки. края ленты обозначаются ‘_’.

Эта МТ выполняет инкремент двоичного числа, головка стоит слева, там где начинается лента.

Выполнение:

  1. Если находится в состоянии 1 и прочитан нуль, записать еди­ницу, сдвинуть вправо и перейти в состояние 2.
  2. Если находится в состоянии 1 и прочитана единица, записать нуль, сдвинуть влево и перейти в состояние 1.
  3. Еcли находится в состоянии 1 и прочитан пустой квадратик, записать единицу, сдвинуть вправо и перейти в состояние 2.
  4. Если находится в состоянии 2 и прочитан нуль, записать нуль, сдвинуть вправо и остаться в состояние 2.
  5. Если находится в состоянии 2 и прочитана единица, записать единицу, сдвинуть вправо и остаться в состояние 2.
  6. Если находится в состоянии 2 и прочитать пустой квадратик, записать пустой квадратик, сдвинуть влево и перейти в состоя­ние 3.

ДМТ эквивалентен НМТ, так, что они тоже не различаются.

Время-токовая характеристика (ВТХ)

При помощи такого графического отображения можно получить наглядное представление, при каких условиях будет активирован механизм отключения питания цепи (см. рис. 2). На графике, в качестве вертикальной шкалы отображается время, необходимое для активации АВ. Горизонтальная шкала показывает соотношение I/In.


Рис. 2. Графическое отображение время токовых характеристик наиболее распространенных типов автоматов

Допустимое превышение штатного тока, определяет тип время-токовых характеристик для расцепителей в приборах, производящих автоматическое выключение. В соответствии с действующими нормативом (ГОСТ P 50345-99), каждому виду присваивается определенное обозначение (из латинских литер). Допустимое превышение определяется коэффициентом k=I/In, для каждого вида предусмотрены установленные стандартом значения (см. рис.3):

  • «А» – максимум – троекратное превышение;
  • «В» – от 3 до 5;
  • «С» – в 5-10 раз больше штатного;
  • «D» – 10-20 кратное превышение;
  • «К» – от 8 до 14;
  • «Z» – в 2-4 больше штатного.


Рисунок 3. Основные параметры активации для различных типов
Заметим, что данный график полностью описывает условия активации соленоида и термоэлемента (см. рис.4).


Отображение на графике зон работы соленоида и термоэлемента

Учитывая все вышесказанное, можно резюмировать, что основная защитная характеристика у АВ обусловлена время-токовой зависимостью.

Перечень типовых время-токовых характеристик.

Определившись с маркировкой, перейдем к рассмотрению различных типов приборов, отвечающих определенному классу в зависимости от характеристик.


Таблица время токовых характеристик автоматических выключателей

Тепловая защита АВ этой категории активируется, когда отношение тока цепи к номинальному (I/In) превысит 1,3. При таких условиях отключение произойдет через 60 минут. По мере дальнейшего превышения номинального тока время отключения сокращается. Активация электромагнитной защиты происходит при двукратном превышении номинала, скорость срабатывания – 0,05 сек.

Данный тип устанавливаются в цепях не подверженных кратковременным перегрузкам. В качестве примера можно привести схемы на полупроводниковых элементах, при выходе из строя которых, превышение тока незначительное. В быту такой тип не используется.

Характеристика «B»

Отличие данного вида от предыдущего заключается в токе срабатывания, он может превышать штатный от трех до пяти раз. При этом механизм соленоида гарантированно активируется при пятикратной нагрузке (время обесточивания – 0,015 сек.), термоэлемент – трехкратной (на отключение понадобиться не более 4-5 сек.).

Такие виды устройств нашли применение в сетях, для которых не характерны высокие пусковые токи, например, цепи освещения.


S201 производства компании ABB с время-токовой характеристикой B

Характеристика «C»

Это наиболее распространенный тип, его допустимая перегрузка выше, чем у двух предыдущих видов. При пятикратном превышении штатного режима срабатывает термоэлемент, это схема, отключающая электропитание в течение полутора секунд. Механизм соленоида активируется, когда перегрузка превысит норму в десять раз.

Данные АВ рассчитаны на защиту электроцепи, в которой может возникнуть умеренный пусковой ток, что характерно для бытовой сети, для которой характерна смешанная нагрузка. Покупая устройство для дома, рекомендуется остановить свой выбор на этом виде.

Трехполюсный автомат Legrand

Характеристика «D»

Для АВ такого типа характерны высокие перегрузочные характеристики. А именно, десятикратное превышение нормы для термоэлемента и двадцатикратное для соленоида.

Применяются такие приспособления в цепях с большими пусковыми токами. Например, для защиты пусковых устройств асинхронных электродвигателей. На рисунке 9 показано два прибора этой группы (a и b).


Рисунок 9. а) ВА51-35; b) BA57-35; c) BA88-35

Характеристика «K»

У таких АВ активация механизма соленоида возможна при превышении токовой нагрузки в 8 раз, и гарантированно произойдет, когда будет двенадцати кратная перегрузка штатного режима (восемнадцати кратное для постоянного напряжения). Время отключения нагрузки не более 0,02 сек. Что касается термоэлемента, то его активация возможна при превышении 1,05 от штатного режима.

Сфера применения – цепи с индуктивной нагрузкой.

Характеристика «Z»

Данный тип отличается небольшим допустимым превышением штатного тока, минимальная граница – двух кратная от штатной, максимальная – четырех кратная. Параметры срабатывания термоэлемента, такие же, как и у АВ с характеристикой К.

Этот подвид применяется для подключения электронных приборов.

Характеристика «MA»

Отличительная особенность этой группы – не используется термоэлемент для отключения нагрузки. То есть прибор предохраняет только от КЗ, этого вполне достаточно, чтобы подключить электрический двигатель. На рисунке 9 показано такое приспособление (с).

Типы автоматов электрических — Всё о электрике

Виды автоматических выключателей — какие бывают автоматы

Автоматическими выключателями называются устройства, задача которых состоит в защите электрической линии от воздействия мощного тока, способного вызвать перегрев кабеля с дальнейшим оплавлением изоляционного слоя и возгоранием. Возрастание силы тока может быть вызвано слишком большой нагрузкой, что происходит при превышении суммарной мощностью устройств той величины, которую кабель может выдержать по своему сечению – в этом случае отключение автомата происходит не сразу, а после того, как провод нагреется до определенного уровня. При КЗ ток возрастает многократно в течение доли секунды, и устройство тут же реагирует на него, мгновенно прекращая подачу электричества в цепь. В этом материале мы расскажем, какими бывают типы автоматических выключателей и их характеристики.

Автоматические защитные выключатели: классификация и различия

Помимо устройств защитного отключения, которые не используются по отдельности, есть 3 типа автоматов защиты сети. Они работают с нагрузками разной величины и отличаются между собой по своей конструкции. К ним относятся:

  • Модульные АВ. Эти устройства монтируются в бытовых сетях, в которых протекают токи незначительной величины. Обычно имеют 1 или 2 полюса и ширину, кратную 1,75 см.

  • Литые выключатели. Они предназначены для работы в промышленных сетях, с токами до 1 кА. Выполнены в литом корпусе, из-за чего и получили свое название.
  • Воздушные электрические автоматы. Эти устройства могут иметь 3 или 4 полюса и выдерживают силу тока до 6,3 кА. Используются в электрических цепях с установками высокой мощности.

Существует еще одна разновидность автоматов для защиты электросети – дифференциальные. Мы не рассматриваем их отдельно, поскольку такие устройства представляют собой обычные автоматические выключатели, в состав которых входит УЗО.

Типы расцепителей

Расцепители являются основными рабочими компонентами АВ. Задача их состоит в том, чтобы при превышении допустимой величины тока разорвать цепь, тем самым прекратив подачу в нее электроэнергии. Существует два основных типа этих устройств, отличающихся друг от друга по принципу расцепления:

Расцепители электромагнитного типа обеспечивают практически моментальное срабатывание автоматического выключателя и обесточивание участка цепи при возникновении в нем сверхтока короткого замыкания.

Они представляют собой катушку (соленоид) с сердечником, втягивающимся внутрь под воздействием тока большой величины и заставляющим срабатывать отключающий элемент.

Основная часть теплового расцепителя – биметаллическая пластина. Когда через автомат проходит ток, превышающий номинальную величину защитного устройства, пластина начинает нагреваться и, изгибаясь в сторону, касается отключающего элемента, который срабатывает и обесточивает цепь. Время на срабатывание теплового расцепителя зависит от величины проходящего по пластине тока перегрузки.

Некоторые современные устройства оснащаются в качестве дополнения минимальными (нулевыми) расцепителями. Они выполняют функцию выключения АВ, когда напряжение падает ниже предельного значения, соответствующего техническим данным устройства. Существуют также дистанционные расцепители, с помощью которых можно не только отключать, но и включать АВ, даже не подходя к распределительному щиту.

Наличие этих опций значительно увеличивает стоимость аппарата.

Количество полюсов

Как уже было сказано, автомат защиты сети имеет полюса – от одного до четырех.

Подобрать для цепи устройство по их числу совсем несложно, достаточно лишь знать, где используются различные типы АВ:

  • Однополюсники устанавливают для защиты линий, в которые включены розетки и осветительные приборы. Они монтируются на фазный провод, не захватывая нулевого.
  • Двухполюсник нужно включать в цепь, к которой подсоединена бытовая техника с достаточно высокой мощностью (бойлеры, стиральные машинки, электрические плиты).
  • Трехполюсники монтируются в сетях полупромышленного масшатаба, к которым могут подключаться такие устройства, как скважинные насосы или оборудование автомастерской.
  • Четырехполюсные АВ позволяют защитить от КЗ и перегрузок электропроводку с четырьмя кабелями.

Применение автоматов различной полюсности – на следующем видео:

Характеристики автоматических выключателей

Существует еще одна классификация автоматов – по их характеристикам. Этот показатель обозначает степень чувствительности защитного прибора к превышению величины номинального тока. Соответствующая маркировка покажет, насколько быстро в случае возрастания тока среагирует устройство. Одни типы АВ срабатывают моментально, в то время как другим на это понадобится определенное время.

Существует следующая маркировка устройств по их чувствительности:

  • A. Выключатели этого типа наиболее чувствительны и на повышение нагрузки реагируют мгновенно. В бытовые сети их практически не устанавливают, защищая с их помощью цепи, в которые включено высокоточное оборудование.
  • B. Эти автоматы срабатывают при возрастании тока с незначительной задержкой. Обычно они включаются в линии с дорогостоящими бытовыми приборами (жидкокристаллические телевизоры, компьютеры и другие).
  • C. Такие аппараты – самые распространенные в бытовых сетях. Отключение их происходит не сразу после повышения силы тока, а через некоторое время, что дает возможность ее нормализации при незначительном перепаде.
  • D. Чувствительность этих приборов к возрастанию тока самая низкая из всех перечисленных типов. Их чаще всего устанавливают в щитках на подходе линии к зданию. Они обеспечивают подстраховку квартирных автоматов, и если те по какой-то причине не срабатывают, отключают общую сеть.

Особенности подбора автоматов

Некоторые люди думают, что самый надежный автоматический выключатель – это тот, который может выдерживать наибольший ток, а значит, именно он может обеспечить максимальную защиту цепи. Исходя из этой логики, к любой сети можно подключать автомат воздушного типа, и все проблемы будут решены. Однако это совсем не так.

Для защиты цепей с различными параметрами надо устанавливать аппараты с соответствующими возможностями.

Ошибки в подборе АВ чреваты неприятными последствиями. Если подсоединить к обычной бытовой цепи защитный аппарат, рассчитанный на высокую мощность, то он не будет обесточивать цепь, даже когда величина тока значительно превысит ту, которую может выдержать кабель. Изоляционный слой нагреется, затем начнет плавиться, но отключения не произойдет. Дело в том, что сила тока, разрушительная для кабеля, не превысит номинал АВ, и устройство «посчитает», что аварийной ситуации не было. Лишь когда расплавленная изоляция вызовет короткое замыкание, автомат отключится, но к тому времени может уже начаться пожар.

Приведем таблицу, в которой указаны номиналы автоматов для различных электросетей.

Если же устройство будет рассчитано на меньшую мощность, чем та, которую может выдержать линия и которой обладают подключенные приборы, цепь не сможет нормально работать. При включении аппаратуры АВ будет постоянно выбивать, а в конечном итоге под воздействием больших токов он выйдет из строя из-за «залипших» контактов.

Наглядно про типы автоматических выключателей на видео:

Заключение

Автоматический выключатель, характеристики и виды которого мы рассмотрели в этой статье, является очень важным устройством, которое обеспечивает защиту электрической линии от повреждений мощными токами. Эксплуатация сетей, не защищенных автоматами, запрещена Правилами устройства электроустановок. Самое главное – правильно подобрать тип АВ, который подойдет для конкретной сети.

Электрические автоматы. Виды и работа. Характеристики

С самого начала возникновения электричества инженеры стали думать над безопасностью электрических сетей и устройств от токовых перегрузок. Вследствие этого было сконструировано много разных устройств, которые отличаются надежной и качественной защитой. Одними из последних разработок стали электрические автоматы.

Этот прибор называется автоматическим по причине того, что он оснащен функцией отключения питания в автоматическом режиме, при возникновении коротких замыканий, перегрузок. Обычные предохранители после срабатывания подлежат замене на новые, а автоматы после устранения причин аварии можно снова включить.

Такое защитное устройство необходимо в любой схеме электрической сети. Защитный автомат защитит здание или помещение от разных аварийных ситуаций:
  • Пожаров.
  • Ударов человека током.
  • Неисправностей электропроводки.
Виды и конструктивные особенности

Необходимо знать информацию о существующих видах автоматических выключателей, чтобы во время приобретения правильно выбрать подходящее устройство. Имеется классификация электрических автоматов по нескольким параметрам.

Отключающая способность
Это свойство определяет ток короткого замыкания, при котором автомат разомкнет цепь, тем самым отключит сеть и приборы, которые были подключены к сети. По этому свойству автоматы подразделяются:
  • Автоматы на 4500 ампер, применяются для предотвращения неисправностей силовых линий жилых домов старой постройки.
  • На 6000 ампер, используются для предотвращения аварий при замыканиях в сети домов в новостройках.
  • На 10000 ампер, применяются в промышленности для защиты электрических установок. Ток такой величины может образоваться в непосредственной близости от подстанции.

Срабатывание автоматического выключателя возникает при замыканиях, сопровождающихся возникновением определенной величины тока.

Автомат защищает электропроводку от повреждения изоляции большим током.

Число полюсов

Это свойство говорит нам о наибольшем количестве проводов, которые возможно подключить к автомату для обеспечения защиты. При аварии, напряжение на этих полюсах отключаются.

Особенности автоматов с одним полюсом

Такие электрические автоматы наиболее простые по своей конструкции, и служат для защиты отдельных участков сети. К такому автоматическому выключателю можно подсоединить два провода: вход и выход.

Задачей таких устройств является защита электрической проводки от перегрузок и КЗ проводов. Нейтральный провод подключается к нулевой шине, в обход автомата. Заземление подключается отдельно.

Электрические автоматы с одним полюсом не являются вводными, так как при его отключении разрывается фаза, а нулевой провод по-прежнему остается соединенным с питанием. Это не обеспечивает защиту на 100%.

Свойства автоматов с двумя полюсами

В случаях, когда при аварии требуется полное отсоединение от электрической сети, используют автоматические выключатели с двумя полюсами. Они используются как вводные. В аварийных случаях, либо при коротком замыкании вся электрическая проводка отключается в одно время. Это дает возможность осуществлять работы по ремонту и обслуживанию, а также проведения работ по подключению оборудования, так как гарантирована полная безопасность.

Двухполюсные электрические автоматы используют, когда необходимо наличие отдельного выключателя для устройства, работающего от сети 220 вольт.

Автомат с двумя полюсами подключают к устройству с помощью четырех проводов. Из них два приходят от сети питания, а другие два выходят из него.

Трехполюсные электрические автоматы

В электрической сети, имеющей три фазы, применяются 3-полюсные автоматы. Заземление оставляют незащищенным, а проводники фаз соединяют с полюсами.

Трехполюсный автомат служит вводным устройством для любых трехфазных потребителей нагрузки. Чаще всего такой вариант исполнения автомата применяют в промышленных условиях для питания электричеством электродвигателей.

К автомату можно подключить 6 проводников, три из которых – фазы электрической сети, а остальные три выходящие от автомата, и обеспеченные защитой.

Использование четырехполюсного автомата

Чтобы обеспечить защитой трехфазную сеть с четырехпроводной системой проводников (например, электродвигатель, включенных по схеме «звезды»), применяют 4-полюсный автоматический выключатель. Он играет роль вводного устройства четырехпроводной сети.

Имеется возможность подключения к устройству восьми проводников. С одной стороны – три фазы и ноль, с другой стороны – выход трех фаз с нолем.

Время-токовая характеристика

Когда устройства, потребляющие электроэнергию, и электрическая сеть работают в нормальном режиме, то происходит обычное протекание тока. Это явление касается и электрического автомата. Но, в случае повышения силы тока по разным причинам выше номинального значения, происходит срабатывание расцепителя автомата, и цепь разрывается.

Параметр этого срабатывания называется время-токовой характеристикой электрического автомата. Она является зависимостью времени сработки автомата и соотношения между реальной силой тока, проходящей через автомат, и номинальным значением тока.

Важность этой характеристики заключается в том, что обеспечивается наименьшее число ложных срабатываний с одной стороны, и осуществляется защита по току, с другой стороны.

В энергетической промышленности бывают ситуации, когда кратковременное повышение тока не связано с аварией, и защита не должна срабатывать. Также происходит и с электрическими автоматами.

Время-токовые характеристики определяют, через какое время сработает защита, и какие параметры силы тока при этом возникнут. Чем больше перегрузка тем быстрее сработает автомат.

Электрические автоматы с маркировкой «В»

Автоматические выключатели категории «В», способны отключаться за 5 — 20 с. При этом значение тока составляет от 3 до 5 номинальных значений тока ≅0.02 с. Такие автоматы используются для защиты бытовых устройств, а также всей электропроводки квартир и домов.

Свойства автоматов с маркировкой «С»

Электрические автоматы этой категории могут выключиться за время 1 — 10 с, при 5 — 10 кратной токовой нагрузке ≅0.02 с. Такие применяют во многих областях, наиболее популярны для домов, квартир и других помещений.

Значение маркировки «D» на автомате

С таким классом автоматы используются в промышленности и выполнены в виде 3-полюсных и 4-полюсных исполнений. Их применяют для того, чтобы защитить мощные электрические моторы и разные трехфазные устройства. Время их сработки составляет до 10 секунд, при этом ток срабатывания может превышать номинальное значение в 14 раз. Это дает возможность с необходимым эффектом использовать его для защиты различных схем.

Электродвигатели со значительной мощностью чаще всего подключают через электрические автоматы с характеристикой «D», т.к. пусковой ток высокий.

Номинальный ток

Имеется 12 вариантов исполнения автоматов, которые различаются по характеристике номинального тока работы, от 1 до 63 ампер. Этот параметр определяет скорость выключения автомата при достижении предельного значения тока.

Автомат по этому свойству выбирают с учетом поперечного сечения жил проводов, допускаемому току.

Принцип действия электрических автоматов
Обычный режим

При обычной работе автомата управляющий рычаг взведен, ток поступает через провод питания на верхней клемме. Далее ток идет на неподвижный контакт, через него на подвижный контакт и по гибкому проводу на катушку соленоида. После него по проводу ток идет на биметаллическую пластину расцепителя. От него ток проходит на нижнюю клемму и дальше на нагрузку.

Режим перегрузки

Этот режим возникает при превышении номинального тока автомата. Биметаллическая пластина нагревается большим током, изгибается и размыкает цепь. Для действия пластины требуется время, которое зависит от значения проходящего тока.

Автоматический выключатель является аналоговым устройством. При его настройке есть определенные сложности. Ток срабатывания расцепителя настраивается на заводе специальным регулировочным винтом. После остывания пластины автомат снова может функционировать. Температура биметаллической пластины зависит от окружающей среды.

Расцепитель действует не сразу, давая возможность току к возврату номинального значения. Если ток не снижается, то расцепитель срабатывает. Перегрузка может возникнуть из-за мощных устройств на линии, либо подключении сразу нескольких устройств.

Режим короткого замыкания

При этом режиме ток возрастает очень быстро. Магнитное поле в катушке соленоида движет сердечник, приводящий в действие расцепитель, и отключает контакты сети питания, тем самым снимает аварийную нагрузку цепи и защищает сеть от возможного пожара и разрушения.

Электромагнитный расцепитель действует мгновенно, чем отличается от теплового расцепителя. При размыкании контактов рабочей цепи появляется электрическая дуга, величина которой зависит от тока в цепи. Она вызывает разрушение контактов. Чтобы предотвратить это отрицательное действие, сделана дугогасительная камера, которая состоит из параллельных пластин. В ней дуга затухает и исчезает. Возникающие газы отводятся в специальное отверстие.

Типы автоматов электрических. Какой тип автомата выбрать?

Электричество очень полезное и вместе с тем опасное изобретение. Помимо прямого воздействия тока на человека, существует еще и большая вероятность возгорания при несоблюдении подключения электропроводки. Объясняется это тем, что электрический ток, проходя через проводник, нагревает его, и особенно высокие температуры возникают в местах с плохим контактом или же при коротком замыкании. Для предотвращения таких ситуаций применяются автоматы.

Что такое автоматические выключатели?

Это специально сконструированные аппараты, основная задача которых — защита проводки от оплавления. В целом автоматы не спасут от поражения электрическим током и не защитят технику. Они созданы для предотвращения перегрева.

Методика их работы основана на размыкании электрической цепи в нескольких случаях:

  • короткое замыкание;
  • превышение силы тока, текущей по проводнику для этого не предназначенного.

Как правило, автомат устанавливается на вводе, то есть защищает следующий за ним участок цепи. Так как для разведения к различным типам устройств применяется разная проводка, то, значит, и приборы защиты должны уметь срабатывать при разных токах.

С виду может показаться, что достаточно установить просто самый мощный автомат и нет проблем. Однако, это не так. Ток большой силы, на который не сработал прибор защиты, может перегреть проводку и, как следствие, стать причиной пожара.

Установка автоматов малой мощности будет каждый раз разрывать цепь, как только к сети будут подключены два или более мощных потребителя.

Из чего состоит автомат?

Обычный автомат состоит из следующих элементов:

  • Ручка взвода. С помощью неё можно произвести включение автомата после его срабатывания или же отключить, чтобы обесточить цепь.
  • Механизм включения.
  • Контакты. Обеспечивают соединение и разрыв цепи.
  • Клеммы. Подключаются к защищаемой сети.
  • Механизм, срабатывающий по условию. Например, биметаллическая тепловая пластина.
  • Во многих моделях может присутствовать регулировочный винт, для корректировки номинального значения силы тока.
  • Дугогасительный механизм. Присутствует на каждом из полюсов прибора. Представляет собой небольшую камеру, в которой размещены омедненные пластины. На них дуга гасится и сходит на нет.

В зависимости от производителя, модели и назначения, автоматы могут оснащаться дополнительными механизмами и устройствами.

Устройство механизма отключения

В автоматах имеется элемент, производящий разрыв электрической цепи при критических значениях тока. Их принцип работы может быть основан на разных технологиях:

  • Электромагнитные приборы. Отличаются большой скоростью реакции на короткое замыкание. При действии токов недопустимой величины срабатывает катушка с сердечником, который, в свою очередь, отключает цепь.
  • Тепловые. Основной элемент такого механизма — биметаллическая пластина, которая начинает деформироваться под нагрузкой токов большой силы. Выгибаясь, оказывает физическое воздействие на элемент, разрывающий цепь. Примерно по такой же схеме работает электрический чайник, который способен отключаться сам при закипании воды в нем.
  • Существуют также и полупроводниковые системы размыкания цепи. Но в бытовых сетях используются они крайне редко.

Типы автоматов по значениям тока

Различаются приборы по характеру срабатывания на излишне высокое значение тока. Существуют 3 наиболее популярных типа автоматов — B, C, D. Каждая литера означает коэффициент чувствительности прибора. Например, автомат типа D имеет значение от 10 до 20 xln. Как это понимать? Очень просто — чтобы понять диапазон, при котором способен сработать автомат, нужно умножить цифру рядом с литерой на значение. То есть прибор с маркировкой D30 будет отключаться при 30*10. 30*20 или от 300 А до 600 А. Но такие автоматы используются в основном в местах с потребителями, которые имеют большие пусковые токи, например, электродвигатели.

Автомат типа B имеет значение от 3 до 5 xln. Стало быть, маркировка B16 означает срабатывание при токах от 48 до 80А.

Но самый распространённый тип автоматов — С. Используется практически в каждом доме. Его характеристики — от 5 до 10 xln.

Условные обозначения

Разные типы автоматов маркируются по-своему для быстрой идентификации и выбора нужного для конкретной цепи или её участка. Как правило, все производители придерживаются одного механизма, который позволяет унифицировать изделия под многие отрасли и регионы. Разберём подробнее нанесённые на автомат знаки и цифры:

  • Бренд. Обычно в верхней части автомата ставится логотип производителя. Практически все они стилизованы определенным образом и имеют свой фирменный цвет, поэтому выбрать изделие своей любимой компании будет несложно.
  • Окошко индикатора. Показывает текущее состояние контактов. Если возникла неисправность в автомате, то по нему можно определить есть ли напряжение в сети.
  • Тип автомата. Как уже описывалось выше, означает характеристику отключения при токах, значительно превышающих номинальный. Чаще в быту используются C и чуть реже B. Отличия типов электрических автоматов B и C не так существенны;
  • Номинальный ток. Показывает значение силы тока, который может выдержать длительную нагрузку.
  • Номинальное напряжение. Очень часто данный показатель имеет два значения, написанных через «слэш». Первый — для однофазной сети, второй — для трехфазной. Как правило, в России используется напряжение в 220 В.
  • Предельный ток выключения. Означает максимально допустимый ток короткого замыкания, при котором автомат отключится без выхода из строя.
  • Класс токоограничения. Выражается в одной цифре или же отсутствует совсем. В последнем случае принято считать номер класса 1. Данная характеристика означает время, на которое ограничивается ток короткого замыкания.
  • Схема. На автомате можно встретить даже схему подключения контактов с их обозначениями. Находится она практически всегда в верхней правой части.

Таким образом, взглянув на фронтальную часть автомата, можно сразу установить, к какому типа тока он предназначен и на что способен.

Какой тип автомата выбрать?

При выборе защитного прибора все же одной из главных характеристик считается именно номинальный ток. Для этого нужно определить, какую силу тока требует совокупность всех устройств потребителей в доме.

А так как электричество течёт по проводам, то от его сечения зависит необходимая для нагревания сила тока.

Наличие полюсов также играет немаловажную роль. Чаще всего применяется такая практика:

  • Один полюс. Цепи с приборами освещения и розетками, к которым будут подключаться простые приборы.
  • Два полюса. Применяется для защиты проводки, проведённой к электроплитам, стиральным машинкам, отопительным приборам, водонагревателям. Также может устанавливаться в качестве защиты между щитом и помещением.
  • Три полюса. Используется преимущественно в трехфазных цепях. Это актуально для промышленных или же околопромышленных помещений. Небольшие мастерские, производства и им подобные.

Тактика установки автоматов происходит от большего к меньшему. То есть сначала монтируется, например, двухполюсной, затем однополюсной. Далее идут устройства с мощностью, уменьшающейся на каждом шаге.

Несколько советов по выбору автомата

  • При выборе стоит ориентироваться не на электроприборы, а на проводку, так как именно её будут защищать автоматические выключатели. Если она старая, то рекомендуется заменить её, чтобы можно было использовать наиболее оптимальный вариант автомата.
  • Для таких помещений, как гараж, или на время проведения ремонтных работ стоит выбрать автомат с номинальным током побольше, так как различные станки или сварочные аппараты имеют довольно большие показатели силы тока.
  • Имеет смысл комплектовать весь набор защитных механизмов от одного и того же производителя. Это поможет избежать несоответствия номинальных токов между приборами.
  • Приобретать автоматы лучше в специализированных магазинах. Так можно избежать покупки некачественной подделки, которая может привести к плачевным последствиям.

Заключение

Какой бы простой ни казалась разводка цепи по помещению, всегда нужно помнить о безопасности. Использование автоматов в значительной степени помогает избежать перегрева и, как следствие, её возгорания.

{SOURCE}

Классификация автоматических выключателей. Типы электрических автоматов.







Тема: на какие разновидности делятся электроавтоматы, их типы и классификация.


Автоматический выключатель представляет собой электротехническое устройство, основным назначением которого является совершение переключение своего рабочего состояния при возникновении определённой ситуации. Автоматы электрические совмещают в себе два устройства, это обычный выключатель и магнитный (или тепловой) расцепитель, задачей которого является своевременный разрыв электрической цепи в случае превышения порогового значения силы тока. Автоматические выключатели, как и все электрические устройства, также имеют различные разновидности,  что их разделяет на определённые типы. Давайте ознакомимся с основными классификациями автоматических выключателей.


1» Классификация автоматов по количеству полюсов:


а) однополюсные автоматы

б) однополюсные автоматы с нейтралью

в) двухполюсные автоматы

г) трехполюсные автоматы

д) трехполюсные автоматы с нейтралью

е) четырехполюсные автоматы


2» Классификация автоматов по типу расцепителей.


В конструкцию различных видов автоматических выключателей, обычно, входят 2 основных типа расцепителей (размыкателей) — электромагнитный и тепловые. Магнитные служат для электрической защиты от короткого замыкания, а тепловые размыкатели предназначены в основном для защиты электрических цепей по определённому току перегрузки.


3» Классификация автоматов по току расцепления: В, С, D, (A, K, Z)


ГОСТ Р 50345-99, по току мгновенного расцепления автоматы разделяются на такие типы:


а) тип «B» — свыше 3•In до 5•In включительно (In — это номинальный ток)

б) тип «C» — свыше 5•In до 10•In включительно

В) тип «D» — свыше 10•In до 20•In включительно


Производителей автоматов в Европе имеют несколько иную классификацию. К примеру, у них имеется дополнительный тип «A» (свыше 2•In до 3•In). У некоторых производителей автоматических выключателей также существуют дополнительные кривые выключения (у АВВ автоматы с кривыми K и Z).








4» Классификация автоматов по роду тока в цепи: постоянного, переменного, обоих.


Номинальные электрические токи для основных цепей расцепителя подбирают из: 6,3; 10; 16; 20; 25; 32; 40; 63; 100; 160; 250; 400; 630; 1000; 1600; 2500; 4000; 6300 А. Также дополнительно выпускаться автоматы на номинальные токи основных электроцепей автоматов: 1500; 3000; 3200 А.


5» Классификация по наличию токоограничения:



а) токоограничивающие

б) нетокоограничивающие


6» Классификация автоматов по видам расцепителей:


а) с максимальным расцепителем тока

б) с независимым расцепителем

в) с минимальным либо нулевым расцепителем напряжения


7»  Классификация автоматов по характеристике выдержки времени:


а) без выдержки времени

б) с выдержкой времени, независимой от тока

в) с выдержкой времени, обратно зависимой от тока

г) с сочетанием указанных характеристик


8» Классификация по наличию свободных контактов: с контактами и без контактов.


9» Классификация автоматов по способу подсоединения внешних проводов:


а) с задним присоединением

б) с передним присоединением

в) с комбинированным присоединением

г) с универсальным присоединением (и передним и задним).


10» Классификация по виду привода:
с ручным, с двигательным и с пружинным.



P.S. У всего есть свои разновидности. Ведь если бы существовала только одна единвещь в своём единственном экземпляре, это было бы как минимум просто скучно и слишком ограниченно! Тем многообразие и хорошо, что в нём можно выбрать именно то, что максимум соответствует своим потребностям.

Какими бывают автоматические выключатели? Виды расцепителей автоматических выключателей

Для того чтобы вся техника в доме или на производстве была защищена от перепадов напряжения электрического тока нужно установить специальные автоматические выключатели. Они смогут зафиксировать скачок и быстро на него среагировать, отключив всю систему от подачи электричества. Человек самостоятельно сделать этого не сможет, а вот автомат определенного типа справить за несколько секунд.

Типы автоматов

Чувствительность аппарата

Перед тем как ознакомится с видами автоматов нужно узнать с какой чувствительностью приборы подойдут для домашнего использования, а какие будут неуместны. Такой показатель будет указывать на то, насколько быстро будет реагировать прибор на скачок напряжения. Он имеет несколько маркировок:

Классификация автоматов

Выделяют различные виды автоматов по отношению к типу тока, номинальному напряжению или показателю тока и другим техническим характеристикам. Поэтому нужно конкретно разбираться по каждому пункту отдельно.

Тип тока

По отношению к этой характеристике автоматы разделяют на:

  1. Для работы в сети переменного тока;
  2. Для работы в сети постоянного тока;
  3. Универсальные модели.

Тут все ясно и дополнительных пояснений не нужно.

По показателю номинального тока

От значения данной характеристики будет зависеть в сети с каким максимальным значением может работать автоматический выключатель. Есть приборы, которые способны работать от 1 А до 100 А и больше. Минимальное значение, с которым можно найти в продаже автоматы составляет 0,5 А.

Показатель номинального напряжения

Данная характеристика указывает с каким напряжением может работать данный вид автоматических выключателей. Одни могут работать в сети с напряжением 220 или 380 Вольт — это самые распространенные варианты для бытового применения. Но есть автоматы, которые будут прекрасно справляться и с более высокими показателями.

По способности ограничить приток электричества

По данной характеристике выделяют:

Другие характеристики

Количество полюсов может быть от одного до четырех. Соответственно их называют однополюсные, двухполюсные и так далее.


Автоматы по количеству полюсов

По строению различают:

По скорости сбрасывания производят быстродействующие, нормальные и селективные приборы. В них может быть установлена функция выдержки времени, которая может обратно зависеть от тока или не зависеть от него. Выдержку времени могут и не устанавливать.

Есть у автоматов и привод, который может быть ручной, подключаться к двигателю или пружине. Рознятся выключатели и наличию свободных контактов, и способу подключения проводников.

Важной характеристикой будет защита от воздействия окружающей среды. Тут можно выделить:

  1. IP-защиту;
  2. От механического воздействия;
  3. Ток проводимость материала.

Все характеристики могут сочетаться в различных комбинациях. Все зависит от модели и производителя.

Типы выключателей

Автомат внутри содержит расцепитель, который с помощью рычага, защелки, пружины или коромысла способен мгновенно отключить сеть от подачи электричества. Типы автоматических выключателей и различают по типу расцепителя. Бывают:

Автоматические выключатели гораздо выгоднее плавких предохранителей. Это потому что после остывания автомат уже можно включать, и он будет работать как надо, если причина перегрузки устранена. Плавки предохранитель нужно заменить. Его может не оказаться под рукой и замена может занять много времени.

Они могут снабжаться следующими встроенными в них расцепителями:

Электромагнитным или электронным расцепителем максимального тока мгновенного или замедленного действия с практически независимой от тока выдержкой времени;

Электротермическим или электронным инерционным расцепителем максимального тока с зависимой от тока выдержкой времени;

Расцепителем тока утечки;

Асцепителем минимального напряжения;

Расцепителем обратного тока или обратной мощности;

Независимый расцепитель (дистанционное отключение выключателя).

Первые два типа устанавливаются во всех трех полюсах, остальные — по одному на выключатель. Токи уставки, а также выдержки времени токовых расцепителей могут быть регулируемыми. В одном выключателе могут применять один или несколько типов токовых расцепителей и дополнительно к ним расцепитель минимального напряжения, независимый расцепитель и электромагнит включения.

По времени срабатывания электромагнитные и аналогичные им электронные расцепители имеют четыре разновидности:

Расцепители, обеспечивающие срабатывание АВ за время намного меньше 0,01с, и отключение тока КЗ раньше, чем он достигнет своего ударного значения. Такие АВ называют токоогораничивающие.

Расцепители, обеспечивающие отключение тока КЗ при первом прохождении тока черехз нулевое значение tc=0,01с.

Нерегулируемые расцепители, время срабатывания которых превышает 0,01с;

Расцепители м регулируемой выдержкой времени (0,1-0,7с), позволяющие добиться замедленной работы относительно других АВ той же сети, называют селективными.

Расцепители тока утечки применяют для быстрого отключения участков сети, в которых из-за нарушения изоляции или прикосновения людей к проводникам возник ток утечки на землю. При этом ток уставки расцепителя выбирают в пределах от 10 до30 мА, а время зависимости от напяжения в пределах от 10 до100мс. Эту защиту в наст время считают более эффективной от защиты людей от поражения электрическим током.

Расцепители минимального напряжения применяют в целях отключения источников питания при прекращении ими питании сети (еред АВР)_, а также в целях отключения электроприемников, самозапуск которых при автоматическом восстановлении напряжения нежелателен. Напряжение сраьатывания расцепителя выбирают в пределах от 0,8 до0,9 Uном, время срабатывания – в соответствии с требованиями систем автоматического восстановления питания сети.

Независимые расцепители примеяют для местного дистанционного и автоматического отключения АВ при срабатывании внешних защитных устройств.

Расцепители обратного тока или обратной мощности применяют для защиты генереаторов, работающих на электрическую систему от выпадения синхронихма.

17. Максимальная токовая направленная защита (принцип действия, принципиальная элек­трическая схема, расчет выдержек времени).

Направленные токовые защиты линии МТНЗ

T 1 > t → 2 > t 3

I p = I` кз I p = I` кз

U p = U в U p = U в

φ p = 180 — φ а φ p = φ а t 4 > t ← 3 > t 2

I p = I« кз I p = I` кз

U p = U в U p = U в

φ p = φ а φ p = 180 — φ а

В выключателях Q1 — Q3 стоят МТЗ направленного действия. Она отличается от обычной МТЗ тем, что вводится дополнительный орган, определяющий направление мощности КЗ — реле направления мощности, который реагирует на фазу тока КЗ относительно напряжения на шинах подстанции в месте установки комплекта защиты, то «-» знак мощности и реле направления мощности блокирует комплект защиты. Если направление мощности КЗ от шин к линии, то это «+» знак мощности КЗ и реле направления мощности, закрывая свои контакт, разрешает комплекту МТНЗ действовать.

В результате действия направленной защиты 2 и 3 комплект не нужно согласовывать, т.к. они развязаны с помощью направленного действия реле.Эта страница нарушает авторские права

Привет, друзья. Тема поста – типы и виды автоматических выключателей (автоматов, АВ). Также хочу итоги турнира по разгадыванию кроссвордов.

Виды автоматов:

Можно разделить на выключатели переменного тока, постоянного тока и универсальные, работающие при любом токе.

Конструкция — бывают воздушные, модульные, в литом корпусе.

Показатель номинального тока. Минимальный ток срабатывания модульного автомата составляет 0,5 Ампер, например. Скоро напишу о том, как правильно выбрать номинальный ток для автоматического выключателя, подписывайтесь на новости блога , чтобы не пропустить.

Номинальное напряжение, еще одно различие. В большинстве случаев АВ работают в сетях с напряжением 220 или 380 Вольт.

Бывают токоограничивающие и нетокоограничивающие.

Все модели выключателей классифицируются по количеству полюсов. Делятся на однополюсные, двухполюсные, трехполюсные и четырехполюсные автоматы.

Виды расцепителей — максимальный расцепитель тока, независимый расцепитель, минимальный или нулевой расцепитель напряжения.

Скорость срабатывания автоматических выключателей. Выделяют быстродействующие, нормальные и селективные автоматы. Бывают с выдержкой времени, без нее, независимой или обратно зависимой от тока выдержкой времени срабатывания. Характеристики могут сочетаться.

Отличаются по степени защиты от окружающей среды — IP, механических воздействий, токопроводимости материала. По виду привода — ручной, двигатель, пружина.

По наличию свободных контактов и способу присоединения проводников.

Типы автоматов:

Что означает тип АВ?

Автоматические выключатели содержат внутри себя два вида размыкателей – тепловой и магнитный.

Магнитный быстродействующий размыкатель предназначен для защиты при коротком замыкании. Срабатывание размыкателя может происходить за время от 0,005 до нескольких секунд.

Тепловой размыкатель значительно медленнее, предназначен для защиты от перегрузки. Работает с помощью биметаллической пластины, нагревающейся при перегрузке цепи. Время срабатывания от нескольких секунд до минут.

Совместная характеристика срабатывания зависит от вида подключаемой нагрузки.


Существует несколько типов отключения АВ. Их еще называют — типы время-токовых характеристик отключения.

A, B, C, D, K, Z.

A – применяется для размыкания цепей с большой длинной электропроводки, служит хорошей защитой для полупроводниковых устройств. Срабатывают при 2-3 номинальных токах.

B – для осветительной сети общего назначения. Срабатывают при 3-5 номинальных токах.

C – осветительные цепи, электроустановки с умеренными пусковыми токами. Это могут быть двигатели, трансформаторы. Перегрузочная способность магнитного размыкателя выше, чем у выключателей типа B. Срабатывают при 5-10 номинальных токах.

D – применяются в цепях с активно-индуктивной нагрузкой. Для электродвигателей с большими пусковыми токами, например. При 10-20 номинальных токах.

K – индуктивные нагрузки.

Z – для электронных устройств.

Данные о срабатывании выключателей типов K, Z лучше смотреть в таблицах конкретно по каждому производителю.

Вроде все, если есть, что дополнить, оставь комментарий .

В любом автоматическом выключателе есть важная составная часть устройства: расцепитель, который служит для размыкания или замыкания коммутационного устройства. По сути расцепитель размыкает контакты автомата при появлении сверхтоков, снижении напряжения. ГОСТ Р 50030.1 (5) определяет понятие расцепителя, как «Устройство, механически связанное с контактным коммутационным аппаратом, которое освобождает удерживающие приспособления и тем самым допускает размыкание или замыкание коммутационного аппарата». Стандарт МЭК 61992‑1 (6) дополняет данное определение расцепителя автоматического выключателя — расцепитель может состоять из механических, электронных или электромагнитных компонентов; относится к любому устройству с механическим действием, которые применяется для расцепляющего оперирования в случае, когда во входной цепи встречаются определенные условия; в автомате может быть несколько расцепителей.

Виды расцепителей

В бытовых автоматических выключателях чаще всего встречаются следующие виды расцепителей: тепловой, электронный и электромагнитный. Они быстро распознают критическую ситуацию (появление сверхтоков, перегрузки и перепады напряжения) и размыкают контакты автоматического выключателя, предотвращая порчу электрического оборудования и защищая проводку. Помимо этих видов, существуют еще и расцепители нулевого напряжения, минимального напряжения, независимые, полупроводниковые, механические.

Сверхтоки — увеличение силы тока в электрической сети, превышающей номинальный ток автомата. Это токи перегрузки, замыкания.

Ток перегрузки — сверхток в функциональной сети.

Ток короткого замыкания — сверхток, появляющийся в результате замыкания двух составляющих сети при крайне низком сопротивлении между этими элементами.

Тепловой расцепитель

Тепловой расцепитель размыкает контакты автоматического выключателя при небольших превышениях номинального тока, отличается увеличенным временем срабатывания. При кратковременных превышениях токовой нагрузки он не срабатывает, это удобно в сетях, где часты именно кратковременные превышения номинального тока автомата.

Тепловой расцепитель является биметаллической пластиной, один конец которой расположен рядом со спусковым механизмом расцепления. В случае увеличения силы тока пластина начинает изгибаться и приближаться к спусковому механизму, касается планки, а та, в свою очередь, размыкает контакты автоматического выключатели. Принцип работы построен на физических свойствах металла, расширяющегося при нагревании, поэтому такой расцепитель и называется тепловым.

К достоинствам теплового расцепителя можно отнести отсутствие трущихся друг о друга поверхностей, устойчивость к вибрациям, низкая стоимость в силу простой конструкции. Но нужно обратить внимание и на недостатки — работа теплового расцепителя сильно зависит от температуры окружающей среды, их следует размещать в местах со стабильным температурным режимом вдали от источников тепла, в противном случае возможны многочисленные ложные срабатывания.

Электронный расцепитель

В состав электронного расцепителя входят измерительные устройства (датчики тока), блок управления и исполнительный электромагнит. Электронные расцепители предназначены для подачи команды на автоматическое отключения автомата с заданной программой при возникновении в электрической цепи сверхтоков перегрузки или замыкания. При превышении силы тока через автомат в блоке электронного расцепителя начинается отсчет времени срабатывания в соответствии с время-токовой характеристикой. Если за время срабатывания ток снизится до величины, ниже пороговой, то автоматического срабатывания не произойдет.

К плюсам электронных расцепителей относятся: широкий выбор настроек, четкое следование прибора заданной программе, наличие индикаторов. Основной недостаток — довольно высокая стоимость, а также чувствительность расцепителя к воздействию электромагнитного излучения.

Электромагнитный расцепитель

Электромагнитный расцепитель (отсечка) срабатывает мгновенно, не допуская ни малейшей вероятности повреждения составных частей электроцепи. Это соленоид с подвижным сердечником, который воздействует на механизм расцепления. В процессе протекания тока по обмотке соленоида, в случае превышения токовой нагрузки, происходит втягивание сердечника под воздействием электромагнитного поля.

Электромагнитный расцепитель срабатывает при превышении тока короткого замыкания. Он обладает достаточной прочностью, устойчив к вибрации, однако создает магнитное поле.

Ток расцепителя автоматического выключателя

Ток расцепителя автоматического выключателя имеет конкретное значение (номинал), означающий величину тока, при котором автомат разомкнет цепь. Ток в тепловом расцепителе всегда равен или меньше номинального тока автоматического выключателя. При любом превышении токовой нагрузки на расцепитель будет происходить отключения автомата. При этом время, через которое произойдет размыкание контактов, зависит от времени протекания тока превышенной нагрузки. Время отключения теплового расцепителя можно рассчитать, используя время-токовые характеристики.

Ток электромагнитного расцепителя отключает автомат мгновенно при превышении номинального тока автоматического выключателя, чаще всего это происходит при коротком замыкании. Перед КЗ в сети очень быстро нарастает величина тока, которую учитывает устройство электромагнитного расцепителя, в результате происходит очень быстрое воздействие на механизм расцепления. Скорость срабатывания в этом случае составляет доли секунды.

Автоматические выключатели различных типов

Автоматический выключатель — это переключающее устройство, которым можно управлять вручную или автоматически для управления и защиты системы электроснабжения. Без автоматического выключателя существует высокий риск поражения электрическим током, поражения электрическим током и поражения электрическим током.

Существует различных типов автоматических выключателей , которые зависят от напряжения, места установки, внешнего вида и механизма отключения.Читайте дальше, чтобы узнать больше.

Различные типы автоматических выключателей и как их идентифицировать?

  1. на основе напряжения

    • Автоматические выключатели низкого напряжения — Эти выключатели предназначены для использования при низком напряжении до 2 кВ и в основном используются в небольших отраслях промышленности.
    • Автоматические выключатели высокого напряжения — Эти выключатели рассчитаны на использование при напряжении более 2 кВ. Выключатели высокого напряжения подразделяются на выключатели класса передачи.
      • Те, которые рассчитаны на 123 кВ и выше
      • Автоматические выключатели среднего класса (менее 72 кВ)
  2. По месту установки

    • Внутренние автоматические выключатели — Они предназначены для использования внутри зданий или в погодоустойчивых корпусах.Обычно они работают при среднем напряжении в металлическом корпусе распределительного устройства.
    • Автоматические выключатели для наружной установки — Вы можете использовать эти выключатели на открытом воздухе без крыши из-за их конструкции. Их внешний корпус прочен по сравнению с внутренними выключателями и может выдерживать износ.
  3. На основе внешнего дизайна

    • Автоматические выключатели с мертвым резервуаром — Автоматические выключатели с закрытым резервуаром имеют потенциал земли, известные как автоматические выключатели с мертвым резервуаром. Их бак включает в себя всю изолирующую и прерывающую среду. Другими словами, бак закорочен на массу или находится под мертвым потенциалом.
    • Автоматические выключатели в баке под напряжением — Эти выключатели имеют прерыватель в корпусе бака, потенциал которого находится над землей. Он находится над землей с некоторым изолирующим материалом между ними.
  4. По механизму прерывания

    • Воздушный выключатель — Этот выключатель использует воздух в качестве изолирующей и прерывающей среды.Выключатели подразделяются на два типа
      • Автоматический выключатель низкого напряжения, значение которого ниже 1000 В
      • Автоматический выключатель высокого напряжения с напряжением 1000 В и выше. Он также подразделяется на масляные выключатели и безмасляные выключатели
      • .
    • Масляный выключатель — В качестве прерывающей и изолирующей среды используется масло. Эти отбойные молотки делятся на два типа в зависимости от давления и количества используемого масла.
    • Вакуумные выключатели — Эти выключатели используют вакуум в качестве прерывающей среды из-за его высоких диэлектрических и диффузионных свойств.
    • MCB (Миниатюрный автоматический выключатель) — Номинальный ток для этого выключателя составляет менее 100 А и имеет только одну встроенную защиту от сверхтока. Настройки отключения в этой схеме не регулируются.
    • MCCB (Автоматические выключатели в литом корпусе) — Номинальный ток для этих автоматических выключателей превышает 1000 А.У них есть защита от замыканий на землю вместе с токовой защитой. Настройки отключения автоматического выключателя в литом корпусе можно легко отрегулировать.
    • Однополюсный автоматический выключатель — Этот выключатель имеет один провод под напряжением и один нейтральный провод, работающие при напряжении 120 В. При возникновении неисправности он прерывает только горячий провод.
    • Двухполюсный автоматический выключатель — Используется для 220 В. Есть два провода под напряжением, и оба полюса необходимо отключить.
    • Автоматический выключатель GFI или GFCI (прерыватель цепи замыкания на землю) — Это предохранительные выключатели, которые срабатывают при токе замыкания на землю.Выключатель GFCI прерывает электрическую цепь при обнаружении малейшего отклонения между фазным и нейтральным проводами.
    • Прерыватель цепи при возникновении дугового замыкания (AFCI) — Прерыватель цепи AFCI прерывает цепь во время чрезмерной дуги и предотвращает возгорание. При нормальном состоянии дуги этот выключатель будет бездействовать и не прервет цепь.

Типы автоматических выключателей видео

Кредит видео: Learning Engineering

Совершенно необходимо, чтобы автоматические выключатели были частью каждого дома для защиты проживающих в нем семей.

Чтобы получить конкурентоспособное ценовое предложение на то же самое, свяжитесь с D&F Liquidators.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. Он хранит обширный инвентарь электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Д. Он закупает электрические материалы у ведущих компаний по всему миру.Компания также ведет обширный инвентарь взрывозащищенной продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Поделитесь этой историей, выберите платформу!

Полное руководство по типам автоматических выключателей

Автоматический выключатель — это автоматический выключатель электрического отключения, который защищает цепи от перегрузки по току. Перегрузка по току или превышение силы тока может возникнуть в результате перегрузки цепи, короткого замыкания, дугового замыкания или замыкания на землю. Автоматические выключатели используют увеличенное тепловое или магнитное поле от тока и используют его для отключения цепи.

Автоматические выключатели широко используются на протяжении почти столетия и являются одним из важнейших инструментов пожарной безопасности в современных домах, зданиях и бытовой технике. Хотя они выполняют ту же важную функцию, что и предохранители, их преимущество состоит в том, что их не нужно заменять при возникновении сверхтока, что экономит деньги и позволяет быстро исправить.

В этой статье мы рассмотрим различные типы автоматических выключателей и то, для каких применений они лучше всего подходят. Они различаются в зависимости от того, с каким классом напряжения они работают, как они устроены, какой тип прерывания они предлагают и какие структурные атрибуты они имеют.

Выключатели низковольтные

Это один из наиболее распространенных типов автоматических выключателей на рынке, который можно найти в домах, на предприятиях и в промышленности. В их число входят следующие модели:

  1. Миниатюрные автоматические выключатели (MCB): Миниатюрные автоматические выключатели не работают с токами выше 100 А, что делает их пригодными для многих домашних и деловых приложений. После установки они просты в использовании, но плохо настраиваются — например, вы обычно не можете изменить их настройки поездки. Они работают с тепловыми или термомагнитными свойствами.
  2. Автоматические выключатели в литом корпусе (MCCB): Эти автоматические выключатели могут выдерживать токи до 2 500 ампер, что делает их более надежным выбором для мощных жилых и промышленных целей.При более высоких номиналах усилителя их отключающую нагрузку обычно можно настроить.

В чем разница между автоматическими выключателями MCB и MCCB? Автоматические выключатели могут выдерживать большее напряжение, и из-за различных требований, предъявляемых к ним, они бывают в разных корпусах и с разными компонентами.

Низковольтные автоматические выключатели просты в обслуживании. Их часто легко разбирать для ремонта, при этом пользователю не нужно разбирать распределительное устройство. Некоторые сборки являются автоматическими, что позволяет оператору открывать и закрывать их удаленно.Эти автоматические выключатели также могут использоваться в системах постоянного тока. Поскольку внутренняя электрическая дуга постоянного тока не останавливается и не начинается, как при переменном токе, в устройстве должен использоваться другой тип прерывателя. В их состав могут входить:

  1. Рычаг: Рычаг привода — это часть, видимая пользователю. При срабатывании цепи этот рычаг переворачивается, и его необходимо вручную перевернуть, чтобы снова замкнуть цепь. Обратите внимание, что большинство рычагов могут сработать даже в заблокированном положении — важная функция безопасности.
  2. Приводной механизм: Эта часть сжимает контакты или раздвигает их. Он управляется как внутренними механизмами, так и рычагом.
  3. Контакты: Каждый контакт является одним из концов цепи. Цепь замкнута, когда они вместе, и разомкнута, когда они разделены.
  4. Клеммы: Клеммы — это место, где выключатель подключается к остальной части цепи.
  5. Биметаллическая лента: Эти компоненты являются тепловыми элементами автоматических выключателей.Биметаллическая полоса поглощает тепло от проходящего тока, и если ток станет слишком большим, она нагреется и изогнется. Этот процесс разделяет концы цепи, что особенно полезно для улавливания систематических, длительных сверхтоков, поскольку биметаллическая полоса отключает цепь дольше, чем магнитный элемент.
  6. Винт для калибровки: С помощью этого винта производитель может отрегулировать величину тока, которую может выдержать прерыватель.
  7. Соленоид: Это устройство использует электромагнитную силу для отключения цепей.
  8. Делитель и гаситель дуги: Этот компонент предлагает средства, с помощью которых автоматический выключатель гасит электрическую дугу между контактами. Он различается для разных типов автоматических выключателей, но в низковольтных выключателях обычно используется только воздух.

Если дом или бизнес не требуют электрических нагрузок более 2500 ампер, низковольтный автоматический выключатель обеспечит достаточную мощность и защиту для его работы. Чтобы узнать, сколько усилителей вам понадобится для ваших целей, найдите текущее потребление различных устройств, которые вы будете использовать одновременно, и сложите их.

Автоматические выключатели среднего напряжения

Эти автоматические выключатели работают с напряжением от 1000 до 72000 вольт и устанавливаются как для внутреннего, так и для наружного использования. В помещениях уже давно используется воздух для разрыва дуги, но они все чаще переходят на вакуумные выключатели с напряжением ниже 40 500 вольт. Трансформаторы тока обнаруживают ток, протекающий по цепям, и отключают цепи с помощью переключателя с электрическим управлением. Защитные реле контролируют ток на предмет опасных отклонений от нормы.

Дополнительная информация о различных типах выключателей среднего напряжения:

  • Пневматические прерыватели: Эти прерыватели обычно управляются электроникой, хотя некоторые из них компьютеризированы с микропроцессором. Они легко настраиваются и позволяют вручную устанавливать задержку и уровень срабатывания. Воздушные автоматические выключатели широко используются на промышленных предприятиях для распределения энергии от главных станций.
  • Вакуумные прерыватели: Вакуумные прерыватели используют тот факт, что электричество не может образовывать дугу в вакууме, где нет частиц для ионизации.Они содержат дугу в так называемых «бутылках». Эти прерыватели имеют более продолжительный срок службы, чем прерыватели с воздушным прерыванием.
  • Прерыватели из гексафторида серы: В этих прерывателях используется отсек, заполненный газообразным гексафторидом серы для гашения дуги. Они неприхотливы, малошумны и не выделяют горячих газов.

Высоковольтные выключатели

Когда напряжение поднимается выше определенной точки, Международная электротехническая комиссия оценивает это как «высокое напряжение».В этих выключателях используются соленоиды, управляемые реле защиты и трансформаторы тока. Они часто оснащены сложными сетками безопасности для предотвращения перегрузки по току, которая может иметь несколько форм.

В этих выключателях используется несколько различных форм для разрыва дуги: объемное масло, минимальное количество масла, воздушный поток, вакуум, гексафторид серы и диоксид углерода. Однако следует отметить, что нефть и углекислый газ исключаются в пользу гексафторида серы, который является более экологически чистым вариантом.

Магнитные автоматические выключатели

Этот тип автоматического выключателя имеет форму соленоида или электромагнитной катушки. Когда ток проходит через соленоид, он испытывает магнитную силу, перпендикулярную его центру. Эта сила увеличивается с увеличением силы тока.

Магнитные выключатели

используют этот эффект, прикрепляя соленоид к защелке, которая удерживает контакты цепи вместе. По мере увеличения тока возникающая сила отталкивает соленоид.Когда он достигает тока, превышающего то, с чем может справиться система, он размыкает защелку, и пружинная система размыкает цепь.

Термомагнитные автоматические выключатели

В то время как магнитный прерыватель цепи полагается только на магнетизм, чтобы разорвать цепь, термомагнитный прерыватель цепи использует и тепло, и магнетизм для обнаружения сверхтока. Этот автоматический выключатель является наиболее распространенным типом, встречающимся в распределительных щитах, которые представляют собой панели выключателей, управляющих различными цепями в доме или здании.

В магнитном автоматическом выключателе используется соленоид для улавливания быстродействующих сверхтоков, позволяя ему реагировать на короткое замыкание. Компонент теплового выключателя, с другой стороны, реагирует на перегрузку по току, которая не такая высокая, но сохраняется в течение более длительного периода.

Одним из преимуществ наличия теплового расцепителя в автоматическом выключателе является то, что он допускает быстрые, но безопасные перегрузки. Обычно они возникают в результате всплесков тока, необходимых для запуска двигателей, электрических пил и т.п.Эти всплески тока не настолько велики, чтобы вызвать повреждение. Если действительно возникают большие сверхтоки, магнитный элемент улавливает их.

Магнитно-гидравлические автоматические выключатели

В автоматических выключателях этого типа в качестве основной рабочей части используется магнитный соленоид. Соленоид реагирует на ток так же, как и стандартный магнитный прерыватель цепи, и удерживается на месте пружиной, которая не сжимается, пока не будет достигнут пороговый предел.

Однако на этот раз движение соленоида компенсируется вязкой гидравлической жидкостью. Когда цепь достигает точки перегрузки, соленоид начинает двигаться против пружины. Его движение замедляется гидравлической жидкостью, поэтому, если перегрузка по току окажется ниже кратковременного всплеска тока, например, вызванного запуском двигателя, он остановит свое движение и вернется в исходное положение, не отключив цепь. .

Эта система удобна, поскольку она допускает кратковременные всплески рабочего тока без необходимости переворачивать автоматический выключатель.Если произойдет короткое замыкание, он сдвинет соленоид достаточно, чтобы отключить цепь, подавляя функцию задержки времени.

Другие типы выключателей

Существуют и другие типы автоматических выключателей для различных применений. Вот несколько, которые не попадают в предыдущие категории:

  • Устройство остаточного тока: Это устройство, также известное как прерыватель цепи замыкания на землю, обнаруживает разницу в токе между горячим проводом и нулевым проводом. Обычно через оба устройства должен проходить одинаковый ток, поэтому, если это не так, это может быть из-за того, что человека шокировали. Когда он обнаруживает эту разницу, он немедленно размыкает цепь, чтобы предотвратить продолжительный электрический ток. Как правило, эти устройства выполняют свою работу за доли секунды. Они не обеспечивают защиту от сверхтоков.
  • Выключатель дифференциального тока с максимальной токовой защитой: Это устройство сочетает в себе преимущества устройства дифференциального тока с максимальной токовой защитой миниатюрного автоматического выключателя.
  • Устройство повторного включения: Устройство повторного включения отвечает за повторное замыкание контактов цепи после их размыкания из-за неисправности. Обычно они используются на воздушных линиях. Одним из примеров использования реклоузера является посадка ветки дерева на линию электропередачи. Ответвление может вызвать короткое замыкание, но после падения на землю короткое замыкание устраняется само. Реклоузер обнаружит короткое замыкание, разомкнет цепь, а затем снова замкнет, чтобы возобновить работу.
  • Polyswitch: Этот самовосстанавливающийся предохранитель используется в печатных платах и ​​компьютерных компонентах для защиты от перегрузки по току.

UL 489 в сравнении с UL 1077

UL является наиболее распространенным знаком сертификации безопасности в США, и его одноименная компания ежегодно проводит испытания на безопасность и валидацию миллиардов продуктов. В большинстве случаев электрические компоненты и автоматические выключатели должны соответствовать стандартам UL для прохождения проверки.

Часто возникает вопрос о различии между UL 489 и UL 1077. UL 489 охватывает защиту от коротких замыканий, которая применяется в более общем плане к распределительной коробке выключателя.Каждый раз, когда пользователь устанавливает схему, подпадающую под категорию «ответвленной схемы», UL 489 будет предоставлять рекомендации для соответствующих частей.

UL 1077, с другой стороны, охватывает защитные устройства, которые используются внутри оборудования. Как правило, допустимо установка дополнительных защитных устройств UL 1077 для обеспечения безопасности всех схем внутри единицы оборудования, за следующими исключениями:

  1. Детали, ведущие к трансформаторам или двигателям
  2. Детали со схемой, которая выходит из единицы оборудования, таким образом, квалифицируясь как ответвленная схема
  3. Цепь, выходящая из оборудования и способная питать розетки или другое оборудование

Еще одно практическое правило состоит в том, что дополнительные защитные устройства допустимы там, где UL 489 не является обязательным.Выключатели с сертификатом UL 1077 протестированы на несколько различных уровней защиты и отлично справятся с обеспечением безопасности оборудования при правильном подборе и установке.

Какие бывают марки автоматических выключателей?

Есть много производителей, которые делают безопасные, надежные и доступные автоматические выключатели для домашнего и коммерческого использования. Вот некоторые из самых популярных компаний, производящих сегодня автоматические выключатели:

  • GE
  • Сименс
  • Площадь D — Homeline
  • Зинско
  • Мюррей
  • Квадрат D — QO
  • Пушматик
  • BR
  • Federal Pacific
  • Режущий молоток

Обратите внимание, что марка выключателей должна соответствовать панели выключателя.Если вы заказываете детали для ремонта, убедитесь, что марки совпадают — даже если детали кажутся одинаковой формы и размера, они все равно могут быть несовместимы.

Последствия смешивания и подбора марок варьируются от опасности до аннулирования гарантии на выключатель или всю панель. Кроме того, это может быть причиной отсутствия электрического осмотра. В большинстве случаев информацию о том, какие детали совместимы с вашей панелью выключателя, можно найти на двери.

Даже если вы все же решите заказать правильные детали для своего гидромолота, не забудьте поручить ремонт лицензированным профессионалам. Автоматические выключатели опасны и могут убить.

Обратитесь в Global Electronic Services для ремонта и получения дополнительной информации

Global Electronic Services призван вернуть ваше оборудование в эксплуатацию, чтобы вы снова могли начать зарабатывать на нем деньги. Мы выполняем профессиональный высококачественный ремонт и обслуживание всех типов промышленной электроники, двигателей переменного и постоянного тока, серводвигателей, пневматического и гидравлического оборудования, а также всей электроники, связанной с пневматикой.Мы предоставляем эту услугу более чем 60 000 мировых лидеров в области производства и распространения по всему миру.

Кроме того, мы предоставляем 18-месячную гарантию без отрыва от производства и опережаем цены конкурентов на 10 процентов. Наша служба поддержки клиентов работает круглосуточно и без выходных, чтобы ответить на вопросы и направить наших клиентов к нужным продуктам и услугам. Хотя стандартное время ремонта составляет от одного до пяти дней, мы также предлагаем срочное обслуживание, чтобы завершить ремонт в течение одного-двух дней. Все наши технические специалисты прошли заводское обучение и сертифицированы.

Посетите наш веб-сайт и свяжитесь с нами, чтобы узнать цену. Если вы хотите изучить больше тем и подробностей, ознакомьтесь с ценной информацией в нашем блоге.

Запросить цену

A Основное руководство по типам автоматических выключателей

Автоматические выключатели все чаще используются вместо предохранителей в транспортном оборудовании всех типов. У автоматических выключателей много достоинств: они более долговечны, их легче переустанавливать и заменять, и их можно заказать в типах и размерах, которые подходят для большинства мест, где на транспортных средствах будут использоваться предохранители.

Возможно, самое главное, автоматические выключатели с кнопками сброса позволяют пользователям немедленно отключать электроэнергию, обеспечивая дополнительный уровень личной безопасности, недоступный с предохранителями.

Автоматические выключатели: обзор

Автоматический выключатель выполняет именно то, о чем говорит его название: когда он обнаруживает высокую силу тока или другую электрическую проблему — обычно это нагрев цепи, — он переключается и отключает цепь, защищая чувствительные электрические системы от повреждений. Как правило, автоматические выключатели бывают трех разных типов, в зависимости от способа их сброса после срабатывания: Тип 1 (автоматический), тип II (ручной) и тип III (срабатывание при нажатии).Эти типы могут частично перекрываться в зависимости от конструкции выключателя.

Тип I: автоматические выключатели с автоматическим сбросом

Автоматический означает автоматический перезапуск выключателя без помощи пользователя. Автоматический выключатель типа I будет обеспечивать непрерывную защиту до тех пор, пока не будет обнаружено и устранено превышение тока, а затем он автоматически сбросится.

Автоматические выключатели

типа I обычно используются в приложениях с относительно низким напряжением и в местах, где было бы трудно получить доступ к автоматическому выключателю для ручного сброса.Вы часто найдете их используемыми для защиты цепей, которые время от времени испытывают перегрузки, таких как двигатели стеклоочистителей, фары и второстепенные системы, такие как зарядные устройства.

Тип II: автоматические выключатели с ручным сбросом

Manual указывает, что человек должен сбросить этот тип автоматического выключателя, нажав встроенную кнопку сброса. Вы должны обязательно выключить зажигание или устранить перегрузку перед сбросом автоматического выключателя типа II.

Автоматические выключатели

обеспечивают визуальную индикацию сработавшей цепи, экономя ваше время при поиске неисправностей в неисправной системе.Автоматические выключатели типа II хорошо подходят для систем, в которых автоматические выключатели требуются только при включенном двигателе, а также для систем, в которых замена предохранителей нецелесообразна, таких как люки на крыше, электрические стеклоподъемники и автомобильные сиденья.

Тип lll: Автоматические выключатели с двухпозиционным срабатыванием

Автоматические выключатели

типа III с функцией Push-to-Trip также являются ручными по своей природе, что позволяет проверить цепь, нажав кнопку и отключив цепь. Возможность вручную отключать ток делает автоматические выключатели типа III идеальными с точки зрения безопасности, поскольку вы можете отключить ток, не отключая аккумулятор или не выключая двигатель.Они включают в себя визуальный индикатор, показывающий срабатывание выключателя, обычно в виде рычага, который выдвигается при нажатии кнопки отключения. Когда вы нажимаете рычаг обратно, он сбрасывает автоматический выключатель.

Пример сработавшего автоматического выключателя типа III с выдвинутым желтым рычагом.

Также называемый «переключаемым», выключатель «нажми и отключи» является особенно важным типом выключателя, поскольку он позволяет любому, кто имеет доступ к определенным системам автомобиля, заранее отключить питание.В системах, подключенных напрямую к батареям и имеющим другие риски сильного удара, обычно есть автоматические выключатели, предотвращающие прохождение тока через систему во время ремонта. После завершения ремонта вы просто «переключаете» автоматический выключатель в исходное состояние.

Автоматические выключатели

типа III часто используются в более сильноточных устройствах, таких как стартеры, насосы, лебедки и плуги.

Выбор правильного автоматического выключателя

При выборе автоматического выключателя важно знать потребности вашего автомобиля и тип автоматического выключателя, который им лучше всего соответствует.Вы должны учитывать, где будет установлен автоматический выключатель, номинальный ток, который должен выдерживать электрический выключатель, тип метода сброса и любые соответствующие требования спецификации SAE. Для получения дополнительной информации см. Статью Как правильно выбрать устройства защиты цепи.

Для получения информации о широком ассортименте автоматических выключателей, предлагаемых Waytek, щелкните здесь.

Как определить типы автоматических выключателей

Вот типичный сценарий: вам нужно купить новый или дополнительный автоматический выключатель для своей панели. Однако как только вы начнете делать покупки вокруг, вы поймете, что есть тысячи и тысячи типов выключателей, из которых можно выбирать. Для коммерческих или промышленных панелей это высокое число может быть еще больше.

Купить автоматические выключатели — нетривиальная задача, так как же убедиться, что вы принимаете правильное решение? Как оказалось, выбрать подходящий не так уж сложно, и все начинается с изучения того, как определять различные типы автоматических выключателей.

Вообще говоря, существует три основных типа автоматических выключателей: стандартные, прерыватели цепи замыкания на землю (GFCI) и прерыватели цепи дугового замыкания (AFCI).Давайте подробнее рассмотрим эти три.

  • Стандартные автоматические выключатели

Когда вы представляете себе простой выключатель, который срабатывает при перегрузке цепи, вы, вероятно, думаете о стандартном автоматическом выключателе. В зависимости от функции (будь то защита верхнего света от стиральной машины или жилой или коммерческой схемы) вам понадобится либо однополюсный, либо двухполюсный выключатель. 1-дюймовые выключатели, используемые в жилых домах, обычно являются однополюсными выключателями и занимают одно гнездо на панели.Двухполюсные выключатели чаще используются в крупных жилых или коммерческих помещениях и занимают два слота.

Во влажных помещениях, таких как кухни, ванные комнаты или в сырых промышленных условиях, вы часто встретите розетки с двумя кнопками на них («тест» и «сброс») — они защищены выключателем GFCI. Выключатели GFCI отличаются от стандартных выключателей: у них есть кнопка «тест» вместе с переключателем включения / выключения.

Эти выключатели защищают от разрядов, которые могут вызвать возгорание электрического тока, например от старых систем электропроводки.Как и GFCI, они также имеют кнопку «тест». Хотя AFCI похожи на GFCI, они защищают от двух разных типов ошибок. По сути, AFCI защищают от пожаров, а GFCI защищают от ударов.

Помимо этих групп выключателей, вы также можете встретить блоки, отсортированные по низкому, среднему и высокому напряжению, новые и бывшие в употреблении автоматические выключатели, отремонтированные выключатели и т. Д. После того, как вы определите категорию выключателя, вам нужно будет определить другие важные характеристики, в том числе:

  • Сила тока
  • Напряжение
  • Торговая марка / Производитель
  • Тип рамы
  • серии
  • Тип подключения

Имейте в виду, что для разных производителей, спецификаций и функций эти выключатели и их отличительные особенности могут и будут сильно отличаться друг от друга.Например, автоматические выключатели Square D подходят и правильно работают в очень специфическом наборе панелей. Для устаревших устройств, которые трудно найти, таких как автоматические выключатели Westinghouse, это может привести к проблемам, тем не менее, очень важно найти правильный выключатель, отвечающий вашим потребностям как с точки зрения энергоснабжения, так и с точки зрения безопасности.

Всегда подтверждайте свой выбор с помощью панели

Тот факт, что вы выбрали правильную силу тока, напряжение и функцию, не обязательно означает, что вы выбрали правильный автоматический выключатель. Определение типа панели так же важно, как и выбор правильной силы тока. Различные панели будут поддерживать разные выключатели в зависимости от производственной спецификации и физического соответствия. Обычно вы найдете этикетку с соответствующими выключателями, указанными на внутренней стороне панели.

Точная идентификация автоматических выключателей может помочь вам принять правильное решение о покупке с первого раза, сэкономив ваше время и деньги. Когда вы покупаете автоматические выключатели через оптовые продажи автоматических выключателей, мы гарантированно подберем вам нужную деталь.Не можете определить старый выключатель, который есть у вас под рукой? Дайте нам описание или, еще лучше, отправьте нам изображение, и мы поможем вам определить даже старую, изношенную единицу.

Типы и функции автоматических выключателей

Панели

являются жизненно важной частью любого жилого помещения. Здесь вы познакомитесь с компонентами электрического щитка, а также с типами и функциями автоматических выключателей.

Жилой основной сервисный щиток и вспомогательная панель

Panelboard монтируется в стене, контролируя и распределяя мощность по ответвленным цепям в доме.Субпанели обычно добавляются для распределения энергии и получения локального управления ответвлениями цепей, таких как гаражи и мастерские, а также позволяют установить больше цепей в какой-то момент в будущем.

Основные компоненты заземленного основного щитового щита жилого дома:

  • Устройства максимального тока: выключатели
  • Проводники: Однофазные — 240 В (2 ножки)
  • Нейтральный провод: белый (идентифицированный) 120 В N к L1 или N к L2
  • Заземляющий провод оборудования (EGC), который заканчивается на шине заземления на главной панели
  • Провод заземляющего электрода (GEC), который заканчивается на шине заземления на главной панели и заземлении (заземляющие стержни)
  • Перемычка основного соединения: перемычка между шиной заземления и шиной нейтрали

Как работают панели

Однофазный: Кабель или проводники подают напряжение 120/240 В на главную панель и заканчиваются на выводах главного выключателя, которые считаются (2) ножками, обычно обозначаемыми как L1 и L2. Каждая нога измеряет 120 вольт между нейтралью. Главный автоматический выключатель соединяет левую и правую шины, а нейтраль подключается к нейтральной шине с помощью основной перемычки.

Однополюсные автоматические выключатели (120 вольт), а также двухполюсные автоматические выключатели (240 вольт) подключаются между сборными шинами и ответвленными цепями.

Силовые нагрузки: Электрические плиты и сушилки для одежды работают от сети 120/240 В (нейтраль L1, L2 и заземляющий провод оборудования). Проводники параллельной цепи оканчиваются на двойных выключателях, а нейтраль оканчивается на нейтральной шине.

Нейтраль и эффективный путь заземления

Чтобы эффективно изучить систему в целом, вам необходимо знать разницу между нейтралью и эффективным заземлением.

  • Нейтраль : Нейтраль относится к изолированному проводнику, который предназначен для проведения тока во время нормальной работы, замыкая цепь.
  • Эффективный путь заземления : состоит из комбинации заземляющего проводника оборудования и скрепленных металлических частей и оборудования. Нетоковедущие металлические части и оборудование в нем обеспечивают путь с низким сопротивлением для устранения замыканий на землю.

Функции автоматического выключателя

Автоматические выключатели имеют решающее значение для защиты параллельных цепей от перегрузок, короткого замыкания и замыканий на землю. Автоматические выключатели — это переключатели, которые могут безопасно размыкать цепи и блокироваться в открытом состоянии, когда пришло время обслуживать / устранять неисправности, изолировать ответвленные цепи, электрические устройства и оборудование. Номинальная сила тока автоматического выключателя обычно печатается на ручке или переключателе.Другая информация на этикетке выключателя может включать:

  • Рейтинг HACR (отопление / кондиционирование / охлаждение) — Он может справиться с кратковременным скачком силы тока, который необходим для запуска компрессора или других устройств.
  • SWD (переключатель) — Может использоваться как переключатель для размыкания или изоляции ответвленных цепей.
  • Рейтинг AIC (отключающая способность по амперам) — Может достигать 10 000 ампер, номинал короткого замыкания.
  • Момент затяжки — Для проводов, заканчивающихся на механических проушинах (обвязка проводов), требуется затяжка, выраженная в фунт-дюймах, а для установки необходима динамометрическая отвертка.

Определение крутящего момента для автоматических выключателей

При подключении проводника к винту для закрепления проводов, например, выключателям или механическим наконечникам, надлежащая затяжка является требованием Национального электрического кодекса (NEC).

Если спецификация крутящего момента не указана на этикетке автоматического выключателя, возможно, вам придется поискать правильные настройки крутящего момента для конкретной марки / модели автоматического выключателя в документации производителя или на веб-сайте.

Настройки крутящего момента могут отличаться в зависимости от калибра провода, используемого в системе. Некоторые марки / модели автоматических выключателей могут иметь характеристики крутящего момента и другую информацию, выбитую сбоку на пластиковом корпусе, а не на этикетке спереди.

Типовые автоматические выключатели для жилых помещений

Выключатели и напряжения для жилых помещений включают:

  • Однополюсный — 120 вольт
  • Тандем — 120 вольт (осторожно с многопроволочными параллельными цепями)
  • Двухполюсный — vol240 вольт
Автоматические выключатели

предназначены для включения / отключения ответвленных цепей на ВКЛ / ВЫКЛ и ОТКЛЮЧЕНИЕ.Они защищают изоляцию параллельной цепи от чрезмерного нагрева из-за перегрузки по току. Эта сила тока в сочетании с температурой окружающей среды, превышающей номинальную мощность автоматического выключателя, а также короткое замыкание и замыкание на землю, проводят высокий ток из-за низкого импеданса обратного пути к источнику (эффективный путь заземления) ОТКЛЮЧАЮТ автоматический выключатель.

  • A Однополюсный автоматический выключатель предназначен для защиты осветительных нагрузок 120 В, таких как розетки, прачечная, кухня, жилые комнаты и т. Д.
  • Двухполюсный автоматический выключатель предназначен для защиты оборудования с напряжением 240 В, такого как электрические плиты, электрические сушилки, электрические резервуары для горячей воды.
  • Тандемные автоматические выключатели используют два однополюсных выключателя, размещенных в одном однополюсном пространстве. Это помогает сэкономить место на щитовой панели и оставить достаточно места для добавления других ответвлений в какой-то момент.

Как работают автоматические выключатели

Автоматические выключатели

предназначены для выдерживания кратковременного броска тока, превышающего номинальную мощность, что позволяет двигателям вентиляторов или компрессорам работать.Время, в течение которого они могут допустить этот бросок, в зависимости от фактической допустимой силы тока, с которой они могут справиться в течение этого времени, выражается на кривой «Время / сила тока» или «Срабатывание».

В зависимости от конструкции и назначения выключателя, он может выдерживать в 15 раз большую нагрузку и может отключиться от миллисекунд до 2-3 секунд позже.

У выключателей три позиции:

  • На — замкнутая цепь
  • Отключение — обрыв цепи также указывает на проблему
  • Выкл. — обрыв цепи

Понимание прерывателей GFCI, расположенных в Panelboard

Выключатель GFCI означает прерыватель цепи замыкания на землю, который не следует путать с розетками GFCI, функция выключателя GFCI — защита от поражения электрическим током, перегрузок, короткого замыкания и замыканий на землю, а розетки GFCI защищают только от поражения электрическим током.

Защита

GFCI обычно применяется для влажных помещений, таких как кухонные прилавки, ванные комнаты, подвалы, внешние бассейны / спа-салоны, а также в приложениях, где вода может присутствовать и приводить к замыканию на землю. Защита GFCI требуется NEC и должна быть легко доступна.

Выключатели

GFCI спроектированы с простой схемной платой внутри, которая контролирует ток и силу тока, которые проходят через прерыватель, а затем срабатывает, если обнаруживает дисбаланс силы тока 5 мА, что может означать замыкание на землю.

Например, ответвленная цепь на 120 В. 10 ампер на проводнике ответвленной цепи к нагрузке (оборудованию) и 10 ампер, возвращающихся на нейтральный провод, будут нормальным состоянием. 10 ампер в нагрузке (оборудование) и возвращение 9,9 ампер указывает на замыкание на землю 100 мА, которого достаточно, чтобы вызвать серьезное или даже смертельное поражение электрическим током. В этот момент печатная плата обнаружит эту разницу в> 5 мА и быстро отключит прерыватель GFCI.

Выключатели GFCI будут иметь маркировку с указанием допустимой силы тока для службы HACR, но также будут иметь четкую маркировку с их функцией GFCI.Они оснащены кнопкой тестирования и цветным индикатором, который показывает, когда произошло замыкание на землю.

Проводники ответвительной цепи выключателей

GFCI заканчиваются на соответствующей клемме нагрузки, а нейтральный провод заканчивается на клемме нейтрали выключателя GFCI, а не идет прямо к нейтральной шине. Отдельный пигтейл от прерывателя GFCI будет подключен к нейтральной шине. Узнайте больше о автоматическом выключателе и розетке GFCI: как защитить себя от поражения электрическим током в нашем блоге.

Выключатели AFCI

Автоматические выключатели

Arc Fault Circuit Interrupter (AFCI) оснащены печатной платой, которая может отличить обычную мгновенную дугу, такую ​​как срабатывание выключателя света, от продолжительного события, вызывающего дугу. Функция выключателя AFCI заключается в обнаружении этих опасных условий возникновения дуги и отключении, предотвращая электрический пожар.

Дуга (параллельная дуга) может возникнуть, если изоляция изношена или защемлена, что позволяет току проходить между горячим и нейтральным проводами. Это также может произойти, если гвоздь или шуруп для гипсокартона пробил провод или повредил внутренний провод внутри электрического шнура.Из-за опасности, создаваемой электрическими дугами, были приняты следующие меры:

  • Защита AFCI теперь требуется NEC (ответвительные цепи 15 и 20 А) для жилых комнат, комнат отдыха, офисов, кухонь, спален, туалетов, прачечных и притонов.
  • Выключатели AFCI четко обозначены на передней панели и оснащены кнопкой тестирования, а также индикатором Arc Fault, который показывает, когда было обнаружено дуговое замыкание.
  • Маркировка выключателей
  • AFCI должна включать рейтинг HACR, номинальную силу тока и AIC (рейтинг короткого замыкания).

CAFCI и автоматические выключатели двойного назначения и розетки AFCI

В то время как автоматические выключатели AFCI могут обнаруживать дугу, переходящую от линии к нейтрали (параллельной), автоматические выключатели CAFCI предназначены для обнаружения дуги Line1-Line1 (последовательной), например, внутри поврежденного электрического шнура прибора. Прерыватели CAFCI помечены как комбинированные AFCI и не обеспечивают одновременно защиту AFCI и GFCI. Для этого потребуется выключатель двойного назначения.

Двухфункциональные выключатели — это довольно новая инновация, предлагающая наилучший пакет защиты.Они помечены как для AFCI, так и для GFCI и имеют отдельные цветные индикаторы, которые загораются при возникновении дугового замыкания или замыкания на землю.

Кроме того, NEC требует прерыватели AFCI, если к устройству нет легкого доступа.

Меры безопасности при блокировке / маркировке

Автоматические выключатели как изолирующее устройство

Lockout / Tagout — это способ предотвратить подачу питания в систему путем размещения устройства блокировки / навесного замка и предупреждающей бирки на устройстве изоляции системы.Часто при выполнении блокировки в ответвленной цепи к электрическому устройству электрооборудование получает питание от автоматического выключателя. Узнайте все, что вам нужно знать о процедурах блокировки тегов, в нашем недавнем сообщении в блоге.

Каждый технический специалист отвечает за установку собственного замка и бирки на оборудование для обеспечения «нулевого потребления энергии». Один ключ от замка!

Оттуда:

  • Квалифицированный специалист (OSHA / NFPA70E) выполняет проверку и изоляцию в режиме реального времени.
  • Тег блокировки подписан лицом, установившим его и работающим в системе.
  • Иногда система может быть заблокирована более чем одним человеком. Чтобы обеспечить безопасность, каждый человек должен снять свою собственную блокировку / маркировку, прежде чем систему снова можно будет включить.
  • Накладки для блокировки могут иметь до шести отверстий для отдельных навесных замков; кабели можно использовать для расширения блокировки до отдельного автоматического выключателя.

Эта разбивка щитовых щитов и различных типов автоматических выключателей, их конструкция и функции, а также основные процедуры безопасности для электрических систем являются отличным началом при входе в отрасль.Чтобы получить более подробное представление об этих областях, ознакомьтесь с каталогом курсов SkillMill ™ Electrical.

Чад Суси

Interplay Learning Electrical Expert

Чад — специалист по электрике Interplay и старший электрик. На протяжении всей своей карьеры Чад продвигался в качестве специалиста-электрика, с самого начала занимаясь ремонтом / электромонтажом домов на предприятиях контроля качества / вводом в эксплуатацию, попутно оттачивая свои навыки во всех аспектах торговли электроэнергией. Он перешел в свою карьеру через жилые, коммерческие и промышленные объекты, а в 2012 году расширил свою миссию и стал учиться на протяжении всей жизни, став инструктором по электрике.Он продолжил этот путь в качестве разработчика онлайн-курсов и твердо привержен принципам электробезопасности и обоснованным теориям обучения взрослых.

Типы автоматических выключателей

Автоматические выключатели

служат важной цели для защиты персонала и предотвращения условий, которые могут привести к пожару.

Изображение предоставлено: nattapan72 / Shutterstock.com

Автоматические выключатели

— это электромеханические устройства, обычно устанавливаемые в электрические шкафы и используемые для защиты электрических цепей от перегрузок.Автоматические выключатели используются для защиты проводки в цепях от риска возгорания из-за токов, превышающих номинальную мощность цепи. В устройствах используются переключатели, которые автоматически размыкаются при обнаружении избыточных токов и обычно требуют ручного сброса. Торговые марки обычно относятся к панелям, на которых они установлены, и, следовательно, обычно не взаимозаменяемы между панелями. Автоматические выключатели рассчитаны на основе величины тока, который может безопасно переноситься цепью, защищаемой выключателем.

Как правило, автоматические выключатели делятся на три основных класса:

  • Стандартные автоматические выключатели
  • Прерыватели цепи при дуговом замыкании или автоматические выключатели AFCI
  • Прерыватели цепи при замыкании на землю или автоматические выключатели GFCI

В рамках этих классов автоматические выключатели также характеризуются несколькими другими эксплуатационными параметрами или особенностями. К ним относятся как базовый механизм, который управляет выключателем, так и тип функций сброса, связанных с автоматическим выключателем.В следующих разделах представлено описание каждого из этих типов автоматических выключателей.

Стандартные автоматические выключатели

Стандартные автоматические выключатели — это устройства, которые обычно используются в электрических панелях домов и предприятий, которые работают от однофазного источника питания 120/240 В. Эти автоматические выключатели обычно доступны в виде однополюсных или двухполюсных выключателей, последние используются для нагрузок с более высоким напряжением, таких как цепи, которые подают питание на электрическую сушилку или диапазон.

Магнитные выключатели

Магнитные автоматические выключатели — это выключатели, в которых в устройстве используется соленоид или электромагнит для создания магнитного поля, сила которого изменяется линейно с величиной тока в цепи. Когда ток превышает номинальное значение выключателя из-за состояния высокого тока из-за короткого замыкания или другой аномалии, напряженность магнитного поля в соленоиде заставляет выключатель размыкаться, прерывая прохождение тока.

Тепловые выключатели

Тепловые выключатели — это выключатели, в которых используется внутренняя биметаллическая полоса выключателя, через которую протекает ток цепи.По мере увеличения тока в цепи выделяется тепло, и биметаллическая полоса в конечном итоге достигает точки деформации, которая вызывает отключение выключателя в разомкнутом состоянии, снова прерывая прохождение тока в этой цепи. Как только ток упадет до нуля, биметаллическая полоса охладится, и выключатель можно будет сбросить. Термовыключатели чувствительны к температуре. В более холодных условиях эксплуатации точка срабатывания перемещается выше, тогда как в более теплых условиях может происходить смещение в сторону понижения текущего уровня, при котором устройство отключается.

Термомагнитные автоматические выключатели

В термомагнитных автоматических выключателях

используются как чувствительные, так и отключающие механизмы, один из которых основан на нагревании, а другой — на магнитном поле, для обеспечения защиты цепи в устройстве. Как правило, магнитная защита реагирует на условия высокого тока, например, в результате короткого замыкания, тогда как тепловая защита может допускать возникновение некоторых условий перегрузки по току при условии, что они ограничены по продолжительности. Эта ситуация может быть результатом высокого пускового тока во время запуска оборудования, такого как двигатели и компрессоры.

Гидравлические автоматические выключатели с магнитным приводом

Гидравлические магнитные выключатели

предлагают более точные средства адаптации требований к защите цепей для конкретного применения. В автоматических выключателях этого типа используется соленоид, который обернут вокруг трубы, содержащей железный сердечник, пружину и демпфирующую жидкость. В условиях перегрузки, которая не является результатом короткого замыкания, напряженность магнитного поля начинает оказывать давление на железный сердечник, но гидравлическая жидкость внутри трубы снижает скорость движения.Следовательно, присутствие жидкости и ее вязкость служат для введения временной задержки между началом состояния перегрузки по току и состоянием отключения выключателя. Если условие сохраняется, движение сердечника вызывает падение магнитного сопротивления цепи и позволяет выключателю сработать. В случае короткого замыкания магнитный поток катушки вызывает срабатывание выключателя, даже если сердечник не перемещался внутри трубки. Одним из преимуществ гидравлических магнитных выключателей является то, что они не подвержены влиянию температурных условий.

Автоматические выключатели AFCI

Прерыватели цепи

Arc Fault или AFCI прерыватели цепи — это устройства, специально разработанные для реагирования на наличие опасных условий дуги, которые могут привести к опасности возгорания. Стандартные автоматические выключатели чувствительны к условиям перегрузки по току, но не могут обнаружить наличие дуги, которая может возникнуть, например, в результате ухудшения или повреждения электрической изоляции проводов. Такая дуга может вызвать дуговое замыкание, то есть прохождение тока по непредусмотренному пути и может привести к локальному нагреву, который может вызвать возгорание.В автоматических выключателях AFCI используется специально разработанная электронная схема, чтобы различать нормальную дугу, например, между щетками и коммутатором электродвигателя, и опасными условиями дугового короткого замыкания, отключая выключатель после обнаружения этих условий.

Автоматические выключатели GFCI

Прерыватели цепи

при замыкании на землю или автоматические выключатели GFCI — это автоматические выключатели, которые могут определять наличие очень небольшой разницы между линейным и нулевым проводниками источника питания и быстро реагировать на размыкание цепи, отключая выключатель.В то время как стандартные автоматические выключатели обнаруживают условия перегрузки по току, автоматические выключатели GFCI контролируют величину тока, протекающего от незаземленного (горячего) проводника, и сравнивают его с током, протекающим в нейтральном или заземленном проводнике. Если разница превышает небольшой порог (обычно 4-6 миллиампер), то выключатель срабатывает для защиты проводки и персонала, который мог непреднамеренно подвергнуться опасности замыкания на землю.

Автоматические выключатели для автомобилей

Автомобильные автоматические выключатели часто классифицируются по типу 1, 2 или 3, что определяется механизмом сброса.Иногда они также обозначаются римскими цифровыми эквивалентами: Тип I, Тип II и Тип III.

Автоматические выключатели типа 1

Автоматические выключатели

типа 1, также известные как выключатели с автоматическим сбросом, предназначены для непрерывного цикла от включения до выключения при наличии состояния перегрузки, и, если перегрузка устраняется, автоматически сбрасывается.

Автоматические выключатели типа 2

Автоматические выключатели

типа 2 также автоматически сбрасываются при отключении питания путем отключения зажигания автомобиля.

Автоматические выключатели типа 3

Автоматические выключатели

типа 3 требуют ручного сброса и обычно имеют визуальный индикатор, предупреждающий оператора о срабатывании выключателя.

Сводка

В этой статье представлено краткое описание основных типов автоматических выключателей, обычно используемых в системах распределения электроэнергии и автомобилях. Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти потенциальные источники поставок или просмотреть подробную информацию о конкретных продуктах.

Прочие «виды» изделий

Больше от компании Electric & Power Generation

Какие бывают типы автоматических выключателей?

Существует несколько методов классификации автоматических выключателей. Самый общий способ оценки автоматического выключателя — это гашение дуги. Гашение дуги может быть легко выполнено с использованием различных сред, таких как воздух, изолятор, газ, вакуум, диэлектрик и т. Д.

По способу гашения дуги выключатели делятся на четыре типа.Это автоматический выключатель с воздушным прерыванием, автоматический выключатель с воздушным дутьем, автоматический выключатель с гексафторидом серы и вакуумный выключатель. Классификация автоматического выключателя показана на рисунке ниже.

Автоматические выключатели в основном делятся на два типа. Это автоматические выключатели переменного тока и автоматические выключатели постоянного тока.

Автоматический выключатель переменного тока

Автоматический выключатель переменного тока подразделяется на два типа: выключатель низкого напряжения и выключатель высокого напряжения.Выключатель, значение которого ниже 1000 В, называется выключателем низкого напряжения, а выключатель выше 1000 В — выключателем высокого напряжения. Выключатели высокого напряжения подразделяются на две основные категории; это масляные выключатели и безмасляные выключатели.

Масляный выключатель

В масляном выключателе для гашения дуги используется масло. Кроме того, он подразделяется на автоматический выключатель наливного масла и автоматический выключатель с минимальным содержанием масла.

Автоматический выключатель наливного масла — Масляный автоматический выключатель наливного масла использует трансформаторное масло в качестве средства гашения дуги автоматического выключателя. Масло также действует как изолятор между двумя токопроводящими частями выключателя. Номинальный диапазон масляного выключателя составляет от 25 МВА при 2,5 кВ до 5000 МВА при 230 кВ.

Автоматический выключатель минимального уровня масла — В автоматическом выключателе минимального уровня масла масло используется для гашения дуги с помощью струи. Основная функция масла в автоматическом выключателе с минимальным содержанием масла — прерывание образования дуги, и оно не используется для изоляции токоведущих частей земли.

Масляный импульсный выключатель — другой тип выключателя с минимальным содержанием масла. В этом автоматическом выключателе используется масляная струя, которая вырабатывается поршневым насосом для гашения дуги. Струя масла помещается между зазорами, образованными контактами выключателя

.

Четыре основных типа масляных выключателей: воздушный выключатель, воздушный выключатель, выключатель из гексафторида серы и вакуумный выключатель.

Воздушный выключатель — В воздушном автоматическом выключателе дуга возникает и гаснет в статическом воздухе, в котором движется дуга.Такие типы выключателей используются в диапазоне низкого напряжения до 15 кВ, а отключающая способность выключателя составляет 500 МВА. Классификация автоматического выключателя с воздушным выключателем зависит от типов методов воздушного выключения. Типы автоматического выключателя с воздушным прерыванием показаны ниже.

В автоматическом выключателе с воздушным выключателем контакты выполнены в форме рожков. В автоматическом выключателе с магнитным дутьем магнитное поле используется в качестве средства прерывания дуги, а в дугогасительном автомате для прерывания дуги используются цепи низкого и среднего напряжения.

Автоматический выключатель воздушной струи — Воздушный автоматический выключатель использует струю воздуха для гашения дуги. В воздушном автоматическом выключателе сжатый воздух хранится в форме резервуара и выпускается через сопла для создания высокоскоростной струи, которая используется для гашения дуги.

Автоматический выключатель такого типа применяется в помещениях с полем среднего высокого напряжения. Выключатель УВВ применяется на низкое напряжение до 15 кВ и отключающую способность до 2500 МВА.Также такие типы выключателей используются в ОРУ 220 кВ. Типы воздушных автоматических выключателей показаны ниже.

В автоматическом выключателе с осевой струей воздух течет продольно в направлении дуги, в то время как в автоматическом выключателе с поперечной струей воздух течет под прямым углом к ​​дуге.

Автоматический выключатель с гексафторидом серы — В автоматическом выключателе с гексафторидом серы для гашения дуги используется газ SF 6 . Газ SF 6 обладает отличными характеристиками гашения дуги, а также превосходит другие средства гашения дуги, такие как масло или воздух.

Вакуумный выключатель — В автоматическом выключателе такого типа контакты цепи помещены в герметичный вакуумный выключатель. Дуга гаснет, когда контакты разъединяются в высоком вакууме. Такой тип автоматического выключателя менее громоздок, дешевле, требует незначительного обслуживания и имеет долгий срок службы.

Автоматический выключатель HVDC

Прерыватель, который используется для прерывания постоянного тока высокого напряжения, известен как прерыватель цепи HVDC.Отключающая способность выключателя HVDC по напряжению составляет почти 33 кВ, а по току — 2 кА.

Основная проблема выключателя HVDC заключается в том, что постоянный ток является однонаправленным и, следовательно, в системе постоянного тока нет нулевой точки.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
