Байпас с обратным клапаном: Что такое байпас? — mkada.ru

Содержание

Установка обратного клапана на байпасе

Как защитить систему отопления с естественной циркуляцией от перегрева из-за остановки циркуляционного насоса?

Гравитационные схемы отопления, выполненные с помощью стальных труб большого диаметра имеют высокую степень безопасности, т.к. не зависят от электричества и в случае отключения электроэнергии, твердотопливный котел не закипит и не выйдет из строя. Но если в такую систему добавить циркуляционный насос, для лучшего движения теплоносителя по трубам и отопительным приборам, то при установке нужно выполнить кое-какие условия.

Для того, чтобы избежать затруднения циркуляции теплоносителя, в случае остановки насоса, монтируется байпасная линия. Другими словами, при установке насоса, необходимо предусмотреть байпас с обратным клапаном. На рисунке ниже можно увидеть пример установки обратного клапана шарикового типа.

При работающем насосе, теплоноситель не проходит через обратный клапан, но как только он останавливается, горячая вода идет по байпасу, открывая клапан.

Как выбрать обратный клапан?

Циркуляционный насос может быть смонтирован в двух пространственных положениях: вертикальном или горизонтальном. В зависимости от способа установки, выбирается тип обратного клапана. Т.к. обратные клапаны имеют разную конструкцию, то и принцип работы их разный. При установке насоса вертикально, как на рисунке ниже, нужно ставить обратный клапан шарикового типа. Лепестковый клапан не будет работать в такой схеме. И наоборот, если мы ставим насос горизонтально, то ставится лепестковый обратный клапан.

Внимание! Если у вас в доме смонтированная система отопления с помощью полипропиленовых или других труб малого диаметра (20,25,32 мм), то в случае отключения электроэнергии и остановки насоса, может перегреться твердотопливный котел, закипеть теплоноситель и много чего не приятного еще случится. Это чревато выходом из строя оборудования. Если есть перебои с подачей электричества, рекомендуется устанавливать для циркуляционного насоса источник бесперебойного питания.

что это такое, для чего нужен, принципы работы и установка байпасного клапана + видео

Байпасы с ручной регулировкой

Байпасы, которые настраиваются вручную (ручные байпасы), оснащаются шаровыми кранами. Использование шаровых кранов обуславливается тем, что они совершенно не меняют пропускную способность трубопровода при переключении, поскольку гидравлическое сопротивление в системе не меняется. Это качество делает шаровый кран оптимальным вариантом для байпаса.

Запорная арматура такого типа позволяет регулировать объем жидкости, который проходит через обводящий участок. При закрытом кране теплоноситель в полном объеме двигается по основной магистрали. Эксплуатация шаровых кранов имеет один важный нюанс – их нужно регулярно поворачивать, даже если необходимость настройки системы отсутствует. Это связано с тем, что при длительном застое краны могут намертво прикипеть, и их придется менять. Иногда также устанавливают клапан подпитки системы отопления, который играет немалую роль.

Конструкция байпаса

Устройство байпаса несложное. Конструктивно устройство байпаса состоит из следующих элементов: • циркуляционного насоса • фильтра грубой очистки • запорной арматуры.

Байпас в отопительной системе может работать постоянно или во время запуска работы радиаторов. В качестве запорной арматуры в системе могут быть использованы элементы: • шаровой вентиль • обратный клапан. Поэтому считается необходимым наличие обратного клапана в системе отопления. В отопительной системе обратный клапан может быть установлен вместо крана.

При этом во время включения циркуляционного насоса обратный клапан находится в режиме закрытого состояния. При отключении электроэнергии клапан открывается автоматически, позволяя системе перейти в режим естественной циркуляции. Поэтому вопрос выбора запорной арматуры в конструкции байпаса является основополагающим. В случае отсутствия вентиля включение циркуляционного насоса происходит по малому отопительному контуру, который образован магистралью и байпасом.

В конструкции обратного клапана должна быть предусмотрена подпружиненная пластина и шар, перекрывающий просвет. Преимущества наличия обратного клапана в системе заключаются в его функционировании без присутствия или участия человека. Включение циркуляционного насоса под давлением смеси теплоносителя «закрывает» клапан. Но по надежности функционирования клапан уступает вентилю, потому что наличие в смеси теплоносителя абразивных примесей имеет место.

По мнению специалистов, занимающихся установкой запорной арматуры, оптимальным вариантом является приобретение вентиля от лучших производителей, потому что потекший шаровой кран ремонту не подлежит.

Последовательность установки

Сонаправленно с движением горячей воды или иного теплоносителя, в первую очередь размещается фильтр, за ним устанавливается обратный клапан и только потом – насос. Параллельно насосу вводится байпас, размещаемый в одной горизонтальной плоскости с основной магистралью (в целях исключения возможности образования воздушного затора).

При соблюдении всех требований по монтажу байпаса с обратным клапаном системах отопления (в которых используются электрические циркулярные насосы), они смогут функционировать при отключении электропитания (вода будет продолжать циркулировать по трубам за счет разности температуры в различных частях отопительной магистрали).

Советы и рекомендации

Прежде чем приступить к монтажу байпаса в отопительной системе многоквартирного дома в первую очередь о своем решении следует письменно уведомить представителей местного ЖКХ для согласования вопроса о временном отключении подачи теплоносителя с котельной. После этого придерживайтесь следующих рекомендаций:

Чтобы вода нормально поступала в прибор обогрева необходимо, чтобы диаметр трубы обходного участка был на один размер меньше, чем в общем контуре. Приобретая готовый байпасный узел необходимо требовать сертификат качества, который послужит гарантией долговечной и нормальной работы устройства. При покупке элементов обходного участка следует проверить резьбовые соединения – они должны легко откручиваться и при затягивании не прокручиваться. Решив монтировать байпас, используйте только шаровые краны, поскольку они имеют не только низкое гидравлическое сопротивление, но и легко открываются и закрываются. Неважно, работает байпас или нет, необходимо время от времени открывать и закрывать все краны во избежание прикипания шара и значительно увеличит срок эксплуатации всех элементов узла. Перед вводом отопления в эксплуатацию после длительного простоя нужно непременно развоздушить участок с циркуляционным насосом. На протяжении всего отопительного сезона следует выполнять профилактическую очистку фильтров, установленных в байпасной системе. Во избежание ошибок, и чтобы отопление работало эффективно, желательно поручить проведение всех работ опытному специалисту.

Примеры установки байпаса

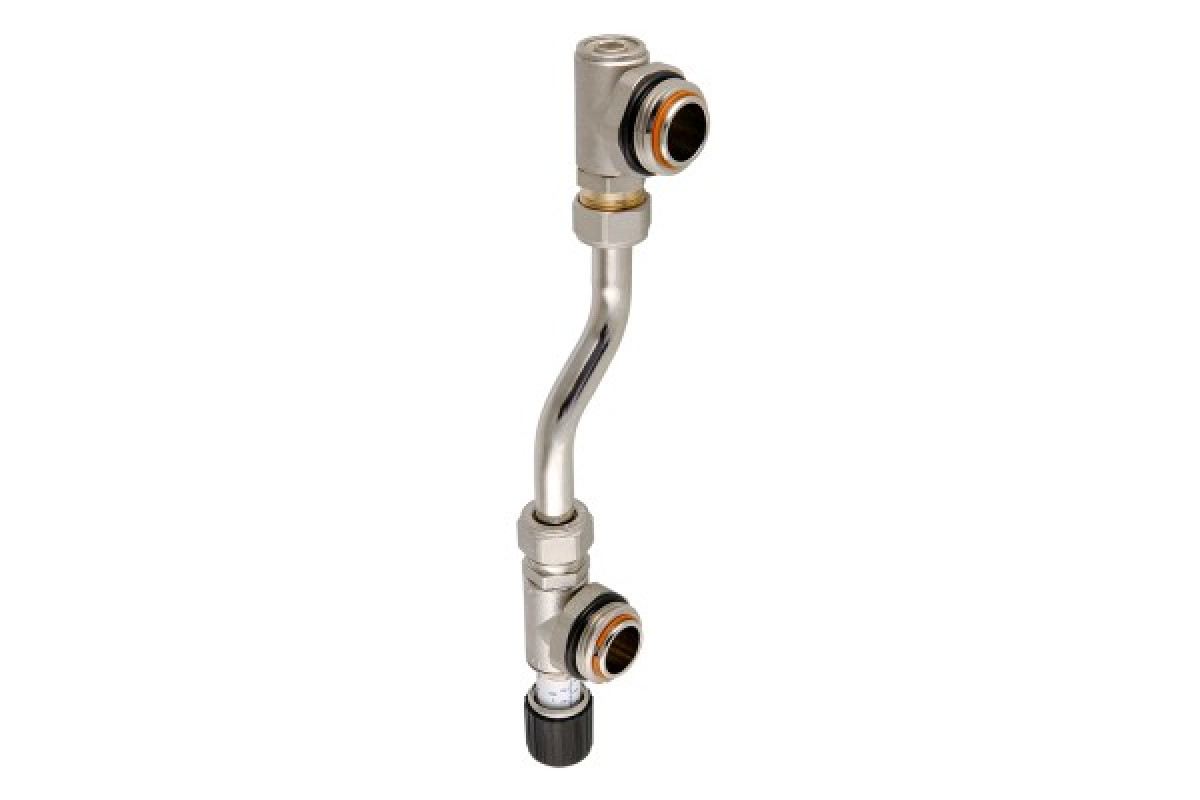

Байпас для радиатора в однотрубной магистрали отопления

Установка байпаса в системе отопления параллельно к батарее позволяет обеспечить регулировку потока жидкости через нее и, соответственно, температурный режим, а также обеспечивает возможность замены или ремонта теплового прибора без остановки функционирования отопления, что особенно актуально в многоквартирных домах. Как правильно установить байпас?

Смотрим картинку, подобные системы выглядят примерно так…

Байпас фото которого Вы видите слева — это просто обыкновенная перемычка, соединяющая непосредственно возле батареи подающую (горячую) и обратную (холодную) трубы.

Между перемычкой и радиатором устанавливаются шаровые краны. Именно они позволяют отключить отдельный прибор, а теплоноситель спокойно будет циркулировать по параллельному обходному пути.

Третий кран может быть установлен на самой перемычке и позволяет регулировать режим байпаса — баланс потока жидкости через батарею отопления и обходную трубу. Закрытое положение этого крана обеспечивает циркуляцию всего потока теплоносителя через данный обогреватель. Опционно вместо крана на подающей трубе перед радиатором может быть установлен терморегулятор, поддерживающий в радиаторе выставленную на нем температуру.

В домах с центральным отоплением желательно установить байпас для полотенцесушителя, так как многие модели этого теплового прибора могут быть не рассчитаны под параметры наших котельных. При этом диаметр байпаса выбирается меньше диаметра магистральных труб – обычно это полудюймовая труба.

Для чего нужен байпас? Он позволяет сократить энергозатраты, ограничив количество поступающего в радиатор теплоносителя. Таким образом, теплоотдача батареи отопления уменьшается, а энергия экономиться. Отсутствие возможности регулировки просто приводит к перегреву помещения с последующим открыванием форточек и улетучиванием тепла. Используемый в котлах теплообменник с байпасом позволяет регулировать необходимый расход теплоносителя через него.

Установив байпас своими руками (при наличии у Вас навыков сантехнических работ), Вы оставите значительную сумму денег в своем кармане.

Нюансы монтажа

Установка байпаса в системе отопления – это такое «мероприятие», которое следует выполнять лишь с привлечением специалиста. При монтаже следует руководствоваться требованиями СНиП, регламентирующих данную процедуру, а также использовать лишь проверенные и исправные комплектующие. Нецелесообразно экономить на приобретении товаров для водоподготовки и водоочистки, покупая самые дешевые из них. Расплатой за низкое качество могут быть несопоставимые затраты на ремонт и проведение аварийных работ, а также дополнительный материальный ущерб. Применение запорных кранов – еще одно обязательное при монтаже байпаса требование.

Чтобы проконтролировать работу мастера нужно понимать азы и помнить о последовательности монтажа элементов.

Принцип работы байпасного клапана

Если произошла нестандартная ситуация, отключение электроэнергии или поломка насоса, давление прекращается, и клапан автоматически перекрывает перемычку, пуская воду по естественному ходу. Это позволяет полностью автоматизировать систему отопления. Недостаток автоматического байпаса – чувствительность к сорности воды и мелким загрязнениям. Перед установкой, рекомендуют прочистить водопровод АВД для устранения налетов и ржавчины в трубах и радиаторах.

Перед началом работ, необходимо определиться с материалом системы водоснабжения. Для труб из полипропилена используют разборные соединения, и сначала собирают блок насоса вместе с байпасом. Ветку подключают при помощи тройников, вмонтированных в основную трубу. При стальном исполнении, сначала впаивают патрубки, потом вентиль на байпасе. Установка системы байпаса производится по направлению к теплоносителю и обязательно должна собираться в определенной последовательности.

Схема сборки:

Фильтр;
Обратный клапан;
Насос принудительного действия.

Диаметр прохода линии байпаса должен быть равен диаметру обратки. Специалисты рекомендуют при монтаже все краны укомплектовать разборными фитингами. В этом случае при ремонте будут устранены различные ситуации.

Принцип работы байпасного клапана

Перед началом монтажных работ по установке насоса, необходимо спустить теплоноситель из системы. Всю конструкцию ориентируют так, чтобы выходные трубопроводы были вертикально либо горизонтально, в зависимости от хода трубы.

Как работает байпасная линия:

Собирают участок обвода, который будет располагаться параллельно магистрали;
От обратки отрезают участок, равный длине обвода;
На концы магистрали устанавливают тройники;
Между ними монтируется участок с запорной арматурой или клапаном;
Проводят соединение собранного участка обвода с магистралью трубами, равными по длине.

При монтаже необходимо оставить пространство для возможности последующего демонтажа насоса и других элементов. Необходимо правильно сделать монтаж, проследив совпадение стрелки на корпусе с током теплоносителя.

Виды байпасных клапанов

Виды байпаса
Клапаны затвора делят на две основных категории:

Байпас, не включающий клапан (прямого действия). Теплоноситель с таким видом затвора циркулирует по трубам.
Байпас, включающий клапан обратного направления. Данный вид перемычки используется для индивидуальных и общих насосных станций для подачи воды в жилые помещения. Работает при включении (в открытом режиме) и отключении (в закрытом режиме).

Отличия и сфера использования

Обе категории байпасных затворов делятся на подвиды:

Перепускной вентиль на автоматизированной работе. Монтируется на обвязке гравитационной и насосной системы обогрева. При нормальной работе электронного нагнетателя автоматический байпас закрыт, а при остановке – открыт.

Автоматические байпасы также делятся на виды: инжекционный тип и клапанный вид.

В первом случае, байпас действует по принципу гидроэлеватора, захватывая разряженную область теплоносителя, направляя ее в общий поток и создавая необходимое давление. Клапан работает в автономном режиме даже при отключенной электрической сети.

Во втором случае в байпас монтируют клапан обратного направления, который препятствует попятному ходу жидкости в трубопроводе. В положенном направлении вода проходит без препятствий по отопительным трубам и патрубкам.

Байпас без дополнительного оборудования. Данная система отопления представляет собой обычный патрубок, не оснащенный дополнительными приспособлениями. Используется при установке радиаторов отопления. Жидкость в такой трубе проходит свободно без препятствий в неуправляемом порядке.
Клапан затвора ручного механизма. Байпас – это кран с шаровым механизмом. Устройство не создает препятствий общему потоку энергоносителя в открытом состоянии, а также не уменьшает просвет отверстий трубопровода. При полном закрытии крана, вода не попадет в патрубки. Метод дает возможность регулировать обогрев помещения.

В индивидуальных системах отопления помещений байпасный клапан необходим для следующих работ:

обвязки насосной станции;
для подачи малого объема жидкости в котельную;
установки радиаторов отопления в однотрубную магистраль;
равномерного обогрева теплых полов.

Каждое байпасное подключение имеет свои особенности, в зависимости от места эксплуатации.

Виды и конструкции

По принципам действия различают перепускные клапана с пружинным и мембранным конструкциями. Пружинные механизмы превалируют в системах, где сечение трубопровода составляет не более 200 мм, в других сетях водоснабжения и отопления используется рычажно-грузовой принцип.

Мембранные агрегаты используют все больше при работе с жидкотекучими средами, в которых имеется наличие твердых частиц.

В зависимости от среды трубопровода, перепускные устройства предназначаются для:

газа;
пара;
жидкостей.

По назначению системы они применяются для трубопроводов:

холодного водоснабжения,
горячего водоснабжения,
отопления,
охлаждения,
кондиционирования.

В системах отопления и водоснабжения различают перепускные клапаны по своему предназначению:

для радиаторов;
для бойлера и байпаса;
для автоматической подпитки;
для низких или высоких давлений.

На данном фото представлен переливной клапан со шкалой настройки. Изготовлен из бронзы и латуни, предназначен для установки в системах центрального отопления.

Наряду с перепускными регуляторами в конструкцию отопления устанавливают:

воздухоотводчик для предотвращения воздушных пробок в трубах;
трехходовой клапан для смешения или разделения потоков горячей и холодной воды;
обратный, предотвращающий обратный поток в трубопроводе.

Для промышленных и коммунальных сетей применяют конструкции с условным диаметром DN до 500 мм и фланцевым соединением.

В автомобиле пропускные устройства бывают для:

турбины;
механизма подачи топлива;
системы охлаждения двигателя.

Перепускной узел турбины сбрасывает выхлоп газов, уменьшая силу напора в коллекторе. Тем самым он защищает двигатель от перегрева.

Топливный насос hp-Technik серия UHE с перепускным клапаном и байпасом

Топливный насос hp-Technik серия UHE — с перепускным клапаном и байпасом.

Топливные насосы применяются в мазутных горелках и насосных станциях для создания необходимого для работы оборудования давления и перекачивания топлива.

Области применения топливных насосов hp-Technik:

Системы сжигания топлива

Горелки котлов, замкнутые циркуляционные трубопроводы, перекачивание всех видов жидкого котельного и судового топлива EL, L, M, S, ES, угольной смолы и угольного масла, дегтя, керосин и т.д.

Машиностроение

Гидравлические насосы блоков управления гидравлических систем, смазочные насосы для перекачивания смазочных масел и консистентных смазок, насосы систем водяного охлаждения для подачи водонефтяной эмульсии.

Нефтяная промышленность Подающие (нагнетательные) насосы для масел, минеральных смазочных материалов, дёгтя, смол, гудрона, битума и т.д.

Судостроение Смазочные маслонасосы и бустерные насосы для подачи судовой смазки, дизельного топлива, мазута и тяжелых вязких масел.

Преимущества топливных насосов hp-Technik:

Самовсасывающие, самосмазывающиеся, не вибрирующие, бесшумно работающие, не требующие техобслуживания, с герметичным уплотнением вала.

Инструкция на топливный насос hp-Technik серия UHE

Направление вращения вала: I – Обратное направление (против часовой стрелки).
Модели насосов cерии UHE	Вязкость рабочей жидкости, сСт: 6,0 при 20 °C	Шестерё нчатый ротор, Ф	Вал,Ф	Резьбовое соединение для (S/A/R)	Штуцер мано метра (M1/M2)	Макс. частота вращения вала, об/мин	Вес, к/г
Подача, л/ч при 1400 об/мин	Подача, л/ч при 2800 об/мин
Арт. № I	9 бар	30 бар	40 бар	Арт. № I	9 бар	30 бар	40 бар
UHE-A2-PZ	05110542	200	155	140	05130542	500	380	330	38	12	G 1/2″	G 1/4″	3500	4,4
UHE-A3-P	05110543	300	260	240	05130543	700	600	550	38	12	G 1/2″	G 1/4″	3500	4,6
UHE-A4-M	05110544	450	425	390	05130544	900	850	800	38	12	G 1/2″	G 1/4″	3500	4,8
UHE-A5-GZ	05110545	550	500	450	05130545	1300	1150	1050	38	12	G 1/2″	G 1/4″	3500	5,0
Направление вращение вала: D – Прямое направление (по часовой стрелке).
Модели насосов cерии UHE	Вязкость рабочей жидкости, сСт: 6,0 при 20 °C	Шестерё нчатый ротор, Ф	Вал,Ф	Резьбовое соединение для (S/A/R)	Штуцер мано метра (M1/M2)	Тепловая мощность h2, Вт при 220 В, 50 Гц	Крутящий момент, М (Нм)
Подача, л/ч при 1400 об/мин	Подача, л/ч при 2800 об/мин
Арт. № D	9 бар	30 бар	40 бар	Арт. № D	9 бар	30 бар	40 бар
UHE-A2-PZ	05120542	200	155	140	05140542	500	380	330	38	12	G 1/2″	G 1/4″	110	1,6
UHE-A3-P	05120543	300	260	240	05140543	700	600	550	38	12	G 1/2″	G 1/4″	110	1,6
UHE-A4-M	05120544	450	425	390	05140544	900	850	800	38	12	G 1/2″	G 1/4″	110	1,6
UHE-A5-GZ	05120545	550	500	450	05140545	1300	1150	1050	38	12	G 1/2″	G 1/4″	110	1,6

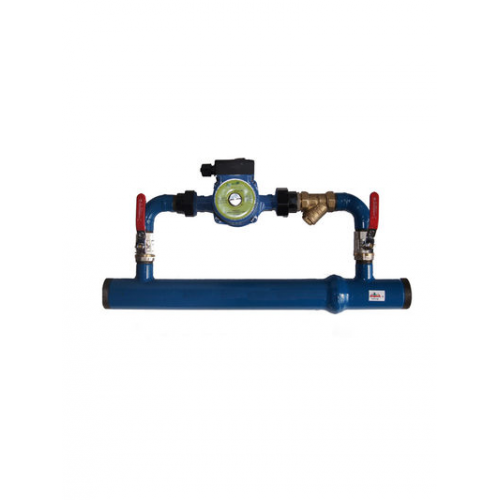

Подключение насоса через байпас

Циркуляционный насос целесообразно подключать через байпас только в тех системах, которые изначально были предназначены для естественной циркуляции, т.е. в них должен быть разгонный коллектор, соблюдены уклоны труб и правильно подобраны их диаметры. Насос в таких системах предназначен не для обеспечения их работы, а для повышения эффективности.

Для систем, которые еще на этапе проектирования были рассчитаны на принудительную циркуляцию, байпас попросту неактуален. Такие системы работают только за счет насоса, поэтому при его отключении циркуляция теплоносителя попросту прекращается. Байпас в данном случае не сможет решить проблему.

При подключении насоса посредством обводной линии появляется возможность противотока в байпасе. Кроме того, формируется замкнутый циркуляционный контур между насосом и самим байпасом. Чтобы такая схема могла нормально функционировать, обходное устройство обязательно должно оборудоваться шаровым краном или обратным клапаном.

Замена фазорегулятора и перепускного масляного клапана на Audi A4 8E 2.0 ALT

Наконец придя в себя, мною было решено сменить регулятор фаз и клапан масла для перепускания на авто Ауди с движком 2,0 АЛТ — причина — тарахтенье в утреннее время и тарахтенье с нагретым двигателем.

З.Ы. Тот процесс, который я опишу, всего лишь для знакомства, он не является поэтапным.

Сперва приводим рамочку в положение сервиса, для этого снимаем бампер спереди. Знающие люди посоветовали мне сначала раскрутить гаечки, снять противотуманные устройства и руками сквозь щели раскрутить три гаечки, крепящие бампер.

Разбираем бампер спереди.

Отсоединить шланг омывателя от бампера и штекер проводов противотуманного устройства, снять весь бампер, и слить жидкость.

Теперь вставить инструмент (который сами сделали), вкрутить выделенное для него место и открутить три болтика от опор. Так же с другого края. Ознакомившись с Эльзой, будете знать, которые еще болтики откручиваем для выхода рамки к переду.

Аккуратно стягиваем рамочку к себе, теперь у нас хороший доступ к ГРМ.

Рамочка в положении сервиса.

Выставить меточки ВМТ распределительного вала и коленчатого вала, кол. вал нужно поворачивать влево. Крутить просто, даже не нужно выкручивать свечи.

Снять кожух ГРМ сверху и увидите ролик натяжения — ослабить его. Смысл натяги его мною не понят, но я шел по советам Эльзы. С помощью шестигранника влево ослабить ролик натяжения (1), вставить пластику посередине штока и корпуса ролика (пластина упала у меня два раза, и я остался без нее), после отпустить гаечку (3), согнутые круглогубцы тут мне не нужны, при ослаблении гаечки ослаб и натяжитель, а эксцентрик дал ход влево.

Для подстраховки я поставил метку шестеренку распределительного вала и зубик на ремне.

Стянул также ремень, для не сбивания зубьев на коленвале, поставил меточки на распределительном вале.

Снять оборудование навеса, пользуясь советами Эльзе. Не забудьте после снятия ремня с распределительного вала свернуть коленчатый вал на сорок пять градусов вправо, чтобы при проведении операций с распределительным валом не согнуть клапаны (когда будете собирать, не забудьте свернуть назад коленчатый вал на сорок пять градусов влево).

Двадцатиклапанник без крышечки ГБЦ.

Натяг цепи распределительного вала.

Пропустить много что, открутить рамку с ГБЦ. Соблюдать нужно правильность при раскручивании. С другого бока ГБЦ открутить клапан масла перепуска — самый сложный этап — это раскручивание, так как мало местечка. Натяжитель цепи распределительного вала застопорить болтиком.

Без рамочки ГБЦ. Распределительные валы утоплены будто их вкопали — поднимать их лучше с помощником — каждому по одному все в сборку с цепочкой и натяжителем.

Самое сложно для меня оказалось — откручивание болтика, которым крепится регулятор фаз в распредвал впуска. Закручивается он огромным моментом, в итоге испортив головку болтика, мне все же удалось с помощником раскрутить, зажимая ключиком газа в месте, где разрешено на распределительном вале. Закручиваем туда же, где было новенький регулятор фаз крупным моментом. Для тех, кто станет сменят, приобретите новенький болтик.

Новенький регулятор фар в сборке. За закручиваем рамки к ГБЦ, не забудьте открутить болтик.

Обезжирить сторону посадки внизу рамки ГБЦ — нужен бензин. Делаем это для схвачивания герметика. Обезжирить еще верхушку ГБЦ.

После правильной установки цепи распределительных валов утопить их по меточке распределительного вала впуска с крышечкой ГБЦ. При стягивании рамы болтиками правильно распределительные валы сами сядут как нужно — для страховки проверьте, как установлены распределительные валы.

Новенький клапан масла перепуска.

Клапан масла перепуска со старенькой почищенной прокладочкой — я установил еще на герметик.

Герметичный раствор.

Новенький фазорегулятор.

Собирать нужно в обратной последовательности.

Слегка натягиваем ремень на шестеренку распределительного вала — натянуть роликом натяжения ремешок.

Какой выбрать автомобиль в 2020? Дизельный, Бензиновый или Электрический?

Смотреть все фото новости >>

Установка байпаса: тонкости монтажа своими руками

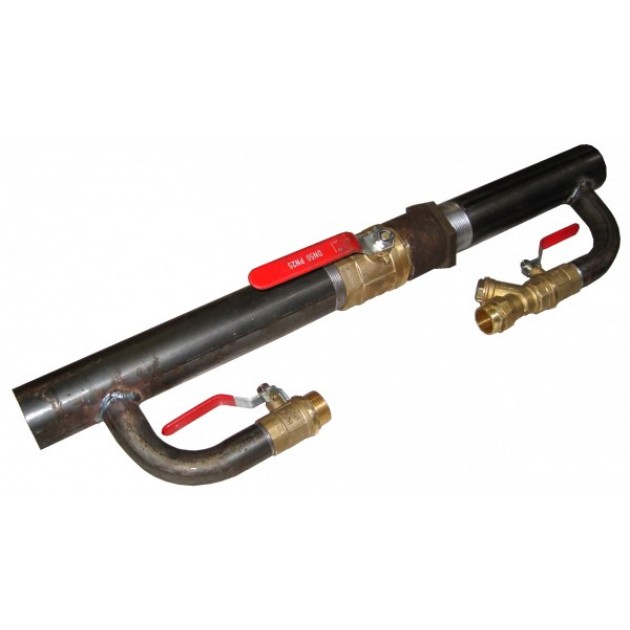

По большому счету, байпас перемычка имеет довольно простую конструкцию, и собрать его можно даже с минимальным опытом сантехнических работ. Еще раз повторюсь, что здесь важен принцип работы данного приспособления и его понимание – зная это, самостоятельно изготовить байпас для циркуляционного насоса или еще чего-либо не так уж и сложно. Рассмотрим этот процесс несколько подробнее.

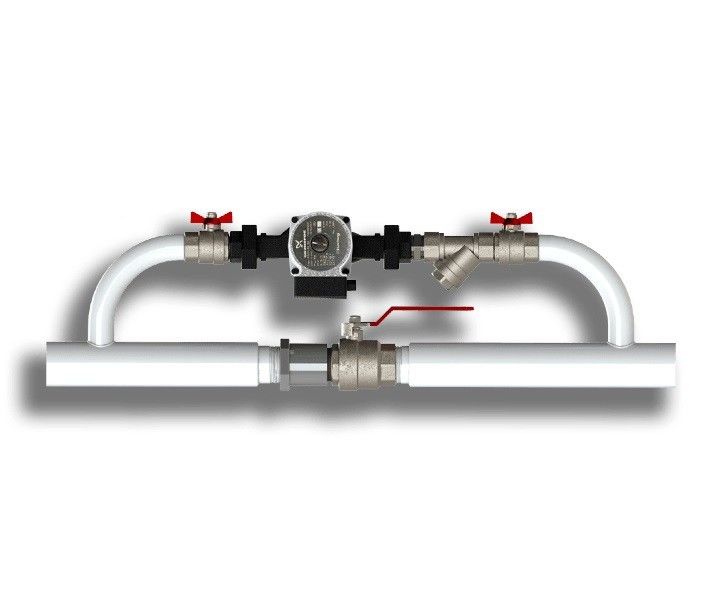

Что мы имеем? К примеру, магистраль отопления, на которой смонтирован циркуляционный насос. Первое, что следует сделать для установки байпаса, это снять его и немного переделать магистраль – в частности, понадобится несколько увеличить расстояние между резьбовыми концами, на которые был накручен насос. Определить это расстояние лучше всего по месту – в смысле, собрать насос и узел вокруг него как положено.

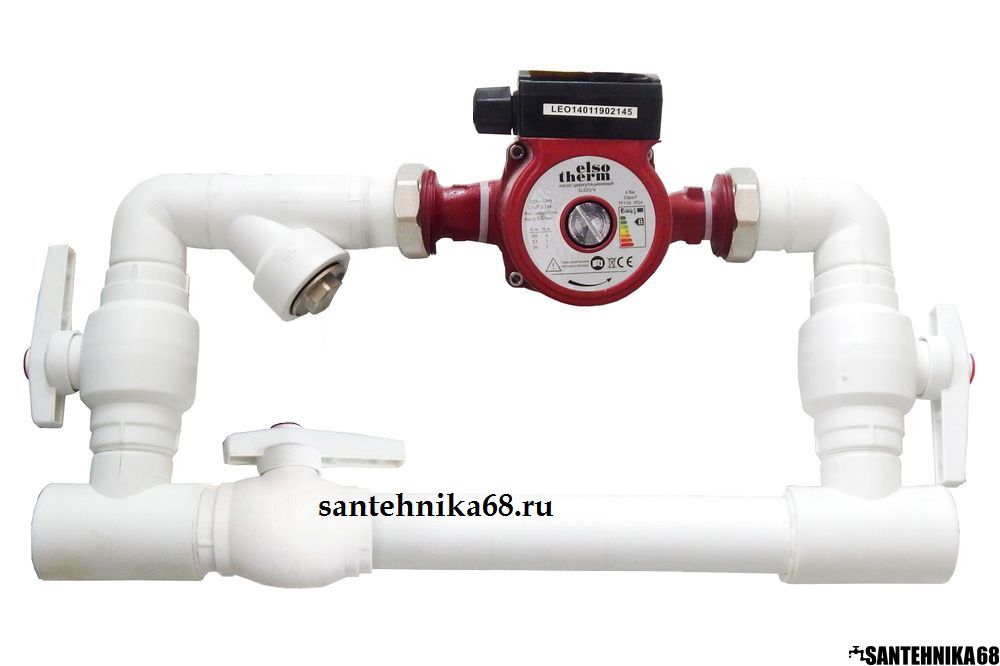

Для этого сразу же за насосом, с одной и с другой стороны, накручиваем шаровые краны – это можно делать сразу капитально. У нас имеются на насосе разъемные соединения, так что быстро разобрать узел и смонтировать его на трубопроводе проблем не составит.
Вслед за кранами (также с обеих сторон счетчика) устанавливаются тройники точно такого же диаметра, как и сам трубопровод. Здесь следует сделать оговорку – тип тройника зависит от самого трубопровода. В большинстве случаев применяются тройники, изготовленные из того же материала, что и трубы – если полипропилен или металлопластик, то сначала в краны вкручиваются резьбовые оконечники и потом уже к ним подпаиваются или прикручиваются тройники.
В принципе, все, размер задан, и теперь примеряем собранный узел по месту, обрезаем трубопровод по отмеченным меткам и вставляем собранный узел. Для удобства в работе его можно разобрать на американках – попросту говоря, убрать насос, после чего у вас останутся две части трубопроводов, которые и нужно будет соединить с магистралью. После того, как этот участок байпаса будет собран, насос устанавливается на место (капитально) – только после этого можно будет сосредоточиться на самой обводной трубе.
Здесь также все несложно – для начала от тройников вверх поднимаем трубопровод настолько, чтобы он не мешал насосу. Дальше поворотами сводим два патрубка, идущих от двух тройников, друг с другом – по крайней мере, задаем им правильное направление друг к другу. А дальше идет перемычка и кран, для установки которого, опять-таки, потребуется разъемное соединение и пара резьбовых оконечников.

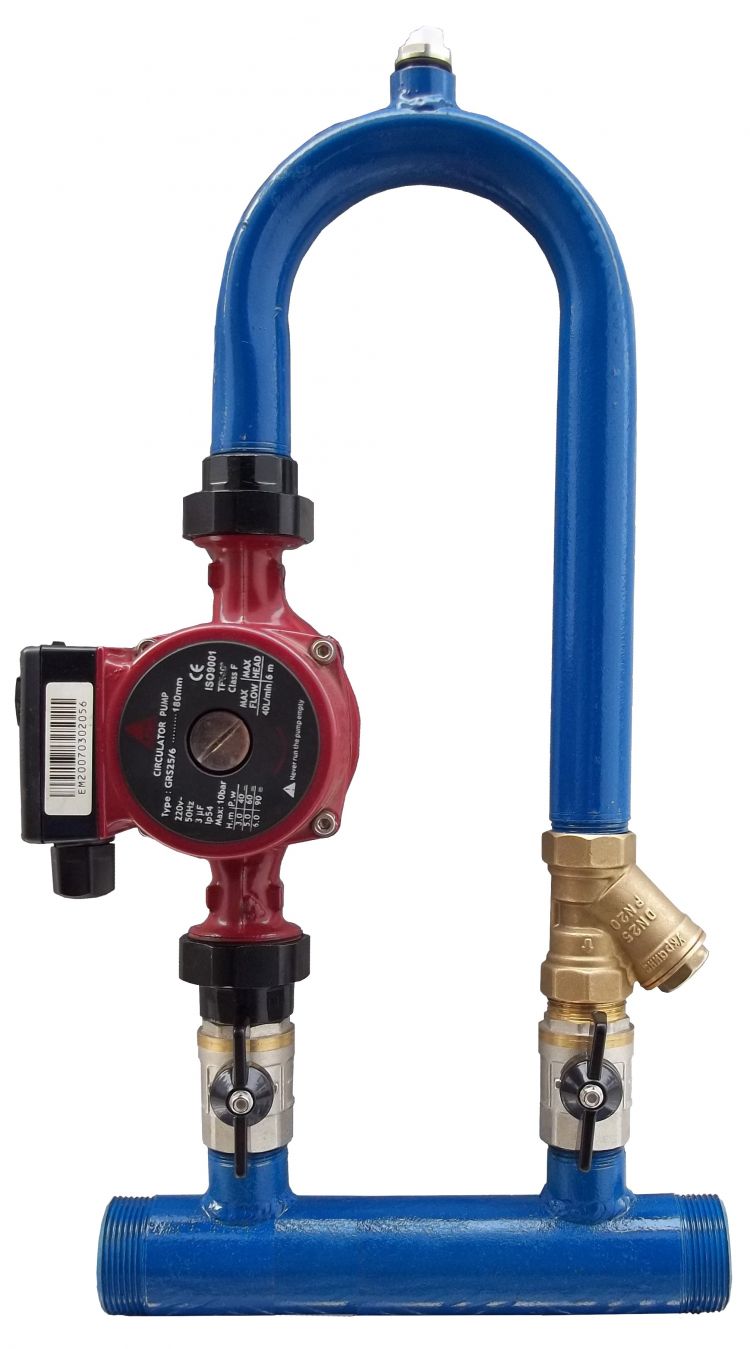

В принципе, это и весь байпас для циркуляционного насоса – точно по такому же принципу монтируется и байпас для других сантехнических приборов. Расположить обводной трубопровод можно как вертикально, так и горизонтально – от этого момента его функциональное назначение и качество работы не изменяется.

Вот и все. Теперь вы знаете, что такое байпас и как он работает. Мало того, внимательному и скрупулезному читателю теперь не составит никакого труда самостоятельно изготовить данный узел, без помощи квалифицированных специалистов. Не побоюсь повториться – если вы поймете принцип его работы и разберетесь с устройством и назначением каждого элемента, то собрать байпас своими руками будет несложно.

Автор статьи Александр Куликов

Монтаж своими руками байпасной линии

Монтаж байпаса в отопительной системе сделать просто, необходимо соблюдать несколько правил. Во-первых, диаметр устройства должен быть меньше, чем труб в отоплении. Если не выполнить данное правило, то теплоноситель пойдет в обход батареи. Во-вторых, байпас сдвигают, как можно ближе к радиатору. Для установки перемычки необходимо опорожнить контур. Далее сборка происходит по направлению теплоносителя.

Этапы работы байпасной линии:

Демонтируется радиатор;
На местах его крепления присоединяется байпас;
Далее на краях устанавливается запорная арматура;
Батареи крепятся на новые места.

Монтаж байпасной линии можно выполнить своими руками

Можно врезать самодельную конструкцию по тому же принципу. Монтаж байпаса выполнить несложно своими руками, не прибегая к услугам дорогостоящих специалистов. Главное, знать несколько тонкостей. Установка перемычки осуществляется как можно ближе к отопительному прибору. Диаметр устройства должен быть чуть меньше, чем трубы контура. Запорный кран устанавливают между перемычкой и радиатором. Вместо шаровых кранов можно установить терморегуляторы, которые самостоятельно будут направлять потоки через байпас по достижению необходимой температуры. При монтаже устройства возле котла, необходимо следить за температурой, чтобы не допустить перегрева. На бесклапанное устройство нельзя ставить кран или задвижку. При срезе труб, устанавливают тройники.

Устройство байпаса

Применение байпаса для монтажа дополнительного узла давления часто сопровождается включением в основную часть трубопровода такого элемента, как обратный клапан.

Он представляет собой небольшой прибор, корпус которого состоит из двух частей. Внутри корпуса байпаса расположен шарик или подпружиненная перегородка. Основная задача клапана заключается в обеспечении работы отопительной системы при отсутствии дополнительного давления, создаваемого насосом. Работа клапана в системе отопления автоматизирована и не требует участия человека. Это очень удобно при аварийном отключении насоса в отсутствии жителей дома.

Принцип работы обратного клапана состоит в следующем. При включенном и исправном насосе на выходе из клапана создается дополнительное давление, которое запирает его и предотвращает движение жидкости (нижняя часть рисунка).

В случае аварийного отключения насоса (верхняя часть рисунка) дополнительное давление в системе отсутствует, что «отпирает» обратный клапан байпаса и открывает основной трубопровод для движения нагретого теплоносителя. При этом прибор функционирует независимо от наличия оператора, используя лишь законы физики. Это позволяет уберечь всю систему отопления дома от разрушения.

Одним из крепежных элементов, появившихся и активно использующихся в последние годы при монтаже элементов систем отопления, стала так называемая гайка-американка.

Она представляет собой две детали, оснащенные резьбой и наворачиваемые друг на друга. Выпускаются в двух вариантах – прямом и угловом. При креплении того или иного элемента системы одна часть гайки навинчивается на резьбовую часть патрубка устанавливаемого прибора, а подвижная часть соединения сгоняется на трубу с резьбой или фитинг. Использование подобных деталей позволяет сравнительно легко закреплять те или иные элементы не только в байпасе, но и в любом другом месте отопительной системы. Основным преимуществом соединения «американка» является возможность снятия установленного прибора – насоса, радиатора и других без разборки самой системы.

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации — нам интересно ваше мнение

байпас в системе отопления, гидравлический разделитель и вентиль для воды

Система отопления при условии правильного монтажа работает безупречно. Но при нарушениях проходимости теплоносителя или завоздушивания системы, протечек возникает необходимость перекрытия поступления тепла в радиаторы. И если на системе не установлен клапан перепускной (байпас), то выключение системы чревато неприятностями. Рассмотрим типы и варианты применения клапанов.

Что такое байпас в системе отопления?

Байпасом называется участок трубы, смонтированный так, чтобы для теплоносителя открывался путь не только через один прибор, но и в обход определенного участка тепломагистрали, а также параллельно основному трубопроводу. Нередко на обходном участке ставится оборудование, один конец которого подключается к подводящему патрубку, а второй подается на отводящий патрубок.

Также отрезок оснащается запорной арматурой для перекрывания потока теплоносителя по обходному участку и регулировки поступления жидкости к прибору. Чтобы иметь возможность отключить оборудование от подачи теплоносителя, рекомендуется установить кран на патрубке отводящего типа – зона монтажа крана располагается между перепускным клапаном и выходным отверстием котла, радиатора, центрального стояка или другого прибора.

Применяется байпас в системе отопления в следующих случаях:

при обвязке радиаторов, чаще всего в однотрубных схемах;
для систем автономного теплоснабжения при обвязке насосного оборудования;
для контуров в теплых полах в зоне смесительного узла;
при создании малого контура циркуляции для обвязки твердотопливных котлов.

Разновидности клапана байпаса

Различается несколько видов обходных элементов – нерегулируемые, ручные, автоматические. Выбор зависит от типа используемых устройств, наличия дополнительных элементов и места установки запорной арматуры.

Нерегулируемый байпас

Устройство выглядит как труба ободная без наличия дополнительного оборудования. Просвет туннеля постоянно открыт, вода поступает без управления. Применяются клапаны перепускные для подключения батарей.

Следует учитывать транспортировку теплоносителя с малым гидравлическим сопротивлением, поэтому диаметр проходного сечения нерегулируемого перепускного клапана при вертикальном монтаже должен быть меньше диаметра проходного сечения основной трубы магистрали. В противном случае под действием силы тяжести вода уйдет в ближний байпас.

Рекомендуем к прочтению:

При горизонтальном монтаже подогретый носитель поднимается вверх и потому удельный вес снижен, поэтому перепускной клапан нижней разводки делают размером диаметра равным сечению трубы основной магистрали, а вот патрубок отводной к радиатору должен быть меньшего диаметра, чем клапан и основная магистраль.

Ручной байпас

Это устройство, оснащенное шаровым краном. Шаровой кран считается самым подходящим для формирования обходного участка, поскольку в открытом состоянии элемента не происходит сужения канала магистрали, а значит, на жидкость не создается дополнительного гидравлического сопротивления при движении потока.

Применение клапана перепускного ручного типа обеспечивает точную регулировку подачи теплоносителя, проходящего через клапан обвода. Если кран закрыть, поток направляется по основной магистрали, открыть – пойдет через обходной участок.

На заметку! Специалисты советуют время от времени проворачивать шаровой кран для устранения риска залипания рабочих элементов.

Применяется ручной клапан перепускной для воды при подключении батарей к однотрубной магистрали, обвязки насосов гидравлического типа.

Автоматический байпас

Клапан монтируется при работах по обвязке насоса самотечной системы отопления, где теплоноситель циркулирует без применения насосного оборудования, а также при наличии насоса. Автоматический байпас перенаправляет поток без вмешательства человека. Если насос работает, то теплоноситель поступает через агрегат, как только насос выключается, то вода проходит через перепускной клапан, чтобы крыльчатка насоса, которая перекрывает поток, не мешала прохождению теплоносителя.

Различается два типа автоматических перепускных клапанов:

Клапанный. Монтируется с шаровым краном, который снижает гидравлическое давление на теплоноситель. Недостаток клапанного байпаса – чувствительность к чистоте жидкости, если в потоке встречается грязь, примеси, оборудование может выйти из строя.

Инжекционный. Работает по принципу гидроэлеватора. Установка предполагает монтаж насосного узла в участок основной магистрали, причем входной и выходной патрубки перепускного клапана должны иметь продолжение внутри трубопровода. Сзади среза патрубка выходного типа при прохождении теплоносителя, образуется область разряжения, что помогает затягивать воду из байпаса. Потом струя под напором транспортируется по трубопроводу. В этом случае исключено возникновение обратного потока воды. Если же циркулярный насос выключен, то вода перетекает через обходное устройство естественным самотеком.

Варианты установки байпаса в системе отопления

Рекомендуем к прочтению:

Требуется установка байпаса в системе отопления в следующих случаях:

при врезке батареи в однотрубную схему отопления;
проведение обвязочных работ циркуляционного насоса;
для подключения коллектора распределительного для системы теплых полов;
формировании малого контура транспортировки жидкости в системах с твердотопливными котлами.

Процесс установки байпаса своими руками

Прежде чем монтировать перепускной клапан системы отопления, следует принять на заметку правила установки от специалистов:

Лучше устанавливать байпас ближе к радиатору отопления, отступая как можно большее расстояние от вертикальной трубы (стояка).

При необходимости перепускной клапан сооружается своими руками из отрезка трубы, двух тройников. Соединение сваркой или резьбой. Для резьбового соединения нужно купить тройники уже с нарезанной резьбой и нарезать ее на концах трубы.
Чтобы система работала более эффективно, устанавливается регулировочное, терморегуляционное оборудование. Точка монтажа между байпасом и батареей.
Для демонтажа насоса обходная конструкция оснащается запорной арматурой.
Чтобы запустить работу старой системы отопления нужно установить байпас с циркуляционным насосом, обратным клапаном и шаровыми кранами. Насос обеспечит транспортировку теплоносителя, обратный клапан предупредит обратный ход воды, а шаровые краны помогут регулировать уровень напора.

Чтобы теплоноситель поступал в радиатор отопления без изменения скорости, размер диаметра байпаса должен быть на 1 показатель меньше размера диаметра центральной трубы.
При подключении насоса в обходной патрубок обязательно монтируется шаровой кран или обратный клапан.
Обводная линия при монтаже теплых полов монтируется обязательно. Это обеспечивает транспортировку теплоносителя, поступающего из смесителя, где горячая вода смешивается с обраткой и охлаждается до нужной температуры. Трехходовой клапан пропускает лишь малое количество кипятка, а остальной поток теплоносителя нормальной температуры идет уже через байпас, циркулируя по контуру и отправляясь к нагревательному элементу.

Для формирования малого контура при использовании твердотопливного котла байпас подключается с одной стороны к подающему трубопроводу, где теплоноситель максимально прогревается и к смонтированному на обратке трехходовому клапану с другой стороны.

Чтобы поставить байпас не придется менять всю конструкцию системы отопления. Проще всего работать с клапаном, который продается в комплекте с шаровыми кранами. Установка требует переделки магистрали с монтажом обходного участка, установки шаровых кранов, тройников и сборки клапана с его последующей установкой.

Поэтапно процесс выглядит так:

для переделки магистрали нужно увеличить расстояние резьбовых концов в зоне, где был накручен насос;
собрать насос, узел вокруг него и прикрутить шаровые краны;
соединения насоса разъемные, поэтому сборка и установка на трубопроводе не доставит проблем;
сразу за кранами поставить тройник, диаметр которого такой же как у трубопровода;
обрезать трубопровод, вставить узел, для удобства работы можно убрать насос, а 2 части трубопровода соединить с магистралью;
как только эта часть байпаса собрана, можно ставить насос на место;
поднять трубопровод вверх от тройников так, чтобы он не мешал насосу;
свести два патрубка вращающимися движениям, а перемычку и шаровой кран установить посредством резьбовых наконечников и разъемных соединений.

Трубопровод располагается вертикально или горизонтально – на работу байпаса при правильной установке, это не повлияет.

Установка байпаса при монтаже обводных труб имеет свои особенности, в частности:

Размер диаметра обводной трубы должен быть на размер меньше размера диаметра основной магистрали.
Перемычка ставится как можно ближе к батарее отопления, а вот кран на байпас в многоквартирных домах не ставится.

Важно! После врезки перепускного клапана в систему, следует протестировать тепломагистраль на герметичность, а только потом запускать в основную работу. Тестовая прогонка теплоносителя поможет выявить протечки и быстро их устранить.

Байпас для системы отопления с насосом

Байпас

Использование байпаса в системе обогрева дома на линии циркуляционного сетевого насоса системы дает возможность работы всей системы, как с принудительной циркуляцией в ней теплоносителя, так и в режиме естественной циркуляции, к примеру, во время аварийного отключения электроэнергии в доме.
Установка байпас однозначно положительно отразится на сокращении расходов энергоносителя. Если сравнивать работу отопительной системы с задействованием замыкающего участка и обычной проточной, то первая будет характеризоваться уменьшением объема подаваемого в батарею теплоносителя на 30-35%. Это значит, что теплоотдача радиатора уменьшится в пределах 10%.
Наибольшее применение байпас получил, когда нужно предусматритвать возможность автоматического отключения систем отопления без перерыва в работе, а также для регулировки заявленных расходов через байпас, для чего на байпас устанавливается необходимая арматура. Применение байпаса в однотрубных системах отопления способствует тому, что байпас является решением всех недостатков однотрубной системы отопления.
Благодаря байпасу осуществляются следующие функции:
Включение и выключение источника бесперебойного питания для проведения ремонтных работ без прекращения энергоснабжения приемников;
При возникновении коротких замыканий или перегрузок в инверторе, нагрузку можно перевести с инвертора на байпас;
Если качество электроэнергии в сети нормальное, нагрузку можно переводить с инвертора на байпас для экономии электроэнергии.
Для возможности авторегулировки температуры в радиаторах отопления, вместо шарового крана можно поставить на его входе терморегулятор, что обеспечит оптимальную для помещения температуру. Монтируют байпас рядом с отопительными котлами.
В зависимости от системы, в которой будет использоваться обходная труба, различают несколько видов байпасов.
Байпас с обратным клапаном используется для циркуляционных насосов и работает периодически, когда это нужно. После включения насоса клапан открывается от переизбытка давления и пропускает теплоноситель. При отключении насоса байпас автоматически закрывается. В таком случае следует помнить, что может выйти из строя вследствие попадания в него окалины или ржавчины.
Без клапана позволяет производить ремонт на участке системы без отключения отопления. Также байпас позволит подключиться к системе отопления в помещении, где раньше не было радиатора.

Байпас с клапаном для котла отопления

Для чего нужен байпас в системе отопления?
Сразу определимся — для современных отопительных котлов установка байпаса как правило неактуальна – они не рассчитаны для работы в режиме естественной циркуляции теплоносителя и основным режимом работы является перекачка теплоносителя циркуляционным насосом, конструктивно установленным изготовителем в самом котле. Поэтому в основном обводной байпас будет полезен тем, у кого в доме установлено отопление с естественной циркуляцией (так называемые классические гравитационные системы отопления) и кто желает уменьшить расходы на отопление за счёт установки циркуляционного насоса.

Предлагаем промышленное изготовление деталей из латуни под заказ в Украине.

Что же даёт нам установка байпаса с циркуляционным насосом?

Прежде всего — экономию по расходу топлива, а соответственно – экономию средств. Так как в системах с естественной циркуляцией перемещение теплоносителя основано на разнице массы тёплой воды (она идёт вверх) и остывающей (она опускается вниз), то для «начального толчка» и поддержания даже минимальной циркуляции необходимы достаточно большие энергетические затраты. С насосом же данная система может работать при минимальной температуре воды, при этом байпас не позволяет ей пойти по малому кругу, так как это блокируется латунным обратным клапаном с резиновым шаром.
Скорость прогрева системы отопления , а соответственно и помещения , с циркуляционным насосом значительно выше за счёт малой разницы температур на подающей и обратной магистралях.
Если к циркуляционному насосу добавить управляющее термореле – Вы получаете возможность поддержания заданной температуры системы отопления в определённых пределах.
Система байпаса позволяет демонтировать насос для замены или ремонта , не сливая при этом воду из системы отопления.

Но как и во всём, есть своя „ложка дёгтя” – отопительная система начинает зависеть от наличия напряжения в сети для питания насоса – и как же при этом будет работать отопление при отключении электроэнергии? (что для нас не является редкостью — особенно это важно на время отопительного сезона, так как грозит перегревом котла).
Решением этой проблемы и является байпас, который при отключении питания на насос (насос в этом состоянии только создаёт сопротивление циркуляции) позволяет автоматически открыть прямой проток теплоносителя по основной магистрали и тем самым обеспечить обычную естественную циркуляцию теплоносителя. При появлении электропитания работа системы отопления с принудительной циркуляцией восстановится автоматически — это одно из основных преимуществ байпасов с обратным клапаном из латуни – нет необходимости вручную открывать/перекрывать подающую магистраль (представьте, что если во время отключения электроэнергии Вас не было дома !?)

Смотрите наше Видео испытания и принцип работы байпаса с обратным латунным клапаном — производство СТА (Харьков)

Фирма СТА разработала и предлагает обратные клапаны диаметром 40 и 50мм собственной оригинальной конструкции для производимых систем байпасов отопления , который обладает следующими преимуществами перед представленными на рынке аналогами:

Корпус обратного клапана выполнен методом ковки из латуни ЛС-59 , благодаря чему он имеет малый вес при высокой прочности , хорошую устойчивость к коррозии. Аналоги на рынке в лучшем случае делают из чугуна (он тяжелее и имеет большее сопротивление протоку за счёт шершавой внутренней поверхности), алюминия (который менее прочен и быстро разрушается элекролитическими процессами- особенно в обычных системах отопления из стали) или пластмассы, которая проигрывает в прочности, герметичности и термостабильности при нагреве.
Корпус обрабатывается на станках ЧПУ , чем обеспечивается высокая точность и чистота поверхности.
Корпус и гайка обратного клапана байпаса соединены резьбой, проклееной специальным термостойким клеем, гарантирующим герметичность и целостность соединения.
Управляющим элементом клапана служит шар из специальной резины, обладающей свойством повышенной плавучести, который позволяет нагретой воде беспрепятственно подымать его над седлом клапана.

Фирма СТА готова предложить Вам как готовые к установке в систему отопления байпасы диаметрами 40 и 50мм , так и оригинальные обратные латунные клапаны для байпасов соответствующих диаметров — цены за обратный клапан смотрите здесь

Справка : Название БАЙПАС произошло от английского слова bypass (дословно – «параллельная подача»), представляющую собой магистраль, проложенную параллельно либо в обвод какого-либо другого участка системы (например,в водоснабжении, отоплении и т.п.). Чаще всего байпас применяют в ситуациях, когда нужна возможность выключения какого-либо устройства системы без перерыва ее работы, а также регулирования требуемых расходов через это устройство, для чего на байпасе монтируют запорно-регулирующую арматуру (шаровые краны и клапаны). При сборке байпаса нужно обратить внимание на диаметр подводящей трубы – она должна быть как минимум на размер меньше подающей и обратной трубы (для того , чтобы поток жидкости шёл по пути наименьшего сопротивления).

Байпас для радиатора отопления, циркуляционного насоса и полотенцесушителя

Отопительная система — достаточно сложная конструкция, в процессе функционирования которой возникает много разных нюансов, которыми не стоит пренебрегать. Монтаж системы отопления должен быть выполнен с четким соблюдением правил, ведь каждый элемент выполняет определенную функцию. Не установив какую-то деталь, можно получить неэффективный и некачественный обогрев жилища. В данной статье мы постараемся ответить на вопросы: что такое байпас в системе отопления? Для чего он нужен? В чем заключаются его функции и принцип работы?

Байпас

Устройство и принцип работы

Режим байпас, что же это такое? Ответ в самом названии: перевод слова «bypass» с английского языка означает «резервный путь», «обход».

В действительности, байпас в системе отопления — это важная и неотъемлемая деталь (перемычка в виде отрезка трубы), которая предназначена для возможности регулировать подачу теплоносителя в радиаторы с высокой точностью. При помощи такого приспособления, вода, циркулирующая по трубам, имеет дополнительный путь для обхода батареи. За границами байпаса монтируются вспомогательные вентили. Если их закрыть, то отопление продолжит функционировать, а перекрытая батарея будет находиться в свободном доступе для пользователей или специалистов в случае проведения технического обслуживания, профилактики или ремонтных работ.

Соблюдая все ГОСТы, имеющее непосредственное отношение к системе отопления, вы будете не только обеспечены хорошей работой всех узлов, но и обезопасите себя от получения штрафов за несоблюдение правил и требований.

Разберемся подробнее как работает байпас и какое значение имеет для отопления.

Данный механизм устанавливается на радиаторе между входом и выходом и выполняет ряд положительных функций:

поддерживает оптимальный уровень температуры и контролирует расход жидкости;
позволит осуществлять профилактику или замену радиатора, не приостанавливая работу системы отопления;
позволяет уменьшить количество расходуемого теплоносителя;
повышает производительность всей системы возрастет.

Особое внимание следует уделить крану байпаса. Он может быть как штоковым, так и шаровым. Но главное, чтобы он был надежным.

Виды

Выделяют следующие разновидности байпаса:

Байпас на отопление с обратным клапаном — это абсолютно автоматическая система, которая обычно монтируется на насосе. Принцип функционирования основан на том, что избыточное давление, создаваемое насосом, открывает клапан для того, чтобы по нему мог проходить теплоноситель. Если отключить насос, клапан также закроется.
Байпас без вспомогательного оборудования — это система, в которой процесс регулировки подачи теплоносителя осуществляется вручную.

Следует быть очень внимательными с данным приспособлением, т.к. любое загрязнение на клапане может стать причиной его поломки.

Байпас с краном и клапаном

Установка байпаса для радиаторов отопления

Разобравшись с тем, что такое байпас и какое его предназначение, можно перейти к монтажным работам.

Изначально нужно произвести расчеты и приобрести все нужные комплектующие. Материал, из которого изготовлены трубы, должен быть идентичным материалу основной магистрали. Что касаемо диаметра регулятора, то он должен быть меньших габаритов, чем сечение главного трубопровода.

Чтобы произвести качественный монтаж, специалисты рекомендуют:

Для запорной арматуры выбирать шаровые краны. Благодаря им вы сможете надежно перекрыть подачу теплоносителя.
Нежелательно устанавливать смесительный клапан. В обычной разводке он не будет выполнять полезных функций.
Для однотрубных систем отопления обязательно нужно устанавливать регулирующий механизм.

Непосредственно перед самим процессом установки нужно произвести замеры дистанции между обратной и прямой магистралью радиатора, после чего отрезать часть трубы требуемых параметров. Этот отрезок делится на две равные части и в него монтируется шаровой кран. Если вы используете полипропиленовые трубы, то необходимо произвести гидравлическую опрессовку. В ветку подачи и обратки надо врезать тройники и вмонтировать перемычку. Для того, чтобы в случае необходимости, производить замену радиатора, при этом не сливая всю систему, на вход и выход байпаса следует установить шаровые краны.

После проведения всех вышеописанных манипуляций, остается заполнить трубы теплоносителем.

Именно таким образом осуществляется установка радиатора с байпасом.

Варианты подключения байпаса к радиатору

Байпас для циркуляционного насоса

В первую очередь стоит упомянуть о том, что устанавливать насос на байпасе целесообразно только в системе, приспособленной под самотечное течение воды. Обязательно должен быть оборудован разгонный коллектор, а диаметры всех труб должны соответствовать нормам. В подобной магистрали циркуляционный насос применяется для того, чтобы сделать ее более эффективной.

Байпас для циркуляционного насоса с полипропиленовых труб

Если отопительная система принудительная, то она не сможет работать во время отключения электричества или в случае повреждения или поломки насоса. Поэтому в подобных условиях монтируется циркуляционный насос без байпаса.

Байпас для циркуляционного насоса выполняет функции, подобные тем, что для радиаторов. Различаются они лишь в монтаже:

Насосный узел монтируется на самом байпасе.
Обязательно вместе с насосом используется обратный клапан.

В процессе функционирования насоса образуется разряжение перед обратным клапаном, которое закрывает его и не позволяет воде циркулировать по прямому отрезку магистрального трубопровода.
Когда насос выключен, давление в магистральной трубе открывает обратный клапан, тем самым образует свободный доступ теплоносителя.

В отопительных системах автономного типа установка насоса на байпас является обязательным требованием.

Байпас для циркуляционного насоса

Стабилизатор напряжения с байпасом

Если вы хотите иметь источник бесперебойного питания, который будет надежно функционировать на протяжении длительного времени, то обязательно стоит уделить внимание на стабилизатор с байпасом.

Что же такое байпас в стабилизаторе напряжение и какие функции выполняет эта деталь?

Стоит отметить, что режим ба пас в источнике бесперебойного питания играет очень важную роль и является его неотъемлемой составляющей.

Он сконструирован из электронного (статического) и механического (ручного) байпаса. Благодаря такой конструкции можно переводить нагрузку с инвертора ИБП на байпас и обратно. При этом напряжение меняться не будет.

Основное назначение байпаса в ИБП заключается в следующем:

Он позволяет включать и выключать стабилизатор во время проведения профилактических и ремонтных работ. При этом приемники будут продолжать получать энергию и процесс их функционирования не прекратится.
В случае коротких замыканий или каких-либо неполадок, нагрузку с инвертора сразу можно перевести на байпас.

Байпас для полотенцесушителя

Байпас для полотенцесушителя — перемычка, благодаря которой осуществляется процесс циркуляции воды в обход полотенцесушителя.

Сегодня такую значимую деталь как байпас монтируют практически на все приборы отопления, полотенцесушитель — не исключение.

Осуществив установку байпаса для полотенцесушителя, вы сможете контролировать и регулировать температуру с помощью кранов, которые монтируются перед полотенцесушителем. Вместо кранов могут применяться и автоматические термоголовки.

На полотенцесушитель, который подключен через байпас, рекомендуется установить краны. Они будут ограничивать количество воды, идущее через полотенцесушитель и регулировать температуру жидкости.

Если не установлен байпас, то и краны не стоит перекрывать, иначе вы обесточите всю магистраль.

Схема подключения полотенцесушителя с байпасом

Подводя итог, стоит еще раз отметить, что байпас является важной составляющей для отопительных приборов.

Территория Нефтегаз

В статье рассматривается моделирование пусковых режимов нефтеперекачивающей станции (НПС) трубопровода, транспортирующего нефть с некоторым расходом. Предполагается, что все насосы соединены последовательно, имеют синхронный привод, а их пуск осуществляется на открытые (или открывающиеся) задвижки. Втягивание ротора каждого насосного агрегата в режим синхронизма осуществляется специальным асинхронным устройством – коротко-замкнутой пусковой ячейкой, выполненной по типу беличьей клетки. Это устройство работает в пределах 30–45 с, а затем отключается, после чего угловая скорость ротора остается постоянной, равной номинальному значению. Поскольку каждый из последовательно соединенных насосов подключается к магистрали посредством байпаса с обратным клапаном между линиями всасывания и нагнетания, то при пуске промежуточной НПС нефтепровода, транспортирующего нефть с некоторым отличным от нуля расходом, в работе каждого насоса существуют два периода. Первый период – безнапорный, происходящий при открытом обратном клапане. Второй период – напорный, когда обратный клапан закрывается и насос начинает создавать напор. В процессе пуска отдельных насосов давление в линии всасывания НПС уменьшается, а в линии нагнетания – увеличивается. Пуск всех насосов приводит к существенному провалу давления перед станцией и возможности аварийного отключения НПС по условию минимально допустимого давления в линии всасывания и нарушения кавитационного запаса. Спрашивается: как долго продолжается пусковой режим НПС, каково максимальное падение давления перед станцией и какой переходный процесс возникает при этом в трубопроводе?

Ключевые слова: нефтепровод, нефтеперекачивающая станция, насосный агрегат, пусковой режим, момент инерции, число оборотов, угловая скорость, подсинхронная скорость, электродвижущий момент, синхронизм, расчет.

Авторы:

А.С. Дидковская, к.т.н., доцент, Российский государственный университет нефти и газа имени И.М. Губкина (Москва, Россия), e-mail: [email protected];
М.В. Лурье, д.т.н., профессор, Российский государственный университет нефти и газа имени И.М. Губкина (Москва, Россия), e-maiL: [email protected]

Литература:

1. Ключев В.И. Теория электропривода. – М.: Энергоиздат, 1985. – 560 с
2. Фокс Д.А. Гидравлический анализ неустановившегося течения в трубопроводах. Пер. с англ. – М.: Энергоиздат, 1981. – 248 с.
3. Лурье М.В. Математическое моделирование процессов трубопроводного транспорта нефти, нефтепродуктов и газа. – М.: Изд. центр РГУ нефти и газа имени И.М. Губкина, 2012. – 456 с.

Ссылка для цитирования: Дидковская А.С., Лурье М.В. Моделирование процесса пуска насосов промежуточной нефтеперекачивающей станции // Территория «НЕФТЕГАЗ». – 2015. – № 3. – С.118–122.

Выбор клапана

для байпаса регулирующих клапанов: пример из практики

Обводная линия, включающая байпасный клапан, обычно устанавливается для обеспечения непрерывной работы в случае регулярного обслуживания регулирующего клапана. Типичное расположение регулирующего клапана, включая байпасную линию, показано на Рисунке 1.

Рисунок 1. Расположение регулирующего клапана и байпасной линии

Обычно регулирующий клапан, обозначенный как CV на рис. 1, меньше размера линии, поэтому он расположен между редуктором и расширителем.Два запорных клапана (например, шаровые, дисковые или задвижки) предусмотрены перед и после регулирующего клапана для отключения линии в случае технического обслуживания клапана.

Две небольшие (¾ ”или 1”) задвижки расположены перед и после регулирующего клапана для слива двух сегментов трубопровода. Существует байпасный клапан (показан черным), который обычно закрыт, но будет открыт для обслуживания регулирующего клапана. Важно, чтобы байпасный клапан имел пропускную способность, близкую к регулирующему клапану, чтобы обеспечивать почти такой же поток через систему.

Следующая часть этой статьи будет посвящена проблемам, связанным с выбором, размером и работой этого байпасного клапана.

ПРАКТИЧЕСКИЙ ПРИМЕР

12-дюймовый дуплексный регулирующий клапан 22Cr, класс 150, находится в системе охлаждающей воды. Ручной байпас этого клапана представлял собой 12-дюймовый межфланцевый дисковый затвор класса 150, выбранный для экономии веса и стоимости по сравнению с альтернативными вариантами, такими как шаровой клапан.

На рис. 2 показано устройство регулирующего клапана, включая байпасный дроссельный клапан, а также два 14-дюймовых стопорных дроссельных клапана до и после регулирующего клапана.Все клапаны на Рисунке 3 относятся к классу давления 150 по ASME.

Рисунок 2. Дроссельная заслонка на байпасе регулирующего клапана.

Значение Cv регулирующего клапана составляет 495 галлонов в минуту (галлонов в минуту). Коэффициент расхода, или Cv, является универсальным показателем пропускной способности и определяется просто как «количество галлонов воды в США в минуту при 60 ° F, которое пройдет через клапан при падении давления в один фунт / кв. Дюйм». 12-дюймовый байпасный дроссельный клапан обеспечивает значение Cv 4563 галлона в минуту, что намного выше, чем у регулирующего клапана.

ПЯТЬ ВОЗМОЖНЫХ РЕШЕНИЙ

1. Изменение типа перепускного клапана

Проходные клапаны

имеют более высокий перепад давления и меньшее значение Cv по сравнению с дисковыми затворами того же размера и класса давления. Кроме того, шаровые краны обладают лучшими характеристиками регулирования расхода и диапазоном регулирования. Недостатком этого решения является повышенная стоимость, и это решение не является предпочтительным, если байпасный клапан уже заказан как дроссельный клапан.На рис. 3 показан проходной клапан во время проверки.

Рисунок 3. Запорный клапан во время осмотра.

2. Заказ дроссельной заслонки с конкретным Cv

Как правило, это может быть хорошим решением для заказа байпасного клапана со специальным Cv рядом с регулирующим клапаном. Однако невозможно иметь 12-дюймовую дроссельную заслонку со значением Cv всего 495 галлонов в минуту. Заказ клапана со специальным Cv увеличивает стоимость, поскольку клапан отличается от стандартного продукта производителя клапана.

3. Уменьшение размера дроссельной заслонки на байпасной линии

Значение Cv 4-дюймовой дроссельной заслонки в данном случае составляет 234 галлона в минуту, что слишком мало. С другой стороны, 6-дюймовый дроссельный клапан имеет значение Cv 819 галлонов в минуту, что выше требуемого Cv. Следовательно, оба размера не могут удовлетворить требуемую Cv в полностью открытом состоянии. Однако можно частично открыть 6-дюймовую дроссельную заслонку, чтобы обеспечить пропускную способность, близкую к регулирующему клапану.

4. Использование диафрагмы (диска) для уменьшения пропускной способности

Диафрагма — это устройство, используемое для измерения расхода, снижения давления или ограничения потока (в последних двух случаях ее часто называют ограничительной пластиной). Диафрагма должна быть установлена после перепускного клапана для ограничения пропускной способности. Диафрагма устанавливается между фланцами диафрагмы, и значения давления до и после диафрагмы измеряются манометрами на Рисунке 4.

Рисунок 4. Установка диафрагмы между фланцами диафрагмы.

5. С учетом перепускного клапана на дросселирование (регулирование расхода)

Ручной байпасный клапан не открыт на 100% во время работы. Таким образом, оператор должен частично открыть дроссельную заслонку, чтобы обеспечить пропускную способность, близкую к регулирующему клапану.

Поставщики клапанов

предоставляют кривую характеристик потока на основе процента открытия клапана.В качестве примера на рисунке 5 показана пропускная способность дроссельных заслонок различных размеров от 3 до 36 дюймов в зависимости от степени открытия клапана. Значения пропускной способности приведены в значениях Kv. Связь между значениями Cv и Kv задается уравнением 1. Kv указывает пропускную способность клапана в м3 / ч, которая протекает через клапан при падении давления в 1 бар.

Рис. 5. Кривая потока дроссельной заслонки.

Угол открытия перепускного клапана можно отрегулировать для обеспечения значения Cv, близкого к регулирующему клапану.На трубе должен быть установлен датчик расхода для измерения расхода, проходящего через перепускной клапан во время работы клапана. Можно рассчитать пропускную способность, зная значение Cv клапана с помощью уравнения номер 2.

ЗАКЛЮЧЕНИЕ И РЕКОМЕНДАЦИИ

Для работы, определения размеров и выбора ручного клапана на байпасной линии пропускная способность или значение Cv байпасного клапана должны быть почти такими же, как у регулирующего клапана.

Для байпасной линии был выбран 12-дюймовый межфланцевый дроссельный клапан, который имеет более высокую пропускную способность, чем регулирующий клапан. Были предложены различные решения для решения этой проблемы, но предпочтительным решением является уменьшение размера клапана до 6 дюймов в соответствии с решением № 3 и использование клапана для дросселирования при условии, что клапан 12 дюймов не был заказан. Использование дроссельной диафрагмы (дроссельной диафрагмы) может быть хорошим решением, если 12-дюймовый дроссельный клапан уже был заказан и требует больших затрат за отмену.В качестве альтернативы, 12-дюймовый клапан можно открыть частично, чтобы получить удельную пропускную способность близко к регулирующему клапану согласно решению номер 5.

Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра. является специалистом по трубопроводам и клапанам в Aker Solutions.

3 важных компонента, необходимых для вашей системы управления байпасом насоса

Одной из самых серьезных проблем, которые необходимо решать на сталелитейных заводах, является перегрев насосов, чтобы они не были повреждены.Многие фабрики используют непрерывный байпасный поток для охлаждения насосов. Но это решение расходует много энергии и стоит дорого. Лучшим способом является управление байпасом насоса.

Вместо непрерывного потока подается минимальный поток для охлаждения насоса только тогда, когда это необходимо. Этот метод также позволяет вам направить более высокие потоки и давления для повышения эффективности удаления накипи и качества поверхности продукта или отключить насос, исключив непрерывное предварительное заполнение коллектора и байпасные потоки от нескольких насосов для значительной экономии затрат на электроэнергию.

В этой системе играют роль три компонента:

Обратный клапан байпаса насоса

Большинство производителей центробежных насосов устанавливают автоматические рециркуляционные клапаны (ARC) для обеспечения минимального потока, необходимого для охлаждения насоса. В этих клапанах используется узел диафрагмы, который управляется механически при открытии и закрытии обратного клапана. Но они, как правило, плохо работают в системах очистки от накипи из-за высокой скорости включения и выключения в сочетании с уровнем загрязнения воды в большинстве систем.

Решение

Hunt модифицирует существующий клапан ARC путем замены соединения и диафрагмы на байпасный клапан насоса Hunt, многоступенчатое отверстие для сброса давления и метод управления. Обычно он состоит из магнитного расходомера на всасывающей стороне насоса. Уровень аккумулятора также может управлять системой.

Перепускной клапан насоса

Перепускные клапаны насоса обеспечивают минимальный поток для охлаждения насоса только при необходимости, обеспечивая возможность направлять 100% потока в коллектор для удаления накипи, когда это необходимо.

Перепускные клапаны насоса

Hunt открываются под действием давления насоса для обеспечения защиты насоса в случае потери электрического, пневматического или гидравлического давления.

Пропорциональное управление срабатыванием EMA или пропорциональное гидравлическое управление позволяет пользователям настраивать систему и практически устранять гидравлический удар.

Отверстие для разрыва давления

Отверстия для сброса давления отвечают требованиям к перепаду давления и давлению / расходу каждого насоса.Серия диафрагм из термообработанной нержавеющей стали снижает давление от входа к выходу. Диафрагмы предназначены для обеспечения небольшого перепада давления, который способствует распространению износа по всем компонентам.

Hunt Valve может спроектировать систему перепускного клапана насоса, адаптированную к вашему конкретному предприятию и его потребностям. Наш опыт решения проблем в полевых условиях, связанных с полностью механическими защитными клапанами других производителей, побудил нас адаптировать и адаптировать нашу линейку продуктов для удаления накипи с тарельчатым и плунжерным типами, чтобы они подходили для наиболее важных применений центробежных насосов.Свяжитесь с нами или позвоните по телефону 800-321-2757 с любыми вопросами или запросом ценового предложения.

Клапаны перепуска давления | Регуляторы

Перепускные клапаны давления служат для регулирования давления в системе путем отвода части потока.

Обычно они отводят жидкость от выпускного отверстия насоса обратно в резервуар.

Перепускной клапан давления — это, по сути, регулятор противодавления. Они оба контролируют свое входное или выходное давление и функционируют, открывая ровно столько, чтобы сбросить избыточное давление на входном порте.Эти клапаны имеют разные названия в зависимости от незначительных различий в области применения или отрасли.

На схеме справа показан регулятор перепуска давления, используемый для регулирования давления на выходе из насоса. Обратите внимание, что концепция управления перепуском давления одинаково хорошо работает для всех типов насосов (то есть центробежных насосов, а также поршневых насосов).

Типичные перепускные клапаны давления имеют пружинно-поршневую конструкцию, и они хорошо подходят для наиболее распространенных промышленных применений, включая традиционные гидравлические системы (традиционные перепускные клапаны давления можно найти здесь)

Запросить ценовое предложение Скачать брошюру

Прецизионные перепускные клапаны давления

для требований Области применения

Equilibar предлагает уникальный регулятор обратного давления, который предлагает несколько явных преимуществ для приложений с байпасом давления:

Для получения дополнительной информации о доступных моделях и размерах см. Сведения о продуктах клапанов и регуляторов обратного давления Equilibar.

Прецизионный регулятор обратного давления Equilibar® может обеспечить очень стабильное регулирование давления, несмотря на широкий диапазон значений расхода. В отличие от клапанов регулирования давления, которым обычно требуется несколько секунд для адаптации к изменяющимся условиям потока, Equilibar имеет молниеносный отклик (менее 10 мс). Используя Equilibar, можно даже быстро изменять давление в системе и даже генерировать шаблоны давления и формы импульсов.

Регуляторы обратного давления Equilibar в настоящее время поставляются для труб размером до 4 дюймов. Они могут получать сигнал уставки пилота 1: 1 либо от ручных регуляторов давления воздуха, либо от электронных регуляторов давления. Однако по запросу могут быть изготовлены регуляторы большего размера. Узнайте больше о нашей уникальной технологии регуляторов обратного давления и деталях наших продуктов.

Свяжитесь с нашими инженерами для получения дополнительной информации о вашем приложении.

Запрос цены Загрузить брошюру

Прецизионный перепускной клапан Equilibar размером 1/2 дюйма с компьютерным автоматизированным пилотным регулятором вверху

Перепускной регулятор давления, регулирующий давление на выходе из насоса.

Прецизионный регулятор обратного давления Equilibar может обеспечивать управление давлением байпаса насоса с помощью сигнала уставки воздуха, подаваемого ручным или электронным регулятором давления.

Этот более крупный 2-дюймовый перепускной клапан Equilibar® может управляться вручную или с помощью электроники для обеспечения точного управления давлением насоса.

Перепускной клапан — Невен Дробняк

В этом блоге я кратко представлю перепускной клапан.Хотя эта тема больше касается процесса, проектировщик трубопроводов должен быть с ней знаком.
Трубопровод пара
Вы можете увидеть небольшой байпасный клапан 3/4 ″, установленный на трубопроводе пара, и вам может быть интересно, для чего он предназначен. См. Рисунок ниже.

Небольшой перепускной клапан устанавливается для нагрева трубы перед подачей пара. Если мы введем горячий пар в холодную трубу, произойдет гидравлический удар и произойдет мгновенное обрушение трубы. Это небольшая, но очень важная деталь, которую проектировщик трубопроводов может легко упустить из виду.Видео ниже демонстрирует, что произошло, когда горячий пар попал в холодную среду. Пропуск этой маленькой детали может иметь катастрофические последствия.

MIT Школа инженерии | »Какова функция гидравлического перепускного клапана?

Какова функция гидравлического байпасного клапана?

Это важные механизмы для управления потоком и давлением жидкостей…

Сара Дженсен

Последнее, что вы хотите, чтобы произошло в середине поездки по пересеченной местности — или по дороге на рынок, — это утечка тормозной жидкости. К счастью, ваш автомобиль оснащен гидравлическим перепускным клапаном, который перенаправляет тормозную жидкость, если вы теряете давление в передних тормозах, что позволяет вам безопасно остановиться.

«Ваши передние тормоза выполняют большую часть торможения, поэтому, если утечка в вашей тормозной системе приведет к потере давления, вы также можете потерять всю тормозную мощность», — говорит Амос Винтер, научный сотрудник из Сингапура, получивший докторскую степень. Университет технологий и дизайна — Международный центр дизайна MIT, который этим летом присоединится к факультету машиностроения.«Гидравлический перепускной клапан в системе, соединяющей передний и задний тормоза, направляет тормозную жидкость к задним тормозам, если происходит потеря давления, поэтому вы все равно можете остановить свой автомобиль».

Перепускной клапан приводится в действие подпружиненным механизмом, который открывается, когда давление жидкости становится слишком высоким или слишком низким, — говорит Винтер. Пока давление одинаково на входной и выходной сторонах пружины, переключатель остается замкнутым. Но если давление слишком сильно увеличивается с одной стороны, пружина сжимается, что приводит к размыканию переключателя.

«Это тот же принцип, что и у регулятора акваланга», — говорит Винтер. «Когда вы делаете вдох, чтобы дышать, вы снижаете давление в мундштуке», — объясняет он. «Это действует на диафрагму, которая открывает клапан, позволяя воздуху течь из резервуара в ваши легкие. Когда вы выдыхаете, он закрывает клапан и позволяет воздуху выходить в воду ».

Байпасные клапаны важны в любой системе, через которую перекачивается вода или масло, для поддержания равномерного давления и поддержания работы системы.Строительное оборудование, в частности, полагается на перепускные клапаны для снятия повышенного давления. «Если вы работаете с ковшовым погрузчиком, — объясняет Винтер, — вы открываете клапан, который нагнетает масло в рычаг, поднимающий кусок бетона. Вы закрываете этот клапан, когда закончите, но насос все еще работает и пытается закачать жидкость в закрытый клапан ». Из-за того, что некуда течь, масло может создать слишком большое давление, что приведет к остановке двигателя или взрыву. Но прежде чем это произойдет, открывается перепускной клапан, чтобы сбросить давление и отвести масло обратно в резервуар насоса.

В таких областях инженерии, как проектирование машин и самолетов и гидродинамика, используется технология байпасных клапанов, как и в исследовательских центрах Winter, средствах передвижения для использования в суровых условиях и в технологиях подводных рытье нор. «Байпасные клапаны в основном предназначены для сброса давления», — говорит он. «Гидравлические системы работают с плотностью 2000 фунтов на квадратный дюйм, и вы не хотите, чтобы что-то подобное взорвалось».

Спасибо 30-летнему Мэтту Миллеру из Дерби, Англия, за этот вопрос.

Отправлено: 27 марта 2012 г.

bypass% 20check% 20valve — определение английского языка, грамматика, произношение, синонимы и примеры

Противоминная галерея обходит основания Tour du Donjon на 15 м под землей, ниже terre-plein.

WikiMatrix

Сейчас коммерческое движение обходит старых подъемников и обслуживается огромным лодочным подъемником Strépy-Thieu, высота подъема которого 73 м после завершения строительства была самой высокой в мире.

ЛАЗЕР-википедия2

Основная причина в том, что Латрун все еще оставался опорой на дороге в Иерусалим до Шестидневной войны, держал израильтян на обочине и вынужден был обходить и поддерживать город, но изо всех сил старался обойти , обходя его, которые играли каждый день у них на уме.

WikiMatrix

Обратный клапан (11), который предотвращает обратный поток со стороны выхода на сторону входа (5, 4) и, следовательно, обеспечивает возврат поршня (7) исключительно под давлением, расположен в перепускном канале (8). .

патенты-wipo

Адекватный интраоперационный диурез и натрийурез также наблюдались у пациентов с нормальным ионным кальцием во время сердечно-легочного шунтирования в отличие от пациентов с низким ионным кальцием.

спрингер

Есть несколько подходов к победе над CAPTCHA: использование дешевого человеческого труда для их распознавания, использование ошибок в реализации, которые позволяют злоумышленнику полностью обойти CAPTCHA, и, наконец, использование машинного обучения для создания автоматического решателя.

WikiMatrix

Любая женщина, подавшая заявление о разводе, могла обойти махаллю и обратиться в суд.

UN-2

Метод: С 1979 по 1993 год было выполнено 165 операций обходного желудочного анастомоза (методика: Mason-Griffen).

спрингер

Согласно изобретению устройство содержит средство для увеличения разницы давлений между входом и выходом насоса (22, 44), указанное средство размещено в байпасной линии (27).

патенты-wipo

Пользователи с только ролью администратора реселлера обходят консоль администратора своей организации при входе в систему.

support.google

Измерить масштабы, детерминанты и результаты случаев, когда женщины в сельских районах Объединенной Республики Танзании обходят местных поликлиник первичной медико-санитарной помощи при родах.

ВОЗ

Это как если бы врачи так дорого берут за операцию тройного шунтирования

opensubtitles2

В то время как некоторые военные историки отмечают, что оставлять врагов в тылу, как правило, неразумно, монголы доказали, что непрямая атака и обход более слабых противников для уничтожения в первую очередь сильнейшего могут быть разрушительно эффективным способом вторжения.

WikiMatrix

Включите байпас , пожалуйста.

OpenSubtitles2018.v3

Попробуйте обойти на интерфейсе управления экраном.

OpenSubtitles2018.v3

Надо тянуть вентиль и перепускать всю систему

opensubtitles2

Создание трансплантата из биокомпонента с веной пациента позволяет хирургу использовать простой метод, чтобы повлиять на профиль потока шунтирования трансплантата.

спрингер

Обвод связан по меньшей мере с одним из множества трубопроводов.

патенты-wipo

Канюляция подмышечной артерии все чаще использовалась для искусственного кровообращения , особенно при остром расслоении аорты типа А.

спрингер

Например, в то время как государственный потенциал Палестины был разрушен Израилем, особенно после второй интифады, Арафат усугубил положение, постоянно обходя и уничтожая потенциальные механизмы подотчетности, такие как избранный Палестинский законодательный совет.

Комментарий к новостям

Вице-президент Александр Х. Стивенс и 17 сенаторов обратились к Ли с просьбой использовать свои новые полномочия для назначения Джонстона, , минуя Дэвиса, но главнокомандующий отказался.

WikiMatrix

Использование изображений клиницистами становится все более важным по мере продвижения к визуализации в реальном времени и терапии под визуальным контролем, особенно в определенных узких областях, где терапевт просматривает и использует визуализационную информацию в реальном времени, минуя радиолога.

Гига-френ

Частные инвестиции обошли многих бедных стран, которые больше всего нуждаются в капитале.

UN-2

Чтобы улучшить охлаждение наддувочного воздуха, сэкономить место для установки и обеспечить рентабельное производство, второй компрессор (5) можно обойти .

патенты-wipo

В октябре 2015 года на канале CBS состоялась премьера супергеройского приключенческого сериала «Супергёрл» с Бенуа в главной роли Кары Зор-Эл, обойдя десятков других актрис.

WikiMatrix

Когда следует использовать встроенные обратные клапаны?

Что касается направляющих клапанов, то обратный клапан является самым простым как по концепции, так и по функциям. Они предназначены для пропускания потока в одном направлении и блокирования потока в противоположном — вот и все. Некоторые клапаны становятся более сложными, например обратный клапан с пилотным управлением, но чаще всего в качестве дополнительного компонента к гидравлической системе используется встроенный обратный клапан.

Встроенный обратный клапан, изображение любезно предоставлено Parker Hannifin

Встроенный компонент — это любой полезный объект, расположенный в контуре и связанный с соседними жидкостными трубопроводами, так сказать, на линии жидкостного соединения.Встроенные компоненты удобны и универсальны, часто добавляются для улучшения существующей схемы или в качестве обновления существующей машины. Встроенный обратный клапан ничем не отличается и имеет множество применений.

Многие функции гидравлического контура требуют одностороннего потока, и встроенный обратный клапан является лучшим решением. Для гидравлических систем обратный клапан будет состоять из стального корпуса с подпружиненным шаром или тарелкой, закрепленной на месте с помощью фиксатора. Пневматические системы имеют большую свободу конструкции из-за более низкого номинального давления, поэтому материалы могут быть латунными, алюминиевыми или даже некоторыми типами пластмасс или композитов.

Самая распространенная тактика для встроенного обратного клапана — предотвратить обратную передачу давления, а не потока, и давление в любом случае создает поток. Примером этой тактики является обратный клапан, который обычно устанавливается после насоса в системе, в которой используется аккумулятор. Обратный клапан предотвращает попадание накопленной энергии обратно в насос, что особенно важно, когда накопленная энергия находится в аккумуляторе, а насос даже не работает. Энергия, хранящаяся в аккумуляторе, может быть опасной или опасной, и ее необходимо контролировать, чтобы гидравлические системы были безопасными и надежными.

В сложных приложениях с измерением нагрузки насосу или компенсатору, используемому для считывания сигнала измерения нагрузки на выходе всех регулирующих клапанов, требуется только определение самого высокого давления из всех работающих приводов. Сеть обратных клапанов с измерением нагрузки открывает параллельный путь гидравлической жидкости от каждого привода к первичному компенсатору, а канал с самым высоким давлением преодолевает обратный клапан и впоследствии закрывает все остальные обратные клапаны в сети. Хотя они и не являются индивидуально подключенными к трубопроводам компонентами, соответствующими «встроенной» номенклатуре, они устанавливаются в блоках клапанов или коллекторах и существуют только для открытия или закрытия встроенного пути потока.

Встроенные обратные клапаны

могут быть добавлены к существующим гидравлическим контурам для увеличения функциональности. Например, встроенный игольчатый клапан мог быть добавлен к цилиндру, нагруженному сжатием, но оператор станка считал, что время цикла можно сократить. Игольчатый клапан уменьшает поток в обоих направлениях, и это приложение действительно требовало измерения только потока при отводе, поэтому добавление встроенного обратного клапана, установленного по обе стороны от игольчатого клапана, обеспечивает истинный контроль потока.Теперь жидкость будет обходить игольчатый клапан, беспрепятственно проходя через обратный клапан, обеспечивая полный поток при выдвижении. Обратный клапан блокирует свободный поток при втягивании, нагнетая жидкость через игольчатый клапан и контролирует движение цилиндра вниз.

Установка обратного клапана на байпасе

что это такое, для чего нужен, принципы работы и установка байпасного клапана + видео

Байпасы с ручной регулировкой

Конструкция байпаса

Последовательность установки

Советы и рекомендации

Байпас для радиатора в однотрубной магистрали отопления

Нюансы монтажа

Принцип работы байпасного клапана

Виды байпасных клапанов

Отличия и сфера использования

Виды и конструкции

Топливный насос hp-Technik серия UHE с перепускным клапаном и байпасом

Подключение насоса через байпас

Замена фазорегулятора и перепускного масляного клапана на Audi A4 8E 2.0 ALT

Установка байпаса: тонкости монтажа своими руками

Монтаж своими руками байпасной линии

Устройство байпаса

байпас в системе отопления, гидравлический разделитель и вентиль для воды

Что такое байпас в системе отопления?

Разновидности клапана байпаса

Нерегулируемый байпас

Ручной байпас

Автоматический байпас

Варианты установки байпаса в системе отопления

Процесс установки байпаса своими руками

Байпас для системы отопления с насосом

Байпас с клапаном для котла отопления

Байпас для радиатора отопления, циркуляционного насоса и полотенцесушителя

Устройство и принцип работы

Виды

Установка байпаса для радиаторов отопления

Байпас для циркуляционного насоса

Стабилизатор напряжения с байпасом

Байпас для полотенцесушителя

Территория Нефтегаз

для байпаса регулирующих клапанов: пример из практики

ПРАКТИЧЕСКИЙ ПРИМЕР

ПЯТЬ ВОЗМОЖНЫХ РЕШЕНИЙ

ЗАКЛЮЧЕНИЕ И РЕКОМЕНДАЦИИ

3 важных компонента, необходимых для вашей системы управления байпасом насоса

Клапаны перепуска давления | Регуляторы

Прецизионные перепускные клапаны давления

Перепускной клапан — Невен Дробняк

MIT Школа инженерии | »Какова функция гидравлического перепускного клапана?

Какова функция гидравлического байпасного клапана?

bypass% 20check% 20valve — определение английского языка, грамматика, произношение, синонимы и примеры

Когда следует использовать встроенные обратные клапаны?

Published by alexxlab

Добавить комментарий Отменить ответ
