Белая сталь: Сталь — Википедия – Белая жесть. Применение, описание и отличия белой жести. — mkada.ru

Содержание

Жесть — Википедия

Способ загиба жести

Ножницы по металлу Жестяная кровля и водосток

Жесть — холоднокатаная отожжённая листовая сталь толщиной 0,10—0,36 мм (по ГОСТ Р 52204-2004) с нанесёнными защитными покрытиями из олова или специальными покрытиями, напр. лаком, цинком, хромом и другими. Выпускается в листах размерами 512—1000 × 712—1200 мм или в рулонах шириной до 1 м, массой до 15 тонн.

Наибольшее распространение в мире имеет жесть, покрытая слоем олова (белая, или лужёная, жесть). По способу нанесения защитного слоя она подразделяется на горячелужёную жесть (со слоем оловянного покрытия толщиной 1,6-2,5 мкм) и жесть, лужёную методом электролитического осаждения (со слоем олова толщиной 0,34-1,56 мкм).

Жесть без защитного покрытия из олова называется

нелужёной, или чёрной.

Первоначально процесс производства жести был достаточно трудоемким. Листы чёрной (нелуженой) жести размерами 1×1 м и толщиной около 2 мм изготавливались ручным способом, с помощью кузнечных молотов, после чего готовые листы подвергали травлению в бочках с молочной кислотой, которую получали в результате брожения ржаной муки. После травления листы чёрной жести сортировали и подвергали лужению в ёмкостях, для чего использовалось три ванны, в которые поочередно опускали рамы с готовыми листами жести (до 20 штук на раме), после чего вытаскивали их клещами и опускали в холодную воду для остывания. Между операциями лужения листы чёрной жести смазывали салом. В каждую ванну добавляли 600—700 килограммов жидкого олова с добавлением меди (в пропорции 1:70). Данная пропорция была необходима по причине того, что при большем добавлении меди поверхность жести становилась тусклой.

После завершения процесса лужения готовую жесть вручную полировали паклей и смесью из опилок, мела и отрубей до блеска, после чего листы жести отправлялись на упаковку и дальнейшую продажу.

Исторически наиболее известными центрами по производству луженой жести были немецкие города Вунзидель, Нюрнберг и Амберг, однако существует версия, в соответствии с которой первое промышленное производство белой жести было налажено в земле Пфальц, входившей в то время в состав Австрийской империи.

По мнению М. Р. Фасмера (Этимологический словарь русского языка. — М.: Прогресс М. Р. Фасмер 1964—1973) название заимствовано из тюркских языков или монгольского языка: ср. казах. ǯez «желтая медь, жесть», тат. ǯiz «желтая медь», чагат.. алт., тел. čas «жесть, бронза», кыпч. jäz «желтая медь», алт., тел., леб. jäs «медь», бар. jis (Радлов 3, 376, 528, 1909; 4, 85, 154), также монг. ǯes «медь, латунь», калм. zes — то же (Корш, Акад. Слов. 2, 403; ИОРЯС 8, 4, 34; Рамстедт, KWb. 473; Преобр. I, 231)^[1]. В Казахстане имеется город с названием Жезказган (в советский период Джезказган), название которого происходит от слов Жез (медь) и казган (выкопано). В окрестностях города добывается медь, свинец, цинк и другие цветные металлы.

Первоначально производство жести было секретом (подобно производству фарфора), которым на протяжении около 300 лет владели лишь Австрия и Германия.

Однако в 1665 г. секрет изготовления белой жести был украден англичанами, которые постепенно стали перехватывать лидерство у немцев не только перенимая их опыт, но и создавая собственные технологии по производству.

В 1720 году в Уэльсе были построены несколько заводов по изготовлению жести, которые использовали для производства горячекатаные листы металла, а также усовершенствованные процессы травления и лужения, что позволило англичанам захватить рынок и занять место лидера по производству с центром в Уэльсе.

Жесть в качестве материала для консервных банок[править | править код]

Своему успешному продвижению в мире жесть обязана созданию консервной банки. После объявления Наполеоном I награды в 12000 франков за метод консервирования продуктов для французской армии, которую получил француз Николя Аппер, коммерсант из Манчестера Пьер Дюран в 1810 году впервые запатентовал идею использования жестяных банок для консервирования. Уже через два года, в Лондоне, двумя инженерами, Джоном Холлом и Брайаном Донкином (который также является изобретателем станка по производству бумаги), была открыта первая в мире фабрика по производству консервных банок, жесть для которых они покупали на заводе в графстве Вустершир.

Корпуса банок того времени изготавливались из прямоугольных листов жести, спаянных по шву, который находился на внутренней стороне банки. Дно банки также припаивалось к стенкам. Если в банке находился твердый продукт (например, мясо), то крышку припаивали после его загрузки в банку, если жидкость (например, сок), то банку спаивали полностью, оставляя лишь отверстие на верхней крышке, через которую заливали жидкость. Отверстие, по окончании процесса, также запаивали. Для открытия таких банок из жести того времени требовалась немалая сила и инструменты, в частности зубило. Кроме того, такие банки были дорогими, так как опытный рабочий мог изготовить не более 5-6 банок в час.

Однако данный факт не мог помешать распространению жести в качестве материала. В связи с быстрым развитием консервной промышленности (в частности в США, как основного производителя говядины того времени) во второй половине XIX века стремительно происходили изменения в конструкции и производстве банок. Этому способствовал запатентованный в 1856 году Генри Бессемером конвертер для передела жидкого чугуна в сталь продувкой воздухом без расхода горючего, что удешевило производство стали. Также немалую роль в расширении производства жести сыграл американский коммерсант Гейл Борден, открывший в 1858 году первый завод по производству сгущённого молока. В 1890 годах в Англии появляется первая, полностью автоматизированная система по производству банок из жести, которая изготавливала до 6000 банок в час, а также машины для механического лужения, что позволило уменьшить зависимость от ручного труда и удешевить производство банок, что способствовало увеличению производства жести в мире.

Жесть под гибочным прессом

В первой половине XX века была разработана система непрерывной прокатки стальной ленты. Кроме того, в 1915 году появились технологии электролитического лужения. В 1930 году в Германии было налажено промышленное производство белой жести способом электролитического лужения холоднокатаной стальной ленты. Также распространению способа электролитического лужения поспособствовала Вторая мировая война, вызвавшая перебои с поставками олова. В 1943 году в США также было налажено производство жести методом электролитического лужения и уже через пять лет половина всей белой жести, производившейся в США, изготавливалась этим способом. В последующие тридцать лет оборудование для горячего лужения жести практически повсеместно было вытеснено электролитическими линиями. В дальнейшем для производства жести были внедрены другие технические разработки, такие как непрерывный отжиг, двойная прокатка холоднокатаной стальной ленты и использование дифференциальных (разнотолщинных или разноматериальных) покрытий, что позволило к 1980 году производить более 13 000 000 тонн жести в 37 странах мира.

В настоящее время производство белой жести является одним из основных потребителей олова (до 30 % от общего употребления).

Современная технология производства белой жести[править | править код]

В России основным документом при производстве жести является ГОСТ Р 52204-2004 «Жесть холоднокатаная чёрная и белая». [1] Иногда можно встретить ссылки на старый советский ГОСТ 13345-85 «Жесть». [2]

В настоящее время технология производства белой жести включает в себя следующие процессы:

выплавка стали заданного химического состава,
горячая прокатка
холодная прокатка
отжиг (непрерывный или в колпаковых печах),
правка
нанесение оловянного или хромового покрытия,
пассивация,
промасливание,
резка листов заданных размеров,
упаковка готовой продукции.

Белая жесть — чёрная жесть с двухсторонним покрытием оловом, нанесенным методом горячего (жесть ГЖК) и электролитического (жесть ЭЖК) лужения. В зависимости от соотношения толщины покрытия по сторонам, данная жесть производится с одинаковой или дифференцированной толщиной покрытия.

Белая жесть представляет из себя тонкий, холоднокатанный низкоуглеродистый стальной лист или ленту, покрытую с обеих сторон чистым оловом. Таким образом, она объединяет в себе прочность и пластичность стали, а также коррозионную стойкость, способность к лужению и привлекательный вид олова.

Производство стальной основы и её последующее покрытие оловом являются независимыми друг от друга процессами, так что сталь с любым набором свойств теоретически сочетается с любым возможным покрытием оловом.

Состав стали, используемой для производства жести, строго контролируется. В зависимости от выбранной марки стали и способа обработки могут быть получены различные типы жести с различной пластичностью. В производстве чаще используется белая жесть с диапазоном толщин от 0,13 мм до 0,5 мм.

Жесть может быть покрыта слоем олова различной толщины, и даже каждая сторона жести может быть покрыта слоем олова различной толщины (дифференциальное покрытие) в зависимости от требований, предъявляемых к внутренней и наружной поверхности основной конечной продукции — жестяной банке. Разнообразную отделку поверхности жести производят для различных применений. Белая жесть подвергается специальному режиму пассивации для стабилизации поверхности и улучшения её адгезии к лакам. Она также покрывается очень тонким слоем масла, чтобы улучшить возможность её обработки. Это масло, безусловно, совместимо с пищевыми продуктами.

В процессе производства, в зависимости от качественных характеристик, белая жесть разделяется на марки:

ЭЖК — жесть электролитического лужения консервная
ЭЖР — жесть электролитического лужения разного назначения
ЭЖОН — жесть электролитического лужения общего назначения
ГЖК — жесть горячего лужения консервная
ГЖР — жесть горячего лужения разного назначения.

Белая жесть выпускается в рулонах и листах в соответствии со стандартами ГОСТ 13345-85 (СССР), ГОСТ Р 52204-2004 (Россия) и EN 10202:2001 (Европейский Союз). [3]

Жесть консервная (пищевая) — жесть для производства тары под пищевые продукты и укупорочных изделий (крышки для закатывания, легковскрываемые крышки и пр.).

Консервная (пищевая) жесть производится из чёрной жести путём нанесения двухсторонних покрытий. При нанесении оловянного покрытия получается жесть ЭЖК или ГЖК (электролитическое или горячее лужение соответственно). При нанесении электролитического покрытия хрома или оксидов хрома получается жесть ECCS (по европейской классификации). Такая жесть требует обязательного высококачественного лакирования. В России хромированная лакированная жесть выпускается под маркой ХЛЖК.

Чёрная жесть — тонколистовая (0,1-0,5 мм) холоднокатаная сталь без защитного покрытия. Изготавливается из сталей марок 08кп, 08пс, 10кп,10пс с химическим составом по ГОСТ 1050. Используется в основном в электротехнической промышленности и машиностроении. Выпускается в рулонах и листах.

Жесть однократной прокатки — полоса из нелегированной малоуглеродистой стали, прокатанная способом холодной прокатки до требуемой толщины, отожженная и дрессированная, которая используется как самостоятельный материал или же для последующего нанесения защитного покрытия. Термин распространяется на чёрную и белую жесть в рулонах и листах.

Жесть двукратной прокатки. В настоящее время во всем мире большое количество консервной жести изготовляется способом двойной прокатки. Чем тоньше и прочней производится белая жесть, тем более эффективно осуществляется использование материала в производстве жестяных банок. После первой холодной прокатки и отжига, вместо дрессировки, стальной лист подвергается второй холодной прокатке с использованием смазки, при этом толщина уменьшается на 10-50 %. В процессе прокатки проявляется эффект упрочнения стального листа, при этом сохраняется значительная пластичность, достаточная для изготовления концов и корпусов банок. Окончательная минимальная толщина составляет 0,12 мм, обычный диапазон толщин 0,14 — 0,24 мм. В стали двойной прокатки отчетливо проявлется анизотропия механических свойств, поэтому при заказе и использовании такой жести всегда следует указывать и принимать в расчет направление прокатки.(Например, сворачивание бланков при изготовлении сварной банки должно осуществляться вдоль направления прокатки.

В России жесть двойной прокатки пока не производится, хотя опытные партии такой жести уже выпускались в 2009 году.

Лакированная жесть. Лакировка и литографирование белой жести осуществляется для защиты внутренней и наружной поверхности и улучшения внешнего вида консервной тары, что значительно повышает её конкурентоспособность. Наносят лаковые покрытия на автоматическом оборудовании. Метод нанесения покрытий на листы осуществляет посредством валков. Листы жести покрываются лаками и проходят через сушильные печи. Пары растворителей, выделяющиеся при отвердевании лаков, дожигаются при высокой температуре в специальных установках. Современные литографические машины позволяют окрашивать жесть в любые цвета. Печать на металлических листах (литографирование) осуществляется офсетным способом, используются краски, отвердевающие в сушильных печах при высокой температуре. Полноцветная печать фотографического качества с учетом нанесения покровных лаков требует до 9 листопрогонов. Существуют линии печати конвенциональными красками и в последнее время широкое распространение получили линии печати УФ-красками. Печать с помощью красок с отвердением под воздействием ультрафиолетового облучения имеет много преимуществ по сравнению с традиционным способом: экономия площади, экономия времени, экономия красок, более высокая скорость печати (до 10 000 листов в час).

У этой технологии есть также и негативные стороны: требования к условиям производства значительно выше (температура и влажность в помещении), краски стоят значительно дороже своих конвенциональных аналогов и срок их хранения короче, выбор поставщиков ультрафиолетовых красок значительно уже, адгезия к металлу хуже, что приводит к отслаиванию краски при сильной деформации жести в дальнейшем.

Лакированная жесть регулируется российским стандартом о технических требованиях к жести белой в листах, лакированной ОСТ 10 138-88

Характеристики и марки выпускаемой российской промышленностью жести[править | править код]

Жесть ЭЖК — белая консервная жесть электролитического лужения (ГОСТ 13345-85,ГОСТ Р 52204-2004,СТП ЭПК-04-2010)
Жесть ГЖК — белая консервная жесть горячего лужения (ГОСТ 13345-85,ГОСТ Р 52204-2004)
Жесть ЭЖР — белая жесть электролитического лужения разного назначения (ГОСТ 13345-85)
Жесть ЭЖК-Д — белая консервная жесть электролитического лужения с дифференцированным покрытием (ГОСТ 13345-85)
Жесть ЭЖОН белая жесть электролитического лужения общего назначения (ТП 14-101-105; СТП ЭПК-01-2005)

Подразделения жести по степени твердости: А1, А2, В, С, D Подразделения жести по массе покрытия оловом:

для белой жести горячего лужения: I и II классы,
для белой жести электролитического лужения: с одинаковым покрытием I, II, и III классов, с дифференцированным покрытием ДI, ДII, ДIII.

Перспективно применение жести с безоловянным покрытием — электролитически хромированной с толщиной слоя металлического хрома 0,01—0,05 мкм, на который наносится слой эпоксифенольного лака толщиной 3—8 мкм.

По видам производства жесть может производиться в листах или рулонах.

Допустимые отклонения в производстве[править | править код]

Разнотолщинность в разных точках листа или полосы в рулоне на участке длиной 1 м для жести белой марки ЭЖК не должна превышать (ГОСТ Р 52204-2004): 0,01 мм — для жести толщиной от 0,14 до 0,28 мм включительно; 0,02 мм — для жести толщиной от 0,29 до 0,36 мм включительно. Для жести марки ЭЖР допускается увеличение нормы разнотолщинности на 0,01 мм по сравнению с жестью марки ЭЖК. Разнотолщинность в разных точках листа или полосы в рулоне на участке длиной 1 м для жести марки ЭЖК не должна превышать (ГОСТ 13345-85): 0,01 мм — для жести толщиной 0,18 мм; 0,02 мм — для жести толщиной от 0,20 до 0,32 мм включительно; 0,03 мм — для жести толщиной 0,36 мм.

Консервные банки. Тара из жести имеет преимущество перед упаковкой из картона или пластика, а именно легкость процесса высокотемпературной стерилизации продукта. Однако, наряду с этим есть и недостаток — невозможность использования для разогрева в микроволновой печи.
Тара для лакокрасочных материалов.
Тара для нефтехимических продуктов.
Хозяйственные изделия — ведра, банки, крышки, терки и пр.
Аэрозольные баллоны с различным содержимым.
Художественно оформленная тара из жести, применяемая для хранения пищевых или косметических продуктов.
Информационные указатели, начиная от дверных табличек, и заканчивая дорожными знаками
В строительстве — кровельные элементы, системы вентиляций, трубы, козырьки и пр.
Несущие конструкции миниатюрных моделей транспортных средств и техники, в том числе радиоуправляемые.

↑ Этимологический словарь русского языка. — М.: Прогресс М. Р. Фасмер 1964—1973

Правильно подбираем сковороды для приготовления на плите!

7 Апреля 2016

> Новости компании

Правильно подбираем сковороды для приготовления на плите!

Как выбрать сковороду на кухню ресторана или кафе? Как разобраться в большом количестве фирм-производителей, материалах и формах?
На самом деле самый важный вопрос, который нужно себе задать — это «Что мы хотим готовить?». От этого в первую очередь зависит выбор материала и формы вашего помощника на кухне. Производители предлагают сковороды из голубой и черной стали, сковороды из белой стали, сковороды из алюминия с антипригарным покрытием или сковороды из нержавеющей стали. Давайте попробуем разобраться в чем разница и где лучше использовать тот или иной вид сковороды.

Голубая или черная сталь: толщина такой сковороды должна быть не менее 2мм. Материал хорошо проводит тепло, равномерно его распределяет, т.е. подходит для быстрой обжарки мяса, рыбы или овощей. Такая посуда довольно проста в эксплуатации, единственным важным ограничением является – ручная мойка. Не стоит бояться, что на такой сковороде продукты будут пригорать, довольно быстро внутренняя поверхность сильно чернеет, т.е. образовывается натуральное антипригарное покрытие. Лучше всего использовать сковороды, так называемой, лионской формы – скошенные высокие бортики, которые позволяют продукту легко соскальзывать в тарелку или блюдо, без потери формы.

Белая сталь: толщина от 2.5мм. Посуда из этой стали идеально распределяет тепло, используется при очень высоких температурах и интенсивном использовании. Подходит для быстрой обжарки мяса, рыбы или овощей. За счет очень высокой температуры продукт покрывается аппетитной хрустящей корочкой, а внутри остается мягким и нежным, обеспечивается минимальная потеря влаги, все соки остаются внутри продукта. Такие сковороды подходят для очень интенсивного использования при высоких температурах. Рекомендованная форма, также лионская, для легкого перемещения готового продукта в тарелку. Единственным ограничением в использовании является ручная мойка. Такие сковороды по своим свойствам очень схожи с чугунными, но они легче, а значит удобнее в эксплуатации. Сковороды из белой стали буду служить вам годами, неизменно радую качеством результата.

Алюминий с антипригарным покрытием: толщина от 2.2мм. Идеальный вариант, когда антипригарное покрытие включает в себя частицы керамики, тогда оно будет более стойким к царапинам и более гладким. Равномерно распределяют тепло, медленно его отдают. Идеально подходят для медленного приготовления, деликатного тушения в соусах, бульонах и подливках. Овощи в таких сковородах получаются нежными и мягкими, а рыба просто тает во рту. Ограничения: использовать пластиковый или деревянный инвентарь.

Нержавеющая сталь: толщина от 2мм. Существуют два принципиально разных вида профессиональных сковород из нержавеющей стали: с капсульным дном и моноблок. Капсульное дно это отдельный утолщенный, обычно многослойный элемент на дне сковороды. Капсула набирает температуру от источника тепла и затем распределяет ее по всей поверхности сковороды. Идеальным решением являются сковороды с моноблочной конструкцией, обычно это несколько слоев нержавеющей стали и алюминия. Причем количество слоев разное, на дне их больше, в стенках меньше. За счет такой конструкции посуда очень быстро набирает тепло, равномерно его распределяет по поверхности и дольше хранит. Благодаря этому обеспечивается безупречное распределение тепла, продукт сохраняет внешний вид и питательные вещества. Наличие или отсутствия антипригарного покрытия зависит в первую очередь от целей: быстрая обжарка – без покрытия, тушение и деликатная прожарка – с антипригарным покрытием. Какие бы сковороды вы не выбрали, необходимо помнить, что для наплитной посуды любого вида рекомендована только ручная мойка. Дело в том, что высокие температуры профессиональных посудомоечных машин в сочетании с щелочной средой моющего средства постепенно разрушают структуру метала и антипригарного покрытия. Грамотный подбор и комбинация различных видов сковород для кухни позволит вам сэкономить время, деньги и Ваши нервы. А полученный результат будет радовать ваших гостей! Большой ассортимент различных видов сковород представлен в компании «Звезды Общепита» в разделе Сковороды

из какого металла делают «белую жесть»?, 5 букв, 2-я буква Л, сканворд

из какого металла делают «белую жесть»?

Альтернативные описания

• металл, защищающий другие металлы от коррозии

• металл, из которого был сделан стойкий солдатик в сказке Андерсена

• металл, который в избытке можно добыть с поверхности консервных банок

• металл, применяемый в качестве припоя

• мягкий ковкий серебристо-белый металл

• мягкий металл, применяемый для пайки

• один из семи металлов, которые персы носили от сглаза

• серебристо-белый металл, мягкий и пластичный

• солдатский металл (сказочное)

• химический элемент, мягкий серебристо-белый металл

• по-латински «Stannum» (станнум)

• полуда

• металл для лужения

• касситерид

• химический элемент, металл

• металл, ставший причиной гибели экспедиции Роберта Скотта на Южный полюс

• серебристая капелька на паяльнике

• металл для лудильщика

• мягкий металл колец Альманзора

• смесь солей этого металла — «желтая композиция» — издавна использовалась как краситель для шерсти

• латинское название этого металла переводится, как «твердый», хотя он один из самых мягких и легкоплавких

• металл-припой

• переведите с латинского слово «станнум»

• основа станиоли

• химический элемент, Sn

• материал для стойких солдатиков

• металл, «станнум»

• тяжелый и мягкий металл

• лудильный металл

• солдатики, металл

• после индия

• металл для солдатиков

• хрупкий на морозе металл

• мягкий металл

• побратим свинца

• после индия у Менделеева

• металл, Sn

• покрытие консервных банок

• компонент касситерита

• металл для стойких солдатиков

• плоть игрушечной армии

• металл для пайки

• «Sn» для химика

• металл лудильщиков

• касситерит это чья руда?

• солдатский металл (сказоч.)

• металл колец Альманзора

• латинское «станнум»

• из чего делают «белую жесть»?

• капелька на паяльнике

• металл в составе припоев

• между индием и сурьмой

• защитное покрытие жести

• металл, «болеющий чумой»

• менделеев его назначил 60-м

• мягкий и легкий металл

• предшественник сурьмы в таблице

• металл для ложек и солдатиков

• преемник индия в таблице

• в таблице он после индия

• менделеев его определил шестидесятым по счету

• вслед за индием в таблице

• металл номер шестьдесят

• металл в основе фольги

• Менделеев его назначил шестидесятым

• шестидесятая графа Менделеева

• металл Свадьбы роз

• Менделеев его назначил шестидесятым по счету

• металл в составе пьютера

• метал для припоя

• химический элемент для солдатиков

• предтеча сурьмы в таблице

• в таблице он перед сурьмой

• перед сурьмой в таблице

• металл, пригодный для пайки

• серебристый металл

• «мягкотелый» металл

• спаивающий металл

• между индием и сурьмой в таблице

• пятидесятый элемент

• идущий следом за индием в таблице

• Sn в таблице

• металл для солдатика

• металл, погубивший Скотта

• материал для мундирных пуговиц

• пятидесятый металл в таблице

• до сурьмы в таблице

• основа медали за четвертое место для участников чемпионата США по фигурному катанию

• последыш индия в таблице

• материал для солдатиков

• после индия в таблице

• последователь индия

• металл с символом Sn

• металл игрушечных солдатиков

• химический элемент под названием Sn

• химический элемент под номером пятьдесят

• последователь индия в таблице

• Химический элемент, мягкий ковкий серебристо-белый металл

• Наименование химического элемента

• «Sn» для химика

• «Мягкотелый» металл

• из какого металла делают «белую жесть»

• из чего делают «белую жесть»

• касситерит это чья руда

• латинское «станнум»

• латинское название этого металла переводится, как «твердый», хотя он один из самых мягких и легкоплавких

• менделеев его назначил 60-м в таблице

• металл

• металл, «болеющий чумой»

• металл, «станнум»

• переведите с латинского слово «станнум»

• по-латински «Stannum» (станнум)

• смесь солей этого металла — «желтая композиция» — издавна использовалась как краситель для шерсти

• ср. крушец (металл) пепельно-серебристый, белее свинца, весьма мягкий, легкоплавкий, легкий весом, более прочих удобный для паянья и для отливки простых мелких вешиц; стар. свинец, откуда пословица: Слово олово, веско. Лить олово, святочное гаданье. Только у молодца и золотца, что пуговка оловца! Оловянная кружка или оловянка ж. и оловяник м. Оловянная руда, колчедан, припой. Оловяничник, оловянщик м. отливающий, работающий оловянную посуду. Оловолей, оловолитель м. церк. оловогадатель, отливающий олово в воду, для гаданья, предсказаний. Оловянные глаза, мутные и бездушные; оловянный глаз, с бельмом. Оловок м. зап. карандаш

• химическ. элемент по «фамилии» Sn

• что за химический элемент Sn?

• химическ. элемент по «фамилии» Sn

виды, свойства, марки, технология производства

Сталь: виды, свойства, марки, производство

Содержание статьи

Сталь и изделия из неё настолько прочно вошли в жизнь и быт современного человека, что существование без металлических предметов трудно представить. Когда это касается посуды, мелких инструментов, бытовой техники и оборудования совсем не обязательно знать марку, классификацию сплавов, области их применения.

Эти сведения важны, скорее, для тех, кто решился приступить к строительству собственного жилья, и не знает какие металлоизделия подходят для этих целей. Итак, о том, что такое сталь, какие виды стали существуют, и какими свойствами обладает этот популярный на сегодняшнее время сплав, будет рассказано в строительном журнале samastroyka.ru.

Что такое сталь, и её отличие от чугуна

Железоуглеродистый сплав — это и есть всем известная сталь. Обычно доля углерода в сплаве варьируется от 0,1 до 2,14%. Увеличение концентрации углерода делает сталь хрупкой. Кроме основных компонентов в сплаве содержатся и небольшие количества магния, марганца и кремния, а так же вредных серных и фосфорных примесей.

По основным свойствам сталь и чугун очень схожи. Несмотря на это между ними существуют значительные различия:

сталь более прочный и твёрдый материал, нежели чугун;
чугун, несмотря на обманчивую массивность чугунных изделий, более лёгкий материал;
поскольку в составе стали ничтожно малый процент углерода, её легче обрабатывать. Для чугуна более предпочтительна отливка;
изделия из чугуна лучше сохраняют тепло, благодаря тому, что его теплопроводность значительно ниже чем у стали;
закалка металла, повышающая прочность материала, невозможна в отношении чугуна.

Достоинства и несовершенства стальных сплавов

Поскольку марок стали огромное количество, а изделий из неё ещё больше, то говорить о плюсах и минусах стали бессмысленно. Тем более, что свойства металла во многом зависят от технологий изготовления и обработки.

Вследствие этого можно только выделить несколько общих преимущественных особенностей стали, таких как:

прочность и твёрдость;
вязкость и упругость, то есть способность не деформироваться и выдерживать ударные, статические и динамические нагрузки;
доступность для разных способов обработки;
долговечность и повышенная износоустойчивость в сравнении с другими металлами;
доступность сырьевой базы, экономичность производственных технологий.

К сожалению, стали свойственны и некоторые минусы:

неустойчивость к коррозии, в том числе высокий уровень электрохимической коррозии;
сталь — тяжёлый металл;
изготовление изделий из стали производится в несколько этапов, нарушение технологии на любом из них приводит к снижению качества.

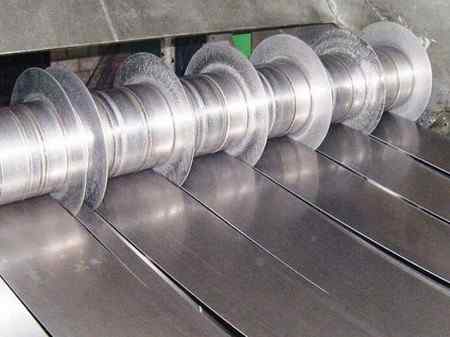

Разновидности и классификации стальных сплавов

Сегодня сложно определить количество производимых и используемых стальных сплавов. Так же не просто их классифицировать, поскольку их свойства зависят от множества параметров, таких как состав, характер и количество добавок, способы изготовления и обработки, назначения и многих других.

По качеству принято различать обычные, качественные, высококачественные и особовысококачественные стали. Доля вредных примесей является основным критерием для определения качества сплава. Для обыкновенных сталей характерны более высокие значения доли примесей, чем для особовысококачественных сплавов.

Химический состав стали. В основу производства сплавов из железа положена его способность формировать различные структурные фазы при разных температурах, так называемый полиморфизм. Благодаря этой способности, растворённые в железе примеси, образуют сплавы различных составов. Принято делить стальные сплавы на углеродистые и легированные.

Сталь по определению является сплавом железа с углеродом, от концентрации которого зависят его свойства: твёрдость, прочность, пластичность, вязкость. В составе углеродистой стали практически не содержится дополнительных добавок.

Базовые примеси — марганец, магний, и кремний содержатся в минимальных количествах, и не ухудшают её свойств и качеств. Кремний и марганец оказывают на сплав раскисляющее действие, повышают упругость, износоустойчивость, жаростойкость. Но, в случае увеличения доли являются легирующими элементами. Стали с большим содержанием марганца теряют магнитные свойства.

Значительно более вредные для обоих видов сталей примеси серы и фосфора. Сера, соединяясь с железом, способствует повышению хрупкости при обработке высокими температурами (прокат, ковка), увеличению усталости, уменьшению устойчивости к коррозии.

Фосфор, особенно при большой доле углерода в сплаве, повышает его хрупкость в обычных температурных условиях. Кроме этого, существует целая группа скрытых, неудаляющихся во время плавки вредных примесей. Эти неметаллические включения в виде азота, водорода и кислорода при горячей обработке делают металл более рыхлым.

Виды углеродистой стали

Углеродистые стали делятся на виды, которые характеризуются долей содержания углерода:

к высокоуглеродистым относятся сплавы с долей более 0,6 %;
в среднеуглеродистых сплавах концентрация углерода находится в пределах от 0,25 до 0,6 %;
допустимые значения, характерные для низкоуглеродистых сталей — не более 0,25 % .

Легированные стали подразделяются на:

— низколегированные, с долей легирующих добавок не более 2,5 %;

— среднелегированные, с долей дополнительных элементов до 10%;

— высоколегированные, в которых доля легирующих элементов составляет более 10%.

Легированные стали отличаются низкой концентрацией углерода и наличием различных легирующих добавок.

В соответствии с назначением стали делят на группы конструкционных, инструментальных и сталей особого назначения.

Каждая группа делится на подгруппы и виды, которые конкретизируют свойства, особенности и области применения сплавов.

К конструкционным сталям относятся:

Строительные, их основное свойство — хорошая свариваемость, это низколегированные сплавы обычного качества.
Для холодной штамповки используют прокат из низкоуглеродистых сплавов обычного качества.
Цементуемые, применяются в изготовлении деталей с поверхностным истиранием.
Высокопрочные характеризуются двойным порогом прочности относительно других конструктивных видов.
Рессорно-пружинные стали с добавлением ванадия, брома, кремния, хрома и марганца, рассчитаны на длительное сохранение упругости.
Шарикоподшипниковые стали с большой долей углерода и добавлением хрома, которым свойственны особая износоустойчивость, прочность и выносливость.
Автоматные, в их составе присутствуют примеси серы, свинца, теллура и селена, облегчающие обработку металла станками — автоматами, на которых осуществляется производство массовых деталей
Нержавеющие, к ним относятся сплавы с высоким содержанием хрома и никеля. Концентрация углерода в таких сплавах минимальна.

Виды инструментальной стали

Стали инструментального назначения имеют несколько разновидностей:

Используемые в производстве режущих инструментов, к ним относятся некоторые виды углеродистой, легированной и быстрорежущей стали.
Измерительные инструменты производятся из достаточно твёрдых сплавов, обладающих износоустойчивостью и способностью к сохранению постоянных размеров, чаще всего для этого используют закалённую и цементированную сталь.
Для штамповой стали характерны твёрдость, термоустойчивость и прокаливаемость. Этот вид делится на подвиды, к которым относят валковые сплавы и стали для разнотемпературной обработки.

К сталям особого назначения относят марки сталей, которые применяются в конкретных производственных областях:

электротехнические стали — из них производят магнитные провода;
суперинвары — используют в производстве высокоточных приборов;
жаростойкие — работают при температурах более 900 °C;
жаропрочные — могут работать при высоких температурах в нагруженных состояниях.

Структура стали

Концентрация углерода в сплаве определяет не только свойства металла, но и его внутреннюю структуру. К примеру, мало- и среднеуглеродистые сплавы имеют структуру, состоящую из феррита и перлита. При увеличении доли углерода начинается формирование вторичного цементита. Легирование стали тоже меняет структуру сплава.

По структуре стали могут быть:

перлитными — с низким содержанием легирующих добавок;
мартенситными — стали, имеющие пониженную критическую скорость закалки и средний уровень содержания легирующих примесей;
аустенитными — высоколегированные сплавы, применяемые в агрессивных средах.

Отожженные стали делятся на:

доэвтектоидную сталь, с концентрацией углерода менее 0,8%;
заэвтектоидную сталь, состоящую из перлита и цементита, применяют как инструментальную;
карбидную (ледебуритную) — к ней относятся быстрорежущие стали;
ферритную — высоколегированную сталь с низким содержанием углерода.

Способы изготовления стали и технологии

От технологии изготовления стали зависят структура этого сплава, его состав и свойства. Обычные стали производятся в мартеновских печах или конвертерах. Как правило, они насыщены значительным количеством неметаллических примесей.

Высококачественные сплавы производят с использованием электропечей. Особовысококачественные легированные стали, содержащие минимальное количество вредных примесей, производятся в процессе электрошлаковой переплавки.

При производстве сталей используют процесс раскисления, направленный на выведение кислорода из структуры сплава. От количества удалённого кислорода зависит, какие получаются стали: малораскисленные, совершенно раскисленные или полураскисленные. Их классифицируют, как кипящие, спокойные и полуспокойные.

Марки стали

Несмотря на то, что сталь однозначно признаётся самым востребованным сплавом железа, единая система маркировки её видов по настоящее время не сложилась. Наиболее проста и популярна буквенно-численная маркировка.

Качественные углеродистые стали маркируют с использованием литеры «У» и двузначным числовым значением (в сотых %) уровня углерода в их составе (У11).В марке обычных углеродистых сталей за буквой следует число, указывающее на количество углерода в десятых % — У8.

Литеры используются и в маркировке легированных сталей. Они указывают на основной элемент, применяемый для легирования. Идущая следом цифра показывает концентрацию данного элемента в составе стали. Перед литерой ставят цифру, соответствующую доле углерода в металле в сотых %.

Например, стоящая в конце марки высококачественного сплава буква «А» указывает на его качество. Эта же литера в середине марки уведомляет об основном элементе легирования, в данном случае им является азот. Литера в начале марки сообщает о том, что это автоматная сталь.

Литера «Ш» в конце маркировки, прописанная через дефис, говорит о том, что это особовысококачественный сплав. Качественные стали, не имеют в маркировке литер «А» и «Ш». Кроме того, существует дополнительная маркировка, указывающая на особые характеристики сталей. Так, например, магнитные сплавы отмечают литерой «Е», а электротехнические — «Э».

Буквенно-числовая маркировка, пожалуй, одна из самых простых и понятных для потребителя. Другие, более сложные, доступны только для специалистов.

Оценить статью и поделиться ссылкой:

Белая Сталь – слушать онлайн на LightAudio
