Бур насадка на бензопилу: Насадка «Мотобур МБ-2 Лёд»

Содержание

Насадка-бур на бензопилу — особенности конструкции, видео

Бур используется при строительных работах, установке опор для виноградника, столбов и заборов, а также на зимней рыбалке и других мероприятиях. С его помощью можно пробурить отверстия различной глубины и диаметра, на поверхностях из разных материалов. Чтобы работа с толстым слоем льда, промерзшей землей и прочими твердыми поверхностями была проще, используют насадку бур для бензопилы, которую можно создать своими руками. Самодельный агрегат подходит для земли, песка, льда и прочего. Ледобур из бензопилы может корректно функционировать при всевозможных климатических условиях и температурных режимах.

Какие материалы понадобятся для создания мотобура из бензопилы своими руками?

Чтобы сконструировать ледобур из бензопилы своими руками, необходима схема и следующие приспособления:

  • Мотор из бензопилы.
  • Редуктор на бензопилу для бура.
  • Труба из металла.
  • Бур.
  • Болгарка.
  • Дрель.
  • Сварочный аппарат.

Подготовительные работы

Прежде чем приступить к созданию самодельного мотобура из бензопилы для рыбалки и других мероприятий, необходимо произвести расчет совместимости характеристик редуктора и имеющегося мотора. Данное условие является наиболее весомым для эффективной работы ямобура из бензопилы, созданного своими руками. Это связано с тем, что двигатель выполняет достаточно большое число оборотов за минуту. Такая скорость для конструкции может оказаться слишком сильной.

Как собрать ледобур из бензопилы?

После предварительных расчетов можно приступать к созданию самодельного ледобура из бензопилы:

  • Сначала потребуется сконструировать корпус, для этого из металлической трубы делается рама – отмеряем отрезок трубы, соответствующий длине создающейся рамки и выполняем на ней надрезы поперек.
  • Надрезы на ямобуре из бензопилы по глубине будут на одну треть больше, чем радиус трубы. После этого материал легко поддается для придания необходимой формы.
  • После того как конструкция приобретет необходимые очертания, соединения и углы завариваются.
  • Таким же образом создается вторая рамка меньшего размера. Оба изделия соединяются, оставляя зазор около тридцати сантиметров.
  • В итоге получается усеченная пирамида, внутри которой будет зафиксирован редуктор.

Как закрепить съемный мотор?

Чтобы соединить редуктор с двигателем и буром, необходимо определиться, каким он будет – стационарным или же съемным, для частого демонтажа. Чтобы сделать мотор многофункциональным, потребуется разработать крепление, которое будет надежно фиксировать двигатель, а его съем осуществлялся с минимальными затратами времени и сил. Для этого понадобится:

  • На конструкции мотобура из бензопилы делается отверстие, повторяющее размер двигателя.
  • Создание надежной прижимной рамки, с фиксацией, достаточной для выполнения своих функций.

Размеры зависят от того, бур из мотора какой бензопилы вы будете создавать. Стоит учитывать, что большинство корпусов агрегатов выполняется из полимеров, что затрудняет процесс крепления.

Как закрепить бур?

Бур насадка на бензопилу также должен крепиться максимально надежно. Для конструкции потребуется труба, с помощью которой будет соединен бур и вал редуктора. Фиксация по всему периметру выполняется шпильками и шпонками. Создавая такую конфигурацию, вы получаете возможность менять насадки бура для бензопилы разных диаметров, что позволит увеличить спектр выполняемых работ.

Безопасность

Прежде чем начать эксплуатацию, нужно проверить прочность изделия. Приставка к бензопиле должна быть не только эффективной, но и безопасной для оператора. Для обеспечения данного условия понадобится:

  • Приварите к готовой конструкции сверху и снизу, два металлических кольца небольшого диаметра.
  • Через них, вертикально, должна пройти труба.
  • После того, как самодельный бур из бензопилы будет одет на направляющую, можно приступать к выполнению работ.

Используя этот нехитрый прием, вы не только обеспечите четкое вертикальное направление мотобура из бензопилы, но и сделаете бурение максимально удобным.

Насадка на бензопилу для бурения — льда и грунта их виды

Ручная проделка лунок во льду или подготовка отверстий в почве для закладки свайного фундамента способна отнять массу времени и сил. Однако, если использовать для этого бензотехнику, то можно добиться лучшего результата. Покупка специализированного оборудования «на один раз» не всегда оказывается оптимальным вариантом. В таком случае можно использовать для проделки лунок бур, изготовленный на базе имеющейся в хозяйстве бензопилы.

Бур – предназначение, виды и особенности эксплуатации

Мотобур – это вид оборудования, предназначенного для проделки отверстий в твердой и глинистой почве, а также во льду. В зависимости от своих конструктивных особенностей и предназначения, буры делятся на:

  • бытовые – малогабаритные орудия, выделяющиеся сравнительно низкой мощностью и тяговыми характеристиками. Приспособления этого типа хорошо подходят для непродолжительной и нерегулярной эксплуатации. Они потребляют минимум топлива и не требуют регулярного специализированного ухода;
  • полупрофессиональные – оборудование средней мощности, которое по своим размерам мало чем отличается от бытовых моделей. Главная задача орудий этого типа – регулярная эксплуатация по проделке небольших и средних по диаметру отверстий в рыхлом грунте и во льду с толщиной слоя до 10 см;
  • профессиональные – приспособления этого типа обладают солидной мощностью и запасом тяги. Они хорошо справляются с проделкой отверстий в твердой почве и во льду, толщиной до 15–18 см.

Самыми мощными на рынке считаются промышленные буры. Эти установки предназначены исключительно для работы по бурению нефтяных и газовых скважин. Для их эксплуатации и обслуживания требуется группа из нескольких опытных сотрудников.

Помимо специализированных фирменных приспособлений на рынке встречаются малогабаритные насадки, которые выделяются простотой в установке и обслуживании. Самая популярная из них – насадка на бензопилу для бурения льда и грунта. Это приспособление позволяет совместить рабочие органы насадки и мощность заводского двигателя садового инструмента. Таким образом пользователь получает возможность беспрепятственно бурить лунки без необходимости покупки специализированного оборудования.

Насадка в виде бура для хозяйственной бензопилы не требует особых навыков от оператора. Все, что нужно – это установить ее вместо режущих органов пилы, заправить инструмент и неподвижно установить его рабочими органами вниз. После этого можно запустить двигатель пилы и начать проделку лунок.

Подготовка к самостоятельной сборке бура

Прежде чем начать самостоятельное изготовление оборудования, важно изучить подробные чертежи. Готовая схема должна подсказать изготовителю, как именно устанавливать элементы бура, в какой последовательности это делать, и каких размеров должны быть все используемые комплектующие.

Далее нужно приступать к поиску деталей.

Под руками у изготовителя должны быть:

  • рабочий орган, который можно взять от старого мотобура. Если нет возможности найти готовый наконечник, то его можно сделать из круглой полнотелой металлической трубы;
  • двигатель от исправной бензопилы;
  • редуктор – его задача заключается в преобразовании и передаче вращательного усилия от мотора на рабочий орган;
  • металлическая труба и стяжки – нужны для сборки защитного корпуса.

Из инструментов оператору потребуется сварочный аппарат, дрель, шлифовальная машина и болгарка.

Как сделать ледобур из бензопилы своими руками?

Весь процесс сборки бурового оборудования состоит из нескольких этапов. От их последовательности напрямую зависит работоспособность приспособления и его эффективность во время активной эксплуатации на участке или озере.

Выбор и установка редуктора

Бур из бензопилы не сможет нормально работать без редуктора. Во время выбора этого узла нужно быть максимально внимательным, так как существует большой риск установки неподходящего элемента. Дело в том, что силовой агрегат хозяйственной бензопилы обладает сравнительно большой изначальной мощностью. Он непрерывно работает на высоких оборотах, в том числе и на холостых оборотах. Соответственно, если самодельный ямобур из бензопилы будет вращаться на скорости, равноценной скорости вращения коленвала, то работать с ним будет невозможно. В то же время, при передаче редуктора на выходной вал слишком низких оборотов, эксплуатация оборудования не принесет вообще никаких результатов.

Редуктор на бензопилу для бура должен обладать определенным передаточным числом. Чаще всего в конструкции самодельных буров из бензопил оно составляет 16. Этими показателями обладает редуктор от дрели. Он небольшой и его достаточно просто установить в корпус бензопилы. Бур, оборудованный таким редуктором, будет вращать рабочий орган на скорости примерно 15–25 об/мин.

Сборка корпуса

Чтобы защитить самодельный мотобур из бензопилы от грязи и влаги, его нужно укомплектовать защитным корпусом. Он должен быть максимально стойким к вибрации и сопротивлению, которое образуется во время проделки лунок в твердой почве.

Порядок работ выглядит таким образом:

  1. Вначале оператор должен отмерить кусок от металлической трубы. В результате он должен составлять длину периметра опорной рамы – около 160 см;
  2. Затем на трубе потребуется сделать небольшие надрезы. Их величина должна составлять примерно 1,3 от общего радиуса трубы. По оставленным надрезам изготовитель сможет сориентироваться, в каких местах потребуется сгибать трубу в дальнейшем. Чтобы согнуть трубу для рамы было легче, потребуется проделать дополнительные надрезы – по 4–6 штук с шагом 5 мм друг от друга. Чтобы во время сгиба металлической комплектующей получить идеально ровные прямые углы, подготовленные надрезы потребуется аккуратно сточить болгаркой;
  3. В конце все соединения и углы потребуется заварить.

По тому же принципу оператор должен сделать еще одну раму. Затем обе части несущей конструкции необходимо неподвижно соединить между собой при помощи сварки. В результате конечная дистанция между горизонтальными плоскостями рам должна составить не менее 1/3 метра. Для большей надежности в углах рам потребуется установить куски металлических труб и распорки.

Готовую несущую конструкцию в виде усеченной 4-угольной пирамиды нужно покрыть грунтовкой и несколькими слоями краски. Она защитит остов от ржавчины и грязи. Внутри рамы нужно неподвижно установить редуктор.

Выбор способа крепления двигателя от бензопилы

Бур для земли из бензопилы изначально работает на основе крутящего момента, создаваемого силовым агрегатом. В процессе сборки мотобура важно заранее определить, каким способом крепить мотор в общую конструкцию приспособления.

Несъемный способ монтажа заключается в том, что в дальнейшем оператор не сможет воспользоваться двигателем для его обратной установки на цепную пилу. Этот вариант подходит для тех, у кого в хозяйстве есть 2 и больше бензопил, и одной из них можно «пожертвовать» для изготовления бура.

Второй способ – более популярен. Он заключается в изготовлении крепления для съемного монтажа силового агрегата. Для этого в несущей раме бура для рыбалки потребуется проделать одно большое сквозное отверстие, которое потребуется для установки мотора. Размеры отверстия должны соответствовать габаритам силового агрегата.

В дальнейшем мотор будет крепиться при помощи 2–4 винтов. Они должны выдерживать сильную вибрацию, не ослабляя фиксации двигателя.

Установка рабочего органа

Самодельный ледобур из бензопилы должен комплектоваться прочным рабочим узлом, который будет отвечать за проделку лунок во льду и грунте. Для надежной фиксации бура потребуется металлическая труба, при помощи которой удастся соединить редуктор и рабочий орган оборудования. Преимущество этой компоновки заключается в том, что оператор всегда сможет заменить бурильную насадку другой, большего или меньшего размера.

Кроме трубы, для установки бура к металлическому остову потребуется приварить 2 кольца. В дальнейшем они должны монтироваться поверх вертикальной трубы так, чтобы между деталями не было зазоров.

Ледобур из бензопилы — как сделать своими руками

Мотобур, или, как его еще называют, ледобур – это полезный хозяйственный агрегат, позволяющий проделать отверстия в почве для монтажа свайного фундамента, или подготовить лунки во льду для зимней рыбалки. Завышенная стоимость современных мотобуров не позволяет приобрести их каждому желающему. В таком случае можно изготовить ледобур из бензопилы. Следуя нашим указаниям, вы сможете сделать надежный самодельный агрегат, который по своим характеристикам не будет уступать магазинным аналогам.

Подготовка оборудования и материалов

Прежде, чем изготовить бур из бензопилы, следует тщательно подготовить нужные для работы материалы и инструменты. С материалов вам потребуется:

  • Исправная бытовая бензопила;
  • Редуктор;
  • Цельный стальной лист, или фанера, толщиной 2 см;
  • Комплект различных крепежей;
  • Металлическая трубка;
  • Стальная труба, диаметром 15 см;
  • Металлическая трубка, длиной 25 см;
  • Стальной шнек;
  • Прорезиненные утеплители для ручки.

Для работы по изготовлению мотобура из бензопилы обязательно подготовьте такие инструменты:

  • Головку на 27;
  • Шуруповерт;
  • Болгарку;
  • Электрический лобзик;
  • Шлифовальную машинку;
  • Сварочный аппарат;
  • Набор насадок для работы с металлом.

Для создания некоторых деталей для мотобура из бензопилы потребуется токарный станок, поэтому нужно заранее договориться с мастером по изготовлению металлических запчастей.

Советы по выбору редуктора для мотобура

В конструкцию мотобура из бензопилы обязательно входит редуктор, который можно взять от ненужного электрического оборудования. При выборе детали обязательно убедитесь в том, что он обладает необходимыми параметрами, а именно:

  • Редуктор должен иметь прямое вращение;
  • Передаточное число элемента должно составлять от 1:25 до 1:50;
  • Хвостовик и вал выбранной детали должны вращаться в одну и ту же сторону.

Лучше всего оборудовать мотобур из бензопилы редуктором, имеющим передаточное число 1:30, в котором вал служит продолжением ротора мотора.

Ямобур из бензопилы – порядок изготовления в домашних условиях

Прежде, чем изготовить мотобур из бензопилы, следует внимательно изучить чертежи. Схема поможет вам определить правильный порядок действий и не допустить ошибок.

Если вы не нашли фанеру нужной толщины, то вместо нее можно взять два более тонких листа и склеить их вместе. Получив изделие подходящей толщины, выполните на нем разметку для проделки требуемых отверстий, предназначенных для крепежных элементов. При помощи сверла вам потребуется проделать 2 дополнительных отверстия – одно из них должно располагаться напротив звездочки мотобура из бензопилы, а второе – рядом с первым – предназначено для монтажа гаек.

Дальнейший порядок действий при изготовлении мотобура из бензопилы выглядит следующим образом:

  1. Сделайте углубление в верхней части изделия из фанеры, используя для этого шлифовальную машинку. После этого приложите к обработанному месту редуктор, чтобы выяснить место его установки в мотобуре из бензопилы. При этом обязательно учтите особенности бытового инструмента, который используется для изготовления конструкции. Если в устройстве пилы предусмотрена звездочка с 6 лучами, то воспользуйтесь 27-миллиметровым редуктором;
  2. Далее закрепите редуктор, отцентрируйте его и надежно закрепите к нижней части фанеры. Затем к верхней части фанеры прикрепите бензопилу. После этого запустите ее двигатель и проверьте надежность конструкции;
  3. На следующем этапе нужно прикрепить к самодельному ледобуру из бензопилы шнек. Для этого возьмите трубу с толстыми стенками и прикрепите ее к редуктору посредством двух болтов. Крепление шнека к редуктора в мотобуре из бензопилы должно осуществляться посредством переходника, играющего роль амортизатора Его можно сделать из стальной 15-сантиметровой трубы, на которую навариваются кольца. Далее обработайте переходник на токарном станке;
  4. Чтобы работать с мотобуром из бензопилы было удобнее, агрегат нужно оборудовать ручками. Для их изготовления берется изогнутая стальная труба, на края которой надеваются уплотнители из резины. Закрепить рукоятку на мотобуре из бензопилы можно при помощи саморезов или других подручных крепежей;
  5. Лишние части фанеры на мотобуре из бензопилы обрезаются, а края оставшегося листа обрабатываются электрическим лобзиком;
  6. Далее готовый мотобур из бензопилы следует оборудовать режущими ножами. Для этого обрежьте стальные листы и приварите их к трубе, которая была использована в качестве шнека. При этом стальные листы должны огибать шнек в виде спирали. Края листов нужно тщательно заточить.


Изготовленный своими руками мотобур из бензопилы можно использовать для льда или для земли. В процессе эксплуатации регулярно затачивайте лезвие агрегата. Для этого лучше всего использовать мелко- или среднезернистый брусок или наждачную бумагу, обозначенную маркировкой h5 или H6.

Насадка бур для бензопилы – особенности применения

Конечно, изготовить мотобур из бензопилы – процедура более увлекательная и бюджетная. Однако если нет желания тратить свое время и силы, то можно приобрести уже готовую насадку, которую можно устанавливать на бытовой инструмент в целях проделки отверстия в грунте или льду.

Такого рода готовая приставка к бензопиле значительно выигрывает в самодельного ледобура, так как она изготавливается из стали, которая в разы крепче фанеры. Она отличается меньшими размерами, ее проще транспортировать. Кроме того, благодаря применению технологии заводской заточки восстанавливать затупленные лезвия купленной насадки требуется гораздо реже.

Устанавливать и применять приставку-ледобур довольно просто. Для этого шина и пильная цепь бензопилы снимаются, а вместо них монтируется шнек с лезвиями. После этого вам останется установить нижнюю часть мотобура над местом, в котором нужно проделать отверстие, и запустить мотор агрегата.

Как сделать ледобур из бензопилы своими руками? Схема

Ледобур или мотобур – это полезное хозяйственное приспособление, предназначенное для быстрой проделки отверстий определенного диаметра во льду или грунте. Простота конструкции и принципа действия дает возможность сделать ледобур каждому, используя для этого бытовую бензопилу.

Подготовка к сборке оборудования

Чтобы сделать самодельный ледобур из бензопилы, нужно подготовить все требуемые для работы материалы и оборудование. Лучше всего сделать это заранее, чтобы при сборке не тратить время на поиски недостающей детали.

Для работы потребуется:

  • прочный металлический бур без повреждений и следов коррозии;
  • двигатель от бытовой бензопилы;
  • редуктор – нужен для передачи крутящего момента от ДВС пилы на бур;
  • несколько цельных стальных труб, из которых в дальнейшем будет изготавливаться корпус;
  • сварочный аппарат;
  • машинка для шлифовки металлических поверхностей;
  • шуруповерт или дрель с комплектом насадок для работы с металлом.

Для работы также может потребоваться стационарный токарный станок. С его помощью владелец бензопилы сможет подогнать любую используемую деталь под требуемые для сборки размеры.

Перед сборкой оборудования из бензопилы также нужна схема. В ней должны быть детально описаны размеры используемых деталей, а также метод их установки в устройство бура из бензопилы.

После подготовки нужного оборудования и изучения чертежей можно приступать непосредственно к сборке.

Как сделать ледобур из бензопилы своими руками?

Бур из бензопилы собирается в несколько этапов. К каждому из них нужно отнестись внимательно. В противном случае появится риск быстрой поломки одного из важных элементов устройства.

Как выбрать редуктор?

Вначале нужно выбрать редуктор на бензопилу для бура. При покупке элемента следует учесть такие важные факторы, как мощность двигателя бензопилы и размеры бура. Нужно помнить, что моторы большинства бензиновых инструментов обладают высокой мощностью. Если при работе мотобур из бензопилы будет вращаться на слишком высокой скорости, то с ним невозможно будет работать. При этом, если редуктор станет передавать на используемый выходной вал слишком низкое вращательное усилие, то от использования бензинового инструмента будет очень мало пользы. По этим причинам нужно сделать точные расчеты параметров редуктора.

В большинстве случаев помимо редуктора на ямобур из бензопилы устанавливается вал отбора мощности. Он регулирует скорость вращения коленчатого вала двигателя без потерь в его мощности. Это дает возможность сделать работу бура более эффективной, и снизить количество потребляемого мотором горючего.

Самостоятельное изготовление корпуса

Насадка на бензопилу для бурения льда должна быть оборудована надежным корпусом. Этот элемент устройства будет защищать все внутренние детали оборудования от механических повреждений, а также попадания внутрь конструкции пыли, мусора и влаги. Для изготовления корпуса нужно использовать металлические трубы, на которых нет следов ржавчины или других дефектов. Трубы потребуется согнуть в форме рамок.

Это делается в следующем порядке:

  1. Для начала от первой трубы потребуется отмерить кусок, длина которого должна быть равна периметру запланированной рамы. Оптимальным будет отрезок, длиной примерно 160 см;
  2. Затем на поверхности подготовленного отрезка потребуется сделать надрезы, глубина которых не должна превышать 1/3 от радиуса используемой трубы. Эти надрезы должны располагаться в местах изгибов отрезка. Чтобы труба легко сгибалась, в каждом месте ее изгиба нужно проделать по 4–6 надрезов на расстоянии 5 мм друг от друга. В случае если во время сгибания трубы не удастся получить ровный прямой угол, то нанесенные надрезы потребуется немного сточить болгаркой;
  3. После сгибания отрезка все соединения и углы останется заварить ручным сварочным аппаратом.

В таком же порядке потребуется сделать еще одну раму, периметр которой должен составлять примерно 40 см. Затем две рамы нужно соединить таким образом, чтобы расстояние между их плоскостями составляло около 35 см. Во время сборки рамы нужно убедиться в том, что в ее углах установлены куски металлических труб примерно одинаковых размеров.

В результате должен получиться корпус с формой четырехугольной равномерной усеченной пирамиды. Внутри него потребуется надежно закрепить двигатель от бензопилы, а также редуктор и другие элементы бура.

Методы установки двигателя для бура

Результатом предыдущих действий стал предварительно снятый двигатель от бензопилы , а также надежный корпус, внутри которого расположен редуктор. Имеющиеся элементы потребуется соединить между собой. Для этого нужно продумать метод их соединения.

Если мотор в будущем будет использоваться исключительно для бурения отверстий, то бур из бензопилы для земли или льда можно сделать в виде цельной конструкции. В этом случае используемый двигатель не будет сниматься, и его крепление будет более надежным.

В случае если мотор иногда будет сниматься для его монтажа обратно на бензопилу, то его крепление потребуется сделать съемным. Этот вариант более практичен в использовании, однако крепление двигателя  в этом случае будет менее надежным.

Чтобы сделать съемное крепление, в изготовленном корпусе нужно проделать большое отверстие для фиксации мотора. Его диаметр должен быть одинаковым с размерами используемого ДВС. Далее потребуется тщательно продумать крепление двигателя. Оно должно быть максимально надёжным, и малозатратным по времени. Лучше всего использовать для фиксации мотора несколько болтов и гаек. В этом случае владельцу бура потребуется только открутить болты, приподнять крышку корпуса и аккуратно извлечь мотор.

Во время планировки крепления двигателя следует предусмотреть свободный доступ к емкостям для заправки горючим и моторным маслом. Также владелец бура должен иметь доступ к клапану, который нужен для регулировки давления в цилиндре двигателя.

Лучше всего оборудовать бур для рыбалки двигателем от старой бензопилы. Этот мотор можно установить стационарно, и не снимать его на протяжении всего срока эксплуатации бура. Для крепления старого двигателя потребуется рамы. Она должна находиться в верхней части оборудования. При установке мотора на раму потребуется вывести горловину для заливки горючего и масла. В этой же части устройства нужно установить аварийный выключатель. Этот элемент очень важен в случаях, если бур будет использоваться не только для льда, но и для земли. Аварийный выключатель даст возможность отключить оборудование тогда, когда почва оказалась слишком твердой.

Чаще всего для изготовления бура используют моторы от бензопил Урал. Эти ДВС требуют минимальных доработок. Единственный минус заключается в том, что работать с этими двигателями смогут только люди среднего и высокого роста.

Самостоятельное крепление бура

Рабочая насадка самодельного бура должна быть надежно закреплена. Сделать это можно несколькими способами. Первый из них заключается в использовании трубы, на которой крепиться редуктор и используемый бур. Важное преимущество этого метода заключается в том, что при необходимости поврежденный элемент можно будет быстро заменить.

Второй способ более сложный в выполнении, однако он даст возможность бурить не только в вертикальном, но и в горизонтальном направлении. Для этого нужна рама, сделанная из металлической трубы. В дальнейшем к раме потребуется приварить еще один отрезок вертикальной трубы. К готовому корпусу также нужно приварить несколько металлических колец. Внутри колец не должно быть зазоров. При установке бура кольца нужно надеть на вертикальную трубу. После этого можно начать эксплуатацию бура из бензопилы.

В этого метода есть два недостатка. Первый из них заключается в увеличении веса оборудования, а второй – в сложностях при работе из-за вертикальной трубы.

Моторизированный земляной бур из бензопилы и редуктора


Приветствую любителей помастерить, предлагаю к рассмотрению моторизированный земляной бур, который можно сделать на основе бензопилы. Есть ли смысл в этом проекте или нет, решать вам, все зависит от того, сможете ли вы достать необходимые материалы, и во сколько они вам обойдутся. В качестве «сердца» устройства используется редуктор с соотношением 1Х100, этот редуктор имеет название Bonfiglioli VF49. Его можно купить или использовать подобный, в любом случае самоделка вам должна обойтись куда дешевле, чем если покупать новый земляной бур.

Собирается устройство не сложно, бензопила никак конструктивно не изменяется, это просто подобие насадки для бензопилы.
Теперь вам не нужно будет рыть ямки лопатой, чтобы закопать столбики, это можно будет сделать за считанные минуты при помощи этого самодельного бура. Если вам заинтересовал проект, рассмотрим более подробно, как же собрать самоделку!

Материалы и инструменты, которые использовал автор:

Список материалов:
— ручной земляной бур;
— бензопила;
— редуктор Bonfiglioli VF49;
— листовая сталь;
— кругляк.

Список инструментов:
— токарный станок;
— дрель;
— метчики для нарезания резьбы;
— болгарка;
— тиски;
— маятниковая пила;
— плазменный резак;
— ленточная шлифовальная машина;
— отвертка, гаечные ключи.

Процесс изготовления самоделки:

Шаг первый. Изготовление переходника
Для начала нам нужно изготовить переходник, при помощи него мы будем подключать редуктор бура к звездочке бензопилы. Для этого автор снимает звездочку с пилы и обводит ее маркером на толстой листовой стали. Далее размеченную область нужно вырезать, для этого сперва сверлим по центру отверстие. Ну а далее вырезаем оставшееся, используя лобзик, а потом и напильники. В итоге деталь должна легко надеваться на звездочку бензопилы. Придаем ей круглую форму, срезаем лишнее, а затем шлифуем на ленточной шлифовальной машине.





Далее нам нужно изготовить ось, при помощи которой мы будем подключаться к редуктору. На оси должна быть канавка под шпонку, а также место для крепления изготовленной ранее детали для звездочки. Для изготовления этой детали понадобится токарный станок. Вытачиваем нужную деталь, сверлим отверстия, нарезаем резьбу и прикручиваем винтами деталь для крепления к звездочке.



Шаг второй. Крепление к болгарке
Далее нам нужно придумать, как крепить редуктор к болгарке и крепление должно быть надежным. Его автор вырезает из толстой листовой стали. Крепление прикручивается к редуктору винтами, а к бензопиле все это дело крепится с помощью стандартных гаек для крепления шины.



Шаг третий. Ручки
Конструкция получается довольно увесистая, да и нагрузки при бурении создаются неслабые. Ручка будет закреплена на редукторе, для начала вырезаем круглую пластину и сверлим отверстия. Эта пластина прикручивается в том месте редуктора, где выходит вал с пониженными оборотами. Далее к ручке приваривается пластина, которую автор согнул так, чтобы она шла к ручке бензопилы. В итоге, когда держишь пилу, держишь дополнительно и редуктор. Также привариваем ручку для второй руки, ее автор делает из куска трубы, приварив к пластине на редукторе.



Шаг четвертый. Установка бура
Нам нужно изготовить переходник для понижающего выхода редуктора, его автор также вытачивает на токарном станке. Ну а далее устанавливаем деталь на редукторе и одеваем земляной бур.

Дополнительно автор установил на бур ножи из хром-ваннадиевой стали, чтобы он хорошо пробивал корни и в целом бур хорошо бурил.



Вот и все, самоделка готова. Заводим пилу и пробуем бурить. У автора на видео видно, что бур бурит землю без особых усилий, теперь построить забор не будет большой проблемой. На этом все, проект окончен, удачи и творческих вдохновений, если надумаете повторить. Не забывайте делиться своими самоделками с нами.

Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Насадка бур на бензопилу штиль 180

  • CARVER
  • FORZA
  • HUSQVARNA
  • HUTER
  • PARTNER
  • PARTNER 350S
  • PARTNER 360S
  • STIHL
  • КАЛИБР
  • ЛЕСНИК

  • HUSQVARNA
  • PARTNER
  • STIHL
  • ЛЕСНИК
  • Без шнека
  • Ø 130 мм
  • Ø 150 мм

  • CARVER
  • ECHO
  • HUSQVARNA
  • HUTER
  • PARTNER
  • PARTNER 350S
  • PARTNER 360S
  • PARTNER 370S
  • КАЛИБР
  • ЛЕСНИК

  • ECHO
  • FORZA
  • HUSQVARNA
  • HUTER
  • PARTNER
  • PARTNER 350S
  • PARTNER 360S
  • PARTNER 370S
  • STIHL
  • ЛЕСНИК

  • FORZA
  • HUSQVARNA
  • HUTER
  • PARTNER
  • PARTNER 350S
  • PARTNER 360S
  • PARTNER 370S
  • STIHL
  • КАЛИБР
  • ЛЕСНИК

  • FORZA
  • HUSQVARNA
  • HUTER
  • PARTNER
  • PARTNER 350S
  • PARTNER 360S
  • PARTNER 370S
  • STIHL
  • КАЛИБР
  • ЛЕСНИК

  • CARVER
  • ECHO
  • FORZA
  • HUSQVARNA
  • HUTER
  • PARTNER
  • STIHL
  • КАЛИБР

В категории «насадки для бензопил» представлены уникальные насадки к бензопилам, которые превратят обычную бензопилу в кородер, дровокол, косилку, болгарку (УШМ), циркулярку, лодочный мотор, фуганок, ледобур, лебедку, мотобур или дрель. Благодаря таким насадкам бензопилу можно с легкостью превратить в необходимый рабочий инструмент, съэкономив деньги на покупке специальных инструментов, который благодаря своей мощности может заменить электроинструмент и даже превзойти его по своей эффективности.

Интернет-магазин UniversalMoto является официальным дилером насадок для бензопил на территории России, а это означает что мы можем предложить конкурентную цену, а также полное гарантийное обслуживание насадок к бензопилам. Покупая у нас – Вы всегда можете быть уверенны в высоком качестве, конкурентной цене и быстрой доставке насадок для бензопил по всей территории Российской Федерации.

Насадка рубанок на бензопилу STIHL 260

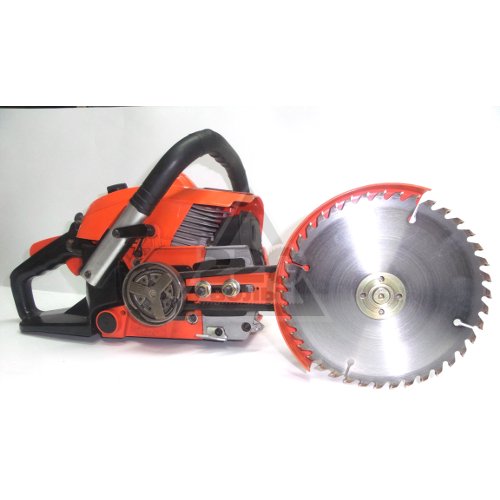

Насадка болгарка на бензопилу STIHL 260

Футляр для бензопилы STIHL, 40см, пластик

Насадка болгарка на бензопилу STIHL MS 180

Насадка дебаркер для бензопилы STIHL MS 260

Комплект насадок для STIHL BG 85/55

Насадка дебаркер для STIHL MS 180

Набор для ремонта стартера для бензопилы Stihl MS 170/1.

Насадка для продольного пиления на бензопилу

Комплект насадок для STIHL SH, SHE

Насадка дебаркер для бензопилы STIHL MS 440

Насадка рубанок на бензопилу STIHL 180

Насадка с вращ. соплом Rе 98-128 зел. точка, шт Stihl

Насадка болгарка на бензопилу STIHL 361

Насадка болгарка на бензопилу STIHL MS 180

Насадка-приспособление (UM) для продольного распила к б.

Насадка болгарка на бензопилу STIHL MS 180

Сцепление для бензопилы STIHL MS170/MS180

Насадка универсальная пильная d180мм STIHL 260

Глушитель для бензопилы STIHL MS 170,180

Звездочка для бензопилы Stihl MS-180 (3/8″)

Комплект насадок для STIHL SG 20

Насадка бензорез НМЗ 0889

Насадка универсальная пильная d230мм STIHL 170-250

Насадка универсальная пильная d150мм STIHL 361

Насадка циркулярная НМЗ 629

Насадка универсальная пильная(болгарка) d150 STIHL 260

Насадка вильчатая для STIHL SG

Шина для бензопил Stihl MS 180 Rezer 353 L 9 K

Насадка-кородер (UM) к б/п Stihl 180-250(барабан 100мм)

Насадка для STIHL SG 31

Футляр для бензопилы STIHL, 40см, пластик

Цепная бензиновая пила STIHL MS 180-14

Сумка STIHL для бензопилы 45 см

Насадка-болгарка к бензопиле Stihl 361 сертифицированна.

Насадка для STIHL BG-KM

Ручной стартер Kimoto для бензопил Stihl MS170 MS180

Насадка НМЗ НУП-2 1022

Резак-приставка к бензопилам STIHL 170,180,193,201,211.

Насадка вильчатая для STIHL SG 20

Насадка латунная для STIHL SG 20,31,51,71

Сварная шина для бензопил Carver 72-20; Stihl 361, 390.

Ручка боковая для бензопилы STIHL MS-250

Сцепление для бензопилы STIHL MS170/MS180

Насадка-мотокоса к б/п Stihl

Держатель насадок для STIHL SG 11,31,51,71

Поршень для бензопилы STIHL MS180

Насадка латунная для STIHL SG 20,31,51,71

Набор для ремонта стартера для бензопилы Stihl MS 170/1.

Масляный насос для бензопил STIHL MS 180

Барабан сцепления с подшипником STIHL MS170, MS180, MS2.

Насадка болгарка НМЗ 0797

Насадка-болгарка (UM) к б/п STIHL 180-250 (d180мм,болга.

Звездочка ведущая для пилы Stihl MS 180-250

Насадка латунная 65-0025 для STIHL SG 20,31,51,71

Насадка латунная 80-04 STIHL SG 20,31,51,71

Насадка-болгарка к бензопилам Stihl 180-250 сертифициро.

Цепь для бензопил 63PMC3 3/8(52 звена; 1.3 мм; 14) Stih.

Шина для бензопил Stihl -341, 361, 390, 440, 460, 660 1.

Запчасти для насадок (21)

Производство ООО «ИжТехМаш», г. Ижевск (www.izhtehmash.ru)

– насадки «Болгарка» и «Короед» производятся на настоящем заводе (Ижтехмаш, г. Ижевск, проезд Дерябина, 33 (промышленная площадка ИЖМАШ)), то есть в условиях полноценного машиностроительного производства, на новом оборудовании, высоко квалифицированными людьми. Аналоги производятся в условиях мелкосерийного, большей частью кустарного производства.
– при возникновении гарантийных или послегарантийных случаев при экплуатации насадок все компектующие, а также расходные материалы всегда доступны.
– гибкая ценовая политика позволяет сделать лучшее предложение по соотношению цена/качество

Ледобур из бензопилы — изготовление, чертеж, насадка

Мотоледобур станет надежным помощником в тех случаях, если у его владельца появится необходимость проделать отверстия в почве или льду. Довольно часто для самостоятельной сборки этого приспособления используется двигатель от хозяйственной бензопилы. При условии правильной последовательности во время сборки изготовитель получит надежный агрегат, который с легкостью справиться с бурением лунок в твердом сухом грунте или толстом слое льда.

Подготовка к изготовлению мотоледобура

Перед началом изготовления бура необходимо тщательно подготовиться. Вначале необходимо найти детальные чертежи, которые должны подсказать, каким образом и в какой последовательности устанавливать элементы в общее устройство приспособления. Схема также должна подсказать размеры всех используемых деталей.

Затем можно приступать к подготовке деталей для самоделки.

В их перечень входит:

  • полностью исправная и готовая к эксплуатации хозяйственная бензопила, мощность ДВС которой составляет не менее 2,5 л. с.;
  • цельнометаллический редуктор;
  • 2-миллиметровый лист фанеры или листовая сталь;
  • болты, саморезы и другие крепежи;
  • цельнометаллическая трубка небольшого диаметра;
  • 1 труба из стали, диаметр которой составляет 15 см;
  • 1 металлическая труба, длина которой составляет 25 см;
  • шнек из металла;
  • утеплители из резины для монтажа на рукоятки.

Все металлические детали не должны иметь признаков коррозии, так как они довольно быстро придут в негодность.

В список требуемого для работы оборудования входит:

  • ключ-головка № 27;
  • ручная болгарка с диском;
  • шуруповерт;
  • электролобзик;
  • ручная машинка для шлифовки;
  • электросварочный аппарат.

Некоторые детали для самодельного бура можно сделать только на токарном станке. Если у изготовителя нет опыта в работе с ним, то лучше всего заказать уже готовые запчасти.

Какой редуктор подходит для сборки?

Бур из бензопилы необходимо укомплектовать подходящим редуктором. Нередко для этого используется механизм от старого ненужного электрического оборудования. Выбранный редуктор на бензопилу для бура должен соответствовать определенным характеристикам.

К ним относиться:

  • способность к прямому вращению;
  • передаточное число в диапазонах 1:25–1:50;
  • как вал, так и хвостовик элемента, должны непрерывно вращаться в одном определенном направлении.

Самодельный мотобур из бензопилы лучше всего изначально оборудовать тем редуктором, который создает передаточное число 1:30. При этом вал механизма должен составлять прямое продолжение ротора бензомотора.

Как сделать ледобур из бензопилы своими руками?

Чтобы самодельный ледобур из бензопилы получился сбалансированным и удобным в эксплуатации, при его изготовлении необходимо придерживаться определенного порядка действий.

Алгоритм сборки приспособления выглядит следующим образом:

  1. Вначале потребуется сделать базовою заготовку. Для ее изготовления лучше всего подойдет цельный лист фанеры или 2 склеенных между собой металлических листа. На готовом изделии потребуется выполнить разметку, которая подскажет в каких местах нужно проделывать отверстия для креплений. Помимо этих отверстий в заготовке необходимо просверлить 2 дополнительные дырки. Первое из них нужно проделать напротив штатной звездочки самодельного бура, а второе – непосредственно вблизи первого. Второй отверстие будет служить местом для вкручивания фиксирующих гаек;
  2. Далее в верхней части заготовки из фанеры потребуется проделать углубление. Для этого подойдет шлифовальная машинка. К обратному месту готового углубления необходимо приложить используемый редуктор – это позволит определить подходящее место для его монтажа. Во время выбора места нужно учесть особенности бензопилы, которая используется для сборки самоделки. Если она оборудована 6-лучевой звездочкой, то для изготовления бура подойдет редуктор, размером 27 мм;
  3. После этого редуктор потребуется предварительно отцентрировать и установить его в устройство бура. Элемент должен быть надежно прикреплен к нижней части заготовки из фанеры. К верхней ее части необходимо прикрепить используемую бензопилу. Далее потребуется завести ДВС садового инструмента и проверить устойчивость устройства под действием вибрации;
  4. Затем к самоделке нужно прикрепить шнек. Для этой цели подойдет труба, которая имеет толстые стенки. К редуктору труба должна крепиться при помощи двух надежных болтов. Фиксация шнека и используемого редуктора выполняется при помощи переходника, одновременно выполняющего функции амортизатора. Для изготовления переходника подойдет 15-сантиметровая труба, на которую нужно предварительно наварить кольца. Готовый переходник потребуется очистить от образовавшихся заусенцев на токарном станке;
  5. Для более комфортной эксплуатации самодельного мотобура к приспособлению потребуется прикрепить рукоятки. Их можно сделать из предварительно изогнутой металлической трубы, оба края которой требуется оборудовать резиновыми уплотнителями. Готовая рукоятка крепиться к самоделке при помощи саморезов или любых других крепежей;
  6. Далее образовавшиеся лишние части используемой ранее фанеры потребуется отрезать. Оставшиеся края необходимо обработать при помощи электрического лобзика;
  7. Готовый ямобур из бензопилы нужно укомплектовать ножами для проделки лунок. Для этой цели подойдут листы из стали. Каждый из них потребуется обрезать и надежно приварить к металлической трубе, ранее используемой в роли шнека. В результате приваренные куски металлических листов вместе с шнеком должны напоминать спираль. Для более эффективного использования края металлических кусков потребуется тщательно заточить.
