Чертеж сейфа: Оружейный сейф размеры. Как сделать сейф для оружия своими руками: пошаговый мастер-класс

Список инструментов:
• сварочный аппарат;
• болгарка;
• ручной инструмент.

Оружейный сейф своими руками: чертежи и размеры шкафа для ружья и охотничьего оружия, как сделать и сварить самодельный ящик — фото, видео, схема

1. Зачем нужен сейф
2. Общие требования
3. Структурированные требования
4. Стандартные размеры
5. Составление чертежей
6. Инструменты и материалы
7. Этапы работ
8. Как составить максимально понятную схему и точно определить размеры
9. Вырезание заготовок
10. Изготовление каркаса и сборка сейфа
11. Придание жесткости
12. Изготовление передней двери сейфа
13. Создание патронного ящика
14. Завершение работ
15. Дополнительные мероприятия
16. Проще ли купить готовый сейф?

Сегодня охота становится популярным занятием, набирая тысячи поклонников по всему миру. Если вы относитесь к любителям охоты, то должны знать, что согласно действующему российскому законодательству, хранение своего оружия необходимо производить в предназначенных для этого помещениях. В данном материале рассмотрим, как собрать должный оружейный сейф или шкаф своими руками, фото, видео, чертежи и размеры.

Зачем нужен сейф

Многие ошибочно считают, что организация данного шкафа – это простой способ предосторожности. Но, как уже говорилось ранее, это является обязательным условием правильного хранения оружия как охотничьего, так и служебного или гражданского. Сама конструкция должна представлять собой ящик из металла с противопожарным замком. Можно использовать самодельное изделие, если оно полностью отвечает установленным стандартам.

Общие требования

Основным законодательным документом, регламентирующим нормы для хранилища данного типа, является Приказ МВД от 12 апреля 1999 г. под номером 288. Его положения устанавливают, что ящик оружейный своими руками сделанный или покупной должен на 100% состоять из высокопрочного металла с толщиной стенок не меньше 0.3 см. Обязательно наличие 2 замков, ключей или кода, которые есть только у владельца.

Тут важно отметить следующий нюанс: если вы планируете размещать внутрь только оружие, толщина стенок может составлять 0.2 см; если дополнительно внутри будут размещаться боеприпасы – от 0.3 см.

Статья 166 устанавливает четкие нормы, в соответствии с которыми должны изготавливаться самодельные сейфы для охотничьего ружья и другого оружия.

Порох может храниться только в том случае, если стенки толще 3 мм.

Боеприпасы необходимо располагать отдельно и быстро снабжать индивидуальным замком.

Конструкция может устанавливаться на пол и крепиться к напольному покрытию или монтироваться в стену. Используемая для этой цели система крепежей должна быть прочной и долговечной, чтобы злоумышленники не могли унести шкаф.

Для размещения ценностей или холодного оружия внутри могут быть предусмотрены дополнительные отделения.

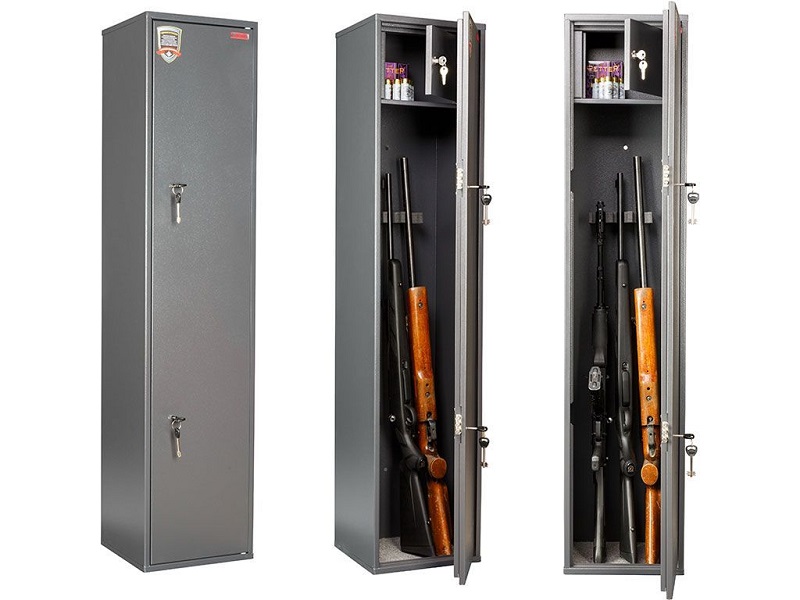

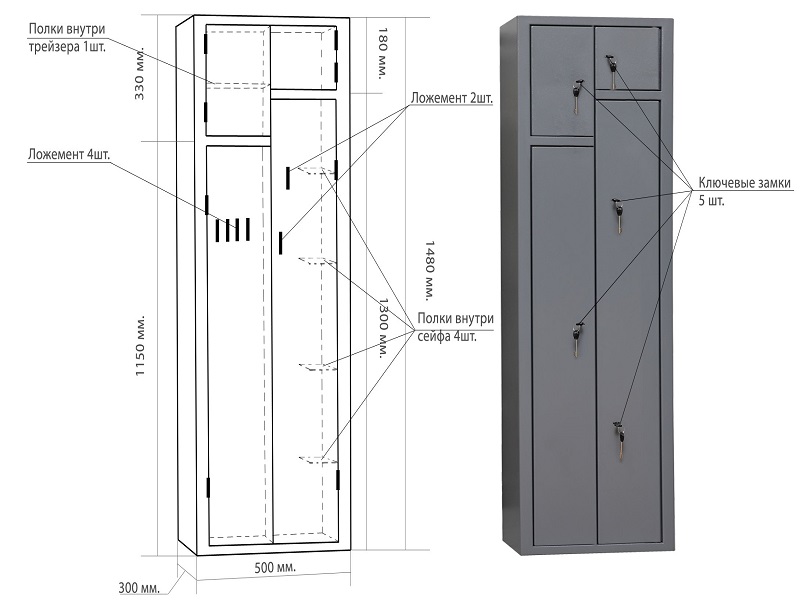

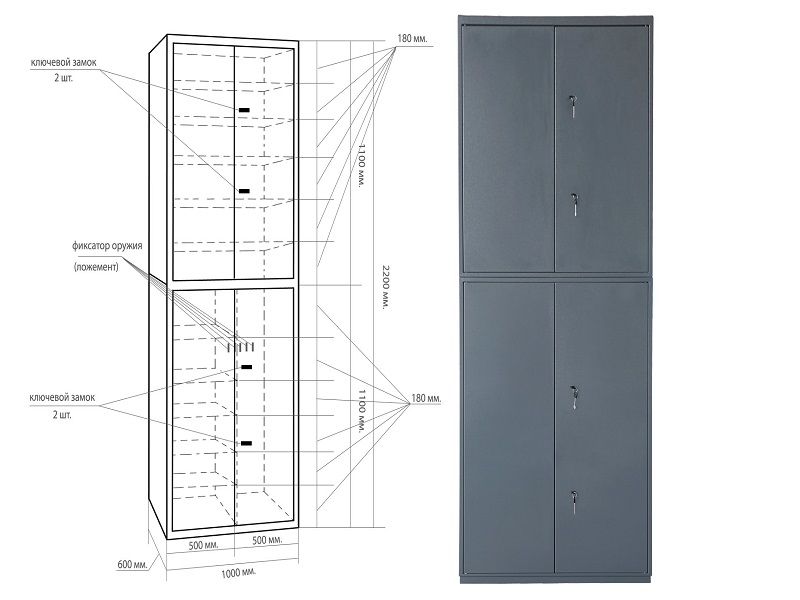

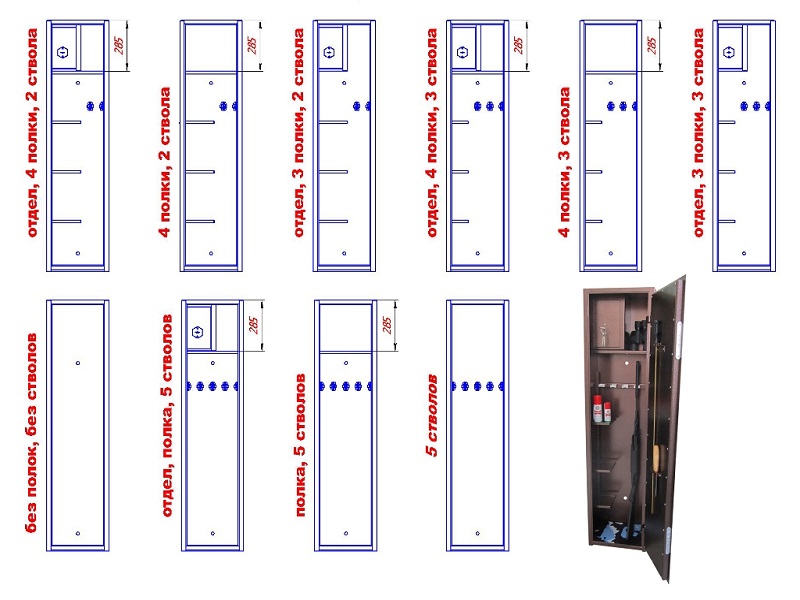

Стандартные размеры

Как сделать сейф для ружья и оружия своими руками по видео? На данный вопрос необходимо ответить еще до покупки собственного вооружения. Важно учитывать, что габариты конструкции определяются особенностями покупаемого снаряжения, для которого и собирается шкаф. Для маленького пистолета вполне достаточно ящика со скромными габаритами, но если вы планируете в последующем расширять личную коллекцию, полезно будет сразу сделать большой металлический шкаф.

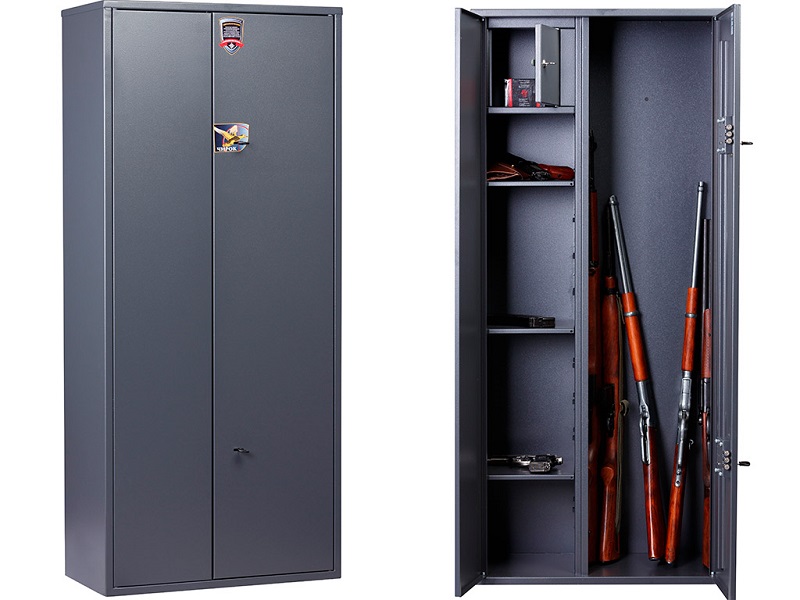

Ниже представлены наиболее популярные сегодня в России оружейные модели и их длина (все 12-ого калибра):

• ИЖ-27 – 116.5 см.

• Remington (производство Америка) – 71 см.

• Binelli (производство Италия) – 130 см.

• Ижевское ружье – 128 см.

Зная данные показатели, вы можете предварительно составить чертежи сейфа для охотничьего ружья своими руками. Если вы не нашли нужную модель, в интернете можно найти паспорт конкретного желаемого варианта.

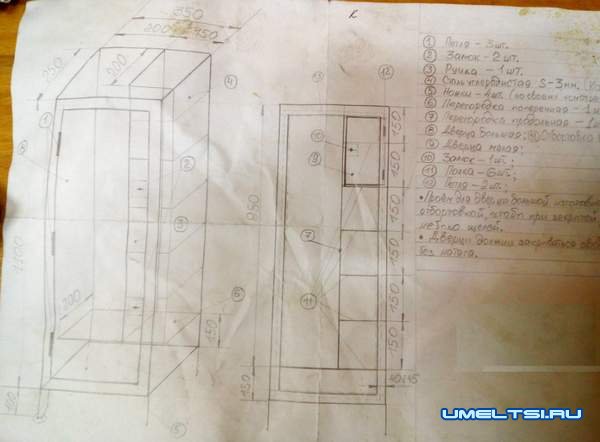

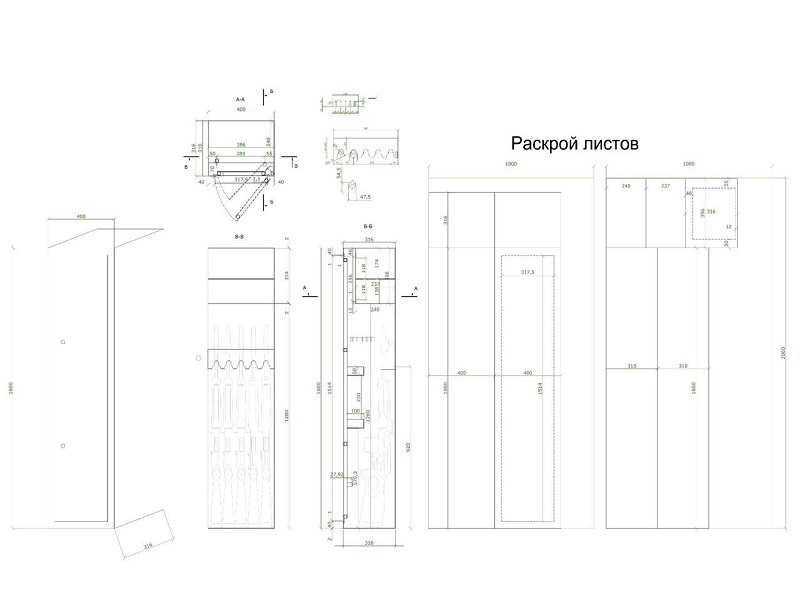

Составление чертежей

Любая конструкция перед изготовлением сначала разрабатывается на бумаге. Составляются максимально подробные схемы и рисунки, которые в последующем упрощают процесс производства деталей и всей сборки. Данный этап позволяет в последующем максимально облегчить задачу и защитить от непредвиденных трудностей, обусловленных соединением частей разных габаритов.

Необходимо подчеркнуть, что схема должна учитывать длину и тип хранимого вооружения, его количество и имеющиеся особенности.

Сделайте сам чертеж сейфа для оружия своими руками уже сегодня, используя следующие рекомендации:

1. Такие параметры, как глубина, высота и ширина являются индивидуальными параметрами, поэтому их необходимо рассчитать самостоятельно, беря во внимание габаритные характеристики конкретной выбранной оружейной модели.

2. Обязательно учитывается текущее или планируемое общее количество дробовиков, винтовок, боеприпасов и прочих изделий, которые будут размещены для хранения в собираемом шкафу.

3. На каждое помещаемое изделие необходимо отводить минимум 30 см в ширину.

4. Обязательно нужно оставить 20 см для вспомогательных принадлежностей.

Инструменты и материалы

Итак, мы выяснили размеры самодельного оружейного сейфа с чертежом, теперь приступаем к подготовке необходимых материалов и оборудования, чтобы не отвлекаться в процессе самой работы. Подготавливаем следующее:

1. Листы металла, из которого будем в последующем собирать каркас и стенки. Выше мы разбирали, какой они должны быть толщины.

2. Линейка или рулетка для выполнения замеров.

3. Качественные противопожарные замки. Если вы хотите, то можно использовать несколько разных замков, но обязательными являются 2 механизма для основного отделения и 1– для отдела с патронами и боеприпасами.

4. Металлические уголки или профиля с сечением в форме квадрата. Основное назначение данных элементов — оформление соединений и организация дополнительных камер.

5. Дверные ручки.

6. Сварочный аппарат.

7. Навесы. Их количество напрямую зависит от размера, века и количества дверей.

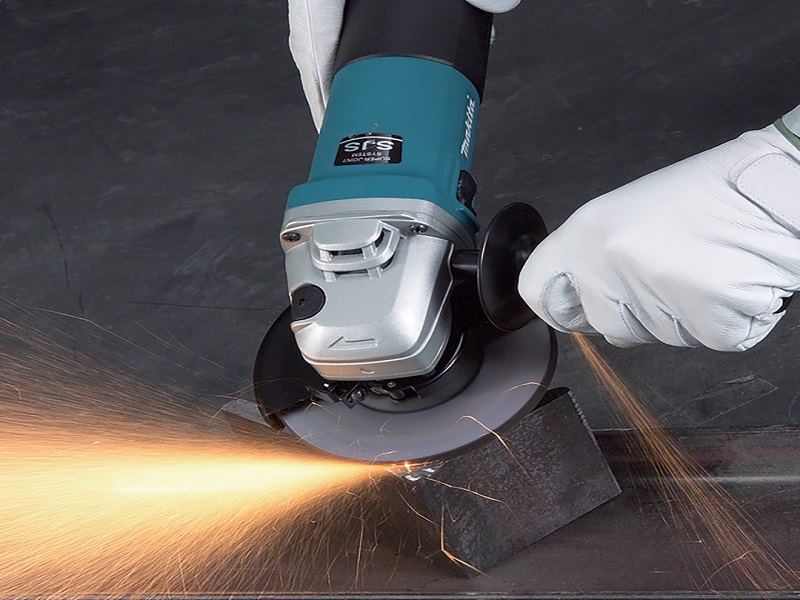

8. Болгарка с диском для резки металла до нужной формы.

Перечисленный список является минимальным – только то, что обязательно понадобится. По необходимости его можно расширять и дополнять в зависимости от стоящих задач.

Этапы работ

Специалисты выделяют 3 основных стадии: подготовка, основная и завершение. Во время подготовительного периода важно приобрести все нужное для шкафа для оружия своими руками. Далее готовится чертеж, согласно которому в последующем осуществляется разметка металлических листов. Все замеры и разметки необходимо выполнять с помощью рулетки или линейки, что обеспечит высокую степень точности. Для разметок можно использовать мел.

Затем стойки нарезают, передние и задние изделия соответствуют длине всей конструкции и являются самыми длинными. Короткие стойки равны ширине и глубине оружейного или пистолетного сейфа своими руками. Обязательно делается и стойка для фиксации двери (как правило, ее высота меньше всего шкафа). Например, если высота хранилища составляет 140 см, дверь не превышает по длине 120-130 см. Для дверного монтажа необходимо использовать 4 дополнительных укороченных планок. При работе со стойками последним элементом являются скрепляющие, их длина должна быть на 5-6 см меньше глубины готовой конструкции. Затем можно приступать к нарезке листов для стенок.

В завершении подготовительного периода обязательно нужно проверить, все ли выполнено правильно и соответствует составленному плану.

Основная стадия является наиболее сложным в выполнении, так как заключается в электросварке. Главная задача здесь — сварить подготовленные элементы. Сначала свариваются заготовленные стойки, а после этого собранный каркас зашивают металлическими листами. Обратите внимание, что в ходе выполнения процесса необходимо постоянно следить, чтобы углы были четкие и прямые. Иначе конструкция будет кривой, а дверь не будет правильно открываться/закрываться. В результате получается коробка из металла — основа для будущего хранилища.

Теперь давайте более подробно остановимся на нескольких перечисленных моментах процесса, как сделать оружейный сейф своими руками, а затем вернемся к завершающей стадии.

Как составить максимально понятную схему и точно определить размеры

Выполняя расчет габаритов, как уже говорилось ранее, в первую очередь учитываются характеристики ружья. Если это сборное снаряжение, к его длине прибавляется 10-15 см. Если это неразборное оружие, оптимальной будет длина в 130-140 см. Высота отдела для патронов – 30-40 см. Золотой серединой в плане глубины является отметка в 40 см, при необходимости значение можно увеличить. Ширина в среднем составляет 40-50 см. Ее можно увеличить, если предусмотрены полки для размещения специализированных средств для ухода и аксессуары.

Вырезание заготовок

Ранее мы рассматривали методику приготовления заготовок для охотничьего сейфа своими руками. Здесь обобщим, какие у вас должны в результате получиться детали: стенки, дверца, внутренние перегородки и полочки (при необходимости), рамки (для отделений).

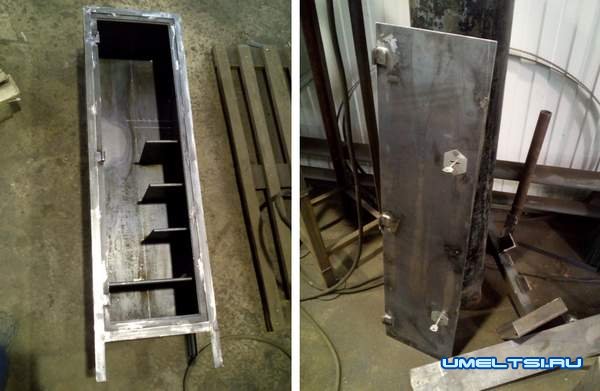

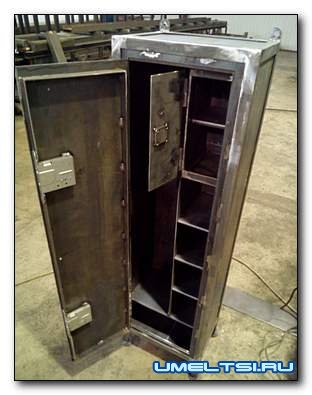

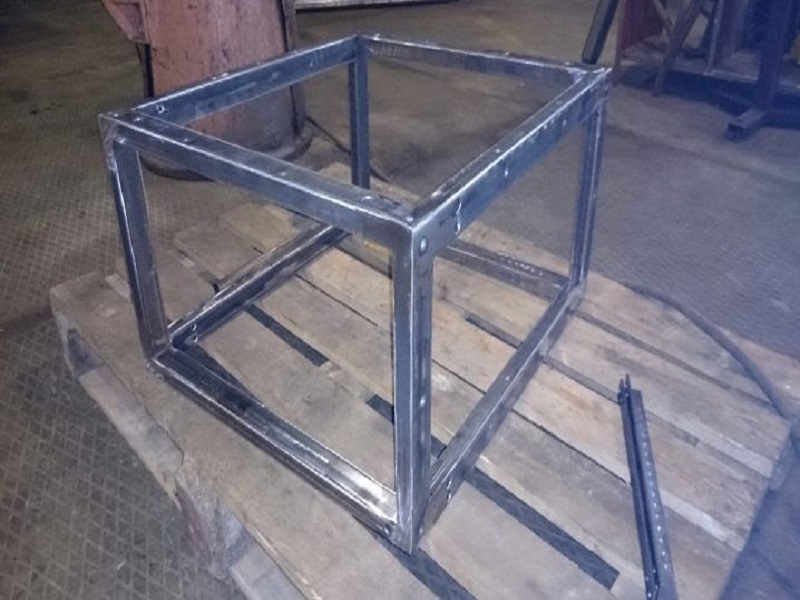

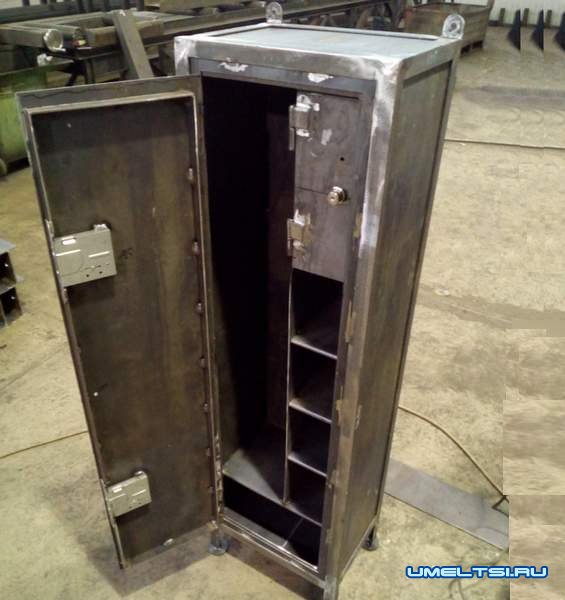

Изготовление каркаса и сборка сейфа

Сварка деталей из металла является непростой задачей. Поэтому если нет специальных навыков или он недостаточно хорошо развиты, рекомендуем к квалифицированным специалистам. Точки сварки размещаются внутри конструкции и делаются через 10-15 см друг от друга. Если вы задаетесь вопросом, как сварить сейф для ружья своими руками, воспользуйтесь данным алгоритмом:

1. Собранный каркас приваривается к задней поверхности. Чтобы облегчить работу, положите изделия горизонтально на плоскость, где удобно будет работать.

2. После этого привариваются остальные стенки. Когда условная коробка готова, крепятся боковые уголки для укрепления передней панели, к которой в последующем фиксируется дверь и ее панель.

3. По всему дверному периметру необходимо установить ребро жесткости и предусмотреть отверстия для замочных механизмов.

4. Вся собранная ранее коробка вновь максимально аккуратно устанавливается горизонтально на свою заднюю часть, чтобы приступить к крепежу двери. Крепление осуществляется посредством петель для сейфа оружейного, которые размещаются в каркасных углах.

5. Свариваем боеприпасный отдел и устанавливаем его внутри. Для его внутреннего монтажа делаем отверстия под болты на задней поверхности, а сбоку устанавливаем уголки для полочек. Полки можно изготовить из различных материалов: металла (наиболее надежный вариант, но имеет значительный вес), натурального дерева, современного высокопрочного пластика.

Придание жесткости

После окончания сварки нужно укрепить всю конструкцию путем обрамления ее передней части металлическими углами. Сначала уголки устанавливаются по бокам снаружи, а затем внутри. При этом швы не должны быть видны с наружной стороны.

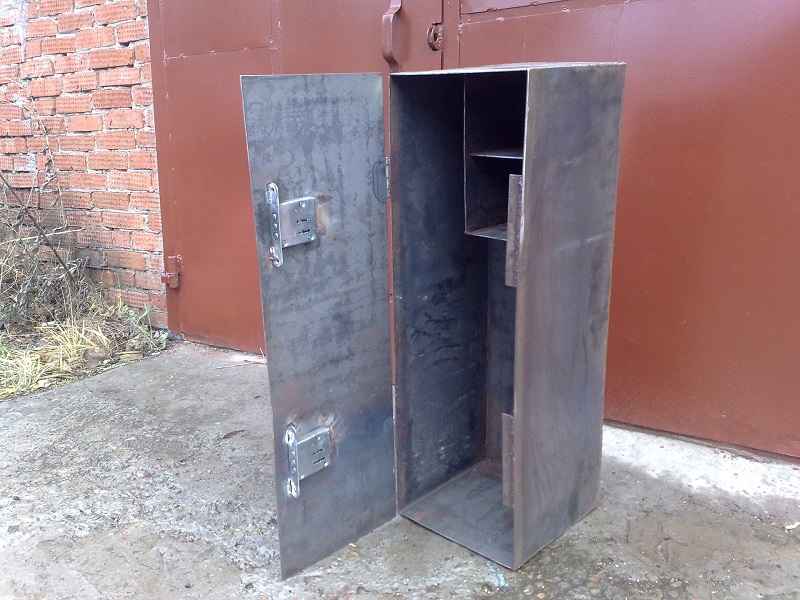

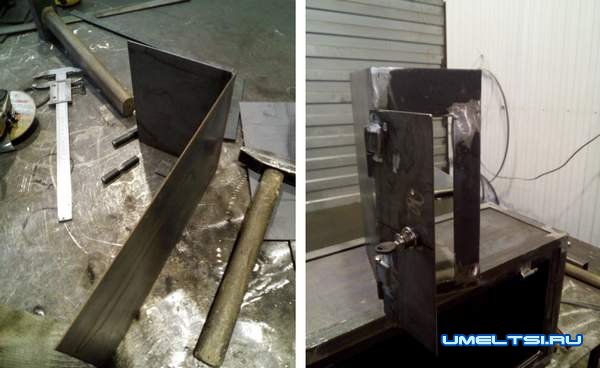

Изготовление передней двери сейфа

Дверное полотно должно быть долговечным, поэтому оптимальным вариантом для его изготовления остается лист металла. А также обязательным элементом является надежный уголок, который защищает от попыток злоумышленников демонтажа. Сначала собирается каркас, а затем монтируется уголок (один или если необходимо – несколько). Когда перечисленные этапы выполнены, переходят к монтажу замочных механизмов.

Сначала делаются отверстия для двух скважин. Только после этого приступают непосредственно к монтажу дверной конструкции.

Навесы привариваются к уголкам и стенкам металлической собранной коробки. Для этого рекомендуется использовать технику электрозаклепок. При реализации данного метода сварка выполняется через сделанные отверстия для саморезов. Данная методика позволяет сократить до минимума количество дыр в материале и число лишних наварок.

Создание патронного ящика

Сейф для пистолета своими руками или любого другого вида оружия в идеальном варианте имеет отсек для хранения боеприпасов, которые согласно действующему российскому законодательству, должны размещаться в специализированных отведенных для этой цели местах. К таким местам можно отнести собранный собственноручно шкаф.

Сначала варится сам отсек небольшого размера, который будет располагаться отдельно от вооружения. Затем он приваривается к стенкам.

Завершение работ

Итак, все элементы установлены. Остается пара заключительных моментов. Прежде всего, необходимо установить замочные механизмы. Каких-либо строгих требований к их выбору на сегодняшний день нет. Важно, чтобы они были пожароустойчивые. Поэтому наиболее простым вариантом является монтаж запирающего замка.

И финальный этап – покраска созданного сейфа для ружья своими руками по чертежам и фото. Данную стадию можно не выполнять, если для вас важна исключительно функциональная составляющая без эстетических моментов. Внутренняя часть шкафа может быть отделана кожзамом. Для обеспечения максимальной надежности и защиты от пыли по периметру двери можно сделать резиновый уплотнитель.

Дополнительные мероприятия

Итак, нами была разобрана схема оружейного сейфа. Однако важно отметить, что есть ряд важных нюансов:

1. Для обеспечения максимальной степени надежности и защиты можно добавить уголки спереди.

2. Чтобы ружье не царапалось во время хранения, изнутри конструкцию можно обшить мягким материалом. Все швы должны быть внутри по окончании сварочных работ.

3. Если сделать внутри дверного полотна несколько дополнительных уголков, можно сразу решить 2 задачи: повысится прочность, снять ее обычным съемом с петель не получится.

4. Чтобы общий вес изделия стал меньше, внутренние полки рекомендуется выполнять из легких материалов (пластик, дерево и так далее).

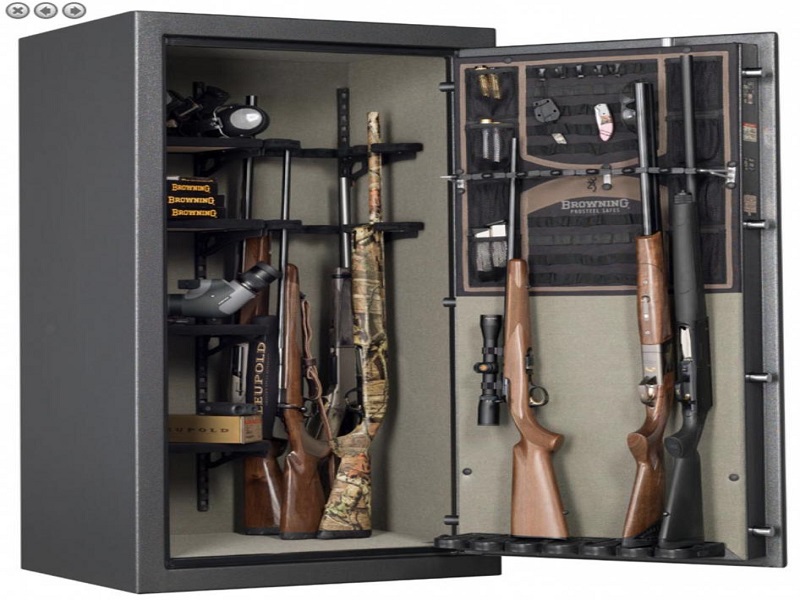

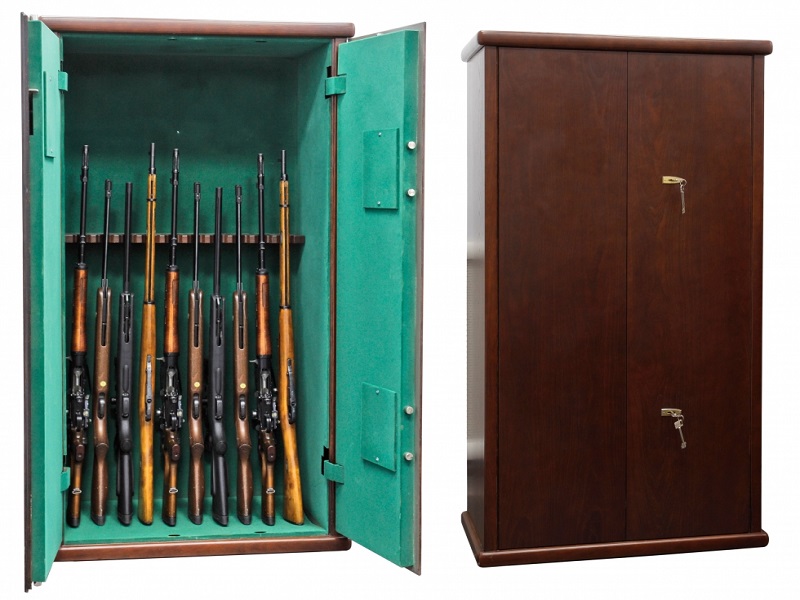

Проще ли купить готовый сейф?

Если говорить о количестве затрачиваемых трудовых ресурсов и времени, которое требуется на процесс изготовления, гораздо проще и легче приобрести готовое хранилище. Покупные модели отличаются повышенными эксплуатационными характеристиками: дополнительной степенью защиты, высокой устойчивостью к воздействию негативных факторов окружающей среды и механическим повреждениям. Заводские изделия предлагают различные вариации замочных механизмов: кодовые, ключевые. Первый вариант является наиболее удобным, так как не надо постоянно носить ключи с собой.

И главный плюс – готовое изделие имеет гарантию производителя, которая предоставляется на срок от года до 5 лет. Если вы собрали шкаф самостоятельно, вся последующая ответственность за его неполадки и повреждения лежит полностью на вас. Но если вы покупаете конструкцию, то производитель берет на себя оперативное решение всех вероятных проблем.

Надеемся, данный материал был полезен для вас. Еще больше подробной информации вы найдете в представленных видео, фото и чертежах о сейфе под ружье своими руками. А купить готовый, качественный сейф вы можете в нашем интернет-магазине hardsafe.ru. Оформите заказ онлайн или позвоните по любому из указанных телефонов, чтобы проконсультироваться с продавцом.

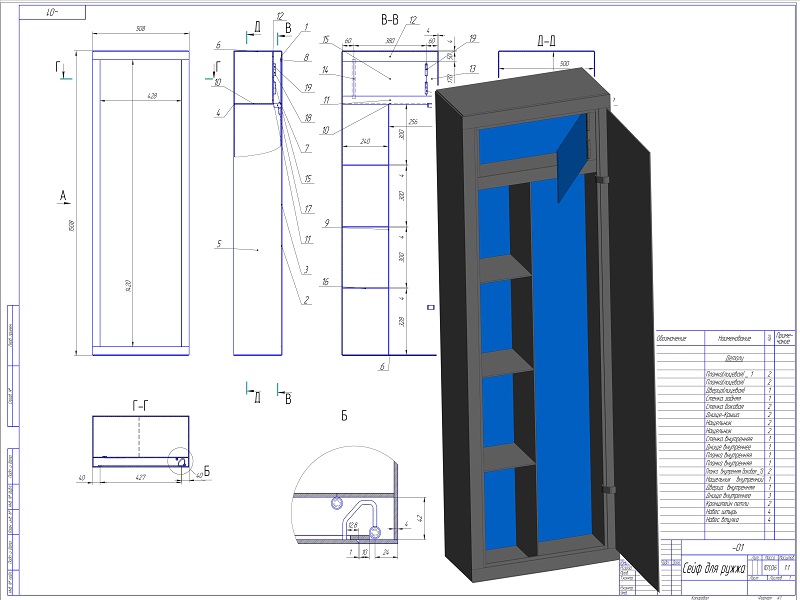

Сейф для ружья — Чертежи, 3D Модели, Проекты, Металлоконструкции

сейф для ружжа/1.jpg

сейф для ружжа/~$йф для ружжа _ -01.cd~

сейф для ружжа/Дверца внутренняя _ 15.cdw

сейф для ружжа/Дверца внутренняя _15.m3d

сейф для ружжа/Дверца (лицевая)_3.m3d

сейф для ружжа/Дверца(лицевая) _ 3.cdw

сейф для ружжа/Днище внутреннее _ 10.cdw

сейф для ружжа/Днище внутреннее _ 16.cdw

сейф для ружжа/Днище внутреннее _10.m3d

сейф для ружжа/Днище внутреннее _16.m3d

сейф для ружжа/Днище-Крыша _ 6.cdw

сейф для ружжа/Днище-Крыша _6.m3d

сейф для ружжа/Кронштейн петли _ 17.cdw

сейф для ружжа/Кронштейн петли _17.m3d

сейф для ружжа/Навес втулка _ 19.cdw

сейф для ружжа/Навес втулка _19.m3d

сейф для ружжа/Навес штырь _ 18.cdw

сейф для ружжа/Навес штырь _18.m3d

сейф для ружжа/Нащельник внутренний _ 14.cdw

сейф для ружжа/Нащельник внутренний _14.m3d

сейф для ружжа/Нащельник _ 7.cdw

сейф для ружжа/Нащельник _ 8.cdw

сейф для ружжа/Нащельник _7.m3d

сейф для ружжа/Нащельник _8.m3d

сейф для ружжа/Новый сейф.cdw

сейф для ружжа/Планка внутренняя _11.m3d

сейф для ружжа/Планка внутренняя _12.m3d

сейф для ружжа/Планка внутренняя боковая _13 _ 13.cdw

сейф для ружжа/Планка внутренняя боковая _13.m3d

сейф для ружжа/Планка внутренняя _ 11.cdw

сейф для ружжа/Планка внутренняя _ 12.cdw

сейф для ружжа/Планка(лицевая) _ 1 _ 1.cdw

сейф для ружжа/Планка(лицевая) _ 1.m3d

сейф для ружжа/Планка(лицевая) _ 2.cdw

сейф для ружжа/Планка(лицевая)_2.m3d

сейф для ружжа/Сейф для ружжа 3Д вид _ -01.cdw

сейф для ружжа/Сейф для ружжа _ -01-3Д вид.a3d

сейф для ружжа/Сейф для ружжа _ -01.a3d

сейф для ружжа/Сейф для ружжа _ -01.cdw

сейф для ружжа/Сейф для ружжа _ -01.spw

сейф для ружжа/Стенка боковая _ 5.cdw

сейф для ружжа/Стенка боковая _5.m3d

сейф для ружжа/Стенка внутренняя _ 9.cdw

сейф для ружжа/Стенка внутренняя _9.m3d

сейф для ружжа/Стенка задняя _ 4.cdw

сейф для ружжа/Стенка задняя _4.m3d

сейф для ружжа

Вскрытие и изготовление оружейного сейфа своими руками: чертежи

Законодательством регламентируется условия хранения оружия в доме. Требования достаточно жесткие, но они необходимы для безопасности как самого владельца, так и его близких. Место хранения должно быть оборудовано специальным образом – требуется наличие сейфа. Купить данный атрибут не сложно, предложений великое множество. Однако цена на такую роскошь ощутимо кусается. Поэтому большинство охотников стараются изготовить своими руками сейф для оружия. Цена такого агрегата будет почти вдвое ниже, чем у магазинного варианта. Процесс изготовления не требует больших финансовых и трудовых затрат.

Зачем нужен сейф в доме?

Требование хранить оружие и боеприпасы к нему под замком регламентированы безопасностью. Такой «элемент» должен отвечать некоторым требованиям:

• Толщина стен минимум 3мм. Допускается снижение этого показателя до 2мм, если боеприпасы для оружия будут храниться отдельно в ящике с толщиной стенок 3мм;
• Наличие двух замков. Чтобы снизить вероятность вскрытия сейфа и овладения оружием третьего лица;
• Располагаться должен в 0.5м от окна, в одном метре от батарей отопления и в полутора метрах от входной двери помещения;
• ящик должен быть прикреплен к стене или полу комнаты. Это не позволит злоумышленникам унести его вместе с оружием.

Требований, как вы видите, немного, и они не так уж и сложны. Изготовить изделие самостоятельно вполне под силу каждому. такой ящик гарантирует сохранность оружия, а также отсутствие доступа к нему третьих лиц, при условии, что ключ находится только у владельца. Если же ключ утерян, то придется прибегнуть к аварийному вскрытию замков — узнать подробнее про вскрытие сейфов http://вскрытиезамков36.рф/2/safecracking/.

Что нужно для изготовления сейфа?

Ящик для хранения оружия необходимо изготавливать из качественных материалов, чтобы снизить вероятность хищения или порчи имущества. Согласно требованиям, сейф должен быть из металла. Поэтому потребуются следующие металлические изделия:

• Уголок для каркаса. Подойдет с шириной стороны 2,5 мм.
• Листовая сталь толщиной 3 мм. Будет служить внешними стенками
• 3-4 петли. Металлическая дверка будет иметь внушительный вес, чтобы она не провисла под собственным весом, лучше установить побольше петель
• Врезные замки
• Болты для крепления к стене или полу
• Чертеж. Основой любой технической работы является подробный план

Прежде чем приступать к работе, необходимо определиться с тем, какого размера и типа необходимо сделать сейф. Эти критерии выбираются исходя из того, какое оружие будет храниться. Правильно составленный чертеж поможет воплотить задуманное в металле.

Как сделать чертеж?

Чтобы сделать самому чертеж сейфа для оружия, не нужно обладать специальными техническими навыками. Достаточно определиться с размерами будущего изделия. Они выбираются на основании размеров оружия, а также личных нужд владельца. Высота рассчитывается из длины оружия, к которой прибавляется минимум 100мм. Ширина зависит от того, будут ли храниться боеприпасы вместе с оружием. На одну единицу оружия берется 300мм, на полку для боеприпасов можно добавить 200-300мм. Глубина должна быть достаточной, для удобного расположения оружия. В среднем эта величина 500мм. Габариты могут быть и увеличены, чтобы сделать внутри дополнительные полки для хранения средств по уходу за оружием.

После того, как размеры будут определены, остается перенести на бумагу. Оружейный сейф своими руками по чертежу с размерами сделать просто. Но если нарисовать у вас не получается, то можно прибегнуть к помощи инженеров. Простой чертеж обойдется дешево. Также можно найти типовой чертеж в интернете и проставить на нем свои размеры. Несколько примеров представлены ниже.

Стоит знать, что если не все работы будут производиться самостоятельно(например сварка элементов каркаса), то от качества чертежа зависит качество конечного продукта. Если же изготавливаться оружейный сейф будет своими руками по размерам, которые определил сам владелец, то чертеж играет второстепенную роль. Однако есть несколько нюансов, которые стоит учесть, при сборке изделия:

• Сварные швы лучше делать с внутренней стороны;
• Дверь усиливается уголком. Служит ребром жесткости и дополнительной защитой от взлома;
• Стоит предусмотреть внутреннюю отделку мягким материалом. Это защитит оружие от царапин;
• Заготовки лучше делать с небольшим запасом по размерам. Проще обрезать кусок металла, чем ставить заплатку.

Оружейный сейф по размерам своими руками собрать просто, достаточно уметь обращаться со сварочным аппаратом. Соединять детали сваркой нужно осторожно, толщина металла небольшая, его можно легко прожечь. Если же вы не уверены в своих силах, то можно доверить эту работу специалисту.

Типовой чертеж или собственный проект?

Какой чертеж для оружейного сейфа своими руками выбрать – индивидуальное решение каждого. Типовые чертежи хороши тем, что они уже проверены временем, с ними не будет проблем при получении акта от сотрудников МВД. Собственный проект требует тщательной разработки и продумывания. Однако индивидуальная вещь всегда смотрится лучше штампованной копии. Да и потребности у каждого свои. Кто-то хранит большое количество боеприпасов, кто-то покупает их непосредственно перед сезоном или поездкой. Также не стоит и сбрасывать со счетов и третий вариант – доработка типового чертежа на свой вкус. Это лучший выход, если человек не обладает техническими знаниями.

Изготовление сейфа своими руками экономически выгодно даже в том случае, если чертеж и сборка поручается третьим лицам. По степени надежности и функциональности такие изделия не уступают заводским. Процесс изготовления требует только затрат собственного времени.

требования, определение размеров и чертёж

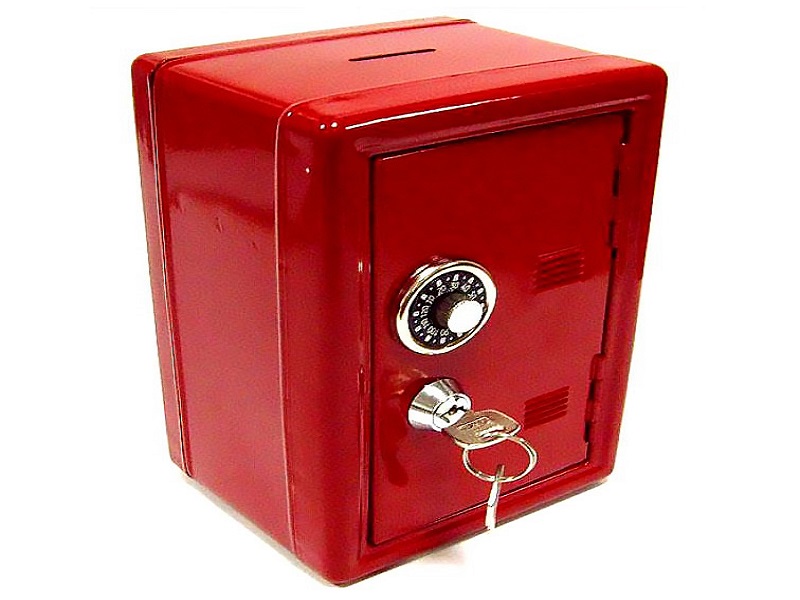

У каждого есть драгоценности и важные вещи, о которых другим знать вовсе не обязательно. Люди с начала времён научились хранить, прятать и оберегать свою добычу от разорения и грабежа. В процессе эволюции и технического прогресса человечество активно разрабатывало все новые и новые способы хранения и защиты своего имущества. На данный момент самой лучшей из разработок является сейф. Это уникальное устройство, способное сохранить деньги или ценные предметы и предотвратить их хищение.

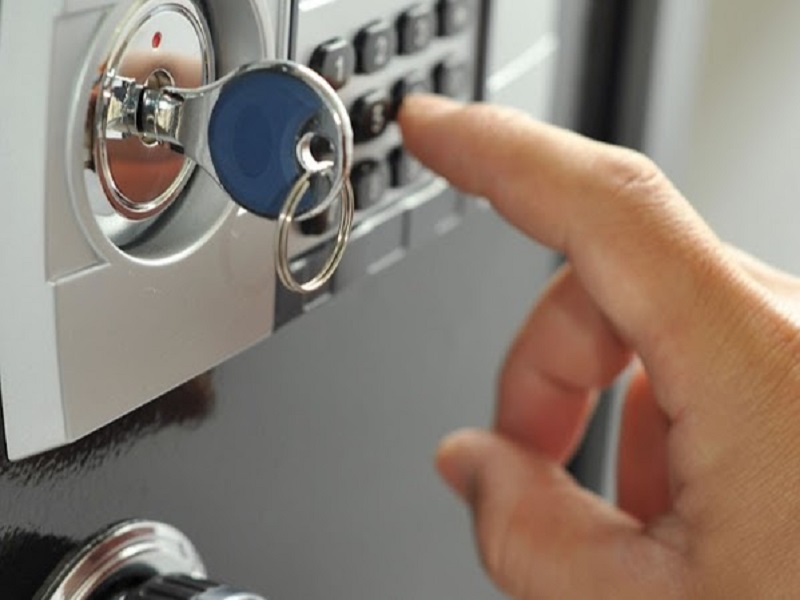

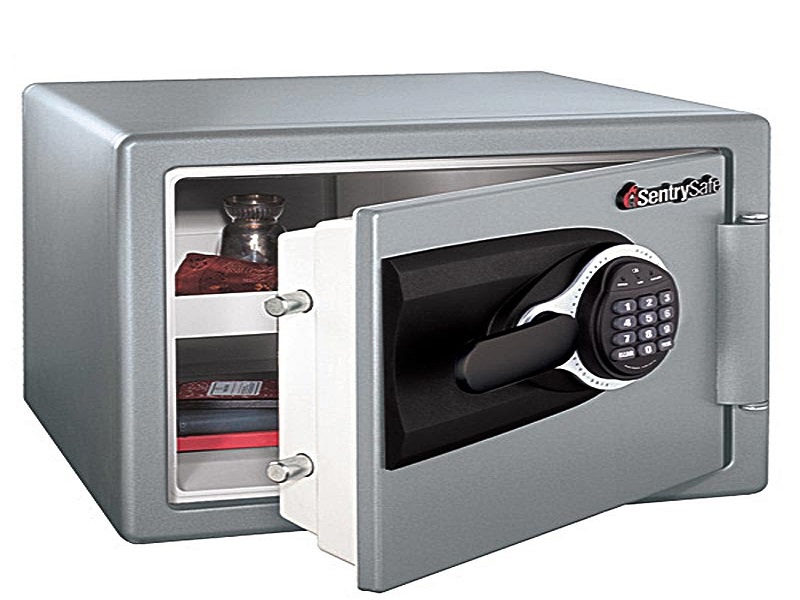

Сейчас существуют разные модели. Самые современные оснащены электронной системой распознавания биометрических данных. В зависимости от ценности вещей, которые необходимо спрятать, уровень защиты тоже меняется. Но порой бывает так, что сейф в магазинах стоит дороже, чем сами предметы, хранящиеся в нём. В таком случае стоит задуматься над самостоятельной разработкой такой конструкции, которая стала бы надёжным хранилищем для ваших драгоценностей и обошлась недорого. Мы предлагаем вам самим изготовить сейф.

Содержание статьи

Требования к сейфу

Такие устройства предназначены для выполнения специфических задач, поэтому к их конструкции существуют определённые требования. Прежде всего сейфы используются с целью обеспечить сохранность имущества. Поэтому для их создания нужны специальные чертежи и материалы.

Хранение оружия в сейфах является не только прихотью владельца, но и обязательным условием в соответствии с законом. Именно такие сейфы являются наиболее универсальными и их легко можно сделать самостоятельно. В данной статье мы опишем несколько способов создания и установки конструкций для хранения и поделимся пошаговой инструкцией изготовления.

СПРАВКА! Для хранения оружия необходима специальная лицензия.

В любом случае приспособления такого рода должны обладать рядом обязательных параметров и характеристик.

В основном любая подобная конструкция должна быть:

1. Устойчива к воздействию неблагоприятных факторов окружающей среды (несмотря на то, что сейф находится в доме).
2. Соответствовать всем требованиям и правилам установки, о которых прописано в статьях закона.
3. Иметь замок.
4. Обладать достаточной вместительностью — в случае с оружием из расчёта не менее 30 см в ширину на единицу.

В зависимости от модели, требования могут корректироваться и нужно делать акцент на том, что нужно именно вам. В магазине достаточно легко найти интересующую модель, но стоят они зачастую неоправданно дорого. Поэтому мы научим вас, как в домашних условиях разработать чертёж и сконструировать такой шкафчик с секретом.

Определение размеров и чертёж

Первым и самым важным этапом будет определение габаритов сейфа. Для этого нужно внимательно выбрать место и способ установки будущего изделия. Очень важно, чтобы помещение соответствовало всем основным требованиям и было надёжно скрыто от посторонних глаз. Для маскировки существует несколько основных приёмов.

Самым надёжным и удобным вариантом будет встраивание ящика в мебельный гарнитур или стену. Для этого потребуется снять размеры с мебели и добавить в конструкцию специальную пристройку.

ВАЖНО! При таком способе важно учитывать, что будущая конструкция должна иметь расстояние между внутренними и внешними стенками 1–2 см и стоять строго перпендикулярно поверхности пола.

Другой наиболее простой вариант — маскировка при помощи декоративного обклеивания плёнкой, имитирующей цвет древесины.

Шкаф может быть сделан любой длины и формы по индивидуальным замерам. Он может быть габаритный или небольшого размера — в зависимости от назначения. Элементы, из которых состоит изделие нужно отобразить в схеме:

1. Каркас будущего ящика.
2. Пять стенок, которые вставляются в каркас строго по размеру без промежутков и щелей.
3. Дверца.
4. Место крепления петель и замка.
5. Ножки для шкафа.

ВНИМАНИЕ! Чем крупнее масштаб чертежа, тем более подробно можно показать все важные детали. Желательно делать схему в нескольких проекциях, собранном и разобранном виде.

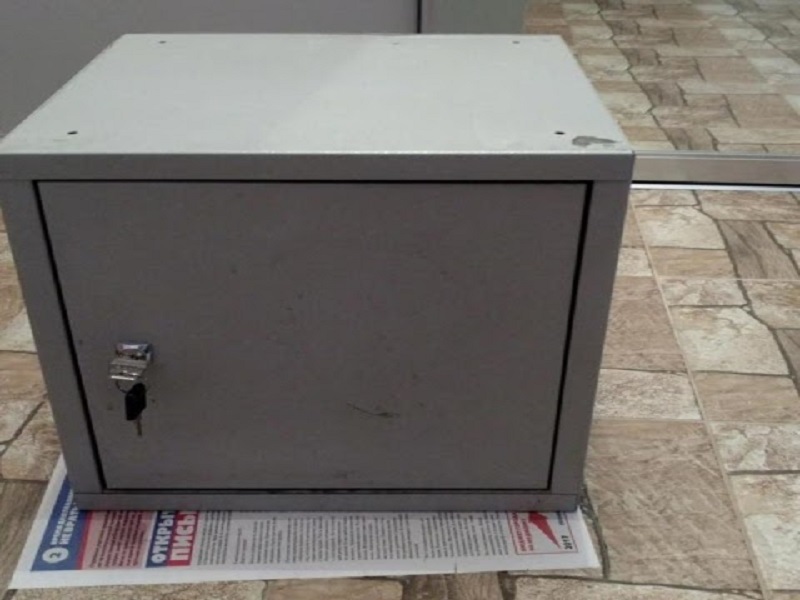

Вся конструкция представляет собой металлический ящик с рёбрами жёсткости, обшитый изнутри листами железа. Дополнительными элементами являются замок, петли с креплениями и ножки.

Как сделать сейф своими руками

После того как вы определились с выбором места и начертили окончательный план готового изделия, можно приступать к его изготовлению. Для работ потребуются следующие материалы и инструменты:

1. Уголок для создания каркаса. Общая длина получается сложением длин всех сторон ящика. Лучше взять с запасом, поскольку в процессе сварки и крепления может потребоваться чуть больше материала.
2. Листовое железо оптимальной толщины 3–5 мм.
3. В зависимости от высоты будущего изделия потребуется 2–3 петли для дверцы.
4. Крепления для полок.
5. Ножки.
6. Сварочный аппарат.
7. Болгарка по металлу.
8. Уровень.

Порядок выполнения достаточно прост и осуществить его может почти каждый. В процессе работы периодически сверяйтесь с планом, чтобы не допустить ошибок в конструкции:

1. С помощью болгарки отпиливаем по размерам листовое железо и уголки.
2. Свариваем уголки между собой для создания основы. Должен получиться полый ящик.
3. Изнутри привариваем стенки. Между деталями не должно остаться зазоров!
4. К дверке приделываем петли, а затем присоединяем её к основному корпусу.
5. Добавляем к сейфу ножки. Все действия выполняем под контролем угла наклона с помощью уровня. Это важно, поскольку неправильно поставленный шкаф не сможет нормально закрываться и такое изделие будет бесполезным.

ВАЖНО! Все работы выполняйте, соблюдая технику безопасности, и пользуйтесь средствами индивидуальной защиты.

Сейф почти готов, остаётся сделать главную деталь. В качестве замка рекомендуется использовать обычный навесной или кодовый. Эти варианты просты в установке, недорогие и довольно надёжные. Поставьте сейф в заранее выбранное место и установите строго вертикально. Теперь всё готово, можете убирать свои личные вещи и не беспокоиться за них. Теперь они надёжно защищены.

Подпишитесь на наши Социальные сети

Сейф своими руками: как сделать несгоряемый самодельный для денег и документов из дерева и металла — чертеж легкого и простого огнестойкого с фото и размерами в домашних условиях для дома

1. Плюсы и минусы изготовления своими руками
2. Материалы для сейфа
3. Вариант из металла
4. Вариант из дерева
5. Как изготовить пожароустойчивый сейф
6. Сейф своими руками: чертежи и размеры
7. Список материалов и инструментов
8. Пошаговая инструкция
9. Шаг первый — основная часть
10. Шаг второй — дверка
11. Шаг третий — замок
12. Шаг четвертый — потайной отсек
13. Шаг пятый — финальные штрихи
14. Советы профессионалов

Основное назначение любого сейфа — защита ценных предметов, денежных сбережений, которую обеспечивают прочные материалы и специальные замки, устойчивые к взлому грабителей. Дополнительную надежность гарантирует крепление к неподвижной поверхности. Учитывая все эти факторы, тайники просто необходимы людям, имеющим крупные суммы, оружие, драгоценности. Производители предлагают огромное количество моделей, которые смогут удовлетворить потребности даже самых требовательных клиентов. Огнестойкие, взломостойкие, комбинированные, различных габаритов и дизайна — вариантов очень много. Но нередко людей, которые хотят приобрести небольшую конструкцию для личного пользования, отпугивают высокие цены. В таком случае изготовить сейф можно своими руками. В этой статье мы подробно разберем этот процесс, рассмотрим все возможные преимущества и недостатки самодельных изделий.

Плюсы и минусы изготовления своими руками

Прежде чем приступить к работе над будущим тайником, рекомендуется хорошо обдумать все преимущества и недостатки. Среди положительных характеристик выделяют следующие:

1. Стоимость значительно ниже рыночной.

2. Есть возможность сделать хранилище, которое идеально будет вписываться в интерьер помещения.

Основные негативные моменты:

1. Это непростой, кропотливый процесс.

2. Нет уверенности, что изделие будет выполнено качественно, а это — главный залог сохранности помещенных в него предметов.

3. Вы не сможете самостоятельно определить степень устойчивости тайника к взломам.

4. В самодельных моделях обычно используются несложные замки, к которым опытный грабитель легко сможет подобрать отмычки.

Итак, профессионально изготовленные изделия — это залог сохранности ваших вещей. Но, если вы все-таки решились выполнить такую работу самостоятельно, мы подробно разберем, как это сделать и что понадобится для этого сложного процесса.

Материалы для сейфа

Для самодельных конструкций чаще всего используются сталь или дерево. Рассмотрим подробнее их основные характеристики, плюсы и минусы.

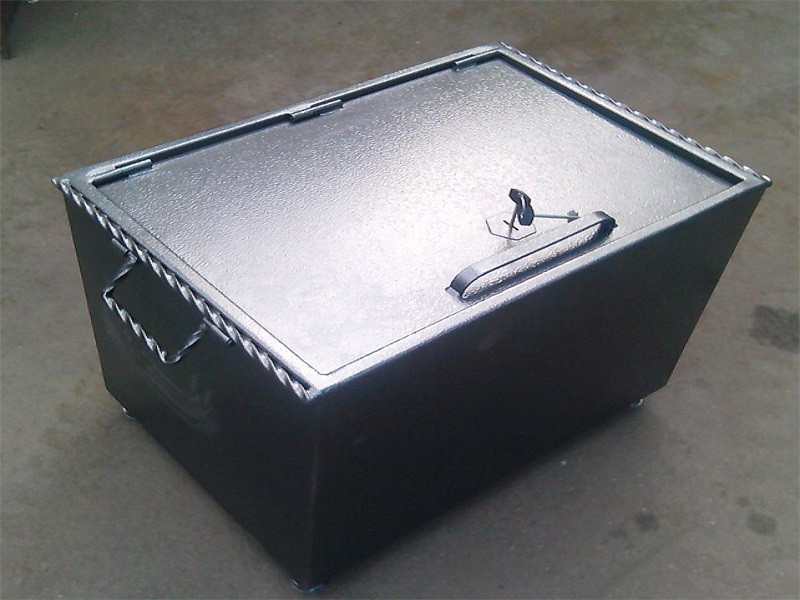

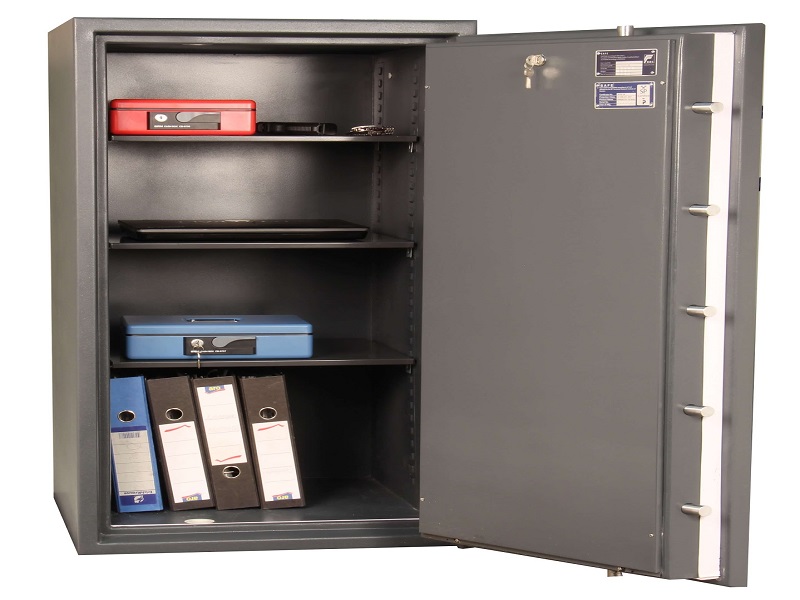

Вариант из металла

Металлические хранилища более прочные и надежные, нежели деревянные. У них довольно долгий срок эксплуатации, смотрятся строго, отлично подходят для хранения документов, денег, оружия, драгоценностей и других предметов. Для их изготовления берут листовой металл, толщиной не менее 2 мм. Необходимые комплектующие детали: замочное изделие, внутренние петли, железные уголки (количество зависит от размеров сейфа).

Если вы планируете сберегать объекты, описанные законодательством (оружие, некоторые медицинские препараты и так далее), то потребуется установить два разных по типажу замка.

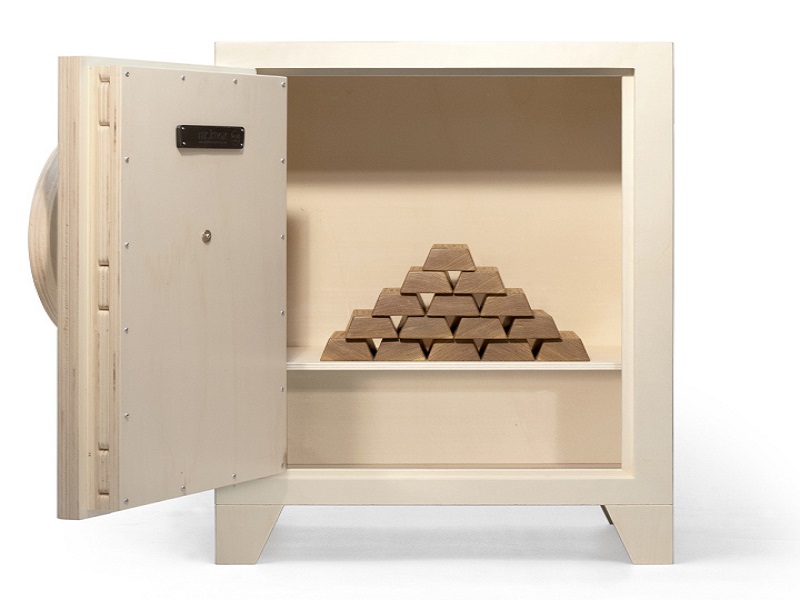

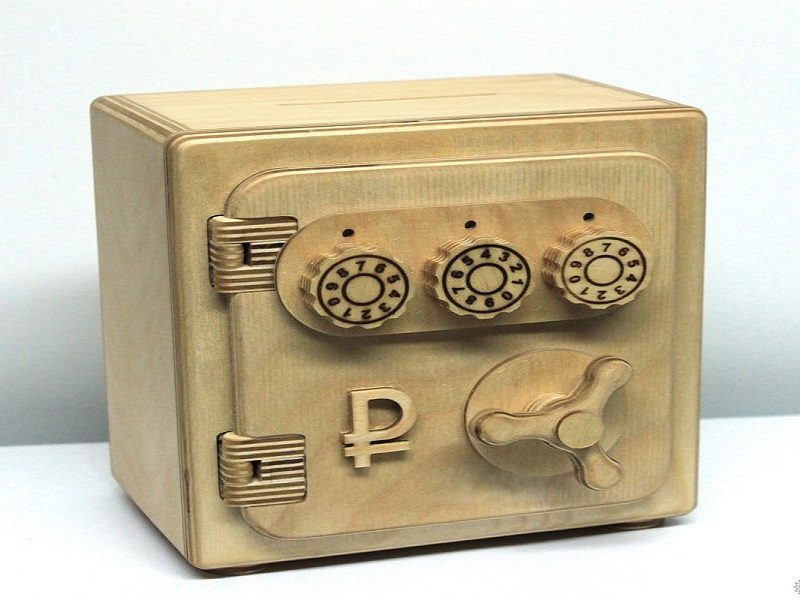

Вариант из дерева

Деревянные изделия менее безопасны — злоумышленнику понадобится всего несколько минут, чтобы взломать подобный тайник, особенно если он самодельный. С другой стороны, изготовление такого вида конструкции обходится дешевле. Это и привлекает большинство людей. Но, учитывая высокую вероятность взлома, их конструируют для хранения не слишком ценных вещей. Перед тем как сделать легкий деревянный сейф своими руками, подготовьте фанеру максимальной толщины и бруски размером не менее 45х45 мм — они нужны для сборки внутренней рамы. Кроме того, вам пригодятся металлические комплектующие: пластины, петли, уголки, саморезы и, конечно же, замок.

Как изготовить пожароустойчивый сейф

Такие модификации позволяют уберечь ценные вещи не только от грабителей, но и от пожара. В подобном схроне предусмотрены двухслойные стенки, между которыми устанавливают огнеупорный слой из мягкого листового асбеста — его укладывают в несколько слоев — или из жароустойчивой цементно-песчаной смеси. Поэтому перед тем, как сделать самодельный огнестойкий сейф для денег, документов или других ценностей своими руками, позаботьтесь о наличии следующих материалов:

• Листы металла (не тоньше 2 мм).

• Комплектующие.

• Замки.

• Огнеупорная составляющая.

Для большей безопасности сохранения вещей во время пожара рекомендуется устанавливать дверцы толщиной не менее 5 мм. При этом дверь также изготавливается двухслойной. Внутри нее устанавливается замок, а оставшееся пространство заполняется пожароустойчивой смесью или листовым асбестом. Специалисты советуют монтировать подобные изделия в стену.

Итак, изготавливаем несгораемый сейф своими руками. Для этого из металла сварим 2 короба. Первый из них будет выполнять роль основного корпуса. Второе основание должно быть меньше как минимум на 5 см. Меньший металлический ящик вставляем в больший, а пространство между стенками заполняем огнеупорным материалом. Затем привариваем соединительные перемычки —так внутренний короб будет крепиться к внешнему.

Обращаем ваше внимание! Специалисты утверждают — при создании пожароустойчивого тайника в домашних условиях практически невозможно получить на 100% ожидаемый результат. Нет гарантии, что он будет абсолютно устойчивым к воздействию высоких температур. Только заводские конструкции, изготовленные по самым современным технологиям, с выдерживанием установленных норм и стандартов, смогут уберечь ваши ценности от возгорания.

Сейф своими руками: чертежи и размеры

Параметры будущего изделия определяются, в первую очередь, его назначением, то есть теми вещами, которые будут помещены внутрь на хранение. Затем все показатели переносятся на бумагу или картон, делается чертежный рисунок. На нем отображаете переднюю, заднюю, боковые стенки, расположение петель, дверцы, замка.

Здесь важно помнить, что при хранении определенных предметов нужно будет следовать нормам, прописанным законодательством. Например, в оружейном тайнике толщина стен должна быть не менее 3 мм. При этом высота, глубина и ширина зависят от самого большого объекта, который планируется помещать внутрь. К этим параметрам рекомендуется добавить небольшой запас для комфортного помещения и извлечения тех или иных вещей.

Список материалов и инструментов

В быту обычно используются маленькие простые сейфы, предлагаем разобрать детально, как их можно сделать своими руками.

Перед тем как приступить к изготовлению хранилища, убедитесь, что вы подготовили все необходимое, а именно:

• Металлические или фанерные листы.

• Болты, гайки и шайбы.

• Петли.

• Уголки.

• Замки.

• Крепежи для прикручивания короба.

Все это вам понадобится для сооружения самого сейфа. Для финишной отделки изделия следует приобрести шпаклевку и краску по металлу.

Что касается инструментов, подготовьте следующее:

• Болгарка (или плазменный резак).

• Сварочный аппарат.

• Дрель.

• Токарный станок.

• Ручной инструмент (рулетка, отвертка, маркер, наждачная бумага).

Пошаговая инструкция

Как уже говорилось выше, изготовление тайника — непростой процесс, включающий в себя несколько этапов. Разберем поэтапно с фото, как сделать сейф своими руками в домашних условиях.

Шаг первый — основная часть

Существует 2 способа выполнить основание. Рассмотрим каждый из них.

Для начала нарезаем листы металла или фанеры по тем параметрам, которые вы указали на чертежном рисунке. Старайтесь точно замерять и ровно отрезать материал, чтобы облегчить себе работу в дальнейшем.

После того как вы приготовили все необходимые детали, свариваем короб, уделяя большое внимание стыкам (если он металлический) или же скрепляем деревянный комплектующими деталями. К задней стенке рекомендуем установить кронштейны для дальнейшего прикручивания тайника.

Из уголков изготавливаем каркас, после, с помощью сварочного аппарата, обшиваем его железом. Хорошо проваривайте все имеющиеся стыки.

Если вы хотите избежать этапа с чертежами, вырезанием деталей основания и их сварки, можете приобрести готовую конструкцию в виде железного (деревянного) ящика.

Важно! Делая металлический сейф для дома своими руками, в процессе изготовления основной части (короба) необходимо обварить переднюю часть железными пластинами, которые будут выполнять роль рамы для установки дверцы.

Шаг второй — дверка

Эту деталь нужно вырезать точь-в-точь по размеру предполагаемого проема, чтобы между ней и самим коробом был минимальный зазор. Далее монтируем (привариваем) хорошие качественные петли, на которые и устанавливаем подготовленную дверь. Напомним, если вы изготавливаете пожароустойчивый тайник, дверцу необходимо сделать двухслойной. А для хранения оружия толщина этой части должна быть не меньше 3 мм.

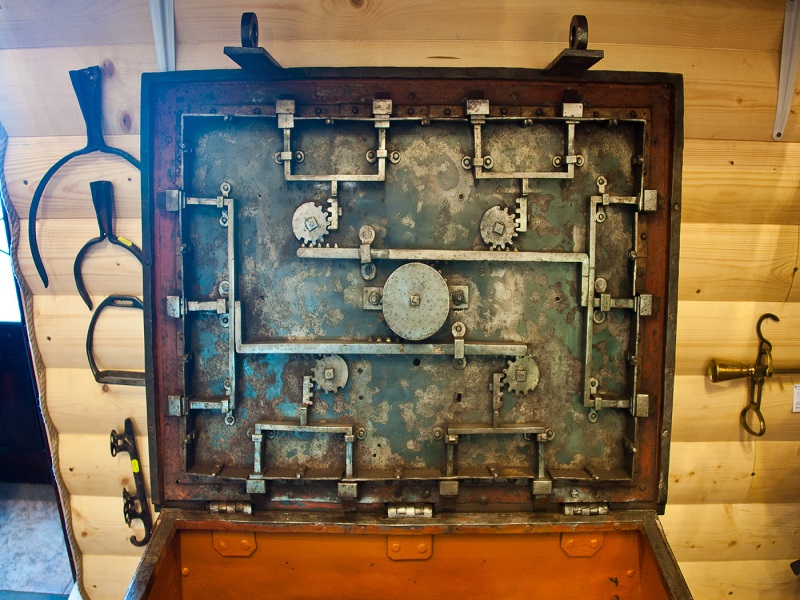

Шаг третий — замок

Купите его в магазине, где специалисты подскажут основные характеристики, плюсы и минусы тех или иных моделей. Рассмотрите все возможные варианты: ключные, кодовые, электронные, сравните все преимущества и недостатки, чтобы выбрать наиболее качественный и надежный вид затвора.

Перед установкой замка его нужно смазать и обязательно проверить на работоспособность. В случае имеющихся неполадок вы не сможете открыть тайник и его придется разрезать, чтобы извлечь помещенные внутрь предметы. Для большей надежности прикрепите замочное изделие в трех местах. Так, в передней части его монтируем к двум приваренным ушам. Монтаж осуществляется с помощью болтов и гаек. В задней части также можно приварить дополнительный упор.

Не стоит экономить при покупке замка. Чем сложнее и качественнее он будет, тем больше вероятность, что грабитель не подберет к нему отмычку.

Шаг четвертый — потайной отсек

Перед тем как сделать мини-сейф из металла своими руками, можно продумать и подготовить невидимый для посторонних глаз отдел. Для этого сварите вокруг замка короб, чтобы дверца получилась объемной. Затем вырежьте заднюю стенку основной двери тайника, которую устанавливаем на дверные петли изнутри.

По всем четырем углам получившейся тайной дверцы делаем отверстия для болтов и гаек. Из них три болта будут декоративными, а четвертый – выполняет роль маленькой ручки. Отверстие для установки ручки просверливаем овальной формы. Здесь лучше применять шайбы большого диаметра, чтобы скрыть имеющееся отверстие. Задвижку конструируем из железного стержня, болта и гайки. В результате получившейся работы потайная дверца должна быть надежно заперта в том случае, если болт хорошо затянут. Иногда при изготовлении тайного отсека используют больше болтов, выполняющих роль декора. Это делают для того, чтобы грабителю понадобилось больше времени на поиски нужного болта-ручки, если он догадается о наличии дополнительного потайного отдела.

Шаг пятый — финальные штрихи

Последний этап — делаем тайник монолитным, чтобы запутать злоумышленника, с какой части лучше начинать взлом. Кроме того, монолитность положительно влияет на эстетическую сторону изделия. Итак, здесь нам понадобится шпаклевка по металлу (если, конечно, вы не использовали дерево). Тщательно замазываем все щели и швы, оставляем на указанное производителем время для полного высыхания. Затем хорошо отшлифовываем конструкцию наждачной бумагой, чтобы все ее поверхности получились ровными и гладкими. Когда эта работа проделана, останется покрасить тайник, используя краску в баллончиках. Распыление поможет достигнуть наилучшего результата, так как краска будет наноситься равномерно, без следов от кисти. Прокрашивайте изделие не только снаружи, но и внутри.

Вот и все. Теперь вы знаете, как самому сделать сейф дома. Надеемся, что наша подробная инструкция поможет вам в создании домашнего хранилища. В интернете вы можете найти видео, где мастера наглядно демонстрируют все этапы этой непростой работы. Если вы не уверены, что сможете выполнить действительно надежную и качественную конструкцию, лучше потратиться и купить заводской тайник в интернет-магазине hardsafe.ru. В нашем каталоге представлены модели высокого качества с гарантией от 1 года до 5 лет. Мы сэкономим ваши силы и время, а вы будете спокойны за сохранность своих вещей.

Советы профессионалов

Предлагаем воспользоваться некоторыми рекомендациями специалистов:

1. Хорошо подумайте перед тем, как сделать сейф из дерева своими руками. Помните, что деревянные изделия легче всего поддаются взлому.

2. Не поленитесь сконструировать потайной отдел — он сможет надежно укрыть от глаз злоумышленников деньги, украшения, документы и другие ценные вещи.

3. Перед покраской металлического короба рекомендуется нанести слой антикоррозийного раствора.

4. При выборе и установке замков совмещайте несколько видов: ключные, кодовые, винтовые, электронные.

5. Устанавливая петли, помните, что скрытые детали надежнее и лучше внешних.

6. Хорошо прикрепите сейф к стене или полу, иначе содержимое может быть изъято вместе с тайником. Для крепления используют металлические анкерные болты, которые монтируют изнутри, чтобы ограничить к ним доступ.

7. Лучше всего, если схрон будет вмонтирован и спрятан от посторонних глаз. Например, можно сделать нишу в стене, поместить туда ящик, а сверху повесить картину, телевизор, полку с книгами и т.д.

В статье мы подробно описали, как делают самодельные сейфы. Данный процесс — довольно трудоемкий и требует определенных навыков. Кроме того, для создания надежного хранилища понадобится набор профессиональных инструментов и материалов. В то же время современные производители предлагают огромный выбор тайников любой формы, размеров, назначения. Вы всегда сможете выбрать не слишком дорогую, но качественную конструкцию, в этом вам помогут наши консультанты.

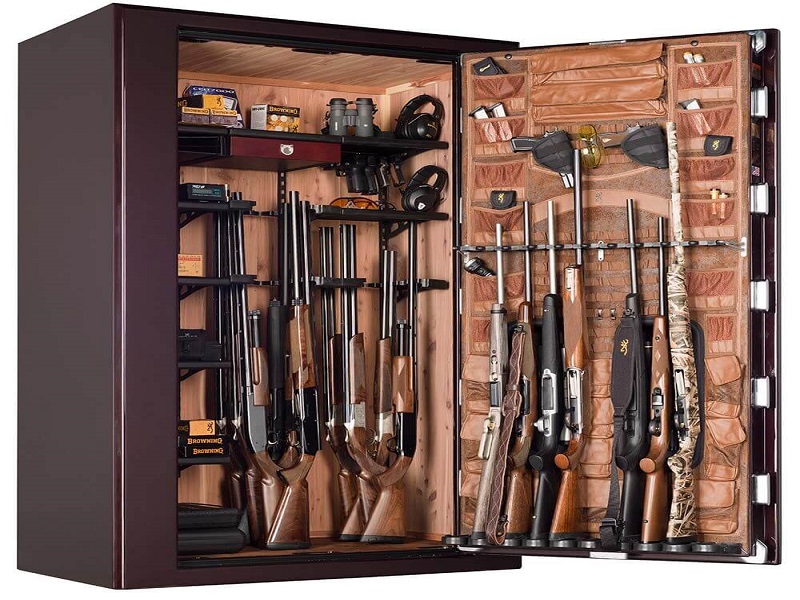

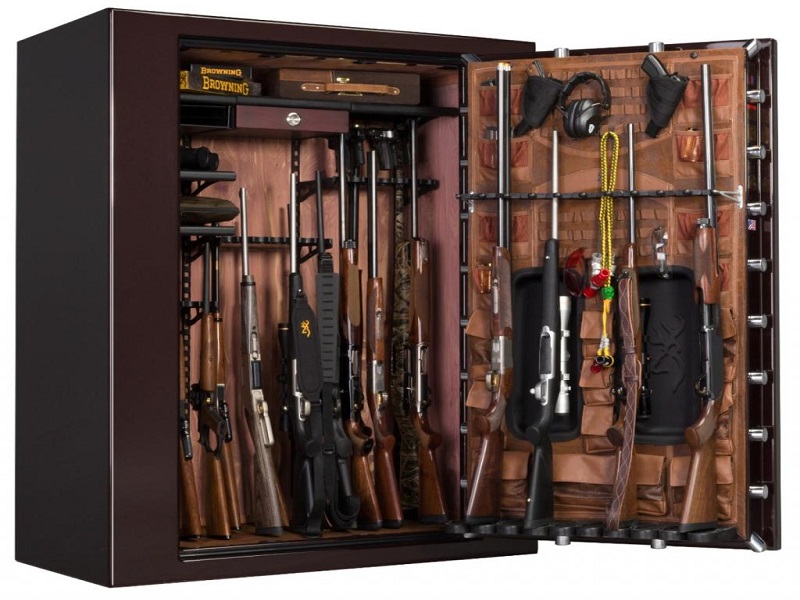

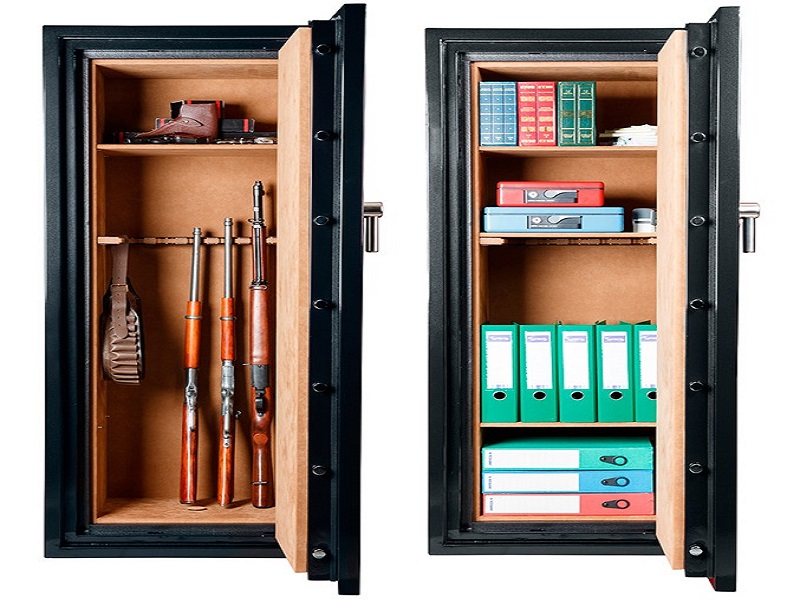

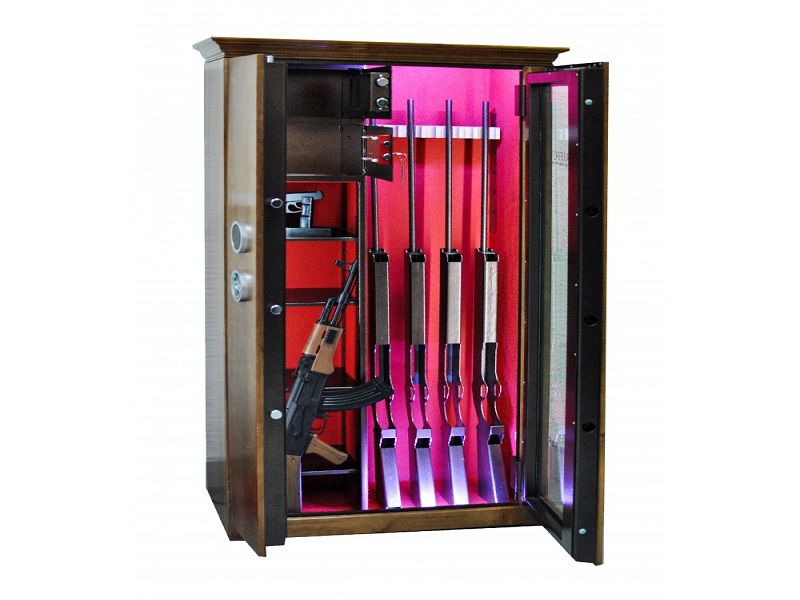

Как сделать сейф для оружия своими руками: фото

Сейф для оружия – обязательная составляющая правил его хранения, регулируемая законодательством России. Без отчёта о проверке его наличия, соответствия определённым критериям, вы не сможете даже получить лицензию на покупку ружья. Несмотря на множество сейфов, представленной на рынке, многие любители активного отдыха предпочитают сделать их своими руками. Причины разные – неудовлетворение габаритами изделий, их планировкой, высокой стоимостью и др. В таких случаях оружейный сейф своими руками – единственный выход, ниже приведены фото таких конструкций.

Содержание статьи

Зачем нужен оружейный сейф?

Ответ на этот вопрос волнует многих людей, особенно владельцев крохотных квартир, в которых и развернуться негде. Возможно, есть иные легальные способы хранения оружия? Ответ на этот вопрос даёт Федеральный Закон об оружии №150-ФЗ в обновлённой редакции от 31.12.2014, в котором сказано, что центральным элементом хранения является сейф. По этой причине тем, кто только планирует приобрести ружьё, придётся предъявить сейф участковому, а опытным охотникам – перенести придирчивую его инспекцию.

Какие требования предъявляются к сейфу для хранения ружья?

Изделие определяется законодательством, как металлический ящик или же шкаф, который должен быть несгораемым и надёжно запираться. Что касается толщины стенок, то это значение также прописано – не менее 3 мм. Конструкция также должна оборудоваться 2 замками и устанавливаться в недоступном для посторонних людей месте. Однако если вам необходим сейф исключительно для хранения оружия, то допускается толщина его стенок в 2 мм, если же в нем содержатся и боеприпасы – не менее 3 мм. Расположение в помещении также чётко определено – минимальное расстояние от отопительных батарей должно быть 1 м, от входной двери — 1,5 м, окон – 0,5 м.

ВАЖНО. Нужно учитывать и требования о надёжном креплении сейфа к стенам или полу, которое должно осуществляться в трёх местах, чтобы полностью исключить возможность его выноса.

Пошаговая инструкция изготовления охотничьего сейфа

Если при посещении магазина вы не смогли подобрать сейф по душе, то следует изготовить его своими руками, благо, это не очень сложно. Имеет смысл делать конструкцию со встроенным отделением для хранения боеприпасов, даже если в этом нет необходимости – она может появиться позже.

Какие материалы потребуются?

Первое, с чего следует начинать – с подготовки листового металла, толщина которого не менее 3 мм. Помимо этого, понадобятся:

• Металлическйй уголок 2,5 мм.
• 4 петли. Не рекомендуется брать меньше, поскольку дверка может деформироваться под собственным весом.
• Болты с гайками.
• 2 замка.
• Рулетка, отвёртка
• Сварочный аппарат.
• Болгарка.

Без сварочного аппарата выполнить работы не получится, поэтому вы должно обладать хотя бы минимальными навыками работы с ним. Если же они отсутствуют, то без помощника обойтись не удастся.

Чертежи и размеры

Размеры целиком и полностью зависят от ружья – для сборного оружия потребуется сейф, высота которого на 10 см больше, плюс дополнительные 30 см для отделения с боеприпасами. Ввиду того что некоторые модели не разбираются, а многие охотники предпочитают сберегать их в собранном виде, рекомендуемые размеры выглядят следующим образом:

• Высота изделия – от 130 см + 30 см для отделения с патронами.
• Глубина – не менее 50 см. Этого значения достаточно хватит для хранения ружья, оснащённого оптическим прицелом.
• Ширина рассчитывается исходя из того, что на 1 единицу оружия понадобится 30 см. Кроме того, нелишними окажутся 15–20 см под небольшие аксессуарные полочки.

Определившись с размерами, необходимо сделать чертёж изделия с указанием всех размеров и мест крепления петель, замков. В дальнейшем это здорово облегчит вам работу.

Делаем каркас

Прежде всего следует раскроить листы металла, в результате чего у вас должны появиться: задняя, верхняя, нижняя и 2 боковые стенки, дверка, несколько полок, вертикальная перегородка, малая и большая рамки, небольшая дверка для отделения с боеприпасами. После этого можно приступать к сборке каркаса, для чего преимущественно понадобится сварочный аппарат.

ОБРАТИТЕ ВНИМАНИЕ. При изготовлении сейфа сварочные точки должны располагаться внутри сейфа с максимальным расстоянием в 10 см.

Собираем сейф

Сборка начинается с фиксации задней стенки. Для этого каркас укладывается на неё и приваривается. После этого привариваются боковые, верхняя и нижняя стенки. В будущей дверце выполняются отверстия под замки, и она крепится к конструкции предварительно приваренными к каркасу петлями. Ящик под боеприпасы собирается отдельно и фиксируется при помощи болтов (минимум 4), отверстия под которые сверлятся в задней стенке. Не рекомендуется делать отверстия в боковых, поскольку это может ослабить сейф. Для фиксации полок по бокам привариваются уголки. Сами полки могут выполняться из ДСП, дерева либо прочной фанеры.

СОВЕТ. Чтобы на ружьё в процессе хранения не появилось царапин, можно оклеить внутреннюю поверхность мягкой тканью, кожзамом, войлоком.

Заключительным шагом станет крепление готовой конструкции к полу при помощи шурупов или анкерных болтов. В процессе сборки специалисты советуют:

• с помощью металлического уголка усилить переднюю каркасную панель;
• ввиду значительного веса дверки рекомендуется обустроить рёбра жёсткости, которые придадут ей прочности, а также воспрепятствуют попытке снятия с петель.

Каких-либо ограничений в изготовлении сейфа нет – всё зависит от размеров оружия, его количества, а также свободного пространства в вашем жилище. К тому же в законодательстве не указано, что изделия должны быть именно промышленного производства. Если подойти к решению вопроса серьёзно и ответственно, то никаких претензий у проверяющих к сейфу не будет, а ваше оружие всегда будет в полной безопасности.

Подпишитесь на наши Социальные сети

Безопасный чертеж в GetDrawings | Бесплатно скачать

Доставка 3D Pen 1000×1000 из России Принтер Excelvan M1 поддерживает 2

250×250 Nasco Safe Drawing Compass Классный набор

427×470 птица со строительством здоровья и безопасности сообщение картинки вектор

760×800 Рисование кадра каракули в форме круга зеленой земли на поверхности дерева

Скачать реалистичную графику 590×590 (.ai, Psd) Httpvector Graphic.de

3473×2280 Рисование безопасного места Оук-Сити Консультация, Сара Тэтчер Lcsw

229×200 Безопасный сон для младенцев

450×411 складе Иллюстрация

1300×1390 Векторная иллюстрация линии, контурный рисунок, значок банковского сейфа

850×663 безопасного положения

390×431 Безопасность.гифка

1

581×600 Мультяшный черно-белый рисунок грабителя, ограбившего сейф

745×1024 1015570

900×981 127774

Полный размер 1089×1024 1348730

1024×875 1420560

379×500 1662032

656×576 396833

786×1017 596211

722×1107 637887

991×1280 675993

Эскиз авокадо 1000×800 от Safe Holmes Design Классные наброски

601×428 Раскраски по безопасности на велосипедах Рисование раскраски Безопасность на велосипедах

2475×3225 Раскраски Воскресная Школа Свежие Дети Безопасный Славный Иисус

720×537 Раскраска Зимняя Безопасность

564×752 Нарисуй свой Otp Ms Paint Safe 3 Автор:

592×727 Электробезопасность и ваши дети Wh Electric

Раскраски Безопасность на Хэллоуин 618×800

556×476 Рука нарисованные векторной графики сейфа банка.Черно-белый рисунок

1700×2200 Здоровый ребенок Happy Holiday Fight Bac!

540×764 Здравствуйте, меня зовут Каро, и я люблю рисовать. Этот блог безопасен

1650×1275 Полиция штата Айдахо
