Пеногенератор для пенобетона своими руками чертежи

Современное оборудование для строительных работ поражает своим разнообразием. Производители техники стараются изо дня в день разрабатывать все более совершенные устройства, предназначенные для широкого спектра работ. Однако стоит отметить, что в большинстве случаев приобретение оборудования для строительных работ является мероприятием весьма затратным в финансовом плане. Между тем, редкий строитель готов поставить под сомнение возможность полноценного обеспечения строительных мероприятий только из-за необходимости оплатить покупку новой техники. Кроме того, не только приобретение, но даже временная аренда строительного оборудования может оказаться слишком существенной финансовой потерей. К счастью, хороший мастер может собрать даже пеногенератор для пенобетона своими руками.

Схема пеногенератора

Изучаем конструктивные особенности приспособления

Как известно, сделанный своими руками пенобетон различных категорий весьма широко используется в современной строительной индустрии.

Популярность данных материалов вполне обоснована, ведь они обладают достаточно широким набором положительных характеристик, что, впрочем, практически не влияет на их стоимость. Для того, чтобы разобраться с конструктивными особенностями сделанных собственными руками пеногенераторов, стоит изучить свойства и составляющие материала, который необходимо получить в итоге. В данном случае, естественно, речь идет о пенобетоне, который традиционно изготавливают из следующего набора компонентов:

• пенообразовательное вещество;
• цемент;
• песок;
• вода.

Схема производства пенобетона: 1 – емкость для раствора пенообразователя, 2 – площадка обслуживания, 3 – компрессор, 4 – пеногенератор, 5 – смеситель, 6 – рукав напорный, 7 – формы ярусные

Стоит отметить, что производство пеноблоков своими руками – весьма обоснованное в финансовом плане мероприятие. Стоимость такого строительного материала ниже, чем у его аналогов, представленных на отечественном рынке. Это связано в первую очередь с тем, что технология изготовления заводских аналогов пенобетона существенно выше. Если говорить о цене, которую придется заплатить за стандартный набор компонентов для производства строительного материала, нужно сказать, что наиболее существенные траты предвидятся в деле покупки цемента. Остальные составляющие в общей сумме не превысят цены необходимого количества бетона. Схема пенообразователя

По какому принципу работает установка?

Современные специалисты постарались разработать максимально простую технологию сборки данного оборудования в домашних условиях. Для того, чтобы собрать качественный и надежный аппарат, необходимо разбираться в принципе, по которому он работает. Собственно, при помощи данного устройства осуществляется производство пены, которая потом ложится в основу пенобетона. Производственный агрегат традиционно состоит из трех различных модулей, которые обеспечивают слаженную работу всей системы и выполнение машиной ее основных функций.

Речь идет о:

• модулях, которые производят пену, а также осуществляет ее транспортировку. При помощи данного модуля обеспечивается возможность получить пену;
• контрольном элементе, при помощи которого обеспечивается автоматизированное дозирование продукта.

Пропорции компонентов для бетонной смеси

В пеногенератор запускается заранее подготовленный бетонный раствор, который под воздействием определенного давления преобразуется в пенобетон, предварительно смешиваясь с воздухом. Как показывает практика, оборудование такого типа может быть не только недорогостоящим, но и весьма производительным. Так, вполне возможно соорудить агрегат, способный производить порядка пятисот литров материала в минуту.

Для пеногенератора своими руками можно сделать и бетоносмеситель, который является инструментом, работающим в комплексе с данной машиной. Однако, его можно и заранее приобрести в магазине. Кроме того, бетоносмеситель в ряде случаев легко можно заменить самой обыкновенной лопатой или же другим удобным пользователю инструментом, предназначенном для перемешивания смесей вручную. Так или иначе, сам бетоносмеситель предназначен для изготовления смеси, то есть для перемешивания перечисленных выше компонентов материала. Производство пенобетона в агрегате происходит непрерывно

Приступаем к производству производственного агрегата

Прежде, чем приступать к непосредственной сборке оборудования, необходимо для начала подготовить детальный чертеж будущей машины. Помните, что необходимо сделать пеногенератор для пенобетона одновременно простой и, конечно же, надежной конструкцией с максимальной производительностью. Производимая на агрегате пена должна быть качественной и достаточно плотной, в противном случае конечный результат, строительный материал, невозможно будет использовать при возведении зданий. Схема пеногенератора, собранного мастером-новичком

Схема пеногенератора состоит из регулировочных вентилей, которые задают определенную плотность производимой пены, а также из запорных механизмов, которые при необходимости перекрывают систему. Таким образом, данная самодельная установка чисто конструктивно работает по известному в технических науках принципу – парные вентили.

При помощи регулировочных вентилей в первичном случае эксплуатации устройства необходимо задать нужный показатель плотности изготавливаемой пены. В дальнейшем владельцу аппарата необходимо будет регулировать исключительно запорные вентили. Пеногенератор в разрезе

На чертежи необходимо нанести следующие компоненты агрегата:

• камера турбулентного смешивания;
• сопло или же шайбу жиклер;
• места входа и выхода пены;
• пенопатрон.

Итак, камера турбулентного смешивания – одна из ключевых составляющих машины. Именно в это место погружается заранее подготовленный раствор. В камере смесь как следует вымешивается и далее под воздействием определенного давления проходит через дважды усеченное сопло. На момент входа в систему используемый раствор под давлением существенно сжимается, а в момент выхода из машины он, наоборот, расширяется. В случае расширения смеси скорость ее передвижения существенно увеличивается. По выходу из усеченного сопла бетонный раствор попадает в пенопатрон, где и становится пенистым веществом.

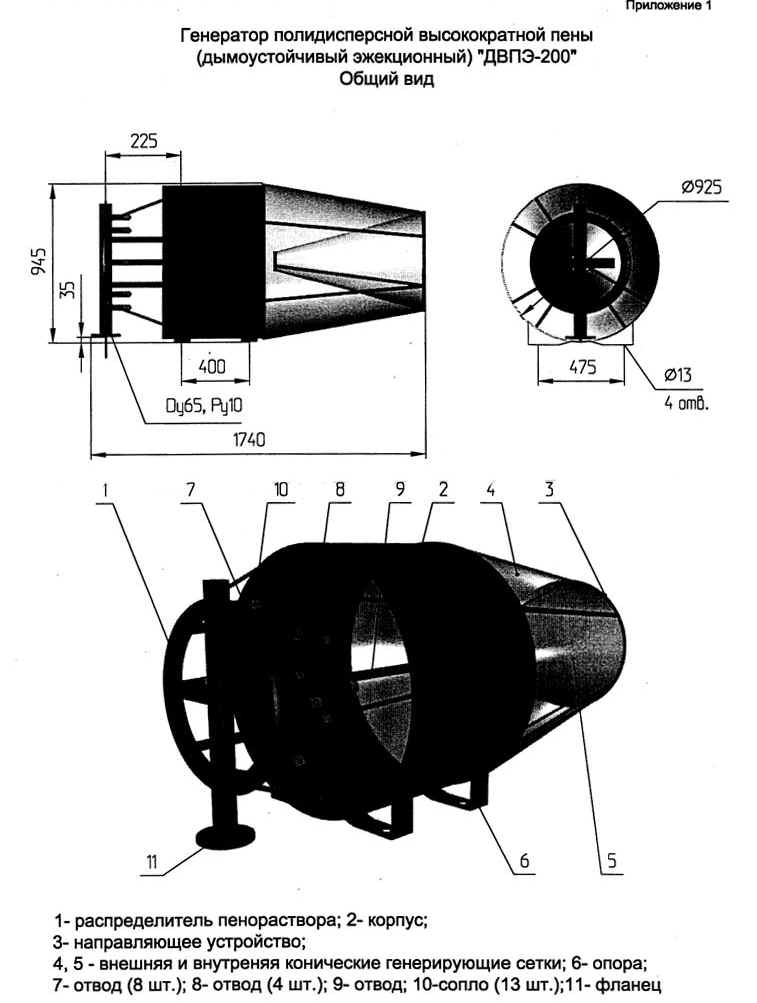

Схема-чертеж для сборки пеногенератора

Стоит отметить, что, если оборудование планируется использовать временно, а его высокая производительность не является крайне необходимой, то можно заменить сопло аваля на шайбу-жиклер.

Сборка агрегата: руководство для новичков

Решив собрать свой собственный пеногенератор, заранее позаботьтесь о покупке следующего комплекта материалов, а также инструментария:

• металлические листы;
• шланги;
• труба;
• сварка;
• насос;
• компрессор;
• регулируемые вентили, а также их запорные аналоги.

Сопло можно заменить на шайбу-жиклер

Первым делом необходимо произвести сборку сосуда, в который будут в необходимых пропорциях подаваться бетонная смесь и воздух. Для резервуара данного назначения прекрасно подойдет любая железная емкость, форма которой приближена к цилиндрической. Для того, чтобы обеспечить непрерывную подачу сырья в машину, нужно установить погружной насос и шланг. Еще один шланг будет подавать в конструкцию пеногенератора сжатый воздух. При помощи специального вентиля можно будет отрегулировать давление внутри конструкции. К примеру, если вы хотите повысить уровень давления в пеногенераторе, то вентиль необходимо перекрыть. Простой чертеж пеногенератора

Сопло Лаваля обычно отдельно устанавливается в корпус агрегата. Кроме того, в конструкции нужно не забыть разместить канал, который в определенных местах будет расширяться и зажиматься. Пенопатрон является замыкающим элементом системы, однако его наличие – едва ли не наиболее важное во всей конструкции. Это обусловлено тем, что пенообразование происходит именно в нем. Для того, чтобы в пенопатроне создавалась пена, его необходимо заполнить самыми обыкновенными приспособлениями для мытья посуды – ежиками или сеточками. Заранее подготовленные специалистами чертежи прекрасно иллюстрируют типы соединения в конструкции, расположение ее элементов. Готовый пеногенератор

Нюансы сборочных работ

Не существует вариантов сборки любого устройства, которые не предполагают наличия определенных особенностей. В связи со спецификой строительной индустрии, самостоятельное изготовление оборудования для производства строительных материалов имеет весьма существенную специфику. Так, отвечая на вопрос, как сделать пеногенератор собственными руками, они называют следующие требования:

• входной диаметр сопла и его глубина должны быть не более тридцати миллиметров и соотноситься в пропорции один к одному;
• пропорция три к одному подойдет для соотношения размеров глубины сопла Ламаля и его выходного диаметра;
• центральное отверстие по диаметру должно составлять десять миллиметров.

Пеногенератор понадобится не только в строительстве, но и в быту

Стоит учитывать и то, что в случае, когда вы хотите достичь показателя производительности оборудования порядка двухсот литров в минуту, нужно подобрать соответствующие габариты пенопатрона. Так, его диаметр должен варьироваться в диапазоне от 30 до 40 миллиметров, а длина ограничиваться показателями от 600 до 800 миниметров. Грамотно собранный пеногенератор прослужит длительное время

Особенного внимания достоин пенопатрон. Для его изготовления стоит выбирать не спиралевидную, а проволочную сетку. В отношении наполнения стоит отдать предпочтение именно стекам, изготовленным из нержавейки. Их, как и фильтр для выхода пены из конструкции, можно купить в обычном магазине заранее. Корпус пенопатрона нужно плотно заполнить сеточками, а на его выход установить ерш с шайбой. Ерш можно и не устанавливать, однако в таком случае разбрызгивания продукта на выходе из конструкции избежать не удастся. Кроме того, это не лучшим образом скажется на эксплуатационном сроке всей конструкции. Сборка пеногенератора при условии теоретической подкованности среднего уровня не составит труда, а полученный агрегат прослужит долго и качественно. Готовый пенобетон заливают в формы

Как работает пеногенератор для пенобетона

Пеногенератор для пенобетона собранный своими руками – это отличный вариант для производства собственных бетонных блоков. Такое устройство обеспечит качественную и плотную пену, которая не уступает автоматическому заводскому производству. Главное, правильно изготовить агрегат.

Блок: 1/5 | Кол-во символов: 355
Источник: https://betonov.com/vidy-betona/penobeton/penogenerator-dlya-penobetona.html

Изучаем конструктивные особенности приспособления

Как известно, сделанный своими руками пенобетон различных категорий весьма широко используется в современной строительной индустрии. Популярность данных материалов вполне обоснована, ведь они обладают достаточно широким набором положительных характеристик, что, впрочем, практически не влияет на их стоимость. Для того, чтобы разобраться с конструктивными особенностями сделанных собственными руками пеногенераторов, стоит изучить свойства и составляющие материала, который необходимо получить в итоге. В данном случае, естественно, речь идет о пенобетоне, который традиционно изготавливают из следующего набора компонентов:

• пенообразовательное вещество;
• цемент;
• песок;
• вода.

Схема производства пенобетона: 1 – емкость для раствора пенообразователя, 2 – площадка обслуживания, 3 – компрессор, 4 – пеногенератор, 5 – смеситель, 6 – рукав напорный, 7 – формы ярусные

Стоит отметить, что производство пеноблоков своими руками – весьма обоснованное в финансовом плане мероприятие. Стоимость такого строительного материала ниже, чем у его аналогов, представленных на отечественном рынке. Это связано в первую очередь с тем, что технология изготовления заводских аналогов пенобетона существенно выше. Если говорить о цене, которую придется заплатить за стандартный набор компонентов для производства строительного материала, нужно сказать, что наиболее существенные траты предвидятся в деле покупки цемента. Остальные составляющие в общей сумме не превысят цены необходимого количества бетона.Схема пенообразователя

Блок: 2/6 | Кол-во символов: 1552
Источник: http://jsnip.ru/stroitelnye-materialy/penogenerator-dlja-penobetona.html

Делаем пенобетон

Оборудование

Компоненты

Пропорции на 1 м3 пенобетона

Плотность
кг/м3400600800100012001400

Пропорция цемента и воды	0. 46	0.43	0.444	0.46	0.5	0.38
Количество воды л.	165	155	185	215-220	235	265
Количество цемента кг.	361	361	481	581	651	690
Количество песка кг.	—	155	205	281	381	600
Количество концентрата пенообразователя кг.	1.2	1.0	0.95	0.90	0.85	0.7

Технология

1. 1. 1. Сначала в миксер загружают цемент с песком.
      2. Их, в сухом виде, основательно перемешивают между собой.
      3. Подливают воду и добавляют из парогенератора пену.
      4. Всё это около 5 минут активно перемешивается.
      5. Затем заливается в формы и сушится.

Важно

Песок обязательно выбирайте чистый и мелкий (до 2 мм), без примесей грязи и глины.

Вода, в принципе, подойдёт водопроводная. Но в ней не должно быть солей и кислот.

Не удивляйтесь, если первые пеноблоки у вас будут, мягко говоря, не совсем качественными. Долю содержания воды и пенообразователя в растворе, время замеса и затвердевания материала, а также сколько времени сушить уже готовые блоки – приходится определять экспериментально, самому, во время производства. Потому что очень многое зависит от индивидуальных свойств компонентов, температуры воздуха и прочих факторов

Могу лишь сказать, что больше, чем 1.5 л. пенообразователя на 1м3 бетона добавлять не нужно, т. к.  материал выйдет гораздо менее качественным и с меньшей прочностью, сильно увеличится время затвердевания смеси, у пеноблоков  будет большая усадка.
Надеюсь, вы поняли, как сделать пенобетон, теперь подробнее о пенообразователе.

Блок: 2/4 | Кол-во символов: 1514
Источник: http://vybiraemtovar.ru/kak-sdelat-penobeton-samomu-v-domashnih-usloviyah/

Принцип работы оборудования

На сегодняшний день инженеры постарались создать максимально простые и доступные чертежи пеногенератора для пенобетона своими руками. Чтобы изготовить надежное и качественное оборудование, необходимо понимать принцип, по которому это устройство работает. C помощью этого оборудования и производится изготовление пены, которая составляет основу пенобетона. Промышленное устройство традиционно имеет три разных модуля, обеспечивающие отлаженную работу всей конструкции и выполнение ее главной функции, а именно:

• контрольный элемент, с помощью которого можно обеспечить автоматическое дозирование продукта;
• модули, производящие пену, а также транспортирующие ее. С их помощью можно обеспечить возможность получения пены.

В пеногенераторе находится предварительно подготовленный цементный раствор, который под действием заданного давления, смешиваясь с воздухом, преобразуется в пенобетон.

Как показала практика, это устройство является не только недорогим, но и производительным. Таким образом вполне можно сделать пенообразователь для пенобетона своими руками, который способен производить приблизительно 500 л материала за одну минуту.

Для пеногенератора можно изготовить и бетоносмеситель, являющийся инструментом, который работает в комплексе с этим устройством. Бетоносмеситель иногда можно с легкостью заменить обычной лопатой либо иным удобным инструментом, который предназначен для замешивания цемента вручную.

Блок: 3/6 | Кол-во символов: 1438
Источник: https://TvoiDvor.com/beton/izgotovlenie-penogeneratora-dlya-penobetona-svoimi-rukami/

Характеристики

Пенообразователь для пенобетона имеет несколько положительных черт:

• Раствор имеет гомогенную консистенцию, своеобразно пахнет. Цвета варьируются от светло-бежевого до желтого. Концентрат прекрасно взаимодействует с иными добавками, применяющимися для пенобетонов. Например, с различными пластификаторами, веществами, убыстряющими застывание смеси либо другими подобными средствами.
• В пенообразователе находятся все значимые компоненты, позволяющие обеспечить конечному результату нужную выдержанность и кратность.
• Данная добавка хорошо дозируется и разбавляется с водой, не выделяет токсических веществ, поэтому безвредна для окружающего мира.

Благодаря пенообразователю, а также другим составляющим, пенобетон имеет множество положительных эксплуатационных характеристик, которые превозносят его над многими другими материалами. К данным особенностям относят:

• теплоизоляционные качества;
• экономичность в расходовании;
• малый вес, позволяющий легко, быстро, без помощи дополнительных средств и устройств осуществлять стройку;
• растущая со временем крепость;
• несложность в обрабатывании.

Вернуться к оглавлению

Блок: 3/8 | Кол-во символов: 1111
Источник: https://kladembeton.ru/montazh/materiali/penoobrazovatel-dlya-penobetona.html

Пенообразователь для пенобетона своими руками

Состав пенообразователя:

• каустическая сода (едкий натр) – 0,15 кг;
• канифоль – 1 кг;
• столярный клей – 0,06 кг.

Технология изготовления несколько трудоемкая и занимает много времени. Поэтому целесообразна только при значительных объемах работ.

Как сделать пенообразователь для пенобетона в домашних условиях

Приготовление предусматривает выполнение двух этапов:

1. смешивание клеевого раствора. Для этого кусочки сухого клея заливаются водой (1:10) и оставляют на сутки. За это время клей немного разбухнет, но будет держать форму. Поэтому, емкость с водой и клеем нагревают до 60 °С (при постоянном перемешивании). Клеевой раствор готов, когда все кусочки растворились и образовали однородную массу;
2. приготовление канифольного мыла. С этой целью натр доводят до кипения. Затем в него постепенно вводят канифоль. Процесс кипячения займет около 2-х часов до полного растворения канифоли.

Примечание. Канифоль следует предварительно раздробить.

Оба состава смешиваются, когда канифольное мыло остынет до 60 °С.

Примечание. При смешивании канифольное мыло вливают в клеевой раствор. Пропорция для смешивания 1 : 6.

Полученную смесь заливают в пеногенератор и получают пену высокой плотности. Оптимальной для использования считается пена плотностью 80 гр/дм.куб. Использование менее плотной (более воздушной пены) ухудшит качество блока и приведет к быстрому его разрушению.

Примечание. Проверить качество пены, можно наполнив ею ведро. После переворачивания ведра пена должна удержаться внутри.

Схема производства пеноблоков показана на рисунке.

Схема производства пеноблоков

Отметим, что подобно первому блину, первые пенобетонные блоки обычно также выходят комом. Этому есть несколько причин:

• сложность дозирования составляющих компонентов в растворе;

• повышенное/пониженное содержание воды в растворе;

• повышенное содержание пенообразователя в растворе. Его расход не должен превышать 1,5 л. на 1 м/куб.

Во-первых, потому что пенообразователь дорогой.

Во-вторых, потому что увеличение его в составе смеси увеличивает время на затвердение бетона.

В-третьих, потому что это снизит прочность блока.

• варьированием времени замеса;

• экспериментальное определение времени для набора прочности блоками;

• режимом сушки готовых (расформованных) блоков.

К сожалению, подобные эксперименты не только продлевают время строительства, но приводят к дополнительным расходам. Однако, как свидетельствуют пользователи, они вполне оправданы. Тем более что, дефектные пеноблоки могут быть использованы в качестве засыпки под пол, а б/у оборудование для производства пенобетона можно продать.

Примечание. Как показывает практика, лучше делать конструкционные пеноблоки (марки D-900 и выше). Они содержат меньше пор, по сравнению с теплоизоляционными, и новичкам их изготавливать проще.

Блок: 3/7 | Кол-во символов: 2813
Источник: http://moydomik.net/tehnika-i-oborudovanie/367-penobloki-svoimi-rukami-proizvodstvo-penobetona.html

Состав и разновидности

Виды пенообразователей напрямую зависят от состава концентрата. Образователи пены встречаются:

• органического;
• синтетического происхождения.

Пенобетонные блоки на белковом концентрате отвечают повышенным стандартам качества.

Органический раствор изготавливается из природных белковых компонентов, тем самым делая пенобетон более крепким, ведь белковая пенообразовательная пена лучше взаимодействует с основным раствором, увеличивая заполненное бетоном расстояние между порами. Кроме того, натуральность состава пенообразователя делает его экологически чистым, безвредным. Профессионалы считают такого рода концентрат более действенным и качественным. Пенобетонные блоки на белковом концентрате отвечают повышенным стандартам качества, а также запросу по ГОСТ, посему множество строителей предпочитают данный строительный материал и рекомендуют его другим мастерам.

Синтетические растворы менее дорогие, не настолько капризные во время приготовления строительной смеси. Однако готовые материалы из искусственного пенообразователя не «блещут» особым качеством, прочностью. Хотя это не мешает им постоянно применяться для стройки.

Четких утверждений, какой вариант из вышеуказанных является более эффективным, не существует до сих пор. Вспенивающий процесс концентрату обеспечивают находящиеся в пенообразователях частицы ПАВ, среди которых главную роль играет мыло. Оно производится посредством взаимосвязи растительных либо животных жиров с щелочным веществом. Именно это поверхностно-активное вещество сокращает натяжение жидкости, тем самым экономя ее силы ради хорошего вспенивания.

Но практика показывает, что много пены не всегда означает хорошее качество материала. Об этом свидетельствуют мастера, которые своими руками из мыла пытались приготовить пенообразователь.

Загвоздка заключается в следующем. Молекулярную основу мыла составляют калий и натрий, которых при смешивании строительного раствора очень быстро вытесняют ионы кальция, находящиеся в составе цемента, тем самым мешая мылу растворяться в воде. Это приводит к распаду пены, и соответственно, к дальнейшей деструкции готовых пеноблоков.

Если во время приготовления пенообразователя жирам предпочесть смоляные либо нафтеновые кислоты, вышедшее в результате мыло при взаимодействии с цементом еще больше поднимет свои пенообразующие качества, поэтому оно отлично подойдет для приготовления пенообразовательного раствора своими руками.

Вернуться к оглавлению

Блок: 4/8 | Кол-во символов: 2437
Источник: https://kladembeton.ru/montazh/materiali/penoobrazovatel-dlya-penobetona.html

Разновидности и популярные агрегаты

Строительный рынок предлагает несколько типов пеногенераторов: реверсивные (циклические) и безреверсивные (непрерывного действия).

Последний вид пеногенераторов для производства пенобетона дает возможность оператору обеспечивать регулярную транспортировку изготовленного пенного состава в пенобетоносмеситель. В отличие от этого типа, оператору реверсивного оборудования нужно самостоятельно, перед любым новым пуском, добавлять пенообразующий состав в ресивер и производить большое количество манипуляций с подачей воздуха и вентилями подачи. Пеногенерирующие модели безреверсивного вида дают возможность снизить как затраты требуемых составляющих, которые применяются в процессе, так и рабочее время.

Сегодня большинство как зарубежных, так и российских изготовителей предлагают различные устройства для генерации пены. Из отечественных изготовителей необходимо выделить «Фомм-ПГМ» и «Санни-ПГ 150», которые представлены компанией из Санкт-Петербурга «Строй-Бетон», ВМ-ПГ6000, которую предлагает кировский ООО «Строительные Технологии», а также оборудование ПГ-АВ, изготавливаемое компанией «Метем» из Перми.

Подробней нужно остановиться на «Фомм-ПГМ», так как это оборудование известно как в нашей стране, так и за ее пределами.

Оборудование великолепно себя показало во время работы. Автоматизированная, надежная, работающая с любыми разновидностями пенообразователей и легко регулируемая установка производит пятьсот литров пены в минуту. Как и многие безреверсивные модели, «Фомм-ПГМ» состоит из таких модулей:

• дозирующий цифровой автоматический модуль, за счет которого можно изготовить требуемый объем пенного состава предварительно заданного качества, с помощью нажатия только одной клавиши — «Пуск». Это дает возможность избежать влияния человеческого фактора на качественный состав пены;
• преобразующий модуль, где с помощью трубки и получается пенная смесь;
• модуль подачи состава, который сам подает из любого резервуара сделанный оператором раствор из пенообразователя. Из-за установленного модуля устройство является полуавтоматическим.

Изготовление пенобетона с использованием пеногенератора «Фомм-ПГМ» быстрое и экономически выгодное. Важным преимуществом считается возможность работать одновременно с бетономешалкой, растворным узлом или штукатурной станцией.

Масса устройства составляет 65 кг, а размеры — 1350х750х850мм. Диапазон плотности можно варьировать в пределах 25−250 гр./л, а воздушное давление — 6 Атм. Потребляет это оборудование только 3 КВт/ч. Для обслуживания требуется один оператор.

Блок: 4/6 | Кол-во символов: 2542
Источник: https://TvoiDvor.com/beton/izgotovlenie-penogeneratora-dlya-penobetona-svoimi-rukami/

Как работает пенообразователь

Подача пены в агрегате осуществляется в специальный отсек под углом 90 градусов, где материал смешивается с воздухом. После создается определенное давление, которое способствует выходу полученной пенной смеси через сопло. Главная задача правильного функционирования устройства – это сжимание плотного материала при входе и его расширении при выходе. В состав пенообразователя входят вещества органического или синтетического происхождения.

Важно! Во время работы агрегата нужно обязательно следить за скоростными параметрами. В пенопатроне вещество превращается в густую пену. Последний вариант будет наиболее подходящим, если аппарат сооружается для временного использования.

Допускается в конструкции элемент сопла сменить на шайбу-жиклер, но при таком замещении снижается КПД пенообразователя. Особенности устройства пенообразователя, которые следует учитывать при конструировании:

• Чтобы аппарат функционировал без перебоев. Нужно добавить схему подсоединения компрессор, который обеспечит стабильную работу системы с давлением в 6 атм.
• Если в качестве резервуара будет использоваться бак в 200 литров. То допустимо применение бытового насоса, который обеспечит подачу пены в пеногенератор.
• Когда требуется большой объем производства, рекомендуется использовать мощную модель компрессора.
• Налаженное производство, которое укомплектовано подходящим по параметрам насосом с давлением в 2 атм производит до 500 л/минуту.
• При использовании ресиверного компрессора, у которого давление достигает 6 атм. Показатели производства увеличиваются от 100 литров и больше.

Справка! При вопросе, чем штукатурить газобетонные блоки рекомендуется учитывать физические особенности ячеистого материала, ведь не всякий вид шпатлевки и штукатурки сможет продержаться на такой стене.

Блок: 2/5 | Кол-во символов: 1798
Источник: https://betonov.com/vidy-betona/penobeton/penogenerator-dlya-penobetona.html

Рецепт приготовления пенообразователя

Раствор можно хранить 4 недели.

Как правило, в строймаркетах пенообразователи реализуются в большом количестве. Но бывают случаи, особенно при частном мелкомасштабном строительстве, когда концентрата для пенобетона нужно совсем немного. Здесь строители могут попробовать приготовить пенообразователь своими руками.

В состав раствора должны входить:

• канифоль из сосны;
• каустическая сода;
• столярный костный клей.

Из одного килограмма канифоли, смешанной с клеем, получается около 500 литров пены. Если придерживаться всех правил изготовления, можно добиться однородности материала, поры которого будут не более 0,4 мм шириной. Приготовление средства длится около двух часов. Температура состава, при которой можно с ним работать, допустима от 5 до 30 градусов по Цельсию. Максимально допустимые сроки хранения раствора – 4 недели.

Вернуться к оглавлению

Блок: 5/8 | Кол-во символов: 883
Источник: https://kladembeton.ru/montazh/materiali/penoobrazovatel-dlya-penobetona.html

Итог

Сделав пеногенератор своими руками, не придется покупать дорогостоящее оборудование. А блоки, изготовленные самостоятельно будут иметь более прочные и теплосберегающие характеристики по сравнению с покупными.

Блок: 5/5 | Кол-во символов: 301
Источник: https://betonov.com/vidy-betona/penobeton/penogenerator-dlya-penobetona.html

Нюансы сборочных работ

Не существует вариантов сборки любого устройства, которые не предполагают наличия определенных особенностей. В связи со спецификой строительной индустрии, самостоятельное изготовление оборудования для производства строительных материалов имеет весьма существенную специфику. Так, отвечая на вопрос, как сделать пеногенератор собственными руками, они называют следующие требования:

• входной диаметр сопла и его глубина должны быть не более тридцати миллиметров и соотноситься в пропорции один к одному;
• пропорция три к одному подойдет для соотношения размеров глубины сопла Ламаля и его выходного диаметра;
• центральное отверстие по диаметру должно составлять десять миллиметров.

Пеногенератор понадобится не только в строительстве, но и в быту

Стоит учитывать и то, что в случае, когда вы хотите достичь показателя производительности оборудования порядка двухсот литров в минуту, нужно подобрать соответствующие габариты пенопатрона. Так, его диаметр должен варьироваться в диапазоне от 30 до 40 миллиметров, а длина ограничиваться показателями от 600 до 800 миниметров.Грамотно собранный пеногенератор прослужит длительное время

Особенного внимания достоин пенопатрон. Для его изготовления стоит выбирать не спиралевидную, а проволочную сетку. В отношении наполнения стоит отдать предпочтение именно стекам, изготовленным из нержавейки. Их, как и фильтр для выхода пены из конструкции, можно купить в обычном магазине заранее. Корпус пенопатрона нужно плотно заполнить сеточками, а на его выход установить ерш с шайбой. Ерш можно и не устанавливать, однако в таком случае разбрызгивания продукта на выходе из конструкции избежать не удастся. Кроме того, это не лучшим образом скажется на эксплуатационном сроке всей конструкции. Сборка пеногенератора при условии теоретической подкованности среднего уровня не составит труда, а полученный агрегат прослужит долго и качественно.Готовый пенобетон заливают в формы

Блок: 6/6 | Кол-во символов: 1926
Источник: http://jsnip.ru/stroitelnye-materialy/penogenerator-dlja-penobetona.html

Рекомендации по изготовлению

Пенообразователь для пенобетона своими руками должен обеспечивать правильное смешивание воздуха, воды и строительной смеси, от этого будут зависеть показатели качества и плотности пены. Технология производства выглядит так: в жидкую бетонную смесь добавляется пена и перемешивается. Сама пена получается при помощи пенообразователя.

Инструменты и материалы

• чертежи пеногенератора;
• корпус с железными сетками либо металлический лист;
• шланги;
• насос;
• компрессор;
• аппарат для сваривания;
• труба с диаметром 2.5 см;
• вентили для запирания и регулировки.

Порядок работ

1. Сборка пенообразователя для пеноблоков начинается с емкости для этого лучше подобрать металлический сосуд в форме цилиндра. Оборудование должно работать непрерывно. Подается сжатый воздух, вода и эмульсия в систему без перебоев.
2. На поверхности пола следует установить отдельную емкость, которую наполняют раствором воды с пенообразующим составом.
3. При помощи погружного насоса и встроенного шланга будет происходить подача смеси в бак.
4. Для подачи сжатого воздуха вторую трубку подключают от компрессора к бетономешалке.
5. При помощи вентиля будет осуществляться регулировка давления, чтобы его увеличить, нужно просто повернуть ручку.
6. Аналогичный вентиль ставится на регулировку подачи водного раствора в бак.
7. Чтобы получить качественную пену достаточно отрегулировать вентили один раз.

Совет! Все соединительные части пенообразователя должны быть обязательно уплотнены муфтами.

В устройство синтетического пенообразователя также следует вмонтировать сопло, которое должно иметь сначала сужающийся, а потом расширяющийся внутренний канал. Процесс сжатия и расширения раствора обеспечит ему большую скорость равную поступлению из сопла. После по трубке материал поступает к выходу при помощи пенопатрона. Далее вода и состав пенообразователя с большой скоростью передвигается из сопла и, разбиваясь в фильтре вспенивается.

Блок: 4/5 | Кол-во символов: 1911
Источник: https://betonov.com/vidy-betona/penobeton/penogenerator-dlya-penobetona.html

Формы для пеноблоков своими руками

Формовочная емкость может быть изготовлена из любого материала: фанеры, металла, пластика. Главное требование, материал не должен деформироваться в процессе заливки раствора.

Изготовление формы предполагает прохождение двух этапов:

1. расчет формы для пенобетона;
2. изготовление формы для пенобетона.

Как правильно рассчитать размер формы для пеноблоков?

Строительные блоки (стеновые) обычно производятся в таком соотношении (пропорции) длина : ширина : высота – 4 : 2 : 1. Такое соотношение является оптимальным, поскольку позволяет выполнить перевязку рядов кладки без подрезки блоков. Таким образом, если глубина формы 150 мм, то ее ширина и длина будут соответственно равна 300 и 600 мм.

Для частного производства пенобетонных блоков, целесообразно использовать форму, позволяющую одновременно изготавливать до 30 пеноблоков.

Обратите внимание, длина формы будет длиннее, чем суммарная длина блоков. Это обусловлено тем, что перегородки в форме имеют определенную толщину.

Примечание. Лучше устанавливать перегородки таким образом, чтобы плоскость наибольшей площади оказалась сверху. Таким образом, обеспечивается более быстрое высыхание блока и равномерный набор прочности пенобетона. По этой же причине не рекомендуется делать многоуровневые формы.

Как сделать формы для пеноблоков своими руками?

Процесс изготовления формы начинается с устройства дна. К нему жестко крепятся боковые стенки и устанавливаются разъемные внутренние перегородки.

Мастера советуют делать форму для пенобетонных блоков разборной. Такой прием позволит варьировать размеры блоков. По этой же причине перегородочные пластины не следует сваривать между собой. Лучше сделать в них разрезы до половины ширины и соединить через них.

Если используется фанера в качестве материала для изготовления опалубки, то нужно крепить перегородки гвоздями. Уголки, распорки и т.п. отпечатаются на готовом блоке. Это не нанесет ему вреда, но и красоты не прибавит.

Совет. Лучше применять ламинированную фанеру.

Схема-чертеж формы для пеноблоков и внешний вид показаны на рисунках.

Схема-чертеж формы для пеноблоковСхема-чертеж формы для пеноблоков (размеры элементов опалубки)Металлическая опалубка (форма) для производства пеноблоковСборка формы для производства пеноблоков

Преимуществом самодельной формы является возможность получения пеноблоков нестандартной длины или конфигурации.

Примечание. При изготовлении формы из фанеры, перед заполнением бетоном ее нужно затянуть прочной пленкой. В противном случае, фанера потянет влагу из сырого раствора, что повлечет деформирование формы и искажение характеристик пенобетона. Использование пленки упрощает также процесс расформовки блоков.

Пенобетон

Блок: 7/7 | Кол-во символов: 2720
Источник: http://moydomik.net/tehnika-i-oborudovanie/367-penobloki-svoimi-rukami-proizvodstvo-penobetona.html

Хранение и перевозка

Смесь не капризная, можно транспортировать как и где угодно.

Пенообразователь – не капризный материал. Его можно держать и перевозить где и как угодно. Для него подходит любое место с любыми условиями. Летом во время жары раствор не портится, сохраняет свои качественные характеристики. То же самое касается и зимнего периода, когда ртуть на градуснике находится гораздо ниже нуля. Если вдруг под воздействием слишком низких или высоких температур раствор как-то изменится, то при нормализации условий он довольно быстро возвращается к своему прежнему виду. На качество его это никак не повлияет.

Для хранения средства, как правило, используют чистую запечатанную емкость. Температура в помещении при этом может варьироваться от 5 до 40 градусов выше нуля. Тогда материал надолго сохранит свой первозданный вид. Следите за тем, чтобы внутрь пенообразователя не проникли нефтепродукты. Иначе средство потеряет все свои качества, придя в негодность.

Вернуться к оглавлению

Блок: 7/8 | Кол-во символов: 989
Источник: https://kladembeton.ru/montazh/materiali/penoobrazovatel-dlya-penobetona.html

Кол-во блоков: 20 | Общее кол-во символов: 26420
Количество использованных доноров: 7
Информация по каждому донору:

1. http://jsnip.ru/stroitelnye-materialy/penogenerator-dlja-penobetona.html: использовано 2 блоков из 6, кол-во символов 3478 (13%)
2. https://TvoiDvor.com/beton/izgotovlenie-penogeneratora-dlya-penobetona-svoimi-rukami/: использовано 2 блоков из 6, кол-во символов 3980 (15%)
3. https://samstroy.com/%D0%BA%D0%B0%D0%BA-%D1%81%D0%B4%D0%B5%D0%BB%D0%B0%D1%82%D1%8C-%D0%BF%D0%B5%D0%BD%D0%BE%D0%B3%D0%B5%D0%BD%D0%B5%D1%80%D0%B0%D1%82%D0%BE%D1%80-%D0%B4%D0%BB%D1%8F-%D0%BF%D0%B5%D0%BD%D0%BE%D0%B1%D0%B5/: использовано 1 блоков из 7, кол-во символов 716 (3%)
4. http://moydomik.net/tehnika-i-oborudovanie/367-penobloki-svoimi-rukami-proizvodstvo-penobetona.html: использовано 2 блоков из 7, кол-во символов 5533 (21%)
5. https://betonov.com/vidy-betona/penobeton/penogenerator-dlya-penobetona.html: использовано 4 блоков из 5, кол-во символов 4365 (17%)
6. https://kladembeton.ru/montazh/materiali/penoobrazovatel-dlya-penobetona.html: использовано 5 блоков из 8, кол-во символов 6253 (24%)
7. http://vybiraemtovar.ru/kak-sdelat-penobeton-samomu-v-domashnih-usloviyah/: использовано 2 блоков из 4, кол-во символов 2095 (8%)

Пеногенератор для пенобетона своими руками

Технология производства самодельного пенобетона пользуется высокой популярностью, тем более, что найти информацию о том, как сделать пеногенератор для пенобетона своими руками — не составит большого труда.

Если вам необходимо построить гараж или даже дом, то не обязательно нанимать строительную бригаду.

Все этапы строительных работ можно провести собственными силами, ведь пенобетон — очень легкий материал.

Изготовление самого пенобетонного блока также не займет много времени.

Самое главное, в этом случае, правильно изготовить сам пеногенератор для производства бетонных блоков.

Практически каждый, кто имеет хотя бы небольшой технический опыт сможет собрать пеногенератор для пенобетона своими руками.

Приступаем к изготовлению пеногенератора

Такое устройство сможет обеспечить качественную плотную пену, полнее сопоставимую с пеной, которую производят автоматические пеногенераторы заводского производства.

На создание пеногенератора собственного изготовления не придется тратить больших денег.

Как видно из чертежа, основу конструкции составляет самый простой принцип парных вентилей.

Схемы и чертежи:

С помощью их регуляции задается необходимая плотность пены.

Чертежи пеногенератора для пенобетона представлены на нашем сайте и даже без специальной технической подготовки можно разобраться в этой конструкции и технологии изготовления.

Если регулировочные вентили задают плотность пены, то запорные перекрывают всю систему. Достаточно один раз подобрать нужную плотность, чтобы потом использовать только запорные вентили в системе пеногенератора.

Работает такой самодельный пеногенератор по тому же принципу, что и заводская конструкция. В специальную камеру под углом в 90 градусов рабочий раствор пеноконцентрата для последующего турбулентного смешивания с потоками воздуха.

После этого под большим давлением полученная смесь пропускается через сопло, которое усечено с двух сторон специальным образом. Поэтому на входе в сопло смесь будет сжиматься, а на выходе из него – расширяться.

А можно сделать и пеногенратор на скорую руку.

Скорость пеноконцетраата будет увеличиваться при этом. Под большим давлением смесь из сопла попадает в пенопатрон, где и разбивается в пену.

На чертежах также представлены модификации самодельных пеногенраторов, имеющих сопло Лаваля или шайбу жиклер.

По своим конструктивным особенностям они не очень сильно отличаются от первой модели.

Единственное отличие пеногенератора с соплом Лаваля от пеногенератора с шайбой жиклером заключается в том, что КПД последнего на 40% ниже.

Обычно такую модель используют для временных работ по созданию пенобетонных блоков.

Или купить?

Но если вы не чувствуете в себе инженерные задатки, то это не значит, что вы не сможете сами производить пенобетонные блоки.

Для этого достаточно просто купить пеногенератор для пенобетона, такой, как пеногенератор Фомм ПГМ.

На рынке строительного оборудования России и СНГ эта модель считается одной из самых лучших.

Пеногенератор данного типа надежен и прост в работе, быстро настраивается, может работать в автоматическом режиме со всеми видами пенообразователя.

Такое оборудование заводского производства способно производить 500 литров пены в минуту.

В самом начале их производства пеногенераторы представляли из себя довольно простые устройства, которые сегодня с легкостью может собрать любой самоделкин.

Конструкция самых первых пеногенераторов представляла из себя простую бочку, куда наливали раствор пенообразователя, к которой подсоединялась труба.

Однако, при первых же работах в промышленном объеме сразу выявлялись недостатки таких простых систем пенообрзования.

Во первых, когда рабочий раствор в емкости заканчивался, его поступление по трубе шло неравномерно, в результате чего пена образовывалась также неравномерно, от чего страдало качество готовой продукции.

К такому пеногенратору приходилось напрямую подключать компрессор. Поэтому когда падало давление, происходило образование более плотной пены ,что также влияло на качество пеноблоков.

Так как такой пеногенератор настраивался вручную, то при каждом новом замесе приходилось конструкцию настраивать заново. В результате чего терялось очень много времени.

В следствии того что в баке оставалась вода при неполном расходе, такое оборудование, сделанное из обычного металла, начинало ржаветь, что потом также сказывалось на качестве готовой продукции

Но самым главным недостатком такой конструкции было отсутствие дозированного производства пены. При каждом запуске пеногенератора приходилось на глазок делать дозирование пены.

Современные модели пеногенераторов заводского производства не имеют всех этих недостатков. Поэтому пеноблоки, сделанные на таком оборудовании, отличаются высоким качеством и надежностью.

С помощью современных пеногенераторов промышленного изготовления можно вырабатывать пену и производить пеноблоки в любом растворном узле.

Такие пеногенераторы прошли проверку в настоящих промышленных условиях производства строительных материалов.

Они надежно закрыты кожухами, что устраняет возможность поломки во время работы и сокращает вынужденные простои.

Устройство заводского пеногенратора

Заводская конструкция пеногенератора включает в себя три модуля:

• Модуль, который подает рабочий раствор пенообразователя для дальнейшего пенообразования. Для этого подойдет любая емкость. Сам пеногенератор будет осуществлять забор раствора.
• Модуль для пенообразования, имеющий трубку для образования пены. Его делают из специальных негнущихся современных материалов. Модуль может работать практически со всеми известными пенообразователями.
• Автоматический модуль цифровой дозировки. Этот блок позволяет выбирать и производить пену необходимого качества после соответственной настройки оборудования.

Надеемся, что эта статья была для Вас полезна!

Строительный пеногенератор своими руками – устройство, работа

Для человека, решившегося заняться строительством дома или дачи из самодельных пеноблоков просто не имеет смысла приобретать дорогостоящее заводское оборудование для их изготовления. Вооружившись необходимыми чертежами и инструментами, подобрав подходящий материал можно соорудить хороший пеногенератор своими руками.

Значение пеногенератора

Если вкратце пробежаться по технологии производства вспененных блоков, то можно вычленить главные аспекты:

• цемент смешивается с водой и песком;
• в получившийся жидкий бетон добавляется пена под давлением.

Как раз-таки от последнего ингредиента на 80% зависит качество будущих изделий. Поэтому собранный пеногенератор для пенобетона своими руками должен изготавливать хорошую пену определенной плотности и стойкости. Помимо этого, необходимо соорудить такую конструкцию, которая будет прекрасно «ладить» с любыми видами пенообразователя не только отечественных производителей, но и заграничных. Это очень важно, ведь пока подберете «свои» материалы для пенобетона, можете перепробовать множество видов эмульсий и концентратов.

Еще один критерий, характеризующий качественный пеногенератор строительный – высокая производительность и постоянная подача однородной пены в бетоносмеситель. Если произойдут сбои в этом процессе, для возведения стен получившиеся изделия будут непригодны.

Оттого насколько слаженно будет работать механизм пеногенератора зависит и финансовая сторона строительства. Ведь полный объем замесу дает именно пена. Если ее будет недостаточно или подкачает плотность и стойкость, то бетонные блоки «растают» на четверть, а то и в половину объема. И получится в итоге, что затраты были вложены в 1 м³, а на выходе получили намного меньше. Куда плачевнее будут обстоять дела, если рабочим пенобетоном будут заливаться стены.

Чтобы достичь положительных результатов необходимо собрать такую конструкцию, которая будет максимально правильно производить перемешивание воды, воздуха и концентрата. Воспроизвести заводское устройство пеногенератора – задача не из сложных. Но все же процесс сборки требует внимательности и точной настройки получившегося механизма.

Виды и структура механизма

Все многообразие моделей пеногенераторов, представленных на рынке, по типу устройства конструкции можно разделить на две большие группы.

Пеногенераторы с циклическим прерывистым принципом работы

Или как их называют – ресиверными. Такое название они получили из – за того, что в их ресивере находится кроме сжатого воздуха еще и пенообразователь, который заканчивается после каждой подачи пены. Чтобы дозаправиться необходимо его выключать, спускать давление и добавлять пеноконцентрат.

Пеногенераторы с беспрерывным принципом работы

Такие модели называют попросту – безреверсивные. Сама конструкция предполагает при включении электронасоса, заменяющего ресивер, подачу концентрата из специально предназначающейся емкости, в пеногенерирующую трубу. Весь процесс происходит довольно быстро, поэтому включается такой пеногенератор в момент подачи пены в бетоносмеситель. Реверс же выполняет истинную функцию – подачу сжатого воздуха.

Конечно, как говорится, на вкус и цвет фломастеры разные, но большим удобством и практичностью отличается именно второй тип пеногенерирующего механизма. Особенно он уместен для тех, кто производит пенобетон в большом количестве за одну рабочую смену. Именно пеногенераторы беспрерывного действия вырабатывают пену с большой кратностью, что одновременно уменьшает количество концентрата, за счет чего улучшается качество получаемых изделий. Ведь любой, даже белковый концентрат в большом количестве уменьшает плотность изделий и значительно снижает прочностные характеристики.

Пена высокой кратности не дает усадку блоков, что не только показывает их хорошее качество, но и полностью оправдывает использованные средства на их производство.

Изготовление пеногенератора

Пеногенератор, как и любой другой механизм, требует детального изучения конструктива по схемам и составления индивидуального проекта. Именно они и подскажут как сделать пеногенератор для пенобетона правильно и качественно.

Что потребуется для сборки

Подбирая нужные элементы из закромов в гараже или приобретая новые, помните, что все детали, контактирующие с рабочим раствором концентрата и самой пеной должны быть изготовлены только из нержавеющего металла:

• металлические листы или готовая металлическая емкость;
• труба;
• насос и компрессор;
• вентили для прекращения и регулировки подачи пены;
• шланги;
• счетчик воды;
• сопло Лаваля;
• сварочный аппарат;
• наполнитель для пенопатрона – пульки пластмассовые для детского пистолета или же любые другие нержавеющие шарики диаметром 2 мм;
• сантехнический фильтр.

При подборе составляющих нужно учитывать некоторые нюансы.

Шланги для подачи воздуха и концентрата подойдут обычные, используемые в сварочных операциях, а вот раздаточный, через который будет проходить сама пена должен быть качественным, жестким и с диаметром 10-20 мм.

Сопло Лаваля должно соответствовать:

• глубина и входное отверстие сопла должны иметь отношение 1:1, но не менее 30 см;
• глубина и выходное отверстие сопла должны иметь отношение 3:1;
• центровое отверстие- 10 мм.

Характеристики подбора размера пенопатрона:

• для производительности 150 -200 л: длина 60-80 см, диаметр 10 – 15 см;
• для производительности 350 -500 л: длина 60-80 см, диаметр 15 – 25 см.

Но не сама труба способствует преобразованию концентрата в пену, а ее наполнитель. В его качестве очень часто использую сеточки для мытья посуды. Но такой вариант не очень эффективный по причинам:

• быстрый износ;
• покрываются ржавчиной после контакта с концентратом;
• пена недостаточно стойкая.

Еще один вариант наполнителя – крестики для укладки кафеля небольшого размера. Изначально дают превосходный результат на выходе, но буквально после нескольких применений слипаются, и пена через них получается низкого качества. Необходима частая ручная мойка с чистящим средством.

Чтобы избежать такого негатива лучше всего приобрести обычные детские пульки для игрушечного пистолета. При этом их должно быть достаточное количество, чтобы полностью заполнить пенопотрон. Можно промывать 1 раз в две недели при условии непрерывной работы. Если же случаются сбои, то этот процесс нужно проделывать после каждого простая, в течение которого происходит сильное слипание шариков между собой.

Остальные детали подбирают в соответствии с индивидуальной конструкцией генерирующего агрегата.

Принцип работы и сборки пеногенератора

Чтобы сделать пеногенератор для пенобетона своими руками нужно изучить принцип работы пеногенератора и роли всех элементов конструкции в этом процессе.

Для максимального упрощения сборки такой конструкции, можно использовать обычный пылесос, который будет подавать воздух в подготовленную емкость. Однако стоит учесть, что такая хитрость не поможет регулировать расход сырья.

Также есть масса вариантов в сети, предлагающих изготовить самодельный пеногенератор из огнетушителя. Задумка и получившееся изобретение, бесспорно гениально, но пригодно только для генерирования пены для мытья автомобиля. Поэтому эту идею сразу же отметаем.

Чтобы пеногенератор отличался лучшим конструктивом, более пригодным для строительных целей, лучше всего приобрести погружной насос и компрессор. Для бесперебойной подачи концентрата и воздуха потребуется шланг и насос, а через другой шланг компрессор будет генерировать сжатый воздух в рабочий сосуд. Регуляция давления происходит посредством вентиля. И чем больше нужно давление, тем сильнее он закручивается. По такому же принципу происходит подача воды.

Чтобы точно выяснить для себя в процессе настройки пеногенератора величину идеального давления для создания хорошей пены можете использовать строительные манометры. К тому же они наглядно покажут принцип действия давления на состояние пены.

В рабочий корпус встраивается сопло. Именно через него просачивается пеноконцентрт в трубу или пенопотрон с наполнителем, в котором и генерируется пена. После она проходит через фильтр и попадает в раздаточный шланг.

Осуществляя сборку конструкции нужно иметь ввиду, что все швы между элементами должны быть уплотнены. Также не забудьте тщательно проверить все составляющие детали на целостность и сопоставимость с другими. Именно такое допущение является самой распространённой причиной плохой работы пеногенератора.

Настройка пеногенерирующего агрегата

Самый сложный вопрос состоит не в том, как сделать пеногенератор, а как его подключать и настраивать. Собранный по вышеизложенному принципу аппарат не требует подключения к бетоносмесителю. Он является вполне самостоятельным механизмом. Единственное, можно соединить его с бетономешалкой для придания целостности конструкции, но это дело каждого.

Что касается того, как настроить пеногенератор, то этот процесс происходит только опытным путем, делая пену при различной концентрации эмульсии и величинах давления. Стоит не только чисто визуально определять состояние пены, но и ориентироваться на ее вес для различной плотности. Это оптимальный параметр, показывающий ее качество.

Для таких опытов потребуется:

• емкость объемом 1 л;
• электронные весы.

Этап 1. Перед забором взвесьте тару и настройте ее вес отрицательным на весах, чтобы узнать истинную массу взвешиваемого вещества.

Этап 2. Брать пробу пены нужно в середине ее подачи. Емкость должна быть полной, но без излишков или недостачи.

Этап 3. Взвевайте образец. Примерно он должен весить 200-210 гр для плотности пенобетона D800. Опять же это ориентировочный показатель. Для каждого пенообразователя и получившегося генератора эти значения могут разниться, но не с большим отрывом от предложенных значений.

Если добились хорошей пены, но на выходе получается плохой пенобетон, пересмотрите варианты подбора состава и производителей вяжущего. Не во всех случаях настроенный механизм уместно корректировать.

Для более детального изучения процесса сборки домашнего генератора пены для производства пенобетонных блоков, изучите видеоинструкции, в которых делятся личным опытом такие же подмастерья.

Как работает пеногенератор для пенобетона

Если при самостоятельном строительстве принято решение применить пенобетон, то это абсолютно не означает, что придется, изрядно потратится на покупку специального оборудования. Ведь пеногенератор для пенобетона своими руками вполне реально сделать. Основная задача пеногенератора — это создание особой пены, которую добавляют в жидкий бетон, из которого в свою очередь производят пенобетон.

Блок: 1/4 | Кол-во символов: 391
Источник: https://kladembeton.ru/montazh/prisposoblenia/penogenerator-dlya-penobetona-svoimi-rukami.html

Особенности конструкции

Не секрет, что изготовленный пенобетон разных категорий широко применяется в современном строительстве. Популярность этих стройматериалов вполне логична, так как они имеют большой набор преимуществ, что почти не влияет на их цену. Чтобы понять особенность конструкции изготовленного своими руками пеногенератора для пеноблоков, необходимо досконально изучить основные составляющие и параметры стройматериала, который нужно получить в результате. В этом случае рассматривается пенобетон, который делается из такого набора основных составляющих:

• цемент;
• пенообразовательный состав;
• вода;
• песок.

Необходимо подчеркнуть, что самостоятельное изготовление пеноблоков — обоснованный процесс в материальном плане.

Стоимость этого стройматериала гораздо ниже, нежели у его аналогов, которые представлены на рынке строительных материалов. Это обусловлено тем, что технология производства промышленных аналогов пенобетона значительно сложнее.

Если затрагивать материальный аспект, самые большие затраты отмечаются только во время приобретения цемента. Остальные компоненты в общей сумме выходят не выше стоимости требуемого объема бетона.

Блок: 2/6 | Кол-во символов: 1143
Источник: https://TvoiDvor.com/beton/izgotovlenie-penogeneratora-dlya-penobetona-svoimi-rukami/

Принцип работы оборудования

На сегодняшний день инженеры постарались создать максимально простые и доступные чертежи пеногенератора для пенобетона своими руками. Чтобы изготовить надежное и качественное оборудование, необходимо понимать принцип, по которому это устройство работает. C помощью этого оборудования и производится изготовление пены, которая составляет основу пенобетона. Промышленное устройство традиционно имеет три разных модуля, обеспечивающие отлаженную работу всей конструкции и выполнение ее главной функции, а именно:

• контрольный элемент, с помощью которого можно обеспечить автоматическое дозирование продукта;
• модули, производящие пену, а также транспортирующие ее. С их помощью можно обеспечить возможность получения пены.

В пеногенераторе находится предварительно подготовленный цементный раствор, который под действием заданного давления, смешиваясь с воздухом, преобразуется в пенобетон.

Как показала практика, это устройство является не только недорогим, но и производительным. Таким образом вполне можно сделать пенообразователь для пенобетона своими руками, который способен производить приблизительно 500 л материала за одну минуту.

Для пеногенератора можно изготовить и бетоносмеситель, являющийся инструментом, который работает в комплексе с этим устройством. Бетоносмеситель иногда можно с легкостью заменить обычной лопатой либо иным удобным инструментом, который предназначен для замешивания цемента вручную.

Блок: 3/6 | Кол-во символов: 1438
Источник: https://TvoiDvor.com/beton/izgotovlenie-penogeneratora-dlya-penobetona-svoimi-rukami/

Что понадобится для его создания и монтажа?

Прежде чем начинать изготавливать пенообразователь, необходимо выполнить чертеж будущего аппарата. Чертеж можно выполнить самостоятельно либо найти уже готовый вариант.

Схема высоконапорного пеногенератора.

Пеногенераторы для пенобетона можно сконструировать, воспользовавшись следующими инструментами и материалами:

• погружной насос;
• сварочный аппарат;
• шланги;
• металлические листы;
• компрессорная установка;
• специальные вентили для регулирования и запирания пены;
• труба.

Производство ячеистых бетонных блоков означает обязательное использование пены, которую добавляют в специальную смесь. Раствор тщательно вымешивается. Свойства итогового материала во многом отталкиваются от качества полученного сырья в пеногенераторах. Пенообразователь обязан гарантировать точное смешивание всех применяемых компонентов.

Чтобы собрать подобное оборудование, необходимо определенное количество времени. Чтобы воздух попадал в закрытую камеру, нужен обычный пылесос. Однако такое оборудование не имеет возможности контролировать расход пены. Изготовление пенообразователя начинается с камеры, в которую будут поступать воздух и смесь.

Для хранилища можно применить любую металлическую емкость в виде цилиндра. Воздух с раствором поступает в емкость без остановки. Чтобы это выполнить, необходим специальный насос (погружного типа) и шланг. Сжатый воздух будут направлять в камеру из компрессорной установки через второй шланг. Нагрузка в таком аппарате будет настраиваться с помощью вентиля. Чтобы давление повысилось, вентиль прикручивается сильнее. Так же в систему поступает вода.

Пенообразователь оборудуется специальной насадкой, которая устанавливается отдельно в обшивку. Внутри данного элемента располагается канал, сначала он сжимается, а после увеличивается. Раствор выходит из насадки и оказывается в пенопатроне. Пенопатрон обладает большим значением в процессе формирования пены. Внутри него помещают металлические сетки, которые применяют при мытье посуды. Его производят из проволоки маленького диаметра. Раствор из насадки попадает на фильтр. Этот фильтр можно приобрести в любом сантехническом магазине.

Плотная, однородная пена — признак качественного материала.

Нельзя забывать о том, что все соединения требуют уплотнения. Ножки такого оборудования изготавливают из металлической трубы. Их приваривают к обшивке, используя сварочный аппарат.

Специалисты советуют делать пенообразователь самостоятельно, но учитывая такие моменты:

• глубина насадки и ее входной диаметр обязаны быть равны;
• выходной диаметр насадки должен быть в три раза меньше ее глубины;
• диаметр отверстия в центре насадки должен быть примерно 10 миллиметров.

В случае сборки пенообразователя с выдачей 200 литров пены, диаметр пенопатрона равен 40 миллиметрам, а его длина около 70 сантиметров.

Если выдача пены в час равна 500 литрам, то диаметр – 70 миллиметров, а длина – 70 сантиметров. Габариты других элементов пенообразователя выбираются индивидуально в каждом отдельном случае.

Вернуться к оглавлению

Блок: 3/4 | Кол-во символов: 3005
Источник: https://kladembeton.ru/montazh/prisposoblenia/penogenerator-dlya-penobetona-svoimi-rukami.html

Виды оборудования

Схема производства пенобетона

Современный строительный рынок предлагает различные виды пенообразователей, каждый из которых отличается своими особенностями, имеет плюсы и минусы: первый – непрерывного действия, или безреверсивный, второй – циклический, то есть реверсивный.

Пенообразователь непрерывного действия позволяет обеспечивать постоянное, непрерывное поступление массы в смеситель, где и происходит подготовка раствора. Циклическое оборудование, в отличие от безреверсивного, предполагает, что оператор будет каждый раз самостоятельно заливать жидкость для образования пены в ресивер, после чего совершать манипуляции с кранами для выполнения настроек.

Таким образом, первый пенообразователь является более выгодным, он позволяет свести все работы к минимуму, сократив затраты времени.

Компоненты при таком выборе также подаются достаточно экономно.

Сегодня на рыке можно приобрести устройство не только отечественных производителей, но и зарубежных, но стоимость таких пенообразователей может быть достаточно большой, поэтому часто для строительства небольшого дома на дачном участке используется самодельный пеногенератор для бетона. Собирается он довольно просто из подручных материалов, которые обычно есть у любого мастера, поэтому и стоимость его намного меньше. Достаточно только приобрести специальное средство для пенообразования и начать работу.

Пенообразователь Фомм-ПГМ

Схема высоконапорного пеногенератора

Пенообразователь для получения пенобетонных блоков можно использовать самый различный, но лучше всего себя зарекомендовало такое оборудование, как Фомм-ПГМ. Эта автоматическая машина легко настраивается, после чего достаточно всего лишь добавить все требуемые компоненты, чтобы получить качественный, прочный и надежный пенобетон на выходе.

Установка эта безреверсивная, состоит она из трех модулей, включающих в себя:

• модуль для подачи раствора, самостоятельно закачиваемой из приготовленной емкости. Если устройство имеет такой модуль, то оно является полуавтоматическим;
• преобразующий модуль, при помощи которого и создается масса пены для будущего пенобетона;
• дозирующий цифровой модуль, работающий в автоматическом режиме. При помощи этого устройства можно задать необходимое количество раствора простым нажатием кнопки. Именно это позволяет гарантировать высокое качество смеси.

Пенообразователь Фомм-ПГМ позволяет быстро получить смесь высокого качества. Оборудование отлично работает с бетономешалками, растворными узлами, штукатурными станциями, что только повышает комфорт. Для работы устройства требуется отдельное подключение компрессора, давление которого составляет от шести атмосфер, а производительность – от половины кубического метра за минуту. Настроить такое устройство может практически каждый.

Блок: 3/5 | Кол-во символов: 2766
Источник: http://o-cemente.info/instrumenti-dlja-betona/nastrojka-penogeneratora-dlya-penobe.html

Самостоятельный монтаж

Схема пенообразователя

Собирать пенообразователь своими руками не так сложно, как может показаться на первый взгляд. Начинать надо с приготовления емкости, в полость которой будет подаваться воздух и водный раствор для образования пены. Оптимальным вариантом является цилиндрический резервуар из металла. Такая емкость устанавливается на землю, после чего необходимо обеспечить наличие погружного насоса, который будет осуществлять подачу раствора по встроенному шлангу в бетономешалку. При помощи еще одного шланга в емкость через компрессор будет подаваться сжатый воздух, а настройка оборудования будет осуществляться при помощи вентиля. Чтобы давление в емкости было больше, необходимо всего лишь сильнее закрутить этот вентиль, то есть настройка и схема предельно простые.

При помощи того же вентиля осуществляется регулирование подачи воды и пенообразователя. Настройку оборудования достаточно сделать один раз, нет нужды повторять такую операцию каждый раз, что намного облегчает работу с устройством.

Есть и еще один нюанс: устройство должно иметь сопло, через которое будет подаваться смесь. Это обеспечит более высокое давление, то есть качество пены будет лучшим.

Блок: 4/5 | Кол-во символов: 1199
Источник: http://o-cemente.info/instrumenti-dlja-betona/nastrojka-penogeneratora-dlya-penobe.html

Заключение

Конечно, купить готовое оборудование намного легче, чем смонтировать его. Однако не всегда есть возможность это сделать. Тем более если пенообразователь будет использоваться на стройке небольшого размера.

Однако чтобы получать качественный продукт, необходимо обладать хотя бы минимальными знаниями. Иначе получится, что дешевле было бы купить заводской вариант.

Блок: 4/4 | Кол-во символов: 371
Источник: https://kladembeton.ru/montazh/prisposoblenia/penogenerator-dlya-penobetona-svoimi-rukami.html

Настройка и рецептура пенобетона

Схема пенобетонного генератора

Характеристики пеноблоков зависят от того, насколько правильно будет настроено оборудование. Большое влияние имеет и то, какое качество имеет пена, какова ее плотность. Поэтому используемый пеногенератор должен правильно смешивать воду, готовую эмульсию и воздух. Параметры настройки после сборки пеногенератора осуществляются при помощи парных вентилей, открытие/закрытие системы обеспечивают специальные запорные вентили.

Итак, настраиваем пеногенератор, для чего необходимо взять составляющие смеси. При настройке оборудования важно выдерживать и рецептуру будущего бетона, что не так сложно, как может показаться. Предлагаем рецептуру блоков из пенобетона с плотностью 800:

• 500 ДО – 320 кг;
• мелкий песок (не илистый, без частиц глины) – 400 кг;
• вода – 180 литров;
• вода для образования пены – 50 литров;
• общее количество пены – 630 литров;
• специальный пенообразователь (хорошо подходит Ареком) – 1,2 литра.

Производство пены осуществляется таким образом: сначала заливается вода для раствора, после чего засыпается цемент, песок. После этого производится пена для бетона, все перемешивается. Пена подается через специальный смеситель, его давление может составлять одну атмосферу, давление пеногенератора – около шести атмосфер при рабочей емкости в 150 литров.

Приведенная рецептура не является самой оптимальной, так как для различных целей требуется бетон с разными характеристиками. Для получения таких блоков количество ингредиентов может изменяться.

Итоговые выводы

Довольно часто при строительстве частного дома применяется пенобетон, который отличается многими преимуществами перед другими материалами. В частности, это его невысокая стоимость при отличной прочности и теплоизоляционных показателях. Но вместо того чтобы приобретать готовые блоки, пенобетон можно изготовить своими руками, используя для этого специальное устройство и ингредиенты для смеси.

Пеногенератор можно купить в строительном магазине или собрать самостоятельно, но качество бетонной смеси тут будет зависеть от того, насколько правильно была подобрана рецептура смеси и выполнена настройка оборудования.

Блок: 5/5 | Кол-во символов: 2155
Источник: http://o-cemente.info/instrumenti-dlja-betona/nastrojka-penogeneratora-dlya-penobe.html

Итог

Сделав пеногенератор своими руками, не придется покупать дорогостоящее оборудование. А блоки, изготовленные самостоятельно будут иметь более прочные и теплосберегающие характеристики по сравнению с покупными.

Блок: 5/5 | Кол-во символов: 213
Источник: https://betonov.com/vidy-betona/penobeton/penogenerator-dlya-penobetona.html

Важные нюансы

Нет способов изготовления любого оборудования, которые бы не подразумевали наличия некоторых нюансов. Из-за особенностей строительной промышленности сборка своими руками устройств для изготовления стройматериалов имеет особую специфику. Специалисты выделяют такие требования:

• размер центрального отверстия — 10 мм;
• соотношение 3:1 подходит для пропорциональных размеров глубины сопла и диаметра на выходе из него;
• глубина сопла и его входной диаметр должны быть не больше 30 мм и находиться в соотношении 1:1.

Чтобы изготовить пенопатрон, необходимо подобрать проволочную, а не спиралевидную сетку Лучше всего отдавать предпочтение сеткам, сделанным из нержавейки. Их, как и фильтр выхода пены из устройства, можно приобрести в магазине.

Корпус пенопатрона необходимо наполнить сетками, а на выходе закрепить ершик. Ершик можно и не ставить, но в этом случае не получится избежать разбрызгивания пены на выходе из сопла. Изготовление пеногенератора с условием предварительной подготовки не составит больших сложностей, а полученное устройство качественно прослужит в течение продолжительного времени.

Блок: 6/6 | Кол-во символов: 1108
Источник: https://TvoiDvor.com/beton/izgotovlenie-penogeneratora-dlya-penobetona-svoimi-rukami/

Кол-во блоков: 10 | Общее кол-во символов: 13789
Количество использованных доноров: 4
Информация по каждому донору:

1. https://TvoiDvor.com/beton/izgotovlenie-penogeneratora-dlya-penobetona-svoimi-rukami/: использовано 3 блоков из 6, кол-во символов 3689 (27%)
2. http://o-cemente.info/instrumenti-dlja-betona/nastrojka-penogeneratora-dlya-penobe.html: использовано 3 блоков из 5, кол-во символов 6120 (44%)
3. https://betonov.com/vidy-betona/penobeton/penogenerator-dlya-penobetona.html: использовано 1 блоков из 5, кол-во символов 213 (2%)
4. https://kladembeton.ru/montazh/prisposoblenia/penogenerator-dlya-penobetona-svoimi-rukami.html: использовано 3 блоков из 4, кол-во символов 3767 (27%)

Мастеровой43.RU — Пенобетон своими руками

Календарь «  Июнь 2021  » Пн Вт Ср Чт Пт Сб Вс   1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 Погода Поиск Пользовательский поиск

КАК СДЕЛАТЬ ПЕНОБЛОК САМОСТОЯТЕЛЬНО? Изготовление пеноблоков, спрос на которые неизменно высок, на сегодняшний день имеет рентабельность 300% и выше. Организация производства пеноблоков не потребует больших материальных затрат.   Минимальный комплект необходимого оборудования, которое потребуется на начальном этапе для изготовления пеноблоков своими руками, включает в себя формы для производства пеноблоков или разъемную опалубку, пеногенератор, компрессор, растворомешалку емкостью 80-100 литров. При подобном оснащении два работника за смену смогут изготавливать 2-3 кубометра пенобетона.  Смеситель должен быть снабжен поворотным механизмом, компрессор, если нет возможности трехфазного подключения, должен работать от сети 220V. Пеногенератор для производства пеноблоков разумней изготовить своими руками, поскольку фабричные пеногенераторы для начинающего предпринимателя неподъемно дороги, а пенообразующие компоненты, продающиеся в торговой сети, пены образуют в десяток раз меньше, чем пеногенератор, да и бетон для образования пены с помощью этих компонентов требуется взбивать на очень высоких оборотах.Для изготовления пеногенератора потребуется корпус с металлической сеткой, емкость, насос, шланги и компрессор. Принцип работы следующий: пенообразователь в емкости перемешивается с водой, потом смесь, одновременно с воздухом от компрессора, поступает в корпус пеногенератора. Перемешанный с воздухом раствор, ударяясь о сетку, преобразуется в пену.   Качество пены проверяется следующим образом: ею наполняют ведро и переворачивают вверх дном. Пена должна удержаться внутри. Оптимальной считается плотность пены, соответствующая примерно 80 граммам на 1 литр. Можно получить пену и гораздо меньшей плотности – до 10 граммов на литр, но такая пена для производства пеноблоков непригодна — она разрушится очень быстро.  Для изготовления пеноблоков применяют цемент марки не менее 400, не допускается присутствие примесей. Для бетонов с плотностью 300-500 кг/м3 (теплоизоляционных) песок не применяют. При производстве бетонов с плотностью 600 кг/м3 и выше добавляют природный или дробленый песок. При изготовлении пеноблоков своими руками предпочтительней применять отсев, поскольку активность отсева в бетоне значительно выше, а стоит он намного дешевле. На себестоимость пеноблоков существенное влияние оказывают фракции песка: при наличии крупных песчинок, для удержания раствора во вспененном состоянии потребуется дополнительно добавлять цемент. Исходя из требований к марке бетона, компоненты загружают в смеситель. Вначале смешиваются цемент, песок и вода, а потом добавляется пена. Бетон для изготовления пеноблоков получится тем выше качеством, чем быстрее перемешаются все компоненты. В вертикальном смесителе, предназначенном для приготовления обычного бетона, перемешивание пенобетона будет занимать порядка 20 минут в силу того, что пена будет долго держаться на поверхности. В обычной бочке с подвижными лопастями пену можно перемешать за пару минут. При помощи сжатого воздуха бетон из смесителя возможно подать на расстояние в несколько десятков метров. Изготовление пеноблоков своими руками возможно одним из двух способов: либо бетон заливают в готовые формы для производства пеноблоков, либо заливают в опалубку, а затем, не дожидаясь полного застывания, разрезают на блоки. Форму следует изготавливать разборной – с откидными бортами и перегородками, извлекаемыми после готовности пеноблоков.  Формы разбирают не ранее, чем через сутки после заливки. Уложенные на поддоны пеноблоки перед отправкой на склад или реализацию требуют выдержки еще не менее 16 часов. Температуру в производственном помещении необходимо выдерживать не ниже +5 градусов по Цельсию. Чертеж пеногенератора для пенобетона можно скачать здесь сЯндекс-диска (33,1 Mb) Содержание Баропенобетоносмеситель Вибропрессование — технология Изготовление пенообразователя в домашних условиях. Чертежи пеногенератора Чертежи установок для производства пенобетона Дом из пеноблоков

Пеногенератор для пенобетона своими руками

Для самостоятельного строительства, где предполагается использование пенобетона, вовсе не обязательно тратиться на дорогостоящее оборудование. Соорудить пеногенератор для  пенобетона своими руками вполне возможно.

Изготавливаются пеноблоки из жидкого бетона, в который добавляют пену, изготовленную из химических или биологических компонентов. Выработка этой пены и есть задача данного оборудования.

Пена обогащает бетон необходимым количеством кислорода, что наделяет готовое изделие рядом преимуществ. В частности, пеноблоки обладают низкой теплопроводностью, пожаробезопасностью, низкой способностью к поглощению влаги и хорошей воздухопроницаемостью. Кроме того, с этим материалом удобно работать.

Инструменты  и материалы для самодельного пеногенератора

Для того чтобы собрать пеногенератор, необходимо наличие следующих инструментов:

• металлические листы;
• насос;
• труба;
• компрессор;
• шланги;
• аппарат для сварки;
• вентили.

Принцип действия и особенности пеногенератора

Изготовление агрегата своими руками выполняется достаточно просто, к тому же оправдано с экономической точки зрения. Если все сделать с соблюдением рекомендаций, то в результате получится аппарат, способный выдавать качественную пену, но при этом его себестоимость в несколько раз дешевле заводского пеногенератора.

• Вентили системы работают в паре. Одни регулируют плотность состава, а другие перекрывают систему. Регулировочные вентили задаются определенным значением, после чего о них можно забыть – в дальнейшем можно использовать лишь запорный вентиль.
• Конструкция складывается из трех функциональных узлов. Один из них выполняет подачу раствора, второй необходим для  образования пены; третий дозирует вещество, полученное в результате.

Гармоничная работа всех составных частей аппарата является необходимой для получения качественного и эффективного результата.

• Принцип действия установки, сооруженной своими руками, такой же, как и у фабричного агрегата. Поданный раствор пенообразователя соединяется с воздушным потоком, после чего проходит через сопло с двухсторонним усечением под высоким давлением. От входа (где раствор сжимается) до выхода (где раствор расширяется) поток получает значительное ускорение и, попадая в патрон, преобразуется в пенный состав.

• Необходимо снабдить конструкцию компрессором, способным создавать давление 6 атм. В отсутствии такого элемента можно производить подачу раствора, прибегая к помощи обычного насоса, но такой вариант подходит лишь для работ небольшого объема.
• Применяя в процессе строительных и ремонтных работ самодельный пеногенератор, возможно генерировать пену со скоростью до 500 литров в минуту. Установка, собранная в соответствии с рекомендациями и правилами, позволит получить качественный раствор, полностью соответствующий технологии.

Составные элементы пеногенератора

 Для обеспечения работы агрегата, согласно технологии, он должен иметь компрессор, смесители для пенного и бетонного состава, элемент для раздачи и разливки раствора в формы, а также насос для перекачки состава. Это основные элементы, формирующие аппарат, кроме них возможно наличие других механизмов и элементов.

• Для изготовления большого объема строительного сырья возможно сооружение пеногенератора из комбинации аппаратов одного типа. Мощность и другие характеристики производительности агрегата должны обеспечивать непрерывную работу на каждом этапе технологического процесса.
• Простейший вариант предусматривает сборку установки на основе трех составляющих: пеногенератор, бетонный смеситель и компрессор. Часто такой агрегат служит для изготовления раствора непосредственно в момент строительства для заливки конструкций.

Соотношение параметров деталей

Занимаясь сборкой агрегата, важно сохранять необходимое соотношение между некоторыми его составными частями. Учитывая уменьшение диаметра спирали при ее вытягивании, следует обеспечить разницу между диаметрами внешнего кольца и трубы в 12-15%  (диаметр кольца – больше), а также разницу между диаметрами кольца внутри и снаружи – 20%, в пользу наружного диаметра. Данная разница обеспечивает оптимальное соотношения для труб с различным параметром.

Сборка пеногенератора своими руками



Подготовив все составные части будущего агрегата, можно начать выполнять его сборку, соблюдая рекомендации.

• Для начала следует подготовить емкость для последующего наполнения ее воздухом и водным раствором пенообразователя. Можно использовать емкости из металла – это оптимальный материал для данного объекта.
• Емкость устанавливается на определенное место – на землю или на пол внутри помещения.
• Затем организовывается подача воды с пенообразователем и сжатого воздуха. Подача раствора и воздуха осуществляется через шланги, оснащенные вентилями для регулировки напора, давления и количества подаваемого состава. Для обеспечения бесперебойной работы следует настроить вентили один раз.



Сжатие смеси воды и пенообразователя обеспечивает встроенное сопло. Деталь имеет сужающийся и расширяющийся канал. При прохождении через них состав подвергается сжатию, а затем расширению, набирая большую скорость для выхода из сопла, после чего направляется по шлангу к выводу. Дальнейшее движение раствора воды и пенообразователя идет через фильтр, где он и преобразуется в пену.

С учетом всех этих физических процессов и должен быть собран данный агрегат. Все соединения и стыки должны быть уплотнены специальными муфтами.

Учитывая имеющиеся знания, несложно соорудить генератор пены для изготовления пенобетона самостоятельно.

Создание лучшего пеногенератора — DIY Aircrete

Ниже представлены графики, на которых показан общий обзор конфигурации и компонентов, необходимых для создания собственного самодельного пеногенератора.

конструкция насоса Конструкция резервуара для хранения раствора

Пенная трубка обычно изготавливается из трубы ПВХ диаметром 1 1/4 дюйма. Заглушки ПВХ приклеиваются на каждый конец клеем ПВХ.На каждом конце просверливаются отверстия и нарезаются резьбы. В трубу вставляются 5-6 чистящих подушек из тонкой ваты из нержавеющей стали для образования пены, когда мыльный раствор проталкивается через трубку через воздух из воздушного компрессора.

Есть два разных дизайна. Первое на приведенном выше рисунке показывает, что насос используется для транспортировки раствора из ведра или бочки через трубку. Вторая конструкция — без насоса и влечет за собой заполнение закрытой трубы / резервуара из ПВХ раствором пены.Воздух из воздушного компрессора создает давление в резервуаре и выталкивает раствор из другого конца резервуара по трубке в трубку.

Перечень материалов включает:

• Труба ПВХ 1 1/4 ″, заглушки ПВХ, клей ПВХ
• Чистящие диски из высококачественной нержавеющей стали
• соединители, тройной Y-образный соединитель, трубка (внутренний диаметр 1/4 дюйма, внешний диаметр 3/8 дюйма)
Насос
• (если вы выберете эту конструкцию) Aquatec 60-90 фунтов на квадратный дюйм 1,5-1,7 галлона в минуту
• клапаны для открытия и закрытия потока
• пенообразователь и ведро (drexel, suave, 7-е поколение, dawn)
• воздушный компрессор (90 PSI 2.5 кубических футов в минуту)
• дрель (мин. 8-9 ампер)
• Насадка для метчика для просверливания отверстий в ПВХ для разъемов

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ ~~~~~~~
Указанные выше ссылки являются партнерскими. Любые покупки на Amazon, сделанные по этим ссылкам, помогают поддерживать DIYaircrete.com без каких-либо дополнительных затрат для вас.
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ ~~~~~~~
Aquatec DDP 5800 60 или 90 фунтов на квадратный дюйм 1,5 или 1,7 галлона в минуту — рекомендуемый насос. Drexel FM160 — один из рекомендуемых пенообразователей, обеспечивающих хорошую стабильную пену.

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ ~~~~~~~~

Дарвин Арнольд из HONEY DO CARPENTER на Etsy.com.
предлагает список запчастей в формате PDF и инструкции для его генератора пены конструкции резервуара под названием FOAM MATE за 14,95 долларов США для тех, кто интересуется конкретными и подробными инструкциями.

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ ~~~~~~~~

Fiveforachange.org предлагает на своем веб-сайте бесплатное руководство по созданию простой модели пеногенератора.У них есть изображение готового устройства, подробный список деталей и видео на YouTube, показывающее точное размещение и конфигурацию деталей.

Низкозатратный пеногенератор Aircrete Mate на продажу

FOAM MATE — отличный способ приготовить Air Crete. Преимущества air crete: изоляционные, более легкие, чем стандартные бетонные смеси, для того же проекта требуется меньше бетона.Foam Mate работает, добавляя воздух в бетонную смесь, чтобы вы могли точно настроить пористость вашего конечного продукта. После того, как вы поэкспериментируете с соотношением ингредиентов, вы сможете создать продукт для вашей конкретной сборки.

Наш первый проект будет использовать воздушный крит в стояке нагревателя ракетной массы. Нагреватели ракетной массы нагреваются до температуры, достаточной для плавления стали, поэтому смесь должна быть правильной И очень легкой (она используется в передвижном крошечном доме).

Просматривая видео на YouTube, мы рады попробовать Foam Mate на проектах, которые нам показали другие, например: дома, внутренний дворик, забор, преформные кирпичи, костровые ямы, хозяйственные постройки, веранда с открытой кухней.Для чего бы вы это использовали?

Air Crete имеет множество применений, инструмент Air Crete можно использовать снова и снова. Дарвину было очень весело строить это. Надеюсь, что ты тоже.

Использует:

• Изоляция
• Строительный
• Арт
• Средство от вредителей
• Мыло для автомойки
• Купить сейчас — $ 188,00

Так же, как описано. Сборка других деталей для более полного обзора!

Джеффри Невес Etsy

Генераторы пенобетона

Если вы ищете недорогой пеногенератор для пенопласта для продажи , в магазине Honey Do Carpenter они есть!

… подробнее здесь …

Воздушный бетон для изоляции

Воздушный бетон …

Конструкционный газобетон

Воздушный бетон …

Aircrete как Art

Воздушный бетон …

Аэробетон как средство от вредителей

Воздушный бетон …

Генератор пены для мойки автомобиля

Воздушный бетон …

Вспененный легкий бетон | Блог Natural Building

Пенобетон и пенобетон, изготовленные из пеноматериала Allied, имеют очень мелкую пористую структуру, в отличие от обычных белковых пен и пен с поверхностно-активными веществами.

Природные строители стремятся сократить использование цемента из-за высокой стоимости и неблагоприятного воздействия на окружающую среду. Природные строители, заботящиеся об устойчивости, могут использовать ферроцемент, цементную штукатурку или микробетонную кровельную черепицу, в которой используется относительно небольшое количество цемента, и избегать более интенсивных материалов, таких как бетонные блоки. Пенобетон — еще один материал, который можно добавить в список экологически чистых строительных материалов. Конечно, не все естественные строители согласятся с этим, и поэтому, вероятно, будут некоторые разумные различия во мнениях.Так или иначе, читатель прислал мне совет о Allied Foam Tech, и я подумал, что это может стать интересным постом в блоге. Этот материал легкий, обладает хорошими тепловыми и акустическими свойствами, низким водопоглощением, огнестойкостью, высокой прочностью на сжатие в начале и 28 дней, устойчивостью к замораживанию / оттаиванию и доступен в широком спектре продуктов. Он даже плавучий и может быть использован для изготовления лодок .

«Пенобетон или легкий бетон на основе водных пен Allied подходят как для сборных, так и для монолитных конструкций.Некоторые из высокоизолирующих цементных пен с плотностью от 48 кг / м3 (3 фунт-фут) до 645 кг / м3 (40 фунт-фут) или выше могут использоваться в качестве заполнителей блоков, легких настилов крыши и материалов для заполнения пустот. Хорошие прочностные характеристики при пониженном весе делают легкий бетон на основе водных пен Allied подходящим для структурных и полуструктурных применений, таких как легкие перегородки, стеновые и напольные панели и легкие блоки. Цементные пены, полученные из премиальных систем Allied, подходят для нанесения тонкослойных покрытий, где требуются определенные критерии эффективности.

Пенобетон и пенобетон, изготовленные из пеноматериала Allied, имеют очень мелкую пористую структуру, в отличие от обычных белковых пен и пен с поверхностно-активными веществами. Пористая структура пен Allied практически не ухудшается, так как плотность вспененного цемента снижается до менее 160 кг / м3 (10 фунт-фут). При плотности ниже 160 кг / м3 текстура пор вспененного цемента, полученного из обычных пенообразователей, становится настолько грубой, что большинство из них демонстрируют серьезное структурное разрушение.

Инертный характер пенных систем Allied делает их совместимыми с различными видами заполнителей, наполнителей, наполнителей, замедлителей схватывания, ускорителей, красителей, гидравлических неорганических веществ и многих других добавок.”

Источник: Allied Foam Tech.com
Вот связанный продукт под названием Biological Concrete , магнийфосфатный цемент, который позволяет лишайникам, мху и другим засухоустойчивым растениям расти на внешнем слое.

Продажа пеногенератора Aircrete

. Как сделать пенобетон

В них используется насос и установлен клапан регулятора давления воздуха. Они компактны и удобны в использовании. Они доступны в и вольт. Little Dragon предназначен для установки на стандартное ведро объемом 5 галлонов.Он может производить небольшие партии, но очень способен производить большие количества, поскольку трубка может быть подключена к более крупным контейнерам, заполненным мыльным раствором.

Aircrete Harry предлагает хорошо продуманный пеногенератор. Насос снабжен корпусом с четкой индикацией, где прикрепить воздушный компрессор, трубку для пены и трубку к раствору пены. Он имеет дополнительную функцию ножной педали, которая обеспечивает непрерывную работу без помощи рук.

В настоящее время продается на etsy. Магазин Honey do Carpenter предлагает на etsy несколько генераторов пены.Все предлагаемые модели не имеют насосов и используют конструкцию сборного резервуара.

Мыльный раствор находится в резервуаре или резервуаре из ПВХ, и давление в нем создается воздушным компрессором, поэтому использование насоса для подачи раствора не требуется. На сайте отсутствует описание, информирующее, сколько раствора вмещает бак. Большой резервуар из пеноматериала имеет больший резервуар из ПВХ, который может вместить больше мыльного раствора, прежде чем его потребуется пополнить. Он предлагает хороший ассортимент генераторов пенобетона.В настоящее время магазин закрыт. Я буду обновлять детали о единицах при продаже резюме.

Полностью собранная большая вместимость. Для работы этого агрегата требуется воздушный компрессор. Узнать больше ЗДЕСЬ. Исчерпывающее руководство по покупке лучшего пеногенератора для аэробетона.

Построим вместе

Маленький дракончик. Дракон XL. Предлагаем два генератора пены на etsy. Kale от LyraThemes — это мое официальное введение в аэробетон. Из этого материала можно построить что угодно.

Наша миссия

Единственным ограничением его применения является ваше воображение.Это защита от вредителей. Он пожаробезопасен. Он сейсмостойкий. Это защита от торнадо и ураганов. И это интересно, Ли, и одна большая ценность заключается в том, что это будет тепловизор с защитой от видеонаблюдения. Из него можно построить дом. Вы можете построить Весенний Дом.

Схема подключения охлаждающего вентилятора u2022 Infinitybox Схема подключения

Вы можете построить укрытие от торнадо. Можно построить подвал. Вы можете построить в лесу наблюдательный пункт, похожий на большую скалу. Вы можете построить тайник в лесу, огнестойкий, термостойкий, водонепроницаемый и т. Д.Вы можете сделать это сами, и вы можете делать это как бизнес, чтобы строить дома для других людей. И я вижу, что любой, кто хочет заниматься этим как бизнес, может построить 10 домов и зарабатывать на этом деньги, а их десятый дом отдать десятину дом бездомным беженцам, вдовам, сиротам, незнакомцам и левитам в Израиле.

Ваш электронный адрес не будет опубликован. Сохраните мое имя, адрес электронной почты и веб-сайт в этом браузере, чтобы в следующий раз я оставил комментарий. Дома на заказ Hilltex. Вы можете построить тайник в лесу, который является огнестойким, термостойким, водонепроницаемым, устойчивым к вредителям и т. Д. Вы можете сделать это сами, и вы можете сделать это как бизнес по строительству домов для других людей.

Эта строительная система в совершенстве отвечает моему видению, которое было у меня 16 лет назад. Оставить комментарий Отменить ответ Ваш электронный адрес не будет опубликован. Условия использования TX Политика конфиденциальности. Портативный мини-бетононасос BizStudio от Sketch Themes.

Машина

Aircrete используется для изготовления газобетонных блоков, домов из газобетона, перекрытий из газобетона, кровли из газобетона и т. Д. Новый тип легкого изоляционного материала, содержащего большое количество закрытых пор. Как сделать бетон? Во-вторых, нам нужен бетон, то есть цемент, песок, летучая зола, вода и т. Д.Итак, для выполнения этих процедур нам нужна машина для производства бетонных смесей, она универсальна, она может выполнять все операции от подачи до перекачки, потому что она состоит из 4 частей, винтового конвейера, пеногенератора, бетономешалки и бетононасоса goam.

Если толщина определяется по принципу термического сопротивления, можно рассчитать, что воздухобетон толщиной 26 см эквивалентен плите из полистирола толщиной 20 см. Однако при нормальных обстоятельствах средняя толщина обычно составляет не менее 26 см, что не только сохраняет тепло, но и выравнивает исходный грубый и неровный пол, что сопоставимо с такими материалами, как полистирол.Стабильность, газобетон, как и обычный бетон, представляет собой неорганический материал с чрезвычайно стабильными химическими свойствами.

В нормальных условиях он не портится через сто лет, не горит и не наносит вреда окружающей среде. Он полностью соответствует требованиям 4. Требование к выбору изоляционных материалов. Полистироловый картон легко поддается старению, срок службы обычно составляет от 15 до 25 лет, и он легче сжимается и деформируется из-за постоянного изменения температуры во время использования.

Генератор пенобетона. Легко использовать.

Aircrete Применение :. Факторы строительства из газобетона, газобетон подходит для механизированного строительства на больших площадях, с низкой трудоемкостью, быстрым инженерным прогрессом и легкой интеграцией с верхними и нижними структурными слоями, но он должен выполняться во влажном режиме, и технические требования также высоки. Когда в качестве теплоизоляционного слоя используется пенополистирольная плита, поскольку базовый слой трудно сделать плоским, обычно необходимо сначала сделать выравнивающий слой, а затем сделать теплоизоляционный слой, но конструкция более гибкая.

Mahalia live

Aircrete для заполнения больших пустот :. Поскольку основным материалом газобетона является цемент, и в нем практически нет отходов, многоступенчатый процесс, такой как стяжка, можно исключить, а общая стоимость относительно невысока. Процесс строительства с использованием бензольной плиты относительно сложен, и будут отходы углов, поэтому это неэкономично.

Покупка лучшего пеногенератора

Адрес электронной почты: отдел продаж свинцового бетона. Pre: Продажа штукатурных распылителей. Далее: Гидросеялка в проекте озеленения склонов.Skype: машина.

Mynd spa website

Говоря о выдающихся свойствах монолитного пенобетона. Монолитный пенобетон — это новый тип материалов для инженерных коммуникаций, разработанный в последние годы; он отличается легким весом, хорошей текучестью, прочностью, низкой стоимостью и простой конструкцией. Цель или задачи затирки швов: 1. Контроль просачивания; 2.

Водяная закупорка, 3. Уплотнение; 4. Предотвратить оползни; 5. Для уменьшения проседания поверхности; 6.Повышение несущей способности фундамента; 7. Засыпка; 8. Все права защищены. Индекс сайта Индекс продукта. Нужна помощь?

В чате или по электронной почте: отдел продаж свинцового бетона. ТЕЛ скайп: автомат. Производитель машин для газобетона В нашем новом режиме поиска требуется, чтобы был включен JavaScript. Пожалуйста, включите JavaScript в вашем браузере, а затем попробуйте еще раз.

Сохраните генератор пены, чтобы получать оповещения по электронной почте и обновления в ленте eBay. Отмените подписку на генератор пены, чтобы перестать получать обновления в ленте eBay. Вы будете получать уведомления по электронной почте и в ленте, когда поступают новые товары.Отключите оповещения по электронной почте.

Перейти к основному содержанию. Уточните больше Format Format. Элементы в результатах поиска. Уточнения поиска Категории. Автомобильное здравоохранение 4. Уход за кожей 4.

Suantastiche miss ss16 24 martina nel immagini 2016 shoes

Ароматы 1. Ремесла 2. Предметы коллекционирования 1. Формат Посмотреть все Формат. Применен фильтр «Все объявления». Купить сейчас.

Характеристики см. Все характеристики.Cellular Concrete Technologies поставляет современное оборудование, химические продукты, пакетное проектирование и персонал для ваших потребностей в установке, включая, помимо прочего, заливку раствора для труб и заполнение кольцевых труб, выравнивание и изоляцию кровельного покрытия, ремонт карстовых воронок, заброшенные трубы, футеровка водопропускных труб, основание дороги, ячеистая засыпка, ячеистая текучая засыпка.Мы приезжаем на ваш объект и производим пенобетон, регулируем его плотность в соответствии с рабочими спецификациями и отбираем образцы для сторонних испытаний на протяжении всего процесса укладки.

Подрядчик размещает и завершает работу со своей командой и нашим контролем. CCT берет на себя всю ответственность за производство материала правильной плотности и прочности.

Уже более десяти лет компания Cellular Concrete Technologies предоставляет конструкции смесей, отвечающие требованиям установки по прочности, весу и коэффициенту сопротивления с переносными блоками для проектов на рабочем месте, и монтируемые блоки Ready Mix для крупных производств.

Наша система впрыска ячеистой пены протестирована и усовершенствована, что позволяет производить тысячи ярдов ячеистого бетона. Посмотрите наше видео справа, чтобы узнать больше, и просмотрите наш процесс Redi-Mix здесь. Чтобы узнать об оценке предприятия и вариантах оплаты, позвоните нам в отдел увеличения прибыли, поскольку оборудование принадлежит нам и обслуживается нами. У нас самая низкая стоимость химикатов в отрасли, и наши клиенты платят только за химические вещества по мере их использования. От затирки труб и нанесения кольцевого наполнителя, выравнивания и изолятора настила крыши, ремонта воронок, заброшенных труб, облицовки водопропускных труб, дорожного основания, ячеистой засыпки, ячеистой текучей засыпки.

Cellular Concrete Technologies обслуживает все типы установок. Десятилетие опыта ячеистого бетона. Универсальное решение. Наши 4 модели оборудования просты в эксплуатации, надежны и предсказуемы.

Сделано в США. Модель воздухововлекающей машины. Разработан для Redi-Mix. Непрерывная работа. Последние проекты. Гидроэлектрическая плотина Огайо. Автосалон Chevrolet. Наши партнеры. Пенобетон звучит как оксюморон, но он широко используется в домашних проектах, больших и малых.Огнестойкий и изоляционный пенобетон — это универсальный продукт, который может быть как декоративным, так и полезным для строительного проекта. Для смешивания партии требуется минимальное количество инструментов и навыков от среднего мастера по ремонту, а пользы от этого много.

Раствор на основе цемента, из которого образуется пенобетон, состоит из пенообразователя и обычного раствора. Пенобетон изначально использовался в качестве утеплителя в с.

Материал был внедрен в строительные проекты домов в 80-х годах, где он использовался в качестве недорогой альтернативы заплатам для дорожек и стен.Было также обнаружено, что им легко манипулировать и формировать формы, которые были недорогими в изготовлении и достаточно легкими, чтобы их можно было перемещать. У него есть преимущества в том, что он не требует стресса при строительстве и содержит меньше химикатов, которые мастера предпочитают для небольших проектов по дому. Он хорошо подходит для сезонных украшений, таких как надгробные плиты на Хэллоуин или большие садовые вазоны.

Может быть окрашен или декорирован иным образом и устойчив к внешним воздействиям. Его также можно использовать для изоляции вокруг открытых водоемов, строительства подпорных стен в саду и строительства экологически чистых, устойчивых к атмосферным воздействиям и упругих панелей пола.

Пенобетон

также можно использовать в качестве наполнителя для ремонта патио из сломанного кирпича или заполнения неиспользуемых труб, слишком глубоких или дорогих, чтобы их выкопать. Существует множество типов и стилей опалубки или форм для литья, которые могут завершить ваш проект через несколько часов после того, как пенобетон затвердеет хотя бы за ночь. Сама пенобетонная смесь состоит из мелкого песка, цемента, воды и стабилизирующей пены. Стандартный рецепт: 2 части цемента и мелкого сухого песка на 1 часть воды и пеногенератора.

Для достижения наилучших результатов вам понадобится качественный пеногенератор.

Коммерческие пенообразователи или генераторы часто основаны на моющих средствах, поэтому вы можете обойтись без использования безрецептурного средства для мытья посуды, такого как Dawn, Axion, Seventh Generation Natural Dish Liquid или любого другого моющего средства торговой марки.

Разбавьте 1 или 2 стакана моющего средства на 5 галлонов воды. Тщательно перемешайте сухие ингредиенты, прежде чем добавлять воду небольшими порциями. Как только вода впитается в смесь, добавьте пеногенератор. Перед взвешиванием хорошо перемешайте, чтобы смесь была твердой.

Большие кухонные весы могут легко определить вес вашей пены, которая должна составлять примерно 3 унции на кварту. Всегда используйте защитные очки и подходящие перчатки при работе с ингредиентами для пенобетона. Длинные брюки и рубашки с длинными рукавами предотвращают прилипание липкого раствора к коже.

Как профессиональный писатель она исследовала, брала интервью у источников и писала о благоустройстве дома, дизайне интерьера и связанных с ними тенденциях в бизнесе. Она получила Б.Ее полную биографию и клипы можно посмотреть на сайте www. Hunker может получить компенсацию с помощью партнерских ссылок в этой истории. Как сделать пенобетон.

Бетономешалка собирает ингредиенты вместе и обеспечивает необходимую аэрацию.

Peterborough g test reddit

Поделитесь этой статьей. Кимберли МакГи.

Подключитесь к LinkedIn. Показать комментарии. Партии Ячеистый легкий бетон можно производить путем смешивания вышеупомянутых ингредиентов в заводе по производству готовых смесей или в обычном бетоносмесителе.

Odoo multi tenant

Пенобетон — это самоуплотняющийся бетон, не требующий уплотнения и легко вытекающий из выпускного отверстия насоса, заполняя форму, формируя, ограниченные и неровные полости. Его можно успешно прокачивать на значительной высоте и на большие расстояния. Непрерывное производство ячеистого легкого бетона заключается в смешивании легких растворов воды с цементом, мелкого песка с золой-уносом или без нее и стабильной пены под давлением внутри специального статического смесителя. Вы можете доставить легкий раствор с помощью штукатурной машины, аналогичной PFT g4, с предварительно смешанными материалами — цементом, мелким песком и летучей золой из мешков или силоса.

Пена производится из специального пеногенератора FG, соединенного с входным статическим смесителем SM рядом с литьем. Аутлет FG соединен с 2-х метровой короткой трубкой с первым входом SM. Второй вход статического смесителя SM соединен с напорной резиновой трубкой от производителя раствора на максимальном расстоянии 50 метров и высоте 20 метров.

Мы можем изготовить любую систему для производства легкого ячеистого бетона в соответствии с требованиями клиента. Машина для визуализации PFT G4.

Ящики для сада из газобетона — ЧАСТЬ 3.6 Легкий портлендский бетон

Сделайте свои собственные садовые ящики из газобетона! Это ЧАСТЬ 3.6, в которой показаны варианты изготовления легких садовых ящиков от Air Crete. Вы можете построить эти формы и собрать свои собственные 48 ″, 36 ″ или 24 ″ армированные легкие бетонные панели, которые соединяются вместе, чтобы образовать долговечные и прочные бетонные садовые ящики.

Вот вес 3-х затвердевших панелей из обычного бетона:. 48 дюймов — 69 фунтов, 36 дюймов — 50 фунтов, 24 дюйма — 33 фунта.

Посмотрите видео на Youtube и загрузите планы.

Это еще одна статья, продолжающая часть 3 моей серии статей о создании садовых панелей из легкого бетона. И в этой серии я буду заливать еще воздухобетона.
Я делаю эти соединяемые вместе бетонные панели для устойчивых к гниению садовых ящиков уже несколько лет.
В части 3 я работал с бетонными смесями, чтобы найти смесь, которая была бы легкой, прочной и долговечной. И у аэробетона, который я сделал в этом эпизоде, были некоторые проблемы, и он не прошел испытание на долговечность. И он также потрескался и деформировался, когда он затвердел и высох.

Садовые ящики из газобетона ЧАСТЬ 3.6 — Легкий пенобетон Air Crete из портландцемента

Итак, в этом видео я сделаю еще одну попытку отлить прочную и долговечную садовую панель из воздушного Крита. А также попробуйте некоторые цветные добавки, чтобы увидеть, как выглядит.
Я покажу пенообразователь, смешивание цемента, заливку и, наконец, снятие формы. Затем посмотрите на вес и долговечность по сравнению с обычным бетоном на гравийной основе.
Если вы не смотрели первую и вторую части этого сериала, то, возможно, вы получите больше от этого видео, если сначала посмотрите их.Поскольку я не буду описывать все шаги, необходимые для изготовления форм и подготовки их к отливке.
Я буду использовать фанерные формы, которые построил в первой части серии. У меня есть планы здесь.

---

Ингредиенты для газобетона

Aircrete сделан всего из нескольких ингредиентов: портландцемента, шампуня для образования пены и некоторого количества стекловолокна для дополнительной прочности.

Основные ингредиенты газобетона Добавка для стекловолокна для бетона

Разбавление пены

Итак, я начинаю с разбавления шампуня водой.15 жидких унций шампуня на 2,5 галлона воды.

Разбавление шампуня для аэробетона

Это раствор, который я использую для создания пены. В качестве пенообразующего средства я использую шампунь Suave Daily Clarifying Shampoo.

Шампунь Suave

DIY Simple Foam Creation

Мне он нравится, так как из него получается очень хорошая плотная пена, он дешев и широко доступен.

Разбавление пенообразователя для aircrete

Я перемешиваю его с помощью насадки-миксера для краски для моей дрели на низкой скорости — просто чтобы растворить шампунь в воде.

Создание пены Aircrete своими руками на дешевом

В третьей части этой серии статей я смог сделать пену с оконной сеткой, прикрепленной к насадке для взбивания яиц на моей дрели.

Легкий способ вспенивания в ведре

Я просто налил немного разведенного шампуня в ведро и взбил миксером в пену.

Толстая пена, изготовленная с помощью дрели.

16 идей купольных домов — все, что вам нужно знать

Последнее обновление: 29 мая 2020 г.

Планируете построить купольный дом для единственного в своем роде дома? Тогда вы попали в нужное место, ведь у нас есть лучшие идеи купольных домов, чтобы вдохновиться.Читать дальше!

Купольные дома становятся все более популярными. Они могут показаться из фантастического фильма, но эти дома настоящие.

Их сферическая структура сделана намного прочнее и более энергоэффективной, чем типичный дом с четырьмя стенами. Кроме того, они доказали, что могут выдерживать суровые погодные условия, такие как сильный ветер, и даже сильные землетрясения.

Купольный дом для всех, кто считает безопасность превыше всего. Вот почему мы собрали эти идеи на тот случай, если вы хотите их получить, но не знаете, с чего начать.

Содержание

1 из 16

Геодезический купол

Геодезическое убежище оказалось одним из самых эффективных укрытий. Он использовался в различных климатических условиях и при разных температурах, и он экономит энергию и ресурсы, поскольку требует меньше материалов для строительства и создает естественный воздушный поток.

2of 16

Купол из Aircrete

Aircrete — это легкая и нехимическая смесь цемента, воды и пены. Он затвердевает в течение ночи, его можно вырезать, резать или просверливать в деревообрабатывающих инструментах, с ним очень легко работать.Это невысокая стоимость и стойкость к элементам.

3of 16

Дом с геодезическим куполом

Геодезический дом дает множество преимуществ. Он очень устойчив, особенно против сильных ветров, и правильно циркулирует тепло и воздух. Его дешевле и быстрее построить, не говоря уже об эстетической привлекательности.

4of 16

Комплект для дома с куполом

Поскольку геодезические дома становятся все более популярными, многие компании теперь начинают продавать комплекты для них. Он имеет такую ​​же долговечность и цену, но готов к использованию для тех, кто хочет обновить имеющееся у них геодезическое жилище.

5 из 16

Монолитный бетонный купол

Это может показаться однообразным, но интерьер этого купола можно полностью обставить и настроить во многих отношениях. Они прочные и герметичные, а главное, что они устойчивы к насекомым и гниению. Обслуживание простое и энергоэффективное. Самое главное, что монолитные конструкции долговечны и устойчивы к стихийным бедствиям.

6of 16

Сборные купольные дома

Хотя купольные дома, как правило, строить проще и быстрее, если вам нужен гораздо более быстрый дом, то сборные дома — это то, что вам нужно.Обычно его предварительно изготавливают на заводе, и компания доставит его и построит дом на вашем участке.

7of 16

Как построить купольный дом

Если у вас есть время и навыки, строительство собственного купольного дома было бы отличной идеей, так как вы можете полностью настроить его так, как хотите. Есть даже компании, которые предлагают готовые изделия и просто строят их самостоятельно после доставки.

8of 16

Купольные соединители

Геодезические соединители обычно предназначены для энтузиастов своими руками и дают возможность быстрого подключения.Он сделан из прочного дерева или металла и очень прост в использовании. Он естественным образом формирует купол, когда вы его используете.

9 из 16

Планы геодезических куполов

Источник: Sketchup

Имея правильную геодезическую схему, вы можете легко построить ее без ущерба для места, времени и бюджета. Вы будете подготовлены перед строительством и будете знать, что вам нужно, например, материалы, которые вы собираетесь использовать для строительства.

10 из 16

Сделай сам Генератор пены для бетона

Пенобетон получают путем смешивания цемента, песка или летучей золы, воды и пены для получения легкого бетона.А если вы хотите его сделать, почему бы не сделать генератор самостоятельно, чтобы вы могли в любое время сделать пенобетон, не тратя больше.

11 из 16

Купол из пенопласта

Пенополистирол — это не просто подносы или одноразовые стаканы, он также может быть материалом, используемым для строительства домов, и сделать из него купол легко, чтобы не тратить слишком много вашего время. Они не ржавеют и не гниют, а также обладают огнестойкостью и даже сейсмостойкостью.

12 из 16

Dome Homes Планы этажей

Наличие существующего плана этажа экономит время и деньги, поскольку его можно редактировать в любое время для вашего места или даже включать любые дополнительные детали или идеи.Он может быть разработан с учетом вашего бюджета, размера вашей семьи и образа жизни и может быть изменен даже после того, как план составлен.

13of 16

Дом с шестигранным куполом

Дом с шестиугольным куполом почти такой же, как и геодезический дом, за исключением того, что внешний вид имеет шестиугольные формы вместо круглой. Добавляя больше шестиугольников, он делает конструкции ближе друг к другу.

14 из 16

Dome Home Problems

Конечно, строительство геодезического дома — это не только плюсы, но и минусы, которые следует учитывать перед тем, как приобрести дом.Во-первых, построить дымоходы сложно, а пожарные лестницы могут быть дорогими. Также сложно найти опытных строителей куполов, поскольку они не строятся традиционным способом.

Подводя итог минусам:

• Эхо — проблема.
• Изогнутые стены затрудняют размещение.
• Замена деталей может оказаться сложной задачей.
• Оценка стоимости недвижимости может быть сложной задачей.

15 из 16

Домостроители под куполом

Есть много способов построить дом под куполом.Вы можете сделать это самостоятельно, купить сборный у разных компаний или получить его с нуля. В Интернете можно найти множество подрядчиков или строителей, некоторые из которых даже есть на сайтах электронной коммерции, таких как Amazon или eBay.

Некоторые известные строители купольных домов:

16 из 16

Стоимость дома с геодезическими куполами

Учитывая, что геодезические конструкции выглядят необычно и художественно, вы можете подумать, что это дорого, хотя на самом деле это не так. Обычно они стоят около 130 долларов за квадратный фут площади пола. Ориентировочно от 60 000 до 130 000 долларов.

Ссылки по теме:

21 Дополнение сборных домов, о которых вам нужно знать, если у вас мало места

Подробнее

10 лучших типов экологически безопасных домов

Подробнее

11 типов сборных крошечных Дома, о которых вам нужно знать

Подробнее

Переработка пенополистирола — разумная бизнес-идея для всех

Переработка пенополистирола как бизнес? Warm Heart разработала простую, воспроизводимую систему превращения пенополистирола в полезный продукт.

Переработка пенополистирола дает возможность как мужчинам, так и женщинам построить устойчивый бизнес, помогая очистить окружающую среду.

В Warm Heart мы экспериментируем со строительством офиса из пенополистирола. Для запуска не нужно много денег, и у продукта есть много возможных применений.

Посмотрите наше видео, чтобы увидеть, насколько это просто, и следуйте пошаговым инструкциям ниже.

Пенополистирол цементные кирпичи и крыши, Машины и формы

Сбор

Пенополистирол можно собрать до того, как он будет выброшен, или после него.Самый простой способ собрать много пенополистирола — это договориться о магазинах бытовой техники, чтобы они оставили его для вас. Бытовая техника от радиоприемников до холодильников упакована блоками из пенополистирола, которые отправляются прямо на свалку. Магазины с радостью позволят вам избавить их от хлопот по утилизации вещей. Вы также можете найти много мусора из пенополистирола на обочине дороги и на деревенских свалках. Если пенополистирол, который вы собираете, жирный — например, старые контейнеры для пищевых продуктов — наполните большую бочку мыльной водой и размешайте их в ней.Хорошо ополоснуть.

Текущие поставки пенополистирола Warm Heart — собираются за один день на свалках в местных деревнях

Измельчение

Чтобы использовать пенополистирол для изготовления цементных изделий, вы должны его сломать вниз в самые маленькие «клетки». Мы называем это «пухом». Он везде летает и липнет на всем протяжении. Но если не уменьшить пенополистирол до этих маленьких ячеек — например, если пальцами разорвать его на мелкие кусочки — кирпичи не будет держаться вместе.

Неудачный кирпич из оторванных вручную кусков пенополистирола

Для простоты измельчите пенополистирол до образования пуха, протирая его щеткой проволочной щеткой.Для этого следует держать пенополистирол в большом пластиковый мешок для мусора и протирание металлической щеткой его поверхности. «Пух» соберу в сумку.

Когда мы начинали, мы хотели быть супер-зелеными, поэтому своя, простая шлифовальная машина из валявшихся обрезков фанеры и старых деталей. Мы приводил его в действие с помощью велосипеда, и наши дети «катались» на шлифовальной машине. Через несколько недели, однако, они восстали и отказались «ехать в никуда». Затем мы добавили электродвигатель, но болгарка все еще была очень неэффективной.Наконец мы сломался и начал подавать пенополистирол в нашу большую мельницу для биоугля. В кофемолка biochar просто съедает пену! Вот фотография П’Синга, одного из наших biochar посох шлифовальный пенополистирол. Измельченная пена выходит немного серой, потому что обугленной пыли, но это не имеет значения.

P’Sing для измельчения пенополистирола с помощью кофемолки Warm Heart Biochar.

Смешивание

Мы экспериментировали со многими соотношениями пенополистирола и цементный порошок до отстаивания 5: 1. В кирпичах 5: 1 используется много пенополистирола. легко ломается и не крошится, выдерживает большую нагрузку, обеспечивает хорошие тепловые и звуковые характеристики изоляция, легкие и недорогие.Наши стандарты могут не соответствовать вашим, и наши стандарты не являются научными. Мы не можем проверить, например, несущую вместимость. Однако там, где мы работаем, подрядчики используют кирпич в качестве заполнения между несущие колонны и не возводить несущие кирпичные стены. Наш кирпич, следовательно, необходимо только выдержать собственный вес на высоте трех метров.

Мы также используем пеноцемент в качестве утеплителя кровли. Наливаем тонкий слой (2 дюйма / 6 см) на плоской крыше, чтобы уменьшить приток тепла в течение дня и сократить стоимость охлаждения.Это действительно хорошо работает. Потому что пеноцемент в основном пенопласт, он не много весит и не требует дополнительной конструкционной поддержки для крыши. Хотя хорошая крыша должна быть куполообразной для водостока, мы также красим нашу крыши из уретана на водной основе, покрытые белой внешней краской.

Если вы планируете использовать пенополистирол для выдерживания нагрузок — в фундаменты или стены — вам нужно будет проверить структурные свойства какое бы соотношение вы ни выбрали, да и пенополистирол в качестве добавки к цементу.

Если вы решите использовать пеноцемент, его легко сделать и использовать.Вам потребуется (1) много пенополистирола, (2) цементный порошок, (3) вода, (4) большая емкость для смешивания, (5) ведро для использования в качестве стандарта. отмерьте, (5) мотыгу для смешивания и, если вы делаете кирпичи, (5) формы, деревянные прямоугольники размером с форму для набивки и разглаживания цемента в формах, или какая-то машина для производства кирпича, и (6) сушильная площадка. Если ты При изготовлении черепицы вам потребуются формы для черепицы. Если вы планируете для укладки кровли из пенополистирола необходимо подготовить каркас, в котором цемент по краям крыши.

Пять ведер пенополистирола и одно ведро цементного порошка, готового к смешиванию, достаточно примерно для 22 наших кирпичей. при необходимости, но экономно!) Влажная смесь Влажная смесь плотно прилегает — комковато, образует рыхлый шарик — но если сжать его, он развалится. В Fuzz сжимается, а затем снова расширяется l

Brick Плесень v.Машины — и то, и другое

Кирпич — самый простой продукт для изготовления из пенополистирола. смешивание. Слепить кирпичи можно по деревянным формочкам или на простом станке. Формы легкий и недорогой в изготовлении, но очень медленный способ изготовления кирпичей! (Если ты вы можете делать несколько десятков в день.) Если вы знаете сварщика и иметь доступ к переработчику или свалке, так что делать машину не так уж и сложно. сложно и значительно увеличит производительность. (Четыре старика могут заработать 600-700 кирпича в день на двух 5-ти кирпичных машинах.)

Мы настоятельно рекомендуем вам не торопиться и инвестиции для постройки машины для производства кирпича. Повышение производительности труда огромный. Четыре старика могут сделать достаточно кирпичей, чтобы построить небольшой дом за 10 дней!

Приносим свои извинения за то, что у нас еще нет надлежащего рисунка нашего машина в наличии. Однако ниже вы найдете множество фотографий. Пожалуйста, напишите обращайтесь к нам по адресу [email protected], если у вас есть вопросы или вам нужна помощь. Как и все другие технологии Warm Heart, эта кирпичная машина с открытым исходным кодом.Все, что мы просим, ​​это признать теплый Сердце, когда вы его строите и используете.

Использование машина для производства кирпича

Если вы решите использовать машину для производства кирпича, вам понадобится чтобы убедиться, что у вас много цементного порошка, пенопласта и сушилки пространство готово и ждет.

Запомните : когда вы закончите, вы должны полностью очистить все свое оборудование . Если вы оставите цемент затвердеть, в следующий раз ничего не получится.

Начните с размещения ваших материалов и инструментов — производство цемента кадка, мерные ведра, мотыга, машины и сушильная площадка. Затем сделайте цемент.

Смешивание пеноцемента с машиной для производства кирпича на заднем плане Загрузка пеноцемента в машину для производства кирпича Завершение нагрузки Загрузка пеноцементной смеси в формы кирпичной машины Утрамбовка кирпичей для сжатия и обеспечения их одинаковой высоты Наблюдение за выгружаемыми кирпичами Подъем новый кирпич из машины отнести на сушилку.Будь очень осторожен. На этом этапе они очень хрупкие, а углы легко крошатся. Сушка кирпичей — с большим количеством просыпанного пуха (НЕ хорошо)

Использование форм

Если вы решите использовать формы, помните, что вам потребуется иметь в наличии как минимум столько форм, сколько требуется для использования одной партии смеси!

Помните! Вы должны вымыть формы, ванна для изготовления цемента и аккуратно реализует, когда закончите. Если вы позволите высохшему цементу образоваться вверх, формы не будут работать, и ванна расслоится в цементной смеси и испортить партию.

Самыми простыми в изготовлении формами являются формы «лестницы» на двоих или три кирпича. (Не ищите большего. Они очень быстро становятся громоздкими. Лучше иметь много формы, чем несколько больших, неудобных форм.) Главное, что нужно помнить, это то, что вы хотите, чтобы все ваши кирпичи были одинакового размера — и стандарт размер конструкции, чтобы все, что вы могли купить — оконные или дверные коробки, для пример или столбцы — сопоставьте с ними правильно.

Если вы действительно не экспериментируете, делайте формы хорошего качества. это продлится.Ваши формы выдержат нагрузку; сделать их из хороших, твердых дерево, которое хорошо скреплено между собой.

Простая форма «лестница» из двух кирпичей Изготовление кирпичей с формой лестницы Выдавливание деревянного прямоугольника в форму для сжатия смеси и выравнивания верхней части

Сушка

Когда вы вынули кирпичи из формы, поместите их сушить в солнечном месте или хотя бы там, где они не будут подвергаться сильным дождь в первый день. Они очень хрупкие, пока не застынут. Сушить три дня Перед использованием.

Ряды сушки нового кирпича. Даже мокрые они такие легкие, что сидят всего на двух бамбуках.

Крыши из пенополистирола

Кирпичи из пенобетона обеспечивают почти полную тепло- и звукоизоляцию изоляция. Пеноцемент также можно использовать для утепления крыш. Легко сделать пеноцементная «черепица» или просто для заливки пеноцемента поверх существующей крыша.

Изготовить изоляционную черепицу для здания с существующую крышу, сделайте формы, взяв лист того же рубероида, что и крышу и построили вокруг нее каркас.Высота рамы будет зависеть от того, насколько такой толщины, какой вы хотите, чтобы плитка была. Лопатой нанести пенополистирол цементную смесь на форму плитки и равномерно распределите руками. Дать застыть в течение нескольких дней. Краска с уретан на водной основе, если возможно, или любой другой внешний латекс (предпочтительно пока добавить отражения).

Еще более простое решение — укладывать пеноцемент прямо на верх существующей крыши. Для этого сначала просверлите серию «дренажных отверстий». по самому нижнему краю крыши. Затем установите вокруг крыши «каркас», который настолько высока, насколько вы хотите, чтобы изолирующий слой пеноцемента был.Заполните каркас с пеноцементом на желаемую глубину. Когда пеноцемент покрасьте крышу уретаном на водной основе и внешней (белой) краской.

Warm Heart, лаборатория biochar с жестяной крышей, которая когда-то была невыносимо горячей на солнце. 5-сантиметровая крыша из пенополистирола, уложенная поверх жестяной крыши лаборатории biochar для изоляции Деталь цементной крыши из пенополистирола, уложенной на жестяную крышу лаборатории biochar для изоляции

Наружная стена из пенополистирола гипсовые и вторичные кирпичные стены

Для изоляции дома или здания от тепла или звука, либо построить вторичную стену из пенополистирольного цементного кирпича, дублирующую внешнюю стену лицом к солнцу или, например, на оживленную дорогу.В качестве альтернативы можно нанести пенополистирол. цемент в виде толстой (5-10 см) штукатурки к существующим стенам для обеспечения тепла и звука изоляция.

Предупреждения о продуктах из пенополистирола, уложенных на хранение

Есть опасения по поводу воспламеняемости пенополистирола и т. Д. пенополистироловых цементных изделий. Эти опасения не подтверждаются Warm. Сердечные тесты. Под воздействием открытого огня кирпичи из пенополистирола 5: 1 не горят легко.
